Карбюратор 2108: принцип работы, особенности, чистка

Начнем с того, что современные автомобили имеют инжекторную систему питания. Однако на территории РФ и ряда других стран достаточно часто можно встретить машины, оснащенные карбюратором. К таким авто безусловно относятся распространенные «классические» модели ВАЗ, а также переднеприводные ВАЗ 2108, 2109 и т.д.

С учетом популярности ВАЗ 2108 карбюратор, указанная модель с устаревшей дозирующей системой все равно остается актуальной. По этой причине многие владельцы интересуются, как выполняется чистка, настройка, а также ремонт и регулировка карбюратора ВАЗ 2108. Давайте рассмотрим особенности указанной дозирующей системы более подробно.

Содержание статьи

Карбюратор на ВАЗ 2108: что нужно знать

Прежде всего, на «восьмерке» стоит карбюратор Солекс 1107010 (Solex 1107010). На деле, с учетом популярности 1.5 — литровой версии данного автомобиля, особым спросом среди автолюбителей пользуется карбюратор Солекс 21083.

Данное решение представляет собой эмульсионное устройство, имеющее 2 камеры. Дроссельная заслонка механическая, с тросовым приводом. Нижняя камера имеет заслонки, а также поплавковая секция. Еще в этой камере есть корпус с диффузорами.

В верхней камере реализована крышка, закрывающая корпус, а также  топливные штуцеры. Крышка имеет шпильки для крепления воздушного фильтра, а еще на крышке имеется фланец.

Конструкция, которую имеет карбюратор Солекс 1107010, предполагает наличие основных элементов:

  • ускорительного насоса;
  • поплавкового устройства;
  • системы управления дросселем;
  • принудительной системы экономайзера ХХ;
  • камер и дозирующих механизмов камер;
  • пускового устройства с ручным управлением;
  • эконостата и системы холостого хода.

Если коротко, через впускной коллектор в цилиндры двигателя подается смесь топлива и воздуха, которую формирует карбюратор. Общий принцип работы карбюратора 2108 (по аналогии работает и карбюратор 2109) заключается в том, что сначала топливо через клапан и фильтр подается в поплавковое устройство.

Нужный уровень бензина в двухсекционной камере обеспечивает игольчатый клапан. Из камеры топливо через топливные жиклеры карбюратора попадет  в эмульсионные колодцы, где происходит смешивание с воздухом. Воздух подается через воздушные жиклеры. Далее топливно-воздушная смесь подается диффузоры.

Кстати, при запуске «на холодную» происходит принудительное обогащение смеси за счет пускового механизма (ручной подсос) . Когда водитель вытягивает подсос, воздушная заслонка закрывается, а камера слегка приоткрывается. Во впускном коллекторе увеличивается разрежение и направляется в полость пускового механизма.

Диафрагма механизма за счет разрежения приоткрывает пусковой зазор (немного приоткрывается воздушная заслонка). Далее, при задвигании ручки подсоса, происходит уменьшение пусковых зазоров. Если же погазовать при вытянутом подсосе,  заслонка 2-ой камеры закрывается, а заслонка 1-ой камеры открывается. Благодаря такой работе на холодном моторе ездить более комфортно, машина не дергается, нет провалов и т.

д.

Горючее из эмульсионной камеры  отбирает механизм холостого хода. Топливо подается через жиклеры ХХ, смешиваясь с воздухом. Далее смесь поступает через отверстие под дроссельную заслонку.

Пара винтов контролирует открытие дросселя в режиме холостого хода. Если заслонка второй камеры приоткрыта, рабочая смесь подается через отверстие. В случае, когда открыта заслонка первой камеры, смесь пройдет через вертикальный зазор.

  • Еще отметим, что если рассматривать ВАЗ 2108 Солекс, карбюратор имеет электромагнитный клапан. Этот клапан нужен, чтобы перекрыть подачу бензина в первую камеру. Если точнее, в переходное устройство первой камеры и устройство холостого хода.

Пока на клапан не подается напряжение, он закрыт. Клапан открывается только тогда, когда обороты меньше 1.9 тыс. об/мин или при нажатии на педаль газа. В момент выключения зажигания и при наборе оборотов выше 2.1 тыс. об/мин электромагнитный клапан закрывается.

Чтобы карбюратор нормально работал, важную роль играет ускорительный насос.

Этот насос диафрагменный, имеет привод механического типа. Насос имеет 2 клапан (один в распылителе и второй в канале).

Первый клапан открывается под давлением топлива. Если же бензин не подается, клапан автоматически закроется. Этот клапан исключает подсос воздуха и не позволяет топливу вытекать из каналов. Второй клапан (обратный клапан) соединяет полость насоса и поплавковый механизм. Когда водитель отпустит газ, камера наполнится топливом, обратный клапан открывается. Закроется этот клапан тогда, когда начнет подаваться топливо.

Также в устройстве насоса есть кулачок. Этот элемент нажимает на рычаг при открытии дроссельной заслонки. В свою очередь, рычаг соединен с диафрагмой. Это позволяет подавать горючее в камеры, карбюратора и обогатить смесь при разгоне.

Если же дроссельные заслонки открыты почти на максимум, в дело вступает экономайзер. Данное решение работает таким образом, что через шариковый клапан бензин забирается из поплавковой камеры, при этом клапан закрыт до момента, пока разрежение удерживает диафрагму.

Когда заслонки открываются, разрежение уменьшается. При этом горючее для обогащения попадает в эмульсионную секцию через экономайзер, то есть в обход главного жиклера.

Как почистить карбюратор 2108 своими руками

Как правило, на загрязнения карбюратора указывает то, что мотор «троит», увеличился расход топлива, упала мощность, появились рывки и провалы в движении, мотор с трудом заводится, нестабильно работает на ХХ и т.д.

При таких симптомах некоторые владельцы ошибочно полагают, что дозирующее устройство вышло из строя и выходом становится необходимость купить карбюратор 2108.

На самом деле карбюратор обладает отличной ремонтопригодностью, а причиной сбоев в работе зачастую становится грязь, а не поломки. В худшем случае, чтобы восстановить карбюратор 2108, купить нужно не само устройство в сборе, а только ремкомплект.

Так или иначе, на начальном этапе необходимо выполнить прочистку карбюратора. Также желательна настройка карбюратора 2108, регулировка карбюратора 2109 и т.

п., однако это потребует определенных навыков. Новичкам лучше обратиться к специалистам или изучить отдельный материал по данной теме.

  • Что касается чистки карбюратора, такую процедуру можно выполнить  самостоятельно в условиях обычного гаража. На практике, полная прочистка также предполагает снятие карбюратора, однако есть и другой способ — чистка карбюратора без снятия.

Для прочистки нужен особый очиститель, известный под названием «карбиклинер». Фактически, это активный очиститель в виде аэрозоля, который предлагают различные производители. В состав входят активные вещества, эффективно удаляющие загрязнения в карбюраторе.

Чтобы выполнить процедуру, потребуется:

  • снять крышку воздушного фильтра;
  • выкрутить держатель-заглушку на карбюраторе;
  • можно выкрутить электромагнитный клапан;
  • через насадку подать очиститель в каналы жиклеров и камеры;
  • параллельно следует обработать дроссельную и воздушную заслонку, а также другие элементы;
  • распылить средство, чтобы очистить карбюратор снаружи.

После нанесения, следует выждать 15 минут, чтобы загрязнения размягчились. Далее двигатель моно запускать, после вытянуть подсос и распылить очиститель в воздушные каналы и камеры карбюратора.

Бывает так, что процедуру нужно повторять 2-3 раза для получения необходимого результата. На практике, после очистки улучшается приемистость двигателя, мотор работает стабильнее на ХХ, пропадают рывки при разгоне, нет провалов на переходных режимах и т.д.

Если же говорить о разборке карбюратора для диагностики и ремонта, в общих чертах:

  • первым снимается электромагнитный клапан, извлекается топливный жиклер;
  • затем снимается крышка карбюратора;
  • далее выдавливается ось поплавков при помощи тонкой отвертки, поплавки снимаются;
  • теперь из-под крышки убирают прокладку, откручивается игольчатый клапан;
  • затем требуется снять крышку пускового механизма и диафрагму;
  • следующий шаг – снятие пробки топливного фильтра и рукоятки привода заслонки;
  • после снимается ускорительный насос и экономайзер.

После снятия можно дальше разбирать отдельные элементы, снимая с них винты, пружины и другие части (при такой необходимости). Завершает процесс извлечение топливных жиклеров, эмульсионных трубок и регулировочных винтов.

После выполняется дефектовка, чистка, обратная сборка и предварительная настройка. После необходима регулировка карбюратора. В результате устройство полностью работоспособно, а также отмечается заметное улучшение стабильности и качества работы двигателя.

Подведем итоги

С учетом вышесказанного становится понятно, что карбюратор на 2109 или ВАЗ 2108 представляет собой достаточно надежное устройство, которое в большей степени нуждается в периодической чистке и регулировке, чем в ремонте. При этом конструкция относительно простая,  обслуживать карбюратор могут даже автолюбители, которые не обладают опытом и профессиональными навыками.

В качестве итога отметим, что хотя карбюраторные дозирующие системы являются устаревшими и считаются менее экономичными, их неоспоримым преимуществом является возможность самостоятельного обслуживания и ремонта.

По этой причине карбюраторные двигатели, в том числе и ВАЗ 2108, остаются достаточно востребованными по сравнению с более совершенными, сложными и технологичными инжекторными аналогами.

Карбюратор с автоподсосом солекс


Карбюратор ваз 2110 с автоподсосом устройство и регулировка

Из статьи Вы узнаете, как устроен карбюратор с автоподсосом ВАЗ 2110, и как осуществляется его регулировка. Ниже можно найти информацию как взаимодействуют элементы карбюратора, происходит формирование топливной смеси на разных режимах работы двигателя автомобиля.

Несколько слов об автомобиле. Проектирование ВАЗ 2110 началось в далеком 1983 году на базе автомобиля ВАЗ 2108. Но в результате внесения огромного числа изменений, благодаря которым, по сути, получился другой автомобиль, руководством завода было принято решение выделить разработку в отдельный проект.

Двигатели объемом 1500 куб. см. ВАЗ 2110 оборудовались карбюраторами Солекс 21083-1107010-31 и  21083-1107010-35. Различие между ними заключается в одноступенчатом устройстве открытия воздушной заслонки у модели 21083-1107010-31 и двухступенчатом у модели 21083-1107010-35.

С внешним видом и расположением узлов карбюратора можно ознакомиться по рисунку ниже:

Карбюратора ВАЗ 2110

Карбюраторы 21083-1107010-31 и 21083-1107010-35  имеют устройство схожее с карбюраторами семейства «Солекс» отечественных автомобилей, являются двухкамерными. Дроссельные заслонки открываются последовательно и имеют механическую связь.

Карбюратор ваз 2110 с автоподсосом включают следующие системы:

  • Система холостого хода объединенная с переходной системой первой камеры;
  • Переходная система второй камеры;
  • Две главные дозирующие системы – первичной и вторичной камер;
  • Экономайзер мощностных режимов;
  • Эконостат;
  • Ускорительный насос;
  • Полуавтоматическое пусковое устройство;
  • Система отвода картерных газов за дроссельную заслонку;
  • Подогрев дроссельной заслонки первой камеры.

На рисунке ниже схематично показано, как устроен карбюратор ВАЗ 2110. В дальнейшем по тексту будем цифрами ссылаться на этот рисунок (красными стрелками обозначено топливо, белыми воздух).

Схема карбюратора ВАЗ 2110

От бензонасоса топливо поступает через штуцер (21), топливный фильтр в виде мелкой сетки (20) и игольчатый клапан (18) в поплавковую камеру. При достижении установленного уровня топлива в поплавковой камере игольчатый клапан под воздействием поплавка перекрывает подачу топлива в карбюратор. Таким образом достигается постоянный уровень топлива в карбюраторе, что обеспечивает его стабильную работу на разных режимах двигателя. Штуцер (19) предназначен для перепуска излишков топлива обратно в бак автомобиля.

Система холостого хода (СХХ)

Система холостого хода карбюратора состоит из топливного (6) и воздушного (8) жиклеров, электромагнитного клапана (5) и каналов. Система обеспечивает работу двигателя на минимальных оборотах (800±50 об/мин) без нагрузки. Топливо в систему холостого хода поступает из поплавковой камеры по каналу через главный топливный жиклер первой камеры (39). Далее через топливный жиклер СХХ (6) в области электромагнитного клапана топливо смешивается с воздухом, поступающим через воздушный жиклер СХХ (8). Воздух в СХХ забирается из большого диффузора первой камеры, это обеспечивает устойчивую работу двигателя при переходе в режим холостого хода. После топливная смесь через выходное отверстие (34) (количество истекающей смеси регулируется винтом (36)) попадает в пространство под дроссельной заслонкой первой камеры.

Отверстия холостого хода и переходной системы первой камеры карбюратора ВАЗ 2110

Электромагнитный клапан (ЭМК) (5) в рабочем режиме открыт. ЭМК является частью экономайзера принудительного холостого хода, в режиме принудительного холостого хода (торможения двигателем), он перекрывает подачу топлива, за счет чего достигается некоторая экономия горючего. Также он служит для предотвращения работы двигателя после его выключения под действием калильного зажигания.

Переходная система первой камеры

Плавный переход из режима холостого хода к основным рабочим режимам обеспечивает переходная система. Как видно из схемы, во время открытия дроссельной заслонки дополнительное количество топливной смеси начинает поступать в обход винта качества через переходную щель первой камеры (32) (можно увидеть на фото выше).

Главная дозирующая система (ГДС)

Главная дозирующая система состоит из топливных и воздушных жиклеров, эмульсионных трубок, распылителей, малых и больших диффузоров обеих камер. Топливо через жиклер (39) и воздух через жиклер (7) поступаю и смешиваются в эмульсионной трубке первой камеры (40). Образовавшаяся топливная смесь через распылитель ГДС первой камеры (10) попадает в малый а затем в большой диффузоры первой камеры.

Дроссельная заслонка второй камеры имеет механическую связь с дроссельной заслонкой первой камеры,  и начинает открываться после открытия первой на 2/3.

Аналогично работает и ГДС второй камеры, с той лишь разницей, что задействуются свои жиклеры, топливный (29), воздушный (14), эмульсионная трубка (28), распылитель (12).

Как и первая камера, вторая имеет переходную систему. В отличие от переходной системы первой камеры она автономная и состоит из топливного жиклера (27), воздушного (15), каналов и выходного отверстия (30) над дроссельной заслонкой второй камеры. Переходная система второй камеры служит для плавного включения в работу ГДС второй камеры.

Экономайзер мощностных режимов

Экономайзер карбюратора ВАЗ2110

Как следует из названия, эта система служит для обогащения топливной смеси в режимах работы двигателя на повышенной мощности и включается в работу при достаточно большом открытии дроссельных заслонок. Под действием разрежения из задроссельного пространства первой камеры (изображен пунктирными линиями) диафрагма (22) преодолевает сопротивление пружины и закрывает шариковый клапан (24), топливо не подается. Но при большом открытии дроссельной заслонки разрежение падает, пружина открывает клапан (24) и дополнительное топливо через топливный жиклер экономайзера поступает в эмульсионный колодец ГДС первой камеры, обогащая топливную смесь.

Эконостат

Эконостат – система, подключающаяся в работу карбюратора на режимах максимальной мощности двигателя. Дополнительно обогащает смесь, подавая топливо во вторую смесительную камеру (II) непосредственно из поплавковой камеры. Топливо забирается трубкой с жиклером эконостата (26) и по каналу поступает к распылителю (13).

Эконостат карбюратора ВАЗ2110

Ускорительный насос

Ускорительный насос работает при нажатии на педаль газа, подавая порцию топлива в первую (I) и вторую (II) камеры. Служит для обогащения топливной смеси почти на всех режимах работы двигателя и обеспечивает необходимое прибавление мощности при ускорении или начале движения.

Ускорительный насос ВАЗ 2110

Во время нажатия на педаль газа, кулачок ускорительного насоса насаженный на ось дроссельной заслонки первой камеры воздействует на рычаг ускорительного насоса, а тот в свое время на мембрану насоса через толкатель. Пространство в корпусе ускорительного насоса под диафрагмой заполнено топливом, под сжимающим действием мембраны топливо по каналу подается к распылителю ускорительного насоса, и затем в диффузоры ГДС первой и второй камер.

Распылитель ускорительного насоса

При отпускании педали газа пружина возвращает диафрагму в исходное состояние, и полость насоса вновь наполняется топливом из поплавковой камеры через запорный шариковый клапан в корпусе ускорительно насоса. Шариковый клапан при нажатии на педаль газа закрывается, предотвращая обратное поступление топлива в поплавковую камеру. Второй шариковый клапан находится в распылителе. Шарик клапана закрывает отверстие под собственным весом при наполнении камеры ускорительного насоса топливом и открывается под давлением топлива. Этот клапан предотвращает самопризвольное вытекание топлива из распылителя, а также подсос воздуха. Зачастую такие проблемы с двигателем как рывки и провалы бывают связаны именно с ускорительным насосом, как избавиться от этой проблемы можно узнать из статьи «Провалы при нажатии на «газ» карбюратора «Солекс».

Производительность ускорительного насоса карбюратора 21083-1107010 определяется профилем кулачка и не регулируется.

Кулачки ускорительного насоса

Пусковое устройство

Отличительной особенностью карбюраторов Солекс 21083-1107010-31 и  21083-1107010-35 является наличие полуавтоматического пускового устройства – «автоподсоса», благодаря которому исчезла необходимость управления дроссельной заслонкой из салона автомобиля ручкой «подсоса». Также с помощью пускового устройства карбюратора ВАЗ 2110 достигается снижение токсичности отработавших газов во время пуска и прогрева двигателя.

Пусковое устройство карбюратора ВАЗ2110

Работа полуавтоматического пускового устройства карбюратора ВАЗ 2110 построена на действии биметаллической пружины. Пружина действует с помощью системы рычагов на тягу (7) (смотри рисунок ниже). В холодном состоянии закрывает воздушную заслонку.

Схема пускового устройства ВАЗ 2110

При пуске двигателя диафрагма (5) пускового устройства приоткрывает воздушную заслонку (6) на пусковой зазор «A», регулируется винтом (10). Биметаллическая пружина помещена в жидкостную камеру, сообщающуюся с системой охлаждения двигателя. При нагревании пружина раскручивается и открывает воздушную заслонку. Одновременно с этим пружина определят положение зубчатого кулачка (9) (одноступенчатый у модели 21083-1107010-31 и двухступенчатым у модели 21083-1107010-35), от которого зависит зазор дроссельной заслонки. Благодаря постепенному открыванию воздушной заслонки и ступенчатому закрыванию дроссельной, обеспечивается оптимальный состав топливной смеси при прогреве двигателя без ручного управления подсосом.

Регулировка карбюратора ВАЗ 2110

После снятия, частичной или полной разборки карбюратора ВАЗ 2110 необходимо правильно его отрегулировать.

  • Регулировка троса газа. При отпущенной педали газа заслонки должны быть закрыты, при нажатой полностью открыты (проверку проводите на холодном двигателе).

Регулировка троса газа ВАЗ 2110

  • Регулировка уровня топлива. Необходимо снять крышку карбюратора и перевернуть ее вверх поплавком. Проверяем симметричность обоих поплавков и параллельность их расположения стенкам поплавковой камеры по отпечаткам на прокладке, при необходимости ровняем. Проверяем зазор между поплавком и прокладкой, должен быть 1±0,25 мм. под обоими поплавками. Если требуется, регулируем подгибанием язычка или рычагов поплавка.

Регулировка поплавка ВАЗ 2110

  • Регулировка пускового устройства. Регулировка биметаллической пружины при эксплуатации не требуется, она задается один раз на заводе изготовителе.

Регулировка биметаллической пружины ВАЗ 2110

Необходимо проверить положение меток на корпусе жидкостной камеры. Если не совпадают регулируем, предварительно ослабив болт крепления жидкостной камеры или винты крепления корпуса биметаллической пружины.

На холодном двигателе (+5°С градусов и ниже) воздушная заслонка должна быть полностью закрыта. Запускаем двигатель, воздушная заслонка должна приоткрыться на пусковой зазор «A» 2,5±0,2 мм. При необходимости регулируем винтом (10) (смотри схему пускового устройства выше). На полностью прогретом двигателе воздушная заслонка полностью открыта!

На снятом карбюраторе закрываем дроссельную заслонку и начинаем вращать винт (14) против часовой стрелки, при этом упор (13) должен встать на наименьшую ступень кулачка (9).  Проверяем пусковой зазор «B» 1,1±0,05 мм., при несоответствии регулируем винтом (14).

После установки карбюратора на двигатель проверяем частоту вращения коленчатого вала через 15-20 секунд после пуска, она должна составлять 2400±200 оборотов в минуту. Если отличается, необходимо снова провести регулировку пускового зазора «B».

  • Регулируем холостые обороты двигателя в пределах 800±50 об/мин с помощью винта количества:

Винт количетсва ВАЗ 2110

и винта качества:

Винт качества ВАЗ 2110

Увеличив немного больше чем необходимо частоту вращения винтом количества, заворачиваем винт качества до момента когда в работе двигателя появляются перебои (слишком бедная смесь) и отворачиваем до момента стабильно работы. Устанавливаем винтом количества частоту вращения 800±50 об/мин.

Операцию можно проделать несколько раз для более точного результата.

Если правильно отрегулировали холостой ход,  двигатель должен плавно увеличивать обороты при нажатии на педаль газа, и не глохнуть при отпускании педали, возвращаясь к установленным оборотам холостого хода.

В таблице ниже Вы приведены тарировочные данные карбюратора ВАЗ 2110, Солекс 21083-1107010-31:

Тарировочные данные карбюратора ВАЗ 2110 21083-1107010-31

Полезное видео от Наиля Порошина.

Устройство карбюратора Солекс 21083 1107010

Существует одна из модификаций карбюратора Солекс 21083, которая оснащена автоподсосом, благодаря чему топливная система автоматически заполняется.

Водителю не придется подкачивать с помощью акселератора или клапана на карбюраторе заполнение топливной системы. Карбюратор Солекс 21083 1107010 позволяет легко и быстро выполнить запуск двигателя, а также демонстрирует лучшие технические показатели.

Такой карбюратор нашел широкое свое применение в отечественных моделях LADA, которые выпускались в момент переходного периода на инжекторную систему. Эти карбюраторы более устойчивы к поломкам и прочим неисправностям. Рассмотрим более подробно устройство карбюратора Солекс 21083 1107010.

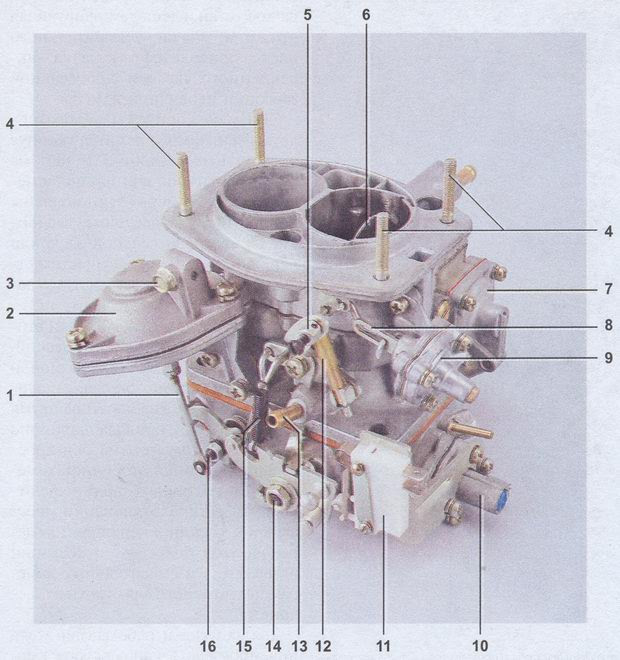

1. Сектор подогрева карбюратора; 2. Заслонка дроссельная первой камеры; 3. Штуцер (патрубок) для отсоса отводящих картерных газов; 4. Приводной рычаг для ускорительного насоса; 5. Приводной кулачок ускорительного насоса; 6. ускорительного насоса диафрагм; 7. Жиклер топливный экономайзера режимов мощностных; 8. Корпус насоса; 9. Специальная диафрагма экономайзера режимов мощностных; 10. Клапан запорный электромагнитный; 11. Жиклер топливный холостого хода; 12. Крышка для карбюратора; 13. Воздушный главный жиклер первой камеры; 14. Заслонка воздушная; 15. Распылители насоса ускорительного с клапаном подачи топливной смеси; 16. Диафрагма устройства пускового; 17. Винт регулировочный устройства пускового; 18. Винт регулировочный устройства количества смеси для холостого хода; 19. Специальный рычаг для блокировки второй камеры; 20. Штуцер (патрубок) для подачи вакуумному регулятору разрежения к распределителю зажигания; 21. Винт регулировочный качества подающей смеси для холостого хода; 22. Блок управления заслонками дроссельными; 23. Рычаг привода заслонок дроссельных; 24. Винт регулировочный для открывания заслонки дроссельной первой камеры; 25. Рычаг управления заслонкой воздушной; 26. Шток устройства пускового; 27. Провод электрического выключателя концевого для экономайзера принудительного холостого хода; 28. Воздушной заслонки рычаг; 29. Воздушный главный жиклер второй камеры; 30. Трубка эмульсионная; 31. Распылитель дозирующей главной системы второй камеры; 32. Штуцер (патрубок) подачи топлива; 33. Сливной патрубок топлива в бак; 34. Фильтр топливный; 35. Клапан игольчатый; 36. Заслонка дроссельная второй камеры; 37. Рычаг заслонки дроссельной второй камеры; 38. Топливный главный жиклер второй камеры; 39. Рычаг привода заслонки дроссельной второй камеры;

40. Поплавок

Рекомендуемая статья:  Как делается ремонт карбюратора ВАЗ 2109

Карбюратор Солекс 21083 1107010 устанавливается на отечественные автомобили с системой бесконтактного зажигания подаваемой горючей смеси. Данный карбюратор двухкамерный эмульсионного типа, с открытием последовательным дроссельных заслонок.

В нем располагает сбалансированная поплавковая камера, подогрев для дроссельной заслонки непосредственно первой камеры, а также система отсоса отходящих картерных газов непосредственно за дроссельную заслонку.

В карбюраторе Солекс 21083 1107010 располагаются две основные дозирующие системы, второй и первой камер, система переходная второй камеры, холостого хода с переходной системой первой камеры. Эконостат, экономайзер режимов мощностных, пусковое полуавтоматическое устройство и ускорительный диафрагменный насос.

На холостом ходу в автоматическом режиме запускается в работу экономайзер регулирования холостого хода. Все авто оснащаемые датчиками расхода топлива, как правило работают с карбюратором Солекс 21083 1107010-31, который отличается от базовой версии отсутствием сливного патрубка топлива.

Многие автовладельцы стараются заменить свой родной карбюратор «Вебер», «Озон» на более современный карбюратор Солекс 21083 с автоподсосом. Благодаря своей улучшенной конструкции более длинных диффузоров, карбюратор Солекс 21083 позволяет снизить расход, и при этом двигатель работает стабильно при любых нагрузках и температурных режимах.

Здесь применяется отдельная система регулирования холостого хода, которая значительно проще в настройке.

Также если вы решили провести настройку, доработку, тюнинг карбюратора Солекс, то следует обратить внимание на жиклеры, подобное описание и сравнительная таблица которых, представлена в нашей следующей статье.

Небольшое видео про автоподсос карбюратора Солекс 21083 1107010.

Alex S Ноябрь 13th, 2013

Опубликовано в: Полезные советы и устройство авто

Метки: Как устроен автомобиль, Советы автомобилистам

Автоподсос на карбюратор своими руками

Практически все владельцы карбюраторных автомобилей знакомы с проблемой запуска двигателя морозным утром. Вся причина в подсосе, точнее, в необходимости вручную двигать заслонкой. Многие мечтают установить такой механизм, который все это делал бы автоматически. В этой статье рассмотрим, как сделать автоподсос на карбюратор своими руками.

Автомат управления заслонкой карбюраторного двигателя

Суть решения проблемы автоподсоса для карбюратора заключается в том, чтобы сделать доработку, в результате которой заслонка будет перемещаться без вашего вмешательства. Сегодня в продаже есть несколько видов систем автоматического управления воздушной заслонкой (САУВЗ). Например, «Садко» и его модификация «Садко-2». Принцип работы этих устройств заключается в том, что перемещение заслонки реализовано на базе шагового привода, который управляется специальным электронным блоком. Программное обеспечение построено на алгоритме зависимости температуры и оборотов силового агрегата. Как правило, режимов работы два: прогрев и движение на холодном двигателе.

  • Прогрев двигателя. В этом режиме поддерживаются обороты двигателя в диапазоне, который заранее программируется в электронном блоке, вплоть до достижения заданной температуры, её значение также программируется. Поддержание заданных оборотов реализуется путём открытия или закрытия воздушной заслонки (ВЗ) с помощью шагового привода. Когда двигатель холодный, ВЗ полностью закрыта. По мере роста температуры происходит открытие заслонки. Полностью открывается ВЗ при прогреве двигателя до температуры +50 (+55) оС.
  • Движение на холодном (не прогретом) двигателе. Если начинается движение автомобиля при температуре силовой установки ниже запрограммированного значения (это определяется увеличением оборотов выше заданных в течение определённого промежутка времени), автоматика запоминает положение ВЗ перед началом движения. В последующем перемещение заслонки осуществляется по мере повышения температуры двигателя.

Программирование электронного блока управления (ЭБУ) производится с помощью компьютера. Алгоритм работы ЭБУ предусматривает следующие дополнительные функции:

  • прокачка бензонасоса перед пуском двигателя;
  • включение печки при определённой температуре;
  • отключение генератора при запуске.

Установить автоподсос на карбюратор своими руками очень просто. Для этого следует купить устройство, подобрать болты нужного размера и выполнить монтаж САУВЗ в соответствии с инструкцией. В комплекте предусмотрен цифровой датчик температуры, который впаян в проводку и крепится с помощью хомута к патрубку системы охлаждения двигателем. Моторедуктор САУВЗ устанавливается на корпусе карбюратора и подключается вместо троса управления заслонкой. Система полностью адаптирована для карбюраторов Солекс и монтируется в штатные места. Для карбюраторов серии Озон и прочих необходимо купить дополнительное крепление.

Монтаж САУВЗ

Система поставляется с моторедуктором, в корпус которого встроена электронная плата и необходимые провода для подключения. Настройки программного обеспечения индивидуальны для каждой модели автомобиля и задаются водителем. В конструкции редуктора используются пластиковые детали, что исключает образование инея внутри. Тяговое усилие обеспечивает перемещение заслонки при любых морозах.

Монтаж устройства выполняется в соответствии с руководством пользователю. Сначала подключаем массу. Для этого крепим нужный кабель в ближайшем удобном месте. Вслед за этим подсоединяем провода к датчику оборотов силовой установки и к клавише-лампе ручного тормоза.

Датчик температуры, который поставляется в комплекте, крепим на шланге системы охлаждения (СОД), ближе к блоку двигателя. Рекомендуется закрыть датчик, чтобы исключить обдув холодным воздухом. Это исключит возможность занижения показаний температуры СОД.

После этого подключаем питание напрямую к аккумуляторной батарее или через ключ зажигания. Соединять напрямую с клеммой катушки зажигания не рекомендуется, так как могут быть большие помехи. Если нет другого выхода, то подключение к разъёму катушки зажигания необходимо производить только через дополнительное реле.

Для крепежа моторедуктора предусмотрен комплект из пластины, тягового рычага, фиксатора для троса, болтов, шайб и гаек. Гибкую тягу (трос) нужно покупать отдельно. САУВЗ монтируется рядом с карбюратором. При этом трос управления заслонкой должен быть как можно короче и без изгибов.

В зависимости от типа карбюратора, можно автоподсос установить прямо на карбюратор, так чтобы управление заслонкой осуществлялось поворотом оси ВЗ без троса. В этом случае придётся делать крепёж самостоятельно.

Гибкую тягу, которая идёт из салона к заслонке снимаем и заменяем новым тросиком. Его необходимо подключить к редуктору. Автоподсос крепится на пластину с помощью болтов и гаек с шайбами. Для регулировки высоты установки привода предусмотрены дополнительные гайки.  Пластинка с рычагом монтируется между основной пластиной и моторедуктором. Центральную жилу гибкой тяги продеваем в отверстие рычажка и формуем. Оболочку фиксируем на пластинке, отрегулировав нужное положение. Рычаг в сборе необходимо надеть на ось привода в положение «вытянуто».

Видео — Авто-подсос на карбюраторе ваз 2108

Настройка САУВЗ

Программирование выполняется в соответствии с паспортом. Сначала система находится в положении закрытой заслонки. После запуска двигателя и прогрева в момент, когда он уже гарантированно не заглохнет, нажимаем 1 раз кнопку программирования. Вслед за этим будет происходить снижение оборотов. Как только они упадут до значения, которое вы определите в качестве прогревочного режима, нажмите клавишу 2-й раз. После прогрева двигателя до необходимой температуры, надавите на кнопку 3-й раз.

Автоподсос без привода

Принцип этой доработки основан на монтаже дополнительного термостата, который будет обеспечивать управление воздушной заслонкой. Многие водители знакомы с таким устройством, как термостат, который применяется на воздушных фильтрах. Это устройство предназначено для открытия заслонки холодного воздуха путём выдвижения штока при повышении температуры воздушного потока.

Чтобы установить этот автоподсос на карбюратор своими руками необходимо купить термостат на 8 и 9 и вмонтировать его в тройник 0,5 дюйма. Кроме этого, понадобятся штуцера, заглушка, тройник, рычаг и кронштейн. Два последних элемента можно не покупать, а сделать самостоятельно.

С двух сторон тройника вкручиваем штуцеры под трубку, которая обеспечивает обогрев коллектора. Третий выход необходимо заглушить, а затем просверлить в пробке отверстие. Вслед за этим нарезаем резьбу под термостат и вкручиваем его в тройник. К полученной конструкции подсоединяем рычаг, который через трос подключаем к воздушной заслонке. Также прикручиваем крепеж под рубашку.

Когда двигатель не прогрет и в системе холодная жидкость, заслонка закрыта. По мере повышения температуры тосола происходит срабатывание термостата, который перемещает рычаг. Трос натягивается и открывает заслонку. Закрытие ВЗ происходит под действием пружины, когда двигатель остывает.

Audi 80 B2 1978 «зелёный немец» › Бортжурнал › Автоподсос, вернее «Электромеханическая регулировка заслонки карбюратора СОЛЕКС с автоматическим отключением по температуре»

Первая версия привода подсоса теоретически могла бы быть лучшим и наиболее надёжным воплощением моей мысли, но как всегда элементарная база подкачала и тут я наткнулся интересную фотографию механизма на основе мотор-редуктора от печки приоры.Функции требовались следующие:1. дистанционная регулировка заслонки карбюратора (максимально автоматизированная)2. индикация положения заслонки карбюратора3. минимальные инерционность и проявление люфтовПервая версия включала в себя:1. мотор-редуктор ЭДН-145Р на напряжение 27в и 145об/мин2. к валу редуктора была приварена шпилька М53. концевик «заслонка закрыта» он же «заслонка открыта»4. концевик «заслонка закрыта полностью»5. клавиша регулировки положения заслонки карбюратора

общий вид первой модификации

вид сверху

в качестве концевиков использовались микропереключатели

Но из-за слишком медленного редуктора да к тому же высокому передаточному числу червячной пришлось отказаться в пользу второй версии.Вторая версия получилась более «скоростной» и это быстродействие с лихвой перекрывает все возможные люфты.Вторая версия включала в себя:1. мотор-редуктор «МРДПЗ 10В ТУ 4573-010-07515300-99» производства ЗИМ. !ТОЛЬКО ТАКОЙ! (он имеет полноборотный редуктор)

стоимость его 520р.

резиновые втулки лучше сразу удалить

сверху подключается мотор, снизу выход резистора (датчик угла поворота)

Датчик угла поворота заменил на обыкновенный подстроечный резистор 50кОм, для дальнейшей модификации…

родной извлекается и удаляется

подложка резистора приклеивается к корпусу

закрывается крышкой, после припайки проводов все загерметизировать тармо-клеем

ищите только такой! редуктор

начинка вполне себе нормальная, но я сразу добавил силиконовой смазки

(не советую! покупать другие, например у редуктора пр-ва ЭЛАРА угол оборота выходного вала составляет около 33 градусов, возможно будет мало).

2. концевик начального положения заслонки остался без изменений, от предидущей модификации.3. клавиша регулировки заслонки карбюратора (клавиша стеклоподъемника ВАЗ).

общий вид расположения деталей управления

4. изюминка всего процесса, электрическая часть

за приборкой места много

простая релейка…

я использовал на датчик на 37 градусов.5. индикатор «положение заслонки», был в панели, вставил лампочку и протянул провод.

6. индикатор «двигатель холодный», аналогично, гаснет при достижении температуры датчика 37градусов.

Редуктор вписывается очень удачно:

нужно будет изготовить всего пару кронштейнов, описывать не буду, т.к. очень просто и видно по месту сразу куда что.

Принцип работы следующий:• садишься• включаешь зажигание• наблюдаешь индикатор «двигатель холодный», клавишей «регулировка заслонки» «взводим» «подсос» — о чём свидетельствует индикатор «заслонки карбюратора» (клавишу удерживаю 4-5сек и отпускаю).

нужные индикаторы обведены красным

• заводишь (обороты подскакивают до 2000об/мин), при необходимости регулируешь обороты клавишей «регулировка заслонки» (например я опускаю до 1500об/мин).

• Можешь поехать (это ни есть хорошо для мотора), а можешь идти и пинать колёса (при достижении двигателем температуры 37 градусов подсос отключится и мотор перейдёт в режим ХХ, (при этом взвести подсос не удастся пока мотор снова не остынет) вот тогда и можно ехать со спокойной душёй за мотор.

фото сделано 31,01,12, к сожалению зима вносит свои коррективы в подкапотную чистоту

В планах модификация: автоматический взвод заслонки по температуре двигателя, для установки автозапуска.

Page 2

Первая версия привода подсоса теоретически могла бы быть лучшим и наиболее надёжным воплощением моей мысли, но как всегда элементарная база подкачала и тут я наткнулся интересную фотографию механизма на основе мотор-редуктора от печки приоры.Функции требовались следующие:1. дистанционная регулировка заслонки карбюратора (максимально автоматизированная)2. индикация положения заслонки карбюратора3. минимальные инерционность и проявление люфтовПервая версия включала в себя:1. мотор-редуктор ЭДН-145Р на напряжение 27в и 145об/мин2. к валу редуктора была приварена шпилька М53. концевик «заслонка закрыта» он же «заслонка открыта»4. концевик «заслонка закрыта полностью»5. клавиша регулировки положения заслонки карбюратора

общий вид первой модификации

вид сверху

в качестве концевиков использовались микропереключатели

Но из-за слишком медленного редуктора да к тому же высокому передаточному числу червячной пришлось отказаться в пользу второй версии.Вторая версия получилась более «скоростной» и это быстродействие с лихвой перекрывает все возможные люфты.Вторая версия включала в себя:1. мотор-редуктор «МРДПЗ 10В ТУ 4573-010-07515300-99» производства ЗИМ. !ТОЛЬКО ТАКОЙ! (он имеет полноборотный редуктор)

стоимость его 520р.

резиновые втулки лучше сразу удалить

сверху подключается мотор, снизу выход резистора (датчик угла поворота)

Датчик угла поворота заменил на обыкновенный подстроечный резистор 50кОм, для дальнейшей модификации…

родной извлекается и удаляется

подложка резистора приклеивается к корпусу

закрывается крышкой, после припайки проводов все загерметизировать тармо-клеем

ищите только такой! редуктор

начинка вполне себе нормальная, но я сразу добавил силиконовой смазки

(не советую! покупать другие, например у редуктора пр-ва ЭЛАРА угол оборота выходного вала составляет около 33 градусов, возможно будет мало).

2. концевик начального положения заслонки остался без изменений, от предидущей модификации.3. клавиша регулировки заслонки карбюратора (клавиша стеклоподъемника ВАЗ).

общий вид расположения деталей управления

4. изюминка всего процесса, электрическая часть

за приборкой места много

простая релейка…

я использовал на датчик на 37 градусов.5. индикатор «положение заслонки», был в панели, вставил лампочку и протянул провод.

6. индикатор «двигатель холодный», аналогично, гаснет при достижении температуры датчика 37градусов.

Редуктор вписывается очень удачно:

нужно будет изготовить всего пару кронштейнов, описывать не буду, т.к. очень просто и видно по месту сразу куда что.

Принцип работы следующий:• садишься• включаешь зажигание• наблюдаешь индикатор «двигатель холодный», клавишей «регулировка заслонки» «взводим» «подсос» — о чём свидетельствует индикатор «заслонки карбюратора» (клавишу удерживаю 4-5сек и отпускаю).

нужные индикаторы обведены красным

• заводишь (обороты подскакивают до 2000об/мин), при необходимости регулируешь обороты клавишей «регулировка заслонки» (например я опускаю до 1500об/мин).

• Можешь поехать (это ни есть хорошо для мотора), а можешь идти и пинать колёса (при достижении двигателем температуры 37 градусов подсос отключится и мотор перейдёт в режим ХХ, (при этом взвести подсос не удастся пока мотор снова не остынет) вот тогда и можно ехать со спокойной душёй за мотор.

фото сделано 31,01,12, к сожалению зима вносит свои коррективы в подкапотную чистоту

В планах модификация: автоматический взвод заслонки по температуре двигателя, для установки автозапуска.



Регулировка карбюратора ВАЗ 2109

Автомобиль ВАЗ 2109, с завода оборудовался карбюратором фирмы «Солекс». Имеет данный агрегат, 2 камеры — первичную и вторичную, и падающий воздушный поток. Он является одним из ключевых механизмов в работе двигателя, на ряду с системой зажигания. При его поломке, мотор не сможет правильно функционировать, как на высоких оборотах, так и во время холостого хода.

Но, не всегда причина сбоев может быть в какой-либо поломке. Достаточно просто неправильно отрегулировать карбюратор, и ходовые качества уже значительно ухудшаться. Поэтому, настройка карбюратора ВАЗ 2109, должна быть обязательной, особенно перед первым выездом после ремонта, замены деталей карбюратора, или же после покупки автомобиля. Также, перед настройкой советуем проверить систему зажигания, так как она напрямую связана с работой двигателя. Как правильно отрегулировать карбюратор «Солекс», рассмотрим в данной статье.

Принцип настройки

Для того, чтоб начинать настройку данного механизма, нужно знать, что именно настраивать. Первым делом, следует проверить уровень топлива в поплавковой камере. Если есть отклонения от нормы, их нужно устранить, иначе последующая регулировка не даст никаких результатов.

Второе, что нужно отрегулировать – холостой ход. Он отвечает за количество оборотов коленчатого вала, в нейтральном положении рычага коробки передач. Также, вместе с холостым ходом, нужно настроить и подачу топлива при движении.

Два вышеперечисленных действия, контролируются винтом качества и количества. А последнее, что подлежит регулировке – количество воздуха, поступающего в карбюратор, для смеси с бензином.

Поплавковая камера

Начнем по порядку, с поплавковой камеры. Чтоб проверить уровень топлива в ней, Вам понадобится такой инструмент, как: штангенциркуль. Перед тем, как проверять уровень, нужно дать двигателя поработать минут 5- 10. Это делается для того, чтоб в карбюраторе набрался текущий рабочий уровень.

Проверяем уровень топлива в поплавковой камере

Далее, снимаем воздушный фильтр, и верхнюю часть устройства «Солекс». Перед вами открылся доступ к поплавку и камере. Берете штангенциркуль, и замеряете расстояние от поверхности уровня бензина, до края поплавковой камеры. Расстояние должно равняться 23 – 25 мм. Если оно больше или меньше, то Вам необходимо его отрегулировать, подняв или опустив поплавок. После каждого смещения поплавка, перемеряйте уровень топлива. Когда штангенциркуль покажет расстояние в пределах нормы, можно собирать агрегат обратно, и пробовать заводить двигатель.

Конечно, стабильно он работать не будет, так как не настроены подача топлива и воздуха. Но значительные изменения будут заметны.

Настройка карбюратора

Для того, чтоб двигатель не глох сразу после того, как Вы его заведете, ему потребуется настройка холостого хода. На карбюраторе «Солекс», за данную настройку отвечает винт качества топлива.

Вообще, есть общепринятые нормы для настройки холостого хода, но для того, чтоб Ваш автомобиль работал правильно, нужно немного от них отклонится, и выбрать индивидуальные настройки.

Для начала, заверните винт качества плоской отверткой до упора, а потом откручивайте в обратном направлении на 4 – 5 оборотов. Далее, заводите двигатель, и проверяйте количество оборотов на тахометре. Его стрелка должна быть между 750 – 900 оборотов. Если она показывает больше или меньше, то Вам нужно подрегулировать данный винт на 1 – 1,5 оборота по, или против часовой стрелки.

Также, нужно настроить винт количества топлива. Он отвечает не только за работу двигателя на высоких оборотах, а и во время холостого хода. На карбюраторе «Солекс», нормой считают 1,5 – 2 оборота. От сюда и начинаем настройку. Также, как и винт качества, заворачиваем до упора, и отворачиваем на нужное количество оборотов. Заводим двигатель, и следим за стрелкой тахометра. Если обороты коленвала в приделах нормы, то можно отложить отвертку в сторону, а если нет, то крутите винт количества до тех пор, пока обороты не стабилизируются.

Жиклеры

С правильным образованием смеси мы разобрались. Теперь, давайте разберемся с подачей топлива в цилиндр, при нажатии на педаль газа. Вообще, за это отвечают жиклеры карбюратора, но не стоит забывать о том, что на нормальную работу двигателя, может влиять и неправильная настройка зажигания.

Если при высоких оборотах, или при резком нажатии на педаль газа, автомобиль дергается или глохнет, то Вам необходимо снова внять верхнюю крышку карбюратора, чтоб получить доступ к поплавковой камере. Напротив отверстия для подачи бензина, располагаются четыре жиклера (жиклеры холостого хода и обычного). Их отверстия могут быть слишком маленькие, и поэтому, двигателю на хватает топлива в момент повышения оборотов.

Жиклеры на карбюратор «Солекс» подбираются в зависимости от того, на какой двигатель его устанавливают (от 1100 кубов до 1600). Например, на ВАЗ 2109, ставят жиклеры маркировкой 107,5. Если после замены жиклеров, ничего не поменялось, то причина может быть, либо в топливном насосе, либо в неисправности зажигания.

Вот и всё, регулировка карбюратора ВАЗ 2109 завершена. Также, перед тем как настраивать «Солекс», советуем заранее пересмотреть все возможные неисправности в системе зажигания, так как при их наличии, карбюратор настроить не удастся. Обороты будут пропадать, и при нажатии на педаль газа, и во время холостого хода.

Жиклеры

Дополнительные неисправности

Говоря о системе зажигания, без проверки которой не обойтись, давайте перечислим детали, наиболее часто выходящие из строя:

  • Свечи;
  • Коммутатор;
  • Катушка зажигания;
  • Трамблер.

Перед настройкой «Солекс», обязательно проверьте данные узлы и механизмы зажигания, так как они повлияют на работу двигателя, и буду сбивать Вас с толку.

Карбюратор ВАЗ 2108. Схема » ВАЗ 2108, 2109, 21099, 2113, 2114 и 2115. Тюнинг, ремонт, переделка, статьи и многое другое. ВАЗ 21081, 21083, 21083i, 21091, 21093, 21093i

Карбюратор ВАЗ 2108. Схема

Карбюратор ВАЗ 2108 двухкамерный с последовательным открытием дроссельных заслонок, эмульсионного типа с падающим потоком. Карбюратор имеет сбалансированную поплавковую камеру, подогрев зоны дроссельной заслонки первой камеры на выходе эмульсии топлива с воздухом из системы холостого хода, блокировку второй камеры при не полностью открытой воздушной заслонке. В карбюраторе имеются две главные дозирующие системы, переходная система и система холостого хода с электромагнитным запорным клапаном первой камеры, переходная система второй камеры, эконостат, экономайзер мощностных режимов, диафрагменный ускорительный насос, диафрагменное пусковое устройство. Кроме того, электромагнитный запорный клапан 10 и концевой выключатель регулировочного винта 18 количества смеси холостого хода карбюратора в комплекте с электронным блоком управления и соединяющими их электрическими проводами составляют экономайзер принудительного холостого хода. Карбюратор устанавливается на впускную трубу на четыре шпильки и крепится гайками. Блокировка второй камеры имеет рычаг 19 со штифтом и пружиной, установленный на рычаге 23 привода дроссельных заслонок шарнирно. Если полностью не открыта воздушная заслонка 14, блокировка не допускает открывания дроссельной заслонки 36 второй камеры, исключая возможность работы второй камеры. Привод управления дроссельными и воздушной заслонками тросовый. Дроссельные заслонки открываются педалью в салоне кузова. Верхний конец рычага педали соединяется тросом с сектором 22 управления дроссельными заслонками. Трос помещается в оболочке. Воздушная заслонка 14 карбюратора управляется рукояткой, расположенной под панелью приборов в салоне. Рукоятка соединяется тягой с рычагом 25 управления воздушной заслонкой. Примечание. Маркировка жиклеров определяется расходом, который замеряется с помощью микроизмерителей. Настройка микроизмерителей осуществляется по эталонным жиклерам.





Кликните по картинке и она увеличится

1. Блок подогрева карбюратора;
2. Дроссельная заслонка первой камеры;
3. Патрубок для отсоса партерных газов;
4. Рычаг привода ускорительного насоса;
5. Кулачок привода ускорительного насоса:
6. Диафрагма ускорительного насоса;
7. Топливный жиклер экономайзера мощностных режимов;
8. Корпус насоса; 9. Диафрагма экономайзера мощностных режимов;
10. Запорный электромагнитный клапан;
11. Топливный жиклер холостого хода;
12. Крышка карбюратора;
13. Главный воздушный жиклер первой камеры;
14. Воздушная заслонка:
15. Распылители ускорительного насоса с клапаном подачи топлива;
16. Диафрагма пускового устройства;
17. Регулировочный винт пускового устройства;
18. Регулировочный винт количества смеси холостого хода:
19. Рычаг блокировки второй камеры;
20. Патрубок для подачи разрежения к вакуумному регулятору распределителя зажигания;
21. Регулировочный винт качества смеси холостого хода;
22. Сектор управления дроссельными заслонками:
23. Рычаг привода дроссельных заслонок;
24. Регулировочный винт приоткрывания дроссельной заслонки первой камеры:
25. Рычаг управления воздушной заслонкой:
26. Шток пускового устройства;
27. Электрический провод концевого выключателя экономайзера принудительного холостого хода:
28. Рычаг воздушной заслонки:
29. Главный воздушный жиклер второй камеры;
30. Эмульсионная трубка;
31. Распылитель главной дозирующей системы второй камеры:
32. Патрубок подачи топлива:
33. Патрубок слива топлива в бак;
34. Топливный фильтр;
35. Игольчатый клапан;
36. Дроссельная заслонка второй камеры:
37. Рычаг дроссельной заслонки второй камеры;
38. Главный топливный жиклер второй камеры;
39. Рычаг привода дроссельной заслонки второй камеры:
40. Поплавок.

Узнаем как устроен карбюратор ВАЗ-2109?

Карбюратор ВАЗ-2109 – это устройство, которое выполняет функцию приготовления рабочей смеси для дальнейшего ее проникновения в камеру сгорания двигателя. По сути, данная деталь дозирует нужное количество воздуха, которое необходимо смешать с бензином, чтобы готовое вещество полностью сгорало внутри ДВС. И для того чтобы в мотор попадала нормальная смесь, не сильно бедная и не обогащенная, существуют специальные устройства, такие как эконостат, экономайзер, пусковое обогатительное устройство и ускорительный насос. Они входят в состав каждого дозировального элемента на автомобилях ВАЗ-2109. Карбюратор «девятки» и его устройство подробно рассмотрены в данной статье.

Устройство эконостата и ускорительного насоса:

  • поплавковая камера;
  • распылитель ускорительного насоса;
  • планка привода ускорительного устройства;
  • распылитель эконостата;
  • жиклер насоса;
  • нагнетательный и топливный клапаны;
  • жиклер эконостата;
  • рычаг дроссельной заслонки;
  • пружина поршня;
  • обратный клапан;
  • шток привода ускорительного насоса;
  • заслонка дросселя;
  • поршень ускорительного насоса.

Экономайзер

Без него не обходится ни один карбюратор ВАЗ-2109. Это то устройство, которое обогащает горючую смесь при полной нагрузке двигателя. Чаще всего данный механизм взаимодействует с главной дозирующей системой, тем самым увеличивая количество поступающего бензина для смесеобразования. Дополнительное топливо попадает в распылитель жиклера через клапан с пневматическим или механическим приводом.

Эконостат

Имеет схожую функцию (как и первое устройство) – обогащение смеси при нагрузке ДВС. Однако от экономайзера он отличается своей более простой конструкцией.

Принцип работы эконостата

При работе двигателя в устройстве диффузора образуется разрежение, под действием которого бензин попадает из поплавковой камеры в воздушный поток. При этом он проходит путь через топливные жиклера эконостата (данные детали тоже устанавливаются в карбюратор на ВАЗ-2109). Попадая в воздушный поток, готовая смесь рассеивается. Если двигателю нужна более обогащенная смесь, в камеру попадает большее количество бензина. Таким образом, эконостат может регулировать поток и дозировку топливно-воздушной смеси для прохождения в камеру сгорания.

Для чего в карбюратор ВАЗ-2109 устанавливается ускорительный насос?

Если первые два устройства служили для обогащения топливно-воздушной смеси при полной нагрузке двигателя, то насос действует при открытии дроссельной заслонки. Он может иметь вакуумный или же механический привод. Ускорительный насос состоит из таких деталей, как:

И последний механизм системы питания бензиновых ДВС, из которого состоит карбюратор ВАЗ-2109, – пусковое устройство. Оно служит для обогащения при запуске холодного двигателя. По своей конструкции он являет собой воздушную заслонку, которая устанавливается в воздушном патрубке карбюратора. Управляется данный механизм при помощи тросика.

Регулировка и тюнинг карбюратора ВАЗ-2109. Как отрегулировать карбюратор ВАЗ-2109

Причин, по которым может потребоваться регулировка карбюратора ВАЗ-2109, очень много. Это некачественное топливо, загрязняющие вещества в виде отработанной смазки, мусора из окружающей среды. Но в процессе постоянного использования этого механизма не требуется особого ухода извне. Если обнаружено сильное загрязнение фрикционных и подвижных деталей, пора произвести чистку и регулировку.

Как понять, что карб не настроен?

Все довольно просто.В принципе, опытный водитель сразу поймет, что происходит. Но если вы только новичок, то должны знать, что существует ряд признаков того, что требуется ремонт карбюратора ВАЗ-2109, вы должны уметь в них разбираться. Во-первых, машина глохнет во время движения. Это может произойти, если вы едете на холодном двигателе без воздушной заслонки, и это нормально. Но когда мотор нагрелся до рабочей температуры, вы отпускаете газ, и машина глохнет, это говорит о том, что пора произвести продувку.

Во-вторых, если обороты коленвала набираются с трудом, это говорит о плохой тяги — и причина опять карб.Когда автомобиль едет по ровной дороге на холостом ходу и с неровностями, это явный признак неисправности, который рекомендуется как можно скорее.

В основном признаков, определяющих неисправность основного ТС, достаточно. К тому же правильная регулировка карбюратора ВАЗ-2109 поможет избежать большого расхода топлива, что особенно важно при сегодняшних ценах на бензин.

Винты «качество» и «количество»

Рекомендуется проводить работы вместе, так как неудобно постоянно бежать с карбюратора на педаль акселератора, снимать и утапливать дроссельную заслонку.Но это необязательно. Что вам нужно знать, так это то, что регулировку можно производить без каких-либо специальных инструментов и других приспособлений. Простыми словами — голыми руками.

Рекомендуем

Как работает сайлентблок задний переднего рычага и сколько он служит?

Сайлентблок задний переднего рычага — один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески вместе с рычагами, выдерживающим колоссальные нагрузки колесами. Однако с этим предметом их много…

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не волновал повышенный расход масла. Особенно раздражает, когда это происходит с другим новым мотором. Вот наиболее частые причины, которые приводят к расходу масла в двигателе …

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также должно быть обеспечено снижение шумового загрязнения до приемлемых пределов.Как и любые другие сложные устройства, эта система состоит из нескольких …

Но нужно знать, какие винты «качество» и «количество». Обслуживайте в первую очередь для того, чтобы двигатель работал нестабильно. Вращением в обратном порядке получаем нормальную работу двигателя. Винты «номер» используются для повышения или понижения оборотов. После этого снова переходим к настройке «качество», затем «количество» и т. Д. На практике это довольно просто. Однако в гараже за такую ​​простую регулировку уйдет приличная сумма.

Подготовительные работы

Прежде чем будет произведен тюнинг карбюратора ВАЗ-2109, необходимо выполнить ряд требований. Конечно, это не обязательно, но желательно. В первую очередь следует делать в хорошо проветриваемом помещении. Желательно, чтобы машина стояла горизонтально или под наклоном не более нескольких градусов по любой оси.

Во время внутренней очистки не используйте ветошь, так как внутри останется ворс, который поспособствует неправильной работе форсунок. Другими словами, настройка будет отменена.Очистка и регулировка карбюратора ВАЗ-2109 должна производиться специальной подготовкой. Если такого инструмента под рукой не оказалось, то подойдет бензиновый. Наилучшие результаты можно получить при применении сжатого воздуха. Итак, мы подготовились к выполнению работы, теперь можно переходить к практической части.

Регулировка карбюратора ВАЗ-2109: Общие положения

Непосредственно перед регулировкой следует произвести чистку. Можно использовать бензин, сжатый воздух или спец. средства. Во время выполнения работ необходимо иметь под рукой отвертку с плоской головкой.Также перед настройкой и чисткой регулируется зажигание. Нет смысла настраивать карбюратор, если установлен позднее или раннее зажигание.

Следует помнить, что настройка происходит только при рабочей температуре двигателя, то есть желательно прогреть машину и только потом приступать к процессу. С дроссельной заслонки нужно снять шток с педали газа. Сразу после этого отключите вентиляцию картера. Далее мы проверили отсутствие вакуума в трубке вывода регулятора.Если да, то что-то было сделано не так. Далее можно переходить к качеству регулировочных винтов, что позволит настроить стабильную работу автомобиля.

Регулируемая дроссельная заслонка

Это «течь», которая требуется при холодном пуске двигателя. Есть несколько причин, по которым этот механизм может выйти из строя. Несмотря на то, что его устройство простое, желательно обратить внимание на его ремонт. Дроссельная заслонка — своего рода палочка-выручалочка при минусовых температурах. Поэтому регулировку карбюратора ВАЗ-2109 нужно начинать с «дросселя».

В первую очередь следует проверить натяжение троса. Здесь вы можете столкнуться со следующими проблемами: недостаточное или чрезмерное натяжение. Подобное и многое другое способствует тому, что заслонка не открывается и не закрывается полностью, что плохо для карбюратора.

Для выполнения работ нам понадобится ключ на 13, который будет регулировать натяжение троса. Если педаль газа прижата к полу, дроссельная заслонка должна быть полностью открыта, выпускной газовый клапан закрывается. Если нет, отрегулируйте положение контргайки при использовании ключа 13 числа, пока мы не добьемся оптимальных результатов.

Воздушная заслонка и ее регулировка

После того, как мы закончили регулировку дроссельной заслонки карбюратора, приступаем к вентиляционному отверстию. Прежде всего, перед выполнением любых работ необходимо снять крышку с воздушного фильтра. Кстати, по ходу дела можно поменять фильтр, особенно если это было сделано очень давно. Ход тяги прямо в снаряде должен быть свободным.

Если клапан не требует регулировки, при полностью утопленной рукоятке утечка находится под торпедой. Клапан должен быть открыт на 100%.В противном случае потребуется ключ для ослабления тяги регулировочного болта. Переходим к настройке. Как только вы достигнете оптимального результата, затяните болт на рычаге и закройте крышку фильтра. Но есть нюансы.

Первым делом нужно повернуть дверной рычаг до полного открытия. После этого нужно утопить этот рычаг до упора. С помощью плоскогубцев достать кабель из изоляции и вдавить болт. Проверьте, полностью ли вы открыли клапан. При необходимости постепенно перемещайте фиксатор корпуса кабеля и болт.

Как отрегулировать карбюратор ВАЗ-2109: стартер

От работы этого механизма зависит многое. Но для точной регулировки необходимо разобрать карбюратор. Чтобы было проще. Но если не получается, то можно попробовать выполнить настройку и установленный механизм. Принцип заключается в том, что вы хотите установить стартовые промежутки. Это будет зависеть от того, насколько хорошо заведется машина.

Как уже было сказано выше, есть несколько способов регулировки карбюратора ВАЗ-2109.Если без снятия, понадобится тахометр. Сначала нужно полностью снять корпус воздушного фильтра, а затем полностью потянуть за рычаг воздушной заслонки (находится под торпедой в салоне). Производим мотор и наблюдаем.

С помощью плоской отвертки откройте заслонку примерно на 30%. Берем ключ на 7-м и поворачиваем регулировочный болт до тех пор, пока тахометр не покажет результат в 3100-3400 об / мин. Как только вы получите фигурку, можно смело опускать заслонку.

Что нужно знать при проведении ремонтных работ

Всем известно, что двигатель — сердце автомобиля, на этот раз карбюратор — это его клапан.В случае неисправности вторые страдают всей системой. Поэтому, чтобы состояние автомобиля было на уровне, нужно периодически ремонтировать карбюратор ВАЗ-2109. А вот с ремонтом лучше довериться профессионалам, ведь без опыта можно только усугубить ситуацию.

Так же желательно заправлять качественным топливом, так как это сказывается на работоспособности автомобиля и непосредственно на карбюраторе. Смазка — еще один важный момент. Без него ничего бы не получилось, поэтому одни и те же винты «качества» желательно время от времени смазывать.То же самое и с кабелями дефлектора, который периодически нужно менять. Как показывает практика, выходят из строя в самый неподходящий момент.

Регулировка холостого хода карбюратора

Итак, в первую очередь прогрейте двигатель до рабочей температуры. Работу необходимо выполнять при элементах энергопотребления (фарах, плейер и т. Д.), Поэтому перед началом работы желательно зарядить аккумулятор, чтобы сохранить ее в негодность. Работать надо, опять же, с винтами «качество», но последовательность немного другая.

Во-первых, нужно получить максимальный холостой ход (idle). Затем поверните винт «кол-во», чтобы получить скорость примерно на 50–150 меньше, чем она должна быть на H.H. Как правило, около 800 оборотов коленчатого вала. После этого винт «качественно» снизил значение до нормального — порядка 900-950 об / мин. После этого работа была реализована. Стоит помнить, что замена карбюратора ВАЗ-2109 может понадобиться только в том случае, если не обратить внимание на его неисправность. Как правило, этот механизм может работать долго.Но не забываем про чистку и настройку.

О солекс-карбюраторах

A Несколько слов о настройке данного устройства. Первый шаг — установка правильного уровня в поплавковых камерах. После этого необходимо настроить холостой ход. Стоит отметить, что настройку карбюратора «Солекс» ВАЗ-2109 следует проводить по инструкции, которая не только ускоряет, но и упрощает работу.

Если на винт регулировки «количества» двигатель не реагирует, то нужно сменить жиклер холостого хода на меньший или прикрутить электромагнитный клапан.Что касается подбора форсунок, то это довольно трудоемкий процесс. Ориентироваться нужно на объем двигателя. Чем больше объем, тем меньше понадобится насадка.

Есть переходный режим, отвечающий за отсутствие сбоев при запуске автомобиля и нормальную его работу (чихание, выстрелы). Все из-за щелевидной дыры. Он расположен прямо под дроссельной заслонкой. Если нажать на педаль акселератора, в отверстие поступает бензин из форсунки.В этом случае автомобиль может заглохнуть.

Теоретические данные

Стоит сказать, что карбюратор — это устройство, непосредственное предназначение которого смешивание и дозирование топлива, подаваемого в цилиндры двигателя. В противном случае здесь образуется рабочая смесь. Отвечает за качество форсунок. Это касается всех моделей отечественного автопрома, в том числе ВАЗ-2109. Карбюратор глохнет из-за неправильно настроенных жиклеров.

Кроме того, важны такие показатели, как их эффективность.Его определяют по длине сопла и его отверстий (ширине полосы). Если увеличить поперечное сечение струи примерно на 10%, ширина полосы пропускания увеличится на 25%. Из этого можно сделать вывод, что при правильной настройке описываемого устройства можно не только снизить расход топлива, но и увеличить мощность двигателя. Как видим тюнинг карбюратора ВАЗ-2109 позволяет многое.

Какие проблемы

Как правило, карбюратор при правильном уходе работает нормально. Однако есть некоторые нюансы, на которые нужно обратить внимание.Например, после того, как пользователь установил карбюратор ВАЗ-2109, возникла нестабильность в работе двигателя на Х. Х. Причиной этого может быть неправильное натяжение троса педали газа (акселератора). Но все это легко исправить, и теперь посмотрим, как это сделать.

Для начала вам необходимо провести точную диагностику. Поэтому необходимо отсоединить провод акселератора от карбюратора. Это сделано для того, чтобы можно было вручную регулировать дроссельную заслонку при работающем двигателе.При перемещении дроссельной заслонки обороты падают вправо, нужно менять или регулировать трос. Если скорость не изменилась, корпус все еще в карбюраторе.

Вывод

Хочется сказать, что часто требуется простая настройка зажигания ВАЗ-2109. Карб в этом случае может работать нормально, но из-за ненастроенного зажигания возникает ощущение неисправности. Как уже было сказано выше, то, насколько качественную смесь обеспечивает карбюратор, зависит от многих вещей.

Не рекомендуется производить замену форсунок самостоятельно.Это потому, что каждый из них подходит только для определенной модели карбюратора. При установке на любую другую возможно увеличение расхода топлива, уменьшение мощности двигателя, ухудшение динамики и т. Д. Но если вам все же необходимо произвести замену, вам следует ориентироваться на нанесение маркировки. Покупать нужно правильный набор, а не отдельно, так как это небезопасно и можно столкнуться с несоответствием с маркировкой.

Как отрегулировать карбюратор на ВАЗ 2109? Схема 2109. Карбюратор ВАЗ

Если двигатель — сердце автомобиля, то карбюратор является клапаном.И как правильно он настроен, много мощных автомобилей. Это и расход топлива, и мощность, и разгон, и даже уровень токсичности выхлопных газов. Время от времени приходится настраивать этот пункт. Сегодня мы рассмотрим, как отрегулировать карбюратор на ВАЗ 2109 своими руками.

Несмотря на то, что Волжский автозавод выпустил несколько модификаций «девятки» с разными характеристиками, карбюратор у них был под одной маркой — отечественный «Солекс». Что это за схема деталей? 2109 десятилетия оснащались карбюраторным солексом. и его дизайн тоже не менялся с годами.А вот схему вы можете увидеть на 2 фото.

Подготовительный этап

Перед настройкой карбюратора на ВАЗ 2109 его следует тщательно очистить. Но в этом не будет необходимости (правда, при условии, что это не другие отложения). Если на нем есть ржавчина или нагар, элемент необходимо сильнодействующим промыть инструментом. В противном случае, как вы правильно не пытались отрегулировать карбюратор, результат будет минимальным.

Что нужно для уборки?

В ходе этой операции нам потребуются следующие инструменты и материалы:

  1. Руководство пользователя ВАЗ 2109 (кстати, схема карбюратора «Солекс» указана справа в Фото).
  2. Перчатки из гладкой ткани.
  3. A Несколько тонких палочек (бывают обычные зубочистки). Как вариант, можно взять зубную щетку. Собираемся чистить карбюраторные вазоны.
  4. Пара резиновых перчаток (наденьте две пары, чтобы сильнодействующий растворитель вышел на поверхность кожи).
  5. Набор ключей и отвертка.
  6. Баллон со сжатым воздухом. В качестве альтернативы вы можете взять обычный аэрозоль, например, освежитель воздуха.

В качестве альтернативы вы можете использовать защитные очки. Если у вас его нет, соблюдайте максимальное расстояние между карбюратором и аккуратно нанесите очиститель для поверхностей.

Рекомендуем

Как работает сайлентблок задний переднего рычага и сколько он служит?

Сайлентблок задний переднего рычага — один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески вместе с рычагами, выдерживающим колоссальные нагрузки колесами. Впрочем, с этим товаром их много …

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не волновал повышенный расход масла.Особенно раздражает, когда это происходит с другим новым мотором. Вот наиболее частые причины, которые приводят к расходу масла в двигателе …

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также должно быть обеспечено снижение шумового загрязнения до приемлемых пределов. Как и любые другие сложные устройства, эта система состоит из нескольких …

Что лучше выбрать?

На данный момент можно купить самые разные вещества для чистки карбюраторов.Их десятки компаний. Правило выбора простое. В магазине следует спросить у продавца специализированную жидкость, разработанную специально для карбюраторов (для чистки). Помните, что средство WD 40 для этого не подходит из-за большого содержания масла! Часто специализированные чистящие средства продаются в банках — такие стоит покупать в магазинах.

Если вы не занимались очисткой карбюратора, очистки поверхности будет недостаточно. При большом содержании отложений требуется его полностью проанализировать, а каждую деталь обрабатывать баллончиком отдельно.

Детали

При разборке особое внимание уделяйте пружинам и винтикам. Постарайтесь поместить их в отдельную коробку или номер, чтобы тогда не было проблем при сборке карбюратора в конце. Осматривая предмет, нужно извлекать из контейнера каждую деталь, даже самую маленькую. С карбюратора необходимо снять все резиновые детали. При контакте с ними растворитель может вызвать деформацию, и они потеряют свои герметизирующие свойства. Также не наносите очиститель на пластиковые элементы.Их следует изолировать от жидкости.

После обработки всех механизмов нужно подождать минут 10-15, чтобы отложения ржавчины частично растворились. Далее элементы промываются под проточной водой. При необходимости можно воспользоваться зубочисткой или зубной щеткой.

Не пытайтесь ковыряться в клапанах и отверстиях карбюратора щеткой или палочками для еды. Через них поступает воздух или топливо, поэтому, попав туда, грязь может сильно усугубить работу двигателя и вызвать повышенный расход топлива.Такие отверстия очищают сжатым воздухом или распылителем. Кстати, остатки использованного очистителя можно наносить повторно — это вещество очень долго хранится и практически теряет свои свойства в течение длительного времени. Далее карбюратор хорошенько просушиваем и приступаем ко второй части нашего ремонта — регулировке.

Как отрегулировать карбюратор на ВАЗ 2109 своими руками?

Первым делом нужно сделать поплавковую камеру, контролирующую уровень топлива.

Не пытайтесь ковырять на выходе карбюратора и клапанов.Эти отверстия подают топливо и воздух, что очень важно для бесперебойной работы двигателя. Зачищайте отверстия чистым аэрозолем или сжатым воздухом. Жидкий очиститель можно использовать многократно. Некоторые экономные автомобилисты пользуются пылесосом несколько раз.

После очистки карбюратор тщательно просушите его, и можно приступать к регулировке. Процедура эта очень долгая и сложная, но справиться с ней вполне реально. Сначала запустите двигатель и дайте ему возможность поработать несколько минут. Далее отключите его и снимите воздушный фильтр.Затем снимите топливный шланг. Осторожно выверните несколько болтов и снимите крышку карбюратора. Помните, что одним неверным движением поплавки можно повредить, поэтому все делаем с особой осторожностью. Затем возьмите штангенциркуль и измерьте зазор от уровня топлива до края корпуса.
В идеале это значение должно составлять 25,5 миллиметра (допускается пробег в 1-2 мм). Если этот зазор неправильный, нужно отогнуть язычок кронштейна поплавка. Для большей точности проделайте эту процедуру несколько раз.Поскольку колпачок будет перевернутым, вам необходимо убедиться, что край поплавка и сопрягаемая поверхность параллельны.

Стартер

Но это еще не все. Как отрегулировать карбюратор на ВАЗ 2109 на? После этой работы переходим к настройке триггерного устройства. Для начала нужно убедиться, что его диафрагма пригодна для дальнейшей эксплуатации. Все очень просто — откручиваем 4 болта и снимаем крышку механизма. Если он деформирован или треснул, его следует заменить. После этого приступаем к регулировке пускового устройства.Сначала поверните рычаг воздушной заслонки так, чтобы он переместился в закрытое положение. Далее надавите ложкой с отверткой.

После этого измерить зазор между стенкой камеры и пластиной. Необходимо сравнить с указанным в документации «Алекса». Для изменения зазора необходимо ослабить стопорную гайку и отверткой повернуть регулировочный винт по или против часовой стрелки. Далее измерить зазор дроссельной заслонки, который находится на 1-й камере.Полученные данные должны соответствовать нормативам, которые есть в технической документации.Если этот зазор неправильный, отрегулируйте его, поворачивая винт дроссельной заслонки.

Регулировка ХХ

Все теперь осталось за малым. Остается сделать последний этап — регулировку холостого хода. Перед началом этой операции снова прогревается до рабочей температуры двигатель ВАЗ 2109. Карбюратор необходимо установить на штатное место. Итак, выключите двигатель и посмотрите состояние шнека качества смеси. Его следует завернуть, а затем удалить до 4 витков.Затем снова запускаем мотор, снимаем воздушную заслонку и вместе с вентилятором включаем дальний свет. Одновременно отрегулируйте винт количества топливно-воздушной смеси.
Надо поставить в положение, чтобы обороты двигателя на холостом ходу были не более 800 и не менее 750 об / мин. После винта достичь максимальной скорости.

Что делать после?

Затем снова изменить число оборотов шнека до 900 об / мин. Винт выставлен на 800 об / мин. после этого последний элемент раскручивается до точки нестабильности.Еще раз выкручиваем на ½ оборота. Как видите, замена карбюратора (ВАЗ 2109 «Самара») не требуется. Но нужно знать всю последовательность работ по навешиванию нужных значений на винты качества и количества топлива, которые мы привели в этой статье.

Вывод

Все на данный момент вопрос «как отрегулировать карбюратор на ВАЗ 2109» можно считать закрытым.

Напоследок отметим, что правильная установка холостого хода возможна только при устойчивой работе двигателя.В противном случае вся работа будет бесполезна.

Регулировка карбюратора Салекс ВАЗ 21093. Технические характеристики

Регулировка карбюратора ВАЗ 2109 — самая распространенная процедура технического обслуживания автомобилей. Из-за сложности узла он считается самой тонкой и чувствительной настройкой автомобиля. Пора научиться регулировать карбюратор ВАЗ 2109 и ремонтировать.

Перед очисткой и настройкой карбюратора необходимо изучить данные карбюратора. Это таблица, содержащая технические характеристики.

Перед тем, как выполнять регулировку карбюратора на автомобиле ВАЗ 2109, необходимо ознакомиться с сопутствующими неисправностями, чтобы не производить ремонт агрегата просто так.

Итак, причина, по которой настроен карбюратор ВАЗ 2109:

  • Слишком богатая топливная смесь. Опытные автомеханики знают, что для идеального соотношения топлива и воздуха требуется значение от 1 до 15. Это означает, что для сгорания 1 кг топлива необходимо 15 кг воздуха.Если смесь называется богатой, это означает, что уровень топлива превышает номинальный.

    Признак: Двигатель плохо заводится, из выхлопной трубы черный дым, свечи с черным нагаром и прям в выхлопной системе. Система подачи топлива быстро забивается.

  • Слишком бедная топливно-воздушная смесь. Обеднение смеси означает, что топлива подается слишком мало. Из-за этого автомобиль проигрывает в динамике и увеличивает количество подаваемого топлива.В некоторых случаях наблюдается экономия бензина, но свечи зажигания выходят из строя быстрее. Истощение смеси сопровождается увеличением холостого хода двигателя.

Следующими признаками можно назвать следующие:

  • Нестабильный холостой ход;
  • Увеличить расход топлива;
  • Ухудшение пусковых характеристик;
  • Уменьшение подхвата двигателя.

Принцип работы карбюратора и системы подачи топлива вынуждает автовладельцев проводить такую ​​процедуру, как регулировку карбюратора ВАЗ 2109 не реже одного раза в полгода.Механизм на автомобиле с карбюратором необходимо смазывать раз в месяц, в отличие от автомобилей с впрыском, где есть форсунки. Регулируется все предельно просто.

Причины выхода из строя карбюратора ВАЗ 2109

Карбюратор Солекс очень чувствительный прибор, в котором большое количество мелких каналов. При пропускании через них огромного количества некачественного топлива можно столкнуться с тем, что они наскучат примесям и перестанут функционировать.

Первое, что сразу бросается в глаза, это снижение оборотов на холостом ходу.В дальнейшем машина плохо заводится и требует регулировки карбюратора.

Данная процедура разделена на несколько этапов:

  1. Удаление агрегата
  2. Разборка и очистка
  3. Сборка и установка
  4. Настройка холостого карбюратора

Снятие, разборка и чистка карбюратора ВАЗ 2109

При всех вышеперечисленных симптомах можно обнаружить и разборку карбюратора. На ВАЗ 2109 ремонт карбюратора Солекс возможен при эксплуатации.Рекомендуется покупать заранее, чтобы сразу поменять все прокладки, куртки и клапаны. В таблице есть данные челюстей и всех необходимых клапанов. Автомобиль должен стоять неподвижно. Просматривая детали, главное — терять нечего.

Для снятия и настройки устройства необходимо открыть капот и отсоединить от него все шланги. Они крепятся к струбцинам, поэтому рекомендуется заранее запастись отверткой. Следующим этапом является трос привода газовой и воздушной заслонок.Оба элемента просто удаляются. После этого демонтировать фишку с экономзера холостого хода. Разборка производится предельно аккуратно, чтобы не повредить контакты. Разобрать все еще проще.

Рекомендуемая пропускная способность пневматических жиклеров экономайзера для различных условий эксплуатации

Теперь вы можете отвинтить четыре гайки корпуса, которые удерживают карбюратор на впускном коллекторе. Если снимается с трудом, можно спрятать толстой отверткой. Выпейте тряпку коллектора, чтобы внутрь не попали инородные частицы и очистите место посадки от остатков старой прокладки карбюратора.

Сам карбюратор состоит из нескольких элементов:

  • Верхняя крышка
  • Нижняя крышка и поплавковая камера
  • Блок дроссельной заслонки

Прежде всего снимается верхняя крышка. При этом проверяется состояние игольчатого клапана и состояние поплавка. Клапан должен двигаться без кулисы, а также легко возвращаться в исходное положение. Сразу можно проверить работу привода ускорительного насоса. Все соединения должны легко вращаться.Принцип действия многих механизмов очень прост, и стоять они должны точно. Настраивается после сборки.

Теперь необходимо отделить блок дроссельных заслонок от нижней крышки. Все держит болты, поэтому отвертки здесь хватит. После того, как все узлы будут полностью разобраны, их нужно обработать с помощью дроссельной заслонки или обычного бензина. Детали нужно протирать сухим ветром.

Dovers заслуживают особого внимания.Их нужно не только очистить, но и продуть. Все дело в том, что у курток очень тонкие каналы, которые легко забиваются посторонними частицами. Достаточно даже одного вылета, чтобы собрать всю сборку в сборе. Разобрать карбюратор и собрать половину конца. Теперь нужно аккуратно установить и настроить. Подключение шлангов выполняется без герметика.

Если есть вопросы, смотрите видео:

Что делать, если карбюратор ВАЗ 2109

Повышенный расход топлива — устранение этой проблемы на ВАЗ 2109

Установка и сборка карбюратора ВАЗ 2109

После очистив все элементы, можно произвести сборку.Заранее проверьте зазоры в блоке дроссельной заслонки и выставьте их от номиналов. По каждому типу агрегата вы можете найти все целевые данные в справочниках. Вместо старых прокладок рекомендуется сразу установить новые, чтобы избежать повторной разборки через две недели эксплуатации. Монтаж деталей выполнен аккуратно.

При необходимости замените игольчатый клапан. На неисправный клапан может негативно повлиять расход топлива, так как он летает и пропускает через участок канала огромное количество бензина.

Приводы амортизаторов, рычагов и тяги Рекомендуется смазывать селедолой или литолом 24. Не рекомендуется использовать данную смазку в среде, контактирующей с бензином. Густая смазка подходит исключительно для внешних деталей, типа пластиковых шарниров карбюратора. Они могут не стоять.

Верхняя крышка устанавливается в самую большую и только после установки уровня в поплавковой камере.

Схема поплавковой камеры с установочными параметрами: 1 — поплавок; 2 — язычок; 3 — прокладка; 4 — крышка.

Уровень в поплавковой камере необходим для бесперебойной работы карбюратора. Слишком заморский уровень способствует увеличению подачи топлива, а недостаточный — снижает резкость карбюраторного двигателя, так как уровень вовремя набрать не удастся.

Для настройки уровня в камере необходимо откинуть верхнюю крышку и согнуть поплавок настолько, насколько позволяют усы. Расстояние между нижним уголком и крышкой должно соответствовать 20 мм. Если это не так, поправьте усы и установите верхнюю крышку.Такая регулировка карбюратора ВАЗ 2109 считается штатной. Принцип действия прост.

Управление воздушной заслонкой или стартером

Установите карбюратор, но не ставьте воздушный фильтр. Полностью вытащить размеры и закрыть заслонку. В этом положении нужно отрегулировать трос привода воздушной заслонки.

Попробуй несколько раз вытащить и снять подференцию. Заслонка должна быть полностью открыта и закрыта без заклинивания. Если все сделано правильно, можно установить воздушный фильтр на место, подсоединить все шланги и приводы карбюратора.Пора приступить к регулировке холостого хода ВАЗ 2109. Не забудьте подключить EPHX.

Как правильно настроить карбюратор на ВАЗ 2109?

Номинальный оборот на двигателе ВАЗ 2109 должен соответствовать 750-800 об / мин. Регулировка карбюратора ХХ необходима для экономичного поддержания работы двигателя на стоянке и быстрого прогрева перед началом движения. Без этого устройство работать не будет. Стол с тех. В характеристиках карбюратора таких данных нет.Это необходимо сделать согласно следующей инструкции, которая содержит НОРМА XX. Результаты и схема корректировки — Устойчивые обороты.

Данная процедура проводится при наличии проблем с двигателем или один раз в полгода согласно регламенту по техническому обслуживанию ВАЗ 2109. На это уходит всего 3-4 минуты. Двигатель прогревается до рабочей температуры на месте или с помощью педали акселератора. Далее снимаем саблики и полностью закручиваем качественный винт.Скорее всего, мотор заглохнет. Теперь винт откручивается ровно на три оборота и мотор снова запускается.

С помощью регулировочного винта числа оборотов 650-700 об / мин. Теперь поверните винт качества, пока не получите максимально возможные обороты холостого хода. Опять же, установите количество оборотов равным номинальному. Теперь вам нужно снова повернуть качество, пока мы не добьемся максимального оборота. Вы можете так долго приспосабливаться.

Вывод

Если после регулировки сбои появились при появлении педали газа, то откручиваем номер винта количества для обогащения смеси.Скорее всего, обороты немного увеличатся, но не должны превышать 900 об / мин. Регулировка и регулировка карбюратора на автомобиле ВАЗ 2109 своими руками на этом завершена.

Более точная регулировка карбюратора производится с помощью специального газоанализатора. Такое устройство позволяет не только регулировать холостой ход карбюратора, но и снизить вредные выбросы выхлопных газов. Таким образом, регулировка карбюратора может превратиться в заботу об окружающей среде. Но чаще всего это бывает не тогда, когда это необходимо.Это довольно редко.

Установка карбюратора и его настройка могут производиться без анализатора. Подключение устройства выполняется герметично.

Так проводится регулировка карбюратора ВАЗ 2109. Надеемся, что данная статья помогла ответить читателям на интересующий вопрос — как правильно настроить карбюратор на ВАЗ 2109. Желаем удачи на дорогах и выслушаем ваше мнение о статье в комментариях, может быть, будут правки!

какой карбюратор лучше поставить На Вазу 2109.

Девять. Практически самый популярный автомобиль российского автопрома. Простая, достаточно наивная и адекватная цена, она стала лакомым кусочком для не слишком богатых автолюбителей. В принципе, несмотря на все претензии к вазу и некоторый скептицизм населения, машина была воспринята достаточно хорошо и до сих пор покупается. Причем не только его модификации ВАЗ 21093 и другие, но и оригинальная девятка в классической компоновке. Но, как и вся отечественная техника, у этой машины был ряд технических недостатков.

Читал так же

И одна из проблем связанных с заливкой ваза была карбюратор Для водителей. Дело не в том, что он получился откровенно хуже, чем его коллеги, устанавливаемые на другие автомобили семейства Lada, но без традиционных для наших машин недостатков. В принципе, девять в эксплуатации и ремонте не самые сложные отечественные машины, и настроить их несложно, поэтому
в последнее время стал очень популярным в России.

Девятая модель, официально получившая название Lada Samara, получила несколько типов карбюраторных двигателей.Стандартная Lada получила четырехцилиндровый карбюраторный двигатель объемом 1,3 л. Е старшего коллектива в модельном ряду ВАЗ 21093 получил двигатель ВАЗ-21083. В итоге появилось девять. Карбюратор на ВАЗ 2109 Привычный для автовладельцев не имеет сложных функций. Модель двухкамерная, эмульсионная.

Как бы никто не ругал сборку Ваза, в ней есть достоинства, а не только недостатки. Хотя бы благодаря своей простоте и массе вазоны настолько популярны в нашей стране, что завод сам пережил кризис и до сих пор выпускает автомобили, пользующиеся спросом у населения и по сей день.Очень популярен сегодня. Стандартный карбюратор ВАЗ 2109, а точнее, схему устройства, которую вы можете увидеть ниже. Как мы видим на этой схеме (вид со стороны дроссельной заслонки) устройство карбюратора ВАЗ 2109 довольно простое.

Какой карбюратор лучше

На заказ банка На сайте: производство ДААЗ (Димитровградский автоагрегатный завод).

Карбюратор Солекс 21083 ДААЗ на ВАЗ 2108-2109-21099 (21083-1107010)

Читайте так же

Сегодня Наиль Порошин расскажет и покажет основные нюансы установки 53-го Карбюратор На классику! Все.

Восстановить в стандартных условиях не намного сложнее. Чего нельзя сказать о сложности работы с инжектором при этом. Когда завод в Тольятти начал выпуск автомобиля ВАЗ 2109 с карбюратором , он выбрал проверенный и достаточно великолепный. Что касается настройки, то в этих карбюраторах с этим все понятно.

Наших читателей часто спрашивают, какой карбюратор лучше. поставить на ВАЗ 2109? На этот вопрос сложно ответить однозначно.Но давайте подумаем об этом. Из того, что предлагает рынок, самыми известными являются Solex, Weber и Daaz. Первый, пожалуй, самый распространенный. Второй сложен в установке, но по качеству отличен.

И третье повезло. На ВАЗ 21093 чаще всего карбюраторы WEBER 40 DCOE 151. Среди владельцев Lada Samara эта модель считает, что модель Weber лучше.

Насколько правы те или иные ВАЗовладельцы, судить сложно, ведь ломаются любые карбюраторы. Причем, как показывает практика, просыпавшиеся веб-питомцы иногда не находят запчастей, тогда как в этом плане выделяются менее сложные Солексы.Как говорят механики, жизнь простого механика сложна и легка. Карбюраторы далеко не самые лучшие. Особенно если речь идет о ремонте отечественной автомобильной техники.

Читать аналогично

Разборка, чистка и промывка карбюратора с девяткой. Это очередная головная боль. Тем более, что эти процедуры нужно проводить в полевых условиях, а не в уютном и горячем боксе. Винить ВАЗ сложно, дело в ценах на запчасти.

Вот они намного выгоднее большинству конкурентов.Взять хотя бы момент цену карбюратора ВАЗ 2109. Эта запчасть для автомобиля ВАЗ 2109 намного меньше, чем у большинства иномарок.

Цена розничная карбюратор ВАЗ 2109 колеблется от 3 до 5 тысяч рублей. Некоторые автовладельцы выбирают такую ​​услугу, как тюнинг карбюратора ВАЗ 2109. Насколько сейчас востребован, сказать сложно. Но спорт карбюратор Народ ставил. Конечно, на увеличение мощности двигателя ВАЗ 2109 влияет спортивный тип карбюратора.Но насколько оправдано в условиях города, особенно в России, сказать сложно.

Одной из самых распространенных моделей производства «АвтоВАЗа» можно считать «восьмерку» или ее модификацию — «девятку». Автовладельцы ВАЗ 2108/2109 на практике убедились в работоспособности своих автомобилей и неприхотливости в обслуживании. Чтобы вовремя предотвратить все сбои в работе, нужно внимательно следить за ее техническим состоянием. Одной из основных задач водителя считается контроль за работой карбюраторного устройства на вазе.Практически все виды ремонта и регулировки автовладелец может выполнить своими руками, так как конструкция карбюратора имеет несложное устройство.

Модели карбюраторов на ВАЗ 2108/2109

Карбюраторные механизмы серии Solex производятся на Димитровградском автоагрегатном заводе. Конструкции рассчитаны на комплектацию переднеприводных автомобилей ВАЗ, в которой моторный агрегат расположен поперечно кузову.

Стандартной моделью для оснащения ВАЗ 2108/2109 считается карбюратор ДААЗ 2108-1107-10.Работает в паре с мотором, который имеет объем 1,3 л. На моторы 1.5 литра установлены карбюраторы 21083-1107010.

Карбюратор ДААЗ применяется для оснащения всех автомобилей восьмой и девятой модели

Современное оснащение ВАЗ 2108/2109 представлено карбюраторами более совершенных моделей, так как они имеют пусковое устройство в автоматическом режиме:

    модификация 21083- 1107010-31 имеет одну ступень автоматического управления и запуска в заданном режиме;

    модификация 21083-1107010-35 уже оснащена двумя уровнями управления воздушными заслонками, что обеспечивает более стабильную работу силового агрегата;

    Модификация

    21083-1107010-62 аналогична предыдущему варианту карбюраторного механизма, но имеет дополнение в виде электрической системы перемешивания топливно-воздушной смеси.

Конструкция «Саллас»

Карбюраторный механизм всех модификаций на ВАЗ 2108/2109 эмульсионный и состоит из двух камер внутреннего сгорания. В верхней части карбюратора находится крышка, предотвращающая попадание грязи в полость устройства, и к ним подводятся топливные магистрали. Средняя часть — это сам корпус, в котором установлены диффузоры и камеры. Внизу карбюратора находится поплавковая камера и дроссельные заслонки.

Рассмотрены ключевые элементы системы:

Принцип работы карбюратора «Солекс» сводится к тому, что бензин подается через впускной клапан в штуцер.Топливо сразу отправляется в поплавковую камеру. Уровень топлива в полости всегда должен быть на определенной отметке, чтобы избежать сбоев и рывков в работе мотора. Контроль уровня осуществляется движениями механизма игольчатого клапана.

После камеры бензин направляется в эмульсионные скважины, где через топливные жиклеры подается в строго ограниченном количестве. Именно в колодцах потоки воздуха разбивают крупные капли бензина, образуя с ними единую топливно-воздушную смесь.

Если Вас интересует ремонт топливного насоса в автомобилях ВАЗ 2108/2109, рекомендуется подробно изучить следующий материал:

Смесь подается к диффузорам, а через них — в устройство энергоблока.Таким образом, основная задача карбюратора — сформировать топливно-воздушную смесь нужной консистенции и направить ее в двигатель.

Взаимодействие нескольких элементов обеспечивает бесперебойную работу мотора

Ремонт карбюратора ВАЗ 2108/2109

На ВАЗ 2108 и 2109 можно приобрести все необходимые запчасти для самостоятельного ремонта карбюратора

Без надобности невозможно произвести демонтировать заслонки (как на воздушной, так и на воздушной), так как их довольно сложно вернуть назад, что неизменно приводит к некорректной работе двигателя.

Инструкция по ремонту «Солекс» ДААЗ 2108-1107-10

    Из корпуса устройства аккуратно выкручен электромагнитный клапанный механизм, из которого сразу можно вытащить и вставить в него жиклеры.

    Промывают сетку в баках ацетоном и продувают сжатым воздухом из канистры или насоса.

    После этого откручиваем пять винтов, удерживающих крышку карбюратора. Крышка снимается строго вертикально медленным движением, чтобы не вытащить поплавок из патронника.

    Поплавок демонтируется вместе с его осью нажатием на пришитый фиксатор осевой линии. Устройство после этого легко снимается.

    В обязательном порядке снимается прокладка с нижней части карбюратора и осматривается на предмет повреждений и деформаций. Если есть трепетные места или разрывы, необходимо будет заменить уплотнительный элемент.

    Топливный клапан поворачивается топливным клапаном. Рекомендуется немедленно проверить его работоспособность. Если при нажатии на пусковое устройство игла идет легко и плавно, не имеет люфта, то клапан менять нельзя.

    Далее проверяем пусковое устройство. Вам нужно будет открутить четыре винта, которыми само устройство крепится к крышке, и снять с нее диафрагму. Этот продукт должен сохранять свойства эластичности, не иметь повреждений и деформаций. Пружина возврата должна быть эластичной.

    Топливный фильтр вывинчивается из патрубка и помещается в емкость с ацетоном. После стирки рекомендуется продуть и сразу прикрутить обратно.

    Насосные опрыскиватели лучше снимать с бранью.Надо их поставить и вытащить из карбюратора. На какое-то время элементы помещают в ацетон, после чего блокируют. Рекомендуется сразу заменить резиновые прокладки распылителей.

    Далее можно увидеть осмотр самого ускорителя. Вам нужно будет открутить четыре стопорных винта, вытащить устройство и осмотреть его с диафрагмой и пружиной. Детали насоса лучше всего промыть, в случае сильного износа деталей — заменить.

    Аналогично производится восстановление и ремонт экономайзера.

    После этого можно откручивать жиклеры. Если дырки в них увеличились, лучше сразу установить новые жиклеры.

Переворачивание за крепления карбюратора

Пошагово выполнив все эти действия, можно качественно разобрать и отремонтировать карбюратор.

Видео: Ремонт карбюратора на ВАЗ 2108 и 2109 своими руками

Диагностика карбюратора

О том, что есть перебои в работе карбюратора, можно засвидетельствовать характерные особенности:

    с момента нажатие на педаль газа до разгона автомобиля — временный сбой;

    штанги

    в работе силового агрегата на высоких скоростях;

    грузовик серии

    при движении по ровной поверхности;

    заметное снижение скоростных характеристик автомобиля;

    заметно вырос расход топлива;

    плохо заводится двигатель «на холоде»;

    нестабильная работа мотора на холостом ходу.

Каждый из этих признаков, а также их сочетание говорит о том, что в карбюраторе возникли проблемы и он требует ремонта или регулировки.

При наличии топливного флюса нужно растянуть соединения. Возможно ослабление, что компаунд послужил причиной некорректной работы карбюратора

Что делать, если мотор не запускается или сразу после запуска

Вероятная причина такой неисправности — снижение топлива уровень (или его отсутствие) в поплавковой емкости.Кроме того, если мотор не заводится, необходимо сразу осмотреть несоответствующее пространство на предмет отработанного бензина — вполне возможно, что топливо не попадает в карбюратор. Если это не так, необходимо промыть поплавковую камеру и установить поплавок в ровное положение относительно его оси.

Нестабильная работа мотора на холостом ходу

После того, как мотор набрал обороты или остановился после продолжительной езды, в его работе могут возникнуть сбои. Причин такого поведения может быть несколько:

    отверстия курток были сильно забиты;

    произошел сбой в работе экономайзера;

    Повреждение качественной винтовой прокладки.

Все равно карбюратор надо снимать, разбирать и тщательно промывать все детали. Уплотнительные прокладки рекомендуется заменять даже при небольшом износе.

Проблемы при запуске зимой

Большинство автовладельцев ВАЗ2108 / 2109 испытывают проблемы при запуске силового агрегата при пониженных температурах. Трудности может спровоцировать некорректная работа пускового устройства. Воздушная заслонка закрывается слишком быстро, поэтому количества воздуха, попадающего в канал эмульсии, может не хватить для приготовления топливовоздушной смеси.Потребуется наладить работу пускового механизма своими руками.

Двигатель заправлен

Из-за чрезмерной дозировки поплавковая камера может не выдерживать нагрузки и подавать в систему чрезмерное количество топлива. Это приводит к тому, что двигатель заправлен бензином и не может правильно выполнять свои функции. Необходимо проверить работоспособность топливного клапана и его герметичность.

Резкие рывки при движении — что делать

Если в процессе езды автомобиль внезапно испытывает резкие рывки или толчки, то причина проблемы кроется в системе подачи топлива.Мотор просто не получает объем топливно-воздушной смеси. Возможно, клапанные механизмы были разгружены или фильтры сильно забились.

Как снять узел карбюратора с ВАЗ 2108/2109

Демонтаж карбюратора необходим практически во всех случаях ремонтных работ. На остывшем двигателе рекомендуется снимать прибор, так как все работы проводятся в непосредственной близости от впускного коллектора и его труб, которые могут легко загореться.

Видео: Разборка карбюратора на Ваз своими руками

Для облегчения работы лучше всего сразу открутить винты крепления винта крепления воздушного фильтра, так как это будет мешать демонтажу и препятствовать прямому доступу:

  1. После При этом необходимо будет отсоединить два привода от корпуса карбюратора (один идет на воздушную заслонку, другой — на дроссельную заслонку).Кроме того, сразу рекомендуется отсоединить тыльную часть возвратной пружины и ее фиксатор.
  2. Далее отключается провод от винта экономайзера принудительного холостого хода.
  3. После ослабления хомутов необходимо будет снять форсунку подачи топлива и шланг, работающий «на обратку».
  4. Откручено винтовое крепление нагревательного элемента, снят блок.
  5. От штуцера в верхней части карбюратора отсоединяются вентиляционный шланг и вакуумный шланг.
  6. После отключения всех магистралей допускается демонтаж самого карбюраторного узла. Для этого потребуется открутить четыре гайки, которые стяжками крепят карбюратор к впускному коллектору. Устройство вытаскивается вместе с прокладкой.

Как промыть узел карбюратора без его разборки

Традиционным методом промывки карбюратора считается его полная разборка на отдельные составляющие, что не всегда может выполнить неопытный владелец Вазона.Для упрощения процедуры была применена техника промывки и чистки карбюратора без его разборки на компоненты. В основе этой техники — использование в навесе специальных аэрозолей. Самыми доступными очистителями карбюраторов считаются аэрозоли производства ABRO и Mannol — их можно купить в любых автоматах по цене 100-150 рублей.

Эти чистящие средства отлично справляются с очисткой карбюраторных механизмов, к тому же ими очень просто пользоваться. Для промывки карбюратора «Солекс» рекомендуется заглушить мотор, дать ему остыть и приступить к процедуре:

    Снимите корпус воздушного фильтра на машине, снимите его в сторону.

    Из корпуса карбюратора открутите электромагнитный клапан.

    На распылитель с аэрозолем надеть специальную узкую насадку и обработать жидкостные каналы жиклеров, первую и вторую камеры, заслонки и все видимые элементы карбюратора.

    После этого распылить аэрозоль на внешние части механизма.

    Если карбюратор не успел на одну процедуру, можно обработать его снова тем же аэрозолем.

После такой чистки ВАЗ 2108/2109 значительно повысит свои динамические характеристики, так как налипание грязи не помешает нормальной работе всех частей карбюратора.

Видео: Как почистить карбюратор на Ваз своими руками и не снимая его с автомобиля

Как заменить карбюратор Детали

Замена поплавка, диафрагмы ускорительного насоса, сальников не представляет особых сложностей. Чаще всего при ремонте используются подобранные по типу карбюратора ремкекты, в которых есть все необходимое для замены деталей.

Порядок замены не регламентирован: достаточно удалить поврежденную деталь и установить на ее место новую.Главный критерий: идентичность элементов при замене.

Как настроить «Солекс» ДААЗ 2108-1107-10

Процесс настройки и регулировки КПД карбюраторного механизма целесообразно начинать с поплавкового отсека. Это связано с тем, что есть топливо, уровень которого должен быть строго фиксированным. Если уровень бензина ниже или выше нормы, то регулировка остальных компонентов становится бессмысленной.

Регулировка поплавка

Процедура выполнения регулировки включает в себя несколько этапов:

    Сначала запустите мотор и дайте ему поработать 3 минуты, после чего чешется.

    Снимите коробку воздушного фильтра и снимите ее в сторону, так как это препятствует свободному доступу к карбюратору.

    Из корпуса «Салекс» первым делом отсоединить форсунку, через которую подается бензин.

    Отвинтите пять винтов на крышке до плоской планки, чтобы снять ее.

    Измерьте расстояние от края поплавковой камеры до уровня топлива. Он должен быть равен 25,5 мм. Если есть отличия, необходимо будет установить нужный параметр, выбрав скобу поплавка.

    А еще надо будет ось поплавка выставить так, чтобы он мог свободно перемещаться.

    Регулировка поплавковой камеры и поплавка на этом считается завершенной.

Регулировка пускового устройства

Отрегулировать карбюратор на ВАЗ 2108 и 2109, а также отремонтировать его можно и своими руками. Эту работу следует производить на карбюраторе, который был снят с мотора и установлен на ровной поверхности. Если диафрагма пускового механизма была повреждена, то необходимо сначала заменить ее и только потом переходить к регулировочным работам:

    Повернуть рычаг регулировки воздушной заслонки и полностью закрыть ее.

    Опустить шток гранатомета с отвалом отвала и удерживать в таком положении.

    Измерьте ширину зазора между заслонкой и стенкой камеры. Существующий показатель должен быть 1 мм. В противном случае потребуется регулировка.

    Необходимо будет ослабить стопорную гайку, которая находится на поверхности ускорительного насоса, и пропустить спираль винта качества. Если повернуть винт в одну сторону, то зазор увеличится, при повороте в другую — уменьшится.

    Еще раз измерить толщину зазора.

    По такому же принципу регулируется воздушная заслонка на второй камере.

Ширину зазора можно измерить сверлом диаметром 1 мм.

Как отрегулировать холостой ход

Эту процедуру можно проводить только на карбюраторе, установленном в машине, после того, как двигатель хорошо прогрелся. В этом случае воздушный фильтр больше не будет препятствовать доступу, поэтому он останется на своем месте под капотом:

    Мотор заглушен.

    До конца доделать винт качества топливно-воздушной смеси, после чего открутить его не более чем на четыре оборота.

    Снова завести мотор, сдать все осветительные приборы, акустику и печку для увеличения энергопотребления.

    Рабочее количество необходимо установить количество оборотов рабочего двигателя 750-800 в минуту.

    Качественный винт выставлен на максимальный холостой ход — 900 об / мин (зимой допускается увеличение этого параметра до 1000 об / мин).

    После этого надо будет качественный винт закручивать обратно до тех пор, пока перебои в работе двигателя не почувствуются. В этот момент вам нужно остановиться и сделать еще один поворот.

Нагрузка на холостом ходу на ВАЗ 2108/2109 необходима для того, чтобы автомобиль показывал стабильную работу в установленном режиме без большого расхода топливовоздушной смеси.

Отремонтировать и заменить глушитель в автомобилях ВАЗ 2108/2109 поможет этот материал:

Тюнинг карбюратора

Не все автовладельцы ВАЗ 2108/2109 знают, что карбюратор совершенствуется своими руками.Тюнинг позволит не только увеличить ресурс силового агрегата, но и повысить скоростные характеристики машины. Для этого необходимо будет обеспечить снижение сопротивления воздушного потока, который всасывается в карбюратор.

Для проведения тюнинга нужно снять карбюратор, очистить его внутри и снаружи, чтобы обеспечить полноценную работу всех его узлов.

После этого необходимо извлечь из корпуса все жиклеры и дроссельные заслонки.Полость двух камер внутреннего сгорания необходимо увеличить на токарном станке. Чем больше объем камеры, тем меньше в них сопротивления воздуха. А также одновременно с расточными камерами рекомендуется увеличить полость диффузоров. Работу на станке лучше доверить специалисту, так как можно избежать поломки корпуса.

Кроме того, вам нужно будет подобрать новые форсунки с отверстиями большего диаметра. Рекомендуется установка топливных и воздушных жиклеров с увеличением проема на 0.05 мм. Этого достаточно, чтобы увеличить пропускную способность деталей карбюратора.

Кроме того, на устройстве экономайзера можно заменить иглу. Лучше всего сделать замену резиновому изделию. Резиновая игла выдерживает более длительный режим высоких нагрузок и имеет повышенный рабочий цикл. Только такое оборудование позволит избавиться от «зависания» мотора при резком нажатии на педаль газа.

Увеличение внутренних полостей минимизирует сопротивление воздуха

Сборка «Салекса» в обратном порядке

Установка карбюраторного механизма на впускной коллектор возможна после промывки и ремонта, а также некоторых этапов регулировки.Важно правильно подсоединить все топливные и прочие шланги, чтобы не было проблем с работой двигателя. Сборка карбюратора ДААЗ 2108-1107-10 осуществляется в следующем порядке:

    На месте установки накладывается прокладка. Он служит для надежного соединения двух агрегатов — карбюратора и впускного коллектора.

    После этого сам карбюратор накатывается на шпильки и фиксируется четырьмя гайками.

    После того, как узел был аккуратно прикреплен, шланги разрешены.Первым делом подключаются вакуумный и вентиляционный шланги.

    С одной стороны патрубок подсоединен к подаче топлива, с другой — к шлангу обратной подачи топлива.

    Приводной трос EPHH подсоединяется к соответствующему винту.

    По окончании работы можно прикрутить два провода (воздушный и дроссельный).

Строгая последовательность подключения из-за конструктивных особенностей карбюратора

По окончании монтажа карбюратора рекомендуется включить зажигание и проверить работоспособность моторного агрегата.В случае попадания масляной или топливной нити в места шлангов необходимо выключить зажигание и внимательно проверить все соединения.

Все работы, которые автовладелец выполняет для обслуживания своего автомобиля, должны носить осознанный характер. Нет необходимости разбирать карбюратор и заменять его детали, если нет явных признаков неисправностей. Кроме того, при самостоятельной настройке необходимо придерживаться четкой регламентации действий. Как некачественный ремонт, так и неправильная регулировка могут серьезно сказаться на работе карбюратора.

Часто владельцам девятки задают довольно важный вопрос — как отрегулировать карбюратор на ВАЗ 2109? Данная процедура необходима для восстановления нормальной работы двигателя машины, поэтому ее рекомендуется проводить самостоятельно, так как это платная услуга. Карбюратор не так уж и сложно настроить.

Особенности карбюратора на ВАЗ 2109

Карбюратор ВАЗ 2109 Солекс — один из самых надежных узлов машины.Благодаря особенностям конструкции девятка является довольно экономичной моделью по расходу топлива. К тому же карбюратор — одна из причин приемлемых скоростных характеристик Ваза 2109 с учетом экономичного расхода бензина. На ВАЗ 21093 используются разные модификации солей.

Салекс довольно неплохой запас рабочего ресурса — до десятилетия, поэтому меняют его редко, но уход все же нужен. Время от времени стоит очищать корпус от продуктов сгорания топлива и настраивать механизмы, которые периодически выходят из строя.Если соблюдать все эти простые правила, девятка будет в ходу в любую погоду.

Среди основных проблем карбюратора чаще всего встречаются:

  1. Плохое закрытие дроссельной заслонки. По этой причине горючая смесь плохая или наоборот чрезмерно обогащена воздухом.
  2. Неверное количество топлива в камерах, увеличивающее расход бензина.
  3. Плохие придурки.

Первые признаки того, что стоит проверить карбюратор:

  1. Нестабильная работа двигателя.
  2. Повышенный расход топлива.
  3. Значительное уменьшение оборотов.
  4. Возникли проблемы с зажиганием.

Как только была замечена одна из проблем, стоит поставить карбюратор.

Подготовительные работы

Хотя наша первоочередная задача — отрегулировать карбюратор ВАЗ 2109, необходимо сделать очистку узла от нагаров и грязи. Часто именно дефект становится причиной неисправности, поэтому потребуется хорошее чистящее средство.В магазине товаров для автомобилей можно найти различную химию для таких нужд; Спрашивать нужно именно карбюратор. Не подходит для чистки WD 40 — из-за обилия масла в составе.

Помимо химии, вы также будете использовать следующие предметы:

  1. Маленькая жесткая щетка. Зуб или даже зубочистки подходят для экстремалов.
  2. Перчатки резиновые и тканевые. Резину можно взять две пары — на всякий случай, потому что чистящие средства очень агрессивные.
  3. Набор ключей и отверток.
  4. Руководство пользователя ВАЗ 2109 со схемой Schela.
  5. Самолет с опрыскиванием для очистки деталей.

Для чего нужна канистра? Дело в том, что каналы ссуд очень узкие, из-за чего механическая очистка узкими инструментами будет бесполезна, но для такой задачи подойдет мощная направленная воздушная струя.

Необходимо тщательно очистить как внешнюю, так и внутреннюю часть карбюратора. Монтаж — винты и болты, отложенные в отдельные ящики, их также следует обработать и продуть в конце.

Не забудьте снять с узла все резиновые детали, иначе химикат их просто растворит. Также следует обойтись пластиком.
Для работы с пылесосом необходимы только металлические части. Делается в два этапа:

  1. Химия нанесена, после чего необходимо подождать 10 минут.
  2. При частичном растворении раструба необходимо промыть детали и ограждения под струей воды.

Если остались отложения, их легко удалить зубочисткой, палочкой или щеткой.Последний этап очистки — сушка.

Процесс разборки карбюратора

Перед началом работы необходимо, помимо набора гаечных ключей и отверток, подготовить ацетон и чистую ветошь. Для удобства все лежит на столе. В первую очередь отключается электромагнитный клапан, после чего необходимо вытащить топливный жиклер из корпуса и промыть в ацетоне (допускается замена керосина), а затем продуть воздухом (можно и обычный компрессор. качнуть резину).Далее необходимо открутить пять винтов, удерживающих крышку, после чего аккуратно снять ее и отложить, чтобы не повредить поплавок.

Алгоритм дальнейшей разборки выглядит так:

  1. Снимите поплавок (подходящий тонкий предмет, чтобы выдавить его ось из посадочных мест).
  2. Снимите уплотнительную прокладку (при чрезмерном износе ее следует заменить).
  3. После снятия прокладки нужно посмотреть на след, который остается от прижатия крышки к корпусу.Если он неравномерный и местами прерывается, значит, самолет сломан. Шлифовка поверхности крышки и футляра потребуется для сопряжения деталей друг с другом.
  4. Выкрутите топливный кран и проверьте его работоспособность. Движение иглы не должно прерываться и перекручиваться, люфт тоже не нужен. Если есть проблемы, необходимо заменить топливный клапан.
  5. Открутите 4 винта крышки пускового устройства, затем снимите диафрагму. Его поверхность должна быть гладкой и упругой, без повреждений, пружина не критично растянута.Если у вас есть ремкомплект карбюратора, все эти детали вне зависимости от состояния заменить.
  6. Сбоку от крышки расположен топливный фильтр, который тоже нужно демонтировать и замочить на некоторое время в ацетоне, после чего обдувать воздухом и устанавливать на место.
  7. Для снятия механизма управления дроссельной заслонкой необходимо открутить гайку крепления, натянуть стопор с пружиной и демонтировать рычаг.
  8. Поддев тонкую плоскую тряпку насосом распылителя и достанешь их. Осмотр резиновых уплотнителей, при наличии износа заменить.Если распылители не меняются, их следует на некоторое время погрузить в ацетон, после чего продуть струей воздуха и поставить обратно.
  9. Разберите ускорительный насос и замените диафрагму. Для этого откручиваем четыре винта крепления винта с нагаром и снимаем диафрагму с пружиной. Промойте все детали в ацетоне и установите на место.

По аналогичному алгоритму разбирается и промывается экономайзер мощности. На некоторых моделях карбюраторов под крышкой экономайзера находится пластиковая заглушка, ее можно снять, устанавливать не нужно.Далее необходимо снять эмульсионные трубки и открутить расположенные под ними топливные жиклеры. После этого крутить карбюратор и встряхивать жиклеры, их можно брать напрокат. Жиклеры и эмульсионные трубки промывают и очищают, при необходимости меняют на новые и устанавливают в обратном порядке. На последок вывернуть винты контроля качества и количества топлива. Теперь вы можете перейти к следующему шагу.

Очистка карбюратора

На работу агрегата негативно влияет некачественный бензин на АЗС.Карбюратор чувствителен к качеству топлива и начинает работать с перебоями, что сразу отражается на работоспособности силовой установки.

Потребуется специальный анализатор для определения смеси выхлопных газов углекислого газа, кислорода и углеводорода. О качестве топлива можно посоветовать рассказать свечи зажигания, а точнее нагару на них. В идеале он должен быть коричневого или песочного цвета, черный означает обогащенное топливо, белесые налеты говорят о слишком бедной смеси, где преобладает воздух.

Автомобильный карбюратор. Он не должен быть чрезмерно загрязнен. Если это не так, необходимо будет тщательно очистить поверхности от грязи и нагара с помощью ацетона. Понадобится много ветеринара, а также компрессор на возможность продувания сжатым воздухом. Вместо ацетона можно использовать любой очиститель карбюратора, в широком ассортименте они представлены в магазинах автозапчастей. После того, как карбюратор будет разобран и разобран по инструкции, необходимо промыть и очистить все имеющиеся детали.Лучшим способом будет замачивание металлических деталей в растворителе на несколько часов, после чего их можно очистить, продуть воздухом и протереть сухой тряпкой.

Во впускные отверстия карбюратора и топливные клапаны ничего вставлять не нужно. Малейшая закупорка вызовет невозможность прохождения топливовоздушной смеси. Все ниши и ниши размываются струей сжатого воздуха. По окончании чистки детали должны просохнуть и собрать карбюратор в обратном порядке. После установки на автомобиль потребуется настроить карбюратор.

Для защиты карбюратора в будущем от загрязнения необходимо своевременно менять воздушный и топливный фильтры. Перемешайте сетчатый фильтр под пробкой топливного фильтра. Он также промывается и продувается компрессором. Если чистка, замена изношенных деталей и регулировка не помогли, а карбюратор работает с перебоями, возможно, потребуется замена узла.

Особенности сборки карбюратора ВАЗ 2109

Процесс прост, если соблюдался правильный алгоритм разборки.По окончании мойки, очистки и сушки всех деталей нужно установить топливный фильтр на место и закрутить пробку. После проверки на герметичность и отсутствие повреждений на место устанавливается поплавок.

Проверить легко: достаточно на несколько минут опустить в бензин. Если топливо попало внутрь, придется заменить поплавок. При установке поплавка обращайте внимание на боковые грани. При отсутствии следов воздуходувок поплавок болтается о стенку камеры и нужно отрегулировать рычаг, чтобы устранить дефект.

Далее собираются крышки экономайзера, акселератора и топливных насосов. При установке ускорительного насоса винты крепления не нужно затягивать до упора. Предварительно надо утопить рычаг помпы в крайнем положении и закрутить винты до конца.

Перед установкой электромагнитного клапана его следует проверить. Для этого контакт клапана подключается к плюсовой клемме АКБ, а минусовая клемма с АКБ — к корпусу клапана.Если устройство исправно, игла войдет в корпус. При отсутствии движения иглы при замыкании цепи электромагнитный клапан следует заменить. На этом процесс завершен. Останется поставить все оставшиеся детали на место и установить карбюратор на двигатель, после чего отрегулировать качество и количество топлива.

«Девятка» — едва ли не самый популярный автомобиль российского автопрома. Простой, достаточно надежный и адекватный по цене, он стал хвостом для не слишком богатых автолюбителей.

В принципе, несмотря на все претензии к вазу и некоторый скептицизм населения, машина была воспринята хорошо и покупалась до сих пор. Причем не только его модификации — ВАЗ 21093 и другие, но и оригинальная «девятка» в классической компоновке.

Но, как и всякая отечественная техника, у этой машины был ряд технических недостатков. И одна из проблем, связанных с ВАЗовой «начинкой», была для водителей карбюраторная.

Не то чтобы он откровенно хуже собратьев, устанавливался на другие автомобили семейства Lada, но без традиционных для наших машин Огрехов не обошлось.

В принципе «девятка» в эксплуатации и ремонте далеко не самая сложная из отечественных машин, да и проста в настройке, поэтому в последнее время стала очень популярной в России.

Девятая модель, официально именуемая «Лада Самара», получила несколько типов карбюраторных двигателей. Стандартная «стоковая» Lada получила четырехцилиндровый карбюраторный двигатель объемом 1,3 л. Ее старший собрат по модельному ряду ВАЗ 21093 получил двигатель ВАЗ-21083.

В итоге появились «девятки».Привычный для автовладельцев карбюратор на ВАЗ 2109 не имеет сложных особенностей. Модель двухкамерная, эмульсионного типа.

Как ни глотать сборку Ваза, есть и свои достоинства, и не только недостатки. Как минимум, благодаря простоте и массе вазоны так популярны в нашей стране, а сам завод пережил кризис и до сих пор выпускает автомобили, которые и по сей день пользуются спросом у населения. Очень популярен сегодня.

Про карбюратор карбюратор ВАЗ 2109

Стандартный карбюратор ВАЗ 2109 фото, а точнее схему устройства которого вы можете увидеть ниже.

Как мы видим на этой схеме (вид со стороны дроссельной заслонки) — карбюраторного устройства ВАЗ 2109 вполне достаточно. Не намного сложнее, чем его ремонт в стандартных условиях. Чего не скажешь о сложности работы с инжектором, изготовления.

Когда завод в Тольятти стал выпускать для него автомобиль ВАЗ 2109 с карбюратором, был выбран проверенный и достаточно надежный. Что касается настройки, то в этих карбюраторах она простая и понятная.

Наши читатели часто спрашивают, какой карбюратор лучше поставить на ВАЗ 2109?

Однозначно ответить на этот вопрос сложно. Но давайте подумаем. Из того, что предлагает рынок, самые известные — «Солекс», «Вебер» и «ДААЗ».
Первый, пожалуй, самый распространенный. Второй составлен в установке, но по качеству он отличный. А с третьим — как повезло.

Карбюратор Weber на ВАЗ 2109

На ВАЗ 21093 чаще всего ставят карбюраторы Weber 40 DCOE 151.Среди владельцев Lada Samara данная модель считает модель Weber надежной.

Насколько правы те или иные владельцы ваз, судить сложно, ведь ломаются любые карбюраторы. И, как показала практика, на кадках Вебера иногда не находят запчастей, при этом выделяются менее сложные в этом плане солки.

Как говорят автомеханики — «суровая и не зеанистическая жизнь простого автомобилиста». Карбюраторы далеко не лучше. Особенно если речь идет о ремонте отечественной автомобильной техники.Разборка, чистка и промывка карбюратора от «Девятки» — это еще головная боль. Тем более, если проводить эти процедуры нужно в «походно-полевых» условиях, а не в уютном и теплом боксе.

Вот тут сложно винить ВАЗ, дело в ценах на запчасти. Здесь они намного выгоднее большинству конкурентов. Взять хотя бы такой момент, как цена карбюратора ВАЗ 2109.

Эта запчасть для автомобильного ТВ 2109 намного дешевле, чем у большинства автомобилей зарубежного производства.Розничная стоимость карбюратора ВАЗ 2109 колеблется от 3 до 5 тысяч рублей.

Некоторые автовладельцы выбирают такую ​​услугу, как тюнинг карбюратора ВАЗ 2109. Насколько сейчас эта услуга востребована, сказать сложно. Но ставятся спортивные карбюраторы. На увеличение мощности двигателя ВАЗ 2109 карбюратор спортивного типа, конечно, сказывается. Но насколько оправдано в условиях города, особенно в России, сказать сложно.

Автовладельцы ВАЗ 2109 далеко не всегда умеют обращаться с карбюратором.Какие тонкости следует знать при работе с ним, мы расскажем в следующих наших статьях на эту тему.

Регулировка и регулировка карбюратора ВАЗ-2109. Как правильно отрегулировать карбюратор ВАЗ-2109

Причин, из-за которых может потребоваться регулировка карбюратора ВАЗ-2109, очень много. Это и некачественное топливо, загрязняющие вещества в виде отработанных смазочных материалов, мусор из окружающей среды. Но в процессе постоянного использования этот механизм не требует особого ухода со стороны.Если есть сильное загрязнение трущихся и движущихся частей, пора произвести очистку и регулировку.

Как понять, что карбюратор не настроен?

Все довольно просто. В принципе, опытный автомобилист сразу поймет, что к чему. Но если вы только новичок, то должны знать, что есть ряд признаков и что ремонтировать карбюратор ВАЗ-2109 не нужно, их нужно уметь разбираться. Во-первых, при езде машина глохнет.Это может произойти, если вы поедете на холодном двигателе без всасывания, что вполне нормально. Но когда двигатель набрал рабочую температуру, отпускаете газ, и машина засыхает, значит, пора ее чистить.

Во-вторых, если обороты коленвала набираются с трудом, то это говорит о плохой тяге — и снова виноват карбюратор. Когда машина едет по ровной дороге на холостом ходу и дергается, то это явный симптом неисправности, который рекомендуется как можно скорее устранить.

В принципе, признаков, определяющих неисправность данного агрегата автомобиля, в принципе еще очень много. К тому же грамотная регулировка карбюратора ВАЗ-2109 поможет избежать повышенного расхода топлива, что особенно актуально, если брать во внимание сегодняшние цены на бензин.

Винты «качество» и «количество»

Рекомендуется выполнять работы вместе, потому что неудобно постоянно бежать от карбюратора к педали акселератора, достать и дросселировать дроссель.Но это необязательное требование. Что нужно знать, так это то, что регулировку можно производить без использования каких-либо специальных инструментов и других приспособлений. Проще говоря — голыми руками.

Но для этого нужно знать, какие бывают винты «качества» и «количества». Первые служат для того, чтобы можно было добиться нестабильной работы мотора. Вращение в обратном порядке дает нормальную работу двигателя. В этом случае винты «количества» служат для увеличения или уменьшения скорости.После этого они возвращаются к настройке «качество», затем «количество» и т. Д. На практике все это довольно просто. Тем не менее в автомастерской за такую ​​простую регулировку уйдет приличная сумма.

Подготовительные работы

Перед тем, как настраивать карбюратор ВАЗ-2109, необходимо выполнить ряд требований. Конечно, это не обязательно, но желательно. Прежде всего, работы следует проводить в хорошо проветриваемом помещении. Желательно, чтобы машина стояла строго горизонтально или под наклоном не более нескольких градусов по любой оси.

Во время внутренней чистки нельзя использовать тряпки, так как ворсинки останутся внутри, что поспособствует неправильной работе насадок. Другими словами, корректировка сведется на нет. Очистка и регулировка карбюратора ВАЗ-2109 должна производиться специальными препаратами. Если такого инструмента под рукой нет, то подойдет бензин. Наилучшие результаты можно получить при использовании сжатого воздуха. Итак, мы подготовились к выполнению работы, теперь можно переходить к практической части.

Регулировка карбюратора ВАЗ-2109: общие положения

Непосредственно перед регулировкой очистите его. Можно использовать бензин, сжатый воздух или спец. удобства. Во время работы нужно иметь под рукой плоскую отвертку. Также зажигание регулируется перед регулировкой и чисткой. Нет смысла регулировать карбюратор, если он установлен позднее или раннее зажигание.

Еще нужно помнить, что регулировка проводится только при рабочей температуре двигателя, то есть желательно прогреть машину и только потом приступать к процессу.С дроссельной заслонкой нужно снять тягу с педали газа. Сразу после этого необходимо отключить вентиляцию картера. Далее проводим проверку отсутствия разрежения в трубке управления опережением. Если это так, значит, что-то сделано неправильно. Затем можно переходить к регулировке качественных винтов, которые позволят наладить стабильную работу мотора автомобиля.

Регулировка дроссельной заслонки

Это «всасывание», которое необходимо при холодном пуске двигателя.Есть несколько причин отказа этого механизма. Несмотря на то, что устройство его несложное, на его ремонт желательно обратить пристальное внимание. Дроссель — это своеобразная палочка-выручалочка при минусовых температурах. Поэтому регулировку карбюратора ВАЗ-2109 нужно начинать с «всасывания».

Прежде всего, проверьте натяжение троса. Здесь вы можете столкнуться со следующими проблемами: недостаточное или чрезмерное натяжение. Поскольку и то, и другое способствует тому, что заслонка не открывается или не закрывается полностью, что плохо для карбюратора.

Для выполнения работ нам понадобится ключ на 13, которым мы будем регулировать натяжение троса. Если педаль газа вдавлена ​​в пол, то заслонка должна полностью открываться, выпуская газ — заслонка закрывается. Если это не так, отрегулируйте положение контргайки при использовании ключа на 13, пока мы не достигнем оптимальных результатов.

Привод воздушной заслонки и его регулировка

После того, как мы отрегулировали привод дроссельной заслонки карбюратора, переходим к воздушной заслонке.Прежде всего, перед снятием крышки снимите крышку с воздушного фильтра. Кстати, попутно можно поменять фильтр, особенно если это делалось давно. Ход в скорлупе должен быть свободным.

Если заслонка не требует регулировки, то при полностью утопленной рукоятке отсос находится под торпедой. Заслонка должна быть открыта на 100%. Если это не так, то необходимо ослабить упорный болт гаечным ключом. Переходим к настройке. По достижении оптимального результата затяните болт на рычаге и закройте крышку фильтра.Но здесь есть нюансы.

Первое, что нужно сделать, это повернуть рычаг заслонки до полного открытия. После этого вы должны опустить этот рычаг до упора. С помощью плоскогубцев извлеките кабель из изоляции и вдавите болт. Проверяем, полностью ли открывается заслонка. При необходимости постепенно сдвиньте оболочку кабеля и затяните крепежный болт.

Как отрегулировать карбюратор ВАЗ-2109: пусковое устройство

От работы этого механизма зависит очень многое. Но чтобы произвести регулировку максимально точно, необходимо разобрать карбюратор.Сделать это несложно. Но если этого не произошло, то можно попробовать выполнить настройку на установленном механизме. Принцип в том, что требуется правильно выставить стартовые зазоры. Это определит, насколько хорошо машина заведется.

Как уже было сказано выше, есть несколько способов регулировки карбюратора ВАЗ-2109. Если без снятия, то требуется тахометр. Сначала необходимо полностью снять корпус воздушного фильтра, затем полностью вытащить рычаг воздушной заслонки (находится под торпедой в салоне).Запускаем двигатель и наблюдаем.

С помощью плоской отвертки откройте воздушную заслонку примерно на 30%. Берем ключ на 7 и поворачиваем регулировочный болт до тех пор, пока на тахометре не будет виден результат 3100-3400 оборотов. Как только эта цифра получена, можно смело опускать заслонку.

Что нужно помнить при ремонте

Всем известно, что двигатель — это сердце автомобиля, а карбюратор — его клапан. Если второй выйдет из строя, полностью пострадают все системы.Поэтому, чтобы состояние автомобиля было на уровне, необходимо периодически ремонтировать карбюратор ВАЗ-2109. А вот сам ремонт лучше доверить профессионалам, так как без опыта можно только усугубить ситуацию.

Так же желательно заправляться качественным топливом, так как оно влияет на работоспособность автомобиля и самого карбюратора. Смазка — еще один важный момент. Без него ничего не получится, поэтому такие же «качественные» винты нужно время от времени смазывать.То же самое касается тросов воздушной заслонки, которые необходимо периодически менять. Как показывает практика, выходят из строя в самый неподходящий момент.

Регулировка холостого хода карбюратора

Итак, в первую очередь прогрейте двигатель до рабочей температуры. Работу нужно производить при включенных элементах питания (свет, плеер и т. Д.), Поэтому перед началом работы рекомендуется зарядить аккумулятор, чтобы он не сел в неподходящий момент. Работать надо опять же с винтами «качества», но последовательность немного другая.

Для начала нужно получить максимальную скорость на холостом ходу (x.x.). После этого вращайте винт «количества», пока скорость не станет примерно на 50-150 меньше, чем она должна быть на x. Х. Как правило, это около 800 оборотов коленвала. После этого винт «качества» снижает значение до нормального — примерно 900-950 оборотов. После этого работу можно считать выполненной. Стоит помнить, что замена карбюратора ВАЗ-2109 может понадобиться только в том случае, если вы не обращаете внимание на его неисправность.Как правило, этот механизм может работать долго. Но не забываем про чистку и настройку.

О карбюраторах Solex

Пару слов нужно сказать о настройке этого устройства. Первый этап — установка правильного уровня в поплавковых камерах. После этого произвести регулировку холостого хода. Стоит отметить, что тюнинг карбюратора «Солекс» ВАЗ-2109 следует проводить по инструкции, что не только ускорит, но и упростит работу.

Если двигатель не реагирует на регулировку винта «количества», необходимо заменить холостой ход на меньшее или подтянуть электромагнитный клапан. Что касается выбора реактивных шлюзов, то это довольно трудоемкий процесс. Ориентироваться нужно на рабочий объем двигателя. Чем больше объем, тем меньше понадобится жиклер.

Также есть переходный режим, отвечающий за отсутствие сбоя при запуске автомобиля и его нормальную работу (чихание, выстрелы).Вся вина в прорези. Он расположен прямо под дроссельной заслонкой. Если нажать на педаль акселератора, то бензин из форсунки попадает в яму. Если этого не произойдет, машина может заглохнуть.

Теоретическая информация

Было бы излишним сказать, что карбюратор — это устройство, прямое назначение которого — смешивание и дозирование топлива, поступающего в цилиндры двигателя. В противном случае именно здесь образуется рабочая смесь. За качество отвечают форсунки.Это касается всех моделей отечественного автопрома, в том числе ВАЗ-2109. Карбюратор крошится из-за неправильно настроенных жиклеров.

Кроме того, важен такой показатель, как их продуктивность. Его определяют по длине патрубка, а также по его открытию (пропускной способности). Если увеличить сечение форсунки примерно на 10%, то пропускная способность увеличивается на 25%. Из этого можно сделать вывод, что при правильной настройке описанные устройства позволяют не только снизить расход топлива, но и увеличить мощность двигателя.Как видим, тюнинг карбюратора ВАЗ-2109 позволяет многое.

Из-за каких проблем

Как правило, сам карбюратор при должном уходе нормально работает. Однако есть несколько нюансов, на которые нужно обратить внимание. Например, после установки карбюратора ВАЗ-2109 возникла нестабильность в двигателе на х. X. Причиной этого может быть неправильное натяжение троса акселератора (акселератора). Но все это легко исправить, и теперь посмотрим, как это сделать.

Для начала нужно провести точную диагностику. Поэтому необходимо отсоединить провод акселератора от карбюратора. Это сделано для того, чтобы вы могли вручную регулировать дроссельную заслонку на работающем двигателе. Если во время движения дроссельной заслонки обороты падают до необходимой скорости, то необходимо поменять или отрегулировать трос. Если обороты не изменились, значит все еще в карбюраторе.

Заключение

Хочу сказать, что простая регулировка зажигания ВАЗ-2109 требуется часто.Карбюратор в этом случае может нормально работать, но из-за ненастроенного зажигания возникает ощущение его неисправности. Как уже неоднократно говорилось выше, от качества карбюраторной смеси зависит очень многое.

Самостоятельную замену форсунок не рекомендуется. Это связано с тем, что каждый из них подходит только для определенной модели карбюратора. При установке от любой другой может увеличиваться расход топлива, уменьшаться мощность двигателя, ухудшаться динамика и т. Д.Но если вам все же необходимо произвести замену, следует руководствоваться отмеченной маркировкой. Приобретать комплект нужно сразу, а не отдельно, так как это небезопасно и можно столкнуться с несоответствием с маркировкой.

Почему не заводится ВАЗ-2109?

Наверняка каждый автовладелец сталкивался с проблемой, когда его машина не заводится. Это ВАЗ 2109 или иномарка — не беда. Симптомы у всех одинаковые. В сегодняшней статье мы рассмотрим, почему не заводится ВАЗ 2109 (карбюратор и инжектор в том числе) и как исправить эту проблему.

Аккумулятор

Первое, на что стоит обратить внимание, это аккумулятор. Особенно, если машина стояла в гараже или на стоянке больше недели. Батарея имеет свойство терять заряд. Особенно это характерно для автомобилистов зимой. За одну ночь аккумулятор может потерять до 30 процентов своего заряда. Решение — зарядка аккумулятора. Однако бывают ситуации, когда нужно ехать прямо сейчас. Выход есть. Для этого на время (1-2 минуты) включите фары автомобиля.Таким образом мы активируем электролит в аккумуляторе, тем самым повышая уровень напряжения. При вступлении в действие электролита аккумулятор нагревается и соответственно добавляется ток.



Что делать, если не заводится форсунка ВАЗ 21099 (не крутится стартер)? Это возможно даже при заряженном аккумуляторе. И причина тому — клеммы на нем. Наличие окисления и налета способствует плохому контакту, в результате ВАЗ 2109 (8-ми клапанная форсунка) не заводится.Причины именно в белом налете, который необходимо зачистить наждачной бумагой. Далее ставятся клеммы на место и машина должна успешно заводиться.

Зажигание

А что, если даже с заряженным аккумулятором ВАЗ 2109 не заводится? Проблема искать в системе зажигания. Первое, на что стоит обратить внимание — это распределитель и его провода. Симптомы — стартер вращается, иногда «заедает», но не запускается. И автомобилист в надежде, что машина вот-вот заведется, крутит стартер секунд 20-30.И так до тех пор, пока снова не сядет аккум. Сделать это совершенно невозможно. Стартер нужно крутить не более 5-7 секунд с минутным перерывом. В противном случае вы просто вставляете аккумулятор. Бывает, что машина не заводится из-за плохой подачи искры. Это может произойти из-за обрыва одного из высоковольтных проводов, идущих от катушки зажигания к свечам. Их всего четыре — по одному на каждый цилиндр. О пробое свидетельствует наличие искр на стыке свечей с проводом.Особенно это заметно ночью. Время от времени по периметру провода скользят маленькие искры, часто голубые и белые. В таком случае элемент необходимо заменить. Ресурс высоковольтных проводов на автомобилях ВАЗ 2109 составляет 40-50 тысяч километров.

Дистрибьютор затоплен

Такая ситуация возникает после эксплуатации автомобиля в дождливую погоду или после мойки двигателя.



Даже небольшая капля воды, попадающая в распределитель зажигания, может помешать нормальному искрообразованию — ползунок не может произвести искру, необходимую для воспламенения смеси.Чтобы этого не произошло, не следует кататься на большой скорости по лужам, а при мытье двигателя — тщательно закрывать все элементы зажигания, в том числе и свечные колодцы.

Катушка

Если она одна, ее можно диагностировать с помощью мультиметра. Отсутствие напряжения говорит о том, что элемент не способен выдавать ток, необходимый для создания искры в камере сгорания. Если в машине две катушки и одна из них неисправна, машина будет работать, но один из цилиндров будет троит.

Свечи

Сняв с них бронепровода (делайте это очень осторожно, чтобы не повредить разъемы) свечным ключом вытащить элементы наружу.



Если на них есть следы налета, залиты бензином или просто загрязнены — проблема в них. При подаче большого количества топлива с минимальным количеством воздуха элемент не может воспламенить смесь. В итоге ВАЗ 2109 (карбюратор) не заводится — стартер крутится, есть искра.

Проверьте зазоры между электродами — они не должны превышать 0,8 миллиметра. Также просушите элементы и очистите сухой тряпкой от грязи.

Что делать, если ключа нет?

При отсутствии свечного ключа просушить детали можно другим способом. Для этого автомобиль ставится на «нейтраль», включается зажигание. Затем нажмите педаль газа на пол и покрутите стартер в течение 5 секунд. Таким образом, в камеру сгорания попадет большое количество воздуха — свеча удачно просохнет.Важно помнить, что при этой операции количество масла на стенках цилиндров уменьшается. Поэтому не стоит злоупотреблять этим методом, чтобы мотор не работал «всухую».

Грязный фильтр

Его засор приводит к тому, что ВАЗ 2109. не заводится. Причем неважно, карбюраторный это двигатель или инжекторный. Проверить состояние воздушного фильтра несложно. И на карбюраторе, и на впрыске следует снять крышку корпуса (с той лишь разницей, что на первом она железная, а на втором — пластиковая).Затем достаем элемент и смотрим на его состояние. Бумажные фильтрующие элементы должны быть легкими. Если на них присутствуют частицы пыли и грязи, воздух через них не может пройти в камеру сгорания. Отсюда и получается, что карбюратор ВАЗ 2109 не запускается: стартер крутится, есть искра. Зимой периодически осматривайте его внешнее состояние. Такой фильтр, как на фото справа, использовать уже нельзя.



Да, мотору вреда не принесет, но будут частые перебои в работе.В результате камера будет заполнена слишком бедной смесью — отсюда отсутствие «тяги», мощности, провалы при разгоне и большой расход топлива. Заменив эту деталь на новую, вы сразу избавитесь от всех этих проблем. Кстати, производитель рекомендует менять воздушный фильтр не реже одного раза в 10 тысяч километров. Если машина эксплуатируется в сельской местности, где преимущественно грунтовые дороги, этот период следует разделить на два. Пыль и грязь — главные враги фильтра.

Автоматические выключатели

Автомобили ВАЗ 2109 имеют довольно непрактичное расположение блока предохранителей — между лобовым стеклом и моторным отсеком.На этом блоке скапливается вся грязь, пыль и прочие отложения.



Если крышка не плотно закрыта, влага может попасть на элементы после дождя, что приведет к их «укорачиванию». Самым основным в нашем случае является предохранитель бензонасоса. Если он сгорит, топливо не сможет перейти из бензобака в камеру. И никакая «чистка» здесь не спасет. Чтобы не попасть в столь абсурдную ситуацию, опытные водители советуют всегда иметь при себе комплект новых предохранителей.

Клапанные зазоры

На карбюраторных «восьмерках» и «девятках» с двигателем 1.3 нет гидрокомпенсатора. Из-за этого зазоры клапанов необходимо выставлять каждые 20 тысяч километров. «Пережатые» клапаны не могут обеспечить нормальный вход и выход топлива, поэтому двигатель выходит из строя — его сложно запустить. Они выставляются с помощью регулировочной и контргаек.

Масло

Из-за густого масла двигатель не может нормально запуститься. Эта проблема характерна для зимнего периода. Из-за густого масла компрессия снижается — мотор не может обрабатывать смесь.Зимой стекает густое масло и при попытке завести в верхней части цилиндра бензин проливается на него, растворяя его и смывая со стенок.

ГРМ Фазы

Что делать, если не заводится форсунка ВАЗ 2109 (стартер не крутит — щелкает)? Стоит обратить внимание на состояние ремня ГРМ. Возможно, он слетел с отметки и система не в состоянии развить фазу.



Также возможна поломка. Это крайне не рекомендуется, особенно на двигателях с объемом 1.3 литра. На таких моторах при обрыве просто загибается заслонка. Поэтому необходимо следить за его состоянием и при наличии малейших трещин производить замену. Он может слететь из-за плохого натяжения ролика. Проверить натяжение очень просто — если элемент касается пластикового защитного кожуха, он должен быть натянут.

Стартер

Если он не крутится даже при заряженном аккумуляторе, скорее всего, он пришел в негодность. Для его замены необходимо:

  1. Снять клеммную колодку реле стартера.
  2. Выкрутить и снять клемму электропривода тягового реле.
  3. Снимите болты защиты двигателя.

Далее стартер нужно вытащить. Для установки нового элемента следует соблюдать некоторые правила:

  • Все гайки крепления поочередно затягивать с равномерным усилием. Так вы уменьшите риск перекоса стартера.
  • Наденьте клемму на контактный болт и установите все ранее снятые накладки.
  • Заменить штатную защиту двигателя.

Ну конечно же, главный момент при замене этого элемента — сначала отсоединить клемму АКБ.

Итак, мы выяснили, по каким причинам не заводится ВАЗ 2109.

Стартер крутит, но карбюратор ВАЗ 2109 не заедает. Почему машина не заводится? Что делать, если нет ключа

Достаточно частый вопрос, который касается не только автомобилей ВАЗ 2109-2108, но наверное всех ВАЗов в целом, так как проблемы с запуском двигателя у довольно распространенных и похожих машин.

Конечно, тема избитая, но сразу получить ответ на свой вопрос, почему у вас не заводится машина, скорее всего, не получится. Причем причин может быть столько, что самостоятельно диагностировать ее уйдет довольно много времени. Итак, ниже приведены основные причины, по которым ваша машина может не заводиться.

Неисправность топливной системы

  • Сначала посмотрите на указатель уровня топлива на панели приборов. Есть такие водители, обычно новички, которые не смотрят на приборы и не всегда смогут сориентироваться в том случае, когда топливо просто кончится.
  • Посмотрите, поступает ли топливо в систему. Если автомобиль карбюраторный, накачайте топливный насос вручную и убедитесь, что бензин поступает в карбюратор. Если это инжектор, внимательно прислушайтесь, работает ли топливный насос при включении зажигания. Если нет, поищите причину: неисправный предохранитель, разрыв цепи или что-то еще, что может привести к аналогичному результату.
  • Засорена система питания: часто бывает, что в карбюратор вместе с топливом попадает мусор, и даже одна забитая жиклер может вывести из строя нормальный запуск двигателя.

Проблемы в системе зажигания

  • Проверить, нет ли искры на свечах. Если его нет, то причина как раз в системе зажигания. Необходимо проверить подключение всех высоковольтных проводов к модулю или распределителю, особенно центрального высоковольтного провода (для модели карбюраторного двигателя).
  • , если именно она является причиной исчезновения искры и следствием того, что автомобиль перестал заводиться.
  • Проверить работоспособность трамблера — открыть крышку, посмотреть целостность углей в ней. Также проверьте контакты или.

Проблемы с электрикой или электроникой форсунки

Если у вас ВАЗ 2109-2108 инжектор, то проблем может быть гораздо больше, из-за которых он отказывался заводиться. Одних только датчиков ECM, которые могут повлиять на нормальный запуск мотора, около 5:

  1. ДМРВ — датчик массового расхода воздуха
  2. IAC — регулятор холостого хода
  3. Датчик положения дроссельной заслонки
  4. Датчик положения коленчатого вала
  5. Датчик фаз

Также не упускайте из виду даже самые простые проблемы, например, с замком зажигания, стартером и его втягивающим реле, а также с предохранителями.

Не запускается из-за проблем с ГРМ или поршневой группой

Если ремень ГРМ выскочил на пару зубцов, то двигатель может больше не запускаться, так как вышло из строя зажигание. Чтобы вернуть его к жизни, это необходимо.

Клапаны заклинивают — также есть вероятность, что именно по этой причине запуск двигателя стал затруднительным, а со временем даже невозможным. В этом случае необходимо произвести.

Слабая компрессия — это тот случай, когда ежедневно проявляется затрудненный запуск, если поршень уже находится на грани полного снижения.Это связано со слишком большим производством и износом деталей. поршневая группа: кольца, поршни и цилиндры.

Есть чем дополнить этот список, не сомневайтесь — пишите в комментариях к статье ниже.

Владельцы «девятки» часто сталкиваются с ситуацией, когда ВАЗ 2109 не заводится. Можно ли самостоятельно определить причину поломки и обойтись без СТО? Если вы овладеете определенными навыками и знаниями о системе запуска двигателя, то — да.

Лада не может заводиться иначе.Первый случай: плохо заводится в холодную погоду. Это подразумевает нечеткий запуск двигателя после долгой стоянки. Бывает, когда ВАЗ глохнет на ходу, то есть плохо заводится в горячем состоянии. Кроме того, «девятка» выпускалась как с карбюраторными, так и с инжекторными двигателями. Различия в обнаружении разбивки между этими двумя единицами значительны. Давайте выясним, как искать причину выхода из строя обоих вариантов трансмиссии.

Различия между поломками карбюратора и форсунки

Распространены случаи отказа двигателя форсунки и карбюратора при запуске.Но теперь рассмотрим отличительные особенности при такой неисправности, как «заглохший мотор». Различия в поиске поломки связаны с разным принципом работы двух систем.

ВАЗ 2109 имеет карбюратор — мотор приводится в движение за счет всасывания в него горючей смеси. Это связано с тем, что во впускном коллекторе и атмосфере образуется перепад давления. В этом случае для нормального запуска машины достаточно трех компонентов:

Стартер раскручивает коленчатый вал, при этом образовавшаяся смесь (топливо с воздухом) всасывается в полость цилиндра.Далее клапаны двигателя закрывают внутреннее сгорание, происходит такт сжатия, по окончании которого на свече появляется искра и воспламеняется горючая смесь. Двигатель заводится.

А в случае форсунки, впрыск топлива и качество получаемой смеси контролируются и регулируются. Горючая смесь нагнетается в цилиндры с помощью форсунок (непосредственно в камеру сгорания). Следовательно, нет необходимости создавать условия для всасывания воздуха и бензина.

Поломку в инжекторном ДВС можно кратко описать так: либо не образуется искра, либо доступ к цилиндрам для горючей смеси закрыт.

Кроме того, у инжектора ВАЗ 2109 множество датчиков, электронный блок управления и электробензонасос. Они тоже могут потерпеть неудачу. Рассмотрим процедуру поиска поломки отдельно для карбюратора и инжектора.

Карбюраторный двигатель ВАЗ не запускается

В таком случае нужно проверить:

  • наличие всех технических жидкостей;
  • заряд аккумулятора;
  • стартерное состояние;
  • топливный насос и топливный фильтр;
  • свечей, наличие искры;
  • меток ремня ГРМ;
  • состояние карбюратора.

Если стартер не поворачивает коленчатый вал, убедитесь, что аккумулятор заряжен. При повороте ключа требуется щелчок. Для этого на стартере должны быть установлены все разъемы. Если коленчатый вал вращается, смотрите дальше. Определите, чего нет в цилиндре: искры или смеси. Чтобы проверить искру, снимите со свечи высоковольтный провод, поднесите к массе и заведите машину ключом.

Если искра не поступает на свечу зажигания ВАЗ 2109, проверьте, не получает ли трамблер (трамблер зажигания) «вспышку».Для этого отсоедините от него провод, поднесите к металлическому корпусу и запустите стартер. Наличие искры говорит о том, что проблема в трамблере. Проверяем его ползунок и зачищаем контакт провода.

При условии, что трамблер не «искрит», проводим диагностику системы зажигания. Это можно сделать с помощью инструментов. Принцип работы всех устройств идентичен: отображение питания и работы переключателя и датчика Холла (датчик для определения момента возникновения искры) по включению светового индикатора.

Устройство подключается к разомкнутой цепи переключателя, разъем снимается с переключателя и подключается к разъему устройства. Другой разъем устройства ставим на выключатель. Когда стартер вращается, лампочка переключателя и лампочка датчика Холла должны мигать. Если лампа переключателя не загорается, ее необходимо заменить. Когда лампа датчика не горит, убедитесь, что ползунок распределителя вращается при работающем стартере. Если стартер вращается, а ползунок нет, ремень ГРМ порван.Если ползунок вращается и датчик выключен, датчик сломан.

При отсутствии инструментов разобрать распределитель вручную. Барабан распределителя не должен касаться датчика Холла. Проверить датчик на исправность проводов и разъема. Все наблюдается, а искры нет? Заменить выключатель. Если в этом случае нет искры, катушка зажигания вышла из строя. Это редкое явление, но бывает.

Если искра на всех элементах, снимите крышку воздушного фильтра и попробуйте завести.Если машина заводится, значит, забит фильтр и нет подачи воздуха в карбюратор. Не хочет заводиться — снимаем фильтр и откручиваем шланг, ведущий от бензонасоса к карбюратору, и проверяем стартер.

Все равно не запускается? Откручиваем свечи. Если они залиты, просушите над огнем. Двигатель должен запускаться в 95% случаев.

Форсунка управляет запуском и работой электронной системы двигателя ВАЗ-2109 … Она обрабатывает показания многих датчиков, отслеживающих различные параметры.Если какой-либо датчик выходит из строя, форсунка либо не запускается, либо работает некорректно.

ВАЗ-2109 не заводится — что делать?

В общем случае диагностика неисправностей контроллера (компьютера) и датчиков системы управления, а также самой форсунки ВАЗ-2109 мало чем отличается от аналогичной работы для других автомобилей. Но из-за особенностей системы управления «девяткой» опытные владельцы этого автомобиля рекомендуют следующие решения.

Чаще всего форсунка «девятка» зимой не заводится.В этом случае желательно прогреть и даже подзарядить аккумулятор — возможно, из-за потери емкости из-за низкой температуры он не в состоянии хорошо раскрутить вал мотора.

Помогает и такой «популярный» способ, как подача воздуха к фильтру мотора через фен. В этом случае в цилиндры будет поступать нагретый воздух. Многие утверждают, что ВАЗ заводится сразу.

Еще одна возможная причина: в результате долгих безуспешных попыток запуска свечи были залиты бензином.В этом случае рекомендуется попробовать завести машину с нажатой педалью газа до пола — свечи должны будут просохнуть, и машина заведется. Если это не помогает, то откручиваем свечи и проверяем наличие искры. Если его нет, значит неисправны либо свечи зажигания, либо система зажигания.

Проверка форсунок и ремня ГРМ

При появлении искры ярко-синего цвета проверьте подачу топлива: выверните форсунки и проверните вал двигателя с помощью стартера.Топливо следует разбрызгивать из сопла равномерным конусообразным «факелом». Если вместо этого форсунка проливает или брызгает бензином, значит, она забита.

Если проверенные узлы работают, то смотрят ремень ГРМ. Владельцы инжекторной «девятки» не раз сталкивались с ситуацией проскальзывания ремня через несколько зубцов. Зимой это может произойти при запуске холодного двигателя, когда распредвал сильно проворачивается. Чтобы проверить, посмотрите на метку времени. Если совпадает, проверьте датчик коленвала и его провод (иногда отрывается).Затем проверяются остальные датчики.

Диагностика неисправности датчика

Учитывать отклонения в работе двигателя и соответствующие возможные причины … Нестабильный холостой ход, затрудненный запуск или остановка двигателя после движения в режиме повышенной мощности могут быть вызваны неисправностями датчика массового расхода воздуха (MAF ) — выдаст завышение показаний контроллера на 15–25% на малых оборотах. Если произошел перерасход топлива или снизилась реакция двигателя на дроссельную заслонку, датчик массового расхода воздуха дает заниженные показания.

Рывки и провалы при переходе с холостого хода на рабочих даже в случае незначительных нагрузок, что означает, что датчик, считывающий положение дроссельной заслонки, вышел из строя. Затрудненный запуск прогретого двигателя или небольшой избыток топлива — отказал (охлаждающая жидкость).

Двигатель плохо набирает обороты и не развивает необходимой мощности или большой перерасход топлива — вышел из строя датчик детонации или от него оборвался провод. При заметном перерасходе топлива с одновременным увеличением количества вредных выбросов в выхлопных газах вышел из строя кислородный датчик.

Незначительное уменьшение отклика дроссельной заслонки и ухудшение других характеристик работы двигателя означает выход из строя датчика скорости или окисление контактов его проводов или разъема. Ограничение оборотов двигателя или его остановка указывает на неисправность. Большой перерасход топлива — вышел из строя датчик фаз. Незначительное ухудшение работы двигателя или затрудненный запуск означает, что вышел из строя датчик температуры воздуха, поступающего в двигатель.

Если все вышеперечисленные устройства и датчики проверены, но впрыск ВАЗ-2109 не запускается, то, возможно, вышел из строя процессор и он некорректно управляет всей системой запуска.В этом случае требуется диагностика в автосервисе.

С наступлением зимы большинство карбюраторных автомобилей доставляют хлопоты своим владельцам. Карбюратор ВАЗ 2109 не исключение, который плохо заводится в холодную погоду. Причин для такого запуска может быть много. В этой статье будут рассмотрены самые частые причины, по которым карбюратор ВАЗ 2109 плохо заводится на холодном.

Прежде чем делать какие-либо выводы, необходимо убедиться, что водитель правильно выполняет требования по запуску холодного двигателя.Для этих целей в карбюраторных двигателях есть дроссель с ручным приводом … Без использования этого механизма завести машину, особенно в холодную погоду, довольно проблематично.

Вам нужно запустить двигатель в следующей последовательности:

  • Открыть капот и накачать топливо ручной педалью бензонасоса
  • Потяните ручку воздушной заслонки на себя
  • Накачать бензин в коллектор с помощью педали акселератора
  • Не нажимая педаль газа запустить двигатель

Двигатель может не запуститься с первого раза.Но во второй раз должно. Также нужно ориентироваться на прокачку бензина педалью газа. Здесь главное не переборщить, иначе можно залить свечи и двигатель точно не заведется. Если это все же произошло и машина не завелась, то нажмите педаль до упора, включите стартер и, пока он вращается, медленно отпустите педаль газа.

Плохо крутит стартер на холодном ВАЗ 2109

Это одна из самых частых причин плохого ладового старта.У этого есть две стороны: стартер заклинивает или замерзает аккумулятор. Если с первым случаем все ясно, то второй требует особого внимания.

В сильные морозы рекомендуется занести аккумулятор в дом и поставить на зарядку, тогда проблемы с запуском останутся позади. Но если этого не сделать, то задача может усложниться. Для начала нужно на время включить ближний свет — это прогреет электролит. После этого можно попробовать включить стартер не более чем на 3 секунды.Каждая новая попытка запуска двигателя должна сопровождаться паузами продолжительностью 30 секунд, 1 минута и 2 минуты. В противном случае аккумулятор разрядится до конца и вместо поездки придется ждать, пока аккумулятор зарядится.

Если летом можно заливать масло с меньшей вязкостью или 20w40, то в очень холодную погоду оно замерзает. Провернуть коленвал с застывшим маслом становится очень сложно, поэтому производитель рекомендует заливать на зиму моторные масла с вязкостью 5w40.

Еще одно решение этой проблемы — использование подогревателей, которые включены в сеть 220 В и нагревают антифриз. За счет теплоотдачи металлических деталей двигателя ВАЗ 2109 на карбюратор масло разжижается, и двигатель может спокойно работать даже в сильные морозы.

Если ВАЗ 2109 плохо заводится не только на холодном, но и на горячем, то проблема может коснуться системы. Неправильный угол упреждения ухудшает стартовые характеристики, что делает запуск проблематичным.

Обычно проблемы запуска наблюдаются с. При этом из выхлопной трубы черный дым, электроды свечей зажигания покрыты сажей, а в глушителе слышны хлопки при нажатии на педаль акселератора. Можно попробовать повернуть трамблер на несколько градусов или отрегулировать зажигание с нуля. Проблема должна исчезнуть.

Однако слишком ранний угол приводит к:

  1. Детонации;
  2. Перегрев двигателя;
  3. Истощение смеси.

Проблемы с системой питания двигателя ВАЗ

В первую очередь необходимо проверить воздушный и топливный фильтры. Если они сильно загрязнены, в холодном состоянии двигатель не запустится. В конструкции девятки предусмотрено два топливных фильтра, расположенных под капотом автомобиля и один воздушный. Если они целы, то проверяем работу бензонасоса.

Попробуйте вручную прокачать бензин. Если он плохо качает, значит проблема в топливном насосе.

На очереди карбюратор.Неправильная регулировка может привести к плохому запуску автомобиля в холодную погоду. Обороты холостого хода не должны превышать 900 и опускаться ниже 700. Отложения нагара на свечах зажигания недопустимы. В противном случае агрегат требует правильной настройки.

Газораспределительный механизм

Последний — это клапаны. Перед регулировкой карбюратора необходимо проверить зазоры клапанов. Это делается на холодном двигателе, так как при нагревании металл расширяется.

Нарушение зазоров ухудшит сжатие.В этом случае не только теряется мощность, но и ухудшаются пусковые свойства автомобиля.

Это основные причины, по которым сложно заводиться на холодном ВАЗ 2109. Если ни один из этих советов не помог, то лучше обратиться к специалисту.

Вы проснулись по будильнику, собрались на работу. Все забрали, у вас еще час до начала рабочего дня. Спустились на стоянку, сели за руль, повернули ключ зажигания и понимаешь, что у тебя ВАЗ 2109 (карбюратор) не заводится.

Отнести в ремонт? Нет времени — на работу можно опоздать. Пытаться начать? Можете попробовать до следующего утра.

Что делать, если ничего не работает, или карбюратор ВАЗ 2109 долго заводится? Для начала нужно открыть капот и беглым взглядом увидеть, что здесь не так, если вы ничего не видите визуально, вы можете проверить, все ли провода подключены. Если после этого машину не завести, то лучше не терять время и найти такси, чтобы добраться до работы. А поиск поломок и серьезный ремонт заняться потом.

Еще бывает, что водитель поменял масло и, и то. И аппарат по-прежнему стабильно не работает. Часто бывает, что на ВАЗ 2109 на ходу глохнет карбюратор. Для его устранения нужно проверить выключатель и датчик Холла. При необходимости замените их.

На эту тему есть хорошая серия видео про карбюраторы Солекс.
Вот первая запись, затем вы найдете все остальное:

  • В некоторых случаях может помочь продувка топливопровода.
  • В любом случае, если вы не можете понять причину, то требуется разборка карбюратора ВАЗ 2109. После этого можно проверить все детали, почистить и заменить те, которые уже изношены, и, даже если они не стали причиной, они могут скоро просто прийти в негодность.
  • Даже новый карбюратор требует регулировки. Такую задачу, как регулировка карбюратора ВАЗ 2109, должен выполнять профессиональный автомеханик — карбюратор.

Если у вашего карбюратора ВАЗ 2109 плохо заводится, это может быть по разным причинам.И не всегда они могут быть связаны именно с неисправностью деталей карбюратора.

Лучше один раз потратить определенную сумму на диагностику на профессиональном оборудовании, чем потом столкнуться с еще большим количеством проблем.

Если ваша смесь не была отрегулирована, возможно, вам придется очистить или заменить свечи.

Что делать, если карбюратор ВАЗ 2109 глохнет на холостом ходу

Карбюраторы регулярно сталкиваются с этой проблемой. Иногда это можно устранить, заменив иглу или очистив жиклер электромагнитного клапана.
Можно и можно барахтаться. Вы также можете без проблем поменять его самостоятельно.

Если проблемы вызваны более серьезными проблемами, не пытайтесь их исправить самостоятельно. Лучше доверьте это специалистам.

Давайте подробнее рассмотрим карбюратор Nine. Если да, то его разборка и ремонт, о которых мы рассказывали ранее, не являются сложными процессами.

Важно, чтобы вы смогли правильно диагностировать причины неисправности, которая привела к тому, что ваша машина начала глохнуть на ходу или на холостом ходу.

А вот видео как должен заводиться ВАЗ 2109 (карбюратор):

Конструкция, принцип работы и принцип действия

Если вы когда-либо сталкивались с увеличивающимся числом оборотов автомобиля (в основном мотоциклов), то это рычание связано с главным компонентом двигателя, известным как карбюратор. Теперь, когда большинство современных автомобилей работают с системой впрыска топлива, карбюратор был первым достижением, которое произвело революцию в том, как автомобильный двигатель потребляет топливо. Прежде чем мы рассмотрим принцип работы карбюратора, давайте посмотрим, как двигатель сжигает топливо.

Как двигатель сжигает топливо?

Двигатели зависят от механических и химических принципов. Основная задача двигателя — преобразовать тепловую энергию в механическую. Процесс сгорания в двигателе состоит из смешивания топлива с воздухом, а затем его сжигания, чтобы запустить процесс сгорания. Когда топливо воспламеняется смесью воздуха, оно выделяет тепловую энергию, углекислый газ и воду (образуются и другие вещества, но мы рассмотрим их основные).Чтобы добиться максимальной эффективности при сжигании любого топлива, нам нужно добавить много воздуха.

Стехиометрическая смесь

Кислород является основным ингредиентом, который помогает топливу сгорать более эффективно. Идеальная ситуация — когда атомов кислорода достаточно, чтобы сжечь все атомы топлива. Эта смесь известна как стехиометрическая смесь . Если воздуха слишком много, говорят, что двигатель работает на «обедненной» смеси, а если топлива слишком много, говорят, что двигатель работает на «богатой» смеси.Если в двигателе больше воздуха, он создает более экономичный двигатель. Если двигатель сжигает больше топлива, он обеспечивает лучшую производительность.

Принцип

(Фото предоставлено Wikimedia Commons)

Карбюратор работает по одному принципу, известному как теорема Бернулли. Теорема Бернулли была открыта швейцарским математиком и физиком Даниэлем Бернулли. Теорема Бернулли обозначает давление, действующее на точку жидкости, и скорость частиц. Теорема Бернулли утверждает, что « полная энергия небольшого количества несжимаемой жидкости, текущей из одной точки в другую, остается постоянной на протяжении всего смещения .”

(Фото предоставлено Wikimedia Commons)

Используя вышеупомянутый принцип, основная задача карбюратора состоит в том, чтобы заставить воздух двигаться быстрее, чтобы создать как низкое статическое давление, так и высокое динамическое давление. Ускоритель (или дроссельная заслонка) в любом автомобиле делает именно это с карбюратором. Он не контролирует напрямую количество используемого топлива. Однако он управляет карбюраторным механизмом, который контролирует количество воздуха, поступающего в двигатель. Скорость этого воздушного потока изменяет статическое давление, которое, в свою очередь, втягивает определенное количество топлива, которое поднимается и используется.

Работа карбюратора

Карбюраторы бывают разной степени сложности и конструкции. Самая простая модель карбюратора представляет собой единую вертикальную воздушную сосну, расположенную над цилиндрами двигателя, с присоединенной к ней горизонтальной топливной трубкой. Воздух проходит по вертикальной трубе и служит воротами в узкую среднюю часть (изогнутую часть). Изогнутая центральная часть называется Вентури , и она значительно ускоряет воздушный поток. Это увеличение скорости воздуха вызывает падение давления, что создает эффект всасывания и втягивает воздух из топливопровода, прикрепленного сбоку.

(Фото: K. Aainsqatsi / Wikimedia Commons)

Всасываемый воздух также увлекает за собой топливо. Следующий логичный вопрос — как регулируется топливовоздушная смесь? Карбюратор содержит поворотные буксирные клапаны в трубке Вентури. Вверху клапан называется штуцер . Дроссель контролирует количество поступающего воздуха. Если заслонка находится в закрытом положении, только небольшое количество воздуха может попасть в трубку Вентури, в то время как всасывается большее количество топлива.Это заставляет двигатель состоять из более богатой топливом смеси. Преимущество возникает, когда нужно запустить двигатель или когда двигатель холодный. В нижней части клапана находится вторичный клапан, известный как дроссель . Чем больше открыта дроссельная заслонка, тем больше воздуха поступает в карбюратор. Чем больше воздуха поступает в карбюратор, тем больше топлива он втягивает из прикрепленного к нему горизонтального топливопровода. Это заставляет двигатель вырабатывать больше энергии и мощность, что ускоряет движение автомобиля.Таким образом, всякий раз, когда вы нажимаете на педаль акселератора, вы даете двигателю сжигать больше кислорода и топлива.

Топливопровод, прикрепленный к карбюратору, состоит из миниатюрного топливного бака, который называется камерой подачи топлива. Это небольшая емкость с поплавком и клапаном внутри. Когда топливопровод продолжает подавать топливо в карбюратор, поплавковый клапан внутри него опускается. Когда это происходит, он всасывает больше топлива в топливную камеру прямо из бензобака.

Добавить комментарий

Ваш адрес email не будет опубликован.
