Р0340 ошибка ВАЗ: обнаружение, причины, решение

Владельцы 8–16-клапанных инжекторных автомобилей тольяттинского производства нередко сталкиваются со сбоями в работе двигателей. При этом часто загорается значок Check Engine. Среди массы возможных неисправностей, диагностика часто выявляет сбой в работе датчика положения распредвала (ДПРВ). Код ошибки Р0340 — это частая проблема на моделях ВАЗ. Далее расскажем, по какой причине появляется неполадка, какие признаки говорят о сбое ДПРВ и как его поменять.

Принцип работы

Сенсор ДПРВ работает по принципу Холла и способен максимально точно определить положение распределительного вала в разный период работы, считывая импульсы. Полученную информацию устройство передаёт на электронный блок управления (ЭБУ). После этого, главный контроллер настраивает впрыск топлива для каждой форсунки в определённое время. То есть, зная положения распредвала бортовой компьютер способен наладить фазированную подачу бензина в цилиндры.

Признаки ошибки

Для сбалансированной работы двигателя, ЭБУ собирает данные со всех датчиков. При отсутствии сигнала с одного из них или получив неправильные параметры, компьютер предупреждает об этом водителя. Для этого он зажигает на панели приборов значок Check Engine. При плохой связи с ДПРВ бортовой контроллер также сигнализирует о проблеме в системе. На диагностике сканер покажет ошибку Р0340 (довольно часто на ВАЗ 2114–2115). За долгие эксплуатации «четырок» и «пятнашек», владельцы научились распознавать признаки неисправности двигателя, которые непосредственно связаны с датчиком положения распредвала:

  1. Мотор отказывается запускаться.
  2. Машина заводится с большим трудом.
  3. Двигатель глохнет на холостых оборотах.
  4. Появляются провалы и теряется былая мощь.
  5. Увеличивается расход топлива.
  6. Мотор начинает троить.
  7. Горит Check Engine.

Если перечисленных симптомов не наблюдается, а диагностический контроллер показывает ошибку Р0340, то скорее всего сбой произошёл в самом компьютере.

На ВАЗ 2110, 2111, 2112, 21114, 21124 и другие модели, ставили ЭБУ Bosch M7.9.7 и Январь 7.2. Они могут «глючить» после бесплатных прошивок.

Причины сбоя

Довольно часто причиной ошибки Р0340 на моделях ВАЗ является сам датчик (ДПРВ). Со временем у него разрушаются внутренние контакты. Но иногда сбой возникает вследствие других причин, таких как:

  1. Износ шкивов распредвала (появление люфтов).
  2. Перескочил ремень ГРМ на 1–2 зуба.
  3. Окислились провода на колодке питания.
  4. Обрыв провода или замыкание в цепи.
  5. Произвольно отсоединился штекер.

Очень часто ошибка Р0340 появляется на моделях ВАЗ Калина. Машина просто отказывается ехать без перегазовок. Здесь нередко виной выступает сам контроллер, расположенный под радиатором отопления, где его банально заливает охлаждающей жидкостью (тосолом, антифризом) при разгерметизации. Мастера уже знают: если «мозги» промыть и высушить, то неисправность пропадает и Калина снова поедет.

На каких двигателях р0340 выскакивает чаще

Согласно наблюдениям специалистов сервисных мастерских, сбой в работе ДПРВ возникает чаще на 16-и клапанных моторах. Но, двигатели с 8-ю клапанами тоже страдают от ошибки Р0340, особенно после установки газобаллонного оборудования (ГБО). Причём неисправность повторяется регулярно, поэтому мастерам приходится вновь и вновь настраивать ГБО на оптимальный режим подачи топлива. Как следствие, у таких автомобилей хронические проблемы с запуском двигателя и потерей мощности.

Замена ДПРВ

Если обрыва провода нет, а фишка питания стоит на месте, то вероятнее всего проблема в самом ДПРВ. Его необходимо поменять. Для работы вам понадобится торцовый ключ 10 мм (головка). Датчик расположен на видном месте, с правой стороны головки. Крепится всего на 2 болта. Но несмотря на близкое и удобное расположение, добраться до дальнего болта очень неудобно. Были случаи в практике, когда владельцы снимали впускной коллектор и рампу с форсунками.

Другие собственники просто ломали корпус датчика, а затем выкручивали болт. В целом, процесс замены ДПРВ выглядит так:

  1. Отключите от АКБ минусовую клемму.
  2. Отсоедините штекер ДПРВ.
  3. Выкрутите 2 болта крепления датчика.
  4. Установите новый ДПРВ.
  5. Подключите штекер электропитания.
  6. Накиньте минусовую клемму на АКБ.

Заводить машину сразу не надо. Сначала включите и выключите зажигание 2-3 раза. Пусть ЭБУ увидит рабочий датчик. Затем можно завести автомобиль и проверить качество работы двигателя. Если значок Check Engine всё ещё будет гореть, то необходимо подключить контроллер и стереть ошибку Р0340.

Заключение

На моделях ВАЗ, семейства 2114–2115, 2110–2112, а также Калинах и Приорах, часто на диагностике выявляется ошибка Р0340. Это признак неисправности датчика положения распределительного вала. Если нет обрыва провода, а штекер питания на месте, то в большинстве случаев причиной сбоя в системе стал сам датчик (ДПРВ). Его необходимо заменить.

Видео по теме

Сбой цепи датчика фаз – АвтоТоп

Многих автомобилистов волнует диагностируемая р0340 неисправность в цепи датчика положения распредвала. Прежде всего, необходимо разобраться в принципе работы и устройстве рассматриваемого узла. По своей сути, ДПРВ (датчик положения распределительного вала) является значимым устройством, обязанность которого заключается в контроле позиции кулачкового вала, одной из основных деталей двигателя. Он обеспечивает точное распределение поступающей в цилиндры смеси, фиксирует выход отработанных газов.

Данные показатели значительно влияют на общую работу силового агрегата. Сведения, поступающие на бортовой компьютер, жизненно необходимы для запуска и движения машины. Информация передается благодаря электронным импульсам, взаимодействующим с электронным блоком управления. Таким образом, БК в состоянии контролировать оптимальный впрыск топлива и его своевременное воспламенение.

Содержание

Признаки рассматриваемой неполадки

Неисправность р0340 в цепи датчика положения распредвала определяется путем диагностики узла на СТО либо при помощи домашнего сканера. Визуальным способом практически невозможно выявить рассматриваемую поломку. Однако об этом могут свидетельствовать следующие признаки:

  • Резкое превышение расхода топлива;
  • Оповещение электронными системами о возникновении неполадок;
  • Активация индикатора на панели приборов;
  • Увеличение температурного режима работы двигателя.

Самостоятельная проверка датчика

В домашних условиях проверка датчика не гарантирует стопроцентной точности. Однако не стоит исключать этот вариант из возможных методов. Эту процедуру вполне реально произвести собственными силами, соблюдая представленную последовательность проведения операций:

  • Проверка наличия тока в электрической системе машины. Данный тест заключается в проведении включении старта зажигания и замыкания основной электрической цепи, предварительно обесточенной с узлом ДПРВ;
  • При наличии явных признаков неисправности датчика распределительного вала, необходимо проверить проводку путем соединения одного из контактов с вольтметром. Если аппарат не фиксирует изменения при включенном двигателе и вращающемся стартере, значит, проблему необходимо искать в самом датчике.

Замена ДПРВ производится согласно инструкции по эксплуатации автомобиля. Если возникают сомнения в собственных силах или непонятность в проведении процесса замены, ремонт лучше доверить специалистам.

Отзывы владельцев, столкнувшихся с неисправностью р3040

Примером выявления и диагностирования неисправности служат отзывы и рекомендации водителей. Начинающий автолюбитель выявил проблему следующим образом:.

  • Сначала начал гореть сигнализатор «чек»;
  • На дисплее высвечивается ошибка под индексом 3040;
  • В ходе диагностики выявлено, что вал вращается, не имея последовательного контакта с нужными элементами;
  • Причина неисправности в цепи датчика положения распредвала сосредоточена в месте повреждения проводов и нарушении контактов в колодке датчика

Предназначение датчика и особенности использования

Датчик фазового контроля расположения цепной взаимосвязи распределительного вала связан с полным циклом работы двигателя. Особо восприимчивый контакт индикатора реагирует на изменение магнитного поля вращающегося распределительного вала мотора. Сам датчик является довольно сложной системой, которая содержит мостовую основу с операционным усилителем и выходным каскадом.

Особых неполадок, кроме завышенного потребления топлива (около 0,5т литра на 100 км) водителем не замечено. Тем не менее, было принято решение заменить злополучный датчик еще и потому, что оранжевый индикатор неисправности на приборной панели регулярно напоминал о неисправности.

Оказалось, что непросто добраться к одному из винтов крепления устройства. Некоторые водители решают эту проблему кардинально, обламывая второе ушко фиксатора. Как вариант, можно элементарно спилить помеху, что обеспечило доступ к спрятанному элементу.

Установку нового элемента можно произвести креплением на один болт. Однако р0340 неисправность в цепи датчика положения распредвала далеко не самая простая операция в самостоятельном процессе ремонта транспортного средства.

При малейших сомнениях в своих силах по решению рассматриваемой проблемы, следует обратиться к профессионалам.

Датчик положения распределительного вала (ДПРВ, его еще называют датчиком фаз) предназначен для определения углового положения распределительного вала в каждый момент времени. Данные с датчика поступает на ЭБУ (электронный блок управления двигателем) для правильной работы систем впрыска и зажигания.

Признаки и симптомы неисправности датчика фаз:

  • неустойчивая работа двигателя;
  • плохой запуск двигателя;
  • при сбросе педали газа двигатель глохнет;
  • повышенный расход топлива;
  • и т.д.

Ошибки датчика фаз, которые выявляются при диагностике:

  • Р0340 Датчик положения распределительного вала неисправен (Ошибка датчика фазы)
  • Р0342 Датчик положения распределительного вала низкий уровень сигнала
  • Р0343 Датчик положения распределительного вала высокий уровень сигнала

Датчик фаз на автомобилях LADA находится:

  • на 8-клапанных двигателях на левой части головки блока цилиндров (по ходу движения).
  • на 16-клапанных двигателях на правой передней части двигателя (сверху его не видно, определить положение можно по жгуту проводов).

Как проверить датчик фаз (используя мультиметр в режим вольтметра):

  1. Снять колодку с проводами с датчика, отщелкнув фиксатор.
  2. Включить зажигание.
  3. Минусовой щуп прибора подсоединяем к «массе» (к кузову автомобиля), другой – к контакту «B» разъема. Напряжение должно быть не меньше 12 В (если оно меньше или его нет, значит разряжен аккумулятор, неисправна цепь питания или ЭБУ).
  4. Минусовой щуп прибора подсоединяем к контакту «A», а другой – к плюсовой клемме аккумулятора. Напряжение должно быть не меньше 12 В (если оно меньше или его нет, значит разряжен аккумулятор, неисправна цепь питания или ЭБУ).

Проверить исправность датчика в магазине (чтобы не купить подделку) можно при помощи ключа, который должен примагничиваться.

Замена датчика фаз:

  1. Отсоединить колодку с проводами.
  2. На современных двигателях (на Лада Веста и XRAY) следует снять кронштейн вспомогательных агрегатов.
  3. Вывернуть один или два болта (в зависимости от двигателя) крепления, используя ключ «на 10».

Также убедиться в исправности датчика фаз можно, заменив его на заведомо рабочий. Частой причиной неисправности является плохой контакт, очищаем контакты от окислов.

Напомним, в системе управления двигателем LADA есть ряд других датчиков, каждый из которых выполняет свою функцию. Другие причины проблем в работе двигателя мы рассматривали ранее.

Электроника, управляющая работой двигателя современного автомобиля, получает информацию от группы измерителей, фиксирующих расход воздуха, температуру, состав выхлопных газов и так далее. В машинах последнего поколения количество измерительных элементов увеличилось – появился электромагнитный датчик положения распредвала (сокращенно – ДПРВ). Автолюбителям, предпочитающим самостоятельно диагностировать неисправности, стоит ознакомиться с симптомами неполадок указанного прибора и способами его проверки.

Конструкция и местонахождение измерителя

Принцип работы ДПРВ основан на эффекте Холла – датчик реагирует на приближение металлической массы, изменяя напряжение на сигнальном проводе. По конструкции прибор похож на другой элемент – определитель положения коленчатого вала. Внутри пластикового корпуса находится катушка, куда постоянно подводится напряжение бортовой сети 12 В.

Измеритель устанавливается на головке цилиндров двигателя в непосредственной близости от распределительного вала. Последний оснащается специальной пластиной либо шестеренкой, чье вращение воздействует на ДПРВ. Алгоритм работы выглядит так:

  1. После включения зажигания и пуска мотора на датчик подается напряжение питания 12 В. Через третий сигнальный провод элемент отдает контроллеру напряжение величиной 90–95% от исходного.
  2. Когда выступ на вращающейся детали распредвала проходит рядом с корпусом ДПРВ, напряжение на сигнальном контакте падает до 0,2–0,4 вольта в зависимости от конструкции прибора и модели транспортного средства.
  3. По моментам падения напряжения электронный блок четко «видит» фазы газораспределения, своевременно подает топливную смесь в цилиндры двигателя и направляет искровой разряд к нужной свече зажигания.

Примечание. На автомобилях с 16-клапанными моторами устанавливается 2 датчика – по одному на каждый распределительный вал.

Когда измеритель неисправен, электроника не способна контролировать работу газораспределительного механизма. В подобных случаях блок управления уходит в ошибку и ориентируется на сигналы остальных измерителей. Искрообразование и топливоподача корректируется согласно заложенной программе, что сказывается на работе силового агрегата.

Характерные симптомы неполадки

Практика показывает, что неисправность датчика положения распределительного вала не ведет к отказу мотора и обездвиживанию транспортного средства. Двигатель продолжает работать с некоторыми отклонениями, мешающими нормальной эксплуатации авто. Симптомы выхода из строя ДПРВ довольно туманны и похожи на неполадки других измерительных элементов:

  1. Нестабильная работа мотора на холостых оборотах и в процессе движения.
  2. Вместо динамичного разгона после нажатия педали газа наблюдается серия мелких рывков и вялый набор скорости.
  3. Мощность силового агрегата снижается. Эффект становится заметен при увеличении нагрузки – на подъеме, резком ускорении, во время буксирования прицепа.
  4. Индикатор Check Engine на приборной панели загорается не всегда. Но многие водители отмечают, что при неисправном измерителе табло вспыхивает после увеличения оборотов коленчатого вала до 3000 об/мин и более.
  5. Расход горючего закономерно увеличивается.

Если измерительный элемент неисправен, блок управления готовит и подает в цилиндры обогащенную топливовоздушную смесь. Отсюда возникает увеличение расхода бензина и нестабильная работа на холостом ходу. Рывки и падение мощности обусловлены несвоевременной подачей искры – контроллер «не видит» окончания такта сжатия в цилиндре и не может четко определить угол опережения зажигания.

На различных моделях автомобилей отмечаются дополнительные признаки неисправности датчика распредвала:

  • мотор неожиданно глохнет в процессе движения, при этом заводится без проблем;
  • холодный пуск двигателя становится затрудненным;
  • на машинах, оборудованных роботизированной коробкой передач, возникают сложности с автоматическим переключением скоростей;
  • двигатель «троит» – слышны пропуски циклов зажигания, иногда наблюдаются хлопки в выпускном коллекторе;
  • на некоторых авто случается отказ силовой установки из-за отсутствия искрообразования.

Справка. Срок эксплуатации элемента довольно продолжительный. На автомобилях отечественного производства ресурс достигает 80–100 тыс. км, импортного – 150 тыс. км. При поиске причин неисправности вы можете ориентироваться на указанные периоды.

Езда с поломанным измерителем ДПРВ допустима в течение короткого периода. Рывки, обогащенная топливная смесь и ошибки электроники ускоряют износ свечей зажигания и деталей двигателя. После обнаружения перечисленных симптомов машину стоит отправить на диагностику либо отыскать источник проблемы самостоятельно.

Как убедиться в работоспособности ДПРВ?

Простейший способ проверить датчик распредвала – подключить к диагностическому разъему машины автомобильный сканер или компьютер с установленной программой, соответствующей марке авто. Если элемент неисправен, то после запуска двигателя устройство покажет следующие коды ошибок:

  • P0340 – отсутствует сигнал определителя положения распредвала;
  • P0341 – фазы газораспределения не совпадают с тактами сжатия/впуска цилиндропоршневой группы;
  • P0342 – в электрической цепи ДПРВ слишком низкий уровень сигнала;
  • P0343 – уровень сигнала от измерителя превышает норму;
  • P0339 – от датчика поступает прерывистый сигнал.

Поскольку подавляющее большинство автолюбителей не имеет в своем распоряжении сканеров и ноутбуков с программным обеспечением, практикуется более доступный способ – проверка цифровым мультиметром. Диагностика производится в 3 этапа:

  1. Визуальный осмотр проводки и прозвонка цепи на предмет обрыва.
  2. Измерение исходящего тока на управляющем контакте ДПРВ.
  3. Проверка работоспособности методом приближения к металлическому предмету.

На первом этапе необходимо убедиться в целостности проводки и надежном контакте соединительной колодки. Внимательно осмотрите подводящие кабели на предмет изломов, трещин и оплавления изоляции. Прозвонка токонесущих жил и поиск обрыва выполняется тем же мультиметром. Не забудьте почистить контакты разъема от окисления.

Проверив электропроводку, переходите к диагностике самого датчика распределительного вала. Вместо штатных зажимов типа «крокодил» на тестере нужно использовать провода с иглами, чтобы не пришлось мудрить с подключением к соединительной колодке. Диагностические работы ведутся в следующем порядке:

  1. Откройте крышку капота и отыщите на головке цилиндров ДПРВ. Обычно элемент ставится на торце двигателя или боковой стенке ГБЦ рядом с ним.
  2. Пользуясь электрической схемой автомобиля или данными по конкретной модели датчика, определите расположение двух контактов питания и третьего провода, идущего к контроллеру.
  3. Включите зажигание и замерьте напряжение между массой машины и управляющим контактом элемента (на автомобилях ВАЗ это средний провод, обозначенный буквой «С»). Нормальные показания мультиметра – не менее 90% от напряжения питания, то есть, 12 * 0,9 = 10,8 В.
  4. Если полученные значения ниже нормы, датчик неисправен и подлежит замене. В противном случае выполняйте третий этап проверки.

Для окончательной диагностики деталь придется снять с двигателя. Как правило, элемент вставлен в отверстие на головке цилиндров и прикручен одним болтом. Открутите его, извлеките ДПРВ и вытрите от моторного масла. Колодку с проводами не отсоединяйте.

Подключив мультиметр к среднему контакту и массе авто, вновь включите зажигание. Поднесите близко к торцевой части элемента стальной предмет (например, рожковый ключ), отслеживая показания дисплея. Работоспособный датчик должен отреагировать на приближение металла падением напряжения до значений 0,2–0,4 В.

Если проверка датчика распредвала железным предметом не изменила показаний тестера, ДПРВ однозначно следует поменять. Приобретая новую деталь, учитывайте один момент: даже оригинальные запчасти могут продаваться без тонкого уплотнительного кольца. Придется найти и купить его отдельно либо использовать старый уплотнитель при условии, что материал не потрескался и не «задубел».

Ошибка 0340 ваз 2110 Ошибка 0340 ваз 2110

Что означает ошибка Р0340

Ошибка с кодом P0340 означает проблемы с датчиком положения распредвала. Как и многие ошибки двигателя, P0340 не является критичной поломкой, но значительно урезает возможности движка и снижает его отдачу, так как мотор начинает работать в аварийном режиме. Поэтому устранение ошибки и исправление причин ее появления необходимо для возвращения нормального режима работы двигателя автомобиля.

На что указывает ошибка

Код ошибки P0340 расшифровывается как «Неисправность цепи датчика положения распределительного вала». Данный датчик определяет положения распределительного вала в отдельный период времени. Информация о положении распредвала передается в электронный блок управления, который дает команду на впрыск топлива из форсунок. Таким образом обеспечивается фазированный впрыск топлива, зависящий от положения распредвала.

Признаки и условия возникновения ошибки

Как и любая другая ошибка, ошибка с кодом P0340 диагностируется после зажигания аварийной сигнальной лампочки или надписи Check Engine на панели приборов. После диагностики с помощью сканера выдается ошибка с кодом P0340 (Camshaft Position Sensor A Circuit в английском варианте).

Существует ряд условий, по которым можно определить о наличии проблем с датчиком распределительного вала. К ним относятся следующие признаки.

  1. Проблемы с зажиганием мотора. Зачастую проблемы с датчиком положения распредвала приводят к тому, что движок отказывается заводиться. Обычно трудности с зажиганием проявляются в виде более длительной прокрутке стартера, но может наблюдаться и полный отказ зажигания.
  2. Нестабильность оборотов мотора на холостом ходу. Нередко движок на холостом ходу просто глохнет, поэтому приходиться поддерживать работу мотора на холостых оборотах с помощью подгазовки.
  3. Троение движка. Проблема проявляется в пропуске одним или несколькими цилиндрами двигателя фаз зажигания. В этом случае наблюдается своеобразное троение мотора, когда меняется звук его работы.
  4. Потеря мощности и снижение динамики авто. Движок слабо набирает обороты, что проявляется в снижении динамики автомобиля. Также могут наблюдаться провалы педали, проблемы при поездке с загрузкой и езде в гору.
  5. Повышение расхода топлива. К снижению динамических качеств автомобиля добавляется увеличенный расход топлива. Причиной этого является переход работы ЭБУ в аварийный режим, в результате чего отключается фазированный впрыск топлива. Работа по попарно-параллельной схеме увеличивает потребление бензина.

Если при диагностике автомобиля выдается код P0340, но указанные признаки не проявляются, то вероятно нарушение работы самого ЭБУ, а код ошибки является ложным сигналом.

Причины ошибки

Можно выделить основные причины возникновения проблем с датчиком положения распредвала, проявляющиеся в виде появления ошибки P0340:

  • выход из строя самого датчика в результате короткого замыкания в корпусе;
  • обрыв цепи электропроводки из-за замыкания или коррозии проводов;
  • повреждение разъема датчика;
  • сбой в работе датчика;
  • сбой в работе ЭБУ.

На каких автомобилях возникает

Ошибка чаще возникает на автомобилях, оснащенных 16-клапанными моторами, хотя может проявляться и на 8-клапанных двигателях. Особенно часто подобная проблема встречается на автомобилях с установленным газобаллонным оборудованием, особенно современного четвертого поколения. У ГБО таких автомобилей предусмотрен отдельный ЭБУ. При первом появлении ошибки P0340 сбиваются рабочие параметры, поэтому ошибка будет проявляться вновь и вновь. В результате приходится постоянно настраивать газобаллонное оборудование на оптимальный режим работы впрыска, но и в этом случае будут наблюдаться постоянные потери мощности и проблемы с запуском.

Как исправить

Перед тем, как устранить ошибку, необходимо определить источник ее появления. Если проблема кроется в сбое работы ЭБУ или самого датчика, то после сброса ошибки она не должна появиться вновь. Для сброса можно просто отсоединить клеммы аккумулятора на 10-20 секунд.

Если ошибка появилась вновь, то нужно переходить к поиску неисправности.

  1. Следует осмотреть проводку электроцепи от разъема к датчику и от датчика к ЭБУ на предмет повреждений, разрывов или коррозии. При обнаружении повреждений проводку нужно изолировать или заменить, используя специальные автомобильные провода с соответствующим сечением.
  2. Осмотреть разъем датчика на предмет наличия механических повреждений и окисления. При обнаружении разъем нужно зачистить или заменить.
  3. Проверить качество крепления датчика в посадочном гнезде. Нередко проблемы кроются в неправильном монтаже датчика, неверном подборе измерителя для конкретной модели автомобиля и т. д. Датчик крепится с помощью обычных болта и гайки, поэтому также нужно удостовериться в надежности крепления.

Дальнейшая проверка осуществляется с помощью мультиметра. С его помощью нужно измерить сопротивление в самом датчике, а также в проводке на предмет соответствия рабочим диапазонам (у каждой модели показатели индивидуальные, рабочие параметры можно подсмотреть в мануале к автомобилю). Если проблема кроется в проводке, то ее нужно заменить, если в самом датчике, то он также подлежит замене на заведомо рабочий.

Если все проверки не выявили наличия повреждений, то проблема кроется в электронном блоке управления. В том случае, если после сброса ошибки она появляется вновь, то придется ремонтировать ЭБУ в специализированном автосервисе.

При проблемах с отсутствием сигнала от датчика распредвала ЭБУ пользуется информацией от датчика коленчатого вала, так как оба вала работают синхронно. Поэтому при проверке ошибки P0340 необходимо сканировать ЭБУ на предмет наличия ошибок работы датчика положения коленвала (P0335), так как нередко фиксируются проблемы с обоими датчиками. При их наличии необходимо удостовериться, что датчик положения коленвала работает в нормальном режиме.

Евразия сегодня

Автомобилестроение на континенте

Нива ошибка 0340

Наиболее часто встречающиеся причины отказа датчика фаз у автомобиля семейства ВАЗ с инжекторной системой двигателя.

Датчики относятся к измерительным приборам, они преобразуют измеряемые физические величины в электрические сигналы и выводят на табло цифровые данные.

Датчик фаз присутствует во всех 16-ти клапанных моторах семейства ВАЗ; На 8-ми клапанных с нормой токсичности евро-3 и с фазированным, последовательно распределённым впрыском топлива.

Стоит отметить, что в период с 2004г по 2005г на такие двигатели как 2111, 2112, 21114, 21124 с блоками управления двигателем Bosch M7.9.7 и Январь 7.2 началась массовое внедрение Датчиков фаз.

Датчик фаз предназначен для определения цикла работы двигателя и формирования импульсного сигнала. Датчик фаз, является интегральным датчиком, т.е. включает чувствительный элемент и вторичный преобразователь сигнала в импульс. Чувствительный элемент датчика работает по принципу Холла, реагируя на изменения магнитного поля. Вторичный элемент датчика содержит в себе мостовую схему, операционный усилитель, выходной каскад. Выходной каскад выполнен по типу открытого коллектора.

Работа датчика фаз представляет собой выбор такта для первого цилиндра: распредвал активная ссылка переход в корзину распределительный вал определяет какой клапан открыт, какая фаза газораспределения.

В карбюраторных моторах данного датчика нет. Дело в том, что карбюраторный мотор подаёт искру свечи в момент сжатия и в конце пуска отработавших газов, а для такого принципа работы достаточно показаний датчика положения коленчатого вала (ДПКВ). Данный тип работы двигателя носит название «система зажигания».

На инжекторных двигателях, когда датчик фаз(ДФ) умирает, загорается чек, и двигатель переходит с фазированного впрыска на систему зажигания, то есть опираясь всего лишь на показания ДПКВ.

Ситема фазированного впрыска устроена следующим образом: датчик фаз передают импульс на электронный блок управления двигателем (ЭБУД) активная ссылка переход в корзинуЭБУД, который управляет подачей топлива и форсунка впрыскивает бензин в цилиндр перед самым открытием впускного клапана. Когда клапан открылся, воздух всасывается в впускной клапан и топливо активно перемешивается с воздухом.

Датчик фаз установлен на двигателе со стороны воздушного фильтра, рядом с головкой блока цилиндров.

Внешние проявления неисправностей датчика фаз

— Во время запуска двигателя, стартер крутится 3-4 секунды, затем двигатель запускается и загорается лампочка(Check engine)). В этом случае, во время запуска, ЭБУД ждёт показания с датчика фаз, не дожидается и переходит в режим работы двигателя опираясь на систему зажигания (по ДПКВ).

— Повышенный расход бензина.

— Сбои режима самодиагностики.

— Снижение динамики двигателя, (так же причина может быть в Датчике массового расхода воздуха (ДМРВ) BOSCH M7.9.7 и в низкой компрессии двигателя.

— может быть затруднён запуск двигателя, но это чаще всего связано с BOSCH мозгами, но Январе – проблем не возникает.

Ошибка датчика фаз

При неисправности датчика загорается красная лампочка(Check engine)) и выскакивает ошибка P0340 – «Ошибка датчика фазы» или «неисправен датчик положения распредвала».

Датчик фаз и датчик положения распредвала – это один и тот же датчик.

Чаще всего ремонт обходится просто: нужно заменить датчик на новый.

Датчик фаз (8-клап.) и датчик фаз (16-клап.) — Вы можете приобрести у нас !

НЕ ТОРМОЗИ — ПОКУПАЙ ДЕШЕВЛЕ ! ! !

Не стоит упускать из виду, что контакты на датчике могли окислиться или оборваться. Для этого нужно зачистить контакты и прозвонить проводку: на клемме датчика, на контакте А постоянно должно присутствовать 12В, на других клеммах – по 0.

Так же ошибки, связанные с датчиком фаз, могут быть связаны с неисправной работой ДПКВ или ремень ГРМ соскочил на зуб.

Вам, так же будет полезна информация : Как самостоятельно заменить датчик фаз (ДПРВ) на автомобиле семейства ВАЗ с инжекторной системой двигателя.

Лада 2110 21114 1.6 8V 2007 MT ›


Бортжурнал ›
Ошибка P0340 2110 датчика фаз ДФ, ДРВ

Высветился чек, подключив ноут программа показала ошибку — P0340 по датчику фаз или еще как его называют датчик распредвала. Решил что умер датчик, заменил его на калужский приобретенным на рынке. Ошибка ушла я вздохнул.
Спустя с месяц такая же ситуация, опять ошибка по ДФ. Снял с него клемму и увидел, что плюсовой контакт т.е. средний окислился. Взял на рынке чистку контактов в аэрозоли, обработал, дал ему высохнуть 15 мин. И так как сами по себе контакты уже подносились решил чуть поджать отверткой, кое как то удалось…но не качественно из за конструкции самого контакта. Поставил датчик назад, решил понаблюдать. Завел, проехал метров 50, загорелся чек, думаю думаю опять все повторяется, проехав еще чуть, машина прогрелась до рабочей температуры и ошибка пропала, думаю чудеса! Поездив пару дней, ситуация один в один. Думаю, опять ДФ приказал долго жить. Купил новый датчик, опять калужский, но уже на другом рынке. Поставил, ошибка ушла, но думаю, проблему нашел, как версия — в окислившемся контакте из за этого и датчик умер, а ошибка уходила после прогрева ДВС, потому как вместе с прогревом, прогревался и датчик и контакт.
Покатавшись, сей раз три недельки и снова посетила меня данная ошибка ? думаю — но все ? устал я от этого датчика, решено проверить все составляющие ?? Вооружившись инфо по данному вопросу, взялся за дела. Первое что, проверил контакты на разъеме датчика, там на клемника есть маркировка контактов «ABC»

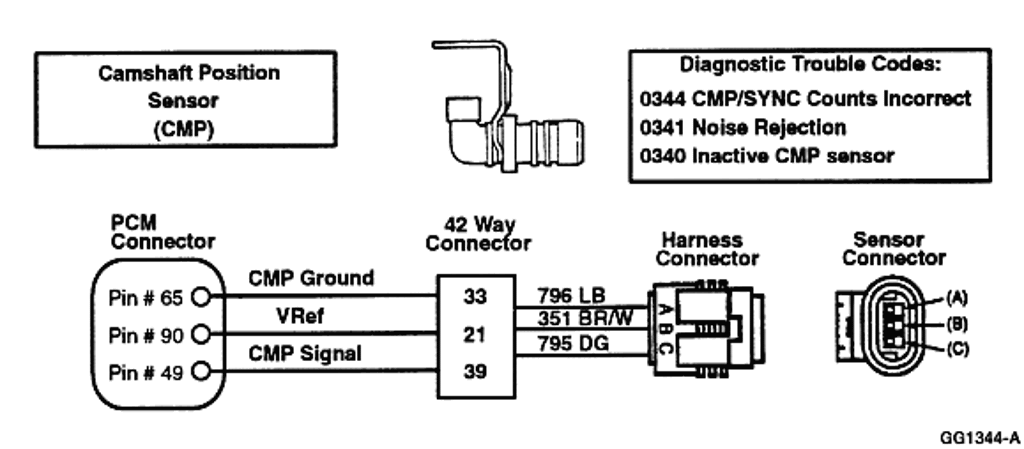

A — это минус, т.е. ноль
B — постоянное питание, должно быть напряжение бортовой сети авто, к примеру 12В. или как в моей ситуации 12,7В
C — сигнальный контакт, на нем должно быть на 2-3В меньше бортового, но судя по диагностическим картам не менее 9В
В моем случае мультиметр показал 11,3В
Думаю что тут все в порядке, еще проверил на короткое по «В» и «С» контактом, короткого не обнаружено!
Далее решил проверить сам датчик фаз, тут все просто: берем пару иголок или что то подобное, вставляем с обратной стороны клеммника ДФ, в контакт «А» и «С» цепляем на иголки щупы мультитестер, минус на «А» и плюс на «С»
Берем сам датчик, подключаем к нашему клеммнику, вкл. зажигание, берем отвертку и потихоньку подносим к датчику и смотрим на мультиметр, если датчик исправен то показание должны упасть. В моем случае показание остались на уровне 11,3В — результат датчик умер.
Теперь решил заказать датчик подороже и с интернета, вроде как у нормальной конторы. Решил взять новый разъем и ДФ СТАРВОЛЬТ⬇️⬇️⬇️ пр-во Питер

Датчик Фаз СТАРВОЛЬТ 2111 1,6 8V

Умерший разъем ДФ

Подпаял новый разъем ДФ + добавил гофры

Вот как он выглядит на ДВС

Два убитых ДФ Калужских (но чето мне думается, что они китайские сделанные под калугу)

Вид сверху, как сувенир в гараже
После покупки, ДФ был проверен, выше способом, в этот раз при подносе отвертки, показание на мультиметре показали — падение напряжение до 1-0,7В
Вот он долгожданный рабочий датчик.
Так же, было выявлено что на проводах старого разъема в моменте изгиба начала трескаться изоляция. Вот еще одна причина замены разъема.
Буду надеятся, что проблема решена?

Устройство, функциональные особенности и типичные неисправности датчика фаз ВАЗ 2110

Постоянная модернизация в сфере автомобильного транспорта обеспечивает техническое совершенствование его внутренней начинки. Функционирование современной техники невозможно без наличия разнообразных измерительных, сигнальных, регулировочных и контролирующих устройств, способных преобразовывать исследуемую величину в подходящий для применения сигнал.

Датчик фаз (ДПРВ) на ВАЗ 2110 – один из наиболее ответственных элементов, обеспечивающих оптимальную работу ДВС. Его основное предназначение состоит в анализе углового положения распредвала в определенный временной промежуток. Информация, получаемая с него, нужна для работы механизмов зажигания и впрыска горючего. Располагая этими данными, автомобиль обеспечивает слаженную работу распредвала с учетом размещения цилиндров в движке, что позволяет осуществлять подачу бензина в конкретный цилиндр и выполнять поджигание топливо-воздушной смеси.

Назначение датчика фаз

Прибор нужен для того, чтобы определять циклы работы электродвигателя. Кулачки распределительного вала вызывают движение запорно-регулирующего клапанного механизма, а ДПРВ выявляет открытие конкретного клапана. Такая система управления является интегральной, включающей в себя чувствительный элемент и механизм трансформирования сигнала. Работа состоит в том, что прибор фиксирует цилиндрические фазы впуска и выпуска.

Для карбюраторных силовых агрегатов в нем нет необходимости, поскольку искра поступает в момент сжатия и по окончании выпуска выхлопных газов. С этой целью справляется датчик показаний коленвала.

Прибор размещается в верхней части головки блока возле воздухоочистительного фильтра. Особенности его работы основаны на эффекте Холла. ДПРВ, состоящий из магнита и полупроводника, фиксирует перемену напряжения под воздействием электромагнитного поля. При постоянном магнитном поле датчик безучастен. Для изменения параметров в магнитную зону должен попасть металлический элемент. В автомобиле таким элементом являются зубцы на распредвале в области, контролируемой ДПРВ.

Для того, чтобы автомобиль работал безотказно, он требуют периодической диагностики систем и механизмов. Если при диагностировании датчика фаз выявлены неисправности, то потребуется его проверка. Для поверхностного анализа необходим вольтметр.

Первым этапом станет замер напряжения в электроцепи. Для этой цели, не выключая зажигания и отключив разъемы, следует проверить уровень напряжения на контактах к ДПРВ. Если его нет, то вся беда состоит в неисправных проводах или недостаточном контакте при замыкании из-за банального окисления или размыкания контактов. В результате проверки цепочки, как правило, необходима зачистка контактов и прозванивание проводки на электроклеммах и контакте.

При наличии напряжения нужно присоединить вольтметр к прибору и минусовому контакту его питания, в результате при оборачивании распредвала вольтметр покажет перемену напряжения в диапазоне 0…5 Вольт. При отсутствии изменений нужно будет купить новый датчик фаз «десятки» для замены старого.

Неисправности и замена датчика фаз

На сбой в работе ДПРВ указывает тот факт, что мотор заводится лишь в результате длительного вращения стартером (около 10 раз), при этом незначительно снижается мощность, ухудшается динамика, разбег автомобиля сопровождается провалами. При таких признаках не стоит затягивать с ремонтом датчика фаз, благо цена замены невысока.

Дополнительным подтверждением неисправности этого устройства становится повышенное расходование топлива. Если электродвигатель выявил в нем дефект, то он устраняет его из системы и начинает функционировать в аварийном режиме. В результате этого топливо начинает подаваться одновременно на все цилиндры без учета их расположения, основываясь на показания датчика коленвала.

Иногда при запуске двигателя на панели высвечивается сигнал «check engine» и показывает ошибку датчика фаз. Этот алгоритм считается нормой. Его предназначение в том, чтобы в процессе запуска движка, пока система управления ждет команды от ДПРВ, в случае его отсутствия могла перейти на режим получения данных с датчика коленвала. В результате этого заводится электродвигатель и включается сигнал ошибки № P0340, указывающий о необходимости проверки датчика фаз ВАЗ 2110.

Для эффективного устранения ошибки, вызванной ДПРВ, не обязательно обращаться в автомобильный сервис за квалифицированной консультацией. Чаще всего можно справиться своими силами, весь процесс занимает не более 10 минут.

Его замена начинается снятием питание от аккумулятора, в результате чего память блока управления будет сброшена. Если пренебречь этим этапом, то прибор продолжит функционировать в том же режиме, что и неисправный. Качественно работать он начнет лишь после нескольких запусков электродвигателя. Необходимый инструментарий – ключ на «10» и герметик для изоляции.

Следующим этапом замены датчика фаз на ВАЗ 2110 будет отсоединение проводов и съем с применением ключа. Новый прибор следует покрыть небольшим слоем герметика, перед монтажом необходимо выждать около 5 мин. Заключительный прием – установка устройства в посадочное место и подключение проводов.

Затем нужно подключить аккумуляторную батарею, завести электродвигатель и проверить сигнал лампочки «чек». Если она не включена, это указывает на правильную установку.

Замена датчика фаз ВАЗ 2112 16 клапанов, фото и видео инструкция, ошибка Р0340.

На ремонте у нас находится автомобиль ВАЗ 2112 с 16 клапанным двигателем, на котором необходимо заменить датчик фаз. Покажем как это сделать своими руками быстро и правильно.

Датчик фаз отвечает за впрыск топлива, если он выходит из строя, форсунки дают впрыск топлива одновременно, независимо от того где находится поршень и распредвалы. Симптомы: прострелы, нестабильный холостой ход, повышенный расход топлива, на панели приборов загорается Check Engine, при диагностике показывается ошибка Р0340. Перед заменой необходимо выполнить диагностику, в первую очередь проверить все провода идущие к датчику.

Датчик фаз располагается возле шкива впускного распредвала. Для его замены первым делом снимаем минусовую клемму с АКБ, затем откручиваем и отводим в сторону бачок адсорбера:

Длинным накидным ключом подлазием над ремнем генератора и откручиваем два болтика:

С ближним болтиком проблем нет, только не уроните его в низ. Ко второму доступ сложнее, приходится совершать много движений ключом на небольшой радиус. После снятия осматриваем датчик фаз на наличие механических повреждений:

Если он повреждён, есть задиры, необходимо снять кожух ремня ГРМ и устранить на задающем диске все дефекты которые повреждают датчик. В нашем случае он целый, из строя вышла его электронная часть. Чтобы нам легче поставить новый датчик фаз, пластилином зафиксируем дальний болтик в отверстии, для того чтобы он не падал:

Закручиваем всё в обратной последовательности. В других интернет инструкциях по замене датчика фаз, предлагают снимать генератор, впускной коллектор и даже фары с бампером. Артикул оригинального датчика 2112.3706040-01 его аналоги VS-CM 0112, CMPS-LA2112, 4102.3847.

Видео замена датчика фаз в ВАЗ 2112, 16 клапанов:

Резервное видео как заменить датчик фаз в ВАЗ 2112:

Ошибка P0340 — Датчик “A” положения распределительного вала, банк 1 — неисправность электрической цепи

Определение кода ошибки P0340

Ошибка P0340 указывает на неисправность электрической цепи датчика положения распределительного вала (банк 1).

Что означает ошибка P0340

Датчик положения распределительного вала рассчитывает частоту вращения и положение распределительного вала при вращении и отправляет сигнал на модуль управления АКПП (PCM). PCM использует полученную информацию для управления впрыском топлива и моментом зажигания.

Если РСМ не получит или получит ошибочный сигнал от датчика положения распределительного вала, он не сможет выполнять необходимые регулировки. В этом случае в памяти РСМ сохранится ошибка P0340 и на приборной панели автомобиля загорится индикатор Check Engine.

Причины возникновения ошибки P0340

  • Короткое замыкание, коррозия или повреждение проводов датчика положения распределительного вала
  • Короткое замыкание, коррозия или повреждение соединителя датчика положения распределительного вала
  • Неисправность датчика положения распределительного вала
  • Неисправность датчика положения коленчатого вала
  • Неисправность PCM

Каковы симптомы ошибки P0340?

  • Загорание индикатора Check Engine
  • Проблемы с запуском двигателя (автомобиль может заводиться с трудом или вовсе не заводиться)
  • Неровный холостой ход или заглохание двигателя
  • Пропуски зажигания в цилиндрах двигателя
  • Падение мощности двигателя

Как механик диагностирует ошибку P0340?

При диагностировании данного кода ошибки механик выполнит следующее:

  • Считает все коды ошибок, сохраненные в памяти PCM, с помощью сканера OBD-II
  • Проверит провода датчика положения распределительного вала на предмет короткого замыкания, коррозии и наличия повреждений
  • Проверит соединитель датчика положения распределительного вала на предмет короткого замыкания, коррозии и наличия повреждений
  • Осмотрит датчик положения распределительного вала на наличие повреждений
  • Проверит целостность цепи датчика положения распределительного вала
  • Устранит все ошибки, которые сохранились в памяти PCM вместе с ошибкой P0340
  • Проверит напряжение датчика положения распределительного вала, используя сканер или осциллограф
  • При необходимости, заменит датчик положения распределительного вала
  • Если с датчиком положения распределительного вала, а также соответствующими электрическими компонентами все в порядке, проблема может заключаться в неисправности PCM. В этом случае потребуется замена или перепрограммирование модуля

Общие ошибки при диагностировании кода P0340

Наиболее распространенной ошибкой при диагностировании кода P0340 является пренебрежение проверкой электрических проводов и соединителей перед заменой датчика положения распределительного вала.

Еще одной ошибкой является исключение возможности возникновения пропусков зажигания в цилиндрах двигателя, а также выхода из строя датчика положения коленчатого вала.

Насколько серьезной является ошибка P0340?

Ошибка P0340 считается довольно серьезной, так как при ее появлении могут возникнуть проблемы с двигателем. Автомобиль может заводиться с трудом или вовсе не заводиться. Также возможно падение мощности двигателя. Во избежание повреждения других компонентов двигателя, а также возникновения опасных ситуаций на дороге при обнаружении ошибки P0340 рекомендуется как можно скорее обратиться к квалифицированному специалисту для диагностирования и устранения ошибки.

Какой ремонт может исправить ошибку P0340?

  • Ремонт или замена проводов датчика положения распределительного вала
  • Ремонт или замена электрического соединителя датчика положения распределительного вала
  • Замена датчика положения распределительного вала
  • Замена датчика положения коленчатого вала
  • Устранение пропусков зажигания (при наличии) перед заменой датчика положения распределительного вала
  • Замена или перепрограммирование PCM

Дополнительные комментарии для устранения ошибки P0340

Перед выполнением каких-либо ремонтных работ необходимо выполнить тщательное диагностирование и рассмотреть все возможные причины возникновения ошибки P0340.

Нужна помощь с кодом ошибки P0340?

Компания — CarChek, предлагает услугу — выездная компьютерная диагностика, специалисты нашей компании приедут к вам домой или в офис, чтобы диагностировать и выявлять проблемы вашего автомобиля. Узнайте стоимость и запишитесь на выездную компьютерную диагностику или свяжитесь с консультантом по телефону +7(499)394-47-89

Р0340 ошибка ВАЗ: обнаружение, причины, решение — Портал avtolev.

ru

Если при сканировании ошибок в автомобиле владелец обнаружил код P0340, это означает наличие проблем, зафиксированных ЭБУ, со стороны датчика положения распределительного вала. Или просто ДПРВ.

Такая ошибка не считается критичной, но может заметно поменять условия работы двигателя, снизить его отдачу, а также перейти в аварийный режим.

Потому найти причину и устранить её нужно обязательно. Это позволит вернуть машине нормальную работоспособность. Сделать это зачастую можно своими руками.

О чём говорит ошибка

Если говорить более конкретно, то код ошибки со значением P0340 говорит о неисправности в цепи датчика положения распредвала.

Этот датчик служит для определения текущего положения вала в определённый момент времени.

Эти данные передаются в блок управления. Тот уже, в свою очередь, передаёт команду исполнительным механизмам для осуществления впрыска топлива через форсунки. Тем самым регулируются фазы впрыска, которые напрямую связаны с положением распределительного вала.

Устранение проблемы такого типа наверняка потребует вмешательства в конструкцию датчика или его проводку. А для этого нужно знать, где он находится.

На большинстве 8-клапанных моторов его размещают на торце ГБЦ, около первого цилиндра. Если мотор 16-клапанный, тогда искать контроллер нужно на самом цилиндре.

Такое расположение объясняется тем, что на бензиновых ДВС датчику требуется следить за положением поршня этого цилиндра в момент прохождения верхней мёртвой точки. Если же говорить про дизельные двигатели, то здесь фиксация положения осуществляется на всех поршнях.

Условия формирования

В зависимости от того, какой электронный блок используется на автомобиле, условия формирования рассматриваемой ошибки P0340 могут несколько отличаться.

Но чаще всего для её сохранения в памяти ЭБУ нужно следующее:

  • от ДПРВ в течение более чем 5 секунд вращения стартера не приходят сигналы;
  • сигналы от датчика не попадают на ЭБУ, если мотор вращается со скоростью 600 об/мин и выше.

В некоторых авто ошибка формируется за одну поездку, у других только за 3. Из-за этого диагностика несколько осложняется.

Симптомы возникшей ошибки

На современных автомобилях ошибка P0340 относится к категории тех, при возникновении которых на приборной панели зажигается лампа Check Engine. Но это не единственный симптом, характерный для такой неисправности.

Специалисты выделяют несколько признаков, по которым потенциально можно заподозрить проблемы со стороны датчика распредвала.

  • Проблемное зажигание. Если датчик не функционирует либо некорректно выполняет свои задачи, мотор может не заводиться. Проблемы с зажиганием проявляются в виде необходимости дольше обычного крутить стартер. Но не исключено, что мотор вовсе не запустится.
  • Нестабильность оборотов. Это проявляется на холостом ходу. Двигатель может заглохнуть, приходится поддерживать его работу путём нажатия на педаль газа.
  • ДВС троит. Ещё один признак, при котором наблюдаются пропуски цилиндрами фаз зажигания. Проявляются признаки, напоминающие троение. Звук двигателя меняется.
  • Потеря мощности и динамики. Мотор начинает хуже набирать обороты, автомобиль медленнее разгоняется. Возможны провалы педали газа, трудности разгона в гору и при загруженном авто.
  • Увеличение аппетита ДВС. Растёт расход топлива, при этом параллельно ухудшается динамика. Это обусловлено переходом ЭБУ в аварийный режим работы. Фазированный впрыск перестаёт работать.

Если на автомобиле не проявляются такие симптомы, но ошибка P0340 всё равно записывается в память блока, наверняка проблемы со стороны самого ЭБУ. А ошибка — это результат ложного срабатывания.

Поэтому тут уже придётся решать вопрос с неисправным управляющим блоком.

Причины появления

Выделяют несколько причин, из-за которых может возникнуть ошибка P0340.

  1. Повреждение проводки со стороны датчика. Проводка истирается, возникают обрывы. У таких контроллеров обычно предусмотрено 3 провода. Это сигнальный провод, масса и питание. Из-за расположения, механических воздействий и влияния прочих факторов провода перетираются, сигнал по ним не поступает. Обрывы обычно наблюдаются около клемм и контактов. Не исключается и повреждение изоляции на проводах, что приводит к замыканию. В итоге датчик работает, но отправляет некорректную информацию на электронный блок.
  2. Повреждение датчика. Конструктивно ДПРВ достаточно надёжное и простое устройство. Из-за этого его выход из строя сравнительная редкость. Но если такая ошибка появляется, проверить датчик на предмет целостности не будет лишним.
  3. Проблемы со стороны ЭБУ. Явление редкое, поскольку при выходе из строя ЭБУ появляется целая россыпь ошибок. Но этот вариант нельзя исключать. Чаще всего проблема может возникать после неправильно перепрошивки блока, что и спровоцировало соответствующие неполадки.
  4. Последнее место по частоте проявления занимает поломка датчика, его неправильная установка. Порой достаточно просто попытаться сильнее вставить датчик в его посадочное гнездо, и всё заработает.

Ни одну из причин исключать нельзя, пока они не будут подтверждены или опровергнуты. Для этого следует провести диагностические мероприятия и параллельно попытаться устранить проблему.

На каких автомобилях проявляется ошибка

Неправильно будет сказать, что только на автомобилях Nissan появляется ошибка P0340. Это достаточно распространённое явление, касающееся целого ряда марок и моделей авто.

Статистика показывает, что чаще всего ошибка с кодом P0340 появляется на автомобилях, у которых под капотом стоит 16-клапанный ДВС. Но также есть вероятность её проявления на автомобилях типа ВАЗ 2110 или ВАЗ 2114, ВАЗ Нива, оснащённых 8-клапанными моторами.

Также специалисты отмечают, что это характерная неисправность для бензиновых ДВС, переведённых на ГБО 4 поколения. Здесь предусмотрен отдельный ЭБУ. При первом возникновении этой ошибки нарушаются настройки параметров работы газобаллонного оборудования. Из-за этого автовладельцам приходится постоянно проводить повторные настройки, если не устранить причину ошибки.

К числу машин, для которых ошибка P0340 является наиболее актуальной, можно отнести следующие марки и модели:

  • Mitsubishi Lancer;
  • Chevrolet Cruze;
  • Kia Spectra;
  • Nissan Almera;
  • Lada Kalina;
  • Lada Priora;
  • Toyota Corolla;
  • Opel Vectra;
  • классика ВАЗ и пр.

Если проверка сканером показала наличие соответствующей ошибки, следует принять меры по её устранению. Для этого необходимо провести диагностические мероприятия с параллельным решением возникающих проблем.

Диагностика и устранение ошибки

Проблема решается во многом в зависимости от конкретной марки и модели автомобиля и года его выпуска.

Но алгоритм действий для всех машин будет примерно одинаковый. Его можно представить в таком виде:

  • Используя сканер, подключитесь к ЭБУ, проверьте память блока на предмет записанных и сохранённых ошибок. Если иные ошибки отсутствуют, можно для начала просто сбросить P0340. Делают это 2 способами. Либо через сам сканер, либо путём сброса минуса к АКБ на 10-20 секунд. Если после пуска ДВС ошибка пропала, это было ложное срабатывание либо проблемы со стороны блока управления. Если ошибка снова появилась, нужно действовать дальше.
  • Проверьте защёлку, которая обеспечивает контакт фишки на корпусе датчика. Иногда она ломается или изнашивается. В итоге контакт между проводами теряется частично или полностью.
  • Проверьте, насколько надёжно установлен сам датчик в своём гнезде. Во многих автомобилях он монтируется с помощью гайки и определённого момента затяжки. Здесь нужен динамометрический ключ.
  • Убедитесь в соответствии датчика вашему автомобилю. ДПРВ могут отличаться по своей форме, расположению контактов, размерам. Если датчик не соответствует машине, возникают соответствующие проблемы. Эта ситуация характерна для тех, кто недавно заменил датчик, и появилась такая ошибка, либо был приобретён подержанный автомобиль с такой проблемой. Сопоставьте деталь со своим автомобилем, при необходимости закажите новый контроллер.
  • Если есть возможность, установите заведомо исправный датчик положения. Это позволит понять, действительно ли проблема в нём либо имеются иные неисправности, провоцирующие появление ошибки P0340.
  • Визуально проверьте все контакты, клеммы. На некоторых участках могут появляться следы окисления и ржавчины. Они негативно влияют на качество контактов. Зачистите их и повторите попытку. Возможно, ошибка уйдёт.
  • Используя мультиметр, переведите его в режим прозвонки или проверки сопротивления изоляции, пройдитесь по всем проводам, соединяющим ЭБУ и датчик распредвала. Чаще всего тут предусмотрено 3 провода. Проверьте их целостность, значение сопротивлений между проводами и между каждым проводом и массой, взятой от корпуса. Если целостность нарушена, придётся менять проводку. Пытаться её восстановить с помощью изоленты не лучшая идея в такой ситуации.
  • Проверьте целостность датчика. Поскольку его механические повреждения большая редкость, возникновение такой проблемы маловероятно. Но если все предыдущие теории были разрушены в ходе диагностики, остаётся проверять лишь наименее вероятные несправности. Приобретая новый датчик, отдавайте предпочтение оригиналам, купленным через проверенных поставщиков или официального дилера. Сейчас на рынке большое количество подделок и датчиков низкого качества. Таких запчастей стоит избегать.
  • Если и датчик исправен, тогда вариант один. Это проблемы со стороны блока управления. Вмешиваться в его конструкцию и настройки своими руками не рекомендуется. Компонент очень важный, сложный и дорогой. Лучше доверить диагностику ЭБУ профильным специалистам.

Если наблюдаются проблемы со стороны распредвала, обязательно проверьте работоспособность датчика коленвала.

Это объясняется тем, что они работают синхронно. Когда ЭБУ не получает сигнал от ДПРВ, он переключается на сигналы от контроллера коленвала.

Критичной ошибку P0340 назвать нельзя. Но и игнорировать её появление не рекомендуется. Она сказывается на работе двигателя, провоцирует увеличение расхода топлива, постоянно напоминает о себе горячей лампочкой Check Engine.

#Датчик#Ошибка#Причины неисправности#Распредвал#Ремонт

Что означает ошибка Р0340

Ошибка с кодом P0340 означает проблемы с датчиком положения распредвала.

Как и многие ошибки двигателя, P0340 не является критичной поломкой, но значительно урезает возможности движка и снижает его отдачу, так как мотор начинает работать в аварийном режиме.

Поэтому устранение ошибки и исправление причин ее появления необходимо для возвращения нормального режима работы двигателя автомобиля.

На что указывает ошибка

Код ошибки P0340 расшифровывается как «Неисправность цепи датчика положения распределительного вала». Данный датчик определяет положения распределительного вала в отдельный период времени.

Информация о положении распредвала передается в электронный блок управления, который дает команду на впрыск топлива из форсунок.

Таким образом обеспечивается фазированный впрыск топлива, зависящий от положения распредвала.

Признаки и условия возникновения ошибки

Как и любая другая ошибка, ошибка с кодом P0340 диагностируется после зажигания аварийной сигнальной лампочки или надписи Check Engine на панели приборов. После диагностики с помощью сканера выдается ошибка с кодом P0340 (Camshaft Position Sensor A Circuit в английском варианте).

Существует ряд условий, по которым можно определить о наличии проблем с датчиком распределительного вала. К ним относятся следующие признаки.

  1. Проблемы с зажиганием мотора. Зачастую проблемы с датчиком положения распредвала приводят к тому, что движок отказывается заводиться. Обычно трудности с зажиганием проявляются в виде более длительной прокрутке стартера, но может наблюдаться и полный отказ зажигания.
  2. Нестабильность оборотов мотора на холостом ходу. Нередко движок на холостом ходу просто глохнет, поэтому приходиться поддерживать работу мотора на холостых оборотах с помощью подгазовки.
  3. Троение движка. Проблема проявляется в пропуске одним или несколькими цилиндрами двигателя фаз зажигания. В этом случае наблюдается своеобразное троение мотора, когда меняется звук его работы.
  4. Потеря мощности и снижение динамики авто. Движок слабо набирает обороты, что проявляется в снижении динамики автомобиля. Также могут наблюдаться провалы педали, проблемы при поездке с загрузкой и езде в гору.
  5. Повышение расхода топлива. К снижению динамических качеств автомобиля добавляется увеличенный расход топлива. Причиной этого является переход работы ЭБУ в аварийный режим, в результате чего отключается фазированный впрыск топлива. Работа по попарно-параллельной схеме увеличивает потребление бензина.

Если при диагностике автомобиля выдается код P0340, но указанные признаки не проявляются, то вероятно нарушение работы самого ЭБУ, а код ошибки является ложным сигналом.

Причины ошибки

Можно выделить основные причины возникновения проблем с датчиком положения распредвала, проявляющиеся в виде появления ошибки P0340:

  • выход из строя самого датчика в результате короткого замыкания в корпусе;
  • обрыв цепи электропроводки из-за замыкания или коррозии проводов;
  • повреждение разъема датчика;
  • сбой в работе датчика;
  • сбой в работе ЭБУ.

На каких автомобилях возникает

Ошибка чаще возникает на автомобилях, оснащенных 16-клапанными моторами, хотя может проявляться и на 8-клапанных двигателях. Особенно часто подобная проблема встречается на автомобилях с установленным газобаллонным оборудованием, особенно современного четвертого поколения.

У ГБО таких автомобилей предусмотрен отдельный ЭБУ. При первом появлении ошибки P0340 сбиваются рабочие параметры, поэтому ошибка будет проявляться вновь и вновь.

В результате приходится постоянно настраивать газобаллонное оборудование на оптимальный режим работы впрыска, но и в этом случае будут наблюдаться постоянные потери мощности и проблемы с запуском.

Как исправить

Перед тем, как устранить ошибку, необходимо определить источник ее появления. Если проблема кроется в сбое работы ЭБУ или самого датчика, то после сброса ошибки она не должна появиться вновь. Для сброса можно просто отсоединить клеммы аккумулятора на 10-20 секунд.

Если ошибка появилась вновь, то нужно переходить к поиску неисправности.

  1. Следует осмотреть проводку электроцепи от разъема к датчику и от датчика к ЭБУ на предмет повреждений, разрывов или коррозии. При обнаружении повреждений проводку нужно изолировать или заменить, используя специальные автомобильные провода с соответствующим сечением.
  2. Осмотреть разъем датчика на предмет наличия механических повреждений и окисления. При обнаружении разъем нужно зачистить или заменить.
  3. Проверить качество крепления датчика в посадочном гнезде. Нередко проблемы кроются в неправильном монтаже датчика, неверном подборе измерителя для конкретной модели автомобиля и т. д. Датчик крепится с помощью обычных болта и гайки, поэтому также нужно удостовериться в надежности крепления.

Дальнейшая проверка осуществляется с помощью мультиметра.

С его помощью нужно измерить сопротивление в самом датчике, а также в проводке на предмет соответствия рабочим диапазонам (у каждой модели показатели индивидуальные, рабочие параметры можно подсмотреть в мануале к автомобилю). Если проблема кроется в проводке, то ее нужно заменить, если в самом датчике, то он также подлежит замене на заведомо рабочий.

Если все проверки не выявили наличия повреждений, то проблема кроется в электронном блоке управления. В том случае, если после сброса ошибки она появляется вновь, то придется ремонтировать ЭБУ в специализированном автосервисе.

При проблемах с отсутствием сигнала от датчика распредвала ЭБУ пользуется информацией от датчика коленчатого вала, так как оба вала работают синхронно.

Поэтому при проверке ошибки P0340 необходимо сканировать ЭБУ на предмет наличия ошибок работы датчика положения коленвала (P0335), так как нередко фиксируются проблемы с обоими датчиками.

При их наличии необходимо удостовериться, что датчик положения коленвала работает в нормальном режиме.

Ошибка P0340 — Датчик “A” положения распределительного вала, банк 1 — неисправность электрической цепи

Определение кода ошибки P0340

Ошибка P0340 указывает на неисправность электрической цепи датчика положения распределительного вала (банк 1).

Что означает ошибка P0340

Датчик положения распределительного вала рассчитывает частоту вращения и положение распределительного вала при вращении и отправляет сигнал на модуль управления АКПП (PCM). PCM использует полученную информацию для управления впрыском топлива и моментом зажигания.

Если РСМ не получит или получит ошибочный сигнал от датчика положения распределительного вала, он не сможет выполнять необходимые регулировки. В этом случае в памяти РСМ сохранится ошибка P0340 и на приборной панели автомобиля загорится индикатор Check Engine.

Причины возникновения ошибки P0340

  • Короткое замыкание, коррозия или повреждение проводов датчика положения распределительного вала
  • Короткое замыкание, коррозия или повреждение соединителя датчика положения распределительного вала
  • Неисправность датчика положения распределительного вала
  • Неисправность датчика положения коленчатого вала
  • Неисправность PCM

Каковы симптомы ошибки P0340?

  • Загорание индикатора Check Engine
  • Проблемы с запуском двигателя (автомобиль может заводиться с трудом или вовсе не заводиться)
  • Неровный холостой ход или заглохание двигателя
  • Пропуски зажигания в цилиндрах двигателя
  • Падение мощности двигателя

Как механик диагностирует ошибку P0340?

При диагностировании данного кода ошибки механик выполнит следующее:

  • Считает все коды ошибок, сохраненные в памяти PCM, с помощью сканера OBD-II
  • Проверит провода датчика положения распределительного вала на предмет короткого замыкания, коррозии и наличия повреждений
  • Проверит соединитель датчика положения распределительного вала на предмет короткого замыкания, коррозии и наличия повреждений
  • Осмотрит датчик положения распределительного вала на наличие повреждений
  • Проверит целостность цепи датчика положения распределительного вала
  • Устранит все ошибки, которые сохранились в памяти PCM вместе с ошибкой P0340
  • Проверит напряжение датчика положения распределительного вала, используя сканер или осциллограф
  • При необходимости, заменит датчик положения распределительного вала
  • Если с датчиком положения распределительного вала, а также соответствующими электрическими компонентами все в порядке, проблема может заключаться в неисправности PCM. В этом случае потребуется замена или перепрограммирование модуля

Общие ошибки при диагностировании кода P0340

Наиболее распространенной ошибкой при диагностировании кода P0340 является пренебрежение проверкой электрических проводов и соединителей перед заменой датчика положения распределительного вала.

Еще одной ошибкой является исключение возможности возникновения пропусков зажигания в цилиндрах двигателя, а также выхода из строя датчика положения коленчатого вала.

Насколько серьезной является ошибка P0340?

Ошибка P0340 считается довольно серьезной, так как при ее появлении могут возникнуть проблемы с двигателем. Автомобиль может заводиться с трудом или вовсе не заводиться. Также возможно падение мощности двигателя.

Во избежание повреждения других компонентов двигателя, а также возникновения опасных ситуаций на дороге при обнаружении ошибки P0340 рекомендуется как можно скорее обратиться к квалифицированному специалисту для диагностирования и устранения ошибки.

Какой ремонт может исправить ошибку P0340?

  • Ремонт или замена проводов датчика положения распределительного вала
  • Ремонт или замена электрического соединителя датчика положения распределительного вала
  • Замена датчика положения распределительного вала
  • Замена датчика положения коленчатого вала
  • Устранение пропусков зажигания (при наличии) перед заменой датчика положения распределительного вала
  • Замена или перепрограммирование PCM

Дополнительные комментарии для устранения ошибки P0340

Перед выполнением каких-либо ремонтных работ необходимо выполнить тщательное диагностирование и рассмотреть все возможные причины возникновения ошибки P0340.

Нужна помощь с кодом ошибки P0340?

Компания — CarChek, предлагает услугу — выездная компьютерная диагностика, специалисты нашей компании приедут к вам домой или в офис, чтобы диагностировать и выявлять проблемы вашего автомобиля. Узнайте стоимость и запишитесь на выездную компьютерную диагностику или свяжитесь с консультантом по телефону +7(499)394-47-89

Код ошибки P0340 – неисправность цепи датчика «A» положения распределительного вала (Банк 1)

Код ошибки P0340 звучит как «неисправность цепи датчика «A» положения распределительного вала (Банк 1)». Часто, в программах, работающих со сканером OBD-2, название может иметь английское написание «Camshaft Position Sensor «A» Circuit Malfunction (Bank 1)».

Техническое описание и расшифровка ошибки P0340

Этот диагностический код неисправности (DTC) является общим кодом силового агрегата. Ошибка P0340 считается общим кодом, поскольку применяется ко всем маркам и моделям транспортных средств (на 1996 год и новее). Хотя конкретные этапы ремонта могут несколько отличаться в зависимости от модели.

Этот код указывает на то, что была обнаружена проблема в цепи датчика положения распредвала. Так как речь идет о цепи, это означает, что проблема может лежать в любой части цепи — самом датчике, проводке или ЭБУ. Поэтому неисправность не всегда кроется в самом датчике положения распределительного вала.

Симптомы неисправности

Основным симптомом появления ошибки P0340 для водителя является подсветка MIL (индикатор неисправности). Также его называют Check engine или просто «горит чек».

Также они могут проявляться как:

  1. Тяжелый запуск либо отсутствие старта;
  2. Тяжелый запуск с пропусками зажигания;
  3. Потеря мощности двигателя.

Причины возникновения ошибки

Код P0340 может означать, что произошла одна или несколько следующих проблем:

  • Провода или разъемы в цепи могут быть заземлены, закорочены, разорваны
  • Датчик положения распределительного вала мог выйти из строя
  • Возможно, произошел сбой в ЭБУ
  • Существует разомкнутая цепь
  • Возможно, неисправен датчик положения коленчатого вала.

Как устранить или сбросить код неисправности P0340

Некоторые предлагаемые шаги для устранения неполадок и исправления кода ошибки P0340:

  1. Визуальный осмотр всей электропроводки и разъемов в цепи.
  2. Проверка целостности проводки цепи.
  3. Проверить работу (напряжение) датчика положения распределительного вала.
  4. При необходимости замените датчик положения распределительного вала.
  5. Проверить также схему положения коленчатого вала.
  6. При необходимости замените проводку цепи и/или разъемы.
  7. Диагностика/замена ЭБУ по мере необходимости.

Диагностика и решение проблем

Проверьте двигатель или просмотрите историю техобслуживания автомобиля на предмет недавнего ремонта зубчатого ремня ГРМ. А также датчика распредвала или датчика коленчатого вала.

При выключенном зажигании снимите фишку с датчика распредвала. Включите зажигание и убедитесь, что тестер загорается между клеммой 1 цепи напряжения зажигания и заземлением.

Проверяем тестером, нет ли короткого замыкания на землю или обрыва/высокого сопротивления в цепи напряжения зажигания. Если проверка цепи пройдена и предохранитель цепи зажигания разомкнут. Проверьте все компоненты подключенные к цепи зажигания, и при необходимости замените их.

Подключить тестер между клеммой заземления 2 и клеммой напряжения зажигания 1. Убедиться, что тестер загорелся. Если тестер не загорается, проверьте цепь заземления на обрыв/высокое сопротивление.

Включите зажигание, проверьте 4,2-5,2 В между клеммой 3 сигнальной цепи и клеммой 2 цепи заземления. Если диапазон сигналов ниже указанного, проверьте цепь сигнала на короткое замыкание на землю или обрыв/высокое сопротивление. Убедитесь, что проверка цепи выполнена правильно и замените электронный модуль.

При значении выше указанного диапазона, проверьте цепь сигнала на наличие короткого замыкания на напряжение. Если проверка цепи выполнена правильно, замените электронный модуль.

Проверьте следующие условия, если до появления ошибки P0340 проводились ремонтные работы:

  1. Правильный монтаж датчика распредвала.
  2. Правильный монтаж датчика коленчатого вала.
  3. Проблема с натяжителем зубчатого ремня.
  4. Неправильно установленный ремень газораспределительного механизма.
  5. Прыжок зубьев звездочки через зубчатый ремень газораспределительного механизма.
  6. Зубчатое колесо коленчатого вала или ревматический датчик распредвала смещены из верхнего тупикового положения (TDC) на коленчатом валу.

На каких автомобилях чаще встречается данная проблема

Проблема с кодом P0340 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаше. Вот список некоторых из них:

  • Alfa Romeo
  • Audi (Ауди А4, Ауди А6)
  • BMW
  • Chery (Чери Индис, Кимо, Тигго, Фора)
  • Chevrolet (Шевроле Авео, Круз, Ланос, Лачетти, Орландо, Эпика)
  • Chrysler (Крайслер Вояджер, ПТ Крузер, Себринг)
  • Citroen (Ситроен Ксара Пикассо, Джампер)
  • Daewoo (Дэу Матиз, Нексия)
  • Dodge (Додж Дуранго, Караван, Неон, Стратус)
  • Fiat (Фиат Альбеа, Добло, Дукато, Пунто, Стило)
  • Ford (Форд Галакси, Куга, Мондео, Транзит, Фиеста, Фокус, Фьюжн, Эскейп)
  • Honda (Хонда Цивик)
  • Hyundai (Хендай Акцент, н1, Гетц, Матрикс, Санта фе, Солярис, Соната, Терракан, Туксон, Элантра, ix35)
  • Infiniti (Инфинити fx35, fx45, m35)
  • Jeep (Джип Гранд Чероки)
  • Kia (Киа Бонго, Карнивал, Оптима, Пиканто, Рио, Сид, Соренто, Спектра, Спортейдж, Церато)
  • Land Rover (Ленд Ровер Рендж Ровер, Фрилендер)
  • Lexus (Лексус rx330)
  • Mazda (Мазда 3, Мазда 6, Мазда 626, Мазда cx5, Мазда cx7, Трибьют)
  • Mercedes (Мерседес c180, w203, w204, w212)
  • Mitsubishi (Митсубиси Аиртрек, Аутлендер, Галант, Каризма, Кольт, Лансер, Монтеро, Паджеро, Спейс Стар, L200)
  • Nissan (Ниссан Альмера, Блюберд, Жук, Кабстар, Кашкай, Куб, Максима, Марч, Микра, Мурано, Навара, Ноут, Патфайндер, Примера, Санни, Скайлайн, Теана, Тиида, Х-Трейл)
  • Opel (Опель Агила, Антара, Астра, Вектра, Виваро, Зафира, Корса, Мерива, Омега)
  • Peugeot (Пежо 406, 807, 3008, Боксер)
  • Renault (Рено Меган, Сценик, Трафик)
  • Rover (Ровер 75)
  • Saab
  • Skoda (Шкода Октавия)
  • Ssangyong (Саньенг Актион, Кайрон)
  • Subaru (Субару Аутбек, Импреза, Легаси, Форестер)
  • Suzuki (Сузуки Вагон, Джимни, Гранд Витара, Игнис, Лиана)
  • Toyota (Тойота Авенсис, Витц, Камри, Королла, Ленд Крузер, Прадо, Приус, Хайлендер, Хайлюкс, Ярис)
  • Volkswagen (Фольксваген Гольф, Пассат)
  • Volvo (Вольво s40)
  • Vortex (Вортекс Тинго, Эстина)
  • Волга Сайбер
  • ВАЗ 2109, 2110, 2111, 2112, 2114, 2115
  • Лада Веста, Калина, Нива, Приора
  • Уаз Буханка, Патриот, Хантер

С кодом неисправности Р0340 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0016, P0108, P0113, P0118, P0138, P0158, P0335, P0345, P0351, P0365, P0443.

Видео

Ошибка 0340 – что это значит и как устранить неисправность

Датчик положения распределительного вала (ДПРВ) измеряет скорость вращения распредвала и его текущее положение. Эту информацию он отправляет в электронный блок управления двигателем (ЭБУ). ЭБУ использует полученные данные для правильной синхронизации работы систем подачи топлива и зажигания.

В случае потери сигнала между ДПРВ и ЭБУ, искрообразование в свечи зажигания и подача топлива форсункой не происходят, после чего в памяти блока управления сохраняется ошибка P0340. Обычно это также приводит к включению индикатора Check Engine на приборном щитке автомобиля.

Причины появления кода P0340

Специалисты выделяют следующие факторы, вызывающие появление этой ошибки:

  • обрыв, короткое замыкание или повреждение коррозией проводки цепи ДПРВ;
  • повреждение, короткое замыкание или коррозия в разъеме датчика распредвала;
  • выход из строя датчика положения распределительного вала;
  • сбой в работе ДПРВ;
  • неисправность электронного блока управления двигателем.

Признаки неисправности

Ошибка, связанная с неисправностью цепи датчика распредвала может сопровождаться такими симптомами:

  • на панели приборов появляется индикатор Check Engine;
  • двигатель не запускается или запускается с трудом;
  • нестабильная работа двигателя на холостых оборотах;
  • пропуски зажигания;
  • снижение мощности во время движения.

Поиск причины появления ошибки P0340

С помощью диагностического сканера необходимо точно убедиться в наличии ошибки. После этого можно приступать к поиску виновника её появления:

  1. Проверить проводку ДПРВ (между разъемом и датчиком) на наличие повреждений, короткого замыкания или коррозии.
  2. Проверить разъем датчика на наличие механических повреждений или коррозии.
  3. Проверить проводку от разъема до ЭБУ на наличие повреждений, короткого замыкания или коррозии.
  4. Устранить причины появления других ошибок, сохранившихся в памяти ЭБУ, которые могут быть связаны с работой ДПРВ.
  5. Использовать сканер или осциллограф для проверки напряжения ДПРВ на предмет соответствия рабочим показателям (в каждом автомобиле – индивидуально).
  6. Если показания напряжения ДПРВ неправильные, датчик необходимо заменить.
  7. Если показания напряжения находятся в нормальном диапазоне, неисправным может быть блок управления двигателем. Возможно, его надо заменить или перепрограммировать.

Распространенные ошибки при диагностике P0340

Перед заменой ДПРВ очень важно тщательно проверить проводку и разъемы датчика, чтобы исключить эти причины неисправности. Очень часто этого не делают, и замена датчика не помогает решить проблему.

Другая популярная ошибка заключается в том, что диагност не учитывает проблему с наличием пропусков зажигания или неисправность датчика положения коленчатого вала (ДПКВ). Эти факторы могут повлечь за собой появление ошибки P0340.

Методы устранения неисправности

Для того чтобы убрать ошибку 0340, в зависимости от ситуации, необходимо реализовать одну из следующих задач:

  • восстановить или заменить проводку ДПРВ;
  • отремонтировать или заменить разъем проводки датчика распредвала;
  • заменить ДПРВ;
  • заменить ДПКВ;
  • перед заменой датчика обязательно решить проблему с пропусками зажигания, если они присутствуют;
  • заменить или перепрограммировать электронный блок управления ДВС.

Дополнительные советы

Ошибку P0340 не всегда легко диагностировать. Перед выполнением каких-либо действий обязательно проверьте основные элементы проводки. Также убедитесь в том, что вы ремонтируете или заменяете именно датчик положения распредвала.

Это достаточно серьезная проблема, так как она влияет на запуск двигателя и его мощность. Также возможно повреждение иных компонентов силового агрегата, если ничего не делать с этой ошибкой.

Ошибка P0340 – неисправность цепи датчика положения распределительного вала: симптомы, диагностика, ремонт

Если на панели приборов автомобиля загорелся значок Check Engine — это означает, что водителю необходимо обратиться в сервисный центр для выявления и решения проблемы. При подключении диагностического сканера мастера смогут выявить, что стало причиной для нотификации водителя о проблемах в двигателе. Одна из ошибок, которая приводит к надписи Check Engine на панели приборов, связана с датчиком распредвала и классифицируется под номером P0340.


Оглавление:
1. На что указывает ошибка P0340
2. При каких условиях диагностируется ошибка P0340
3. Симптомы ошибки P0340
4. Причины ошибки P0340
5. Как исправить ошибку P0340

На что указывает ошибка P0340

Ошибка P0340 носит название “Неисправность цепи датчика положения распределительного вала”. Ее нельзя отнести к категории критичный, то есть, с такой ошибкой можно эксплуатировать автомобиль. Но при этом машина значительно потеряет в мощности и будет расходовать больше топлива, поэтому с решением причины возникновения ошибки P0340 тянуть не стоит.

Датчик положения распределительного вала в автомобиле играет важную роль. Как можно понять из его названия, он в момент времени способен определить, в каком положении находится распределительный вал. Данная информация требуется для корректной работы двигателя. Она поступает на электронный блок управления автомобиля, и тот, на ее основе, принимает решение для лучшего момента впрыска топлива форсункой.

Обратите внимание: Когда электронный блок управления, на основе данных о положении распределительного вала, контролирует момент впрыска форсунками, это называется фазированный впрыск. Если ЭБУ по некоторым причинам не получает информацию о положении распределительного вала, он переключает работу форсунок в режим попарно-параллельного впрыска.

При каких условиях диагностируется ошибка P0340

Важно: В зависимости от программного обеспечения электронного блока управления, приведенные ниже условия формирования ошибки P0340 могут варьироваться по некоторым параметрам.

В большинстве ЭБУ заложено программным обеспечением формирование в памяти ошибки P0340 при следующих условиях:

  • В течение 5 секунд вращения стартера от датчика распределительного вала не поступает информация;
  • При частоте вращения от 500 оборотов в минуту на ЭБУ автомобиля на направляется информация от датчика распределительного вала.

В зависимости от настроек электронного блока управления, формирование ошибки P0340 может происходить не за один, а за несколько циклов.

Обратите внимание: Некоторые ЭБУ при отсутствии сигнала с датчика распределительного вала, пользуются информацией с датчика распределительного вала. Поэтому ошибка P0340 часто формируется одновременно с ошибками, которые сигнализируют на проблему с поступлением данных от датчика распределительного вала.

Симптомы ошибки P0340

Водитель может самостоятельно по “поведению” двигателя автомобиля определить, какая ошибка зафиксирована электронным блоком управления. Можно назвать следующие симптомы, которые указывают, что имеются проблемы с датчиком распределительного вала, что потенциально ведет к ошибке P0340:

  • Двигатель работает нестабильно на холостых оборотах. В зависимости от программного обеспечения, заложенного в ЭБУ, поведение на холостом ходу у автомобилей с ошибкой P0340 может несколько отличаться. Некоторые моторы просто начинают глохнуть, если не поддерживать обороты нажатием на педаль акселератора;
  • Трудности с пуском двигателя. В некоторых ситуациях автомобиль может вовсе не заводиться, но чаще всего P0340 приводит к тому, что для старта мотора приходится дольше крутить стартер, что, соответственно, негативно сказывается на самом устройстве, а вместе с тем и на аккумуляторной батарее;
  • Автомобиль заметно “тупит” при разгоне. Поскольку электронный блок управления не может работать с ошибкой P0340 в оптимальном режиме, водитель почувствует заметные потери мощности. Динамика автомобиля сильно снизится — он станет значительно хуже набирать скорость. При движении в горку вовсе скорость может снижаться, поскольку мотору будет тяжело набирать обороты из-за неоптимального режима работы;
  • Пропуски зажигания. Данную проблему можно заметить по снижению мощности двигателя и по необычным звукам его работы. Пропуски зажигания часто называют “троением двигателя”;
  • Повышение расхода топлива. Поскольку электронный блок управления не сможет оптимизировать работу впрыска, возникнет повышенный расход топлива. Достигать повышенный расход может 20% от начального расхода.

Как отмечалось выше, вместе с перечисленными проблемами сигнализировать водителю о проблеме с датчиком распределительного вала будет горящая на приборной панели лампочка Check Engine.

Причины ошибки P0340

Несмотря на тот факт, что ошибка P0340 указывает на проблему с датчиком распределительного вала, крыться ее причина может не только в неисправности самого датчика. Можно выделить 3 причины, которые приводят к возникновению такой ошибки:

  • Повреждение датчика распределительного вала. Это первое, что приходит в голову при обнаружении диагностическим сканером ошибка P0340. Но при этом данная проблема не сильно распространенная, поскольку конструкция датчика положения распределительного вала крайне простая. По сути, там нечему особо ломаться.
  • Проблемы с проводкой, которая передает сведения от датчика распределительного вала к электронному блоку управления. Эта неисправность является причиной ошибки P0340 на автомобилях гораздо чаще. От датчика отходят три провода — масса, сигнальный и питание. При повреждении любого из них возникнет рассматриваемая ошибка. Они могут банально перетереться, либо повредится их изоляция из-за чего они начнут замыкаться друг с другом.
  • Проблема с клеммами или контактами. Не только сами провода могут препятствовать передаче информации, но и загрязненные или окисленные клеммы датчика или разъемы электронного блока управления.

Выше рассмотрены три наиболее частые причины, которые приводят к ошибке P0340. При этом, можно также отметить и четвертую ошибку — это неисправность самого электронного блока управления. Возникает она крайне редко, и при такой проблеме в целом будут проявляться другие симптомы, а диагностический сканер выдаст массу ошибок, а не только P0340. Но бывают случаи, когда, при постороннем вмешательстве, например, в ходе перепрошивки ЭБУ, возникают частичные программные сбои, которые, в том числе, могут вести к ошибке P0340.

Как исправить ошибку P0340

Если в результате проверки электронного блока управления диагностическим сканером была выявлена ошибка P0340, следует придерживаться определенного алгоритма действий, чтобы обнаружить источник проблемы.

Но перед тем как приступать к поиску причины ошибки P0340, необходимо убедиться, что данная ошибка действительно имеет место быть. Не исключено, что проблема записалась в память в результате временной неисправности, которая сама по себе устранилась. Попробуйте для начала сбросить ошибку P0340 из памяти ЭБУ — это можно сделать с помощью диагностического сканера или отключив на полминуты минусовую клемму аккумуляторной батареи автомобиля. После этого проедьте немного на машине, чтобы сформировать условия, которые позволят ЭБУ записать в память ошибку, при ее наличии.

Если ошибка P0340 повторно диагностируется электронным блоком управления автомобиля, можно переходить к процедурам для ее устранения:

  1. Первым делом нужно убедиться, что сам датчик установлен правильно и прикреплен надежно. Посмотрите, нет ли проблем с защелкой, которая фиксирует крепление. Если она обломана — это может привести к сложностям в грамотном получении и передачи данных.
  2. Далее проверьте сам датчик. Нужно убедиться, что фирма и характеристики датчика соответствуют тем, которые рекомендуются производителем. Также проверьте момент затяжки гайки, которая крепит датчик. В случае, если установленный датчик подобран неверно — замените его на верный.
  3. Убедитесь, что клеммы датчика не имеют дефектов, которые препятствовали бы передаче сигнала. Если на них присутствуют следы окислов, потребуется их удалить. Это можно сделать с помощью специальных жидкостей, либо затерев ржавчину.
  4. Следующий шаг — убедиться, что правильно работает сам датчик. Самый простой способ — установить на его место заведомо рабочий датчик, после чего сбросить ошибку из памяти ЭБУ и проверить, не возникает ли она снова. Если возникает, то проблема не в датчике.
  5. Последний шаг самый сложный — это проверка проводки, из-за которой чаще всего и диагностируется ошибка P0340. Нужно убедиться, что нигде провода не оборвались и не перетерлись. Это можно сделать, если последовательно проверить целостность проводов от датчика распределительного вала до электронного блока управления при помощи мультиметра, включенного в режим измерения сопротивления. Убедитесь, что нет проблем с целостностью проводов, а также с сопротивлением изоляции.

Если описанным выше способом обнаружить проблему в датчике распределительного вала обнаружить не получилось, необходимо обратиться в сервисный центр, который способен проверить правильность работы электронного блока управления.

Загрузка…

Датчик положения распредвала, неисправности и проверка

Приветствую вас друзья на сайте ремонт автомобилей своими руками. Датчик положения распредвала (датчик фаз) – один из ключевых узлов современных авто. На первый взгляд он незаметен и малозначителен. На самом деле его роль в работе всей системе сложно недооценить.

Датчик положения распредвала

Ошибка датчика положения распредвала и его неисправность может привести к сбоям в работе двигателя, повышению расхода и ряду других проблем.

Назначение и принцип действия датчик распредвала

Основная функция устройства – контролировать угловую позицию ГРМ по отношению к положению коленвала силового узла. Система управления получает данные от датчика, обрабатывает их и принимает решение по поводу впрыска топлива и регулировки зажигания. Действие устройства основано на принципе датчика Холла.

Работа проста. Датчик Холла измеряет направление движения или его изменение носителями заряда. Данные регистрируются в момент, когда полупроводник пересекает магнитное поле, создаваемое магнитом в самом датчике.

На зубчатом колесе распределительного вала есть металлический зубец. Когда зуб проходит возле датчика, в устройстве появляется импульс напряжения, который и передается в ЭБУ.

Задача электронного блока управления – принять поступающие в разное время импульсы, проанализировать их, распознать позицию поршня в положении ВМТ и дать команду на впрыск и зажигание топливовоздушной смеси.

При этом стоит отметить, что в карбюраторных автомобилях ВАЗ такого датчика нет – там искра на свечи подается в момент сжатия и на завершающем этапе пуска отработанных газов. В таких системах, как правило, хватает и датчиков положения коленчатого вала.

Как распознать поломку?

Для начала нужно определиться, где находится датчик положения распредвала. В автомобилях ВАЗ будь то четырнадцатая или пятнадцатая он расположен прямо на силовом узле, в непосредственной близости от головки блока цилиндров. Если глянуть на двигатель автомобиля сверху, то его сложно не заметить.

Распознать признаки неисправности датчика положения распредвала несложно. Есть несколько характерных для этой поломки симптомов:

В процессе запуска силового узла стартер делает несколько оборотов (обычно 3-4), после этого запускается мотор и сразу же загорается лампа ошибки двигателя «Check Engine».

Объяснить это просто. В процессе зажигания ЭБУ ждет информации от датчика фаз, но не получает ее. В этом случае ему приходится делать выводы с учетом данных от ДПКВ.

Повышенный расход топлива. Данный симптом одни из наиболее «расплывчатых», ведь может свидетельствовать о целом ряде неисправностей. Так что в качестве отдельного критерия его лучше не использовать.

Проблемы в режиме самодиагностики. Такие неисправности характеризуются загоранием или потуханием лампы контроля двигателя в момент заводки или уже на заведенном авто.

Ухудшение динамики двигателя. Машина начинает медленно набирать скорость, что особенно заметно при движении под уклон. Причиной может быть не только выход из строя датчика фаз, но и снижение компрессии или выход из строя ДМРВ.

Как правило, при явном выходе из строя датчика положения распредвала светится лампа «Check Engine» и выпадает ошибка Р 0340. Это явный симптом неисправности устройства. В такой ситуации оптимальный вариант – проверка, а в случае подтверждения своих подозрений – замена датчика положения распредвала.

Особенности проверки датчика положения распредвала

При появлении первых подозрений, связанных с работой устройства, с диагностикой лучше не медлить. Только вот не все знают, как проверить датчик положения распредвала. Здесь все просто. Для начала выделим характерные причины неисправности устройства.

Их несколько:

  • Повреждение зубчатого диска датчика;
  • короткое замыкание в схеме устройства;
  • повышение температуры силового узла;
  • смещение датчика, повреждение крепежных «ушек».

При загорании лампы «Чек» и появления одной из двух ошибок (0340 или 0343) можно смело винить датчик фаз. Но нельзя забывать, что проблема может быть не только в устройстве, но и в контактных соединениях.

Первое, что требуется сделать – осмотреть устройство на факт внешних повреждений, хорошенько очистить головку датчика, прозвонить электрическую цепь на факт правильности коммутации разъемов и отсутствия обрывов.

После этого зачистите все контакты, измерьте уровень напряжения. На контакте «А» должны быть напряжение 12 Вольт. В свою очередь на других клеммах его не должно быть вовсе.

Таким образом, диагностировать проблему с датчиком положения распредвала несложно – главное быть внимательным к своему авто, реагировать на изменения в его работе и посматривать на лампу ошибки двигателя («Чек энгайн»).

При неисправности датчика фаз не тяните с ремонтом – установите новое устройство. Тем более что эта работа займет минимум времени, денег и сил. Удачи на дорогах и конечно же без поломок.

Решение проблемы кода неисправности P0340: расшифровка, причины, сброс

Автор AutoNevod На чтение 5 мин Просмотров 1.9к.

Код ошибки P0340 звучит как «неисправность цепи датчика «A» положения распределительного вала (Банк 1)». Часто, в программах, работающих со сканером OBD-2, название может иметь английское написание «Camshaft Position Sensor «A» Circuit Malfunction (Bank 1)».

Техническое описание и расшифровка ошибки P0340

Этот диагностический код неисправности (DTC) является общим кодом силового агрегата. Ошибка P0340 считается общим кодом, поскольку применяется ко всем маркам и моделям транспортных средств (на 1996 год и новее). Хотя конкретные этапы ремонта могут несколько отличаться в зависимости от модели.

Этот код указывает на то, что была обнаружена проблема в цепи датчика положения распредвала. Так как речь идет о цепи, это означает, что проблема может лежать в любой части цепи — самом датчике, проводке или ЭБУ. Поэтому неисправность не всегда кроется в самом датчике положения распределительного вала.

Симптомы неисправности

Основным симптомом появления ошибки P0340 для водителя является подсветка MIL (индикатор неисправности). Также его называют Check engine или просто «горит чек».

Также они могут проявляться как:

  1. Тяжелый запуск либо отсутствие старта;
  2. Тяжелый запуск с пропусками зажигания;
  3. Потеря мощности двигателя.

Причины возникновения ошибки

Код P0340 может означать, что произошла одна или несколько следующих проблем:

  • Провода или разъемы в цепи могут быть заземлены, закорочены, разорваны
  • Датчик положения распределительного вала мог выйти из строя
  • Возможно, произошел сбой в ЭБУ
  • Существует разомкнутая цепь
  • Возможно, неисправен датчик положения коленчатого вала.

Как устранить или сбросить код неисправности P0340

Некоторые предлагаемые шаги для устранения неполадок и исправления кода ошибки P0340:

  1. Визуальный осмотр всей электропроводки и разъемов в цепи.
  2. Проверка целостности проводки цепи.
  3. Проверить работу (напряжение) датчика положения распределительного вала.
  4. При необходимости замените датчик положения распределительного вала.
  5. Проверить также схему положения коленчатого вала.
  6. При необходимости замените проводку цепи и/или разъемы.
  7. Диагностика/замена ЭБУ по мере необходимости.

Диагностика и решение проблем

Проверьте двигатель или просмотрите историю техобслуживания автомобиля на предмет недавнего ремонта зубчатого ремня ГРМ. А также датчика распредвала или датчика коленчатого вала.

При выключенном зажигании снимите фишку с датчика распредвала. Включите зажигание и убедитесь, что тестер загорается между клеммой 1 цепи напряжения зажигания и заземлением.

Проверяем тестером, нет ли короткого замыкания на землю или обрыва/высокого сопротивления в цепи напряжения зажигания. Если проверка цепи пройдена и предохранитель цепи зажигания разомкнут. Проверьте все компоненты подключенные к цепи зажигания, и при необходимости замените их.

Подключить тестер между клеммой заземления 2 и клеммой напряжения зажигания 1. Убедиться, что тестер загорелся. Если тестер не загорается, проверьте цепь заземления на обрыв/высокое сопротивление.

Включите зажигание, проверьте 4,2-5,2 В между клеммой 3 сигнальной цепи и клеммой 2 цепи заземления. Если диапазон сигналов ниже указанного, проверьте цепь сигнала на короткое замыкание на землю или обрыв/высокое сопротивление. Убедитесь, что проверка цепи выполнена правильно и замените электронный модуль.

При значении выше указанного диапазона, проверьте цепь сигнала на наличие короткого замыкания на напряжение. Если проверка цепи выполнена правильно, замените электронный модуль.

Проверьте следующие условия, если до появления ошибки P0340 проводились ремонтные работы:

  1. Правильный монтаж датчика распредвала.
  2. Правильный монтаж датчика коленчатого вала.
  3. Проблема с натяжителем зубчатого ремня.
  4. Неправильно установленный ремень газораспределительного механизма.
  5. Прыжок зубьев звездочки через зубчатый ремень газораспределительного механизма.
  6. Зубчатое колесо коленчатого вала или ревматический датчик распредвала смещены из верхнего тупикового положения (TDC) на коленчатом валу.

При возникновении любого из вышеперечисленных условий произведите необходимый ремонт.

На каких автомобилях чаще встречается данная проблема

Проблема с кодом P0340 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаще. Вот список некоторых из них:

  • Alfa Romeo
  • Audi (Ауди А4, Ауди А6)
  • BMW
  • Chery (Чери Индис, Кимо, Тигго, Фора)
  • Chevrolet (Шевроле Авео, Круз, Ланос, Лачетти, Орландо, Эпика)
  • Chrysler (Крайслер Вояджер, ПТ Крузер, Себринг)
  • Citroen (Ситроен Ксара Пикассо, Джампер)
  • Daewoo (Дэу Матиз, Нексия)
  • Dodge (Додж Дуранго, Караван, Неон, Стратус)
  • Fiat (Фиат Альбеа, Добло, Дукато, Пунто, Стило)
  • Ford (Форд Галакси, Куга, Мондео, Транзит, Фиеста, Фокус, Фьюжн, Эскейп)
  • Honda (Хонда Цивик)
  • Hyundai (Хендай Акцент, н1, Гетц, Матрикс, Санта фе, Солярис, Соната, Терракан, Туксон, Элантра, ix35)
  • Infiniti (Инфинити fx35, fx45, m35)
  • Jeep (Джип Гранд Чероки)
  • Kia (Киа Бонго, Карнивал, Оптима, Пиканто, Рио, Сид, Соренто, Спектра, Спортейдж, Церато)
  • Land Rover (Ленд Ровер Рендж Ровер, Фрилендер)
  • Lexus (Лексус rx330)
  • Mazda (Мазда 3, Мазда 6, Мазда 626, Мазда cx5, Мазда cx7, Трибьют)
  • Mercedes (Мерседес c180, w203, w204, w212)
  • Mitsubishi (Митсубиси Аиртрек, Аутлендер, Галант, Каризма, Кольт, Лансер, Монтеро, Паджеро, Спейс Стар, L200)
  • Nissan (Ниссан Альмера, Блюберд, Жук, Кабстар, Кашкай, Куб, Максима, Марч, Микра, Мурано, Навара, Ноут, Патфайндер, Примера, Санни, Скайлайн, Теана, Тиида, Х-Трейл)
  • Opel (Опель Агила, Антара, Астра, Вектра, Виваро, Зафира, Корса, Мерива, Омега)
  • Peugeot (Пежо 406, 807, 3008, Боксер)
  • Renault (Рено Меган, Сценик, Трафик)
  • Rover (Ровер 75)
  • Saab
  • Skoda (Шкода Октавия)
  • Ssangyong (Саньенг Актион, Кайрон)
  • Subaru (Субару Аутбек, Импреза, Легаси, Форестер)
  • Suzuki (Сузуки Вагон, Джимни, Гранд Витара, Игнис, Лиана)
  • Toyota (Тойота Авенсис, Витц, Камри, Королла, Ленд Крузер, Прадо, Приус, Хайлендер, Хайлюкс, Ярис)
  • Volkswagen (Фольксваген Гольф, Пассат)
  • Volvo (Вольво s40)
  • Vortex (Вортекс Тинго, Эстина)
  • Волга Сайбер
  • ВАЗ 2109, 2110, 2111, 2112, 2114, 2115
  • Лада Веста, Калина, Нива, Приора
  • Уаз Буханка, Патриот, Хантер

С кодом неисправности Р0340 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0016, P0108, P0113, P0118, P0138, P0158, P0335, P0345, P0351, P0365, P0443.

Видео

Где находится датчик фаз на ВАЗ 2114. Замена датчика фаз (положения распредвала). Возможные причины неисправности

Здравствуйте! Добро пожаловать, чтобы сделать это самому. Сегодня в рубрике «» мы поговорим о том, как проверить датчик распредвала и при необходимости заменить его в домашних условиях.

Что такое ДПРВ или датчик распредвала?

Датчик положения распределительного вала ( ДПРВ или датчик фаз) — датчик, расположенный в моторном отсеке на всех инжекторных моделях ВАЗ.DPRV необходим для управления положением распределительного вала двигателя и клапанов, в соответствии с которым блок управления двигателем определяет, находятся ли клапаны в открытом или закрытом положении, для корректировки фаз газораспределения.

Признаки неисправности датчика положения распредвала ВАЗ 2114

  1. , после чего двигатель начинает работать в аварийном режиме и переключается с фазированного впрыска на систему зажигания, ориентируясь исключительно на данные из ДПРВ. Код ошибки, который чаще всего выдает неисправный датчик фазы: «P0340» — неисправность цепи ДПРВ.
  2. Увеличен расход топлива на 5-10%.
  3. , проблемы с динамикой и тягой.

Как проверить датчик фаз ВАЗ 2114

1. Самый простой — подключить к компьютеру и проверить ошибки ЭБУ, после чего расшифровать существующие ошибки и принять решение, как их устранить.

2. Подключите провода к разъемам датчика положения распредвала, затем к проводам подключите мультиметр, как на фото.

Как заменить датчик распредвала ВАЗ 2115 — пошаговая инструкция

1.Остановите двигатель, если он работает.

3. Отсоедините разъем питания датчика фазы.

4. Головкой «10» отверните болт крепления датчика положения распределительного вала.

5. Вынимаем датчик, производим визуальный осмотр и, при необходимости, проверяем по вышеуказанному принципу. Если ДПРВ неисправен — замените на новый.

6. Сборка производится в обратном порядке. После замены запустите двигатель и проверьте, горит ли «Проверка».Сделайте тест-драйв, чтобы убедиться, что все в норме.

& nbsp

Инструкции

Найдите установочное гнездо с датчиком положения распределительного вала (CMP) на головке блока цилиндров. Проверить уплотнительное кольцо на предмет повреждений. Убедитесь, что корпус датчика и зубчатый ротор также не имеют повреждений или металлических частиц.

Убедившись, что зажигание на автомобиле выключено, отсоедините от датчика провода питания и управления двигателем. Как правило, эти провода крепятся стандартными разъемами, поэтому для отключения проводов достаточно нажать на защелку блока.Обратите внимание на разъем провода. Он должен иметь три контакта: положительный контакт питания (плюс), контакт заземления (минус) и сигнальный контакт.

Включите зажигание автомобиля. С помощью вольтметра (тестера) измерить напряжение на плюсовом проводе питания датчика положения распределительного вала. В этом случае подключите отрицательный щуп устройства к массе двигателя. Измеренное таким образом напряжение должно совпадать с напряжением на клеммах аккумуляторной батареи. Если измеренное напряжение не соответствует напряжению питания, значит неисправна цепь питания датчика.Таким же образом измерьте напряжение на заземляющем контакте датчика. Он должен быть нулевым.

Подключите положительный и отрицательный провода питания DPRV. Подключая средний (сигнальный) провод датчика, производите это подключение через вольтметр (тестер). Другими словами, один из щупов вольтметра должен касаться сигнального выхода датчика, другой — сигнального входа системы управления двигателем. В большинстве случаев для этого потребуется разрезать сигнальный провод и подключить тестер к концам оголенных проводов.

Провернуть двигатель стартером. Исправный датчик должен показывать колебания напряжения от нуля до 5 вольт. Если датчик неисправен, замените его новым. Для этого отсоедините все его провода, открутите болт его крепления и выньте ДПРВ из установочного гнезда. Установите новый датчик в обратном порядке. Момент затяжки крепежного болта должен составлять 10 Нм. Не забудьте установить резиновую втулку в месте соединения датчика и головки блока.

Источники:

  • датчик распредвала это
  • Неисправности в датчике фаз ВАЗ 2112

Датчик фазы в автомобиле находится на крышке масляного насоса.Он предоставляет контроллеру необходимую информацию об угловом положении коленчатого вала и моменте прохождения поршнями первого и второго цилиндров. Когда выемка на зубьях проходного диска на приводном шкиве генератора проходит мимо датчика, в нем формируется опорный импульс синхронизации. Чтобы снять и проверить датчик, выполните следующие действия.

Понадобится

  • — ключ на 10;
  • — отвертка плоская;
  • — мультиметр;
  • — мегомметр.

Инструкции

Поместите его на смотровую яму или эстакаду, так как удобнее добираться до фазы. Выключите зажигание. Отсоедините отрицательный провод от. Снимите защиту двигателя снизу, открутив отверткой четыре болта на ее крышке. Масляный насос двигателя доступен. Датчик фазы расположен рядом с масляным фильтром насоса.

Отсоединить разъем датчика фазы. Открутите болт крепления ключом на 10. Снимите датчик с кронштейна крышки масляного насоса.Теперь вам нужно это проверить.

Выполните внешний осмотр датчика, определите повреждения корпуса, жилы, клеммной колодки и ее контактов. Очистите контакты спиртово-бензиновой смесью. Удалите металлические частицы и грязь с сердечника сенсора.

Измерить сопротивление датчика мультиметром. Установите переключатель на приборе в положение 2000 Ом. Подключите контакты устройства к датчику. Сопротивление исправного датчика должно быть в пределах 550-750 Ом (данные для автомобиля ВАЗ-2109).Проверку следует проводить при температуре 22 ± 2 ° C с учетом погрешности измерительного прибора.

Как и любая другая деталь, датчик фазы может выйти из строя. Есть много причин для этого. Довольно часто деталь просто изнашивается. Определить эту проблему несложно. Достаточно внимательно посмотреть на работу автомобиля. Он сам расскажет о своей поломке.

Если говорить об очевидных признаках, то они появятся после включения зажигания.Двигатель проворачивает стартер на несколько секунд. После этого обычного запуска мотора и активации проверки возраста не произойдет.

Так как датчик не будет передавать необходимые показания на электронный блок двигателя. Двигатель будет работать только от того, что покажет зажигание.


Еще один часто встречающийся симптом — неисправность диагностической системы. Позволяет самостоятельно определить состояние автомобиля.В этом случае он выйдет из строя и не будет воспроизводить никаких данных, так как не сможет выполнять свою основную функцию.

Также стоит обратить внимание на уровень динамики двигателя. Он значительно упадет. Более того, при разгоне машины будут появляться провалы. Они указывают на то, что датчик вышел из строя.

Самый очевидный признак — лампочка на панели приборов. Он будет светиться с надписью «ЧЕК». Что в переводе означает «проверка». Этим сигналом нельзя пренебрегать.На это необходимо немедленно отреагировать и провести необходимые манипуляции.

Еще одним сигналом поломки является код ошибки P0340. Его расшифровку можно найти в инструкции к устройству. Это указывает на то, что произошла ошибка датчика.

Как проверить

Это устройство можно проверить на наличие неисправности. Для этого потребуется специальный диагностический прибор. Другим способом сделать это будет невозможно. С его помощью проводится определенная процедура, которая состоит из нескольких этапов.

Во-первых, нужно установить верхний цилиндр устройства таким образом, чтобы он попадал в мертвую точку. Также стоит обратить внимание на расположение датчика, отвечающего за работу коленвала. Он должен быть направлен на двадцатый зубец.

Правильная «фазировка» газораспределения — залог стабильной и экономичной работы любого двигателя, особенно инжекторного. Вся система управления инжекторным двигателем основана на данных, полученных от многочисленных датчиков, включая датчик фазы или датчик положения распределительного вала.Как и любой другой расходный материал, этот датчик требует периодической проверки, которую лучше всего проводить с помощью специального оборудования. Несмотря на это, есть несколько способов проверить датчик фазы ВАЗ-2114 своими руками в гараже мультиметром.

Конструкция, зачем нужен датчик фазы (датчик положения распредвала)

Все автомобили ВАЗ-2114 с 16-клапанными двигателями, а также оснащенные 8-клапанными двигателями, соответствующие стандарту Евро3, имеют такой датчик в системе управления.

Датчик положения распределительного вала

Его задача — получать информацию о режиме работы двигателя в реальном времени и сразу передавать импульс на электронный блок управления.

С точки зрения дизайна, ничего космического в этом нет: это составная конструкция, состоящая из двух частей — считывающего элемента и импульсного преобразователя, который отправляет полученные данные в ЭБУ.

Датчик срабатывает только тогда, когда рядом с ним проходит магнитопроводящий материал, и этот материал, в нашем случае, становится стальной бобышкой.Он активирует магнитное поле, которое преобразуется в импульс и передается в ЭБУ.

Положение датчика фиксировано, и он находится на конце головки блока. Принцип работы датчика ничем не отличается от принципа работы других электромагнитных датчиков положения.

В зависимости от количества клапанов на ВАЗ-2114 могут быть установлены следующие фазовые датчики:

  • для 8-клапанного двигателя — 21110370 60 40 ;
  • для 16-клапанного — 21120370 60 40 .

Датчик фазы для 8-клапанного двигателя — 21110370 60 40

Ошибки 0343, 0340 и другие симптомы

Помимо сообщения об этих ошибках, неисправность датчика может указывать на повышенный расход топлива, невозможность проведения самодиагностики двигателя, иногда двигатель может отказываться запускаться.

Тем не менее, даже в том случае, когда датчик полностью вышел из строя и система диагностики его просто не идентифицирует.Поэтому есть опасность какое-то время использовать неисправный датчик, и ни к чему хорошему это не приведет.

Check Engine сигнализирует о выходе из строя датчика положения распределительного вала

Вот почему стоит проверять датчик при первом появлении подозрительных симптомов. Дело в том, что на этот датчик ориентируется система впрыска, когда рассчитывается момент подачи топлива, и выход из строя этой системы грозит не только повышенным расходом топлива, но и падением мощности и нестабильностью двигателя.Цена датчика вне зависимости от количества клапанов в двигателе редко превышает 600 рублей и зависит от производителя.

Судя по отзывам владельцев, лучше всего себя зарекомендовали оригинальные устройства Бошевского.

Как проверить датчик фаз на ВАЗ-2114 мультиметром

Понятно, что профессиональный лабораторный осциллограф в гараже вряд ли кто-то держит. Только на балконе. Поэтому обойдемся менее сложным прибором, который должен быть у каждого автомобилиста — мультиметром … Технология испытаний проста и понятна, но в зависимости от типа двигателя она немного отличается. Проверка датчика на восьмиклапанном двигателе:


Для 16-клапанного двигателя проверка такая же, только нужно измерить напряжение между отрицательной клеммой датчика и клеммой V. Падение напряжения также должно быть 0,4 В при нахождении металлического предмета в поле датчика. и 0,9 В при удалении объекта.

Бортовой компьютер может показать две ошибки, связанные с нашим датчиком:

  • ошибка 0340 , которая говорит о физическом отсутствии датчика, это означает, что на него не подается напряжение или вышел из строя чувствительный элемент;
  • при возникновении ошибки 0343 велика вероятность завышения уровня импульса датчика, что может быть связано с отсутствием контакта на выводах или повреждением сигнальной проводки.

Замена неисправного датчика проводится быстро, без шума и пыли, достаточно обесточить автомобиль и открутить крепежный болт.

Датчик фазы демонтирован

Тогда стоит проверить чистоту контактов на колодке и установить новый прибор. Сообщения об ошибках должны исчезнуть сразу после замены датчика. Удачного ремонта и стабильных этапов всем!

Видео о замене датчика фазы на ВАЗ-2114

Каждый современный автомобиль оснащен множеством датчиков для значительной экономии топлива при максимальном увеличении мощности.Одно из таких устройств — датчик фазы (ДФ), установленный на двигателе автомобиля ВАЗ 2114, массово применяется в производстве с 2007 года.

Фазовый датчик работает по принципу элементарного датчика Холла. Устанавливается только в районе распредвала как на 8-, так и на 16-клапанных двигателях. Устройство считывает эти данные с распределительного вала двигателя с помощью шестерни, установленной на валу с двумя отсутствующими зубьями. Эти два зубца расположены так, что каждый раз, когда они ударяются о устройство, первый поршень двигателя находится в верхней или нижней мертвой точке.Информационные сигналы о расположении распределительного вала отправляются на блок управления двигателем, который, в свою очередь, отслеживает и изменяет угол зажигания. Его начали использовать на заводах ВАЗ еще на первых автомобилях с распределенным впрыском топлива.

Следует отметить, что карбюраторные двигатели не имеют данного агрегата, так как в их механизме система опережения зажигания вакуумно-механическая.

Основная функция датчика положения распределительного вала или фаз газораспределения заключается в постоянной корректировке угла зажигания при работающем двигателе.Благодаря его использованию двигатели семейства ВАЗ стали более эффективными по передаче мощности при меньшем расходе топлива. Основное незаменимое применение датчика фаз остается за двумя 16-клапанными двигателями с распределительными валами, которые без него не могут работать равномерно и экономично в сложенном заводском исполнении.

Определение поломки пеленгатора

При поломке есть небольшие проблемы со стабильностью холостого хода, при старте движения возможен эффект «подтренинга», а также повышенный расход топлива.Эти симптомы связаны с невозможностью получения от бортового компьютера данных об угле зажигания в определенный момент работы двигателя. При отсутствии сигнала с датчика блок управления переходит в аварийный режим, то есть начинает работать по заранее заданной программе без датчика и выдает тревогу «0340» или «0343».

Что нужно сделать перед заменой ДПКВ

При появлении признаков неисправности необходимо проверить несколько точек, из-за которых блок управления не получает правильную информацию.

  1. Осмотрите DF на предмет внешних повреждений.
  2. Следите за тем, чтобы на контакты не попадала влага.
  3. Проверить контакты на окисление.
  4. Убедитесь в целостности электропроводки рядом с агрегатом.

Если при визуальном осмотре ничего не обнаружено, то необходимо произвести демонтаж устройства. Как поменять датчик распредвала на ВАЗ 2114?

Демонтаж любого датчика или ремонт электропроводки всегда следует проводить только при отключенном аккумуляторе, иначе можно завершить ремонт не только заменой сгоревшей цепи, но и покупкой нового автомобиля !!!

Разборка на 8-клапанном двигателе проста.Где датчик фаз на ВАЗ 2114? Он расположен справа, в верхней части двигателя, рядом с воздушным фильтром. Крепится одним болтом «под ключ» на 10. Несколькими несложными движениями откручивается болт и снимается датчик. После снятия блока необходимо закрыть его конструктивную розетку от случайного попадания посторонних предметов.

Когда датчик распредвала находится у вас в руках, важно его визуально осмотреть. Возможны случаи налипания или намагничивания металлической пыли.Вытрите ее насухо хлопчатобумажной тряпкой и установите на место. Если ошибка возникает снова, то ее необходимо заменить.

Бывают редкие случаи, когда датчик фаз заменяют на ВАЗ 2114, а симптомы и ошибки не устраняют. Ошибка на датчике фазы может появиться из-за переключения нажатой шестерни управления. Этот дефект встречается крайне редко, но все же встречается. Исправляли только в специализированной мастерской. Также более частой проблемой с ошибкой на датчике фазы является чрезмерное натяжение ремня ГРМ или неправильная установка.

Для двигателей с системой из двух распредвалов и 16 клапанов снять датчик немного сложно. Устанавливается под воздушным коллектором с передней стороны, рядом с первым шкивом распределительного вала. Для его демонтажа необходимо:

  • снимаем переднюю решетку;
  • с помощью удлинителя, головка на 10 откручиваем два крепежных винта;
  • выполнить все вышеперечисленные процедуры для визуального осмотра и внешней чистоты контактов.

При замене датчика распределительного вала никогда не используйте герметики, такие как герметик или уплотнительные материалы.Сами датчики находятся во враждебной среде и при постоянно меняющихся температурах. Следовательно, избыток жидкости может повредить весь двигатель или его масляную систему.

Проверяем работоспособность агрегата

Замена датчика распредвала ВАЗ 2114 заканчивается проверкой его работоспособности. Терминал устанавливается на аккумулятор и двигатель запускается. Если контроллер или сканер проверки двигателя на наличие ошибок ничего не показал, а двигатель работает чисто и естественно, «чек» не загорается, значит работа завершена успешно.

Проверка и замена датчика фаз на ВАЗ 2114 занимает около 30 минут с 8-клапанным двигателем и до 60 минут с 16.

DF стоимость

Стоимость фазового датчика сегодня колеблется в районе 300 рублей, цена незначительная, поэтому при установке нового блока особых затрат не будет.

Вот как поменять датчик фаз ВАЗ 2114 без дополнительных затрат в короткие сроки. Теперь определенные циклы двигателя будут строгими и безотказными.Удачи в пути и приятных попутчиков!

Датчик фаз ВАЗ-2114 (8 клапанов): замена своими руками

Датчик фаз ВАЗ-2114 (8 клапанов) нужен для нормализации работы двигателя. С помощью множества электронных датчиков можно правильно скорректировать момент впрыска топливной воздушной смеси, а также подачу искры на электроды свечи зажигания. Причем датчики устанавливаются не только на автомобили ВАЗ четырнадцатой модели, но и более современные.

Как работает инжектор

Для безупречной работы двигателя все узлы должны работать без сбоев. Все параметры регулируются с помощью электронного микропроцессорного блока управления, своего рода компьютера.

А всего в конструкции автомобиля несколько систем:

  1. Подготовка воздуха.
  2. Подача топлива.
  3. Зажигание
  4. Выхлоп выхлопных газов.
  5. Смазка двигателя.
  6. Охлаждение.
  7. Газораспределение.
  8. Управление двигателем.

Для наиболее стабильной работы двигателя необходимо, чтобы все датчики давали четкий и четкий сигнал, который компьютер будет получать и обрабатывать. При этом корректируется время открытия форсунок и момент впрыска топливной смеси. Электронная система также позволяет немного регулировать угол опережения зажигания.

За что отвечает датчик фаз

Это устройство устанавливается на распределительном валу и подает сигнал на микроконтроллер, в каком положении находятся поршни двигателя.Датчик работает на эффекте Холла. На распредвале установлена ​​шестерня, необходимая для работы датчика. Как только зубья шестерни приближаются к датчику, вырабатывается сигнал. На шестерне распределительного вала отсутствует один зуб. Эта «впадина» должна быть установлена ​​напротив активной части датчика.

В этом положении поршень первого цилиндра находится в верхней мертвой точке. Как только распредвал меняет свое положение, на выходе датчика выдается сигнал, он поступает на электронный блок управления.Последний считает количество импульсов и дает команды исполнительным механизмам. Так работает датчик фаз на ВАЗ-2114 (8 клапанов). Цена новинки не более 600 руб.

Основные признаки поломки

При выходе из строя датчика коленчатого вала форма и размер выходного сигнала нарушаются. Микроконтроллер опрашивает устройство не более 5 минут. В случае отсутствия сигнала с датчика блок управления переводится в аварийный режим работы.Затем анализируется только датчик на коленвале, впрыск топлива подается в два цилиндра одновременно. Расход бензина увеличивается на 10%. Основные признаки выхода из строя датчика фазы:

  1. Значительное увеличение расхода бензина.
  2. Ухудшение динамических характеристик автомобиля.
  3. Затрудненный запуск двигателя. В лучшем случае он запустится через 3-5 секунд.
  4. На панели приборов загорается лампа Check Engine.
  5. Нарушение компьютерной диагностики и систем.
  6. Появляются ошибки бортового компьютера P0343 или P0340.

Неисправности датчика фаз на ВАЗ-2114 (8 клапанов) приводят именно к такому поведению двигателя. Следует учитывать, что неисправность может возникнуть и при обрыве ремня ГРМ, или неправильной установке меток. Также при чрезмерном износе шестерен распредвала и коленчатого вала.

Ошибки бортового компьютера

Ошибка под номером Р0343 очень часто появляется после окисления контактов или при обрыве электропроводки.Самостоятельно выполнить диагностику системы управления ДВС с помощью простейшего сканера, работающего по протоколу K-line или OBD-II. Но лучше доверить эту работу профессионалам, имеющим качественное оборудование.

Самая точная проверка датчика фазы ВАЗ-2114 (8 клапанов) — установка заведомо исправного устройства. Но учтите, что для 8-клапанных двигателей необходимо приобретать датчики. Те, что ставятся на 16-клапанные, имеют другую конструкцию.Их выходной сигнал разный.

Снятие устройства

Чтобы снять датчик фазы, нужно найти место, в котором он установлен. Он расположен за корпусом воздушного фильтра. Крепится к двигателю одним болтом.

Для демонтажа нужно произвести следующие манипуляции:

  1. Отсоединить отрицательную клемму от аккумуляторной батареи. В этом случае оперативная память компьютера полностью очищается, ошибка стирается.Если после замены датчика фаз на ВАЗ-2114 (8 клапанов) не отсоединить аккумуляторную батарею, ошибка все равно появится и двигатель не будет работать должным образом.
  2. Отключить прибор проводами от прибора.
  3. Ключом на «10» открутите болт крепления корпуса датчика. Желательно использовать гаечный ключ или торцевую головку.
  4. Осторожно снимите датчик.

Вот и все, теперь можно установить новое устройство. Процедура замены очень проста, и выполнить ее сможет даже неопытный водитель.При демонтаже не пользуйтесь ударным инструментом — вдруг датчик заработал, и вы случайно повредите его.

Установка нового датчика фазы

Перед установкой нового устройства нужно тщательно очистить сиденье под ним. Не стоит использовать герметики, так как толку от них мало — есть стыковочное кольцо, защищающее от проникновения посторонних частиц. А если нанести герметик, то при следующей разборке датчик будет сложно снять.Да и остатки герметика могут попасть в систему смазки и там запутаться.

Поэтому просто замените датчик фаз ВАЗ-2114 (8 клапанов). Проверку работы устройства следует проводить после подключения отрицательной клеммы к аккумуляторной батарее. Сразу обратите внимание на то, как работает двигатель и наличие ошибок бортового компьютера. Если ошибки присутствуют, то возможно проблема не в датчике, а в проводах его подключения.

Датчик характеристик фаз ВАЗ-2114 и заменить своими руками

Применяется датчик фаз для автомобиля ВАЗ-2114 для регулировки угла опережения зажигания и момента впрыска топлива.С его помощью электронный блок управления двигателем записывает информацию о частоте вращения распределительного вала. Второе название устройства — датчик CMP. Сначала ВАЗ-2114 начали использовать в 2007 году, до этого система управления работала с одним датчиком коленвала. Но использование дополнительных устройств позволяет добиться максимальной мощности и минимального расхода топлива.

Датчик

Характеристики фаз

Устанавливает устройство напротив шестерни распредвала. Это один из зубцов — им по таким простым функциям невозможно уловить скорость.Датчик фазы работает за счет эффекта Холла, как и аналогичные устройства распределителей зажигания бесконтактного типа. С датчика сигнал поступает на вход электронного блока управления — происходит преобразование и выбор рабочих параметров.

Все исполнительные механизмы начинают работать строго по топливной карте, заложенной в памяти блока управления. При обрыве датчика фаз на ВАЗ-2114 происходит переход в работу в аварийный режим — использовать только сигналы от устройства, установленного на коленчатом валу.Падение КПД и мощности двигателя, повышенный расход топлива.

Почему сломался датчик

При обнаружении ошибок датчика фаз ВАЗ-2114 (Р0343 или P0340) необходимо проверить его работоспособность. Сначала — визуальный осмотр на наличие механических повреждений. Второе — проверить всю мощность и контроль. Датчик фаз на четырнадцатом выходит из строя по следующим причинам:

  1. Во внутренней части схемы прибора короткое замыкание.
  2. Произошло разрушение зубчатого колеса, расположенного на распредвале двигателя.
  3. Произошло механическое повреждение проушин для крепления датчика при этом смещается и выходит за пределы допустимого диапазона.
  4. Повреждение из-за перегрева двигателя.

Чтобы определить большую часть повреждений, просто осмотрите устройство визуально. Но в некоторых случаях понадобится мультиметр — этого достаточно для диагностики системы.

Рекомендуем

Как работает сайлентблок задний переднего рычага и сколько он служит?

Сайлентблок задний переднего рычага — один из составных элементов ходовой части автомобиля.Он относится к направляющим элементам подвески вместе с рычагами, выдерживающим колоссальные нагрузки колесами. Однако с этим товаром их много …

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не волновал повышенный расход масла. Особенно раздражает, когда это происходит с другим новым мотором. Вот наиболее частые причины, которые приводят к расходу масла в двигателе …

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду.Также должно быть обеспечено снижение шумового загрязнения до приемлемых пределов. Как и любые другие сложные устройства, эта система состоит из нескольких …

Признаков повреждения

Чтобы поставить четкий диагноз, если диагноз поставлен. Признак неисправности фазового датчика ВАЗ-2114, характерный для других узлов. Вот основные:

  1. Увеличение расхода бензина.
  2. Ухудшение динамики, разгон автомобиля становится «вялым».
  3. Работа двигателя на холостом ходу при наличии отказов.
  4. Неустойчивый холостой ход — «делающий» мотор.
  5. На мониторе бортового компьютера появляются ошибки, свидетельствующие о наличии поломки датчика в фазе и переходе электронного блока управления в аварийный режим.

Как было сказано ранее, аварийный режим, отличающийся тем, что вся система работает исключительно на данных, поступающих с датчика на коленчатом валу.

В этом режиме можно реализовать поэтапный впрыск топливной смеси, реализовать это удается только парам.Результат — резкое увеличение расхода топлива и снижение динамических характеристик автомобиля. Ремонтировать датчик невозможно, будет только полная замена. Стоимость нового устройства в магазинах около 500 рублей.

Диагностика датчика

Перед заменой датчика фаз на ВАЗ-2114 необходимо провести диагностику старого. Не исключено, что причина выхода из строя кроется в проводах, соединяющих его с электронным блоком управления. На автомобиль ВАЗ-2114 устанавливаются двигатели с 8 или 16 клапанами.Датчики используются тоже разные.

Для диагностики нужен только мультиметр. Процедура проверки датчика на двигателе V8 выглядит так:

  1. Проведите измерение напряжения на сигнальном выходе датчика. Это подает ему еду — подключен к выходу «Е». На выводе «В» должно быть напряжение 0,9 В.
  2. Переместите активный элемент прибора металлическим предметом. В этом случае, если датчик в порядке, напряжение упадет до 0.4 В. в противном случае — внутренний сбой.

По моторам V16 диагностика немного другая — в выводе «В» изначально напряжение должно быть 0,4 В, а под воздействием металлического предмета оно повышается до 0,9 В.

Замена

Включен ли прибор с правой стороны двигателя, рядом с корпусом воздушного фильтра. Крепление выполнено на одинарном болте. Для замены датчика фаз на ВАЗ-2114 необходимо отсоединить аккумулятор и отсоединить разъем.

Ключом на 10 нужно открутить болты крепления датчика, после чего снять его.Новое — в обратном порядке. Обязательно очистите все поверхности, прилегающие к устройству — попадание металлической стружки или пыли может привести к прекращению работы датчика. После замены запустите двигатель и проверьте его — ошибки должны исчезнуть.

Датчик фаз ВАЗ-2114 (8 клапанов): самозаменяющийся

Датчик фаз ВАЗ-2114 (8 клапанов) необходим для нормализации работы ДВС. С помощью множества электронных датчиков можно правильно скорректировать момент впрыска топливной воздушной смеси, а также подачу искры на электроды свечи.Причем датчики устанавливаются не только на автомобили ВАЗ четырнадцатой модели, но и более современные.

Как работает инжектор

Чтобы двигатель работал безупречно, все узлы должны работать вместе. Все параметры регулируются с помощью электронного микропроцессорного блока управления, своего рода компьютера.

А всего в конструкции автомобиля несколько систем:

  1. Подготовка воздуха.
  2. Подача топлива.
  3. Зажигание.
  4. Выброс выхлопных газов.
  5. Смазка двигателя.
  6. Охлаждение.
  7. Газораспределение.
  8. Управление двигателем.

Для максимально стабильной работы Двигатель требует, чтобы все датчики выдавали четкий и четкий сигнал, который компьютер получает и обрабатывает. При этом корректируется время открытия форсунок, а также время впрыска топливной смеси. Электронная система также позволяет немного регулировать угол опережения зажигания.

За что отвечает датчик фаз

Это устройство устанавливается в распределительном валу и выдает сигнал микроконтроллеру о положении поршней двигателя.Датчик на эффекте холла работает. На распредвале установлена ​​шестерня, необходимая для работы датчика. Как только зубья этой шестерни приближаются к датчику, вырабатывается сигнал. На шестерне распределительного вала отсутствует один зуб. Эту «впадину» обязательно нужно размещать напротив активной части датчика.

В этом положении поршень первого цилиндра находится в верхней мертвой точке. Как только распредвал меняет свое положение, на выходе датчика формируется сигнал, который поступает на электронный блок управления.Последний подсчитывает количество импульсов и выдает команды исполнительным механизмам. Так работает датчик фаз на ВАЗ-2114 (8 клапанов). Цена новинки не более 600 рублей.

Основные признаки поломки

Если датчик коленвала приходит в негодность, то нарушается форма и величина выходного сигнала. Микроконтроллер опрашивает устройство не более 5 минут. Если сигнал с датчика не появляется, блок управления переводится в аварийный режим работы.Затем анализируется только датчик на коленвале, впрыск топлива подается в два цилиндра одновременно. Расход бензина увеличен на 10%. Основные особенности выхода из строя датчика фаз:

  1. Значительное увеличение расхода бензина.
  2. Ухудшение динамических характеристик автомобиля.
  3. Трудный запуск двигателя. В лучшем случае он запустится через 3-5 секунд.
  4. На приборной панели загорается лампа Check Engine.
  5. Неправильная диагностика компьютера и систем.
  6. На бортовом компьютере появляются ошибки P0343 или P0340.

Неисправности датчика фаз на ВАЗ-2114 (8 клапанов) и приводят именно к такому поведению двигателя. Следует учитывать, что неисправность может возникнуть и при обрыве ремня ГРМ, маркировка нанесена неправильно. А также при чрезмерном износе шестерен распределительного и коленчатого валов.

Ошибки бортового компьютера

Ошибка под номером P0343 очень часто появляется после окисления контактов или при обрыве электропроводки.Самостоятельно диагностировать систему управления ДВС можно с помощью простейшего сканера, работающего по K-линии или протоколу OBD-II. Но лучше доверить эту работу профессионалам, имеющим качественное оборудование.

Самая точная проверка датчика фаз ВАЗ-2114 (8 клапанов) — установка заведомо исправного устройства. Но учтите, что для 8-клапанных двигателей необходимо приобретать датчики. Те, что ставятся на 16-клапанные, имеют другую конструкцию. Их выходной сигнал разный.

Снятие прибора

Для снятия фазового датчика нужно найти место, в котором он установлен. Он расположен за корпусом воздушного фильтра. Крепится к двигателю одним болтом.

Для демонтажа необходимо произвести следующие манипуляции:

  1. Отсоединить минусовую клемму АКБ. При этом полностью очищается память компьютера, стирается ошибка. Если не отключать аккумулятор, то после замены датчика фаз на ВАЗ-2114 (8 клапанов) ошибка все равно появится, и двигатель не будет работать корректно.
  2. Отсоедините прибор от прибора с помощью провода.
  3. Ключом на «10» нужно открутить болт крепления корпуса датчика. Желательно использовать гаечный ключ или торцевую головку.
  4. Осторожно снимите датчик.

Вот и все, теперь можно установить новый девайс. Процедура замены очень проста, и выполнить ее сможет даже неопытный водитель. При демонтаже не пользуйтесь ударным инструментом — вдруг датчик заработал, и вы случайно повредите его.

Установка нового датчика фазы

Перед установкой нового прибора необходимо тщательно очистить посадочное место для него. Использовать герметики не стоит, так как толку от них мало — есть стыковочное кольцо, защищающее от проникновения посторонних частиц. А если нанести герметик, то при следующей разборке снять датчик будет сложно. А остатки герметика могут попасть в систему смазки и там запутаться.

Поэтому просто замените датчик фаз ВАЗ-2114 (8 клапанов).Проверку работы устройства следует производить после подключения минусовой клеммы к аккумуляторной батарее. Сразу обратите внимание на то, как работает двигатель и на наличие ошибок бортового компьютера. Если ошибки присутствуют, то, возможно, проблема не в датчике, а в проводах его подключения.

p>

Коды ошибок ВАЗ 2112 1.5 16 клапанов. Диагностика неисправностей электронной системы автоматического управления двигателем ваз

В автомобиле ВАЗ 2110 ошибки форсунок, которые выдаются через бортовой компьютер, можно расшифровать с помощью специальных таблиц.Как правило, ЭБУ выдает ошибки в виде кодов, состоящих из буквы П и четырех цифр.
Вы можете решать проблемы разными способами, но сначала нужно выяснить, какие проблемы наблюдаются в машине. Распознать ошибку инжектора на ВАЗ 2110 можно самостоятельно, зная расшифровку.

Возможные ошибки

Ошибки могут относиться к различным частям автомобиля:

  • Датчики. Чаще всего страдают датчики температуры.
  • Форсунки (см.). В основном проблемы наблюдаются из-за обрыва цепи, в результате чего форсунки не могут вовремя загореться.
  • Двигатель. Обычно проблемы с двигателем появляются после долгой поездки на автомобиле. Самая частая ошибка — перегрев.
  • Клапаны.
  • Вентиляторы. Если они не будут работать изо всех сил, то машина перегреется. Таким образом, неправильная работа вентилятора приводит к перегреву двигателя.
  • Реле.
  • Контроллер.

Рассмотрим самые частые коды ошибок форсунок ВАЗ 2110, которые выдает система:

  • P0101. В этом случае проблема с. При появлении такого кода на экране бортового компьютера следует проверить, действительно ли датчик поврежден.

Примечание: во время испытания нельзя расход воздуха больше допустимой нормы.

  • P0113. Это означает, что датчик температуры всасываемого воздуха неисправен.Важно проверить, не выше ли температура, чем обычно.
  • P0116. Если ЭБУ отображает данный код, то есть проблемы с датчиком контроля температуры антифриза. В первую очередь нужно проверить, действительно ли плохо работает датчик, и только после этого отвезти машину в автосервис.

Примечание: если температура ниже требуемого значения, то данный дефект необходимо срочно устранять, иначе это может привести к плачевным последствиям.

  • P2135.В этом случае ошибка сигнализирует о неправильном положении. дроссель … Возможно, ослабился сигнал между датчиками, поэтому они не могут правильно указать его местоположение.
    Если после диагностики выяснилось, что напряжение одного датчика выше на порог, чем другого, то ремонта не избежать.
  • P2122. Один из датчиков педали акселератора показывает слишком низкие значения. При этом в нем наблюдается слишком низкое напряжение.
    Нужно проверить напряжение в датчике с помощью вольтметра.При необходимости замените неисправный датчик.
  • P0201. В этом случае возможен обрыв в цепи управления форсункой. Необходимо провести диагностику драйверов, так как из-за них может быть сгенерирована ошибка.
  • P0130. Убедитесь, что сигнальная цепь непрерывна.

Примечание: необходимо предпринять какие-то действия, если напряжение в цепи ниже или выше нормы.

  • P0133. Если по какой-то причине сигнал длится дольше, чем необходимо, будет сгенерирована эта ошибка.Причина этой неисправности — слишком медленная реакция системы сигнализации.
  • P0030. Необходимо проверить на обрыв цепи нагревателя. При необходимости следует провести диагностику драйвера.
  • P0171. Нагревательная смесь могла стать слишком бедной.
    Следовательно, драйвер должен проверить, не слишком ли плохое содержимое. Если теплоотдача выше нормы, то это необходимо исправить и устранить дефекты.
  • P0172. Необходимо проверить плохой состав смеси.
  • P0217. Двигатель перегрет. Необходимо следить за повышением температуры в нем.

Примечание: если температура здесь выше порогового значения, то срочно требуется ремонт, иначе двигатель может вскоре закипеть прямо в дороге.

  • P0300. Во время воспламенения могут выделяться токсичные газы. На самом деле они всегда выделяются, но удачно отводятся через выхлопную трубу.
    Более того, если по каким-то причинам в системе наблюдаются разрывы, то токсичные вещества могут попасть прямо в салон автомобиля.
  • P0326. может не всегда работать. Проверьте, не слишком ли низкий уровень его сигнала. При необходимости отрегулируйте и нормализуйте этот уровень.
  • P0335. Неисправен датчик положения коленчатого вала. Вам нужно проверить, идет ли сигнал от датчика. Если сигнал слабый, то следует изменить расход воздуха, если он превышает максимальное значение.
  • P0340. Неисправен датчик положения распредвала. Проверить, есть ли сигнал.

Примечание: Проблемы в основном наблюдаются, когда сигнал датчика не изменяется при работающем двигателе.

  • Z0351. Цепь может быть разомкнута. В первичной цепи ток не достигает оптимального уровня.

Если горит лампа неисправности форсунки

Форсунка ВАЗ 2110 16 — клапанная

В некоторых случаях лампа неисправности форсунок горит до тех пор, пока двигатель не прогреется до 90 градусов.
Эта проблема обычно возникает в холодное время года. И хотя проблема эта не слишком серьезная, ее все же придется решать.
Есть несколько способов решить эту ситуацию:

  • Заменить датчик форсунки.Как правило, если свет горит долго, то этот датчик скоро выйдет из строя из-за перенапряжения в сети.
    И в любом случае менять придется. Так почему бы не сделать это раньше? Причем этот процесс займет максимум 30-40 минут.
  • Сделайте прошивку. Самостоятельно, конечно, сделать не получится, но в автосервисе специалисты сделают все без проблем максимально быстро.

  • Снять клеммы аккумуляторной батареи.Возможно, свет загорелся, но никогда не погас. А когда в сети пропадет напряжение, то свет точно перестанет светиться.

Примечание: но после подключения клемм обратно свет может снова включиться. В этом случае остается одно — просто отвезти машину в автосервис.

Также можно определить, какую ошибку выдает компьютер дома. Но выявить ошибку — полбеды.
Нам еще нужно его устранить.И не всегда это удается сделать самому.
Примерная стоимость работ в автосалоне может отличаться. Конечно, если у вас нет необходимой суммы, вы можете попробовать сделать ремонт самостоятельно.
Перед этим следует ознакомиться с фото и видео по этой теме (в интернете их пруд пруди). Инструкция тоже не будет лишней.

Многие отечественные автомобили оснащены бортовыми компьютерами, которые значительно облегчают поиск и выявление неисправностей по коду.Возможность диагностики и самодиагностики на ВАЗ 2115 появилась с началом установки 8-клапанного инжекторного двигателя.

[Скрыть]

Диагностика автомобиля

Появление горящей лампы на комбинации приборов «Check Engine» сигнализирует водителю о проблеме в электросистеме автомобиля. Необходимо понимать, что проверяя автомобиль своими руками и на СТО может дать разные результаты.Специальное оборудование, доступное профессионалам, позволит более точно обнаруживать неисправности.

Самодиагностика

На ВАЗ 2115 владелец может провести самостоятельную диагностику и узнать, какие ошибки хранятся в памяти блока управления двигателем. Процедура осуществляется путем вызова кодов неисправностей на приборной панели или с помощью диагностического адаптера.

Для проведения диагностики на электронной панели приборов необходимо выполнить определенную последовательность действий:

  1. Сесть на водительское сиденье, вставить ключ в замок зажигания и нажать кнопку сброса суточного пробега на комбинации приборов.
  2. Поверните ключ замка в положение включения зажигания.
  3. Отпустите кнопку, запустив процесс самодиагностики. Визуально это будет выглядеть как включение подсветки, всех сигнальных ламп, возможные символы на жидкокристаллических экранах и проверка приборов (стрелки пройдут всю шкалу в обоих направлениях).
  4. Нажмите кнопку еще раз и отпустите. Второе нажатие отображает на экране, расположенном под спидометром, версию программного обеспечения комбинации приборов (надпись вида Uer х.х).
  5. Нажмите кнопку еще раз, после чего на экране отобразятся ошибки в памяти.

Комбинация приборов ВАЗ 2115, кнопка расположена с правой стороны спидометра

Водитель может проводить самодиагностику на электромеханическом пульте и блоке управления Январь-4 в следующей последовательности:

  1. Выключить зажигание.
  2. Откройте крышку диагностического разъема на центральной консоли.
  3. Подключите вывод B к минусовой клемме аккумуляторной батареи (с корпусом).Для этого подойдет контакт А, подключенный к картеру двигателя.
  4. Включить зажигание. На лампе «Check Engine» мигает код 12, что означает начало диагностики. Световая сигнализация выглядит так — длинная вспышка, затем пауза (около 2 секунд), две короткие вспышки, длинная пауза (около 3 секунд). Сигнал 12 подается трижды. Если сигнал не поступает, значит система диагностики неактивна или неисправна. После этого лампочка «Check Engine» будет мигать ошибками в памяти.Каждый код повторяется трижды. Если в памяти нет ошибок, то передача кода 12 продолжится.

Для считывания ошибок контроллера используется специальный адаптер K-Line, который подключается к диагностическому разъему с помощью разъема. Этот разъем находится на центральной консоли за пластиковой заглушкой (под прикуривателем и пепельницей). У адаптера есть конец USB-кабеля, который подключается к любому ноутбуку. На устройстве должна быть установлена ​​специальная программа для чтения и сброса ошибок (OpenDiagFree версии 1.4 или 1.6).

Процедура считывания ошибок достаточно проста, необходимо:

  1. Проверить уровень технологической жидкости.
  2. Откройте крышку разъема и включите зажигание.
  3. Подключите адаптер или сканер к диагностическому разъему.
  4. Запустить программное обеспечение на портативном компьютере.
  5. Просмотрите существующие ошибки в диалоговом окне программы.
  6. Расшифровать коды с помощью программного интерфейса или таблицы дешифрования.
  7. Устранить причины неисправностей и провести повторную диагностику.

Значение и расшифровка кодов

При самодиагностике ВАЗ 2115 с форсункой на приборной панели будут отображаться только цифры или мигания, которыми зашифрована ошибка. При считывании кодов неисправностей с электромеханической комбинации приборов необходимо записывать количество миганий и рассчитывать по ним номера ошибок. Их назначение можно расшифровать по специальному списку. Большинство этих неисправностей устраняются самостоятельно путем замены вышедших из строя датчиков.

Коды самодиагностики

При выполнении диагностики следует учитывать, что цифра на экране может означать две суммированные ошибки.Например, 9 указывает на наличие двух неисправностей — с номерами 1 и 8.

Комбинация цифр Расшифровка
1 Проблема с ЭБУ
2 Неправильные данные датчика уровня топлива
4 или 8 Проблемы с питанием
12 Неисправность цепи лампы ошибки на комбинации приборов
13 Нет сигнала от лямбда-зонда
14 или 15 Неверные данные датчика температуры
16 или 17 Проблемы с питанием от сети, необходимо проверить на короткое замыкание
19 Ошибка датчика положения вала двигателя
21 или 22 Ошибка датчика дроссельной заслонки
23 или 25 Неправильная работа датчика температуры всасываемого воздуха
24 Неисправен датчик скорости
27 или 28 Нет сигнала от лямбда-зонда
33 или 34 Отсутствуют данные о расходе воздуха
35 Датчик контроля холостого хода неисправен
42 Проблема цепи управления зажиганием
43 Неисправность датчика детонации
44 или 45 Нарушение смеси
51 или 52 Ошибки памяти ЭБУ
53 Ошибка датчика настройки CO (устанавливается на машинах без преобразователя)
54 Датчик октан-корректора (устанавливается на автомобили без нейтрализатора)
55 Нарушение смеси
61 Отказ лямбда-зонда


Пример появления ошибки 14 на панели

Таблица расшифровки кодов вспышек, вычисленных при диагностике.

Код ошибки Комбинация вспышек Расшифровка
12 Длинная пауза-два коротких Неисправность цепи диагностики
14 Длинная пауза-четыре коротких Неисправность датчика температуры двигателя
15 Длинная пауза-пять коротких Аналогично
16 Длинная пауза — шесть коротких Аномально высокое сетевое напряжение
17 Длинная пауза-семь коротких Аномально низкое сетевое напряжение
19 Длинная пауза-девять коротких Неисправность датчика положения коленчатого вала
21 Две длинные паузы-одна короткая Неправильные данные с датчика положения дроссельной заслонки
22 Две длинные паузы-две короткие Аналогично
24 Две длинные паузы четыре короткие Проблема с датчиком скорости
27 Две длинные паузы семь коротких Обрыв лямбда-зонда
28 Две длинные паузы восемь коротких Аналогично
33 Три длинные паузы три коротких Необходимо проверить расходомер воздуха
34 Три длинные паузы четыре короткие Аналогично
35 Три длинные паузы пять коротких Скорость холостого хода вне допустимого диапазона
43 Четыре длинные паузы-три коротких Нет сигнала от датчика детонации
51 Пять длинных пауз — одна короткая
52 Пять длинных пауз-две коротких Ошибка в контроллере
53 Пять длинных пауз, три коротких Ошибка устройства памяти в блоке
61 Шесть длинных пауз — одна короткая Нет сигнала от иммобилайзера

Полученные данные позволяют быстро найти неисправный элемент и устранить причину ошибки.

На видео с канала «Гараж» показана диагностика на ВАЗ 2115 с помощью сканера и ноутбука.

Ошибки контроллера

Наиболее частые ошибки контроллера при диагностике перечислены в таблице.

Номер ошибки программы Декодирование
R 0030-0038, 0141 Неисправность системы подогрева лямбда-зондов
R 0102 и 0103 Неверный сигнал датчика подачи воздуха
R 0112 и 0113 Ошибка данных с датчика температуры всасываемого воздуха
R 0115-0118 и 0217 Проблемы с измерением температуры двигателя или перегрев
R 2122 и 2123, 0222 и 0223, а также 2138 Неверный сигнал с педали газа и датчика положения дроссельной заслонки
R 0171-0172 Неправильные параметры смеси
R 0201-0204 Неисправность форсунок (для каждого цилиндра свой код)
R 0261-0272 Проблемы управления форсункой
R 0130-0134 Проблемы с функционированием лямбда-зонда перед преобразователем
R 0136-0140 Проблемы с функционированием лямбда-зонда после катализатора
R 0300 Множественные пропуски зажигания
R 0301-0304 Пропуски зажигания для цилиндров
R 0326-0328 Отказ датчика детонации
R 0351-0352, 2301 и 2304 Контроль работы катушек зажигания
R 0422 Отказ нейтрализатора
R 0691-0692 и 0693-0694 Отказ первого и второго реле запуска охлаждающего вентилятора
R 0560-0563 Проблемы с питанием
R 0627-0629 Указывает на некорректную работу цепи управления топливным насосом
R 1602 Неисправность в контроллере управления параметрами двигателя

Сброс ошибок

После самодиагностики, выяснения причины проблемы и устранения поломки ошибки можно сбросить.

Для этого перейдите в меню просмотра ошибок, нажмите кнопку сброса одометра и подождите несколько секунд. На экране загорится цифра 0 — ошибка устранена. В этом случае данные о неисправностях сохраняются в памяти устройства и должны быть удалены. Если оставить, то на комбинации приборов загорится лампа «Check Engine». Кроме того, во время самодиагностики не все ошибки электросистемы можно прочитать, процедура устранения ошибки покажет, нужен ли более детальный анализ электроники автомобиля.

Чтобы сбросить ошибку, выполните следующие действия:

  1. Включите зажигание.
  2. Откройте капот и снимите отрицательную клемму с аккумуляторной батареи. Подождите около минуты, снова подсоедините кабель и закройте колпак.
  3. Выключить зажигание.
  4. Снова включите зажигание и запустите двигатель. Значок Check Engine может на короткое время загореться, а затем погаснуть.

Если символ остается включенным, значит в автомобиле необратимая проблема с датчиком или проводкой.Узнать это можно только с помощью специального сканера. Для определения проблемного узла необходимо провести дополнительную диагностику. Затем произведите ремонт и скиньте существующие ошибки с помощью компьютерной диагностической программы для ЭБУ.

Сброс ошибки на автомобилях с электромеханической комбинацией приборов осуществляется отключением отрицательной клеммы АКБ от бортовой сети на 10 секунд. В этом случае необходимо выключить зажигание.

Благодаря оснащению отечественных автомобилей бортовыми компьютерами автовладельцам стало проще искать неисправности в работе автомобилей.Чтобы выявить проблему, человеку достаточно провести диагностику, которая покажет коды ошибок. Этот материал позволит узнать, какие ошибки ВАЗ 2114 могут возникнуть и как с ними бороться.

[Скрыть]

Самодиагностика автомобиля

Прежде чем приступить к расшифровке кодов ошибок бортового компьютера на ВАЗ 2114 и 2115, расскажем о самодиагностике. При этом следует учитывать, что проверка автомобиля самостоятельно и с помощью специального оборудования на СТО может дать разные результаты.Оборудование, доступное профессионалам, позволит более точно устранять неполадки, чем диагностировать проблемы с помощью приборной панели. Комбинации поломок тоже будут разными. Тем не менее, самодиагностика неисправностей восьмиклапанной «четверки» — дело полезное.

Как просмотреть и узнать о поломках, которые блок управления зафиксировал самостоятельно:

  1. Для начала нужно сесть на водительское сиденье и зажать кнопку одометра на спидометре.
  2. Затем вставьте ключ в замок зажигания и установите его в первое положение.
  3. После поворота ключа отпустить нажатую кнопку. Это приведет к быстрому перемещению стрелок на спидометре, тахометре и других приборах.
  4. Затем нужно снова нажать кнопку одометра и отпустить ее. На приборке появится надпись с версией прошивки.
  5. После третьего нажатия на кнопку одометра на дисплее загорятся коды ошибок ВАЗ 2114.

Как самостоятельно сбросить ошибки

После самодиагностики ошибок и устранения их причин на карбюраторных или инжекторных двигателях сообщение о неисправности может остаться на панели OEM.Если проблема устранена, значит, кодовое слово осталось в памяти. Описание неисправностей мы рассмотрим ниже, а сейчас расскажем, как удалить код из памяти. Для снятия приборки после тестирования при появлении ошибок ВАЗ 2114 необходимо записать сами коды. После этого снова нажимается кнопка сброса суточного пробега, это уберет неисправность из памяти блока управления.

Сбросить ошибку «Check Engine»

Часто бывает, что приборная панель 2114 8 или 16 выдает ошибку проверки — неисправность двигателя, горит оранжевый значок. Самодиагностика не всегда позволяет точно проверить и определить, как исправить такую ​​проблему. Для устранения неисправности и поиска решения следует провести более детальную диагностику автомобиля с помощью компьютера и дополнительного оборудования. Возможно, во время диагностики неизвестная ошибка указывает на сбой в работе микропроцессора, бортовой сети или датчиков. После устранения проблемы квитанция может остаться.

Индикатор «Check Engine» сообщает о проблеме с двигателем

Как убрать код неисправности:

  1. Сначала включите зажигание, двигатель автомобиля запускать не нужно.
  2. Затем откройте капот. Используйте гаечный ключ, чтобы ослабить болт на отрицательной клемме аккумулятора.
  3. Подождите примерно одну минуту, после чего клемму аккумулятора необходимо заменить.
  4. Закройте капот и выключите зажигание.
  5. Затем снова включите и запустите двигатель автомобиля. Если чек остается, он должен истечь через некоторое время. Если приведенные инструкции не помогли и средство устранения не помогло, необходимо найти причину проблемы и устранить ее.

Значение и расшифровка кодов ошибок

Для чтения неисправностей сначала рассмотрим список с таблицей ошибок УЭР, которые выдаёт самодиагностика (автор видео — Иван Васильевич).

комн. Описание
1 Неисправность микропроцессора.
2 Самодиагностика ВАЗ 2114 зафиксировала неисправность в проводке контроллера указателя уровня топлива. Уровень сигнала от датчика слишком высокий или низкий.Надо проверить контроллер и прозвонить проводку.
4 Повышенное напряжение в бортовой сети.
8 Пониженное напряжение. Что делать: в этом и в предыдущем случае проверке подлежат аккумуляторная батарея и генератор.
12 Неисправность диагностической цепи индикатора на панели приборов.
13 Блок управления не может обнаружить сигнал от кислородного контроллера.
14 От контроллера температуры хладагента получен повышенный сигнал.
15 Проблема в работе ДТОЖ () — бортовой компьютер определяет низкий уровень сигнала.
16 В проводке автомобиля повышенное напряжение.
17 Пониженное напряжение в проводке.
19 Исправлены проблемы в работе ДПКВ ().На блок управления отправляется неверный сигнал.
21 Проблемы в работе контроллера TPS (датчик положения дроссельной заслонки). Возможно, проблема с дроссельной заслонкой. Проверить цепь подключения и датчик.
22 Пониженный сигнал подается от TPS.
23 Регулятор температуры воздуха на впуске подает повышенный сигнал.
24 Есть проблемы с регулятором скорости.Его неисправность можно диагностировать по неработающему спидометру.
25 Пониженный сигнал с регулятора температуры всасываемого воздуха.
27,28 Неправильный сигнал датчика CO.
33,34 Неисправность датчика массового расхода воздуха (MAF). Проверить схему подключения расходомера и его работоспособность.
35 ЭБУ обнаружил отклонение значений холостого хода… Возможна неисправность датчика.
41 Неправильный импульс от регулятора фазы.
42 Проблемы в соединительной проводке электронного зажигания.
43 От контроллера детонации поступает неверный импульс.
44,45 Проблемы с составом горючей смеси. Он может быть как обедненным, так и чрезмерно обогащенным.
49 Проверка потери вакуума.
51,52 Проблемы в функционировании EPROM или RAM.
53 Нет импульса контроллера CO. Обрыв цепи или поломка датчика.
54 От контроллера октан-корректора не поступает импульс.
55 При пониженной нагрузке на силовой агрегат ЭБУ обнаруживает истощение.
61 Неисправность кислородного контроллера.

Эти коды могут складываться, если у вас отображается номер 6, это может означать ошибки 2 и 4, или с номером 9 — ошибки 1 и 8.

Чтобы сразу прочитать и расшифровать проблемы во время диагностики, желательно скачать и всегда иметь при себе распечатку с описанием. При диагностике с помощью компьютера коды на двигателе 21124 могут отличаться в зависимости от модели автомобиля. Чтобы прочитать коды, нужно знать, как они должны расшифровываться. Сбрасывать ошибки необходимо после их удаления (видео снято и опубликовано каналом КВ Автосервис).

номер Расшифровка
p0102, p0103 С контроллера ДМРВ подаётся неверный импульс.Это означает, что необходимо проверить проводку.
p0112, p0113 112 или 113 — требуется замена датчика температуры воздуха на впуске.
p0115-p0118 Ошибки от 0115 до 0118 — контроллер антифриза выдает неверный импульс. Могут быть проблемы в проводке или в самом датчике.
p0122, p0123 DPDZ. От регулятора поступает неверный сигнал. Поврежденная проводка может вызвать помехи.
p0130, p0131 Лямбда-зонд требует диагностики и замены.
p0135-p0138 Ошибка 0135 и выше — необходимо заменить регулятор нагрева лямбда-зонда.
p0030 ЭБУ сообщает о неисправности в электрической цепи в области от нагревателя лямбда-зонда до преобразователя. В случае ошибки p0030 необходимо проверить электрическую цепь и сами датчики.
p0036 P0036 — обнаружен обрыв проводки отопительного прибора ДК-2.
p0300, p0302 Когда появляются коды 300 и 302, компьютер сообщает о пропуске зажигания.
p0301 Исправлены зазоры в цилиндрах силового агрегата. Необходимо проверить компрессию.
p0325 Датчик детонации работает неправильно. В частности, речь идет об обрыве соединительной проводки.
p0335, p0336 P0036 ошибка ВАЗ 2114 или 10335 — вышел из строя ДПКВ или повреждена его цепь подключения. Если проводка цела, то датчик меняется.
p0340 Неисправность датчика фазы.
p0341 Ошибка ВАЗ 2114 0341 означает неисправность в контроллере распредвала.
p0342, p0343 Неисправности фазового регулятора. При такой ошибке возможна детонация двигателя автомобиля.Скорее всего, проблему решит только замена.
p0346 P0346 Ошибка ВАЗа — тоже неисправность фазорегулятора.
p0363 P0363 — В горючей смеси обнаружен пропуск воспламенения. В цилиндрах, которые отказываются работать, отключается подача топлива.
p0422 Отказ в работе нейтрализующего устройства.
p0443, p0444, p0445 Неисправность 0443, p0444 и 0445 — регулятор адсорбера, продувка не производится.
p0480 Произошла поломка вентилятора охлаждения двигателя. Возможен перегрев силового агрегата при несвоевременной замене … Перед заменой нужно проверить соединения проводки.
p0501-p0504 Ошибка 0501 ВАЗ 2114 и код ошибки 0504 — регулятор скорости не работает. Требуется замена устройства.
p0505, p0506, p0507 Датчик холостого хода не работает или работает некорректно.Его выход из строя может привести к плавающим холостым оборотам. Возможен тройной двигатель. Сам контроллер протестирован и разводка вызвана.
p0607 Регулятор детонации работает неустойчиво.
p1135 Ошибка 1135 ВАЗ 2114 — нужно проверить кислородный контроллер.
p6060 Неисправный процессор. Если после сброса кода неисправность осталась, то контроллер необходимо заменить.
p2020 Необходимо проверить датчик положения впускной заслонки.
p1617 Ошибка 1617 — Контроллер неровной дороги, повреждена проводка.
p1513 Произошло короткое замыкание в проводке датчика холостого хода. Необходимо протестировать электрическую схему и проверить контакты.
p1602 Устранены сбои в подаче напряжения в электросети автомобиля.
p0560 Неправильный уровень напряжения в бортовой сети. Этот параметр может быть переоценен или недооценен.Автомобильный аккумулятор, а также генераторный агрегат подлежат испытаниям.
p1514, p0511 Появление этих ошибок сообщает о проблеме обрыва или короткого замыкания в проводке IAC (регулятора холостого хода). Первым делом диагностируйте контакты датчика, а потом, если есть возможность, прозвоните цепь. Сам датчик тоже может быть поврежден.
p1303 P1303 — Зарегистрированные пропуски зажигания топливовоздушной смеси в третьем цилиндре.Неисправность необходимо устранять как можно скорее, так как она может быть критичной для преобразователя.
p1578 Неисправность дроссельной заслонки. Дословно проблема расшифровывается как «параметр адаптации нуля вне допустимого значения». Есть несколько вариантов решения проблемы. Первым делом очистите дроссельную заслонку. Если это не помогает, то дроссельная заслонка адаптируется. Для этого нужно включить зажигание, а затем через 40 секунд запустить двигатель.В качестве альтернативы вы можете проверить и подтянуть контактные клеммы на дросселе.
p1621 Неисправность оперативной памяти, проблема с памятью в блоке управления. Требуется детальное компьютерное тестирование.
p0650 Неисправности в цепи управления бортовым компьютером код ошибки индикатора Состояние.
p2135 P2135 — неисправность дроссельной заслонки. Если замена датчика и чистка заслонки не помогла, то проблему, возможно, придется решить перепрошивкой бортового компьютера.
p2187 Обедненная смесь в цилиндрах двигателя внутреннего сгорания. Вам необходимо провести детальную диагностику проблемы.

Диагностика с помощью специального оборудования

4. Запуск программы тестирования

Процесс диагностики с помощью специального оборудования заключается в проверке автомобиля с помощью ноутбука. Для подключения к диагностическому разъему понадобится кабель с переходником. Этим кабелем подключаем компьютер к разъему через выход USB.Для тестирования вам также понадобится программное обеспечение, мощность используемого компьютера не важна. В Интернете есть множество версий различных программ тестирования.

Диагностика проводится следующим образом:

  1. Автомобиль рекомендуется осмотреть … Проверить объемные запасы — моторное масло, тормозная жидкость, хладагент.
  2. Найдите диагностический разъем и подключите к нему свой ноутбук. Если у вас есть специальный сканер, это даже лучше. Но поскольку найти сканер не так-то просто, а купить его стоит недешево, можно использовать ноутбук.Перед началом проверки необходимо включить зажигание. Необязательно заводить силовой агрегат.
  3. После подключения запускается утилита тестирования. Программный интерфейс может быть разным. При запуске программы могут появиться графики или список параметров с цифрами. Эта информация позволит сделать выводы о работе силового агрегата.
  4. Начинается проверка. Коды неисправностей появятся на экране ноутбука. Для расшифровки воспользуйтесь информацией, приведенной в этой статье.Мы не смогли описать все коды, но мы расшифровали наиболее распространенные. Обычно при загрузке программы на компьютер пользователям предоставляется отдельный файл с описанием неисправностей.
  5. После расшифровки проблема устранена.

Чтобы узнать коды ошибок ВАЗ 2110 и 2112 (8) 16 клапанов самостоятельно, мало знать, как пользоваться бортовым компьютером и съемными контроллерами. Вы должны уметь расшифровывать выданные индикаторы.Диагностику автомобиля можно проводить на СТО или дома, при наличии соответствующего оборудования. Современные отечественные автомобили оснащены бортовым компьютером (БК), который может отображать ошибки в системах.

Более тщательный анализ неисправностей без посещения мастерской позволяет съемный контроллер. Необходимость проверить автомобиль возникает при загорании индикатора Check.

Расшифровка стандартных кодов

Коды ошибок на ВАЗ 2110 и 2112 (8) 16 клапанов, которые выдаются ЭБУ рассматриваемых моделей, обозначаются буквой «П» в начале и последующим набором цифр.Расшифровка их следующая:

  • 0030 — неисправность цепи управления нейтрализатором и подогревателем кислорода;
  • 0031 — оповещает о коротком замыкании на массу в этом же блоке;
  • 0032, 0036, 0037, 0038 — неисправности цепи управления между катализатором и датчиком подогревателя кислорода;
  • 0102, 0103, 0116, 0117, 0118, 0122, 0123 — неисправности в цепи индикатора температуры хладагента, связанные с высоким, низким сигналом, проблемы с дроссельной заслонкой;
  • 0130, 0131, 0132, 0133, 0134, 0136 — неисправности в цепи датчика участка между нейтрализатором и подачей кислорода, свидетельствующие о его неадекватной работе или неисправности;
  • 0137, 0138, 0140, 0141 — указывают на неисправность кислородного датчика в участке цепи, расположенном после нейтрализатора.
Коды ошибок системы впрыска имеют следующую трактовку (перед каждым значением стоит буква «П»):
  • 0171, 0172 — слишком высокая или низкая подача топлива;
  • 0201, 0202, 0203, 0204 — обрыв цепи управления на одной из форсунок;
  • 0217 — превышение температурного режима энергоблока;
  • 0230 — проблемы с реле бензонасоса;
  • 0261, 0262, 0263.0264.0265.0266.0267.0268.0269.0270.0271.0272 — неисправности, связанные с драйверами и цепью включения форсунок.

При наличии сигналов о неисправностях в системе зажигания отображаются следующие коды:

  • 0300, 0301, 0302, 0303, 0304 — сигнал о неисправностях, вызванных;
  • 0326, 0327, 0328 — нарушения в работе схемы, связанные с нарушением подачи сигнала или его отсутствием;
  • 0335, 0336, 0337, 0338, — указывает на неисправность коленчатого вала или цепи распредвала;
  • 0342, 0343, 0346 — говорит о перебоях в работе цепи индикатора фаз;
  • 0351, 0352, 0353, 0354 — проблемы с цепью управления катушкой зажигания;
  • 0363 — сигнализирует о нарушении подачи топлива или пропуске зажигания;
  • 0422 — самый заниженный показатель работы нейтрализатора;
  • 0441 — нарушения выхода воздуха и паров бензина через адсорбер;
  • 0444, 0445 — обрыв клапана адсорбирующего элемента;
  • 0480, 0481 — неисправность вентилятора.

Прочие проблемы

Проведение диагностики автомобиля дает возможность расшифровать коды неисправностей в реле управления различных узлов, датчиках рельефа дороги, насыщенности топливной смеси и некоторых других индикаторах. Обозначения имеют следующую нумерацию после «П»:

  • 0500, 0501, 0506, 0511 — неисправности датчика частоты вращения и холостого хода;
  • 0560, 0562, 0563 — падения напряжения в бортовой сети;
  • 0615, 0616, 0617 — проблемы с реле дополнительного стартера;
  • 0627, 0628, 0629 — сигнал о неисправностях реле топливного насоса;
  • 0645, 0646, 0647 — отображает проблемы со сцеплением компрессора;
  • 0685, 0686, 0687 — короткое замыкание на главную цепь реле;
  • 0691, 0692 — неисправность элемента вентилятора;
  • 1123, 1124, 1127, 1128 — некондиционная смесь на холостом ходу;
  • 1301, 1302, 1303, 1304 — критические пропуски зажигания в цилиндрах;
  • 1410, 1425, 1426 — проблемы в цепи клапана продувки адсорбера;
  • 1513, 1514 — обрыв в регуляторе холостого хода;
  • 1602, 1606, 1616, 1617 — нарушение показаний датчика неровной дороги;
  • 2301, 2303, 2305, 2307 — короткое замыкание на сторону катушек зажигания цилиндра.

С этим сталкивался практически каждый владелец 16-клапанной ВАЗ-2112. Они указывают на неисправности в системе двигателя и других важных компонентах. Первым признаком того, что произошла неисправность, является появление на приборной панели индикатора «Check Engine» … Но, не все автомобилисты знают, что это означает. Следовательно, необходимо подключиться к ЭБУ и установить, что является ошибкой и неисправностью в системе.

Видео о самодиагностике через приборку (панель приборов) на ВАЗ-2112

Коды ошибок

0117 Низкий сигнал датчика температуры охлаждающей жидкости
0118 Высокий уровень сигнала датчика температуры охлаждающей жидкости
0122 Низкий сигнал датчика положения дроссельной заслонки
0123 Высокий сигнал датчика положения дроссельной заслонки
0130 1
0131 Низкий уровень сигнала датчика кислорода 1
0132 Высокий уровень сигнала 1
0133 Медленная реакция датчик кислорода 1
0134 Нет сигнала датчика кислорода 1
0135 Неисправность нагревателя датчика кислорода 1
0136 Замыкание на массу датчика кислорода 2
0137 Сигнал датчика кислорода 2 низкого уровня
0138 Сигнал датчика кислорода 2 высокого уровня
0140 Датчик кислорода 2 разомкнут
0141 Неисправность Нагреватель датчика кислорода 2
0171 Слишком бедная смесь
0172 Слишком богатая смесь
0201 Обрыв цепи управления форсункой 1
0202 Обрыв цепи управления форсункой 2
0203 Обрыв цепи управления форсункой 3
0204 Обрыв цепи управления форсункой 4
0261 Короткое замыкание на массу в форсунке цепь 1
0264 Замыкание на массу в цепи форсунки 2
0267 Замыкание на массу в цепь форсунки 3
0270 Замыкание на массу в цепи форсунки 4
0262 Замыкание на цепь 1 форсунки + 12В
0265 Замыкание на цепь 2 форсунки + 12В
0268 Замыкание на цепь форсунки 3 + 12В
0271 Замыкание на цепь форсунки 4 + 12В
0300 Много пропусков зажигания
0301 Пропуски воспламенения в 1 цилиндре
0302 Пропуски воспламенения в цилиндре 2
0303 Пропуски воспламенения в цилиндре 3
0304 Пропуски воспламенения в цилиндре 4
0325 Обрыв цепи датчика детонации
0327 Низкий сигнал датчика детонации
0328 Высокий сигнал датчика детонации
0335 Недействительный сигнал датчика детонации
0335 сигнал датчика положения
0336 Ошибка сигнала датчика положения коленчатого вала
0340 Ошибка датчика фазы
0342 Низкий сигнал датчика фазы
0343 Высокий сигнал датчика фазы
0422 Низкий КПД нейтрализатора
0443 Неисправность цепи клапана продувки адсорбера
0444 Короткое замыкание или разрыв цепи Клапан продувки адсорбера
0445 Замыкание на массу клапана продувки адсорбера
0480 Цепь охлаждающего вентилятора Неисправность 1
0500 Недействительный сигнал датчика скорости
0501 Недействительный сигнал датчика скорости
0503 Прерывание сигнала датчика скорости
0505 Ошибка регулятора холостого хода
0506 Низкая скорость холостого хода
0507 Высокая скорость холостого хода
0560 Неправильное бортовое напряжение
0562 Низкое напряжение на плате сеть
0563 Высокое напряжение бортовой сети
0601 Ошибка ПЗУ
0603 Ошибка внешнего ОЗУ
0604 Ошибка внутреннего ОЗУ
0607 Неисправность канала детонации
1102 Низкое сопротивление нагревателя датчика кислорода
1115 Неисправность цепи подогрева датчика кислорода
1123 Богатая смесь на холостом ходу
1124 Обедненная смесь на холостом ходу
1127 Обедненная смесь при частичной нагрузке
1128 Обедненная смесь при частичной нагрузке
1135 Обрыв цепи нагревателя кислородного датчика 1, короткое замыкание
1136 Смесь богатой смеси при низкой нагрузке
1137 Обедненная смесь при низкой нагрузке
1140 Измерено нагрузка отличается от расчетной
1171 Потенциометр низкого уровня CO
1172 Потенциометр высокого уровня CO 9 0107 1386 Ошибка теста канала детонации
1410 Цепь управления клапаном продувки адсорбера: короткое замыкание на +12 В
1425 Цепь управления клапаном продувки адсорбера: короткое замыкание на массу
1426 Обрыв цепи управления клапаном продувки адсорбера
1500 Обрыв цепи управления
1501 Короткое замыкание на массу топливного насоса цепь управления реле
1502 Короткое замыкание на +12 В цепи управления реле топливного насоса
1509 Перегрузка цепи управления регулятором холостого хода
1513 Цепь регулятора холостого хода: короткое замыкание на массу
1514 Цепь регулятора холостого хода: короткое замыкание на +12 В, обрыв
1541 Обрыв цепи управления реле топливного насоса
1570 Недействительный сигнал APS
1600 Нет связи с APS
1602 Потеря напряжения бортовой сети на компьютере
1603 Ошибка EEPROM
1606 Неверный сигнал датчика неровной дороги
1616 Низкий сигнал датчика неровной дороги
1612 ЭБУ сбросить ошибку
1617 Высокий уровень сигнала датчика неровной дороги
1620 Ошибка EPROM
1621 Ошибка RAM
16 22 Ошибка EPROM
1640 Ошибка тестирования EEPROM
1689 Недействительные коды ошибок
0337 Датчик положения коленчатого вала, короткое замыкание на массу
0338 Датчик положения коленчатого вала, обрыв цепи
0441 Неверный поток воздуха через клапан
0481 Неисправность цепи вентилятора 2 охлаждения
0615 разомкнут
0616 Замыкание цепи реле стартера на массу
0617 Замыкание цепи реле стартера на +12 В
1141 Неисправность нагревателя датчика кислорода 1 после катализатора
230 Неисправность цепи реле топливного насоса
263 Неисправность драйвера 1 форсунки
266 Неисправность драйвера форсунки 2
269 Неисправность драйвера форсунки 3
272 Неисправность драйвера форсунки 4
650 Check Engine Lamp Circuit Malfunction

Схема ВАЗ-2112

Как читать ошибки?

Для чтения ошибок необходимо подключить ноутбук или планшет к автомобилю через специальный кабель K-line.Рассмотрим, какие инструменты понадобятся для подключения машины к компьютеру и определим коды ошибок:

Для подключения нужно найти разъем для кабеля. Он расположен под рулевой колонкой. Теперь нужно подключить сам кабель, а затем разъем USB. Оптимальными для использования считаются следующие программы: адаптер VAG-COM USB KKL; диагностическая программа ВАЗ для моделей Приора, Калина, Гранта; USB-драйвер Autocom cdp pro cars USB; ScanMaster 2.1 на русском языке для ELM327.

Диагностика автомобиля с помощью ноутбука

Устранение неполадок и сброс

Устранить ошибки ЭБУ достаточно просто. В программе для чтения необходимо найти искомую неисправность и расшифровать ее. Затем рекомендуется исправить проблему, из-за которой возникла ошибка. Последний шаг сбрасывается. Его можно найти в инструментах или действиях программы.

Многие автолюбители ошибаются при работе с ПО, потому что «обнуляют» не сами ошибки, а все программное обеспечение, а значит, остается только программная оболочка автомобиля.После таких действий, как правило, автомобиль может не заводиться и требует программной настройки оборудования или замены всего программного обеспечения в целом. Поэтому рекомендуется в этом случае обратиться в автосервис, где все сделают правильно.

выводы

Ошибки управления электронным блоком на 16-клапанном двигателе ВАЗ-2112 возникают довольно часто. Обычно они сопровождаются индикатором «Check Engine» или неработоспособностью одной из систем. Так что устранение ошибок своими руками не всегда заканчивается хорошо, поэтому при выполнении операции следует быть достаточно осторожным.Если вы не уверены, что все пройдет гладко, во избежание поломок рекомендуется обратиться в автосервис.

Ошибка P0340. Причина и решение проблемы с датчиком положения на камере DTC

Errore p0340 ha una definition: un malfunzionamento del circuito del sensore di posizione dell’albero a camme (на английском языке — Circuito sensore di posizione albero a camme A). Можно проверить для различных мотивов: quando il sensore dell’albero a camme si guasta, guasti nel suo cablaggio, problemi nel funzionamento del controllo del motore (ECU).L’errore in sé non è critico e la macchina può essere utilizzata per generarlo. Tuttavia, ci sono alcuni inconvenienti: aumento del consumo di carburante, riduzione della Potenza e così via. Нетрудно устранить мотивы для создания общего кода ошибки p0340 и частичного собственника автозапуска.

Soddisfare:

  • Как подать DPRV?
  • Сенсорные функции
  • Condizioni di formazione
  • Cause di occorrenza
  • Come correggere l’errore

Funzionamento del sensore DPRV

Prima di tutto, è обязательно сенсорный дизайн albero motore (сокращение на DPRV), cosa serve e dove è installato.Принципиальная функция этого устройства определяет положение дел в конкретном моменте. Информация о системе управления двигателем (ECU), которая используется в центральных электронных системах двигателя (ECU), является программным обеспечением для расчета программных элементов и моментов создания карбюраторных двигателей. Ciò garantisce la cosiddetta iniezione gradient. In caso di violazione del suo funzionamento, la centralina entra automaticamente in modalità di Emergenza, in cui, anziché in fase, viene fornita un’iniezione a coppie Parallele.Ciò comporta un consumo eccessivo di carburante e una perdita di потенциально del motore.

Для удаления кода p0340, это важно для понимания положения сенсора на двигателе. Ciò è rilevante dal punto di vista, che in caso di story errore, viene eseguita pi spesso una диагностическая диагностика DPRV e / o del suo cablaggio. Quindi, sui motori a otto valvole, il sensore si trova solitamente all’estremità della testata, più vicino al primo cilindro. Sulle sedici valvole, analogamente, installato anche sulla testata, in prossimità del primo cilindro.La sua vicinanza al primo cilindro è dovuta al fatto, che sui motori a benzina il sensore fissa la posizione del поршневой ди Questo cilindro al cosiddetto punto morto superiore. Sui Motori Diesel, все поршневые позиции и фисса.

Sintomi di errore

Ci sono una serie di segni indiretti con cui, возможно, определено, что ci sono проблемы с сенсором положения делль’альберо и камм или с таким кабелем. Ситуация, описывающая последовательность возможных сообщений о других пользователях, пертанто, такая проверенная, необходима для диагностики с одновременным сканированием ошибок (ad esempio, популярное устройство ELM 327 или эквивалентное).Quindi, quando si verifica un errore del sensore p0340:

  • Problema di avviamento del motore … Spesso, l’errore p0340 porta al fatto che l’auto semplicemente non si avvia. Inoltre, questo può essere sia con un motore freddo che con uno caldo. Tuttavia, много спессо ciò si esprime semplicemente nel fatto, che quando il motore viene avviato, è обязательно ruotare il motorino di avviamento pi a lungo. Naturalmente, ciòlation negativamente sulle condizioni della batteria dell’auto e dell’intero sistema elettrico nel suo insieme.
  • Неустойчивый минимальный режим двигателя … В любом месте, в минимальное время, в автоматическом режиме, когда двигатель работает, двигается вперед с большей скоростью, чем педаль ускорения.
  • Motore Troit … Cioè, ci sono mancate acnsioni nei cilindri. Ciò si traduce in una perdita di Potenza e un cambiamento nel suono del motore.
  • Ridotte prestazioni dinamiche della macchina … Ciò si esprime nel fatto che l’auto accelera male, guadagna debolmente il mode del motore, Possono Verificarsi «guasti» al pedale, cioè dopo aver premacutoce il pedale delltoce ‘Accelerazione inizia in pochi secondi.Inoltre, l’auto potrebbe non tirare bene durante la guida в salita, soprattutto se è carica.
  • Il consumo di carburante aumenta del 10 … 20% … Questa situazione è dovuta al fatto che la centralina elettronica entra in una modalità di alimentazione di carburante di Emergenza, cioè in modalità parallela a coppie. Di Conguenza, все и преимущества в жизни людей.
  • Controllare la spia del motore sul cruscotto … Ogni volta che viene attivato, обязательно eseguire una scansione degli errori.Se i Suddetti segni di guasto non vengono osservati, ma lo scanner emette ancora il codice di errore p0340, необходимо контролировать ECU для того, чтобы избежать ошибки. Cioè, отмените все, что вам нужно знать о вашей памяти и о новых образах.

Это означает, что вы можете использовать автомобиль без использования бензина. La perdita di Potenza e l’aumento del consumo di carburante non sono così grandi. Tra gli inconvenienti, возможно, соло нотар, авто, si avvia peggio, devi girare il motorino di aviamento для большого темпа.

Ma приходят для автоматической установки оборудования для газа, что является проблемой, связанной с описанием возможности манифестации «in pieno». La perdita di Potenza e l’aumento dei consumi saranno Mongativi. Еще одна проблема, присутствующая в собственном авто, установленном в современном HBO, в частности, в четвертом поколении. Quindi, questa apparecchiatura имеет собственное устройство управления электроникой. E quando si verifica un errore 0340 nel sensore di fase (poiché a volte viene anche chiamato DPRV), ci sarà un costante abbattimento dei parameters operativi.Per questo motivo, le apparecchiature a gas, in primo luogo, dovranno essere costantemente riconfigurate e, in secondo luogo, nonostante tutte le ristrutturazioni, funzioneranno ancora in una modalità non ottimaleburana de la condéné de la nevéné de la neo de la neo de la neo de la de la de la neo, de la neo de la neo de la neo de la véné de la de la la macchina, fermandosi costantemente e così via

Condizioni per la generazione dell’errore p0340

Va notato subito, что queste condizioni, возможно, различаются в зависимости от различных единиц управления электроникой на разных машинах.Tuttavia, nella maggior parte dei casi, per general il segnale di errore p0340 devono essere soddisfatti i seguenti fattori:

  • nessun segnale viene risvuto dal sensore albero a camme per più di 5 secondi di rotazione del motor del ava
  • nessun segnale viene risvuto dal sensore albero a camme alla centralina elettronica a un mode motore di 600 gir / min or più.

Per alcune auto, questo errore non viene generato in un viaggio, ma in tre.Туттавия, in questo caso, la diagnosi sarà difficile.

Motivi dell’errore

Ci sono solo tre ragioni принципиальные для l’errore del motore p0340:

  • Cablaggio sensore albero a camme danneggiato … В частности, stiamo parlando della sua rottura. Di norma, DPRV ha tre fili: alimentazione, massa e segnale. A causa di alcuni danni meccanici, Possono Essere sfilacciati e il segnale smetterà di percorrerli. Molto spesso ciò avviene sui terminali o sui contatti (i cosiddetti «chip», collegati al sensore o ai connettori della centralina elettronica).Необычный вариант — это даннеджиаменто-изоляция, принцип работы системы кровообращения на случай траектории. Рисунок из сказки, содержащей все исправленные ECU.
  • Danneggiamento del sensore albero a camme … DPRV является простым диспозитивным и понятным e affidabile e non riesce abbastanza raramente. Tuttavia, quando viene generato il segnale del codice di errore p0340, ha senso controllare il sensore albero camme.
  • Исправное функционирование ECU … Это un caso piuttosto raro, poiché in caso di guasto parziale della centralina elettronica, si osserveranno non solo gli errori p0340, ma anche molti altri. fosse generato, или программное обеспечение единого устройства управления fosse lampeggiato (ad esempio, durante la messa a punto del motore, l’installazione di apparecchiature a gas, ecc.). Согласие, это состояние «различных» в процедуре прошивки или программного обеспечения, вызвавшего неисправность, которая может быть исправлена ​​в ECU.In casi ancora più rari, potrebbe esserci un disallineamento dell’installazione del sensore, danni meccanici all’unità (ad esempio, dopo un incidente).

A volte l’errore p0340 è causato da un’installazione impropria del sensore. Tuttavia, questo è un caso piuttosto raro, poiché ha un posto. Forse, il fissaggio non è abbastanza forte (una piccola coppia di serraggio, che può far vibrare il sensore durante la guida) o un grande spazio tra la parte di lavoro (sensibile) del sensore e il cosiddetto rapper — un dente sull’indicatore ruota situata sull’albero a camme.

Come sbarazzarsi dell’errore p0340

I metodi per excludes i guasti che hanno causato la formazione dell’errore p0340 (un guasto nel circuito del sensore di posizione dell’albero a camme) dipendono dell’errore model, non-dell’errore model, de l’albero a camme) specifico di auto, ad esempio Nissan, Ford, Chevrolet, Opel, Toyota, ВАЗ (в частности, ВАЗ 2114). Tuttavia, l’algoritmo di verifica generale sarà il seguente:

  1. Используйте сканер ошибок, контролируйте память ECU, чтобы исправить директивное значение p0340 и другие возможности.Se viene rilevato un solo errore (o adiacente, ad esempio, p0342, p0343), Provare a resettare, come indicato sopra. Вы можете использовать это программное обеспечение или использовать конечный отрицательный аккумулятор за 10 … 20 секунд. Скорее всего, это сделано для аввиатуры мотора, исправления ошибок в работе сенсора или dell’ECU. Se l’errore si verifica di nuovo (il numero di errore deve essere letto di nuovo dallo scanner), необходимо продолжить скрытую диагностику и проверку.
  2. Controllare il fermo, che fornisce un contatto rigido dell’attacco del chip al corpo del sensore. In alcune situazioni, può essere interrotto e questo porta alla perdita di contatto tra tutti o alcuni dei fili e dei contatti sul sensore.
  3. Проверить качество установки сенсора на выбранный вами номер. В частности, проверяется коппия серраджио дель дадо (Solitamente il sensore viene fissato con un bullone con un dado di диаметром 10 мм или подобием, a seconda del motore specifico).Assicurarsi che il motore sia dotato di un sensore adatto для этого конкретного двигателя. В частности, не в одиночку для quanto riguarda la montatura, ma anche nel modello, poiché i sensori possibleire sia per forma геометрическая, для размеров, и для этого сенсибильного элемента, не зарегистрированного в качестве прохода рэпера, вицино ad esso, che porterà all’assenza di segnali corrispondenti sulla ECU. Если сенсор не является адатто, ему необходимо приобрести новый сенсор, а также камеру и состав.
  4. Controllare visivamente le condizioni dei contatti e dei terminali nello schema elettrico del sensore albero camme. In alcuni casi, sui terminali criti si verifica ossidazione (ruggine), che porta ad una diminuzione della qualità del contatto. Ciò è dovuto all’esposizione all’umidità e / o semplicemente alla vecchiaia. Se vengono rilevati ossidi, это необходимо для устранения сильных сторон, точно и контатти. В зависимости от количества загрязнителей, вы можете использовать специальные моющие средства для каждого электронного элемента.
  5. Использование мультиметра, включая непрерывную модальность или неправильную изоляцию, это необходимо для гарантии целостности проверенных филиалов ЭБУ на любом сенсорном экране. Di solito si tratta di tre fili. Чтобы проверить целостность филиалов, необходимо убедиться, что они действительно обладают устойчивостью, изолированы от копий, а не сыпучих материалов и корпораций («масса»). Туттавия, в quest’ultimo caso, il filo di terra «squillerà» con il corpo.Inoltre, nel processo del controllo descritto, le sonde del multimetro devono essere posizionate sui contatti dei connettori corrispondenti.

    Circuito di controllo sensore PRV

  6. Если вы контролируете ценность сопротивления изоляции, это необходимо для обеспечения надежного соединения с «чипом» и ответственной за это. Ad esempio, sul già citato VAZ-2114 (e su altri VAZ a trazione anteriore), был использован в соответствии с типами других сенсоров и camme: 21110-3706040 e 21120-3706040.Differiscono nei contatti. Il primo sensore ha il contatto «A» — «масса», «B» — filo di segnale, «C» — alimentazione (più). Il secondo sensore ha il contatto «A» — «масса», «B» — alimentazione, «C» — filo di segnale. Di solito l’altra estremità del cavo di alimentazione (più) proviene dal relè di controllo. Per quanto riguarda sensori simili su altre macchine, это необходимо для последующего изучения документации (schemi di collegamento dei sensori).
  7. Если вы контролируете свои филиалы, которые находятся в большинстве случаев (роттура, данни алл’изоламенто), это необходимо для контроля над видимостью для определения своего луого-дель-лоро данно.Prima di tutto, это необходимо для предварительного ознакомления с пунктами кривой и братства, dove i fili cambiano forma e Possono semplicemente sfilacciarsi a causa delle vibrazioni. Inoltre needario controllare se i fili non passano attribso punti in cui si accumulano umidità o fluidi di processo (ad esempio grasso). Nel tempo, in questi luoghi, l’isolamento può rompersi. Если это невозможно, это необходимо, чтобы создать полную систему управления положением на камеру.В questo caso, необходимо использовать специальные возможности для автомобилей с una sezione trasversale del conduttore Applicata.
  8. Все это нормально с сырьем и чипом, поэтому необходимо контролировать условия сенсорного управления. Puoi leggere come farlo al link sopra. Se la situazione lo consente, возможно, sostituire il sensore con uno funzionante noto. Si noti che oggi sul mercato sono presenti molti sensori di scarsa qualità. Di Conguenza, является большим сценарием и оригинальными сенсорами в соответствии с документацией для автомобилей и обычных автомобилей.È costoso, ma può ripagare, poiché i sensori di bassa qualità dovranno essere riacquistati e sarà, который необходимо sprecare tempo e fatica per installarli.
  9. Если вам не удается решить проблему с сенсорным экраном и камерой, необходимо проверить нормальные функции централизованной электронной почты. Tuttavia, non è consigliabile farlo da soli, poiché questa è una parte complessa e responsabile dell’auto. Pertanto, это необходимо, чтобы предоставить автоматическое обслуживание для детей, которые представляют собой специализацию и диагностическую диагностику.

Infine, vale la pena notare che quando si rilevano malfunzionamenti del sensore albero a camme, ha senso controllare il funzionamento del sensore albero motore, poiché questi alberi funzionano in modo sincrono e se non c’me sensal dalse l’ECU utilizza segnali da il sensore albero motore. È Необходимо проверить, чтобы она была мемориа централизованной электронной электроники дель моторе соно присутствующих ошибок релятиви аль ДПКВ е, возможно, испезионарне ло стато механико и иль каблагжио (по аналогии с ДПРВ).

Заключение

L’errore p0340 не является критичным с ошибками и не является генератором памяти системы управления электронным двигателем, возможно использование машины. Tuttavia, questo porta a una perdita di потенциально del motore, mode minimo «fluttuante», aumento del consumo di carburante. Это особенно важно для использования в течение многих дней в GPL, и вы используете карбюраторный газ. Пертанто, это больше, чем нужно для того, чтобы узнать об ошибках для большого темпа, поше ciò Causerà Molti Disagi al Conducente.Di Conguenza, является консигвиальной диагностикой, которая является eseguire, и lavori di riparazione il prima possible, soprattutto perché sono semplici e la maggior parte degli autombilisti li affronterà.

Рассмотрим коды ошибок ВАЗ 2110. Диагностика самого ВАЗа ?!

Чтобы узнать коды ошибок ВАЗ 2110 и 2112 (8) 16 клапанов самостоятельно, мало знать, как пользоваться бортовым компьютером и съемными контроллерами. Необходимо уметь расшифровывать выданные индикаторы.Диагностику автомобиля можно проводить как на СТО, так и дома, имея соответствующее оборудование. Современные отечественные автомобили оснащены бортовым компьютером (БК), который может выдавать ошибки в системах индикации.

Более тщательный анализ неисправностей, не посещая сотку, позволяет провести съемный контроллер. Необходимость проверить автомобиль возникает, когда индикатор Check загорает.

Расшифровка стандартных кодов

Коды ошибок ВАЗ 2110 и 2112 (8) 16 клапанов, которые выпускают ЭБУ рассматриваемых моделей, обозначаются буквой «П» в начале и последующим набором цифр.Их расшифровка выглядит так:

  • 0030 — неисправность цепи управления нейтрализатором и подогревателем кислорода;
  • 0031 — извещение о замыкании электрочашей на массу в том же узле;
  • 0032, 0036, 0037, 0038 — Цепи управления между нейтрализатором и датчиком подогревателя кислорода;
  • 0102, 0118, 0122, 0123 — Неисправности в цепи индикатора температуры хладагента, связанные с повышенным, пониженным сигналом, проблемами с дроссельной заслонкой;
  • 0130, 0131, 0132 — 0133, 0134, 0136 — Проблемы в цепи датчика участка между нейтрализатором и подачей кислорода, свидетельствующие о его неадекватной работе или неисправности;
  • 0137, 0138, 0140, 0141 — указывают на нарушение работы кислородного датчика на участке цепи, расположенном после нейтрализатора.
  • Коды ошибок системы впрыска
имеют следующую расшифровку (перед каждым значением стоит буква «П»):
  • 0171, 0172 — Перегрузка или недостаточная подача топлива;
  • 0201, 0202, 0203, 0204 — Обрыв цепи управления на одной из форсунок;
  • 0217 — Силовой агрегат с превышением температурного режима;
  • 0230 — проблемы с реле бензонасоса;
  • 0261, 0262, 0263,0264,0265,0266,0267,0268,0272 — Неисправности, связанные с драйверами и форсунками короткого замыкания.

При появлении сигналов о неисправностях в системе зажигания отображаются следующие коды:

  • 0300, 0301, 0302, 0303, 0304 — Сигнал о неисправностях, вызванных;
  • 0326, 0327, 0328 — нарушения в работе цепочки, связанные с нарушением подачи сигнала или его отсутствием;
  • 0335, 0336, 0337, 0338, — свидетельствует о сбоях в работе цепи коленвала или распределения вала .;
  • 0342, 0343, 0346 — говорит о перебоях в работе цепи индикатора фазы;
  • 0351, 0352, 0353, 0354 — Проблемы с управлением катушкой зажигания;
  • 0363 — сигнализирует о нарушении подачи топлива или прохода зажигания;
  • 0422 — максимальный заниженный показатель нейтрализатора;
  • 0441 — нарушение выхода воздуха и паров бензина через адсорбер;
  • 0444, 0445 — Клапан обрыва адсорбирующего элемента;
  • 0480, 0481 — Неисправность вентилятора.

Прочие неисправности

Автомобильная диагностика позволяет расшифровывать коды неисправностей в различных узлах реле управления, датчиков рельефа дороги, насыщения топливных смесей и некоторых других индикаторов. Обозначение имеет следующую нумерацию после «П»:

  • 0500, 0501, 0506, 0511 — неполадки датчика скорости и оборотов холостого хода;
  • 0560, 0562, 0563 — отличается впускной сетью;
  • 0615, 0616, 0617 — Проблемы с дополнительным реле стартера;
  • 0627, 0628, 0629 — Сигнал неисправности реле АЗС;
  • 0645, 0646, 0647 — Отображение муфты компрессора;
  • 0685, 0686, 0687 — Цепь на главной цепи реле;
  • 0691, 0692 — Неисправность элемента;
  • 1123, 1124, 1127, 1128 — отсутствие прилипания смеси в режиме холостого хода;
  • 1301, 1302, 1303, 1304 — Критический пропуск зажигания в цилиндрах;
  • 1410, 1425, 1426 — проблемы в цепи клапана продувки абсорбера;
  • 1513, 1514 — обрыв в цепи регулятора холостого хода;
  • 1602, 1606, 1616, 1617 — Нарушение показаний датчика неровности дороги;
  • 2301, 2303, 2305, 2307 — Схема на плате катушек зажигания цилиндров.

Многие отечественные автомобили оснащены бортовыми компьютерами, которые значительно облегчают поиск и выявление неисправностей по коду. Возможность диагностики и самодиагностики на ВАЗ 2115 появилась с началом установки инжекторного двигателя на 8 клапанов.

[Скрыть]

Диагностика автомобиля

Появление на комбинации приборов горящей лампы «Check Engine» сигнализирует водителю о возникновении проблемы в электромобиле.Следует понимать, что проверка автомобиля своими руками и сотней может дать разные результаты. Специальное оборудование, доступное у профессионалов, позволит более точно обнаруживать неисправности.

Самостоятельная диагностика

На ВАЗ 2115 владелец может провести самостоятельную диагностику и узнать, какие ошибки хранятся в памяти блока управления двигателем. Процедура осуществляется путем вызова кодов неисправностей на приборной панели или с помощью диагностического адаптера.

Для диагностики на электронной панели приборов необходимо выполнить определенную последовательность действий:

  1. Сесть в машину на место водителя, вставить ключ в замок зажигания и нажать кнопку сброса имеющегося суточного пробега. о комбинациях инструментов.
  2. Поверните ключ замка в положение подключения зажигания.
  3. Отпустите ключ, запустив процесс самодиагностики. Визуально это будет выглядеть как включение подсветки, всех сигнальных ламп, возможные символы на жидкокристаллических экранах и проверка прибора (стрелки пройдут всю шкалу с обоих концов).
  4. Повторно нажмите кнопку и отпустите. Второе нажатие отображает под спидометром версию комбинированного ПО устройства (надпись типа Uer x.ИКС).
  5. Это еще одно нажатие на клавишу, после чего на экране отобразится ошибка.

Комбинация приборов ВАЗ 2115, ключ находится с правой стороны спидометра

Водитель может произвести самодиагностику на электромеханическом пульте и блоке управления «Январь-4» в следующей последовательности:

  1. Выключите зажигание.
  2. Откройте крышку диагностического разъема, расположенного на центральной консоли.
  3. Соединить контакт с минусовой клеммой аккумуляторной батареи (с корпусом).Для этого контакт A, подключенный к двигателю двигателя.
  4. Включить зажигание. Лампа «Check Engine» мигает, выдаст код 12, что означает запуск диагностики. Подача световых сигналов следующая — длинная вспышка, затем пауза (около 2 секунд), две короткие вспышки, длинная пауза (около 3 секунд). Подача сигнала 12 выполняется трехкратно. Если сигнал не поступает, значит система диагностики неактивна или неисправна. После этого лампа Check Engine будет мигать, показывая ошибки в памяти.Каждый код повторяется трижды. Если памяти ошибок нет, передача кода 12 будет продолжена.

Для считывания ошибок контроллера используется специальный адаптер K-Line, который через разъем подключается к диагностическому разъему. Этот разъем находится на центральной консоли за пластиковой заглушкой (под прикуривателем и пепельницей). Адаптер имеет шнурок с разъемом USB на конце, который подключается к любому ноутбуку. На устройстве должна быть установлена ​​специальная программа для чтения и сброса ошибок (OpendiagFree версии 1.4 или 1.6).

Процедура считывания ошибок достаточно проста, необходимо:

  1. Проверить уровень технологических жидкостей.
  2. Открыть крышку разъема и включить зажигание.
  3. Подключите адаптер или сканер к диагностическому разъему.
  4. Запуск программного обеспечения на портативном компьютере.
  5. Просмотрите существующие ошибки в диалоговом окне программы.
  6. Расшифровать коды с помощью программного интерфейса или таблицы расшифровки.
  7. Устранить причины неисправностей и провести повторную диагностику.

Значение и коды расшифровки

При самодиагностике ВАЗ 2115 с форсункой на щитке приборов Будут показаны только цифры или мигания, что зашифровывает ошибку. При чтении задач о проблемах с электромеханической комбинацией приборов необходимо записать количество вспышек и рассчитать по ним номера ошибок. Их назначение можно расшифровать по специальному списку. Большинство таких неисправностей устраняются самостоятельно заменой вышедших из строя датчиков.

Коды самодиагностики

При выполнении диагностики необходимо учитывать, что цифра на экране может обозначать две суммируемые ошибки.Например, 9 показывает наличие двух неисправностей — под номером 1 и 8.

Числовая комбинация Расшифровка
1 Проблема в работе ЭБУ
2 Неправильные данные датчика уровня топлива
4 или 8. Проблемы с питанием сети
12 Неисправность цепи ошибки лампы на комбинации приборов
13 Нет сигнала от лямбда-зонда
14 или 15. Неверные данные с датчика температуры
16 или 17 Проблемы с питанием сети, необходимо проверить наличие замыканий
19 Ошибка датчика положения вала двигателя
21 или 22. Ошибка датчика дроссельной заслонки
23 или 25. Неправильная работа датчика температуры воздуха на входе
24 Неисправен датчик скорости
27 или 28 Нет сигнала от лямбда-зонда
33 или 34 Нет данных по расходу воздуха
35 Неисправен датчик контроля холостого хода
42 Проблема с цепью управления зажиганием
43 Отказ датчика детонации
44 или 45. Нарушение смеси
51 или 52. Ошибки памяти ECU
53 Ошибка датчика настройки CO (устанавливается на машинах без нейтрализатора)
54 Датчик октан-корректора (устанавливается на машинах без нейтрализатора)
55 Нарушение смеси
61 Лямбда-зонд


Пример появления ошибки 14 на панели

Таблица расшифровки кодов вспышек, вычисленных при диагностике.

Код ошибки Комбинация вспышек Расшифровка
12 Длинная пауза-две коротких Цепь диагностики неисправностей
14 Длинная пауза-четыре коротких Неисправность датчика температуры двигателя
15 Длинная пауза-пять коротких Аналогично
16 Длинная пауза — шесть коротких Сеть с чрезмерно высоким напряжением
17 Длинная пауза-семь коротких Чрезвычайно низкое сетевое напряжение
19 Длинная пауза-девятка короткая Отказ датчика положения коленчатого вала
21 Две длинные паузы-одна короткая Некорректные данные с датчика положения дроссельной заслонки
22 Две длинные паузы-две короткие Аналогично
24 Две длинные паузы-четыре коротких Проблема скорости движения
27 Две длинные паузы семь коротких Лямбда-зонд
28 Две длинные паузы-восемь коротких Аналогично
33 Три длинных паузы-три коротких Необходимо проверить расходомер воздуха
34 Три длинных паузы — четыре коротких Аналогично
35 Три длинные паузы-пять коротких Холостой ход вне поля допуска
43 Четыре длинные паузы-три коротких Нет сигнала от датчика детонации
51 Пять длинных пауз — одна короткая
52 Пять длинных пауз-две коротких Ошибка в контроллере
53 Пять длинных пауз-три коротких Ошибка запоминающего устройства в блоке
61 Шесть длинных пауз — одна короткая Отсутствие сигнала от иммобилайзера

Полученные данные позволяют быстро найти неисправный элемент и устранить причину ошибки.

На видео с канала гараж показывает диагностику на ВАЗ 2115 с помощью сканера и ноутбука.

Ошибки контроллеров

Наиболее частые ошибки контроллеров указаны в таблице.

Номер ошибки в программе Расшифровка
П 0030-0038, 0141 Неисправность системы подогрева лямбда-зондов
R 0102 и 0103 Неверный сигнал от датчика подачи воздуха
R 0112 и 0113 Ошибка данных датчика температуры воздуха
R 0115-0118 и 0217 Проблемы с определением температуры двигателя или перегрев
R 2122 и 2123, 0222 и 0223, а также 2138 Неверный сигнал с педали газа и датчика положения дроссельной заслонки
Р 0171-0172. Неверные параметры смеси
P 0201-0204 Неисправность форсунки (для каждого цилиндра свой код)
П 0261-0272. Проблемы управления форсункой
R 0130-0134 Проблемы с функционированием лямбда-зонда к нейтрализатору
R 0136-0140 Проблемы с функционированием лямбда-зонда после нейтрализатора
P 0300 Многократный проход зажигания
P 0301-0304 Пропустить зажигание по цилиндрам
Р 0326-0328. Отказ датчика детонации
R 0351-0352, 2301 и 2304 Управление катушками зажигания
П 0422. Отказ нейтрализатора
P 0691-0692 и 0693-0694 Отказ первого и второго реле вентилятора системы охлаждения
P 0560-0563 Проблемы с питанием
П 0627-0629 Укажите на некорректную работу цепи управления АЗС
П 1602. Неисправность в контроллере контроллеров контроллеров

Сброс ошибок

После самодиагностики, выяснения причины проблемы и исправления поломки, ошибки можно сбросить.

Для этого перейдите в меню просмотра ошибок, нажмите кнопку сброса одометра и подождите несколько секунд. Цифра 0 включит экран — ошибка сброшена. При этом данные о неисправности хранятся в памяти блока и должны быть удалены.Если уйти, то на комбинации приборов загорится лампа «Check Engine». Кроме того, не все ошибки можно прочитать во время самодиагностики электросистемы. Процедура удаления ошибки покажет, нужен ли более подробный анализ электроники автомобиля.

Для сброса ошибки необходимо сделать следующее:

  1. Включить зажигание.
  2. Откройте капот и снимите отрицательную клемму с аккумуляторной батареи. Помахав примерно минуту, подсоединяем провод обратно и закрываем капот.
  3. Отключить зажигание.
  4. Включить повторное зажигание и запустить двигатель. Значок Check Engine может на короткое время загореться и погаснуть.

Если символ продолжает гореть, значит в машине постоянная проблема с каким-то датчиком или проводкой. Узнать это можно только с помощью специального сканера. Для определения проблемного узла необходимо провести дополнительную диагностику. Затем произведите ремонт и выбросьте существующие ошибки с помощью компьютерной диагностической компьютерной программы.

Сброс ошибок на машинах с электромеханической комбинацией приборов осуществляется отключением минусовой клеммы АКБ от бортовой сети на 10 секунд. Зажигание следует выключить.

Следующие иностранные производители автомобилей Концерн АвтоВАЗ внедряет передовые технологии в свои автомобили. Одним из таких примеров является бортовой компьютер, предназначенный для выявления неисправности в машине с помощью цифрового кода. Предлагаем вам узнать, как диагностируется на ВАЗ 2115 — коды ошибок также будут расшифрованы в этой статье.

[Скрыть]

Диагностика авто

Конечно, выявить неисправность в работе автомобиля без диагностики невозможно. Осуществить это можно с помощью специального оборудования, которое есть на каждой специализированной СТО. Но и самостоятельно проверить свой автомобиль на наличие неисправностей. Обратите внимание: при автоматическом самопроверке коды ошибок не будут такими, как если бы они были диагностированы на оборудовании.

Итак, как самостоятельно сделать диагностику, такой вопрос приходил к каждому владельцу данных моделей машин.Сейчас мы расскажем о нем подробнее. Но диагностировать машину — это половина дела, ведь проблемные сочетания неисправностей тоже нужно расшифровывать.

  1. Найдите кнопку одометра на панели приборов. Тебе нужно подержать.
  2. Затем поверните ключ в замке зажигания в положение 1.
  3. После этого нужно отпустить кнопку одометра.
  4. При отпускании кнопки стрелки на панели приборов выскочат.
  5. Еще раз зажимаем и отпускаем кнопку одометра.На спидометре появятся цифры, обозначающие версию прошивки бортового компьютера.
  6. Наконец, в третий раз зажмите и отпустите кнопку одометра, и вы увидите комбинацию неисправностей. В случае самопроверки коды ошибок будут представлены в двузначной форме, в отличие от диагностики на оборудовании, где неисправности представлены в четырехзначной форме.

Расшифровка кодов

Как уже говорилось выше, без расшифровки кодов ошибок диагностика автомобиля бессмысленна.Поэтому на расшифровку комбинаций тоже стоит обратить внимание. Тем более, если вы не хотите платить за эти немалые деньги специалистам на сотню. Итак, начнем с комбинаций, которые появляются при самодиагностике машины.

Коды самодиагностики

Комбинация Расшифровка и поломка
1 Код 1 Указывает на сбой в работе микропроцессора. Иногда ошибка исправляется перепрошивкой устройства.
2 Бортовой компьютер сообщает о некорректной работе датчика уровня бензина в топливном баке. Есть проблемы с электропроводкой.
4,8 Слишком высокое или слишком низкое напряжение в сети автомобиля.
12 Некорректная работа диагностической цепи контрольной лампы.
13 На бортовом компьютере пропал сигнал с устройства контроля уровня кислорода.
14,15 В блок управления поступает неверный сигнал с датчика температуры антифриза в системе охлаждения. В частности, сигнал может быть слишком низким или завышенным.
16,17 Комбинация данных при проверке автомобиля на наличие ошибок означает неправильное напряжение бортовой сети. Необходимо тщательно проверить сеть на предмет замыканий и обрывов, так как величина напряжения слишком велика или очень низкая.
19 На бортовой компьютер ВАЗ 2115 поступает неверный сигнал с устройства контроля положения коленвала.Проверить цепь.
21,22 На блок управления ВАЗ 2115 поступает очень низкий или высокий сигнал с устройства контроля положения дроссельной заслонки. Для устранения неисправности необходимо непосредственно проверить работоспособность устройства, а также провести модерацию проводки.
23,25 Устройство для контроля температуры всасываемого воздуха. От этого датчика на блок управления поступает неверный сигнал. Проверьте цепь, а также датчик напрямую.
24 На бортовом компьютере пропал сигнал датчика скорости автомобиля ВАЗ 2115.
27,28 Данные комбинации ошибок указывают на неправильный сигнал от датчика CO на блоке автоматического управления. Рекомендуется проверить цепь на предмет обрывов и перекрытий или заменить датчик.
33,34 Устройство для регулирования массового расхода воздуха. Данные об ошибках указывают на неверный сигнал с датчика, в результате чего его следует заменить.Также есть вероятность обрыва цепи, поэтому есть смысл проверить и разводку.
35 Обнаружена неисправность в работе регулятора холостого хода. Для восстановления правильной работы устройства следует заменить датчик.
41 Некорректный сигнал с датчика фазы поступает в блок управления.
42 Эта комбинация указывает на неисправность в проводке управления электронным зажиганием.Видимо с зажиганием все в порядке, но цепь диагностирована.
43 Блок управления поймал неверный сигнал с датчика детонации. Следует проверить устройство или провести диагностику цепи на предмет обрывов.
44,45 В системе впрыска бортовой компьютер зафиксировал обедненную или обогащенную смесь сгорания. В этом случае:
  • двигатель автомобиля может работать рысью;
  • ,
  • при движении, в частности, при переключении передач автомобиль может двигаться рывками;
  • Движок периодически может красться (в редких случаях).
51,52 Данные по поиску и устранению неисправностей указывают на ошибки, обнаруженные в устройствах PPZ или RAM.
53 На блоке управления ВАЗ 2115 пропал сигнал с CO-датчика. Следует проверить работоспособность устройства.
54 Сигнал датчика «Окан-корректор».
55 Данная комбинация сообщает о том, что при движении автомобиля, в частности — при высокой нагрузке на Мотор ВАЗ 2115, в систему впрыска накладывается горючая смесь.При этом признаки поломки могут быть такими же, как и в случае с кодами 44 и 45.
61 Сломался кислородный датчик. Для восстановления работы системы следует заменить датчик.

Ошибки контроллеров

Комбинация Расшифровка
R0101-R0103 Эти комбинации означают. В частности, сигнал может быть повышенным или низким. Устройство необходимо заменить.
R0112-R0113. Сообщается о выходе из строя датчика температуры приточного воздуха. Необходимо проверить проводку, особенно в местах ремонта проводов. Судя по всему, бортовой компьютер пытается сообщить вам о возникновении короткого замыкания или обрыва.
R0116-R0118. Эти коды ошибок указывают на неисправность датчика температуры антифриза в системе. Как правило, в таких случаях лучше для начала проверить проводку, а если с цепью все в порядке, желательно заменить датчик напрямую.
P2138, p2122, p2123, Р0222, Р0223 Эти коды ошибок указывают на некорректную работу регулятора положения педали акселератора.
Р0201-Р0204. При появлении таких комбинаций бортовой компьютер пытается сообщить автовладельцу о некорректной работе одной из форсунок. В частности, в системе может быть зафиксировано обрыв цепи или короткое замыкание.
R0130 — R0134. Одна из этих комбинаций цифр может означать сбой в работе контрольного датчика кислорода.Для восстановления датчика проверьте цепь на предмет обрывов и коротких замыканий или стоит заменить прибор.
R0136-R0140 Ошибка данных означает некорректную работу диагностического датчика контроля кислорода в системе впрыска. Как и в предыдущем случае, ошибки могут означать некорректную работу устройства или неисправность электропроводки.
Р0217 Указывает на перегрев двигателя внутреннего сгорания. В этом случае неисправности могут быть скрыты как в самом двигателе, так и в:
  • перегрев охлаждающей жидкости в системе;
  • Моторное масло низкого качества или жидкость, отработавшая свой срок службы.
Р0326-Р0328. Бортовой компьютер ВАЗ 2115 сообщает автовладельцу о поломке датчика детонации. В частности, такие комбинации могут указывать не только на выход датчика, но и на поступающий от него неверный сигнал на блок управления.
Р0340-Р0343. Такие комбинации говорят о поломке датчика контроля положения распредвала ВАЗ 2115. В частности, ошибки могут означать:
  • сигнал с устройства не меняется при работе ДВС;
  • В пределах нескольких оборотов коленчатого вала сигнал от распределительного вала на блоке управления становится слишком низким или очень высоким.
Р0351, Р0352, Р2301, Р2304 Данные комбинаций означают некорректную работу катушек зажигания, а именно о неверном сигнале, поступающем в бортовой компьютер. Также эти сочетания могут указывать на обрыв в электропроводке или короткое замыкание, зафиксированное в цепи.
Р0422. Произошла поломка устройства нейтрализатора.
Р0691, Р0692. Произошла поломка первого реле вентилятора системы охлаждения.
Р0693, Р0694 Бортовой компьютер зафиксировал поломку второго реле вентилятора системы охлаждения. При несвоевременной замене предохранителя возможно закипание теплоносителя.
Р0485 Управляющее напряжение от вентилятора охлаждения поступает на блок управления.
Р0560-Р0563. Блок управления зарегистрировал слишком низкое или высокое напряжение самолета.
Р0627-Р0629. Данные комбинаций могут указывать как на неверный сигнал с ТНВД, так и на поломку реле, отвечающего за работу агрегата. Стоит отметить, что при выходе из строя предохранителя работа автомобиля будет невозможна, так как ни один из них не запустит двигатель.
P1602. 1602 — это распространенная ВАЗовская ошибка. Зарегистрированы неисправности в работе контроллера системы управления ДВС.

Сброс ошибок


Если вы обнаружили и устранили неисправность, то ее нужно стереть со стороны бортового компьютера.Для этого повторите следующие действия:

  • Завести двигатель и выключить зажигание.
  • Отсоединить клеммы от АКБ.
  • Подождите несколько секунд и снова подключите клеммы к аккумулятору.

Видео «Сброс ошибки мотора ВАЗ»

В этом видео описан процесс сброса комбинации ошибок для автомобилей ВАЗ десятого семейства.

За счет оснащения отечественных автомобилей Компьютерами стало проще искать неисправности в работе автомобилей автовладельцам.Чтобы выявить проблему, человеку достаточно провести диагностику, которая покажет коды ошибок. Этот материал позволит узнать, какие могут возникнуть ошибки ВАЗ 2114 и как с ними бороться.

[Скрыть]

Самодиагностика автомобиля

Перед тем, как приступить к расшифровке кодов нанесенных компьютерных ошибок на ВАЗ 2114 и 2115, расскажем о самодиагностике. Необходимо учитывать, что проверка автомобиля самостоятельно и с помощью специального оборудования до сотни может дать разные результаты.Оборудование, доступное у профессионалов, позволит более точно обнаруживать неисправности, чем диагностировать проблемы с приборной панелью. Комбинации поломки тоже будут разными. Тем не менее, самодиагностика восьмигранной «четверки» — дело полезное.

Как посмотреть и узнать о поломках, которые исправил блок управления самостоятельно:

  1. Для начала нужно сесть на водительское сиденье и зажать кнопку одометра на спидометре.
  2. Затем вставьте ключ в замок зажигания и установите его в первое положение.
  3. После поворота ключа нужно отпустить кнопку зажима. Это приведет к быстрому перемещению стрелка по спидометру, тахометру и другим датчикам.
  4. Затем нужно еще раз нажать кнопку одометра и отпустить. На приборке появится версия прошивки.
  5. После третьего нажатия на кнопку одометра начнут загораться коды ошибок ВАЗ 2114.

Как самостоятельно сбрасывать ошибки

После самодиагностики ошибок и устранения их причин на карбюраторных или инжекторных двигателях сообщение о неисправности может остаться на штатной панели.Если проблема была удалена, это означает, что кодовая комбинация осталась в памяти. Описание неисправностей Рассмотрим ниже, а сейчас мы расскажем, как удалить код из памяти. Чтобы снять приборку после тестирования, при проявлении ошибок ВАЗ 2114 необходимо записать сами коды. После этого снова нажимается кнопка сброса суточного пробега, это уберет неисправность из памяти блока управления.

Сброс ошибки «Check Engine»

Часто бывает, что панель приборов 2114 8 или 16 выдает ошибку проверки — неисправность двигателя, горит оранжевый значок. Самодиагностика не всегда позволяет точно проверить и определить, как исправить такую ​​проблему. Для устранения неполадок и поиска решения необходимо выполнить более детальную диагностику автомобиля с помощью компьютера и дополнительного оборудования. Возможно, при диагностике неизвестная ошибка показывает сбой в работе микропроцессора, бортовой сети или датчиков. После устранения проблемы чек может остаться.

Индикатор «Check Engine» сообщает о проблеме в работе мотора

Как закинуть код повреждения:

  1. Сначала включите зажигание, двигатель авто запускать не нужно.
  2. Затем откройте капот. Теплым ключом ослабьте болт на отрицательной клемме аккумуляторной батареи.
  3. Подождите около минуты, после чего терминал Akb необходимо поставить на место.
  4. Закройте капот и выключите зажигание.
  5. После этого снова включите и загрузите мотор автомобиля. Если чек остался, то он должен выйти через какое-то время. Если данная инструкция не сработала и способ удаления не помог, то необходимо поискать причину проблемы и устранить ее.

Значение и коды ошибок расшифровки

Для чтения неисправностей сначала рассмотрим список с таблицей ошибок UER, дающей самодиагностику (автор видео — Иван Васильевич).

комн. Описание
1 Проблемы в работе микропроцессора.
2 Самодиагностика ВАЗ 2114 зафиксировала проблемы в работе электропроводки регулятора уровня горючего.Возможен слишком высокий или низкий уровень сигнала, исходящего от датчика. Необходимо протестировать контроллер и вызвать проводку.
4 Повышенное напряжение в бортовой сети.
8 Пониженное напряжение. Что делать: в этом и в предыдущем случае проверке подлежат аккумуляторная батарея и генератор.
12 Проблемы в диагностической цепи индикатора на панели приборов.
13 Блок управления не может определить сигнал, поступающий от кислородного контроллера.
14 От регулятора температуры хладагента течет повышенный сигнал.
15 Проблема в работе Дж (а) — бортовой компьютер фиксирует пониженный уровень сигнала.
16 В проводке авто высокого напряжения.
17 Пониженное напряжение в проводке.
19 Исправлены проблемы в работе ДПКВ ().На блок управления подается неверный сигнал.
21 Проблемы в работе контроллера DPDP (датчик положения дроссельной заслонки). Возможна выручка в работе дроссельной заслонки. Проверить цепь подключения и датчик.
22 Низкий сигнал подается с DPDZ.
23 Регулятор температуры всасываемого воздуха дает повышенный сигнал.
24 Возникли проблемы в работе регулятора скорости.Его отказ можно диагностировать по неработающему спидометру.
25 Пониженный сигнал с регулятора температуры приточного воздуха.
27,28 Неправильный сигнал от датчика CO.
33,34 Неисправности ДХРВ (датчик расхода воздуха). Проверить схему подключения расходомера и ее работоспособность.
35 ЭБУ определил отклонение значений холостого хода.Возможна неисправность датчика.
41 Неправильный импульс, поступающий от регулятора фазы.
42 Проблемы в соединительной проводке электронного зажигания.
43 От контроллера детонации подан неверный импульс.
44,45 Проблемы с горючей смесью. Он может быть истощен или преобразован.
49 Проверка потери вакуума.
51,52 Проблемы в функционировании ППЗУ либо ОЗУ.
53 Нет регулятора импульса CO. Обрыв цепи крана или датчика.
54 Не поступает импульс от контроллера Octane Corrector.
55 При пониженной нагрузке на агрегат ЭБУ исправляет истощение.
61 Проблемы в кислородном контроллере.

Эти коды можно свернуть, если у вас цифра 6, она может обозначать ошибки 2 и 4 или цифрой 9 — ошибки 1 и 8.

Для того, чтобы диагностика сразу подсчитывала и расшифровывала проблемы, желательно скачать и всегда иметь при себе распечатку для описания. При диагностике ЭБУ коды на двигателе 21124 могут отличаться в зависимости от модели авто. Чтобы читать коды, нужно знать, как они должны расшифровываться. После удаления нужно сбросить ошибки (видео удаляется и публикуется каналом КВ Автосервис).

номер Расшифровка
p0102, P0103. Контроллером ДМРВ подается неверный импульс. Это значит, что нужно проверить проводку.
p0112, P0113. 112 либо 113 — требуется замена датчика температуры поступающего воздуха.
p0115-P0118. Ошибки от 0115 до 0118 — контроллер антифриза подает неверный импульс. Проблемы в проводке или в самом датчике.
p0122, p0123. ДПДЗ. От регулятора подается неверный сигнал. В случае повреждения проводки возможны помехи.
p0130, P0131 Лямбда-зонд требует диагностики и замены.
p0135-P0138. Ошибка 0135 и выше — Необходима замена регулятора нагрева лямбда-зонда.
p0030 ЭБУ сообщает о проблемах в электроблоках на участке от нагревателя лямбда-зонда до нейтрализатора.В случае ошибки R0030 необходимо проверить электрическую панель и сами датчики.
p0036. P0036 — Записано перерезание проводки отопительного прибора ДК-2.
p0300, P0302. Когда КОДЫ 300 и 302, ЭБУ сообщает о пропуске зажигания.
p0301 Точки прохода в цилиндрах силового агрегата фиксированы. Надо проверить компрессию.
p0325. Датчик детонации работает неправильно.В частности, речь идет о лазании по проводке подключения.
p0335, P0336. P0036 Ошибка ВАЗ 2114 или 10335 — вышел из строя ДПКВ или повреждена его цепь подключения. Если проводка целая, датчик меняется.
p0340. Отказ датчика фазы.
p0341. Ошибка ВАЗ 2114 0341 означает сбои в работе регулятора фаз газораспределения.
p0342, P0343. Проблемы в работе фазорегулятора. При такой ошибке двигатель детонационный. Скорее всего, проблему решит только замена.
р0346. P0346 Ошибка ВАЗа — тоже проблемы фазорегулятора.
р0363. P0363 — Выявленные возгорания горючей смеси. В отказывающихся работать цилиндрах отключается подача топлива.
р0422. Отказ нейтрализованного устройства в работе.
р0443, Р0444, Р0445 Проблемы 0443, P0444 и 0445 — регулятор адсорбера, продувка не проводится.
р0480 Произошла поломка устройства охлаждения двигателя. Возможен перегрев агрегата при незамедлительной замене. Перед заменой нужно проверить контакты к проводке.
p0501-Р0504. Ошибка 0501 ВАЗ 2114 и код ошибки 0504 — Регулятор скорости отказывается работать. Требуется замена устройства.
р0505, Р0506, Р0507 Не работает или некорректно работает датчик холостого хода. Его отказ может привести к плаванию холостого хода. Можно возить двигатель. Сам контроллер протестирован и прозвана проводка.
р0607 Контроллер детонации работает с перебоями.
с1135. Ошибка 1135 ВАЗ 2114 — Необходимо проверить кислородный контроллер.
p6060 Поломка процессора.Если после сброса кода неисправность осталась, значит контроллер нужен.
p2020 Необходимо проверить датчик положения заслонок впускного канала.
p1617. Ошибка 1617 — неровная дорога контролера, повреждение проводки.
p1513. Произошло короткое замыкание в проводке датчика холостого хода. Необходимо протестировать электрощиток и проверить контакты.
с1602. Исправлены пропадания напряжения в электросети автомобиля.
р0560. Неправильное напряжение в бортовой сети. Этот параметр может быть переоценен или недооценен. Тестированию подлежит аккумулятор, а также генераторный узел.
p1514, P0511 О появлении данных ошибок сообщает проблема обрыва или короткого замыкания в проводке RCX (регулятора холостого хода). Сначала сделайте диагностику контактов датчика, а потом, если есть возможность, прозвоните цепь.Сам датчик также может быть поврежден.
с1303. P1303 — сообщается о выявленных колебаниях возгорания от топливовоздушной смеси в третьем цилиндре. Неисправность следует устранять как можно быстрее, поскольку она может быть критичной для нейтрализатора.
p1578. Неисправность дроссельной заслонки. Дословно проблема расшифровывается как «параметр нулевой адаптации вне допустимого значения». Есть несколько вариантов решения проблемы.В первую очередь необходимо прочистить дроссельную заслонку. Если не помогло, проводится адаптация дроссельной заслонки. Для этого нужно активировать зажигание, после чего через 40 секунд запустить двигатель. Как вариант, вы можете проверить и сжать контактные клеммы на дроссельной заслонке.
p1621 Неисправность оперативного запоминающего устройства в блоке управления памятью с памятью. Требуется подробное компьютерное тестирование.
р0650 Проблемы в цепи управления индикатором кода ошибки платы.
p2135 P2135 — устранение неисправностей в работе дроссельного узла. Если замена датчика и чистка демпфера не помогли, то, возможно, проблему придется решить перепрошивкой бортового компьютера.
p2187. Засохшая смесь в цилиндрах двигателя. Вам необходимо провести детальную диагностику проблемы.

Диагностика с помощью спецтехники

4.Программа запуска для тестирования

Процесс диагностики с помощью специального оборудования заключается в проверке автомобиля с помощью ноутбука. Для подключения к диагностическому разъему потребуется кабель с переходником. Этим кабелем подключаем компьютер к разъему через выход USB. Для тестирования также потребуется программное обеспечение, мощность используемого компьютера не имеет значения. В Интернете есть множество версий разных программ тестирования.

Диагностика проводится следующим образом:

  1. Перед началом проверки рекомендуется осмотреть автомобиль.Проверить объем поставки — моторное масло, тормозная жидкость, хладагент.
  2. Найдите диагностический разъем и подключите к нему ноутбук. Если у вас есть специальный сканер, то еще лучше. Но поскольку найти сканер не так-то просто, а его покупка недоступна, можно использовать ноутбук. Перед тем как начать тестирование, нужно включить зажигание. Пускать силовой агрегат не нужно.
  3. После подключения запускается утилита для тестирования. Программный интерфейс может быть разным.При запуске программы могут появиться графики или список параметров с цифрами. Эта информация позволит сделать выводы о работе силового агрегата.
  4. Тест начат. Коды неисправностей появятся на экране ноутбука. Для расшифровки воспользуйтесь информацией, приведенной в этой статье. Все коды мы описать не смогли, но расшифровали те, которые встречаются чаще всего. Обычно, когда вы загружаете программу на свой компьютер, пользователям предоставляется отдельный файл с описанием неисправности.
  5. После расшифровки проблема выполнена.

С таким сталкивался практически каждый 16-клапанный владелец ВАЗ-2112. Они указывают на неисправности в работе двигателя и других важных узлов. Первый признак возникновения неисправностей — это появление на приборной панели индикатора «Check Engine» . Но не все автомобилисты знают, что это значит. Поэтому нужно подключиться к компьютеру и установить, какие ошибки и неисправности в работе системы.

Видео о самодиагностике через приборку (панель приборов) на ВАЗ-2112

Коды ошибок

0117 Низкий уровень, сигнал датчика температуры охлаждающей жидкости
0118 Высокий уровень, сигнал датчика температуры охлаждающей жидкости
0122 Низкий уровень сигнала датчика положения дроссельной заслонки
0123 Сигнал датчика высокого положения дроссельной заслонки
0130 1
0131 Низкий уровень сигнала датчика кислорода 1
0132 Высокий уровень сигнала 1
0133 Медленная реакция датчика кислорода 1
0134 Отсутствие сигнала датчика кислорода 1
0135 Неисправность нагревателя датчика кислорода 1
0136 Цепь на земле датчика кислорода 2
0137 Низкий сигнал датчика кислорода 2
0138 Высокий сигнал датчика кислорода 2
0140 Обрыв датчика кислорода 2
0141 Неисправность нагревателя датчика кислорода 2
0171 слишком бедная смесь
0172 слишком богатая смесь
0201 Разрыв цепи управления форсункой 1
0202 Разрыв цепи управления форсункой 2
0203 Разрыв цепи управления форсункой 3
0204 Разрыв цепи управления форсункой 4
0261 Цепь на массу цепи сопла 1
0264 замыкание на массу цепи 2 901 07 0267 Цепь на массу цепи форсунки 3
0270 Цепь на массу цепи форсунки 4
0262 Цепь на + 12V Цепи форсунок 1
0265 Цепь на + 12V Цепи форсунок 2
0268 Цепь на + 12V Цепи форсунок 3
0271 Цепь на +12 В цепи форсунок 4
0300 Многие проходы зажигания
0301 пропуски зажигания в 1 цилиндре
0302 пропуски зажигания в 2 цилиндрах
0303 пропуски зажигания в 3 цилиндрах
0304 пропуски зажигания в 4 цилиндрах
0325 Цепь датчика детонации Обрыв
0327 Низкий сигнал датчика детонации
0328 Высокий сигнал датчика детонации
0335 Недействительный сигнал датчика положения коленчатого вала
0336 Ошибка сигнала датчика положения коленчатого вала
0340 Ошибка датчика фазы
0342 Низкий сигнал датчика фазы
0343 Высокий сигнал датчика сигнала
0422 Низкий КПД нейтрализатора
0443 Неисправность клапана продувки адсорбера
0444 Цепь или обрыв клапана продувки адсорбера
0445 Цепь для th Вес клапана продувки адсорбера
0480 Цепь 1 охлаждающего вентилятора
0500 Недействительный сигнал датчика скорости
0501 Недействительный сигнал датчика скорости
0503 Прерывание сигнала датчика скорости
0505 Ошибка регулятора холостого хода
0506 Низкие обороты холостого хода
0507 Высокие обороты холостого хода
0507 Высокие обороты move
0560 Недопустимое напряжение сети
0562 Низкое напряжение сети
0563 Высокое напряжение сети
0601 Ошибка ПЗУ
0603 Ошибка внешнего ОЗУ
0604 Ошибка внутреннего ОЗУ
0607 Ошибка канала детонации
1102 Низкое сопротивление нагревателя датчика кислорода
1115 Фортифицированный нагрев Цепь датчика кислорода
1123 Богатая смесь в режиме холостого хода
1124 Плохая смесь в режиме холостого хода
1127 Богатая смесь в режиме частичной нагрузки
1128 Плохая смесь в режиме частичной нагрузки
1135 Обрыв цепи нагревателя датчика кислорода 1, короткое замыкание
1136 Богатая смесь в режим Малая нагрузка
1137 Плохая смесь в режиме нагрузки Малая
1140 Измеренная нагрузка отличается от расчетной ция
1171 Низкий уровень с потенциометром
1172 Высокий уровень с потенциометром
1386 Ошибка проверки канала детонации
1410 Короткое замыкание цепи управления клапана продувки адсорбера на +12 В
1425 Короткое замыкание цепи управления клапана продувки адсорбера
1426 Цепь управления флакона продувки адсорбера
Обрыв цепи управления 1500
1501 KZ на массе цепи управления реле АЗС
1502 короткое замыкание на +12 В цепи управления реле АЗС
1509 Контроллер цепи цепи перегрузки
1513 Короткое замыкание цепи управления ходом Hope
1514 Регулятор Hope Stroast Короткое замыкание цепи на + 12V, Cliff
1541 Chainsaw Relo Control Chain Open
1570 Неверный сигнал APS
1600 Нет связи с APS
1602 Исчезновение напряжения бортовой сети на ЭБУ
1603 Ошибка EEPROM.
1606 неправильный сигнал датчика неровной дороги
1616 Датчик неровной дороги Низкий сигнал
1612 ECU Reset Error
1617 Датчик неровной дороги высокий сигнал
1620 Ошибка PPZ.
1621 Ошибка RAM
1622 Ошибка Epza
1640 Ошибка теста itprom
1689 Недействительные коды ошибок
0337 Датчик положения коленчатого вала, замыкание на землю
0338 Датчик положения коленчатого вала, обрыв цепи
0441 Поток воздуха через клапан неправильный
0481 Неисправность цепи вентилятора охлаждения 2
0615 обрыв
0616 Короткое замыкание цепи реле стартера
0617 Короткое замыкание цепи реле стартера на +12 В
1141 Неисправность нагревателя датчика кислорода 1 после нейтрализатора
230 Неисправность цепи Relo Play
263 Неисправность форсунки 1 привода
266 Неисправность форсунки 2 привода
269 ​​Неисправность привода форсунки 3
272 Неисправность форсунки 4
650 Неисправность лампы цепи Проверьте двигатель

Схема ВАЗ-2112

Как читать ошибки?

Для того, чтобы прочитать ошибки, необходимо подключить портативный или планшетный ПК к автомобилю через специальный кабель K-LINE.Подумайте, какие инструменты понадобятся для подключения автомобиля к компьютеру и выявите коды ошибок:

Для подключения нужно найти разъем под кабелем. Он находится под рулевой колонкой. Теперь вам нужно подключить непосредственно сам кабель, а затем разъем USB. Программы оптимальны для использования: адаптер VAG-COM USB KKL; диагностическая программа ВАЗ для моделей, приора, калина, гранта; USB Autocom CDP Pro Cars USB-драйвер; ScanMaster 2.1 на русском языке для ELM327.

Диагностика автомобиля с ноутбуком

Устранение ошибок и сброс

Устранение ошибок ЭБУ достаточно простое дело.В программе чтения нужно найти желаемую неисправность и расшифровать ее. Затем рекомендуется устранить проблему, на которой произошла ошибка. Последний шаг будет сброшен. Его можно найти в инструментах или действиях программы.

Многие автолюбители ошибаются при работе с ПО, так как им «ноль» не сами ошибки, а все ПО, поэтому остается только автомобильная оболочка. После таких действий, как правило, автомобиль может не завестись и потребовать программной настройки оборудования или замены всего программного обеспечения в целом.Поэтому рекомендуется в этом случае обратиться в автосервис, где все исправят.

выводы

Ошибки управления электронным блоком на 16-клапанном двигателе ВАЗ-2112 возникают довольно часто. Обычно они сопровождаются индикатором «Check Engine» или неработоспособностью одной из систем. Итак, устранение ошибок не всегда заканчивается хорошо, поэтому при выполнении операции стоит быть достаточно аккуратными. При отсутствии уверенности в том, что все пройдет гладко, рекомендуется обращаться в автосервис, чтобы избежать поломок.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
