Рулевые наконечники это что: принцип работы, конструкция и диагностика – признаки неисправности, правый и левый, диаметр резьбы, за что отвечает, схема и фото

Содержание

Наконечник на руль автомобиля | АВТОСТУК.РУ

Рулевой наконечник — это один из элементов рулевого управления в машине, который обеспечивает подвижность и угол поворота колес на необходимую величину. Детали этого узла взаимодействуют с помощью шарнирного соединения. Одна сторона рулевой тяги имеет закрепленный наконечник, а другой конец соединяется с поворотным кулачком. Портящие и разрушающие рулевой наконечник — вода, грязь, а также вибрации во время движения транспортного средства.

Содержание статьи:

  1. Что такое рулевой наконечник и его функции.
  2. Виды неполадок наконечника рулевого наконечника.
  3. Поломки.
  4. Видео.



Что такое рулевой наконечник и его функции

Рулевой наконечник — это деталь, которая принимает и передает усилия в узле «рулевая колонка-управляемые колеса» под различным углом. Таким образом наконечник рулевой колонки изготавливается в виде шарнира, то есть имеет в своей конструкции подвижные друг от друга части. Наконечников в конструкции рулевого узла автомобиля может быть от 4 до 6. Это зависит от типа и вида машины.

наконечник рулевой тягиКак известно, чем деталь или конструкция проще, тем она надежнее. Рулевые наконечники просты по конструктивной особенности, поэтому они надежные. пыльник рулевого наконечника
Конструкция рулевого наконечника:
  • корпус;
  • шаровый палец с резьбой;
  • тефлоновый вкладыш, который служит фиксатором и ограничителем от перемещения шарового пальца;
  • крышка, закрывающая корпус детали и которая служит защитой от попадания мусора, влаги на наконечник;
  • неопреновый чехол, защищающий составляющий части устройства от посторонних деталей со стороны пальца;
  • кольцо, которое фиксирует чехол на пальце;
  • пружина для крепления чехла к корпусу;
  • гайка для пальца.

рулевой наконечник

По внешнему виду и строению рулевые наконечники схожи. Различия только в размерах и материалах изготовления.шаровый рулевой наконечник



Виды неполадок наконечника рулевого наконечника

Редко бывает, что такая деталь ломается. Когда детали новые, люфта у наконечника почти нету, но в процессе эксплуатации происходит износ тефлонового вкладыша, палец уже более свободно ходит и здесь уже водитель ощущает более низкое качество управления рулем.

Если рулевой наконечник вышел из строя, но его долгое время не менять, то начнет ломаться рулевая тяга.

тяга наконечник



Признаки поломок наконечников

Если во время управления автомобилем вы почувствовали что колеса чуть медленнее реагируют на повороты руля, то есть повод провести диагностику составной части узла «рулевая колонка-рулевая рейка-колеса». Кроме ощущения плохой управляемости может быть слышен глухой звук на поворотах и вибрация на руле.

Рулевые наконечники можно проверить своими руками, не заезжая в сервис. Но для этого нужно два человека и выполнить следующие действия:

  1. Заехать на яму или эстакаду.
  2. Поставить на ручник.
  3. Выключить зажигание.
  4. Один человек сидит за рулем и крутит его в разные стороны.
  5. Второй находится под машиной и следит как двигаются наконечники. Покачивая колеса можно легко определить, есть ли люфт.
  6. Помимо люфта надо проверить, не повреждены ли защитные пыльники. Если они потрескались, то скоро грязь начнет попадать туда и менять все равно придется. Поэтому лучше заменить сразу.
  7. Также надо проверить надежны ли закреплены наконечники к поворотным рычагам.

Так как качество дорог у нас еще на низком уровне, рулевые наконечники считаются у нас расходными материалами.

После их замены делать сход-развал колес обязательно!

Существуют еще ремонтируемые наконечники. В них можно менять вкладыши.



Видео

Из этого видео вы узнаете, как заменить рулевой наконечник своими руками.

Замена наконечника так, чтобы потом не делать сход-развал колес.

Переходим к практике.

Автор публикации

15 Комментарии: 24Публикации: 322Регистрация: 04-03-2016

Рулевой наконечник описание устройство фото видео замена



Рулевой наконечник — это элемент рулевого управления в автомобиле обеспечивающий подвижность и поворот колес на нужный угол. В его принцип заложено шаровое соединение. На одной стороне наконечник прикреплен к рулевой тяге, а на другой соединен с поворотным кулаком. Основные «враги» рулевого наконечника является влага, грязь и плохие дороги.

Функция рулевого наконечника – передавать поступательные движения от одного узла рулевого механизма к другому, при этому угол между этими деталями меняется в незначительной степени. Чтобы сделать подобную конструкцию, наконечники выполнены в виде шарниров, то есть, подвижны. Количество наконечников варьируется от 4 до 6 штук, все зависит от того, как сконструировано рулевое управление. Устройство рулевого наконечника В конструкцию рулевого наконечника входят 8 основных элементов: 1) Корпус, у которого есть ось; 2) Штырь (или палец) с резьбой по всей длине; 3) Тефлоновая прокладка, по ней двигается палец; 4) Картер, установлен он на корпусе, предотвращает поломку наконечников от деформации и ударов; 5) Пластмассовый чехол, расположенный со стороны пальца, защищающий корпус и сам наконечник; 6) Кольцо из силикона, закрепляющий установленный на пальце защитный чехол; 7) Пружина, которая способствует более надежному закреплению чехла на корпусе; 8) Гайка, удерживающая палец.

Признаки о выходе из строя

Проверка рулевых наконечников должна быть выполнена сразу после того, как появилось ухудшение качества управления автомобилем. Если вам стало тяжелее управлять своей машиной, это может быть признаком износа или поломки наконечников или одного из них. Также о проблемах свидетельствует глухой звук при каждом повороте, ощутимая отдача в руль малейших дорожных неровностей.

Пыльник рулевого наконечника предназначен для защиты шарового соединения от внешней среды, по этому, его повреждение способствует выходу из строя данной детали.

Следует отметить, что первичный осмотр можно выполнить и самостоятельно, что поможет хотя бы определить, где проблема. Для этого следует знать, как проверить рулевые наконечники самому. Эта операция выполняется двумя людьми. Автомобиль нужно загнать на смотровую яму, установить на стояночный тормоз и выключить зажигание. Одному человеку нужно сесть в салон и покрутить руль в разные стороны, а другой в это время должен находиться под машиной и следить за ходом наконечника. Наличие люфта очень просто обнаруживается визуально (покачивая колеса). Кроме люфта также нужно проверять целостность защитных пыльников и надежность крепления к поворотным рычагам.



В связи с плохим качеством наших дорог, рулевые наконечники считаются расходными запчастями, поэтому их периодическая замена – обязанность владельцев всех видов автомобилей.

Не забывайте что после замены рулевых наконечников регулировка сход развала колес является обязательной процедурой.

Для некоторых моделей машин производятся ремонтируемые наконечники, в которых можно просто менять вкладыши и ездить дальше.

ЗАМЕНА НАКОНЕЧНИКА РУЛЕВОЙ ТЯГИ – ТЕХНОЛОГИЯ И ПОРЯДОК ДЕЙСТВИЙ

Учитывая, что на каждой из деталей системы рулевого управления лежит огромная ответственность, при появлении признаков неисправности, срочно следует приступать к ремонту.

Рулевые наконечники считаются расходным материалом, который при появлении люфта нужно просто заменить. Для некоторых моделей автомашин разработаны наконечники, которые подлежат ремонту. В них необходимо заменить стёршийся вкладыш на новый. Как для замены, так и для ремонта, наконечник необходимо снять.

Снятие рулевого наконечника производится следующим образом:

  • ослабляются болты крепления переднего колеса, автомобиль поднимается и устанавливается на подставку, колесо снимается;
  • откручивается гайка пальца, но не до конца, ведь она будет служить опорой для съёмника;
  • надевается съёмник шаровых шарниров, палец выдавливается из поворотного кулака;
  • далее следует полностью отвинтить гайку и извлечь палец из отверстия;
  • на рулевой тяге ослабляется контргайка и наконечник свинчивается с тяги,
  • при этом важно оставить метку, где он находился и сосчитать количество оборотов корпуса для того, чтобы в последующем установить наконечник точно в такое же положение.
  • установка нового рулевого наконечника производится в обратном порядке.

Вся процедура занимает 15-20 минут, но она сможет гарантировать, что рулевое управление не подведёт в дороге и не станет причиной аварии. Важно помнить о том, что после замены рулевых наконечников, в обязательном порядке рекомендуется провести развал схождение. Хотя, некоторые мастера и не настаивают на этом.

Срок эксплуатации



Стоит отметить, что данный механизм является одним из самых уязвимых в конструкции автомобиля. В среднем наконечник тяги рулевой служит не более 30-40 тысяч километров. Как правило, на срок эксплуатации данной детали пагубно влияет состояние дорожного полотна. А поскольку в России дороги ровные не везде, приходится часто проверять состояние рулевых тяг и наконечника в том числе.



Если у вас недавно вышел из строя данный механизм, и вы собираетесь приобретать новый, обращайте особое внимание на состояние пыльника. Если на нем имеются трещины или он изготовлен из некачественной резины, что визуально определить практически невозможно, риск того, что он порвется, возрастает в несколько раз. А если пыльник не будет выполнять свои прямые функции, это грозит выходом из строя шарнира. Поэтому доверяйте только известным производителям и не пренебрегайте заменой наконечников.

Замена рулевых тяг и наконечников BMW E36

ПОХОЖИЕ СТАТЬИ:

  • Mercedes-Benz S 63 AMG седан, 2013
  • Инструменты, аксессуары и запасные части для автомобиля
  • Какую сигнализацию лучше поставить на автомобиль с автозапуском.
  • Технические данные и эксплуатации Bugatti Veyron, произведенные в период с 2005 — 2015
  • Бмв е39: обзор,описание,фото,видео,комплектация,характеристики
  • Гидравлические толкатели: устройство,фото,описание.
  • Надежная и стабильная работа системы охлаждения двигателя
  • Рама и тягово-сцепное устройство: описание,устройство,фото.
  • Фольксваген каравелла Т6 2016 комплектации и цены обзор описание характеристики фото видео.
  • BMW Z8: технические характеристики,фото, видео.
  • Бмв е30 технические характеристики обзор описание фото видео комплектация.
  • 2018 Volkswagen Polo уже в продаже в Великобритании От £ 13,855
  • Системы охлаждения двигателя проблемы и неисправности фото описание
  • Главные неисправности аккумуляторной батареи
  • ДИАГНОСТИКА ЭЛЕКТРООБОРУДОВАНИЯ АВТОМАШИН

Как выбрать наконечник рулевой тяги

Любое транспортное средство нуждается не только в исправном двигателе, тормозной системе и системе подачи топлива, но и системе рулевого управления. Она состоит из нескольких компонентов, о каждом из которых стоит знать ответственному автолюбителю. Речь пойдет о наконечнике рулевой тяги – тот самый элемент рулевого механизма, который, вне зависимости от его конструкции, присутствием всегда. Разберемся же с тем, как устроен рулевой наконечник, как его правильно выбирать, какие фирмы предлагают лучшие запчасти в категории «Рулевое управление», а также что нужно учитывать при выборе, дабы не купить подделку.

Наконечник рулевой тяги

Функции и устройство

Автомобильный рулевой наконечник создан для исправной передачи усилия от одного механизма управления к другому. Поскольку усилие задается поступательным движением, а угол между каждой деталью не должен меняться слишком сильно, наконечник выполняется в виде нескольких шарниров. Обычно их 4, однако, в некоторых конструкциях их может быть 6. Наконечник включает в себя вот такие элементы:

  • Корпус, внутри которого находится ось;
  • Штырь (в водительской среде – палец) с резьбой;
  • Тефлоновая прокладка, вдоль которой и будет двигаться штырь;
  • Картер, защищающий деталь от сильных ударов и дающий серьезную защиту от деформации;
  • Дополнительный чехол из пластмассы, который располагается в стороне от штыря. Он необходим для защиты наконечника, корпуса детали;
  • Фиксирующее силиконовое кольцо;
  • Гайка, которая удерживает палец;
  • Пружина, обеспечивающая фиксацию чехла.

Заметьте, что вся конструкция отличается колоссальной прочностью и стойкостью к механическим воздействиям. Если снять наконечник со старого автомобиля, то у него не будет люфта –  имеющийся на нем тефлоновый вкладыш очень плотно фиксирует шаровой палец. Если наконечник приходит в негодность по причине истирания вкладыша. Палец перемещается свободнее, что сказывается на всей работа рулевого механизма.

Устройство наконечника рулевой тяги

Основные неисправности

Как правило, рулевой наконечник не выходит из строя быстро. Автолюбитель начнет замечать изменение характера работы рулевого механизмы еще до того, как необходимость замены наконечника станет явной. Первым признаком того, что наконечник пора менять, является появление люфта. Совершенно новая и даже серьезно изношенная, но пока работая запчасть лишена люфта – шаровой палец максимально плотно зафиксирован вкладышем. Чтобы определить необходимость замены наконечника рулевой тяги, обращайте внимание на следующее:

  1. Изменился характер работы педали «газа»;
  2. При разборке стало ясно, что в рулевой тяге появился люфт;
  3. Рулевое колесо слишком легко проворачивается;
  4. По ходу движения по плохим дорогам, ускорении или торможении рулевой механизм стучит или скрипит;
  5. При повороте руля слышится глухое постукивание;
  6. При проведении процедуры сход-развала возникают сбои.

По словам специалистов, период эксплуатации различных наконечников разный. В среднем, деталь нужно менять каждые 40-50 тысяч километров. Со временем шарнирное соединение изнашивается вследствие попадания частичек грязи. Если пыльник не был поврежден, то наконечник может отъездить свыше 50 тысяч километров.

Часто элементы рулевого механизма выходят из строя по причине наезда авто на препятствие на больших скоростях. Если водитель по неосторожности наехал на высокий бордюр или даже попал в аварийную ситуацию, то в ближайшем будущем стоит проверить состояние рулевого механизма.

Как проверить состояние рулевого наконечника

Для произведения осмотра стоит загнать свой автомобиль на эстакаду или же смотровую яму. Вполне можно обойтись и использованием домкрата, если доступа к смотровой яме нет. Последовательность действий такая:

  1. Тряпкой очистите детали от грязи;
  2. Осмотрите места крепления;
  3. Внимательно осмотрите пыльник рулевого наконечника. Покрытый трещинами пыьник однозначно нужна менять;
  4. Попросите помощника прокрутить рулевое колесо и наблюдайте работу наконечника. Если он переместился по длине оси пальца на расстояние большее чем 1,5 миллиметра, то можно говорить о наличии люфта.

Если рулевой наконечник имеет люфт, то его нужно заменить как можно скорее. Пыльники являются расходными материалами, так что при наличии малейших повреждений их можно смело менять на новые.

Правый наконечник

Отметим также, что первичную диагностику можно проводить не только на приподнятом автомобиле, но и при снятых или вывешенных колесах. Это справедливо для проверки шаровых опор, стабилизатора и подшипников. Однако для получения полной картины все равно стоит внимательно осмотреть днище авто и элементов рулевого управления в частности.

Как выбрать новую деталь

При подборе рулевого наконечника не нужно учитывать множество характеристик, как это было бы при подборе, скажем, деталей стартера. Искать можно следующим образом:

  • По VIN-коду. В этом случае автолюбитель гарантированно найдет подходящую оригинальную запчасть. Поиск по коду транспортного средства может быть затруднен тем, что существующие электронные системы автоматически «подтягивают» ближайшие к оригиналу аналоги. Как же в них разобраться?
  • По коду запчасти. Как раз тот вариант, когда у вас множество кодов и вы не можете определиться с тем, что лучше выбрать. Здесь нужно учитывать и то, кем была произведена запчасть. О производителях мы поговорим позже. Стоит лишь помнить о том, что сегодня благодаря доступу к сети и наличию множества неплохих электронных магазинов можно проверить каждый код и получить максимум информации о каждой запчасти;
  • По данным автомобиля. Еще один вариант, предусматривающий использование электронных каталогов. Хоть автолюбитель всегда может обратиться в официальный магазин, искать запчасть в сети проще. Нужно указать марку, модель автомобиля, кузов и год выпуска. Система автоматически подберет оригинал и ближайшие аналоги.

Автолюбитель по ходу поиска отметит, что подобрать наконечник любым из трех способов очень легко. Проблема в другом – оригинал или неоригинал? Давайте разберемся.

Экскурс по брендам

Как показывает практика, оригинальные рулевые наконечники могут быть на голову выше аналогов, а могут и ничем существенно от них не отличаться. Дело в том, что европейские автоконцерны заказывают детали рулевого управления у производителей, которые выпускают продукцию и под своим именем. К примеру, если у вас автомобиль Volvo, Audi, Volkswagen или BMW, то на нем стоят рулевые наконечники Lemforder. Фактически, покупая фирменную запчасть в упаковке с именем данного производителя, вы покупаете все тот же оригинал, но по значительно более демократичной цене. На продукцию следующих компаний стоит обращать внимание в первую очередь:

  • Lemforder (Германия) – как уже было сказано, качество оригинала по низкой цене;
  • TRW (Германия) – компания известна тем, что продает довольно качественные запчасти по очень демократичным ценам. По качеству они уступают оригиналам;
  • MOOG (США) – именитый производитель деталей подвески. Запчасти американского производителя стоят немало, но они на голову выше многих других аналогов. Опасайтесь подделок!
  • Mapco (Германия) – производитель, которого незаслуженно обошли вниманием почти все автолюбители. По соотношению цена-качества его запчасти являются одними из лучших на рынке. Детали рулевого управления неплохо показывают себя на российских и украинских дорогах;
  • Nakamoto (Тайвань) – предлагает отличные наконечники для автомобилей азиатского производства. Сегодня продукция тайской компании экспортируется в 50 стран мира, что является хорошим показателем;
  • Febi (Германия) – производитель, собирающий не самые лестные отзывы. Однако в целом среднее качество запчастей и расходников компенсируется невероятно низкими ценами. Если вы ищете бюджетный наконечник и пыльник, то стоит обратить внимание на продукцию под именем Febi;
  • CTR (Южная Корея) – еще один производитель, предлагающий недорогие детали рулевого механизма. При этом качество всех деталей очень высоко. Ситуацию омрачает огромное количество подделок, которые наводнили вторичный рынок автозапчастей.

Неплохие наконечники также предлагают фирмы Delphi (США), Wulf Gaertner Autoparts AG (Германия), GTR (Тайвань), SWAG (Германия). Последняя фирма предлагает самые бюджетные аналоги, качество которых рекорды явно не бьет.

Наконечник рулевой тяги Moog

Фирменная запчасть или подделка

Остро стоит проблема выбора фирменной запчасти. К примеру, продукция CTR и MOOG собирает не лучшие отзывы потому, что именно ее чаще всего подделывают. Отличить хорошую фирменную запчасть можно по:

  • Коробке. Обратите внимание на только на оригинальный дизайн (можно найти фотографии в сети), но и на материал. Это гофрированный картон. Сегодня все чаще и чаще можно найти подделку внутри коробки из такого же картона, так что идем дальше;
  • Внутренней упаковке детали. Детали рулевого механизма находятся внутри плотно запаянного пакета;
  • Качеству металла и дополнительным элементам. Никаких заусенцев, задиров, технически необоснованных бортиков. Также фирменные запчасти не имеют ненужных фиксирующих колец, корончатых гаек. К примеру, настоящий CTR можно отличить по самоконтрящимся гайкам;
  • Маркировкам. Обращайте внимание на маркировку на коробке и самой детали, штрих-коды для сканирования и проверки на сайте производиетля. Также на коробке с оригинальной запчастью всегда есть голограмма, которую практически невозможно отклеить пальцами – только поддеть ножом и оторвать;
  • Завальцовке. Обратите внимание на место завальцовки – на ее месте не должно быть задиров.

Сегодня отличить оригинал от подделки не так уж трудно, если у вас под рукой есть смартфон. Достаточно проверить запчасть по штрих-коду. Если вы берете деталь от малоизвестной фирмы, которая не позаботилась об интернет-интеграции продуктов и собственного электронного каталога, то вы почти наверняка берете продукт не самого высокого качества.

Какому пыльнику рулевого наконечника отдать предпочтение

Отдельный вопрос: как же выбрать пыльник наконечника? Если уточнить совместимость пыльника со своим автомобилем, что, опять же, проще всего пользуясь возможности всемирной паутины, то остается лишь выбрать материал изделия и отдать предпочтение конкретному производителю. О материалах стоит знать следующее:

  • Резина дешевый и износостойкий материал. Сегодня с ней научились работать практически все производители. Вы можете взять недорогой отечественный пыльник и с ним отъездить около 40 тысяч километров (иногда выходит и больше). Резина имеет тенденцию к затвердеванию на морозе и плохо показывает в себя в северных широтах – начинает трескаться, что отрицательно сказывается на эксплуатации наконечника рулевой тяги;
  • Полиуретан жестче и долговечнее резины. Далеко не на все автомобили поставляются полиуретановые втулки и пыльники. Если у вас относительно новый зарубежный автомобиль, то производством полиуретановых пыльников наконечников и ШРУСов точно занимается несколько европейских компаний.

При выборе пыльников стоит обратиться к электронным каталог или пользоваться поиском по кодам или VIN-коду автомобиля. Нужно учесть внутренний и наружный диаметры (в каталогах обозначаются как d и D), длину (L). Если новый пыльник полностью повторяет старый, его код стоит сохранить. Далее нужно будет подобрать аналоги и определиться с брендом. Отдавайте предпочтение пыльников от:

Пыльник наконечника рулевой тяги

Пыльник рулевого наконечника можно найти в каталогах практически всех производителей комплектующих рулевой системы, но есть одна загвоздка: отдельно пыльник продается редко – только в комплекте с наконечником. Сложнее всего найти отдельно пыльники Lemforder, а проще всего – Febi и Mobis.

Можно ли заменить наконечник самостоятельно

Процедура замены отдельных элементов рулевого управления не представляет собой ничего сложного и занимает в среднем 20 минут. Эту же работу можно доверить мастеру, который наверняка справится еще быстрее. Однако если вы решились заменить наконечник самостоятельно, то придерживайтесь следующего алгоритма:

  1. Поднимите автомобиль или оставьте его над смотровой ямой;
  2. Открутите болты, соединяющие колеса с подвеской автомобиля;
  3. Ослабьте гайку штыря (пальца), при этом оставив его на резьбе;
  4. Наденьте съемник, с которым будет проще выдавить палец;
  5. Избавьтесь от гайки и выньте палец;
  6. Снимите контргайку, находящуюся на рулевой тяге авто;
  7. Снимите наконечник;
  8. Остается отметить место расположения имеющейся рулевой тяги, подсчитать кол-во оборотов, которые делает корпус старого наконечника.

Теперь нужно установить новый рулевой наконечник. После установки новой запчасти управление автомобилем станет надежнее, проще и намного безопаснее. После замены категорически рекомендуется пройти процедуру сход-развала на ближайшей станции – специалисты единогласно согласились с тем, что эта процедура после замены является обязательной.

Реставрация элементов рулевого механизма не рекомендуется. Дело в том, что автолюбителю будет сложно проконтролировать соблюдение заводских параметров и трезво оценить стоимость реставрации. Проще купить новые запчасти и самостоятельно их установить. Замену пыльников также легко произвести самому без помощи мастера.

Вывод

Выбор нового наконечника рулевой тяги не представляет особой сложности. Нужно лишь уточнить совместимость детали со своим автомобилем и выбрать запчасть производителя, пользующего наибольшим доверием. Сегодня лучшие аналоги предлагает Lemforder, хотя под именем этой компании автолюбитель найдет все тот же оригинал. Наконечники не стоят больших денег, равно как и пыльники – замена этого элемента рулевой системы по карману всем автолюбителям. Категорически рекомендуем покупать новые наконечники и в случае необходимости и пыльники, перед этим внимательно осмотрев оба элемента и определившись с тем, требуется ли плановая замена. При аккуратной езде по хорошим дорогам наконечники и пыльники отъездят много более 50 тысяч километров.

Как вычислить неисправность рулевых наконечников?

Рулевая тяга Наряду с тормозной системой, рулевое управление является одной из главных составляющих безопасного передвижения транспортного средства. В конструкцию данного узла входит несколько важных элементов, состояние которых самым прямым образом сказывается на комфорте водителя и пассажиров, а значит, любые неисправности в их работе крайне нежелательны, а порой – даже опасны. Одной из таких составляющих является рулевой наконечник (или правильно сказать, наконечники, поскольку в рулевом управлении их два), который отвечает за поворот колес под определенным углом, что существенно повышает возможность маневрирования. Учитывая такое ответственное назначение, выход из строя данных деталей оставит автомобиль неуправляемым.

Поэтому в данной статье мы расскажем, по каким признакам можно распознать неисправности рулевых наконечников, а также уделим внимание профилактическому первичному осмотру указанных элементов.

1. Особенности эксплуатации рулевых наконечников

Как мы уже отмечали, состоянию и качеству рулевого наконечника нельзя не уделять должного внимания, ведь его разрушение вызовет потерю связи между колесом и рулевым управлением, а чем это может закончиться при движении автомобиля на больших скоростях, думаю, объяснять не надо.

Рулевой наконечник В процессе эксплуатации транспортного средства рулевой наконечник так же, как и много других составляющих машины, испытывает постоянную нагрузку. На него действует сразу несколько разнонаправленных сил, и нет ничего удивительного в том, что в некоторых случаях он может просто не выдержать такого давления. Чтобы предупредить появление серьезных проблем с этой деталью, рекомендуется регулярно проводить осмотр и при необходимости заменять вышедшие из строя элементы.

Потенциально возможными симптомами износа рулевых наконечников в первую очередь являются биение рулевого колеса, изменение требуемого усилия при повороте руля и появление некого свободного хода рулевого колеса, называемого люфтом руля.

Довольно часто причинами неисправностей являются разрыв пыльника и попадание грязи в шарнирные соединения. Постепенно, через образовавшиеся трещины в резиновом колпачке, смазка детали вымывается водой, а ее место занимают грязевые отложения, которые внутри шарнира действуют как абразив, существенно сокращая ресурс механизма.

Пыльник может изготавливаться как из резины, обладающей морозоустойчивостью и высоким уровнем эластичности, так и из специально созданных полимерных материалов. Как только Вы обнаружили хотя бы малейшие признаки нарушения целостности защитного наконечника, следует незамедлительно устранить проблему путем его замены, что позволит уберечь саму деталь от износа.

Рулевые наконечники Если Вам по какой-то причине пришлось снимать рулевой наконечник (например, для его восстановления или замены), то после обратной установки следует проверить заводские параметры развала-схождения колес, так как после разборки все настройки собьются. Восстановлением геометрии занимаются в специальных пунктах регулировки развала-схождения, где имеется необходимый для этого стенд.

2. Неисправности рулевого наконечника и их признаки

Конструктивно, рулевые наконечники являют собой шарниры сферической формы, и их разделяют на правые и левые. В сравнении со сроком службы рулевой тяги, ресурс рулевых наконечников намного меньше, а их неисправность – это одна из самых частых проблем, с решением которой автовладельцам приходится сталкиваться.

Основными факторами, влияющими на работу указанных деталей, есть состояние дороги, скорость передвижения автомобиля, общее состояние механизма рулевого управления, а также стиль вождения водителя машины. Нередко неисправности в рулевых наконечниках влекут за собой проблемы в работе самих рулевых тяг, а это уже несколько серьезнее. Наиболее характерными признаками неполадок в работе рулевых наконечников являются:

— отдача в педаль «газа»;

— люфт в рулевой тяге или слишком легкий ход рулевого колеса;

— резкие стуки и скрежет, возникающие при движении по неровным дорогам, а также в ситуации резкого торможения, либо ускорения;

— глухое постукивание при повороте рулевого колеса;

— сбои при установке угла развала-схождения колес и их расшатывание в горизонтальной плоскости.

Рулевые наконечники Многие специалисты не советуют браться за восстановление сломанных наконечников, так как это часто нарушает общую конструкцию рулевого механизма и угрожает безопасному передвижению транспортного средства. Именно этот факт является причиной того, что рулевые наконечники рекомендуется менять в комплекте. Средний срок служб таких элементов, составляет примерно 40 тысяч километров пробега автомобиля, а конкретные цифры зависят от уже перечисленных факторов.

Основной неисправностью рулевого наконечника считается износ шарнирного соединения, который происходит вследствие попадания частиц грязи (причина – повреждение защитного пыльника). Также, рулевой наконечник может получить «травмы» в результате наезда машины на какое-то препятствие или вследствие аварийной ситуации. Как только хотя бы один из описанных признаков проявил себя, по возможности, следует сразу же провести полную диагностику состояния рулевых наконечников, желательно, используя для этого специальное оборудование.

В зависимости от результатов проведения процедуры, принимается решение о необходимости замены самих наконечников, или же каких-либо других составляющих механизма рулевого управления.

3. Первичный осмотр рулевых наконечников

Рулевой наконечник Конечно, внешний осмотр автомобиля – важное и ответственное занятие, но куда полезнее будет заглянуть внутрь транспортного средства, что поможет вовремя определить и предупредить поломку конкретной детали или узла в целом. Диагностика такого рода не займет много времени и не потребует от Вас серьезных знаний о работе автомобиля, но для качественного ее проведения лучше всего воспользоваться помощью друга (для определения люфта требуется два человека). В самостоятельном порядке Вы сможете разве что проверить деталь на наличие поверхностных механических повреждений.

В случае с рулевыми наконечниками, первичный осмотр предусматривает выполнение следующих действий. Поскольку данные детали расположены на днище автомобиля, то достать их может оказаться не так просто. Поэтому, если Вы желаете провести полный осмотр, то лучше загнать машину на смотровую яму или эстакаду. Так у Вас появится возможность получить более широкий доступ ко всем элементам днища, включая подвеску и вышеупомянутый рулевой наконечник. Вместо ямы и эстакады, для поднятия транспортного средства можно использовать и домкрат, но только не забудьте дополнительно установить подставочные опоры (пеньки). Безопасность должна быть на первом месте!

Когда машина заняла нужное положение, возьмите тряпку и очистите детали от поверхностной грязи, что даст возможность лучше рассмотреть их на предмет всевозможных дефектов. Кроме того, следует обратить внимание на места крепления, ведь именно соединения, как правило, чаще всего выходят из строя.

Рулевой наконечник Первый претендент на наличие неисправности – это, конечно, описанный ранее пыльник, поэтому необходимо сразу же рассмотреть, вдруг на нем уже имеются трещины. Следующий шаг – проверка люфта. Для этого помощник должен покрутить рулевое колесо в разные стороны, в то время как Ваша задача – наблюдать за работой рулевых наконечников. Если они перемещаются по длине оси пальца больше, чем на полтора миллиметра, то это указывает на неисправность элемента.

Учитывая, что неисправность может скрываться практически в любом месте узла, при проведении диагностики следует быть предельно внимательными, осмотрев по очереди обе стороны. Если есть желание (раз уж Вы и так забрались под машину), можно провести осмотр и других немаловажных деталей и узлов. В случае необходимости, их можно будет сразу смазать или заменить на новые.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Проверяем рулевые наконечники

Рулевой наконечник Какое же это удовольствие – сидеть за рулем любимого автомобиля, постепенно переключать передачи, вжимать педаль газа в пол и гнать на максимальной скорости… Если мощность автомобиля и трасса позволяют подобное, то почему бы и нет? Но вот только о безопасности не стоит забывать! А основа безопасной езды – это, конечно же, исправность всех автомобильных механизмов. О многих из них мы уже говорили в нашем блоге, но сегодня хотим поделиться информацией о том, как проверить рулевой наконечник, и что делать, если он износился.

1. Что нужно для проверки рулевого наконечника в домашних условиях?

В целом, диагностика всего вала руля не является очень сложной задачей. Самое главное, что вам понадобится для проверки, – это ваша интеллектуальная подкованность в вопросах автомобильной механики и внимательность к деталям.

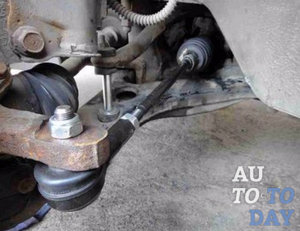

Рулевая тяга и наконечник Однако, в связи с расположением интересующего нас узла, вам необходимо будет получить свободный доступ к пространству под автомобилем. Для этого нужно загнать авто либо на эстакаду, либо на смотровую яму. В остальном же вся диагностика осуществляется путем визуального осмотра всех элементов рулевого вала, в том числе и рулевого наконечника. А вот на случай выявления реальных неисправностей, вам нужно всегда иметь под рукой следующий перечень инструментов, который также пригодится в процессе ремонта:

1. Баллонный ключ.

2. Домкрат.

3. Плоскогубцы.

4. Рожковые ключи (желательно иметь ключ и на 13, и на 19, и на 22 – так что лучше взять весь набор).

5. Монтировка.

6. Молоток.

7. Съемник.

8. Динамометрический ключ (пригодится при затяжке).

9. Жидкость WD-40, которую вполне можно заменить обычной тормозной жидкостью.

10. Железная щетка.

2. Как правильно проверить состояние рулевого вала и рулевого наконечника?

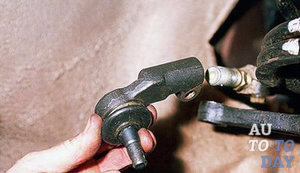

Проверка рулевого наконечника Что же это за деталь такая – рулевой наконечник? По своей сути это шарнир сферической формы, конструкция которого состоит из следующего перечня элементов:

1. Основной корпус шарнира, внутри которого находится полуось.

2. Шаровой палец, на котором обязательно нарезана резьба.

3. Вкладыш, благодаря которому шаровой палец фиксируется и ограничивается в перемещениях; чаще всего выполняется из тефлона.

4. Шайба для фиксации.

5. Резиновые уплотнители, который защищают механизм от попадания влаги и пыли.

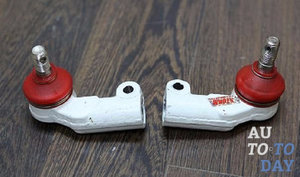

В конструкции автомобиля присутствуют два рулевых наконечника – левый и правый. Как один из элементов рулевого управления автомобиля, одной своей стороной рулевой наконечник крепится к рулевой тяге, а вот второй – к поворотному кулаку. Основная функция, которую выполняет эта деталь – передача двигательного усилия от рулевой колонки к управлению поворотами колес привода.

Сколько прослужит рулевой наконечник до полного износа – не знает практически никто. Ведь данный срок зависит от условий эксплуатации автомобиля, и данной детали в том числе. В среднем срок службы рулевого наконечника рассчитывается в пределах 30-40 тыс. км автопробега. Но неровные дороги, скорость, с которой обычно перемещается автомобиль, ваш собственный стиль вождения и состояние других систем автомобиля – это те факторы, которые так или иначе приводят к тому, что настает износ рулевого наконечника.

Проверка рулевого наконечника Поскольку мы не знаем, когда именно выйдет из строя эта деталь, «следить» за ней необходимо регулярно. Имеется в виду, что каждый раз, садясь за руль своего автомобиля, вы должны очень внимательно прислушиваться и присматриваться к тому, как машина ведет себя во время движения, как отзывается на повороты руля и т.д.

Если же у вас вдруг возникнут подозрения касательно возможной неисправности рулевых наконечников, то необходимо как можно скорее либо подтвердить свои предположения, либо опровергнуть. Как проверить состояние рулевого наконечника? Конечно же, это тестирование автомобиля.

Чтобы определить, есть ли в рулевой тяге люфт, необходимо на ровном и свободном от движения участке дороги осуществить несколько поворотов влево/вправо, делая при этом совсем незначительную амплитуду. В целом движение вашего автомобиля останется стабильным, но вот для диагностики – самое то. Как же понять, что в детали действительно есть зазор?

Признаком этого будет являться резкий звук, напоминающий стук. Проявляется он либо при поворотах руля, либо при езде по неровной дороге. Также, стучать рулевой наконечник может при резком торможении или ускорении. Если звук присутствует – немедленно загоняйте автомобиль на смотровую яму, чтобы визуально убедиться в наличии люфта.

Осматривая рулевой наконечник, вам необходимо проверить:

1. Правильность геометрии корпуса интересующей нас детали. Очень важно, чтобы на нем не было механических повреждений, из-за которых может значительно утруждаться перемещение шарового пальца. Как результат, нарушается даже регулировка развала-схождения колес автомобиля. Если наконечник будет оставаться в таком состоянии достаточно длительный период времени, то он очень скоро вообще выйдет из строя.

Рулевой наконечник2. Герметичность резиновых уплотнителей, которые препятствуют попаданию внутрь детали пыли и влаги. Если на них есть трещины, то, скорее всего, деталь очень сильно загрязнена, из-за чего в ней даже может удалиться вся смазка. Как результат, управление автомобилем становится менее безопасным.

3. Наличие люфта, при котором деталь однозначно необходимо полностью менять. Подобное не должно вас пугать, поскольку рулевые наконечники относятся к расходному материалу автомобиля.

Стоит упомянуть еще о нескольких внешних признаках, которые также могут указывать на неисправность рулевых наконечников. В первую очередь, это отдача в руль. Речь идет о ситуации, когда во время движения вы ощущаете довольно сильное биение от руля. Подобная ситуация возникает преимущественно в тех случаях, когда деталь не просто неисправна, а полностью изношена и требует немедленной замены. Однако не стоит забывать, что причина этого может скрываться не только в рулевых наконечниках, но и в других элементах рулевой тяги.

Если во время диагностики вам действительно удалось найти ту или иную неисправность – не стоит оттягивать время, чтобы ее устранить. Даже если у вас нет на это времени, отгоните автомобиль на СТО, где с износом рулевого наконечника вам помогут разобраться специалисты. Если же вы готовы самостоятельно приступить к замене этой детали – внимательно читайте нашу статью дальше.

3. Износ рулевого наконечника: что делать, чтобы устранить неисправность?

Рулевая тяга и наконечникиОтправить автомобиль на станцию технического обслуживания – это самое простое, что можно сделать в случае износа рулевого наконечника. Вместе с тем, это отнимет у вас значительно больше денег, нежели осуществление ремонта в домашних условиях, где затраты составят лишь приобретение расходных материалов.

Однако, стоит понимать, что рулевой наконечник очень серьезно влияет на развал-схождение колес автомобиля. По этой причине, в случае замены или ремонта данной детали вам еще нужно будет заняться и регулировкой колес, выполнить которую без специального технического оборудования СТО очень сложно.

В целом же выполнение замены изношенного рулевого наконечника – не такая уж и сложная задача, с которой вы вполне сможете справиться и самостоятельно. Главное, в процессе работы четко следуйте нижеприведенной инструкции и всем ее этапам:

1. Приподнимаем одну сторону автомобиля при помощи домкрата и снимаем то колесо, рулевой наконечник которого вышел из строя.

2. При помощи железной щетки очищаем то место, в котором рулевой наконечник соединяется с поворотным кулаком. Чтобы облегчить процесс замены данной детали, рекомендуется дополнительно сбрызнуть место соединения специальным средством WD-40, или же просто смазать тормозной жидкостью.

3. Теперь нам необходимо демонтировать шплинт, при помощи которого фиксируется резьбовое соединение. Делать это нужно при помощи плоскогубцев.

Откручиваем гайку 4. Подходящим ключом откручиваем гайку, после чего вам предстоит выполнить наиболее сложную задачу – вынуть палец наконечника из кулака основного корпуса. Делать это рекомендуется при помощи специального съемника. Однако, если его у вас нет, придется использовать обычный молоток и лом и буквально выбивать палец наконечника. После этого рулевой наконечник и тяга будут полностью освобождены для дальнейших манипуляций.

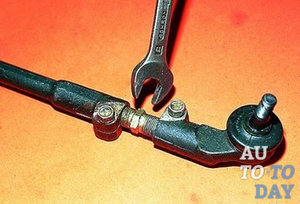

5. Опять же используем подходящий ключ и с его помощью выкручиваем болт, который крепит нужный нам наконечник к тяге.

6. Полностью выкручиваем рулевой наконечник из тяги и снимаем его. Однако, перед тем как это сделать, необходимо осуществить еще один важный замер: определить, на каком расстоянии находятся друг от друга сгон и центральная часть рулевого наконечника вашего автомобиля. Новый наконечник обязательно нужно установить на точно таком же расстоянии, на котором был установлен старый.

7. Устанавливаем на место старого новый рулевой наконечник. Аналогично тому, как вы осуществляли съем старой детали, необходимо осуществить монтаж новой. В первую очередь ее необходимо прикрепить к рулевой тяге. После этого в поворотный кулак необходимо вставить палец шарнирного соединения. Сделать это будет в разы проще, нежели в случае демонтажа. Далее затягиваем палец шарнирного соединения при помощи гайки и фиксируем соединение шплинтом.

8. Монтируем колесо автомобиля на место и опускаем его с домкрата.

9. Осуществляем точно такие же манипуляции с другой стороны автомобиля с другим рулевым наконечником.

10. Не забываем о необходимости настроить развал-схождение вашего автомобиля. В противном случае износ рулевого наконечника повторится в самое ближайшее время.

Рулевая тяга и наконечник Что же касается того, где можно приобрести необходимую для замены деталь, то с этим у вас не должно возникнуть никаких проблем, так как подобную деталь можно без проблем приобрести в любом автомагазине. Ведь, как мы уже говорили, рулевой наконечник является расходным материалом для автомобилей.

Правда вот, цена на разные изделия может значительно колебаться, что зависит от производителя. Лучше ориентироваться на товар средней стоимости, который действительно сможет обеспечить надежную службу, и при этом на нем не будет наценки от раскрученного бренда производителя.

Также очень важно приобретать оригинальный рулевой наконечник, который идеально подойдет к вашему автомобилю. По совету консультантов, можно подобрать достойный вариант от других моделей авто. К слову, изготовленная по лицензии производителя запасная деталь может обладать более высокими показателями выносливости и качества используемых материалов, нежели оригинал. Связано это с тем, что конструкторы автомобилей всегда пытаются максимально удешевить производство, для чего могут использовать расходные детали более низкого качества.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Отправить ответ

avatar
  Подписаться
Уведомление о
