причины неисправности Электрическая схема стеклоочистителя ваз

Не стоит думать, что обладателям «родной» проводки такие изменения ни к чему, напротив, есть несколько веских причин внедрить в штатную проводку рэле от ВАЗ 2108:

Рэле 52.3747 (2108) реализовано на интегральной схеме; соответственно, имеет меньше шансов выйти из строя и не отзывается на изменения температуры и влажности, что сплошь и рядом происходит со штатными биметаллическими рэлюшками.

Для ВАЗ 2108 выпускается усовершенствованное рэле, позволяющее самостоятельно устанавливать время задержки между взмахами и имеющее еще несколько полезных функций. Переделка проводки позволит использовать это рэле вместо штатного. Такие рэле производят, например, рязанская фирма «Русский Партнер» (самое простое) и московская фирма «Дека» (пожалуй, самое навороченное).

Отдельный вход 86 реле 52.3747 автоматически включит щетки очистителя на несколько взмахов, когда вы включите омыватель.

Одно из затруднений, связанных с имплантацией проводки от ВАЗ 2109 в «копейку», касалось комбинирования проводки и рэле стеклоочистителя с «классическими» подрулевым переключателем, мотором и редуктором стеклоочистителя.

Несмотря на то, что элементы крайне схожи, простым переключением проводов проблему не решить — внутри редукторов двигателей принципиально разные контактные группы, практически взаимоисключающие.

Вот полная схема включения стеклоочистителя и омывателя на ВАЗ 2109 (я исключил из нее ненужные на классике клапан омывателя и очистители/омыватели заднего стекла и фар):

Рис.1: Схема стеклоочистителя и омывателя ВАЗ 2109

Если внимательно посмотреть на разводку контактов внутри редуктора электродвигателя ВАЗ 2109 и сравнить ее со схемой «классики» (ниже), сразу бросается в глаза, что цепи до и после двигателя зеркально отличаются.

Рис.2: Схема внутри редуктора с/о ВАЗ 2107

Составленная мною новая схема для преодоления несоответствий отличалась, мягко говоря, большой сложностью исполнения. Оптимизировав ее по максимуму, я добился комбиначии всего с двумя рэле-переключателями:) Мало того, рэле в этой схеме были включены катушками последовательно в цепь электродвигателя и свободного контакта, что рождало индуктивные токи, которые, в свою очередь, мешали полной остановке двигателя.

Вобщем, вариант был признан негодным к эксплуатации и забракован.

Обнаружению наиболее оптимального решения помог случай — коромысло стеклоочистителя задело за случайно оставленную под капотом отвертку и погнулось. Нужно было снимать мотор, и я решил его заодно разобрать и изучить. Увиденное при разборке обрадовало — пара тычков паяльником с легкостью превращают абсолютно несовместимые схемы в абсолютно же идентичные. Что куда перепаивать, лучше всего разбираться по схеме «зубильного» редуктора, понадобится лишь продеть один лишний проводок в косу. Хотя, и этого можно не делать, если использовать вместо него провод, подводящий «массу» к контактной пластине — масса там не очень-то нужна, а на обмотку двигателя она подается с корпуса. Красным на схеме проводки редуктора ВАЗ 21011 показана новая коммутация.

2109″ src=»el_016/02.gif»>
Рис.3: Перекоммутация проводки редуктора 21011 -> 2109

Осталось только перекоммутировать провода на «классическом» рычажке стеклоочистителя. Сложностей это не составляет, однако требует некоторого пространственного воображения:) Синим на схеме обозначена «переходная» проводка.

2109″ src=»el_016/01.gif»>
Рис.4: Схема подрулевого переключателя 21011 -> 2109

Пара советов по пайке: паяльник нужен довольно мощный (не менее 40W), потому что узел стеклоочистителя — мощный потребитель и при пайке его цепей используется тугоплавкий припой; по этой же причине рекомендую для лужения проводов использовать не канифоль, а паяльную кислоту.

Схема включения очистителя и омывателя ветрового стекла

Стеклоочиститель состоит из моторедуктора, рычагов и щёток («дворников»). Электродвигатель очистителя – двухщеточный, с возбуждением от постоянных магнитов, односкоростной. Для защиты от перегрузок в нем установлен термобиметаллический предохранитель. (неисправности стеклоочистителя)

Щётки стеклоочистителя

Длина щёток («дворников») переднего стеклоочистителя (как левой, так и правой) составляет 330 мм

Длина щётки заднего стеклоочистителя (стекла двери багажника) — 305 мм .

()

«Дворники» нужно периодичеси промывать по тёплой водой с мылом, для обеспечения их качественной работы. При ухудшении качества очистки стекла — замените щётки.

Для этого поднимите рычаг со щёткой от стекла…

Нажав на фиксатор, снимите щётку с поводка рычага.
Аналогично делается и на остальных щётках.

Техническая характеристика моторедуктора стеклоочистителя

Очиститель имеет два режима работы – постоянный и прерывистый; они включаются правым подрулевым переключателем. Прерывистый режим работы обеспечивается реле типа

РС-514 , прикрепленным двумя гайками к передней левой боковине (замена реле стеклоочистителя) . Реле должно обеспечивать 9–17 включений электродвигателя в минуту при температуре от –20 до 50°С и напряжении питания 10 В. (При включении стеклоочистителя в прерывистом режиме щетки могут сделать до четырех непрерывных двойных ходов.) Сопротивление обмотки электромагнита реле – (66±2) Ом, обмотки прерывателя – (23±1) Ом.

Омыватель ветрового стекла состоит из полиэтиленового бачка с электрическим насосом, установленного в моторном отсеке, форсунок омывателя, расположенных на капоте, и гибких соединительных шлангов. (неисправности стеклоомывателя)

Омыватель включается оттягиванием на себя правого подрулевого переключателя (нефиксированное положение). При неисправности насоса его заменяют. Засорившиеся форсунки можно продуть в обратном направлении или прочистить леской или тонкой иглой.

Видео

Без дворников преодолеть дождь или снег практически невозможно, так как видимость сводится к минимуму. Именно поэтому важно держать стеклоочистители (официальное название дворников) в целости и сохранности. В данном материале описаны схема, по которой работают дворники в автомобиле ВАЗ 2110, основные неисправности, а также ремонт стеклоочистителя.

Важно! Схема работы омывателя довольно простая: под капотом установлен электрический моторчик, к которому присоединена трапеция, на нее надето два стеклоочистителя – это одна часть узла. Вторая часть представляет собой бачок с технической жидкостью, которая доходит до стеклоочистителя при помощи насоса. Электроника выводится под приборную панель ВАЗ 2110.

Устройство и возможные неисправности

Чтобы разобраться в работе дворников, понадобится электрическая схема, которая присутствует в руководстве по эксплуатации и обслуживании ВАЗ 2110. Также нужно знать, из чего состоит узел:

Трапеция – основная часть, через которую моторчик передает движение, трапеция чаще всего изнашивается, как результат, нужен ремонт.
Электрический мотор – за счет этого агрегата происходит движение дворников, моторчик может перегореть, что послужит причиной выхода из строя всего узла.
Насос – этот элемент нужен для нагнетания очистительной жидкости в дворники. Если насос сломается, то о чистоте лобового окна можно забыть, хотя дворники по-прежнему будут ходить по окну.
Бачок – здесь все очевидно, в нем хранится жидкость для очистки окон.
Стеклоочиститель – установлен на трапеции, выполняет очистительную функцию. В первую очередь нужно обратить внимание на размер стеклоочистителя.

Ремонт и замена требуется тогда, когда поврежден мотор, так как починить его не удастся. Трапеция тоже очень часто выходит из строя, но иногда ее можно восстановить. Схема узла довольно простая, поэтому владелец ВАЗ 2110 быстро обнаружит причину неисправной работы узла.

Схема

Как работают насос и бачок омывателя понять не сложно, трудности могут возникнуть со схемой. Основными элементами на ней являются электродвигатели омывателя и стеклоочистителя – оба агрегата могут выйти из строя. Под «K2» обозначено реле узла, под «Кб» – дополнительно реле омывателя.

Ремонт

Чтобы провести ремонт этого узла, нужен минимум инструментов:

Набор ключей и головок.
Набор отверток.
WD-40.
Ветошь.
Детали на замену.

Определить, какие детали не работают можно довольно просто. К примеру, если дворники не двигаются, то из строя вышел моторчик. Если же трапеция ходит, но при этом стекла остаются грязными, значит поврежден насос или бачок. Размер поможет понять, в каком состоянии находится деталь – если размер слишком уменьшился, то элемент необходимо поменять. В любом случае, нужно убедиться в домыслах, для этого следует провести разбор:

Первым делом следует демонтировать приборную панель автомобиля;

Далее нужно отыскать реле, относящееся к этому механизму. Оно прикручено к кузову ВАЗ 2110. Если электрические элементы не работают, то реле нужно поменять, ремонт здесь не поможет;
Также в этом отделении нужно проверить предохранитель стеклоочистителя;
Разобрав рулевой механизм, можно добраться до переключателя. Замена понадобится, если переключатель сильно поврежден;
Следующим шагом необходимо демонтировать моторчик и проверить его. Если он вышел из строя, то менять мотор рекомендуется вместе с реле. Новые детали работают лучше, при этом износ происходит равномерно;
Если насос и бачок повреждены, то менять их тоже необходимо вместе;
Теперь необходимо проверить состояние и размер омывателя – если сильно отличается от нормы (можно сравнить по руководству), то его нужно поменять. Размер омывателя важен, так как его поверхность должна затрагивать всю площадь лобового стекла.

Очиститель ветрового стекла состоит из электрического привода, рычагов и щеток. Движение щеток параллельное. Схема включения очистителя показана на рисунке ниже.

Предусмотрены три режима работы очистителя: 1-й и 2-й режимы — постоянные (но с различными скоростями движения щеток), 3-й режим — с прерывистым движением щеток.

Электродвигатель очистителя — с возбуждением от постоянных магнитов, трехщеточный, с двумя скоростями вращения. Для защиты электродвигателя от перегрузок во время примерзания щеток к стеклу, при большом сопротивлении их движению или заедании механизма очистителя предназначен термобиметаллический предохранитель многоразового действия, установленный на кронштейне привода очистителя.

Прерывистый режим работы очистителя обеспечен электронным реле типа 525.3747, установленным в монтажном блоке.

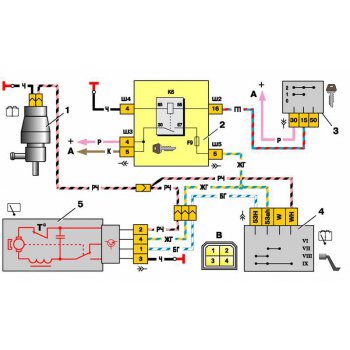

Схема включения очистителя и омывателя ветрового стекла: 1 – электродвигатель омывателя ветрового стекла; 2 – электродвигатель очистителя ветрового стекла; 3 – монтажный блок; 4 – выключатель зажигания; 5 – реле разгрузки выключателя зажигания; 6 – переключатель очистителя и омывателя ветрового стекла; КЗ – реле очистителя ветрового стекла; А – к источнику питания; В – порядок условной нумерации штекеров в колодке электродвигателя очистителя.

На дверь задка устанавливают очиститель вместе с электромагнитными клапанами омывателя. Схема включения очистителя стекла двери задка:

1 – электродвигатель насоса омывателя; 2 – электромагнитный клапан включения омывателя заднего стекла; 3 – монтажный блок; 4 – выключатель зажигания; 5 – переключатель очистителей и омывателя стекол; 6 – очиститель заднего стекла; А – к выводу «30» генератора; Б – порядок условной нумерации штекеров в колодке очистителя заднего стекла.

Очиститель стекла двери задка состоит из моторедуктора, рычага и щетки. Укладка рычага со щеткой правая по ходу движения автомобиля. В моторедукторе очистителя установлен термобиметаллический предохранитель для защиты от перегрузок.

Очиститель включается правым подрулевым переключателем. При нажатии на переключатель подается напряжение к электродвигателю насоса омывателя и к электромагнитному клапану омывателя стекла двери задка.

ПОЛЕЗНЫЙ СОВЕТ
Со временем вставки щеток стеклоочистителя теряют эластичность из-за старения резины, поэтому щетки прилегают к стеклу неплотно, оставляя при работе неочищенные участки.
Временно, до приобретения новых щеток, можно попробовать восстановить работоспособность старых. Опустите их на минуту в чистый бензин, а затем тщательно промойте водой с мылом.
Зачастую после этого щетки опять становятся как новые.

Ваз 2107 Электросхема

1 фары

2 повторители

3 Аккумулятор

4 реле стартера

5 пневмоклапан карбюратора

6 микрушка стоит на карбюраторе

7 генератор

8 моторчик очистителя фар

9 датчик вентилятора охлаждения

10 вентилятор охлаждения

11 сигналы

12 трамблер

13 свечи

14 стартер

15 датчик температуры(датчик температуры воды,водяной датчик)

16 лампочка освещения моторного отсека(включается при открытом капоте и включенных габаритах)

17 датчик давления масла(для лампочки масла на щитке приборов)

18 датчик уровня тормозной жидкости(стоит на тормозном бочке под капотом)

19 моторчик дворников

20 блок управления пневмоклапаном карбюратора

21 катушка зажигания (+Б это плюсовой провод)

22 моторчик, насос омывателя фар

23 моторчик, насос омывателя лобового стекла

24 монтажный блок предохранителей

25 реле моторчика дворников(минутка)

26 реле аварийки и поворотов

27 тормозная лягушка(находится над тормозной педалью)

28 лягушка заднего хода(находится на задней части кпп со стороны глушителя)

29 реле зажигания

30 замок зажигания

31 под рулевой переключатель дворников,света дальнего ,ближнего,поворотов.

На нем же установлен контакт сигнала значок в виде дудки

32 кнопка аварийки

33 розетка для переноски (находится над педалями,возле тормозной лягушки)

34 кнопка печки

35 резистр моторчика печки (находится внутри корпуса печки)

36 лампочка включения подогрева заднего стекла

37 лампочка индикатор тормозной жидкости(загорается при малом уровне торомзной жидкости)

38 блок сигнализаторов

39 моторчик печки

40 подсветка бардачка

41 кнопки вкл/выкл освещения салона (стоят на передних стойках передних дверей)

42 кнопки вкл/выкл фонариков передних дверей(устанавливались до 1998 года)

43 фонарики открытых дверей ( устанавливались до 1998 года)

44 соединительная колодка ( а кто его знает куда 🙂

45 прикуриватель

46 часы

47 регулировка подсветки приборов (стоит на бороде в левом верхнем углу)

48 диод проверки исправности лампочки малого уровня тормозной жидкости

49 указатель топлива

50 лампочка резерва топлива

51 спидометр

52 индикатор включения поворотов и аварийки

53 лампочка заслонки (подсоса)

54 индикатор зарядки (в виде аккумулятора на щитке приборов)

55 кнопка вкл/выкл подсоса (стоит за ручкой подсоса)

56 щиток приборов

57 экономайзер

58 кнопки вкл/выкл освещения салона на стойках задних дверей

59 указатель температуры

60 тахометр

61 лампочка включения ручника ( на щитке приборов в виде (Р) )

62 лампочка индикатор масла- малого давления

63 лампочка индикатор включения дальнего света

64 лампочка индикатор включения габаритов

65 вольтметр

66 кнопка вкл/выкл лампочки (61) ручника(стоит под ручником)

67 кнопка вкл/выкл габаритов(света)

68 кнопка вкл/выкл обогрева заднего стекла

69 кнопка вкл/выкл задних противотуманок (противотуманки встроены в заднем фонаре в блоке габаритов в виде лампочки мощностью 21W ) 70 предохранитель задних противотуманок

71 плафон освещения салона,может стоять как на потолке(старый образец),так и на средних стойках

72 задние фонари

73 датчик уровня топлива (стоит в баке, сверху)

74 провод подключения обогрева заднего стекла плюсовой (+)

74а провод подключения обогрева заднего стекла минусовой (-) масса

75 подсветка номера

А -этот разъем применяется на:фары,моторчик очистителя фар,моторчик стеклоочистителя лобового стекла, реле дворников (минутка),блок управления пневноклапаном карбюратора,

Б- блок предохранителей, под рулевой переключатель(гитара),реле аварийки и поворотов.

Г-задние фонари.

Д-кнопка аварийки

При копировании данного материала ссылка на сайт обязательна

ЭЛЕКТРОСХЕМА ВАЗ 21074 — СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ

Качественная цветная схема электрооборудования легкового отечественного авто ВАЗ-21074 приводится в помощь автоэлектрикам и СТО. Модель 21074 представляет собой усовершенствованную модификацию ВАЗ-2107. На «семьдесят четверку» устанавливается тот же двигатель объемом в 1,6 л, но карбюратор заменен на инжектор. Некоторые элементы схемы устанавливаются не на все, а лишь на части выпускаемых автомобилей этой модели. В конце статьи показаны предохранители и защищаемые ими цепи. Схемы увеличиваются по клику.

Электрооборудование ВАЗ-21074

1- блок-фары;
2- боковые указатели поворота;
3- аккумуляторная батарея;
4- реле включения стартера;
5- электропневмоклапан карбюратора;
6- микровыключатель карбюратора;
7- генератор 37. 3701;
8- моторедукторы очистителей фар*;
9- датчик включения электродвигателя вентилятора;
10- электродвигатель вентилятора системы охлаждения двигателя;
11- звуковые сигналы;
12- распределитель зажигания;
13- свечи зажигания;
14- стартер ВАЗ-21074;
15- датчик указателя температуры охлаждающей жидкости;
16- лампа освещения моторного отсека;
17- датчик сигнализатора недостаточного давления масла;
18- датчик сигнализатора недостаточного уровня тормозной жидкости;
19- моторедуктор очистителя ветрового стекла;
20- блок управления электропневмоклапаном карбюратора;
21- катушка зажигания;
22- электродвигатель насоса омывателя фар*;
23- электродвигатель насоса омывателя ветрового стекла;
24- монтажный блок;
25- реле очистителя ветрового стекла;
26- реле аварийной сигналаизации и указателей поворота;
27- выключатель стоп-сигнала;
28- выключатель фонарей заднего хода;
29- реле зажигания;
30- выключатель зажигания;
31- трехрычажный переключатель;
32- выключатель аварийной сигнализации;
33- штепсельная розетка для переносной лампы**;
34- переключатель вентилятора отопителя;
35- дополнительный резистор электродвигателя отопителя;
36- лампа сигнализатора включения обогрева заднего стекла;
37- лампа сигнализатора недостаточного уровня тормозной жидкости;
38- блок сигнализаторов;
39- электродвигатель вентилятора отопителя;
40- лампа освещения вещевого ящика;
41- выключатель плафонов на стойках передних дверей;
42- выключатель фонарей сигнализации открытых передних дверей***;
43- фонари сигнализации открытых передних дверей***;
44- соединительная колодка;
45- прикуриватель;
46- часы ВАЗ-21074;
47- выключатель ламп освещения приборов;
48- диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости;
49- указатель уровня топлива;
50- лампа сигнализатора резерва топлива;
51- спидиметр;
52- лампа сигнализатора включенияуказателей поворота;
53- лампа сигнализатора прикрытия воздушной заслонки карбюратора;
54- лампа сигнализатора зарядка аккумуляторной батареи;
55- выключатель сигнализатора прикрытия воздушной заслонки карбюратора;
56- комбинация приборов;
57- эконометр;
58- выключатели плафона на стойках задних дверей;
59- указатель температуры охлаждающей жидкости;
60- тахометр 21074;
61- лампа сигнализатора включения стояночного тормоза;
62- лампа сигнализатора недостаточного давления масла;
63- лампа сигнализатора включения дальнего света;
64- лампа сигнализатора включения наружнего освещения;
65- вольтметр;
66- выключатель сигнализатора включения стояночного тормоза;
67- выключатель ламп наружнего освещения;
68- выключатель элемента обогрева заднего стекла с лампой подсветки;
69- выключатель фонарей заднего противотуманного света с сигнализатором включения*;
70- предохранитель цепи фонарей противотуманного света;
71- плафон;
72- задние фонари ВАЗ 21074;
73- датчик указателя уровня и резерва топлива;
74- колодки для подключения к элементу обогрева заднего стекла*;
75- фонари освещения номерного знака.

Схема системы управления двигателем ВАЗ 21074

Электросхема электрических соединений ЭСУД ВАЗ 21074 — элементы схемы. 1 — разъем контроллера; 2 — датчик массового расхода воздуха; 3 — датчик температуры охлаждающей жидкости; 4 — датчик положения коленчатого вала; 5 — датчик положения дроссельной заслонки; 6 — датчик концентрации кислорода; 7 — датчик скорости; 8 — модуль зажигания; 9 — электромагнитный клапан продувки адсорбера; 10 — реле электровентилятора; 11 — реле электробензонасоса; 12 — главное реле; 13 — предохранитель на силовую цепь реле электробензонасоса: 14 — предохранитель на силовые цепи главного реле; 15 — плавкая вставка; 16-предохранитель, защищающий цепь постоянного питания контроллера; 17 — диод; 18 — регулятор холостого хода; 19 — форсунки; Х1 — колодка диагностики; Х2 — колодка соединения с системой электрооборудования автомобиля.

Блок предохранителей Ваз-21074 инжектор

1-Реле обогрева заднего стекла
2-Реле очистителей и омывателей Фар(если есть)
3-реле или перемычка сигналов (если нет внешнего реле)
4-реле или перемычка вентилятора охлаждения
5-реле дальнего света
6-реле ближнего света
F1-F17-Предохранители
1 (8А) Задние фонари (свет заднего хода). Электродвигатель отопителя. Контрольная лампа и реле обогрева заднего стекла.
2 (8А) Электродвигатели стеклоочистителя и омывателя ветрового стекла. Электродвигатели очистителей и омывателя фар. Реле очистки ветрового стекла. Реле очистителей и
омывателя фар (контакты).
3 (8А) Резервный.
4 (8А) Резервный.
5 (16А) Элемент обогрева заднего стекла и реле включения обогрева (контакты)
6 (8А) Прикуриватель. Штепсельная розетка переносной лампы. Часы. Фонари сигнализации открытых передних дверей
7 (16А) Звуковые сигналы и реле включения звуковых сигналов. Электродвигатель вентилятора системы охлаждения двигателя и реле включения электродвигателя.
8 (8А) Указатели поворота в режиме аварийной сигнализации. Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации.
9 (8А) Регулятор напряжения генератора.
10 (8А) Указатели поворота в режиме указания поворота и соответствующая контрольная лампа. Реле включения электродвигателя вентилятора (обмотка). Контрольные приборы. Контрольная лампа заряда аккумуляторной батареи. Контрольные лампы резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости. Реле-прерыватель контрольной лампы стояночного тормоза. Система управления пневмоклапаном карбюратора
11 (8А) Задние фонари (лампы стоп-сигнала). Плафон внутреннего освещения кузова.
12 (8А) Правая фара. Обмотка реле включения очистителей фар (при включенном дальнем свете)
13 (8А) Левая фара. Контрольная лампа включения дальнего света фар.
14 (8А) Левая фара (габаритный свет). Правый задний фонарь (габаритный свет). Фонари освещения номерного знака. Подкапотная лампа. Контрольная лампа включения габаритного света.
15 (8А) Правая фара (габаритный свет). Левый задний фонарь (габаритный свет). Лампа освещения прикуривателя. Лампы освещения приборов. Лампа освещения вещевого ящика
16 (8А) Правая фара (ближний свет). Обмотка реле включения очистителей фар.
17 (8А) Левая фара (ближний свет).

РЕМОНТ АВТОЭЛЕКТРОНИКИ ЗАРЯДНЫЕ УСТРОЙСТВА ДЛЯ АКБ

Схема электродвигателя стеклоочистителя ваз

. Доработка реле стеклоочистителя

Для очистки лобового стекла автомобиля ВАЗ 2108 используется стеклоочиститель с приводом от электродвигателя. Стеклоочиститель ВАЗ-2108 (2109) состоит из электродвигателя с редуктором и тяговой системы.

Устройство стеклоочистителя ВАЗ-2108.

Электродвигатель состоит из статора с постоянными магнитами и якоря с удлиненным валом, на конце которого нарезан винт (червяк). Со стороны червяка расположены коллектор и щеточный узел.Щеточный узел имеет три щетки, одну отрицательную и две положительные, расположенные под разными углами относительно коллектора. Такая компоновка обеспечивает разную скорость вращения якоря, необходимую для изменения частоты работы очистителя.

К электродвигателю со стороны коллектора крепится редуктор, состоящий из косозубого колеса, зацепляющегося с червяком на конце вала якоря. Шестерня расположена на валу, к которому крепится рычажная система. С противоположной стороны вала на шестерне имеется кулачок, приводящий в действие подвижный контакт, останавливающий щетки в крайнем положении.

В последнее время в редуктор ставят еще и термопредохранитель для предотвращения сгорания электродвигателя при заклинивании или замерзании щеток. Раньше этот предохранитель устанавливался на рамке стеклоочистителя.

Переключение режимов работы стеклоочистителя осуществляется подрулевым переключателем, а его работу в прерывистом режиме реле стеклоочистителя.

Стеклоочиститель ВАЗ-2108 неисправность.

Стеклоочиститель ВАЗ-2108 работает не во всех режимах.

Если стеклоочиститель ВАЗ-2108 не работает во всех режимах, необходимо проверить предохранитель №1.5 и состояние коробки передач.

При работающем электродвигателе, а щетки не двигаются, срезаны зубья на шестерне и не входит в зацепление червяк вала, или шлицы вала-шестерни, на которые надет кривошип , обрезаются. Также возможно, что были срезаны шлицы на обоих рычагах стеклоочистителя, хотя такая неисправность встречается очень редко.
Если предохранитель исправен, проверьте контрольную лампу на наличие напряжения на оранжевом проводе, подходящем к разъему электродвигателя.При отсутствии питания проверьте состояние контактов 10 разъема 11 на монтажном блоке (находится в верхней части монтажного блока) и целостность проводов. Часто из-за попадания влаги корродируют штыри 10 и 18 колодки 11.

Если на клемме 18 нет питания, то неисправен термопредохранитель или нарушен контакт в разъеме электродвигателя стеклоочистителя. Для устранения этой неисправности необходимо заменить неисправный предохранитель или замкнуть его накоротко; в этом случае необходимо учитывать возможность перегорания электродвигателя при заклинивании или замерзании щеток.

При наличии питания перевести переключатель в положение постоянной работы и проверить наличие напряжения на синем или сине-оранжевом проводе разъема двигателя. При наличии питания необходимо проверить наличие минуса на разъеме. Если схема исправна, скорее всего неисправен якорь двигателя.

При отсутствии питания проверить состояние контактов соединительных колодок клемм 10, 15, 16, 18 и 9 колодки 11 и клемм 11, 18, 19 и 20 колодки 3 монтажного блока , целостность проводов и выключателя.Для этого необходимо проверить наличие питания на клеммах выключателя по приведенной ниже схеме. При отсутствии питания на клемме 53а (желто-белый провод) проверьте цепь, разъем двигателя, желтый провод с белой полосой, клемму 18 колодки 11, клемму 11 колодки 3, клемму 53а разъема выключателя. Если есть питание на 53а, но нет питания на клеммах переключателя, замените переключатель. Если схема подключения электродвигателя правильная, а стеклоочиститель не работает, неисправен электродвигатель.

Стеклоочиститель не работает в прерывистом режиме.

В этом случае необходимо проверить исправность предохранителя № 4 и исправность реле стеклоочистителей, которое находится в и электрической схеме. Проверить исправность реле проще, заменив его на заведомо исправное. Если реле исправно, то необходимо прозвонить провода по схеме ниже. При неисправности реле или проводки дворники не вернутся в крайнее положение автоматически и не сработают при включении омывателя стекла.

Перегорел предохранитель.

Если предохранитель перегорает сразу после установки при включенном зажигании, то короткое замыкание в желто-черном проводе, идущем к моторам стеклоочистителей и омывателей. Если он сгорает после включения стеклоочистителя, то в проводах, идущих от выключателя к электродвигателю, замыкание или перегорел якорь электродвигателя.
Когда стеклоочиститель не работает в прерывистом режиме, скорее всего неисправно реле стеклоочистителя. Если в повторно-кратковременном режиме щетки останавливаются и двигаются рывками, контакты в редукторе подгорели.
Если не работает дворник на малых оборотах и в прерывистом режиме, то есть обрыв цепи от вывода 18 блока Ш9 на электродвигатель. Также возможен износ щеток электродвигателя.
Схема стеклоочистителя ВАЗ-2108 (2109).

Дворники не останавливаются.

Такая неисправность часто возникает в процессе эксплуатации и ставит водителей в тупик. А причина этой неисправности довольно проста. В этом случае просто плохой контакт между минусовым проводом в разъеме дворников и кузовом автомобиля.Дело в том, что этот провод крепится к болтам привода, который имеет резиновые подушки. Для устранения этой неисправности достаточно добавить еще один провод, который соединит место крепления провода с надежной массой.

админ 06.06.2011

«Если вы заметили ошибку в тексте, выберите это место мышкой и нажмите CTRL+ENTER» «Если статья была вам полезна, поделитесь ссылкой на нее в социальных сетях»

1 — генератор; 2 — аккумуляторная батарея; 3 — замок зажигания; 4 — переключатель стеклоочистителей; 5 — реле стеклоочистителя; 6 — моторчик стеклоочистителя; 7 — термобиметаллический предохранитель; 8 — переключатель стеклоочистителей, расположенный в насосе омывателя ветрового стекла; 9 — блок предохранителей; А — заказ условной нумерации штекеров в гнездах реле и электродвигателя стеклоочистителя

С 1980 года на автомобили ВАЗ-2101, -2102 устанавливался ножной омыватель лобового стекла (см. насос омывателя лобового стекла). Этот насос имел дополнительный переключатель стеклоочистителя 8, который срабатывал при нажатии кнопки насоса.

1 — крышка; 2 — держатель переключателя; 3 — нижний контакт выключателя; 4 — колодка с контактами; 5 — верхний контакт выключателя; 6 — выпускной клапан; 7 – впускной клапан; 8 — корпус насоса; 9 — кнопка; 10 — возвратная пружина; 11 — шток; 12 — крышка; 13 — направляющая тяги; 14 — верхний контакт выключателя; 15 — держатель подвижных контактов; 16 — нижний контакт выключателя; 17 — направляющая держателя; 18 — диафрагма; 19 — кожух

С 1982 года в стеклоочистителях устанавливали многоразовый термобиметаллический предохранитель для защиты мотор-редуктора от перегрузок.

Снятие и установка стеклоочистителя ВАЗ 2101, 2102

1. Снимите щетки с рычагами.

2. Отсоедините провода от аккумулятора и моторчика стеклоочистителя.

3. Отвернуть гайки крепления штуцеров рычагов и снять уравнители.

4. Отвинтите гайки крепления кронштейна мотор-редуктора и снимите узел стеклоочистителя.

5. При необходимости на верстаке снять мотор-редуктор с кронштейна и разобрать рычажный привод.

6.Установка стеклоочистителя осуществляется в порядке, обратном снятию.

Разборка, сборка и осмотр электродвигателя стеклоочистителя

Детали двигателя стеклоочистителя

1 — крышка; 2 — панель; 3 — шестерня редуктора; 4 — стальная шайба; 5 — текстолитовая шайба; 6 — бисквит; 7 — корпус; 8 — якорь; 9 — кривошип; 10 — стопорное кольцо; 11 — защитный колпак; 12 — пружинная шайба; 13 — уплотнительное кольцо; 14 — регулировочная шайба; 15 — упорный подшипник; 16 — крышка электродвигателя

Редукторный двигатель состоит из червячной передачи и электродвигателя постоянного тока с возбуждением от постоянных магнитов.

1. Для разборки мотор-редуктора отверните винты крепления крышки редуктора 1 и снимите ее вместе с панелью 2.

2. Затем отверните винты крепления крышки 16 к корпусу двигателя 7 и разъедините их.

3. Снимите якорь 8 электродвигателя.

4. Для снятия шестерни 3 редуктора отверните кривошипную гайку 9, снимите стопорное кольцо с оси и извлеките ось с шестерней и шайбами из корпуса.

5. После разборки продуть внутренние полости электродвигателя сжатым воздухом для удаления нагара и проверить состояние щеток и коллектора.

6. Щетки должны двигаться свободно, без заеданий в щеткодержателях, а пружины должны быть целыми и иметь достаточную упругость.

7. Очистите коллектор мелкозернистой наждачной бумагой, а затем протрите чистой тканью, слегка смазанной вазелином. Если коллектор сильно прогорел или изношен, моторедуктор лучше заменить на новый.

8. Проверить наличие следов заедания на шейках вала якоря. При необходимости отшлифуйте их мелкозернистой наждачной бумагой.

9. При сборке отодвиньте щетки от коллектора, чтобы не сломать их и не повредить их края, а анкер вставлять в корпус с особой осторожностью, избегая ударов якоря о столбы, чтобы не сломать их.

10. После сборки отцентровать подшипники, постучать по корпусу мотор-редуктора деревянным молотком, а затем проверить его на стенде.

Данные для проверки мотор-редуктора

* При напряжении 14 В и температуре (25±10)°С в холодном состоянии.

Реле стеклоочистителя ВАЗ 2101, 2102

Данные для проверки

Реле типа ПК-514 используется для получения прерывистой работы очистителя. Он устанавливается под приборной панелью с левой стороны и крепится к кузову двумя винтами.

В начальный момент включения очистителя на повторно-кратковременный режим работы (биметаллическая пластина прерывателя еще не нагрелась) щетки могут совершать до 4-х непрерывных двойных ходов.

Возможные неисправности электродвигателя стеклоочистителя

ПРИЧИНА	СПОСОБ УСТРАНЕНИЯ
Не работает мотор стеклоочистителя, не работает биметаллический предохранитель и не перегорает предохранитель 2 в блоке предохранителей
Повреждены провода питания мотор-редуктора, окислены наконечники проводов в соединительных колодках	Проверить провода, заменить поврежденные. Зачистить наконечники
	Заменить переключатель
Зависание щеток электродвигателя, сильное загрязнение или прогорание коллектора	Проверить, удалить залипшие щетки или заменить поврежденные детали; очистить коллектор
Обрыв провода, соединяющего щетки электродвигателя с колодкой проводов	Проверить и при необходимости припаять оборванные провода
Термобиметаллический предохранитель в редукторном двигателе поврежден	Зачистите контакты термобиметаллического предохранителя или замените его
Обрыв провода в обмотке якоря двигателя	Заменить якорь или мотор-редуктор
Не работает мотор стеклоочистителя, перегорел биметаллический предохранитель или перегорел предохранитель 2 в блоке предохранителей
Рычаги стеклоочистителя деформированы и мешают частям кузова	Проверить, выпрямить рычаги или заменить стеклоочиститель
Щетки примерзли к стеклу	Оторвите щетки от стекла, не повредив резинку
Посторонний предмет попал в механизм стеклоочистителя	Проверить, удалить элемент
Короткое замыкание в обмотке якоря электродвигателя	Замените мотор-редуктор или якорь двигателя
*Стеклоочиститель не работает в прерывистом режиме*
Поврежден переключатель стеклоочистителей	Заменить переключатель
Повреждено реле стеклоочистителя:
обрыв в обмотке реле;	заменить реле;
короткое замыкание проводов на контактной стойке;	снять КЗ;
зазор между контактами реле прерывателя	устранить разрыв, при необходимости заменить реле
*Стеклоочиститель периодически не останавливается*
Перегорела обмотка прерывателя в реле стеклоочистителей	Заменить реле стеклоочистителя
Кулачок редуктора мотор-редуктора не гнет пружинную пластину концевого выключателя	Согните пластину переключателя так, чтобы кулачок согнул пластину
Загрязнение контактов концевого выключателя в редукторном двигателе	Зачистить контакты концевого выключателя
Загрязнение контактов прерывателя в реле стеклоочистителя	Зачистите контакты прерывателя или замените реле
*Стеклоочиститель работает с перебоями. Щетки не останавливаются в исходном положении*
Окисление или неполный контакт контактов концевого выключателя в редукторном двигателе	Зачистить контакты выключателя или согнуть пластину концевого выключателя
*Электродвигатель стеклоочистителя работает, щетки не двигаются*
Сломанные зубья шестерни мотор-редуктора	Заменить шестерню
Слабое крепление кривошипа на валу шестерни мотор-редуктора	Проверить, затянуть гайку кривошипа, установив его в крайнее положение

Преодолеть дождь или снег без дворников практически невозможно, так как видимость сведена к минимуму.Вот почему важно, чтобы стеклоочистители (официальное название стеклоочистителей) оставались целыми. В этом материале описана схема работы дворников на автомобиле ВАЗ 2110, основные неисправности, а также ремонт дворника.

Важно! Схема работы омывателя достаточно проста: под капотом устанавливается электродвигатель, к которому крепится трапеция, на нее надеваются два стеклоочистителя – это одна часть узла. Вторая часть представляет собой бачок с технической жидкостью, которая с помощью насоса поступает на стеклоочиститель.Электроника выведена под приборную панель ВАЗ 2110.
