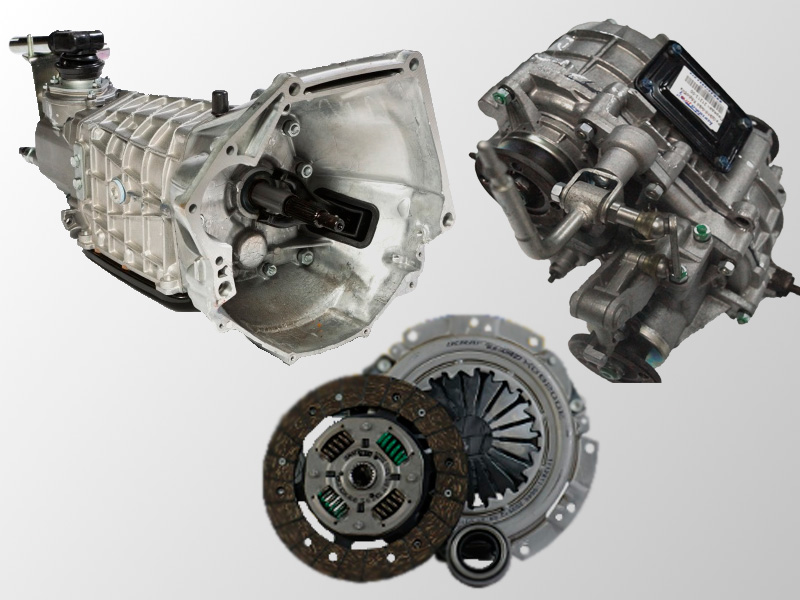

Chevrolet Niva | Снятие и установка коробки передач

Вам потребуются: ключи «на 10», «на 13», «на 17», «на 19», большая отвертка с плоским лезвием.

Установите автомобиль на подъемник или осмотровую канаву. Поднимите капот и зафиксируйте его в этом положении. Перед снятием коробки передач отсоедините провод от клеммы «минус» аккумуляторной батареи, слейте масло из коробки передач (см. «Замена масла в коробке передач») и снимите стартер (см. «Снятие и установка стартера»).

1. Отсоедините трос привода сцепления от вилки выключения сцепления и выньте его из кронштейна на коробке (см. «Замена троса привода выключения сцепления»).

2. Отогните пластмассовый фиксатор и отсоедините колодку жгута проводов от датчика скорости.

3.

Ключом «на 10» выверните три болта крепления передней крышки картера сцепления…

4. …и снимите крышку.

5. Установите под двигатель надежную опору или вывесите его с помощью грузоподъемного механизма.

6. Снимите заднюю опору силового агрегата (см. «Замена опор силового агрегата»).

7. Отжав пластмассовый фиксатор, отсоедините колодку жгута проводов от выключателя света заднего хода.

8. Ключом «на 10» выверните болт, фиксирующий корпус шарнира привода переключения передач на штоке выбора передач…

9. …и отсоедините от штока тягу выбора передач вместе с шарниром.

10. Ключом «на 17» выверните два болта крепления кронштейна реактивной тяги.

11. Снимите приводы колес (см. «Снятие и установка приводов передних колес»). Правый привод можно не снимать полностью. Достаточно отсоединить его от коробки передач и, отведя в сторону, подвесить к кузову.


Предупреждения

Отсоединяйте правый привод только после снятия передней крышки картера сцепления (см. пп. 3 и 4), иначе можно прогнуть крышку монтажной лопаткой, и маховик будет за нее задевать.

Не отсоединяйте одновременно оба привода, так как в этом случае в дифференциале могут сместиться шестерни полуосей, тогда установить приводы без разборки коробки передач будет невозможно. При необходимости отсоединения обоих приводов после отсоединения одного из них вставьте на его место технологическую заглушку или старый корпус внутреннего шарнира и привяжите проволокой к коробке передач заглушку или корпус, чтобы они не выпали при снятии коробки.

После этого отсоедините второй привод


12. Установите надежную опору под коробку передач.

13. Ключом «на 19» выверните два болта верхнего крепления коробки передач к двигателю. Болт 1 (передний по направлению движения автомобиля) – короткий, болт 2 – длинный.

14. Ключом «на 19» отверните гайку правого нижнего крепления коробки передач к двигателю (со стороны двигателя).

15. Ключом «на 19» выверните болт левого нижнего крепления коробки передач к двигателю.

16. Сдвиньте коробку передач максимально назад (первичный вал должен выйти из сцепления). Придерживая коробку передач, уберите опору и выньте коробку из-под автомобиля.


Предупреждение

Не опирайте первичный вал коробки передач на лепестки нажимной пружины сцепления, чтобы не повредить их.

17. Установите коробку передач и все снятые детали и узлы в порядке, обратном снятию.


Полезные советы

Перед установкой коробки передач рекомендуем смазать шлицы первичного вала и наружную поверхность направляющей втулки подшипника выключения сцепления тонким слоем консистентной смазки.

Проверьте с помощью специальной оправки, как отцентрирован ведомый диск сцепления (см. «Снятие и установка сцепления»)

18. При необходимости восстановите начальную установку троса привода выключения сцепления (см. «Замена троса привода выключения сцепления») и отрегулируйте привод управления коробкой передач (см. «Регулировка привода управления коробкой передач»).

19. Залейте масло в коробку передач (см. «Замена масла в коробке передач»).

Chevrolet Niva Manual » Разборка и сборка коробки передач

Шевроле Нива Разборка и сборка коробки передач

Сливаем масло из коробки передач (см. Замена масла в коробке передач), снимаем вилку и муфту подшипника выключения сцепления (см. Снятие механизма привода выключения сцепления).
Демонтируем фланец эластичной муфты с носка вторичного вала (см. Замена сальника вторичного вала).
Устанавливаем рычаг выбора передач в нейтральное положение.

Ключом «на 10» отворачиваем три гайки крепления корпуса механизма выбора передач…

…и снимаем механизм выбора передач в сборе.

Соединение уплотнено прокладкой.

Маркером помечаем взаимное расположение направляющей пластины, шайб и корпуса механизма.

Ключом «на 10» отворачиваем гайку болта крепления направляющей пластины и шайб к корпусу, удерживая головку болта ключом того же размера.
Аналогично отворачиваем еще два болта.

Снимаем нижнюю шайбу направляющей пластины.
Вынув одну направляющую планку с двумя пружинами…

…снимаем направляющую пластину с нижнего конца рычага.

Снимаем верхнюю шайбу направляющей пластины.

Отверткой или пинцетом вынимаем из проточек в корпусе резиновые уплотнительные кольца болтов.

Снимаем корпус рычага выбора передач.

Снимаем нижнюю прокладку корпуса шаровой опоры.

Сдвигаем чехол с вилки тяги привода управления коробкой передач.

Оперев фланец шаровой опоры о губки тисков…
…резким движением вниз сдергиваем тягу привода и корпус шарнира тяги с хвостовика рычага выбора передач, преодолевая сопротивление стопорного кольца.

Снимаем прижимную пластину…

…фланец…

…и верхнюю прокладку корпуса.
Поддев отвёрткой, снимаем…

…стопорное…

…и уплотнительное кольца.

Снимаем сферическую шайбу опоры…

…и разъединяем рычаг и корпус шаровой опоры.

Снимаем с корпуса шарнира тяги привода пружину…

…и защитный чехол корпуса.

Извлекаем из отверстий в вилке тяги привода ось шарнира…

…и снимаем корпус.

В отверстия вилки тяги привода установлены пластиковые втулки.
Для замены хомута тяги привода…

…отворачиваем стяжной болт… … и сдвигаем хомут с тяги.

При установке хомута на тягу его нужно сориентировать так, чтобы болт хомута проходил через лыску (1) на тяге. При этом штифт (2) хомута войдет в прорезь (3) тяги.

Снимаем чехол тяги.
Для дальнейшей разборки устанавливаем коробку передач картером сцепления на верстак.

Головкой «на 10» отворачиваем десять гаек крепления нижней крышки коробки передач.

Снимаем крышку…

…и уплотнительную прокладку.

Отверткой (через отверстие механизма выбора передач) сдвигаем вниз шток вилки включения I–II передач (при этом включается II передача).

Ключом «на 13» отворачиваем расположенную внутри корпуса коробки гайку крепления задней крышки.

Ключом «на 13» отворачиваем пять гаек крепления задней крышки, расположенных снаружи корпуса.

Постукиваем молотком по приливам крышки, при этом отвёрткой (или подходящим отрезком трубы при снятом сальнике вторичного вала) удерживаем задний подшипник на вторичном валу.

Сдвигаем, а затем снимаем крышку со шпилек, поворачивая её по часовой стрелке (глядя со стороны хвостовика вторичного вала), чтобы исключить задевание крышки за штоки и блок шестерен V передачи и передачи заднего хода.

Снимаем прокладку крышки.
Для замены подшипника блока шестерен V передачи и передачи заднего хода…

…поддеваем ролики подшипника отверткой…
… и вынимаем ролики из сепаратора.

Извлекаем сепаратор.

Поддев крючком наружное кольцо подшипника…

…вынимаем его из гнезда задней крышки.

Снимаем упорное кольцо заднего подшипника вторичного вала.

Снимаем наружное кольцо подшипника с сепаратором и роликами.

Снимаем внутреннее кольцо подшипника.

Снимаем распорную втулку…

…и маслоотражательную шайбу.
Для стопорения валов от проворачивания необходимо включить две передачи. II передача была включена при снятии задней крышки. Перед тем как включить передачу заднего хода или V передачу, необходимо освободить вилку включения этих передач. Для этого…

…ключом «на 10» отворачиваем болт крепления вилки к штоку.

Нажав отвёрткой на вилку вниз, включаем заднюю передачу.

Накидным ключом (или головкой) «на 17» отворачиваем болт крепления блока шестерен V передачи и заднего хода.

Вынимаем болт…

…и снимаем блок шестерен со шлицев промежуточного вала.
Зажимаем блок шестерен V передачи и заднего хода в тиски с накладками губок из мягкого металла.

Двумя отвёртками спрессовываем внутреннее кольцо подшипника блока шестерен…

…и снимаем внутреннее кольцо.

Накидным ключом «на 13» отворачиваем два болта крепления крышки фиксаторов.

Снимаем крышку и прокладку.

Вынимаем пружины фиксаторов (пружина штока V передачи и заднего хода длиннее двух других и имеет темный цвет покрытия

Намагниченной отвёрткой вынимаем все три фиксатора.

Вынимаем шток включения V передачи и передачи заднего хода.

Снимаем шестерню V передачи с блокирующим кольцом синхронизатора.

Снимаем упорную шайбу.

Снимаем вилку включения V передачи и передачи заднего хода вместе с муфтой синхронизатора и промежуточной шестерней заднего хода.

Снимаем втулку, которая осталась после демонтажа штока на задней плоскости картера коробки передач.

Специальными щипцами снимаем со вторичного вала стопорное кольцо.

Снимаем ступицу муфты синхронизатора…

…пружинную шайбу…

…и ведомую шестерню задней передачи.

Намагниченной отвёрткой вынимаем блокировочный сухарь из отверстия картера, которое расположено между гнездами картера под штоки V передачи и заднего хода и III–IV передач.

Головкой «на 10» отворачиваем болт крепления вилки включения III–IV передач к штоку.

Вынимаем шток.

Вынимаем блокировочный сухарь из отверстия в штоке.

Намагниченной отвёрткой вынимаем блокировочный сухарь из отверстия картера, которое расположено между гнездами картера под штоки I–II и III и IV передач (этот сухарь заметно длиннее сухаря, расположенного между штоком включения V передачи — передачи заднего хода и штоком включения III–IV передач).

Головкой «на 10» отворачиваем болт крепления вилки включения I–II передач к штоку.

Вынимаем шток.

Ударной отвёрткой с крестообразным наконечником отворачиваем три винта крепления стопорной пластины промежуточного подшипника вторичного вала.

Винты стопорятся специальными шайбами.

Снимаем стопорную пластину.

Накидным ключом «на 19» отворачиваем гайку крепления оси промежуточной шестерни заднего хода, удерживая ось от проворачивания ключом «на 24».

Вынимаем ось промежуточной шестерни заднего хода.
Отвернув гайки крепления картера сцепления (см. Замена сальника первичного вала)…

…разделяем картеры сцепления и коробки передач.

Снимаем прокладку.

Снимаем с первичного вала пружинную шайбу с конической поверхностью (меньшим диаметром она обращена к подшипнику).
Зажимаем в тиски с накладками губок из мягкого металла шлицевую часть первичного вала.

Накидным ключом «на 19» отворачиваем болт зажимной шайбы переднего подшипника промежуточного вала.

Снимаем зажимную шайбу подшипника.

Двумя отвёртками поддеваем за установочное кольцо передний двухрядный подшипник промежуточного вала…

…и снимаем подшипник.
При снятии подшипника его заднее внутреннее кольцо может остаться на валу.

Двумя отвёртками спрессовываем заднее внутреннее кольцо подшипника…

…и снимаем его.

Вынимаем упорное кольцо заднего подшипника промежуточного вала.

Вставив отвертку между торцами подшипника и шестерни I передачи промежуточного вала, сдвигаем задний подшипник.

Вынимаем наружное кольцо подшипника с сепаратором и роликами.

Снимаем внутреннее кольцо подшипника с носка вала.

Сдвинув промежуточный вал назад…

…вынимаем его из картера коробки передач.

Поддев двумя отвёртками за установочное кольцо задний подшипник первичного вала…

…вынимаем первичный вал в сборе с подшипником и блокирующим кольцом синхронизатора.

Щипцами разжимаем стопорное кольцо…

…и снимаем его.

Снимаем пружинную шайбу.
Опираем торец наружного кольца подшипника о губки тисков.

Молотком с пластмассовым наконечником наносим удары в торец первичного вала…

…и спрессовываем подшипник.

Щипцами разжимаем установочное кольцо…

…и снимаем его.

Сдвинув блокирующее кольцо синхронизатора, щипцами разжимаем стопорное кольцо…

…и снимаем его.

Снимаем блокирующее кольцо синхронизатора…

…и его пружину.
Блокирующие кольца синхронизаторов других передач снимаются аналогично.

С переднего носка вторичного вала снимаем игольчатый подшипник.

Снимаем вилки включения I и II, III и IV передач.

Двумя отвёртками поддеваем за установочное кольцо промежуточный подшипник вторичного вала…

…и снимаем его.

Наклонив, извлекаем из картера коробки передач вторичный вал в сборе с шестернями, муфтами, ступицами и блокирующими кольцами синхронизаторов.

Снимаем с задней стороны вала втулку и шестерню I передачи в сборе с блокирующим кольцом.

Вынимаем втулку из шестерни.

Снимаем муфту синхронизатора включения I и II передач.

Снимаем ступицу синхронизатора.

Снимаем шестерню II передачи в сборе с блокирующим кольцом.

С переднего конца вторичного вала снимаем муфту синхронизатора III и IV передач.
Зажав вторичный вал в тиски с накладками губок из мягкого металла…

…щипцами снимаем стопорное кольцо.

Снимаем пружинную шайбу (она установлена выпуклой стороной к переднему концу вторичного вала).

Снимаем ступицу синхронизатора III и IV передач…

…и шестерню III передачи в сборе с блокирующим кольцом синхронизатора.
Изношенные детали заменяем новыми.
Сборку коробки передач проводим в обратной последовательности.
Если при снятии переднего двухрядного подшипника промежуточного вала его заднее внутреннее кольцо осталось на валу, то перед установкой подшипник необходимо собрать.
Для этого из наружного кольца подшипника отвёрткой аккуратно вынимаем сепаратор с шариками и надеваем его на внутреннее кольцо (снятое с вала).

Сепаратор с шариками и внутренним кольцом вставляем в наружное кольцо подшипника.
При сборке первичного вала…

…подходящим отрезком трубы напрессовываем на вал подшипник, опираясь о его внутреннее кольцо.
После установки в картер коробки передач вторичного и промежуточного валов запрессовываем передний и задний подшипники промежуточного вала, промежуточный подшипник вторичного вала и внутреннее кольцо подшипника блока шестерен.
Для установки стопорного кольца в проточку вторичного вала необходимо сжать пружинную шайбу.
Установливаем стопорное кольцо на вторичный вал и…

…отрезком трубы (внутренним диаметром 32-35 мм и длиной 125 мм) через шайбу…

…стягиваем весь пакет гайкой вторичного вала.
При этом стопорное кольцо располагается в проточке вала. Проверяем надежность фиксации кольца.
Наружное кольцо подшипника блока шестерен V передачи и передачи заднего хода…

…запрессовываем инструментальной головкой подходящего размера (отрезком трубы) в гнездо задней крышки.
Вставляем в наружное кольцо подшипника сепаратор и ролики.
Для предотвращения отворачивания болта крепления блока шестерен V передачи и передачи заднего хода наносим резьбовой герметик на резьбу болта.
Для удобства монтажа задней крышки устанавливаем на вторичный вал задний подшипник в сборе.
При сборке картеров и установке крышек вместо прокладок можно применить герметик-формирователь прокладок.

Разборка и сборка коробки передач Шевроле Нива

  • Коробка передач Нива Шевроле

    На автомобиль Нива Шевроле устанавливают пятиступенчатую коробку переключения передач, имеющую трехвальную схему.

    Коробка передач Шеви Нива: 1 – первичный вал; 2 – муфта выключения сцепления; 3 – передняя крышка с направляющей втулкой; 4 – сальник первичного вала; 5 – картер сцепления; 6 – сапун; 7 – картер коробки передач; 8 – шестерня постоянного зацепления первичного вала; 9 – игольчатый подшипник вторичного вала; 10 – лоток для сбора и стока масла; 11 – синхронизатор III и IV передач; 12 – шестерня III передачи; 13 – шестерня II передачи; 14 – вторичный вал; 15 – синхронизатор I и II передач; 16 – шестерня I передачи; 17 – втулка шестерни I передачи; 18 – промежуточный подшипник вторичного вала; 19 – стопорная пластина промежуточного подшипника; 20 – шестерня заднего хода; 21 – гайка крепления механизма выбора передач; 22 – синхронизатор V передачи; 23 – механизм выбора передач; 24 – шестерня V передачи; 25 – кронштейн крепления опорной пластины; 26 – маслоотражательная шайба; 27 – фланец эластичной муфты карданной передачи; 28 – гайка; 29 – уплотнитель центрирующего кольца; 30 – центрирующее кольцо; 31 – сальник вторичного вала; 32 – задний подшипник вторичного вала; 33 – распорная втулка; 34 – болт блока шестерен; 35 – подшипник блока шестерен; 36 – задняя крышка коробки передач; 37 – блок шестерен V передачи и заднего хода; 38 – задний подшипник промежуточного вала; 39 – шестерня I передачи промежуточного вала; 40 – пробка сливного отверстия; 41 – шестерня II передачи промежуточного вала; 42 – шестерня III передачи промежуточного вала; 43 – нижняя крышка коробки передач; 44 – промежуточный вал; 45 – шестерня постоянного зацепления промежуточного вала; 46 – передний подшипник промежуточного вала; 47 – зажимная шайба подшипника промежуточного вала; 48 – болт зажимной шайбы; 49 – задний подшипник первичного вала.

    Привод управления механизмом переключения передач Нива Шевроле: 1 – гайка крепления опорной пластины; 2 – тяга привода управления коробкой передач; 3 – прокладка крышки люка; 4 – крышка люка рычага переключения передач; 5 – рукоятка рычага переключения передач; 6 – рычаг переключения передач; 7 – чехол рычага переключения передач; 8 – уплотнительный чехол; 9 – винт крепления крышки люка; 10 – задняя опора; 11 – корпус рычага переключения передач; 12 – нижний корпус рычага переключения передач; 13 – гайки крепления задней опоры; 14 – шайба задней опоры; 15 – гайка; 16 – кольцо распорное; 17 – стопорное кольцо; 18 – корпус шаровой опоры; 19 – пружина рычага переключения передач; 20 – ползун шаровой опоры; 21 – гайки крепления корпуса шаровой опоры; 22 – защитный чехол; 23 – наконечник тяги; 24 – пластина опорная; 25 – коробка передач.

    Замена масла в коробке передач Шеви Нива

    Согласно сервисной книжке масло в коробке Нива Шевроле нужно зменять через 45 тыс. км пробега, а сливать старое трансмиссионное масло рекомендуется в течение 15 мин после поездки, пока оно не остыло и сравнительно жидкое. Для смены масла в КПП потребуется: ключ на 17, шестигранник на 12 и емкость для слива масла.

    Подставьте емкость под отверстие для слива масла из картера коробки передач

    Для облегчения слива выверните маслозаливную пробку и сливную пробку и слейте масло. Очистите сливную пробку от загрязнений и металлических частиц и заверните ее на место. При сильно загрязненном слитом масле или наличии механических примесей в нем промойте коробку передач Шеви Нива: залейте в картер 0,9 л промывочного масла и установите пробку маслозаливного отверстия на место; вывесите одно или оба задних колеса, включите I передачу и пустите двигатель на 2-3 мин; слейте промывочное масло; протрите пробку маслосливного отверстия и установите ее на место.

    Заправьте с помощью шприца (или показанного на фото приспособления) картер коробки передач свежим маслом. Заливайте масло до уровня маслоналивного отверстия 1,6 л. Установите пробку маслоналивного отверстия КПП Шива Шевроле на место. Замена масла в трансмиссии завершена.

    Замена сальника вторичного вала Нива Шевроле

    Постоянное снижение уровня масла в картере коробки передач Шеви Нива может быть вызвано потерей герметичности уплотнения вторичного вала коробки передач. Для замены сальника вторичного вала потребуется ключ на 30, отвертка, оправка и молоток.

    Для замены сальника вторичного вала снимите промежуточный вал трансмиссии

    Снимите уплотнитель центрирующего кольца и отверните гайку крепления фланца эластичной муфты. Снимите центрирующее кольцо

    Снимите стопорную шайбу и фланец

    Поддевая отверткой, извлеките сальник из задней крышки коробки передач, нанесите герметик на новый сальник

    Запрессуйте сальник в заднюю крышку КПП Шеви Нива через подходящую оправку. Установите все снятые детали и промежуточный вал в порядке, обратном снятию.  Проверьте уровень масла в коробке передач и при необходимости долейте.

    Снятие и установка коробки переключения передач Нива Шевроле

    Основные неисправности, для устранения которых необходимо снять коробку передач с автомобиля: повышенный (по сравнению с привычным) шум; затрудненное переключение передач; самопроизвольное выключение или нечеткое включение передач; утечка масла через уплотнения и прокладки. Кроме того, коробку передач необходимо снимать для замены сцепления Шеви Нива, переднего подшипника первичного вала коробки передач, маховика и заднего сальника коленчатого вала двигателя Нивы.

    Для снятия КПП потребуется: ключи на 10 и 13, шестигранник на 12, отвертка и пассатижи.

    Установите автомобиль на смотровую канаву или подъемник. Отсоедините «минусовый» провод от аккумуляторной батареи. Слейте масло из коробки передач и снимите передний карданный вал далее снимите промежуточный вал

    Отсоедините провода от выключателя фонарей заднего хода

    Изнутри салона подденьте отверткой и сдвиньте вверх чехол рычага переключения передач

    Отверните рукоятку с рычага и снимите ее вместе с чехлом

    Отверните гайку крепления опорной пластины механизма переключения передач Нива Шевроле и снимите заднюю опору силового агрегата

    Отверните гайку стяжного болта хомута крепления тяги механизма переключения передач

    Выверните три болта крепления кронштейна опорной пластины и снимите привод механизма переключения передач

    Выверните болты крепления щитка картера сцепления

    Выверните два болта крепления рабочего цилиндра сцепления к картеру сцепления и снимите цилиндр, не отсоединяя его от шланга (цилиндр остается висеть на шланге)

    Выверните три болта крепления стартера (третий болт на фотографии не виден).  Снимите стабилизатор поперечной устойчивости
    передней подвески и приемную трубу выхлопной системы

    Выверните четыре болта крепления картера сцепления к двигателю

    Снимите коробку передач в сборе с картером сцепления. Установка коробки переключения передач на Нива Шевроле выполняется в последовательности обратной снятию.

    Разборка коробки переключения передач Нива Шевроле

    Разборка и ремонт коробки передач Шеви Нива требуются при следующих неисправностях.

    Повышенный шум в коробке передач: износ подшипников; износ зубьев шестерен и синхронизаторов; осевое перемещение валов.

    Затрудненное переключение передач Нива Шевроле: износ сферического шарнира рычага переключения передач, отсутствие смазки в узле; деформация рычага переключения передач; заусенцы, погнутости, загрязнение гнезд штоков, заклинивание блокировочных сухарей; загрязнение шлицев скользящей муфты и ступицы; деформация вилок переключения передач.

    Самопроизвольное выключение или нечеткое включение передач:  износ лунок под шарики на штоках, поломка пружин фиксаторов; износ блокирующего кольца синхронизатора; поломка пружины синхронизатора; износ зубьев муфты синхронизатора или зубчатого венца синхронизатора.

    Пониженный уровень или утечка масла Шеви Нива: износ сальников первичного и вторичного валов; ослабление крепления крышек картера коробки передач, повреждение уплотнительных прокладок; ослабление крепления картера сцепления к картеру коробки передач.

    Для того чтобы разобрать КПП Нива Шевроле потребуется инструмент: отвертки (две), сменные головки на 13, на 17, удлинитель, вороток, ключи на 10, на 13 (два), на 17, на 19, на 30, ударная отвертка, съемник стопорных колец, молоток, универсальные съемники.

    Отверните три гайки крепления корпуса механизма выбора передач и снимите механизм, снимите уплотнитель центрирующего кольца. Удерживая от проворачивания фланец эластичной муфты, отверните гайку крепления фланца. Отворачивая гайку, вы одновременно спрессуете с вторичного вала центрирующее кольцо.

    Снимите стопорную шайбу и фланец эластичной муфты КПП Нива

    Отверните две гайки крепления кронштейна приемной трубы и снимите кронштейн

    Отверните десять гаек крепления нижней крышки к картеру, подденьте отверткой и снимите крышку и расположенную под ней прокладку

    Отверните гайку крепления задней крышки, расположенную с внутренней стороны картера

    Отверните снаружи пять гаек крепления задней крышки и сдвиньте заднюю крышку со шпилек картера коробки передач

    Отведя заднюю крышку назад и поворачивая примерно на 30° по часовой стрелке, снимите ее

    Снимите внутреннее кольцо подшипника вторичного вала, дистанционную втулку и маслоотражательную шайбу

    Снимите выжимной подшипник Нива Шеврол выключения сцепления. Снимите чехол вилки выключения сцепления с картера, аккуратно поддевая чехол отверткой, и снимите вилку с чехлом, повернув ее на 90°

    Отверните семь гаек крепления картера сцепления, снимите пружинные шайбы

    Снимите картер (колокол) сцепления, отсоединив его от коробки передач

    Снимите прокладку и пружинную шайбу

    Выверните два болта крепления крышки фиксаторов, снимите крышку с болтами и прокладку крышки

    Извлеките пружины фиксаторов и перевернув коробку передач, выньте шарики фиксаторов

    Выверните болт крепления блока шестерен V передачи, предварительно включив две передачи, чтобы зафиксировать валы от проворачивания

    Выверните болт крепления вилки включения пятой передачи и передачи заднего хода Нива Шевроле

    Потяните на себя шток включения пятой передачи и передачи заднего хода и выньте его из картера и вилки выключения

    Снимите блок шестерен пятой передачи и заднего хода, вилку включения пятой передачи Шеви Нива и заднего хода, с вторичного вала втулку шестерни пятой передачи

    Шестерню, зубчатый венец, блокирующее кольцо и муфту синхронизатора пятой передачи, ступицу муфты синхронизатора пятой передачи, промежуточную шестерню заднего хода

    Шестерню заднего хода с вторичного вала

    Выпрессуйте задний подшипник промежуточного вала легкими ударами по наружному кольцу

    Снимите дистанционную втулку с вторичного вала, наружное кольцо заднего подшипника с роликами и внутреннее кольцо заднего подшипника

    Разожмите стопорное кольцо переднего подшипника промежуточного вала и снимите его

    Выверните болт крепления переднего подшипника промежуточного вала, включив одновременно две передачи (первую и четвертую)

    Снимите болт с пружинной и зажимной шайбами

    Установите отвертку между наружным кольцом подшипника и шестерней вала и, действуя как рычагом, выпрессуйте наружное кольцо подшипника с шариками и передним внутренним кольцом

    Спрессуйте заднее внутреннее кольцо подшипника, аккуратно действуя отверткой как рычагом

    Выньте промежуточный вал из картера

    Переверните коробку передач и выньте блокировочный сухарь штока включения третьей и четвертой передач

    Выдвиньте шток включения третьей и четвертойпередач так, чтобы можно было вынуть (отверткой) из него промежуточный блокировочный сухарь.  Снимите промежуточный блокировочный сухарь

    Снимите шток включения третьей и четвертой передач и вилку включения третьей и четвертой передач

    Выверните болт крепления вилки включения  передач Нива Шевроле

    Выньте шток включения первой и второй передач из картера

    Переверните коробку передач и выньте блокировочный сухарь штока включения первой и второй передач

    Снимите вилку включения I и II передач, первичный вал в сборе и игольчатый подшипник

    Ослабьте затяжку трех винтов крепления стопорной пластины промежуточного подшипника вторичного вала и оси промежуточной шестерни заднего хода ударной отверткой

    Выверните винты

    Разверните стопорную пластину так, чтобы вывести ее из паза оси промежуточной шестерни заднего хода

    Снимите ось промежуточной шестерни заднего хода

    Снимите стопорную пластину

    Разожмите стопорное кольцо промежуточного подшипника вторичного вала и снимите его

    Выньте шпонку из паза вторичного вала

    Снимите промежуточный подшипник с вторичного вала КПП Нива Шевроле, действуя отверткой как рычагом

    Подайте вторичный вал назад и выньте его из картера передним концом вверх

    Выпрессуйте задний подшипник вторичного вала из задней крышки коробки передач легкими ударами молотка по наружному кольцу подшипника

    Извлеките сальник заднего подшипника вторичного вала из задней крышки коробки передач

    Установите блок шестерен пятой передачи и заднего хода в тиски и спрессуйте подшипник c помощью большой отвертки, прилагая усилие к его внутреннему кольцу.

    Разборка и сборка первичного вала Нива Шевроле КПП

    Для разборки первичного вала коробки переключения передач Шеви Нива потребуется инструмент: съемник стопорных колец, отвертка и молоток.

    Первичный вал в сборе Нива (стрелкой указано место закрепления в тисках при разборке): 1 — первичный вал; 2 — стопорное кольцо; 3 — подшипник; 4 — блокирующее кольцо синхронизатора; 5 — стопорное кольцо; 6 — игольчатый подшипник переднего конца вторичного вала.

    Установите вал в тиски и снимите стопорное кольцо, придерживая блокирующее кольцо синхронизатора

    Снимите блокирующее кольцо синхронизатора

    Снимите пружину синхронизатора

    Измените положение вала в тисках, оперев его на наружное кольцо подшипника, и, не зажимая, снимите наружное стопорное кольцо

    Снимите стопорное кольцо с вала и пружинную шайбу

    Изменив положение вала в тисках и спрессовав подшипник вниз, снимите подшипник с первичного вала Нива Шевроле. Сборка первичного вала КПП выполняется в последовательности обратной разборке.

    Разборка и сборка вторичного вала Нива Шевроле

    Детали вторичного вала Шевроле Нива: 1 — вторичный вал; 2 — задний подшипник; 3 — стопорное кольцо; 4 — ступица синхронизатора III и IV передач; 5 — ступица синхронизатора I и II передач; 6 — втулка шестерни I передачи; 7 — шестерня I передачи с блокирующим кольцом синхронизатора в сборе; 8 — муфта синхронизатора I и II передач; 9 — шестерня II передачи с блокирующим кольцом синхронизатора в сборе; 10 — муфта синхронизатора III и IV передач; 11 — шестерня III передачи с блокирующим кольцом синхронизатора в сборе; 12 — стопорное кольцо; 13 — пружинная шайба.

    Для разборки вторичного вала Шеви Нива потребуется инструмент: отвертка, молоток, съемник стопорных колец и набор плоских щупов.

    Установите вал в тиски и снимите с вала муфту синхронизатора третьей и четвертой передач

    Снимите стопорное кольцо ступицы синхронизатора третьей и четвертой передач

    Снимите с вторичного вала пружинную шайбу

    Сдвиньте отверткой ступицу синхронизатора третьей и четвертой передач и снимите ее

    Снимите с вала шестерню третьей передачи в сборе Шевроле Нива с блокирующим кольцом синхронизатора

    Измените положение вала в тисках, спрессуйте втулку шестерни I передачи и снимите ее с вала

    Снимите с вала шестерню первой передачи в сборе с блокирующим кольцом синхронизатора, муфту синхронизатора первой и второй передач, ступицу синхронизатора первой и второй передач

    Шестерню второй передачи в сборе с блокирующим кольцом синхронизатора, стопорное кольцо, придерживая блокирующее кольцо синхронизатора, блокирующее кольцо, постепенно ослабляя усилие прижатия

    Пружину синхронизатора. Сборка вторичного вала Нива Шевроле выполняется в порядке, обратном разборке, с учетом следующих особенностей:

    При сборке установите муфты синхронизаторов так, чтобы кольцевые проточки (показаны стрелками) были обращены друг к другу

    Запрессовав втулку шестерни первой передачи до упора, измерьте плоским щупом монтажный зазор между торцом шестерни первой передачи и буртиком втулки и между торцами шестерен второй и третий передач. Зазор должен быть 0,05-0,10 мм. Предельно допустимый зазор — 0,15 мм. Если зазор превышает предельно допустимый, замените изношенные детали. Пружинную коническую шайбу устанавливайте так, чтобы ее конус был обращен наружу.

    Разборка и сборка механизма выбора передач Шевроле Нива

    Для работы по разборки и сборки механизма выбора передач на Шеви Нива потребуется инструмент: ключ на 10, отвертка, молоток и бородок.

    Снимите механизм выбора передач и хомут с тяги механизма

    Снимите чехол тяги механизма

    Выбейте ось шарнира тяги

    Снимите шарнир с рычага выбора передач

    Выньте ось шарнира

    Выньте втулки проушины тяги. При необходимости замените их

    Снимите защитный чехол корпуса механизма и пружину

    Снимите стопорное и уплотнительные кольца. При необходимости замените кольца

    Снимите сферическую шайбу

    Отверните три гайки крепления фланца рычага выбора передач

    Снимите фланец, уплотнитель и две прокладки рычага

    Снимите шайбу направляющей пластины

    Выньте пружины и рычаг из направляющей пластины. Сборка механизма выбора передач Нива Шевроле выполняется в порядке, обратном снятию.

    Разборка и сборка привода механизма выбора передач Нива Шевроле

    Для ремонта привода механизма выбора передач на Шеви Нива потребуется инструмент: ключи на 10, на 13 и отвертка.

    Снимите привод механизма выбора передач

    Отверните две гайки крепления кронштейна к опорной пластине

    Извлеките из отверстий пластины втулки. Не потеряйте их при сборке

    Снимите защитные чехлы

    Выверните четыре болта крепления корпуса рычага к опорной пластине

    Снимите верхнюю часть корпуса рычага

    Выверните два болта крепления накладки блокировки заднего хода к корпусу рычага и снимите накладку

    Снимите пассатижами стопорное кольцо и выньте шаровую опору рычага из корпуса шаровой опоры

    Снимите уплотнитель с шаровой опоры и осмотрите его. При необходимости замените уплотнительные кольца

    Отверните гайку оси рычага переключения передач Шеви Нива

    Выньте ось и отсоедините рычаг

    Выверните винт крепления блокировочного упора и снимите его

    Отверните три гайки крепления корпуса шаровой опоры и снимите его. Выньте пружину. Осмотрите ее и при необходимости замените. Сборка привода механизма выбора передач Нива Шевроле выполняется в порядке, обратном снятию.

    Сборка коробки переключения передач Нива Шевроле

    Собирайте коробку передач в последовательности, обратной разборке, с учетом особенностей, приведенных в этом подразделе.

    Для сборки КПП Шеви Нива потребуется инструмент: отвертки (две), сменные головки на 13, на 17, удлинитель, вороток, ключи на 10, на 13 (два), на 17, на 19, на 27, ударная отвертка, съемник стопорных колец, молоток, оправки для запрессовки (установки) подшипников и сальников и динамометрический ключ.

    Промежуточный подшипник вторичного вала запрессовывайте оправкой, опирающейся на внутреннее кольцо подшипника.  Посадка внутреннего кольца подшипника на валу значительно плотнее, чем наружного кольца в картере. В связи с этим при запрессовке подшипника с приложением усилия к наружному кольцу он может быть поврежден

    После затяжки винтов крепления стопорной пластины подшипника вторичного вала закерните винты для предотвращения их самопроизвольного отворачивания

    При наличии на поверхностях расточек под подшипники следов проворачивания колец подшипников накерните эти поверхности

    Для окончательной установки первичного вала в сборе с игольчатым подшипником переднего конца вторичного вала запрессуйте подшипник в сборе с валом до упора легкими ударами молотка через деревянный брусок по окружности наружного кольца подшипника. Установив стопорное кольцо в проточку на наружном кольце подшипника, проверьте легкость вращения первичного вала

    Установите промежуточный вал в картер коробки передач, установив предварительно вилки включения I и II, III и IV передач, фиксаторы штоков и сами штоки.  Устанавливайте передний и задний подшипники промежуточного вала с помощью оправки, прилагая усилие к их внутренним кольцам

    Не забудьте установить шпонку в паз вторичного вала, если она снималась при разборке

    Затягивайте болт крепления переднего подшипника промежуточного вала динамометрическим ключом, одновременно включив две передачи. Момент затяжки болта 79,4-98 Н·м (8,1-10,0 кгс·м). Смажьте трансмиссионным маслом рабочие поверхности шестерен и кольцевые проточки муфт включения синхронизаторов

    Установив на подсобранную коробку передач (с установленными передней и нижней крышками, а также с поперечиной крепления силового агрегата) картер сцепления, затяните гайки крепления картера сцепления к коробке передач динамометрическим ключом. Перед установкой смажьте внутреннюю поверхность муфты подшипника выключения сцепления консистентной смазкой. После окончательной сборки коробки передач наденьте на шлицы первичного вала ведомый диск сцепления и проверьте легкость перемещения диска по шлицам вала.  После установки коробки передач на автомобиль не забудьте залить масло в ее картер.

    Регулировка привода механизма выбора передач Шевроле Нива

    Для регулировки кулисы Нива Шевроле потребуется ключ на 13. Ослабьте гайку стяжного болта хомута крепления тяги привода механизма выбора передач. Перемещая тягу привода относительно вала механизма выбора передач в продольном направлении, добейтесь, чтобы все передачи четко включались. Затяните гайку стяжного болта хомута.

    Замена сцепления на ниве без помощника, в одно лицо. |

    Замена сцепления на ниве

    Сразу после нового года, 7 января я наконец-то поменял сцепление на ниве, заодно сменил главный и рабочий цилиндры сцепления. Замена сцепления на ниве и на моноприводе совершенно разные по трудоемкости задачи. Я свое сцепление менял два дня, правда попутно сделав еще много чего. Крайне желательно позвать друга на помощь. Мне удалось все сделать одному, но в следующий раз постараюсь делать это с помощником.


    Итак, начинаем наш нелегкий путь. Замена сцепления на ниве в полтора раза более заморочистое занятие, чем на обычном кредито-переднем приводе. У Нивы есть еще раздаточная коробка и два карданных передачи, все это прикручено между собой и к КПП. На фото видно, что передний кардан уже снят.

    Живописный вид на раздатку, далее РК. В принципе до конца откручивать задний кардан смысла нет. Просто открутить от флянца РК и отложить в сторону. Как на фотографии.

    Помниться в том году немного писал про промежуточный вал. Он стал причиной схода с трофи-рейда на первомайке. На фотографии новый промвал для 21213 — шрусовый, одна часть его по сути стандартная «граната». Крестовинный старого образца в магазинах не найти, что печально. Есть на разборах и вроде слышал, что делают неоригинал. Сходу не купил, ездить было надо, взял опять стандартный. Его особенность, что при повреждении обездвиживается автомобиль. На крестовинном старом промежуточном вале, по рассказам людей можно как-то медленно доехать до места ремонта.

    Для того, чтобы снять РК, необходимо сверху освободить рычяги блокировки и пониженной передачи. Для этого снимается весь кожух МКПП. Кожух на больших саморезах, под крестовую отвертку. Под кожухом, прямо из салона видим бублик промвала.

    Дальше спускаемся под машину и откручиваем опоры раздатки. Но перед этим шилом, ножницами, чем-то острым обводим положение опор относительно дна. На фото видно след вокруг шпилек — это вот он и есть — метки. Нужно, чтобы поставить раздатку в такое же положение, когда будем ставить ее назад. Трещеткой на 13 с длинной головкой откручиваем гайки со шпилек, 4 штуки по две на каждую опору. Дальше потребуется помощник или собственная дурь. Хватаем раздатку и аккуратно, чтобы не повредить шпильки снимаем ее. Одна из самых противных проблем у старых нив — как раз шпильки раздатки. Если она отломиться, сгниет, у нее слижет резьбу — раздатку закрепить нормально будет затруднительно. Пойдут — шумы и вибрации. Поменять шпильку можно высверлив ее из салона. Мне так и пришлось сделать, но вставленный болт теперь надо откручивать удерживая его и в салоне и под низом машины. Ну да — надо приварить, согласен. Весной доделаю.

    Далее будем снимать коробку передач. На фото на нас смотрит флянец вала кпп, к которому прикручивается промежуточный вал между РК и КПП. Сам процесс снятия я не заснял, так как снимал один и пачкал руки, фотографировать было неудобно. Колокол КПП прикручен к блоку двигателя четырьмя болтами. Вроде на 17 или на 19 — не помню, да и не особо важно. Главное, что нужны головки с удлинителями, так просто до них не добраться. Первый раз кажется сложно, но на самом деле надо просто трещетку с хорошим удлинителем.

    А это снятая раздатка, уложена по ближе к заднему мосту, чтобы не мешалась

    Сняв КПП примеряю на нее подшибник.

    Диск сцепления из родного комплекта. Конечно правильнее поставить сцепление от Шеви Нивы. Родное сцепление 21213 это мутант из запчастей классики и восьмерки. Сцепление от 2123 имеет неоспоримые преимущества — вдвое-втрое долговечнее, мягкое, диск больше в диаметре и площадью. Но и цена в два раза дороже.

    А это новая корзинка

    Пришла пора установить все на маховик. На фото все уже прикручено. Тем, кто самостоятельно меняет сцепление первый раз необходимо знать, что для центровки диска и корзинки необходимо использовать первичный вал кпп. Его можно взять из коробки передач, разобрав ее и отпилив болгаркой. Конец первичного вала торчит из колокола, куда надевается подшибник. Без этой приспособы прикрутить симметрично диск сцепления внутри корзинки сложно. Но можно, используя подходящий по диаметру металлический прут или что-то такое. Криво установленное сцепление не даст вам прикрутить коробку к двигателю. Кривовато установленное заставит материться самыми грязными фразами в процессе стыковки кпп к движку :). Поэтому первичный вал для центровке крайне желателен

    Кстати, все же у меня то пованивало, то глючило сцепление вовсе не из-за усталости диска сцепления. Я достал его, а он гад живехонький! Еще бы походил. Подшибник шелестел, но тоже бы проездил. Мог я просто ГЦС и РЦС обновить, систему прокачать, и проходило бы оно до лета, а там уже полная замена, всего что напрашивалось.

    Вернемся к КПП. Почистил вилку с колоколом от грязи, поставил новый выжимной подшибник. Далее установка в обратном порядке. Самое трудное в одно лицо состыковать коробку с движком. Тут несколько советов — как можно точнее прикрутить сцепление. Воткнув первичный вал в центр маховика, зафиксируйте хвост коробки, подложите брус какой-то. Далее с помощью такой то матери немного покачивая кпп из стороны в сторону пропихиваем ее ближе к двигателю. Как только болты, крепящие кпп к движку начинают чуть-чуть достовать — победа близка. Притягиваем КПП к движку, с помощью болтов. Тут надо следить за перекосом. Когда один болт чуть прикрутиться к блоку, надо шатая коробку выставить ее как можно ровнее, и попробовать наживить болт крепления по диагонали. На практике конечно не все так гладко, но поставить можно. Я на ниве вообще первый раз в жизни сцепление менял, и ничего, вроде получилось.

    замена рабочего цилиндра сцепления нива

    Главный и рабочий цилиндр сцепления тоже могут стать причиной больших неприятностей. У меня потекший рцс давал эффект залипания сцепления. Иногда не получалось выключить передачу, иногда включить. Снимаем передний кардан, у нас он уже снят. Видно флянец переднего редуктора, т.е. если бы кардан был на месте, открутить рцс было бы нереально. Болты 13, две штуки. Желательно сфотографировать само крепление, как оно стояло. А то потом (через шесть часов) я его и в руках кручу и вспомнить не могу, как оно стояло.

    Цилиндр весь в соплях, видно, что сдох. Код для покупки нового 2101-1602515

    Все, цилиндр снят, новый стаится в обратном порядке. Но я сначала еще и главный поменял, он идет выше по шлангу.

    Протягиваем тросик сцепления

    На Ниву стараюсь покупать все заводское, от лада-имидж в сине-белых коробках. Новые рабочий и главные цилиндры.

    замена главного цилиндра сцепления нива

    Итак главный цилиндр сцепления классики. Код запчасти — 2101-1602615

    Открутить цилиндр элементарно — отворачиваем справа и слева и готово. Хотя бывает проблемка со снятием — закисает штуцер на первом патрубке.

    Вот теперь ГЦС на месте. Теперь надо прокачать систему, закачав новую тормозную жидкость. Качать лучше с напарником естественно. На этом замена сцепления на ниве завершено, можете расходиться 🙂

    Внезапно уместилась длинная АКБ

    Маленькая приятность — длинная АКБ, которую покупал на форд, уместилась на штатное место. Просто радость какая-то, хотел поболгарить, а там номерной элемент. У нивы вин рядом с аккумулятором.

    Замена сцепления Нива Шевроле своими руками и вилки без снятия КПП

    Принцип работы

    Работает узел следующим образом:

    • При нажатии на педаль усилие передается через гидропривод сцепления на нажимную вилку. Она давит на выжимной подшипник, смещая его в сторону двигателя.
    • Последний сжимает лепестки пружин, установленных на корзине сцепления.
    • Ведущий и ведомый диски начинают вращаться независимо друг от друга, разрывая связь между мотором и КПП.
    • Когда педаль отпущена, детали сцепления под давлением пружин возвращаются в исходное положение.
    • Диски соединяются и вновь передают крутящий момент от двигателя к первичному валу коробки передач.

    Фрикционные накладки, выжимной подшипник и прочие детали сцепления постепенно изнашиваются. В этом случае приходится менять отдельные части или узел целиком.

    Ремонт сцепления нива 21213

    Замена сцепления на ваз 2121 своими руками — Club-j.ru

    Замена сцепления на ниве

    Как заменить вилку сцепления на нива шевроле — ЗНАТНЫЙ ПЛОТНИК

    Как заменить сцепление на ниве 2121 — Модная точка

    Видео замены сцепления на нива шеви — Замена привода сцепления Нива 2121, Нива 2131

    Распространенные неисправности

    • Стук или вибрация при отпускании педали. Проблема возникает при деформации ведомого диска или износе его шлицов.Также неисправность проявляется, если двигатель плохо закреплен на опорах или деформировалась диафрагменная пружина корзины.
    • Педаль проваливается при нажатии. Это случается при поломке главного или рабочего цилиндров, завоздушивании гидропривода, поломке возвратной пружины либо нажимной вилки.
    • Сцепление не выключается, когда водитель нажимает педаль. Причиной этого может служить засорение либо повреждение трубопровода и цилиндров гидропривода, деформация ведомого диска, наличие задиров на его шлицах, поломка либо изменение формы нажимной вилки, диафрагменной пружины.
    • Сцепление буксует. Проблема появляется при замасливании или износе фрикционных накладок, закрепленных на ведом диске, засорении гидропривода, заедании или неправильной регулировке нажимной вилки.
    • Шум при нажатии педали. Скрежет, вой или свист при размыкании дисков возникает из-за неисправности выжимного подшипника.

    Для устранения большинства поломок необходимо заменить отдельные детали или сцепление в целом.

    Как поменять вилку без снятия коробки передач?

    Заменить деталь можно, не снимая коробку переключения передач. Для этого даже не придется загонять автомобиль на яму или подъемник. Вам понадобится:

    • переноска или фонарь;
    • пассатижи;
    • молоток;
    • отвертка;
    • точило.

    Последнее потребуется для небольшой доработки стандартной вилки. Иначе ее не получится поставить на место, не снимая КПП.

    Порядок работы:

    • При помощи пассатижей демонтировать возвратную пружину.
    • Открутить болты крепления рабочего цилиндра сцепления.
    • Расшплинтовать шток и вынуть его из вилки.
    • Снять защитный чехол.
    • Вытащить старую вилку. Делать это нужно аккуратно, чтобы не сломать. Иначе операция осложняется.
    • Доработать на точиле новую вилку: сточить заклепки до высоты 1-1,5 мм, снять фаски на концах.
    • Подсветить фонарем или переноской в лючок.
    • Провернуть выжимной подшипник, выставить грани муфты в горизонтальное положение.
    • Повернуть кончики пружинки в сторону отверстия.
    • Направить вилку, вставить в лючок и аккуратно загнать внутрь, используя молоток.

    Важно: пружину нужно поддерживать отверткой. Усики должны попадать строго между двумя ребрами вилки.

    • Убедиться, что деталь упирается в шаровую опору.
    • Направить усики пружины. Они должны обхватывать опору.
    • Установить защитный чехол.
    • Поставить на место шток и прикрутить рабочий цилиндр.
    • Установить на место возвратную пружину.
    • При необходимости отрегулировать свободный ход сцепления.

    Разборка переднего тормозного механизма. ваз 21213, 21214 (нива)

    Вывешиваем и снимаем переднее колесо.

    А еще интересно: Нива шевроле ремонт передней ступицы || Педаль тормоза нива цена

    Головкой «на 10» отворачиваем болт крепления направляющих кронштейнов шлангов…
    …и снимаем направляющие.
    Головкой «на 14» отворачиваем перепускной болт тормозного шланга одного контура.
    Отводим шланг с перепускным болтом.
    Штуцер шланга с двух сторон уплотнен медными шайбами.
    Аналогично отсоединяем тормозной шланг другого контура.
    Снимаем блок цилиндров с суппортом тормоза (см. Замена передних тормозных колодок).

    Вынимаем тормозные колодки.

    Зажав суппорт тормоза в тиски с накладками губок из мягкого металла, выколоткой страгиваем фиксатор блока цилиндров.
    Одновременно утапливаем фиксатор блока цилиндров стержнем диаметром 3–4 мм и, ударяя молотком с пластмассовым бойком по блоку цилиндров, начинаем сдвигать блок по направляющим суппорта тормоза.

    Сдвинув блок цилиндров на 1,5–2,0 мм, вынимаем стержень. Молотком с пластмассовым бойком или киянкой выбиваем блок цилиндров из направляющих суппорта.

    Блок цилиндров и суппорт тормоза.
    Вынимаем фиксатор и его пружину из гнезда блока тормозных цилиндров.
    Фиксатор входит в отверстие суппорта и ограничивает перемещения блока цилиндров.

    Сборку и установку переднего тормозного механизма проводим в обратной последовательности.

    Для облегчения сборки снимаем напильником фаски с направляющих блока цилиндров.

    Утопив фиксатор в гнездо блока, вставляем блок в пазы суппорта. Молотком с пластмассовым бойком забиваем блок цилиндров, пока фиксатор не войдет в отверстие суппорта. Для снятия направляющей колодок…

    …снимаем верхний прижимной рычаг аналогично нижнему рычагу (см. Замена передних тормозных колодок).
    Головкой «на 10» отворачиваем болт крепления переднего кожуха к направляющей колодок.
    Зубилом расконтриваем два болта крепления направляющей колодок к поворотному кулаку.
    Ключом «на 17» отворачиваем нижний болт.
    Верхний болт удобнее отвернуть головкой.
    Снимаем передний кожух…
    …и направляющую колодок.

    Демонтировать тормозной диск и его защитный кожух можно только после снятия ступицы (см. Замена подшипников ступицы)

    При затяжке перепускных болтов обратите внимание, что положение тормозных шлангов определяют направляющие кронштейны. Сборку проводим в обратной последовательности и прокачиваем тормозную систему (cм

    Прокачка тормозов).

    Замена сцепления

    Сначала необходимо обеспечить доступ к машине снизу. Заменить механизм сцепления без демонтажа КПП не получится.

    Кроме стандартного набора ключей и отверток вам понадобится правка для центровки ведомого диска и маркер. Это может быть первичный вал КПП или трубка (пруток) соответствующего диаметра.

    Порядок выполнения работ:

    • Установить Ниву на смотровую яму, эстакаду или подъемник.
    • Демонтировать коробку переключения передач.
    • Снять выжимной подшипник и проверить его состояние. Он должен легко вращаться и не иметь следов подтекания смазки.
    • Маркером отметить положение корзины относительно маховика двигателя. Делать это нужно лишь в случае, если вы не планируете выполнять замену нажимного диска.
    • Рожковым или накидным ключом на 8 открутить болты, крепящие корзину к маховику. Для этого нужно зафиксировать последний, не давая ему провернуться.
    • Снять ведомый и нажимной диски.

    Важно: осмотрите состояние фрикционных накладок. Если на них видны сколы или трещины, глубина залегания заклепок (расстояние от головок до поверхности) не превышает 0,2 мм – ведомый диск подлежит замене.

    • Проверить состояние пружин диска.
    • Убедиться в отсутствии задиров и износы шлицов ведомого диска.

    По результатам осмотра по каждой из деталей сцепления принимается решение: оставить старую или установить новую. После этого остается лишь собрать узел и установить коробку передач. При установке корзины следует отцентрировать ведомый диск с помощью оправки. Далее нужно выставить нажимной подшипник так, чтобы грани муфты располагались строго горизонтально.

    После замены ведомого диска, как и после установки новой вилки, необходимо отрегулировать сцепление.

    Смотрите также

    Комментарии 20

    нужен совет и помощь друзья. Поставил себе сцепление от Шнивы, Валео. Вышел косяк — такое чувство, как будто недовключение передач, ни одной передачи не могу воткнуть . Не знаю, что делать ?

    а почему в два раза больше ШНивское? разница ведь только в маховике по цене выходит…

    сцепа 21213 — 2800р шнива — 5600р(родное valeo 826474)+2000рмаховик

    Это я еще что-то упустил — переход на шниву там вроде еще что-то по мелочи. Цены в рублях, но соотношение видно.

    P.S. Вот ссылка на Нива-Фак, там еще у шнивы шток другой, почитайте в общем. www.niva-faq.msk.ru/tehni…transmis/scepl/sc2123.htm

    спасибо, у меня стоит ШНива — только маховик, корзина, диск и выжимной, больше ничего не надо!

    ты мне цену ткнул на 213 Валео как и ШНивское или кЕтай какой и прочий ВИС?

    Вообще не так ). Цену ткнул на то, что идет с завода в стоке. На 213-ую идет обычное тазовое(шло) обычное АвтоТаз, уж не знаю кто производит. А для шнив заводское — сразу valeo.

    вооот! ты ж сравнивай в пределах одного производителя!)

    В данном случае сравнение корректно — цены заводских комплектов.

    кстати, на Ниву 21213 не обычное ТАЗовское идет, а Нивовское! отличается корзиной

    Здрасте приехали, по вашему нива не ТАЗ? Читать ту все умеют “Ведомый диск 21213 — уродский гибрид ступицы 2108, несущей части оригинальной конструкции и накладок 2110. Хотели, как лучше, а получилось — как всегда. В итоге — слабая ступица (есть риск вылета сломанных демпферных пружин и задира трущихся поверхностей) и узкие накладки (внутренний диаметр 140 мм, наружный — 200, точно как у копейки, только дырки под заклепки по-другому расположены). А корзина-то прежняя, 2121, с широким нажимным диском.”

    под “обычным ТАЗом” в отношении з/ч Нивы часто имеют ввиду сравнение с классикой… что куда гибрид — я не знаю, я знаю что есть комплект сцепления на 2106 (2101 почти не найти) и есть на 2121…

    Будет полезно: Toyota c hr тест драйв

    Уважаемый, ТАЗ в обычном понимании это Тольяттинский Авто Завод. А нива будет вам известно на 80% классика. О чем вы спорите?

    не 80% — не спорь Нива от того у многих и ломается что она на 80% из классики, а кого Нива из Нивовских з/ч ездит и не парит мозг…

    и читай внимательно про таз в прошлом коменте

    Большего бреда не слышал, раз уж затролить меня решил, обосновывай примерами. Я две недели назад в Тольятти был, жаль что у нас не тогда этот разговор получился. Поржали бы с пацанами.

    пример я тебе привел — удачи с пацанами!

    с пацанами почитайте вместе, фото и видео ваших грустно-удивленных лиц мне высылать не нужно!

    Баяны прислал, сто раз пережевано. Подумай над конкретикой, а я в гараж, на пикапе коробас менять )) Удачного дня

    вот именно — 100 раз пережевано и я 101 пережевываю

    Не вижу смысла перекидываться словами. Еще один комментарий не по делу, и в баню. Вы занимаетесь болтологией, тыкаете в источники, которые известны. Пытаетесь за умного сойти. Если вам действительно интересна нива, ее появление и становление, история ее создания, почитайте трехтомник о ветеранах ВАЗа “Высокой мысли пламень”. В книге описывается, как по заданию партии для нужд сельского хозяйства было получено задание создать на узлах и агрегатах жигулей ниву. Своих уникальных запчастей в ниве раз-два и обчелся. Самые яркие — кузов и РК. Остальное вариации.

    А еще зайдя на ваш аккаунт мы видим “Внимание! Этот пользователь указал, что не понимает русского языка”. Я действительно делаю глупость, пытаясь на русском объяснить что-то человеку, который русский не понимает. Больше не хочу кормить троля и распинаться. Вари себя сам.

    наши с тобой Нивы, это не те Нивы, которые описаны в книге — книгу читал и очень понравилась…

    Комплектующие коробки передач Шевроле Нива

    Коробка передач Шевроле Нива — механическая с ручным переключением, имеет пять передач переднего хода и одну — заднего, все передачи переднего хода синхронизированы.

    Корпусные детали коробки — Картер сцепления, собственно картер коробки передач и крышка задняя — отлиты из алюминиевого сплава и подобраны шпильками с гайками.

    Соединения уплотнены картонными прокладками (при ремонте можно использовать герметик). Для улучшения теплоотвода поверхность кривошипа коробки передач Шевроле Шевроле может иметь кромки.

    Рис.21. Детали коробки передач Шевроле Нива

    1 — первичный вал; 2 — первичный сальник вала; 3 — Картер сцепления; 4 — пружинная шайба; 5 — Сапун; 6 — игольчатый подшипник вторичного вала; 7 — шестерня шестерни синхронизатора IV передачи; 8 — вилка переключения III и IV передач; 9 — скользящая муфта синхронизатора III и IV передач; 10 — Муфта ступицы синхронизатора III и IV передач; 11 — шестерня и шестерня синхронизатора III коробки передач; 12 — шестерня и шестерня синхронизатора II коробки передач; 13 — вилка переключения I и II передач; 14 — Муфта синхронизатора I и II передачи Шеви Нивы; 15 — шестерня и зубчатый венец зубчатой ​​передачи; 16 — промежуточный подшипник вторичного вала; 17 — ведомая шестерня заднего хода; 18 — пружинная шайба; 19 — стопорное кольцо; 20 — муфта синхронизатора коробки передач; 21 — редуктор управления приводом тяги; 22 — корпус рычага переключения передач; 23 — рычаг переключения передач; 24 — ведомая шестерня V; 25 — шайба маслосъемная; 26 — распорная втулка; 27 — фланец упругой муфты; 28 — вторичный вал; 29 — сальник вторичного вала; 30 — задний подшипник вторичного вала; 31 — опорный подшипник шестерни; 32 — блок шестерен V передачи и заднего хода; 33 — Болт крепления шестерни шестерни шестерни Шевроле Нива; 34 — упорная шайба; 35 — Муфта ступицы синхронизатора V коробки передач; 36 — промежуточная шестерня заднего хода; 37 — задняя крышка; 38 — задний подшипник промежуточного вала; 39 — нижняя крышка; 40 — пробка топливного отверстия; 41 -проходной вал; 42 — передний подшипник промежуточного вала; 43 — коробки передач Carter
    ; 44 — задний подшипник первичного вала; 45 — Муфта поворотного подшипника Направляющая

    Нижний картер закрыт стальной штампованной крышкой с прокладкой (крепление — на шпильках).Картер сцепления крепится болтами к блоку цилиндров двигателя.

    Для обеспечения охлаждения коленчатого вала двигателя и первичного вала коробки передач Шевроле Нива Картер центрируется на двух втулках (имеются канавки в крепежных отверстиях блока и картера).

    На заднюю крышку коробки передач установить третью опору силового агрегата. Крепится к поперечине, а последняя — к полу кузова (на приваренных болтах).

    Рис.22. Внешний вид коробки передач Шевроле Нива в сборе с механизмом привода выключения сцепления

    1 — Картер сцепления; 2 — Картер коробки передач; 3 — Сапун; 4 — корпус рычага переключения передач; 5 — фланец; 6 — корпус тяги; 7 — приводная тяга; 8 — упорный хомут; 9 — выключатель фонарей заднего хода; 10 — кронштейн крепления приемной трубы; 11 — центрирующая втулка; 12 — уплотнение центрирующей втулки; 13 — фланец упругой муфты; 14 — задняя крышка; 15 — нижняя крышка; 16 — пробковая пробка; 17 — крышка транспортировочной вилки сцепления; 18 — закрытие сцепления

    В картере коробки передач Chevrolet Chevrolet с левой стороны расположено заливное (контрольное) отверстие, а в нижней крышке картера — сливное.

    Отверстия закрыты пробкой с конической резьбой. В стоковой пробке стоит магнит. Он задерживает стальные частицы, попадающие в масло при изнашивании деталей.

    В верхнюю часть картера сцепления будет ввинчиваться. Предотвращает повышение давления в коробке передач Шевовской Нивы при ее прогреве. В случае неисправности сапунка (заглушки корпуса) возможны сильные протечки через уплотнения.

    Рис.23. Вид на коробку передач Шевроле Нива со стороны первичного вала

    1 — Картер сцепления; 2 — первичный вал; 3 — направляющая втулка подшипника выключения сцепления; 4 — подшипник выключения сцепления; 5 — заглушка сцепления

    В коробке передач Шевроле Нива три вала: первичный, вторичный и промежуточный.Первичный вал опирается на два шарикоподшипника, расположенных в заднем конце коленчатого вала и в передней стенке картера коробки передач (последняя воспринимает основную часть нагрузки).

    В заднем конце первичного вала установлен игольчатый подшипник, являющийся передней опорой вторичного вала и обеспечивающий соосность валов.

    Вторичный вал также опирается на шариковый подшипник в задней стенке картера коробки передач и роликовый подшипник в его задней крышке.

    Вал промежуточный КПП Шевроле Нива вращается в двух подшипниках: передний — двухрядный баллон расположен в передней стенке картера коробки передач, задний — роликовый расположен в его задней стенке.

    Первичный вал имеет два зубчатых венца. Осевой венец, расположенный ближе к передней стенке картера, находится в постоянном зацеплении с передней шестерней промежуточного вала (таким образом, эти валы всегда вращаются вместе).

    Венец первичного вала КПП Шеви Нива — венец синхронизатора IV передачи (при его включении крутящий момент передается непосредственно с первичного вала на вторичный, минуя промежуточный, поэтому эту трансмиссию часто называют «непосредственный»).Промежуточный вал представляет собой блок четырехосных шестерен.

    При включении любой передачи, кроме IV, крутящий момент передается на вторичный вал через промежуточный. Шестерни промежуточного вала расположены в следующем порядке (от его переднего конца): шестерня постоянного зацепления с первичным валом, шестерни III, II и I шестерни.

    К заднему концу вала крепится блок из двух шестерен: задней (разворотной) и V-образной передачи (осостор). Дополнительно полагается роликовый подшипник в задней крышке коробки передач Шевроле Нива.

    На вторичном валу расположены ведомые шестерни III, II, I передачи, заднего хода и V передачи (по порядку, считая от переднего конца вала) и синхронизаторы.

    Ведомые шестерни передних ходовых шестерен находятся в постоянном зацеплении с соответствующими шестернями промежуточного вала. Шестерни V, III и II передачи вращаются на закаленных шейках вторичного вала, шестерня I передачи — на втулке.

    Для фиксации на вторичном валу, шестерне ведущей шестерни и ступице синхронизатора V передачи КПП Шевроле Нива используются эусольвентные шлицы.На вторичном валу установлено стопорное кольцо, расположенное между ступицей синхронизатора и ведущей шестерней V коробки передач.

    При этом редукторы их синхронизаторов были выполнены с дососубками шестерен передних поворотов — гаечные шестерни меньшего диаметра. Они направлены в сторону соответствующего синхронизатора (III, I, V — вперед, II — назад).

    На заднем конце вторичного вала закреплен фланец эластичной муфты. Синхронизатор состоит из ступицы, жестко закрепленной на вторичном валу, скользящей муфты, стопорного кольца, блокирующего кольца и пружины с шайбой.

    Ступицы синхронизаторов III-IV и I-II передач Шевроле Нива имеют внутренние выступы в пазах на вторичном валу, а ступица синхронизатора V
    В передачах удерживается той же шпонкой, что и ведомая задняя передача.

    На наружной поверхности втулок имеются прорези, по которым перемещается скользящая муфта. На муфтах имеются пуски, в которые входят вилки тяг переключения.

    Блокировочные кольца своими внутренними венцами соединены с крестовинами синхронизаторов соответствующих шестерен КПП Шевроле Нива и подпружинены в сторону скользящих муфт.Пружины опираются на боковую поверхность ведомых шестерен через шайбы.

    Задняя передача не имеет синхронизатора. Для его включения необходимо ввести промежуточную шестерню заднего хода с ведомой шестерней вторичного вала и шестерней ведущей шестерни.

    Ось промежуточной передачи заднего хода крепится к задней стенке коробки коробки.

    Снятие переднего подшипника первичного вала коробки передач Шеви Нива

    Снимите маховик двигателя.

    Для снятия подшипника можно использовать самый простой съемник. Болт М8 длиной 60-80 мм вставьте головкой в ​​отверстие внутреннего кольца подшипника так, чтобы он зацепился за заднюю кромку кольца.

    Болт М8 раздавливаем любым стержнем диаметром 7 мм (можно использовать болт или шпильку М8, заведенную или сплющенную до размера 7 мм). На болт надеваем соответствующий отрезок трубы (внутренний диаметр 36-40 мм), большую шайбу и голую гайку.

    Затягивая гайку, запрессовываем подшипник.

    Подшипник первичного вала КПП Шеви Нива также можно выбить из гнезда с помощью ударного съемника с накидом, зацепляемого за внутреннее кольцо подшипника.

    Скурта мелкозернистая зачистить посадочную поверхность под подшипник в отверстии фланца коленчатого вала.

    Мы пропишем новую головку инструмента для подшипника, опираясь на наружное кольцо подшипника.

    Замена первичного сальника Шевроле Нива

    Снимите коробку передач.

    Отворачиваем одну гайку внизу картера сцепления и еще шесть гаек крепления картера сцепления к коробке передач.

    Отделить картер сцепления от коробки передач Шевроле Нива.

    Следуя за монтажной лопаткой или отверткой сальника, снимите его с домкрата направляющей втулки.

    Нанеся тонкий слой смазки на рабочую поверхность нового сальника, прижмем его подходящей режущей трубкой (внешний диаметр 44 мм и внутренний не менее 35 мм).

    Сборка осуществляется в обратной последовательности.

    Уплотнительную прокладку между картерами заменить на новую и нанести на нее тонкий слой силиконового герметика.

    Замена колечка вторичного вала КПП Шевроле Нива

    Снимаем промежуточный вал и резиновое уплотнительное кольцо с кольца гайки крепления фланца вторичного вала.

    Вставляем в отверстия фланца КПП Шеви Нивы два болта крепления эластичной муфты.

    Отворачиваем гайку крепления фланца, удерживая ее от проворачивания отверткой, вставленной между двумя болтами.

    При откручивании гайки с носка вала сжимается центрирующая втулка.

    Снимаем гайку и шайбу (устанавливается выпуклой стороной к гайке).

    Сквозь долгий визг мягкого металла ставим амортизаторы по фланцу, поворачивая его.

    Снимите фланец. Как отверткой сальник вторичного вала КПП Шевроле Нива, вынимаем его из крышки домкрата.

    Нанеся тонкий слой смазки на рабочую поверхность нового сальника, обожмем его отрезком трубы или инструментальной головкой подходящего размера.

    Неработающие детали устанавливаются в обратной последовательности.

    Втулку центрирующую обжимаем трубкой с сегментом или инструментальной головкой соответствующего размера.

    Механизм переключения коробки передач Шевроле Нива

    Механизм переключения передач Шеви Нива состоит из направляющей пластины с восемью прямоугольными вырезами в центре, верхней и нижней шайб, рычага переключения передач и его корпуса.

    Эти детали порваны на трех болтах. Механизм выбора передач крепится тремя шпильками к задней крышке коробки.

    Нейтральное положение рычага между III и IV передачами задается двумя парами подпружиненных направляющих планок, установленных в пазах направляющей пластины и воздействующих на нижний конец рычага.

    Рис.24. Chevrolet Chevrolet Механизм переключения передач

    1 — гайка крепления опорной плиты; 2 — управление приводом управления коробкой передач; 3 — крышка люка укладки; 4 — ЗАМОК РУЧКИ Рычаг переключения передач; 5 — рукоятка переключения передач; 6 — рычаг переключения передач; 7 — корпус рычага коробки передач; 8 — корпус уплотнительный; 9 — Винт крепления крышки люка; 10 — верхний рычаг переключения передач; 11 — задняя опора; 12 — нижний корпус рычага переключения КПП Шеви Нива; 13 — гайка крепления задней опоры; 14 — задняя опорная шайба; 15 — Гайка; 16 — распорное кольцо; 17 — стопорное кольцо; 18 — корпус шаровой опоры; 19 — рычаг переключения пружины; 20 — ползун шаровой опоры; 21 — гайка крепления корпуса шаровой опоры; 22 — защитный чехол; 23 — наконечник тяги; 24 — опорная пластина; 25 — коробка передач Шеви Нива; 26 — винтовое крепление стопора блокировки; 27 — Накладка замка заднего хода; 28 — Гайка Болт Монтажная стяжка Стяжка; 29 — блокирующий упор; 30 — Болт.
    крепление наконечника тяги; 31 — втулка; 32 — дистанционная втулка; 33 — ЧОМЕ ЧОМОР ЧОМОР; 34 — Хомут Болт

    Привод переключения передач состоит из трех тяг, соединенных с вилками. Включение передней передачи переднего поворота включается в скользящую муфту синхронизаторов, а вилка заднего хода — в выступ на промежуточной шестерне.

    Произвольное включение передачи заднего хода вместо V передачи невозможно из-за стопорного упора, прикрепленного к упорному наконечнику вилки, и фиксирующей накладки, закрепленной на верхней части корпуса рычага переключения передач КПП Шевроле Нива.

    Для включения передачи заднего хода необходимо нажать рычаг опускания — при этом стопорный упор опущен ниже фиксирующей накладки. Детали редуктора смазываются разбрызгиванием. Первичный и вторичный валы уплотнены сальниками.

    Снятие и регулировка механизма управления приводом подбора Шевроле Нива

    Снимите промежуточный вал. Снимаем облицовку тоннеля пола.

    Откручиваем ручку рычага переключения передач и снимаем ее вместе с крышкой.

    Снять с рычага переключения передач Шевроле Нива защитные и уплотнительные крышки.

    Отворачиваем накидную гайку механизма управления приводом выбора передачи на заднюю опору.

    Под гайку устанавливаются пружинная и плоская шайбы, а также распорная втулка.

    Открутив крепление задней опоры силового агрегата, опустить задний конец коробки передач Шеви Нива.

    Ослабление наконечника зажима болта. Отверткой расщепляем хомут.

    Отворачиваем три болта кронштейна крепления механизма управления механизмом выбора передач к задней крышке редуктора.

    Вытащив наконечник из упорного отверстия привода, извлеките привод механизма выбора передач в сборе.

    Для снятия задней опоры привода КПП Шевроле Нива отверните четыре гайки крепления опор к кузову.

    Сняв опору с разливами, отверткой скалывают лепестки держателя проводов, и отсоединяют держатель от опоры.

    Снимите заднюю опору механизма выбора передач.

    Установите привод в обратной последовательности. Трубку управления коробкой передач перевести в нейтральное положение.

    Разборка механизма управления коробкой передач выбора передач Шевроле Нива

    Снимите привод привода механизма выбора передач.

    Отворачиваем две гайки крепления кронштейна к опорной плите и снимаем ее.

    Снять с разливов кронштейн резиновых демпферов.

    При необходимости заменить амортизаторы новыми. Снимите защитный резиновый кожух с упорного наконечника.

    Отворачиваем четыре болта крепления корпуса рычага переключения передач КПП Шевроле Нива.

    Снимите верхний (металлический) и нижний (пластиковый) корпус рычага переключения передач.

    Снимите уплотнительную прокладку нижнего корпуса.

    Отворачиваем гайку болта крепления упорного наконечника к рычагу переключения передач и вынимаем болт.

    Снимите наконечник тяги.Вынимаем металлическую дистанционную втулку из рычага.

    Рассверливая отверткой, достаем из отверстия рычага две пластиковые втулки. При необходимости замените втулки новыми.

    Отворачиваем три гайки крепления корпуса шаровой опоры и снимаем корпус. Снимите выступ рычага и уплотнительную прокладку.

    Вынимаем рычаг переключения передач КПП Шеви Нивы в сборе с ползуном из опорной плиты.

    Снятие стопорных колец Сожмите стопорное кольцо и снимите его.

    Снимите ползун шарового рычага переключения передач. Снимите нижнее уплотнительное кольцо с опоры рычага.

    Подняв отвертку, снимите верхнее уплотнительное кольцо. Снимаем опору с рычага переключения коробки передач Шеви Нивы.

    Отворачиваем два болта крепления накладки задней передачи к верхней части корпуса рычага переключения передач и снимаем накладку.

    Крестообразная отвертка отвернуть винт крепления стопорного упора к вилке наконечника тяги и снять блокирующий упор.

    Сборка механизма управления приводом механизма выбора передач в обратной последовательности. На ползунок и корпус рычага шаровой опоры наносим тонкий слой пластичной смазки.

    Русский Шевроле Нива Обзор Черный Юмор

    Это исходит от того, что кажется независимым веб-сайтом АвтоВАЗа, созданным на бесплатной платформе. Переходя к сюжету, уровню честности и… красочным русско-английским переводам, вы сможете устроить вечеринку.Хотя описание действительно забавное, темная сторона имеет отношение к опыту вождения, через который многие люди прошли и должны пройти.

    Как вы уже знаете, нынешняя Chevrolet Niva является (более или менее) современным воплощением культового российского внедорожника Lada Niva, причем у них довольно много общих частей. Автомобиль производится совместным предприятием АвтоВАЗа, производителя оригинальной Нивы, и General Motors. Но давайте перейдем к описанию фан-сайта АвтоВАЗа.

    В начале нам говорят, что «Нива» была самым продаваемым внедорожником в России в период с 2004 по 2008 год.Все идет нормально.

    Перейдем сразу к главе интерьер , где обсуждается вопрос дешевого салонного пластика — « Согласитесь, пластик, правда, жесткий, однако по текстуре напоминает определенно мягкий. Из отрицательных моментов следует отметить поперечный люфт крышки пепельницы, а также бардачка, но, учитывая цену этой машины, на это претензии просто смешны.

    Багажное отделение идет дальше — В багажнике «маленькая сумка с инструментом» — то есть как такового инструмента в комплекте как всегда нет.Правда, в иномарки Джека не сажали. И почему? Можно подумать, что владелец дорогой иномарки учится ремонтировать свою машину и хочет получить опыт уже сейчас. »

    Переходим к технической области , вкратце рассмотрим сторону обработки « Даже получили амортизаторы собственного производства. По отзывам водителей, стандартные амортизаторы «слишком мягкие» — при обгоне водители чувствуют себя «камикадзе».8-литровый двигатель мощностью 125 л.с., раньше приводился в движение (ну вроде как) агрегатом мощностью 80 л.с. — «». Непосредственно к выпуску этого автомобиля многие «эксперты» утверждали, что при массе, равной 1350 кг, и постоянный полный привод, двигатель мощностью 80 л.с. этот внедорожник явно не пропустит ни в городе, ни на бездорожье. Однако по результатам испытаний выяснилось, что это все абсурдные домыслы. Итак, в городской толпе Chevrolet Niva более чем достойна – стоит лишь своевременно переключать передачи и раскручивать двигатель до 3500 – 4000 оборотов в минуту.Конечно, до спорткара автомобилем еще далеко, однако и [русским] назвать такую ​​машину нельзя.

    Скажем так, пятиступенчатая механика, агрегат Aisin, точно не была мечтой” Надо отметить, однако, что немного расстраивает трансмиссия – зачастую очень сложно включить первую, а также вторую передачи, особенно в холодное время суток, с этим все в порядке — пока коробка достаточно теплая, тяжело прокачивается рычаг.

    Мы даже советы по вождению даем Самое главное — не превышать скорость.Ехать следует со скоростью примерно 100-110 км/ч. Только в таком темпе машина была очень стабильной и хорошо управляемой. Из посторонних звуков есть только шум, который исходит от боковых зеркал. »

    Уверяем руль работает идеально » Стоит отметить, что к рулю, как и к тормозам данной модели претензий нет и быть не может. «Бублик» работает очень легко.

    внедорожная часть не могла пропустить и мальчик о боже мы получаем здесь забавный “ Если вы едете по холмистой местности, то вам становится понятно что мощность мотора, увы, действительно начинает скучать… Даже на пониженной передаче тронуться в горку машину очень сложно — мотор ее ревет, машина начинает потихоньку ползти вверх, а иногда, к сожалению, даже начинает жечь сцепление… Все это свидетельствует о том, что едет по пересеченной местности надо с умом, чтобы лишний раз не «насиловать» двигатель. »

    Наполеону, возможно, не удалось завоевать Россию, но он, безусловно, добрался до этого текста « Но если вас будут посещать наполеоновские мысли о покорении серьезных непроходимых болот и частых поездках на [русские], а также вспомните горки, лучше осознанно подготовьте машину и запаситесь всеми необходимыми [российскими] аксессуарами. »

    В описании даже говорится о надежности Шевроле Нива , что неудивительно, не является главным достоинством автомобиля.

    Карданные валы могут вызывать шум и вибрацию на высоких скоростях. Причина — дисбаланс и зазоры в шлицевых соединениях. Однако опытные владельцы научились избегать движения на определенных скоростях, исключая резонансные вибрации. Замена Карданова на новый проблему не решает. »

    Нам также подсказывают, когда ожидать выхода из строя тех или иных деталей — « Самое слабое место — шаровые опоры передние: некоторые из них могут не «жить» до 40 тыс. км.«Расходники» подвески на более поздних автомобилях служат до 80-90 тыс. км. Не менее живучие амортизаторы. Все шаровые опоры и сайлентблоки можно менять отдельно от рычагов. Подшипники передних ступиц нуждаются в периодической регулировке. »

    Также предоставляется немного comparo , при этом целевым автомобилем является Kia Sportage первого поколения — « Альтернатива ВАЗ 2131 «Кедр» с пятидверным кузовом, а старый Kia Sportage первого поколения является явно проигрывая Шеви в комфорте и надежности.

    Хотя вы можете прочитать полный текст в разделе пресс-релиза ниже, вы должны знать, что это холодная, суровая реальность коммунистического автомобилестроения. Многие коммунистические страны десятилетиями предпочитали придерживаться определенной платформы, внося лишь незначительные изменения. Мало того, что дизайн был устаревшим, но иногда инструменты на фабрике были настолько изношены, что качество сборки падало до пугающего уровня.

    Здесь есть одно заключение , которое не имеет ничего общего с развлечением — даже с тоннами отзывов, мы действительно не должны воспринимать наши современные автомобили как должное.

    технические характеристики устройства

    Для охоты и рыбалки «Нива» — незаменимый автомобиль. Он славится своей проходимостью и простым устройством. Конечно, с годами модель значительно устарела. Но есть вариант купить Шевроле Ниву. Это более модернизированный автомобиль с приятным внешним видом и не менее хорошей проходимостью. В чем секрет кросса? Все просто – на Ниву Шевроле устанавливается раздатка. Его устройство, принцип и режимы работы — далее в нашей статье.

    Для чего?

    Этот узел является незаменимым элементом в полноприводных автомобилях. Коробка и раздатка «Шевроле-Нива» перераспределяют крутящий момент между ведущими мостами (которых в машине два). Этот механизм при необходимости увеличивает крутящий момент при движении (так называемое опускание).



    Стоит отметить, что раздаточная коробка устанавливается не только на полноприводные внедорожники. Часто такой системой оснащаются автоподъемники, краны и другая спецтехника.

    Разновидности

    Существует несколько типов данных изделия:

    • Оснащен коаксиальными приводными валами. Эта разновидность используется на многих внедорожниках. Такую популярность она получила благодаря использованию единой главной передачи для обоих мостов.
    • Со смещенным ведомым валом. Промежуточного вала нет. Преимуществом данной системы является ее высокая эффективность и бесшумность. Также такая коробка отличается небольшой снаряженной массой.
    • С блокировкой ведущих осей. Его также устанавливают на Шевроле Нива.Здесь можно использовать весь крутящий момент без пробуксовки колес, что очень важно при движении по бездорожью. Передний мост включается только на сложных участках дороги. На асфальтовом покрытии у внедорожника монопривод (работает только задний мост). Это позволяет снизить расход топлива и при необходимости увеличить пропускную способность (при «замыкании» привода). Также имеется межосевая принудительная блокировка.

    Об устройстве

    Несмотря на разнообразие разновидностей, устройство и принцип действия этих ящиков одинаковы.Как устроена раздатка (Шевроле Нива)? Этот узел включает в себя несколько элементов:



    • Приводной вал.
    • Механизм блокировки межосевого дифференциала.
    • Сам дифференциал.
    • Цепная или зубчатая передача.
    • Приводной вал заднего и переднего моста.
    • Понижающая передача.

    Все это управляется из салона. Для этого есть раздаточный рычаг. Шевроле Нива имеет и блокировку, и пониженную передачу.Крутящий момент, который идет от главной передачи к раздаточной, передается через карданный вал.



    Далее сила момента распределяется между осями. Здесь к работе подключается межосевой дифференциал. Этот агрегат позволяет вращать колеса с разной угловой скоростью. Кстати, сам дифференциал бывает нескольких видов:
    • Неуравновешенный (распределяет крутящий момент в разных соотношениях).
    • Симметричный (равномерно распределяет силы).

    Блокировка

    Стоит отметить, что на отечественных внедорожниках раздатка (Нива Шевроле в том числе) имеет функцию блокировки дифференциала.Таким образом, передача крутящего момента может происходить как симметрично, так и несимметрично, в зависимости от положения рычага переключения передач в салоне. Для подключения переднего моста используется цепной привод. Этот узел состоит из зубчатых звеньев (ведомого и ведущего) и приводной цепи. На современных внедорожниках включение полного привода происходит автоматически. Но здесь раздаточная передача выполнена в виде конической шестерни.



    Зачем нужно понижение?

    Как мы уже говорили ранее, его полное название — понижающая передача.Раздатка (Шевроле Нива 1.6 в том числе) позволяет менять главную пару, благодаря чему можно увеличить крутящий момент. Колеса будут вращаться медленно, но с большим усилием. Таким образом, если автомобиль застрял в грязи, включение понижающей передачи предотвращает пробуксовку на всех осях. Машина медленно выбирается из ловушки. В основе «понижения» лежит принцип планетарной передачи.

    Как это работает?

    Принцип его работы достаточно прост. Он заключается в передаче крутящего момента от трансмиссии к приводному валу.Затем происходит передача усилия на межосевой дифференциал.



    На старой Ниве раздатка (Нива Шевроле не в счет) имела механизм без блокировки. Теперь автомобиль оснащен полным дифференциалом с возможностью жесткой блокировки зубьев.

    Режимы выдачи

    Этот механизм может работать в пяти режимах:

    • Включен «нейтральный».
    • Дифференциал разблокирован при выключенном «понижении». В этом случае крутящий момент распределяется в соотношении один к двум.
    • Дифференциал блокируется при включении повышенной передачи. Здесь распределение крутящего момента производится автоматически в зависимости от качества сцепления колес с дорогой.
    • Понижающая передача включена, блокировка дифференциала выключена. Передача усилия происходит в том же соотношении, что и в первом случае.
    • Дифференциал заблокирован, низ включен. При этом все мосты жестко сцеплены между собой, включая полуоси. Крутящий момент вырабатывается неравномерно, в зависимости от типа дорожного покрытия (грязь, песок и т.п.).). В таком режиме работы достигается наилучшая проходимость автомобиля. А вот ездить с постоянно включенной пониженной передачей и с блокировками не получится. Это увеличивает нагрузку на подшипники раздатки. Шевроле Нива вскоре потребует серьезного вмешательства в трансмиссию. Расход топлива тоже значительно увеличивается, да и резину подъедает сильно.

    Как пользоваться?

    На рычаге переключения передач есть цепь. Чтобы включить пониженную передачу, нужно переместить рычаг вправо, вверх.Чтобы заблокировать дифференциал, потяните влево до конца. На рычаге также есть латинские буквы. Итак, L — это пониженная передача, N — нейтральная, а H — высокая. Теперь давайте узнаем, как всем этим пользоваться, чтобы потом не пришлось ремонтировать механизм и менять раздаточные подшипники.



    Шевроле Нива – универсальное транспортное средство, которое активно эксплуатируется не только на дорогах с твердым покрытием, но и на бездорожье. Так что, если вам предстоит преодолеть брод или лужу, стоит полностью остановиться и включить пониженное количество ступеней.Обратите внимание: включать его нужно только после полной остановки. Даже на 5 километрах в час у вас будут проблемы с раздаточной коробкой. Зато можно заблокировать дифференциал даже на ходу. Никаких сюрпризов это не принесет. Разве что увеличится расход топлива из-за постоянно работающих двух мостов и мостов.

    В каких случаях необходимо включать понижающую передачу на Шевроле Нива? Ее работа понадобится на пересечении «диагоналей», бродов и при затяжном подъеме, на который поднимаешься медленно.Часто автолюбители спрашивают: можно ли долго ездить с блокировкой? Обратите внимание, что его следует включать только в случае крайней необходимости. В противном случае увеличивается нагрузка на зубья и валы. Если вы едете по асфальту на большой скорости, вскоре вам потребуется замена раздаточной коробки на Ниве Шевроле.

    Forced Unlock

    Иногда бывает так, что замок заедает — его невозможно выключить даже при полной остановке автомобиля. Ситуация вполне обычная для Шевроле Нива.Как это решить? Есть верный способ. Для этого включаем заднюю передачу, немного ускоряемся и отключаем блокировку дифференциала прямо во время движения. На определенной скорости его можно легко выбить. Но если на приборной панели продолжает гореть аналогичная лампочка, как на фото ниже, замок не был выключен.



    Как быть в этой ситуации? Необходимо включить первую скорость и снова попытаться выключить ноду. Двигаясь туда-сюда, вы решите проблему с заклинившим дифференциалом.В общем, центральный замок рекомендуется включать только в тяжелых условиях бездорожья. На пересечении грунтовых дорог и песчаных дюн достаточно пониженной передачи.

    Преодолеть глубокую лужу

    Часто между автомобилистами возникает спор о том, как лучше пересечь брод с раздаточной коробкой. Одни предпочитают «лететь» в лужу с разгона, другие — включать пониженную передачу. При попадании в грязевую яму велик риск гидроудара – через фильтр в цилиндры попадает вода, мотор «захлебывается».Для устранения этого многие ставят специальный шноркель. Но можно обойтись и без него. Глубокую лужу следует преодолевать на второй пониженной передаче. Это сделано для того, чтобы в случае неприятностей (когда машина начнет глючить) вовремя переключиться на первую скорость и не заглохнуть. Если вы входите в воду с разгона (что является более правильным решением), помните, что на середине пути колеса могут застрять. Мощности двигателя не хватает, чтобы провернуть колеса – машина глохнет, а мотор схватывает гидроудар.

    Ремонт коробки

    Часто крышка раздатки (Шевроле Нива не исключение) начинает пропускать через себя масло.При этом его уровень в коробке начинает медленно, но верно падать.



    В этом случае поменяйте сальники раздаточной коробки. Шевроле Нива оснащена тремя уплотнительными элементами. Чтобы заменить эти пломбы, нужно снять коробку. Лучше всего это делать на подъемнике или смотровой яме. Итак, сначала чистим коробку от масляных пятен и тщательно ее продуем. Далее демонтируем карданный вал. Важный момент: при снятии болтов осмотрите их состояние. Если резьба «притерта», такие болты уже нельзя использовать.А для устранения дисбаланса карданного вала сделать на нем метки в местах демонтажа. Далее вставьте два болта в отверстия фланца вала и наверните на них гайки. Используйте небольшую монтажную лопатку, чтобы предотвратить скручивание элемента. С головкой на 24 снимите гайку и снимите фланцевую шайбу. Последняя часть также вынимается. Далее берем плоскую отвертку и снимаем сальник раздаточной коробки. Протрите посадочную поверхность сухой тряпкой и смажьте уплотнительный элемент небольшим количеством свежего масла.С помощью оправки запрессовываем его на место. Аналогично устанавливаются остальные сальники. По окончании ремонтных работ долейте масло в раздатку. Шевроле Нива любит трансмиссионную смазку 80W90.

    Другие проблемы

    Иногда бывает стук в раздатке. Шевроле Нива более надежная машина, чем ВАЗ-2121, однако исключать подобные неисправности не стоит. Первое, на что стоит обратить внимание, это трансмиссия. Раньше на Ниве стояли крестовины, люфт в которых был причиной многих шумов и вибраций.



    Если у вас Нива старого поколения, сначала осмотрите крестовины. Что касается новых версий, то здесь используются шарниры равных угловых скоростей. Здесь люфт исключен. Поэтому причина ищет соосность шестерен, которые находятся в самой раздаточной коробке. При наличии люфтов и зазоров шестерни подлежат замене. Также рекомендуется заменить масло в раздатке. Важный момент – если машина преодолевала глубокую лужу, смазку в коробке следует заменить как можно быстрее.Наличие воды в масле раздаточной коробки передач снижает ресурс шестерен и подшипников. Кстати, последние тоже нужно проверить и заменить. Возможно стук из-за слабых посадочных мест подшипников. Автомобилисты рекомендуют использовать анаэробный герметик. Им следует обработать наружную обойму подшипника перед установкой элемента в канавки.

    Еще одна причина — так называемый вертолет. Это шлицевая часть, которая фиксирует разрыв эластичной втулкой. При появлении этих симптомов проверьте износ шлицов.Если есть люфт, замените новым.

    Заключение

    Итак, мы выяснили, что такое раздаточная коробка. Как видите, это довольно сложный механизм, которым нужно правильно пользоваться и уметь обслуживать. Раздаточная коробка всегда была и будет неотъемлемой частью любого полноприводного внедорожника. Она не раз выручала автомобилистов при преодолении сложных препятствий.

    Лада Нива 2121 21213 2131 Дополнительная задняя резиновая опора раздаточной коробки 3

    Преимущества:

    — Устраняет вибрацию и шум раздаточной коробки

    — продлить срок службы всех компонентов привода

    — Рекомендуется для внедорожников

    Установка третьей (дополнительной) опоры ТРК, обеспечивает дополнительный ресурс элементов подвески ТРК и элементов кузова, снижает шум и вибрацию автомобиля.

    Наиболее эффективной является установка третьей опоры раздаточной коробки, обеспечивающая при этом оптимальную жесткость подвесок силового агрегата, а также исключение существующих на автомобилях погрешностей взаимного расположения агрегатов трансмиссии относительно силового агрегата, чтобы обеспечить оптимальные узлы в карданных шарнирах.

    Для установки третьей дополнительной опоры на автомобиль 2131 и 21214 далее по тексту 21214М используется последовательность разборки и сборки, за исключением мест сверления в усилителе пола относительно кронштейна.

    Примечание: Третья опора коробки раздатки устанавливается на все автомобили Шевроле Нива.

    Инструкции по установке

    Для установки задней опоры раздаточной коробки потребуются инструменты: два ключа №13, один ключ №10, два ключа №17, крестовая отвертка, дрель, сверло диаметром 8 мм, телескопическая стойка.

    Процедура монтажа:

    1. Открутите винты, крепящие верхнюю часть облицовки туннеля к полу, и снимите ее.

    2. Снимите сиденье переднего пассажира в салоне. Для ВАЗ-2121 необходимо открутить четыре болта крепления салазок сиденья к полу. На автомобилях 21213, 2131 и их модификациях отверните 4 гайки крепления опор переднего сиденья и поднимите сиденье вверх.

    3. Отвинтите винты, крепящие нижнюю часть облицовки туннеля. Убрать ковер тоннеля пола из-под нижней части обшивки, открыв доступ к усилителю на тоннеле, по краям которого впоследствии будут просверлены отверстия для крепления задней опоры раздаточной коробки (раздаточной коробки)

    4.Установите телескопическую опору под раздаточную коробку так, чтобы между подставкой и дозатором был зазор около 12 см. Отсоедините боковые опоры ПК от кузова автомобиля, отвернув по две гайки на каждой опоре. Аккуратно опустите дозатор, поддерживая его на телескопической опоре.

    5. Для автомобиля ВАЗ-2121 требуется заменить три пальца на раздаточной коробке на более длинные, идущие в комплекте с задней опорой РК. Для этого отверните три гайки на картере коробки дозатора вместе со шпильками.Вместо старых шпилек вверните более длинные и затяните гайки с гравировочными шайбами ​​обратно на шпильки.

    6. На указанные шпильки установите заднюю опору раздаточной коробки и закрепите ее тремя гайками с гравировочными шайбами.

    7. Поднимите и предварительно закрепите Раздаточную коробку на кузове, закрутив гайки боковых опор Раздаточной коробки. При этом необходимо повернуть опору так, чтобы ее вторая опорная площадка была параллельна кузову.

    8.Далее необходимо установить дозатор в оптимальное рабочее положение. Для этого, если автомобиль установлен на подъемнике, нужно завести двигатель и на первой передаче кратковременно прокрутить колеса автомобиля. При этом телескопическая подвеска должна располагаться с небольшим зазором под дозатором. Если автомобиль стоит на эстакаде, то при включенной передаче необходимо 2 раза перекатить автомобиль вперед и назад в пределах свободного места на эстакаде.

    9. Не перемещая раздаточную коробку, вставьте опорную пластину (прилагается) между задней частью дозатора и корпусом.Совместите круглые отверстия пластины с овальными отверстиями задней опоры и, наконец, прикрутите боковые опоры раздаточной коробки к корпусу.

    10. Сквозь отверстия в опорной плите просверлите отверстия в корпусе, удерживая опорную плиту от возможного вращения.

    11. Из салона автомобиля вставьте болты с шайбами ​​в отверстия в полу. Снизу автомобиля, установив на болты плоские, а затем гравировочные шайбы, закрепите заднюю опору Раздаточной коробки гайками на кузове.Затяните крепление двух частей задней опоры дозатора друг к другу.

    12. Собрать детали салона в салон автомобиля в порядке, обратном процессу разборки.

    РЕКОМЕНДАЦИЯ

    В случае, если автомобиль не новый, для максимально эффективной установки задней дополнительной опоры требуется одновременная замена двух боковых опор Раздаточной коробки.

    Русская Лада Нива | Актуальные новости Лада/Волга/Ваз

    «Нива» ВАЗ-2121 и ее модификации

    На мой взгляд, имя этой машины – не просто некое имя по «сельскохозяйственным мотивам».НИВА — это аббревиатура, (так как и любая аббревиатура, писаться она должна исключительно с большой буквы), означающая ни много, ни мало, а «Лучшее Изобретение Волжского Автозавода»! И, кстати, это действительно так. Автомобили, с минимумом конструктивных изменений пережитые на конвейере, во всем мире можно пересчитать по пальцам. Большинство обращается к моральным вещам куда быстрее. А «НИВА» и сегодня остается востребованной покупателями. Более того, достаточно открыть любую газету объявлений, и выяснится, что «НИВА» еще и самый популярный внедорожник на вторичном рынке…

    Лада Нива 2121

    В апреле 1977 года Волжский автозавод совершил настоящую революцию.Его новая модель ВАЗ-2121 «Нива» практически не имела аналогов в практике мирового автомобилестроения! Это сегодня схема с рессорной подвеской, постоянным полным приводом и цельным кузовом воспринимается как норма для компактного внедорожника. А в конце семидесятых все это открывалось. Новый внедорожник оказался практичным, комфортабельным и дешевым. Такого набора качеств раньше не было ни у одной машины с формулой 4х4. Большинство вездеходов тех лет были утилитарными автомобилями с военным прошлым.Постоянный полный привод и полноценный ездовой комфорт фактически мог предложить только Range Rover, появившийся шестью годами раньше. Но совсем другие габариты, вес, наличие рамы, а главное, ценовая ниша не позволяли говорить ни о каком подражании со стороны «вазовцев». Да, комфортные внедорожники тех лет существовали, но среди моделей с подключаемым приводом: эксклюзивные роскошные автомобили вроде Монтеверди и переделанные из пикапов дорогие версии «американцев». Но это был совсем другой путь развития.«Нива» стояла самостоятельно. Фактически он основал совершенно новый класс вездеходов.

    Ни одна другая российская машина и близко не имела такого успеха на международной арене. Заявки в «Автоэкспорт» поступали из самых разных уголков земного шара. Также было две специальные экспортные версии: ВАЗ-21211 с мотором 1,3 литра (для стран с дорогим топливом и высокими налогами на объем двигателя) и ВАЗ-21212 с правым рулем. Последний, кстати, пользовался очень хорошим спросом в Англии.

    Базовая версия для внутреннего рынка изначально комплектовалась двигателем с карбюратором ВАЗ-2121 объемом 1.6 л с цепным приводом ГРМ. Фактически это был «шестой» мотор (самый мощный в «жигулёвской» шкале) с картерным поддоном картера, позволяющим разместить под ним редуктор переднего моста. Но при всей простоте, неприхотливости и надежности у данного силового агрегата был один существенный для вездехода недостаток – пик крутящего момента значительно смещен в сторону высоких оборотов. Это не позволяло брать тяжелые участки внатяг. Но благодаря правильному соотношению грузоподъемности и массы машина была способна эффектно «пролетать» ходом явно засадные участки.

    В комплекте с 1,6-литровым двигателем на «Ниву» устанавливалась стандартная четырехступенчатая КП. Для увеличения тяговых качеств сначала применялись главные пары с числом 4,44. Но менее чем через год их заменили на 4,3, а в середине 80-х ради увеличения экономичности и вовсе остановились на 4,1. В таком виде «Нива» и просуществовала до 1994 года. Тогда машина претерпела самую серьезную модернизацию за всю историю.

    В течение 1994 года было выпущено огромное количество переходных версий с различными индексами, но версия ВАЗ-21213 с двигателем с карбюратором 1.7 л (он и составляет сегодня основную массу автомобилей на вторичном рынке) в конце концов стал базовым. Через год появились инжекторная модель ВАЗ-21214 и две «растянутые» на полметра «трехдверки» с индексами 2129 и 2130. Последнюю делали просто: короткую машину разрезали пополам и в середину вваривали вставку с окна. В зависимости от индекса длинные автомобили комплектовались двигателями объемом 1,7 и 1,8 литра. В 1996 году их сменила «пятидверка» ВАЗ-2131, и почти одновременно свет увидела «фора» – трехдверная версия, удлиненная по дверному проему на 300 мм (она получила индекс 21218) .

    Корпус

    Когда мы говорим о кузове «Нива», в первую очередь на ум приходит трехдверная короткая версия (в просторечии приходит «бегемот»). Следует отметить, что он максимально адаптирован для бездорожья и по праву славится великолепной проходимостью. По крайней мере, мало будет машин, которые без специальной подготовки сделали бы это в условиях бездорожья. Но при этом нельзя забывать, что запас прочности автомобиля не рассчитан на постоянную эксплуатацию на тяжелом бездорожье.В первую очередь страдает кузов: несколько лет интенсивных нагрузок – и вот уже на силовых элементах днища появляются вмятины, а затем и трещины на лонжеронах в промежутке между пружиной передней подвески и скобой крепления амортизатора. Перед их продажей, конечно, могли и сделать, но то, что «посадили» машину, видимо, определить по косвенным признакам. В первую очередь об этом говорит характерная выпуклость (размером с пятак) на выштамповке переднего крыла (ближе к его задней части).В городе тело тоскует по другой причине. Коррозионная стойкость «Нивы» вообще на высоте и сравнима с вазовской классикой. Что до «высокой посадки» лишь немного препятствует образованию ржавчины на порогах. Самые проблемные места – все стыки панелей, кромка двери багажника и рамка лобового стекла. Однако у автомобилей последних лет выпуска из-за некачественной покраски очаги ржавчины могут возникнуть в любом месте. Именно поэтому желательны ежегодная антикоррозионная смесь и постоянная профилактическая подкраска свежей сколов и царапин.Способствует коррозии и намокшей шумоизоляции пола, высушить который крайне тяжело. В остальном – и по прочности, и по неприхотливости на кручение лучший из вазовских кузовов. Особенно реставратор – с короткой дверью багажника. Но сегодня найти машину до 1994 года с приличным железом – большая удача. А если они где и остались, то точно не в Москве.

    В 1999 году бампера прилично сбросили в весе и стали «мягкими». А заборы перед дюралюминиевым швеллером можно было валить (пробуется).Что удлиненные автомобили обладают худшей геометрической проходимостью, но лучшей управляемостью вполне закономерно. А вот о длиннобазных кузовах ходят страшные легенды. Якобы они от времени ломаются пополам, а на бездорожье их вообще скручивает винт. Пищу для этих разговоров дали трехдверные «крокодилы» и самые первые «пятидверки», действительно не отличающиеся особой прочностью. Совершенно развалившиеся на отдельные части автомобили, правда, никто не видел, но трещины на сварке на отдельных экземплярах встречаются, а явная ржавчина по швам в середине кузова для них обычное дело.Впрочем, довольно быстро жесткость пятидверного «крокодила» улучшили, и большинство ВАЗ-2131 никаких усилий с этой стороны не доставляет. Среднебазная «фора» ВАЗ-21218 и вовсе не уступает базовой модели.

    Двигатель

    В комплекте с новым двигателем «Нива» получила рабочий объем 1,7 литра и несколько увеличенный радиатор системы охлаждения. Раскрывшийся 10 лет назад карбюраторный мотор ВАЗ-21213 объемом 1,7 л и мощностью 79 л.п. По своей конструкции похож на своего предшественника и тоже отличается надежностью и неприхотливостью. Кроме того, он получил бесконтактную систему зажигания. У него тяга на низах (по сравнению с 1.6-литровым) гораздо лучше. Что касается ресурса обоих моторов, то он заявлен заводом всего в 90 тыс. км. Однако эта цифра весьма условна. С одной стороны, известны двигатели, легко перешагнувшие двухсоттысячный рубеж, с другой – требующие переборки уже после пятидесяти.Лотерея – созданная еще фиатовскими инженерами система контроля качества на ВАЗе уже давно не работает. И, как ни печально, но основная масса моторов, выработавших свой век на рубеже тысячелетий, тяготеет скорее ко второй цифре. Вместе с новым мотором «Нива» получила и новый, более мощный генератор. У него есть одно слабое место, неизвестное старой машине: встроенный блок управления напряжением – он со временем требует замены. А чтобы добраться до него, требуется снять и частично разобрать генератор, что при тесноте компоновки моторного отсека занимает много времени и сил.На ВАЗ-2121 блок управления напряжением был отдельной деталью и крепился на верхней поверхности колесной арки двумя гайками. Инжекторные 1,7-литровые могли оснащаться как моновпрыском GM (1997-1999), так и раздаткой Bosch (с 1999). С прошлого года они полностью вытеснили с конвейера карбюраторные силовые агрегаты (продолжают поставляться в запчастях и на длиннобазных версиях, отработанных ОПП). Инжекторная версия несколько мощнее и благодаря датчику детонации способна в случае необходимости переваривать низкосортный бензин.Но он, как это ни странно, более требователен к качеству масла, чем карбюраторный (в головке блока гидрокомпенсатора установлены штанги клапанов). Что касается моновпрыска, то он надежен, но в случае выхода из строя любого электронного компонента поиск запчастей может затянуться.

    Разработанный в 1995 году двигатель ВАЗ-2130 объемом 1,8 литра так и не дошел до «большого» конвейера. Выпускается по ОПП и штатно устанавливается только на длиннобазные автомобили. Но благодаря наличию этих агрегатов в свободной продаже, на вторичном рынке встречаются и короткобазные автомобили с этим мотором.Система питания на 1,8-литровых агрегатах в основном карбюраторная, а распределенный впрыск встречается лишь изредка. Характеристики этого двигателя больше приближают к внедорожнику – у него самый высокий крутящий момент из всей гаммы «нивских» моторов. Однако и нестабильность качества тоже высочайшая…

    Трансмиссия

    Трансмиссия гул и вибрации, присущие каждой «Ниве», полностью устранить невозможно. Это конструктивная особенность. Коробка передач и раздатка составляют два различных узла и связаны между собой очень коротким промежуточным валом с резиновым гасителем рычагов переключения передач.Задний кардан работает при максимально возможных углах излома крестовин, и при малейшем дисбалансе тоже ощутимо вибрирует. Но в целом вибрации исправного автомобиля незначительны. Если они усилились, это говорит о неполадках. Причиной закисшей крестовины в кардане может быть заедание ШРУСа промвала или сломанные шлицевые соединения. Может сломаться и центровка раздаточной коробки. Из-за вибраций у него иногда лопались крепежные люверсы. К счастью, они разъемные и в случае поломки не требуют замены корпуса раздаточной коробки.Если автомобиль никогда не съехал с асфальта, у него от бездействия могут закиснуть управляющие рычаги РК. С 1999 года в раздатку стали устанавливать мелкомодульные шестерни, что существенно снизило шум, но… увеличило процент брака. Старая четырехступенчатая коробка передач также почти вечный агрегат, но, увы, этого нельзя сказать о «пятиступке», штатно устанавливаемой с 1994 года. Особенно много хлопот доставляет блок пятой передачи. Нередко уже после 30 тыс. пробега КП требует переборки (обходится примерно в 3000 рублей).Сколько он потом проработает – зависит исключительно от качества запчастей и добросовестности мастера. ШРУСы передних рулей достаточно надежны, однако резиновые сапоги изнашиваются и при езде по бездорожью часто рвутся. А так как замена отнимает много времени (придется разбирать весь привод), то при первом ремонте лучше сразу поставить подходящие по размеру импортные «резинки». Они, конечно, дороже, но эластичнее и прочнее. Если на «Ниве» стоят диски с меньшим, чем требуется (ЕТ 50), для начала подготовьте к замене передние ступичные подшипники (они совершенно не предназначены для восприятия консольных нагрузок).Кроме того, конусная конструкция этих подшипников требует тонкой настройки.

    Лада Нива 2121

    Ходовая часть

    Подвеска «Нива» простая, прочная и надежная. При этом он обеспечивает достойный комфорт и очень достойную для короткобазного автомобиля управляемость. Нередко это провоцирует любителей активной езды превратить любую поездку в «этап Кубка мира по ралли-рейдам». Действительно, подвеска достойно выдерживает удары трамвайных путей, «лежачих полицейских» и «низкого полета» по ухабистой грунтовке.Но, увлекшись такой ездой, можно попасть впросак. В первую очередь умирают амортизаторы и пружины, а также со временем гнутся продольные рычаги заднего моста. Отдельные «спортсмены» умудряются погнуть даже балку моста. А если его слегка согнуть и это незаметно визуально, то мост будет продолжать работать как ни в чем не бывало. Вот только ступичные подшипники приходится менять очень часто. А это целая история, которую сервисы очень не любят. Туда же «кинуть» полуось в сборе, что обходится в районе 1800 рублей.

    Впереди от «гонок» начнут ломаться шаровые опоры и рулевые наконечники. К счастью, шаровые опоры «Нивы» никогда, в отличие от тех же «Жигулей», внезапно не разрушаются и задолго до смерти начинают предупреждать водителя стуками и встречным писком, возникающим при разрыве пыльника и попадании грязи внутрь. Для машин, постоянно едущих по бездорожью, это обычное дело. Различаются сошки рулевого редуктора и промежуточного рычага автомобилей до 1994 года и после. Благодаря замене колесо стало легче, но за это пришлось расплачиваться увеличением диаметра крутого витка.Кроме того, в направляющих роликах пластиковые втулки заменены на подшипники. Тормозная система «Нивы» с 1977 года принципиально не менялась. Один контур в нем работает только на передние колеса, другой – на оба вала. На ВАЗ-2121 задние тормоза требуют периодической регулировки зазоров. Но если рабочие цилиндры от «копейки» заменить на самовозные от «пятерки» (ставятся с 1994 года), одной утомительной операцией в автосервисе становится меньше.

    Лада Нива 2121

    Результат

    Так что представляет сегодня «Нива»? Да такой же, как двадцать лет назад… Компактный и динамичный многоцелевой внедорожник, наделенный великолепной проходимостью.Отличный вариант как для начинающего покорителя бездорожья, так и для бывалого (особенно когда он способен адекватно оценить перспективность «дороги» и вынужден много двигаться по городу). Ну и наконец, это достойный транспорт для «романтических путешествий». Способность быстро ездить по любым дорогам, вместительный багажник (в двухместном варианте), возможность отремонтировать что угодно в любом населенном пункте нашей необъятной родины и… Европы. И все это – за относительно умеренные деньги! Однако за последние три года «Нива» подорожала практически вдвое.Причина кроется в ажиотаже, вызванном обещаниями снять его с производства, заменив более дорогим и менее внедорожным «Шеви», дизайн которого, кстати, имеет много общего со «старухой». В итоге за трехлетнюю машину сегодня просят больше, чем она стоила изначально! Появление «преемника» отразилось и на техническом образе. В последнее время завод постоянно меняет дизайн классической «Нивы», унифицируя ее от «Шеви». В результате из продажи исчезают «оригинальные» запчасти. Так, сейчас в дефиците приводы переднего моста, ступицы передних колес, полуоси и чулок заднего моста.Что касается других запчастей, то заложенная в конструкции унификация с классическими «Жигулями» может сыграть с вами шутку: часть деталей у них очень похожа, но не идентична. И не всегда об этом знают продавцы…

    Внедорожник

    Chevrolet Niva («Нива Шевроле»), и слабые места, технические характеристики

    «Шевроле Нива» — пятидверный компактный внедорожник, оснащенный постоянным полным приводом. Выпуск этой модели был начат в 2002 году. Стоит поближе познакомиться с автомобилем «Шевроле Нива».Отзывы, слабые стороны внедорожника — далее в нашей статье.

    Краткая история модели

    В 1977 году прошлого века на базе Волжского автомобильного завода наладили выпуск автомобиля ВАЗ-2121. Простота, ничего выдающегося, но хорошие характеристики и технические характеристики привели к тому, что выпуск «Нивы» продолжается и в настоящее время.

    В 1998 году «АВТОВАЗ» представил на автосалоне в Москве новый концепт, который должен был заменить обычную «Ниву».

    Модель именовалась как 2123, но принципиальных отличий почти не было – отличаются модели только пятидверным кузовом.

    В 2001 году начался запуск производства новой «Нивы», однако финансовые проблемы на АВТОВАЗе не позволили запустить серийное производство. Машина создавалась небольшими партиями. Руководство приняло решение о продаже бренда. В качестве покупателя выступил General Motors. Сотрудники концерна проделали большую работу и внесли более 1700 изменений в конструкцию «Шевроле-Нива». Модель стала полностью независимой.

    Дальнейшее развитие

    В 2006 году американцы купили все права на эту модель.В 2009 году был произведен масштабный рестайлинг, в ходе которого кузов получил новый дизайн. Также изменилась отделка салона, была значительно улучшена шумоизоляция. В 2012 году объявили о разработке новой модели, а в 2015 году она родилась. Но обо всем по порядку.

    Рекомендуем

    Как работает задняя втулка переднего рычага и сколько она служит?

    Втулка задняя переднего рычага – один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески, которые вместе с рычагами выдерживают огромные нагрузки с колесами.Однако с этим пунктом много…

    Расход масла в двигателе. Шесть причин

    Вряд ли можно найти автомобилиста, которого бы не беспокоил повышенный расход масла. Особенно досадно, когда это происходит с очередным новым мотором. Вот самые частые причины, которые приводят к расходу масла в дв…

    Как работает выхлопная система?

    Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду.Также должно быть обеспечено снижение шумового загрязнения до допустимых пределов. Как и любые другие сложные устройства, эта система состоит из семи…

    Внешний вид

    Модель первого поколения отличалась довольно привлекательным, но неброским дизайном.

    Но по сравнению с другими отечественными автомобилями внедорожник выглядел свежо и ново.

    В 2009 году вместе с рестайлингом автомобиль получил новый кузов от итальянских дизайнеров Bertone. Благодаря усилиям специалистов, работавших над внешним видом автомобиля «Шевроле Нива», модель стала выглядеть еще лучше.

    Значительно изменена решетка радиатора — дизайнеры решили усилить логотип. Также был изготовлен новый передний бампер. Оригинальный внешний вид придала и оптика – противотуманные фары получили круглую форму на передних крыльях с новыми указателями поворота. Боковые части кузова украшены накладками из пластика, а зеркала окрашены. Более дорогая комплектация оснащена колесами на 16 дюймов.

    Первое, что бросается в глаза сзади – это бампер. «Шевроле имеет специальную платформу, предназначенную для облегчения погрузки.Также бампер оснащен специальными решетками, функции и задачи которых носят не только декоративный характер. Благодаря этому нововведению удалось улучшить циркуляцию воздуха в автомобиле. Общий дизайн вызывает уважение даже у тех, кто любит рассматривать детали.

    Интерьер

    Дизайнеры отлично поработали и над салоном. Но сделано это было не просто так, а по желанию владельцев автомобилей первого поколения. Например, у рестайлингового автомобиля «Шевроле Нива» салон стал более эргономичным – добавилось несколько новых веток.

    Многие хвалили подстаканники и бардачок, который больше не провисает. Кроме того, изменения коснулись зеркала заднего вида, которое больше не дребезжит. Внутри кабина освещается двумя фонарями.

    Рулевое колесо – трехспицевое, а приборная панель кажется богаче. Он также существенно изменен. Кроме того, американцы позаботились о безопасности – машина оснащена подушками и прагматичными ремнями. Добавлена ​​возможность увеличения объема багажника за счет складывания заднего ряда сидений.Задняя дверь имеет функцию запирания в одном из трех положений.

    Ключ зажигания с дистанционным управлением теперь есть у всех владельцев этих автомобилей. Что можно сказать в целом об автомобиле «Шевроле Нива»? Салон выполнен более эргономично, материалы достаточно надежные и долговечные, а сборка – на высоком уровне.

    Технические характеристики

    Несмотря на то, что внешний вид Внедорожник существенно изменился, правда, с улучшением технических характеристик автомобиля с 2009 года.Все еще достаточно скромно.

    Под капотом дизельный агрегат 1,7 литра на 80 лошадей.

    Но это не спорткар, а покоритель грязи и болот. Максимально возможная скорость, по паспортным данным, составляет 140 км/ч. Впрочем, для спокойной езды этого более чем достаточно.

    Внедорожник имеет постоянный полный привод, 5-ступенчатую механическую коробку передач. Раздаточная коробка практически идентична той, что использовалась на ВАЗ-2121. Расход топлива в городских условиях 14.1 л, а на трассе — 8,8 л.

    Технические характеристики и цены

    Существует несколько основных вариантов автомобиля «Шевроле». Цена, характеристики – разные. Так, в версии LC имеется кондиционер. Комплектация LE подготовлена ​​к путешествию по бездорожью и оснащена кондиционером.

    Комплектации класса люкс — GLS и GLC.

    Также доступна версия LE+ – на базе комфорт-люкс. Что касается стоимости, то базовую версию можно приобрести у официальных дилеров по цене от 399 000 рублей, что вполне доступно.

    Отзывы: плюсы и минусы

    С достоинствами все понятно – их много в автомобиле «Шевроле Нива». Слабые стороны отзывы также подчеркивают достаточно часто. Среди недостатков выделяют все-таки дизайн салона. немного больше за свои деньги Многих не устраивают грубые кнопки, дешевые материалы обшивки Желание удешевить производство – это неверный ход, считает автомобильное сообщество

    Но салон – это еще не все.В процессе эксплуатации также обнаруживаются недостатки у автомобиля «Шевроле Нива». Отзывы о слабых сторонах автомобиля выявляют часто: покупатели отмечают несовершенство ходовой части и проблемы с электронным оборудованием. Это проявляется в работе стеклоподъемников. покупатели шасси критикуют шаровые опоры и сальники.Эти детали изготовлены из некачественных материалов, подверженных быстрому износу.Стартер и генератор исправно работают, всего 80 000 км, а потом могут выйти из строя и вывести из строя предохранитель.

    Кузов тоже не лишен недостатков: машина ржавеет. Первое, на что следует обратить внимание при разборе автомобиля «Шевроле Нива» – отзывы. Слабые места на коррозию – пороги (иногда клиенты приводят в доказательство даже фото). Если на поверхности есть сколы краски, автомобиль в этих местах

    Владельцы Сталкиваются с проблемами в трансмиссии: она почти такая же, как на ВАЗ 2103. При работе с ней часто слышны посторонние звуки, будто разгоняешь «Ниву» до 120 км, затем пластик в салоне может начать вибрировать.

    Но машинка многим нравится по стоимости и проходимости. Его оценили любители экстрима, жители деревень, где на дорогах – суровая рутина. И они готовы мириться с этими минусами, потому что автомобиль такого качества по такой цене сложно найти. Кроме того, не бывает автомобилей без недостатков.

    Люди часто выбирают внедорожник «Шевроле». Цена, характеристики вполне приемлемые. Больше ни один производитель не готов за 400 000 рублей предложить полный привод, пониженную трансмиссию, раздаточную коробку и блокировку дифференциала.

    «Шевроле Нива»

    Фото экстерьера можно сказать, что дизайн достаточно удачный. Тело довольно брутальное, символизирует агрессию и силу. Для городской машины выбор невелик – смотреться она будет нелепо. В автомобиле «Шевроле Нива» установлен новый двигатель – 16-клапанный двигатель мощностью 120 л.с.

    Что изменилось?

    Передняя часть оснащена большой решеткой радиатора, занимающей половину бампера.

    днище закрыто лебедкой, оптика также закрыта металлическими решетками.Заметны внушительные размеры дорожного просвета и большие колесные арки. Пороги и арки украшены накладками из пластика. Что касается задней части, то она тоже весьма впечатляет. На крыше есть мощный багажник и дополнительные фары.

    Интерьер не уступает по строгости экстерьеру. Владельцев ждет совершенно новый дизайн. Приборная панель выглядит очень современно. Рулевое колесо довольно большое, с тремя спицами. В салоне удобные сиденья и улучшенная шумоизоляция.

    Как уверяют производители, силовой агрегат – простой и новый, но и самый надежный.

    В новом автомобиле «Нива Сервола» 16 клапанный 1,8-литровый атмосферный бензиновый двигатель производства Peugeot. Он имеет мощность 120 л.с., имеет рядную компоновку, четыре цилиндра, систему впрыска.

    В паре с мотором работает 5 МКПП. При разработке упор делался на надежность, но в качестве опций будет доступен и автомат. Стоимость базовой комплектации 500 000 долларов. Цена вполне адекватная для автомобиля такого уровня.

    Chevrolet Beretta (1987 — 1996) — схема блока предохранителей

    Chevrolet Beretta (1987 — 1996) — схема блока предохранителей

    Год выпуска: 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996

    Схема блока предохранителей

    Chevrolet Beretta — схема блока предохранителей

    А
    Защищенный компонент
    1 15 87-’93, ’96: Компьютерное управление, топливная форсунка
    2 20 ’89-’96: Стоп-сигналы, аварийная сигнализация
    3 15 ’87-’88: Радио
    10 ’91-’96: Подушка безопасности, зажигание
    4 20 ’87–’88: Стоп-сигналы, аварийная сигнализация
    5 ’89–’92: Генератор, антиблокировочная система тормозов (’92)
    10 ’93-’96: Генератор, антиблокировочная система тормозов (’93-’95), трубка обогревателя LGO (’93-’94), дневные ходовые огни (’95-’96), многоточечный впрыск топлива (‘ 96)
    5 20 ’87-’95: Фонари заднего хода, указатели поворота
    15 ’96: Фонари заднего хода, указатели поворота
    6 20 ’89–’96: Замок багажника, прикуриватель (’89–’95), внутреннее освещение (’96)
    7 20 Парковочные и боковые габаритные огни, номерные огни, дневные ходовые огни (’96)
    8 25 Отопитель и кондиционер
    9 20 Датчики/предупреждающий индикатор, система звукового оповещения, обогреватель заднего стекла, кондиционер, компьютерное управление (’87-’90), круиз-контроль (’95-’96), дневные ходовые огни (’95-’96), ABS ( ’96), автоматические дверные замки (’96), автоматические ремни безопасности (’96), многоточечный впрыск топлива (’96), дополнительная надувная подушка безопасности (’96)
    10 25 Стеклоочиститель/омыватель ветрового стекла
    11 20 ’87-’93: Освещение, часы, дверные замки (’87-’93), звуковой сигнал (’87-’93), прикуриватель (’87-’90), Radio-CD (’91- 93), открывание багажника (’87-’88), система звукового оповещения, пассивные ремни ABS
    15 ’94–’96: Освещение салона (’94–’95), Часы (’94–’95), Radio-CD (’94–’95), Система звукового оповещения, Пассивные ремни ABS
    12 35 Автоматический выключатель (’87–’91): Электрические стеклоподъемники
    30 Автоматический выключатель (’92-’96): Электрические стеклоподъемники
    13 5 ’87–’91 : Подсветка приборной панели, напоминание о фарах (’87–’90)
    3 ’92-’96: Подсветка приборной панели, затемнение внутреннего освещения (’96), радио/аудиосистема (’96), стеклоочиститель/омыватель (’96)
    14 15 Радио, круиз-контроль (’97-’95), часы (’87-’88)
    15 35 Автоматический выключатель (’87–’91): Дверные замки с электроприводом, обогреватель заднего стекла
    30 Автоматический выключатель (’92-’96): Дверные замки с электроприводом, обогреватель заднего стекла
    16 10 ’89: Датчик массового расхода воздуха (V6)
    5 ’91: Дневной ходовой огонь
    3 ’92-’93: Дневной ходовой огонь
    20 ’94-’96: Топливный насос/форсунки
    17 3 ’91-’93: Подушка безопасности
    10 ’94-’96: Автоматическая разблокировка двери (снять, чтобы отключить)



    Дополнительные предохранители (’94-’95)

    2 предохранителя под рулевой колонкой


    А
    Защищенный компонент
    1 3 Подушка безопасности
    2 20 Противотуманные фары, дверной замок, звуковой сигнал

    ПРЕДУПРЕЖДЕНИЕ.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
