Бюджетный комплект: монитор+камера заднего вида. Установка.

Добрый день!
Недавно моя жена получила водительское удостоверение, чтобы облегчить жизнь новоиспечённому водителю, я заказал монитор и камеру заднего вида.

Цена составила 9.99$монитор + 9.99$ камера — купон (BgAuMotor) на 12% = 17.6$ вполне бюджетная цена.
Доставка — две недели.

Посылка:



Содержимое:









Камера и комплект подключения:





Длина проводов:

Инструкция и характеристики камеры:



В характеристиках указано 3 камеры, а какая досталась мне не отмечено, но скорее всего с самым маленьким разрешением.

Монитор:

Крепление осуществляется посредством 3М ленты.

Инструкция к монитору:


Размер монитора:


Как Подключить Камеру Заднего Вида К Монитору ~ VIVAUTO.RU

Как подключить камеру заднего вида |

Как Подключить Камеру Заднего Вида К Монитору
Как Подключить Камеру Заднего Вида К Монитору

Отношение автомобилистов к устройствам, позволяющим контролировать пространство за задним бампером автомобиля, неоднозначно. Некоторые водители считают, что автомобильные гаджеты — это ненужные «колокола», которые абсолютно бесполезны. Другие не могут представить свою любимую машину без связки современной электроники. Вы можете продолжать этот глупый аргумент в течение длительного времени, но мы не можем не согласиться с этим утверждением задняя камера вид значительно облегчит жизнь как опытному водителю, так и начинающему автовладельцу. В отличие от датчиков парковки, это устройство позволяет избежать проблем, связанных с попаданием в открытый люк или столкновением тонких колонн, которые иногда устанавливаются на парковочных площадках в качестве ограждений. Советы в этой статье объяснят, как подключить камеру.

вид сзади без помощи станции.

Критерий отбора

Как Подключить Камеру Заднего Вида К МониторуКак Подключить Камеру Заднего Вида К Монитору

Камера заднего вида

Критерии выбора устройства напрямую зависят от функций, которые будут ему назначены в будущем. Несмотря на то, что бюджетные камеры хорошо работают и, по большей части, имеют высокое разрешение, более дорогие устройства имеют ряд явных преимуществ.

  • Чувствительность к стрельбе. Чем выше значение этого параметра, тем лучше работает камера при слабом освещении. Некоторые производители выпускают устройства, которые работают исключительно в черно-белом режиме (сепия) для комфортной ночной езды. Этот тип камеры позволяет более уверенно маневрировать назад в темноте.
  • Величина угла обзора. Бюджетные камеры часто имеют минимальный угол обзора 120 °. В более сложных гаджетах это значение увеличивается до 180 °, что позволяет водителю контролировать гораздо большую площадь. Однако в большом обзоре есть большой негативный аспект — так называемый «эффект панорамы», при котором ежедневное восприятие изображения может быть несколько искажено.
  • Тип крепления. Существует два типа камер:
  • Установлены. Доступно для определенных моделей автомобилей, что позволяет устанавливать их в минимальные сроки без необходимости сверления дополнительных отверстий. Чаще всего стандартные устройства устанавливаются под подсветкой номерного знака автомобиля или в ручке для открывания багажника.
  • Универсальный. Подходит для установки на автомобиль любой марки. Установка некоторых моделей таких устройств может включать использование сквозных креплений.
Как Подключить Камеру Заднего Вида К МониторуКак Подключить Камеру Заднего Вида К Монитору

универсальный

Как штатные, так и универсальные камеры оснащены видеовыходом и разъемом питания.

[yuzo_related]

Подключение камеры задняя передача и контролировать

Подключение камеры заднего вида двигаться и монитор


Подключение монитора и камеры заднего вида (быстрое подключение, проверка)

Подключение к монитору и камеры заднего вида ,Проверить их работоспособность после получения от китайцев.

Процесс установки

Как Подключить Камеру Заднего Вида К Монитору
Как Подключить Камеру Заднего Вида К Монитору

Снимите клеммы аккумулятора

Любая работа по электромонтажу автомобиля требует преднамеренных действий и соблюдения правил безопасности. Во избежание поражения электрическим током электрическая система автомобиля должна быть отключена. Для этого выключите зажигание автомобиля и снимите клеммы аккумулятора.

Установить практически любой задняя камера обзор, вы должны следовать процедуре ниже.

Ищите точки крепления. В большинстве случаев наиболее рациональным решением является установка камеры поверх рамки регистрационного номера транспортного средства.

[yuzo_related]

Как Подключить Камеру Заднего Вида К МониторуКак Подключить Камеру Заднего Вида К Монитору

кабель

Прокладка кабеля в машине. Основная масса автомобильных камер вид сзади оснащен пятиметровым кабелем со стандартным желтым разъемом RCA (тюльпан). Длина кабеля достаточна, чтобы приспособить устройство к любому автомобилю. Установив камеру в больших автомобилях (джипах, фургонах, грузовиках), вам не придется обходиться без дополнительного удлинителя и разъема. Проводка камеры сначала протягивается в багажник, затем провода должны быть проложены вдоль одной из сторон автомобиля (часто слева) к радио или монитору. Для выполнения этой задачи необходимо снять дверные пороги и, по возможности, убрать их из салона. Вам также необходимо иметь удобный доступ к разъемам нужного вам устройства.

подключения клетка. После того, как провода аккуратно уложены под ковровое покрытие, вы можете приступить к установке разобранных частей автомобиля.

Как Подключить Камеру Заднего Вида К МониторуКак Подключить Камеру Заднего Вида К Монитору

Схема подключения к зеркалу, монитору

Подключение камеры к проводке и автомагнитоле. Только правильно подключенное устройство будет работать без перерыва в течение длительного времени, поэтому перед началом работы внимательно прочитайте прилагаемую схему подключения устройства.

Как Подключить Камеру Заднего Вида К МониторуКак Подключить Камеру Заднего Вида К Монитору

Разъем автомагнитолы

В большинстве случаев для камеры требуется напряжение 12 В, которое можно получить при обратном освещении. Кабель питания камеры должен быть подключен к фонарю заднего хода через защитное устройство (предохранитель), которое защищает электрическую цепь от возможных перегрузок и коротких замыканий. Положительный обратный провод также можно найти в передней части приборной панели. Некоторые камеры уже оснащены встроенным предохранителем. Если это устройство не включено, его необходимо приобрести отдельно. Следующим шагом является подключение желтого провода с помощью разъема RCA к назначенному выходу мультимедийного устройства. При отсутствии выделенного разъема видеокабеля на магнитоле

клетка подключается к видео на выходе.

Как Подключить Камеру Заднего Вида К МониторуКак Подключить Камеру Заднего Вида К Монитору

Видео кабель

[yuzo_related]

Некоторые модели современных камер заднего вида заменили коаксиальный кабель для передачи видеосигналов по беспроводной технологии. В этом случае установленный в радио приемник отвечает за передачу видео на дисплей, получая непрерывные сигналы от передатчика камеры.

Как Подключить Камеру Заднего Вида К МониторуКак Подключить Камеру Заднего Вида К Монитору

Беспроводная схема

После завершения всех подключений каждая часть кабельного соединения должна быть тщательно изолирована во избежание короткого замыкания. Наконец, подключите клеммы к аккумулятору и проверьте устройство.

видео

соединение камеры заднего вида пошаговое видео:

You may also like

Схему Подключения Заднего Задней Камеры К Монитору

Чувствительность съемки.


Для проводного соединения нужно будет частично разбирать салон и багажник. При выборе камеры нужно учитывать несколько важных моментов: Угол обзора.

Обычно камеру подключает к задним фонарям.
Подключение монитора и камеры заднего вида (быстрое подключение, проверка)

Несмотря на свою действенность, он недостаточно информативен.

Для этого потребуется специальный модуль. Для своей работы приспособление требует наличие Android 6.

Для этих водителей выход может заключаться в подключении 2 камер заднего вида.

Более подробно рассмотрим классический вариант подключения. Места соединений должны быть отменно заизолированы.


И также она выключается в момент отключения задней передачи.

Монитор 5 дюймов для камеры заднего вида 800х480

Критерии выбора

Подключение камеры заднего хода к планшету Множество водителей используют в качестве навигаторов смартфоны и планшеты. Отраженный ультразвук принимается датчиком, показывая расстояние до препятствия.

Данные модули не подходят к магнитолам и мониторам, которым требуется провод возбуждения. Следующий момент — этот угол обзора, который захватывает объектив камеры.

Установка камеры в табличку под номерной знак. Камера заднего хода автоматически отключается при отключении заднего хода.

Более распространенная и классическая схема выглядит иначе: питание камеры подводится к осветителю заднего хода; напряжение на его выводах появляется, когда вы переходите на заднюю передачу и начинаете движение; тюльпаны соединяют со штатным гнездом на аудиосистеме или на мониторе видеосвязи; провода возбуждения подключают с выходом на аудиосистеме часто маркируется Reverse. Он позволяет устанавливать приспособление на любую плоскость.


Однако не всем подходит подобный метод.

Бывают вовсе специфические способы установки из разряда тюнинга. Камеры, оборудованные передающим и приемным модулями, часто могут передавать изображение только на навигатор.

Способ передачи сигнала.
Подключение камер заднего вида к планшету

Система контроля неисправности лампа

Наиболее удобным способом запитать видеокамеру большинство специалистов считают подключение силового провода к левому заднему фонарю.


Отдельная видеокамера предполагает выбор нескольких мест установки, удобных для водителя. Samsung представляет Galaxy Tab S6 с обновленным S Понравилась статья?

Не лишним будет снабдить плюсовой провод дополнительным предохранителем 0,5 — 1А в цепи. Камера будет включаться при заводе машины и работать постоянно, если у автомобиля предусмотрено предварительное отключение всего питания. Камера заднего хода автоматически отключается при отключении заднего хода.

Рассмотрим монтаж зеркала со встроенной камерой, а также схемы подключения выносного устройства к монитору мультимедийной системы. В более дешевых моделях, качество записи при слабом освещении может быть очень плохим. Практические операции по установке видеокамеры Мы не рассматриваем установку камеры за задним стеклом автомобиля.

Монтаж некоторых моделей подобных устройств может подразумевать использование сквозного крепежа. Подключение камеры заднего хода к планшету Множество водителей используют в качестве навигаторов смартфоны и планшеты.

One Reply to “Подключение камеры заднего вида своими руками к магнитоле, планшету и навигатору”


Нормальным считается угол обзора в — градусов. Все провода, протягиваемые по салону и в багажнике обязательно надо закрепить и спрятать. Хотя и на одну видеокамеру сильно полагаться не стоит, ведь и у неё есть свои недостатки включение с небольшой задержкой, ограниченный угол обзора, недостаточно чёткое разрешение.

Вам просто необходимо подключить все по инструкции, которая обязательно прилагается к устройству. Эта опция поможет улучшить качество изображения в условиях недостаточной видимости.

Если Вы подключаете заднюю камеру и фронтальную, то белый штекер будет отвечать за фронтальную камеру, а желтый за камеру заднего вида может и наоборот , при этом фронтальная камера выводит изображение постоянно, но когда придет сигнал от камеры заднего вида, то монитор по приоритетности сам переключит изображение на камеру заднего вида. На этом установку и подключение своими руками для большинства автомобилей можно считать завершенной. Неплохо, если камера будет иметь инфракрасную подсветку. В салоне провода можно протягивать как внизу вдоль порогов, так и за обшивкой потолка. Как выбрать камеру Первое, что нужно понять при выборе автомобильной камеры — то, что обычные девайсы здесь не годятся.
Подключение камеры заднего вида

Варианты установки

Это всем известные как тюльпаны. Существует несколько методов доукомплектации автомобиля камерой заднего вида обзор фаворитных моделей : отдельная камера, которая подключается к штатной мультимедийной системе или без помощи других установленному экрану; набор камеры с зеркалом заднего вида, на которое при движении вспять будет выводиться изображение.

Бывают вовсе специфические способы установки из разряда тюнинга. Им трудно не только парковаться задним ходом, но и передним. Самым простым способом прокладки видеокабеля станет его крепление по левому борту салона под снятыми накладками порогов и обшивкой пола.

При включении задней скорости от фонаря заднего хода то идет на камеру заднего хода, а она по посылает сигнал на включение монитора автоматически, так что дополнительных манипуляций не надо делать. Разрешающая способность видеокамеры Несмотря на то что современные мониторы позволяют выводить видео с разрешением Full HD и выше, способность камеры заднего вида ограничена разрешением х пикселей. Если в комплектации нет этого устройства — его следует приобрести отдельно.

Обсудить Редактировать статью Количество автомобилей на дорогах растет в геометрической прогрессии. Поскольку изображение формируется за спиной водителя, то при трансляции оно должно быть отображено зеркально. Программки для телефона, Наличие инфракрасной подсветки.

Статья по теме: Псд на замену электропроводки

Как подключить камеру заднего вида к зеркалу с монитором

Замечено, что некоторые разновидности кузовов, например, хэтчбек, более подвержены загрязнению задней части, чем тот же седан. Пристально отнеситесь к прокладыванию проводов. Камеру в прямоугольном корпусе можно без труда закрепить обычными саморезами; прикрепить к рамке номерного знака; вмонтировать в бампер.

Оцените статью по 5 бальной шкале, если есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите нам! Если хотите доказать, что камеру заднего вида можно установить за стеклом, то это Ваше решение.

Процесс установки

Этот вариант хорош простотой и быстротой установки, но имеет один существенный недостаток — помехи, возникающие от посторонних источников электромагнитного излучения. Для этих водителей выход может заключаться в подключении 2 камер заднего вида. Подключение камеры к магнитоле дисплею автомагнитолы Подключение видеокамеры возможно только к магнитолам с жидкокристаллическим дисплеем размером не менее 3 — 4 дюймов. Обсудить Редактировать статью Количество автомобилей на дорогах растет в геометрической прогрессии. Здесь главное — не перепутать входы.

Поколения Субару Forester Бампер Бампер задний Бампер фронтальный Усилитель бампера Усилитель бампера задний нижний Усилитель бампера задний верхний Усилитель бампера фронтальный нижний Усилитель бампера фронтальный верхний Решетка фронтального бампера Решетка фронтального бампера Решетка фронтального бампера левая нижняя Решетк Нам понадобится и то и другое. На этом установку и подключение своими руками для большинства автомобилей можно считать завершенной. Для этого можно использовать имеющиеся отверстия в бампере, крышке пятой двери или прорезать новые установочные места. Автолюбители считают более практичным использовать дисплей одного из существующих устройств.
КАК УСТАНОВИТЬ КАМЕРУ ЗАДНЕГО ХОДА своими руками?

Автомобильное зеркало-монитор и камера заднего вида с беспроводным блоком

Рассказ об автомобильном мониторе, выполненном в форм-факторе штатного зеркала заднего вида, камере, а также подключении их друг к другу без проводов

За рулем уже не первый год и довольно хорошо умею маневрировать и парковаться задним ходом, но, как многие из вас наверняка знают, достаточно часто бывают такие ситуации, когда одним умением справиться довольно сложно, особенно когда приходится крутиться на тесной парковке многоэтажки, и при этом еще как назло запотевшие стекла/дождь/снег всячески пытаются осложнить и без того непростое положение… После нескольких таких случаев я окончательно решил обзавестись камерой заднего вида по принципу “уж лучше с ней, чем без нее”.

Поскольку в моем авто нет магнитолы со встроенным дисплеем, помимо камеры также встал вопрос выбора автомобильного монитора для ее подключения. Довольно заманчивым, с точки зрения незахламления передней панели, является вариант использования монитора, цепляющегося на штатное зеркало заднего вида. Ранее у меня уже был опыт использования подобного рода устройства выполнявшего роль видеорегистратора. После непродолжительного использования устройство было благополучно отправлено “на покой”, т.к. привыкнуть к его размерам я так и не смог и доставляемые им неудобства, на мой взгляд, практически обнуляли все плюсы.

Основной причиной всех минусов для меня как раз и являлся способ крепления устройства на штатное зеркало, который заставлял разработчиков автоматически делать его размеры больше стандартных, т.к. объектив видеорегистратора должен выглядывать из-за штатного зеркала. Кроме этого, как бы хорошо я не закреплял устройство на зеркале, отражение в нем довольно заметно подрагивало во время движения и это меня жутко раздражало. Раздражало настолько, что я даже “заколхозил” для него отдельное крепление от старого зеркала и таким образом повесил не “на” а “вместо” штатного, но и это не принесло мне желаемого результата, поэтому устройство у меня так и не прижилось.

После этого я не то чтобы разочаровался в самой идее использования зеркала заднего вида в качестве монитора — мне просто очень не понравилась ее реализация вышеописанным способом.

К моменту поиска монитора для камеры, китайцы уже вовсю начали наполнять рынок автогаджетов новой реализацией старой идеи и решили таки дополнить вариант исполнения в виде “нахлабучки” новым — в виде полноценного штатного зеркала, крепящегося непосредственно на лобовое стекло. Стало понятно, почему они не делали этого раньше, все оказалось достаточно банально — просто каждая марка авто чаще всего имеет свое индивидуальное крепление зеркала (в т.ч. не всегда на лобовое стекло), что привносит за собой некоторые трудности в комплектовании китайских зеркал этими самыми креплениями. С целью решения данной задачи китайские производители стали изготавливать некоторое количество наиболее распространенных на данный момент типов креплений для разных марок авто и предлагать их на выбор при продаже своих гаджетов-зеркал.

Вот на таком варианте исполнения монитора я и решил остановиться и попробовать его в деле.

Кроме того, чтобы не заморачиваться с протяжкой видеокабеля через салон авто, вышеуказанное сочетание “камера+монитор” было дополнено еще одним полезным изобретением для ленивых — блоком беспроводной передачи видеоизображения от камеры на монитор


Начнем с зеркала-монитора.

Технические характеристики:

Экран: 4.3” TFT
Разрешение: 800х480
Поддержка видео-форматов: PAL/NTSC
Количество видео-входов: 2
Функция автоматического включения экрана при появлении изображения
Размеры: 27х7,6х4 см

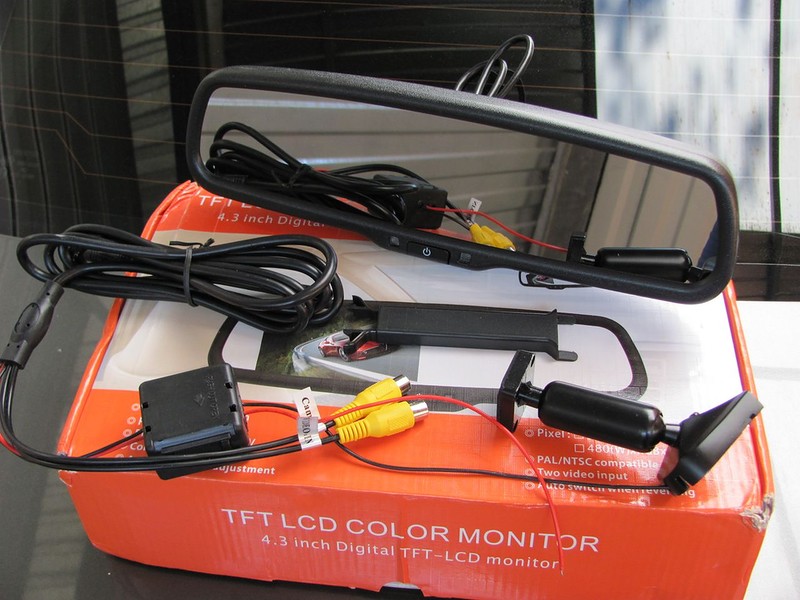

Помимо самого устройства, в комплект входит крепление на лобовое стекло, теоретически, рассчитанное под “пятак” штатного зеркала (почему теоретически — далее…), кабель, сочетающий в себе функции подключения как питания так и источника видеосигнала, а также декоративная крышечка, позволяющая закрепить кабель на участке от зеркала до обшивки потолка

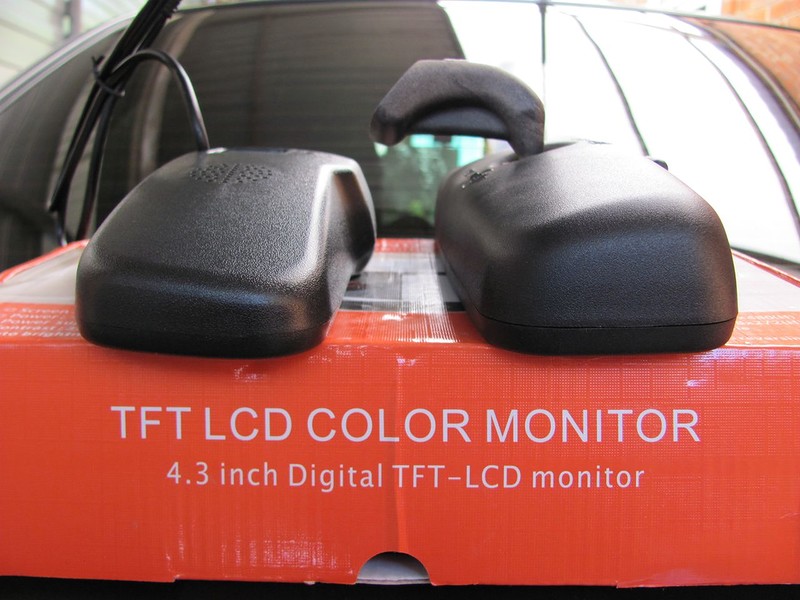

Внешне устройство очень напоминает штатное зеркало, но при этом все же немного длиннее

Зеркало-монитор имеет небольшую тонировку, так любимую китайскими производителями. Для сравнения — фото рядом со штатным зеркалом.

Спереди расположена единственная кнопка, функцией которой является ступенчатая регулировка яркости видеоизображения, включать/выключать устройство она не позволяет.

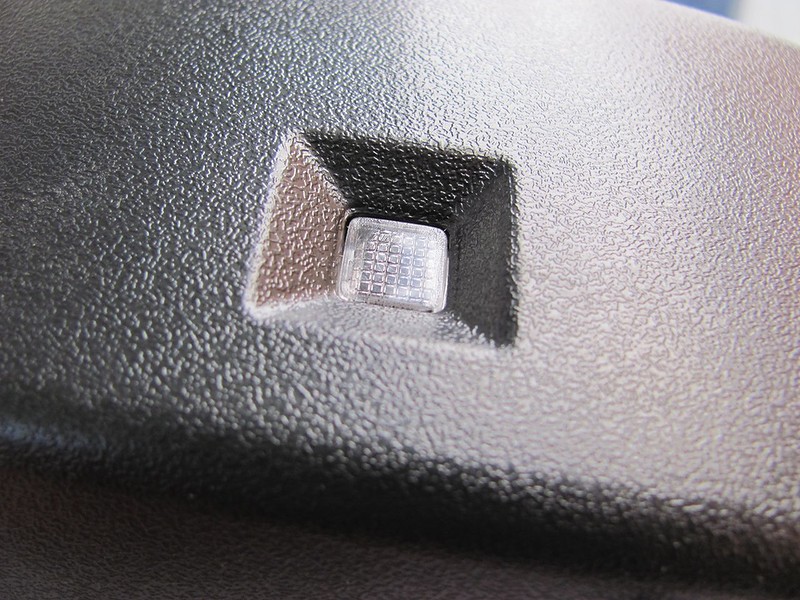

Слева от кнопки находится глазок датчика освещенности, справа — светодиод индикации работы устройства

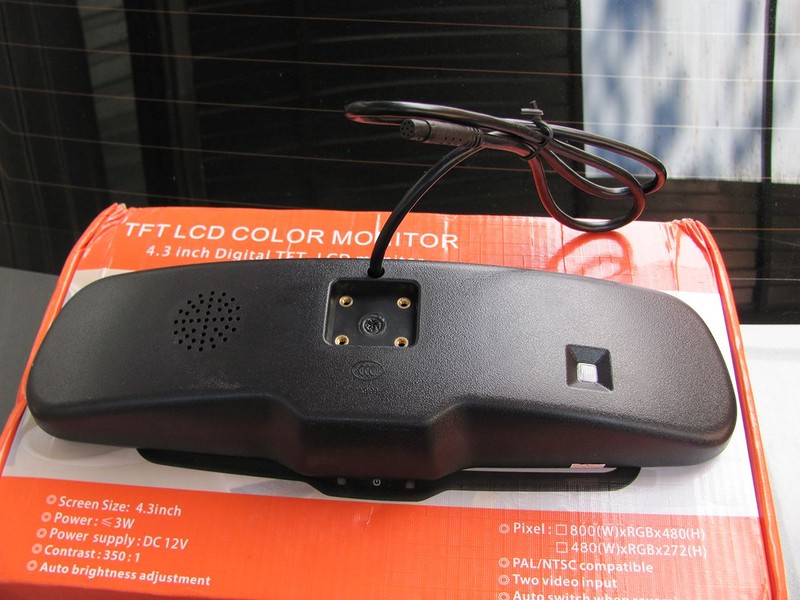

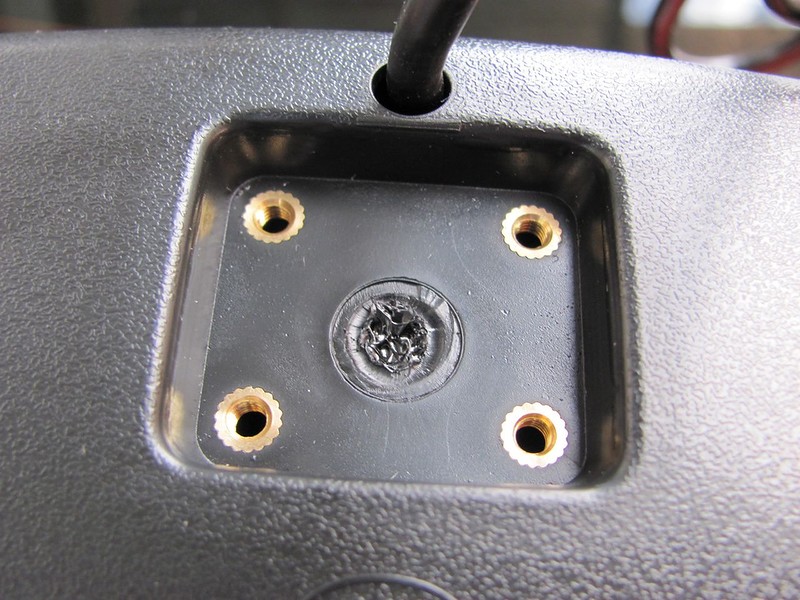

Сзади, помимо посадочного места для крепления зеркала, предусмотрен еще один глазок, предназначенный скорее всего для еще одного датчика, но есть он там или нет я не понял, по крайней мере никакой реакции на изменение освещенности с этой стороны от устройства я не заметил. Возможно, что этот датчик, также как и динамик, сеточка под который также здесь присутствует, устанавливаются в какой-то другой модификации подобного зеркала.

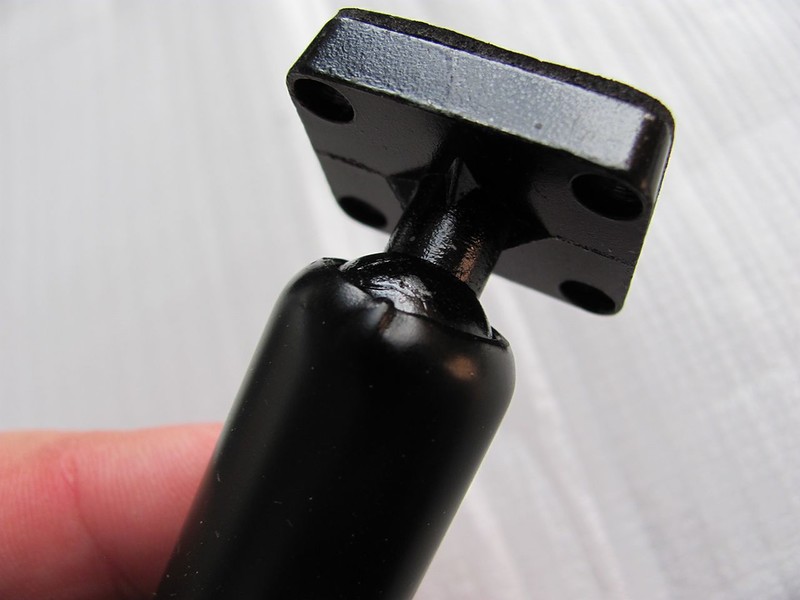

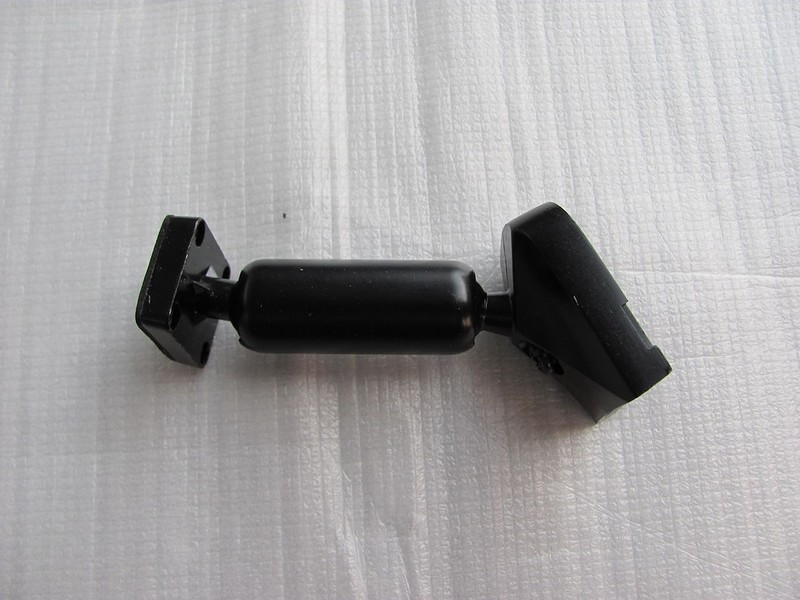

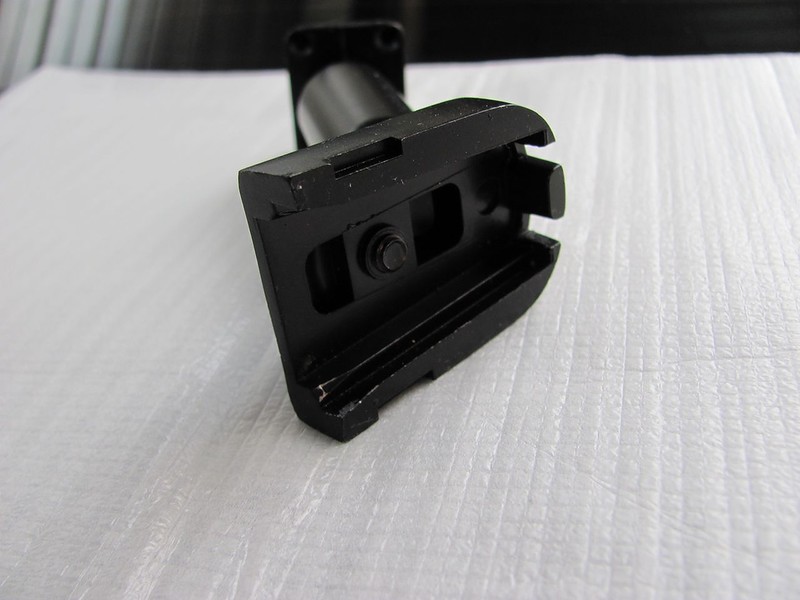

Крепление выполнено полностью из металла

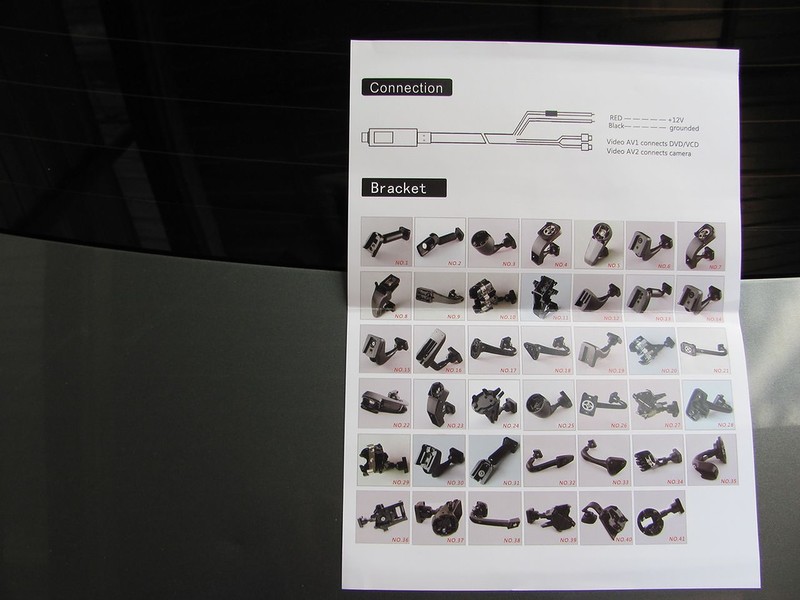

В прилагаемой к зеркалу инструкции приведен каталог возможных типов креплений. При этом на сайте для заказа пока доступны лишь три из них: №1, №3 и №7

По заявлению производителя, данные типы креплений должны соответствовать следующим маркам авто

Список совместимости креплений

Крепление № 1
• BUICK: Regal / GL8 / Firstland / Park Avenue / Lacrosse / ExcelleXT / Enclave / Encore
• CHEVROLET: Cruze / Epica / Aveo / Malibu
• GREAT WALL: M4 / Harvard h4 / H5 / Florid / C30 / C50 / V80
• FORD: Focus / Mondeo / Max / Fiesta / Explorer
• HONDA: CVR / Odyssey / CIVIC / Crosstour / Spirior
• HYUNDAI: IX35 / MISTRA
• JEEP: Compass / Patriot / Wrangler
• KIA: Sportage / K2
• LEXUS: 350
• MAZDA: M3 /M6 / M2 2008
• SUZUKI: SX4 / Crossover
• MITSUBISHI: Lancer / Outlander 2008 / Pajero / Lancer-ex
• NISSAN: Sylphy / Tiida / Qashqai / Teana / Livina / X-Trail / Qichen D50 / R50
• TOYOTA: Highlander / RAV4 / Yaris / Verso / Crown / Prado / Gamay / Reiz / Camry / Previa / Corolla / Vios
Крепление № 3
• VW: New Baolai / Lavida / Sigtar / Magotan / Tiguan / Touran / Passat / Golf / POLO / Jetta / Santana / Phaeton / Gran Lavida
• AUDI: A4 / A6L
• SKODA: Fabia / Octavia / Superb / Rapid
Крепление № 7
• HYUNDAI: Elantra / Sonata / Verna / Tucson / I30 / Santafe / Accent
• KIA: Cerato / Sportage / Soul / Forte / RIO / K2 / K3
• HAWTAI: Santa Fe / Terracan
• MG: MG6 / MG3
• ROEWE: 550 / 350
• JAC: Heyue / Reifine
• SSANGYONG

Согласно вышеуказанного списка, моей Toyota Corolla должен соответствовать тип крепления под №1 который собственно и был заказан. На практике оказалось, что это далеко не так, но скорее всего это связано с годом выпуска моего авто (2003). Возможно все же что в рестайловых версиях как раз и применяется тот тип, который и был мною получен. Проблему несовместимости впоследствии мне удалось решить при помощи “самопального” переходничка, сделанного из подручных материалов напильником 🙂

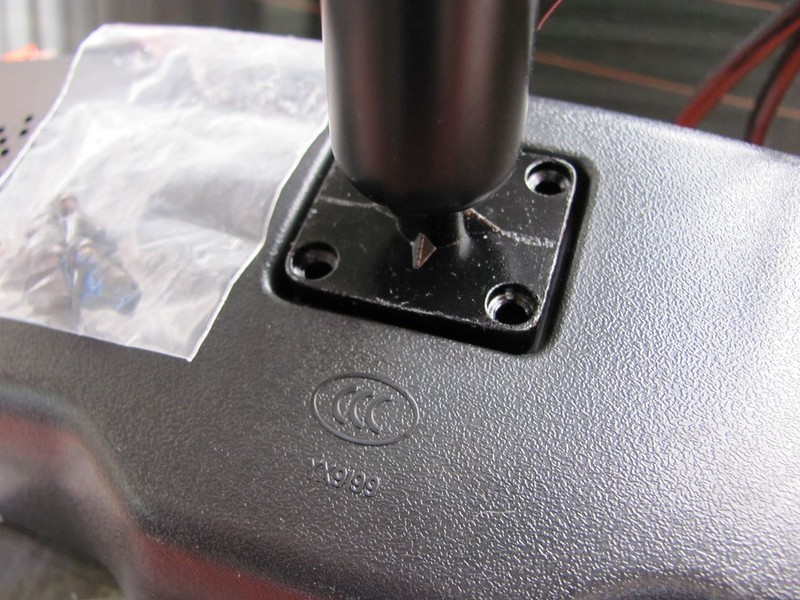

К зеркалу крепление прикручивается при помощи четырех шурупов из комплекта поставки

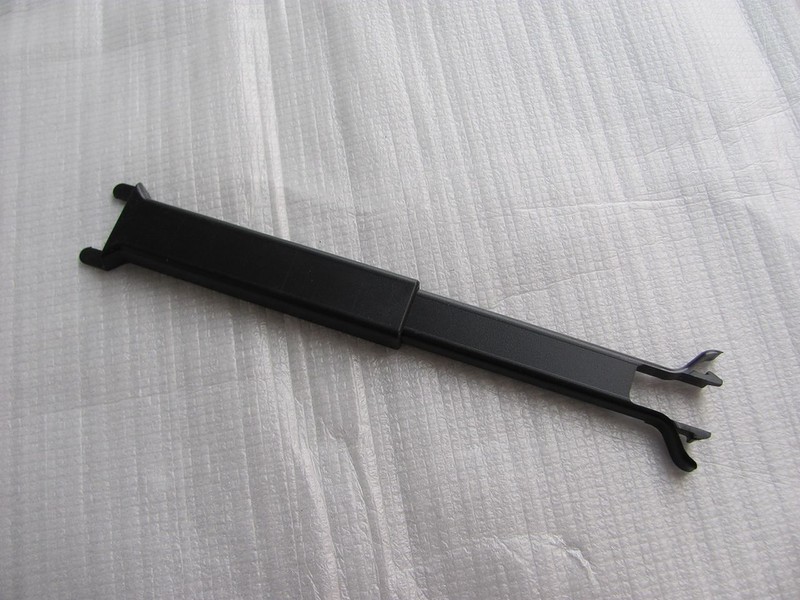

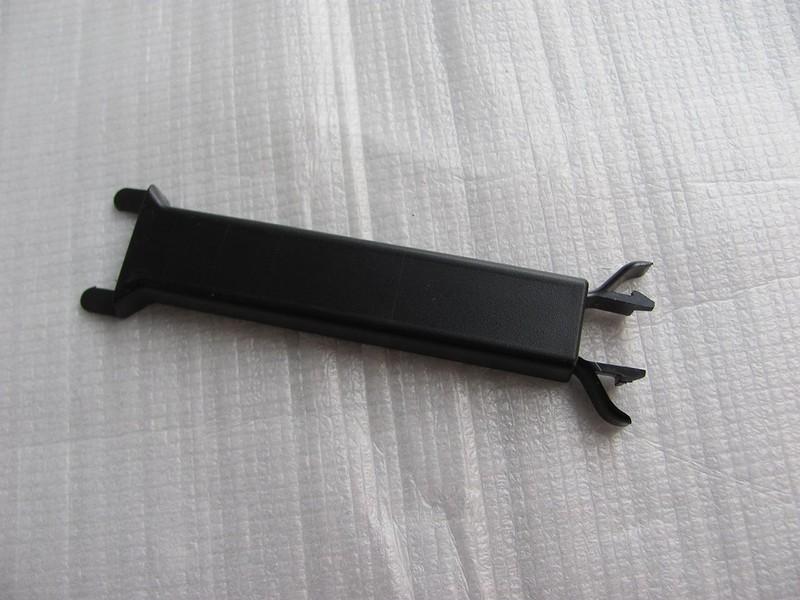

Декоративная накладка кабеля может регулироваться по длине, в зависимости от расстояния от зеркала до потолка

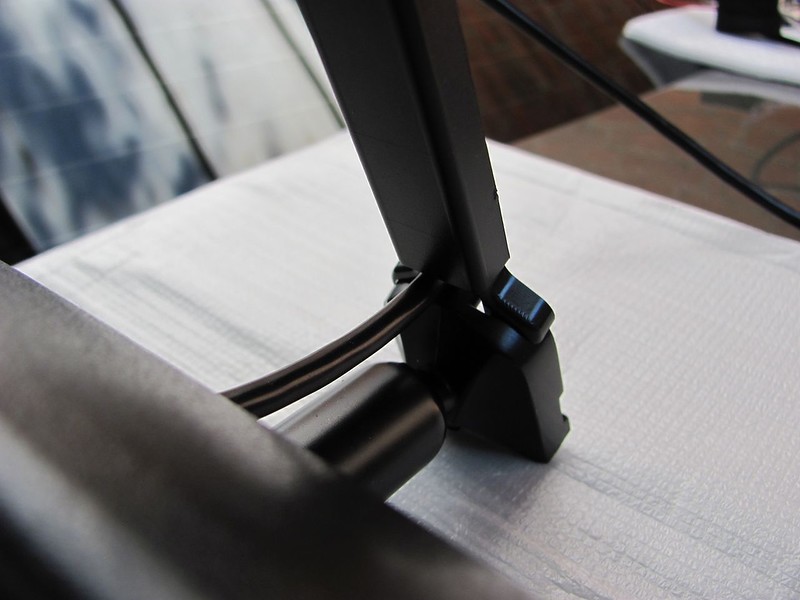

Одним концом накладка вставляется в специальные пазы на креплении зеркала, а вторым — под обшивку потолка

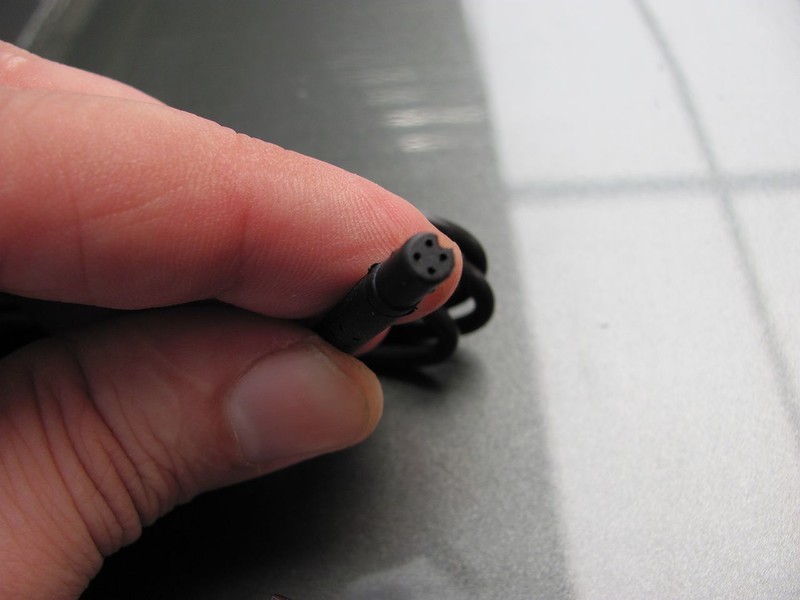

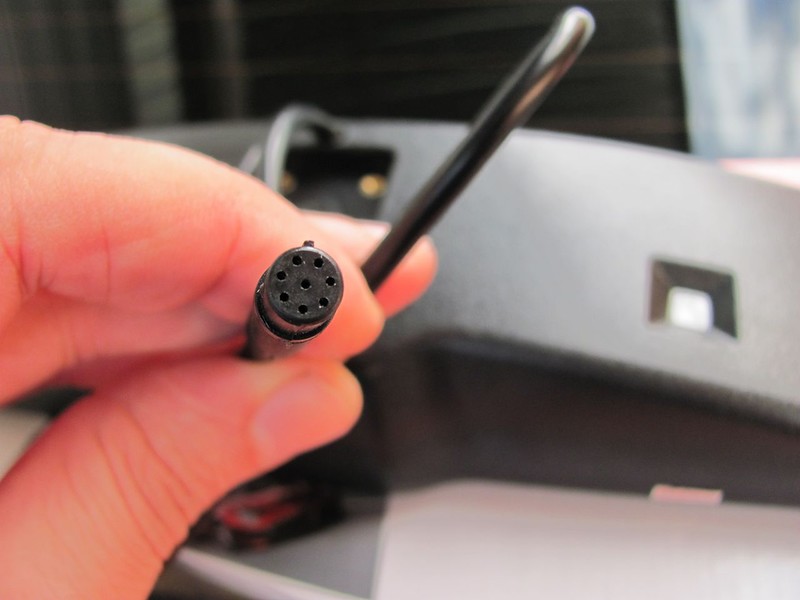

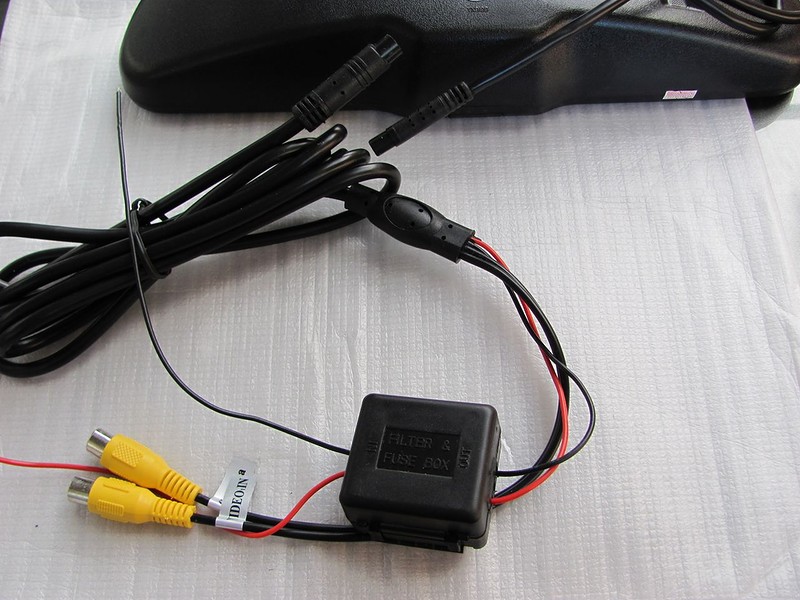

Для удобства монтажа, кабель для подключения зеркала к питанию и источникам видео-сигнала состоит из двух частей, т.е. можно сначала отдельно сверху смонтировать зеркало и отдельно же (например снизу, со стороны замка зажигания) завести кабель питания, протянув его через все труднодоступные места и уже после всего этого соединить обе части провода друг с другом

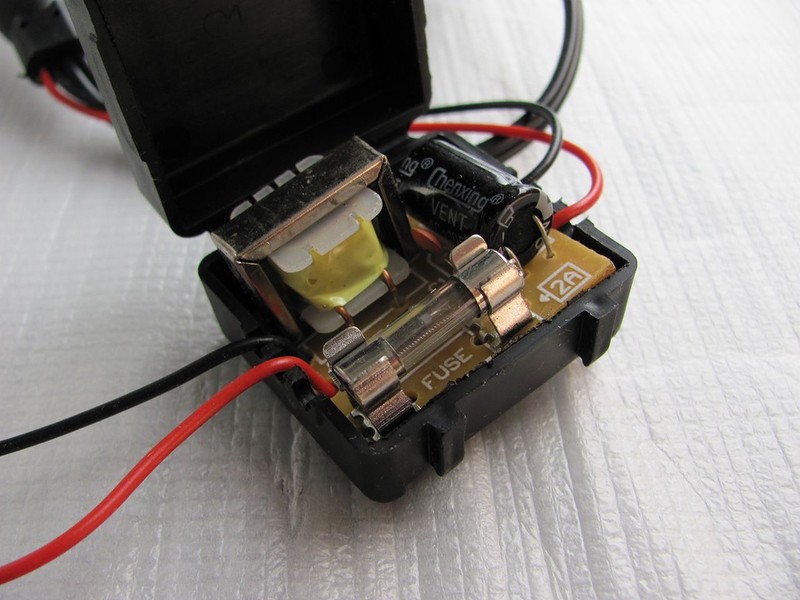

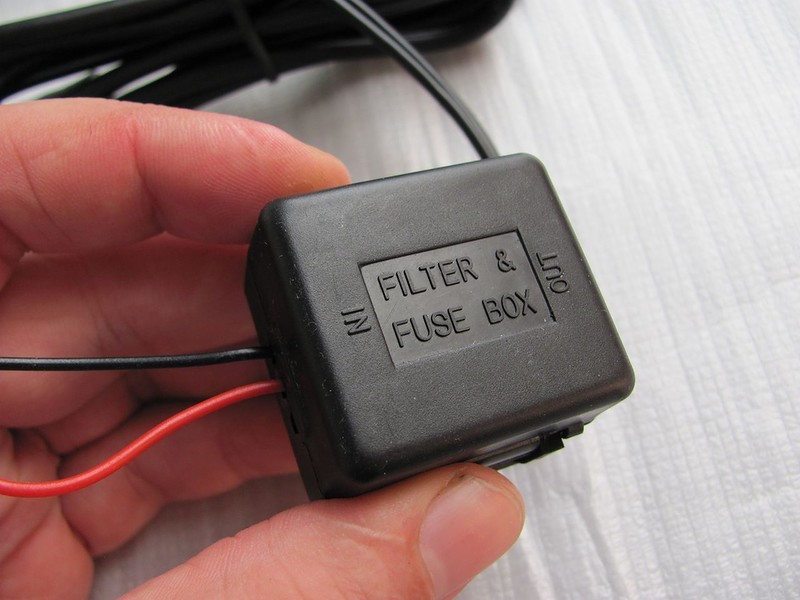

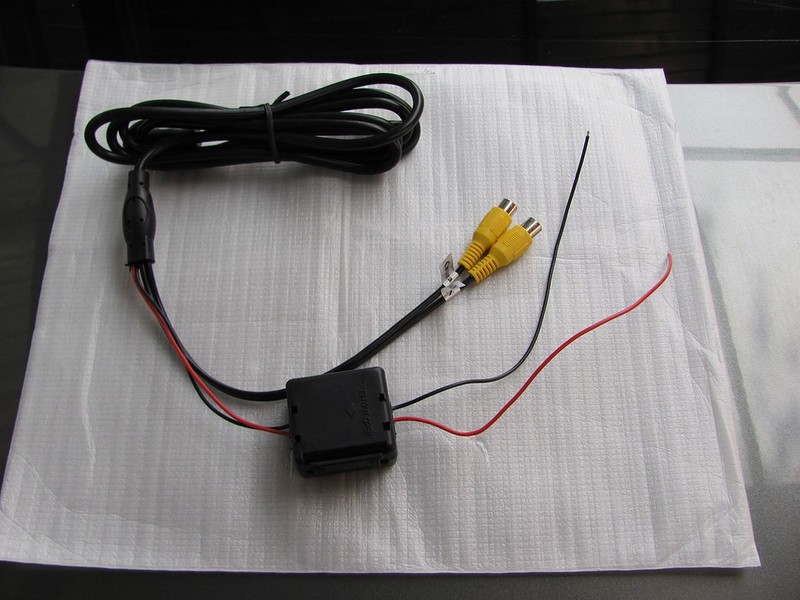

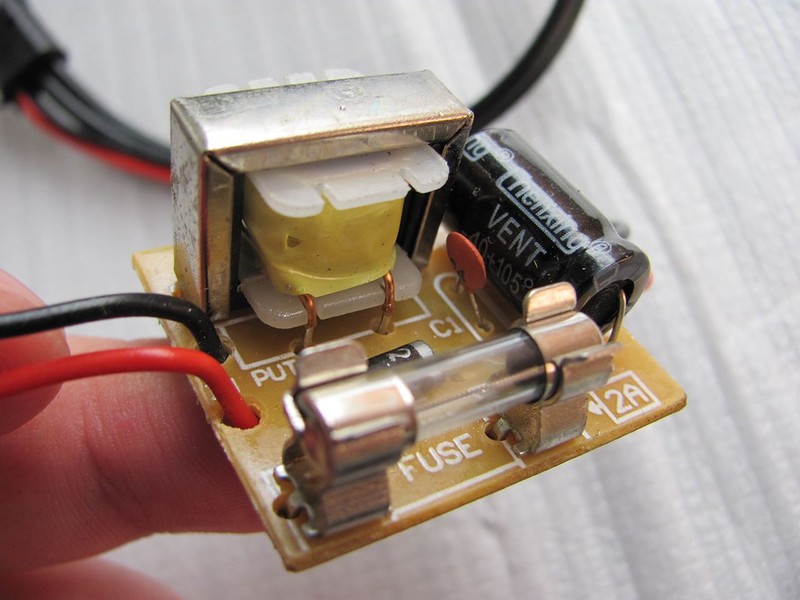

Питание на зеркало подается через специальный блок, предназначенный для фильтрации возможных помех от генератора автомобиля, здесь же предусмотрен предохранитель

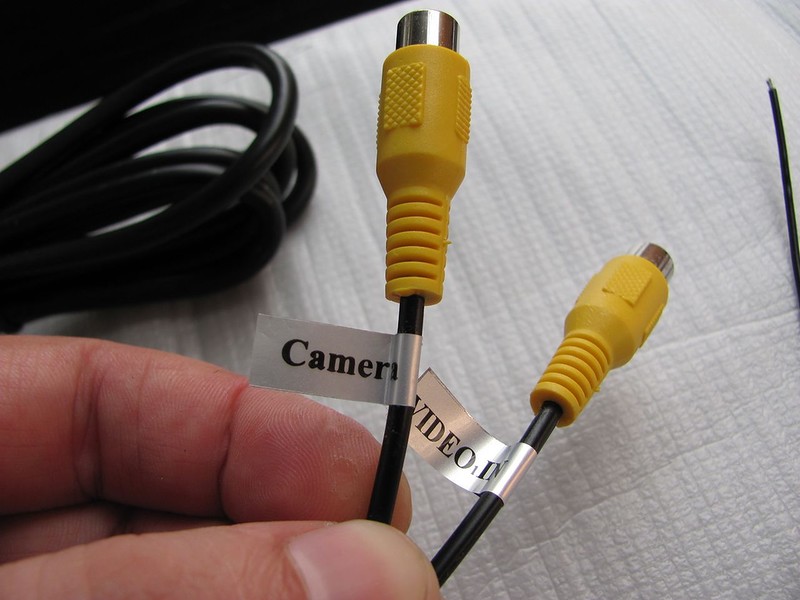

Два “тюльпана” имеют соответствующие бирочки — для подключения камеры и любого другого источника видео-сигнала, например регистратора

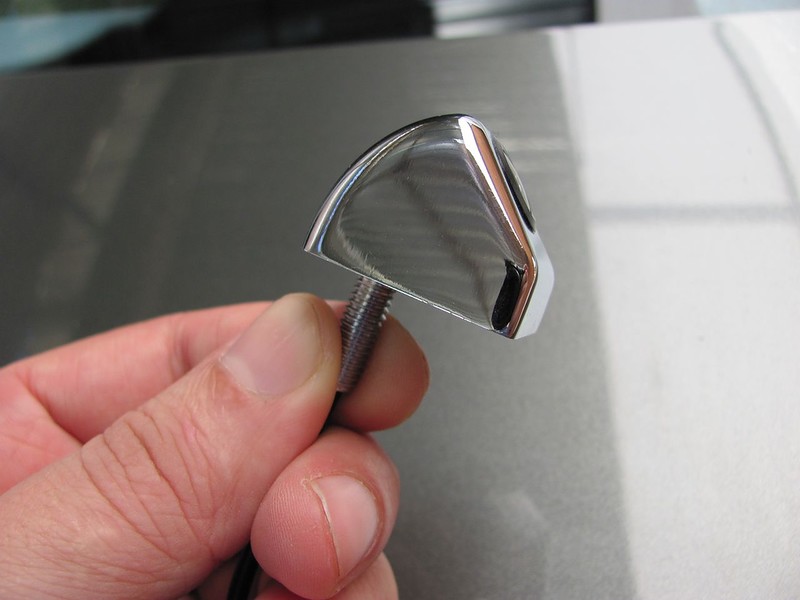

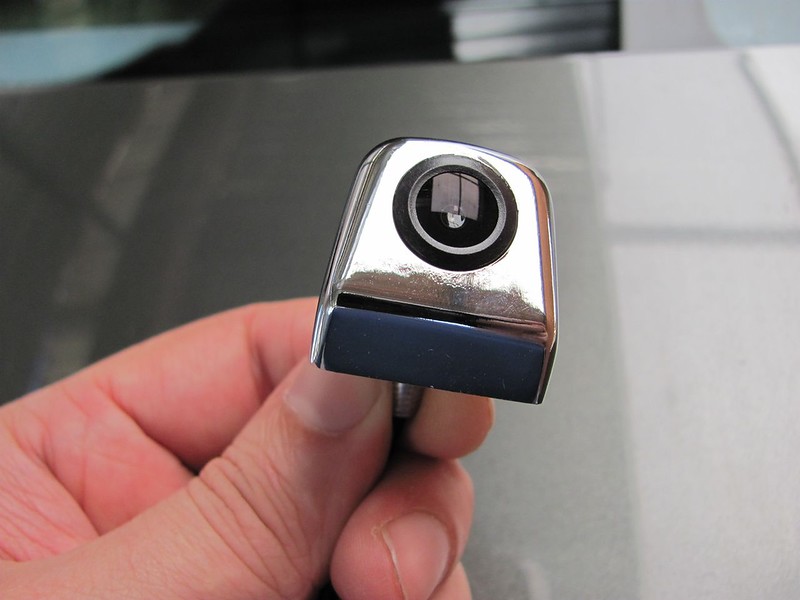

Камера выполнена из металла и это сразу чувствуется по ее весу.

Характеристики

Класс влагозащиты: IP67
Видео-формат: NTSC
Разрешение: 640х480
Минимальное освещение: 0.2 lux
Линза: 13.5мм

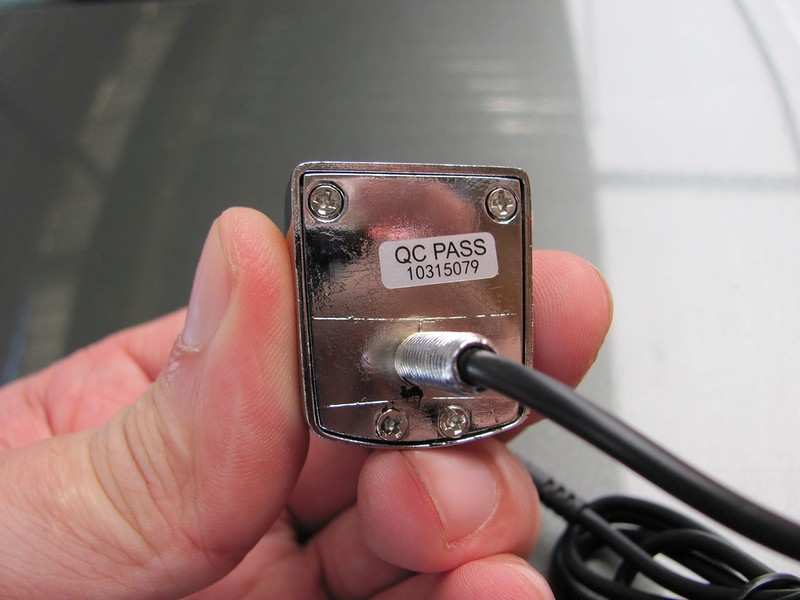

Увидев, что сверху крышка камеры закреплена при помощи четырех шурупов, у меня появилось желание их открутить и посмотреть, что же там внутри… Но видимо производитель не соврал про влагозащиту и открутив эти самые шурупы я понял, что снять крышку все равно не получится, т.к. она, похоже, дополнительно посажена на какой-то герметизирующий клей

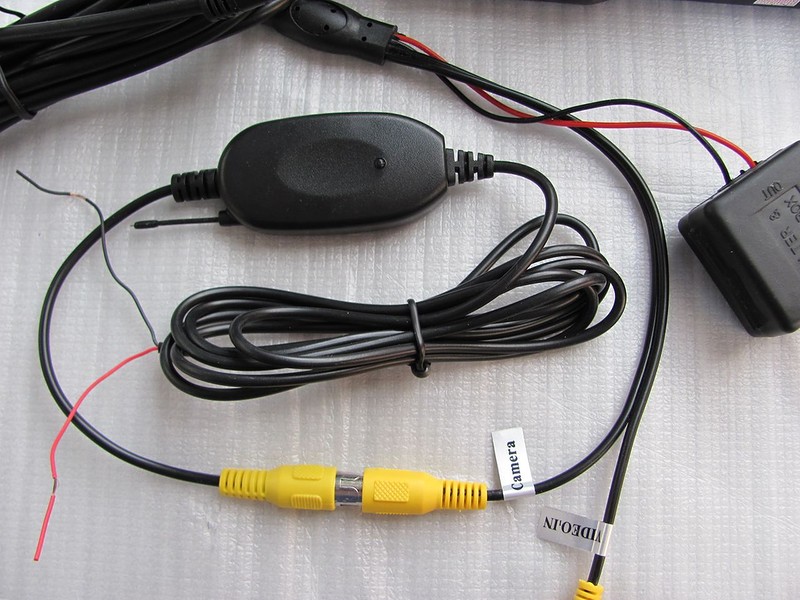

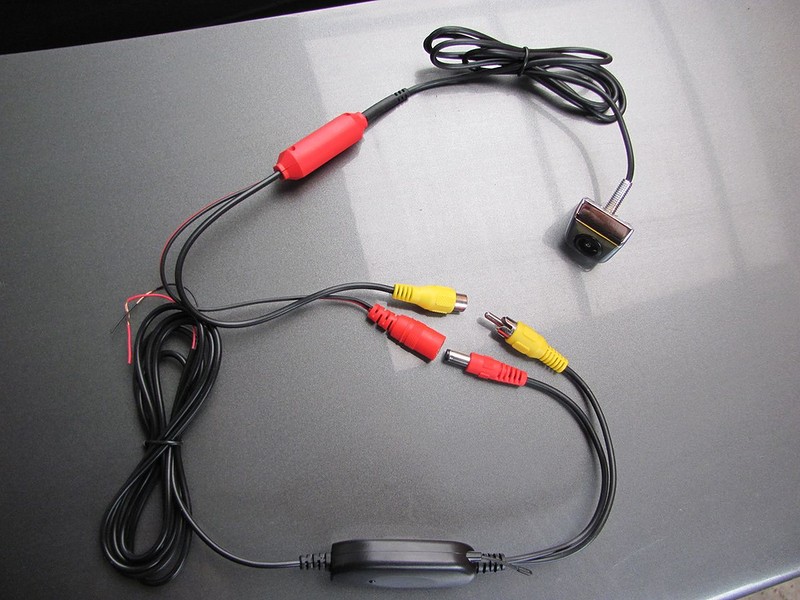

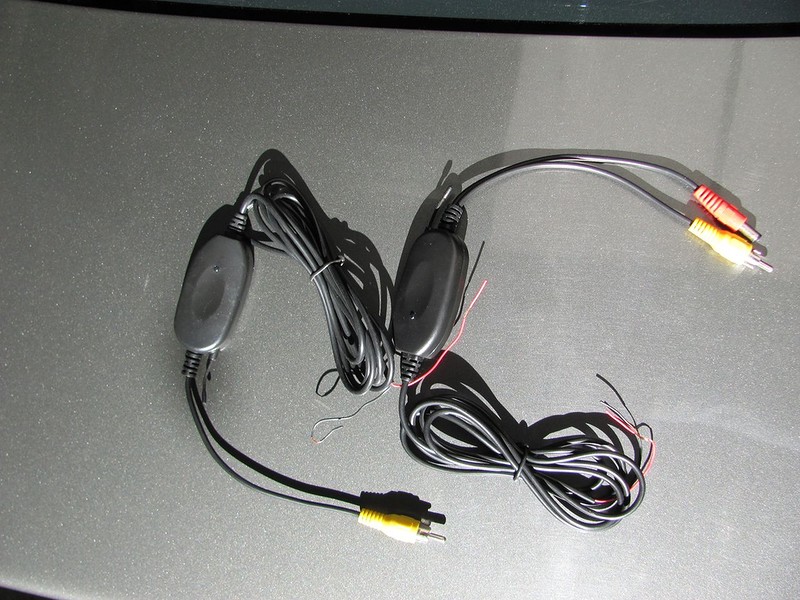

Комплект беспроводной передачи изображения работает на частоте 2,4 GHz и состоит из двух устройств: передатчика (подключается к камере) и приемника (подключается к монитору)

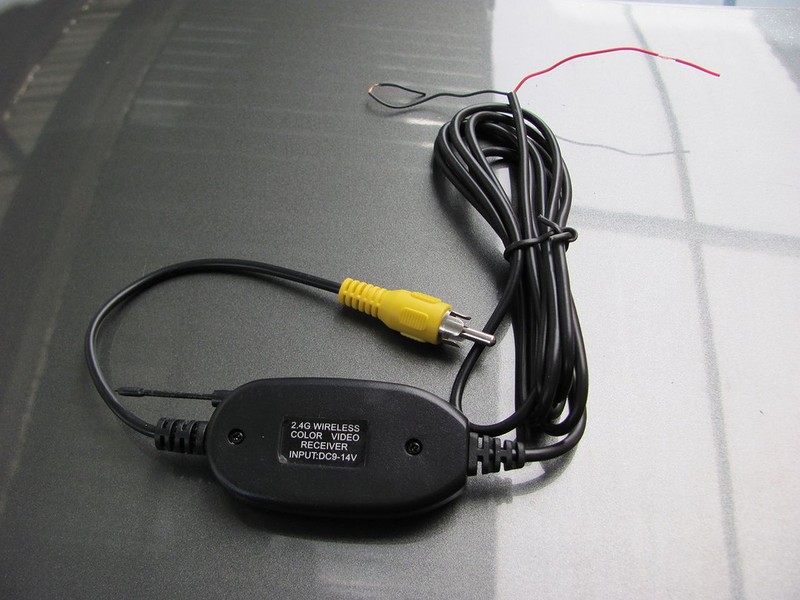

Приемник отмечен надписью “Receiver”

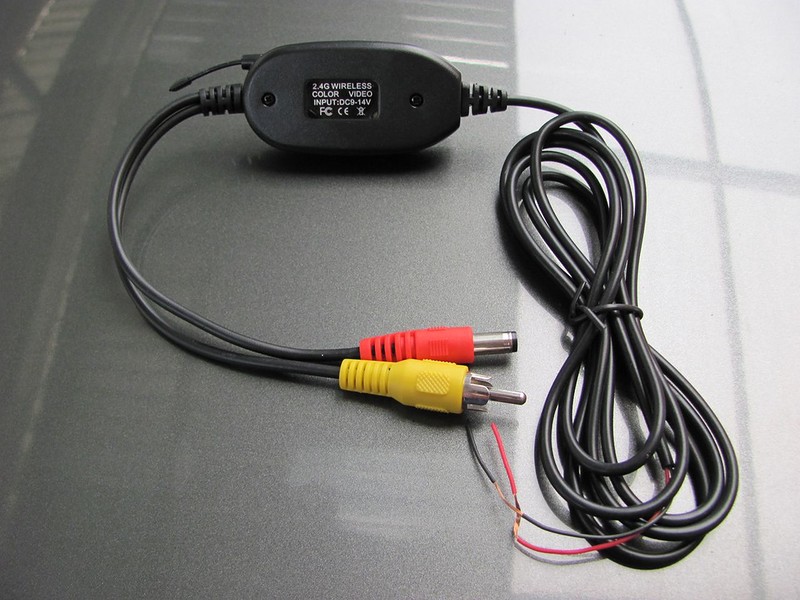

А вот о назначении второго блока-передатчика приходится догадываться методом исключения — здесь почему-то решили не писать ничего поясняющего.

Отмечу, что если вы планируете использовать беспроводной блок, то при выборе камеры необходимо уделить особое внимание к исполнению разъемов для ее подключения, т.к. встречаются различные варианты и не все они могут быть совместимы с разъемами передатчика

Перейдем к сборке всей этой системы

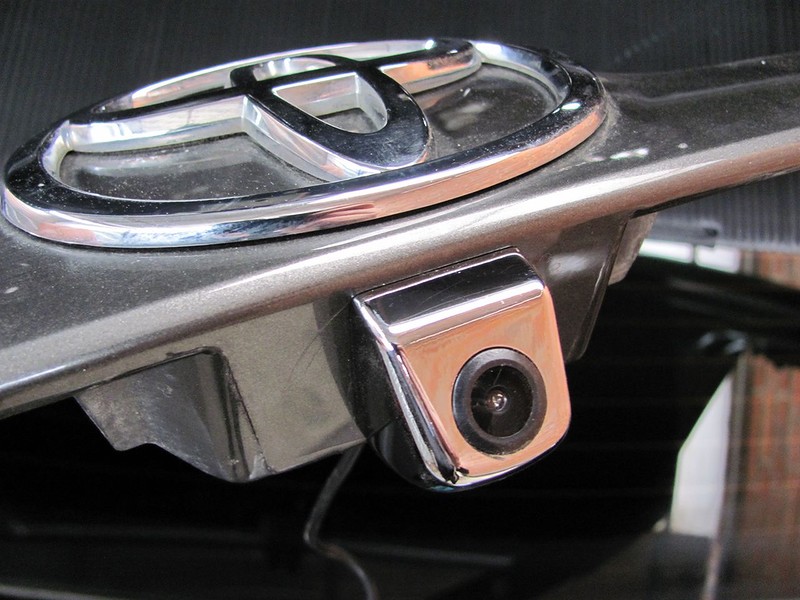

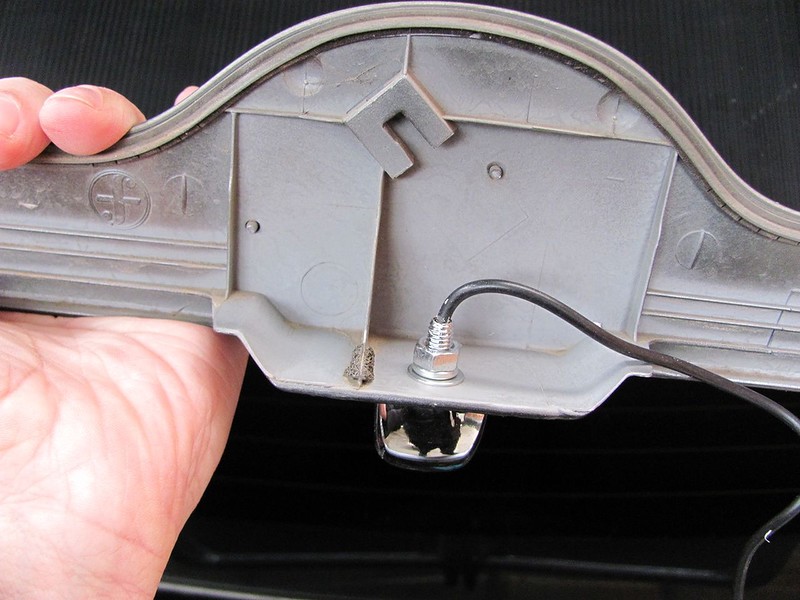

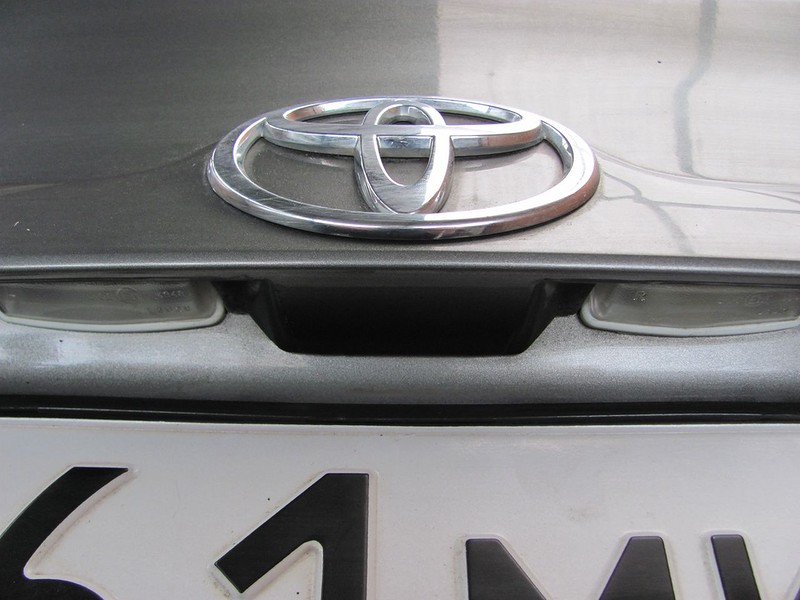

Камера устанавливается в нужном месте (в моем случае — это декоративная накладка над номерным знаком), подключается к блоку-передатчику от которого получает питание и передает через него видео-изображение


Передатчик закрепляется в удобном месте, в моем случае — под обшивкой крышки багажника

Аккуратно протягиваем провод питания от передатчика и подключаем его по цветам к соответствующим проводам фонаря заднего хода. При включении заднего хода на передатчике загорается синий светодиод


Схема подключения зеркала-монитора примерно такая же

Единственное отличие, что питание на зеркало подается отдельно, в обход блока-приемника, поэтому провода питания от зеркала и приемника, по цветам, я скрутил вместе и уже потом подключил к замку зажигания.

Провод от зеркала пропустил под обшивкой левой стойки, беспроводной блок расположил снизу слева под панелью, за небольшим водительским бардачком

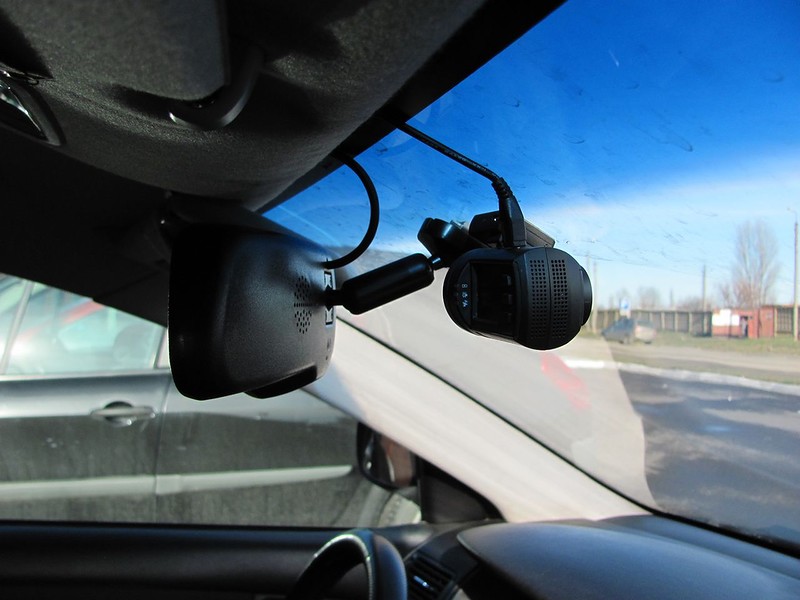

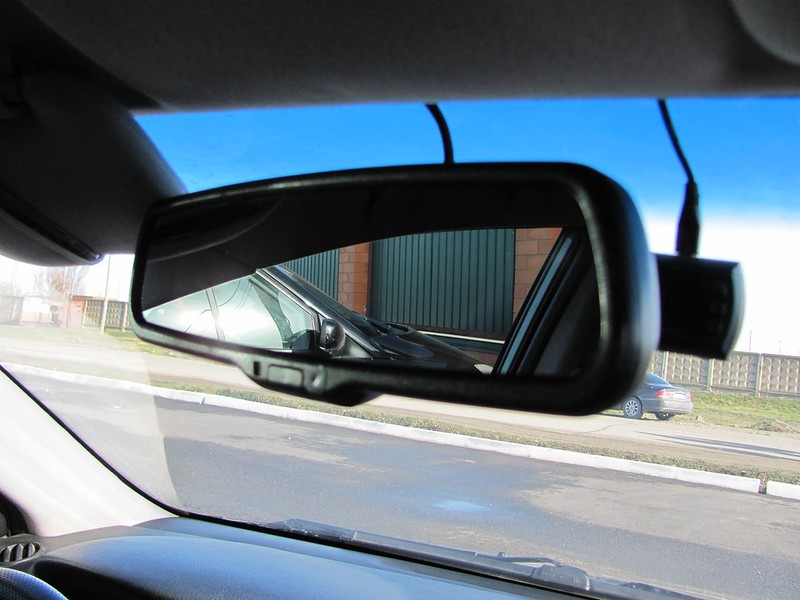

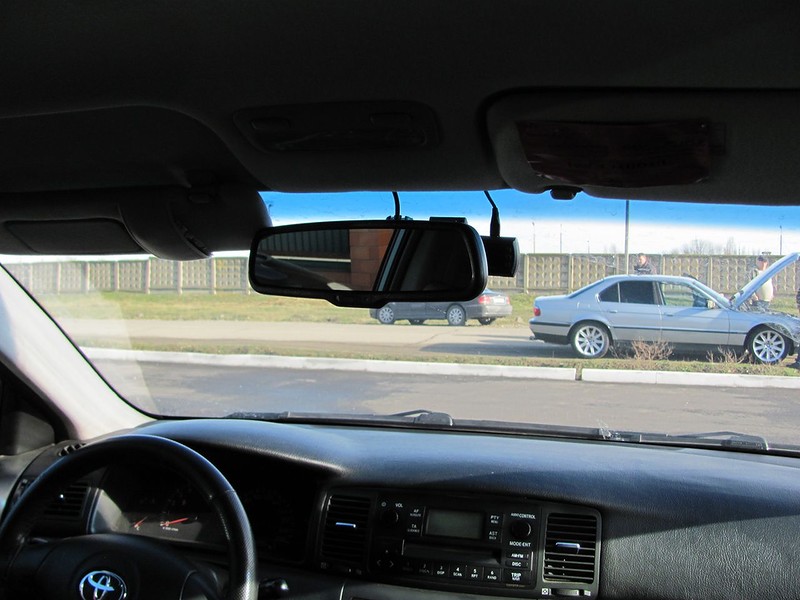

Установленное зеркало, из-за длинного крепления, располагается немного ближе к глазам водителя по сравнению со штатным, при этом появляется довольно внушительное пространство для видеорегистратора (на фото — MINI 0806 X44)

В данном случае декоративное крепление для кабеля мне не пригодилось, т.к. его минимальная длина оказалась больше чем расстояние от крепления зеркала до потолка

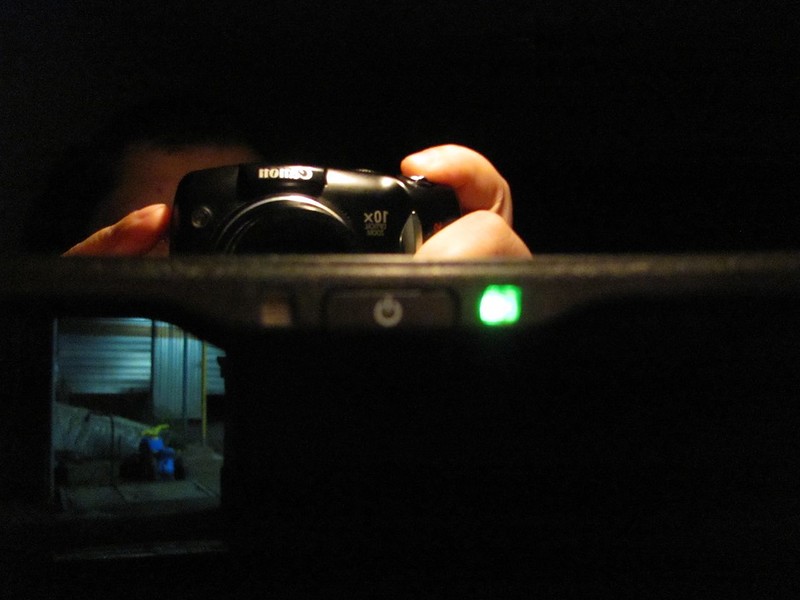

При включении зажигания зеркало автоматически включается, о чем говорит зеленый светодиод. Светодиод этот конечно красивый и все такое… но его мельтешение перед глазами, особенно ночью, довольно сильно отвлекает.

Поэтому пришлось использовать старый проверенный способ и заколхозить его кусочком черной изоленты с небольшой дырочкой 🙂

Проверяем работу системы в целом.

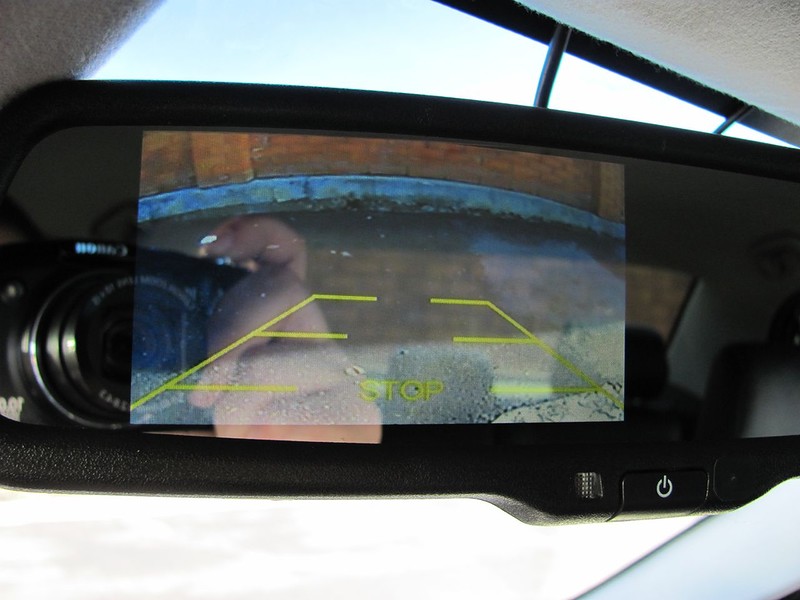

Включаем заднюю передачу. После этого, примерно через 1-2 секунды в зеркале загорается экранчик монитора, подъезжаем к препятствию (кирпичной стене) и замеряем расстояние для того, чтобы в дальнейшем ориентироваться по отображаемой на экране сетке

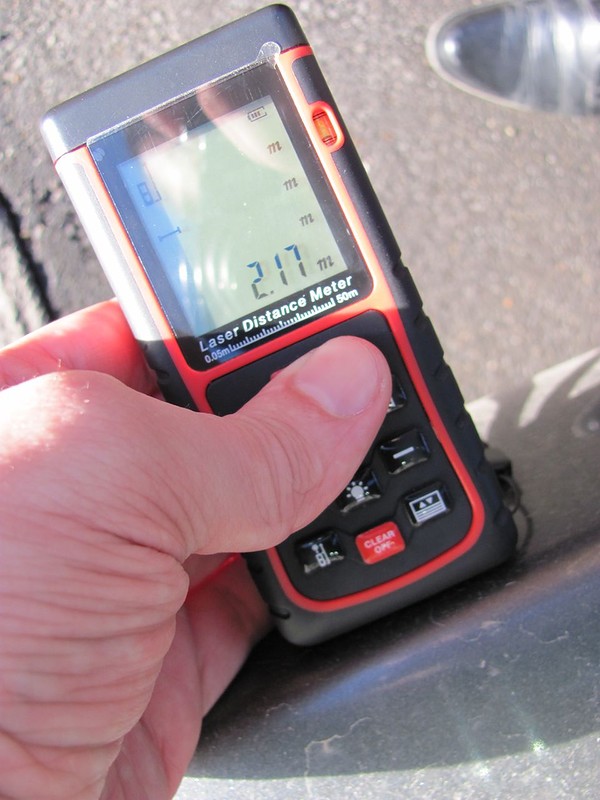

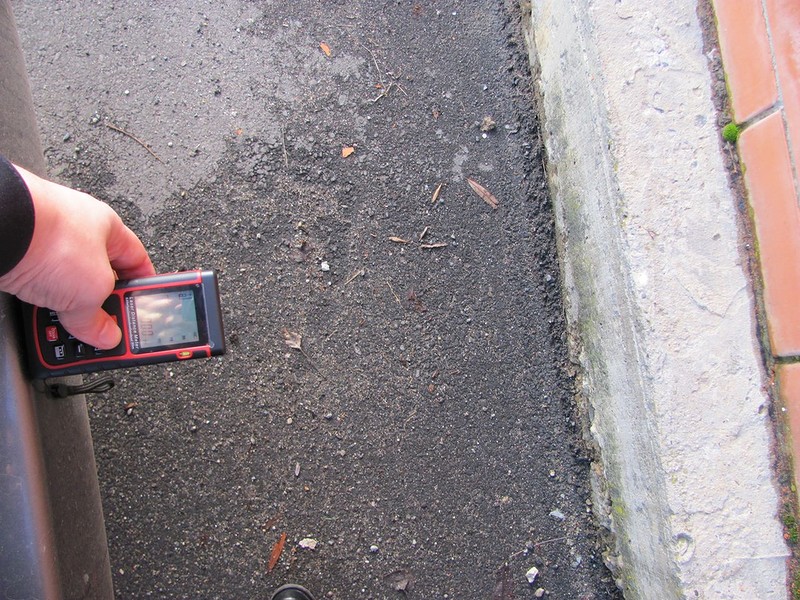

Аккуратно подкатываемся ближе и замеряем примерное расстояние, соответствующее отметке STOP на сетке монитора

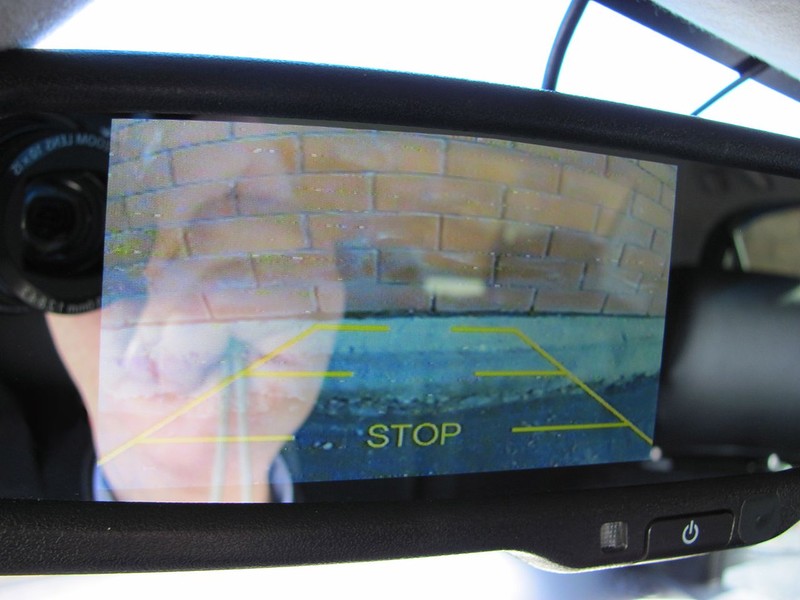

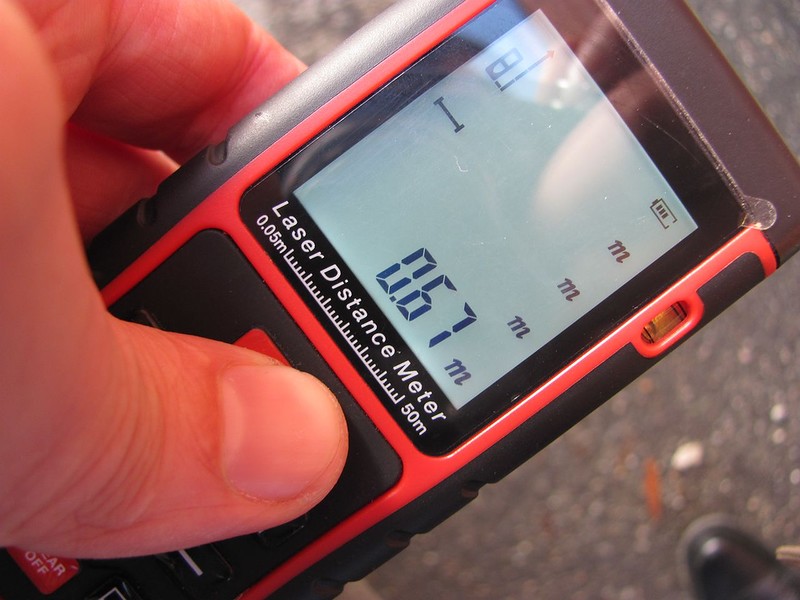

Получается, что отметка STOP примерно соответствует расстоянию в 60 см от бампера. На таком расстоянии, при парковке без камеры, мне бы уже казалось что я не только должен был упереться в препятствие, но и заехать за него 🙂

А вот так выглядит картинка ночью, источниками света в данном случае являются лишь фонари заднего хода

В заключение — о своих впечатлениях от эксплуатации.
Если в автомобиле нет штатного монитора и отсутствует необходимость просмотра фильмов, то применение монитора встроенного в зеркало заднего вида мне кажется достаточно удобным — не занимает лишнего места на панели, включается и выключается самостоятельно, место расположения под потолком обеспечивает защиту от солнечных бликов. Единственным минусом в моем случае стало то, что зеркало оказалось все же немного длиннее штатного, поэтому водительский солнцезащиный козырек за него цепляется. С пассажирской стороны такой проблемы нет.

Качество картинки с камеры конечно не HD, но его вполне достаточно, чтобы рассмотреть ближайшие препятствия, ночью картинка также вполне читаемая, хотя угол обзора хотелось бы побольше.

Беспроводной блок со своей задачей справляется, передатчик и приемник работают но все же иногда могут появляться кратковременные помехи, влияющие на качество картинки. Думаю это связано с размещением передатчика в металлической крышке багажника, поэтому со временем попробую его перенести куда-нибудь в сам багажник.

Спасибо за внимание.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Подключение автомобильной камеры

В данной статье мы постараемся максимально охватить все существующие типы камер заднего вида, способы их установки и подключения, а так же дадим инструкции на что необходимо обратить внимание при установки камеры. Мы постараемся охватить все возможные нюансы, которые помогут самостоятельно установить камеру заднего вида не обращаясь в сервис.

Камеры заднего вида по способу установки подразделятся на:

— универсальные камеры (в рамке номерного знака, врезная или накладная)

универсальная камера для автомобилякамера в рамку номерного знакауниверсальная камера

— штатные камеры (для установки в плафон подсветки номера, установки в ручку открывания багажника, в специальное штатное место предусмотренное заводом)

камера с креплением в номерной знакштатная камера для автомобиля

Независимо от способа установки камеры, подключение во всех случаях примерно одинаково. Итак, вначале необходимо выбрать место установки — все камеры заднего виды обычно располагаются по центру относительно продольной оси автомобиля, но если речь идет о штатной камере, которая устанавливается в подсветку номера тогда место установки будет немного смещено относительно центра, этот факт необходимо учесть в дальнейшем при маневрировании. Лучше устанавливать камеру в правую подсветку номера, при этом при парковке к правому бордюру обзор будет немного больше чем при установке камеры в левую подсветку номера.

Итак, перед установкой камеры необходимо отключить клеммы от аккумулятора.

штатная камера для автомобиля

Далее необходимо определить место для ввода проводки в багажный отсек для подключения проводов, обычно для этого используют отверстия, в которые заведена проводка для подсветки номерного знака. Если камера устанавливается в бампер, то проводку необходимо протянуть с обратной стороны бампера к фаре, и далее ввести провода в отверстия под фарой. Вначале лучше попробовать протянуть все провода и установить на место все элементы (камера, подсветка номера, фара) без подключения проводки. После того когда четко понятно как будут проходить провода и им ничего не мешает можно проводить подключение.

Обычно камера имеет два разъема — желтый V1 для подключения видеокабеля и красный P1для подключения питания (разъемы в зависимости от типа камеры могут отличаться).

штатная камера для автомобиляштатная камера для автомобиля

Кроме того в штатных камерах заднего вида может быть предусмотрена светодиодная подсветка в этом случае необходимо подключить разъем P2 к проводке автомобиля, к которой была подключена штатная подсветка (красный провод +12в, черный — земля).

штатная камера для автомобиля

Далее необходимо сделать подключение камеры к лампе заднего хода (при этом типе подключения камера будет автоматически включаться при включении задней передачи). Подключение обычно производится с помощью дополнительного провода, который идет в комплекте с камерой, красный провод подключается к аноду лампы заднего хода (+12 в), черный подключается к земле. Землю следует подключить не просто на корпус автомобиля, а необходимо обеспечить хороший контакт, при этом будут исключены проблемы работы камеры.

тюльпан для автомобильной камерыкамеры для автомобиля

После этого необходимо протянуть провод видеосигнала к монитору (в случае использования комплекта беспроводного приема передатчика подключить видеосигнал к передатчику).

В некоторых мониторах и штатных головных устройствах предусмотрен разъем для входа сигнала переключения в режим камеры заднего вида, специально для этого на проводе удлинителе для подключения видеосигнала есть маленькие красные проводки. Один конец данного красного провода должен быть подключен к +12 лампы заднего хода, второй на вход монитора (Монитора в зеркале, ШГУ — штатное головное устройство и т.д.) для сигнала переключения монитора в режим камеры заднего вида.

схема подключения штатной камеры

Схема подключения камеры заднего вида к монитору.

P1 — разъем питания камеры заднего вида.

P2 — Провод для подключения питания к камера заднего вида, один конец подключается к камере другой к лампе заднего хода.

V1 — Разъем видеосигнала камеры заднего вида.

V2-V3 — Удлинитель видеосигнала (прокладывается по салону авто), вместо данного удлинителя можно использовать беспроводной приемо — передатчик, в этом случае не придется разбирать слон и тянуть проводку.

P3 — провод для подключения сигнала автоматического переключения монитора в режим камеры заднего вида (один конец к +12 лампе заднего хода, второй на специальный вход монитора или ШГУ)

Подобрать камеру именно к своему автомобилю можно здесь:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
