Технология укладки теплого электрического пола — Отопление

Укладка электрического теплого пола

Теплый пол сегодня используется практически повсеместно. Чаще всего его оборудуют в ванных и детских комнатах, на балконах. Достаточно популярным является теплый пол на основе электрического кабеля или инфракрасной пленки. Монтаж электрического теплого пола можно произвести самостоятельно. Однако сделать это нужно правильно. В противном случае система не будет эффективной.

Разновидности электрических полов

Виды электрических теплых половВиды систем и рекомендации по выбору напольных покрытий

Существуют такие виды систем:


  1. Кабельный пол. Главным элементом этой системы считается кабель, который трансформирует электроэнергию в тепло. Состоит он из двух жил, проводящих ток, армирующего стекловолокна, полиэфирной пленки. Кроме того, в состав кабеля входит медный проводник, защитный экран из алюминия и слой ПВХ. Установка такой системы является самой сложной и трудоемкой. Дело в том, что во время монтажа нужно учитывать шаг между витками провода, а также то, что кабель впоследствии будет заливаться стяжкой. Такой теплый пол может существенно снизить высоту комнаты. Кроме того, во время монтажа нужно следить за изоляцией всех соединений. Используется представленная система преимущественно в тех помещениях, которые имеют сложный периметр. Хотя кабель нельзя укладывать под мебель или сантехнические приборы.
  2. Нагревательные маты. Такой пол имеет маленькую толщину. В устройство изделия входит сетчатый мат, на котором и фиксируется кабель. Сечение нагревательного элемента составляет около 2,8 мм. Установка такой системы является более простой и быстрой. То есть мастеру нужно просто разложить полотна на основании и закрепить их. Этот вариант является самым оптимальным для последующего монтажа плитки, ламината или ковролина. В процессе настила матов необходимость в стяжке отпадает, т. к.  система может укладываться в слой плиточного клея.


    Разновидности электрических полов1 — Кабельный пол, 2 — Нагревательные маты, 3 — Инфракрасный пленочный пол

  3. Инфракрасная пленка. В его составе содержится 2 слоя пленки ПВХ, между которыми крепятся карбоновые нагревательные элементы. Толщина такой системы составляет всего полсантиметра. Преимуществом изделия является то, что его можно монтировать посуху под напольное покрытие без заливки стяжки. Кроме того, данная система считается самой экономичной. А еще ее укладка является самой простой.

Небольшое видео, расскажет о выборе электрических систем напольного обогрева:

Что необходимо для монтажа?

Для того чтобы уложить теплый пол на основе электрического кабеля, мата или инфракрасной пленки, необходимо тщательно подготовиться к работе. Для начала следует правильно выбрать составляющие элементы системы. Например, нужно обратить внимание на тип кабеля. Он может быть саморегулирующийся или резистивный. Оба этих вида с успехом используются в монтаже нагревательных систем. Но второй вариант должен иметь хороший контакт со стяжкой, и на него нельзя ставить мебель. Что касается саморегулирующегося кабеля, то его единственным недостатком является высокая стоимость.


Термостат для теплого пола
Терморегулятор — важный элемент экономичной и надежной работы теплого пола

Еще одним важным элементом системы является терморегулятор. Это специальное устройство, при помощи которого в системе поддерживается заданная температура. Чтобы выбрать его правильно, нужно учитывать такие параметры:

  • Тип изделия. Термостат бывает механическим или электронным. Более новые модели оснащены жидкокристаллическим экраном. Лучше всего применить устройство с возможностью программирования.
  • Особенности монтажа.
  • Дополнительные функции. Некоторые модели обладают встроенными датчиками температуры воздуха, функцией самодиагностики.
  • Предел мощности.
  • Производитель и стоимость устройства. Естественно, на рынке можно приобрести изделия и отечественных, и зарубежных изготовителей. Преимущество нужно отдавать только популярным маркам с хорошей репутацией. Стоимость изделия колеблется в пределах 50-200 дол.

Особенности монтажа кабельного пола

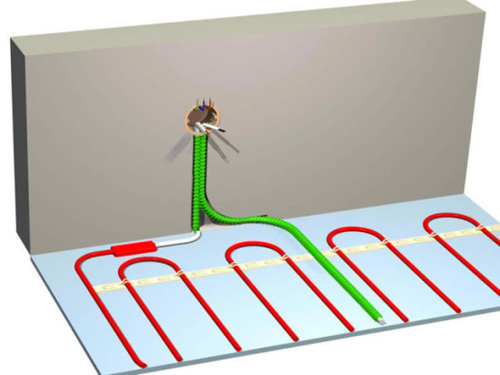

Теплые электрические полы технология укладкиМонтажа кабельного пола

Монтаж электрического теплого пола, в основе которого лежит обычный кабель, предусматривает такую технологию проведения работ:

  1. Определение плана укладки кабеля. Для того чтобы установить систему правильно, нужна схема. Нарисовать ее нужно с учетом расположения нагревательных элементов и особенностей конструкции помещения.
  2. Определение места крепления терморегулятора. На этом этапе необходимо выбить отверстие в стене и проштробить канал для провода. Термостат можно установить в специальную пластиковую коробку. Учтите, что он должен находиться на высоте 0,5–1 м.
  3. Установка пластиковых трубок для силовых проводов нагревательного элемента и термодатчика.
  4. Подготовка черновой поверхности. Она должна быть ровной и чистой. Кроме того, приветствуется дополнительный монтаж демпферной ленты по периметру комнаты. Желательно на основании расстелить теплоизолятор, оснащенный отражающим слоем. Максимальная толщина теплоизоляции – 2 см.

  5. Фиксация монтажной ленты. Именно к ней будет крепиться кабель. Учтите, что монтировать ее нужно строго по нарисованной ранее схеме. При этом не стоит забывать, что удобнее всего фиксировать кабель в виде змейки. Шаг крепления ленты составляет 50 см.
  6. Монтаж кабеля. Перед этим силовые провода протягиваются к термостату. Части кабеля не должны пересекаться между собой.
  7. Заливка стяжки. Она состоит из песка и цемента. Толщина стяжки колеблется от 3 до 5 см.
  8. Подключение кабеля. Делать это следует после того, как бетон затвердеет. На этом этапе система подсоединяется к питанию. Можно осуществить пробный пуск теплого пола. Это действие нужно также сделать перед заливкой.

Как правильно монтировать нагревательные маты?

Технология укладки такой системы предусматривает осуществление следующих действий:

  • Подготовка помещения. Естественно, поверхность основания нужно тщательно выровнять и пропылесосить.
  • Установка термостата. Этот процесс производится так же, как и в предыдущем случае.
  • Настил тепловых матов. При этом используется заранее подготовленная схема. Она должна учитывать то, что мат не следует укладывать под мебелью. Лучше всего стелить его именно в той области напольного покрытия, которая будет использоваться для ходьбы. В этом случае не следует использовать теплоизолирующие материалы. Дело в том, что они могут привести к перегреву системы. Кабельный пол на основании нужно сначала расстелить, учитывая шаг между полосами и расстояние до стен. Естественно, части мата не должны соприкасаться или перекрещиваться. Монтируются полотна «змейкой». Чтобы развернуть части мата, их следует разрезать в заданных местах. Учтите, что разрезать нужно только сетку под кабелем.

Монтаж нагревательных матовТехнология укладки нагревательных матов
  • Фиксация мата. Для этого нужно скатать изделие обратно в рулон, снять защитную пленку с клейкой ленты и раскатать сетку по намеченной схеме. При этом не забывайте, что пол должен быть обязательно очищен от пыли. В противном случае мат не зафиксируется на основании так, как надо.
  • Заливка изделия тонкой стяжкой или плиточным клеем.

Подробное видео по укладке:

Перед тем как заливать систему полностью, нужно проверить ее работоспособность и, при надобности, устранить неполадки.

Как правильно укладывать инфракрасный пол?

Технология монтажа этой системы достаточно проста, поэтому осуществить все работы можно самостоятельно. Нужно только быть очень внимательным во время подключения пленки к сети питания. Итак, укладка электрического теплого пола такого типа предусматривает такую последовательность действий:


  1. Выравнивание основания.
  2. Монтаж теплоизоляционной подложки. Она стелется по всей поверхности основания. Лучше всего выбирать такую подложку, которая оснащена фольгированным слоем. Он будет отражать инфракрасные лучи в нужном направлении.
  3. Раскладка пленки по поверхности чернового пола. Если тепловые маты только подрезаются в необходимых местах, то инфракрасная пленка разрезается полностью по намеченной линии. В этом случае нужно быть очень осторожным, чтобы не повредить нагревательные элементы.

    Монтаж инфракрасного теплого полаПошаговая технология укладки ИК пленки

  4. Изоляция медных токопроводящих полос. Она наносится только с одной стороны, ведь к другой будут подключены силовые провода. Во время укладки полотен не нужно соблюдать шаг между ними, но перекрещивать их запрещено.
  5. Соединение полотен между собой. При этом используется параллельный способ подключения. Все соединения желательно заизолировать специальной лентой.
  6. Проверка системы и монтаж финишной облицовки. Укладывать плитку или ламинат можно прямо на инфракрасную пленку. После того как клей высохнет, можно еще раз проверить эффективность и работоспособность системы.

Как видите, технология монтажа электрической системы нагрева не очень сложная. Главное, подключить все правильно, соблюсти шаг укладки, заизолировать контакты и подсоединить к сети питания. Оставляйте ваши комментарии, дополнения и мнения!

polprofy.ru

Выбираем теплый пол

Существует два типа нагревательных элементов, которые определяют тип электрического пола. По указанному признаку полы разделяются на:

  • Кабельные полы, когда обогрев обеспечивает нагревательный кабель, уложенный отдельно или в термомат;
  • Пленочные полы, когда нагрев обеспечивает особая пленка.

Критериями выбора для нас выступают:

  1. Планируется ли использовать пол в качестве основного источника обогрева, или дополнительного;
  2. Какое напольное покрытие планируется для укладки поверх нагревательных элементов;
  3. Состояние перекрытий и общая высота помещения.

Выбор электрического теплого пола производится под определенный тип покрытия.

Под деревянный пол, ковролин, паркет или ламинат рекомендуется монтировать пол на основе пленки. Инфракрасные лучи эффективно проникают сквозь эти материалы и легко прогревают пространство пола.

Под керамогранит, а также керамическую плитку устраивают пол из нагревающего кабеля или нагревательных матов.

Выбор кабеля или термомата определяется тем, на какую высоту можно поднять пол. Самый толстый теплый пол – кабельный. Поэтому на этажах, начиная со второго и выше, следует оценить состояние перекрытий и высоту потолка. Кабель укладывается лишь при самых благоприятных показателях. Во всех остальных случаях используем термоматы.

Расчет

Важный показатель, характеризующий электрический теплый пол – мощность. Когда выбор основного материала произведен, производится расчет мощности. Для его определения используется показатель полезной обогреваемой площади. Если пол планируется под основную систему обогрева, показатель полезной площади составляет 70 – 80% от общей. Если под дополнительную систему обогрева, полезная площадь – 50 — 65%.

Усредненный показатель мощности нагреваемого пола принят:


  • Для дополнительного варианта отопления – 140 Вт на квадратный метр;
  • Для основного варианта отопления – 180 Вт на квадратный метр.

Перемножаем указанные значения на показатель полезной площади конкретного помещения, и тем самым производим расчет электрического теплого пола.

Для более точных расчетов можно воспользоваться специализированным калькулятором на тематических строительных веб — страницах. Там вы вводите персональные показатели, и программа производит автоматический подсчет.

Подготовка монтажа

Процедура подготовки начинается с комплекса работ по созданию основания. Удаляется прежнее половое покрытие, производится тщательная очистка поверхности при помощи промышленного пылесоса. Дефекты заделываются раствором самовыравнивающейся смеси.

Полы с подогревом электрические укладываются на теплоизолирующий материал. Материал выбираем вспененный, не меньше 3 миллиметров толщиной, на металлизированной основе. Полосы изоляции укладываем фольгированной стороной вниз на фрагменты двустороннего скотча. Куски теплоизоляции соединяем обычным скотчем.

Производим установку терморегулятора в специально выдолбленной монтажной коробке. К ней подводим заземление и силовой кабель. Вниз по стене от коробки заготавливаем канавку под соединение с нагревательным кабелем.

При устройстве пола из кабеля поверхность теплоизоляции застилаем армирующей сеткой. Для укладки нагревательных матов сетка не требуется.

Укладка нагревательного элемента вначале размечается на схеме. На листе бумаги размечается пространство, куда планируется уложить кабель или маты. Из схемы исключается пространство, где будет стоять тяжелые предметы мебели.

Схема повторяется уже по поверхности пола. Разметку производим полосами яркого скотча. На ее основе создается электрическая схема теплого пола. При затруднении с созданием плана раскладки, рекомендуется посмотреть примеры аналогичных работ в интернете.

Монтаж

Технология укладки электрического теплого пола требует точного соблюдения инструкций.

Кабель укладывается аккуратно по линиям разметки. Не допускается перегибание кабеля. Крепление кабеля к армирующей сетке производим специальной лентой, либо клипсами. Укладка производится по размеченным линиям. В процессе укладки маты нарезаются так, чтобы отделилась основа, а кабель остался целым. Маты закрепляются на термоизоляционной основе при помощи специальной ленты.

Соединение нагревательного кабеля с силовым кабелем и термодатчиком производим на ровном месте. Место соединения укрываем гофротрубой, и укладываем между рядами кабеля. Проверяем сопротивление кабеля. Силовой кабель подсоединяем к терморегулятору. Подключение теплого электрического пола производится при отключении электричества в квартире. Перед дальнейшими мероприятиями производится тестовое включение нагревательной системы, и проверка ее в нескольких температурных режимах.

Стяжка

Электрические нагревательные элементы закрываются слоем стяжки. Для проведения работ можно самому приготовить смесь на основе бетона. Но лучше приобрести специализированную смесь, на упаковке которой содержится указание на применение в таких работах. Сухую смесь разводят в соответствии с инструкцией. Толщина стяжки для теплого пола 4 — 5 сантиметров.

Массу распределяем поверх нагревательных элементов шпателем. Важно контролировать, чтобы состав укладывался без воздушных карманов под телом кабеля. Воздушные образования мешают качественному нагреву. Готовую стяжку для теплого пола оставляем до полного высыхания.

Пленочный пол

Чтобы уложить пленочный пол, не обязательно удалять существующее покрытие. Достаточно его тщательно очистить. Основные этапы работы по монтажу пленочного пола совпадают с этапами работ по монтажу кабельного пола.

Укладываем теплоизолирующий слой. Составляем схему раскладки фрагментов пленки. Размечаем на поверхности пола место раскладки. Производим нарезку пленки на полосы по разметке. Если место разрезов приходится на пространство между границами сегментов, край необходимо заизолировать.

Полосы пленки раскладываем по линиям разметки. Не допускается накладывание краев полос друг на друга. Полосы закрепляем на термоизоляционном основании квадратами двухстороннего скотча.

Подключаем электрический пленочный теплый пол. Провода к пленке крепим при помощи зажимов и изолируем соединения. Все провода аккуратно выводятся к стене и протягиваются под плинтусом. Подсоединение каждой из полос пленки к термостату производится параллельно. После подсоединения всего комплекта проводов к терморегулятору, подключаем его к сети. Производим тестовый запуск системы обогрева.

Пленочный пол стяжкой не закрывается.

sdelai-pol.ru

Разновидности электрических полов

Виды электрического теплого полаЕсть четыре основных вида электрических полов (подробно про их особенности можно прочитать в статье о выборе тёплых электрических полов).

В зависимости от технологии укладки под плиточное покрытие подойдут все:

  • одножильный или двухжильный кабель;
  • инфракрасная пленка;
  • кабельные маты – сетка шириной 0,5 м с закрепленным змейкой кабелем;
  • стержневые карбоновые (инфракрасные) маты.

Технологий укладки теплого пола под плитку две: со стяжкой и без нее. Самый дешевый пол – кабельный – укладывается только под стяжку, а ее монтаж осуществим не везде: перекрытие может не выдержать дополнительной нагрузки, и высота помещения уменьшится как минимум на 7 сантиметров.

В качестве основной системы обогрева берут пол мощностью 140-180 ватт, в качестве дополнительной – до 140 (в этой статье можно более подробно узнать о мощности потребляемой электрическим теплым полом).

Монтаж

Процесс монтажа электрического теплого полаТехнология укладки электрического теплого пола под плитку зависит от его вида. В любом случае перед началом монтажа нужно удалить старое напольное покрытие, вывести поверхность цементным раствором или выравнивающей смесью.

Если пол кладется на деревянное основание, поверхность необходимо отциклевать, чтобы она была ровной.

Далее следует подготовить место для монтажа терморегулятора: его размещают на небольшой высоте от пола, в нише или накладным способом. К термостату подводят подающий кабель (желательно от отдельного автомата). Если термостат устанавливается в штробе, то и кабель нужно подводить в штробе.

Общее правило: нельзя располагать пленку или маты под стационарно размещенной мебелью и крупногабаритным бытовым оборудованием (холодильниками и др.) во избежание перегрева. Исключение – саморегулирующий кабель, но он дорогой.

Для теплоизоляции можно использовать пенофол. Состоит из вспененного полиэтилена с самоклеящейся подложкой и фольги 14 мкм.

Вместо стандартных фольгированных можно стелить маты с отражающим лавсановым покрытием – у них отсутствует электропроводность. Еще один вариант – профильные маты из экструдированного пенополистирола.

Схема устройства электрического теплого пола под плитку

Инфракрасную пленку режут строго по пунктирным линиям. Кабельные маты резать нельзя. При монтаже следует отступать от стен не меньше 10 сантиметров.

Перед укладкой стяжки или финишного покрытия любой пол необходимо оттестировать: включить электричество и замерить сопротивление тестером. Полученная величина должна соответствовать указанной в паспорте. Допустимое отклонение – 5-10 процентов. Замеряется также сопротивление изоляции: должно быть не меньше 10 МОм.

Технология укладки кабеля

Вид укладки кабеля электрического теплого пола

  1. Для расчета шага укладки нужно площадь помещения разделить на длину кабеля. Минимально допустимая цифра – 7 сантиметров, стандартная – 20-25.
  2. Настелить гидроизоляцию. В этом качестве подойдет плотная полиэтиленовая пленка. Ее кладут с нахлестом на стены.
  3. Уложить маты утеплителя — встык, отражающей поверхностью вверх.
  4. Проклеить стыки полос металлизированным скотчем.
  5. По периметру комнаты уложить демпферную ленту для компенсации теплового расширения стяжки, а на сами маты – металлическую армирующую сетку.
  6. Оттестировать кабель на работоспособность.
  7. Установить терморегулятор. Датчик помещают на пол между витками кабеля. Провод, который соединяет термостат с датчиком, убирают в гофру. При выводе гофры с кабелем на стену резкого излома в углу быть не должно.
  8. При укладке змейкой кабель кладут на ленты утеплителя перпендикулярно им. Радиус изгиба от 3,5 см и больше.
  9. Фиксация через 0,3-0,4 метра крепежными элементами монтажных лент либо пластмассовыми хомутами к сетке. Если есть термоусадочные муфты, их следует располагать только на прямых участках.
  10. Поверх кабеля кладут стяжку около 3 см толщиной (высота над кабелем). Ингредиенты раствора для стяжки смешивают в пропорции 1/4/5/0,6 (цемент/песок/щебень/вода) и добавляют примерно 1% пластификатора.
  11. Через пару дней (когда раствор затвердеет) можно класть плитку.
  12. Через сутки после укладки надо затереть швы.

Укладка кабельных матов проще: их крепят к поверхности клейкой пленкой с изнаночной стороны. Маты кладут строго встык, без перехлестов. Монтаж стяжки необязателен, можно сразу наносить клей и класть плитку.

Особенности укладки пленки

Укладка пленки электрического теплого пола

  1. Уложить пленку медной полосой вниз, зафиксировать стыки металлизированным скотчем.
  2. Вставить клеммы в отверстия, проделанные по центру медных полос.
  3. Подвести к клеммам провода от терморегулятора, избегая пересечений.
  4. Места подсоединения проводников изолировать.
  5. Плитку можно класть на лист гипсокартона или на ячеистую монтажную сетку.

ks5.ru

Плюсы и минусы электрического обогрева

Технология теплого электрического пола имеет свои как плюсы, так и минусы. Поэтому чтобы иметь объективное представление о ней, необходимо четко знать обо всех плюсах и минусах. Мы предлагаем вам рассмотреть таблицу, в которой все эти нюансы четко выделены:

Достоинства

Недостатки

При соблюдении технологии укладки, можно использовать электрический теплый пол как основную отопительную систему. Также можно применять и в качестве дополнительного или альтернативного источника тепла, например, в период, когда еще центральная система отопления выключена.

Использовать электрический теплый пол как основным отоплением может оказаться дорогостоящим удовольствием. Понятное дело, когда вариантов у вас нет никаких.

Можно равномерно прогревать всю площадь пола.

Существует реальная опасность замыкания электричества и поражения током. Как следствие необходимо тщательно подумать, стоит ли осуществлять монтаж теплого пола в помещениях с повышенной влажностью.

Практически нет ограничений по установке. Например, можно укладывать электрический теплый пол в офисных, так и в жилых помещениях.

Нагревательный кабель может создавать электромагнитное поле.

Можно сочетать с большим количеством отделочных напольных материалов, например, керамическая плитка, ламинат, линолеум и прочее.

Не рекомендуется использовать в комбинации с натуральной древесиной. При перепадах температуры, древесина может начинать ссыхаться и трескаться.

При установке терморегулятора можно в каждой отдельной комнате выставлять индивидуальные параметры по температуре. Благодаря этому можно значительно экономить деньги на энергоресурсах. Также можно выставить программу на временное отключение/включение подогрева, то есть все будет работать в автоматическом режиме.

Наличие чернового слоя, в который включается теплоизоляция и выравнивание стяжки, может съедаться полезная площадь помещения по высоте.

Технология укладки вполне доступная и простая, так что со всей работой можно справиться и без помощи специалистов.

Если у вас старая электрическая проводка, то стоит все тщательно рассчитать и продумать, чтобы она справилась с такой нагрузкой.

Благодаря тому, что греющий элемент теплого пола прячется под напольное покрытие, помещение имеет прекрасные эстетичные оценки.



Продолжительный срок эксплуатации.



Итак, сравнив все плюсы и минусы, уже можно делать некоторые выводы. Прежде всего, электрический теплый пол вполне отличное решение для жилых помещений. Некоторые недостатки вполне реально нивелировать, а на некоторые можно просто закрыть глаза.

Расход электроэнергии – что на него влияет

Технология укладки теплого электрического пола

Один из минусов теплого электрического нагревающего пола – большой расход электроэнергии. Но здесь важно понимать, что на расход непосредственно влияет несколько весомых факторов, о которых мы расскажем вам в этом разделе. Прежде всего на расход влияет то, в какой территории страны вы проживаете. Безусловно, если это холодные широты, то здесь будет большой расход любого энергоресурса. Также расход зависит где именно укладывается электрический теплый пол в квартирном доме или частном. Как правило, квартиру обогреть гораздо проще, легче и дешевле.

Какой объем отапливаемой площади и тип используемого покрытия. Например, покрытие может иметь низкий коэффициент теплопроводности. В таком случае потребуется больше электроэнергии для прогрева помещения. Немаловажным фактором является и качество теплоизоляции, количество и качество окон/дверей. Для какой цели используется помещения, для проживания или как склад для хранения вещей. Как часто будет использоваться отопление, периодично или каждый день круглые сутки. Безусловно, все эти детали необходимо в самом начале уяснить. Может так оказаться, что в вашем случае электрический теплый пол является оптимальным решением.

Технология укладки – последовательная инструкция

Технология укладки теплого электрического пола

Теперь мы предлагаем вам глубоко вникнуть в суть вопроса о том, как осуществляется укладка теплого пола. Мы рассмотрим основные этапы, что позволит вам понять всю схему укладки. Вся работа ориентировочно имеет следующую последовательность:

  • Разработка проекта.
  • Проверка существующей электрики.
  • Подбор необходимого комплектующего и оборудования для создания электрического теплого пола.
  • Монтаж электрического теплого пола.
  • Тестирование системы.
  • Стяжка или укладка напольного материала без стяжки.

Рассмотрим каждый этап поподробней.

Разработка проекта

Технология укладки теплого электрического пола

Этот этап крайне важный и ответственный, ведь так вы сможете реально знать, какой объем оборудования вам необходимо. Также вы сможете сделать все расчеты касательно того, где будет уложенный греющий контур. Прежде всего следует знать, что нельзя укладывать электрический теплый пол под крупные стационарные предметы. На плане вы сразу сможете поставить соответствующие отметки, где и что будет стоять.

Кроме всего прочего, на этом этапе вам необходимо осуществить выбор греющего элемента. Сегодня известно несколько технологий:

  1. Кабельные полы. В этом случае на пол укладывается нагревательный кабель.
  2. Нагревательные маты. В этом случае весь кабель сформирован на специальных нагревательных матах.
  3. Пленочные инфракрасные полы. Обогрев помещения осуществляется излучением инфракрасных лучей.

Также на этапе проектирования необходимо решить, по какой схеме и как именно будет осуществляться укладка, например, непосредственно в стяжку, сверху стяжки под ламинат или паркет.

Кроме всего прочего, вам необходимо на проекте указать места, где будут располагаться терморегуляторы. Если укладка электрического теплого пола будет выполняться одновременно в нескольких помещениях, то, возможно, потребуется установка сразу нескольких терморегуляторов.

Технология укладки теплого электрического пола

Проверка электропроводки

На следующем этапе вам необходимо определить в каком состоянии находится существующая электропроводка. Вам необходимо четко понимать, что на проводку будет оказываться серьезная нагрузка, особенно если теплый пол будет в качестве основного отопления. Если у вас старая постройка, то, скорее всего, вам прежде всего придется поменять проводку.

Выбор оборудования и материалов

Технология укладки теплого электрического пола

Сделав все расчеты и вычисления, можно идти в магазин для закупки. Прежде всего вам необходимо приобрести:

  • Греющий кабель или инфракрасную пленку.
  • Соединительный кабель для подключения.
  • Температурный датчик.
  • Терморегулятор.
  • Устройство защитного отключения (УЗО).
  • Кабель для изготовления заземления.
  • Теплоизоляционный материал.

Это основной набор материалов, которые вам могут быть необходимы. Его комплектация может незначительно поменяться в зависимости от способа и технологии укладки. Итак, мы рассмотрели с вами все начальные работы. Теперь у вас уже все куплено, есть проект. Можно приступать к работе.

Пошаговая инструкция

Технология укладки теплого электрического пола

Сейчас рассмотрим с вами всю последовательность технологии укладки электрического теплого пола. В первую очередь осуществляется подготовка основания. Поверхность пола должна быть ровной. Так, если вы обнаружили что перепад высоты сильно большой, необходимо залить выравнивающую стяжку.

Перед началом работ убедитесь, что на поверхности отсутствуют какие-либо погрешности, острые выступы и прочее. Удалите весь мусор и все загрязнения на полу. После этого необходимо установить терморегулятор. Если терморегулятор встраиваемый, то необходимо сделать отверстие в стене и изготовить штробу для укладки провода. Эту работу лучше всего сделать на этом этапе, так как потом уже на полу будет уложен утеплитель и нагревательный кабель. Все пыльные и грязные работы выполняются именно на этом этапе. Высота установка терморегулятора от пола должна быть не выше 1 м.

Технология укладки теплого электрического пола

Далее осуществляется монтаж теплоизоляционного слоя. Помните, что утеплитель должен полностью покрыть всю площадь пола. Под электрический пол обычно укладывают пенофол, это вспененный рулонный полиэтилен, который в своей структуре имеет фольгу. То есть помимо утепления, пенофол одновременно будет выполнять роль теплоотражения. Некоторые разновидности имеют самоклеящийся слой, что также упрощает процесс работы.

Укладка утеплителя осуществляется так, чтобы фольгированная сторона была направлена вверх. Только так он будет отражать всю тепловую энергию. Укладываются листы утеплителя стык встык. Все стыки соединяются скотчем.

Около стены утеплитель должен не доходить до 5 или 10 мм. Если электрический теплый пол будет заливаться стяжкой, то по периметру помещения к стене приклеивается демпферная лента. Она будет компенсировать температурное расширение стяжки. Чтобы крепить нагревательный кабель было проще, на утеплитель можно положить металлическую сетку. Кстати, по ней будет намного проще соблюдать шаг укладки кабеля. Что касается гидроизоляции, то под теплоизоляционный слой просто укладывается полиэтиленовая пленка, которая также соединяется скотчем.

Технология укладки теплого электрического пола

На следующем этапе осуществляете установку терморегулятора. Для этого вам необходимо проложить в штробу все кабеля, идущие от теплого пола и электрического питающего щитка. Вам необходимо не подключать, а просто проложить все провода. Также монтируется кабель с температурным датчиком, который укладывается между контуром отопления. На этом этапе можно подключить все провода к терморегулятору, по указанной схеме на нем. Но помните, к электрощитку подключать не нужно, это делается в самом конце работ.

Технология укладки теплого электрического пола

При монтаже температурного датчика следите за тем, чтобы угол загиба гофры был небольшой. В противном случае температурный датчик будет сложно вытащить и, тем более вставить новый. Уходящий конец гофры заизолируйте или замажьте герметиком, чтобы вовнутрь гофры не попала стяжка или другой мусор. Стоит заметить и тот факт, что если теплые полы будут в нескольких комнатах, то для каждой комнаты устанавливается индивидуальный температурный датчик. Что касается терморегулятора, то чтобы не ставить его в каждой комнате, можно сразу приобрести ту модель, которая может работать параллельно с несколькими температурными датчиками.

Теперь пришло время к укладке теплого электрического пола. Нагревательный кабель может находиться уже на специальной сетке. В этом случае монтаж значительно ускоряется, ведь шаг укладки кабеля уже выставлен. Маты укладываются с интервалом между собой от 50 до 100 мм, от стены они должны отступать на 200 мм. Также помните о том, что не стоит укладывать нагревательные элементы под стационарные крупные предметы или мебель. Также есть и другая технология, в которой используется нагревательный кабель. На пол устанавливается монтажная планка, а на нее с определенным шагом фиксируется нагревательный кабель.

Технология укладки теплого электрического пола

Когда все уложено, подключите теплый пол к терморегулятору по уже уложенным кабелям. Далее необходимо подключить всю систему и к электрическому щитку. Перед этим убедитесь, что все контакты надежно заизолированы. На электрический теплый пол рекомендуется устанавливать индивидуальный УЗО, чтобы сделать эксплуатацию теплого пола безопасным.

Теперь можно проводить тестовый запуск теплого электрического пола. Для этого вам необходимо произвести замер сопротивления провода. Отклонения от указанной нормы в паспорте от производителя должны быть минимальные. Измерения делаете при помощи мультиметра или тестера. Также рекомендуется сделать измерения мегаомметром. Результат должен показать не менее 10 МОм. Не стоит пропускать этого этапа, ведь если обогрев будет заливаться стяжкой, то потом в случае обнаружения исправить будет сложней.

Технология укладки теплого электрического пола

Итак, после проведения всех измерений и запуска обогрева электрического теплого пола можно приступать к заливке стяжки. Самый простой способ заключается в установке маяков, по котором можно залить идеально ровную стяжку. Обязательно в бетон добавляется 1% пластификатора. В некоторых случаях сверху обогрева сразу кладется плитка, но в этом случае необходимо иметь определенные навыки, чтобы выложить плитку ровно. В любом случае толщина стяжки сверху греющего элемента должна не превышать 50 мм. Только в этом случае можно достичь высокой эффективности обогрева. В заключении заливки стяжки, когда она высохла, можно укладывать чистовое покрытие.

bouw.ru


Электрический тёплый пол своими руками устройство и схемы

Технология монтажа электрического теплого пола

Начиная работы по устройству электрического подогрева полов в квартире или помещениях, с использованием резистивного нагревательного кабеля, требуется выполнить некоторые расчёты:

  • найти требуемую мощность в расчёте на квадрат площади без учёта занимаемой стационарными предметами меблировки и т. п.;
  • учесть общую мощность потребления, считая допустимым максимумом от 2 до 4 кВт (выделяется на стандартную квартиру в многоэтажном доме).

Вычисления ведутся по нормам рекомендуемой мощности для помещений различного назначения:

  • спальные комнаты от 100 до 150 Вт на квадратный метр;
  • кухня, прихожая и коридор 150 Вт на квадратный метр;
  • санитарные помещения 180 Вт на квадратный метр;
  • балконы и лоджии 200 Вт на квадратный метр.

Примерный расчёт для помещения кухни, площадью 9 квадратных метров, в которой обогревается 5 квадратных метров (4 заняты мебелью, плитой, холодильником). Результат составляет 150×5=750 (Вт). Для кухни потребуется кабель, имеющий соответствующую мощность. Приобретается 32-х метровый отрезок, мощностью 800 Вт. Находится шаг его укладки на указанной площади: 5×150/32=23 сантиметра.

Выполнение монтажных работ включает:

  • выбор и подготовку места установки в помещении блока управления (термостата). Его следует ставить не выше 100 сантиметров на свободной для доступа стене. Под корпус прибора готовится соответствующее отверстие в стене;
  • к блоку подводятся силовые провода питания и заземляющий провод;
  • перпендикулярно выполняется канавка в стене для прокладки проводов к кабелю нагревателя;
  • выполнение теплоизолирующего слоя, толщиной не менее 2-х сантиметров;
  • по настилаемой через 50 сантиметров монтажной ленте укладывается кабель, согласно предварительно рассчитанной схеме (змейкой, спиралью) в зависимости от его типа так, чтобы его укладка нигде не пересекалась и не соприкасалась;
  • соединение силовых проводов питания и нагревательного кабеля выполняется с помощью муфты, с расчётом её дальнейшей заделки в стяжке;
  • установку в гофрированной пластиковой трубке термодатчика;
  • проверку тестером целостности жил кабеля и мегомметром сопротивления изоляции;
  • заливку стяжки пола, её толщина составляет от 3 до 5 сантиметров.

После того, как выполненная стяжка окончательно затвердеет, выполняется подключение заземляющих, питающих и проводов датчика температуры к соответствующим винтам на колодке блока управления.

Устройство пленочного теплого пола включает примерную последовательность действий:

  • очистка и подготовка поверхности несущей основы пола;
  • настил подложки фольгированным слоем вверх;
  • укладка на подложку плёнки, предварительно нарезанной по размерам обогреваемой части пола. Выполняется медными контактами вниз к стене с терморегулятором, матовой стороной наверх. Слой закрепляется скотчем;
  • изоляция не подключаемых медных контактов;
  • подключаемые контакты фиксируются на проводах питания и подключаются к плёнке, контакты изолируются скотчем;
  • установленная плёнка закрепляется на фольге скотчем;
  • для теплового датчика и датчика под плёнку, в районе размещения терморегулятора, в фольге выполняются канавки на расстоянии не менее сантиметра;
  • в любом месте фольгированным скотчем крепится заземляющий провод, тем же скотчем соединяется фольга слоёв подложки;
  • к блоку терморегулятора подключаются провода питания, заземление и датчиков;
  • проверка работоспособности плёночных модулей в собранной системе, через минуту после включения должен нагреваться каждый;
  • укладывается напольное покрытие.

Обогрев пола под плиткой

Если Вам необходимо установить
обогревательную систему под укладываемую плитку, а поднять
пол у Вас нет возможности, рекомендуется воспользоваться
нагревательным кабелем, уложенным в специально предлагаемую
для этого сетку.

Кабель диаметром 2,5 мм
укладывается в так называемый мат, имеющий ширину 0,5 метра
и длину не менее 4 метров. Мощность такого кабеля на 1 м2
составляет 100 Вт, что позволяет обеспечить комфортный
подогрев кафельного пола. Укладка дополнительной
теплоизоляции в данном случае не производится, иначе
раствор, соединяющий плитку, из-за перегрева потеряет
прочность.

Обогревательный одножильный
кабель хорошо экранизирован, не боится воды. Так называемый
«тёплый мат» укладывают на основание. Если необходимо
сделать поворот кабеля, делается надрез сетки мата.

После того как система
практически установлена, в неё укладывается датчик
температуры пола, помещенный в гофрированную защитную
трубку. После этого установленный терморегулятор подключают
к кабелю и к датчику, сверху кладется на раствор плитка.

Для идентификации каждый тип
кабеля имеет буквенно-цифровую маркировку, кроме того
отличается цветом. Диапазон мощностей терморегуляторов
входящих в состав системы до 3,5 кВт.

Устройство и принцип работы

Любой электрический пол, в самом общем случае, представляет многослойную структуру. Она может включать слой термоизоляции, слой основы, уложенные нагревательные элементы, армирующий слой на который укладывается половое покрытие. В зависимости от применённых в системе элементов, места её установки и целого ряда факторов, есть свои особенности в послойном устройстве электрических тёплых полов.

Выделение тепла происходит в результате прохождения электрического тока через распределённые нагревательные элементы, имеющие высокое резистивное сопротивление. Такие термоэлектрические нагреватели выполняются в виде резистивных (с одной или двумя жилами) или саморегулирующихся кабелей, плёнок с углеродным и биметаллическим покрытием, нагревательных стержней.

Тепло, выделяемое в результате преобразования электроэнергии в резистивных нагревателях (кабели, стержни, плёнки), может легко регулироваться. Для этого в системах применяются автоматические и ручные терморегуляторы. Одним из достоинств тёплых электрических полов есть лёгкость автоматизации управления температурным режимом. Возможность программирования работы тёплого пола на любое время, значительно повышает комфортность его эксплуатации.

Применение автоматических блоков позволяет значительно (до 50%) увеличить экономичность энергопотребления. Однако и ручная установка температуры на блоке, с возможностью его работы в режиме термостата, также даёт существенную (не менее 30%) экономию электроэнергии.

Проведение расчета

Как рассчитать теплый пол? Как рассчитывается мощность теплого пола? Расчет электрического теплого пола может проводиться благодаря уже подготовленным таблицам, которые предлагает изготовитель. Расчет мощности теплого пола такой же. И согласно расчетам потерь тепла в каждой комнате выбирается нужный шаг установки провода. Также рассчитывает его длина.

Если планируется установка инфракрасного пола под ламинат уложенный своими руками, то расчеты в данном случае становятся еще легче. Надо лишь сделать подбор нужного числа компонентов, которые смогут покрыть предполагаемую площадь.

Не забудьте в расчеты включить кабель, с помощью которого будет осуществляться подключение терморегулятора к теплому полу. Также составляется схема подключения терморегулятора теплого пола, которая должна отражать данную процедуру. Потом осуществляется подключение теплого пола к электричеству.

Так выглядит схема терморегулятор, схема подключения

Подключать к розетке электро пол ламинированный запрещено.

Нагревательные элементы водяного теплого пола и их расчет

Водяной теплый пол – популярная система обогрева, в которой теплоносителем является вода, которая берется из отопительной системы или центрального «горячего водопровода».

Также для подогрева теплоносителя применяют электрические и . Теплоноситель перед тем, как попасть в нагревательные элементы, подается на коллектор, который является главным распределительным центром данного вида отопления.

В системе центрального отопления и водопроводе вода имеет достаточно большую температуру (60-80 0 С), а сам теплый пол должен нагреваться до 30-40 0 С.

Для этого на коллекторе устанавливаются расходомеры, которые контролируют подачу теплоносителя в каждый контур.

Контуром в системе отопления водяного теплого пола называется отдельный трубопровод. Поскольку коллектор устанавливается один на всю квартиру или дом, к нему подключается множество труб при установке данного вида обогрева по всей квартире. Трубы, являясь нагревательным элементом, должны иметь гибкую структуру и выполнятся из надежных материалов, не деформируясь при изменении температур.

Существует несколько разновидностей нагревательных элементов, которые имеют определенные особенности:

  • полипропиленовые трубы;
  • медные трубы;
  • гофрированные трубы из металла;
  • металлопластиковые нагревательные элементы.

Медные и стальные элементы системы обладают наилучшей теплопроводностью, но не так часто применяются, как металлопластиковые и полипропиленовые, из-за своей стоимости.

гидроизоляцию, армирующую сетку, к которой крепятся нагревательные элементы, сами трубы, цементно-бетонную стяжку и финишное покрытие.

Способы укладки труб

На сегодняшний день широко применяются два метода укладки нагревательных элементов:

  • зигзаг;
  • спираль.

Укладка труб спиралью или улиткой (2 название) осуществляется в больших помещениях, местах с долговременными заморозками и северных регионах страны. Так как эта система укладки подразумевает большие затраты теплоносителя соответственно получается интенсивный обогрев комнат.

Теплый водяной пол с методом укладки труб спиралью часто используется для организации основного источника отопления. Такой новый вид отопления способен равномерно прогреть финишный настил и все помещение в целом, создавая отличный микроклимат.

Уложить нагревательные элементы зигзагом можно в любом помещении. Данный метод требует меньшее (чем при спирали) количество теплоносителя для создания комфортной обстановки в помещении. Но существует один недостаток данной системы труб – это неравномерность нагрева. Поскольку вода подается в начале контура, а забирается на его конце, ощущаются плавный перепад температуры настила, имеющий такое же направление.

Чтобы избежать такое явления, применяют систему труб «двойной зигзаг», с подачей воды от разных отопительных контуров. Это позволяет организовывать равномерный обогрев. При укладке труб зигзагом часто используют теплый пол, как дополнительный вид обогрева для небольших помещений (ванные комнаты, балконы).

Следует помнить, что в зависимости от атмосферных особенностей места установки теплого пола и климатического пояса, а также с учетом требований самого хозяина к комнатной температуре, расстояние между трубами теплого пола при обоих способах укладки может быть разное.

Способы установки электрического теплого пола

Варианты установок электрических теплых полов могут существенно отличатся:

  1. Монтирование в слой стяжки, после чего укладывается напольное покрытие;
  2. Укладка теплого пола поверх стяжки под плитку;
  3. Укладка непосредственно под напольное покрытие (пленочные полы).

Первый вариант подходит для обогрева в жилых комнатах, в ванной, в кухне, на лоджии. При этом подразумевается установка кабельных теплых полов. Под саму систему укладывается гидроизоляция и слой утеплителя. Сверху формируется небольшой слой стяжки.

Если этажом ниже находится утепленное помещение, то можно укладывать электрический теплый пол под плитку без дополнительного слоя теплоизоляции и монтирования в стяжку. Слой плиточного клея и сама плитка достаточно защищают нагревательные элементы. Однако следует уточнить в инструкции приобретаемого изделия о возможности такой укладки.

Если необходимо установить теплый пол под ламинат или линолеум, и нет желания проводить капитальные работы, связанные с заменой стяжки, то лучший теплый электрический пол для этого – пленочный (инфракрасный). При этом укладывается слой утеплителя в виде вспененного полиэтилена с фольгированной поверхностью поверх имеющейся стяжки. Далее – электроэлементы. При необходимости добавляется слой гидроизоляции и непосредственно напольное покрытие.

Виды электрических теплых полов:1 – Кабельный; 2 – Кабельный с армирующей сеткой; 3 – Пленочный (инфракрасный).

Важно: Использовать пленочный теплый пол под плитку нельзя, как и монтировать его в стяжку. .

I. Водяной тёплый пол на деревянной подложке

Устройство тёплых деревянных полов отличается от общепринятого тем, что нагревательные элементы не заливаются бетоном, а укладываются внутрь специально сделанной для них конструкции и, затем, оборачиваются фольгой. После этого сверху на обогревающую сиситему укладывается чистовой пол, желательно сделанный из твёрдых пород дерева или из ламината. Как уже было сказано, чем плотнее материал, тем он охотнее передает тепло, поэтому сосна и липа для пола, который укладывается на тёплый пол подходят меньше, чем дуб и клён.

  1. По периметру конструкции теплого пола и декоративного пола укладывается демпферная (иначе — компенсационная) лента, которая будет компенсировать расширение материалов.
  2. тобы тепло из теплоносителя не уходило в конструкцию, к которой он крепится, ее нужно утеплить. Для этого между лагами, уложенными на черновой пол прокладывается слой утеплителя. Например, экструдированный пенополистирол или базальтовая вата.
  3. Последнюю обязательно нужно укрывать, изнутри и снаружи парогидрозащитной плёнкой. Это нужно, чтобы в материал не попадала влага из деревянных конструкций и он не замокал.
  4. Для укладки труб или кабелей с помощью сосновых досок или плит ДВП или ОСБ устраиваются пазы для их укладки.
  5. Трубы укладываются в пазы заподлицо, оборачиваются фольгой и крепятся металлическими пластинами.
  6. На конструкцию сверху настилается чистовой пол.

Распределение узлов управления и нагревательных элементов

Вначале следует создать план монтажных работ теплого электрического пола. При этом необходимо учесть, что нагревательная пленка или провод не должны располагаться в местах, где будут установлены электроприборы и массивная мебель. В одном контуре все нагревательные элементы греются одинаково, и если появится некоторое ограничение тепла, например, в виде массивной мебели или электрических приборов, то нагревательные элементы перегреются и выйдут из строя, а мебель может повредиться от перегрева.

Схема принципа работы электрического теплого пола.

В итоге схема укладки электрического пола чаще всего бывает в виде неправильной фигуры. При этом в будущем перестановка мебели крайне нежелательна, потому что такие действия отрицательно скажутся на работе всей системы. Для каждой комнаты рекомендуется организовать отдельные контуры теплого пола, которые будут иметь свои отдельные регуляторы и подвод питания. Если проводится заливка стяжки, то между ними по полу прокладывается демпферная лента.

Электрические полы с подогревом подробная характеристика системы

Между пластинами – полосы фольги шириной 20…25 см — отражающий слой. И — трубу:

Для усиления отражательного эффекта поверх труб постелены металлические листы, то ли алюминиевые, то ли из оцинкованной стали. Поверх – ламинат, но не паркет!

На рисунке не показан слой листового материала поверх лаг, но можно и без него, хотя с ним — надёжней. Почему? При большом расстоянии между лагами доски 20…25 мм толщиной могут прогибаться под весом мебели и людей. (Тем более если это не доски, а полосы из ДСП.) При более толстых же досках расстояние от труб до поверхности пола увеличивается, отчего пол придётся греть сильней…

Такое основание не годится для паркета, т. к. оно весьма подвижное, гибкое. Для паркета нужно бетонное основание, и подложку (фанеру) прочно прикрутить к бетонному основанию. А для ламината годится.

Второй вариант больше подходит для укладки трубы «змейкой», а фото, иллюстрирующие этот вариант монтажа, приведены ниже.

Пошаговый процесс монтаж кабельного пола

Сам процесс монтажа условно делится на несколько этапов:

  • подготовка основы пола;
  • составление плана обогреваемой комнаты;
  • монтаж нагревательного контура;
  • монтаж точки подключения;
  • заливка бетонной стяжки.

Постараемся дать как можно более полное описание каждого этапа.

Этап #1 – Подготавливаем основу пола

Старое напольное покрытие необходимо снять, освободив плиту перекрытия. Трещины свыше 1 мм нужно расширить перфоратором до 1,5 см. Рыхлую поверхность бетона убрать. Очищенное перекрытие смочить водой. Все отверстия, сколы и трещины забетонировать.

Конечно, подготовка перекрытий – это не самая приятная работа, но выполнить её необходимо тщательно: поверхность должна быть идеально ровной

Проверить горизонтальность поверхности, при необходимости выровнять её. Высохшую стяжку пропитать гидроизолирующим составом. Через пару часов можно продолжить работу.

Этап #2 – План обогреваемой комнаты

Перед дальнейшей работой, необходимо составить подробнейший план обогреваемой комнаты, содержащий схему расположения нагревательного кабеля, терморегулятора, соединительной муфты, температурного датчика.

Составление подобного плана – это обязательная часть работы. Не забудьте указать на нем все размеры. Когда придется ремонтировать полы, вы убедитесь в ценности этого документа

План необходим не только для упрощения работ, но и выручит, если возникнет необходимость найти поломку на участке, скрытом от глаз.

Этап #3 – Монтируем нагревательный контур

В полу и на стене штробим каналы для кабеля электросети, кабеля от температурного датчика, холодного соединительного вывода. В том месте, где будет находиться датчик температуры, нужно проштробить место для укладки его внутри в гофротрубе. Затем нужно удалить весь мусор и пропылесосить пол. На поверхность можно выложить экранирующий слой.

Вот тут и могут проявиться положительные качества кабеля. Если помещение имеет замысловатые контуры, да ещё и предметы мебели, под которыми кабель прокладывать нельзя, то панели тут уложить сложнее, чем кабель

На полу саморезами закрепляем монтажную ленту. Нагревательный кабель прокладываем змейкой по всей намеченной площади. К монтажной ленте он должен быть прикреплен через каждый 3 см. Кабель не должен пересекаться или касаться соседних витков. Расстояние от ближайшей стены до элементов должно быть не менее 5 см., а от прочих приборов обогрева – 10 см.

Сопротивление кабеля не должно отклоняться от значения, указанного на муфте, больше чем на 5-10%. Загерметизированную гофротрубу с датчиком температуры помещаем в отведенное для неё место.

Этап #4 – Монтаж точки подключения

Устанавливаем терморегулятор, подключаем к нему датчик температуры. Терморегулятор, предусмотренный для изменения рабочего режима теплого пола, должен располагаться на стене не ближе 30 см от уровня пола, в удобном для владельца месте.

Сам датчик должен находиться в толще пола, примерно в 50-70 см. от стены, где прикреплен терморегулятор. Если датчиков несколько, то места их расположения должны быть определены товаропроизводителем.

Терморегулятор управляет работой электрического теплого пола, к нему подключен источник питания, сами нагревательные элементы и температурный датчик

К терморегулятору должны подходить кабели от электрического теплого пола, температурного датчика в гофротрубе и электросети. Включение режима нагрева пола отображается на панели терморегулятора индикатором.

Этап #5 – Заливаем бетонную стяжку

В процессе заливки бетонной стяжки нужно следить, чтобы не возникало пустот, не образовывались пузыри. Нагревательный кабель должен быть полностью закрыт раствором. После завершения заливки нужно ещё раз замерить сопротивление в системе.

Бетонная стяжка должна полностью затвердеть. По технологии на это отводится 30 дней. Только после этого можно будет смонтировать напольное покрытие.

Мы предлагаем вам видео на тему монтажа кабельного пола.

Электрический пол на основе термомата

Для производства термоматов используют кабель не толще 45 мм. Его закрепляют на стекловолоконной сетке шириной 0,5 м. Кабель имеет экранированную и защищенную внешней оболочкой жилу. Для жилых помещений используют нагревательные маты с двойной жилой из-за их значительно меньшего уровня электромагнитного излучения.


Если выбрана плитка, как финишное покрытие, вместо бетонного раствора поверх кабеля заливают клей для этого вида материала, специально предназначенный для теплого пола

Принцип действия и сооружения

Нагревательный мат включает 2 элемента: собственно термомат с кабелем и гофру. Внутрь ее вставляют датчик, и она защищает его от влаги и агрессивных воздействий. Если слой клея тонкий настолько, что не может полностью закрыть гофру, нужно использовать влагостойкий датчик.

Терморегулятор в комплекте с выносным температурным датчиком, монтажные коробки, провода приобретают дополнительно. При выборе первого элемента учитывают максимум энергопотребления. Сечение проводов подбирают, ориентируясь на мощность системы и материал изготовления.


Если кабель нужно завернуть то разрезают сетку. Сам кабель резать и укорачивать нельзя. Во время монтажа он должен находиться вверху, к полу крепят сетку с использованием скотча или скоб

Процесс монтажа предельно прост, т.к. термомат — полностью готовое к установке изделие. Здесь не нужно крепить нагревательный кабель, а равномерность укладки обеспечивается самой конструкцией. Стоимость у него выше, чем у пола кабельного, зато он обладает массой преимуществ, в число которых входит и более быстрый прогрев поверхности.

Монтаж тепловых матов

Перед раскладыванием теплового мата пол покрывают слоем грунтовки. Это увеличит сцепление клея с бетонной поверхностью. Обычно клей наносят сразу на мат, но если это влажное помещение, то после нанесения и высыхания тонкого слоя клея его покрывают гидроизоляцией, а затем снова клеем.

Чтобы не нарушить целостность кабеля и равномерно нанести связующее вещество, нужно распределять клеевой состав при помощи пластиковой гребенки. На клей укладывают плитку и выравнивают ее.

Плитка плюс клей в сумме должны давать 20 мм, хотя отдельные производители рекомендуют минимум 50 мм. Объясняют это тем, что при такой толщине прослойки тепло распределяется более равномерно.

На фото изображена последовательность укладки теплого пола из тепловых матов под плитку, начиная от выбора места (1) до укладки плитки (7). Монтаж упрощается, если помещение имеет прямоугольную форму

В соответствии с ПУЭ обязательно следует устанавливать защитное отключение, гарантирующее безопасность и автоматический выключатель. Если систему монтируют в ванной, терморегулятор следует вынести в смежное сухое помещение.

Галерея изображений
Фото из

В устройстве теплых полов с применением электрических матов этапов значительно меньше. Однако подготовку основания проводят в том же порядке: ремонтируют, при необходимости выравнивают, убирают пыль и сор Дождавшись полного застывания стяжки, укладывают маты. При их использовании нет необходимости в устройстве арматурной сетки и в креплении к ней кабеля По уложенным согласно схеме матам заливается цементно-песчаная или полимерная стяжка. Ее укладывают не только по обогревательной системе, но и по незанятым матами участкам

Шаг 1: Устройство стяжки по основанию

Шаг 2: Укладка матов по отвердевшей стяжке

Шаг 3: Заливка стяжки по электрическим матам

Шаг 4: Устройство напольного покрытия

Электрический теплый пол своими руками технология монтажа

Монтаж теплого пола следует начать с устройства места установки терморегулятора и прокладки к нему штроб для электрических кабелей. Посадочное место блока управления представляет не что иное, как обыкновенное гнездо с пластиковой коробочкой, в которое устанавливают розетки и выключатели. Определившись с местом установки терморегулятора, с помощью специальной коробки высверливается посадочное место. От него прокладывается штроба к распределительному щитку и к полу.

Следует понимать, что схема подключения электрического теплого пола предусматривает его подсоединение не в распределительную коробку, а непосредственно к квартирному электрощитку. Систему подогрева пола в обязательном порядке необходимо посадить на отдельный автоматический выключатель. С учетом всего этого и нужно выполнить прокладку штроб.

После того как штробы готовы, можно устанавливать пластиковый подрозетник (в отверстие он крепится с помощью алебастра), прокладывать в него кабели подачи питания и приступать к укладке нагревательного мата.

Прокладка проводов для электрического теплого пола фото

С нагревательными кабелями дела обстоят довольно просто. Чтобы покрыть полметровой полосой всю обогреваемую площадь, мат необходимо научиться разрезать особым образом. Раскатав его на необходимую длину, в сетке, на которой крепятся кабели, делается разрез, после чего вы сможете развернуть мат в любом направлении, в том числе и в обратном. Вот так змейкой с учетом рельефа местности и раскладываются все нагревательные кабели. После того, как мат будет полностью расстелен, сетка крепится к основанию пола клеем для кафельной плитки.

Пока нагревательный мат присыхает к полу, самое время заняться прокладкой холодных кабелей и монтажом температурного датчика – последовательность этих работ роли не играет. Начнем с холодных кабелей. Основное условие, которое необходимо выдержать при их прокладке к месту установки терморегулятора – это непересекаемость проводов, они должны идти параллельно друг другу и ни в коем случае не пересекаться. Крепятся холодные кабели алебастром, а их концы выводятся в коробку терморегулятора.

Устройство электрического теплого пола

Теперь о термодатчике – здесь также особых сложностей не должно возникнуть. Единственное, что необходимо, так это правильно определить его место установки. Совсем забыл, для его монтажа также необходимо сделать штробу – хотя сам датчик и имеет небольшие размеры, устанавливается он в гофре, конец которой глушится. Это необходимо для того, чтобы была возможность заменить его в случае выхода из строя.

Технология укладки электрического теплого пола своими руками

Штробу придется прорезать от его места установки до терморегулятора. Если штробу не резать, а укладывать как есть, то в процессе дальнейшей облицовки пола придется либо закладывать больший слой клея для кафеля, либо лить чистовую стяжку толще. Теперь о месте установки термодатчика. По большому счету, его можно установить в любом удобном месте обогреваемого пола с одним лишь условием – он должен располагаться четко между витками нагревательных кабелей. В этом случае его работа будет наиболее оптимальной.

Ну и завершающий этап монтажных работ – это подключение и установка терморегулятора. Как правило, с обратной стороны этого устройства расположены клеммы, на которых с помощью графических символов указано что и куда подсоединять. Кроме того, в инструкции к терморегулятору прилагается принципиальная схема его подключения

На что необходимо обратить особое внимание в процессе подключения и установки терморегулятора, так это на качественное подсоединение проводов – их концы в обязательном порядке необходимо пропаять.

Установка терморегулятора электрического теплого пола

Вот так выполняется монтаж электрического теплого пола своими руками. Ну и напоследок хочу акцентировать внимание на том, что по окончании всех работ теплый пол необходимо проверить на работоспособность. Только после этого можно заливать пол финишной и укладывать декоративное напольное покрытие. Если речь идет об облицовке теплого пола кафелем, то его можно укладывать непосредственно на провода, только использовать при этом специальный клей.

Нагревательные элементы

На современном рынке можно найти следующие нагреватели для пола:

  • кабель;
  • пленочный инфракрасный;
  • мат.

Перед тем как сделать пол с подогревом, следует правильно его подобрать из всего многообразия.

Принцип действия у всех типов элементов заключается в выделении тепла или излучения при прохождении электрического тока.

  1. Кабели подразделяются на резистивные и саморегулирующиеся. Первый имеет постоянную мощность и может быть одно- и двухжильным. Саморегулирующийся состоит из двух параллельных проводников с токопроводящим полимером, расположенным между ними. При изменении температуры на отдельных участках ток в них изменяется, и кабелю не грозит местный перегрев. Он монтируется в цементной стяжке толщиной 3-5 см.
  2. Пленочный инфракрасный нагреватель состоит из проводника в виде полос из ламинированной карбоновой фольги. Электрический ток подается по проводникам к графитовым полосам, которые генерируют инфракрасное излучение, нагревая расположенный сверху настил. В отличие от кабеля, тепло равномерно распределяется на всей поверхности наподобие солнечных лучей. Нагреватель предназначен для укладки без клея и стяжки под напольные покрытия. Он плохо переносит щелочную среду, но с гидроизоляцией его можно уложить под
  3. Нагревательный мат — это тонкий кабель с одной или двумя жилами, приклеенный к сетке из стекловолокна. Соединение элементов между собой и с источником питания производится специальными клеммами. Их ширина составляет 0,5 м, а длина может быть разной. Даже для сложной планировки их легко собрать, подключив друг к другу клеммами. Стыки дополнительно скрепляют с помощью герметика или скотча. Маты можно располагать в клеевой прослойке при укладке плиток. При этом не требуется гидроизоляция.

Устройство системы водяного подогрева пола

По типу монтажа тёплые водяные полы делятся на три вида:

І. Бетонный тип монтажа. Система обогрева при таком типе монтажа монтируется непосредственно в бетонную стяжку, предварительно утеплив и положив влагоизолятор.

ІІ. Настильный тип монтажа. В данном случае система обогрева помещается между специальными полистирольными плитами толщиной 3 см и плотностью 30 кг/м3, которые кладутся без предварительной стяжки пола бетоном. Полистирольный настил не требует ни хомутов, ни клипс, ни направляющих сеток и т. п. Он очень прочный, т. к. штампуется гидропропеллентным методом. На поверхности материала есть специальные защелки, благодаря которым трубы диаметром 16−18 мм можно устанавливать без специального крепежа. Сбоку у полистирольных плит есть специальные замки, и они скрепляют плиты в единую поверхность по принципу укладки ламината.

ІІІ. Деревянный тип монтажа:

  • реечная система, при которой применяются специальные лаги-полосы из досок или ДСП шириной не менее 28 мм для пола. Между лагами монтируются теплоотражающие пластины, в углубления которых выкладываются полимерные трубы отопления. Шаг между рейками 2 см. Главное условие — это выкладывание труб исключительно на лаги. В качестве утеплителя между лагами выкладывается полистирол или минеральная вата. Деревянное покрытие не толще 1,5 см выкладывается поверх сверху. Дерево обладает плохой теплопроводностью, поэтому покрытия большей толщины скажутся на теплообмене. В реечной системе теплоизоляционный слой гораздо тоньше, чем в модульной системе. Реечный способ лучше применять между этажами деревянного дома.
  • модульная система, при которой трубы отопления выкладываются в каналы готовых полос из ДСП толщиной 22 мм. Полосы нужны для создания жёсткой поверхности и фиксации алюминиевых пластин. Полосы в зависимости от проекта имеют ширину 13, 18 и 28 см и выкладываются на расстоянии 2 см друг от друга. Модульные пластины из алюминия имеют специальный профиль с защёлками для трубы, и теплообмен между трубой и пластиной проходит более эффективно. Если в качестве напольного покрытия будет линолеум или керамическая плитка, то поверх пластин выкладывается слой гипсоволокнистых плит. Но если в качестве полового покрытия предусмотрен паркет или ламинат, то можно обойтись и без гисповолокнистых плит.

Facebook

Twitter

Вконтакте

Одноклассники

Укладка электрического теплого пола: расчет, установка, подключение

Интегрированные в пол системы обогрева помещений, появились сравнительно недавно. Изначально они использовались, как дополнительные системы комфорта. Согласитесь, приятно ступать босыми ногами по нагретой поверхности. Когда технология стала отработанной, а стоимость производства снизилась, теплые полы стали применять в качестве основной системы отопления.

По типу нагревательных элементов их можно разделить на два основных вида:

  1. С использованием теплоносителя (обогрев с помощью труб, уложенных в стяжку). Монтаж достаточно сложный, требуется подключение электрокотла (либо иной водогрейной системы) к теплому полу. Прокладка труб является капитальными работами, стоимость монтажа достаточно высокая. Впоследствии это окупается низкой стоимостью использования. К серьезным недостаткам относится сложность ремонта (в случае протечки), а также инерционность терморегуляции. Нельзя просто покрутить ручку, и сразу поменять температуру. Поэтому большинство владельцев жилых помещений, отдают предпочтение электросистемам.
  2. Электрический теплый пол имеет множество вариантов укладки (в стяжку, на деревянный черновой пол, пол линолеум, ламинат, ковролин). Можно организовать временное размещение, и переносить систему из одного жилища в другое. Укладка электрического теплого пола выполняется в кратчайшие сроки, и практически не требует привлечения квалифицированных специалистов. Именно о таких технологиях пойдет речь в нашем материале.

Виды электрических полов

Чтобы понять, как выполнить монтаж электрического теплого пола своими руками, проведем краткий обзор технологий:

  • Нагревательный кабель представляет собой токопроводящую жилу с определенным сопротивлением. При подаче напряжения, кабель нагревается. Он может быть одножильным или иметь два проводника в одной оболочке.Укладка электрического теплого пола 1Двухжильный нагреватель проще в монтаже, но при укладке на больших площадях может возникнуть электрическое поле. Одножильный провод дешевле, поэтому его используют на улице и в производственных помещениях. У моно-проводника нет проблем с магнитным полем на большой площади.Подключение электрического теплого пола с двумя проводниками выполняется с одной стороны кабеля. Это удобнее, к тому же легче организовать контроль.
  • Нагревательные маты: это тот же кабель, только закрепленный на подложке (сетке из синтетических материалов).Укладка электрического теплого пола 2Он тоже может быть одно или двухжильным. Разница лишь в способе подключения и управления. Рулоны электрических матов немного дороже, чем бухта кабеля (в пересчете на единицу площади). При этом нет необходимости покупать крепежную фурнитуру – вы просто раскатываете рулон на пол. Расчеты площади и длины кабеля тоже не требуются: волнообразная укладка кабеля на монтажной сетке выполнена строго по техническим условиям эксплуатации.
  • Инфракрасная нагревательная пленка. Это инновационная технология, поэтому стоимость материалов несколько выше.Укладка электрического теплого пола 3Принципиальное отличие от иных технологий: нагрев происходит не за счет конвекции теплого воздуха снизу-вверх, а за счет передачи теплового излучения в инфракрасном диапазоне. Нагреваются непосредственно предметы, по аналогии с обогревателями «UFO».Преимущества: экономичность, малая толщина (несколько миллиметров), простота укладки, абсолютная пожаробезопасность и безвредность.

Что еще необходимо для монтажа

Про различные элементы фиксации, соединения, и пр., расскажем в разделе «монтаж». Как бы качественно не были уложены термоэлементы, без управляющего контроллера тепла не будет.

Основные виды терморегуляторов:

  • Чистая механика. С помощью калиброванной рукояти, пользователь задает температуру пола (или воздуха в помещении).Укладка электрического теплого пола 4В половом покрытии (или в комнате) находится термодатчик, передающий информацию в контроллер. При отклонении от заданного значения, электроника включает или выключает нагрев. Дополнительного сервиса нет.
  • Простой электронный регулятор. Помимо поддержания заданной температуры (управление кнопками, информация на дисплее), можно устанавливать таймер работы. Контроллер «организует» обогрев к вашему приходу, и выключит его в установленное время.Укладка электрического теплого пола 5
  • Интеллектуальный контроллер позволяет задавать программы управления климатом, или вовсе интегрировать обогрев в систему «умный дом». Вы можете подключить модуль GSM, и управлять нагревом с помощью смартфона. Или задействовать сеть интернет.Укладка электрического теплого пола 6Такой контроллер управляет теплыми полами сразу во всех комнатах.

Подобрав тип нагревательных элементов, и закупив необходимую оснастку, приступаем к самостоятельному монтажу. А что необходимо знать перед походом в магазин?

Правильный подбор системы теплого пола

Единственное средство обогрева, или дополнительное? Если вы только что построили дом, или купили квартиру с правом выбора вида отопления, правильным решением будет выбрать «подпольный» обогрев без дополнений. Правда, есть как преимущества, так и недостатки.

Вы получаете более гибкую систему управления микроклиматом, нежели традиционные радиаторы отопления. К тому же, установка электрического теплого пола никак не отражается на интерьере. Его попросту не видно. Тепло, исходящее снизу, предоставляет уникальное ощущение пляжного комфорта. Как будто вы ходите по нагретым на солнце камушкам или песку. Оборудование и монтаж «под ключ», по стоимости не выше традиционной прокладки труб и установки водогрейного котла.

К недостаткам можно отнести более дорогой энергоноситель. Электричество в любом случае проигрывает дровам, углю и газу. Есть опасения по поводу электромагнитного поля, но все комплекты прошли сертификацию на использование в жилых помещениях без ограничений.

  • Дополнительная электрическая система устанавливается в качестве резервной (либо альтернативной). Или просто для улучшения комфорта. В холодную зиму, как бы тепло не было от батарей отопления, дети едва ли могут свободно играть на полу. А включив обогрев снизу, вы даете возможность наслаждаться теплом в любом месте.

Расчет мощности и шага укладки

Разумеется, температура нагрева зависит от климатического пояса, и материала, из которого построен ваш дом. Однако расчет электрического теплого пола производится не по температуре, а по потребляемой мощности. Для средней полосы России приняты следующие параметры:

  • Гостиная, кухня, столовая, прихожая, коридоры: 150 Вт на м²;
  • Спальня, детская комната, кабинет (при условии закрывающихся входных дверей): 120–150 Вт на м²;
  • Застекленная лоджия: 200 Вт на м²;
  • Ванная комната: 180 Вт на м².

Определившись с затратами электроэнергии на каждую комнату (по проекту помещения), «вырезаем» из площади территорию, занятую мебелью стационарного размещения: шкафы, комоды, диваны, кровати. Технология укладки электрического теплого пола подразумевает расчет только той площади, над которой нет объектов.

Укладка электрического теплого пола 7

При этом дифференцировать мощность по новой площади не требуется: вы рассчитываете реальную чистую поверхность пола.

Важно: Под площадью помещения принимается именно площадь обогреваемой поверхности (за минусом мебели), а не размеры, которые определило БТИ.

Шаг укладки кабеля рассчитывается следующим образом. Исходные данные:

  • мощность погонного метра нагревательного провода;
  • площадь обогреваемой поверхности;
  • коэффициент (Вт на м²) для конкретной комнаты.

Например, гостиная 25 м². Под мебелью находится суммарно 5 м², стало быть обогреваемая площадь 20 м². Параметры мощности для этого типа помещения 150 Вт на м², стало быть мощность кабеля будет 3 кВт.

Информация: подключение электрического теплого пола в качестве дополнительной меры не требует расчета полной мощности. Полученный показатель уменьшаем на 1/3.

Кабели регламентированы по так называемой погонной мощности. Как правило, это диапазон от 12 до 24 Вт на погонный метр. Исходя из этого, вы можете купить либо 125, либо 250 м кабеля для мощности 3 кВт. От этого зависит шаг укладки. Вы просто определяете расстояние между линиями (плотнее или реже), выбирая более или менее мощный кабель. Разумеется, цена погонного метра будет разной.

На иллюстрации типовая таблица расчета кабеля определенной марки. Это не абсолютная информация для любых вариантов. Просто вы можете понять, как можно варьировать с шагом укладки при одинаковых тепловых параметрах.

Укладка электрического теплого пола 8

Многие специалисты считают, что мелкий шаг дает более равномерный обогрев: не появляются полосы с разной степенью интенсивности. Обратная сторона медали — чем длиннее кабель, тем сложней и дольше его монтаж.

Укладка электрического теплого пола 9

Нормальным считается шаг не плотнее 70 мм.

Если вы покупаете нагревательные маты, шаг уже сформирован на производстве. Расчетная единица в этом случае — Вт на м². У вас есть возможность для разных помещений выбрать более плотную (или менее частую) укладку кабеля.

Мы уже рассматривали преимущества и недостатки погонного нагревательного кабеля, и тепловых матов. Однако, если ваши помещения имеют сложную конфигурацию, укладка рулонов может быть затруднена. В этом случае поможет погонный кабель. Хотя, при известной смекалке, можно обыграть конфигурацию с помощью матов.

Укладка электрического теплого пола 10

Укладка тепловых элементов

Напольных покрытий существует великое множество. Для каждого из них предусмотрен способ укладки теплого пола. Не будем делить электрическую часть на отдельный кабель, маты, или инфракрасную пленку. Принцип строительного монтажа отличается не принципиально.

  • Укладка в стяжку. На черновой пол кладется не только гидробарьер, а еще теплоизоляция. Иначе вы будете спонсором хорошей погоды у соседей снизу. Затем монтажная сетка (при работе с погонным кабелем), на которую укладывается «змейка» нагревателя. Инфракрасные полотна или нагревательные маты монтируются аналогично.Сверху заливается стяжка толщиной не менее 30 мм.
  • Как правильно уложить электрический теплый пол на стяжку? Технология аналогичная, только вместо второй стяжки наносится клеевой состав строительной смеси. Толщина может быть 10 мм поверх нагревательных элементов, это не силовое покрытие.
  • Монтаж под кафельную плитку такой же, как и на стяжку. Не забываем обеспечить минимальную толщину над проводами.

    Важно: Перед замуровыванием теплого пола в бетон (клей), обязательно проверяем сопротивление (указано в паспортных данных), и работоспособность. После схватывания раствора, ремонт будет выполнить затруднительно.

  • Укладка под ламинат или ковролин. Если вы стелите финишное покрытие на стяжку, смотрим варианты выше по тексту. А для случаев, когда стяжка уже есть, а вам понадобилось смонтировать теплый мол, предусмотрены разнообразные подложки для монтажа.Укладка электрического теплого пола 11
  • Кабель монтируется в штатные пазы, а сверху кладется звукоизоляция и ламинат. Для линолеума и ковролина понадобится тонкое жесткое основание.
  • Деревянный дом, полы на лагах. Думаете уложить теплый пол невозможно? Напротив, сделать это легче, чем в панельном бетонном доме. Между лагами укладывается теплоизоляция (отражателем вверх), а на нее крепится нагревательный кабель.Укладка электрического теплого пола 12Единственное ограничение — более жесткие противопожарные требования. При покупке кабеля следует обратить на это внимание.

Отдельно можно отметить инфракрасные пластины. Их монтаж практически не требует подготовки. Просто ровный пол, тепловая изоляция, и укладка непосредственно под чистовое покрытие.

Укладка электрического теплого пола 13

Подключение питания (управления)

Монтаж закончен, провода выведены в коробочки. А как подключить электрический теплый пол, чтобы не загромождать стены пультами управления и розетками?

Разумеется, это не люстра и не вентилятор. Мы уже провели обзор контроллеров (смотреть текст выше), остается лишь выбрать один из них по цене и потребностям.

Важно: Каждая комната при максимальной нагрузке потребляет 3–5 кВт. Соответственно проводка должна соответствовать по сечению. Минимум 2.5 квадрата, а лучше 4. Это не тот случай, где экономят на спичках.

Единого порядка компоновки элементов управления нет. Каждый производитель предлагает сваи варианты. На иллюстрации изображена типовая схема подключения электрического теплого пола с двухжильным кабелем и механическим контроллером температуры. Разумеется, если вы проектируете помещение под электропол, закладка отдельных линий питания производится сразу. А как подключаться в готовом доме? Придется штробить стены и делать косметический ремонт. Систему теплого пола нельзя просто воткнуть в ближайшую розетку.

Типовые ошибки монтажа

  • Нельзя включать нагрев до полного высыхания стяжки или клеевого покрытия пола.
  • Перед заливкой электропола стяжкой, обработка грунтовкой обязательна. Иначе вокруг провода могут образоваться пустоты.
  • Сервисное оборудование (например, датчик температуры), надо укладывать в трубку (можно гофру). Тогда его можно будет извлекать для профилактики или замены.
  • Нельзя резать кабель, закрепленный промышленным способом на тепловом мате. Можно надрезать подложку и развернуть половинки под требуемым углом.
  • Обязательно зафиксируйте «карту местности», то есть схему расположения нагревательных элементов. Это пригодится при перестановке мебели.

Итог

Если вы готовы платить за электроэнергию, системы электрического пола принесут в ваше жилище невероятный уровень комфорта. А сэкономить можно на укладке, если выполнять ее самостоятельно.

Видео по теме

Хорошая реклама



Тёплый пол электрический, устройство и работа полов.

Стремление человека создавать себе комфортные условия для проживания привело к разработке различных систем обогрева. Среди них в последнее время все большей популярностью пользуются конструкции, вмонтированные в пол и работающие за счет электроэнергии. Давайте рассмотрим тёплый пол электрический, их виды и устройство.

Виды электрических теплых полов

Производители выпускают различные модификации, которые можно условно объединить по типу нагревательного элемента:

  1. кабельный обогрев
  2. нагревательные маты
  3. пленочный инфракрасный излучатель
  4. жидкостно-электрические конструкции

Физические принципы, заложенные в работу электрического теплого пола

Кабельный обогрев с резистивными жилами

При передаче электроэнергии на основе закона Джоуля-Ленца происходит выделение тепла. Эта закономерность заложена в основу работы нагревательных элементов. Если в обычных проводах подбирают металлы и их сечение для того, чтобы при максимальной нагрузке снизить тепловые потери, то в системе теплого пола создают конструкции, способные выделять максимальное количество тепловой энергии длительное время без нарушения эксплуатационных характеристик.

Для этого нагревательные элементы создают в виде кабельных конструкций, состоящих из:

  • токопроводящей нити резистивного типа, выделяющей тепло
  • слоя тефлоновой изоляции из теплостойкого ПВХ-пластита

Такие кабели могут быть изготовлены с одной внутренней токопроводящей жилой или двумя. Они используются для разных способов монтажа и подключения. Производители дают на них гарантию от 20 лет и более при соблюдении правил эксплуатации. Двухжильный кабель имеет дополнительный слой изоляции, расположенный между экранной оплеткой из тонкого медного провода и диэлектрическим теплостойким покрытием жил. Одна из жил обладает функцией нагревательного элемента, а вторая, в качестве простой токопроводящей, размещена параллельно первой. Такое их расположение значительно снижает уровень излучения электромагнитного поля и его действие на окружающую среду.

При эксплуатации этих конструкций должен соблюдаться баланс тепла, выделяемого от проходящего по жилам электрического тока и отводом его в нагреваемый пол. Для этого все прилегающие к кабелю участки пола создают с однородной структурой, обеспечивающей равномерные тепловые и механические нагрузки. Резистивный кабель заливается цементно-песчаной стяжкой определенной толщины, которая может быть дополнительно покрыта слоем керамической плитки, ламинатом или другими напольными материалами.

Кабели с жилами саморегулирующегося нагрева

В системе теплого пола могут применяться конструкции саморегулирующегося нагревательного кабеля. Они имеют обыкновенные токопроводящие, а не нагревательные жилы, между которыми расположена полупроводниковая матрица с огромным количеством независимых между собой элементов. Ее диэлектрические свойства определяют именно эти полупроводники, реагирующие на изменения окружающей их температуры. Когда какой-то участок саморегулирующего кабеля охлажден, то внутри матрицы за счет полупроводников создается структура с большим количеством дорожек для прохождения через них тока, который нагревает кабель и окружающие его слои. При средней температуре структура полупроводников увеличивает электрическое сопротивление, снижая условия для протекания через них тока и, тем самым, несколько уменьшает выделение тепла. Если какой-то участок кабеля сильно нагрет, то количество дорожек для прохождения тока в нем резко ограничивается, снижая его электрическую проводимость.

   Тёплый пол электрический, саморегулирующаяся электрическая нагревательная лента

Таким способом происходит регулирование температуры обогрева окружающей среды даже без терморегулятора и датчиков температуры. Саморегулирующиеся кабели более удобны в эксплуатации потому, что не нуждаются в создании однородной структуры для передачи тепла, как их резистивные аналоги. Их отдельные участки можно подвергать различным температурным нагрузкам.

Кабельные маты

Вначале резистивные кабели при монтаже теплого пола просто раскладывали на полу в виде змейки, а затем фиксировали крепежными элементами. Эта технология применяется и сейчас для одножильных и двухжильных конструкций. Однако производители стали выпускать кабельные маты. Эта такая конструкция, где сам кабель уже вплетен в мягкую диэлектрическую сетку определенным образом. Его уже не требуется тщательно выкладывать. Достаточно просто раскатать сложенный рулон по длине помещения для последующей фиксации раствором.

   Тёплый пол электрический, кабельные маты

Холодные концы для подключения кабельного мата в электрическую схему входят в комплект поставки. Они подключаются через специальные переходники-муфты. Подсоединение «напрямую» запрещено технологией монтажа. Если возникает необходимость поворота направления раскладки, то крепежную сетку легко разрезать обычными ножницами не задевая кабеля, который потом просто разворачивается в нужном направлении под любым углом. Таким способом облегчается раскладка мата в любом помещении ровным слоем. При этом проще избегать наложения отдельных участков кабеля между собой.

Пленочный инфракрасный обогрев пола

Эта технология основана на использовании инфракрасных лучей, исходящих от тонких нагревательных элементов, через которые пропускают электрический ток. Их выполняют карбоновыми полосами, расположенными между двумя слоями специальной пленки. Карбон (углепластик) наносят методами нано-напыления с толщиной слоя, вымеренного до одного микрона, и изолируют с обеих сторон тонкой, но очень прочной полимерной пленкой с высокими диэлектрическими свойствами. Карбоновые полосы подключают к медным шинам, которые служат проводниками для подачи напряжения.

   Тёплый пол электрический, пленочный

Нагрев, осуществляемый инфракрасными лучами от теплого пола, по своей природе ничем не отличается от естественного обогрева светом солнца. Только температура пола доводится до 30÷35 градусов и направляется снизу вверх.

Жидкостно-электрические конструкции

Электро-водяные разработки теплого пола объединяют в себе электрический нагрев нитей с последующей передачей тепла через теплоноситель — воду, расположенную в герметичной трубке из пластика, обладающего высокопрочными механическими характеристиками. Вся конструкция собрана в виде семижильного кабеля, использующего сплавы для нитей из хрома с никелем и оболочку с покрытием из силикона и тефлона. Силиконовый слой выдерживает температуры до 280 градусов, обладая высокими диэлектрическими свойствами. Покрытие тефлона создает препятствие для проникновения воды и обладает большой стойкостью к воздействию химических веществ. Жидкость, заполняющая кабель, успешно выдерживает без замерзания даже двадцатиградусный мороз, но она быстро закипает при прохождении по нитям электрического тока. Во время ее кипения тепло быстрее передается окружающей среде. Это обеспечивает экономию электроэнергии.

Передача тепла от нитей нагрева в кипящую жидкость и дальше в среду теплого пола защищает хромоникелевый сплав от перегрева, предохраняет от перегорания, позволяет его эксплуатировать длительное время. Поскольку при кипении жидкости внутри герметичной оболочки создается повышенное давление газов, то для его уменьшения используется специальная система поглощения, снижающая это воздействие и обеспечивающая безопасную эксплуатацию.

Трубчатые корпуса кабеля из структурированного сетчатого полиэтилена обладают:

  • стойкостью к охлаждению при низких температурах
  • устойчивостью к образованию трещин
  • высокой ударной прочностью

Тёплый пол электрический, конструкция и состав

Помещение, которое будет обогреваться, должно быть защищено от постоянных сквозняков и утечек тепла. Все нагревательные элементы для этого монтируют только на слое теплоизоляции, который предотвращает потери энергии на нагрев плит перекрытия и ухода в атмосферу. Нагревательный кабель, выполненный по одной из перечисленных схем, располагается на теплоизоляционном слое, скрепляется монтажной лентой. Внутри его змейки на одинаковом расстоянии между витками выкладывается гофрированная трубка с помещенным в нее датчиком температуры, который будет контролировать степень нагрева пола. Эта трубка герметично заглушена с одного конца. Она предназначена не только для размещения термодатчика, но и для возможности его удобной замены в случае поломки. Все уложенные нагревательные элементы вместе с этой трубкой будут залиты цементно-песчаной стяжкой. Ее толщина зависит от конструкции кабеля и должна быть тщательно выполнена ровным слоем. Пустоты не допускаются. Поверх наклеивается керамическая плитка или монтируется другое напольное покрытие.

На удобной для работы высоте стены комнаты располагается терморегулятор, который управляет работой теплого пола в автоматическом режиме. При его подключении потребуется подвести провода от:

  • кабеля питания электрощитка
  • нагревательных элементов
  • датчика температуры

Для выполнения скрытой проводки необходимо предусмотреть кабельные каналы или провести штробление стен.

Схемы подключения элементов теплого пола к электропроводке

Важно помнить, что монтаж и сборка схемы должны завершиться проверкой работы электрооборудования под напряжением до заливки нагревательных кабелей фиксирующим раствором. На этом этапе проще устранить возникшие неисправности. Повторное включение в работу будет выполняться после полного застывания раствора через месяц. Раньше стяжка не застынет и кабель будет поврежден.

Пример подключения теплого пола, включающего в себя два комплекта нагревательных кабеля и один терморегулятор с датчиком, показан на картинке.

Тёплый пол электрический, схема подключения

В электрическом щитке от автоматического выключателя подключается УЗО. Оно защищает всю схему от возможных токов утечек через корпуса электрооборудования, которые обвязаны РЕ-проводником. Термодатчик кабелем соединен с терморегулятором, который подключен к цепям питания через УЗО и, одновременно, управляет работой контактора посредством отдельного кабеля. Выходные цепи контактора с помощью распределительной коробки соединяются с нагревательными элементами. Включение контактора в схему позволяет одновременно управлять работой нескольких секций нагрева и снизить нагрузку на электрические цепи терморегулятора. Самые простые термостаты механического или электрического типа позволяют задавать только температурные границы регулирования нагрева полового покрытия. Более сложные модели с электронным управлением обладают возможностями использовать повременной недельный график для работы нагревателей в определенное пользователем время суток. За счет этого снижается потребление электроэнергии на обогрев пола, когда хозяева отсутствуют в квартире.

Рекомендации по выбору, монтажу и эксплуатации теплого пола

Выбор напольного покрытия

Производители рекомендуют в качестве финишного покрытия на цементно-песчаную стяжку использовать:

  • натуральный камень
  • керамическую плитку
  • керамогранит

Они лучше всего передают через себя тепло в помещение. Допускается также применение древесины, паркета, ламината и других материалов. Однако, они обладают худшей теплопередачей и могут снизить эффект от обогрева.

Деформация покрытия

Нагревательные элементы создают перепады температуры, при которых напольное покрытие незначительно изменяет свои размеры. Чтобы избежать его деформаций следует создать небольшие зазоры для элементов ламината. Нельзя вплотную прижимать его к стенам и крепить к плинтусу. При тепловом воздействии пол должен свободно расширяться и оставаться совершенно ровным.

Теплоизоляция пола

Выбор материала для нее позволяет рационально использовать электроэнергию, поскольку влияет на тепловые потери. С целью создания комфортного обогрева используют фольгированную изоляцию, состоящую из вспененных полимерных материалов с толщиной слоя от 3 до 10 мм. Ее применение экономит электричество от 10 до 20%. Использование твердых сортов пенополистирола с толщиной слоя от 3 см и фольгой, покрытой полимером, позволяет снизить потери до 30%.

Потребление электричества

Эффективность работы любой электрической конструкции определяется величиной, затраченной на нее электроэнергии. Чтобы система теплого пола удовлетворяла вашим запросам определите задачи для нее, которые могут быть:

  • постоянный обогрев помещения
  • нагрев пола только утром и вечером, когда хозяин находится дома
  • поддержание стабилизированной температуры в дневное время для комфортного нахождения на полу маленьких детей
  • любые другие условия

Определите площадь помещения и рассчитайте приблизительные затраты электроэнергии за 1 час ее работы или сутки, неделю, месяц. Для этого можно использовать усредненные данные эксплуатации резистивного нагревательного кабеля для создания комфортных условий:

  • в сухих помещениях расходуется 120 Вт на 1 м2
  • во влажных комнатах — 140 Вт на 1 м2

Например, комната 2 на 3 метра за один час работы теплого пола потребит 2х3х0,12=0,72 кВт. При непрерывной работе в течение 10 часов расход электроэнергии составит 7,2 кВт.

Потребление электричества у пленочного инфракрасного пола и водно-электрического немного экономичнее.

Тёплый пол электрический и его ремонтопригодность

Хотя производители и гарантируют работу теплого пола длительные сроки, однако, предусмотреть появление поломок отдельных деталей и устранение их заменой лучше всего на стадии проекта. Для этого способы подключения термодатчика с термостатом должен исключить вскрытие засохшей цементно-песчаной стяжки пола при возникновении необходимости их ремонта.

Замена пленки у инфракрасного пола не должна создать нерешаемых вопросов со сложной разборкой напольного покрытия.

У жидкостно-электрических модулей замена жидкости и нагревательного элемента может быть выполнена через специальную монтажную коробку. Ее монтируют на линии финишной стяжки пола. А в случае нарушения целостности трубы небольшой объем вытекшей жидкости укажет на место повреждения. Его просто вырезают после вскрытия. Затем накладывают муфты и подключают двухсторонний фитинг.



Так же читайте по теме:

Экономия электричества на даче или в загородном доме, 8 способов!

Выбор теплого пола, водяной или электрический?

Как рассчитать теплый пол? Расчет мощности различных нагревательных элементов.



Будем рады, если подпишетесь на наш Блог!

[wysija_form id=»1″]

Устройство электрического теплого пола: технология

Технология устройстваТеплый пол является новейшим видом системы обогрева. Данное отопление большими шагами набирает популярность как среди специалистов теплоснабжения, так и среди обычных жителей частных домов и квартир.

Теплые полы являются не простой отопительной системой, они имеют определенные нюансы при монтаже и во время эксплуатации.

Существуют две отличающиеся разновидности нового вида обогрева: водяные и электрические теплые полы. Устройство электрического теплого пола бывает разнообразное, поскольку существует несколько видов настилов, имеющих электропитание.

Электрический теплый пол: принцип действия и устройство

кабель полОбратив свой взгляд в сторону электрических теплых полов, как основной или дополнительной системы обогрева в вашем жилом помещении, нужно быть готовым к различным трудностям, связанным с выбором одной из разновидностей нагревательного настила, а также организацией качественного подключения электропитания.

Поскольку теплый пол является электрическим прибором, который может устанавливаться в местах с повышенной влажностью, необходимо досконально изучить все требования к данному оборудованию по электробезопасности и беспрекословно их соблюдать.

Невыполнение требований монтажа может привести к нежелательным последствиям, таким как короткое замыкание проводки, следствием которого бывает пожар и поражение электрическим током жителей помещения.

Чтобы этих событий не происходило, стоит качественно монтировать все контактные соединения и обязательно установить в водном распределительном электрическом щите отдельный автоматический выключатель. Данным «автоматом» будет индивидуально защищаться система теплых электрических полов.сравнеие полов

кабельный полТермоматы

Электрические теплые полы имеют ряд разновидностей напольных настилов для обогрева:

  • кабельный теплый пол;
  • настил в виде матов;
  • инфракрасный теплый подпол.

Выбирая свой тип обогревательной системы, установленной под финишным половым покрытием, необходимо узнать каждый электрический настил подробнее.

Выбирая электрический теплый пол для своей комнаты, необходимо помнить о толщине «пирога» данной конструкции, поскольку получается, что современная система обогрева препятствует ходу дверей или встроенных шкафов.

Не стоит уменьшать и толщину стяжки, это часто приводит к разрушению настила и повреждению конструкции теплого электрического пола.

Разновидности теплых электрических полов

Ик полНа ик-пленку можно сразу укладывать финишное покрытие

Электрический теплый пол имеет несколько разновидностей, что позволит каждому клиенту выбрать именно свой вариант, подходящий под определенные условия и соответствующий требованиям.

На сегодняшний день существуют следующие типы электрических настилов:

  1. Кабельный тепловой покров. В основе системы обогрева данного вида лежит одно или 2 жильный электрический кабель, который имеет несколько слоев изоляции. Преимуществом этого вида обогревательной системы является то, что вы приобретаете все устройства для настила по отдельности и можете самостоятельно планировать длину кабеля, для соединения которого существуют специальные герметичные муфты. Выбирая кабельную продукцию для теплого пола, следует выбирать качественную продукцию, так как вы организовываете отопление для себя.
  2. Инфракрасный теплый пол. Инфракрасный покров является наиболее новой подпольной системой обогрева. Для ее установки не требуется организация стяжки, что позволяет уменьшить толщину слоев «пирога» настила. Работа данной системы обогрева основана на инфракрасном излучении, в результате чего нагреваются предметы, а не воздух, за счет чего тепло в помещении задерживается на более продолжительный период и не так быстро выветривается. Само устройство представлено в виде пленки, на которой нанесены специальные линии разрезов, поэтому отдельные куски нагревательных элементов можно располагать произвольно по комнате, как требуется хозяину.

    Кабельный полВыбирая кабельный обогрев, следите за качеством приобретаемого провода

  3. Электрический пол в виде матов. Электрические маты имеют схожее устройство с кабельным теплым полом, поскольку мат представляет собой тот же кабель, закрепленный на пластиковой решетке, которая служит для фиксации кабеля и армирования поверхностной стяжки. Маты бывают разных размеров и имеют точки подключения, которые выполнены таким образом, чтобы к ним можно подключать как силовой кабель на вывод, так и дополнительные элементы.

Система электрического теплого пола состоит не только из нагревательных элементов.

Важнейшую роль в этом виде обогрева семейного очага играет терморегулятор с присоединенным термодатчиком, который располагается на одном уровне настила с нагревательными элементами.

Терморегулятор для электрического теплого пола

Терморегулятор для электрического теплого полаНастроенный на определенную температуру термостат будет самостоятельно поддерживать необходимый уровень обогрева

Сегодня тяжело представить любую разновидность системы электрических теплых полов без терморегулятора, поскольку это устройство считается «мозговым центром» нового вида отопления. «На его плечи» ложится контроль температурных показателей в помещении.

Именно термостат помогает своевременно коммутировать систему, не создавая перерасхода электроэнергии и поддерживая комфортную обстановку. Прибор реагирует на данные от термодатчика, который подключается к нему при помощи специального термозащитного кабеля.

регулятор полаТермостат производится с механической и автоматической регулировкой температуры. Автоматический терморегулятор может иметь цифровой дисплей, на котором отображается существующая температура в помещении и другие параметры.

Регулировка и контроль процесса работы отопительной системы можно производить при помощи пульта, что удобно, но значительно повышает стоимость устройства.

Электро полМеханический термостат имеет регулировочную ручку, при помощи которой вы самостоятельно выставляете (на градуированной шкале) значение температуры, подходящее именно вам, поскольку «комфортная температура» у каждого человека своя.

Терморегулятор находится в работе постоянно и, как только датчик подаст ему сигнал отклонения от установленного значения температуры, коммутирует систему электроснабжения, запуская ток в нагревательные элементы или прекращая питание.

Терморегулятор находится постоянно под напряжением и выполняет коммутационную работу, поэтому не стоит экономить на этом устройстве.

Оно должно быть изготовлено из качественного материала и иметь надежные контактные соединения, так как на них ложится основная нагрузка.

Принцип действия и особенности электрических теплых полов

пленка икКак было сказано выше, устройство теплого электрического пола имеет ряд особенностей. Сам принцип действия системы отопления заключается в преобразовании электрической энергии в тепловую. При этом широко используются свойства проводников, а именно их сопротивление.

Для более понятного описания можно привести пример с лампочкой. В сети переменного тока напряжением 220 В лампочку подключают к двум проводникам, которые в простонародье называются «фаза» и «ноль».

В нашем случае лампочкой является нагревательный элемент, а местом подключения – терморегулятор, именно на его выводах происходит стыковка кабеля нагрева и силовой проводки.

Особенности кабельных и матовых настилов

Электро матыКоличество стыков должно быть минимальным

Кабельные и матовые теплые полы имеют похожую конструкцию. В обоих видах устройства нагревательным элементом является кабель.

Выбирая кабель или маты для своего помещения, необходимо заранее просчитать необходимое количество материалов. Так как количество стыков должно быть минимальным, поскольку именно места соединений являются слабыми точками всей системы.

кабель напольныйВыбирая теплый пол, стоит учитывать размеры и назначение комнаты, в которой будет применяться настил, а также показатели мощности самого элемента нагрева, в данном случае кабеля.

Зная площадь комнаты, ее тип (кухня, ванная, балкон) и назначение монтируемого теплого пола (основной обогрев или вспомогательный), по приведенной ниже таблице можно определить мощность устройства в целом.

потребление тепла

Устройство инфракрасного теплого пола

ик полТолщина ИК-панелей не более 2 мм

Технология изготовления инфракрасных теплых полов является самой современной. Данный тепловой настил создается в виде пленки, которая имеет двухслойную структуру. Общая толщина изделия 1-2 мм.

Внутри пленки располагаются нагревательные элементы биметаллические пластины, которые соединяются между собой при помощи тонких медно-серебряных проводников (используются материалы с лучшей проводимостью).

Разрезать ик пленкуДанное изделие может секционироваться, отделятся по соответствующим линиям, нанесенным на материал. Это позволяет куски располагать в нужных местах, каждый из которых имеет контакты для присоединения проводников.

При нагреве пластины, расположенные в пленке, излучают тепловую энергию, которая передается при помощи инфракрасного излучения с поверхности изделия за счет верхнего карбонового слоя.

При организации подключения любой из разновидностей теплых полов следует сопоставлять суммарную мощность нагревательных элементов с мощностью терморегулятора.

Допустимые параметры, указанные на приборе, не должны быть ниже общей мощности настила, так как результатом может быть возгорание термостата и короткое замыкание.

Установка электрических теплых полов

После того, как вы окончательно выбрали тип применяемого теплого электрического пола, можно заняться подготовкой основания и непосредственно монтажом. Подробнее о монтаже термоматов смотрите в том видео:

Перед тем, как укладывать электрический кабель, маты или пленку, нужно качественно подготовить основание.

Обязательным требованием при применении различного вида теплых полов является выравнивание чернового перекрытия или его ремонт. Если в начальный момент монтажа не выровнять поверхность, то в дальнейшем при организации «пирога» настила могут возникнуть проблемы, связанные с неравномерным прогревом всей площади пола.Установка электрических теплых полов

Установка электрических теплых половПоверх чернового перекрытия принято делать слой гидроизоляции. Для этого может применяться как специальная пленка, так и рубероид. Следующим слоем «пирога» является утеплитель, в качестве которого применяют пенопласт или пенополистирол толщиной 2-3 мм.

Плиты материала необходимо укладывать плотно друг к другу без просветов и зазоров. Поверх утеплителя можно уже раскладывать нагревательные элементы и подключать их.

Особенности организации электрического настила при помощи кабеля и матов

Пенополистирол панельУтеплитель не даст теплу рассеиваться вниз

Первые слоя настила теплого пола для всех вариантов одинаковы. С недавним появлением специализированного утеплителя – пенополистирола, предназначенного для теплого пола, стало удобно монтировать водяные трубы и нагревательный кабель, поскольку на каждом листе есть специальные пазы, куда вставляются элементы нагрева.

Данное изобретение позволяет укладывать электрический кабель как зигзагом, так и спиралью с различным шагом (пазы удалены друг от друга на 5-8 см). Поверх уложенного кабеля можно организовать тонкий слой наливных полов (по верхнему уровню нагревательного элемента) или накрыть конструкцию листовым материалом (влагостойкой фанерой, ОСБ-плитой или ЦСП). Следующим слоем является уже финишный настил.

укладка кабеляКабель подсоединяется к термодатчику

Электрические маты нельзя укладывать на рассмотренный выше пенополистирол, поскольку они представляют собой кабель, закрепленный на сетке, поэтому для матового пола рекомендуется применять обычный плоский пенополистирол.

Раскатывая маты и укладывая кабель, не забудьте установить термодатчик (чтобы не касался нагревательных элементов) и вывести от него провод, который связывает его с регулятором.

Все муфты и стыкующие части нагревательных элементов должны быть установлены в одном уровне с матами и кабелем.

Вывод делается в одном месте строго под терморегулятором, при этом термостат должен устанавливаться от пола на высоте не менее 1 м.

Установка инфракрасного теплого пола

Одним из преимуществ инфракрасного теплого пола является толщина пирога. Данный настил считается однородным устройством (без выпуклых поверхностей), поверх него сразу монтируются ОСБ-листы или фанера, на которые в дальнейшем укладывают ламинат, ковролин или линолеум. Толщина «пирога» инфракрасного настила бывает от 2 до 4 см. Подробнее о процессе укладки смотрите в этом видео:

Установка инфракрасного теплого полаВ качестве утеплителя принято применять специальную полиуретановую подложку с отражающей поверхностью (толщина 0,4-0,8 см), на которую стелют пленку.

Выше было сказано, что все сегменты инфракрасной пленки имеют контактные выходы, к ним параллельно подсоединяются проводники, которые впоследствии стыкуются в одной муфте, откуда и производится вывод на терморегулятор.

При монтаже инфракрасного настила необходимо заранее учитывать места укладки пленки, поскольку не рекомендуется устанавливать данную систему обогрева под тяжелыми предметами (шкафами, стиральными машинами, тумбами).

Теплый электрополПодводя итог статье, нужно сказать, что различные виды теплых электрических полов имеют как схожие черты установки и принцип действия, так и различия. Выбирая «свой вариант» системы обогрева, каждый хозяин может воспользоваться изложенным материалом.

Процесс выбора очень важен, поскольку перед покупкой изделия стоит ознакомиться со всеми достоинствами и недостатками, а также узнать параметры мощности для комнаты, где будет устанавливаться обогревательная система.

технология правильной укладки с видео —




Электрический тёплый пол – техническое решение, которое позволяет обеспечить желаемый комфорт в доме и при этом избежать проблем, связанных с водяными системами: необходимостью прокладки труб, вмешательства в систему отопления и подключения к котлу, получения специальных разрешений на проведение работ, разработки проекта.

К тому же достаточно важной особенностью водяной системы является то, что монтаж электрического теплого пола в сравнении с ней обойдётся в 3-4 раза дешевле. К тому же потребление электроэнергии при использовании такой отопительной системы минимально и может быть подключено к сети стандартного исполнения и не требует дополнительного оформления разрешительных документов.

Укладка теплого электрического пола: доступные варианты

Сравнение различных систем теплых полов на основе их работы

Сравнение различных систем на основе их работы

Для того чтобы правильно определиться с типом используемой системы, базовыми данными, которые позволят принять взвешенное решение станет:

  • площадь помещения (полная и полезная),
  • наличие системы центрального отопления, его вид,
  • возможность установки электрического теплого пола со стяжкой,
  • состояние несущей поверхности.

В большинстве случаев устройство эл. теплого пола кабельного типа или укладка нагревательных матов – оптимальный вариант, так как выравнивающая стяжка в любом случае будет заливаться. Если же нет желания или возможности для того, чтобы демонтировать старое покрытие, инфракрасные плёночные материалы позволят быстро и с минимальными усилиями уложить покрытие на базовую поверхность. С точки зрения затрат обе системы в целом потребуют примерно одинаковых вложений.

Всё что нужно для выбора и установки электрического теплого пола, видео

Кабельные системы

При использовании кабельного нагревательного элемента монтаж теплых электрополов выполняется только в цементной стяжке. Только после этого возможна укладка финишного напольного покрытия. Принцип работы такой системы заключается в прохождении через проводник тока заданной величины.

Конструкция резистентного кабеля

Конструкция резистентного кабеля

За счёт использования кабеля резистентного или саморегулируемого типа происходит его нагрев, при котором тепло будет передаваться в стяжку. Причём первый вариант наиболее популярен, так как существенно отличается по своей стоимости. К тому же выполняют они одну и ту же функцию.

Саморегулирующиеся кабели

Расчёт мощности – обязательный этап в технологии устройства электрического теплого пола. Чаще всего для этого используются специальные таблицы, в которых приведены усреднённые значения по данным оборудования разных производителей. Итоговая разница между расчётными и фактическими данными составляет около 4 %, что для подобной установки не существенно.

При устройстве теплого электрического пола кабельного типа среднее потребление составляет

  • для коридора и кухни – 150 Вт,
  • санузлов – 180 Вт,
  • балконов – 200 Вт,
  • гостиных, спален – 150 Вт.

Монтаж электрических теплых полов всегда начинается с определения места, в котором будет установлен терморегулятор системы. В случае необходимости в этом месте проделывается штроба для установки коробки, самого датчика, а также прокладки кабеля.

Для того чтобы датчик был способен давать показания достаточно высокой точности, он должен быть установлен на расстоянии 1 м от стены под нагревательным кабелем в пластиковой трубе. С использованием такого решения обеспечивается возможность лёгкого доступа к элементу для замены или обслуживания

Инфракрасные плёночные полы

Плёночный материал представляет собой нагревательный элемент, который представляет собой тонкую плёнку. Её толщина составляет 0,4 мм. Внутри запаиваются карбоновые полосы, при нагревании которых контактные шины, выполненные из меди, служат источником инфракрасных волн с диапазоном 5-20 мкм.

Важно учитывать! Инфракрасное излучение абсолютно безопасно для человеческого организма в отличие от электромагнитного

Плёночный электрический теплый пол, схема подключения

Плёночный электрический теплый пол, схема подключения

При укладке теплого электрического пола плёночного типа не происходит нагрев самого напольного покрытия. Нагреваются окружающие источник тепла конструкции и предметы (это может быть мебель, потолок, стены). Это позволяет сохранить уровень влажности неизменным.

При выполнении расчётов мощности важно учитывать, что если планируется укладка ламината, паркета или паркетной доски, мощность нагрева не должна превышать 150 Вт на 1 м2. Применение керамической плитки в качестве напольного покрытия позволяет увеличить мощность системы в помещении до 200 Вт

При выполнении расчётов и монтажа электрического теплого пола также рекомендуется учитывать, что расстояние между стенами и мебелью до плёнки должно составлять минимум 10 см, а комната должна быть покрыта полотном более чем на 70 % своей площади.

Инструкция по монтажу теплого электрического пола

Из чего состоит схема теплого пола электрического

Электрический теплый пол, схема

  1. Основа – черновой пол, который представляет собой ровную плиту или стяжку. Оба варианта смогут обеспечить достаточно высокий уровень защиты от тепловых потерь.
  2. Термоизоляционный материал необходим для того, чтобы система отапливала именно вашу квартиру, а не соседей. Теплоизоляцию монтируют под нагревательными элементами. Терморегуляторы для теплого электрического пола

    Терморегуляторы для теплого электрического пола

  3. Кабель или плёнка соединяется с блоком управления при помощи проводов. Для регулирования работы системы используются датчики и терморегулятор.
  4. Финишное покрытие.

Теплые электрические полы, технология укладки

Выравнивание базовой поверхности

В большинстве случаев вне зависимости от того, кабель будет укладываться или плёнка, потребуется предварительная подготовка помещения.

Выравнивание базовой поверхности

  1. Освобождение помещения от мебели.
  2. Демонтаж старого напольного покрытия.
  3. Выравнивание бетона при помощи шлифмашины, удаление всех наплывов, выступов.
  4. Устранение всех имеющихся трещин, щелей с использованием ремонтного состава на основе эпоксидной смолы и цемента.

Наличие неровностей пола более 20 мм – повод к заливке выравнивающей стяжки. Для этого необходимо:

  • прогрунтовать поверхность,
  • подготовить самовыравнивающуюся смесь,
  • залить её, равномерно распределяя по поверхности в соответствии с инструкцией,
  • прокатыванием игольчатого валика удаляется весь воздух из залитой массы.

Приступать к дальнейшим работам можно будет не ранее, чем через несколько дней.

Изготовление электрического теплого пола, технология выравнивания бетонного основания.

Важно знать! Для того чтобы не допустить образования трещин и разрушения пола или деформации стяжки при её нагреве, по периметру помещения на стены рекомендуется наклеить демпферную ленту.

Как укладывать теплоизоляцию под электрический пол

После полного высыхания стяжки приступают к укладке подложки под электрический теплый пол – рулонных фольгированных утеплителей (это могут быть Тепофол, Пенофол или их аналоги). С их использованием обеспечивается отражение теплового излучения внутрь помещения.

как укладывать теплоизолятор

как укладывать теплоизолятор

При монтаже теплого электро пола укладка теплоизоляции выполняется по следующей схеме:

  • материал раскладывается на полу,
  • выполняется его укладка по всей площади помещения так, чтобы полосы лежали без зазоров вплотную к стенам,
  • по стыкам материал соединяется фольгированным скотчем.

Как уложить электрический теплый пол кабельного типа

Электрический монтаж плёночных полов ввиду высокой готовности самого материала к укладке обычно никаких проблем не вызывает, но с кабельными возникает множество вопросов. Одним из первых возникает вопрос о количестве необходимого кабеля. Для того чтобы определиться с длиной, удобнее всего воспользоваться специальными таблицами, которые имеются на сайтах производителей кабелей.

Схема монтажа теплого пола электрического: укладка кабеля

Схема монтажа теплого пола электрического: укладка кабеля

Электро теплый пол, монтаж термостата

Термостат устанавливается на высоте 50-100 см от уровня пола. Возможна установка монтажного короба с его поверхностным или внутренним креплением. В первом случае, если нет желания нарушать отделку стены, рекомендуется использовать специальный кабель-канал для подключения линии.

Далее сам термостат крепится в подготовленном углублении, по стене прокладывается кабель, который соединяет устройство с нагревательными элементами. Температурные датчики при монтаже электрического теплого пола крепятся к полу и соединяются проводами, проложенными в штробе, с термостатом. Датчики рекомендуется укладывать в пластиковых трубках.

Монтаж электрического теплого пола, схема с одножильным кабелем

Монтаж электрического теплого пола, схема с одножильным кабелем

На приведенной схеме укладки электрического теплого пола предлагается один из способов соединения кабеля с терморегулятором. При использовании такого способа подключения одножильный нагревательный кабель должен быть двумя концами подключен к терморегулятору. Использование такой схемы оптимально для компактных помещений, при большой площади комнаты необходимость подключения холодного и горячего конца кабеля к терморегулятору может быть проблематичным.

Монтаж электрического теплого пола

При использовании двухжильного кабеля электрическая схема теплого пола существенно меняется. В этом случае на концевых окончаниях будут соединены два провода. Для того чтобы получить питание от терморегулятора, потребуется подключение сразу 2-х жил. Конструкция отличается большей сложностью в сравнении с одножильными моделями, но в то же время с использованием двухжильного нагревательного кабеля появляется возможность отопления комнаты большой площади за счёт увеличения энергоёмкости проводника.

При укладке кабельных систем с использованием напольного мата достаточно будет просто раскатать на подготовленном основании и подключить его к терморегулятору. При необходимости обвода места установки сантехнического оборудования или крупной мебели достаточно будет разрезать сетчатое полотно, не допуская при этом повреждений проводника.

Укладка кабельных систем с использованием напольного мата

Укладка кабельных систем с использованием напольного мата

В большинстве случаев производители предлагают маты, оснащённые специальными креплениями. При их отсутствии правила укладки теплого электрического пола допускают использование дюбелей для фиксации. Если выбран нагревающий кабель в бухте, необходимы специальные направляющие, которые позволят уложить проводник зигзагами с одинаковым шагом укладки электрического теплого пола.

Также необходимо проверить при помощи тестера сопротивление кабеля (должно соответствовать паспортным значениям), качество изоляции в местах соединения. При этом стоит учитывать, что оптимальной работа терморегулятора будет, только если он будет расположен между витками кабеля.

В зонах прохождения провода над разделительной линией он должен быть спрятан в гофротрубу длиной 12-15 см. Таким образом удаётся существенно снизить риск обрыва кабеля при тепловом расширении плит. Место соединения питающих проводов с нагревательным кабелем должно располагаться в 10-15 см от штробы. В результате соединительные клипсы утапливаются в стяжку.

Стоит отметить местоположение места соединения на плане квартиры, чтобы легко найти его в случае ремонта тёплого пола

Обязательна проверка сопротивления провода, его значение должно быть в пределах, прописанных в паспортных данных на нагревательные элементы. Только после этого возможно проведение испытаний с включением тёплого пола.

Для того чтобы регулировать температуру тёплого пола, термодатчик должен быть подведен между ближайшими полосами в гофрированной трубе. За счёт этого обеспечивается не только его эффективная работа, но и возможность легкой замены. Если все компоненты при тестировании работают штатно, регулятор снимается для того, чтобы выполнить все необходимые отделочные работы.


Видео, как правильно укладывать электрический теплый пол (кабельный)

При монтаже кабельного электрического пола в помещениях с высокой влажностью (в банях, ванных комнатах) армирующая сетка и регулятор обязательно должны быть заземлены. Оптимальным вариантом для этого станет лужёный медный провод

Теплые электрические полы, технология укладки инфракрасных систем

Технология монтажа электрического теплого пола плёночного материала заключается в его расстилании поверх теплоизоляционного слоя. Зону раскладки желательно предварительно разметить. Плёнка нарезается, раскладывается по линиям. При этом не допускается наложение полотен друг на друга.

Технология укладки инфракрасных систем

Технология укладки инфракрасных систем

Для закрепления полос удобнее всего использовать двусторонний скотч. После этого проводится подключение: провода крепятся к плёнке специальными зажимами, все соединения изолируются. Провода должны быть выведены к стене и протянуты под плинтусом. Электрический монтаж выполняется по параллельной схеме. Тестовый запуск выполняется после того, как все полосы будут подключены.

Электрический монтаж теплых полов

Так как в случае монтажа электрических тёплых полов из плёночных материалов стяжка не потребуется, поэтому можно сразу приступать к укладке напольного покрытия (линолеума или ламината).


Видео монтажа теплого электрического пола плёночного типа

10 важных советов по укладке электрического пола

  1. Нельзя резать двужильные кабели. При этом они полностью выходят из строя. Поэтому при выборе длины материала необходимо учитывать, что уменьшить её впоследствии будет уже невозможно.
  2. При выборе кабеля необходимо ориентироваться не на общую площадь помещения, а на поверхность, на которой будет укладываться тёплый пол, исключая зоны, в которых установлена сантехника, стационарная бытовая техника, мебель.
  3. Нельзя включать кабель до того, как полностью высохнет клеевой раствор и стяжка, это может вывести его из строя.
  4. Не допускается укладка кабеля на необеспыленную поверхность. Для очистки лучше всего подойдёт промышленный пылесос.
  5. Не рекомендуется ходить в обуви с твёрдой подошвой по нагревательным элементам, это может привести к повреждению изоляционного слоя.
  6. Не стоит замуровывать термодатчик в раствор. Его поломка иногда случается, поэтому при монтаже в гофротрубе извлечь устройство можно будет легко и без каких-либо сложностей.
  7. Перед укладкой стяжки поверх кабелей и напольного покрытия полезно будет зарисовать схему укладки электрического теплого пола с указанием расстояний до стен, мебели, других ориентиров. Если в будущем, к примеру, потребуется просверлить пол для установки сантехники, такая схема всегда пригодится.
  8. Не стоит пренебрегать процедурой измерения сопротивления, его соответствие паспортным данным позволит судить об исправности нагревательного элемента.
  9. Воздушные карманы, расположенные вокруг греющего кабеля, могут привести к локальному перегреву проводника и существенному сокращению срока его службы.
  10. Сразу после окончания процесса монтажа нельзя включать тёплый пол даже для проверки его работы (а особенно для скорейшего высыхания стяжки). Практически всегда при этом происходит повреждение греющего кабеля.

Какой электрический теплый пол выбрать. Виды, преимущества и особенности монтажа

Теплые полы с каждым годом занимают все более уверенную позицию на рынке отопительных приборов. Преимуществом такой системы обогрева становится не только экономия рабочего пространства в помещении, но и равномерное распределение тепла.

Всего же выделяют два типа теплых полов: водяные и электрические. В многоквартирных домах принято использовать только электрические теплые полы, так как они позволяют регулировать температуру и исключают вероятность затопления нижних этажей, что возможно в случае использования водяного теплого пола. Почему еще законодательно запрещено устанавливать в квартирах водяной пол, Вы можете прочитать в нашей статье. А в этом обзоре рассмотрим устройство, виды, правила выбора и установки, а также преимущества электрического теплого пола.

Виды и устройство электрического теплого пола

Электрический теплый пол, в зависимости от типа обогревательного элемента, подразделяют на 2 вида: конвекционный теплый пол и инфракрасный теплый пол.

Конвекционный электрический теплый пол – это система, где нагревание совершается в греющем элементе (кабеле), который уже посредством физического контакта передает тепло на поверхность пола и далее. Конвекционный тип электрических полов включает все кабельные системы, куда входят и тонкие нагревательные маты.

Греющий кабель (диаметр 5-8 мм) состоит из одной или двух токоведущих жил (одножильный или двухжильный экранированный), внутренней изоляции и наружной оболочки. Монтируется такой теплый пол в стяжку толщиной от 3 до 5 см. Электрический греющий кабель рекомендуется использовать под керамическую плитку, керамогранит, натуральный камень, наливной пол, ламинат, паркетную доску, плитку пвх, линолеум, ковролин, что делает «кабель в стяжку» фактически универсальной системой комфортного обогрева или полного отопления.

Нагревательные маты могут быть двух типов: конвекционные и инфракрасные. И если инфракрасные теплые полы это инновационная система обогрева помещений, то конвекционные маты это тот же греющий кабель, но более тонкий (диаметр кабеля 2,5-4 мм) и закрепленный на сетчатом основании с нужным расстоянием между витками кабеля. Тонкие маты укладываются в меньшую толщину стяжки, всего до 5-10 мм, или непосредственно в слой плиточного клея. Такой монтаж не повышает запланированную высоту пола, а сетчатое основание делает установку удобнее.

Инфракрасный электрический теплый пол – это тонкая пленка состоящая из нагревательных ик-элементов, которые передают тепло не воздуху, а предметам, расположенным в комнате, включая и само напольное покрытие. На сегодняшний день инфракрасный пол для сухого монтажа это одно из самых экономичных, экологичных и простых по монтажу решений для обогрева помещений.

Его установка является наиболее простым из возможных вариантов — инфракрасная пленка укладывается необходимыми по длине полосами на тонкую отражающую теплоизоляцию, а на нее сверху укладывается напольное покрытие. Отсутствие трудоемкого процесса стяжки или какого-либо иного раствора, также позволяет устанавливать инфракрасные полы не только на горизонтальною плоскость, но и на вертикальную и потолочную. Пленочный теплый пол за счет функции саморегуляции не боится запирания мебелью.

Подробнее о преимуществах, видах, производителях и комплектации инфракрасного теплого пола читайте в нашей статье.

Как выбрать электрический теплый пол

Каждый хозяин знает холодные места своего дома, которым не хватает уюта и тепла. Именно поэтому решение установить электрический теплый пол в том или ином помещении приходит до начала ремонта. Будь то теплый пол в ванной, кухне, комнате или на балконе, стоит учесть множество моментов, выбирая подходящий именно Вам электрический теплый пол.

1. Напольное покрытие. Одним из главных факторов при подборе электрического теплого пола является тип напольного покрытия. В первую очередь стоит выяснить его совместимость с необходимым Вам теплым полом. Эту информацию Вы можете уточнить у менеджеров магазина или найти на упаковке товара. Ранее мы уже рассказывали как правильно выбрать электрический теплый пол под ламинат и теплый пол под плитку.

2. Основной источник отопления или дополнительный. Если теплый пол остается единственным источником обогрева в комнате, то следует обращать внимание на полы с большей мощностью. В качестве дополнительного обогрева подойдут практически все варианты электрического теплого пола, включая инфракрасный теплый пол.

3. Мощность теплого пола. От нее зависит не только комфортная температура в отапливаемом помещении, но и энергопотребление системы, которое обуславливает стоимость ее эксплуатации.

4. Производитель электрического теплого пола. От производителя теплых полов будет зависеть и цена продукта, и рабочие характеристики системы, а также гарантийное обслуживание. Следует помнить, что систему теплого пола заменить будет крайне сложно, поэтому важно сразу сделать правильный выбор. Прочитать о преимуществах брендов электрических теплых полов и терморегуляторов, представленных в нашей Сети магазинов, вы можете в этой статье.

Монтаж электрического теплого пола

Технология монтажа электрического теплого пола не зависит от его типа и примерно одинакова.

Монтаж любого теплого пола стоит начинать с выбора места, где будет установлен терморегулятор. В заранее подготовленный подрозетник с выведенной электропроводкой и вертикальной штробой 20х20 мм (в случае наружной электропроводки, устанавливается внешний кабель-канал) монтируют терморегулятор и датчик электрического теплого пола в гофрированной трубке 16 мм.

Следующий важный этап — это подготовка поверхности пола, ее необходимо выровнять и очистить от мусора. Перед установкой греющих матов необходимо прогрунтовать поверхность чернового пола для лучшей адгезии плиточного клея или нивелирующей стяжки (во избежание отслоения напольного покрытия от разности коэффициента теплового расширения материала из-за нагрева-остывания теплоизоляцию под греющие маты укладывать категорически запрещается).

После укладки греющего мата делается горизонтальная штроба, чтобы датчик в гофрированной трубке располагался четко между греющими жилами.

Монтаж греющего кабеля в стяжку происходит несколько иным способом:

На черновой стяжке закрепляется отражающая теплоизоляция, поверх которой крепится монтажная лента, либо армирующая сетка, куда и укладывается греющий кабель с определенным расстоянием. Штроба в этом случае требуется только вертикальная. Датчик в гофрированной трубке также фиксируется на равном расстоянии между витками греющего кабеля.

По итогам тестовой проверки электрического теплого пола, при условии, что все показатели совпали с данными, указанными в техническом паспорте, следует заливка стяжки или укладка пола. На нашем сайте Вы можете более подробно ознакомиться с монтажом нагревательных матов и греющего кабеля, монтажом кабельного инфракрасного теплого пола UNIMAT и инфракрасного пола CALEO.

Преимущества электрического теплого пола

  1. Комфортный и основной обогрев помещения. Система теплого пола равномерно нагревается в нижней части помещения, что позволяет избегать таких нежелательных эффектов как движение теплого воздуха сверху вниз по комнате. При использовании данного типа обогрева отсутствует активное движение воздуха и различные микрочастицы — пыль, споры плесневых грибов, аллергены не находятся в воздухе во взвешенном состоянии.
  2. Эстетика и безопасность. Все нагревательные части теплого пола скрыты, отсутствуют навесные радиаторы, никакие детали не нарушают эстетическое восприятие интерьера. Исключается возможность получения ожогов или различных травм.
  3. Эффективность. При включении обогрева отсутствуют утечки тепла и снижаются затраты электроэнергии за счет удобной автоматической регулировки параметров. Терморегулятор поддерживает заданную комфортную температуру в помещении.
  4. Простой монтаж электрического теплого пола, разрешен к установке в многоквартирных домах.
  5. Длительный срок эксплуатации.

Другие преимущества электрического теплого пола и мнение экспертов о данной системе смотрите в видео на нашем сайте.

Какой электрический теплый пол подойдет Вам?

Не стоит забывать, что не существует универсального электрического теплого пола, который подходил бы для всех ситуаций. Менеджеры нашей Сети фирменных магазинов «ТЕПЛЫЙ ПОЛ» помогут сделать правильный выбор теплого пола, а атмосферу вашего дома максимально уютной.



Получить консультацию, дополнительную информацию о продукции и выбрать электрический теплый пол можно в нашем интернет-магазине, по телефону +7 (800) 77 55 628, +7 (812) 33-25-300 или в одном из наших магазинов в Вашем городе.



Электрический теплый пол под тонкие напольные покрытия: паркет, ламинат, линолеум и ковролин

Электрический теплый пол под плитку в кухне, ванной и коридоре

Популярные модели электрических теплых полов

Чем хорош теплый пол? — Говорит ЭКСПЕРТ



«Какой электрический теплый пол выбрать. Виды, преимущества и особенности монтажа»
ООО «Теплый пол», 2017
Сеть фирменных магазинов «ТЕПЛЫЙ ПОЛ» – зарегистрированный товарный знак. Копирование и использование текстов с сайта Сети фирменных магазинов «ТЕПЛЫЙ ПОЛ» без указания источника – ЗАПРЕЩЕНО!



Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
