Ремонт рулевой рейки с электроусилителем Лада Калина: фото, видео

Каждый автовладелец Лады Калины, рано или поздно столкнется с проблемой выхода со строя и ремонтом рулевой рейки. Конечно, эксперты и автомеханики рекомендуют менять этот элемент, но не каждому под силу купить этот элемент, поэтому ремонт – это выход.

Видео о ремонта рулевой рейки на Лада Калина:

Видео материал расскажет, как ремонтировать рулевую рейку, даст основные рекомендации и особенности по сборке.

Признаки неисправности рулевой рейки

Ремкомплект для рулевой рейки Лада КалинаРемкомплект для рулевой рейки Лада Калина

Ремонтный комплект рулевой рейки

Прежде чем приступить к ремонту элемента, необходимо точно определить, что на автомобиле вышла из строя именно рулевая рейка. Для этого есть косвенные и прямые признаки, которые укажут на деталь. Конечно, лучше всего провести диагностику на специализированном автосервисе, но можно попытаться своими руками, например, подтянуть рулевую рейку, но тут надо действовать осторожно.

Итак, рассмотрим, основные признаки неисправности рулевой рейки:

Все эти признаки являются прямыми при неисправности рулевой рейки, которые станут первыми звоночками, что элементу необходимо провести диагностику и ремонт.

Причины неисправности

Рулевое управление Лада КалинаРулевое управление Лада Калина

Общий вид рулевого управления

Причин выхода из строя рулевой рейки не много, но их необходимо знать. Своевременное техническое обслуживание, а также диагностика узла смогут продлить жизнь элементу.

Рассмотрим, основные причины возникновения неисправностей рулевой рейки:

  • Износ элементов составляющей рейку.
  • Повреждение вследствие ДТП, когда удар пришелся в колесо.
  • Прочие причины, которые послужили тому, что рейка стала подтекать.

Все эти причины становятся поводом для ремонта узла рулевого управления.

Конструктивные характеристики

Для того, чтобы проводить ремонт рулевой рейки необходимо знать ее конструкцию и элементы, которые входят в ее состав. Рассмотрим, схему конструкции узла:

Конструктивные особенности рулевой рейки Лада КалинаКонструктивные особенности рулевой рейки Лада Калина

Схема-устройство рулевой рейки

Детали рулевой рейки: 1 – кольцо втулки рейки; 2 – опорная втулка рейки; 3 – картер рулевого механизма; 4 – роликовый подшипник; 5 – приводная шестерня; 6 – шариковый подшипник; 7 – стопорное кольцо; 8 – защитная шайба; 9 – уплотнительное кольцо; 10 – гайка подшипника; 11 – стопорная шайба; 12 – пыльник; 13 – рейка; 14 – защитный колпачок; 15 – упор рейки; 16 – уплотнительное кольцо; 17 – стопорное кольцо; 18 – гайка упора; 19 – хомут; 20 – защитный чехол; 21 – внутренний наконечник рулевой тяги; 22 – соединительная пластина; 23 – стопорная пластина; 24 – болт крепления тяги к рейке; А — метка на пыльнике; В — метка на картере

Что понадобится для ремонта?

Для реставрационных работ связанных с рулевой рейкой потребуется ремонтный комплект. Обычно, их не найти в специализированных магазинах, и автолюбители, как правило, идут на авторынок, где можно приобрести комплект запасных частей. По цене это обходится значительно дешевле, чем покупать новую рейку.

Ремонтный комплект рулевой рейки можно приобрести, как по отдельности, так и в сборе.

Ремкомплект рулевой рейки КалинаРемкомплект рулевой рейки Калина

Ремонтный комплект для рулевой рейки производства Рикардо

2110-3403090-11 – это каталожный номер полного ремкомплекта рулевого механизма для Лады Калины.

По отдельности втулки и пластмассовые вставки можно покупать, но не рекомендуется, поскольку качество изделий может быть разное, а соответственно износ по левой и правой части может отличаться.

Демонтаж и разборка рейки на Лада Калина

Когда собраны и куплены все материалы для ремонта рулевой рейки, можно приступить непосредственно к проведению ремонтных операций.

Прежде чем начать, необходимо очистить полностью рулевую рейку. Это можно делать вручную, но лучше всего применить паровой механизм под давлением, который качественно уберет грязь и пыль со всех элементов и при этом не повредит детали.

Теперь, приступаем к последовательным операциям по ремонту рулевой рейки:

  1. Подставляем тормозные башмаки под задние колеса, и снимаем ручной тормоз.Башмаки установленные под колеса Калины
    Башмаки установленные под колеса Калины

    Подставляем башмаки под колеса

  2. Откручиваем болт, который фиксирует рулевой вал.Откручиваем болт крепления рулевой колонки Лада КалинаОткручиваем болт крепления рулевой колонки Лада Калина

    Демонтаж болта фиксации муфты

  3. Снимаем шплинты с гаек крепления рулевых тяг к поворотному кулаку.Демонтаж шплинтов с рулевых тяг КалинаДемонтаж шплинтов с рулевых тяг Калина

    Вынимаем шплинты при помощи пассатижей

  4. Откручиваем гайки пальцев и выпрессуем их. Если не получается вынуть руками, то следует воспользоваться монтировкой и молотком.Демонтаж рулевых тяг Калина
    Демонтаж рулевых тяг Калина

    Демонтаж наконечников рулевой тяги при помощи молотка и ломика

  5. Отключаем ЭУР от бортовой сети.Отключение разъема проводов ЭУР КалинаОтключение разъема проводов ЭУР Калина

    Отключения разъема ЭУР от бортовой сети

  6. Откручиваем крепления картера рейки к кузову машины.Откручиваем крепление рулевой рейки Лада Калина
    Откручиваем крепление рулевой рейки Лада Калина

    Демонтаж креплений рулевой рейки

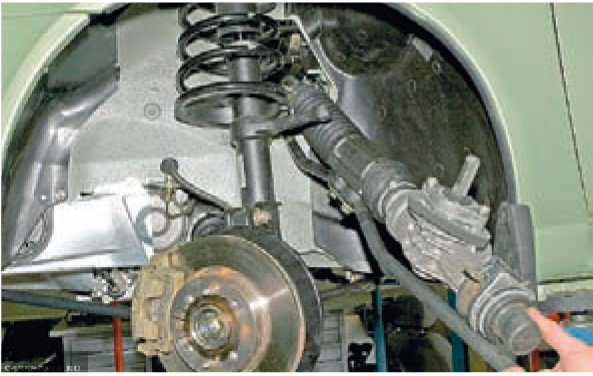

  7. Не демонтируя рулевые тяги, вытаскиваем рейку через арку.Вынимаем рулевую рейку КалинаВынимаем рулевую рейку Калина

    Демонтируем рулевую рейку через арку колеса

  8. Откручиваем болты крепления тяг к рейке и демонтируем их.Демонтаж рулевых тяг от рейки Калина
    Демонтаж рулевых тяг от рейки Калина

    Снимаем рулевые тяги

  9. Срезаем хомуты крепления пыльника.Удаление хомутов пыльника рулевой рейки КалинаУдаление хомутов пыльника рулевой рейки Калина

    Срезаем хомуты пыльника при помощи кусачек

  10. Раскручиваем механизм ЭУР и снимаем крышку. Скорее всего, картина будет не из лучших, поскольку в пыльник попадала грязь, которая прошла по всей рейке.
  11. Раскручиваем крышку подшипника и вытягиваем пружину.Снимаем крышку картера рулевой рейки КалинаСнимаем крышку картера рулевой рейки Калина

    Демонтируем крышку картера рейки

Диагностируем состояние всех изделий. Пластиковые и резиновые детали придется заменить, также рекомендуется установить новый пыльник и подшипники.

Сборка в правильной последовательности

Перед сборкой необходимо очистить все детали, реечный вал смазать литолом или другой похожей смазкой.

Начинаем сборку:

  1. Меняем подшипники рейки. Установленные новые подшипники рулевой рейки КалинаУстановленные новые подшипники рулевой рейки Калина

    Устанавливаем новые подшипники

  2. Заливаем Литол24 в картер и устанавливаем рейку. Сводим метки. Установка меток на рулевой рейке КалинаУстановка меток на рулевой рейке Калина

    Сводим метки на картере и рейке, чтобы руль стоял ровно

  3. Ставим новую пружину, пластиковое кольцо и упор.
  4. Прикручиваем рулевые тяги.
  5. Надеваем новый пыльник. Установка нового пыльника рулевой рейки КалинаУстановка нового пыльника рулевой рейки Калина

    Надеваем новый пыльник на рейку

  6. Вставляем рейку и соединяем шлицы с электроусилителем руля. Подключаем его к системе.
  7. Подсоединяем рулевые наконечники к поворотному кулаку.
  8. Сборка завершена и останется немного проехать и протестировать.

Рекомендации

Многие автопроизводители не рекомендуют совершать ремонтные операции по рулевой рейке, но и в тоже время выпускают ремонтные комплекты. Так, в руководстве по ремонту АвтоВАЗ, четко прописано, что выходе со строя рулевой рейки ВАЗ 1117-1119 необходимо ее заменить на новую.

Также, автолюбители и мастера по ремонту рулевого управления автомобилей рекомендуют после ремонта рулевой рейки, спустя 1000-1500 км пробега подтянуть резьбовые соединения, которые могли разболтаться вследствие вибрации.

Автомастера рекомендуют проводить техническое обслуживание этого узла должно проводиться каждые 10000 км. В него входит визуальный осмотр на подтеки, проверка состояния пыльников, а также подтяжка соединений.

Выводы

Как показывает опыт ремонт рулевой рейки Лада Калина с электроусилителем руля реально провести своими руками. Конечно, эта процедура займет день, а может и два. Главное не спешить и выбрать все детали качественные и правильные. Подшипники рекомендуется устанавливать новые, поскольку даже если отсутствует люфт, то неизвестно спустя какое время он может появиться.

Устройство рулевой рейки калина с электроусилителем

Разработка конструкции Лада Калина началась на АвтоВАЗ в 90-х годах. Была задумана линейка автомобилей, включающая седан 1119, хэтчбек 1118 и минивэн. Последнюю модель так и не реализовали, вместо нее разработали авто с кузовом универсал 1117. В 1999 году был продемонстрирован прототип хэтчбека и в 2000 году будущая модель седана. Первое поколение автомобилей продержалось на рынке около десяти лет, с 2014 года АвтоВаз выпускает обновленную серию, включая авто повышенной проходимости Калина Кросс отличавшуюся большим комфортом, новым двигателем и дизайном.

На всех моделях Лада Калина устанавливался рулевой механизм только с реечным приводом, в зависимости от комплектации оснащенным электрическим усилителем руля (ЭУР) или без него. Гидравлические усилители руля (ГУР) устанавливались только на Лада Приора и внедорожник Нива.

Характеристики рулевого механизма разных модификаций Калины

Рулевой механизм (РМ) относится к наиболее важным элементам автомобиля и предназначен для изменения траектории его движения. Управление осуществляется путем поворачивания рулевого колеса, и чем больше угол его поворота, тем больше разворачивается машина. Среди многообразия РМ наибольшее распространение получили реечные механизмы из-за простоты конструкции, небольшого веса и размера, высокой надежности и низкой себестоимости.

Все модели и модификации автомобиля Лада Калина имеют штатный травмобезопасный реечный механизм, который оснащен электрическим усилителем.

Колонка руля может менять угол наклона в зависимости от роста водителя, обеспечивая комфортное вождение. В настоящее время есть три производителя, поставляющих комплектующие для ЭУР: это завод «Авиаагрегат», Махачкала, «Авиаэлектроника» в Калуге и компания «Mando», Корея. Все электроусилители доступны в свободной продаже и выбрать можно любой, но опытные водители отдают предпочтение корейскому устройству.

Принцип работы и конструкция реечного рулевого механизма

При вращении руля крутящий момент передается посредством вала колонки через косозубую шестерню к рейке, с которой связаны тяги, изменяющие угол поворота ступицы колеса. Рабочей парой в реечном механизме является косозубая шестерня, находящаяся на вале колонки, и рейка РМ.

Рулевая рейка Калины помещена в алюминиевый корпус (картер), в него входит косозубая шестерня, соединяющаяся с валом колонки. Косозубая ведущая шестерня находится в зацеплении с рейкой, опирается на два подшипника и втулку на картере. Рейка также имеет косой зуб с переменным шагом, причем на периферийной части шаг меньше. В результате характер управления автомобилем становится более естественным и удобным, а углы поворота рулевого колеса уменьшаются. В машине с рейкой, имеющей переменное передаточное отношение, диапазон поворота руля составляет 720°. При этом водитель, поворачивая колесо на один оборот, достигает правого или левого упора. При прямолинейном движении вал-шестерня находится в зоне прямых зубьев. На поворотах или при маневрировании рулевое управление реагирует более динамично. В зоне рейки, имеющей косые зубья, передаточное число интенсивно уменьшается при увеличении угла поворота руля.

Для любителей быстрой езды может быть поставлена рулевая рейка Калина спорт, имеющая передаточное число 3,1, в отличие от других моделей, у которых этот показатель составляет 4,02. Такой укороченный вариант позволяет лучше чувствовать автомобиль, но повышает риск при вождении на высоких скоростях.

Неисправности РМ Калины и способы их устранения

Даже самые надежные механизмы изнашиваются, особенно если не защищены от воздействия пыли, грязи, воды и агрессивных сред. Хотя рулевая рейка Лада Калина находится под капотом автомобиля и снизу защищена поддоном, все же в процессе эксплуатации, особенно в условиях бездорожья, она подвергается воздействию всех перечисленных факторов. Основные неисправности РМ можно объединить в три группы:

  • большой свободный ход рулевого колеса;
  • стук, шумы и скрип в механизме;
  • тугой руль.

Повышенный люфт, скрипы и стук РМ Калины могут быть вызваны:

  • ослаблением гаек крепления рулевых тяг,
  • износом их наконечников и сайлентблоков,
  • ослаблением гаек крепления РМ,
  • большим зазором между рейкой и регулировочной гайкой.

Эти неисправности легко устранить: нужно подтянуть гайки и зашплинтовать их, где это необходимо, а сайлентблоки заменить на новые.

Затрудненное вращение руля Лада Калина могут вызвать более серьезные причины:

  • износ подшипников верхней опоры стойки верхнего кардана рулевой колонки,
  • повреждение опорной втулки рейки,
  • выход из строя телескопической стойки передней подвески,
  • неисправность электроусилителя руля или низкое давление в шинах.

Если с последней причиной можно справиться достаточно легко, накачав колеса до уровня, указанного в руководстве по эксплуатации автомобиля, то для устранения остальных потребуется замена деталей и агрегатов на новые.

Многих владельцев Лада Калина интересует, можно ли заменить штатную рейку на механизм другой конструкции. Можно, но не нужно. Заводом-изготовителем замена реечного рулевого механизма на другие виды конструктивно не предусмотрена. Червячные или винтовые РМ просто не подойдут. Для облегчения вращения рулевого колеса на все модели Калины устанавливается электроусилитель.

Подтяжка и регулировка рейки

В процессе эксплуатации автомобиля происходит естественный износ соприкасающихся деталей, в том числе и рейки РМ. О наличии такого износа легко узнать по характерному стуку механизма на малых скоростях по неровной дороге. Этот звук также дает вибрацию, которую вы можете почувствовать через руль. Начальную стадию износа легко ликвидировать, для этого необходима регулировка рулевой рейки Калины, что несложно сделать своими руками.

Прежде всего необходимо ослабить три хомутика на патрубке воздуховода:

  • на датчике массового расхода воздуха,
  • на патрубке вентиляции картерных газов,
  • на дроссельном узле.

После снятия патрубка воздуховода открывается достаточно большое пространство, чтобы можно было просунуть руку со специальным ключом для регулировки рейки и подтянуть гайку на торце картера РМ. Повернув регулировочную гайку на четверть оборота по часовой стрелке, можно приступить к установке разобранного патрубка и тесту машины. Если стук исчез и при движении авто руль самостоятельно возвращается из крайнего положения, значит, регулировка была осуществлена правильно. Если рулевое колесо не возвращается, вы немного перетянули рейку. Придется выполнив все процедуры заново и несколько ослабить ее, а затем опять провести проверку. Если стук не исчезает при полном завинчивании гайки, то замена рулевой рейки на Калине неизбежна.

Меняем ЭУР на Лада Калине

Электроусилитель руля крепится на рулевой колонке и снимается вместе с ней. Для начала необходимо обесточить автомобиль, сняв клемму аккумулятора, и расположить передние колеса прямо. Для демонтажа рулевого колеса Калины следует снять нижнюю поперечину панели приборов, отсоединить провода от блока управления ЭУР и переключателей, расположенных на колонке, после чего опустить руль на пол.

Теперь удобно отворачивать гайку болта крепления нижнего карданьчика к валу-шестерне рулевого механизма. Затем разжимаем соединение шарнира, плоской отверткой снимаем промежуточный карданчик с вала-шестерни РМ Калины и демонтируем колонку вместе с электроусилителем руля. После замены ЭУР на новый монтаж осуществляем в порядке, обратном описанному выше.

В целях безопасности замену различных узлов и механизмов следует осуществлять только на те, что разрешены производителем Калины. Есть РМ требует ремонта, его нужно проводить незамедлительно, иначе повышается риск создания опасных ситуаций на дороге. При обнаружении повреждений или наличии неустранимых неисправностей механизм подлежит замене.

Каждый автовладелец Лады Калины, рано или поздно столкнется с проблемой выхода со строя и ремонтом рулевой рейки. Конечно, эксперты и автомеханики рекомендуют менять этот элемент, но не каждому под силу купить этот элемент, поэтому ремонт – это выход.

Видео о ремонта рулевой рейки на Лада Калина:

Видео материал расскажет, как ремонтировать рулевую рейку, даст основные рекомендации и особенности по сборке.

Признаки неисправности рулевой рейки

Ремонтный комплект рулевой рейки

Прежде чем приступить к ремонту элемента, необходимо точно определить, что на автомобиле вышла из строя именно рулевая рейка. Для этого есть косвенные и прямые признаки, которые укажут на деталь. Конечно, лучше всего провести диагностику на специализированном автосервисе, но можно попытаться своими руками, например, подтянуть рулевую рейку, но тут надо действовать осторожно.

Итак, рассмотрим, основные признаки неисправности рулевой рейки:

  • При повороте руля появляется стук под капотом.
  • Продольный люфт руля.
  • Повышение усилий при повороте руля.
  • Масляные пятна под машиной.
  • Заедание руля при поворотах.

Все эти признаки являются прямыми при неисправности рулевой рейки, которые станут первыми звоночками, что элементу необходимо провести диагностику и ремонт.

Причины неисправности

Общий вид рулевого управления

Причин выхода из строя рулевой рейки не много, но их необходимо знать. Своевременное техническое обслуживание, а также диагностика узла смогут продлить жизнь элементу.

Рассмотрим, основные причины возникновения неисправностей рулевой рейки:

  • Износ элементов составляющей рейку.
  • Повреждение вследствие ДТП, когда удар пришелся в колесо.
  • Прочие причины, которые послужили тому, что рейка стала подтекать.

Все эти причины становятся поводом для ремонта узла рулевого управления.

Конструктивные характеристики

Для того, чтобы проводить ремонт рулевой рейки необходимо знать ее конструкцию и элементы, которые входят в ее состав. Рассмотрим, схему конструкции узла:

Схема-устройство рулевой рейки

Детали рулевой рейки: 1 – кольцо втулки рейки; 2 – опорная втулка рейки; 3 – картер рулевого механизма; 4 – роликовый подшипник; 5 – приводная шестерня; 6 – шариковый подшипник; 7 – стопорное кольцо; 8 – защитная шайба; 9 – уплотнительное кольцо; 10 – гайка подшипника; 11 – стопорная шайба; 12 – пыльник; 13 – рейка; 14 – защитный колпачок; 15 – упор рейки; 16 – уплотнительное кольцо; 17 – стопорное кольцо; 18 – гайка упора; 19 – хомут; 20 – защитный чехол; 21 – внутренний наконечник рулевой тяги; 22 – соединительная пластина; 23 – стопорная пластина; 24 – болт крепления тяги к рейке; А — метка на пыльнике; В — метка на картере

Что понадобится для ремонта?

Для реставрационных работ связанных с рулевой рейкой потребуется ремонтный комплект. Обычно, их не найти в специализированных магазинах, и автолюбители, как правило, идут на авторынок, где можно приобрести комплект запасных частей. По цене это обходится значительно дешевле, чем покупать новую рейку.

Ремонтный комплект рулевой рейки можно приобрести, как по отдельности, так и в сборе.

Ремонтный комплект для рулевой рейки производства Рикардо

2110-3403090-11 – это каталожный номер полного ремкомплекта рулевого механизма для Лады Калины. По отдельности втулки и пластмассовые вставки можно покупать, но не рекомендуется, поскольку качество изделий может быть разное, а соответственно износ по левой и правой части может отличаться.

Демонтаж и разборка рейки на Лада Калина

Когда собраны и куплены все материалы для ремонта рулевой рейки, можно приступить непосредственно к проведению ремонтных операций.

Прежде чем начать, необходимо очистить полностью рулевую рейку. Это можно делать вручную, но лучше всего применить паровой механизм под давлением, который качественно уберет грязь и пыль со всех элементов и при этом не повредит детали.

Теперь, приступаем к последовательным операциям по ремонту рулевой рейки:

    Подставляем тормозные башмаки под задние колеса, и снимаем ручной тормоз.

Подставляем башмаки под колеса

Демонтаж болта фиксации муфты

Вынимаем шплинты при помощи пассатижей

Демонтаж наконечников рулевой тяги при помощи молотка и ломика

Отключения разъема ЭУР от бортовой сети

Демонтаж креплений рулевой рейки

Демонтируем рулевую рейку через арку колеса

Снимаем рулевые тяги

Срезаем хомуты пыльника при помощи кусачек

Демонтируем крышку картера рейки

Диагностируем состояние всех изделий. Пластиковые и резиновые детали придется заменить, также рекомендуется установить новый пыльник и подшипники.

Сборка в правильной последовательности

Перед сборкой необходимо очистить все детали, реечный вал смазать литолом или другой похожей смазкой.

Начинаем сборку:

    Меняем подшипники рейки.

Устанавливаем новые подшипники

Сводим метки на картере и рейке, чтобы руль стоял ровно

Надеваем новый пыльник на рейку

Рекомендации

Многие автопроизводители не рекомендуют совершать ремонтные операции по рулевой рейке, но и в тоже время выпускают ремонтные комплекты. Так, в руководстве по ремонту АвтоВАЗ, четко прописано, что выходе со строя рулевой рейки ВАЗ 1117-1119 необходимо ее заменить на новую.

Также, автолюбители и мастера по ремонту рулевого управления автомобилей рекомендуют после ремонта рулевой рейки, спустя 1000-1500 км пробега подтянуть резьбовые соединения, которые могли разболтаться вследствие вибрации.

Автомастера рекомендуют проводить техническое обслуживание этого узла должно проводиться каждые 10000 км. В него входит визуальный осмотр на подтеки, проверка состояния пыльников, а также подтяжка соединений.

Выводы

Как показывает опыт ремонт рулевой рейки Лада Калина с электроусилителем руля реально провести своими руками. Конечно, эта процедура займет день, а может и два. Главное не спешить и выбрать все детали качественные и правильные. Подшипники рекомендуется устанавливать новые, поскольку даже если отсутствует люфт, то неизвестно спустя какое время он может появиться.

Исправно работающий рулевой механизм является одним из главных условий обеспечения безопасности движения любого автомобиля. Если владелец Лада Калина обнаруживает подозрительные признаки выхода из строя каких-либо составных компонентов данного узла, то ему необходимо срочно принять действенные меры по поиску и устранению появившейся неисправности. Основным характерным симптомом неполадок является стук. Он отчетливо слышен при проезде неровностей или при вращении рулевого колеса в движении. Когда владельцем определено, что рулевой рейке требуется ремонт рулевой рейки, то у него два пути: направиться на станцию к мастерам или отважиться на самостоятельный ремонт рулевой рейки. Своими руками можно выполнить замену, конечно, это не просто и хлопотно, но, тем не менее под силу. Тем более, если у вас имеется под рукой ремкомплект.

Конструктивные особенности

В структуру рулевого узла Лада Калина входят:

  • усилитель с электроприводом;
  • колонка руля, способная регулироваться по вылету и наклону;
  • рейка рулевая с электроусилителем с механизмом изменения передаточного числа;
  • тяги с наконечниками, а также рычаги поворотного типа.

В картере механизма присутствует узел с механическим зацеплением, где основным действующим элементом является косозубая шестерня, у которой шаг зубьев меняется в зависимости от длины рейки.

Рисунок отображает конструкцию реечного узла Лада Калина.

Прижим в паре «рейка-шестерня» осуществляется посредством пружины, а присутствующий пластиковый вкладыш призван снизить усилие трения. Уровень сжатия пружинного элемента регулируется с помощью гайки. Величина заводского зазора между рулевым валом и рейкой составляет 0,1 мм в модели LADA Kalina.

Если внутри узла появляется стук, то его можно устранить путем регулировки зазора своими руками. Рулевой вал центрируется с помощью двух подшипников, один и которых расположен в кронштейне колонки, а второй – внутри корпуса электрического усилителя. Кронштейн входит в соединение как с узлом крепления педалей, а вернее с его передней частью, так и с кузовом. Конструктивно кронштейн совместно с трубой образует шарнирное соединение из пары пластин. Данный узел обеспечивает изменение положения руля, где ширина диапазона перемещения ограничена посредством прорезей в обозначенных пластинах.

Конкретное положение трубы фиксируется рычагом, который соединен со специальной втулкой, выполняющей регулировочную миссию. Она накручена на стяжной болт, располагающийся как раз в прорезях пластин. Во время поворота рычага происходит синхронное вращение втулки. В этот момент фиксация пластины ослабевает, а руль начинает поддаваться изменению своего положения. Пружины, находящиеся посреди кронштейна и пластин, вовремя послабления крепления подтягивают трубу в направлении вверх.

Повторимся, рулевой узел Лада Калина обладает двумя тягами и поворотными рычагами. В конструкцию тяги входят два наконечника, один из которых является внешним, а второй — внутренним. Процесс регулирования длины тяги выполняется посредством вращения присутствующей здесь же резьбовой втулки. Завершив регулировочную манипуляцию, положение наконечников следует зафиксировать специально предназначенными болтами. Внешний наконечник тяги посредством шарового шарнира соединен с кронштейном поворотного рычага.

Усилитель рулевого механизма, функционирующий на электрическом приводе, меняет свою степень усиления в зависимости от скоростного режима движения. На остановленном автомобиле усилитель выдает максимальный вращающий момент, и руль крутится весьма легко. С набором скорости усилие на руле Лада Калина возрастает, чему способствует снижение момента, вырабатываемого данным узлом. В основе механизма заложен электродвигатель, которые передает вращение посредством редуктора, «спрятанного» под кожухом колонки. Управление усилителем осуществляется с помощью электронного блока, который снабжается импульсами от датчиков скорости, распознает величину усилия при вращении вала рулевой колонки, а также считывает количество оборотов моторного вала. Приборная панель располагает специальным индикатором, позволяющим контролировать работу усилителя.

Причины стуков и демонтаж рейки

Наиболее распространенной причиной стука является повышенный износ шарового соединения наконечника. Данная неисправность требует скорейшей замены указанного элемента, поскольку дальнейшее движение может стать небезопасным, и все можно выполнить своими руками, используя специальный ремкомплект.

Присутствие неисправностей в рассматриваемом здесь механизме, кроме стуков, может также отзываться отдачей в рулевом колесе, что ощутимо для водителя.

Также возможны «закусывания» руля LADA Kalina в крайних позициях. Здесь регулировочные и ремонт рулевой рейки наделены крайней необходимостью. Если после указанных мер ожидаемый результат не наблюдается, то единственным путем будет замена рулевой рейки в сборе.
Довольно распространенной причиной стука является банальное ослабление болтового крепежа на картере узла.

Конструктивные решения, присутствующие в рейке, не позволяют осуществить регулировку и подтяжку пружины без демонтажа механизма. Но замена возможна своими руками, используя ремкомплект.

Для снятия рейки потребуется выполнить такую последовательность действий.

  1. Поднимаем передок автомобиля LADA Kalina, используя доступные специализированные средства.
  2. Действуем в салоне LADA Kalina и выкручиваем болт, которым рулевая колонка удерживается в отрегулированном положении.
  3. Снимаем оба передних колеса.
  4. Откручиваем гайки поворотных рычагов и вынимаем наконечники.
  5. Под капотом потребуется извлечь АКБ в паре с площадкой.
  6. Вынимаем теплоотражатель.
  7. Откручиваем крепежные элементы, которыми рейка рулевая с электроусилителем удерживается на кузове. Теперь узел спокойно извлекаем наружу.

Для разборки механизма потребуется обзавестись следующим инструментальным набором.

  1. Специальным ключом, позволяющим регулировать рейки конструкции «ВАЗ».
  2. Индикатором часового вида, с помощью которого будет отрегулирована величина зазора.
  3. Плоскогубцами, отвертками и ключевыми наборами.
  4. Молотком, киянкой и съемником для наконечников рулевых тяг.
  5. Зубилом, штангенциркулем и малярной кистью.

Как отрегулировать пружину и настроить усилитель?

Рейка

Пружина требует регулировки в связи с ее естественной склонностью растягиваться с течением времени. Подтяжку следует производить после отсоединения вала рулевого узла. Действие не предполагает необходимости снятия всего механизма с автомобиля.

Ремонт рулевой рейки заключается в правильной установке величины зазора, наблюдаемого между шестеренкой вала и непосредственно рейкой.

  1. Для этого реечный узел потребуется выставить в центральное положение и зафиксировать от самопроизвольных смещений.
  2. Извлекаем резиновую заглушку.
  3. Внутрь открывшегося отверстия заводим щуп индикатора и добиваемся его соприкосновения с упором (вплотную).
  4. Совершаем повороты вала-шестерни, с помощью которого происходит выталкивание упора. Замеряем индикатором длину его перемещения, которая должна находиться в пределах 0,05 мм.

Наблюдая превышение измеренной величины сверх обозначенного предела, прибегаем к устранению с помощью вращения регулирующей гайки. После выполнения процедуры проверяем, легко ли вращается рейка рулевая с электроусилителем в картере путем вращения руля до упора в обе стороны.

Заметим, что вращать регулировочную гайку следует специальным ключом. Не стремитесь затягивать эту гайку с большим усилием, ведь это может вызвать затруднение вращения руля, особенно в крайних положениях. Регулировку целесообразно производить поэтапно. Сначала выполняем поворот ключа на 20-25 градусов и проверяем узел на предмет отсутствия стука во время хода рейки. Если стук не исчез, то добавляем угол вращения примерно на 10-15 градусов и снова прибегаем к контролю. Бывает, что подтяжка не приводит к ожидаемому результату. Это намекает на ремонт, а возможно потребуется только замена рулевой рейки.

Электрический усилитель

Регулировкой данного узла в Лада Калина лучше заняться после того, как демонтирована рейка рулевая с электроусилителем. Однако существует способ, позволяющий осуществить это действие, не прибегая к снятию указанного механизма.

  1. Устанавливаем автомобиль над ямой для обеспечения доступа к крепежу лобовой части усилителя.
  2. Производим подтяжку зажимной гайки. Если это делаем снизу, то вращаем по ходу стрелки часом, а если действуем сверху, то, естественно, наоборот.
  3. В профилактических целях проверяем целостность сальника. Заметим, что сильный и частый выворот руля приводит к преждевременному износу этого уплотняющего элемента.

Как разобрать и отремонтировать рейку при заклинивании?

Ремонтная процедура, как и замена рулевой рейки, начинается с разборки узла. Для выполнения комплекса действий приобретаем ремкомплект.

  1. Для разборки рейки откручиваем регулирующую гайку, а затем извлекаем упорную втулку. Если в данный момент испытываем затруднения, то пользуемся киянкой, которой наносим несильные удары по реечному корпусу.
  2. Демонтируем боковые заглушки вместе с пыльником. Предварительно срезаем пластиковый крепеж.
  3. Пыльник обязательно заменяем новым изделием.
  4. Также посредством киянки производим выемку вала из корпуса рейки.
  5. Внутри освободившегося картера обнаруживаем пластиковую втулку, которую извлекаем, вооружившись отверткой. Этот компонент также заменяем на новый аналог (присутствует в ремонтном комплекте).
  6. Очищаем внутреннюю полость картера рейки от старой смазки. Вымываем и просушиваем.
  7. Накладываем новую смазку. С особой тщательностью смазываем зубчатую пару.
  8. Выполняем осмотр всех других компонентов реечного механизма и при возникновении подозрения на износ меняем их.
    Демонтаж руля в Лада Калина происходит так.

1. Отсоединяем АКБ.

2. Отключаем подушки безопасности. Ослабляем фиксаторы и сдвигаем их в бок.

3. Отсоединяем двухпроводной разъем клаксона.

4. Переходим к валу руля и на участке, где присутствует стрелка, намечаем расположение (до момента снятия).

5. Гайку рулевого колеса ослабляем, но полностью не выкручиваем.

6. Беремся за руль и раскачивающими движениями в стороны подвигаем его вплотную к указанной гайке.

7. Теперь выравниваем колеса и располагаем руль строго в прямом положении.

8. Вынимаем штифт, после чего вставляем его в блок переключателей, расположенный непосредственно под рулем. В этот момент обод руля должен быть четко зафиксирован.

9. После извлечения проводов приступаем к съему самого рулевого колеса.

10. Проверяем целостность всех элементов.

11. Сборка осуществляется по обратному алгоритму.

Устройство рулевой рейки калина с электроусилителем

Разработка конструкции Лада Калина началась на АвтоВАЗ в 90-х годах. Была задумана линейка автомобилей, включающая седан 1119, хэтчбек 1118 и минивэн. Последнюю модель так и не реализовали, вместо нее разработали авто с кузовом универсал 1117. В 1999 году был продемонстрирован прототип хэтчбека и в 2000 году будущая модель седана. Первое поколение автомобилей продержалось на рынке около десяти лет, с 2014 года АвтоВаз выпускает обновленную серию, включая авто повышенной проходимости Калина Кросс отличавшуюся большим комфортом, новым двигателем и дизайном.

На всех моделях Лада Калина устанавливался рулевой механизм только с реечным приводом, в зависимости от комплектации оснащенным электрическим усилителем руля (ЭУР) или без него. Гидравлические усилители руля (ГУР) устанавливались только на Лада Приора и внедорожник Нива.

Устройство рулевой рейки калина с электроусилителем

Характеристики рулевого механизма разных модификаций Калины

Рулевой механизм (РМ) относится к наиболее важным элементам автомобиля и предназначен для изменения траектории его движения. Управление осуществляется путем поворачивания рулевого колеса, и чем больше угол его поворота, тем больше разворачивается машина. Среди многообразия РМ наибольшее распространение получили реечные механизмы из-за простоты конструкции, небольшого веса и размера, высокой надежности и низкой себестоимости.

Все модели и модификации автомобиля Лада Калина имеют штатный травмобезопасный реечный механизм, который оснащен электрическим усилителем.

Колонка руля может менять угол наклона в зависимости от роста водителя, обеспечивая комфортное вождение. В настоящее время есть три производителя, поставляющих комплектующие для ЭУР: это завод «Авиаагрегат», Махачкала, «Авиаэлектроника» в Калуге и компания «Mando», Корея. Все электроусилители доступны в свободной продаже и выбрать можно любой, но опытные водители отдают предпочтение корейскому устройству.

Принцип работы и конструкция реечного рулевого механизма

При вращении руля крутящий момент передается посредством вала колонки через косозубую шестерню к рейке, с которой связаны тяги, изменяющие угол поворота ступицы колеса. Рабочей парой в реечном механизме является косозубая шестерня, находящаяся на вале колонки, и рейка РМ.

Рулевая рейка Калины помещена в алюминиевый корпус (картер), в него входит косозубая шестерня, соединяющаяся с валом колонки. Косозубая ведущая шестерня находится в зацеплении с рейкой, опирается на два подшипника и втулку на картере. Рейка также имеет косой зуб с переменным шагом, причем на периферийной части шаг меньше. В результате характер управления автомобилем становится более естественным и удобным, а углы поворота рулевого колеса уменьшаются. В машине с рейкой, имеющей переменное передаточное отношение, диапазон поворота руля составляет 720°. При этом водитель, поворачивая колесо на один оборот, достигает правого или левого упора. При прямолинейном движении вал-шестерня находится в зоне прямых зубьев. На поворотах или при маневрировании рулевое управление реагирует более динамично. В зоне рейки, имеющей косые зубья, передаточное число интенсивно уменьшается при увеличении угла поворота руля.

Для любителей быстрой езды может быть поставлена рулевая рейка Калина спорт, имеющая передаточное число 3,1, в отличие от других моделей, у которых этот показатель составляет 4,02. Такой укороченный вариант позволяет лучше чувствовать автомобиль, но повышает риск при вождении на высоких скоростях.

Неисправности РМ Калины и способы их устранения

Даже самые надежные механизмы изнашиваются, особенно если не защищены от воздействия пыли, грязи, воды и агрессивных сред. Хотя рулевая рейка Лада Калина находится под капотом автомобиля и снизу защищена поддоном, все же в процессе эксплуатации, особенно в условиях бездорожья, она подвергается воздействию всех перечисленных факторов. Основные неисправности РМ можно объединить в три группы:

  • большой свободный ход рулевого колеса;
  • стук, шумы и скрип в механизме;
  • тугой руль.

Повышенный люфт, скрипы и стук РМ Калины могут быть вызваны:

  • ослаблением гаек крепления рулевых тяг,
  • износом их наконечников и сайлентблоков,
  • ослаблением гаек крепления РМ,
  • большим зазором между рейкой и регулировочной гайкой.

Эти неисправности легко устранить: нужно подтянуть гайки и зашплинтовать их, где это необходимо, а сайлентблоки заменить на новые.

Затрудненное вращение руля Лада Калина могут вызвать более серьезные причины:

  • износ подшипников верхней опоры стойки верхнего кардана рулевой колонки,
  • повреждение опорной втулки рейки,
  • выход из строя телескопической стойки передней подвески,
  • неисправность электроусилителя руля или низкое давление в шинах.

Если с последней причиной можно справиться достаточно легко, накачав колеса до уровня, указанного в руководстве по эксплуатации автомобиля, то для устранения остальных потребуется замена деталей и агрегатов на новые.

Многих владельцев Лада Калина интересует, можно ли заменить штатную рейку на механизм другой конструкции. Можно, но не нужно. Заводом-изготовителем замена реечного рулевого механизма на другие виды конструктивно не предусмотрена. Червячные или винтовые РМ просто не подойдут. Для облегчения вращения рулевого колеса на все модели Калины устанавливается электроусилитель.

Подтяжка и регулировка рейки

В процессе эксплуатации автомобиля происходит естественный износ соприкасающихся деталей, в том числе и рейки РМ. О наличии такого износа легко узнать по характерному стуку механизма на малых скоростях по неровной дороге. Этот звук также дает вибрацию, которую вы можете почувствовать через руль. Начальную стадию износа легко ликвидировать, для этого необходима регулировка рулевой рейки Калины, что несложно сделать своими руками.

Прежде всего необходимо ослабить три хомутика на патрубке воздуховода:

  • на датчике массового расхода воздуха,
  • на патрубке вентиляции картерных газов,
  • на дроссельном узле.

После снятия патрубка воздуховода открывается достаточно большое пространство, чтобы можно было просунуть руку со специальным ключом для регулировки рейки и подтянуть гайку на торце картера РМ. Повернув регулировочную гайку на четверть оборота по часовой стрелке, можно приступить к установке разобранного патрубка и тесту машины. Если стук исчез и при движении авто руль самостоятельно возвращается из крайнего положения, значит, регулировка была осуществлена правильно. Если рулевое колесо не возвращается, вы немного перетянули рейку. Придется выполнив все процедуры заново и несколько ослабить ее, а затем опять провести проверку. Если стук не исчезает при полном завинчивании гайки, то замена рулевой рейки на Калине неизбежна.

Меняем ЭУР на Лада Калине

Электроусилитель руля крепится на рулевой колонке и снимается вместе с ней. Для начала необходимо обесточить автомобиль, сняв клемму аккумулятора, и расположить передние колеса прямо. Для демонтажа рулевого колеса Калины следует снять нижнюю поперечину панели приборов, отсоединить провода от блока управления ЭУР и переключателей, расположенных на колонке, после чего опустить руль на пол.

Теперь удобно отворачивать гайку болта крепления нижнего карданьчика к валу-шестерне рулевого механизма. Затем разжимаем соединение шарнира, плоской отверткой снимаем промежуточный карданчик с вала-шестерни РМ Калины и демонтируем колонку вместе с электроусилителем руля. После замены ЭУР на новый монтаж осуществляем в порядке, обратном описанному выше.

В целях безопасности замену различных узлов и механизмов следует осуществлять только на те, что разрешены производителем Калины. Есть РМ требует ремонта, его нужно проводить незамедлительно, иначе повышается риск создания опасных ситуаций на дороге. При обнаружении повреждений или наличии неустранимых неисправностей механизм подлежит замене.

Устройство рулевой рейки калина с электроусилителем

Устройство рулевой рейки калина с электроусилителем

Рулевое управление лада калина — травмобез-опасное, с электроусилителем и регулируемой по высоте (углу наклона) рулевой колонкой. Рулевой механизм лада калина — реечного типа с переменным передаточным отношением. Он закреплен в моторном отсеке на щитке передка кузова двумя скобами через резиновые опоры. Болты крепления — приварные, по два с каждой стороны щитка передка. Картер рулевого механизма — литой, из алюминиевого сплава. С правой стороны в картер вставлена труба с продольным пазом, закрепленная в картере гайкой. В картере установлена косозубая ведущая шестерня (вал-шестерня), находящаяся в зацеплении с рейкой. На рейке нарезаны косые зубья с переменным шагом (ближе к концам нарезанной части рейки шаг зубьев уменьшается). Для уменьшения нагрузок на вал-шестерню и его подшипники в экстремальных условиях эксплуатации в картер вставлена пластмассовая втулка шестерни с металлической опорной пластиной. Вал-шестерня вращается на двух подшипниках: передний (на торце вала) — игольчатый, задний (ближе к валу рулевой колонки лада калина) — шариковый. Так как в косозубом зацеплении осевые нагрузки могут быть высоки, на валу ведущей шестерни дополнительно установлен упорный роликовый подшипник, состоящий из пластмассового сепаратора с роликами, нижнего (внутреннего) и верхнего (наружного) колец. Нижнее кольцо подшипника напрессовано на вал ведущей шестерни до упора во внутреннее кольцо шарикового подшипника, а верхнее — установлено в крышке картера лада калина. Кроме того, крышка картера прижимает наружное кольцо шарикового подшипника к торцу гнезда подшипника. «>

Устройство рулевой рейки калина с электроусилителем

В крышке установлен сальник ведущей шестерни лада калина, а между крышкой и картером рулевого механизма — уплотнительное кольцо. Крышка закрыта защитным чехлом (пыльником), насаженным на вал ведущей шестерни.

Рулевая рейка лада калина поджимается к зубьям шестерни пружиной через упор, уплотненный в картере резиновым кольцом. Для уменьшения трения между упором и рейкой установлен пластмассовый вкладыш. Пружина, в свою очередь, поджимается регулировочной гайкой (внутренний восьмигранник «на 24»). На заводе-изготовителе при сборке рулевого механизма выставляют зазор 0,1 мм в зацеплении рейки с шестерней, после чего кернят (обминают) в двух точках резьбу картера (не повреждая гайку). Другой конец рейки опирается на пластмассовую втулку, которая вставлена в трубу за продольным пазом. Регулировка зазора между шестерней и рейкой производится после разборки рулевого механизма или при появлении стука в процессе эксплуатации.

Отрегулировать зазор можно только на снятом рулевом механизме. Устанавливаем рейку в среднее положение и блокируем ее от перемещения. Вынув резиновую заглушку, вставляем в отверстие регулировочной гайки упора ножку индикатора часового типа до касания с упором рейки. Поворачивая вал-шестерню (крутящий момент 15 Н’м), при этом шестерня отталкивает рейку и упор, определяем по индикатору величину перемещения упора. Если она превышает 0,05 мм, заворачивая регулировочную гайку, добиваемся указанной величины перемещения упора. После этого разблокировав рейку, проверяем легкость вращения вала-шестерни во всем диапозоне хода рейки. Труба картера закрыта защитным гофрированным чехлом. Тяги крепятся к рейке болтами, проходящими через соединительные пластины и распорные втулки резинометаллических шарниров, а также опору тяг, установленную на рейке. Самопроизвольному отворачиванию болтов препятствует стопорная пластина, надетая на головки болтов. «>

Рулевая рейка (рулевой редуктор) передает усилие от руля на колеса через тяги. Рулевая тяга одна из основных частей рулевого управления. Существует три разновидности рулевых реек:

  • Электрические, используются в городских автомобилях, т.к. при сильных нагрузках часто выходит из строя электромотор.
  • Механические, применяются в авто все реже.
  • Гидравлические, на этих рейках ставится гидронасос, который облегчает поворот руля.

На неисправности, связанные с рулевой рейкой могут указывать стуки при поворотах, также возрастает усилие, необходимое для поворота руля.

Состояние рулевой рейки проверить довольно затруднительно в связи с ее труднодоступностью. Для проверки рулевой рейки приходится разбирать весь рулевой механизм.

Процесс снятия и установки рулевой рейки

Технологически, ремонт рулевой рейки Калины мало отличается от ремонта этой детали на других ВАЗах. Необходимые инструменты, при необходимости, можно найти в ремкомплектах других моделей ВАЗ.

Технология снятия:

  1. Необходимо открутить болт крепления шпицевого механизма.
  2. Предварительно подняв авто на домкрате. Нужно снять передние колеса. Также необходимо из поворотных кулаков выбить рулевые наконечники.
  3. Далее, при помощи трещотки, нужно открутить гайки крепления рулевого механизма.
  4. снимаем из-под него аккумулятор и площадку.
  5. Нужно открутить верхнюю гайку на теплоотражающей пластине, она находится возле пассажирского сиденья, за выпускным коллектором. отгибаем на себя саму пластину.

Опишем сразу процесс установки рейки обратно:

Лучше, конечно, работать вдвоем, в этом случает один прижимает рейку, а второй присоединяет ее к фланцу рулевого вала. Если же вам не повезло работать в одиночку, то наживить рекомендуется к кузову гайки и чем-то прижать рейку.

Когда шлицы вала и ось с фланцем будут совмещены, можно начинать прикручивать рейку. Используется в таких случаях ключ-трещотка, но не применяйте излишнее усилие.

Далее прикручиваем к рейке тяги, болты, которыми прикручиваются тяги нужно затянуть достаточно сильно. Сверху необходимо надеть стопорную пластину, для предотвращения откручивания болтов.

Основные неисправности рулевой рейки

1. Протечка сальников

Протечкой в сальниках первичного вала обычно страдают французские и японские авто. Она происходит по причине коррозии зоны сальника.

2. Течь силовых сальников, и коррозия вала рулевой колонки

Эта проблема появляется при попадании воды через пыльники тяг.

3. Протекание гидравлических шлангов

Часто текут соединительные элементы из-за протирания.

4. Изнашивание центрального зуба рулевой рейки

По причине того, что руль большую часть времени остается в центральном положении, подавляющее большинство всех нагрузок приходится на центральную часть рейки.

5. Стуки опорной втулки

Опорные втулки предназначены для централизации вала в корпусе рулевой рейки, при его износе вал начинает стучать об корпус рейки.

6. Стуки поджимного сухаря

С течением времени на поверхности сухаря образуется выборка и стирается прокладка. Сухарь при этом начинает стучать о рулевую рейку, болтаясь в ее корпусе.

7. Тугой поворот руля в одну сторону

Такой эффект наблюдается при загрязнении гидравлической жидкости, внутри распределителя, при этом, образуются проточки.

8. Тугой поворот руля в обе стороны

Тут может быть много причин:

  • описанные выше, проточки.
  • на поршне могло разорваться тефлоновое кольцо.
  • мог произойти на насосе износ рабочей пары.
  • мог сломаться торсион распределителя.

Самые частые причины поломки рулевой рейки

  1. Плохие дороги. Рулевая рейка может сломаться по причине долговременной езды по плохим дорогам. При езде по плохим дорогам нужно особенно внимательно следить, чтобы при наезде на ямы или ухабы, руль не был в крайнем положении. Если не соблюдать это правило, рулевая рейка очень скоро может начать стучать.
  2. Повредить рулевую рейку можно производя резкие ускорения и торможения, при крайнем положении руля.
  3. Также, к повреждению рулевой рейки могут привести частые наезда на бордюры.

Основными признаками поломки могут служить стуки рейки (для того, чтобы избавиться от него, можно сбросить скорость), также о неисправности говорит тугой ход руля (часто в одну сторону).

Как починить рулевую рейку

Починка рулевой рейки – не самое простое дело. Снятие и установка рейки отличаются большой трудоемкостью, заранее необходимо упомянуть некоторые сложные моменты. Это, например, место присоединения рейки к рулевой колонке.

Для ремонта рейки вам понадобится ремкомплект рулевой рейки 2110. Основная задача заключается в замене упора рейки и втулки, этим вы избавитесь от люфта и грохота при преодолении небольших ухабов.

Для ремонта нам пригодится: упор и втулка рейки, уплотнительное кольцо упора рейки, гайка упора. Также вам понадобится центральная гофра, весьма вероятно, что вам ее придется менять.

Перед откручиванием, смачиваем шпильки крепления рейки «вэдешкой», иначе их можно вывернуть. Всегда помните об опасности свернуть эти шпильки! Иначе вам придется просверлить крышку моторного отсека!

Рейка может внутри быть ржавой или крайне грязной, ее в таком случае нужно промыть соляркой или бензином.

Когда будете собирать рейку, ее придется активно смазывать, в связи с этим лучше заранее купить смазку, лучше ФИОЛ.

Сняв рейку, нужно срезать хомуты, хомут крепления к кузову можно не снимать, а другой снимаем с резинкой. Можно еще убрать прокладку, которая расположена в месте контакта рейки и отверстия моторного щита.

Далее нужно снять пыльники. Гайку упора замачиваем в керосине и извлекаем червячный вал. Если это не удастся, можно попытаться смазать все внутри не разбирая до конца.

После этого начинаем пытаться откручивать гайку упора, при этом вам пригодится хороший ключ. Далее достаем пружину, а также резинку, переворачиваем отверстием вниз и колотим о какую-нибудь деревяшку, чтобы достать сам упор.

Далее достаем старую втулку рулевой рейки. Для этого нужно отогнуть два выступа, и при помощи проволоки выдернуть втулку из корпуса.

После того, как достанете рейку, ее необходимо промыть, для этого подойдет все та же солярка. Также, ее нужно вычистить от смазки и грязи.

Для идеальной прочистки рейки, ее можно продуть. При этом нужно повернуть червячный вал. Это позволит выдуть грязь с обратной стороны.

После этих процедур нужно все смазать и собрать. Червячный вал смазываем поворачивая.

Нужно обильно смазать зубчатую часть, т.к. тут основное трение. Далее смазываем концы рейки, смазав, проверьте как она одевается, только если это происходит с некоторым усилием, она перестанет шуметь.

Далее снимаем втулку с рейки и вставляем в корпус, который заранее смазали. Следите за фиксирующими выступами на втулке.

Нужно закрутить прикрепляющий тяги к рейке болт, поставьте корпус так, чтобы втулка смотрела вниз, и поставьте рейку на нее.

Ищем в корпусе рейки середину окна, ее нужно пометить, устанавливаем рейку в среднее положение. Центральное отверстие обязательно должно находиться напротив вашей отметки.

Далее все обильно смазываем и устанавливаем новый упор, уплотнитель и пружину, и закручиваем гайку упора.

Ключом плотно закручиваем гайку, после чего, как в инструкции, отводим в обратную сторону на 2 деления. После установки рейки руль может «потяжелеть», но это временно.

Собираем все обратно, при этом стараемся не оставлять лишних деталей.

Понравилась статья? добавь ее в закладки, чтобы не потерять — ЖМИ «Ctrl + D»

на Ваш сайт.

Ремонт рулевой рейки Калина | Kak-Kupit-Auto.ru

Здравствуйте, уважаемые читатели блога Kak-Kupit-Auto.ru. Пару месяцев назад у моей пятилетней Калины внезапно появился ощутимый люфт руля. До того момента рулевое управление меня устраивало, а потому мне и в голову не приходило провести профилактику рулевой рейки, но вот люфт в рулевом управлении возник, и тогда я решил разобраться его причинах и найти способ устранения этого недостатка.

Изучив вопрос, я узнал, что громкие барабанящие звуки из передней подвески при проезде мелких неровностей так же могут быть обусловлены неисправной рулевой рейкой, а вовсе не деталями передней подвески. И действительно, после ремонта рейки, все шумы исчезли. Оказывается, барабанили не шаровые, и не сайлентблоки, и даже не стойки, просто рейка болталась в корпусе как карандаш в трехлитровой банке.

Разобрав рулевую рейку Калины, я понял, что напрасно не провел профилактику раньше. Если бы я знал, что, как и почему надо делать, чтобы сохранить рейку в рабочем состоянии, то сделал бы это еще на 3-4 году эксплуатации. Но тогда этой информации у меня еще не было, а теперь она появилась, и я спешу поделиться ей с Вами, уважаемые читатели!

Диагностика рулевой рейки Калина (рулевой рейки 2110)

Ремонт рулевой рейки следует начинать с диагностики. Узнать, нуждается ли рейка в ремонте – проще простого, для этого откройте капот и возьмитесь рукой за рулевую тягу в районе ее крепления к рейке.

Подергайте рулевую тягу вверх-вниз, вверх-вниз. При исправной рейке тяга не сдвинется и на миллиметр, в моем случае рейка просто болталась в корпусе. Не удивительно, что при движении по гравию в салоне слышалось оглушительное громыхание.

Вот видео, в котором видна разница в работе старой рейки (после 164 т.км) и новой (после 3 т.км)

Люфт руля диагностировать также очень просто. На припаркованном авто (и заглушенном двигателе, если машина с усилителем) попытайтесь слегка поворачивать руль одним пальцем, вправо-влево, вправо-влево. Если люфта нет, то рулевое колесо будет упруго сопротивляться Вашему воздействию и возвращаться в исходное положение. Если же люфт есть, то руль будет очень свободно «болтаться» в его пределах.

Для машин с усилителем руля, чтобы он не мешал диагностике, его необходимо отключить, то есть двигатель должен быть заглушен.

К сожалению, я не заснял, как это выглядит, но в моем случае люфт на руле составлял порядка 10°. Каждый раз, останавливаясь на светофоре, я указательным пальцем покачивал руль из стороны в сторону, и это радовало меня все меньше.

На ходу люфт проявляется как пустое вращение руля в нулевой зоне (когда колеса смотрят прямо). Для небольшой корректировки курса приходится значительно повернуть руль, причем эффект сначала отсутствует, а проявляется внезапно, когда руль достигает противоположного края люфта. Покачивание рулем в пределах люфта вообще не дает никакого эффекта. На трассе все это выглядит очень неприятно и небезопасно, особенно на высоких скоростях. Кроме того, с люфтом больше 10° вряд ли удастся пройти техосмотр, ведь такой авто не отвечает элементарным требованиям безопасности.

Устройство рулевой рейки Калина (рулевой рейки 2110)

Мне удалось выяснить, что на Калину устанавливается рулевая рейка от «десятки», нового образца, косозубая, которая использовалась еще на семействе ВАЗ-2110, 2111, 2112. Рулевая рейка семейства 2108 существенно отличается, а потому детали надо покупать именно для «десятошной» рейки (рулевой рейки от ВАЗ-2110).

Прежде чем самостоятельно проводить ремонт рулевой рейки, я рекомендую Вам ознакомиться с устройством рулевого управления ВАЗ-2110 и понять, как оно работает, но сразу скажу, снять рейку в одиночку – проще простого, а вот поставить ее назад, одному — вряд ли получится. Это надо делать вдвоем: один будет держать рейку со стороны моторного отсека, а второй – соединять ее с фланцем рулевого вала, в салоне.

Сама по себе рулевая рейка ВАЗ-2110 по конструкции довольно проста, но содержит, на мой взгляд, три очень слабых места: втулка рейки, упор рейки и резиновые защитные чехлы.

Резиновые чехлы могут протереться или порваться, тогда в корпус рейки попадет дорожная пыль, служащая абразивом, а в таких условиях рейка долго не проработает.

Втулка рейки служит направляющей для правого конца рейки. Рейка должна быть туго посажена во втулке и работать в условиях обильной смазки, только тогда втулка не будет изнашиваться, а рейка не начнет болтаться. Изношенная втулка является основной причиной стуков рулевого механизма 2110. При отсутствии качественной смазки, а так же при попадании пыли в корпус, материал втулки начинает интенсивно изнашиваться, рейка все больше болтается внутри втулки, и тогда, при проезде мелких неровностей мы слышим барабанную дробь.

Упор рейки прижимает левый край рейки (зубья) к шестерне рулевого вала. Без достаточной смазки, упор рейки довольно быстро изнашивается, при этом зубья рейки перестают плотно прижиматься к шестерне рулевого вала и возникает люфт руля. Упор прижимается к рейке гайкой упора, которую, теоретически можно и подтянуть, таким образом, сильнее прижав рейку к шестерне рулевого вала. Это временно снижает уровень шума, но если упор уже стерся до металла, то такой вариант может привести к усиленному износу самого рулевого механизма – зубьев шестерни и рейки, поэтому, подтяжка гайки упора если и допустима, то лишь как временная мера.

Ремонтировать самому или в автосервисе?

Ремонт рулевой рейки Калины – операция не из простых, вот почему в автосервисе за нее берут около 2-3 тыс.р. Процесс снятия, а в особенности процесс установки рейки являются весьма трудоемкими, здесь есть несколько сложных моментов, о которых нужно знать заранее. В частности, соединение рейки с рулевой колонкой, при установке рейки на автомобиль, лучше выполнять вдвоем, иначе можно потерять массу времени и нервов.

Вообще, если Вы не готовы провести день в самых изощренных позах, то лучше сразу раскошелиться и ремонт рейки поручить специалистам автосервиса. Имеет смысл просто купить новую рейку и заменить ее в автосервисе – это самый дорогой, но при этом и самый простой вариант.

Выполнять ремонт рейки своими руками я Вам советую лишь в том случае, если Вы не боитесь сложного ремонта и получаете удовольствие от того факта, что в Вашей машине все сделано на твердую пятерку, ведь никто не займется Вашей машиной так хорошо, как это сделаете Вы сами.

Необходимые запчасти и материалы

Чтобы выполнить ремонт рулевой рейки Калины (рулевой рейки 2110, 2111, 2112 и т.д) я купил вот такой ремкомплект рулевой рейки 2110. Главное – это заменить втулку и упор рейки, что позволит победить люфт в рейке и грохот при проезде мелких неровностей.

На ценнике в «Би-Би» было указано, что ремкомплект «заводской», а на деле оказалось, что производитель – какой то ИП. Надеюсь, качество втулки и упора не уступит заводскому. Из комплекта были использованы: втулка рейки, упор рейки, кольцо уплотнительное упора рейки (маленькое) и гайка упора. Кольца среднее и большое, я оставил старые, так как они были в идеальном состоянии.

Кроме того, готовясь к ремонту, я разглядел порыв на левом (коротком) пыльнике рейки. Порыв возник благодаря «подкрылкам», установленным умельцами автосалона еще при покупке машины. Левый передний подкрылок все эти годы касался защитного колпачка рулевой рейки и в результате протер его. Даже не знаю, сколько времени я так проездил, но в итоге возник люфт и я созрел для ремонта рейки. На правом фото, сделанном из арки левого колеса, выступающая сверху часть подкрылка уже срезана и он больше не упирается в пыльник:

Перед ремонтом рейки я купил этот самый левый (короткий) пыльник рулевой рейки 2110 (за 80 р.), но найти его мне удалось не сразу. В продаже есть пыльники от 2108, однако «восьмерошные» нам не подходят, они на сантиметр меньше в диаметре. Позже, уже сняв рейку с машины, я обнаружил, что и центральная гофра также повреждена. За 5 лет и 140 тыс.км. она протерлась о корпус рейки (фото будет чуть ниже), не мудрено, что пыль попадала внутрь.

Гофру я все-таки купил, слава богу, в одном из ближайших магазинов она была в наличии, но на будущее вывод такой: центральную гофру надо менять обязательно, а потому ее следует купить заранее. Боковые же колпачки трению не подвержены, менять их или нет, определите сами, предварительно осмотрев их визуально.

Так выглядит комплект пыльников рулевой рейки Калины (рулевой рейки 2110). Левый на фото – родной.

При сборке, резиновые чехлы лучше всего закреплять одноразовыми пластиковыми хомутами (нейлоновыми стяжками), но длиной 30 см (28 см – минимум). Сотню стяжек я купил за 75 р, а поштучно их продают за 5 р. каждую. Если все нормально, то для ремонта Вам понадобится 4 такие стяжки.

Чтобы не вывернуть шпильки, которыми рейка крепится к кузову, их резьбу, перед откручиванием, необходимо замочить «вэдешкой» (WD-40) или керосином, причем сделать это желательно еще за пару дней до откручивания гаек. Горький опыт множества автолюбителей подсказывает, что свернуть шпильки проще простого, а это приводит к необходимости сверлить щит моторного отсека и вставлять изнутри болты подходящего размера. Внимание! Помните об этой опасности и гайки крепления рейки откручивайте очень осторожно! Больших усилий не прилагать! Маленький баллон «вэдэшки» с трубкой использовать в подкапотном пространстве очень удобно, а вот если Вы собираетесь воспользоваться керосином, то не забудьте приготовить небольшой шприц, ведь гайки крепления рейки к кузову находятся в весьма труднодоступных местах.

Если рейка внутри окажется загрязненной и ржавой, то ее надо будет промыть (тем же керосином, соляркой или бензином), а затем, для надежности, не плохо бы выдуть всю грязь очистителем карбюратора.

При сборке рейки ее надо будет обильно смазать. По идее для этого надо использовать низкотемпературную смазку ФИОЛ, но найти ее довольно сложно, да и продается она только в больших банках, стоимостью 600 р.

Литол-24 на сильном морозе снижает свою пластичность, а вот при более высоких температурах он успешно заменяет ФИОЛ. Кроме того, Литол-24 продается на каждом углу и стоит недорого.

Итак, запчасти и материалы, использованные в ремонте:
    • Ремкомплект рулевой рейки 2110 (210 р.)
    • Защитные чехлы рулевой рейки 2110 (245 р. + 80 р.)
    • Пластиковые хомуты 30 см (не менее 4 шт)
    • Проникающая смазка для болтов (WD-40 или керосин)
    • Средство для промывки рейки (очиститель карбюратора, солярка или бензин)
    • Смазка ФИОЛ (в крайнем случае Литол-24)

Необходимый инструмент

Теперь рассмотрим, какой инструмент понадобится Вам для самостоятельного ремонта рейки. Этот список не менее важен, чем список запчастей, ведь если у Вас не окажется правильного ключа, то ремонт может остановиться на самом интересном месте.

Начнем с самого экзотического и самого важного ключа, от которого ремонт рейки зависит целиком и полностью. Он понадобится Вам в тот момент, когда рейка будет уже снята с машины и перевернув ее Вы увидите гайку упора рейки. Готовясь к ремонту, я засунул фотоаппарат под рейку и сделал пару снимков. И вот что я увидел. Так выглядит гайка упора рейки (вид снизу):

Ключ рейки рулевого механизма бывает двух видов: для рейки 2108 и для рейки 2110. Для рейки 2108 это простой восьмигранник на 17, он нам не подходит. Наш вариант – это восьмигранник на 24, с углублением в центре, именно так выглядит ключ для гайки упора рейки 2110. Скажу сразу, вот такой вариант НЕ покупайте ни в коем случае:

Гайка упора сидит в корпусе довольно плотно, кроме того резьба ее замята при сборке, чтобы она не откручивалась. Такой ключик не способен открутить эту гайку, при первой же попытке он разваливается на части:

Чтобы при снятой рейке не метаться, в поисках решения, сразу покупайте более надежный ключ, в котором нет хлипких сварных соединений. Мне повезло, и в ближайшем магазине я приобрел вот такой добротный ключик, рукоять которого вкручена в головку:

Теперь рассмотрим второй, не менее важный для ремонта рейки, ключ. Мы не станем разбирать детали подвески, и тем самым нарушать ее геометрию. Просто открутим рулевые тяги от рулевой рейки, а при сборке установим их на место, поэтому регулировать развал после ремонта нам не понадобится. Однако рулевые тяги крепятся к рейке довольно мощными болтами, открутить которые обычным ключом Вам вряд ли удастся. Для этого нужна мощная головка на 15 мм и ключ с длинной рукояти около метра.

В моем распоряжении был шарнирный вороток с рукоятью 40 см и полуметровый кусок стальной трубы, послуживший удлинителем.

Третий ключ, который, по моему глубокому убеждению, обязателен для ремонта рейки – это ключ-трещотка, которым несравнимо удобнее откручивать и закручивать гайки крепления рейки к кузову. Дело в том, что гайку нужно прогнать почти по всей длине шпильки, а работать при этом приходится «на ощупь» – места там очень мало. С трещоткой все 4 гайки крепления рейки к кузову, Вы открутите и закрутите за 5 минут, а без нее можно провозиться и час.

Для трещотки необходимо приготовить головки на 10 и на 13, а головка на 15 должна подходить к упомянутому выше воротку. Так же пригодятся накидные ключи на 10 и на 13 (для снятия АКБ и площадки под ней), домкрат, острый нож (срезать хомуты), пара перчаток, фонарь, средних размеров плоская и крестовая отвертки для откручивания стальных хомутов. Для работ в районе педалей понадобится фонарь, а для снятия и установки рейки мне очень пригодилась большая монтировка.

Монтировка

Монтировка, или что-то подобное – просто обязательны, если Вы будете устанавливать рейку без напарника. Я хотел было позвать соседа по гаражу, но осилил данную операцию сам. Однако, вытирая пот со лба, сразу скажу – дело это непростое и лучше позвать соседа заранее.

Вот список использованного в ремонте инструмента:
    • Спецключ для гайки упора рулевой рейки 2110
    • Большой шарнирный вороток (для головки на 15)
    • Ключ трещотка средний (для головок на 10 и на 13)
    • Головки на 10, 13 и 15
    • Накидные ключи на 10, 13 (не обязательно).
    • Нож
    • Отвертка плоская и крестовая
    • Домкрат
    • Фонарь
    • Большая монтировка

Снятие рулевой рейки Калины

Перед тем, как снимать рулевую рейку с Калины, я загнал машину в гараж капотом к дверям, и немного сместил переднюю часть вправо, оставив слева свободное пространство, чтобы без проблем вынуть рейку через проем в арке левого переднего колеса. В идеале, слева от переднего левого колеса должен быть хотя бы метр свободного пространства.

Руль сразу поставьте прямо. Переднее левое колесо можно сразу приподнять, хотя можно сделать это и позже. Необходимым является только поднятие левого переднего колеса, а нужно это для того, чтобы достать рейку через проем между аркой колеса и моторным отсеком. Теперь открываем капот, отверткой ослабляем хомуты воздуховода между воздушным фильтром и двигателем, снимаем воздуховод, а свободные теперь отверстия, на время ремонта, затыкаем чистой тряпкой. Далее снимаем аккумулятор (накидные ключи на 10 и на 13 мм) и площадку под аккумулятором (ключ на 13 мм).

Внимание! Чтобы не сломать ключ-трещотку, не рекомендуется срывать с его помощью сильно затянутые болты!

Когда площадка откручена, оказывается, что к ней снизу прикреплены два провода. Их необходимо освободить, а поможет нам в этом ключ на 10 мм. Вот как выглядит крепление уже без проводов:

Чтобы не повредить провода и разъемы РХХ и ДПДЗ, их рекомендуется сразу отсоединить.

Теперь очень важный момент! Прямо сейчас обработайте 4 шпильки крепления рейки к кузову «вэдешкой» или керосином — пусть резьба отмокает. Может оказаться, что гайки прикипели (приржавели) и тогда Вы без труда можете свернуть шпильку, вырвав ее из кузова. В этом случае Вам обеспечена настоящая проблема, по сравнению с которой обычный ремонт рейки – просто цветочки. Кстати, если есть возможность, облейте эти гайки «вэдешкой» или керосином еще за пару дней до ремонта.

Для удобства работы, откручиваем верхнюю гайку крепления термозащиты к кузову, а саму термозащиту слегка отгибаем в сторону двигателя.

Вот теперь можно снимать стопорную пластину с болтов внутренних наконечников рулевых тяг. Этот стопор предотвращает откручивание болтов. Вставляем плоскую отвертку между стопором и соединяющей болты пластиной и сдвигаем пластину со шляпок болтов.

Когда стопор с болтов снят, можно их откручивать, вот здесь-то нам и пригодится мощный ключ с длинной рукоятью и с головкой на 17 мм. Лично мне удалось сдвинуть болты с места, лишь усилив рукоять полуметровой стальной трубой. После откручивания болты надо вынуть, а рулевые тяги просто положить вниз на термозащиту.

Продолжаем демонтаж рейки с автомобиля. В первую очередь закляните в салон, под педали. Пока руль стоит прямо, обратите внимание, где находится болт фланца и как расположена проточка на валу, рулевой рейки. Именно так распложены болт и проточка при прямом положении руля, именно так их надо будет поставить при установке рейки на автомобиль. Рекомендую сделать отметки на валу и фланце, например маркером, и даже сфотографировать их. Позже все это поможет Вам установить рейку так, чтобы при движении по прямой руль находился в среднем положении.

Теперь поверните руль на четверть оборота вправо и накидным ключом на 13 мм полностью открутите, и достаньте из отверстия болт фланца рулевой рейки. Еще раз обратите внимание на положение прорези фланца и проточки на валу рулевой рейки. При сборке надо будет вернуть их в исходное положение.

Внимание! Теперь самый ответственный момент. Вы должны открутить гайки с четырех шпилек, которые крепят рулевую рейку к перегородке между салоном и моторным отсеком, но сделать это надо очень аккуратно. Не забывайте: шпильки очень слабо держатся за кузов и даже при небольшом усилии могут отломиться.

Еще раз обработайте резьбу керосином или WD-40 и начинайте откручивать гайки ключом-трещоткой, при этом держа ключ буквально двумя пальцами. Надеюсь, Вам удастся сдвинуть с места, а затем и открутить все гайки, не повредив ни одну из шпилек. Если же Вы переусердствовали, то Вам придется найти болт, аналогичный шпильке, но подлиннее, просверлить отверстие в салон и вставить его изнутри. Возвращаемся в салон и мощной отверткой выдвигаем вал рулевой рейки из фланца.

Рейка должна отсоединиться от рулевой колонки и вывалиться в моторный отсек, если этого не происходит, то ей можно слегка помочь: в моторном отсеке, используя монтировку, отжать рейку от моторного щита.

Доставать рулевую рейку будем через проем над левым колесом, поэтому левую переднюю часть автомобиля необходимо поднять домкратом. Колесо откручивать не надо, да и поднимать высоко тоже нет необходимости, главное, чтобы проем оказался выше колеса. Вытаскиваем рулевую рейку вот таким образом:

Ремонт рейки

Отлично! Рулевая рейка у Вас в руках. Теперь с пыльников надо аккуратно срезать пластиковые хомуты, не повредив сами резинки, если Вы планируете использовать их повторно. Левый хомут крепления рейки к кузову можно не трогать, а вот правый необходимо снять вместе с резинкой: это необходимо для замены центральной гофры.

Также можно снять прокладку, расположенную в месте контакта рейки с отверстием в моторном щите.

Снимаем левый и правый пыльники, а затем и гофру. Взгляните, какую картину я обнаружил, сняв левый пыльник рулевой рейки. Смазка здесь присутствовала, но вперемежку с грязью.

С правой стороны – наоборот, смазки не было и в помине, зато оттуда высыпалась целая гора ржавчины.

Центральный пыльник неохотно, но все-таки снимается с корпуса рулевой рейки.

Правый конец рейки был покрыт толстым слоем ржавчины без малейшего намека на смазку. Неудивительно, что он с грохотом болтался в разбитой втулке.

Гайку упора замачиваем керосином или WD-40, а тем временем можно попытаться извлечь червячный вал.

Открутив два болта под шестигранник, я обнаружил подшипник и тарельчатую пружину, но извлечь червячный вал мне так и не удалось, сколько бы я ни стучал корпусом рейки об деревяшку.

В результате я понял, что мне это не нужно, ведь промыть и смазать внутренности рейки я смогу даже не разбирая ее до конца. Хорошенько смазав подшипник, я вернул крышку на свое место и приступил к откручиванию гайки упора. Для этого, Вам понадобится очень хороший ключ, мне попался вот такой.

Открутив гайку, я увидел ту же картину, что и в самой рейке. Все было в смазке, перемешанной с грязью, а может это от времени смазка пришла в негодность.

Достаем пружину и резинку, переворачиваем отверстием вниз и бьем о деревянный брусок, пока упор не выскочит вниз.

Достав упор, я обнаружил, что он весь в грязи, как и все остальное внутри корпуса рейки.

Сравните новый упор со старым: пластиковая накладка стерлась, рейка стала хуже прижиматься к червячному валу, теперь ясно, как возник люфт в рулевом управлении.

А вот грохот при движении по мелким неровностям происходит из втулки рулевой рейки. Чтобы достать старую разбитую втулку необходимо тонкой длинной отверткой отогнуть внутрь каждый из двух выступов, которые держатся за углубления внутри корпуса рейки, и выдернуть втулку из корпуса с помощью крючка из стальной проволоки.

Вот как выглядят старая и новая втулки рулевой рейки:

Итак, мы с Вами разобрали рулевую рейку, и теперь самое время ее как следует промыть. Для этого можно использовать бензин, солярку или керосин, а также сухую ветошь и что-нибудь длинное и тонкое, чтобы вычистить внутренности корпуса рулевой рейки. Перемещая рейку внутри корпуса и вычищая из нее остатки старой смазки и пыли, я добился практически идеальной чистоты как самой рейки, так и корпуса, а также по максимуму отчистил ржавчину.

А вот червячный вал, который я так и не смог достать, выглядел по-прежнему не идеально:

Если хотите привести рейку к идеально чистому состоянию, то именно сейчас ее надо продуть очистителем карбюратора. Не забудьте при этом повернуть червячный вал, чтобы выдуть и всю грязь с обратной его стороны. После такой мойки, рейка выглядела практически как новая, все внутренние поверхности сияли ослепительным блеском и новизной. Вот оно ощущение, для которого мы делаем это сами – чувство удовлетворения от ремонта, выполненного так, как его не сделал бы никто другой.

Теперь все протираем, обильно смазываем и собираем. Червячный вал поворачиваем и смазываем.

Не жалеем смазки и на зубчатую часть рейки – именно здесь, между червяком и рейкой, происходит основное трение.

Правый конец рейки также покрываем смазкой, которая будет играть здесь не только роль консерванта, но должна также продлить срок работы новой втулки.

Густо смазав правый торец рейки, проверьте, надевается ли на него втулка. Она должна надеваться с некоторым усилием, только в этом случае ремонт принесет тишину при проезде мелких неровностей.

Затем втулку необходимо снять с рейки и аккуратно вставить в предварительно смазанный корпус. Фиксирующие выступы на втулке должны войти в свои посадочные гнезда на внутренней поверхности корпуса рейки.

Теперь вкрутите один из болтов, которыми рулевые тяги крепятся к рейке, и, поставив корпус рейки втулкой вниз, стараясь не повредить втулку, вставьте рейку в нее. Рейка должна сидеть в натяг, но при определенном усилии, приложенном к болту, сдвигаться с места все-таки должна.

Внимание! От следующих действий будет зависеть, удастся ли Вам собрать все так, чтобы руль смотрел прямо. В первую очередь необходимо найти середину окна в корпусе рейки, отметить ее, например надфилем или маркером и установить рейку в среднее положение. При этом центральное отверстие должно находиться напротив Вашей отметки.

Так как упор пока не вставлен и не прижимает рейку к червячному валу, то перевернув корпус рейки отверстием упора вверх, мы можем поставить червячный вал в любое нужное нам положение.
Установите вал так, как он стоял в тот момент, когда Вы сняли рейку с автомобиля. У меня проточка на валу находилась справа и была практически вертикальной. В отличие от Вас, уважаемые читатели, я тогда не был вооружен данным опытом, а потому собрал рейку наобум. В результате, чтобы установить руль вертикально, мне пришлось разобрать рейку второй раз.

Установив вал в нужное положение, еще раз убедитесь, что рейка находится в среднем положении и после этого, через отверстие упора рейки прижмите рейку к червячному валу. При этом ни червяк, ни рейка не должны изменить своего положения.

Теперь все обильно смажьте и установите на свои места новый упор, пружину и уплотнительное резиновое кольцо, а сверху все это закрутите гайкой упора.

Далее, специальным ключом, от руки, хорошенько затяните гайку, а затем отверните ее обратно на 2 деления, что будет соответствовать 24°, как указано в инструкции.

Когда Вы установите рейку на автомобиль, руль может показаться Вам несколько тяжеловат, но через пару сотен километров упор и рейка приработаются, и Вы получите идеальное рулевое управление.

Теперь собираем все в обратной последовательности, при этом не забывайте устанавливать на свои места все снятые детали. Пыльники зафиксируйте нейлоновыми стяжками.

Установка рейки

Через проем левого колеса возвращаем рулевую рейку в моторный отсек, устанавливаем на свое место уплотнитель и начинаем самую сложную операцию – установку рейки на автомобиль.

В идеале, один человек должен прижимать рейку к моторному отсеку, в то время как другой будет соединять ее с фланцем рулевого вала. Я делал без помощника, поэтому слегка наживил гайки крепления рейки к кузову и прижимал рейку к кузову вот таким рычагом:

Не без труда я установил вал рулевой рейки и фланец в исходное положение (рисунок слева), но это во второй раз, а в первый я неверно совместил рейку и червячный Вал (рисунок справа).

После первой сборки рейки, болт фланца при прямом положении руля не вошел в выемку на валу, поэтому, пытаясь его закрутить, я еще и повредил на нем резьбу. Пришлось заменить болт, а рейку еще раз перебрать.

Как только ось и шлицы вала рулевой рейки у Вас будут совмещены с фланцем рулевой колонки, Вы можете прикручивать рейку к кузову. Здесь нам снова поможет ключ-трещотка, но помните, что прилагать излишнее усилие – недопустимо. Держите ключ, буквально двумя пальцами.

Когда вал станет на свое место, при повернутом на 45° вправо руле, выглядеть все это будет примерно вот так:

Чтобы фланец полностью наделся на вал рулевой рейки, можно взяться за рулевое колесо и толкнуть его от себя. Получится вот так:

Фланец рулевой колонки и вал рулевого механизма

После этого, надо закрутить стяжной болт фланца, но сделать это надо рукой, без использования ключей, чтобы не повредить резьбу болта, если он почему-то не попал в выемку на валу.

Резьбу стяжного болта очень легко повредить, поэтому закручивать его надо без использования ключа – руками



Признаюсь, сам я этого не предусмотрел, а потому запортил этот болт и поехал покупать новый. Ездить без этого болта, по идее, нельзя, но я заменил его более тонким ботом с гайкой и так доехал до магазина, а вообще, с рулевым управлением лучше не шутить. Если что, покупайте болт крепления шаровой опоры от классики – он точно подойдет.

Болт крепления шаровых опор 2101

Итак, если Вы толкнули руль от себя, то между рулем и накладкой рулевой колонки не останется зазора. Так оставлять нельзя, потому что при поворачивании руля, все это добро будет скрипеть.

Толкаем руль от себя

Сейчас болт должен от руки легко вкрутиться во фланец, примерно, до такого состояния.

Закручиваем болт от руки

Напоминаю: ключом пока затягивать не надо. Все делаем руками в перчатках. Теперь, когда болт закручен, но еще не затянут, тянете руль на себя, он выдвинется примерно на сантиметр и возникнет зазор:

Выдвинаем руль на себя

Отлично! Теперь можно затягивать болт накидным ключом на 13 – резьбу Вы теперь не повредите.

Закручиваем стяжной болт ключем

Итак, к этому моменту, рейка у Вас уже прикручена к кузову. Рекомендую Вам, выступающую резьбу четырех шпилек крепления к рейки к кузову, слегка смазать литолом. Это позволит избежать проблем при будущем возможном демонтаже рулевого механизма.

Если руль повернут, то возвращаем его в положение «прямо» и прикручиваем к рейке рулевые тяги. Большие болты на 17, которыми тяги крепятся к рейке, затягиваем тем же «метровым» ключом и достаточно сильно.

Сверху надеваем стопорную пластину. Сделать это надо обязательно, иначе болты могут и открутиться.

Теперь самое время еще раз проверить рейку на стуки. Для этого надо взяться за рулевую тягу и подергать ее вверх-вниз. Если все хорошо, то при такой проверке не должно быть никакого стука, рулевые тяги должны быть абсолютно неподвижны.

Далее прикручиваем термозащиту, подключаем разъемы РХХ и ДПДЗ, устанавливаем площадку под аккумулятор и фиксируем к ней снизу два провода, а на площадку устанавливаем саму АКБ. Не забыв вынуть тряпки (если они были), устанавливаем воздуховод между воздушным фильтром и двигателем, затягиваем все хомуты отверткой.

Готово!

Вот и все! Теперь можно произвести пробный заезд и проверить, как ведет себя рейка на мелких неровностях и на выходе из поворота. У меня эффект был таким: грохот при движении по гравию – исчез, люфт с 10° снизился до нуля, но руль будто налился свинцом – поворачивать стало труднее, а на выходе из поворота руль сам не возвращался в исходное положение. Однако километров через 500 все притерлось и теперь я снова наслаждаюсь безупречным рулевым управлением.

На этом пока все! Дорогие читатели, желаю Вам, чтобы Ваша рулевая рейка проходила дольше моей, а еще лучше, чтобы Вы гораздо раньше сменили машину на более новую.

P.S.
Ремонт рейки я производил на пробеге в 144 ткм, а сейчас на одометре уже 150 тысяч. Люфта в рулевом управлении пока нет, а вот стук в рейке начал проявляться снова, пока совсем слабый, но постепенно усиливается. Тест рулевых тяг показывает приличный люфт рейки, значит что-то уже износилось: либо втулка, либо упор. Возможно причина в некачественных материалах, а может во всем виновата ржавчина на рейке, работающая как абразив. Возможно поменяю рейку целиком, но тогда возьму от Калины Спорт (3.1 оборота), а перед установкой разберу ее и как следует набью смазкой, чтобы не ржавела.

Продолжение от 07.06.2014
Снова приветствую Вас, мои уважаемые читатели! Сегодня на одометре моей Калины уже 167 ткм и пару дней назад я заменил рулевую рейку Калины целиком. Перед установкой, новую рейку я хорошенько смазал, поэтому есть надежда, что она проходит подольше той, что была установлена на машину с завода.

Рекомендую вам также изучить отчет по замене рулевой рейки Калины целиком.


Спасибо, что дочитали до конца! Ставьте вашу оценку, кидайте ссылку в соцсети и обязательно оставьте комментарий.

ремонт, замена, как снять, проверить и ремкомплект

Ремкомплект для ремонта или замены рулевой рейки Лада Калина

Исправно работающий рулевой механизм является одним из главных условий обеспечения безопасности движения любого автомобиля. Если владелец Лада Калина обнаруживает подозрительные признаки выхода из строя каких-либо составных компонентов данного узла, то ему необходимо срочно принять действенные меры по поиску и устранению появившейся неисправности. Основным характерным симптомом неполадок является стук. Он отчетливо слышен при проезде неровностей или при вращении рулевого колеса в движении. Когда владельцем определено, что рулевой рейке требуется ремонт рулевой рейки, то у него два пути: направиться на станцию к мастерам или отважиться на самостоятельный ремонт рулевой рейки. Своими руками можно выполнить замену, конечно, это не просто и хлопотно, но, тем не менее под силу. Тем более, если у вас имеется под рукой ремкомплект.

Конструктивные особенности

В структуру рулевого узла Лада Калина входят:

  • усилитель с электроприводом;
  • колонка руля, способная регулироваться по вылету и наклону;
  • рейка рулевая с электроусилителем с механизмом изменения передаточного числа;
  • тяги с наконечниками, а также рычаги поворотного типа.

В картере механизма присутствует узел с механическим зацеплением, где основным действующим элементом является косозубая шестерня, у которой шаг зубьев меняется в зависимости от длины рейки.

Рисунок отображает конструкцию реечного узла Лада Калина.

Ремкомплект для ремонта или замены рулевой рейки Лада Калина

Прижим в паре «рейка-шестерня» осуществляется посредством пружины, а присутствующий пластиковый вкладыш призван снизить усилие трения. Уровень сжатия пружинного элемента регулируется с помощью гайки. Величина заводского зазора между рулевым валом и рейкой составляет 0,1 мм в модели LADA Kalina.

рулевая рейка калина

Если внутри узла появляется стук, то его можно устранить путем регулировки зазора своими руками. Рулевой вал центрируется с помощью двух подшипников, один и которых расположен в кронштейне колонки, а второй – внутри корпуса электрического усилителя. Кронштейн входит в соединение как с узлом крепления педалей, а вернее с его передней частью, так и с кузовом. Конструктивно кронштейн совместно с трубой образует шарнирное соединение из пары пластин. Данный узел обеспечивает изменение положения руля, где ширина диапазона перемещения ограничена посредством прорезей в обозначенных пластинах.

Конкретное положение трубы фиксируется рычагом, который соединен со специальной втулкой, выполняющей регулировочную миссию. Она накручена на стяжной болт, располагающийся как раз в прорезях пластин. Во время поворота рычага происходит синхронное вращение втулки. В этот момент фиксация пластины ослабевает, а руль начинает поддаваться изменению своего положения. Пружины, находящиеся посреди кронштейна и пластин, вовремя послабления крепления подтягивают трубу в направлении вверх.

Повторимся, рулевой узел Лада Калина обладает двумя тягами и поворотными рычагами. В конструкцию тяги входят два наконечника, один из которых является внешним, а второй — внутренним. Процесс регулирования длины тяги выполняется посредством вращения присутствующей здесь же резьбовой втулки. Завершив регулировочную манипуляцию, положение наконечников следует зафиксировать специально предназначенными болтами. Внешний наконечник тяги посредством шарового шарнира соединен с кронштейном поворотного рычага.

Усилитель рулевого механизма, функционирующий на электрическом приводе, меняет свою степень усиления в зависимости от скоростного режима движения. На остановленном автомобиле усилитель выдает максимальный вращающий момент, и руль крутится весьма легко. С набором скорости усилие на руле Лада Калина возрастает, чему способствует снижение момента, вырабатываемого данным узлом. В основе механизма заложен электродвигатель, которые передает вращение посредством редуктора, «спрятанного» под кожухом колонки. Управление усилителем осуществляется с помощью электронного блока, который снабжается импульсами от датчиков скорости, распознает величину усилия при вращении вала рулевой колонки, а также считывает количество оборотов моторного вала. Приборная панель располагает специальным индикатором, позволяющим контролировать работу усилителя.

Причины стуков и демонтаж рейки

Наиболее распространенной причиной стука является повышенный износ шарового соединения наконечника. Данная неисправность требует скорейшей замены указанного элемента, поскольку дальнейшее движение может стать небезопасным, и все можно выполнить своими руками, используя специальный ремкомплект.

Присутствие неисправностей в рассматриваемом здесь механизме, кроме стуков, может также отзываться отдачей в рулевом колесе, что ощутимо для водителя.

Дворники на Гранту

Что лучше Калина или Калина Гранта

Акустическая полка Гранта седан

Также возможны «закусывания» руля LADA Kalina в крайних позициях. Здесь регулировочные и ремонт рулевой рейки наделены крайней необходимостью. Если после указанных мер ожидаемый результат не наблюдается, то единственным путем будет замена рулевой рейки в сборе.
Довольно распространенной причиной стука является банальное ослабление болтового крепежа на картере узла.

Конструктивные решения, присутствующие в рейке, не позволяют осуществить регулировку и подтяжку пружины без демонтажа механизма. Но замена возможна своими руками, используя ремкомплект.

Для снятия рейки потребуется выполнить такую последовательность действий.

  1. Поднимаем передок автомобиля LADA Kalina, используя доступные специализированные средства.
  2. Действуем в салоне LADA Kalina и выкручиваем болт, которым рулевая колонка удерживается в отрегулированном положении.
  3. Снимаем оба передних колеса.
  4. Откручиваем гайки поворотных рычагов и вынимаем наконечники.
  5. Под капотом потребуется извлечь АКБ в паре с площадкой.
  6. Вынимаем теплоотражатель.
  7. Откручиваем крепежные элементы, которыми рейка рулевая с электроусилителем удерживается на кузове. Теперь узел спокойно извлекаем наружу.

Для разборки механизма потребуется обзавестись следующим инструментальным набором.

ремонт рулевой рейки калина

  1. Специальным ключом, позволяющим регулировать рейки конструкции «ВАЗ».
  2. Индикатором часового вида, с помощью которого будет отрегулирована величина зазора.
  3. Плоскогубцами, отвертками и ключевыми наборами.
  4. Молотком, киянкой и съемником для наконечников рулевых тяг.
  5. Зубилом, штангенциркулем и малярной кистью.

Как отрегулировать пружину и настроить усилитель?

Рейка

Пружина требует регулировки в связи с ее естественной склонностью растягиваться с течением времени. Подтяжку следует производить после отсоединения вала рулевого узла. Действие не предполагает необходимости снятия всего механизма с автомобиля.

Ремонт рулевой рейки заключается в правильной установке величины зазора, наблюдаемого между шестеренкой вала и непосредственно рейкой.

  1. Для этого реечный узел потребуется выставить в центральное положение и зафиксировать от самопроизвольных смещений.
  2. Извлекаем резиновую заглушку.
  3. Внутрь открывшегося отверстия заводим щуп индикатора и добиваемся его соприкосновения с упором (вплотную).
  4. Совершаем повороты вала-шестерни, с помощью которого происходит выталкивание упора. Замеряем индикатором длину его перемещения, которая должна находиться в пределах 0,05 мм.

Наблюдая превышение измеренной величины сверх обозначенного предела, прибегаем к устранению с помощью вращения регулирующей гайки. После выполнения процедуры проверяем, легко ли вращается рейка рулевая с электроусилителем в картере путем вращения руля до упора в обе стороны.

Заметим, что вращать регулировочную гайку следует специальным ключом. Не стремитесь затягивать эту гайку с большим усилием, ведь это может вызвать затруднение вращения руля, особенно в крайних положениях. Регулировку целесообразно производить поэтапно. Сначала выполняем поворот ключа на 20-25 градусов и проверяем узел на предмет отсутствия стука во время хода рейки. Если стук не исчез, то добавляем угол вращения примерно на 10-15 градусов и снова прибегаем к контролю. Бывает, что подтяжка не приводит к ожидаемому результату. Это намекает на ремонт, а возможно потребуется только замена рулевой рейки.

Электрический усилитель

Регулировкой данного узла в Лада Калина лучше заняться после того, как демонтирована рейка рулевая с электроусилителем. Однако существует способ, позволяющий осуществить это действие, не прибегая к снятию указанного механизма.

  1. Устанавливаем автомобиль над ямой для обеспечения доступа к крепежу лобовой части усилителя.
  2. Производим подтяжку зажимной гайки. Если это делаем снизу, то вращаем по ходу стрелки часом, а если действуем сверху, то, естественно, наоборот.
  3. В профилактических целях проверяем целостность сальника. Заметим, что сильный и частый выворот руля приводит к преждевременному износу этого уплотняющего элемента.

Как разобрать и отремонтировать рейку при заклинивании?

Ремонтная процедура, как и замена рулевой рейки, начинается с разборки узла. Для выполнения комплекса действий приобретаем ремкомплект.

  1. Для разборки рейки откручиваем регулирующую гайку, а затем извлекаем упорную втулку. Если в данный момент испытываем затруднения, то пользуемся киянкой, которой наносим несильные удары по реечному корпусу.
  2. Демонтируем боковые заглушки вместе с пыльником. Предварительно срезаем пластиковый крепеж.
  3. Пыльник обязательно заменяем новым изделием.
  4. Также посредством киянки производим выемку вала из корпуса рейки.
  5. Внутри освободившегося картера обнаруживаем пластиковую втулку, которую извлекаем, вооружившись отверткой. Этот компонент также заменяем на новый аналог (присутствует в ремонтном комплекте).
  6. Очищаем внутреннюю полость картера рейки от старой смазки. Вымываем и просушиваем.
  7. Накладываем новую смазку. С особой тщательностью смазываем зубчатую пару.
  8. Выполняем осмотр всех других компонентов реечного механизма и при возникновении подозрения на износ меняем их.
    Демонтаж руля в Лада Калина происходит так.

1. Отсоединяем АКБ.

2. Отключаем подушки безопасности. Ослабляем фиксаторы и сдвигаем их в бок.

3. Отсоединяем двухпроводной разъем клаксона.

4. Переходим к валу руля и на участке, где присутствует стрелка, намечаем расположение (до момента снятия).

5. Гайку рулевого колеса ослабляем, но полностью не выкручиваем.

6. Беремся за руль и раскачивающими движениями в стороны подвигаем его вплотную к указанной гайке.

7. Теперь выравниваем колеса и располагаем руль строго в прямом положении.

8. Вынимаем штифт, после чего вставляем его в блок переключателей, расположенный непосредственно под рулем. В этот момент обод руля должен быть четко зафиксирован.

9. После извлечения проводов приступаем к съему самого рулевого колеса.

10. Проверяем целостность всех элементов.

11. Сборка осуществляется по обратному алгоритму.

Рулевая рейка калина: устройство1ladakalina.ru

Рулевая рейка Калина должна служить, по заверению производителя, 10 лет без поломок. Однако весьма специфические российские дорожные условия вносят в этот срок серьезные коррективы, заставляя автовладельцев периодически проводить такую процедуру, как регулировка рулевой рейки.

Кроме того, разнообразные дорожные ямы и выбоины становятся причиной частых поломок системы рулевого управления Лада Калина, что заставляет владельцев данного автомобиля нести дополнительные расходы.

Устройство системы управления автомобиля

С технической стороны рулевая рейка Лада Калина представляет собой механизм, имеющий в своей конструкции шестерню, установленную на валу, которая сопряжена с рейкой и специальными тягами. Именно благодаря им и происходит процесс поворота автомобиля, путем преобразования движения рулем в горизонтальное отклонение передних колес в нужном водителю направлении.

В настоящее время автомобильные производители используют при производстве автомобилей 3 варианта реечного механизма:

  • механический;
  • гидравлический;
  • электрический.

Механическая рейка является наиболее простой в конструктивном плане и поэтому устанавливается на большинство современных автомобилей. Здесь поворот специальных тяг осуществляется исключительно за счет физической силы водителя. Естественно, что управлять автомобилем, оснащенным таким устройством управления, достаточно сложно.

Второй вариант оснащения автотранспорта — гидравлический механизм. Именно им оборудованы модели Лада Калина и Калина 2. В результате их владелец получает не только остроту, но и легкость руля. Большинство современных машин оснащено именно рулем с гидравлическим приводом.

Еще один вариант системы управления автомобилем, позволяющий снизить нагрузку на водителя, — это электрический привод механизма руля. В нем увеличение поворотного усилия происходит за счет работы электрического мотора, встроенного в колонку. Данное устройство используется только на люксовых и премиальных автомобилях, например его можно встретить в качестве дополнительной опции топ-комплектации Лада Калина.

Кроме того, существует смешанный вариант усиления руля — электрогидромеханический. Он объединяет в себе все положительные качества гидравлического и электрического усилителей рулей. Увидеть его можно, например, на автомобиле Лада Калина Спорт.

Каждый вид систем управления имеет как свои преимущества, так и недостатки, однако ломаются они примерно с одинаковой частотой. При этом, если поломка механической системы управления направлением движения автомобиля ведет к относительно небольшим затратам на свой ремонт, неисправности гидравлики и электрики могут привести к весьма серьезным расходам со стороны автовладельца.

Основные работы по регулировке механизма

Основным видом ремонтных работ рулевого механизма считается его регулировка, при этом, если рулевая рейка на Калину поддается регулировки самостоятельно, то отрегулировать ее на спортивной модификации автомобиля достаточно проблематично.

Ремонт рулевого механизма Калины может понадобиться по следующим причинам:

  • ослабление крепежа рулевой рейки;
  • износ рулевых реек или шестерни;
  • плохая регулировка зацепления пары;
  • высокая степень износа втулки в том месте, где она соединяется с рейкой и рулевыми тягами.

Подтягивают рейку для того, чтобы с помощью данной процедуры сократить или же убрать совсем люфты в механизме управления направлением движения автомобиля.

Это позволяет значительно улучшить управление автомобилем в разных дорожных и погодных условиях. Кроме того, подтянуть рулевую рейку бывает необходимо и в том случае, когда она была изначально настроена неверно. Для этого обычно ослабляют затяжку регулировочного винта, при этом движение руля облегчается и управлять машиной становится легче.

Кроме регулировки, в случае выявления трудностей в его работе, рулевой механизм имеет смысл смазать. Узнать, как сделать это и как отрегулировать рулевую рейку, можно из руководства по эксплуатации Лада Калина. Кроме того, в нем указывается рекомендованный производителем тип смазки и описывается устройство рулевой рейки.

Регуляция рейки руляПри этом существует 2 способа проведения операции регулировки рулевого механизма:

  • с демонтажем рейки;
  • непосредственно на автомобиле.

Демонтируют рулевой механизм обычно в случае его серьезной поломки, то есть тогда, когда она непосредственно произошла. Обычно требуется замена некоторых частей механизма, и далеко не все автовладельцы могут такую процедуру провести самостоятельно.

В том же случае, когда необходимо провести относительно несложные процедуры, например, устранить люфты и стуки, а также подтянуть или ослабить рейку, это можно сделать самостоятельно, не снимая рулевой механизм с автомобиля. Для консультаций можно привлечь более опытного автовладельца.

Самостоятельная регулировка рулевой системы


Для того чтобы отрегулировать рулевой механизм, достаточно 15 минут. При этом понадобится особый ключ, простой гаечный на «13» и головка на «10» с воротком. Несмотря на то, что операция достаточно простая, все-равно придется снимать некоторые узлы, так как в обязательном порядке потребуется демонтировать аккумуляторную батарею. Кроме того, также снимается и площадка, на которой она установлена.

Регуляция рейки руля

Получив доступ к рулевому механизму, можно приступать к делу, при этом стоит отметить, что проводить работы по регулировке рулевого механизма будет весьма неудобно. В любом случае вам придется подлезть под нижнюю часть рейки и рукой вытащить установленную там заглушку.

Далее нужно постараться накинуть специальный ключ с внутренней стороны механизма на гайку. Именно ее придется подтягивать или отпускать. Сначала ключ прокручивают на пол-оборота. Делать это необходимо весьма осторожно, чтобы не перетянуть. После этого можно попробовать проехать и посмотреть, достигли ли вы своей цели.

Кроме того, можно выявить и некоторые дефекты. Так, например, если вы чувствуете что руль на поворотах «закусывает», это означает перетяжку рулевой рейки. Для устранения данного явления вам придется провести регулировку рулевого механизма заново.

Pin It назад Выполнение тюнинга салона Лада Калина Вперед Обзор автомобиля Лада Калина 2014

Похожие статьи

особенности штатной, на что можно поменять, как провести замену

Разработка конструкции Лада Калина началась на АвтоВАЗ в 90-х годах. Была задумана линейка автомобилей, включающая седан 1119, хэтчбек 1118 и минивэн. Последнюю модель так и не реализовали, вместо нее разработали авто с кузовом универсал 1117. В 1999 году был продемонстрирован прототип хэтчбека и в 2000 году будущая модель седана. Первое поколение автомобилей продержалось на рынке около десяти лет, с 2014 года АвтоВаз выпускает обновленную серию, включая авто повышенной проходимости Калина Кросс отличавшуюся большим комфортом, новым двигателем и дизайном.

На всех моделях Лада Калина устанавливался рулевой механизм только с реечным приводом, в зависимости от комплектации оснащенным электрическим усилителем руля (ЭУР) или без него. Гидравлические усилители руля (ГУР) устанавливались только на Лада Приора и внедорожник Нива.


Вернуться к оглавлению

Характеристики рулевого механизма разных модификаций Калины

Рулевой механизм (РМ) относится к наиболее важным элементам автомобиля и предназначен для изменения траектории его движения. Управление осуществляется путем поворачивания рулевого колеса, и чем больше угол его поворота, тем больше разворачивается машина. Среди многообразия РМ наибольшее распространение получили реечные механизмы из-за простоты конструкции, небольшого веса и размера, высокой надежности и низкой себестоимости.

Все модели и модификации автомобиля Лада Калина имеют штатный травмобезопасный реечный механизм, который оснащен электрическим усилителем.

Колонка руля может менять угол наклона в зависимости от роста водителя, обеспечивая комфортное вождение. В настоящее время есть три производителя, поставляющих комплектующие для ЭУР: это завод «Авиаагрегат», Махачкала, «Авиаэлектроника» в Калуге и компания «Mando», Корея. Все электроусилители доступны в свободной продаже и выбрать можно любой, но опытные водители отдают предпочтение корейскому устройству.


Вернуться к оглавлению

Принцип работы и конструкция реечного рулевого механизма

При вращении руля крутящий момент передается посредством вала колонки через косозубую шестерню к рейке, с которой связаны тяги, изменяющие угол поворота ступицы колеса. Рабочей парой в реечном механизме является косозубая шестерня, находящаяся на вале колонки, и рейка РМ.

Рулевая рейка Калины помещена в алюминиевый корпус (картер), в него входит косозубая шестерня, соединяющаяся с валом колонки. Косозубая ведущая шестерня находится в зацеплении с рейкой, опирается на два подшипника и втулку на картере. Рейка также имеет косой зуб с переменным шагом, причем на периферийной части шаг меньше. В результате характер управления автомобилем становится более естественным и удобным, а углы поворота рулевого колеса уменьшаются. В машине с рейкой, имеющей переменное передаточное отношение, диапазон поворота руля составляет 720°. При этом водитель, поворачивая колесо на один оборот, достигает правого или левого упора. При прямолинейном движении вал-шестерня находится в зоне прямых зубьев. На поворотах или при маневрировании рулевое управление реагирует более динамично. В зоне рейки, имеющей косые зубья, передаточное число интенсивно уменьшается при увеличении угла поворота руля.

Для любителей быстрой езды может быть поставлена рулевая рейка Калина спорт, имеющая передаточное число 3,1, в отличие от других моделей, у которых этот показатель составляет 4,02. Такой укороченный вариант позволяет лучше чувствовать автомобиль, но повышает риск при вождении на высоких скоростях.


Вернуться к оглавлению

Неисправности РМ Калины и способы их устранения

Даже самые надежные механизмы изнашиваются, особенно если не защищены от воздействия пыли, грязи, воды и агрессивных сред. Хотя рулевая рейка Лада Калина находится под капотом автомобиля и снизу защищена поддоном, все же в процессе эксплуатации, особенно в условиях бездорожья, она подвергается воздействию всех перечисленных факторов. Основные неисправности РМ можно объединить в три группы:

  • большой свободный ход рулевого колеса;
  • стук, шумы и скрип в механизме;
  • тугой руль.

Повышенный люфт, скрипы и стук РМ Калины могут быть вызваны:

  • ослаблением гаек крепления рулевых тяг,
  • износом их наконечников и сайлентблоков,
  • ослаблением гаек крепления РМ,
  • большим зазором между рейкой и регулировочной гайкой.

Эти неисправности легко устранить: нужно подтянуть гайки и зашплинтовать их, где это необходимо, а сайлентблоки заменить на новые.

Затрудненное вращение руля Лада Калина могут вызвать более серьезные причины:

  • износ подшипников верхней опоры стойки верхнего кардана рулевой колонки,
  • повреждение опорной втулки рейки,
  • выход из строя телескопической стойки передней подвески,
  • неисправность электроусилителя руля или низкое давление в шинах.

Если с последней причиной можно справиться достаточно легко, накачав колеса до уровня, указанного в руководстве по эксплуатации автомобиля, то для устранения остальных потребуется замена деталей и агрегатов на новые.

Многих владельцев Лада Калина интересует, можно ли заменить штатную рейку на механизм другой конструкции. Можно, но не нужно. Заводом-изготовителем замена реечного рулевого механизма на другие виды конструктивно не предусмотрена. Червячные или винтовые РМ просто не подойдут. Для облегчения вращения рулевого колеса на все модели Калины устанавливается электроусилитель.


Вернуться к оглавлению

Подтяжка и регулировка рейки

В процессе эксплуатации автомобиля происходит естественный износ соприкасающихся деталей, в том числе и рейки РМ. О наличии такого износа легко узнать по характерному стуку механизма на малых скоростях по неровной дороге. Этот звук также дает вибрацию, которую вы можете почувствовать через руль. Начальную стадию износа легко ликвидировать, для этого необходима регулировка рулевой рейки Калины, что несложно сделать своими руками.

Прежде всего необходимо ослабить три хомутика на патрубке воздуховода:

  • на датчике массового расхода воздуха,
  • на патрубке вентиляции картерных газов,
  • на дроссельном узле.

После снятия патрубка воздуховода открывается достаточно большое пространство, чтобы можно было просунуть руку со специальным ключом для регулировки рейки и подтянуть гайку на торце картера РМ. Повернув регулировочную гайку на четверть оборота по часовой стрелке, можно приступить к установке разобранного патрубка и тесту машины. Если стук исчез и при движении авто руль самостоятельно возвращается из крайнего положения, значит, регулировка была осуществлена правильно. Если рулевое колесо не возвращается, вы немного перетянули рейку. Придется выполнив все процедуры заново и несколько ослабить ее, а затем опять провести проверку. Если стук не исчезает при полном завинчивании гайки, то замена рулевой рейки на Калине неизбежна.


Вернуться к оглавлению

Меняем ЭУР на Лада Калине

Электроусилитель руля крепится на рулевой колонке и снимается вместе с ней. Для начала необходимо обесточить автомобиль, сняв клемму аккумулятора, и расположить передние колеса прямо. Для демонтажа рулевого колеса Калины следует снять нижнюю поперечину панели приборов, отсоединить провода от блока управления ЭУР и переключателей, расположенных на колонке, после чего опустить руль на пол.

Теперь удобно отворачивать гайку болта крепления нижнего карданьчика к валу-шестерне рулевого механизма. Затем разжимаем соединение шарнира, плоской отверткой снимаем промежуточный карданчик с вала-шестерни РМ Калины и демонтируем колонку вместе с электроусилителем руля. После замены ЭУР на новый монтаж осуществляем в порядке, обратном описанному выше.

В целях безопасности замену различных узлов и механизмов следует осуществлять только на те, что разрешены производителем Калины. Есть РМ требует ремонта, его нужно проводить незамедлительно, иначе повышается риск создания опасных ситуаций на дороге. При обнаружении повреждений или наличии неустранимых неисправностей механизм подлежит замене.

Добавить комментарий

Ваш адрес email не будет опубликован.
