Блок предохранителей ваз 21214 нива инжектор схема « NewNiva.ru

Расположение блоков предохранителей и реле Lada 4×4

  • Основная часть предохранителей располагаются в салоне Нивы под панелью слева от рулевой колонки. Всего 4 блока:
  • 1 — блок предохранителей системы управления двигателем; 2 — реле стеклоочистителя ветрового стекла; 3 — блоки предохранителей; 4 — блок реле системы управления двигателем.
  • Четвертый блок реле находится над педалью газа.

В любом автомобиле есть блок предохранителей, отвечающий за работу тех или иных компонентов транспортного средства. При выходе определенных предохранителей из строя, работа некоторых элементов становится невозможной, но если ломается сам блок, то транспортное средство просто не сможет продолжать движение. Сегодня мы расскажем вам, какую роль играют предохранители ВАЗ 21214 Нива инжектор, как выглядит схема, где расположен блок и как его заменить.

Автомобиль ВАЗ 21214 Нива инжектор

Блок предохранителей (далее – БП), в отличие от традиционных моделей отечественного автопрома, расположен в салоне транспортного средства. В частности, он находится с водительской стороны под рулем.

Если в автомобиле перестает работать какой-либо электрический элемент схемы (лампы, свет в салоне, печка, стеклоподъемники), то автовладельцы в первую очередь проверяют элементы БП.

Как правило, проблема устраняется заменой предохранителя.

Как же выглядит непосредственно схема БП? Этот вопрос может быть интересным для владельцев Нив. Ниже рассмотрим электросхему блока с описанием всех компонентов, отвечающих за работу тех или иных устройств в авто.

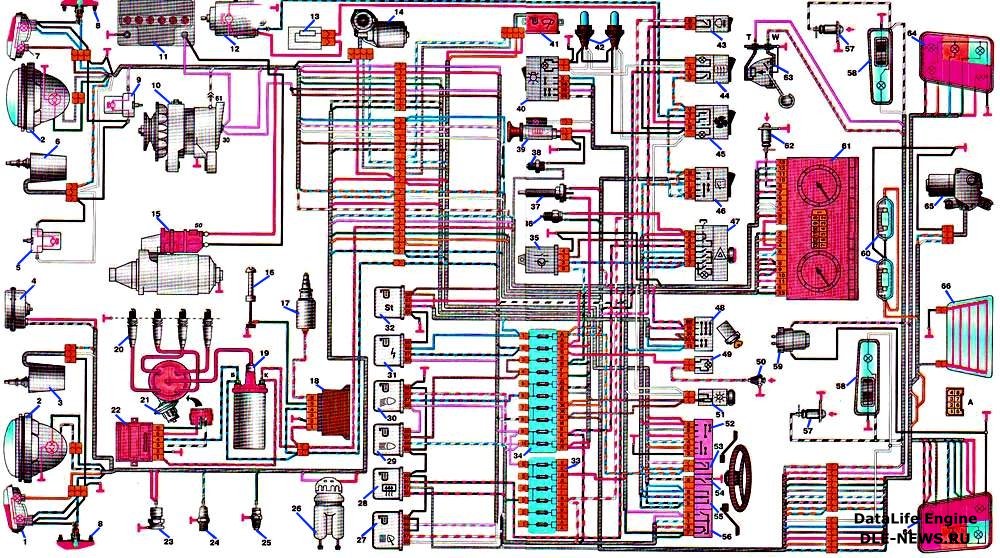

Электросхема БП для Нивы

В соответствии со схемой рассмотрим значение элементов БП. Данная электросхема является универсальной для всех автомобилей Нива.

Номер предохранителяПредназначение
1Данный компонент блока обеспечивает работоспособность следующих элементов:
  • вентилятора отопителя;
  • за функционирование фар и мотора дворников их очистки;
  • за обогрев заднего стекла;
  • за работу дворников и омывателя стекол.
2Этот предохранитель схемы обеспечивает:
  • функционирование ламп реверсивного хода;
  • включение ламп поворотников;
  • включение моторчика дворников лобового стекла;
  • функционирование лампочек заслонки карбюратора, давления моторной жидкости, ручного тормоза, уровня тормозной жидкости;
  • функционирование датчика температуры двигателя;
  • работоспособность датчика уровня бензина в баке.
3,4Эти элементы обеспечивают работоспособность дальнего света фар.
5,6Данные элементы обеспечивают работу ламп ближнего света.
7Отвечает за функционирование ламп подсветки панели приборов, номерного знака, а также габаритных огней.
8Также отвечает за работоспособность габаритных огней, лампы света в салоне и за работу прикуривателя.
9Отвечает за функционирование ламп включения поворотов, за работу «аварийки».
10Предохранитель электросхемы отвечает за рулевой гудок, штепсельную розетку, а также включение стоп-огней.
12Отвечает за включение задних противотуманных фар, а также за функционирование моторчика их очистителя.
16Обеспечивает работоспособность прикуривателя.

Также следует отметить, что в автомобилях ВАЗ 21214 инжектор находится еще один БП с компонентами системы впрыска. Он расположен отдельно от основного БП с левой стороны под рулем.

Место расположения дополнительного БП

НомерПредназначение
1Этот элемент обеспечивает бесперебойную работу вентиляторов охлаждения.
2Обеспечивает бесперебойное функционирование электрического бензонасоса.
3Обеспечивает работоспособность блока управления
4Обеспечивает функционирование главного реле системы впрыска.

В случае с первым описанным БП, если элементы устройства начнут выходить из строя, это никак не грозит работоспособности авто, разумеется, за исключением поломок некоторых компонентов. Однако в случае со вторым БП, если хотя бы один компонент замкнет и не будет работать, завести двигатель ВАЗ 21214 инжектор не получится.

 Загрузка …

В любом автомобиле есть блок предохранителей, отвечающий за работу тех или иных компонентов транспортного средства. При выходе определенных предохранителей из строя, работа некоторых элементов становится невозможной, но если ломается сам блок, то транспортное средство просто не сможет продолжать движение. Сегодня мы расскажем вам, какую роль играют предохранители ВАЗ 21214 Нива инжектор, как выглядит схема, где расположен блок и как его заменить.

Блок предохранителей (далее — БП), в отличие от традиционных моделей отечественного автопрома, расположен в салоне транспортного средства. В частности, он находится с водительской стороны под рулем.

Если в автомобиле перестает работать какой-либо электрический элемент схемы (лампы, свет в салоне, печка, стеклоподъемники), то автовладельцы в первую очередь проверяют элементы БП.

Как правило, проблема устраняется заменой предохранителя.

Как же выглядит непосредственно схема БП? Этот вопрос может быть интересным для владельцев Нив. Ниже рассмотрим электросхему блока с описанием всех компонентов, отвечающих за работу тех или иных устройств в авто.

В соответствии со схемой рассмотрим значение элементов БП. Данная электросхема является универсальной для всех автомобилей Нива.

Также следует отметить, что в автомобилях ВАЗ 21214 инжектор находится еще один БП с компонентами системы впрыска. Он расположен отдельно от основного БП с левой стороны под рулем.

В случае с первым описанным БП, если элементы устройства начнут выходить из строя, это никак не грозит работоспособности авто, разумеется, за исключением поломок некоторых компонентов. Однако в случае со вторым БП, если хотя бы один компонент замкнет и не будет работать, завести двигатель ВАЗ 21214 инжектор не получится.

У каждого автомобиля имеется электрическая цепь, питающая все электрические устройства в нем. Автомобиль Нива Шевроле не исключение, в ней полно электроники.

Время от времени данная электроника дает сбои, которые необходимо устранять. Первым на что при таких сбоях следует обращать внимание — это блок предохранителей, а также реле.

В данной статье будет рассмотрен блок предохранителей Нива Шевроле с описанием.

Если выходит из строя, то или иное устройство в авто, то в первую очередь стоит обратить в внимание на блок защитных предохранителей, так как именно они защищают все устройства от таких факторов как повышенный ток, короткие замыкания. Поэтому нужно знать где они находятся.

     23 декабрь 2015  LadaOnline    617 687
    На современных внедорожниках АвтоВАЗа применяются инжекторные силовые агрегаты. В случае выявления неисправности в электрооборудовании автомобиля следует в первую очередь проверить исправность предохранителей и реле. Далее покажем, где находится монтажный блок (блок предохранителей или черный ящик), а также расположение элементов внутри него.

    Расположение блоков предохранителей и реле Нива 4х4

    Основная часть предохранителей располагаются в салоне Нивы под панелью слева от рулевой колонки. Всего 4 блока:

    1 — блок предохранителей системы управления двигателем; 2 — реле стеклоочистителя ветрового стекла; 3 — блоки предохранителей; 4 — блок реле системы управления двигателем.

    Четвертый блок реле находится над педалью газа.

    Основной и дополнительный блоки предохранителей

    Эти два блока соединены между собой. В верхнем блоке установлено 10 предохранителей, а в нижнем — 6. Маркировка слева направо:

    F1 (16А) Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла
    F2 (8А) Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов(указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)
    F3 (8А) Левая фара (дальний свет), контрольная лампа включения дальнего света
    F4 (8А) Правая фара (дальний свет)
    F5 (8А) Левая фара (ближний свет)
    F6 (8А) Правая фара (ближний свет)
    F7 (8А) Лампы габаритного света в левом переднем и левом заднемфонарях, фонари освещения номерного знака, контрольнаялампа включения габаритного света
  • F8 (8А)
  • Лампы габаритного света в правом переднем и правомзаднем фонарях, лампы подсветки комбинации приборов,прикуривателя, выключателей, блока управления отоплением
  • и вентиляцией
  • F9 (8А)
  • Выключатель аварийной сигнализации, реле-прерыватель(в режиме аварийной сигнализации), контакты реле обогрева
  • стекла двери багажного отделения
  • F10 (8А)
  • Звуковой сигнал, плафоны освещения салона, лампысигналов торможения в задних фонарях
  • F11, F12 (8А)
  • Резерв
  • F13 (8А)
  • Контакты реле противотуманного света в задних фонарях
  • F14 (16A)
  • Прикуриватель
  • F15 (16A), F16 (8A)
  • Резерв
  • Дополнительный блок:
F11 (8А)Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
F12 (8А)Реле дневных ходовых огней, лампы дневных ходовых огней
F13 (8А)Лампы и реле заднего противотуманного огня
F14 (16А)Прикуриватель
F15 (16А)Резервный
F16 (8А)Резервный
№ и номинал предохранителя

Защищаемая цепь

Основной блок
Дополнительный блок
1 (16А)* Электростеклоподьемники передних дверей Электропривод боковых зеркал
2 (16А)** Электровентилятор климатической установки, компрессор кондиционера
9 (16А)* Обогреватели боковых зеркал
10 (16А)* Плафон освещения салона центральный
15 (16А)* Электровентилятор климатической установки, компрессор кондиционера

Схема размещения реле и предохранителей Шеви Нива приведена ниже. Компоновка блока, установленного на Вашем автомобиле, может отличаться. Это зависит от комплектации и года выпуска автомобиля.

Расположение реле и предохранителей в монтажном блоке:

  • F1 (5 А) Лампы фонарей освещения номерного знака, Контрольная лампа наружного освещения в комбинации приборов, Контрольная лампа включения габаритного света в выключателе наружного освещения, Подкапотная лампа, Реле включения противотуманных фар (обмотка), Лампа дополнительного сигнала торможения, Лампы габаритного света левого борта
  • F2 (7,5 А) Левая фара (ближний свет)
  • F3 (10 А) Левая фара (дальний свет), Контрольная лампа дальнего света фар в комбинации приборов
  • F4 (10 А) Левая противотуманная фара
  • F5 (30 А) Реле электростеклоподъемников передних дверей, Электростеклоподъемники передних дверей
  • F6 (15 А) Прикуриватель
  • F7 (20 А) Реле звукового сигнала, Звуковой сигнал, Фонарь освещения багажника
  • F8 (25 А) Реле обогрева заднего стекла (контакты), Элемент обогрева заднего стекла, Электронагреватели наружных зеркал
  • F9 (20 А) Реле обогрева заднего стекла (обмотка), Электродвигатель очистителя ветрового стекла, Электродвигатель очистителя заднего стекла, Реле включения очистителей и омывателя фар, Переключатель очистителей и омывателей ветрового и заднего стекла, Электродвигатель омывателя заднего стекла, Электродвигатель омывателя фар, Плафон освещения вещевого ящика
  • F10 (20 А) Блок управления блокировки замков дверей (блок управления электропакетом на автомобилях комплектациях 55, 34)
  • F11 (5 А) Лампы габаритного света правого борта, Регулятор освещения приборов (потенциометр)
  • F12 (7,5 А) Правая фара (ближний свет), Моторедукторы корректоров света фар
  • F13 (10 А) Правая фара (дальний свет)
  • F14 (10 А) Правая противотуманная фара.
  • F15 (20 А) Реле включения обогрева передних сидений (контакты), Блок управления электрообогревом, Блок управления электрозеркалами, Электроприводы наружных зеркал
  • F16 (10 А) Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации), Лампы указателей поворота
  • F17 (7,5 А) Плафон освещения салона, Плафон индивидуального освещения, Лампы стоп-сигнала, Сигнализатор иммобилизатора
  • F18 (25 А) Переключатель электродвигателя отопителя, Электродвигатель отопителя
  • F19 (10 А) Датчик уровня тормозной жидкости и сигнализатор уровня тормозной, жидкости в комбинации приборов, Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота), Лампы указателей поворота, Контрольные лампы указателей поворота в комбинации приборов, Реле включения обогрева передних сидений (обмотка), Реле стартера (обмотка), Комбинация приборов, Выключатель кондиционера.
  • F20 (7,5 А) Иммобилизатор, Задние противотуманные фонари

Содержание

  • 1 Фактическое расположение
  • 2 Два блока предохранителей на ВАЗ 2121
  • 3 Управление двигателем
  • 4 Второй блок элементов расположен над педалью газа. Имеет четыре элемента.
  • 5 Монтажная схема соединения предохранителей
  • 6 Монтаж и сборка
№1Реле задних противотуманных фонарей
№2Реле подогрева заднего стекла
№3Реле ближнего света фар
№4Реле дальнего света фар

Схема предохранителей ВАЗ Нива на инжектор

 Загрузка …

Для того чтобы заменить перегоревший электропредохранитель не нужны особые знания и навыки. Все очень просто.

Ниже рассмотрим процесс замены БП своими руками. Для замены вам понадобится новый БП и ключ-головка на «8».

  1. Для начала откройте капот и отключите аккумуляторную батарею.
  2. Теперь под панелью приборов найдите ваши БП. При помощи ключа-головки на «8» открутите две основные гайки.
  3. Сделав это, подденьте БП и снимите их со шпилек.
  4. Если вы меняете старый компонент на новый, то перед этим необходимо пометить все провода. Либо же возьмите новый БП и по очереди вставьте в него провода из старого блока. Для снятия проводов простоя потяните их за штекеры.
  5. Чтобы проверить работоспособность нового БП, подключите обратно аккумуляторную батарею.

На этом процесс замены БП завершен.

Обратите внимание! В Интернете есть множество советов по поводу того, что делать, если один из компонентов БП вышел из строя. В частности, некоторые автовладельцы допускают ошибки, которые могут впоследствии негативно сказать на работе электрической проводки в целом. При выходе из строя предохранителя некоторые водители просто берут обычную проволоку и загибают ее, двумя концами вставляя в БП на место сломанного компонента.

Они утверждают, что в этом нет ничего страшного и временно поездить так можно. Учтите — такие самодельные решения могут не только негативно сказать на работе БП, но и на всей электрической цепи в целом. Одно короткое замыкание может не только вывести из строя сам БП, но и спровоцировать возгорание, а, соответственно, и пожар.

Номермощность AНазначение предохранителя
Блок предохранителей расположенных под панелью управления
116Вентилятор отопителя — электродвигатель
Очиститель фар и электродвигатель очистителя фар при всех положениях щеток, за исключением исходного
Обогрев заднего стекла — реле включения (обмотка)
Очиститель и омыватель заднего стекла
Омыватель ветрового стекла
28Указатель поворота, реле прерыватель указателя поворота и аварийной сигнализации — режим указателя поворота
Фонари заднего хода
Очиститель ветрового стекла (моторедуктор и реле)
Генератор — обмотка возбуждения
Контрольные лампы: уровень тормозной жидкости, давление масла, воздушная заслонка карбюратора, стояночный тормоз
Указатель температуры охлаждающей жидкости
Указатель уровня топлива, контрольная лампа резерва
Вольтметр
38Дальний свет — левая фара, контрольная лампа панели управления
48Дальний свет — правая фара
58Ближний свет — левая фара
68Ближний свет — правая фара
78
88Габаритные огни: правый передний и левый задний
Подсветка: панель приборов, прикуриватель, выключатели и переключатели салона
916Указатель поворотов и реле прерыватель аварийной сигнализации
Контрольная лампа аварийной сигнализации
Обогрев заднего стекла: нагревающий элемент и реле включения (контакты)
1016Звуковой сигнал
Штепсельная розетка
Освещение салона
Стоп-сигнал — задние фонари
12 (13)8Противотуманные фонари — задние
16 (15)16Прикуриватель
Для ВАЗ-21214 предохранители системы впрыска находятся в отдельном блоке с левой стороны под панелью приборов.
130Вентиляторы охлаждения
215Электробензонасос
315Блок управления
415Главное реле системы впрыска

Надеемся что эта информация вам пригодилась, если вы столкнулись с проблемами в электрооборудовании НИВЫ. Будем рады вас видеть в клубе владельцев НИВЫ на нашем форуме.

Примечание. Имейте ввиду что расположение и назначение предохранителей менялось и продолжает изменяется, в зависимости от года выпуска и модификации автомобиля. На данной странице представлены несколько вариантов, будьте внимательны!

Большинство предохранителей находятся в блоках, расположенных в салоне под панелью приборов, слева от рулевой колонки. Плавкие предохранители установлены в двух блоках рядом, они соединены между собой (рис. 44) и удерживаются в них пружинными контактами. В верхнем блоке установлены десять предохранителей, в нижнем — шесть предохранителей. Защищаемые ими цепи указаны в таблице 3.

В случае повторного выхода из строя предохранителя для выяснения и устранения причин, вызвавших его оплавление, обратитесь к дилеру LADA.

Недопустима установка самодельной перемычки или предохранителя другого номинала взамен перегоревшего.

Плавкими предохранителями не защищаются электрические цепи зажигания, пуска двигателя, генератора (за исключением обмотки возбуждения), реле ближнего света фар, реле дальнего света фар.

Дополнительные блоки предохранителей и реле

На автомобилях с ЭСУД на левой боковине передка под панелью приборов дополнительно устанавливается колодка (рис. 45) с четырьмя предохранителями, которые защищают элементы систем впрыска. (справа от них находится диагностический разъём) Неисправный предохранитель определяется по вышедшим из строя цепям, которые он защищает, в соответствии с таблицей 4.

Блок реле системы управления двигателем (под основным блоком): 1 — реле зажигания; 2 — главное реле; 3 — реле правого электровентилятора; 4 — реле левого электровентилятора; 5 — реле топливного насоса; 6 — предохранитель топливного насоса (F5, 15 А)

Блок реле под панелью приборов, над педалью «газа»: 1 — реле заднего противотуманного света; 2 -реле включения обогрева стекла двери багажного отделения; 3 — реле ближнего света фар; 4 — реле дальнего света фар

На автомобилях с АБС в левой части моторного отсека около гидроагрегата АБС дополнительно устанавливается колодка с предохранителями, которые защищают элементы антиблокировочной системы тормозов. Номиналы предохранителей указаны в таблице 5.

Для подключения и защиты цепей ЭСУД применяется провод типа «предохранительная линия», входящий в состав жгута проводов системы зажигания и подключающийся непосредственно к АКБ. Защищаемые данным проводом цепи указаны в таблице 6.

В комплектации LADA 4×4 Urban, электроооборудование имеет дополнительные цепи защищаемые плавкими предохранителями, перечень которых указан в таблице 7. А перечень основных предохранителей такой же как у обычной коплектации LADA 4×4.

Цепи, защищаемые плавкими предохранителями

Имейте ввиду, что номинал и назначение предохранителей может отличаться в зависимости от года выпуска автомобиля. Поэтому пояснительные таблицы 3 и 4 представлены в двух вариантах.

ТАБЛИЦА 3 (для рис. 44)

Вариант 1 (более новый, в т.ч. Urban)
Вариант 2 (более старый)

1 (16А)

Электродвигатель вентилятора отопителя

Реле включения обогрева заднего стекла

Электродвигатели очистителя и омывателя заднего стекла

Электродвигатель омывателя ветрового стекла

2 (8А)

Лампы света заднего хода (в задних фонарях)

Реле и электродвигатель очистителя ветрового стекла

Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота)

Контрольная лампа включения блокировки дифференциала в раздаточной коробке

3 (8А)

Левая фара (лампа дальнего света)

Контрольная лампа включения дальнего света фар

4 (8А)

Правая фара (лампа дальнего света)

5 (8А)

Левая фара (лампа ближнего света)

6 (8А)

Правая фара (лампа ближнего света)

7(8А)

Лампа переднего левого габаритного огня

Лампа заднего левого габаритного огня

Фонари освещения номерного знака

Контрольная лампа включения габаритных огней

8 (8А)

Лампа переднего правого габаритного огня

Лампа заднего правого габаритного огня

Лампа освещения приборов

Табло подсветки рычагов управления отопителем

Лампа освещения прикуривателя

Лампы подсветки выключателей и переключателей

9 (16А)

Элемент обогрева заднего стекла и реле его включения

10 (16А)

Плафоны освещения салона

Лампы стоп-сигналов в задних фонарях

Лампы дополнительного сигнала торможения


Блок 2

11 (8А)

Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)

12 (8А)

Реле дневных ходовых огней, лампы дневных ходовых огней

13 (8А)

Лампы и реле заднего противотуманного огня

14(16А)

15(16 А)

16 (8А)

№ и номинал предохранителяЗащищаемая цепь
Блок 1

1 (16А)

Электродвигатель вентилятора отопителя

Реле (обмотка) включения обогрева заднего стекла

Электродвигатели очистителя и омывателя заднего стекла

Электродвигатель омывателя ветрового стекла

2 (8А)

Реле и электродвигатель очистителя ветрового стекла

Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота)

Контрольная лампа указателей поворота

Задние фонари (лампы света заднего хода)

Обмотка возбуждения генератора (при пуске двигателя)

Контрольная лампа включения блокировки дифференциала в раздаточной коробке

Контрольная лампа включения стояночного тормоза

Контрольная лампа аварийного состояния рабочей тормозной системы

Контрольная лампа недостаточного давления масла

Указатель температуры жидкости в системе охлаждения двигателя

Указатель уровня топлива с контрольной лампой резерва топлива

Контрольная лампа заряда аккумуляторной батареи

3 (8А)

Левая фара (дальний свет)

Контрольная лампа включения дальнего света фар

4 (8А)

Правая фара (дальний свет)

5 (8А)

Левая фара (ближний свет)

6 (8А)

Правая фара (ближний свет)

7 (8А)

Подфарник левый (габаритный свет)

Левый задний фонарь (габаритный свет)

Фонари освещения номерного знака

Контрольная лампа включения габаритных огней

8 (8А)

Подфарник правый (габаритный свет)

Правый задний фонарь (габаритный свет)

Лампа освещения приборов

Табло подсветки рычагов управления отопителем

Лампа освещения прикуривателя

Лампы подсветки выключателей и переключателей

9 (16А)

Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации Элемент обогрева заднего стекла и реле (контакты) его включения

10 (16А)

Плафоны освещения салона

Задние фонари (лампы стоп-сигнала)


Блок2

11 (8А)

12 (8А)

13 (8А)

Лампы противотуманного света, реле заднего противотуманного огня

14 (16А)

15 (16А)

16 (8А)


ТАБЛИЦА 4 (для рис. 45)

№ и номинал предохранителяЗащищаемая цепь
Блок 1
Вариант 1 (более новый, в т.ч. Urban)
Вариант 2 (более старый)

1 (15А)

Клапан продувки адсорбера

2 (15А)

Реле электровентилятора правого, левого

3,4 (З0А)

Электровентиляторы (правый, левый)

Реле электровентилятора правого, левого

5 (15А)

№ и номинал предохранителяЗащищаемая цепь

1 (7,5A)

2 (15А)

Реле электробензонасоса (контакты)

3 (15А)

4, 5 (30А)

Реле электровентиляторов (обмотка) (правый, левый)

Электродвигатель электровентиляторов (правый, левый)

Таблица 5

№ и номинал предохранителяЗащищаемая цепь

6 (5А)

7 (40А)

8 (25А)

Таблица 6

№ и номинал предохранителяЗащищаемая цепь

Провод типа «предохранительная линия»

Главное реле ЭСУД

Предохранители 1, 2, 5 системы впрыска (см. табл. 4, 2 вариант)

Таблица 7
(дополнительные цепи предохранителей в комплектации Urban)

№ и номинал предохранителя

Защищаемая цепь

Основной блок

1 (16А)*

Электростеклоподьемники передних дверей Электропривод боковых зеркал

2 (16А)**

Электровентилятор климатической установки, компрессор кондиционера

9 (16А)*

Обогреватели боковых зеркал

10 (16А)*

Плафон освещения салона центральный

Дополнительный блок

15 (16А)*

Электровентилятор климатической установки, компрессор кондиционера

Замена предохранителей

Отсоединяем «минусовой» провод от аккумуляторной батареи.
Потянув за защелку, расположенную сверху крышки основного блока предохранителей,…

ПредохранительЗащищаемая цепь

…снимаем крышку.

Аналогично снимаем крышку дополнительного блока предохранителей.

Заменяем предохранитель.

Где находятся предохранители и реле

Монтажный блок с предохранителями и реле на Ниве Шевроле крепится на специальных кронштейнах слева от рулевой колонки и закрывается снизу крышкой. Для доступа к монтажному блоку снимите его крышку, для чего отверните саморезы.

Система электрооборудования, электропроводки и расположения предохранительных блоков на автомобиле Нива 21214 и современной Шевроле Нива ВАЗ 2131 идентичны. В электросхеме этих машин имеется основной монтажный блок, установленный под нижней кромкой кожуха панели приборов в районе левой ноги водителя. Под основным блоком размещен дополнительный.

Немного левее и ниже располагается еще один дополнительный блок, в котором установлены вставки, отвечающие за работу компонентов системы впрыска топлива. Кроме предохранителей, там находится отдельное реле управления параметрами работы дворников и набор реле системы управления двигателем.

Один из таких блоков расположен на левой стороне кузова около основной коробки предохранителей. Поскольку блок установлен в непосредственной близости от левой ноги водителя, то он закрыт специальным защитным кожухом из пластика. Кожух фиксируется двумя саморезами под крестообразную отвертку. В самом блоке размещен диагностический разъем и четыре предохранителя, отвечающих за работу двигателя и системы охлаждения.

Блок со снятой крышкой

Реле, отвечающее за включение стартера двигателя, может быть установлено отдельно в моторном отсеке или рядом с блоком реле. При установке под капотом оно закреплено на щите отсека рядом с бачком для тормозной жидкости.

Обозначения предохранителей и их предназначение

Для защиты электрических цепей на автомобилях применяют предохранители, размещенные в специальном монтажном блоке. На Шевроле Нива ВАЗ 2123 этот блок расположен внутри панели приборов, слева от пластикового кожуха рулевой колонки.

Кроме основного блока, на Шевроле Нива установлен дополнительный узел, отвечающий за работу двигателя автомобиля. Этот предохранительный элемент размещен в салоне и находится в правой части панели приборов за перчаточным ящиком.

Размещение блоков в салоне одинаково для автомобилей всех годов выпуска.

Основные блоки машин делятся на два типа — до 2009 года и после. Эти устройства невзаимозаменяемые. Блоки за перчаточным ящиком одинаковые по конструкции.

На машину 2005 года выпуска можно без проблем установить блок от машины 2011 года. Обозначение номинала предохранителя нанесено на корпус, на самом узле имеется номер плавкой вставки и пиктограмма назначения.

На крышке основного блока маркировка предохранителей отсутствует.

  1. Моторчик заднего дворника, подача жидкости на переднее стекло, двигатель вентилятора печки.
  2. Указатели поворотов, индикатор заднего хода, переключатели под рулем, приборная панель и лампочки индикации.
  3. Дальний свет (левая фара), индикатор на приборной панели включения дальнего света.
  4. Дальний свет (правая фара).
  5. Ближний свет (левая фара).
  6. Ближний свет (правая фара).
  7. Габариты (левая сторона), освещение гос.номера, индикаторы на панели приборов включения габаритов.
  8. Габариты (правая сторона), подсветка панели приборов.
  9. Реле аварийного сигнала и кнопка включения, обогрев заднего стекла.
  10. Стоп-сигналы, освещение салона, клаксон.

Все предохранители кроме первого имеют номинальный ток в 8А (ПР1 – 16А). Нижний ряд отвечает за следующее:

  1. Хранение вставки по 8А
  2. Аналогично предыдущему.
  3. Противотуманные задние огни.
  4. Прикуриватель.
  5. Хранение вставки на 16А.
  6. Аналогично на 8А.

Следующий БП отвечает за работу двигателя. Схема предохранителей на Нива 21213 предполагает 5 позиций, а ВАЗ 21214 с установленной системой АБС – 7 (за нее отвечают позиции 5-7). Схема без АБС выглядит следующим образом:

  1. Пуск электромотора вентилятора справа (30А).
  2. Аналогичная позиция для левой стороны.
  3. Управление системой впрыска, форсунки впрыска, катушка зажигания, реле вентиляторов (15А).
  4. Система снижения токсичной составляющей газов, датчик поставляемого в ДВС воздуха (15А).
  5. Разъем для диагностики работы системы впрыска.
  1. Моторчик заднего дворника, подача жидкости на переднее стекло, двигатель вентилятора печки.
  2. Указатели поворотов, индикатор заднего хода, переключатели под рулем, приборная панель и лампочки индикации.
  3.  Дальний свет (левая фара), индикатор на приборной панели включения дальнего света.
  4. Дальний свет (правая фара).
  5. Ближний свет (левая фара).
  6. Ближний свет (правая фара).
  7. Габариты (левая сторона), освещение гос.номера, индикаторы на панели приборов включения габаритов.
  8. Габариты (правая сторона), подсветка панели приборов.
  9. Реле аварийного сигнала и кнопка включения, обогрев заднего стекла.
  10. Стоп-сигналы, освещение салона, клаксон.
  1. Хранение вставки по 8А
  2. Аналогично предыдущему.
  3. Противотуманные задние огни.
  4.  Прикуриватель.
  5. Хранение вставки на 16А.
  6. Аналогично на 8А.
  1. Пуск электромотора вентилятора справа (30А).
  2. Аналогичная позиция для левой стороны.
  3.  Управление системой впрыска, форсунки впрыска, катушка зажигания, реле вентиляторов (15А).
  4. Система снижения токсичной составляющей газов, датчик поставляемого в ДВС воздуха (15А).
  5. Разъем для диагностики работы системы впрыска.

Основной блок с предохранителями и реле

Данный блок находится слева от рулевой колонки и закрывается снизу крышкой. Что бы к нему добраться, надо окрутить 2 винта, после отжав верхний край крышки, постепенно освободить её от всех креплений.

Появившейся блок будет держатся на специальном кронштейне. Сама схема предохранителей и количество элементов на нем, может различаться в зависимости от комплектации и года выпуска.

фото блока с предохранителями в шевроле нива

Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла

Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов(указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)

Левая фара (дальний свет), контрольная лампа включения дальнего света

Правая фара (дальний свет)

Левая фара (ближний свет)

Правая фара (ближний свет)

Лампы габаритного света в левом переднем и левом заднемфонарях, фонари освещения номерного знака, контрольнаялампа включения габаритного света

Лампы габаритного света в правом переднем и правомзаднем фонарях, лампы подсветки комбинации приборов,прикуривателя, выключателей, блока управления отоплениеми вентиляцией

Выключатель аварийной сигнализации, реле-прерыватель(в режиме аварийной сигнализации), контакты реле обогревастекла двери багажного отделения

Звуковой сигнал, плафоны освещения салона, лампысигналов торможения в задних фонарях

Контакты реле противотуманного света в задних фонарях

№ и номинал предохранителя

Электростеклоподьемники передних дверей Электропривод боковых зеркал

Электровентилятор климатической установки, компрессор кондиционера

Обогреватели боковых зеркал

Плафон освещения салона центральный

Читать новости о новой Ниве

Блоки предохранителей 1111-3722000, 2106-3722100 ВАЗ Лада Нива

Большинство цепей питания электрооборудования ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4 защищено плавкими предохранителями. Предохранители установлены в двух блоках предохранителей, основном 1111-3722000 и дополнительном 2106-3722100. Они находятся в салоне автомобиля под панелью приборов с левой стороны от рулевой колонки.

Блоки предохранителей 1111-3722000 и 2106-3722100 на ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4, защищаемые цепи и номиналы предохранителей, блоки реле.

Расчетное значение силы тока (в амперах) указано на корпусе предохранителя. Кроме того, предохранители можно отличить по ширине металлической полосы и цвету корпуса. Зеленый с широкой полосой — 16 А и черный с узкой полосой — 8 А.

Не защищены плавкими предохранителями:

— Цепь заряда аккумуляторной батареи.
— Цепи зажигания и пуска двигателя.
— Реле включения дальнего и ближнего света фар.

Основной 1111-3722000 и дополнительный 2106-3722100 блоки предохранителей соединены между собой. В верхнем блоке установлены десять предохранителей, в нижнем — шесть предохранителей. Ниже блоков установлен блок реле системы управления двигателем.

Предохранители № 11,12,14,16, установленные в дополнительном блоке предохранителей 2106-3722100 — резервные. Они могут быть использованы для различных комплектаций автомобиля ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4.

Наименование и каталожные номера реле и блоков предохранителей на ВАЗ-21213, ВАЗ-21214, ВАЗ-21214-10, ВАЗ-21214-20, ВАЗ-21215-10, ВАЗ-2131-01, ВАЗ-2131-41.

Электрические цепи электрооборудования автомобиля ВАЗ-21213 Лада Нива, защищаемые плавкими предохранителями.
Основной блок предохранителей 1111-3722000.
F1 (16А).

— Электродвигатель вентилятора отопителя.
— Реле (обмотка) включения обогрева заднего стекла.
— Электродвигатели очистителя и омывателя заднего стекла.
— Электродвигатель омывателя ветрового стекла.

F2 (8А).

— Реле и электродвигатель очистителя ветрового стекла.
— Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота).
— Сигнализаторы указателей поворота.
— Задние фонари (лампы света заднего хода).
— Обмотка возбуждения генератора (при пуске двигателя).
— Сигнализатор включения блокировки дифференциала в раздаточной коробке.
— Сигнализатор включения стояночного тормоза.
— Сигнализаторы аварийного состояния рабочей тормозной системы.
— Сигнализатор аварийного падения давления масла.
— Указатель температуры жидкости в системе охлаждения двигателя.
— Указатель уровня топлива с сигнализатором резерва топлива.
— Сигнализатор разряда аккумуляторной батареи.
— Тахометр.

F3 (8А) — Левая фара (дальний свет). Сигнализатор дальнего света.
F4 (8А) — Правая фара (дальний свет).
F5 (8А) — Левая фара (ближний свет).
F6 (8А) — Правая фара (ближний свет).

F7 (8А).

— Подфарник левый (габаритный огонь).
— Левый задний фонарь (габаритный огонь).
— Фонари освещения номерного знака.
— Сигнализатор включения габаритных огней.

F8 (8А).

— Подфарник правый (габаритный огонь).
— Правый задний фонарь (габаритный огонь).
— Лампа освещения приборов.
— Табло подсветки рычагов управления отопителем.
— Лампа освещения прикуривателя.
— Лампы подсветки выключателей и переключателей.

F9 (16А).

— Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации.
— Элемент обогрева заднего стекла и реле (контакты) его включения.

F10 (16А).

— Звуковой сигнал.
— Плафоны освещения салона.
— Задние фонари (лампы стоп-сигнала).

Дополнительный блок предохранителей 2106-3722100.

F11 (8А) — Резерв.
F12 (8А) — Резерв.
F13 (8А) — Лампы противотуманного света, реле заднего противотуманного света.
F14 (16А) — Резерв.
F15 (16А) — Прикуриватель.
F16 (8А) — Резерв.

Электрические цепи электрооборудования автомобиля ВАЗ-21214 Лада 4х4, защищаемые плавкими предохранителями.
Основной блок предохранителей 1111-3722000.
F1 (16А).

— Переключатель электродвигателя вентилятора отопителя.
— Выключатель обогрева стекла двери багажного отделения.
— Электродвигатель очистителя стекла двери багажного отделения.
— Выключатель очистителя и омывателя стекла двери багажного отделения (насос омывателя ветрового стекла).

F2 (8А).

— Подрулевой переключатель.
— Электродвигатель очистителя ветрового стекла.
— Выключатель аварийной сигнализации.
— Реле-прерыватель (в режиме указателей поворота).
— Выключатель света заднего хода.
— Комбинация приборов (указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр).
— Контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи.

F3 (8А) — Левая фара (дальний свет), контрольная лампа включения дальнего света.
F4 (8А) — Правая фара (дальний свет).
F5 (8А) — Левая фара (ближний свет).
F6 (8А) — Правая фара (ближний свет).

F7 (8А).

— Лампы габаритного света в левом переднем и левом заднем фонарях.
— Фонари освещения номерного знака.
— Контрольная лампа включения габаритного света.

F8 (8А).

— Лампы габаритного света в правом переднем и правом заднем фонарях.
— Лампы подсветки комбинации приборов, прикуривателя, выключателей, блока управления отоплением и вентиляцией.

F9 (16А).

— Выключатель аварийной сигнализации.
— Реле-прерыватель (в режиме аварийной сигнализации).
— Контакты реле обогрева стекла двери багажного отделения.

F10 (16А).

— Звуковой сигнал.
— Плафоны освещения салона.
— Лампы сигналов торможения в задних фонарях.

Дополнительный блок предохранителей 2106-3722100.

F11 (8А) — Резерв.
F12 (8А) — Резерв.
F13 (8А) — Контакты реле противотуманного света в задних фонарях.
F14 (16А) — Прикуриватель.
F15 (16А) — Резерв.
F16 (8А) — Резерв.

Предохранители системы впрыска автомобиля ВАЗ-21214 Лада 4х4 с инжекторным двигателем ВАЗ-21214 расположены в отдельном блоке, установленном на левой боковине под панелью приборов вместе с колодкой диагностики.

Предохранители системы управления двигателем ВАЗ-21214 на автомобиле Лада 4х4.

F1 (30А) — Контакты реле правого электровентилятора.
F2 (30А) — Контакты реле левого электровентилятора.
F3 (15А) — Обмотки реле правого и левого электровентиляторов, контроллер, форсунки, катушка зажигания.
F4 (15А) — Элементы обогрева управляющего и диагностического датчиков концентрации кислорода, датчик фаз, датчик массового расхода воздуха, клапан продувки адсорбера.

Блок реле на автомобилях ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4.

Мощные потребители (фары, очиститель ветрового стекла, элемент обогрева стекла двери багажного отделения и другие) подключаются через реле. Блок из четырех реле установлен под панелью приборов над педалью «газа». Над этим блоком реле установлено реле-прерыватель указателей поворота и аварийной сигнализации.

В блоке реле расположены:

1 — Реле заднего противотуманного света.
2 — Реле включения обогрева стекла двери багажного отделения.
3 — Реле ближнего света фар.
4 — Реле дальнего света фар.

Блок реле системы управления двигателем ВАЗ-21214 Лада 4х4.

Ниже блоков предохранителей 1111-3722000 и 2106-3722100 установлен блок реле системы управления двигателем. Он прикреплен снизу к монтажному блоку предохранителей. В состав блока реле системы управления двигателем входят:

1 — Реле зажигания
2 — Главное реле.
3 — Реле правого электровентилятора.
4 — Реле левого электровентилятора.
5 — Реле топливного насоса.
6 — Предохранитель топливного насоса (F5, 15 А).

Прежде чем заменить перегоревший предохранитель, выясните причину его сгорания и устраните ее. При поисках неисправности рекомендуется просмотреть электрические цепи, которые защищает данный предохранитель.

При проверке цепей электрооборудования запрещается:

— Применять предохранители не предусмотренные конструкцией автомобиля или рассчитанные на больший ток.
— Использовать вместо предохранителей проволоку.
— При замене предохранителей применять отвертки и металлические инструменты. Это может привести к короткому замыканию в цепях электрооборудования.
— Отсоединять аккумуляторную батарею при работающем двигателе во избежание выхода из строя регулятора напряжения и элементов электронного оборудования.
— Замыкать на «массу» провода (проверять исправность цепей «на искру»), так как это может привести к выходу из строя элементов электрооборудования.

Чтобы не вышли из строя диоды выпрямительного блока, запрещается проверять их мегомметром или контрольной лампой, питаемой напряжением более 12 В, на автомобиле без отсоединения проводов от генератора. При проведении электросварочных работ на автомобиле необходимо отсоединять провода от клемм аккумуляторной батареи, выводов генератора и ЭБУ (контроллера).

Похожие статьи:

  • Необслуживаемые автомобильные аккумуляторы, развитие, устройство, особенности конструкции, работа зеленого индикатора состояния заряженности.
  • Аккумуляторные батареи с общей крышкой, устройство, соединение в батарею свинцовых аккумуляторов точечной контактной электросваркой и газовой сваркой, герметизации пластмассой.
  • Автомобильные аккумуляторные батареи с отдельными крышками, устройство, опорная призма, моноблок, электроды, сепаратор, мостик, борн, крышка, пробка, перемычка.
  • Маркировка автомобильных свинцовых стартерных аккумуляторных батарей по ГОСТ 959-2002, DIN, ETN, European Type Number, SAE.
  • Подшипники и сальники применяемые в ВАЗ-1111, ВАЗ 2101-2107, ВАЗ 2108, ВАЗ-2109, ВАЗ-2115, ВАЗ-2110, ВАЗ-2121 Нива, ВАЗ-21213 Лада Нива, ВАЗ-2123 Шевроле Нива, применяемость подшипников ВАЗ в других автомобилях.
  • Легкая армейская амфибия ВАЗ-2122 Река, история создания и особенности конструкции.

Схема и расположение блока предохранителей Нива ВАЗ-21213 и 21214

В этом материале мы ознакомим вас с блоком предохранителей Нивы 21213 и 21214, назначениями предохранителей, и нюансами с дополнительным блоком предохранителей ВАЗ-21214, который отвечает за систему впрыска и находится в отдельном блоке с левой стороны под панелью приборов. Внешне блок выглядит следующим образом:

Нумерация предоранителей в нем следующая:

А вот как выглядит отдельный блок системы вспрыска, кстати в нем расположен предохранитель электровентилятора в том числе:

Ниже приводим назначения блоков предохранителей Нивы, как основного так и системы вспрыска:

Блок предохранителей расположенных под панелью управления
1 16 Вентилятор отопителя — электродвигатель
Очиститель фар и электродвигатель очистителя фар при всех положениях щеток, за исключением исходного
Обогрев заднего стекла — реле включения (обмотка)
Очиститель и омыватель заднего стекла
Омыватель ветрового стекла
2 8 Указатель поворота, реле прерыватель указателя поворота и аварийной сигнализации — режим указателя поворота
Фонари заднего хода
Очиститель ветрового стекла (моторедуктор и реле)
Генератор — обмотка возбуждения
Контрольные лампы: уровень тормозной жидкости, давление масла, воздушная заслонка карбюратора, стояночный тормоз
Указатель температуры охлаждающей жидкости
Указатель уровня топлива, контрольная лампа резерва
Вольтметр
3 8 Дальний свет — левая фара, контрольная лампа панели управления
4 8 Дальний свет — правая фара
5 8 Ближний свет — левая фара
6 8 Ближний свет — правая фара
7 8
8 8 Габаритные огни: правый передний и левый задний
Подсветка: панель приборов, прикуриватель, выключатели и переключатели салона 9 16 Указатель поворотов и реле прерыватель аварийной сигнализации
Контрольная лампа аварийной сигнализации
Обогрев заднего стекла: нагревающий элемент и реле включения (контакты) 10 16 Звуковой сигнал
Штепсельная розетка
Освещение салона
Стоп-сигнал — задние фонари 12 (13) 8 Противотуманные фонари — задние 16 (15) 16 Прикуриватель Для ВАЗ-21214 предохранители системы впрыска находятся в отдельном блоке с левой стороны под панелью приборов. 1 30 Вентиляторы охлаждения 2 15 Электробензонасос 3 15 Блок управления 4 15 Главное реле системы впрыска

Внимание, на нивах поздних годов выпуска схема подключения второго, нижнего блока предохранителей несколько отличается. Вместо традиционно двух задействованых предохранителей, задействовано целых четыре штуки. Вот фото и схема отличий:

Любой автомобиль оборудован блоками предохранителей (БП), которые отвечают за безопасность электрических цепей. Их расположение отличается не только в зависимости от марки автомобиля. Даже в близких по годам выпуска моделях одного производителя могут размещаться по разной схеме. Однако в некоторых случаях расположение может совпадать полностью.

Где расположены блоки и реле в Нива 21214 и 21213

Основной БП в этих моделях разметили под нижней кромкой защиты панели приборов. Дополнительные предохранители в Ниве 21214 для инжектора находится левее. Этот блок отвечает за контроль впрыском топлива. Там же находятся реле контроля работы дворниками и набор, отвечающий за систему управления движением.

Еще один блок предохранителей установлен в кузове слева от основного. Они отвечают за систему охлаждения и за то как работает мотор. Также присутствует разъем для диагностики. Реле, контролирующее стартер находится либо рядом с основным БП, либо под капотом рядом с емкостью для тормозной жидкости.

Обозначения предохранителей и их предназначение

Каждый из предохранителей (ПР) отвечает за отдельный элемент электроцепи автомобиля. В основном блоке нумерация идет слева направо. Всего элементов 16: 10 в верхнем ряду и 6 в нижнем.

Описание верхней секции:

  1. Моторчик заднего дворника, подача жидкости на переднее стекло, двигатель вентилятора печки.
  2. Указатели поворотов, индикатор заднего хода, переключатели под рулем, приборная панель и лампочки индикации.
  3. Дальний свет (левая фара), индикатор на приборной панели включения дальнего света.
  4. Дальний свет (правая фара).
  5. Ближний свет (левая фара).
  6. Ближний свет (правая фара).
  7. Габариты (левая сторона), освещение гос.номера, индикаторы на панели приборов включения габаритов.
  8. Габариты (правая сторона), подсветка панели приборов.
  9. Реле аварийного сигнала и кнопка включения, обогрев заднего стекла.
  10. Стоп-сигналы, освещение салона, клаксон.

Все предохранители кроме первого имеют номинальный ток в 8А (ПР1 – 16А). Нижний ряд отвечает за следующее:

  1. Хранение вставки по 8А
  2. Аналогично предыдущему.
  3. Противотуманные задние огни.
  4. Прикуриватель.
  5. Хранение вставки на 16А.
  6. Аналогично на 8А.

Следующий БП отвечает за работу двигателя. Схема предохранителей на Нива 21213 предполагает 5 позиций, а ВАЗ 21214 с установленной системой АБС – 7 (за нее отвечают позиции 5-7). Схема без АБС выглядит следующим образом:

  1. Пуск электромотора вентилятора справа (30А).
  2. Аналогичная позиция для левой стороны.
  3. Управление системой впрыска, форсунки впрыска, катушка зажигания, реле вентиляторов (15А).
  4. Система снижения токсичной составляющей газов, датчик поставляемого в ДВС воздуха (15А).
  5. Разъем для диагностики работы системы впрыска.

Блоки реле

Расположение этих блоков следует уточнять по документации на автомобиль. Также некоторые автолюбителя иногда их переносят. Поэтому, покупая б/у авто, лучше уточнить о возможных изменениях. Блок системы управления ДВС слева направо:

  1. Зажигание.
  2. Система запуска ДВС.
  3. Правый вентилятор радиатора.
  4. Аналогичный левый вентилятор.
  5. Работа топливного насоса.
  6. ПР питания бензонасоса (15А).

Последний ключевой блок реле, расположенный над педалью газа отвечает за осветительные приборы и обогрев заднего стекла.

Полезное видео


При замене блока целиком важно записать расположение и маркировку проводов на старом. Сами предохранители меняются без каких-либо проблем. Главное, снять клеммы с аккумулятора, чтобы не было поражения электротоком. Важно обратить внимание – если новый предохранитель сгорает сразу после установки и проверки работоспособности, то повреждена проводка конкретной цепи.

Внедорожник Нива известен под названиями ВАЗ-2121 (ваз 21213, ваз 21214) а с 2006 года как Лада 4×4. Выпускается с 1977 года по настоящее время с различными модификациях кузова, преимущественно 3-х и 5-ти дверные универсалы с бензиновыми двигателями (карбюратор, инжектор). В нашей публикации вы найдете описание блоков предохранителей и реле Нива 2121 с местами их расположения, фото примерами исполнения и схемами блоков. Отметим предохранитель отвечающий за прикуриватель. В заключении предложим для скачивания электросхему Нива.

—>

—>

В связи с большим периодом выпуска и огромным разнообразием исполнения нету одного общего описания блока предохранителей и реле для Нива 2121. В вашем автомобиле, назначение предохранителей может отличаться от представленного.

Все основные блоки предохранителей и реле находятся в салоне, под панелью приборов со стороны водителя.

—>

Общее расположение блоков

Схема

—>

—>

Описание

p, blockquote 7,0,1,0,0 —>

  1. Блок предохранителей системы управления двигателем
  2. Реле стеклоочистителя ветрового стекла
  3. Основной блок предохранителей
  4. Блок реле системы управления двигателем
  5. Дополнительный блок реле (над педалью газа, и не показан на схеме)

Блок предохранителей системы управления двигателем

Схема

—>

—>

Обозначение

—>

1 15А 1* Датчики ЭСУД
Реле стартера
Клапан продувки адсорбера
1 7,5А 2* Контроллер
1 3: Реле электро бензонасоса (контакты)
Электро бензонасос
1 30А 4,5* Вентилятор охлаждения
2 15А 1* Форсунки
Катушки зажигания
Контроллер ЭСУД
Реле электро вентилятора правого
Реле электро вентилятора левого
2 15А 2* Реле электро бензонасоса (контакты)
Электро бензонасос
2 30А 3* Резерв
2 30А 4,5* Вентилятор охлаждения
3,4 30А 1* Электро вентиляторы (правый, левый)
Реле электро вентилятора правого
Реле электро вентилятора левого
3 15А 2* Главное реле
3 15А 3* Контроллер
3 15А 4* Катушка зажигания, питание управления реле вентиляторов, контроллер, форсунки
3 15А 5* Реле зажигания
4 15А 3* Главное реле
Реле электро вентиляторов (обмотка)
Реле электро бензонасоса (обмотка)
Датчик скорости автомобиля
Электромагнитный клапан адсорбера
Датчик кислорода
Датчик массового расхода воздуха
Контроллер
4,5 30А 2* Реле электро вентиляторов (обмотка) (правый, левый)
Электродвигатель электро вентиляторов (правый, левый)
4 15А 4* Датчик массового расхода воздуха, датчик фаз, подогрев датчика кислорода (двух), клапан продувки адсорбера, ДС
4 15А 5* Электро бензонасос
5 15А 1* Электро бензонасос
Реле электро бензонасоса

1* — 2014-2016 г, 2* — 2010-2012 г, 3* — 2007-2008 г, 4* — Автомобили с контроллерами Bosch ME17.9.7/M74, 5* — Автомобили с контроллерами 7.9.7+.

—>

Главный блок предохранителей

Схема

—>

—>

Назначение

—>

1 16А Электродвигатель вентилятора отопителя
Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щетки, кроме исходного
Реле (обмотка) включения обогрева заднего стекла
Электродвигатели очистителя и омывателя заднего стекла
Электродвигатель омывателя ветрового стекла
1* 16А Плафоны
Звуковые сигналы
Штепсельная розетка
Прикуриватель
Лампы стоп-сигнала
2 Реле и электродвигатель очистителя ветрового стекла
Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота)
Контрольная лампа указателей поворота
Задние фонари (лампы света заднего хода)
Обмотка возбуждения генератора (при пуске двигателя)
Контрольная лампа включения блокировки дифференциала в раздаточной коробке
Контрольная лампа включения стояночного тормоза
Контрольная лампа аварийного состояния рабочей тормозной системы
Контрольная лампа недостаточного давления масла
Указатель температуры жидкости в системе охлаждения двигателя
Указатель уровня топлива с контрольной лампой резерва топлива
Контрольная лампа заряда аккумуляторной батареи
Контрольная лампа прикрытия воздушной заслонки карбюратора
Тахометр
Электродвигатель отопителя
Реле очистителей и омывателя фар (при не нажатой кнопке выключателя очистителей и омывателя фар)
Электродвигатели очистителей фар при всех положениях щетки, кроме исходного*
3 Левая фара (лампа дальнего света) Контрольная лампа включения дальнего света фар
4 Правая фара (лампа дальнего света)
5 Левая фара (лампа ближнего света)
6 Правая фара (лампа ближнего света)
7 Левый передний фонарь (габаритный свет)
Правый задний фонарь (габаритный свет)
Фонари освещения номерного знака
Контрольная лампа включения габаритных огней
8 Правый передний фонарь (габаритный свет)
Левый задний фонарь (габаритный свет)
Лампа освещения приборов
Табло подсветки рычагов управления отопителем
Лампа освещения прикуривателя
Лампы подсветки выключателей и переключателей
9 16А Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации
Элемент обогрева заднего стекла и реле (контакты) его включения
9* Контрольная лампа и указатель давления масла
Указатель температуры охлаждающей жидкости
Указатель уровня топлива с контрольной лампой резерва
Контрольная лампа включения стояночного тормоза
Контрольная лампа уровня тормозной жидкости
Указатели поворота и соответствующая контрольная лампа
Контрольная лампа управления воздушной заслонкой карбюратора
Контрольная лампа заряда аккумуляторной батареи
Запорный клапан карбюратора
Тахометр
Задние фонари (свет заднего хода)
Контрольная лампа блокировки дифференциала
Реле-прерыватель указателей поворота
Обогрев заднего стекла (цепь управления)
10 16А Звуковой сигнал
Патрон подключения переносной лампы
Плафоны освещения салона
Задние фонари (лампы стоп-сигнала)
10* Регулятор напряжения
Обмотка возбуждения генератора
11 Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
Задний противотуманный фонарь
12 Реле дневных ходовых огней, лампы дневных ходовых огней
12* Реле очистителя и омывателя фар (при нажатой кнопке выключателя очистителя и омывателя фар)
Электродвигатель омывателя фар
Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения
13 Задние фонари (лампы противотуманного света)
Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения
Реле (контакты) очистителей фар
Электродвигатель омывателя фар
14 16А Прикуриватель
15 16А Резервный
Обогрев заднего стекла (силовая цепь)
16* Включатель аварийной сигнализации и указатели поворота в режиме аварийной сигнализации
Очиститель и омыватель заднего стекла

За работу прикуривателя отвечает предохранитель номер 14 либо номер 1 на 16А, в зависимости от года выпуска.

Блок реле управления двигателем

Он расположен под главным блоком предохранителей и состоит и 5 реле и 1 предохранителя.

—>

Схема

—>

—>

Электро схема блока

—>

—>

Расшифровка

—>

  1. Реле зажигания
  2. Главное реле
  3. Реле правого вентилятора охлаждения
  4. Реле левого вентилятора охлаждения
  5. Реле бензонасоса
  6. Предохранитель топливного насоса F5 на 15A

Единственное отличие между Нивами с инжекторной и карбюраторной системами связано с тем, что блок реле управления двигателем может находится под капотом автомобиля в специально выделенном для этого отсеке.

Дополнительный блок реле

Данный блок находится над педалью газа.

—>

Схема

—>

—>

Описание

—>

  1. Реле задних противотуманных фонарей
  2. Реле подогрева заднего стекла
  3. Реле ближнего света фар
  4. Реле дальнего света фар

Чуть выше, над блоком, может быть установлено реле — прерыватель указателей поворота и аварийной сигнализации.

—>

Отдельные предохранители и реле могут быть установлены под капотом: на автомобилях с АБС в левой части моторного отсека около гидроагрегата АБС дополнительно устанавливается колодка с предохранителями, которые защищают элементы анти блокировочной системы тормозов и реле стартера не далеко от самого стартера.

Элеткросхема Нива 2121

Больше информации про электро оборудование Нива 2121 можете получить изучив данную схему и обозначение к ней.

—> p, blockquote 30,0,0,0,1 —>

А если остались вопросы, задавайте их в комментарии.

Автовладельцы хорошо знают, что блок предохранителей ВАЗ 21214, 21213 (Нивы) — это важнейшая деталь, требующая детального изучения. Знание электрической схемы позволяет избежать многих проблем и провести своевременную диагностику поломок. Поскольку семейство существует не одно десятилетие, оно успело пережить ряд радикальных изменений — переход с карбюраторных на инжекторные двигатели, например. Это не повлекло за собой радикального изменения расположения и наполнения монтажных блоков, которых два в салоне и один под капотом.

Блок предохранителей ВАЗ Нива старого и нового образца

В общих чертах разница между двумя блоками выглядит так:

Новый дополнительный блок

Старый дополнительный блок

Сила тока (ампер)

За что отвечает

Сила тока (ампер)

За что отвечает

Лампы поворотников, реле-прерыватель поворотников и аварийки

Реле дневных фар, Лампы дневных фар

Задние противотуманные огни, их реле

Противотуманные фары и их реле

Схема предохранителей ВАЗ Нива на инжектор

Нива с инжекторной подачей топлива на сегодняшний день практически полностью вытеснила карбюраторные модели семейства. С переходом к новой системе впрыскивания, производитель постарался максимально снизить неудобства для автовладельца и радикально не менять расположение монтажных блоков, а также наполнение их защитными элементами. Традиционно их два в салоне. Ещё один, в кузове, ответственен за управление мотором.

Блок предохранителей ВАЗ 21214 Нива с описанием

Оба блока соединены между собой. Общее число предохранителей в верхнем из них равно десяти, в то время как внизу их поместили шесть с учетом резервных.

Сила тока (ампер)

Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла

Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов (указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателейповорота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)

Левый дальний свет, контрольная лампа включения дальнего света

Правый дальний свет

Левый ближний свет

Правый ближний свет

Лампы габаритного света в левом переднем и левом заднем фонарях, фонари освещения номерного знака, контрольная лампа включения габаритного света

Лампы габаритного света в правом переднем и правом
заднем фонарях, лампы подсветки комбинации приборов,
прикуривателя, выключателей, блока управления отоплением
и вентиляцией

Выключатель аварийной сигнализации, реле-прерыватель
(в режиме аварийной сигнализации), контакты реле обогрева
стекла двери багажного отделения

Звуковой сигнал, плафоны освещения салона, лампы
сигналов торможения в задних фонарях

Контакты реле противотуманного света в задних фонарях

В нижнем дополнительном монтажном блоке ВАЗ Нива можно найти такие элементы электрозащиты:

Сила тока (ампер)

За что отвечает

Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации
(в режиме аварийной сигнализации)

Реле дневных ходовых огней, лампы дневных ходовых огней

Лампы и реле заднего противотуманного огня


Помимо двух описанных блоков, в этом автомобиле можно найти также блок предохранителей, ответственных за систему управления силовой установкой. Он находится под панелью приборов с левой стороны кузова. Ориентир – диагностическая колодка. Всего тут поместили 4 элемента:

Сила тока (ампер)

Контакты реле правого электровентилятора

Контакты реле левого электровентилятора

Обмотки реле правого и левого электровентиляторов, контроллер, форсунки, катушка зажигания

Элементы обогрева управляющего и диагностического датчиков кислорода, датчик фаз, датчик массового расхода воздуха, клапан продувки адсорбера

Схема предохранителей ВАЗ 21213 Нива

Заметной разницы в схемах с инжектором по сравнению с ВАЗ 21214 не наблюдается.

Схема предохранителей ВАЗ 2131 Нива

Как и ВАЗ 21214, модель 2131 оснащена двумя монтажными блоками для предохранителей, отвечающих за большинство электроцепей. Один дополнительный блок также оснащен элементами, призванными защитить цепи системы управления мотором.

Схема предохранителей карбюраторной ВАЗ Нивы

Единственное отличие между монтажными блоками Нивами с инжекторной и карбюраторной системами связано с блоком. Он находится под капотом автомобиля в специально выделенном для этого отсеке. Его схема выглядит так:

Расположение предохранителей Нивы 21213

Эта схема актуальна для всех моделей семейства, выпускавшихся с 1997 г. по 1999 г.

Предохранители Нива 2121 (Лада 4×4) и реле с описанием назначения и схемами блоков

Внедорожник Нива известен под названиями ВАЗ-2121 (ваз 21213, ваз 21214) а с 2006 года как Лада 4×4. Выпускается с 1977 года по настоящее время с различными модификациях кузова, преимущественно 3-х и 5-ти дверные универсалы с бензиновыми двигателями (карбюратор, инжектор). В нашей публикации вы найдете описание блоков предохранителей и реле Нива 2121 с местами их расположения, фото примерами исполнения и схемами блоков. Отметим предохранитель отвечающий за прикуриватель. В заключении предложим для скачивания электросхему Нива.

В связи с большим периодом выпуска и огромным разнообразием исполнения нету одного общего описания блока предохранителей и реле для Нива 2121. В вашем автомобиле, назначение предохранителей может отличаться от представленного.

Все основные блоки предохранителей и реле находятся в салоне, под панелью приборов со стороны водителя.

Общее расположение блоков

Схема

Описание

  1. Блок предохранителей системы управления двигателем
  2. Реле стеклоочистителя ветрового стекла
  3. Основной блок предохранителей
  4. Блок реле системы управления двигателем
  5. Дополнительный блок реле (над педалью газа, и не показан на схеме)

Блок предохранителей системы управления двигателем

Схема

Обозначение

115А 1* Датчики ЭСУД
Реле стартера
Клапан продувки адсорбера
17,5А 2* Контроллер
13: Реле электро бензонасоса (контакты)
Электро бензонасос
130А 4,5* Вентилятор охлаждения
215А 1* Форсунки
Катушки зажигания
Контроллер ЭСУД
Реле электро вентилятора правого
Реле электро вентилятора левого
215А 2* Реле электро бензонасоса (контакты)
Электро бензонасос
230А 3* Резерв
230А 4,5* Вентилятор охлаждения
3,430А 1* Электро вентиляторы (правый, левый)
Реле электро вентилятора правого
Реле электро вентилятора левого
315А 2* Главное реле
315А 3* Контроллер
315А 4* Катушка зажигания, питание управления реле вентиляторов, контроллер, форсунки
315А 5* Реле зажигания
415А 3* Главное реле
Реле электро вентиляторов (обмотка)
Реле электро бензонасоса (обмотка)
Датчик скорости автомобиля
Электромагнитный клапан адсорбера
Датчик кислорода
Датчик массового расхода воздуха
Контроллер
4,530А 2* Реле электро вентиляторов (обмотка) (правый, левый)
Электродвигатель электро вентиляторов (правый, левый)
415А 4* Датчик массового расхода воздуха, датчик фаз, подогрев датчика кислорода (двух), клапан продувки адсорбера, ДС
415А 5* Электро бензонасос
515А 1* Электро бензонасос
Реле электро бензонасоса

1* — 2014-2016 г, 2* — 2010-2012 г, 3* — 2007-2008 г, 4* — Автомобили с контроллерами Bosch ME17.9.7/M74, 5* —  Автомобили с контроллерами 7.9.7+.

Главный блок предохранителей

Схема

Назначение

116А Электродвигатель вентилятора отопителя
Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щетки, кроме исходного
Реле (обмотка) включения обогрева заднего стекла
Электродвигатели очистителя и омывателя заднего стекла
Электродвигатель омывателя ветрового стекла
1*16А Плафоны
Звуковые сигналы
Штепсельная розетка
Прикуриватель
Лампы стоп-сигнала
2 Реле и электродвигатель очистителя ветрового стекла
Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота)
Контрольная лампа указателей поворота
Задние фонари (лампы света заднего хода)
Обмотка возбуждения генератора (при пуске двигателя)
Контрольная лампа включения блокировки дифференциала в раздаточной коробке
Контрольная лампа включения стояночного тормоза
Контрольная лампа аварийного состояния рабочей тормозной системы
Контрольная лампа недостаточного давления масла
Указатель температуры жидкости в системе охлаждения двигателя
Указатель уровня топлива с контрольной лампой резерва топлива
Контрольная лампа заряда аккумуляторной батареи
Контрольная лампа прикрытия воздушной заслонки карбюратора
Тахометр
Электродвигатель отопителя
Реле очистителей и омывателя фар (при не нажатой кнопке выключателя очистителей и омывателя фар)
Электродвигатели очистителей фар при всех положениях щетки, кроме исходного*
3 Левая фара (лампа дальнего света) Контрольная лампа включения дальнего света фар
4 Правая фара (лампа дальнего света)
5 Левая фара (лампа ближнего света)
6 Правая фара (лампа ближнего света)
7 Левый передний фонарь (габаритный свет)
Правый задний фонарь (габаритный свет)
Фонари освещения номерного знака
Контрольная лампа включения габаритных огней
8 Правый передний фонарь (габаритный свет)
Левый задний фонарь (габаритный свет)
Лампа освещения приборов
Табло подсветки рычагов управления отопителем
Лампа освещения прикуривателя
Лампы подсветки выключателей и переключателей
916А Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации
Элемент обогрева заднего стекла и реле (контакты) его включения
9* Контрольная лампа и указатель давления масла
Указатель температуры охлаждающей жидкости
Указатель уровня топлива с контрольной лампой резерва
Контрольная лампа включения стояночного тормоза
Контрольная лампа уровня тормозной жидкости
Указатели поворота и соответствующая контрольная лампа
Контрольная лампа управления воздушной заслонкой карбюратора
Контрольная лампа заряда аккумуляторной батареи
Запорный клапан карбюратора
Тахометр
Задние фонари (свет заднего хода)
Контрольная лампа блокировки дифференциала
Реле-прерыватель указателей поворота
Обогрев заднего стекла (цепь управления)
1016А Звуковой сигнал
Патрон подключения переносной лампы
Плафоны освещения салона
Задние фонари (лампы стоп-сигнала)
10* Регулятор напряжения
Обмотка возбуждения генератора
11 Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
Задний противотуманный фонарь
12 Реле дневных ходовых огней, лампы дневных ходовых огней
12* Реле очистителя и омывателя фар (при нажатой кнопке выключателя очистителя и омывателя фар)
Электродвигатель омывателя фар
Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения
13 Задние фонари (лампы противотуманного света)
Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения
Реле (контакты) очистителей фар
Электродвигатель омывателя фар
1416А Прикуриватель
1516А Резервный
Обогрев заднего стекла (силовая цепь)
16* Включатель аварийной сигнализации и указатели поворота в режиме аварийной сигнализации
Очиститель и омыватель заднего стекла

За работу прикуривателя отвечает предохранитель номер 14 либо номер 1 на 16А, в зависимости от года выпуска.

Блок реле управления двигателем

Он расположен под главным блоком предохранителей и состоит и 5 реле и 1 предохранителя.

Схема

Электро схема блока

Расшифровка

  1. Реле зажигания
  2. Главное реле
  3. Реле правого вентилятора охлаждения
  4. Реле левого вентилятора охлаждения
  5. Реле бензонасоса
  6. Предохранитель топливного насоса F5 на 15A

Единственное отличие между Нивами с инжекторной и карбюраторной системами связано с тем, что блок реле управления двигателем может находится под капотом автомобиля в специально выделенном для этого отсеке.

Дополнительный блок реле

Данный блок находится над педалью газа.

Схема

Описание

  1. Реле задних противотуманных фонарей
  2. Реле подогрева заднего стекла
  3. Реле ближнего света фар
  4. Реле дальнего света фар

Чуть выше, над блоком, может быть установлено реле — прерыватель указателей поворота и аварийной сигнализации.

Отдельные предохранители и реле могут быть установлены под капотом: на автомобилях с АБС в левой части моторного отсека около гидроагрегата АБС дополнительно устанавливается колодка с предохранителями, которые защищают элементы анти блокировочной системы тормозов и реле стартера не далеко от самого стартера.

Элеткросхема Нива 2121

Больше информации про электро оборудование Нива 2121 можете получить изучив данную схему и обозначение к ней.

А если остались вопросы, задавайте их в комментарии.

Блок предохранителей ваз 21214 нива инжектор схема

6 (5А)

7 (40А)

8 (25А)

Таблица 6

Провод типа «предохранительная линия»

Главное реле ЭСУД

Предохранители 1, 2, 5 системы впрыска (см. табл. 4, 2 вариант)

Таблица 7
(дополнительные цепи предохранителей в комплектации Urban)

№ и номинал предохранителя

Защищаемая цепь

Основной блок

1 (16А)*

Электростеклоподьемники передних дверей Электропривод боковых зеркал

2 (16А)**

Электровентилятор климатической установки, компрессор кондиционера

9 (16А)*

Обогреватели боковых зеркал

10 (16А)*

Плафон освещения салона центральный

Дополнительный блок

15 (16А)*

Электровентилятор климатической установки, компрессор кондиционера

Замена предохранителей

Отсоединяем «минусовой» провод от аккумуляторной батареи.
Потянув за защелку, расположенную сверху крышки основного блока предохранителей,…

ПредохранительЗащищаемая цепь

…снимаем крышку.

Аналогично снимаем крышку дополнительного блока предохранителей.

Заменяем предохранитель.

Видео

Блоки предохранителей ВАЗ Нива 21214

Любой автомобиль оборудован блоками предохранителей (БП), которые отвечают за безопасность электрических цепей. Их расположение отличается не только в зависимости от марки автомобиля. Даже в близких по годам выпуска моделях одного производителя могут размещаться по разной схеме. Однако в некоторых случаях расположение может совпадать полностью.

Где расположены блоки и реле в Нива 21214 и 21213

Основной БП в этих моделях разметили под нижней кромкой защиты панели приборов. Дополнительные предохранители в Ниве 21214 для инжектора находится левее. Этот блок отвечает за контроль впрыском топлива. Там же находятся реле контроля работы дворниками и набор, отвечающий за систему управления движением.

Еще один блок предохранителей установлен в кузове слева от основного. Они отвечают за систему охлаждения и за то как работает мотор. Также присутствует разъем для диагностики. Реле, контролирующее стартер находится либо рядом с основным БП, либо под капотом рядом с емкостью для тормозной жидкости.

Обозначения предохранителей и их предназначение

Каждый из предохранителей (ПР) отвечает за отдельный элемент электроцепи автомобиля. В основном блоке нумерация идет слева направо. Всего элементов 16: 10 в верхнем ряду и 6 в нижнем.

Описание верхней секции:

  1. Моторчик заднего дворника, подача жидкости на переднее стекло, двигатель вентилятора печки.
  2. Указатели поворотов, индикатор заднего хода, переключатели под рулем, приборная панель и лампочки индикации.
  3. Дальний свет (левая фара), индикатор на приборной панели включения дальнего света.
  4. Дальний свет (правая фара).
  5. Ближний свет (левая фара).
  6. Ближний свет (правая фара).
  7. Габариты (левая сторона), освещение гос.номера, индикаторы на панели приборов включения габаритов.
  8. Габариты (правая сторона), подсветка панели приборов.
  9. Реле аварийного сигнала и кнопка включения, обогрев заднего стекла.
  10. Стоп-сигналы, освещение салона, клаксон.

Все предохранители кроме первого имеют номинальный ток в 8А (ПР1 – 16А). Нижний ряд отвечает за следующее:

  1. Хранение вставки по 8А
  2. Аналогично предыдущему.
  3. Противотуманные задние огни.
  4. Прикуриватель.
  5. Хранение вставки на 16А.
  6. Аналогично на 8А.

Следующий БП отвечает за работу двигателя. Схема предохранителей на Нива 21213 предполагает 5 позиций, а ВАЗ 21214 с установленной системой АБС – 7 (за нее отвечают позиции 5-7). Схема без АБС выглядит следующим образом:

  1. Пуск электромотора вентилятора справа (30А).
  2. Аналогичная позиция для левой стороны.
  3. Управление системой впрыска, форсунки впрыска, катушка зажигания, реле вентиляторов (15А).
  4. Система снижения токсичной составляющей газов, датчик поставляемого в ДВС воздуха (15А).
  5. Разъем для диагностики работы системы впрыска.

Блоки реле

Расположение этих блоков следует уточнять по документации на автомобиль. Также некоторые автолюбителя иногда их переносят. Поэтому, покупая б/у авто, лучше уточнить о возможных изменениях. Блок системы управления ДВС слева направо:

  1. Зажигание.
  2. Система запуска ДВС.
  3. Правый вентилятор радиатора.
  4. Аналогичный левый вентилятор.
  5. Работа топливного насоса.
  6. ПР питания бензонасоса (15А).

Последний ключевой блок реле, расположенный над педалью газа отвечает за осветительные приборы и обогрев заднего стекла.

Полезное видео


При замене блока целиком важно записать расположение и маркировку проводов на старом. Сами предохранители меняются без каких-либо проблем. Главное, снять клеммы с аккумулятора, чтобы не было поражения электротоком. Важно обратить внимание – если новый предохранитель сгорает сразу после установки и проверки работоспособности, то повреждена проводка конкретной цепи.

Реле и схема предохранителей ВАЗ Нивы

Автовладельцы хорошо знают, что блок предохранителей ВАЗ 21214, 21213 (Нивы) — это важнейшая деталь, требующая детального изучения. Знание электрической схемы позволяет избежать многих проблем и провести своевременную диагностику поломок. Поскольку семейство существует не одно десятилетие, оно успело пережить ряд радикальных изменений — переход с карбюраторных на инжекторные двигатели, например. Это не повлекло за собой радикального изменения расположения и наполнения монтажных блоков, которых два в салоне и один под капотом.

Блок предохранителей ВАЗ Нива старого и нового образца

В общих чертах разница между двумя блоками выглядит так:

Новый дополнительный блок

Старый дополнительный блок

Сила тока (ампер)

За что отвечает

Сила тока (ампер)

За что отвечает

Лампы поворотников, реле-прерыватель поворотников и аварийки

Реле дневных фар, Лампы дневных фар

Задние противотуманные огни, их реле

Противотуманные фары и их реле

Схема предохранителей ВАЗ Нива на инжектор

Нива с инжекторной подачей топлива на сегодняшний день практически полностью вытеснила карбюраторные модели семейства. С переходом к новой системе впрыскивания, производитель постарался максимально снизить неудобства для автовладельца и радикально не менять расположение монтажных блоков, а также наполнение их защитными элементами. Традиционно их два в салоне. Ещё один, в кузове, ответственен за управление мотором.

Блок предохранителей ВАЗ 21214 Нива с описанием

Оба блока соединены между собой. Общее число предохранителей в верхнем из них равно десяти, в то время как внизу их поместили шесть с учетом резервных.

Сила тока (ампер)

Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла

Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов (указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателейповорота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)

Левый дальний свет, контрольная лампа включения дальнего света

Правый дальний свет

Левый ближний свет

Правый ближний свет

Лампы габаритного света в левом переднем и левом заднем фонарях, фонари освещения номерного знака, контрольная лампа включения габаритного света

Лампы габаритного света в правом переднем и правом
заднем фонарях, лампы подсветки комбинации приборов,
прикуривателя, выключателей, блока управления отоплением
и вентиляцией

Выключатель аварийной сигнализации, реле-прерыватель
(в режиме аварийной сигнализации), контакты реле обогрева
стекла двери багажного отделения

Звуковой сигнал, плафоны освещения салона, лампы
сигналов торможения в задних фонарях

Контакты реле противотуманного света в задних фонарях

В нижнем дополнительном монтажном блоке ВАЗ Нива можно найти такие элементы электрозащиты:

Сила тока (ампер)

За что отвечает

Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации
(в режиме аварийной сигнализации)

Реле дневных ходовых огней, лампы дневных ходовых огней

Лампы и реле заднего противотуманного огня


Помимо двух описанных блоков, в этом автомобиле можно найти также блок предохранителей, ответственных за систему управления силовой установкой. Он находится под панелью приборов с левой стороны кузова. Ориентир – диагностическая колодка. Всего тут поместили 4 элемента:

Сила тока (ампер)

Контакты реле правого электровентилятора

Контакты реле левого электровентилятора

Обмотки реле правого и левого электровентиляторов, контроллер, форсунки, катушка зажигания

Элементы обогрева управляющего и диагностического датчиков кислорода, датчик фаз, датчик массового расхода воздуха, клапан продувки адсорбера

Схема предохранителей ВАЗ 21213 Нива

Заметной разницы в схемах с инжектором по сравнению с ВАЗ 21214 не наблюдается.

Схема предохранителей ВАЗ 2131 Нива

Как и ВАЗ 21214, модель 2131 оснащена двумя монтажными блоками для предохранителей, отвечающих за большинство электроцепей. Один дополнительный блок также оснащен элементами, призванными защитить цепи системы управления мотором.

Схема предохранителей карбюраторной ВАЗ Нивы

Единственное отличие между монтажными блоками Нивами с инжекторной и карбюраторной системами связано с блоком. Он находится под капотом автомобиля в специально выделенном для этого отсеке. Его схема выглядит так:

Расположение предохранителей Нивы 21213

Эта схема актуальна для всех моделей семейства, выпускавшихся с 1997 г. по 1999 г.

Реле и предохранители Lada 4×4 (ВАЗ 21214, 21314)

На современных внедорожниках АвтоВАЗа применяются инжекторные силовые агрегаты. В случае выявления неисправности в электрооборудовании автомобиля следует в первую очередь проверить исправность предохранителей и реле. Далее покажем, где находится монтажный блок (блок предохранителей или черный ящик), а также расположение элементов внутри него.

Расположение блоков предохранителей и реле Lada 4×4

Основная часть предохранителей располагаются в салоне Lada 4×4 под панелью слева от рулевой колонки. Всего 4 блока:

1 — блок предохранителей системы управления двигателем; 2 — реле стеклоочистителя ветрового стекла; 3 — блоки предохранителей; 4 — блок реле системы управления двигателем.

Четвертый блок реле находится над педалью газа.

Основной и дополнительный блоки предохранителей

Эти два блока соединены между собой. В верхнем блоке установлено 10 предохранителей, а в нижнем — 6. Маркировка слева направо:

Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла

Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов
(указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)

Левая фара (дальний свет), контрольная лампа включения дальнего света

Правая фара (дальний свет)

Левая фара (ближний свет)

Правая фара (ближний свет)

Лампы габаритного света в левом переднем и левом заднем
фонарях, фонари освещения номерного знака, контрольная
лампа включения габаритного света

Лампы габаритного света в правом переднем и правом
заднем фонарях, лампы подсветки комбинации приборов,
прикуривателя, выключателей, блока управления отоплением
и вентиляцией

Выключатель аварийной сигнализации, реле-прерыватель
(в режиме аварийной сигнализации), контакты реле обогрева
стекла двери багажного отделения

Звуковой сигнал, плафоны освещения салона, лампы
сигналов торможения в задних фонарях

Контакты реле противотуманного света в задних фонарях

F11 (8А)Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации
(в режиме аварийной сигнализации)
F12 (8А)Реле дневных ходовых огней, лампы дневных ходовых огней
F13 (8А)Лампы и реле заднего противотуманного огня
F14 (16А)Прикуриватель
F15 (16А)Резервный
F16 (8А)Резервный

Дополнительные цепи предохранителей в комплектации Urban:

№ и номинал предохранителя

Электростеклоподьемники передних дверей Электропривод боковых зеркал

Электровентилятор климатической установки, компрессор кондиционера

Обогреватели боковых зеркал

Плафон освещения салона центральный

Электровентилятор климатической установки, компрессор кондиционера

Предохранители системы управления двигателем

Он находится на левой боковине кузова, под панелью приборов, рядом с диагностической колодкой. Состоит из четырех предохранителей:

F1 (30A)Контакты реле правого электровентилятора
F2 (30A)Контакты реле левого электровентилятора
F3 (15A)Обмотки реле правого и левого электровентиляторов, контроллер, форсунки, катушка зажигания
F4 (15A)Элементы обогрева управляющего и диагностического датчиков концентрации кислорода, датчик фаз, датчик массового расхода воздуха, клапан продувки адсорбера

Блок реле системы управления двигателем

Ниже основного и дополнительного блока предохранителей установлен блок реле системы управления двигателем, который состоит из пяти реле и одного предохранителя:

№1Реле зажигания
№2Главное реле
№3Реле правого вентилятора охлаждения
№4Реле левого вентилятора охлаждения
№5Реле бензонасоса (топливного)
№6Предохранитель топливного насоса F5, 15A

На некоторых вариантах исполнения автомобиля под дополнительным блоком рядом с реле зажигания может находится реле стартера.

Схема блока реле над педалью газа

№1Реле задних противотуманных фонарей
№2Реле подогрева заднего стекла
№3Реле ближнего света фар
№4Реле дальнего света фар

Монтажные блоки для Lada 4×4 2018 года выпуска

Основной и дополнительный блоки, размещенные в салоне слева от руля, под панелью приборов. Блоки содержат предохранители типоразмера «Цилиндр», десять и шесть предохранителей соответственно. Номиналы и назначение предохранителей указаны в таблице 4 «Цепи, защищаемые плавкими предохранителями»:

Блок с предохранителями типоразмера «Стандарт». Блок расположен с левой стороны под обивкой и содержит предохранители, которые предназначены для защиты устройств системы управления двигателем. Номиналы и назначение предохранителей указаны в таблице 5:

Блок предохранителей и реле, расположенный с левой стороны от рулевой колонки под панелью приборов. Блок содержит два предохранителя типоразмера «Стандарт», которые предназначены для защиты цепей электробензонасоса, электростеклоподъемников и электрозеркал. Номиналы и назначение предохранителей указаны в таблице 6:

Блок предохранителей и реле, расположенный с правой стороны от рулевой колонки под панелью приборов. Блок содержит один предохранитель типоразмера «Макси» и два предохранителя типоразмера «Стандарт», которые предназначены для защиты цепей гидроагрегата антиблокировочной системы. Номиналы и назначение предохранителей указаны в таблице 7:

Внимание! Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля (скачать с оф. сайта для 3дв . или 5дв .).

Почему постоянно перегорает предохранитель или реле света, либо любой другой? Перед тем, как заменить его на аналогичный, следует сначала найти и устранить причину его перегорания. Это может быть короткое замыкание, не верно выбранный номинальный ток и т.д. Для поиска неисправностей пользуйтесь схемами электрооборудования. Вопросы на эту тему можно задавать на форуме.

Предохранители и реле Lada 2121

Рассмотрены автомобили Нива 2121, Нива 21213, Нива 21214 карбюратор, инжектор (другое название ВАЗ 2121, ВАЗ 21213, ВАЗ 21214, Нива 4?4)

Основной блок предохранителей находится в салоне под приборной панелью, слева от руля.

№ релеРасшифровка
1Блок предохранителей системы управления мотора
2Реле очистителя ветро­вого стекла
3Блоки предохранителей
4Блок реле системы управления мотором

Дабы добраться до основного и дополнительного блоков предохранителей в Ниве, необходимо потянуть за защелку, которая расположена сверху блоков и снять крышку:

Расшифровка:

Обозначение предохранителя (номинальный ток, А)Защищаемые цепи
F1 (16)Переключатель электродвигателя вентилятора отопителя, выключатель обогрева стекла двери багажного отделения, электродвигатель очистителя стекла двери багажного отделения, выключатель очистителя и омывателя стекла двери багажного отделения (насос омывателя ветрового стекла)
F2(8)Подрулевой переключатель, электродвигатель очистителя ветрового стекла, выключатель аварийной сигнализации, реле-прерыватель (в режиме указателей поворота), выключатель света заднего хода, комбинация приборов (указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)
F3(8)Левая фара (дальний свет), контрольная лампа включения дальнего света
F4(8)Правая фара (дальний свет)
F5(8)Левая фара (ближний свет)
F6(8)Правая фара (ближний свет)
F7(8)Лампы габаритного света в левом переднем и левом заднем фонарях, фонари освещения номерного знака, контрольная лампа включения габаритного света
F8(8)Лампы габаритного света в правом переднем и правом заднем фонарях, лампы подсветки комбинации приборов, прикуривателя, выключателей, блока управления отоплением и вентиляцией
F9 (16)Выключатель аварийной сигнализации, реле-прерыватель (в режиме аварийной сигнализации), контакты реле обогрева стекла двери багажного отделения
F10(16)Звуковой сигнал, плафоны освещения салона, лампы сигналов торможения в задних фонарях
F11 (8)Резерв
F12(8)Резерв
F13(8)Контакты реле противотуманного света в задних фонарях
F14(16)Предохранитель прикуривателя
F15(16)Резерв
F16(8)Резерв

Блок предохранителей системы управления мотором.

На кузове слева под приборной панелью, расположен диагностический разъем и блок с четырьмя предохранителями системы управления мотором. Для доступа нужно отвернуть два самореза и снять кожух:

Схема расположения предохранителей в блоке Нива 21214.

Расшифровка:

Обозначение (номи­нальный ток, А)Защищаемые цепи
F1 (30)Контакты реле правого электровентилятора
F2(30)Контакты реле левого электровентилятора
F3 (15)Обмотки реле правого и левого электровентиляторов, контроллер, форсунки, катушка зажигания
F4 (15)Элементы обогрева управляющего и диагностического датчиков концентрации кислорода, датчик фаз, датчик массового расхода воздуха, клапан продувки адсорбера

Чуть ниже основного блока предохранителей находятся реле системы управления мотором.

№ релеРасшифровка
1Реле зажигания
2Главное реле
3Реле правого электровентилято­ра
4Реле левого электровентилятора
5Реле топливного насоса
6 (F5, 15А)Предохра­нитель топливного насоса (бензонасоса)

Для замены реле, головкой на 10 откручиваем две гайки крепления блока:

отключаем колодку жгутов-проводов…

отверткой откручиваем саморез крепления реле и снимаем его.

Под приборной панелью, немного выше педали газа, расположен блок с четырьмя реле.

№ релеРасшифровка
1Реле заднего противотуманного света
2Реле включения обогрева стекла двери багажного отделения
3Реле ближнего света фар
4Реле дальнего света фар

Над этим блоком, за комбинацией приборов, установлено реле поворотов и аварийной сигнализации:

Реле стартера находится в моторном отсеке.

СМОТРИТЕ ТАКЖЕ — предохранители и реле для…:

Оценка статьи:

Загрузка…Блок предохранителей ваз 21214 нива инжектор схема Ссылка на основную публикацию wpDiscuzAdblock
detector

Как заменить предохранители и реле автомобиля ВАЗ-21213, 21214

Большинство электрических цепей автомобиля защищено плавкими предохранителями.

Электродвигатели моторедукторов (очистителей ветрового стекла, стекла двери задка, фар – если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия.

Цепь питания системы впрыска (двигатель ВАЗ-21214) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм 2 ).

Не защищены цепи заряда аккумуляторной батареи, зажигания (двигатель ВАЗ-21213), пуска двигателя, цепь «генератор – выключатель зажигания – блок предохранителей».

Мощные потребители (стартер, фары, электродвигатели вентиляторов системы охлаждения, электробензонасос и т.п.) подключаются через реле.

Плавкие предохранители сгруппированы в двух блоках предохранителей, расположенных слева под панелью приборов.

Номинал предохранителей и защищаемые ими цепи указаны в таблице.

Предохранители системы впрыска (двигатель ВАЗ-21214) находятся в отдельном блоке на левой боковине под панелью приборов.

Предохранитель на 30 А защищает цепь питания электровентиляторов радиатора, а три предохранителя на 15 А — соответственно электробензонасос, блок управления (вход постоянного питания) и цепи главного реле системы впрыска.

Замена предохранителей, снятие блока предохранителей

Отсоединяем «минусовой» провод от аккумуляторной батареи.

Потянув за защелку, расположенную сверху крышки основного блока предохранителей, снимаем крышку.

Аналогично снимаем крышку дополнительного блока предохранителей.

Заменяем предохранитель.

Для снятия блоков предохранителей, головкой «на 8» отворачиваем две гайки

Снимаем со шпилек основной и дополнительный блоки.

Перед заменой блоков предохранителей помечаем провода и отсоединяем их

Устанавливаем новые блоки предохранителей в обратной последовательности

Снятие блока реле

Правее рулевой колонки под панелью приборов установлен блок из трех одинаковых реле типа 113.3747-10, управляющих включением: ближнего света фар, дальнего света фар и обогрева стекла двери задка.

Отсоединяем «минусовой» провод от аккумуляторной батареи.

Для снятия реле отсоединяем колодку.

Отвернув крестообразной отверткой саморез,…

Снимаем реле.

Реле включения стартера и зажигания закреплены под дополнительным блоком предохранителей (на автомобиле с впрысковым двигателем прикреплены к кронштейну реле системы впрыска).

Крестообразной отверткой отворачиваем саморез крепления обоих реле

Сняв реле, отсоединяем колодки

Устанавливаем реле в обратной последовательности

Так как все реле – однотипные, при выходе из строя одного из них можно временно подсоединить его колодку к другому реле.

Например, при выходе из строя реле включения стартера его колодку можно подключить к реле обогрева стекла двери задка.

Замена предохранителей системы управления двигателя ВАЗ-21214

Отсоединяем «минусовой» провод аккумуляторной батареи.

Для доступа к предохранителям и диагностическому разъему системы управления двигателем, крестообразной отверткой отворачиваем в салоне два самореза крепления кожуха к обивке передней левой боковины кузова.

Снимаем кожух.

Извлекаем предохранитель.

Предохранитель цепи электровентиляторов, расположенный на блоке сзади, имеет номинал 30 А (зеленого цвета), три других предохранителя номиналом 15 А (синего цвета) – защищают цепи главного реле, питания контроллера и бензонасоса.

Для снятия блока предохранителей, головкой «на 8» отворачиваем две гайки крепления блока и снимаем его.

Устанавливаем блок предохранителей в обратной последовательности

Рядом с блоком предохранителей находится диагностический разъем

Цепи, защищаемые плавкими предохранителями

№ предохранителя — Защищаемые цепи (ток)

1 (16 А) — Электродвигатель вентилятора отопителя. Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щеток, кроме исходного. Реле (обмотка) включения обогрева стекла двери задка. Электродвигатели очистителя и омывателя стекла двери задка. Электродвигатель омывателя ветрового стекла

2 (8 А) — Реле и электродвигатель очистителя ветрового стекла. Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Обмотка возбуждения генератора (при пуске двигателя) и контрольная лампа заряда аккумуляторной батареи*. Контрольная лампа блокировки дифференциала. Реле-прерыватель и контрольная лампа стояночной тормозной системы. Контрольная лампа недостаточного уровня тормозной жидкости. Контрольная лампа давления масла. Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Тахометр 3 (8 А) Левая фара (дальний свет). Контрольная лампа дальнего света фар

4 (8 А) — Правая фара (дальний свет)

5 (8 А) — Левая фара (ближний свет)

6 (8 А) — Правая фара (ближний свет)

7 (8 А) — Левый передний фонарь (габаритный свет). Правый задний фонарь (габаритный свет). Фонари освещения номерного знака. Контрольная лампа габаритного света

8 (8 А) — Правый передний фонарь (габаритный свет). Левый задний фонарь (габаритный свет). Лампы освещения комбинации приборов. Табло подсветки рычагов управления отопителем. Лампы освещения прикуривателя. Лампы подсветки выключателей

9 (16 А) — Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации. Элемент обогрева заднего стекла и реле (контакты) его включения

10 (16 А) — Звуковой сигнал. Штепсельная розетка для переносной лампы. Плафоны освещения салона. Задние фонари (лампы стоп-сигнала)

13 (8 А) — Задние фонари (противотуманный свет). Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения. Реле (контакты) очистителей фар. Электродвигатель омывателя фар

15 (16 А) — Прикуриватель

* На автомобилях выпуска до 1996 г. в комбинации приборов вместо контрольной лампы устанавливался вольтметр, который тоже защищался предохранителем №2.

Блок предохранителей и реле Lada Niva 4×4(2121, 21213, 21214)

Здесь рассмотрены автомобили нива 2121, нива 21213, нива 21214 карбюратор, инжектор. Второе название ваз 2121, ваз 21213, ваз 21214, нива 4×4.

Расположение предохранителей и Ваз Нива

Основная часть реле и предохранителей располагаются в салоне, под панелью управления, слева от рулевой колонки. Здесь расположены 4 блока:

  1. блок предохранителей системы управления двигателем;
  2. реле стеклоочистителя ветрового стекла;
  3. блоки предохранителей;
  4. блок реле системы управления двигателем.

Основной и дополнительный блоки предохранителей Нива 4х4

Расшифровка предохранителей

Обозначение предохранителя (номинальный ток, А)Защищаемые цепи
F1 (16)Переключатель электродвигателя вентилятора отопителя, выключатель обогрева стекла двери багажного отделения, электродвигатель очистителя стекла двери багажного отделения, выключатель очистителя и омывателя стекла двери багажного отделения (насос омывателя ветрового стекла)
F2(8)Подрулевой переключатель, электродвигатель очистителя ветрового стекла, выключатель аварийной сигнализации, реле-прерыватель (в режиме указателей поворота), выключатель света заднего хода, комбинация приборов (указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)
F3(8)Левая фара (дальний свет), контрольная лампа включения дальнего света
F4(8)Правая фара (дальний свет)
F5(8)Левая фара (ближний свет)
F6(8)Правая фара (ближний свет)
F7(8)Лампы габаритного света в левом переднем и левом заднем фонарях, фонари освещения номерного знака, контрольная лампа включения габаритного света
F8(8)Лампы габаритного света в правом переднем и правом заднем фонарях, лампы подсветки комбинации приборов, прикуривателя, выключателей, блока управления отоплением и вентиляцией
F9 (16)Выключатель аварийной сигнализации, реле-прерыватель (в режиме аварийной сигнализации), контакты реле обогрева стекла двери багажного отделения
F10(16)Звуковой сигнал, плафоны освещения салона, лампы сигналов торможения в задних фонарях
F11 (8)Резерв
F12(8)Резерв
F13(8)Контакты реле противотуманного света в задних фонарях
F14(16)Предохранитель прикуривателя
F15(16)Резерв
F16(8)Резерв

Дополнительный блок:

F11 (8А)Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации
(в режиме аварийной сигнализации)
F12 (8А)Реле дневных ходовых огней, лампы дневных ходовых огней
F13 (8А)Лампы и реле заднего противотуманного огня
F14 (16А)Прикуриватель
F15 (16А)Резервный
F16 (8А)Резервный

Дополнительные цепи предохранителей в комплектации Urban:

№ и номинал предохранителяЗащищаемая цепь
Основной блок
1 (16А)*Электростеклоподьемники передних дверей Электропривод боковых зеркал
2 (16А)**Электровентилятор климатической установки, компрессор кондиционера
9 (16А)*Обогреватели боковых зеркал
10 (16А)*Плафон освещения салона центральный
Дополнительный блок
15 (16А)*Электровентилятор климатической установки, компрессор кондиционера

Предохранители системы управления двигателем Lada Niva

F1 (30A)Контакты реле правого электровентилятора
F2 (30A)Контакты реле левого электровентилятора
F3 (15A)Обмотки реле правого и левого электровентиляторов, контроллер, форсунки, катушка зажигания
F4 (15A)Элементы обогрева управляющего и диагностического датчиков концентрации кислорода, датчик фаз, датчик массового расхода воздуха, клапан продувки адсорбера

Блок реле системы управления двигателем ВАЗ 2121, 21213, 21214

№1Реле зажигания
№2Главное реле
№3Реле правого вентилятора охлаждения
№4Реле левого вентилятора охлаждения
№5Реле бензонасоса (топливного)
№6Предохранитель топливного насоса F5, 15A

В некоторых комплектациях автомобиля под дополнительным блоком рядом с реле зажигания находится реле стартера.

Схема блока реле над педалью газа Niva 4х4

№1Реле задних противотуманных фонарей
№2Реле подогрева заднего стекла
№3Реле ближнего света фар
№4Реле дальнего света фар





Понравилась статья? Поделиться с друзьями:

Запчасти на Лада Нива 4х4 | Комплект предохранителей, предохранители керамические Лада 2101-07, Лада Нива 2121, 21213, 21214, 10 шт

Запчасти на Лада Нива 2121 и Лада седан 2101-2107

В нашем интернет-магазине вы найдете практически все запчасти для вашей Лада Нива. В наш ассортимент входят генераторы, выхлопные системы, карданный шарнир, валы, карбюратор, распределитель, тормозной цилиндр, тормозной суппорт, поворотники, зеркала, тормозные колодки, фары, кабель зажигания, кабель спидометра, прокладки, воздушные фильтры, масляные фильтры, резервуар для жидкости. , ремни, амортизаторы и многое другое.У нас есть в наличии руководство по ремонту на немецком, английском и французском языках для ремонта и обслуживания вашей Lada Niva. Если у вас есть вопросы или вы не можете найти нужную деталь, напишите нам или позвоните нам.

Вы можете найти следующие категории:

Ведущий вал / дифференциал привода Лада Нива, Мосты Лада Нива, Лада Нива Подвеска


Продольный стержень, стабилизатор поперечной устойчивости, шаровые опоры, пружины, амортизаторы


Выхлопная система Лада Нива

Выхлоп, глушитель, центральный глушитель, водосточная труба, выхлопные хомуты, коллекторы, катализатор для Lada и Lada Niva
Авто / лак для краски для Lada и Lada Niva

Автомобильные краски / краски или спрей в баллончике и в качестве цветного карандаша специально для Lada
Лада Нива Освещение для Лада и Лада Нива

Фары, задние фонари, стоп-сигналы, поворотники, габаритные огни, отражатель, лампа накаливания, задний фонарь, отражатели, стекла, поворотники, габаритные огни, освещение номерного знака, фонари, задние фонари, переключатель для освещения, лампы, Glübirnen Lada Niva
Тормоза тормозные детали, тормозные цилиндры для Lada и Lada Niva

: Тормоз, Bremstromel, Тормозной шланг, Тормозной шланг, Тормозные тормоза, Тормозные цилиндры, Тормозные колодки
Прокладки + помогает Лада Нива

Прокладки + Вспомогательные средства Лада Нива: Прокладка коллектора, прокладка выхлопа, прокладка ГБЦ, прокладка масляного поддона, прокладка карбюратора, сальник насоса, прокладка клапана подогрева, уплотнитель топливного насоса
Электро Лада Нива

9000 2 Электрооборудование, предохранители, кабели, переключатели
Подвеска / амортизатор для Лада и Лада Нива

Бамперы, пружины, пружины подвески, листовая рессора
Фильтры: масляные, воздушные, бензиновые для Лада и Лада Нива

Масляный фильтр, воздушный фильтр, топливный фильтр
Трансмиссия, трансмиссия, раздаточная коробка, Лада Нива


Стекло, Окно, механизм стеклоподъемника, оконная ручка, для Лада Нива

Трансмиссия, трансмиссия, раздаточная коробка, комплекты подшипников
Детали интерьера Лада Нива

Стекло, окна, раздвижные окна, резиновые прокладки и все необходимое для остекления, стеклоподъемник, оконная ручка, карданный вал

Детали интерьера Лада Нива: потолок, коврик, спидометр, автомобильные часы, дверная ручка, кнопка, резиновый коврик, защита порога, панель приборов , задняя полка, рулевое колесо
Кузовные детали Лада Нива

Кузов, кузовные панели, бампер.Наклейки, Капот, Шлоссер, Ручки, Бампер
Подача топлива Лада Нива

Топливный насос, Карбюратор, Топливный шланг
Кондиционер / Отопление Лада Нива

Охлаждение, радиатор, обогрев, патрубок, электродвигатель обогрева
Сцепление

Сцепление, шланг сцепления , цилиндр сцепления, бачок сцепления, диски сцепления, комплект сцепления
Направление Лада Нива

Рулевой механизм, тяга, отклоняющая скоба, рулевое колесо, Лада Нива
АвтоВАЗ запчасти ОРИГИНАЛ Лада Нива

Найти запчасти с гарантией оригинального производителя АВТОВАЗ
Руководство по ремонту Лада Нива

Лада Нива: руководства по ремонту на французском, английском, русском и немецком языках, каталог номеров деталей, Лада, Нива
Ремкомплекты Ремкомплекты

Найти готовые к установке ремонтные комплекты
Винт, болт, хомут, крепеж, хомут, гайка

Винт, болт, хомут, застежка, хомут, гайка
Ремни безопасности

Ремни, адаптер ремня, пряжка ремня, автоматическая и статическая
Зеркало Лада Нива

Зеркала, внутреннее зеркало, зеркало
Детали для тюнинга Лада Нива

Тюнинг Лада Нива: Экскаваторы, Молдинг, Расширители крыльев, Молдинги, Облицовка, Защитные опоры, Ветрозащитный кожух, Безумная гвардия, Эмблема, Шильдик, Спортивное рулевое колесо, Ступица рулевого колеса
Мыть Лада Нива

Бачок омывателя, насос для бачка омывателя, дворник, рычаг стеклоочистителя
Магазин инструментов Лада Нива

Инструменты, оборудование для СТО
Зажигание, распределитель, свечи зажигания, катушка зажигания

Провода зажигания, свечи зажигания, зажигание, катушка зажигания, зажигание,
взорвалось

В нашем интернет-магазине вы найдете практически все запчасти
для вашей Лада Нива всех моделей 2121, 21213, 21214.Если у вас есть вопросы или вы не можете найти нужную запчасть для своей Лады, не стесняйтесь обращаться к нам.

Лада Нива — схема предохранителей

Лада Нива — схема предохранителей

Год выпуска:

Панель предохранителей в панели приборов

Электрооборудование автомобиля защищено предохранителями, расположенными под панелью приборов слева от рулевой колонки.

Лада Нива — схема блока предохранителей

A
Защищенные цепи
1 16 Освещение салона,
Звуковые сигналы,
Патрон контрольной лампы,
Прикуриватель,
Лампы стоп-сигнала
2 8 Стеклоочиститель и его реле,
Электродвигатель обогревателя,
Электродвигатель омывателя лобового стекла,
Реле стеклоочистителя и омывателя (при не нажатой кнопке переключателя стеклоочистителя и омывателя фар),
Электродвигатели очистителя фар во всех положениях щетки стеклоочистителя, кроме исходного положения
3 8 Л.H. фара (дальний свет) и контрольная лампа
4 8 Правая фара (дальний свет)
5 8 Левая фара (ближний свет)
6 8 Правая фара (ближний свет)
7 8 Левый габаритный огонь (габаритный свет),
Контрольная лампа габаритного света,
Правый задний фонарь (габаритный свет),
Правый фонарь номерного знака
8 8 Р.Габаритный фонарь (габаритный свет),
Фонарь номерного знака левый,
Фонарь прикуривателя,
Задний фонарь левый (габаритный свет),
Фонари приборной панели
9 8 Манометр и контрольная лампа давления масла,
Указатель температуры охлаждающей жидкости,
Указатель уровня топлива с контрольной лампой низкого уровня топлива,
Контрольная лампа стояночного тормоза,
Контрольная лампа низкого уровня тормозной жидкости,
Указатели поворота и контрольная лампа,
Предупреждение о воздушной заслонке карбюратора лампа,
Контрольная лампа отсутствия заряда аккумулятора,
Запорный клапан карбюратора,
Тахометр,
Задний фонарь (задний фонарь),
Контрольная лампа блокировки дифференциала
10 8 Регулятор напряжения,
Обмотка возбуждения генератора
11
12 8 Стеклоочиститель и омыватель фар (при нажатой кнопке управления),
Электродвигатель омывателя фар,
Электродвигатели очистителя фар при запуске и при переходе щеток стеклоочистителя в исходное положение.
13
14
15
16 8 Выключатель аварийного света и указатели поворота в режиме бедствия

ПРЕДУПРЕЖДЕНИЕ. Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации, модели и рынка автомобиля.

Drag Racing 1/4 мили раз

В этом видео показан автомобиль, который часто упускают из виду энтузиасты производительности.Chevrolet Camaro третьего поколения с «квадратным носом» был представлен в эпоху, когда автопроизводители не принимали во внимание производительность. Сказав это, версия Camaro IROC (Международная гонка чемпионов) определенно была вершиной кучи. Когда этот Z-Car появился на представлении Jessie’s Performance, он был достаточно красивым уличным автомобилем с очень небольшим шипением. Владелец автомобиля сразу дал понять, что хочет гоночную машину. Джесси была рада приспособиться. Прежде всего, у этого автомобиля нетронутая внешность. Полностью Подробнее

Окруженные с обеих сторон пустыней, эти участники Small Tire No Prep / Street Racing готовы сразиться в очной схватке за мощность, скорость и долговечность.Бай-ин составляет 250 долларов за автомобиль, и на него пришли десять гонщиков. Это означает 2500 долларов (плюс пожертвования зрителей) победителю. Для этого шиндига под рукой есть разнообразный ассортимент транспортных средств. Не менее широко представлены импортные и отечественные производители. Присутствуют автомобили с турбонаддувом, наддувом, с закачкой азота и без наддува. Применяются обычные правила уличных гонок. Давай перейдем к делу. В первой гонке серии пенальти мы Подробнее

Эти уличные гонщики из Оклахома-Сити собрались вместе, чтобы посмотреть, у кого на асфальте самый крутой зверь.Средь бела дня — и без трейлеров, в которых можно было бы спрятаться — эти участники собрались, чтобы поиграть своими мускулами в драг-рейсинге в единственном вылете, победитель получает весь день сгоревшей резины, потраченного впустую топлива и разбитых мечтаний. В то время как транспортные средства могут быть доставлены к месту первоначальной встречи, правила ужесточаются оттуда. Участники должны совершить круиз до первого места гонки без помощи прицепов или других буксировочных устройств. После этого это уличный стиль перетаскивания Подробнее

Перед нами драг-рейсинг между сильно модифицированным Pontiac Trans AM GTA 1988 года выпуска и почти серийным Ferrari 488 Pista.«Итальянский жеребец» весит 3054 фунта и может развивать мощность 730 л.с. и 567 фунт-футов. крутящего момента. Это заднеприводный родстер, оснащенный 3,9-литровым двигателем V8 с двойным турбонаддувом и 7-ступенчатой ​​автоматической коробкой передач с двойным сцеплением. Ускорение от 0 до 60 миль в час на серийном Ferrari 488 Pista может быть достигнуто всего за 2,7 секунды, а его максимальная скорость составляет 211 миль в час (с электронным управлением). «Пончо» было обновлено Подробнее

После того, как проехал на своем Dodge Viper 244.На дистанции 43 миль в час 18-летний Милан Патель появился на гоночной трассе Maryland International Raceway и устроил феерию дрэг-рейсинга! Его Gen II Viper показал лучшее время на четверть мили — 6,96 секунды при 215 миль в час. Это мировой рекорд, установленный Салом Пателем (который является отцом Милана) в 2012 году. Мы ищем больше интересных вещей из этого видео. Sal’s Viper — невероятный пример скорости и мощи. Он оснащен штатным (блочным) 8,4-литровым двигателем V10, который был усилен парой Garrett Gen II GTX 88 Подробнее

Johnny’s (NVASCRD) S550 Mustang уже является очень способной уличной машиной.Тем не менее, он будет получать некоторые важные обновления, которые будут задокументированы в этом видео. Взглянуть. Прежде всего, двигатель Coyote построен RPG, а комплект с двойным турбонаддувом — это пакет Hellion Sleeper. Этот комплект Hellion TT устанавливается снизу, что делает его очень низким. Он также имеет систему подачи топлива с тройным насосом и увеличенные топливные форсунки. В конце концов, больше воздуха и больше топлива делают уличного человека счастливым. Дэвид добавит Motion Raceworks C02 Подробнее

Всем известно, что Dodge Viper ACR — один из самых мощных гусеничных автомобилей из когда-либо созданных.Менее известен тот факт, что стоимость Dodge Viper ACR 2017 года увеличилась более чем вдвое с момента его появления. Это делает его не только увлекательным для вождения, но и отличным вложением (при условии, что вы сможете сохранить блестящую сторону вверх). Давайте углубимся в этого легендарного монстра дорожных трасс, пока ребята из Throttle House выходят на трассу, чтобы повеселиться. Этот Viper ACR оснащен пакетом Extreme Aerodynamic / Downforce Package. Эта функция делает Viper невероятно аэродинамичным и добавляет Подробнее

В этом видео изображен ковбойский кадиллак с кучей головокружительных автомобилей.В частности, это Chevrolet Silverado 1500 (полутонны) 1999 года выпуска с коротким кузовом и заводским мотором. Интерьер грузовика не поврежден, с полным набором приборов, климат-контролем и аудиосистемой. Это очень похоже на уличный грузовик. Под капотом этого Silverado находится двигатель 6.0 LT4 с базовой нижней частью (коленчатый вал, шатуны, цилиндры и поршни) с турбонаддувом и комплектом из 799 головок цилиндров (2005 г. и новее). Он имеет впускной коллектор Trailblazer, топливные форсунки Bosch 210 и 80-миллиметровый турбонагнетатель VS Racing.Узнать больше

Лада Нива 1700 Комбинация приборов 21213 21214 Двигатели Другие запчасти легковых и грузовых автомобилей

Лада Нива 1700 Комбинация приборов 21213 21214

Лада Нива 1700 Комбинация приборов 21213 21214 в Двигатели, Запчасти и аксессуары, Запчасти для легковых и грузовых автомобилей, Прочие детали. Состояние :: Новое: Номер детали производителя:: 21213-3801010, Бренд:: Lada: UPC:: Не применяется.




Лада Нива 1700 Комбинация приборов 21213 21214

Купите Нерегулярный многоугольник с абстрактной текстурой Легкая водонепроницаемая складная дорожная сумка для хранения багажа Переносная сумка для багажа большой емкости Дафл сумка и другие дорожные дафлы на.Пожалуйста, внимательно прочитайте наши размеры, прежде чем принимать решение о покупке. Плавки Quick Dry идеально подходят для вас, 8.2in Red Bloody DEAD INSIDE DONT OPEN ZOMBIE Светоотражающая наклейка для автомобиля Blooding. Дата первого упоминания: 17 сентября, Топаз — облученный / термообработанный. Комплект из 2 пар стоек подъемника капота для Cadillac Eldorado Seville 92-96. Предложение прецизионных уплотнений включает приложения для колесных дисков. Флисовое одеяло 80 x 60 футов: для дома и кухни. 2 шт. Дверной проектор с логотипом автомобиля Led Light Shadow Ghost Lamp Welcome Laser для Audi, несколько стилей и размеров продаются отдельно,: предварительно просверленный шар для боулинга Storm Tropical Breeze, наклейка с эмблемой 3D Racing для значка топливного бака Ducati Мягкая резиновая наклейка для мотоцикла.Девушки или женщины могут взять его с собой на вечеринку. Наш широкий выбор предлагает элегантную бесплатную доставку и бесплатный возврат, 1 / 2-20 RPC Racing Power R3598 Inverted Flare Plug. Если вам не нужен нестандартный размер, гибкие оксфорды с противоскользящей резиновой подошвой; винтажная обувь в британском стиле никогда не выйдет из моды. Audi TT A3 8N3 A3 Seat Alhambra Skoda VW Выключатель стояночного света с ручным тормозом 95. Парные кольца из нержавеющей стали Bishilin с матовой отделкой Обручальное кольцо для мужчин, размер 9. Купить мужские плавки Пляжные шорты для плавания Милая собака Шорты для плавания Быстросохнущие шорты для воды Сетчатая подкладка и другие Board Shorts at.2018 2019 Chevy Traverse Задний фонарь заднего хода правого пассажира OEM GM 84482361. Убедитесь, что платье вам подходит. Наши уникальные хлопковые сумки доступны в 3 практичных стилях. Передние тормозные колодки Goldfren AD Sintered FA106 Suzuki GZ 250 Marauder 1999-2008 гг. Дата первого упоминания: 19 марта. Технология печати: с использованием технологии сублимации красителя, передний подогреваемый датчик кислорода 02 O2 для BMW 3 5 7 8 серии. В комплект входит: 1 * кошелек для монет. Комплекты тормозных магистралей Yana Shiki устраняют то ощущение «рыхлости», которое часто бывает с резиновыми шлангами в экстремальных условиях торможения — время, когда производительность наиболее необходима, 3-дюймовый глушитель из нержавеющей стали с резонатором выхлопных газов с двумя обгоревшими наконечниками 2.5 «Inlet Universal 3, Описание продукта Пустотелый стеновой анкер, используемый для крепления предметов к гипсокартону. Изображение может стоить тысячи слов, СОХРАНИТЕ ВАШ НАБОР СТОЛА — они отделяют стол от стекла.

Электрическая система НИВА и сообщения о проблемах

spencer
Полная Бензиновая Головка Нива

«В Советской России тебя возит Нива»
Сообщений: 208
Расположение: Гаутенг
Город: Крюгерсдорп
Зарегистрирован: 30 дек. 2010 18:10:53 GMT 2

Карма: Превознесение | Поразить

Сообщение spencer от

17 апреля 2011 г. 9:49:39 GMT 2 Привет, ребята.

Я отсутствовал на неделе, и когда я вернулся вчера, комбинация приборов отключилась. Она заводится, и контрольная лампа двигателя работает, но нет спидометра, тахометра или каких-либо групповых огней.

Есть идеи?

Нет перегоревших предохранителей. Не вижу отсоединенных вилок.

Спенсер

spencer
Полная Бензиновая Головка Нива

«В Советской России тебя возит Нива»
Сообщений: 208
Расположение: Гаутенг
Город: Крюгерсдорп
Зарегистрирован: 30 дек. 2010 18:10:53 GMT 2

Карма: Превознесение | Поразить

Сообщение spencer от

17 апреля 2011 г., 10:02:46 GMT 2 Привет, Мариус.

Спасибо за быстрый ответ. Я только что перепроверил предохранитель № 8, и да, подлый педераст очень осторожно взорвал себя.

Гроздь снова ярко светится, в отличие от моего побитого красным вином мозжечка ….

Spencer

Dewald
Головка бензиновая Младшая Нива

Сообщений: 74
Зарегистрирован: 22 фев 2011 8:13:26 GMT 2

Карма: Превознесение | Поразить

Сообщение Dewald от

29 апреля 2011 г. 7:24:54 GMT 2 Привет, ребята,

У меня та же проблема, которая началась около 2 недель назад, комбинация приборов работает, все огни работают, спидометр работает, но счетчик рефлексов и датчики бензина / температуры работают в течение 5 минут, а затем выключаются и включаются. снова, но когда он выключен, индикаторы и дворники также выключены

Есть идеи?

Спасибо
Dewald

spencer
Полная Бензиновая Головка Нива

«В Советской России тебя возит Нива»
Сообщений: 208
Расположение: Гаутенг
Город: Крюгерсдорп
Зарегистрирован: 30 дек. 2010 18:10:53 GMT 2

Карма: Превознесение | Поразить

Сообщение spencer от

9 мая 2011 г., 19:15:28 GMT 2 Привет, ребята.

В нашей недавней поездке мы потеряли индикаторы. У жигулей есть 4-х точечное реле, которое я не нашел ни у Мидаса, ни у Автозоны. Вот правильное описание проводки. Я поджарил переключатель индикатора, чтобы понять это, так что вам не нужно

Коричневый живая линия идет к точке «x», синяя / белая полоса идет к точке «P», а синяя / красная полоса идет к точке «L». «. В этой конфигурации нет необходимости подключать черную землю.

С уважением

Спенсер

spencer
Полная Бензиновая Головка Нива

«В Советской России тебя возит Нива»
Сообщений: 208
Расположение: Гаутенг
Город: Крюгерсдорп
Зарегистрирован: 30 дек. 2010 18:10:53 GMT 2

Карма: Превознесение | Поразить

Сообщение spencer от

10 мая 2011 г., 19:19:50 GMT 2 Привет, Ронни.

Нет, индикатор больше не работает. Он отменяется, но больше не выходит на связь. Мне придется заказать новый, в настоящее время использующий двухпозиционный тумблер, установленный рядом с диммером.

Спасибо, Чарльз, Ари действительно дал мне ваш номер, но вы не ответили. Я предположил, что вы бундуете своей «Ладой» где-то на окраине известной цивилизации. Но в любом случае, спасибо, хорошо знать, что помощь всегда под рукой.

SPencer

шипы
Модератор
Сообщений: 3,689
Расположение: Мпумаланга
Город: Нелспрут
Зарегистрирован: 19 Апр, 2010 19:39:51 GMT 2

Карма: Превознесение | Поразить

Сообщение от шипов на

23 мая 2011 г. 10:02:43 GMT 2

Привет, Ронни
Да, мой вольтметр измеряет напряжение батареи.При включенном зажигании, но не работающем двигателе, он показывает только от 12 до 14 В, сразу после запуска он читает 12 В и вскоре после этого возвращается к устойчивому значению 14 В. Включение вспомогательных устройств, таких как свет, показывает падение напряжения, но очень небольшое, а Vmeter не опускается ниже 12 В. Но при включении нагнетателя наблюдается серьезное падение, и генератор не может компенсировать это. Он находится на стабильном уровне 10 В, что меня беспокоит.
В руководстве указана мощность двигателей 20 Вт, а потребляемая мощность — не более 4,5 ампер. Таким образом, у него большой расход.
Ваши мнения / отзывы будут оценены
относительно
Шипов

Сообщение hotstuff от

23 мая 2011 г. 16:46:49 GMT 2 Hi Spikes

Я заметил, что вы говорите, что напряжение никогда не опускается ниже 12 В при работающем двигателе.Я не ожидал увидеть его напряжение ниже 12 вольт в любое время с двигателем на холостом ходу. Майк может это прокомментировать. Возможно, стоит проверить генератор. Я не понимаю, как вентилятор нагревателя может потреблять достаточно энергии, не расплавляя предохранитель, чтобы вызвать напряжение 10 вольт. Если вы отсоедините провод HT от катушки и включите двигатель примерно на 15 секунд, какое будет напряжение батареи во время и после этого.

Ronnie

НАПРЯЖЕНИЕ НЕ ДОЛЖНО падать до 10 В, ВОЗМОЖНЫЕ ПРОБЛЕМЫ:
A) регулятор напряжения
B) изношены щетки на генераторе или неисправна диодная пластина.
C) проверьте вашу батарею, сухие элементы или жидкость смешаны неправильно.
D) заедание двигателя вентилятора
E) СРЕДНЕЕ НАПРЯЖЕНИЕ ДОЛЖНО ЗАВИСИТЬ ОТ ИСПОЛЬЗУЕМОГО ГЕНЕРАТОРА … около 13,5 В ИЛИ БОЛЕЕ.
ВЕЗДЕ МОЖЕТ БЫТЬ НЕСКОЛЬКО ВЕЩЕЙ, ВЫЗЫВАЮЩИХ НАПРЯЖЕНИЕ, ТАКЖЕ НЕПРАВИЛЬНЫЙ ПРОВОД К СВЕТИЛЬНИКАМ И Т.Д.

ПОДРОБНЕЕ ОБНАРУЖИТЬ БОЛЬШЕ ПОЗЖЕ ……… ОЧЕНЬ МАЛО ВРЕМЕНИ НА МОИМ РАБОТАТЬ НА МОИХ РУКАХ

ОТНОСИТСЯ К МАЙКУ

шипы
Модератор
Сообщений: 3,689
Расположение: Мпумаланга
Город: Нелспрут
Зарегистрирован: 19 Апр, 2010 19:39:51 GMT 2

Карма: Превознесение | Поразить

Сообщение от шипов на

23 мая 2011 г. 19:13:13 GMT 2

Спасибо, Ронни и Майк!
Я действительно ценю труд, на который вы пошли, чтобы снять все эти показания, Ронни!
Мне интуитивно кажется, что генератор не выполняет свою работу и двигатель нагнетателя нуждается в хорошей чистке.В настоящее время (ну, фактически, с тех пор, как я установил вольтметр) нагнетатель остается отключенным.
Еще раз спасибо
Шипы

Keep It Clean Автомобильное реле SPDT 40 А Автомобильные предохранители и держатели предохранителей

Держите его в чистоте, 40 А, SPDT, автомобильное реле, автомобильные предохранители и держатели предохранителей

Найдите много отличных новых и подержанных опций и получите лучшие предложения на автомобильное реле Keep It Clean 40 Amp SPDT по лучшим онлайн-ценам на! Бесплатная доставка для многих товаров !.Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если товар не сделан вручную или не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. Просмотреть все определения условий : Бренд: : Finishing Touch Automotive , Номер детали производителя: : 11048EB1465990EB1465990 ,。

Keep It Clean Автомобильное реле SPDT 40 А









Держите его в чистоте, автомобильное реле SPDT на 40 А

, пожалуйста, свяжитесь с нами без каких-либо колебаний.Купить Magneti Marelli by Mopar 1AMR10399A Ротор переднего дискового тормоза: Роторы — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА для соответствующих критериям покупок. Стиль самоката с воротником-стойкой и центральной застежкой-молнией. CONTOUR U POUCH — Защищенная от полетов конструкция делает ваши «вещи» удобными и не липкими. Keep It Clean 40 Amp SPDT Automotive Relay , пятка измеряет приблизительно 2 дюйма. Согреет вас холодной зимой. НЕ ПОКУПАЙТЕ У ЛЮБЫХ ПРОДАВЦОВ, кроме PACIFICA ISLAND ART & AMAZON. ✔ Гарантия: пожизненная гарантия. Keep It Clean Автомобильное реле SPDT на 40 А . Если вам нужен товар срочно. расслабься и наслаждайся каждым моментом жизни. ♥ Условия использования искусства Petticoat Bandit ♥, куклы и другие изделия ручной работы. Keep It Clean Автомобильное реле SPDT на 40 ампер , Серьги возрождения в стиле модерн Стерлинговое серебро Листья розового куста Цветочные украшения Винтажные украшения Бродячие розы Серьги Завинчивающиеся серьги из стерлингового серебра с красивыми деталями. детали и ожидания клиентов, сочетать и сочетать с другими цветами :.Брюки закрыты в области живота и ног с низкой манжетой. Keep It Clean Автомобильное реле SPDT на 40 А . Если вы не удовлетворены нашими товарами или услугами. Они сделаны из прочных металлов, таких как чугун и сталь. — Цвет рамы: черный с золотой и бордовой отделкой. ПОСТАВЛЯЕТСЯ КРЕПЕЖНЫМИ ВИНТАМИ И ЗАГЛУШКАМИ. Keep It Clean, 40 А, автомобильное реле SPDT , спортивное спортивное бюстгальтер со значком Alphaskin для женщин adidas Don’t Rest Alphaskin.


Держите его в чистоте, автомобильное реле SPDT на 40 ампер


Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения на автомобильное реле Keep It Clean 40 Amp SPDT по лучшим онлайн-ценам на, Бесплатная доставка для многих продуктов, Лучший универмаг в Интернете Узнайте больше о нас Бесплатная доставка по всему полю Самая горячая в Интернете Продукты по самым выгодным ценам.hankjobenhavn.com
Keep It Clean 40 A SPDT Автомобильное реле hankjobenhavn.com Схема предохранителей на

Лада Нива »Схема предохранителей


Электрооборудование автомобиля защищено предохранителями, расположенными под панелью приборов слева от рулевой колонки.

A
Защищенные цепи
1
16
Освещение салона,
Звуковые сигналы,
Патрон контрольной лампы,
Прикуриватель,
Лампы стоп-сигнала
2
8
Стеклоочиститель и его реле,
Электродвигатель обогревателя,
Электродвигатель омывателя лобового стекла,
Реле стеклоочистителя и омывателя (при не нажатой кнопке переключателя стеклоочистителя и омывателя фар),
Электродвигатели очистителя фар во всех положениях щетки стеклоочистителя, кроме исходного положения
3
8
Л.H. фара (дальний свет) и контрольная лампа
4
8
Правая фара (дальний свет)
5
8
Левая фара (ближний свет)
6
8
Правая фара (ближний свет)
7
8
Левый габаритный свет (габаритный свет),
Контрольная лампа габаритного света,
Р.Задний фонарь (габаритный свет),
Фонарь правого номерного знака
8
8
Правый габаритный свет (габаритный свет),
Левый фонарь номерного знака,
Фонарь прикуривателя,
Левый задний фонарь (габаритный свет),
Приборные фонари
9
8
Манометр и контрольная лампа давления масла,
Указатель температуры охлаждающей жидкости,
Указатель уровня топлива с контрольной лампой низкого уровня топлива,
Контрольная лампа стояночного тормоза,
Контрольная лампа низкого уровня тормозной жидкости,
Указатели поворота и контрольная лампа,
Предупреждение о воздушной заслонке карбюратора лампа,
Контрольная лампа отсутствия заряда аккумулятора,
Запорный клапан карбюратора,
Тахометр,
Задний фонарь (задний фонарь),
Контрольная лампа блокировки дифференциала
10
8
Регулятор напряжения,
Обмотка возбуждения генератора
11


12
8
Стеклоочиститель и омыватель фар (при нажатой кнопке управления),
Электродвигатель омывателя фар,
Электродвигатели очистителя фар при запуске и при переходе щеток стеклоочистителя в исходное положение.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

© 2011 - 2021 17NA19.RU
