Водяной насос это помпа – симптомы, признаки, причины. Как проверить водяной насос системы охлаждения, определить поломку

Содержание

Чем отличается помпа от насоса: сходства и отличия

Насос — это гидравлический механизм, трансформирующий потенциальную энергию привода двигателя в энергию движения жидкости.

Описание насоса

Точка в системе насоса получающая жидкость называется исходящим (всасывающим) патрубком. Точка, в которую нагнетается жидкость — напорным патрубком.

В устройстве насоса выделяются следующие величины: «напор насоса», «мощность насоса», «избыточный (минимальный) напор».
Напор насоса представляет собой умножение потенциальной энергии единицы объема жидкости в период между ее входом и выходом.
Мощность — это потребление энергии устройством за единицу времени. Избыточный напор является запасом потенциальной энергии жидкости (вещества) на входе.

Типы насосов

Различают два основных типа насосов: объемные и динамичные. В объемных преобладает сила давления, а в динамичных — сила инерции.

Принцип работы объемных насосов заключается в переменном наполнении рабочей емкости жидкостью и ее вытеснением. Существуют следующие виды объемных насосов:

Пластинчатые.
Импеллерные.
Поршневые.
Винтовые.
Перестальтические.
Диафрагмовые.

Все перечисленные виды обладают своими особенностями, однако имеется и ряд общих свойств:

Герметичность конструкции.
Цикличность процесса работы.
Самовсасывание.
Автономность создаваемого давления.

Пластинчатые насосы создают равномерное всасывание жидкости, изменение подачи происходит за счет перемены эксцентриситета вращающейся части двигателя и статора.

Импеллерные насосы создают ламинарное движение жидкости на выходе и применяются в качестве дозаторов. Поршневые агрегаты хорошо создают напоры высокого давления. Также могут применяться в качестве дозаторов. Винтовые насосы хорошо обеспечивают равномерный поток перекачиваемого вещества. Перестальтические — используется при работе с невысоким уровнем давления. Диафрагмовые также создают уровень невысокого давления.

Виды динамичных насосов:

Центробежные.
Лопастные.
Пропеллерные.
Турбинные.
Вихревые.
Струйные.

Центробежные насосы преобразуют механическую энергию в потенциально допустимую, за счет взаимодействия рабочего колеса (оси) с веществом. Лопастные насосы представляют собой подвид центробежного насоса с одним выходом жидкости к рабочей оси. Пропеллерные насосы перемещают жидкость во всех направлениях относительно оси вращения. В основе работы турбинных насосов лежит полуосевое колесо.

Центробежный насос

Вихревые насосы являются подвидом лопастных насосов, в которых переход механической энергии в потенциально допустимую осуществляется путем образования вихревого потока в емкости насоса.

Вихревый насос

Струйные насосы создают движение жидкости за счет потока вспомогательного вещества (газа или пара).

Струйный насос

Помпа — это один из видов насоса

Различают следующие типы помп:

Водолазные.
Водяные.
Судовые.
Инсулиновые.

Водолазные помпы являются механизмами подачи воздуха через шланг в водолазный костюм (при работе на глубине до 20-25 м.). Выделяют двухцилиндровую и трехцилиндровую водолазную помпу.

Водолазная помпа

Водяная помпа — это изделие с электрическим или механическим силовым приводом, обеспечивающее движение жидкостей, забора и откачки воды. Широко используется в системах охлаждения, балластных системах и корабельных доках.

Водяная помпа

Судовые помпы используются в качестве насоса с целью подачи и выброса воды на судне. Данные помпы позволяют перекачивать воду по внутренним системам корабля. Судовые помпы разделяются на водяные (осушительные, водоотливные), ручные, механические (паровые, бензиновые, электрические, грузовые, пожарные, винтовые).

Инсулиновая помпа представляет собой медицинское изделие, предназначенное для введения инсулина (например, при лечении сахарного диабета).

Общие черты насоса и помпы

Являются гидравлическими механизмами.
Используются прежде всего для перекачки жидкостей.

Отличия

Насос — более широкое понятие гидравлического механизма, в то время как помпа является лишь одним из видов насосов;
Насосы имеют обширную классификацию устройств по типу, видам и назначению. Помпы классифицируются только по типу устройства, их предназначение и применение гораздо уже.

Помповые насосы (помпы) для воды (водяные)

На чтение 7 мин.

Поступление воды из того или иного источника способствует автономному обеспечению домовладения. Иногда воды бывает чрезмерно много и поэтому ее требуется удалять. Для этих целей подходит помповый насос, именуемый как помпа для воды.

Такие устройства применяются также для полива насаждений, заполнения крупных емкостей, например, бассейнов, выполнения других задач.

Виды помповых насосов

Условно помповые насосы подразделяют на поверхностные и погружные. Для поверхностных насосов достаточно находится вблизи водоема или другого источника жидкости (внутрь они не опускаются, так как забор воды выполняется за счет шланга). Их преимущества заключаются в удобстве и простоте эксплуатации. Они используются для пожаротушения, осушения подвала, орошения полей, чтобы откачивать воду из колодца, бассейна.

Помповые поверхностные насосы, в свою очередь, классифицируются на:

садовые – насосные агрегаты, применяемые в хозяйстве для полива огорода или сада;
напорные – элементы системы водоснабжения, назначение которых – повышение давления;
насосные станции – приборы с дополнительным оснащением: блоком управления, резервуаром для воды.

Ручная помпа для бутылки

Помповый насос погружного типа полностью погружается в воду. Исполнение корпуса из коррозиестойкого материала позволяет справляться с подъемом жидкости с большой глубины. Погружные делятся на:

скважинные насосы. Они эксплуатируются с целью откачивания воды из водоносных скважин, имеют цилиндрическую вытянутую форму и большую мощность. Диаметр цилиндра маленький, за счет чего вода может всасываться с большой глубины из узких пробуренных выработок;
колодезные обеспечивают подъем воды из глубины колодца, превышающей 9 м. Они предпочтительнее скаженных, поскольку обладают лучшим охлаждением, менее чувствительны к твердодисперсным частицам, содержащимся в жидкости, более производительны. К тому же, их распространенность в обустройстве водоснабжения загородных домов объясняется низким уровнем шума;
фекальные помпы выкачивают сильнозагрязненную воду с посторонними примесями. Подобные устройства содержат в своей конструкции режущий механизм, измельчающий длинноволокнистые вещества и ускоряющий рабочий процесс;
дренажные осушают канавы, затопленные подвалы, траншеи и котлованы. Допускается, если вода содержит ил, песок, иные частицы, диаметр которых достигает 30 мм (но не более).

В зависимости от используемого силового агрегата помпа для откачки воды бывает с ручным приводом, с приводом от ДВС, с приводом от электродвигателя (помповый электронасос). Помповые насосы ручного типа применяется на дачных участках и в сельском хозяйстве для снабжения водой, пригодной для питья, в небольших объемах. Они не зависимы от источника энергии, благодаря этому их применение не ограничено местом.

Помпы с моторизованным приводом (бензиновые, дизельные мотопомпы) достаточно мощные, следовательно, обладают большим спектром возможностей. Они способны пропускать частицы в твердом состоянии диаметром до 5 мм. Укомплектование насоса помпового двигателем внутреннего сгорания позволяет освобождать подвалы, строительные котлованы от жидкости, выкачивать воду из бассейна, колодца, перекачивать из водоема на поле жидкость.

Мотопомпа для откачки воды

Применение электрических насосов-помп (промышленных, бытовых, специального назначения) наиболее широкое. Их отличие от оборудования предыдущего типа заключается в замещении ДВС электродвигателем. Однако это «привязывает» их к электрической сети.

Невзирая на недостаток, потребитель часто отдает предпочтение именно помповым насосам с электрическим приводом, поскольку они компактны и универсальны: могут эксплуатироваться в поверхностных либо погружных условиях. Менее мощные и малогабаритные помповые электронасосы циркулируют воду в аквариумах, более мощные модели предназначены для прокачки нефти.

Область и сферы применения

Популярность помповых устройств обусловлена широтой применения. Они поддержат постоянное давление на требуемом уровне в системах общественного и автономного водоснабжения, осушат пруды и различные искусственные водоемы. Их эксплуатация идеальна в коммунальном хозяйстве, в частных домах, сельском хозяйстве, строительстве, рыболовстве, нефтяной и другой промышленности. Выделяют следующие сферы использования водяных насосов-помп:

Перекачка ГСМ для хранения и транспортировки.
Осушение затопленных погребов.
Полив огородного, садового хозяйства.
Очистка колодцев ливневой канализации.
Обеспечение питьевой водой.
Снабжение водой при тушении пожаров.
Очистка канализационных емкостей и сооружений.
Осушение траншей и тоннелей во время строительных работ, осушение бассейнов.

Принцип работы и устройство помповых насосов

Помповый ручной насос при несанкционированном отключении электричества способен с высокой степенью эффективности заменить насосную станцию. Он составлен таким образом, что при его использовании не задействуется электроэнергия. Эти устройства не оборудуются двигателями, которые могут работать от бензина, газа или другого топлива. Насос в сборе выглядит незамысловато, соответственно, его конструкция также не имеет особых сложных элементов.

Устройство ручного помпового насоса

Выполнены такие мобильные устройства из металлического корпуса, который изготавливают в виде цилиндра. В этом корпусе располагается поршень, посредством привода соединяющийся с рычагом. Когда начинает крутиться рычаг, воспроизводится движение поршня, который понижает давление в корпусе. Вследствие этого, начинается процесс всасывания жидкости, проходящей к сливной трубе через впускной клапан.

Ручная помпа для откачки воды по принципу работы схожа с электрическим аналогом.

Благодаря поступательному движению поршня происходит перекачка воды. На корпусе насоса предусмотрено входное отверстие, через которое происходит поступление и подача рабочей жидкости. К потребителю она подается непосредственно через проделанное выходное отверстие. В оснащении имеется фланец, дополнением к нему является уплотнитель из резины для образования мощной тяги поршня. Отверстие нижнее, предназначенное для забора воды, имеет встроенные клапаны обратного типа, которые отвечают главным образом за корректное функционирование всего механизма.

Когда человек опускает поршень, он перемещается вниз по каналу и приводит в действие подачу воды по клапану, размещенному над ним. В этот момент обратный клапан, расположенный около входного отверстия, закрыт, поскольку на него действует давление поступающей воды. В камере, находящейся над поршнем, начинает формироваться разрежение: резко снижается давление, а вода в связи с работой клапана обратного типа засасывается из источника. Когда цикл повторяется, жидкость перемещается из камеры в пространство под поршнем, после чего поступает в выходную трубу, откуда – к конечному потребителю.

Ручной насос помпового типа в зависимости от конструктивных особенностей имеет разную производительность. Однако редко можно встретить такой ручной агрегат, чтобы он мог выкачивать воду из глубины выше 8 м. Также на показатели производительности влияет и качество обратного клапана. Если производитель устанавливает клапан обратного хода низкого качества, такое изделие не может обеспечить поддержку нужного давления.

Мотопомпы незаменимы при отсутствии постоянного электропитания, однако имеют и недостатки – шум, выхлопные газы. Как и механические помпы, мотопомпы оснащены корпусом, центробежным насосом, привод которого соединяется с ДВС. Поток воды направляется к патрубку выпуска благодаря вращению лопастей колеса. За счет этого создается центробежная сила, образующая в области вращения низкое давление. В результате рабочая жидкость, поддерживая нужную мощность напора, поступает в выпускное отверстие.

Устройство мотопомпы

Дизельные приборы преимущественнее бензиновых, на что влияет их большая производительность, длительность срока эксплуатации, минимальное потребление топлива.

Моторизованные помпы работают не только с чистой водой, но и загрязненной на глубине 15 м. С учетом двигателя (2, 4-тактного) они в среднем обеспечивают водой в объеме 1800 куб.м/мин. Их конструкции изготавливаются из металла повышенной прочности, устойчивом к сезонным температурным переменам.

У помповых электронасосов в качестве силового агрегата выступает электродвигатель. Конструкции выполняют функции водоснабжения как в быту, так и промышленности. Они в технических характеристиках имеют свои особенности.

Прежде всего, это наличие помпового приспособления ПМЭ, мотора, насоса, маслобака, двух-, одноклапанных приспособлений, пружины для предохранения от механических повреждений РВД, всасывающего рукава высокого давления. Двигатель электропомп имеют защиту от такого явления, как помпаж, повторяющихся хлопков, напоминающих работу вакуумной помпы. В комплекте есть и пульт ДУ ручного или ножного образца.

Дизельные помпы CHAMPION DP50E, DTP80E, DHP40E (видео)

Водяной насос. Виды и работа. Устройство и применение. Как выбрать

Если в загородном доме нет централизованного водоснабжения, то одним из первых устройств, которое понадобится, является водяной насос. В зависимости от назначения указанного оборудования, он сможет снабжать дом питьевой водой или использоваться для полива огорода, проведения осушительных работ и других целей.

Виды водяных насосов

Есть много видов насосов, поэтому перед приобретением надо определиться, для каких целей будет использоваться водяной насос.

Условно можно разделить насосы на три вида:

Водяные. Такие насосы используются для подачи питьевой воды, поэтому дополнительно оборудуются системой очистки. Такую воду можно не только пить и готовить из нее пищу, но и использовать для принятия душа или полива огорода.
Дренажные. Этот вид применяется для перекачивания воды, в которой есть небольшие примеси мусора. Они могут подавать воду для полива участка прямо из пруда, речки или другого водоема. Основная их задача – откачка сточных вод, например, из подвала, бассейна и в других аналогичных случаях.
Фекальные. Такое оборудования является самым дорогим, оно предназначено для откачки жидкости из фекальных ям. По своей конструкции, такие насосы похожи на дренажное оборудование, но имеют большую функциональность.

Каждый вид указанного оборудования, в зависимости от своей конструкции, может быть поверхностным или погружным.

Поверхностный водяной насос

Если на участке есть неглубокий колодец или в водоеме чистая вода, то для ее подачи можно использовать поверхностный насос. Такие агрегаты находятся на поверхности воды, для этого они снабжаются специальным поплавком. Можно устанавливать такое оборудование и рядом с колодцем или водоемом. В зависимости от модели поверхностного насоса и от его мощности, глубина всасывания составляет 5-9 м. Дорогие поверхностные насосы, оснащенные эжектором, могут подавать воду на высоту до 30-40 м.

Такие насосы в свою очередь делятся на:

Вихревые – перекачивание воды происходит вихреобразно под высоким давлением.

Центробежные, они могут быть одно или многоступенчатыми, работает такое оборудование за счет центробежной силы и они надежнее вихревого типа.

Самовсасывающие – перекачивают воду с воздухом.

Жидкостно-кольцевые – кроме воды, могут перекачивать и такие жидкости как дизельное топливо.

Портативно-переносные – это вид самовсасывающих насосов, они за счет своей конструкции, способны удалять из воды воздух.

Погружной водяной насос

Такое оборудование может использоваться для подачи воды с глубины, при этом неважно, она будет большой или нет. По своему назначению, эти насосы могут быть таких типов:

Колодезные – они могут работать как частично, так и полностью погруженными в воду, имеют поплавковый выключатель, он отключает насос, когда уровень воды в колодце становится критическим.

Скважинные – подают воду с большой глубины, с их помощью можно подавать жидкость с небольшими примесями земли или гравия.

Дренажные – они применяются для откачки воды, имеющей незначительное загрязнение.

Фекальные – используют для откачки канализационных стоков.

Когда будете выбирать водяной насос, учитывайте, что подача воды с глубины 1 м соответствует ее горизонтальному перемещению на расстояние 10 м.

Устройство

В зависимости от типа оборудования, будет отличаться и его устройство, но общий принцип у всех насосов одинаковый. В зависимости от типа оборудования, оно может перекачивать жидкость в вертикальном или горизонтальном направлении.

Вихревой насос

Это оборудование состоит из корпуса, в нем находится электрический мотор, а также рабочего элемента, подающего воду. Внутреннее устройство будет отличаться от того, каким способом происходит преобразование электрической энергии в кинетическую. Между собой насосы отличаются устройством рабочего элемента.

Лопастный или центробежный водяной насос имеет диск с лопастями. Лопасти имеют изгиб, который направлен в противоположную сторону вращения крыльчатки. Если рабочее колесо одно, то это одноступенчатая модель, а если их несколько, то многоступенчатая.

Вибрационные насосы в своем составе не имеют вращающихся деталей. В них есть поршень, который во время работы совершает возвратно-поступательные движения и за счет этого подается вода. В действие поршень приводится при помощи электромагнита, поэтому такие модели еще называют электромагнитными насосами.

Принцип действия насосов

Принцип работы будет отличаться от того, какой водяной насос используется:

Центробежный насос. Это наиболее распространенное оборудование. Рабочее колесо зафиксировано на валу электродвигателя, которым оно и приводится в действие. Вода заполняет пространство между лопастями и когда рабочее колесо начинает движение, за счет центробежной силы, на входе создается пониженное, а на выходе повышенное давления и вода подается в выходной патрубок.
Мембранные или вибрационные насосы. Мембрана разделяет внутреннюю часть на две половинки. В одну полость поступает вода. Когда начинает работать электромагнит, он приводит в действие мембрану, и она начинает изгибаться в обе стороны. За счет этого меняется давление, и вода подается в выходной парубок. Наличие обратного клапана не дает ей возможности вернуться назад.

Производительность будет выше у центробежных насосов, они также имеют большой срок службы, но стоимость вибрационного оборудования значительно меньше.

Область применения

В зависимости от типа выбранного оборудования, оно может использоваться для различных целей. Если необходимо подавать питьевую воду с неглубокого колодца или чистую воду из водоема для полива участка, то надо использовать поверхностный водяной насос.

При необходимости подачи воды из глубокой скважины или колодца, понадобится погружной скважинный насос. Чтобы поливать участок слегка загрязненной водой из пруда или для удаления воды с погреба, бассейна, необходимо использовать дренажные насосы. Они могут перекачивать воду, в которой есть незначительные включения твердых частиц.

Фекальные насосы применяются для очистки сточных ям и могут перекачивать воду, в которой есть твердые частички. По своему устройству они похожи на дренажное оборудование, но могут работать с более грязными жидкостями, что значительно расширяет область их применения.

Особенности выбора

Для совершения правильного выбора водяного насоса, в первую очередь надо смотреть на такую его характеристику, как производительность. Если в доме проживает семья, состоящая из 4 человек, то для снабжения его питьевой водой, будет достаточно оборудования производительностью 40 литров в минуту.

Кроме этого, большое значение имеет напор или высота подачи воды. Большинство бытовых насосов способны поднимать воду с глубины 5-9 м и подавать ее на высоту 10-15 м. Это важно, так как часто воду надо не только достать из-под земли, но и подать на 2-3 этаж. Все это влияет на давление, которое сможет создавать оборудование в системе. Для расчета давления в водопроводе, надо будет учитывать, как модель насоса и его параметры, так и уровень залегания воды, размер и рельеф участка, а также ваши потребности.

Кроме основных параметров, покупая водяной насос, надо учитывать следующее:

Состояние и качество водовода, его диаметр, наличие клапанов, поворотников и тройников.
Наличие контролера холостого хода, этот элемент останавливает работу насоса, когда нет воды.
Наличие реле давления, которое позволяет контролировать напор в системе водоснабжения.
Гидроаккумулятор, он не дает возможности перегружать насос и позволяет контролировать рабочее давление.
Качество изготовления оборудования, так как только хорошая электроизоляция обеспечивает безопасное и длительное использование насоса.
Насосы могут быть электрические и бензиновые, последние используются в местах, где нет доступа к электросети.
Соответствие скважинного насоса диаметру скважины, он должен быть хотя бы на 10 мм меньше.
Система охлаждения насоса, она может быть водяной или масляной, последняя надежнее, но стоимость такого оборудования будет выше.
Число фаз, так как мощные насосы требуют подключения к трехфазной сети, а это возможно не на всех участках.
Материал корпуса, чугунный корпус более тяжелый, но он гасит шум во время работы насоса, а нержавеющий или металлопластиковый легче, но более шумный.
Возможность сервисного обслуживания в центрах, расположенных недалеко от места проживания.

Преимущества и недостатки

Преимущества центробежных насосов:

Вода подается под непрерывным напором.
Простое устройство.
Недорогой ремонт.
Простое обслуживание.
Для них проще устанавливать автоматику.
Надежность, поэтому такие насосы имеют большой срок службы.
Доступная стоимость.

Среди недостатков это: вначале работы такого оборудования, его корпус надо заполнить водой, так как центробежной силы может быть недостаточно для засасывания жидкости.

Вихревые насосы имеют высокую всасывающую способность. Не боятся наличия в системе воздуха, имеют небольшой вес и размеры. Среди их недостатков, надо отметить быстрый износ деталей и сравнительно низкую эффективность.

Вибрационные насосы или их еще называют электромагнитные, они не имеют вращающихся деталей, поэтому могут подавать воду с твердыми примесями небольшого размера, это может быть песок, ил, они имеют невысокую стоимость. Главным недостатком такого оборудования является то, что оно постоянно вибрирует, поэтому часто выходит из строя. Для защиты от перепадов напряжения необходимо использовать стабилизатор.

Что такое водяная помпа? — блог kitaec.ua

Помпа, или попросту, водяной насос двигателя внутреннего сгорания — это конструкция для перекачки охлаждающей жидкости в системе охлаждения. По сути, помпа отвечает за круговорот антифриза в двигателе.

Устройство водяной помпы

Обычно, помпа располагается в передней части головки блока цилиндров. Водяной насос представляет собой достаточно простую конструкцию из корпуса с крыльчаткой, закрепленной на валу. Вал устанавливается в паре подшипников (по одному на каждой стороне). Вращение вала обеспечивается передачей крутящего момента через ремень от двигателя. Когда двигатель работает, антифриз из радиатора поступает в помпу, к центру крыльчатки. На другом конце вала монтируется шкив приводной. Через ремень ГРМ и шкив на вал передается энергия вращения мотора, а сам вал приводит в действие механизм крыльчатки. Пространство между лопастями крыльчатки заполняется антифризом и под воздействием центробежной силы крыльчатка отбрасывает охлаждающую жидкость в стороны. По специальному отверстию она поступает в рубашку охлаждения силового агрегата. Таким способом происходит обращение охлаждающей жидкости по всей системе охлаждения двигателя.

Поскольку помпа устроена очень просто, ее поломка происходит нечасто. Если водитель должным образом следит за состоянием двигателя, проблем с водяным насосом возникать не должно. Тем не менее даже самый надежный водяной насос может прийти в негодность, что приведет к перегреву двигателя и его выходу из строя.

Среди причин проблем с водяным насосом можно выделить следующие:

— некачественный ремонт помпы;

— износ узлов конструкции либо старение сальника;

— изначально некачественная помпа.

В случае, когда система герметична, но помпа не может производить циркуляцию жидкости, температура мотора будет увеличиваться и об этом будут «кричать» все датчики на приборной панели. Даже кратковременная и недлительная поездка автомобиля в подобном режиме могут привести к закипанию радиатора и заклиниванию мотора.

Другим признаком потенциальной неисправности насоса может служить течь охлаждающей жидкости, которая образовывается в зоне расположения помпы. Сама по себе протечка жидкости не самая страшная проблема, поскольку жидкость в системе продолжает охлаждать все элементы в системе. В этом случае вам просто придется периодически доливать антифриз. Но если такая поломка возникла, то рекомендуем вам пресечь потенциальную проблему как можно раньше, так как любая течь может усиливаться при более активной эксплуатации машины.

Признаки поломки водяной помпы

— Протекание антифриза через дренаж либо из-под посадочной поверхности;

— Посторонние шумы, скрежет при работе насоса;

— Люфт вала;

— Преждевременный износ подшипников;

— Заедание вала во время прокручивания;

— Следы ржавчины на конструкции.

Заедание вала при прокручивании объясняется подклиниванием подшипника. Следы ржавчины на конструкции насоса вызывает загрязнение охлаждающей жидкости. Старение сальника и преждевременный износ подшипников чаще всего вызывается перетяжкой ГРМ, несоосностью шкивов привода или поломкой в торцевом уплотнении, при котором жидкость попадает на подшипники и вымывает из них заложенную смазку.

Приобретая новую помпу, проверьте чистоту вращения вала. Проворот должен проходить равномерно и без заеданий. Если при вращении ощущаются заедания в какой-то из точек, это говорит о плохом качестве подшипников, и от такой детали лучше отказаться.

Чтобы водяной насос всегда был исправен и не доставлял хлопот, рекомендуется периодически проходить диагностику системы охлаждения. Для продления срока эксплуатации помпы советуем также заливать тот антифриз, который предписывает завод-изготовитель, и производить его замену своевременно по регламенту технического обслуживания автомобиля.

В некоторых случаях, неполадки водяного насоса можно исправить самостоятельно. Например, заменить подшипники вала. Но чтобы самим починить эту конструкцию нужно обладать соответствующей квалификацией и иметь под рукой необходимые инструменты. Потому целесообразно приобрести новый насос.

Приобретая новую помпу, проверьте чистоту вращения вала. Проворот вала должен проходить равномерно и без заеданий. Если при вращении ощущаются заедания в какой-то из точек, это говорит о плохом качестве подшипников, и от такой помпы лучше отказаться.

СОВЕТ. Всегда заменяйте водяной насос вместе с ремнем и другими деталями системы привода. Очень важно проверять систему ременного привода, приводящую в действие водяной насос. Неполадки в натяжителе или ремне могут стать причиной отказа подшипника и сокращению срока эксплуатации водяной помпы. И наоборот, протечка антифриза часто сказывается на состоянии ремня. Поэтому замену насоса лучше производить одновременно с заменой ремня и других деталей системы привода.

Как работает водяной насос?

Помпа, или же устройство водяной помпы двигателя внутреннего сгорания автомобиля являет собою насос, который создает принудительную циркуляцию жидкости охлаждения (антифриза) во всей системе охлаждения двигателя внутреннего сгорания. Данное устройство предназначается для того, чтобы организовать круговорот антифриза или иной охладительной жидкости в системе охлаждения. Если же данное устройство приходит в неисправность, то возникает серьезное нарушение внутреннего теплового режима двигателя, вследствие чего он будет очень быстро закипать и портиться, а срок его службы будет уменьшаться в разы.

Из-за того, что устройство автомобильной помпы является достаточно простым механизмом, ее поломка происходит довольно редко. Тем более проблем не будет возникать, если автомобилист тщательно следит за состоянием двигателя внутреннего сгорания. Тем не менее, важно заметить, что даже самая надежная помпа иногда может выходить из строя. Так, существует несколько причин, по которым данное устройство приходит в неисправность:

— непрофессионально выполненный ремонт;

— износ узлов устройства и старение сальника;

— низкокачественная помпа, которая устанавливалась сначала.

В тех случаях, когда система остается герметической, но все же помпа не может инициировать циркуляцию жидкости по ней, будет возникать увеличение температуры двигателя, о чем будут попросту «кричать» все показания на датчике приборной панели. Даже непродолжительная и кратковременная езда и эксплуатация транспортного средства в такого рода режиме сможет привести к закипанию устройства радиатора или заклиниванию двигателя внутреннего сгорания. Иным признаком поломки помпы может служить течь антифриза, которая возникает в зоне ее установки.

Если же протечка не является очень сильной, то это не будет такой страшной проблемой, так как все равно циркулирующая жидкость в системе будет нормально исполнять все возложенные на нее функции, просто ее нужно будет регулярно подливать. Тем не менее, если такая незначительная неисправность возникла, то следует пресечь потенциальную проблему сразу же, так как все течи имеют свойство стремительно увеличиваться в двигателях, которые интенсивно эксплуатируются.

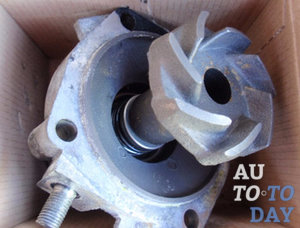

1. Конструкция помпы.

Устройство помпы в большем количестве автомобилей является идентичным. В своем большинстве это будет касаться непосредственно автомобилей отечественного производства. Местоположение помпы не нужно будет долго искать, так как она приводится в действие посредством ремня ГРМ и располагается непосредственно возле устройства радиатора.

По конструкции помпа выглядит таким образом: вал прикрепляется в крышке. На него насаживается крыльчатка, посредством движения которого инициируется перемещение в системе жидкости. С другой стороны вала монтируется шкив приводной, а в некоторых моделях автомобилей еще и вентилятором. Через ремень ГРМ и шкив приводной на вал будет передаваться энергия вращения двигателя внутреннего сгорания, а сам вал будет приводить в действие устройство крыльчатки, вследствие чего вся система будет работать.

Непосредственно между крыльчаткой и корпусом будет монтироваться сальник, из-за износа которого и возникает множество проблем с помпами. Если такого рода является плохим, то тосол или антифриз будет постепенно просачиваться в полость к подшипникам, вследствие чего будет происходить вымывание их смазки. Именно из-за этого подшипники будут работать намного громче, а их изнашивание будет происходить на порядок быстрее, что будет вести к заклиниванию устройства помпы.

2. Принцип работы помпы.

Помпа (водяной насос автомобиля) – это один из ключевых элементов жидкостной системы охлаждения любого современного транспортного средства. Основное предназначение данного устройства заключается в циркуляции охлаждающей жидкости во всей охладительной системе. Как итог, после прохождения по одному такому кругу жидкостная температура будет снижаться, что восстановит ее способность к охлаждению других деталей.

При заведенном двигателе внутреннего сгорания антифриз, который является охлажденным в радиаторе, будет поступать к насосу – к центру крыльчатки. Как итог, пространство, которое находится между лопастями последней будет полностью заполнено антифризом. Из-за того, что существует воздействие центробежной силы крыльчатка будет отбрасывать антифриз в сторон.

Через специальное отверстие он будет уходить в рубашку охлаждения силового агрегата. Именно таким образом будет обеспечиваться циркуляция в системе охлаждения мотора охладительной жидкости. Важно также заметить, что для того, чтобы максимально исключить всевозможные подтекания антифриза между блоком цилиндров мотора и корпусом помпы, нужно установить специальную картонную прокладку. Важно также отметить, что вентилятор, который в большинстве случаев находится непосредственно на шкиве помпы и вместе с ней начинает свою работу, изготавливают из листовой стали или пластика. Для максимального снижения шумности его работы лопасти располагаются Х-образно и под определенными углами.

Для того, чтобы снизить мощность, которая нужна для того, чтобы в движение приводить вентилятор, используются узлы с электромагнитной муфтой. Именно данное устройство может отключать привод вентилятора, когда температура охладительной жидкости будет снижаться до определенной температуры. Именно таким образом муфта будет оптимизировать работу системы охлаждения, при этом снижая шумность работы всего агрегата.

3. Замена помпы.

Для того, чтобы убедиться в неисправности устройства помпы, следует произвести несколько легких тестов. Первым вариантом является прогревание мотора до температуры рабочей, после чего нужно сжать верхний шланг радиатора. Если при этом будет чувствоваться, что жидкость продолжает циркулировать в системе, то можно сделать точный вывод, что устройство помпы работает нормально. Во втором варианте следует просто прислушаться к работе помпы. Если при этом слышится гул, то скорее всего деталь подшипника приходит в неисправность. При этом не стоит дожидаться полной его неработоспособности, следует незамедлительно произвести замену помпы для того, чтобы избежать больших неприятностей.

Теперь следует приступить непосредственно к рассмотрению алгоритма снятия и замены неисправной помпы. Для начала следует снять адсорбер для того, чтобы обеспечить себе максимальные удобства при проведении работы, при этом не отключаются шланги и провода. После этого следует произвести снятие пластикового защитного кожуха с двигателя внутреннего сгорания и кожуха ремня ГРМ. После следует взять домкрат и поддомкратить правую сторону транспортного средства для того, чтобы переднее правое колесо было вывешенным. Сделать это необходимо для того, чтобы все можно было выставить по меткам. Чтобы было еще более удобно, можно сделать одну пометку посредством белой краски. К сожалению, придется снять и колесо, так как нужно достичь нижний болт крепления пластикового кожуха.

Если ремень ГРМ находится в хорошем состоянии, то смысла его заменять нет. Помимо этого, следует произвести снятие помпы не снимая ремень привода генератора, так как это позволит автомобилисту сэкономить много времени. Тем не менее, шкивы с роликами распределительного вала и сам пластиковый кожух, все же, придется снять. Для этого нужно ослабить все натяжные ролики, после чего произвести снятие с них ремня ГРМ.

После нужно застопорить чем-то плоским шестерни распредвалов. Делается это для того, чтобы их открутить. Но нужно быть очень аккуратным в проведении данной операции, так как их зубья являются достаточно мягкими. Вслед за демонстрированием шкивов можно откручивать и сам пластиковый кожух. После этого можно с уверенностью утверждать, что мы добрались до помпы.

В зависимости от количества крепежных болтов, нужно произвести количество их откручиваний, после чего постукивая слегка ее по корпусу можно пробовать ее вытащить. Важно также подставить емкость для слития охладительной жидкости. Теперь следует устанавливать новую помпу, при этом убедившись, что она имеет в наличии достаточное количество необходимой смазки. Помимо этого, если прокладка бумажная, следует нанести небольшой слой герметика и дат ему высохнуть. Сборку, как впрочем и всегда, нужно производить с точностью в обратном порядке.

Сначала устанавливаем на свое место помпу и закрепляем пластиковый кожух. Далее нужно закрепить все шкивы распредвалов по своим местам и одеть ремень ГРМ. По меткам, которые были нанесены ранее, нужно совместить и одеть ремень ГРМ. Колесом нужно провернуть двигатель и откорректировать необходимую натяжку и положение ремня. После того, как все было установлено, следует долить антифриз или охладительную жидкость. Вот и все, что следует знать автомобилисту для того, чтобы самостоятельно произвести замену неисправной водяной помпы в автомобиле.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.
