Как проверить втягивающее реле стартера

В этой статье мы расскажем, как проверять втягивающее реле стартера для выявления поломок и способы их устранения.

Как все работает?

Стартер автомобиля является тяговым электродвигателем, за счет которого производится раскручивание коленчатого вала для дальнейшего запуска силовой установки.

Раскручивание производится посредством шестерни, установленной на роторе стартера, которая на момент запуска имеет зубчатое зацепление с венцом маховика.

Но зацепление между шестерней стартера и маховика нужно только до того момента, пока силовая установка не запустится.

Если бы зацепление было постоянным, стартер очень быстро выходил бы из строя.

Поэтому в конструкцию последнего включено втягивающее реле, посредством которого и производится введение в зацепление шестерни стартера с маховиком во время пуска мотора и выведение ее из зацепления после запуска.

Проверяем втягивающее реле стартера на исправность



Втягивающее реле объединено с реле стартера, при этом конструктивно это устройство не сложное, что обеспечивает его надежность в работе.

Но ничего нет вечного поэтому, и оно тоже может выйти из строя, хотя это происходит нечасто.

Неисправностей, которые могут возникнуть с данным элементом не так уж и много, но, если они возникли, зачастую запустить мотор либо невозможно, либо очень затруднительно.

Неисправностями, которые могут возникнуть с втягивающим реле, являются:

  1. Износ его элементов;
  2. Выгорание контактных пластин, установленных в крышку корпуса;
  3. Обрыв или перегорание обмотки катушек реле;
  4. Заедание якоря.

Проверяем втягивающее реле стартера на исправность

Появление этих неисправностей может вылиться:

  1. В несрабатывание стартера при запуске;
  2. Слабые обороты стартера, которые неспособны достаточно раскрутить маховик;
  3. Продолжение работы его даже после запуска мотора.

Конструкция втягивающего реле

Чтобы понять, как выявить неисправность для начала нужно разобраться с конструкцией и принципом работы втягивающего реле, а также реле стартера, поскольку размещаются они в одном корпусе.

Итак, имеется корпус, внутри которого установлено две катушки — втягивающая и удерживающая.

Проверяем втягивающее реле стартера на исправность

С одной стороны, корпус прикрыт эбонитовой или пластиковой крышкой. В эту крышку с наружной стороны установлены три клеммы для подсоединения проводки.

Одна из клемм предназначена для подключения «плюсового» провода от АКБ, вторая – для подачи электроэнергии на электродвигатель стартера, а третья – для подключения реле к замку зажигания.

С внутренней стороны крышки располагаются две контактные пластины «плюсовых» клемм.

Принципиальная схема.

Проверяем втягивающее реле стартера на исправность

Внутри корпуса с катушками располагается якорь, подпруженный с одной стороны и шток реле стартера.

С внешней стороны на якоре сделано ушко, которым он зацепляется за вилку включения бендикса с шестерней.

Проверяем втягивающее реле стартера на исправность

Принцип работы

Работает все это так: при неработающем двигателе, якорь втягивающего реле выдвинут из корпуса из-за воздействия на него пружины. Эта же пружина удерживает через вилку бендикс с шестерней в положении, когда зацепление не осуществляется.

Проверяем втягивающее реле стартера на исправность

При повороте ключа зажигания в положение запуска сначала срабатывает втягивающее реле.

Электроэнергия, подаваемая на катушки втягивающего реле, обеспечивает появления магнитного поля внутри корпуса.

Это поле воздействует на якорь, и он, преодолевая усилие пружины, входит внутрь корпуса, после этого втягивающая катушка отключается и перестает создавать магнитное поле, но во втянутом положении якорь удерживает своим магнитным полем удерживающая катушка.

Проверяем втягивающее реле стартера на исправность

При этом якорь тянет за собой вилку, а та в свою очередь перемещает вперед бендикс по валу ротора, и шестерня его входит в зацепление с венцом маховика.



Якорь, входя внутрь корпуса, толкает шток реле стартера, и смещаясь, замыкает между собой контактные пластины плюсовых клемм.

Электроэнергия от АКБ поступает на щетки электродвигателя стартера, и ротор его начинает вращаться. А поскольку шестерня в зацепление уже вошла, то ротор начинает вращать маховик.

Проверяем втягивающее реле стартера на исправность

После запуска силовой установки и провороте обратно ключа на замке зажигания, питание на удерживающую катушку прекращается, магнитное поле ее исчезает и якорь под воздействием пружины выходит из корпуса.

При этом он через вилку выводит из зацепления бендикс, и прекращает воздействовать на шток реле. Тот в свою очередь отходя, размыкает контактные пластины, и стартер полностью отключается.

Неисправности

Выявить неисправности тягового реле не так уж и сложно. Следует отметить, что срабатывание его сопровождается щелчком – это результат втягивания якоря, и введение в зацепление шестерни.

При провороте ключа этот щелчок хорошо слышно. Так, отсутствие щелчка может указывать на обрыв в катушках, отсутствие питания, заедание якоря в одном положении.

Если же при повороте ключа зажигания щелчок слышен, но сам стартер не запускается или запускается, но крутиться очень медленно, это может сигнализировать о подгорании контактных пластин.

Продолжение работы стартера после запуска силовой установки будет сопровождаться характерным жужжанием.

Возможно, что якорь заклинило во втянутом положении, и он не может вернуться обратно, поэтому держит шестерню бендикса в зацеплении и продолжает замыкать контактные пластины.

Проверяем втягивающее реле стартера на исправность

Проверка втягивающего реле

Проверить работоспособность данного элемента не так уж и сложно. Причем проверить его можно даже не снимая стартер с авто. Для примера, возьмем автомобиль ВАЗ-2110.

Итак, стартер на этом авто не срабатывает. Для начала нужно проверить проводку, идущую к нему на наличие обрыва.

Если с проводкой все в порядке, нужно узнать, срабатывает ли вообще тяговое реле.

Для этого можно попросить кого-то повернуть ключ зажигания, а самому слушать, есть ли щелчок срабатывания. Если он отсутствует – оно неисправно и нужно его менять.

Если же щелчок срабатывания имеется, но сам стартер не крутит – возможно, что реле не срабатывает из-за подгорания контактных пластин.

Проверить так ли это, можно при помощи обычной отвертки. С реле отсоединяется клемма, идущая от замка зажигания.

Далее отверткой замыкаются клемма, идущая от АКБ, с клеммой, идущей на стартер – получается прямая передача электроэнергии на электродвигатель, минуя реле. Если он заработал – искать причину нужно в реле.

Проверяем втягивающее реле стартера на исправность

Можно и проверить напряжение, идущее на стартер мультиметром, но это скорее даст понять, проблема заключается в стартере или же в проводке и АКБ.

Для этого мультиметр, подсоединяется к плюсовой клемме втягивающего реле, к которой подводится напряжение от АКБ. Другой минусовой провод мультиметра подсоедините к массе.

Далее кто-то должен повернуть ключ зажигания в положение запуска. Напряжение, на дисплее мультиметра должно соответствовать 12 В.

Если оно ниже – возможно батарея попросту разряжена и ее энергии не хватает на запуск двигателя, но при этом ее заряда хватает для срабатывания реле, а вот уже на вращение ротора энергии недостаточно.

Читайте по теме: Как проверить стартер и втягивающее реле.

Замена втягивающего реле

Втягивающее реле не является ремонтируемым, и в случае неисправности, оно попросту заменяется.

Единственное, что можно поменять у него, так это якорь. Замена этого элемента на ВАЗ-2110 – операция несложная, сложнее снять сам стартер с авто.

Для замены потребуется демонтаж стартера с машины. Для этого автомобиль загоняется на яму, поскольку добраться до него можно только снизу. Если у авто имеется защита картера, то ее снимают в первую очередь.

Далее нужно отсоединить всю проводку, идущую к стартеру. Для снятия его понадобиться открутить две гайки его крепления, после чего он аккуратно вытаскивается из посадочного места.

Уже на снятом стартере, откручиваются два болта крепления втягивающего реле, и оно снимается, при этом якорь вместе с пружиной остается на стартере, поскольку он своим ушком зацеплен за вилку.

Проверяем втягивающее реле стартера на исправностьПроверяем втягивающее реле стартера на исправность

Перед установкой нового элемента, старый якорь снимается с вилки, а на его место устанавливается новый.



Далее новое реле ставиться на стартер и затягивается болтами крепления. Затем уже стартер устанавливается на свое место.

Оцените статью

Как проверить втягивающее реле стартера – обзор возможных способов диагностики

Здравствуйте, дорогие читатели. В прошлом материале объяснялось, как проверить снятый с авто стартер в комплексе. Сегодня поговорим конкретно о проверке втягивающего реле на исправность. Рассмотрим несколько способов и подкрепим их видеоуроком.

Как проверить втягивающее реле стартера

Сложилась ситуация, на автомобиле, при включении стартера слышно из-под капота характерные щелчки, но не слышно звук работы электродвигателя и коленвал двигателя не проворачивается. Снимаем деталь с двигателя и проводим проверку, как в прошлых видео. В нашем случае, все компоненты работали на первый взгляд хорошо.

Возникает вопрос: «Почему на двигателе стартер не крутит коленвал, а в снятом состоянии работает идеально»? Возможно, его электродвигателю не хватает мощности. В этом случае есть несколько варианта:

  1. Проблемы с обмоткой или щетками
  2. Неисправность соединений (контактов) между втягивающем реле и электродвигателем. Окислились контакты или поврежден провод, соединяющий два элемента
  3. Плохой контакт на пятаках втягивающего реле. Оно срабатывает, а ток не передает на двигатель стартера.

Следует сразу же отметить, что практически любая поломка втягивающего реле стартера вызвана пригоранием, физическим износом контактных пластин, перегоранием обмоток, поломкой отдельных компонентов. Среди основных причин, приводящих к выводу из строя агрегата можно назвать повреждение магнита с обмотками и корпуса, ослабление возвратной пружины, нарушение контактов, появление дефектов в якоре.

Что говорит о неисправности

К основным признакам, свидетельствующим о поломке втягивающего реле относятся следующие:

  1. Нет отключения стартера после запуска двигателя. Происходит его вращение с высокой скоростью, сопровождаемое жужжащим звуком.
  2. Стартер крутится вхолостую после поворота ключа зажигания. При этом не наступает воздействия на маховик мотора.
  3. Появление короткого щелчка после попытки запустить двигатель. Это свидетельствует о срабатывании устройства, но стартер в результате этого не начинает вращаться. В некоторых ситуациях и щелчка не наблюдается из-за заедания якоря, обрыва в катушке, отсутствия питания.

Начнем проверку с самого простого – с реле.

Как проверить втягивающее реле стартера

Существует два способа проверки:

  1. При помощи контрольной лампы
  2. Мультиметром

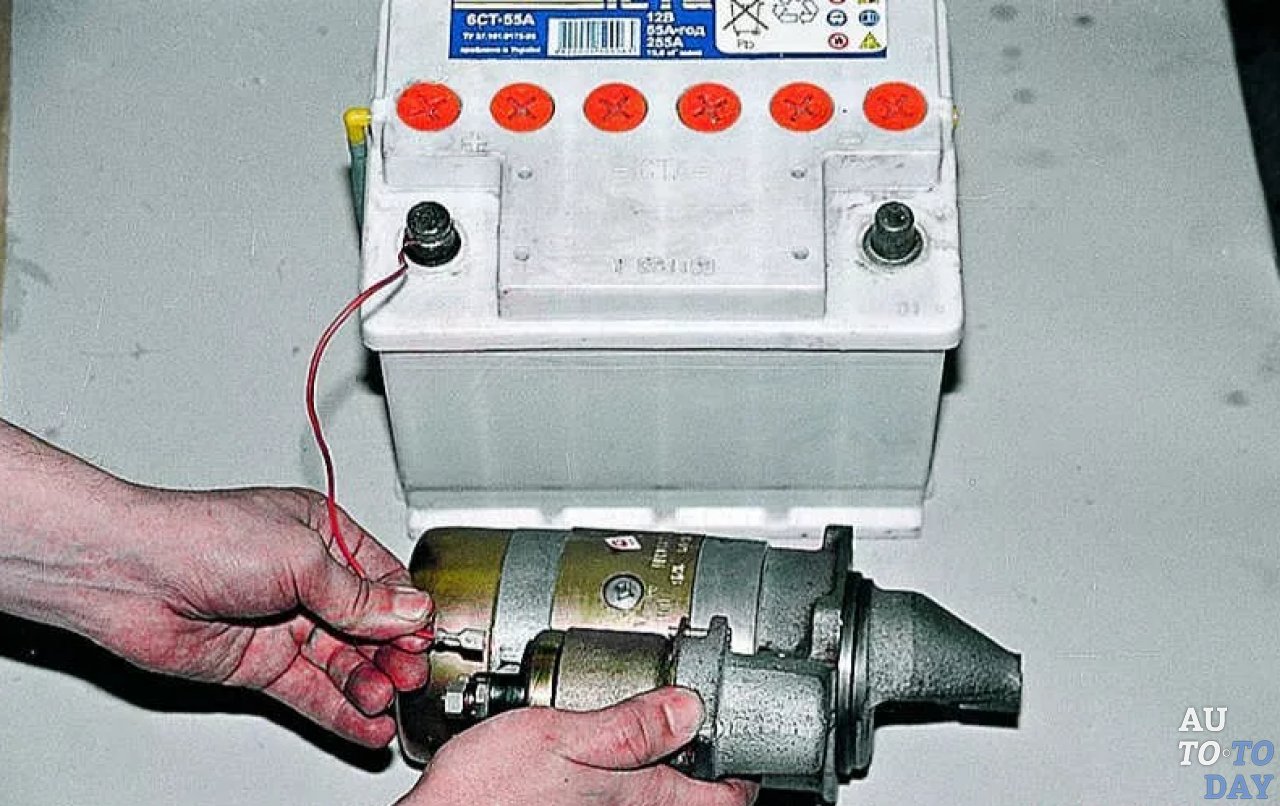

При проверке втягивающего контрольной лампочкой, соединяем проводом плюс аккумуляторной батареи с основным силовым контактом. Накидываем петельку на него, чтобы остался свободный кусок провода. Одним концом провода контрольной лампы присоединяемся к минусовой клемме аккумулятора. Лампочкой касаемся к выводу втягивающего реле, которое ведет к электродвигателю, а корпусом стартера к минусу аккума. Свободным концом провода касаемся контакта включения втягивающего.

При этом должно включится реле и заработать электродвигатель. Смотрим на яркость лампочки. Она должна гореть ярко. Если в пол накала, значит, есть проблемы с пятаками втягивающего реле, или плохой контакт на них или обломаны. В этом случае нужно разбирать и осматривать их визуально.

Проверяем втягивающее реле мультиметром, для этого выставляем предел показаний 200 Ом. Одним щупом прикасаемся к клемме подключения зажигания, а вторым к болту подключения шунта, который идет на электродвигатель. Показания должны быть в пределах 1-1,5 Ом. Так проверяется втягивающая обмотка. Для проверки удерживающей – один щуп к контакту зажигания, второй на корпус. Сопротивление должно колебаться в пределах 2-2,5 Ом.

Демонтажные работы

Производители автомобилей комплектуют стартеры разборным или неразборным реле. При невозможности провести ремонт придется покупать новую деталь, а разборный узел вполне можно восстановить собственными силами.

Как свидетельствует практика, на современные автомобили чаще устанавливается неразборное втягивающее реле. Изготовитель таким образом стремится улучшить надежность и продлить срок его эксплуатации. Тогда останется только правильно выбрать и заказать новую деталь, которую сможет быстро установить на штатное место даже неопытный автовладелец.

Если же вы решили самостоятельно установить и устранить неисправность разборного втягивающего реле, последовательность действий выглядит следующим образом:

  1. На крышке корпуса откручиваются крепежные гайки.

Для диагностики втягивающего реле откручиваем крепежные болты

  1. Если понадобится, отпаиваются концы обмоток.

Отпаиваем электрические контакты втягивающего реле от силовых болтов для визуальной диагностики

  1. Крышка демонтируется, проводится визуальный осмотр силовых контактов. При обнаружении признаков подгорания поврежденные участки зачищаются наждачной бумагой. Износ элементов является поводом для их замены.

осматриваем элементы втягивающего реле стартера

Более наглядно сморите в видеоролике, как разобрать втягивающее реле стартера:

Сборка устройства после проведения ремонта осуществляется в обратной последовательности. Затем проверяется его работоспособность. При положительном результате реле устанавливается в стартер.

Если будут вопросы, пишите в комментариях. В следующих выпусках продолжим ремонт и диагностику стартера.

Видео о диагностике втягивающего реле:

Как проверить втягивающее реле стартера

В этой записи я покажу устройство и способ проверки втягивающего реле. Зачем? Задают много вопросов, выбрасывают много рабочих реле, меняют стартера на китайские, короче, создают сами себе много попаболи.

Электромагнитная часть реле состоит из двух обмоток — втягивающей (ВО) и удерживающей (УО). Для чего? Втягивание поршенька — быстротечный процесс, ВО справляется, но для удержания поршня, который при этом нажимает на свою пружину и пружинку контакта пятаков, нужно больше усилий, тут на помощь ВО приходит УО. Она и удерживает поршенек, пока мы «маслаем» стартером, при этом ВО уже вне работы, т.к. на обоих контактах у ВО «+».
Один контакт у обоих обмоток общий, это «папа» или маленький болт, в зависимости от исполнения реле, вторым контактом у УО является корпус реле и, есс-но, стартера, а у ВО второй контакт выходит на нижний болт-пятак, к которому прикручивается толстый проводок, выходящий из стартера. Кто «в теме», как устроен сам стартер, тот знает, что этот толстый проводок — контакт щеток на щеточном узле. Т.е. «+», поданный на управляющий контакт проходит через обмотку реле на болт, с болта на «+»щетку стартерного мотора, с «+»щетки через коллектор на обмотку статора, и с обмотки через «-«щетку уже на землю. Вот такой длинный путь. При деффектовке стартера и его деталей об этом забывают или не знают.
Я сделал видео о том, как проверить правильно втягивающее реле. Если у вас «беда» со стартером и втягивающее не «хлопает», не спешите его выбрасывать, проверьте. Если получилось как у меня в видео, то оно исправно, меняйте щетки в самом стартере.

PS: спасибо глазастому ewgen808 , который заметил, что в первом случае я «искранул» плюсом по корпусу втягивающего, а по «папе» управления забыл… Но от этого ничего не изменится, реле палец не втянет. «Будет новое реле, будет новый ролик» (С) Вассерман )))

Проверяем втягивающее реле стартера на исправность

В этой статье мы расскажем, как проверять втягивающее реле стартера для выявления поломок и способы их устранения.

Стартер автомобиля является тяговым электродвигателем, за счет которого производится раскручивание коленчатого вала для дальнейшего запуска силовой установки.

Раскручивание производится посредством шестерни, установленной на роторе стартера, которая на момент запуска имеет зубчатое зацепление с венцом маховика.

Но зацепление между шестерней стартера и маховика нужно только до того момента, пока силовая установка не запустится.

Если бы зацепление было постоянным, стартер очень быстро выходил бы из строя.

Поэтому в конструкцию последнего включено втягивающее реле, посредством которого и производится введение в зацепление шестерни стартера с маховиком во время пуска мотора и выведение ее из зацепления после запуска.

Втягивающее реле объединено с реле стартера, при этом конструктивно это устройство не сложное, что обеспечивает его надежность в работе.

Но ничего нет вечного поэтому, и оно тоже может выйти из строя, хотя это происходит нечасто.

Неисправностей, которые могут возникнуть с данным элементом не так уж и много, но, если они возникли, зачастую запустить мотор либо невозможно, либо очень затруднительно.

Неисправностями, которые могут возникнуть с втягивающим реле, являются:

  1. Износ его элементов;
  2. Выгорание контактных пластин, установленных в крышку корпуса;
  3. Обрыв или перегорание обмотки катушек реле;
  4. Заедание якоря.

Появление этих неисправностей может вылиться:

  1. В несрабатывание стартера при запуске;
  2. Слабые обороты стартера, которые неспособны достаточно раскрутить маховик;
  3. Продолжение работы его даже после запуска мотора.

Конструкция втягивающего реле

Чтобы понять, как выявить неисправность для начала нужно разобраться с конструкцией и принципом работы втягивающего реле, а также реле стартера, поскольку размещаются они в одном корпусе.

Итак, имеется корпус, внутри которого установлено две катушки — втягивающая и удерживающая.

С одной стороны, корпус прикрыт эбонитовой или пластиковой крышкой. В эту крышку с наружной стороны установлены три клеммы для подсоединения проводки.

Одна из клемм предназначена для подключения «плюсового» провода от АКБ, вторая – для подачи электроэнергии на электродвигатель стартера, а третья – для подключения реле к замку зажигания.

С внутренней стороны крышки располагаются две контактные пластины «плюсовых» клемм.

Внутри корпуса с катушками располагается якорь, подпруженный с одной стороны и шток реле стартера.

С внешней стороны на якоре сделано ушко, которым он зацепляется за вилку включения бендикса с шестерней.

Принцип работы

Работает все это так: при неработающем двигателе, якорь втягивающего реле выдвинут из корпуса из-за воздействия на него пружины. Эта же пружина удерживает через вилку бендикс с шестерней в положении, когда зацепление не осуществляется.

При повороте ключа зажигания в положение запуска сначала срабатывает втягивающее реле.

Электроэнергия, подаваемая на катушки втягивающего реле, обеспечивает появления магнитного поля внутри корпуса.

Это поле воздействует на якорь, и он, преодолевая усилие пружины, входит внутрь корпуса, после этого втягивающая катушка отключается и перестает создавать магнитное поле, но во втянутом положении якорь удерживает своим магнитным полем удерживающая катушка.

При этом якорь тянет за собой вилку, а та в свою очередь перемещает вперед бендикс по валу ротора, и шестерня его входит в зацепление с венцом маховика.

Якорь, входя внутрь корпуса, толкает шток реле стартера, и смещаясь, замыкает между собой контактные пластины плюсовых клемм.

Электроэнергия от АКБ поступает на щетки электродвигателя стартера, и ротор его начинает вращаться. А поскольку шестерня в зацепление уже вошла, то ротор начинает вращать маховик.

После запуска силовой установки и провороте обратно ключа на замке зажигания, питание на удерживающую катушку прекращается, магнитное поле ее исчезает и якорь под воздействием пружины выходит из корпуса.

При этом он через вилку выводит из зацепления бендикс, и прекращает воздействовать на шток реле. Тот в свою очередь отходя, размыкает контактные пластины, и стартер полностью отключается.

Неисправности

Выявить неисправности тягового реле не так уж и сложно. Следует отметить, что срабатывание его сопровождается щелчком – это результат втягивания якоря, и введение в зацепление шестерни.

При провороте ключа этот щелчок хорошо слышно. Так, отсутствие щелчка может указывать на обрыв в катушках, отсутствие питания, заедание якоря в одном положении.

Если же при повороте ключа зажигания щелчок слышен, но сам стартер не запускается или запускается, но крутиться очень медленно, это может сигнализировать о подгорании контактных пластин.

Продолжение работы стартера после запуска силовой установки будет сопровождаться характерным жужжанием.

Возможно, что якорь заклинило во втянутом положении, и он не может вернуться обратно, поэтому держит шестерню бендикса в зацеплении и продолжает замыкать контактные пластины.

Проверка втягивающего реле

Проверить работоспособность данного элемента не так уж и сложно. Причем проверить его можно даже не снимая стартер с авто. Для примера, возьмем автомобиль ВАЗ-2110.

Итак, стартер на этом авто не срабатывает. Для начала нужно проверить проводку, идущую к нему на наличие обрыва.

Если с проводкой все в порядке, нужно узнать, срабатывает ли вообще тяговое реле.

Для этого можно попросить кого-то повернуть ключ зажигания, а самому слушать, есть ли щелчок срабатывания. Если он отсутствует – оно неисправно и нужно его менять.

Если же щелчок срабатывания имеется, но сам стартер не крутит – возможно, что реле не срабатывает из-за подгорания контактных пластин.

Проверить так ли это, можно при помощи обычной отвертки. С реле отсоединяется клемма, идущая от замка зажигания.

Далее отверткой замыкаются клемма, идущая от АКБ, с клеммой, идущей на стартер – получается прямая передача электроэнергии на электродвигатель, минуя реле. Если он заработал – искать причину нужно в реле.

Можно и проверить напряжение, идущее на стартер мультиметром, но это скорее даст понять, проблема заключается в стартере или же в проводке и АКБ.

Для этого мультиметр, подсоединяется к плюсовой клемме втягивающего реле, к которой подводится напряжение от АКБ. Другой минусовой провод мультиметра подсоедините к массе.

Далее кто-то должен повернуть ключ зажигания в положение запуска. Напряжение, на дисплее мультиметра должно соответствовать 12 В.

Если оно ниже – возможно батарея попросту разряжена и ее энергии не хватает на запуск двигателя, но при этом ее заряда хватает для срабатывания реле, а вот уже на вращение ротора энергии недостаточно.

Замена втягивающего реле

Втягивающее реле не является ремонтируемым, и в случае неисправности, оно попросту заменяется.

Единственное, что можно поменять у него, так это якорь. Замена этого элемента на ВАЗ-2110 – операция несложная, сложнее снять сам стартер с авто.

Для замены потребуется демонтаж стартера с машины. Для этого автомобиль загоняется на яму, поскольку добраться до него можно только снизу. Если у авто имеется защита картера, то ее снимают в первую очередь.

Далее нужно отсоединить всю проводку, идущую к стартеру. Для снятия его понадобиться открутить две гайки его крепления, после чего он аккуратно вытаскивается из посадочного места.

Уже на снятом стартере, откручиваются два болта крепления втягивающего реле, и оно снимается, при этом якорь вместе с пружиной остается на стартере, поскольку он своим ушком зацеплен за вилку.

Перед установкой нового элемента, старый якорь снимается с вилки, а на его место устанавливается новый.

Далее новое реле ставиться на стартер и затягивается болтами крепления.

Затем уже стартер устанавливается на свое место.

Как проверить втягивающее реле стартера?

Отказ автомобиля заводиться после поворота ключа в замке зажигания часто происходит по вине неисправного втягивающего реле. В таких случаях водителю важно знать, как его проверить, и в случае поломки втягивающего запустить двигатель. Реле достаточно просто устроено, потому выявить неисправность и устранить ее самостоятельно под силу даже неопытному автолюбителю.

Назначение и принцип работы втягивающего реле

На большинстве автомобилей втягивающее устройство смонтировано со стартером в одном блоке, и предназначается для управления муфтой свободного хода. В конце муфты находится шестерня, вращающая маховик двигателя в момент запуска, но во время его работы такое вращение не допускается, так как приводит к поломке стартера или бортовой электросети, если стартер начнет работать в режиме генератора.

Для этого втягивающее устройство выдвигает муфту только при необходимости запуска двигателя, после чего возвращает в исходное положение, убирая шестерню из зацепления с маховиком. Особенность втягивающего реле в том, что работа стартера может производиться только при его срабатывании. Это сделано для исключения переломов зубьев в момент встречи вращающихся шестерен муфты и маховика.

Внутри реле размещена катушка с якорем, на которую действует ток после замыкания цепи. Возникшее вокруг катушки магнитное поле двигает к ней якорь, сжимая возвратную пружину и толкая рычаг, который перемещает муфту свободного хода. При запуске двигателя электрическая цепь катушки размыкается, сила магнитного поля исчезает, и возвратная пружина толкает якорь с муфтой в исходное положение.

Признаки неисправности втягивающего устройства

На поломку втягивающего устройства могут указывать следующие признаки:

  1. После пуска двигателя отключения стартера не происходит, он вращается с большой скоростью и характерным жужжащим звуком.
  2. После поворота ключа в замке зажигания происходит щелчок, показывающий срабатывание устройства, но вращения стартера не наблюдается. Иногда при обрыве в катушке, заедании якоря в определенном положении или отсутствии питания щелчок может отсутствовать.
  3. После поворота ключа в замке стартер начинает вращаться вхолостую, не воздействуя на маховик двигателя.

Возможные причины неисправности

Втягивающее реле может выйти из строя по следующим причинам:

  1. При повреждении корпуса.
  2. При повреждении магнита с обмотками.
  3. При нарушении контактов.
  4. При ослаблении возвратной пружины.
  5. При возникновении проблем с якорем.

Все поломки реле происходят из-за физического износа, пригорания контактных пластин, разрушения компонентов, перегорания обмоток.

Проверка втягивающего реле

Определить работоспособность втягивающего устройства возможно без его демонтажа со стартера автомобиля следующим способом:

  1. Осуществить проверку идущей к реле проводки на наличие обрыва.
  2. Если проводка исправна, проверяется срабатывание тягового реле. Для этого поворачивают ключ зажигания и слушают щелчок срабатывания, его отсутствие говорит о неисправности реле.
  3. Если щелчок срабатывания слышен, но вращения стартера не происходит, возможной причиной неисправности является подгорание контактных пластин. Для проверки предположения на реле отсоединяют клемму, идущую от замка, после чего отверткой замыкают клемму, идущую от аккумулятора, с клеммой, которая идет на стартер. В итоге получится подача электричества на его двигатель, минуя реле. Если началось вращение, неисправно втягивающее устройство.
  4. Проверка показателя напряжения, идущего на стартер, позволит определить, в чем заключается проблема – в проводке, АКБ или стартере. Мультиметр подключают к плюсовой клемме реле, куда подходит напряжение аккумулятора, а минус прибора подсоединяют к массе. При включении в этот момент зажигания, напряжение должно быть 12 В. Если показатель ниже – энергии аккумулятора, скорее всего, недостаточно для запуска двигателя, но хватает, чтобы срабатывало реле.

Проверка втягивающего реле на снятом стартере

Проверку работоспособности реле удобнее производить на снятом стартере. Но перед демонтажем делают несколько операций, позволяющих выявить неполадку:

  1. Проверяют надежность крепления клемм, состояние АКБ, удаляют окислы с контактов и клемм аккумулятора.
  2. Убеждаются в надежности крепления проводки к стартеру гайками. Если заметна коррозия, контакты зачищают мелкой наждачной бумагой.
  3. Проверяют состояние реле включения стартера.

Стартер снимается после отсоединения подходящих к нему проводов и откручивания болтов крепления. В некоторых автомобилях на эту операцию уйдет много усилий, так как агрегат может располагаться в плохо доступном моторном отсеке.

После извлечения стартера, его очищают от грязи, обрабатывают наждачной бумагой окисленные контакты, и начинают проверку в следующем порядке:

  1. Агрегат размещают рядом с АКБ, от клемм которой идут провода с «крокодилами».
  2. Плюсовая и минусовая клеммы соединяются с соответствующими контактами на втягивающем устройстве.
  3. Свободным концом минусового провода касаются к корпусу стартера и наблюдают результат:
  • Если произошел отчетливый щелчок в реле, значит оно работает;
  • Если втягивающее не подает «признаков жизни», оно нуждается в замене или ремонте.

Ремонт разборного втягивающего реле

Завод-изготовитель оснащает стартеры неразборным или разборным втягивающим устройством. Неразборное реле в случае поломки подлежит замене, а разборное можно починить. Описанный метод позволяет произвести проверку втягивающего реле всех моделей ВАЗ: 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, Нива, Лада Приора, Калина, Гранта, Веста и большинства иномарок.
Разборка и ремонт реле осуществляется в следующем порядке:

  1. Откручивают гайки крепления крышки корпуса.
  2. При необходимости дополнительно отпаивают концы обмоток.
  3. После снятия крышки осматривают силовые контакты:
  • При их подгорании производят зачистку поврежденной части наждачной бумагой;
  • При износе производят замену.
  1. Устройство собирается в обратном порядке и проверяется на работоспособность.
  2. Отремонтированное реле устанавливается обратно на стартер.

Проверка и ремонт втягивающего реле стартера

Неисправное втягивающее реле стартера зачастую становится причиной того, что автомобиль отказывается заводиться при повороте ключа в замке зажигания. Пожалуй, это не самые приятные моменты в жизни любого водителя. Поэтому в таких случаях важно знать, как проверить втягивающего реле стартера, и как завести машину, если оно не работает.

Мы расскажем о назначении втягивающего реле стартера и его устройстве, о том как его можно проверить и выполнить несложный ремонт своими руками.

В конце этой статьи смотрите видео, в котором показано, как завести машину, если не работает втягивающее реле стартера.

Также на нашем сайте можно найти информацию и о других часто встречающихся причинах неисправности стартера с пошаговой инструкцией, что делать если не срабатывает стартер.

Когда при повороте ключа в замке зажигания отчетливо слышно, что стартер работает в холостую, то причиной этой неисправности может быть втягивающее реле. Но прежде чем заняться его диагностикой, следует знать назначение этого электрического узла.

Назначение втягивающего реле стартера

Как известно стартер представляет собой электрический мотор, который питается от аккумуляторной батареи. Зубчатая шестерня стартера при запуске мотора должна быстро войти в зацепление с венцом маховика коленчатого вала двигателя. Одновременно происходит включение электромотора стартера, который и вращает коленвал – этот процесс в действии хорошо виден на анимации ниже.

Втягивающее реле стартера отвечает за быстрое соединение двух зубчатых деталей: маховика и шестерни обгонной муфты (бендикса). Устанавливается втягивающее реле на корпусе стартера, соединяясь с муфтой в передней части при помощи рычага. Если реле не выдвигает шестерню вперед, то стартер вращается сам по себе.

Однако виновником такой неисправности может быть не только втягивающее реле, но и обгонная муфта (подробно о ремонте бендикса). Если муфта заклинила, то силы втягивающего реле не хватает для ее выдвижения.

Проверка втягивающего реле стартера

Чтобы определить причину отсутствия соединения зубчатых элементов стартера и двигателя, следует проверить работоспособность втягивающего реле. Для удобства диагностики чаще всего приходится демонтировать весь стартер.

Однако перед тем как приняться за демонтаж стартера, желательно провести несколько простых операций, которые помогут выявить неполадку:

  • Проверить состояние аккумулятора, надежность крепления клемм, удалить окислы с выводов АКБ;
  • Убедиться в том, что электрическая проводка надежно крепится к стартеру гайками. При наличии коррозии зачистить контакты мелкозернистой наждачной бумагой;
  • Найти в автомобиле реле включение стартера и проверить его состояние.

Порядок демонтажа стартера

Для снятия стартера требуется отсоединить провода, которые к нему подходят, а затем открутить болты крепления (обычно два или три).

Зачастую для выполнения этих, на первый взгляд, несложных операций автомобилисту приходится тратить много времени и усилий.

Объясняется это тем, что стартер во многих моделях авто хорошо спрятан в моторном отсеке, и чтобы добраться до него, необходимо изъять из-под капота немало мешающих узлов и механизмов. А в некоторых машинах, например Фольксваген Гольф или Пассат, для его демонтажа потребуется поддержка двигателя.

Лучше всего эту работу проводить на смотровой яме или на эстакаде.

Как проверить втягивающее реле стартера

Когда стартер успешно извлечен из подкапотного пространства, следует его очистить от загрязнений, а окисленные контакты необходимо обработать наждачкой.

  1. Теперь стартер нужно разместить рядом с аккумулятором и подготовить два электрических провода достаточной длины. Лучше всего применять провода для «прикуривания», которые оснащены «крокодилами».
  2. Первым делом нужно одним электропроводом соединить плюсовую клемму аккумулятора с соответствующим выводом втягивающего реле.
  3. После этого другой провод подключают к минусовой клемме АКБ.
  4. Осталось лишь прикоснуться свободным концом минусового электропровода к корпусу стартера и узнать результат:
    • если при соединении произойдет быстрый и отчетливый щелчок в области втягивающего реле, то оно работает;
    • если признаки «жизни» отсутствуют, значит втягивающее реле нуждается в ремонте или замене.

При работоспособном втягивающем реле, причину неисправности следует искать в цепи питания. Ну а неисправный узел можно попытаться отремонтировать своими руками или заменить на новый.

Ремонт втягивающего реле стартера

Сперва предлагаем посмотреть видео-инструкцию по самостоятельной замене втягивающего реле, а затем мы расскажем как выполнить его ремонт.

В зависимости от завода-изготовителя стартеры оснащаются разборным или неразборным втягивающим реле. Чтобы устранить неполадку неразборного элемента, нужно всего лишь купить новую деталь. Останется открутить два крепежных болта, снять неисправное реле и установить на его место новое (смотрите на видео выше).

В случае разборного втягивающего реле можно попытаться его отремонтировать. Ремонт заключается в следующем:

  • Откручиваются винты крепления крышки корпуса.
  • Иногда необходимо дополнительно отпаять концы обмотки.
  • Сняв крышку, открывается доступ к поиску возможной проблемы – это силовые контакты, которые могут быть изношенными или подгоревшими:
    • в первом случае поможет замена контактов,
    • во втором случае проблему решить удастся с помощью шлифовальной шкурки.
  • Теперь останется собрать втягивающее реле и проверить его работоспособность.
  • Отремонтированный стартер устанавливается на место, после чего можно испытать его работу.

И на последок рекомендуем посмотреть видео, на котором показано, как можно завести мотор с нерабочим втягивающим реле стартера.

Как завести машину, если не работает втягивающее реле стартера

Как проверить втягивающее реле стартера

Практически каждый владелец автомобиля сталкивается с проблемой запуска двигателя. Эта неприятность может происходить из-за ряда факторов про один из которых мы поговорим. Достаточно часто причиной невозможности завести машины является неисправность втягивающего реле стартера.

Прежде чем проверять реле стартера нужно в первую очередь убедится в исправности последнего. Для этого поворачиваем ключ зажигания и пробуем запустить мотор. Если же, при пуске стартер не срабатывает, а также слышны звуки щелчков, то это свидетельствует о исправности реле, но при этом сломан стартер.

Следующим вашим шагом является дальнейшая проверка. Вам необходимо замкнуть два контакта на задней крышке стартера. Это принудительная процедура его пуска. При этом электродвигатель начнет вращаться, что будет означать о нормальной работе этого элемента машины. Получается, что в таком случае неисправно реле.

Бывают случаи, когда произвести проверку без снятия невозможно. Прочитайте инструкцию как снять стартер на вашей машине и после этого переходите к дальнейшей его диагностике. Нам понадобится исправная аккумуляторная батарея. Используем два провода: один провод подключаем на клемму «плюс» АКБ при этом второй его конец к контактному выводу стартера; вторым проводом соединяем «минусовую» клемму и массу стартера.

Вот таким образом вам нужно подключить стартер для его проверки

Как только контакты замкнуты – сработает реле в виде резкого щелчка. Если этого не произошло, то соответственно реле вышло из строя. Как правило, у него подгорают и залипают контакты. Их попросту нужно прочистить и привести в нормальный вид.
Рассмотрим признаки по которым можно определить неисправность втягивающего реле стартера:

  1. Гул в виде жужжания после запуска двигателя. Это означает, что стартер продолжает крутиться вместе с мотором. Такого быть не должно.
  2. Щелчок при запуске двигателя. При этом пуск последнего не происходит. В этом случае грешим на якорь стартера.
  3. Стартер крутится, но двигатель не вращается.

Последующая проверка технического состояния этого элемента автомобиля сводится к его разборке и чистке всех контактов. Однако в основном их конструкция является монолитной и проще всего произвести покупку нового элемента. При монтаже нового реле необходимо всегда отключать аккумулятор, дабы избежать короткого замыкания в электрической цепи авто.

Также смотрите видео по данной теме:

«

Отличная статья 0

Как проверить втягивающее реле стартера, самостоятельно

Приветствую вас друзья на сайте ремонт автомобилей своими руками. Почти каждый водитель, хоть раз в своей жизни сталкивался с проблемой связанной с пуском двигателя автомобиля.

Обычно проблема решается простой подзарядкой аккумуляторной батареи или зачисткой контактных соединений. Намного хуже ситуация, когда причина отказа двигателя скрывается в неисправности втягивающего реле или самом стартере.

Втягивающее реле стартера

Перед автомобилистом возникает новая проблема – как проверить втягивающее реле стартера, выявить неисправность и по возможности отремонтировать в домашних условиях, собственными руками.

Самостоятельная проверка реле стартера

Для начала, перед проверкой втягивающего реле нужно проверить сам стартер, так как в этих проверках есть свои нюансы и их надо выполнить, что бы разобраться, что конкретно не работает.

Для этого включаем замок зажигания и поворачиваем ключ, если стартер не работает, но при этом слышны характерные щелчки, значит реле работает, а стартер нет.

Дальше не снимая стартера, если вы конечно сможете до него добраться, можно проверить его перемкнув два контакта (медных болта) на задней крышке тягового реле. Если механизм закрутится, то неисправно втягивающее.

При самостоятельной проверке, разборке или ремонте различных деталей будьте внимательны и осторожны, так как это может привести не только к поломке деталей, но и к различным травмам.

Если же по каким то причинам вам не удалось на месте его проверить, то вам придется его демонтировать. При проверки будьте осторожны, так как вращение механизма довольно сильное, что бы он не вырвался и не нанес травмы.

Расположите его возле аккумуляторной батареи, а лучше всего на земле и при помощи провода объедините контактный вывод реле с положительным выводом. С помощью другого провода объедините массу АКБ с массой стартера.

После того как провода коснутся клейм реле должно сработать, издав при этом резкий и быстрый щелчок. Если вы почувствовали, что релюшка  срабатывает слишком медленно, то возможно подгорели контакты.

Как происходит работа тягового реле

Чтобы самому разобраться в причинах, почему не срабатывает втягивающее реле стартера, самому понять каким образом работает весь механизм.

Принцип работы втягивающего реле стартера заключается в следующем. Катушка стартера получает питание от аккумуляторной батареи. При этом в ней создается магнитное поле, которое воздействует на якорь.

Якорь начинает движение, сжимая возвратную пружину, и задействует бендикс, который в сою очередь соединяется со шлицами венца маховика.

После того как произойдет замыкание контактных элементов, втягивающая обмотка перестает получать питание, но якорь благодаря магнитному полю удерживающей катушки остается внутри.

После того как произойдет пуск двигателя удерживающая катушка теряет питание и под действием возвратной пружины якорь возвращается в исходное положение. При этом бендикс расцепляется.

Возможные поломки и неисправности

После проверки втягивающего реле стартера чаще всего обнаруживаются подгоревшие контакты, залипание контактов (пятаков), перегорание катушки (обмотки), либо повреждение материалов вследствие естественной усталости.

Некоторые признаки, по которым определяют, что реле повреждено:

  1. Как только произойдет пуск двигателя, стартер не отключается. Он продолжает вращаться с большой скоростью, в чем можно убедиться по жужжащему звуку.
  2. Повернув ключ в замке зажигания, слышен щелчок, означающий включение устройства, но стартер не запускается.
  3. При повороте ключа в замке зажигания слышно, что стартер крутится (вхолостую), но при этом вращения двигателя не происходит.

Все релюшки, устанавливаемые на легковые автомобили Ваз 2106, Ваз 2109, Ваз 2110 и другие по конструкции очень похожи. В основном различаются размерами, способами крепежа и устройством сердечника.

Для того чтобы проверить состояние и выполнить ремонт втягивающего реле стартера, его необходимо разобрать, хотя в девяносто процентах случаев они не разборные и подлежат замене.

Последовательность работ выполняемых при замене реле:

Для начала следует отключить питание от аккумуляторной батареи, потому что пока подключена электрическая цепь, демонтировать и разбирать стартер запрещено, иначе может произойти замыкание и вы сожжете всю проводку.

  • Перед разборкой хорошо очищаем стартер от пыли и грязи, что бы потом грязь не попала во внутрь.
  • Откручиваем гайку щеточного узла с болта тягового реле и снимаем контакт с болта.
  • Откручиваем стяжные винты крепящие реле к массе и вытаскиваем его.
  • Откручиваем с торца гайки и разделяем его на две части
  • Вытаскиваем старый сердечник меняем на новый
  • Собираем все во обратном порядке устанавливаем втягивающее
  • Проверяем весь механизм и ставим на машину

После того как все детали установили на авто проверяем еще раз на работоспособность, что бы быть уверенным, что мы все сделали правильно и у нас все работает должным образом.

Втягивающее реле стартера: причины поломки, диагностика

Втягивающее реле автомобильного стартера представляет собой электромагнит системы зажигания, выполняющий сразу 2 функции. Первая его функция — приближение шестерёнки бендикса в стартере к зубцам венца маховика. Второй функцией является возврат этой шестерни в изначальную позицию после запуска мотора. Неисправность втягивающего реле создаёт риск того, что автомобильный двигатель просто не удастся завести. Возможных причин неисправности реле насчитывается немного.

По какому принципу функционирует втягивающее реле

Перед переходом к собственно неисправностям и способам их исправления следует рассмотреть само устройство этого реле и принцип его работы. Прежде всего следует сказать, что в основе данной детали лежит обычный электромагнит, который включает 2 обмотки (втягивающую и удерживающую), также конструкция реле включает схему подключения к стартеру и сердечник, оборудованный возвратной пружиной.

Во время поворота ключа в замке зажигания происходит подача напряжения от автомобильного аккумулятора на обмотки реле. В результате возникает электромагнитное поле, передвигающее сердечник, который расположен в корпусе. Сердечник осуществляет сжатие возвратной пружины. Вследствие этого происходит сдвиг противоположного конца “вилки” к маховику. Во время этих процессов шестерня, которая соединена с бендиксом, выталкивается наружу, пока не произойдёт её зацепление с маховиком (его венцом). Следствием зацепления становится замыкание контактов на встроенной схеме включения автомобильного стартера. Затем происходит отключение втягивающей обмотки, а сердечнику придаётся зафиксированное положение с помощью продолжающей работать удерживающей обмотки.

Когда мотор будет выключен ключом в замке зажигания, сразу прекратится подача напряжения на реле. Якорь возвращает своё первоначальное положение. Бендикс и вилка, которые соединены с ним, изменяют своё положение, заключающееся в их зацеплении с маховиком. Поломку втягивающего реле можно считать критической, так как она приводит к невозможности запуска двигателя.

%rtb-4%

Схема втягивающего реле

Изучение схемы данной детали стартера может упростить понимание принципа работы устройства.

Реле имеет втягивающую обмотку, всегда подключённую к “минусу” посредством стартера. Удерживающая же обмотка реле подключена напрямую к аккумулятору. После прижимания сердечником реле рабочей пластины к болтам происходит подача на стартер “плюса” от аккумулятора. Такой же “плюс” подаётся также на выход “минуса”, имеющегося на втягивающей обмотке. В результате происходит отключение последней, а электроток продолжает передвигаться исключительно на удерживающей обмотке. Удерживающая обмотка слабее втягивающей, но её сила позволяет обеспечить постоянное удерживание сердечника в корпусе, благодаря чему двигатель может непрерывно работать. Применение двух обмоток даёт возможность добиться ощутимой экономии энергии аккумулятора при запуске мотора.

Поломка реле: причины и признаки

Внешние проявления выхода втягивающего реле автомобильного стартера из строя таковы:

  • Поворот ключа зажигания не приводит к запуску мотора либо же запустить его удаётся только после нескольких попыток.
  • Вращение стартера после запуска мотора происходит на высокой скорости. Это ощущается на слух по громкому жужжанию двигателя.

Поломка реле — одна из вероятных причин невозможности завести автомобиль. В свою очередь, возможных причин выхода втягивающего реле из строя несколько:

  • перегорание контактных пластин, находящихся во внутренней части реле (в обиходе называемых “пятаками”), снижение площади контакта и “залипание” данных пластин;
  • обрыв либо обгорание обмотки;
  • искривление возвратной пружины либо её ослабление;
  • короткое замыкание, образующееся в обмотке.

При обнаружении по крайней мере одного из этих признаков необходимо выполнить диагностику втягивающего реле.

%rtb-4%

Как проверить реле

Есть 2 способа проверки. Рассмотрим их подробнее:

  • Срабатывание реле определяется довольно легко — при запуске слышен щелчок, который издаёт двигающийся сердечник (4). Такой щелчок свидетельствует об исправности реле. В случае отсутствия щелчка можно сделать вывод о несрабатывании втягивающего реле. Если же реле щёлкает, однако стартер не вращается, причиной этого может быть подгорание находящихся в реле контактов.
  • При срабатывании реле со своеобразным дребезжанием можно констатировать наличие неисправностей в одной либо в обеих его обмотках (2, 3). В этой ситуации проверить втягивающее реле возможно при помощи омметра посредством определения сопротивления обмоток реле. Нужно достать из корпуса сердечник (4), а также возвратную пружину (5, 7, 11), затем попарно определить сопротивление, имеющееся между “массой” и обмотками. Оно должно составлять от 1 до 3 Ом. Затем необходимо вставить обратно сердечник (4), не вставляя пружину (5, 7, 11), силовые контакты (8) замкнуть и определить сопротивление, образованное между ними. Оно должно составлять от 3 до 5 Ом и определяется конкретным реле. В случае, когда измеренное значение не входит в вышеуказанный диапазон, это указывает на короткое замыкание и выход из строя обмоток реле (2, 3).

Неисправности стартера

Ремонт реле стартера

РЕМОНТ СТАРТЕРА: ЗАТЯГИВАНИЕ НЕДОПУСТИМО

Втягивающее реле стартера: как проверить и отремонтировать

Стартер перестает выполнять возложенные на него функции при неисправности втягивающего реле. В отличие от других приборов подобного назначения, оно не только замыкает своими контактами электрическую цепь, но и обеспечивает механическое зацепление бендикса и венца маховика на время запуска двигателя. Такого двоякого предназначения нет, пожалуй, больше ни у одного узла автомобиля. Учитывая важность втягивающего реле стартера для нормальной эксплуатации машины, знания о его предназначении и устройстве будут совсем не лишними, а теория ремонта наверняка пригодится на практике.

Устройство

Конструктивно тяговое реле, именно так его называют во всех мануалах, представляет собой мощный электромагнит. От большинства соленоидов его отличает наличие двух обмоток, втягивающей и удерживающей. Реле имеет мощные, нормально разомкнутые контакты и шток, на котором закреплена металлическая вилка.

внешний вид втягивающего

Втягивающее сделано в виде законченного, самостоятельного узла и установлено на стартере. Корпус реле цилиндрический, выполнен из металла. С тыльной стороны его закрывает крышка из диэлектрического материала, на которой закреплены 3 клеммы. Две из них предназначены для питания стартера, третья – втягивающая обмотка реле. Корпус может быть как разборным, так и нет, в зависимости от производителя и модели. Возврат втягивающего реле стартера в исходное положение осуществляется за счет мощной пружины.

Принцип работы

Для чего вообще приходится устанавливать тяговое реле? Дело в том, что стартер потребляет большой ток. Это десятки, а то и сотни ампер в режиме полного торможения. Поэтому подключить его напрямую к замку зажигания не получится, его контакты сразу сгорят. Нужно использовать дополнительное реле. Оно должно иметь мощные контакты, а значит, большую потребляемую мощность, что создаст дополнительную нагрузку на аккумулятор. Кроме того, возникли бы вопросы с подключением проводов стартера, имеющих большое сечение. Втягивающее реле стартера, благодаря своей конструкции, лишено этих недостатков.

Теперь непосредственно принцип работы. При повороте ключа зажигания в положение, включающее стартер, на втягивающую обмотку подается плюс. Реле срабатывает и своими контактами замыкает цепь питания стартера. Но это еще не все. Конструктивно сделано так, что втягивающая обмотка включена последовательно со стартером. Это предотвращает излишнее потребление тока в первый момент. Затем втягивающая обмотка шунтируется собственными контактами и отключается, а реле остается в работе благодаря одерживающей. Она не такая мощная, а значит, потребляет меньший ток. Благодаря тому что втягивающее реле установлено непосредственно на стартере, удалось решить проблему с подключением, потребовался только один длинный провод большого сечения.

Одновременно с электрической начинает работать и механическая часть реле. Шток втягивающего отходит назад вместе с сердечником. Вилка при этом движется вперед, бендикс входит в зацепление с венцом храповика. Стартер начинает вращать коленвал двигателя.

схема втягивающего реле

Неисправности втягивающего

Все повреждения тягового реле обычно связаны с длительной эксплуатацией и большими механическими, а также токовыми нагрузками. В первую очередь можно выделить следующие неисправности:

  1. Износ электрических контактов, «пятаков», как их называют специалисты. Чаще всего они «подгорают» под воздействием больших токов.
  2. Обрыв или короткое замыкание обмотки реле.
  3. Неисправность возвратной пружины.
  4. Повреждения движущихся элементов.

При любой из перечисленных неисправностей запуск двигателя будет затруднен или вовсе невозможен. Правда, некоторые из них можно исправить без существенных затрат. К примеру, на автомобилях ВАЗ втягивающее реле стартера является разборным, а значит, и ремонтопригодным.

Контакты втягивающего

Признаки неисправности

Тяговое реле – тот редкий случай, когда можно почти достоверно установить причину неисправности по симптомам. Основными из них являются:

  • отсутствие реакции стартера на поворот ключа;
  • втягивающее реле стартера щелкает, но вращения коленвала нет;
  • якорь стартера крутится «вхолостую»;
  • бендикс не возвращается в нейтральное положение после запуска двигателя.

Несмотря на то что в большинстве случаев причина неисправности очевидна, в этом желательно убедиться.

Проверка втягивающего

Диагностика элемента достаточно эффективна и не требует дефицитных инструментов и сложных измерительных приборов. Более того, она не займет много времени, так как проверить втягивающее реле стартера можно без его демонтажа. Рассмотрим основные способы проверки:

  1. При повороте ключа не слышно характерного щелчка втягивающего. В этом случае, кроме тягового реле, неисправны могут быть замок зажигания и электропроводка. Точно установить это можно с помощью контрольной лампы. Одним контактом ее необходимо подключить к «массе» автомобиля, другим – к втягивающей обмотке (плоский контакт на крышке реле). Переводим ключ зажигания в положение «стартер». Если лампа горит – проблема в тяговом реле. В противном случае нужно искать другие причины. При наличии мультиметра проверить реле можно, измерив напряжение. Для этого нужно подключить его щупы вместо контрольной лампы.
  2. Часто при попытке завести автомобиль слышны щелчки втягивающего, но стартер не крутит. Причин также может быть несколько, начиная от разряженной батареи и заканчивая контактами реле. Убедиться в этом несложно. Достаточно замкнуть контакты цепи стартера (две больших клеммы на крышке втягивающего). Специалисты делают это прямо на автомобиле, но при отсутствии навыков стартер лучше снять, так удобнее, а главное – безопаснее. Если при замыкании контактов проводником соответствующего сечения стартер начинает работать, значит, подгорели «пятаки», потребуется разборка или замена втягивающего.
силовые клеммы реле

Снятие реле

После того как неисправность локализована и поломка втягивающего достоверно установлена, можно переходить к его демонтажу. Производится он в следующей последовательности:

  1. Снять клеммы с аккумулятора.
  2. Демонтировать стартер.
  3. Ключом на 13 открутить гайку клеммы провода щеточного узла.
  4. Вывинтив 2 болта, отсоединить втягивающее от стартера. При этом нужно следить, чтобы сердечник остался внутри.

Теперь можно приступить к ремонту втягивающего реле стартера. Правда, возможно это только в том случае, если оно разборное.

Снятие втягивающего реле

Ремонт реле

Сложность этого процесса сильно зависит от модели автомобиля и характера повреждения. В данном случае будет рассмотрено восстановление работоспособности контактов на примере втягивающего реле стартера 2109. Последовательность ремонта следующая:

  1. Снять реле со стартера.
  2. Открутить два болта на его задней крышке.
  3. Отпаять оба контакта на крышке.
  4. Снять ее, открывается доступ к контактам.
  5. Вынуть их, открутив две гайки на 13.
  6. Контакты хорошо очистить от нагара. При необходимости исправить деформацию, вызванную перегревом.
  7. Сборка производится в обратном порядке.

Стоит отметить, что приведенный пример – один из немногих случаев, когда стоит осуществлять ремонт втягивающего. Дело в том, что достаточно трудно найти на него запасные части. Поэтому в большинстве случаев проблема решается заменой втягивающего реле стартера на новое.

ремонт втягивающего

Заключение

Сейчас в продаже имеются так называемые редукторные стартеры. На заводе их не ставят, но нет никакой гарантии, что этого не сделал предыдущий владелец автомобиля. Втягивающие реле на них не взаимозаменяемы. Поэтому прежде чем покупать новое, нужно сначала уточнить, какой именно стартер стоит на автомобиле.

устройство, схема, принцип работы, признаки неисправности, как проверить, снять и разобрать, ремонт своими руками

Втягивающее реле стартера Многие автолюбители попадали в ситуации, когда попытки завести машину заканчивались лишь звуками реле стартера под капотом. Особенно часто такое встречается в морозное время года. Ёмкость аккумулятора снижается быстрее, и заряда не хватает. Обзор даст понять, какие ещё бывают причины неполадок втягивающего реле стартера, можно ли устранить их самостоятельно.

Как выглядит, где находится

Втягивающее реле управляет муфтой свободного хода. Монтируют электромагнит со стартером одним блоком. Деталь оборудована шестернёй, которая должна вращать маховик мотора при его запуске. Если маховик продолжит вращаться и дальше, то это приведёт к отказу стартера или электрической сети машины. Чтобы такого избежать, муфту выдвигают исключительно при запуске мотора (после чего реле возвращает её назад). Втягивающее реле стартера

Внешне оно выглядит как вытянутый металлический цилиндр с находящейся внутри катушкой с якорем, куда подаётся ток после замыкания цепи. Сжимая возвратную пружину, толкая рычаг с перемещением муфты свободного хода, появившееся магнитное поле заставляет якорь двигаться до катушки. Мотор запускается, электроцепь разрывается, пропадает магнитное поле, а возвратная пружина выталкивает назад якорь с муфтой.

Знаете ли вы? Сегодня самым большим автомобилем в мире является самосвал немецкого производства Liebherr T 282B. Его вес составляет более 220 тонн. Для того чтобы попасть в его кабину, нужно преодолеть целых 16 ступеней. Кузов этого «монстра» может свободно уместить частный дом, а его грузоподъёмность составляет 363 тонны.

Как работает втягивающее реле стартера

Включение зажигания запускает подвод электропитания на обмотку устройства. Как результат образование магнитного поля во втягивающей обмотке, втягивание сердечника катушки и замыкание контактов. Вместе с этим сердечник толкает муфту к маховику коленвала, вынуждая его прокручиваться. Втягивающее реле стартера Втягивающая обмотка заставляет втягиваться сердечник, соединяющий силовые разъёмы реле через центральные контакты, передавая энергию с аккумулятора на стартер и заставляя его заработать. Обмотка удерживает сердечник, что гарантирует подачу энергии к стартеру.

При нехватке заряда батареи втягивающая обмотка ещё срабатывает, а для удерживающей силы её уже недостаточно. На сердечник воздействует пружина и уводит его назад, а втягивающая обмотка снова старается вернуть его в катушку.

Важно! Одной из распространённых проблем с возвратным реле стартера считается подгорание силовых контактов. При появлении этой неполадки следует хорошо зачистить повреждённый участок наждачной бумагой, а при износе контактов — произвести их замену.

Но поскольку удерживающая не способна его удерживать, сердечник опять уходит назад. Подобные попытки передать энергию с батареи на обмотку характеризуются многочисленными щелчками втягивания и отпускания сердечника.

Признаки и причины неисправности

Неполадки можно заметить по таким факторам, устранив которые, данное устройство продолжит свою работу:

  • щелчком заканчивается поворот ключа, однако без вращения стартера;
  • ключ запускает вращение стартера, однако оно остаётся холостым, не действующим на двигатель;
  • машина нормально заводится, но стартер вместо отключения продолжает быстро и с треском вращаться.
Втягивающее реле стартера Причины, по которым переключатель может выйти из строя, такие:
  • нарушение целостности устройства из-за брака, механического износа или во время аварии;
  • короткое замыкание в витках обмотки по причине долгого воздействия напряжения при попытке запустить мотор;
  • нарушение или подгорание контактов из-за плохого соединительного контакта или длительной работы стартера, чтобы запустить движок;
  • ослабление или поломка возвратной пружины по причине механического воздействия или длительной подачи напряжения;
  • обрыв удерживающей обмотки, вызванный физическим воздействием при неплотно надетой крышке реле;
  • ослабленное крепление устройства, которое приводит к перекосу и невозможности сердечника целиком войти внутрь для замыкания контактов.

Важно! Следует тестировать работу генератора и аккумуляторной батареи, чтобы её заряда было достаточно для работы стартера.Это нужно делать периодически.

Как проверить

Чтобы оценить работу устройства, подсоединённого к стартеру, сначала необходимо проверить целостность подводящей проводки. Дальше, повернув ключ, можно проверить наличие звука срабатывания.

При наличии щелчка (но при отсутствии вращения стартера) вероятной причиной есть подгорание контактных пластинок. Чтобы выяснить,в этом ли заключается причина, следует дать напряжение на движок авто, минуя реле. Отсоединяется клемма реле от замка, и отвёрткой замыкаются две клеммы — от батареи и на стартер. Начавшееся вращение свидетельствует о неполадках во втягивающем устройстве. Удобнее проводить проверку, когда стартер отсоединён. Втягивающее реле стартера Тогда нужно:

  • разместить реле возле аккумулятора, «плюс» и «минус» соединить с контактами реле;
  • свободный конец провода «минус» приложить к корпусу стартера (отчётливый щелчок покажет нормальную работоспособность реле).
Отсутствие характерного звука говорит о том, что устройство требует ремонта или даже замены.

Как разобрать

Следует отметить, что реле стартера, у которых задние контактные крышки завальцованы заводским способом, вскрыть практически невозможно. Ремонту подлежат только те реле, где задняя крышка крепится с помощью винтов. Ниже приведена разборка именно такого реле.

Необходимые инструменты и оборудование такие:

  • дрель-шуруповёрт;
  • паяльник на 100 Ватт;
  • щётка по металлу;
  • медный многожильный провод;
  • мягкий деревянный брусок.
Пошаговая инструкция поможет правильно разобрать возвратное реле стартера. Для этого нужно:
  1. Вывернуть крепёжные винты на задней крышке при помощи шуруповёрта.
  2. Для лучшего прогревания щёткой по металлу убрать с концов обмоток появившееся окисление.
  3. Прогретым паяльником расплавить олово на одном конце обмотки и выбить его остатки о деревянный брусок.
  4. То же самое проделать с другим концом обмотки.
  5. Открыть заднюю крышку, предварительно отогнув конец провода.

Видео: разборка втягивающее реле стартера

Ремонт своими руками

Открыв доступ к внутренностям втягивающего реле, можно увидеть два конца провода втягивающей обмотки (толстые) и конец провода удерживающей обмотки (тонкий). В месте выхода тонкой обмотки провод должен быть приварен к корпусу точечной сваркой. Одной из частых неполадок становится обрыв удерживающей обмотки именно в этом месте. Такое может произойти, если крышку недокрутили при сборке, или она сама открутилась в процессе эксплуатации.

Знаете ли вы? Легендарная советская машина «Победа» могла носить совсем другое название — «Родина». Однако после вопроса генералиссимуса Иосифа Сталина: «Ну и почём у нас будет Родина?» автомобиль сразу же решено было переименовать.

В результате появляется еле ощутимая слабина: крышка может немного двигаться. При ударе подвижных контактов она подпрыгивает и задевает втягивающий провод. А тот, воздействуя на провод удерживающей обмотки, приводит к его обламыванию. Если есть возможность, то надо как следует приварить конец проволоки на место точечной сваркой. Если нет, то хорошо зачистите провод и, отведя его чуть в сторону, припаяйте. Работоспособность реле восстановится.

Также для профилактики следует зачистить металлической щёткой или наждачной бумагой контакты на корпусе и внутренней стороне крышки. Осталось поставить крышку на место и закрутить винты шуруповёртом. Втягивающее реле стартера Самое сложное в данном ремонте — это правильная установка крышки на место. Всё выполнять в соответствии с пошаговой инструкцией (см. выше). В результате должны остаться только чистые отверстия.

Кусочек медного многожильного провода очистить от изоляции и взять оттуда две жилки. В жилах чуть облужить кончики и подпаять их к концам обмоток. Далее нужно правильно сориентировать подвижный контакт, который мог сместиться во время зачистки. Он должен находиться в таком положении, чтобы расстояние между отверстием с проводами и контактом было одинаковым для обеих сторон пластины. Расстояние от отверстия для винта до контакта тоже должно быть одинаковым с обеих сторон.

Далее следует сориентировать саму крышку. Спаренный провод должен пройти в отверстие, где есть контакт. Далее нужно продеть направляющие тонкие проводки в соответствующие отверстия и аккуратно надеть крышку, прижимая на пружинку. Закрутить винты шуруповёртом и чуть отогнуть концы проводов наружу, прижимая их к крышке как можно плотнее.

Нанести на концы немного канифоли на спирту, удалить направляющие проводки при помощи паяльника и припаять концы. Для этого можно использовать тот же припой, который был сбит при открытии крышки. Осталось пройтись щёточкой, вставить якорь, нажать и услышать, как срабатывают контакты. Работоспособность устройства восстановлена.

Видео: ремонт своими руками втягивающего реле стартера

Теперь вы знаете, что втягивающее реле стартера — достаточно несложное, но важное устройство, поскольку его неполадки не позволяют запустить автомобильный двигатель. Поэтому очень полезно знать принцип его работы, уметь разбирать и самостоятельно справляться с простой поломкой. Это вполне доступная задача для водителя с минимальными навыками слесарных работ. Следует лишь запастись временем, желанием и соответствующими инструментами.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Добавить комментарий

Ваш адрес email не будет опубликован.
