Ремонт редуктора заднего моста: 5 признаков неисправности узла

Содержание статьи

От работы редуктора зависит управляемость автомобилем. Если возникли неисправности редуктора, то их необходимо исправить в ближайшее время, так как это может привести к серьезной аварии. Ремонт редуктора заднего моста можно выполнять как в спецсервисе, так и самостоятельно. Деталь на самом деле имеет два устройства, которые находятся в одном корпусе, но при этом имеют различные элементы. Сам редуктор редко выходит из строя, но второе устройство в виде дифференциала ломается достаточно часто, поэтому может возникнуть необходимость в ремонте в самый неподходящий момент.

Задний мост

Задний мост

Конструкционные особенности редуктора заднего моста

Передача крутящего момента от главного вала происходит при помощи шестерён или зубчатых колёс. Ведущий вал и прилегающий к нему валы размещены под различными углами, поэтому шестерни имеют нестандартную форму и называются коническими. Конические шестерни позволяют передавать вращение и при этом создавать меньше шума, чем при использовании обычных. Для того чтобы редуктор действовал как единый механизм и понижал скорость вращения, требуется чтобы ведущие шестеренки и ведомые различались по размеру.

При соблюдении данного правила вращение на полный оборот ведущего вала приведет к неполному вращению ведомого вала либо провороту на несколько оборотов. В вездеходах существенно снижается скорость вращения, так как транспорт нуждается в более медленном передвижении для предотвращения застревания на сложных грунтах и территориях.

Конструкционные особенности редуктора

Конструкционные особенности редуктора

Почему деталь может выйти из строя?

Главная передача при передаче крутящего момента мотором может иметь одну либо две пары шестеренок. Двойные передачи делятся на центральные и разнесенные. Центральные передачи имеют несложную конструкцию, но на все элементы оказывается повышенная нагрузка, что приводит к более быстрому выходу из строя механизма. Разнесенная передача отличается более сложным строением, но ее эффективность значительно больше. Также механизмы имеют более компактные размеры, благодаря чему у машин может быть больший клиренс. Конструкция имеет высокую износостойкость, поэтому высоко ценится автомобилистами. Одинарные передачи делятся на четыре класса:

  1. Цилиндрические
    . Все зубчатые колёса находятся на одной плоскости. Данная конструкция имеет максимальный коэффициент полезного действия, а передаточное число находится в пределах 3,5-4,2.
  2. Конические. Имеют высокий КПД и шестерни, расположенные перпендикулярно, из-за чего механизм достаточно крупный и занимает много места.
  3. Червячные. Механизмы достаточно компактные, отличаются бесшумностью, но более тяжелы в производстве и имеют низкий КПД.
  4. Гипоидные. Обладают небольшой массой, компактными размерами, надежно передают усилия, обладают усредненным КПД.

Дифференциал — механизм, распределяющий крутящий момент и помогающий при скольжении либо буксовании за счёт изменения скорости вращения колесной пары.

Дифференциал заднего моста
Дифференциал заднего моста

Выход любой из частей редуктора может быть весьма неожиданным. Чаще всего ломаются подшипники, которые сделаны из бронзы. Подшипники располагаются в чулках, прикрепляющихся непосредственно к редуктору. Неисправность подшипников приводит к поломке чулков из-за чего начинают гнуться валы. Изгиб валов нередко становится причиной перекоса главной шестерни. Неправильное расположение зубчатого колеса приводит к возникновению надломов на детали либо сколов. Повреждение шестерни является распространенной причиной заклинивания редуктора. При слетании вала из своего посадочного места возможно появление трещин в корпусе редуктора.

Еще одной распространенной причиной возникновения неисправностей выступает несвоевременная замена смазочной жидкости в трансмиссии. Трансмиссионное масло обязательно менять каждые 35 тыс. км. Некачественное масло, залитое в трансмиссию, также может стать причиной нарушения работы редуктора и привести к его поломке.

Редуктор заднего моста в норме работает практически без шума. Появление посторонних звуков может стать явным признаком поломки детали. Чаще всего симптомами неисправности редуктора становятся:

  1. Шум во время разгона машины. Данный признак может сигнализировать об износе подшипников дифференциала либо низком количестве смазочного материала в редукторе.
  2. Шум при разгоне либо торможении мотором. Сильно изношенные подшипники главной шестерни, появление зазубрин либо изменение зазора между зубьями ведущей шестеренки.
  3. Во время поворотов появление шума либо скрипом. Износ подшипников либо их тугое вращение становится причиной возникновения таких звуков.
  4. При начале движения стук непонятной природы. Разбитое отверстие для оси сателлитов либо увеличенные зазоры в шлицевом соединении приводят к появлению стука во время начала движения.
  5. Постоянный шум от заднего моста. Если шум появился после замены либо ремонта редуктора, то причиной может стать неправильная настройка. Также шум возникает при деформации балок либо истирании полуосей и шестерён.

Признаки неисправности

Признаки неисправности

При возникновении малейших подозрений на неисправность механизма необходимо обратиться в автосервис для проведения диагностики.

Ремонт и замена редуктора

Выполнить ремонт заднего моста, в том числе и редуктора, самостоятельно совсем несложно. В первую очередь сливается трансмиссионная жидкость из редуктора. Далее понадобится отсоединить вал и демонтировать полуоси. Следующим этапом откручиваются крепежные болты редуктора и моста. Во время монтажа нового механизма необходимо применять герметик и прокладку. Далее понадобится залить смазку в редуктор. Фланец редуктора обязательно располагать на свои места. Замена конструкции может занять всего 15-20 минут в зависимости от умений мастера. При покупке детали с рук важно убедиться в ее целостности. Для этого может понадобиться разборка конструкции на месте.

Если необходим ремонт, то на переборку старой детали потребуется время. В первую очередь редуктор зажимается в тиски и разбирается на детали. Необходимо отвинтить два болта, держащие стопорную пластину. Крышки подшипников обязательно помечаются для облегчения обратного монтажа их на свое место. Проще всего это сделать при помощи кернера и молотка. Крышки и гайки необходимо демонтировать и отложить их на чистое место. Далее потребуется снять наружные обоймы подшипников. Детали тщательно осматриваются на наличие повреждений и естественного износа. Если все части находятся в удовлетворительном состоянии, то их менять не нужно. Также на подшипники необходимо нанести пометки, так как они устанавливаются попарно и при разукомплектовке не могут далее выполнять свои функции.

Ремонт и замена редуктора

Ремонт и замена редуктора

Дальше потребуется проверить в зубчатых колесах люфт. Если данный показатель превышает 0,5 мм, то коробку потребуется заменить. При нормальном состоянии коробки дифференциала далее необходимо снять планетарную шестерню. После этого выбивается при помощи надставки ось сателлитов и изымается из корпуса. Также потребуется демонтировать ведущий вал и шестерни. При помощи выколотки выбиваются наружные кольца подшипников.

Для выявления различных повреждений потребуется перемыть детали в керосине или дизеле. После очистки можно обнаружить на деталях сколы, трещины, следы износа. Главная пара редуктора заднего моста должна быть осмотрена предельно внимательно, так как чаще всего она имеет небольшие дефекты, приводящие в скором времени к серьезным поломкам. Обнаруженные дефектные детали нуждаются в замене. Мелкие задиры можно устранить при помощи наждачки, но это не самый лучший вариант, так как рано или поздно элемент выйдет из строя, что повлечет поломку других частей механизма.

После того как все детали были внимательно осмотрены и перебраны, необходимо приступить к восстановлению конструкции. Сборка происходит в обратном порядке. Если были заменены некоторые детали, то может потребоваться запрессовка отдельных частей.

Монтаж редуктора

Монтаж редуктора

Регулировка редуктора заднего моста

Прежде чем ремонтировать или заменяет деталь, можно выполнить регулировку механизма. При возникновении небольшого гула даже на скорости 30 км/ч потребуется в первую очередь провести визуальный осмотр. Если при обследовании все элементы были целы, то необходимо собирать редуктор в определенном порядке. В первую очередь устанавливается ведущее зубчатое колесо. Далее монтируется регулировочная шайба и распорная втулка.

Такой порядок позволяет добиться правильного положение всех элементов. Далее потребуется установка подшипников и фланца. После этого затягивается метиз при помощи ключа с динамометром. Специнструмент позволяет без лишних усилий затянуть гайку с определенным давлением. Метиз затягивается на 1 Ньютон. Фланец закрепляется при помощи спецключа, подходящего под пазы.

Далее потребуется поставить ведомое колесо на свое место и затянуть болты. После этого потребуется приступить к регулировке люфта. По завершении установки нужно затянуть гайки с минимальным усилием и провернуть ведомую шестерню. При наличии небольшого люфта потребуется слегка подтянуть метизы. Люфт обязателен, так как является запасом при нагреве редуктора при движении для предотвращения разрушения деталей.

Регулировка редуктора заднего моста

Регулировка редуктора заднего моста

На финальном этапе потребуется проверить расстояние между шляпками болтов, фиксирующих гайки. Для этого лучше применять штангенциркуль, так как при измерении важны точные цифры. После выполнения замеров необходимо слегка затянуть гайки. Затягивание лучше выполнить на один-полтора паза. Далее потребуется снова перемерить расстояние между метизами. В норме расстояние изменяется на 1,5-2 мм. Шестерня должна иметь небольшой люфт после чего регулировка считается выполненной.

Пожалуйста, оцените этот материал!

Регулировка редуктора заднего моста Загрузка…

Если Вам понравилась статья, поделитесь ею с друзьями!

Ремонт заднего моста автомобиля — что может выйти из строя?

Задний мост Когда речь идет об автомобилях, выделить в их конструкции более или менее важную деталь просто невозможно. Ведь даже от кондиционера напрямую зависит то, насколько уверенно будет чувствовать себя за рулем водитель автотранспортного средства. Что уж в этом случае говорить о заднем мосте, от которого напрямую зависит способность автомобиля к движению. И каким бы ни был безопасным автовладелец, управляя своим «железным конем», избежать ремонта заднего моста удается не всем. Но если Вас настигла подобная неприятность — для того, чтобы провести ремонт на наивысшем профессиональном уровне Вам обязательно нужно более подробно узнать об этой части автомобиля.

Естественно, бросать Вас в такой ответственный момент мы не собираемся и даже наоборот — мы хотим как можно более подробно посвятить Вас во все особенности функционала и конструкционного устройства заднего вала. Постараемся раскрыть не только вопрос о предназначении данного узла, но и особенностях его обслуживания и, естественно, ремонта.

1. Самые важные составляющие: хвостовик заднего моста, амортизаторы и тормозные колодки

Задний мост И так, начнем с того, что же собой представляет задний мост автомобиля и в чем состоит принцип его работы. Служит он для того, чтобы передавать крутящий момент от двигателя непосредственно к ведущим колесам автотранспортного средства. Правда от двигателя к заднему мосту этот крутящий момент передается через ряд других составляющих автомобильного «организма»: коробку передач и карданной передачей. А от заднего моста на ведущие колеса — через главную передачу, дифференциал и полуоси. Но если говорить в целом о наиболее распространенной конструкции заднего моста, то он состоит из таких двух главных деталей:

1. Пустотелая балка, которая включает также два штампованных кожуха, которые прочно между собою сварены.

2. Картер, который играет роль редуктора заднего моста.

Следует сразу же обратить Ваше внимание, что не зависимо от модели и марки автомобиля, конструкция заднего моста заднеприводных автомобилей практически не имеет никаких отличий. Единственное, отличается она у переднеприводных и полноприводных автомобилей, а также на некоторых внедорожниках и суперкарах. Все это мы ведем к тому, что описанная в нашей статье стратегия ремонта и обслуживания заднего моста автомобилей подойдет практически всем автовладельцам.

Разбираемся с тонкостями устройства заднего моста автомобиля

Задний мост Первый важный элемент заднего моста — это его балка. Как мы уже отмечали, состоит она из двух штампованных кожухов, которые прочно скреплены друг с другом. Стоит отметить, что свариваются кожухи обязательно в продольном направлении, а к их обоим концам приварены фланцы (обязательно изготовленные из стали). Именно в фланцах проточены гнезда для подшипников полуосей и сальников, которые обеспечивают сохранение стабильного уровня трансмиссионного масла в заднем мосту.

К фланцам также крепится тормозной щит. Крепится он благодаря четырем болтам и отверстиям и сквозным отверстиям внутри самых фланцев. Для чего же здесь нужен тормозной щит? Нужен он потому, что именно на него крепятся все самые основные детали тормозов задних колес автомобиля, а именно — тормозные цилиндры и колодки.

Но болты, которые упоминались выше, не зря проходят сквозь весь корпус фланцев. Связанно это с тем, что помимо тормозного щита на их торцы крепятся маслоотражатель и специальная пластина, выполняющая роль фиксатора подшипника полуоси. Последние две детали также соединены между собой при помощи винтов и уплотнительной прокладки. Что же касается полуоси, то своим внутренним кольцом она заходит непосредственно в полуосевую шестерню (через шлицевое отверстие). А вот уже наружное кольцо крепится на шариковый подшипник. Крепится он на полуоси при помощи запорного кольца.

Задний мост Также, на внешний конец полуоси насаживается тормозной барабан. Именно в этом барабане находятся резьбовые отверстия, предназначенные для болтов, которые крепят задние колеса. Теперь переходим к балке заднего моста. На ее концах приварены опорные шашки, изготовленные из стали. Шашки служат опорой для пружин задней подвески автомобиля, а также для крепления его амортизаторов. Ровно по середине балка моста расходится, образуя с передней стороны специальный проем.

К проему с помощью болтов крепится картер редуктора заднего моста. А вот на задней стороне балки приварена специальная штампованная крышка с маслоналивным отверстием, которое закрывается конусной пробкой. Внутри самой балки находятся направляющие полуосей, которые практически наглухо заварены в ней. Их наличие внутри балки способствует более простой установке полуосей во время сборки всего заднего моста. Что же касается нижней части балки заднего моста, то в его маслосливном отверстии находится магнитная пробка.

2. Особенности обслуживания заднего моста и его деталей: практические советы для автовладельцев

Задний мост и хвостовик заднего моста не требуют никакого особенного обслуживания. Весь уход, по сути, сводится к регулярному контролю технического состояния заднего моста и всех его деталей. В первую очередь следует обратить внимание на сальники. Чтобы осуществить эту процедуру, автомобиль обязательно нужно загнать на специальную эстакаду или же смотровую яму. Первое, что должно броситься Вам в глаза — это чистота или загрязненность отверстия сапуна. Если он запылен и загрязнен — отверстие обязательно необходимо почистить. Если же ко всем прочим загрязнениям Вы заметите потеки масла, которые выступают из-под пробки сливного отверстия. В таком случае пробку необходимо подтянуть.

Задний мост То, в каком состоянии находятся сальники, имеет особенно важное значение. Если Вы заметили очень много следов масла, скорее всего сальники придется заменить. Также, очень важно проверить уровень масла, которое находится в картере кожуха заднего моста. Чтобы это сделать, необходимо очистить пробку заливного отверстия и при помощи ключа ее отвернуть и полностью вынуть, чтобы можно было заглянуть внутрь картера. В самом оптимальном варианте количество масла должно соответствовать уровню заливного отверстия, то есть, картер должен казаться полным. Если же масла не хватает — его количество необходимо возобновить. Производится подобная операция с использованием специального шприца.

Также, непосредственно в процессе эксплуатации автотранспортного средства возможно возникновение посторонних шумов, которые будут поступать в автомобиль со стороны заднего моста. Шум этот может проявляться как очень высокий шум или даже «вой». В таком случае авто необходимо отправить на техосмотр и произвести проверку зазоров в подшипниках полуоси, а также главной передачи.

Если же в процессе подобных проверок были обнаружены те или иные повреждения или неисправности, то ремонт заднего моста вполне можно произвести и самостоятельно. Главное, очень хорошо к этому подготовиться и подковаться хотя бы на теоретическом уровне. Об этом и рассказываем дальше.

3. Как сделать ремонт заднего моста: описание практических манипуляций

Ремонт заднего моста Что касается проведения операции по замене масла в редукторе заднего моста автомобиля, то ее необходимо производить точно в соответствии с указаниями, прописанными в инструкции по техническому обслуживанию. Среди их всех необходимо выделить:

— все работы с задним мостом автомобиля обязательно необходимо производить на смотровой яме или специальной эстакаде;

— масло с редуктора рекомендуется сливать только после осуществления достаточно долговременной поездки. Связанно это с тем, что благодаря работе редуктора масло приобретает менее вязкую структуру и его можно легче и лучше удалить с редуктора;

— задняя балка чаще всего подвергается механическим повреждениям, на ней могут появляться вмятины и сгибы. Причина подобной проблемы заключается в том, что балка изготавливается из обыкновенно металла и при наезде на препятствия любой опасности приходится приступать к немедленному ремонту балки;

— для того, чтобы произвести ремонт чулка заднего моста Вашего автомобиля — не забудьте заранее подготовиться, поскольку Вам понадобиться гидравлический пресс;

— чтобы определить величину прогиба, Вам будет нужен специальный индикатор. Он же понадобится после проведения работ с выравнивания детали и определения качества выполненных своими руками работ;

Ремонт — о потребности в замене подшипника, который непосредственно удерживает в стабильном положении хвостовик заднего моста, будет свидетельствовать шум в редукторе. Чаще всего он возникает при езде на определенных оборотах. Замена подшипника производится самостоятельно и достаточно просто: отсоединяем карданный вал, выкручиваем внутреннюю гайку, которой крепится редуктор, снимаем сам редуктор и вытаскиваем сам хвостовик. Далее используем специальный съемник, который поможет нам снять подшипник. Сняв подшипник ставим на его место новый и производим сборку узла в обратном порядке.

Благодаря таким простым манипуляциям можно просто, дешево и без лишних рук полностью исправить практически любые поломки заднего моста собственного автомобиля. Однако, если нанесенные повреждения были слишком катастрофическими и для восстановления деталей Вам требуются специальное оборудование — лучше и дешевле будет обратиться к специалистам на станцию технического обслуживания. Ну и самое главное — старайтесь не «лихачить» на дорогах, особенно если они не отличаются качеством и надежностью!

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Ремонт редуктора заднего моста — основные неисправности

Задний мост – это агрегат транспортного средства (как колесного, так и гусеничного), который соединяет между собой по одной оси задние колеса. К машины колесной (в нашем случае) задний мост служит как опора задней части автомобиля. Посредством подвески задний мост прикрепляется к раме машины. Иногда встречается такое, что задний мост прикреплен к несущему раму кузову.

Состоит редуктор заднего моста из нескольких узлов. Основными узлами являются: главная передача и дифференциал. Главной передачей является механизм, с помощью которого происходит повышения передаточного числа трансмиссии автомобиля. Именно определение этого устройства, на что оно влияет и каким образом приведенный редуктор обслуживается – основные вопросы, которые будут рассмотрены ниже.

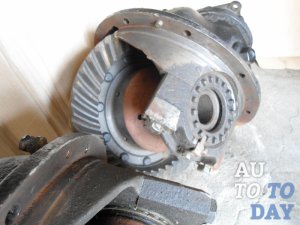

1. Почему выходит из строя редуктор заднего моста?

Для подробного ответа на все вышеуказанные вопросы необходимо ознакомиться непосредственно с устройством самого редуктора. Данный агрегат состоит из двух вышеупомянутых частей. Передачи главные распределяются на одинарные и двойные, которые имеют одну и две зубчатые пары для того, чтобы передавать крутящий момент двигателя на колеса автомобиля.

Двойные передачи (главные) бывают двух типов. Центральные двойные передачи имеют несложную конструкцию, большое передаточное число и, в тоже время, значительно большую нагрузку на элементы всей системы. Разнесенные двойные передачи являются более сложными по своей конструкции, тем не менее компактнее и эффективнее, что позволяет автомобилю иметь больший просвет дороги.

Одинарные же главные передачи бывают:

1. Коническими. Шестерни располагаются перпендикулярно друг к другу. Именно от этого вся конструкция занимает относительно много места. Тем не менее конструкция оправдывается высоким КПД.

2. Цилиндрическими. В данном типе шестерни располагаются в одной плоскости. Именно это дает потенциальную возможность развития к максимальному КПД. Передаточное число в таком типе колеблется от 3,5 до 4,2.

3. Червячными. Данный тип является менее шумным и еще более компактным. Тем не менее КПД достаточно низкий, а само изготовление такого вида главной передачи достаточно тяжелое.

4. Гипоидными. Данный тип одинарных главных передач является достаточно легким и, в сравнении с своими собратьями еще меньшим по размеру. Также он намного надежнее передает усилие двигателя на сам мост. Тем не менее, из всех вышеуказанных видов передач имеет самый средний КПД.

Дифференциалом называют механизм, который отвечает за распределение крутящего момента между ведущими мостами и ведущими колесами. Дифференциал является помощником при скольжении автомобиля и его буксовании. Это возможно с помощью разной скорости вращения колес.

В первую очередь редуктор может выйти из строя из-за подшипников, которые сделаны из бронзы. Расположены подшипники в чулках, которые, в свою очередь, крепятся к самому редуктору. Сами чулки, при неисправностях таких подшипников, выходят из строя и понемногу начинают изгибать валы. Вследствие такого изгиба является возможным перекос главной шестерни. При такого рода перекосе на самой шестерне могут возникнуть надломы в зубьях шестерни или сколы. После этого сам редуктор может заклинить.

Если же вал слетает со своего предназначенного места, он может с легкостью разнести весь корпус редуктора. Помимо этого частой причиной поломки может быть элементарное пренебрежение масла, которое не было залито вовремя в редуктор заднего моста. Правильнее сказать, что проблема будет заключаться в несвоевременном обновлении масла или его полном отсутствии. Важно знать, что замена трансмиссионного масла должна производиться не реже чем каждые 35 тысяч км пробега автомобиля.

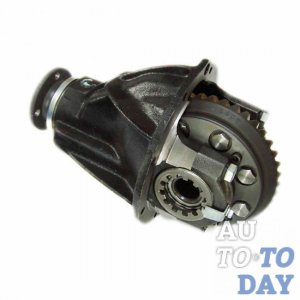

2. Ремонт редуктора заднего моста – меняем деталь самостоятельно

Неисправность редуктора заднего моста очень просто заметить. Определяется проблема при резком торможении, при поворотах, резком ускорении автомобиля. Характеризуются такого рода проблемы наличием сильного шума в области, где расположен задний мост.

Сам ремонт редуктора заднего моста довольно простой процесс даже для самостоятельного его проведения. Изначально необходимым аспектом будет слитие трансмиссионного масла непосредственно из редуктора заднего моста. Карданный вал нужно отсоединять в то время, как само масло будет стекать из корпуса. После этого нужно демонтировать полуоси. Для этого необходимо произвести снятие тормозных барабанов и задних колес.

После данной процедуры нужно открутить болты крепления моста с редуктором. Если будет произведена установка нового редуктора нужно использовать герметик и картонную прокладку. После всего вышеуказанного нужно залить масло непосредственно в редуктор. Сам фланец редуктора должен достаточно плотно быть прикреплен н своем месте вместе с подшипниками.

Само же устройство и конструкция редуктора заднего моста не является столь сложным. Помимо того, практически на всех автомобилях с задним приводом встречается гипоидный вид. Существует одна определенная сложность, которая заключается в том, что может возникнуть проблема с ржавчиной, при снятии тормозных барабанов, а сам металл в некоторых местах может очень сильно прижаться. Тем не менее, суровая человеческая сила и некоторые инструменты с легкостью устранят вышеуказанную проблему.

Если же автолюбитель решил самостоятельно приобрести новый редуктор заднего моста, то ему при самой покупке стоит обратить внимание на то, что цена, которую просят продавцы за одинаковые модели редукторов может быть практически полярная. Вся разница этих чисел будет заключаться всего в двух буквах ОП, что означают – общая проверка.

В свою очередь, это означает, что при проверке заводской в устройстве был выявлен брак. В таком случае весь механизм отправляется на переборку, а теперь так и вовсе продается по сниженной цене. Именно поэтому следует обращаться только к надежным официальным поставщикам деталей для своего автомобиля.

3. Как происходит регулировка редуктора заднего моста?

Регулирование редуктора заднего моста должна производится в определенных случаях, когда у самого редуктора возник характерный гул, который слышится уже при скорости от 30 км в час. Причина этого может возникнуть из-за огромных и постоянных нагрузок транспортного средства. Также, неполадки могут возникнуть при постоянной езде с прицепами или обычным повреждением механики автомобиля. Именно поэтому последующим вариантом развития событий должна быть визуальная проверка всего агрегата.

Сначала нужно снять все элементы редуктора заднего моста: фланцы и сальники, сателлиты вместе с осями, подшипники. Эти элементы необходимо снять, а случае износа одного или нескольких из них нужна полная замена на новую деталь. Как изначально все детали должны выглядеть, можно определить в руководстве по эксплуатации транспортного средства. Если говорить о автомобилях отечественного производства, то замена всех деталей данного устройства произойдет недорого.

После того как были проверены все детали по-отдельности, все было заменено и считается исправным, нужно собрать редуктор обратно. Сначала должна пойти ведущая шестерня, к ней прилагается шайба регулирования, фланец и распорная втулка с подшипниками. После этого необходимо затянуть гайку, но с определенным усилием. Можно для этого использовать специальный ключ со встроенным динамометром. Если же под рукой такого не оказалось, то придется все время использовать мерный рычаг с безменом.

Таким образом каждый миллиметр хода рычага нужно будет сопровождать постоянным измерением давления с помощью бензина на него. Это достаточно хлопотный процесс, поэтому осторожность и точность здесь превыше всего. Сама гайка должна быть затянута на один Ньютон. Фланец при этом будет неподвижен. Его нужно закрепить специальным ключом с распорками, который идеально подходит под пазы данного фланца.

После всей проделанной работы нужно поставить ведомую шестерню на ее первоначальное местоположение, то есть в сам корпус дифференциала, после чего нужно затянуть все необходимые болты. Именно сейчас начнется уже сама непосредственная и долгожданная регулировка люфта. После того, как все детали были установлены, а все гайки были затянуты до минимального упора, нужно провернуть ведомую шестерню.

После этого нужно посмотреть, присутствует ли у нее маленький люфт. Для того, чтобы это определить необходимо покачивать ее с одной стороны в другую. Должен присутствовать люфт, но небольшой. Таким образом, данный люфт – это своего рода запас, который требуется для нагревания редуктора во время непосредственного движения, чтобы избежать лопанья деталей.

После всех вышеуказанных процедур нужно проверить расстояние между теми болтами, которые должны удерживать гайки, которые, в свою очередь, были недавно закручены. Для этого нужно использовать штангенциркуль, так как нужны обязательно точные цифры. После того как будет измерено расстояние, необходимо затянуть гайки с другой стороны плоскости. Желательно это сделать на одинаковую величину.

После, необходимо измерить расстояние между болтами. Оно должно было бы измениться на полтора-два миллиметра. Если все так получилось, то нужно проверить на люфт шестерню. Нужно отметить, что он должен остаться таким же, каким мы его недавно настроили. Все, регулировка завершена.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Ремонт редуктора заднего моста

Конструкция заднего моста автомобилей ВАЗ, Газель, Соболь и подобных, подразумевает наличие в нем редуктора. Это узел выполняет передачу крутящего момента, меняет его направления. Все это возложено на многочисленные шестерни, подшипники, дифференциалы.

Неисправности редуктора заднего моста

Как и любая другая сложная деталь в автомобиле, редуктор заднего моста нуждается в периодическом обслуживании, а так же ремонте изношенных частей.
редуктор заднего моста

редуктор заднего моста
Признаком неисправности редуктора может служить:
  1. повышенный шум от заднего моста. Может быть вызван деформацией балки, износом полуосей и шестерен, утечка масла. Если шум появляется непосредственно после того, как был произведен ремонт редуктора заднего моста, виной тому неправильная регулировка;
  2. шум при разгоне автомобиля может служить сигналом износа подшипников дифференциала, повреждением подшипников полуосей, низким уровнем смазки в редукторе;
  3. шум при разгоне и торможении двигателем. Разрушены, либо сильно изношены подшипники ведущей шестерни, неправильные зазоры между зубьями шестерней главной передачи;
  4. шум при поворотах говорит об износе подшипников полуосей, задирах на поверхности оси сателлитов, а так же причиной может быть тугое их вращение;
  5. стук в момент начала движения. Увеличен зазор в шлицевом соединении вала ведущей шестерни и фланца, увеличенный зазор шестерен главной передачи, разбито отверстие под ось сателлитов в дифференциале.

Для выявления неисправности редуктора заднего моста на ранней стадии, рекомендуется периодически производить его осмотр на предмет утечки масла, внешних повреждений и деформаций, прислушиваться к посторонним стукам и шумам.
неисправные шестерни

неисправные шестерни
Определение неисправности редуктора на ранней стадии, позволит сэкономить весьма солидную сумму. В случае выхода из строя одного узла, обязательно ведет к поломке и других деталей. Так масло, вытекшее из моста по причине течи сальника, повлечет за собой замену главной пары.

Обязательно почитайте

Из-за износа подшипников появляется люфт в редукторе заднего моста, который пагубно скажется на дифференциалах. Следует перебирать мост после 100-150 тысяч пробега, для выявления и замены изношенных шестерен, разбитых подшипников.

Ремонт заднего редуктора

Ремонтом и регулировкой редуктора должны заниматься люди компетентные, понимающие как это устроено и работает. Ведь если неправильно отрегулировать редуктор после ремонта, то спустя совсем небольшой срок, вновь может понадобиться замена тех или иных деталей.

Тем не менее, давайте вкратце рассмотрим процедуру разборки редуктора заднего моста, на примере автомобиля Газель.

Разборка редуктора моста

На зажатом в тисах редукторе откручиваются болты, которыми крепятся стопорные пластины, после чего пластины снимаются. Крышки подшипников перед снятием лучше всего пометить, дабы избежать путаницы при сборке, то же самое делаем с наружными обоймами подшипников. Сами подшипники осматриваем на предмет пригодности дальнейшего их использования.
разборка редуктора заднего моста

разборка редуктора заднего моста
Люфт шестерней полуосей не должен превышать 0,5 мм, если он больше, то, скорее всего, потребуется заменить коробку дифференциала. Дальше нужно открутить планетарную шестерню, выбить и вытащить ось сателлитов.

Извлекаем из корпуса ведущий вал и выбиваем внутренние кольца роликового подшипника через выколотку или подкладку из мягкого металла. После тщательного осмотра всех деталей, выбраковываем имеющие сколы, трещины.

Сборка

В том случае, если все детали редуктора остались прежними, то можно ограничиться заменой сальника и распорной втулки. Если какие-то элементы главной пары подвергались замене, то необходима новая распорная шайба. На вал запрессовывается внутренняя обойма подшипника, и после установки новой распорной втулки он устанавливается в корпус редуктора. Установив новый сальник и надев фланец, затягиваем все это новой гайкой. Устанавливаем на место дифференциал, закручиваем крышки подшипников.

Регулировка

Ответ на вопрос, как отрегулировать редуктор заднего моста, весьма не прост, и требует определенных навыков. Неверная регулировка после сборки, сведет на нет все ваши усилия после ремонта. Поэтому, если вы полностью не уверены в своих силах, рекомендуем обратиться в специализированный сервис, где регулировку произведут специалисты, с использованием специального оборудования.

Мы не будем описывать в данной статье весь процесс регулировки, наиболее полное и наглядное руководство содержится в видеоролике.

Задний мост МТЗ 82: схема, устройсво, регулировки, ремонт

Механизм заднего моста МТЗ 80(82) заключённый в литой чугунный корпус является самой массивной частью трансмиссии трактора. Кроме размещения механизма картер выполняет функцию остова трактора. Внутренняя полость разделена перегородками для усиления корпуса и размещения опор вращения механизмов. Доступ осуществляется через верхний люк, закрывающийся крышкой из листового металла. Верхняя плоскость корпуса является основой для крепления кабины трактора, на задней части корпуса присоединены кронштейны крепления задней навески, по бокам размещены рукава полуосей. В задней части корпуса узла размещён планетарный редуктор заднего ВОМ.

В тракторах МТЗ 50(52) и МТЗ 80(82)  задний мост в сборе, абсолютно взаимозаменяемы.

задний мост мтз

Механизм заднего моста МТЗ 82(80) в сборе

Устройство и принцип работы моста

Мост имеет кинематическую схему с внутри размещёнными конечными передачами. Все детали редуктора работают в общей масляной ванной, смазываются разбрызгиванием, объединены с коробкой передач и промежуточной частью трансмиссии в единую систему смазки. Масло заливается через пробку в верхней крышке КПП до уровня нижней кромки смотрового отверстия. Полный объём заправки маслом трансмиссии составляет 40 литров.

Схема заднего моста

Схема заднего моста МТЗ

Главная передача

Механизм редуктора принимает продольное вращение от вторичного вала КПП прикреплённой к передней стенке корпуса заднего моста. Передача осуществляется через коническую пару шестернёй с винтовыми зубьями. В конструкции моста эта шестерёнчатая пара называется главной передачей. Шестерни принимают созданное КПП передаточное число вращения и преобразовывают продольное вращение в поперечное. Ведущая шестерня размещена на шлицах хвостовика вторичного вала коробки и затянута шплинтующейся гайкой. Ведомая шестерня главной передачи прикреплена к корпусу дифференциала болтами и гайками с фиксирующими отгибными пластинами.

Задний мост

Устройство заднего редуктора МТЗ 82 (80)

Дифференциал

Механизм осуществляет функцию распределения вращательного момента на ведущие колёса при осуществлении трактором поворота, обеспечивая разную угловую скорость вращения ведущих ходовых колёс.

механизм дифференциала
Крестовина, сателлиты и полуосевые шестерни
Дифференциал
Дифференциал в сборе МТЗ 80
сателлит
Сателлит дифференциала

Устройство представляет собой закрытый планетарный механизм в цилиндрическом корпусе, состоящий из двух стянутых болтами частей. Внутри узла расположена крестовина, зажатая двумя половинами корпуса с четырьмя вращающимися на бронзовых втулках сателлитами в виде прямозубых конических шестерён. Между корпусом сателлитом на оси установлены упорные стальные шайбы. Сателлиты взаимодействуют с левой и правой полуосевыми коническими шестернями, которые передают вращение на соответствующие стороны к ведущим шестерням конечной передачи моста. Между полуосевыми шестернями и корпусом установлены бронзовые упорные шайбы. Шестерни в стаканах корпуса вращаются на конических роликовых подшипниках.

Особенностью сборки корпуса дифференциала является, строгое соблюдение положения соединения частей корпуса в соответствии с нанесёнными метками. Обратите внимание при замене  сателлитов и упорных шайб к ним. В старых конструкциях внешняя упорная плоскость шестерни сателлита и прилегающая к ней упорная шайба имеют ровную поверхность в новых исполнениях со сферической поверхностью.

Конечные передачи

Часть механизма, передающая вращение от дифференциала непосредственно к ведущим полуосям моста. В шлицы полуосевых шестерён дифференциала вставлены своими внутренними концами соответствующие левый и правый валы конечных передач. Каждая деталь опирается на два роликовых подшипника. На валах размещены ведущие прямозубые шестерни конечных передач, которые выполнены за одно целое с деталью. Каждый вал опирается на два роликовых подшипника. Ведомые шестерни конечных передач размещены непосредственно на полуосях и соединены через шлицевые втулки. Полуоси опираются на два шариковых подшипника: внутренний размещён в расточке перегородки картера, наружный в чугунном кожухе полуоси. Для предотвращения осевых перемещений деталь фиксируется стопорным кольцом и крышкой кожуха полуоси с самоподжимным сальником.
Дополнительно наружные концы ведущих валов конечных передач соединены с правой стороны с  барабанами правого рабочего и стояночного тормоза, и с левой стороны барабанами левого рабочего тормоза и блокировки дифференциала. Привод блокировки и фиксирующего тормоза осуществляется через трубчатые полости валов конечных передач дополнительными валами. Отдельным механизмом в нижней части картера от промежуточного вала коробки продольно проходит вал привода заднего ВОМ с кулачковой муфтой переключения работы режимов. Вал опирается на подшипники, установленные в расточках поперечных перегородок картера.

Ремонт и регулировка заднего моста МТЗ 80

Задний мост трактора Беларус имеет довольно надёжную конструкцию, при должном уходе узел может эксплуатироваться без капитального ремонта десятками лет. Основными причинами возникновения неполадок являются: систематические перегрузки узла с буксованием, частое использование блокировки под нагрузкой, отсутствие достаточной смазки. Появление недопустимых зазоров: в зацеплении шестерён, на посадочных местах в осях вращения валов и шестерён при износе подшипников, в шлицевых соединениях приводит к появлению недопустимой вибрации при вращении деталей. Как следствие, возникает биение, приводящее к раскрашиванию зубьев колёс редуктора, быстрое разбивание и износ посадочных мест с последующим заклиниванием и полным отказом работы механизма. Рекомендуется при появлении шумов, гула или скрежета прекратить эксплуатацию трактора.

При принятии решения остановки трактора на ремонт обычно руководствуются принципом – « Чем раньше обнаружится  и устранится неполадка в работе механизма, тем менее затратен будет ремонт узла ».

Для осуществления непосредственного доступа к механизму при диагностике и ремонте узла необходимо полностью демонтировать кабину трактора, топливные баки, силовой гидроцилиндр навески и вскрыть верхнюю крышку редуктора моста и КПП, а также слить масло из корпуса трансмиссии. Визуальным осмотром выявляют степень изношенности деталей механизма. Вращением шестерён осматривают состояние зубьев, с помощью оправки (монтировки) проверяют наличие шата на осях и опорах вращения, в посадочных местах деталей механизма, в зацеплении шестерён и шлицевых соединений. Руководствуясь фактом обнаруженных неполадок, принимают решение о демонтаже деталей или узлов механизма для окончательной подробной дефектовки и последующей замены деталей.

детали заднего моста

Схема заднего моста МТЗ 82(80)

Установка шестерни ведущей главной передачи

Правильность установки винтовой конической шестерни на хвостовик вторичного вала КПП заключается в трёх аспектах: должен быть учтён оптимальный зазор в обоймах подшипника вала, выход ведущей шестерни на хвостовике должен быть в заданных пределах, затяжка шестерни гайкой должна обеспечивать целостность конструкции вторичного вала без осевых зазоров.
Устанавливая ведущую шестерню на хвостовик, производят максимальную затяжку фиксирующей гайки. При этом устраняются все осевые зазоры в соединении деталей вторичного вала. Стакан сжимает обоймы подшипника.

Достаточный зазор в подшипнике проверяется усилием вращения, прилагаемым на шестерню, выполненную за одно целое со вторичным валом без учёта зацепления конической пары. Усилие не должно превышать 6-7 Н.м или 0.6-0.7 кгс. Ослабляют натяг в обоймах подшипника путём подкладки пар регулировочных пластин  с толщиной 0,2 и 0,5 мм под стакан подшипника.

В отпрессовочные отверстия фланца стакана вкручиваются болты, которые при затяжке упираются в корпус КПП  и отводят стакан, ослабляя натяг в обоймах. Добившись достаточного зазора, устанавливают пластины соответствующей толщины и затягивают фланец стакана штатными болтами.

Зазор в подшипниках вторичного вала коробки не должен превышать 0,3 мм. При сборке нужно учесть, что расстояние от наружной торцевой плоскости шестерни до наружной плоскости корпуса КПП должно соответствовать 58 ± 0,15 мм.  Недостаточный выход увеличивают путём подкладки шайб под шестерню.

Регулировка главной пары МТЗ 80 заднего моста

При установке зацепления в паре шестерён главной передаче учитываются два аспекта: достаточный зазор в зацеплении, правильное пятно контакта в зубьях пары.

зацепление шестерён

Правильное зацепление конической пары

Для получения нормального зацепления и оптимального пятна контакта зубьев  шестерни должны быть установлены так, чтобы образующие их конусов совпадали. Регулировку бокового зазора в зацеплении регулируют подбором и установкой регулировочных пластин между фланцами стаканов ведущих валов конечных передач и корпусом моста, как и для установки зазора в подшипниках дифференциала.

В установленной новой конической паре зазор в зацеплении должен составлять в пределе от 0,25 до 0,55 мм. Проверку осуществляют индикатором в трёх равноудалённых местах контакта шестерён. А также зазор можно проверить кусочком сложённой газетной бумаги учитывая, что толщина листа газеты составляет 0,1 мм. Зазор определяется опытным путём, учитывая количество слоёв, при котором зубья начинают прорезать слои бумаги.

Корректную настройку осуществляют только после регулировки подшипников вторичного вала КПП. При нормальной работе главной передачи с выработкой допускается зазор до 2мм. Уменьшение зазора в данном случае недопустимо, поскольку нарушается установленный рабочий контакт шестерён, который может привести к заклиниванию пары. Для определения пятна контакта наносят на несколько зубьев ведомой шестерни краску и проворачивают ведущую шестерню в одну и другую сторону. Отпечаток краски на зубьях покажет характер контакта.

описание пятна контакта конических шестерен

Регулировка пятна контакта в главной передачи

Нормальный отпечаток занимает 50% рабочей поверхности зуба и немного смещён к узкому концу зуба. При неправильном контакте необходимо изменить положение ведущей или ведомой шестерни. Пару шестерён не разукомплектовывают, при выходе из строя оной шестерни меняют пару. Регулировку бокового зазора в зацеплении и настройку пятна контакта осуществляют только при установке новой пары, и в процессе эксплуатации не регулируют.

Регулировка  подшипников дифференциала

Плановую регулировку подшипников осуществляют  через каждые 3000 часов работы ориентировочно раз в два сезона. Увеличение зазора в результате износа зубьев и самих подшипников до 0,3 мм приводит к возникновению биения и вибрации в механизме. Признаками неполадки обычно является появление гула и шума при работе. Настройку осуществляют подбором регулировочных прокладок толщиной 0,2 и 0,5 мм фланец стакана левого ведущего вала конечной передачи.

Проверку зазора осуществляют индикатором, подводя его к ведомой шестерне. Раскачивая оправкой с усилием 50-60 кгс. в осевом направлении. Оптимальный зазор в подшипниках  должен быть 0,05мм, также допускается натяг не более 0,1 мм. Допустимы момент сопротивления при вращении дифференциала, приложенный к внешним торцам зубьев ведомой шестерни, должен быть не больше 30-50Н.м или 3-5 кгс.

Так как ведомая шестерня прижимается к правому подшипнику, чтобы не нарушать зазор в зацеплении шестерён главной передачи регулировку производят подбором прокладок с левой стороны. Для этого отсоединяют тяги привода левого тормоза и маслопровод  гидропривода автоблокировки. Затем демонтируют механизм автоблокировки с блокировочным валом и рабочий барабан левого тормоза. Отпускают болты крепления левого стакана и отпрессовывают его, заворачивая болты в демонтажные отверстия во фланце. Таким образом, получая доступ к регулировочным пластинам. После установки нужного пакета пластин затягивают фланец, проворачивая дифференциал, чтобы ролики подшипников заняли правильное место.

Номера подшипников заднего редуктора МТЗ 80(82)

В комплект подшипников входит следующий набор:

  1. Гост 8328-75  подшипник роликовый 42212  на опоры валов конечных передач -4 шт
  2. Гост 8328-75 подшипник шариковый 217 на полуоси моста (взаимозаменяем с 42217)-4 шт
  3. Гост 333-71 подшипник роликовый конический 72215 на дифференциал моста (взаимозаменяем с 30215)- 2 шт

Осуществляя ремонтные работы заднего моста МТЗ 80(82), ответственно отнеситесь к подбору деталей. Часто некачественные составные части приводят негативным последствиям в процессе эксплуатации, а также к последующим дополнительным финансовым и трудовым затратам. Попутно уделяйте внимание  проверке тех. состояния КПП, механизма заднего ВОМ с муфтой переключения режимов работы и его приводом. Устранение выявленных неполадок в вышеописанных механизмах в процессе ремонта заднего моста повысит надёжность трактора и положительно отразится на экономии трудозатрат при последующих ремонтных работах.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
