Датчик холостого хода ваз 2107 инжектор как проверить: Ваз 2107 инжектор проверка датчика холостого хода

Содержание

Замена датчика холостого хода lada 2107 (ваз 2107)

Что же делать, если прыгает холостой ход на ВАЗ 2107, есть ли какая-нибудь панацея от этого? Много неприятностей доставляет владельцам топливная система, но нужно учесть одну особенность – не всегда она виновата. Например, в карбюраторных моторах с классической системой зажигания велика вероятность поломки контактной группы в случае наличия нестабильности оборотов холостого хода. Но с инжекторными моторами все несколько проще. А теперь обо всем более подробно.

Почему обороты двигателя неустойчивые?

Если речь идет о карбюраторе, то можно выделить несколько причин:

Карбюратор засорен, движение воздуха и бензина становится невозможным.
Нарушена работа электромагнитного клапана – сгорела обмотка или засорение жиклера.
Засорены топливные фильтры или воздушный.
Неправильные регулировки карбюратора ВАЗ 2107.

В большинстве случаев виновником становится электромагнитный клапан. Его внешний вид показан на фото. Он необходим в системе питания для следующей цели – открывает подачу топлива при включении зажигания и закрывает при отключении. Следовательно, мотор сразу же после выключения зажигания останавливается.

Электромагнитный клапан карбюратора ВАЗ 2107 – это небольшое устройство, состоящее из следующих элементов:

Корпус.
Обмотка (один конец соединен с металлическим корпусом).
Шток, выполняющий функции клапана, открывающего и закрывающего подачу топлива на холостом ходу.

Медный жиклер с отверстиями. Обратите внимание на то, что жиклеры имеют маркировку, существует несколько размеров.

Работает электромагнитный клапан только тогда, когда включено зажигание. Если вдруг произошел обрыв в цепи питания, можно временно соединить центральный провод прибора с плюсовым выводом аккумуляторной батареи. Только постарайтесь как можно скорее провести ремонт.

Подготовка к регулировке холостого хода

Если не намечается чистка и разборка карбюратора ВАЗ 2107, то из инструментов вам пригодится одна отвертка. Прибор для измерения числа оборотов (тахометр) установлен в приборной панели. Но стоит обзавестись индикатором качества смеси. С его помощью можно сделать воздушнотопливную смесь в идеальной пропорции. В данной статье будет рассказано про регулировку с использованием этого прибора.

Перед началом проведения работ нужно прогреть двигатель до рабочей температуры. Напомним, что таковой является температура около 90 градусов. Также нужно поставить фильтр очистки воздуха на место, чтобы симулировать нормальную работу мотора. Убедитесь в том, что правильно выполнена настройка поплавка. Уровень топлива в камере должен быть всегда стабильным.

Много требований имеется и к зажиганию, газораспределению. Обязательно все зазоры должны быть правильными, а угол опережения зажигания настроен для используемого бензина.

И самое главное – полностью открывайте воздушную заслонку на время проведения регулировки. Вот и все, вкратце приведены работы по подготовке, теперь можно начинать процедуру настройки холостого хода.

Настройка холостого хода ВАЗ 2107

Внимательно осмотрите карбюратор, на нем имеется несколько винтов – качества топливовоздушной смеси и количества. Именно с их помощью сейчас и попробуем отрегулировать карбюратор. Конечно, такой прибор, как газоанализатор, есть не у каждого водителя. Впрочем, не каждый и заботится об уровне СО в выхлопе. Для удобства желательно иметь цифровой или стрелочный тахометр. Как его правильно подключить, вы можете найти в соответствующей статье на нашем сайте.

Итак, запускаете мотор и вращаете винт качества. Прислушайтесь к работе двигателя, нужно остановиться в тот момент, когда число оборотов коленвала окажется максимальным. После этого начинаете вращать винт количества и добиваетесь частоты 1100. И последний шаг – винтом качества устанавливаете частоту 800-900. Обратите внимание на то, что при необходимости регулировку холостого хода нужно повторить.

Вместо свечи вкрутите индикатор качества смеси и добейтесь оптимального цвета – фиолетово-синего или синего. Регулировка качества смеси при помощи этого прибора упрощается. Правда, потребуется еще несколько раз покрутить винт качества и количества.

А что с инжектором?

Здесь все немного проще, так как регулировок проводить не нужно. Причина – за все отвечает умная бортовая система управления. А конкретно за холостой ход – регулятор (РХХ). Кто-то может называть его датчиком холостого хода, но это понятие в корне неверно. Дело в том, что имеется два типа устройств на инжекторных автомобилях – датчики (считывающие) и исполнительные механизмы. Регулятор холостого хода – это шаговый двигатель, он ничего не измеряет, а наоборот, открывает и закрывает подачу воздуха по специальному каналу.

Определить поломку РХХ можно лишь по внешним признакам и то относительно. Дело в том, что на приборной панели не загорится контрольная лампа, если вдруг прикажет долго жить регулятор. Но вот если ощущаются неустойчивые обороты, либо они вовсе пропали, а двигатель дергается и глохнет, то в первую очередь, конечно, стоит проверить работоспособность РХХ. Стоит заметить, что иногда «Чек» может загораться при неисправном РХХ. Происходит это в том случае, если двигатель детонирует. Датчик детонации дает сигнал о неисправности электронному блоку управления.

Поломки РХХ

Если у вас ВАЗ 2107 с инжекторным мотором, то уделяйте должное внимание состоянию систем автомобиля. Если плавают обороты на инжекторном моторе, то нужно смотреть первым делом на регулятор холостого хода. Дело в том, что поломка такого механизма, как РХХ, может привести к очень печальным последствиям, вплоть до дорожно-транспортного происшествия. Вот основные признаки, по которым можно самостоятельно определить поломку регулятора:

Двигатель начинает «жить своей жизнью» – частота вращения коленвала постоянно меняется, то уменьшается, то увеличивается. Следовательно, стрелка тахометра постоянно плавает.
Когда вы запускаете холодный мотор, то частота вращения коленвала не повышается, она колеблется в некотором интервале.
Если включаете мощные электроприборы (например, автомагнитолу, ближний или дальний свет), уменьшаются обороты и не возвращаются на заданный уровень.
При включении нейтральной передачи двигатель начинает глохнуть, если не подгазовывать педалью время от времени.

Это основные признаки того, что регулятор неисправен. По сути, любые перебои с уровнем холостого хода – это первый признак поломки или мелкого дефекта РХХ. Но настало время провести его диагностику. Сделать это будет несложно.

Проведение диагностики

Самый простой метод – это сделать замер напряжения на колодке, к которой подключен регулятор. Это выводы D и А. При включенном зажигании на них должно присутствовать напряжение 12 В. В том случае, если напряжение меньше этого значения, стоит взглянуть на аккумуляторную батарею и генератор. Вполне возможно, что имеет место быть недозаряд аккумулятора. В том же случае, если напряжения нет совсем, необходимо проверить всю цепь питания устройства и продиагностировать ЭБУ.

Переведите мультиметр в режим измерения сопротивления. Между парами выводов А и В, С и D, должно быть сопротивление примерно 53 Ом. Снимите РХХ и подключите (при выключенном зажигании) к колодке. Затем включите зажигание и посмотрите на поведение иглы – она должна полностью выдвигаться при подаче напряжения. В том случае, если это не происходит, можно судить о поломке РХХ.

Иногда помогает простая чистка регулятора. Для этого можно воспользоваться спреями, коих в магазинах достаточное количество. Но в некоторых случаях поможет только замена устройства. Конечно, это не карбюратор ДААЗ, стоимость РХХ окажется во много раз ниже, да и проблем с заменой не возникнет. В том случае, если даже после проведенной замены двигатель не держит холостой ход, необходимо полностью диагностировать инжектор.

Снятие регулятора холостого хода ваз 2107 производят для его замены на новый в случае выхода из строя старого в результате каких-либо механических повреждений. Перед снятием регулятора, его рекомендуется прозвонить тестером на работоспособность, проверка сводится к простому замеру напряжения на выводах колодки, а после его снятия, замер сопротивления на тех же выводах. Для проверки потребуется мультиметр с режимом вольтметра и омметра, а так же стандартный набор инструментов.

Порядок действий по проверке и последующей замене регулятора холостого хода выглядит следующим образом:

Подсоедините минусовую клемму вольтметра на массу двигателя и включите зажигание на автомобиле.
Отсоедините от регулятора колодку, на ее корпусе будет нанесена маркировка выводов.
Подключите положительный вывод вольтметра к выводу «А», а затем к выводу «D». Напряжение на выводах должно быть равно 12В. При любых существенных отклонениях от нормы больше чем в один вольт или при полном отсутствие напряжения причина может быть либо в слабой зарядке аккумуляторной батареи, неисправности проводки питания или неисправность электронного блока управления. После замера, отключите зажигание.

Если напряжение на выводах соответствует норме, но при этом регулятор не выполняет своих прямых функций, то его необходимо менять. Снятие и замена регулятора выглядит следующим образом:

Необходимо снять корпус дроссельной заслонки, подробнее об этом см. Замена корпуса дроссельной заслонки ваз 2107.
После чего, крестовой отверткой отворачиваем два винта крепления регулятора к корпусу заслонки и снимаем его.
Между регулятором и корпусом будет установлена резиновая уплотнительная шайба. Замените ее при обнаружение трещин и других повреждений.

После того, как регулятор холостого хода ваз 2107 снят с автомобиля его необходимо так же прозвонить тестером в режиме омметра. Для этого:

Переведите тестер в режим омметра и замерейте сопротивление между выводами А-В и С-D, оно должно составлять около 52-53 Ом. Далее замерейте сопротивление между выводами А-С и В-D, сопротивление должно стремится к бесконечности или быть достаточно большим. При любых отклонениях от нормы, замените регулятор.

На этом ремонтные работы завершены. Установку нового регулятора произведите в порядке обратном снятию. Перед тем как ставить регулятор, замерейте длину выступа иглы клапана, она не должна выступать более чем на 23мм. Для замера воспользуйтесь штангенциркулем или любой подходящей линейкой. Перед замером, необходимо выдвинуть иглу на максимальное расстояние, для этого подайте на клапан напряжение от аккумуляторной батареи, подключив положительный полюс к выводу «D», а отрицательный к «С». Электромагнитный клапан регулятора работает медленно, поэтому касание проводов выполняйте многократно, пока игла не выйдет на максимальную свою длину. Сделайте замер линейкой и если игла выступает более чем на 23мм, замените клапан.

Неисправность регулятора (он же датчик) холостого хода, либо его нестабильная работа, проявляется так: двигатель автомобиля периодически глохнет при холостых оборотах, при запуске двигателя или же в пробке, либо на светофоре. Замена датчика холостого хода на ваз 2107 не сложная процедура, требующая минимум инструмента и минимум знаний ремонтника, поэтому любой владелец ваз 2107 может легко заменить регулятор своими руками.

Все необходимое для замены

Максимум что может вам понадобиться при этом:

Плоская (шлицевая) и крестовая отвертки
Ключ на 13 (лучше торцевой)
Заранее запаситесь ленточными хомутами, (заменить те, что стоят на патрубках)
Прокладка корпуса дроссельной заслонки

Подготовка машины

Операции по подготовке не сложные и стандартные для любого ремонта, но от их проведения во многом зависят ваша личная безопасность, время, расходуемое на выполнение обслуживания и ремонта, а также качество выполнения работы. Подготавливаем наш автомобиль ваз2107 к замене следующим образом:

Производим мойку автомобиля
По возможности, автомобиль перед работой желательно вымыть снаружи (будете меньше пачкаться при работе), включая днище при необходимости
Если работа (как в нашем случае) предстоит в моторном отделе, то вымыть следует и там тоже
Операцию, связанную с мытьем моторного отсека лучше выполнять на не автоматизированной мойке
Здесь моторный отсек вашего автомобиля вымоют вручную, обработав предварительно кузов снаружи и моторный отсек специфическими моющими составами
А так же удалят грязь, засевшую в арках колес, а так же с днища кузова при помощи направленной струи воды под давлением с просушкой на завершение.

Предупреждение: Производя мойку моторного отсека, вам следует защитить от попадания воды в колодки, датчики и другие исполнительные приборы системы впрыска топлива. Также вам следует избегать попадания воды на стартер и в генератор. Датчики и контакты заматывают изоляционной лентой, либо скотчем, генератор и стартер закрывают полиэтиленовыми пакетами и фиксируют пакеты, чтоб не слетали. Мойка отсека двигателя в любом случае производиться с отсоединением клемм от аккумуляторной батареи. После мойки, перечисленные выше узлы и детали необходимо тщательно просушить, для этого продуйте их струей сжатого воздуха.

Инструкция по диагностике и замене регулятора холостых оборотов

Для выполнения диагностики и замены регулятора, достаточно:

Выключить зажигание
Застопорить автомобиль ваз 2107 ручным (стояночным) тормозом, во избежание самопроизвольного движения
Если стояночный тормоз неисправен, то для фиксации автомобиля вам следует воспользоваться противооткатными башмаками (упорами)
Датчик холостого хода расположен на дроссельной заслонке
Отщелкиваем фиксатор колодки проводов и отсоединяем саму колодку от датчика регулятора холостого хода
На ней нанесена маркировка выводов(A-B-C-D смотрите фото ниже)
Подсоединяем щуп «минус» вольтметра к «массе» мотора
Включаем зажигание на автомобиле, при помощи вольтметра, измеряем напряжение на выходах А и D колодки нашего регулятора холостого хода

Внимание: Напряжение на выводах колодки датчика холостого хода не должно быть меньше 12 Вольт («минусовой» щуп вольтметра при этом должен быть присоединен к «массе» мотора). Если вдруг напряжение не поступает либо оно меньше 12 Вольт – значит либо разряжена аккумуляторная батарея, возможно неисправность цепи питания либо неисправен ЭБУ.

По завершении измерения напряжения производим выключение зажигания на автомобиле

Датчик холостого хода ваз 2107 замена

Снимаем датчик вместе с корпусом дроссельной заслонки. Сам корпус дроссельной заслонки инжекторного двигателя автомобиля снимается для замены уплотнительной прокладки, датчика холостого хода, либо корпуса дроссельной заслонки.

Внимание: Чтобы избежать ожогов, приступайте к выполнению работ только после остывания мотора автомобиля

Итак:

Отсоединяем провода от выводов аккумуляторной батареи
Отцепляем от сектора тросик привода дроссельной заслонки
Отключаем колодку проводов от датчика положения дроссельной заслонки
Отжимаем фиксатор и отсоединяем колодку с проводами от датчика холостого хода

Внимание: При следующей операции вытечет из штуцеров и шлангов некоторое количество охлаждающей жидкости

Ослабляем хомут, и стягиваем со штуцера А, на корпусе дроссельной заслонки патрубок отводящий охлаждающую жидкость
Аналогично снимаем со штуцера Б патрубок, подводящий охлаждающую жидкость

Ослабляем хомут, и стаскиваем со штуцера корпуса патрубок вентиляции картера двигателя
Крестовой отверткой ослабляем червячный хомут патрубка, подводящего воздух к корпусу дроссельной заслонки, затем снимаем его с патрубка
Той же отверткой, ослабляем хомут шланга, подводящего пары топлива к корпусу дроссельной заслонки, затем стаскиваем шланг
Ключом на 13 миллиметров отворачиваем гайки (их всего две), крепящие корпус дроссельной заслонки

Снимаем корпус дроссельной заслонки со шпилек ресивера и достаем уплотнительную прокладку
При помощи крестовой отвертки, отворачиваем два винта, крепящих регулятор холостого хода непосредственно к корпусу заслонки
Достаем датчик холостого хода

Между регулятором холостого хода и корпусом дроссельной заслонки располагается уплотнительное кольцо
Если оно потеряло свою эластичность либо потрескалось – заменяем его
При помощи омметра, замеряем сопротивление между выходами обмоток регулятора

Сопротивление между выводами обмоток А-В и С-D находится
в пределах 52-53 Ома
А сопротивление между выводами обмоток А-С и В-D отражается, как огромное (стремиться к бесконечности).
Иначе регулятор холостого хода является неисправным и его необходимо срочно заменить

Внимание: Перед установкой нового регулятора на автомобиль вам необходимо убедиться, что его игла клапана выступает наружу не более 23-х миллиметров

При помощи штангенциркуля, измеряем расстояние на которое выступает игла нового клапана
Если выступ иглы превышает 23 миллиметра, необходимо подкорректировать ее положение
Для этого подайте напряжение 12 Вольт от аккумулятора на выход D датчика холостого хода (при этом соединение провода с выходом должно быть изолировано)
Оголенным концом провода, который соединен с отрицательным выходом аккумулятора, кратковременно прикасаемся к выводу С, датчика холостого хода
Клапан двигается достаточно медленно, поэтому касания выполняем многократно, этим мы имитируем функции импульсного источника питания
Когда игла окажется в крайнем положении, снова проверяем выступание иглы, если оно не равно 23 миллиметра, клапан заменяем на новый
Теперь, когда клапан отрегулирован, смазываем уплотнительное кольцо моторным маслом
Установку регулятора выполняем в последовательности обратной снятию

На этом замену датчика холостого хода можно считать завершенной, все просто и доступно, нет смысла платить бешеные деньги за услуги СТО при замене регулятора самостоятельно, цена замены – стоимость самого датчика. В дополнение к материалу посмотрите видео.

Источники

Проверка датчика холостого хода ВАЗ 2110 мультиметром

Проверка цепи и датчика положения дроссельной заслонки.

Система холостого хода.Проверка регулятора добавочного воздуха.

проверка регулятора холостого хода ВАЗ 2112.

акты испытаний внутренних электроустановок и электросетей испытание проверк…

Как проверить датчик холостого хода ваз 2110 инжектор.

приложение Тест-Мастер — Регулятор холостого хода.

Дополнительно сделайте попарную проверку.

Схема для проверки щеток ваз 21093.

Как проверить датчик холостого хода ваз 2110.

Признаки неисправности регулятора холостого хода (РХХ).

Датчик заднего хода ваз 2101.

Схема замены ремня генератора матиз Автомобиля ваз 2107 схема системы о нео. ..

Как проверить датчик холостого хода ваз 2110.

Ремонт рхх ваз 2110.

В магазине купил только разъем.

Авто тольятти ваз фото.

Регулятор холостого хода.

Магазины автозапчастей ВАЗ.

Новая лада калина цены.

Регулятор холостого хода — проверка и замена.

Проверка при помощи вольтметра напряжения которое датчик будет выдавать при…

куда ставиться регулятор холостого хода на лада 21074.

ругулятор холостого хода-4.

Какое напряжение должно быть ваз 2115.

Тестер РХХ+МЗ+КЗ.

Руководство по замене датчиков холостого и заднего хода на ВАЗ 2107 инжектор

Если не работает датчик холостого хода на автомобиле ВАЗ 2107 с двигателем инжектор, это проявляется в нестабильной работе на холостом ходу и при запуске. При неисправности ДЗХ возможно создание аварийной ситуации, так как не видно, что водитель сдает задом. В статье даются инструкции по замене ДЗХ и РХХ, а также прилагаются фото.

Замена РХХ своими руками

РХХ нужно почистить, а если не поможет, то тогда менять. Если необходимо заменить датчик холостого хода ВАЗ 2107, то с этой процедурой справится даже начинающий автолюбитель.

Инструменты и материалы

Для процедуры понадобятся следующие инструменты:

торцевой ключ на «13»;
крестообразная и плоская отвертки;
ленточные хомуты для патрубков;
прокладка.

Для проверки работоспособности регулятора понадобится вольтметр. РХХ находится на дроссельной залонке. Напряжение меряется на контактах. Если оно ниже 12 В, то неисправность в управляющем блоке или в цепи питания. Если напряжение равно 12 В, то неисправен регулятор.

Положение регулятора ХХ

Этапы

Регулятор холостого хода на ВАЗ 2107, расположенный на ДЗ, меняется вместе с ее корпусом.

Сама процедура состоит из следующих действий:

В первую очередь обесточивается автомобиль путем отключения отрицательной клеммы на АКБ.
Далее нужно отключить трос, с помощью которого осуществляется управление ДЗ.
Далее необходимо отсоединить колодку проводов от ДПДЗ и от РХХ.
Ослабляем хомуты на патрубках, подводящих и отводящих ОЖ, и отсоединяем их от ДЗ.
Ослабив хомут, следует отсоединить патрубок вентиляции картера.
Далее необходимо ослабить хомут на шланге, который подводит пары топлива к ДЗ, и отсоединить шланг.
Открутив крепежные гайки снимаем корпус ДЗ со шпилек и достаем прокладку.
Далее откручиваем болты крепления и снимаем РХХ.
На снятом регуляторе проверяем уплотнительное кольцо, если оно износилось, меняем его.
Затем проверяем на РХХ напряжение на выводах его обмоток. Между выходами A-C и B-D оно должно быть бесконечным, между A-B и C-D — около 53 Ом. Если показания не такие, прибор нужно менять.
Перед тем как установить новый РХХ нужно проверить, чтобы игла не выступала больше 23 мм, иначе меняем клапан на новый.
Перед заменой прибора нужно смазать уплотнитель моторным маслом.
Установка ДХХ проводится в обратном порядке.

Таким образом, замена датчика холостого хода на ВАЗ 2107 завершена (автор видео — Ovsiuk).

Самостостоятельная замена ДЗХ

Перед тем, как менять прибор, стоит сначала проверить, что возможно перегорели лампочки, плохие контакты, перегорел предохранитель, повреждена проводка. Если причина в неисправности прибора, то его нужно заменить. Проверка лампочек и проводки выполняется мультиметром.

Проверка лампочек мультиметром

Инструменты и материалы

Чтобы заменить датчик холостого хода на ВАЗ следует приготовить инструментарий и необходимые материалы:

ключ на «22» и может потребоваться ключ на «24»;
мультиметр;
отвертку;
плоскогубцы;
тару для масла;
нож;
изоленту;
зубило;
молоток.

Этапы

Перед процедурой замены нужно найти, где расположен прибор. Он должен располагаться на ВАЗ 2107 карбюратор и инжектор справа от коробки переключения передач.

Место расположения ДЗХ

Замена датчика заднего хода ВАЗ 2107 состоит из следующих шагов:

Сначала нужно отсоединить провода, идущие к прибору.
Далее следует окрутить прибор. Для этого лучше воспользоваться воротком, так как со временем крепеж прикипает к картеру. Если вороток не поможет, можно прибегнуть к помощи зубила и молотка.
Затем с помощью ножа необходимо очистить посадочное место от загрязнений.
Удаляя грязь, следует удалить металлическую шайбу и поставить новую деталь.
Установив на место ДЗХ, следует затянуть ключом крепления.
Затем присоединяются провода.

На этом замена завершена.

Замены РХХ и ДЗХ – простые операции, которые может выполнить любой автолюбитель. Научившись менять датчики на «семерке», эти знания можно использовать при ремонте ВАЗ 2108.

Извините, в настоящее время нет доступных опросов.

Видео «Как проверить и заменить ДЗХ»

В этом видео рассматриваются причины неисправности ДЗХ и его замена (автор ролика – «Ремонт авто своими руками»).

Понравилась статья? Поделиться с друзьями:

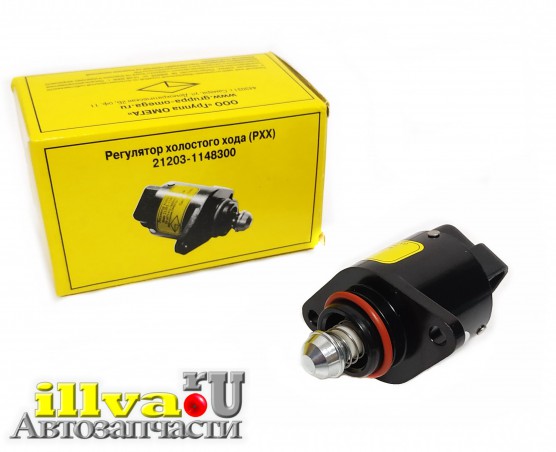

Регулятор холостого хода ваз 2107 инжектор

Замена регулятора холостого хода ВАЗ 2107 (инжектор)

Неисправный регулятор холостого хода приводит к различным сбоям в работе мотора. Одно из них, когда при сбрасывании оборотов двигатель глохнет, что чревато аварийной ситуацией. Как определить неисправность РХХ и провести его замену в статье.

Часто водители называют РХХ датчиком холостого хода, что в корне неправильно. Датчик «снимает» показания и выводит их на экран (или прибор), а регулятор непосредственно управляет работой двигателя. Однако грешен и сам нередко так его называю в силу привычки.

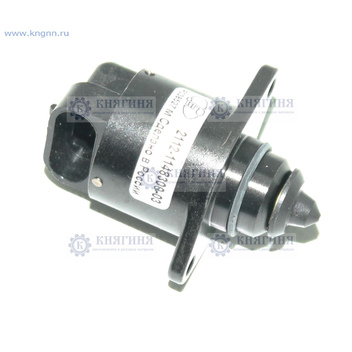

Обычно на инжекторных семёрках установлен РХХ с артикулом 2112-1148300-04 (последняя цифра версия РХХ).

Установлен датчик холостого хода на инжекторной ВАЗ 2107 в нижней части дроссельной заслонки справа. Заменить его на новый не сняв её не получится, но разбирать придётся немного. Но об этом ниже, а сначала рассмотрим признаки неисправности. Хотя замечу, что всё таки реально не снимать заслонку можно, при наличии специальной отвёртки.

Признаки неисправности РХХ ВАЗ

Признаки неисправности регулятора различны, вот основные:

глохнет двигатель при отпускании педали газа;
плохой запуск двигателя;
плавающие обороты двигателя;
повышенные обороты.

Следует учитывать, что некоторые симптомы сломанного РХХ могут совпадать с неисправностью других датчиков: положения коленвала, дроссельной заслонки или массового расхода воздуха. Поэтому точно определить его неисправность можно проведя некоторые измерения самостоятельно или с помощью компьютерной диагностики.

Как проверить регулятор ХХ

Самостоятельная проверка исправности РХХ ВАЗ 2107 да и других моделей заключается в измерении напряжения на колодке подключения, проверки сопротивления между выводами датчика и измерение длины штока.

На рисунке ниже приведён рисунок устройства регулятора холостого хода. Привожу её, чтобы лучше понимать необходимые проверки.

Подключение РХХ

Устройство регулятора холостого хода ВАЗ

Как видно на датчике присутствуют 2 обмотки. Это шаговый электродвигатель, одна обмотка которого выдвигает шток, вторая – втягивает. Обрыв этих обмоток, замыкание между витками или даже обмотками говорит о его неисправности.

Ремонту регулятор не подлежит и при выявлении неисправности, необходима его замена.

Для проведения проверки регулятора необходим мультиметр и штангенциркуль (или линейка).

Для начала нужно отсоединить колодку и включив зажигание проверить наличие напряжения на клеммах A и D. Оно должно быть равно напряжению бортовой сети. Его отсутствие может говорить о неисправности ЭБУ или цепи питания РХХ. Иногда в ЭБУ обрывается резистор и питание не поступает.
Далее, переводим мультиметр в режим измерения сопротивлений и смотрим сопротивление между обмотками A-B и C-D. Оно должно составлять около 52 Ом. В других положениях никаких сопротивлений не должно быть.
Измерьте длину выдвинутого штока, она должна составлять 23 мм. Отклонение от неё так же говорит о неисправности.

Как заменить регулятор холостого хода

Чтобы заменить регулятор можно пойти тремя путями:

с полной разборкой дроссельной заслонки;
частичной;
без снятия.

Я менял регулятор с полной разборкой, так как обнаружил забитые трубки, а внутри ресивера гремела выпавшая заглушка. При разборке и чистке пользовался очистителем карбюратора. Хотя это тот же ацетон и можно было сэкономить.

Очиститель карбюратора если он не нужен под давлением можно легко заменить на простой ацетон

Во втором варианте замена производится без снятия трубок, но со снятием дросселя. В этом случае ослабляется хомут воздуховода, откручивается дроссель и немного, отодвигая снимается со шпилек. Нужно немного провернуть, это даст доступ к болту крепления датчика.

В третьем варианте необходимо наличие специальной отвёртки способной открутить винт крепления датчика. Обычно, это гибкая отвёртка для труднодоступных мест или угловая насадка на шуруповёрт.

Необходимый инструмент

Для замены датчика понадобятся:

Плоская отвёртка.
Крестовая отвёртка.
Торцовый или рожковый ключ на 13.

Замена датчика холостого хода

Чтобы не обжечься замену проводите на остывшем или тёплом двигателе.

отсоедините трос управления заслонкой;
снимите колодку с датчика положения дроссельной заслонки;
снимите колодку с регулятора ХХ;
отсоедините трубки подвода охлаждающей жидкости от корпуса дроссельной заслонки;
снимите патрубок вентиляции картера.
отсоедините патрубок подвода воздуха;
стяните шланг подводящего пары топлива к дроссельной заслонке;
открутите винты и снимите РХХ.

Снятый регулятор ВАЗ

Снимаем неисправный регулятор

Вытаскиваем и устанавливаем на место заглушку

Очищенная дроссельная заслонка

Сборка проводим в обратном порядке.

После замены регулятора не заводите сразу двигатель. Просто включив зажигание выждите секунд 10 — 30 и выключите зажигание. После этого можно заводить. Это время необходимо для калибровки нового регулятора холостого хода ЭБУ.

В идеале, при запуске на холодной машине, обороты должны подняться до 1500 об/мин и по мере прогрева снизится до 800.

Какой РХХ выбрать

Могу посоветовать РХХ двух производителей: Калуга и Стартвольт. Ставил Самарский, но с ним, что-то не повезло, хватило на год, как впрочем и с «PEKAR». Так что какой регулятор лучше можно уточнить у продавцов, так как они имеют информацию по количеству возвратов.

При покупке обращайте внимание на наличие штампов ОТК, даты. Проверяйте люфт штока и отсутствие его прокручивания. Наличие на рынке китайской подделки довольно большое.

Должен ли быть клапан с широкой или узкой шляпкой мне кажется разницы нет. Так как основную роль играет узкая часть до расширения.

Как работает регулятор холостого хода

Как видите на фото клапан при пуске двигателя открывает байпасный канал и по мере прогрева закрывает его. В работе участвует узкая часть клапана.

Замена РХХ — Лада 2107, 1.5 л., 2007 года на DRIVE2

Не так давно стали плавать обороты на холостом ходу, вплоть до остановки двигателя.Начитался форумов, короче пишут везде что может быть что угодно, конкретного ничего не нашёл.
Сегодня решил купить новый регулятор холостого хода (РХХ), в книжке по ремонту почитал как его поменять, думал попроще будет, понаписали там конечно очень много лишнего!
Приехал в гараж посмотрел, покумекал и решил снять РХХ по своему:
Сперва скинул минусовую клему с АКБ и открутил крепление тросика газа с ресивера

а вот и сам новый РХХ

открутил хомут патрубка подачи воздуха и отодвинул его чтобы не мешался

открутил две гайки крепления корпуса дросельной заслонки и вытащил его со шпилек крепления

и вот он уже наш РХХ

он же поближе

отсоединяем от него фишку и откручиваем два винтика

и вот он уже в руках

подизносился малёху

ставим новый в том же порядке

Вся работа заняла минут 15, а в книжке написано снять все шланги с корпуса дросельной заслонки зачем не понятно

При первом пуске после установки включил зажигание без запуска двигателя секунд на 10, для колибровки нового РХХ блоком управления (где то вычитал про это). Ну и потом запуск двигателя, холостые в порядке!

Цена вопроса: 415 ₽ Пробег: 54 450 км

Плавают обороты холостого хода Ваз-2107 инжектор- меняем РХХ

Из-за чего могут самопроизвольно меняться (или плавать) обороты двигателя

Причин этой неприятной неполадки может быть несколько:

Нарушена работа РХХ- регулятора холостого хода

Частота оборотов «движка» на холостом ходу сама собой изменяется и он может даже остановиться, часто мотор не желает запускаться без нажима на педаль «газа». А лампа «Проверьте двигатель», при этом, может и не гореть. При средних и больших оборотах мотор держит обороты ровно, потерь мощности не замечается.

Неполадки в ДМРВ ( датчике массового расхода воздуха)

Если неисправен ДМРВ, обороты могут меняться не только на оборотах холостого хода, а и при любом другом открытии дросселя даже при движении под нагрузкой. Автомобиль может поставить своего хозяина в очень опасную ситуацию, внезапно сбросив «тягу» во время выполнения обгона. Лампа «Проверьте двигатель», как правило, горит. Если вы заметили эти признаки, придется заменить неисправный датчик. Как это выполнить читайте здесь

Подсос воздуха через трещины в шлангах и уплотнениях

Лишний воздух, который попадает во впускной тракт двигателя минуя ДМРВ обедняет горючую смесь. Обороты и мощность мотора меняются, контроллер пытается это исправить. В результате обороты и «тяга» меняются. Но в отличии от случая с неисправным ДМРВ, это происходит не так резко. Лампа «Проверьте двигатель» не горит.

Внимательно осмотрите все трубочки и шланги, которые отходят от корпуса дроссельной заслонки, уплотнительные прокладки, сам корпус заслонки и впускной коллектор на обнаружение трещин. Особое внимание обратите на шланг, идущий к вакуумному усилителю тормозов, так как он часто растрескивается. Случается и такое, что сам вакуумный усилитель начинает «травить» воздух и тогда при нажатии на педаль тормоза обороты мотора поменяются. Устраните все эти неисправности и мотор снова начнет работать ровно.

Другие причины

Автомобиль очень сложная система и описать все невероятное множество возможных сочетаний поломок просто невозможно. «Дергаться» при движении и менять обороты двигатель может и из-за неисправности системы зажигания, форсунок, плохого бензина, попадания воды в бак, загрязнения фильтров и т.д. В каждом конкретном случае нужно внимательно анализировать все признаки и делать выводы. Если ничего не получается, всегда можно пройти проверочную диагностику мотортестером.

Что такое регулятор холостого хода

Когда мы отпускаем педаль «газа», дроссельная заслонка полностью закрывается, перекрывая путь воздуху во впускной коллектор. Работу двигателя в этом случае обеспечивает небольшой по сечению обходной канал, по которому и идет поток воздуха для работы на холостом ходу. В канале установлено устройство, имеющее возможность изменять его проходное сечение и даже полностью его перекрывать. Вот этот механизм и есть регулятор холостого хода. С его помощью ЭБУ-контроллер может поддерживать и менять обороты двигателя на холостом ходу. Зачем? Например, когда мы запустили холодный двигатель и он работает неустойчиво, когда включили обогрев или кондиционер, тем самым добавив нагрузку. Получив информацию с датчиков оборотов коленвала, положения дроссельной заслонки, датчика скорости, температуры контроллер её обрабатывает и отправляет команду на регулятор холостого хода- «добавить воздух» или «убавить воздух». В результате мы имеем стабильную и ровную работу двигателя при отпущенной педали «газа».

Как он это делает? Внутри корпуса скрыт шаговый электродвигатель. На его две обмотки статора подаются попеременно короткие импульсы и вал ротора проворачивается на определенный угол. Связанный с ротором винт воздействует на дросселирующий элемент (иглу) выдвигая или задвигая его в отверстие. Проходное сечение канала меняется, соответственно меняются и обороты холостого хода.

Регулятор холостого хода- устройство, подключение, общий вид

Регулятор может перестать работать по разным причинам. Чаще всего отказывает механическая часть- ломаются или заклинивают детали привода иглы. Особенно «грешат» этим регуляторы холостого хода, купленные в магазинах «по дешевке» из-за их низкого качества. Реже случаются отказы электрической части- перегорание обмоток, обрывы проводов износ или коррозия контактной колодки.

Перед заменой регулятора нам нужно убедиться в том, что причина именно в нем, а не в подводящих питание проводах и разъемах. Для чего, включив мультиметр в режим до 20 вольт, проверьте напряжение на контактах «B» «D» при включенном зажигании. Оно должно составлять около +12 вольт. Если напряжении =0 или оно намного ниже, то причина неисправности где-то в другом месте. Нужно проверить все цепи от контроллера до регулятора и сам контроллер.

Подойдет регулятор от Вазовских инжекторных моделей, например вот этот 2112-1148300-02 от двенадцатой модели. При выборе обратите внимание на качество сборки, упаковку. Лучше покупать изделие крупных известных производителей. И не мешает спросить у продавца какие берут чаще.

Порядок замены регулятора

Отключите «минусовую» и «плюсовую» клеммы от аккумуляторной батареи.

Отсоединяем клеммы аккумуляторной батареи

Отсоедините трос привода дроссельной заслонки. Освободите хомуты и отцепите шланги и патрубок от воздушного фильтра.

Ослабив хомут патрубка снимаем его

Отверните гайки крепления корпуса дроссельной заслонки и сдвиньте его со шпилек. Снимите шайбы и окончательно снимите корпус. Отсоедините контактные колодки датчика положения дроссельной заслонки и регулятора холостого хода. Отверните винты крепления регулятора холостого хода и снимите его. Установите на новый регулятор уплотнительное кольцо и соберите все в обратной последовательности.

Не забудьте установить новое уплотнительное кольцо

Некоторые умельцы выполняют замену регулятора не снимая корпус дроссельной заслонки, некоторые снимают корпус и поворачивают его не отсоединяя шланги. Можете действовать так, как вам удобнее, главное ничего не перепутать.

Настройка после установки

После замены регулятора нужно дать компьютеру возможность настроить его. Для этого нужно включить зажигание и не запуская двигатель выдержать, примерно, десять секунд. Затем выключить зажигание и выждать не меньше трех секунд. Снова включить зажигание и запустить двигатель. Проехать несколько метров вперед или назад. Регулировка завершена, компьютер получил все необходимые данные и откалибровал регулятор холостого хода.

Сообщества › Клуб Любителей Классики (и не только) › Блог › Чистка дроссельного узла и РХХ на ВАЗ-2107 инжектор

Чистку дроссельного узла и регулятора холостого хода (РХХ) проводят в следующих случаях:
— Проблемы с запуском двигателя
— Неровная работа двигателя
— «Плавание» оборотов на холостом ходу
— Зависание оборотов двигателя
— Провалы оборотов и самопроизвольное глушение двигателя
— При плановой чистке каждые 30-50 тыс. км пробега

Обычно, все эти неполадки сопровождаются отсутствием ошибок ЭБУ и наличием визуального загрязнения дроссельной заслонки.

Полный размер

Причинами загрязнения могут являться:
— Картерные газы с парами масла из системы вентиляции картера
— Подсос «грязного» воздуха снаружи мимо воздушного фильтра
— Отработанные газы попадающие во впускной коллектор через неплотное прилегание клапанов.

Для работы нам понадобятся:
— Ключи на 7, 8 и 13, отвертка, линейка
— Очиститель карбюратора, керосин или жидкость типа WD-40 или его аналоги для чистки, ветошь
— Пробки для заглушки шлангов подогрева дросселя
— Новая прокладка дроссельной заслонки
— Герметик-прокладка (по желанию)

Полный размер

Сливать охлаждающую жидкость перед началом работы необязательно — ее потери будут незначительны. Однако, желательно укрыть генератор.
Ослабляем хомуты и отсоединяем от дроссельного узла шланги подачи и отвода охлаждающей жидкости, глушим их пробками. Отсоединяем малый шланг системы вентиляции картера и шланг продувки адсорбера, отсоединяем воздухоподводящий патрубок, снимаем колодки жгутов с датчика РХХ и ДПДЗ.

Полный размер

Отсоединяем трос с сектора дроссельной заслонки, предварительно вынув предохранительную скобу.

Полный размер

Отворачиваем две гайки крепления дроссельного узла и демонтируем его.
Снимаем с рессивера прокладку, вынимаем пластиковый диффузор при его наличии. Оцениваем степень загрязненности дроссельного узла, полости рессивера и воздухоподводящего патрубка.

Для очистки регулятора холостого хода демонтируем его, отвернув два шурупа крепления.
С помощью очистителя карбюратора и ветоши производим чистку дроссельного узла от нагара и отложений. Использование абразивных материалов и металлического инструмента при этом не допускается. Также, очищаем полость рессивера и воздухоподводящий патрубок, плоскости прилегания.

Полный размер

Для тщательной очистки регулятора ХХ необходима его частичная разборка. Для этого, подключаем регулятор обратно к колодке, помещаем в пакет и несколько раз кратковременно включаем зажигание пока пружинка не вытолкнет шток с клапаном. Разборка вручную может привести к выходу регулятора из строя.

Полный размер

Для чистки внутренних частей корпуса регулятора нельзя использовать очиститель карбюратора и прочие жесткие растворители, которые могут повредить лако-красочное покрытие обмоток моторчика. Желательно использовать для этого очистители на основе керосина, уайт-спирита и т.п.
После очистки проверяем люфт и состояние винтовой части штока, головки клапана, уплотнительного кольца, пружины. При большом износе рабочих частей регулятор необходимо заменить.

Полный размер

Перед сборкой шток и рабочую часть регулятора необходимо смазать моторным маслом, техническим вазелином или спец.смазкой, использование консистентных литиевых смазок нежелательно.

Полный размер

Для сборки регулятора, необходимо завернуть шток по часовой стрелке до конца и выставить его по направляющим пазам.

Полный размер

Затем, подключить регулятор к колодке и, работая ключом зажигания, добиться первичного зацепления штока приводом регулятора. Затем, при включенном зажигании снять клемму аккумулятора и кратковременными замыканиями добиться полного втягивания штока.

При установке обратно в дроссельный узел расстояние между кончиком клапана и монтажным фланцем должно составлять не более 23 мм, иначе регулятор будет поврежден.

Полный размер

Перед установкой уплотнительное кольцо смазываем маслом, усилие затяжки — 3-4 Н*м.
Одеваем новую прокладку и устанавливаем дроссельный узел на место в обратном порядке. При необходимости регулируем привод дроссельной заслонки.
Перед пуском двигателя 2-3 раза включаем и выключаем зажигание для настройки РХХ.
Небольшое видео процесса:

Удачи на дорогах!

Чистка дроссельного узла и РХХ на ВАЗ-2107 инжектор — Лада 2107, 1.

6 л., 2006 года на DRIVE2

Всем привет! Что-то в последнее время начали периодически то скакать, то зависать холостые обороты на 2 тысячах, помогало выкл-вкл зажигания, ошибок нет, сама педаль реагирует адекватно, ДПДЗ менял сравнительно недавно. Поэтому возникли подозрения на РХХ, новый на замену уже был в наличии, поэтому решил снять дроссель и почистить там все. До этого чистил его более 3-х лет назад еще при покупке авто, но потом руки как-то не доходили.

Полный размер

Для разборки нам понадобится:
— Ключи на 7,8 и 13, отвертка
— Очиститель карбюратора, WD-40 или его аналог, ветошь
— Пробки для заглушки шлангов подогрева дросселя
— Прокладка дроссельной заслонки
— Герметик-прокладка

Полный размер

Внутри дроссель оказался прилично так в нагаре и масле.

Полный размер

А причина: идет масло в патрубок с сапуна, несмотря на маслоотсекатели, за зиму прям лужица образовалась, видимо, картерные газы уже конкретно давят.

Полный размер

Снял РХХ, на игле клапана и около отверстия толстый слой нагара.

Полный размер

Чтобы разобрать регулятор, подключаем его обратно к колодке и, включая-выключая зажигание, даем штоку «выпрыгнуть» с посадочного места.

Полный размер

На винтовой части тоже имеется небольшой нагар.

Полный размер

Почистил все это очистителем карбюратора, внутри моторчика использовал ВД-шку, так как она не растворяет лак обмотки. Пластик клапана, конечно, немного потрескался, потемнел, и уже виден износ, но не такой уж критичный. Люфт штока тоже в норме еще, поэтому менять регулятор на новый пока не стал.

Полный размер

Смазал шток моторным маслом (литолом и т.п. нельзя), вкрутил от руки до совпадения пазов и, подключив к фишке, аналогично втянул шток обратно, только в этом случае надо работать клеммой АКБ при включенном зажигании.

Полный размер

Перед установкой смазал герметиком на всякий случай фланец примыкания и стык корпуса с пластиковой частью, где может быть подсос воздуха.

Полный размер

Поставил новую прокладку без герметика. Собрал все обратно, пока ситуация с оборотами не повторилась, будем смотреть. Показалось, что обороты при сбросе газа стали плавнее опускаться и переключение передач стало мягче, без рывков, как раньше.

Полный размер

И еще возник вопрос, некоторые пишут, что для данного дросселя нужен РХХ с маленькой головкой, правда ли это? Так как его прежний владелец уже менял и неизвестно какой там стоял

Как настроить холостой ход на ваз 2107

Регулятор холостого хода ВАЗ-2104, ВАЗ 2105, ВАЗ 2107

Регулятор холостого хода ВАЗ-2104, ВАЗ 2105, ВАЗ 2107

Последовательность выполнения работ по проверке регулятора холостого хода на автомобиле ВАЗ-2104, ВАЗ 2105, ВАЗ 2107

1. Освобождаем фиксатор колодки жгута проводов и отсоединяем колодку от регулятора холостого хода.

На колодке регулятора холостого хода нанесена маркировка выводов.

2. Подсоединяем «минусовой» щуп вольтметра к «массе» двигателя.

3. Включив на автомобиле ВАЗ зажигание, вольтметром измеряем напряжение на выводах А и D колодки регулятора холостого хода.

ВНИМАНИЕ
Напряжение на колодке регулятора холостого хода должно быть не меньше 12 В («минусовой» щуп прибора должен быть подсоединен к «массе» двигателя). Если напряжение не поступает на колодку регулятора холостого хода или оно меньше 12 В — разряжена аккумуляторная батарея, неисправна цепь питания или неисправен ЭБУ.

4. По окончании измерения напряжения выключаем на автомобиле ВАЗ-2104, ВАЗ 2105, ВАЗ 2107 зажигание.

Снятие регулятора холостого хода с автомобиля ВАЗ-2104, ВАЗ 2105, ВАЗ 2107

1. Снимаем корпус дроссельной заслонки.

2. Крестовой отверткой отворачиваем два винта крепления регулятора холостого хода к корпусу дроссельной заслонки.

3. Снимаем регулятор холостого хода. В соединении регулятора холостого хода ВАЗ и корпуса дроссельной заслонки установлено уплотнительное кольцо. Потерявшее эластичность или потрескавшееся кольцо заменяем.

4. Омметром измеряем сопротивление между выводами обмоток регулятора холостого хода ВАЗ-2104, ВАЗ 2105, ВАЗ 2107.

Электрическое сопротивление между выводами А-В и С-D должно бытьв пределах 52-53 Ом. Сопротивление между выводами А-С и В-D должно быть большим (стремиться к бесконечности). Неисправный регулятор холостого хода на автомобиле ВАЗ необходимо заменить.

ВНИМАНИЕ
Перед установкой на автомобиль ВАЗ-2104, ВАЗ 2105, ВАЗ 2107 нового регулятора холостого хода необходимо убедиться, что игла клапана выступает не более чем на 23 мм.

5. Штангенциркулем измеряем выступание иглы нового клапана.

6. Если выступание иглы более 23 мм, необходимо скорректировать ее положение. Для этого подаем напряжение 12 В от аккумуляторной батареи на вывод D регулятора холостого хода (соединение провода с выводом должно быть изолировано). Оголенным концом провода, соединенным с отрицательным выводом аккумуляторной батареи, кратковременно касаемся вывода С регулятора холостого хода.

Поскольку клапан двигается медленно, касания выполняем многократно, имитируя работу импульсного источника питания. После установки иглы в крайнее положение проверяем выступание иглы, которое должно быть равно 23 мм. В противном случае клапан заменяем новым.

Установка на автомобиль ВАЗ-2104, ВАЗ 2105, ВАЗ 2107 регулятора холостого хода

1. Наносим на уплотнительное кольцо моторное масло.

2. Установка регулятора холостого хода выполняется в обратной последовательности.

Если не работает датчик холостого хода на автомобиле ВАЗ 2107 с двигателем инжектор, это проявляется в нестабильной работе на холостом ходу и при запуске. При неисправности ДЗХ возможно создание аварийной ситуации, так как не видно, что водитель сдает задом. В статье даются инструкции по замене ДЗХ и РХХ, а также прилагаются фото.

Замена РХХ своими руками

РХХ нужно почистить, а если не поможет, то тогда менять. Если необходимо заменить 2107, то с этой процедурой справится даже начинающий автолюбитель.

Инструменты и материалы

Для процедуры понадобятся следующие инструменты:

торцевой ключ на «13»;
крестообразная и плоская отвертки;
ленточные хомуты для патрубков;
прокладка.

Этапы

Регулятор холостого хода на ВАЗ 2107, расположенный на ДЗ, меняется вместе с ее корпусом.

Сама процедура состоит из следующих действий:

В первую очередь обесточивается автомобиль путем отключения отрицательной клеммы на АКБ.
Далее нужно отключить трос, с помощью которого осуществляется управление ДЗ.
Далее необходимо отсоединить колодку проводов от ДПДЗ и от РХХ.
Ослабляем хомуты на патрубках, подводящих и отводящих ОЖ, и отсоединяем их от ДЗ.
Ослабив хомут, следует отсоединить патрубок вентиляции картера.
Далее необходимо ослабить хомут на шланге, который подводит пары топлива к ДЗ, и отсоединить шланг.
Открутив крепежные гайки снимаем корпус ДЗ со шпилек и достаем прокладку.
Далее откручиваем болты крепления и снимаем РХХ.
На снятом регуляторе проверяем уплотнительное кольцо, если оно износилось, меняем его.
Затем проверяем на РХХ напряжение на выводах его обмоток. Между выходами A-C и B-D оно должно быть бесконечным, между A-B и C-D — около 53 Ом. Если показания не такие, прибор нужно менять.
Перед тем как установить новый РХХ нужно проверить, чтобы игла не выступала больше 23 мм, иначе меняем клапан на новый.
Перед заменой прибора нужно смазать уплотнитель моторным маслом.
Установка ДХХ проводится в обратном порядке.

Таким образом, замена датчика холостого хода на ВАЗ 2107 завершена (автор видео — Ovsiuk).

Самостостоятельная замена ДЗХ

Ремонт РХХ ВАЗ — Лада 2107, 1.6 л., 2006 года на DRIVE2

Всем привет! Давненько не писал, и вот появился таки повод. Давненько заметил что плавают обороты на хх, как то ездил на диагностику, но по другой причине, неисправностей не было (ошибок бк).Так вот ехал я ехал, все вроде нормально, но заметил что машина какая-то вялая стала буквально за два дня, да и провалы стали появляться в пределах 1500-2000 об. мин., сразу подумал что дпдз, заменил провалы исчезли, машинка поехала пободрее, поехал этим же днем забирать маму с работы, остановился заглушил, пять минут простоя, пробую завестись, никак!И так раза три, вообщем открыл капот и отсоединил клемму от рхх, завел немного подождал пока бк выставит обороты исходя из показаний других датчиков, утром подкинул такой же заведомо неисправный, при этом проверил его не ставя его на свое законное место просто подсоединил клемму и включил зажигание, признаки жизни подавал, но хрустел и шток почти не двигался!Решил разобрать глянуть что и как!Сразу скажу что ремонту подлежит!Но ремонт сможет сделать только пряморукий человек)ну вы понимаете)(руки из жопы и тд и тп, лучше купи новый))Перейдем непосредственно к делу, первым делом снимаем массу с акб, немного ослабляем узел дроссельной заслонки две гайки на 13″, берем коротенькую крестовую отвертку и откручиваем рхх с дроссельного узла, приступаем к ремонту…

Первым делом вынимаем три штырька (4) не забудьте пометить перед тем как разбирать крышка имеет определенное положение установки, затем аккуратно вынимаем все из корпуса, иглой или тоненькой отверточкой вынимаем крышку подшипника (1), под ней подшипник, слегка нажимая на шток скручиваем с него магнит с пошипником(2), под крышечкой которую мы сняли есть небольшой выступ беремся за него маленькими пассатижами и снимем магнит (2) затем все хорошенько чистим от грязи, смазываем свежим литолом только червяк (3), сажаем на секундный клей магнит, МНОГО НЕ ЛЬЕМ ИНАЧЕ МАГНИТ ЗАКЛИНИТ!Предположение для кривых рук)Собираем все обратно и если все правильно ставим и радуемся проделанной работе на заведенном двигателе)

Немного о причине поломки и о принципе работы рхх, собственно рхх просто напросто поддерживает заданные обороты двигателя бк, опять же исходящего из показаний дпкв, прибавляя или убавляя обороты двигателя в зависимости от его температуры, со временем тот самый магнит начинает прокручивать из скопления грязи попадающей через воздухан на червячный механизм что приводит к увелечению усилия передвижения штока, бк дает сигнал на рхх, магнит крутнулся а реакции движка не какой шток то на месте стоит, бк снова дает сигнал и тоже самое, манит может цепляться в определенном положении отсюда скачущие обороты, то есть бк дал сигнал магнит сделал пол оборота и зацепился тем самым выдвинув или задвинув шток но не на столько сколько нужно бк отсюда и скачущие обороты, сажая магнит на клей мы убираем этот касяк, тем самым даем вторую жизнь рхх, ну и себе хорошее настроение от починки своими очумелыми ручками)))надеюсь моя работа послужит кому нибудь инструкцией и поможет решить эту неисправность)))всем удачи!пока!

Сам регулятор

Сообщества › Автоэлектрика › Блог › Вопрос диагностам — отсутствие питания на фишке РХХ ВАЗ-2107i

Всем привет, задавал подобный вопрос в другой группе, но так и не смог получить ответа.
Проблема вот в чем: при прогреве двигателя примерно до 85-90 С и выше, на ходу машина начинает «тупить», теряется мощность, немного подергивает, но не сильно, как например при выходе из строя ДПДЗ когда резко скачут обороты, на газ при этом реагирует адекватно, но при сбросе, прогазовке, они опускается почти до 0, двигатель чуть не глохнет, но затем плавно возвращаются опять к 850-900 и холостые держит, и так до очередной прогазовки. При попытке стронуться в этом режиме также опять «тупит» и не хочет ехать.
«Вылечилось» в итоге это снятием разъема с РХХ при выключенном зажигании, а возможно и его выключение зажигания помогло, так как ситуация повторялась всего 2 раза и не было возможности проверить.
Проверял по сканеру уже при нормально работающем двигателе — ошибок нет, число шагов РХХ на холостых — 36, на заглушенную вроде 101 выставилось, вручную также шаги изменяются, обороты соответственно увеличиваются-уменьшаются, ничего подозрительного не выявлено, то есть проблема возникает спонтанно.
И вот, решил замерить фишку как описано в инструкции к авто.

Везде

Должно подаваться питание 12В на контакты А и Д, но на Д оно отсутствует, перепроверял — его нет.

Полный размер

Так вот, это инструкция «кривая», так там должен быть + или нет? Как еще можно узнать причину, что может быть, раз проблема уходит с выключением зажигания или снятием фишки с РХХ, то проблема в этом датчике, раз ошибок нет?
Также, при первом возникновении проблемы после скидывания фишек появилась такая ошибка, но списываю ее на снятие фишки с ДПДЗ при включенном зажигании, так как больше не появлялась.

Жду советов. Спасибо.

14 апреля 2019 в 17:56 Метки: ваз, ваз-2107i, рхх, дпдз, диагностика

Замена РХХ и ДПДЗ — Лада 2107, 1.6 л., 2010 года на DRIVE2

Добрый день, друзья. Данная запись по большей части для себя. Где-то месяц назад я наконец-то созрел съездить на диагностику ЭБУ и датчиков. Причиной тому стали плавающие обороты и самопроизвольное повышение оборотов до 2000 в пробке. По закону подлости, когда я приехал на диагностику, машина показала идеальную работу всех датчиков. Внешний осмотр показал, что РХХ медленно умирал. Небольшая предыстория. В прошлом году я покупал РХХ в БИ-БИ. То ли датчик сам кривой был, то ли руки у меня не из того места, но мозги не смогли его откалибровать. Обороты поднимались до 3000, появлялись дерганья, а потом движок глох благополучно. Поэтому новый датчик где-то в багажнике валяется, а на старом я отъездил до этой весны.
В прошлую пятницу после работы я заехал снова в БИ-БИ, снаряд же дважды в одну и ту же воронку не падает 😀 Решил сразу менять и ДПДЗ и РХХ, чтобы дважды не разбирать все. Только в этот раз решил взять АвтоВАЗовские датчики.

Полный размер

Сами датчики

Ну а дальше все просто. Снял дроссельную заслонку, протер ее, снял старые датчики, поставил новые. Затем установил все на авто, включил зажигание на 10 секунд. На всякий случай включил зажигание еще раз. На этом процедура калибровки завершилась.
Ну что я могу сказать, проблемы с плавающими оборотами ушли. Вернулся нормальный ХХ. Теперь то, что касается старого РХХ. Во-первых, свободный ход у него составлял 35 мм из положенных 23. Во-вторых я его разобрал. Внутри оказался обрыв провода. При перегреве контакт начинал отходить, и регулятор жил своей жизнью.
Цена вопроса:
— диагностика 900
— РХХ+ДПДЗ 1700

Цена вопроса: 2 600 ₽ Пробег: 23 633 км

Сообщества › Клуб Любителей Классики (и не только) › Блог › Вопрос диагностам — отсутствие питания на фишке РХХ ВАЗ-2107i

Должно подаваться питание 12В на контакты А и Д, но на Д оно отсутствует, перепроверял — его нет.

Полный размер

Жду советов. Спасибо.

Ваз 2107 холостой ход регулировка

Если не работает датчик холостого хода на автомобиле ВАЗ 2107 с двигателем инжектор, это проявляется в нестабильной работе на холостом ходу и при запуске. При неисправности ДЗХ возможно создание аварийной ситуации, так как не видно, что водитель сдает задом. В статье даются инструкции по замене ДЗХ и РХХ, а также прилагаются фото.

Замена РХХ своими руками

Инструменты и материалы

Для процедуры понадобятся следующие инструменты:

торцевой ключ на «13»;
крестообразная и плоская отвертки;
ленточные хомуты для патрубков;
прокладка.

Этапы

Регулятор холостого хода на ВАЗ 2107, расположенный на ДЗ, меняется вместе с ее корпусом.

Сама процедура состоит из следующих действий:

В первую очередь обесточивается автомобиль путем отключения отрицательной клеммы на АКБ.
Далее нужно отключить трос, с помощью которого осуществляется управление ДЗ.
Далее необходимо отсоединить колодку проводов от ДПДЗ и от РХХ.
Ослабляем хомуты на патрубках, подводящих и отводящих ОЖ, и отсоединяем их от ДЗ.
Ослабив хомут, следует отсоединить патрубок вентиляции картера.
Далее необходимо ослабить хомут на шланге, который подводит пары топлива к ДЗ, и отсоединить шланг.
Открутив крепежные гайки снимаем корпус ДЗ со шпилек и достаем прокладку.
Далее откручиваем болты крепления и снимаем РХХ.
На снятом регуляторе проверяем уплотнительное кольцо, если оно износилось, меняем его.
Затем проверяем на РХХ напряжение на выводах его обмоток. Между выходами A-C и B-D оно должно быть бесконечным, между A-B и C-D — около 53 Ом. Если показания не такие, прибор нужно менять.
Перед тем как установить новый РХХ нужно проверить, чтобы игла не выступала больше 23 мм, иначе меняем клапан на новый.
Перед заменой прибора нужно смазать уплотнитель моторным маслом.
Установка ДХХ проводится в обратном порядке.

Таким образом, замена датчика холостого хода на ВАЗ 2107 завершена (автор видео — Ovsiuk).

Самостостоятельная замена ДЗХ

Инструменты и материалы

Чтобы заменить датчик холостого хода на ВАЗ следует приготовить инструментарий и необходимые материалы:

ключ на «22» и может потребоваться ключ на «24»;
мультиметр;
отвертку;
плоскогубцы;
тару для масла;
изоленту;
зубило;
молоток.

Этапы

Замена датчика заднего хода ВАЗ 2107 состоит из следующих шагов:

Сначала нужно отсоединить провода, идущие к прибору.
Далее следует окрутить прибор. Для этого лучше воспользоваться воротком, так как со временем крепеж прикипает к картеру. Если вороток не поможет, можно прибегнуть к помощи зубила и молотка.
Затем с помощью ножа необходимо очистить посадочное место от загрязнений.
Удаляя грязь, следует удалить металлическую шайбу и поставить новую деталь.
Установив на место ДЗХ, следует затянуть ключом крепления.
Затем присоединяются провода.

На этом замена завершена.

Замены РХХ и ДЗХ – простые операции, которые может выполнить любой автолюбитель. Научившись менять датчики на «семерке», эти знания можно использовать при ремонте ВАЗ 2108.

Порядок действий по проверке и последующей замене регулятора холостого хода выглядит следующим образом:

Подсоедините минусовую клемму вольтметра на массу двигателя и включите зажигание на автомобиле.
Отсоедините от регулятора колодку, на ее корпусе будет нанесена маркировка выводов.
Подключите положительный вывод вольтметра к выводу «А», а затем к выводу «D». Напряжение на выводах должно быть равно 12В. При любых существенных отклонениях от нормы больше чем в один вольт или при полном отсутствие напряжения причина может быть либо в слабой зарядке аккумуляторной батареи, неисправности проводки питания или неисправность . После замера, отключите зажигание.

Необходимо снять корпус дроссельной заслонки, подробнее об этом см. .
После чего, крестовой отверткой отворачиваем два винта крепления регулятора к корпусу заслонки и снимаем его.
Между регулятором и корпусом будет установлена резиновая уплотнительная шайба. Замените ее при обнаружение трещин и других повреждений.

После того, как снят с автомобиля его необходимо так же прозвонить тестером в режиме омметра. Для этого:

Переведите тестер в режим омметра и замерейте сопротивление между выводами А-В и С-D, оно должно составлять около 52-53 Ом. Далее замерейте сопротивление между выводами А-С и В-D, сопротивление должно стремится к бесконечности или быть достаточно большим. При любых отклонениях от нормы, замените регулятор.

причин и решения проблемы

Если у вашего автомобиля ВАЗ-2107 возникла неисправность, в результате которой глохнет двигатель, то дальнейшее движение становится проблематичным. Но найти причину этой неисправности для инжекторного двигателя G7 довольно сложно без наличия диагностического оборудования, так как, к сожалению, причин, по которым коленчатый вал перестает вращаться, очень много.

Чаще всего глохнет инжекторный двигатель при работе холостой ход … В этой неисправности может быть задействован дроссельный узел с регулятором холостого хода (РХХ), так как во время работы двигателя дроссельный узел может сильно загрязниться , что приводит к заклиниванию штока РХХ.Чтобы проверить это предположение, ее придется удалить, а при наличии загрязнений аккуратно промыть жидким маслом для промывки скважин, смешанным с грязью.

Если у вас на машине есть сигнализация ВАЗ-2107 , которая работает с электрической цепью бензонасоса, причиной глохнувшего двигателя может быть некачественная работа тех, кто его устанавливал. Если делали это на скручиваниях, то плохо сжатая скрутка со временем ослабевает и, как следствие, теряется контакт. В результате перестает работать электрический топливный насос.

Возможной причиной остановки двигателя может быть переобогащение горючей смеси … Это можно проверить, сняв свечи зажигания. Если они покрыты сажей, значит смесь богатая. Количество бензина, подаваемого в цилиндры двигателя, зависит от положения дроссельной заслонки и правильного показания датчика температуры, который находится слева в задней части головки блока цилиндров. При его замене придется частично слить антифриз из системы охлаждения.

Отказ

также приводит к сильному обогащению смеси датчик массового расхода воздуха (ДМРВ). Проверить его состояние можно мультиметром. Измерение производится между зеленым и красным проводами (2-я и 4-я клеммы, если считать слева направо) при включенном зажигании. Если напряжение больше 1,002 вольт, то его придется заменить.

При сильном обеднении горючей смеси заглохнет и двигатель. А его истощение происходит из-за утечки воздуха за дроссельным узлом.Возможными местами утечки воздуха обычно являются прокладки системы впуска либо в результате ослабления креплений деталей, между которыми они стоят, либо из-за их поломки. Утечки воздуха можно найти с помощью коптильни, используемой пчеловодами. Закурив им моторный отсек, сразу будет видно, куда втягивается дым. А на приличных СТО вместо курильщика используют прибор, называемый дымогенератором.

В этой статье мы поговорим о такой неприятной проблеме, как заглох двигателя и плохой запуск.Рассмотрим основные причины, по которым двигатель глохнет на холостых оборотах и в движении. Кроме того, поговорим о том, почему двигатель не запускается горячим, а также о вариантах решения каждой из вышеперечисленных проблем.

Распространенные причины остановки синглов:

1. Наиболее распространенной является регулятор (датчик) холостого хода, который напрямую связан с частотой вращения холостого хода двигателя. Проверить, не в нем ли поломка, довольно просто. Если автомобиль не заводится, когда вы проворачиваете стартер, нажимаете педаль газа, двигатель должен запуститься.Если обороты начинают плавать сразу после того, как вы убираете ногу с педали — 99%, то причина в регулировке холостого хода. Выход: на это у владельцев ВАЗа уйдет минимум времени.

2. Вторая вероятная причина, по которой двигатель глохнет на холостом ходу, — это проблемы с дроссельной заслонкой. Лечится эта неприятность — банальная.

3. Если после очистки проблема не исчезнет, мы предполагаем, что причиной глохнувшего двигателя на холостом ходу может быть TPS (датчик положения дроссельной заслонки).Проблема решена способом, процедура несложная и действительно выполнимая своими руками.

Нередки случаи, когда двигатель глохнет на ходу, как говорится без причины. Ниже будут перечислены наиболее вероятные и наиболее частые причины, по которым это может происходить.

Мотор глохнет на ходу — причины

1. Некачественное топливо — первое, что приходит в голову большинству из нас, к тому же с этого нужно начинать поиск причины остановки двигателя на ходу. переехать.Вам «повезет», если это произойдет сразу после заправки, и в этом случае можно с уверенностью сказать, что проблема в топливе. Лечится сливом топлива и.

2. Свечи. Как правило, подозрение ложится на них чаще всего, конечно же после плохого топлива. Здесь все просто — откручиваем свечи и при необходимости проверяем их состояние.

3. Фильтр топливный. Засоренный фильтр может прервать подачу топлива, в результате чего вы будете заправляться, а двигатель глохнет на ходу. Достаточно устранить неисправность.

4. Воздушный фильтр. Все так же, как и с топливом, если он забит, то воздух не течет, поэтому топливно-воздушная смесь выходит повторно обогащенной и свечи просто заливаются. К тому же из-за нехватки воздуха двигатель задохнется, то есть мощность упадет, и процесс сгорания смеси в цилиндрах не состоится, в итоге двигатель заглохнет. Чтобы устранить эту неисправность, достаточно заменить воздушный фильтр.

5.Неисправный бензонасос — второй «подозреваемый». Если с вашим топливным насосом не все в порядке, то машина будет вести себя именно так: глохнет на ходу или двигатель вообще не запустится. Проблема решается проверкой помпы, ремонтом или.

6. Аккумулятор. Окисленные клеммы аккумуляторной батареи или плохой контакт могут вызвать остановку двигателя. Проверьте клеммы, при необходимости почистите или замените аккумулятор.

7. Если двигатель глохнет на ходу и больше не запускается, причиной может быть также генератор.Вышедший из строя генератор не заряжается, в результате бортовая сеть автомобиля питается исключительно от аккумулятора, и, как известно, долго прослужит. В результате вы, не подозревая, что автомобиль работает от аккумулятора, продолжаете движение, пока он полностью не разрядится. Лечится — а.

6. В продвинутых автомобилях причины тоже могут быть в электронике и различных датчиках. Если вы в этом не сильны и все вышеперечисленные узлы и детали в норме, то лучше обратиться к специалистам, иначе можно заменить пол машины без использования набрав…

Почему

глохнет двигатель на горячем, не заводится хорошо прогретый?

1. Первая возможная причина. Во время движения через него проходит большое количество воздуха, из-за чего карбюратор серьезно охлаждается, при этом проходящее через него топливо также охлаждается. В результате температура карбюратора в несколько раз ниже температуры двигателя. Из-за этой особенности возникают проблемы, после долгой поездки вы выключаете двигатель и делаете короткую остановку, при которой карбюратор начинает сильно нагреваться от горячего корпуса двигателя.Оставшийся в поплавковой камере бензин от высокой температуры начинает испаряться, заполняя пустоты — воздушный фильтр, впускной коллектор и сам карбюратор. Образуются воздушные пробки, и в поплавковой камере не остается ни капли топлива.

Решение проблемы довольно простое — несколько раз нажмите педаль газа наполовину и попробуйте запустить двигатель. Это сделает смесь более обедненной и высвободит излишки испарения. Следует отметить, что проблемы с горячим запуском также могут быть следствием аналогичной проблемы, только из-за неисправности топливного насоса или топливопровода.Обычно это происходит в жаркую погоду, когда пары в топливной системе или насосе создают воздушные карманы, препятствующие попаданию топлива в карбюратор.

2. Вторая возможная причина странного поведения прогретого двигателя — проблемы со стартером. Убедитесь, что при попытке запустить двигатель стартер проворачивается, а не просто щелкает или не реагирует вообще. Если да, то подтвердился один из вышеперечисленных вариантов. надо стартер проверить. Если вы в дороге, то проверку можно свести к элементарной проверке кабеля питания стартера или другим визуальным операциям.Если вернешься домой, сделай подробный. В случае неисправности или замены.

3. В качестве альтернативы причиной, когда двигатель не запускается на горячем, может быть разряженная батарея из-за причины, описанной выше, когда генератор не заряжался и батарея полностью села.

Ну вроде ничего не пропустили !? На сегодня все, надеемся, статья поможет, расскажет причину поломки и поможет в решении вашей проблемы. Если вам известны другие причины, а также способы их решения, вы можете дополнить статью, используя форму комментария.Спасибо за внимание.

Чаще всего глохнет инжекторный двигатель на холостом ходу. В данной неисправности может быть задействован дроссельный узел с регулятором холостого хода (РХХ), так как во время работы двигателя дроссельный узел может сильно загрязниться, что приводит к заклиниванию тяги РХХ.Чтобы проверить это предположение, ее придется удалить, а при наличии загрязнений аккуратно промыть жидким маслом для промывки скважин, смешанным с грязью.

Если на вашем автомобиле ВАЗ-2107 стоит сигнализация, работающая с электрической цепью топливного насоса, причиной глохнувшего двигателя может быть некачественная работа тех, кто ее устанавливал. Если делали это на скручиваниях, то плохо сжатая скрутка со временем ослабевает и, как следствие, теряется контакт. В результате перестает работать электрический топливный насос.

Возможной причиной остановки двигателя может быть переобогащение горючей смеси. Это можно проверить, сняв свечи зажигания. Если они покрыты сажей, значит смесь богатая. Количество бензина, подаваемого в цилиндры двигателя, зависит от положения дроссельной заслонки и правильного показания датчика температуры, который находится слева в задней части головки блока цилиндров. При его замене придется частично слить антифриз из системы охлаждения.

Выход из строя датчика массового расхода воздуха (MAF) также приводит к сильному обогащению смеси. Проверить его состояние можно мультиметром. Измерение производится между зеленым и красным проводами (2-я и 4-я клеммы, если считать слева направо) при включенном зажигании. Если напряжение больше 1,002 вольт, то его придется заменить.

При сильном истощении горючей смеси двигатель также заглохнет. А его истощение происходит из-за утечки воздуха за дроссельным узлом.Возможными местами утечки воздуха обычно являются прокладки системы впуска либо в результате ослабления креплений деталей, между которыми они стоят, либо из-за их поломки. Утечки воздуха можно найти с помощью коптильни, используемой пчеловодами. Закурив им моторный отсек, сразу будет видно, куда втягивается дым. А на приличных СТО вместо курильщика используют прибор, называемый дымогенератором.

Также стоит обратить внимание на вакуумный усилитель тормозов, так как через него воздух может засасываться в цилиндры двигателя.Это связано с негерметичностью диафрагмы, что приводит к постоянной связи впускного коллектора с атмосферой. Определить эту неисправность достаточно просто, для этого нужно пережать шланг, соединяющий вакуумный усилитель с впускным коллектором. Если двигатель не заглохнет, то придется менять вакуумный усилитель тормозов.

В контакте с

одноклассники

Help-auto.ru

5 причин, почему глохнет ВАЗ-2107

Всем привет, сегодня хочу рассказать о причинах, по которым ваша машина ВАЗ 2107 глохнет, и из-за этого неприятного раздражения, ты больше не можешь продолжать ехать на своем железном коне.Сегодня мы постараемся рассмотреть основные причины, по которым у вас глохнет двигатель. Конечно, к сожалению, таких причин много. Первая причина — проблемы с регулятором холостого хода (РХХ), обычно машина глохнет на холостом ходу. Pxx может выйти из строя из-за загрязнения, и это приводит к тому, что шток заклинивает. Для уверенности нужно снять РХХ с семерки и тщательно промыть в случае загрязнения. Желательно использовать жидкость, хорошо смывающую масло.

Вторая причина, из-за которой глохнет ВАЗ 2107 — это сигнализация (если, конечно, она установлена), в большинстве случаев сигнализация срабатывает с электрической цепью бензонасоса, но где это у вас спрашивается? К тому же бессовестный механик, подключивший к вам сигнализацию, отсюда может плохо выполнять свою работу и могут последовать проблемы.Причем если все делали на скрутках, то со временем слабеет, и все пишут буквы, как говорится. Мощность на помпу перестает поступать, в результате чего ВАЗ 2107 не заводится.

Третья причина — слишком богатая топливная смесь. Проверить этот вариант можно, открутив свечи, если контакты свечей покрыты сажей, это означает, что смесь слишком богатая. За то, сколько бензина подано в цилиндры, отвечает положение дроссельной заслонки, а также показания датчика температуры; на автомобиле ВАЗ 2107 этот датчик расположен слева в задней части головки блока.Если возникнет необходимость в замене датчика температуры, то придется слить немного, затем часть антифриза. Выход из строя датчика массового расхода воздуха (ДМРВ) на ВАЗ 2107 также приводит к обогащению смеси. Проверить работу ДМРВ можно с помощью мультиметра. Если напряжение больше 1,002 вольт, то его придется заменить.

Четвертая причина — сильное истощение горючей смеси. В результате ваша «семерка» тоже заглохнет. В основном это связано с утечками воздуха.Основные места всасывания — это прокладки системы впуска или ослабление крепления в местах, где они стоят. Чтобы найти утечки воздуха, обычно используют дымогенератор, чтобы увидеть, куда втягивается дым.

И пятая причина — вакуумный усилитель тормозов. Так как через него могут проходить и утечки воздуха. Это происходит из-за негерметичной диафрагмы. Определить неисправный вакуумный бак на ВАЗ 2107 можно, пережав шланг, соединяющий вакуумный усилитель и впускной коллектор, если двигатель не глохнет, то, скорее всего, придется менять вакуумный бак.

Ну вот и все, что мы рассмотрели основные причины глохнет автомобиля ВАЗ-2107, если у вас были другие причины, то пишите в комментариях. Всем до свидания.

www.tungrem.ru

ВАЗ 2107 не простаивает карбюратор

ВАЗ 2107 — не лучшая модель среди автомобилей своего класса по сравнению с зарубежными примерными аналогами. Тем не менее, благодаря невысокой цене и доступному сервису автомобиль уже много лет пользуется популярностью на всем постсоветском пространстве.Автомобиль выпускался с 1982 по 2014 год. То есть самой старой модели более 30 лет. За такой период эксплуатации владелец сможет столкнуться со всеми видами неисправностей и исследовать большинство причин неисправностей.

После нескольких лет эксплуатации ВАЗ 2107, как и практически идентичная модель 2105, начинает проявлять новый характер с изменениями не в лучшую сторону. Неисправности, связанные с силовым агрегатом и его обвесом, имеют различный характер, но симптоматические:

периодически глохнет двигатель;
не сохраняет стабильную динамику;
нестабильный холостой ход;
трудно заводиться;
недостаточная мощность;
повышенный расход топлива.

Все неисправности возникают по двум причинам: нарушение регулировок или износ деталей.

Нестабильная работа двигателя с впрыском

Обычно выражается в самопроизвольном изменении оборотов двигателя. Наблюдается при движении и на холостом ходу. Самая частая причина скорости работы агрегатов впрыска ВАЗ2107 / 2105 — выход из строя ДМРВ (датчика массового расхода воздуха).

Это устройство регулирует количество воздуха, поступающего в двигатель. На основании этих данных ЭБУ регулирует подачу горючей смеси с оптимальным соотношением топлива и воздуха при различных условиях работы двигателя.Соответственно, при отсутствии этого баланса обороты двигателя начинают зависеть от количества подаваемого кислорода. То есть подул ветерок — обороты увеличились, стих — уменьшились.

Убедиться в том, что неисправен именно ДМРВ, довольно просто. Отсоедините разъем устройства, и ЭБУ перейдет в аварийный режим. В этом режиме подача топлива регулируется положением дроссельной заслонки. Если машина стала вести себя адекватнее, значит ДМВР неисправен. Так можно водить, но немного упадет мощность и увеличится расход топлива.

Неисправный датчик массового расхода воздуха не подлежит ремонту, за исключением загрязнения, поэтому вы можете попробовать его почистить.

Алгоритм чистки ДМВР ВАЗ2107 / 2105:

Демонтировать датчик вместе с защитным кожухом.

Открутите два винта и вытащите датчик из основания, не касаясь поверхностей активного элемента (токоизогнутый провод).
Вымойте корпус любым средством для мытья посуды.
С помощью баллона с очистителем для ДМВР или карбюратора на спиртовой основе (без ацетона) аккуратно очистите поверхности.
Обильно залейте 3-4 раза, жидкость должна стечь.
Просушите устройство.
Соберите блок в обратном порядке.

Если проблема не исчезнет, придется покупать новое устройство.

Нестабильная работа карбюраторного двигателя

Природа нестабильных оборотов двигателя ВАЗ2107 / 2105 с карбюраторами такая же, как и у инжекторного, при неконтролируемой подаче воздуха или топлива в камеру сгорания.

Но в этом случае за приготовление горючей смеси отвечает карбюратор. Это полностью механическое устройство, отвечающее за оптимальное соотношение топлива и кислорода для разных режимов работы силового агрегата.

Несмотря на наличие фильтров на впуске топлива и воздуха, они могут работать неэффективно, как правило, из-за длительного срока службы, превышающего указанный в нормах обслуживания. В результате мелкие частицы забивают жиклеры карбюратора.

Водители с большим стажем особо не церемонятся, бросают на сутки карбюратор ВАЗ2107 / 2105 в ведро с бензином, потом продувают со всех сторон сжатым воздухом и карбюратор вроде нормально работает. Это нормальный раствор, но он легко воспламеняется. Среди причин неисправностей двигателя, вызванных поломкой карбюратора, можно выделить:

смещение положения регулировочных винтов от ударов или вибрации;
увеличение диаметра отверстия форсунок из-за износа;
амортизатор износа оси, ограничивающий ее ход;
засорение жиклеров;
нарушение герметичности поплавка.

Для определения неисправности карбюратора ВАЗ2107 / 2105, а она, вероятно, будет сложной, начнем с проверки поплавка на герметичность. Для этого снимаем ее с верхней крышки карбюратора (ее необходимо демонтировать). Если в поплавке есть бензин, выбросьте его; если есть воздух, проверьте его на наличие пузырьков в тазе с водой. Допустим, он сдал экзамен, значит надо проверить пробел.

Поднимите крышку карбюратора в вертикальное положение. Зазор между поплавковой камерой и стенкой карбюратора должен быть 6.5 мм.

Установите крышку карбюратора и дайте двигателю поработать 30 секунд. Снимаем крышку. Уровень бензина должен быть ровно посередине сужающейся поверхности корпуса карбюратора. Если не получилось, следует немного согнуть угол штанги поплавка.

Со временем воздушные и топливные жиклеры забиваются или изнашиваются. В первом случае их необходимо очистить и продуть. Во втором случае следует проверить пропускную способность форсунок с помощью емкости для воды, установленной над мерной форсункой на 1 метр.Они соединены трубкой. Внизу установлена мерная колба. Измерения производятся в см3 / мин. В зависимости от маркировки форсунки объем жидкости, собираемой за минуту в мерной колбе, должен соответствовать.

Намного проще купить комплект жиклеров и заменить их через 7-10 лет эксплуатации карбюратора.

Те, кто использует газовые установки, должны знать, что карбюратор не используется при движении на газе. Со временем внутри сухих форсунок образуется оксид, который забивает отверстия для подачи топлива.Бензиновый автомобиль может не заводиться. Рекомендуется периодически использовать бензин.

Регулировка карбюратора

Регулировка карбюратора состоит из нескольких этапов:

Отрегулируйте плавающее положение, как описано выше.
Проверьте и закрутите винты «качества» и «количества». Вкрутите их до упора и открутите на 2–3 оборота «качественный» винт и 3–4 оборота для «количества».
Подключите тахометр или автотестер к клемме «K» катушки зажигания, а второй датчик — к кузову.
Запустить и прогреть двигатель до температуры 90 ° C

Используйте винт «качества», чтобы установить максимальную скорость холостого хода. Расход бензина увеличивают поворотом винта против часовой стрелки.
Используйте винт «количества» для увеличения скорости примерно на 80-90 об / мин.
Качественным винтом определяем, максимальные ли эти обороты, если нет, то повторяем процедуру.
Если положение регулировочного винта не влияет на частоту вращения двигателя, затяните контрольный винт так, чтобы скорость упала до 800-900 об / мин.

Эта регулировка карбюратора может быть не совсем точной, но не требует специального оборудования.

Если автомобиль заглох

Двигатель, который внезапно заглохнет, не только создает неудобства во время вождения, но и представляет угрозу безопасности водителя и пассажиров. Причин несколько.

Глохнет на холостом ходу:

выход из строя датчика холостого хода;
неисправность датчика дроссельной заслонки;
неисправность датчика положения дроссельной заслонки.

Глохнет на ходу:

отключение подачи топлива или воздуха из-за загрязненного фильтра;
неисправность топливного насоса;
засорение жиклеров карбюратора;
перегрев двигателя.

Диагностику автомобиля, у которого глохнет двигатель в самых неожиданных местах, лучше начинать с проверки датчика холостого хода.

Проверить его работоспособность несложно. Демонтируйте прибор, не снимая контактов, или подключите их после разборки.Возьмите устройство в руки, приложите палец к игле конуса и попросите друга включить зажигание. Если вы чувствуете толчки, то положите устройство обратно. Датчик холостого хода в порядке.

Если датчик дроссельной заслонки вышел из строя, то автомобиль не только заглохнет, но и не заведется, потому что ЭБУ подаст команду на максимальный выброс топлива, свечи заполнятся и двигатель заглохнет.

Если вы находитесь в дороге на автомобиле ВАЗ и возникла проблема с датчиком дроссельной заслонки, то проще не заморачиваться и обратиться в ближайший сервис, но если вы дошли до гаража, то можете воспользоваться следующей инструкцией:

Снимите датчик.
С помощью сверла 2 мм просверлите пластиковую крышку по кругу.
Выньте пластиковую накладку верхнего контактного блока.
На нижней деке очистите гусеницы с помощью WD-40 или медицинского спирта.
То же самое и с контактной группой верхней крышки, но не сгибайте их, тогда они преждевременно съедят гусеницы.
Соберите в обратном порядке.
Промазываем контур любым клеем для пластика.

Недостаточно воздуха

Часто машина заводится хорошо, едет на всасывании, но как только всасывание выключается, двигатель глохнет.Это говорит только об одном — нехватке воздуха. Скорее всего, засорены воздушные жиклеры. Их необходимо открутить и почистить. Затем убедитесь, что машина не должна заглохнуть без всасывания.

Причин некачественной работы автомобильных агрегатов с подобными симптомами невероятное количество, но разобраться в них сможет только специалист, обладающий набором профессиональных диагностических средств. Но если чувствуете себя уверенно — дерзайте, в автосервисах ВАЗа вас уже ждут.

корчим.ru

Почему скачет холостой ход на ВАЗ 2107

Что делать, если на ВАЗ 2107 скачет холостой ход, есть ли от этого панацея? Топливная система доставляет хозяевам массу хлопот, но нужно учитывать одну особенность — не всегда она виновата. Например, в карбюраторных двигателях с классической системой зажигания контактная группа может сломаться при нестабильности холостого хода. А вот с инжекторными моторами все несколько проще. А теперь обо всем поподробнее.

Почему нестабильные обороты двигателя?

Что касается карбюратора, то есть несколько причин:

Карбюратор забивается, и движение воздуха и бензина становится невозможным.
Нарушена работа электромагнитного клапана — перегорела обмотка или засорился жиклер.
Засорены топливные фильтры или воздушные фильтры.
Неправильная регулировка карбюратора ВАЗ 2107.

В большинстве случаев виноват электромагнитный клапан.Его внешний вид показан на фото. Он нужен в системе питания для следующей цели — открывает подачу топлива при включении зажигания и закрывает при выключении. Следовательно, двигатель останавливается сразу после выключения зажигания.

Электромагнитный клапан карбюратора ВАЗ 2107 представляет собой небольшое устройство, состоящее из следующих элементов:

Рама.
Обмотка (один конец соединен с металлическим корпусом).
Шток, который действует как клапан, открывающий и закрывающий подачу топлива на холостом ходу.
Медный жиклер с отверстиями. Обратите внимание, что форсунки имеют маркировку и бывают нескольких размеров.

Электромагнитный клапан работает только при включенном зажигании. Если вдруг в цепи питания возникнет обрыв, можно временно подключить центральный провод устройства к плюсовой клемме аккумуляторной батареи. Просто постарайтесь сделать ремонт как можно скорее.

Подготовка регулировки холостого хода

Если чистка и разборка карбюратора ВАЗ 2107 не планируется, то из инструментов пригодится одна отвертка.В приборной панели установлен прибор для измерения количества оборотов (тахометр). Но стоит обзавестись показателем качества смеси. Его можно использовать для приготовления топливовоздушной смеси в идеальной пропорции. Эта статья расскажет вам о регулировке с помощью этого устройства.

Перед началом работ двигатель необходимо прогреть до рабочей температуры. Напомним, что это температура около 90 градусов. Также нужно поставить воздушный фильтр на место, чтобы имитировать нормальную работу мотора.Убедитесь в правильности настройки поплавка. Уровень топлива в камере всегда должен быть стабильным.

Есть много требований к розжигу, газораспределению. Обязательно нужно, чтобы все зазоры были правильными, а угол опережения зажигания устанавливался в соответствии с используемым бензином. Самое главное, при регулировке открывайте воздушную заслонку полностью. Вот и все, вкратце даны подготовительные работы, теперь можно приступить к процедуре регулировки холостого хода.

Тюнинг на холостом ходу ВАЗ 2107

Внимательно осмотрите карбюратор, на нем несколько винтов — качество воздушно-топливной смеси и количество.Именно с их помощью мы сейчас и попробуем отрегулировать карбюратор. Конечно, не у каждого водителя есть такое устройство, как газоанализатор. Однако не всех заботит уровень CO в выхлопе. Для удобства желательно иметь цифровой или циферблатный тахометр. Как правильно его подключить, читайте в соответствующей статье на нашем сайте.

Итак, заводим мотор и крутим винт качества. Прислушайтесь к работе двигателя, нужно останавливаться в тот момент, когда частота вращения коленчатого вала максимальна.После этого вы начинаете вращать винт количества и выходите на частоту 1100. И последний шаг — винтом качества установите частоту 800-900. Обратите внимание, что регулировку холостого хода при необходимости необходимо повторить.

Вместо свечи вкрутить индикатор качества смеси и добиться оптимального цвета — фиолетово-синего или синего. Контроль качества смешивания с этим устройством упрощен. Правда, вам нужно будет еще несколько раз повернуть винт качества и количества.

А как насчет инжектора?

Здесь все немного проще, так как нет необходимости вносить коррективы. Причина в том, что за все отвечает умная бортовая система управления. Конкретно на холостом ходу — регулятор (РХХ). Кто-то может назвать это датчиком холостого хода, но эта концепция в корне неверна. Дело в том, что на инжекторных автомобилях есть два типа устройств — датчики (считывающие) и исполнительные устройства. Регулятор холостого хода — шаговый двигатель, он ничего не измеряет, а наоборот открывает и закрывает подачу воздуха через специальный канал.

Определить разбивку РХХ можно только по внешним признакам и то относительно. Дело в том, что контрольная лампа на панели приборов не загорится, если регулятор вдруг прикажет долго жить. Но если ощущаются нестабильные обороты, или они совсем исчезли, а двигатель дергается и глохнет, то в первую очередь, конечно, стоит проверить работоспособность РХХ. Стоит отметить, что иногда может загореться «Чек» при неисправности РХХ.Это произойдет, если двигатель взорвется. Датчик детонации сигнализирует о неисправности электронного блока управления.

Поломки МАК

Если у вас ВАЗ 2107 с инжекторным двигателем, то обратите должное внимание на состояние систем автомобиля. Если обороты на инжекторном моторе плавающие, то сначала нужно посмотреть на регулятор холостого хода. Дело в том, что поломка такого механизма, как МАК, может привести к очень печальным последствиям, вплоть до ДТП.Вот основные признаки, по которым можно самостоятельно определить поломку регулятора:

Двигатель начинает «жить своей жизнью» — частота вращения коленчатого вала постоянно меняется, то уменьшается, то увеличивается. Следовательно, стрелка тахометра постоянно плавает.
При запуске холодного двигателя частота вращения коленчатого вала не увеличивается, она колеблется в определенном интервале.
При включении мощных электроприборов (например, автомагнитолы, ближнего или дальнего света) скорость снижается и не возвращается на заданный уровень.
При включении нейтрали двигатель начинает глохнуть, если время от времени не подгазовать педаль.

Это основные признаки неисправности регулятора. Фактически, любые перебои в работе холостого хода являются первым признаком поломки или незначительного дефекта IAC. Но пришло время его диагностировать. Сделать это будет несложно.

Диагностика

Самый простой метод — измерить напряжение на колодке, к которой подключен регулятор.Это клеммы D и A. При включенном зажигании на них должно быть напряжение 12 В. В том случае, если напряжение меньше этого значения, стоит посмотреть на аккумулятор и генератор. Вполне возможно, что аккумулятор недозаряжен. В этом же случае при полном отсутствии напряжения необходимо проверить всю цепь питания устройства и провести диагностику ЭБУ.

Переведите мультиметр в режим измерения сопротивления. Между парами выводов A и B, C и D должно быть сопротивление примерно 53 Ом.Снимаем РХХ и подключаем (при выключенном зажигании) к блоку. Затем включите зажигание и понаблюдайте за поведением иглы — она должна полностью выдвигаться при подаче напряжения. В том случае, если этого не произошло, можно судить о неисправности МАК.

Иногда помогает простая очистка регулятора. Для этого можно использовать спреи, которых в магазинах достаточно. Но в некоторых случаях поможет только замена устройства. Конечно, это не карбюратор ДААЗ, стоимость РХХ будет в разы ниже, а с заменой проблем не возникнет.В том случае, если даже после замены двигатель не работает на холостом ходу, необходимо провести полную диагностику форсунки.

vaz-remzona.ru

Потеря холостого хода на инжекторном двигателе, причины

Перечень основных, наиболее частых причин появления нестабильных оборотов холостого хода или их полного исчезновения на инжекторных двигателях (2111) автомобилей ВАЗ 21083, 21093, 21099. Все неисправности двигателя сгруппированы по системам: система зажигания, система питания, система управления (ECM), сам двигатель.Большинство из них легко идентифицируются с помощью диагностического оборудования, но найти неисправности и без него можно.

Перед выявлением неисправности необходимо визуально осмотреть моторный отсек (элементы системы зажигания, датчики, трубки, шланги), проверить герметичность контактов в соединительных колодках, наконечники высоковольтных проводов в катушка зажигания и свечи зажигания.

Причины нестабильного холостого хода инжекторного ДВС, связанные с системой зажигания

Неисправные свечи зажигания

Неисправности свечей зажигания: залиты после неудачного запуска, изолятор «сломан», зазор между электродами не соответствует норма (0.9 — 1,1 мм) свечи зажигания не соответствуют двигателю по тепловому числу. Внешние признаки: нестабильная работа на холостом ходу, неравномерный выхлоп из глушителя (периодические или частые пропуски). Необходимо задуть свечи: нажать педаль газа до упора и на несколько секунд провернуть двигатель стартером (так называемый режим продувки). Открутив их, оцените состояние контактов, наличие и цвет нагара, проверьте зазор круглым щупом. Неработающие свечи очень часто забиты нагаром или намокли.Но в некоторых случаях визуально определить их неисправность невозможно, поэтому проще всего установить новый комплект и еще раз проверить работу двигателя на холостом ходу.

— «Обрыв» высоковольтных проводов

Внешние вывески похожи на подсвечники. Проверить исправность проводов можно тестером в режиме омметра. Вы можете запустить двигатель в темноте и наблюдать свечение на «пробитых» проводах. Кроме того, необходимо визуально проверить целостность проводов и их наконечников, отсутствие на них грязи и трещин.

измерение сопротивления высоковольтных проводов

Неисправна катушка зажигания (модуль)

Сначала осматриваем катушку: проверяем на наличие трещин и повреждений. Затем проверяем тестером в режиме омметра (см. «Проверка модуля зажигания»). Неудачный тест заменяем исправным.

Неисправности, связанные с системой управления двигателем (ЕСМ)

Неисправен регулятор (датчик) холостого хода (РХХ)

Шток неисправного регулятора не может вовремя перекрыть канал подачи воздуха, необходимый для работы двигателя у ХХ под дроссельной заслонкой.Признаки неисправности регулятора помимо нестабильного холостого хода: запуск двигателя нажатием педали газа, рывки и падение оборотов при переключении передач и накатом, «плавающие» обороты, холостой ход, то есть нет, падение оборотов при мощных потребителях электроэнергии. включены. В то же время на других режимах при нажатой педали «газа» двигатель может нормально работать без сбоев, рывков и рывков. Датчик можно проверить тестером или заменить заведомо исправным (отрегулировав выступ его иглы).

Неисправный датчик положения дроссельной заслонки (TPS)

Неисправный датчик положения дроссельной заслонки может передавать блоку управления неверную информацию о положении дроссельной заслонки. В результате на холостом ходу частота вращения двигателя может резко возрасти и не снижаться до нормального значения или вообще не снижаться. ДПС можно проверить тестером или заменить исправным.

Дроссельная заслонка не закрывается должным образом

Необходимо проверить герметичность закрытия воздушной заслонки, сняв корпус воздушного фильтра.После нескольких нажатий на педаль газа проверьте четкость привода заслонки и ее открытие и закрытие. Если в узле дроссельной заслонки образовался нагар, который мешает герметичности закрытия дроссельной заслонки, удалите его, например, с помощью очистителя карбюратора.

Неисправен датчик температуры охлаждающей жидкости (ДТОЖ)

По показаниям датчика блок управления определяет количество и продолжительность впрыска, насколько далеко переместить шток РХХ и открыть воздух в двигатель.Если ДТОЖ неисправен, то например на морозе агрегат не даст сильно обогатиться смеси при пуске и на холостом ходу (двигатель либо не запустится, либо запустится, а «утроится») . А в жару наоборот дать богатую смесь и обороты ХХ зашкаливают.

Неисправен датчик скорости (ДС)

Признаки: после остановки автомобиля двигатель работает неравномерно, затем скорость стабилизируется, скорость падает при переключении передач и движении накатом.

Неисправен датчик концентрации кислорода (ДК)

Возможно, вышел из строя чувствительный элемент датчика (например, из-за использования некачественного топлива, использования несоответствующих герметиков при ремонте двигателя), змеевик подогрева перегорел, либо неисправна электрическая цепь.Возможно засорение воздухозаборника в датчике (грязь, антикор). Предварительно проверить датчик тестером можно без разборки, но желательна проверка на диагностическом оборудовании.

Причины, связанные с двигателем автомобилей ВАЗ 21083, 21093, 21099

— «всасывание» постороннего воздуха во впускной тракт

Проверить герметичность шлангов, идущих к дроссельному узлу и к вакуумному усилителю тормозов, крепление зажимов. Вакуумный шланг можно защемить, чтобы он не повлиял на работу двигателя.

Клапанные зазоры не отрегулированы

Проверьте и отрегулируйте клапанные зазоры с помощью шайб.

Износ кулачков распределительного вала

Можно определить визуально или с помощью микрометра.

Нарушены фазы газораспределения

Ремень ГРМ подскочил на зуб-два. Или при проведении ремонта метки на шкивах ставятся с отклонением.

Низкая компрессия в цилиндрах двигателя

Изношены, сломаны или заклинившие кольца на поршнях, прогора клапана.Неисправность можно определить, измерив компрессию в цилиндрах двигателя.

Зубчатое колесо сместилось относительно ведущего шкива генератора.

В результате управляющий импульс от датчика положения коленчатого вала не приходит вовремя.

Причины, связанные с системой подачи топлива (системой подачи топлива) и системой улавливания паров топлива

Засоренный топливный фильтр

Периодичность замены топливного фильтра составляет 30 000 км, но возможна и более частая с учетом качество топлива.

Низкое давление в системе питания

Возможно, неисправен регулятор давления на рейке (сливной канал постоянно открыт), бензонасос или топливопроводы повреждены. Требуется визуальный осмотр и проверка давления в системе питания (2,5-3,5 бар).

Забиты форсунки

В этом случае перебои в работе двигателя возможны не только на холостом ходу, но и в других режимах. Выхлоп из глушителя с нерегулярными частыми пустотами.Повышение скорости ХХ возможно из-за их утечек.

Неисправный адсорбер

Прежде всего, проверьте трубки, ведущие к адсорберу.

Примечания и дополнения

При выходе из строя датчиков системы управления двигателем (ЕСМ) загорается лампа «Проверьте двигатель» на панели приборов.

Еще статьи по инжектору для автомобилей ВАЗ 21083, 21093, 21099

Порядок работы системы впрыска топлива на инжекторных двигателях автомобилей ВАЗ 21083, 21093, 21099

Распределительная рампа топливной системы подачи топлива для инжекторных двигателей автомобили ВАЗ 2108, 2109, 21099

ЭБУ ВАЗ 2108, 2109, 21099, стандарты Евро-2

Дроссельный патрубок (узел) системы впрыска ТНВД автомобилей ВАЗ 2103, 2109, 21099

Виды впрыска на инжекторных двигателях автомобилей ВАЗ 2108, 2109, 21099

Карбюратор, шпилька.

Всем привет.

Сначала определите, в чем проблема, с топливом или с зажиганием. А потом даже все меняешь. Когда он заглох и не заводится, проверьте, есть ли искра на всех свечах и есть ли бенз в карбюраторе. Ткните, слоник окропляет?

Скорее всего в трамблере это контактная группа, подшипник, конденсатор …

http: //site/russian/t1152337691.html

У меня был замечательный дефект — треснул резиновый шланг, соединяющий бензобак и топливопровод.Соответственно, бензин все продолжал непредсказуемо. Мелочь недоработка, но как он достал мне мозги, словами не передать! Сколько раз я перебирал зажигание и карбюратор и ни на чем внезапно не останавливался! Ах, как я это запомнил!

Всем привет.
Автомобиль начал глохнуть на ходу (при заклинившей передаче, обычно 3-4 / при выжимании сцепления — при остановке — на холостом ходу).
Началось с того, что заглохло прямо при выходе с работы.Повернул ключ — завелась — поехала. Он не придал значения.
Через день-два «посильнее» заглохло (там же). Не запускалось ни минуты. Завелась — поехала. Через некоторое время на ходу стало глохнуть. Езжу 20-50, на 2-4 передачах, на секунду может глохнуть, машина сразу хочет остановиться, этого конечно нельзя не заметить). Через секунду — два с толкателем заводится, идет дальше. На следующее утро я встал прямо в потоке. Заводить совсем не хотелось.Притащил домой, поменял бегунок, завелась и без проблем ехала, 10 дней. Потом началось то же самое. В первый день заглохла на выходе с работы, завелась и поехала, на следующий день пару раз заглохла на ходу — завелась с толкача, на следующий день заглохла прямо перед домом и смог перекатиться на нейтрали (оставалось 50 метров). Особенно мне понравилось, когда в тот же день я пытался умереть на повороте. Дергается как в конвульсиях, как на лошади, как в кино тормозной газ, ощущения неописуемые.Со стороны это выглядело, наверное, ужасно). Поменял ползунок (опять же да). Завелась с пол-оборота. Через минуту заглохло и все. Посмотрел — топливный фильтр пустой, немного покрутил стартер — фильтр не залил. Пробовал накачать топливо вручную — безрезультатно. Поменял помпу, свечи (пора уже было), ВВ провода, машина ехала как новая. Через пару дней все началось снова. Сегодня он заглох на работе и пару раз в городе. Завтра остановлюсь в потоке…) Стабильность — признак мастерства.
За все эти ситуевины машина не сильно замерзла (по крайней мере, стрелка в начале белой зоны).
Где копать? Не представляю (не специалист по ремонту).
Спасите, а то город поднимется из-за меня)
Основных причин карбюраторных две: 1.Жиклеры. 2. Вакуум. Есть еще 3 причины, но не главная, электромагнитный регулятор холостого хода. в основном проявляется на скорости до 60 км / ч.Подергивание, глохнет на холостом ходу, тупой разгон с подергиванием.

Последний раз редактировалось Майкл Just Michael; 29.01.2017 в 17:13.

Всем привет.
Автомобиль начал глохнуть на ходу (при заклинившей передаче, обычно 3-4 / при выжимании сцепления — при остановке — на холостом ходу).
Началось с того, что заглохло прямо при выходе с работы. Повернул ключ — завелась — поехала. Он не придал значения.
Через день-два «посильнее» заглохло (там же).Не запускалось ни минуты. Завелась — поехала. Через некоторое время на ходу стало глохнуть. Езжу 20-50, на 2-4 передачах, на секунду может глохнуть, машина сразу хочет остановиться, этого конечно нельзя не заметить). Через секунду — два с толкателем заводится, идет дальше. На следующее утро я встал прямо в потоке. Заводить совсем не хотелось. Притащил домой, поменял бегунок, завелась и без проблем ехала, 10 дней. Потом началось то же самое. В первый день заглохла на выходе с работы, завелась и поехала, на следующий день пару раз заглохла на ходу — завелась с толкача, на следующий день заглохла прямо перед домом и смог перекатиться на нейтрали (оставалось 50 метров).Особенно мне понравилось, когда в тот же день я пытался умереть на повороте. Дергается как в конвульсиях, как на лошади, как в кино тормозной газ, ощущения неописуемые. Со стороны это выглядело, наверное, ужасно). Поменял ползунок (опять же да). Завелась с пол-оборота. Через минуту заглохло и все. Посмотрел — топливный фильтр пустой, немного покрутил стартер — фильтр не залил. Пробовал накачать топливо вручную — безрезультатно. Поменял помпу, свечи (пора уже было), ВВ провода, машина ехала как новая.Через пару дней все началось снова. Сегодня он заглох на работе и пару раз в городе. Завтра в потоке заглохну …) Стабильность — признак мастерства.
За все эти ситуевины машина не сильно замерзла (по крайней мере, стрелка в начале белой зоны).
Где копать? Не представляю (не специалист по ремонту).
Спасите, а то город поднимется из-за меня)
Про фильтр и бензонасос не дочитал до конца.Уважаемый, а вы давно меняли сетку в баке и самостоятельно проверяли бензонасос? Например, мембрана? Ладно качает не вручную (распредвал упирался в шток) а от стартера в течении 3-5 секунд. фильтр должен быть заполнен !!!

Стабильная работа двигателя автомобиля ВАЗ 2107 зависит от исправности и правильности настроек его систем. Регулировка холостого хода возможна без привлечения специалистов при соблюдении всех рекомендаций руководства по эксплуатации.Исправный карбюратор с правильно выставленным моментом зажигания и зазорами между контактами трамблера.

Регулирование режима согласно технической документации должно осуществляться с помощью прибора, определяющего уровень СО в выхлопных газах. В гаражных условиях карбюратор обычно регулируется на глаз и по встроенному тахометру. В описании указывается частота вращения коленчатого вала от 700 до 900 об / мин. При более низких значениях карбюраторные системы не могут обеспечить стабильную работу двигателя, при более высоких значениях увеличивается расход топлива.

Силовой агрегат автомобиля ВАЗ 2107 работает на бензине, при этом качество и состав топлива не всегда соответствуют требованиям стандарта. Забитый карбюратор, особенно система холостого хода, может привести к неустойчивой работе. В зависимости от степени загрязнения проявления могут быть разными вплоть до самопроизвольной остановки мотора.

Основные причины нестабильной работы двигателя автомобиля ВАЗ 2107 на холостом ходу:

неправильный уровень топлива в поплавковой камере;
засорение сетчатого фильтра, жиклеров и каналов;
ограничение или препятствие хода клапана в EPHH;
отсасывание воздуха через поврежденные прокладки, мембраны или трубки;
забит воздушный фильтр;
подгорание контактов или неправильный зазор между ними;
некачественные свечи;
неправильная регулировка угла опережения зажигания.

Перед тем, как приступить к настройке карбюратора, следует восстановить его работоспособность, иначе добиться стабильного результата невозможно.

Техническое обслуживание, поиск и устранение неисправностей

Текущие работы с системами, обеспечивающими работу двигателя, следует начинать с полной проверки. Для удобства корпус воздушного фильтра снимается с карбюратора и осматриваются все воздуховоды. На них не должно быть трещин, а материал должен оставаться эластичным.При необходимости карбюратор разбирается и проводится его полная разборка с обнаружением дефектов и заменой неисправных деталей.

Следующий этап — диагностика, устранение выявленных неисправностей и регулировка системы зажигания. Рекомендуется почистить контакты в трамблере мелкой наждачной бумагой, заменить свечи и правильно выставить угол опережения. Сделать это можно с помощью тестера или примитивной тестовой лампы. Переходить непосредственно к регулировке двигателя ВАЗ 2107 имеет смысл только в том случае, если карбюратор и другие системы приведены в порядок.

Настройка силового агрегата

Скорость холостого хода регулируется в хорошо вентилируемом помещении или на улице. Убедитесь, что воздушная заслонка полностью открыта, сдвинув ручку вперед до упора. Теперь карбюратор полностью готов к установке режима.

Последовательность действий мастера следующая:

В выхлопную трубу вставлен датчик устройства, определяющий концентрацию угарного газа в выхлопе. Устройство включается, и с него снимаются показания, характеризующие работу карбюратора.
При превышении установленных параметров винт качества смеси затягивается отверткой. Это действие выполняется в несколько этапов с постоянным контролем выхлопа.
Падение холостого хода компенсируется тем, что карбюратор ВАЗ 2107 регулируется винтом количества смеси.

Процедура продолжается до тех пор, пока двигатель не будет стабильно работать в этом режиме. При отсутствии приспособления регулировку исправного карбюратора на автомобиле ВАЗ 2107 можно произвести и без него.При определенном навыке эта операция не займет много времени.

Регулировка холостого хода без устройства

Опытные мастера и водители настраивают силовой агрегат ВАЗ 2107 следующим образом:

Винт качества карбюраторной смеси устанавливает минимальные обороты, при которых двигатель работает нестабильно, но не глохнет.
Скорость увеличивается за счет добавления смеси.

Процедура проверки качества смеси повторяется до тех пор, пока карбюратор не обеспечит стабильную работу двигателя.

На практике этот способ применяется довольно часто и при достаточном водительском опыте положительный результат гарантирован.

Регулировка холостого хода на карбюраторе ВАЗ 2107

Холостой ход — это режим работы двигателя, при котором нет нагрузки на коленчатый вал. Необходимо поддерживать минимальное количество сгорания топлива, чтобы двигатель не глохнул и ему не приходилось использовать энергию аккумулятора для перезапуска. Нестабильные холостые обороты приводят к тому, что двигатель глохнет или работает с перебоями, поэтому периодически необходимо регулировать обороты холостого хода на ВАЗ 2107 (карбюратор).Сегодня вы узнаете, почему на автомобиле ВАЗ 2107 с карбюратором нет холостого хода и как его отрегулировать.

Регулировка холостого хода на ваз 2107

Почему холостой ход нестабильный — карбюратор ВАЗ 2107?

В зависимости от причин холостой ход может быть нестабильным или вообще отсутствовать. Обе неисправности характерны для любого карбюратора, установленного на ВАЗ 2107.

Для корректной настройки данного режима необходимо знать о причинах, которые могут быть следующие:

Недостаточный или избыточный уровень в поплавке. камера.Поплавковая камера необходима для регулирования давления между топливной системой и диффузором и поддержания постоянного уровня топлива, готового к распылению. При недостаточном уровне камера не успевает подать бензин в камеру, а при слишком высоком уровне переливается так, что топливо не успевает сгореть.
Грязный карбюратор. Он может касаться как своих канальцев, так и отдельных элементов: сетчатых фильтрующих частей, а также клапанов и различных насадок.
В карбюраторе ДААЗ 2107 — 1107010 может выйти из строя датчик холостого хода или это неисправность EPHH.Это обычное дело. Клапан может быть установлен неправильно, из-за чего его трудно перемещать.
Чрезмерная утечка воздуха. Он проявляется в виде протечек в местах стыков деталей карбюратора или имеется пробой прокладки коллектора.
Высокая степень загрязнения воздушного фильтра.
Неисправность распределителя — сгоревшие контакты.
Неправильная регулировка угла опережения или холостого хода ВАЗ 2107 (карбюратор).

Есть решение проблемы для каждой причины.Поэтому рассмотрим более сложные неисправности и выясним, почему холостого хода может вообще не быть.

Нет карбюратора на холостом ходу ВАЗ 2107 — в чем причина?

Понятие «нет хх» на карбюраторе ВАЗ 2107 означает, что помимо нестабильной работы двигателя есть остановка. Это может произойти сразу после запуска или может произойти позже, давая возможность двигателю поработать.

Причины отсутствия холостого хода следующие:

Неисправность принудительного холостого хода экономайзера;
Утечки воздуха;
Неправильная установка угла опережения зажигания.

Все эти проблемы сопровождаются тем, что карбюратор не регулируется. Поэтому сначала научимся устранять причины.

Неисправен датчик EPHH

Экономайзер холостого хода или датчик холостого хода на ВАЗ 2107 находится под капотом и прикручен к карбюратору сбоку. Это небольшой цилиндрический электромагнит, ввинчиваемый в агрегат. На тыльной стороне клапана расположен контакт, провод от которого идет в цепь питания замка зажигания.

Блок управления ЭПХХ: 1 — выходы блока; 2 — корпус; 3 — печатная плата с элементами микроэлектроники.

Если карбюратор не поддается никаким регулировкам или не работает на холостом ходу на ВАЗ 2107, а ХХ очень быстро пропадает или двигатель работает нестабильно, то имеет смысл запустить двигатель и попробовать немного открутить клапан. Если карбюраторный двигатель восстанавливается, слегка затяните клапан и попробуйте изменить количество смеси. В 90% случаев карбюратор снова начинает исправно работать.

Другой случай — полная неисправность клапана. Для этого нужно его проверить. Его нужно подключить напрямую к аккумулятору. Если были слышны щелчки, значит, клапан исправен. Попробуйте вкрутить его в карбюратор и запустить двигатель. В случае успеха нужно искать обрыв в электропроводке и тогда вам не нужно будет регулировать xx.

Утечки воздуха

Это одна из самых сложных проблем, которая может быть вызвана несколькими причинами:

Изогнутая площадь основания
Неисправные прокладки
Дроссельная заслонка не закрыта

Чтобы убедиться в этой проблеме, нужно проверить цвет свечей зажигания и количество оборотов на холостом ходу.Если обороты завышены, а свечи имеют белый налет, значит, смесь обеднена, а значит, воздуха подано больше, чем должно быть.

В этом случае проверка начинается с обработки стыков карбюратора и коллектора очистителем дроссельной заслонки. Начните обработку на впускном коллекторе, затем перейдите к стыку карбюратора и коллектора и завершите EPC. Изменение количества оборотов укажет на наличие утечек воздуха. Он должен располагаться на стыках прокладок.

Однако прокладка не всегда может быть причиной. При неправильной установке и демонтаже карбюраторов на поверхности их стыков могут образоваться неровности, через которые всасывается воздух.

Еще одна причина — открытая дроссельная заслонка. Точнее не до конца закрыта. Так будет правильнее, ведь внизу верхней крышки карбюратора есть болт для регулировки зазора дроссельной заслонки. Если его открутить, то заслонка приоткрывается и в диффузор поступает очень большое количество воздуха, снижая содержание бензина.Поэтому расход становится меньше, а скорость слишком высока, поэтому ее нужно регулировать.

Для фиксации необходимо снять верхнюю крышку и отрегулировать положение дроссельной заслонки. Проблема исчезнет сразу.

Регулировка уровня поплавковой камеры

Это первое, что нужно начать с регулировки любого карбюратора. Именно от этой части будет зависеть расход и устойчивость двигателя. Уровень должен быть на номинальной отметке, установленной производителем, поэтому очень важно соблюдать технологию.

Установка уровня топлива в поплавковой камере:
I — крышка карбюратора; 2 — седло игольчатого клапана; 3 — стоп; 4 — игольчатый клапан; 5 — шарик стопорной иглы; 6 — отводная пробка иглы клапана; 7 — кронштейн поплавка; 8 — язычок; 9 — поплавок; 10 — прокладка.

Снимается верхняя крышка карбюратора, но перед этим нужно вручную накачать бензонасос для проверки установленного уровня. Номинал — уровень бензина, расположенный на половине наклонной поверхности.Если он больше или меньше, то отрегулируйте уровень поплавка, согнув регулировочные щупальца. ХХ оборотов также регулируются поплавковой камерой.

Для проверки достаточно надеть крышку, запустить двигатель и сразу выключить его. Снова откройте крышку и проверьте уровень. После этого можно переходить к следующему этапу.

Как отрегулировать карбюратор ВАЗ 2107 на холостом ходу?

Теперь самое главное. Должен быть тахометр. После проверки всех систем, их исправности и правильности настроек можно приступать к регулировке скорости xx.Для этого машину устанавливают на ровную поверхность, качественно и количественно винты затягивают до упора и откручивают на четыре оборота, так они отрегулированы с завода.

Заранее нужно настроить лаунчер и полностью удалить его. Двигатель должен прогреться до рабочей температуры. Если есть необходимость в холодном пуске, вытащите воздушную заслонку и снимите ее, как только двигатель прогреется. Но не трогайте педаль газа.

Установите скорость 800 об / мин, затянув винт количества топливовоздушной смеси.После этого нужно открутить или затянуть качественный винт таким образом, чтобы обороты стали максимально высокими. Не торопитесь, чтобы сделать процесс настройки более точным.

Снова затяните регулировочный винт до 800 об / мин. Теперь нужно отрегулировать винт качества, пока двигатель не начнет немного трястись. Этот момент будет максимально допустимым с точки зрения экономии топлива и динамики разгона.

Есть еще один метод, заключающийся в циклическом увеличении скорости с помощью качественного винта.Этот процесс можно продолжать очень долго, пока мотор просто не заглохнет. Самое главное, чтобы обороты не опускались ниже 750 об / мин, но и не превышали 900. В противном случае двигатель будет работать нестабильно или потреблять слишком много топлива. Настроить станет сложнее.

Если регулируются завышенные обороты ХХ, то они заметно снижают ресурс двигателя, однако зимой допускается регулировка на холостом ходу до 1000 об / мин, когда карбюратор подмерзает и требует дополнительной смеси.После этого следующую регулировку нужно будет подправить в пружину, чтобы снизить скорость.

Регулировка холостого хода карбюратора ВАЗ 2107 — как и зачем это делается?

Регулировка холостого хода на карбюраторе является неотъемлемой частью обслуживания карбюраторного автомобиля, а в форсунке нам в такой ситуации поможет датчик холостого хода. Сегодня мы рассмотрим настройку этого механизма на автомобиле ВАЗ 2107, но перед этим выясним, почему выполняется настройка ХХ.

Зачем регулировать обороты холостого хода карбюратора?

Карбюратор — это механизм, подающий топливовоздушную смесь в камеру сгорания двигателя в строго заданном соотношении. В зависимости от количества и состава смеси (состав в данном случае называется «качественным») определяется множество характеристик двигателя: стабильность его работы, мощность и расход израсходованного топлива.

Идеально настроенный карбюратор позволяет добиться наиболее эффективной работы двигателя на ХХ.Это означает, что он будет иметь стабильные обороты и максимальную мощность при минимальном расходе топлива. Следовательно, необходимо регулировать обороты холостого хода на карбюраторе при следующих признаках:

Двигатель неоправданный и достаточно большой расход топлива … Эконометрическая стрелка постоянно указывает на неэкономичную работу двигателя, и бензин стал довольно быстро заканчиваться.
Пониженная мощность двигателя. Это означает, что ему трудно набрать необходимые обороты, прежде чем водитель переключится на следующую передачу.Кроме того, может отсутствовать тяга на низких оборотах, двигатель глохнет или педаль газа провисает.

Основная проблема с первыми двумя признаками в том, что это может произойти не только по вине карбюратора. Виноваты топливные фильтры, насосы и неисправная система зажигания.

Самая важная и значимая причина в том, что мотор не держит холостой ход или не поддерживает его стабильность: возможна вибрация двигателя, и стрелка тахометра будет постоянно менять свое положение.В конце концов мотор глохнет сам по себе.

Как отрегулировать холостой ход карбюратора на ВАЗ 2107

После того, как вы обнаружили основные признаки неправильной работы карбюратора, необходимо произвести регулировку холостого хода. Перед тем как приступить к этой процедуре, нужно убедиться, что система зажигания работает исправно, топливные фильтры чистые и топливный насос исправен, только после этого можно приступать к регулировке холостого хода.

Сначала прогрейте двигатель до рабочей температуры.Если это не удается (двигатель глохнет), вытащите ручку ручного управления воздушной заслонкой. После прогрева двигателя заглушите его и на карбюраторе найдите два винта, которые расположены под углом друг к другу. Тот, который стоит перпендикулярно карбюратору, называется регулировочным винтом, или, другими словами, винтом холостого хода. Он определяет количество смеси, которая подается в цилиндры двигателя. Второй винт отвечает за соотношение бензина и воздуха, который смешивается в карбюраторе и называется качественным винтом.Затяните оба винта, а затем открутите винт количества на 4 оборота, а винт качества — на 3. Не забудьте снять всасывающий патрубок.
Снова запустите двигатель. Скорее всего, частота вращения будет неправильной, поэтому затяните или открутите винт с цифрой так, чтобы частота вращения была 850-900 об / мин. Теперь используйте винт контроля качества, чтобы установить двигатель на максимальные обороты. Для этого открутите или затяните винт и внимательно следите за оборотами на тахометре. Для этого не нужно откручивать болт до конца, так как качество достигнет своего пика и свечи будут просто «заливать».Откручивайте до появления соответствующих прерываний.

Обратите внимание, что частота вращения двигателя на холостом ходу меняется в зависимости от сезона. Летом он не должен превышать 900, а зимой — 1000 об / мин.

Видео — Простая настройка своими руками ХХ

Так на карбюраторе ВАЗ 2107 регулируются холостые обороты. Как видите, это совсем не сложно.

ВАЗ 2107 не простаивает: как справиться с проблемой

ВАЗ 2107 — не лучшая модель среди автомобилей своего класса по сравнению с зарубежными примерными аналогами.Тем не менее, благодаря невысокой цене и доступному сервису автомобиль уже много лет пользуется популярностью на всем постсоветском пространстве. Автомобиль выпускался с 1982 по 2014 год. То есть самой старой модели более 30 лет. За такой период эксплуатации владелец сможет столкнуться со всеми видами неисправностей и исследовать большинство причин неисправностей.

После нескольких лет эксплуатации ВАЗ 2107, как и практически идентичная модель 2105, начинает проявлять новый характер с изменениями не в лучшую сторону.Неисправности, связанные с силовым агрегатом и его обвесом, имеют различный характер, но симптоматические:

периодически глохнет двигатель;
не сохраняет устойчивую динамику;
нестабильный холостой ход;
трудно заводиться;
недостаточная мощность;
повышенный расход топлива.

Все неисправности возникают по двум причинам: нарушение регулировок или износ деталей.

Нестабильная работа двигателя с впрыском

Обычно выражается в самопроизвольном изменении оборотов двигателя.Наблюдается при движении и на холостом ходу. Самая частая причина скорости работы агрегатов впрыска ВАЗ2107 / 2105 — выход из строя ДМРВ (датчика массового расхода воздуха).

Это устройство регулирует количество воздуха, поступающего в двигатель. На основании этих данных ЭБУ регулирует подачу горючей смеси с оптимальным соотношением топлива и воздуха при различных условиях работы двигателя. Соответственно, при отсутствии этого баланса обороты двигателя начинают зависеть от количества подаваемого кислорода.То есть подул ветерок — обороты увеличились, стих — уменьшились.

Алгоритм чистки ДМВР ВАЗ2107 / 2105:

Демонтировать датчик вместе с защитным кожухом.

Открутите два винта и вытащите датчик из основания, не касаясь поверхностей активного элемента (токоведущий изогнутый провод).
Вымойте корпус любым средством для мытья посуды.
С помощью баллона с очистителем для ДМВР или карбюратора на спиртовой основе (без ацетона) аккуратно очистите поверхности.
Обильно залейте 3-4 раза, жидкость должна стечь.
Просушите устройство.
Соберите блок в обратном порядке.

Если проблема не исчезнет, придется покупать новое устройство.

Нестабильная работа карбюраторного двигателя

Но в этом случае за приготовление горючей смеси отвечает карбюратор.Это полностью механическое устройство, отвечающее за оптимальное соотношение топлива и кислорода для разных режимов работы силового агрегата.

Водители с большим стажем особо не церемонятся, бросают на сутки карбюратор ВАЗ2107 / 2105 в ведро с бензином, потом продувают со всех сторон сжатым воздухом и карбюратор вроде нормально работает.Это нормальный раствор, но он легко воспламеняется. Среди причин неисправностей двигателя, вызванных поломкой карбюратора, можно выделить:

смещение положения регулировочных винтов от ударов или вибрации;
увеличение диаметра отверстия форсунок из-за износа;
амортизатор износа оси, ограничивающий ее ход;
засорение жиклеров;
нарушение герметичности поплавка.

Для определения неисправности карбюратора ВАЗ2107 / 2105, а она, вероятно, будет сложной, начнем с проверки поплавка на герметичность.Для этого снимаем ее с верхней крышки карбюратора (ее необходимо демонтировать). Если в поплавке есть бензин, выбросьте его; если есть воздух, проверьте его на наличие пузырьков в тазе с водой. Допустим, он сдал экзамен, значит надо проверить пробел.

Поднимите крышку карбюратора в вертикальное положение. Зазор между поплавковой камерой и стенкой карбюратора должен составлять 6,5 мм.

Установите крышку карбюратора и дайте двигателю поработать 30 секунд. Снимаем крышку. Уровень бензина должен быть ровно посередине сужающейся поверхности корпуса карбюратора.Если не получилось, следует немного согнуть угол штанги поплавка.

Со временем воздушные и топливные жиклеры забиваются или изнашиваются. В первом случае их необходимо очистить и продуть. Во втором случае следует проверить пропускную способность форсунок с помощью емкости для воды, установленной над мерной форсункой на 1 метр. Они соединены трубкой. Внизу установлена мерная колба. Измерения производятся в см3 / мин. В зависимости от маркировки форсунки объем жидкости, собираемой за минуту в мерной колбе, должен соответствовать.

Намного проще купить комплект жиклеров и заменить их через 7-10 лет эксплуатации карбюратора.

Те, кто использует газовые установки, должны знать, что карбюратор не используется при движении на газе. Со временем внутри сухих форсунок образуется оксид, который забивает отверстия для подачи топлива. Бензиновый автомобиль может не заводиться. Рекомендуется периодически использовать бензин.

Регулировка карбюратора

Регулировка карбюратора состоит из нескольких этапов:

Отрегулируйте плавающее положение, как описано выше.
Проверьте и закрутите винты «качества» и «количества». Вкрутите их до упора и открутите на 2–3 оборота «качественный» винт и 3–4 оборота для «количества».
Подключите тахометр или автотестер к клемме «K» катушки зажигания, а второй датчик — к кузову.
Запустить и прогреть двигатель до температуры 90 ° C

Используйте винт «качества», чтобы установить максимальную скорость холостого хода. Расход бензина увеличивают поворотом винта против часовой стрелки.
Используйте винт «количества» для увеличения скорости примерно на 80-90 об / мин.
Качественным винтом определяем, максимальные ли эти обороты, если нет, то повторяем процедуру.
Если положение регулировочного винта не влияет на частоту вращения двигателя, затяните контрольный винт так, чтобы скорость упала до 800-900 об / мин.

Эта регулировка карбюратора может быть не совсем точной, но не требует специального оборудования.

Если автомобиль заглох

Двигатель, который внезапно заглохнет, не только создает неудобства во время вождения, но и представляет угрозу безопасности для водителя и пассажиров.Причин несколько.

Глохнет на холостом ходу:

выход из строя датчика холостого хода;
неисправность датчика дроссельной заслонки;
неисправность датчика положения дроссельной заслонки.

Стойки на ходу:

отключение подачи топлива или воздуха из-за загрязненного фильтра;
неисправность топливного насоса;
засорение жиклеров карбюратора;
перегрев двигателя.

Проверить его работоспособность несложно. Демонтируйте прибор, не снимая контактов, или подключите их после разборки. Возьмите устройство в руки, приложите палец к игле конуса и попросите друга включить зажигание. Если вы чувствуете толчки, то положите устройство обратно. Датчик холостого хода в порядке.

Снимите датчик.
С помощью сверла 2 мм просверлите пластиковую крышку по кругу.
Выньте пластиковую накладку верхнего контактного блока.
На нижней деке очистите гусеницы с помощью WD-40 или медицинского спирта.
То же самое и с контактной группой верхней крышки, но не сгибайте их, тогда они преждевременно съедят гусеницы.
Соберите в обратном порядке.
Промазываем контур любым клеем для пластика.

Недостаточно воздуха

Часто машина заводится хорошо, едет на всасывании, но как только всасывание выключается, двигатель глохнет. Это говорит только об одном — нехватке воздуха. Скорее всего, засорены воздушные жиклеры. Их необходимо открутить и почистить. Затем убедитесь, что машина не должна заглохнуть без всасывания.

Причин некачественной работы автомобильных агрегатов с подобными симптомами невероятное количество, но разобраться в них сможет только специалист, обладающий набором профессиональных диагностических средств.Но если чувствуете себя уверенно — дерзайте, в автосервисах ВАЗа вас уже ждут.

Регулировка холостого хода ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Холостой ход — со временем человек, который использует автомобиль с нарушенной частотой вращения холостого хода, решает отрегулировать ее, потому что, как мы все знаем, если частота вращения холостого хода слишком низкая, двигатель будет время от времени останавливаться, а если это завышен, то расход топлива у этого двигателя увеличивается и тут приходится искать, как говорится, золотую середину.

Но чтобы найти эту середину, сначала нужно научиться регулировать обороты холостого хода на автомобиле, а не все люди умеют регулировать обороты холостого хода. Поэтому сегодня мы разберем вопрос регулировки холостого хода на автомобилях семейства «Классик».

Примечание!
Для регулировки понадобится всего одна отвертка!

Резюме:

Советы по регулировке холостого хода:
Во-первых, регулировка должна проводиться при рабочей температуре двигателя (90-95 ° C), а также при регулировке воздушный фильтр должен быть установлен на автомобиле .

Во-вторых, при регулировке холостого хода необходимо отрегулировать уровень топлива в поплавковой камере карбюратора.

В-третьих, необходимо также отрегулировать зазоры клапанов и отрегулировать угол опережения зажигания автомобиля.

В-четвертых, при регулировке холостого хода воздушная заслонка должна быть полностью открыта, это можно проверить, сняв крышу с корпуса воздушного фильтра и, как следствие, посмотрев на заслонку.

В-пятых, регулировка холостого хода автомобиля не всегда проста для новичка, потому что регулировку вращения коленчатого вала и регулировку содержания окиси углерода (CO) необходимо выполнять одновременно.

Примечание!
Для более точной регулировки холостого хода необходимо использовать «Газоанализатор», которого у большинства владельцев нет вообще. Но регулировку можно произвести и без этого устройства, но только это будет сложнее! (Как производить регулировку без этого прибора, см. Рубрику: «Регулировка холостого хода без газоанализатора»)

Как отрегулировать холостой ход на ВАЗ 2101-ВАЗ 2107?

Перед тем, как продолжить настройку, посмотрите фото ниже:

Примечание!
Начнем с того, что на фото выше показаны винты, благодаря которым регулируется холостой ход.Как видите, винты расположены глубоко в корпусе дроссельной заслонки карбюратора, поэтому винт под цифрой «1» на фото не виден. На некоторых автомобилях на оба этих винта запрессовываются втулки, благодаря чему винты можно повернуть только на пол-оборота. Если из-за этих втулок не получается правильно повернуть винт регулировки холостого хода, то выверните винты и, как следствие, сломайте головки втулок. Когда винты будут откручены, сотрите с них остатки сломанных втулок и затем затяните винты на их месте!

Регулировка холостого хода с помощью газоанализатора:

Примечание!
Чтобы вы поняли поподробнее, при закручивании винта частота вращения коленвала будет постепенно уменьшаться, а с обратным эффектом, то есть при откручивании частота вращения будет постепенно увеличиваться!

2) Теперь плавно переходите к регулировке содержания «СО» в выхлопных газах, для этого поверните винт, указанный под цифрой «1» на фото выше.При вкручивании винта под цифрой «1» содержание «СО» в выхлопных газах будет постепенно уменьшаться, а при откручивании — соответственно увеличиваться.

Примечание!
В настоящее время необходимо регулировать содержание «СО» в выхлопных газах по «ГОСТу». Снижать содержание «СО» ниже нормы не нужно, так как в связи с этим может резко возрасти содержание несгоревших углеводородов «СН». Кстати, при регулировке винта «1» можно менять частоту вращения коленчатого вала!

3) И наконец, поверните винт под цифрой «2», тем самым вернув частоту вращения коленчатого вала в норму.После этого также рекомендуется проверить содержание «СО» в выхлопных газах с помощью прибора. Если необходимо заново отрегулировать оба винта, регулируйте их до тех пор, пока работа двигателя и выброс «СО» в атмосферу не достигнут нормы.

Примечание!
После всех регулировок сядьте в машину и резко нажмите, а затем отпустите педаль газа. Следите за тем, чтобы при нажатии на педаль двигатель работал без перебоев, а при отпускании — двигатель автомобиля не должен глохнуть.Если двигатель глохнет после отпускания педали газа, увеличьте скорость вращения коленчатого вала до «800 об / мин». Частота вращения коленчатого вала регулируется винтом под цифрой «2»!

Регулировка холостого хода без газоанализатора:

1) Для начала медленно начинаем вращать винт состава смеси, который обозначен цифрой «1». Вращайте его, пока частота вращения коленчатого вала не станет максимальной. (Частоту вращения коленчатого вала очень легко узнать по показаниям тахометра)

Примечание!
Вращением этого винта регулируется выброс вредных веществ в атмосферу.При закручивании этого винта количество выбрасываемого в атмосферу «СО» будет уменьшаться, а при откручивании — наоборот, увеличиваться!

2) Затем с помощью винта под цифрой «2» установите частоту вращения коленчатого вала на «1100 об / мин».

Примечание!
Винт под цифрой «2» регулирует частоту вращения коленчатого вала, поэтому при вкручивании этого винта скорость будет постепенно уменьшаться, соответственно при откручивании постепенно увеличиваться!

3) И в конце, затягивая винт состава смеси (цифра 1), добиться, чтобы частота вращения коленчатого вала была «800 об / мин».

Вопрос?
Как отрегулировать холостой ход автомобиля? (Ответ напишите в комментариях)

Дополнительный видеоролик:
Другой способ регулировки оборотов холостого хода, который вы можете увидеть на видео ниже:

Примечание!
Даже если вы посмотрите видео, советуем все равно прочитать статью, потому что она написана более подробно!

Ваз 2107

Регулировка холостого хода

Если на автомобиле ВАЗ 2107 с инжекторным двигателем не срабатывает датчик холостого хода, это проявляется нестабильной работой на холостом ходу и пуске.При неисправности ДЖХ есть возможность создать аварийную ситуацию, так как не видно, что драйвер делает резервную копию. В статье дана инструкция по замене ДЖ и МАК, а также фото.

Замена РХХ своими руками

РХХ надо почистить, а если не поможет, то поменять. Если возникла необходимость замены 2107, то с этой процедурой справится даже начинающий автолюбитель.

Инструменты и материалы

Для проведения процедуры вам потребуются следующие инструменты:

ключ торцевой на «13»;
отвертки с крестообразным шлицем и плоской головкой;
хомуты для патрубков;
колодка.

Вам понадобится вольтметр, чтобы проверить исправность регулятора. РХХ расположен на корпусе дроссельной заслонки. Напряжение измеряется на контактах. Если оно ниже 12 В, значит неисправен блок управления или силовая цепь. Если напряжение 12 В, значит, регулятор неисправен.

Этапы

Регулятор холостого хода на ВАЗ 2107, расположенный на ДЗ, меняется вместе с его корпусом.

Сама процедура состоит из следующих шагов:

В первую очередь обесточивают автомобиль отключением отрицательной клеммы на аккумуляторной батарее.
Далее нужно отключить кабель, которым управляется пульт.
Далее нужно отсоединить колодку проводов от ДПС и от РХХ.
Ослабляем хомуты на патрубках подвода и отвода теплоносителя, и отсоединяем их от ДЗ.
Ослабив хомут, отсоедините патрубок вентиляции картера.
Далее необходимо ослабить хомут на шланге, по которому пары топлива подаются на ПДУ, и отсоединить шланг.
Отвинтив гайки крепления, снимаем корпус ДЗ со шпилек и вынимаем прокладку.
Далее откручиваем болты крепления и снимаем РХХ.
На снятом регуляторе проверяем уплотнительное кольцо, если оно изношено, меняем.
Затем проверяем напряжение на выводах его обмоток на РХХ. Между выходами A-C и B-D оно должно быть бесконечным, между A-B и C-D — около 53 Ом. Если показания не совпадают, прибор необходимо заменить.
Перед установкой нового РХХ нужно проверить, чтобы игла не выступала более чем на 23 мм, в противном случае меняем вентиль на новый.
Перед заменой устройства смажьте сальник моторным маслом.
DXH производится в обратной последовательности.

Таким образом, замена датчика холостого хода на ВАЗ 2107 завершена (видео Овсюка).

Самостоятельная замена ДЖ

Перед заменой прибора следует сначала проверить, что, возможно, перегорели лампочки, плохие контакты, перегоревший предохранитель, повреждена проводка.Если причина — неисправность устройства, то его необходимо заменить. Проверка лампочек и проводки производится мультиметром.

Инструменты и материалы

Для замены датчика холостого хода на ВАЗ необходимо подготовить инструмент и необходимые материалы:

ключ на «22» и может потребоваться ключ на «24»;
мультиметр;
;
;
емкость для масла;
изолента;
;
молоток.

Этапы

Перед процедурой замены нужно выяснить, где находится устройство. Он должен располагаться на карбюраторе ВАЗ 2107 и форсунке справа от КПП.

Замена датчика заднего хода ВАЗ 2107 состоит из следующих этапов:

Для начала нужно отсоединить провода, идущие к устройству.
Затем переверните устройство. Для этого лучше использовать кривошип, так как со временем крепежные детали прилипают к картеру.Если ручка не работает, можно прибегнуть к стамеске и молотку.
Затем при помощи ножа нужно очистить сиденье от грязи.
При удалении грязи снимите металлическую шайбу и установите новую деталь.
Установив ДЖ на место, затяните его крепежным ключом.
Затем провода подключаются.

На этом замена завершена.

Замена МАК и ДЖ — простые операции, которые под силу выполнить любому автолюбителю.Узнав, как менять датчики на «семерке», эти знания можно использовать при ремонте ВАЗ 2108.

Снятие регулятора холостого хода ВАЗ 2107 проводится с заменой его на новый при выходе из строя старого в результате каких-либо механических повреждений. Перед снятием регулятора рекомендуется прозвонить его тестером на работоспособность, проверка сводится к простому измерению напряжения на выводах блока, а после его снятия — измерению сопротивления на тех же выводах.Для проверки понадобится мультиметр с режимом вольтметра и омметра, а также стандартный набор инструментов.

Порядок проверки и последующей замены регулятора холостого хода следующий:

Подключите отрицательную клемму вольтметра к массе двигателя и включите зажигание на автомобиле.
Отсоедините разъем от регулятора, на его корпусе будет нанесена маркировка клемм.
Подключите положительный провод вольтметра к клемме «A», а затем к клемме «D».Напряжение на выводах должно быть 12 В. При любых существенных отклонениях от нормы более чем на один вольт или при полном отсутствии напряжения причина может быть либо в слабой зарядке АКБ, неисправной силовой проводке, либо в неисправности. После замера выключите зажигание.

Если напряжение на выводах соответствует норме, но при этом регулятор не выполняет своих прямых функций, то его необходимо сменить. Снятие и замена регулятора выглядит следующим образом:

Необходимо снять корпус дроссельной заслонки, подробнее см.
Затем отверткой Phillips открутите два винта, которыми регулятор крепится к корпусу заслонки, и снимите его.
Между регулятором и корпусом будет установлена резиновая уплотнительная шайба. При обнаружении трещин или других повреждений замените его.

После снятия с автомобиля также необходимо прозвонить тестером в режиме омметра. Для этого:

Переведите тестер в режим омметра и измерьте сопротивление между выводами A-B и C-D, оно должно быть около 52-53 Ом.Затем измерьте сопротивление между выводами A-C и B-D, сопротивление должно стремиться к бесконечности или быть достаточно большим. При обнаружении отклонений замените регулятор.

На этом реновация закончена. Установите новый регулятор в порядке, обратном снятию. Перед установкой регулятора измерьте длину выступа иглы клапана, он не должен выступать более чем на 23 мм. Для измерения используйте штангенциркуль или любую подходящую линейку. Перед измерением необходимо выдвинуть иглу на максимальное расстояние, для этого подать напряжение от аккумулятора на клапан, подключив положительный полюс к клемме «D», а отрицательный полюс — к клемме «C».Электромагнитный клапан регулятора работает медленно, поэтому касайтесь проводов несколько раз, пока игла не достигнет максимальной длины. Измерьте линейкой и, если игла выступает более чем на 23 мм, замените клапан.

Регулятор холостого хода ВАЗ-2104, ВАЗ 2105, ВАЗ 2107

Регулятор холостого хода ВАЗ-2104, ВАЗ 2105, ВАЗ 2107

Последовательность работ по проверке регулятора холостого хода на ВАЗ-2104, ВАЗ 2105, ВАЗ 2107

1. Освобождаем зажим колодки жгута проводов и отсоединяем колодку от регулятора холостого хода.

На блоке регулятора холостого хода маркировка выводов.

2. Подключаем «минусовый» щуп вольтметра к «массе» двигателя.

3. Включив зажигание на автомобиле ВАЗ, измеряем напряжение на выводах A и D колодок регулировки холостого хода вольтметром.

ВНИМАНИЕ
Напряжение на блоке регулятора холостого хода должно быть не менее 12 В («минусовой» щуп прибора должен быть подключен к «массе» двигателя).Если напряжение не идет на блок регулятора холостого хода или оно меньше 12 В, аккумулятор разряжен, неисправна силовая цепь или неисправен ЭБУ.

4. По окончании измерения напряжения выключите зажигание на автомобиле ВАЗ-2104, ВАЗ 2105, ВАЗ 2107.

Снятие регулятора холостого хода с автомобиля ВАЗ-2104, ВАЗ 2105, ВАЗ 2107

1. Снимите корпус дроссельной заслонки.

2. С помощью отвертки Phillips открутите два винта, которыми регулятор холостого хода крепится к корпусу дроссельной заслонки.

3. Снимите регулятор холостого хода. В соединение регулятора холостого хода ВАЗ и корпуса дроссельной заслонки установлено уплотнительное кольцо. Заменить потерявшее эластичность или потрескавшееся кольцо.

4. Омметром измеряем сопротивление между выводами обмоток регулятора холостого хода ВАЗ-2104, ВАЗ 2105, ВАЗ 2107.

Электрическое сопротивление между выводами AB и CD должно быть в пределах 52-53 Ом. Сопротивление между клеммами A-C и B-D должно быть большим (стремиться к бесконечности).Неисправный регулятор холостого хода на автомобиле ВАЗ подлежит замене.

ВНИМАНИЕ
Перед установкой нового регулятора холостого хода на автомобиль ВАЗ-2104, ВАЗ 2105, ВАЗ 2107 необходимо убедиться, что игла клапана выступает не более чем на 23 мм.

5. С помощью штангенциркуля измерьте выступ иглы нового клапана.

6. Если выступ иглы больше 23 мм, необходимо откорректировать ее положение. Для этого подаем напряжение 12 В от АКБ на вывод D регулятора холостого хода (подключение провода к клемме должно быть изолированным).Подключив оголенный конец провода к отрицательной клемме аккумулятора, кратковременно коснитесь клеммы C регулятора холостого хода.

Поскольку клапан движется медленно, мы касаемся его несколько раз, имитируя работу импульсного источника питания. После установки иглы в крайнее положение проверьте выступ иглы, который должен быть равен 23 мм. В противном случае замените клапан на новый.

Установка регулятора холостого хода на автомобиль ВАЗ-2104, ВАЗ 2105, ВАЗ 2107

1.Нанесите моторное масло на уплотнительное кольцо.

2. Установка регулятора холостого хода выполняется в обратном порядке.

Глохнет инжектор ВАЗ 2107. Почему инжектор ВАЗ заводится и глохнет сразу? Если двигатель глохнет, а затем запускается

В этой статье мы поговорим о такой неприятной проблеме, как заглох двигателя и плохой запуск. Рассмотрим основные причины, по которым двигатель глохнет на холостых оборотах и в движении. Кроме того, поговорим о том, почему двигатель не запускается горячим, а также о вариантах решения каждой из вышеперечисленных проблем.

Распространенные причины остановки синглов:

1. Наиболее распространенной является регулятор (датчик) холостого хода, который напрямую связан с частотой вращения холостого хода двигателя. Проверить, не в нем ли поломка, довольно просто. Если автомобиль не заводится, когда вы проворачиваете стартер, нажимаете педаль газа, двигатель должен запуститься. Если обороты начинают плавать сразу после того, как вы убираете ногу с педали — 99%, то причина в регулировке холостого хода. Выход в том, что это займет у владельцев ВАЗ минимум времени.

2. Вторая вероятная причина, по которой двигатель глохнет на холостом ходу, — это проблемы с дроссельной заслонкой. Лечится эта беда — банальная.

3. Если после очистки проблема не исчезнет, мы предполагаем, что причиной глохота двигателя на холостом ходу может быть ДПЗ (датчик положения дроссельной заслонки). Проблема решена способом, процедура несложная и действительно выполнимая своими руками.

Нередки случаи, когда двигатель глохнет на ходу, как говорится без причины.Наиболее вероятные и наиболее частые причины, по которым это может происходить, будут перечислены ниже.

Мотор глохнет на ходу — причины

1. Некачественное топливо — первое, что приходит в голову большинству из нас, более того, с этого нужно начинать поиск причины остановки двигателя на ходу. переехать. Вам «повезет», если это произойдет сразу после заправки, и в этом случае можно с уверенностью сказать, что проблема в топливе. Лечится сливом топлива и.

2.Свечи. Как правило, подозрение ложится на них чаще всего, конечно же после плохого топлива. Здесь все просто — откручиваем свечи и при необходимости проверяем их состояние.

4. Воздушный фильтр. Все так же, как и с топливом, если он забит, то воздух не течет, поэтому топливно-воздушная смесь выходит повторно обогащенной и свечи просто заливаются.К тому же из-за нехватки воздуха двигатель задохнется, то есть мощность упадет, и процесс сгорания в цилиндрах не состоится, в итоге двигатель заглохнет. Чтобы устранить эту неисправность, достаточно заменить воздушный фильтр.

5. Неисправный топливный насос — второй «подозреваемый». Если с топливным насосом не все в порядке, то машина так себя ведет: глохнет на ходу или двигатель вообще не заводится. Проблема решается проверкой помпы, ремонтом или.

7. Если двигатель глохнет на ходу и больше не запускается, причиной может быть также генератор. Вышедший из строя генератор не заряжается, в результате бортовая сеть автомобиля питается исключительно от аккумулятора, и, как известно, долго прослужит. В результате вы, не подозревая, что автомобиль работает от аккумулятора, продолжаете движение, пока он полностью не разрядится.Лечится — а.

6. В продвинутых автомобилях причины тоже могут быть в электронике и различных датчиках. Если вы не сильны в этом и все вышеперечисленные узлы и детали в норме, то лучше обратиться к специалистам, иначе можно без толку заменить пол машины методом «набивки» …

Почему

двигатель глохнет, хорошо прогретый двигатель не заводится?

1. Первая возможная причина. Во время движения через него проходит большое количество воздуха, из-за чего карбюратор серьезно охлаждается, при этом проходящее через него топливо также охлаждается.В результате температура карбюратора в несколько раз ниже температуры двигателя. Из-за этой особенности возникают проблемы, после долгой поездки вы выключаете двигатель и делаете короткую остановку, при которой карбюратор начинает сильно нагреваться от горячего корпуса двигателя. Оставшийся в поплавковой камере бензин от высокой температуры начинает испаряться, заполняя пустоты — воздушный фильтр, впускной коллектор и сам карбюратор. Образуются воздушные пробки, и в поплавковой камере не остается ни капли топлива.

Решение проблемы довольно простое — несколько раз нажмите педаль газа наполовину и попробуйте запустить двигатель. Это сделает смесь более обедненной и высвободит излишки испарения. Следует отметить, что проблемы с горячим запуском тоже могут быть следствием аналогичной проблемы, только по причине неисправности топливного насоса или топливопровода. Обычно это происходит в жаркую погоду, когда пары в топливной системе или насосе создают воздушные карманы, препятствующие попаданию топлива в карбюратор.

2.Вторая возможная причина странного поведения прогретого двигателя — проблемы со стартером. Убедитесь, что при попытке запустить двигатель стартер проворачивается, а не просто щелкает или не реагирует вообще. Если да, то подтвердился один из вышеперечисленных вариантов. надо стартер проверить. Если вы в дороге, то проверку можно свести к элементарной проверке кабеля питания стартера или другим визуальным операциям. Если вернешься домой, сделай подробный. В случае неисправности или замены.

Стабильная работа двигателя автомобиля ВАЗ 2107 зависит от исправности и правильности настроек его систем. Регулировка холостого хода возможна без привлечения специалистов при соблюдении всех рекомендаций руководства по эксплуатации. Исправный карбюратор с правильно выставленным моментом зажигания и зазорами между контактами трамблера.

Регулирование режима в соответствии с технической документацией должно осуществляться с помощью прибора, определяющего уровень СО в выхлопных газах.В гаражных условиях карбюратор обычно регулируется на глаз и по встроенному тахометру. В описании указывается частота вращения коленчатого вала от 700 до 900 об / мин. При более низких значениях карбюраторные системы не могут обеспечить стабильную работу двигателя, при более высоких значениях увеличивается расход топлива.

Силовой агрегат автомобиля ВАЗ 2107 работает на бензине, при этом качество и состав топлива не всегда соответствуют требованиям стандарта. Забитый карбюратор, особенно система холостого хода, может привести к неустойчивой работе.В зависимости от степени загрязнения проявления могут быть разными вплоть до самопроизвольной остановки мотора.

Основные причины нестабильной работы двигателя автомобиля ВАЗ 2107 на холостом ходу:

неправильный уровень топлива в поплавковой камере;
засорение сетчатого фильтра, жиклеров и каналов;
ограничение или препятствие хода клапана в EPHH;
отсасывание воздуха через поврежденные прокладки, мембраны или трубки;
забит воздушный фильтр;
подгорание контактов или неправильный зазор между ними;
некачественные свечи;
неправильная регулировка угла опережения зажигания.

Техническое обслуживание, поиск и устранение неисправностей

Регулярные работы с системами, обеспечивающими работу двигателя, следует начинать с полной проверки. Для удобства корпус воздушного фильтра снимается с карбюратора и осматриваются все воздуховоды. На них не должно быть трещин, а материал должен оставаться эластичным. При необходимости карбюратор разбирается и полностью разбирается с обнаружением дефектов и заменой неисправных деталей.

Настройка силового агрегата

Скорость холостого хода регулируется в хорошо вентилируемом помещении или на улице.Убедитесь, что воздушная заслонка полностью открыта, сдвинув ручку вперед до упора. Теперь карбюратор полностью готов к установке режима.

Последовательность действий мастера следующая:

В выхлопную трубу вставлен датчик устройства, определяющий концентрацию угарного газа в выхлопе. Устройство включается, и с него снимаются показания, характеризующие работу карбюратора.
При превышении установленных параметров винт качества смеси затягивается отверткой.Это действие выполняется в несколько этапов с постоянным контролем выхлопа.
Падение холостого хода компенсируется тем, что карбюратор ВАЗ 2107 регулируется винтом на количество смеси.

Процедура продолжается до тех пор, пока двигатель не будет стабильно работать в этом режиме. При отсутствии приспособления регулировку исправного карбюратора на автомобиле ВАЗ 2107 можно произвести и без него. При определенном навыке эта операция не займет много времени.

Регулировка холостого хода без устройства

Опытные мастера и водители настраивают силовой агрегат ВАЗ 2107 следующим образом:

Винт качества карбюраторной смеси устанавливает минимальные обороты, при которых двигатель работает нестабильно, но не глохнет.
Скорость вращения увеличивается за счет добавления смеси.

Регулировка холостого хода на карбюраторе ВАЗ 2107

Холостой ход — это режим работы двигателя, при котором нет нагрузки на коленчатый вал. Необходимо поддерживать сгорание минимального количества топлива, чтобы двигатель не глохнул и ему не приходилось использовать энергию аккумулятора для перезапуска.Нестабильные холостые обороты приводят к тому, что двигатель глохнет или работает с перебоями, поэтому периодически необходимо регулировать обороты холостого хода на ВАЗ 2107 (карбюратор). Сегодня вы узнаете, почему на автомобиле ВАЗ 2107 с карбюратором нет холостого хода и как его отрегулировать.

Регулировка холостого хода на ваз 2107

Почему холостой ход нестабильный — карбюратор ВАЗ 2107?

Для правильной настройки этого режима необходимо знать причины, которые могут быть следующими:

Недостаточный или избыточный уровень в поплавковой камере. Поплавковая камера необходима для регулирования давления между топливной системой и диффузором и поддержания постоянного уровня топлива, готового к распылению. При недостаточном уровне камера не успевает подать бензин в камеру, а при слишком высоком уровне переливается так, что топливо не успевает сгореть.
Грязный карбюратор. Он может касаться как своих канальцев, так и отдельных элементов: сетчатых фильтрующих частей, а также клапанов и различных насадок.
В карбюраторе ДААЗ 2107 — 1107010 может выйти из строя датчик холостого хода или это неисправность EPHH. Это обычное дело. Клапан может быть установлен неправильно, из-за чего его трудно перемещать.
Чрезмерная утечка воздуха. Он проявляется в виде протечек в местах стыков деталей карбюратора или имеется пробой прокладки коллектора.
Высокая степень загрязнения воздушного фильтра.
Неисправность трамблера — сгорели контакты.
Неправильная регулировка угла опережения или холостого хода ВАЗ 2107 (карбюратор).

Есть решение проблемы для каждой причины. Поэтому рассмотрим более сложные неисправности и выясним, почему холостого хода может вообще не быть.

Нет карбюратора на холостом ходу ВАЗ 2107 — в чем причина?

Понятие «нет хх» на карбюраторе ВАЗ 2107 означает, что помимо нестабильной работы двигателя есть остановка.Это может произойти сразу после запуска или позже, давая возможность двигателю поработать.

Причины отсутствия холостого хода следующие:

Неисправность принудительного холостого хода экономайзера;
Утечки воздуха;
Неправильная установка угла опережения зажигания.

Неисправен датчик ЭПХХ

Экономайзер холостого хода или датчик холостого хода находится на ВАЗ 2107 под капотом и прикручен к карбюратору сбоку.Это небольшой цилиндрический электромагнит, ввинчиваемый в агрегат. На тыльной стороне клапана расположен контакт, провод от которого идет в цепь питания замка зажигания.

Блок управления ЭПХХ: 1 — выходы блока; 2 — корпус; 3 — печатная плата с элементами микроэлектроники.

Если карбюратор не поддается никаким регулировкам или не работает на холостом ходу на ВАЗ 2107, а ХХ очень быстро пропадает или двигатель работает нестабильно, то имеет смысл запустить двигатель и попробовать немного открутить клапан.Если карбюраторный двигатель восстанавливается, слегка затяните клапан и попробуйте изменить количество смеси. В 90% случаев карбюратор снова начинает исправно работать.

Утечки воздуха

Это одна из самых сложных проблем, которая может быть вызвана несколькими причинами:

Изогнутая площадь основания
Неисправные прокладки
Дроссельная заслонка не закрыта

Чтобы убедиться в наличии данной проблемы, необходимо проверить цвет свечей зажигания и количество оборотов на холостом ходу. Если обороты завышены, а свечи имеют белый налет, значит, смесь обеднена, а значит, воздуха подано больше, чем должно быть.

В этом случае проверка начинается с обработки стыков карбюратора и коллектора очистителем дроссельной заслонки. Начните обработку на впускном коллекторе, затем перейдите к стыку карбюратора и коллектора и завершите EPC. Изменение количества оборотов укажет на наличие утечки воздуха. Он должен располагаться на стыках прокладок.

Однако прокладка не всегда может быть причиной. При неправильной установке и демонтаже карбюраторов на поверхности их стыков могут образоваться неровности, через которые засасывается воздух.

Еще одна причина — открытая дроссельная заслонка. Точнее не до конца закрыта. Так будет правильнее, ведь внизу верхней крышки карбюратора есть болт для регулировки зазора дроссельной заслонки. Если его открутить, то заслонка приоткрывается и в диффузор поступает очень большое количество воздуха, снижая содержание бензина. Поэтому скорость потока становится меньше, а скорость слишком высока, поэтому ее нужно регулировать.

Для фиксации необходимо снять верхнюю крышку и отрегулировать положение дроссельной заслонки.Проблема сразу уйдет.

Регулировка уровня поплавковой камеры

Снимается верхняя крышка карбюратора, но перед этим нужно вручную накачать бензонасос для проверки установленного уровня. Номинал — уровень бензина, расположенный на половине наклонной поверхности. Если он больше или меньше, то отрегулируйте уровень поплавка, согнув регулировочные щупальца. ХХ оборотов также регулируются поплавковой камерой.

Для проверки достаточно надеть крышку, запустить двигатель и сразу выключить его. Снова откройте крышку и проверьте уровень.После этого можно переходить к следующему этапу.

Как отрегулировать карбюратор ВАЗ 2107 на холостом ходу?

Теперь самое главное. Должен быть тахометр. После проверки всех систем, их исправности и правильности настроек можно приступать к регулировке скорости xx. Для этого машину устанавливают на ровную поверхность, качественно и количественно ввинчивают винты до упора и выкручивают на четыре оборота, так что отрегулированы с завода.

Заранее нужно настроить лаунчер и полностью удалить его.Двигатель необходимо прогреть до рабочей температуры. Если есть необходимость в холодном пуске, снимите воздушную заслонку и снимите ее, как только двигатель прогреется. Но не трогайте педаль газа.

Установите скорость 800 об / мин, затянув винт количества топливовоздушной смеси. После этого нужно открутить или закрутить качественный винт, чтобы скорость стала максимально возможной. Не торопитесь, чтобы сделать процесс настройки более точным.

Снова затяните регулировочный винт до 800 об / мин. Теперь нужно отрегулировать винт качества, пока двигатель не начнет немного трястись.Этот момент будет максимально допустимым с точки зрения экономии топлива и динамики разгона.

Есть еще один метод, заключающийся в циклическом увеличении скорости с помощью качественного винта. Этот процесс можно продолжать очень долго, пока мотор просто не заглохнет. Самое главное, чтобы обороты не опускались ниже 750 об / мин, но и не превышали 900. В противном случае двигатель будет работать нестабильно или потреблять слишком много топлива. Настроить станет сложнее.

Если регулируются завышенные обороты ХХ, то они заметно снижают ресурс двигателя, однако зимой допускается регулировка на холостом ходу до 1000 об / мин, когда карбюратор замерзает и требует дополнительной смеси. После этого следующую регулировку нужно будет подправить в пружину, чтобы снизить скорость.

Регулировка холостого хода карбюратора ВАЗ 2107 — как и зачем это делается?

Регулировка холостого хода на карбюраторе является неотъемлемой частью обслуживания карбюраторного автомобиля, а в форсунке нам в такой ситуации поможет датчик холостого хода.Сегодня мы рассмотрим регулировку этого механизма на автомобиле ВАЗ 2107, но перед этим выясним, почему выполняется установка ХХ.

Зачем регулировать обороты холостого хода карбюратора?

Карбюратор — это механизм, который подает топливовоздушную смесь в камеру сгорания двигателя в строго заданном соотношении. В зависимости от количества и состава смеси (состав в данном случае называется «качественным») определяется множество характеристик двигателя: стабильность его работы, мощность и расход израсходованного топлива.

Идеально настроенный карбюратор позволяет добиться наиболее эффективной работы двигателя на ХХ. Это означает, что он будет иметь стабильные обороты и максимальную мощность при минимальном расходе топлива. Следовательно, регулировка холостого хода на карбюраторе необходима при следующих симптомах:

Двигатель неоправданно и достаточно большой расход топлива … Эконометрическая стрелка постоянно указывает на не экономичную работу двигателя, и бензин стал подавать. кончатся довольно быстро.
Пониженная мощность двигателя. Это означает, что ему трудно набрать необходимые обороты, прежде чем водитель переключится на следующую передачу. Кроме того, может отсутствовать тяга на низких оборотах, двигатель глохнет или педаль газа провисает.

Самая главная и веская причина в том, что двигатель не держит холостой ход или не держит его стабильно: возможна вибрация двигателя, и стрелка тахометра будет постоянно менять свое положение.В конце концов мотор глохнет сам по себе.

Как отрегулировать холостой ход карбюратора на ВАЗ 2107

Сначала прогрейте двигатель до рабочей температуры.Если это не удается (двигатель глохнет), вытащите ручку ручного управления воздушной заслонкой. После прогрева двигателя заглушите его и на карбюраторе найдите два винта, которые расположены под углом друг к другу. Тот, который стоит перпендикулярно карбюратору, называется регулировочным винтом, или, другими словами, винтом холостого хода. Он определяет количество смеси, которая подается в цилиндры двигателя. Второй винт отвечает за соотношение бензина и воздуха, который смешивается в карбюраторе и называется качественным винтом.Затяните оба винта, а затем открутите винт количества на 4 оборота, а винт качества — на 3. Не забудьте снять всасывающий патрубок.
Снова запустите двигатель. Скорее всего, частота вращения будет неправильной, поэтому затяните или открутите винт с цифрой так, чтобы частота вращения была 850-900 об / мин. Теперь используйте винт контроля качества, чтобы установить двигатель на максимальные обороты. Для этого открутите или затяните винт и внимательно следите за оборотами на тахометре. Для этого не нужно откручивать болт до конца, так как качество достигнет своего пика и свечи будут просто «заливать».Откручивайте до появления соответствующих прерываний.

Видео — Простая настройка ХХ своими руками

Так на карбюраторе ВАЗ 2107 регулируются холостые обороты. Как видите, это совсем не сложно.

ВАЗ 2107 не простаивает: как справиться с проблемой

ВАЗ 2107 — не лучшая модель среди автомобилей своего класса по сравнению с зарубежными примерными аналогами.Тем не менее, благодаря невысокой цене и доступному сервису автомобиль уже много лет пользуется популярностью на всем постсоветском пространстве. Автомобиль выпускался с 1982 по 2014 год. То есть самой старой модели более 30 лет. За такой период эксплуатации владелец сможет столкнуться со всеми видами неисправностей и исследовать большинство причин неисправностей.

После нескольких лет эксплуатации ВАЗ 2107, как и практически идентичная модель 2105, начинает проявлять новый характер с изменениями не в лучшую сторону.Неисправности, связанные с силовым агрегатом и его обвесом, имеют различный характер, но симптоматические:

периодически глохнет двигатель;
не сохраняет устойчивую динамику;
нестабильный холостой ход;
трудно заводиться;
недостаточная мощность;
повышенный расход топлива.

Все неисправности возникают по двум причинам: нарушение регулировок или износ деталей.

Нестабильная работа двигателя с впрыском

Обычно выражается в самопроизвольном изменении оборотов двигателя.Наблюдается при движении и на холостом ходу. Самая частая причина скорости работы агрегатов впрыска ВАЗ2107 / 2105 — выход из строя ДМРВ (датчика массового расхода воздуха).

Это устройство регулирует количество воздуха, поступающего в двигатель. На основании этих данных ЭБУ регулирует подачу горючей смеси с оптимальным соотношением топлива и воздуха при различных условиях работы двигателя. Соответственно, при отсутствии этого баланса обороты двигателя начинают зависеть от количества подаваемого кислорода.То есть подул ветерок — обороты увеличились, стих — уменьшились.

Алгоритм чистки ДМВР ВАЗ2107 / 2105:

Демонтировать датчик вместе с защитным кожухом.

Открутите два винта и вытащите датчик из основания, не касаясь поверхностей активного элемента (токоведущий изогнутый провод).
Вымойте корпус любым средством для мытья посуды.
С помощью баллона с очистителем для ДМВР или карбюратора на спиртовой основе (без ацетона) аккуратно очистите поверхности.
Обильно залейте 3-4 раза, жидкость должна стечь.
Просушите устройство.
Соберите блок в обратном порядке.

Если проблема не исчезнет, придется покупать новое устройство.

Нестабильная работа карбюраторного двигателя

Но в этом случае за приготовление горючей смеси отвечает карбюратор.Это полностью механическое устройство, отвечающее за оптимальное соотношение топлива и кислорода для разных режимов работы силового агрегата.

Несмотря на наличие фильтров на впуске топлива и воздуха, они, как правило, могут работать неэффективно из-за длительного срока службы, превышающего указанный в нормах обслуживания. В результате мелкие частицы забивают жиклеры карбюратора.

Водители с большим стажем особо не церемонятся, бросают на сутки карбюратор ВАЗ2107 / 2105 в ведро с бензином, потом продувают со всех сторон сжатым воздухом и карбюратор вроде нормально работает.Это нормальный раствор, но он легко воспламеняется. Среди причин неисправностей двигателя, вызванных поломкой карбюратора, можно выделить:

смещение положения регулировочных винтов от ударов или вибрации;
увеличение диаметра отверстия форсунок из-за износа;
амортизатор износа оси, ограничивающий ее ход;
засорение жиклеров;
нарушение герметичности поплавка.

Для определения неисправности карбюратора ВАЗ2107 / 2105, а она, вероятно, будет сложной, начнем с проверки поплавка на герметичность.Для этого снимаем ее с верхней крышки карбюратора (ее необходимо демонтировать). Если в поплавке есть бензин — выбросить поплавок, если есть воздух — проверить в тазе с водой на наличие пузырьков. Допустим, он сдал экзамен, значит надо проверить пробел.

Установите крышку карбюратора и дайте двигателю поработать 30 секунд. Снимаем крышку. Уровень бензина должен быть ровно посередине сужающейся поверхности корпуса карбюратора.Если не получилось, следует немного согнуть угол штанги поплавка.

Со временем воздушные и топливные жиклеры забиваются или изнашиваются. В первом случае их необходимо очистить и продуть. Во втором случае следует проверить пропускную способность форсунок с помощью емкости для воды, установленной над мерной форсункой на 1 метр. Они соединены трубкой. Внизу установлена мерная колба. Измерения проводятся в см3 / мин. В зависимости от маркировки жиклера объем жидкости, собираемой за минуту в мерной колбе, должен соответствовать.

Намного проще купить комплект жиклеров и заменить их через 7-10 лет эксплуатации карбюратора.

Те, кто использует газовые установки, должны знать, что карбюратор не используется при движении на газе. Со временем внутри сухих форсунок образуется оксид, который забивает отверстия для подачи топлива. Бензиновый автомобиль может не заводиться. Рекомендуется периодически использовать бензин.

Регулировка карбюратора

Регулировка карбюратора состоит из нескольких этапов:

Отрегулируйте плавающее положение, как описано выше.
Проверьте и закрутите винты «качества» и «количества». Вкрутите их до упора и открутите 2-3 оборота для «качественного» винта и 3-4 оборота для «количественного» винта.
Подключите тахометр или автотестер к клемме «K» катушки зажигания, а второй датчик — к кузову.
Запустить и прогреть двигатель до температуры 90 ° C

Используйте винт «качества», чтобы установить максимальную скорость холостого хода. Расход бензина увеличивают поворотом винта против часовой стрелки.
Используйте винт «количества», чтобы установить более высокую скорость, примерно 80-90 об / мин.
Качественным винтом определяем, максимальные ли эти обороты, если нет, то повторяем процедуру.
Если положение регулировочного винта не влияет на частоту вращения двигателя, затяните контрольный винт так, чтобы скорость упала до 800-900 об / мин.

Эта регулировка карбюратора может быть не совсем точной, но не требует специального оборудования.

Если автомобиль заглох

Глохнет на холостом ходу:

выход из строя датчика холостого хода;
неисправность датчика дроссельной заслонки;
неисправность датчика положения дроссельной заслонки.

Стойки на ходу:

отключение подачи топлива или воздуха из-за загрязненного фильтра;
неисправность топливного насоса;
засорение жиклеров карбюратора;
перегрев двигателя.

Проверить его работоспособность несложно. Демонтируйте прибор, не снимая контактов, или подключите их после разборки. Возьмите устройство в руки, приложите палец к игле конуса и попросите друга включить зажигание. Если вы чувствуете толчки, то положите устройство обратно. Датчик холостого хода в порядке.

Снимите датчик.
С помощью сверла 2 мм просверлите пластиковую крышку по кругу.
Выньте пластиковую накладку верхнего контактного блока.
На нижней деке очистите гусеницы с помощью WD-40 или медицинского спирта.
То же самое и с контактной группой верхней крышки, но не сгибайте их, тогда они преждевременно съедят гусеницы.
Соберите в обратном порядке.
Промазываем контур любым клеем для пластика.

Недостаточно воздуха

Часто машина заводится хорошо, едет на всасывании, но как только всасывание выключается, двигатель глохнет. Это говорит только об одном — нехватке воздуха. Скорее всего, засорены воздушные жиклеры. Их необходимо открутить и почистить. Затем убедитесь, что машина не должна заглохнуть без всасывания.

Причин некачественной работы автомобильных агрегатов с подобными симптомами невероятное количество, но разобраться в них сможет только специалист, обладающий набором профессиональных диагностических средств.Но если чувствуете себя уверенно — дерзайте, в автосервисах ВАЗа вас уже ждут.

Регулировка холостого хода на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Холостой ход — со временем человек, который использует автомобиль с нарушенным холостым ходом, решает отрегулировать его, потому что, как мы все знаем, если частота вращения холостого хода слишком низкая, двигатель будет время от времени глохнуть, а если она будет слишком высокой. , то расход топлива этого двигателя увеличивается и здесь приходится искать, как говорится, золотую середину.

Но чтобы найти эту середину, сначала нужно научиться регулировать обороты холостого хода на автомобиле, а не все люди умеют регулировать обороты холостого хода. Поэтому сегодня мы рассмотрим вопрос регулировки холостого хода на автомобилях семейства «Классик».

Примечание!
Для регулировки понадобится всего одна отвертка!

Резюме:

В-четвертых, при регулировке холостого хода воздушная заслонка должна быть полностью открыта; это можно проверить, сняв крышу с корпуса воздушного фильтра и, как следствие, посмотрев на заслонку.

Как отрегулировать холостой ход на ВАЗ 2101-ВАЗ 2107?

Перед тем, как продолжить настройку, посмотрите фото ниже:

Регулировка холостого хода с помощью газоанализатора:

2) Теперь плавно переходите к регулировке содержания «СО» в выхлопных газах, для этого поверните винт, обозначенный цифрой «1» на фото выше.При вкручивании винта под цифрой «1» содержание «СО» в выхлопных газах будет постепенно уменьшаться, а при откручивании — соответственно увеличиваться.

Регулировка холостого хода без газоанализатора:

2) Затем с помощью винта под цифрой «2» установите частоту вращения коленчатого вала на «1100 об / мин».

Примечание!
Винт под цифрой «2» регулирует скорость вращения коленчатого вала, поэтому при закручивании этого винта частота вращения будет постепенно уменьшаться, соответственно при откручивании постепенно увеличиваться!

3) И в конце, затягивая винт состава смеси (цифра 1), убедиться, что частота вращения коленчатого вала составляет «800 об / мин».

Вопрос?
Как отрегулировать холостой ход автомобиля? (Ответ напишите в комментариях)

Ситуации, когда инжектор ВАЗ сразу заводится, после чего сразу глохнет, возникают довольно часто.А все из-за системы впрыска топлива (форсированного типа). Для исправления данной ситуации автовладельцы часто используют свечи подогрева, но это не решение проблемы, а лишь временная мера. Если ВАЗ 2107 заводится и глохнет сразу после поворота ключа в замке зажигания, то в большинстве случаев это говорит о проблеме с подачей топлива (забит или не работает топливный насос), либо о качестве топлива. б / у оставляет желать лучшего, а форсунки просто забиваются.А заводится машина только на остатках топлива в цилиндрах.

Обнаружение неисправного компонента

Итак, что делать, если двигатель запускается легко, но после этого сразу тормозит и глохнет? Первым делом проверьте, нет ли нагара на свечах. Если часть из них покрыта слоем нагара, то двигатель априори не может нормально работать. Сначала заводится за счет движения стартера, но сразу после этого тормозит, так как несколько цилиндров физически не выдерживают всей нагрузки от коленчатого вала.Карбюратор, кстати, тоже может выйти из строя из-за такой проблемы.

Так в чем причина неисправности двигателя? Если машина заводится, то хоть искра в порядке. То есть электрика работает как положено. Не будет лишним размотать головы и попытаться найти те свечи, которые покрыты слоем нагара. Вы можете очистить их, обжигая их над газовой горелкой и протирая спиртом (это можно делать только тогда, когда контакты холодные).

Сам инжектор тоже может засориться.В этом случае просто не работает подача топлива в камеру сгорания. Необходимо выполнить следующие действия:

снимите колодки и проверьте заслонки;
проверьте работу датчиков;
проверить, нормально ли работает двигатель при температуре выше 80 ° C.

Естественно может выйти из строя сам бензонасос. В момент пуска двигателя он автоматически превращается в инжектор за счет стартера, а затем идет тяга от генератора.Если один из этих компонентов не работает должным образом, автомобиль просто заглохнет. Здесь мы снова говорим об остаточном количестве топлива в цилиндрах. Если двигатель сразу глохнет, а стартер с ним работает неравномерно, то, скорее всего, проблема либо в нем, либо в замке зажигания.

Вам следует попробовать заменить его на заведомо исправный и повторно проверить работу двигателя. В крайнем случае контакты просто зажимаются.

Что делать, если проблема в ЭБУ?

Двигатель может работать некорректно, если бортовой компьютер неисправен.В ВАЗе именно он отвечает за своевременную подачу топлива, синхронизацию работы форсунки-форсунки и свечей зажигания. Когда двигатель сразу глохнет, это свидетельствует о несоответствии времени подачи топлива и воспламенения топливной смеси.

Как правило, помогает смена прошивки или восстановление ее до заводского состояния. Хотя иногда может просто потребоваться отрегулировать цикл подачи топлива, а также насыщенность смеси. В крайнем случае, на ВАЗ 2110 (или более поздней модели) придется заменить весь блок ЭБУ или отключить его, запустив двигатель в работу только от механики.

Следует отметить, что за работу двигателя отвечает не только сам ЭБУ, но и куча датчиков, регулирующих давление в форсунке, насыщенность смеси, момент зажигания.

То есть нужно проверить их работу. Хотя при обнаружении неисправности одного из них на приборную панель должен быть отправлен сигнал Check Engine. Это, например, происходит при запуске ВАЗ 2110. Этого не происходит только в том случае, если ЭБУ просто не получает сигналы от датчиков.Стоит отметить, что в модели 2107 компьютер по умолчанию не установлен, но без него инжектор не работает.

Подобные проблемы возникают, когда карбюратор переделывают синтетически на инжектор, но бортовой компьютер остается. Просто меняют прошивку, подключают новые модули, но нужно понимать, что изначально на такую работу не было рассчитано. Таким образом, если карбюратор переделывают, то вместе с ним необходимо менять ЭБУ на совместимую модель.К счастью, об их выпуске позаботился ВАЗ.

Итак, если форсунка заводится и сразу глохнет, то основными причинами такой неисправности являются неисправности в электронике (в том числе и ЭБУ), неправильная работа топливной системы или проблемы с фильтрацией бензина. Определить первопричину не составляет труда. В крайнем случае, вы всегда можете обратиться в центр СТО. Но стоит помнить, что любые корректировки работы бортового компьютера можно производить только при полностью исправном двигателе.

Чаще всего глохнет инжекторный двигатель при работе холостой ход … В этой неисправности может быть задействован дроссельный узел с регулятором холостого хода (РХХ), так как во время работы двигателя дроссельный узел может сильно загрязниться, что приводит к заклиниванию штока РХХ.Чтобы проверить это предположение, ее придется удалить, а при наличии загрязнений тщательно промыть жидким маслом для промывки скважин, смешанным с грязью.

Неудача также приводит к сильному обогащению смеси. Датчик массового расхода воздуха (ДМРВ). Проверить его состояние можно мультиметром. Измерение производится между зеленым и красным проводами (2-я и 4-я клеммы, если считать слева направо) при включенном зажигании. Если напряжение больше 1,002 вольт, то его придется заменить.

Несмотря на развитие автопрома, классические модели ВАЗ по-прежнему пользуются большим спросом в странах СНГ.Последние модели «Классика», а именно ВАЗ-2107, оснащались инжекторной системой впуска. Он надежнее карбюраторного. Но что делать, если ВАЗ-2107 заводится и глохнет? Инжектор — более сложная система. Но проблему можно решить своими руками. Давайте посмотрим, как это сделать.

Стартер крутится?

Для начала необходимо проверить напряжение в бортовой сети автомобиля. Для нормального пуска машины этот показатель не должен быть ниже 12.5 В. Для точного измерения напряжения необходимо использовать вольтметр.

Пускатель — это механизм, требующий большого пускового тока. Именно этот узел запускает коленчатый вал. Поэтому если не запускается ВАЗ-2107 (инжектор), причины могут быть банальными — низкое напряжение аккумулятора. Метод устранения — зарядка аккумулятора. Следует придерживаться показателей 12,5-14 Вольт.

Поломка стартера

При коротком замыкании в корпусе или проводке якоря заменить поврежденную деталь.Как мне проверить товар? Для этого нужно использовать мультиметр. Один провод подключается к точке трения щеток, а второй — к оси якоря. Если стрелка прибора отклонилась от значений, это может быть неисправность якоря или обмотки. Проверьте кисти. Они должны легко двигаться, а их пружины должны быть упругими и хорошо давить на якорь. После замены поврежденных компонентов снова запустите двигатель.

Система зажигания

Что делать, если ВАЗ-2107 (инжектор) не заводится при хорошо заряженной аккумуляторной батарее и исправном стартере? Причины могут заключаться в системе зажигания.Здесь он бесконтактного типа. Первое, что нужно проверить — это состояние свечей. Их можно просто «залить». Выкрутите элементы наружу и проверьте состояние электрода. При наличии налета деталь следует очистить в щелочном растворе и открутить. Также следует проверить зазор между электродами. Для этого используют специальный зонд. Нормальное значение должно быть от 0,7 до 1 миллиметра.

Что делать, если показатель не соответствует норме? Электрод можно гнуть.Но делайте это осторожно. Если показатель меньше нормы, воспользуйтесь отрицательной отверткой. Если больше, постучите электродом по металлической части (например, по крышке клапана двигателя). Нелишним будет проверить свечи на предмет образования искры. Для этого используется специальный пистолет. Сама искра должна быть синей. Если детали прошли более 60 тысяч километров, их следует заменить. Также по истечении этого срока меняются поступающие к ним от распределителя зажигания.

При заправке свечей

Если форсунка ВАЗ-2107 плохо заводится (ловит, но не запускается), значит, в камере сгорания происходит перелив бензина.Нормальное соотношение топлива и воздуха должно быть 1:14. Эта проблема часто возникает на этих автомобилях. Топливный насос при запуске качает много газа. Кстати, на инжекторных моторах он электрический, погружной. Устанавливается прямо в бак.

Как сушить свечи, не снимая их? Для этого при запуске откройте дроссельную заслонку. Здесь он механический и активируется нажатием на курок дроссельной заслонки через тросовый привод. Это позволит большему количеству воздуха попасть в камеру сгорания, и двигатель сразу же запустится.

Трамблер

На ВАЗ-2107 применяется распределитель зажигания. При необходимости проверьте состояние контактов на высоковольтных проводах. При смене сезона на них образуется конденсат. Распределитель имеет пять выходов.

Четыре из них идут на свечи цилиндров, а один (в центре) — на катушку зажигания. На металлических концах часто образуется белый налет. Из-за этого ползунок не сможет передавать импульсы на катушку. Кстати, нелишним будет проверить сам трамблер зажигания.Деталь выглядит так.

Если он сгорел, деталь следует заменить. Цена новинки — 150 руб. Если при запуске двигателя на катушке зажигания образуется искра, замените высоковольтный провод. Еще он «пробивается» на подсвечниках. Вы можете увидеть это в темноте. Рядом с ними видны маленькие голубые искорки. В этом случае провода меняют комплектом. Стоят они недорого. Новые элементы стоят около 700 рублей.

Проблема электронасоса

Раньше одна из основных проблем на отечественном «Классике» касалась бензонасоса, который постоянно перегревался.Но в инжекторной «семерке» он электрический и охлаждается самим бензином, находящимся в баке. Если на элемент не будет подано электричество, машина просто не заведется. Первое, на что нужно обратить внимание, — это блок предохранителей.

На крышке написано, какой из них отвечает за топливный насос. Если предохранитель перегорел, замените его. Можно использовать ячейку на 15 или 20 ампер.

Определить исправность визуально

Можно ли без мультиметра проверить наличие напряжения на топливном насосе? Для этого при включении зажигания следует внимательно прислушиваться к его работе.Когда ключ повернут в третье положение, он должен издать характерный гул. Его слышно в задней части салона. Если его нет и ВАЗ-2107 (инжектор) не запускается, проблема в подаче напряжения. Стоит проверить реле помпы. Он должен издавать характерные щелчки. Опытные автомобилисты возят с собой запасные реле и предохранители на случай внезапной поломки. Это реле находится на полке под перчаточным ящиком.

Низкое давление

Почему не заводится ВАЗ-2107 (инжектор)? Проблемы могут быть скрыты в низком уровне давления в топливной магистрали.Для нормального запуска инжекторного двигателя требуется не менее 2,8 атмосферы. Проверить это можно, отсоединив подающую трубку от аппарели. Используйте для этого манометр. Сбои в работе насоса могут возникнуть из-за частого перегрева. Но как это происходит, если это погружной тип? Топливный насос убивает езду на пустом баке. Если загорелся свет, не затягивайте с заправкой. Стоимость помпы для инжекторной «семерки» в 3 раза выше, чем для карбюраторной.

Состояние фильтра

Возможна также следующая ситуация. Вы прибыли в пункт назначения, заглушили двигатель на две минуты, сели в машину и не смогли завести ее снова. Что делать, если ВАЗ-2107 (инжектор) Это может быть связано с забитым топливным фильтром. Срок его замены составляет около 50 тысяч километров. Грязный воздушный фильтр тоже виноват в непростом запуске.

Если он проехал более десяти тысяч километров, его необходимо заменить.В противном случае вы столкнетесь с проблемами при запуске.

ВАЗ-2107: форсунка заводится и сразу глохнет

В этом случае проверьте датчик массового расхода воздуха. Он расположен сразу за пластиковым корпусом фильтра.

Этот элемент воспринимает информацию о воздушном потоке и передает ее в блок управления. В результате электроника принимает решение о составе горючей смеси. Агрегат может намеренно регулировать концентрацию топлива и воздуха. Срок службы датчика ДМРВ — 150 тысяч километров.При загрязнении элемент может давать ложные показания. Из-за ВАЗ-2107 форсунка не запускается или работает и сразу глохнет. Также следует проверить состояние воздушных соединений на предмет утечек. При необходимости замените.

ДПКВ

Если при исправной топливной системе автомобиль ВАЗ-2107 (инжектор) не заводится, при неисправности блок управления прекращает подачу топлива из-за отсутствия информации о его положении. Стоимость этого элемента колеблется от одной до полутора тысяч рублей.

Заключение

Итак, мы выяснили, по каким причинам не заводится автомобиль ВАЗ-2107. Как видите, найти и устранить неисправность можно своими руками, причем за небольшую цену.

Холостой ход форсунки ВАЗ 2107 пропадает. Почему глохнет двигатель? Причины остановки двигателя и решения. Недостаточно воздуха

В этой статье мы поговорим о такой неприятной проблеме, как заглох двигателя и плохой запуск. Рассмотрим основные причины, по которым двигатель глохнет на холостых оборотах и в движении.Кроме того, поговорим о том, почему двигатель не запускается горячим, а также о вариантах решения каждой из вышеперечисленных проблем.

Распространенные причины остановки синглов:

1. Наиболее распространенной является регулятор (датчик) холостого хода, который напрямую связан с частотой вращения холостого хода двигателя. Проверить, не в нем ли поломка, довольно просто. Если автомобиль не заводится, когда вы проворачиваете стартер, нажимаете педаль газа, двигатель должен запуститься. Если обороты начинают плавать сразу после того, как вы убираете ногу с педали — 99%, то причина в регулировке холостого хода.Выход: на это у владельцев ВАЗа уйдет минимум времени.

3. Если после очистки проблема не исчезнет, мы предполагаем, что причиной остановки двигателя на холостом ходу может быть TPS (датчик положения дроссельной заслонки). Проблема решена способом, процедура несложная и действительно выполнимая своими руками.

Нередки случаи, когда двигатель глохнет на ходу, как говорится без причины.Ниже будут перечислены наиболее вероятные и наиболее частые причины, по которым это может происходить.

Мотор глохнет на ходу — причины

1. Некачественное топливо — первое, что приходит в голову большинству из нас, к тому же с этого нужно начинать поиск причины остановки двигателя на ходу. переехать. Вам «повезет», если это произойдет сразу после заправки, и в этом случае можно с уверенностью сказать, что проблема в топливе. Лечится сливом топлива и.

2.Свечи. Как правило, подозрение ложится на них чаще всего, конечно же после плохого топлива. Здесь все просто — откручиваем свечи и при необходимости проверяем их состояние.

4. Воздушный фильтр. Все так же, как и с топливом, если он забит, то воздух не течет, поэтому топливно-воздушная смесь выходит повторно обогащенной и свечи просто заливаются.К тому же из-за нехватки воздуха двигатель задохнется, то есть мощность упадет, и процесс сгорания смеси в цилиндрах не состоится, в итоге двигатель заглохнет. Чтобы устранить эту неисправность, достаточно заменить воздушный фильтр.

5. Неисправный топливный насос — второй «подозреваемый». Если с вашим бензонасосом не все в порядке, то машина будет вести себя именно так: глохнет на ходу или двигатель вообще не запустится.Проблема решается проверкой помпы, ремонтом или.

7. Если двигатель глохнет на ходу и больше не запускается, причиной может быть также генератор. Вышедший из строя генератор не заряжается, в результате бортовая сеть автомобиля питается исключительно от аккумулятора, и, как известно, долго прослужит.В результате вы, не подозревая, что автомобиль работает от аккумулятора, продолжаете движение, пока он полностью не разрядится. Лечится — а.

Почему

двигатель глохнет, хорошо прогретый двигатель не заводится?

1.Первая возможная причина. Во время движения через него проходит большое количество воздуха, из-за чего карбюратор серьезно охлаждается, при этом проходящее через него топливо также охлаждается. В результате температура карбюратора в несколько раз ниже температуры двигателя. Из-за этой особенности возникают проблемы, после долгой поездки вы выключаете двигатель и делаете короткую остановку, при которой карбюратор начинает сильно нагреваться от горячего корпуса двигателя. Остатки бензина в поплавковой камере от высокой температуры начинают испаряться, заполняя пустоты — воздушный фильтр, впускной коллектор и сам карбюратор.Образуются воздушные пробки, и в поплавковой камере не остается ни капли топлива.

Решение проблемы довольно простое — несколько раз нажмите педаль газа наполовину и попробуйте запустить двигатель. Это сделает смесь более обедненной и высвободит излишки испарения. Следует отметить, что проблемы с горячим запуском также могут быть следствием аналогичной проблемы, только из-за неисправности топливного насоса или топливопровода. Обычно это происходит в жару, когда из-за испарения в топливную систему или насос создает воздушные карманы, препятствующие попаданию топлива в карбюратор.

2. Вторая возможная причина странного поведения прогретого двигателя — проблемы со стартером. Убедитесь, что при попытке запустить двигатель стартер проворачивается, а не просто щелкает или не реагирует вообще. Если да, то подтвердился один из вышеперечисленных вариантов. надо стартер проверить. Если вы в дороге, то проверку можно свести к элементарной проверке кабеля питания стартера или другим визуальным операциям. Если вернешься домой, сделай подробный.В случае неисправности или замены.

Всем привет сегодня хочу рассказать о причинах, по которым у вас глохнет машина ВАЗ 2107, и из-за этого неприятного раздражения вы больше не можете продолжать ездить на своем железном коне. Сегодня мы постараемся рассмотреть основные причины, по которым у вас глохнет двигатель. Конечно, к сожалению, таких причин очень много.
Первая причина — проблемы с регулятором холостого хода (РХХ), обычно машина глохнет на холостом ходу. Pxx может выйти из строя из-за загрязнения, и это приводит к тому, что шток заклинивает.Для уверенности нужно снять РХХ с семерки и тщательно промыть в случае загрязнения. Желательно использовать жидкость, хорошо смывающую масло.

Третья причина — слишком богатая топливная смесь. Проверить этот вариант можно, открутив свечи, если контакты свечей покрыты сажей, это означает, что смесь слишком богатая. За то, сколько бензина подано в цилиндры, отвечает положение дроссельной заслонки, а также показания датчика температуры; на автомобиле ВАЗ 2107 этот датчик расположен слева в задней части головки блока.Если возникнет необходимость в замене датчика температуры, то придется слить немного, затем часть антифриза.
Неисправность датчика массового расхода воздуха (ДМРВ) на ВАЗ 2107 также приводит к обогащению смеси. Проверить работу ДМРВ можно с помощью мультиметра. Если напряжение больше 1,002 вольт, то его придется заменить.

Четвертая причина — сильное истощение горючей смеси. В результате ваша «семерка» тоже заглохнет. В основном это связано с утечками воздуха.Основные места всасывания — это прокладки системы впуска или ослабление крепления в местах, где они стоят. Чтобы найти утечки воздуха, обычно используется дымогенератор, чтобы увидеть, куда втягивается дым.

Ну вот и все мы рассмотрели основные причины, по которым глохнет машина ВАЗ-2107, если у вас были другие причины, то пишите в комментариях. Всем до свидания.

Если у вашего легкового автомобиля ВАЗ-2107 возникла неисправность, в результате которой глохнет двигатель, то дальнейшее движение становится проблематичным. Но найти причину этой неисправности для «семерки» инжекторного двигателя довольно сложно без наличия диагностического оборудования, так как причин, по которым он перестает вращаться, коленчатый вал, к сожалению, очень много.

Чаще всего глохнет инжекторный двигатель при работе холостой ход … В этой неисправности может быть задействован дроссельный узел с регулятором холостого хода (РХХ), так как во время работы двигателя дроссельный узел может сильно загрязниться , что приводит к заклиниванию штока РХХ. Чтобы проверить это предположение, ее придется удалить, а при наличии загрязнений аккуратно промыть жидким маслом для промывки скважин, смешанным с грязью.

Если у вас на машине есть сигнализация ВАЗ-2107 , которая работает с электрической цепью бензонасоса, причиной глохнувшего двигателя может быть некачественная работа тех, кто его устанавливал.Если делали это на скручиваниях, то плохо сжатая скрутка со временем ослабевает и, как следствие, теряется контакт. В результате перестает работать электрический топливный насос.

Возможной причиной остановки двигателя может быть переобогащение горючей смеси … Это можно проверить, сняв свечи зажигания. Если они покрыты сажей, значит смесь богатая. Количество бензина, подаваемого в цилиндры двигателя, зависит от положения дроссельной заслонки и правильного показания датчика температуры, который находится слева в задней части головки блока цилиндров.При его замене придется частично слить антифриз из системы охлаждения.

Отказ

При сильном обеднении горючей смеси заглохнет и двигатель.А его истощение происходит из-за утечки воздуха за дроссельным узлом. Возможными местами утечки воздуха обычно являются прокладки системы впуска либо в результате ослабления креплений деталей, между которыми они стоят, либо из-за их поломки. Утечки воздуха можно найти с помощью коптильни, используемой пчеловодами. Покурите им моторный отсек, вы сразу увидите, куда втягивается дым. А на приличных станциях техобслуживания вместо курильщика используют прибор, называемый дымогенератором.

ВАЗ 2107 не лучшая модель среди автомобилей своего класса, если сравнивать с зарубежными примерными аналогами. Однако благодаря невысокой цене и доступному сервису автомобиль уже много лет пользуется популярностью на всем постсоветском пространстве. Автомобиль выпускался с 1982 по 2014 год. То есть самой старой модели более 30 лет. За такой период эксплуатации владелец сможет столкнуться со всеми видами неисправностей и исследовать большинство причин неисправностей.

После нескольких лет эксплуатации ВАЗ 2107, как и практически идентичная модель 2105, начинает проявлять новый характер с изменениями не в лучшую сторону.Неисправности, связанные с силовым агрегатом и его обвесом, носят разный характер, но носят симптоматический характер:

двигатель периодически глохнет;
не сохраняет стабильную динамику;
нестабильный холостой ход;
сложно запустить;
недостаточная мощность;
повышенный расход топлива.

Все неисправности возникают по двум причинам: нарушение регулировок или износ деталей.

Обычно выражается в самопроизвольном изменении оборотов двигателя.Наблюдается при движении и на холостом ходу. Самая частая причина скорости работы агрегатов впрыска ВАЗ2107 / 2105 — выход из строя ДМРВ (датчика массового расхода воздуха).

Это устройство контролирует количество воздуха, поступающего в двигатель. На основании этих данных ЭБУ регулирует подачу горючей смеси с оптимальным соотношением топлива и воздуха при различных условиях работы двигателя. Соответственно, при отсутствии этого баланса обороты двигателя начинают зависеть от количества подаваемого кислорода.То есть подул ветерок — обороты увеличились, стих — уменьшились.

Алгоритм чистки ДМВР ВАЗ2107 / 2105:

Снимите датчик вместе с защитной крышкой.

Открутите два винта и вытащите датчик из основания, не касаясь поверхностей активного элемента (токовый изогнутый провод).
Вымойте корпус любым средством для мытья посуды.
С помощью баллона с очистителем для ДМВР или карбюратора на спиртовой основе (без ацетона) аккуратно очистите поверхности.
Обильно залейте 3-4 раза, жидкость должна стечь.
Просушите устройство.
Соберите блок в обратном порядке.

Если проблема не исчезнет, придется покупать новое устройство.

Нестабильная работа карбюраторного двигателя

Характер нестабильных оборотов двигателя ВАЗ2107 / 2105 с карбюраторами такой же, как и у инжекторного, при неконтролируемой подаче воздуха или топлива в камеру сгорания.

Но в этом случае за приготовление горючей смеси отвечает карбюратор.Это полностью механическое устройство, отвечающее за оптимальное соотношение топлива и кислорода для разных режимов работы силового агрегата.

Несмотря на наличие фильтров на впусках топлива и воздуха, они могут работать неэффективно, как правило, из-за длительного срока службы, превышающего указанный в нормах обслуживания. В результате мелкие частицы забивают жиклеры карбюратора.

Водители с большим стажем особо не церемонятся, бросают на сутки карбюратор ВАЗ2107 / 2105 в ведро с бензином, потом продувают со всех сторон сжатым воздухом и карбюратор вроде нормально работает.Это нормальный раствор, но он легко воспламеняется. Среди причин неисправностей двигателя, вызванных поломкой карбюратора, можно выделить:

смещение положения регулировочных винтов от ударов или вибрации;
увеличение диаметра отверстия форсунок из-за износа;
амортизатор износа оси, ограничивающий ее ход;
засорение жиклеров;
нарушение герметичности поплавка.

Для определения неисправности карбюратора ВАЗ2107 / 2105, а она, вероятно, будет сложной, начнем с проверки поплавка на герметичность.Для этого снимите ее с верхней крышки карбюратора (нужно ее демонтировать). Если в поплавке есть бензин, выбросьте его; если есть воздух, проверьте его на наличие пузырьков в тазе с водой. Допустим, он сдал экзамен, значит надо проверить пробел.

Установите крышку карбюратора и дайте двигателю поработать 30 секунд. Снимаем крышку. Уровень бензина должен быть ровно посередине сужающейся поверхности корпуса карбюратора.Если не получилось, следует немного согнуть угол штанги поплавка.

Со временем воздушные и топливные жиклеры забиваются или изнашиваются. В первом случае их необходимо очистить и продуть. Во втором случае следует проверить пропускную способность форсунок с помощью емкости для воды, установленной над мерной форсункой на 1 метр. Они соединены трубкой. Внизу установлена мерная колба. Измерения производятся в см3 / мин. В зависимости от маркировки насадки объем жидкости, собираемой за минуту в мерной колбе, должен соответствовать.

Намного проще купить комплект жиклеров и заменить их через 7-10 лет эксплуатации карбюратора.

Тем, кто использует газовые установки, следует знать, что карбюратор не используется при движении на газе. Со временем внутри сухих форсунок образуется оксид, который забивает отверстия для подачи топлива. Бензиновый автомобиль может не заводиться. Рекомендуется периодически использовать бензин.

Регулировка карбюратора

Регулировка карбюратора состоит из нескольких этапов:

Отрегулируйте плавающее положение, как описано выше.
Проверьте и закрутите винты «качества» и «количества». Вкрутите их до упора и открутите 2-3 оборота для «качественного» винта и 3-4 оборота для «количественного» винта.
Подключите тахометр или автотестер к клемме «K» катушки зажигания, а второй датчик — к кузову.
Запустите и прогрейте двигатель до температуры 90 ° C

Используйте винт «качества», чтобы установить максимальные обороты холостого хода. Расход бензина увеличивают поворотом винта против часовой стрелки.
Используйте винт «количества» для увеличения скорости примерно на 80-90 об / мин.
Качественным винтом определяем, максимальные ли эти обороты, если нет, то повторяем процедуру.
Если положение регулировочного винта не влияет на частоту вращения двигателя, затяните контрольный винт так, чтобы скорость упала до 800-900 об / мин.

Эта регулировка карбюратора может быть не совсем точной, но не требует специального оборудования.

Если машина заглохла

Двигатель, который внезапно глохнет, не только создает неудобства во время вождения, но также представляет угрозу безопасности водителя и пассажиров. Причин несколько.

Квоты на холостом ходу:

выход из строя датчика холостого хода;
неисправность датчика дроссельной заслонки;
неисправность датчика положения дроссельной заслонки.

Торговые палатки:

прерывание подачи топлива или воздуха из-за грязного фильтра;
неисправность топливного насоса;
засорение жиклеров карбюратора;
перегрев двигателя.

Диагностику автомобиля, у которого глохнет двигатель в самых неожиданных местах, лучше начинать с проверки датчика холостого хода.

Проверить его работоспособность несложно. Демонтируйте прибор, не снимая контактов, или подключите их после разборки. Возьмите устройство в руки, приложите палец к игле конуса и попросите друга включить зажигание. Если вы чувствуете толчки, то положите устройство обратно. Датчик холостого хода в порядке.

Если вы находитесь в дороге на автомобиле ВАЗ и возникла проблема с датчиком дроссельной заслонки, то проще не заморачиваться и обратиться в ближайший сервис, но если вы доехали до гаража, можно воспользоваться следующей инструкцией:

Снимите датчик.
С помощью сверла 2 мм просверлите пластиковую крышку по кругу.
Выньте пластиковую накладку верхнего контактного блока.
На нижней деке очистите гусеницы WD-40 или медицинским спиртом.
То же самое с верхней крышкой контактной группы, но не сгибайте ее, в этом случае гусеницы будут съедены преждевременно.
Соберите в обратном порядке.
Промазываем контур любым клеем для пластики.

Недостаточно воздуха

Часто машина заводится хорошо, едет на всасывании, но как только всасывание отключается, двигатель глохнет. Это говорит только об одном — нехватке воздуха. Скорее всего забиты жиклеры … Их надо открутить и почистить. Затем убедитесь, что машина не должна заглохнуть без всасывания.

Причин некачественной работы автомобильных агрегатов с подобными симптомами невероятное количество, но разобраться в них сможет только специалист, обладающий набором профессиональных диагностических средств.Но если чувствуете себя уверенно — дерзайте, в автосервисах ВАЗа вас уже ждут.

Владельцы ВАЗ 2107, 2110, 2112, 2114, а также других автомобилей могут столкнуться с проблемой — машина заводится и сразу глохнет. Двигатель запускается, но через несколько секунд обороты падают и двигатель глохнет. Рассмотрим возможные причины сбоев при запуске и способы их устранения.

Для начала нужно перебрать самые очевидные варианты.

Закончился бензин (дизельное топливо).Как это ни парадоксально звучит, водители часто забывают следить за уровнем топлива в баке.
На дизелях (особенно зимой) замерзшее топливо может стать причиной того, что машина практически сразу завелась и заглохла.
Качество бензина на заправках часто ужасающее, поэтому, если заправить автомобиль некачественным топливом, можно столкнуться с проблемой заглохшего двигателя. Если плохого бензина мало, можно разбавить его хорошим. Но если бак залит полным, суррогат лучше слить, чтобы не навредить.
Изношенные провода и старые (неисправные) свечи зажигания также являются очень частыми причинами.
Компрессия двигателя, а точнее его отсутствие, может спровоцировать ситуацию, при которой двигатель глохнет, едва успев «подхватить». Но это уже очень серьезная поломка, появление которой сопровождается массой других симптомов, не заметить которые во время эксплуатации автомобиля просто невозможно.

Форсунка запускается и глохнет

Инжекторные автомобили могут вести себя подобным образом из-за неисправного топливного насоса.Он в баке. Проверить его работоспособность очень просто. Если повернуть ключ зажигания в первое положение и прислушаться, вы услышите, как работает помпа, подкачивающая бензин в систему.

Сильное загрязнение тонкой очистки топливного фильтра также может стать причиной остановки автомобиля после запуска. Фильтр просто не успевает пропустить необходимое количество бензина.

Ошибки

ЭБУ довольно часто приводят к проблемам с запуском двигателя, неполучением сигналов от определенных датчиков или получением их в искаженном виде.Диагностику таких поломок лучше проводить в специализированных сервисах.

Почему карбюраторные автомобили заводятся и глохнут

Если машина заводится и сразу глохнет, то проблема может быть в нехватке топлива в поплавковой камере. Можно попробовать вручную накачать бензонасос. Его необходимо проверить на работоспособность, а при необходимости заменить.

Прежде чем заниматься самоочисткой системы питания в целом и карбюратора в частности, следует помнить, что любые неосознанные манипуляции могут привести к большому увеличению расхода топлива.

Еще одна причина, по которой двигатель глохнет, заключается в том, что сетчатый фильтр в карбюраторе перед ним забит. Если автомобиль заводится и через несколько секунд глохнет из-за этого фильтра, то его необходимо очистить и промыть. Для этого используйте зубную щетку и разбавитель (бензин или ацетон). После этого сразу же вместе с фильтром прочистите прорезь, в которую он вставлен.

Бывает, что в автомобилях ВАЗ через несколько секунд после запуска падает скорость из-за неисправности электромагнитного клапана.Проверка осуществляется следующим образом: вентиль откручивается, питание подается на положительный контакт, корпус замыкается на массу двигателя. Если клапан работает правильно, будет слышен отчетливый звук, и игла войдет в корпус.

Вы можете просто подключить провод к клапану и поставить его на место. Если вы не слышите щелчка, клапан неисправен. Откручиваем вентиль и вынимаем из него жиклер. Если он погнулся, его нужно заменить. Убедитесь, что стопорная игла клапана движется свободно, а прокладка клапана не порвана и плотно прилегает к корпусу.

Если есть щелчок клапана, то необходимо провести диагностику системы EPHC. Может потребоваться очистка топливного жиклера холостого хода. Если скорость двигателя автомобиля падает, засорение может повлиять на устойчивость. Для очистки жиклера необходимо создать повышенный вакуум в каналах системы.

Для этого заводим машину и поднимаем обороты до 3000. Поворачиваем форсунку (электромагнитный клапан) на несколько оборотов. Это позволяет создать в каналах необходимый вакуум. Повторяем процедуру несколько раз.

Другие причины некорректного запуска двигателя ВАЗ 2107

Еще одна частая проблема, из-за которой двигатель автомобилей ВАЗ 2107 заводится и глохнет, — это попадание избытка воздуха в карбюратор. В этом случае топливная смесь не может поддерживать работу двигателя в течение длительного времени, и хотя автомобиль заводится, через несколько секунд он глохнет. Необходимо определить место утечки воздуха и устранить зазор.

Бывает, что форсунки и форсунки дозирующей системы забиваются.Также это влияет на падение оборотов двигателя, так что ВАЗ 2107 глохнет через несколько секунд. Что делать в этом случае? Необходимо открутить жиклеры и патрубки под крышкой карбюратора и прочистить их. После этого колодцы и форсунки продуть сжатым воздухом. Если у вас карбюратор Solex, то вам также необходимо прочистить и продуть топливные жиклеры, расположенные на дне колодцев.

Регулировка уровня топлива в поплавковой камере (карбюраторы Solex)

Помимо всего вышеперечисленного, обороты двигателя падают, если уровень топлива в карбюраторе неправильно отрегулирован (поплавковая камера).В результате в топливной смеси либо не хватает бензина, либо его слишком много.

При регулировке карбюратора ВАЗ 2107 его не нужно отключать от двигателя. Выполните следующие шаги:

снимите корпус воздушного фильтра, открутив все крепления;
снимаем крышку карбюратора;
проверьте положение поплавков. Для этого разведите и соберите их вместе, чтобы добиться правильного расположения.

Необходимо добиться такого положения поплавков, чтобы они свободно перемещались, не цепляясь за стенки камеры, в которой они находятся.Не лишним будет замерить расстояние от выступов на поплавках до блокнота. Расстояние должно быть в пределах 0,75–1,25 мм. Используйте щуп для измерения.

Что делать, если это далеко от нормы? В этом случае нужно отрегулировать высоту каждого из поплавков.
Как мы видели, причин, по которым глохнет двигатель, не так уж и мало. Для правильного запуска двигателя необходимо проверить и устранить все вышеперечисленные неисправности. После этого, если проблема не была решена, придется обратиться к специалистам.

Распиновка датчика скорости. Распиновка и схема подключения датчика скорости ВАЗ Схема подключения датчика скорости

Во время движения автомобиля датчик скорости (форсунка) ВАЗ 2107 формирует данные о скорости, отправляемые в электронный блок управления двигателем. Его выход из строя вызывает ошибки управления впрыском и приводит к падению мощности двигателя и увеличению расхода топлива. Вы можете самостоятельно проверить и заменить датчик. Для этого понадобится гараж со смотровой ямой, шлицевая отвертка, ключ на 22 и мультиметр или контрольная лампа.

Принцип работы датчика скорости ВАЗ 2107

Датчик скорости основан на эффекте Холла, который описывает возникновение электрических импульсов при помещении проводника постоянного тока в магнитное поле. Датчик выдает импульсы при вращении выходного вала КПП ВАЗ 2107. За время, пока машина проезжает километр, датчик скорости ВАЗ 2107 выдает около 6000 импульсов, частота которых позволяет определить текущую скорость.

Где находится датчик скорости ВАЗ 2107

Датчик крепится к коробке передач в механизме привода троса спидометра. Для его снятия и проверки придется отсоединить трос спидометра КПП.

Признаки неисправности

Основным признаком проблем в работе датчика является выдача бортовым компьютером соответствующего кода ошибки. Неисправности могут проявляться и другими признаками:

повышенный расход топлива;
плохая тяга двигателя;
не работает или работает с большой погрешностью спидометра;
нестабильный холостой ход.

Внимание! Эти четыре симптома могут быть вызваны проблемами с другими частями автомобиля.

Причины неисправности датчика

Конструкция датчика достаточно надежна. Причина поломки обычно — окисленные контакты на датчике или обрыв проводов, идущих от датчика к ЭБУ двигателя.
Контакты проверить, при необходимости очистить и смазать «Литолом». Поиск обрывов проводов лучше начинать с мест около вилки.Там они часто гнутся, соответственно перетираются и ломаются. Заодно стоит проверить заземление датчика. Сопротивление в его сети должно быть порядка 1 Ом. Если повреждений не обнаружено, необходимо проверить сам датчик скорости. Для этого вам придется снять его с машины.

Как снять датчик скорости ВАЗ 2107

Для демонтажа датчика скорости необходимо выполнить следующие операции:

Датчик скорости ВАЗ 2107 можно проверить с помощью мультиметра или «контрольной».Чтобы установить датчик, необходимо проделать вышеуказанные действия в обратном порядке.

Проверка датчика скорости

Самый простой способ проверить датчик скорости — установить на его место новый. Цена на деталь невысока, поэтому это самый простой и быстрый способ убедиться, что она работает или сломается. Если нового датчика скорости ВАЗ 2107 под рукой нет, следует сначала проверить старый, а затем отправиться в магазин за новым.
Для проверки работы датчика скорости вам понадобится небольшая пластиковая трубка диаметром, соответствующим толщине оси датчика, и вольтметр (мультиметр).Проверка выполняется в следующей последовательности:

подключить вольтметр к выходу датчика, который подает электрические сигналы, и к массе автомобиля;
надеть трубку на ось датчика;
поверните трубку.

По мере вращения трубки напряжение на выходе датчика должно возрастать пропорционально скорости вращения. Если этого не произошло, необходимо заменить датчик скорости ВАЗ 2107.

Совет: таким же образом можно проверить датчик скорости прямо на автомобиле.Для этого нужно вывесить одно из ведущих колес, подключить к выводу датчика и «массе» вольтметр и начать вращать колеса. Если появляются напряжение и импульсы, датчик исправен.

Вместо вольтметра можно использовать контрольную лампу. В этом случае при проверке работоспособности необходимо подать напряжение на положительную клемму датчика скорости. Если лампа мигает при повороте датчика, проблема не в датчике. Придется проверить и другие узлы и детали «семерки», которые могут повлиять на работу ЭБУ двигателя.

Каждый автомобиль, независимо от его класса, производителя или страны происхождения, должен иметь систему, отвечающую за отображение скорости и количества пройденных километров. ВАЗ 2110 — не исключение. Но только при уколе.

Карбюраторные модели используют систему механических тросов для спидометра, поэтому здесь нет датчика скорости. Он просто не нужен.

Что это за

Работа датчика скорости колоссальная. Он сообщает электронному блоку управления информацию о правильной подаче топлива, определяет и устанавливает угол опережения зажигания, а также отвечает за качество топливовоздушной смеси.

Датчик собирает все виды данных и передает их в виде сигналов на электронный блок управления. Там проверяется информация, вносятся соответствующие корректировки в работу инжекторного двигателя.

Признаки неисправности

Если на вашем автомобиле не работает одометр, датчик спидометра работает с определенными рывками или выдает данные, не соответствующие действительности, возможно, прибор вышел из строя.

Проблема может заключаться в том, что нарушена схема подключения, есть нарушения в электросхеме, не работает разъем.Кроме того, часто проблемой становится распиновка датчика скорости, которую перепутали в процессе сборки.

Косвенным признаком неисправности является то, что автомобиль глохнет на холостом ходу.

Вы, как водитель, легко заметите наличие неверных показаний на спидометре, а также обратите внимание на сигнальную лампу, требующую проверки двигателя (Check Engine). При обнаружении подобных явлений нет сомнений в том, что датчик скорости требует замены.

Поиск поломки

Чтобы начать устранение проблемы, сначала необходимо найти устройство. По фото можно определить, как внешне выглядит датчик скорости на ВАЗ 2110.

Что касается его расположения, то ищите в моторном отсеке в непосредственной близости от выпускного коллектора. Честно говоря, место, где он установлен, нельзя назвать идеальным. Все дело в коллекционере. Когда автомобиль движется, коллектор нагревается. Провода датчика трутся о него, что со временем приводит к неисправностям, короткому замыканию.

А как проверить датчик скорости на автомобиле ВАЗ 2110? В первую очередь визуально. Обязательно убедитесь, что кабель не оборван. Часто проблемы с устройством возникают именно из-за него.

Проверив прибор визуально, и не определив наличие поломок, это говорит нам о неисправности самого элемента. Эта проблема решается заменой.

Подготовительные мероприятия

Грамотная замена датчика скорости на ВАЗ 2110 подразумевает обязательную покупку нового прибора, отвечающего всем требованиям вашего автомобиля.

По сути, есть два основных правила, которым нужно следовать при покупке устройства.

Выберите датчик с разъемами внутри разъема, помеченными -, A и +. Обычно там используются обозначения 1,2 и 3. Принципиальной разницы между ними нет, просто распиновка именно с такой маркировкой будет намного проще. Именно неправильное подключение часто становится причиной обращения за помощью на СТО. А это совершенно разные финансовые затраты.
Шток элемента должен быть металлическим. Если стебель пластиковый, то прослужит около 6 месяцев. Регулярная замена не в ваших интересах. Но не забудьте проверить металлический стержень на люфт, правильность вращения и наличие шайбы в упаковке.

Замена

Теперь к вопросу как делать замены. Для этого демонтируем старое устройство и подключаем на его место новое. Пошагово ваши действия следующие:

Снимите отрицательный провод с аккумуляторной батареи, который обесточит автомобиль;
Теперь отсоедините провода от датчика и обязательно запомните, в каком виде была распиновка;
Устройство демонтируется простым откручиванием вручную.Обычно вам не нужно использовать какие-либо инструменты. Но если устройство плотно прилегает, то используйте ключи на 22 или 21 мм. В зависимости от модификации вашей «десятки» конструкция датчика может незначительно отличаться;
Параллельно советуем проверить проводку;
После снятия счетчика отверните крепежную гайку, удерживающую провод, идущий к коробке передач;
Снимите осторожно, чтобы шток не упал в коробку. В таком случае придется полностью разбирать КПП.Это явно не в ваших интересах;
Новое приспособление с резиновым кольцом необходимо смазать трансмиссионной жидкостью, чтобы фиксация на новом месте была максимально надежной;
Сборка производится в обратной последовательности;
Обратите особое внимание на распиновку. Подключите мультиметр при включенном зажигании. Если прибор показал «минус», значит, вы подключили провод к плюсу, чего делать категорически нельзя. Вот почему мы изначально рекомендовали использовать датчик, который не имеет маркировки 1, 2 и 3.

Если не удалось избежать использования нового устройства с неудобной маркировкой 1, 2 и 3, то запомните важную деталь распиновки:

1 соответствует «+»;
2 указывает выходной сигнал;
3 — это «-».

Завершив замену элемента, не забудьте проверить устройство в действии. Для этого можно повесить передние колеса или просто проехать на машине по местности. Если спидометр и одометр показывают верную информацию, вашу ручную работу можно считать успешной.

На автомобилях с карбюраторным ДВС при отсутствии сложной автоматики двигателя и бортового контроллера принцип работы спидометра ВАЗ 2114 был достаточно простым, так как спидометр был механическим. С привода, который был на МКПП, по тросу сигнал поступал прямо на спидометр и фиксировал текущую скорость.

С установкой инжекторных двигателей и необходимостью очень точного взаимодействия многих параметров для обеспечения расчетного впрыска топлива возникла необходимость в большом количестве дополнительных электронных датчиков, среди которых появился датчик скорости.Изменился и принцип работы спидометра ВАЗ 2114, он стал электронным.

Первые датчики скорости (DS), которые были установлены на новых инжекционных машинах, больше не используются. В них совмещены электрический датчик и трос привода спидометра. Второе поколение DS избавилось от троса спидометра, начали устанавливать электрический спидометр, но эти датчики скорости имели шестеренчатое соединение при установке на МКПП.

Третье поколение — датчик скорости импульса, основанный на эффекте Холла.Цена датчика скорости на ВАЗ 2114 различается в зависимости от модификации устройства.

Заключается в том, что при взаимодействии магнитного и электрического полей, когда электрическое поле определенным образом протекает через магнит, в котором расположена полупроводниковая пластина, на ней возникает разность потенциалов, так называемое напряжение Холла. .

Этот эффект получил практическое применение в DS благодаря тому, что во время движения это напряжение преобразуется в частотно-импульсный сигнал, который передается на контроллер.Чем выше скорость движения, тем выше частота сигнала. Подсчитано, что DS производит 6004 импульса на один километр своего пути. На основе интервала между этими импульсами контроллер вычисляет скорость автомобиля.

Датчик скорости в общей схеме датчиков и приборов

Не нужно долго гадать, где находится датчик скорости на ВАЗ 2114. Ведь он выполняет, помимо прочего, функцию определения скорости движения.Конструктивно привод спидометра остался на прежнем месте, поэтому датчик скорости ВАЗ 2114 стоит на МКПП сверху, в районе правого ШРУСа. Наилучший доступ к DS можно получить снизу, поместив машину на смотровую яму.

Схема подключения датчика скорости ВАЗ 2114 довольно проста. В общей электросхеме автомобиля он питается через средний предохранитель на 7,5 А, который находится на реле электровентилятора печки, в салоне.На комбинации приборов в передней панели приборов выходной штекер с адресом — «DS» и «контроллер управления двигателем» имеет одну цифру — «9».

На что влияет датчик скорости? Он напрямую связан с контроллером и электронным спидометром. В рабочем состоянии DS предоставляет необходимую информацию о текущей скорости, обеспечивает нормальную работу регулятора холостого хода и поддерживает обороты двигателя в оптимальном режиме за счет генерации адекватных сигналов в ЭБУ.

Поскольку электронные устройства подвержены различным внешним воздействиям, которые приводят к сбоям в работе всей системы, необходимо соблюдать осторожность при профилактических осмотрах и контроле за их работой. Итак, существует мнение, что если на ВАЗ 2114 не работает спидометр, значит, датчик скорости точно вышел из строя. Однако есть приемы управления электронным спидометром. С помощью специального оборудования на стенде вы сможете определить его работоспособность.

Три измерения производятся на скоростях — 40, 80 и 120 км / ч:

при этом показания спидометра в км / ч должны быть соответственно — «40.35 — 44 »,« 81,38 — 85 »,« 122,07 — 127 »;
и номинальная частота входного сигнала в Гц — «66,66», «133,33», «200».

Признаки неисправности датчика скорости

В процессе эксплуатации автомобиля с бортовым электронным устройством многие автомобилисты сталкивались с ситуацией, когда в блоке ошибок загорается тот или иной сигнал, часто бывает, что после выключения двигателя и перезапуска этот сигнал не появляется опять же, поэтому у российских водителей иногда возникает недоверие к показаниям этого блока ECU.Тем не менее, каждый водитель должен знать, какие ошибки, указывающие на проблемы с ДС, загораются на дисплее бортового компьютера.

P0500 — отсутствие сигнала с датчика скорости.
P0503 — Прерывистый сигнал датчика скорости.

Действительно, довольно часто причиной появления таких сигналов являются проблемы в ослабленных контактах или даже обрывы проводов ДС. Необходимо учитывать, где находится датчик скорости на ВАЗ 2114.Механическая коробка передач при работе испытывает сильную вибрацию, поэтому необходимо уделить особое внимание профилактическому осмотру этого датчика.

Помимо появления на дисплее БК сигналов об ошибках, могут появиться и другие признаки неисправности ДС, специалисты ссылаются на такие признаки:

Нестабильные, «ходячие» обороты холостого хода, возможно самопроизвольное отключение ДВС при не нажатой педали газа.
Спидометр на ВАЗ 2114 работает нестабильно или вообще не работает.
Расход топлива значительно увеличен.
Пониженная мощность двигателя.

Конечно, это не однозначный диагноз ДС, могут быть и другие причины, например проблемы с топливной системой. Однако вам следует проверить работоспособность DS. И первое, что нужно сделать, это прозвонить цепи и убедиться, что проводка исправна. Убедитесь, что есть заземление и на контактах присутствует сигнал 12 В.

Есть несколько известных способов проверить работоспособность DS:

снимите неисправный датчик.Используйте вольтметр для измерения выходного напряжения и частоты сигнала. Для этого на ось датчика надеть пластиковые трубки и развернуть корпус до скорости 3-5 км / ч. Чем быстрее вращается датчик, тем выше напряжение и частота;
второй способ не требует снятия датчика.

Поднимите переднее колесо, чтобы его можно было размотать. Подключите вольтметр к контактам датчика. Покрутите колесо и снимите показания с прибора, если напряжение и частота увеличиваются адекватно вращению, то с датчиком все в порядке.

третий метод предполагает проверку с помощью «регулятора» или лампочки.

Поднимите переднее колесо домрата, чтобы можно было его повернуть. Сначала отсоедините импульсный провод от датчика. Включите зажигание. Найдите «плюс» и «минус» по «контролю». Подключите «контроль» к проводу «Сигнал» и раскрутите колесо. При нормальной работе сенсора должен загореться «минус». Если нет средства управления, то можно использовать лампочку. Для этого к нему нужно подключить провода.

Подключите один провод к плюсу аккумулятора, а другой — к разъему «Сигнал». Крути колесо. Если лампочка мигает, значит датчик исправен.

автомобилисты отработали методику проверки привода постоянного тока.

Для этого нужно поднять на домкрате одно колесо и снять датчик скорости. Почувствуйте привод датчика и вращайте колесо. Когда привод работает нормально, вы можете почувствовать его вращение пальцами. А если заклиниваний нет, то с приводом все в порядке.

Если в результате проверки определено, что датчик скорости не работает, то необходимо его снять и заменить на новый. Эта запчасть не в дефиците, поэтому вы легко сможете узнать, сколько стоит датчик скорости на ВАЗ 2114.

Любая существующая в мире машина обязательно оснащается специальной системой, предназначенной для измерения скорости транспортного средства и передачи этой информации в ЭБУ. На карбюраторных автомобилях применяется тросовая (механическая) система спидометра, в результате чего датчик скорости здесь не требуется.Поэтому на ВАЗ 2110, 2111 и 2112 он устанавливается только на инжекторные автомобили — эта система электронная и отвечает за управление работой силового агрегата. Замена датчика скорости — занятие довольно трудоемкое, но совсем не сложное. Подробнее об этом позже в статье.

Назначение этого устройства — «установка» угла опережения зажигания, контроль качества топливной смеси и правильная подача топлива. Датчик собирает большой объем информации для двигателя с впрыском, такой как частота вращения двигателя, уровень детонации, скорость и т. Д., И передает цифровые сигналы на электронный блок.В свою очередь, здесь проверяются эти данные и вносятся соответствующие корректировки в работу форсунки. Обычно датчик скорости находится под капотом, в моторном отсеке, рядом с выпускным коллектором.

Признаки неисправности датчика скорости

Если вдруг отказывается работать одометр, а спидометр «лежит» по отношению к пробегу и скорости, либо работает рывками, это свидетельствует о некорректной работе датчика скорости или его привода.Также могут быть сбои в электросхеме, перепутана распиновка, выходит из строя разъем и так далее. Кроме того, то, что автомобиль глохнет на холостом ходу, тоже может указывать на неисправность датчика скорости, но это может быть и множеством других причин. Конечно, если спидометр дает заведомо ложные показания, а на панели приборов горит лампа «ПРОВЕРИТЬ ДВИГАТЕЛЬ», то причина в неисправном датчике скорости.

Диагностика датчика скорости

Первый способ диагностики датчика скорости:

Второй способ диагностики датчика скорости:

Обратите внимание, что эти методы испытаний подходят только для датчиков скорости, которые используют эффект Холла в своей работе.

Контроллер датчика

, как купить новый контроллер, на что нужно обратить внимание при покупке

При выборе нового датчика скорости обратите внимание на следующие моменты: желательно, чтобы разъемы внутри блока имели обозначения — «-», «A», «+», вместо штатных «1,« 2 ». , «3». На самом деле это не принципиально, но распиновка в этом случае будет осуществляться быстрее и, главное, правильно.

Еще один важный момент — отдавайте предпочтение аппарату с металлическим стержнем, так как он прослужит более полугода, «уступив» пластиковому.Обязательно проверьте, укомплектован ли шток шайбой, как он вращается и есть ли люфт.

Инструменты, приспособления и расходные материалы

Клавиши на «21» и «22».
Трансмиссионное масло.
Новый контроллер.

Подготовительные работы, как добраться до контроллера и заменить его на новый

Распиновка разводки, на что обратить особое внимание при использовании мультиметра в работе

Обратите внимание на распиновку внутри колодки.При включенном зажигании мультиметром определяем, к какому разъему какой провод подключен. Если вы подключили провод к разъему «плюс», а мультиметр показывает «минус», то следует срочно поменять полярность. Поэтому желательно брать блок с соответствующими обозначениями. Но если это не так, можно взять обычный. В этом случае распиновка следующая: 1 — «+», 2 — «сигнальный выход» и 3 — «-».

На последнем этапе не забудьте проверить привод, а также работу транспортного средства в целом при свисании колес или при движении автомобиля.

Датчик скорости — элемент электронной системы управления автомобилем. От его показаний зависит, сколько топлива будет подано, сколько воздуха будет обходить дроссельную заслонку на холостом ходу, какие будут показания спидометра.

Датчик скорости автомобиля ВАЗ основан на применении, то есть от устройства передается поток импульсов, частота которых пропорциональна значению скорости автомобиля. Электроника автомобиля, анализируя поступающие данные, выбирает необходимые обороты холостого хода и отправляет сигнал на устройство, регулирующее холостые обороты двигателя, оптимизирующее состав воздушно-капельной смеси, поступающей в камеру сгорания, минуя дроссельную заслонку. клапан.

При прохождении расстояния в один километр датчик скорости передает более 6000 импульсов на ЭБУ. По параметрам временного анализа межимпульсных сигналов бортовой компьютер передает данные на приборную панель, тем самым определяя показания спидометра.

Как и во многих других автомобилях, датчик скорости ВАЗ расположен в верхней части картера коробки передач, недалеко от щупа уровня моторного масла. Добраться до него можно с двух сторон: сверху, открыв капот и отсоединив адсорбер, и снизу, используя для удобства смотровое отверстие.

Распиновка DC 2109, 2110, 2112, 2114, 2115

Если заниматься подключением датчика скорости, то есть следующая распиновка, которой стоит придерживаться. При этом важно понимать суть работы ДС для изучения принципиальной схемы датчика, которая прилагается к данной статье.

Заводской датчик скорости автомобиля ВАЗ выпускается с некоторыми отличиями в подключении к колодке разъема. Разъем квадратной формы используется в комплексах электроники Bosh.Круглый разъем используется в электронных системах 4 января и GM.

При подключении датчика вместо цифровых обозначений типа «1», «2», « 3 ”. Кроме того, следует отдавать предпочтение устройствам с ножкой металлического типа, так как пластиковые ножки очень недолговечны.

Как проверить датчик скорости ВАЗ

Неисправный датчик спидометра в автомобиле ВАЗ определяется просто — в этом случае перестает работать спидометр, он тоже может подавать какие-то признаки жизни, но при этом демонстрировать неверную информацию.

С помощью трубки, плоскогубцев или другого подручного инструмента поверните ось датчика. В этом случае вы должны увидеть меняющиеся показания вольтметра: чем выше скорость, тем выше напряжение (от 0,5 до 10 В). Если этого не произошло, датчик требует замены.

Замена датчика скорости авто

Что касается его расположения, ищите DS в моторном отсеке в непосредственной близости от выпускного коллектора. Честно говоря, место, где он установлен, нельзя назвать идеальным.Когда автомобиль движется, коллектор нагревается. Провода датчика трутся о него, что со временем приводит к неисправностям, короткому замыканию. Поэтому специалисты рекомендуют первым делом качественно заизолировать проводку, а также использовать какие-то зажимы, чтобы провода не соприкасались с коллектором. Это значительно продлевает срок его службы.

Если проверка показала, что DS неисправен, его необходимо заменить. Ремонт датчиков и подобных небольших электронных устройств — занятие неблагодарное.В гаражных условиях это сделать вряд ли удастся, а единственное, что можно сделать, — это очистить контакты от окисления (с этим есть проблема).

Без разницы, инжекторный у вас автомобиль или карбюратор с европанелью — подключение датчика скорости к комбинации приборов идентично.

Замена датчика скорости ВАЗ: пошаговая инструкция:

Забейте в яму — снизу будет удобнее работать — и дождитесь, пока двигатель остынет.
Отключите питание автомобиля, отсоединив провод от отрицательной клеммы аккумуляторной батареи. После этого не закрывайте вытяжку, это обеспечит себе освещение.
Найдите датчик скорости на КПП. Очистите его и все рядом с тряпкой от грязи.
Нажав на пружинный зажим, отсоедините колодку от датчика.
Демонтируйте сам датчик, открутив его против часовой стрелки — пальцами или рожковым ключом на «22».
Осторожно, чтобы ничего не сломать, замените снятую деталь на новую. Подведите к нему блок проводов и процедуру замены датчика скорости можно считать завершенной.

Как правильно подключить новый DS? Здесь важно, чтобы шток прибора правильно попадал в фиксирующую втулку, иначе вращение не будет передаваться на датчик. Если датчик сел в сиденье с первого раза, значит все на своих местах, а если что-то не дает ему двигаться, значит, шток не попал во втулку.

Почему глохнет двигатель? Причины остановки двигателя и решения. Почему инжектор ВАЗ заводится и глохнет сразу? Почему подвеска ВАЗ 2107 инжектор глохнет двигатель

Всем привет сегодня хочу рассказать о причинах, по которым у вас глохнет машина ВАЗ 2107, и из-за этого неприятного раздражения вы больше не можете продолжать ездить на своем железном коне. Сегодня мы постараемся рассмотреть основные причины, по которым у вас глохнет двигатель. Конечно, к сожалению, таких причин очень много.
Первая причина — проблемы с регулятором. холостой ход (IAC) обычно машина глохнет на холостом ходу. Pxx может выйти из строя из-за загрязнения, и это приводит к тому, что шток заклинивает. Для уверенности нужно снять РХХ с семерки и тщательно промыть в случае загрязнения. Желательно использовать жидкость, хорошо смывающую масло.

Третья причина — слишком богатая топливная смесь. Проверить этот вариант можно, открутив свечи, если контакты свечей покрыты сажей, это означает, что смесь слишком богатая. За то, сколько бензина подано в цилиндры, отвечает положение дроссельной заслонки, а также показания датчика температуры; на автомобиле ВАЗ 2107 этот датчик расположен слева в задней части головки блока.Если возникнет необходимость в замене датчика температуры, то придется слить немного, затем часть антифриза.
Отказ датчика массового расхода воздуха (ДМРВ) на ВАЗ 2107 также приводит к обогащению смеси. Проверить работу ДМРВ можно с помощью мультиметра. Если напряжение больше 1,002 вольт, то его придется заменить.

Четвертая причина — сильное обнищание. горючая смесь … В результате и ваша «семерка» заглохнет.В основном это связано с утечками воздуха. Основные места всасывания — это прокладки системы впуска или ослабление крепления в местах, где они стоят. Чтобы найти утечки воздуха, обычно используется дымогенератор, чтобы увидеть, куда втягивается дым.

Несмотря на развитие автопрома, классические модели ВАЗ по-прежнему пользуются большим спросом в странах СНГ. Последние модели «Классики», а именно ВАЗ-2107, оснащались впускной системой впрыска. Он надежнее карбюраторного. Но что делать, если ВАЗ-2107 заводится и глохнет? Инжектор — более сложная система.Но проблему можно решить своими руками. Давайте посмотрим, как это сделать.

Стартер крутится?

Для начала необходимо проверить напряжение в бортовой сети автомобиля. Для нормального запуска машины этот показатель не должен быть ниже 12,5 В. Для точного измерения напряжения необходимо использовать вольтметр.

Пускатель — это механизм, требующий большого пускового тока. Именно этот узел запускает коленчатый вал. Поэтому если не запускается ВАЗ-2107 (инжектор), причины могут быть банальными — низкое напряжение аккумулятора.Метод устранения — зарядить аккумулятор. Следует придерживаться показателей 12,5-14 Вольт.

Поломка стартера

При коротком замыкании в корпусе или проводке якоря заменить поврежденную деталь. Как мне проверить товар? Для этого нужно использовать мультиметр. Один провод подключается к точке трения щеток, а второй — к оси якоря. Если стрелка прибора отклоняется от значений, это может быть неисправность якоря или обмотки.Проверьте кисти. Они должны легко двигаться, а их пружины должны быть упругими и хорошо давить на якорь. После замены поврежденных компонентов снова запустите двигатель.

Система зажигания

Что делать, если ВАЗ-2107 (инжектор) не заводится при хорошо заряженной аккумуляторной батарее и исправном стартере? Причины могут заключаться в системе зажигания. Здесь он бесконтактного типа. Первое, что нужно проверить — это состояние свечей. Их можно просто «залить». Выкрутите элементы наружу и проверьте состояние электрода.При наличии налета деталь следует очистить в щелочном растворе и открутить. Также следует проверить зазор между электродами. Для этого используется специальный зонд. Нормальное значение должно быть от 0,7 до 1 миллиметра.

Что делать, если показатель не соответствует норме? Электрод можно гнуть. Но делайте это осторожно. Если показатель меньше нормы, воспользуйтесь отрицательной отверткой. Если больше, постучите электродом по металлической части (например, по крышке клапана двигателя).Нелишним будет проверить свечи на предмет образования искры. Для этого используется специальный пистолет. Сама искра должна быть синей. Если детали прошли более 60 тысяч километров, их следует заменить. Также по истечении этого срока меняются поступающие к ним от распределителя зажигания.

При заправке свечей

Если форсунка ВАЗ-2107 плохо заводится (ловит, но не запускается), то камера сгорания переполнена бензином.Нормальное соотношение топлива и воздуха должно быть 1:14. Эта проблема часто возникает на этих автомобилях. Топливный насос при запуске качает много газа. Кстати, на инжекторных моторах он электрический, погружной. Устанавливается прямо в бак.

Трамблер

На ВАЗ-2107 применяется распределитель зажигания. При необходимости проверьте состояние контактов на высоковольтных проводах. При смене сезона на них образуется конденсат. Трамблер имеет пять выходов.

Четыре из них идут на свечи цилиндров, а один (в центре) — на катушку зажигания. Металлические концы часто образуют белый налет … Из-за этого слайдер не сможет передавать импульсы на катушку. Кстати, нелишним будет проверить сам трамблер зажигания.Деталь выглядит так.

Если он сгорел, деталь следует заменить. Цена новинки — 150 руб. Если при запуске двигателя на катушке зажигания образуется искра, замените высоковольтный провод … Еще он «пробивает» свечи. Вы можете увидеть это в темноте. Рядом с ними видны маленькие голубые искорки. В этом случае провода меняют комплектом. Стоят они недорого. Новые элементы стоят около 700 рублей.

Проблема электронасоса

Определить исправность визуально

Низкое давление

Состояние фильтра

Также бывает следующая ситуация. Вы прибыли в пункт назначения, заглушили двигатель на две минуты, сели в машину и не смогли завести ее снова. Что делать, если ВАЗ-2107 (инжектор) Это может быть из-за забитого топливного фильтра … Срок его замены около 50 тысяч километров. Грязный воздушный фильтр тоже виноват в непростом запуске.

ВАЗ-2107: форсунка заводится и сразу глохнет

Этот элемент воспринимает информацию о воздушном потоке и передает ее в блок управления. В результате электроника принимает решение о составе горючей смеси. Агрегат может намеренно регулировать концентрацию топлива и воздуха. Срок службы датчика ДМРВ — 150 тысяч километров.При загрязнении элемент может давать ложные показания. Из-за ВАЗ-2107 форсунка не запускается, либо работает и сразу глохнет. Также следует проверить состояние воздушных соединений на предмет утечек. При необходимости замените.

ДПКВ

Заключение

Ситуации, когда инжектор ВАЗ сразу заводится, после чего сразу глохнет, возникают довольно часто. А все из-за системы впрыска топлива (форсированного типа). Для исправления данной ситуации автовладельцы часто используют нагревательную свечу, но это не решение проблемы, а лишь временная мера.Если ВАЗ 2107 заводится и глохнет сразу после поворота ключа в замке зажигания, то в большинстве случаев это говорит о проблеме с подачей топлива (бензонасос забит или работает некорректно), либо о качестве используемого топлива. оставляет желать лучшего, а форсунки просто забиваются. А заводится машина исключительно на остатках топлива в цилиндрах.

Обнаружение неисправного компонента

Итак, что делать, если двигатель запускается легко, но после этого сразу тормозит и глохнет? Первым делом проверьте, нет ли нагара на свечах.Если часть из них покрыта слоем нагара, то двигатель априори не может нормально работать. Сначала заводится из-за движения стартера, но сразу после этого тормозит, так как несколько цилиндров физически не выдерживают всей нагрузки от коленвала … Карбюратор, кстати, тоже может выйти из строя из-за такой проблемы.

Так в чем причина неисправности двигателя? Если машина заводится, то хоть с искрой все нормально. То есть электрика работает как положено.Не будет лишним размотать головы и попытаться найти те свечи, которые покрыты слоем нагара. Вы можете очистить их, обжигая их над газовой горелкой и протирая спиртом (это можно делать только тогда, когда контакты холодные).

Сам инжектор тоже может засориться. В этом случае просто не работает подача топлива в камеру сгорания. Необходимо выполнить следующие действия:

снимите колодки и проверьте заслонки;
проверьте работу датчиков;
проверьте, нормально ли работает двигатель при температуре выше 80 ° C.

Естественно может выйти из строя сам бензонасос. В момент пуска двигателя он автоматически превращается в инжектор за счет стартера, а затем идет тяга от генератора. Если один из этих компонентов не работает должным образом, автомобиль просто заглохнет. И здесь речь идет об остаточном количестве топлива в цилиндрах. Если двигатель сразу глохнет, а с ним и стартер работает неравномерно, то, скорее всего, проблема либо в нем, либо в замке зажигания.

Что делать, если проблема в ЭБУ?

Двигатель может выйти из строя при неисправности бортового компьютера. В ВАЗе именно он отвечает за своевременную подачу топлива, синхронизацию работы форсунки-форсунки и свечей зажигания. Когда двигатель сразу глохнет, это свидетельствует о несоответствии времени подачи топлива и воспламенения топливной смеси.

Следует отметить, что за работу двигателя отвечает не только сам ЭБУ, но и куча датчиков, регулирующих давление в форсунке, насыщенность смеси, момент зажигания.

То есть нужно проверить их работу. Хотя, при обнаружении неисправности одного из них, следует подать сигнал Check Engine на приборной панели … Это, например, происходит при запуске ВАЗ 2110. Этого не происходит только в том случае, если ЭБУ просто не получает сигналы от датчиков. Стоит отметить, что в модели 2107 компьютер по умолчанию не установлен, но без него инжектор не работает.

Подобные проблемы возникают, когда карбюратор синтетически переделывают под инжектор, но бортовой компьютер остается прежним.Просто меняют прошивку, подключают новые модули, но нужно понимать, что изначально на такую работу не было рассчитано. Таким образом, если карбюратор переделывают, то вместе с ним необходимо менять ЭБУ на совместимую модель. К счастью, об их выпуске позаботился ВАЗ.

Итак, если форсунка запускается и сразу глохнет, то основными причинами такой неисправности являются неисправности в электронике (в том числе и ЭБУ), неправильная работа топливной системы или проблемы с фильтрацией бензина.Определить первопричину не составляет труда. В крайнем случае всегда можно обратиться в центр СТО. Но стоит помнить, что любые настройки в работу бортового компьютера могут быть внесены только при полностью исправном двигателе.

Регулировка режима согласно технической документации должна производиться с помощью счетчика СО в выхлопных газах. В гаражных условиях карбюратор обычно настраивается на глаз и с помощью встроенного тахометра. В описании указывается частота вращения коленчатого вала от 700 до 900 об / мин. При более низких значениях карбюраторные системы не могут обеспечить стабильную работу двигателя, при более высоких значениях увеличивается расход топлива.

Основные причины нестабильной работы двигателя автомобиля ВАЗ 2107 на холостом ходу:

неправильный уровень топлива в поплавковой камере;
засорение сетчатого фильтра, жиклеров и каналов;
ограничение или препятствие хода клапана в EPHH;
отсасывание воздуха через поврежденные прокладки, мембраны или трубки;
засорение воздушного фильтра;
подгорание контактов или неправильный зазор между ними;
некачественные свечи;
неправильная регулировка угла опережения зажигания.

Техническое обслуживание, поиск и устранение неисправностей

На следующем этапе производится диагностика, устранение выявленных неисправностей и регулировка системы зажигания. Рекомендуется почистить контакты в трамблере мелкой наждачной бумагой, заменить свечи и правильно выставить угол опережения. Сделать это можно с помощью тестера или примитивной тестовой лампы. Переходить непосредственно к регулировке двигателя ВАЗ 2107 имеет смысл только в том случае, если карбюратор и другие системы приведены в порядок.

Настройка силового агрегата

Скорость холостого хода регулируется в хорошо вентилируемом помещении или на улице. Убедитесь, что воздушная заслонка полностью открыта, для чего ручка направлена вперед до упора. Теперь карбюратор полностью готов к установке режима.

Последовательность действий мастера следующая:

В выхлопную трубу вводится датчик устройства, определяющий концентрацию угарного газа в выхлопе. Устройство включается, и с него снимаются показания, характеризующие работу карбюратора.
При превышении установленных параметров винт качества смеси затягивается отверткой. Это действие выполняется в несколько этапов с постоянным контролем выхлопа.
Падение холостого хода компенсируется тем, что карбюратор ВАЗ 2107 регулируется винтом количества смеси.

Регулировка холостого хода без устройства

Опытные мастера и водители настраивают силовой агрегат ВАЗ 2107 следующим образом:

Винт качества карбюраторной смеси устанавливает минимальные обороты, при которых двигатель работает нестабильно, но не глохнет.
Скорость увеличивается за счет добавления смеси.

Регулировка холостого хода на карбюраторе ВАЗ 2107

Регулировка холостого хода на ваз 2107

Почему холостой ход нестабильный — карбюратор ВАЗ 2107?

Для корректной настройки данного режима необходимо знать о причинах, которые могут быть следующие:

Недостаточный или избыточный уровень в поплавке. камера.Поплавковая камера необходима для регулирования давления между топливной системой и диффузором и поддержания постоянного уровня топлива, готового к распылению. При недостаточном уровне камера не успевает подать бензин в камеру, а при слишком высоком уровне переливается так, что топливо не успевает сгореть.
Грязный карбюратор. Он может касаться как своих канальцев, так и отдельных элементов: сетчатых фильтрующих частей, а также клапанов и различных насадок.
В карбюраторе ДААЗ 2107 — 1107010 может выйти из строя датчик холостого хода или это неисправность EPHH.Это обычное дело. Клапан может быть установлен неправильно, из-за чего его трудно перемещать.
Чрезмерная утечка воздуха. Он проявляется в виде протечек в местах стыков деталей карбюратора или имеется пробой прокладки коллектора.
Высокая степень загрязнения воздушного фильтра.
Неисправность распределителя — сгоревшие контакты.
Неправильная регулировка угла опережения или холостого хода ВАЗ 2107 (карбюратор).

Нет карбюратора на холостом ходу ВАЗ 2107 — в чем причина?

Причины отсутствия холостого хода следующие:

Неисправность принудительного холостого хода экономайзера;
Утечки воздуха;
Неправильная установка угла опережения зажигания.

Неисправен датчик EPHH

Блок управления ЭПХХ: 1 — выходы блока; 2 — корпус; 3 — печатная плата с элементами микроэлектроники.

Если карбюратор не поддается никаким регулировкам или не работает на холостом ходу на ВАЗ 2107, а ХХ очень быстро пропадает или двигатель работает нестабильно, то имеет смысл запустить двигатель и попробовать немного открутить клапан. Если работа карбюраторного двигателя восстановилась, с легким усилием затяните вентиль и попробуйте изменить количество смеси. В 90% случаев карбюратор снова начинает исправно работать.

Другой случай — полная неисправность клапана. Для этого нужно его проверить. Его нужно подключить напрямую к аккумулятору … Если были слышны щелчки, значит, клапан исправен. Попробуйте вкрутить его в карбюратор и запустить двигатель. В случае успеха нужно искать обрыв в электропроводке и тогда вам не нужно будет регулировать xx.

Утечки воздуха

Это одна из самых сложных проблем, которая может быть вызвана несколькими причинами:

Изогнутая площадь основания
Неисправные прокладки
Дроссельная заслонка не закрыта

Еще одна причина — открытая дроссельная заслонка. Точнее не до конца закрыта. Так будет правильнее, потому что снизу верхней крышки карбюратора есть болт для регулировки зазора дроссельной заслонки. Если его открутить, то заслонка приоткрывается и в диффузор поступает очень большое количество воздуха, снижая содержание бензина.Поэтому расход становится меньше, а скорость слишком высока, поэтому ее нужно регулировать.

Регулировка уровня поплавковой камеры

Как отрегулировать карбюратор ВАЗ 2107 на холостом ходу?

Необходимо заранее настроить пусковое устройство и снять его полностью. Двигатель должен прогреться до рабочей температуры. Если есть необходимость в холодном пуске, вытащите воздушную заслонку и снимите ее, как только двигатель прогреется. Но не трогайте педаль газа.

Если регулируются завышенные обороты ХХ, то они заметно снижают ресурс двигателя, однако зимой допускается регулировка на холостом ходу до 1000 об / мин, когда карбюратор замерзает и требует дополнительной смеси.После этого следующую регулировку нужно будет подправить в пружину, чтобы снизить скорость.

Регулировка холостого хода карбюратора ВАЗ 2107 — как и зачем это делается?

Регулировка холостого хода на карбюраторе является неотъемлемой частью ремонтного карбюратора автомобиля, а в форсунке нам в такой ситуации поможет датчик холостого хода. Сегодня мы рассмотрим настройку этого механизма на автомобиле ВАЗ 2107, но перед этим выясним, почему выполняется настройка ХХ.

Зачем регулировать обороты холостого хода карбюратора?

Двигатель неразумный и достаточно большой расход топлива … Эконометрическая стрелка постоянно указывает на неэкономичную работу двигателя, и бензин стал довольно быстро заканчиваться.
Пониженная мощность двигателя. Это означает, что ему трудно набрать необходимые обороты, прежде чем водитель переключится на следующую передачу.К тому же на низких оборотах может не быть тяги, глохнет двигатель или есть зазоры в педали газа.

Основная проблема с первыми двумя признаками в том, что это может произойти не только по вине карбюратора. Это может быть неисправность топливных фильтров, насосов и неисправной системы зажигания.

Самая главная и веская причина — мотор не держит холостой ход или не держит его стабильно: возможна вибрация двигателя, и стрелка тахометра будет постоянно менять свое положение.В конце концов мотор глохнет сам по себе.

Как отрегулировать холостой ход карбюратора на ВАЗ 2107

После того, как вы обнаружили основные признаки неправильной работы карбюратора, необходимо произвести регулировку холостого хода. Перед тем, как приступить к этой процедуре, нужно убедиться в исправности системы зажигания, очистить топливные фильтры и исправность топливного насоса, только после этого можно приступать к регулировке холостого хода.

Сначала прогрейте двигатель до рабочей температуры.Если это не удается (двигатель глохнет), вытащите ручку ручного управления воздушной заслонкой. После прогрева двигателя заглушите его и на карбюраторе найдите два винта, которые расположены под углом друг к другу. Тот, который стоит перпендикулярно карбюратору, называется регулировочным винтом, или, другими словами, винтом холостого хода. Он определяет количество смеси, которая подается в цилиндры двигателя. Второй винт отвечает за соотношение бензина и воздуха, который смешивается в карбюраторе и называется качественным винтом.Затяните оба винта, а затем открутите регулировочный винт на 4 оборота и качественный винт на 3. Не забудьте снять всасывающий патрубок.
Снова запустите двигатель. Скорее всего, частота вращения будет неправильной, поэтому затяните или открутите винт с цифрой так, чтобы частота вращения была 850-900 об / мин. Теперь используйте винт контроля качества, чтобы установить двигатель на максимальные обороты. Для этого открутите или затяните винт и внимательно следите за оборотами на тахометре. Для этого не нужно откручивать болт до конца, так как качество достигнет своего пика и свечи будут просто «заливать».Откручивайте до появления соответствующих прерываний.

Видео — Простая настройка своими руками ХХ

Так на карбюраторе ВАЗ 2107 регулируются холостые обороты. Как видите, это совсем не сложно.

ВАЗ 2107 не простаивает: как справиться с проблемой

ВАЗ 2107 не лучшая модель среди автомобилей своего класса, если сравнивать с зарубежными примерными аналогами.Тем не менее, благодаря невысокой цене и доступному сервису автомобиль уже много лет пользуется популярностью на всем постсоветском пространстве. Автомобиль выпускался с 1982 по 2014 год. То есть самой старой модели более 30 лет. За такой период эксплуатации владелец сможет столкнуться со всеми видами неисправностей и исследовать большинство причин неисправностей.

После нескольких лет эксплуатации ВАЗ 2107, как и практически идентичная модель 2105, начинает проявлять новый характер с изменениями не в лучшую сторону.Неисправности, связанные с силовым агрегатом и его обвесом, носят разный характер, но носят симптоматический характер:

периодически глохнет двигатель;
не сохраняет устойчивую динамику;
нестабильный холостой ход;
трудно заводиться;
недостаточная мощность;
повышенный расход топлива.

Все неисправности возникают по двум причинам: нарушение регулировок или износ деталей.

Нестабильная работа двигателя с впрыском

Обычно выражается в самопроизвольном изменении оборотов двигателя.Наблюдается при движении и на холостом ходу … Самая частая причина скорости работы агрегатов впрыска ВАЗ2107 / 2105 — выход из строя ДМРВ (датчика массового расхода воздуха).

Это устройство регулирует количество воздуха, поступающего в двигатель. На основании этих данных ЭБУ регулирует подачу горючей смеси с оптимальным соотношением топлива и воздуха при различных условиях работы двигателя. Соответственно, при отсутствии этого баланса обороты двигателя начинают зависеть от количества подаваемого кислорода.То есть подул ветерок — обороты увеличились, стих — уменьшились.

Алгоритм чистки ДМВР ВАЗ2107 / 2105:

Демонтировать датчик вместе с защитным кожухом.

Открутите два винта и вытащите датчик из основания, не касаясь поверхностей активного элемента (токоведущий изогнутый провод).
Вымойте корпус любым средством для мытья посуды.
С помощью баллона с очистителем для ДМВР или карбюратора на спиртовой основе (без ацетона) аккуратно очистите поверхности.
Обильно залейте 3-4 раза, жидкость должна стечь.
Просушите устройство.
Соберите блок в обратном порядке.

Если проблема не исчезнет, придется покупать новое устройство.

Нестабильная работа карбюраторного двигателя

Характер нестабильных оборотов двигатель ВАЗ2107 / 2105 с карбюраторами такой же, как и у инжекторного, при неконтролируемой подаче воздуха или топлива в камеру сгорания.

Но в этом случае за приготовление горючей смеси отвечает карбюратор.Это полностью механическое устройство, отвечающее за оптимальное соотношение топлива и кислорода для разных режимов работы силового агрегата.

Водители с большим стажем особо не церемонятся, бросают на сутки карбюратор ВАЗ2107 / 2105 в ведро с бензином, потом продувают со всех сторон сжатым воздухом и карбюратор вроде нормально работает.Это нормальный раствор, но он легко воспламеняется. Среди причин неисправностей двигателя, вызванных поломкой карбюратора, можно выделить:

смещение положения регулировочных винтов от ударов или вибрации;
увеличение диаметра отверстия форсунок из-за износа;
амортизатор износа оси, ограничивающий ее ход;
засорение жиклеров;
нарушение герметичности поплавка.

Для определения неисправности карбюратора ВАЗ2107 / 2105, а она, вероятно, будет сложной, начнем с проверки поплавка на герметичность.Для этого снимаем ее с верхней крышки карбюратора (ее необходимо демонтировать). Если в поплавке есть бензин — выбросить поплавок, если есть воздух — проверить в тазе с водой на наличие пузырьков. Допустим, он сдал экзамен, значит надо проверить пробел.

Установите крышку карбюратора и дайте двигателю поработать 30 секунд. Снимаем крышку. Уровень бензина должен быть ровно посередине сужающейся поверхности корпуса карбюратора.Если не получилось, следует немного согнуть угол штанги поплавка.

Со временем воздушные и топливные жиклеры забиваются или изнашиваются. В первом случае их необходимо очистить и продуть. Во втором случае следует проверить пропускную способность форсунок с помощью емкости для воды, установленной над мерной форсункой на 1 метр. Они соединены трубкой. Внизу установлена мерная колба. Измерения проводятся в см3 / мин. В зависимости от маркировки насадки объем жидкости, собираемой за минуту в мерной колбе, должен соответствовать.

Намного проще купить комплект жиклеров и заменить их через 7-10 лет эксплуатации карбюратора.

Те, кто использует газовые установки, должны знать, что карбюратор не используется при движении на газе. Со временем внутри сухих форсунок образуется оксид, который забивает отверстия для подачи топлива. Бензиновый автомобиль может не заводиться. Рекомендуется периодически использовать бензин.

Регулировка карбюратора

Регулировка карбюратора состоит из нескольких этапов:

Отрегулируйте плавающее положение, как описано выше.
Проверьте и закрутите винты «качества» и «количества». Вкрутите их до упора и открутите на 2–3 оборота «качественный» винт и 3–4 оборота для «количества».
Подключите тахометр или автотестер к клемме «K» катушки зажигания, а второй датчик — к кузову.
Запустить и прогреть двигатель до температуры 90 ° C

Используйте винт «качества», чтобы установить максимальную скорость холостого хода. Расход бензина увеличивают поворотом винта против часовой стрелки.
Используйте винт «количества» для увеличения скорости примерно на 80-90 об / мин.
Качественным винтом определяем, максимальные ли эти обороты, если нет, то повторяем процедуру.
Если положение регулировочного винта не влияет на частоту вращения двигателя, затяните контрольный винт так, чтобы скорость упала до 800-900 об / мин.

Эта регулировка карбюратора может быть не совсем точной, но не требует специального оборудования.

Если автомобиль заглох

Глохнет на холостом ходу:

выход из строя датчика холостого хода;
неисправность датчика дроссельной заслонки;
неисправность датчика положения дроссельной заслонки.

Стойки на ходу:

отключение подачи топлива или воздуха из-за загрязненного фильтра;
неисправность топливного насоса;
засорение жиклеров карбюратора;
перегрев двигателя.

Проверить его работоспособность несложно. Демонтируйте прибор, не снимая контактов, или подключите их после разборки. Возьмите устройство в руки, приложите палец к игле конуса и попросите друга включить зажигание. Если вы чувствуете толчки, то положите устройство обратно. Датчик холостого хода в порядке.

Снимите датчик.
С помощью сверла 2 мм просверлите пластиковую крышку по кругу.
Выньте пластиковую накладку верхнего контактного блока.
На нижней деке очистите гусеницы с помощью WD-40 или медицинского спирта.
То же самое и с контактной группой верхней крышки, но не сгибайте их, тогда они преждевременно съедят гусеницы.
Соберите в обратном порядке.
Промазываем контур любым клеем для пластика.

Недостаточно воздуха

Часто машина заводится хорошо, едет на всасывании, но как только всасывание выключается, двигатель глохнет. Это говорит только об одном — нехватке воздуха. Скорее всего, засорены воздушные жиклеры. Их необходимо открутить и почистить. Затем убедитесь, что машина не должна заглохнуть без всасывания.

Причин некачественной работы автомобильных агрегатов с подобными симптомами невероятное количество, но разобраться в них сможет только специалист, обладающий набором профессиональных диагностических средств.Но если чувствуете себя уверенно — дерзайте, в автосервисах ВАЗа вас уже ждут.

Регулировка холостого хода на ВАЗ 2101-ВАЗ 2107

Примечание!
Для регулировки понадобится всего одна отвертка!

Резюме:

Как отрегулировать холостой ход на ВАЗ 2101-ВАЗ 2107?

Перед тем, как продолжить настройку, посмотрите фото ниже:

Примечание!
Начнем с того, что на фото выше показаны винты, благодаря которым регулируется холостой ход.Как видите, винты расположены глубоко в корпусе. дроссельные заслонки карбюратора, поэтому винт под цифрой «1» на фото не виден. На некоторых автомобилях на оба этих винта запрессовываются втулки, благодаря чему винты можно повернуть только на пол-оборота. Если из-за этих втулок не удается должным образом повернуть винт регулировки холостого хода, то снимите винты и, как следствие, сломайте головки втулок. Когда винты будут откручены, сотрите с них остатки сломанных втулок и затем затяните винты на их месте!

Регулировка холостого хода с помощью газоанализатора:

Регулировка холостого хода без газоанализатора:

2) Затем с помощью винта под цифрой «2» установите частоту вращения коленчатого вала на «1100 об / мин».

Вопрос?
Как отрегулировать холостой ход автомобиля? (Ответ напишите в комментариях)

Карбюратор, шпилька.

Всем привет.

Для начала определитесь, какая проблема с топливом или с зажиганием.а потом вы даже все меняете. Когда он заглох и не заводится, проверьте, есть ли искра на всех свечах и есть ли бензин в карбюраторе. тыкай, слон брызгает?

Скорее всего проблема в трамблере — контактная группа, подшипник, конденсатор …

http: //site/russian/t1152337691.html

У меня был замечательный дефект — треснул резиновый шланг, соединяющий бензобак и топливопровод.Соответственно, бензин все продолжал непредсказуемо. Мелочь недоработка, но как он достал мне мозги, словами не передать! Сколько раз я перебирал зажигание и карбюратор, и где я вдруг не останавливался! Ах, как я это запомнил!

Всем привет.
Автомобиль начал глохнуть на ходу (при заклинившей передаче, обычно 3-4 / при выжимании сцепления — при остановке — на холостом ходу).
Началось с того, что заглохло прямо при выходе с работы.Повернул ключ — завелась — поехала. Он не придал значения.
Через день-два «посильнее» заглохло (там же). Не запускалось ни минуты. Завелась — поехала. Через некоторое время на ходу стало глохнуть. Езжу 20-50, на 2-4 передачах, на секунду может глохнуть, машина сразу хочет остановиться, это конечно нельзя не заметить). Через секунду — два с толкателем заводится, идет дальше. На следующее утро я встал прямо в потоке. Заводить совсем не хотелось.Притащил домой, поменял бегунок, завелась и без проблем ехала, 10 дней. Потом началось то же самое. В первый день заглохла на выходе с работы, завелась и поехала, на следующий день пару раз заглохла на ходу — завелась от толкача, на следующий день заглохла прямо перед домом и смог перекатиться на нейтрали (оставалось 50 метров). Особенно мне понравилось, когда в тот же день я пытался умереть на повороте. Дергается как в конвульсиях, как на лошади, как в кино тормозной газ, ощущения неописуемые.Со стороны это выглядело, наверное, ужасно). Поменял ползунок (опять же да). Завелась с пол-оборота. Через минуту заглохло и все. Посмотрел — топливный фильтр пустой, немного покрутил стартер — фильтр не залил. Пробовал накачать топливо вручную — безрезультатно. Поменял помпу, свечи (пора уже было), ВВ провода, машина ехала как новая. Через пару дней все началось снова. Сегодня он заглох на работе и пару раз в городе. Завтра остановлюсь в потоке…) Стабильность — признак мастерства.
За все эти ситуевины машина не сильно замерзла (по крайней мере, стрелка в начале белой зоны).
Где копать? Не представляю (не специалист по ремонту).
Спасите, а то город поднимется из-за меня)
Основных причин карбюраторных две: 1.Жиклеры. 2. Вакуум. Есть еще 3 причины, но не главная, электромагнитный регулятор холостого хода. в основном проявляется на скорости до 60 км / ч.Подергивание, глохнет на холостом ходу, тупой разгон с подергиванием.

Последний раз редактировалось Майкл Just Michael; 29.01.2017 в 17:13.

Всем привет.
Автомобиль начал глохнуть на ходу (при заклинившей передаче, обычно 3-4 / при выжимании сцепления — при остановке — на холостом ходу).
Началось с того, что заглохло прямо при выходе с работы. Повернул ключ — завелась — поехала. Он не придал значения.
Через день-два «посильнее» заглохло (там же).Не запускалось ни минуты. Завелась — поехала. Через некоторое время на ходу стало глохнуть. Езжу 20-50, на 2-4 передачах, на секунду может глохнуть, машина сразу хочет остановиться, это конечно нельзя не заметить). Через секунду — два с толкателем заводится, идет дальше. На следующее утро я встал прямо в потоке. Заводить совсем не хотелось. Притащил домой, поменял бегунок, завелась и без проблем ехала, 10 дней. Потом началось то же самое. В первый день заглохла на выходе с работы, завелась и поехала, на следующий день пару раз заглохла на ходу — завелась от толкача, на следующий день заглохла прямо перед домом и смог перекатиться на нейтрали (оставалось 50 метров).Особенно мне понравилось, когда в тот же день я пытался умереть на повороте. Дергается как в конвульсиях, как на лошади, как в кино тормозной газ, ощущения неописуемые. Со стороны это выглядело, наверное, ужасно). Поменял ползунок (опять же да). Завелась с пол-оборота. Через минуту заглохло и все. Посмотрел — топливный фильтр пустой, немного покрутил стартер — фильтр не залил. Пробовал накачать топливо вручную — безрезультатно. Поменял помпу, свечи (пора уже было), ВВ провода, машина ехала как новая.Через пару дней все началось снова. Сегодня он заглох на работе и пару раз в городе. Завтра в потоке заглохну …) Стабильность — признак мастерства.
За все эти ситуевины машина не сильно замерзла (по крайней мере, стрелка в начале белой зоны).
Где копать? Не представляю (не специалист по ремонту).
Спасите, а то город поднимется из-за меня)
Про фильтр и бензонасос не дочитал до конца.Уважаемый, а вы давно меняли сетку в баке и самостоятельно проверяли бензонасос? Например, мембрана? Ладно качает не вручную (распредвал упирался в шток) а от стартера в течении 3-5 секунд. фильтр должен быть заполнен !!!

Не работают тахометр и рН. Почему не работает тахометр

У каждой машины своя приборная панель. Все они различаются по стилю и дизайну, но их объединяет то, что все они отображают одни и те же данные.Как правило, это данные о скорости автомобиля (спидометр), а также количество оборотов двигателя в минуту (тахометр , ).

Сегодня поговорим о неисправностях тахометра. Вы узнаете, почему не работает тахометр, а также об основных неисправностях тахометра ВАЗ .

Что такое тахометр и для чего он нужен?

Тахометр — это прибор, который, как я уже сказал, показывает количество оборотов двигателя в минуту (тысяч об / мин).Показания тахометра необходимы, чтобы водителю (обычно новичку) было легче ориентироваться и правильно выбирать желаемую передачу (вверх или вниз). Также тахометр нужен для того, чтобы по количеству оборотов контролировать правильную работу мотора. Например, при плавающих или слишком высоких оборотах можно вовремя обнаружить неисправность.

Первые тахометры были аналоговыми (их еще называют стрелочными). Аналоговые тахометры представляют собой циферблат с цифрами и стрелкой.Одно деление аналогового тахометра равно 1 тысяче оборотов. Чуть позже цифровые (электронные) тахометры стали появляться на автомобилях преимущественно западного производства. Данные в электронных тахометрах отображаются на табло (LCD или LCD дисплей). В современных автомобилях цифровые тахометры выглядят как аналоговые, потому что, как и старые тахометры, они отображают информацию в виде циферблата и стрелки, указывающей количество оборотов.

Признаки неисправности тахометра

(стрелка тахометра дергается даже при неподвижном автомобиле и не на педали газа).
Стрелка не реагирует на педаль газа (стоит у нулевой отметки или в другом крайнем положении).

Не работает тахометр ВАЗ — частые причины

Первым делом нужно проверить состояние проводки и контактов. Часто неисправности тахометра кроются в обрыве провода или плохом контакте. Проведите визуальный осмотр на предмет дефектов (разрывов, плохой адгезии, окисления и т. Д.).
Неисправность датчика оборотов. Бывают ситуации, когда тахометр не работает из-за неисправности датчика оборотов двигателя.Решить эту проблему поможет проверка датчика или его замена.
Как ни странно, в некоторых случаях причина неработающего тахометра может заключаться в банальном заклинивании стрелки или повороте ее на шкив.
Установка бесконтактного зажигания часто приводит к тому, что тахометр не работает. Для устранения проблемы советую обратиться к электрику, который решит проблему конфликтующего устройства.
Несовместимые провода зажигания. Так называемые силиконовые провода зажигания, которыми автовладельцы заменяют штатные провода, часто приводят к подергиванию стрелки тахометра.Причина кроется в различии линейных сопротивлений тех и других проводов, в результате меняется форма импульса тока и стрелка ведет себя некорректно. Решение этой проблемы описано во многих руководствах по самостоятельному ремонту, и сводится к замене (уменьшению номинала) резистора на плате КП.
Проверить предохранители. Иногда именно они вызывают проблемы с тахометром. Убедитесь, что все не подвержено окислению или плавлению.

В заключение хотелось бы отметить, что описанные выше причины и методы диагностики являются поверхностными и наиболее распространенными.Изучить вопрос более подробно и понять , почему не работает тахометр или почему дергается стрелка тахометра, это возможно только при наличии специального оборудования. Поэтому при невозможности самостоятельно диагностировать неисправность тахометра рекомендую обратиться за помощью к специалистам СТО.

Рекомендуем начать с проверки подключения провода к клемме «К» катушки зажигания. В том случае, если соединение исправное и обрывов нет, то придется снимать редуктор.Зазываем провод от контакта «К» к третьему выводу разъема «А» и проверяем надежность этого контакта.

Если этот контакт исправен, то проверяем печатный проводник между ответным разъемом и резистором в пусковой цепи номиналом 91 кОм, затем переходим к контакту «1» тахометра. Также проверьте плюс и минус аккумулятора. Если автомобиль инжекторный, то проверьте цепь между модулем зажигания и пятым контактом «А» коробки передач и далее — первым контактом тахометра.

Основные причины поломки тахометра

Часто неисправности тахометра возникают в результате замены штатных высоковольтных проводов зажигания на силиконовые. В этом случае стрелка начинает дергаться. Характерны его сбои до нуля. Дело в том, что стандартные провода имеют разное линейное сопротивление, поэтому на обмотке катушки меняется форма импульса. Уменьшите значение внешнего резистора на плате КП.

На машинах инжекционного типа его можно улучшить, подключив керамический конденсатор 200… 1000 пФ на плату КП между проводами контактов «1» и «минус». Стоит отметить, что такие манипуляции проводить нельзя, так как тахометр в этом случае просто перестанет работать.

Если при описанных выше манипуляциях неисправности не обнаружено, то придется разобрать панель управления и посмотреть на плату.

Разбираем КП следующим образом:

Снимаем ручку сброса суточного одометра с оси.
Откручиваем винты крепления козырька КПП к кузову и крепления тахометра.
Отсоедините провода от тахометра.
Откручиваем саморезы петли подсветки.
Откручиваем три гайки указателя температуры и снимаем их вместе с шайбами.
Снимаем козырек вместе с защитным стеклом.
Снимите стрелку с тахометра, поддев ее отверткой.
На шкале КПП возле стрелки тахометра откручиваем два винта.
Выталкиваем штифты индикатора температуры из отверстий в плате.
Немного загибаем шкалу КПП и снимаем тахометр.

«> У каждой машины своя приборная панель. Все они различаются по стилю и дизайну, но их объединяет то, что все они отображают одни и те же данные. Как правило, это данные о температуре двигателя, уровне топлива в баке, скорости автомобиля (спидометр), а также количестве оборотов двигателя в минуту (тахометр , ).

Что такое тахометр и для чего он нужен?

Тахометр — это прибор, который, как я уже сказал, показывает количество оборотов двигателя в минуту (тысяч об / мин). Показания тахометра необходимы, чтобы водителю (обычно новичку) было легче ориентироваться и правильно выбирать желаемую передачу (вверх или вниз). Также тахометр нужен для того, чтобы по количеству оборотов контролировать правильную работу мотора. Например, при плавающих или слишком высоких оборотах можно вовремя обнаружить неисправность.

Первые тахометры были аналоговыми (их еще называют стрелочными). Аналоговые тахометры представляют собой циферблат с цифрами и стрелкой. Одно деление аналогового тахометра равно 1 тысяче оборотов. Чуть позже цифровые (электронные) тахометры стали появляться на автомобилях преимущественно западного производства. Данные в электронных тахометрах отображаются на табло (LCD или LCD дисплей). В современных автомобилях цифровые тахометры выглядят как аналоговые, потому что, как и старые тахометры, они отображают информацию в виде циферблата и стрелки, указывающей количество оборотов.

Признаки неисправности тахометра

Плавающие обороты холостого хода (стрелка тахометра дергается, даже когда автомобиль стоит на месте и нога не нажата на педали газа).
Стрелка не реагирует на педаль газа (стоит у нулевой отметки или в другом крайнем положении).

Не работает тахометр ВАЗ

— общие причины

Первым делом нужно проверить состояние проводки и контактов. Часто неисправности тахометра кроются в обрыве провода или плохом контакте.Проведите визуальный осмотр на предмет дефектов (разрывов, плохой адгезии, окисления и т. Д.).

Неисправность датчика частоты вращения коленчатого вала. Бывают ситуации, когда тахометр не работает из-за неисправности датчика оборотов двигателя. Решить эту проблему поможет проверка датчика или его замена.

Как ни странно, в некоторых случаях причина неработающего тахометра может заключаться в банальном заклинивании стрелки или повороте ее на шкив.

Установка бесконтактного зажигания часто приводит к тому, что тахометр не работает.Для устранения проблемы советую обратиться к электрику, который решит проблему конфликтующего устройства.

Несовместимые провода зажигания. Так называемые силиконовые провода зажигания, которыми автовладельцы заменяют штатные провода, часто приводят к подергиванию стрелки тахометра. Причина кроется в различии линейных сопротивлений тех и других проводов, в результате меняется форма импульса тока и стрелка ведет себя некорректно. Решение этой проблемы описано во многих руководствах по самостоятельному ремонту, и сводится к замене (уменьшению номинала) резистора на плате КП.

Проверить предохранители. Иногда именно они вызывают проблемы с тахометром. Убедитесь, что все предохранители не повреждены и не подвержены окислению или плавлению.

В заключение хотелось бы отметить, что описанные выше причины и методы диагностики являются поверхностными и наиболее распространенными. Изучить вопрос более подробно и понять , почему не работает тахометр или почему дергается стрелка тахометра, это возможно только при наличии специального оборудования. Поэтому при невозможности самостоятельно диагностировать неисправность тахометра рекомендую обратиться за помощью к специалистам СТО.

Водитель может узнать об основных параметрах автомобиля через приборную панель. В этом устройстве есть основные датчики и индикаторы, сигнализирующие о работе определенных устройств. Одно из таких устройств — тахометр. По каким причинам не работает тахометр на карбюраторе ВАЗ 2107 и как заменить прибор — подробная инструкция описана ниже.

Назначение тахометра ВАЗ — визуализация показаний работы коленчатого вала. Прибор показывает, с какой частотой коленчатый вал вращается в минуту, эти показания еще называют частотой вращения двигателя.Конструктивно тахометр ВАЗ 2107 представляет собой миллиамперметр, соединенный в одном корпусе с электронной частью, эти элементы установлены на печатной плате.

Что касается принципа действия, то он заключается в измерении частоты передачи импульсов в первичной цепи системы зажигания двигателя. При исправном силовом агрегате за один оборот ролика КРУ контакты на выключателе должны замыкаться и размыкаться 4 раза. Соответственно за один оборот в цепи формируется 4 импульса напряжения и тока.С увеличением частоты вращения коленчатого вала увеличивается и частота передачи импульсов, что, в свою очередь, влияет на отклонение стрелки инструмента.

«Семерка» приборка с тахометром

Часто причиной неисправности устройства является использование неподходящих высоковольтных проводов. В частности, эта проблема обычно проявляется в результате замены их на силиконовые. Из-за использования силиконовых высоковольтных проводов стрелка прибора может начать дергаться.

Что касается неисправностей, при которых тахометр вообще не работает, то порядок их выявления может отличаться в зависимости от типа двигателя:

На карбюраторных моторах к устройству подключаются три провода.Два из них силовые, а третий подключен к катушке. Чтобы определить причину выхода устройства из строя, необходимо получить доступ к задней части панели управления и отсоединить клеммы, подключенные к устройству. Затем с помощью остальных трех проводов, которые должны быть в рабочем состоянии, устройство следует подключить непосредственно к батарее, а также к катушке. При запуске силового агрегата устройство должно заработать (тогда причина кроется в цепи), если этого не произошло, то необходимо искать причину в системе зажигания или в самом устройстве.
Что касается инжекторных двигателей, то в этом случае схема подключения тахометра несколько иная, здесь использовано 4 провода. Два из них силовые, один идет к ЭБУ, а еще один идет непосредственно к датчику коленвала. Лучшим вариантом будет проведение компьютерной диагностики. Также можно попробовать проверить состояние контактов на разъемах или заменить ДПКВ на исправный (видео от minishumaher).

Автовладельцы, как правило, задумываются о необходимости обслуживания и ремонта тахометра в случае его выхода из строя.

Подробнее о замене устройства:

Отсоедините аккумулятор и с помощью плоской отвертки подденьте и снимите три ручки, установленные на селекторе управления нагревателем.
Отвинтите гайку крепления рычага сброса одометра, также снимите шайбу, установленную за ней.
Затем той же отверткой с плоским наконечником подденьте заглушку болта, которым крепится приборка. Сняв его, откручиваем винт, которым щиток крепится к кронштейну центральной консоли.
Сделав это, передвиньте правую часть приборки на максимум, затем снимите левую. После этого вы получите доступ к задней части щита, теперь вам нужно открутить гайку троса спидометра и полностью его выключить. Далее отсоединяем все шланги и разъемы, подключенные к щитку.
Снимите приборную панель. Снять с него тахометр, установить новый. Если вы все подключили правильно, то установленное устройство будет работать.

На видео ниже представлен обзор обновленного щита на микроконтроллере (автор — Вадим Корнелюк).

Тахометр не относится к «жизненно важным» приборам «семерки», но его неисправность доставляет определенные неудобства. К тому же ситуация, когда тахометр ВАЗ 2107 подскакивает — это признак проблем в системе зажигания или подаче топлива в двигатель. Поэтому при первых признаках дряблого тахометра нужно разбираться в причинах поломки и немедленно их устранять.

Схема подключения тахометра на ВАЗ 2107 с карбюраторным двигателем немного отличается от используемой на моделях с инжектором.Но в целом причины неисправности и методы их устранения схожи.

Подключение тахометра на карбюраторных и инжекторных моделях

Схема подключения тахометра ВАЗ 2107 на инжекторной машине отличается тем, что в этом случае прибор считывает данные о частоте вращения двигателя не с катушки зажигания, а с ЭБУ двигателя. В целом порядок подключения и принцип работы не отличаются. Устройство имеет три вывода, два из которых подключены к «плюсу» от замка зажигания и «массе», а к третьему — к проводу от катушки зажигания или ЭБУ двигателя.

Для поиска неисправности нужен мультиметр или «тест». Если тахометр на ВАЗ 2107 (форсунка) не работает, следует сначала посмотреть, горит ли контрольная лампа «Check Engine». Если да, то узнать причину поломки можно, прочитав код ошибки с контроллера. Если лампа не загорается, этот шаг можно пропустить. Далее на моделях с впрыском и карбюратором следует проверить состояние проводки к тахометру. Изоляция проводов не должна быть повреждена, тахометр должен иметь хороший контакт с массой, питанием и клеммой «K» катушки зажигания или выходом блока управления двигателем.Кроме того, внутри самого устройства может быть обрыв или плохой контакт. В этом случае его придется заменить. Если с проводами и контактами все в порядке, проблема в датчике Холла (на впрыске «семерки»), системе зажигания или подаче топлива.

Схема тахометра ВАЗ 2107 одинакова для всех моделей, разница только в том, откуда берутся данные. В карбюраторной «семерке» информация об оборотах двигателя считывается с катушки зажигания: каждые две искры на свечах зажигания — один оборот двигателя.Тахометр может выйти из строя, если нарушена изоляция высоковольтных проводов или неисправна катушка зажигания. В этом случае также возможны перебои в работе двигателя, «плавающие» обороты. Помимо проводов и катушки необходимо проверить состояние и регулировку контакта выключателя и емкость конденсатора на нем. Неисправные провода и, как следствие, нестабильная работа двигателя вызывают «прыгающий» тахометр на инжекторных моделях ВАЗ.

Тахометр на ВАЗ 2107 (инжектор) считывает информацию об оборотах двигателя с ЭБУ.Последний в свою очередь получает данные от датчика Холла. Плохой контакт на выводах датчика или его неисправность приводит к перебоям в работе двигателя и вибрациям стрелки тахометра. Если контакты можно почистить, сам датчик ремонту не подлежит. Он сконструирован так, что не подлежит ремонту. Неисправный датчик необходимо заменить новым.

Причиной перебоев в работе двигателя и скачков стрелки тахометра может быть как некачественное топливо, так и проблемы в системе впрыска.На моделях с карбюратором разберите карбюратор и прочистите жиклеры. Чаще всего «прыгающий» тахометр — результат забитого жиклера холостого хода. Тахометр (инжектор) ВАЗ 2107 может «прыгнуть» при неполадках в системе впрыска. В этом случае необходима промывка форсунок. Для проверки и очистки системы впрыска понадобится специальный стенд и оборудование. Лучше доверить такую работу специалистам СТО.

Когда стрелка тахометра начинает «прыгать» на высоких оборотах, проблема может быть связана с неправильно работающим газораспределительным механизмом.В этом случае необходимо проверить натяжение ремня ГРМ, соединяющего коленчатый вал с распределительным валом. К тому же скорость может «плыть» из-за неисправности самого двигателя. Здесь стоит проверить компрессию в цилиндрах или обратиться к автомеханикам. Если затянуть диагностику и ремонт, может возникнуть серьезная поломка поршневой системы, что потребует дорогостоящего комплексного ремонта.

Прыжки тахометра ВАЗ 2107: причины и следствия

Этот материал будет несколько философским, так как мы попробуем разобраться, почему тахометр ВАЗ 2107 скачет и его стрелка ведет себя неадекватно.Даже если качество двигателя не изменится, все равно ощущение, что что-то не так, машина сломана. Как-то очень неприятно видеть, как стрелка прыгает из стороны в сторону. Что делать, как от этого избавиться? Конечно, будут некоторые особенности, если у вас установлен инжектор. Однако даже если карбюратор находится в системе питания, конструкция тахометра оказывается такой же.

Если вы немного знакомы с классическими или бесконтактными системами зажигания, то знаете, что в них тахометр подключается к выводу «К» катушки, либо к переключателю.Именно здесь появляется импульс, необходимый для правильной работы устройства. Спидометр приводится в движение тросом (если мы говорим о карбюраторе).

Если у вас есть форсунка в топливной системе, первое, что нужно сделать, это проверить, горит ли контрольная лампа «Check Engine». Если да, то нужно провести диагностику, чтобы определить точную неисправность. Если нет, то диагностика результатов не принесет.

Этот шаг актуален, если у вас есть инжектор и карбюратор.Внимательно осмотрите всю электропроводку, причем не только те части, которые относятся к устройству, но и лежащие рядом. Главное, чтобы не было повреждений изоляции, так как это может привести к тому, что произойдет короткое замыкание.

Используйте мультиметр, чтобы проверить, есть ли масса на тахометре. Очень часто некачественный контакт становится причиной подскока тахометра ВАЗ 2107. Конечно, если во всей приборной панели не будет минуса, то у вас будет не машина, а новогодняя гирлянда — все электроприборы начнут включаться и выключаться по вашему усмотрению.

Как уже было сказано ранее, система зажигания автомобиля ВАЗ 2107 и стрелка тахометра связаны между собой, они не могут существовать друг без друга. А если дергается стрелка, и все вышеперечисленные советы не помогли, следует обратить внимание на состояние элементов зажигания. В первую очередь осмотрите провода на предмет повреждений, отсутствия контактов.

Возможна поломка внутри самого устройства. На фото представлена схема подключения, изучите ее, чтобы представить, откуда и откуда идут провода.Если в системе питания есть карбюратор, а также классическая система зажигания, то не исключено, что произошла поломка конденсатора, установленного в нижней части трамблера.

В большинстве случаев стрелка прыгает, если есть неисправности в системе зажигания. Вполне возможно, что датчик Холла барахтается. Но в этом случае будет ощущаться нестабильная работа двигателя. Если у вас инжектор, то следует проверить состояние датчика оборотов двигателя и всех соединительных проводов.

Очень часто отказы возникают после разборки или замены тахометра. Если вы выполнили такие действия, то нужно внимательно проверить, правильно ли установлено устройство, выполнено ли подключение в соответствии со схемой, стрелка на нуле при остановленном двигателе? Стоит отметить, что на задней панели устройства есть тумблер, он предназначен для установки стрелки на ноль.

Но бывают случаи, когда игла на холостом ходу ведет себя неплохо.Но на скорости, когда спидометр пересекает отметку 80 или 100 км / ч, стрелка начинает сильно дергаться. В этом случае возможно даже появление пропусков зажигания. Это признак того, что в замке зажигания поломка и его нужно срочно заменить. Это все, что можно сказать об устройстве, предназначенном для измерения частоты вращения коленчатого вала.

Тахометр — важная часть автомобиля, измеряющая количество оборотов двигателя. Этот прибор позволяет отслеживать, чтобы их количество было некритичным, что может привести к необходимости дорогостоящего ремонта.Когда тахометр не работает, это сбивает с толку большинство водителей.

Как починить неисправный прибор

Чтобы устранить проблему, необходимо сначала определить ее причину. Это будет зависеть от этого.

Причин может быть несколько:

Обрыв светодиодного экрана (если тахометр электронный). При длительном использовании устройство выходит из строя и его работу невозможно восстановить. Такой дисплей.
Неисправность проводки, износ контактов, влекущий за собой пропадание источника импульсов от мотора к устройству.Чтобы определить такую поломку, вы. Если вы видите небольшие трещинки, их нужно спаять. В случае серьезных поломок проводку необходимо заменить.
Неисправен датчик оборотов двигателя. В этом случае стрелка тахометра скачет из стороны в сторону. В большинстве случаев достаточно заменить деталь, чтобы тахометр снова заработал.

На видео признаки неисправности тахометра:

Перечисленные выше причины являются наиболее частыми, и их устранение позволяет механизму вернуться к работе.Если после осмотра вы ничего не нашли, рекомендуем вам отвезти машину в сервисный центр. Специалисты смогут выявить проблему и устранить ее. Может потребоваться замена штатного агрегата, что вполне реально.

Замена штатного аппарата

Перед подключением тахометра к двигателю необходимо посоветоваться со специалистом, подходит ли прибор к вашей модели автомобиля. Установите его на приборную панель или рядом с ней. Черный вывод (минус) должен быть подключен.Красный (плюс) следует подключить к выводу выключателя зажигания с напряжением 12 В. Входной провод устройства подключается к или к прерывателю распределителя (в зависимости от типа системы зажигания). Если предусмотрена подсветка, подключите ее провод к переключателю размера.

На видео показано, как отремонтировать тахометр своими руками:

Если в вашем автомобиле, входной провод должен быть подключен к W-клемме.
