Двигатель инжектор ваз 2104: Двигатель ВАЗ 2104 инжекторный 8 клапанный 1,5 л.

Содержание

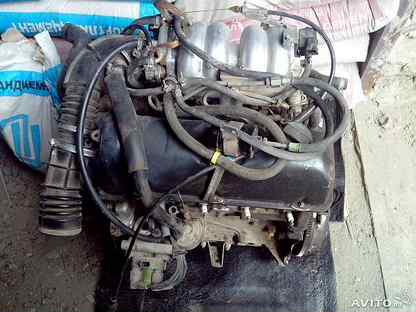

Двигатель ВАЗ 2104 инжекторный 8 клапанный 1,5 л.

Описание

Технические характеристики двигателя модели 2104

Данный рядный двигатель является четырехтактным, и имеет распределенный топливный впрыск. Оригинальный распределительный вал находится вверху. Охлаждается посредством жидкости, которая циркулирует принудительно.

Сколько цилиндров: 4
Рабочий объем цилиндров, л: 1,45
Уровень сжатия: 8,5
Цилиндрический диаметр, мм: 76
Поршневой ход, мм: 80
Сколько клапанов: 8
Минимум частоты вращения коленчатого вала , об/мин: 820-880
Максимум крутящего момента при 4100 об/мин., Н*м: 112
В какой последовательности функционируют цилиндры: 1-3-4-2
Октановое число бензина:
95 (неэтилирован. )
Метод получения бензина: Распределенный впрыск

Обзор показателей и составляющих частей

Модель 2104, со временем подверглась модифицированию. В качестве основы для создания данного движка, послужил двигатель «тройки». Поэтому, он пригоден для эксплуатации на таких моделях АвтоВАЗ как:

  1. 2103
  2. 2104
  3. 2106
  4. 2107.
Основой составляющей конструкцию 2104 является
  1. газораспределительный привод
  2. группа цилиндров
  3. вал коленчатый
  4. группа поршней и шатунов.

Цилиндрический диаметр равен 76 мм. На данный двигатель возможна установка схожего вала.

Чтобы обеспечить нормальный процесс подачи бензина, во время изготовления были установлены элементы и узлы с инжекторных моделей движков.

Вал коленчатого типа контролируется специальным датчиком, монтируемый на поверхности вала распределительного типа.

Под оригинальный коллектор установлена головка цилиндров с большей площадью. Конструкция данной головки, в отличии от других видов, предусматривает установку дополнительных форсунок. Распределительный вал, все пружины и клапана полностью идентичны двигателю «тройки». Конструкция двигателя 2104 не предусматривает установку гидравлических опор для рычагов клапанов.

При помощи двухрядной роликовой цепи, осуществляется привод газораспределительного механизма. Принцип работы цепи точно такой, как у 2103 — механический. Задающий диск вместе демпферным шкифом устанавливается на коленвал.

Система питания установлена на инжекторной модификации, состоит из
  1. установка для улавливания топливных паров
  2. фильтра воздуха
  3. заслонки дроссельной
  4. топливного датчика
  5. топливного фильтра и рампы
  6. сист. магистралей топлива
  7. рукава для подвода воздуха.

Так же устанавливается воздушный фильтр, выполняющий функцию очищения воздуха, поступившего в двигатель. Вмонтирован патрубок дроссельный. С его помощью происходит регулировка интенсивности поступления воздуха.

Также устанавливается специальный ресивер.

Вмонтированный в бак электро-бензонасосный модуль, нужен для топливной подачи.

Рампа, имеет коробчатый подвид. Система зажигания данного двигателя состоит из:

  1. модуля зажигания
  2. свечей зажигания
  3. провода высоко напряжения.

Двигатель ВАЗ 2104. Характеристика. Обзор. Особенности двигателя.

Двигатель ВАЗ 2104-1000260.   Характеристика двигателя 2104.

Двигатель четырехтактный, с распределенным впрыском топлива, рядный, с верхним расположением распределительного вала. Система охлаждения двигателя — жидкостная, закрытого типа, с принудительной циркуляцией жидкости. Двигатель имеет комбинированную систему смазки: под давлением и разбрызгиванием.

Количество цилиндров: 4
Рабочий объем цилиндров, л: 1,45
Степень сжатия: 8,5 / аи-92
Номинальная мощность двигателя при частоте вращения коленчатого вала 5000 об/мин,: 50,0 кВт. — (68,0 л.с.)
Диаметр цилиндра, мм: 76
Ход поршня, мм: 80
Число клапанов: 8
Минимальная частота вращения коленчатого вала , об/мин: 820-880
Максимальный крутящий момент при 4100 об/мин., Н*м: 112
Порядок работы цилиндров: 1-3-4-2
Октановое число бензина: 95 (неэтилирован.)
Система подачи топлива: Распределенный впрыск с электронным управлением
Свечи зажигания: А17ДВРМ, LR15YC-1

Двигатель 2104-1000260 может применяться для установки на автомобили ВАЗ 2103, 2104, 2106, 21053, 2107.

Изначально двигатель ВАЗ 2104 выпускался только в карбюраторном исполнении. В дальнейшем он был модифицирован под использование системы впрыска топлива и получил обозначение ВАЗ 2104-21.

Двигатель ВАЗ 2104 создан на основе предыдущей модели — ВАЗ 2103. В конструкции использованы: блок цилиндров, шатунно-поршневая группа, привод ГРМ и коленчатый вал от двигателя 2103.

Блок цилиндров от двигателя ВАЗ 2103. Диаметр цилиндра — 76,00 мм. Приняты межремонтные размеры — 76,40 и 76,80.(смотреть «Блок цилиндров»)

На двигатель устанавливается коленчатый вал 2103 или взаимозаменяемый вал модели 21213.

Для обеспечения работы системы впрыска, потребовалась установка узлов и деталей с других двигателей, которые изначально разрабатывались под инжекторную схему подачи топлива.

Применяется новая крышка привода распределительного вала, на которой имеется место под установку датчика контролирующего положение коленчатого вала.

Потребовалась установка головки цилиндров 2104-1003015, оригинальной конструкции , с увеличенными площадками под впускной коллектор. Конструкция головки предусматривает установку форсунок. Распределительный вал, клапана и пружины соответствуют установленным на двигателе ВАЗ 2103. Установка гидроопор рычагов клапанов не предусмотрена.

Привод ГРМ осуществляется от двухрядной втулочно-роликовой цепи 2103-1006040 . Механизм натяжения цепи механический, аналогичный устройству на двигателе ВАЗ 2103.

На коленвал устанавливается шкив с демпфером и задающим диском 21214-1005058-11. Для привода генератора применяется ремень 2107-1308020(длина — 944мм).

Инжекторная модификация 2104 имеет оригинальную систему питания. Система включает в себя электробензонасос с датчиком указателя уровня топлива, топливные магистрали, топливный фильтр топливную рампу с форсунками, воздушный фильтр, рукава подвода воздуха, дроссельную заслонку и систему улавливания паров топлива.

Для очистки поступающего в двигатель воздуха предусмотрена установка воздушного фильтра модели 2112. Вместе с впускным коллектором устанавливается ресивер модели 2104 или модели 2123-1008027. Для регулировки объема поступающего воздуха установлен дроссельный патрубок 2112.

Модуль электробензонасоса 21073-1139009 устанавливается в бак и обеспечивает подачу топлива к топливной рампе и форсункам. Используется оригинальная топливная рампа 2104-1144010, коробчатого типа с регулятором давления и обратным сливным трубопроводом. Впрыск осуществляется с помощью четырех форсунок попарно-параллельного действия. Возможна установка форсунок BOSCH 0 280 158 502 (чёрные, тонкие ), SIEMENS VAZ 6393 (бежевые, толстые) или других типов с соответствующими параметрами.

Система зажигания включает в себя: модуль зажигания модели 2112, установленный на специальном кронштейне на блоке цилиндров, свечи зажигания и провода высокого напряжения.

В состав модуля зажигания входит две катушки зажигания и два электронных устройства управления. В соответствии с управляющими сигналами от блока управления , модуль зажигания формирует и подает высоковольтные импульсы на свечи зажигания.

Управление зажиганием возлагается на электронную систему управления двигателем. Данная система обеспечивает контроль количества воздуха и топлива, подающегося в цилиндры, контролирует работу топливного насоса, управляет подачей высоковольтных импульсов от катушки зажигания на свечи зажигания и корректирует угол опережения зажигания, регулирует частоту вращения коленвала на холостом ходу. Основным управляющим элементом системы служит электронный блок управления(ЭБУ)-контроллер.

Двигатель соответствует нормам токсичности ЕВРО-2.

Читайте еще про блок цилиндров ваз .

Вазовская «классика» получит инжектор :: Autonews

На ВАЗе, как и на других автомобильных заводах идет постепенное сокращение программы выпуска карбюраторных двигателей и переход на впрысковые. О новом двигателе для «Жигулей» пишет автомобильная газета «Семь Верст».

Новый двигатель для «Жигулей» носит обозначение ВАЗ-2104, в основе его лежит оправдавший доверие за надежную и стабильную службу двигатель 2103 рабочим объемом 1450 куб. см. Отличия у них только в головке блока и системе впуска-выпуска: организованы каналы и спецвыточки, установлены форсунки и ресивер. При создании не был забыт и «нивовский» мотор – 21214, у него были позаимствованы зубчатый шкив коленвала и система впуска, генератор.

Проект имеет название «26А» — выпуск подразумевается в двух сходных по алгоритмам вариантах блоков управления, в принципе уже знакомых по переднеприводным автомобилям – отличия будут только в начинке блоков. Впрыск будет распределенный – 4 форсунки с попарно-параллельным действием, как у 16-клапанного двигателя. А в основном это тот же 03-й двигатель, правда наибольший крутящий момент сместился с 3600 об/мин на 4100-4200. Сам крутящий момент возрос на 10%. Сертификация двигателей с блоком М1. 5.4 «БОШ» проведена в июне, а с блоком «Январь 5.1» — в декабре 2001г. на автополигоне в Дмитрове. Этому предшествовал с 1999 г. полный цикл испытаний, включая климатические, и выезд на горный Алтай. На конвейере первая пробная партия из 8 таких двигателей была установлена на автомобили ВАЗ-2104. Два из них проверялись в отделе топливной аппаратуры УПД и отделе функциональных испытаний управления специспытаний, остальные успешно прошли ресурсные испытания протяженностью 80 тыс. км.

Наиболее интересный вопрос о расходе топлива также оправдал ожидания: если на обычной «четверке» это было 9,2 л/100 км, то здесь – 8,2 л.

Что касается самого двигателя ВАЗ-2104, то для снижения цены выбраны 8-клапанная головка блока с механическим приводом без гидротолкателей и готовая система впуска от модели 21214. К слову сказать, впрысковый двигатель – удовольствие не из дешевых, из отечественных комплектующих впрыска в нем только топливная рампа, дроссельный патрубок и блок управления двигателем, практически все остальное – импортное. Форсунки, расходомер, датчик кислорода и др. – производства BOSCH. Естественно, новый двигатель дороже карбюраторного варианта. В условиях массового производства «классика» с инжекторным двигателем будет стоить дороже порядка 400-500 долларов, в зависисмости от количества импортных комплектующих, сообщает Ladaonline.

Устройство инжектора Ваз 2107: фото и видео


Общий вид подкапотного пространства ВАЗ 2107. Сразу видно, что нет трамблера и карбюратора.

ВАЗ 2107 не всегда была «инжекторной». Многие годы двигатель был карбюраторным.  Только  с 2006 года, для выпуска ВАЗ для внутрироссийского рынка двигатель обзавелся системой принудительного впрыска топлива. Смысл тех инноваций был простой – соответствие уже принятым нормам «Евро – 2», которым многие годы соответствовали европейские автомобили.  Суммарная мощность агрегата с новой системой питания  составила 50 киловатт. Характеристики двигателя с новым впрыском топлива были следующие:

  • Режим употребления в городе – 8,5 литров\100 км;
  • Расход топлива при скорости 90 км\ч – 6,9 – 7,0 литров\100 км;
  • Расход при скорости 120 км\ч – порядка 9, 1 л.

Эти характеристики для ВАЗ 2107 инжектор завод гарантировал при использовании бензина типа А – 95. Какого – либо другого вида бензина для расчетов не предусматривалось. Смысл перевода с карбюраторного впрыска на электронный был в том, что не требуется постоянная регулировка и тонкая настройка впрыска, как при инжекторном двигателе. Устройство таково, что не «плавают» показатели холостых оборотов.

Изображено устройство —  блок управления, «микропроцессорные мозги».

Блок принимает во внимание показатели тех датчиков, которые необходимы для нормальной работы инжекторного впрыска, а именно:

  • Датчик расположения дроссельной заслонки – устройство представляет собой резистор переменной емкости, которая зависит от степени нажатия на педаль «газа». Какого – нибудь аналогичного оборудования в «Жигулях» нет, а вот в радиоприемниках предостаточно.
  • Датчик положения коленвала (то есть работы цилиндров). По показаниям этого датчика производится полная синхронизация работы электронного процессора с частотой вращения коленвала. Это «эталонная тактовая частота».
  • Показатель насыщения смеси кислородом. Это устройство расположено на трубе выпуска отработанных газов, и занимается тем, что с помощью обратной связи контролирует количество поступающего топлива в смеси, так как топливо, сгорая, потребляет кислород. Показатели тех процессов полностью взаимосвязаны. На рисунке труба выпуска и датчик соединены сварным швом, то есть скорее всего, был произведен ремонт системы выпуска.
  • ДМРВ (датчик массового расхода воздуха). Он крепится на корпусе «воздухана». Его задача – точно определить то количество воздуха, которое попадает во впускной коллектор, а значит, характеристики сгораемой смеси.

Вышеописанные датчики относятся исключительно к системе инжекторного впрыска, и на карбюраторных вариантах «семёрки» их не бывает.

Естественно, «дыма без огня не бывает». Поэтому наряду со многими достоинствами, у ВАЗ 2107, оборудованными инжекторным впрыском топлива, есть и определенные «минусы».

Недостатки двигателя с инжекторным впрыском;

  • Высокие требования к качеству топлива, его октановому числу;
  • Установленный «под днищем» автомобиля катализатор существенно уменьшает дорожный просвет, лишая «семерку» некоторых преимуществ на бездорожье перед «пузотерками»;
  • Более сложный ремонт двигателя и затрудненный доступ к деталям моторного отсека.
  • Для того чтобы найти неисправность в системе впрыска, нужны специальные приборы;
  • В целом, «инжектор» более капризен. Так, например, возможность «прикурить» товарищу может обернуться тем, что двигатель заглохнет. Причина – в неисправности «электронных мозгов».

Но достоинства вполне окупают эти недостатки, так как инжекторный впрыск позволяет экономить топливо, облегчает холодный запуск двигателя, и не требуется «возиться» с карбюратором. Автомобиль с таким впрыском будет служить вам многие годы при правильном уходе.

Как поставить двигатель от ваз 21

Любителям старины рано или поздно придется ломать голову над тем, какой двигатель можно поставить на ВАЗ 2101. Заводской двигатель за десятилетия эксплуатации наверняка убит без возможности восстановления, но если все остальное еще работает, то машина нужен не для силы, а для дела, плюс финансы, как и большинство из нас, поют романсы, замена двигателя явно обойдется намного дешевле, чем покупка машины, даже уже покатавшейся.И потом, зачем менять б/у на что-то другое, тоже б/у?

Вы свое железо уже знаете, с какой стороны ждать подвоха — в курсе. Так что, пока вы не накопите денег на что-то новое, вы сможете поддерживать своего старого и проверенного боевого друга в хорошей форме. Тем более что многие владельцы «Жигулей» привыкли восстанавливать свое транспортное средство самостоятельно. А если вы один из них, то затраты коснутся только самого мотора и сопутствующих деталей, а работа будет выполнена своими руками.



Несколько важных замечаний


На самом деле вариантов такого тюнинга довольно много.Однако прежде чем решиться на что-то конкретное, стоит уяснить ряд основополагающих правил.

Подкапотное пространство на ВАЗ 2101 довольно маленькое. Можно, конечно, впихнуть в него практически любой двигатель (разве что от самосвала точно не влезет), но многим двигателям придется резать кузов — а это уже совсем другой объем работ и затрат, вот не каждый справится без привлечения сторонних специалистов со специальными инструментами…

Мощность нового двигателя не должна сильно превышать возможности заводского. Это если вы не хотите кроме его установки усиливать его корпус и заменять половину остальных комплектующих. Честно говоря, в этом случае стоимость капремонта будет выше остаточной стоимости вашей «копейки».

Двигатели желательно брать от заднеприводных моделей, чтобы не заменять и не адаптировать трансмиссию, тормоза и подвеску.

В большинстве случаев все равно придется менять отдельные детали по ходу событий и дорабатывать стыки старого с новым.Но ваша работа состоит в том, чтобы свести эти вариации к минимуму, если возня с машиной не является вашим хобби.


Простой и надежный выход


Не нужно далеко ходить и изобретать велосипед — можно использовать то, что предлагает родной производитель.

Для более современных моделей (ВАЗ 2108-2170) придется резать кузов и продумывать крепления, хотя и здесь особых хлопот не будет.

Хорошую мощность даст «Нива» 1,7. Только вот нужно быть внимательным и комплектовать новый двигатель собственным маслонасосом и поддоном: у «Нивы» они висят ниже, при установке на «копейку» велика вероятность зацепиться.

Мотор ВАЗ-21126 от Лада Приора — тоже удачное решение. При объеме 1,6 литра и мощности в 98 лошадей ВАЗ 2101 будет бегать как молодой.

Особенно приятно, что коробку передач менять не приходится — все коробки передач легко подключаются к новому двигателю.



Моторы от иномарок


Если вы хотите установить двигатель от иномарки, приготовьтесь к более трудоемкому процессу и необходимости дополнительных доработок.

Двигатель от Fiat Argenta 2.0i — самый популярный с точки зрения посадки на «копейку». Примерно 60% владельцев ВАЗ 2101 меняли заводской двигатель на агрегат именно этой модели. Ничего удивительного: «копейка» практически полностью с него скопирована, так что проблем с установкой меньше всего. Другое дело, что мотор явно будет не новый, выпущенный в период с 1966 по 1984 год, что вряд ли порадует.

Также можно порекомендовать двигатели BMW M10 (объемом от 1,6 до 1,8 л) или M40 того же объема.Экстремалы ставят и БМВ М20 , но его мощность довольно высока, что требует ревизии стоек и замены полуосей. В предложенных вариантах нужно будет только переварить маховик.

Умельцы хвалят замену штатного мотора на двигатель от

Правое крепление подушки нужно будет рассверлить на 8мм, а в остальном крепления моторов 2112 и Жигулей идентичны. Также придется вырезать моторный щит, так как сам мотор смещен в сторону моторного щита.Резать моторный щит болгаркой опасно, ввиду наличия усилителей и других двойных листов металла, поэтому удобнее это делать бензорезом. Необходимо сделать запас по ширине окна с учетом возможности движения мотора по опорам.
На этих фото окно недостаточно высокое, других, к сожалению, нет.

Ребро жесткости будет упираться в балку, в результате чего поддон нужно будет немного переварить.С коленвалом тоже придется повозиться. Подшипник на конце коленчатого вала является одной из опор первичного вала коробки передач ВАЗ 2101. Если его нет, то коробка передач и сцепление очень быстро сломаются. Его придется переустанавливать, в связи с тем, что его нет в коленчатом валу переднеприводных моторов. Подшипник коленвала копейки ставится в коленвал десятки или восьмерки, или любой другой модели, особо не напрягаясь (похоже, что заготовка коленвалов у всех ваз одинаковая).Родная упорная бобышка вырезается полностью, и растачивает конец коленчатого вала так, чтобы подшипник в итоге выступал на такое же расстояние, как и эта бобышка.


Маховик нужно будет модернизировать, а старый стартер оставить. Маховик и новый венец от маховика ВАЗ 2101 приписывают токарю. Надо подпрессовать венец с другой стороны, в отличие от того, как он стоит на переднеприводных машинах.


Редуктор подходит без проблем, в отличие от верхнего левого уха, так как не совпадает на несколько сантиметров.Можно пропустить через тарелку, или переварить колокольчик, а можно оставить как есть. Я оставил на трех болтах. На практике все отлично едет, даже в самых тяжелых условиях.
Сцепление устанавливается от ВАЗ 2112 через проставку — переходник, с десяткой выжимного подшипника. Вилка сцепления и рабочий цилиндр остались штатными. Чертеж адаптера прилагается в файле в формате автокада.

Система охлаждения на ваше усмотрение, в любом случае все магистрали будут разные и самодельные в зависимости от того какой радиатор использовался.Я использовал радиатор от BMW E30 325
Выхлопная система. На моей машине стоит самодельный выпускной коллектор под турбину, правда предназначенный для комплектации в зубило. В общем, родные жигулевские штаны придется переделывать, что даже лучше — это делать выпуск с нуля.


Привод акселератора. Установил педаль от ВАЗ 1118, с тросиком от газ 2110.
Внешний топливный насос.
В общем мотор устанавливается за один день. Если вы знакомы с инжектором, то проводка двигателя и прочие проблемы не вызовут проблем.
В итоге получается следующая схема мотора:


В статье описаны все основные моменты. Кто возьмется за эту работу, надеюсь, выйдет во всеоружии и не повторит моих ошибок. Перенести маслозаливную горловину в принципе можно, иначе неудобно. Возможны некоторые нюансы и при резке моторного щита в зависимости от марки автомобиля. На практике невозможно ориентироваться по ребрам жесткости даже в пределах одного семейства.Опять же возможны проблемы при использовании вакуумных усилителей тормозов и нестандартных ГТЦ.
При установке нестандартного ресивера (типа «огнетушитель») придется переваривать крепление дроссельной заслонки, так как велика вероятность, что она заденет шкив впускного распредвала. Решение состоит в том, чтобы удлинить резинки. На фото видно, что дроссельный сектор упирается.


После ремонта двигатель необходимо установить на автомобиль. На полусобранном двигателе он установлен, на нем его нет.Для установки двигателя без подъемника нужно всего два человека, а лучше три, задача двоих освободить двигатель, а третий направит его на вал. Чтобы не мучиться, пытаясь посадить двигатель на вал редуктора, его нужно будет зафиксировать, коробку надо поднять домкратом.

В этом положении коробка будет зафиксирована, в результате двигатель легко встанет на вал коробки. Опускать двигатель нужно медленно, так как направить его на первичный вал не очень просто, только после того, как вал окажется в корзине, двигатель полностью опускают на коробку.

При установке нужно внимательно следить за тем, чтобы двигатель шел прямо к коробке, вообще не должно быть перекосов, только тогда вал равномерно попадает в подшипник коленвала и диск сцепления.


Если все сделать правильно, то установка займет около 2-3 минут. Теперь постепенно опускаем домкрат, и следим за тем, чтобы опора двигателя легла на подушки. Прикручиваем коробку к двигателю, генератору, стартеру, цепляем трубу к помпе.Теперь осталось только установить головку блока.


Установка головки блока двигателя ВАЗ

Перед тем, как начать ставить головку, необходимо рукой поднять цепь, и установить метку на шкиве, метка ставится перед длинной меткой на крышка, это верхняя мертвая точка. Затем надеваем цепь на колодку, обязательно идеально очищаем верхнюю часть двигателя от прилипших кусков старой прокладки, не забываем про головку блока, ее тоже нужно почистить.Ставим прокладку головки блока, после этого сразу нужно поставить прокладку глушителя на коллектор, надеваем головку на блок, потом достаем коллектор на глушитель. Напрягаем голову. Как затянуть болты головки, пройдитесь по ним пару раз, поочередно немного проворачивая каждый из них, это нужно сделать для того, чтобы затянуть как можно сильнее.

Болты должны быть смазаны маслом, смазанные болты тянутся намного лучше, чем болты без смазки, не закручивайте с усилием, иначе можно сломать.

Теперь можно поставить радиатор и приступить к подключению труб. Затем надеваем распредвал на головку и затягиваем. Не тяните с силой, так как нить может оборваться.


Распредвал нужно выбирать внимательно, лучше всего покупать заводской, заводской продается в коробке, но есть и подделки, они продаются без коробки, обычно она завернута в бумагу , а на заводе тоже должна быть пробка.


Если распредвал сидит неплотно в постели, значит болтается и болтается, чтобы это выяснить, нужно будет постучать по постели.

Теперь берем проволоку в руки и делаем крючок, таким крючком вынимаем цепь, продеваем проволоку в цепь, делаем все аккуратно, так как цепь может попасть в блок двигателя.


Ослабляем натяжитель цепи, после с помощью монтировки нужно вдавить башмак до упора, затем затянуть натяжитель, благодаря этому мы легко надеваем цепь со звездочкой на распредвал.



Берем звездочку распредвала, на нее надевается цепь, метка звездочки должна быть в самом верху.Ставим звездочку на распредвал, и проверяем положение метки цепи, при натяжении цепи метка должна совпадать с меткой на распредвале, с меткой на шкиве коленвала. После установки и проверки меток обязательно плотно затяните звездочку распределительного вала.

Если не затянуть звездочку и не запустить двигатель, направляющий штифт сразу разлетится в отверстии звездочки.

Бывают случаи когда метки на шкиве и распредвале не совпадают, может получиться так что одна метка сильно не уходит вперед или назад, лучше чтобы метка не доходила до метки на распредвале маленький.После того, как вы поставили метки, можно натянуть цепь.

Регулировка клапанов


Начинать регулировку нужно с четвертого цилиндра, метка на звездочке распредвала должна быть напротив метки распредвала, поэтому будем регулировать 8 и 6 клапан, затем проворачиваем коленвал на 180 градусов, то мы можем отрегулировать 4 и 7 клапан, мы повернем коленвал на 180 градусов 1 и 3, чтобы отрегулировать 5 и 4, поворачиваем его на 180 градусов.

Можно купить щуп, предназначенный для регулировки клапанов, этот щуп нужно вставить между распредвалом и коромыслом, ослабить гайку на семнадцать, и ключом на 13 сдвинуть коромысло так, чтобы оно слегка зажало щуп.Теперь слегка подтягиваем гайку на семнадцать, и ключом на 13 ослабляем коромысло, пока щуп двигается не туго но и не легко, и теперь подтягиваем гайку на семнадцать, если щуп зажал, то регулировку надо повторить. На мой взгляд, не нужно сразу хорошо регулировать клапана, суть в том, что при запуске двигателя он поработает пару минут, клапана четко сядут на свои места, и опять придется настроить их.


Установка зажигания

После завершения регулировки клапанов приступаем.Масло может течь из-под трамблера, чтобы этого не произошло, под трамблер нужно нанести герметик. Зажигание выставляется на четвертом цилиндре, шкив коленвала нужно довести до первой метки крышки, метка звездочки распредвала должна быть в самом верху, в четвертом цилиндре это такт сжатия, вставляем трамблер в двигатель чтобы ползунок смотрел на четвертый цилиндр в сторону выхода провода. Теперь крутим трамблер по часовой стрелке, как только контакт разомкнется трамблер можно подтягивать, все зажигание выставлено.Теперь осталось только подключить датчики, установить клапанную крышку, а также трос всасывания, рычаги дроссельной заслонки и залить антифриз.


Заливка масла и охлаждающей жидкости

Заливка охлаждающей жидкости, не допускайте образования воздушной пробки. Заливаем масло в двигатель, не забываем сразу поменять масляный фильтр, перед тем как поставить фильтр, нужно погонять двигатель без него, пока масло не брызнет из места крепления фильтра. Если не соблюдать эту процедуру, то давления масла можно не ждать.Большое внимание необходимо уделить каналам подачи масла.

Отечественные автолюбители часто устанавливают на классику 16 клапанный двигатель. Это делается по нескольким причинам. Одним из них является стремление увеличить мощность автомобиля. Ведь все автомобили с 16 клапанами мощнее, и как минимум экономичнее по сравнению с «классическими» аналогами.

Еще одна причина – желание сделать машину более комфортной. Ведь на вазовской классике в большинстве случаев применялись цепные моторы, которые достаточно шумные.Все эти причины становятся поводом для замены силового агрегата. Причем, если правильно подобрать замену, проблем не возникает.

Что поставить?


Установка 16 клапанного двигателя на классический обычно начинается с выбора подходящего автомата. Двигатель с ВАЗ 2112 подходит идеально. Имеет аналогичные крепления, после небольших доработок спокойно устанавливается коробка от классики. В результате модернизация обходится относительно недорого. Это лучший вариант.Лучше всего покупать уже бывший в употреблении мотор, он будет стоить гораздо дешевле.

Если вы не приобретете двигатель у знакомого, который может гарантировать его качество гарантией. Затем следует потратить весь капитал двигателя.



Установка


Итак, вы купили мотор, выкинули старый блок. Осталось установить новый двигатель на место. Учтите, что он достаточно тяжелый, поэтому желательно иметь под рукой подъемник или что-то подобное.В крайнем случае подойдет бар и пара здоровых парней. Итак, приступим к установке:
  • Начать нужно с подготовки двигателя. Сначала нужно снять маховик. Его макушка должна быть вывернута изнутри. Это сделано для того, чтобы он свободно входил в зацепление с маховиком. Заодно нужно поменять подшипник первичного вала, вместо родного поставили от 2101. Последняя доработка касается поддона, его немного заклинило справа над балкой.В противном случае двигатель не остановится.
  • При этом устанавливается корзина сцепления, используется обычная, устанавливается на классику;
  • Двигатель устанавливается на подушки от Нивы, на них ставится несколько толстых шайб. В противном случае двигатель будет слишком низким;
  • Коробка идеально подходит для этого двигателя. Один недостаток — закрепить можно только 3-мя болтами. Верхний левый не сходится, некоторые придумывают специальные приспособления. Но это не обязательно идеально держит КПП и так;
  • Установите стартер и завершите сборку трансмиссии;
  • Установка паука несложная задача, но потребуется немного повозиться, чтобы правильно расположить его.Подгонкой трубу сгибают так, чтобы она вышла как надо
  • Перетащите трос акселератора. Он прикреплен к приводу дроссельной заслонки. Проще всего взять из инъекционной классики.
Самая легкая часть позади. Осталось установить навесное, подключить электрику и настроить машину.



Ремонт электрооборудования


Современный двигатель – это не только механическая часть, но и разновидность электроники. Поэтому просто поставить двигатель на классику, в которой 3 провода расположены крестом, не получится.Нам нужно закончить проводку.

Сначала нужно разместить все вложения. Никаких переделок здесь не требуется, а генератор и насос тут вполне подойдут. Только бензонасос менять придется. Можно взять с инжекторной ВАЗ 2107.

Далее необходимо установить блок управления двигателем. Оно взято из обычной «двойки». Все датчики установлены. Теперь их следует соединить. Для этого желательно все же внимательно изучить Ваз 2107. Идеальным вариантом будет разводка проводов как они там расположены.Не забудьте подключить чек. Если у вас его нет на панели, придется менять торпеду на «семерку». Некоторые водители выбирают другой маршрут. При отсутствии специальной лампы просто ставят дополнительный светодиод и подключают к нему провод от ЭБУ. После окончательной сборки блок управления необходимо запрограммировать. И внести последние коррективы.


Желаемые доработки … Двигатель от ВАЗ 2112 мощнее. Соответственно машина будет быстрее разгоняться и медленнее останавливаться.Чтобы не было проблем в дороге, желательно доработать. Для этого установлен более мощный главный цилиндр, а также рабочие цилиндры. На этом тюнинг «Жигулей» можно считать завершенным.

Вывод … Тюнинг классики довольно распространен в нашей стране. В то же время многих людей, решивших модифицировать свои «Жигули», интересует вопрос, насколько законна установка 16 клапанного двигателя на классику? По идее, такое изменение дизайна должно быть зарегистрировано.Но с недавних пор мотор считается деталью, и в документах его номер даже не указывается. Поэтому можно смело ставить под капот классики. Это даже не повлияет на прохождение техосмотра автомобиля.

Тюнинг двигателя ваз 2104, фильтр нулевой на двигатель ваз, чип тюнинг двигателя ваз 2105. новая система питания и зажигания. Инжектор ваз 2104, ваз 2105, ваз 2107. Установка двигателя ваз 2112 Доработка двигателя, тюнинг двигателя ваз 2107, ваз 2105, ваз 2104, лада классика

Установка двигателя ваз 2112 фото, тюнинг двигателя ваз 2107, ваз 2105, ваз 2104 своими руками

Итак, ставим двигатель 2112 на Жигули.Опустим этапы переделки печки, ветрозащиты или чего-то еще. Сейчас речь идет исключительно об установке самого мотора.

Крепления мотора 2112 такие же, как и у родного жигулевского мотора, за исключением того, что правое крепление подушки придется рассверливать до 8мм. Но сам мотор смещен в сторону моторного щита, поэтому придется вырезать моторный щит. Удобнее всего это сделать с помощью газорезательной машины.Болгарка довольно опасна из-за наличия усилителей и других двойных листов металла. Не забудьте учесть тот факт, что мотор будет передвигаться по опорам, поэтому нужно сделать запас на ширину окна.


Поддон придется немного переварить; ребро жесткости будет упираться в балку
С коленвалом нужно будет повозиться. Дело в том, что одной из опор первичного вала КПП 2101 является подшипник на конце коленчатого вала.Без него быстро сломается сцепление и коробка передач. В коленчатом валу «переднеприводных» моторов его нет. Нам придется установить его. К счастью, подготовка коленчатых валов у всех ваз внешне одинакова, поэтому подшипник коленвала 2101 ставится в коленвал 2110 или 2108 или любой другой без особого напряжения. Родная упорная бобышка вырезается полностью, и растачивает конец коленчатого вала так, чтобы подшипник в итоге выступал на такое же расстояние, как и родная бобышка.


Стартер . Стартер остается старый, только маховик ВАЗ 2107 придется модернизировать. Берем маховик, берем новый венец от маховика 2101 и несем к токарю. Все, что нам нужно, это перепрессовать венец с другой стороны, чем это есть на переднеприводных автомобилях.


КПП … Коробка передач подходит без проблем, кроме верхнего левого уха, не совпадает на несколько сантиметров.Колокольчик можно переварить, пропустить через тарелку, а можно так и оставить. Лично я оставил на 3 болта. Практика показывает, что все проходит отлично и в самых тяжелых условиях.
Сцепление. Сцепление ставится 2112, с выжимным подшипником 2110 через проставку — переходник. Рабочий цилиндр сцепления и вилка остались штатными. Чертеж адаптера прилагается в файле в формате автокада.

Система охлаждения на ваше усмотрение, в любом случае магистрали будут все самодельные и разные, в зависимости от используемого радиатора.Использовал радиатор от БМВ Е30 325

Выхлопная система … Вот кому сколько. У меня есть самодельный выпускной коллектор для турбины, хотя он предназначен для комплектации в зубиле. А вообще родные жигулевские штаны придется переделывать, а еще лучше делать выпуск с нуля.


Привод акселератора … Я использовал педаль от ВАЗ 1118, с тросиком газа 2110.

Внешний топливный насос.
На самом деле мотор устанавливается за один день с пивом.Проводка двигателя ВАЗ 2104 и другие проблемы не проблема, если вы знакомы с инжектором.
Это макет двигателя в конце.


Все описано кратко, но это самое главное, и ничего особенного там нет. Кто возьмется за такую ​​работу, надеюсь, представит объем работы и подойдет во всеоружии и не повторит моих ошибок и ошибок. Можно, кстати, маслозаливную горловину перенести, а то неудобно.Возможны нюансы при резке моторного щита в зависимости от марки машины. Как оказалось на практике, ориентироваться по ребрам жесткости нельзя даже в пределах одного семейства. Возможны проблемы и при использовании нестандартного ГТЦ и вакуумного усилителя тормозов.

При установке нестандартного ресивера, в частности типа «огнетушитель» придется переваривать крепление дроссельной заслонки с вероятностью 99%, она упрется в шкив впускного распредвала ВАЗ 2105.Как вариант, удлините резинки. На фото видно, что дроссельный сектор упирается.



Автоматический натяжитель цепи

Установка автоматического натяжителя цепи ВАЗ 2107, ВАЗ 2105, ВАЗ 2104

Установка двух карбюраторов

Установка двух карбюраторов ВАЗ 2107, ВАЗ 2105, ВАЗ 2104

Однорядная цепь ГРМ

Цепь однорядная газораспределительного механизма ВАЗ 21214 двигателя ВАЗ 2107, ВАЗ 2105, ВАЗ 2104

Доработка указателя уровня топлива

Доработка указателя уровня топлива инжекторного двигателя Ваз 2107, Ваз 2105, Ваз 2104

Установка инжектора

Инжекторная система питания ВАЗ 2107, ВАЗ 2105, ВАЗ 2104

Бесконтактная система зажигания

Установка бесконтактной системы зажигания ВАЗ 2107, ВАЗ 2105, ВАЗ 2104

Доработка ГБЦ

Модификация ГБЦ ВАЗ 2107, ВАЗ 2105, ВАЗ 2104

Установка фильтра нулевого сопротивления

Lada Riva

Infobox Automobile


Название = Lada Riva
Производитель = Autovaz
Production = 1980-AUTUS
CLASS =
BUILY_STYLY = 4-х Дверь седан, 5- дверь универсал
двигатель = 1.2 I4
1.3 I4
1.5 I4
1.6 I4 бензин
1.7 I4 Diesel
длина =
ширина =
высота =
весом =
предшественник =
весом =
препарат =
aza =
связанный = fiat 124
похожи = Lada Riva — семейный автомобиль среднего размера российского производителя АвтоВАЗ, представленный в 1980 году и продаваемый под маркой Lada в кузовах седан и универсал. Он продавался как Lada Nova в некоторых (но не во всех) европейских странах и как Lada 1500 и Lada Signet в Канаде.В Бразилии он продавался как Lada Laika .

История

Несмотря на то, что модель Riva была представлена ​​в 1980 году, она имеет более древнее происхождение: это рестайлинговая версия автомобиля Lada Type VAZ-2101 / «Жигули» на базе Fiat 124, представленного в 1970 году. Сама Riva официально обозначается как ВАЗ-2105 (базовый седан), ВАЗ-2104 (универсал) и ВАЗ-2107 для роскошного седана с большой хромированной решеткой, иногда известный (в странах Восточного блока) как ВА3-2105 (ВАЗ-2105). ), БА3-2107 (ВАЗ-2107), «Пятерка» («Пятерка») или Семёрка («Семерка»).В России ВАЗ-2105, ВАЗ-2104 и ВАЗ-2107 считаются скорее разными автомобилями, чем вариантами. Тем не менее все они неофициально входят в единое семейство «Классика» вместе со старыми моделями, такими как ВАЗ-2101 «Копейка».

Механически автомобиль практически идентичен модели ВАЗ-2101 первого поколения, с двигателями и трансмиссией от Fiat, пружинной подвеской по кругу и алюминиевыми барабанными тормозами на задних колесах. Основные механические изменения произошли в 1990-х годах, когда были определены одноточечный впрыск топлива и каталитические нейтрализаторы в попытке не отставать от законодательства о выбросах.

Ужесточение законодательства о безопасности и выбросах привело к тому, что к 1997 году Riva была снята с большинства западноевропейских рынков, хотя она все еще производится на заводе АвтоВАЗа в России. В 2005 году производство универсала было передано Ижу, а сборка была передана на завод ЛуАЗ группы «Богдан». Модель 2107 до сих пор выпускается не только на АвтоВАЗе, но и на заводе ЗАЗ в Украине, и на заводе Suzuki в Египте.

В Соединенном Королевстве Lada Riva была одним из самых популярных бюджетных предложений в продаже.Его спартанский интерьер, устаревший стиль и устаревшая механика означали, что он никогда не был нацелен на покупателей продуктов аналогичного размера лидеров рынка, таких как Ford Sierra, Vauxhall Cavalier и Austin Montego. Это был конкурент восточноевропейских и дальневосточных автомобилей таких марок, как Skoda, Yugo, FSO и Hyundai. Первоначально продажи были очень высокими: Lada впервые преодолела отметку в 20 000 автомобилей в британских чартах продаж автомобилей в 1987 году. Riva все еще хорошо продавалась в начале 1990-х, но отсутствие изменений в то время, когда остальные конкуренты были разработка более современного дизайна пошла на пользу Riva, и ее продажи упали.В сочетании с необходимостью адаптировать автомобиль к более строгим нормам выбросов, это привело к тому, что в 1997 году он был отозван из Великобритании (вместе с остальной частью модельного ряда Lada). 1200, Riva 1300, Riva 1500 и Riva 1600 в комплектациях «E» и «L». В Финляндии продавалась модель Lada 2107 Turbo с турбонаддувом.

Производство Suzuki Egypt

В Египте Amal Foreign Trade Company и АвтоВАЗ, материнская компания Lada, подписали соглашение о совместном предприятии по сборке Lada для рынка Северной Африки в 2000 году.Однако, поскольку у них не было собственного завода, на местном заводе Suzuki в Каире было найдено место для сборки версии Riva 2107. По состоянию на 2006 год производство Suzuki продолжалось с выпуском дополнительной модели 2110. Разрабатываются планы по открытию отдельного завода в Египте в конце этого года для производства Lada. [ Global Auto Index: [ http://www.globalautoindex.com/maker.plt?no=2256&g=lata Lada Egypt ] ]

Галерея изображений

ссылки

ссылки

* [ http://www.ladaparts.ru/riva Lada Riva OEM схемы, инструкции по эксплуатации Riva, детали ]
* [ http://www.ladacars.org/ Lada Cars отзывы, изображения, информация ] (Английский)

Фонд Викимедиа. 2010.

8 импорт Канада получила, а Америка нет

На автомобильном рынке Канады всегда было немного … от . На протяжении десятилетий GM была убеждена, что ей нужны уникальные бренды, что привело к тому, что такие названия, как Passport и Asuna, были на короткое время созданы для направления потока ограниченного импорта по сниженным ценам.И долгое время нижняя часть рынка была более глубокой, чем у нас, что привело к продаже откровенно советских автомобилей в разгар холодной войны.

Вот восемь автомобилей, которые наши соседи в Канаде имели возможность купить — к лучшему и к худшему:

В Канаде еще можно увидеть Nissan Micra первого поколения.

Автонеделя

1. Nissan Micra

Хэтчбек Micra первого поколения появился в Канаде в начале 1980-х годов, чтобы занять место на важнейшем рынке хэтчбеков.Приводимая в действие 1,2-литровым двигателем в паре с пятиступенчатой ​​механической коробкой передач или четырехступенчатой ​​автоматической коробкой передач, Micra предлагала простой, но хорошо сделанный интерьер и двух- и четырехдверный хэтчбек. Micra конкурировала с Hyundai Pony и Toyota Corolla в Канаде, а также крала продажи у дорогого Volkswagen Golf.

60 л.с. было более чем достаточно, чтобы продвинуть Micra, и Nissan из Канады продал их тонну … так много, что Micra все еще предлагается в Канаде (современная версия), но не в США.S. Пару лет назад ездили на актуальной модели.

Мы ничего не упустили? Не совсем, а нынешние несколько избыточны наличием Versa.

Легко ли сегодня найти эту машину в Канаде? Модели первого поколения все еще можно увидеть в Канаде, а иногда даже в США, поскольку их бросили здесь канадские студенты колледжей.

Текущая стоимость: Менее 2000 долларов за аккуратный пример.

Этот небольшой внедорожник до сих пор пользуется популярностью в Канаде.

Дэйв Сондерс

2. Лада Нива

Канада получила Ниву в 1980-х годах, когда появился спрос на дешевые полноприводные автомобили. Этот небольшой полноприводный автомобиль, известный на родине как ВАЗ 2121 «Нива», обладал габаритами и салоном легкового автомобиля, относительно простым обслуживанием и хорошей проходимостью по бездорожью. Niva дебютировала в Канаде примерно в то же время, что и японские 4×4, такие как Suzuki Samurai, но Niva была в значительной степени компактным хэтчбеком, что делало ее ценностное предложение схожим с последними автомобилями AMC.

Нивы в Канаде предлагались даже в виде пикапа, чего не было еще в СССР, но мощность (72 л.с.) и ходовые качества не были его сильными сторонами.

Мы ничего не упустили? У нас были товары Subaru и AMC, чтобы компенсировать нехватку небольших полноприводных хэтчбеков и фургонов.

Легко ли сегодня найти эту машину в Канаде? У него есть энтузиаст, но слабый.

Текущая стоимость: Чудесно не ржавые экземпляры могут стоить более 4000 долларов.

Седаны и купе Skoda когда-то были обычным явлением на дорогах Канады.

Дэйв Сондерс

3. Skoda 120/130

Если вы жили в Канаде в 1980-х, вы были почти избалованы выбором, когда дело касалось автомобилей Восточного блока. Помимо всех «Лад», сокращающих средства к существованию честных канадских автомобильных рабочих, чехословацкая марка Skoda, начиная с 1982 года, предлагала свою линейку седанов и купе 120/130, причем последний назывался Rapid.120-е были совсем не быстрыми на дороге, предлагая двигатель с водяным охлаждением, расположенный сзади, и относительно уютные внутренние помещения.

Рассматриваемый двигатель представлял собой 1,3-литровый четырехцилиндровый двигатель с системой впрыска топлива в паре с пятиступенчатой ​​механической коробкой передач, что позволяло топовой версии седана под маркой 135 GLi разгоняться до 60 миль в час за 12 секунд. Средняя входная цена составляла около 7000 канадских долларов, и какое-то время Skoda имела солидный коммерческий успех, хотя импортер отозвал модельный ряд в 1989 году, прямо перед дебютом клиновидного Favorit, внешне похожего на Lada Samara.

Мы ничего не упустили? Вряд ли это было бы хорошо в Штатах, потому что ирония во владении автомобилем еще не существовала. Наличие заднего двигателя не делает его Порше.

Легко ли сегодня найти эту машину в Канаде? В 1990-х годах они все еще продавались новыми и подержанными, но выбрать их вместо японского хэтчбека было неортодоксальным выбором. Сегодня их довольно сложно заметить на дорогах.

Текущая стоимость: Есть много запущенных экземпляров, но отсортированные автомобили могут стоить 4000 долларов.Проблема в том, что многие бегуны можно купить за сотни, поэтому нет необходимости тратить тысячи.

Модельный ряд Signet, продаваемый на родине как 2105/2106/2107, был дальним родственником Fiat 124. Название Signet в Канаде происходит от компании-импортера.

Автоэкспорт

4. Lada Signet

Покупатели из Канады, увлекающиеся Fiat 1960-х годов, могли купить ВАЗ 2104-2107 под названием Lada Signet, названный в честь импортера Денниса Сине, который привез модельный ряд Lada в Канаду.Базовый автомобиль, модифицированный только номинально для канадского рынка, был производным от конструкции Fiat 124, оснащенным 1,5-литровым двигателем, хотя листовой металл был уникальным для российской модели. Lada конкурировала с такими автомобилями, как Skoda 120, и подержанными автомобилями эпохи Малеза, такими как Pontiac Acadian.

Несмотря на то, что Lada была советской машиной, продаваемой в Северной Америке в разгар холодной войны, она оказалась популярной у канадских покупателей.

Мы ничего не упустили? Если бы его предлагали в 1970-х годах под каким-нибудь политически привлекательным значком (например, Polski Fiat), он мог бы преуспеть.Но не в 1980-х и 1990-х — тогда это было слишком старо.

Легко ли сегодня найти эту машину в Канаде? В 1990-е в больших городах можно было встретить пару таких в день. Большинство уже ушли.

Текущая стоимость: За 3000 долларов вы получите лучший образец в провинции и множество запчастей к нему.

Интересно, что Hyundai начала свою деятельность в Канаде с высококлассной модели.

Дэйв Сондерс

5. Hyundai Stellar

В конце 1980-х годов Hyundai только начинала продаваться в Северной Америке, но одной моделью, которую США упустили, был Stellar, который занял место в сегменте седанов среднего размера в Канаде. Это означало, что автопроизводитель взял на вооружение Toyota Camry с четырехцилиндровым заднеприводным Stellar от Mitsubishi, предлагая целый список почти роскошных функций того времени.

Сам автомобиль был поистине международным проектом: хотя трансмиссия и двигатель были от Mitsubishi, дизайн был разработан не кем иным, как Джорджетто Джуджаро, а шасси было перенесено с Ford Cortina, который Hyundai производил по лицензии в Корее. .

Мы ничего не упустили? Большой Hyundai с почти роскошным салоном было бы трудно продать в конце 1980-х годов.

Легко ли сегодня найти эту машину в Канаде? Найти можно, но надо поискать.

Текущая стоимость: Менее 2000 долларов США.

Трехдверная Lada 2108 и пятидверный хэтчбек 2109 продавались в Канаде как Samara, как и на большинстве других экспортных рынков.

Автоэкспорт

6. Lada Samara

Модельный ряд Samara был последней моделью Lada, представленной в Канаде, где они предлагались в виде четырехдверного седана, трехдверного хэтчбека и пятидверного хэтчбека. Больше не производная от Fiat, по крайней мере, снаружи, Самара предлагала немного более современный внешний вид в сочетании с неплохим интерьером.

1,5-литровые двигатели по-прежнему были основными силовыми установками, но «Самаре», относительно компактному автомобилю, большего и не требовалось.К этому времени «Самаре» пришлось конкурировать с корейскими и японскими хэтчбеками, которые ей в очередной раз удалось снизить в цене. Качество материалов и устойчивость к ржавчине также не были его главными достоинствами.

Мы ничего не упустили? Это было на несколько десятилетий раньше, чем модели 2105/2107, которые также продавались в Канаде, но это мало о чем говорит. Мы удивлены, что канадцы смирились с проблемами NVH, которые были ужасны.

Легко ли сегодня найти эту машину в Канаде? Его было легко заметить в Канаде в начале 1990-х — мы видели несколько таких, — но сегодня это противоположный выбор.Некоторые добрались до США, как Нива и Signet.

Текущая стоимость: Раннеры начинаются с сотен долларов (или бесплатно, на самом деле, если вы хорошо попросите), но полные автомобили с небольшими проблемами продаются более чем за 1500 долларов.

Канадцы имели возможность покупать TVR Griffith, начиная с 1991 года. Теперь их можно импортировать в США

Автонеделя

7. TVR Griffith

Из-за растущих требований федерализации TVR не предлагала Гриффита с волосатой грудью в Штатах, но продала несколько в Канаде.Griffith, дебютировавший в 1991 году, оснащался 4,0-литровым двигателем Rover V8 в легком кузове из стекловолокна, передавая 240 л.с. на задние колеса. С снаряженной массой 2310 фунтов Griffith был миниатюрным Dodge Viper и имел такой же простой интерьер. Другими словами, это был классический TVR.

Мы ничего не упустили? Это, пожалуй, единственная машина в этом списке, которая действительно нужна США.

Легко ли сегодня найти эту машину в Канаде? TVR были дорогими машинами ручной работы, так что вам, скорее всего, придется пойти на британскую автомобильную выставку, чтобы увидеть их.

Текущая стоимость: от 20 000 до 30 000 долларов.

В течение нескольких лет GM предлагала бренд Vauxhall в Канаде, хотя и с левосторонним управлением.

Дэйв Сондерс

8. Vauxhall Firenza

Vauxhall Firenza сильно отличался от Oldsmobile Firenza; давайте просто уберем это с дороги. Firenza была эволюцией Vauxhall Viva, хотя эта модель предлагалась только как двухдверное купе, отдаленно напоминающее купе Ford Cortina той же эпохи — модель, с которой она конкурировала на родине в США.K. GM of Canada отказалась от марки Envoy (созданной специально для Канады) к моменту дебюта Firenza в 1972 году, поэтому это небольшое купе продавалось как Vauxhall.

Базовая модель предлагала 1,1-литровую рядную четверку, а топовая версия могла похвастаться 2,2-литровым агрегатом. Firenza была довольно популярна в Канаде, хотя и просуществовала всего четыре коротких года.

Мы ничего не упустили? В Штатах не было особого аппетита даже на «Бьюик Опель от Исузу».

Легко ли сегодня найти эту машину в Канаде?

Текущая стоимость: Их осталось немного, поэтому горстка энтузиастов, у которых они есть, не отпустит их так просто. Легче найти его в своей стране, и теперь его можно импортировать в США. Примеры Tidy можно продать к северу от 5000 долларов.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на фортепиано.ио

Lada Riva Обзор

Почему Lada Riva была такой плохой машиной?

Есть старый анекдот про «Лады»: как удвоить стоимость «Лады»? Заправкой топливного бака. Несмотря на некоторое преувеличение, эта жестокая шутка задевает за живое. Первоначально продаваемая в России как ВАЗ-2104, 2105 и 2107, эта «Лада» была основана на Fiat 124, но без какого-либо стиля или управляемости итальянского предшественника.Лада Рива, импортированная в Великобританию в 1983 году, из-за низкой стоимости не позволяла ей улетать из выставочных залов, несмотря на то, что считалась крайне немодной.

Плохой стиль

Одним из наиболее заметных аспектов неудачи Riva как приличной машины является ее внешний вид. Riva выводит термин «квадратный» на совершенно новый уровень, и это только внешний вид. Интерьер был ужасно простым. Не было даже бонуса в виде комфортной езды. Огромные, покрытые велюром сиденья были привлекательным моментом, но только подчеркивали полное отсутствие стиля у Riva.

Низкое качество

Какой автомобиль поставляется с изготовленным на заказ набором инструментов из 21 предмета? Тот, который потребует от вас использовать его довольно регулярно. Большинство автомобильных комплектов включают только домкрат или колесный ключ, но у Riva было все, от гаечных ключей до шестигранных ключей. Начинающие механики могли оттачивать свои навыки с помощью регулярных доработок, которые, казалось, требовались Riva.

Отзывы пользователей содержали такие комментарии, как: «… отваливаются только те вещи, которые вам действительно не нужны.«Я не думаю, что в ближайшее время этот слоган появится в любой маркетинговой литературе. Еще одним фаворитом было: «В нем больше погремушек и скрипов, чем на фабрике детских игрушек». Опытные владельцы Lada быстро заменили оригинальные детали на хитроумные модификации, чтобы снизить риск поломок и перегрева.

Экологически небезопасно

Причина, по которой Lada перестала продаваться в Великобритании и большей части Западной Европы, связана с правилами выбросов. В 1990-х годах карбюраторы быстро вытеснялись системами впрыска топлива.У Lada не было денег, чтобы инвестировать в адаптацию, необходимую для того, чтобы сделать Riva и родственные модели совместимыми. Таким образом, Riva начала не проходить тесты на выбросы, а это означало, что владельцы изо всех сил пытались пройти техническое обслуживание.

На сегодняшний день в Великобритании зарегистрировано всего 179 автомобилей Lada. Хотя ходят разговоры о его возвращении, поскольку недавно он приобрел статус «культовой классики». В то время как некоторые могут вспоминать это с нежной ностальгией, факт в том, что Riva была и остается ужасной машиной, и это настоящая причина, по которой сегодня на дорогах осталось так мало автомобилей.

Автомобиль «Четверка» — ВАЗ 2104

При создании автомобиля ВАЗ 2104 (так называемая машина-четверка) инженеры Волжского автозавода в первую очередь ориентировались на две вещи – низкую рыночную стоимость и максимальную практичность. В итоге за основу взяли модель 2105, которая, по сути, являлась близким родственником «четверки». Для того чтобы сделать из седана вместительный универсал, разработчики удлинили крышу и немного изменили крышку багажника.

Все это обеспечило возможность установки рейлингов для дополнительного багажа и, конечно же, увеличение салонного пространства.Как ни странно, но модель из восьмидесятых до сих пор пользуется большим спросом у автомобилистов. Наверное, главные козыри ВАЗ 2104 – низкая цена и неприхотливость в обслуживании.

Габариты и вместительность автомобиля «Четверка»

Машина была почти такого же размера, как «пятерка». А размеры его были следующие: длина — 411 сантиметров, ширина — 162 сантиметра. Рост — 144 сантиметра. «Четверка» — машина для тех, кто хотел извлечь из нее максимальную пользу. На самом деле это был небольшой семейный грузовик.В народе машину «четверку» прозвали лучшим другом дачника, так как в ней вмещалось до 1230 литров поклажи. При установке стального багажника на крышу владельцы могли перевозить тумбы, холодильники и даже листы шифера.

Внешний вид

Дизайн автомобиля не очень впечатлил. Если посмотреть на машину в профиль, то можно увидеть точную копию «двойки» (ВАЗ 2102 — тоже универсал, только из семидесятых годов). В анфас автомобиль «четверка» является братом-близнецом «пятерки».И даже бампера были похожи на «пятерку». Поэтому отдельная модель «четверки» (фото ее можно увидеть ниже) не в счет. Единственное, что дизайнеры полностью изменили, это багажник багажника. Его стоп-сигналы имеют вертикальную форму, а на окошке красуется миниатюрный дворник.

Машина «Четверка» и ее технические характеристики

Автомобиль комплектовался многими моторами. Это были как дизельные, так и инжекторные агрегаты. Но все же они не смогли завоевать такой популярности, как карбюраторный четырехцилиндровый двигатель мощностью шестьдесят четыре лошадиные силы и объемом 1294 кубических сантиметра.Именно такие двигатели часто можно увидеть на отечественной «четверке». Универсал комплектовался механической коробкой передач на 4 ступени.

Конечно, 64 «лошади» и 4-ступенчатая коробка передач не придают машине спринтерской динамики. С 0 до 100 километров в час автомобиль «четверка» разгонялся за восемнадцать с половиной секунд. Максимальная скорость составила 137 километров в час. Что касается расхода топлива, то для 21 века эти цифры нельзя назвать экономичными – в дороге машина тратила около 7,5 литров, а в смешанном цикле этот показатель доходил до 10.2 литра.

Стоимость

В 2006 году Волжский автомобильный завод объявил о закрытии серийного производства автомобилей ВАЗ 2104, поэтому купить такие экземпляры можно только на вторичном рынке. Цена на «четверку» колеблется от пятидесяти до семидесяти тысяч рублей.

Принцип работы генератора ваз 2107 инжектор

Источник электроэнергии в автомобиле – самый важный элемент. Инжекторный генератор ВАЗ 2107 мало чем отличается от своего карбюраторного родственника.В конструкции есть небольшие нюансы, но основные отличия заключаются в способе снятия и установки. Он выполнен по классической схеме — трехфазный генератор переменного тока.

В бортовой сети инжекторно-карбюраторной ВАЗ 2107 постоянное напряжение 12 вольт. Поскольку генератор вырабатывает переменное трехфазное напряжение, необходимо его выпрямить полупроводниковыми диодами. Они расположены на подковообразной планке, всего диодов шесть.Поскольку генератор выдает нестабильное напряжение (в зависимости от оборотов двигателя оно может варьироваться в диапазоне от 12 до тридцати вольт), установлен стабилизатор напряжения. Его использование позволяет поддерживать напряжение в бортовой сети в пределах 13,2..14,8 Вольт.

Замена ремня на ВАЗ 2107 инжектор


Для проведения работ по замене ремня генератора на инжекторном автомобиле ВАЗ 2107 потребуется несколько инструментов: ключ на 17 и монтажная лопатка. Конечно же, новый ремень привода генератора.Чтобы снять ремень, нужно ослабить гайку крепления генератора к регулировочной планке. После этого монтажной лопаткой перемещаем генератор к блоку двигателя ВАЗ 2107.

Сдвинув генератор к блоку, можно легко снять ремень. Стоит отметить тот факт, что перед снятием ремня на инжекторной ВАЗ 2107 необходимо отключить датчик положения коленчатого вала. После этого снимаем старый ремень и одеваем новый. Теперь той же лопаткой отодвигаем генератор от блока двигателя.Добиваемся необходимого натяжения ремня.

Причиной плохой зарядки аккумулятора на ВАЗ 2107 может быть недостаточно натянутый ремень генератора. Слишком тугое затягивание приведет к износу деталей генератора, включая подшипники. Провисание ремня должно составлять не более восьми миллиметров при воздействии силы в 90 ньютонов. Добившись нужного натяжения ремня, затяните гайку крепления генератора к натяжной планке и установите на место датчик положения коленчатого вала. Если не установить датчик, то бортовой компьютер инжекторной ВАЗ 2107 выдаст ошибку.

Демонтаж генератора


Для ремонта генератора ВАЗ 2107 требуется его разборка. Если на установленном блоке можно поменять щетки с регулятором напряжения, то чтобы поменять подшипники и диоды, придется полностью разбирать генератор. Перед разборкой нужно запастись новыми подшипниками, диодной сборкой, регулятором напряжения. Если все полностью менять, то можно заменить и конденсатор.

Сначала снимите конденсатор и регулятор напряжения.Все шайбы и гайки собираем в одно место, чтобы не потерять. Затем откручиваем шкив с крыльчаткой, вынимаем шпонку и снимаем кольцо, которое установлено за ней. Теперь можно сдернуть крышку с ротора генератора ВАЗ 2107. Чтобы поменять подшипник на передней крышке, нужно открутить четыре гайки, которые держат подшипник. Затем выбить его и запрессовать новый.

Теперь приступаем к задней крышке, в которой установлена ​​диодная сборка. Выбиваем анкер, откручиваем болты, соединяющие подкову и крышку.Отсоедините обмотку статора, снимите диоды. Если в обмотке статора инжекторного генератора ВАЗ 2107 произошло короткое замыкание, то его следует заменить. Диоды лучше заменить целым блоком, но можно и припаять. Только при установке новых диодов в генератор нужно быть предельно аккуратным, а после того, как все спаяно, залить эпоксидкой. Собираем инжекторный генератор ВАЗ 2107 в обратном порядке, не забывая даже о самых мелких деталях.

Проверяется генератор ВАЗ 2107, не снимая его с автомобиля. Для этого потребуется вольтметр или мультиметр и контрольная лампа. Проверка генератора ВАЗ 2107 заключается в измерении выдаваемого им напряжения под нагрузкой и без включения потребителей. При подозрении на неисправность генератора необходимо предварительно проверить натяжение ремня привода генератора. Если натяжение ремня в норме, то проверяем напряжение на клеммах аккумулятора. Значение напряжения при средних оборотах коленчатого вала и при дальнем свете фар должно быть в пределах 14 В.5 — 13,5В.

Перезаряд батареи.

Перезарядка характеризуется повышенным напряжением на клеммах аккумулятора, то есть напряжение выше 14,5 В. Причина связана с регулятором напряжения. Чаще всего его неисправность, но возможен плохой контакт в его соединениях. Стоимость регулятора обычно не высока и в этом случае его проще поменять. Перед заменой очистите место прилегания минусовой клеммы регулятора к корпусу генератора.

Отсутствие заряда или плохой заряд.

Если значение меньше минимального, проверьте напряжение холостого хода. Также необходимо измерить напряжение между выводом 30 генератора и его корпусом.
Если при проверке генератора ВАЗ 2107 значение напряжения при включении дальнего света фар на клеммах аккумуляторной батареи ниже 13,5 В, а при выключенном свете напряжение медленно повышается до значения до 13 В. — 13,4 В. Причину в этом случае нужно искать в плохом контакте от вывода 30 генератора к аккумулятору, плохом контакте минусовой клеммы и корпуса двигателя.

Для проверки надежности соединения на выводе 30 генератора необходимо измерить напряжение между выводом и корпусом генератора. Если напряжение значительно выше значения на клеммах аккумулятора, то следует открутить гайку крепления провода и зачистить места соединения и протянуть гайку самой клеммы, расположенной между проводом и генератором. Плохой контакт в этом месте также будет сопровождаться сильным нагревом контактного болта.
Если напряжение на клемме больше 13,5 В, то измерить между плюсовой клеммой генератора и корпусом генератора. Если значение равно значению напряжения между выводом 30 генератора и его корпусом, устраните нарушение контакта между отрицательным выводом генератора и корпусом двигателя. Если значение меньше, то проверьте значение напряжения в контактных соединениях цепи от генератора до аккумулятора. Если значения напряжения на клеммах аккумуляторной батареи и клемме 30 генератора совпадают, то неисправен сам генератор.Наиболее частая неисправность в этом случае – пробой одного диода выпрямительного моста.

Неисправность регулятора напряжения.

Если при проверке генератора ВАЗ 2107 напряжение на клеммах аккумулятора при включенном и выключенном дальнем свете одинаковое. При этом значение напряжения между клеммой
30 и корпусом генератора не отличается от значения напряжения на клеммах аккумулятора. Это возможно, если неисправен регулятор напряжения генератора или нет напряжения для начального возбуждения, неисправен сам генератор.

Сначала нужно проверить наличие напряжения для возбуждения генератора. Лучше это сделать с помощью контрольной лампы, подключив один ее конец к корпусу, а другой к проводу, подходящему к щеткам генератора или клемме 61 генератора, если генератор имеет встроенный регулятор напряжения. Если на проводе нет питания, то необходимо проверить целостность проводов, предохранитель и исправность регулятора напряжения на автомобилях с дистанционным управлением.

Встроенные регуляторы напряжения необходимо проверять при включенном питании, на подсоединенном к ним проводе или на клемме 61 генератора. Как это сделать описано в статье и останавливаться на этом вопросе здесь не имеет смысла. Если и регулятор, и щеточный узел исправны для возбуждения, то неисправность надо искать в генераторе.

Проскальзывание приводного ремня.

Рассмотрим еще один вариант событий, выявленных при проверке генератора ВАЗ 2107. После запуска двигателя, без включения нагрузки, значение напряжения меньше нормы, но через некоторое время возвращается к норме.При включении резко падает нагрузка. Падение также может быть следствием резкого увеличения оборотов двигателя с последующей нормализацией при работе на постоянной скорости. Это свидетельствует о проскальзывании ремня привода генератора, что может быть вызвано ослаблением или износом, как самого ремня, так и шкивов. В этом случае износ можно легко определить по наличию глянца на нижней части шкива. В этом случае ремень подлежит замене, затягивать в этом случае бесполезно. Более того, чрезмерно натянутый ремень может стать причиной разрушения подшипников генератора.При установке нового ремня обратите внимание на величину его погружения в канавку шкива. Если ремень полностью вышел из строя, то шкив также подлежит замене.

Ну и наконец, последний, когда напряжение на клеммах аккумулятора при проверке генератора ВАЗ 2107 выше 14,5В. это свидетельствует о неисправности регулятора напряжения или плохом контакте его минусовой клеммы с корпусом генератора при встроенном расположении регулятора или кузовом автомобиля при выносном расположении.

«Если вы заметили ошибку в тексте, пожалуйста, выделите это место мышкой и нажмите CTRL+ENTER»

admin 09.10.2014

Здравствуйте. Хочу рассказать о своей битве с низким уровнем напряжения на своей 7. Как известно, на классическом впрыске генератор уже установлен на 73! ампер, которых в идеале должно хватить как минимум на 4 светильника по 100 Вт каждый. Так я думал, приобретая эту машину, вместо ВАЗ 2106, в которой установка генератора с 08 на 55А решила проблему недозаряда в принципе.Каково же было мое удивление, когда каждый включенный прибор (фары, печка, обогрев стекол) отклонял стрелку вольтметра до упора влево и влево, в итоге не оставляя аккумулятору ничего для подзарядки… Цифровой мультиметр подтвердил ужасное опасения — при включенных вышеозвученных потребителях напряжение на клеммах аккумулятора было 12 В на холостом ходу и 13 В на всех оборотах выше 1500. Ремень натянут. Удивлению не было предела. Китайская восьмерка гена на шохе тянула намного больше (4 дальних фары, стекло, печка, буфер) и ниже 13 не опускалась.8. Что ж, надо было что-то делать. У соседнего калыма купили новый аналогичный ген и сразу ввели взамен старого. Перекур, запуск двигателя и… 13 вольт в нагрузке (без него 14, как на старом). Если бы подвернулся шланг, я бы зачерпнул из бака бензина и сжег это творение итальянских мастеров, но шланга под рукой не оказалось и злость от потраченных денег и времени сменилась любопытством — а толку ? Вооружившись тестером, измерил планку на реле-регуляторе (РР), на проводе, который выходит из доп.выпрямитель и подключен к ПП. На ней при работающем двигателе на любых оборотах выше 1500 при любой нагрузке 14! Вот и вся мысль Штирлица. Получается, что генератор «думает», что работает исправно, держит свои выставленные 14 В для доп. выпрямителя, а на основном выпрямителе напряжение падало пропорционально нагрузке, а он (ген) об этом не догадывался. Чтобы исправить ситуацию, нужно было запитать ПП от +акб, тогда регулятор должен корректно выполнять свою функцию. Сказано — сделано.от главного реле форсунки был протянут провод (первое слева под бардачком, толстый красный провод с полоской) к РР. Как на схеме


Белый провод, выходящий из генератора, необходимо отсоединить.
Полную схему с обозначениями можно взять здесь
Теперь при включенном зажигании питание для ПП идет от общей сети, а значит будет контролировать уровень напряжения по ней. Перекур, заводим двигатель и… вуаля. Стрелка штатного вольтметра замирает в конце зеленой зоны (14в) при любой нагрузке, если обороты двигателя выше 1300 об/мин.


Ближний свет, печка, музыка включена (не тихая)


Финито проблема. Единственный минус — неработающая лампочка батареи на панели, но стрелка есть, так что лампочка не нужна в принципе. можно снять — это сделает вашу машину легче, добавит динамики и снизит расход топлива. Какая хорошая вещь! Надеюсь, я помог кому-то с хроническим недозарядом. Удачи всем на дороге.
И еще немного информации: если делать как указано выше и так, то необходимо вынуть лампочку аккумулятора (3-я сверху) из приборки, иначе при включении зажигания будет гореть свет.

Уважаемые покупатели, во избежание ошибок при отправке генератора, в строке «Комментарий» указывайте модель Вашего автомобиля, год выпуска.

Генераторы

на автомобили ВАЗ предназначены для преобразования механической энергии вращения коленчатого вала двигателя автомобиля в электрическую энергию. Автомобильный генератор используется для зарядки аккумуляторной батареи автомобиля, а также для питания системы зажигания, фар и габаритных огней, бортового компьютера, аудиосистемы, систем вентиляции и отопления и других штатных потребителей электроэнергии.

Генератор 2104-07 или 21045 КЗАТЭ 2107-372.3701-03/05 для автомобилей после 01.04.07 — генератор переменного тока 372.3701-03 со встроенным выпрямительным блоком и интегральным устройством, предназначенный для работы в качестве источника электрической энергии параллельно с аккумулятор в системе электрооборудования автомобилей ВАЗ-2104-07, автомобилей после 01.04.07 (инжектор), 21045, 2108-21099 и модификаций, работающих при температуре окружающей среды от минус 40 С° до плюс 45 С° и влажности до 90%. Номинальное напряжение, В 14. Максимальный выпрямленный ток, А 73

и.- Регулятор напряжения и щеточный узел для выхлопных генераторов с 1996 г.

1. — Крышка генератора со стороны контактных колец. 2. — Болт крепления блока выпрямителя. 3. — Контактные кольца. 4 — Шариковый подшипник вала ротора со стороны контактных колец. 5. — Конденсатор 2,2 мкФ ± 20% для подавления радиопомех. 6. — Вал ротора. 7. — Провод общего вывода дополнительных диодов. 8. — Зажим «30» генератора для подключения потребителей. 9. — Штекер «61» генератора (общий вывод дополнительных диодов).10. — Провод выхода «В» регулятора напряжения. 11. — Щетка, подключенная к выводу «В» регулятора напряжения. 12. — Регулятор напряжения. 13. — Щетка, подключенная к выводу «Ш» регулятора напряжения. 14. — Шпилька крепления генератора к натяжителю. 15. — Крышка генератора со стороны контактных колец. 16. — Крыльчатка вентилятора со шкивом привода генератора. 17. — Полюсный наконечник ротора. 18. — Шайбы подшипников. 19. — Кольцо распорное. 20. — Шариковый подшипник вала ротора со стороны привода.21. — Стальная втулка. 22. — Обмотка ротора (обмотка возбуждения). 23. — Сердечник статора. 24. — Обмотка статора. 25. — Выпрямительный блок. 26. — Болт крепления генератора. 27. — Буферный рукав. 28. — Втулка. 29. — Стопорная втулка. 30. — Вывод «В» регулятора напряжения. 31. — Щеткодержатель.

Ротор и статор — составные части электрической машины (в данном случае генератора), где неподвижная часть называется статором, а подвижная — ротором. Статор и ротор разделены воздушным зазором.Их активными частями являются обмотки и магнитопровод; все остальные детали являются конструкционными, обеспечивающими необходимую прочность, жесткость, охлаждение, вращение и т. д.

Щеточный узел — обеспечивает электрическую связь цепи ротора с цепями, расположенными в стационарной части машины; представляет собой два скользящих контакта.

Блок выпрямительный (диодный мост) — предназначен для преобразования («выпрямления») переменного тока в пульсирующий; представляют собой конструкцию из нескольких диодов.

Регулятор напряжения (реле-регулятор) — преобразователи электрической энергии, позволяющие получить на выходе заданное напряжение; представляют собой электронные компоненты из нескольких компонентов

Крышки статора и генератора стянуты четырьмя винтами.Вал ротора вращается в подшипниках, установленных в крышках. Подшипники смазываются на заводе на весь срок службы генератора. Задний подшипник напрессован на вал ротора и прижат задней крышкой через пластмассовую втулку. Передний подшипник запрессован и закатан в переднюю крышку и может быть заменен только вместе с ним. Его внутреннее кольцо вместе с проставочным кольцом и шайбой зажимается гайкой между шкивом и ступенькой на валу ротора. В статоре генератора имеется трехфазная обмотка, выполненная по схеме «звезда» (выводы фазных обмоток имеют общую точку).Вторые концы фазных обмоток соединены с выпрямительным мостом. Пластины объединены в выпрямительный блок, установленный на задней крышке генератора. Обмотка возбуждения расположена на роторе генератора, ее выводы припаяны к двум медным контактным кольцам на валу ротора.

Питание на обмотку возбуждения подается через две угольные щетки. Щеткодержатель конструктивно совмещен с регулятором напряжения и закреплен на задней крышке генератора. Регулятор напряжения — неразборный, в случае выхода из строя заменяется.Для защиты бортовой сети от скачков напряжения при работе системы зажигания и уменьшения помех радиоприему между выводами «плюс» и «минус» подключен конденсатор емкостью 2,2 мкФ (±20%). » вентили (между «+» и «землей» генератора), расположенные на блоке выпрямителя. При включении зажигания напряжение поступает на обмотку возбуждения генератора через контрольную лампу в комбинации приборов (лампа горит).

После пуска двигателя обмотка возбуждения питается от дополнительных диодов выпрямительного блока (контрольная лампа гаснет).

Если после запуска двигателя лампа горит, это свидетельствует о неисправности генератора или его цепей.

Генератор предназначен для поставок на внутренний рынок и на экспорт в страны всех климатических зон.

Прочие артикулы товаров и их аналоги в каталогах: 21070370101000 , 2107-372.3701-03/05.

ВАЗ 2104-2107, ВАЗ 2108, ВАЗ 2109-099.

Любая поломка — это не конец света, а вполне решаемая проблема!

Как самостоятельно заменить генератор на автомобиле классического семейства ВАЗ с инжекторным двигателем.

С Интернет Магазином АвтоАзбука затраты на ремонт будут минимальными.

Просто СРАВНИТЕ и УБЕДИТЕСЬ!!!

ВАЗ 2104 объем багажника. Сколько весит легковой автомобиль

ВАЗ 2104 — классический 5-дверный 5-местный универсал производства Волжского автомобильного завода.Стоит отметить, что помимо Ваза, «четверку» выпускали на ИжАвто (2002-2012), а также в Сызрани, Кременчуге, Луцке и даже в Египте. Всего модель выпускалась с 1984 по 2012 год. Ее появление было вызвано моральным устареванием конструкции «двойки» (кстати, она выпускалась параллельно с 2104 по 1985 год). Поскольку универсала на базе роскошной «тройки» не было, было решено производить его на базе уже произведенного (да, модель 2105 появилась раньше, чем 2104 — это нормальная практика на ВАЗе).

Внешний вид обновленной классики полностью отличается от предшественников. Самое первое, бросающееся в глаза отличие – прямые рубленые формы вместо привычных округлых. Второе – отсутствие хромированных деталей, их заменили пластиковыми. «Морда» полностью от седана 2105 — передние фары с комбинированными поворотниками, боковые повторители тоже прямоугольные. В задних фонарях стояли фонари от ваз 2105 повернутые на 90 градусов. Он сохранил грузоподъемность универсала 2102 — 955 кг.Наряду с этим он сохранил главный недостаток этой грузовой платформы — выпирающие «стаканы» задней подвески. Топливный бак — как и на 2102, с левой стороны. Крыши классических универсалов имели 2 параллельные выштамповки, служившие усилителями.

Интерьер


Интерьер также был полностью переработан по сравнению с предыдущим универсалом. Салон был установлен от 2105 — новые карты дверей, сиденья, панель приборов. Багажное отделение теперь отделяла не только спинка заднего сиденья — теперь там установили полку, как у хэтчбеков, .

Тип А Том Мощность Крутящий момент Разгон Максимальная скорость Количество цилиндров
Бензин 1,5 л 53 л.с. 96 В*м 23 сек. 125 км/ч 4
Бензин 1,2 л 58 л.с. 84 В*м 18 сек. 140 км/ч 4
Бензин 1.3 л 64 л.с. 92 В*м 18 сек. 137 км/ч 4
Бензин 1,5 л 71 л.с. 104 В*м 17 сек. 143 км/ч 4
Бензин 1,6 л 74 л.с. 116 В*м 17 сек. 145 км/ч 4

На автомобиль было установлено много силовых агрегатов.В начале производства устанавливались знакомые многим моторы: «трехколесный», 1,5 л, 77 л.с. и новый на тот момент роторный двигатель ВАЗ 2105 объемом 1,3 литра. Более поздние версии комплектовались инжекторными двигателями ВАЗ 21067 и 21073, объемом 1,6 и 1,7 литра, и даже ВАЗовским дизелем. Агрегатировался вместе с классическим 4-ступенчатым «», а также более поздними версиями 5-ступенчатым. Интересно, что на автомобиль устанавливалась «седанская» главная пара 3.9, или отличная от 2102, 4.1.


Подвеска

Подвеска унаследованная от предшественника — классическая усиленная.А именно передняя независимая, на рычагах с пружинами, а задняя зависимая, тоже подпружиненная.

Так как позже он был снят с производства, сегодня многие автомобили сохранились в отличном состоянии. Хотя, надо признать, качество последних автомобилей гораздо хуже, чем у автомобилей той эпохи. ВАЗ 2104 экспортировался под названием Lada Riva. Были и праворульные версии. Экспортные автомобили были оснащены спидометром, отградуированным в милях. «Четверка» стала, пожалуй, самым массовым отечественным универсалом.Активно используется в «Почте России», имея соответствующий цвет и маяк в виде белой луны на крыше.


В сентябре 1984 года с конвейера ВАЗ сошли первые автомобили ВАЗ 2104. Автомобиль стал четвертым решением в кузове универсал для внутреннего рынка СССР (после Москвича-427, ГАЗ-24-02 (Волга) и ВАЗ 2102 (Жигули или Жигули). Как и другие Жигули, ВАЗ 2104 успешно экспортировалась, как в страны соцлагеря и в капиталистические страны.с автосервисом,и с качеством дорог.Долговечность и неприхотливость автомобилей ВАЗ сделали их популярным экспортным товаром.

Характеристики двигателя

Двигатель автомобиля ВАЗ 2104, спрятанный в дополнительно усиленном кузове, представляет собой верхнеклапанный двигатель объемом 1, 2 литра, мощностью 64 лошадиные силы. Однако после распада СССР ВАЗ 2104 начали собирать в том числе и на Ижевском автозаводе, где модель модернизировали и оснастили инжекторным двигателем объемом 1.6 литров.

В 1998 году на предприятии «Барнаултрансмаш» была выпущена опытная партия универсалов – 50 автомобилей ВАЗ 2104, оснащенных вихрекамерным дизелем объемом 1,57 л. А уже через четыре года дизельные двигатели на «четверки» стали устанавливать и в Барнауле, и в Сызрани, где также велась сборка автомобилей ВАЗ. В то же время на рынок вышел новый ВАЗ 21048, оснащенный дизельным двигателем, объем которого увеличился до 1,8 л.

Трансмиссия автомобиля

Первые автомобили ВАЗ 2104 комплектовались штатными 4-ступенчатыми механическими коробками передач.Однако в новой версии того же Ижевского автозавода ВАЗ 2104 (1i) появились первые автомобили с 5-ступенчатыми МКПП.

Тормозная система и усилитель рулевого управления

Несмотря на значительное сходство с оригиналом, выпускаемым на заводе Fiat, тормозная система автомобилей семейства ВАЗ ввиду более жестких условий эксплуатации осталась барабанной (а не дисковой).

На модификациях ВАЗ 2104, выпускавшихся на Ижевском автозаводе, электрика становилась все более важной, тем более что в новом веке потребителю все труднее было представить автомобиль без гидроусилителя руля.

Размер шин

Размеры (редактирование)

Каркас кузова ВАЗ 2104 унаследовал от своего аналога, а вот заднюю часть и крышу от ВАЗ 2102. По сравнению с ВАЗ 2102 увеличилась площадь заднего стекла, кроме того, он получил собственный стеклоочиститель и систему обогрева . Изменилась и форма задней (пятой) двери. А вот салон ВАЗ 2104 практически полностью идентичен седанам ВАЗ 2105 и .

Также следует особо отметить, что на базе ВАЗ 2104 освоен мелкосерийный выпуск пикапа ВАЗ 21043-33 грузоподъемностью более 300 килограммов.Впоследствии модель была модернизирована, с увеличением грузоподъемности до полутонны.

Динамика

Расход топлива

Модификации ВАЗ 2104

ВАЗ 21041 1.2

ВАЗ 2104 1.3

ВАЗ 21043 1,5

ВАЗ 21045 1,5 д

ВАЗ 21041 1,6 МТ

ВАЗ 21044 1,7

Одноклассники ВАЗ 2104 по цене

К сожалению, у этой модели нет одноклассников…

Отзывы владельцев ВАЗ 2104

ВАЗ 2104, 2007

Этот автомобиль делал все, что от него требовалось: возил все и всех, когда от него требовалось, иногда в ужасных условиях (ВАЗ не против). Инжекторный мотор, несмотря на паспортную слабость, очень бодро вез легкую «четверку». Настолько, что двигатель никоим образом не соответствовал тормозам. Пустая машина достаточно быстро разгонялась, позволяя поддерживать крейсерскую скорость по трассе в районе 120-130 км/ч, имея хороший запас под педалью.Все обгоны — без проблем. Многие говорят «ВАЗ — он не едет, как вообще разгоняется» — а ведь очень просто. Обгонять нужно с 60 км/ч, включать третью передачу, давить в пол и, в общем, следует бодрая раскрутка до 5000 об/мин, что эквивалентно 100 км/ч. Можно переключиться на 4-ю и разогнаться дальше. Проблема не в разгоне. Проблема в том, чтобы остановиться. При экстренном торможении со 120 км/ч загруженный ВАЗ 2104 перестает тормозить примерно на 40 км/ч.Однако тормоза перегреваются. Пару раз попадал в очень неприятные ситуации, когда приходилось выезжать на обочину. Забыл уточнить про расход топлива. В среднем 10 литров. При этом от стиля вождения это мало зависит. Сохранишь — опустится до 9.5. Если «сжечь» поднимется до 10,5-11. По трассе если ехать 120-130 — кушает около 8,5. Для такой массы конечно многовато, хотя движок старый, аэродинамика кирпич, что с него взять.По комфорту передвижения по российским ямам ВАЗ 2104 может составить конкуренцию многим современным автомобилям и многих может «обыграть» в этой дисциплине. Мягкая подвеска делает свое дело. В результате машина «плывет» по ямам. Как корабль. Правда и качается, как корабль. Но в любом случае это лучше, чем считать каждую яму «пятой точкой». А эту «точку» жаль, знаете ли. Надежность — смело могу сказать, что мне повезло. Машина никогда не ломалась настолько, чтобы остановиться. Основная проблема была — «глюки» панели приборов, при включении ближнего света зашкаливала половина датчиков, отключался спидометр.Остался только тахометр — самый главный прибор, по сути. Все сигнальные лампы работали исправно. Устройство смены шаров, правильно. И то потому, что сам виноват — ударился о булыжник так, что, казалось, подвеску сорвало. И в итоге только мяч выбил. Поменял карданный шарнир — стоит все копейки. Да вообще и всего за 30 тыс. км.

Достоинство : плавная работа. Никакой жалости. За такие деньги нет новых автомобилей с такими потребительскими качествами.Мощный и всеядный двигатель.

Дефекты : тормоза. Электрик. Безопасность.

Григорий, Санкт-Петербург

ВАЗ 2104, 1996

Вот и решил вспомнить ВАЗ 2104 добрым словом. Для своих 12 лет, на момент покупки она была в отличном состоянии. Реэкспорт оборудования («finca»). Ну, обо всем по порядку. Взял друга у отца. Цена покупки — 45 тысяч рублей. Пара мелких «багов» — и все.Остальное в отличном состоянии. Над паровозом в службах исполняли хороводы. Редкая комплектация с моновпрыском от GM и без распределителя (электронное зажигание). Я боялся незнакомого строения, но так и не залез в него. Все как по маслу. Коробка — 5 шагов. Салон — 2107. Ездил по городу (до 100 км в день). Периодически в Москву. 140 шел по МКАДу ВАЗ 2104 (а сзади меня недовольные люди моргали, что я медленно еду).В основном ехал 80-90 км/ч. Я не гонщик. Как и любые Жигули в таком возрасте, она немного приставала ко мне по мелочи. Из большого — поменял стартер и генератор. Обслуживание — 2 раза в год (масло, фильтры, разное). Ну понемногу каждый день. В салоне явно холодно при -25. Шумный. Кузов — в моем случае нареканий не было. Грунтовка и краска легли на совесть. «Буки» сильно не лезли. Для сравнения — на ВАЗ 2105 2006 г.в. у моего отчима после легкого удара краска с крыла полезла пятнами.Следов земли не обнаружено. Двигатель — полусинтетическое масло 10W40. финский. Марку не помню. Не открыл. Не лез. Заменил стартер и генератор на новые. Попытки ремонта не помогли (2-3 месяца после ремонта и снова поломка). Неплохо по динамике (все таки 95 л.с.). Тянул уверенно. Шасси — не лез. Развал-схождение для профилактики. Коробка передач и сцепление не вызвали споров. Про кабину и говорить нечего.Ничего не скрипело, но в машине было шумно. Расход — 10-11 литров по городу укладывается. Резюме: Нормальная рабочая техника. Тем более за такие деньги. Ну по возможности продал (отдал 78-летнему дедушке в замечательные руки) и купил Вольво 940. Это другая история.

Достоинство : низкая цена и содержание. Простая конструкция.

Дефекты : постоянно по мелочам требует внимания и недорогого обслуживания.

Алексей, Санкт-Петербург

ВАЗ 2104, 1997

За время эксплуатации ВАЗ 2104 по большому счету меня ни разу серьезно не подводила. Все технические неполадки я устранил в течение рабочего дня. При пробеге 175 тысяч ничего не делал с двигателем. Только я регулярно регулирую зазоры клапанов. С тех пор 75 тысяч автомобилей были оснащены ГБО. Когда машине не было и года, на трассе меня догнала «копейка».Ударил в задний бампер. Спасла установленная заводская навеска. Если бы не он, ущерб был бы серьезным. И так я заменил балку заднего бампера. Даже задняя дверь осталась целой и без царапин. В общем, я отделался легким испугом. Потом через год эксплуатации вообще случилась одна из самых серьезных поломок. И все по вине завода. Однажды, придя в гараж, я обнаружил под машиной маленькое пятнышко масла. По запаху определил, что это коробка передач.Оказалось, что капало из-под прорезиненной крышки в задней части коробки. Пригляделся, чехол наполовину вылез из посадочного места. Он взял его рукой и вытащил. Из-под нее хлынуло масло. И вышел длинный болт на 12. Я вытащил его и чуть не задохнулся. Его обрезали по резьбе. Именно этот болт выдавил своей головкой эту заглушку. Я взял литературу и увидел, что это болт задней передачи и пятой передачи. Я решил сделать это сам. О других поломках писать не стоит.Так как это были мелкие поломки тока, устранение которых не заняло особо много времени. И, конечно же, «расходники». Это как у всех. Болл менял все по кругу, по очереди. Ну это понятно, ведь дороги такие. Выхлопная система уже вторая. Вдобавок ко всему пришлось не раз приваривать глушитель и резонатор. Амортизаторы, которых интересно два, пока родные. И в то же время они хорошо работают. Заменил одну переднюю, правую и заднюю правую тоже.Я не очень жалею о пишущей машинке. Ну и заливаю масло «минералкой». Что мне нравится в ВАЗ 2104, так это, конечно же, кузов универсал. Удобная вещь для дачника. Удобно загружается в багажник. Порога нет. Автомобиль очень маневренный в городе и на тесных пространствах. Так как он довольно короткий. Короче, чем остальные «классики». Несмотря на то, что машина карбюраторная, по расходу вполне устраивает. Как в паспорте.В городе 10, за городом 8. При переключении на газ вообще не напрягает.

Достоинство : недорогой в эксплуатации. Комфортный автомобиль для человека с чертами характера.

Дефекты : аскетическое снаряжение.

Олег, г. Киев

ВАЗ 2104, 1996

Свой ВАЗ 2104 купил случайно. Продав свой Ниссан, я понял, что либо что-то куплю, либо просто потрачу все деньги в никуда.Подумав, решил брать «четверку». К счастью, у меня уже была такая машина. Сказано — сделано. Купил «труп» за 15тыс. Не заводился, эксплуатировался 2 года. Предыдущий хозяин выжимал из машины по полной. После покупки месяц только машину приводили в божеский вид — чтобы без проблем ездила сама. Заменена вся ходовая, двигатель, коробка. Электрику переделали — весь колхоз выкинут.Снял около кг проводов. Мужчина не стал заморачиваться и бросил все прямо. Я все восстановил. Ходовая ВАЗ 2104 по нашим дорогам выдержала всего 3 месяца. То ли такие запчасти попадались, то ли я не знаю. В общем, весной еще раз все перебрал. ТРЭКовские армированные шаровые. TREK бесшумный, амортизаторы Fenox. Полиуретановые стабилизирующие резинки. Ну вроде поставил передок в кучу. Новый руль от ваз 2107, на двери багажника тоже все сайленты были убиты.Я сам все менял. После всех работ машина ответила взаимностью. Ведет себя спокойно. Как-то пришлось нагрузить своего работягу конкретно. Расчетный 600-700 кг. Недалеко, но все же сопротивлялся без последствий. В общем машина постоянно требует внимания, ну прям как жена. Я водил свой Ниссан в хвост и в гриву. Я все выдержал, ничего не сломалось, но тут же так не получится. Постоянно какая то мелочь но вылезает боком. Подвеска слабовата и по саратовским дорогам часто пробивает, хотя ямы стараюсь объезжать.Иногда просто некуда пойти.

Достоинство : дешевые запчасти. Рабочая лошадка.

Дефекты : ломается.

Александр, г. Саратов

ВАЗ 2104, 1993

Итак, ВАЗ 21043, что это такое. Грузоподъемность — везли железяки на приемку. Вес пустой машины со мной сто сорок тонн. Иногда я «прыгал» на весах и на тонну шестьсот, и на тонну шестьсот десять.Так что ей повезло, и мощность тяговитого двигателя с запасом. Что это значит? Да, что если вас пятеро в машине и вы поехали отдыхать, вам будет не слишком тесно. Учитывая, что вы возьмете с собой мангал, коптильню, удочки и спиннинги, две канистры с водой, сумки с едой и много другой необходимой мелочевки, чего на той же «шестерке» не сделаешь или здорово потеснив место. Салон ВАЗ 2104 не сильно изменен по сравнению с той же «двойкой». В задней части багажника есть полка, которая сохраняет тепло зимой и защищает от пыли летом.Полка держится слева и справа двумя пластиковыми бортиками в которых есть отверстие для динамиков и по моему 4ГД-35 нормально в них установился. Отличные динамики. Не изменился. Сейчас в магазинах продают колонки 10, 13 см и больше, но я мерил, эта советская колонка не подходит под стандарты и менять пока ничего не буду. Надо будет что-то придумать с дырками и с посадкой, а эти как литые. Теперь поговорим о том, как обустроить спальное место.Если сложить заднее сиденье, как это предусмотрено конструкцией, то багажник сильно не увеличится, но если открутить заднее сиденье, сложить спинку заднего сиденья, подложив под нее брусок 10-12 см, и отрегулировать снято сиденье между передними сиденьями сдвинуто вперед и сложено спинка около 180 см в длину. Этого вполне достаточно. Единственное, спать вместе немного неудобно из-за пластиковых накладок над арками задних колес. Неудобно, но возможно.

Достоинство : практично.Большой багажник.

Дефекты : как и все ВАЗы.

Антон, г. Братск

ВАЗ 2104, 1997

Автомобиль с самого начала использовался на газу из-за дешевизны топлива. В общем, этот газ хорош, но обслуживать его надо внимательнее, чем бензин (вы понимаете). Ежегодная замена прокладок и регулировка редуктора, это сейчас электроника отрабатывает, а раньше сам тумблер переключать, но это мелочи.В морозы ВАЗ 2104 ни разу не подводила, уверенно но с трудом заводилась при 35-37 градусах, конечно сильно не напрягала, но если была необходимость, то заводилась, достаточно было провернуть коленвал с «трещоткой» пару раз (кто пользовался «классикой» тот поймет) и весь мотор ожил. Печка ВАЗ 2104 работала на все 100%, в машине всегда тепло, конечно задним пассажирам не хватало дополнительных тоннелей в ногах, ни разу не запотевали стекла.Подвеска, по сравнению с лансером, мягкая, съедает все неровности дороги, только тяги и наконечники, по ней менялись амортизаторы, но это после многолетней эксплуатации. Хотел написать про резину, как ее ни ругали, не подвела, родной БЛ-85 прошел до 80 тыс.км без нареканий, потом резина начала биться, и ее заменили, хотя протектор не стирался. Теперь он благополучно используется на прицепе. Еще помню, что ВАЗ 2104 не раз встречал новые автомобили из салона, это мой Логан 2007 года и отцовская 5-дверная Нива 2009 года и сопровождал их от Тюмени до Тобольска.

Достоинство : зимой не подводил. Теплая печка. Приостановка.

Дефекты : маленький.

Сергей, г. Нефтеюганск

ВАЗ 2104, 2011

Пусть это будет ВАЗ 2104, но когда она была новая, этот запах, все идеально чистое, ну что тут сказать, лучшая машина это новая машина. Первое, что бросилось в глаза, это не лучшая сборка, большие зазоры, немного кривоватый пластик и т.д.Двигатель мощностью 74,5 л.с. бодр, позволяет легко держаться в городском потоке, тянет на низких оборотах и ​​скоростях. На 4-й передаче можно ехать 40 км/ч. Свыше 100 км/ч ВАЗ 2104 с трудом набирает скорость, а дальше страшно. Передачи включаются четко и четко, перепутать сложно, иногда не включается задняя, ​​через раз приходится. Шумоизоляции нет, а при езде по трассе шум нереальный, а если открыть окно, то пассажиров вообще не слышно, зимой идет гул от колес.Салон, конечно, у ВАЗ 2104 устарел. Ездить не очень удобно, хотелось бы больше места сзади, но при моем росте 183 см коленками не упираюсь. Трем людям среднего телосложения сзади немного тесновато, воздуховодов к ногам пассажиров нет. Багажник — главное достоинство этой машины, чего мы в ней только не возили, а если сложить задний диван, то получится огромное пространство с ровным полом. Летом салон ВАЗ 2104 быстро загрязняется и запыляется.Но с другой стороны, его легко мыть и протирать. Так как я один мою машину, я протирал все каждый день. Весной, летом и ранней осенью постоянно чистил ВАЗ 2104, мыл, так как терпеть не могу бардак и грязь в машине. Управляемость хорошая, но ловить ее приходится на высоких скоростях. Они разгонялись примерно до 115-120 км/ч. Тормоза с вакуумным усилителем, конечно, не как у иномарок, но педаль мягкая, педаль сцепления жесткая, что неудобно в пробках.Зимой ВАЗ 2104 заводится отлично, с 1 раза. При температуре ниже 20 выжать и подержать пару минут педаль сцепления, пока масло не нагреется. Двигатель прогревается быстро, печка работает на 5, только громко.

Достоинство : цены на авто и запчасти. Огромный багажник, можно что угодно возить. Простота обслуживания. Ну и то, что это на своей машине, а не на трамвае.

Дефекты : плохое качество сборки.Некачественные запчасти. Простые вещи ломаются. Устаревший интерьер и экстерьер автомобиля. Безопасность. Салон быстро загрязняется и запыляется. Окна потеют под дождем.

Никита, г. Волгоград

фото ВАЗ-2104 «Универсал»

ВАЗ 2104 — советский легковой автомобиль с кузовом типа универсал, разработанный на заводе ВАЗ. Серийно выпускался с 1984 по 2012 год. Модель разрабатывалась как замена устаревшему универсалу 2102.Некоторое время на заводе параллельно выпускались 2102 и 2104. При создании новой модели на заводе пошли по пути наименьших затрат и использовали в качестве базовой модели ВАЗ 2105. Все детали подверглись максимальной унификации. Для придания жесткости на крыше новой модели появились выштамповки. В отличие от модели 2102, на «четверку» в базовой комплектации устанавливался обогрев заднего стекла. С середины 1990-х задний дворник будет устанавливаться в стандартной комплектации. Базовая модель получила салон от модели 2105.Грузоподъемность универсала составляла 455 кг, что почти вдвое превышает максимальную грузоподъемность 2102. Модель унаследовала от предшественника конструкцию задней двери. Его край совпадал с уровнем пола, что облегчало погрузку и выгрузку багажа. Заднее сиденье складывается, образуя огромный грузовой отсек.


фото багажника ВАЗ-2104

Модификации ВАЗ-2104

Выпускались следующие модели: — 21041, 21043 и 21043-07, отличающиеся двигателями 1.2-литровый, 1,5-литровый и «семерочный» салон соответственно. В 1994 году ВАЗ-2104 с двигателем 1,3 л был снят с производства. На сегодняшний день базовой моделью является ВАЗ 21043 с двигателем 1,5 л и пятиступенчатой ​​механической коробкой передач, что делает автомобиль ВАЗ 21043 AW более динамичным и приятным в управлении. Не так давно появилась модификация ВАЗ-21045 с атмосферным (без наддува) дизелем производства Барнаултрансмаш, объемом 1,52 литра.

ВАЗ-2104 Двигатель ВАЗ-2105, 1.3 литра, карбюраторный, с 4-мя кпп), базовая модель
ВАЗ-21041 Двигатель ВАЗ-2101, 1,2 литра, карбюраторный с 4-х кпп. Серийно не производится.
ВАЗ-21042 Двигатель ВАЗ-2103, 1,5 литра, правый руль
ВАЗ-21043 Двигатель ВАЗ-2103, 1,5 л, карбюраторный с 4- или 5-ступенчатой ​​коробкой передач, в версиях с электрооборудованием и салоном от ВАЗ-2107
ВАЗ-21044 Двигатель ВАЗ-2107, 1.7 литров, однократный впрыск, 5-кпп, экспортная модель
ВАЗ-21045 Двигатель ВАЗ-2107, 1,8 л, однократный впрыск, 5-кпп, экспортная модель. Серийно не производится.
ВАЗ-21045Д Двигатель ВАЗ-341, 1,5 л, дизель, 5-кпп
ВАЗ-21047 Двигатель ВАЗ-2103, 1,5 литра, карбюратор, 5-ти кпп, улучшенная версия с салоном от ВАЗ-2107. Экспортные модификации оснащались решеткой радиатора от ВАЗ-2107.
ВАЗ-21048 Двигатель ВАЗ-343, 1,8 л, дизель, 5-кпп
ВАЗ-21041и Двигатель ВАЗ-21067 1,6 л инжектор, 5-кпп, салон и электрооборудование ВАЗ-2107
Экспортные наименования ВАЗ-2104
Лада Рива Великобритания и страны континентальной Европы
Лада нова Германия и страны континентальной Европы
Лада 1500 или Лада Signet Канада
Лада лайка Бразилия

фото ВАЗ-2104 вид сзади


фото ВАЗ-2104

Дизайн интерьера и органы управления

Вообще Дизайн ВАЗ-2104 модели , как и у всех классических моделей, аскетичный.А вот салон автомобиля, в зависимости от вашего желания, может быть разным. Более экономичный вариант предполагает стандартную панель с минимально необходимым набором переключателей и приборов, обивку и сиденья со стандартными подголовниками из искусственной кожи, резиновыми ковриками. Если вы хотите большего комфорта, то вам предлагается улучшенный салон, оригинальный руль и приборная панель с дополнительной центральной консолью, имеющей расширенный набор функциональных клавиш и аппаратуры управления. Улучшенный интерьер включает в себя сиденья, обитые матовым трикотажем (спереди с высокой спинкой), двери с цельными молдингами и матовые коврики.Этот вариант «четверки» позволит чувствовать себя комфортно даже в дальней поездке.


фото салона ВАЗ-2104

Двигатель ВАЗ-2104 и его особенности

Двигатель 2104-1000260 можно использовать для установки на автомобили ВАЗ 2103, 2104, 2106, 21053, 2107.
Изначально двигатель ВАЗ 2104 выпускался только в карбюраторном исполнении. Позднее он был модифицирован под использование системы впрыска топлива и получил обозначение ВАЗ 2104-21.
Двигатель ВАЗ 2104 создан на базе предыдущей модели — ВАЗ 2103.В конструкции использованы: блок цилиндров, шатунно-поршневая группа, привод ГРМ и коленчатый вал от двигателя 2103.


фото двигателя ВАЗ-2104

Блок цилиндров от двигателя ВАЗ 2103. Диаметр цилиндра 76,00 мм. Принятые межремонтные размеры 76,40 и 76,80. На двигатель устанавливается коленчатый вал 2103 или сменный вал 21213.
Для обеспечения работы системы впрыска потребовалась установка узлов и деталей от других двигателей, которые изначально разрабатывались для инжекторной схемы подачи топлива.Применена новая крышка привода распредвала, на которой есть место для установки датчика, следящего за положением коленчатого вала. Потребовалась установка ГБЦ 2104-1003015, оригинальной конструкции, с увеличенными площадками под впускной коллектор. Конструкция головки предусматривает установку насадок. Распредвал, клапана и пружины соответствуют установленным на двигателе ВАЗ 2103. Установка гидроопор для рычагов клапанов не предусмотрена.
Привод ГРМ осуществляется двухрядной втулочно-роликовой цепью 2103-1006040.Механизм натяжения цепи механический, аналогичный устройству на двигателе ВАЗ 2103.

На коленчатый вал устанавливается шкив с демпфером и задающим диском 21214-1005058-11. Для привода генератора используется ремень 2107-1308020 (длина — 944мм). Инжекторная модификация 2104 имеет оригинальную систему питания. Система включает в себя электрический топливный насос с датчиком указателя уровня топлива, топливопроводы, топливный фильтр, топливную рампу с форсунками, воздушный фильтр, шланги подачи воздуха, дроссельную заслонку и систему улавливания паров топлива.Для очистки воздуха, поступающего в двигатель, предусмотрен воздушный фильтр модели 2112. Воздушный ресивер модели 2104 или модели 2123-1008027 устанавливается вместе с впускным коллектором. Для регулировки объема поступающего воздуха установлен дроссельный патрубок 2112.
Модуль электробензонасоса 21073-1139009 устанавливается в бак и обеспечивает подачу топлива в топливную рампу и форсунки. Б/у оригинальная топливная рампа 2104-1144010, коробчатая с регулятором давления и обраткой. Впрыск осуществляется с помощью четырех форсунок параллельного действия.Возможна установка форсунок BOSCH 0 280 158 502 (черная, тонкая), SIEMENS ВАЗ 6393 (бежевая, толстая) или других типов с соответствующими параметрами.
В систему зажигания входят: модуль зажигания модели 2112, закрепленный на специальном кронштейне на блоке цилиндров, свечи зажигания и высоковольтные провода. Модуль зажигания содержит две катушки зажигания и два электронных блока управления. В соответствии с управляющими сигналами от блока управления модуль зажигания формирует и подает высоковольтные импульсы на свечи зажигания.
Управление зажиганием возложено на электронную систему управления двигателем. Эта система следит за количеством воздуха и топлива, подаваемого в цилиндры, контролирует работу топливного насоса, контролирует подачу высоковольтных импульсов от катушки зажигания к свечам зажигания и регулирует угол опережения зажигания, регулирует обороты холостого хода двигателя. коленчатый вал. Основным управляющим элементом системы является электронный блок управления (ЭБУ)-контроллер.
Двигатель соответствует нормам токсичности ЕВРО-2.

ВАЗ-2104 характеристики, описание, тест-драйв

ВАЗ-2104, стал вторым автомобилем после ВАЗ-2104, который разрабатывался на базе собственных автомобилей, а не автомобиля Фиат-124.

Автомобиль начал выпускаться в 1984 году.

«Четверка» заменила «Двойку». Внешний вид был полностью обновлен. Автомобиль стал более современным и комфортным. Полностью изменился интерьер, он не стал равным по комфорту престижным иномаркам, однако сиденья, приборная панель, задние сиденья, отделка салона стали более современными и удобными.

В 1999 году была выпущена модификация ВАЗ 21047. По внешнему виду и кузову это был один и тот же автомобиль, но салон по точному совпадению был позаимствован у ВАЗ-2107. Также была установлена ​​пятиступенчатая коробка передач вместо четырехступенчатой.

С 1999 года начала выпускаться модель с дизельным двигателем объемом 1520 куб.см отечественного производства.

На вторичном рынке ВАЗ-2104 пользовался бешеным спросом. Это был довольно надежный универсал; это было необходимо для деревенского жителя.Конкуренцию составляли иномарки, но новые универсалы не были доступны широкому кругу покупателей, а подержанные автомобили 10-летней давности требовали огромных затрат на ремонт.

В настоящее время спрос на эту модель уже не тот, что был ранее на вторичном рынке, однако, несмотря на то, что автомобилям ВАЗ-2104 исполнилось 8 лет, они по-прежнему широко представлены на вторичном рынке, это довольно легко продать эту машину.

Дефицита запчастей нет; отремонтировать автомобиль можно практически на любом СТО и, что самое главное, у многочисленных частных мастеров, практикующихся в гаражах.

Автомобиль выпускался с 1999 по 2006 год.

Модификации автомобиля:

ВАЗ-2104 — двигатель ВАЗ-2105, 1300 куб.см, с 4-ступенчатой ​​коробкой передач, базовая модель.

ВАЗ-21041 — двигатель от ВАЗ-2101, 1200 куб.см, с 4-ст. Контрольно-пропускной пункт. Серийно не производится.

ВАЗ-21042 — экспортный вариант, двигатель от ВАЗ-2103, 1500 куб.см, правый руль.

ВАЗ-21043 — двигатель от ВАЗ-2103, 1500 куб.см, с 4-х или 5-ти ступенчатой.Коробка передач, в версиях с электрооборудованием и салоном от ВАЗ-2107.

ВАЗ-21044 — двигатель от ВАЗ-2107, 1700 куб.см, однократный впрыск, 5-ст. КПП, экспортная модель.

ВАЗ-21045 — двигатель от ВАЗ-2107, 1800 куб.см, однократный впрыск, 5-ст. КПП, экспортная модель. Серийно не производится.

ВАЗ-21045Д — двигатель от ВАЗ-341, 1500 куб.см, дизель, 5-ст. Контрольно-пропускной пункт.

ВАЗ-21047 — двигатель от ВАЗ-2103, 1500 куб.см, 5-ст.Коробка передач, улучшенная версия с салоном от ВАЗ-2107. Экспортные модификации оснащались решеткой радиатора от ВАЗ-2107. Такие модели также поступали на вторичный рынок в единичных количествах и были проданы в первые же часы. Данная модель востребована на данный момент.

ВАЗ-21048 — двигатель от ВАЗ-343, 1770 куб.см, дизель, 5-ст. Контрольно-пропускной пункт.

ВАЗ-21041i — двигатель от ВАЗ-21067 1600 куб.см, инжектор, коробка передач 5-ступенчатая, салон и электрооборудование от ВАЗ-2107, передние сиденья от ИЖ-2126.

ВАЗ-21041 ВФ — конструкция радиатора ВАЗ-2107, двигатель от ВАЗ-2103, 1500 куб.см, 5-ступенчатая коробка передач, салон и электрооборудование от ВАЗ-2107, передние сиденья от ИЖ-2126.

Технические характеристики автомобиля ВАЗ-2104:

Модель

21043-03

Тип кузова

универсал

Объем багажника

Размеры и вес автомобиля

Ширина без зеркал

Собственный вес

Передняя гусеница

Задняя гусеница

Дорожный просвет до масляного поддона двигателя

Дорожный просвет до балки заднего моста

Дорожный просвет до балки пер.подвески

Характеристики устройства

Двигатель

Рабочий объем, л

Номинальная мощность при частоте вращения коленчатого вала 5600 мин-1 по ГОСТ 14846 (нетто)
* При частоте вращения коленчатого вала 4800 мин-1

Степень сжатия

Патрон радиальный 165/70 R13 или 165/80R13 (165SR13)

Колеса

Диск штампованный

Размер обода

Ведущие колеса

Передняя подвеска

Независимая, на поперечных рычагах, с винтовыми пружинами, телескопическими гидравлическими амортизаторами и стабилизатором поперечной устойчивости

Задняя подвеска

Пять стержней.Зависимая, жесткая балка, соединенная с кузовом одной поперечной и четырьмя продольными тягами, с винтовыми пружинами и с гидравлическими амортизаторами

Трансмиссия

Муфта Однодисковый, сухой, с центральной нажимной пружиной
Трансмиссия Механическая, трехходовая, четырех- или пятиступенчатая, с синхронизаторами на всех передачах переднего хода

Количество ступеней редуктора

Передаточные числа

II

Реверс

Передаточное число главной передачи

Тормоза

Передние тормоза

Диск с двумя противолежащими гидроцилиндрами и автоматическим восстановлением заданного зазора

Задние тормоза

Барабан с самоцентрирующимся башмаком, с автоматическим восстановлением зазора между башмаком и барабаном, с регулятором давления

Привод рабочего тормоза Лапка гидравлическая двухконтурная с вакуумным усилителем

Привод стояночного тормоза

Веревка

Привод сцепления

Гидравлический

Рулевое управление

Рулевое управление Травматическая, с промежуточным карданным валом
Редуктор рулевого механизма С глобоидальным червяком и роликом с двойным ребром на шарикоподшипниках, передаточное число 16.4
Рулевой привод Трехзвенный, состоит из одной средней и двух боковых симметричных тяг, сошки, маятника и маятника

Электрооборудование

Электропроводка

Однопроводная, отрицательный полюс источников тока соединен с землей. Номинальное напряжение, 12 В

Аккумуляторная батарея

6СТ55П, емкостью 55 Ач при 20-часовом режиме разряда

Генератор

37.3701, переменного тока со встроенным выпрямителем и регулятором напряжения. Ток отдачи 55 А при 5000 мин «»
35.3708, с электромагнитным тяговым реле и муфтой свободного хода, мощность 1,3 кВт

Свеча зажигания

А17ДВ или КЭ 65 П с резьбой М14Х1,25

Динамические и эксплуатационные характеристики

Максимальная скорость с водителем и 1 пассажиром

Максимальная скорость с полной нагрузкой

Время разгона до 100 с водителем и 1 пассажиром

Время разгона до 100 с полной нагрузкой

Наименьший радиус поворота

Максимальный подъем без ускорения, в %

Тормозной путь с нагрузкой от 80 км/ч

Расход топлива при 90 км/ч

Расход топлива при 120 км/ч

Расход топлива при движении в городе

Емкость топливного бака

Буксируемый прицеп Macca с тормозами
Масса буксируемого прицепа без тормозов
Максимальный вес багажника на крыше

ВАЗ 2104: тест-драйв:

.

Добавить комментарий

Ваш адрес email не будет опубликован.
