Датчик уровня масла ваз 2110 16 клапанов: Датчик уровня масла ВАЗ 2110: замена своими руками, диагностика неисправности

Датчик уровня масла ВАЗ 2110: замена своими руками, диагностика неисправности

Содержание:

1. Как он работает
2. Почему горит лампа ДУМ
3. Проверка работоспособности
4. Замена

Даже новичок среди автолюбителей, находясь за рулем автомобиля, без особых проблем найдет на приборной панели лампочку датчика уровня масла. Но не каждый способен адекватно отреагировать на ситуацию, когда эта лампочка горит, и никак не хочет гаснуть.

Как только датчик уровня масла на ВАЗ 2110 перестает работать, множество автовладельцем стараются как можно быстрее добраться до ближайшей станции технического обслуживания, чтобы устранить поломку. Но стоит ли это делать? Если у вас есть хотя бы базовые знания в области ремонта, а также имеется под рукой руководство по эксплуатации, решить вопрос вполне реально своими руками. При этом финансовые затраты окажутся несравнимыми по сравнению с тем, сколько вы заплатите на автосервисе.

Как он работает

Для начала следует понять, как именно функционирует этот датчик.

Сам по себе прибор основан на измерении сопротивления. Он погружается в моторное масло. В этой ситуации сопротивление находится на максимальных значениях.

Если масло вытекает из картера, сопротивление падает, от чего на приборной панели высвечивается соответствующее предупреждение.

Именно за предоставление команды отвечает датчик уровня масла. С его помощью осуществляется контроль уровня смазывающего вещества, и водитель своевременно узнает, что количество масла снизилось, требуется предпринять соответствующие меры.

Но бывают ситуации, при которых сам датчик перестает работать. Из-за этого электронный блок управления получает ошибочные данные, на панели загорается сигнальная лампа, хотя с маслом при этом все нормально.

Следовательно, приходится вмешаться в конструкцию машины, искать в ней датчик масла и менять его на новый измерительный прибор.

Почему горит лампа ДУМ

Индикатор неисправности

Для этого в общей сложности может быть всего две причины.

1. Сломался датчик масла, либо его контакты окислились, из-за чего прибор можно считать неисправным.
2. Уровень масла упал ниже критического.

Проверка работоспособности

Более или менее опытные водители могут определить, что именно датчик вносит сумятицу в работу автомобиля, поскольку заметных признаков утечки масла не наблюдается. Следовательно, первоочередное действие — это проверка состояния прибора, следящего за уровнем смазывающей жидкости.

Проверка выполняется следующим образом:

• Автомобиль ставится на эстакаду или на смотровую яму;
• Демонтируется защита мотора. На время ее можно убрать в сторонку;
• Теперь найдите в подкузовном пространстве датчик уровня масла;
• Включите зажигание автомобиля. Так вы сможете подать питание на устройство, которое, возможно, вышло из строя;
• Отключите провода, идущие на датчик;
• Используя вольтметр, подключите щупы к массе и соединительную колодку;
• Если вольтметр показывает 12 Вольт, тогда датчик работает нормально.

Но при отсутствии напряжения речь может идти об одной из трех причин возникновения подобной ситуации:

• Блок индикации сломался;
• На контактах имеются дефекты;
• Произошел обрыв проводки в цепи датчика.

Потому если проводка находится в хорошем состоянии, а контакты чистые, тогда дальнейшие действия будут заключаться именно в замене датчика уровня топлива на вашем ВАЗ 2110.

Замена

Не стоит переживать, поскольку для выполнения данной процедуры не требуется наличие специализированных инструментов или проведение сложных манипуляций, недоступных новичкам.

Все довольно просто. Подготовьте стандартный набор инструментов, новый датчик, а также выделите для своего автомобиля немного своего свободного времени.

Приступаем к работе.

1. Автомобиль расположите на смотровой яме, чтобы получить доступ к днищу. Под него можно просто залезть, подложив коврик, однако так работать будет неудобно.
2. Включите зажигание и отключите минусовой провод от аккумуляторной батареи. Все же о мерах безопасности забывать никогда не стоит. Плюс желательно дать машине остыть, поскольку контакт с горячим маслом – это далеко не самое приятное ощущение, которое вы можете испытать.
3. Снимите защиту мотора. Для этого придется постараться, если крепежи плотно сели на свои места. Хотя вашего усилия должно хватить.
4. Отключите провода, идущие на датчик уровня масла.
5. Отыскать устройство не сложно. Оно располагается возле масляного фильтра в нижней части двигателя.
6. Возьмите чистую ветошь, чтобы удалить все загрязнения, скопившиеся на корпусе датчика.
7. Обычным торцевым ключом на 10 миллиметров открутите крепления датчика.
8. Немного раскачайте устройство, что позволит ему постепенно сойти со своего посадочного места. Только не дергайте слишком резко, иначе вы повредите поплавок.
9. Вооружитесь приобретенным ранее новым датчиком уровня масла, который подходит именно для вашей модели ВАЗ 2110. Установите его на посадочное место старого прибора.
10. Сборка узла осуществляется в обратной последовательности. Попутно рекомендуем осмотреть состояние остальных агрегатов. Раз вы сняли защиту, имеет смысл это сделать.

Если во время езды на своей «десятке» вы обнаружили, что горит индикатор низкого уровня масла в двигателе, начинать панику ни в коем случае не нужно. Это вполне естественная ситуация, которая происходит с каждым владельцем ВАЗ 2110 рано или поздно.

Для начала успокойтесь. Спокойно, без чрезмерных скоростей, доберитесь до своего гаража. Там проверьте с помощью щупа уровень масла. Если все хорошо, тогда проверяйте исправность датчика.

Нет необходимости тратить огромные деньги на услуги автосервиса, если целый ряд ремонтных и профилактических работ можно выполнить своими руками. Замена датчика уровня масла точно не исключение.

 Загрузка …

---

проверяем и меняем датчик уровня масла ⋆ I Love My Lada

Датчик уровня масла в двигателях ВАЗ 2110, да и всего десятого семейства, не имеет такой критической важности, как, к примеру, датчик давления масла или датчик температуры. Если мы эксплуатируем автомобиль в городе, мы можем и вовсе не знать о его наличии, разве только контрольная лампа при включении зажигания будет напоминать о себе. Но это в том случае, когда, уровень в порядке. Как поменять датчик уровня масла на ВАЗ 2110, где он находится, какие функции выполняет, будем разбираться вместе.

Датчик уровня масла ВАЗ 2110: назначение и принцип работы

Датчик уровня масла ВАЗ 2110

Исходя из названия, датчик уровня масла служит для того, чтобы его и контролировать, а также оповещать водителя при критически низком уровне. Фактически датчик отчасти выполняет функцию щупа в поддоне картера. Он не показывает

какой уровень в двигателе в текущий момент. Он только сообщает нам о том, что масла в поддоне картера либо нет совсем, либо критически мало. Это может быть жизненно необходимо в том случае, когда внезапно возникла масштабная утечка масла. К примеру, пробит поддон картера, либо от избыточного давления выдавило подшипник коленвала и все содержимое поддона равномерно распределено по подкапотному пространству.

Как только уровень масла падает, на панели бортовой системы контроля (БСК) загорается аварийная лампа и включается зуммер. Наша задача не прохлопать этот момент и мгновенно заглушить двигатель, а уже потом разбираться в причинах утечки. Поскольку каждая секунда работы мотора без смазки грозит как минимум капитальным ремонтом.

Устройство датчика уровня масла ВАЗ 2110

Датчик давления масла представляет собой простейший герконовый прибор. Его принцип действия основан на влиянии магнита на герконовый элемент. Когда датчик погружен в масло, поплавок со встроенным магнитом находится в верхнем положении и не воздействует на герконовый элемент.

Принцип действия датчика


Стоит уровню масла опуститься, опускается и поплавок, а магнит, встроенный в него, замыкает контакты герконового элемента. Один контакт элемента подсоединен к массе двигателя, на второй к панели бортовой системы контроля (БСК) на центральной консоли. Там же находится и контрольная лампа уровня.

Важно!

Не путать с лампой на приборной панели, она сигнализирует о низком давлении масла!

Панель индикации бортовой системы контроля

При замыкании контакта на герконе лампа загорается и компьютер подает препротивнейший звуковой сигнал.

Проверка и замена датчика уровня масла ВАЗ 2110

Предположим, что датчик уровня масла сработал, точнее, загорелась контрольная лампа на БСК. Мы открываем капот в ожидании худшего, меряем уровень масла щупом, а он в пределах нормы. Следовательно, нужно искать причину ложного срабатывания датчика. Это лучший вариант. Гораздо хуже, когда он не оповестит нас о резком падении уровня. Тем не менее проверку сделать нужно. Для этого нам пригодится всего лишь ключ на 10 и мультиметр.

Проверку или замену датчика проводим в такой последовательности:

1. Устанавливаем автомобиль на смотровую яму или подъемник.
2. Снимаем брызговик и защиту двигателя.
3. Находим датчик уровня масла. Он находится снизу-слева от масляного фильтра.

4. Снимаем контактную колодку с клеммы датчика.

5. Для проверки цепи датчика включаем зажигание и измеряем напряжение на колодке на проводе. Там должно быть 12 В или около того.
6. Осматриваем целостность контакта датчика. Часто высокие температуры вызывают оплавление пластиковой части контакта датчика, что приводит к замыканию и ложному срабатыванию. Поврежденный датчик

Если все же придется менять датчик, откручиваем винт на 10,

аккуратно вынимаем датчик из посадочного места, слегка проворачивая в отверстии, поскольку он имеет трубчатую изогнутую форму и выходит из блока цилиндров неохотно.

Сборку проводим в обратной последовательности.

Какой датчик лучше ставить, артикулы и тонкости

Для любого двигателя ВАЗ 2110 подходит датчик с заводскими каталожными номерами:

• 21083-3839210-03/38.3839;
• 21083-3839210-03;
• 21083-3839210;
• 38.3839/21083-3839210-03.

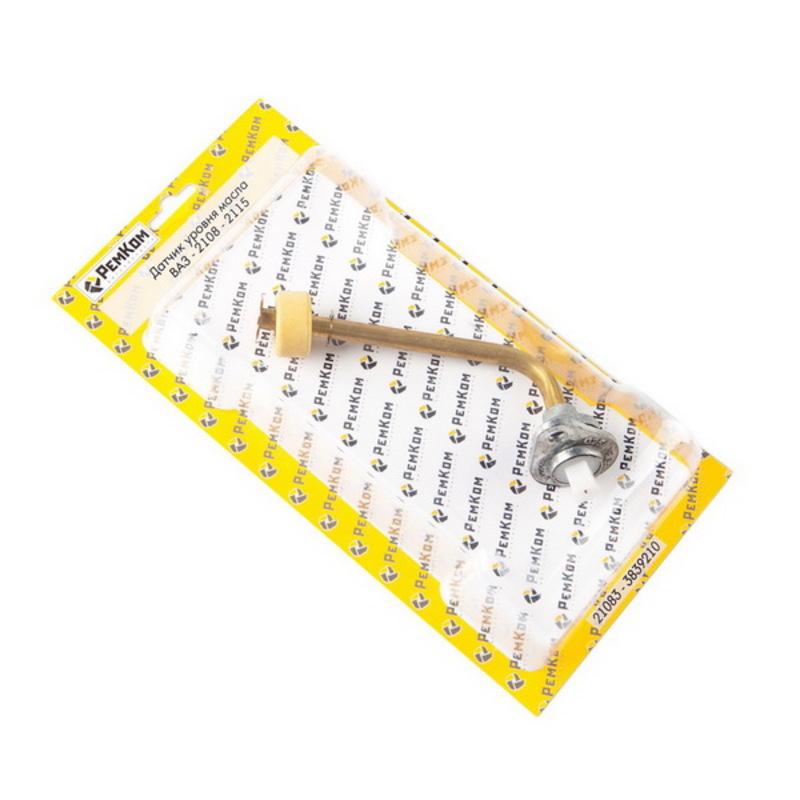

Новый датчик уровня масла

Цена любого из этих датчиков уровня масла не более 2 долларов. При установке нового датчика может возникнуть сложность с попаданием изогнутой трубки в отверстие блока цилиндров. В этом случае, скорее всего, датчику мешает провернуться щека коленвала. Просто проворачиваем вал на четверть оборота и устанавливаем датчик. Не забываем смазать привалочную плоскость герметиком, несмотря на уплотнительное кольцо на корпусе нового датчика. Теперь можно проверить работоспособность системы и устанавливать брызговик и защиту картера.



Загорелся индикатор «проверьте масло».

Что делать? — Российская газета

На приборной панели вашего автомобиля зажегся индикатор уровня масла. Повод ли это для волнения и немедленных действий? Давайте разберемся.

Когда на «приборке» загорается значок «масленка», а на некоторых автомобилях — надпись Check Engine Oil Level — это может быть сигналом о целом ряде проблем, которые мы рассмотрим ниже, однако в подавляющем большинстве случаев речь идет о банальном снижении уровня масла.

Желтый индикатор загорается, когда уровень смазочной жидкости снизился более, чем на 1 литр относительно нормы. Красная «масленка» — сигнал о том, что уровень масла критический, читай — продолжать движение на автомобиле настоятельно не рекомендуется.

Почему выгорает масло

Фото: iStock

Расход масла при активной эксплуатации автомобиля — совершенно нормальная вещь, причем интенсивность его сжигания зависит от множества факторов. Производители двигателей, как известно, указывают в паспортных данных, сколько масла расходует тот или иной силовой агрегат в среднестатистических условиях.

Для справки — современные бензиновые моторы выпивают в среднем 0,3% от потребленного объема топлива, дизели же потребляют и вовсе до 3% от объема сожженной солярки. Иными словами, доливать масло в дизельный автомобиль придется по определению чаще, чем в бензиновый. Турбированные моторы, как правило, расходуют больше масла, чем атмосферные. Моторы с большим пробегом выпивают, как правило, больше масла, чем новенькие агрегаты — дело в том, что по мере износа двигателя газы из камеры сгорания все активнее прорываются в картер, повышая давление и увеличивая расход масла.

Когда нужно просто долить

Так можно ли продолжать движение, если на «приборке» загорелась желтая масленка? Ответ положительный. Однако ехать нужно до ближайшего магазина или сервиса, чтобы приобрести масло для долива. Как правило, вы не нанесете вреда двигателю, если проедете после загорания желтого значка «масленка» 100 — 150 км.

В магазине или сервисе нужно будет выбрать именно ту смазку, которая ранее была залита в двигатель вашего автомобиля. Или же, при отсутствии масла с такими спецификациями, выбираем подходящий аналог. О том, какие масла допускается использовать для доливки, «РГ» подробно писала. Разумеется, прежде чем долить масло, нужно остановить автомобиль на ровной поверхности, дать ему постоять около 20 минут и только после этого произвести долив, убедившись, что уровень смазки находится между отметками MIN и MAX масляного щупа.

Неисправный топливный фильтр

Фото: Антон Денисов/ РИА Новости

Случаются ситуации, когда после проверки вы обнаруживаете нормальный уровень моторного масла, однако сигнальная лампа на приборке тем не менее горит. Как вариант, такую ситуацию может провоцировать забитый масляный фильтр. Случается, что фильтрующий элемент плохо пропускает через себя поток моторного масла (а это, как правило, связано с низкими качествами последнего, и чаще всего — в результате несвоевременной замены масла).

Как следствие, снижается давление в масляной системе и повышается нагрузка на масляный насос. Водителю в такой ситуации следует убедиться в нормальном тепловом режиме работы силового агрегата. Приемлемая температура 90-100 градусов по Цельсию. Если этот показатель выше, то, скорее всего, необходимо менять фильтр. На проблемный масляный фильтр может указать также его состояние. Если вы заметили протечку масла из корпуса фильтрующего элемента — вам прямая дорога на сервис.

Неисправный датчик давления масла

Фото: iStock

Нечасто, но случается, что причиной появления на «приборке» значка «масленки» является неисправный датчик давления масла. Если вы уверены, что в двигатель залито качественное масло в должном объеме — проведите нехитрый тест: поднимите обороты примерно до 1,5 тысяч в минуту.

Если индикатор «масленка» погаснет, значит с давлением масла все нормально, а вот сам датчик как раз требуется либо чистить, либо менять. На сервисной станции для выявления неисправности датчика, вероятнее всего, используют манометр. Он устанавливается на место датчика, после чего замеряется давление масла.

Залито неподходящее масло

Фото: iStock

Еще одна причина зажигания индикатора «масленка» — использование масла, неподходящего вашему двигателю. Если лампочка загорелась вскоре после замены масла, очень вероятно, что вязкость (степень густоты масляной жидкости) не соответствует характеристикам вашего мотора.

Насос в этом случае начинает качать смазку с повышенной нагрузкой, соответственно давление снижается, и датчики посылают соответствующий сигнал на «приборку». Похожая ситуация может возникнуть по мере эксплуатации автомобиля и загрязнении масла — в этом случае тоже может сработать датчик давления масла, и «масленка» подмигнет вам с «приборки».

Неисправность масляного насоса

Фото: iStock

При любом типе используемого масляного насоса при выходе его из строя, в системе возникнет падение давления, и, соответственно электроника оповестит об этом водителя.

Добавим, что индикатор «масленка» могут зажечь также и более серьезные проблемы в силовой линии. Выход из строя редукционного клапана, забитые масляные каналы, износ поршней и цилиндров — лишь некоторые из возможных сценариев. Однако в любом случае, убедитесь сначала, что масло на щупе двигателя находится между отметками MIN и MAX, а также осмотрите моторный отсек на предмет протечек. В остальных случаях за неимением обширного опыта лучше отправиться на сервис.

Датчик уровня масла 2110 — Classic-Lada.ru

Датчик уровня масла ВАЗ 2110: как он работает и зачем нужен

Даже новичок среди автолюбителей, находясь за рулем автомобиля, без особых проблем найдет на приборной панели лампочку датчика уровня масла. Но не каждый способен адекватно отреагировать на ситуацию, когда эта лампочка горит, и никак не хочет гаснуть.

Как только датчик уровня масла на ВАЗ 2110 перестает работать, множество автовладельцем стараются как можно быстрее добраться до ближайшей станции технического обслуживания, чтобы устранить поломку. Но стоит ли это делать? Если у вас есть хотя бы базовые знания в области ремонта, а также имеется под рукой руководство по эксплуатации, решить вопрос вполне реально своими руками. При этом финансовые затраты окажутся несравнимыми по сравнению с тем, сколько вы заплатите на автосервисе.

Как он работает

Для начала следует понять, как именно функционирует этот датчик.

Если масло вытекает из картера, сопротивление падает, от чего на приборной панели высвечивается соответствующее предупреждение.

Именно за предоставление команды отвечает датчик уровня масла. С его помощью осуществляется контроль уровня смазывающего вещества, и водитель своевременно узнает, что количество масла снизилось, требуется предпринять соответствующие меры.

Но бывают ситуации, при которых сам датчик перестает работать. Из-за этого электронный блок управления получает ошибочные данные, на панели загорается сигнальная лампа, хотя с маслом при этом все нормально.

Следовательно, приходится вмешаться в конструкцию машины, искать в ней датчик масла и менять его на новый измерительный прибор.

Почему горит лампа ДУМ

Индикатор неисправности

Для этого в общей сложности может быть всего две причины.

1. Сломался датчик масла, либо его контакты окислились, из-за чего прибор можно считать неисправным.
2. Уровень масла упал ниже критического.

Проверка работоспособности

Более или менее опытные водители могут определить, что именно датчик вносит сумятицу в работу автомобиля, поскольку заметных признаков утечки масла не наблюдается. Следовательно, первоочередное действие — это проверка состояния прибора, следящего за уровнем смазывающей жидкости.

Проверка выполняется следующим образом:

• Автомобиль ставится на эстакаду или на смотровую яму;
• Демонтируется защита мотора. На время ее можно убрать в сторонку;
• Теперь найдите в подкузовном пространстве датчик уровня масла;
• Включите зажигание автомобиля. Так вы сможете подать питание на устройство, которое, возможно, вышло из строя;
• Отключите провода, идущие на датчик;
• Используя вольтметр, подключите щупы к массе и соединительную колодку;
• Если вольтметр показывает 12 Вольт, тогда датчик работает нормально.

Но при отсутствии напряжения речь может идти об одной из трех причин возникновения подобной ситуации:

• Блок индикации сломался;
• На контактах имеются дефекты;
• Произошел обрыв проводки в цепи датчика.

Потому если проводка находится в хорошем состоянии, а контакты чистые, тогда дальнейшие действия будут заключаться именно в замене датчика уровня топлива на вашем ВАЗ 2110.

Замена

Не стоит переживать, поскольку для выполнения данной процедуры не требуется наличие специализированных инструментов или проведение сложных манипуляций, недоступных новичкам.

Все довольно просто. Подготовьте стандартный набор инструментов, новый датчик, а также выделите для своего автомобиля немного своего свободного времени.

Приступаем к работе.

1. Автомобиль расположите на смотровой яме, чтобы получить доступ к днищу. Под него можно просто залезть, подложив коврик, однако так работать будет неудобно.
2. Включите зажигание и отключите минусовой провод от аккумуляторной батареи. Все же о мерах безопасности забывать никогда не стоит. Плюс желательно дать машине остыть, поскольку контакт с горячим маслом – это далеко не самое приятное ощущение, которое вы можете испытать.
3. Снимите защиту мотора. Для этого придется постараться, если крепежи плотно сели на свои места. Хотя вашего усилия должно хватить.
4. Отключите провода, идущие на датчик уровня масла.
5. Отыскать устройство не сложно. Оно располагается возле масляного фильтра в нижней части двигателя.
6. Возьмите чистую ветошь, чтобы удалить все загрязнения, скопившиеся на корпусе датчика.
7. Обычным торцевым ключом на 10 миллиметров открутите крепления датчика.
8. Немного раскачайте устройство, что позволит ему постепенно сойти со своего посадочного места. Только не дергайте слишком резко, иначе вы повредите поплавок.
9. Вооружитесь приобретенным ранее новым датчиком уровня масла, который подходит именно для вашей модели ВАЗ 2110. Установите его на посадочное место старого прибора.
10. Сборка узла осуществляется в обратной последовательности. Попутно рекомендуем осмотреть состояние остальных агрегатов. Раз вы сняли защиту, имеет смысл это сделать.

Если во время езды на своей «десятке» вы обнаружили, что горит индикатор низкого уровня масла в двигателе, начинать панику ни в коем случае не нужно. Это вполне естественная ситуация, которая происходит с каждым владельцем ВАЗ 2110 рано или поздно.

Нет необходимости тратить огромные деньги на услуги автосервиса, если целый ряд ремонтных и профилактических работ можно выполнить своими руками. Замена датчика уровня масла точно не исключение.

Датчик уровня масла на ВАЗ 2110 — устройство и ремонт

В двигателях ВАЗ-2110 есть такие важные детали, как датчик, который измеряет температуру и датчик давления, также имеется датчик уровня масла, который не имеет особой важности, но кому-то может пригодиться. Люди, которые используют автомобиль для езды по городу, вовсе могут и не знать, что у них имеется такой датчик, особенно если проблем с уровнем масла не наблюдается.

Для чего предназначен датчик и принцип его работы

Название датчика говорит само за себя. Его роль заключается в том, чтобы контролировать уровень масла, а когда масла в двигателе становится слишком мало, то он оповещает водителя об этом. То есть данный датчик выступает в роли термометра в поддоне картера, только измеряет не температуру, а уровень содержащегося вещества. Он не может показывать какой уровень масла в двигателе в данный момент времени.

Его главная задача — оповестить водителя о том, что масла осталось очень мало. Незапланированная утечка масла может застать водителя в врасплох, но такой прибор, как датчик уровня масла, предупредит водителя и предостережёт от несчастного случая. Загоревшаяся аварийная лампа на контрольной системе является оповещением о низком уровне масла. После такого сигнала, задача каждого водителя заглушить автомобиль, а потом начать разбираться в причине утечки. Это необходимо сделать для того, чтобы не повредить двигатель, который будет работать без масла, ведь ремонт будет очень дорогим.

Конструкция датчика достаточно банальна, и не имеет каких либо сверхъестественных предназначений. Принцип действия строится, на магните который оказывает воздействие на геркон. Принцип воздействия магнита на геркон работает так: когда датчик погружен в масло, магнит не оказывает воздействие на геркон, а если масла в картере не достаточно, то происходит воздействие, и геркон замыкается, сигнализируя о недостаточном количестве масла. На центральной консоли загорается лампа, и подаётся противный звуковой сигнал.

Каталожные номера для датчика уровня масла для ВАЗ 2110:

• 21083-3839210-03/38.3839;
• 21083-3839210-03;
• 21083-3839210;
• 38.3839/21083-3839210-03.

Как проверить и заменить датчик уровня масла на ВАЗ-2110

Бывают случаи, когда лампа, отвечающая за уровень масла, на панели бортовой системы контроля загорелась, но при открытии капота и проверке уровня масла обычным щупом, водитель делает вывод, что уровень в норме. Теперь необходимо найти причину ложного срабатывания прибора. Но это ещё хороший вариант развития событий, гораздо хуже будет, если датчик не сообщит о том, что уровень масла критически низкий. Сразу при появлении таких отклонений, следует сделать проверку. Для проведения операции нужен мультиметр и ключ на десять.

Технология замены либо проверки следующая:

1. Автомобиль необходимо установить на яму для осмотра или поднять домкратом.
2. Потом снимается защита с двигателя и брызговик.
3. Датчик уровня масла расположен не далеко от масляного фильтра, найти его будет не сложно.
4. После того, как датчик найден, нужно снять колодку контакта с клеммы.
5. Следующий шаг — измерение напряжения на проводной колодке датчика, для этого нужно включить зажигание. Напряжение должно быть в среднем 11 ватт.
6. Осмотреть контакт датчика, и убедится, что он целый без каких-либо повреждений.

Если возникает необходимость в замене датчика, то нужно открутить болтик, после извлечь датчик, и установить новый.

Сборка производится в обратной последовательности.

I Love My Lada

I Love My Lada

Автомобили ВАЗ: ремонт, обслуживание, тюнинг

Датчик уровня масла ВАЗ 2110. Как проверить и заменить

Датчик уровня масла в двигателях ВАЗ 2110, да и всего десятого семейства, не имеет такой критической важности, как, к примеру, датчик давления масла или датчик температуры. Если мы эксплуатируем автомобиль в городе, мы можем и вовсе не знать о его наличии, разве только контрольная лампа при включении зажигания будет напоминать о себе. Но это в том случае, когда, уровень в порядке. Как поменять датчик уровня масла на ВАЗ 2110, где он находится, какие функции выполняет, будем разбираться вместе.

Датчик уровня масла ВАЗ 2110: назначение и принцип работы

Исходя из названия, датчик уровня масла служит для того, чтобы его и контролировать, а также оповещать водителя при критически низком уровне. Фактически датчик отчасти выполняет функцию щупа в поддоне картера. Он не показывает какой уровень в двигателе в текущий момент. Он только сообщает нам о том, что масла в поддоне картера либо нет совсем, либо критически мало . Это может быть жизненно необходимо в том случае, когда внезапно возникла масштабная утечка масла. К примеру, пробит поддон картера, либо от избыточного давления выдавило подшипник коленвала и все содержимое поддона равномерно распределено по подкапотному пространству.

Как только уровень масла падает, на панели бортовой системы контроля (БСК) загорается аварийная лампа и включается зуммер. Наша задача не прохлопать этот момент и мгновенно заглушить двигатель, а уже потом разбираться в причинах утечки. Поскольку каждая секунда работы мотора без смазки грозит как минимум капитальным ремонтом.

Датчик давления масла представляет собой простейший герконовый прибор. Его принцип действия основан на влиянии магнита на герконовый элемент. Когда датчик погружен в масло, поплавок со встроенным магнитом находится в верхнем положении и не воздействует на герконовый элемент.

Принцип действия датчика

Стоит уровню масла опуститься, опускается и поплавок, а магнит, встроенный в него, замыкает контакты герконового элемента. Один контакт элемента подсоединен к массе двигателя, на второй к панели бортовой системы контроля (БСК) на центральной консоли. Там же находится и контрольная лампа уровня.

При замыкании контакта на герконе лампа загорается и компьютер подает препротивнейший звуковой сигнал.

Проверка и замена датчика уровня масла ВАЗ 2110

Предположим, что датчик уровня масла сработал, точнее, загорелась контрольная лампа на БСК. Мы открываем капот в ожидании худшего, меряем уровень масла щупом, а он в пределах нормы. Следовательно, нужно искать причину ложного срабатывания датчика. Это лучший вариант. Гораздо хуже, когда он не оповестит нас о резком падении уровня. Тем не менее проверку сделать нужно. Для этого нам пригодится всего лишь ключ на 10 и мультиметр.

Проверку или замену датчика проводим в такой последовательности:

1. Устанавливаем автомобиль на смотровую яму или подъемник.
2. Снимаем брызговик и защиту двигателя.
3. Находим датчик уровня масла. Он находится снизу-слева от масляного фильтра.

4. Снимаем контактную колодку с клеммы датчика.

5. Для проверки цепи датчика включаем зажигание и измеряем напряжение на колодке на проводе. Там должно быть 12 В или около того.
6. Осматриваем целостность контакта датчика. Часто высокие температуры вызывают оплавление пластиковой части контакта датчика, что приводит к замыканию и ложному срабатыванию. Поврежденный датчик

Если все же придется менять датчик, откручиваем винт на 10,

аккуратно вынимаем датчик из посадочного места, слегка проворачивая в отверстии, поскольку он имеет трубчатую изогнутую форму и выходит из блока цилиндров неохотно.

Сборку проводим в обратной последовательности.

Какой датчик лучше ставить, артикулы и тонкости

Для любого двигателя ВАЗ 2110 подходит датчик с заводскими каталожными номерами:

• 21083-3839210-03/38.3839;
• 21083-3839210-03;
• 21083-3839210;
• 38.3839/21083-3839210-03.

Новый датчик уровня масла

Цена любого из этих датчиков уровня масла не более 2 долларов. При установке нового датчика может возникнуть сложность с попаданием изогнутой трубки в отверстие блока цилиндров. В этом случае, скорее всего, датчику мешает провернуться щека коленвала. Просто проворачиваем вал на четверть оборота и устанавливаем датчик. Не забываем смазать привалочную плоскость герметиком, несмотря на уплотнительное кольцо на корпусе нового датчика. Теперь можно проверить работоспособность системы и устанавливать брызговик и защиту картера.

Замена датчиков давления и уровня масла на «Десятке» за пять минут

Владельцы отечественных «десяток» на практике довольно часто сталкиваются с проблемой появления индикатора, свидетельствующего о низком давлении моторной жидкости на приборке. Как правило, это может быть обусловлено снижением уровня расходного материала в системе или неработоспособностью контроллера давления. Подробнее о том, где находится датчик давления масла ВАЗ 2110 и как его заменить, вы можете узнать из этой статьи.

Что нужно знать о ДДМ?

Перед тем, как произвести диагностику и замену ДДМ, нужно знать, где находится датчик давления масла. Для начала вкратце расскажем о предназначении и месте установки устройства.

Предназначение и местонахождение

Датчик давления масла ВАЗ 2110 представляет собой устройство, использующееся для оповещения автовладельца о низком уровне давления расходного материала в моторе. Благодаря этому контроллеру владелец «десятки» может своевременно определить причину неисправности, а также избежать возможные проблемы, которые могут произойти в результате «сухой» работы силового агрегата. Но следует учитывать, что если на приборке резко загорелась лампа масла на ВАЗ 2110, от есть вероятность, что проблема заключается в самом регуляторе.

Чтобы проверить устройство, его надо для начала найти — располагаться девайс может в двух местах, в зависимости от конструктивных особенностей мотора:

1. На двигателе 8 клапанов устройство расположено на задней части силового агрегата, справа в разъеме головки блока, неподалеку от щитка ремешка. К ДДМ подключается один провод.
2. Что касается двигателей 16 клапанов, то в данном случае ДДМ следует искать также на задней части ДВС, только слева, непосредственно на блоке распредвала. К этому контроллеру также подключается один провод, однако, рядом с ним расположено еще два пучка с проводкой (автор видео — канал Авто_Ремонт).

Особенности диагностики

Если вы заметили, что на приборке не переставая горит индикатор аварийного давления моторной жидкости, то следует произвести диагностику именно регулятора. Не лишним будет проверить и проводку. Диагностика устройства начинается с проверки электроцепи на участке непосредственно от ДДМ до индикатора на приборке.

Диагностика осуществляется так:

1. Сначала на 8- или 16-клапанном двигателе следует отключить провод и подключить его к массе, в частности, кузову или двигателю.
2. В том случае, если после подключения провода на приборе стал гореть индикатор, то это свидетельствует о том, что данный участок электроцепи исправен, поэтому можно приступать к диагностике именно регулятора. Произведите его демонтаж и внимательно осмотрите устройство — если он сухой и работоспособный, то причина горящего индикатора, вероятнее всего, кроется в другом. К примеру, это может быть фильтр или маслонасос. Но если сам контроллер мокрый, в моторной жидкости, то это говорит о том, что его следует менять.

Если у вас загорелась лампочка давления масла, в первую очередь нужно проверить уровень масла, в некоторых машинах загорается лампа, когда забит масленый фильтр и в нем открылся перепускной клапан.

Инструкция по замене

1. Сначала необходимо отключить провод питания от регулятора.
2. Используя гаечный ключ на 21, необходимо выкрутить ДДМ из посадочного места, вместе с ним извлекается и его стальной уплотнитель.
3. Вместо демонтированного устройства ставится новый ДДМ, также необходимо заменить и уплотнитель, который должен идти в комплекте.
4. После того, как регулятор будет установлен, необходимо произвести очистку контактов на разъеме, также проверьте целостность пылезащитного уплотнителя. Если все нормально, то подключайте кабель питания к ДДМ и проверяйте его работоспособность.

Фотогалерея «Замена ДУТ на 8- и 16-клапанном двигателях»

Важная информация о датчике уровня масла

Теперь вкратце расскажем о диагностике и замене ДУМ — датчике уровня масла. Сделать это в домашних условиях совсем не сложно.

Местонахождение и диагностика

ДУМ в «десятке» представляет собой устройство, использующееся для замера объема моторной жидкости в отсеках силового агрегата. Этот регулятор находится рядом с масляным фильтрующим элементом, а сам фильтр расположен в картере мотора машины.

1. Сначала загоните свое транспортное средство на смотровую яму или эстакаду.
2. Открутите болты, которые фиксируют защиту мотора, уберите ее.
3. Найдите ДУМ и включите зажигание — в этот момент на регулятор подастся напряжение.
4. Затем отсоедините провода, подключенные к контроллеру.
5. Щупы мультиметра или вольтметра следует подключить к массе авто и разъему питания. Если на дисплее тестера появится напряжение 12 вольт, то это свидетельствует о том, что устройство работоспособно.

Контроллер уровня масла в отечественной «десятке»

Инструкция по замене

Процедура замены выглядит следующим образом:

1. Как и в случае с диагностикой, машину следует загнать на яму или эстакаду, после чего демонтировать защиту мотора.
2. Сделав это, нужно отключить зажигание и отсоединить отрицательный провод с клеммы аккумулятора.
3. Отсоедините кабель питания, подключенный к ДУМ.
4. Далее, возьмите ветошь и с ее помощью удалите всю грязь с устройства. Используя гаечный ключ на 10, открутите фиксатор регулятора, удобней для этого использовать торцевой ключ.
5. Произведите демонтаж старого регулятора из посадочного места. Для снятия его придется немного покачать из стороны в сторону, но будьте при этом аккуратны, в противном случае вы можете повредить поплавок. После демонтажа регулятора вместо него установите новый ДУМ. Дальнейшая сборка производится в обратном порядке.

Видео «Наглядная инструкция по замене ДУМ на ВАЗ 2110»

На видео ниже представлена подробная инструкция по диагностике и замене регулятора уровня моторной жидкости в «десятке» (автор видео — канал В гараже у Сандро).

Датчик уровня масла ВАЗ 2110: как он работает и зачем нужен

Даже новичок среди автолюбителей, находясь за рулем автомобиля, без особых проблем найдет на приборной панели лампочку датчика уровня масла. Но не каждый способен адекватно отреагировать на ситуацию, когда эта лампочка горит, и никак не хочет гаснуть.

Как только датчик уровня масла на ВАЗ 2110 перестает работать, множество автовладельцем стараются как можно быстрее добраться до ближайшей станции технического обслуживания, чтобы устранить поломку. Но стоит ли это делать? Если у вас есть хотя бы базовые знания в области ремонта, а также имеется под рукой руководство по эксплуатации, решить вопрос вполне реально своими руками. При этом финансовые затраты окажутся несравнимыми по сравнению с тем, сколько вы заплатите на автосервисе.

Как он работает

Для начала следует понять, как именно функционирует этот датчик.

Сам по себе прибор основан на измерении сопротивления. Он погружается в моторное масло. В этой ситуации сопротивление находится на максимальных значениях.

Если масло вытекает из картера, сопротивление падает, от чего на приборной панели высвечивается соответствующее предупреждение.

Именно за предоставление команды отвечает датчик уровня масла. С его помощью осуществляется контроль уровня смазывающего вещества, и водитель своевременно узнает, что количество масла снизилось, требуется предпринять соответствующие меры.

Но бывают ситуации, при которых сам датчик перестает работать. Из-за этого электронный блок управления получает ошибочные данные, на панели загорается сигнальная лампа, хотя с маслом при этом все нормально.

Следовательно, приходится вмешаться в конструкцию машины, искать в ней датчик масла и менять его на новый измерительный прибор.

Почему горит лампа ДУМ

Индикатор неисправности

Для этого в общей сложности может быть всего две причины.

1. Сломался датчик масла, либо его контакты окислились, из-за чего прибор можно считать неисправным.
2. Уровень масла упал ниже критического.

Проверка работоспособности

Более или менее опытные водители могут определить, что именно датчик вносит сумятицу в работу автомобиля, поскольку заметных признаков утечки масла не наблюдается. Следовательно, первоочередное действие — это проверка состояния прибора, следящего за уровнем смазывающей жидкости.

Проверка выполняется следующим образом:

• Автомобиль ставится на эстакаду или на смотровую яму;
• Демонтируется защита мотора. На время ее можно убрать в сторонку;
• Теперь найдите в подкузовном пространстве датчик уровня масла;
• Включите зажигание автомобиля. Так вы сможете подать питание на устройство, которое, возможно, вышло из строя;
• Отключите провода, идущие на датчик;
• Используя вольтметр, подключите щупы к массе и соединительную колодку;
• Если вольтметр показывает 12 Вольт, тогда датчик работает нормально.

Но при отсутствии напряжения речь может идти об одной из трех причин возникновения подобной ситуации:

• Блок индикации сломался;
• На контактах имеются дефекты;
• Произошел обрыв проводки в цепи датчика.

Потому если проводка находится в хорошем состоянии, а контакты чистые, тогда дальнейшие действия будут заключаться именно в замене датчика уровня топлива на вашем ВАЗ 2110.

Замена

Не стоит переживать, поскольку для выполнения данной процедуры не требуется наличие специализированных инструментов или проведение сложных манипуляций, недоступных новичкам.

Все довольно просто. Подготовьте стандартный набор инструментов, новый датчик, а также выделите для своего автомобиля немного своего свободного времени.

Приступаем к работе.

1. Автомобиль расположите на смотровой яме, чтобы получить доступ к днищу. Под него можно просто залезть, подложив коврик, однако так работать будет неудобно.
2. Включите зажигание и отключите минусовой провод от аккумуляторной батареи. Все же о мерах безопасности забывать никогда не стоит. Плюс желательно дать машине остыть, поскольку контакт с горячим маслом – это далеко не самое приятное ощущение, которое вы можете испытать.
3. Снимите защиту мотора. Для этого придется постараться, если крепежи плотно сели на свои места. Хотя вашего усилия должно хватить.
4. Отключите провода, идущие на датчик уровня масла.
5. Отыскать устройство не сложно. Оно располагается возле масляного фильтра в нижней части двигателя.
6. Возьмите чистую ветошь, чтобы удалить все загрязнения, скопившиеся на корпусе датчика.
7. Обычным торцевым ключом на 10 миллиметров открутите крепления датчика.
8. Немного раскачайте устройство, что позволит ему постепенно сойти со своего посадочного места. Только не дергайте слишком резко, иначе вы повредите поплавок.
9. Вооружитесь приобретенным ранее новым датчиком уровня масла, который подходит именно для вашей модели ВАЗ 2110. Установите его на посадочное место старого прибора.
10. Сборка узла осуществляется в обратной последовательности. Попутно рекомендуем осмотреть состояние остальных агрегатов. Раз вы сняли защиту, имеет смысл это сделать.

Если во время езды на своей «десятке» вы обнаружили, что горит индикатор низкого уровня масла в двигателе, начинать панику ни в коем случае не нужно. Это вполне естественная ситуация, которая происходит с каждым владельцем ВАЗ 2110 рано или поздно.

Для начала успокойтесь. Спокойно, без чрезмерных скоростей, доберитесь до своего гаража. Там проверьте с помощью щупа уровень масла. Если все хорошо, тогда проверяйте исправность датчика.

Нет необходимости тратить огромные деньги на услуги автосервиса, если целый ряд ремонтных и профилактических работ можно выполнить своими руками. Замена датчика уровня масла точно не исключение.

Датчик давления масла ВАЗ 2110

Датчик давления масла ВАЗ 2110 – один из элементов системы мониторинга состояния автомобиля, позволяющий своевременно диагностировать аварийно-низкое давление в системе смазки двигателя и устранить не только возникшие проблемы, но и причины их спровоцировавшие.

 Устройство и принцип работы датчика давления масла.

Любой датчик давления масла (ДДМ) в своем устройстве содержит мембрану и толкатель (биметаллическую пружинящую пружину с передвижным контактом). Взаимодействуют они между собой следующим образом.

Когда водитель включает зажигание, масло в системе отсутствует, контакты ДДМ замкнуты, электрическая цепь тоже – лампочка-индикатор загорается (см. рисунок а), свидетельствуя о исправности данной цепи, она же система контроля аварийного давления масла.

Далее водитель заводит двигатель, провоцируя тем самым подъем уровня масла в системе смазки и увеличение его давление в датчике, а точнее на мембрану внутри него (см. рисунок б). Мембрана деформируется и толкает толкатель, который разрывает контакты цепи – гасит контрольную лампочку на панели приборов. Если по той или иной причине давление масла в системе падает, цепь снова замыкается, лампочка загорается, оповещая автовладельца о необходимости проверки ДДМ.

Где находится датчик давления масла ВАЗ 2110?

В «десятке» ДДМ может располагаться в двух местах, какое именно из них «ваше» определяется количеством клапанов двигателя.

Так, владельцам ВАЗ 2110 с 8-клапанным мотором, датчик давления масла следует искать позади двигателя справа в гнезде ГБЦ, возле щитка ремня. О том, что вы нашли нужное вам устройство подскажет отходящий от датчика провод в количестве 1 шт.

Владельцам же «десятки» с 16-клапанным движком искать ДДМ нужно также позади мотора, но только не справа, а слева, на блоке распределительного вала. От датчика тоже будет отходить лишь один провод, но зато рядом с ним можно обнаружить 2 пучка проводов в изоляторе черного цвета.

Как проверить датчик давления масла ВАЗ 2110?

Заметив постоянно горящую «масленку» на панели приборов, первым делом проверьте уровень масла в системе. Если с ним все в порядке переходите к диагностике ДДМ, а также того, что с ним связано. Начинать рекомендуем с проверки цепи питания «датчик – лампа-индикатор». Проводить ее следует таким образом.

1. Снимите провод с датчика и прислоните его к корпусу мотора (на массу).

2. Если лампочка на панели приборов загорится, значит, цепь исправна и можно заняться проверкой непосредственно самого ДДМ. Для этого его следует снять и осмотреть: если датчик сухой, он исправен, поэтому причину незатухающей «масленки» следует искать в другом, например, в масляном насосе или фильтре. Ну, а если ДДМ будет в масле, значит, пришла пора его заменить.

Замена датчика давления масла ваз 2110 — инструкция.

1. От датчика давления масла ВАЗ 2110 отсоединяется провод.
2. Далее ключом на «21» этот датчик демонтируется вместе с уплотнительным алюминиевым кольцом.
3. На его место устанавливается и новый датчик, и новое уплотнительное кольцо (идет в комплекте).
4. Последним действием после проверки чистоты контактов снятого провода и целостности пылезащитного уплотнения к ДДМ присоединяется электрический штекер.

Фото инструкция для 8-клапанного двигателя.

Фото инструкция для 16-клапанного двигателя.

Видео.

Рекомендую прочитать:

Проверяем датчик давления масла мультиметром и другими способами

Перед тем, как начать проверку датчика давления масла (ДДМ) важно понять, как он работает. Только при этом условии будет понятен каждый этап проверки.

Виды ДДМ

Датчики давления масла подразделяются на два вида:

1. Механические. Используются на машинах, ставших легендами автопрома, в частности, ВАЗ 2101, УАЗ, Москвич 401/407/412/, 2141 и других.
2. Электронные. Устанавливаются на все современные авто, к примеру, отечественные ВАЗ 2114, Калина и другие модели «Лады», а также иномарки.

Механические датчики

Механические датчики по конструкции делятся на:

1. Устройства с двумя штоками и трубкой-капилляр.
2. Устройства с реостатом.

Первые состоят из корпуса, мембраны, двух штоков, герметической трубки.

При увеличении давления в системе смазки мембрана изгибается, давя на первый шток, тем самым увеличивая давление в трубке. Второй шток принимает это давление и передает его к дифманометру (находится на панели приборов).

Давление увеличивается — стрелка прибора отклоняется в большую сторону, падает – стрелка уходит влево вниз. Принцип действия, как у манометра.

Механический датчик давления масла с реостатом состоит из:

1. Корпуса.
2. Мембраны.
3. Ползунка.
4. Нихромовой обмотки (резистор).

Работает устройство по принципу вольтметра. Ключевую роль здесь играют реостат и ползунок.

Реостат меняет свое сопротивление в зависимости от того, куда смещается ползунок. Последний, в свою очередь, смещается в ту или иную сторону по мере изгибания или выпрямления мембраны.

Когда давление отсутствует, мембрана не деформирована и ползунок не перемещается, ток свободно проходит, не встречая на своем пути какого-либо сопротивления.

По мере увеличения давления и деформирования мембраны ползунок смещается по реостату, тем самым увеличивая сопротивление в цепи, соответственно, показания тока меняются, что и отображается на приборе в кабине водителя.

Все это фиксирует ЭБУ, к которому и подключен датчик. Он запрограммирован таким образом, что только один промежуток значений тока приравнивается к нормативному давлению масла. Выход за этот промежуток приравнивается к неверному значению.

Это хорошо видно на стрелочных аналоговых манометрах, которые, по сути, являются обычными вольтметрами.

Электронные датчики

Электронный ДДМ устроен на много проще, чем механический аналог поэтому он считается более надежным.

По сути, это аварийный датчик, который не показывает значения давления в системе, а только оповещает водителя, когда оно в пределах нормы, а когда нет.

Он состоит из:

1. Корпуса.
2. Мембраны.
3. Контактов.
4. Штока.

Принцип работы. Когда на мембрану датчика не воздействует давление, она не деформирована. Шток находится в положении, при котором контакты цепи замкнуты и через них идет ток. В этот момент в кабине горит лампа, за которой и наблюдает водитель.

Когда запускается двигатель, давление масла в системе увеличивается, прогибается мембрана, шток сдвигается, размыкая цепь. Лампочка тухнет.

Если после запуска двигателя лампа не погасла в течении 1-2 секунд, нужно срочно заглушить мотор и не запускать его пока не выяснится причина неисправности.

Подробнее здесь — что нужно делать если горит лампа давления масла https://autotopik.ru/remont/1062-gorit-lampa-davleniya-masla.html.

Исходя из вышесказанного, можно сделать вывод, что в основе проверки датчика давления масла на современных автомобилях лежит измерение мультиметром сопротивления резистора и проверка ДДМ на размыкание и смыкание цепи.

Для этого мультиметр переводят в режим измерения сопротивления или прозвона. Это зависит от того, датчик какого типа проверяется с резистором или без.

Но существуют и другие методы проверки, про которые мы расскажем ниже.

Диагностика датчика

Электронный и механический датчики давления масла проверяются разными способами, поэтому рассмотрим их каждый в отдельности.

Но прежде, чем приступать к проверке важно убедиться, что именно ДДМ является первопричиной не гаснувшей сигнальной лампы.

Сначала убедитесь, что масло в хорошем состоянии, а его уровень в двигателе в пределах нормы. Не забит ли фильтр по причине того, что жидкость в системе менялась очень давно. Убедитесь в исправности насоса.

ВАЖНО: проверьте проводку, идущую от датчика к ЭБУ, состояние и целостность контактов.

Дальше найдите и снимите сам датчик. Делать это нужно на заглушенном моторе. Желательно остывшем. На разных авто узел может находится в разных местах.

Где находится датчик

Самые распространённые места его нахождения – около масляного фильтра, в верхней части двигателя около блока распредвала, или насоса.

Рассмотрим на конкретных моделях:

1. ВАЗ 2108/09/099. Расположен сверху в правой части двигателя (если смотреть по ходу движения) рядом с крышкой ремня ГРМ. От него отходит только один провод. Такое расположение характерно и для 8-клапанных двигателей на ВАЗ 2110/11.
2. ВАЗ 2110/11 16 клапанный двигатель. Расположен слева на двигателе (если смотреть по ходу движения) со стороны водителя на блоке распредвала между воздушным фильтром, модулем зажигания и масло заливной горловиной.
3. ВАЗ 2112, 16-клапанный двигатель. Находится сверху с левого торца (смотреть по ходу). Чтобы его найти нужно снять воздушный фильтр.
4. ВАЗ 2114. Находится справой внутренней стороне двигателя на головке блока цилиндров рядом с ремнем ГРМ. Сверху его хорошо видно . Для его демонтажа, снимите защитный колпачок, клемму и выверните ключом на 21.
5. Лада Калина. Расположен справа сзади двигателя возле ремня ГРМ, от него отходит один провод . Чтобы до него добраться нужно снять пластиковую крышку блока цилиндров.
6. Лада Приора. Расположен слева (если смотреть по ходу) сверху на блоке цилиндров под впускным воздушным коллектором. Чтобы его демонтировать необходимо сначала снять защитную пластиковую крышку двигателя, отодвинуть воздушный коллектор и торцовым ключом на 21 выкрутить его. Сидит он очень туго.
7. Лада Гранта 8 и 16 клапанный двигатель. Расположен сверху с правой стороны двигателя возле крышки ремня ГРМ . Чтобы его снять можно использовать свечной ключ или рожковый на 21.
8. ГАЗ «Газель» (двигатель ЗМЗ-405). Находится на БЦ, сверху с права. От него отходит только один провод.

Самый распространенный размер ключа для снятия датчика – 21. Можно использовать свечной ключ. Но все зависит от конкретной марки авто.

После того, как датчик давления был снят, посадочное место плотно закрывается чистой ветошью, чтобы туда не попала грязь и не вытекло масло при возможной работе двигателя.

Не лишним будет сделать замеры давления масла в система на холостых, средних и высоких оборотах. Для этого используют манометр, который вкручивают вместо ДДМ. Для снятия точных показаний важно обеспечить герметичность соединения.

Для каждой модели авто значения могут отличаться. Их можно найти в руководстве по эксплуатации.

К примеру, для ВАЗ 2112 16 клапанов нормативное давление масла в двигателе:

• на холостых оборотах 2 БАРа.
• на 5 тысячах оборотов от 4,5 до 6,5 БАР.

Если все показания в норме и лампочка при этом постоянно горит, значит информация не доходит до ЭБУ или доходит искаженной. Виной этому может быть датчик, который и нужно проверить.

Читайте по теме – что делать если пропало давление масла в двигателе.

Проверка электрического датчика давления масла мультиметром и лампочкой

Метод подходит для всех современных автомобилей «Лада», в частности, ВАЗ 2114, иномарок. Там, где идет только аварийное оповещение о низком давлении масла.

В таких автомобилях установлен датчик, работающий по принципу размыкая цепи. Давление в норме – цепь разомкнута, не в норме – сомкнута, лампочка горит.

Для проверки с помощью лампочки понадобятся:

1. Сама контролька на 12 V.
2. Электрический автомобильный насос или компрессор, желательно с манометром. Если их нет, то воспользуйтесь обычным ножным насосом.
3. Источник питания на 12 Вольт. Можно автомобильный аккумулятор или блок питания от компьютера.

Подключите минусовой провод АКБ к массе датчика, а плюсовой к аналогичному проводу, но через контрольку. Лампочка должна загореться. Если нет, то датчик неисправен.

Запустите насос или компрессор и подайте воздух на входной отверстие датчика. Если последний исправен, то лампочка должна потухнуть.

Регулируйте давление по манометру, оно не должно превышать 1.5 атмосфер иначе можно повредить мембрану. Оптимальные пределы от 0.5 до 1.5.

При проверке мультиметром понадобится:

1. Сам прибор, переведенный в режим «прозвонки».
2. Электрический насос или другой нагнетатель воздуха.

Подключите мультиметр к датчику, минус на корпус, плюс к центральному проводу. Цепь замкнется, должен появится сигнал.

Включите насос и подайте воздух под давлением во входное отверстие датчика. Следите за давлением по манометру.

Цепь должна разомкнуться и звук исходящий от мультиметра должен пропасть.

Проверка двух датчиков

Два датчика давления масла на современных автомобилях не редкость. Первый выполняет стандартную функцию, сигнализирует о наличии рабочего давления сразу же после запуска мотора.

Диапазон его срабатывания (размыкания цепи) – 0.15…0.45 атмосфер. Проверяется от также, как мы описывали выше.

Второй датчик контролирует верхнюю границу давления масла на работающем двигателе. Он оповещает через световую и звуковую сигнализацию о низком давлении масла при высоких оборотах двигателя.

Работает и проверяется он также, как и первый датчик за исключением того, что:

1. Нагнетаться воздух должен с большим давлением. Для каждой марки авто оно может быть разным, но как правило, это 1.8 атмосфер. К примеру, на Volkswagen Golf с двигателем 1.8 — это 2.0 — 2.5 БАР. Поэтому тут обычным ручным насосом выполнить проверку не получится. А автомобильный компрессор нужно подключать к датчику очень герметично.
2. Цепь не замкнута постоянно, как у первого датчика, а наоборот, разомкнута. Поэтому лампочка (контролька) при проверке не должна изначально гореть, а загорается тогда, когда подается воздух.

Проверка механического датчика

На ВАЗ «классика» и многих других старых автомобилях проверку механического датчика давления масла можно выполнить без мультиметра, но это не значит, что процедура будет легче, как с электронным аналогом.

Вам понадобятся:

1. Электрический автомобильный манометр.
2. Насос ручной или электрический компрессор.

Алгоритм действий:

1. Снимите датчик и найдите на нем два контакта. Первый — отвечающий за подачу сигнала к аварийной лампе давления масла. Второй – за индикацию показаний на указателе давления.
2. Нужно разобраться с распиновкой контактов на электрическом манометра. Где находятся плюс, минус и третий провод получение сигнала от датчика.
3. Массу берем с корпуса ДДМ через блок цилиндров.

Собираем схему. Подключаем питание и подаем воздух от насоса под давлением 1…2 атмосферы.

Если датчик исправен, то на электрическом манометре, по мере увеличения давления, будет отклонятся стрелка в большую сторону. Если нет — устройство неисправно.

Датчик давления масла не подлежит ремонту и сразу меняется. При его установки посадочное место смазывают термостойким герметиком.

Также читайте про признаки неисправности датчика массового расхода воздуха.

Советы опытных

Нельзя сказать, что один электронный аварийный датчик давления масла – это удобно. Лампочка не погасла, но при этом не видно, какое давление в системе смазки в этот момент.

Также, если вовремя масло не менялось, использовались разные его марки, а также после капитального ремонта двигателя в системе могут образоваться сгустки, из-за которых датчик может вовремя не сработать. Возникнет масляное голодание, что приведет к снижению ресурса двигателя или его клину.

Чтобы решить эту проблему опытные автомобилисты рекомендует устанавливать в дополнение к электронному датчику, механический с выводом показаний на приборную панель через манометр.

Для этого автомобильные кулибины используют специальный тройник (2103-3810610), штуцер (2103-3810310), две прокладки (10282460), с помощью которых к системе смазки подключается механический аналоговый датчик и стандартный электронный.

На приборной панели в любом удобном месте монтируется манометр. Можно взять от любой ВАЗ «классика», Москвича или УАЗа. Главное, чтобы шкала была удобной и понятной для вас.

Провода от ДДМ закладываются в шланг или пластиковую гофру и аккуратно монтируются в подкапотном пространстве. Делать это нужно таким образом, чтобы они не перегревались и не подвергались механическим воздействиям.

Как часто датчики выходят из строя

Датчики давления масла относятся к самым надежным деталям автомобиля. Поэтому если не гаснет аварийная лампа на панели приборов после запуска двигателя сначала убедитесь в исправности других узлов и не только системы смазки.

Убедитесь, что уровень масла в норме, проверьте его состояние (цвет, запах, густота, есть ли сгустки), целая ли проводка и не окислились ли контакты, есть ли течь жидкости, давно ли меняли фильтр. И только тогда начинайте проверку.

Прочитав эту статью, вы поняли, что делать это не сложно, главное иметь под рукой компрессор или насос, манометр или контрольку, разобраться, как правильно подключить цепь.

Ремонту датчик давления масла не подлежит, а значит только меняется, что, опять же, не сложно сделать имея под рукой ключ нужного размера и термостойкий герметик.

Особенности блоков цилиндров ВАЗ 21083, 2110, 2112, 11183, 21126, 11193, 11194.

Блок цилиндров 21083 первоначально был сконструирован под параметры карбюраторного двигателя. Следовательно, в нем не предусматривалось наличия участков крепления элементов по аналогии с инжекторными двигателями, среди которых модуль зажигания, датчик детонации и т.д. Впоследствии происходит унификация отливки модели, вследствие чего она становится единой для блоков 21083, 2110 и 2112. Все они обладают одинаковой высотой и могут использоваться на двигателях, имеющих объем 1500 см куб. Потому корпус этих блоков имеет отметку «21083» на литье. В качестве запчасти с заводов сегодня отгружается изделие, имеющее номенклатурный номер 21083-100201100.



Корпус «83-го» обладает приливами, такими же, как на всех других блоках двигателей переднеприводных автомобилей Ваз. Однако резьбовые отверстия здесь имеются только на приливах, задействованных в установке оборудования. Унифицированный блок цилиндров для ВАЗ 21083 обладает и приливом для установки датчика уровня масла, который находится под масляным фильтром. Для того, чтобы закрепить головку блока на верхней плоскости присутствуют 10 отверстий формата М12х1.25. Цвет блока цилиндров 21083 – синий.

Унификация «083-го» привела к утрате блоком цилиндров ВАЗ 2110 своих характерных черт, связанных с дополнительными приливами на корпусе. Внешне он сегодня неотличим от «083-го». В БЦ 2110 так же используются три верхних резьбовых отверстия и три нижних отверстия части отливки для установки кронштейнов правой опоры двигателя илблои монтажа установочной планки генератора. Так как данное изделие монтируется на «инжекторные» двигатели, блок цилиндров имеет место для установки датчика детонации.

По аналогии с «083-м», здесь предполагается монтаж датчика уровня масла. Кроме того, блок цилиндров 2110 нередко используют для сборки двигателей ВАЗ 21083. Цвет блока 2110 – серый.

Блок цилиндров 2112 внешне неотличим от блоков 2110 и 21083, однако с ними он и взаимозаменяем. Главная его особенность — наличие крепежных отверстий для головки блока, размером М10х1.25. Кроме того, во второй, третьей, четвертой и пятой опорах коренных подшипников монтируются дополнительные каналы для масла со специальными запрессованными в них масляными форсунками. Именно через них в момент работы двигателя масло под давлением способно омывать днища поршней. Как следствие снижается их термическая деформация, улучшается смазка, что особенно важно в момент пуска двигателя. Ресурс последнего, таким образом, значительно увеличивается. Цвет цилиндров 2112 – серый.

Блок цилиндров 21114 фактически представляет собой модернизированную модель 2110. В ходе изменений объем двигателя увеличен до 1,6 литра. Именно поэтому блок стал «высоким» — 197,1мм. В остальном же БЦ 21114 практически не отличается от 2110. Главная особенность данного блока – отсутствие прилива и монтажного отверстия для датчика уровня масла под фильтром. Крепится головка блока на отверстия, имеющие резьбу М12х1.25. Масляные форсунки для охлаждения поршней на боке отсутствуют. Цвет блока 21114 – синий.

Сегодня АВТОВАЗ не выпускает блок цилиндров 21114, альтернативной моделью является БЦ 11183. Две эти модели фактически идентичны. Цвет блока цилиндров 11183 – серый.

Блок цилиндров 11193 предназначается для установки на двигатель ВАЗ 21124. Представляет собой доработанный и модернизированный блок 2112. Однако модель 11193 более высокая — 197,1мм, благодаря чему объем двигателя увеличен до 1.6 л.

Блок 11193 сконструирован на основе «2112-го». Имеет крепежные отверстия размером М10х1.25, предназначенные для установки головки блока. Так же здесь присутствуют и специализированные масляные форсунки, охлаждающие поршни. На корпусе блока надпись — «11193». Цвет изделия – серый.

Совместно с компанией Federal Mogul АвтоВАЗ разработал новый двигатель — ВАЗ 21126. При его создании основной задачей, стоявшей перед разработчиками, было соблюдение повышенных экологических норм, связанных с уменьшением токсичности выхлопных газов, а так же увеличение ресурса двигателя. В качестве основы конструкции использовался блок цилиндров 11193.

Блок цилиндров 21126 имеет высочайшее качество в обработки поверхности изделия, выполняющееся в соответствии с технологией Federal Mogul. В ходе этого процесса цилиндр подвергают плосковершинному хонингованию, что позволяет получить на его поверхности сетки микроканавок особого профиля. Именно он надежно удерживает смазку на поверхности изделия, снижая при этом потери энергии за счет трения. Таким образом, технология хонингования, которую применяют на АВТОВАЗЕ при обработке поверхности цилиндров блока ВАЗ 21126, отличается от предыдущих моделей.

Фирма Federal Mogul разработала основные технологические параметры хонингования поверхностей. Это и угол наклона, и его профиль, и частота нанесения микроканавок. При выполнении операции используется высококачественное оборудование фирмы Federal Mogul. Высокая точность изготовления позволяет определить три группы размеров цилиндров: A, B, C. Надежность работы двигателя повышается не только за счет новой технологии изготовления блока цилиндров, но и за счет нового поршневого комплекта, который представляет собой поршень+ палец+ кольца+ шатун. Цвет блока цилиндров 21126 – синий.

Блок цилиндров 11194 – это специализированная разработка для двигателей, имеющих объем 1,4 литра. В этой связи диаметр цилиндров был уменьшен до 76,5 мм. Однако по своей конструкции и наличию мест для крепления оборудования блок 11194 практически неотличим от моделей 11193 и 21126. Тем не менее, между смежными цилиндрами, благодаря уменьшению их диаметра, выполнены протоки рубашки охлаждения. Это позволило улучшить отвод тепла, повысить жесткость конструкции. Аналогичная обработка поверхности цилиндров в соответствии с технологией Federal Mogul осуществляется и на модели 21126. Цвет блока цилиндров ВАЗ 11194 – синий.

Масляный насос ВАЗ-2110: обслуживание, ремонт и замена

Масляный насос на ВАЗ-2110 (8 клапанов) очень важен, ведь именно с его помощью создается давление в системе смазки. Масло проходит через все жизненно важные элементы — кривошипно-шатунный механизм, газораспределитель и так далее. И горе водителю, у которого выходит из строя помпа — нарушена работа всех узлов и агрегатов. Поэтому крайне важно знать основные признаки выхода из строя помпы, чтобы устранить их в зародыше.Благодаря масляному насосу на любой машине происходит принудительная циркуляция смазки.

Где насос?

Агрегат располагается на автомобилях десятого и девятого семейств в правом нижнем углу агрегата, непосредственно под ведущей шестерней на коленчатом валу. Именно эта шестерня приводит в действие весь механизм газораспределения и гидравлический насос. Стоит обратить внимание на то, что помпа находится в одном месте и на моторах класса V16. Частью кожуха двигателя является корпус масляного насоса.

Проект

На машинах Лада десятого семейства конструкция масляного насоса достаточно проста и проверена годами:

1. Крышка и корпус.
2. Две шестерни — ведомая и ведущая.
3. Редукционный клапан с пружинным возвратом.
4. Маслозаборник в виде сетки.

Ничего лишнего, дизайн простой и работает безупречно.

Принцип действия

Насос приводится в движение коленчатым валом.Движение передается на ведущую шестерню, которая вращает ведомую. В этом случае на входе в механизм создается пониженное давление, а на выходе — повышенное. Таким образом масло течет через маслоприемник от картера к насосу и главному двигателю внутреннего сгорания.

В тот момент, когда давление внутри механизма превышает предельно допустимые значения, клапан редукционного типа, зажатый пружиной, выпускает излишки масла.Ладно, на сковороде.

Признаки неисправности помпы

На машинах Лада 10-го семейства можно выделить следующие симптомы неисправности масляного насоса:

1. Забит маслоприемник.
2. Разрушение механизма корпуса.
3. Чрезмерный износ мест для установки шестерен в крышке и корпусе.
4. Разрушение или небольшая деформация пружины редукционного клапана.
5. Разрушение редукционного клапана.

О том, что насос вышел из строя, можно судить по следующим признакам:

1. На панели приборов загорается красная лампа с изображением масленки. Это говорит о том, что давление внутри системы меньше минимального.
2. Существенный нагрев двигателя внутреннего сгорания.
3. Сильный удар, исходящий от места, где находится насос.

В автомобилях 10-го и 9-го семейств нет датчика, показывающего текущее давление масла на панели приборов.Собственно, такая конструкция используется на большинстве современных автомобилей.

Следовательно, существует только одно условие, при котором водитель узнает о критическом давлении масла в системе. Это мигающая лампа на панели приборов. Стоит отметить, что чрезмерный нагрев двигателя не обязательно является признаком поломки масляного насоса.

Как понять, что неисправность кроется именно в масляном насосе

А теперь поговорим о том, как проверить масляный насос ВАЗ-2110. Сначала измерьте уровень моторного масла, а также проверьте его консистенцию.Вспомните, когда вы в последний раз меняли фильтр и смазку. Если с момента последней замены вы проехали более 10 000 км, рекомендуется заменить эти элементы. После этого нанесите каплю масла на большой палец и разотрите.

Если масло слишком темное, жидкое, быстро впитывающееся, необходимо его заменить. Но в том случае, если уровень масла ниже минимальной отметки, то необходимо долить его и запустить двигатель. Обратите внимание, горит ли сигнальная лампа.Осмотрите двигатель на предмет утечек. В том случае, если стук вы слышали раньше, необходимо обратить внимание, есть ли он после добавления смазки.

Как проверить цепь датчика

Выход из строя масляного насоса ВАЗ-2110 можно отнести к выходу из строя датчика, который, собственно, контролирует работу всей системы. В том случае, если все симптомы, которые мы перечислили выше, не исчезли, то нужно будет провести такие манипуляции:

1. Остановите двигатель и подождите, пока он остынет.
2. От датчика давления необходимо отсоединить провод. На моторах с 16 клапанами он расположен с левой стороны корпуса распределительного вала. На 8-клапанных двигателях он расположен на задней части головки с правой стороны.
3. Включите зажигание, но двигатель запускать не нужно.
4. Соединить провод идущий к датчику давления с минусом питания. В том случае, если лампа при этом гаснет, цепь датчика давления в норме.

Как проверить давление

В том случае, если после диагностики и замены датчика симптомы не исчезли, можно измерить давление специальным манометром.Это приспособление изготовлено из металлического наконечника и имеет резьбу. Его нужно вкручивать вместо датчика в розетку.

Затем мне нужно запустить и прогреть двигатель. В том случае, если манометр на манометре показывает давление выше 60 кПа, можно говорить о исправности масляного насоса. В этом же случае, если давление ниже этого значения, помпу необходимо заменить масляный насос ВАЗ-2110 или отремонтировать его.

Почему ломается помпа

У насосов на автомобилях 10-го и 9-го семейства ресурс не превышает 200 000 км пробега.Но это не всегда означает, что агрегат выйдет из строя раньше. И если повезет, масляный насос прослужит вам намного дольше ресурса, указанного производителем.

Причины, по которым он перестает работать в штатном режиме, следующие:

1. Ресурс потреблен.
2. Замена масляного фильтра не была проведена вовремя, из-за этого в систему попадают мелкие частицы металла, которые воздействуют на элементы помпы, забивают сетку фильтра маслоприемника.
3. В процессе эксплуатации использовалось моторное масло, характеристики которого не соответствуют минимальным требованиям производителя автомобиля.

Какие инструменты нужны для ремонта и замены

Для замены или ремонта масляного насоса на автомобилях 10-го семейства необходимо наличие смотровой ямы или эстакады. В самом крайнем случае допускается использование домкрата. Вам также понадобятся эти инструменты:

• Ключ для откручивания колесных болтов.
• Ключи гаечные размером «10», «13», «17».
• Ключи шестигранные торцевые размером «5» и «8».
• Большая шлицевая отвертка.
• Инструмент для натяжения ролика ремня ГРМ.
• Очистите и просушите емкости, чтобы слить масло.

После того, как вы подготовили все инструменты, можно приступать к ремонтным работам.

Насос разборный

Порядок снятия масляного насоса на автомобилях 10-го и 9-го семейства следующий:

• Снимите кожух, закрывающий газораспределительный механизм.Для этого необходимо открутить на нем все болты, которыми он прикручен к мотору. На 8-клапанных двигателях — три болта, на 16-клапанных — 6.
• Затем необходимо ослабить натяжение ремня привода генератора, после чего снять его со шкива.
• Выверните болт крепления шестерни коленчатого вала. Чтобы вал не прокручивался, необходимо закрепить его большой шлицевой отверткой. Установите его в смотровое окошко, которое находится в блоке сцепления.
• Теперь можно снять шкив коленчатого вала и снова закрутить болт. Проверните коленчатый вал до тех пор, пока метка на распределительной коробке не окажется напротив выемки на крышке ГРМ.
• Метка на шкиве коленчатого вала должна совпадать с меткой на корпусе насоса.
• Используйте ключ, чтобы ослабить гайку, которой крепится натяжной ролик. В случае с 16-клапанным двигателем также нужно открутить гайку, фиксирующую направляющий ролик.
• Если автомобиль не стоит на смотровой яме, нужно открутить болты, удерживающие переднее правое колесо.Затем нужно поднять домкратом все тело.
• Снимите шкив коленчатого вала отверткой. Обратите внимание, что внутри есть ключ.
• Слейте моторное масло из подходящей емкости.
• Выверните все болты, которыми крепится поддон. Постарайтесь не потерять фигурные шайбы, которые находятся под ними. Снимите поддон, чтобы не нарушить целостность прокладки. Если он поврежден или деформирован, потребуется установить новый.
• Используя ключ, ослабьте два болта, которыми маслоприемник крепится к коренному подшипнику.Также имеется один болт крепления маслоприемника к корпусу насоса.
• Теперь нужно вынуть трубку маслоприемника из корпуса и снять ее. Постарайтесь не потерять резиновое уплотнительное кольцо на трубке. Иначе вы нарушите герметичность системы.
• Снимите шесть болтов, которыми насос крепится к блоку двигателя. После этого можно аккуратно снять механизм. Вот сальник коленвала, извлекать его пока не надо.
• Теперь осторожно снимите прокладку, которая находится между масляным насосом и блоком двигателя.

Разборка завершена, сборка агрегата производится в обратной последовательности. Перед заменой масляного насоса на ВАЗ-2110 убедитесь, что он не подлежит ремонту. В большинстве случаев данный агрегат поддается ремонту и служит еще много лет.

Как разобрать масляный насос

Теперь необходимо с помощью тонких круглогубцев вытащить сальник коленвала. Если вы обнаружили на нем какие-либо повреждения, при сборке установите новый. Затем с помощью ключа на «10» необходимо открутить болт крепления датчика положения коленчатого вала.Затем отсоедините его от корпуса насоса. Используя шестигранный ключ на «5», открутите 6 болтов, которыми крышка насоса крепится к корпусу, затем снимите ее. Затем нужно снять ведомую шестерню с корпуса, а ведущую — с крышки.

Шестигранником нужно открутить заглушку, которая установлена ​​на выпускном клапане масляного насоса ВАЗ-2110. После этого снимаем заглушку с уплотнительным кольцом. Когда это будет сделано, вы можете снять пружину и сам клапан.

Как оценить состояние элементов

Если вы не знаете, как понять, можно ли отремонтировать насос, внимательно посмотрите на все его компоненты, чтобы определить степень износа.Стоит отметить, что цена масляного насоса на ВАЗ-2110 довольно высока — около 1500 рублей. Следовательно, стоит ли переплачивать, если агрегат в хорошем состоянии? Алгоритм диагностики следующий:

1. На внутренних поверхностях крышки и корпуса не должно быть шероховатостей, задиров, вмятин.
2. С помощью штангенциркуля нужно измерить диаметр посадочного места для ведомой шестерни, которое находится в корпусе. Он должен быть не более 75,1 мм.
3. Затем нужно измерить толщину сегмента в корпусе штангенциркулем.Он должен быть больше 3,4 мм.
4. Теперь измерьте толщину ведомой и ведущей шестерен. Они должны быть 7,35 и 7,42 мм соответственно.
5. Определите длину пружины редукционного клапана. В свободном состоянии необходимо, чтобы оно было больше 55,72 мм. В сжатом состоянии его длину следует уменьшить до 31,7 мм.

И напоследок посмотрите состояние внутренней поверхности патрубка под редукционным клапаном, а также самого элемента.В случае обнаружения видимых повреждений, дальше эксплуатировать такой насос не рекомендуется. Лучше установить новый, чем ремонтировать старый.

Карбюраторный 16-ти клапанный двигатель ВАЗ. Ставим готовый двигатель

Сердце автомобиля ВАЗ 2109 — его двигатель. Коробка передач и сцепление вместе с двигателем создают силовой агрегат, который образует единое целое и закрепляется в моторном отсеке.
16-ти клапанный двигатель ВАЗ 2109, по сравнению с 8-ми клапанным, отличается лучшей нагрузкой при достижении больших оборотов.В данной статье рассматривается вопрос, как переделать карбюраторный мотор в 16-клапанном двигателе на ВАЗ 2109 на инжекторный.

Особенности инжекторного мотора на автомобилях ВАЗ 2109

На автомобиле ВАЗ 2109 четырехрядный, четырехтактный, бензиновый двигатель:

• Расположение цилиндров в один ряд, в подкапотном пространстве, устройство поперечное.
• Шестнадцатое топливо имеет два распределительных вала. Цилиндры работают в таком порядке: 1 — 3 — 4 — 2, шкив коленчатого вала ведет счет.
• Распределение фаз впрыска — система питания агрегата.
• Управляет контроллером двигателя.
• Большинство устройств имеют нейтрализатор выхлопных газов.
• На двигателе справа расположены: приводы распредвалов и генератор.
• Слева — термостат, датчики давления масла и температуры охлаждающей жидкости, стартер.
• Сзади — масляный фильтр, шкала коллектора, датчик положения коленвала.
• Спереди — впускной коллектор, с форсунками топливная рампа, датчик детонации, датчик уровня масла, генератор, шланг вентиляции картера, датчик фаз.
• Сверху под пластиковой крышкой: ресивер, свечи и высоковольтные провода.
• Блок цилиндров изготовлен из чугуна методом литья.
• Цилиндры раздавлены в блоке, имеют номинальный диаметр 82 миллиметра. Ремонтные размеры можно увеличить на 0,4 мм или 0,8 мм.
  Маркировка класса цилиндра выполняется латинскими буквами под корпусом блока. Максимальный износ цилиндра не должен превышать 0,15 миллиметра на диаметр.
• Монтируется блок цилиндров со специальными болтами в нижней части, со съемными крышками, пятью опорами подшипников.Крышки не взаимозаменяемые, специально разбросаны по внешней поверхности.
  От осевого перемещения коленчатого вала предохраняет установка тяговой полууловителя в гнездах на средней опоре. Со стороны шкива коленчатого вала установлено полукольцо из стали и алюминия, сзади элемент выполнен из металлокерамики.
  Полчаса или оба изменяются при увеличении осевого зазора коленчатого вала более чем на 0,35 миллиметра.
• Вкладыши шатунных и коренных подшипников изготовлены из стали и алюминия, тонкостенные.На пятом, четвертом, втором и первом верхние коренные вкладыши БК имеют на внутренней поверхности канавку.
  Канавки отсутствуют на нижних коренных вкладышах, верхних вкладышах на третьей опоре и вкладышах шатунов.
• На автомобиле ВАЗ 2109 с коленчатым валом 16 клапанов двигатель выполнен из высокопрочного чугуна, имеет пять коренных и четыре стержневых шейки матки. Он имеет восемь противовесов, которые отливаются одновременно с валами.
• Масло к шейкам шатунов подается через коренные сквозные отверстия, просверленные в каналах вала коленчатого вала, закрытые пробками.
• Коленчатый вал установлен перед приводом распределительного вала. Он связан с ним, служит гасителем колебаний коленчатого вала.
• За коленчатым валом закреплен маховик со стальным венцом шестерни, который служит для запуска стартера двигателя.
• Поршни из алюминия. В продольном сечении юбка конической формы, в поперечном — овальная.
  На внешней поверхности в верхней части выполнены три паза, для установки поршневых колец.Для нижнего наружного кольца А в канавке выполняются отверстия, масло со стенок цилиндра направляется на поршневой палец.
  На нижней части поршня выбита стрелка, которая при установке детали должна быть направлена ​​в сторону шкива коленвала.

Совет: В изношенный цилиндр не рекомендуется без его расточки устанавливать новый поршень. Может оказаться, что в новом поршне под верхним кольцом расход будет несколько выше, чем в таком же, что приведет к поломке «ступенчатого» кольца, которое образуется вверху при износе цилиндра. .

Два верхних поршневых кольца компрессионные.
Они не допускают прорыва к каркасу двигателя газов, а способствуют отведению теплового поршня к цилиндру:

• Установлена ​​головка разделенная на четыре цилиндра. Изготовлен из алюминиевого сплава. Между головкой и блоком установлена ​​прокладка, армированная металлическими элементами.

Совет: При ремонте двигателя необходимо заменить прокладку.

Все три детали: блок, прокладка и головка скреплены винтами.
Головка центрируется на блоке с двумя рукавами:

• С обеих сторон головки вверху по пять опор, для установки распредвалов.
• 16 Клапанный двигатель на ВАЗ 2109 имеет два распредвала. В каждом из них по восемь кулачков.
  В цилиндре пара соседних кулачков одновременно открывает два клапана. Распредвалы вращаются от коленчатого вала с помощью зубчатого ремня.
  Опорный ролик находится под печатным распредвалом, а растяжка — под выпускным отверстием.На зубчатый шкив впускного распредвала приварен диск, обеспечивающий срабатывание датчика фаз.
  Для сборки узла на ведущие шестерни имеются установочные таблички: на шкиве коленчатого вала она должна совпадать с табличкой, имеющейся на корпусе масляного насоса, а надписи на пульсах распредвала с табличками приводов распределительных валов, расположенными на его передней крышке.
• Металлокерамические седла и латунные направляющие гильзы клапанов запрессованы в головку блока цилиндров. Внутри последних имеются канавки для смазки: по всей длине они выполнены на рукавах впускных клапанов и до 1/2 длины отверстия на впускных рукавах.
  От загрязнения отверстия защищают маслосъемные колпачки, детали из маслостойкой резины.
• V-образно в два ряда — стальные клапаны. Выпускной клапан имеет головку из жаропрочной стали.
  Приводятся в действие гидротриферами от кулачков распредвалов. Смещение оси кулачка на один миллиметр относительно оси гидротерапера позволяет корпусу гидротрода поворачиваться вокруг своей оси.
  Благодаря этому он равномерно изнашивается. Операция гидротерапевтов проводится при постоянной подаче масла под давлением.
  Он обеспечивается каналом, расположенным в Гц, который имеет обратный шаровой клапан, который предотвращает после остановки двигателя слив масла из масляных каналов и каналов, по которым масло поступает в цервикальные корки, расположенные в нижней части корпуса подшипника.

Совет: Гидротели очень чувствительны к чистоте и качеству масла. Механические примеси могут быстро вывести их из строя, что сопровождается чрезмерным шумом и интенсивным износом распредвалов. Неисправный гидротеплер требует замены, ремонту не подлежит.

• Клапан закрывается под действием одной пружины. Нижним концом она опирается на шайбу, а на тарелку, удерживаемую двумя панировочными сухарями, — верх.
  Снаружи сложенные кранчи выполнены в виде усеченного конуса, внутри — три упорных башмака, которые входят в шток клапана, паз.
• На автомобиле ВАЗ 2109 16 клапанный двигатель комплектуется комбинированной смазкой. Коренные и шатунные подшипники гидротерапии, шейки и слои распредвалов смазываются под давлением.
  На стенки цилиндров, затем на пальцы и, распредвалы, распредвалы, толкатели, на днище поршней и штоков клапанов брызгает масло. Самостоятельная смазка других узлов двигателя.
• Масляный насос установлен на передней стенке БК. Вот шестерни внутреннего зацепления и редукционный клапан. На переднем конце коленчатого вала установлена ​​ведущая шестерня.
• В крышке ГЦ находится маслоотделитель для принудительного отсоса газов.

Как переделать карбюраторный двигатель автомобиля ВАЗ 2109 в 16-ти клапанный впрыск

При переделке карбюраторного двигателя в инжекторный можно заметить большую разницу в поведении автомобиля.Даже ухудшение некоторых характеристик мотора до достижения его 2000 об / мин компенсируется заметным улучшением тяги на больших оборотах. H 5000 об / мин. Двигатель легко выезжает на ровную прямую дорогу.
Для выполнения работ вам потребуется:

• Головка блока цилиндров V16, снабженная ресивером и коллекторами.
• Дроссельная заслонка, в которой находится датчик управляющий, в положении которого находится дроссельная заслонка.
• Датчик детонации.
• Регулятор холостого хода.
• Штаны с кислородным датчиком.
• Видео.
• Датчик массового расхода воздуха.
• Термостат с датчиком.
• Шкивы.
• Крышка газораспределительного механизма.
• Датчик фазы.
• Электропроводка высокого напряжения.
• Проводка на форсунках и под капотом.
• Бензиновая сборка.
• Указатель уровня масла.
• Магистраль и трубки для подачи топлива.
• Генератор.
• Рампа с насадками.
• VS 5.1 … -42 контроллер
• Датчик положения коленчатого вала.
• Датчик скорости.
• Электропроводка до АЗС.
• Кронштейн генератора.
• Устройство для натяжения ремня.
• Стержни.
• Шкив коленчатого вала и генератор.
• Кольца и пальцы.
• Поршни.
• Паук.
• Датчик уровня масла.
• Корпус масляного насоса вместе с пробоотборником под ДПКВ.

Совет: Хотя все работы можно производить, не снимая блок, но для удобства лучше Engine Remove.

Инструкция по проведению работ включает в себя:

• ГБ, бензобак, топливные трубки сняты.
• Демонстрация всей системы зажигания.
• Генератор, термостат и все ремни и шкивы очищены.
• Установлен новый бензобак с топливным насосом. Фото представлено ниже.

• Отсоедините форсунки, предназначенные для системы охлаждения.Несмотря на то, что некоторые из них можно использовать, но цена на продукцию небольшая, поэтому лучше заменить все.
• Удален поддон.
• Установлены новые поршни и шатуны (под плавающие пальцы). Эта замена необходима, потому что у старых меньшая степень сжатия. Кроме того, в них нет специальных углублений, которые необходимы для клапанов нового GBC.
• Масляный насос меняем на прибор, у которого на крышке есть заправка для ДПКВ.

• Поменять форсунки для всей системы охлаждения.
• Выполнены подготовительные работы к установке головки на 16 клапанов. В этом случае расположение крепежных отверстий совпадает, но их диаметр нужно просверлить до 12 миллиметров, а болты от старой головки короче.
• Топливные магистрали необходимо брать от модели автомобиля с инжекторным двигателем. Устанавливаются на имеющиеся штатные места.
• Топливный бак подключается к магистрали, после установки на место.
• Электропроводка к ТНВД выполняется от блока управления.
• Остались старые провода для датчика уровня топлива.

Совет: Новую проводку нельзя продлевать, а в стенке моторного отсека вырежьте лишнее отверстие.

• Просверлено отверстие для установки датчика детонации, нарезана резьба М8.
• Меняет помпу.
• Для вентиляции картера установлен новый сапун, который приобретается одновременно с масляным зондом.

Совет: Перед этим нужно подготовить коллекторы и голову.Удалите все выступы на стыке деталей и обработайте их рядом. Это снизит сопротивление внутри конструкции.

• Термостат устанавливается от автомобиля с инжекторным двигателем.
• Соединитель для форсунок охлаждающей жидкости.
• Установлена ​​задняя крышка устройства газораспределения, ролики, шкивы.
• Устанавливается по меткам ремня.
• Установлен с приводом генератора. Кронштейн, верхний натяжитель, болт генератора. Все товары куплены.

• При установке нового генератора два нижних отверстия от предыдущего устройства затягиваются болтами, верхнее отверстие остается свободным.
• Под верхним натяжителем используется один старый болт и один новый, под который на колодке есть отверстие.
• Все датчики установлены: на крышке масляного насоса — ДПКВ, возле шкива вала впускного КРУ — датчик фазы, в блоке -, а в блоке и термостате — датчик температуры остается старый датчик в головке и датчик давления масла, термостат установлен новый от инжекторной модели.
• Крышка клапана надевается на герметик.
• Выставлены модуль зажигания, дроссель, ресивер, гофра, свечи. Поддерживает проводку к датчикам.
• Поставил воздушный фильтр, новый трос.
• Установить новый паук, резонатор. Глушитель может остаться старым.
• Масло, охлаждающая жидкость, бензин.
• Электропроводка подключается в салоне к панели приборов и замку зажигания.

Способ переоборудования на автомобиль с карбюратором Двигатель ВАЗ 2109 с 16-ти клапанным двигателем инжекторного типа хорошо виден на видео.После проведения всех работ под капотом будет совершенно другой, приятный вид на двигатель автомобиля ВАЗ 2109.

Объект переделки нанесен на карбюраторную модификацию двигателя 21083 от моделей ВАЗ 2108, 2109, 21099. Основная цель — переделать в 16-клапанный инжектор путем установки блока главных цилиндров от ВАЗ 2112. ВАЗ-2109, на который устанавливалась 16-клапанная головка, показала большую разницу в поведении автомобиля относительно привычной для него системы питания.На малых оборотах (до 2000 об / мин) характеристики немного ухудшаются, но значительное улучшение после набора больших оборотов с большим, чем у двигателя, компенсирует этот небольшой недостаток. На четвертой передаче с 16-клапанным двигателем разгон ощущается так же, как и с карбюраторным двигателем на третьей. На ровной прямой дороге двигатель легко достигает 5 тысяч оборотов, что производит на многих водителей незабываемое впечатление.

Что нужно для такого апгрейда?

• GBC 16V,
• с коллектором и ресивером,
• датчик детонации,
• дроссельная заслонка с датчиком положения дроссельной заслонки, регулятор холостого хода,
• DMRV,
• выхлопная система с трубкой DC,
• термостат с датчиком ,
• оба ролика,
• шкивы распределительного вала,
• датчик фазы,
• крышка газораспределительного механизма
• комплект проводки
• контроллер,
• полностью оборудованная топливопровод и бензобак,
• указатель и датчик уровня масла ,
• датчик положения кВ,
• рампа с комплектом форсунок,
• поршни с кольцами и пальцами,
• генератор с кронштейнами и натяжителем,
• шкив коленчатого вала
• стержни
• привод генератора,
• корпус масляного насоса с глушителем датчика положения, выхлопная система
• Включено.

Порядок выполнения работ

Все операции можно выполнять, не снимая агрегат, но гораздо удобнее будет работать, если снимать.

• Головка блока снята, все топливные трубки, штатный бензобак, полностью разобраны, термостат, генератор, все ремни и шкивы сняты.
• Отсоединены форсунки системы охлаждения. Некоторые из них можно использовать, но это того не стоит, ведь комплект двигателя КМАЗ 2112 стоит довольно недорого.
• Удален поддон. Старые поршни и шатуны заменены на поршни под плавающие пальцы от 12-й модели и «десятых» шатунов. Такая замена связана с тем, что у старых поршней меньшая степень сжатия, а также отсутствуют специальные насечки для клапанов нового GBC.
• Масляный насос заменен на другой, на крышке которого есть пробоотборник для ДПКВ. Заменить, конечно, можно только крышку, но снять ее без мощного шестигранника невозможно.
• Установлены новые форсунки системы охлаждения. Рекомендуется заменить весь комплект, это рационально и недорого, хотя можно оставить старые насадки. В датчике, включающем вентилятор, необходимость отпадает.
• Подготовить к установке 16-клапанную головку. Несмотря на то, что расположение креплений совпадает, все-таки придется укоротить болты с предыдущей головки, а в новом отверстии необходимо просверлить сверло х12.
• Топливопровод устанавливается от модели с инжекторным двигателем (08, 99) на штатные места.
• Топливный бак Устанавливается на место и подключается к автомагистралям. Установить проводку к топливному насосу от блока управления. Провода датчика уровня топлива можно оставить старыми.
• Чтобы не протягивать новую проводку, можно в процессе установки в стенке моторного отсека вырезать отверстие как на ВАЗ-2110.
• В блоке просверливается отверстие для установки датчика детонации, в котором нарезается резьба Х8.
• Навесная помпа от ВАЗ-2112.
• Для вентиляции заменен блок-картер на новый от ВАЗ-2112, приобретается с масляным щупом.
• Головка установлена, а старая прокладка заменена на новую головку, под новую головку. Перед установкой желательно подготовить коллекторы и головки, для которых в местах сопряжения необходимо убрать все выступы, а по каналам пройти желобом для уменьшения сопротивления внутри них.
• Термостат установлен ОТ. инжектор Двигатель «Самара» — 21082.
• Форсунки системы охлаждения подключены.
• Смонтирована задняя крышка газораспределительного механизма, шкивы и ролики от модели 2112.Ремень установлен бирками, смонтирован генератор и его привод. Натяжитель верхний, болт и нижний кронштейн — от инжектора «восьмерка», весь комплект продается в сборе.
• Все датчики установлены на место. Датчик температуры Остается старый, а для термостата необходимо покупать новый, предназначенный для инжекторного двигателя. Остальные датчики тоже нужно покупать новые. Как их установить, а также описание особенностей их установки можно найти в специальной литературе.
• Крышка клапана монтируется на герметик. Модуль зажигания, ресивер, провода, дроссель и гофра ставятся на место. Далее монтируется разводка ко всем датчикам. Установлен воздушный фильтр на место, установлен трос привода дроссельной заслонки от 21103.
• Установлена ​​выхлопная система. Можно оставить старый глушитель, но коллектор, «штаны» и резонатор придется покупать новые.
• Подключена проводка к замку и панели приборов. Заливается масло, заправляется система охлаждения, доливается бензин в бак.

Но прежде чем приступить к такой переделке, нужно ответить на главный вопрос: стоит ли игра в свечу? На разборке можно найти уже готовые 12-клапанные моторы от ВАЗ-2112. И если в России в процессе легализации подобных переделок могут возникнуть какие-то проблемы, то в Украине двигатель на автомобиль считается не более чем обычной запчастью.

Моторный объем такой машины, как ВАЗ 2114, может показаться недостаточным очень многим автомобилистам.Однако это можно исправить. Думаем переделать 8 клапанный двигатель на 16 клапанный в ВАЗ 2114

Если установить головку блока цилиндров на 16 клапанов, то мощность автомобиля может превзойти все ожидания. Причина в том, что цилиндры двигателя с аналогичным блоком блока могут быть заполнены специальной топливно-воздушной смесью.

В результате мощность силового агрегата значительно увеличивается. Важно отметить, что это абсолютно безопасный способ увеличить «мощность» вашего автомобиля.Итак, переделать 8-ми клапанный двигатель на 16-ти клапанный ВАЗ 2114?

Есть вопрос о разнице мощности авто. Например, мощность машины, у которой объем двигателя достигает 1,5 л, а количество лошадиных сил равно 77, можно значительно улучшить. Если заменить 8-клапанную головку на 16-клапанную, то она увеличится до 90 «лошадей»!

Это довольно большая разница, поэтому вам следует разобраться, что нужно сделать (и в каком порядке), чтобы улучшить свой автомобиль.

Особенности разборки двигателя

Первое, что нужно сделать, это как можно аккуратно разобрать двигатель.Этот элемент автомобиля является наиболее ценным, поэтому разбирать мотор нужно предельно осторожно. Лучше всего внимательно изучить инструкцию и посмотреть видео в Интернете о том, как мастера справляются с этой задачей, а после разобрать самому.

Под крышкой клапана. Можно обнаружить множество неприятных дефектов, в том числе и плохое состояние ролика. Головка блока цилиндров тоже может выглядеть наилучшим образом, а втулки настолько изношены, что многие удивляются, что они до сих пор работают.

Все это означает, что после разборки двигателя можно обнаружить множество неисправностей или изношенных предметов. Лучше всего заменить каждую из них. Это повысит надежность автомобиля и не позволит не переживать, что повышенная мощность вазы может стать фатальным фактором и привести к поломке уже в ближайшее время.

Лучше всего устанавливать бронзовые втулки. Они обладают высокой надежностью и достаточно долговечны.

Установка головки 16 клапанов на ВАЗ 2114

Для выполнения этой несложной операции необходимо разобрать двигатель.Стоит предупредить, что многие детали придется заменить.

Сюда входят:

• тозольная трубка;
• масляный насос;
• масло Картер;
• различные датчики;
коленвал
• и многое другое.

Несмотря на внушительный список, описанный ниже по тексту способ действительно помогает сделать машину еще мощнее, чем раньше.

Переделка двигателя ВАЗ 2114

Переделка 8-ми клапанного двигателя на 16-ти клапанный ВАЗ 2114

В процессе доработки двигателя необходимо доработать болты.Они используются для крепления 16-клапанной головки. Для модернизации мотора ВАЗ менять блок цилиндров не нужно, но головку все равно поменяют. Чтобы каждый болт надежно входил в головку крепления головки, его следует регулировать не только по диаметру, но и по длине.

Важная информация. Отверстия, которые можно найти в кладке, также нуждаются в улучшении. Они должны идеально подходить под размер болтов. Если этого не сделать, уровень надежности двигателя значительно снизится.

После этого следует поменять:

Тяги качения ВАЗ 2114.

Это нужно делать при сборке цилиндров.

Теперь пришло время заняться доработкой и примеркой проводки.

Важно видеть отличие конструкции 16 клапанных поршней от 8 клапанов. Кроме того, различается и расположение датчиков. Это означает, что может потребоваться удлинить проводку.

После сборки двигателя нужно доработать проводку.Если автовладелец не желает получать лишние финансовые расходы, то ему необходимо оставить модуль зажигания, а затем подключить модуль с помощью высоковольтных проводов. Это самый простой способ сэкономить, поэтому игнорировать его не стоит.

Как переделать 8 клапанный двигатель на 16 клапанные особенности установки

Болты визуально могут сильно отличаться друг от друга, но пугать не стоит. Нужно использовать модифицированные болты.

Такие болты имеют следующие характеристики:

1. Диаметр равен 8-клапанному болту;
2. Длина равна 16-ти вентильной.

Для облегчения прохождения этих болтов в отверстие их следует предварительно просверлить. Если настроить доработанные болты по всем правилам и максимально аккуратно, надежности двигателя можно только позавидовать.

GBC ВАЗ 2114 болты

Когда автовладельцу кажется, что он не в состоянии самостоятельно выполнить эту операцию, лучше за помощью помочь квалифицированные мастера с достаточным опытом. Они обязательно все сделают правильно и по-своему.

Дополнительная возможность увеличения мощности автомобиля заключается в настройке выпускного коллектора. это отличный способ для того, чтобы еще больше увеличить грузоподъемность своих автомобилей.

Полезное видео

Дополнительную информацию вы можете получить из видео ниже:

После завершения установки обратитесь к квалифицированному специалисту, который произведет грамотную настройку блока управления двигателем, после чего установит специальная программа на компьютере.

Большинство владельцев «девятки» знают, что на ВАЗ 2109 можно установить 16-клапанный двигатель, тем самым улучшив ходовые качества своей машины на высоких оборотах коленчатого вала. Стоит ли это делать, и как реализовать идею жизни?

Зачем ставить новый блок питания?

Установка нового двигателя может быть полезна тем автомобилистам, которые хотят улучшить свой устаревший автомобиль. Многие отечественные автолюбители знают, что у «девятки» довольно неплохие ходовые характеристики, она требует немного бензина и в целом не так хороша в уходе, как иномарки, поэтому часто требует тюнинга.Замена двигателя 8 CL на более продвинутую модель имеет свои преимущества:

1. Увеличить мощность.
2. Улучшение звуковых характеристик На высокой скорости.
3. Эффективное использование топлива за счет системы впрыска.
4. Более стабильная работа Блок питания.
5. Не требуется постоянная установка клапанов.

Но есть минусы:

1. Для замены в вашем гараже понадобится много деталей и инструментов.
2. На низких оборотах двигатель на 16 кл чуть хуже своего 8-клапанного аналога.

Вот два варианта замены:

1. Установка целочисленного двигателя от 2112 модели. В этом случае заменять придется не так много деталей, но стоимость всего двигателя может оттолкнуть от этой мысли.
2. Доработка GBC для новых компонентов. Это более экономичный, но очень трудоемкий процесс.

Ставим готовый двигатель

На «девятку» мы поставили двигатель 2112, так как силовые агрегаты моделей похожи друг на друга.Также понадобится топливная трубка подходящего диаметра (можно стальную, но лучше медную) и бензобак от той же 12-й модели. Далее таких работ проводится:

1. Демонтируем старый блок питания, отключаем все форсунки и электронику. Для того, чтобы извлечь и поставить двигатель, для удобства нужен метчик, так как весь узел сборки. Это основная проблема в гараже.
2. Когда двигатель снят, в сиденье можно установить новый. Стоит сразу проверить состояние сальников и колодок, если агрегат использовался.Проверьте натяжение ремня.
3. Далее нужно заменить всю топливную систему: бак, заправку, топливные магистрали.
4. Отличная замена танку «девятка» — аналог от 2112. Детали по размеру совпадают, но у них другое устройство, что не является препятствием для установки.
5. Для топливных магистралей нужно взять медные трубки, которые лучше гнуть.
6. Теперь можете наслаждаться разводкой форсунки. Если «девятка» выпуска 2002 года и младше, то с подключением проводов особых проблем не возникнет, а для старых моделей придется проделывать новые отверстия вручную.
7. Необходимо установить абсорбер и бензиновый фильтр. Обычно их кладут под низ и скрепляют шпильками.
8. Ставим датчики, меняем проводку на подходящую по длине.
9. С установкой генератора придется попотеть, так как родное навесное оборудование не подходит. Смотрят годно, заменяют — можно устанавливать. Если коробку передач не менять, то ее придется толкать болгаркой.
10. На стартере придется менять бендикс с 12 на 9 зубьев.
11. Последняя переделка — это выхлопная система. Трубы не подойдут, поэтому их нужно будет переваривать. Fit помогает уложить все детали на свои места.

ДВС 16 клапанный карбюратор на УАЗ. Порядок выполнения работ

Большинство владельцев «девятки» знают, что на ВАЗ 2109 можно установить 16-клапанный двигатель, тем самым улучшив ходовые качества своей машины на высоких оборотах коленчатого вала. Стоит ли это делать, и как реализовать идею жизни?

Зачем ставить новый блок питания?

Установка нового двигателя может быть полезна тем автомобилистам, которые хотят улучшить свой устаревший автомобиль.Многие отечественные автолюбители знают, что у «девятки» довольно неплохие ходовые характеристики, она требует немного бензина и в целом не так хороша в уходе, как иномарки, поэтому часто требует тюнинга. Замена двигателя 8 CL на более продвинутую модель имеет свои преимущества:

1. Увеличить мощность.
2. Улучшение ходовых характеристик на высоких оборотах.
3. Эффективное использование топлива за счет системы впрыска.
4. Более стабильная работа силового агрегата.
5. Не требуется постоянная установка клапанов.

Но есть минусы:

1. Для замены в вашем гараже понадобится много деталей и инструментов.
2. На низких оборотах двигатель на 16 кл чуть хуже своего 8-клапанного аналога.

Вот два варианта замены:

1. Установка целочисленного двигателя от 2112 модели. В этом случае заменять придется не так много деталей, но стоимость всего двигателя может оттолкнуть от этой мысли.
2. Доработка GBC для новых компонентов.Это более экономичный, но очень трудоемкий процесс.

Ставим готовый двигатель

На «девятку» мы поставили двигатель 2112, так как силовые агрегаты моделей похожи друг на друга. Также понадобится топливная трубка подходящего диаметра (можно стальную, но лучше медную) и бензобак от той же 12-й модели. Далее таких работ проводится:

1. Демонтируем старый блок питания, отключаем все форсунки и электронику. Для того, чтобы извлечь и поставить двигатель, для удобства нужен метчик, так как весь узел сборки.Это основная проблема в гараже.
2. Когда двигатель снят, в сиденье можно установить новый. Стоит сразу проверить состояние сальников и колодок, если агрегат использовался. Проверьте натяжение ремня.
3. Далее нужно заменить всю топливную систему: бак, заправку, топливопроводы.
4. Отличная замена танку «девятка» — аналог от 2112. Детали по размеру совпадают, но у них другое устройство, что не является препятствием для установки.
5. Для топливных магистралей нужно брать медные трубки, которые лучше гнуть.
6. Теперь можете наслаждаться разводкой форсунки. Если «девятка» выпуска 2002 года и младше, то с подключением проводов особых проблем не возникнет, а для старых моделей придется проделывать новые отверстия вручную.
7. Необходимо установить абсорбер и бензиновый фильтр. Обычно их кладут под низ и скрепляют шпильками.
8. Ставим датчики, меняем проводку на подходящую по длине.
9. С установкой генератора придется попотеть, так как родное навесное оборудование не подходит. Смотрят годно, заменяют — можно устанавливать. Если коробку передач не менять, то ее придется толкать болгаркой.
10. На стартере придется менять бендикс с 12 на 9 зубьев.
11. Последняя переделка — это выхлопная система. Трубы не подойдут, поэтому их нужно будет переваривать. Fit помогает уложить все детали на свои места.

Объектом переделки является модификация карбюраторного двигателя 21083 от моделей ВАЗ 2108, 2109, 21099.Основная цель — переделать В 16-клапанный инжектор путем установки главного блока цилиндров от ВАЗ 2112.

Испытания ВАЗ-2109, на котором была установлена ​​16-клапанная головка, показали большую разницу в поведении автомобиль относительно с привычной для него системой питания. На малых оборотах (до 2000 об / мин) характеристики немного ухудшаются, но значительное улучшение после набора больших оборотов с большим, чем у двигателя, компенсирует этот небольшой недостаток.На четвертой передаче с 16-клапанным двигателем разгон ощущается так же, как и с карбюраторным двигателем на третьей. На ровной прямой дороге двигатель легко достигает 5 тысяч оборотов, что производит на многих водителей незабываемое впечатление.

Что нужно для такого апгрейда?

• GBC 16V,
• с коллектором и ресивером,
• датчик детонации,
• сопло дроссельной заслонки с датчиком положения дроссельной заслонки, регулятор холостого хода,
• DMRV,
• выхлопная система с трубкой DC,
• термостат с датчиком ,
• оба ролика,
• шкивы распределительного вала,
• датчик фазы,
• крышка газораспределительного механизма
• комплект проводки
• контроллер,
• полностью оборудованная топливопровод и бензобак,
• указатель и датчик уровня масла ,
• датчик положения кВ,
• рампа с комплектом форсунок,
• поршни с кольцами и пальцами,
• генератор с кронштейнами и натяжителем,
• шкив коленчатого вала
• стержни
• привод генератора,
• корпус масляного насоса с глушителем датчика положения,
• выхлопная система в комплекте.

Порядок выполнения работ

Все операции можно выполнять, не снимая агрегат, но гораздо удобнее будет работать, если снимать.

• Головка блока снята, все топливные трубки, штатный бензобак, полностью разобраны, термостат, генератор, все ремни и шкивы сняты.
• Отсоединены форсунки системы охлаждения. Некоторые из них можно использовать, но это того не стоит, ведь комплект двигателя КМАЗ 2112 стоит довольно недорого.
• Удален поддон. Старые поршни и шатуны заменены на поршни под плавающие пальцы от 12-й модели и «десятых» шатунов. Такая замена связана с тем, что у старых поршней меньшая степень сжатия, а также отсутствуют специальные насечки для клапанов нового GBC.
• Масляный насос заменен на другой, на крышке которого есть пробоотборник для ДПКВ. Заменить, конечно, можно только крышку, но снять ее без мощного шестигранника невозможно.
• Установлены новые форсунки системы охлаждения. Рекомендуется заменить весь комплект, это рационально и недорого, хотя можно оставить старые насадки. В датчике, включающем вентилятор, необходимость отпадает.
• Подготовить к установке 16-клапанную головку. Несмотря на то, что расположение креплений совпадает, все-таки придется укоротить болты с предыдущей головки, а в новом отверстии необходимо просверлить сверло х12.
• Топливопровод устанавливается от модели с инжекторным двигателем (08, 99) на штатные места.
• Топливный бак устанавливается на место и подключается к трассе. Установить проводку к топливному насосу от блока управления. Провода датчика уровня топлива можно оставить старыми.
• Чтобы не протягивать новую проводку, можно в процессе установки в стенке моторного отсека вырезать отверстие как на ВАЗ-2110.
• В блоке просверливается отверстие для установки датчика детонации, в котором нарезается резьба Х8.
• Навесная помпа от ВАЗ-2112.
• Для вентиляции заменен блок-картер на новый от ВАЗ-2112, приобретается с масляным щупом.
• Головка установлена, а старая прокладка заменена на новую головку, под новую головку. Перед установкой желательно подготовить коллекторы и головки, для которых в местах сопряжения необходимо убрать все выступы, а по каналам пройти желобом для уменьшения сопротивления внутри них.
• Термостат установлен на Самарский инжекторный двигатель — 21082.
• Сопла системы охлаждения подключены.
• Смонтирована задняя крышка газораспределительного механизма, шкивы и ролики от модели 2112.Ремень установлен бирками, смонтирован генератор и его привод. Натяжитель верхний, болт и нижний кронштейн — от инжектора «восьмерка», весь комплект продается в сборе.
• Все датчики установлены на место. Датчик температуры остается старым, а для термостата нужно покупать новый, предназначенный для инжекторного двигателя. Остальные датчики тоже нужно покупать новые. Как их установить, а также описание особенностей их установки можно найти в специальной литературе.
• Крышка клапана монтируется на герметик. Модуль зажигания, ресивер, провода, дроссель и гофра ставятся на место. Далее монтируется разводка ко всем датчикам. Установлен воздушный фильтр на место, установлен трос привода дроссельной заслонки от 21103.
• Установлена ​​выхлопная система. Можно оставить старый глушитель, но коллектор, «штаны» и резонатор придется покупать новые.
• Подключена проводка к замку и панели приборов. Заливается масло, заправляется система охлаждения, доливается бензин в бак.

Но прежде чем приступить к такой переделке, нужно ответить на главный вопрос: стоит ли игра в свечу? На разборке можно найти уже готовые 12-клапанные моторы от ВАЗ-2112. И если в России в процессе легализации подобных переделок могут возникнуть какие-то проблемы, то в Украине двигатель на автомобиль считается не более чем обычной запчастью.

Моторный объем такой машины, как ВАЗ 2114, может показаться недостаточным очень многим автомобилистам.Однако это можно исправить. Думаем переделать 8 клапанный двигатель на 16 клапанный в ВАЗ 2114

Если установить головку блока цилиндров на 16 клапанов, то мощность автомобиля может превзойти все ожидания. Причина в том, что цилиндры двигателя с аналогичным блоком блока могут быть заполнены специальной топливно-воздушной смесью.

В результате мощность силового агрегата значительно увеличивается. Важно отметить, что это абсолютно безопасный способ увеличить «мощность» вашего автомобиля.Итак, как переделать 8-ми клапанный двигатель на 16-ти клапанный ВАЗ 2114?

Есть вопрос о разнице мощности авто. Например, мощность машины, двигатель которой достигает объема 1,5 л, а количество лошадиных сил равняется 77, можно значительно улучшить. Если заменить 8-клапанную головку на 16-клапанную, то она увеличится до 90 «лошадей»!

Это довольно большая разница, поэтому вам следует разобраться, что нужно сделать (и в каком порядке), чтобы улучшить свой автомобиль.

Особенности разборки двигателя

Первое, что нужно сделать, это как можно аккуратно разобрать двигатель. Этот элемент автомобиля является наиболее ценным, поэтому разбирать мотор нужно предельно осторожно. Лучше всего внимательно изучить инструкцию и посмотреть видео в Интернете о том, как мастера справляются с этой задачей, а после разобрать самому.

Под крышкой клапана можно обнаружить массу неприятных дефектов, в том числе и плохое состояние ролика.Головка блока цилиндров тоже может выглядеть наилучшим образом, а втулки настолько изношены, что многие удивляются, что они до сих пор работают.

Все это означает, что после разборки двигателя можно обнаружить множество неисправностей или изношенных предметов. Лучше всего заменить каждую из них. Это повысит надежность автомобиля и не позволит не переживать, что повышенная мощность вазы может стать фатальным фактором и привести к поломке уже в ближайшее время.

Лучше всего устанавливать бронзовые втулки.Они обладают высокой надежностью и достаточно долговечны.

Установка головки 16 клапанов на ВАЗ 2114

Для выполнения этой несложной операции необходимо разобрать двигатель. Стоит предупредить, что многие детали придется заменить.

Сюда входят:

• тозольная трубка;
• масляный насос;
• масло Картер;
• различные датчики;
коленвал
• и многое другое.

Несмотря на внушительный список, описанный ниже по тексту способ действительно помогает сделать машину еще мощнее, чем раньше.

Переделка двигателя ВАЗ 2114

Переделка 8-ми клапанного двигателя на 16-ти клапанный ВАЗ 2114

В процессе доработки двигателя необходимо доработать болты. Они используются для крепления 16-клапанной головки. Для модернизации мотора ВАЗ менять блок цилиндров не нужно, но головку все равно поменяют. Чтобы каждый болт надежно входил в головку крепления головки, его следует регулировать не только по диаметру, но и по длине.

Важная информация. Отверстия, которые можно найти в кладке, также нуждаются в улучшении. Они должны идеально подходить под размер болтов. Если этого не сделать, уровень надежности двигателя значительно снизится.

После этого следует поменять:

Тяги качения ВАЗ 2114.

Это нужно делать при сборке цилиндров.

Теперь пришло время заняться доработкой и примеркой проводки.

Важно видеть отличие конструкции 16 клапанных поршней от 8 клапанов.Кроме того, различается и расположение датчиков. Это означает, что может потребоваться удлинить проводку.

После сборки двигателя нужно доработать проводку. Если автовладелец не желает лишних финансовых затрат, то ему нужно оставить модуль зажигания, а затем подключить модуль с помощью высоковольтных проводов. Это самый простой способ сэкономить, поэтому игнорировать его не стоит.

Как переделать 8 клапанный двигатель на 16 клапанные особенности установки

Болты визуально могут сильно отличаться друг от друга, но пугать не стоит.Нужно использовать модифицированные болты.

Такие болты имеют следующие характеристики:

1. Диаметр равен 8-клапанному болту;
2. Длина равна 16-ти вентильной.

Для облегчения прохождения этих болтов в отверстие их следует предварительно просверлить. Если настроить доработанные болты по всем правилам и максимально аккуратно, надежности двигателя можно только позавидовать.

GBC ВАЗ 2114 болты

Когда автовладельцу кажется, что он не в состоянии самостоятельно выполнить эту операцию, лучше за помощью помочь квалифицированные мастера с достаточным опытом.Они обязательно все сделают правильно и по-своему.

Дополнительная возможность увеличения мощности автомобиля заключается в настройке выпускного коллектора. Это отличный способ еще больше увеличить грузоподъемность автомобилей.

Полезное видео

Дополнительную информацию вы можете получить из видео ниже:

После завершения установки обратитесь к квалифицированному специалисту, который произведет грамотную настройку блока управления двигателем, после чего установит специальная программа на компьютере.

Двигатель ВАЗ 2112 перегревается. Почему сильно нагревается двигатель? Неисправность датчика температуры и вентилятора охлаждения радиатора

Перегрев двигателя — не редкость для такой машины, как ВАЗ 2110. Предпочтительно эта проблема встречается у машин с большим пробегом. Хотя с относительно новыми экземплярами не стоит исключать перегрев мотора.

Виновником часто становится пробег. По мере эксплуатации автомобиля детали изнашиваются, системы постепенно приходят в негодность.

Общие причины

Как известно, ВАЗ 2110 комплектуется двумя типами двигателей — с 8 и 16 клапанами. Существует несколько основных, наиболее частых причин, из-за которых происходит самый перегрев силовых агрегатов.

Рассмотрим каждую из причин и способы устранения этих проблем по отдельности.

Низкий уровень охлаждающей жидкости

Охлаждающая жидкость играет огромную роль в системе охлаждения. В расширительный бачок залили специальное вещество, а именно антифриз или тоосол.

Материал по теме:

В нормальной ситуации уровень охлаждающего раствора должен быть на уровне быстрого риска МАХ на корпусе резервуара. Это говорит о том, что мощность заполнена примерно на 50-60 процентов.

Если на бачке такой отметки нет, ориентируйтесь на хомут. Жидкость должна доходить до верхнего края.

1. Если происходит перегрев двигателя, попробуйте просто добавить недостающее количество охлаждающей жидкости, чтобы она была на оптимальном уровне.
2. Если вы долгое время не меняли охлаждающую жидкость, лучше не добавлять свежую, а просто полностью заменить ее на новую охлаждающую жидкость.
3. Выбирая между Тосолом и Антифризом, большинство владельцев ВАЗ 2110 отдают предпочтение первому. И в основном из-за финансовой доступности Тосола. Но на практике антифриз лучше . Одно из важнейших его достоинств — вещество не замерзает при сильных морозах. Для отдельных регионов нашей страны это ключевой фактор при выборе теплоносителя.

Термостат

Еще одна причина перегрева мотора — заклинивание клапана термостата. Если он остается в закрытом положении и не открывается, охлаждающая жидкость будет осуществлять свое движение только по небольшому контуру. В результате это приведет к сильному нагреву силовой установки. Сам по себе перегрев грозит очень и очень серьезными последствиями.

Такая неисправность может проявиться в самый неподходящий момент — в пути. Выполнить качественный ремонт на обочине дороги у вас вряд ли получится .Но один метод можно опробовать — постучать по корпусу термостата. Часто это позволяет на какое-то время вернуть устройству работоспособность. Так вы сможете добраться до собственного гаража или ближайшей станции техобслуживания. Там уже термостат заменен на новый. Ремонтировать нет смысла. Если он один раз возглавил, ситуация наверняка скоро повторится.

Материал по теме:

датчик температуры

Датчик температуры необходим для того, чтобы среагировал на изменение нагрева мотора .При достижении указанной отметки датчик срабатывает и включает охлаждающий вентилятор.

При выходе из строя этого устройства происходит перегрев силового агрегата, т. К. Вентилятор не работает. Следовательно, температура не опускается ниже критических отметок, а продолжает постепенно повышаться.

Материал по теме:

Если у вас похожая беда, застрявшая в пути ( чаще всего перегревается мотор в пробках, так как двигатель работает, а встречные воздушные потоки не охлаждаются) ), Постарайтесь побыстрее выехать из затора, найдите свободный участок дороги.

На свободном отрезке повернуть, а затем начать торможение двигателем. Так температура снизится, перегрева не произойдет. Регулярно эксплуатировать машину никак нельзя. Но это отличный способ добраться до гаража или автосервиса, определить причину неисправности датчика, а затем заменить его.

Вентилятор охлаждения

Симптомы неисправности вентилятора аналогичны неработающему датчику температуры. То есть двигатель прогреется, указатель на панели приборов будет в красной зоне.

Если вы владеете автомобилем длительное время, то наверняка испытывали проблемы, связанные с перегревом двигателя. На ВАЗ 2110-2112 такие проблемы не исключение. Конечно, когда машина совсем свежая, то такие проблемы встречаются редко, но когда годы и большой пробег берут свое — необходимо решать возникшие проблемы, то есть устранять неисправности.

Система охлаждения автомобилей ВАЗ 2110 и 2112 практически не отличается от большинства моделей отечественного производства, поэтому часто проблемы очень похожи, и методы их решения тоже.

Недостаточный уровень охлаждающей жидкости

В расширительном бачке вашей машины уровень охлаждающей жидкости должен быть равен почти оллоне бачка. Если посмотреть на этикетку, окажется, что верхний риск на корпусе Баха с отметкой MAX. Если такой отметки нет, скорее всего, она будет на верхнем крае зажима.

При необходимости стоит долить тосол или антифриз до нужной отметки. Стоит отметить еще один факт, что зимой при недостаточном ее уровне плита может работать неэффективно, то есть воздух будет дуть не так жарко, как при нормальной работе каменки.

Неисправность термостата

Если клапан термостата находится в закрытом положении, охлаждающая жидкость будет циркулировать по небольшому кругу, в результате чего двигатель очень быстро перегреется. Чтобы решить эту проблему, нужно заменить термостат на новый.

Если вдруг эта проблема оказалась в пути, и до места ремонта нужно ехать довольно далеко, можно попробовать постучать по корпусу термостата, может это приведет к нормальной, хоть и временной эксплуатации.

Неисправность датчика температуры и вентилятора охлаждения радиатора

Еще одна причина, по которой двигатель ВАЗ 2110-2112 может прогревать двигатель, это выход из строя вентилятора охлаждения или датчика, который опять же отвечает за его работу.

Рассмотрим оба этих случая более подробно.

1. Если датчик температуры неисправен, то при достижении порога температуры порога мощности вентилятора он просто не будет работать и в этот момент температура двигателя начнет стремительно ползать вверх. Обычно это происходит в пробках, и быстро сбросить Т до нормального невозможно. И в этом случае может даже закипеть тоосол или антифриз, и мотор перегреется, чего допускать нельзя.Попробуйте выехать на более или менее свободный участок дороги, чтобы набрать скорость, а затем вам нужно использовать тормозной двигатель, чтобы быстро снизить температуру.
2. Что касается неисправности самого вентилятора, то в принципе все описанные симптомы здесь будут, только решение проблемы обойдется немного дороже, так как стоимость нового моторчика вентилятора без футляра составляет не менее 600 рублей.

Если у вас ВАЗ 2110 или аналогичный автомобиль отечественного производства, то вы можете отписаться о проблемах, которые у вас есть, и возможно это поможет полностью ответить на вопрос: «Почему ВАЗ 2110?».

Перегрев двигателя автомобиля — проблема, с которой может столкнуться каждый водитель.
В этой статье мы можем узнать:
— Как заметить перегрев двигателя;
— Почему двигатель вообще греется и в определенных ситуациях;
— Как делать при перегреве двигателя.

Чтобы понять суть вопроса, необходимо последовательно прочитать все пояснения автомеханика со стажем.

Как определить перегрев двигателя

На первый взгляд кажется очень простым — с точки зрения прибора или датчика температуры двигателя.Это правда, если бы не одно — начинающие автомобилисты настолько увлечены дорожной атмосферой вокруг, что смотрят на панель приборов только в одном случае — сколько осталось топлива. Автолюбители со стажем, наоборот, в силу уверенности в своих силах, тоже не смотрят на панель приборов автомобиля. И в результате часто возникает ситуация, что перегрев обнаруживается, когда температура двигателя давно превышает допустимые нормы, и двигателю наносится непоправимый ущерб.Это непоправимый перегрев — одна из самых тяжелых неисправностей, приводящая к очень серьезным последствиям. Но это уже потом тупо.
Но есть способ, который не допустит момента перегрева. В пробках это проблематично, и присутствует не всегда, но о чем нужно знать:

Как только температура двигателя превышает допустимую норму, при резком нажатии на педаль газа или при ускорении автомобиля даже небольшой, отчетливый слышит детонационные трещинки , которые в простонародье называют «стуком пальцев».«Это неправда, но это определение знает все.
Если вы слышали такой звук — 99% вероятности, что двигатель перегрелся, и необходимо принять меры.

Детонационный стук — это звонкий металлический стук, частота которого совпадает с частотой вращения двигателя. Вы наверняка слышали такие звуки при заправке некачественным топливом. Откуда взялось понятие «стук пальцами», мне лично неизвестно. Но истинная причина появления таких ручек — нарушение процесса сгорания топлива.То, что вы слышите, — это не что иное, как взрывы топливной смеси. При нормальной работе двигателя процесс горения контролируется, как только нарушается один из параметров работы — процесс выходит из-под контроля, и горение переходит во взрыв. Отсюда понятие — детонация (от слова детонировать — взорваться) стучит. Когда двигатель перегревается — это первая ласточка.

Прежде чем продолжить разговор, давайте определимся, что это нормальная температура, а что — перегрев.Однозначного ответа нет, но есть общие правила.
Температура двигателя в пределах 85-95 градусов по Цельсию — рабочая.
Допустима температура двигателя до 100 градусов. Это значит, что кратковременное повышение температуры до 100, иногда до 105 градусов — допускается. Коротко — до 5 минут.
Температура двигателя выше 105 градусов Цельсия — перегрев, необходимо принять меры.

Причины, которые могут вызвать перегрев

1. Отсутствие охлаждающей жидкости.Жидкость в двигателе закипает не потому, что ее мало, а почему: помните внешнюю поверхность для охлаждения? При недостатке жидкости поверхность контакта жидкости и нагретого двигателя недостаточна, а передача тепла в окружающую среду плохая. Вот отсюда и перегрев. Система охлаждения двигателя не герметична, как многие считают, а в процессе эксплуатации жидкость испаряется — не забывайте регулярно проверять ее уровень. И конечно же следить за состоянием радиатора и патрубков — течи недопустимы.Бывают случаи внутренних протечек — в результате повреждения прокладки между головкой и блоком цилиндров. Вода из выхлопной трубы не потечет, но постоянное снижение уровня жидкости без видимых протечек — причину представят и направят к специалисту. Вода, скопившаяся в цилиндрах, в момент запуска двигателя может привести к гидроудару — это в буквальном смысле может разрушить поршневую группу, и не только.

2. Состояние радиатора. Просветы между ячейками радиатора довольно маленькие, и постепенно они могут быть заражены представителями мира насекомых.Это не шутка, был случай, когда небольшое загрязнение радиатора (вместе с плохим состоянием двигателя) — привело к постоянному перегреву автомобиля. Следите за чистотой радиатора и хотя бы иногда продувайте его сжатым воздухом.

3. Неправильный угол зажигания. При ухудшении угла зажигания нарушается процесс сгорания топлива. Как следствие — повышение температуры сгорания и снижение мощности. Мощность упала, а нужды нет. Что вы делаете? Правильно — нажимаем на педаль газа больше.Получается, что на расчетном режиме работы двигателя (при котором происходит нормальное охлаждение) — расходуется больше топлива. Отсюда перегрев. Кстати, проблема с зажиганием может возникнуть (она спонтанно, а не после вашего вмешательства в мелко налаженный механизм двигателя) в случае натяжения ремня или цепи ГРМ. Это не единственная возможность, но широко распространенная — имейте в виду.

4. Качество топлива. Несоответствующее октановое число приводит к снижению мощности и увеличению температурного режима сгорания топлива.Выход один — заправлять в одном месте, поэтому вероятность испортить бензин ниже.

5. Отложения на стенках двигателя и радиатора. Причина проста — использование некачественной охлаждающей жидкости, да еще и воды. Чуть подробнее. С точки зрения физики лучше использовать воду, потому что вода имеет лучшую теплопроводность, чем спиртосодержащий антифриз. Но — в воде есть соли (вы можете наблюдать на стенках чайника) — тоже происходит внутри двигателя.В результате нарушается циркуляция воды, снижается эффективность охлаждения и двигатель перегревается. Если в расширительный бачок налить воду — лейшен дистиллированный, он очищается от солей. И лучше всего использовать специальный антифриз. Поверьте — полностью удалить накипь с двигателя — невозможно. И еще одно «Очарование воды: Если после воды, например, к зиме, морочишь антифриз — будьте готовы к потекам (течь может куда угодно: радиатор, форсунки) — это факт. Если постоянно ездить« на антифризе », «ничего не происходит, но после воды — антифриз течет на 99%.

6. Износ двигателя. Сюда можно отнести множество аспектов, но в большинстве случаев это износ поршневой группы. При длительной эксплуатации автомобиля поршневые кольца, служащие уплотнением камеры сгорания, изнашиваются, что приводит к снижению компрессии, нарушению сгорания топлива, потере мощности (запомните формулу) и перегреву авто.

Как оказалось тоже сложно. Если проще, то так: топливо лучше комбинируется при определенном давлении, которое создается в камере сгорания.Давление около 12 атмосфер. Если взять трубу, воткнуть картошку и залить внутрь, то внутри будет создаваться давление, которое называется сжатием. Сила, с которой вы дуете, представляет собой силу расширения топлива при сгорании, которое давит на поршень и приводит к вращению коленчатого вала. Кольца служат для более плотного прилегания поршня к цилиндру (в нашем случае картофель и трубка). Теперь, если положить кусочек картофеля, неплотно прилегающий к нему, и опуститься — воздух пройдет мимо поршневого картофеля.

Вот здесь и происходит в двигателе с износом поршневой группы (износ колец и износ стенок цилиндра). В результате часть энергии расширения топлива при сгорании проходит через поршень (между поршнем и цилиндром), и компрессия снижается (оптимальное давление в камере сгорания), что ухудшает качество сгорания. И снова — потеря мощности и перегрев. Здесь выход — обратиться к специалисту.

7. Вентилятор радиатора.В некоторых (старых) моделях авто такая причина отсутствовала, так как вентилятор приводился прямо от коленвала через ремень. Теперь вентиляторы электрические и включаются при срабатывании датчика температуры. Датчик может не работать, и вентилятор не включится. Это довольно частая причина. Стоит просто выйти и посмотреть — возможно окисление контактов подключения мотора.

8. Пробки, образовавшиеся при разливе жидкости. Кстати, в этом случае датчик температуры может не показывать повышение температуры.Как избавиться от пробки — тема отдельной статьи. От себя добавлю — при заливке жидкости в систему охлаждения машина должна стоять горизонтально.

9. Термостат. Термостат делит систему охлаждения на два круга — маленький и большой. Малый используется для прогрева автомобиля (количество жидкости уменьшено, радиатор отключен), при достижении определенной температуры подключается большой круг (подключается радиатор), если заклинивает термостат, то только маленький круг б / у: мало жидкости, отключен радиатор — авто перегревается.По заливке нижних форсунок можно определить подходящие к радиатору: если они холодные, а машина перегрета — поменяйте термостат.

10. ПОМП. Помпа — это насос, который принудительно перегоняет воду для улучшения циркуляции. По большому счету с помпой может случиться две неприятности: она просто летает — увидите, и вторая, которую сложнее определить — износ крыльчатки помпы. При износе крыльчатки насос медленно качает жидкость, в результате в двигателе жидкость нагревается быстрее, чем в радиаторе (хуже циркуляция воды) можно определить неравномерный нагрев — радиатор стоит холодно, и двигатель закипает.ВНИМАНИЕ — такие же симптомы и в плане термостата, и наличия пробок.

Могут быть и другие причины — одна из разряда «не придумает». Например, полностью ослабленный стояночный тормоз, приводящий к загрузке автомобиля, увеличению нагрузки на двигатель и перегреву. Кабель «обработчика» можно подделать — был такой случай. Машина немного тормозит, но в жару этого достаточно.

И еще немного грешить на включенный кондиционер.По большому счету, это довольно надуманная причина. Конечно, кондиционер создает дополнительную нагрузку на двигатель, но при разработке это было учтено. Если очень плохой двигатель — полный износ, то такое может случиться. Что поделать — выключить чудо современного автопрома.

Пожалуй, на этом и остановимся. Единственное, о чем мы поговорим в конце, — это перегрев в пробке на дороге. От этого никто не застрахован.

Как делать, если в пробке машина перегрелась

При длительном движении автомобиля на пониженной передаче двигатель работает с большой мощностью, что само по себе приводит к перегреву.Добавьте сюда отсутствие встречного потока воздуха, необходимого для охлаждения радиатора.
Что делать?
Главное не паниковать. Кратковременного перегрева не страшно, но если вы видите, что машина не крутится, пора действовать.

Важно — Без крайней необходимости не переключайте двигатель. Это без крайностей. Подогретый, перегретый двигатель — почти 100% гарантия на ремонт. Описывая, что происходит в двигателе в этом случае достаточно долго (поворот вкладышей вместе с коленвалом, с последующим запуском двигателя — меньшего, из возможных неприятностей), просто примите веру.

ВАЖНО — Не пытайтесь поливать воду водой или заливать холодную воду в радиатор. Результат один — ремонт. Более того, можно попробовать так, что без замены блока и головки цилиндров не обойтись. Еще одна «прелесть» холодной воды — микротрещины внутри блока. Найти и устранить будет очень и очень сложно, если вообще возможно.

Автомобиль перегрелся — попробуйте выехать на обочину. Не получается — не паникуйте и не обращайте внимания на окружающих — вам важно сохранить двигатель.
Остановился на холостом ходу, включил печку на полную мощность и ждем. Если через 5-10 минут ситуация не улучшится — заклинило мотор.
Не лишним будет открыть капот, главное в панике не забыть установить машину на стояночный тормоз.

Единственная причина сразу заглушить двигатель, это пары из-под капота. Скорее всего, лопнуло сопло охлаждения, и дальнейшая эксплуатация двигателя только усугубит ситуацию.

Вот такая, перегрев двигателя, если приглядеться. Теперь вы знаете — почему греется двигатель, и как он с этим справится.

Авария перегрева охлаждающей жидкости

Большинство автомобилей оборудовано термодатчиком, измеряющим рабочую температуру двигателя. Если во время поездки сработала сигнализация перегрева (или стрелка индикатора температуры перешла в красную зону опасного нагрева), это означает, что температура охлаждающей жидкости находится в пределах от 120 ° C до 126 ° C.Эта температура все еще ниже точки кипения охлаждающей жидкости (при условии исправной системы охлаждения и радиатора охлаждения). Если загорается сигнал о перегреве охлаждающей жидкости, необходимо выполнить следующее:

Шаг 1. Выключите кондиционер салона и включите обогреватель салона. Это поможет вам быстро выбрать двигатель из движка. Установите вентилятор на максимальную скорость вращения.

Шаг 2. По возможности выключите двигатель и дайте ему остыть (может потребоваться более часа).

Шаг 3. Ни в коем случае не пытайтесь снимать герой радиатора, пока двигатель не остынет.

Шаг 4. Если горит сигнализация перегрева, продолжить поездку невозможно, иначе двигатель может получить серьезные повреждения.

Шаг 5. Если двигатель не дышит теплом и явно не перегревается, возможно, проблема связана с неисправностью термодатчика или индикатора температуры. После этого можно продолжать движение, но необходимо время от времени останавливаться, чтобы проверить, не появились ли признаки перегрева двигателя и нет ли следов утечки охлаждающей жидкости.

Распространенные причины перегрева двигателя

Низкий уровень охлаждающей жидкости.

Засорен, грязный или забитый радиатор.

Фактическая муфта привода вентилятора или неисправен электровентилятор.

Неправильный угол опережения зажигания.

Низкий уровень масла в системе смазки двигателя.

Ремень привода поворотного вентилятора.

Неисправен ее железный радиатор.

Сияющие тормоза.

Замерзание теплоносителя (в морозную погоду).

Неисправен термостат.

Система охлаждения фортифицированного водяного насоса
(Проскальзывание крыльчатки на внутреннем валу насоса).

Обмен опытом

Владелец жаловался, что двигатель его машины перегревается, но это происходит только тогда, когда он едет по скоростной автомагистрали. Автомобиль был оснащен двигателем, который при движении в городском цикле работал безотказно.

Слесарь промыл систему охлаждения и заменил герметик радиатора и водяного насоса, посчитав, что причина перегрева — снижение расхода охлаждающей жидкости в системе охлаждения.В ходе дальнейшей проверки выяснилось, что при вращении двигателя охлаждающая жидкость разбрызгивалась из одного из цилиндров при закручивании двигателя. Проблема была устранена после замены уплотнительной прокладки головки блока цилиндров. Очевидно, утечка, вызванная дефектом прокладки, была не настолько велика, чтобы вызвать нарушение режима двигателя — до тех пор, пока частота вращения и нагрузка на двигатель не увеличились настолько, чтобы не вызвать рост утечки охлаждающей жидкости и тепла. быстрый рост температуры.

Слесарь также заменил датчик кислорода (0 2), так как в состав охлаждающей жидкости входят силиконовые соединения и силикаты, которые, попадая в этот датчик, обычно отравляются. Ухудшение характеристик датчика может способствовать возникновению этой неисправности.

Рис. 7.42. В середине 1980-х многие производители стали использовать приводные поликлинические ремни (ремень с продольным V-образным ходом вместо поперечных зубцов). К двигателю подходят водяные насосы старых моделей, но может оказаться, что они будут вращаться в направлении, противоположном тому, в котором должны.Это может привести к перегреву двигателя после замены насоса. Если установить неподходящий вентилятор, угол атаки его лопастей не будет соответствовать требуемому потоку воздуха через радиатор

.

Для правильной работы системы охлаждения важно состояние и правильная установка приводного ремня. Натяжение приводного ремня решающим образом сказывается не только на режиме работы водяного насоса, но и генератора переменного тока, компрессора системы кондиционирования и других агрегатов ременной передачи.При замене ремня или регулировке его натяжения необходимо измерить натяжение ремня с помощью измерителя натяжения ремня, чтобы убедиться, что оно определяет желаемое.

16 Головка клапана карбюратора ВАЗ 2109. Что понадобится для такого апгрейда

Объектом переделки является модификация карбюраторного двигателя 21083 от моделей ВАЗ 2108, 2109, 21099. Основная цель — переделка В 16-клапанный инжектор путем установки главного блока цилиндров от ВАЗ 2112.

Испытания автомобиля ВАЗ-2109, на котором была установлена ​​16-клапанная головка, показали большую разницу в поведении автомобиля относительно привычной для него системы питания. На н. Э. на больших оборотах (до 2000 об / мин) характеристики немного ухудшаются, но значительное улучшение после набора больших оборотов с лихвой компенсирует этот небольшой недостаток. На четвертой передаче с 16-клапанным двигателем ускорение ощущается так же, как с карбюраторным двигателем на третьей. На ровной прямой дороге двигатель легко достигает 5 тысяч оборотов, что производит на многих водителей незабываемое впечатление.

Что нужно для такого апгрейда?

• GBC 16V,
• с коллектором и ресивером,
• датчик детонации,
• дроссельная заслонка с датчиком положения дроссельной заслонки, регулятор холостого хода,
• DMRV,
• выхлопная система с DC,
• термостат с датчик,
• оба ролика,
• шкивы распределительного вала,
• датчик фазы,
• крышка газораспределительного механизма
• комплект проводки
• контроллер,
• полностью оборудованная топливопровод и бензобак,
• указатель и уровень масла датчик,
• датчик положения кВ,
• рампа с комплектом форсунок,
• поршни с кольцами и пальцами,
• генератор с кронштейнами и натяжителем,
• шкив коленчатого вала
• шатуны
• привод генератора,
• корпус масляного насоса с датчик положения,
• выхлопная система В комплекте.

Порядок выполнения работ

Все операции можно выполнять, не снимая агрегат, но гораздо удобнее будет работать, если снимать.

• Головка блока снята, все топливные трубки, штатный бензобак, полностью разобраны, термостат, генератор, все ремни и шкивы сняты.
• Отсоединены форсунки системы охлаждения. Некоторые из них можно использовать, но это того не стоит, ведь комплект двигателя КМАЗ 2112 стоит довольно недорого.
• Удален поддон. Старые поршни и шатуны заменены на поршни под плавающие пальцы от 12-й модели и «десятых» шатунов. Такая замена связана с тем, что у старых поршней меньшая степень сжатия, а также отсутствуют специальные насечки для клапанов нового GBC.
• Масляный насос заменен на другой, на крышке которого есть пробоотборник для ДПКВ. Заменить, конечно, можно только крышку, но снять ее без мощного шестигранника невозможно.
• Установлены новые форсунки системы охлаждения. Рекомендуется заменить весь комплект, это рационально и недорого, хотя можно оставить старые насадки. В датчике, включающем вентилятор, необходимость отпадает.
• Подготовить к установке 16-клапанную головку. Несмотря на то, что расположение креплений совпадает, все-таки придется укоротить болты с предыдущей головки, а в новом отверстии необходимо просверлить сверло х12.
• Топливопровод устанавливается от модели с инжекторным двигателем (08, 99) в штатные места.
• Топливный бак устанавливается на место и подключается к трассе. Установить проводку к топливному насосу от блока управления. Провода датчика уровня топлива можно оставить старыми.
• Чтобы не протягивать новую проводку, можно в процессе установки в стенке моторного отсека вырезать отверстие как на ВАЗ-2110.
• В блоке просверливается отверстие для установки датчика детонации, в котором нарезается резьба Х8.
• Навесная помпа от ВАЗ-2112.
• Для вентиляции заменен блок-картер на новый от ВАЗ-2112, приобретается с масляным щупом.
• Головка установлена, а старая прокладка заменена на новую головку, под новую головку. Перед установкой желательно подготовить коллекторы и головки, для которых в местах сопряжения необходимо убрать все выступы, а по каналам пройти желобом для уменьшения сопротивления внутри них.
• Термостат установлен на Самарский инжекторный двигатель — 21082.
• Сопла системы охлаждения подключены.
• Смонтирована задняя крышка газораспределительного механизма, шкивы и ролики от модели 2112.Ремень установлен бирками, смонтирован генератор и его привод. Натяжитель верхний, болт и нижний кронштейн — от инжектора «восьмерка», весь комплект продается в сборе.
• Все датчики установлены на место. Датчик температуры остается старым, а для термостата нужно покупать новый, предназначенный для инжекторного двигателя. Остальные датчики тоже нужно покупать новые. Как их установить, а также описание особенностей их установки можно найти в специальной литературе.
• Крышка клапана монтируется на герметик. Модуль зажигания, ресивер, провода, дроссель и гофра ставятся на место. Далее монтируется разводка ко всем датчикам. Установлен на место воздушный фильтр Установлен трос привода дроссельной заслонки от 21103.
• Установлена ​​выхлопная система. Можно оставить старый глушитель, но коллектор, «штаны» и резонатор придется покупать новые.
• Подключена проводка к замку и панели приборов. Заливается масло, заправляется система охлаждения, доливается бензин в бак.

Но прежде чем приступить к такой переделке, нужно ответить на главный вопрос: стоит ли игра в свечу? На разборке можно найти уже готовые 12-клапанные моторы от ВАЗ-2112. И если в России в процессе легализации подобных переделок могут возникнуть какие-то проблемы, то в Украине двигатель на автомобиль считается не более чем обычной запчастью.

Сердце автомобиля ВАЗ 2109 — его двигатель. Коробка передач и сцепление вместе с двигателем образуют силовой агрегат, который образует единое целое и закрепляется в моторном отсеке.
16-ти клапанный двигатель ВАЗ 2109, по сравнению с 8-ми клапанными, отличается лучшей герметичностью при достижении больших оборотов. В данной статье рассматривается вопрос, как переделать карбюраторный мотор в 16-клапанном двигателе на ВАЗ 2109 на инжекторный.

Особенности инжекторного мотора на автомобилях ВАЗ 2109

На автомобиле ВАЗ 2109 четырехрядный, четырехтактный, бензиновый двигатель:

• Расположение цилиндров в один ряд, в подкапотном пространстве, устройство поперечное.
• Шестнадцатое топливо имеет два распределительных вала. Цилиндры работают в таком порядке: 1 — 3 — 4 — 2, шкив коленчатого вала ведет счет.
• Распределение фаз впрыска — система питания агрегата.
• Управляет контроллером двигателя.
• Большинство устройств имеют нейтрализатор выхлопных газов.
• На двигателе справа расположены: приводы распредвалов и генератор.
• Слева — термостат, датчики давления масла и температуры охлаждающей жидкости, стартер.
• Сзади — масляный фильтр, шкала коллектора, датчик положения коленвала.
• Впускной коллектор передний, с форсунками топливная рампа, датчик детонации, щуп уровня масла, генератор, шланг вентиляции картера, датчик фаз.
• Сверху под пластиковой крышкой: ресивер, свечи и высоковольтные провода.
• Блок цилиндров изготовлен из чугуна методом литья.
• Цилиндры раздавлены в блоке, имеют номинальный диаметр 82 миллиметра.Ремонтные размеры можно увеличить на 0,4 мм или 0,8 мм.
  Маркировка класса цилиндра выполняется латинскими буквами под корпусом блока. Максимальный износ цилиндра не должен превышать 0,15 миллиметра на диаметр.
• Монтируется блок цилиндров со специальными болтами в нижней части, со съемными крышками, пятью опорами подшипников. Крышки не взаимозаменяемые, специально разбросаны по внешней поверхности.
  От осевого перемещения коленчатого вала предохраняет установка тяговой полууловителя в гнездах на средней опоре.Со стороны шкива коленчатого вала установлено полукольцо из стали и алюминия, сзади элемент выполнен из металлокерамики.
  Полчаса или оба изменяются при увеличении осевого зазора коленчатого вала более чем на 0,35 миллиметра.
• Вкладыши шатунных и коренных подшипников изготовлены из стали и алюминия, тонкостенные. На пятом, четвертом, втором и первом верхние коренные вкладыши БК имеют на внутренней поверхности канавку.
  Канавки отсутствуют на нижних коренных вкладышах, верхних вкладышах на третьей опоре и вкладышах шатунов.
• На автомобиле ВАЗ 2109 с коленчатым валом 16 клапанов двигатель выполнен из высокопрочного чугуна, имеет пять коренных и четыре стержневых шейки матки. Он имеет восемь противовесов, которые отливаются одновременно с валами.
• Масло к шейкам шатунов подается через коренные сквозные отверстия, просверленные в каналах вала коленчатого вала, закрытые пробками.
• На коленчатом валу впереди установлен зубчатый шкив привода распределительного вала. Он связан с ним, служит гасителем колебаний коленчатого вала.
• За коленчатым валом закреплен маховик со стальным венцом шестерни, который служит для запуска стартера двигателя.
• Поршни из алюминия. В продольном сечении юбка конической формы, в поперечном — овальная.
  На внешней поверхности в верхней части выполнены три паза, для установки поршневых колец. Для нижнего наружного кольца А в канавке выполняются отверстия, масло со стенок цилиндра направляется на поршневой палец.
  На нижней части поршня выбита стрелка, которая при установке детали должна быть направлена ​​в сторону шкива коленвала.

Совет: В изношенный цилиндр не рекомендуется без его расточки устанавливать новый поршень. Может оказаться, что в новом поршне под верхним кольцом расход будет несколько выше, чем в таком же, что приведет к поломке «ступенчатого» кольца, которое образуется вверху при износе цилиндра. .

Два верхних поршневых кольца компрессионные.
Они не допускают прорыва к каркасу двигателя газов, а способствуют отведению теплового поршня к цилиндру:

• Установлена ​​головка разделенная на четыре цилиндра. Изготовлен из алюминиевого сплава. Между головкой и блоком установлена ​​прокладка, армированная металлическими элементами.

Совет: При ремонте двигателя необходимо заменить прокладку.

Все три детали: блок, прокладка и головка скреплены винтами.
Головка центрируется на блоке с двумя рукавами:

• С обеих сторон головки вверху по пять опор, для установки распредвалов.
• 16 Клапанный двигатель на ВАЗ 2109 имеет два распредвала. В каждом из них по восемь кулачков.
  В цилиндре пара соседних кулачков одновременно открывает два клапана. Распредвалы вращаются от коленчатого вала с помощью зубчатого ремня.
  Опорный ролик находится под печатным распредвалом, а растяжка — под выпускным отверстием.На зубчатый шкив впускного распредвала приварен диск, обеспечивающий срабатывание датчика фаз.
  Для сборки узла на ведущие шестерни имеются установочные таблички: на шкиве коленчатого вала она должна совпадать с табличкой, имеющейся на корпусе масляного насоса, а надписи на пульсах распредвала с табличками приводов распределительных валов, расположенными на его передней крышке.
• Металлокерамические седла и латунные направляющие гильзы клапанов запрессованы в головку блока цилиндров. Внутри последних имеются канавки для смазки: по всей длине они выполнены на рукавах впускных клапанов и до 1/2 длины отверстия на впускных рукавах.
  От загрязнения отверстия защищают маслосъемные колпачки, детали из маслостойкой резины.
• V-образно в два ряда — стальные клапаны. Выпускной клапан имеет головку из жаропрочной стали.
  Приводятся в действие гидротриферами от кулачков распредвалов. Смещение оси кулачка на один миллиметр относительно оси гидротерапера позволяет корпусу гидротрода поворачиваться вокруг своей оси.
  Благодаря этому он равномерно изнашивается. Операция гидротерапевтов проводится при постоянной подаче масла под давлением.
  Он обеспечивается каналом, расположенным в Гц, который имеет обратный шаровой клапан, который предотвращает после остановки двигателя слив масла из масляных каналов и каналов, по которым масло поступает в цервикальные корки, расположенные в нижней части корпуса подшипника.

Совет: Гидротели очень чувствительны к чистоте и качеству масла. Механические примеси могут быстро вывести их из строя, что сопровождается чрезмерным шумом и интенсивным износом распредвалов. Неисправный гидротеплер требует замены, ремонту не подлежит.

• Клапан закрывается под действием одной пружины. Нижним концом она опирается на шайбу, а на тарелку, удерживаемую двумя панировочными сухарями, — верх.
  Снаружи сложенные кранчи выполнены в виде усеченного конуса, внутри — три упорных башмака, которые входят в шток клапана, паз.
• На автомобиле ВАЗ 2109 16 клапанный двигатель комплектуется комбинированной смазкой. Коренные и шатунные подшипники гидротерапии, шейки и слои распредвалов смазываются под давлением.
  На стенки цилиндров, затем на пальцы и, распредвалы, распредвалы, толкатели, на днище поршней и штоков клапанов брызгает масло. Самостоятельная смазка других узлов двигателя.
• На передней стенке БК установлен масляный насос. Вот шестерни внутреннего зацепления и редукционный клапан. На переднем конце коленчатого вала установлена ​​ведущая шестерня.
• В крышке ГЦ находится маслоотделитель для принудительного отсоса газов.

Как переделать карбюраторный двигатель автомобиля ВАЗ 2109 в 16-ти клапанный впрыск

При переделке карбюраторного двигателя в инжекторный можно заметить большую разницу в поведении автомобиля.Даже ухудшение некоторых характеристик мотора до достижения его 2000 об / мин компенсируется заметным улучшением тяги на больших оборотах. H 5000 об / мин. Двигатель легко выезжает на ровную прямую дорогу.
Для выполнения работ вам потребуется:

• Головка блока цилиндров V16, снабженная ресивером и коллекторами.
• Дроссельная заслонка, в которой находится датчик управляющий, в положении которого находится дроссельная заслонка.
• Датчик детонации.
• Регулятор холостого хода.
• Штаны с кислородным датчиком.
• Видео.
• Датчик массового расхода воздуха.
• Термостат с датчиком.
• Шкивы.
• Крышка газораспределительного механизма.
• Датчик фазы.
• Электропроводка высокого напряжения.
• Проводка на форсунках и под капотом.
• Бензиновая сборка.
• Указатель уровня масла.
• Магистраль и трубки для подачи топлива.
• Генератор.
• Рампа с насадками.
• VS 5.1 … -42 контроллер
• Датчик положения коленчатого вала.
• Датчик скорости.
• Электропроводка до АЗС.
• Кронштейн генератора.
• Устройство для натяжения ремня.
• Стержни.
• Шкив коленчатого вала и генератор.
• Кольца и пальцы.
• Поршни.
• Паук.
• Датчик уровня масла.
• Корпус масляного насоса вместе с пробоотборником под ДПКВ.

Совет: Хотя все работы можно производить, не снимая блок, но для удобства лучше Engine Remove.

Инструкция по проведению работ включает в себя:

• ГБ, бензобак, топливные трубки сняты.
• Демонстрация всей системы зажигания.
• Генератор, термостат и все ремни и шкивы очищены.
• Установлен новый бензобак с топливным насосом. Фото представлено ниже.

• Отсоедините форсунки, предназначенные для системы охлаждения.Несмотря на то, что некоторые из них можно использовать, но цена на продукцию небольшая, поэтому лучше заменить все.
• Удален поддон.
• Установлены новые поршни и шатуны (под плавающие пальцы). Эта замена необходима, потому что у старых меньшая степень сжатия. Кроме того, в них нет специальных углублений, которые необходимы для клапанов нового GBC.
• Масляный насос меняем на прибор, у которого на крышке есть заправка для ДПКВ.

• Поменять форсунки для всей системы охлаждения.
• Выполнены подготовительные работы к установке головки на 16 клапанов. В этом случае расположение крепежных отверстий совпадает, но их диаметр нужно просверлить до 12 миллиметров, а болты от старой головки короче.
• Топливные магистрали необходимо брать от модели автомобиля с инжекторным двигателем. Устанавливаются на имеющиеся штатные места.
• Подсоедините к магистрали топливный бак после его установки на место.
• Электропроводка к ТНВД выполняется от блока управления.
• Остались старые провода для датчика уровня топлива.

Совет: Новую проводку нельзя удлинить, а в стенке моторного отсека прорезать лишнее отверстие.

• Просверлено отверстие для установки датчика детонации, нарезана резьба М8.
• Меняет помпу.
• Для вентиляции картера установлен новый Сапун, который приобретается одновременно с масляным щупом.

Совет: Перед этим нужно подготовить коллекторы и голову.Удалите все выступы на стыке деталей и обработайте их рядом. Это снизит сопротивление внутри конструкции.

• Термостат устанавливается от автомобиля с инжекторным двигателем.
• Соединитель для форсунок охлаждающей жидкости.
• Установлена ​​задняя крышка устройства газораспределения, ролики, шкивы.
• Устанавливается по меткам ремня.
• Установлен с приводом генератора. Кронштейн, верхний натяжитель, болт генератора. Все товары куплены.

• При установке нового генератора два нижних отверстия от предыдущего устройства затягиваются болтами, верхнее отверстие остается свободным.
• Под верхним натяжителем используется один старый болт и один новый, под который на колодке есть отверстие.
• Все датчики установлены: на крышке масляного насоса — ДПКВ, возле шкива вала впускного КРУ — датчик фазы, в блоке -, а в блоке и термостате — датчик температуры остается старый датчик в головке и датчик давления масла, термостат установлен новый от инжекторной модели.
• Крышка клапана надевается на герметик.
• Выставлены модуль зажигания, дроссель, ресивер, гофра, свечи. Поддерживает проводку к датчикам.
• Воздушный фильтр поставлен, трос новый.
• Установить новый паук, резонатор. Глушитель может остаться старым.
• Масло, охлаждающая жидкость, бензин.
• Проводка подключена в салоне к панели приборов и замку зажигания.

Как обозначить автомобиль с карбюраторным двигателем ВАЗ 2109, с 16-ти клапанным двигателем инжекторного типа хорошо видно на видео.После проведения всех работ под капотом будет совершенно другой, приятный вид на двигатель автомобиля ВАЗ 2109.

Большинство владельцев «девятки» знают, что на ВАЗ 2109 можно установить 16-клапанный двигатель, тем самым улучшив ходовые характеристики своей машины на высоких оборотах коленчатого вала. Стоит ли это делать, и как реализовать идею жизни?

Зачем ставить новый блок питания?

Установка нового двигателя может быть полезна тем автомобилистам, которые хотят улучшить свой устаревший автомобиль.Многие отечественные автолюбители знают, что у «девятки» довольно неплохие ходовые характеристики, она требует немного бензина и в целом не так хороша в уходе, как иномарки, поэтому часто требует тюнинга. Замена двигателя 8 CL на более продвинутую модель имеет свои преимущества:

1. Увеличить мощность.
2. Улучшение звуковых характеристик На высокой скорости.
3. Эффективное использование топлива за счет системы впрыска.
4. Более стабильная работа силового агрегата.
5. Не требуется постоянная установка клапанов.

Но есть минусы:

1. Для замены в вашем гараже понадобится много деталей и инструментов.
2. На низких оборотах двигатель на 16 кл чуть хуже своего 8-клапанного аналога.

Вот два варианта замены:

1. Установка целочисленного двигателя от 2112 модели. В этом случае заменять придется не так много деталей, но стоимость всего двигателя может оттолкнуть от этой мысли.
2. Доработка GBC для новых компонентов.Это более экономичный, но очень трудоемкий процесс.

Ставим готовый двигатель

На «девятку» мы поставили двигатель 2112, так как силовые агрегаты моделей похожи друг на друга. Также понадобится топливная трубка подходящего диаметра (можно стальную, но лучше медную) и бензобак от той же 12-й модели. Далее таких работ проводится:

1. Демонтируем старый блок питания, отключаем все форсунки и электронику. Для того, чтобы извлечь и поставить двигатель, для удобства нужен метчик, так как весь узел сборки.Это основная проблема в гараже.
2. Когда двигатель снят, можно установить новое место посадки. Стоит сразу проверить состояние сальников и колодок, если агрегат использовался. Проверьте натяжение ремня.
3. Далее нужно заменить всю топливную систему: бак, заправку, топливные магистрали.
4. Отличная замена танку «девятка» — аналог от 2112. Детали по размеру совпадают, но у них другое устройство, что не является препятствием для установки.
5. Для топливных магистралей нужно взять медные трубки, которые лучше гнуть.
6. Теперь можете наслаждаться разводкой форсунки. Если «девятка» выпуска 2002 года и младше, то с подключением проводов особых проблем не возникнет, а для старых моделей придется проделывать новые отверстия вручную.
7. Необходимо установить абсорбер и бензиновый фильтр. Обычно их кладут под низ и скрепляют шпильками.
8. Ставим датчики, меняем проводку на подходящую по длине.
9. С установкой генератора придется попотеть, так как родное навесное оборудование не подходит. Смотрят годно, заменяют — можно устанавливать. Если коробку передач не менять, то ее придется толкать болгаркой.
10. На стартере придется менять бендикс с 12 на 9 зубьев.
11. Последняя переделка — это выхлопная система. Трубы не подойдут, поэтому их нужно будет переваривать. Fit помогает уложить все детали на свои места.

Моторный объем такой машины, как ВАЗ 2114, может показаться недостаточным очень многим автомобилистам.Однако это можно исправить. Думаем переделать 8 клапанный двигатель на 16 клапанный в ВАЗ 2114

Если установить головку блока цилиндров на 16 клапанов, то мощность автомобиля может превзойти все ожидания. Причина в том, что цилиндры двигателя с аналогичным блоком блока могут быть заполнены специальной топливно-воздушной смесью.

В результате мощность силового агрегата значительно увеличивается. Важно отметить, что это абсолютно безопасный способ увеличить «мощность» вашего автомобиля.Итак, как переделать 8-ми клапанный двигатель на 16-ти клапанный ВАЗ 2114?

Есть вопрос о разнице мощности авто. Например, мощность машины, у которой объем двигателя достигает 1,5 л, а количество лошадиных сил равно 77, можно значительно улучшить. Если заменить 8-клапанную головку на 16-клапанную, то она увеличится до 90 «лошадей»!

Это довольно большая разница, поэтому вам следует разобраться, что нужно сделать (и в каком порядке), чтобы улучшить свой автомобиль.

Особенности разборки двигателя

Первое, что нужно сделать, это как можно аккуратно разобрать двигатель.Этот элемент автомобиля является наиболее ценным, поэтому разбирать мотор нужно предельно осторожно. Лучше всего внимательно изучить инструкцию и посмотреть видео в Интернете о том, как мастера справляются с этой задачей, а после разобрать самому.

Под крышкой клапана. Можно обнаружить множество неприятных дефектов, в том числе и плохое состояние ролика. Головка блока цилиндров тоже может выглядеть наилучшим образом, а втулки настолько изношены, что многие удивляются, что они до сих пор работают.

Все это означает, что после разборки двигателя можно обнаружить множество неисправностей или изношенных предметов. Лучше всего заменить каждую из них. Это повысит надежность автомобиля и не позволит не переживать, что повышенная мощность вазы может стать фатальным фактором и привести к поломке уже в ближайшее время.

Лучше всего устанавливать бронзовые втулки. Они обладают высокой надежностью и достаточно долговечны.

Установка головки 16 клапанов на ВАЗ 2114

Для выполнения этой несложной операции необходимо разобрать двигатель.Стоит предупредить, что многие детали придется заменить.

Сюда входят:

• тозольная трубка;
• масляный насос;
• масло Картер;
• различные датчики;
коленвал
• и многое другое.

Несмотря на внушительный список, описанный ниже по тексту способ действительно помогает сделать машину еще мощнее, чем раньше.

Переделка двигателя ВАЗ 2114

Переделка 8-ми клапанного двигателя на 16-ти клапанный ВАЗ 2114

В процессе доработки двигателя необходимо доработать болты.Они используются для крепления 16-клапанной головки. Для модернизации мотора ВАЗ менять блок цилиндров не нужно, но головку все равно поменяют. Чтобы каждый болт надежно входил в головку крепления головки, его следует регулировать не только по диаметру, но и по длине.

Важная информация. Отверстия, которые можно найти в кладке, также нуждаются в улучшении. Они должны идеально подходить под размер болтов. Если этого не сделать, уровень надежности двигателя значительно снизится.

После этого следует поменять:

Тяги качения ВАЗ 2114.

Это нужно делать при сборке цилиндров.

Теперь пришло время заняться доработкой и примеркой проводки.

Важно видеть отличие конструкции 16 клапанных поршней от 8 клапанов. Кроме того, различается и расположение датчиков. Это означает, что может потребоваться удлинить проводку.

После сборки двигателя нужно доработать проводку.Если автовладелец не желает получать лишние финансовые расходы, то ему необходимо оставить модуль зажигания, а затем подключить модуль с помощью высоковольтных проводов. Это самый простой способ сэкономить, поэтому игнорировать его не стоит.

Как переделать 8 клапанный двигатель на 16 клапанные особенности установки

Болты визуально могут сильно отличаться друг от друга, но пугать не стоит. Нужно использовать модифицированные болты.

Такие болты имеют следующие характеристики:

1. Диаметр равен 8-клапанному болту;
2. Длина равна 16-ти вентильной.

Для облегчения прохождения этих болтов в отверстие их следует предварительно просверлить. Если настроить доработанные болты по всем правилам и максимально аккуратно, надежности двигателя можно только позавидовать.

GBC ВАЗ 2114 болты

Когда автовладельцу кажется, что он не в состоянии самостоятельно выполнить эту операцию, лучше за помощью помочь квалифицированные мастера с достаточным опытом. Они обязательно все сделают правильно и по-своему.

Дополнительная возможность увеличения мощности автомобиля заключается в настройке выпускного коллектора. это отличный способ для того, чтобы еще больше увеличить грузоподъемность своих автомобилей.

Полезное видео

Дополнительную информацию вы можете получить из видео ниже:

После завершения установки обратитесь к квалифицированному специалисту, который произведет грамотную настройку блока управления двигателем, после чего установит специальная программа на компьютере.

Признаки неисправного или неисправного датчика низкого уровня масла

Масло — это кровь, которая поддерживает работу вашего двигателя на протяжении сотен тысяч миль. Независимо от типа двигателя, всем двигателям внутреннего сгорания требуется определенное количество масла, которое будет циркулировать по двигателю, чтобы металлические детали были должным образом смазаны. Без него металлические компоненты будут нагреваться, ломаться и в конечном итоге вызывать достаточно повреждений внутри двигателя, чтобы сделать его бесполезным. Чтобы избежать этой проблемы, датчик уровня масла используется для предупреждения водителей о том, что их двигателям требуется дополнительное моторное масло для правильной работы.

Датчик уровня масла находится внутри масляного поддона. Его основная задача — измерить количество масла в поддоне перед запуском двигателя. Если уровень масла низкий, на приборной панели загорится сигнальный световой индикатор или загорится контрольный световой сигнал двигателя. Однако, поскольку он подвергается сильному нагреву и суровым условиям, он может изнашиваться или отправлять неверные данные в блок управления двигателем (ЭБУ).

Как и любой другой датчик, при выходе из строя датчика уровня масла он обычно вызывает предупреждение или код ошибки внутри ЭБУ и сообщает водителю о существовании проблемы.Однако есть и другие предупреждающие знаки, указывающие на то, что может существовать проблема с датчиком уровня масла. Ниже приведены некоторые симптомы неисправного или неисправного датчика уровня масла.

1. Неточное показание масла

Датчик уровня масла предупреждает водителя о низком уровне масла в картере двигателя. Однако, когда датчик поврежден, он может неточно сгенерировать эту информацию. Большинство автовладельцев проверят уровень масла вручную после того, как предупреждение появится на приборной панели. Если они проверяют масло на щупе и оно заполнено или превышает отметку «добавить», это может указывать на то, что датчик масла неисправен или существует другая проблема с системой датчиков.

2. Oil Light загорается часто

Еще одним индикатором потенциальной проблемы с датчиком уровня масла является периодическое включение светового индикатора. Предполагается, что датчик уровня масла включится, как только вы запустите двигатель, поскольку данные собираются, когда двигатель выключен. Однако, если эта сигнальная лампа загорается во время движения автомобиля и какое-то время была запущена, это потенциальный индикатор того, что датчик поврежден. Однако этого симптома не следует избегать.Этот предупреждающий знак может указывать на проблему с давлением масла в двигателе или на то, что маслопроводы заблокированы мусором.

Если появляется этот симптом, к нему следует отнестись очень серьезно, так как низкое давление масла или закупорка трубопроводов могут привести к полному отказу двигателя. Как только вы заметите эту проблему, обратитесь к местному механику, чтобы избежать дальнейшего повреждения внутренних компонентов двигателя.

3. Автомобиль не заводится

Датчик уровня масла предназначен только для оповещения.Однако, если датчик отправляет неверные данные, он может вызвать неправильный код ошибки и заставить ЭБУ двигателя не разрешить запуск двигателя. Поскольку вы, вероятно, вызовете механика, чтобы диагностировать причину, по которой ваш двигатель не запускается, они смогут загрузить этот код ошибки и исправить проблему, заменив датчик уровня масла.

4. Загорается индикатор двигателя.

Если датчик уровня масла работает правильно, при низком уровне масла на вашем автомобиле, грузовике или внедорожнике загорится индикатор уровня масла.Также часто он включает контрольную лампу двигателя, если датчик каким-либо образом поврежден или неисправен. Индикатор проверки двигателя является предупреждающим индикатором по умолчанию, который должен побудить вас обратиться к местному сертифицированному механику ASE в любое время, когда он загорается.

Убедитесь, что ваш двигатель имеет надлежащий уровень масла, давление и чистое масло — это то, что любой ответственный владелец автомобиля должен проверять каждый раз при запуске двигателя. Если вы заметили какой-либо из вышеперечисленных симптомов, обязательно обратитесь к опытному механику из YourMechanic.com, чтобы они могли исправить эти проблемы, прежде чем они нанесут дополнительный ущерб вашему движку.

.
