Регулировка тепловых зазоров клапанов | Ремонт ВАЗ 2109-2108

Устройство двигателя на автомобилях ВАЗ 2109-2108 таково, что приходится иногда, хоть и не часто, регулировать зазоры клапанов. Конечно, эта процедура немного отличается от моделей ВАЗ «классика», так как в данном случае необходимо подбирать по толщине регулировочные шайбы. Именно из-за этого эта операция немного более трудоемкая. Также, для выполнения данного типа обслуживания, понадобится специальное приспособление, так называемая рейка. Более полный перечень необходимых инструментов приведен ниже:

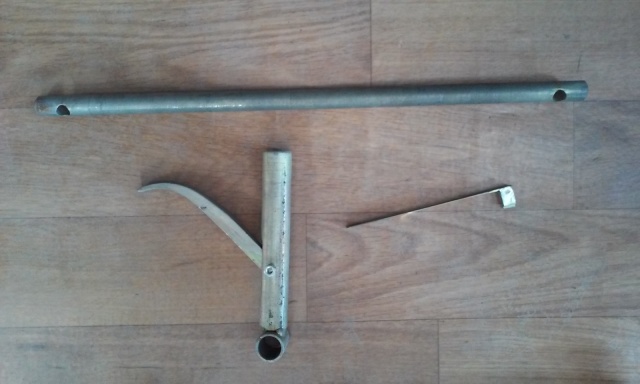

  • приспособление для регулировки
  • трещотка и головка на 10
  • длинногубцы или пинцет
  • отвертка крестовая
  • набор щупов плоских
  • регулировочные шайбы

Прежде чем приступать к выполнению этой процедуры, необходимо выполнить следующие подготовительные работы:

Стоит также иметь ввиду, что описанные регулировочные работы обязательно должны проводиться при температуре двигателя не более 20-25 градусов, то есть на полностью холодном (в летнее время).

Видео обзор по регулировке зазоров клапанов на ВАЗ 2109, 21099 и 2108 (инжектор + карбюратор)

В приведенном ниже видео показан весь процесс наиболее наглядно. Записывал я все это буквально несколько дней назад, и старался делать все доступно и понятно каждому. Обзор был сделан на примере 8-клапанной инжекторной десятке, но разницы между 2109 нет никакой, даже если это карбюраторная модель (отличия только в снятии клапанной крышки).



А для тех владельцев, кто привык к текстовой информации, ниже все описано именно таким образом с пояснением в картинках по принципу многих официальных инструкций по ремонту и эксплуатации.

Итак, когда крышка снята и метки ГРМ выставлены, то в этот момент можно измерять тепловые зазоры между толкателем и клапанами: 1, 2, 3, 5. Убедитесь, что на всех клапанах кулачки распредвала смотрят вверх. Зазор на впускных клапанах считается номинальным при величине 0,20 (+-0,05) мм, а на выпускных 0,35 (+-0,05) мм. Если смотреть на двигатель со стороны передней части автомобиля, то клапана располагаются так: выпуск-впуск-впуск-выпуск, и так далее.

Если зазор отличается от оптимального значения, необходимо подобрать нужную по величине шайбу. То есть, проще говоря, если шайба была с размером 3, 45 мм, а зазор для впускного клапана составил 0,30 мм, то новая шайба должна быть толще на 0,10 мм, то есть получается = 3,55 мм. Думаю, что смысл ясен!

Теперь более подробно о том, как извлечь регулировочную шайбу из толкателя. Для этого устанавливаем специальную рейку на шпильки крепления клапанной крышки и фиксируем ее гайками. Наглядно это показано  на фото ниже:

Теперь рычагов прижимаем клапан вниз и подставляем упор, который идет с рейкой в комплекте, чтобы зафиксировать толкатель в прижатом состоянии:

После чего можно пинцетом или длинногубцами вынимать регулировочную шайбу:

Смотрим на ее толщину:

И подбираем необходимую по толщине по той методике, которая описана выше в статье. После того, как все 4 клапана отрегулированы, то можно приступать к остальным четырем. Для этого необходимо провернуть коленчатый вал ВАЗ 2109-2108 на один полный оборот. Это можно посмотреть по метке на маховике через отверстие в картере КПП. Проворачивать коленвал удобно следующим образом:

  • вывешиваем переднее колесо
  • ставим рычаг КПП на четвертую передачу
  • и рукой (можно даже ногой) прокручиваем колесо, смотря при этом на метку на маховике

Когда коленчатый вал сделал один оборот, то можно приступать к регулировке 4, 6, 7 и 8 клапана. Все делаем по аналогии. По окончании устанавливаем все снятые детали на место, и заводим двигатель. Обязательно ждем, пока он прогреется, и слушаем, нет ли посторонних стуков. Если все в норме, машина хорошо заводится, нет проблем в работе мотора, стуков не обнаружено, значит работа выполнена успешно!

Остались какие-то вопросы, задавайте, попробуем решить вместе!

Инструкция по регулировке клапанов на ВАЗ 2109

Регулировка клапанов двигателя позволяет уменьшить расход топлива и оптимизировать КПД силового агрегата.

Эту работу можно сделать самостоятельно, используя пошаговую инструкцию. В модели ВАЗ-2109 регулировка осуществляется с помощью установки специальных шайб.

Расположение клапанов

В модели ВАЗ-2109 конструкторы изменили привычную до этого систему с цепным приводом распредвала. Несмотря на простоту старой конструкции, она имела высокую шумность и требовала дополнительной настройки через короткий промежуток времени. В девятках изменили форму верхней части поршня, добавили специальные углубления под клапаны. Важной задачей при регулировке также является выставление на одну ось распределительного и коленчатого вала, чтобы они проворачивались вместе.

Впускные и выпускные клапаны расположены в определенном порядке, это стоит учитывать при регулировке

Когда необходима регулировка

Регулировка клапанов требуется при возникновении неполадок в работе двигателя или после прохождения технического осмотра. Опытные автовладельцы могут довольно точно определить причину неисправности силового агрегата, основными признаками считаются следующие:

Проводить регулировку клапанов также требуется после каждых 25-30 тысяч километров пробега. За это время некоторые детали изнашиваются и конструктивные зазоры увеличиваются. Диагностику можно сделать в сервисном центре, эта услуга стоит недорого.

Подготовительные работы

Из инструмента для регулировки потребуется:

  • набор гаечных ключей;
  • специальное приспособление для регулировки;
  • измерительный щуп;
  • несколько регулировочных шайб;
  • отвёртка;
  • пинцет;
  • прокладки на крышки клапанов.

Перед началом ремонта устанавливаем машину на ручной тормоз и включаем любую передачу. Одно из передних колёс должно быть на весу, чтобы коленвал мог легко проворачиваться.

Порядок действий следующий:

  1. Поднимаем капот.
  2. Отсоединяем все патрубки от крышки.
  3. Снимаем корпус стеклоочистителя.
  4. Выкручиваем свечи зажигания.
  5. Снимаем переднюю крышку ремня ГРМ.

Совет: Для наблюдения за текущим положением поршня нужно воспользоваться смотровым окошком.

Как регулировать: технология и порядок настройки + таблица

У многих моделей ВАЗ технология регулировки мало чем отличается. Тем, кто уже имел опыт такой работы с предыдущими версиями, будет легко разобраться. Зазоры выставляются по порядку работы цилиндров. Выпускные клапаны — это 1, 4, 5 и 8, если считать от ремня привода распределительного вала. Используем в работе следующую таблицу:

Используем таблицу, чтобы правильно определить номер цилиндра по положению коленвала

Совет: Перед началом регулировки стоит нанести дополнительные метки на шкив каждые 90 градусов.

  1. Перед регулировкой необходимо выставить поршень первого цилиндра. Для этого поворачиваем коленвал так, чтобы метки на шкиве и задней крышке ремня совпали.

    Риски на шкиве и задней крышке ремня ГРМ должны быть на одном уровне

  2. Используя ключ на 17, поворачиваем распредвал на 3 зубца по часовой стрелке. Это нужно, чтобы кулаки распределительного вала отошли от толкателей.

    Устанавливаем распредвал таким образом, чтобы кулаки отошли от толкателей

  3. Щупом для регулировки пробуем зазоры, инструмент должен передвигаться под действием небольших усилий.

    С помощью щупа определяем величину за зазора на первом цилиндре

При увеличенных или уменьшенных зазорах необходимо выполнить следующие действия:

  1. Устанавливаем устройство для регулировки на корпус подшипников.

    Устанавливаем приспособление для регулировки

  2. Поворачиваем толкатель к себе.
  3. Используя рычаг, фиксируем толкатель в нужном положении.

    Прижимаем толкатель с помощью рычага и фиксируем его в этом положении

  4. Извлекаем длинным пинцетом старую шайбу.

    С помощью пинцета достаем старую регулировочную шайбу

Следующей задачей является подбор новой шайбы оптимальной толщины. Расчёт этого параметра несложный, используем нижеприведенную формулу:

Н = А + (В – С), где

Н – толщина новой шайбы,

А – толщина снятой шайбы,

В – величина зазора,

С – необходимый зазор.

Устанавливаем новую шайбу и извлекаем фиксатор. Проверяем зазор щупом и при необходимости подбираем другую шайбу нужной толщины. В готовом наборе шайб присутствуют изделия с шагом 0,05 мм. Такую процедуру проводят для каждого цилиндра двигателя.

Видео: Как отрегулировать клапана на ВАЗ 2109 своими руками

Особенности модификаций с инжектором или карбюратором

Немалая часть владельцев модели ВАЗ-2109 имеют комплектацию с инжектором. При регулировке здесь стоит учитывать один важный факт – это тепловое расширение. При работающем двигателе металлические детали немного увеличиваются в размерах, что приводит к уменьшению зазоров. Поэтому регулировку необходимо проводить только на холодном моторе. Так вы сможете правильно замерить зазор и подобрать регулировочную шайбу.

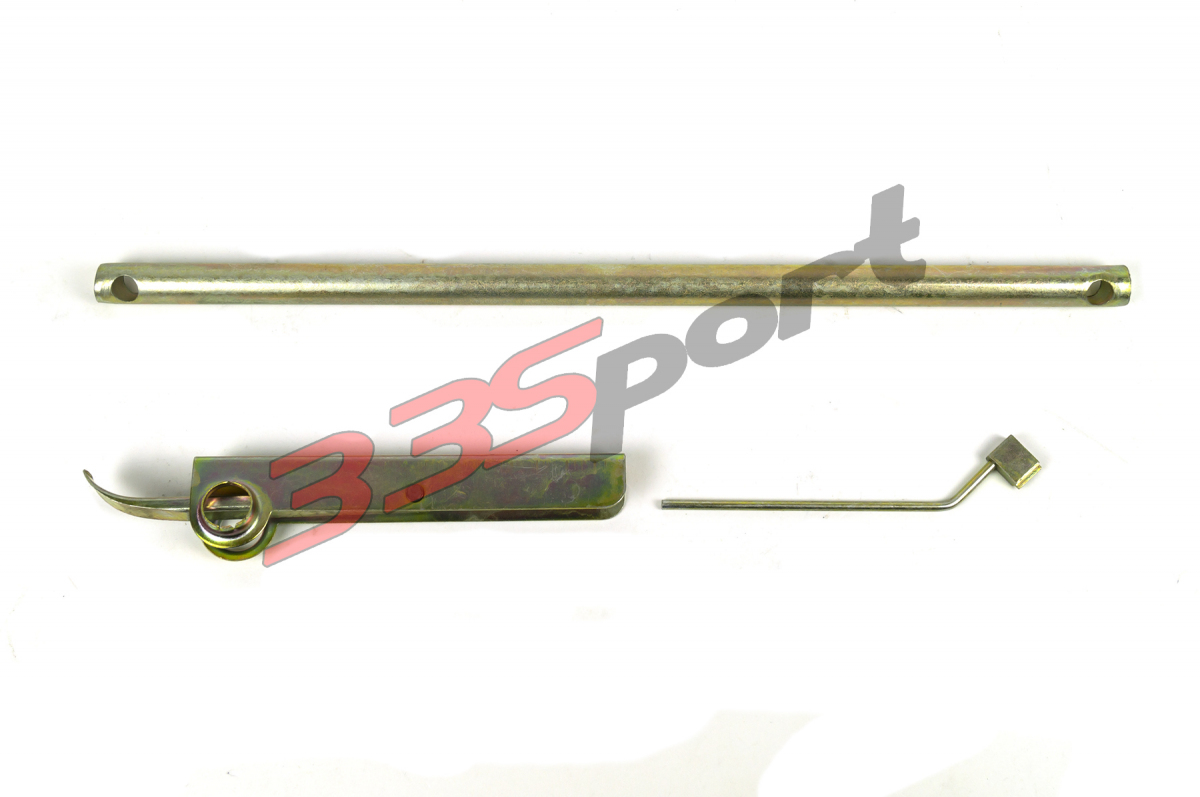

Какие приспособления для регулировки лучше выбрать

Обычный инструмент не подходит для точной и быстрой регулировки. Используются специальные приспособления, с помощью которых можно зафиксировать толкатель и провести другие работы. Сегодня в продаже есть специальные наборы для регулировки, их стоимость небольшая. Приобрести такой комплект будет выгоднее, чем пытаться сделать устройства из подручных средств. Не все смогут найти подходящие материалы и правильно сделать щуп или фиксатор, а в случае некачественного ремонта работа двигателя может стать ещё хуже.

Проверка качества работы

После окончания ремонта необходимо проверить работу двигателя. Сначала устанавливаем на место все демонтируемые элементы и вкручиваем свечи зажигания. После запуска двигателя не должно быть стука клапанов и другого стороннего шума. Рекомендуем проводить проверки в течение 15-20 минут – это позволит убедиться в нормальной работе цилиндров даже после нагрева.

Самому настроить клапана на модели ВАЗ-2109 несложно. Эту работу можно выполнить самостоятельно, главное – иметь в наличии специальный комплект и пару часов свободного времени. Используя пошаговую инструкцию и схему регулировки, вы сделаете работу качественно и сэкономите на поездке в автосервис.

Оцените статью: Поделитесь с друзьями!

Регулировка зазоров на ВАЗ 2109: особенности, советы

Малоизвестная в наше время сервисная операция, о которой иногда можно просто забыть: регулировка клапанов ГРМ. Но плата за игнорирование будет недешевой — особенно если речь идет о ВАЗ-2109 и других машинах с подобным двигателем.

Двигатель модели ВАЗ-2108, которым комплектовались все автомобили первого переднеприводного семейства ВАЗа, в момент своего появления удивил автомобилистов несколькими вещами. И, в том числе – принципом регулирования тепловых зазоров клапанов ГРМ. В механизме регулирования не оказалось ни одного резьбового соединения, ни винта, ни контргайки. Но на самом деле важнее всего было не это.

Двигатель модели 2108 был удачным, и он стал базовым для нескольких модельных линеек ВАЗовской продукции на много лет

ЧИТАЙТЕ ТАКЖЕ: «Зубило»: чем запомнился ВАЗ-2108

У двигателя ВАЗ-2108 (1,3 л) и его модификаций – 21081 (1,1 л) и 21083 (1,5 л), вполне современных на момент презентации в 1984 году, было несколько особенностей в клапанном механизме.

  • Зазор регулируется не резьбовым узлом, а заменой регулировочных шайб калиброванной толщины;
  • По мере износа зазор в клапанах ВАЗ-2108 иногда не увеличивается, а уменьшается. Такое изменение зазора не сопровождается шумом, что вводит водителя в заблуждение. При этом в результате запоздалой регулировки клапан пригорает, что требует серьезного ремонта;
  • Рекомендуемый ВАЗом срок проверки зазоров – 30 тыс. км, значительно больше привычного ТО. Но на практике и при таком пробеге регулировка часто не требовалась, из-за чего многие из владельцев начали пренебрегать регулировкой вообще. В результате много моторов выходило из строя;

Новый двигатель впервые появился на базовой модели ВАЗ-2108 «Спутник», и имел индекс 2108; но населению он более известен по «девятке»

Также важно, что несмотря на новый технологический уровень двигателя (по сравнению с моторами заднеприводных ВАЗов), регулировка клапанов все также строго привязана к рекомендованной температуре агрегата: 20оС.
Учитывая вышеприведенные особенности, регулировку тепловых зазоров клапанов двигателя ВАЗ-2108 следует считать очень ответственной операцией.

ЧИТАЙТЕ ТАКЖЕ: Засекреченная «Волга»: история машин-«доганялок» КГБ

Алгоритм процедуры можно найти в заводском мануале, а мы дадим несколько дополнительных советов, о которых не говорится в официальных книгах.

  • Допустимый температурный диапазон двигателя для регулировки клапанов +15 – +25°С. Если работа производится жарким летом, делайте ее рано утром, когда солнце не нагрело машину и все вокруг нее. Есть также корректирующие таблицы зазоров для случаев, когда обеспечить рекомендуемую производителем температуру не удается.
  • Для наиболее точного результата замерять зазор лучше индикатором, либо – двумя щупами (так называемые проходной и непроходной).
  • Чрезмерный зазор в клапанах – это не только нежелательное акустическое сопровождение, но и ускоренный износ деталей, ведь шум – это вибрации, которые влияют на ресурс деталей.

Правильный мастер для регулировки клапанов на ВАЗ-2108 имеет такой набор инструмента

  • На автомобилях ВАЗ с двигателями типа 2108 поздних годов выпуска завод рекомендовал проверять зазоры каждые 45 тыс.км. По мнению некоторых инженеров-мотористов, это много, особенно если двигатель уже бывал в ремонтах – так можно упустить уменьшение зазора и попасть на капремонт головки. Лучше контролировать зазоры каждые 30 тыс. км.
  • Нельзя использовать самодельные или переделанные регулировочные шайбы: они могут повредить соседние детали. Кстати, у двигателя ВАЗ-2108, если с приводом ГРМ что-то случится, клапаны часто встречаются с поршнями.
  • При отсутствии двух штатных приспособлений для регулировки клапанов можно обойтись парой плоских отверток. Одна должна быть прочной и большой, вторая – с лезвием шириной от 10 мм. Большую используем вместо инструмента для утапливания толкателя, вторую, поставив на ребро – вместо фиксатора толкателя.

А в целом регулировка клапанов на двигателе ВАЗ-2108 и подобных силовых агрегатах – процедура вполне доступная для любителя с крепкими слесарными навыками.

Клапанный механизм «восьмерочного» двигателя максимально простой, а потому – надежный и неприхотливый

Рекомендация Авто24

Даже если автомобиль давно уже не новый, с большим пробегом или в почтенном возрасте, все равно стоит придерживаться определенных заводом-изготовителем регламентных работ. У мотора в возрасте и без того немало факторов старения, поэтому не стоит добавлять ему еще и искусственно созданных проблем. Беречь остатки ресурса старого агрегата следует еще и потому, что делать ему серьезный ремонт может быть нерентабельно: стоимость “капиталки” мотора может достигать трети-половины цены всего старого авто.

ЧИТАЙТЕ ТАКЖЕ: Кто придумал автомобиль «Жигули»

Регулировка клапанов на ВАЗ 2109 своими руками

Многие автовладельцы ВАЗ 2109 привыкли обращаться за помощью в автосервис, даже при такой довольно несложной операции, как регулировка тепловых зазоров клапанов. На самом же деле эта работа не так уж сложна и ее можно сделать своими руками. Для этого достаточно лишь иметь следующий набор инструментов и приспособлений, список которых приведен ниже:

  1. Ключ на 10 для снятия клапанной крышки и кожуха ремня ГРМ
  2. Домкрат
  3. Длинногубцы или пинцет
  4. Приспособление для регулировки клапанов ВАЗ 2108-09
  5. Плоская и крестовая отвертки
  6. Необходимые регулировочные шайбы
  7. Набор щупов

Порядок регулировки тепловых зазоров клапанов на ВАЗ 2109-21099

Внимание! Двигатель автомобиля должен быть холодным и его температура в момент проведения регулировки не должна быть выше 20 градусов.

Видео руководство по выполнению работы

Чтобы наглядно продемонстрировать порядок работы по выполнению регулировки тепловых зазоров, было решено записать специальный видео ролик, который все показывает детально.



Если из представленного выше руководства вам осталось что-то непонятным, то ниже все будет изложено в привычной всем форме.

Фото отчет проведенного техобслуживания

Итак, прежде чем приступать к выполнению этой операции, первоначально нужно снять клапанную крышку, а также кожух, под которым находится механизм ГРМ.

После этого необходимо выставить газораспределительный механизм по меткам. Для этого поддомкрачиваем переднюю правую часть автомобиля, чтобы рукой можно было прокручивать колесо для выставления меток фаз газораспределения.

Затем крутим колесо до совмещения метки на звезде распредвала и риски на задней крышке ГРМ, как наглядно продемонстрировано на картинке ниже:

В это же время смотрим, чтобы метка на маховике также совпадала с вырезом. Смотреть нужно в окошко, которое расположено справа от четвертого цилиндра на картере КПП. Предварительно необходимо вынуть резиновую заглушку:

Когда распредвал находится в таком положении, можно приступать к измерению тепловых зазоров между кулачками и толкателями 1, 2, 3 и 5-го клапанов (отсчет ведется слева):

Для впускных клапанов номинальный зазор должен составлять 0,20 (+-0,05)мм, а для выпускных 0,35 (+-0,05)мм.  Если вы не знаете расположения, то могу сказать: слева направо по порядку: выпуск-впуск, впуск-выпуск и т.д.

Если при замере зазоров они выходят за предельно допустимые значения, необходимо произвести их регулировку путем установки новых регулировочных шайб. Для этого одеваем планку на шпильки крышки клапанов и фиксируем ее гайками.

Теперь подводим рычаг механизма к нужному клапану, и направляем его как бы между толкателем и кулачком распредвала, и до самого конца утапливаем клапан:

И когда толкатель максимально прижат вниз, необходимо вставить фиксатор между распределительным валом и толкателем:

Стоит отметить, что вырез на толкателе должен быть быть направлен к вам, чтобы можно было удобно вынуть регулировочную шайбу.  Для этого очень удобно использовать длинногубцы:

После этого смотрим на ее размер, который указан на задней ее стороне:

Теперь считаем исходя из замеренного зазора и толщины старой шайбы, какая толщина новой шайбы должна быть, чтобы добиться оптимального зазора.

Теперь можно вставлять новую шайбу на свое место и проводить регулировку дальше. Когда первые 4 клапана готовы, можно повернуть коленчатый вал на один оборот и провести аналогичную процедуру с остальными 4, 6, 7 и 8 клапанами.

ПОХОЖИЕ СТАТЬИ

ВАЗ 2108: регулируем клапана своими руками

Согласно установленного регламента клапана регулируются с периодичностью от 20 до 30 тыс. километров пробега, также регулировка клапанов на автомобилях ВАЗ 2108 необходима после каждой замены либо демонтажа блока цилиндров. Обычно стоимость подобного рода работ на СТО не отличается особой дороговизной для восьмиклапанных двигателей на отечественных железных лошадках. Тем более, процедура требует наличия обязательного и специфического инструмента. Однако, самостоятельные навыки ремонта собственного авто всегда были бесценны, потому данное пособие, несомненно, найдет своего читателя.

Необходимый инструмент и запчасти

Для начала нам понадобиться приобрести либо одолжить у знакомых специальное приспособление при помощи которого можно с легкостью извлекать и обратно устанавливать шайбы. Данное приспособление необходимо для того, чтобы утопить стакан вниз, тем самым дав возможность поддеть шайбу через специальный зазор в ней. Самые мудреные мастера по замене клапанов обходятся и без данного устройства, просто используя в качестве рычага отвертку, прочий порядок действий остается тем же: не так удобно, зато экономия налицо.

Другое интересное приспособление позволит вам легко и просто измерять зазоры клапанов при помощи манометрического микрометра. Измеритель устанавливается на специальную планку и позволяет с точностью до миллиметра определять величину зазора, на которую шайба утоплена в седло. В прочем, возможность измерять зазоры специальным набором щупов также никто не отменял. Конечно, точность там не так высока, как в предыдущем варианте, но также намного дешевле и вполне эффективно для поставленной перед вами задачи.

Регулировка зазоров

Кроме того, вам понадобиться набор более простого и доступного инструмента. Самый обычный пинцет, чтобы захватывать шайбу клапана  и отвертку, используемую в качестве рычага. Не лишним также будет и микрометр: изредка бывает необходимость уточнить толщину шайбы, поскольку ее маркировка оказывается стертой. На этом список необходимого инструмента можно считать исчерпывающим.

Не обойтись также без набора установочных шайб для ВАЗ 2108 всевозможных размеров. Зазор приходиться калибровать с точностью до миллиметра, потому понадобится полный магазин запасных деталей, если мы хотим четко подогнать расстояния, как того требует правильная регулировка. Если вы запаслись всем вышеперечисленным инструментом и магазином запасных шайб — можно считать, что половина дела еже сделана. Не так страшен черт, каким он нам может показаться, сама регулировка клапанов на ВАЗ 2108, на самом деле, не так уж и страшна, куда опаснее не делать ее.

Зачем нужна регулировка клапанов на восьмерке

Мы плавно подошли к весьма интересному вопросу, а что, если. А что если вы не стали или по некоторым причинам забыли о необходимости периодической регулировки. Стоит понимать, что конструкция двигателя ВАЗ 2108 приводит к тому, что зазоры со временем уменьшаются, что в лучшем случае негативно отражается на динамических характеристиках вашей железной лошадки, причем расход топлива при этом наоборот увеличивается. Самые запущенные случаи провоцируют повышенный износ основных деталей силового агрегата, в том числе:

  • газораспределительного вала;
  • прогорает седло клапана и даже сами регулировочные шайбы;
  • проблема также может возникнуть с толкателем (рокером) и системой клапанов.


Чтобы не провоцировать преждевременное старение вашего жеребца, превращая его в вялую замученную лошадку, не стоит забывать о необходимости периодического ТО головы клапанов на ВАЗ 2108, а также советуем внимательно прислушиваться к звукам от силового агрегата при работе автомобиля. Верным звоночком к действию служит характерный цокот, издающийся от верхней части ДВС (собственно, от его “головы”), первым делом в этом случае страдает седло. Ну, а чтобы стать мудреным специалистом в вопросе регулировки клапанов ВАЗ 2108 вам остается только ознакомиться с практической частью данной статьи и немного наживного опыта.

От теории к практике. Регулируем клапана ВАЗ 2108 своими руками

Чтобы правильно откалибровать зазоры вам понадобиться знать только несколько основных моментов. Самый главный — это рекомендуемый диапазон нормальных величин, измеряемый в миллиметрах:

  • для выпускного клапана он находится в пределах от 25 мм минимум, а максимальное расстояние от шайбы до кулачка распредвала ограничено 35 мм;
  • для впускного клапана диапазон аналогичный, но сами величины зазоров несколько отличаются. Минимально это 15 мм, а максимально 25.

Таблица зазоров

Не забываем также о том, что расстояние это на инжекторных двигателях ВАЗ 2108 имеет свойство со временем уменьшаться. Потому рекомендуем регулировать клапана с учетом данного нюанса, приближаясь больше к максимальному значению расстояния до кулачка. На классике же эффект с точностью обратный, по этой причине, с увеличением зазоров проблему локализовать куда проще. Тем не менее, водители, пересевшие в свое время с классики на более современные отечественные авто вроде восьмерки, рискуют оказаться заложниками ошибочного представления о настройке клапанов силового агрегата, в результате чего прогорает седло и идет дальнейший износ деталей “головы”.

Какие зазоры на клапанах ваз 2109


Проверка тепловых зазоров клапанов на двигателях автомобилей ВАЗ 2108, 2109, 21099

Тепловые зазоры между клапаном (регулировочной шайбой) и тыльной стороной кулачка распредвала необходимы для компенсации теплового расширения стержня клапана на прогретом двигателе.

На двигателях автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 он задается подбором толщины регулировочных шайб.

Шайбы установлены в кольцевых нишах над толкателями стержней клапанов и непосредственно соприкасаются с кулачками распредвала. Фактически мы будем измерять зазор между поверхностью регулировочной шайбы и кулачком распредвала.

Регламентная периодичность проведения проверки зазоров для двигателей ВАЗ 2108, 21081, 21083 составляет 30.000 км, либо после ремонта двигателя или появления признаков неисправности газораспределительного механизма (стук под клапанной крышкой, неустойчивый ХХ, «провалы» и т. п.).

Тепловой зазор на двигателях автомобилей ВАЗ 2108, 2109, 21099 для впускных клапанов должен составлять 0,15 – 0,25 мм, для выпускных 0,30 – 0,40 мм.

Необходимые инструменты

— набор щупов

— накидной ключ на 19

— большая шлицевая отвертка

Подготовительные работы

Проверка тепловых зазоров клапанов проводится на холодном двигателе, поэтому если ваш двигатель на данный момент прогрет, дайте ему остыть не менее 1-го часа. — Снимаем корпус воздушного фильтра. — Снимаем кронштейн тяги привода дроссельной заслонки.

— Снимаем клапанную крышку двигателя.

— Снимаем защитную крышку ГРМ.

— Устанавливаем поршни первого и четвертого цилиндров в верхнюю мертвую точку (ВМТ).

●#5 — Регулировка клапанов ВАЗ 2109 Часть 1-Замер зазоров 1 — Лада 2109, 1.5 л., 2003 года на DRIVE2

Итак, взялся я за регулировку клапанов.Делается на данном автомобиле 1-ый раз(пробег 38900км).Сам я тоже делаю это первый раз.Сразу говорю, инструмент специальный не понадобился.

Итак первая часть посвящена замеру тепловых зазоров клапанов.Всегда именно с этого начинается регулировка клапанов.

Вводная:при температуре 20 градусов(я делал при 21) для впускных клапанов зазор должен быть в пределах 0,2±0,05мм., для выпускных 0,35±0,05ммЕсли считать со стороны ГРМ, то первый, четвертый, пятый и восьмой клапана-выпускные;второй, третий, шестой, седьмой клапана-впускные.

Итак начнем.Выставляем коленвал и распредвал по меткам.

Сначала снял клапанную крышку.

Затем откачал масло из колодцев шприцом

Для замера зазоров использовал набор щупов

Для замера зазоров впускных клапанов нужны три щупа 0,15 0,2 и 0,25мм.

Сначала я замерил зазор в третьем клапане(впускной)

Щуп 0,15 свободно пролез

Щуп 0,2 пролез, но уже не так свободно

Щуп 0,25 уже не пролез.

Значит зазор в третьем клапане в пределах от 0,2 до 0,25,т.е. допуск.Затем замерил зазор во втором клапане

Щуп 0,15 свободно пролез

Щуп 0,2 пролез, но уже не так свободно

Щуп 0,25 уже не пролез

Значит зазор во втором клапане в пределах от 0,2 до 0,25,т.е. допуск

Для выпускных клапанов понадобится щупы 0,3 0,35 и 0,40мм.

Замерил зазор в пятом клапане.Щуп 0,3 пролез свободно.

Щуп 0,35 пролез свободно.

Щуп 0,4 пролез

Щуп 0,45 не пролез

Значит в пятом клапане зазор в пределах от 0,4 до 0,45,т.е. не допуск, и этот клапан нужно регулировать.

В следующей записи напишу о замере зазоров в остальных клапанах.

Page 2

Итак, взялся я за регулировку клапанов.Делается на данном автомобиле 1-ый раз(пробег 38900км).Сам я тоже делаю это первый раз.Сразу говорю, инструмент специальный не понадобился.

Итак первая часть посвящена замеру тепловых зазоров клапанов.Всегда именно с этого начинается регулировка клапанов.

Вводная:при температуре 20 градусов(я делал при 21) для впускных клапанов зазор должен быть в пределах 0,2±0,05мм., для выпускных 0,35±0,05ммЕсли считать со стороны ГРМ, то первый, четвертый, пятый и восьмой клапана-выпускные;второй, третий, шестой, седьмой клапана-впускные.

Итак начнем.Выставляем коленвал и распредвал по меткам.

Сначала снял клапанную крышку.

Затем откачал масло из колодцев шприцом

Для замера зазоров использовал набор щупов

Для замера зазоров впускных клапанов нужны три щупа 0,15 0,2 и 0,25мм.

Сначала я замерил зазор в третьем клапане(впускной)

Щуп 0,15 свободно пролез

Щуп 0,2 пролез, но уже не так свободно

Щуп 0,25 уже не пролез.

Значит зазор в третьем клапане в пределах от 0,2 до 0,25,т.е. допуск.Затем замерил зазор во втором клапане

Щуп 0,15 свободно пролез

Щуп 0,2 пролез, но уже не так свободно

Щуп 0,25 уже не пролез

Значит зазор во втором клапане в пределах от 0,2 до 0,25,т.е. допуск

Для выпускных клапанов понадобится щупы 0,3 0,35 и 0,40мм.

Замерил зазор в пятом клапане.Щуп 0,3 пролез свободно.

Щуп 0,35 пролез свободно.

Щуп 0,4 пролез

Щуп 0,45 не пролез

Значит в пятом клапане зазор в пределах от 0,4 до 0,45,т.е. не допуск, и этот клапан нужно регулировать.

В следующей записи напишу о замере зазоров в остальных клапанах.

Зазоры клапанов 2109 | РтиИваз

Здравствуйте, дорогой читатель блога RtiIvaz.ru! В этой статье рассмотрим способы замера зазоров клапанов ВАЗ 2109 и методы регулировки. В процессе эксплуатации автомобиля, особенно при сильных нагрузках на двигатель, иногда вдруг появляются цокающие звуки. Чаще всего это происходит вследствие износа кулачков распределительного вала и торцов стержней деталей газораспределительного механизма, которые находятся в головке блока цилиндров. Значит, пришло время заняться очередной приятной работой, а именно: регулировкой зазоров газораспределительного механизма! Для начала рассмотрим, как выглядит эта деталь газораспределительного механизма: Впускные и выпускные клапаны.

Впускные клапаны служат для подачи воздушно-топливной смеси (в случае карбюраторного двигателя). А если двигатель инжекторный, то они служат для подачи воздуха. Топливо, в таких двигателях дозировано подают форсунки.

По конструкции клапаны впускной и выпускной системы имеют некоторые отличия. Эти отличия заключаются во внешнем виде и в материале, из которых они изготовлены! Для впускной системы требования к качеству материала не столь жёсткие.

А вот в выпускной системе присутствуют высокие температуры, поэтому эти детали изготовлены с применением жаропрочных материалов.

На нижеследующем рисунке мы рассмотрим, из чего же состоит вся эта система:

Как вы видите, основную роль в газораспределительном механизме имеют следующие детали:

  1. Распределительный вал с кулачками.
  2. Клапаны впускные и выпускные.
  3. Регулировочные шайбы.

Взаимодействие деталей газораспределительного механизма

Распределительный вал, вращаясь, кулачками нажимает на шайбы регулировочные, которые находятся в толкателях, установленных на торцах стержня клапана. Тем самым толкая детали, шляпки которых находятся в сёдлах клапанов. Седла и шляпки очень точно притёрты друг к другу, это сделано для того, чтобы в момент, когда шляпка детали полностью садится, в седло образуется герметичное соединение. Канал полностью перекрывается.

Вот поэтому-то двигатель и работает устойчиво и выдает требуемую мощность, экономя топливо. В процессе работы двигателя рабочая поверхность кулачков изнашивается, они теряют свои размеры, и зазоры увеличиваются.

Из-за этого шляпки не полностью прилегают к своим сёдлам, вследствие этого теряется герметичность соединения седло-шляпки. Для того чтобы восстановить эту герметичность и требуется регулировка зазоров клапанов ВАЗ. Для этого применяются регулировочные шайбы. Сами эти шайбы имеют круглую форму и диаметр по окружности такой же, как у толкателя (поз.А на рисунке выше). На фото ниже представлены некоторые образцы этих круглых шайб: Здесь представлены восемь шайб разной толщины. Толщина пишется на самой шайбе в миллиметрах. Зазоры клапанов регулируются подбором шайб нужной толщины. Иногда приходится несколько раз менять эти шайбы, каждый раз вставляя шайбу другой толщины, до тех пор, пока зазор клапана не примет нужный размер.

Обычно продаются они, наборами начиная от толщины 3мм, следующий размер 3,05мм. И так через каждые 0,05мм, до размера 5мм.

Особенности регулировки и размеры

Главное условие в этом деле, двигатель должен быть холодным. Т.е. температура его должна быть не более 20 градусов Цельсия.

Дальнейшие действия мы будем производить, смотря на рисунок, расположенный ниже. Для удобства работы свечи зажигания лучше выкрутить! Так будет легче приводить в действие все механизмы и валы, задействованные в этом процессе, поскольку компрессия будет отсутствовать. Поворачиваем коленвал так, чтобы метка на шкиве распредвала совпала с меткой на задней крышке зубчатого вала (усиком).

Надо сразу же рассмотреть остальные метки в районе коленчатого вала. Они должны быть расположены именно так, как показано на рисунке. Это значит, что поршень первого цилиндра установился в положении в.м.т. Дальше надо повернуть коленчатый вал примерно на сорок — пятьдесят градусов, это нужно для того, чтобы кулачки распредвала, повернулись от толкателей.

На впускных клапанах зазор выставляется 0,20мм (+-0,05мм), а выпускных 0,35 мм (+-0,05мм)…

При помощи щупов надо измерить зазоры 1-го, 2-го, 3-го и 5-го клапанов. Зазоры на 2-м и 3-м клапанах д.б. (0,2+-0,05мм.). На 1-м и 5-м клапане зазор д.б (0,35+-0,05мм). Если некоторые зазоры не соответствуют норме, то их приводят к необходимым размерам заменой регулировочных шайб, подбирая их до тех пор, пока цель не будет достигнута.

После этого надо повернуть коленчатый вал на 360 градусов, т.е. на один полный оборот и проверить зазоры на 4-м, 6-м, 7-м и 8-м клапанах. На 4-м и 8-м цилиндрах зазор д.б. (0,35+-0,05мм). На 6-м и 7-м цилиндрах, зазор д.б. (0,2+-0,05мм). Ну и соответственно, если есть неправильные зазоры, исправляем их тем же способом, как и в первый раз.

ЭПИЛОГ

Работу мы сделали правильно. Устанавливаем детали, которые мы сняли в обратном порядке. Заводим мотор. С наслаждением слушаем шёпот исправного двигателя, садимся в машину и делаем пробный пробег, меняя режимы езды. Удостоверимся, что двигатель работает ровно и отрегулированные клапана ваз 2109 не стучат.

На этом, дорогие читатели блога RtiIvaz.ru, разрешите откланяться и пожелать вам приятной езды на своей любимой ласточке ваз 2109.

Смотреть видео

Почитайте еще статью:

Сальник размеры

Регулировка клапанов ВАЗ 2109, 2108

Регулировка размеров зазоров клапанов автомобиля ВАЗ 2109, 2108 производится в обязательном порядке. Связана потребность выполнения данной операции с целью обеспечения корректной работы механизма газораспределения.

Предусмотрен строго определенный порядок выполнения работ по регулировке клапанов. Но в отдельных книгах можно встретить упоминание о том, что соответствующий порядок не имеет никакого значения. Ниже предлагается рассмотреть процесс, дать важные рекомендации относительно его выполнения.

Схема 1. Газораспределительный механизм ВАЗ 2109, 2108 Схема 2. Газораспределительный механизм ВАЗ 2109, 2108

Регулировка зазоров клапанов ВАЗ 2109, 2108

Для выполнения регулировки зазоров клапанов ВАЗ 2109, 2108 потребуется:

  • Наличие специального комплекта щупов, значениями 0.10-0.50 миллиметров.
  • Инструмент, предназначенный для выполнения работ по замене комплекта шайб.
  • Непосредственно сам комплект сменных шайб, в соответствии с конфигурацией двигателя, регламентированного паспортными данными.

Изначально необходимо отметить, что двигатель модели автомобиля имеет 8 клапанов. Согласно регламенту эксплуатации транспортного средства, операция выполняется спустя каждые 20000-30000 километров.

Делается все предельно просто, необходимо всего лишь:

  1. Установить специальное ВМТ или же провести метки.
  2. Проверить положение в двигателе первого цилиндра, что выполняется посредством проворота распределительного вала на 90 градусов по часовой стрелке.
  3. В дальнейшем необходимо аналогичным образом выполнить проверку третьего цилиндра, после четвертого и наконец, второго.

 Взаимодействие деталей газораспределительного механизма ВАЗ 2109, 2108

Очень важно предварительно просмотреть требования к показателям работы двигателя. Значения его зазоров и прочих показателей взаимодействия деталей газораспределительного механизма ВАЗ 2109, 2108.

На холодном двигателе устанавливаются значения конкретных зазоров, между толкателем и распределительным валом. Составляет показатель 0,20 миллиметров (допускается значение отклонения 0,05 миллиметров в разные стороны), что актуально для впускных клапанов. Для выпускных клапанов значение зазора устанавливается в пределах 0,35 миллиметра с тем же допуском. Здесь нужны конкретные комплекта щупов, которые могут померить зазоры в пределах 0,30-0,40 миллиметров.

В том случае, если в отверстие проходит максимальный щуп, значит, потребуется подобрать соответствующую шайбу несколько толще по размеру, после чего заменить ее.

В том же случае когда значение зазора будет меньше, клапан может запросто закрываться на предварительно прогретом двигателе. На деле это весьма опасно, ведь подобное значение может привести к тому, что клапан и седла прогорают. Следовательно, наблюдается резкая потеря давления, возникновение компрессии и падению уровня мощности.

В конечном счете, это обязательно приводит к тому, что необходимо будет выполнять полный ремонт ГБЦ, который будет слишком высокий по стоимости. Диагностировать это можно без проблем. Ведь в том случае, когда зазор будет увеличенным, отмечается соответствующий стук в двигателе.

Как говорят многочисленные мастера, это указывает на то, что имеется ситуация, с повышенным износом распределительного вала. На него оказываются лишние ударные нагрузки. Это уже само по себе не является приятным моментом. Именно в данном случае важно своевременно выполнить процесс регулировки зазоров в строго определенное время.

Особенно актуальным будет такое решение в том случае, когда транспортное средство ездит на газу, тем самым устанавливается повышенный износ шайб. Следовательно, величина зазора будет постоянно меняться.

Регулировка клапанов ВАЗ 2108, 2109, 21083, 21099. Видео

Действия с коленвалом при регулировке клапанов ВАЗ 2109, 2108

Работы с коленчатым валом по регулировке клапанов ВАЗ 2109, 2108 выполняются без проблем. Чтобы было удобно работать, необходимо выкрутить свечи зажигания. Это позволит легче манипулировать валами и другими механизмами, задействованными в процессе. Воспользуйтесь рисунком ниже, что бы понять суть процесса.

А последовательность такова:

  1. Проворачивать коленчатый вал нужно таким образом, чтобы метка на  шкиве распределительного вала совпадала с меткой на крышке зубчатого вала.  Другие метки должны располагаться строго на своих местах. Ориентироваться нужно на то, что поршень цилиндра №1 должен стать в положении верхней мертвой точки.
  2. После этого, осуществляется проворот коленвала на 40-50 градусов, что бы отвести кулачки от толкателей. Мастером осуществляется замер зазоров в 1, 2, 3, 5 клапанов. Зазоры на  клапане 2 и 3 должны быть 0,2+-0,05мм. А на клапанах  1 и 5  зазор соответственно 0,35+-0,05мм. В случае, когда зазоры не соответствуют требуемым значениям, их необходимо отрегулировать.
  3. После этого, проворачивается коленвал на 360 градусов, и проверяются аналогичные значения зазоров, только в отношении 4, 6, 7, 8 клапанов. В том случае, когда имеются отклонения в зазорах, их также требуется отрегулировать с использованием сменного комплекта шайб.
Схема регулировки клапанов ВАЗ 2109, 2108

Таблица углов для регулировки клапанов ВАЗ 2109

Итог

Как показывает практика, нет необходимости выполнять самостоятельно ремонт. В таком случае, это может привести к тому, что даже при экономии нет вероятности, что установка шайб приведет к положительному результату. Будет затрачено значительное количество усилий и времени.

Специалисты сервисного центра выполнят все работы в оперативном режиме. Это позволит сэкономить свое время и ресурсы, обеспечить себе идеальные условия для эксплуатации транспортного средства.

ВАЖНО! Обязательно учтите, что предварительно проводится диагностировка оборудования, после чего устанавливается потребность в регулировании зазоров. Воспользуйтесь данным предложением, что позволит гарантированно получить лучшие условия для работы.

(1 оценок, среднее: 5,00 из 5) Загрузка…

Регулировка клапанов на ВАЗ 2109 своими руками

Многие автовладельцы ВАЗ 2109 привыкли обращаться за помощью в автосервис даже с такой довольно простой операцией, как регулировка тепловых зазоров клапанов. На самом деле эта работа не такая уж сложная и ее можно выполнить своими руками. Для этого вам достаточно иметь следующий набор инструментов и приспособлений, перечень которых приведен ниже:

  1. Ключ на 10 для снятия клапанной крышки и крышки ремня ГРМ
  2. Домкрат
  3. Длинногубцы или пинцет
  4. Устройство для регулировки клапанов ВАЗ 2108-09
  5. Отвертки плоские и крестовые
  6. Прокладки
  7. Набор щупов

Процедура регулировки тепловых зазоров клапанов на ВАЗ 2109-22 Двигатель автомобиля должен быть холодным и его температура в момент регулировки не должна быть выше 20 градусов.

Видеоинструкция по выполнению работы

Для наглядной демонстрации процедуры регулировки термозазоров было решено записать специальный видео ролик, где все подробно показано.



Если что-то осталось непонятным из представленного выше руководства, то ниже все будет изложено в знакомой всем форме.

Фотоотчет выполненного ТО

Итак, перед тем, как приступить к данной операции, сначала необходимо снять клапанную крышку, а также кожух, под которым находится механизм ГРМ.

После этого необходимо установить газораспределительный механизм по меткам. Для этого поддомкрачиваем переднюю правую часть автомобиля, чтобы можно было рукой повернуть колесо для установки меток фаз газораспределения.

Затем поворачиваем колесо до совмещения метки на звездочке распредвала и риски на задней крышке ГРМ, как наглядно показано на картинке ниже:

При этом убеждаемся, что метка на маховик тоже совпадает с вырезом.Смотреть нужно в окошко, которое находится справа от четвертого цилиндра на картере коробки передач. Предварительно необходимо снять резиновую заглушку:

При таком положении распредвала можно приступать к измерению тепловых зазоров между кулачками и толкателями 1-го, 2-го, 3-го и 5-го клапанов (считая слева):

Для впускных клапанов номинальный зазор должен быть 0,20 (+-0,05) мм, а для выпускных клапанов 0,35 (+-0,05) мм. Если не знаете расположение, то могу сказать: слева направо по порядку: выхлоп-впуск, впуск-выпуск и т. д.

Если при измерении зазоры выходят за предельно допустимые значения, необходимо отрегулировать их, установив новые прокладки. Для этого надеваем планку на штифты клапанной крышки и фиксируем гайками.

Теперь подводим рычаг механизма к нужному клапану, и направляем его как бы между толкателем и кулачком распределительного вала, и утапливаем клапан до самого конца:

И когда толкатель максимально прижат, необходимо вставить фиксатор между распредвалом и толкателем:

Стоит отметить, что вырез на толкателе должен быть обращен к вам, чтобы можно было удобно снять регулировочная шайба.Очень удобно для этого использовать длинногубцы:

После этого смотрим на его размер, который указан на его обратной стороне:

Теперь рассчитаем, исходя из измеренного зазора и толщины старой шайбы, какой толщины должна быть новая шайба, чтобы добиться оптимального зазора.

Теперь можно вставить новую шайбу на место и продолжить регулировку. Когда первые 4 клапана будут готовы, можно провернуть коленвал на один оборот и провести ту же процедуру с оставшимися 4, 6, 7 и 8 клапанами.

ПОХОЖИЕ СТАТЬИ

устройство двигателя и процесс регулировки

Из статьи вы узнаете как отрегулировать клапана на ВАЗ-2109 (карбюратор и инжектор) своими руками. И стоит ли самостоятельно проводить такого рода процедуры? Прежде чем приступить к регулировке, нужно выяснить, действительно ли это нужно делать? Или просто отрегулировать положение ремня ГРМ. Иногда ремень, который перескакивает на пару зубьев, приводит к тому, что двигатель начинает работать со сбоями.

Как проявляется неправильный зазор?

Причинами возникновения многих поломок, наряду с неисправностями карбюратора, может быть неправильная регулировка теплового зазора клапанов. На двигатели девятого семейства устанавливались только двигатели с 8 клапанами. 16-клапанные моторы стали использовать только на модификациях «девяток» — ВАЗ-2114 и ВАЗ-2115.


Признаки нарушения тепловых зазоров:

  1. Работа двигателя на холостом ходу нестабильна, обороты скачут, причем иногда в широких пределах.
  2. При нажатии на педаль акселератора ощущаются «провалы».
  3. Иногда случаются «выстрелы» в карбюратор.
  4. У автомобиля теряется приемистость и мощность, значительно снижается динамика.
  5. Невозможно точно настроить холостой ход.

Особенности проявления «симптомов»

Для того, чтобы выявить истинную причину проблем, связанных с силовым агрегатом, нужно внимательно прислушаться к тому, как он работает. Для этого нужно запустить двигатель, прогреть его до рабочей температуры, а затем прослушать работу на холостом ходу.Самым верным признаком увеличения тепловых зазоров является наличие характерного, слышимого звонким рокота под клапанной крышкой.




В случае уменьшения зазора таких звуков вы не услышите. Но будут наблюдаться и другие «симптомы» — чрезмерный нагрев мотора, хлопки в выпускном тракте, значительное снижение приемистости и мощности. Особенно это будет заметно при обгонах, на старте. Стоимость регулировки не более 1000 рублей, но эту процедуру на «девятке» следует проводить достаточно редко – не реже одного раза в 30 тысяч километров.Если сравнивать с машинами «классической» серии, то это довольно большой срок.

Стоит ли делать настройку самостоятельно?

А теперь попробуем ответить на один простой вопрос — нужно ли самому браться за такое дело? Или доверить настройку профессионалам? Однозначно ответить невозможно, так как есть несколько нюансов. И первое — это стоимость шайб. Например, на двигателях, которые устанавливаются на автомобили «классической» серии, регулировка производится изменением длины толкателя.На моторах «девятки» величина зазора изменяется установкой регулировочных шайб.

Стоимость комплекта шайб довольно высока — около 2500-3000 руб. Но проблема в том, что купить комплект можно не в каждом магазине, позволить себе такую ​​«роскошь» могут только крупные поставщики. Стоимость регулировки у мастеров на СТО обойдется примерно в 700-1000 рублей. Процедура займет немного времени, а качество будет намного выше. Также стоит отметить, что не у каждого мастера есть все размеры шайб.Поэтому перед тем, как отдать свой автомобиль в ремонт, нужно убедиться, что выбранный вами мастер способен это сделать.




Итог: если есть средства и желание на самостоятельную настройку, то можно все сделать самому. Но если есть «лишние» деньги, а тем более нет желания, лучше обратиться к специалистам.

Инструмент для работы

А теперь поговорим о том, как правильно отрегулировать клапана на ВАЗ-2109 своими руками.Так как мы решились на такую ​​процедуру, то потребуются следующие инструменты:

  1. Специальное приспособление для регулировки. На нем должна быть защелка. Если устройства нет, то можно заменить его двумя отвертками. Одну, длинную и толстую, нужно будет использовать, чтобы протолкнуть толкатели с шайбами ​​вниз. Второй, щелевой (желательно с широким лезвием), необходимо использовать для фиксации толкателя в сжатом положении.
  2. Набор щупов различной толщины для измерения зазоров.
  3. Пинцет.
  4. Набор регулировочных шайб.
  5. Ключ типа «17».

Стоит отметить, что в крупных магазинах иногда можно купить шайбы поштучно. Но это крайне редко. Однако его можно приобрести в интернет-магазинах.

Подготовительный этап

Перед регулировкой клапана на ВАЗ-2109 (инжектор или карбюратор) необходимо дать мотору остыть до температуры 20-25 градусов.


Дальнейшие манипуляции:

  1. Демонтировать корпус воздушного фильтра.Обратите внимание на то, что это необходимо делать как на карбюраторных, так и на инжекторных двигателях. Отличия в разборке небольшие.
  2. На инжекторном двигателе необходимо снять кронштейн, к которому крепится шток привода дроссельной заслонки.
  3. Отверните две гайки и снимите клапанную крышку.
  4. Снимите защитный кожух привода ГРМ, отвернув три болта.
  5. Напротив метки шкива распредвала нужно сделать еще одну. Чтобы его правильно поставить, нужно подсчитать количество зубьев на нем, а затем полученное значение разделить на два.
  6. Совместите метку (установка) с выступом на задней стороне крышки ГРМ.
  7. Убедитесь, что метка на маховике совмещена с прорезью в стержне. Для этого загляните в смотровое окно картера сцепления.

Перед началом регулировки необходимо проверить размер всех зазоров.

Как сделать регулировку?

А теперь рассмотрим, как отрегулировать клапана на ВАЗ-2109 (8-клапанный двигатель) самостоятельно.В качестве примера возьмем третий клапан (считая от привода ГРМ):

  1. Установите шкив так, чтобы совпали установочные метки. При этом поршень будет находиться в ВМТ. Затем поверните шкив на 4 зубца по часовой стрелке (это примерно 45 градусов).
  2. Установите специальный инструмент на головку блока цилиндров.
  3. Поверните толкатель слотом к себе.
  4. Вставить «клык» установки между толкателем и кулаком.
  5. Нажмите на рычаг, чтобы утопить толкатель.
  6. Установите фиксатор между толкателем и распределительным валом. Это позволит удерживать толкатель в сжатом положении. Теперь можно вытащить стиралку.
  7. Шайба вытаскивается пинцетом. Обратите внимание на то, какая маркировка нанесена на нем. Если маркировки нет, придется мерить толщину микрометром.

Как рассчитать толщину новой шайбы?


А теперь по простой формуле рассчитаем толщину новой шайбы:

  1. Для впускных клапанов эта формула: А=В+С — 0.2 мм.
  2. Для выпускных клапанов: A = B + C — 0,35 мм.

А — толщина новой шайбы в миллиметрах; B — толщина шайбы, которую вы сняли; C – величина теплового зазора.

Погрешность в любом направлении не должна превышать 0,05 мм. То есть, если, например, у вас получилось значение толщины новой шайбы 1,33 мм, то вам нужно выбрать наиболее близкое к стандартному размеру значение. В представленном случае лучше всего брать шайбу толщиной 1,35 мм. Аналогично регулируются зазоры и на других клапанах.

Как регулируются клапана ВАЗ 2109?

Во многом исправность автомобиля зависит от состояния двигателя, топливной системы и вывода отработавших газов. И если ваш ВАЗ вдруг начал терять мощность, а из его выхлопной трубы раздаются «выстрелы», значит, машине требуется регулировка клапанов. ВАЗ 2109 устроен таким образом, что его дизайн похож на 99-е «Жигули» и «восьмерки», поэтому владельцам этих автомобилей также будет интересна эта статья.

Руководство по ручной настройке

Прежде всего нам нужно подготовить все необходимые инструменты. Для работы нам понадобится щуп, а также 2 ключа на 13 и 17 миллиметров. С этими инструментами можно смело приступать к работе.

В каком порядке выполнять работы?

Итак, сначала нужно провернуть коленвал в положение ВМТ. Для этого поверните механизм до совпадения на нем всех меток на звездочке и на кожухе коробки распредвалов. Далее регулируются сами клапана.ВАЗ 2109 («девятка») ремонтируется следующим образом. Для начала регулируются шестой и восьмой клапаны. Затем приступайте к четвертому и седьмому. Но, перед регулировкой последней пары клапанов, необходимо провернуть коленчатый вал на 180°. Вращать только по часовой стрелке. Затем снова проверните коленчатый вал на те же 180°. Но теперь зазоры клапанов ВАЗ 2109 номер I и III регулируются. После этого повторите предыдущий шаг и перейдите к реквизитам под номерами 5 и 2.

Как регулируется зазор?

А теперь подробнее о том, как отрегулировать клапана ВАЗ 2109.Сначала вставьте щуп в зазор между кулачком и рычагом распредвала. Если она проходит без больших усилий, это говорит о том, что деталь не поддается регулировке. Если щуп застрял в зазоре или, наоборот, вышел слишком свободно, регулировка клапанов ВАЗ 2109 обязательна. При этом возьмите два карабина для ключей 13 и 17 и с их помощью отпустите контргайку регулировочного болта. Теперь зазор необходимо повернуть на нужный угол. Все, на этом этапе регулировка клапанов завершена.

Какова величина разрыва на «девятке»?

Вообще во всех отечественных автомобилях это значение одинаково, вне зависимости от того, как там устроен ГРМ. Зазор должен быть ровно 0,15 миллиметра. Если это значение меньше или больше нормы, то нужно произвести корректировку.

Заключение

Конечно, работа двигателя после этих работ станет более стабильной, но надеяться на увеличение мощности сверх нормы не стоит. Для этого владельцы часто делают тюнинг карбюратора ВАЗ 2109.Как это сделать, мы подробно расскажем в отдельной статье.

И напоследок о том, как часто регулируются клапана ваз 2109. Так как машина постоянно изнашивается, этот процесс следует производить не менее чем через 20-30 тысяч километров пробега. Также регулировка производится при разборе ГБЦ, причем в обязательном порядке. Это все были рекомендации для успешной регулировки клапанов.

Как отрегулировать карбюратор на ВАЗ 2109? Схема ваз 2109. Карбюратор ВАЗ

Если двигатель — сердце автомобиля, то карбюратор — это клапан.И насколько правильно он настроен, у многих высокопроизводительных автомобилей. Это и расход топлива, и мощность, и ускорение, и даже уровень токсичности выхлопных газов. Время от времени приходится этот пункт корректировать. Сегодня мы рассмотрим, как отрегулировать карбюратор на ВАЗ 2109 своими руками.

Несмотря на то, что Волжский автозавод выпустил несколько модификаций «девятки» с разными характеристиками, карбюратор у них был одной марки – отечественный «Солекс». Что это за схема деталей? и его дизайн также не меняется с годами.А вот схему вы видите на 2 фото.

Подготовительный этап

Перед тем, как отрегулировать карбюратор на ВАЗ 2109, его следует тщательно очистить. Но в этом нет необходимости (правда, с условием, что это не разные отложения). Если на нем есть ржавчина или нагар, элемент необходимо промыть сильнодействующим средством. В противном случае, как бы вы правильно не пытались отрегулировать карбюратор, результат будет минимальным.

Что нужно для уборки?

В ходе данной операции нам потребуются следующие инструменты и материалы:

  1. Руководство по эксплуатации автомобиля ВАЗ 2109 (кстати, схема карбюратора «Солекс» указана справа в Фото).
  2. Перчатки из гладкой ткани.
  3. A Несколько тонких палочек (подойдет обычная зубочистка). Как вариант, можно взять зубную щетку. Едем чистить карбюратор ваз.
  4. Перчатки резиновые парные (надеть две пары, чтобы сильнодействующий растворитель попал на поверхность кожи).
  5. Набор ключей и отвертка.
  6. Баллон со сжатым воздухом. В качестве альтернативы вы можете взять обычный аэрозоль, такой как освежитель воздуха.

В качестве альтернативы вы можете использовать защитные очки. Если у вас его нет, держите максимальное расстояние между карбюратором и аккуратно наносите на поверхность очиститель.

Рекомендуем

Как работает задняя втулка переднего рычага и сколько она служит?

Втулка задняя переднего рычага – один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески, которые вместе с рычагами выдерживают огромные нагрузки с колесами. Однако с этим пунктом много…

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не беспокоил повышенный расход масла.Особенно досадно, когда это происходит с очередным новым мотором. Вот самые частые причины, которые приводят к расходу масла в дв…

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также должно быть обеспечено снижение шумового загрязнения до допустимых пределов. Как и любые другие сложные устройства, эта система состоит из семи…

Что лучше выбрать?

На данный момент вы можете купить самые разнообразные вещества для чистки карбюраторов.Их делают десятки компаний. Правило выбора простое. В магазине следует спросить у продавца специализированную жидкость, предназначенную именно для карбюраторов (для очистки). Помните, что средство WD 40 для этого не подходит из-за большого содержания масла! Часто специализированные чистящие средства продаются в банках – такие следует покупать в магазинах.

Если вы не занимались очисткой карбюратора, поверхностной очистки будет недостаточно. При богатом содержании отложений требуется полностью его проанализировать, и каждую деталь обработать баллончиком отдельно.

Детали

При разборке обращайте особое внимание на пружины и маленькие винты. Старайтесь ставить их в отдельную коробку или номер, чтобы потом не было проблем при сборке карбюратора в конце. Осматривая предмет, нужно обрабатывать из контейнера каждую деталь, даже самую маленькую. Все резиновые детали должны быть удалены с карбюратора. При попадании на них растворителя они могут деформироваться, и они потеряют свои герметизирующие свойства. Также не наносите очиститель на пластиковые элементы.Они должны быть изолированы от жидкости.

После того, как вы обработали все механизмы нужно подождать около 10-15 минут, чтобы частично растворились отложения ржавчины. Далее элементы промываются под проточной водой. При необходимости можно воспользоваться зубочисткой или зубной щеткой.

Щеткой или палочками не пытайтесь ковыряться в клапанах и отверстиях карбюратора. Через них поступает воздух или топливо, поэтому попав туда, грязь может сильно обострить работу мотора и стать причиной повышенного расхода топлива.Такие отверстия прочищаются сжатым воздухом или аэрозолем. Кстати, остатки использованного очистителя можно использовать повторно – это вещество имеет очень большой срок годности и практически не теряет своих свойств с течением времени. Далее карбюратор хорошенько просушиваем и приступаем ко второй части нашего ремонта – регулировке.

Как отрегулировать карбюратор на ВАЗ 2109 своими руками?

Первым делом нужно сделать поплавковую камеру, которая контролирует уровень топлива.

Не пытайтесь ковыряться на выходе из карбюратора и клапанов.Эти вентиляционные отверстия подают топливо и воздух, что очень важно для бесперебойной работы двигателя. Прочистите отверстия спреем или сжатым воздухом. Жидкий очиститель можно использовать повторно. Некоторые экономные автомобилисты используют очиститель несколько раз.

После очистки карбюратора тщательно просушите его и можно приступать к регулировке. Процедура эта очень долгая и сложная, но справиться с ней вполне реально. Сначала запустите двигатель и дайте ему возможность поработать несколько минут. Далее отключите его и демонтируйте воздушный фильтр.Затем снимите топливный шланг. Аккуратно выкрутите несколько болтов и снимите крышку карбюратора. Помните, что одним неправильным движением поплавки можно повредить, поэтому делаем все с особой осторожностью. Затем возьмите штангенциркуль и измерьте зазор от уровня топлива до края корпуса.
В идеале это значение должно быть 25,5 миллиметров (допускается отклонение в 1-2 мм). Если этот зазор не правильный, нужно подогнуть язычок кронштейна поплавка. Для большей точности проделайте эту процедуру несколько раз.Поскольку колпачок у нас будет перевернутым, необходимо убедиться, что край поплавка и сопрягаемая поверхность параллельны.

Стартер

Но это еще не все. Как отрегулировать карбюратор на ВАЗ 2109? После этой работы переходим к настройке триггерного устройства. Для начала нужно убедиться, что его диафрагма пригодна для дальнейшей эксплуатации. Это очень просто — откручиваем 4 болта и снимаем крышку механизма. Если он деформирован или треснул, его следует заменить. После этого приступайте к регулировке пускового устройства.Сначала поверните рычаг воздушной заслонки так, чтобы он переместился в закрытое положение. Далее поддеваем шток отверткой.

После этого измерьте зазор между стенкой камеры и пластиной. Необходимо сравнить с указанным в документации «Алекса». Для того чтобы изменить зазор, необходимо ослабить контргайку и отверткой повернуть регулировочный винт по часовой стрелке или против часовой стрелки. Далее измерить зазор дросселя, который находится на 1-й камере Полученные данные должны совпадать с нормами, которые есть в технической документации.Если этот зазор не соответствует норме, отрегулируйте его, поворачивая винт дроссельной заслонки.

Регулировка ХХ

Все теперь осталось за малым. Осталось сделать последний этап – регулировку холостого хода. Перед началом этой операции снова прогревают до рабочей температуры двигатель ВАЗ 2109. Карбюратор необходимо установить на штатное место. Итак, выключите двигатель и посмотрите на состояние винта качества смеси. Его следует завернуть, а затем снять до 4-х витков.Затем снова заводим мотор, убираем подсос и включаем дальний свет вместе с вентилятором. При этом отрегулируйте винт количества топливно-воздушной смеси.
Следует поставить в положение, чтобы обороты двигателя на холостом ходу были не выше 800, а не ниже 750 об/мин. После винта добиться максимальной скорости.

Что делать после?

Затем снова измените число оборотов шнека до 900 об/мин. Шнек выставляется на 800 об/мин. после этого последний элемент закручивается до точки неустойчивости.Еще раз открутите его на ½ оборота. Как видите, замена карбюратора (ВАЗ 2109 «Самара») не требуется. Но нужно знать всю последовательность работ по выставлению нужных значений на винтах качества и количества топлива, которую мы предоставили в этой статье.

Заключение

Все на этом вопрос «как отрегулировать карбюратор на ВАЗ 2109» можно считать закрытым.

Напоследок отметим, что правильная установка оборотов холостого хода возможна только при устойчивой работе двигателя.В противном случае вся работа будет бесполезной.

Как отрегулировать клапанный зазор

Исправная работа газораспределительного механизма влияет на расход топлива, работоспособность смежных узлов и общий срок службы деталей автомобиля. Для этого на автомобиле производится настройка системы, в том числе регулировка зазоров клапанов. Такая операция на станции стоит недешево, потому что требует не только времени и умения, но и знаний с опытом.

Эта операция нужна не всем современным иномаркам. Автопроизводители пошли по пути установки в автомобили гидропомп, помогающих автоматизировать тепловой зазор. Но в этом случае снижается надежность системы в целом, а также сводится практически к нулю ремонтопригодность узла. Но, например, Хонда не убрала из конструкции стопорный винт с гайкой, более того, установка с завода не меняется почти 100 тысяч километров.

Содержание

  • 1 Основные принципы регулировки
  • 2 Как регулируются клапана
  • 3 Последовательность настройки ВАЗ 2106
  • 4 Регулировка на ВАЗ 2102
  • 6 90900 Основные принципы регулировки 3 В порядке получения 3 Принципы регулировки

  • 0 правильный результат, необходимо не только знать, как отрегулировать клапана в зазорах, но и соблюдать условия, при которых этот процесс происходит практически на любом автомобиле.

    Работы производятся на остывшем двигателе. Рекомендуемый температурный диапазон от 15 до 25 градусов.

    В этом режиме измерения будут максимально объективными. Некоторые специалисты делают эту работу на более горячем автомобиле, но допускают небольшую поправку на температуру. Этот вариант нежелателен для новичков.

    Регулировка зазора

    Чаще всего зазор регулируется под винт, и для такой операции можно обойтись набором щупов шириной 10 мм. А вот, например, классические вазы желательно проверить с более широкими наборами. Так как узкий щуп может дать небольшую погрешность.

    Необходимо знать, что на автомобилях Лада с «первой» по «седьмую» модели конструкторы устанавливали термозазоры клапанов 0,15 мм, одинаковые на впуске и выпуске.

    За такую ​​стоимость можно обойтись одним инструментом, но если он в руках опытного мастера. Ведь невозможность прохождения прорези свидетельствует о зажатии гайки, а слишком свободный проход может свидетельствовать о большом зазоре. Однако уловить тонкую грань между «слишком большим» и «достаточным» сможет только тот, кто неоднократно проделывал такую ​​операцию.

    Набор щупов

    Для начинающих подойдет пара щупов. Первый должен быть максимально допустимой толщины – «непроход», а второй щуп для регулировки клапанов должен иметь минимально допустимую толщину «проход».

    См. также: Как отрегулировать дроссельную заслонку

    Как регулируются клапана

    Перед началом регулировки потребуется установить поршень, над которым будет производиться манипуляция, в верхнюю мертвую точку такта сжатия.В этом положении клапаны должны быть закрыты. Рокеры могут свободно перемещаться в промежутке.

    Для удобства регулировки можно воспользоваться установкой исходного положения по меткам на шкиве коленчатого и распределительного валов.

    Теперь нужно ослабить контргайку на болте или винте. Затягивая или отпуская вторую гайку регулировки, нужно просунуть щуп в регулируемый зазор под коромыслом (коромыслом) и затянуть регулировочную гайку на нужную высоту.После установки необходимого зазора затяните контргайку.

    Шаг 1. Установите шкив коленчатого вала по меткам.
    Шаг 2. Выберите нужный клапан, чтобы настроить
    шаг 3. Измерьте текущий клиренс
    Шаг 4. Регулировка

    Вы должны знать, что с сильным затяжка контргайки может немного увеличить зазоры.Поэтому опытные специалисты перед затягиванием контргайки слегка ослабляют регулировочную гайку.

    Теперь снова надо проверить зазор на том же месте. Если он неудовлетворительный, то процедуру повторяют до получения желаемого результата. Зазор можно назвать отличным, когда прохождение щупа сопровождается небольшим усилием, но без гибочного инструмента.

    Необходимо знать, что для установки коленчатого вала в следующее положение его необходимо проворачивать строго по часовой стрелке только за ручку стартера.

    Расположение цилиндров и клапанов

    Необходимо соблюдать процедуру регулировки клапанов, установленную производителем. Это может быть 1-3-4-2 или другое, но для перехода к следующему цилиндру нужно провернуть коленвал. На «классике» один из его 180 оборотов соответствует повороту распредвала на 90 .

    Последовательность настроек ВАЗ 2106

    В качестве примера возьмем классическую модель ВАЗ. После установки меток со шкивов напротив контрольных точек производится регулировка клапанов в строгой последовательности.В исходном положении нужно отрегулировать зазоры в 6 и 8 клапанах.

    См. также: Как проверить датчик распредвала

    Провернув коленвал 180 , в верхнем положении будут доступны 4 и 7-я. Добавив еще 180 , получится полный оборот коленчатого вала и 1-я и 3-я позиции будут в положении регулировки. Прокрутив коленвал еще на пол-оборота, можно поставить 5-й и 2-й клапана.

    Регулировка для ВАЗ 2109

    Принцип определения зазоров аналогичен «классическим» моделям.Однако вместо винтов задействованы регулировочные шайбы. Поэтому, если зазор выставлен неправильно, необходимо заменить шайбы для регулировки клапанов.

    Проверните распределительный вал с помощью специального инструмента. После установки в нужное положение на валу утапливаем толкатель, после чего ставим замок. С помощью пинцета теперь выньте шайбу. С нижней стороны будет надпись с указанием толщины.

    Установите на место ремонтную шайбу необходимой толщины и снимите фиксатор.После этого снова измерьте зазор. Если он удовлетворительный, то переходим к следующему клапану. В противном случае повторите процедуру с шайбами.

    После установки необходимых параметров системы зажигания необходимо собрать механизм в порядке, обратном разборке. Целесообразно устанавливать узлы и детали на свои места, чтобы не разбалансировать работу двигателя и других систем.

    Schley Products 88250 Инструменты для регулировки клапана: автомобильный

    Я купил это, чтобы выполнить регулировку клапана на моей Сиенне 06 года, так как клапанный механизм становился шумным, и они никогда не регулировались более 270 тысяч лет.Похоже, что инструмент Toyota снят с производства, и это выглядело похоже, если не то же самое.

    Во-первых, презентация Sienna — это смесь добра и кошмара. Передний берег находится прямо перед вами, под хорошим углом к ​​работе. Сзади кошмар. Двигатель наклонен назад, чтобы попасть под покатый капот и лобовое стекло, а также близко к брандмауэру. Я видел видео людей, работающих на некоторых Lexus V6 (НЕ всех), например, где двигатель более ровный. Это лучшее рабочее состояние для этого инструмента.

    Тем не менее, этот инструмент очень сложен в использовании. Трудно получить постоянное нажатие лопаток клапана. Очень трудно установить распорный инструмент точно, и я имею в виду ТОЧНО, в том месте, где он захватывает ковш, но не регулировочную шайбу. Если вам удастся выиграть в лотерею здесь, скорее всего, давление в ковше вытолкнет инструмент, и теперь вы ищете этот маленький черный кусок металла в темном моторном отсеке. В то время как инструмент клина разочаровывает, я думаю, что настоящая проблема — плоскогубцы.Они занимают ОЧЕНЬ ценное пространство и вынуждают вас использовать клин там, где вы его не видите, и у него меньше всего места для работы — прямо напротив прижимной башни кулачка. Это похоже на очень плохо разработанный инструмент для того, чтобы делать то, что предназначено. Частично это может быть вина Toyota за оригинальный дизайн, но это инструмент, который я использую. Этот инструмент усложняет сложную работу. Как это может быть, посмотрите на ютубе видео работы на Tacoma 2.7L, где используется инструмент типа Motion Pro (на видео это инструмент Honda, но очень похожий).Видимость намного лучше, и клин находится на открытом месте.

    Я несколько часов бился с этим инструментом, прежде чем сдаться и отправить его обратно. Это просто не сработало для меня. Есть ряд людей, которые, если вы посмотрите в Интернете, создали свои собственные инструменты, которые, казалось бы, работают лучше. На форумах «Я ненавижу грязь» (IH8mud) есть довольно хорошая ветка. У Toyota есть другой инструмент для дизелей, который все еще используется, и который может работать в некоторых приложениях, но он очень дорогой. Некоторые здесь сняли камеры, чтобы выполнить работу.Это большое обязательство, но почти необходимое на заднем берегу этого фургона. Если вы беретесь за эту работу, посмотрите на презентацию своего движка и еще раз спросите себя, действительно ли вы хотите это сделать, и если да, то найдите другой инструмент. Далее я собираюсь использовать инструмент Motion Pro.

    Ваз 2109 16 клапанный карбюратор. Устанавливаем готовый двигатель

    Объект переделки — карбюраторный двигатель модификации 21083 от ВАЗ моделей 2108, 2109, 21099. Основная цель — переделка в 16-ти клапанный инжекторный путем установки блока цилиндров от ВАЗ 2112.

    Испытания автомобиля ВАЗ-2109, на который была установлена ​​16-клапанная головка, показали большую разницу в поведении автомобиля по сравнению с его обычной системой питания. На низких оборотах (до 2000 об/мин) характеристики немного ухудшаются, но значительное улучшение после набора двигателем высоких оборотов с лихвой компенсирует этот небольшой недостаток. На четвертой передаче с 16-клапанным двигателем ускорение ощущается так же, как с карбюраторным мотором на третьей. На ровной прямой дороге двигатель легко достигает 5000 об/мин, что производит на многих водителей незабываемое впечатление.

    Что нужно для такого апгрейда?

    • ГБЦ 16В,
    • с коллекторами и ресивером,
    • датчик детонации,
    • дроссельная трубка с датчиком положения дроссельной заслонки, регулятор холостого хода,
    • ДМРВ,
    • передняя выхлопная труба с ДК, 9006
    • термостат с датчиком,
    • оба ролика,
    • шкивы распределительных валов,
    • датчик фаз,
    • крышка газораспределения,
    • комплект проводки,
    • контроллер,
    • полностью оборудованная топливная магистраль и бензобак,
    • полностью оборудованная топливная магистраль и бензобак,
    • и манометр,
    • датчик положения КВ,
    • рампа с комплектом форсунок,
    • поршни с кольцами и пальцами,
    • генератор с кронштейнами и натяжителем,
    • шкив коленвала,
    • шатуны,
    • привод генератора,
    • корпус масляного насоса со сливом для датчика положения KV,
    • выхлопная система в комплекте.

    Заказ-наряд

    Все операции можно выполнять без снятия блока, но работать будет гораздо удобнее, если его снять.

    • Снята головка блока, полностью разобраны все топливные трубки, штатный бензобак, сняты термостат, генератор, все ремни и шкивы.
    • Трубки системы охлаждения отсоединены. Некоторые из них можно использовать, но жадничать не стоит, ведь комплект для двигателя ВАЗ 2112 стоит совсем недорого.
    • Поддон снят. Старые поршни и шатуны заменяются поршнями с плавающими штифтами модели 12 и шатунами с десятью точками. Эта замена связана с тем, что для старых поршней предусмотрена меньшая степень сжатия, а также отсутствуют специальные выемки для клапанов новой ГБЦ.
    • Масляный насос заменен на другой, на крышке которого имеется слив для ДПКВ. Конечно, заменить можно только крышку, но без мощного шестигранника ее не снять.
    • Установлены новые патрубки системы охлаждения. Рекомендуется заменить весь комплект, это рационально и недорого, хотя часть старых труб можно оставить. Нет необходимости в датчике, который включает вентилятор.
    • Ведется подготовка к установке 16-клапанной головки. Несмотря на то, что расположение креплений то же, болты с предыдущей головки все равно придется укорачивать, а в новой нужно просверлить отверстие сверлом х12.
    • Топливопровод устанавливается от модели с инжекторным двигателем (08, 99) на штатные места.
    • Топливный бак устанавливается на место и подключается к магистралям. Устанавливает проводку к бензонасосу от блока управления. Провода датчика уровня топлива оставить старые.
    • Чтобы не удлинять новую проводку, можно прорезать отверстие в стенке моторного отсека при ее установке в стенке моторного отсека как на ВАЗ-2110.
    • В блоке просверлено отверстие для установки датчика детонации, в котором нарезана резьба х8.
    • Насос установлен от ВАЗ-2112.
    • для вентиляции картерных газов заменяется на новый от ВАЗ-2112, приобретается в комплекте с масляным щупом.
    • Головка монтируется, при этом старая прокладка заменяется новой, под новую головку. Перед установкой желательно подготовить коллекторы и оголовок, для чего в местах сопряжения необходимо удалить все выступы, а каналы пройтись шарошкой для уменьшения сопротивления внутри них.
    • Термостат установлен от инжекторного двигателя Самара-21082.
    • Подсоединены патрубки системы охлаждения.
    • Задняя крышка механизма ГРМ, шкивы и ролики от модели 2112 монтируются. По меткам устанавливается ремень, монтируется генератор и его привод. Верхний натяжитель, боль и нижний кронштейн — от инжекторной «восьмерки», весь комплект продается комплектом.
    • Все датчики установлены на место. Датчик температуры остается старый, а вот для термостата нужно купить новый, предназначенный для инжекторного двигателя.Остальные датчики тоже нужно покупать новые. Как их установить, а также описание особенностей их установки можно найти в специализированной литературе.
    • Клапанная крышка монтируется на герметик. Модуль зажигания, ресивер, провода, дроссель и гофра ставятся на место. Далее монтируется проводка ко всем датчикам. На место установлен воздушный фильтр, установлен трос привода дроссельной заслонки от 21103.
    • Выхлопная система установлена. Можно оставить старый глушитель, а вот коллектор, «штаны» и резонатор придется покупать новые.
    • Соединяет проводку с замком и приборной панелью. Масло залито, система охлаждения заправлена, бак заправлен бензином.

    Но прежде чем начинать такую ​​переделку, необходимо ответить на главный вопрос: стоит ли игра свеч? На разборке можно найти готовые 12-клапанные двигатели от ВАЗ-2112. И если в России в процессе легализации такой переделки можно столкнуться с некоторыми проблемами, то в Украине двигатель для автомобиля считается не более чем обычной запчастью.

    Мощность двигателя такого автомобиля, как ВАЗ 2114, многим автолюбителям может показаться недостаточной. Однако это можно исправить. Разбираемся, как переделать 8-клапанный двигатель в 16-клапанный на ВАЗ 2114

    Если установить головку на блок цилиндров с 16 клапанами, то мощность автомобиля может превзойти все ожидания. Причина этого в том, что цилиндры мотора с подобной головкой блока могут быть заполнены специальной топливно-воздушной смесью.

    В результате мощность силового агрегата значительно возрастает.Важно отметить, что это совершенно безопасный способ увеличить «силу» вашего автомобиля. Итак, как переоборудовать 8-клапанный двигатель на 16-клапанный ВАЗ 2114?

    Возникает вопрос о разнице в мощности автомобилей. Например, мощность автомобиля, объем двигателя которого достигает 1,5 литра, а количество лошадиных сил составляет 77, можно значительно повысить. Если заменить 8-клапанную головку на 16-клапанную, то она увеличится до 90 «лошадей»!

    Это достаточно большая разница, поэтому вам нужно разобраться, что нужно сделать (и в каком порядке), чтобы улучшить собственную машину.

    Особенности разборки двигателя

    Первое, что нужно сделать, это максимально аккуратно разобрать двигатель. Этот элемент автомобиля является самым ценным, поэтому разбирать мотор нужно крайне аккуратно. Лучше всего внимательно изучить инструкцию и посмотреть видео в интернете о том, как умельцы справляются с этой задачей, и только после этого заняться разборкой самостоятельно.

    Под клапанной крышкой можно обнаружить много неприятных дефектов, в том числе и плохое состояние ролика.Головка блока цилиндров тоже может выглядеть не лучшим образом, а втулки настолько изношены, что многие удивляются, что они до сих пор работают.

    Все это означает, что после разборки двигателя можно найти массу неисправностей или изношенных деталей. Лучше всего заменить каждый из них. Это повысит надежность автомобиля и позволит не переживать, что повышенная мощность ВАЗ может стать фатальным фактором и привести к поломке в ближайшее время.

    Лучше всего установить бронзовые втулки. Они очень надежны и достаточно долговечны.

    Установка 16 клапанной головки на ВАЗ 2114

    Для того, чтобы выполнить эту несложную операцию, следует разобрать двигатель. Стоит предупредить, что многие детали придется заменить.

    К ним относятся:

    • трубка для антифриза;
    • масляный насос;
    • масляный поддон;
    • различные датчики;
    • коленчатый вал и многое другое.

    Несмотря на внушительный список, описанный ниже способ действительно поможет сделать автомобиль еще мощнее, чем раньше.


    Переделка двигателя ВАЗ 2114

    Переделка 8 клапанного двигателя в 16 клапанный ВАЗ 2114

    В процессе улучшения двигателя необходимо заниматься модификацией болтов. Они используются для крепления 16-клапанной головки. Для модернизации двигателя ВАЗ нет необходимости менять блок цилиндров, однако менять головку все же необходимо. Чтобы каждый болт надежно входил в отверстие крепления головки, его следует регулировать не только по диаметру, но и по длине.

    Важная информация. Отверстия, которые можно найти в прокладке, также нуждаются в доработке. Они должны идеально соответствовать размеру болта. Если этого не сделать, уровень надежности двигателя будет значительно снижен.

    После этого следует поменять:


    • а потом шатуны.


    Шатуны ваз 2114

    Это необходимо сделать при сборке цилиндров.

    Теперь пришло время доработать и настроить проводку.

    Важно видеть отличие конструкции 16-клапанных поршней от 8-клапанных. Кроме того, расположение датчиков у них тоже разное. Это означает, что может потребоваться удлинение проводки.

    После сборки двигателя необходимо доработать проводку. Если автовладелец не хочет получить лишних финансовых затрат, то ему необходимо оставить модуль зажигания, а затем подключить модуль с помощью высоковольтных проводов.Это самый простой способ сэкономить деньги, поэтому не стоит его игнорировать.

    Как переоборудовать 8 клапанный двигатель на 16 клапанную установку Особенности

    Болты визуально могут сильно отличаться друг от друга, но пугаться не стоит. Необходимо использовать модифицированные болты.

    Эти болты имеют следующие характеристики:

    1. Диаметр равен 8 клапанному болту;
    2. Длина 16 клапанов.

    Для облегчения прохода этих болтов в отверстие их следует предварительно рассверлить.Если установить доработанные болты по всем правилам и максимально аккуратно, то надежности двигателя можно только позавидовать.


    Болты ГБЦ ВАЗ 2114

    Когда автовладельцу кажется, что он не в состоянии выполнить эту операцию самостоятельно, то ему лучше обратиться за помощью к квалифицированным мастерам с достаточным опытом работы. Они обязательно сделают все правильно и правильно.

    Дополнительным вариантом увеличения мощности автомобиля является тюнинг выпускного коллектора.Это отличный способ немного увеличить номинальную мощность вашего автомобиля.

    Полезное видео

    Дополнительную информацию вы можете получить из видео ниже:

    После завершения установки следует обратиться к квалифицированному специалисту, который сможет правильно настроить блок управления двигателем, после чего установить на компьютер специальную программу.

    Большинство владельцев «девяток» знают, что на ВАЗ 2109 можно установить 16-клапанный двигатель, тем самым улучшив ходовые качества своего автомобиля при высоких оборотах коленчатого вала.Стоит ли, и как воплотить идею в жизнь?

    Зачем устанавливать новый силовой агрегат?

    Установка нового двигателя может пригодиться тем автолюбителям, которые хотят улучшить свой устаревший автомобиль. Многие отечественные автомобилисты знают, что «девятка» имеет неплохие ходовые качества, требует немного бензина и в целом не так прихотлива в обслуживании, как иномарки, поэтому ее часто тюнингуют. Замена двигателя от 8 кл на более совершенную модель имеет свои плюсы:

    1. Повышенная мощность.
    2. Улучшена работа на высоких оборотах.
    3. Эффективное использование топлива благодаря системе впрыска.
    4. Более стабильная работа силового агрегата.
    5. Постоянная регулировка клапана не требуется.

    Но есть и минусы:

    1. В гараже нужно заменить множество деталей и инструментов.
    2. На низких оборотах двигатель 16к чуть хуже своего 8-клапанного собрата.

    Здесь есть два варианта замены:

    1. Установка целого двигателя от модели 2112.В этом случае потребуется замена не многих деталей, но стоимость всего двигателя может отложить эту затею.
    2. Доработка ГБЦ под новые комплектующие. Это более экономичный, но очень трудоемкий процесс.

    Устанавливаем готовый двигатель

    На «девятку» ставим двигатель 2112, так как силовые агрегаты моделей похожи друг на друга. Также понадобится топливная труба подходящего диаметра (можно взять стальную трубу, но лучше медная) и бензобак от той же 12-й модели.Далее выполняются такие работы:

    1. Демонтируем старый блок питания, отключаем все патрубки и электронику. Для того, чтобы снять и установить двигатель, для удобства нужен кран, так как весь агрегат имеет большой вес. Это основная проблема в гараже.
    2. Когда двигатель снят, в сиденье можно установить новый. Стоит сразу проверить состояние сальников и прокладок, если агрегат б/у. Проверьте также натяжение ремней.
    3. Далее необходимо заменить всю топливную систему: бак, ТНВД, топливопроводы.
    4. Отличная замена танку «девятка» — аналог от 2112. Детали такие же по размерам, но их устройство другое, что не является препятствием для установки.
    5. Для топливопроводов нужно брать медные трубы, которые лучше гнутся.
    6. Теперь можно приступать к подключению форсунки. Если «девятка» 2002 года выпуска и моложе, то особых проблем с подключением проводов не будет, а для старых моделей новые отверстия придется делать вручную.
    7. Необходимо установить абсорбер и бензиновый фильтр.Их обычно кладут под дно и закрепляют шпильками.
    8. Ставим датчики, меняем проводку на подходящую по длине.
    9. С установкой генератора придется попотеть, так как родные крепления не подходят. Найдите подходящие, замените — можно устанавливать. Если редуктор не менять, то его придется подтачивать болгаркой.

Добавить комментарий

Ваш адрес email не будет опубликован.
