Что такое шрус — разбираемся вместе

Абсолютное мнение по поводу истории создания ШРУСА отсутствует. Суть одного из наиболее распространенных в том, что в 1927 году это устройство изобрел и запатентовал Альфред Рцепп. Поэтому, сам механизм среди любителей-профессионалов до сих пор называют шарниром «Рцеппа». Уже ближе к концу 60-х переднеприводные автомобили стали особо интересны для разработчиков практически сразу всех значительных автомобильных концернов. Интерес вызвала компоновка их кузова, неоднократно позволяющая предложить водителю и самим пассажирам максимум места в транспортном средстве.

Вот так для обеспечения привода на передние управляемые колеса, не лишая их возможности поворачивать, специалисты придумали такой сложный механизм как ШРУС. Аббревиатура обозначает «шарнир равных угловых скоростей». Деталь интересная, термин непривычный. Само устройство предусматривает решение следующей задачи – передачу равномерного вращательного движения от одной полуоси к другой, в случае если они расположены под углом друг к другу. Самое важное, чтобы расположение полуосей было под определенным углом. Его величина обычно терпит постоянные изменения, не превышая отметку в 70 градусов.

Конструкции шарнира равных угловых скоростей бывают разные, их существует сразу несколько. В настоящий момент существует несколько модификаций ШРУСа. Так, ШРУС шарикового типа является наиболее распространенным. Появился он впервые в двадцатые годы прошлого века.

Популярным является кулачковый ШРУС, разработанный французским изобретателем Грегуаром. Тот запатентовал свое изобретение в начале двадцатых годов под именем «Тракта». Следующая разновидность ШРУСа — спаренный карданный. Сфера его применения – автомобили производства США тоже двадцатых годов. Речь идет о Cord L29. В том числе их использовали для трансмиссии французских автомобилей «Панар-Левассор» в 50-60-х годы. В настоящий момент он тоже применяется в схемах разных транспортных средств, которые не развивают достаточно высокую скорость, например, тракторы.

1. Назначение ШРУСа

ШРУС имеет свое предназначение. Его основная задача – передача равномерного вращения под углом. Так, шарнир равных угловых скоростей применяют для независимой подвески, что на передних управляемых колесах. Правда, здесь нужно соблюдать следующее условие – колеса должны быть ведущими.

Так как ШРУС – составная деталь, значит, помимо вращения он способен обеспечить угол поворота в пределах 70 градусов, позволяя его применять в конструкции ведущей оси.

Внутренний и внешний ШРУС

Поэтому, напомним еще раз, что сама конструкция необходима для обеспечения свободы передвижения вала. Внутренний шрус устанавливают внутри корпуса коробки передач, в то время как внешний у самого колеса. Оба шруса необходимы для успешного передвижения автомобиля. Однако, между ними существует определенное отличие, которое зависит от модели автомобиля.

Попытаемся разобраться, в чем же разница между ними. Во-первых, внутренний больше по размерам, поэтому и стоит дороже. Его основное предназначение – передача вращения от трансмиссии к валу. Внешний ШРУС должен вращать ступицу колеса, поскольку у него посадочные шлицы. Отсутствие достаточного количества свободного пространства неоднократно вынуждает специалистов сделать его в габаритах намного меньшим.

2. Устройство и принцип работы ШРУСа

Что касается стандартного набора составляющих шарнира, он следующий. Здесь всего четыре детали, поэтому сам механизм простой.

— корпус, похожий на сферическую чашу и ведомый вал;

— внутренняя обойма как сферической кулак и ведущий вал;

— сепаратор как кольцо, в котором есть специальные отверстия. Он необходим для удержания шариков;

— да и сами шарики – шесть штук.

Невзирая на то, что существует полное разнообразие конструктивных решений ШРУСов, неизменным остается их принцип работы. А именно, точки контакта, которые передают окружные силы. Они обязательно должны находиться в биссекторной полости, что проходит через биссектрису угла, которую образуют валы.

Попытаемся разобраться в том, как работает ШРУС. Однако, чтобы этот принцип работы понять, необходимо разобраться из каких компонентов он состоит и каким образом работает.

Процесс работы ШРУСа предусматривает следующие этапы:

На внутренней обойме и в корпусе есть сферические канавки. Их количество совпадает с числом шариков;

2. Удержать шарики вполне реально сепаратором, что расположен в векторном пространстве кулак-корпус. Дальше они перемещаются по внешнему диаметру канавок корпуса. Что касается внутреннего диаметра, здесь шарики перемещаются по канавкам кулака;

3. Вращая ведущий вал, можно передать усилие на обойму через кулак и шарики, что находятся в канавках. Дальше эта мощность передается на ведомый вал;

4. В результате изменения угла между ведомым и ведущим валами, шарики очень свободно перемещаются по канавкам, продолжая таким образом передавать усилие.

3. Достоинства и недостатки ШРУСа

ШРУС легкий, относительно надежный, в случае поломки заменяется просто. Его преимущество заключается в том, что в сравнении с иными аналогичными механизмами, благодаря помощи шарнира возможна лишь незначительная потеря мощности.

Недостаток ШРУСа — наличие пыльника в конструкции. Он необходим, чтобы сохранить чистоту устройства, одновременно выступая контейнером для смазки. Это его защитная функция.

ШРУС как раз расположен в таком месте, где невозможно его соприкосновение с иными посторонними предметами. Оказаться порван может и пыльник. Это может случиться в момент езды, например, переезжая препятствие, либо по слишком глубокой колее. Узнать об этом может только сам владелец авто. Обычно он об этом понимает, когда грязь уже находится внутри пыльника, попав туда через трещину. Таким образом, можно спровоцировать интенсивный износ. В том случае, если владелец авто уверен, что это случилось совсем недавно, шрус можно просто снять, хорошенько его промыв. Заменяя пыльник, его необходимо заполнить новой смазкой. В том случае, если неприятность произошла не недавно, ШРУС обязательно должен выйти из строя раньше времени.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Что такое шрус. Особенности, строение, принцип работы, ресурс и типы

ЧТО ТАКОЕ АВТОМОБИЛЬНЫЙ ШРУС. ОСОБЕННОСТИ, СТРОЕНИЕ, ПРИНЦИП РАБОТЫ, РЕСУРС И ТИПЫ

Добрый день, сегодня мы узнаем, что называется шрусом или шарниром передней подвески автомобиля, каков принцип действия и устройство механизма, какие разновидности детали существуют, а также, как определить износ компонента. Кроме того, расскажем про то,

сколько в среднем составляет ресурс узла подвески по пробегу при правильной эксплуатации и обслуживании транспортного средства, из каких элементов состоит шарнир, а также, какое строение имеет типовой шрус подвески. В заключении поговорим о том, как нужно следить за шарниром, чтобы он прослужил автомобильной подвески, как можно дольше, а также, какие факторы влияют на ускоренный износ шруса и можно ли восстанавливать деталь.

Шрус является одним из ключевых узлов передней подвески

того или иного автомобиля. Справочно заметим, что в былые годы эти компоненты зачастую использовали в задней подвески наравне с передними элементами. Однако массового характера установка шарниров на заднюю подвеску не получила, из-за не целесообразности в плане затрат. Сам же по себе шрус представляет из себя специальный движущийся в разных плоскостях подшипник, который отвечает за передачу момента кручения и как следствие движение колес транспортного средства. Таким образом, как видим шарнир это действительно важный узел ходовой части автомобиля, который является связующим звеном между колесом и трансмиссией, обеспечивающий передачу крутящего момента к ведущей оси при изменении угла поворота, а также удержание его в правильной плоскости.

ЧТО ТАКОЕ АВТОМОБИЛЬНАЯ ПОДВЕСКА. ОСОБЕННОСТИ И СТРОЕНИЕ

Итак, что же называется шрусом или шарниром подвески автомобиля? Шрус — это шарнир равных угловых скоростей, то есть устройство, которое обеспечивает передачу созданного крутящего момента коробкой передач к ведущим колесам машины. Главной отличительной особенностью шруса от заднего моста, который всегда функционирует только прямолинейно является возможность обеспечивать поворот колес на 65-70 градусов. Справочно заметим, что у многих автомехаников, благодаря своей форме похожей на оружие, шрус называется «гранатой«.

1. ОСОБЕННОСТИ, РАЗНОВИДНОСТИ И СТРОЕНИЕ ШРУСА

Благодаря шарнирам, которые устанавливаются также на некоторые полноприводные автомобили с независимой подвеской, происходит передача крутящего момента от двигателя к трансмиссии, а затем на ведущие колеса. Шрусы не только приводят колеса в движение, но еще позволяют водителю ими управлять, при этом имея очень компактные размеры и небольшую массу. Что касается шрусов, расположенных на заднеприводном автомобиле с приводным мостом, то они достаточно сильно ограничены по своему функционалу, так как не имеют возможности управлять колесами.

Кроме того, отметим, что данный механизм выполняет сложные работы и постоянно функционирует под сильной нагрузкой. На сегодняшний день, благодаря технологиям в автомобилестроении, шрусы передней подвески в плане качества и надежности продвинулись далеко вперед, поэтому срок службы некоторых типов шарниров порой может достигать сотен тысяч километров пробега.

Разновидности шрусов автомобильной подвески:
— Сухариковый тип: зачастую используется только на большегрузных автомобилях, на примере крупнотоннажных грузовиков и пассажирских автобусов;

— Трипоидный тип: используется во внутренних конструкциях транспортного средства, в связи с большим осевым перемещением;

— Спаренный угловой карданный тип: практически не популярен среди автопроизводителей, в связи со своей сложностью в плане строения;

— Шариковый тип: считается самым распространенным шарниром у производителей автомобилей на сегодняшний день. Шариковый шрус является основным шарниром в переднеприводных машинах.

Как мы отметили ранее основной тип шруса на сегодняшний день у автопроизводителей — шариковый, поэтому мы более подробно рассмотрим именно его строение. Конструкция шарикового шарнира является «сухим» по принципу работы, то есть элементы шруса не находятся в масле, в отличие от заднего моста, они лишь компонуются специальной смазкой, на подобии солидола. Как некоторым может показаться на первый взгляд такой узел подвески, как шарнир является, чем то сложным по своему устройству, однако это совсем не так, механизм до боли прост.

Типовой шрус передней подвески состоит из четырех основных элементов, которые и обеспечивают оптимальное функционирование механизма. Первым идет корпус шарнира, который изготавливается в форме сферической чаши, она то и устанавливается на приводной вал автомобиля. Затем идет нижняя часть шруса, которая называется сферическим кулачком с ведущим валом. Следующим компонентом в типовом шарнире является сепаратор, который изготавливается в форме кольца с отверстиями, в них располагаются и удерживаются шарики. Завершающим элементом шруса всегда идут металлические шарики, количество которых зачастую составляет не менее шести.

Именно благодаря шарикам, которые находятся в сепараторе шарнира передней подвески, такой тип шруса и получил название «шариковый«. Как видим строение с конструкцией типового шарнира приводного вала является очень простым, при этом механизм обладает высокой плавностью в процессе функционирования, благодаря чему транспортное средство способно плавно развивать скорость, без толчков и рывков. В сравнении с карданной передачей, в которой плавность во время работы, как таковой отсутствует, исправный шрус всегда обеспечивает плавность хода машины.

2. ПРИНЦИП РАБОТЫ, РЕСУРС И НЕИСПРАВНОСТИ ШРУСА ПОДВЕСКИ

А теперь, когда мы знаем строение и устройство шруса передней подвески, давайте поговорим, о том как он работает? И начнем с корпуса шарнира, он же шрус. В корпусе механизма, а если быть точнее, то в его нижней части имеются продольные канавки, в которые по одному вставляются металлические шарики, их как правило всего шесть. Шарики удерживаются таким элементом, как сепаратор. Их место расположено между корпусом и нижней частью механизма, причем таким образом, что шарики всегда являются, как бы связующим звеном компонентов. Кроме того, металлические шарики имеют свойство свободно перемещаться, но только строго по продольным канавкам корпуса.

Справочно заметим, что усилие передается ведущему валу, к которому подсоединен корпус шруса, а затем осуществляется передача энергии шарикам, они то в свою очередь отдают усилия нижней части шарнира. В свою очередь к нижней части механизма присоединяется ведущий вал, который забирает полученное усилие и после чего машина начинает плавное движение. В том случае, если автомобиль входит в поворот, то есть меняется угол вращения между валами, то металлические шарики начинают перемещаться по канавкам корпуса и с той силой, которая на них воздействует, передают усилие дальше по цепочке. Благодаря такому своеобразному строению шруса, механизм идеально подходит для передних колес, которые изменяют свой угол при помощи рулевой рейки.

Если рассматривать срок службы шруса, то хочется сразу отметить, что благодаря достаточно прочной конструкции, деталь является одной из последних узлов, о которых вспоминает автовладелец в подвески. Однако стоит понимать, что высокая надежность шарнира относится только к тем механизмам, которые сделаны по правилам и из нужных материалов. Если шрус является оригинальной запасной частью, то он может прослужить верой и правдой не менее 100-120 тысяч километров, а то и весь срок эксплуатации автомобиля. Но почему часто можно слышать от автовладельцев, что шрусы быстро ломаются и выходят из строя?

Что касается неисправностей, которые могут происходить с шарнирами, то зачастую все они сводятся к самой главной причине — прорыв защитного пыльника. Дело в том, что главная задача резинового или силиконового пыльника заключается именно в защите металлических шариков и канавок корпуса шруса от попадания на них грязи с пылью. Ведь, как мы знаем попадающая грязь во внутрь механизма крайне пагубно влияет на конструкцию. Когда происходит прорыв пыльника, то корпус с элементами, как правило, долго не проработает, зачастую не более 1-2 тысяч километров пробега. Из-за чего так быстро приходит в негодность внутренний механизм шарнира?

Как всегда вся суть ответа на вопрос лежит на поверхности. Как только грязь проникает во внутрь, где функционируют ширики в продольных канавках, то песчинки начинают действовать на детали, как наждачная бумага, разрушая поверхность элементов и делая те же канавки шире по размеру. Когда наступает крайний момент, то металлические шарики банально заклинивает в канавках. После чего шрус ломается и автомобиль уже никуда не поедет. Вот поэтому пыльник шарнира является самым важным компонентом любого типа шруса в плане долговечности узла в целом, хотя в процессе работы механизма, он никакого участия не принимает.

Кроме защитного пыльника, на элементы подвески также не менее сильное влияние оказывают механические воздействия. Например ехали мы по дороге и не заметили камень, бордюр или вообще в яму влетели на скорости. В этом случае мы можем очень сильно повредить механизмы подвески и как правило, при сильных ударах, особенно в область колес, шарниры просто выдирает с крепежей, как говорится «с мясом«. Справочно заметим, что самыми хрупкими и ненадежными шарнирными механизмами по праву считаются не оригинальные детали, как говорят автомеханики «дешевый китай«.

Видео обзор: «Шрус подвески автомобиля. Строение, принцип работы, ресурс, типы и неисправности»

В заключении отметим, что шрус или шарнир автомобиля независимо от его типа играет одну из ключевых ролей в системе передней подвески того или иного транспортного средства. Кроме того, стоит помнить, что пыльники шрусов, необходимо систематически осматривать на наличие повреждений и течи смазки. Так как зачастую из-за во время недосмотренных повреждений на защитных элементах, шрус способен достаточно быстро выходить из строя. Напомним, что при замене старого шарнира на новый, не стоит забывать про то, что после процедуры по замене механизма, нужно обязательно делать развал-схождение колес.

БОЛЬШОЕ СПАСИБО ЗА ВНИМАНИЕ. ОСТАВЛЯЙТЕ СВОИ КОММЕНТАРИИ, ДЕЛИТЕСЬ С ДРУЗЬЯМИ.
ЖДЕМ ВАШИХ ОТЗЫВОВ И ПРЕДЛОЖЕНИЙ.

устройство и принцип работы гранаты

В разговорах опытных водителей и автослесарей можно услышать много неведомых слов, которые неизвестны начинающим автолюбителям. Например, такое слово как — ШРУС, расшифровывается как шарнир равных угловых скоростей. В данной статье обширно раскрывается тема устройства данных компонентов, также раскрыта тема долговременного и безпроблемного использования ШРУСов.

ШРУС — система, обеспечивающая передачу крутящего момента от КПП к ведущим колесам, которая позволяет поворачивать колеса под углом до 70 градусов. В народе ШРУС называют “граната”, т.к. очень схожа по форме с оружием. Инженерные умы уже около ста лет назад вплотную приступили к разработке этого элемента. “Граната” бывает разных типов, в зависимости от модели машины, но принцип работы идентичен. Одна область ведущего вала сходится со ступичным валом, а другая область с дифференциалом, от этого происходит делегирование крутящего момента от двигателя на передние колеса.

ШРУСы делятся на 4 типа:

Шариковый — самый часто используемый тип, стоит в автомобилях с передним приводом.
Сухариковый — основное применение в машинах-большевесах, например грузовики, автобусы и пр.
Спаренный — применяется крайне редко, т.к. слишком сложное строение.
Трипоидный — из-за большого осевого перемещения используется во внутренних конструкциях.

Для комфортного передвижения и нормальной работоспособности двигателя на каждой стороне находится по паре шарниров (всего их 4), они систематизируются как внутренние и внешние.

Содержание статьи

Внутренний шрус

Создает вращение касательно внешнего механизма, вследствие чего происходит изменение радиуса полуоси по отношению к оси, если говорить простыми словами внутренний ШРУС — соединительный механизм между полуосью и КПП. Внутренний ШРУС наиболее неподвижен и максимальный угол поворота составляет около 20 градусов. Основная масса сборки, выглядит как трипоид с роликами на подшипниках, они в свою очередь двигаются по углублениям в встречной колбе. Такая деталь служит восполнением шагов подвески и сохранности целостности вала.

Наружный шрус

Представляет собой обойму и оболочку с углублениями, по ним двигаются шарики, совмещая составляющие части друг с другом. Для нормальной деятельности ходовой части внешняя «граната» должна качественно переводить крутящий момент под разными радиусами. ШРУС наружный крепится у основания колеса и оснащается шариковым шарниром на конце ведущего вала.

Пыльник шруса

Пыльник ШРУСа выглядит как чехол, изготовленный из термопласта либо из резины, защищая шарнир от внешних неблагоприятных факторов, также предохраняет потерю автосмазки, которая находится внутри ШРУСа. Количество таких чехлов в автомобиле составляет до 20 штук. Внешне пыльник выглядит как часть гофрированной трубки. Повреждение корпуса защиты может привести к потере смазочного покрытия и вследствие этого возникает усиленная амортизация. Пыльник — единственная эффективная защита от повреждающих сегментов, и гарантия длительной исправной работы. Диагностику чехла следует проводить на регулярной основе (ежемесячно), и при малейшей трещине заменять его. Выбирать пыльник нужно не по составу изготовления, а по качеству и репутации производителя. Слишком жесткий материал пыльника не подойдет для установки, для начала нужно одну из складок провернуть вокруг своей оси и на получившемся изгибе не должно быть заломов и трещин.

Внутренний пыльник подвергается большим нагрузкам со стороны работы двигателя с высокой температурой. Часто изнашивается инородными предметами, попадающими с проезжей части под капот. Повреждения пыльника характеризуются выделением смазки в большом количестве, внешними трещинами и микротрещинами. Внешний ШРУС непосредственно передает движение вала на ступицу колеса и по размеру он меньше, чем внутренний. Также испытывает больший износ из-за трения деталей, взаимосвязи с дорогой и от постоянного сжатия и растяжения, так как ШРУС установлен непосредственно на колесе. Чтобы рассмотреть повреждения внешнего пыльника необходимо вывернуть руль до упора, одна сторона элемента растянется, что дает хорошую возможность определить целостность.

Неисправности шруса

Внутренний ШРУС — один из главных элементов трансмиссии в автомобиле, и в связи с этим изготавливается из высококачественных материалов (не считая подделок). Обычно срок годности этих деталей высок, но часто получается что износ наступает намного раньше, такое бывает даже у новых машин.

Причины износа ШРУСа:

Недостаточное количество смазочного материала, либо его плохое качество.
Плохое качество материала при изготовлении ШРУСа, использование поддельных и бракованных деталей.
Проникновение инородных предметов и воды из-за того что пыльник вышел из строя.
Плохое покрытие дорог, и неаккуратное вождение по этим дорогам.
Несвоевременно проведенная диагностика и замена запчастей.

Первичную диагностику можно провести водителю самому, не прибегая к помощи автослесаря, путем поверхностного осмотра, благодаря этому можно выявить повреждения пыльника. Для более детального осмотра придется шарнир разобрать, в этом поможет эстакада, яма или просто домкрат. Провести диагностику ШРУСа самому не составит труда.

Характерные поломки шарнира:

Посторонние звуки (хруст), они усиливаются при: повороте, разгоне, преодолении барьеров. Шарики очень износились что беспроблемно двигаются по углублениям.
Недостаток смазки внутри деталей.
Зазор вала. Для того что бы понять так ли это, необходимо взять полуось и подвигать ее, при наличии дефекта вы сразу обнаружите люфт в рабочей стороне ШРУСа.
Инородные предметы, которые попадают с дорожного покрытия.

Чтобы определить звук неисправности наружного шарнира, нужно выбрать ровную поверхность, максимально повернуть в сторону руль и резко двинуться с места, обеспечивая тем самым нагрузку на шарнир, и если он действительно неисправен, то будет слышен знакомый шум. Важно определить с какой стороны исходит хруст.

Поломку во внутренних шарнирах диагностируют немного по-другому. Здесь наоборот необходимо найти плохую дорогу с ямами и проехать по ним. Если ШРУС застучал, то значит выявилась поломка. Существует еще способ диагностики хруста внутреннего ШРУСа. Нужно нагрузить хвостовую часть машины так, чтобы перед приподнялся, а ось внутреннего шарнира по возможности максимально согнулась. Приоритетным признаком поломки является хруст в движении. Не рекомендуется ездить с загруженной задней частью машины, на постоянной основе, контролируйте пружины амортизатора.

Третий способ распознать с какой стороны “граната” стучит, заключается в последующем алгоритме:

1 — выставить равномерно колеса автомобиля.

2 — поднять одно любое ведущее колесо подъемником.

3 — установить автомобиль на ручник и снять с передачи.

4 — плавно “тронуться” (вывешенное колесо начнет вращаться).

5 — потихоньку выжать педаль тормоза, таким образом создается естественная нагрузка на “гранату”. Если присутствует неисправность в одном из внутренних ШРУСов, сразу появятся звуки, в неисправной части машины. Если дефекта нету, то машина просто начинает глохнуть.

6 — Максимально вывернуть руль. Медленно выжимать педаль тормоза. Если есть неисправность — то хруст будет продолжаться. Если присутствует поломка ШРУСа с другой стороны, то прибавится дополнительный звук. Полностью понять что поломка состоит именно в ШРУСе можно если в начале движения авто появились рывки. Предпочтительнее конечно машину не доводить до состояния полной амортизации и проводить ежемесячную проверку. При подвешивании колеса и проверке ШРУСов придерживайтесь правилам безопасности, не забывайте поставить машину на ручник, а лучше всего пользуйтесь колесным стопором. Обратите внимание, не забыли ли вы установить нейтральную передачу, выключить двигатель, дождитесь полной остановки колеса до того, как поставите его на поверхность.

Замена шруса

ШРУС – деталь ходовой части, который необходима регулярная диагностика. Даже малое проникновение грязи и влаги может быстро привести в негодность. Избежать этого можно с помощью проведения осмотра резиновых чехлов на наличие повреждений. Для того чтобы понять какой износ детали, необязательно ехать на СТО, проверка и замена ШРУСа может проводиться автолюбителем самостоятельно, о которой было написано выше. Многие автомобилисты узнав стоимость замены шарнира, продолжают ездить со сломанной деталью, а зря. Замена ШРУСа — это единственный способ комфортно передвигаться на своем автомобиле.

Некоторые водители думают что эти делали долговечные и их не стоит менять, но это большое заблуждение. Произвести замену ШРУСа нужно сразу же как выявили хоть незначительные неисправности, в противном случае машина “станет колом”. Опытному хозяину машины не составит труда заменить шарнир самостоятельно, а новичку придётся “повозиться”. Небольшой совет: слейте немного масла с трансмиссии, перед снятием колеса и возьмите монтировку — она будет рычагом при снятии ведущего вала. Чтобы сменить ШРУС необходимо сначала снять колесо, открутить болты ступицы, убрать тормозной диск, суппорт, шаровую опору и рулевой наконечник. Монтировкой, спокойными ударами, отбиваем ведущий вал. Далее такими же ударами нужно выбить наружную “гранату”, вращая ее по полуоси и поставить новую деталь таким же методом. Ставя колеса на место будьте очень внимательны, так как есть вероятность получить развал колес. Длительность замены шарниров составляет около часа.

Регулярно диагностируйте свой автомобиль и тогда не придется возится с заменой ШРУСа.

Ликбез. Что нужно знать о ШРУСах?

В этот раз мы решили рассказать об истории и причинах появления такого автомобильного узла, как ШРУС (шарнир равных угловых скоростей), а также о некоторых особенностях эксплуатации, которые полезно знать каждому автолюбителю.

В этот раз мы решили рассказать об истории и причинах появления такого автомобильного узла, как ШРУС (шарнир равных угловых скоростей), а также о некоторых особенностях эксплуатации, которые полезно знать каждому автолюбителю.

В последние годы шарниры равных угловых скоростей все чаще и чаще вытесняют из автомобильных узлов карданную передачу. Главный недостаток последней – несинхронность вращения валов (если один вал вращается равномерно, то другой – нет). И если на малых углах скрещивания осей этот нюанс практически незаметен, то при больших углах использование такой передачи крутящего момента становится невозможным. В первую очередь это касается трансмиссии переднеприводных автомобилей. Здесь-то и пригодились ШРУСы – чаще всего эти узлы могут обеспечить передачу крутящего момента при углах поворота около 40 градусов относительно оси. Но, поскольку комфорту в последние годы стало уделяться все больше и больше внимания, шарниры равных угловых скоростей стали применяться и в трансмиссиях полноприводных автомобилей: все чаще в карданных валах вместо крестовин стали использовать ШРУСы.

Хотя первые ШРУСы появились задолго до массового распространения автомобилей с приводом на переднюю ось, конструкция шарниров шарикового типа была разработана еще в двадцатые годы прошлого века. Причем конструкций шарнира равных угловых скоростей было изобретено несколько. Первым и наиболее простым решением было объединение между собой двух обычных карданных шарнира так, чтобы ведомая вилка одного служила ведущей вилкой другого. У подобной системы было много плюсов, в число которых входили неплохой ресурс (60-70 тыс. км) и возможность полноценной работы при больших углах поворота колес (до 45 градусов). Но громоздкость конструкции не дала этому узлу завоевать популярность. Хотя со временем инженеры все же смогли сократить размеры узла, что позволило использовать его на некоторых легковушках, таких как Peugeot 204.

Также в начале века были изобретены шарниры кулачкового типа: француз Ж.-А. Грегуар применил свою разработку на автомобилях «Тракта». Такой шарнир был прост в изготовлении и состоял из кулачков, которые соприкасались по довольно большим поверхностям. Узел хорошо работал при больших углах (до 50 градусов), да и долговечность оказалась неплохой. После такая конструкция была модернизирована – так появились кулачково-дисковые шарниры, которые применялись в основном на тяжелых грузовиках.

Шарнир «Тракта»

Близкой к современной конструкции ШРУСов была разработка 1923 года: шарнир Вейсса передавал крутящий момент посредством четырех боковых шариков и одного центрального, который предназначался для центрирования конструкции. Но малый ресурс (15-25 тыс. км) не дал широкого развития детали.

ШРУС «Бендикс-Вейсс»

Но наибольшее распространение получила конструкция Альфреда Рцеппы, который в 1927 и 1936 гг. запатентовал конструкцию ШРУСа с шестью шариками, которые работали по равнорасположенным канавкам полукруглого сечения. Это решение до сих пор остается незаменимым, ведь подобный узел обладает компактностью, отличной надежностью (100-200 тыс. км) и может работать при углах до 40 градусов.

ШРУС «Рцеппа»

Чтобы узнать об особенностях современных ШРУСов и их эксплуатации, мы обратились к директору по маркетингу компании TRIALLI – Кириллу Шипоте.

— Что нового появилось в технологии производства ШРУСов?

— Кардинальных перемен в компоновке нет: в наружном шарнире TRIALLI применяется классическая конструкция. Наружный шарнир состоит из корпуса, сепаратора, внутренней обоймы и шести шариков. Современная конструкция позволяет достигать угла поворота до приемлемых 45 градусов. Внутренний шарнир трипоидной конструкции (трехшиповая крестовина с роликами на игольчатых подшипниках) устанавливается на всех конвейерах ведущих мировых автопроизводителей. Главная особенность шарнира типа «Трипоид» – он не склонен к самозаклиниванию. Детали шарнира позволяют совершать осевые и угловые перемещения. Осевые перемещения происходят с меньшим усилием, способствуя уменьшению нагрузки на сепаратор наружного ШРУСа и ведущие колеса.

— Каковы типичные поломки и каковы методы их определения?

— Одной из самых распространенных поломок ШРУСов – это выход из строя пыльника (чехла ШРУСа), который защищает от попадания влаги, грязи и песка внутрь шарнира. После непродолжительного времени эксплуатации шарнира с порванным пыльником ШРУС начинает «хрустеть», и, скорее всего, его придется заменить на новый. Также возможно заклинивание шарнира, но это случается очень редко.

Все автопроизводители рекомендуют проводить диагностику каждые 5 000 км. Необходимо проверять герметичность шарнира, визуально осматривать состояние резиновых чехлов на наличие микротрещин. Ведь ранняя диагностика позволяет избежать дорогостоящего ремонта.

Диагностировать неисправный ШРУС можно также по характерному звуку – «хрусту» шарнира при провороте колеса. Предварительную диагностику любой автовладелец может провести и сам. Тут все просто: если стук (хруст) раздается только при правом повороте, то неисправен, скорее всего, левый ШРУС, и наоборот. В особо запущенных случаях ШРУС стучит и в левом, и в правом поворотах. Для более точной диагностики необходимо вывесить машину на подъемнике. Один человек нажимает на педаль тормоза, другой – в это время ставит зажим на тормозной шланг одного из передних колес. Таким образом, после отпускания педали одно колесо остается заблокированным. Заводим машину, включаем первую передачу и вращаем рулем от упора до упора. Неисправный ШРУС выдаст себя стуком, исправный – будет молчать. Затем необходимо проделать ту же операцию с другим колесом.

— Какие существуют способы ремонта?

Единственно правильный способ ремонта ШРУСа – замена его на новый. В редких случаях, когда при диагностике были выявлены трещины на чехле шарнира, возможна его замена. Но при замене пыльников необходимо строго придерживаться строгих правил: обязательно разобрать шарнир, тщательно промыть и визуально оценить выработку дорожек и шариков, после чего проделать процедуру по замене чехлов и обратно установить на автомобиль.

— Как отличить подлинность такой продукции?

— Могу ответственно судить лишь о продукции производства TRIALLI s.r.l. Подлинность наших ШРУСов легко отличить по следующим внешним признакам: каждый ШРУС имеет маркировку, которая состоит из логотипа TRIALLI, внутреннего номера TRIALLI, страны происхождения и ОЕМ номера. Если, например, записать в строчку маркировку наружного ШРУСа TRIALLI для автомобиля ВАЗ 2108, то она будет выглядеть следующим образом: TRIALLI – GO 284 – ITALY – 2108-2215012. Корпус ШРУСа имеет темный матовый оттенок – признак фосфатного покрытия защиты от коррозии. ШРУС упакован в полиэтиленовый пакет с логотипом TRIALLI. Имеет удобную и качественную упаковку, которая обеспечивает защиту изделий от повреждения при транспортировке и хранении. Индивидуальная упаковка имеет стильный дизайн и выполнена по единым стандартам компании TRIALLI.

ШРУС «TRIALLI»

— Как выбрать неоригинальную деталь при замене на новую и не нарваться на брак? На какие параметры стоит обращать внимание при выборе?

— ШРУС – один из важнейших деталей современного переднеприводного автомобиля, отвечающий за надежность и безопасность движения. Поэтому потребитель при выборе ШРУСов опирается на качество изделий и известность производителя. Ушли в прошлое те времена, когда рынок автокомпонентов был наводнен дешевой низкокачественной продукцией, а потребитель основывал свой выбор только на стоимости. Изделия, в производстве которых задействованы передовые, инновационные технологии, и которые соответствуют наивысшим стандартам качества, не могут стоить дешево. Поэтому в этом сегменте рынка работают только производители — профессионалы, которые все больше обращаются к современным технологиям защиты изделий от подделок: это метод присвоения уникальных номеров, с помощью которых на сайте или СМС покупатель смог бы проверить подлинность изделия. Это голограммы, на которых также присутствует уникальный номер изделия, и которые повреждаются при нарушении упаковки изделия, что способствует предотвращению вероятности подделки.

Нашей компанией за всю историю работы на российском рынке автокомпонентов не было выявлено ни одного случая контрафакта. Скорее всего, это связано как со сложностью подделки автозапчастей премиум-класса, так и с особенностями сбыта, т.е. ограниченным числом официальных дистрибьюторов.

Хочу получать самые интересные статьи

Шрус: описание,виды,неисправности,устройства,замена,фото,видео. | НЕМЕЦКИЕ АВТОМАШИНЫ

Автомобили, оснащенные передним приводом, в 60-х годах очень заинтересовали инженеров и разработчиков практически всех автомобильных брендов. Считалось, что такая компоновка кузовов дает возможность получить больше свободного места в салоне. Для осуществления этой идеи инженеры придумали достаточно сложный на тот момент механизм. Он позволял обеспечить вращение передних колес и управлять ими при более компактных размерах конструкции.

ВИДЫ

ШРУС был изобретен достаточно давно, по наиболее распространенной версии он был изобретен еще в двадцатых годах прошлого века Альфредом Рцеппом. Потому не удивительно, что с тех пор появилось множество разновидностей данной детали:

сухариковый – устанавливается исключительно на грузовиках;
триподный – как правило, используется в качестве внутреннего ШРУСа;
спаренный шарнир – применяется довольно редко в силу сложной конструкции;
шариковый, или ШРУС Рцеппа – наиболее распространенный вид, который и применяется чаще всего на осях легковых автомобилей.

Именно это изобретение и стало революционным для конструирования легковых авто с передним приводом.

УСТРОЙСТВО ШРУСА

Здесь можно увидеть фото ШРУСа шарикового, благодаря которому станет понятней, что же собой представляет данная деталь в собранном состоянии. Если говорить о ее составляющих, то их, на самом деле, не так много:

Корпус с наружной обоймой.
Сепаратор.
Внутренняя обойма.
6 шариков.
Вал.
Кольцо стопора.
Пыльники внешний и внутренний, их удерживают хомуты.

Если собрать воедино эти оставляющие, то они внешне действительно напоминают некую гранату.

Все эти детали собираются в ШРУС наружный и ШРУС внутренний. Внутренний передает вращательные движения к внешнему механизму, в результате и производится изменение угла полуоси по отношению к оси.

Зачем нужен ШРУС в автомобиле

Необходимость изобретения ШРУСа возникла одновременно с появлением первых автомобилей с передним приводом. 3 основных преимущества переднеприводных машин хорошо известны каждому автомобилисту:

лучшая управляемость;
экономичность.

Но, при передаче крутящего момента на управляемые колёса, постоянно изменяющие своё положение, возникали серьёзные потери мощности и другие негативные последствия:

Обычные шарнирные механизмы быстро приходили в негодность.
Вращение на колёса передавалось неравномерно.
Возникала сильная дополнительная вибрация.
Валы и шестерни трансмиссии работали со значительными перегрузками.

Изобретение автомобильной гранаты в 20-х годах прошлого века позволило полностью решить эту сложную техническую задачу. С помощью ШРУСа крутящий момент на управляемые колёса передаётся без потерь мощности и других недостатков.

Благодаря надёжности и простоте, шарнир равных угловых скоростей также широко используется на заднеприводных машинах, в которых установлена независимая подвеска.

Качественная граната отличается длительным ресурсом работы. При бережной эксплуатации автомобиля необходимость её замены или ремонта возникает крайне редко.

Признаки неисправности ШРУСа

ШРУСы относятся к категории наиболее надёжных и долговечных узлов автомобиля. Для защиты от неблагоприятного воздействия шарнирное соединение внутри устройства защищено гибким пыльником. Пыльники препятствуют проникновению к местам контакта деталей шарнира грязи, влаги и пыли. При езде по дорогам с хорошим покрытием и своевременном техническом обслуживании, автомобильные гранаты служат владельцу авто долгие годы без ремонта.

Неисправности шарниров равных угловых скоростей, чаще всего, возникают при активной эксплуатации автомобиля на плохих дорогах или бездорожье. Основными причинами выхода из строя ШРУСов являются:

Повреждение пыльника и проникновение загрязнений внутрь шарнирного соединения.
Отсутствие или применение низкокачественной смазки.
Использование бракованного металла или нарушение технологий при производстве устройства.

Характерным признаком неисправности автомобильной гранаты является появление посторонних звуков при эксплуатации машины (специфического хруста, пощёлкивания или скрежета). Они возникают вследствие попадания частичек пыли или грязи в пространство между элементами шарнира (обоймами и шариками). При ремонте необходимо заменить ШРУС целиком на новый аналог.

Но, в целом шарнир равных угловых скоростей – это устройство, обеспечивающее надёжную, долговечную и эффективную эксплуатацию автомобиля. ШРУС редко становится причиной обращения в автосервис.

Инструкция по замене ШРУСа своими руками.

Первым делом нужно сделать метки общего расположения внутренней и наружной обоймы с помощью маркера или чертилки и далее следовать приведенной ниже инструкции, также советую прочитать статью замена ШРУСа ВАЗ.

Для начала нужноо зажать шарнир в тисках и вывернуть внутреннюю часть обоймы до упора, попарно извлечь шарики. При этом следует помогать себе отверткой и постукивать молотком.
После извлечения всех шариков, займитесь установкой сепаратора, который размещают в вертикальном положении, а его окна должны пересекаться с торцом корпуса.
Далее извлеките кулак с сепаратором, вращая его и одновременно утапливая один из выступов, которые располагаются в окне сепаратора. После того, как данная работа сделана, нужно разъединить указанные детали.
Теперь необходимо просмотреть все детали и обязательно их помыть и просушить. Если в местах не образовались сколы, выработки, цвет побежалости, следовательно, устройство еще может некоторое время послужить. А один из дефектов на деталях был все же обнаружен, значит, следует заменить их на новые.

Производить сборку механизма нужно исключительно в обратном порядке, но перед этим обязательно все детали необходимо смазать. Данная сборка начинается со вставки внутренней обоймы с сепаратором в наружную (здесь не стоит забывать о метках, которые ставились в самом начале). Шарики закладываются попарно. Шарнир нужно обязательно забить смазкой, например, «ШРУС-4», приблизительно 80 — 100 граммов средства на шарнир. Также можно использовать «литол» и другие схожие консистенции.

Помните, экономить на них не стоит, так как работоспособность шруса во многом зависит от количества нанесенной вами на него смазки. Ее, кстати, нужно еще положить в чехол, 40 — 50 граммов. Дальше выбиваем шарнир по шлицам, надеваем пыльник и затягиваем хомут. Только так пыльник хорошо обеспечит герметичность шарнира. Кроме того при смазке постарайтесь вращать шрус, чтобы смазка распределилась равномерно. Ну, а в самом конце сборки специалисты рекомендуют проверить, не будет ли сильного сопротивления при вращении. Если все в порядке, значит, процедура замены шруса прошла успешно.

Внутренний и внешний ШРУС

Попытаемся разобраться, что собой представляют в трансмиссии переднеприводных автомобилей внутренний и внешний ШРУСы. Речь пойдет не только об особенностях конструкции, но и механизме передачи вращательного движения от коробки переменных передач либо вала редуктора на ведущие колёса, требуя как минимум два шарнира на пути. Дело в том, что иметь по одному ШРУСу на каждое колесо оказывается мало, нужна их пара. Поэтому, напомним еще раз, что сама конструкция необходима для обеспечения свободы передвижения вала. Внутренний шрус устанавливают внутри корпуса коробки передач, в то время как внешний у самого колеса.

Оба шруса необходимы для успешного передвижения автомобиля. Однако, между ними существует определенное отличие, которое зависит от модели автомобиля. Попытаемся разобраться, в чем же разница между ними. Во-первых, внутренний больше по размерам, поэтому и стоит дороже. Его основное предназначение – передача вращения от трансмиссии к валу. Внешний ШРУС должен вращать ступицу колеса, поскольку у него посадочные шлицы. Отсутствие достаточного количества свободного пространства неоднократно вынуждает специалистов сделать его в габаритах намного меньшим.

НАСКОЛЬКО ВЗАИМОЗАМЕНЯЕМЫ ПРАВЫЙ И ЛЕВЫЙ МЕХАНИЗМЫ

Часто возникает такая ситуация, что полностью заменить гранату нет возможности, и можно только переставить ту или иную деталь с другого автомобиля. И тут возникает вопрос, можно ли ШРУС внутренний правый заменить на ШРУС внутренний левый, или наоборот. Как правило, взаимозаменяемы только внешние чаши, а вот внутренние имеют разное направление резьбы на хвостовике.

Но все может зависеть от конкретной модели автомобиля. У некоторых из них на обоих полуосях стоят одинаковые гранаты, как внешние, так и внутренние.

Зато пыльник ШРУСа с обоих сторон одинаковый, так что его смело можно смело переставлять с правой гранаты на левую, если в этом есть крайняя необходимость.

Из всего сказанного выше делаем вывод, что при желании можно избежать дорогого и сложного ремонта ШРУСа. Достаточно заменить пыльники, защищающие детали от попадания грязи, воды и от вытекания смазочного материала. В результате ШРУС будет служить на протяжении десятилетий, полностью выполняя свои функции.

Что такое ШУРС в автомобиле. Устройство и принцип работы ШРУСа

Февраль 15th, 2016 Admin

Подавляющая часть современных автомобилей выпускается с передним приводом. Он пришел на смену заднему и обладает по сравнению с ним рядом преимуществ, главные из которых – это существенное улучшение поведения машины на дороге, особенно в неблагоприятных погодных условиях, и облегчение конструкции авто, поскольку отсутствует и карданный вал, и главная передача. Двигатель на переднеприводной машине стоит поперечно, коробка передач находится рядом с ним в моторном отсеке. Но как, же передается крутящий момент? С помощью особой детали (ШРУС). О ее устройстве и принципе работы мы расскажем ниже.

Что такое ШРУС в автомобиле

Расшифровывается аббревиатура ШРУС как – шарнир равных угловых скоростей. Устройство это осуществляет передачу крутящего момента от коробки передач прямо к ведущим колесам. По своей функции схож с полуосью, но отличается от нее конструктивно, благодаря чему может двигаться, обеспечивая поворот колес вплоть до угла в 70°. В просторечье известен как «граната» из-за своей формы.

Виды ШРУСов

Для начала следует заметить, что ШРУСы подразделяются на внутренний и внешний. Первый сочленен с коробкой передач, а второй – с колесом. Конструкция у них может быть как одинаковой, так и разной (по крайней мере, если говорить о легковых автомобилях).

К настоящему моменту ШРУСы бывают 4-ех разновидностей:

1) Кулачковые и кулачково-дисковые, которое нашли применение в грузовиках и автобусах большого и особо большого класса;

2) Трипоидные, которые часто ставятся в качестве внутреннего ШРУСа;

3) Спаренные карданные – применяются в конструкции колесных тракторов и некоторой строительной техники;

4) Шариковые, наиболее распространенные. Используются в качестве и внешнего, и внутреннего ШРУСа.

Как устроен ШРУС

Поскольку ШРУС шарикового типа наиболее распространен, его конструкцию мы и рассмотрим в подробностях. Основных деталей у него 4 штуки. Это:

1) Корпус в виде чаши сферической формы. В ней установлен ведомый вал;

2) Нижняя часть в форме кулачка, опять же сферического, где находится ведущий вал;

3) Сепаратор – широкое кольцо с прорезанными в нем «окнами». В нем располагаются шарики;

4) 6 металлических шариков, упомянутых выше.

Разумеется, все эти детали работают не на сухую, а в смазке, закладываемой в ШРУС на заводе-изготовителе.

Принцип работы ШРУС

Ниже представлено видео, где показано, как работает ШРУС в динамике. Остановимся подробнее на том, как элементы конструкции взаимодействуют друг с другом:

1) В корпусе и на нижней части сделаны специальные канавки. Их 6 штук, как и шариков.

2) Сепаратор держит шарики, чтобы они находились на своем месте между корпусом и нижней частью. При этом шарики могут двигаться по канавкам.

3) Крутящий момент передается на ведущий вал с закрепленным на нем корпусом, потом на шарики и далее – на нижнюю часть и ведомый вал.

4) В процессе изменения угла положения колес (при повороте) шарики просто смещаются вверх/вниз по канавке. Крутящий момент передается на ведущие колеса без изменений.

Ресурс шарниров равных угловых скоростей (ШРУСа)

Обычно, ШРУС легко способен прослужить100 000 км. пробега при условии регулярного ТО автомобиля и езды по асфальту, на бездорожье ресурс снижается. Однако в некоторых случаях эта деталь может быстро износится или даже мгновенно выйти из строя.

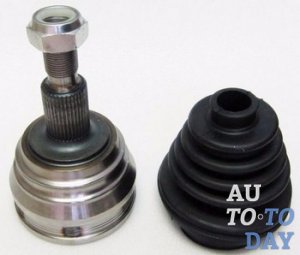

Во-первых, ШРУС сломается, если порван его пыльник. Пыльник – это резиновый чехол гофрированной формы, предохраняющий внутренние элементы конструкции от пыли и грязи. Если он порван, абразивные частицы проникают туда и быстро разрушают канавки, после чего шарики клинят и навечно застывают в одном положении. Так что если пыльник порвался, меняйте весь ШРУС без раздумий.

Во-вторых, ШРУС может буквально вырвать в результате очень сильной нагрузки на подвеску (сильный удар колеса о бордюр, проезд по глубокой яме на большой скорости и пр.). На сегодня все, до новых встреч на страницах нашего сайта!

Комментирование и размещение ссылок запрещено.

Что такое ШРУСы автомобиля и как они работают

Замена ШРУСов на ВАЗ 2110
ШРУСы на рынке

Когда-то ШРУСов владельцы авто боялись как огня. Сегодня к ним привыкли, но что это такое, понятно далеко не всем.

В автомобилях классической заднеприводной компоновки для передачи крутящего момента на колеса традиционно использовали карданные шарниры. Но с массовым переходом на передний привод использование такой передачи стало практически невозможным. Крестовины с четырьмя игольчатыми подшипниками могут работать только в паре (по два па каждый вал), поскольку карданная передача не обеспечивает равенства угловых скоростей ведущего и ведомого валов. Это заметно усложняет конструкцию и делает ее более громоздкой, но даже при такой схеме процесс передачи крутящего момента сопровождается его пульсацией, которая возрастает с ростом угла между осями и валом.

В ногу со временем

Словом, жизнь заставила изобрести новую передачу с использованием Шарниров Равных Угловых Скоростей (ШРУСов).

Изначально в ШРУСах заложен достаточно большой ресурс, сравнимый с ресурсом автомобиля, однако на практике выяснилось, что беда обычно приходит не изнутри, а снаружи. Защитить такую передачу оказалось сложно: нужен пыльник из гибкого, влаго- и морозостойкого материала. Такая «мягкотелая» деталь в самом неблагоприятном с точки зрения влияния внешних воздействий месте по определению не может служить долго. Виной тому постоянные деформации, большое количество абразива и влаги, которая обладает свойством увеличиваться в объеме при замерзании… К тому же на дороге есть вероятность прямого повреждения пыльника (о бордюр, неровности покрытия) или при ремонте (соскочил ключ или зубило). Стоит только появиться трещине на защитной «резинке», как шарнир окажется приговорен к замене. Аналогичный диагноз будет вынесен специалистами при повреждении вала, ведущего к ШРУСу (он же «лом», «палка»), что часто происходит при серьезных ДТП. Дефект обычно незаметен для невооруженного глаза, но нормальная работа узла с кривым валом невозможна.

От целостности защитного чехла срок службы ШРУСа зависит едва ли не в большей степени, чем от его качества изготовления

Впрочем, не все так грустно. Радует, к примеру, то что ШРУС никогда не выходит из строя мгновенно. Перед своей «кончиной» он будет достаточно долго предупреждать о необходимости замены похрустыванием, особенно при вывернутых колесах. Менять следует весь шарнир (или. как его еще называют, «фанату»), Пытаться собрать из двух неисправных узлов один или использовать другие весьма популярные у нас способы ремонта не стоит: узел этот прецизионный. При подборе всех его компонентов учитывают даже отклонения от заданных размеров, несмотря на то, что все они в пределах допуска.

Также бесполезно отдельно менять пыльник на новый. Таким образом просто удается прекратить доступ влаги и абразива извне, но тс частицы, что успели попасть к контактирующим деталям через трещины или разрывы, будут по-прежнему «работать» в парах трения. Чтобы этого не произошло, шарнир после демонтажа обязательно надо разобрать и промыть, а при сборке — заполнить новой смазкой.

Что такое шрус назначение шрус – Шрус: описание,виды,неисправности,устройства,замена,фото,видео. | НЕМЕЦКИЕ АВТОМАШИНЫ
