Как самостоятельно подключить электроплиту дома

Из данной статьи вы узнаете сложно или подключить электроплитку самому, схемы и способы подключения (без розетки и с розеткой), какие существуют требование к электропроводке, меры безопасности и много другое.

СОДЕРЖАНИЕ (нажмите на кнопку справа):

В чем удобство электрических плит

Основным элементом на кухне всегда была плита, ведь без нее понятие «кухня» теряет свой смысл. В газифицированных домах в основном применяются газовые плиты, но последнее время все больше людей отдает предпочтение электрическим.

Электрические плиты удобны в управлении, отлично справляются со своей задачей, и являются безопасными, но только при условии правильного подключения.

Приобретая новую электрическую плиту, многие магазины предоставляют услуги электрика, который выполняет подключение.

Даже если такая услуга и не предоставляется, то продавцы настоятельно рекомендуют для подключения прибора воспользоваться услугами электрика.

И все это потому что современная электрическая плита является очень мощным потребителем электроэнергии, а значит – к безопасности ее подключения предъявляются особые требования.

Но необязательно вызывать мастера, даже при базовых знаниях в области электрики подключить этот прибор самостоятельно вполне можно, особых сложностей в этом нет, но должны соблюдаться некоторые условия.

Особенности и условия процесса подключения

Первое и одно из самых важных условий – возможность проводки выдерживать значительные нагрузки.

В доме или квартире должна быть проложена медная многожильная проводка сечением не менее 4 мм. кв. Если мощность плиты значительна – то необходим провод уже 6 мм. кв. сечением.

Лучшим вариантом будет прокладка отдельной линии для запитывания, что позволит не нагружать общую проводку дома, особенно если он старой постройки, и проводка не рассчитана на значительные нагрузки.

Второе условие – способность автомата распределительного щитка работать со значительными нагрузками.

Поэтому проводку, которая будет запитывать плиту, следует подключать к автомату с самым большим значением по силе тока, или же под нее установить в распределительный щиток дополнительный мощный автомат.

При этом значение по силе тока у автомата должно быть выше на один номинал, чем данный параметр плиты, чтобы избежать критических нагрузок. То есть, при подключении прибора с потребляемой силой тока в 20 А, используется автомат на 25 А.

Третье условие – наличие дополнительных средств защиты. Ими могут выступать дифференциальные автоматы или же устройство защитного отключения.

Последнее условие – правильность подключения. Плиту можно подключать к розетке, что обеспечивает некое удобство, позволяя в любой момент ее отключить.

Но розетка и вилка должны быть силовыми, способными работать при нагрузках.

Обязательно к распределительному щитку должно быть подведено заземление.

Также посредством вилки и розетки можно подключать не особо мощные электроплиты.

Если же устройство обладает большой мощностью, то лучше для его запитки использовать клеммник. Он способен выдерживать большие нагрузки.

Но такое соединение является неразъемным, для обесточивания плиты необходимо будет отключать автомат.

Но все же такое соединение более надежное и безопасное, поэтому его лучше использовать даже при подключении приборов средней и малой мощности.

Еще один способ подключения – «напрямую». Подойдет в тех случаях, когда производитель плиты не укомплектовал ее силовым кабелем. В таких случаях провод, идущий от автомата можно подключать непосредственно к плите, избегая дополнительных соединений.

Меры безопасности

При подключении важно серьезно подходить к мерам безопасности. Проводка, розетка с вилкой или клеммник должны быть рассчитаны на значительные нагрузки.

Самое главное нужно правильно подобрать сечение кабеля.

Обязательно использование защитных средств, причем значение силы тока того же устройства защитного отключения (УЗО) должно быть на номинал ниже, чем автомата.

Все соединения должны быть хорошо закрученными, слабые незатянутые болты или винты при подключении проводки не допускаются.

Важно также не перепутать проводку при подключении к плите, розетке, вилке УЗО и автомату.

Подведем небольшой итог.

Чтобы электроплита работала с максимальной безопасностью, следует обеспечить подвод электроэнергии к ней с соответствующими параметрами – проводка, розетка и автомат должны выдерживать нагрузку больше, чем создает электроплита, а вот УЗО по силе тока должен максимально быть приближенным к данному параметру электроприбора. И лучше, если для запитки электроплиты используется отдельная линия и автомат.

Но соблюдения условий недостаточно, еще необходимо правильно подключить проводку. Ведь плиты могут работать от однофазной сети или трехфазной, встречаются также и двухфазные плиты, и важно правильно все соединить.

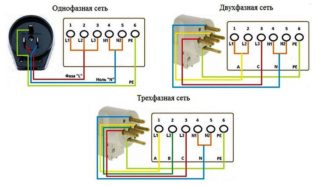

Схемы подключения

Хорошо, если производитель укомплектовал свою продукцию силовым кабелем. Подключить ее не составит труда, поскольку останется только правильно распределить провода в вилке или на клеммнике, но часто такой кабель отсутствует, и его приходится приобретать отдельно и самостоятельно подключать.

Далее рассмотрим, как выполняется подключение кабеля к плите, работающей от однофазной, двухфазной и трехфазной сети.

Подключение к однофазной сети

В электрической плите под защитной крышкой располагаются контакты, к которым и подключается провод.

Для однофазной сети этот кабель должен быть трехжильным.

Одна жила – фаза, вторая – ноль, третья – заземление. В кабеле каждая жила имеет свою окраску. Важно запомнить, что жила для ноля всегда имеет синий или голубой окрас, а заземление – желто-зеленый.

В плите же контактов для соединения обычно больше, но каждый из них имеет свое обозначение.

Все выводы, маркированные буквой «L» являются фазными, сколько бы их ни было, ноль маркируется буквой «N», их может быть тоже несколько, заземление же обозначается буквами «РЕ», обычно это один вывод.

Зная это, можно легко подключить кабель. Если, к примеру, выводов «L» несколько, а фаза в однофазной сети только одна, то необходимо воспользоваться перемычками, которые идут в комплекте с плитой.

Вначале подключаем провод заземления к выводу «РЕ», затем – ноль к выводу «N».

Если таких выводов несколько, используем перемычку, соединяя их между собой, а затем к одному из выводов подсоединяем синий провод.

Последней подключается фаза. Соединяем перемычкой все выводы, обозначенные буквой «L» (если их три, то они обозначаются как «L1» «L2» «L3»).

После соединения подключаем провод фазы. В трехжильном кабеле он может иметь коричневый, серый или черный цвет.

Подключение к двухфазной сети

Редкий, но все же встречающийся метод подключения.

Схема подключения к электроплите, работающей от двухфазной сети, несколько иная, поскольку для этого необходим кабель с 4 жилами, два из которых будут фазами, другие два – ноль и заземление.

Подключение производится так: подсоединяем провод заземления, затем используем перемычку для выводов ноля и подключает нулевой провод.

Если в плите имеется три фазных вывода, то два из них соединяем перемычкой и подсоединяем к одному из выводов один фазный провод, а на оставшийся третий вывод – второй провод фазы.

Подключение к трехфазной сети

Для подключения плиты, работающей от трехфазной сети, необходим кабель с 5 жилами, 3 из которых будут фазами, другие два – земля и ноль.

Снова вначале подключаем заземление и ноль, предварительно замкнув перемычкой выводы ноля, если их несколько.

К трем фазным выводам подключаем по одному проводу фазы.

Расцветка фазных проводов может быть разной, но важно запомнить, что нулевой провод – всегда синий или голубой, а провод заземления – желто-зеленый.

Помня это, можно легко подключить кабель к плите, и неважно, от какой сети она работает.

Полная схема подключения через розетку

Теперь же рассмотрим полную схему подключения электроплиты, для примера возьмем модель, работающую от сети 220 В (однофазную), причем для нее проложим отдельную линию.

Вначале подключим ее при помощи розетки. Перед началом работ распределительный щиток в обязательном порядке обесточивается.

Итак, первым делом подключаем провод к автомату на распределительном щитке.

К нему подключаем фазный и нулевой провода, земля должна подсоединяется к заземлению дома или квартиры.

По поводу заземления – чуть ниже. Сразу за автоматом последовательно подключаем УЗО и закрепляем его.

Затем провод протягивается к месту установки розетки. Сделать это можно открытым способом (при помощи гофрированной трубки или пластикового короба).

Читайте тут подробнее: Как правильно проводить монтаж электропроводки.

Розетка и вилка для однофазной сети должны быть силовые – трехконтактные.

При подключении проводов к розетке, следует не попутать провода. Земля должна подсоединятся к контакту заземления, ноль – к нулевому контакту, а фаза – к фазному.

И обязательно нужно проследить, чтобы к вилке кабель от плиты подключался соответствующим образом. Очень важно не попутать проводку.

Розетку закрепляем на стене, важно чтобы она находилась на удалении от металлических конструкций (трубы или батареи отопления), на нее не воздействовали источники тепла, и не попадала вода.

Затем подключаем силовой кабель вместе с вилкой к плите. После этого внимательно проверяем все соединения, они должны быть хорошо затянуты, все элементы схемы – надежно закреплены.

Далее проводится пробное включение. Сначала включается автомат, затем УЗО, и сама плита.

После включения плиты на полную мощность, все отключается и проверяются все элементы на нагрев.

Подключение без розетки

Подключение плиты без использования розетки, а при помощи клеммника практически не отличается.

Подсоединяется провод к автомату, затее врезается УЗО, и провод тянется к месту установки плиты.

В стене проделывается углубление, в которое устанавливается защитная коробка. В эту коробку помещается клеммник.

К нему подводится и подсоединяется провод, идущий от распределительного щитка, а также кабель от плиты.

В клеммнике они закрепляются, важно не перепутать где какой провод.

После этого защитная коробка закрывается крышкой. Ну а далее – проверка работоспособности.

Примечательно, что схема подключения электрических плит практически одинакова.

Многим известны электроплиты Hansa и «Мечта». Покупатели часто спрашивают, как их правильно подключить.

Так как моделей плит много, сложно предположить, какую именно вы приобрели. Но все возможные способы подключения мы описали выше.

Смотрите потребляемую мощность и на какую проводку ваша модель рассчитана (однофазная, двухфазная или трехфазная) и применяйте наши рекомендации.

Плита Hansa зарубежного производителя подключается к сети, как и отечественная плита «Мечта». Важно только правильно выбрать проводку и все остальные элементы, входящие в линию запитки.

Популярное у читателей: Способы замены электрики в квартире.

Пару слов о заземлении

Теперь по поводу заземления. Поскольку мощность прибора – большая, то заземление необходимо. Один из вариантов подключения электроплиты к заземлению – это воспользоваться общим заземлением дома, если таковое имеется.

Для этого лучше обратиться в ЖЭК и поинтересоваться, подключен ли ваш распределительный щиток к заземлению дома.

При утвердительном ответе останется только провод земли подсоединить к заземлению щитка.

Выявить его несложно – обычно это толстый провод. Подсоединенный к корпусу щитка при помощи болтового соединения. К этому подсоединению и подключается провод земли.

Если же заземления в доме нет, но при этом вы проживаете на первом этаже или в частном доме, то заземление можно сделать и самому.

Если коротко – то в землю возле квартиры забиваются три прута, они соединяются между собой металлической лентой.

К этой ленте прикрепляется стальная проволока, которую прокладывают к квартире. А уже к этой проволоке подсоединяется провод заземления.

Более подробно об изготовлении заземления для дома можно узнать здесь.

Самостоятельное подключение электроплиты расписано в общих чертах. В процессе же может возникнуть много нюансов.
К примеру, решено подключать плиту к общей сети дома, но выяснилось, что она – алюминиевая и на такие нагрузки не засчитана.

Или же автоматы в распределительном щитке слабые. Как вариант – в квартире нет заземления и провести его пока невозможно.
Все это нужно учитывать, но при правильном подходе – эти проблемы решаемы.

Как подключить электрическую плиту самостоятельно: схема и инструкция

Содержание статьи:

Подключение электрической плиты к розетке 220в – трудоемкий процесс, требующий участия профессионала. Если нет возможности обратиться к специалисту, работать нужно осторожно, соблюдая правила безопасности и инструкцию.

Требования к электропроводке

Безопасное подключение электроплиты требует подбора целого ряда дополнительного оборудования - автоматов, проводки и т.д.

Безопасное подключение электроплиты требует подбора целого ряда дополнительного оборудования – автоматов, проводки и т.д.

Одно из наиболее важных условий работы электрической плиты при подключении – возможность выдерживать значительные нагрузки проводкой.

В жилом помещении, в котором ставится электроплита, необходимо наличие медной многожильной проводки, сечение которой будет не меньше 4 мм2. При этом, если мощность духовки выше обычной (достигает 2000 Ватт), сечение провода должно быть от 6 мм2. Специалисты рекомендуют прокладывать отдельную проводку для запитывания, чтобы дом не страдал от перегруза электроэнергии.

Автомат распределительного щитка должен выдерживать нагрузки электроплиты. Проводка должна по своей возможной мощности превышать ту, что требуется прибором, как минимум, на один номинал. Наилучшее решение – установка дополнительного распределительного щитка, который будет питать печь. Например, если плита потребляет силу тока 20 А, мощность автомата должна быть 25 А.

Не лишним будет установка дополнительных защитных средств. К ним относят устройства отключения, дифференциальные автоматы.

Вилку с розеткой нужно ставить силовые. Так они смогут работать с большими нагрузками.

К щитку проводят заземление. При большой мощности устройства следует использовать клеммник.

Меры безопасности

Сечение кабеля должно выдерживать нагрузки, создаваемые электроплитой

Сечение кабеля должно выдерживать нагрузки, создаваемые электроплитой

Чтобы подключить электрическую плиту, нужно соблюдать определенные меры безопасности при работе. Розетка с вилкой, проводка или клеммник подбираются друг под друга. Сила тока, требуемая для плиты, не должна превышать возможную для щитка.

Самой главной мерой безопасности является подбор кабеля проводки, сечение которого будет достаточно большим для передачи тока.

Необходимо использовать защитные средства.

Сила тока устройства защитного отключения, так же как и у плиты не должна превышать номинал щитка.

При соединении деталей нужно удостовериться, что все они надежно подключены. Не должно быть слабых незатянутых болтов и винтов. Это недопустимо при подключении электроплиты. Следить нужно и за тем, чтобы правильно подключались УЗО, проводка розетка и автомат.

Схемы подключения электроплит

Варианты схем подключения электроплитыПодключение электрической плиты возможно разными способами. Каждая из схем предназначена для конкретного случая.

Однофазное подключение

В квартирах многоэтажных домов чаще всего встречается этот вид подключения плиты к розетке. Клеммы 1-5 должны соединяться перемычками из меди, сечение которой 6 мм2. Обычно при покупке новых моделей перемычки уже идут в комплекте. На клемму номер 1, 2 или 3 подключается фазная жила. На 4 или 5 присоединяют нулевую жилу. После этого провод заземления подсоединяют к значению 6.

Каждый болт затягивается до упора. Если детали плохо закручены, может быть пожар.

Двухфазное подключение

Схема подключения духовки в двухфазной электроплите встречается редко. В ней могут быть две фазы – А и С, а фаза В будет отсутствовать.

В такой ситуации необходимо соединять клеммы 1 и 2 с перемычкой. Через перемычку подключается фаза А. На третью клемму уходит фаза С. После этого порядок подключения абсолютно такой же, как и в однофазной схеме.

Трехфазное подключение

Питание трехфазного вида подключают чаще всего в частных домах. Провод состоит из 4-5 жил. Напряжение между фазами составляет в этом случае 380 вольт, а между нулем и фазами – 220 вольт.

В трехфазном подключении алгоритм выглядит следующим образом: на клеммы 1-3 идут соответствующие фазы А-С, далее клеммы 4-6 соединяются по алгоритму однофазного подключения.

Тип соединения

Подключение электроплиты с помощью клеммной коробки

Подключение электроплиты с помощью клеммной коробки

Перед установкой определяют нужный тип соединения. В зависимости от того, где происходит подключение электроплит, выбирают один из следующих вариантов:

  • прямое подключение.
  • с помощью клеммной коробки.
  • через розетку.

Каждый из них имеет свои отличительные черты.

Прямое включение

Вариант прямого включения подходит, когда отключать плиту от общей сети не нужно. Это наиболее безопасный способ. При нем риск перегрева максимально снижен, так как нет дополнительных соединений.

При необходимости отдельного отключения нужно установить розетку или клеммную коробку.

Как устанавливать клеммную коробку

Клеммная коробка нужна при подключении современной плиты к сети без включения в розетку. В таком случае используется колодка в монтажной коробке, крепящаяся на стене снаружи, либо металлическая коробка для скрытой установки. Ее ставят, соблюдая расстояние 2 метра от электрической плиты. Однако высота не должна превышать 0,6 метров от пола.

При установке необходимо отключить электроэнергию. Далее следуют по схеме:

  1. Простым карандашом отмечают места крепления.
  2. Коробку крепят в бетонную стену, при использовании дюбелей.
  3. Наконечники уплотнителей срезают, чтобы после этого вводить провода.
  4. Соединение проводов: ноль с нулем, фазу с фазой и землю с землёй.
  5. Места соединения изолируют ПВХ изоляцией.

Подключение без розетки мало чем отличается от этого способа.

Включение через розетку

Это распространённый вариант подсоединения к сети, здесь использование заземления обязательно. Можно использовать трёхфазную розетку.

Сначала нужно подключить провод к автомату. После этого подключаются фазный и нулевой провода. Далее земля присоединяется к заземлению квартиры или дома. К месту установки розетки протягивают провод. Необходимо внимательно соединять провода, чтобы не перепутать.

Розетка закрепляется на стене подальше от конструкций из металла, а силовой кабель подсоединяют к плите вместе с вилкой.

Как подключить электроплиту к сети 220 В

Трехконтактная силовая розетка

Трехконтактная силовая розетка

Для подключения к сети 220 вольт нужно использовать трехконтактные силовые розетки, трёхжильный кабель, вилку с номинальным током, который больше 32 ампер.

Кабель сначала соединяют с плитой. Надежнее всего предварительно обжать контактными пластинками проводники.

После проделанных действий вилку подключают к кабелю. Нужно открутить крепежные винты (их два), после чего снять крышку вместе с контактами. Фиксирующая планка тоже снимается.

Убирают защитную изоляцию с края гибкого кабеля (на 5-6 см), и расправляются проводники. Далее зачищают концы от изоляции (до 2 см). Кабель после разделывания заводится в корпус вилки.

Для определения фазы в розетке берут индикатор напряжения. Устанавливают в том месте, где находится предполагаемая фаза, и смотрят на светодиод. Если он загорелся, значит, напряжение есть, следовательно, это фаза.

Схемы подключения варочной панели

Важно понимать, что все электрические плиты работают от фазного напряжения 230в и использование нескольких фаз, при подключении, призвано лишь уменьшить нагрузку на электропроводку и электросеть всего дома, перераспределив её. Межфазное напряжение 380В при этом не используется.

Для работы варочной панели необходимо напряжение 230В

Чтобы было понятнее, приведу маленький пример, представьте, что вы подключаете варочную панель мощностью 9кВт. При однофазном подключении все 9 кВт будут поступать с одной фазы, а при подключении к трем фазам эта мощность разделится, грубо говоря, на три, с каждой из фаз будет сниматься всего по 3кВт. Это по всем понятиям более правильный подход к организации питания любой энергоёмкой варочной панели или электрической плиты.

Выбор схемы подключения во многом зависит от вашей электропроводки. Зачастую, у вас не остается выбора:

— если к месту подключения варочной панели подходит трехжильный кабель – подключение однофазное

— если пятижильный двух- или трехфазное


Если же вы еще не сделали электропроводку до электроплиты на кухне, обязательно прочитайте нашу статью – «Выбор марки и сечения кабеля для варочной панели», это поможет вам избежать многих проблем с монтажом в будущем. Кроме того, этот материал позволит вам правильно подобрать мощность варочной панели или электроплиты под существующую проводку.



Как я уже говорил ранее, практически любую варочную поверхность можно подключить по одной из трех схем, при этом вы сами выбираете, какую использовать в каждом конкретном случае. Из-за этого, каждая варочная имеет полный набор клемм для всех типов монтажа и очень важно не ошибиться при их присоединении.

На изображении ниже, представленная стандартная клеммная группа и схема подключения, которую вы можете встретить на вашей варочной панели.

Контакты для подключения проводов к варочной панели и схема


Как видите, у панели для подключения есть шесть клемм, часть из них маркирована цифрами от 1 до 5 и одна клемма располагается отдельно – это заземление, оно маркируется соответствующим значком:


Обозначение заземления плиты


Иногда, на некоторых моделях, клеммы маркированы согласно стандартным обозначениям, принятым в электрике:

L1, L2, L3 – это фазы

N1 и N2 – нули

PE — заземление или оно маркируется уже известным вам значком, представленным чуть выше.

Теперь, давайте рассмотрим схемы и разберемся, что и куда следует подключать.




Если у вас для подключения электроплиты из стены выходит трехжильный провод, используйте для подключения первую схему – однофазное подключение.


Порядок однофазного подключения плиты или варочной


— Медными перемычками (которые обязательно присутствуют в комплекте с варочной панелью) соединяются клеммы «1», «2» и «3»,к ним подключается фазный провод, обычно белый, черный или коричневый.

— Контакты «4» и «5» – это нули, к ним подключается нулевой провод, обычно это синий.

— К клемме «заземление» подключаем соответствующий защитный проводник – желто-зеленый провод.


Схема подключения варочной панели к однофазной сети


Если вы подключаете к панели электрический шнур с силовой вилкой, которую затем хотите включать в розетку, обязательно читайте статью – «Подключение такой вилки к плите».

Выбор кабеля или провода, которым лучше всего осуществить подключение делайте опираясь на ЭТОТ материал.

Пример подключения варочной панели к однофазной сети своими руками смотрите ЗДЕСЬ.




Для двухфазного подключения варочной поверхности, используется 4 провода: две фазы, ноль и заземление.

Схема двухфазного подключения следующая:


Порядок двухфазнго подключения


В абсолютном большинстве случаев, в квартирах или домах, бывают только одно- и трехфазные ситстемы электроснабжения, поэтому на кухню у вас, скорее всего, будет проложен пятижильный кабель: три фазы, ноль и заземление. Просто при монтаже, одна фаза не будет задействована.

Порядок подключения панели к двухфазной сети следующий:

— Клеммы «1» и «2» соединяются перемычкой и к ним подключается один фазный проводник (Белый, черный или коричневый)

— Второй фазный провод подключается к клемме «3» (Белый, черный или коричневый)

— Клеммы «4» и «5» соединяются перемычкой и к ним подключается нулевой провод (синий)

— К клемме «заземление» подключаем соответствующий защитный проводник – желто-зеленый провод.


Схема подключения варочной панели к двухфазной сети


Довольно много варочных панелей, где именно двухфазное подключение максимально возможное и третяя фаза не задействована вовсе.




В трехфазной сети используется пятижильный кабель: три фазы, ноль и заземление.

Для подключения необходимо пользоваться третей схемой:


Трехфазное подключение


 Трехфазное подключение выполняется в следующем порядке:

— К клемме «1» подключаем первый фазный провод (Белый, черный или коричневый)


— К клемме «2» подключаем второй фазный провод (Белый, черный или коричневый)


— К клемме «3» подключаем третий фазный провод (Белый, черный или коричневый)


— Клеммы «4» и «5» соединяются перемычкой и к ним подключается нулевой провод (синий)


— К клемме «заземление» подключаем соответствующий защитный проводник – желто-зеленый провод.


Схема подключения варочной панели к трехфазной сети

Порядок подключения фаз к контактам варочной панели не важен, другими словами, без разницы какой вы подключите фазный провод к клемме «1» — белый, коричневый или черный.


Если у вас остались вопросы, либо ваша схема подключения варочной панели сильно отличается от представленной здесь, пишите в комментариях к статье, прикладывайте сразу фото вашей схемы и клемм для подключения, постараюсь оперативно помочь.

Как подключить электроплиту самостоятельно и пошагово: схемы, видео

Электроплиты уже давно вошли в наш обиход, но, к сожалению, далеко не все знают, как их подключать.Итак, если Вы приобрели одну из таких плит и собираетесь самостоятельно ее подключить, данная статья вам в этом поможет. В ней мы, пошагово, постараемся объяснить, как это сделать грамотно, а главное безопасно!

Так же стоит отметить, что хоть электроплиты и считаются бытовыми, но потребляют достаточно большую мощность — это стоит учитывать как при монтаже, так и при дальнейшей эксплуатации нагревательных электроприборов в быту.

Перед установкой, внимательно ознакомьтесь с содержанием инструкции по монтажу. Если какие-то пункты вызвали у вас сомнение, то лучше доверить монтаж квалифицированному электрику. Помните, что гарантия завода производителя не распространяется в случае подключения электроплиты с нарушением правил и норм по монтажу электрооборудования.

Предлагаем рассмотреть, как правильно выбрать комплектующие для монтажа: кабель, вилку, розетку, автоматический выключатель. Подключить электроплиту и духовой шкаф к однофазной, двухфазной, трехфазной сети электропитания напряжением 220 и 380 Вольт своими руками.

Самостоятельное подключение электрической плиты

Перед тем как начать любые работы по подключению к сети электрического оборудования, нужно тщательно изучить технический паспорт изделия, который должен обязательно прилагаться, а также ознакомиться с такими нормативными документами как ПУЭ 7 издания и ПТЭЭП.

Пошаговая инструкция подключения электроплит electrolux ekc (электролюкс), zanussi (занусси), hansa (ханса), gorenje (горение), bosch (бош), ariston (аристон), beko (веко), hotpoint, indesit (индезит), greta, kaiser (кайзер), aeg, норд эп, самсунг к электросети:

Шаг 1 — Кабели питания, автоматический выключатель и УЗО

Подвод питания электроплиты должен осуществляться независимым кабелем, идущим напрямую в распределительный щит квартиры. Для прокладки кабеля от щита к розетке, можно использовать кабеля марок: ВВГ; ВВГ-нг; ПВС; ШВВП. А от розетки к плите, лучше подключить многожильными проводами, например ПВС или КГ, которые более устойчивые к излому при многократном изгибе во время эксплуатации.

Сечение кабеля зависит он напряжение сети, количества фаз и потребляемой мощности. Зная эти параметры, можно подобрать подходящий кабель из таблицы. Сечение проводников лучше брать с запасом на один порядок больше.

Подбор сечения кабеляТаблица: подбор сечения кабеля

Подключение должно осуществляться от отдельного автоматического выключателя. Номинальный ток автомата должен быть выше на один номинал, чем ток потребления электроплиты.

Все характеристики электроплиты можно найти в технической документации которая прилагается при покупке, так же их указывают на корпусе. Время-токовая характеристика автоматического выключателя должна быть группы С.

Так же желательно установить и устройство защитного отключения (УЗО), которое обезопасит человека от поражения электрическим током, при случайном прикосновении к неисправному оборудованию. УЗО устанавливается рядом с автоматическим выключателем, и подключается после него. Его номинал должен быть на порядок меньше, чем автомат. Ток утечки на землю не более 30 мА. Все винтовые зажимы должны быть тщательно зажаты, так как через них будет проходить большой ток.

Шаг 2 — Установка розетки

Далеко не в каждой квартире, на кухне есть силовая розетка, предназначенная для подключения мощной техники, потребляющей более 3 кВт. Обычно это однофазная силовая розетка, которая рассчитана на номинальный ток 32 А или 40 А.

Предлагаем рассмотреть, как правильно выбрать и установить розетку для электрической плиты:

  1. Розетка должна быть выполнена из качественных материалов, и обеспечивать надежный электрический контакт.
  2. Количество контактов должно соответствовать количеству жил проводов. Запрещается соединять провода вместе, подключая их к одному контакту.
  3. Для подключения розетки используйте только медный кабель.
  4. Сечение кабеля должно соответствовать таблице приведенной выше.
  5. Розетка устанавливается на ровную, не горючую поверхность.
  6. Если у вас кирпичная стена, накладную розетку желательно установить на специальную подкладку, это не даст основанию розетки треснуть при монтаже.
  7. Не устанавливайте розетку слишком близко к горячим поверхностям, рукомойникам, железным трубам, оконным и дверным проемам.
  8. При замене старой розетке, убедитесь что изоляция проводов не повреждена и нет следов перегрева кабеля.
  9. Цвета проводов должны совпадать назначению проводов, как в розетке, так и в вилке.
  10. Все винтовые зажимы должны быть закреплены должным образом. Многожильные провода следует предварительно пропаять паяльником, в месте их крепления к контактам розетки.
  11. После установки розетки, убедитесь в правильности подключения проводов. С помощью мультиметра проверьте отсутствия короткого замыкания.

Включите автоматический выключатель в распределительном щите квартиры. Мультиметром проверьте наличие напряжения на фазных контактах розетки.

Шаг 3 — Откройте заднюю панель плиты

Для подключения кабеля к электроплите, на задней ее стороне нужно найти и открутить небольшую крышку, которая закрывает клеммы для проводов.

задняя стенка бытовой плитыЗадняя стенка бытовой плиты

Шаг 4 – Крепление кабеля

После того как вы сняли крышку нужно закрепить кабель. Это делается для того что бы избежать случайного выдергивание кабеля из плиты. Вставьте кабель и закрепите его на корпусе плиты в специальном зажиме.

отверстие под проводку кабеля ЗВИОтверстие под проводку кабеля ЗВИ

Шаг 5 – Установка медных перемычек

В зависимости от количество фаз питания, подключение проводов осуществляется по-разному. Что бы правильно согласовать подключение плиты к различным сетям питания, в комплекте с клеммной колодкой, идут специальные медные перемычки. Согласно выбранной Вами схемы, установите перемычки в колодку и затяните винты, где не будут подключаться провода.

подключение проводов к бытовой плитеПодключение проводов к бытовой плите

Шаг 6 — Подключите провода

Очень важно правильно подключить провода на клеммной колодке! В документации и зачастую на самом корпусе, возле крышки, есть схема подключения с различными видами питающей сети. Согласно схеме, которая подходит в вашем случае, подключите провода к клеммам. Цвет проводов должен соответствовать подключению в вилке и розетке. Первым подключает провод заземления — желто-зеленый, затем нейтральный провод — синий. Затем фазные провода, коричневый и два черных. Здесь главное ничего не напутать, чтобы не вывести оборудования из строя.

перемычкой соединияем изолированную нейтраль и заземлениеПеремычкой соединияем изолированную нейтраль и заземление

Шаг 7 – Закрытие панели

После подключения всех проводов, еще раз проверьте схему подключения, убедитесь, что нет ошибок. Хорошо подтяните зажимные винты. Но помните: во всех плитах разъем выполнены из хрупкого материла, не применяйте больших усилий, иначе Вы можете повредить его. Теперь можно закрыть крышку и завинтить болты крепления.

итоговое подключение проводов к бытовой электроплитеИтоговое подключение проводов к бытовой электроплите

Шаг 8 – подключение к сети

Перед подключением печи к сети, убедитесь, что схема собрана правильно, все токоведущие части закрыты. Включите автомат и УЗО, проверьте наличие напряжение в розетке. Включите электроплиту в сеть. Согласно инструкции, убедитесь в правильности работы всех ее функций.

Видео: видео-инструкция по подключению электроплиты


Подключение плиты в однофазной сети

В отличие от частного дома или производственного предприятия, в квартире нет возможности подключить электроплиту к трехфазной сети. Поэтому мы будем рассматривать однофазное подключение, используемое квартирах. Большинство плит имеют следующие клеммы для подключения проводов: L1; L2; L3; N1; N2; и заземляющий контакт.

Для подключения такой электроплиты в домашнюю однофазную сеть 220 В необходимо:

  • поставить перемычку между клеммами L1 и L2, L2 и L3,
  • подключить к L2 фазный провод — коричневого цвета;
  • оставить перемычку между клеммами N1 и N2;
  • подключить к N2 нейтральный провод — синего цвета;
  • к заземляющему контакту, отмеченному специальным значком, подключить провод заземления — желто-зеленого цвета.

Количество и название клемм может отличаться, уточняйте эти данные в документацию на прибор.

однофазная схема подключения электрической плитыОднофазная схема подключения электрической плиты однофазная схема подключения электрической плитыОднофазная схема подключения электрической плитыТрехфазная схема подключения электроплитыТрехфазная схема подключения электроплиты

Подборка видео-руководств по теме:


https://www.youtube.com/watch?v=nP2fLbOR6FI

Подключение электроплиты своими руками — пошаговая инструкция!

Электрическая плита – отличный выбор для современной кухни. При условии правильной установки и использования, прибор будет исправно служить долгие годы. Конечно, для подключения электроплиты можно пригласить квалифицированного мастера, но при желании вы можете сделать все собственными силами и хорошенько сэкономить!

Подключение электроплиты своими руками

Ознакомьтесь с основными требованиями к подключению современных электроплит, существующими схемами, а также руководствами по непосредственному монтажу прибора и его заземлению.

Подключение электроплиты своими руками

Требования к электропроводке

Квартирный щитокВводной автомат

Важно! Прежде чем приступать к каким-либо манипуляциям с проводами и электроприборами, отключите подачу электричества на дом или квартиру.

Современные модели электроплит обычно продаются без шнура в комплекте. Этому есть разумное объяснение: техника безопасности требует, чтобы подключение таких приборов выполнялось посредством высококачественных клеммных колодок, т.е. по т.н. безрозеточному методу. При таком варианте соединения можно увеличивать длину питающего шнура, а вместо автомата для более мощных моделей разрешается устанавливать плавкую вставку.

Для подключения нужно использовать кабель сечением от 4 мм2, если его длина не превышает 12 м. В случае же применения более длинного провода, минимально допустимое значение сечения увеличивается до 6 мм2. При этом обязательно должна быть выполнена установка отдельного автомата конкретно для плиты.

Выбор сечения кабеля

Подключение через розетку также допустимо. Нужно лишь чтобы прибор был рассчитан на ток от 32 А. Электрические плиты потребляют довольно много энергии, поэтому включать их в простые бытовые розетки запрещается.

Варианты исполнения розеток для электроплиты

Таким образом, требования к подключению электроплиты можно объединить в короткий, но очень важный перечень, включающий в себя следующие положения:

  • для подключения прибора используется трехжильный медный кабель сечением от 4 ммлибо от 6 мм2 в зависимости от длины шнура;
  • в электрощите устанавливается отдельный автомат для плиты;
  • выполняется монтаж устройства защитного отключения;
  • плита заземляется доступным методом. О возможных вариантах заземления будет рассказано в конце руководства.

Цены на популярные электрические кухонные плиты

Электрические кухонные плиты

Схемы подключения электроплит

Прежде чем приступать к непосредственной установке прибора, изучите существующие схемы подключения прибора.

Однофазное подключение

Наиболее распространенный вариант. Чаще всего встречается в квартирах многоэтажных домов.

При однофазном подсоединении блок подключения будет иметь следующий вид (см. схему).

Однофазное подключение

Клеммы 1-2-3, а также 4-5 соединяются перемычками из меди сечением 6 мм2. Если вы купили современную плиту, необходимые перемычки будут присутствовать в комплекте.

Фазная жила (может быть серой, коричневой либо черной) подключается на клемму под номером 1, 2 либо 3.

Нулевая жила (обычно имеет синий цвет) подсоединяется на 4-ю либо 5-ю клемму. Провод заземления (на схеме он желто-зеленый) соединяется с 6-й клеммой.

Болты клемм нужно затягивать до упора. В случае некачественного соединения клеммы могут обгореть, что приведет к возникновению пожара.

В случае использования розеточного подключения фазную жилу в вилке и розетке подаем на клемму L, нулевая жила пойдет на клемму с маркировкой N, провод же заземления пускаем на соответствующую клемму (маркируется рисунком заземления, буквами РЕ либо же словом earth).

Двухфазное подключение

Двухфазная схема

Редко, но все-таки встречается двухфазное подключение. К примеру, могут присутствовать фазы А и С, а фазы В не будет.

При таком подключении клеммы 1 и 2 нужно соединить перемычкой и через нее подключить фазу А. Фаза же С уходит на 3-ю клемму. Дальнейший порядок подключения остается аналогичным предыдущим способам.

Трехфазное подключение

Трехфазная схема

С трехфазным питанием чаще всего сталкиваются владельцы частных домов. Питающий провод в подобной ситуации будет состоять из 4 либо 5 жил. При этом напряжение между нулем и фазами составит 220 В, а между непосредственно фазами – 380 В.

В подобных условиях электроплита будет подключаться по соответствующей схеме. Фазы А, В и С пойдут на соответствующие клеммы 1, 2 и 3.

Соединение клемм 4, 5 и 6 выполняется аналогично однофазному подключению.

Подключаем электроплиту

Подключаем электроплиту

Порядок подключения остается аналогичным для сетей с любым количеством фаз. Есть лишь некоторые нюансы, о которых вы узнаете далее. Подключение будем выполнять через розетку.

Первый шаг

Выбираем место для установки прибора. Электроплита классифицируется как электроприемник высокой мощности. Для обеспечения его надежной и безопасной эксплуатации, на ближайшей к плите стене мы устанавливаем штепсельную розетку с заземляющим контактом. При этом токовый номинал розетки должен составлять 32-40 А. В розетке для однофазной электросети контактов будет три, для двух- и трехфазных сетей – пять.

Розетка

Второй шаг

Устанавливаем в щите отдельный автоматический выключатель. Если сеть двух- или трехфазная, ставим трехполосный выключатель на 16 А. В случае работы в однофазной сети монтируем однополосный автомат. Номинал выключателя должен составлять 25-32 А.

Однофазное подключение электроплиты (наиболее распространенное)

Третий шаг

Монтируем провод для подключения электроплиты. В двух- и трехфазных сетях используем кабель 5х2,5 марки ВВГнг, для подключения в однофазном режиме применяем шнур 3х4 аналогичной марки. Тянем провод от электрощита к штепсельной розетке нашей электроплиты.

Кабель силовой ВВГнг 5х2,5

Четвертый шаг

Подключаем провод к розетке в соответствии с одной из приведенных выше схем. Закрываем крышку розетки. Работаем очень внимательно, соблюдая установленные стандарты. Если подключение выполняется с использованием трехжильного кабеля, то коричневый провод (также он может иметь белый цвет) подключаем на фазный разъем установленной электророзетки, синий провод (может быть белым с синей полоской) пускаем на разъем «ноля», а жилу желто-зеленого цвета соединяем с разъемом заземления. Провода пятижильного кабеля чаще всего окрашены в коричневый, белый и красный цвета. Порядок их подключения, равно как и особенности маркировки разъемов розеток, был рассмотрен ранее в описании схем.

Пятый шаг

Соединяем штепсельную вилку с гибким проводом электроплиты. При этом обязательно обращаем внимание на особенности маркировки штепсельной вилки. Подключение элемента выполняется аналогично электророзетке.

Шестой шаг

Подсоединяем гибкий провод к плите. На данном этапе многое зависит от модели устанавливаемого прибора и количества фаз в домашней электросети. В целом же производители приводят схемы подключения их плит в прилагающихся инструкциях либо же на задних крышках агрегатов. Следуем предложенным производителем рекомендациям.

Концы гибкого провода рекомендуется облудить перед установкой в клеммные зажимы – так будет обеспечен максимально надежный контакт.

Седьмой шаг

Разделяем питающий кабель электроплиты в щите, после чего зачищаем концы проводов. Подключаем фазные жилы питающего кабеля на полосные зажимы автомата. Жилу «ноля» соединяем с общей шиной для всех проводников ноля. Не подключенной осталась лишь желто-зеленая жила. В современных системах такие провода соединяются с шинами заземления. В более старых сетях типа TN-C шин заземления нет. Что делать? Читаем далее.

Расстановка перемычек в электроплите Ханса

Руководство по заземлению электроплиты

При работе в сетях старого образца даже квалифицированные специалисты нередко осознанно совершают грубую ошибку, выполняя заземление различных электроприборов на шины рабочего нуля. Такое подсоединение чревато крайне неблагоприятным последствием: если провод ноля оборвется, фаза пройдет через нагрузку прямиком на электроприбор и пользователя ударит током.

Нередко электрики допускают и другую грубую ошибку, путая местами провода фазы и ноля. При выполнении такого «заземления» результат будет аналогичным предыдущему случаю – владельца плиты может ударить током в любой момент. Но и отказываться от зануления тоже нельзя. Существует несколько вариантов решения проблемы. Ознакомьтесь с доступными методами и выберите подходящий для вашей ситуации.

Первый вариант – узнаем, заземлен ли щит квартиры

Узнаем, заземлен ли щит квартиры

Для этого идем в ЖЭК или другую обслуживающую организацию. Если представитель компании скажет, что корпус щита надежно заземлен, нам останется лишь подключить желто-зеленый провод к этому корпусу через болт.

Если же представитель обслуживающей организации дает отрицательный ответ либо же путается в своих показаниях, выполнять заземление описанным выше способом нельзя – оно будет либо неэффективным, либо приведет к удару пользователя электроплиты током.

Второй вариант – для жильцов квартир на первом этаже и владельцев домов

Схема контура заземления

Собственники такой недвижимости могут попробовать создать отдельный заземляющий контур. Делается он так:

Важно! Прежде чем принимать заземляющее устройство в эксплуатацию, нужно пригласить специалиста для измерения сопротивления установки. Выполнить такую поверку самостоятельно можно только при наличии специального устройства. Значение сопротивления не должно быть больше 8 Ом.

Таблица. Наименьшие размеры заземлителей и заземляющих проводников, проложенных в земле

МатериалПрофиль сеченияДиаметр, ммПлощадь поперечного сечения, ммТолщина стенки, мм
Сталь чернаяКруглый для вертикальных заземлителей16
Сталь чернаяКруглый для горизонтальных заземлителей10
Сталь чернаяПрямоугольный1004
Сталь чернаяУгловой1004
Сталь чернаяТрубный323,5
Сталь оцинкованнаяКруглый для вертикальных заземлителей12
Сталь оцинкованнаяКруглый для горизонтальных заземлителей10
Сталь оцинкованнаяПрямоугольный753
Сталь оцинкованнаяТрубный252
МедьКруглый 12
МедьПрямоугольный502
МедьТрубный202
МедьКанат многопроволочный1,850

Третий вариант – если заземлить не получается

Щиток не заземлен, а сделать индивидуальный заземляющий контур нет возможности? Тогда просто заглушаем желто-зеленый провод и оставляем его в щите до лучших времен.

Плите в такой ситуации уделяем повышенное внимание.

Во-первых, устанавливаем ее так, чтобы исключалась вероятность одновременного контакта пользователя с плитой и различными токоведущими элементами типа кранов, раковин, труб и т.п. металлических изделий.

Во-вторых, возле электроплиты укладываем если не специальное диэлектрическое покрытие, то хотя бы плотный сухой коврик.

В-третьих, обычный автомат в щитке заменяем дифференциальной моделью с 30-миллиамперным номиналом срабатывания.

В-четвертых, проявляем особую осторожность и бдительность в процессе эксплуатации незаземленной электроплиты.

Важно! Заземлять электроплиту на трубы водоснабжения, канализации и отопления нельзя. Хотя перечисленные элементы по правилам и должны быть надежно заземлены, сопротивление такого заземления никто обычно не контролирует. Итогом может стать поломка электроприбора, поражение пользователя током и нанесение вреда имуществу, притом не только своему, но и соседскому. Также нельзя заземлять электроприборы на другие инженерные коммуникации вроде лифтовых шахт, вентиляционных каналов и т.д.

Проверка работы электроплиты

Удачной работы!

Видео – Подключение электроплиты своими руками

Подключение варочной панели к электросети самостоятельно

Интегрированные в столешницу электрические варочные панели (ВП) отличаются по принципу подключения от монтажа обыкновенного кухонного электрооборудования. Во-первых, они являются более мощными потребителями, поэтому выставляются особые требования к прокладываемому токопроводящему кабелю. Во-вторых, электропанели не оснащаются обыкновенным шнуром с вилкой, который нужно просто вставить в розетку.

Именно поэтому, подключение варочной панели к электросети требует тщательного соблюдения инструкции и общих электромонтажных норм. В противном случае техника будет работать некорректно или выйдет со строя.

Установленная ВП

Установленная ВП

Содержание статьи

Электромонтажный комплект

Чтобы подключить оборудование к электросети потребуется подготовить:

  • кабель для прокладки линии;
  • автоматический выключатель;
  • розетку;
  • вилку;
  • гибкий провод.

Все монтажное оборудование подбирается в зависимости от мощности ВП. Имея его в распоряжении можно приступать к непосредственному электромонтажу. Дополнительно могут потребовать обжимные гильзы, припой, изолента, термоусадочная трубка и прочие мелочи, используемые при работе с электропроводкой. Также в зависимости от выбранного способа подключения нужен подрозетник или распаечная коробка.

Требования к электропроводке и ее прокладке

Для включения встраиваемой электроплиты требуется использование кабеля идущего непосредственно от электрощита. То есть, важно, чтобы он был проложен напрямую без использования распаечных коробок с разветвлениями. Нужно, чтобы кабель питал только варочную плиту. Дело в том, что такое оборудование является очень мощным, поэтому если от провода будет работать и другая техника, то тот может перегреться, вызвав короткое замыкание.

Провод 5 жил для 3-х фазной сети

Провод 5 жил для 3-х фазной сети

Если в доме или квартире имеется старая проводка, при этом мощная розетки с прямым кабелем от щита или счетчика не предусмотрена, то потребуется проложить новую отдельную линию. От желаемого места расположения розетки делается вертикальная штроба до потолка. Далее осуществляется горизонтальное штробление непосредственно до точки присоединение кабеля. Если в дальнейшем планируется использование натяжных потолков, то провод можно закреплять прямо на плите перекрытия, поскольку в дальнейшем он будет скрыт.

Обратите внимание! Варочная панель является надежным, но не вечным кухонным оборудованием. Возможно, со временем она сломается, и возникнет необходимость ее замены. По этой причине желательно изначально прокладывать электрокабель с запасом сечения, который сможет безопасно питать более мощную встраиваемую электроплиту.

Кабель в штробе

Кабель в штробе

Прокладка линии для электроплиты осуществляют кабелями 2 видов: ВВГнг-Ls или NYM. Их пропускная способность подбирается отталкиваясь от мощности встраиваемой техники.

Таблица 1. Соотношение сечения жил и мощности варочной поверхности.

Мощность, кВтСечение жил, мм2
1-фазная сеть3-фазная сеть
3-52,51,5
5-7,542,5
7,5-1062,5

Данные типы кабеля применяются для прокладки линий непосредственно до розетки. Они состоят из моножилы, поэтому имеют слабую гибкость. По этой причине непосредственно от вилки до варочной панели применяются гибкие провода: КГ или ПВС. Зачастую они входят в стандартную комплектацию к электроплите, поэтому их отдельная покупка не требуется.

Гибкий удлинительный провод

Гибкий удлинительный провод

Выбор розетки и требования к ее установке

Розетка для включения панели может располагаться в зависимости от особенностей столешницы, а также личных предпочтений. Важно сохранить удобство включения и отключения варочной поверхности. Стандартно ее располагают на высоте 90 см от пола.

При желании скрыть коммуникации разрешается фиксировать розетку непосредственно внизу под дном нижних кухонных шкафов. При таком размещение доступ к ней осуществляется через пространство создаваемое высотой ножек тумбочек. Ее следует приподнять над полом на высоту хотя бы несколько сантиметров, чтобы в случае протечки вводы электрические контакты не намокли.

Розетка под тумбой

Розетка под тумбой

Включение варочной панели через розетку, а не напрямую к щитку, имеет свои преимущества. Хотя и придется делать более сложный монтаж, но в дальнейшем при влажной уборке плиты ее будет проще отключать. Если же подключаться без розетки и вилки, то потребуется ходить к электрощиту, что не так удобно.

Плиту на 2 конфорки можно запитать через обыкновенную розетку. Для более мощной техники требуются специальные включатели. Они могут быть изготовлены из керамики или пластика. Применяются розетки от 10А.

Внимание! Для подключения к 1-фазной сети на 220В используются вилки с тремя контактами, а к 380В с пятью.

Выбор автоматического выключателя

Линия для подключения встраиваемой электроплиты должна быть проложена через автоматический выключатель. Это является обязательным требованием, поскольку плита способна создавать перегрузку сети. При критических нагрузках выключатель предотвратит короткое замыкание. Очень важно выбрать его правильно, в соответствии с мощностью плиты. Если сам кабель для панели может использоваться более мощный, то автоматический выключатель должен полностью ей соответствовать.

Не стоит экономить на его покупке, поскольку дешевые устройства часто не срабатывают или отключаются даже при работе плиты в нормальном режиме с малой нагрузкой.

Цены на дифавтоматы

Дифавтомат

Стандартный автомат для щита

Стандартный автомат для щита

Таблица 2. Соответствие тока автомата мощности плиты.

Ток автомата, АМощность цепи
220В360В
51.12.6
61.33.2
81.75.1
102.25.3
163.58.4
204.410.5
255.513.2
32716.8
408.821.1

Видео — Как выбрать варочную панель для дома

Электромонтаж варочной панели

Инструкция по непосредственному электромонтажу предусматривает следующую очередность:

  1. Прокладка электрокабеля от щита.
  2. Подключение розетки.
  3. Установка автоматического выключателя и присоединения провода.
  4. Подключение гибкого кабеля к электроплите.
  5. Присоединение к концу удлинительного кабеля вилки.
  6. Непосредственное включение и проверка работоспособности.
Советы специалистов

Советы специалистов

Видео — Как подключить варочную панель к электросети

Как поставить розетку — пошаговая инструкция

Шаг 1. Сначала необходимо отрезать выведенный из подрозетника кабель на удобную для монтажа длину. Поскольку провода ВВГ жесткие, то лучше оставлять концы длиной от 10 см.

Выводим силовой кабель

Выводим силовой кабель

Шаг 2. После этого они зачищаются. Снимается изоляция примерно по 10 мм. Зачастую на розетке имеются надписи с рекомендуемой длиной зачистки. После этого осуществляется установка подготовленных жил.

Зачищаем провода

Зачищаем провода

Шаг 3. Провода коричневого и синего цвета устанавливаются по бокам розетки, а многоцветная жила в центре. Центральный провод является заземлением. Обычно он имеет желто-зеленую изоляцию. Прочие провода могут иметь различные расцветки, но всегда однотонные. Важно соблюдать полярность в присоединении. Коричневая жила фиксируется на контакте L, а синяя на N.

Разводим провода строго по своим местам

Разводим провода строго по своим местам

Шаг 4. Далее подсоединенная розетка вставляется в подрозетник. Ее фиксация осуществляется специальными винтами, идущими в комплекте.

Монтаж розетки

Монтаж розетки

Установка автомата в электрощит

Цены на электрощитки

Электрощиток

Автомат для варочной поверхности устанавливается в электрическом щитке на din-рейку. Заложенные с запасом провода подрезаются на необходимой длине. Их концы зачищаются от изоляции примерно по 10 мм. При осуществлении монтажа в сети 220В, которая подается в жилые квартиры и дома, используют трехжильный кабель ВВГ. В нем используется коричневый, синий и желто-зеленый цвет изоляции.

Темный провод подключается внизу автомата к контакту с маркировкой L. Жила с синей изоляцией вставляется внизу к гнезду с обозначением N. Зелено-желтый провод зажимается к свободной клемме шины заземления. После этого включатель автомата можно перевести в рабочее положение. Применяя токоискатель следует проверить наличие напряжения на розетке.

Установка автомата в щите

Установка автомата в щите

Подсоединение вилки

Для присоединения силовой вилки необходимо ее разобрать. Она может предусматривать различную внутреннюю конструкцию, но принцип монтажа у всех вилок одинаковый. В ее корпус запускается гибкий провод, идущий в комплекте с электроплитой или приобретенный отдельно. Его конец частично очищается от верхней изоляции, после чего зачищаются жилы. Поскольку у гибких проводов используются многопроволочные жилы, их необходимо обжать, применяя гильзы подходящего размера.

Для этого используется специальный инструмент. Если его нет в наличии, то лучше изначально покупать подготовленные гибкие провода с обжимом. Отсутствие гильз на многопроволочном кабеле приводит к нарушению контакта, что сопровождается перегревом вилки и может вызвать короткое замыкание. Обжатие без специального инструмента нежелательно, поскольку от обычных плоскогубцев проволока деформируется.

В 1-фазной сети жилы коричневого и синего цвета присоединяются к крайним болтовым зажимам. Проводок заземления фиксируется в центре вилки. Дополнительно сам кабель закрепляется специальной зажимной накладкой, что предотвратит его вырывание из вилки. Далее все собирается в обратном порядке.

Монтаж вилки для 1-фазной линии

Монтаж вилки для 1-фазной линии

Коммутация провода

Данный этап электромонтажа является самым сложным и требует особой внимательности. На обратной стороне плиты имеется закрытый блок, к которому и осуществляется присоединение гибкого провода. Его крышка удерживается одним винтом. После его отсоединения можно увидеть набор клемм, к которым будет осуществляться подключение линии питания.

Монтажная коробка на обороте панели

Монтажная коробка на обороте панели

Также на дне ВП имеется табличка с несколькими схемами подключения. Одна описывает монтаж к однофазной сети 220В. Остальные две к 380В соответственно по двухфазному и трехфазному принципу. Большинство пользователей используют первую схему для 1-фазной сети. Это обусловлено тем, что в жилых квартирах и домах подается именно такой ток. Мощные варочные поверхности, встречаемые в ресторанах, столовых и прочих заведениях общественного питания, монтируются в сеть 380В.

Обратите внимание! Каждая модель ВП имеет собственную особенную схема подключения. Нельзя пользоваться только имеющимся предыдущим опытом, а действует только согласно конкретной инструкции производителя. Ошибка подключения может привести к замыканию нагревательных элементов панели, после чего потребуется ее дорогостоящий ремонт или замена.

Однофазное подключение обычной и индукционной панели

Применяемая для однофазного подключения схема обозначается надписью 1N. Двухфазная и трехфазная соответственно 2N и 3N. Непосредственно под монтажной крышкой варочной панели обычно имеется 3-6 клемм, каждая из которых отвечает за подачу питания на отдельную конфорку. Поскольку применяемые для 1-фазного монтажа провода имеют всего 3 жилы, то отдельные клеммы необходимо объединить.

Распространенная схема подключения

Распространенная схема подключения

Для объединения применяются соединительные перемычки, идущие в комплекте. Они представляют собой П-образные пластинки из цветных металлов. Их нужно закладывать в клеммы, объединяя цепи вместе. Все контакты пронумерованы. Те из них, которые необходимо объединить, на схеме соединены линией. При монтаже нужно только повторить указания, указанные в инструкции. После закладки перемычек осуществляется присоединение непосредственно проводов. Важно соблюсти полярность.

Принцип расположение перемычек

Принцип расположение перемычек

Синяя жила, отвечающая за ноль, присоединяется к одной из объединенных клемм с маркировкой N. Коричневый провод, отвечающий за фазу, фиксируется на объединенных контактах с обозначением L. Зажим заземления обычно располагается в стороне и маркируется PE. У всех типов плит для этого имеется только одна клемма, поэтому с монтажом желто-зеленого провода не возникает затруднений.

Монтаж ВП Bosch

Цены на модельный ряд кухонных варочных панелей Bosch

Кухонные варочные панели Bosch

Обычные и индукционные электроплиты Bosch имеют 6 контактов для присоединения к электросети. Это вызывает определенные затруднения при выполнении самостоятельного монтажа. Если взглянуть на схему, то можно заметить, что у них имеется 3 фазных контакта L1, L2, L3, и 2 нулевых N1, N2. Отдельно имеется клемма заземления PE. Таким образом, чтобы запитать все контакты, имея в распоряжении трехжильный провод, потребуется использовать перемычки. Контакты с маркировкой L сращиваются вместе, после к ним присоединяется коричневая жила. После этого нужно срастить клеммы N еще одной перемычкой, с последующим зажимом жилы с синей изоляции. Заземление фиксируется на контакте PE.

Однофазное подключение плит Bosch

Однофазное подключение плит Bosch

Подключение ВП Hansa, Electrolux и Zanussi

Многие панели производителей Ханса, Электролюкс и Санусси изначально идут с установленным шнуром на 4 жилы. Чтобы его использовать потребуется перевернуть плиту на обратную сторону и снять крышку бокса с контактами. Используя перемычку необходимо соединить вместе клеммы L1 и L2. К ним подсоединены жилы черного и коричневого цвета. После этого осуществляется установка вилки. К ней присоединяется только коричневый проводок, а черный нужно заизолировать изолентой или термоусадочной трубкой.

Шнур Electrolux

Шнур Electrolux

Цены на модельный ряд кухонных варочных панелей Electrolux

Кухонные варочные панели Electrolux

Также возможно просто присоединяя к вилке провода установить в одно гнездо для фазы сразу две силовые жилы. Однако ее конструкция не всегда позволяет осуществлять такое подключение, поэтому подобным образом выйти из ситуации зачастую не удастся.

Установка встраиваемой электроплиты к 380В

Если возникла необходимость подключения ВП к 3-фазной сети 380В, то используется 5 кабель на 5 жил. В этом случае подбирается соответствующая розетка и вилка. В 3-фазной сети они имеют 5 контактов. Нижний плоский отвечает за землю, верхний за ноль, а выстроенные в ряд за фазу.

Трехфазное электромонтажное оборудование

Трехфазное электромонтажное оборудование

Непосредственное присоединение к встраиваемой электроплите проводится по схеме на обороте плиты с надписью N3. Принцип соединения отличается от 1-фазного способом подключения проводов, отвечающих за фазу. То есть, заземление подключается также, ноль фиксируется через перемычку, а сами контакты L отдельными проводами. При таком методе на каждую жилу будет оказываться меньшая нагрузка. Это многократно уменьшит вероятность короткого замыкания в случае работы плиты на полную мощность.

Рекомендуем ознакомиться со статьей на тему — Как выбрать духовой шкаф, где подробно рассмотрены самые популярные и надежные модели.

Присоединение плиты напрямую

Если необходимо осуществить присоединение ВП без использования вилки и розетки, применяется монтажная коробка. Такой вариант будет уместным в том случае, когда требуется вплотную пододвигать шкафчик к стене. При этом выступающая вилка просто не поместится, а вот распаечная коробка не помешает.

В коробку просто заводится гибкий удлиняющий провод от панели и запрессовывается с помощью гильз к моножильному кабелю, проложенному в штробе. Для этой цели нужно использовать гильзу соответствующую требуемому сечению. Она должна быть предназначенной для большой нагрузки электроплиты. Каждую гильзу необходимо заизолировать. Для этого лучше всего использовать термоусадочную трубку.

Подобный способ монтажа обойдется даже дешевле, поскольку вилка и силовая розетка стоят дороже, чем пара гильз. Что касается монтажной коробки, то она стоит почти как подрозетник.

Подключение через распаечную коробку

Подключение через распаечную коробку

Работы по монтажу мощной встраиваемой электроплиты могут занять несколько дней, учитывая необходимость штробления стен для прокладки кабеля и дальнейшей отделки. Не имея в доме собранного электрощита, эту работу лучше сразу доверить электрику, поскольку скрутка к проводу от счетчика неприемлема. Если же присоединение панели заключается только в подключении к ней удлинительного шнура и вилки, то на это понадобиться меньше часа.

Схема подключения индукционной плиты к сетям 220В или 380В

Среди газовых, электронагревательных плит, стеклокерамических и индукционных варочных панелей, последние являются лучшим решением в домашних делах. Они имеют то же преимущество, что и газовые, то есть нагретые продукты быстро реагируют на изменение мощности «горелки». Они также намного безопаснее: газ не улетучивается при трещинах, а нагревательные панели не нагреваются до слишком высоких температур воспламенения, хотя они естественно могут быть горячими.

Единственная проблема — подключение. Теоретически, оно должно быть выполнено профессиональным электриком, тем более что в гарантийном талоне на устройство прописывается пункт по подключению именно квалифицированным электриком, подтверждающий правильную реализацию соединений с сетью.

Однако многие и сами не лыком шиты, имея знания по электротехнике на уровне профессионала. Возможно вы также испытываете желание купить индукционку на место газовой плиты и хотели бы всё сделать своими руками (опять же экономия…). В приведенной ниже статье собрана информация о различных вариантах подключения и типов индукционных варочных панелей.

Мощность индукционной варочной панели

В качестве стандарта мощность индукционной варочной панели составляет 7,2 кВт. Что это значит? Это максимальная потребляемая мощность нагревательной плиты. При ежедневном использовании при нагревании с двумя или тремя конфорками, плита будет потреблять меньше энергии. Все будет зависеть от того, как быстро надо нагреть еду после возвращения домой.

Как мощность переводится в электрический ток?

1.Установка однофазная — в свободном преобразовании будет:

I = 7200 Вт / 230 В = 31,3 Ампер.

2.Наиболее часто используются трехфазные сети на две фазы. Каждая из фаз поддерживает два нагревательных поля с одинаковой общей мощностью. Таким образом, для каждой фазы мощность около 3600 Вт и ток:

I = 3600 Вт / 230 В = 15,7 Ампер.

Даже если полная мощность редко используется, электрическая система должна быть подготовлена к ситуации, когда все «горелки» будут работать на максимум.

Перед покупкой индукционной плиты

Вначале нужно выяснить, какую предельную мощность поставляет проводка в дом / квартиру.

Если мощность сети ниже мощности плиты, есть вероятность, что она регулярно будет выбивать главный предохранитель (на лестничной клетке или в щитке) или — в худшем случае — перегреется и шнур питания сгорит. Например в стандартной хрущевке контрактная мощность для одной квартиры, то есть максимальная мощность, которую могут потреблять все устройства в доме, составляет 5,5 кВт. А это меньше на 2 кВт максимальной мощности индукционной варочной панели. Не говоря уже о других устройствах, которые вы тоже используете во время приготовлении пищи.

Если проблема с максимальным током имеется, то покупайте индукционную варочную плиту меньшей мощности или с функцией снижения максимальной мощности. Это гораздо более простой вариант, хотя отсутствие полной мощности выльется в уменьшение скорости нагрева.

После решения вышеуказанной проблемы из распределительного устройства в индукционную варочную панель должен быть проложен кабель с соответствующим поперечным сечением, и этот кабель должен быть защищен отдельным автоматическим выключателем (об автоматических выключателях почитайте здесь) с соответствующим номинальным током.

Однофазная сеть 220 В

Этот случай относится в основном к квартирам, в которых хозяин решил, что во время ремонта или просто так стоит установить индукционную варочную панель вместо классической газовой плиты. Причём тут ремонт? Конечно это не является необходимым условием, но в большинстве случаев сеть 220 В не готова принять такой энергоемкий потребитель, и потребуется проложить дополнительный кабель от распределительного устройства до индукционной варочной панели и немного модернизировать распределительный щит.

Подключение индукционной варочной панели в однофазной установке без предварительной подготовки и проверки существующей сети — рискованно! Индукционная варочная панель — это вам не холодильник! Индукция потребляет много электроэнергии, больше всех устройств в квартире. Нужно быть уверенным, что электросеть будет способна выдержать такую нагрузку.

  1. Во-первых, для индукционки должен использоваться отдельный кабель идущий от распределительного устройства, предназначенный только для этого дела.
  2. Во-вторых, кабель должен иметь поперечное сечение, адаптированное к мощности платы.

В инструкциях для некоторых плит написано, что защита должна быть не менее 30 A и кабель с поперечным сечением 4 мм2. Однако для повышения безопасности проводки лучше использовать защиту 25 A (например, переключатель B25).

Перейдем к вариантам подключения плиты. Следующие схемы подготовлены на основе методов подключения для отдельных моделей, выбранных изготовителем. Перед подключением своей модели всегда проверяйте инструкцию.

Соединение плиты с выходящим кабелем

В этом случае плита представляет собой закрытую коробку из которой выведен кабель, чаще всего 5-проводной. Наиболее распространенными являются:

  • Проводники черного и коричневого цвета — фаза
  • Синие и серые провода — нейтральные
  • Желто-зеленый провод — защитный

Примеры чертежей из инструкции от индукционной панели смотрите выше.

Когда шнур питания имеет неподходящее поперечное сечение

Если шнур питания имеет поперечное сечение 2,5 мм2, его необходимо защитить с помощью переключателя с меньшим номинальным током, например B16. В этом случае стоит покупать индукционную варочную плиту с ограниченным потреблением энергии, чтобы выключатель максимального тока не срабатывал при использовании 3-х или 4-х полей нагрева.

Есть мнения о том, что каждая индукционная варочная панель имеет контроллер, который учитывает что сеть является однофазной и не пропускает половинное нагревание при полной мощности или интеллектуально переключает их, если они работают все сразу, то есть потребление 7,2 кВт в однофазной установке находится только на бумаге.

Однако не каждая индукционная плита, когда вы подключаете ее к однофазной слабой проводке, автоматически уменьшает потребление энергии. Если производитель не включил такую информацию в руководство по эксплуатации, следует предположить что если 4 конфорки будут включены в максимальный уровень нагрева, индукционная панель будет потреблять около 7200 Вт энергии суммарно.

Подключение плиты с зажимами вместо проводов

Если модель плиты имеет терминал с клеммами, расположенный в нижней части вместо проводов, его можно напрямую подключить к соединительной коробке.

Трехфазная сеть 380 В

Наиболее распространенным решением используемым производителями, является питание плиты не тремя, а двумя фазами. Причина проста. Индукционная плитка не является трехфазным двигателем, где надо строго 3 линии. Индукционная варочная панель представляет собой систему из 4 независимых элементов — нагревательных полей.

Самый простой способ — разделить их так, чтобы два поля были запитаны из одной фазы и два из другой. Например, это может выглядеть так:

  • Поле 1 — мощность 1800 Вт (фаза L1)
  • Поле 2 — мощность 1800 Вт (фаза L1)
  • Поле 3 — мощность 1400 Вт (фаза L2)
  • Поле 4 — мощность 2200 Вт (фаза L2)

Поля делятся так, что два средних значения подаются из одной фазы и наименьшее с наибольшим из второй фазы. На обоих из них имеется мощность ~ 3600 Вт, что составляет около 16 А тока.

Подключение плиты с проводами (2 фазы)

Как видите, в этом случае не используется серый шнур питания (L3). Примеры чертежей из инструкции индукционной варочной панели, относящиеся к приведенной выше схеме:

Неиспользуемый кабель — серый шнуром питания, стоит изолировать.

Подключение платы с клеммами (2 фазы)

Иногда в таких случаях необходимо установить соединение между N терминалами на плате. Оно может быть выполнено в виде пластины, которая поставляется с плитой и требует только затягивания проводов отверткой.

Подключение плиты с клеммами вместо кабеля (2 фазы) — решение, часто используемое на практике

Вот как выглядит схема подключения, которая часто используется в реальных условиях. На этапе установки используется индукционная варочная панель, поэтому кабель из распределительного устройства оканчивается в монтажной коробке. Если индукционка поставляется с кабелем, она выводится на коробку, если нет — нужно купить кабель OMY (ШВВП) 5 х 2,5.

Кроме того, неиспользуемая фаза (в данном случае L3) тоже подключается к духовке для обеспечения равномерной загрузки фазы. Печь также может поставляться с отдельным кабелем 3 х 2,5 от распределительного устройства (и подключается к однофазному переключателю максимальной токовой защиты). Затем в случае повреждения одного из устройств другое может быть использовано без каких-либо проблем.

Полные три фазы сети для подключения

Если у вас пока ещё стадия строительства дома, скорее всего не будет выбранной модели индукционной варочной панели во время электромонтажа проводки. Но стоит подумать об одном уже заранее. Будет ли это стандартная плита 7,2 кВт или на более высокую мощность 10 кВт. Плиты большей мощности больше по размеру и требуют подачи всех трех фаз.

В этом случае исключается возможность питания печи из распределительной коробки. Вы запускаете отдельный провод из распределительного устройства, предназначенного только для индукционной плиты.

Сечение провода для индукционки

На рисунках при подключении 2 или 3 фаз, везде используется кабель 2,5 мм2. Конечно если на плите есть возможность подключения 3-х фаз, возможно в инструкциях производителя будет требование к проводам на уровне всего 1,5 мм2, в частности 5 х 1,5 мм2.

Тем не менее покупка индукционной варочной панели бывает не один раз в жизни. Возможно лет через 10 вы измените её на более мощную модель и вам понадобится поперечное сечение уже 2,5 мм2.

Какие разъемы использовать для печи

Чтобы сохранить как можно больше места и не заполнять коробку проводами, она должна быть не менее 10x10x5 см. Нет необходимости экономить место, потому что блок будет прикрыт кухонной мебелью.

Чтоб провода не натягивались, лучше сделать петли на концах проводов (рисунок справа) при подключении. Как видите на приведенных выше рисунках, использована специальная клеммная колодка с винтовыми клеммами для трехфазных проводников, нейтрального и защитного проводника. Её преимуществом является то, что после открытия крышки можно увидеть все что в ней связано.

Номинальный ток, то есть максимальный ток который может протекать через каждый терминал в течение длительного времени, для однофазной сети должен быть на уровне от 32 А.

Использование пружинных клемников для трехфазных систем не является проблемой и вполне может использоваться. Они имеют номинальный ток 24 А. Но в однофазной сети этого как правило недостаточно для надежного соединения индукционной варочной панели — применяйте лучше клеммы винтовые.

Выводы и рекомендации

Подключение индукционных варочных панелей в жилых зданиях не является быстрым и беспроблемным вопросом. Прежде чем браться за самостоятельный монтаж такой плиты надо учитывать каждый из этих аспектов: мощность сети и количество фаз, сечение и количество проводов силового кабеля между плитой и домашним распределительным устройством.

Если после прочтения у вас появились вопросы ли дополнения к всему вышесказанному — напишите в комментариях ниже.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
