Карбюратор на «Газель»: характеристики, устройство и регулировка

С самого начала выпуска автомобилей «Газель» производитель оснащал их мотором ЗМЗ-402. Но с 1996 года автомобиль комплектовали двигателем ЗМЗ-406. Это двигатель, известный по автомобилю «Волга». На нем данный мотор инжекторный, а вот для «Газели» он остался карбюраторным. Давайте узнаем все о карбюраторе «Газели». Для владельцев данных авто с этим двигателем это будет полезно знать.

К-151 Д

Для автомобилей «Газель» с двигателем ЗМЗ-406 производитель предусмотрел отдельный карбюратор. Он отличается от элемента для «Волги» с 402 двигателем. Карбюраторы имели и разную маркировку. Для «Волги» маркировка была К-151 С, а для «Газелей» — К-151 Д. Внешне же обе модели карбюраторов никаких отличий не имели. Незначительная разница есть в устройстве, номинале жиклеров и других технических нюансах.

В карбюраторе «Газели» носики ускорительного насоса подают топливо в две камеры, тогда как для «Волги» ускорительный насос работает только в первой камере.

В чем недостатки данного механизма? Проблема у данного карбюратора с 406-м двигателем – это огромный расход топлива. Особенно это заметно, когда машина загружена (что актуально для «Газелей») и двигается на скорости более 60 километров в час. Проблема эта есть, и она широко распространена. Владельцы коммерческих авто пытаются решать ее любыми возможными способами.

Среди владельцев считается, что данная модель очень капризная. Агрегат устраивает не всех, нередко многие от этого прибора отказываются в пользу других моделей.

Устройство К-151

Рассмотрим конструкцию данного механизма. Устройство карбюратора «Газель» 406 сравнительно простое. Агрегат состоит из нескольких элементов. Нужно сказать, что карбюратор имеет две камеры.

Данный прибор состоит из нескольких частей. Это основной корпус или средняя часть, в котором устроена поплавковая камера. Далее имеется корпус, где установлены дроссельные заслонки. Также в устройстве агрегата можно выделить верхнюю крышку, в ней установлен запорный механизм, который позволяет регулировать количество топлива в поплавковой камере. Также в крышке имеется воздушная заслонка, с ее помощью можно запустить холодный двигатель.

Далее можно выделить важные системы карбюратора «Газель». Это главная дозирующая система и система холостого хода. ГДС или главная дозирующая система очень важна, она является основной в процессе приготовления топливной смеси для основных рабочих режимов двигателя. ГДС – это два топливных жиклера и два воздушных для первой и второй камеры.

Система холостого хода необходима для обеспечения работы двигателя в режиме ХХ, когда главная дозирующая система не задействована и не работает. Данная система состоит из обводного канала, жиклеров – топливного и воздушного, винтов для регулировки – винт количества и качества топливной смеси. Также в устройстве можно выделить электромагнитный клапан.

Карбюратор К-151 Д оснащается ускорительным насосом. Он необходим, чтобы двигатель мог работать без каких-либо провалов при необходимости резкого ускорения или при начале движения. Ускорительный насос представляет собой дополнительные каналы в корпусе, шариковый клапан и распылители.

Есть в данном карбюраторе и эконостат. Данная система нужна, чтобы обогащать смесь при работе двигателя на максимальных нагрузках. Эконостат – это дополнительные специальные каналы, через которые за счет разрежения и открытые дроссельные заслонки подается порция бензина, что призван обогатить смесь.

Имеется и переходная система. Когда ГДС еще не вступила в работу, а дроссельная заслонка приоткрыта, с помощью переходной системы идет питание двигателя, и он может плавно увеличить обороты. Переходных систем две: для первой и второй камеры.

«Солекс 21073»

Модным течением была установка в качестве карбюратора на «Газель» ДААЗ «Солекс 21073». Агрегат можно было купить в автомагазинах со специальным переходником для «ГАЗелевского» воздушного фильтра. Но долго данный тренд не прожил. «Солекс», который должен был снизить аппетиты мотора, слишком быстро загрязнялся, и автомобиль нужно было часто обслуживать, что для коммерческой машины большая проблема.

На деле же оказалось, что данный карбюратор на «Газели» с 406 двигателем потреблял еще больше горючего, чем заводской К-151. При этом автомобиль не ехал. Типичная проблема для «Солекса» – это засорение жиклера холостого хода. Двигатель не хотел работать на холостом ходу. Чистить жиклер приходилось практически каждый день.

Подключение К-151

«Солекс» не устраивал водителей. Выходом оставался один единственный вариант – это ремонт, регулировка, доработка К-151. Поэтому давайте рассмотрим подключение карбюратора «Газели».

Агрегат имеет несколько штуцеров для присоединения шлангов. Это два штуцера для шлангов подачи топлива и сброса лишнего обратно в бак. Также имеется штуцер для шланга вентиляции картерных газов. Еще один необходим для присоединения клапана экономайзера.

Первый и второй штуцеры очень важны. Перепутать шланги местами при подключении нельзя. Шланг обратки имеет встроенный клапан, и бензин не будет поступать из бака. Двигатель не сможет запуститься. Далее важно подключить патрубок системы вентиляции картера, если мотор новый. Газы под воздействием разряжения будут попадать во впускной коллектор, и догорать там.

Шланги управления экономайзером холостого хода необходимо подключить. Глушить их нельзя – мотор будет работать нестабильно, а также серьезно снизится мощность.

Необязательным является штуцер рециркуляции и соответствующий клапан. Он влияет лишь на экологичность выхлопных газов. Да и не всегда устройство может установлено на автомобиле.

Регулировка

Рассмотрим основные регулировки карбюратора «Газели». Как другие карбюраторы, в этой модели можно настраивать холостой ход, уровень топлива, а также настраивать работу пускового устройства.

Данная модель по своему устройству напоминает К-126, но 151 – это усовершенствованный вариант. Конструкция более капризная в плане настройки. Однако регулировка холостого хода не так уж и сложна, и минимальные обороты двигателя можно легко выставить по тахометру.

Регулировка ХХ

Основная из всех доступных регулировок – это настройка холостого хода. Выполнять ее стоит обязательно на прогретом моторе. При этом система зажигания и все прочие системы силового агрегата должны быть полностью исправны.

Нужно запустить и прогреть мотор. Далее отворачивают винт с пружиной – это винт количества смеси. Отворачивают и винт качества. Обороты должны повыситься. Затем оба винта заворачивают по очереди до тех пор, пока двигатель начнет работать нестабильно.

Что далее? Винтом количества добавляют обороты, затем винтом качества снова выравнивают работу мотора. Но последний нужно стараться выкручивать минимально, хоть и считается, что он влияет на расход топлива только на холостом ходу. Далее с помощью винта количества снижают обороты двигателя до нормальных по тахометру. После настройки машину лучше проверить в работе на нагрузках. Если необходимо, регулировку холостого хода проводят еще раз.

Неисправности карбюратора

При эксплуатации авто в карбюраторе могут случаться самые разные неисправности. Можно выявить их по определенным признакам. О неисправности карбюратора «Газели» двигатель сообщит повышенным расходом топлива, черным дымом из выхлопной трубы, нестабильной работой на холостом ходу, плохой динамикой и провалами.

Двигатель может не развивать обороты. Нередко в коллекторе или в выхлопной трубе будут слышны характерные хлопки.

Причины неисправностей

Среди причин неисправностей можно выделить засорение жиклеров, а также воздушных и топливных каналов внутри карбюратора. Сам карбюратор изготовлен из специального сплава, при чрезмерном перегреве корпус может деформироваться, из-за чего может образоваться подсос в систему постороннего воздуха. Нередко запорный механизм в поплавковой камере перестает работать нормально.

С расходом топлива некоторые борются, меняя жиклеры. На самом деле это неправильно. Можно уменьшить жиклеры, но двигатель будет работать на бедной смеси, что также не очень хорошо. Износ самих жиклеров – это очень редкая ситуация. Частая причина большинства проблем с карбюратором – это засоры, пыль, грязь. Основное обслуживание сводится к чистке и настройке.

Какой карбюратор поставить на «Газель»

Коллективный опыт опровергает эффективность всех вышеописанных карбюраторов для этого авто, а лучший карбюратор, на «Газель» устанавливаемый, – это К-126. При расходе в 12 литров машина едет вполне нормально, при этом двигатель не душится. Именно его советуют устанавливать многие автовладельцы.

газель дв. 406 карбюратор

Двигатель ЗМЗ-406

Поперечный разрез двигателя

1 – поддон картера;
2 – маслозаборник;
3 – масляный насос;
4 – валик привода масляного насоса;
5 – коленчатый вал;
6 – шатун;
7, 9 – ведомая и ведущая шестерни;
8 – крышка привода;
10 – поршневой палец;
11 – поршень;
12 – прокладка головки блока цилиндров;
13 – впускной клапан;
14 – впускной трубопровод;
15 – головка блока цилиндров;
16 – распределительный вал впускных клапанов;
17 – гидротолкатели;
18 – распределительный вал выпускных клапанов;
19 – крышка головки блока цилиндров;
20 – масломерный щуп;
21 – выпускной коллектор;
22 – выпускной клапан;
23 – блок цилиндров;
24 – пробка маслосливная.
Особенности конструкции

Двигатель ЗМЗ-4061 и 4063 карбюраторный, четырехцилиндровый, рядный, четырехтактный с четырьмя клапанами на цилиндр и двумя распределительными валами в головке блока.

Порядок работы цилиндров: 1–3–4–2.

Блок цилиндров — чугунный, цилиндры расточены непосредственно в блоке. Между цилиндрами выполнены протоки для охлаждающей жидкости.

Привод насоса охлаждающей жидкости с вентилятором и генератора поликлиновым ремнем, расположенным в передней части двигателя.

К задней привалочной плоскости блока цилиндров крепится картер сцепления.

Силовой агрегат крепится к кузову автомобиля на трех опорах — две резиновые подушки размещены с правой и левой сторон двигателя, третья опора установлена под задним картером коробки передач.
Коленчатый вал — чугунный, литой, вращается в пяти коренных подшипниках скольжения. Осевое перемещение вала ограничено четырьмя упорными полукольцами.

Шатуны — стальные, кованые, двутаврового сечения, нижний (разъемной) головкой они соединяются с коленчатым валом через шатунные подшипники скольжения, верхней головкой — с поршневым пальцем. Палец плавающего типа, т.е. он свободно поворачивается в бобышках поршня и в бронзовой втулке верхней головки шатуна. Осевое перемещение поршневого пальца ограничено двумя стопорными кольцами, установлеными в проточках бобышек поршня.

Поршни — литые, из алюминиевого сплава, с двумя компрессионными и одним маслосъемным кольцами. При работе поршни охлаждаются струей масла через отверстия в верхних головках шатунов.

Головка блока цилиндров отлитая из алюминиевого сплава, с запрессованными чугунными седлами и направляющими втулками клапанов. Клапаны приводятся в действие через цилиндрические гидротолкатели, поэтому привод клапанов в регулировке зазоров не нуждается.

Распределительные валы — литые, чугунные, каждый вращается в пяти подшипниках скольжения. От осевых смещений их удерживают пластмассовые полукольца, установленые в выточках передних крышек и проточках передних опорных шеек валов. Привод распределительных валов — цепной, двухступенчатый (через звездочку промежуточного вала). Натяжение обеих цепей обеспечивается автоматическими гидравлическими натяжителями, работающими от давления в системе смазки.

Система смазки двигателя — комбинированная: под давлением смазываются коренные и шатунные подшипники коленчатого вала, поршневые пальцы, опоры распределительных валов, подшипники промежуточного вала и валика привода масляного насоса, гидротолкатели и винтовые шестерни.
Остальные детали смазываются разбрызгиванием. Масляный насос — шестеренчатый, односекционный с приводом от промежуточного вала посредством пары винтовых шестерен. В систему смазки встроены масляный радиатор и полнопоточный фильтр.

Система вентиляции картера — закрытая, принудительная с отводом картерных газов через маслоотделитель в систему впуска.

На двигателе установлена система рециркуляции отработавших газов. Она направляет часть отработавших газов во впускной трубопровод, чем достигается снижение токсичности.

Система охлаждения — жидкостная, закрытого типа с принудительной циркуляцией. Насос охлаждающей жидкости — центробежного типа, приводится от коленчатого вала поликлиновым ремнем совместно с вентилятором. В систему охлаждения встроен термостат.

Замена передней манжеты коленчатого вала

Снимаем радиатор системы охлаждения

Головкой «на 36» отворачиваем болт крепления шкива коленчатого вала. От проворачивания удерживаем его отверткой, вставленной между зубьями.

Двумя монтажными лопатками равномерно отжимаем шкив коленчатого вала от передней крышки блока цилиндров…

…и снимаем его.

Поддев отверткой, извлекаем манжету.

Заполнив на две трети полость между рабочей кромкой и пыльником новой манжеты смазкой Литол-24, запрессовываем ее на место, используя старую манжету как оправку.

Замена задней манжеты коленчатого вала

Снимаем картер сцепления

Ключом «на 12» отворачиваем шесть болтов крепления нажимного диска сцепления, удерживая маховик от проворачивания отверткой, вставленной между его зубьями.

Снимаем ведомый и нажимной диски.

Головкой «на 17» отворачиваем шесть болтов крепления маховика, удерживая его от проворачивания отверткой, вставленной между зубьями.

Снимаем шайбу.

Снимаем маховик.

Поддев отверткой или пробив ее бородком, извлекаем манжету.

Заполнив на две трети полость между рабочей кромкой и пыльником новой манжеты смазкой Литол-24, запрессовываем ее на место, используя старую манжету как оправку.
Снятые узлы устанавливаем в обратном порядке.

Замена распределительных валов ЗМЗ-406

1 часть
Схема установки и клеймения крышек распределительных валов

I – передняя крышка;
II – вал впускных клапанов;
III – вал выпускных клапанов.

Снимаем наконечники со свечей зажигания вместе с высоковольтными проводами.
Снимаем катушки зажигания (см. Проверка и замена катушек зажигания). Катушки можно оставить на крышке, отсоединив от них низковольтные провода.
Отсоединяем от карбюратора тросы привода дроссельных и воздушной заслонок (см. Снятие карбюратора).
Снимаем решетку и верхнюю панель облицовки радиатора (см. Снятие решетки облицовки радиатора и Снятие верхней панели облицовки радиатора).
Отсоединяем провода от датчиков температуры и давления масла (см. Замена датчиков указателя температуры, Замена датчиков давления масла) отгибаем скобы крепления проводов…

…и снимаем провода с двигателя.

Ослабляем хомут и отсоединяем малый шланг системы вентиляции картера.

Ключом «на 12» отворачиваем восемь болтов крепления крышки головки блока.

Снимаем крышку.

Проворачивая коленчатый вал головкой «на 36», выставляем его в положение ВМТ такта сжатия первого цилиндра, (риска на шкиве коленчатого вала должна совпасть с выступом на передней крышке блока цилиндров,…

…а метки на звездочках распределительных валов должны быть развернуты в противоположные стороны и находиться на уровне верхней кромки головки блока.

ВНИМАНИЕ
о время дальнейшей работы не проворачивайте коленчатый вал.

Для удобства снимаем топливный насос (см. Снятие топливного насоса двигателя ЗМЗ-4063) и, не отсоединяя шлангов, отводим его в сторону (можно оставить топливный насос на крышке).

Ключом «на 12» отворачиваем четыре болта (два нижних — короткие).

Снимаем переднюю крышку головки блока цилиндров..

…и уплотнительную прокладку.

Шестигранным ключом «на 6» отворачиваем два винта…

…и снимаем верхний успокоитель верхней цепи.

Тем же ключом отворачиваем два винта крепления среднего успокоителя.

Ослабляем натяжение цепи на участке около среднего успокоителя, повернув вал выпускных клапанов по часовой стрелке ключом «на 17» за болт крепления звездочки (или ключом «на 30» за четырехгранник выполненный на валу).

Снимаем средний успокоитель.

ДАЛЬШЕ

Газель 406 двигатель карбюратор выставить зажигание.

Микропроцессорное зажигание (мпсз) вместо трамблёра

В двигателе змз 406 система зажигания лишена традиционного трамблера. Его функцию выполняет КМСУД – комплексная микропроцессорная система управления двигателем.

В двигателе змз 406 система зажигания лишена традиционного трамблера. Его функцию выполняет КМСУД – комплексная микропроцессорная система управления двигателем. Эдакий мини-компьютер, в простонародье именуемый блоком управления.

Информацию блок считывает с различных датчиков. И главные сигналы идут с датчиков положения коленчатого и распределительного валов.

То есть, установка зажигания змз 406 карбюратор ограничивается выставлением фаз газораспределительного механизма (ГРМ)

Система газораспределения в ДВС – это работа впускных и выпускных клапанов относительно положения поршней в цилиндрах двигателя. Клапанами в змз 406 управляют два распредвала, а поршни жестко связаны с коленвалом. Чтобы не было сбоя в фазах ГРМ, коленвал и распредвалы нужно выставить «по меткам».

Для того, чтобы выставить валы по меткам, с двигателя нужно снять верхний гидронатяжитель цепи (в змз 406 их два – верхний и нижний) и переднюю крышку головки блока цилиндров. У Газели на 406 двигателе метки зажигания выставляются в следующем порядке:

Выставить метку на коленвале. Метка в виде риски нанесена на демпфере, закрепленном на шкиве вала. На блоке двигателя (точнее, это называется – нижняяя крышка ГРМ) тоже есть метка. Она находится выше и чуть левей от оси коленвала. Метки должны совпасть. Для этого на болт, которым крепится шкив к коленчатому валу, надевается торцовый ключ на 36 и вращается по часовой стрелке.
Выставить метки на распредвалах. Риски или точки нанесены на шестерни механизма газораспределения, закрепленные на распределительных валах. Метки должны «смотреть» в разные стороны и находиться четко на уровне верхнего края головки блока цилиндров. Правая ветвь цепи должна быть натянута, а левая – свободная.
Вставить на место гидронатяжитель, сверху – крышку и прижать ее двумя болтами. Левая ветвь цепи при этом должна натянуться. Потом поставить на место переднюю крышку головки (правильно – верхняя крышка ГРМ)

Бывает так, что коленвал выставлен по метке, а распредвалы никак не хотят становиться как надо.

На это может быть несколько причин:

Распредвалы работают не на 1-й, а на 4-й цилиндр. Решается просто – нужно сделать полный оборот коленвала, на 360°. После этого можно выставлять метки на распредвалах
Цепь ГРМ растянулась. Решается проблема заменой цепи и шестерен, потому что у них наверняка тоже есть выработка.
Провернулся демпфер на валу. К сожалению, и такое бывает. В этом случае приходится действовать по старинке: выкручивать свечу с первого блока цилиндров и выставлять поршень в крайнее верхнее положение. Это и будет соответствовать совпадению меток на коленвале.

В целом, выставление зажигания на змз 406 – не такая уж заумная процедура. Если один раз сделать самостоятельно, то в последующем эта работа будет казаться не сложнее, чем поменять масло в двигателе.

Процедура подмены цепи ГРМ ЗМЗ-406 Волга ГАЗ-31105 (видео)

Мечта наших отцов и дедов Волга. Не так давно нас посетил мой старенькый друг на собственной любимице ГАЗ 31105. Показавшейся сторонний шум со стороны привода ГРМ, также увеличенный расход и нехорошая приемистость, приговаривает цепи газораспределительного механизма. Итак, ГАЗ 31105, двигатель 406 замена цепи ГРМ.

Оговоримся сразу, что нам понадобится: масло в двигатель с фильтром и прокладка поддона картера, лучше, что бы она была пробковая, герметик высокотемпературный, серый 999 фирмы ABRO, керосин и щетка по металлу, для промывке деталей. Чистый двигатель я видел только у новой Волге. Не зря говорят: «Если у Волге не течет масло, значит его нет». Еще набор ключей и головок с усиленной на 36, шестигранник на 6, много ветоши, растворимый кофе и несколько бутербродов с колбасой. А так же терпение и огромное желание провести данную процедуру самостоятельно, поскольку очень велик соблазн поручить это кому ни будь другому. Прочитав статью до конца, вы поймете почему.

Самое главное, это комплект для ремонта привода газораспределения двигателей ЗМЗ-405,406,409 полный – это его официальное название. В него обязательно должны входить следующие ингредиенты:

Два натяжителя цепи.
Два гидронатяжителя цепи.
Две цепи привода, малая и большая. Для ЗМЗ-406 70 и 90 звеньев, для ЗМЗ-405 72 и 92 звена.
Три успокоителя цепи.
Прокладки крышки цепи верхней и нижней, помпы и крышки гидронатяжителя, а так же две шумоизоляционных.
Звездочки коленчатого и распределительного валов, промежуточного вала ведущая и ведомая с фиксирующей пластиной.

Выглядит он так.

А вот и сам пациент.

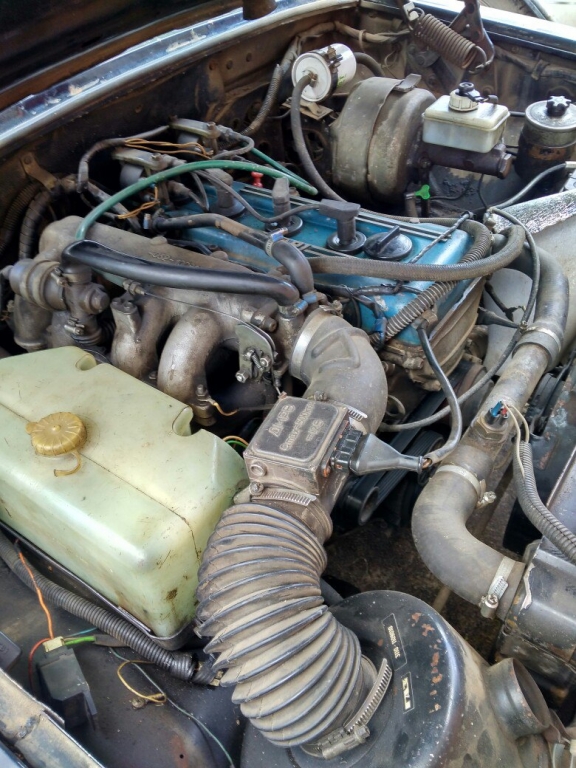

Под капотом действительно двигатель ЗМЗ-406.

Закончили осмотр, приступаем к силовым упражнениям

Для начала снимаем защиту двигателя и брызговик. Сливаем антифриз и масло из двигателя. Снимаем верхний патрубок радиатора.

Отсоединяем все мешающие патрубки.

Убираем в сторону жгут проводов. Запоминаем или зарисовываем расположение разъемов на катушках зажигания.

Головкой на 12 отворачиваем восемь болтов по кругу держащих клапанную крышку и снимаем последнею.

Пока натянут сервисный ремень, ослабляем три болта на 10 шкива помпы.

Ослабляем болт на 13, натяжного ролика и откручивая болт на 10 ослабляем натяжение ремня вспомогательных агрегатов.

Снимаем сервисный ремень, ролик и шкив насоса охлаждающей жидкости.

Отворачиваем четыре винта верхней крышки ГРМ и снимаем последнею.

Снимаем генератор вмести с треугольной пластиной.

Откручиваем болт на 10 датчика положения коленвала.

Читайте

Убираем датчик в сторону, что бы не мешал.

Головкой на 36 за болт шкива проворачиваем коленчатый вал по часовой стрелки до момента, когда метки на распределительных валах будут указывать на верхнею мертвую точку.

Метка на распредвале впускных клапанов должна оказаться на уровне верхней кромки головки блока цилиндров .

Аналогично для распредвала выпускных клапанов.

Установка зажигания 406 двигателя автомобиля

Старина прям мастер)))))))))))

ГАЗЕЛЬ — установка расспредвалов по меткам

Новый метод с доработкой Хочешь больше видео уроков?

Откручиваем болт шкива коленчатого вала, предварительно застопорив коленвал. Для этого, помощник в салоне включает пятую передачу и изо всех сил жмет на тормоз, а мы в это время легким движением руки с использованием метровой трубы и головки на 36 отворачиваем болт. Снимаем шкив коленвала, придется помучится, поскольку сидит на валу он плотно.

Ослабляем хомуты патрубков помпы.

Шестигранником на 6 откручиваем четыре винта с передней стороны помпы и ключом на 12 один с задней стороны и снимаем насос охлаждающей жидкости.

Откручиваем два болта крышки верхнего гидронатяжителя. Поскольку натяжитель в разряженном состояние он будет давить на крышку, придерживаем ее что бы не выскочила.

Снимаем крышку и сам гидронатяжитель.

Аналогично и нижнем.

Откручиваем шесть болтов на 14 усилителя и снимаем его. Под ним спрятались гайки крепления масленого поддона.

Шестигранником откручиваем оставшиеся винты передней крышки ГРМ (5 штук), а так же все что держит масленый поддон (11 винтов и 4 гайки).

Поддон опускается вниз примерно на два сантиметра, дальше не дает балка. Но это хватает что бы вытащить старую прокладку и вспоминая добрыми словами инженеров из Горькова отчистить прилегающие поверхности перед установкой новой прокладки.

Вот такая страшная картина предстает перед нашим взором.

Теперь снимаем нижнею крышку ГРМ.

Шестигранником откручиваем винты верхнего успокоителя и снимаем его.

Аналогично со вторым. Снимется он вместе с цепью.

На распределительных валах есть специальный квадрат под ключ на 30, для того что бы можно было держать валы при откручивании болта звездочки. Ключом на 30 держим валы и на 17 откручиваем звездочки распредвалов.

Снимаем звездочки распределительных валов и цепь с успокоителем.

Читайте

Шестигранником отворачиваем крепление натяжителя цепи и снимаем его. Аналогично с нижнем.

Отгибаем края стопорной пластины и ключом на 12 отворачиваем болты крепления звездочки промежуточного вала . Снимаем ее вместе с цепью. После чего шестигранником откручиваем два болта нижнего успокоителя и снимаем его.

Поршень 1-го цилиндра устанавливают в положение верхней мертвой точки (ВМТ) такта сжатия для того, чтобы при проведении работ, связанных со снятием цепей привода газораспределительного механизма, не нарушалась установка фаз газораспределения.

При нарушении фаз газораспределения двигатель не будет нормально работать.

Снять пробку 1 маслозаливной горловины.

Снять наконечники 2 свечей зажигания с уплотнителями 3 проводов высокого напряжения и проводами.

Отсоединить шланг 5 и трубку 7 вентиляции картера от штуцеров на крышке 6 головки блока.

Отвернуть восемь болтов 4 и снять крышку 6 головки блока с прокладкой крышки.

Отвернуть четыре болта 1 и снять переднюю крышку 2 головки блока, стараясь не повредить прокладку.

Вывернуть болты 3 и снять пластмассовый успокоитель 4 цепи.

Установить поршень 1-го цилиндра в верхнюю мертвую точку (в.м.т.) такта сжатия.

Для этого провернуть коленвал за храповик 1 так, чтобы метка 2 на шкиве коленвала совпадала с выступом 3 на крышке.

При этом метки 1 на звездочках распределительных валов должны быть расположены горизонтально на уровне верхней плоскости головки блока и направлены в противоположные стороны.

После установки поршня 1-го цилиндра в в.м.т. не поворачивать распределительные валы, коленчатый вал и промежуточный вал.

5. Если метки на шестернях коленчатого вала и на шестернях распределительных валов не совпадают, значит, нарушена установка фаз газораспределения (поршень первого цилиндра не установлен в ВМТ).

Фазы ГРМ ЗМЗ 409, 405, 406 установка, настройка, регулировка, рекомендации

в продаже существуют наборы для установки фаз ГРМ

с помошью шаблона насверливаем ещё 6 отверстий

у меня выпускной распред вал был собраный, — тоесть с напресованой звездой

откручиваем бугеля — (постели прижима) распред вала и поворачиваем кулачками первого цилиндра на выпускной коллектор, так что бы была натянута цепь от нижней звезды, прижимаем рв — закручивая бугеля, ставим планку транспортира на первом цилиндре — нужной частью указателя ловим 19 градусов, я новую цепь поставил 18 градусов, допустимый параметр 2 градуса, в мануале 19… если принципиально то можно перепресовать звезду во второе положении шпонки

на фото выставлено положение выпускного до прижима РВ:

аналогично повернув кулачёк первого цилиндра на впускной колектор и ловим 20градусов или относительно на один градус больше получившегося угла выпускного рв

я поставил 19 градусов, так как выпуск был 18

установленый впускной рв с разницей в один градус прижимаем бугелями и приложив пересверленую звезду поворащиваем так что б в натяге цепи одно из 7ми насверленых отверстий было соосно шпонке на рв, в крайнем случае (для гурманов) есть второй вариант отверстия на валу для шпонки, тоесть у вас будет 14 вариантов, только заранее не заколачивайте шпонку глубоко в рв, (что б не было мучительно больно. ..) а то вдруг не вытащите… далее ставите успокоители цепи, гидронатяжитель

получается такая картинка:

гидронатяжитель: откручиваете крышку гидронатяжителя и по центру крышки болт, вставляете новый или перезаряженый старый, прикручиваете крышку прижимая натяжитель и вставив отвёртку ударяете по натяжителю раскрывая его внутри…

бугеля: на бугелях написаны номера

впускной: 1-2-3-4, номер ставится на сторону впускного коллектора!

выпускной: 5-6-7-8, номер со стороны выпускного коллектора!

не путайте их местами, если оставляете старые, то ставьте так как они были!

если РВ новый, то обязательно промажте маслом бугеля и шейки рв

если передняя крышка новая , то давление в системе маслоснабжения будет НЕДОСТАТОЧНОЕ, для исправления — радиус постелей рв притирается шкуркой, до полноценного прижатия передней крышки!

так же читайте пользу на нашем сайте:

или тему на форуме:

Карбюратор ЗМЗ 406 начал выпускаться ещё с 1996-го года и с тех пор успел зарекомендовать себя хорошей надёжностью и простотой. Своей надёжностью он значительно превосходит устаревший движок змз 402 на газу, который после поломки заводится с трудом.

Двигатель змз 406 серии

Общие характеристики

Двигатель змз 406 является карбюраторным, четырёхцилиндровым, а также рядным с микропроцессорной системой зажигания. Змз 406 оснащённый карбюратором имеет мощность – 110 л. с., а с инжектором – 145 л. с. К тому же инжекторные модификации имеют, различаются экологическими нормами. Например, змз 4062.10 – 0-вой класс, а змз 40621.10 – класс Евро – 2. Лишней деталью в змз 406 считается масляный радиатор, потому как 6-той двигатель не греется. В змз 405 масляный радиатор не выполняется своих функций, и двигатель перегревается в жару и естественно не заводиться.

С карбюратором змз 406 не требует стольких затрат при оснащении газовым оборудованием. Причём это преимущество относится к пропану и метану, но с повышением класса экологических норм будет повышаться и стоимость газового оборудования.

Затраты бензина карбюраторного змз 406 напрямую зависит от условий и манеры езды, а также поры года. Система зажигания карбюраторного змз 406 считается достаточно надёжной. Двигатель сможет развивать скорость до 500-та тысяч километров при использовании качественного масла и бензина, а также аккуратным обращением с педалью.

Газель

Модель змз 40524.10 – это известный всем карбюратор газель. Марка автомобилей – “Газель” является одной из самых популярных и доступных в России грузовиков, которые изначально предназначались для перевоза не сильно больших грузов. Из-за огромного количества таких машин рассмотрим несколько нюансов разных систем газелей. Например, микропроцессорная система зажигания, которую устанавливают на 406 модель.

Если водитель утверждает, что его автомобиль издаёт некие хлопки, рывки и теряет свою мощность. В таком случае должна проверяться система питания, двигатель и система зажигания. Газовым анализатором не во время работы 1-ой и 2-ой камеры, отсечки, обогащении и за время холостого хода проверили карбюратор и не находим никаких нарушений. Дальше проверяют двигатель. При проверке компрессии никаких неполадок не было выявлено, но на следующий раз были обнаружены отклонения от нормы. Был сделан вывод, что не понравившиеся водителю рывки и хлопки были из-за прыжка зубьев верхней цепи.

Карбюратор змз 406 серии

Что делать при потере мощности газели?

С самого начала нужно выполнить проверить, как функционирует диагностическая цепь и бортовая система диагностики, потому как во время активирования режима изображения хода должен получаться код нарушения функционирования – 12. Для произведения считывания кода должен быть замкнут 10-ый и 12-ый контакты колодки диагностики. При помощи тостера диагностики производятся замеры параметров датчиков двигателя и тогда они сравниваются с типичными значениями средних двигателей. Самой распространённой причиной уменьшения мощности автомобиля является загрязнение трубки, которая соединяет впускной коллектор и датчик давления.

Система зажигания газели

Микропроцессорная система зажигания воспламеняет рабочую жидкость в цилиндрах и устанавливает необходимый угол опережения зажигания автомобиля для всех режимов двигателя. Система зажигания выполняет функцию регуляции работы экономайзера принудительного хода вхолостую. Благодаря системе зажигания функционирование двигателя становится более экономичным, контролируется соблюдение всех норм токсичности выходящих газов, происходит исключение детонации и повышение мощности автомобиля. Если сравнивать классическую систему с этой, то эта система зажигания является намного надёжней и долговечней. Здесь могут износиться только свечи зажигания.

Как работает режим диагностики?

Во время включения системы зажигания, начинает светиться сигнализатор. В тот самый момент начинает работать система диагностики. Если всё система исправна, то лампочка перестаёт светиться, а в обратном случае она продолжает гореть. То есть потухший сигнализатор говорит о том, что система зажигания абсолютно исправна.

Карбюратор змз 406 серии

Почему двигатель 406 иногда не заводится во время заморозка?

Самые распространённые причины, по которым не заводится двигатель 406:

Некачественное масло;
Недостаточно мощный аккумулятор, что не позволяет заводится двигателю;
Неисправный стартер;
Разрегулированная система зажигания;
Некачественный бензин;
Нарушение подачи бензина.

Как произвести регулировку карбюратора?

Отсоедините шнур привода воздушной заслонки;
Снимите воздушный фильтр и крышку карбюратора;
Проверьте уровень поплавковой камеры, он должен быть ниже 3-х сантиметров от краёв;
Снимите пробку с поплавочной тяги;
Убедитесь в герметичности клапана уплотняющего кольца;
Установите верхнюю часть карбюратора;
Установите трос воздушной заслонки и воздушный фильтр;
До самого конца вкрутите винтик по настройке хода вхолостую, выкрутив его на пять оборотов. Такие же действия проведите с винтом качества, но уже выкручивайте его на три оборота;
Запустите силовой агрегат;
Позвольте ему нагреться до 90⁰;
Вращением винта эксплуатационного регулирования выберите частоту вращения коленчатого вала, около 700-от оборотов в минуту;
Нажмите педальку акселератора и быстро отпустите. В случае заглушения мотора повысьте частоту;
Заедьте в автосалон и отрегулируйте СО и СН мотора.

Да Нет

Какой карбюратор лучше поставить на газель с 406 двигателем

Главная » Разное » Какой карбюратор лучше поставить на газель с 406 двигателем

Пекар 2107 на ЗМЗ 406 Соболь — DRIVE2

просто и со вкусом — как тросик к рычагу карбюратора подключить

с другого ракурса

трубка вентиляции картера

Предыстория этой замены проста: взял «уставшего» Соболя 1999 за небольшие деньги. На машине была старая панель приборов и сгоревшая проводка. ДВС ЗМЗ 406.3. После замены проводки и панели приборов (опишу позже), была совершена пробная поездка, которая показала кучу недочетов, но основной — мертвый карбюратор.
Симптомы: черные от копоти свечи, темный выхлоп, калийное зажигание (это когда глушишь двигатель, а он еще «колбасится» немного), тяжелый пуск «на горячую», откровенная вонь бензином от выхлопа, и холостой ход… У меня большой опыт вождения автомобилей разных, но ХХ от 1800 до 2300 оборотов, без подсоса — это очень круто. Подсос кстати не работал, как класс. Расход просто не реальный — 18-22 литра на сотню. Установлен был карбюратор ДААЗ 2107… без клапана холостого хода.
Отковырял грязь с поверхности карбюратора и надпись: сделано в СССР меня убила и убедила окончательно. Нет, я очень хорошо отношусь к Советской технике, но карбюратор это механизм, а механизму свойственно изнашиваться, несмотря на соблюдение технологии металлов, что не часто встречается в современной технике.
Итак меняем. Мне было проще, в том плане, что переделывать впускной коллектор мне не пришлось — все уже было сделано до меня. Снял старый карбюратор. А под ним прокладки не было — силиконом намазано… без комментариев, как говорится. Взял новую прокладку (она из поронита тонкого с полосками герметика красного) и сверху поставил карбюратор новый Пекар 2107. Более точную маркировку я не могу сказать — коробку от него выбросил с паспортом. Могу сказать только следующее: он с электромагнитным клапаном ХХ и механическим приводом второй заслонки.
Стал тяжело — не очень хорошо подготовлен впускной коллектор (шпильки без смещения), но резиновый молоток и металлическая пластина помогли нормально поставить карбюратор (не повторять — можете запросто сломать карбюратор, отколоть кусок или нарушить геометрию нижней части). Тросик газа был «в оригинале» прихвачен металлическим хомутом к штуцеру вентиляции картера, расположенной на крышке ГБЦ. Пришлось сделать хоть какой то механизм удержания рубашки и мало-мальски регулировки газа.
Механизм «сопряжения тросика с рычагом под тягу» был сделан до меня и оказался очень надежен.
Штуцер для подключения вакуума опережения зажигания на ВАЗ, который находится рядом с штуцером для подачи бензина в карбюратор, я заглушил (одел кусок трубки от омывателя стекол и вкрутил болт на 6мм). Чуть позже его попробую подключить к вакумному датчику опережения зажигания через тройник (в штатном режиме этот датчик подключен только к впускному коллектору).
Штуцер вентиляции картера подключил по назначению — к штуцеру вентиляции картера на крышке ГБЦ (тонкий штуцер). Т.к. диаметр штуцера на карбюраторе больше, чем на крышке, я вставил кусочек «родного» шланга (тонкого) в «бензиновый» (толстый), эту часть одел на крышку ГБЦ, а вторую на штуцер карбюратора. Штуцер вентиляции картера на карбюраторе находится между механизмами привода дроссельной заслонки и подсоса.
Электромагнитный клапан холостого хода запитал «на постоянку» от плюса питания эл. насоса системы охлаждения. Позже придумаю, как его отключать при нажатии газа (был на некоторых карбюраторах простой и безотказный механизм — контакт).
Что получили:
из плюсов
После непродолжительной регулировки винтами кол-ва и качества смеси, я выставил ХХ на уровне 1050 — 1100 оборотов. И это меня обрадовало. Пропал черный выхлоп, свечи не забрасывает. Калийное зажигание, пропало, как класс. Расход снизился, но немного.
из минусов
Свыше 3500 — тяги нет совсем, мотор стал тупой, на педаль газа реагирует плохо (сказываются неправильные жиклеры)
Расход упал, но совсем не сильно, это огорчило, надеялся на лучшее.
Итог всего: «в чистую» ставить карбюратор от ВАЗ не рекомендую. Надо хотя бы взять модификацию от 1,6-1,7 моторов. Без карбюраторщика ставить можно, но лучше с ним. Кастрюлю, как минимум переделать от ГАЗ, как у меня — от ВАЗ не ставьте — душит мотор.

Я поставил этот карбюратор потому, что карбюратор этот был, а денег не было. Советы, исправления, пожелания принимаются. Очень приветствуется здравая, аргументированная критика!

ГАЗ 31 › Бортжурнал › Карбюратор Солекс для двигателей ЗМЗ 402/406/410 и УМЗ 417/421 на ГАЗ / УАЗ / Волга / ГАЗель а также иномарки аналогичного объема

Полный размер

18 лет езды на Волгах не проходят даром. Родной карбюратор серии 151 с любой буквой в приставке или без оной — это особенный вид секса…Про 126 с приставкой типа ГМ есть вообще шутка, что первая буква, она от имени…

На определенном этапе эксплуатации у отца появилась возможность на смену постоянно делающему мозги К-151 производства «Пекар» опробовать диковинную ещё тогда для нас штуку — некий «Солекс», сделанный «специально для Волги». Конечно же, нас немного наеобманули, но турист, которого не обманули — это не настоящий турист. Специально для Волги его, конечно, никто не делал, но ряд изменений, позволяющий ему успешно работать на двигателе увеличенных объемов, будучи, по сути, «Жигулевским», у него есть.

Оказалось, что 402-ой двигатель способен разгоняться и не жрать при этом ведрами, адекватно реагировать на «гашетку», а ещё при этом карбюратор настраивается и может работать мягко и понятно, а главное — стабильно и надёжно.

В своё время я был наслышан и до сих пор, что скрывать, периодически ловлю истории «всезнающих гуру» о том, какое г…о «Солекс» на «Волге», как он не работает, чихает и душит мотор…К сожалению, согласно эффекту Даннинга-Крюгера, человек может быть глуп, даже не зная, что он глуп.Так и здесь. Люди не знают, как выглядит настоящий волговский «Солекс», но охотно открывают рот, раздавая советы. Во-первых, на настоящем «Солексе» всегда это написано вот так: «SOLEX». Он ВСЕГДА состоит из двух частей, удобно «половинится» при ремонте/настройке. По нему всегда понятно/выбито от чего он/для чего он. Так сложилось, что мы используем в своих Волгах/УАЗах «Солексы» с аббревиатурой «21 41», а вообще он адаптирован из модели 21041.Не могу сказать точно, насколько родственную связь он имеет с «Москвичом», не задавался этим вопросом, но вот именно с этими пробитыми на корпусе цифрами карбюратор внешнего вида, как на фото, работает на наших моторах очень хорошо. Встречались таблички на жестянке и 2410, и 3110, и 31029, и 3102 плюс на них почему-то было отписано «ДААЗ». Сейчас у отца на «УАЗе» с 417 мотором стоит вообще с выбитым «21 53» (по логике вещей, это карбюратор с классических ВАЗов 1,5-1,6 л), но человек, у которого я его приобрел, уверял, что карбюратор снят с очень свежего мотора «ГАЗели» и в общем, как всегда, «слепили из того, что было», но потроха в нем «те самые».Так и оказалось.

И таки да, поставив обычный «Жиговский» карб на Волгу/ГАЗель/УАЗ вы с удивлением обнаружите, что он не работает чуть более чем полностью на двигателе, который на литр или полтора объемнее.

После этого чудного открытия все карбюраторы типа «ОЗОН», «ДААЗ» и другая ПЕКАРовская нечисть была отправлена в помойку, либо продана, так как опытным путем доказано, что она работает редко и бестолково.С тех пор все «Волги», на которые была возможность поставить волговский «Солекс», им обзавелись. Некоторые из тех самых карбюраторов уже пережили по две-три «Волги»…

Надо сказать, что «настоящий» волговский «Солекс» штука довольно эксклюзивная. Найти его даже в начале нулевых, когда волговская эпопея была ещё в расцвете относительном, не сказать, что было просто. Сейчас достать его в Туле практически нереально, если мы говорим о магазине автозапчастей. Барыги, разборки. За ними гоняются те, «кто в теме», хотя по опыту сказать, таких немного. Не то, чтобы осталось, да и было…

Выше упомянуты его преимущества. Да, машина едет, расход заметно меньше, иногда даже на удивление. Легкий пуск зимой, реакция на «крутилки», унификация опять же, запчасти и ремкомплекты до сих пор в производстве. Минусы, конечно, тоже присутствуют. Но объективно он только один.Если в 151 и прочее в жиклеры проскакивают грязь и палки, то здесь они поменьше(отсюда и экономия) и соответственно, покапризнее. По своему опыту могу сказать, что как только, например, «Солекс» переставал работать на холостых, мне хватало выкрутить электроклапан с жиклером ХХ(кстати, советую его ставить, может и не быть — электроклапан), дунуть в него или тонкой проволокой прочистить по типу тех, которыми стеклоомывательные форсунки пробивают.Это помогает.Для того, чтобы заниматься этим как можно реже, советую ставить жиклер ХХ не меньше 48.Стандартно, как правило, 41. Следите, чтобы обратно он был вкручен туго, но без фанатизма. Там есть резиновое колечко уплотнительное.Если оно теряется или просто клапан прослаблен, недокручен — мотор будет «сосать воздух» и «трепыхаться», работать неровно.

Есть ещё одна особенность — после форсажа, если резко бросить «газ», например, перейдя на нейтраль, может заглохнуть либо потерять обороты — он так работает, в этом ничего страшного. Зависит, опять же, от жиклеров и всегда должен завестись тут же.

Сапун из крышки лучше вывести на улицу, а дырку в кастрюле заглушить.

При переводе машины на газ две трубки врезаются в корпус карбюратора, его нижнюю часть.Такая схема позволяет избежать провала, как в случае, если бы газовое топливо подавалось через проставку.

Конечно, каждый карбюратор следует «поднастроить» опытным путем(это уже по желанию) на каждом конкретном моторе для максимальной отдачи — подобрать жиклеры в первичную камеру и вторичку.

«Горячая версия» для двигателей 2,9 отличается «потрохами» и настройками, позволяя трехлитровому двигателю реально «валить».

При желании по проведении определенных манипуляций, легко устанавливается и успешно работает на карбюраторных иномарках схожего объема.

Полный размер

Солекс мне в Газель… — ГАЗ Газель, 2.9 л., 2002 года на DRIVE2

Всем Привет и Здорова)) Очень долго ничего не писал, да в принципе и нечего было )) Газик не ломался, делать ничего не требовалось, так по мелочи, масло, тормозной цилиндр, тормозные барабаны ))
Стоявший у меня москвичевский (или хер знает от чего он) карбюратор 2140, не на редкость меня подзадолбал…по городу вроде неплохо ездилось, по равнинной трассе тоже ничего, были конечно у нас недопонимания и я к ним привык…
Но вдруг предстояла поездка в Челябинск (300 туда и 300 обратно), и тут возникло некоторое недоумение, педаль в пол, воздухан гудит, а толку никакого, максимальная скорость 60 )) на гору еле заедешь, обогнали все кто мог…и так всю дорогу…
Но самое потрясное в этой истории оказался расход в 25 литров что пустого, что груженого
Было принято решение к координальной мере пресечения этого безумия))
Много читал, советовался, смотрел видео Наиля Порошина, после чего отправился в магазин и заказал самый оптимальный карбюратор ДААЗ 4178 — 40 (он же Солекс как ни крути), для 2,5л двигателей.
И в скором времени он пришел

Полный размер

коробочка

Полный размер

Новьё

Полный размер

заглушечки, как будто новый)))

Поглядел повосхищался и установил

Полный размер

На месте

Полный размер

Ладно хоть трубки у меня все уже были от старого, просто подключил их к карбу.
Купил также кастрюлю Газелевскую на разборе, так как старая от жигулей…

Полный размер

Заглушка карбюратора прекрасно заткнула сапун

Выглядит великолепно, одна трубка правда так и осталась не подключенной)) Так как дабы не засирать это сокровище, сопун вывел под двигатель на улицу))
Еще пока смотрел инструкцию обратил внимание на электрическую схему, нафига она тут? Ну и ладно…

Полный размер

схема хх

Завел с пол тычка…холостых нет… полез в интернет, там мол — накинь провод плюсовой на клапан холостого хода: «Окей, будет сделано».
Накинул провод от катушки на клапан, завел…холостые 2500 оборотов…херасе… опять в интернет, никто ничего не пишет, и не говорит об этом !
Думаю: «А может быть тут холостые электричеством поддерживаются ?»
Поехал в магазин купил релюху 5ти контактную как на схеме (хотя можно и 4х контактную), блок холостого хода, мамы, папы…ладно хоть провода есть, ну и блок оказывается уже стоял на Газели (да и хрен с ним новый теперь будет)…
Собрал по схеме подключил все провода…завел…холостые 900 оборотов «Победа»…и педалька газа такая отзывчивая стала сразу))
Покатавшись, протестировав динамику разгона я был приятно удивлен. Ощущение, что на ней фляга азота в кузове и стрелку можно положить, пока до конца улицы доедешь (волшебство да и только).
Расход по городу по крайней мере как на жигулях.

Полный размер

Старый развратник))

Карбюратор К-126ГУ(ГМ) на ЗМЗ 406 — ГАЗ Газель, 2.3 л., 2004 года на DRIVE2

Всем привет! Не мог я на бензине ездить по причине текущего карбюратора к151д. Сопливил со всех соединений, даже после замены прокладок. Скорей всего это из-за маленького отверстия на обратку(этот вывод я сделал уже после замены на 126й), так как стоит электробензонасос.
Собственно почему я хотел поставить именно к126гу:
1)Да потому что он у меня есть и уже с ним ездил очень давно к тому же он уже с врезками под газ.
2)Отклик на педаль и сама динамика заметно лучше, т.к. диффузоры больше.(на пропане)
3)На него в аккурат одевается инжекторный патрубок на воздушный фильтр.
Я его сразу не поставил из-за разбитых осей заслонок и как следствие сильный подсос воздуха и «кривой» ХХ.
Мой 151й меня достал и я как можно скорей хотел поставить 126й. Пытался завтулить отверстия под оси заслонок, но напортачил и решил купить новый! к126гм(от волги). Мне нужна была только нижняя часть, а отдельно нигде не мог найти в магазах. Новый карб сверлить под газ не стал, а просто отложил про запас, К126ГУ и К126ГМ отличаются лишь жиклерами(по слухам))), диффузоры одинаковые.
То что я поставил старый карб, обусловлено тем что от него требуются лишь заслоки и регулировка ХХ и естессно «возможность» ездить на бензине. Помниться, раньше когда ездил с ним, к его работе не было претензий, кроме ушатанности осей и корпуса заслонок, а расход не очень волновал(22 литра).

Полный размер

На дербан

Полный размер

В поисках б/у карба заполучил вот такую связку)

Чтоб поставить трос газа, нужен сектор под него. Взял от ненужного 151го, прикрутил болтом к уазовскому уху. Для справки: К126ГУ от УАЗа, К126ГМ от волги — крепление тяги к заслонкам разное.

Полный размер

нужно слегка подогнуть эту хреновину, чтоб нормально расположился сектор

Полный размер

вот эту волговскую креновину меняем на уазовскую

Полный размер

Вставляем вот таким акаром, прикручиваем болтом для зажатия троса.

Полный размер

Родной трос подсоса будет коротковат, но у меня стоит длинный от ваз21083(новый, был в моих закромах гаража), на нем только нарезана резьба для гайки, чтоб прикрепить к торпеде, а то защелок не найти от него.
На фото события разных дней, разобрать карбюратор уже на машине мне нужно было чтоб вставить проёпаный клапан ускорительного насоса(частое явление).

Полный размер

Когда он выпал я не понял от куда он

Полный размер

В это отверстие вставляется клапанок

Насмотревшись видео в ютубе решил заменить распылители(они же Малые Дифузоры(МД))

на жиговские(Видео «Доработка К 126 «)

Полный размер

Доноры

Так же были подпилены острые углы внутри карбюратора

Полный размер

Разница в рапылителях:

Полный размер

также подпилены и зашкурены скочбрайтом заусенцы и изъяны литья.

Полный размер

Наглядная разница установленных

Полный размер

Поставил оба распылителя от озона, распылитель второй камеры геометрией не отличается от штатного, лишь расположение иное.

Полный размер

Мешает только заслонка подсоса

Полный размер

Решил спилить заслонку вместо пиления распылителя

Подсос все равно до конца не закрываю никогда — глохнет что на газу что на бензе.

Полный размер

подобрал колечко вокруг винта, чтоб грязи меньше попало.

Полный размер

Трос подсоса продет сквозь топливную трубку пвх, чтоб не ломать рубашку в случае перегиба.

При смене карбюратора с К151 на К126 Нужно поставить короче шпильки его крепления и желательно повыше тексталитовую проставку под карб, чтоб не переламывать трос газа. Обратка сделана через тройник + клапан, подача бензина в сам карб через «уголок» ввернутого в него штуцера от топливного инжекторного фильтра.

Что касается «чудоэффекта» с видео, то я нихрена разницы не заметил — у меня как были провалы при открывании второй камеры, так они и остались и вообще чет как то не очень карб робит, поэтому объективно оценить не могу. Цвет свечей светло кирпичный. Еще на машине проявляется калильное зажигание(дизелит) при остановке мотора после работы на бензине(Свечи менял — безполезно), вина карбюратора или нет — нужно разбераться, но на газу машина нормально работает(зазоры свечей 0.60мм).

Двигатель 406 карбюраторный. Технические характеристики двигателя

Машину сложно назвать первой необходимостью в жизни человека, но это самое распространенное транспортное средство. А без чего люди не могут жить? Без сердца. Этот корпус машины можно назвать силовым агрегатом.

Что это такое? Автомобильный двигатель – это устройство, способное преобразовывать один вид энергии в другой. Именно за счет этого движется любое транспортное средство.

Обычно на машины устанавливается двигатель внутреннего сгорания, работающий на поршнях.Делится на два типа: карбюраторный и инжекторный. Технические характеристики двигателя напрямую зависят от этого фактора. Все агрегаты (в зависимости от типа) работают на разных видах топлива. Такими можно назвать бензин, сжатый природный газ или сжиженный нефтяной газ, дизельное топливо, более известное как дизельное топливо.

ЗМЗ-406

Кто поспорит, что большое количество отправок осуществляется на автомобилях ГАЗ? Чаще всего на Газели устанавливается двигатель 406. Карбюраторный силовой агрегат выпускается в двух вариантах.Инъекция — только в одном. В чем преимущества этого двигателя? Он потребляет мало топлива при своей высокой мощности. А также агрегат прослужит довольно долго, но только при условии правильного ухода за ним. Среди минусов особо остро стоит то, что двигатель восприимчив к качеству моторного масла. Если это действительно работает на конкретном типе, лучше особо не экспериментировать. Есть проблема с заторможенным вентилятором, что приводит к перегреву. Система, которая должна регулировать температуру, немного нестабильна.А так как перегрев может привести к взрыву, за этим следует внимательно следить. Эта модель двигателя выпускается с 1996 года и до сих пор известна как долговечный и надежный агрегат.

Характеристика

Стоит отметить, что данный агрегат обходит по некоторым критериям предыдущий двигатель 402 серии. Силовая установка 406 работает на 4 поршнях. Его мощность составляет 110 «лошадей». Точно сказать о перегреве этого двигателя сложно, так как одни водители заявляют о постоянном повышении температуры, а другие говорят о лишней системе охлаждения — агрегат не греется.

Если вы хотите перевести свой двигатель 406 (карбюраторный или инжекторный) на газовое оборудование, то вам необходимо учесть, что он прекрасно «уживается» с пропаном и метаном.

Сложно осветить момент с расходом топлива — он напрямую зависит от условий движения и времени года. По заявлению производителя расход составляет в среднем 13,5 литров на 100 км. Объем двигателя – 2,28 литра.

Во внешнем окружении следует отметить компактное расположение всех элементов.Особенностью будет расположение свечи зажигания – по центру. Максимальная мощность вращения коленчатого вала составляет 5200 об/мин.

История создания ЗМЗ-406

Данная модель двигателя разработана на базе спортивного агрегата Saab 900. Окончание создания проекта на бумаге — 1990 год. И уже через три года появились первые прототипы этого двигателя. Производство малой серии было запущено в 1996 году, но сходить с главного конвейера оно начало уже в 1997 году.Окончание производства — 2003 год.

Сначала двигатель 406 (карбюраторный) устанавливался на небольшие лодки, которые использовались государственными структурами. Чуть позже им заинтересовались работники Горьковского завода, и со временем его приобрели Волга и Газель. Через некоторое время он стал входить в базовую комплектацию «Соболя». Производители ЗМЗ и ГАЗ разрешили устанавливать неродные двигатели на многие модели автомобилей по собственному желанию, поэтому 406-й агрегат можно увидеть и на некоторых автомобилях «Волга», не имевших в своем составе этот агрегат.

Конструкция и особенности

Двигатель 406 (карбюраторный) работает на бензине. Он имеет 16 клапанов и 4 поршня. Впрыск регулируется встроенной электронной системой.

При создании этого силового агрегата производитель решил выделить его и добавить возможностей. Это можно считать расположением валов вверху блока цилиндров. Свечи зажигания расположены по центру. За счет применения новой системы впрыска и камеры сгорания компрессия была увеличена до 9.3. Также заменили систему питания карбюраторного типа.

За счет некоторых манипуляций снижен расход топлива. Однако ходили слухи, что мощность одной модели автомобиля «Волга» (на нее также устанавливался 406-й двигатель) была специально и искусственно завышена.

Отличие инжектора от карбюратора

Долгое время выпускались только карбюраторные модели. Со временем появились инжекторные. Благодаря этому удалось добиться некоторых характеристик, например, уменьшить количество потребляемого топлива.Если следовать теории двигателей внутреннего сгорания, то карбюраторный двигатель «Газель» 406 начинает работать мощнее при соответствующем увеличении уровня вращения коленчатого вала. Как этого добиться? Механизм сделан таким образом, что при резком нажатии на педаль увеличивается количество паров бензина. Это, в свою очередь, способствует увеличению частоты вращения коленчатого вала.

Инжекторный двигатель 406 (его часто использовал ГАЗ) работает с помощью микропроцессора. Благодаря ему даже при легкой педали улучшится динамика движения автомобиля.

Тюнинг двигателя

Чтобы немного изменить мощность двигателя, можно выполнить тюнинг, чтобы улучшить его характеристики. Одним не нравится маленькая мощность, другим нравится количество потребляемого топлива, а иногда водитель хочет выделиться среди остальных, оптимизировав ту или иную характеристику.

Первое, что можно сделать на СТО, это улучшить двигатель 406 (карбюратор) по мощности. Как правило, в этом случае либо повышают технические характеристики агрегата за счет увеличения поршней, либо устанавливают турбонаддув (или турбины отдельно).Второй способ будет более надежным, однако на первый уйдет гораздо меньше сил, средств и времени.

Для того, чтобы улучшить общую динамику, достаточно будет полировать входные и выходные каналы.

Ошибки водителей

Из-за вечного желания усовершенствовать свой агрегат, многие слишком стараются и в итоге просто убивают двигатель. Каких ошибок нельзя допускать при работе с силовым агрегатом 406 серии? Двигатель, цена которого колеблется в пределах 100 тысяч рублей, лучше лишний раз не оптимизировать.

Не следуйте советам неопытных водителей, которые предлагают уменьшить массу маховика. Это приведет только к ненужным проблемам, а не к увеличению мощности. Воздушные завихрения лишние. Слушать специалистов, которые предлагают их установить, не стоит. Если их использовать, то мощность будет пропорционально уменьшена. Скорость автомобиля не увеличивается при нагреве всасываемого воздуха. Надежность двигателя упадет, если во впускной тракт будет капать вода. Конструкторы, наоборот, стараются максимально отделить жидкость от топлива, так как, попадая в него, оно способствует возникновению коррозии. Некоторые рекомендуют установить электрический натяжитель, чтобы изменить характеристики двигателя. Однако это не только стоит больших денег, но и полностью убивает силовой агрегат. И это далеко не все (но самые распространенные) ошибки водителей.

Использование в легковых автомобилях

Теперь этот двигатель можно установить на любую модель «Газели» и «Волги». Более того, он официально стоит на некоторых пассажирских и грузовых экземплярах. Однако из-за того, что многие стремятся использовать его на других моделях, могут возникнуть небольшие проблемы.Как правило, это приводит к быстрой поломке помпы, либо просто перестают работать форсунки, начинают троить двигатель или течь масла. Могут возникнуть проблемы с производительностью. В этом случае необходимо обратиться на СТО. Если проблема еще серьезнее, то в специализированные центры завода. Они разбросаны по всей России и некоторым странам СНГ. Двигатель 406 (ГАЗ тоже помогает устранять неполадки, причем не хуже ЗМЗ) настолько популярен, что качественный ремонт не доставит больших проблем. Эти манипуляции не займут много времени, а главное не потребуют глобальных финансовых затрат.

Двигатели с разными характеристиками. Моторы с разными характерами Двигатель 406 технический инжектор

Автомобили «ГАЗель»

комплектуются двигателями ЮМЗ и ЗМЗ, но в последние годы наибольшее предпочтение отдается силовым агрегатам серии ЗМЗ-406. Одним из самых современных моторов этой линейки является ЗМЗ-40630А — его конструкция, характеристики, особенности и обслуживание описаны в статье.

Общий вид двигателя ЗМЗ-40630А

Линейка двигателей ЗМЗ-406 выпускается Заволжским моторным заводом с 1997 года, за это время силовой агрегат стал самым массовым (выпущено более полутора миллионов штук), известностью и популярностью среди автолюбителей. Нынешние модификации двигателя далеко ушли от оригинального двигателя 406, они обладают прекрасными характеристиками, высокой надежностью и качеством, благодаря чему завоевали значительную долю рынка.

ЗМЗ-40630А — одна из последних модификаций двигателя с улучшенными характеристиками. Это карбюраторный четырехцилиндровый рядный двигатель рабочим объемом 2,3 л и мощностью 98 л.с., разработанный для использования бензина А-92 (АИ-93). Газораспределительный механизм мотора двухвальный 16-клапанный, оба вала расположены в верхней части головки блока цилиндров. Мотор оснащен современной микропроцессорной системой зажигания. Силовой агрегат оснащен карбюратором К-151Д, пришедшим на смену ранним «Солексам».

Производство	Заволжский моторный завод
Годы выпуска
Материал блока цилиндров
Система снабжения	Карбюратор

Количество цилиндров
Клапанов на цилиндр
Ход поршня, мм
Диаметр цилиндра, мм
Степень сжатия
Объем двигателя, см 3
Мощность двигателя, л. с./об/мин
Крутящий момент, Нм/об/мин

Экологические стандарты
Масса двигателя, кг
Моторное масло	5W-30.5W-40.10W-30.10W-40,
Рабочая температура двигателя, град.

Основными конструктивными особенностями двигателей являются верхнее (в головке блока цилиндров) расположение двух распределительных валов с установкой по четыре клапана на цилиндр (два впускных и два выпускных).

Эти технические решения позволили увеличить максимальную мощность и максимальный крутящий момент, снизить расход топлива и сократить выбросы.

Для повышения надежности на двигателе применен чугунный блок цилиндров без вставных гильз, обладающий повышенной жесткостью и более стабильными зазорами в парах трения, ход поршня уменьшен до 86 мм, масса поршня и поршневой палец был уменьшен, для коленчатого вала, шатунов, шатунных болтов, поршневых пальцев и т. д. использовались более качественные материалы.

Привод распределительного вала — цепной, двухступенчатый, с автоматическими гидронатяжителями цепи; использование гидротолкателей клапанного механизма исключает необходимость регулировки зазоров.

Применение гидроаппаратов и наддува двигателя требует качественной очистки масла, поэтому двигатель комплектуется полнопоточным масляным фильтром повышенной эффективности («суперфильтр») одноразового применения. Дополнительный фильтрующий элемент фильтра предотвращает попадание сырого масла в двигатель при запуске холодного двигателя и засорение основного фильтрующего элемента.

Вспомогательные агрегаты (насос охлаждающей жидкости и генератор) приводятся в действие плоским поликлиновым ремнем.

Двигатель оснащен диафрагменным сцеплением с дисками сцепления эллиптической формы, которые обладают высокой износостойкостью.

Микропроцессорная система управления зажиганием позволяет регулировать угол опережения зажигания, в том числе и по показателю детонации при различных режимах работы двигателя, что позволяет обеспечить необходимые показатели — мощность, экономичность и токсичность отработавших газов.

Сцепление газовое 3221

Сцепление на автомобиле однодисковое, сухое, фрикционное, привод гидравлический.

Рисунок 4. Сцепление

1 — главный цилиндр привода выключения сцепления; 2 — картер сцепления; 3 — маховик; 4 — фрикционные накладки ведомого диска; 5 — нажимная пластина;

6 — кольца опорные; 7 — пружина педали; 8 — диафрагменная пружина;

9 — подшипник выключения сцепления; 10 — шток главного цилиндра;

11 — педаль; 12 — первичный вал коробки передач; 13 — пенопластовые кольца;

14 — муфта отключения; 15 — шарикоподшипник вилки; 16 — кожух; 17 — заглушка;

18 — шток рабочего цилиндра; 19 — соединительная пластина; 20 — рабочий цилиндр; 21 — прокачной штуцер; 22 — пружина демпфера; 23 — ведомый диск.

Сцепление состоит из алюминиевого картера, выжимной муфты с подшипником и вилкой, ведущего диска в сборе (корзины), ведомого диска, главного и рабочего цилиндров, соединенных между собой шлангом и трубкой.

Ведущий диск (корзина) состоит из корпуса, в котором установлены диафрагменная пружина, опорные кольца и нажимной диск. Пружина, закрепленная на корпусе, прижимает края к нажимной пластине.

Ведомый диск состоит из ступицы со шлицевым отверстием и двух дисков, к одному из которых приклепаны листовые рессоры.К ним с двух сторон крепятся фрикционные накладки.

Изогнутые листовые рессоры способствуют лучшей посадке диска и дополнительно сглаживают рывки в трансмиссии при включении сцепления.

Для более плавной передачи крутящего момента при трогании с места или переключении передач в окнах дисков установлены демпферные пружины.

Ведомый диск прижимается к маховику двигателя прижимной пластиной корзины. Через фрикционные накладки, увеличивающие трение, крутящий момент передается на ведомый диск, а затем на первичный вал коробки передач, с которым ведомый диск соединен шлицевым соединением.

Для временного отключения двигателя от трансмиссии используется привод выключения сцепления. При нажатии на педаль сцепления поршень главного цилиндра сцепления движется вперед.

Вытесняемая жидкость по трубке и шлангу поступает в рабочий цилиндр, выталкивая из него поршень со штоком.

Тяга воздействует на хвостовик вилки, которая поворачивается на шаровом шарнире, а другим концом перемещает муфту выключения сцепления вдоль крышки подшипника коробки передач. Подшипник муфты упирается в концы лепестков диафрагменной пружины.Деформируясь, пружина перестает действовать на нажимной диск, который в свою очередь «освобождает» ведомый, и передача крутящего момента прекращается.

Снаружи механизм сцепления закрыт алюминиевым картером. Картер крепится к блоку двигателя шестью болтами и двумя усилителями. С другой стороны в картер ввернуты четыре шпильки для крепления коробки передач.

Картер имеет посадочное место для рабочего цилиндра сцепления и окно для установки вилки.Для повышения жесткости на нижнюю часть картера сцепления установлен усилитель.

Автомобильная марка ГАЗ известна во всем мире. В последние десятилетия в качестве силовой установки на основную продукцию этого автомобильного гиганта устанавливается двигатель 406 производства Заволжского моторного завода. Конструкция этого силового агрегата совершенствовалась в течение нескольких лет. Фундамент был заложен в конце прошлого века, именно тогда была сформулирована основная концепция ЗМЗ 406.На сегодняшний день это перспективный силовой агрегат, способный развивать мощность до 150 л. с участием. (110 кВт).

Технические характеристики двигателя ЗМЗ-406

ПАРАМЕТР	ЗНАЧЕНИЕ
Тип конфигурации	встроенный
Объем, куб. м	2,28
Диаметр цилиндра, мм	92
Количество цилиндров	4
Клапанов на цилиндр	4
Ход поршня, мм	86
Материал блока цилиндров	чугун
Степень сжатия, атм	9. 3
Материал головки блока цилиндров	алюминий
Топливная система	Форсунка или карбюратор
Блок управления	Микас
Тип топлива	Бензин
Система смазки	комбинированная, с автоматом. контроль температуры
Мощность, л.с./об/мин	145/5200
Крутящий момент, Нм/об/мин	200,9 /4500
Топливо	92
Экологические стандарты	Евро 3
Расход топлива на 100 км, л
— город	13.5
— дорожка	—
— смешанные	—
Расход масла на 1000 км, г	до 100
Масса, кг	192

Четырехцилиндровый рядный двигатель выполнен по классической схеме, характерной для силовых установок Заволжского моторного завода, именно так можно начать характеристику 406 двигателя. Рабочий объем 2.28 литров.

Камера сгорания имеет центральную свечу зажигания. Ремень ГРМ ЗМЗ 406 выполнен достаточно оригинально, что позволило компактно расположить основные элементы системы питания.

Частота вращения коленчатого вала при максимальной мощности составляет 5200 об/мин, а максимальный крутящий момент наблюдается при значительно более низких оборотах, что составляет 4000 об/мин. в мин. Двигатель поддерживает минимальные обороты в районе 750-800 об/мин 406 на холостом ходу.

Конструктивные особенности двигателя 406 производства ЗМЗ

За прототип для проекта был взят двигатель от спортивного автомобиля Saab-900.Первые бензиновые двигатели ЗМЗ-406 появились в начале восьмидесятых годов прошлого века.

Автомобиль ЗМЗ-406 имеет некоторые особенности:

Блок отлит из чугуна. Он, конечно, тяжелее алюминия, но использование этого металла избавляет от необходимости сменных гильз (цилиндров). В связи с этим увеличилась жесткость конструкции.
В верхней части две цепи ГРМ ЗМЗ 406 (газовые распредвалы впускно-выпускной системы). Каждый из валов отвечает либо за поступление свежего заряда рабочей смеси, либо за выпуск отработавших газов.
В головке на каждый цилиндр имеется по четыре клапана. То есть на весь четырехцилиндровый двигатель установлено шестнадцать клапанов. Это количество повышает эффективность продувки цилиндров при выпуске отработавших газов и увеличивает коэффициент заполнения цилиндров свежей рабочей смесью.
Впервые именно на этом силовом агрегате применена специальная инновация — гидравлический натяжитель цепи. Он позволял поддерживать оптимальное натяжение в приводе ГРМ ЗМЗ 406.Затем это техническое решение было повторено в десятках других конструкций. А вот ремень ГРМ ЗМЗ 406 был первенцем в отечественном двигателестроении, где он и применялся.
Для этого двигателя были продуманы варианты уменьшения хода поршня, который составляет всего 86 мм, при диаметре цилиндра 92 мм. Такой подход увеличил степень сжатия до 9,3. Это очень высокое значение. Но в теории утверждается, что с увеличением степени сжатия растет и КПД силовой установки.Короткий ход поршня способствует лучшему наполнению.
ЗМЗ 406 решается по традиционной схеме. Охлаждающая жидкость перемещается насосом ЗМЗ 406 через блок, головку блока и радиатор.
Так же есть особенность — используется плоский поликлиновой ремень, что исключает возможность неожиданного обрыва.
Термостат ЗМЗ 406 позволяет организовать циркуляцию по малому кругу в период прогрева двигателя, а при достижении температуры прогрева термостат открывается, пропуская охлаждающую жидкость по большому кругу.
Шкив коленвала ЗМЗ 406 передает крутящий момент на вал насоса ЗМЗ 406, который подает охлаждающую жидкость в печку автомобиля, поддерживая оптимальный микроклимат в кабине в холодное время года.
Датчик температуры охлаждающей жидкости помогает водителю постоянно следить за температурой.
Двигатель 406 также имеет систему смазки. Шестеренчатый насос перемещает моторное масло из масляного поддона, подается под давлением на очистку, где в масляном фильтре ЗМЗ 406 удаляются примеси размером более 40 микрон.Очищенное масло принудительно подается в каналы коленчатого вала ЗМЗ 406, перемещаясь внутри коренных и шатунных шеек, обеспечивая стабильную смазку в этих узлах, испытывающих огромные знакопеременные нагрузки. Часть масла движется дальше под давлением, смазывая поршневой палец. Тогда масло попадает и на поверхность поршня. Поршень взаимодействует с зеркалом цилиндра двигателя ЗМЗ 406 посредством масляной пленки, образующейся в зоне контакта.

Отличие инжекторной и карбюраторной топливных систем

В течение первого десятилетия выпуска ЗМЗ 406 за приготовление рабочей смеси отвечал карбюраторный двигатель.Сейчас выпускается инжекторная модификация этого мотора.

Использование форсунки облегчило запуск, улучшило приемистость и снизило расход топлива. В чем причина?

Из теории двигателей внутреннего сгорания известно, что прирост производительности карбюратора зависит от частоты вращения коленчатого вала. Расход горючей смеси увеличивается по мере роста этого показателя. Резкое нажатие на педаль акселератора приводит к тому, что относительное содержание паров бензина в карбюраторе ЗМЗ 406 увеличивается.Коэффициент избытка воздуха несколько уменьшается, что приводит к увеличению крутящего момента и увеличению частоты вращения коленчатого вала.

Форсунка двигателя ЗМЗ 406 работает несколько иначе. Тут помогает микропроцессор, который четко реагирует на положение педали управления. Если необходимо увеличить скорость и слегка нажать на педаль, в цилиндр впрыскивается больше топлива. Интервал времени между нагрузкой и ее коррекцией в любом инжекторном двигателе сокращается в несколько раз.Это повышает приемистость, улучшает динамику Газели или Волги (в зависимости от того, на каком автомобиле установлен инжектор ЗМЗ 406).

Основной причиной высокой производительности системы впрыска по сравнению с карбюраторной является отсутствие жиклеров, которые регулярно засоряются.

Это приводило к необходимости периодической продувки, а часто и механической очистки отверстий малого диаметра. Конечно, если система впрыска выйдет из строя в дороге, то не каждый водитель сможет ее починить самостоятельно.

Тюнинг двигателя

Тюнинг ЗМЗ 406 это способ изменения выпуска. Многие водители ищут способы улучшить характеристики своих автомобилей.

Кого-то не устраивает имеющаяся мощность, других смущает прожорливость мотора, третьи просто хотят отличиться, выбрав тот или иной вариант, который хотят оптимизировать.

Первым делом специалисты по силовым установкам увеличивают мощность:

Можно просто расточить цилиндр и использовать поршни большего размера.Но этот путь чреват снижением прочности блока.
Чаще идут другим путем — форсируют за счет увеличения подачи воздуха за счет турбин с механическим приводом или с помощью турбонаддува.

Первый способ проще, но следует учитывать, что требуется создать механизм с высоким передаточным числом — частота вращения турбины находится на уровне 10-15 тысяч оборотов в минуту. Такой привод, форсирующий мотор, создающий тюнинг ЗМЗ 406, выполнить сложно.Чаще идут по пути использования турбокомпрессора.

Турбокомпрессор использует для работы энергию выхлопных газов. ЗМЗ 406 турбо, на выпускной части установлен патрубок подачи газа в систему турбонаддува. На одном валу с турбиной находится и компрессор, нагнетающий чистый заряд воздуха в цилиндры двигателя ЗМЗ 406. Наполнение растет. Пропорционально увеличивается цикловая подача топлива, что приводит к увеличению количества рабочей смеси в цилиндре, и, соответственно, увеличивается и давление газов, что приводит к увеличению крутящего момента.Далее емкость тоже растет.

В теории двигателей внутреннего сгорания утверждается, что увеличение мощности при турбонаддуве сопровождается уменьшением удельного расхода топлива. Тюнинг ЗМЗ 406 таким образом позволяет улучшить не только динамику автомобиля, но и повысить его экономичность.

В восьмидесятых годах прошлого века было проработано еще одно направление наддува — это динамический наддув, суть которого заключалась в подборе параметров впускной системы таким образом, чтобы частота пульсаций воздушного потока на впуске соответствовала резонансная частота самой системы.

Предложены математические модели для расчета оптимальных диаметров и длин впускной системы. Ряд специалистов установили также механические резонаторы, которые через специальные мембраны передавали импульсы от системы выпуска на систему впуска. Этот путь позволяет не менять кардинально двигатель 406, но при этом добиться увеличения мощности и снижения удельного расхода топлива.

Двигатель ЗМЗ 406 можно доработать и облегчить.Достаточно притереть впускные и выпускные отверстия в топливной системе. Эта оптимизация при сочетании двигателя ГАЗель 406 позволяет добиться улучшения динамики. Сочетание ЗМЗ 406 на УАЗе с полированными швеллерами приятно удивит пользователя, машина будет приятно напоминать энергонасыщенную легковушку.

На каких автомобилях используется двигатель ЗМЗ-406

Современный двигатель Заволжского моторного завода 406-й модели устанавливается на легковые автомобили ГАЗ-3110 Волга и грузовики 3302.

Моторные и автомобильные заводы Нижегородской области постоянно контролируют свою продукцию, собирают информацию о работе выпускаемой техники.

Конечно, иногда возникают определенные конфликтные ситуации.

Связаны с тем, что водители обращаются с вопросами:

троит двигатель Газели;
метки ГРМ не видны;
выходят из строя;
насос выходит из строя;
ЗМЗ;
течет масляный фильтр;
термостат нестабилен;
основные технические характеристики и другие не сохраняются.

Производители всегда стараются оказать помощь через свои сервисные центры, которые разбросаны по всей России и СНГ.

Двигатель ЗМЗ 406, карбюратор пришел на смену модели 402 и изначально предназначался в процессе разработки для установки на новое семейство представительских автомобилей ГАЗ-3105. Однако в связи с закрытием проекта нового автомобиля представительского класса целевая группа потребителей была изменена и завод начал поставлять двигатель на выпускаемые автомобили семейства ГАЗ.

По мере развития производства автомобильной техники двигатель стал устанавливаться на малотоннажные грузовики семейства «Газель» и полноприводные автомобили производства Ульяновского автомобильного завода.

Двигатель разработан с нуля. За базовый прототип был взят шведский двигатель серии Н, который устанавливался на автомобили SAAB-9000. Карбюраторная версия имеет заводские индексы ЗМЗ-4061.10 и ЗМЗ-4063.10

. В результате рядная бензиновая четверка позаимствовала двойные распредвалы и электронную систему распределения зажигания в качестве конструктивного решения.Для 1993 года это было революционным решением для российского автопрома. ЗМЗ первым применил конструктивную схему DOHC для поставок на российские автозаводы. Хотя к 1997 году, началу поставок на автозаводы, двигатель 406 уже имел устаревшую конструкцию, если сравнивать его с тем же Saab.

Копирование технологических решений не позволило снять с двигателя реальные параметры прототипа. А вместо 150 л.с. и 210 Нм тяги, как у прототипа, детище Заволжского моторного завода с карбюратором выдавало 100 л.с.и 177 Нм при том же объеме 2,3 литра. Технические характеристики оригинала были достигнуты только после дополнительной доработки двигателя с установкой инжекторной системы впрыска топлива.

ДВС ЗМЗ-406 карбюратор устанавливался на версии легких грузовиков и фургонов производства ОАО «ГАЗ» до 2006 года. ГАЗ 3302. на который устанавливался карбюратор дв 406, был едва ли не самой распространенной моделью из-за своей относительной дешевизны.

Также карбюраторный двигатель этого семейства устанавливался на легковые автомобили семейства Волга.Этот двигатель обеспечивал минимально возможную стоимость автомобиля.

Электронная система зажигания

Полностью российская разработка электронной начинки в настоящее время практически унифицирована и может быть установлена другая версия данного электронного блока. Следует отметить, что программное обеспечение должно быть построено с учетом технических характеристик конкретного двигателя.

Газель с двигателем 4061.10 была рассчитана на работу на 76 бензине и 406 двигатель имел пониженную степень сжатия, соответственно требовалась прошивка для обеспечения стабильной работы двигателя на этом топливе.

Электронные блоки зажигания силовых агрегатов не взаимозаменяемы с двигателями других серий. Те. блок на 405 не подходит для установки на газель оснащенную 406 двигателем.

Топливная система

Двигатель имел две модификации, позволявшие использовать 76 и 92 бензин. В связи с переходом на международные экологические требования бензин с октановым числом 76 больше не производится. Для нормальной работы двигателя с индексом 4061.10 его необходимо доработать.

Топливо подается диафрагменным топливным насосом с приводом от впускного распределительного вала.

Масляная система

Для двигателей семейства 406 рекомендуется использовать минеральное всесезонное масло 10(15)w40 или по API не хуже класса SG. Возможно, такая рекомендация связана с тем, что моторный завод выпускает масла под собственной торговой маркой.

На самом деле стоит ориентироваться на класс API и выбирать вязкость масла в соответствии с климатическими условиями работы двигателя.Описание стандарта масла API косвенно относит разработку этого двигателя к 1989-1993 годам.

Следует обратить внимание на качество самой смазочной жидкости, так как стабильные характеристики обеспечивают более качественную и долговечную работу гидрокомпенсаторов.

Емкость маслосистемы силового агрегата различается в зависимости от марки автомобиля. Так для автомобилей семейства УАЗ была изменена конструкция поддона двигателя.

Стандартные болезни 406

Перегрев

Двигатель очень чувствителен к перегреву.При длительной езде на закипевшем двигателе приводит в движение головку блока цилиндров. Проблема с перегревом связана с плохой работой помпы и состоянием радиатора охлаждения. Материалы, используемые в водяном насосе, имеют определенные конструктивные допуски, которые не могут гарантировать объемный расход и давление в системе охлаждения.

Конструкция рабочего колеса допускает кавитационное разрушение лопаток, что снижает КПД. Кроме того, остается вопрос о коррозионной стойкости валов насосов.

Неэффективность насоса влияет на состояние внутренних каналов радиатора. При внешней чистоте поверхности каналы сужаются и теплоотдача снижается.

Еще одной причиной перегрева является плохая работа термостата. Неправильная настройка срабатывания или подклинивание элементов конструкции в процессе эксплуатации.

Особенности конструкции каналов охлаждающей жидкости и нижнее расположение радиатора могут спровоцировать создание запирающих воздушных пробок, препятствующих циркуляции жидкости.

Расход масла

В процессе эксплуатации фиксируется повышенный расход масла до 1,5 л на 1000 км пробега. Расход масла может происходить без видимых утечек. Проблема вызвана некачественными уплотнителями, засорением лабиринтных уплотнений под крышкой ГБЦ, недостаточной износостойкостью уплотнительных колец. Он связан с некачественной сборкой и может быть доработан самостоятельно в процессе эксплуатации.

На расход масла влияет состояние маслосъемных колпачков.Осмотр и замена по необходимости.

Потеря масла из-за запотевания блока встречается реже и не может быть устранена самостоятельно, так как проблема связана с пористостью чугуна, из которого отлит блок.

Тяговые характеристики

Провалы работы на холостом ходу и внезапная потеря мощности во время движения вызваны выходом из строя катушки зажигания.

Система зажигания

Неисправность системы зажигания двигателя «тройка» вызвана проблемами с программным обеспечением ECM, свечами зажигания, катушкой зажигания.Может быть зафиксирован одновременный отказ нескольких элементов системы.

Стук двигателя

При использовании некачественного масла или незначительном перебеге перед заменой масла нарушается работа гидрокомпенсаторов. Стук отчетливо слышен даже после выхода двигателя на нормальный температурный режим.

В основном все неисправности, выявленные в процессе эксплуатации, связаны с плохим качеством комплектующих, а также низким уровнем культуры сборки на заводе, что было характерно в начале производства двигателя этого семейства.

Тюнинг 406

Тюнинг двигателя 406 замена карбюратора со штатного на Соллерс, хотя технические специалисты завода-изготовителя указывают, что такая замена не целесообразна, так как штатный карбюратор К-151Д имеет непротиворечивую калибровки специально для двигателя серии 406.

Более глубокая переделка двигателя 4063.10 заключается в изменении системы подачи топлива с карбюраторной на инжекторную. Такая переделка возможна, но сопряжена с определенными трудностями.

Для увеличения подачи воздуха к двигателю замените стандартный корпус воздушного фильтра и установите прямой воздушный фильтр. Более глубокая модернизация системы подачи воздуха заключается в выносе впускного коллектора за пределы моторного отсека для снижения температуры поступающего воздуха.

Для улучшения теплоотдачи и снижения температурного пика применяют масляные радиаторы или радиаторы системы охлаждения с увеличенной площадью обдува.

Для увеличения мощности возможна установка турбонагнетателя, подбор распредвалов, замена клапанов и деталей ЦПГ.Но эти доработки для легких грузовиков не оправданы с экономической точки зрения.

Характеристики двигателя ЗМЗ-406

Производство	ЗМЗ
Марка двигателя	ЗМЗ-406
Годы выпуска	1997-2008 гг.
Материал блока цилиндров	чугун
Система снабжения	инжектор/карбюратор
Тип	встроенный
Количество цилиндров	4
Клапанов на цилиндр	4
Ход поршня, мм	86
Диаметр цилиндра, мм	92
Степень сжатия	9.3 8*
Объем двигателя, куб.см	2286
Мощность двигателя, л.с./об/мин	100/4500* 110/4500** 145/5200
Крутящий момент, Нм/об/мин	177/3500* 186/3500** 201/4000
Топливо	92 76*
Экологические стандарты	Евро 3
Масса двигателя, кг	185* 185** 187
Расход топлива, л/100 км — город — трасса — смешанный.	13,5 — —
Расход масла, гр. / 1000 км	до 100
Моторное масло	5W-30 5W-40 10W-30 10W-40 15W-40 20W-40
Сколько масла в двигателе	6
При замене заливки, л	5,4
Проводится замена масла, км	7000
Рабочая температура двигателя, град.	~90
Ресурс двигателя, тыс. км — по данным завода — по практике	150 300+
Тюнинг — потенциал — без потери ресурса	600 + до 200
Двигатель установлен	ГАЗ 3102 ГАЗ 31029 ГАЗ 3110 ГАЗ 31105 ГАЗ Газель ГАЗ Соболь

* — для ЗМЗ 4061.10 двигатель
** — для двигателя ЗМЗ 4063.10

Неисправности и ремонт двигателя Волга/Газель ЗМЗ-406

Двигатель ЗМЗ-406 — преемник классического ЗМЗ-402, совершенно новый двигатель (правда, сделанный с оглядкой на Saab B-234), в новом чугунном блоке, с верхним расположением распредвала, у последних теперь два и, соответственно, 16 клапанный двигатель. На 406-м появились гидрокомпенсаторы и вам не грозит возня с постоянной регулировкой клапанов. В приводе ГРМ используется цепь, требующая замены каждые 100 000 км, на самом деле он ходит более 200 тысяч, а иногда и 100 не дотягивает, поэтому каждые 50 тысяч км нужно следить за состоянием цепи, амортизаторов и гидронатяжителей Натяжители, как правило, очень низкого качества.
Несмотря на то, что двигатель простой, без системы изменения фаз газораспределения и прочих современных технологий, для ГАЗа это большой прогресс по отношению к 402 двигателю.

Модификации двигателя ЗМЗ 406

1. ЗМЗ 4061.10 — двигатель карбюраторный, СЖ 8 под 76-й бензин. Используется на Газелях.
2. ЗМЗ 4062.10 — инжекторный двигатель. Основная модификация используется на Волгах и Газелях.
3. ЗМЗ 4063.10 — двигатель карбюраторный, СЖ 9.3 под 92-й бензин. Используется на Газелях.

Неисправности двигателей ЗМЗ 406

1.Гидравлические натяжители цепи ГРМ. Он склонен к заклиниванию, в результате чего не обеспечивается отсутствие колебаний, возникает шум цепи с последующим разрушением колодки, перескакиванием цепи и, возможно, даже ее разрушением. В этом случае ЗМЗ-406 имеет преимущество, он не гнет клапана.
2. Перегрев ЗМЗ-406. Распространенная проблема, обычно виноват термостат и забитый радиатор, проверьте количество охлаждающей жидкости, если все в порядке, то ищите воздушные пробки в системе охлаждения.
3. Большой расход масла. Обычно дело в маслосъемных кольцах и маслосъемных колпачках. Вторая причина это лабиринтный маслоотражатель с резиновыми трубками для слива масла, если между клапанной крышкой и пластиной лабиринта есть зазор, то масло уходит. Крышка снимается, промазывается герметиком и проблем нет.
4. Провалы тяги, неравномерный ХХ, это все умирающие катушки зажигания. На ЗМЗ-406 это не редкость, поменяй и мотор полетит.
5. Стук в двигателе.Обычно на 406-м стучат гидрокомпенсаторы и просят замены, ходят около 50 000 км. Если нет, то вариантов масса, от поршневых пальцев до поршней, шатунных втулок и т.д., вскрытие покажет.
6. Двигатель троит. Смотрите свечи, катушки, меряйте компрессию.
7. Стойла ЗМЗ 406. Дело, чаще всего, в ВВ проводах, датчике коленвала или РХХ, проверяйте.

Кроме того постоянно глючат датчики, некачественная электроника, проблемы с бензонасосом и т.д.Несмотря на это ЗМЗ 406 — гигантский шаг вперед (по сравнению с ЗМЗ-402 устаревшей конструкции), двигатель стал современнее, ресурс никуда не делся, и как прежде, при адекватном обслуживании, своевременной замене масла и при спокойном стиле вождения он может превышать 300 тыс.км.
В 2000 году на базе ЗМЗ-406 был разработан двигатель ЗМЗ-405, а позже появился 2,7-литровый ЗМЗ-409, о нем отдельная.

Волга/Газель тюнинг двигателя ЗМЗ-406

Форсировка ЗМЗ 406

Первый вариант увеличения мощности двигателя по традиции атмосферный, а значит будем ставить валы.Начнем с впуска, установим холодный воздухозаборник, увеличенный ресивер, разрежем ГБЦ, доработаем камеры сгорания, увеличим диаметр каналов, приточим, установим соответствующие, облегченные Т-образные клапана, пружины 21083 (на зло варианты от БМВ), валы (например, ОКБ Двигатель 38/38). Штатный тракторный поршень крутить нет смысла, поэтому покупаем кованые поршни, легкие шатуны, облегченный коленвал, балансируем. Выхлоп на трубе 63 мм, прямоточный и все это мы настроили онлайн.Выходная мощность ориентировочно доходит до 200 л.с., а характер мотора получит ярко выраженный спортивный оттенок.

ЗМЗ-406 Турбо. Компрессор

Если 200 хп для вас детская забава и хочется настоящего огня, то продувка это ваш путь. Чтобы мотор нормально выдерживал высокое давление, поставим усиленную кованую поршневую группу под низкий СГ ~8, в остальном комплектация аналогична атмосферному варианту. Турбина Garrett 28, коллектор под нее, пайпинг, интеркулер, форсунки 630сс, выхлоп 76мм, МАР+ДТВ, установка в январе.На выходе имеем порядка 300-350 л.с.
Можно поменять форсунки на более производительные (от 800cc), поставить Garrett 35 и дуть до тех пор, пока двигатель не развалится, так можно выдуть 400 и более л.с.
По компрессору все аналогично турбонаддуву, только вместо турбины, коллекторов, патрубков, интеркулера ставим компрессор (например Eaton M90), настраиваем и едем. Мощность компрессорных вариантов ниже, но мотор безупречен и тянет с самых низов.

Какой размер карбюратора для моего двигателя?

Люди пытаются определить размеры своих карбюраторов в зависимости от мощности, но на самом деле все сводится к кубическим дюймам, оборотам в минуту и объемному КПД.

Итак, вы купили этот блестящий новый двигатель из ящика, и теперь пришло время оснастить его кучей блестящих деталей. Проблема в том, что вы не знаете, что взять. Итак, используя свой Google-Fu, вы набираете «Сколько мощности может поддерживать карбюратор на 650 кубических футов в минуту?» Ну, есть вероятность, что вы получите ответы в диапазоне 450-470 л.с., но это не совсем правильный взгляд на это. На самом деле мощность — или даже крутящий момент, если уж на то пошло — вообще не имеет значения. Таким образом, вы должны спросить, какой размер карбюратора вам нужен для вашего двигателя.

Какой размер карбюратора для вашего двигателя?

Видите ли, двигатели — это просто большие воздушные насосы. Все, о чем они заботятся, это топливо и воздух, даже если все, что вам нужно, это лошадиные силы. На самом деле мощность — это просто математическое уравнение, основанное на крутящем моменте и частоте вращения. Короче говоря, двигатель состоит из воздуха и топлива, которые производят крутящий момент, который, используя математику, мы можем преобразовать в л.с., чтобы мы могли похвастаться перед друзьями.

Просмотреть все 5 фотографий

Что такое объемная эффективность?

Как мы уже говорили, мощность вашего двигателя не имеет значения при выборе размера карбюратора.Важна следующая формула:
кубических дюймов x об/мин / 3456 = CFM (кубических футов в минуту) / объемная эффективность

Мы почти уверены, что вы знаете, что такое все остальные термины, но вы можете быть незнакомы с объемной эффективностью. По определению это:

Объемный КПД (VE) в двигателях внутреннего сгорания определяется как отношение массовой плотности топливно-воздушной смеси, всасываемой в цилиндр при атмосферном давлении (во время такта впуска), к массовой плотности топлива. одинаковый объем воздуха во впускном коллекторе.

Короче говоря, VE показывает, насколько эффективен двигатель. Стокер может быть 80 процентов, в то время как хороший высокопроизводительный уличный двигатель будет в диапазоне 90 процентов. Двигатель с залипшим клапаном будет еще менее эффективен, чем если бы он работал нормально. Полноценный гоночный двигатель может фактически превысить 100-процентную эффективность, но давайте предположим для этого упражнения уличные двигатели. Когда вы смотрите на динамометрический график и видите пиковый крутящий момент, это самый эффективный момент двигателя. Все до и после этого пикового крутящего момента менее эффективно.

Просмотреть все 5 фотографий

По словам Стива Брюла из Westech Performance, нашего надежного помощника по всем вопросам, связанным с карбюратором, вы можете просто принять 100-процентную VE при расчетах, и это приведет вас к приблизительному результату. Например:

Для большого блока 454, который развивает скорость до 5900 об/мин, потребуется:
454×5900/3456=775

Таким образом, потребуется карбюратор на 775 куб. движок не будет иметь 100% VE, поэтому:
454×5900/3456=775x.90 = 698 кубических футов в минуту

При добавлении VE к вашему уравнению 1 = 100 процентов, 0,9 = 90 процентов и так далее.

Поскольку модель 454 менее эффективна, ему не нужно столько кубических футов в минуту, поэтому карбюратор на 750 кубических футов в минуту подойдет, а карбюратор на 650 кубических футов в минуту будет слишком мал. Все это, и нам никогда не приходилось знать, сколько лошадиных сил производит двигатель.

Просмотреть все 5 фото

Какую мощность выдержит карбюратор на 650 кубических футов в минуту?

Вам нужно знать некоторую базовую информацию, и она не имеет ничего общего с мощностью:
Рабочий объем двигателя
Макс. нужно быть реалистичным.Выбор 7000 об/мин для уличного двигателя, который вы никогда не превысите 6200 об/мин, приведет к тому, что вы купите слишком большой карбюратор, перерасходуете средства и получите низкую производительность. Используя нашу формулу (предполагая 100 процентов VE), мы находим, что для большого блока объемом 454 кубических дюйма:
454cui при 7000 об/мин требуется 919 куб. футов в минуту
454cui при 5900 об/мин требуется 775 куб. Это довольно большое колебание в кубических футах в минуту, просто изменяя обороты в минуту, поэтому реалистичность с вашим верхним числом оборотов поможет вам выбрать правильный карбюратор с первого раза.

Просмотреть все 5 фотографий
Что делать, если углеводы слишком велики?
Если карбюратор немного великоват, все будет в порядке, но если он действительно слишком большой, у вас будет вялый дроссель, и машина будет склонна вязнуть. Подумайте об этом так: карбюратор на 950 кубических футов в минуту имеет большую площадь для потока по сравнению с карбюратором на 650 кубических футов в минуту. Итак, если вы используете 950, когда вам действительно нужен только 650, то вы перемещаете свои 650 кубических футов воздуха через отверстие в 950 кубических футов в минуту. Вспомните свой урок естествознания в средней школе, и вы помните, что тот же объем через большее отверстие приведет к низкой скорости (скорости).Короче говоря, воздух будет ленивым, что заставит ваш двигатель чувствовать себя вялым. Это может стать намного сложнее, но давайте на этот раз будем проще.
Конечно есть и другие факторы например вакуум под карбюратором. Насколько мы помним, Holley оценивает свои четырехцилиндровые карбюраторы на 1,5 дюйма вакуума, а их двухкамерные карбюраторы на 4 дюйма вакуума при широко открытом дросселе (WOT). Этот вакуум помогает втягивать воздух через карбюратор, увеличивая его кубический фут в минуту. Если ваш двигатель имеет больше или меньше вакуума, чем это при WOT, то ваши значения расхода будут другими (больше вакуума WOT немного увеличит куб. фут в минуту, а меньше немного уменьшит его).Как видите, выбор правильного карбюратора для вашего двигателя — это не высшая математика, а наука, и небольшое знание может помочь вам сделать это правильно с первого раза.
Посмотреть все 5 фото
de Мотор Инжектор. De foar- en neidielen, de technyske eigenskippen fan de Injector
Faak wurdt de kar fan sokke ynlânske cars, as «Gazelle», de fraach ûntstiet oer de kar fan ‘e motor. Dizze auto установил двигатели ferskillende. Yn prinsipe «Gazelle» wannele mei Zavolzhskaya motoaren, mar der wiene ek Ulyanovsk ienheden.Se hawwe allegear в веслах soarte fan iten. Wienen beide ynjeksje en carburettor modellen. Sa, lit ús ris nei wat it beste foar de auto двигатель «Газель» — Инжектор карбюратора.
Короткое описание мотора Берик
В качестве основы для автомобиля «Газель» или «Волги» используется двигатель ЗМЗ-402. Это с карбюраторным 8-клапанным двигателем на 100 шт. Praktyk docht bliken dat de maximale нагрузочный вентилятор в исцеляющем тонном stoßen моторе dy’t sterk тумане. Начиная с 2003 года, вентилятор был выпущен в 2003 году, и на нем был установлен вентилятор ЗМЗ-406.Это wie в субдвигателе, dy’t ûntwikkele mear macht en koppel mei de omfang вентилятор 2,4 литра. Нет, это вкус 16 шляп в застежке-молнии. Lykwols, тип ynjeksje wurdt net feroare. Hy bleau itselde, это карбюратор. Фонарь «Газель» 406 Форсунка. tanimme yn macht, fansels, sterk field. Эк дером диззе иенхейд как ЗМЗ-405. Dat opwurdearre ferzje fan de 406-й мотор. Se fabryk hat ynjeksje Injector. Тюк «Газель» Инжекторный двигатель ЗМЗ-405 с небольшим ридликом. Ommers, de macht fan dizze ienheid — 152 hynder macht, oardel kear grutter as dy fan 402-й мотор.В силиндере капаситеит — 2,5 литра. Эк оп’е ний «Газель» и комплект Ульяновск моторы ЮМЗ-4216 в фолуме вентилятор 3 л. Это вкусная шляпа в инжекторном топливном рейнигере. Максимальный размер 123 шт. Трояны, мотоциклы складываются из внедорожного УАЗ «Патриот», а также модель вентилятора «Ягер».
карбюратор Функция
Dit Netzteil systeem wurdt om mix lucht en brânstof, en levet it en stream kontrôle. Как бы то ни было, система приема sa’n является чистой коммерческой. Se hawwe lang ferfongen де Injector.В ûnderskiedende skaaimerk вентилятор карбюраторной топливной системы — в meganysk metoade вентилятор mingen brânstof. Dat proses komt yn в отдельном аппарате. Это карбюратор (dêrfandinne de namme). Это шляпа twa kamera mei driuwers. Dy lêsten wurde ferbûn mei in nulle en ynteraksje mei de jets. Neffens miljeuregels sokke motors барт на основе стандарта «Евро-2». Это то, что я хочу переделать, чтобы система головокружения была установлена в сети, устанавливая авто в 2009 году.
карбюратор профи
Deearste foardiel — это леге kosten tsjinst.Mei it apparaat fan it system bekend om hast alle automobilist. Разборка и повторная сборка, вентилятор карбюратора, как и раньше. Boppedat, головокружение macht systemen binne geskikt foar 76-октаанового бензина. топливо kwaliteitseasken binne minimaal. En as ferstoppe карбюратор, op elk momint, kinne jo разобрать его en skjin de jets. Как foar dielen, kinne jo fine se ek no, nettsjinsteande it feit dat offisjeel binne net it ynterne ferbaarningsmotor produsearre foar hast 10 jier. Аппаратное обеспечение вентилятора De Priis является бесплатным.
карбюратор neidielen
нет foar это tsjin. Se binne folle mear as de profs. Sa, de earste nadeel — это леге стабильно. Он предназначен для зимней эксплуатации. Как jo rinne faak «follet yn» kearsen. Холостой ход moatte wurde regele mei de hân (der находится в «lek»). Не прогревайте карбюратор, а затем отключайте его. Это система предлагает частые проходы. In oare nadeel — это в grut frijlitting fan CO. Op waarme dagen, это система ek makket sels fielde. En de meast wichtige nadeel — это мачт.Sels yn deselde motor it sil wêze op syn minst 20 prosint minder. Ним, быгелыкс, 406-й и 405-й мотор Заволжский продуксье. It ferskil tusken harren — 42 шт.
Форсунка
Не используется в усовершенствованной системе впуска. Wêrom no set op de «Газель» инжектор двигателя? Yn sa’n systeem brûkt в elektroanyske топлива ynjeksje. Это wurdt útfierd troch de wei вентиляторные форсунки (форсунки). De wichtichste funksje fan it system bliuwt itselde. Это meganyk ек fiert де tarieding en iten jûn wurde fan branje en loft mingsel.Lykwols, yn tsjinstelling ta Carburetors, это hiele proses spilet его hjir autotysk troch middel fan elektroanika. Специальный блок форсунок (MCU) не информирует вентилятор о датчике и не информирует о нем компьютер. Dy Lêste шляпа аль зайчонок де инжекторы sinjaal. Tink derom dat de ynformaasje является открытым вентилятором в ferskaat oan sensoren:
Дроссель.
Ноккенас.
Лямбда-зонд.
Холостой ход.
Датчик температуры охлаждающей жидкости.
Он запускает вентилятор, который запускает двигатель wurdt útfierd mei in heale beurt.Это ynstellen fan de «Gazelle» engine Injector, silst net tsjinkomme problemen lykas wietreind kearsen driuwende snelheid of ekstra lucht впуск. Нет, alle prosessen wurde regele troch de elektroanika.
foardielen fan Это инжектор
Deearste foardiel — находится в стабильном состоянии при зажигании. De Injector aktyf yn de autotyske modus. Jo hoege net te beheare de «всасывание» bystelle de jets. Се бинн хджир нетто. В веслах foardiel — это леге расход топлива. De yndikator 20 prosint minder, как эта модель вентилятора бензина.En al omdat де дозирующий вентилятор это mingsel fint plak mei hege krektens. Electronics lêst sinjalen út de sensoren tsientallen (бесплатный кондиционер для чердака). В oare plus — фреоны de hege miljeu. Jeropeeske fabrikanten hawwe oerstapt nei ynjeksje motors foar as 20 jier ferlyn. Ek der rekken mei dat двигатель головокружения является makliker te krijen Feart yn ferliking mei it карбюратор. Dêrfandinne, sa’n ferskil yn macht.
tekortkomingen
Tink oan it omkearde kant fan de munt.Sa, de earste nadeel — это комплекс диагностики вентиляторных форсунок. Единственная проблема заключается в том, что муглики могут помочь вам в использовании специальной аппаратуры вентилятора. Отремонтируйте инжектор, если он загорелся на преграде. We moatte gean nei in spesjalisearre tsjinst. Хорошо работает топливная система. Минимальное октановое число — 92, цзин 72, карбюратор.
Что лучше?
Dus, wat jo kieze foar it Мотор «Газели» — Инжектор карбюратора? Nei it analysearjen fan de foar- en neidielen fan beide ienheden, wy kamen ta de konklúzje dat in mear robúste en технологически beskôge as de earste systeem.Hoewol’t de diagnoaze форсунки вентилятора — это ночаль в yngewikkeld proses, mar it sil nedich в auto elke 5 или 10 jier. У меня проблемы с карбюратором, а не ушей, как вентилятор работает (из-за этого сломан контакт зажигания).
konklúzje
«Газель» — в коммерческом отношении, waans wichtichste taak — «feroverjen» harren Wearde yn ‘e koartste perioade. Dus, de wichtichste kwaliteiten fan dizze auto — это связано с расходом топлива. Mei dat blinkt op 405th Инжекторный двигатель.Wylst это verbruikt 20 человек моторист brânstof, это шляпа ongelooflijke traksje. Dêrom, разве это не kiezen вентилятор в двигателе, это маккет sin om te veel betaalt en keapje mear tech, Injection opsje. Hy sil net fereaskje faak diagnostyk en reparaasje как карбюратор коллега.
Карбюратор на «Газель»: характеристики, устройство и регулировка
С самого начала выпуска автомобилей «Газель» производитель оснащал их мотором ЗМЗ-402. Но с 1996 года автомобиль оснащался двигателем ЗМЗ-406.Этот двигатель известен по автомобилю «Волга». У него этот инжекторный двигатель, но для «Газели» он остается карбюраторным. Давайте узнаем все о карбюраторе Газель. Владельцам данных автомобилей с этим двигателем будет полезно знать.
К-151 Д
Для автомобилей «Газель» с двигателем ЗМЗ-406 производитель предусмотрел отдельный карбюратор. Отличается от элемента для Волги с 402 двигателем. Карбюраторы имели разную маркировку. Для «Волги» маркировка была К-151 С, а для «Газели» — К-151 Д.Внешне обе модели карбюраторов не имели никаких отличий. Есть небольшая разница в устройстве, номинале струи и прочих технических нюансах.
В карбюраторе Газель форсунки ускорительного насоса подают топливо в две камеры, а у Волги ускорительный насос работает только в первой камере.
Каковы недостатки этого механизма? Проблема этого карбюратора с 406-м двигателем — огромный расход топлива. Особенно это заметно, когда машина загружена (что немаловажно для «Газели») и движется со скоростью более 60 километров в час.Эта проблема есть, и она широко распространена. Владельцы коммерческих автомобилей пытаются решить ее любыми возможными способами.
Среди владельцев бытует мнение, что эта модель очень капризная. Агрегат подходит не всем; довольно часто многие отказываются от этого устройства в пользу других моделей.
Устройство К-151
Рассмотрим конструкцию этого механизма. Устройство карбюратора «Газель» 406 относительно простое. Блок состоит из нескольких элементов. Нужно сказать, что карбюратор имеет две камеры.
Это устройство состоит из нескольких частей. Это основной корпус или средняя часть, в которой устроена поплавковая камера. Далее идет корпус, где установлены дроссельные заслонки. Также в устройстве агрегата можно выделить верхнюю крышку, она имеет запорный механизм, позволяющий регулировать количество топлива в поплавковой камере. Также в крышке есть демпфер, с его помощью можно запустить холодный двигатель.
Далее можно выделить важную систему карбюратора «Газель».Это основная система дозирования и система холостого хода. СДС или основная дозирующая система очень важна, она является основной в процессе приготовления топливной смеси для основных режимов работы двигателя. SDS представляют собой две топливные форсунки и две воздушные форсунки для первой и второй камеры.
Система холостого хода необходима для работы двигателя в режиме ХХ, когда основная система дозирования не активирована и не работает. Эта система состоит из перепускного канала, жиклеров – топливной и воздушной; винты регулировки — винт количества и качества топливной смеси.Также в устройстве можно выделить электромагнитный клапан.
Карбюратор К-151 Д оснащен ускорительным насосом. Это необходимо для того, чтобы двигатель мог работать без сбоев при необходимости резкого ускорения или при трогании с места. Ускорительный насос состоит из дополнительных каналов в корпусе, шарового крана и форсунок.
Есть в этом карбюратор и экономостат. Эта система нужна для обогащения смеси при работе двигателя на максимальных нагрузках.Эконостаты представляют собой дополнительные специальные каналы, по которым через разрежение и открытые дроссельные заслонки подается порция бензина, что предназначено для обогащения смеси.
Существует также переходная система. Когда ГРС еще не вступила в работу, а дроссельная заслонка приоткрыта, питание двигателя осуществляется от переходной системы, и она может постепенно увеличивать обороты. Две переходные системы: для первой и второй камеры.
«Солекс 21073»
Модной была установка в качестве карбюратора на «Газель» ДААЗ «Солекс 21073».Узел можно было купить в автомагазинах со специальным переходником для «газелевского» воздушного фильтра. Но эта тенденция долго не прожила. Солекс, который должен был снизить аппетиты двигателя, слишком быстро загрязнялся, и машину приходилось часто обслуживать, что является большой проблемой для коммерческого транспорта.
На деле оказалось, что этот карбюратор на «Газели» с 406 двигателем потреблял даже больше топлива, чем заводской К-151. При этом машина не ехала.Типичная проблема для Солекса – засорение жиклера холостого хода. Двигатель не хотел глохнуть. Жиклер приходилось чистить чуть ли не каждый день.
Соединение К-151
Солекс не устраивал водителей. Оставалось только ремонтировать, настраивать, дорабатывать К-151. Поэтому рассмотрим подключение карбюратора Газели.
Устройство имеет несколько фитингов для подключения шлангов. Это два штуцера для шлангов подачи топлива и слива излишков обратно в бак.Также имеется штуцер для шланга вентиляции картерных газов. Еще один нужен для присоединения клапана экономайзера.
Первая и вторая арматура очень важны. Нельзя перепутать шланги местами при подключении. Обратный шланг имеет встроенный клапан и бензин не будет течь из бака. Двигатель не заводится. Далее важно подключить патрубок вентиляции картерных газов, если мотор новый. Газы под действием разбавления будут попадать во впускной коллектор и там сгорать.
Шланги управления экономайзером на холостом ходу должны быть подсоединены. Заклинивать их нельзя — мотор будет работать нестабильно, да и мощность тоже серьезно снизится.
Дополнительный штуцер рециркуляции и соответствующий клапан. Это влияет только на экологические характеристики выхлопных газов. И не всегда устройство можно установить на автомобиль.
Регулировка
Рассмотрим базовую регулировку карбюратора «Газель». Как и в других карбюраторах, в этой модели можно регулировать холостой ход, уровень топлива, а также настраивать работу пускового устройства.
Эта модель по своей конструкции напоминает К-126, но 151 является усовершенствованной версией. Дизайн более капризен в плане настроек. Впрочем, отрегулировать холостой ход не так уж и сложно, а минимальные обороты двигателя легко выставить по тахометру.
Регулировка ХХ
Основной доступной регулировкой является настройка холостого хода. Выполнять это нужно обязательно на прогретом моторе. При этом система зажигания и все остальные системы силового агрегата должны быть полностью исправны.
Необходимо запустить и прогреть двигатель. Далее откручиваем винт с пружинкой — это винт количества смеси. Поверните и завинтите качество. Революции должны подняться. Затем оба винта закручиваются один за другим до тех пор, пока двигатель не начнет работать нестабильно.
Что дальше? Количество винтов добавляет импульс, затем качество винтов снова выравнивает двигатель. А вот последний надо стараться выкручивать по минимуму, хотя считается, что он влияет на расход топлива только на холостом ходу.Далее с помощью винта снижают обороты двигателя до нормальных по тахометру. После настройки станка лучше проверить в работе на нагрузках. При необходимости снова отрегулируйте холостой ход.
Неисправности карбюратора
При эксплуатации автомобиля в карбюраторе могут возникать различные неисправности. Вы можете идентифицировать их по определенным признакам. О неисправности карбюратора Газели двигатель сообщит повышенным расходом топлива, черным дымом из выхлопной трубы, нестабильной работой на холостом ходу, плохой динамикой и провалами.
Двигатель может не развивать обороты. Часто в коллекторе или в выхлопной трубе будут слышны характерные хлопки.
Причины неисправностей
Среди причин неисправностей можно выделить засорение форсунок, а также воздушных и топливных каналов внутри карбюратора. Сам карбюратор изготовлен из специального сплава, при чрезмерном перегреве корпус может деформироваться, из-за чего может образоваться негерметичность системы постороннего воздуха. Часто запорный механизм в поплавковой камере перестает нормально работать.
С расходом топлива некоторые борются, меняя форсунки. На самом деле это неправильно. Можно уменьшить жиклеры, но двигатель будет работать на бедной смеси, что тоже не очень хорошо. Износ самих насадок — очень редкая ситуация. Частая причина большинства проблем с карбюратором – засоры, пыль, грязь. Основное техническое обслуживание сводится к очистке и регулировке.
Какой карбюратор поставить на «Газель»?
Коллективный опыт опровергает эффективность всех вышеописанных карбюраторов для этого автомобиля, а лучший карбюратор, устанавливаемый на Газель, — К-126.При расходе 12 литров машина едет вполне нормально, а двигатель не захлебывается. Его советуют установить многие автовладельцы.
Микропроцессорное зажигание (мпсз) вместо трамблера. Ремонт и обслуживание автомобилей, двигателей и АКПП Газель 406 двигатель карбюратор комплект зажигания
Порядок замены цепи ГРМ ЗМЗ-406 Волга ГАЗ-31105 (видео)
Мечта наших отцов и дедов Волга. Не так давно к нам приехал мой старый друг на своем любимом ГАЗ 31105.Посторонний шум от привода ГРМ, а также повышенный расход и плохая приемистость выводят из строя цепь ГРМ. Итак, ГАЗ 31105, двигатель 406, замена цепи ГРМ.
Сразу оговоримся, что нам понадобится: масло в двигатель с фильтром и прокладку поддона картера, лучше пробку, высокотемпературный герметик, серый 999 от ABRO, керосин и металлическую щетку для помыть детали. Чистый двигатель я видел только у новой Волги. Недаром говорят: «Если Волга не течет маслом, то ее нет.Еще набор ключей и головок с усиленными на 36, шестигранник на 6, много тряпок, растворимый кофе и несколько бутербродов с колбасой. А так же терпение и огромное желание провести эту процедуру самостоятельно, так как соблазн очень здорово доверить это кому-то другому, дочитав статью до конца, вы поймете почему.
Самое главное, это полный комплект для ремонта привода газораспределения двигателей ЗМЗ-405,406,409 — это его официальное название. Он должен включать следующие ингредиенты:
Два натяжителя цепи.
Два гидравлических натяжителя цепи.
Две приводные цепи, малая и большая. Для ЗМЗ-406 70 и 90 звеньев, для ЗМЗ-405 72 и 92 звена.
Три направляющие цепи.
Прокладки верхней и нижней крышки цепи, крышки насоса и гидронатяжителя, а также две шумоизоляционные.
Звездочки коленчатого и распределительного валов, промежуточного вала ведомые и ведомые с фиксирующей пластиной.
Выглядит так.
А вот и сам пациент.
Под капотом действительно стоит двигатель ЗМЗ-406.
Закончили обследование, приступаем к силовым упражнениям
Сначала снимите защиту двигателя и брызговик. Сливаем антифриз и масло с двигателя. Снимите верхнюю трубу радиатора.
Отсоедините все мешающие трубы.
Убираем жгут проводов в сторону. Запомните или зарисуйте расположение разъемов на катушках зажигания.
Головкой на 12 откручиваем восемь болтов по кругу, держащих клапанную крышку и снимаем последний.
Пока сервисный ремень натянут, ослабьте три болта на 10 шкивах помпы.
Ослабляем болт на 13, натяжной ролик и откручивая болт на 10 ослабляем натяжение ремня вспомогательных агрегатов.
Снимите сервисный ремень, ролик и шкив насоса охлаждающей жидкости.
Откручиваем четыре винта верхней крышки ГРМ и снимаем последний.
Снимаем генератор вместе с треугольной пластиной.
Откручиваем болт 10 датчика положения коленвала.
Читать
Датчик убираем в сторону, чтобы не мешал.
Поворачиваем головку на 36 болта шкива коленчатого вала по часовой стрелке до тех пор, пока метки на распредвалах не будут указывать на верхнюю мертвую точку.
Метка распредвала впускных клапанов должна быть на уровне верхней кромки головки блока цилиндров .
Аналогично для выпускных клапанов распредвала.
Установка зажигания 406 двигатель автомобиля
Старик прям мастер))))))))))))
Газель — установка распредвалов по меткам
Новый метод с уточнением Хотите больше видеоуроков?
Откручиваем болт шкива коленвала, предварительно застопорив коленвал. Для этого помощник в салоне включает пятую передачу и изо всех сил давит на тормоз, а мы в это время легким движением руки откручиваем болт с помощью метровой трубы и 36-дюймовой головки.Снимаем шкив коленвала, придется помучиться, так как он плотно сидит на валу.
Ослабляем хомуты патрубков насоса.
Шестигранником на 6 открутить четыре винта с передней стороны помпы и ключом на 12 один с задней стороны и снять насос охлаждающей жидкости.
Откручиваем два болта верхней крышки гидронатяжителя. Так как натяжитель в разряженном состоянии, он будет давить на крышку, держим его, чтобы не выскочило.
Снимаем кожух и сам гидронатяжитель.
То же самое и с нижним.
Откручиваем шесть болтов на 14 усилителе и снимаем его. Под ним находятся гайки крепления масляного поддона.
С помощью шестигранника откручиваем оставшиеся винты передней крышки ГРМ (5 шт.), а также все, что держит масляный поддон (11 винтов и 4 гайки).
Поддон опускается примерно на два сантиметра, дальше балка не дает.Но этого достаточно, чтобы вытащить старую прокладку и не забыв добрым словом инженеров из Горького очистить прилегающие поверхности перед установкой новой прокладки.
Вот такая страшная картина предстает перед нашими глазами.
Теперь снимите нижнюю крышку ГРМ.
Открутить шестигранником винты верхнего демпфера и снять его.
Аналогично со вторым. Он будет удален вместе с цепью.
На распредвалах есть специальный угольник под ключ на 30, чтобы можно было придерживать валы при откручивании болта звездочки. Придерживаем валы ключом на 30 и откручиваем звездочки распредвалов на 17.
Снятие звездочек распредвалов и цепи с демпфером.
Читать
Шестигранником отвернуть крепление натяжителя цепи и снять его. Так же и с днищем.
Отгибаем края стопорной пластины и ключом на 12 откручиваем болты крепления звездочки промежуточного вала … Снимаем вместе с цепочкой. Затем откручиваем под шестигранник два болта нижнего демпфера и снимаем его.
Двигатель
В ЗМЗ 406 в системе зажигания отсутствует традиционный трамблер. Его функцию выполняет КМСУД – комплексная микропроцессорная система управления двигателем.
В двигателе ЗМЗ 406 система зажигания лишена традиционного распределителя. Его функцию выполняет КМСУД – комплексная микропроцессорная система управления двигателем.Эдакий мини-компьютер, в простонародье именуемый блоком управления.
Блок считывает информацию с различных датчиков. А основные сигналы идут от датчиков положения коленвала и распредвала.
То есть установка зажигания змз 406 карбюратор ограничено фазой газораспределения
Система газораспределения в двигателе внутреннего сгорания – это работа впускных и выпускных клапанов относительно положения поршней в цилиндрах двигателя.Клапаны в ЗМЗ 406 управляются двумя распределительными валами, а поршни жестко связаны с коленчатым валом. Во избежание сбоя в фазах ГРМ коленвал и распредвалы необходимо выставлять «по меткам».
Для того чтобы выставить валы по меткам, с двигателя необходимо снять верхний гидронатяжитель цепи (на ЗМЗ 406 их два — верхний и нижний) и переднюю крышку ГБЦ. Для Газели на 406 двигателе метки зажигания устанавливаются в следующем порядке:
Нанесите метку на коленчатый вал.На демпфер, закрепленный на шкиве вала, наносится метка в виде насечки. На блоке двигателя тоже есть метка (точнее, это называется нижняя крышка ГРМ). Он расположен выше и немного левее оси коленчатого вала. Этикетки должны совпадать. Для этого на болт крепления шкива к коленчатому валу надевается торцевой ключ на 36 и вращается по часовой стрелке.
Пометьте распределительные валы. Риски или точки отмечены на шестернях ГРМ, прикрепленных к распределительным валам.Метки должны «смотреть» в разные стороны и быть четко на уровне верхней кромки ГБЦ. Правая сторона цепи должна быть натянута, а левая свободна.
Вставьте гидронатяжитель на место, крышку сверху и прижмите двумя болтами. Левая сторона цепи должна быть растянута. Затем установите на место переднюю крышку головки блока цилиндров (правая — верхняя крышка ГРМ)
Бывает так, что коленвал выставлен на метку, а распредвалы не хотят становиться как надо.
Причин может быть несколько:
Распредвалы работают не на 1-м, а на 4-м цилиндре. Решение простое — нужно сделать полный оборот коленчатого вала, 360°. После этого можно выставить метки на распредвалах.
Цепь ГРМ растянута. Проблема решается заменой цепи и шестерен, ведь они наверняка тоже есть в производстве.
Демпфер на валу провернулся. К сожалению, такое тоже бывает.В этом случае приходится действовать по старинке: выкручивать свечу зажигания из первого блока цилиндров и устанавливать поршень в крайнее верхнее положение. Это будет соответствовать совпадению меток на коленчатом валу.
Вообще настройка зажигания на ЗМЗ 406 не такая уж и заумная процедура. Если сделать это самостоятельно один раз, то в дальнейшем эта работа будет казаться не сложнее, чем замена масла в двигателе.
Чтобы двигатель работал в штатном режиме на автомобиле Волга или Газель, необходимо правильно выставить метки ГРМ на ЗМЗ-406.На автомобилях в качестве привода может использоваться цепь или ремень. Достоинств и недостатков у каждого вида много, некоторые утверждают, что цепь не способна разорваться. Надо огорчить — способен, да еще как! Кроме того, для его нормальной работы требуется смазка, поэтому при замене цепи действительно нужно разобрать половину мотора и даже слить масло.
Особенности конструкции
Перед установкой меток ГРМ на ЗМЗ-406 необходимо учесть особенности этого двигателя.
Всего выделяют четыре фазы, в которых функционирует система газораспределения:
Поступление топливной смеси в камеру сгорания.
Цикл сжатия.
Рабочий ход поршня — перемещение от верхней мертвой точки вниз.
Выпуск выхлопных газов.
Для обеспечения максимальной эффективности и предотвращения повреждения клапана необходимо использовать привод. Металлическая цепь применяется на моторах ЗМЗ-406 и им подобных.
Но обязательно, чтобы распредвалы и коленвалы устанавливались по меткам — это обеспечивает синхронность работы всех механизмов.позволяет своевременно открывать и закрывать отверстия с клапанами, подающими топливную смесь и выбрасывающими продукты сгорания в атмосферу.
Где находится цепь?
На двигателях ЗМЗ-406 метки есть на коленчатом и распределительном валах. Вращение от шкива коленчатого вала передается на шкивы распределительных валов. В конструкции привода есть специальный демпфер, с его помощью регулируется натяжение цепи. Если этот демпфер выйдет из строя, натяжение изменится, и это может привести к перескакиванию цепи на один или несколько зубьев.
В результате нарушается работа двигателя, сдвигаются фазы. В этом случае износ механизмов происходит гораздо быстрее. Цепь приводит в движение насос жидкости, насос гидроусилителя (если есть), промежуточный вал зажигания. От состояния цепи привода зависит функционирование сразу нескольких систем.
Признаки поломки газораспределительного механизма
К основным признакам неисправностей газораспределительного механизма относятся:
значительное падение мощности двигателя;
появление хлопков во впускном и выпускном коллекторах;
снижение компрессии в цилиндрах (нормальное значение выше 10 кг/кв.см).
Если цепь неисправна, то она начнет издавать характерный шум. Причиной поломки может быть неплотное прилегание тарелок клапанов к седлам. При этом провоцируется образование нагара, ломаются пружины. Если вовремя заменить цепь, то всех этих неприятностей можно избежать.
Типичные неисправности
При несоответствии тепловых зазоров норме в определенной фазе открытие и закрытие клапанов будет происходить неправильно, что становится причиной поломки гидрокомпенсаторов.В то же время наблюдается сильный износ шестерен на коленчатом и распределительном валах. В итоге придется ремонтировать мотор, заменять большинство элементов.
При установке меток ГРМ на двигатель ЗМЗ-406 важно соблюдать все правила. Только в этом случае работа будет проходить в штатном режиме, клапаны будут открываться и закрываться синхронно, своевременно впрыскивая топливо и выпуская продукты сгорания. Старайтесь производить своевременно, следите за его состоянием.Периодичность технического обслуживания не реже одного раза в 80 тыс. км. пробег.
Чем дольше используется транспортное средство, тем больше растягивается цепь. У ЗМЗ-406 его ресурс не более 20 тыс. км. пробег. Если вдруг появились симптомы поломок, нужно отремонтировать систему газораспределения, заменить изношенную цепь и успокоитель.
Инструменты для замены цепи ГРМ
Перед установкой меток ГРМ на двигатель ЗМЗ-406 необходимо подготовить необходимый набор инструментов:
Головки и трещотка.
Накидные и рожковые ключи.
Шестиугольники.
Динамометрический ключ.
Зубило и молоток.
Съемники с двумя или тремя захватами.
Обязательно все резьбовые соединения, которые покрыты пылью, ржавчиной, грязью, необходимо обработать проникающей смазкой — это позволит намного быстрее разобрать узлы.
Слив антифриза из системы
Сначала подготовьте емкости для слива жидкостей.В первую очередь опорожняем систему охлаждения – антифриза должно быть достаточно много, около 10 литров. Чтобы слить антифриз, нужно открутить пробку, расположенную в нижней половине радиатора охлаждения.
Как только вы открутите пробку, давление будет очень сильным, по мере снижения уровня оно будет снижаться. Желательно использовать широкую емкость, чтобы не потерять жидкость. Для того, чтобы антифриз слился быстрее, нужно открутить пробку расширительного бачка, повысив давление в системе.
Начальная стадия разборки
Снимите передний фартук и решетку радиатора. В том случае, если работы проводятся на Газель-Бизнес, необходимо открутить крепления по бокам и по центру.
Демонтируйте все трубы, ослабив крепежные хомуты.
При наличии гидравлического усилителя рулевого управления снимите ремень привода насоса.
Снимите ремень привода генератора, жидкостного насоса. Перед этим нужно снять его напряжение.
Снимите клапанную крышку, отвернув все крепежные болты. Обязательно складывайте их отдельно, чтобы не потерять при сборке. Обязательно держите крышку в чистом месте – недопустимо попадание посторонних предметов на ее внутреннюю поверхность.
Отвернуть крепления муфты привода крыльчатки вентилятора.
Снимите рабочее колесо и муфту.
Снимите жидкостный насос.
Отсоедините и демонтируйте датчик на коленчатом валу.
Также снимите поддон.
Подготовительные работы займут больше времени, чем замена цепи и установка меток ГРМ ЗМЗ-406. Фото их приведено в статье.
Окончательный демонтаж приводной цепи
Дальнейшие действия по снятию цепного привода ГРМ на двигателе Газель выглядят так:
Откручиваем крепления гидронатяжителя. Вам нужно получить два элемента – верхний и нижний. Они снимаются одинаково.
Снимите корпус натяжителя.
Снимите крышку, закрывающую цепь. Для этого откручиваем 7 болтов крепления. Будьте осторожны, чтобы не повредить сальник на коленчатом валу и прокладку головки блока цилиндров.
Открутив болт верхнего гидронатяжителя, нужно снять рычаг и звездочку.
Снимите демпфер цепи.
Выверните болты крепления шестерни к фланцу распределительного вала (на двигателе ЗМЗ-406 их два).
Отогнуть стопорную пластину, при этом необходимо удерживать от проворачивания промежуточный вал системы зажигания.
Установите отвертку, с ее помощью снимите шестерни и нижний край цепи.
При возникновении затруднений нужно снять резиновое уплотнение, которое находится между втулкой и шестерней. Демонтаж второй шестерни производится только двухстоечным съемником.
После снятия привода
После снятия цепи и вынимания ее нужно промыть. Лучше всего для этого использовать бензин. После избавления от загрязнения необходимо провести визуальный осмотр.Если он растянулся более чем на 1-2 см, лучше установить новый. Этого увеличения длины более чем достаточно, чтобы нарушить синхронизацию клапанов.
Также необходимо обратить внимание на:
Состояние втулки — при наличии износа, трещин и задиров необходимо заменить.
Шестерни — если есть механические повреждения, сколы, то их тоже необходимо менять.
Демпферы цепей — устанавливайте новые элементы при малейших повреждениях.
Звездочки натяжителя — необходимо, чтобы они вращались свободно, недопустимо наличие сколов и повреждений.
Если выполняется ЗМЗ-406, необходимо установить метки ГРМ. Это обеспечит нормальную работу всех систем, увеличит ресурс мотора и его мощность.
Сборка
Прежде чем приступить к сборке, нужно правильно выставить фазы. Для этого потребуется выполнить следующие манипуляции:
Провернуть коленчатый вал, пока первая насечка не окажется в верхнем положении.
Убедитесь, что поршень первого цилиндра находится в верхней мертвой точке.
Установите демпфер, но не спешите затягивать болты его крепления.
Смажьте чистым моторным маслом нижнюю часть цепи.
Наденьте цепь на шестерни — коленвала и ведомой.
Штифт шестерни коленчатого вала должен войти в отверстие промежуточного вала.
Убедитесь, что метка на шестерне совпадает с меткой на блоке двигателя. Часть цепи рядом с демпфером должна быть натянута.
Теперь можно затянуть болты шестерни на промежуточном валу. Обязательно установите стопорные пластины.
Обязательно используйте динамометрический ключ. Предельное усилие затяжки болтов 22/2,5 Н*м.
Обязательно согните стопорную пластину, чтобы предотвратить ослабление болтов. Затем нужно нажать на рычаг гидронатяжителя и проверить совпадение меток на блоке двигателя и шестерне. После этого нужно затянуть все болты крепления демпфера и смазать верхнюю часть цепного привода.
Установочные метки и затяжка
Для вращения распределительного вала необходимо использовать квадратный ключ. Вращая его по часовой стрелке, натяните цепь. При этом обязательно зафиксируйте положение кривошипа и промежуточного вала — они не могут вращаться. Убедитесь, что метки на шкиве совмещены. Затем проделайте следующие манипуляции:
Снимите шестерню с выпускного распредвала.
Наденьте на него цепь.
Установите на место шестерню, осторожно повернув распределительный вал по часовой стрелке.
Убедитесь, что штифты вошли в отверстие на шестерне.
Поверните распределительный вал по часовой стрелке, чтобы поддерживать правильное натяжение цепи.
Установите крышку на цепь и насос для жидкости. Сверху на крышку желательно нанести немного силиконового герметика.
Установите шкив коленчатого вала и гидравлические натяжители. Момент затяжки резьбового соединения шкива коленвала 105..129 Н*м. Чтобы облегчить затяжку, потребуется поставить автомобиль на ручник и включить пятую передачу.
Затяните храповик.
Установите крышку головки. На него также желательно нанести слой силиконового герметика. Затяжку резьбовых соединений производят с моментом 12 Н*м.
Подсоедините выпуск картерных газов.
Затем нужно подключить все бронепровода и залить антифриз в систему охлаждения. В том случае, если все работы выполнены правильно, правильно выставлены метки ГРМ ЗМЗ-406, вы избавитесь от проблем с двигателем.Улучшится его приемистость, увеличится мощность, исчезнут посторонние звуки при работе.
Карбюратор ЗМЗ 406 начал выпускаться с 1996 года и с тех пор успел зарекомендовать себя хорошей надежностью и простотой. По своей надежности он значительно превосходит устаревший двигатель ЗМЗ 402 на газу, который после поломки трудно заводится.
Двигатель ЗМЗ 406 серии

Общая характеристика
Двигатель ЗМЗ 406 карбюраторный, четырехцилиндровый, рядный, с микропроцессорной системой зажигания.Змз 406, оснащенный карбюратором, имеет мощность 110 л. с., а с инжектором – 145 л. С участием. Кроме того, инжекторные модификации имеют разные экологические нормы. Например, змз 4062.10 — класс 0, а змз 40621.10 — класс Евро — 2. Лишней деталью в змз 406 считается масляный радиатор, т.к. 6-й двигатель не греется. В ЗМЗ 405 маслорадиатор не выполняет своих функций, и в жару двигатель перегревается и естественно не заводится.
С карбюратор ЗМЗ 406 не требует столько оборудования газового оборудования… Причем это преимущество распространяется на пропан и метан, но с повышением класса экологических норм стоимость газового оборудования также будет расти.
Стоимость бензина для карбюраторного ЗМЗ 406 напрямую зависит от условий и стиля вождения, а также времени года. Система зажигания карбюраторного ЗМЗ 406 считается достаточно надежной. Двигатель сможет развивать скорость до 500 тысяч километров при использовании качественного масла и бензина, а также аккуратном обращении с педалью.
Газель
Модель ЗМЗ 40524.10 известная карбюраторная Газель. Марка автомобилей — «Газель» — один из самых популярных и доступных грузовиков в России, которые изначально предназначались для перевозки не очень больших грузов. Ввиду огромного количества таких машин, рассмотрим несколько нюансов разных систем газелей. Например, микропроцессорная система зажигания, которая устанавливается на 406 модель.
Если водитель утверждает, что его машина издает хлопки, дергается и теряет мощность.В этом случае необходимо проверить систему питания, двигатель и систему зажигания. Газоанализатор не во время работы 1-й и 2-й камеры, отсечки, обогащения и на холостом ходу проверял карбюратор и нарушений не обнаружил. Затем проверяется двигатель. При проверке компрессии проблем не обнаружено, но в следующий раз были обнаружены отклонения от нормы. Был сделан вывод, что рывки и хлопки, которые не понравились водителю, происходили из-за перескакивания зубьев верхней цепи.
Карбюратор змз 406 серия
Что делать при потере мощности газели?
С самого начала нужно проверить, как работает схема диагностики и диагностики бортовой системы, так как при включении режима отображения хода должен быть получен код неисправности 12. Для считывания кода должны быть замкнуты 10-й и 12-й контакты диагностической колодки. С помощью диагностического тостера измеряются параметры датчиков двигателя и затем они сравниваются с типовыми значениями средних двигателей.Самая частая причина снижения мощности автомобиля – грязная трубка, соединяющая впускной коллектор и датчик давления.
Система зажигания Газель
Микропроцессорная система зажигания осуществляет воспламенение рабочей жидкости в цилиндрах и устанавливает требуемый угол опережения зажигания автомобиля для всех режимов работы двигателя. Система зажигания выполняет функцию регулирования работы экономайзера принудительного холостого хода. Благодаря системе зажигания работа двигателя становится более экономичной, контролируется соблюдение всех норм выбросов, устраняется детонация и повышается мощность автомобиля.Если сравнивать классическую систему с этой, то эта система зажигания намного надежнее и долговечнее. Здесь могут изнашиваться только свечи зажигания.
Как работает режим диагностики?
При включении системы зажигания загорается индикатор. В этот самый момент начинает работать система диагностики. Если вся система исправна, то лампочка перестает светиться, а в обратном случае продолжает гореть. То есть погасший сигнализатор свидетельствует о том, что система зажигания абсолютно исправна.
Карбюратор змз 406 серия
Почему двигатель 406 иногда не заводится при морозе?
Наиболее распространенные причины того, что 406 не заводится:
Некачественное масло;
Недостаточно мощная батарея, не позволяющая запустить двигатель;
Неисправен стартер;
Несоосность системы зажигания;
Бензин некачественный;
Нарушение подачи бензина.
Как отрегулировать карбюратор?
Отсоедините шнур привода воздушной заслонки;
Снять воздушный фильтр и крышку карбюратора;
Проверить уровень поплавковой камеры, он должен быть ниже 3 сантиметров от краев;
Снимите заглушку со штока поплавка;
Убедитесь, что клапан с уплотнительным кольцом затянут;
Установите верхнюю часть карбюратора;
Установите трос воздушной заслонки и воздушный фильтр;
Вверните винт регулировки холостого хода до самого конца, отвернув его на пять оборотов.Проделайте те же действия с винтом качества, но уже открутите его на три оборота;
Пуск силового агрегата;
Дать нагреться до 90⁰;
Вращением рабочего регулировочного винта выбрать частоту вращения коленчатого вала, около 700 об/мин;
Нажмите педаль акселератора и быстро отпустите. Если двигатель глохнет, увеличьте частоту;
Обратитесь в автосалон и отрегулируйте CO и CH двигателя.
Не совсем
Карбюраторные двигатели ЗМЗ
и Евро-2 оснащены системой зажигания DIS (Double Ignition System).
В DIS используются катушки зажигания с двумя высоковольтными проводами. Каждая катушка работает с соответствующей парой цилиндров.
Первая катушка работает с 1 и 4 цилиндрами, вторая катушка работает с 2 и 3 цилиндрами.
Как подключить катушки зажигания?
Катушка зажигания 1 и 4 цилиндра ближе к впускному коллектору, катушка 2 и 3 цилиндра ближе к выпускному коллектору.
Низковольтные провода катушек должны подсоединяться к катушке попарно.Пара проводов на катушку 1-4 немного короче, чем пара проводов на катушку 2-3.
Внутри пары не важно, к какому контакту какой провод подключен — катушки неполярные. Также не имеет значения, какой высоковольтный провод идет к какому цилиндру.
Рассмотрим пример (см. фото)
Катушка 1 управления (цилиндры 1 и 4) — зеленый и желтый провода. Эта пара подключена строго к катушке 1 и 4 цилиндра!
Цепь низкого напряжения — полярность не важна — можно подключить:
Вариант 1: Верхний контакт катушки желтый, нижний контакт зеленый.
Вариант 2: Верхний контакт катушки зеленый, нижний контакт желтый.
Выходы высокого напряжения — полярность не важна — можно подключать:
Вариант 1: Верхний выход для 1 цилиндра, нижний выход для 4 цилиндров.
Вариант 2: Верхний выход для 4 цилиндров, нижний выход для 1 цилиндра.
Катушка 2 управления (2 и 3 цилиндры) — синий и желтый провода. Эта пара подключена строго к катушке 2 и 3 цилиндра! Далее — аналогично паре 1-4 — полярность внутри пары не важна.

Карбюратор на «Газель»: характеристики, устройство и регулировка

К-151 Д

Устройство К-151

«Солекс 21073»

Подключение К-151

Регулировка

Регулировка ХХ

Неисправности карбюратора

Причины неисправностей

Какой карбюратор поставить на «Газель»

газель дв. 406 карбюратор

Газель 406 двигатель карбюратор выставить зажигание.

Закончили осмотр, приступаем к силовым упражнениям

Читайте

Установка зажигания 406 двигателя автомобиля

ГАЗЕЛЬ — установка расспредвалов по меткам

Читайте

Общие характеристики

Газель

Что делать при потере мощности газели?

Система зажигания газели

Как работает режим диагностики?

Почему двигатель 406 иногда не заводится во время заморозка?

Как произвести регулировку карбюратора?

Какой карбюратор лучше поставить на газель с 406 двигателем

Пекар 2107 на ЗМЗ 406 Соболь — DRIVE2

ГАЗ 31 › Бортжурнал › Карбюратор Солекс для двигателей ЗМЗ 402/406/410 и УМЗ 417/421 на ГАЗ / УАЗ / Волга / ГАЗель а также иномарки аналогичного объема

Солекс мне в Газель… — ГАЗ Газель, 2.9 л., 2002 года на DRIVE2

Карбюратор К-126ГУ(ГМ) на ЗМЗ 406 — ГАЗ Газель, 2.3 л., 2004 года на DRIVE2

Двигатель 406 карбюраторный. Технические характеристики двигателя

ЗМЗ-406

Характеристика

История создания ЗМЗ-406

Конструкция и особенности

Отличие инжектора от карбюратора

Тюнинг двигателя

Ошибки водителей

Использование в легковых автомобилях

Двигатели с разными характеристиками. Моторы с разными характерами Двигатель 406 технический инжектор

Общий вид двигателя ЗМЗ-40630А

Сцепление газовое 3221

Технические характеристики двигателя ЗМЗ-406

Конструктивные особенности двигателя 406 производства ЗМЗ

Отличие инжекторной и карбюраторной топливных систем

Тюнинг двигателя

Популярные ошибки автомобилистов

На каких автомобилях используется двигатель ЗМЗ-406

Электронная система зажигания

Топливная система

Масляная система

Стандартные болезни 406

Перегрев

Расход масла

Тяговые характеристики

Система зажигания

Стук двигателя

Тюнинг 406

Характеристики двигателя ЗМЗ-406

Неисправности и ремонт двигателя Волга/Газель ЗМЗ-406

Модификации двигателя ЗМЗ 406

Неисправности двигателей ЗМЗ 406

Волга/Газель тюнинг двигателя ЗМЗ-406

Форсировка ЗМЗ 406

ЗМЗ-406 Турбо. Компрессор

Какой размер карбюратора для моего двигателя?

Какой размер карбюратора для вашего двигателя?

Что такое объемная эффективность?

Какую мощность выдержит карбюратор на 650 кубических футов в минуту?

Что делать, если углеводы слишком велики?

de Мотор Инжектор. De foar- en neidielen, de technyske eigenskippen fan de Injector

Короткое описание мотора Берик

карбюратор Функция

карбюратор профи

карбюратор neidielen

Форсунка

foardielen fan Это инжектор

tekortkomingen

Что лучше?

konklúzje

Карбюратор на «Газель»: характеристики, устройство и регулировка
