Устройство и принцип работы карбюратора

Для классических моделей ВАЗ устройство карбюратора является актуальным вопросом. Ведь от качества сформированной топливной смеси зависит работоспособность и долговечность большинства автомобильных систем.

Ремонт или профилактические работы с карбюратором можно проводить самостоятельно. В большинстве случаев для этого достаточно будет гаражных условий. Однако, перед тем как вмешиваться в конструкцию устройства, стоит узнать его принцип работы и устройство.

Из чего состоит карбюратор

В современных карбюраторах установлено большое количество систем с разветвленными каналами и системами рычажных передач. При быстром визуальном осмотре не всегда становится понятно их назначение. Проще выяснять работу отдельных элементов поблоково, а также разобрать принцип работы карбюратора на основе простейшего представителя семейства.

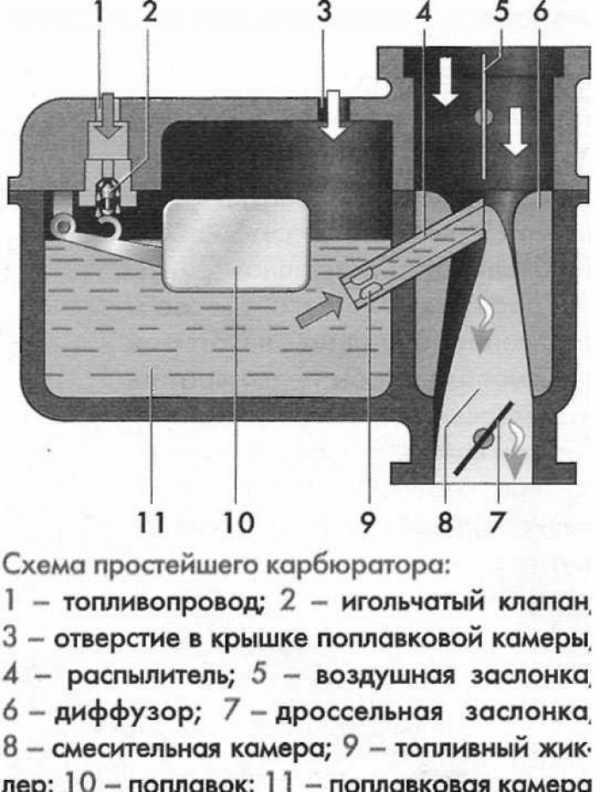

Устройство простого карбюратора

Основной задачей карбюратора является смешивание внутри воздушного потока с бензином в определенных пропорциях.

Затем все это подается в камеру сгорания в блоке цилиндров, где во время рабочего хода поршня состав сгорает. Высвобождаемая энергия толкает поршень, закрепленный на коленвале, и таким образом энергия взрыва топлива преобразуется в механическую энергию вращения.

Для осуществления процесса карбюратор соединен с топливным насосом, воздухоподающей системой и впускными патрубками блока цилиндров. В простейшем устройстве есть только две камеры: смесительная и поплавковая. Формирование смеси происходит на всем промежутке от всасывания воздуха до впрыска в камеру.

Сначала бензин распыляется в смесительной камере. Это осуществляется с помощью трубки-распылителя, выведенной в диффузор (сужающийся канал). Скорость подачи в нем растет, формируя разряжение. За счет такого вакуума всасывается бензин из диффузора, перемешиваясь с воздухом.

Через канал, связанный с поплавковой камерой, поступает топливо. Внутри канала зафиксирован ограничивающий жиклер (цилиндр с небольшим отверстием вдоль оси), который дозирует подачу бензина из поплавковой камеры.

Важным параметром является уровень бензина внутри поплавковой камеры. Есть три варианта:

  • уровень топлива в срез канала даст оптимальное количество топлива в систему;
  • низкий уровень сформирует обедненную смесь;
  • высокий уровень зальет лишнее топливо в канал.

Уровень топлива контролируется с помощью поплавкового механизма и игольчатого клапана.

Регулировать обогащенность смеси в карбюраторе помогает воздушная заслонка. Если она начинает закрываться, то происходит переобогащение смеси, что вызовет в конечном счете остановку мотора.

Чтобы контролировать подачу готовой смеси в цилиндры силовой установки, устройство оснащено дроссельной заслонкой. При открытии обеих заслонок сопротивления воздушному потоку практически нет.

Видим, как работает карбюратор с простейшим устройством. У него состав смеси сформируется оптимальным лишь при узком интервале оборотов в минуту.

Основные системы карбюратора

Реальная работа карбюратора включает большее количество систем, отвечающих за работоспособность. Рассмотрим основные.

Система холостого хода

Эта система отвечает за обеспечение топливом мотора во время простоя главной дозирующей системы. За счет нее происходит работа силовой установки на низких оборотах. С помощью регулировочных винтов корректируется пропорция топлива и воздуха на холостых оборотах. Новые автомобили, производители которых контролируют загрязненность выхлопов, идут с опломбированным регулировочным винтом. Заблуждением является то, что данная коррекция состава смеси приводит к изменению выхлопов на всех оборотах.

Переходная система

Задачей данного блока является обеспечение переходного режима после прекращения холостого хода и до начала запуска главной дозирующей системы. Часто в конструкции заметны каналы данной системы, которые расположены у пластин дроссельной заслонки. Через такие отверстия осуществляется синхронная подача бензина вместе с открытием дроссельной заслонки.

Главная дозирующая система

Ее функции заключаются в дозировании топлива при работе на средних скоростях. В ее составе диффузор, топливные жиклеры и главный распределитель. Внутри нее воздух диффузирует с топливом до формирования насыщенного тумана. Степень насыщенности контролируется с помощью регулировок главного топливного жиклера.

Экспериментируя с разными жиклерами, водитель может получать смесь разного уровня от самой обедненной до перенасыщенной. На это влияет диаметр отверстия.

Экономайзеры

Если мотор работает с нагрузкой, то ему необходима более насыщенная топливная смесь, чем в то моменты, когда движение происходит без нагрузки. Подачу дополнительных порций бензина в смесь обеспечивают экономайзеры. Это происходит во время полного открытия дроссельной заслонки. Есть различные типы этой системы. Чаще всего встречаются экономайзеры диафрагменного типа и калибровочные стержни.

Интересное по теме:

загрузка. ..

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Устройство и основные неисправности карбюраторов

Карбюраторные двигатели внутреннего сгорания, которые еще не так давно были вершиной автомобилестроения, практически отошли в прошлое – их заменили инжекторные системы. Но как показывает статистика, карбюраторы по-прежнему распространены, вот только сузились области их применения. Хоть инжекторы и принято считать более совершенными, грамотному автолюбителю хотя бы ради интереса стоит немного узнать об устройстве карбюраторных системах. Если же он владеет автомобилем с карбюратором, данный материал наверняка окажется для него еще и очень полезным. Об устройстве, эксплуатации, обслуживании и неисправностях карбюраторов – в материале АвтоПро.

Достоинства и недостатки

Говоря об отличиях карбюраторных систем от инжекторных даже знающие люди часто сводят дискуссию к обсуждению достоинств и недостатков первых. Конечно, переход на инжекторы не был спонтанным – ему предшествовали серьезные изменения в машиностроении, так и требования потенциальных покупателей к личному транспорту.

Давайте рассмотрим, чем карбюратор может похвастать, а что является его слабой стороной:

  • Достоинства: простота, дешевизна, низкие требования к октановому числу топлива, относительно неплохая динамика;
  • Недостатки: низкий КПД, чувствительность к низким, а также очень высоким температурам, высокий расход топлива, невозможность соответствовать экологическим стандартом Евро.

Кстати, последнее является одной из серьезнейших причин, по которым на карбюраторы смотрят с опаской в странах Запада – он не соответствует даже самым «щадящим» требованиям экологических стандартов. На мотоциклы его, впрочем, ставят, но и экологические требования к данному виду транспорта менее жесткие. Не в пользу агрегата говорит и низкий коэффициент полезного действия. Десятая его часть уходит только на работу топливной системы. Отчасти недостатки карбюраторов компенсируются их «всеядностью» и простотой в ремонте.

Принцип работы

Карбюратор можно назвать сердцем питающей системы двигателя.

Он отвечает за «приготовление» топливно-воздушной смеси, которая будет подана в цилиндры двигателя. Если вкратце, то суть работы этого агрегата в том, чтобы создавать топливовоздушную смесь. Кроме того, в карбюраторе имеется диффузор, который отвечает за подачу топлива – двигатель не всасывает его сам, как считают многие автолюбители. Также карбюратор позволяет двигателю нормально работать при разных режимах. Среди них:

  • Холостой ход;
  • Средние обороты;
  • Высокая (максимальная) нагрузка;
  • Введение в работу при полном охлаждение, как, например, после продолжительного нахождения на морозе.

Как несложно догадаться, карбюратор по-разному обогащает топливо и подает его в разных количествах – определенный состав топливовоздушной смеси и определенное ее количество будет соответствовать определенному режиму работы двигателя. Нормальную работу силового агрегата поддерживают и смежные с ним системы, как-то система охлаждения, электросистема и т. п. Здесь особенно важно понимать, что карбюратор должен быть четко откалиброван, ведь иначе вся система не будет работать в полную меру своих возможностей.

А что внутри агрегата

Вообще, карбюратор часто делят на две части. Одна поплавковая, а вторая –

смесительная. Это вполне логичное упрощение, однако неопытного автолюбителя оно может навести не на тот след. Давайте попробуем разобраться с устройством агрегата, рассматривая все ключевые элементы, входящие в его состав. Для начала перечислим их, а уже потом рассмотрим в подробностях:

  1. Поплавковая камера;
  2. Система холостого хода;
  3. Главная дозирующая система;
  4. Экономайзер;
  5. Эконостат;
  6. Смесительная камера;
  7. Ускорительный насос.

Одним из самых важных элементов принято считать поплавковую камеру. Она работает так: когда двигатель потребляет топлива, камера начинает опустошаться, причем по мере движения находящегося в ней поплавка вниз открывается игольчатый канал. В работу включается уже топливный насос – как только объем топлива в камере будет достаточным, поплавок спровоцирует закрытие канала. Кстати, если в систему добавить достаточно мощный электрический бензонасос, агрегат будет быстрее набирать обороты за счет сгорания больших объемов топливовоздушной смеси (камера будет попросту наполняться быстрее).

Система холостого хода берет на себя задачу правильного дозирования топлива при, как несложно догадаться, холостых оборотах. Все просто: на холостых главная дозирующая система бездействует, поскольку требуемые объемы топлива невелики, так что работать должна узкоспециализированная система. Эту систему также можно отрегулировать в сторону большего или меньшего обогащения смеси. Главная дозирующая система заслуживает отдельного упоминания. Изучая ее, можно представить, чем могли вдохновляться инженеры, разрабатывавшие инжекторные системы. Если по-простому, то главная дозирующая система отвечает за дозировку горючего в случаях, когда автомобиль едет на средней скорости. Вот из каких элементов она состоит:

  • Жиклеры. Это дозирующий элемент, выполненный в виде резьбовой пробки с одним четко откалиброванным отверстием;
  • Главный распределитель. Понять его назначение легко по одному лишь названию;
  • Диффузор. Место сужения воздушного канала, за счет которого увеличивается скорость потока атмосферного воздуха.

Экономайзер включен как в однокамерный, так и двухкамерный карбюратор. Он обеспечивает еще более сильное обогащение горючего. Незаменим в тех случаях, когда автомобиль нужно разогнать до 110 и более километров в час. Здесь стоит отметить, что существуют экономайзеры принудительного холостого хода (сокращенно ЭПХХ), призванные обеднять топливовоздушную смесь. Обычный экономайзер своему названию не соответствует – он обогащает смесь, открывая дополнительный канал для подачи топлива. Работает в тандеме с дроссельной заслонкой и может иметь механический или же пневматический привод.


Эконостат можно назвать одним из самых простых элементов карбюраторной системы. Он представляет собой трубку, которая поднимает уровень топлива по мере роста числа оборотов коленчатого вала. Эконостат обогащает смесь кислородом. Напоминаем, что правильный состав смеси отвечает не только за мощностные показатели мотора, но и за его экономичность. Эконостат позволяет сделать карбюраторный автомобиль намного более экономичным в плане расхода топлива.

Смесительная камера, одновременно являющаяся нижней частью карбюратора, является той второй «половинкой» агрегата, которую относят к важнейшим компонентам карбюратора. И неудивительно: как и поплавковая, смесительная камера берет на себя основные задачи агрегата. Это главный воздушный тракт, включающий топливодозирующие элементы, дроссельную заслонку и, по сути, диффузор. Как уже было указано выше, карбюраторы бывает одно- и двухкамерными. Речь идет именно о количестве смесительных камер и дроссельных заслонок. Заслонки в карбюраторах с парой смесительных камер могут открываться или одновременно, или последовательно (зависит от устройства конкретного двигателя).

Ускорительный насос обязательно входит в состав карбюраторов. Без него автомобиль мог бы заглохнуть и не отвечал бы требованию повышенной динамики. Данный элемент карбюраторной системы включается в момент открытия дроссельной заслонки – в систему резко попадает дополнительное топливо, столь необходимое, например, при резком увеличении нагрузки на мотор. Кстати, в переходных системах ускорительный насос также обеспечивает переход из одного режима работы карбюратора в другой.

Основные неисправности

Как уже стало ясно, карбюратор отвечает и за смешивание топлива с воздухом, и за его подачу. Несмотря на достаточное простое устройство, карбюраторы не так уж редко выходят из строя, а также нуждаются в довольно частом обслуживании. К счастью, в силу той же простоты агрегат довольно легко чистить, хотя в некоторых случаях его приходится разбирать. Основные неисправности карбюратора почти аналогичны таковым у инжекторов, разница кроется в причинах. А если говорить о следствиях, то они могут быть такими:

  • Провалы при подгазовке. К примеру, автомобиль не сразу набирает скорость при воздействии на педаль «газа»;
  • Раскачивание. По сути, это провалы, в которых можно проследить периодичность;
  • Рывки и подергивания. Их легко прочувствовать, оказавшись за рулем автомобиля с карбюраторной системой, которая нуждается в ремонте и обслуживании. От провалов они отличаются быстротечностью;
  • Сниженная интенсивность разгона. Здесь все понятно из названия.

Также стоит помнить, что на неисправность агрегата может указывать ряд неприятных вещей, которые и не нуждаются в представлении: затрудненный пуск двигателя и плохая работа «на холодную»; снижение или завышение холостых; серьезно завышенный расход топлива; невозможность запуска двигателя. Заметьте, что такие неисправности могут встречаться и при неравномерной компрессии в цилиндрах, прогорании клапанов, износе распределительного вала, смещении фаз газораспределения. В случае проблем лучше проводить полную диагностику у специалиста. Если проблема крылась в карбюраторе, то его неисправность может быть вызвана чем-то из следующего:

  • Неправильная работа электромагнитного клапана;
  • Неисправность ЭПХХ, блока управления;
  • Деформация уплотнительного кольца;
  • Засорение каналов и жиклеров;
  • Дефекты экономайзера;
  • Неверная регулировка поплавковой системы;
  • Выход ускорительного насоса из строя.

Работы по выявлению источника проблем будет много. В подавляющем большинстве случаев система нуждается в промывке и продувке – каналы и жиклеры придут в норме и двигатель сможет работать нормально. Сложнее решать проблему повышенного расхода топлива, так как она может быть вызвать сразу рядом неисправностей. Крайне важна правильная регулировка механизмов системы – они должны работать в тандеме друг с другом, правильно формировать горючую смесь, дозировать и подавать ее. Также не забывайте, что система должна быть в достаточной мере герметичной.

Обслуживания карбюратора

Хоть карбюраторы и практически вытеснены инжекторными системами, они по-прежнему и в строю и, что очень радует, являются весьма дружелюбными по отношению к автолюбителю элементами двигательной установки. Поработать с карбюратором может даже неопытный автолюбитель, хотя и ему стоит обзавестись руководствами по обслуживанию конкретно его модели автомобиля (или найти информацию в сети). Перечень материалов и инструментов для работы с различными карбюраторами практически всегда один:

  • Средство для чистки карбюраторов;
  • Резиновые перчатки;
  • Ветошь;
  • Баллончик со сжатым воздухом;
  • Щетка с не слишком жесткой щетиной;
  • Защитные очки;
  • Объемная емкость для деталей;
  • Инструменты для снятия карбюратора (зависит от модели).

Проведите демонтаж карбюратора в соответствие с руководством. В большинстве случаев достаточно оттянуть возвратную пружину, отвести тяги, шланги, патрубки, ослабить хомуты, после чего открутить гайки. Мы все же советуем обратиться к руководствам, найти соответствующую информацию на форумах или даже видео-руководства – доступ к Всемирной паутине здесь будет очень кстати. После того как карбюратор снят, разберите его, поместите все детали в емкость, залейте в нее чистящее средство и оставьте так на несколько минут. После, продолжайте чистку уже с помощью щетки и баллончика с воздухом. Щетки с металлической щетиной для этой работы не подойдут – нужно взять обычную зубную щетку. Будьте особенно осторожны с жиклерами! Их лучше хорошенько продуть, а если проблему загрязнения это не решило, то крайне деликатно прочистить зубочисткой. При необходимости замените прокладки. В магазинах можно найти относительно недорогие ремкомплекты карбюраторов, куда входит все необходимое для ремонта. Если подвижные детали агрегата не повреждены, его можно будет быстро вернуть в строй. Не забывайте также о том, что после разборки, чистка, сборки и установки карбюратора его наверняка придется перенастроить.

Отдельно стоит рассказать об очистителях карбюратора. Волшебное средство, если так подумать – достаточно побрызгать спреем внутрь агрегата, и он очистятся от загрязнений. На самом деле очистители рекомендовано применять каждые 5-7 тысяч километров пробега. Если карбюратор не чистили долгое время, одного лишь спрея будет мало. Агрегат придется разбирать, а детали отмачивать в очистителе, после чего тереть щеткой. Категорически запрещено применение столь популярного WD-40, а также других очистных средств, в составе которых есть масло.

Подбор нового карбюратора

Несмотря на то, что карбюраторные системы являются крайне живучими, иногда они нуждаются не столько в капитальном ремонте, сколько в практически полной замене. К примеру, при полном закоксовывании воздушных и топливных каналов, при искривлении соединений и появлении серьезных механических повреждений карбюратора он нуждается в полной замене. Что здорово, не обязательно менять карбюратор на точно такой же – сегодня некоторые фирмы производят более экономичные, мощные и тихие аналоги. Однако при выборе нового агрегата нужно обращать внимание на:

  • Диффузор. При правильном подборе отдавать предпочтение стоит диффузорам, диаметр которых составляет не более чем 0,8 от диаметра смесительной камеры;
  • Главный топливный жиклер. Жиклер подходящей пропускной способности можно определить экспериментально, однако мы советуем для начала проконсультироваться со специалистом;
  • Воздушный жиклер. Аналогично;
  • Диаметр дросселя. Диапазон диаметров зависит от мощности отдельных цилиндров двигателя.

Также стоит уделить особое внимание подбору подходящего ускорительного насоса. Не забывайте и о том, что при выборе карбюратора стоит узнать как можно больше о фирме-производителе. Вот наиболее известные и надежные производители и поставщики:

Автолюбители также могут найти в продаже карбюраторы от различных малоизвестных фирм, заводы которых расположены в Китае, Турции, Таиланде и Индонезии. По качеству своей продукции они уступают вышеперечисленным фирмам, однако с учетом простоты и надежности карбюраторов, даже их товары могут приятно удивить. Одной из ключевых особенностей этих производителей также демократичная ценовая политика. Приятно радуют как ценой, так и ассортиментом чешские и польские фирмы. Как правило, в их каталогах можно найти не только сами агрегаты, но и все необходимое для их ремонта и обслуживания.

Вывод

Карбюратор – это тот агрегат, который встречается в автомобилях все реже. Многие считают его пережитком прошлого, но карбюраторы по-прежнему используются, к примеру, в газонокосилках и устанавливаются на мотоциклы. Пусть их золотая эпоха уже прошла, для многих автолюбителей они так и остаются символом надежности, простоты и неприхотливости. На самых современных автомобилях карбюраторы уже не найти, что во многом связано с низкой экологичностью, сложностью в эксплуатации при определенных погодных условиях, а также не слишком впечатляющим коэффициентом полезном действия данных агрегатов. К счастью, еще находящиеся в эксплуатации карбюраторные автомобили довольно легко обслуживать, ремонтировать, а в случае нужды и менять – богатство запчастей и новых агрегатов на рынке позволяет работать с карбюраторами и сейчас.

Элементарный карбюратор | Устройство автомобиля



Что называется карбюрацией и карбюратором?

Процесс приготовления горючей смеси вне цилиндров двигателя называется карбюрацией, а прибор, в котором она приготавливается – карбюратором.

Как устроен и работает элементарный карбюратор?

Элементарный (простейший) карбюратор (рис.48) состоит из поплавковой камеры 1 с поплавком 2 и запорной иглой 3, смесительной камеры 6 с диффузором 7 и дроссельной заслонкой 8. Поплавковая и смесительная камеры сообщаются между собой каналом, в котором установлен жиклер 5 с распылителем 4. Распылитель выведен в горловину диффузора так, что топливо будет находиться в нем ниже верхнего края на 2-3 мм, что предотвращает его вытекание при неработающем двигателе. Поплавковая камера каналом А сообщается с атмосферой. Бензин из топливного бака поступает в поплавковую камеру через открытую запорную иглу, опирающуюся на рычажок пустотелого поплавка. Когда бензин достигнет заданного уровня, поплавок всплывает и своим рычажком воздействует на запорную иглу, прекращая поступление бензина в поплавковую камеру. Смесительная камера верхней частью сообщается с атмосферой, нижней – с цилиндром 10 через клапан 9.

Рис.48. Элементарный карбюратор.

Работает карбюратор так. При вращении коленчатого вала поршень 11 движется от ВМТ к НМТ, над ним создается разрежение, которое через открытый впускной клапан 9 и дроссельную заслонку 8 передается в смесительную камеру. Следовательно, в смесительной камере давление ниже атмосферного (0,075-0,090 МПа), а в поплавковой – атмосферное давление (0,1 МПа). Из-за разности давлений бензин начинает вытекать из распылителя в мелко распыленном виде в смесительную камеру, туда же устремляется и воздух. В суженной части диффузора скорость движения воздуха увеличивается, он подхватывает распыленный бензин. При этом бензин испаряется и, смешавшись с воздухом, образует горючую смесь, которая через открытую дроссельную заслонку и впускной клапан поступает в цилиндр, наполняя его. Совершается такт впуска.

С увеличением открытия дроссельной заслонки увеличивается количество истекаемого бензина, то есть скорость его истечения обгоняет истечение воздуха. Горючая смесь обогащается. А при пуске двигателя бензин в силу своей инертности отстает от скорости поступления воздуха. Горючая смесь обедняется. Кроме того, такой карбюратор не обеспечивает работу двигателя на холостом ходу.

На графике (рис. 49) показаны кривые, характеризующие работу элементарного карбюратора (кривая 1) и требуемого состава горючей смеси (кривая 2) в зависимости от режима работы двигателя. Из графика видно, что элементарный карбюратор нуждается в ряде дополнительных устройств для обогащения горючей смеси на всех режимах работы двигателя. Карбюраторы, устанавливаемые на современных двигателях, имеют такие устройства.

Рис.49. Характеристики элементарного (1) и идеального (2) карбюратора.

Как подразделяются карбюраторы в зависимости от направления потока горючей смеси?

Карбюраторы в зависимости от направления потока горючей смеси подразделяются на карбюраторы о восходящим, падающим и горизонтальным потоками. Наибольшее распространение получили карбюраторы с падающим потоком, так как у них лучшие условия смесеобразования и наполнения цилиндров.

Как устроено и работает пусковое устройство карбюратора?

Пусковое устройство карбюратора (рис.50) представляет собой воздушную заслонку 2 с автоматическим клапаном 3, установленную в верхней части карбюратора, управляют которой с места водителя. Во время пуска холодного двигателя заслонку прикрывают или закрывают полностью, что и вызывает обогащение горючей смеси. При полностью закрытой заслонке воздух проходит только через автоматический клапан 3, нагруженный слабой пружиной 4, что предотвращает переобогащение горючей смеси. Бензин проходит через жиклер 6, выбрызгивается через распылитель 1, смешивается с воздухом и образует горючую смесь. Часть бензина проходит через жиклер холостого хода 5 и в канале смешивается с воздухом, образует горючую смесь, которая через отверстие 7 поступает в цилиндры.

Рис.50. Пусковое устройство карбюратора.

Как устроена и работает система холостого хода карбюратора?

Система холостого хода (рис.51) состоит из топливного 7 и воздушного 6 жиклеров, канала 5, в котором бензин смешивается с воздухом и образуется эмульсия, отверстия 3 для плавного перехода работы двигателя с малой частоты вращения коленчатого вала на холостом ходу на среднюю. При закрытой дроссельной заслонке через это отверстие подсасывается воздух, предотвращая переобогащение горючей смеси. Через выходное отверстие 1 горючая смесь поступает в цилиндры. Сечение этого отверстия можно изменять регулировочным винтом 2, регулируя работу двигателя с малой частотой вращения коленчатого вала на холостом ходу.

Рис. 51.Система холостого хода карбюратора.

Работает система холостого хода так. При закрытой дроссельной заслонке бензин из распылителя 4 истекать не будет, так как над заслонкой отсутствует разрежение. За счет разрежения под дроссельной заслонкой бензин через топливный жиклер 7 поступает в канал 5, где, смешиваясь с воздухом, проходящим через воздушный жиклер 6, образует эмульсию, которая опускается вниз. Через отверстие 3 к эмульсии подмешивается воздух, образуя горючую смесь, которая и поступает в цилиндры двигателя. При открывании дроссельной заслонки эмульсия будет выходить одновременно из обоих отверстий, что способствует плавному переходу от малой частоты вращения коленчатого вала на холостом ходу к средней.

Как устроена и работает главная дозирующая система карбюратора?

Главная дозирующая система карбюратора обеспечивает работу двигателя на средних нагрузках, когда от него не требуется получения полной мощности и карбюратор должен приготавливать обедненную (экономичную) горючую смесь. В современных карбюраторах торможение истечения бензина осуществляется путем пневматического торможения (рис.52). Бензин из поплавковой камеры поступает в эмульсионный колодец 9 через главный топливный жиклер 10. В этот колодец опущена эмульсионная трубка 8 с отверстиями. В верхней части трубки установлен воздушный жиклер 7, через который в эмульсионный колодец поступает воздух. При работе двигателя с увеличением открытия дроссельной заслонки 1 в смесительной камере 2 и канале 5 увеличивается разрежение. Воздушная заслонка 6 полностью открыта. Из-за разности давлений бензин из поплавковой камеры через жиклер 10 поступает в эмульсионный колодец 9 и, смешиваясь с воздухом, проходящим через жиклер 7 и отверстия в эмульсионной трубке 8, образует эмульсию, которая по каналу 5 выходит в горловину малого диффузора 4, где смешивается с воздухом и образует горючую смесь. Проходя в горловину большого диффузора 3, скорость потока смеси несколько уменьшается, а давление – повышается, что способствует улучшению наполнения цилиндров. По мере увеличения открытия дроссельной заслонки и расхода бензина в эмульсионном колодце все большее количество отверстий в эмульсионной трубке сообщается с воздухом, тормозя истечение топлива, что и вызывает обеднение горючей смеси. Сечение топливного и воздушного жиклеров подбирают таким образом, чтобы карбюратор приготавливал обедненную смесь. По этой схеме работает карбюратор К-126.

Рис.52. Главная дозирующая система с эмульсионным колодцем.

Воздух с целью торможения истечения топлива можно подводить и непосредственно в канал распылителя (рис.53). При этом топливо, проходящее через жиклер 4, и воздух, проходящий через жиклер 3, смешиваются в канале, и образуется эмульсия. Через распылитель 2 она поступает в кольцевую щель 1 горловины малого диффузора, откуда захватывается воздухом, смешивается с ним, образует горючую смесь и поступает в цилиндры. В этом случае воздух также тормозит истечение топлива, предотвращая переобогащение горючей смеси. По этой схеме работает карбюратор К-88.

Рис.53. Главная дозирующая система с подводом воздуха непосредственно в канал распылителя.

Какое назначение экономайзера в карбюраторе, как он устроен и работает?

Экономайзер в карбюраторе служит для обогащения горючей смеси, когда дроссельная заслонка открывается на 85% и более с тем, чтобы двигатель развивал наибольшую мощность. На большинстве отечественных карбюраторов устанавливают экономайзеры с механическим приводом. Состоит он (рис.54) из клапана 4, нагруженного пружиной 5, стремящейся удерживать его в закрытом положении, штока 2, тяги 3, рычага 8, дроссельной заслонки 9, жиклера 6 экономайзера, главного топливного жиклера 7 с распылителем 1.

Рис.54. Экономайзер с механическим приводом.

Работает экономайзер так. При открытии дроссельной заслонки на 85 % и более шток опускается и воздействует на клапан. Он открывается, и бензин через жиклер экономайзера (помимо главного топливного жиклера) из поплавковой камеры проходит в распылитель и далее в смесительную камеру. Это вызывает обогащение горючей смеси до мощностной, и двигатель развивает наибольшую мощность. С уменьшением нагрузки, когда дроссельная заслонка прикрывается, шток отходит от клапана экономайзера и пружина закрывает клапан. Дополнительная подача топлива прекращается, горючая смесь обедняется (становится экономичной).

Какое назначение ускорительного насоса в карбюраторе?

Ускорительный насос подает порцию топлива в смесительную камеру карбюратора при резком открытии дроссельной заслонки с тем, чтобы предотвратить обеднение горючей смеси, так как в это время истечение топлива отстает от поступления воздуха в смесительную камеру карбюратора.

Как устроен и работает ускорительный насос?

Ускорительный насос (рис.55) состоит из колодца 1, в котором установлен поршень 8, жестко соединенный со штоком 2. На шток надета пружина 4. Шток планкой 3, тягой 6 и рычагом 7 соединен с дроссельной заслонкой 9. Колодец сообщается с поплавковой камерой через обратный шариковый клапан 5, а со смесительной камерой – через нагнетательный клапан 10 и жиклер-распылитель 11. Когда дроссельная заслонка закрыта, поршень находится в верхнем положении, и топливо через открытый шариковый клапан поступает в колодец, заполняя его подпоршневое пространство. Нагнетательный клапан в это время опущен вниз. При резком открытии дроссельной заслонки усилие через рычаг 7, тягу 6, планку 3 и пружину 4 передается на поршень 8, который, опускаясь, давит на топливо. Под давлением топлива шариковый обратный клапан закрывается, а нагнетательный 10 – открывается и топливо через жиклер-распылитель 11 подается воздухом в смесительную камеру, где, смешиваясь с воздухом, образует горючую смесь, которая поступает в цилиндры двигателя.

Рис.55. Ускорительный насос.

Если дроссельную заслонку удерживать в этом положении, то топливо ускорительным насосом подаваться не будет, но будет работать главная дозирующая система. Чтобы ускорительный насос подал очередную порцию топлива, необходимо отпустить педаль газа, дроссельная заслонка закроется, шариковый клапан опустится, и топливо заполнит подпоршневое пространство в колодце. Теперь при резком нажатии на педаль газа ускорительный насос подаст порцию топлива в смесительную камеру.

Для чего применяется балансировка карбюратора?

Балансировка карбюратора необходима для предотвращения обогащения горючей смеси в случае засорения воздушного фильтра и таким образом снижения расхода топлива. В несбалансированном карбюраторе поплавковая камера непосредственно сообщается с атмосферой. В таком карбюраторе в случае засорения воздушного фильтра в смесительной камере увеличивается разрежение, а в поплавковой остается неизменным, что ведет к увеличению истечения топлива из распылителя и к повышенному его расходу. В сбалансированном карбюраторе воздух в поплавковую и смесительную камеры поступает после воздушного фильтра, и его засорение не вызывает разности давлений в поплавковой и смесительной камерах. Следовательно, не будет и избыточного истечения топлива из распылителя. Для поступления воздуха в поплавковую камеру в сбалансированном карбюраторе в верхней части над воздушной заслонкой устанавливается заборная трубка или выполняется канал, сообщающий камеры. Карбюраторы современных автомобилей отечественного производства сбалансированы.

***
Проверьте свои знания и ответьте на контрольные вопросы по теме «Система питания карбюраторных двигателей»

бензин, воздух, горючий, дроссельный, жиклер, заслонка, камера, карбюратор, смесь, топливо

Смотрите также:

Теория работы карбюратора автомобиля [устройство и основные детали]

Карбюраторы смешивают топливо и воздух и управляют количеством топливовоздушной смеси, поступающим в двигатель. Расскажем простыми словами про работу карбюратора машины — устройство и основные детали.

Какие основные детали

Поплавковая камера

Поддерживает постоянным уровень топлива в поплавковой камере карбюратора. Работает следующим образом. Когда уровень топлива понижается, поплавок опускается, открывает игольчатый клапан и позволяет топливу поступать в поплавковую камеру. Путем поддержания уровня топлива в определенных рамках соотношение воздух/топливо в смеси поддерживается более точно.

Воздушная заслонка

Позволяет заводить холодный двигатель путем обогащения топливовоздушной смеси. Воздушная заслонка перекрывает подачу воздуха в карбюратор и, соответственно, в двигатель поступает больше топлива, при этом обороты холостого хода уменьшаются. Поэтому к системе привода дроссельной заслонки добавляется система увеличения оборотов холостого хода для их повышения при прогреве мотора.

Система холостого хода

Обеспечивает подачу топлива, необходимого для работы двигателя на низких оборотах, когда главная дозирующая система не работает. Регулировочные винты позволяют изменять соотношение воздух/топливо в режиме холостого хода. Многие механики считают, что эта регулировка изменяет состав смеси во всем диапазоне оборотов, но это не так.

Ускорительный насос

Обеспечивает впрыск дополнительного топлива при резком открывании дроссельной заслонки для предотвращения остановки двигателя и перебоев в его работе при разгоне автомобиля. Если посмотреть внутрь горловины карбюратора и быстро передвинуть тяги привода дроссельной заслонки, топливо должно брызнуть из выходных отверстий ускорительного насоса.

Переходная система

Обеспечивает переходный режим между холостым ходом и работой главной дозирующей системы. Многие карбюраторы имеют каналы или отверстия переходной системы рядом с пластинами дроссельных заслонок, которые подают топливо при их открывании во время открывания дроссельных заслонок.

Главная дозирующая система

Дозирует подачу топлива к двигателю при движении автомобиля со средними скоростями. Состоит из главных топливных жиклеров, главного распределителя и диффузора. Главный топливный жиклер расположен в канале между поплавковой камерой карбюратора и главным распылителем. Главный распылитель обычно состоит из трубки с маленькими отверстиями для воздуха. Воздух здесь смешивается с топливом для образования распыленного топливовоздушного «тумана».

Главный топливный жиклер определяет, сколько топлива будет смешано с заданным количеством воздуха.

Механики используют главные топливные жиклеры различных размеров для калибровки карбюратора в различных режимах работы. Путем использования жиклеров большего размера смесь обогащается. И наоборот, установка жиклеров меньшего размера обедняет смесь.

Что такое экономайзер

Обеспечивает подачу дополнительного топлива, когда машина работает под нагрузкой и при полном открывании дроссельной заслонки. Наиболее распространенными являются экономайзеры диафрагменного типа. Когда вакуум во впускном коллекторе достигает определенного значения, клапан открывается, позволяя дополнительному топливу поступать к двигателю.

Клапаны экономайзера подбираются в соответствии с величиной давления открывания, измеряемой в миллиметрах рт. ст. Двигатели с низким вакуумом должны оснащаться экономайзерами, которые открываются при малых значениях вакуума. Дозирующие стержни движутся внутрь и наружу в калиброванных отверстиях в соответствии с вакуумом впускного коллектора. Когда двигатель находится под нагрузкой, и вакуум снижается, то стержни выдвигаются из главных топливных жиклеров для увеличения подачи топлива.

Байпасные жиклеры выполняют функции, что и дозирующие стержни, за исключением, что имеют свой собственный жиклер или клапан экономайзера.

Устройство и принцип работы карбюратора

До середины 80-х бензиновые двигатели внутреннего сгорания на легковых и легких грузовых автомобилях массово оснащались карбюраторами. Такие двигатели работают по принципу сгорания заранее приготовленной внешним устройством топливно-воздушной смеси в цилиндрах мотора. Указанная рабочая смесь состоит из капель горючего и воздуха. Карбюратор отвечает за процесс, подразумевающий образование смеси из этих компонентов в нужной пропорции для максимальной эффективности работы ДВС. Простейший карбюратор представляет собой механическое дозирующее устройство.

Содержание статьи

Немного истории

Ранние разработки  на заре эпохи двигателестроения использовали в качестве горючего светильный газ. Карбюратор таким двигателям на раннем этапе был попросту не нужен. Светильный газ поступал в цилиндры благодаря разрежению, которое образовывалось в процессе работы двигателя. Главной проблемой такого горючего являлась его высокая стоимость и ряд сложностей в процессе использования.

Вторая половина XIX века стала тем периодом, когда изобретатели, инженеры и механики во всем мире старались заменить дорогой светильный газ более экономичным,  дешевым и доступным видом горючего для двигателя внутреннего сгорания. Лучшим решением стало использование  привычного для нас сегодня жидкого топлива.

Стоит учесть, что такое топливо не может воспламениться без участия воздуха. Для приготовления смеси из воздуха и топлива потребовалось дополнительное устройство. Мало того, но смешивать воздух с горючим необходимо было еще и в нужных пропорциях.

Для решения этой задачи изобрели первый карбюратор. Устройство увидело свет в 1876 году. Создателем ранней модели карбюратора стал итальянский изобретатель Луиджи Де Христофорис. По своей конструкции и принципу работы первый карбюратор имел ряд существенных отличий от более современных аналогов.  Для получения качественной топливно-воздушной смеси  горючее в первом устройстве нагревалось, а его  пары смешивались с воздухом. По ряду причин этот способ образования рабочей смеси не получил широкого распространения.

Разработки в данной области продолжились, а уже через год  талантливые инженеры Готлиб Даймлер и Вильгельм Майбах создали конструкцию двигателя внутреннего сгорания, который имел карбюратор, работающий по принципу распыления топлива. Это устройство легло в основу для всех последующих разработок.

Модернизация

Главным направлением дальнейшей работы инженеров стала максимальная автоматизация всех процессов смесеобразования. Над совершенствованием конструкции карбюратора трудились лучшие умы многих компаний по производству автомобилей и сопутствующего оборудования. По этой причине  можно встретить великое множество простых и сложных  моделей карбюраторов от многочисленных  мировых производителей.

Дальнейшее развитие

Карбюраторы стали активно вытесняться инжекторными системами только в конце XX века. До этого времени конструкцию карбюратора   усиленно совершенствовали. Последними витками эволюции карбюраторного впрыска стали  карбюраторы под контролем электроники. В таких карбюраторах имелось несколько электромагнитных клапанов, работу которых контролировало специальное  устройство управления. Для примера можно упомянуть марку карбюратора Hitachi. В конструкции насчитывалось  без малого 5 клапанов, а заслонки управлялись электронным способом.

Последнее поколение конструктивно сложных карбюраторов отлично демонстрирует уже упомянутая модель карбюратора Hitachi. Этот карбюратор устанавливался на автомобили марки  Nissan в самом конце 80-х и в начале 90-х годов. Сложность этого поколения карбюраторов заключается в большом количестве вспомогательных устройств, особенно если сравнивать продукт Hitachi с примитивным «Солекс», который ставился на ВАЗ.

Вспомогательные устройства отвечали за стабилизацию работы карбюратора в различных режимах. К таким режимам и особенностям эксплуатации можно отнести резкий сброс газа, режим холостого хода в процессе простоя на автомобиле с автоматической КПП, выравнивание и стабилизацию оборотов силового агрегата после включении  климатической установки, а также многие другие.

Доведенный до совершенства карбюратор последних поколений базово состоял из многочисленных устройств. Мы назовем только некоторые из них для ознакомления:

  1. Система регулирования температуры  наружного воздуха;.
  2. Обогреватель впускного коллектора;
  3. Клапан прекращения подачи топлива;
  4. Клапан устройства обогащения смеси;
  5. Биметаллическая пружина воздушной заслонки в устройстве механизма открытия дросселя;
  6. Система быстрого холостого хода и т.д;

Такие устройства относятся к последним «электронным» карбюраторам. Дополнительные элементы в этих моделях были выполнены в виде отдельных аналоговых устройств. Устройства  управлялись простейшей электроникой или работали по принципу саморегулирования (биметаллическая пружина).

Примечательно то, что простые механические карбюраторы являются очень универсальными устройствами и могут быть установлены при помощи переходника на разные модели автомобилей. Отличным примером является все тот же прекрасно известный отечественным автомобилистам карбюратор «Солекс».

Карбюратор и инжектор

Далее в истории систем топливоподачи и смесеобразования сначала появился моновпрыск (моноинжектор), а полностью электронный впрыск и производительные топливные форсунки окончательно вытеснили морально устаревшие карбюраторы.

Главным преимуществом инжектора является намного более точное и своевременное дозирование топлива для получения нужных пропорций топливно-воздушной смеси. Появление и внедрение в автоиндустрию доступных по цене микропроцессоров в итоге привело к тому, что необходимость в сложном карбюраторе и дополнительных устройствах в его конструкции попросту исчезла. Все функции отдельных элементов карбюратора взял на себя один единственный блок управления (ЭБУ), а в конструкции  инжектора установили простые устройства исполнения.

Ошибочно полагать, что инжектор является более экономичным решением сравнительно с карбюратором. Хорошо отстроенный карбюратор демонстрирует схожие показатели по расходу топлива. Популярность распределенного впрыска обусловлена тем, что именно такой механизм топливоподачи способен соответствовать всем жестким современным нормам и требованиям по экологичности ДВС. Карбюратор удовлетворить такие требования не может, что обусловлено его конструктивными особенностями и производительностью жиклеров.

Сегодня карбюраторный впрыск  встречается только на тех двигателях, основным назначением которых является целевая установка на спецтехнику. Причиной такого решения стала уязвимость электронных инжекторных систем во время тяжелых  условий эксплуатации. Электронные узлы и модули инжектора страдают от повышенной влажности и загрязненности, а форсунки чувствительны к качеству топлива. Для примера стоит сказать, что однозначно лучше установить на транспортное спецсредство при использовании такового на болотах именно механический карбюратор, который не перегорит. Такой карбюратор всегда можно с легкостью обслужить, почистить и просушить при необходимости.

Виды карбюраторов

Как мы уже говорили, процесс модернизации карбюраторов породил большое количество видов данного устройства от разных производителей. Все это многообразие  карбюраторов условно можно разделить на три группы:

  • барботажный;
  • мембранно-игольчатый;
  • поплавковый;

Два первых типа карбюраторов уже давно практически не встречаются, так что останавливаться на этих конструкциях мы не будем. Целесообразнее рассмотреть поплавковый карбюратор, который еще можно увидеть в различных модификациях на гражданских автомобилях эпохи 90-х в наши дни.

Устройство поплавкового карбюратора

Главной задачей карбюратора  является смешение топлива и воздуха. Разные модели  карбюраторов осуществляют этот процесс по схожему принципу. Поплавковый карбюратор состоит из следующих элементов:

  • поплавковая камера;
  • поплавок;
  • запорная игла поплавка,
  • жиклер;
  • смесительная камера;
  • распылитель;
  • трубка Вентури;
  • дроссельная заслонка;

Поплавковый карбюратор устроен так, что к его поплавковой камере подведена  специальная магистраль. По этой магистрали из топливного бака в карбюратор подается топливо. Регулирование количества топлива в камере осуществляется посредством двух элементов, которые взаимосвязаны. Речь идет о поплавке и игле. Падение уровня топлива в поплавковой  камере означает, что и поплавок опустится вместе с иглой. Таким образом получится, что опустившаяся игла откроет доступ для проникновения в камеру  следующей порции горючего. При заполнении камеры бензином поплавок поднимется, а игла при этом параллельно перекроет горючему доступ.

В нижней части поплавковой камеры находится следующий элемент под названием жиклер. Жиклер выполняет функцию калибратора и  обеспечивает дозирование подачи горючего. Через жиклер топливо попадает в распылитель. Так происходит перемещение нужного количества горючего из поплавковой камеры в смесительную камеру. В смесительной камере происходит процесс приготовления рабочей топливно-воздушной смеси.

Конструктивно смесительная камера имеет диффузор. Указанный элемент создан для того, чтобы увеличивать скорость воздушного потока. Диффузор отвечает за создание разрежения воздуха в непосредственной близости от распылителя. Это помогает вытягивать топливо из поплавковой камеры, а также способствует лучшему его распылению в смесительной камере. Таково базовое устройство простого поплавкового карбюратора.

Дроссельная заслонка : холодный пуск и холостой ход

То количество рабочей топливно-воздушной смеси, которое поступит в цилиндры двигателя,  будет зависеть от положения дроссельной заслонки. Заслонка имеет прямую связь с педалью газа. Но это еще не все.

Некоторые автомобили с карбюратором имели дополнительное устройство для управления дроссельной заслонкой. Этот элемент хорошо знаком любителям старой «классики» от ВАЗ. В народе это устройство автомобилисты прозвали «подсос», а само устройство создано для холодного запуска. Элемент выполнен в виде специального рычага, который находится в нижней части торпедо со стороны водителя.

Рычаг позволяет дополнительно  управлять дроссельной заслонкой. Если вытянуть «подсос» на себя, в таком случае заслонка прикрывается. Это позволяет ограничить доступ воздуха и увеличить уровень разрежения в смесительной камере карбюратора.

Бензин из поплавковой камеры при повышенном разрежении вытягивается в смесительную камеру намного интенсивнее, а недостаточное количество поступившего  воздуха заставляет карбюратор готовить  для двигателя обогащенную рабочую смесь. Именно такая смесь лучше всего подходит для уверенного запуска холодного мотора.

Стоит отметить, что первым во всей конструкции подвергся последующей модернизации именно  холодный пуск, уже знакомый нам под названием «подсос».  К простейшим же карбюраторам заслуженно относится некогда распространенный и  популярный карбюратор «Солекс»,  которому многим обязана линейка классических автомобилей ВАЗ.

Работа карбюраторного двигателя в режиме холостого хода  осуществляется следующим образом:

  • карбюратор оборудован специальными дополнительными воздушными жиклерами. Эти жиклеры отвечают за подачу строго дозированного количества воздуха;
  • воздух проходит под дроссельной заслонкой и далее по рабочему алгоритму смешивается с бензином. При этом весь процесс происходит тогда, когда педаль газа не выжата и отпущена;

Вот так и выглядит базовое устройство и принцип работы карбюратора поплавкового типа.

Сильные и слабые стороны устройства

Главным  достоинством карбюратора является его доступная по цене ремонтопригодность. В свободной продаже по сей день существуют специальные ремонтные комплекты, которые позволяют вернуть карбюратор в строй достаточно быстро. Для ремонта карбюратора не требуется арсенал какого-либо специального оборудования, а отремонтировать устройство при наличии определенных умений и навыков под силу практически любому автомобилисту.

Механический карбюратор не так сильно боится загрязнений и воды,  так как их попадание не может окончательно вывести его из строя. В этом одновременно кроется как сильная, так и слабая сторона устройства. Карбюратор нужно достаточно часто подстраивать и обязательно чистить по сравнению с инжекторным впрыском, но он выносливее электронных решений при возникновении ряда таких условий, которые относятся к тяжелым или даже экстремальным условиям эксплуатации.

К дополнительным плюсам карбюратора относят его меньшую чувствительность к топливу низкого качества, а процесс чистки не представляется сложным. Хотя карбюратор и является относительно сложным устройством, но диагностировать неисправности и обслуживать его определенно проще сравнительно с забитой или неисправной инжекторной системой.

К главным минусам карбюратора можно отнести необходимость его регулярной чистки и подстройки. Карбюратор может преподнести сюрпризы в процессе эксплуатации, так как наблюдается зависимость от внешних погодных условий. В зимний период в  корпусе карбюратора может накапливаться и затем замерзать конденсат. В жару карбюратор склонен к перегреву, что ведет к интенсивному испарению горючего и падению мощности ДВС.

Последним аргументом против карбюратора является повышенная токсичность выхлопа,  что и привело к отказу от его использования на современных авто по всему миру. Сегодня карбюратор оправданно считается безнадежно устаревшим «классическим» решением.

Читайте также

Карбюратор как работает


Конструкция и принцип работы карбюратора

Сейчас все современные бензиновые двигатели комплектуются инжекторной системой питания.  За счет того, что инжектор является более совершенным, то он практически вытеснил карбюратор на автотранспорте. Но по дорогам колесит еще большое количество автомобилей, двигатель которых оборудован карбюраторной системой.

Карбюратор — это основной узел такой системы, и главная его задача – приготовление топливовоздушной смеси в необходимой пропорции для последующей её подачи в камеры сгорания двигателя.

Всего имеется три вида карбюраторных систем, одна из которых – барботажная вовсе не используется, а две другие, включающие в конструкцию игольчато-мембранный и поплавковый карбюраторы вполне еще применимы и встретить их можно на самой разнообразной технике.

Из двух последних, на автотранспорте использовался только карбюратор поплавкового типа. Игольчато-мембранный же тип можно встретить на бензопилах, мотокосах и даже на авиатехнике.

Устройство и принцип работы карбюратора

Карбюратор поплавкового типа представляет собой единый узел, включенный в систему питания. За время использования такой системы на автомобилях было разработано большое количество карбюраторов, имеющие разные особенности по конструкции, но все они функционируют используя один принцип.

Что такое карбюратор? Простейший поплавковый карбюратор состоит из двух камер:

  1. поплавковой камеры;
  2. и смесительной.

В задачу первой входит дозирование топлива и поддержание его на определенном уровне. Благодаря этой камере обеспечивается стабильная подача бензина при разных условиях работы мотора.

Конструктивно она очень проста. Внутри устройства имеется поплавковая камера с помещенным в нее поплавком, связанным с клапаном игольчатого типа, который размещен в канале подачи бензина от бензонасоса. По мере расхода топлива поплавок опускается, а с ним и клапан, в результате канал открывается и бензин закачивается в полость. При закачке необходимого уровня поплавок вместе клапаном поднимается вверх и полностью перекрывает канал.

Видео: Устройство карбюратора (Специально для АВТОмладенцев)

Вторая камера обеспечивает смешивание топлива в проходящий воздушный поток. Для этого в ней установлен диффузор – специально суженый участок камеры. Благодаря этому диффузору, воздух, проходящий через него, значительно ускоряется.

Две эти камеры соединены между собой распылителем. Та его сторона которая установлена в поплавковой камере дополнительно оснащена топливным жиклером – специальной вставкой со сквозным отверстием определенного диаметра. Его задача – обеспечивать подачу строго определенного количества бензина. Второй конец распылителя выведен в диффузор.

Работает все так: на такте впуска в цилиндре двигателя поршень движется вниз, создавая разрежения. Из-за этого происходит всасывание воздуха через воздухозаборник с установленным в него фильтром. Этот заборник располагается на карбюраторе, поэтому поток проходит через смесительную камеру.

Движение воздуха при ускорении в диффузоре, обеспечивает образование разрежения в распылительной трубке, из-за чего топливо начинает из него вытекать и подмешиваться в проходящий поток.

Регулировка подаваемой смеси в цилиндры обеспечивается дроссельной заслонкой, которая установлена за диффузором. Путем перекрывания канала, по которому движется топливовоздушная смесь, регулируется скорость движения воздуха. Именно на эту заслонку и воздействует водитель, нажимая на акселератор.

Устройство карбюратора подразумевает еще одну заслонку – воздушную. Если дросселем регулируется подаваемое количество уже готовой смеси, то вторая заслонка перекрывает подачу воздуха. А поскольку в цилиндрах разрежение при работающем моторе все же создается, то смесь получается обогащенной, которая характеризуется повышенным содержанием топлива.

Что еще входит в конструкцию?

Но это упрощенная схема карбюратора. На деле же выясняется, что карбюратор состоит из большого числа деталей и все значительно сложнее, ведь двигатель во время эксплуатации работает в разных режимах, при этом для каждого из них необходима смесь соответствующего состава.

Поэтому современный карбюратор поплавкового типа имеет сложное устройство со значительным количеством каналов, вспомогательных систем и дополнительного оборудования. Все это позволяет карбюратору обеспечивать смесеобразование на любых режимах работы.

Поэтому в конструкции карбюратора, помимо двух камер, имеется:

  • система пуска;
  • главная дозирующая система;
  • система холостого хода;
  • насос ускорительный;
  • экономайзер;
  • эконостат;

Каждая из этих составляющих имеет свое назначение в устройстве карбюратора и обеспечивают подачу оптимальной по количеству и качеству смеси на любых режимах функционирования силового агрегата.

1. Система пуска

Система пуска обеспечивает подачу обогащенной смеси в цилиндры двигателя во время запуска мотора. Основным элементом этой системы является воздушная заслонка. В отечественных карбюраторах она имеет ручное управление (рукоятка подсоса, выведенная в салон). В зарубежных аналогах часто встречается автоматическая система пуска, которая самостоятельно регулирует степень открытия воздушной заслонки.

При этом система пуска конструктивно сделана так, чтобы предотвратить подачу переобогащенной смеси в цилиндры сразу после пуска мотора. Для этого привод заслонки сделан так, чтобы она имела возможность самостоятельно приоткрываться, обеспечивая обеднение смеси. К тому же она связана посредством системы тяг с дроссельной заслонкой, что позволяет карбюратору во время запуска и прогрева регулировать степень открытия этих заслонок.

2. Главная дозирующая система

Главная система дозировки обеспечивает основную подачу смеси в цилиндр при всех режимах работы мотора. Единственное, она не задействуется при работе двигателя в режиме холостого хода. Основная ее задача – подача необходимого количества смеси (несколько обедненной) в цилиндры двигателя. Для того, чтобы исключить переобогащение смеси в переходных режимах эта система осуществляет компенсацию недостающего количества воздуха путем подачи из распылителя не чистого бензина, а эмульсии, в которую уже подмешана часть воздуха. Для этого на большинстве карбюраторов топливо, перед попаданием в распылитель, проходит через специально проделанные эмульсионные колодца, где и осуществляется предварительное смешивание.

3. Система ХХ

Система холостого хода обеспечивает устойчивую работу силовой установки на малых оборотах, когда дроссельная заслонка полностью закрыта. Представляет она собой систему каналов по которым подается воздух и топливо под дроссельную заслонку. То есть, смесительная камера при таком режиме не задействуется, поскольку система ХХ изготавливает необходимое количество смеси и подает во впускной коллектор в обход ее. Дополнительно эта система включает в себя еще один канал – переходной, в задачу которого входит обеспечение поддержания стабильной работы мотора во время смены режима от ХХ до средних оборотов.

Ещё кое-что полезное для Вас:

Видео: Карбюратор ОЗОН. Диагностика и Ремонт

Ускорительный насос обеспечивает подачу необходимого количества смеси при резком ускорении, когда главная дозирующая система не успевает обеспечить это, поскольку она обеспечивает нормальную подачу только при плавном открытии дроссельной заслонки. В задачу этого насоса входит кратковременное обогащение смеси, что позволяет избежать «провала» при ускорении. Для этого имеется специальный канал, перекрытый шариковыми клапанами и оснащенный мембраной, привод которой осуществляется от дросселя. При резком нажатии на акселератор, шарики приоткрывают канал, а мембрана выдавливает порцию эмульсии в специальный распылитель, установленный перед диффузором.

Экономайзер и эконостат

Экономайзер обеспечивает максимальный выход мощности от мотора, когда это необходимо. Достигается это подачей обогащенной смеси за счет подачи дополнительной порции эмульсии в основной распылитель в обход главной системы дозировки.

Эконостат позволяет двигателю выдавать максимальную мощность при высоких оборотах. Для этого данный элемент обеспечивает подачу и бензина непосредственно из поплавковой полости и распыление его перед диффузором.

Это основные элементы и системы карбюратора. Также в его конструкции используется поплавковая камера сбалансированного типа. Чтобы бензин в ней поддерживался на заданном уровне, в камере не должно образовываться разрежение и для этого ее соединяют с атмосферой. Сбалансированная же камера подразумевает объединение ее с горловиной карбюратора, что предотвращает попадание в нее загрязняющих веществ вместе с воздухом.

Обслуживание карбюратора

При своей сложной конструкции регулировок у карбюратора не так уж и много, и касаются они только системы холостого хода и уровня топлива в камере с поплавком.

Чтобы установить стабильную работу мотора на ХХ, имеются два специальных винта – количества (воздушный) и качества (топливный). Первый представляет собой упорный элемент, которым регулируется степень открытия дроссельной заслонки для поступления через зазор между ним и стенкой воздуха для создания смеси.

Второй винт – игольчатый, установлен в канал, по которому эмульсия попадает в задроссельный канал. Путем вкручивания и выкручивания изменяется сечение этого канала, и как следствие – количества подаваемой эмульсии.

Недостатком карбюратора является то, что у него имеется большое количество каналов и жиклеров небольшого сечения. Поэтому в процессе эксплуатации загрязняющие элементы, попадающие вместе с воздухом и бензином, оседают в них и закупоривают каналы и жиклеры.

Поэтому важно периодически проводить чистку узла. Сделать это можно вручную, с полной разборкой узла, промывкой и продувкой каналов.

Но последнее время появились специальные чистящие средства. Такие очистители представляют собой особую смесь, которая попадая в каналы обеспечивает отслоение и растворение отложение и смол в каналах, после чего они попадают в цилиндры вместе с топливом и сгорают. Но стоит отметить, что таким средством удается удалить только небольшие засорения. В случае большого количества отложений удалить их можно только вручную.

Карбюратор: конструкция и принцип работы

До середины 80-х бензиновые двигатели внутреннего сгорания на легковых и легких грузовых автомобилях массово оснащались карбюраторами. Такие двигатели работают по принципу сгорания заранее приготовленной внешним устройством топливно-воздушной смеси в цилиндрах мотора. Указанная рабочая смесь состоит из капель горючего и воздуха. Карбюратор отвечает за процесс, подразумевающий образование смеси из этих компонентов в нужной пропорции для максимальной эффективности работы ДВС. Простейший карбюратор представляет собой механическое дозирующее устройство.

Немного истории

Ранние разработки  на заре эпохи двигателестроения использовали в качестве горючего светильный газ. Карбюратор таким двигателям на раннем этапе был попросту не нужен. Светильный газ поступал в цилиндры благодаря разрежению, которое образовывалось в процессе работы двигателя. Главной проблемой такого горючего являлась его высокая стоимость и ряд сложностей в процессе использования.

Вторая половина XIX века стала тем периодом, когда изобретатели, инженеры и механики во всем мире старались заменить дорогой светильный газ более экономичным,  дешевым и доступным видом горючего для двигателя внутреннего сгорания. Лучшим решением стало использование  привычного для нас сегодня жидкого топлива.

Стоит учесть, что такое топливо не может воспламениться без участия воздуха. Для приготовления смеси из воздуха и топлива потребовалось дополнительное устройство. Мало того, но смешивать воздух с горючим необходимо было еще и в нужных пропорциях.

Для решения этой задачи изобрели первый карбюратор. Устройство увидело свет в 1876 году. Создателем ранней модели карбюратора стал итальянский изобретатель Луиджи Де Христофорис. По своей конструкции и принципу работы первый карбюратор имел ряд существенных отличий от более современных аналогов.  Для получения качественной топливно-воздушной смеси  горючее в первом устройстве нагревалось, а его  пары смешивались с воздухом. По ряду причин этот способ образования рабочей смеси не получил широкого распространения.

Разработки в данной области продолжились, а уже через год  талантливые инженеры Готлиб Даймлер и Вильгельм Майбах создали конструкцию двигателя внутреннего сгорания, который имел карбюратор, работающий по принципу распыления топлива. Это устройство легло в основу для всех последующих разработок.

Модернизация

Главным направлением дальнейшей работы инженеров стала максимальная автоматизация всех процессов смесеобразования. Над совершенствованием конструкции карбюратора трудились лучшие умы многих компаний по производству автомобилей и сопутствующего оборудования. По этой причине  можно встретить великое множество простых и сложных  моделей карбюраторов от многочисленных  мировых производителей.

Дальнейшее развитие

Карбюраторы стали активно вытесняться инжекторными системами только в конце XX века. До этого времени конструкцию карбюратора   усиленно совершенствовали. Последними витками эволюции карбюраторного впрыска стали  карбюраторы под контролем электроники. В таких карбюраторах имелось несколько электромагнитных клапанов, работу которых контролировало специальное  устройство управления. Для примера можно упомянуть марку карбюратора Hitachi. В конструкции насчитывалось  без малого 5 клапанов, а заслонки управлялись электронным способом.

Последнее поколение конструктивно сложных карбюраторов отлично демонстрирует уже упомянутая модель карбюратора Hitachi. Этот карбюратор устанавливался на автомобили марки  Nissan в самом конце 80-х и в начале 90-х годов. Сложность этого поколения карбюраторов заключается в большом количестве вспомогательных устройств, особенно если сравнивать продукт Hitachi с примитивным «Солекс», который ставился на ВАЗ.

Вспомогательные устройства отвечали за стабилизацию работы карбюратора в различных режимах. К таким режимам и особенностям эксплуатации можно отнести резкий сброс газа, режим холостого хода в процессе простоя на автомобиле с автоматической КПП, выравнивание и стабилизацию оборотов силового агрегата после включении  климатической установки, а также многие другие.

Доведенный до совершенства карбюратор последних поколений базово состоял из многочисленных устройств. Мы назовем только некоторые из них для ознакомления:

  1. Система регулирования температуры  наружного воздуха;.
  2. Обогреватель впускного коллектора;
  3. Клапан прекращения подачи топлива;
  4. Клапан устройства обогащения смеси;
  5. Биметаллическая пружина воздушной заслонки в устройстве механизма открытия дросселя;
  6. Система быстрого холостого хода и т.д;

Такие устройства относятся к последним «электронным» карбюраторам. Дополнительные элементы в этих моделях были выполнены в виде отдельных аналоговых устройств. Устройства  управлялись простейшей электроникой или работали по принципу саморегулирования (биметаллическая пружина).

Примечательно то, что простые механические карбюраторы являются очень универсальными устройствами и могут быть установлены при помощи переходника на разные модели автомобилей. Отличным примером является все тот же прекрасно известный отечественным автомобилистам карбюратор «Солекс».

Карбюратор и инжектор

Далее в истории систем топливоподачи и смесеобразования сначала появился моновпрыск (моноинжектор), а полностью электронный впрыск и производительные топливные форсунки окончательно вытеснили морально устаревшие карбюраторы.

Главным преимуществом инжектора является намного более точное и своевременное дозирование топлива для получения нужных пропорций топливно-воздушной смеси. Появление и внедрение в автоиндустрию доступных по цене микропроцессоров в итоге привело к тому, что необходимость в сложном карбюраторе и дополнительных устройствах в его конструкции попросту исчезла. Все функции отдельных элементов карбюратора взял на себя один единственный блок управления (ЭБУ), а в конструкции  инжектора установили простые устройства исполнения.

Ошибочно полагать, что инжектор является более экономичным решением сравнительно с карбюратором. Хорошо отстроенный карбюратор демонстрирует схожие показатели по расходу топлива. Популярность распределенного впрыска обусловлена тем, что именно такой механизм топливоподачи способен соответствовать всем жестким современным нормам и требованиям по экологичности ДВС. Карбюратор удовлетворить такие требования не может, что обусловлено его конструктивными особенностями и производительностью жиклеров.

Сегодня карбюраторный впрыск  встречается только на тех двигателях, основным назначением которых является целевая установка на спецтехнику. Причиной такого решения стала уязвимость электронных инжекторных систем во время тяжелых  условий эксплуатации. Электронные узлы и модули инжектора страдают от повышенной влажности и загрязненности, а форсунки чувствительны к качеству топлива. Для примера стоит сказать, что однозначно лучше установить на транспортное спецсредство при использовании такового на болотах именно механический карбюратор, который не перегорит. Такой карбюратор всегда можно с легкостью обслужить, почистить и просушить при необходимости.

Виды карбюраторов

Как мы уже говорили, процесс модернизации карбюраторов породил большое количество видов данного устройства от разных производителей. Все это многообразие  карбюраторов условно можно разделить на три группы:

  • барботажный;
  • мембранно-игольчатый;
  • поплавковый;

Два первых типа карбюраторов уже давно практически не встречаются, так что останавливаться на этих конструкциях мы не будем. Целесообразнее рассмотреть поплавковый карбюратор, который еще можно увидеть в различных модификациях на гражданских автомобилях эпохи 90-х в наши дни.

Устройство поплавкового карбюратора

Главной задачей карбюратора  является смешение топлива и воздуха. Разные модели  карбюраторов осуществляют этот процесс по схожему принципу. Поплавковый карбюратор состоит из следующих элементов:

  • поплавковая камера;
  • поплавок;
  • запорная игла поплавка,
  • жиклер;
  • смесительная камера;
  • распылитель;
  • трубка Вентури;
  • дроссельная заслонка;

Поплавковый карбюратор устроен так, что к его поплавковой камере подведена  специальная магистраль. По этой магистрали из топливного бака в карбюратор подается топливо. Регулирование количества топлива в камере осуществляется посредством двух элементов, которые взаимосвязаны. Речь идет о поплавке и игле. Падение уровня топлива в поплавковой  камере означает, что и поплавок опустится вместе с иглой. Таким образом получится, что опустившаяся игла откроет доступ для проникновения в камеру  следующей порции горючего. При заполнении камеры бензином поплавок поднимется, а игла при этом параллельно перекроет горючему доступ.

В нижней части поплавковой камеры находится следующий элемент под названием жиклер. Жиклер выполняет функцию калибратора и  обеспечивает дозирование подачи горючего. Через жиклер топливо попадает в распылитель. Так происходит перемещение нужного количества горючего из поплавковой камеры в смесительную камеру. В смесительной камере происходит процесс приготовления рабочей топливно-воздушной смеси.

Конструктивно смесительная камера имеет диффузор. Указанный элемент создан для того, чтобы увеличивать скорость воздушного потока. Диффузор отвечает за создание разрежения воздуха в непосредственной близости от распылителя. Это помогает вытягивать топливо из поплавковой камеры, а также способствует лучшему его распылению в смесительной камере. Таково базовое устройство простого поплавкового карбюратора.

Дроссельная заслонка : холодный пуск и холостой ход

То количество рабочей топливно-воздушной смеси, которое поступит в цилиндры двигателя,  будет зависеть от положения дроссельной заслонки. Заслонка имеет прямую связь с педалью газа. Но это еще не все.

Некоторые автомобили с карбюратором имели дополнительное устройство для управления дроссельной заслонкой. Этот элемент хорошо знаком любителям старой «классики» от ВАЗ. В народе это устройство автомобилисты прозвали «подсос», а само устройство создано для холодного запуска. Элемент выполнен в виде специального рычага, который находится в нижней части торпедо со стороны водителя.

Рычаг позволяет дополнительно  управлять дроссельной заслонкой. Если вытянуть «подсос» на себя, в таком случае заслонка прикрывается. Это позволяет ограничить доступ воздуха и увеличить уровень разрежения в смесительной камере карбюратора.

Бензин из поплавковой камеры при повышенном разрежении вытягивается в смесительную камеру намного интенсивнее, а недостаточное количество поступившего  воздуха заставляет карбюратор готовить  для двигателя обогащенную рабочую смесь. Именно такая смесь лучше всего подходит для уверенного запуска холодного мотора.

Стоит отметить, что первым во всей конструкции подвергся последующей модернизации именно  холодный пуск, уже знакомый нам под названием «подсос».  К простейшим же карбюраторам заслуженно относится некогда распространенный и  популярный карбюратор «Солекс»,  которому многим обязана линейка классических автомобилей ВАЗ.

Работа карбюраторного двигателя в режиме холостого хода  осуществляется следующим образом:

  • карбюратор оборудован специальными дополнительными воздушными жиклерами. Эти жиклеры отвечают за подачу строго дозированного количества воздуха;
  • воздух проходит под дроссельной заслонкой и далее по рабочему алгоритму смешивается с бензином. При этом весь процесс происходит тогда, когда педаль газа не выжата и отпущена;

Вот так и выглядит базовое устройство и принцип работы карбюратора поплавкового типа.

Сильные и слабые стороны устройства

Главным  достоинством карбюратора является его доступная по цене ремонтопригодность. В свободной продаже по сей день существуют специальные ремонтные комплекты, которые позволяют вернуть карбюратор в строй достаточно быстро. Для ремонта карбюратора не требуется арсенал какого-либо специального оборудования, а отремонтировать устройство при наличии определенных умений и навыков под силу практически любому автомобилисту.

Механический карбюратор не так сильно боится загрязнений и воды,  так как их попадание не может окончательно вывести его из строя. В этом одновременно кроется как сильная, так и слабая сторона устройства. Карбюратор нужно достаточно часто подстраивать и обязательно чистить по сравнению с инжекторным впрыском, но он выносливее электронных решений при возникновении ряда таких условий, которые относятся к тяжелым или даже экстремальным условиям эксплуатации.

К дополнительным плюсам карбюратора относят его меньшую чувствительность к топливу низкого качества, а процесс чистки не представляется сложным. Хотя карбюратор и является относительно сложным устройством, но диагностировать неисправности и обслуживать его определенно проще сравнительно с забитой или неисправной инжекторной системой.

К главным минусам карбюратора можно отнести необходимость его регулярной чистки и подстройки. Карбюратор может преподнести сюрпризы в процессе эксплуатации, так как наблюдается зависимость от внешних погодных условий. В зимний период в  корпусе карбюратора может накапливаться и затем замерзать конденсат. В жару карбюратор склонен к перегреву, что ведет к интенсивному испарению горючего и падению мощности ДВС.

Последним аргументом против карбюратора является повышенная токсичность выхлопа,  что и привело к отказу от его использования на современных авто по всему миру. Сегодня карбюратор оправданно считается безнадежно устаревшим «классическим» решением.

Карбюратор: устройство и принцип действия

Для того чтобы работать, автомобильному мотору необходимо питание. В отличие от электрооборудования, которое питается от электросети, машинному двигателю нужно топливо, поэтому в автомобилях существует специальная система питания. Входят в нее топливный бак, топливный насос, топливопроводы, карбюратор, воздушный фильтр, впускной и выпускной трубопроводы и глушитель. Одна из важнейших деталей системы питания — это карбюратор. В нем из топлива формируется горючая смесь. Состоит карбюратор из двух камер — поплавковой и смесительной. Топливо сначала попадает в поплавковую камеру. Когда она наполнится топливом до нужного уровня, всплывает поплавок и закрывает клапан, через который поступает топливо. Как только его уровень понизится, поплавок опускается и в камеру начинает снова поступать горючее. Таким образом, при помощи поплавка в карбюраторе постоянно поддерживается необходимый уровень топлива. Из поплавковой камеры топливо поступает в смесительную, где и происходит образование горючей смеси. Сверху в эту камеру поступает воздух, смешивающийся с топливом. В смесительной камере находятся трубка-распылитель с жиклером, диффузор и дроссель. Жиклер представляет собой пробку, ограничивающую выход топлива из поплавковой камеры. Дроссель — это заслонка, которая связана с педалью. Если надавить на нее ногой, дроссель открывается и в цилиндр поступает горючая смесь. При этом скорость автомобиля увеличивается. Распылительная трубка находится в диффузоре, самом узком месте смесительной камеры. Во время пуска двигателя автомобиля в смесительной камере создается разрежение, в результате чего из распылителя брызгает топливо. При этом возникает поток воздуха, который, смешиваясь с топливом, уносит его в цилиндр. Карбюраторы современных автомобилей помимо поплавковой и смесительной камер имеют еще пусковое устройство, систему холостого хода, дозирующую систему, ускорительный насос и экономайзер. Карбюраторы старых моделей автомобилей не в состоянии хорошо обеспечить работу двигателя, потому что в зависимости от его состояния (холодный он или теплый) состав горючей смеси должен быть разным. Например, при пуске холодного двигателя после того, как машина долго стояла, необходима горючая смесь, богатая топливом. А если двигатель наоборот, слишком горяч после длительной работы, необходима смесь с небольшим содержанием топлива. Если водитель хочет увеличить скорость или едет в сильно груженой машине, то горючая смесь необходима с большим содержанием топлива, то же самое требуется и на холостом ходу (на малых оборотах). Конечно, простой карбюратор не справится с таким режимом работы. Насос-ускоритель также необходим для того, чтобы обогащать горючую смесь топливом. Когда водитель резко жмет на педаль, то вместе с топливом прорывается и поток воздуха, скорость движения которого, как известно больше. Поэтому некоторое время в горючей смеси не хватает топлива. Насос-ускоритель помогает решить эту проблему, и двигатель начинает работать быстрее и мощнее.

Система холостого хода необходима для того, чтобы двигатель мог работать на малых оборотах. В этом режиме двигатель работает на обогащенной смеси, но одна дозирующая система приготовить ее не может, поскольку дроссель открыт на холостом ходу не полностью. Но система холостого хода современных карбюраторов устроена таким образом, чтобы горючая смесь образовывалась около дросселя, т.к. в этом месте, даже при неполном его открытии создается разрежение необходимое для горючей смеси.

Чтобы запустить двигатель, нужна смесь, хорошо обогащенная топливом. Для этого в смесительной камере установлена специальная заслонка с клапаном для пропуска воздуха. На приборной панели имеется специальная ручка, с помощью которой этим клапаном можно управлять. Если водитель вытянет ручку, то клапан приоткроется, и количество поступающего в смесительную камеру воздуха уменьшится. Содержание топлива от этого в горючей смеси увеличивается. Поэтому даже самые первые порции горючей смеси насыщены топливом и двигатель заводится, как говорят, с пол-оборота. С пусковым устройством двигатель будет работать даже при очень низкой температуре. Дозирующая система, которой снабжены карбюраторы всех современных автомобилей, позволяет приготавливать горючую смесь для различных режимов работы двигателя. Эта система позволяет автоматически регулировать состав горючей смеси при работе двигателя на малой или средней нагрузке. Когда двигатель работает в таком режиме, топливо для приготовления горючей смеси поступает через дозирующую систему, но даже при полном открытии дросселя подачи топлива иногда не достаточно. Поэтому, когда дроссель открыт почти полностью, рычаг, связанный с ним, действует на тягу привода экономайзера, который и открывает дополнительный проход для топлива из поплавковой камеры. В результате двигатель может работать с большей мощностью.

Как видите, карбюратор очень важен для пуска двигателя. Малейшая его неисправность может не только вывести двигатель из строя, но и вообще не позволит ему завестись. Но карбюратор — это еще не вся система питания. Горючее к нему подается из топливного бака, который в легковом автомобиле располагается чаще всего в задней части под полом багажника или спереди. Отверстие, в которое вы заливаете бензин, находится снаружи и закрывается пробкой. Только саму пробку вряд ли кто изучил всерьез, а зря! Потому что система питания начинается уже с нее. На пробке наливной горловины топливного бака имеются паровой и воздушный клапаны. Первый необходим, чтобы в жару, когда топливо испаряется, в баке не создавалось повышенное давление. А воздушный клапан нужен, чтобы в баке не появлялось разрежение, иначе подача топлива нарушится.

Из бака топливо само по себе никак не попадет в карбюратор, поэтому необходим топливный насос. Устройство его таково, что топливо, проходя через него, очищается в фильтре и только после этого проходит дальше, в карбюратор. Если двигатель не работает, а в карбюратор необходимо накачать топливо, то используют рычаг ручной подкачки. На деталях мотора постоянно оседает пыль, которая поступает из попадающего на них воздуха, а также металлические частички, образующиеся в результате трения деталей. Если бы в автомобилях не было продумано устройство очищения мотора от пыли, то все детали очень быстро изнашивались бы. Автомобильные двигатели имеют своего рода самозащиту от пыли, т.е. воздушный фильтр, благодаря которому очищается воздух. К карбюратору должны поступать только очищенные потоки воздуха, иначе двигатель быстро выйдет из строя. Воздушный фильтр необходимо периодически прочищать. Для этого его разбирают, промывают корпус керосином и заливают в фильтр свежее масло, которое и будет поглощать все автомобильные «нечистоты».

Проследим топливный путь дальше. Из карбюратора выходит уже необходимая для двигателя горючая смесь, которая проходит в цилиндр по впускному трубопроводу. По выпускным трубопроводам выходят отработанные топливные газы. К выпускной трубе крепится еще одна тонкостенная труба, которая выводит газы к глушителю. Название его говорит само за себя. Ведь если бы не было глушителя, то отработанные газы выходили бы с большим шумом. Действие глушителя основано на том, что газы, переходя из одной трубы в другую, постепенно расширяются и теряют скорость движения. Из глушителя они выходят уже ровной струей и не вызывают шума. В нем же гасятся искры, которые образуются при догорании частичек топлива. В системе питания тоже могут возникать сбои и неисправности. Например, нередко нарушается процесс образования горючей смеси необходимого для работы двигателя состава. Иногда подтекает топливо, отказывает указатель уровня топлива или перестает функционировать карбюраторное устройство. Все эти неисправности необходимо вовремя ликвидировать, чтобы незначительные поломки не привели к серьезным последствиям.

По ряду признаков водитель и сам сможет найти, в чем причина плохой работы мотора и устранить неполадку. Например, двигатель плохо заводится, если смесь в цилиндре содержит мало топливных частичек. Значит нужно проверить исправность топливного насоса. Возможно, засорился фильтр, жиклер или нарушена герметичность соединения деталей. При снятии и установке карбюратора необходимо использовать специальные автомобильные ключи, а какие подобные инструменты необходимы в автомобиле вы сможете почитать здесь.

Двигателю очень вредно работать на обедненной топливом горючей смеси. От этого он быстро перегревается, в воздушном фильтре слышатся хлопки. Если смесь перенасыщена топливом, то, скорее всего воздушные заслонки закрыты не полностью и вместе с потоком воздуха попадает и топливо. Могут быть изношены жиклеры или повышен уровень содержания топлива в поплавочной камере карбюратора. Словом, причин для того, чтобы двигатель вдруг забарахлил, может быть немало. Главное, своевременно устранять неполадки и не доводить до капитального ремонта.

Весьма наглядным и полезным видео по устройству и принципу работы карбюратора является ролик, снятый еще в СССР, но актуальный и в наше время. Заметили опечатку на сайте? Выделите ее и нажмите Ctrl + Enter X

Упс! Извините, но вы ничего не выделили. Закройте это окно, выделите текст и нажмите Ctrl + Enter

Каталог автомобилей
  • Ремонт авто
  • Краш тесты
  • Разное видео
  • Автоновости от 24-08-2019, 17:59 На сегодняшний день многих жителей России интересует вопрос, Автоновости от 24-08-2019, 18:15 На сегодняшний день управление машиной в нетрезвом состоянии

    Устройство и принцип работы карбюратора

    Карбюратор, принцип работы и схема устройства системы, какой вид и модель выбрать и в чем отличия характеристики

    Ищем двух авторов для нашего сайта, которые ОЧЕНЬ хорошо разбираются в устройстве современных автомобилей.Обращаться на почту [email protected]

    Жидкое топливо в бензиновых двигателях не может обеспечить работу поршневой группы. Для создания крутящего момента на коленчатом валу необходима серия циклических микровзрывов в цилиндрах, в то время, как жидкий бензин просто горит. Когда топливо смешивается с воздухом (содержащим большое количество кислорода), создается смесь, способная образовывать вспышку, обладающую большой кинетической энергией.

    Автомобильные карбюраторы – история развития

    На заре двигателестроения применение газа стало невыгодным. Возникла необходимость создания устройства, которое могло с высокой степенью надежности и безопасности обеспечить формирование из бензина и воздуха качественной смеси. Принцип работы карбюратора первой серии основывался на испарении паров топлива. Камера нагревалась от внешнего источника тепла, бензиновые пары смешивались с воздухом за счет конвекции.

    Характеристики такого карбюратора не позволяли развивать большую мощность, поэтому эта конструкция не прижилась в моторостроении. Для первых экземпляров автомобилей было достаточно того, что они просто ехали, в дальнейшем потребности клиентов росли, стал развиваться автоспорт. Возникла необходимость создать карбюратор, не имеющий ограничений по мощности мотора.

    Следующее поколение, изобретенное немецкими инженерами Даймлером и Майбахом, работало по принципу распыления топлива. Размеры агрегата уменьшились (не было необходимости встраивать объемную испарительную камеру с емкостью для нагрева), а производительность, напротив, выросла в разы. Фактически был создан вакуумный карбюратор, конструкция которого используется в современных моделях. Главный технический прорыв – переход топлива в газообразное состояние происходил принудительно, что давало простор для экспериментов с производительностью. Разумеется, устройство карбюратора Даймлера – Майбаха было не похоже на современные конструкции высокопроизводительных вакуумных моделей со специальным ресивером и контролем за разряжением воздуха.

    Однако принцип работы был таким же, как на любом современном образце.

    Устройство карбюратора (типовое описание для всех модификаций)

    На схеме изображено взаимное расположение основных узлов:

    1. Трубка подачи бензина от топливного насоса;
    2. Поплавок с игольчатым клапаном, перекрывающим топливопровод;
    3. Жиклер приема топлива из поплавковой камеры;
    4. Форсунка распылителя жидкого топлива;
    5. Камера смесителя, в которой образовывается топливная смесь;
    6. Воздушная заслонка, регулирующая объем входящего потока чистого воздуха из фильтра;
    7. Диффузор, формирующий направление потока воздуха;
    8. Заслонка дросселя, регулирующая подачу смеси во впускной тракт двигателя.

    Как работает карбюратор?

    Рассмотрим работу каждого узла.

    1. Бензин под небольшим давлением (не путать с высокопроизводительными форсунками инжекторных систем) поступает в поплавковую камеру. Важно поддерживать уровень топлива в карбюраторе, не превышающий расположение жиклера. Иначе в смесительной камере не будет происходить аэрозольное распыление. Для каждой модели установлен верхний предел заполнения камеры, за которым механически «следит» поплавок с игольчатым клапаном. Такая конструкция выбрана потому, что небольшим усилием можно удерживать давление входящего топливопровода. При достижении предела – клапан запирает входное отверстие, при падении уровня – заполняет камеру бензином;
    2. Недостаток конструкции (к сожалению, безальтернативной) – высокая зависимость от загрязнения. Игольчатый клапан может «зависнуть» в закрытом состоянии, и работа мотора будет остановлена;
    3. Далее бензин поступает в жиклер. Диаметр этого элемента строго регламентирован, не допускаются отклонения даже в сотые доли миллиметра. В противном случае, на входе в смесительную камеру не будет происходить аэрозольное распыление, и топливовоздушная смесь не сформируется, а на жидком бензине, как уже говорилось, ДВС не работает;
    4. Из диффузора выходит аэрозоль из мельчайших капелек бензина, готовая для смешивания с воздухом;
    5. Камера смесителя (фактически – корпус карбюратора) предназначена для формирования газообразной смеси, состоящей из паров бензина и кислорода, содержащегося в воздухе. Бензин, равно как и воздух, попадает в камеру не под напором, а наоборот, за счет разряжения. При движении цилиндра вниз, возникает разница в давлении, своеобразный вакуум. За счет специально рассчитанной формы корпуса, потоки топлива и воздуха смешиваются равномерно, образуя качественную смесь;
    6. Заслонки (дроссельная и воздушная) управляемые педалью газа, дозируют интенсивность потока воздуха и скорость всасывания топлива из жиклера. Мотор работает интенсивнее, скорость вращения коленвала меняется вместе с мощностью и крутящим моментом.

    Все системы карбюратора должны работать слаженно: если один из каналов (жиклеров) будет засорен, или неверно настроить положение заслонок, формирование смеси будет нарушено. Возрастет расход бензина, потеряется мощность, силовой агрегат будет работать неустойчиво, поэтому все узлы должны быть чистыми, их размер соответствовать заводским расчетам, произведена настройка регулировочных параметров. На карбюраторе есть ряд подстроечных винтов, правильные технические характеристики устанавливаются с их помощью. На иллюстрации показан пример карбюратора «Озон».

    Хорошо настроенный карбюратор «выжимает» из мотора максимум возможностей при наименьших затратах на топливо. Разные модели карбюраторов могут иметь свои способы регулировки, но общий принцип единый.

    У каждого карбюратора есть инструкция по выставлению параметров. Регулировка может производиться самостоятельно, или на профильном сервисе. При смене условий эксплуатации (количество кислорода в воздухе, регулярная нагрузка на автомобиль, включение кондиционера в летний период и пр.), следует произвести повторную настройку.

    Чем отличаются карбюратор классической конструкции и устройство с электронным управлением?

    Выше по тексту были описаны принципы работы механического карбюратора. Все настройки устанавливаются с помощью винтов, и не могут быть изменены динамически, в ходе работы. Схема карбюратора постоянно совершенствуется, и в новых моделях (некоторые выпускаются по сей день) достаточно много электроники. Например, электромагнитным клапаном оснащены практически все механические модели.

    На этом устройстве остановимся подробнее:

    Дело в том, что при полностью отпущенной педали газа, дроссельная заслонка перекрыта, и мотор по идее должен заглохнуть. Для работы ДВС без нагрузки (просто чтобы не заводить его каждый раз после остановки), внедрена система холостого хода. С ее помощью, даже при перекрытых заслонках, в корпус поступает минимальный объем бензина и воздуха. Формируемой топливной смеси достаточно для поддержания работоспособности силового агрегата без нагрузки на коленвал.

    Этот параметр требует точной регулировки: если обороты холостого хода завышены, вырастет расход бензина, а если занижены – мотор будет глохнуть при остановках. При изменении условий работы (температура, наличие климатической установки с кондиционером, дополнительное оборудование, дающее нагрузку на генератор), режим холостого хода меняется, поэтому был установлен клапан холостого хода (электрический), который управляет процессом линейно, в зависимости от нагрузки.

    Никакой программы управления нет, в клапан заходит лишь провод питания. В зависимости от некоторых условий работы, положение клапана меняется.

    Это далеко не все электронные системы, которые могут быть внедрены в механику процесса. Например, все регулировки заводятся на блок управления, типа ЭБУ для инжекторных моторов. Такой микрокомпьютер постоянно отслеживает параметры нагрузки на силовой агрегат, и в реальном времени может менять настройки карбюратора. Задавая себе вопрос: «какой карбюратор лучше поставить?», можно рассматривать внедрение в машину современной конструкции. В отличие от карбюраторов традиционного исполнения, электронные системы не нуждаются в периодической настройке, но имеют более высокую стоимость, и сложнее в обслуживании и ремонте. Для обеспечения электроники исходными данными, на двигатель устанавливаются различные датчики, которые следят за параметрами мотора. На основе получаемой информации, исполнительные механизмы карбюратора приводятся в действие.

    Виды карбюраторов по производителям – какой выбрать?

    У всех на слуху различие т.н. китайской продукции, и карбюраторов именитых брендов (в список которых входят и ДААЗ, и Солекс, и Озон…). На самом деле, это не более, чем предрассудки. Изделие, выпущенное на заводе, с соблюдением технологии, имеющее сертификат качества, будет хорошо работать вне зависимости от географии производства. Низким качеством отличаются лишь так называемые товары «no-name», собранные крестьянами из Поднебесной буквально напильником на коленке, поэтому при подборе нового карбюратора, прежде всего ориентируйтесь на известность производителя и наличие сопроводительной документации. Разумеется, и гарантийные обязательства должны быть обеспечены сервисными центрами в пределах доступности. То есть, если вы живете в Калининграде, а ближайший сервисный центр производителя в Димитровграде – есть смысл подыскать другой экземпляр.

    Итог

    Не следует бояться этого на первый взгляд сложного устройства. Схема работы простая и надежная, залог нормального функционирования – чистота всех внутренних элементов и правильная настройка.

    Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

    Принцип работы карбюратора

    На первый взгляд карбюратор может показаться очень сложным устройством. Однако небольшой объём теоретических знаний поможет полностью разобраться с его принципом работы. Что, в свою очередь, позволит самостоятельно выполнять чистку и регулировку карбюратора. Для выполнения этих операций на должном уровне достаточно базовой информации.

    Как работает карбюратор

    Независимо от модели, принцип работы карбюратора аналогичен. Конструктивно любой карбюратор выполнен по следующей схеме: канал для создания топливовоздушной смеси, в котором есть специальное калибровочное отверстие для входа воздуха, поплавковая камера и выход для готовой смеси.

    При работающем моторе во впускном коллекторе (элемент, соединяющий силовой агрегат и топливную систему) создаётся пониженное давление, по отношению к атмосферному. Это приводит к возникновению вакуума в карбюраторе. Благодаря этому в карбюратор, по специальному сужающемуся каналу затягивается воздух и выполняется захват бензина из топливной камеры. В процессе эти ингредиенты смешиваются, что приводит к созданию топливовоздушной смеси, которая воспламеняется в КЗ (камере сгорания) и заставляет двигаться поршни. Количество топлива в готовой смеси зависит от давления, создаваемого в смешивающей камере. Благодаря тому, что камера соединена с атмосферой, из-за разницы давления, бензин поднимается вверх, смешиваясь с воздухом. Далее смесь поступает в камеру сгорания. Сужение прохода ускоряет движение воздуха, что приводит к ещё большему его разряжению.

    Подача топлива с воздухом

    Управление подачей топлива и воздуха осуществляется педалью газа, она соединена с воздушной заслонкой (ВЗ) и элементом, перекрывающим поплавковую камеру (ПК). Когда педаль свободна, мотор работает на холостом ходу (ХХ). Заслонка почти полностью закрывает калиброванный канал подачи воздуха, а игла проём в топливной камере. Деталь для перекрытия поплавковой камеры выполнена в виде иглы, разделённой на несколько частей, каждая из которых имеет свою толщину. Таким образом, чем выше она поднимается, тем больше происходит подача топлива. Воздушная заслонка работает по такому же принципу, чем шире проём, тем больше поток.

    Что такое холостой ход карбюратора — ХХ

    Холостой ход можно сравнить с режимом ожидания. Он необходим для стабильного поддержания нужных оборотов в момент, когда автомобиль не едет, чтобы мотор не заглох. В этот случае, воздушная смесь насыщена минимальным количеством топлива, необходимым для поддержания стабильной работы системы.При отпущенной педали газа, игла золотника максимально перекрывает главный канал подачи бензина. Воздушная заслонка остаётся чуть открытой. Проход, через который осуществляется подача бензина, размещён за воздушной заслонкой. Горючая смесь начинает поступать по этому каналу только тогда, когда в карбюраторе есть увеличенное разряжение, которое возникает при сильном открытии воздушной заслонки. Для создания топливовоздушной смеси на ХХ в конструкции предусмотрен дополнительный канал подачи кислорода. В нём есть специальный элемент для регулировки качества горючей смеси. Чем сильнее закручен винт, тем больше смесь насыщается бензином. Увеличиваются обороты холостого хода, и наоборот — откручивание винта снижает их. Таким образом, выполняя регулировку этого винта можно добиться оптимальных опций, повысить экономичность.

    Для правильной дозировки ингредиентов горючей смеси, в местах забора устанавливаются жиклёры. Они представляют собой специальный элемент с определённым диаметром прохода, который не позволяет расходовать топлива или воздуха выше установленной нормы. Также жиклёр может выполнять функцию регулировочного винта.

    Для чего нужна поплавковая камера в карбюраторе

    1 — держатель оси поплавка;2 — язычок поплавка;3 — поплавок

    ПК является одним из основных элементов карбюратора, в котором находится топливо. Уровень жидкости в камере регулируется и контролируется с помощью специального поплавка. К нему прикреплена иголка. Она закрывает канал подачи горючей смеси из бензобака. При уменьшении уровня топлива, поплавок начинает опускаться, а иголка поднимается. При заполнении камеры поплавок поднимается и уровень стабилизируется.

    В карбюраторе предусмотрен механизм дополнительного подсоса управления ДЗ. Этот элемент предназначен для ручного обогащения смеси. Для этой функции предусмотрен дополнительный канал, он меньше, чем основной. Управление механизмом подсоса реализовано специальным рычагом на приборной панели. Сначала необходимо вытянуть полностью на себя элемент, тем самым максимально открыть заслонку, по мере прогрева мотора рычаг нужно постепенно вернуть в исходное положение.

    Регулировка карбюратора

    Регулировка карбюратора может осуществляться только на хорошо прогретом моторе. Независимо от конструкции, принцип выполнения калибровки элементов идентичный.

    • Поплавковая камера. Регулировка и контроль уровня жидкости в ёмкости осуществляется с помощью поплавка, соединённого проволокой с иглой. Уровень необходимого топлива в камере указан в руководстве по эксплуатации конкретной модели автомобиля. Сверьте текущие показатели, замерьте с помощью штангенциркуля высоту зеркала. Если уровень выше нормы, аккуратно возьмите в руку поплавок и прогните его вниз методом механического воздействия на проволоку. Если уровень топлива ниже нормы — поднимите его.
    • Настройка ХХ. Оптимальное количество оборотов на ХХ составляет 800-900 единиц. Закрутите винт качества смеси до упора и выкрутите его на 4-5 оборота обратно. Закрутите до упора винт количества и открутите 3 раза. Включите двигатель, постепенно начните закручивать первый винт, в процессе обороты должны поднять и начаться нестабильная работа мотора. Когда начнётся этап неустойчивости, начните закручивать регулировочный элемент, пока двигатель снова не начнёт работать стабильно. В завершение выполните корректировку винтом количества.
    • Регулировка жиклёров. С помощью подсоса нужно закрыть воздушную заслонку. Хвостовик тяги должен находиться в конце паза штока ПУ карбюратора. При отклонении следует устранить подгибанием тяги. Затем нужно снять крышку, а потом замерить зазор от кромки стенки камеры до ВЗ. Необходимые показатели указаны в руководстве по эксплуатации. Настройка выполняется с помощью регулировочного винта ПУ.

    Система питания бензиновых двигателей, в том числе мотоциклетных, доставляет обычно немало хлопот в процессе эксплуатации машины. Нередко из-за нее ухудшается пуск и снижается мощность двигателя, появляются провалы на разных режимах его работы, увеличивается расход топлива.

    Наиболее сложный прибор здесь — карбюратор. Именно он становится камнем преткновения для многих мотоциклистов, особенно начинающих, когда возникает необходимость устранить какую-либо неисправность. Немало в редакционной почте и вопросов о взаимозаменяемости карбюраторов.

    «Чтобы быстро распознавать и грамотно ликвидировать неполадки в карбюраторе, необходимо знать его устройство и принципы работы основных узлов, — пишут мотолюбители А. Санников, Н. Грачевский и другие из Ярославской области. — К сожалению, литературу по ним найти очень трудно, поэтому мы просим рассказать в журнале о мотоциклетных карбюраторах».

    Редакция обратилась с этой просьбой к опытному специалисту по топливной аппаратуре инженеру А. ТЮФЯКОВУ.

    Отечественная промышленность выпускает карбюраторы нескольких моделей для мотоциклов, мопедов и мотовелосипедов. Хотя в основе их конструкции лежат одни и те же принципы, карбюраторы разных моделей имеют свои характерные особенности, определяющие приемы разборки и сборки, устранения неисправностей, регулировки.

    На двигателях мотоциклов массового производства устанавливают карбюраторы с переменным сечением главного воздушного тракта 1 (рис. 1). Диффузор, то есть местное сужение тракта, создающее разрежение для подсасывания топлива, как самостоятельный конструктивный элемент отсутствует. Но фактически ок образуется в зазоре между нижней поверхностью главноговоздушного тракта и подвижным золотником, выполняющим одновременно функции дросселя.

    Рис. 1. Основные элементы карбюратора: 1 — главный воздушный тракт; 2 — дроссельный золотник; 3 — дозирующая игла; 4 — воздушный насадок; 5 — распылитель; 6 — воздушный канал; 7 — колодец; 8 — главный топливный жиклер; 9 — поплавковая камера (центрального расположения).

    Выбор такой схемы обусловлен в основном возможностью создания наиболее компактной и дешевой конструкции, а также достигаемым ростом разрежения у распылителя 5 при малой нагрузке двигателя. У одно- и двухцилиндровых, особенно двухтактных, двигателей при «автомобильной» конструкции карбюратора с неизменяемым сечением диффузора разрежение падает до недопустимо низкого уровня, и в результате не обеспечивается требуемое качество смесеобразования и нарушается закон дозирования топлива.

    В карбюраторах мотоциклетного типа чаще всего делают две топливодози-рующие системы — главную и холостого хода. Первая предназначена для приготовления горючей смеси на режимах средних и полных нагрузок, вторая — на холостом ходу и при малых нагрузках.

    Иногда эти карбюраторы оснащают дополнительной пусковой системой, по существу представляющей собой пусковой карбюратор, встроенный в основной. Однако чаще всего для обогащения состава смеси при пуске холодного двигателя применяют утолитель поплавка, нажимая на который водитель вызывает значительное повышение уровня топлива в поплавковой камере вплоть до его вытекания непосредственно во впускной патрубок цилиндра.

    В некоторых конструкциях используют корректоры состава смеси, позволяющие при движении мотоцикла несколько изменять (обычно в сторону обогащения) регулировку карбюратора. Существует два принципиально различающихся типа корректоров — топливный и воздушный.

    Топливный корректор (рис. 2) представляет собой отдельное или встроенное в главную дозирующую систему устройство, позволяющее увеличивать подачу топлива в проходящий черезкарбюратор поток воздуха. Воздушный корректор — это расположенный перед дросселем золотник, частично перекрывающий главный воздушный тракт. Он обогащает состав смеси в результате повышения разрежения у распылителя при дополнительном дросселировании потока воздуха на впуске, что, к сожалению, приводит к уменьшению наполнения двигателя. Топливный корректор свободен от этого недостатка и поэтому предпочтительнее.

    Рис. 2. Топливный корректор: 1 — входной воздушный канал; 2 — золотник; 3 — игла золотника; 4 — топливный жиклер; 5 — распылитель; 6 — выходной эмульсионный канал; 7 — возвратная пружина золотника; 4 — трос управления корректором.

    Главная дозирующая система карбюратора мотоциклетного типа размещена в вертикальном колодце, в верхней части которого расположен выходящий в главный воздушный тракт 1 (см. рис. 1) распылитель 5, а в нижней — главный топливный жиклер 8. Закрепленная на дроссельном золотнике 2 дозирующая игла 3 входит в отверстие распылителя. Дозирующая игла имеет специально подобранный профиль и совместно с распылителем образует кольцевое отверстие, сечение которого меняется от минимального в нижнем положении золотника до максимального в верхнем.

    С целью улучшить качество распы-ливания топлива и оптимальное его дозирование при изменении частоты вращения коленчатого вала и постоянном положении дросселя верхний срез распылителя помещают в воздушный насадок 4, представляющий собой цилиндрическую втулку. В образованную насадком и распылителем кольцевую щель из входного патрубка карбюратора по каналу .6 подводят воздух, который дополнительно отсасывает отделившиеся от распылителя капли топлива и отбрасывает их вверх, в основной поток.

    Работу двигателя с прикрытым дросселем, когда разрежение возле распылителя главной дозирующей системы становится недостаточным для подсасывания топлива из поплавковой камеры, обеспечивает система холостого хода (рис. 3). Она у большей части мотоциклетных карбюраторов выполнена полностью независимой от других топливовоздушных систем, имеет свой топливный жиклер и выходные отверстия 3 и 4 в нижней части главного воздушного тракта карбюратора по обеим сторонам от задней кромки дроссельного золотника.

    Рис. 3. Система холостого хода с регулировкой количества: а — воздуха; б — топлива; в — эмульсии; г — работа системы с приподнятым золотником; 1 — дроссельный золотник; 2 — упорный винт; 3 и 4 — выходные отверстия канала холостого хода; 5 — поплавковая камера; 6 — топливный жиклер системы холостого хода; 7 — винт качества; 8 — воздушный жиклер.

    Отверстие 3 системы холостого хода перед кромкой золотника называют переходным. Оно служит для обеспечения плавного перехода режима работы двигателя от минимальных оборотов холостого хода к средним нагрузкам.

    Обороты холостого хода регулируют упорным винтом 2, ограничивающим закрытие дроссельного золотника, а состав смеси — винтом качества 7. Он в разных конструкциях карбюраторов изменяет сечение либо воздушного (рис. 3, а), либо топливного (рис. 3, б), либо эмульсионного (рис. 3, в) канала системы холостого хода. Регулировочный винт обычно размещают в каналах системы таким образом, чтобы он оказывал влияние на состав смеси не только при минимальных оборотах коленчатого вала, но и на переходном режиме при небольшом подъеме дросселя. Кроме того, питание топливного жиклера, как правило, осуществляют непосредственно из поплавковой камеры, а не из главной дозирующей системы, как это делается на всех современных автомобильных карбюраторах..

    Большое влияние на работу дозирующих систем карбюратора оказывает конструкция дроссельного золотника, который может быть цилиндрическим, плоским и П-образным. В последнем случае его изготавливают не литьем из цинкового или алюминиевого сплава, а сгибают из листа латуни. Важнейший параметр золотника — высота среза его .передней части, определяющая характер зависимости разрежения у распылителя от подъема дросселя. Как правило, оптимальная высота среза для разных карбюраторов составляет около 1/3 диаметра отверстия главного воздушного тракта.

    Наибольшее распространение получили цилиндрические золотники, что объясняется возможностью точно обработать сопрягаемые поверхности на корпусе карбюратора и на самом золотнике. Это сводит к минимуму подсасывание воздуха через зазор между ними, а также исключает перекосы золотника.

    В конструкциях карбюраторов наряду с цилиндрическими широко применяются П-образные золотники, отличающиеся дешевизной изготовления. Но они работают несколько хуже цилиндрических, а наличие полости между передней и задней пластинами золотника уменьшает разрежение у распылителя и снижает качество смесеобразования.

    Плоские монолитные дроссельные золотники в настоящее время применяют редко, главным образом в карбюраторах для двигателей мотовелосипедов и мопедов.

    В отечественных карбюраторах для тяжелых мотоциклов с четырехтактными двухцилиндровыми двигателями применяют плоские золотники, состоящие из двух деталей, разжимаемых специальной пружиной. Такая конструкция позволяет в известной степени уменьшить отрицательное влияние износа направляющих пазов в колодце дросселя и самого золотника.

    В конструкции карбюраторов мотоциклетного типа возможны два варианта расположения поплавковой камеры относительно главного воздушного тракта: боковое и центральное. Центральное имеет ряд преимуществ — уровень топлива в такой камере относительно жиклера главной дозирующей системы практически не зависит от крена мотоцикла или от инерционных сил, возникающих на повороте (для мотоциклов с коляской). Поэтому, несмотря на более сложную конструкцию карбюратора, такая схема расположения поплавковой камеры в настоящее время получила практически всеобщее распространение.

    Одновременно изменилась конструкция поплавкового механизма — вместо центрального, с запорной иглой непосредственно на оси поплавка стали применять более надежные, аналогичные автомобильным рычажные механизмы, иногда и с демпфирующей пружиной на игле.

    Неуклонно сокращается производство металлических (латунных) поплавков — они повсеместно заменяются пустотелыми или пористыми из пластмассы.

    В отличие от автомобильных, у карбюраторов мотоциклетного типа полость поплавковой камеры над уровнем топлива сообщается не с входным патрубком, а непосредственно с атмосферой. Это вызвано стремлением максимально увеличить перепад разрежений в диффузоре и поплавковой камере, который у мотоциклетных карбюраторов намного меньше. Однако карбюраторы с несбалансированной, то есть сообщающейся с атмосферой, поплавковой камерой весьма чувствительны к изменению сопротивления воздушного фильтра — даже относительно небольшое повышение его сопротивления от естественного в эксплуатации загрязнения вызывает заметное обогащение состава смеси и приводит к росту расхода топлива.

    Работают дозирующие системы мотоциклетного карбюратора описанной здесь схемы следующим образом.

    На холостом ходу дроссельный золотник 1 (см. рис. 3) опущен вниз до упора в винт 2. По причине незначительного количества воздуха, проходящего через карбюратор, практически у распылителя нет разрежения и топливо из него не истекает. В то же время выходное отверстие 4 системы холостого хода за задней кромкой дроссельного золотника находится в зоне высокого разрежения, вызывающего подсасывание топлива через систему холостого хода.

    По мере подъема дроссельного золотника его задняя кромка открывает выходное отверстие 3, которое также оказывается в зоне повышенного разрежения и обеспечивает рост подачи топлива в соответствии с увеличением количества воздуха. Одновременно усиливается разрежение у распылителя 5 (см. рис. 1), отчего в определенный момент топливо, поднимаясь по колодцу 7, достигает верхнего среза распылителя и начинает подхватываться потоком воздуха. При дальнейшем открытии золотника разрежение у распылителя быстро растет, но состав смеси чрезмерно не обогащается, поскольку дозирующая игла 3 находится еще глубоко в отверстии распылителя.

    Когда дроссель поднимается намного, проходное сечение воздушного канала увеличивается, а разрежение у распылителя падает. Однако состав смеси не обедняется, так как подача необходимого количества топлива обеспечивается через увеличенное сечение распылителя, образуемое вокруг тонкой части поднятой вместе с дросселем дозирующей иглы. При полностью поднятом дросселе дозирующая игла уже не закрывает отверстие в распылителе, и смесь обогащается, обеспечивая достижение двигателем максимальной мощности.

    Здесь были рассмотрены основные конструктивные особенности и принципы работы отдельных систем мотоциклетных карбюраторов. Специальную статью мы намечаем посвятить конкретным карбюраторам, их отдельным характеристикам и регулировкам.

    1985N08P22-23

    Как отрегулировать карбюратор на ВАЗ 2106

    Прочитав статью Вы узнаете о том, как отрегулировать правильно карбюратор на ваз 2106. На  автомобилях ВАЗ-2106 устанавливалось несколько модификаций карбюраторов: 2103, 2106, а с 1980 года двигатели модели получили приборы 2107-1107010-20 предусматривающие эксплуатацию с системой вакуумного управления опережением зажигания и модификацию 2107-1107010-10 для автомобилей без такой системы. Стоит отметить, что карбюраторы 2107-1107010-10 легко заменяются с более ранним устройством 2106-1107010.

    Автомобиль ВАЗ-2106 заслуживает хотя бы нескольких слов о себе в нашей статье. Выпускался он не только Волжским заводом, но и Сызранским «Рослада», Ижевским «ИжАвто, и даже Украинским «Анто-Рус». За все время было выпущено более 4 миллионов и 300 тысяч экземпляров разных модификаций! Автомобиль по праву получил народное признание за комфортность, надежность, и долгое время был престижным приобретением.

    Регулировка ВАЗ 2106 карбюратора состоит из двух этапов: регулировки снятого карбюратора, и регулировки карбюратора установленного на двигателе автомобиля.

    Регулировка снятого карбюратора проводится за несколько шагов перечисленных ниже:

         1. Регулировка поплавка

    Уровень топлива в карбюраторе ВАЗ 2106 зависит не только от правильно выполненных регулировок, но и, разумеется, от исправности запорного устройства состоящего из запорного клапана и поплавка. Посмотрите на рисунок ниже:

    Регулировка поплавка карбюратора ВАЗ 2106

    На вертикально расположенной крышке карбюратора проследите, что бы язычок поплавка лишь касался шарика, но не утапливал его. Расстояние от поверхности крышки с прокладкой до поплавка устанавливается равным 6,5±0,25 мм. А язычком регулируем это значение. Также необходимо проконтролировать полный ход поплавка, он должен составить 8±0,25 мм. (от поверхности прокладки до поплавка), и устанавливается подгибанием ограничителя поплавка. Процесс регулировки поплавкового механизма карбюратора хорошо описан в статье.

    Хотя этот пункт и отнесен здесь к регулировке снятого карбюратора, выполнить его можно не демонтируя карбюратор с двигателя.

         2. Регулировка пневмопривода дроссельной заслонки второй камеры

    Пневмопривод карбюратора ВАЗ 2106

    Регулировка проводится при отсоединенном рычаге дроссельной заслонки 2-й камеры от штифта промежуточного рычага. Полностью открыв дроссель второй камеры, утапливаем и удерживаем в таком положении втулку пневмопривода (на рисунке не видно, в нее вкручивается шток пневмопривода), и вкручивая (или выкручивая) шток добиваемся чтобы отверстие штока находилось напротив штифта промежуточного рычага. Надеваем шток на штифт промежуточного рычага  и фиксируем стопорной шайбой, а шток пневмопривода контргайкой.

         3. Регулировка положения дроссельных заслонок

    Эта операция сводится к проверке и регулировке полного открытия заслонок. При максимальном повороте рычага управления заслонками, дроссельная заслонка первичной камеры должна быть параллельна стенкам камеры, расстояние от стенки камеры до края заслонки должно составить 13±0,1 мм. (рисунок «Б» ниже). На рычаге (3) можно подогнуть нижний усик для получения необходимого зазора.

    Положение дроссельных заслонок карбюратора ВАЗ 2106

    При полном открытии дроссельной заслонки второй камеры (6) аналогичное расстояние равно 17±0,1 мм. (рисунок «Б»). Его также необходимо проконтролировать, регулируется оно вкручиванием (выкручиванием) штока пневмопривода. Во время регулировки, разумеется, необходимо полностью утопить втулку пневмопривода.

    Еще один параметр – величина частичного открытия дросселя первой камеры (рисунок «А»), устанавливается равным 6±0,1 мм. путем подгибания верхнего усика рычага (3) в момент касания рычага (2).

         4. Регулировка пускового устройства

    Для начала закрываем полностью воздушную заслонку карбюратора, тяга (3) и шток (4) должны находятся в положении как на рисунке ниже, при этом не допускается передвижение штока (4) тягой (3). Добиться этого можно подгибанием тяги (3).

    Регулировка пускового устройства карбюратора ВАЗ 2106

    При закрытой воздушной заслонке необходимо обеспечить пусковой зазор дроссельной заслонки первой камеры «C»  0,9-1 мм. подгибанием тяги 7. Измерение удобно проводить с помощью щупа или подходящего по диаметру хвостовика сверла в месте, показанном на рисунке.

    Если полностью утопить шток (4) пускового устройства,  то воздушная заслонка должна открыться на величину пускового зазора «B» 5,5±0,25 мм. Пусковой зазор воздушной заслонки регулируется винтом (5).

    На этом можно считать, что регулировка карбюратора 2106 ВАЗ снятого с двигателя окончена.

    Регулировка карбюратора ВАЗ 2106 на двигателе

    Ниже пойдет речь о том, как на ваз 2106 отрегулировать карбюратор на двигателе. После установки карбюратора требуется выполнить несложные, но необходимые операции.

         1. Регулировка привода карбюратора

    Точнее сказать приводов карбюратора, их два: трос управления пусковым устройством и привод дроссельных заслонок.

    Привод акселератора ВАЗ 2106

    Крепление гибкой тяги (9) и оболочки (8) необходимо зафиксировать в таком положении, что бы при полностью утопленной кнопке включения пускового устройства, воздушная заслонка была полностью открыта и полностью закрывалась при вытягивании кнопки.

    Нажав на педаль газа (1) до упора проверьте, что бы дроссельная заслонка первой камеры была открыта полностью. Если этого не произошло, регулируем длину продольной тяги (13), на которой имеется навинчивающийся наконечник.

    Уделите также внимание и поперечной тяге (14), расстояние между центрами ее наконечников должно составлять 80 мм.

         2. Регулировка холостого хода карбюратор ваз 2106

    Информация ниже справедлива, если двигатель исправен, угол опережения зажигания выставлен правильно.

    Система холостого хода карбюратора должна быть отрегулирована таким образом, что бы обеспечивать ровную работу прогретого двигателя без нагрузки на минимальных оборотах и при этом концентрация CO должна быть в пределах 0,5-1,2%.

    Регулировку холостого хода ВАЗ 2106 проводят на двигателе, прогретом до рабочей температуры 90 градусов по цельсию. Завернув до упора винты (1) и (2) открутите оба на 2-3 оборота, запускайте двигатель и прогрейте.

    Винты регулировки холостого хода карбюратора ВАЗ 2106

    Если Вам доступен газоанализатор, прекрасно, действуем по следующему алгоритму:

    1. Устанавливаем винтом количества смеси (1) частоту вращения коленчатого вала двигателя 820-900 об/мин.,
    2. Добиваемся концентрации CO 0,5-1,2% вращением винта (2). Помните, что при закручивании смесь обедняется, и наоборот.
    3. Скорость вращения наверняка изменятся, снова винтом (1) добейтесь номинальной частоты холостого хода.
    4. В случае если CO вышел за пределы, возвращаемся в пункт 2.

    Но газоанализатора зачастую не бывает под рукой, а отрегулировать холостые обороты надо. Можно обойтись и без дорогостоящего оборудования, придется потратить немного больше времени, но за то вы научитесь это делать самостоятельно.

    Карбюратор ваз 2106 регулировка холостого хода без газоанализатора.

    Итак, у нас есть прогретый до рабочей температуры и работающий двигатель:

    1. Вращая винт количества смеси (1) устанавливаем частоту вращения 820-900 об/мин;
    2. Винтом состава смеси (2) добиваемся стабильной, ровной работы двигателя. Обратите внимание, не максимальных оборотов, а именно стабильной работы. Наша задача получить ровное вращение коленчатого вала при минимально отвернутом винте качества (2).
    3. При необходимости устанавливаем винтом (1) номинальную скорость вращения на холостом ходу.

    Шаги с 1 по 3 желательно повторить несколько раз, что бы получить более хороший результат. Немного потренировавшись, я думаю, Вы научитесь.

    На этом можно регулировку карбюратора ВАЗ 2106 считать завершенной. Надеюсь это статья дала Вам ответ на вопрос: как отрегулировать карбюратор на ваз 2106. Но если Вы нашли неточности, сообщите в комментариях, буду рад дополнить статью деталями.

    Удачи на дорогах!

    Как работают карбюраторы мотоциклов?

    1) UTI является образовательным учреждением и не может гарантировать работу или заработную плату.

    2) Для получения информации о результатах программы и другой информации посетите сайт www.uti.edu/disclosures.

    3) Приблизительно 8000 из 8400 выпускников UTI в 2019 году были готовы к трудоустройству. На момент составления отчета около 6700 человек были трудоустроены в течение одного года после даты выпуска, в общей сложности 84%. В эту ставку не входят выпускники, недоступные для работы по причине продолжения образования, военной службы, состояния здоровья, заключения, смерти или статуса иностранного студента.В ставку включены выпускники, прошедшие специализированные программы повышения квалификации и занятые на должностях. которые были получены до или во время обучения по ИМП, где основные должностные обязанности после окончания учебы соответствуют образовательным и учебным целям программы. UTI является образовательным учреждением и не может гарантировать работу или заработную плату.

    5) Программы UTI готовят выпускников к карьере в различных отраслях промышленности с использованием предоставленного обучения, в первую очередь, в качестве специалистов по автомобилям, дизельным двигателям, ремонту после столкновений, мотоциклам и морским техникам.Некоторые выпускники UTI устраиваются на работу в рамках своей области обучения на должности, отличные от в качестве технического специалиста, например: специалист по запчастям, специалист по обслуживанию, изготовитель, лакокрасочный отдел и владелец / оператор магазина. UTI является образовательным учреждением и не может гарантировать работу или заработную плату.

    6) Достижения выпускников ИТИ могут различаться. Индивидуальные обстоятельства и заработная плата зависят от личных качеств и экономических факторов. Опыт работы, отраслевые сертификаты, местонахождение работодателя и его программы компенсации влияют на заработную плату.ИМП образовательное учреждение и не может гарантировать работу или заработную плату.

    7) Для завершения некоторых программ может потребоваться более одного года.

    10) Финансовая помощь, стипендии и гранты доступны тем, кто соответствует требованиям. Награды различаются в зависимости от конкретных условий, критериев и состояния.

    11) См. Подробные сведения о программе для получения информации о требованиях и условиях, которые могут применяться.

    12) На основе данных, собранных из Бюро статистики труда США, прогнозы занятости (2016-2026), www.bls.gov, просмотрено 24 октября 2017 г. Прогнозируемое количество годовых Вакансии по классификации должностей: Автомеханики и механики — 75 900; Специалисты по механике автобусов и грузовиков и специалисты по дизельным двигателям — 28 300 человек; Ремонтники кузовов и связанных с ними автомобилей, 17 200. Вакансии включают вакансии в связи с ростом и чистые замены.

    14) Программы поощрения и соответствие критериям для сотрудников остаются на усмотрении работодателя и доступны в определенных местах. Могут применяться особые условия.Поговорите с потенциальными работодателями, чтобы узнать больше о программах, доступных в вашем районе.

    15) Оплачиваемые производителем программы повышения квалификации проводятся UTI от имени производителей, которые определяют критерии и условия приемки. Эти программы не являются частью аккредитации UTI. Программы доступны в некоторых регионах.

    16) Не все программы аккредитованы ASE Education Foundation.

    20) Льготы VA могут быть доступны не на всех территориях университетского городка.

    21) GI Bill® является зарегистрированным товарным знаком U.S. Департамент по делам ветеранов (VA). Дополнительная информация о льготах на образование, предлагаемых VA, доступна на официальном веб-сайте правительства США.

    22) Грант «Приветствие за служение» доступен для всех правомочных ветеранов во всех местах на территории кампуса. Программа «Желтая лента» одобрена в наших кампусах в Эйвондейле, Далласе / Форт-Уэрте, Лонг-Бич, Орландо, Ранчо Кукамонга и Сакраменто.

    24) Технический институт NASCAR готовит выпускников к работе в качестве технических специалистов по обслуживанию автомобилей начального уровня.Выпускники, которые выбирают специальные дисциплины NASCAR, также могут иметь возможности трудоустройства в отраслях, связанных с гонками. Из тех выпускников 2019 года, которые взяли факультативы, примерно 20% нашли возможности, связанные с гонками. Общий уровень занятости в NASCAR Tech в 2019 году составил 84%.

    25) Расчетная годовая средняя заработная плата техников и механиков в области автомобильного сервиса в Службе занятости и заработной платы Бюро статистики труда США, май 2020 года. UTI является образовательным учреждением и не может гарантировать трудоустройство или заработную плату.Достижения выпускников UTI могут быть разными. Индивидуальные обстоятельства и заработная плата зависят от личных качеств и экономических факторов. Опыт работы, отраслевые сертификаты, местонахождение работодателя и его программы компенсации влияют на заработную плату. Заработная плата начального уровня может быть ниже. Программы UTI готовят выпускников к карьере в отраслях промышленности с использованием предоставленного обучения, в первую очередь в качестве автомобильных техников. Некоторые выпускники UTI получают работу в рамках своей области обучения на должностях, отличных от технических, например, сервисный писатель, инспектор по смогу и менеджер по запасным частям.Информация о заработной плате для штата Массачусетс: средний годовой диапазон заработной платы начального уровня для лиц, работающих в качестве техников автомобильного сервиса и механиков в Содружестве. Массачусетса (49-3023) составляет от 30 308 до 53 146 долларов (данные Массачусетса по труду и развитию рабочей силы, данные за май 2019 г., просмотренные 2 июня 2021 г., https://lmi.dua.eol.mass.gov/lmi/OccupationalEmploymentAndWageSpecificOccupations#). Информация о зарплате в Северной Каролине: по оценке Министерства труда США почасовая оплата в среднем 50% для квалифицированных автомобильных техников в Северной Каролине, опубликованная в мае 2021 года, составляет 20 долларов.59. Бюро статистики труда не публикует данные начального уровня. данные о зарплате. Однако 25-й и 10-й процентили почасовой оплаты труда в Северной Каролине составляют 14,55 и 11,27 долларов соответственно. (Бюро статистики труда Министерства труда, занятости и заработной платы США, май 2020 г. и механики, просмотрено 2 июня 2021 г.)

    26) Расчетная годовая средняя заработная плата сварщиков, резчиков, паяльщиков и брейзеров в Службе занятости и заработной платы Бюро статистики труда США, май 2020 г.UTI является образовательным учреждением и не может гарантировать работу или заработную плату. ИМП достижения выпускников могут быть разными. Индивидуальные обстоятельства и заработная плата зависят от личных качеств и экономических факторов. Опыт работы, отраслевые сертификаты, местонахождение работодателя и его программы компенсации влияют на заработную плату. Начальный уровень зарплаты могут быть ниже. Программы UTI готовят выпускников к карьере в отраслях промышленности с использованием предоставленного обучения, в первую очередь в качестве техников-сварщиков. Некоторые выпускники UTI получают работу в рамках своей области обучения на должностях, отличных от технических, например сертифицированный инспектор и контроль качества.Информация о заработной плате для штата Массачусетс: средний годовой диапазон заработной платы начального уровня для лиц, работающих сварщиками, резчиками, паяльщиками и брейзерами в штате Массачусетс (51-4121) составляет от 34 399 до 48 009 долларов (данные по Массачусетсу и развитию рабочей силы, май 2019 г., просмотр 2 июня 2021 г., https://lmi.dua.eol.mass.gov/lmi/OccupationalEmploymentAndWageSpecificOccupations#). Информация о заработной плате в Северной Каролине: по оценке Министерства труда США почасовая оплата в среднем 50% для квалифицированных сварщиков в Северной Каролине, опубликованная в мае 2021 года, составляет 20 долларов.28. Бюро статистики труда не публикует заработную плату начального уровня. данные. Однако 25-й и 10-й процентили почасовой оплаты труда в Северной Каролине составляют 16,97 и 14,24 доллара соответственно. (Бюро статистики труда, Министерство труда, занятости и заработной платы США, май 2020 г. Сварщики, резаки, паяльщики, и Brazers, просмотрено 2 июня 2021 г.)

    27) Не включает время, необходимое для прохождения 18-недельной квалификационной программы предварительных требований плюс дополнительные 12 или 24 недели обучения для конкретного производителя, в зависимости от производителя.

    28) Расчетная годовая средняя заработная плата специалистов по ремонту автомобилей и связанных с ними ремонтных работ в Бюро трудовой статистики США по вопросам занятости и заработной платы, май 2020 г. UTI является образовательным учреждением и не может гарантировать трудоустройство или заработную плату. Выпускников ИТИ достижения могут отличаться. Индивидуальные обстоятельства и заработная плата зависят от личных качеств и экономических факторов. Опыт работы, отраслевые сертификаты, местонахождение работодателя и его программы компенсации влияют на заработную плату. Заработная плата начального уровня может быть ниже.Программы UTI готовят выпускников к карьере в отраслях промышленности с использованием предоставленного обучения, в первую очередь в качестве техников по ремонту после столкновений. Некоторые выпускники UTI получают работу в рамках своей области обучения на должностях, отличных от технических, например оценщик, оценщик и инспектор. Информация о заработной плате для Содружества Массачусетс: средний годовой диапазон заработной платы начального уровня для лиц, занятых в качестве ремонтников автомобилей и связанных с ними ремонтных работ (49-3021) в Содружестве Массачусетс составляет от 30 765 до 34 075 долларов (данные по Массачусетсу, данные за май 2019 г., просмотренные 2 июня 2021 г., https: // lmi.dua.eol.mass.gov/lmi/OccupationalEmploymentAndWageSpecificOccupations#). Информация о зарплате в Северной Каролине: по оценке Министерства труда США почасовая оплата в среднем 50% для квалифицированных специалистов по борьбе с авариями в Северной Каролине, опубликованная в мае 2021 года, составляет 23,40 доллара США. Бюро статистики труда не публикует данные начального уровня. данные о зарплате. Однако 25-й и 10-й процентили почасовой оплаты труда в Северной Каролине составляют 17,94 и 13,99 долларов соответственно. (Бюро статистики труда Министерства труда, занятости и заработной платы США, май 2020 г.)Автомобильный кузов и сопутствующие товары Ремонтники, осмотрено 2 июня 2021 г.)

    29) Расчетная годовая средняя заработная плата механиков автобусов и грузовиков и специалистов по дизельным двигателям в Службе занятости и заработной платы Бюро статистики труда США, май 2020 г. UTI является образовательным учреждением и не может гарантировать занятость или оплата труда. Достижения выпускников UTI могут быть разными. Индивидуальные обстоятельства и заработная плата зависят от личных качеств и экономических факторов. Опыт работы, отраслевые сертификаты, местонахождение работодателя и его программы компенсации влияют на заработная плата.Заработная плата начального уровня может быть ниже. Программы UTI готовят выпускников к карьере в отраслях промышленности с использованием предоставленного обучения, в первую очередь в качестве дизельных техников. Некоторые выпускники UTI устраиваются на работу в рамках своей области обучения на должности, отличные от дизельных. техник по грузовикам, например техник по обслуживанию, техник по локомотиву и техник по морскому дизелю. Информация о заработной плате для штата Массачусетс: средний годовой диапазон заработной платы начального уровня для лиц, работающих в качестве механиков автобусов и грузовиков. и Специалисты по дизельным двигателям (49-3031) в Содружестве Массачусетса составляет от 34 323 до 70 713 долларов (Массачусетский труд и развитие рабочей силы, данные за май 2019 г., просмотренные 2 июня 2021 г., https: // lmi.dua.eol.mass.gov/lmi/OccupationalEmploymentAndWageSpecificOccupations#). Информация о зарплате в Северной Каролине: по оценке Министерства труда США почасовая оплата квалифицированных дизельных техников составляет около 50%. в Северной Каролине, опубликованная в мае 2021 года, стоит 23,20 доллара. Бюро статистики труда не публикует данные о заработной плате начального уровня. Однако 25-й и 10-й процентили почасовой оплаты труда в Северной Каролине составляют 19,41 и 16,18 долларов соответственно. (Бюро труда Статистика, Министерство труда, занятости и заработной платы США, май 2020 г.Механики автобусов и грузовиков и специалисты по дизельным двигателям, просмотрено 2 июня 2021 г.)

    30) Расчетная годовая средняя заработная плата механиков мотоциклов в Службе занятости и заработной платы Бюро статистики труда США, май 2020 г. MMI является образовательным учреждением и не может гарантировать работу или заработную плату. Достижения выпускников ММИ может различаться. Индивидуальные обстоятельства и заработная плата зависят от личных качеств и экономических факторов. Опыт работы, отраслевые сертификаты, местонахождение работодателя и его программы компенсации влияют на заработную плату.Заработная плата начального уровня может быть ниже. Программы MMI готовят выпускников к карьере в отраслях промышленности с использованием предоставленного обучения, в первую очередь в качестве техников мотоциклов. Некоторые выпускники MMI получают работу в рамках своей области обучения на должностях, отличных от технических, например, сервисный писатель, оборудование. обслуживание и запчасти. Информация о заработной плате для Содружества Массачусетс: Средняя годовая заработная плата начального уровня для лиц, работающих в качестве механиков мотоциклов (49-3052) в Содружестве Массачусетса, составляет 30 157 долларов (штат Массачусетс) Рабочая сила и развитие трудовых ресурсов, данные за май 2019 г., просмотр 2 июня 2021 г., https: // lmi.dua.eol.mass.gov/lmi/OccupationalEmploymentAndWageSpecificOccupations#). Информация о зарплате в Северной Каролине: по оценке Министерства труда США почасовая оплата в среднем 50% для квалифицированных специалистов по мотоциклетным технологиям в Северной Каролине, опубликованная в мае 2021 года, составляет 15,94 доллара. Бюро статистики труда не публикует данные начального уровня. данные о зарплате. Однако 25-й и 10-й процентили почасовой оплаты труда в Северной Каролине составляют 12,31 и 10,56 доллара соответственно. (Бюро статистики труда Министерства труда, занятости и заработной платы США, май 2020 г.)Мотоциклетная механика, просмотрено 2 июня 2021 г.)

    31) Расчетная годовая средняя заработная плата механиков моторных лодок и техников по обслуживанию в Бюро трудовой статистики США по вопросам занятости и заработной платы, май 2020 г. MMI является образовательным учреждением и не может гарантировать трудоустройство или заработную плату. Достижения выпускников ММИ могут быть разными. Индивидуальные обстоятельства и заработная плата зависят от личных качеств и экономических факторов. Опыт работы, отраслевые сертификаты, местонахождение работодателя и его программы компенсации влияют на заработную плату.Заработная плата начального уровня может быть ниже. Программы MMI готовят выпускников к карьере в отраслях промышленности с использованием предоставленного обучения, в первую очередь в качестве морских техников. Некоторые выпускники MMI получают работу в рамках своей области обучения на должностях, отличных от технических, такие как обслуживание оборудования, инспектор и помощник по запасным частям. Информация о заработной плате для штата Массачусетс: средний годовой диапазон заработной платы начального уровня для лиц, работающих в качестве механиков моторных лодок и техников по обслуживанию (49-3051) в Содружество Массачусетса стоит от 30 740 до 41 331 долларов США (Массачусетский труд и развитие рабочей силы, данные за май 2019 г., просмотренные 2 июня 2021 г., https: // lmi.dua.eol.mass.gov/lmi/OccupationalEmploymentAndWageSpecificOccupations#). Информация о зарплате в Северной Каролине: по оценке Министерства труда США почасовая оплата в размере 50% для квалифицированного морского техника в Северной Каролине, опубликованная в мае 2021 года, составляет 18,61 доллара. Бюро статистики труда не публикует данные начального уровня. данные о зарплате. Однако 25-й и 10-й процентили почасовой оплаты труда в Северной Каролине составляют 15,18 и 12,87 долларов соответственно. (Бюро статистики труда Министерства труда, занятости и заработной платы США, май 2020 г.)Моторная механика и Специалисты по обслуживанию, просмотр 2 июня 2021 г.)

    33) Курсы различаются в зависимости от кампуса. За подробностями обращайтесь к представителю программы в кампусе, в котором вы заинтересованы.

    34) Расчетная годовая средняя заработная плата операторов компьютерных инструментов с числовым программным управлением в Службе занятости и заработной платы Бюро статистики труда США, май 2020 года. UTI является образовательным учреждением и не может гарантировать трудоустройство или заработную плату. Достижения выпускников UTI могут быть разными.Индивидуальные обстоятельства и заработная плата зависят от личных качеств и экономических факторов. Опыт работы, отраслевые сертификаты, местонахождение работодателя и его программы компенсации влияют на заработную плату. Заработная плата начального уровня может быть ниже. Программы UTI готовят выпускников к карьере в отраслях промышленности с использованием предоставленного обучения, в первую очередь в качестве технических специалистов по механической обработке с ЧПУ. Некоторые выпускники UTI получают работу в рамках своей области обучения на должностях, отличных от технических, например, оператор ЧПУ, ученик машиниста и инспектор обработанных деталей.Информация о заработной плате для штата Массачусетс: средняя годовая заработная плата начального уровня для лиц, работающих в качестве операторов станков с компьютерным управлением, металлообработки и Пластик (51-4011) в Содружестве Массачусетса стоит 37 638 долларов (данные Массачусетса по труду и развитию рабочей силы, данные за май 2019 г., просмотренные 2 июня 2021 г., https://lmi.dua.eol.mass.gov/lmi/OccupationalEmploymentAndWageSpecificOccupations#). Информация о зарплате в Северной Каролине: по оценке Министерства труда США почасовая оплата в среднем 50% для квалифицированных станков с ЧПУ в Северной Каролине, опубликованная в мае 2021 года, составляет 20 долларов.24. Бюро статистики труда не публикует данные начального уровня. данные о зарплате. Однако 25-й и 10-й процентили почасовой оплаты труда в Северной Каролине составляют 16,56 и 13,97 долларов соответственно. (Бюро статистики труда Министерства труда, занятости и заработной платы США, май 2020 г. Операторы инструментов, просмотр 2 июня 2021 г.)

    37) Курсы Power & Performance не предлагаются в Техническом институте NASCAR. UTI является образовательным учреждением и не может гарантировать работу или заработную плату.Информацию о результатах программы и другую информацию можно найти на сайте www.uti.edu/disclosures.

    38) Бюро статистики труда США прогнозирует, что к 2030 году общая численность занятых в стране по каждой из следующих профессий составит: техников и механиков автомобильного сервиса — 705 900 человек; Сварщики, резаки, паяльщики и паяльщики — 452 400 человек; Автобус и грузовик Специалисты по механике и дизельным двигателям — 296 800 человек; Ремонтники кузовов автомобилей и сопутствующие товары — 161 800; и операторы инструментов с ЧПУ, 154 500.См. Таблицу 1.2 Занятость в разбивке по профессиям, 2020 г. и прогноз на 2030 г., Бюро статистики труда США, www.bls.gov, просмотрено 18 ноября 2021 г. UTI является образовательным учреждением и не может гарантировать работу или заработную плату. Обновлено 18 ноября 2021 г.

    39) Повышение квалификации доступно выпускникам только в том случае, если курс еще доступен и есть места. Студенты несут ответственность за любые другие расходы, такие как оплата лабораторных работ, связанных с курсом.

    41) Для специалистов по обслуживанию автомобилей и механиков U.S. Бюро статистики труда прогнозирует в среднем 69 000 вакансий в год в период с 2020 по 2030 год. В число вакансий входят вакансии, связанные с чистыми изменениями занятости и чистыми замещениями. См. Таблицу 1.10 Профессиональные увольнения и вакансии, прогнозируемые на 2020–2030 годы, Бюро статистики труда США, www.bls.gov, просмотр 18 ноября 2021 г. UTI — образовательное учреждение и не может гарантировать работу или зарплату. Обновлено 18 ноября 2021 г.

    42) Для сварщиков, резаков, паяльщиков и паяльщиков U.По прогнозам Бюро статистики труда, в период с 2020 по 2030 год в среднем будет открываться 49 200 рабочих мест. В число вакансий входят вакансии, связанные с чистым изменением занятости и чистым замещением. См. Таблицу 1.10 Профессиональные увольнения и вакансии, прогнозируемые на 2020–2030 годы, Бюро статистики труда США, www.bls.gov, просмотр 18 ноября 2021 г. UTI — образовательное учреждение и не может гарантировать работу или зарплату. Обновлено 18 ноября 2021 г.

    43) Для механиков автобусов и грузовиков и специалистов по дизельным двигателям U.По прогнозам Бюро статистики труда, в период с 2020 по 2030 год в среднем будет открываться 28 100 рабочих мест. В число вакансий входят вакансии, связанные с чистым изменением занятости и чистым замещением. См. Таблицу 1.10. Разделения и вакансии по профессиям, прогнозируемые на 2020–30 годы, Бюро статистики труда США, www.bls.gov, просмотрено 18 ноября 2021 г. учреждение и не может гарантировать работу или заработную плату. Обновлено 18 ноября 2021 г.

    44) Для кузовных и связанных с ним ремонтников:По прогнозам Бюро статистики труда, в период с 2020 по 2030 год в среднем будет открываться 15 200 рабочих мест. В число вакансий входят вакансии, связанные с чистым изменением занятости и чистым замещением. См. Таблицу 1.10. Разделение и вакансии по профессиям, прогноз на 2020–30 годы, Бюро статистики труда США, www.bls.gov, просмотр 18 ноября 2021 г. UTI — образовательное учреждение и не может гарантировать работу или зарплату. Обновлено 18 ноября 2021 г.

    45) Для операторов инструментов с ЧПУ: U.По прогнозам Бюро статистики труда, в период с 2020 по 2030 год в среднем будет открываться 16 500 рабочих мест. В число вакансий входят вакансии, связанные с чистым изменением занятости и чистым замещением. Видеть Таблица 1.10 Профильные увольнения и вакансии, прогнозируемые на 2020–30 годы, Бюро статистики труда США, www.bls.gov, просмотрено 18 ноября 2021 г. учреждение и не может гарантировать работу или заработную плату. Обновлено 18 ноября 2021 г.

    46) Студенты должны иметь средний балл не ниже 3,5 и посещаемость 95%.

    47) Бюро статистики труда США прогнозирует, что общая численность занятых в стране для специалистов по обслуживанию автомобилей и механиков к 2030 году составит 705 900 человек. См. Таблицу 1.2 Занятость в разбивке по профессиям, 2020 и прогнозируемые 2030, Бюро статистики труда США, www.bls. gov, просмотр 18 ноября 2021 г. UTI является образовательным учреждением и не может гарантировать работу или заработную плату. Обновлено 18 ноября 2021 г.

    48) По прогнозам Бюро статистики труда США, общая численность занятых в стране механиков автобусов и грузовиков и специалистов по дизельным двигателям к 2030 году составит 296 800 человек.См. Таблицу 1.2 Занятость в разбивке по профессиям, 2020 г. и прогноз на 2030 г., Бюро статистики труда США, www.bls.gov, просмотрено 18 ноября 2021 г. UTI является образовательным учреждением и не может гарантировать работу или заработную плату. Обновлено 18 ноября 2021 г.

    49) Бюро статистики труда США прогнозирует, что общая занятость в сфере автомобильного кузова и связанных с ним ремонтов составит 161800 человек к 2030 г. См. Таблицу 1.2. Бюро статистики труда США, www.bls.gov, просмотрено 18 ноября 2021 г. UTI является образовательным учреждением и не может гарантировать работу или заработную плату. Обновлено в ноябре 18, 2021.

    50) Бюро статистики труда США прогнозирует, что общая занятость сварщиков, резчиков, паяльщиков и паяльщиков в стране к 2030 году составит 452 400 человек. См. Таблицу 1.2 Занятость в разбивке по профессиям, 2020 год и прогноз к 2030 году. Бюро статистики труда США, www.bls.gov, дата просмотра 18 ноября 2021 г. UTI является образовательным учреждением и не может гарантировать трудоустройство или заработную плату.Обновлено в ноябре 18, 2021.

    51) Бюро статистики труда США прогнозирует, что общая численность занятых в стране операторов компьютерных инструментов с числовым программным управлением к 2030 году составит 154 500 человек. См. Таблицу 1.2 Занятость в разбивке по профессиям, 2020 и прогнозируемые 2030, Бюро статистики труда США, www.bls.gov, просмотрено 18 ноября 2021 г. UTI является образовательным учреждением и не может гарантировать работу или заработную плату. Обновлено 18 ноября 2021 года.

    52) Бюро статистики труда США прогнозирует, что в период с 2020 по 2030 год среднегодовое количество вакансий по стране в каждой из следующих профессий будет: Техники и механики автомобильного сервиса — 69 000; Механика автобусов и грузовиков и дизельный двигатель Специалисты — 28 100 человек; и сварщики, резаки, паяльщики и паяльщики, 49 200.Вакансии включают вакансии, связанные с чистым изменением занятости и чистым замещением. См. Таблицу 1.10 Разделения и вакансии по профессиям, прогноз на 2020–2030 годы, Бюро США. of Labor Statistics, www.bls.gov, дата просмотра 18 ноября 2021 г. UTI является образовательным учреждением и не может гарантировать трудоустройство или заработную плату. Утверждено 18 ноября 2021 года.

    53) Бюро статистики труда США прогнозирует, что к 2030 году общая численность занятых в стране по каждой из следующих профессий составит: техников и механиков автомобильного сервиса — 705 900 человек; Сварщики, резаки, паяльщики и паяльщики — 452 400 человек; Автобус и грузовик Специалисты по механике и дизельным двигателям, 296 800 человек.См. Таблицу 1.2 Занятость в разбивке по профессиям, 2020 г. и прогноз на 2030 г., Бюро статистики труда США, www.bls.gov, просмотрено 18 ноября 2021 г. UTI является образовательным учреждением и не может гарантировать работу или заработную плату. Обновлено 18 ноября 2021 г.

    Универсальный технический институт штата Иллинойс, Inc. одобрен Отделом частного бизнеса и профессиональных школ Совета высшего образования штата Иллинойс.

    Как работает карбюратор?

    Как работает карбюратор? — Объясни это Реклама

    Топливо плюс воздух равны движению — это фундаментальная наука, лежащая в основе большинства транспортных средств. которые путешествуют по суше, морю или небу. Легковые, грузовые и автобусы превращают топливо в энергию, смешивая его с воздухом и сжигая металлические цилиндры внутри их двигателей. Сколько именно топлива и воздуха потребность двигателя меняется от момента к моменту, в зависимости от того, как долго он был запущен, как быстро вы идете, и множество других факторы. В современных двигателях используется система электронного управления. называется впрыск топлива , чтобы регулировать топливно-воздушную смесь, так что это ровно с минуты поворота ключа до момента переключения двигатель снова выключится, когда вы достигнете пункта назначения.Но пока эти были изобретены умные устройства, практически все двигатели полагались на гениальные устройства для смешивания воздуха и топлива, называемые карбюраторами (пишется «карбюратор» в некоторых странах часто сокращается до просто «карбюратор»). Что они собой представляют и как работают? Давайте познакомимся поближе!

    Иллюстрация: Карбюраторы в двух словах: они добавляют топливо (красный) к воздуху (синий), чтобы сделать смесь, которая подходит для горения в цилиндрах. Цилиндры современных автомобилей более эффективно питаются от систем впрыска топлива, которые потребляют меньше топлива и меньше загрязняют окружающую среду.Но вы по-прежнему найдете карбюраторы в двигателях старых автомобилей и мотоциклов, а также в компактных двигателях газонокосилок и бензопил.

    Как двигатели сжигают топливо

    Двигатели — вещи механические, но они тоже химические вещи: они разработан на основе химической реакции под названием сгорание : когда вы сжигаете топливо в воздухе, вы выделяете тепловую энергию и производите углерод диоксид и вода как отходы. Чтобы эффективно сжигать топливо, вы нужно использовать много воздуха. Это относится и к автомобильному двигателю. что касается свечи, костра на открытом воздухе, угля или дрова в чьем-то доме.

    С костром вам никогда не придется беспокоиться о том, что у вас слишком много или слишком мало воздуха. При пожарах внутри помещений запас воздуха сокращается, и гораздо важнее. Недостаток кислорода вызовет пожар в помещении (или даже устройство для сжигания топлива, такое как газовая отопительная печь (котел), чтобы производить опасные загрязнения воздуха, в том числе токсичные угарный газ.

    Рекламные ссылки

    Иллюстрация: Теоретически двигателю автомобиля требуется в 14,7 раз больше воздуха, чем топлива, если воздушно-топливная смесь должна гореть должным образом.Это называется стехиометрической смесью, и она состоит из 94 процентов воздуха и 6 процентов топлива. На практике соотношение может быть другим.

    С автомобильным двигателем все немного сложнее. Если у вас есть достаточно атомов кислорода, чтобы сжечь все ваши атомы топлива, это называется стехиометрическая смесь . (Стехиометрия — это часть химии, эквивалент в аптеке, чтобы убедиться, что у вас ровно достаточно каждого ингредиента прежде чем приступить к приготовлению пищи по рецепту.) В случае автомобильного двигателя, соотношение обычно составляет около 14.7 частей воздуха на 1 часть топлива (хотя это действительно зависит от того, из чего состоит топливо). Слишком много воздуха и недостаточно топлива означает, что двигатель горит «обедненный», при слишком большом количестве топлива и недостатке воздуха называется горящий «богатый». Слишком много воздуха (слегка бедная смесь) дает лучшую экономию топлива, а немного меньше (слегка богатая смесь) дает лучшие характеристики. Слишком много воздуха так же плохо, как и слишком много воздуха. маленький; оба по-разному вредны для двигателя.

    «Карбюратор называют« сердцем »автомобиля, и нельзя ожидать, что двигатель будет работать правильно, выдавать надлежащую мощность или работать плавно, если его« сердце »не выполняет свои функции должным образом».

    Эдвард Кэмерон, The New York Times, 1910

    Что такое карбюратор?

    Бензиновые двигатели

    рассчитаны на то, чтобы всасывать точно необходимое количество воздуха, поэтому топливо горит должным образом, независимо от того, запускается ли двигатель с холодного или нагревается на максимальной скорости.Получение правильной топливно-воздушной смеси — это работа умного механического устройства под названием карбюратор : трубка, через которую воздух и топливо попадают в двигатель через клапаны, смешивая их вместе в разных количествах, чтобы удовлетворить широкий спектр различных условия вождения.

    Вы могли подумать, что «карбюратор» — довольно странное слово, но оно происходит от глагола «карбюратор». Это химический термин, означающий обогащение газа путем соединения его с углеродом. или углеводороды. Итак, технически карбюратор — это устройство, насыщающее воздух (газ) топливом. (углеводород).

    Кто изобрел карбюратор?

    Карбюраторы существуют с конца 19 века. века, когда они были впервые разработаны пионером автомобилестроения (и Основатель Mercedes) Карл Бенц (1844–1929). Были раньше попытки «карбюрирования» другими способами. Например, французский пионер двигателей Жозеф Этьен Ленуар (1822–1900) первоначально использовал вращающийся цилиндр. с прикрепленными губками, которые погружались в топливо, когда они поворачивались, вытащив его из контейнера и подмешав в воздух, они это сделали.[1]

    На приведенной ниже схеме, которую я раскрасил, чтобы облегчить восприятие, показан исходный Конструкция карбюратора Benz с 1888 года; основной принцип работы (объясненный во вставке ниже) остается неизменным и по сей день.

    Изображение: очень упрощенная схема оригинального карбюратора Карла Бенца из его патент 1888 года. Топливо из бака (синий, D) поступает в так называемый генератор (зеленый, A). внизу, где он испаряется. Топливный пар проходит через серую трубу и встречается с поступающим воздухом. вниз по той же трубе, которая выходит из атмосферы через перфорацию вверху.Воздух и топливо смешиваются в красной камере (F), затем проходят через клапан (бирюзовый, G) в цилиндр H, где они сжечь, чтобы получить силу. Иллюстрация из патента США 382,585: Карбюратор Карла Бенца. 8 мая 1888 г., любезно предоставлено Управлением по патентам и товарным знакам США.

    Как работает карбюратор?

    Фото: На типичный карбюратор особо не на что смотреть! Фото Дэвида Хоффмана любезно предоставлено ВМС США.

    Карбюраторы довольно сильно различаются по конструкции и сложности. Самый простой из возможных — по существу большой вертикальный воздуховод над цилиндрами двигателя с горизонтальный топливопровод, присоединенный с одной стороны.Когда воздух течет вниз трубу, она должна проходить через узкий перегиб посередине, который заставляет его ускоряться и заставляет его давление падать. Это изломано секция называется трубкой Вентури . Падающее давление воздуха создает эффект всасывания, который втягивает воздух через топливопровод на сторона.

    Иллюстрация: Эффект Вентури: когда жидкость течет в более узкое пространство, ее скорость увеличивается, но давление падает. Это объясняет, почему ветер свистит между зданиями и почему лодки, плывущие параллельно друг другу, часто сталкиваются друг с другом.Это пример закона сохранения энергии: если бы давление не упало, жидкость, втекая в узкое сечение, набирала бы дополнительную энергию, что нарушило бы один из самых основных законов физики.

    Воздушный поток втягивает топливо, чтобы присоединиться к нему, что нам как раз и нужно, но как мы можем регулировать топливовоздушную смесь? Карбюратор имеет два поворотных клапаны над и под трубкой Вентури. Вверху есть клапан под названием дроссель , который регулирует, сколько воздуха может проходить в.Если заслонка закрыта, через трубу проходит меньше воздуха, и Вентури всасывает больше топлива, поэтому двигатель становится более богатым топливом. смесь. Это удобно, когда двигатель холодный, при первом запуске и работает довольно медленно. Под трубкой Вентури есть второй клапан назвал дроссель . Чем больше открыта дроссельная заслонка, тем больше воздух проходит через карбюратор и чем больше топлива он затягивает из трубу в сторону. При поступлении большего количества топлива и воздуха двигатель высвобождает больше энергии и дает больше мощности, и машина едет быстрее.Вот почему открытие дроссельной заслонки заставляет машину ускоряться: это эквивалент дуновения костра, чтобы подать больше кислорода и сделать его горят быстрее. Дроссель соединен с педалью акселератора. в машине или дроссельной заслонке на руле мотоцикла.

    Впуск топлива в карбюратор немного сложнее, чем мы описали до сих пор. К топливной трубе прикреплен своего рода мини-топливный бак, называемый поплавковая камера подачи (небольшая емкость с поплавком и клапаном внутри).По мере того, как камера подает топливо в карбюратор, уровень топлива опускается, и поплавок падает вместе с ним. Когда поплавок опускается ниже определенного уровня, он открывает клапан, позволяющий подавать топливо. в камеру для заправки из основного бензобака. Когда камера заполняется, поплавок поднимается, закрывает клапан, и подача топлива снова отключается. (В поплавковая камера подачи работает как унитаз, с поплавком эффективно выполняет ту же работу, что и шаровой кран — клапан, который помогает наполнять унитаз после промывки используйте необходимое количество воды.Что общего у автомобильных двигателей и туалетов? Больше, чем вы могли подумать!)

    Итак, вот как это все работает:

    1. Воздух поступает в верхнюю часть карбюратора из воздухозаборника автомобиля, проходя через фильтр, очищающий его от мусора.
    2. При первом запуске двигателя дроссель (синий) можно настроить так, чтобы он почти блокировал верхнюю часть трубы, чтобы уменьшить количество поступающего воздуха (увеличивая содержание топлива в смеси, поступающей в цилиндры).
    3. В центре трубки воздух проходит через узкий изгиб, называемый трубкой Вентури. Это заставляет его ускоряться и заставляет его давление падать.
    4. Падение давления воздуха вызывает всасывание в топливопроводе (справа), всасывая топливо (оранжевый).
    5. Дроссель (зеленый) — это клапан, который поворачивается для открытия или закрытия трубы. Когда дроссельная заслонка открыта, в цилиндры поступает больше воздуха и топлива, поэтому двигатель производит больше мощности, а автомобиль едет быстрее.
    6. Смесь воздуха и топлива стекает в цилиндры.
    7. Топливо (оранжевый) подается из мини-топливного бака, называемого камерой поплавковой подачи.
    8. Когда уровень топлива падает, поплавок в камере опускается и открывает клапан наверху.
    9. Когда клапан открывается, в камеру поступает больше топлива из основного бензобака. Это заставит поплавок подняться и снова закрыть клапан.
    Рекламные ссылки

    Узнать больше

    На сайте

    Книги

    Для читателей постарше
    Для младших читателей
    • Car Science Ричард Хаммонд.Дорлинг Киндерсли, 2007. От материалов, из которых они сделаны, до того, как они рассекают воздух, эта книга объясняет науку, которая заставляет машины двигаться (возраст 9–12).

    Видео

    • Карбюраторы — объяснение: это видео с сайта Engineering Explained охватывает почти то же самое, что и моя статья, но рассказывает нам о том, что происходит. Он также распространяется на карбюраторы со второй трубкой Вентури.
    • Карбюраторы поплавкового типа, объясненные Пимпинпенцем. Хороший четкий обзор поплавкового карбюратора с игольчатым клапаном.

    Статьи

    Патенты

    Для получения более подробной технической информации посетите эти:

    • Патент США 382,585: Карбюратор Карла Бенца. 8 мая 1888 года. Оригинальное устройство для смешивания топлива с воздухом, изобретенное в конце 19 века пионером автомобилестроения Карлом Бенцем.
    • Патент США 1520261: Карбюратор Джорджа Ф. Риттера и др., Tillotson Manufacturing. 23 декабря 1924 года. Типичный карбюратор начала ХХ века.
    • Патент США 1938497: Карбюратор Чарльза Н.Пог. 5 декабря 1933 г. Эта конструкция предназначена для испарения большего количества топлива и обеспечения большей мощности двигателя.
    • Патент США 4 501 709: Карбюратор Вентури с регулируемым приводом от Тадахиро Ямамото и Тадаки Оота, Nissan. 26 февраля 1985 г. В этом более современном типе карбюратора размер трубки Вентури изменяется автоматически, чтобы поддерживать постоянный уровень всасывания.

    Список литературы

    1. ↑ Газовые и нефтяные двигатели: Практическое пособие по внутреннему сгоранию Двигатель Уильяма Робинсона.Э. и Ф. Spon, 1890, с.175.

    Пожалуйста, НЕ копируйте наши статьи в блоги и другие сайты

    статей с этого сайта зарегистрированы в Бюро регистрации авторских прав США. Копирование или иное использование зарегистрированных работ без разрешения, удаление этого или других уведомлений об авторских правах и / или нарушение смежных прав может привести к серьезным гражданским или уголовным санкциям.

    Авторские права на текст © Крис Вудфорд 2009, 2021. Все права защищены. Полное уведомление об авторских правах и условиях использования.

    Подписывайтесь на нас

    Сохранить или поделиться этой страницей

    Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее, или расскажите об этом своим друзьям с помощью:

    Цитируйте эту страницу

    Вудфорд, Крис. (2009/2021) Карбюраторы. Получено с https://www.explainthatstuff.com/how-carburetors-work.html. [Доступ (укажите дату здесь)]

    Больше на нашем сайте …

    Как работает карбюратор?

    Как работает карбюратор? — Объясни это Реклама

    Топливо плюс воздух равны движению — это фундаментальная наука, лежащая в основе большинства транспортных средств. которые путешествуют по суше, морю или небу. Легковые, грузовые и автобусы превращают топливо в энергию, смешивая его с воздухом и сжигая металлические цилиндры внутри их двигателей. Сколько именно топлива и воздуха потребность двигателя меняется от момента к моменту, в зависимости от того, как долго он был запущен, как быстро вы идете, и множество других факторы. В современных двигателях используется система электронного управления. называется впрыск топлива , чтобы регулировать топливно-воздушную смесь, так что это ровно с минуты поворота ключа до момента переключения двигатель снова выключится, когда вы достигнете пункта назначения.Но пока эти были изобретены умные устройства, практически все двигатели полагались на гениальные устройства для смешивания воздуха и топлива, называемые карбюраторами (пишется «карбюратор» в некоторых странах часто сокращается до просто «карбюратор»). Что они собой представляют и как работают? Давайте познакомимся поближе!

    Иллюстрация: Карбюраторы в двух словах: они добавляют топливо (красный) к воздуху (синий), чтобы сделать смесь, которая подходит для горения в цилиндрах. Цилиндры современных автомобилей более эффективно питаются от систем впрыска топлива, которые потребляют меньше топлива и меньше загрязняют окружающую среду.Но вы по-прежнему найдете карбюраторы в двигателях старых автомобилей и мотоциклов, а также в компактных двигателях газонокосилок и бензопил.

    Как двигатели сжигают топливо

    Двигатели — вещи механические, но они тоже химические вещи: они разработан на основе химической реакции под названием сгорание : когда вы сжигаете топливо в воздухе, вы выделяете тепловую энергию и производите углерод диоксид и вода как отходы. Чтобы эффективно сжигать топливо, вы нужно использовать много воздуха. Это относится и к автомобильному двигателю. что касается свечи, костра на открытом воздухе, угля или дрова в чьем-то доме.

    С костром вам никогда не придется беспокоиться о том, что у вас слишком много или слишком мало воздуха. При пожарах внутри помещений запас воздуха сокращается, и гораздо важнее. Недостаток кислорода вызовет пожар в помещении (или даже устройство для сжигания топлива, такое как газовая отопительная печь (котел), чтобы производить опасные загрязнения воздуха, в том числе токсичные угарный газ.

    Рекламные ссылки

    Иллюстрация: Теоретически двигателю автомобиля требуется в 14,7 раз больше воздуха, чем топлива, если воздушно-топливная смесь должна гореть должным образом.Это называется стехиометрической смесью, и она состоит из 94 процентов воздуха и 6 процентов топлива. На практике соотношение может быть другим.

    С автомобильным двигателем все немного сложнее. Если у вас есть достаточно атомов кислорода, чтобы сжечь все ваши атомы топлива, это называется стехиометрическая смесь . (Стехиометрия — это часть химии, эквивалент в аптеке, чтобы убедиться, что у вас ровно достаточно каждого ингредиента прежде чем приступить к приготовлению пищи по рецепту.) В случае автомобильного двигателя, соотношение обычно составляет около 14.7 частей воздуха на 1 часть топлива (хотя это действительно зависит от того, из чего состоит топливо). Слишком много воздуха и недостаточно топлива означает, что двигатель горит «обедненный», при слишком большом количестве топлива и недостатке воздуха называется горящий «богатый». Слишком много воздуха (слегка бедная смесь) дает лучшую экономию топлива, а немного меньше (слегка богатая смесь) дает лучшие характеристики. Слишком много воздуха так же плохо, как и слишком много воздуха. маленький; оба по-разному вредны для двигателя.

    «Карбюратор называют« сердцем »автомобиля, и нельзя ожидать, что двигатель будет работать правильно, выдавать надлежащую мощность или работать плавно, если его« сердце »не выполняет свои функции должным образом».

    Эдвард Кэмерон, The New York Times, 1910

    Что такое карбюратор?

    Бензиновые двигатели

    рассчитаны на то, чтобы всасывать точно необходимое количество воздуха, поэтому топливо горит должным образом, независимо от того, запускается ли двигатель с холодного или нагревается на максимальной скорости.Получение правильной топливно-воздушной смеси — это работа умного механического устройства под названием карбюратор : трубка, через которую воздух и топливо попадают в двигатель через клапаны, смешивая их вместе в разных количествах, чтобы удовлетворить широкий спектр различных условия вождения.

    Вы могли подумать, что «карбюратор» — довольно странное слово, но оно происходит от глагола «карбюратор». Это химический термин, означающий обогащение газа путем соединения его с углеродом. или углеводороды. Итак, технически карбюратор — это устройство, насыщающее воздух (газ) топливом. (углеводород).

    Кто изобрел карбюратор?

    Карбюраторы существуют с конца 19 века. века, когда они были впервые разработаны пионером автомобилестроения (и Основатель Mercedes) Карл Бенц (1844–1929). Были раньше попытки «карбюрирования» другими способами. Например, французский пионер двигателей Жозеф Этьен Ленуар (1822–1900) первоначально использовал вращающийся цилиндр. с прикрепленными губками, которые погружались в топливо, когда они поворачивались, вытащив его из контейнера и подмешав в воздух, они это сделали.[1]

    На приведенной ниже схеме, которую я раскрасил, чтобы облегчить восприятие, показан исходный Конструкция карбюратора Benz с 1888 года; основной принцип работы (объясненный во вставке ниже) остается неизменным и по сей день.

    Изображение: очень упрощенная схема оригинального карбюратора Карла Бенца из его патент 1888 года. Топливо из бака (синий, D) поступает в так называемый генератор (зеленый, A). внизу, где он испаряется. Топливный пар проходит через серую трубу и встречается с поступающим воздухом. вниз по той же трубе, которая выходит из атмосферы через перфорацию вверху.Воздух и топливо смешиваются в красной камере (F), затем проходят через клапан (бирюзовый, G) в цилиндр H, где они сжечь, чтобы получить силу. Иллюстрация из патента США 382,585: Карбюратор Карла Бенца. 8 мая 1888 г., любезно предоставлено Управлением по патентам и товарным знакам США.

    Как работает карбюратор?

    Фото: На типичный карбюратор особо не на что смотреть! Фото Дэвида Хоффмана любезно предоставлено ВМС США.

    Карбюраторы довольно сильно различаются по конструкции и сложности. Самый простой из возможных — по существу большой вертикальный воздуховод над цилиндрами двигателя с горизонтальный топливопровод, присоединенный с одной стороны.Когда воздух течет вниз трубу, она должна проходить через узкий перегиб посередине, который заставляет его ускоряться и заставляет его давление падать. Это изломано секция называется трубкой Вентури . Падающее давление воздуха создает эффект всасывания, который втягивает воздух через топливопровод на сторона.

    Иллюстрация: Эффект Вентури: когда жидкость течет в более узкое пространство, ее скорость увеличивается, но давление падает. Это объясняет, почему ветер свистит между зданиями и почему лодки, плывущие параллельно друг другу, часто сталкиваются друг с другом.Это пример закона сохранения энергии: если бы давление не упало, жидкость, втекая в узкое сечение, набирала бы дополнительную энергию, что нарушило бы один из самых основных законов физики.

    Воздушный поток втягивает топливо, чтобы присоединиться к нему, что нам как раз и нужно, но как мы можем регулировать топливовоздушную смесь? Карбюратор имеет два поворотных клапаны над и под трубкой Вентури. Вверху есть клапан под названием дроссель , который регулирует, сколько воздуха может проходить в.Если заслонка закрыта, через трубу проходит меньше воздуха, и Вентури всасывает больше топлива, поэтому двигатель становится более богатым топливом. смесь. Это удобно, когда двигатель холодный, при первом запуске и работает довольно медленно. Под трубкой Вентури есть второй клапан назвал дроссель . Чем больше открыта дроссельная заслонка, тем больше воздух проходит через карбюратор и чем больше топлива он затягивает из трубу в сторону. При поступлении большего количества топлива и воздуха двигатель высвобождает больше энергии и дает больше мощности, и машина едет быстрее.Вот почему открытие дроссельной заслонки заставляет машину ускоряться: это эквивалент дуновения костра, чтобы подать больше кислорода и сделать его горят быстрее. Дроссель соединен с педалью акселератора. в машине или дроссельной заслонке на руле мотоцикла.

    Впуск топлива в карбюратор немного сложнее, чем мы описали до сих пор. К топливной трубе прикреплен своего рода мини-топливный бак, называемый поплавковая камера подачи (небольшая емкость с поплавком и клапаном внутри).По мере того, как камера подает топливо в карбюратор, уровень топлива опускается, и поплавок падает вместе с ним. Когда поплавок опускается ниже определенного уровня, он открывает клапан, позволяющий подавать топливо. в камеру для заправки из основного бензобака. Когда камера заполняется, поплавок поднимается, закрывает клапан, и подача топлива снова отключается. (В поплавковая камера подачи работает как унитаз, с поплавком эффективно выполняет ту же работу, что и шаровой кран — клапан, который помогает наполнять унитаз после промывки используйте необходимое количество воды.Что общего у автомобильных двигателей и туалетов? Больше, чем вы могли подумать!)

    Итак, вот как это все работает:

    1. Воздух поступает в верхнюю часть карбюратора из воздухозаборника автомобиля, проходя через фильтр, очищающий его от мусора.
    2. При первом запуске двигателя дроссель (синий) можно настроить так, чтобы он почти блокировал верхнюю часть трубы, чтобы уменьшить количество поступающего воздуха (увеличивая содержание топлива в смеси, поступающей в цилиндры).
    3. В центре трубки воздух проходит через узкий изгиб, называемый трубкой Вентури. Это заставляет его ускоряться и заставляет его давление падать.
    4. Падение давления воздуха вызывает всасывание в топливопроводе (справа), всасывая топливо (оранжевый).
    5. Дроссель (зеленый) — это клапан, который поворачивается для открытия или закрытия трубы. Когда дроссельная заслонка открыта, в цилиндры поступает больше воздуха и топлива, поэтому двигатель производит больше мощности, а автомобиль едет быстрее.
    6. Смесь воздуха и топлива стекает в цилиндры.
    7. Топливо (оранжевый) подается из мини-топливного бака, называемого камерой поплавковой подачи.
    8. Когда уровень топлива падает, поплавок в камере опускается и открывает клапан наверху.
    9. Когда клапан открывается, в камеру поступает больше топлива из основного бензобака. Это заставит поплавок подняться и снова закрыть клапан.
    Рекламные ссылки

    Узнать больше

    На сайте

    Книги

    Для читателей постарше
    Для младших читателей
    • Car Science Ричард Хаммонд.Дорлинг Киндерсли, 2007. От материалов, из которых они сделаны, до того, как они рассекают воздух, эта книга объясняет науку, которая заставляет машины двигаться (возраст 9–12).

    Видео

    • Карбюраторы — объяснение: это видео с сайта Engineering Explained охватывает почти то же самое, что и моя статья, но рассказывает нам о том, что происходит. Он также распространяется на карбюраторы со второй трубкой Вентури.
    • Карбюраторы поплавкового типа, объясненные Пимпинпенцем. Хороший четкий обзор поплавкового карбюратора с игольчатым клапаном.

    Статьи

    Патенты

    Для получения более подробной технической информации посетите эти:

    • Патент США 382,585: Карбюратор Карла Бенца. 8 мая 1888 года. Оригинальное устройство для смешивания топлива с воздухом, изобретенное в конце 19 века пионером автомобилестроения Карлом Бенцем.
    • Патент США 1520261: Карбюратор Джорджа Ф. Риттера и др., Tillotson Manufacturing. 23 декабря 1924 года. Типичный карбюратор начала ХХ века.
    • Патент США 1938497: Карбюратор Чарльза Н.Пог. 5 декабря 1933 г. Эта конструкция предназначена для испарения большего количества топлива и обеспечения большей мощности двигателя.
    • Патент США 4 501 709: Карбюратор Вентури с регулируемым приводом от Тадахиро Ямамото и Тадаки Оота, Nissan. 26 февраля 1985 г. В этом более современном типе карбюратора размер трубки Вентури изменяется автоматически, чтобы поддерживать постоянный уровень всасывания.

    Список литературы

    1. ↑ Газовые и нефтяные двигатели: Практическое пособие по внутреннему сгоранию Двигатель Уильяма Робинсона.Э. и Ф. Spon, 1890, с.175.

    Пожалуйста, НЕ копируйте наши статьи в блоги и другие сайты

    статей с этого сайта зарегистрированы в Бюро регистрации авторских прав США. Копирование или иное использование зарегистрированных работ без разрешения, удаление этого или других уведомлений об авторских правах и / или нарушение смежных прав может привести к серьезным гражданским или уголовным санкциям.

    Авторские права на текст © Крис Вудфорд 2009, 2021. Все права защищены. Полное уведомление об авторских правах и условиях использования.

    Подписывайтесь на нас

    Сохранить или поделиться этой страницей

    Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее, или расскажите об этом своим друзьям с помощью:

    Цитируйте эту страницу

    Вудфорд, Крис. (2009/2021) Карбюраторы. Получено с https://www.explainthatstuff.com/how-carburetors-work.html. [Доступ (укажите дату здесь)]

    Больше на нашем сайте …

    Как работает карбюратор?

    Как работает карбюратор? — Объясни это Реклама

    Топливо плюс воздух равны движению — это фундаментальная наука, лежащая в основе большинства транспортных средств. которые путешествуют по суше, морю или небу. Легковые, грузовые и автобусы превращают топливо в энергию, смешивая его с воздухом и сжигая металлические цилиндры внутри их двигателей. Сколько именно топлива и воздуха потребность двигателя меняется от момента к моменту, в зависимости от того, как долго он был запущен, как быстро вы идете, и множество других факторы. В современных двигателях используется система электронного управления. называется впрыск топлива , чтобы регулировать топливно-воздушную смесь, так что это ровно с минуты поворота ключа до момента переключения двигатель снова выключится, когда вы достигнете пункта назначения.Но пока эти были изобретены умные устройства, практически все двигатели полагались на гениальные устройства для смешивания воздуха и топлива, называемые карбюраторами (пишется «карбюратор» в некоторых странах часто сокращается до просто «карбюратор»). Что они собой представляют и как работают? Давайте познакомимся поближе!

    Иллюстрация: Карбюраторы в двух словах: они добавляют топливо (красный) к воздуху (синий), чтобы сделать смесь, которая подходит для горения в цилиндрах. Цилиндры современных автомобилей более эффективно питаются от систем впрыска топлива, которые потребляют меньше топлива и меньше загрязняют окружающую среду.Но вы по-прежнему найдете карбюраторы в двигателях старых автомобилей и мотоциклов, а также в компактных двигателях газонокосилок и бензопил.

    Как двигатели сжигают топливо

    Двигатели — вещи механические, но они тоже химические вещи: они разработан на основе химической реакции под названием сгорание : когда вы сжигаете топливо в воздухе, вы выделяете тепловую энергию и производите углерод диоксид и вода как отходы. Чтобы эффективно сжигать топливо, вы нужно использовать много воздуха. Это относится и к автомобильному двигателю. что касается свечи, костра на открытом воздухе, угля или дрова в чьем-то доме.

    С костром вам никогда не придется беспокоиться о том, что у вас слишком много или слишком мало воздуха. При пожарах внутри помещений запас воздуха сокращается, и гораздо важнее. Недостаток кислорода вызовет пожар в помещении (или даже устройство для сжигания топлива, такое как газовая отопительная печь (котел), чтобы производить опасные загрязнения воздуха, в том числе токсичные угарный газ.

    Рекламные ссылки

    Иллюстрация: Теоретически двигателю автомобиля требуется в 14,7 раз больше воздуха, чем топлива, если воздушно-топливная смесь должна гореть должным образом.Это называется стехиометрической смесью, и она состоит из 94 процентов воздуха и 6 процентов топлива. На практике соотношение может быть другим.

    С автомобильным двигателем все немного сложнее. Если у вас есть достаточно атомов кислорода, чтобы сжечь все ваши атомы топлива, это называется стехиометрическая смесь . (Стехиометрия — это часть химии, эквивалент в аптеке, чтобы убедиться, что у вас ровно достаточно каждого ингредиента прежде чем приступить к приготовлению пищи по рецепту.) В случае автомобильного двигателя, соотношение обычно составляет около 14.7 частей воздуха на 1 часть топлива (хотя это действительно зависит от того, из чего состоит топливо). Слишком много воздуха и недостаточно топлива означает, что двигатель горит «обедненный», при слишком большом количестве топлива и недостатке воздуха называется горящий «богатый». Слишком много воздуха (слегка бедная смесь) дает лучшую экономию топлива, а немного меньше (слегка богатая смесь) дает лучшие характеристики. Слишком много воздуха так же плохо, как и слишком много воздуха. маленький; оба по-разному вредны для двигателя.

    «Карбюратор называют« сердцем »автомобиля, и нельзя ожидать, что двигатель будет работать правильно, выдавать надлежащую мощность или работать плавно, если его« сердце »не выполняет свои функции должным образом».

    Эдвард Кэмерон, The New York Times, 1910

    Что такое карбюратор?

    Бензиновые двигатели

    рассчитаны на то, чтобы всасывать точно необходимое количество воздуха, поэтому топливо горит должным образом, независимо от того, запускается ли двигатель с холодного или нагревается на максимальной скорости.Получение правильной топливно-воздушной смеси — это работа умного механического устройства под названием карбюратор : трубка, через которую воздух и топливо попадают в двигатель через клапаны, смешивая их вместе в разных количествах, чтобы удовлетворить широкий спектр различных условия вождения.

    Вы могли подумать, что «карбюратор» — довольно странное слово, но оно происходит от глагола «карбюратор». Это химический термин, означающий обогащение газа путем соединения его с углеродом. или углеводороды. Итак, технически карбюратор — это устройство, насыщающее воздух (газ) топливом. (углеводород).

    Кто изобрел карбюратор?

    Карбюраторы существуют с конца 19 века. века, когда они были впервые разработаны пионером автомобилестроения (и Основатель Mercedes) Карл Бенц (1844–1929). Были раньше попытки «карбюрирования» другими способами. Например, французский пионер двигателей Жозеф Этьен Ленуар (1822–1900) первоначально использовал вращающийся цилиндр. с прикрепленными губками, которые погружались в топливо, когда они поворачивались, вытащив его из контейнера и подмешав в воздух, они это сделали.[1]

    На приведенной ниже схеме, которую я раскрасил, чтобы облегчить восприятие, показан исходный Конструкция карбюратора Benz с 1888 года; основной принцип работы (объясненный во вставке ниже) остается неизменным и по сей день.

    Изображение: очень упрощенная схема оригинального карбюратора Карла Бенца из его патент 1888 года. Топливо из бака (синий, D) поступает в так называемый генератор (зеленый, A). внизу, где он испаряется. Топливный пар проходит через серую трубу и встречается с поступающим воздухом. вниз по той же трубе, которая выходит из атмосферы через перфорацию вверху.Воздух и топливо смешиваются в красной камере (F), затем проходят через клапан (бирюзовый, G) в цилиндр H, где они сжечь, чтобы получить силу. Иллюстрация из патента США 382,585: Карбюратор Карла Бенца. 8 мая 1888 г., любезно предоставлено Управлением по патентам и товарным знакам США.

    Как работает карбюратор?

    Фото: На типичный карбюратор особо не на что смотреть! Фото Дэвида Хоффмана любезно предоставлено ВМС США.

    Карбюраторы довольно сильно различаются по конструкции и сложности. Самый простой из возможных — по существу большой вертикальный воздуховод над цилиндрами двигателя с горизонтальный топливопровод, присоединенный с одной стороны.Когда воздух течет вниз трубу, она должна проходить через узкий перегиб посередине, который заставляет его ускоряться и заставляет его давление падать. Это изломано секция называется трубкой Вентури . Падающее давление воздуха создает эффект всасывания, который втягивает воздух через топливопровод на сторона.

    Иллюстрация: Эффект Вентури: когда жидкость течет в более узкое пространство, ее скорость увеличивается, но давление падает. Это объясняет, почему ветер свистит между зданиями и почему лодки, плывущие параллельно друг другу, часто сталкиваются друг с другом.Это пример закона сохранения энергии: если бы давление не упало, жидкость, втекая в узкое сечение, набирала бы дополнительную энергию, что нарушило бы один из самых основных законов физики.

    Воздушный поток втягивает топливо, чтобы присоединиться к нему, что нам как раз и нужно, но как мы можем регулировать топливовоздушную смесь? Карбюратор имеет два поворотных клапаны над и под трубкой Вентури. Вверху есть клапан под названием дроссель , который регулирует, сколько воздуха может проходить в.Если заслонка закрыта, через трубу проходит меньше воздуха, и Вентури всасывает больше топлива, поэтому двигатель становится более богатым топливом. смесь. Это удобно, когда двигатель холодный, при первом запуске и работает довольно медленно. Под трубкой Вентури есть второй клапан назвал дроссель . Чем больше открыта дроссельная заслонка, тем больше воздух проходит через карбюратор и чем больше топлива он затягивает из трубу в сторону. При поступлении большего количества топлива и воздуха двигатель высвобождает больше энергии и дает больше мощности, и машина едет быстрее.Вот почему открытие дроссельной заслонки заставляет машину ускоряться: это эквивалент дуновения костра, чтобы подать больше кислорода и сделать его горят быстрее. Дроссель соединен с педалью акселератора. в машине или дроссельной заслонке на руле мотоцикла.

    Впуск топлива в карбюратор немного сложнее, чем мы описали до сих пор. К топливной трубе прикреплен своего рода мини-топливный бак, называемый поплавковая камера подачи (небольшая емкость с поплавком и клапаном внутри).По мере того, как камера подает топливо в карбюратор, уровень топлива опускается, и поплавок падает вместе с ним. Когда поплавок опускается ниже определенного уровня, он открывает клапан, позволяющий подавать топливо. в камеру для заправки из основного бензобака. Когда камера заполняется, поплавок поднимается, закрывает клапан, и подача топлива снова отключается. (В поплавковая камера подачи работает как унитаз, с поплавком эффективно выполняет ту же работу, что и шаровой кран — клапан, который помогает наполнять унитаз после промывки используйте необходимое количество воды.Что общего у автомобильных двигателей и туалетов? Больше, чем вы могли подумать!)

    Итак, вот как это все работает:

    1. Воздух поступает в верхнюю часть карбюратора из воздухозаборника автомобиля, проходя через фильтр, очищающий его от мусора.
    2. При первом запуске двигателя дроссель (синий) можно настроить так, чтобы он почти блокировал верхнюю часть трубы, чтобы уменьшить количество поступающего воздуха (увеличивая содержание топлива в смеси, поступающей в цилиндры).
    3. В центре трубки воздух проходит через узкий изгиб, называемый трубкой Вентури. Это заставляет его ускоряться и заставляет его давление падать.
    4. Падение давления воздуха вызывает всасывание в топливопроводе (справа), всасывая топливо (оранжевый).
    5. Дроссель (зеленый) — это клапан, который поворачивается для открытия или закрытия трубы. Когда дроссельная заслонка открыта, в цилиндры поступает больше воздуха и топлива, поэтому двигатель производит больше мощности, а автомобиль едет быстрее.
    6. Смесь воздуха и топлива стекает в цилиндры.
    7. Топливо (оранжевый) подается из мини-топливного бака, называемого камерой поплавковой подачи.
    8. Когда уровень топлива падает, поплавок в камере опускается и открывает клапан наверху.
    9. Когда клапан открывается, в камеру поступает больше топлива из основного бензобака. Это заставит поплавок подняться и снова закрыть клапан.
    Рекламные ссылки

    Узнать больше

    На сайте

    Книги

    Для читателей постарше
    Для младших читателей
    • Car Science Ричард Хаммонд.Дорлинг Киндерсли, 2007. От материалов, из которых они сделаны, до того, как они рассекают воздух, эта книга объясняет науку, которая заставляет машины двигаться (возраст 9–12).

    Видео

    • Карбюраторы — объяснение: это видео с сайта Engineering Explained охватывает почти то же самое, что и моя статья, но рассказывает нам о том, что происходит. Он также распространяется на карбюраторы со второй трубкой Вентури.
    • Карбюраторы поплавкового типа, объясненные Пимпинпенцем. Хороший четкий обзор поплавкового карбюратора с игольчатым клапаном.

    Статьи

    Патенты

    Для получения более подробной технической информации посетите эти:

    • Патент США 382,585: Карбюратор Карла Бенца. 8 мая 1888 года. Оригинальное устройство для смешивания топлива с воздухом, изобретенное в конце 19 века пионером автомобилестроения Карлом Бенцем.
    • Патент США 1520261: Карбюратор Джорджа Ф. Риттера и др., Tillotson Manufacturing. 23 декабря 1924 года. Типичный карбюратор начала ХХ века.
    • Патент США 1938497: Карбюратор Чарльза Н.Пог. 5 декабря 1933 г. Эта конструкция предназначена для испарения большего количества топлива и обеспечения большей мощности двигателя.
    • Патент США 4 501 709: Карбюратор Вентури с регулируемым приводом от Тадахиро Ямамото и Тадаки Оота, Nissan. 26 февраля 1985 г. В этом более современном типе карбюратора размер трубки Вентури изменяется автоматически, чтобы поддерживать постоянный уровень всасывания.

    Список литературы

    1. ↑ Газовые и нефтяные двигатели: Практическое пособие по внутреннему сгоранию Двигатель Уильяма Робинсона.Э. и Ф. Spon, 1890, с.175.

    Пожалуйста, НЕ копируйте наши статьи в блоги и другие сайты

    статей с этого сайта зарегистрированы в Бюро регистрации авторских прав США. Копирование или иное использование зарегистрированных работ без разрешения, удаление этого или других уведомлений об авторских правах и / или нарушение смежных прав может привести к серьезным гражданским или уголовным санкциям.

    Авторские права на текст © Крис Вудфорд 2009, 2021. Все права защищены. Полное уведомление об авторских правах и условиях использования.

    Подписывайтесь на нас

    Сохранить или поделиться этой страницей

    Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее, или расскажите об этом своим друзьям с помощью:

    Цитируйте эту страницу

    Вудфорд, Крис. (2009/2021) Карбюраторы. Получено с https://www.explainthatstuff.com/how-carburetors-work.html. [Доступ (укажите дату здесь)]

    Больше на нашем сайте …

    Как работают карбюраторы?

    Карбюраторы, которые сейчас можно найти только в классических автомобилях, когда-то были основным решением для эффективного смешивания воздуха и топлива.Так как они работали?

    Скорее всего, если вам меньше 25 лет, вы, вероятно, никогда не контактировали с карбюратором. Впрыск топлива теперь полностью доминирует в автомобильном мире, обеспечивая более стабильную и надежную топливную смесь для двигателя.Но вернитесь в середину 20-го века, и углеводы были нормой почти в каждом автомобиле, от Austin 1100 до Aston Martin DB5.

    Карбюраторы — это цилиндрические компоненты, которые устанавливаются на стороны старых автомобильных двигателей и используются для обеспечения правильного соотношения воздух / топливо, поступающего в цилиндры двигателя с необходимой скоростью. Базовый план можно увидеть ниже:

    Карбюратор работает с перепадами давления через трубку Вентури и исследует теорию гидродинамики, называемую теоремой Бернулли.Бернулли по сути придумал уравнение уравновешивания давления, которое доказало, что жидкости всегда будут перемещаться из области высокого давления в область низкого давления.

    Когда воздух проходит через воздухозаборник, он попадает в карбюратор и достигает сужения, называемого трубкой Вентури. По мере того, как площадь становится меньше, давление воздуха увеличивается, ускоряя его до области с более низким давлением на другой стороне трубки Вентури. В сужение подается небольшая трубка, известная как жиклер, которая проходит от поплавковой камеры (в которой находится топливо) к воздушной камере.

    Теорема Бернулли … не спрашивайте

    Из-за перепада давления, создаваемого трубкой Вентури, топливо всасывается из зоны относительного высокого давления через жиклер в воздушный поток в виде брызг.Количество топлива, поступающего в карбюратор, определяется разницей давления внутри поплавковой камеры до конца жиклера, которая зависит от скорости воздушного потока. Скорость воздуха, проходящего через карбюратор, регулируется частотой вращения двигателя и, следовательно, регулируется дроссельной заслонкой в ​​основании камеры карбюратора.

    Одноструйные карбюраторы были чрезвычайно простыми в своей настройке и поэтому были модифицированы в середине 20-го века для удовлетворения потребностей продаваемых автомобилей.По мере того, как автомобильные двигатели становились более эффективными и мощными, конструкция карбюратора также должна была развиваться, поскольку в систему требовалось больше воздуха, чтобы поддерживать соотношение воздух / топливо на желаемых значениях.

    Таким образом, в конструкцию карбюратора было встроено средство, называемое отводом воздуха, которое ограничивало количество топлива, поступающего в двигатель, за счет увеличения количества воздуха в соотношении.Воздух подавался в жиклер в небольших количествах, чтобы в основном предварительно перемешать топливо, поступающее в воздушную камеру, увеличивая количество воздуха в соотношении.

    Одним из недостатков карбюраторов всегда была необходимость использования дроссельной заслонки. Когда двигатель запускается в холодном состоянии, смесь воздуха и топлива должна быть богаче, чтобы двигатель работал, поэтому воздушная заслонка закрывается вручную на верхнем конце карбюратора, чтобы уменьшить количество поступающего воздуха. Это закрытие также означает, что всасывание, создаваемое перепадом давления, концентрируется на входе топлива, дополнительно уменьшая соотношение воздух / топливо.

    Современные автомобили с впрыском топлива имеют автоматическую заслонку, имитируемую с помощью топливной карты «запуска», которая запрограммирована в ЭБУ для создания богатой смеси при холодном запуске, в результате чего работа заслонки в настоящее время отсутствует.

    Другая проблема карбюраторов заключалась в отсутствии потока воздуха, когда автомобиль стоял на холостом ходу, что приводило к недостатку топлива, поступающего в трубку Вентури. Это должно было быть решено с помощью жиклера холостого хода, который впрыскивал небольшое количество топлива в нижний конец карбюратора на дроссельной заслонке. Используя небольшое количество воздуха, всасываемого из трубки Вентури, можно было подать в двигатель достаточное количество смеси, чтобы он продолжал вращаться на холостом ходу. Опять же, системы впрыска топлива были полностью разработаны для устранения этих проблем, что сделало карбюратор практически ненужным.

    Карбюратор от Ford Model A с регулировкой холостого хода с помощью винтов Карбюраторы

    разрабатывались все более и более на протяжении массового производства автомобилей в прошлом веке, и во многих высокопроизводительных автомобилях того времени вы часто будете видеть двойные и тройные карбюраторы, используемые для удовлетворения требований двигателя.Они использовались вплоть до 1990-х годов, с тех пор система впрыска топлива была более чем способна взять бразды правления на себя. Поскольку карбюраторы требуют значительного обслуживания из-за постоянной потребности в настройке для обеспечения бесперебойной работы двигателя, они во многом ушли в прошлое, за исключением некоторых очень простых автомобилей на развивающихся рынках.

    Но если вы когда-нибудь планируете восстанавливать классический автомобиль или просто ежедневно ездить на старом автомобиле, надеюсь, теперь вы знаете основы того, что является чрезвычайно важным компонентом прошлых лет.

    Как работает карбюратор?

    Карбюратор — это высокочувствительный прецизионный инструмент, предназначенный для смешивания топлива и воздуха в правильном соотношении в довольно динамичном рабочем диапазоне двигателя внутреннего сгорания.

    Их также, хотите верьте, хотите нет, очень легко понять. Хотя я не скажу, что карбюраторы и их настройка (адаптация карбюратора к конкретному двигателю и даже конкретному сценарию использования) просты, их принцип работы довольно прост, а обслуживание обычно легко выполнять, если конструкция карбюратора является работоспособной. и доступ к нему достаточный.Карбюраторы — это отчасти изящно, потому что мы все еще живем в эпоху, когда они используются (и, возможно, самые сложные и лучшие конструкции карбюраторов — это все, что остается в игре), но из-за ограничений выбросов они больше не разрабатываются. В этом отношении они вроде как живые ископаемые.

    Чтобы лучше объяснить конструкцию и усовершенствование карбюратора, я сделаю то, что обычно делаю: верну вас в прошлое, чтобы понять простейшую форму темы, которую мы рассматриваем, а затем мы перейдем ко всем важные вехи.Я также перчую в некоторых фактоидах, чтобы они не пересыхали.

    Вот основная идея трубки Вентури. Если вы это понимаете, вы в значительной степени разбираетесь в карбюраторе. Иллюстрация RevZilla.

    Принцип работы

    Как и многие части мотоцикла, устройство для смешивания воздуха и топлива является результатом исследований, завершенных в другом столетии. В 1730-х годах Даниэль Бернулли, швейцарский математик и физик, обнаружил, что давление воздуха уменьшается с увеличением скорости.Так получилось, что хороший и последовательный способ заставить этот сценарий реализоваться — это пропустить воздух через ограниченный участок трубы; воздух ускоряется, а давление падает. Это было открыто около 1797 года итальянским физиком по имени Джованни Вентури. Он разработал трубку с гораздо меньшим входным отверстием при этом ограничении в области низкого давления. Это входное отверстие позволяет трубке втягивать жидкость в поток воздуха.

    Вот и все вкратце. Вот что такое карбюратор и что он делает.Это трубка, по которой воздух проходит через специально расположенные пустоты, через которые в двигатель попадает очень определенное количество топлива. В идеале он также эмульгирует топливо с помощью распыления воздуха. (Важно знать, что жидкое топливо гораздо труднее воспламеняется, чем пары топлива, взвешенные в воздухе.)

    Это съемная трубка Вентури от карбюратора Langsenkamp-Linkert, которую можно найти на многих старинных товарах Harley-Davidson. Видите область, где диаметр сужается? Фото Лемми.

    Поэтому, когда вы «даете газ», вы на самом деле ничего не делаете с топливом.Между вашей правой рукой и бензином нет прямой связи. То, что вы делаете, на самом деле заливаете воздухом . Вы впускаете в двигатель больше воздуха — так уж получилось, что из-за эффекта Вентури больший перепад давления воздуха позволяет ему увлекать с собой больше топлива.

    Если вы не продвинетесь дальше в этой статье, вы в значительной степени поймете, что делает карбюратор и как он это делает. Но, как и все механические части в мото, были очень интересные изменения и улучшения.История и эволюция также помогают объяснить, почему вы не найдете старинного Schebler раннего Харлея, свисающего с дрэг-байка.

    Осадка

    Прежде чем мы начнем, вы должны знать, что все карбюраторы можно классифицировать по тому, как воздух входит и выходит из карбюратора, когда он находится в установленном положении. Таким образом, у карбюратора с пониженным потоком, который вы можете найти на маслкаре с V8, есть воздух, который входит сверху и движется вниз, забирая топливо, откуда они вместе попадают в коллектор, а затем в камеру сгорания.

    В мире мотоциклов почти каждый карбюратор имеет боковую тягу. Я уверен, что какой-нибудь проницательный читатель создаст малоизвестную модель с карбюратором с восходящим или нисходящим потоком, о котором я не могу думать, но шансы отличные, если вы увидите карбюратор мотоцикла, это блок с боковым тягом. Это связано в первую очередь с ограничениями упаковки, а также взаимосвязано с попытками сохранить длину впускных направляющих как можно ближе к равной на многоцилиндровых мотоциклах.

    Дроссель, пережиток ушедшей эпохи.Эта заслонка закрывается вручную, чтобы ограничить поток воздуха на конце карбюратора от двигателя. Это позволяет двигателю «присасываться» к нему, поэтому топливо может поступать легко, но ограничение воздуха делает двигатель очень богатым, облегчая запуск. Фото Лемми.

    Части карбюратора

    У большинства углеводов есть чаша, область, где висит топливо. Некоторые из них дистанционно сдвинуты в сторону, но у большинства есть буквальная чаша, которая отделяется от корпуса карбюратора. Там есть поплавок, который работает так же, как поплавок в вашем горшке.Он управляет иглой, которая устанавливается на предмет, который, по логике вещей, называется сиденьем.

    Чаша карбюратора. Фото Лемми.

    Большинство мотоциклетных карбюраторов питаются под действием силы тяжести (бак всегда устанавливается над карбюратором, если не используется топливный насос), поэтому поплавок, игла и седло работают вместе, чтобы подавать топливо в карбюратор по мере необходимости, не переполняя резервуар.

    Черный элемент здесь — это поплавок, а с ним соединена игла, которая плотно прилегает к его седлу.Не в фокусе латунные насадки — это жиклеры. Самый верхний элемент из латуни — пилотный жиклер, а нижний — главный. Фото Лемми.

    В чаше вы также можете увидеть форсунки, ведущие к основному корпусу карбюратора. Обычно это сменные латунные детали с просверленными отверстиями очень точного размера. Они часто бывают разных размеров для настройки. Размер отверстия влияет на количество топлива в топливовоздушной смеси.

    Вот слайд карбюратора. Обратите внимание, что вырез (вырез слева внизу) виден.Форма и высота выреза могут быть изменены для изменения отклика на холостом ходу. Этот золотник аналогичен дроссельной заслонке в более ранних карбюраторах. Фото Лемми.

    Вы также можете увидеть иглы в карбюраторе. В зависимости от карбюратора это могут быть топливные иглы, воздушные иглы или «игольчатые форсунки». Они выглядят как настоящая игла (хотя и толще) и не похожи на иглу, которая прикрепляется к поплавку. Разве это не глупо?

    В корпусе карбюратора вы можете увидеть ползун, удерживающий иглу жиклера, или вы можете увидеть дроссельный диск, который может двигаться, когда вы поворачиваете дроссельную заслонку (это тоже может не быть, в зависимости от того, какой у вас тип карбюратора. ), и вы можете увидеть другой диск, заслонку воздушной заслонки.Не все карбюраторы имеют все эти детали. Почему? Что ж, это хороший переход к тому, как углеводы эволюционировали и отличаются друг от друга.

    Давным-давно, когда

    Я собираюсь описать следующее с точки зрения возрастающей сложности, и, вообще говоря, все двигалось в этом порядке с точки зрения сложности. Улучшения были внесены в очень разные графики, но это примерно прогрессия — это просто было реализовано в разное время разными производителями карбюраторов и велосипедов, и некоторые шаги были пропущены на этом пути.

    На рассвете мотоспорта углеводы были похожи на ту базовую единицу, которую мы только что описали выше. Двигатели были примитивными, поэтому карбюраторы тоже могли. Степень сжатия была низкой, металлургия была плохой, что ограничивало обороты двигателя, технология уплотнения была где-то между доисторическими и несуществующими.

    Некоторые ранние мотоциклы использовали впускной клапан атмосферного давления. Фактически, впускной клапан удерживался закрытым с помощью пружины, как обычный клапан сегодня, но пружина была намного слабее.Однако клапан не открывался механически, как в современных двигателях. Вместо этого движение поршня вниз создавало отрицательное давление, достаточное для преодоления слабой пружины и впуска поступающего воздушного заряда в камеру сгорания. Когда всасывание уменьшалось, клапан закрывался под давлением пружины. Это не имеет прямого отношения к карбюраторам, но будет задействовано немного позже в этой статье, так что подумайте, хорошо? Через несколько лет впускные клапаны стали стандартными, которые мы знаем сейчас, их открывал кулачок и подъемник с хорошей сильной пружиной, чтобы закрыть их обратно.

    Когда двигатели стали более мощными, стало понятно, что более плавная работа и лучшая работа могут быть достигнуты за счет более точного контроля подачи топлива. Двигатель на холостом ходу, быстро повернутая дроссельная заслонка от гонщика, требующего ускорения, и двигатель на полном ходу — все это требует подачи топлива по-разному.

    Ранние велосипедные карбюраторы имели две цепи: цепь холостого хода и цепь высокой скорости. «Схема» может рассматриваться как часть дроссельной заслонки, которой управляет конкретный топливный тракт.Таким образом, схема холостого хода на раннем карбюраторе может регулировать холостой ход до 25%, а высокоскоростной контур может справиться с остальным. Почти в каждом карбюраторе есть некоторое перекрытие и утечка в отношении того, какая цепь обслуживает какую часть дроссельной заслонки. Изменение чего-либо в одном контуре может что-то изменить в другом, и часто такие детали, как регулируемые отводы воздуха, могут перемещать точку перехода, чтобы избежать грубых или неустойчивых изменений контура.

    Хорошим примером этого является размер трубки Вентури.Ранние карбюраторы Harley Linkert-Langsenkamp, ​​например, очень похожи карбюраторы, даже для двигателей с достаточно разными мощностями. Воздушный поток регулировался «бабочкой» или дроссельным диском, названным так потому, что в работе он напоминает взмахи крыла бабочки. Чтобы учесть необходимость использования одного корпуса с большим количеством смещений, для Linkerts были доступны разные Вентури, и они были более или менее отличительным фактором между моделями карбюратора.

    Проблема, однако, в том, что данный размер трубки Вентури на самом деле оптимален только для данной скорости потока, что соответствует одной скорости двигателя.Это нормально для мотокультиватора и т.п., в которых используется двигатель, работающий с фиксированной скоростью. Они достаточно гибкие, но идеальным вариантом были бы Вентури разных размеров для различных ситуаций с дроссельной заслонкой. Введите слайд карбюратора.

    Скользящий карбюратор. Фото Лемми.

    Скользящие карбюраторы отличаются от карбюраторов-бабочек тем, что в них не используется дроссельная заслонка, а вместо них используется круглый или плоский «ползун», который работает аналогично гильотине. Этот слайд поднимается тросом дроссельной заслонки, когда гонщик «крутит фитиль».”

    Скользящие углеводы имеют несколько преимуществ по сравнению с карбюраторами типа «бабочка». Во-первых, что наиболее важно, размер Вентури увеличивается при открытии дроссельной заслонки. Он маленький при малых отверстиях дроссельной заслонки и становится больше при больших отверстиях. Некоторые люди до сих пор называют эти углеводы «переменной Вентури».

    Это установка в виде бабочки. Многие ранние карбюраторы используют эту конструкцию клапана. Вал, на котором установлен диск, вращается примерно на 90 градусов. Это положение было бы широко открытым дросселем.Ага! Фото Лемми.

    Карбоны скольжения также имеют то преимущество, что у них нет изнашиваемых втулок дроссельной заслонки. Изношенные втулки действительно могут затруднить поддержание разумных оборотов холостого хода и смеси. Кроме того, поскольку вал дроссельной заслонки и бабочка не занимают места во входном отверстии карбюратора, скользящий карбюратор при полностью открытой дроссельной заслонке не имеет внутренних препятствий на впускном тракте.

    Помните, когда мы раньше говорили о схемах? Одним из способов улучшения карбюраторов было добавление контуров.С одной стороны, дополнительные схемы обеспечивали все более детальную и тонкую настройку. Обратной стороной этого, как и для всего, что имеет повышенную настраиваемость, является повышенная сложность, которая дает возможность настраивать более неправильно, чем когда-либо прежде.

    Вот отверстие, просверленное в пилотном жиклере. Должно быть довольно легко понять, почему клейкое топливо или грязный карбюратор могут помешать вашему мотоциклу заводиться и работать. Фото Лемми.

    Одна схема, которая появляется и встречается на большинстве слайд-карбюраторов, — это струйная игла, о которой мы говорили ранее.Вместо того, чтобы просто иметь цепь холостого хода и цепь «всего остального», дроссельная заслонка была разделена на три части. На большинстве скользящих карбюраторов игла жиклера регулирует положение дроссельной заслонки примерно на одну восьмую вплоть до ее полного открытия, при этом пилот работает на холостом ходу и на холостом ходу, а главная цепь обрабатывает большую часть больших отверстий дроссельной заслонки, обычно с некоторой помощью со стороны струйная игла.

    Струйная игла. Обратите внимание на различные положения зажима, а также на очень аккуратную конусность струйной иглы.Фото Лемми.

    Струйные иглы часто имеют несколько положений для удерживающих зажимов. Чем выше струйная игла движется по слайду (зажим движется к заостренному концу игольчатого сопла), тем богаче смесь может быть получена в средней части дроссельной заслонки. Это обрабатывает нижнюю часть среднего диапазона. Верхний конец обрабатывается самим конусом иглы. Длинный плавный конус будет более скудным при открытии дроссельной заслонки, чем короткий, агрессивный, когда игла движется вверх вместе с ползунком.

    Интересно, что такие вещи, как игольчатые форсунки с несколькими положениями, начали исчезать в более поздних карбюраторах не потому, что они плохо работали, а потому, что ограничения выбросов вынудили производителей сделать свои карбюраторы «защищенными от несанкционированного доступа». Часто по этой причине винты холостого хода устанавливаются на заводе и закрываются латунными заглушками. Вы все еще можете получить доступ к регулировочному винту, вам просто нужно удалить запрессованную заглушку, что обычно квалифицируется как вмешательство в устройство контроля выбросов.Что-то вроде «Уловки-22», а?

    Еще одна разработка, которая возникла, заключалась в добавлении ускорительного насоса, который не является отдельной схемой, но предназначен для решения очень конкретной задачи: устранения спотыкания, которое обычно возникает из-за быстро открывающейся дроссельной заслонки. Это спотыкание обычно происходит из-за того, что поток воздуха внезапно увеличивается, но топливо отстает. Акселераторные насосы представляют собой крошечные топливные насосы с механическим приводом, которые управляются дроссельной заслонкой, и они обычно открываются только при определенных обстоятельствах.Если вы когда-нибудь слышите, как кто-то говорит о «мощном» карбюраторе, это то, на что они ссылаются.

    Они настроены так, что мягкое открывание дроссельной заслонки недостаточно сильно, чтобы привести их в действие, но когда дроссельная заслонка резко открывается, в карбюратор подается хороший заряд топлива. (В большинстве случаев они могут быть настроены, поэтому размер «выстрела» может быть адаптирован для удаления болота, но не слишком богатого.)

    Со временем на карбюраторах стала проявляться еще одна корректировка: стравливание воздуха.Регулируемые отводы воздуха в основном помогают ускорить или отсрочить переход с одного контура на другой, снова расширяя возможности регулировки карбюратора, к лучшему или к худшему.

    Это карбюратор CV. Видите эту большую большую обложку сверху? Это ваша наводка. Фото Лемми.

    Современная эпоха

    Что ж, этот подзаголовок неправильно употреблен. Хотя некоторые мотоциклы с карбюраторами все еще выпускаются с заводов, их становится мало, и их обычно можно найти на старых моделях.Таким образом, мы можем определить здесь «современное» как примерно 1990-е годы.

    Введите постоянную скорость, или CV, карбюратора. Карбюраторные карбюраторы существуют уже давно, но они стали очень популярными в 1990-х годах из-за их способности очищать карбюратор, сводя к минимуму избыток несгоревших углеводородов, которые обеспечивали менее точные устройства для распыления топлива.

    А это слайд резюме. (Звучит как изящный танец, не так ли?) Это более поздняя модель в стиле диафрагмы. Видите, почему углеводы такие большие? Фото Лемми.

    По сути, карбюратор CV поднимает салазки не механически, а пневматически. Карбюратор разделяет функцию подъема слайда, используя трос дроссельной заслонки для открытия и закрытия бабочки в горловине карбюратора, а не путем прямого подъема слайда. Затвор, теперь уплотненный диафрагмой и закрытый слабой пружиной, открывается относительно вакуума двигателя. Таким образом, ползун карбюратора управляется двигателем. На самом деле всадник косвенно управляет воздушным потоком.

    «Но Лем!» Я слышу, как вы говорите. «Разве это не ухудшит реакцию дроссельной заслонки?» да. Да, было бы. Но это было неплохо, особенно когда задействовали ускорительный насос. Это было лучше для окружающей среды, потому что не было всех этих сильных всплесков (численно низкое соотношение воздух / топливо), возникающих каждый раз, когда гонщик доволен газом. Вместо этого произошло приятное равномерное повышение оборотов двигателя с меньшим ущербом для окружающей среды. Однако вы, как правило, не увидите карбюраторы CV (обычно идентифицируемые по очень большим квадратным или круглым вершинам, на которых расположены диафрагмы) на гоночных или соревновательных машинах.(Взгляните на современный двухтактный мотоцикл для бездорожья!) Вместо этого их использовали в основном для повседневных мотоциклов и пригородных мотоциклов. Карбюратор CV, как вы уже догадались, очень экономно расходует топливо. От чего они отказываются в отклике на педаль газа и в производительности, они возвращают эффективность и экономичность.

    А сейчас я верну вас к той мысли, которую просил удержать ранее. Помните атмосферные клапаны? Они в основном полагались на то, что вакуум в двигателе преодолевает слабую пружину, чтобы впускать воздух и топливо в двигатель.Звучит знакомо? По сути, дизайнеры взяли тот же принцип, соединив его с идеей старого Вентури, и создали самые технологически продвинутые и экологически эффективные массовые карбюраторы, которые когда-либо устанавливались на серийные мотоциклы.

    Закат

    За исключением старых мотоциклов, которые все еще соответствуют законам о выбросах, таких как Suzuki S40 Boulevard или Honda XR650L (кстати, оба используют CV) и соревновательных машин, карбюраторы в значительной степени исчезли, их заменила система впрыска топлива.

    Почему, спросите вы? Что ж, они менее вредны для окружающей среды. Впрыск топлива перекрывает подачу топлива в условиях высокого вакуума и низкой нагрузки. (Подумайте о том, когда вы спускаетесь с холма на низкоскоростной передаче с закрытым дросселем.) Карбюратор, по своей конструкции, продолжает подавать много топлива во впускной тракт. Так что впрыск топлива в этом отношении немного более эффективен.

    Однако более серьезная причина заключается в том, что карбюратор загрязняет намного больше, чем FI, но, вероятно, не так, как вы думаете.Поскольку углеводы не являются системами под давлением, такими как впрыск топлива, топливо должно падать из бака в топливный бак карбюратора под действием силы тяжести, а это означает, что и бак, и бак должны выпускаться в атмосферу, выбрасывая в воздух очень вредные несгоревшие углеводороды. А топливо, как и многие растворители, очень легко испаряется. Если умножить все это испарение на все мотоциклы в мире, можно легко представить, сколько бензина (в газообразной форме) выбрасывается в атмосферу. (Велосипеды с впрыском топлива представляют собой герметичные системы и обычно содержат испарительный баллон для улавливания паров до следующего запуска велосипеда, когда они попадут в воздухозаборник и сгорят.)

    Карбюраторы работают хорошо, и это удивительно простые, но точные устройства. Они ушли на второй план по какой-то причине, но это, конечно, не умаляет изобретательности, необходимой для их разработки, создания и настройки.

    Как работает карбюратор

    Новые автомобили сбивают с толку. Со всеми компьютерами, датчиками и гаджетами может показаться, что под капотом происходит какое-то волшебное колдовство и волшебство. Мы здесь, чтобы показать вам, как работают современные автомобильные компьютерные системы управления, но сегодня мы собираемся начать с некоторых старых технологий: карбюратора.

    Ладно, в новых машинах карбюраторы почти не используются. Тем не менее, важно понимать, как двигатели стали такими, какие они есть сегодня. Все началось со старого доброго карбюратора. Для многих из вас это обзор, но если мы хотим, чтобы новое поколение автолюбителей заботилось об автомобилях, не помешает объяснить, как они на самом деле работают.

    Чтобы оптимизировать работу двигателя, инженеры хотят обеспечить смешивание достаточного количества воздуха с бензином, чтобы весь газ сгорал во время сгорания. Такая смесь, в которой сгорает все топливо, называется стехиометрической смесью.Поддержание стехиометрической смеси позволяет двигателям максимально использовать преимущества высокой плотности энергии бензина (34 мегаджоулей на литр). Если поступает недостаточно воздуха, двигатель будет работать на богатой смеси, что часто приводит к плохой экономии топлива и выходу черного дыма из выхлопной трубы. Если с топливом смешано слишком много воздуха, двигатель работает на обедненной смеси, вырабатывая меньше мощности и больше тепла. Следовательно, инженеры должны оптимизировать это соотношение, чтобы получить максимальную механическую работу на единицу массы топлива. Оптимальное соотношение воздуха и топлива для типичного двигателя внутреннего сгорания составляет около 14.7 фунтов воздуха на каждый фунт бензина. Вопрос о том, как обеспечить это идеальное соотношение, был в авангарде автомобильной инженерии на протяжении десятилетий.

    КАРБЮРАТОРЫ

    G / O Media могут получить комиссию

    В конце девятнадцатого века, считающемся началом автомобильной истории, механизм смешивания топлива и воздуха был карбюратором. Карбюратор произошел от французского слова «carbure», что означает «карбид», и представляет собой чисто механическое устройство (хорошо, некоторые используют электрические дроссели), которое использовалось для смешивания воздуха и топлива до начала 1990-х годов (Jeep Grand Wagoneer 1991 года был последним автомобилем американского производства, в котором использовался карбюратор).Чтобы понять, как работают карбюраторы, вы должны понять принцип Бернулли. Показанное ниже уравнение Бернулли демонстрирует, что увеличение скорости жидкости (кинетической энергии) требует уменьшения давления (потенциальной энергии):

    p1, ρ1 и v1 — статическое давление, плотность и скорость, соответственно, при точка 1. p2, , ρ, и v2 — статическое давление, плотность и скорость в другом месте потока. Мы можем предположить, что плотность жидкости остается примерно постоянной, поэтому ρ1 примерно такое же, как ρ2 .Предположим, что в точке 2 ниже по потоку у нас есть сужение, в котором скорость жидкости увеличивается. Это означает, что v2 больше, чем v1. Чтобы левая и правая части уравнения Бернулли оставались эквивалентными, p1 должно быть больше p2. Таким образом, высокая скорость в сужении дает низкое давление.

    Схема из Википедия

    Хотя многие считают карбюраторы волшебными приспособлениями, в которых заключены всевозможные вуду, карбюратор — это, по сути, просто трубка, по которой отфильтрованный воздух поступает из воздухозаборника автомобиля.Внутри этой трубки есть сужение, или трубка Вентури, в которой создается вакуум. В сужении есть небольшое отверстие, называемое жиклером, по которому топливо подается через поплавковую камеру. Поплавковая камера представляет собой емкость, заполненную количеством топлива, которое устанавливается поплавком. Вакуум, создаваемый в трубке Вентури, всасывает топливо из поплавковой камеры, которая находится под давлением окружающей среды. Чем быстрее фильтрованный воздух поступает через горловину карбюратора, тем ниже давление в трубке Вентури. Это приводит к увеличению разницы давлений между трубкой Вентури и поплавковой камерой, и, таким образом, больше топлива выходит из жиклера и смешивается с воздушным потоком.

    За жиклером находится дроссельная заслонка, которая открывается при нажатии педали акселератора. Этот дроссельный клапан ограничивает количество воздуха, поступающего в карбюратор. Если вы нажмете педаль газа до упора, дроссельная заслонка откроется полностью, позволяя воздуху быстрее проходить через карбюратор, создавая больший вакуум в трубке Вентури, подливая больше топлива в двигатель, создавая большую мощность. На холостом ходу дроссельная заслонка полностью закрыта, но есть жиклер холостого хода, который обходит дроссельную заслонку и отправляет заданное количество топлива и воздуха в двигатель.Без жиклера холостого хода двигатель отключился бы, если бы водитель не активировал дроссельную заслонку во время холостого хода.

    А как насчет того маленького рычага, который вы видите в старых машинах? Ну вот и дроссель. Назначение воздушной заслонки — обеспечить двигатель богатой топливной смесью при запуске. Когда вы нажимаете на рычаг воздушной заслонки, вы закрываете воздушную заслонку и ограничиваете поток воздуха на входе в карбюратор. Это делает двигатель богатым. Как только автомобиль прогреется, верните воздушную заслонку в исходное положение и дайте двигателю поработать до волшебного стехиометрического соотношения.

    Старое школьное видео ниже показывает, как все это работает. Проверьте это:

    Фото: Uber Prutser

    Фото наверху: Дерек Лайонс

    Диаграмма из Википедия

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован.
