Устройство подшипника ступицы переднего колеса и 3 способа его замены

Для того, чтобы езда на автомобиле была надежная и безопасная — необходимо следить за техническим состоянием ключевых узлов. Одним из таких узлов является ступица. При износе ступичного подшипника автомобиль становится менее управляемым и неустойчивым на дороге. Поэтому стоит вовремя уметь понять, что подшипник требует ремонта.

Устройство подшипника ступицы переднего колеса и 3 способа его замены

Содержание статьи

Функции подшипника ступицы переднего колеса

Устройство подшипника ступицы переднего колеса и 3 способа его замены

Каждое из колес на автомобиле имеет свою ступицу. Основной функцией является обеспечение вращения колеса вокруг своей оси, а также крепления его к осям. Кроме того, при переднем приводе ступица выполняет еще и функции трансмиссии. То есть передает крутящий момент на колеса. Так же к ступице крепится тормозной барабан. В новых современных иномарках в ступицу вмонтировано большое количество датчиков, которые контролируют качество езды и системы торможения.

Исходя из года выпуска, марки и модели машины ступичные подшипники могут быть:

  • шариковые радиальные;
  • роликовые радиальные;
  • роликовые радиально-упорные.

Сама ступица изготавливается из чугуна или различных марок стали — это делает ее прочной и выносливой. Как правило ремонты этого узла заключаются только в замене подшипников и замене смазки. Подшипник снимается и ставится с помощью съёмного ключа. Некоторые автолюбители сбивают его молотком, но это делать крайне нежелательно, ведь можно повредить посадочное гнездо для подшипника.

Устройство подшипника

Устройство подшипника ступицы переднего колеса и 3 способа его замены

Подшипник передней ступицы имеет три составляющие части: де обоймы (внешнюю и внутреннюю) и ролики в кассете. С боков эта конструкция закрывается сальниками. Сам подшипник напрессовывается и затягивается гайкой. Степень затягивания гайки регулирует степень зажатия подшипника. Бывает, при небольших стуках в ступице достаточно просто подтянуть гайку. Подшипник должен всегда находиться в смазанном состоянии для увеличения срока службы.

Причины износа

Причин износа ступичного подшипника может быть несколько.

  1. Отсутствие смазочных материалов в подшипнике.
  2. Перегруз автомобиля, а как следствие и перегруз ступичного узла.
  3. Агрессивная манера вождения, а именно езда по песку или пыли под самое дно автомобиля. Это может повлечь за собой попадание влаги, грязи и песка, а после этого уже и деформирование подшипника.
  4. Перегруз узла при заносах и дрифтовании. При заносах, резких поворотах идет перегруз узла, и это со временем приводит к износу деталей.

Конечно это не значит, что любой перегруз сразу повлечет последствия. Нет, это все постепенно, при эксплуатации и на протяжении времени.

В большинстве случаев ролики в подшипнике разрушаются не от качества езды и дорог, а от дефектов с завода — изготовителя или просто от эксплуатации. Ступичные подшипники, специально разработанные для увеличенной нагрузки, и имеют большой запас прочности.

Признаки износа

Устройство подшипника ступицы переднего колеса и 3 способа его замены

На начальных этапах неисправность определить практически невозможно без специального оборудования. Это становится понятно только при наличии гула от колеса. Именно это и есть первый признак износа подшипника. Гул очень похожий на шум от самолета. Такой же гул может быть при сильной затяжке ступичной гайки или ее слабой затяжке. Шум обычно на разной скорости разный. Так же признаком неисправности ступичного подшипника может быть люфт на колесе.

Самый простой способ определить неисправность в ступице — это постукивание ногой по колесам. Если при постукивании есть определённый люфт или звук, то это может быть первым признаком еще задолго до гула.

Если ступица начала уже гудеть, стучать или потрескивать при езде, то нужно провести более детальный осмотр узла и его последующий ремонт. Езда по дорогам может быть опасна и для Вас, и для окружающих.

Замена ступичного переднего подшипника

Устройство подшипника ступицы переднего колеса и 3 способа его замены

Разберем поэтапно, как именно проводится замена:

  1. Включаем на автомобиле ручной тормоз, ставим на передачу. Задние колеса блокируем упорами, для предотвращения качения автомобиля.
  2. Затем, не поднимая на домкрат, «срываем» ступичную гайку. Она обычно затянута очень хорошо. Для того чтобы машина не катилась, напарник в этот момент должен нажимать на тормоз.
  3. Поднимаем колесо на домкрате и снимаем колесо, затем отвинчиваем суппорт. Следующим шагом будет снятие тормозного диска со ступицы. Дальнейшие действия можно сделать тремя методами:
  4. Первый — подшипник посредством съемника снимаем прямо на месте, без снятия с автомобиля поворотного кулака. Этот метод может подойти не всем, ведь для этого нужна ремонтная яма или подъёмный механизм. Так как места там не особо много и развернуться не получится. Однако плюсом является то, что при такой замене подшипника не сбивается настройка развала, так как болт регулировки при таком способе не трогается. Если в этом положении удобно работать, то вытаскиваем или выбиваем ступицу и снимаем подшипник.
  5. Второй вариант заключается в свинчивании всего механихма кулака и уже в снятом виде с использованием тисков и съемного ключа производится замена подшипника. Однако при таком варианте сбивается настройка развала. Но все же этот способ самый распространенный среди автомобилистов. Перед снятием нужно выставить две метки: одну — болт стойка, а вторую — поворотный кулак стойка. Когда происходит сборка, зачастую точности достичь не получается, однако метки дают возможность собрать практически так же как и было. Стоит отметить, что если Вы производите комплексный ремонт ходовой, а именно замену шаровых опор, наконечников и сайлентблоков — тогда это способ тоже будет наиболее подходящий и удобный.
  6. Третий — заключается в снятии стойки целиком, а потом уже с применением тисков и съёмного ключа производится замена подшипника. Это наиболее трудоемкий способ, однако не у всех получается применить первые два способа по разным причинам.
  7. Следующим шагом, выбиваем аккуратно ступицу с подшипника. Затем снимаем стопорное кольцо. Далее с помощью съёмника выпрессовываем подшипник.
  8. Гнездо под подшипник стоит очистить от старой смазки и мусора, затем смазать и запрессовать в поворотный кулак новый подшипник.
  9. Устанавливаем на место стопорное кольцо. Ступицу посредством наставки забиваем в поворотный кулак (прилагаемое усилие при забитее должно идти на внутреннюю сторону подшипника и никак иначе).

А далее в обратном порядке собираем все механизмы, которые были разобраны.

Автослесари рекомендуют менять смазку в ступице каждые 20 — 30 тыс. км, даже без наличия гула, постукивания и люфта. Это может сэкономить средства на более дорогостоящие ремонты.

Какую смазку применять для смазки подшипника?

Материалов для смазки на прилавках существует большое количество: есть специализированные и многофункциональные. Самая распространенная смазка для ступичных подшипников — смазка «Литол». Так же при замене смазки в подшипнике обратите внимание на состояние старой смазки. Если она засохла или взялась комками — не используйте ее больше в этом узле.

Заключение

При правильной, качественной сборке и надлежащем качестве деталей замену подшипников ступицы нужно делать не часто. Подшипник изготавливается с большим запасом прочности. Так же, если следить за наличием и состоянием смазки в подшипниках, то замена будет крайне редкая. Ведь порой легче не допустить поломки, нежели ее ремонтировать.

Замена подшипника передней ступицы: инструменты, процесс

Диагностика и ремонт24 ноября 2019

В большинстве случаев проблема с неприятным гулом в зоне около колес, тональность которого изменяется с набором скорости и в момент вхождения в поворот, решается заменой подшипника передней ступицы.

Передний ступичный подшипник

Разновидности узловых конструкций

Узловая конструкция соединяет вал, поворотный кулак и колесо. Единый корпус узла формируется за счет технологии прессования, использующейся для надежной фиксации подшипника в ступице. Она же применяется для закрепления в кулачковом механизме. Альтернативный вариант – соединение через фланец.

Траектория вращения и размещение компонентов обусловили классификацию на следующие виды:

  1. Двухрядные шариковые (роликовые) подшипники. Относятся к первому поколению HUB I. Конструктивно представлены наружной обоймой, объединяющей 2 блока шариков или роликов, и внутренней, разделенной на 2 зоны. Для герметизации, предотвращающей попадание воды, пыли и прочих загрязнений, в комплектацию устройства включен сепаратор с уплотнительными кольцами.
  2. Ступичные узлы из 2 однорядных подшипников. Ими комплектуются передние оси автомобилей с задним приводом и небольшим крутящим моментом (старые версии Fiat, модели УАЗ Патриот, ВАЗ). Обслуживаемые конструкции нужно периодически регулировать и смазывать.
  3. Подшипники, совмещенные со ступицей. Представляют 2-е и 3-е поколение HUB II, III. В ступичном корпусе через фланцы закрепляются наружные и внутренние обоймы. Одной стороной соединяются с кулаком, на вторую фиксируется тормозной диск и закручиваются колесные шурупы. Необслуживаемая конструкция устанавливается на ведущих и ведомых колесах.

В узлах 3-го вида подшипники вращаются по внутреннему и наружному кольцу. Дополнительно в механизм встраивают скоростные датчики и ABS.

Признаки необходимости замены детали

При появлениях первых признаков неисправности необходимо срочно поменять изношенную деталь. В противном случае повышается риск утратить контроль управления во время движения автомобиля. Максимальный вероятный ущерб – потеря колеса на ходу, вызывающая аварийную ситуацию.

Признаки неисправности:

  1. Неопытные водители относят появление шумов в ступичном узле к особенностям протекторов или нарушенным регулировкам развала-схождения. В действительности монотонное гудение, постепенно переходящее в неприятный гул, нарастающий при ускорении и на поворотах, – свидетельство износа подшипникового механизма ступицы переднего колеса.
  2. Люфт колесного диска выявляется покачиванием в вертикальной плоскости и означает необходимость срочной замены узловой конструкции.

Для предотвращения ДТП в таких случаях нужно безотлагательно провести диагностику автомобиля и устранить неисправность. Для этого потребуется заменить изношенный подшипник.

Вышедший из строя подшипник передней ступицы

Инструкция по замене

Автолюбитель может осуществить замену детали, не обращаясь к механикам сервисной мастерской. Скрупулезно следуя инструкции, можно выполнить работу без посторонней помощи.

Следует учитывать разницу в технологии, зависящую от модели машины. Поэтому предварительно нужно внимательно изучить руководство по эксплуатации автомобиля.

Необходимые инструменты

В набор инструментов входят:

  • молоток;
  • торцевые ключи и головки;
  • пассатижи;
  • слесарные тиски;
  • комплект отверток с плоскими и фигурными насадками;
  • съемник для облегчения снятия ступицы.

Кроме того, понадобятся стопорное колесо, новый подшипник и смазка. Руки защищают перчатками в целях безопасности.

Описание процесса в зависимости от конструкции узла

Технология замены зависит от конфигурации узловой конструкции. Механики меняют ступичный узел передней оси 2 способами:

  1. При наличии смотровой ямы. Поворотный кулак не снимается. Преимущество – отсутствие необходимости дополнительной отладки развала-схождения по завершении ремонтно-восстановительных мероприятий, т.к. болтовые соединения на самом устройстве не откручиваются.
  2. Демонтаж кулака. Удобство варианта заключается в возможности после снятия аккуратно выпрессовать изношенный ступичный подшипник и заменить его новой деталью. Все работы выполняются на столе с использованием слесарных тисков, молотка и отвертки. Недостаток метода – нарушение настроек развала-схождения. Для ускорения дополнительной отладки на крепления и кулак при разборке наносятся метки.

Замена детали без съема поворотного кулакаКроме того, при замене подшипника ступичного узла применяется специальный съемник-пресс. Некоторые механики обходятся без него.

Порядок действий на примере автомобиля Audi 80:

  1. Снимаются гайки, фиксирующие колесный диск.
  2. На снятом переднем колесе ударным ключом или торцевой головкой с маркировкой 24 раскручивается ступичный шуруп, размещенный по центру.
  3. Демонтируется суппорт первого дискового тормоза.
  4. Отвинчиваются 2 болта сечением 22 мм.
  5. Чтобы при разборке не затрагивать гидравлику, 2 крепления со скобами аккуратно отводятся в сторону.
  6. Проводится снятие тормозного диска.
  7. Ключами на 22 и 17 откручиваются шурупы, фиксирующие цапфу на стойке и нижней тяге.
  8. Шлицы центральной оси ШРУСа выводятся из сочленения.
  9. Подшипниковый узел вынимается из конструкции.
  10. После установки специальной проставки, соответствующей размеру внутреннего кольца, ступица выбивается молотком.
  11. При застревании наружной обоймы, ее спрессовывают на станке.
  12. Новый подшипник вставляется с противоположной стороны гнезда и легкими ударами направляется внутрь на 2-3 мм.
  13. Кулак приставляется к корпусу старой узловой конструкции или круглому диску соответствующего сечения.
  14. Тщательно соблюдая соосность и контролируя отсутствие перекосов, сверху накладывается проставка.
  15. Новый подшипник запрессовывается до завершения посадки в гнездо.
  16. Ступица устанавливается на место и закрепляется методом прессовки.

Сборка узла выполняется в обратном порядке. Заключительный этап процедуры – смазка подшипникового механизма.

Советы по дальнейшему обслуживанию

Последние версии ступичных подшипников дополняются встроенным в уплотнительное кольцо магнитным триггерным колесом. При его прохождении около металлического сердечника, размещенного на датчике ABS, на управляющий модуль подается сигнал переменного тока, регулирующий скорость вращения при движении .

Система безопасности прекращает работу при установке подшипника тыльной стороной наперед. Автоматика выдает код неисправности.

Сигнальное напряжение не доходит до управления, т.к. между ними расположено уплотнение, блокирующее сигнал. Без разрушения триггерного колеса разобрать узел не удастся.

Для корректной работы датчика ABS нужно периодически удалять ржавчину проволочной щеткой и наносить антикоррозионную смазку. Чтобы не возникал неправильный крутящий момент на осевой гайке, нельзя при замене подшипника вместо динамического ключа применять обратный молоток.

Подшипник ступицы переднего колеса — что это такое?

Подшипник ступицы — это центральный элемент ходовой части, от которого зависит как работоспособность автомобиля, так и безопасность водителя, пассажиров и других участников дорожного движения. Выход из строя (износ) любого из подшипников приводит к тому, что автомобиль становится неуправляемым. Ступицы колес должны быть исправными, а контроль состояния этих элементов — регулярным.

Что важно знать о ступице колеса?

Ступица – главная часть кружащейся детали с отверстием для нанизывания на вал или ось. Ее можно сцепить с ободом колеса, с диском или спицами. В отверстие внутри детали впрессовываются ступичные элементы. Для придания механизму надежности и прочности, ступицу делают в 1,5-2 раза больше по диаметру, чем внутреннее отверстие. Визуально в этом можно удостовериться, увидев саму деталь машины.

По своему назначению ступица – это подвесочный элемент транспортного средства, совершающий вращения. К нему присоединены колеса. Если они ведущие, то ступица будет еще и трансмиссионным элементом. Еще элемент может быть соединен с тормозами и фланцами полуосей. Ступица не только предназначена для крепления с колесами, она еще позволяет им совершать вращательные движения. Тормозная система автомобиля тоже тесно взаимосвязана с этой деталью.

В основном ступицу изготавливают из разных сортов стали и чугуна. В передней и задней ступице используются радиально-упорные подшипники шарообразной формы. Ступицу меняют крайне редко. В основном любые неприятные стуки, указывающие на проблему со ступичным узлом, заканчиваются заменой ступичного подшипника, за исключением когда ступица идет в сборе и является не разборной. После замены ступицы обратите внимание на состояние рычагов подвески.

Подшипник ступицы переднего колеса – что он собой представляет?

Передняя подвеска автомобиля выполняет огромное количество функций, основная из них — обеспечение управляемости автомобилем. Для надёжности между осью поворотного кулака и ступицей устанавливают по два подшипника. Они могут отличаться по размерам, но обязательно имеют конусную форму.

Закрепляются они на оси упорной шайбой и гайкой. Чем сильнее затягивать гайку, тем плотнее будут прижиматься ролики. Это даёт возможность очень точно проводить регулировку для исключения люфта.

Для водителя существует один не очень удобный фактор при эксплуатации автомобиля. Из-за отсутствия штатной защиты и возможности загрязнения при нарушении целостности сальника подшипник ступицы колеса требует постоянного внимания.

Очень часто смазочный материал вытекает от высокой температуры или вымывается при частом взаимодействии автомобиля с водой. Соответственно, в корпус ступицы попадает дорожная пыль и песок. Абразивный мусор приводит к износу деталей, которые придётся обязательно менять.

Составляющие элементы подшипника ступицы

Строение ступичного подшипника колеса. Подшипник ступицы состоит из двух колец (внешнего и внутреннего), сепаратора и тела качения. Последний элемент зависит от конфигурации и устройства машины. На ведомых осях обычно используются конические однорядные подшипники.

Главное достоинство этих элементов – небольшой размер и большой срок эксплуатации. Но они нуждаются в качественном монтаже и регулировке через определенное время. Если этого не сделать, подшипник может перестать быть работоспособным.

Для ведущих осей применяются двухрядные конические подшипники или радиально-упорные элементы в форме шарика. Двухрядные детали очень похожи на своих коллег с ведомых осей. Но кроме сходства по внешнему виду они могут выдерживать нагрузку в 2 раза больше. Закрытая конструкция подшипников способствует тому, что деталь можно использовать, пока она полностью не износится. Радиально-упорные подшипники могут в одно время выдерживать радиальную и осевую нагрузки.

Подшипники ступиц – какими они бывают?

Среди огромного количества видов для ходовой части выбраны подшипники качения. В ходе продолжительных испытаний выяснилось, что именно этот тип обеспечивает наименьшее сопротивление вращению. В зависимости от марки и модели автомобиля в конструкции ходовой части могут быть использованы такие детали:

— радиальные шариковые;

— радиальные роликовые;

— радиально-упорные (конические) роликовые.

Подшипники могут иметь различную конструкцию. В классической компоновке¸ когда передняя подвеска является независимой, а задний мост ведущим, на каждой передней ступице устанавливают по два конических подшипника, а на задних по одному радиальному (чаще это роликовые или двухрядные шариковые.

Ключевой момент в обеспечении их работоспособности — это смазка. Радиальные подшипники изготавливаются с двухсторонней защитой. На заводе изготовителе они закрываются пластиковыми кольцами-пыльниками.

Естественно, внутрь корпуса закладывается смазочный материал, которого хватает на весь срок эксплуатации. Многие производители запрещают вскрывать свои изделия и производить замену смазки. В этом случае не гарантируется герметичность пыльников. Подшипник ступицы переднего колеса упорный и состоит из трёх отдельных частей: внутренней и внешней обоймы и кассеты с роликами. Они при установке промываются и смазываются смазкой типа «Литол», а защищаются сальниками, которые монтируются на ступицу отдельно.

Замена подшипника ступицы переднего колеса

Подшипник является такой деталью транспортного средства, которая не подлежит ремонту. Его следует незамедлительно менять при выходе из строя. О том, что замена этого элемента действительно необходима, свидетельствуют следующие симптомы:

— высокий уровень нагрева ступицы либо люфт колеса;

— монотонный гул в процессе движения, отмечаемый в области передних колес.

Замена подшипников упорного типа осуществляется при помощи выпрессовок специального вида, которые позволяют относительно легко вытащить вышедший из строя элемент из гнезда.

Категорически не рекомендуется использовать молоток для удаления подшипников, так как данный «народный способ» способен стать причиной деформации мест их посадки в ступице. Кроме того, нужно тщательно очистить эти самые посадочные места от смазочных материалов, ржавчины и грязи перед тем, как установить в них новые элементы.

1. Ставим автомобиль «на ручник» и первую передачу. Устанавливаем под задние колеса антипокатные упоры.

2. Отпускаем колесные болты и ключом на «30» откручиваем гайку подшипника ступицы (если на автомобиле стоят легкосплавные диски, то тогда сначала придется снять колесо, попросить помощника нажать на педаль тормоза и открутить гайку ступицы).

3. Отверткой отжимаем суппорт и ключом откручиваем суппорт от поворотного кулака. Подвязываем суппорт, для того чтобы он не висел на тормозном шланге. Откручиваем тормозной диск от ступицы.

Дальнейшая работа может пойти по одному из трех вариантов:

Первый, замена подшипника, с использованием съемника, не снимая поворотный кулак с автомобиля. Второй, снятие поворотного кулака с автомобиля и дальнейшая замена подшипника уже на верстаке, при помощи съемника и тисков. И третий способ, снятие стойки целиком и последующей замены подшипника в тисках. Каждый из возможных способов имеет как свои преимущества, так и недостатки.

Например, подробней рассмотрим первый способ: замена подшипника ступицы не снимая поворотный кулак с автомобиля, хороша тем, что не приходится трогать болт регулировки развала. Но его минус заключается в неудобной работе, и заменить подшипник без смотровой ямы или подъемника будет довольно проблематично. Так выбивать ступицу и выпрессовывать/запрессовывать подшипник в данном положении очень не удобно.

Второй способ: заменить подшипник значительно легче и удобней, но появляется загвоздка в нарушение регулировки развала автомобиля. Перед откручиванием болтов крепления поворотного кулака к стойке, ставить две метки. Одной меткой метим положение регулировочного болта к стойке , а второй меткой положение поворотного кулака к стойке. При сборке добиваемся совпадения этих меток. Возможно, первоначальной точности добиться и не получиться, но и погрешность будет минимальна. Этот способ 100% подойдет тем, кто меняет не только один подшипник ступицы, но и проводит сразу остальной ремонт ходовой (замена шаровых опор, сайлентблоков рычагов, рулевых наконечников и т.д.).

Третий способ, самый трудоемкий. Чтобы снять стойку, придется распрессовать рулевой наконечник, и открутить гайки крепления верхней опоры к кузову. И после этого, на снятой с автомобиля стойке, заменить подшипник. Не много тяжелей и дольше, но… Это способ отлично подойдет тем кому не подошел ни первый, ни второй способ. В нашем случае, работа будет проводиться по второму варианту.

4. Устанавливаем метки. Откручиваем и выбиваем, мягкой наставкой, болты крепежа поворотного кулака к стойке. Откручиваем два болта крепежа нижней шаровой опоры к поворотному кулаку. И снимаем поворотный кулак.

5. Дальше, наставкой подходящего диаметра выбиваем ступицу с подшипника. Снимаем стопорное кольцо. Устанавливаем съемник в тиски и выпрессовываем подшипник. Очищаем и смазываем посадочное место подшипника в поворотном кулаке. Запрессовываем подшипник. Устанавливаем стопорное кольцо. Поворотный кулак с подшипником устанавливаем на ступицу и оправкой подходящего диаметра (усилие должно прилагаться к внутренней обойме подшипника) забиваем до упора.

Последующую сборку проводим в обратной последовательности. После затяжки гайки подшипника ступицы, не забываем примять бортик гайки.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Ступица: описание.назначение.виды.ремонт,замена,фото,видео | НЕМЕЦКИЕ АВТОМАШИНЫ



Ступица – это деталь, которая являет собой подшипниковый узел, обеспечивающий соединение колес с подвеской. Иногда понятие «ступица» подразумевает под собой весь комплекс деталей, а иногда — лишь одну его часть (подшипниковый узел). В сегодняшней статье мы подробно расскажем вам о том, как устроен данный механизм и какую функцию выполняет.

Назначение автомобильной ступицы

Обычно автомобильная ступица соединяется с диском, спицами или ободом колеса. Подшипники зачастую устанавливаются в отверстие, которое находится в ступице. Такой механизм будет максимально прочным, если сделать автомобильную ступицу в два раза больше самого отверстия по диаметру. Если посмотреть на ступицу любого автомобиля, можно убедиться в этой особенности машинной конструкции. Для того чтобы избежать перекосов, ступицу обычно делают длиннее диаметра ее отверстия.
По сути, автомобильная ступица представляет собой вращающийся элемент подвески, к которому должны крепиться колеса машины. Если речь идет о ведущих колесах, ступица является элементами трансмиссии. Помимо колес, к ступице крепятся еще и тормоза. То же самое можно сказать и о фланцах полуосей. Они также закрепляются на ступицах. Особенно такая конструкция бывает характерна для грузовых автомобилей.

Можно сказать, что ступица используется для крепления автомобильных колес и дает им возможность вращаться. Даже тормозная система автомобилей завязана на такой важной детали, как ступицы. Обычно стандартные автомобильные ступицы изготавливаются из чугуна или различных сортов стали.

Особенности крепления ступицы к колесу

Ступица обычно крепится к колесу при помощи разнообразных подшипников. Крепление осуществляется на балку моста или ось вращения, которую еще называют цапфой. Также на ступице предусмотрено наличие фланца. На фланце обычно закрепляется диск колесного тормоза, если тормоза являются дисковыми. Если тормоза барабанные, осуществляется крепление барабана на фланце.

Для чего предназначена ступица?

Ступица – это важная автомобильная деталь, которая осуществляет соединение двух деталей между собой, а именно – вала с колесным диском, которые отвечают за крутящий момент. Одна сторона этой детали насажена на вал, а другая при этом сопряжена с колесным диском и имеет для этого специальное посадочное место.

Именно через ступицу вращательное движение оси коленвала передается на само колесо. К ступице прикреплён и тормозной диск, поэтому она является неотъемлемой частью тормозной системы любого транспортного средства. Вращение колеса автомашины происходит благодаря подшипникам, которыми оснащена ступица.



Какие виды ступиц и подшипников бывают?

Автомобильное средство оснащено множеством подшипников разного размера и назначения, но именно подшипник ступицы испытывает наибольший груз по сравнению со всеми остальными подшипниками.

Он удерживает большую часть массы всего транспортного средства. Максимальные нагрузки появляются в процессе движения, особенно сильно это выражено в момент разгона, резкого ускорения или торможения автомобиля.

К качеству подшипника всегда предъявляются особенно высокие требования, так как во время движения транспортного средства он испытывает на себе действие сразу двух сил: осевой и радиальной.

РЕМОНТ И ЗАМЕНА СТУПИЦ

Сама по себе ступица, фото которой можно увидеть в любом руководстве по ремонту – это достаточно прочная деталь, которая сама по себе редко ломается. Возможно искривление или поломка при сильном ударе в результате ДТП. При нормальных условиях эксплуатации ступица подлежит замене лишь в случае, когда подшипник не извлекается, или посадочное гнездо подшипника прослаблено, а наружная обойма не удерживается прочно.

Также следует производить замену при износе резьбового соединения колёсных болтов или шпилек. Если ступица колеса имеет съёмные подшипники, то срок её эксплуатации практически не ограничен. В технической литературе не указаны сведения о том, после какого пробега следует производить замену. Такое решение принимается для каждого конкретного авто при проведении ремонта или планового техосмотра.

Стандартные размеры ступицы

Разные модели автомобилей оборудованы разными по диаметру ступицами. Но всегда должно соблюдаться правило, что цилиндр ступицы может быть установлен на колес с минимальным допуском. Существует так называемая система DIA, которая устанавливает диаметры автомобильных колес. Если колеса будут меньше положенного им размера, их не получится установить на ступицу. Если же колеса будут больше, они будут просто болтаться. Иногда производители изготавливают колеса с достаточно большими диметрами. Правда для правильной установки диска на ступицу приходится применять специальные переходные кольца. В данном случае эти переходные кольца помогают обеспечить центровку колеса на ступице.

Датчик дроссельной заслонки: предназначение,типы,виды,неисправности,фото
Датчик холостого хода: принцип действия,устройство,виды,фото,назначение
Датчик расхода воздуха: принцип работы,виды,неисправности,фото
Обратный клапан топливной системы:функции,виды,устройство и принцип действия


ПОХОЖИЕ СТАТЬИ:

  • Новый Audi Q2 2016-2017 описание технические характеристики фото видео
  • Mercedes-Benz Concept седан — видео трейлер
  • Volkswagen c coupe gte: обзор,описание,фото,видео,комплектация.
  • Бмв е90: описание,обзор,фото,видео,комплектация,характеристики.
  • Бмв е39: обзор,описание,фото,видео,комплектация,характеристики
  • Опель Зафира: обзор,описание,фото,видео,комплектация.
  • Какую сигнализацию лучше поставить на автомобиль с автозапуском.
  • КАК ПРОИЗВОДЯТ АВТОМОБИЛИ В ГЕРМАНИИ — немецкие авто видео.
  • Volkswagen Amarok 2017 года фото видео обзор описание комплектация.
  • Как выбрать самый экономичный кроссовер по расходу топлива?
  • Машина не заводится — что ты можешь сделать сам и чего следует избегать?
  • Audi SQ5 3.0 TDI: тест драйв,фото,описание,двигатель.
  • Современная услуга – прокат автомобиля в Киеве
  • Toyo Snowprox S943: популярная модель для украинских автолюбителей
  • Хендай Солярис 2019 года: комплектация,цена,характеристики,фото,описание

Подшипник ступицы описание виды диагностика замена фото видео.



Ступичный подшипник – один из важных элементов в автомобиле. При его отсутствии колеса попросту не будут вращаться. Данный элемент постоянно испытывает высокие нагрузки, поэтому его изготавливают только из качественных материалов. Но из-за больших пробегов автомобиля, а также по причине неправильной эксплуатации данная деталь может выйти из строя раньше. Специалисты рекомендуют ступичные подшипники менять сразу же, а иначе можно попасть в большие неприятности. Итак, давайте рассмотрим, что делать, если загудел ступичный подшипник, какое у него устройство и чем опасна езда с таким неисправным элементом.

На самом деле, гудение – это только первый сигнал. Дальше ситуация может развиваться быстро и стремительно. На фоне гудения детали водители начинают слышать треск, который исходит из района передних колес автомобиля. И вот в какой-то момент, когда подшипник не сможет выдержать оборотов, он разлетается вдребезги. О том, что случится дальше, легко догадаться. Вначале колесо заклинит, и в самый неподходящий момент автомобиль станет неуправляемым, и его понесет. Далее, сломается опора рычага подвески, а полуось деформируется. Ремонт подвески обойдется автовладельцу значительно дороже, нежели обычная замена ступичных подшипников.

Для самостоятельной диагностики нужно уметь «слышать» автомобиль. Чтобы знать, как определить, какой подшипник ступицы гудит, для начала следует познакомиться с устройством данного элемента, узнать причины неисправностей, а также научиться выполнять самостоятельно диагностику и замену этих деталей.

Симптомы поломки

Вот тут самое интересное — как определить неисправность, есть несколько сто процентных методов.

1) «Сухой» хруст. Когда ступичный подшипник выходит из строя, то появляется звук как бы хруста при движении. Это перекатываются сферические элементы. Они разбили обойму в которой находились и теперь расположены не равномерно. Этот звук вы не с чем не перепутаете, поверьте, в салоне этот звук прекрасно слышится. Это самый первый симптом – как появился такой звук сразу же едем на СТО.

2) Вибрация. Если подшипник уже хорошо изношен, то должна появиться вибрация, как в руль так и в кузов. Это говорит о том, что сферические элементы уже хорошо износили обойму подшипника, еще немного и возможно наступит «клин». Срочно меняем.

3) Машину тянет в сторону. Также возможно, часть с неисправным элементом не работает нормально – если можно так выразится, она немного стопорится, а поэтому автомобиль будет тянуть в ту или иную сторону, как при неправильном сход-развале.



Что будет если не менять

Многие автолюбители катаются с неисправными ступичными подшипниками, да еще и разгоняются под 100 и выше километров в час – ребята это очень опасно, запомните это связующий элемент колеса, который отвечает за его вращение. Если он разбит, то в любой момент его может заклинить. А это резкая остановка одного из передних колес. Теперь представьте если у вас скорость 100 км/ч – вы на такой скорости просто вылетите на обочину это в лучшем случае, но можете вылететь и на «встречку», а тут и до аварии недалеко. Бывали случаи когда машины переворачивались. Так что ребята подшипник ступицы – это очень опасно, если не хотите менять так ездите с небольшими скоростями, до 40 км/ч, иначе может закончится все очень плачевно.

Диагностика

Проверить жизнеспособность подшипника ступицы совсем просто, это сможет сделать даже абсолютно далекий от механики человек. С соответствующей стороны, где прослушиваются подозрительные звуки, передок поддомкрачивается, чтобы колесо зависло в воздухе; Диск держится руками за верх и низ и раскачивается: одной рукой толкаете, второй тянете на себя. Если колесо свободно поддается воздействию, подшипник уже негоден к службе. Даже на первый взгляд незначительный люфт свидетельствует о том, что подшипник начал сыпаться; если же скат просто болтается, значит, меры нужно принимать срочно.

Тянуть и дергать можно смело: колесо выдерживает гораздо более серьезные нагрузки, чем может оказать человек без дополнительной техники. Суммируя все сказанное, на вопрос, можно ли ездить, если гудит подшипник ступицы, следует ответить так: допускается, пока гул еще совсем тихий, на небольшой скорости, объезжая малейшие колдобины – и желательно в направлении автомагазина или СТО. Даже рисковые водители считают, что больше 200 км с такими симптомами проезжать не стоит, если вы цените свою жизнь и не готовы жить с тяжким грузом вины за чужую

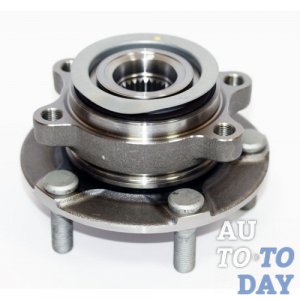

Подшипник ступицы переднего колеса – что он собой представляет?

Передняя подвеска автомобиля выполняет огромное количество функций, основная из них — обеспечение управляемости автомобилем. Для надёжности между осью поворотного кулака и ступицей устанавливают по два подшипника. Они могут отличаться по размерам, но обязательно имеют конусную форму. Закрепляются они на оси упорной шайбой и гайкой. Чем сильнее затягивать гайку, тем плотнее будут прижиматься ролики. Это даёт возможность очень точно проводить регулировку для исключения люфта. Для водителя существует один не очень удобный фактор при эксплуатации автомобиля. Из-за отсутствия штатной защиты и возможности загрязнения при нарушении целостности сальника подшипник ступицы колеса требует постоянного внимания. Очень часто смазочный материал вытекает от высокой температуры или вымывается при частом взаимодействии автомобиля с водой. Соответственно, в корпус ступицы попадает дорожная пыль и песок. Абразивный мусор приводит к износу деталей, которые придётся обязательно менять.



Гудит подшипник ступицы: можно ли ездить?

Некоторые автовладельцы с неисправными подшипниками не просто ездят, но и разгоняют автомобили до 100 и выше км/ч – это очень опасно. Не стоит забывать, что ступичный подшипник – это элемент, который отвечает за возможность вращения колеса. Если данный узел разбит, его в любой момент может заклинить, а это очень серьезно. Часто из-за этого случаются аварийные ситуации со смертельными исходами. Клин — это резкая остановка одного из передних колес, если разрушен передний ступичный подшипник. На скорости в 100 км/ч автомобиль в самом лучшем случае улетит на обочину дороги, а может выбросить его и на встречную полосу. Также часто автомобили переворачиваются. Стоит помнить, что ступичный подшипник – это ключевой узел. Если гудит подшипник ступицы, можно ли ездить? Можно, однако не быстро, до 40 км/ч.

Гудит подшипник ступицы: сколько можно проехать?

Новички среди автомобилистов часто задают этот вопрос. Нужно сказать, что расстояние это зависит от качества дорог. В некоторых местах дорожное покрытие запросто угробит даже ходовую часть внедорожника. Поэтому лишний раз не стоит рисковать, человеческая жизнь одна.

Профессиональные автомеханики утверждают, что ездить все-таки можно, однако допускается это до тех пор, пока гул еще еле-еле слышен. Разрешается движение только на небольших скоростях. При этом нужно объезжать и небольшие ямы и выбоины. Даже водители, которые любят рисковать, уверены, что с такими симптомами более 200 км проезжать опасно. Теперь вы знаете, как определить, какой подшипник ступицы гудит. Эти советы должны помочь начинающим автомобилистам, которые только-только сели за руль транспорта.

ПОХОЖИЕ СТАТЬИ:

  • Хендай Солярис 2019 года: комплектация,цена,характеристики,фото,описание
  • Mercedes-AMG G63 / G65 4MATIC — технические характеристики
  • Ремень ГРМ: описание,виды,замена,обрыв,фото,видео.
  • Лазерные фары: что это такое и как работает?
  • toyota gt86: технические характеристики
  • История создания MERCEDES-BENZ — как все начиналось
  • Поршневой палец: описание,виды,применение,установка,фото,видео.
  • Что такое газораспределительный механизм в автомобиле?
  • Двигатель не работает даже после трех запусков.
  • Как грамотно общаться с сотрудником ГИБДД при остановке авто
  • 2017 Porsche Pajun: обзор,описание,двигатели,фото,видео.
  • Тяговые аккумуляторы: применение и технологии
  • 2016 порше 911 2dr targa 4 GTS — характеристики интерьер
  • Опель мокка 2016-2017: обзор,описание,фото,видео,комплектация,технические характеристики.
  • Opel corsa d : технические характеристики,цена,описание,фото,проблемы и неисправности.

Регулировка подшипника передней и задней ступицы

Содержание страницы:

  1. ➡️ В чем разница между регулируемым и нерегулируемым подшипником
    1. ➡️ Регулируемые подшипники
    2. ➡️ Нерегулируемые подшипники
  2. ➡️ Как понять что подшипник не отрегулирован
  3. ➡️ Как отрегулировать ступичный подшипник
    1. ➡️ Понятие осевого зазора
    2. ➡️ Люфт и осевое смещение
    3. ➡️ Как проверить и отрегулировать осевой зазор
    4. ➡️ Зачем нужно соблюдать момент затяжки
  4. ➡️ Проверка и регулировка момента затяжки
    1. ➡️ Пример регулировки на Ниве Шевроле
    2. ➡️ Пример регулировки на ВАЗ 2107
  5. ➡️ Проверка биения ступицы
    1. ➡️ Советы экспертов
    2. ➡️ Как сделать регулировку без специальных инструментов
    3. ➡️ Выводы

Регулировка ступичных подшипников производится в двух случаях:

  1. при полной замене подшипника;
  2. по мере выработки.

Рассмотрим детальнее конструкции ступичных узлов, виды применяемых деталей, и самое главное процедуру регулировки и ремонта.

Ступица – один из главных элементов ходовой системы. Благодаря ей автомобиль катится по дороге. Деталь принимает на себя динамические нагрузки при езде, удерживает вес машины.

Работа подшипника неразрывно связано с их износом. Это естественный процесс, как и в любой паре трения. Вращение приводит к стиранию слоя металла верхней, нижней обойм, сопровождающейся увеличением расстояния между телом качения и поверхностью. При достижении определенного показателя возникает необходимость компенсации износа.

Регулируемый и нерегулируемый подшипник — в чем разница

Применяемые детали ходовой части автомобилей имеют разную конструкцию. От этого зависит их обслуживание, замена и характеристики.

Общая информация

Подшипники ступиц отличаются по типу. Но их объединяют составные части:

  1. разделяющий сепаратор;
  2. тела качения;
  3. обоймы – внутренняя и внешняя.

Посадка деталей одинаковая: наружная часть фиксируется неподвижно, внутренняя передает вращение.

Регулируемый подшипник и примеры марок авто

Устройство данных деталей классическое – две обоймы, между которыми установлены тела качения. Некоторые модели имеют сепаратор-разделитель. Делаться такие узлы на два вида:

Однорядные конические, парные (ступичный узел):

Двухрядные шариковые, роликовые (поколение HUB 1) с раздельным внутренним кольцом:

Особенности:

  1. требуют плановой корректировки свободного хода;
  2. сухая конструкция нуждается в предварительной смазке;
  3. допускается работа только с изолирующими сальниками.

Установка величины радиального смещения выполняется путем правильной подтяжки подшипников ступицы.

Пример использования:

ТипМаркаУстановка
Конический с роликами, однорядный ВАЗ 2101-07 «Классика», Нива, УАЗ Патриот (на протяжении всего выпуска)
ВАЗ 2123 Chevrolet Niva
ВАЗ 21214 (после 2004)
Передняя ось
Fiat (старый выпуск)
Конический двухрядный, роликовый DACIA LOGAN (с 2004), MCV (с 2006), SANDERO (2009) Передняя ось
Шариковый двухрядный BMW 2000, 2500, 2800, 3000, 3300, 3 серия (1977-1982) Обе
Лада Калина, Приора (двухрядные, все года) Передние

Нерегулируемый – описание и примеры марок авто

Модели автомобилей поздних годов выпуска оснащены нерегулируемыми системами и чаще даже не обслуживаемыми. Зазор между составными элементами компенсируется предварительным натягом и моментом затяжки ступичной гайки.

Модификации HUB 2, 3 объединяются со ступичным основанием. Такое решение упрощает эксплуатацию, но установка смещения не предусмотрена – требуется замена всего элемента. Некоторые варианты имеют шлицевую насечку для ведущей оси.

Нерегулируемые пары устанавливаются (пример):

ТипМаркаУстановка
Нерегулируемый Шариковый двухрядный VW Caddy, Eos, Golf, Jetta, Passat, Touran (все года) Обе оси
LANCIA Lybra (1998-2005), Musa (2004-2012), Ypsilon (настоящее время) Обе оси
SKODA Octavia (все поколения) Обе оси
RENAULT Trafic III с 2014 года (HUB 4, интегрирован в диск) Передняя

Признаки того, что подшипник не отрегулирован

Водителю несложно заметить неотрегулированный, изношенный узел. Признаками являются:

  • резкий, внезапный шум со стороны конкретного заднего, переднего колеса или пары;
  • нарастание посторонних звуков от ходовой при дальнейшей эксплуатации;
  • на повороте шум снижается, а потом восстанавливается и усиливается;
  • люфт в вертикальной плоскости после вывешивания кузова на домкрате.

Важно:

При обнаружении перечисленных признаков, дальнейшая эксплуатация автомобиля небезопасна. Неотрегулированные пары испытывают увеличенную нагрузку, перегреваются, быстро изнашивают обоймы.

Как можно отрегулировать ступичный подшипник

Далее разберём теорию и практику по регулировке. Выделим несколько важных моментов перед началом работ по регулировке:

  • Подтяжка выполняется через определенный пробег.
  • Диагностика состояния запчасти производится на каждой оси.
  • Большая часть дефектов возникает вследствие естественного износа элементов.
  • Вследствие больших механических нагрузок обоймы теряют округлость, что приводит к заклиниванию.

Понятие осевого зазора

Данная величина относится к первым, которая регулируется при обслуживании ступичного узла. Осевой зазор — это смещение в осевом направлении на определенное расстояние, при котором внешняя обойма сдвигается относительно внутренней с минимальным усилием.

Осевое расстояние определяет момент затяжки, с которым прижимается сборка. Этот параметр часто используют при расчете величины усилия закручивания гайки. Перетянутый сильным моментом подшипник имеет нулевой осевой показатель, что чревато перегревом при нагрузке.

В ступичных регулируемых узлах, процесс изменения осевого зазора происходит путём подтяжки гайки и измерения зазора.

Люфт и осевое смещение

Для роликов, шариков важно наличие определенного зазора. Это связано с тепловыми нагрузками, влияющими на узел во время его работы. Увеличение температуры влечет расширение металлических элементов.

Нулевой люфт:

Это верная дорога к преждевременному износу. Из-за отсутствия расстояния элементы испытывают чрезмерное трение. Компенсировать величину способен осевой люфт.

Большой люфт:

Факт наличия большого зазора будет способствовать постепенному разбиванию подшипника, тел качения и дорожек.

Вывод:

Размер осевого люфта в регулируемых узлах изменяется подтяжкой контргайки, а так же изменением ширины распорной втулки между двумя однорядными коническими подшипниками.

Подтягивая или отпуская гайку, подбирается оптимальный показатель свободного хода, требуемый для стабильной работы. Далее практика – как проверить и отрегулировать осевой зазор.

Проверка и регулировка осевого зазора

Измерения продольного смещения необходимо для предотвращения перетягивания, чрезмерного нагрева тел качения. Для процедуры понадобится:

  1. штатив магнитный для крепления измерительного прибора;
  2. динамометрический ключ;
  3. индикатор часового типа.

Наличие микрометрического индикатора позволяет точно определить значение зазора и отрегулировать его. Затяжка выполняется динамометрическим ключом для контроля предельного момента, который, как правило стандартизирован для каждой модели авто.

Порядок работ:

  1. Ослабить болты переднего или заднего колеса (зависит, где производится проверка).
  2. Приподнять кузов домкратом.
  3. Снять колесо, в отверстие крепления болта вкрутить штангу фиксации измерительного прибора.
  4. Надеть индикатор на приспособление. Упереть ножку в торец цапфы.
  5. Перемещая ступицу измерить отклонения стрелки. Разница между крайними положениям стрелки = осевой зазор.

При превышении величины необходимо произвести регулировку:

  1. Затягивать гайку динамометрическим ключом на 20-25 градусов.
  2. Поворачивать колесо в обоих направлениях.
  3. Проверить осевой люфт.
  4. Повторять операцию до тех пор, пока зазор не будет в допуске.
  5. Застопорить крепеж вдавливанием грани в паз (законтрить).
  6. Затянуть колесо болтами с нужной силой.

Посмотрите полезное видео:

Момент затяжки – зачем его соблюдать

Усилие затяжки – это сила, с которой фиксирующая гайка завинчивается по резьбе полуоси, цапфы. Правильно подобранный момент обеспечивает требуемую компенсацию осевого расстояния, исправную работу всей системы. Вследствие этого:

  1. исключается угловое смещение обойм;
  2. снижается износ шариков, роликов, дорожек;
  3. равномерно распределяются нагрузки колеса;
  4. существует запас на тепловое расширение при работе;
  5. увеличивается пятно контакта тел качения при продольных нагрузках.

Должное осевое расстояние обеспечивает правильный натяг крепления. Несоблюдение момента ведет к ряду проблем:

  1. перегрев;
  2. подклинивание ступицы;
  3. усиленный износ металла из-за чрезмерного трения;
  4. выдавливание смазочного материала из рабочей поверхности.

Недотянутый подшипник колеса приводит к полной деформации и быстрому износу.

Проверка и регулировка момента затяжки

Подтяжка ступичных подшипников выполняется строго по заводским требованиям конкретной марки машины. Момент зависит от:

  1. размера подшипника;
  2. номинального осевого люфта колеса;
  3. диаметра, шага резьбы цапфы, полуоси.

Для выполнения процедуры понадобятся следующие инструменты:

  1. плоская отвертка;
  2. зубило;
  3. молоток;
  4. плоскогубцы;
  5. динамометрический ключ.

Методика регулировки ступицы практически не отличается на разных автомобилях. Порядок выполнения:

  1. Ослабить болты.
  2. Поднять кузов, снять колесо.
  3. Плоской отверткой отвернуть защитный колпачок ступицы.
  4. Раскрутить грань зубилом. При наличии стопорного шплинта — снять плоскогубцами.
  5. Проверить момент настроенным динамометрическим ключом. Добиться требуемого значения.
  6. Собрать узел в обратном порядке, установить колесо.

На некоторых моделях автомобилей гайка фиксируется путем вдавливания грани в паз. Гайка одноразовая, меняется при каждой регулировки. Поврежденные, негерметичные защитные колпачки гайки рекомендуется заменить новыми.

Пример – регулировка на Ниве Шевроле

Рекомендуется выполнять процедуру на двух колесах одной оси Нива Шевроле.

Конструктивно, узел колеса состоит из нескольких частей:

  1. поворотный кулак, удерживаемый парой шаровых шарниров;
  2. тормозной диск;
  3. ступица в сборе;
  4. суппорт крепления цилиндров, тормозных колодок.

Необходимый набор инструментов:

Молоток, зубило, плоская отвертка, головка на «27», индикатор часового типа со штативом.

Пошаговая инструкция на примере Нива Шеви:

  1. Фиксируется машину стояночным тормозом.
  2. Ослабляются крепления колеса.
  3. Поднимается кузов домкратом, подъемником.
  4. Демонтируется защитный колпачок.
  5. Устанавливается штатив индикатора на ступичные болты. Ножку микрометра упереть в ось привода.
  6. Производятся измерения.

Наличие момента, отличающегося от допуска, свидетельствует о необходимости регулировки. Для этого:

  • раскрутить крепеж, вывернуть из резьбы полуоси;
  • наживить новую;
  • затянуть до момента 19,6-19,7 Н*м;
  • одновременно поворачивать колесо в обе стороны для самоустановки шариков;
  • проверьте состояние смещение индикатором, момент затяжки динамометрическим ключом.

2 способа регулировки без индикатора смотрите на видео:

Пример — регулировка на ВАЗ 2107

«Классические» модели ВАЗа имеют схожую процедуру регулировки. Особенности конструкции деталей ходовой:

  1. ступица находится под тормозным диском;
  2. подшипники конусные, парные, усаженные на цапфу;
  3. другой момент затяжки.

Как отрегулировать подшипники ступицы:

Регулировка зазора подшипника:

Как проверить биение ступицы

Биение в ходовой части ассоциируется с проблемами тормозной системы. Это не всегда справедливо. Если рабочий ход педали тормоза сопровождается вибрацией, часто виновником является деформированная ступица. Исключить проблему в диске достаточно просто – стоит заменить на заведомо исправный или с противоположной стороны машины.

Если биение не исчезло необходимо проверить фланец. Для измерения понадобится:

  1. ключ для откручивания болтов колеса;
  2. штатив на магнитной платформе;
  3. индикатор часового типа.

Последовательность процедуры:

  1. Ослабить болты колеса.
  2. Вывесить соответствующую сторону автомобиля.
  3. Снять колесо.
  4. Установить штатив индикатора на полу. Для жесткой фиксации магнитной платформы рекомендуется подложить металлическую пластину.
  5. Установить микрометр на штатив. Упереть ножку во фланец.
  6. Покрутить ступицу в обе стороны.

При отклонении индикатора больше 38 мкм необходимо заменить запчасть. Большое биение приведет к вибрации руля, педали тормоза. Это снижает эффективность управления автомобилем, увеличивает дисбаланс оси. Эксплуатация транспортного средства становится небезопасной.

Советы экспертов при выполнении регулировки

Мы собрали ряд полезных советов из форумов по регулировке ступиц, а так же несколько экспертных советов от нашего сайта:

  1. Для подтяжки рекомендуется приобрести динамометрический ключ.
  2. Использование грубой силы (забивание молотком) при посадке запчасти недопустимо. Велика вероятность повреждения посадочного места, перекоса оси центров. Регулирования не даст результата.
  3. Регулировку желательно проводить в теплое время года, отапливаемом гараже. Низкая температура приводит к искажению результатов замеров.
  4. Люфт относится к тепловым зазорам. Важно строго соблюдать момент затяжки, описанной в документации.
  5. Передний и задний подшипники часто различаются по конструкции. Недопустимо закручивание гаек с одинаковым моментом.
  6. Вибрация руля, увод машины от прямой траектории не всегда свидетельствуют об увеличенном износе. Перед выставлением смещения важно исключить проблемы с другими системами автомобиля.
  7. Рекомендуется всегда иметь несколько гаек в запасе.
  8. Часто встречаются зажимные гайки с пластиковым фиксатором, предотвращающим ослабление.
  9. Для точности измерений рекомендуется демонтировать тормозной суппорт. Колодки могут подпирать диск, искажая результаты замеров.
  10. Перед регулировкой подшипника ВАЗ «Классика» желательно установить новую прижимную шайбу.

Как сделать регулировку без спец. инструмента

Настроить нужный зазор можно без динамометрического ключа и даже без индикаторных приборов. Точность процедуры ниже, но при должной сноровке результат может быть приближенным к паспортному.

Подтяжка подшипников ступицы без динамометрического ключа:

Регулировка без индикатора:

Заключение

Передняя и задняя ступица – важнейший элемент ходовой, прямо влияющий на безопасность движения. При появлении первых признаков неисправности не стоит тратить время – важно сразу приступать к проверке и регулировке. Правильно настроенная ступица способна отработать до 100-110 тыс. километров.





Автор материала:



Лучшее на сайте:

Замена ступичного подшипника: когда и как производится?

Большинство узлов и агрегатов современных автомобилей имеют значительный ресурс. При правильном обслуживании их ремонт приходится производить довольно редко. Но это вовсе не означает, что при появлении симптомов неисправности имеет смысл откладывать посещение сервисного центра на более поздний срок.

Содержание этой статьи

Напротив, чем раньше будет устранена поломка, тем меньше средств придётся потратить на ремонт. Ведь одна, даже незначительная, на первый взгляд, деталь, будучи неисправной, оказывает негативное воздействие на множество других компонентов конструкции.

Вышедший из строя подшипник передней или задней ступицы не просто влияет на техническое состояние автомобиля, ухудшая его эксплуатационные качества, возникает риск разрушения конструкции крепления колеса прямо в движении.

Такая поломка ведёт к потере управления автомобилем и, как следствие, аварии, последствия которой могут стать самыми тяжёлыми.

Чтобы этого не произошло, нужно своевременно реагировать на появившиеся тревожные симптомы и незамедлительно принимать меры.

замена подшипника задней ступицы

Признаки неисправности ступичного подшипника

Чаще всего о том, что деталь пора менять, сигнализируют два основных симптома:

1. Осевой либо боковой люфт колеса, появление которого нередко сопровождается возникновением ряда сопутствующих проблем:

  • Неравномерным износом протектора шины.
  • Уводом автомобиля в сторону при движении по прямой.
  • Биением руля, схожим с тем, какое возникает при неправильной балансировке колёс.

2. Шум (гудение) в районе ступицы, тональность которого изменяется в зависимости от скорости. Неопытные водители часто приписывают эти звуки особенностям протектора шин или нарушению регулировок развала-схождения.

Убедиться в причине неисправности можно, выполнив ряд несложных действий.

Замена ступичного подшипника своими руками. Видео:

Как проверить ступичный подшипник?

Действуйте последовательно, и тогда вы сможете исключить возможность ошибки даже в том случае, если выполняете такую работу впервые.

  • Первым делом вывесите диагностируемое колесо, обеспечив ему свободу вращения. Для этого можно воспользоваться домкратом или установить машину на подъёмник.
  • Затем крутаните колесо руками, убедившись, что оно свободно вращается. В некоторых случаях шумы могут возникать из-за того, что колесо полностью не растормаживается, а тормозные колодки трут по диску или барабану.
  • Взявшись за верхний и нижний край колеса, покачайте его от себя и к себе. Затем повторите операцию, сменив хват на 90 градусов.

Если обнаружите люфт, придётся проверить затяжку гайки ступицы.

Тут не обойтись без воротка с большим плечом, динамометрического ключа, рассчитанного на значительные усилия, и подходящего размера торцевой головки.

замена переднего ступичного подшипника

Важно иметь под рукой и техническую спецификацию вашего автомобиля, в которой указан момент затяжки гайки ступичного подшипника. Последовательность действий такова:

  • Снимаем защитный колпачок гайки (если имеется).
  • Вынимаем шплинт (если имеется).
  • Сажаем за руль помощника и просим его зафиксировать колесо, надавив на тормоз.
  • С помощью динамометрического ключа проверяем усилие затяжки.

Если момент соответствует величине, указанной в спецификации, а люфт остался, подшипник придётся заменить.

Как проверить ступичный подшипник? Видео:

Диагностируем на слух

Но бывает и так, что люфта нет, а есть лишь гул, подтверждающий наличие неисправности. Как определить, какой подшипник ступицы гудит? Задача непростая.

Из-за резонирующих эффектов сделать это, находясь на месте водителя, не всегда возможно. Снова придётся звать помощника и идти на хитрость. Возможны варианты:

  • Двигайтесь мимо стоящего на открытой площадке наблюдателя, меняя режимы и направление движения. Такой способ даст результат, если шум отчётливо слышен даже на небольшой скорости.
  • Посадите помощника в другую машину. Пусть он двигается вместе с вами по трассе, открыв окно и определяя на слух источник посторонних шумов.

Оба варианта такого рода диагностики требуют определённых навыков.

Установив, какая деталь подлежит замене, можно приступать к работе, сложность которой напрямую зависит от особенности конструкции автомобиля. Придётся учесть:

  • На каком мосту, переднем или заднем, ведущем или ведомом, производится замена.
  • Какого типа подшипник установлен на вашем автомобиле.

замена подшипника передней ступицы

Встречаются детали различной конструкции:

  1. Открытого или закрытого типа.
  2. Одно- или двухрядные.
  3. Конические или радиальные.
  4. Шариковые, роликовые или комбинированные.

Встречаются два варианта комплектации и поставки детали:

  1. Подшипник изготовлен отдельно. В этом случае для выполнения работы обязательно потребуются специальный съёмник, оправки и пресс.
  2. Подшипник и ступица собраны в единый узел, замена которого производится целиком. Это существенно упрощает ремонт, но увеличивается стоимость деталей.

Следует принять во внимание тот факт, что наиболее распространены сейчас автомобили с приводом на передний мост. Условия и последовательность проведения ремонтных операций мы будем описывать именно для машин такой компоновки.

Замена подшипника ступицы переднего колеса

Автомобили различных производителей имеют свои конструктивные особенности, которые придётся учитывать в ходе выполнения работ. Мы же опишем лишь общие принципы и последовательность выполняемых операций. Действуем так:

  1. Отключаем аккумулятор.
  2. Ослабляем болты крепления колеса.
  3. Поднимаем переднее колесо. Лучше всего это делать на подъёмнике. Если его нет, то, подложив башмаки под задние колёса, поднимаем машину с помощью домкрата и надёжно устанавливаем на жёсткую опору.
  4. Снимаем защитный колпачок гайки ступицы (если имеется) и удаляем шплинт из резьбового наконечника приводного вала.
  5. Сажаем помощника в машину и попросим его сильно нажать на тормоз. После этого получаем возможность отвернуть гайку ступицы.замена заднего ступичного подшипника
  6. Снимаем колесо.
  7. Отворачиваем от места крепления тормозной суппорт. Постарайтесь не повредить шланги. Отсоединяем клипсы, фиксирующие шланги на ступице. Саму деталь аккуратно закрепите на кузове помощью проволоки так, чтобы шланги находились в свободном состоянии.
  8. Отсоединяем датчик ABS. Достаточно будет просто отключить его разъём.
  9. Выворачиваем винты, фиксирующие тормозной диск на ступице. Снимаем диск.
  10. Отсоединяем рулевой наконечник от поворотной цапфы амортизаторной стойки.
  11. Отворачиваем гайку шаровой опоры и с помощью съёмника отсоединяем конусный наконечник шаровой опоры от стойки.
  12. Аккуратно тянем стойку на себя и извлекаем шлицевую часть ШРУС из ступицы.замена подшипника ступицы заднего колеса
  13. В некоторых случаях приходится демонтировать монтажный щиток тормозной системы.
  14. С помощью съёмника снимаем ступицу вместе с подшипником. Иногда целесообразнее снять стойку целиком (для этого отворачиваем её верхнюю опору) и произвести снятие ступицы на прессе.
  15. Если новая ступица в сборе с подшипником – запрессовываем её на место. Если подшипник поставляется отдельно, не пытаемся устанавливать его на старую ступицу – слишком велика вероятность повреждения посадочного места детали, а покупаем новую ступицу и запрессовываем на неё подшипник.
  16. Производим сборку в обратном порядке. Не забываем о том, что сначала надо произвести затяжку ступичного подшипника, а уже потом ставить на место колесо и опускать машину на землю.

Теперь вы знаете, как производится замена переднего ступичного подшипника переднеприводного автомобиля. Но это теория. А практика потребует от вас сил, терпения и наличия хорошего специализированного инструмента.

Без этого не стоит даже начинать. И ещё. Такую работу следует производить вдвоём.

Дело тут не только в требованиях безопасности. В некоторых ситуациях двух рук будет просто недостаточно.

При проведении работ необходимо придерживаться следующих правил:

  • Используйте только комплектующие проверенных производителей. Ступичный подшипник – ответственная деталь, а его замена занимает довольно много времени. Лучше переплатить за качественный товар, чем потом начинать всё сначала.
  • Работайте аккуратно. Незначительный перекос при монтаже устанавливаемых деталей нередко становится причиной их повреждения ещё в процессе сборки.
  • Соблюдайте чистоту. Попадание грязи на сопрягаемые поверхности трущихся деталей сделает вашу работу бессмысленной. Всегда имейте под рукой чистую ветошь и средства для обезжиривания – бензин, керосин или уайт-спирит.

Замена подшипника ступицы заднего колеса

Особого смысла повторяться нет. Порядок выполнения необходимых операций во многом совпадает с уже описанной последовательностью. Отличия будут следующие:

  • Вам не придётся отсоединять рулевую тягу.
  • На ведомом мосту нет необходимости в снятии ШРУС.
  • Если потребуется задействовать пресс, а машина оснащена рычажной подвеской, то демонтировать придётся не стойку, а рычаг, на котором установлена ступица.

Учитывая это, замена заднего ступичного подшипника производится несколько проще, чем переднего.

На автомобилях, имеющих полный привод, разница будет и вовсе минимальна. Учитывая конструктивные особенности техники, иногда для извлечения ШРУС имеет смысл отвернуть приводной вал от редуктора, а рычаг или амортизаторную стойку оставить на месте.

В случае если приходится иметь дело с неразрезным задним мостом и барабанной тормозной системой, замена подшипника задней ступицы выполняется иначе. В такой комбинации, чаще всего, используют конические роликовые подшипники, доступ к которым вы получите, сняв тормозные барабаны и колодки.

У некоторых машин даже ступица изготавливается заодно с барабаном. Но такое устройство встречается всё реже и, будучи владельцем легкового автомобиля, вы едва ли с ним столкнётесь.

Постараемся ответить на несколько связанных с темой и наиболее часто встречающихся вопросов, которые задают автовладельцы.

Можно ли ездить, если гудит подшипник ступицы?

К устранению неисправности необходимо преступать без промедления. По внешним признакам сложно судить о степени износа детали. А шанс столкнуться с неприятностями весьма высок. Наиболее вероятно, что в результате механических повреждений или перегрева ступицу просто заклинит.

Это чревато потерей управления и аварией, особенно на высокой скорости. Но даже износ резины, вибрации на руле или повышенный расход топлива – достаточные основания для того, чтобы посетить сервисный центр.

Какую смазку использовать для ступичных подшипников?

Учитывая особенности конструкции современных деталей, смазанных уже на заводе и имеющих защитные пыльники, в этом вопросе нет особого смысла.

Но если, заглянув за пыльник, вы засомневались в достаточном количестве положенного изготовителем лубриканта, можете воспользоваться практически любой качественной смазкой.

Важно, чтобы были соблюдены следующие требования:

Ремонт рулевой рейки своими руками автомобиля ВАЗ2114 — здесь больше полезной информации.

  • Широкий допустимый температурный диапазон. Ведь в процессе эксплуатации смазка будет и сильно охлаждаться в мороз и нагреваться в процессе работы. Она должна быть тугоплавкой.
  • Высокая вязкость и малая текучесть. Таким образом можно гарантировать наличие устойчивой защитной плёнки на сопрягаемых элементах подшипника.
  • Способность длительное время выдерживать высокие нагрузки.

Этим требованиям соответствуют литиевые смазки и лубриканты с содержанием молибдена.

Неподходящие материалы

А вот составов с высоким содержанием цинка или железа рекомендуется избегать – они ускоряют процессы разрушения ступичных подшипников. Категорически нельзя использовать смазки, содержащие графит – у них совсем иное назначение.

Вас заинтересует эта статья — Замена задних и передних тормозных колодок.

Характеристики лубрикантов, используемых для работы в шарнирах равных угловых скоростей (ШРУС), также недостаточно высоки. Такие материалы не рассчитаны для эксплуатации в высокоподвижных соединениях и элементах конструкции.

как определить какой подшипник ступицы гудит

Итог

Если используемые запасные части имеют необходимое качество, работа сделана правильно, а машина эксплуатируется бережно, то ходимость ступичных подшипников составляет 100 тыс. км и более. Но, как только появились первые признаки неисправности, немедленно отправляйтесь на диагностику. Иногда продлить срок службы детали можно, лишь вовремя подтянув ослабшую гайку.

Отправить ответ

avatar
  Подписаться
Уведомление о
