Регулировка света фар своими руками + схема регулировки и видео-инструкция

Неправильная регулировка фар доставляет неудобства не только водителю автомобиля, но и другим участникам дорожного движения. При этом фары светят либо «перед носом» машины, либо освещают верхние этажи окружающих зданий и деревьев. Так в чем же заключается суть регулировки света фар и можно ли ее выполнить самостоятельно?

Для лучшего понимания процесса регулировки фар своими руками, мы добавили подробную видео-инструкцию, с которой вы можете ознакомиться в конце этой статьи.

Этот материал мы разделили на две части: теоретическую и практическую, включающую в себя схему регулировки фар и инструкцию по её использованию.

На стекле рассеивателя автомобильной фары имеется рисунок определенной формы, который создается рифленой насечкой, рассеивающей и направляющей световой поток так, что с одной стороны улучшаются условия видимости и освещенности дороги, а с другой – при правильной регулировки фар снижается вероятность ослепления встречных водителей.

  1. Рисунок на стекле фары «срезает» световой пучок по верхнему краю таким образом, чтобы он был направлен немного ниже уровня глаз водителя встречной машины. В то же время рассеиватель увеличивает ширину луча, тем самым, обеспечивая требуемый коридор освещения.
  2. Оптимальный уровень освещения правой обочины достигается «подниманием» правой части светового пучка (смотрите на схему регулировки фар немного ниже).

Правила регулировки света фар автомобиля

Изменение направления оси светового пучка при регулировке фар обеспечивается поворотом параболического отражателя, в фокусе которого находится лампочка, путем его перемещения относительно вертикальной и горизонтальной плоскостей.

Правильное положение отражателя устанавливается двумя винтами вертикальной и горизонтальной регулировки, которые находятся на задней поверхности блок-фар.

Для правильной регулировки фар необходимо совместить световое пятно, формируемое оптикой, с эталонной схемой регулировки, которую обычно предоставляет производитель автомобиля (в нашем случае схема регулировки фар для автомобилей Таврия и Славута).

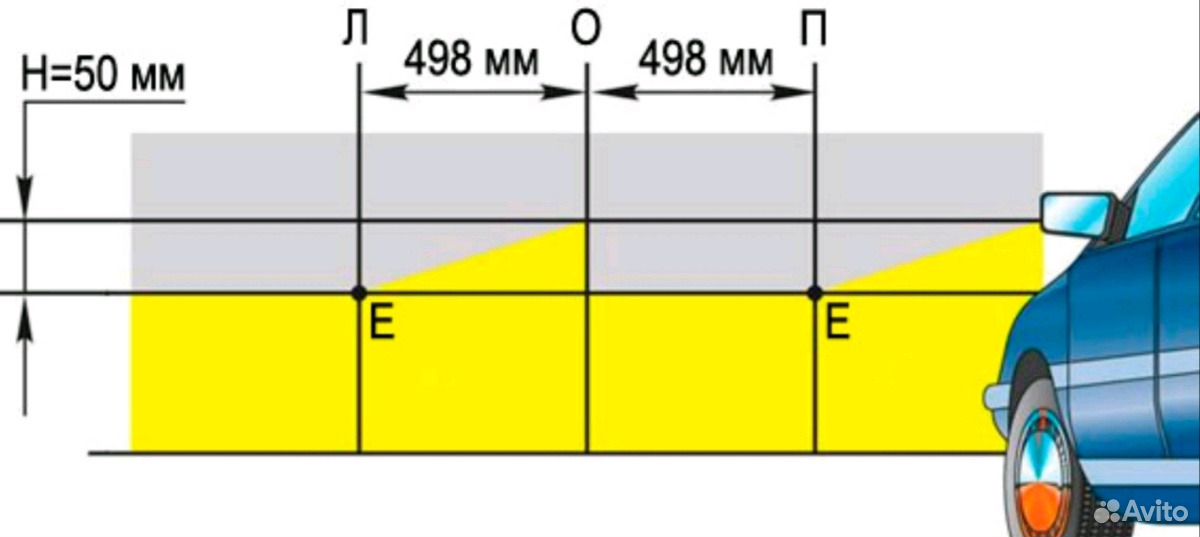

Схема регулировки света фар автомобиля

Регулировки света фар осуществляется в следующем порядке:

  1. Ненагруженный автомобиль располагают на ровной горизонтальной площадке на расстоянии 5 метров от экрана. В качестве экрана вполне подойдет любая стена или невысокий забор (до одного метра).
  2. На экран наносится вертикальная линия «0», лежащая в плоскости симметрии машины (смотрите на схему регулировки). Слева и справа от нее проводятся еще две симметричные линии «Л» и «П», которые должны совпадать с центрами левой и правой фар.
  3. На высоте, соответствующей расстоянию центров фар от земли, наносится горизонтальная линия «1», а на 50 мм ниже нее – линия «2».
  4. Когда подготовка будет завершена, включите ближний свет фар и приступайте к регулировке.
  5. Закрывая поочередно каждую фару, проверьте расположение световой границы относительно схемы регулировки, нанесенной на экран. Она должна проходить по линии «2», при этом наклонные отрезки должны начинаться в точках «Е».
  6. Если этого не происходит, тогда Вам следует отрегулировать свет фар винтами горизонтальной и вертикальной наводки.

Более наглядно процесс регулировки фар показан на видео ниже. Однако, даже если после регулировки вам все равно недостаточно освещения дороги, возможно, ситуацию поможет исправить полировка фар.

Видео-инструкция по регулировке фар своими руками

2 проверенных способа, как отрегулировать фары самостоятельно

Те, кто много ездит в темное время суток, а зимой таких большинство, наверняка обратили внимание, что при разъезде с одним встречным автомобилем у вас не возникает какого-либо дискомфорта, а при встрече с другим приходится чуть ли не закрывать глаза от ослепительного света.

Обычно такое встречается на трассе, когда водители забывают переключиться с дальнего света на ближний.

(Напомним, что ПДД настаивают на том, что делать это нужно не менее чем за 150 м до встречного автомобиля или ранее, если водитель встречного транспортного средства попросит вас сделать это периодическим переключением света фар.)

Однако в большинстве случаев, особенно в городе, дальний свет здесь ни при чем. Виной белых кругов перед глазами становится неправильно отрегулированный ближний свет.

Фара, вместо того чтобы освещать дорогу, начинает светить вверх, тем самым ослепляя встречных водителей.

Но как такое может случиться, спросите вы, ведь с завода все автомобили выходят с отрегулированными фарами? И здесь мы переходим к первому пункту нашей статьи.

Причины нарушения регулировки света фар

На самом деле причин может быть масса. Первая – это простая замена лампочки. Лампы, как известно, от случая к случаю перегорают, и их приходится заменять. Меняются они, как правило, на подходящую по типу, но при этом другого производителя. Не думаем, что кому-то взбредет в голову искать в магазине точно такую же.

Исключение составляют эксклюзивные лампочки, которые продаются парно. Когда одна фара светит белым светом, а вторая желтым, не очень красиво, согласны. Впрочем, и из-за этого вы вряд ли будете ездить впотьмах с одной фарой, особенно если лампа перегорит где-то на трассе, а вам еще пилить и пилить не одни сутки в другой город. Конечно же, купите первую попавшуюся.

Вот тут как раз и может возникнуть необходимость регулировки фары.

Дело в том, что как бы ни были стандартизированы лампы, в зависимости от производителя, расположение спирали в них может быть смещено, особенно если речь идет о недорогих лампах или и вовсе о контрафакте.

В связи с этим смещается и весь световой пучок, и фара либо начинает светить вверх и слепить, либо бить перед бампером. Так что, если вы поменяли лампочку в фаре, обязательно проверьте регулировку света.

 Случается и так, что из-за неудобства замены многие вставляют лампочки неправильно, то есть с перекосом, а это тоже ведет к тому, что фара начинает светить совсем не туда, куда должна.

Не секрет и то, что автомобили попадают в аварии. При повреждениях передней части автомобиля обычно требуется ремонт с демонтажом оптики.

Но как бы хорошо ни был выполнен ремонт, фара приладится уже не на то место, на которое она была установлена на заводе и там же отрегулирована. Однозначно встанет она пусть и с небольшими, но смещениями.

Да и сама фара, скорее всего, будет новой. Так что регулировка ей однозначно потребуется.

Меняют фары и по причине их поломки. Они, после долгой эксплуатации, тоже могут выходить из строя. Мутнеет стекло, тускнеет отражатель, да и попросту от температуры может рассохнуться пластик, удерживающий отражатель или линзу в корпусе, или же и вовсе отвалиться часть ее крепления к кузову. В этом случае фара меняется на новую, и ей так же обязательно требуется регулировка.

И еще фары могут украсть. Целых машин без головной оптики у нас на дорогах встречается немало. Просто вставить на место прежних новые недостаточно, необходима регулировка.

Так что причин для регулировки может быть много. Но зачастую владельцы останавливаются на том, что фара начинает светить. Как говорится, горит и ладно. А ведь на самом деле отрегулировать свет фар не так уж сложно.

Как правильно отрегулировать фары самому

Итак, вы, к примеру, поменяли лампочку в одной из фар. Проверить, туда ли она светит, можно непосредственно у магазина. Достаточно подъехать к стенке на расстояние примерно в пять метров, включить ближний свет (хорошо если это будут сумерки или ночь, но и днем в принципе на таком расстоянии разглядеть световой пучок возможно) и посмотреть, синхронно ли у вас светят фары.

По отражению на стенке сделать это несложно. Главное, чтобы площадка, на которой стоит автомобиль, была более или менее ровной. Если разница по высоте пучка от фары, где была заменена лампочка, с той, в которой лампа не менялась, не видна, значит вам повезло, регулировать не нужно.

Если же фара светит чуть ниже или выше, то для начала проверьте, встала ли лампа на свое место. Если лампа четко стоит в посадочном месте, а светит не туда, то приступайте к регулировке.

Для этого на фаре есть специальный винт, задействовав который, вы легко сможете либо опустить, либо приподнять световой пучок. Кстати, чтобы понять, правильно ли светят у вашего автомобиля фары в принципе, достаточно попросить встать перед машиной на расстоянии пяти метров человека.

У правильно отрегулированных фар светотеневая граница будет находиться примерно на уровне колен.

Более точную регулировку фар можно провести при помощи лазерного строительного уровня. Для этого вам потребуется поставить автомобиль, но в этот раз уже на идеально ровную площадку, опять же на пять метров от экрана, коим может быть ровная стена дома или ремонтного бокса.

Далее выставляем строительный уровень перпендикулярно ходу автомобиля с таким расчетом, чтобы лазерный луч проходил точно посредине ламп ближнего света или линзы, и его проекция отображалась на «экране», куда будут светить фары. Затем открываем капот и смотрим маркировку фары.

На фаре обязательно будет указана цифра в процентах, которая характеризует отклонение луча к дорожному полотну от горизонта, называемая первоначальной направленностью. Как правило, это 1%, хотя может быть и больше.

А дальше дело техники. Включаем ближний свет и смотрим, где находится светотеневая граница пучка. Если она выходит за лазерную линию сверху, это говорит о том, что ваши фары светят неправильно.

Причем они не только слепят встречных водителей, но и существенно сокращают видимость вам, потому как светят не на дорожное полотно, а вверх.

Если граница пучка значительно ниже, то дорога по большому счету освещается только перед машиной, но никак не на том расстоянии, когда тормозной путь будет меньше границы видимости или как минимум равен ей. А это опять же плохо.

Идеально, если граница светового пучка будет находиться ниже уровня лазера на 5 сантиметров, что при расстоянии до экрана в пять метров и составляет тот самый «1%» уклона. В этом случае фары будут правильно отрегулированными. Если же это не так, то вращение регулировочных винтов позволит вам легко привести их в норму.

Для более же точной и профессиональной регулировки фар можно обратиться на сервис.

Впрочем, как показывает практика, после описанного выше метода регулировки, корректировка на профессиональном оборудовании потребуется небольшая, если и вовсе потребуется.

К тому же не всякий специалист умеет правильно работать на таком оборудовании. Если, к примеру, вам перед регулировкой фар не проверили давление в шинах, это уже может сказать о «квалификации» мастера.

По правилам, перед регулировкой фар на специальном оборудовании должно быть проверено и выровнено давление в шинах, полностью заполнен топливный бак и остальные заправочные емкости, за рулем должен сидеть водитель или человек, схожий с ним по комплекции, опрессована подвеска, а ручной салонный корректор фар выставлен в положение «0». Только в этом случае можно гарантировать стопроцентный результат.

Кстати, последний пункт – одно из обязательных условий при любой регулировке.

Так что не ленитесь проверять, куда светят фары вашего автомобиля. И тогда, будучи на границе света и тьмы, вы и сами никогда не заблудитесь, и встречного с пути истинного не собьете.

Как отрегулировать фары. Способы регулировки света фар

Для того, чтобы избежать таких проблем как уменьшенная зона видимости в темное время суток, а также увеличение опасности для водителей, едущих по встречной полосе, нужно правильно отрегулировать фары автомобиля.

Универсальная инструкция по регулировке фар

Это можно сделать вручную, при помощи специалистов автосервиса или применив нужное оборудование. Если вы хотите сэкономить, но правильно осуществить данную процедуру, то самостоятельная регулировка фар производится в четыре этапа:

  • сделать разметку на стене;
  • осуществить разметку ламп;
  • настроить ближний свет;
  • настроить дальний свет.

Когда нужно регулировать фары

Каждый водитель должен знать, когда необходимо выполнять регулировку фар. Поэтому если вы не входите в их число, то коротко напомним об этом. Эта процедура выполняется в одном из следующих случаев:

  • При замене ламп в фаре. Это касается приборов как с одинарной, так и раздельной оптикой.
  • При замене одной или обеих фар. Это может быть вызвано ее выходом из строя, ДТП, желанием владельца установить более мощный или технологичный осветительный прибор.
  • В случае, если вы чувствуете, что вам стало некомфортно ездить с существующим светом, и что нужно выполнить регулировку.
  • В случае, когда при движении в темное время суток водители встречных машин мигают вам дальним светом, сигнализируя тем самым о том, что вы их слепите.
  • При монтаже противотуманных фар. Как правило, проводится регулировка только ПТФ.
  • После выполнения работ, связанных с изменением жесткости подвески.
  • При замене дисков или резины на аналогичные изделия с другими диаметрами.
  • При подготовке к прохождению регламентного ТО.
  • Перед поездкой на большое расстояние.

Следите за светом, который излучают фары вашего автомобиля, и при необходимости проводите его регулировку. Помните, что неверно выставленный свет несет неприятные ощущения и угрозу не только вам, но и водителям встречных машин.

Два универсальных способа как отрегулировать фары

Перед тем как приступать к регулировке фар, стоит проверить следующие параметры авто:

  1. Разницу в объемах шин.
  2. Состояние пружин, находящихся в подвеске.
  3. Полное распределение всевозможных нагрузок.
  4. Уровень давления в шинах.

Если здесь есть неисправности, то угол освещения будет неправильным, что, в свою очередь, непременно скажется на качестве самой регулировки. Естественно, чтобы отрегулировать свет правильно, нужно будет соблюсти некоторые важные условия. Первейшим из них является наличие вертикальной ровной стены с достаточным местом для автомобиля — длина не менее 7,5 метров.

Для непосредственной разметки можно использовать либо мел, либо клейкую ленту. Так как каждая машина имеет свои габариты, то разметка для нее проходит чисто индивидуально. Однако, существует несколько стандартных значений, которые можно использовать практически для всех авто.

Первый способ регулировки фар

Находим ровную площадку, сторона которой должна упираться в стену. Стена, в свою очередь, должна быть без выступов, углов, различных неровностей и строго вертикальной. Подъезжаем вплотную к стене и отмечаем центр машины, а также центральную ось ламп.

Чтобы правильно осуществить разметку стены, нужно отметить расстояние от пола до лампы и от отмеченной лампы до центра автомобиля. Затем стоит начертить на стене еще одну линию, расположенную на 5 см ниже первой. Далее отъезжаем от стены на 7,5 метров и проводим на стене горизонтальную линию, которая соединит центральные точки на обеих лампах.

Потом проводим вертикальные линии через центральные точки фар. Еще одна вертикальная линия должна быть проведена через центральную точку машины. Эта линия должна находиться на 7,62 см ниже, чем та, которая соединяет центр наших фар.

Регулировочные винты для настройки пучка света фары

Осуществив разметку, включаем ближний свет фар и производим непосредственную настройку, при которой угол наклона ламп полностью совпадает с горизонтальной линией. А то место, где свет начинает подниматься вверх, обязательно должно совпасть с пересекающимися начерченными линиями.

  • В итоге, чтобы получился нужный пучок света, следует подкрутить регулировочные винты, которые располагаются под капотом авто на задней части фары.
  • Идеально правильным вариантом является тот, когда свет находится немного ниже отметки центра фар.
  • Если автомобиль имеет совмещенный дальний и ближний свет, то настраивать можно только дальний, а ближний настроится автоматически.

Если ваша машина имеет раздельную систему дальнего и ближнего света, то каждый пучок света придется настраивать по-очереди.

И разметка стены также будет немного отличаться — ближний свет регулируется по вышеописанному методу. А дальний свет нужно разместить так, чтобы он точно попадал на центральную разметку фар.

В этом случае лучше использовать специальное оборудование, без которого в этом варианте идеальной регулировки не получится.

Второй способ регулировки фар

Потребуется такая же ровная стена, как и в первом случае, но машину необходимо поставить уже на большем удалении — 10 метров. Чтобы провести регулировку как можно точнее, следует предварительно подготовить авто: подкачать шины, заправить полный бак бензина, посадить за руль человека, максимально подходящего по весу к водителю.

Как отрегулировать фары без приборов

На стене отмечаем места, которые соответствуют центру ламп, а также на том расстоянии, на каком они располагаются в реальности. Соединяем эти две точки по горизонтали, прочертив затем еще две горизонтальные линии:

  • на 12 см ниже;
  • на 22 см выше.

Закончив разметку, выставляем регулятор ширины освещения на нулевой показатель. Верхней границей светового пятна основных фар должна быть вторая линия, а третьей линией будет верхняя граница противотуманных фар.

А вот пересечение всех световых потоков должны находиться на пересечении наших линий под номером 2 и 3 — ниже центра ламп на 12 и 22 сантиметра соответственно.

Также водителю обязательно стоит проследить за тем, чтобы дополнительный винт находился в нетронутом состоянии, а при наличии гидрокорректора его нужно настраивать соответственно полученной нагрузке — положение машины с одним водителем, без пассажиров.

Регулировка ПТФ

Регулировка противотуманных фар, хоть и немного, но все же отличается от выше описанного способа. Перед тем как отрегулировать ПТФ, нужно снабдить машину дополнительной нагрузкой в 70 килограмм — подойдет все, что угодно и помещается в ваше авто.

Также заправляем полный бак и ставим машину так, чтобы она располагалось на максимально ровной горизонтальной поверхности, в 10 метрах от света получившегося экрана. Однако многие опытные водители утверждают, что хватает и 5 метров.

Схема регулировки противотуманных фар

На стене чертим линии, означающие своими краями важные точки. Нижняя линия — размер от земли до противотуманок, верхняя — такое же, только удвоенное расстояние.

Также отмечаем расстояние до центра авто, смотря на него прямо до центров обеих противотуманных фар. В результате должно получиться расчерченное полотно экрана с двумя точками центров ламп, также будут ограничения нижней и верхней границы света.

После нанесения линий, устанавливаем машину на расстоянии 10 метров от стены и, используя отвертку и регулировочные винты на фарах, добиваемся фокуса пучка света из ламп в тех точках, где центры фар пересекаются.

Регулировка линзованных фар

Перед тем как регулировать линзованные фары, необходимо знать о том, что существует два их вида — регулируемые и нерегулируемые.

Последние являются достаточно дешевыми, и мы не рекомендуем пользоваться такими световыми приборами. Один из примеров такой фары выпускается под торговой маркой Depo.

Некоторые фары снабжены автоматическим регулятором. Однако зачастую он выходит из строя, поэтому это также не лучший вариант.

Для регулировки линзованных фар также существуют специальные регуляторы, как и на обычных осветительных приборах.

В данном случае невозможно дать однозначных рекомендаций, поскольку в разных автомобилях и даже в разных фарах регулировка происходит с помощью различных средств.

Как правило, для этого используются регулировочные болты, или рукоятки. Но почитав общую инструкцию по регулированию света фар, Вы сможете справится с поставленной задачей.

Регулировка фар прибором

Регулировка фар по прибору

На СТО обычно фары регулируют с помощью специальных приборов. Их покупка для рядового автовладельца нецелесообразна, поскольку стоит такое устройство немало, а использовать его приходится не так уж и часто. Поэтому знания о том, как выполнять регулировку фар прибором, вам пригодятся разве что для того, чтобы проконтролировать, правильно ли действует работник СТО.

Алгоритм проверки будет следующим:

  1. Выровнять продольную ось прибора относительно автомобиля. Ведь не факт, что машина заехала строго перпендикулярно в бокс. Это базовое условие. Для его выполнения на приборе в верхней его части есть зеркало с нанесенной на него горизонтальной линией. По ней можно легко выставить прибор таким образом, чтобы он стоял строго перпендикулярно корпусу и фарам.
  2. Выставить прибор строго горизонтально. Обычно в конструкции его корпуса для этих целей предусмотрен уровень с пузырьком воздуха. Это простое, но надежное средство, позволяющее добиться нужных результатов.
  3. Установка регулировочного угла. На различных приборах он может выставляться различными методами (одним из таких вариантов является поворотный ролик). Значение угла «0» означает, что фары будут светить строго прямо по курсу движения машины. Угол может изменяться на десятые доли градуса. Значение угла, на который нужно выставить фару, вы сможете найти в справочной литературе к вашему автомобилю.
  4. Ось регулировочного прибора и ось фары должны совпадать.

Помните, что нельзя сильно «задирать» лучи фар. Ведь в этом случае значение светового потока может снизиться на 20…30%, что является значительным показателем. Кроме этого, так вы будете слепить водителей, едущих вам навстречу.

Иван Матиешин

Не нашли ответ на свой вопрос?

Спрашивайте в комментариях. Ответим обязательно!

Как самостоятельно настроить и регулировать фары на автомобиле

Несмотря на большое разнообразие автомобилей, регулировка оптики предполагает следование одной и той же последовательности действий. Настроить фары можно как в условиях сервиса, так и самостоятельно, при этом в последнем случае не потребуется наличие специальных инструментов и приспособлений.

Когда и для чего нужно регулировать фары автомобиля

Каждый автовладелец должен знает, что в тёмное время суток управлять транспортным средством можно только при хорошем освещении, которое способна обеспечить правильная регулировка фар.

Если оптика настроена неверно, а угол наклона не соответствует установленным требованиям, то водители встречных машин будут ослепляться потоком рассеянного света. Такая ситуация повышает вероятность возникновения ДТП при встречном разъезде автомобилей.

Помимо этого, низкая эффективность работы фар сокращает зону видимости, что также влечёт к аварийным столкновениям.

Эксплуатация автомобиля происходит на дорогах с покрытием, которое в большинстве случаев имеет неровности. В результате угол установки фар изменяется и возникает необходимость регулировки время от времени. Кроме этого, к этой процедуре прибегают в следующих ситуациях:

  • если устанавливалась новая фара, производилась замена лампы либо отражающего элемента;
  • при монтаже противотуманок;
  • в случае ДТП, при котором был повреждён передок автомобиля;
  • при ремонте или замене элементов подвески;
  • при замене колёсных дисков либо шин.

Одной из ситуаций, когда требуется прибегать к регулировке фар, является их замена

Как настроить правильно: подготовка к работе

Если придерживаться советов опытных автовладельцев, то они не рекомендуют новичкам выполнять самостоятельную регулировку оптики без предварительной подготовки к этому процессу. В противном случае придётся обратиться за помощью в автосервис. Этап подготовки к настройке предполагает создание условий, которые соответствуют стандартному положению автомобиля:

  1. Перед началом регулировки из багажного отделения убирают все посторонние предметы и оставляют только штатные инструменты, к которым относится аптечка, домкрат, знак аварийной остановки.
  2. В ходе настройки кузов должен располагаться правильно, для чего проверяют давление в шинах. Параметр должен соответствовать рекомендациям завода-производителя.
  3. Если регулировку осуществлять совместно с помощником, то процедуру можно ускорить, при этом весовые категории с владельцем должны быть одинаковыми.
  4. Выполняют очистку оптики от грязи. Для удаления дорожной пыли используют чистую воду, а для того чтобы избавиться от масла и прочих химических веществ, используют органический растворитель.
  5. Регулировочные винты предварительно смачивают проникающей жидкостью. После, крепёж ослабляют и проверяют, насколько надёжно фары посажены в нише.
  6. Перед началом регулировки требуется найти ровную площадку и произвести на стене вертикальную разметку.

Для подготовки автомобиля к регулировке оптики, одним из пунктов является проверка давления в шинах

Нанесение разметки для регулировки

Для правильного осуществления разметки требуется подъехать к стене на 2 м, после чего на неё наносится центр автомобиля и центральную ось ламп. Далее, следует отметить расстояние от поверхности дороги до выбранного осветительного прибора. От центра фары отмечается расстояние до центра машины. Затем отмечают линию, ниже от нанесённой на 5 см.

Она будет соответствовать положению лампы от пола. После отъезжают от стены на 7 м. Далее, точки, соответствующие оптическим центрам каждого осветительного прибора, соединяют линией, которая дополняется ещё тремя вертикально расположенными отрезками (от центра фар и центра автомобиля).

Когда разметка будет закончена, приступают к регулировке ближнего и дальнего света фар.

Прежде чем настроить фары, необходимо на вертикальной стене нанести разметку, в соответствие с которой можно будет понять, куда нужно смещать оптический прибор

Способы регулировки фар машины

Существует несколько вариантов регулировки оптических приборов:

  1. Применение стенда. Этот способ используется в условиях автосервисов.
  2. Регулировка с помощью прибора, с помощью которого можно добиться оптимальных результатов.
  3. Если прибора нет, то юстировку можно выполнить вручную.

Настройка оптики на СТО

Далеко не каждый водитель знает, как отрегулировать оптический прибор правильным образом.

В этом случае лучшим выходом будет обратиться на СТО, где при помощи специальных приборов отрегулируют фары, при этом точность будет выше, чем при ручной настройке.

Если процедура выполнялась впервые, то также стоит обратиться на СТО для проверки точности проведённой работы. В результате вы будет знать, насколько все правильно делаете.

В условиях СТО фары регулируют при помощи специального оборудования

Самостоятельная регулировка

Для настройки оптики своими руками прибегают к стандартной схеме. В то же время некоторые производители автомобилей и ламп предлагают свои методы регулировки. Как правило, схема регулировочного процесса должна прилагаться к технической документации на машину. Универсальный способ, который подходит для большинства автомобилей, предполагает следующую последовательность действий:

  • на ровной вертикальной поверхности (стене) выполняется разметка, которая будет задействована в качестве стенда;
  • автомобиль располагают перед стеной на ровной горизонтальной площадке на удалении 7–10 м.

Пошаговая настройка фар своими руками

Когда все подготовительные мероприятия выполнены, можно приступать к регулировке ближнего, а затем дальнего освещения.

Настройка ближнего света

После правильной разметки включаем свет фар. В первую очередь производится регулировка угла наклона оптического прибора. Параметр должен совпадать с горизонтальной линией, отмеченной на стене.

Чтобы добиться нужного пучка света вращают регулировочные винты, которые располагаются на тыльной стороне фары в подкапотном пространстве. Процесс происходит попеременно, при этом один прибор регулируется, второй прикрывается, например, картоном.

При установке пучка света немного ниже места, где отмечены центры оптических приборов, можно считать, что процедура выполнена правильно.

Настройка фар выполняется регулировочными винтами, расположенными с тыльной стороны оптического прибора

Настройка дальнего света

Дальнее освещение регулируется отдельно от ближнего, при этом несколько изменяется разметка на стене. Вертикальная поверхность должна быть ровной и гладкой, но расстояние должно составлять минимум 10 м. Последовательность разметки такова:

  1. Полностью снаряжённый и заправленный автомобиль устанавливают на ровной площадке напротив вертикальной поверхности, на которой размечается положение центров фар. Для фиксирования реальных мест этих центров, ищем их на машине. Полученные точки соединяются, также проводится горизонтальная линия на 12 см ниже основной.
  2. После разметки автомобиль отгоняется на 10 м, регулятор освещения выставляется на ноль. Световой пучок, который получен от головной оптики, обязательно должен находиться верхней границей на нижней линии под основной горизонталью.

Видео: регулировка фар на примере Ford Fusion

Регулировка ПТФ

Настройка осуществляется путём вращения оптического прибора по вертикали и горизонтали, добиваясь оптимального угла наклона. Предварительно ослабляют болты крепления противотуманок к бамперу и выполняют следующие действия:

  • Автомобиль устанавливают на ровной поверхности на расстоянии порядка 5–7 м от вертикальной поверхности (например, стена дома). Машина должна быть установлена таким образом, чтобы её ось была перпендикулярна плоскости, на которой будет осуществляться разметка.
  • Давление в шинах должно соответствовать норме, при этом сам автомобиль нужно качнуть сбоку, чтобы пружины подвески стали на место.

Регулировка противотуманных фар имеет некоторые отличия, по сравнению с головной оптикой

Сам процесс регулировки состоит из следующих шагов:

  1. Измеряется расстояние между центром противотуманной оптики и основанием площадки.
  2. Отмечается горизонтальная линия на стене, уровень которой соответствует выполненным измерениям.
  3. Включают ближний свет и делают отметку на вертикальной поверхности с нанесением центра двух лучей.
  4. Выключают ближний свет и включают противотуманные фары.
  5. При расположении автомобиля в 5 м от поверхности с разметкой, верхняя граница пучка света должна находиться на 10 см ниже высоты от уровня горизонтальной площадки. Противотуманная оптика должна устанавливаться параллельно продольной оси машины.
  6. Между центрами световых пучков расстояние должно составлять 1200 мм.
  7. На стене проводится линия, которая разделяет автомобиль на две половины.
  8. Чертится полоса, которая на 10 см ниже первой.
  9. Измеряют расстояние от противотуманной фары до земли и от лампы до центра автомобиля.
  10. Полученное пересечение линий и будет центром противотуманок.

Видео: как отрегулировать противотуманные фары без прибора

Такова схема регулировки фар головного света и противотуманок. Ознакомившись с последовательностью действий, настройку можно выполнить самостоятельно.

Правильно выполненный процесс повышает уровень безопасности водителя, пассажиров и других участников дорожного движения в тёмное время суток.

Из сказанного можно сделать вывод, что периодическая проверка эффективности работы фар является важным мероприятием и пренебрежение этим процессом неуместно.

Для самостоятельной регулировки фар потребуется подготовить автомобиль, найти вертикальную поверхность, ровную площадку под него и правильно нанести разметку. Останется настроить оптику регулировочными винтами, следуя определённой последовательности действий.

  • Владимир Долженков
  • Распечатать

Как правильно отрегулировать фары автомобиля

От правильного функционирования автомобиля и его частей напрямую зависит безопасность водителя и успешное прибытие в заданный пункт. Регулировка света фар очень важна для комфортного вождения.

Если функциональность нарушена, то возможен отрицательный эффект, а именно: засвечивание пространства авто спереди.

На дороге в дождливую или туманную погоду создается световая завеса как для владельца машины, так и для встречных автомобилей.

Для хорошей видимости рекомендуется систематически регулировать фары и следить за их правильным положением. Данную процедуру можно осуществить самостоятельно либо в автомастерской. Как отрегулировать фары правильно расскажем далее.

Когда и для чего нужно регулировать фары автомобиля?

Водитель не может установить точную периодичность регулирования фар. Данный показатель не измеряется километрами пробега авто или другими нормативами. Владельцу машины следует обращать внимание на ряд признаков, сигнализирующих о неправильном функционировании фар и понять, как настроить фары.

Регулировка света фар на автомобиле

Рекомендуется регулировать фары в следующих случаях:

  • Встречные автомобили без причины постоянно сигнализируют водителю.
  • Были установлены противотуманные фары.
  • Произошла замена фары или элементов головного освещения.
  • Водитель постоянно ездит по некачественным дорогам.
  • Произошел ремонт в области передней подвески машины.
  • Начинать летний и зимний сезон необходимо с регулировки фар.
  • Замена дисков, шин.
  • Был ремонт передней части кузова.
  • Установка фар ближнего света.

Данная процедура должна проводится минимум один раз в год, не реже.

Главной целью регулирования фар является избежание ослепления владельцев машин, движущихся навстречу. Именно из-за таких ситуаций происходит множество дорожно-транспортных происшествий. Поэтому каждый водитель обязан знать, как правильно настроить фары на автомобиле, ведь от этого зависит качество езды и безопасность всех пассажиров.

Главной целью регулирования фар является избежание ослепления владельцев машин, движущихся навстречу

Как настроить правильно: подготовка к работе

Перед тем как настроить свет фар, следует тщательно подготовиться и изучить данный вопрос. Разобраться, как правильно отрегулировать фары на машине, обязан каждый водитель.

Важно приблизить автомобиль к наиболее реальным условиям. Это в первую очередь касается грузоподъемности.

То есть, перед началом работы нужно учесть, что в машине всегда присутствует водитель, груз, находящийся в багажнике и, возможно, пассажиры.

Приступая к работе, багажник водителя должен быть оснащен домкратом, огнетушителем, запасным колесом и набором инструментов. Также можно пригласить друга похожей комплекции, который временно займет место водителя.

Не менее важно проверить давление в шинах. При сниженных показателях, рекомендуется воспользоваться компрессором. Перед началом работы нужно убедиться, что винтовая сборка легко регулируется и состояние крепежей у фонарей хорошее. Если есть ржавчина, то следует ее немедленно удалить.

Настройка фар своими руками производится только с прозрачными линзами. Если есть грязь на фарах или около них, то от нее необходимо избавиться. Регулировать свет нужно только исправным оборудованием, за которое отвечают генератор и регулятор напряжения.

Настройка фар своими руками

Способы регулировки фар машины

Существует два способа настройки света фар. Для осуществления первого необходимо наличие ровной площадки. Водителю нужно подъехать к строго вертикальной, ровной, без выступов и углов стене.

Плотно прижавшись к ней, отмечается центр авто и центральные оси ламп. Расчет получится более точным, если пометить расстояние от лампы до пола и от центра до отмеченного источника света.

На стене рисуется еще одна линия (ее отмечают ниже на 5 см по отношению к первой).

На следующем этапе водитель отъезжает на 7,5 метра и проводится еще одна линия, соединяющая центральные точки ламп. Далее, проводятся линии вертикального вида через центр фар и через центр самого автомобиля.

Когда разметка закончена, включаются фары ближнего света и настраиваются так, чтобы углы наклона ламп полностью совпали с горизонтальными линиями.

Место, в котором свет поднимается вверх, должно совпадать с линиями, которые пересекаются.

Идеальный свет настраивается с помощью регулировочных винтов, которые подкручиваются до отметки чуть ниже центра фары. При комбинированном ближнем и дальнем свете, настраивается только дальний, второй подстраивается автоматически.

Для второго способа понадобится такая же ровная без изъянов стена, но в данном случае машина ставится на расстоянии 10 метров. Подготовив авто к процедуре настройки, на стене делаются пометки, соответствующие центру лампы и пометки реального расположения фонарей.

Данные точки соединяются и дополнительно прочерчиваются 2 горизонтальные линии:

  • на 12 см ниже;
  • на 22 см выше.

После окончания разметки регуляторы ширины освещения устанавливаются на ноль. Свет основной фары не должен быть выше верхней границы второй линии, а для противотуманных фар верхней границей будет третья линия.

Важно, чтобы дополнительный винт оставался нетронутым. В обратном случае его нужно настраивать.

Идеальный свет настраивается с помощью регулировочных винтов, которые подкручиваются до отметки чуть ниже центра фары

Пошаговая настройка фар своими руками

  • Большинство водителей задается вопросом: «Как отрегулировать фары самостоятельно»?
  • Отрегулировать свет фар собственноручно не представит особого труда.
  • Данное корректирование фар проходит в 4 этапа:
  • Делается разметка на стене.
  • Осуществляется разметка фар.
  • Регулировка ближнего света фар.
  • Регулировка дальнего света фар.

Перед тем как настроить ближний свет фар, необходимо проверить состояние пружин, которые размещены в подвеске, разницу объемов шин, распределение нагрузок.

Неправильная корректировка фар ближнего света будет доставлять неудобства как автовладельцу, так и участникам дорожно-транспортного движения.

Разобравшись в теории, как отрегулировать ближний свет фар, можно переходить к практике. Подобрав правильный участок для работы, и подготовив автомобиль, можно приступать к процессу настройки.

Настройка ближнего света фар выполняется поэтапно:

  • Расположив авто перпендикулярно, водитель садится за руль и подъезжает как можно ближе к стене.
  • Мелом или другим материалом проводится вертикальная линия, определяющая центр машины.

Пошаговая настройка фар своими руками

  • На следующем этапе авто следует медленно и прямо отогнать на расстояние 7 метров.
  • Далее, фиксируются показатели расстояния: от центра до лампы (по горизонтали) и от пола до лампы (по вертикали).
  • На стене необходимо сделать разметку исходя из полученных данных. Проводится горизонтальная линия на 5 см ниже, чем показатель, снятый по вертикали. Затем, от центральной линии следует отступить вправо на расстояние от центра авто к фаре и провести вертикальную разметку. Со второй фарой поступают аналогично.
  • При правильной регулировке свет будет проходить по горизонтальной линии, намеченной на стене. Отрегулировав по вертикали, необходимо сделать то же самое и по горизонтали. Это достигается тогда, когда свет преломляется под углом в месте пересечения вертикальной и горизонтальной линий.

Каждая фара должна корректироваться отдельно. Сначала регулируется поток света левой фары, правая при этом закрывается щитком. При помощи регулировочных винтов устанавливается верхняя светового пятна. Аналогично регулируется правая фара. По окончании проверяется совпадение светового потока обеих фар.

Произвести регулировку фар можно в течение нескольких минут. Главное, правильно подготовиться к процессу и соблюдать рекомендации.

Советы

Для достижения точного эффекта, рекомендуется проводить работы в темное время суток. Профессионалы настаивают на тщательной подготовке машины, в частности, проверить давление в шинах, наполнить бак наполовину, учесть грузоподъемность авто. Результат работы будет успешным при правильной настройке ламп в фарах.

Регулировка фар своими руками

Чтобы обеспечить оптимальное освещение участка дороги и исключить ослепление встречных автомобилей необходимо производить регулировку фар.

Данную процедуру специалисты рекомендуют выполнять  не реже одного раза в год, а также в следующих случаях:

  • замена лампочек или фары;
  • замена блока управления перемещения оптики, если он предусмотрен на данной модели;
  • ремонт корпуса фары;
  • ремонт передней части кузова;
  • замена дисков или шин;
  • ремонт или замена подвески.

Как отрегулировать фары самому

Для регулировки фар в конструкции головной оптики предусмотрены специальные винты. Как правило, они размещены на задней части фары слева и справа. В некоторых моделях регулировочные винты могут быть вынесены за пределы корпуса блок-фары. Однако принцип юстировки остаётся аналогичным. Вращая винты можно изменять наклон и поворот фары, корректируя направление светового потока в вертикальной и горизонтальной плоскости.

Если на вашем автомобиле установлен гидрокорректор, то необходимо установить его переключатель в нейтральное положение.

Готовим автомобиль

Чтобы выполнить настройку фар необходимо подготовить транспортное средство. В первую очередь нужно вымыть и протереть фары. Затем проверяем давление в шинах, которое должно соответствовать параметрам, указанным в руководстве по эксплуатации.

 Если для данной модели предусмотрены другие мероприятия перед регулировкой, то выполняем и их. Это могут быть: полная или частичная заправка бака топливом, наличие на переднем сидении груза, соответствующего весу водителя, определённая загрузка и так далее. В общем, необходимо подготовить автомобиль в таком варианте, который чаще всего вами используется.

Готовим под регулировочные винты отвёртку, шестигранник или иной ключ, а также щиток, чтобы закрыть фару.

Готовим площадку и стенд

Для качественной регулировки фар необходимо найти ровную горизонтальную площадку. Вместо стенда можно использовать щит, стену или ворота гаража, на которых рисуется схема регулировки фар. Для всех моделей транспортных средств она идентичная и представляет собой 3 вертикальные и 2 горизонтальные линии.

Схема регулировки фар

Вертикальные линии рисуются следующим образом:

  1. «О» — ось автомобиля;
  2. «В-1» — центр левой фары;
  3. «В-2» — ось правой фары.

Сначала проводим верхнюю горизонталь «Г-3» на уровне центра симметрии фар автомобиля. Для этого замеряем расстояние от пола до центра фары, отмечаем его на вертикальных линиях «В-1» и «В-2» и проводим горизонталь. После этого ниже лини «Г-3» на 50—75 мм (зависит от конкретной модели автомобиля) проводим горизонтальную черту «Г-4». Точки пересечения лини «Г-4» с вертикальными обозначим «Л» и «П». Таким образом, точка «Л» — это будет центр левой фары, «П» —правой.

Чтобы не ошибиться и проверить, правильно ли нарисована схема регулировки фар, можно выполнить следующее. Установите стенд или подгоните автомобиль к стене (если нет стенда) на расстояние 20—25 см и включите ближний свет фар.

По центру левого и правого светового пятна нарисуйте вертикальные линии «В-1» и «В-2». Также проведите и горизонтальную линию «Г-3». Затем начертите линию «Г-4». Отметьте точки пересечения «Л» и «П».

Таким образом, стенд будет соответствовать  вашей модели автомобиля.

Паркуем автомобиль

Автомобиль необходимо установить строго перпендикулярно к стенду на расстоянии 5,0—7,5 м, в зависимости от модели. Например, для автомобилей ВАЗ это расстояние должно быть 5,0 м, а для Audi, BMW – рекомендованное расстояние 7,5 м.

После этого открываем капот. При необходимости снимает декоративные щитки (решётки или иное, в зависимости от конкретной модификации авто). Затем включаем ближний свет фар и начинаем регулировку.

Поэтапная регулировка фар

Каждую блок-фару необходимо корректировать отдельно. Обычно регулировка фар своими руками проводиться только на ближнем свете. Если правильно всё отрегулировать, то дальний свет двухнитевых лампочек автоматически будет соответствовать необходимым параметрам.

В первую очередь регулируем световой поток левой фары. Для этого правую фару закрываем щитком. С помощью регулировочных винтов устанавливаем верхнюю границу светового пятна на уровне линии «Г4».

При этом начало наклонного участка светового потока должно исходить из точки «Л». В аналогичном порядке регулируем правую фару, предварительно закрыв щитком левую оптику.

В заключение проверяем, чтобы уровень светового потока левой фары совпадал с высотой пятна правой оптики.

Если установлены противотуманные фары, их регулировка выполняется по такому же принципу. Верхняя граница светового потока должна быть на уровне горизонтальной линии «Г-4».

Видео урок по самостоятельной регулировке фар

Как видим, регулировка фар своими руками не представляет особой сложности. При правильном выполнении данной процедуры можно добиться качественных результатов.

Следует заметить, что руководством по эксплуатации некоторых автомобилей самостоятельная регулировка фар не рекомендуется.

В первую очередь это касается иномарок. Например, все модели Мерседес после 2000 года.

Регулировка фар таких автомобилей должна производиться квалифицированными специалистами с помощью специального оборудования, которое есть только в специализированных сервисных центрах.

Если у вас нет возможности воспользоваться услугами СТО, то можно выполнить регулировку фар своими руками по вышеизложенной методике.

Особенности регулировки фар грузовых автомобилей

В принципе, порядок регулировки фар грузовой машины не отличается от вышеописанной последовательности. Сначала готовим автомобиль, проверяем давление в шинах, наличие топлива в баке и загрузку. Затем готовим импровизированный стенд на расстоянии 10 метров от машины.

Схема регулировки рисуется аналогичным образом, за исключением небольших отклонений в размерах. Например, для автомобилей КамАЗ, МАЗ или КрАЗ вторая горизонтальная линия «Г-4» чертится на расстоянии 0,3 м от линии «Г-3».

После подготовительных процедур приступаем к регулировке. Включаем ближний свет и закрываем одну фару щитком.

Регулировочными винтами корректируем верхний край светового пятна, чтобы он совпал с линией «Г-4».

При этом наклонная ограничительная линия, направленная под углом в 15о вверх, должна исходить из точки «Л» для левой фары и соответственно «П» — для правой.

Допускается смещение точки начала ограничительной линии во внешнюю сторону не более 0,2 м. Аналогично регулируются и противотуманные фары.

Регулировка фар грузового автомобиля производится путём ослабления крепления на кронштейнах, если конструкцией оптики не предусмотрены регулировочные винты. После как скорректировано положение фары, необходимо затянуть крепление. В конце регулировки следует обязательно проверить, что световые потоки обеих фар установлены на один уровень.

Регулировка фар автомобиля своими руками

Чтобы обеспечить оптимальное освещение участка дороги и исключить ослепление встречных автомобилей необходимо производить регулировку фар.

Данную процедуру специалисты рекомендуют выполнять  не реже одного раза в год, а также в следующих случаях:

  • замена лампочек или фары;

  • замена блока управления перемещения оптики, если он предусмотрен на данной модели;

  • ремонт корпуса фары;

  • ремонт передней части кузова;

  • замена дисков или шин;

  • ремонт или замена подвески.

Как отрегулировать фары самому

Как правило, регулировка фар должна выполняться на специальных стендах с использованием соответствующего оборудования. Правильно установить требуемые параметры светового потока можно и самостоятельно, если иметь представление о том, как производится регулировка фар автомобиля. Уточнить тонкости выполнения данного мероприятия можно в руководстве по эксплуатации конкретной модели авто.

Для регулировки фар в конструкции головной оптики предусмотрены специальные винты. Как правило, они размещены на задней части фары слева и справа. В некоторых моделях регулировочные винты могут быть вынесены за пределы корпуса блок-фары. Однако принцип юстировки остаётся аналогичным. Вращая винты можно изменять наклон и поворот фары, корректируя направление светового потока в вертикальной и горизонтальной плоскости.

Если на вашем автомобиле установлен гидрокорректор, то необходимо установить его переключатель в нейтральное положение.

Готовим автомобиль



Чтобы выполнить настройку фар необходимо подготовить транспортное средство. В первую очередь нужно вымыть и протереть фары. Затем проверяем давление в шинах, которое должно соответствовать параметрам, указанным в руководстве по эксплуатации.

 Если для данной модели предусмотрены другие мероприятия перед регулировкой, то выполняем и их. Это могут быть: полная или частичная заправка бака топливом, наличие на переднем сидении груза, соответствующего весу водителя, определённая загрузка и так далее. В общем, необходимо подготовить автомобиль в таком варианте, который чаще всего вами используется.



Готовим под регулировочные винты отвёртку, шестигранник или иной ключ, а также щиток, чтобы закрыть фару.

Готовим площадку и стенд

Для качественной регулировки фар необходимо найти ровную горизонтальную площадку. Вместо стенда можно использовать щит, стену или ворота гаража, на которых рисуется схема регулировки фар. Для всех моделей транспортных средств она идентичная и представляет собой 3 вертикальные и 2 горизонтальные линии.

Схема регулировки фар

Вертикальные линии рисуются следующим образом:

  1. «О» — ось автомобиля;
  2. «В-1» — центр левой фары;
  3. «В-2» — ось правой фары.

Сначала проводим верхнюю горизонталь «Г-3» на уровне центра симметрии фар автомобиля. Для этого замеряем расстояние от пола до центра фары, отмечаем его на вертикальных линиях «В-1» и «В-2» и проводим горизонталь. После этого ниже лини «Г-3» на 50—75 мм (зависит от конкретной модели автомобиля) проводим горизонтальную черту «Г-4». Точки пересечения лини «Г-4» с вертикальными обозначим «Л» и «П». Таким образом, точка «Л» — это будет центр левой фары, «П» —правой.

Чтобы не ошибиться и проверить, правильно ли нарисована схема регулировки фар, можно выполнить следующее. Установите стенд или подгоните автомобиль к стене (если нет стенда) на расстояние 20—25 см и включите ближний свет фар. По центру левого и правого светового пятна нарисуйте вертикальные линии «В-1» и «В-2». Также проведите и горизонтальную линию «Г-3». Затем начертите линию «Г-4». Отметьте точки пересечения «Л» и «П». Таким образом, стенд будет соответствовать  вашей модели автомобиля.

Паркуем автомобиль

Автомобиль необходимо установить строго перпендикулярно к стенду на расстоянии 5,0—7,5 м, в зависимости от модели. Например, для автомобилей ВАЗ это расстояние должно быть 5,0 м, а для Audi, BMW – рекомендованное расстояние 7,5 м.

После этого открываем капот. При необходимости снимает декоративные щитки (решётки или иное, в зависимости от конкретной модификации авто). Затем включаем ближний свет фар и начинаем регулировку.

Поэтапная регулировка фар

Каждую блок-фару необходимо корректировать отдельно. Обычно регулировка фар своими руками проводиться только на ближнем свете. Если правильно всё отрегулировать, то дальний свет двухнитевых лампочек автоматически будет соответствовать необходимым параметрам.

В первую очередь регулируем световой поток левой фары. Для этого правую фару закрываем щитком. С помощью регулировочных винтов устанавливаем верхнюю границу светового пятна на уровне линии «Г4». При этом начало наклонного участка светового потока должно исходить из точки «Л». В аналогичном порядке регулируем правую фару, предварительно закрыв щитком левую оптику. В заключение проверяем, чтобы уровень светового потока левой фары совпадал с высотой пятна правой оптики.

Если установлены противотуманные фары, их регулировка выполняется по такому же принципу. Верхняя граница светового потока должна быть на уровне горизонтальной линии «Г-4».

Видео урок по самостоятельной регулировке фар

Как видим, регулировка фар своими руками не представляет особой сложности. При правильном выполнении данной процедуры можно добиться качественных результатов.

Следует заметить, что руководством по эксплуатации некоторых автомобилей самостоятельная регулировка фар не рекомендуется.

В первую очередь это касается иномарок. Например, все модели Мерседес после 2000 года. Регулировка фар таких автомобилей должна производиться квалифицированными специалистами с помощью специального оборудования, которое есть только в специализированных сервисных центрах. Если у вас нет возможности воспользоваться услугами СТО, то можно выполнить регулировку фар своими руками по вышеизложенной методике.

Особенности регулировки фар грузовых автомобилей

В принципе, порядок регулировки фар грузовой машины не отличается от вышеописанной последовательности. Сначала готовим автомобиль, проверяем давление в шинах, наличие топлива в баке и загрузку. Затем готовим импровизированный стенд на расстоянии 10 метров от машины.

Схема регулировки рисуется аналогичным образом, за исключением небольших отклонений в размерах. Например, для автомобилей КамАЗ, МАЗ или КрАЗ вторая горизонтальная линия «Г-4» чертится на расстоянии 0,3 м от линии «Г-3».

После подготовительных процедур приступаем к регулировке. Включаем ближний свет и закрываем одну фару щитком.

Регулировочными винтами корректируем верхний край светового пятна, чтобы он совпал с линией «Г-4». При этом наклонная ограничительная линия, направленная под углом в 15о вверх, должна исходить из точки «Л» для левой фары и соответственно «П» — для правой. Допускается смещение точки начала ограничительной линии во внешнюю сторону не более 0,2 м. Аналогично регулируются и противотуманные фары.

Регулировка фар грузового автомобиля производится путём ослабления крепления на кронштейнах, если конструкцией оптики не предусмотрены регулировочные винты. После как скорректировано положение фары, необходимо затянуть крепление. В конце регулировки следует обязательно проверить, что световые потоки обеих фар установлены на один уровень.

Регулировка света фар – НАШ ТЕХЦЕНТР – Автосервис в Зеленограде.

Регулировка света фар автомобиля

Регулировка света фар — необходимая процедура, от которой непосредственно зависит безопасность, удобство и комфорт передвижения на автомобиле.

От точности регулировки фар зависит правильное направление светового потока на полотно проезжей части и край обочины. Особое значение для безопасности вождения, правильная регулировка света фар, имеет  в темное время суток и в плохую погоду.

Новый автомобиль имеет оптику уже отрегулированную на заводе-изготовителе. Но в процессе эксплуатации фарам автомобиля требуется регулярная проверка и регулировка. В обязательном порядке регулировка требуется после аварийных кузовных ремонтных работ передней части автомобиля, а так же работ связанных с заменой деталей подвески: стоек, пружин и рессор.

Регулировка света фар может быть произведена  как своими руками, так и на специальном оборудовании в автосервисе.

Можно регулировать свет фар своими руками, а можно доверить эту задачу специалистам автосервиса, у них есть для этого специальное оборудование.

Регулировка света фар своими руками

В современных автомобилях предусмотрена регулировка направления света фар при помощи регулировочных винтов или ручек, расположенных на тыльной стороне корпуса фары. Подбор инструмента для регулировки зависит от марки производителя. Регулировка производится по горизонтали и по вертикали.

Порядок регулировки ближнего света фар

Для регулировки направления света фар потребуется ровная площадка перед ровной стеной, пригодной для регулировочной разметки.

Автомобиль необходимо установить на расстоянии 5 метров от фар до стены.

Для корректной регулировки, перед её началом необходимо:
•    проверить и привести в норму давление в шинах;
•    посалить за руль человека, примерно равного веса с водителем;
•    установить на «0» дистанционный корректор фар

На стену наносится регулировочная разметка. Порядок разметки:
•    вертикальная линия «0», совпадающая с центром автомобиля;
•  две вертикальные линии – «А» (по центру левой фары) и «В» (по центру правой фары) на расстоянии соответствующем расстоянию между центрами фар на автомобиле;
•    горизонтальная линия «1» проводится на высоте, соответствующей высоте центра фар;

от линии «1» отступить 65 мм вниз и провести линию «2»

Далее поочерёдно регулируем положение светового пучка каждой фары. Для этого включаем ближний свет и закрываем одну из фар непрозрачным экраном. Это необходимо для точной регулировки каждой фары.

Горизонтальная регулировка проводится таким образом, что бы верхние края левых частей световых пучков световых пятен совпадали с горизонтальной линией «2». Вертикальной регулировкой добиваются совпадения точек «Е» пересечения наклонных и горизонтальных участков световых пучков с линиями «А» и «В» соответственно.

Свет противотуманных фар достаточно отрегулировать по высоте, при этом верхний край светового пучка немного не должен доходить до линии «2».

Корректор фар

При полной загрузке салона автомобиля и особенно его багажника, задняя часть автомобиля опускается. При этом фары ближнего света начинают светить выше необходимого, ослепляя встречные машины, а дальний свет при таком положении будет светить выше дороги.

Если багажник автомобиля перегружен, перед поездкой необходимо провести регулировку фар корректором, а после разгрузки не забыть перевести корректор в «0».


Для сохранения правильного света фар, перед поездкой необходимо выполнить регулировку фар корректором, который имеется на всех современных автомобилях.  Закончив грузовой вояж, обязательно вернуть регулировку корректора в исходное положение.

Секреты ближнего света

Для правильной регулировки ближнего света фар имеет величина наклона светотеневой границы. Эта граница является особенностью лампы ближнего света, и является следствием наличия над нитью накаливания своеобразного козырька.  Он и обеспечивает максимальную освещённость на фронтальной границе светового пятна, и защиту от ослепления для встречных автомобилей.

У каждой модели автомобиля имеется свой, рассчитанный при изготовлении, угол продольного наклона светового пятна. Обозначение в % имеется на корпусе фары автомобиля. Точная регулировка в соответствии с этим значением позволяет добиться равномерного освещения ближних и дальних участков дорожного полотна.

Боковые отсветы фар устроены так, чтобы хорошо освещать правую обочину и дорожные знаки.

Из практики известно, что даже небольшое отклонение от точной регулировки приводит к ослеплению встречных автомобилей, либо к освещению дороги только непосредственно перед капотом.

Профессиональная  регулировка света фар

При регулировке фар своими руками, без специального прибора, при определённой сноровке можно отрегулировать лишь приблизительно, методом проб и ошибок.

OLYMPUS DIGITAL CAMERA

С помощью обычного тестера фар на автосервисе за считанные минуты производится  проверка и  регулировка головной оптики автомобиля, с учетом всех его конструктивных особенностей.

Подобная услуга профессионального автосервиса стоит недорого.

В результате получаем комфортный и безопасный свет фар, отрегулированный в соответствии с рекомендациями завода-изготовителя.

По всем интересующим вас вопросам просьба обращаться в Зеленограде, с  10°° до 20°°,

по электропочте: [email protected]

Наши специалисты всегда рады вам помочь.

Статьи — Основные правила и последовательность регулировки фар | Xenon812.ru

Правильная регулировка головного света является одной из наиболее важных проблем для владельцев автомобиля, особенно если имело место замена или модернизация компонентов освещения, например установка ксенона. Но даже заводские установки со временем сбиваются, что может привести к ухудшению обзора и ослеплению водителей встречного транспорта. Чтобы избежать всего этого, необходимо заранее отрегулировать свет фар, тем более что это можно сделать и самостоятельно.

Для этого в каждой модели автомобиля присутствует специальный рычаг или шайба. Если же он вышел из строя, что характерно для отечественных авто, то здесь не обойтись без автосервиса, по крайней мере, до замены данного элемента.

Крайне важно выбрать место для регулировки фар. Авто должно располагаться на идеально ровной горизонтальной поверхности. Машину необходимо установить в десяти метрах от щита, который будет играть роль экрана для регулировки направления светового потока. Щит должен быть расположен строго вертикально, его поверхность должна позволять рисовать мелом или иным средством линии для регулировки. Между щитом и фарами авто не должно быть каких либо преград. Для этого могут отлично подойти гаражные ворота или стена здания. Вам понадобится уровень и рулетка для точного нанесения чертежа. Регулировку желательно проводить в темное время суток или в затемненном помещении. Линия света должна быть четко видна на экране.
Далее начинам саму регулировку. В первую очередь нарисуйте на щите горизонтальную линию на уровне центра фар. От неё вы и будете отталкиваться при регулировке светового потока.

Включите ближний свет и выставите направление световых потоков следующим образом:

• верхняя граница светового пятна левой фары должна быть ниже на 75 мм.
• правая выставляется аналогично левой;
• крайняя точка светового пятна правой фары должна быть подведена к горизонтальной линии.

Таким образом, вы улучшаете освещение обочины с правой стороны, со стороны пешеходов и велосипедистов, и ограничиваете со стороны встречного транспорта, устраняя вероятность ослепления. С такой регулировкой можете смело устанавливать и яркие ксеноновые фары, обеспечивающие большую безопасность при вождении в темное время суток.

Но следует учесть, что автомобиль должен быть не пустым. Посадите за руль человека равной вам комплекции, нагрузите багажник чаще всего перевозимым грузом. В противном случае угол наклона световых пучков изменится при изменении массы авто.
Гораздо проще регулировать противотуманные фары. Сам процесс происходит таким же образом, только необходимо выставить расстояние между линией и верхней границей светового луча примерно в 50 мм. Здесь нет каких либо четких рекомендаций, но процесс происходит сложнее из-за регулировки путем изменения крепления самих фар к бамперу. После регулировки противотуманных фар вы получите улучшение эстетического вида авто и качества освещения дороги, а также четко различимые габаритные огни, важное условие при передвижении в тумане.

И, в заключение, напомним, что большой выбор ксенонового освещения вас ожидает в нашем Интернет-магазине Detali812.ru. Здесь вы можете приобрести качественный по приятной цене от ведущих мировых производителей.

Правильная регулировка фар

Те, кто время от времени ездит за рулем ночью, наверняка замечали, что на дороге некоторые встречные автомобили могут ослеплять светом фар. Причем это не всегда связано с тем, что водители не выключают дальний свет. Иногда причина состоит в том, что у автомобилей не настроен угол света фар. Как понять, что фары отрегулированы верно и как провести настройку?

Существует несколько причин, почему регулировка фар может быть сбита. Одна из них — замена перегоревшей лампочки на неоригинальную. Обычно на замену водители выбирают лампочку, которая подходит по типу, не обращая внимание на производителя. В этом случае спираль может располагаться немного не так, как в “родной” лампочке, и поэтому луч света этой фары будет направлен выше или ниже, чем в другой фаре. Вторая причина — ДТП, в результате которого фара была повреждена и во время ремонта установлена немного под другим углом. И в первом, и во втором случае фара требует регулировки.

Чтобы проверить, правильно ли отрегулирована фара, нужно в темное время суток подъехать к стене, двери гаража или любой другой ровной плоскости на расстоянии около 5 метров и включить фары ближнего света. Первое, на что стоит обратить внимание — на одинаковом ли уровне светят обе фары. Если та фара, лампочку в которой меняли недавно, светит на другом уровне, то ее следует отрегулировать — для этого нужно покрутить специальный винт на фаре, поднимая или опуская луч света. Также, чтобы проверить правильность уровня освещения фарами, человеку нужно встать перед автомобилем приблизительно на расстоянии 5 метров. Граница света и тени должна находиться где-то на уровне колен.

Более точно отрегулировать фары своими руками можно с помощью лазерного уровня — после того, как автомобиль будет поставлен напротив плоской стены на расстоянии примерно 5 метров, нужно установить лазерный уровень так, чтобы луч проходил перпендикулярно движению автомобиля и находился между фарами. Луч должен проектироваться на стену перед авто. Дальше нужно включить ближний свет — в идеале светотеневая граница должна располагаться ниже проекции лазерного луча на процент отклонения светового луча фары от горизонта (это значение можно узнать, если открыть капот машины и посмотреть маркировку фары — там будет указан процент). Обычно это значение равно 1%, поэтому граница света и тени должна быть в нашем случае ниже на 5 см.

Наиболее точную настройку фар могут провести сертифицированные специалисты в автосервисе. Мастер должен проводить проверку уровня освещения фарами при определенных условиях, максимально приближенных к реальности: должно быть проверено и отрегулировано давление воздуха в шинах, топливный бак должен быть полон, на водительском сидении должен находиться человек примерно той же весовой категории, как и водитель, а также колесико регулировки ширины освещения фар на приборной панели должен быть выставлен на нуль. Только при этих исходных данных может проводиться профессиональная регулировка фар.



Регулировка света фар

Каждый автолюбитель так или иначе сталкивался с проблемой неправильно отрегулированных передних фар: они не только уменьшают эффективную зону видимости в темное время суток, но и создают реальную угрозу автомобилистам, которые едут во встречном потоке. На данный момент существуют 3 решения проблемы неправильно отрегулированных фар: в автосервисе, при помощи специального оборудования и вручную. Существует много противников самостоятельной регулировки фар. Их главными аргументами являются «кустарность» данного метода, неточность настройки и несоблюдение требований, предъявляемых на ТО. Но что же делать тем, кто так или иначе не может приобрести дорогостоящее оборудование или воспользоваться услугами автосервисов?

Процесс установки, условно можно разбить на 3 действия:

  1. Разметка на стене;
  2. Разметка ламп;
  3. Настройка ближнего света;

В этой статье специалисты магазина Xenon-Shop расскажут вам, как собственными силами отрегулировать и настроить свет передних фар. Перед тем как начать, проверьте исправность вашего автомобиля: направление света фар зависит от состояния пружин подвески, давления в шинах, разницы в размерах шин, распределения нагрузки и т.д. Все эти неисправности могут задать неправильный угол при настройке, который повлияет на качество регулировки.

Вам потребуется:

-ровная вертикальная стена
-горизонтальный участок перед стеной, не менее 7.5 метров
-что-либо для разметки экрана(клеящаяся лента, мел…)

Для начала, вам потребуется разметить экран для предстоящей настройки. Для каждого автомобиля разметка экрана индивидуальная и зависит от многих параметров. Существуют и универсальные значения разметки, применимые к большинству современных автомобилей.

«Примечание«:

Разные фирмы так или иначе оговаривают условия, при которых выполняется регулировка фар. Как правило, легковой автомобиль должен быть заправлен на 12 бака и определенным образом загружен. Бывает, что из-за дефектов самой лампы добиться хорошей регулировки вообще невозможно.

Отметим, что лампы бывают 2 типов: с совмещенными ближним-дальним светом и раздельные. Для совмещенных ламп регулировка света фар осуществляется по ближнему свету, а дальний настраивается автоматически. Для раздельных ламп вам придется регулировать пучки и дальнего, и ближнего света.

Для регулировки, Вам может понадобится:

Ксеноновая лампа D2S

Philips с цоколем D2S. Код лампы 85122. Предназначена для установки в линзованную оптику.


Ксеноновая лампа D2R

Оригинальная лампа (код 85126) для штатного ксенона с рефлекторной оптикой.


Philips X-Treme Vision h5

Галогеновые лампочки X-Treme Vision – на 100% больше света! Максимум яркости! Цвет 3500К. Цоколь Н4.

dggd



Процесс разметки экрана на стене:
1) Подъехав на машине вплотную к стене, отметьте на стене:
-центр машины(М)
-центральные оси каждой лампы


2) Отъехав от стены на расстояние 7.5 метров, подойдите к стене и проведите горизонтальную линию, соединяющую точки центров ламп(Н). Проведите через точки центров ламп вертикальные линии. Проведите через точку центра автомобиля вертикальную линию.

Проведите дополнительную горизонтальную линию на расстоянии 3»(7.62 см) ниже линии, соединяющей центры ламп(B-B).

3) Если вы следовали всем пунктам верно, то ваш экран должен быть размечен как на рисунке выше. Теперь, все что вам остается сделать — включить БЛИЖНИЙ свет фар и настроить их так, как показано на рисунке:


Непосредственно сам процесс регулировки фар не составляет особых трудностей — от вас потребуется подкручивать регулировочные винты для достижения идеального пучка света на экране. Регулировочные винты находятся под капотом машины, на задней части фар.

Данный метод настройки подходит для ламп с совмещенным ближним-дальним светом. Настроив ближний свет по системе, описанной выше, ваш дальний свет настроится автоматически.

Для передних фар с раздельной системой ближнего-дальнего света, вам придется регулировать пучок света каждой лампы. при этом, экран размечается по-другому:

При регулировке, лампы ближнего света регулируются по методу, описанному выше, а пучок дальнего света представляет собой ровную окружность, с центром в точках D.


Если вы следовали всем пунктам нашего руководства, то свет ваших фар настроен правильно и не слепит поток встречных автомобилей. Отметим, что вы никогда не достигните идеально настроенного света без использования специального оборудования, применяемого в специализированных центрах по регулировке света фар.
В магазине Xenon-Shop вы всегда можете получить консультации квалифицированных специалистов, выбрать наиболее подходящий вам комплект ксенона и дополнительного оборудования. Рекомендуем вам воспользоваться услугами наших официальных установочных центров — это избавит вас от необходимости возиться установкой и настройкой ксенона самостоятельно. Квалифицированные специалисты установочных центров Xenon-Shop в кратчайшие сроки установят и отрегулируют ксеноновый свет на вашей машине.

Вам может быть интересно:

Зачем нужен Биксенон?

Как выбрать Видеорегистратор?

Как отрегулировать фары — Автомобильные фары

Важно, чтобы на вашем пути были качественные фары. Однако эти лампы не приносят никакой пользы, если они неправильно нацелены на дорогу, а это то, о чем многие владельцы забывают или совершенно игнорируют, когда владеют автомобилем.

Время или простая замена лампы могут привести к смещению фар автомобиля. Это может привести к ухудшению видимости, что является огромной проблемой при движении ночью. Когда вы едете со скоростью 60 миль в час, у вас есть всего несколько секунд, чтобы избежать столкновения, если что-то врезалось в дорогу.Смещенный свет может сократить время вашей реакции до нуля.

Внесение некоторых регулировок

Регулировка фар — это простая, но зачастую утомительная задача, требующая времени, чтобы ее исправить, и каждый автомобиль индивидуален. Приобретя практику и терпение, вы сможете научиться делать это прямо на подъездной дорожке за считанные минуты.

Начните с проверки, есть ли в вашем автомобиле встроенные пузырьковые уровни, которые помогут вам настроить фары. Honda, например, предлагает вертикальные и горизонтальные пузырьковые уровни, которые позволяют легко определить, выключен ли ваш свет фар.Часто они располагаются сверху и сбоку от фары. С их помощью вы можете настроить цель, пока пузырь не окажется в центре уровня. Некоторые марки и модели предлагают только вертикальные или горизонтальные пузырьковые уровни, в то время как большинство других вообще не имеют видимого индикатора выравнивания.

Несоосные фары могут сократить время реакции до нуля.

Если в вашем автомобиле нет такого удобства, не волнуйтесь. Есть верный способ своими руками проверить регулировку фар и вернуть им форму.

Сначала припаркуйтесь на ровной поверхности и убедитесь, что ваша машина ровная. Это означает разгрузку тяжелых грузов, заполнение бензобака до отказа и проверку давления в шинах на всех четырех углах. Вы не можете настроить фары, если ваша машина неровная. Убедитесь, что ваша подвеска находится в рабочем состоянии и не наклоняет машину вверх или вниз ни в одну сторону.

Затем найдите ровную стену. Придвиньте машину как можно ближе к стене и включите свет. Таким образом вы найдете центры ближнего света фар.Отметьте оба места с помощью цельного куска горизонтальной ленты, проходящей через середину. Сделайте вертикальный маркер ленты около двух футов длиной, снова проходя через центр ближнего света.

После этого найдите регуляторы фар. Каждая марка и модель отличаются, но, как правило, регуляторы представляют собой тип винта или болта на задней или боковой стороне блока фары. Хотя на них не часто наносят маркировку, они, как правило, серого или серебристого цвета, что выделяется на фоне черного корпуса фары.

Однако некоторые вертикальные регуляторы расположены в нижней части устройства, как в случае с некоторыми автомобилями GM.Это затрудняет доступ. Иногда автопроизводители вырезают в металлической конструкции автомобиля отверстие, открывающее доступ к регуляторам. Прочтите руководство пользователя или выполните быстрый поиск в Google.

Популярная механика

Выравнивание вещей

После того, как вы найдете регуляторы, поднимите автомобиль задним ходом, пока он не окажется в 25 футах от стены. Мы рекомендуем вам измерить это расстояние, чтобы расстояние было точным. Это общая рекомендация по расстоянию, так как некоторые производители используют разные расстояния для регулировки фар.Chrysler рекомендует устанавливать фары на расстоянии 33 фута, а Toyota — 10 футов. Вот еще один случай, когда вам пригодится руководство пользователя.

После того, как вы сделали задний ход, заблокируйте одну фару и посмотрите, куда падает другой луч, по сравнению с отметками, которые вы сделали на стене. Для вертикального прицеливания верхняя часть наиболее интенсивной части луча должна быть на уровне или ниже центральной линии вашей горизонтальной ленты.

Для горизонтального прицеливания наиболее интенсивная часть луча должна находиться справа от вертикальной ленты.Это сделано для того, чтобы вы не ослепляли встречный транспорт и чтобы вы могли видеть обочину дороги и людей, животных или предметы, которые могут появиться на вашем пути. При необходимости внесите корректировки, если цель выключена, поворачивая регуляторы на четверть оборота за раз, чтобы увидеть, где падает новое выравнивание. Проделайте ту же процедуру для другой фары.

Хорошие новости! Регулировка ближнего света также вернет дальний свет туда, где они должны быть, поскольку в большинстве автомобилей нет отдельной регулировки дальнего света.

В некоторых штатах и ​​странах есть свои собственные требования к регулировке фар, поэтому при регулировке фар лучше всего следовать этим правилам. Многие автопроизводители также предлагают специальные характеристики прицеливания фар. Например, General Motors утверждает, что между центром луча и горизонтальной осью фары должно быть нулевое расстояние, в то время как Toyota утверждает, что 1/2 дюйма находится в пределах спецификации. Chrysler допускает от двух до шести дюймов ниже средней линии, в то время как Nissan допускает чуть более 3 1/2 дюймов.

Если вы будете следовать этим инструкциям, у вас будет больше шансов увернуться от своенравных оленей на дорогах — и другие водители оценят ваш тяжелый труд.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Как отрегулировать фары автомобиля

Для безопасности вас и других участников дорожного движения важно, чтобы на наших автомобилях было рабочее освещение.Сюда входят габаритные и задние фонари, фары (дальний и ближний свет), указатели поворота, стоп-сигналы, задний фонарь номерного знака, фонари заднего хода, противотуманные фары (передние и задние), дневные ходовые огни (ДХО), дальнее движение. фары и аварийные огни.

Но как узнать, работают ли фары в машине и правильно ли установлены фары?

Как проверить, исправны ли лампочки в автомобиле

Можно обнаружить сломанную лампочку из-за того, что свет не работает при включении или если вы заметили видимый разрыв нити накала, иногда из-за потемневшего стекла.В любом случае рекомендуется проверить лампочки с помощью набора для проверки ламп.

Как проверить, работают ли фары и задние фонари


Самый простой способ проверить, работают ли ваши фары, — это включить двигатель и оставить включенным ручной тормоз. Затем включите каждый свет и обойдите машину, чтобы визуально их проверить.

Как проверить регулировку фар

Все мы знаем, как раздражает — и потенциально опасно — быть ослепленным светом встречных фар.Но как проверить, не ослепляете ли вы других водителей фарами?

Проверить регулировку фар несложно, но вам понадобятся некоторые специальные инструменты: отвертка с крестообразным шлицем, малярная лента, спиртовой уровень, измерительная лента, ровная поверхность, темная стена или дверь гаража и 10 м свободного пространства. .

Хотя вы можете проверить в руководстве пользователя точное расстояние, необходимое для проверки регулировки положения фар (у разных производителей разные рекомендации), нет необходимости указывать стандартное расстояние, если вы измеряете правильно.Другими словами, центральная точка ваших фар должна быть на один сантиметр ниже на каждый метр вашего автомобиля от начальной точки. Другими словами, если центральная точка ваших фар находится на расстоянии 40 см от земли, когда ваш автомобиль находится на расстоянии 50 см от стены, то центральная точка должна быть на расстоянии 35 см, когда ваш автомобиль находится на расстоянии 5,5 м от стены. Если это не так, необходимо отрегулировать фары так, чтобы центральная точка находилась на 35 см.

Регулировка фар: как узнать, правильно ли направлены мои фары? | Новости

Автомобили.com, фото Эвана Сирса

CARS.COM — Поначалу это может показаться неочевидным, но регулировка фар может быть неправильной. Как узнать наверняка? Среди очевидных признаков того, что ваши фары не нацелены должным образом, — это встречные водители, мигающие на вас своими фарами, потому что ваши фары ослепляют их даже без включения дальнего света, или дорога впереди ярко освещена всего на 20 футов или около того, то есть фары нацелены слишком низко.

Связано: Больше обслуживания

Проблемы с подвеской или тяжелый груз могут изменить высоту дорожного просвета вашего автомобиля и слегка сместить одну или обе фары. Столкновение или столкновение с дорожной опасностью также может привести к смещению светового узла и смещению ваших фонарей.

Один из способов узнать, правильно ли направлены фары , — это припарковать автомобиль на ровной поверхности и направить фары на дверь гаража или стену в 25 футах впереди (для некоторых автомобилей может потребоваться другое расстояние).Верхняя часть луча ближнего света, падающего на стену, должна быть на высоте или немного ниже центра линзы фары для большинства автомобилей. Следует ожидать, что световой узор будет выше с правой стороны (со стороны пассажира) для освещения дорожных знаков и ниже со стороны водителя, чтобы не ослепить других водителей. Это должно дать вам хорошее представление о том, правильно ли направлены лучи с обеих сторон.

Другой метод — отвести автомобиль на расстояние не более 5 футов от стены, а затем с помощью клейкой ленты отметить на стене вертикальный и горизонтальный центры световых лучей.Переместите автомобиль назад на 25 футов. С помощью ленточной ленты световые лучи должны быть примерно одинаковой высоты по вертикали и горизонтали.

Транспортные средства имеют регулировочный винт или болт на блоке фары для регулировки высоты фары, а некоторые также имеют винт для горизонтального наведения. На некоторых транспортных средствах также есть пузырьковый уровень, который помогает с регулировкой.

На некоторых автомобилях у вас может быть мало или совсем нет места для доступа к регуляторам без снятия таких деталей, как аккумулятор.Кроме того, чтобы получить точные показания, автомобиль должен стоять на действительно ровной поверхности, на дорожный просвет не должны влиять поврежденные детали подвески, спущенные шины или груз, а транспортное средство должно быть перпендикулярно поверхности, на которой вы находитесь. светит фарами.

Многие руководства по эксплуатации транспортных средств содержат мало или совсем не содержат указаний по наведению фар. В случае сомнений обратитесь в ремонтную мастерскую для проверки. Если на автомобиль по-прежнему распространяется основная гарантия, дилерский центр может бесплатно проверить цель фары и отрегулировать ее.

Чтобы наглядно увидеть все вышеперечисленное, посмотрите видео ниже. И обязательно регулярно чистите фары.

Редакционный отдел Cars.com — ваш источник автомобильных новостей и обзоров. В соответствии с давней политикой этики Cars.com редакторы и рецензенты не принимают подарки или бесплатные поездки от автопроизводителей. Редакционный отдел не зависит от отделов рекламы, продаж и спонсируемого контента Cars.com.

доля

Автор Рик Поупли десятилетиями освещал автомобильную промышленность и ведет еженедельное онлайн-радио-шоу на TalkZone.com. Написать Рику

Как отрегулировать фары | Драйв

The Drive и его партнеры могут получать комиссию, если вы покупаете продукт по одной из наших ссылок. Подробнее.

Если вы агрессивный водитель, вы, возможно, привыкли видеть, как на вас мелькают средние пальцы и световые индикаторы, но для большинства из нас такие ответы других водителей могут быть весьма тревожными. Если это происходит ночью, это может быть связано с тем, что вы ослепляете других людей тем, как нацелены ваши фары.

Даже самые дорогие автомобили с самыми аккуратными фарами в конечном итоге потребуют корректировки зрения. Для вас это не только проблема безопасности, где важно видеть дорогу впереди.Это также может быть проблемой для других водителей, потому что смещенная фара может в конечном итоге попасть прямо на встречный транспорт.

Редакторам Drive на протяжении многих лет приходилось настраивать фары на различных транспортных средствах, и они здесь, чтобы помочь вам понять, почему и как это нужно делать самостоятельно. Это далеко не самая сложная задача, за которую вы можете взяться, и вам даже не понадобятся необычные инструменты.

Давайте нырнем.

Что значит регулировать фары?

С течением времени удары и удары, возникающие при ежедневном вождении, могут выбивать ваши фары из строя, заставляя их отклоняться от положения, которое действительно помогает вам видеть в условиях низкой освещенности.Когда это произойдет, вам нужно будет отрегулировать фары, которые закрыты и установлены по обе стороны от носа вашего автомобиля.

Современные кожухи фар отделены от кузова вашего автомобиля и крепятся винтами. На блоках фар также есть регулировочные винты, которые позволяют регулировать по вертикали и горизонтали. Используя фиксированную точку на стене, владельцы транспортных средств могут направлять фары с помощью регулировочных винтов и некоторых простых измерений.

Все ли фары нуждаются в регулировке?

В какой-то момент вполне вероятно, что все фары, независимо от используемой технологии, потребуют регулировки.Даже саморегулирующиеся или адаптивные фары время от времени могут выходить из строя. Процесс регулировки может немного отличаться для современных светодиодных блоков или устройств с функцией самонастройки, но в конечном итоге наступит время, когда даже самые продвинутые фары придется регулировать.

Как узнать, нужно ли отрегулировать фары?

Хороший способ узнать, не сориентированы ли ваши фары, — это если другие водители постоянно сигналят или светят вам ярким светом.Даже не раздражая всех на дороге, вы можете определить, нужно ли вам регулировать фары, посмотрев на дорогу впереди. Оба фонаря направлены вперед, чтобы освещать дорогу, или вы мигаете огнями в каждый дом, который проезжаете, когда проезжаете по окрестностям? Если один источник света не попадает в дорогу перед вами, будучи направленным слишком высоко, слишком низко или в сторону, пора отрегулировать фары.

Приступайте к работе: основы регулировки фар

Расчетное время: 30-60 минут

Уровень квалификации : Начинающий

Система автомобиля : Системы безопасности

Регулировка фар

Отнеситесь к этой работе серьезно и убедитесь, что вы делаете ее правильно.Вы не просто облегчаете себе жизнь ночью, вы уменьшаете вероятность ослепить или отвлечь другого водителя.

  • Если вы уверены, что вашему автомобилю требуется регулировка фар, но по той или иной причине вы не можете этого сделать, отнесите ее в магазин как можно скорее. Не игнорируйте проблему.
  • Вы будете входить в машину и выходить из нее, и вам нужно будет двигать ее во время этого процесса, поэтому убедитесь, что вы работаете в месте, где вы не попадете в пробку, когда пытаетесь настроить фары.
  • Ваши руки и лицо, скорее всего, будут находиться в моторном отсеке и вокруг него, поэтому обязательно надевайте защитные очки и механические перчатки.

Все необходимое для регулировки фар

Возьмите это оборудование перед началом движения.

Список инструментов

Организация ваших инструментов и оборудования так, чтобы все было легко доступно, сэкономит драгоценные минуты, ожидая, пока ваш подручный щеголеватый ребенок или четвероногий помощник принесет вам наждачную бумагу или паяльную лампу. ( Для этой работы вам не понадобится паяльная лампа.Пожалуйста, не позволяйте ребенку подавать вам паяльную лампу — прим. Ред. .)

Вам также понадобится плоское рабочее место, такое как пол гаража, подъездная дорожка или парковка на улице. Проверьте свои местные законы, чтобы убедиться, что вы не нарушаете какие-либо правила при движении по улице, потому что мы не уберем вас от звонка.

Вот как отрегулировать фары дома

Давайте сначала начнем с простых вещей.

Подготовьте свой автомобиль

Если вы вьючная крыса или просто любите постоянно носить с собой в машине одежду и расходные материалы на неделю, перед началом этого процесса вам нужно убрать как можно больше ненужного веса. .Если ваш багажник полон старых емкостей с моторным маслом (мы слышим вас, владельцев классических автомобилей VW), выньте их, чтобы ваша машина стояла как можно ровнее.

Также важно отметить, что в некоторых автомобилях есть внутренние органы управления, позволяющие выровнять или отрегулировать настройки фар. Если в вашем автомобиле есть отдельная внутренняя система для регулировки положения фар, убедитесь, что она находится в нейтральном или среднем положении, чтобы правильно направить фары. Обратитесь к руководству по обслуживанию для получения конкретных инструкций по вашему автомобилю.

Парк перед целевой стеной

Вы можете провести этот тест перед воротами гаража или любой прочной стеной (хотя текстурированные гаражные ворота могут иметь поверхности, которые могут искажать свет).Светлые поверхности и твердые поверхности (не кирпич или камень) дадут здесь наилучшие результаты. Припаркуйтесь на расстоянии 10-15 футов от стены и убедитесь, что ваш автомобиль припаркован на ровной поверхности, насколько это возможно. Выполнение этого теста, когда вы припаркованы на холме или неровной дороге, не принесет особой пользы.

Включите фары и наблюдайте за положением

Включите обычный свет фар автомобиля. Не включайте дальний свет или противотуманные фары для этого теста. Используя скотч, сформируйте крест в центре каждого луча фары на стене.Это нормально, если габаритный огонь водителя находится немного ниже другого. Это делается для того, чтобы свет не попадал на встречный транспорт, когда машина едет по дороге.

Назад Автомобиль подальше от стены

Это одна из ситуаций, когда ваши надежные измерения глазного яблока будут давать плохие результаты. Используйте рулетку, чтобы измерить расстояние, которое составляет ровно 25 футов от стены. При движении задним ходом старайтесь делать это по прямой.

  • После движения задним ходом выключите автомобиль и фары и откройте капот.
  • Перед тем, как начать копать, убедитесь, что капот зафиксирован в вертикальном положении. Найдите кожухи фар в передней части моторного отсека.
  • Снимите все элементы отделки, закрывающие фары. Обязательно обратитесь к руководству по техническому обслуживанию вашего автомобиля для получения указателей здесь.
  • Регулировочные винты должны быть расположены сверху и сбоку корпуса фары: один для регулировки вертикального положения, а другой — для регулировки горизонтального положения.

Отрегулируйте фары соответственно

Вам нужно заблокировать одну фару, регулируя другую. Используйте брезент или старую простыню, чтобы сосредоточить внимание на одном свете за раз. Если это поможет, вы можете попросить друга сесть внутри и включать и выключать фары, чтобы помочь вам правильно прицелиться для каждого юнита.

  • Регулируя вертикальное положение с помощью верхнего винта, следите за положением источника света на стене перед вами. Вертикальное положение наиболее интенсивной части света должно совпадать с горизонтальной линией ленты, которую вы проложили на стене.
  • Точно так же, когда вы настраиваете горизонтальное положение, стремитесь переместить луч так, чтобы он совпадал с проведенной вами вертикальной линией ленты.

Выйди за руль

Попробуйте проверить выключение света в безопасном месте, например, на пустой парковке или на тихой улице. Двигайтесь медленно и следите за расположением фар. Если один или оба индикатора не выровнены, вам нужно будет повторить этот процесс.

Часто задаваемые вопросы о регулировке фар

У вас есть вопросы, У Drive есть ответы!

Q: Как далеко должны светить фары при ближнем свете?

A: По данным Национальной администрации безопасности дорожного движения (NHTSA), расстояние, освещаемое фарами ближнего света, составляет около 160 футов.Современные светодиодные и скрытые системы освещения могут работать по-разному, но вы не сможете испускать свет на сотни футов впереди, не схватив по пути несколько средних пальцев или билет.

Q: Как далеко светят дальний свет?

A: Дальний свет проходит немного дальше, чем низкий свет, на расстоянии от 300 до 400 футов. Опять же, ваши фары могут работать лучше или хуже, в зависимости от характеристик вашего автомобиля.

Q: На какую высоту следует направлять фары?

A: Когда ваш автомобиль припаркован на расстоянии 25 футов от стены, которую вы используете для их выравнивания, с помощью рулетки определите расстояние от земли до центра светового луча.Затем измерьте расстояние от земли до центра самой фары. Освещаемая область должна быть примерно на той же высоте или даже немного ниже, чем блок фары.

Некоторые автомобили имеют отличный встроенный уровень, так что вы можете визуально наблюдать за положением без необходимости парковать и измерять.

Q: Мои фары тусклые. Что я могу делать?

A: Если ваши фары тусклые, возможно, что-то происходит. У вас может быть неисправная лампочка или осветительный прибор, который потребует ремонта или замены, в зависимости от типа света.Ваш аккумулятор или генератор могут выйти из строя и не обеспечить правильный уровень мощности для каждого источника света.

Или линзы фары могут быть грязными или непрозрачными. По мере старения автомобилей пластик, который используется в корпусах фар, может потускнеть, пожелтеть или помутнеть. Вы можете очистить его с помощью простого набора для восстановления фар.

Давайте поговорим, прокомментируем ниже, чтобы поговорить с редакторами

Drive!

Мы здесь, чтобы быть экспертами во всем, что связано с практическими рекомендациями.Используйте нас, хвалите нас, кричите на нас. Прокомментируйте ниже, и давайте поговорим! Вы также можете написать нам в Twitter или Instagram, вот наши профили.

Джонатон Кляйн: Twitter (@ jonathon.klein), Instagram (@jonathon_klein)

Тони Маркович: Twitter (@T_Marko), Instagram (@t_marko)

Крис Тиг: Twitter (@TeagueDrives), Instagram (@TeagueDrives)

Самостоятельная регулировка фар

По мере того, как ваш автомобиль стареет, подвеска может осесть и провисать, а механизм, который направляет фары, может даже выйти из строя из-за вибрации.Как бы то ни было, нет ничего более раздражающего, чем вождение ночью с неправильной регулировкой фар. К счастью, сбросить фары достаточно просто, и вы можете сделать это дома. Вот как это сделать:

Bulb Bumble

Прежде чем вы слишком глубоко погрузитесь в фары, это может быть что-то простое, например, лампочка. Если вы недавно заменили лампы в фарах, они могут сидеть смешно, что приведет к тому, что они будут излучать свет из лампы в неправильном направлении. Исправить это так же просто, как отвинтить зажим на задней стороне лампы и снова вставить лампу в корпус.

Во многих случаях это все, что вам нужно сделать, чтобы решить проблему.

Пузырьковый уровень

У некоторых автопроизводителей есть пузырьковый уровень, в то время как другие используют диаграмму на лампе в верхней части каждой фары для облегчения прицеливания. Выровнять свет так же просто, как поместить пузырек или индикатор между набором меток. Начните с того, что ваш автомобиль стоит на ровной поверхности и с помощью отвертки поверните регуляторы на задней стороне лампы, пока отметки не окажутся в пределах допустимого диапазона. У некоторых автопроизводителей также есть регулятор по горизонтали, который позволяет направлять свет влево и вправо.

Вверх к стене

В некоторых автомобилях нет пузырей или других методов регулировки выравнивания, поэтому для выравнивания фар потребуется больше усилий. Вам понадобится приличное пространство — 25 футов, если быть точным — и вам также понадобится вертикальная стена на другом конце этого пространства (гараж идеально подходит для таких вещей). Как и раньше, вам нужно будет сделать это на ровной ровной поверхности, но на этот раз начните с подъезда машины как можно ближе к стене, насколько это возможно. Включите ближний свет и отметьте на стене центр каждого светильника с помощью куска ленты по горизонтали и вертикали.Затем отодвиньте машину ровно на 25 футов (используйте рулетку) от стены и снова включите свет. Теперь заблокируйте свет от одной лампы чем-то средним светом, используя стул с курткой поверх него или что-нибудь еще, чтобы вам было легче найти луч, который вы настраиваете. Теперь используйте регуляторы на задней стороне корпуса лампы, чтобы переместить центр света к соответствующей отметке на стене, а затем повторите для другой стороны, конечно, блокируя свет, который вы только что отрегулировали.

Регулировать фары очень просто, и ее можно выполнить дома с помощью очень простого набора инструментов и уровня навыков.Независимо от того, используется ли в вашей машине что-то для регулировки лампы или вам нужно использовать 25-футовый метод, всегда производите регулировку на ровной поверхности.

Ознакомьтесь со всеми деталями освещения, доступными на NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания NAPA AutoCare для текущего обслуживания и ремонта. Для получения дополнительной информации о регулировке фар, поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

Изображение предоставлено Flickr.

Эрих Райхерт был редактором и телеведущим, занимавшимся радиоуправлением автомобилями в течение 12 лет.Сертифицированный автомобильный фанат с рождения, он написал статьи для таких международных изданий, как RC Car Action, RC Driver и Xtreme RC Cars, а также для журналов Stuff Magazine, Road and Track и Super Street. Он освещал все, от обзоров продуктов и технических статей до громких статей о стиле жизни и интервью со знаменитостями. Эрих нашел свою страсть к писательству после успешной карьеры арт-директора, работая с такими брендами, как Pepsico, NASCAR, MTV, Nintendo, WWE, Cannondale Bicycles и HBO. Он также отец, заядлый фанат хоккея и обладатель лицензии FIA на гонки, который любит ходить в походы, играть на барабанах и смотреть фильмы.

Daniel Stern Консультации по вопросам освещения и снабжение

Зачем и как наводить фары и дополнительные лампы

Нажмите здесь для версии этой статьи в формате PDF для печати.

Неважно, насколько хороши (или плохи) ваши фары и противотуманные фары, они будут работать эффективно и безопасно только при правильном наведении. Цель лампы — это , безусловно, . Это главное, что определяет, насколько хорошо вы можете (или не можете) видеть ночью — это даже более важно, чем мощность и диаграмма направленности самих фар.Вот реальный пример того, насколько это важно: если вы используете метод блеска на стене, направьте луч ближнего света всего на 2,3 см (0,9 дюйма) ниже, чем он должен быть на 26 м (85 футов) от вашего видеть расстояние ночью!

Но в Северной Америке большинство людей не знают или не очень заботятся о прицеливании лампы, полагая — очень неправильно, — что если они не получают ночью мигали лампы в норме. Большинство штатов и провинций давным-давно перестали требовать периодических проверок прицела. Несколько оставшихся областей в основном использовать неоправданно небрежный стандарт «годен / не годен», который может только уловить автомобили с фарами, направленными вниз на бампер или вверх на деревья.

Федеральный закон США и Канады не требует появления новых транспортных средств лампы правильно нацелены, так что даже новенькая машина не обязательно иметь огни, указывающие, где они должны. Это такой Проблема в том, что Страховой институт дорожной безопасности проверяет, но не регулирует направление фар на тестируемых автомобилях. Они делают это таким образом, потому что большинство новых автомобилей не исправляют цель раньше доставка, и поскольку плохое прицеливание ухудшает рейтинг фар, Эта политика IIHS является попыткой подтолкнуть автопроизводителей и дилеры, чтобы лучше работать.

Так что «достаточно близко» действительно недостаточно; приложить усилия, чтобы получить лампы нацелены аккуратно и правильно, желательно с оптический прицел . Это устройство немного похоже на ТВ камера. Его катят перед каждой фары вашего автомобиля, регулируется по высоте, а оптика внутри машины позволяет точная визуальная проверка и корректировка прицеливания — определенно самая лучшая точный способ наведения фонарей. Чтобы получить представление о том, как правильно работать с лампой как выглядит (на любой марке и модели ТС) см. этот VW документ .

Иногда бывает трудно найти магазин, в котором он есть. И даже в дилерских центрах которые часто не используют; если клиент входит и жалуется на фары, они зажигаются случайным образом (если жалоба «не вижу») или понижен (если «мигает»). Продолжай звонить до тех пор, пока не получите правильный ответ. «Мы светим им на стену / на экран «или» Да, мы можем попытаться выровнять их для вас «или» The фары этого автомобиля не регулируются «являются примерами неправильного ответы.По-настоящему побейте кусты, прежде чем решить, что ни у кого поблизости нет ни одного куста спросите в автомастерских и сервисных центрах автодилеров, но если вам не повезло, попробуйте поговорить с компаниями, которые делают прицеливание машины. Они должны быть в состоянии сказать вам, у кого их машины в вашем область. Свяжитесь с American Aimers и Лухан-Снайпер . Позвоните в Hella USA по телефону 1-877-22HELLA (1-877-224-3552) и спросите, у кого есть Hella Beamsetter.

Если вы просто не можете найти кого-нибудь, у кого есть оптический прицел и желает использовать его правильно, вам придется довольствоваться дальний второй предпочтительный метод установки транспортного средства на ровный, горизонтальный заземлить и светить лампами на стене на определенном расстоянии.Оно имеет делаться максимально аккуратно и точно, поэтому здесь подробно инструкция:

Найдите место с вертикальной стеной и достаточной площадью , уровень на длину автомобиля плюс 7,6 м (25 футов). Это, безусловно, самая сложная часть всей процедуры; это не обычное дело найти действительно, по-настоящему ровную, ровную площадку так долго. Сделай все возможное, чтобы ты может.

Для подготовки к прицеливанию в машине должно быть около половины бака горючего, вес в багажнике и салоне равный максимально часто переносимый груз (это может быть полный багажник, а может быть пустой один или что-то среднее), а вес на сиденье водителя эквивалентен самому частому водителю.Все шины следует проверять при холодные, чтобы убедиться, что они находятся под правильным давлением. Прыгать каждый угол автомобиля (возьмитесь за бампер и несколько раз нажмите ритмично), чтобы обеспечить нормальную настройку подвески. должность.

Стена будет использоваться как прицельный экран, поэтому она должна быть светлой. цвет. Вам нужно будет сделать на нем отметки, поэтому, если это стена, вы не разрешено дефейсировать, используйте съемную ленту. Выберите темный или яркий цвет, будет контрастировать со светлой стеной, поэтому вы можете четко видеть следы от расстояние.Отмерьте 7,6 м (25 футов) прямо от стены и отметьте это положение на полу или земле. Выровняйте переднюю часть автомобиль с этой отметкой пола, а затем выведите автомобиль прямо вперед, вплотную к стене. Если вы работаете на мотоцикле его нужно будет держать в вертикальном положении и направлять прямо вперед, чтобы вы могли нужен помощник. Сделайте отметку V на стене прямо перед центр автомобиля. Хорошие ссылки для центральной точки включают такие такие вещи, как украшения капота, значки на решетке и кронштейны для номерных знаков.Это иногда может быть полезно сойти за машину и посмотреть сквозь заднее стекло и лобовое стекло.

Далее делаем отметку C на стене прямо перед осью каждой лампы. Ось лампы часто обозначается точкой, крестиком, тип колбы. обозначение или название бренда, но если нет, то это прямо перед лампочка. Для каждой лампы имеется одна ось, поэтому автомобиль с двумя фарами будет иметь две оси, и автомобиль с четырьмя отдельными фарами будет иметь четыре оси — плюс по одной для каждого вспомогательного тумана и / или вождения лампа, которая может присутствовать.«Отдельные лампы» означают лампы с собственными регуляторы прицеливания. Это важное различие, потому что, по крайней мере, на Севере Америка, многие автомобили, которые выглядят так, будто у них несколько фонарей, на самом деле иметь несколько отсеков для ламп в общем корпусе с единственной целью корректирование. Иногда расположение очевидное (несколько отсеков за общей линзой), а иногда и нет (похоже на несколько ламп, но они находятся в общем корпусе, частично скрытом передней частью автомобиля кузов.

Теперь переместите автомобиль прямо назад от стены, пока фары находятся выше отметки пола.Подойдите к стене и сделайте дополнительный Метки: продлите метку V вертикальной линией вниз минимум на 15 см (6 дюймов). Затем соедините все метки C горизонтальной линию мы назовем H-H . Затем измерьте вниз (здесь это измерение выделено бирюзовым) от каждого C метка, представляющая ось лампы, излучающей ближний или противотуманный свет (нет необходимости делать это для ламп, излучающих только дальний свет), в соответствии со следующими таблицами:

U.Н. (ECE, европейский, «E-Code») лампы

и

США («DOT», «SAE») лампы с маркировкой VOL

Лампа высота: вниз размер:
До 34,5 дюймов (80 см) 2,1 дюйма (53 мм)
от 35 дюймов до 39 дюймов (89-99 см) 2,5 дюйма (64 мм)
39,5 дюйма или выше (100 см) 3 дюйма (76 мм)
U.С. («DOT», «SAE») лампы с маркировкой VOR

и

старше США. лампы без маркировки «VOL», «VOR» или «VO»

Лампа высота: вниз размер:
До 34,5 дюймов (80 см) N / A, без измерения вниз
от 35 дюймов до 39 дюймов (89-99 см) 2 дюйма (50 мм)
39,5 дюйма или выше (100 см) 3 дюйма (76 мм)
Все лампы, дающие только дальний свет

и

Привод (вспомогательный высокая балка) лампы

Лампа высота: вниз размер:
Любая высота крепления (80 см) N / A, без измерения вниз

Противотуманные фары
Лампа высота: вниз размер:
До 18 дюймов (46 см) 1.5 дюймов (38 мм)
от 18,5 дюймов до 28 дюймов (47-71 см) 3 дюйма (76 мм)
28,5 дюйма или выше (72 см) 4 дюйма (102 мм)

Соедините эти две недавно измеренные точки с помощью горизонтальную линию мы назовем B-B , представленную здесь красным. После того, как вы все это сделаете, ваша стена будет помечена таким образом для системы из двух дальнего / ближнего света. фары (или для пары противотуманных фар):


Или как это для системы из двух ближнего или дальнего / ближнего света плюс два дальнего света лампы:


Примечания к таблице и показанным цифрам:

  • Визуальная цель процедура для ламп, перечисленных выше как «Н / Д, не измерять вниз», не не требуется нижняя горизонтальная линия B-B; просто подключите свой C метки с горизонтальной линией H-H .
  • Схема с 4 лампами, показанная здесь, нарисована для двух ламп на каждой стороне автомобиля, расположенных рядом. Если у вашего автомобиля по две лампы с каждой стороны, уложенные друг на друга, скошенные или расположенные иным образом, ваши отметки для дальнего света — представленные здесь синими точками — будут следовать этому расположению.
  • Фары США (DOT, SAE), разработанные до 1998 года, не будут иметь обозначений VOL, VOR или VO. маркировка. Вместо этого у них будут либо три маленьких конуса на передней части линзы в форме треугольника, либо маленький пузырьковый уровень, встроенный в верхнюю часть корпуса фары, видимый с поднятой блендой.

Теперь проведите вертикальную линию через центр каждого C точка. Сделайте то же самое с точкой V . Эти строки упрощают чтобы увидеть ориентиры, когда вы стоите на расстоянии 25 футов, регулируя прицельные винты на автомобиле. Теперь у вас есть точный сюжет на стене высоты и расстояния между фарами (если ваш автомобиль ровный, земля ровная, а стена вертикальная). Обратите внимание, что буквы «B-B», «C» и Обозначения «V» предназначены для ясности в описании. статья.Необязательно рисовать буквы на стене — просто нанесите точки. Конечно, вы можете использовать буквы для прицеливания. процедура, если она вам поможет.

Ближний свет: вертикальное наведение

Важное примечание : Эти инструкции написаны для стран с правосторонним движением (транспортные средства движутся по правой стороне дороги). Чтобы использовать их в странах с левосторонним движением, таких как Великобритания, Австралия и Япония, прочтите «слева» вместо «справа» и наоборот.

Диаграмма луча ближнего света визуально наводимой фары имеет отчетливую горизонтальную «отсечку» в верхней части диаграммы направленности.Он может быть твердым / острым как бритва или более мягким / пушистым. Ниже отсечки — яркий свет, а вверху — темнота. Вертикальное наведение достигается путем измерения и регулировки высоты этого отсека относительно контрольных отметок, которые вы наносите на стену.

Для фар ООН (ECE, европейский, «E-code») и US VOL отсечка, на которую следует обратить внимание, находится в верхней части левой половины диаграммы направленности и должна быть совмещена с BB линия.

US (DOT, SAE) VOR фары могут иметь прямую линию отсечения, проходящую через верхнюю часть ближнего света, или ступенчатую отсечку, которая находится ниже слева и выше с правой стороны луч, или просто скругленный верхний край высокоинтенсивного «горячего пятна» (самая яркая часть луча).Какой бы стиль ни был, отсечка, на которую следует обратить внимание, находится в верхней части правой половины диаграммы направленности. Он должен быть выровнен по соответствующей горизонтальной линии в таблице выше.

Мотоциклетные фары часто имеют прямую светотеневую линию в верхней части ближнего света; они прицеливаются таким же образом (опять же, вам понадобится помощник или другие средства, чтобы удерживать велосипед в вертикальном положении и направлять прямо вперед). Ближний свет с плоской отсечкой нацеливается так:


Для более старых моделей U.S. фар, с тремя выступами линз или спиртовым уровнем, вам нужно будет приложить все усилия, чтобы разместить верхний край высокоинтенсивной «горячей точки» ближнего света на соответствующей горизонтальной линии в соответствии с таблицей выше.

Ближний свет: горизонтальное наведение

Технические характеристики фар США (DOT, SAE) VOL, VOR и VO таковы, что в большинстве случаев эти лампы не могут быть направлены горизонтально; Регулировка прицеливания по горизонтали не предусмотрена. Американские регулирующие органы, написавшие правила в середине 1990-х годов, заявили, что невозможно «не повредить диаграмму направленности», чтобы определить визуальную подсказку, такую ​​как перегиб в области отсечки, чтобы обеспечить точное горизонтальное расположение луча фары.В то время они не комментировали тот факт, что автомобили имеют изгибы крыльев, которые выбивают фары из горизонтального положения, но они сказали, что определяемые ими схемы ближнего света были достаточно широкими, чтобы горизонтальное прицеливание не имело значения. Время — и исследования, подобные IIHS и Consumer Reports, — не подтвердили этого. Примечательно, что европейская диаграмма направленности, представленная в 1956 году (и используемая до сих пор), была разработана для обеспечения горизонтального и вертикального прицеливания, и это прекрасно работает уже более шести десятилетий.И даже в Северной Америке существует множество ситуаций, когда горизонтальное прицеливание можно и нужно проверять и исправлять. Например, автомобили с фарами другого типа, отличного от оригинального.

Фары

U.N. (европейские, ЕЭК, «E-code») и VOL имеют один или два перегиба на линии светотеневой границы. Если есть только один изгиб, то это место, где отрезок изгибается вверх от горизонтали. Если есть два перегиба, отсечка линия будет выглядеть как ступенька.

Для типа светотеневой границы с одиночным перегибом отрегулируйте каждую фару так, чтобы ее перегиб совпадал (слева направо) с меткой C , затем отрегулируйте горизонтальное наведение немного влево, чтобы наклонная часть в форме пандуса линия светотеневой границы приближается к вашей отметке C .Лучше всего, если наклонная / наклонная часть линии отсечения едва касается отметки C ; это небольшое смещение цели влево увеличивает дальность обзора по сравнению с европейской практикой, но не переусердствуйте; чрезмерное наведение влево приведет к чрезмерному ослеплению встречного транспорта и приведет к нарушению оптимального выравнивания дальнего света. Луч с правильной вертикальной и горизонтальной наводкой должен выглядеть так:


Для типа светотеневой границы с двумя изгибами, образующими ступеньку, отрегулируйте верхний изгиб так, чтобы он совпадал (слева направо) с меткой C перед регулируемой фары.Поместив верхний, а не нижний изгиб на уровне отметки C , вы получите оптимальное расстояние обзора, не создавая других проблем. Луч, правильно направленный по вертикали и горизонтали, должен выглядеть так:


Для старых фар США: с тремя выступами линз или уровня духа, вам нужно будет приложить все усилия, чтобы разместить левый край «горячая точка» ближнего света на (или слегка перекрывающая) вертикальную линию, идущую вниз от отметки C перед нацеливаемой лампой, поэтому правильно наведенный луч (по вертикали и горизонтали) выглядит следующим образом:


PDF-файл Volkswagen, ссылка на который находится вверху этой страницы, содержит больше изображений различных схем ближнего света; изучите его, чтобы понять, что вы ищете.

После регулировки фары дальнего / ближнего света на ближнем свете не пытайтесь перенастроить ее на дальний свет. Все фары дальнего / ближнего света предназначены для регулировки только на настройку ближнего света; регулировка дальнего света правильная, когда регулировка ближнего света правильная. Если вы столкнулись с проблемой, когда при правильной настройке ближнего света дальний свет устанавливается слишком высоко, а при правильной настройке дальний свет устанавливается слишком низко, значит, вы имеете дело с неисправной или плохо спроектированной фарой.

Фары дальнего света и фары без отключения для мотоциклов

Настоящие инструкции применимы к фарам, излучающим только дальний свет. на все «дальние» (вспомогательные) фары дальнего света и на мотоцикл фары, у которых нет выключателя ближнего света, поэтому они достигают цели проверил и отрегулировал на дальний свет. Все эти лампы должны быть отрегулирован так, чтобы яркое центральное «горячее пятно» луча было прямым впереди лампы как в вертикальной, так и в горизонтальной плоскостях.Платить внимание на нанесенные вами точки «C» — убедитесь, что вы глядя на точку «C» лампы, над которой вы работаете, а не на ту для лампы рядом с ней. Используйте пересечение горизонтали и вертикальные линии в точке C для каждой фары в виде перекрестия прицелы », чтобы отцентрировать горячую точку дальнего света, например:


Обратите внимание только на одну лампу за раз. Лучше отключать фару, с которой вы не работаете, чтобы свет от ее луча не вводил вас в заблуждение или затруднить отслеживание горячих точек и отключений.Также не забудьте отсоединить или закрыть соседнюю лампу дальнего / ближнего света, когда вы наводите на нее ближнего света только дальним светом.

Противотуманные фары

Противотуманные фары настраиваются таким же образом, как и для фар ближнего света. Светотеневая граница проходит через верхнюю часть диаграммы направленности. Просто выровняйте противотуманную фару так, чтобы светотеневая граница в верхней части луча приходилась на соответствующую линию B-B для высоты установки лампы, как указано в таблице выше. Горизонтальная ориентация противотуманных фар менее важна, чем у фар, и здесь есть некоторая свобода действий.Как правило, противотуманные фары направлены прямо вперед, но вы можете немного «косить» или «коснуться» их — не слишком сильно — если это необходимо для обеспечения необходимого освещения на дорогах, по которым вы едете. Правильно наведенная противотуманная фара на стене выглядит так:




Daniel Stern Lighting (Дэниел Дж. Стерн, владелец)

нажмите здесь , чтобы отправить мне письмо

Авторские права © 2009 Daniel J. Кормовой; все права защищены. Последние обновления 3/2020.Никакая часть этого текста не может быть воспроизведена или переиздана в любой форме без специального разрешения автора. Разрешение на котировку предоставляется для целей общение с автором.

Как настроить фары

Фары могут быть установлены неправильно или смещены по многим причинам. Либо они не были правильно настроены на заводе, блок фары был заменен на каком-то этапе, либо автомобиль что-то врезался.

Для правильной установки фар вам потребуется относительно чистая стена (например, гаражные ворота) и ровная площадка высотой не менее 11 метров, ведущая к стене по прямой линии.Настроить ближний свет нужно только в том случае, если фары двухкамерные — дальний свет настраивается в соответствии с регулировкой ближнего света. Эта процедура регулировки предназначена только для обычных галогенных фар.

Установите автомобиль с полным баком топлива, вес которого соответствует весу водителя на борту и правильному давлению в шинах. Затем измерьте расстояние от земли до горизонтальной центральной линии фары и, используя это измерение, отметьте стену. Убедитесь, что метка находится прямо перед фарой по ее вертикальной средней линии — проще всего сделать это, когда автомобиль стоит у стены.Затем измерьте горизонтальную осевую линию автомобиля и отметьте эту линию на стене.

Теперь измерьте и отметьте 7,5 метров от стены, затем поверните машину задним ходом так, чтобы передняя часть находилась на отметке 7,5 метров. Следующий шаг лучше делать в сумерках или в темноте. Включите фары на ближний свет и посмотрите, куда попадает форма луча; Вы заметите V-образный узор в том, как падает свет. Нижняя часть буквы «V» должна падать примерно на 40 мм от левой отметки ленты на стене, а для правой фары — примерно на 40 мм влево, а затем на 40 мм вниз.

Чтобы отрегулировать фару, обратитесь к руководству пользователя, но обычно регулировочный винт, один для вертикальной регулировки, а другой для горизонтальной регулировки, можно найти за блоком фары.

1. Измерьте расстояние от земли до центральной линии фары.

11

2. Используя предыдущие измерения, отметьте стену или дверь гаража лентой.

11

3. Измерьте расстояние от осевой линии автомобиля до осевой линии фары и используйте это измерение на двери.

11

4. Отметьте осевую линию двери или стены лентой.

11

5.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
