Признаки неисправности шаровой – Признаки неисправности шаровой опоры. Признаки износа или неисправности шаровой опоры передней подвески автомобиля

Содержание

Признаки износа или неисправности шаровой опоры передней подвески автомобиля

Шаровые опоры являются важным компонентом подвески практически всех современных автомобилей. Они представляют собой сферический шарнир, находящийся в корпусе и защищенный резиновым пыльником. Функционально шаровые опоры напоминают тазобедренные суставы человека и служат в качестве одних из главных подвижных точек опоры, при помощи которых рычаги подвески соединяются с поворотными кулаками. Шаровые опоры позволяют передним колесам и элементам подвески перемещаться вперед и назад, вверх и вниз, а также при поворотах колес. Обычно об износе и неисправности шаровой опоры говорят некоторые симптомы, которые перечислены ниже.

Признаки неисправности шаровой опоры

В целом шаровые в автомобиле считаются расходниками и чаще всего производители автомобилей указывают рекомендуемые сроки их замены при ТО. Но, с учетом наших реалий, дорожное полотно оставляет желать лучшего и вся нагрузка приходиться на шаровые, сайлентблоки и стойки амортизаторов, поэтому о симптомах неисправности необходимо знать каждому.

Лязг в передней подвеске

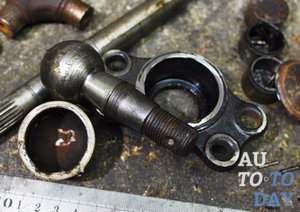

На фото изношенная шаровая опора передней подвески, которая может издавать характерный лязг

Одним из наиболее распространенных симптомов неисправности шаровых опор передней подвески является лязгающий звук в передней части автомобиля. По мере износа шарниров возникает люфт, который приводит к возникновению лязга и скрежета при перемещении деталей подвески. Лязг и стуки могут проявляться при движении по неровным дорогам, резких ускорениях и торможениях, или при поворотах. Обычно по мере износа звук становится громче до тех пор, пока шарнир полностью не выйдет из строя или не сломается.

Читайте также: Как определить, что стойки стабилизатора пора менять Сломанный шарнир шаровой опоры

Сильная вибрация в передней части автомобиля

Другим симптомом неисправности шаровых опор является интенсивная вибрация в передней части автомобиля. Изношенные шарниры свободно перемещаются в опорах, что приводит к возникновению вибрации при движении автомобиля. Вибрация обычно исходит от неисправного шарнира с правой или левой стороны автомобиля. Иногда она может передаваться на рулевое колесо. Причина этих симптомов может быть в порванном пыльнике, в результате внутрь шарнира попадает песок и грязь, что способствует его быстрому износу и увеличению зазоров между корпусом и пальцем.

Увод автомобиля вправо или влево

Еще одним признаком износа шаровых опор является увод автомобиля в сторону. Увод – это произвольное смещение автомобиля от прямолинейного движения влево или вправо. Когда шаровые опоры исправны, а углы установки колес находятся в пределах допустимых значений, рулевое колесо стоит ровно и обеспечивает прямолинейное движение. Износ шаровых шарниров приводит к смещению автомобиля в какую-либо сторону, вынуждая водителя постоянно подруливать.

Неисправности шаровой опоры могут привести к очень печальным последствиям

Обычно, колесо вырывает не сразу, вначале подвеска будет стучать и гриметь, и если этому не уделить достаточного внимания, палец шарнира может вылететь из корпуса и колесо вывернет в сторону. На больших скоростях это может привести к серьезной аварии.

Так как шаровые опоры являются важным компонентом подвески любого автомобиля, при их износе или выходе из строя общая управляемость и ходовые качества автомобиля ухудшаются. Поэтому, если вы предполагаете, что шаровые опоры вашего автомобиля имеют высокую степень износа и должны быть заменены, вам следует провести диагностику подвески автомобиля. Ее лучше доверить квалифицированному специалисту, который определит способ устранения данной неисправности и заменит изношенные детали в случае необходимости.

Признаки неисправности шаровой опоры автомобиля

Диагностика и ремонт18 февраля 2017

Износ элементов подвески обычно характеризуется появлением стука в передней части авто при езде по мелким неровностям. Неопытному автомобилисту сложно определить по звуку, какая деталь «подгуляла» и требует замены. Но вы можете сами диагностировать неисправность, если разберетесь, как проверить шаровую опору. Ведь именно ее поломка приводит к отрыву колеса и неизбежной аварии. Износ прочих элементов – уплотнителей стабилизатора, сайлентблоков и подшипников не столь критичен и позволяет еще какое-то время эксплуатировать автомобиль.

Неисправная шаровая опора

Роль опоры в подвеске и последствия поломки

Деталь представляет собой шаровой палец с резьбой на конце, заключенный внутрь металлического корпуса. Чтобы он мог вращаться, между шаром и корпусом установлена втулка, изготавливаемая из твердых видов пластика (как правило, фторопласта). Палец прикручивается гайкой к поворотному кулаку ступицы колеса, а сама деталь крепится болтами к рычагу подвески. Чтобы внутрь шарнира не попадала грязь, он защищен с открытой стороны резиновым либо силиконовым пыльником.

Примечание: в некоторых моделях авто шаровые опоры составляют единое целое с рычагами и меняются тоже вместе.

Задача элемента – обеспечить шарнирное крепление ступицы к рычагу, чтобы она могла поворачиваться. То есть, опора несет нагрузку от веса машины, ударов со стороны колеса и воздействие силы трения при повороте. Теперь становится понятно, чем грозит неисправность этой важной детали. В первую очередь истирается пластмассовая втулка, отчего шар начинает болтаться внутри корпуса. Если не принять меры, то на сильном ухабе шаровой палец выскакивает из корпуса, а колесо отрывается вместе со ступицей.

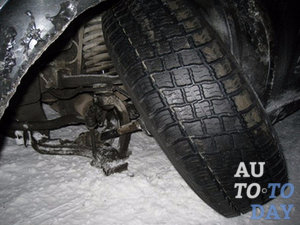

Последствия неисправной шаровой опорыНесмотря на то что после отрыва шаровой ступица держится на стойке либо на втором рычаге, колесо становится неуправляемым. Последствия – непредсказуемы и зависят от скорости движения в момент поломки. Вот почему важно следить за состоянием этих элементов и вовремя реагировать на посторонние звуки, доносящиеся от ходовой части. Если проявились первые признаки неисправности шаровой опоры, желательно проверить ее и уточнить диагноз, чтобы вовремя заменить на новую.

Симптомы и причины износа элементов

Во время езды изношенная шаровая опора проявляет себя следующим образом:

  • преодолевая мелкие ухабы на средней или большой скорости, вы услышите глухое постукивание, идущее от передней подвески;
  • при среднем износе стук может отдаваться на рулевом колесе;
  • в сильно изношенных опорах шар начинает подклинивать, отчего при повороте руля возникает скрип.

Если вы обнаружили один из этих признаков, следует обратиться на станцию технического обслуживания для диагностики либо проверить работоспособность деталей самостоятельно и без подъемника. Срок службы шаровых опор на автомобилях российского, китайского и корейского производства лежит в пределах 20-50 тыс. км. Более качественные детали европейских и японских иномарок способны прослужить до 150 тыс. км пробега. На эти интервалы необходимо ориентироваться при поиске неисправности.

Вопреки распространенным утверждениям, поведение машины с изношенными шарнирами при движении по ровной дороге мало меняется. Отклонение от прямой линии и боковая потертость резины настолько мала, что неопытный водитель не заметит изменений, разве что шаровая разболтается окончательно. Явный признак – это отчетливый стук.

Стук шаровой опорыУскоренный износ шарниров происходит по таким причинам:

  1. Быстрая езда по плохим дорогам. От постоянных ударных нагрузок и вибрации пластмассовые втулки элементов разбиваются и шаровой палец начинает болтаться.
  2. Трещины и прорывы пыльников. Через них дорожная грязь попадает между трущимися деталями – шаром и пластиковой втулкой. Последняя уступает по твердости металлу, поэтому истирается быстрее.
  3. Постоянный перегруз автомобиля, заставляющий испытывать опоры повышенную нагрузку.

Порванные пыльники – одна из основных причин преждевременного выхода из строя шаровых. Вы максимально продлите им срок службы, если вовремя заметите дефекты защитных чехлов и поменяете их.

Самостоятельная диагностика опор

Способы проверки этих элементов различаются в зависимости от конструкции подвески. На большинстве современных машин она бывает 2 разновидностей:

  1. Однорычажная (типа Макферсон). Сверху колесо и ступица держится на стойке, а снизу опирается на рычаг, где установлена шаровая.
  2. Многорычажная. Здесь поворотный кулак прикреплен к двум рычагам – верхнему и нижнему. Соответственно, шарниров тоже два с каждой стороны.

В зарубежных автомобилях средней и высшей ценовой категории многорычажная подвеска устанавливается не только спереди, но и сзади, вместо неразрезной балки.

Сначала стоит разобраться, как определить неисправность верхней шаровой опоры многорычажной подвески, поскольку выявить ее проще.

Порядок действий такой:

  1. Выберите ровную площадку, поставьте на нее машину и затормозите «ручником».
  2. На место водителя посадите помощника. По вашей команде он должен нажать на педаль тормоза. Цель – исключить при диагностике люфт ступичного подшипника, если он есть.
  3. Возьмитесь руками за верхнюю часть колеса с обеих сторон и сильными толчками раскачивайте его перпендикулярно направлению движения машины (от себя – к себе).

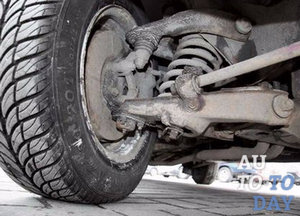

Диагностика верхней шаровой опорыПри неисправном верхнем шарнире вы сразу ощутите люфт, после чего можете приступать к замене элемента. Если вам недостает сил на раскачку колеса, то воспользуйтесь другим способом: поднимите его домкратом и шатайте за нижнюю и верхнюю часть. Эта же методика позволяет выявить люфт нижней опоры в подвеске типа Макферсон при условии, что она прилично изношена.

Лучший способ проверить работоспособность нижней шаровой опоры на любой подвеске – определить величину люфта. Раскачивание колеса ничего не покажет, потому что шарнир даже в подвешенном состоянии находится под нагрузкой. Для работы вам потребуется монтировка и смотровая канава, услуги помощника здесь не нужны.

Алгоритм следующий:

  1. Поставьте машину на смотровую яму и затормозите.
  2. Поднимите проверяемую сторону домкратом.
  3. Аккуратно, чтобы не порвать пыльник, заложите монтировку между проушиной поворотного кулака и рычагом.
  4. Покачайте монтировку вверх-вниз, разгружая шарнир и заставляя шаровой палец двигаться в том же направлении. Если люфт во втулке присутствует, вы сразу его заметите.
  5. Повторите действие на колесе с другой стороны.

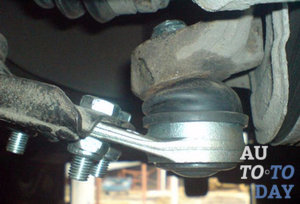

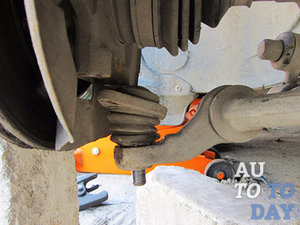

Диагностика нижней шаровой опоры

Находясь в смотровой канаве, внимательно изучите состояние пыльников. Порванная резина и выступившая из трещин смазка послужит косвенным свидетельством неисправности шаровых опор.

С помощью описанного метода вы обнаружите малейший люфт в шарнире. Отсюда возникает проблема, ведь некоторая величина просвета между пластиком и металлом заложена в деталь с завода. Ориентируйтесь на амплитуду движения 3 мм, если люфт заметно больше, то шаровую лучше поменять.

Замена детали в подвеске Макферсон не представляет большой сложности. Нужно купить съемник для выдавливания шаровых пальцев, и приготовить обычный набор ключей. Подняв авто домкратом, снимите колесо, открутите гайку крепления шаровой и выдавите палец из поворотного кулака съемником. От рычага элемент откручивается без проблем. В многорычажной подвеске понадобится открутить нижнее крепление амортизатора и стабилизатор поперечной устойчивости, а под рычаг подложить колодку, чтобы не дать распрямиться пружине. Дальнейшие действия выполняйте в том же порядке, что и с однорычажной версией подвески.

признаки неисправности, диагностика и причины выхода из строя

sharovaya-oporaВ современных автомобилях шаровые опоры являются незаменимым компонентом, который связывает рычаг подвески со ступицей на управляемом колесе. Основной задачей, которая ставится перед шаровой опорой в подвеске автомобиля, является поворот ступицы при вертикальном перемещении, сохраняя исходное положение колеса по горизонтали. Выход из строя шаровой опоры – это серьезная проблема, особенно если она произойдет при движении автомобиля. Обрыв опоры чреват разворотов колеса наружу, что неминуемо приведет к завалу автомобиля на крыло, и это в лучше случае, если неисправность возникнет при начале движения, а не на высокой скорости.


Оглавление:
1. Признаки неисправности шаровых опор
2. Как проверить шаровую опору
3. Причины выхода из строя шаровой опоры

Признаки неисправности шаровых опор

Поскольку при неисправных шаровых опорах серьезно возрастает вероятность аварии, водитель должен контролировать их состояние. Шаровые опоры от различных производителей на различных моделях автомобилей способны прослужить от 15 до 150 тысяч пробега, поэтому довольно сложно однозначно сказать, когда их требуется менять. Чаще всего производители автомобилей указывают в руководстве по технической эксплуатации машины рекомендуемые сроки замены данного элемента подвески.

sharovaya-opora

Довольно редко шаровые опоры ломаются в одно мгновение, поэтому у водителя имеется возможность заранее распознать симптомы их скорого выхода из строя и заменить детали на новые. Основные признаки неисправности шаровых опор следующие:

  • При преодолении препятствий на дороге (лежачие полицейские, дефекты покрытия) на скорости до 30 километров в час слышится шум из подвески. Звук доносится из передней части автомобиля, и он указывает, что в шаровых опорах недостаточно смазки или, из-за повышенного механического износа, стучит палец.
    Обратите внимание: данный симптом зимой не является показателем неисправности шаровых опор. Дело в том, что в холодное время года смазке внутри шаровой опоры требуется некоторое время, чтобы разогреться и начать работать в нормальном режиме, из-за чего в начале движения может возникать стук. Однако если через несколько минут езды в мороз стук не прекращается, стоит задуматься о возможном наличии проблемы;
  • sharovaya-oporaПри движении автомобиля по дороге колесо начинает раскачиваться из стороны в сторону. Это вызвано появлением люфта в опоре, что крайне опасно, поскольку при сильном наклоне автомобиля колесо может вывернуться, а машина завалиться на бок. Если имеется данный симптом, откладывать замену шаровой опоры крайне опасно;
  • Автомобильные шины на передней и задней оси изнашиваются неравномерно. Данный фактор может свидетельствовать не только о неисправностях шаровых опор, но и они способны приводить к такой проблеме;
  • Слышится скрип при повороте рулевого колеса.

Если возник любой из указанных выше симптомов, необходимо в кратчайшие сроки провести диагностику подвески и рулевого управления автомобиля.

Как проверить шаровую опору

Если имеются подозрения на наличие проблем с подвеской автомобиля, лучшим решением станет ее проверка при помощи специальных диагностических средств сервисных центров. Но есть и ряд проверенных способов, как определить, что возникли проблемы с шаровой опорой:

  • Проверка на слух. Самый известный способ диагностики шаровой опоры.  Для данного метода проверки потребуется товарищ, который будет раскачивать автомобиль с выключенным двигателем. Во время качения нужно прислушиваться к звукам, которые исходят из подвески и места расположения шаровых опор. Если стучат опоры, потребуется снимать детали, более детально осматривать и, при необходимости, менять;
  • Проверка на качение. Для данного метода диагностики также потребуется помощник. Необходимо поднять автомобиль на домкрате и выжать педаль тормоза. Пока зажата педаль тормоза, нужно раскачивать по очереди колеса и смотреть на наличие люфта. Если люфт имеет место быть, опору потребуется менять.sharovaya-opora

Также некоторые шаровые опоры имеют специальные диагностические отверстия, позволяющие измерить износ пальца. Через них имеется возможность замерить расстояние от основания пальца до поверхности шаровой опоры.

Причины выхода из строя шаровой опоры

Шаровая опора выходит из строя при механическом повреждении. Есть ряд факторов, которые могут ускорить данный процесс:

  • sharovaya oporaРазрыв пыльника. Чтобы продлить срок службы шаровой опоры, используются пыльники, препятствующие попаданию воды, песка и другого мусора в механизм. Время от времени необходимо проверять сохранность пыльника и убеждаться, что отсутствуют на нем механические повреждения. Поскольку пыльник выполняется из резины, он особенно подвержен износу в жаркое время года и при отрицательных температурах. При образовании трещины на пыльнике, его необходимо срочно заменить, чтобы избежать попадания мелких частиц и влаги в шаровую опору;
  • Езда по бездорожью. Если автомобиль часто ездит по неровным дорогам или бездорожью, это приводит к ускоренному износу шаровой опоры. В России данная проблема особо актуальна, поэтому не следует слепо верить указанному производителем европейского автомобиля сроку службы шаровой опоры, и менять ее рекомендуется чаще;
  • Отсутствие смазки. Если выработалась смазка, ее необходимо добавить, иначе возникнет трение, что негативно скажется на работе шаровой опоры.
  • Чаще всего выход из строя шаровой опоры проявляется стачиванием пальца из-за увеличения зазора, что приводит к разбалтыванию элемента.  При движении по плохой дороге или при большом зазоре палец может просто выскочить из гнезда.

Шаровая опора является одним из ключевых элементов подвески, и она требует к себе внимания водителя. Если вовремя не заметить ее сильный износ, это может привести к опасной аварии.

sharovaya opora Загрузка…

Как выявить неисправности шаровой опоры?

Неисправности шаровой опоры Шаровая опора – далеко не последний элемент в конструкции автомобиля. Будучи соединительным звеном между рычагом подвески и ступицей управляемого колеса, она призвана обеспечивать поворот ступицы, сохраняя само колесо в горизонтальной плоскости, несмотря на его вертикальное перемещение. Шаровая опора обладает довольно-таки несложной конструкцией, но, несмотря на это, ее поломка чревата немалыми неприятностями. В данной статье мы расскажем, какими бывают причины появления неисправностей в функционировании названного узла, как их правильно определить и что может случиться, если имеющуюся проблему вовремя не устранить.

1. Почему ломается шаровая?

Средний срок исправной службы шаровой составляет от 15 до 120 тысяч километров пробега автомобиля. Такая разница между значениями обусловлена рядом факторов, влияющих на деталь в процессе ее эксплуатации. Так, например, данный элемент в большой степени подвержен негативному влиянию воды и грязи, но попадание внутрь их разрушающих частиц возможно лишь при повреждении защитной детали — пыльника. Даже небольшая трещинка на корпусе такого колпачка может резко сократить «жизнь» шаровой опоры, так как именно сквозь нее вода, грязь или песок просачиваются в сам шарнир.

Шаровая опора

Повредить пыльник в ходе эксплуатации достаточно сложно, а все благодаря его расположению и конструкции. По сути, это обычный небольшой кусочек резины, который как бы закрывает собой деталь. Однако, не все так хорошо, как может показаться на первый взгляд. Даже принимая во внимание удобство использования резины, со временем этот материал пересыхает и на нем образуются трещины, которые создают приличные бреши в защите шаровой опоры. Кроме того, неблагоприятные погодные условия или случайное повреждение при ремонте передней подвески также часто вызывают нарушения целостности пыльника, что влечет за собой проблемы с самой шаровой. Для предотвращения ее поломки следует периодически проверять состояние резинового чехла и, лучше всего, проводить диагностику на эстакаде.

Своевременное определение места проблемы и ее оперативное устранение поможет избежать поломки описанной детали. Если Вы вовремя не примете соответствующие меры, то передвижение с поврежденными пыльниками вызовет попадание внутрь опоры воды и грязи, из-за чего чрезмерное абразивное трение наконечника и полимерного наполнителя может повлиять на появление люфта, что является достаточно серьезной неисправностью, требующей неотложного ремонта.

Главной причиной нарушения работоспособности шаровой опоры есть сильный износ взаимодействующих поверхностей, что ведет к увеличению зазора между корпусом и пальцем. Как результат – палец не только вращается, но еще и болтается в корпусе.

Шаровая опора В случае, когда износ слишком серьезный, то нагрузки на опору, вполне вероятно, приведут к тому, что палец вырвет из корпуса, а опора окажется не в состоянии удерживать колесо. На увеличение зазора влияют следующие факторы:

1) Естественный износ, совмещенный со старением материалов;

2) Увеличившиеся динамические нагрузки при передвижении на большой скорости по неровным участкам дороги;

3) Разрыв пыльника, вследствие чего внутрь попадает грязь, повышая коррозию и абразивный износ;

4) Отсутствие в шарнире смазки, при условии, что она вообще там должна быть.

К основным признакам износа шаровых опор, как правило, относят:

1) Отчетливый стук, который появляется при преодолении неровной дороги на небольшой скорости;

2) Скрип в передней части машины при повороте руля с увеличенным усилием;

3) Неустойчивое движение машины по прямой траектории, которое появляется из-за «вилянья» передних колес;

4) Неравномерный износ шин.

Шаровая опора В ходе активного использования, шаровые опоры испытывают очень серьезные нагрузки и, в зависимости от места расположения или конструкции подвески, могут нести на себе большую часть всей массы транспортного средства, а также они вынуждены принимать на себя систематические удары при передвижении по неровным дорогам. Поэтому, если Вы хотите, чтобы шаровые Вашего автомобиля прослужили как можно дольше, постарайтесь ездить по разбитым дорогам с предельной аккуратностью, а также не забывайте осматривать пыльники и вовремя менять поврежденные детали.

2. Методы определения неисправностей шаровой опоры

Естественно, что самым правильным способом решения проблемы будет обращение к специалистам сервисного центра, где для этих целей имеется специальный стенд. Однако такое приспособление для диагностики механизмов подвески не всегда дает возможность с точностью определить состояние шаровых опор, а в отдельных случаях у владельца транспортного средства (в силу разных причин) может просто не получиться подъехать в мастерскую. В таких ситуациях, оценить состояние шаровых поможет старый, «дедовский» способ, предусматривающий выполнение задачи «на слух» и «на ощупь».

Для реализации задуманного, помимо соответствующего инструментария, Вам также понадобится помощник, который при проверке «на слух» будет раскачивать автомобиль, в то время как Ваша задача – прислушиваться ко всем стукам. Второй способ («на ощупь») уже несколько сложнее и, опять же, без помощи друга не обойтись. Чтобы не ошибиться в поставленном «диагнозе», один человек должен до упора нажать педаль тормоза (таким способом исключают люфт подшипников), в то время как второй будет покачивать колесо руками, придерживая его в верхней и нижней точках. Если люфт присутствует, и Вы его ощущаете, значит, зазор в шаровой опоре все же присутствует, и ее стоит заменить.

Шаровая опора в авто Для диагностики степени износа применяют более точные приспособления и инструменты. Так, к примеру, в классических моделях марки ВАЗ, в корпусе нижней опоры есть специальное отверстие, предназначенное для контроля ее состояния. Именно через него, при помощи штангенциркуля и под воздействием нагрузки, измеряют расстояние от наружной поверхности корпуса опоры до торца шарового пальца.

В верхней шаровой опоре люфт измеряют специальным приспособлением, оборудованным индикатором (показатели не должны превышать 0,8 мм). Если же у Вас под руками совсем нет никаких инструментов и необходимых приборов, можно попробовать использовать третий метод. Для его реализации положите руку на корпус опоры, но так, чтобы Вы одновременно могли чувствовать и корпус, и палец, а затем попросите товарища покачать колесо — если люфт присутствует, то он должен почувствоваться.

3. Чем грозит обрыв шаровой опоры?

Игнорируя проблему неисправности шаровой опоры, Вы рискуете довести ситуацию до крайности, получив неуправляемый автомобиль. Для того чтобы лучше понять, что происходит при обрыве шаровой, вспомните о ее основной функции, которая заключается в соединении поворотного кулака и рычага подвески (нижнего или верхнего). Проще говоря, шаровая опора – это связь между двумя деталями, которая в случае обрыва исчезнет.

Шаровая опора В результате, поворотный кулак останется лишь с одной точкой опоры, что позволит ему перемещаться в нескольких плоскостях, а это, в свою очередь, серьезно скажется на управлении транспортным средством, делая его практически невозможным. Внешне обрыв шаровой чаще всего проявляется в выворачивании колеса во внешнюю сторону с неизбежным повреждением крыла, а в некоторых случаях, еще и двери.

Радует только то, что благодаря особенностям конструкции указанных элементов их поломка зачастую происходит на небольших скоростях или в момент начала движения. Правда, иногда обрыв шаровой случается и на достаточно высоких скоростях, когда колесо наскочило на яму, пусть даже не очень большую. В такой ситуации избежать катастрофических последствий может помочь только опыт водителя, ведь, как мы уже отмечали, вывернутое колесо существенно сказывается на управлении машины.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Признаки неисправности шаровой опоры

Шаровые опоры в автомобиле соединяют передние колеса и подвеску. Они позволяют колесам свободно поворачиваться в стороны при сохранении возможности вертикального перемещения. На большинстве автомобилей установлена пара шаровых опор, в то время, как на некоторых моделях дорогих иномарок их может быть и четыре. От состояния опор зависит не только комфортность поездки, но и безопасность перемещения на автомобиле. Вот почему важно заблаговременно понять, что с опорами что-то не так.

Как устроена шаровая опора?

Данный узел состоит из следующих элементов:

1. Корпус опоры, в котором располагаются остальные детали. Он изготовлен из прочного металла повышенной вязкости. Может быть разборным (почти на всех типах авто) или неразборным.
2. Палец. Состоит из круглого шара (яблока) и конического наконечника. Именно при помощи этого наконечника опора закрепляется на передней подвеске.
3. Полимерные вставки. Они находятся между яблоком и стенками корпуса. Вставки используются как смазка. Обладают повышенной устойчивостью к истиранию и разрушению.
4. Стопорное кольцо. Предназначено для фиксации яблока и вставок внутри корпуса.
5. Крышка. Закрывает опору снизу, предотвращая ее загрязнение.
6. Резиновый пыльник. Защищает опору сверху от грязи и пыли. Внутри пыльника находится тугоплавкая смазка. Пыльник закреплен на корпусе опоры посредством эластичного кольца и пружины.

Признаки неисправности шаровой опоры

1. Из области ступицы одного из передних колес слышен нехарактерный шум или скрип.
2. Постукивание, которое отчетливо слышно, особенно, при езде по неровной дороге.
3. Протектор переднего колеса изнашивается неравномерно.
4. В процессе езды перед машины может немного вилять.
5. При повороте рулевого колеса слышен скрип. Такое явление обычно наблюдается при разрушении пыльника, когда внутрь шаровой опоры попадают грязь или влага.

Почему шаровая опора выходит из строя?

Обычно, проблемы с шаровыми возникают в том случае, если зазор между пальцем опоры и ее корпусом увеличивается. Это может произойти из-за постепенного старения элементов опоры или вследствие небрежной эксплуатации автомобиля. Основными причинами поломки являются:

— Длительное передвижение автомобиля по плохой дороге, с ямами и рытвинами.
— Удары передними колесами о какие-либо дорожные препятствия.
— Разрушение резиновых пыльников, в результате чего внутрь корпуса опоры попадают влага и абразивные элементы. Они постепенно приводят в негодность полимерные вкладыши.

К чему может привести неисправность опоры?

Если имеется проблема с шаровой опорой, передвигаться следует очень осторожно, на небольшой скорости, стараясь избегать резких поворотов. Если палец опоры выйдет из корпуса, колесо автомобиля вывернется наружу, что может привести к возникновению аварийной ситуации. Обычно это происходит при резких поворотах на высокой скорости, при ударе колесом о неподвижное препятствие или при заезде в глубокую яму.

Как провести диагностику шаровой опоры самостоятельно?

В большинстве случаев можно самостоятельно проверить исправность шаровых опор, а также целостность комплектующих:

1. Визуально проверяется состояние пыльников. Если на них обнаружены трещины или разрывы, пыльники однозначно нужно менять. А далее необходимо проверить сами опоры.

2. Люфт колеса. Его быть не должно. Чтобы в этом убедиться, нужно приподнять одно из колес домкратом, а затем, взявшись руками за колесо сверху и снизу, покачать его. Если имеется люфт, опору нужно менять. Если люфта нет, то можно ограничиться заменой пыльника. Впрочем, люфтить может также подшипник ступицы.

Чтобы исключить данное влияние, нужно зажать тормоз, а затем уже покачать колесо. Разумеется, такую операцию лучше выполнять вдвоем. Затем помощник поворачивает руль сначала в одну, а затем в другую сторону, а проверяющий так же покачивает колесо. Это важно сделать, так как люфт может иногда проявляться только в определенных положениях колеса.

Такие же действия следует повторить со вторым передним колесом. Кстати, опытный мастер может определить неисправность в опоре на слух, только покачав автомобиль.

Следует регулярно проверять состояние шаровых опор, заменяя их, согласно рекомендациям к конкретному типу авто. А состояние пыльников желательно и вовсе проверять ежемесячно.

Если вы хотите прочесть статью про шаровые опоры Рено Сандеро Степвей, то приглашаем вас перейти по этой ссылке: https://stepchik.ru/articles/sharovye-opory-na-reno-sandero-stepvei.html

устройство, признаки неисправности и проверка

Шаровая опора — один из основных компонентов подвески автомобиля. Несмотря на то, что данный элемент разрабатывался не одно десятилетие назад, он фактически не изменился и по-прежнему применяется, причем не только в подвеске, но и в других узлах вроде газового упора капота, развального рычага или рулевого механизма. Несмотря на то, что деталь, по сути, является расходной, она стала отличной альтернативой устаревшего шкворневого шарнира, отличающегося большим весом и ограничивающего управляемость.

Что такое шаровая опора в машине

как выглядит шаровая опораКак отмечалось, шаровая опора это деталь, соединяющая ступицу колеса с рычагом подвески. Зачастую, речь об управляемых колесах, т.е. узел повсеместно применяется в передней подвеске. Использование шаровых опор позволило исключить перемещение колес в вертикальной плоскости и сохранить подвижность в горизонтальной.

К наиболее распространенным вариантам подвески можно отнести конструкцию, где колеса имеют по одной опоре, т.е. всего их две. Но в некоторых авто, в частности во внедорожниках, целесообразнее применять по две на колесо: верхнюю и нижнюю.

Нельзя не сказать о том, что некоторые машины оснащают не только передней, но и задней независимой подвеской, включающей многорычажную систему. Но такие варианты встречаются нечасто. Стоит отметить, что увеличение количества шаровых опор, несомненно, усложняет диагностику и конечную стоимость ремонта, но вместе с тем обеспечивает более длительную эксплуатацию, увеличивая надежность и снижая вероятность поломки.

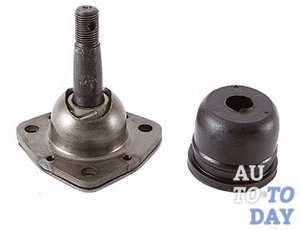

Устройство шаровой опоры автомобиля

устройство шаровой опорыУпрощенно деталь можно представить в виде металлического пальца со сферическим элементом, обеспечивающим подвижность в корпусе опоры. Если же разобрать конструкцию подробнее, можно выделить несколько важных элементов:

  • Сам палец в виде стержня с шарообразной частью на одном конце и резьбой крепления в противоположном.
  • Цилиндрический корпус из металла с полостью под шарик, отверстием под стержень и креплениями.
  • Дно опоры содержит завальцовку под прижимную шайбу, на которой крепится вкладыш, выполненный из полимера.
  • Пыльник – эластичное приспособление из резины, герметизирующее корпус устройства для предотвращения попадания дорожной грязи.

В первоначальном варианте шар опоры поджимался подпружиненной пластиной, и конструкция требовала постоянной смазки. Нынешний вариант проще, так как содержит альтернативу в виде вкладыша, который сначала выполнялся из пластика, а позже из более износостойкого материала вроде нейлона.

К досадным для многих автолюбителей фактам можно отнести повсеместное использование необслуживаемых опор. В старых моделях авто шариковая опора являлась не просто сменным элементом: она была разборной и предусматривала масленку. В настоящее время опоры стараются интегрировать. Это увеличило расходы на комплектующие, ведь в случае поломки приходится менять весь рычаг. К плюсам подобного решения можно отнести упрощение конструкции и снижение веса, так как удалось избавиться от крепежных болтов.

Признаки неисправности шаровой опоры

Можно догадаться, что во время езды на данный элемент ложится каждый удар дорожной поверхности, а значит, в отечественных реалиях он испытывает огромные нагрузки. Вот почему так важно, чтобы шаровые опоры было легко менять. К причинам поломки данного узла можно отнести:

  • Повреждение пыльника. Игнорируя проверку этого важного элемента, можно незаметить, как в трещину начнет просачиваться песок и различный дорожный мусор в виде частиц абразива. Так, как пыльники делаются из резины, они особенно подвержены износу при низких, или наоборот, высоких температурах.
  • Бездорожье. К сожалению, данный фактор является критичным в наших реалиях из-за чего приходится менять не только опоры, но и другие элементы в разы чаще.
  • Выработка смазки. Логично, что при возникновении трения стоит добавить смазку, в противном случае узел будет изнашиваться сильнее.
  • Разбалтывание. При эксплуатации вкладыш и палец будут неизбежно стачиваться, это увеличит зазор вплоть до того, что опорный стержень выскочит из гнезда.

расположение шаровой опорыУчитывая дороги на просторах СНГ, сложно ориентироваться на ресурс, указанный производителем. Он в свою очередь, зависит от вкладыша: как правило, такие запчасти могут прослужить и 150 тысяч пробега и 15. К примеру, ранее в ВАЗ ресурс составлял порядка 20 тысяч. Радует, что узел не выходит из строя внезапно, позволяя заранее распознать изношенные опоры.

Первые признаки неисправности проявятся при:

  • Шум из подвески. Звуки из передней части авто могут доноситься уже при преодолении лежащих полицейских или ям на 30км/ч. Это может свидетельствовать как о полном износе вкладыша, так и о недостатке смазки.
  • Раскачивание колеса. При возникновении люфта в узле можно заметить раскачивание, что очень опасно, так как во время наклона есть вероятность того что колесо вывернет.
  • Неравномерный износ шин. Возникает при нарушении развала-схождения. Фактор может свидетельствовать и о других проблемах подвески, но при его возникновении стоит начать проверку с шаровых опор.
  • Машину уводит во время торможения. Как и в предыдущем случае, симптом может говорить о разных неполадках подвески.
  • Скрипы. Которые могут возникать при повороте руля.

Примечательно, что в зимний период шум шаровой опоры – допустимое явление, возникающее вследствие того, что смазка еще не успела разогреться. Но если спустя некоторое время шум так и не исчезает, это говорит о неполадках.

Читайте также: Что такое подвеска MacPherson и как она работает.

Как проверить шаровую опору

При возникновении симптомов неисправности шаровой опоры, стоит воспользоваться услугами сервиса или же провести самостоятельную проверку. Правда, без подъемника или домкрата не обойтись.

  1. Осмотр. Визуальное состояние может многое сказать о положении запчасти: трещины в пыльнике – явный признак засоренности узла.
  2. Покачивание. Если визуальных дефектов не найдено, стоит взяться за края колеса и качать его вертикально. Нужно отметить, что поломка будет проявлена только в определенном положении, поэтому лучше, если кто-то будет поворачивать руль. Опять же, люфты могут говорить и о других проблемах.
  3. Проверка монтировкой. Плоский конец монтировки заносится в щель между рычагом и поворотной цапфой: если давить на рукоять можно проверить наличие люфта или щелчков, которые легко передаются в рукоять.

В некоторых моделях для этого предусмотрены диагностические отверстия, через которые легко измерить износ.  И все же стоит отметить, что окончательный диагноз может осуществляться при извлечении опоры. Достаточно пошевелить наконечник в стороны и убедиться в наличии люфта. Своевременное диагностирование опор очень важно, так как это может обезопасить от происшествий в дороге.

Видео на тему

Похожие статьи

Признаки неисправности шаровой опоры автомобиля

Шаровая опора – это нужный
компонент современного автомобиля. Она может связывать рычаг подвески с
колесом. Главная функция шаровой опоры – это поворот ступицы автомобиля при его
перемещении. Таким образом, сохраняется возможность оставить колеса в прямом положении.
Если эта деталь вдруг выйдет из строя, то это означает, что у автомобилиста
серьезные проблемы. Из-за поломки шаровой опоры автомобиль во время поездки
может развернуться на крыло, а если автомобилист еще при этом разовьет высокую
скорость, то это может привести к неминуемой аварии.

Содержание статьи

Как заметить неисправность шаровой опоры

Каждый автомобилист в
обязательном порядке должен контролировать состояние этой детали, так как ее
неисправность может привести как к маленькому автопроишествию, так и к крупной
автодорожной аварии. Часто производители детали указывают в инструкции, какой
срок эксплуатации запчасти и как скоро ее нужно заменить. Очень редко шаровая
опора ломается внезапно. Чаще всего водитель может заметить признаки
неисправности запчасти. Вот некоторые из таких признаков:

  • При езде на
    автомобиле слышится шум подвески, даже при скорости 30 километров в час.
  • Также при
    поездке на машине у нее начинает расшатываться колесо в разные стороны.
  • Шины
    изнашиваются по-разному.
  • Во время езды
    слышен скрип рулевого колеса.

Если вы заметили хотя бы
один из этих симптомов, немедленно обращайтесь к мастерам.

Почему шаровая опора ломается?

Данная деталь выходит из
строя при наличии таких факторов:

  • Разорвался
    пыльник. Для того, чтобы продлить срок эксплуатации шаровой опоры используется
    специальный пыльник, который не пропустит к механизму воду, песок и другую
    грязь. Чаще всего пыльники разрываются в жаркую пору.
  • Также
    причиной поломки может стать езда по бездорожью. Каждый автомобилист знает,
    насколько вредно ездить по бездорожью. Поэтому жителям стран СНГ придется
    менять шаровую опору чаще, чем жителям Европы.
  • Негативно
    сказывается отсутствие смазки. Если ее не добавлять, то будет возникать трение,
    которые приведет к поломке детали.

Помните, ключевая опора –
ключевая запчасть вашей машины, поэтому за ней нужно следить особо пристально.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
