Регулировка карбюратора ВАЗ 2103, 2105, 2106, 2107 своими руками

Владельцы машин ВАЗ 2103, 2105, 2106, 2107 наверняка сталкивались с потребностью отрегулировать карбюратор. Первое возникшее у вас желание – это заехать на СТО и решить все свои проблемы. Но не нужно торопиться к мастерам, ведь регулировку карбюратора ВАЗ 2107 можно сделать своими руками. Вам потребуется время, терпение и определенные познания в особенностях устройства и работы данного агрегата.

Как устроен карбюратор ВАЗ 2107

Карбюратор предназначен для смешивания топлива с воздухом. Так создается горючая смесь, которая транспортируется в цилиндры двигателя внутреннего сгорания. На автомобилях ВАЗ 2107 стоят карбюраторы поплавкового вида «Озон», «ДААЗ» 110701010. Устройство карбюраторов «Озон» и «ДААЗ» 21071107010 идентично (об этом читайте ниже).

Для самостоятельной регулировки карбюратора полезно знать, из каких узлов и систем он состоит. Для качественного обеспечения двигателя топливом системы карбюратора должны работать «как часы».

Узлы карбюратора

Узлы карбюратора ВАЗ 2107 – это:

• Поплавковая камера.

• Дроссельные заслонки.

• Воздушная заслонка.

• Смесительные камеры.

• Клапан холостого хода.

• Эконостат.

• Отсек отвода картерных газов.

• Ускорительный насос.

• Воздушный и топливный жиклеры.

• Эмульсионные трубки.

Системы карбюратора

Для качественной работы двигателя автомобиля понадобится безукоризненная работа систем карбюратора:

1. Система запуска и прогрева мотора.

2. Система холостого хода.

3. Система контроля постоянного уровня топлива.

4. Ускорительный насос (для гарантии разгона машины).

5. Большой диффузор в корпусе карбюратора, распылитель ВТС, воздушный и топливный жиклеры, эмульсионная трубка и эмульсионный колодец. Место их нахождения – главная дозирующая камера.

6. Система эконостата. Это обогатительное устройство во второй камере внутреннего сгорания двигателя.

Как настроить карбюратор

Для регулировки карбюратора нужны тарировочные данные, в которых описаны все нужные величины для регулировки карбюратора ВАЗ 2107. Затеяв настройку карбюратора, необходимо проверить работу всех узлов и систем, которые управляют работой карбюратора. Для этого надлежит начинать проверку с внешних управляющих элементов. Проверить привод дроссельных заслонок на предмет полного хода рычага привода дроссельных заслонок. В отпущенном режиме педали газа дроссельные заслонки в обеих смесительных камерах должны быть полностью закрыты. Педаль газа вдавливают, чтобы убедиться, что дроссельные заслонки работают плавно и без рывков, последовательно (сначала в первичной, а потом и во вторичной камере полностью открываются и становятся вертикально, открывая зев полностью).

Затем нужно проверить работу воздушной заслонки. При полностью утопленном приводе воздушной заслонки на панели воздушная заслонка должна стоять строго вертикально, не перекрывая проход к дроссельной заслонке. Если тросик привода вытаскивать, то дроссельная заслонка должна плавно и без рывков перекрыть первичную смесительную камеру. После этого убедиться в целостности возвратных пружин воздушной и дроссельной заслонок, рычагов привода дроссельных заслонок, тяг соединений приводов воздушной и дроссельной заслонок и их надежной фиксации.

Проверить работу ускорительного насоса карбюратора можно путем стремительного нажатия на педаль. Следует проверить и работу диафрагмы пневмопривода. Закончив внешний осмотр карбюратора, нужно провести очистку основных жиклеров, распылителей карбюратора. Вам потребуется убрать крышку с карбюратора и, используя воздушный насос или резиновую грушу, очистить поплавковую камеру от осадка на дне и возможного конденсата (дно поплавковой камеры при наличии твердого осадка можно очистить лопаткой – деревянной или из цветного металла).

Внимание! Не используйте для чистки ветошь, потому что оставшиеся ворсинки могут забить жиклер.

После этого все жиклеры и каналы карбюратора промываем чистым топливом из отдельной емкости. По окончании работ продуваем воздухом все жиклеры и каналы. Если вы сомневаетесь в чистоте каналов, то перед процедурой промывки жиклеры нужно выкрутить (точно запомните, какие жиклеры где стояли: каждый жиклер имеет свое калиброванное отверстие). Если жиклер установить не на свое место, то двигатель не сможет нормально работать. Отверстия в жиклерах нужно чистить мягкой медной или алюминиевой проволокой без заусениц.

Проверяем состояние сетчатого фильтра

Сетчатый фильтр, установленный в карбюраторе, – это последний рубеж очистки от грязи топлива, перемещающегося в поплавковую камеру. Для его очистки необходимо открутить пробку и снять сам сетчатый фильтр. Теперь сетку фильтра с внешней стороны требуется очистить от налипшей жижи. После этого следует аккуратно продуть его изнутри в противоположном направлении тока топлива, не допуская механических повреждений.

Перед установкой сетчатого фильтра обратно проверьте состояние топливного жиклера карбюратора. При необходимости продуйте его. Помните: в поплавковой камере не должно быть топлива, игольчатый клапан поплавковой камеры должен стоять открытым (если топливо не убрать из поплавковой камеры, то может быть нарушена регулировка поплавка и, как следствие, получится «перелив» карбюратора). После всех проведенных работ осторожно установите сетчатый фильтр на место.

Важно!Устанавливая пробку, убедитесь в наличии герметизирующей прокладки (во избежание подтекания топлива и возможного возгорания двигателя).

Настраиваем поплавковую камеру

Поплавковая камера отвечает за расход топлива. Причиной большого расхода топлива карбюратора ВАЗ 2107 может оказаться высокий уровень топлива в поплавковой камере, увеличенном проеме жиклера, открученном жиклере (в таком случае топливо поступает не через калиброванное отверстие, а по резьбе и через отверстие, в результате чего наблюдается «переливание»). При обнаружении проблем с нехваткой топлива (двигатель не развивает нужной мощности) или с «переливанием» (мокрые свечи, хлопки в карбюраторе), нужно произвести регулировку уровня топлива в поплавковой камере карбюратора, проверить состояние игольчатого клапана ВАЗ 2107.

Для начала снимите крышку карбюратора. В перевернутом состоянии (когда крышка находится строго горизонтально) расстояние между поплавками и поверхностью соединения крышки с корпусом должно составлять около 6,5 мм. Это положение максимального уровня топлива в поплавковой камере (при закрытом игольчатом клапане). Регулировку нужно проводить язычком поплавка. Установив уровень, требуется проверка работы игольчатого клапана. Для этого аккуратно снимите ось поплавков и выкрутите игольчатый клапан. Осмотрите седло клапана и саму иглу: на них не должно быть задир и механических повреждений.

Установите детали на место и через подающий штуцер грушей закачайте топливо через сетчатый фильтр (оно должно свободно проходить через игольчатый клапан). Установите поплавки на место и еще раз резиновой грушей прокачайте топливо (топливо через клапан не должно просачиваться). После всех работ крышку карбюратора устанавливают на место. При установке проследите, чтобы прокладка, которая устанавливается между корпусом и крышкой, «села» на свое место: не перекрывала канал и ложилась точно в крепежные отверстия, обходя жиклеры. Равномерно затяните крышку, не перетягивая ее, во избежание деформации. Деформированная крышка может привести к подсосу воздуха или подтеканию топлива.

Обратите внимание! Проводить регулировку карбюратора следует исключительно на прогретом двигателе, а кнопка подсоса должна быть утоплена до конца.

Регулируем систему пускового устройства

Регулировку системы пускового устройства можно производить на демонтированном карбюраторе или на самой машине (не демонтируя карбюратор). Если мы регулируем систему пускового устройства, не снимая карбюратор, то перед регулировкой пускового устройства требуется снять воздушный фильтр, запустить двигатель и потянуть подсос на себя. Обороты двигателя должны находиться в районе 3200-3600 в минуту.

После этого принудительно откройте воздушную заслонку на 1/3 ее хода. Обороты при этом должны установиться на 300 единиц меньше первоначальных. Если цель не достигнута, то тягой от пневмопривода измените количество оборотов, отрегулировав длину тяги или «подогнув» ее.

Если осуществляется регулировка системы пускового устройства на демонтированном карбюраторе, то нужно отрегулировать величину закрытия воздушной заслонки. Помните: величина зазора должна составлять 5,5 мм от воздушной заслонки до корпуса смесительной камеры. Для этого снимаем трубку пускового устройства и тонкой отверткой вращаем регулировочный винт. При закручивании винта зазор уменьшается, при откручивании – увеличивается. Производя регулировку, контролируйте промежуток между дроссельной заслонкой и диффузором в районе отверстий переходных режимов (он должен быть 0,7-0,8 мм).

Регулируем холостой ход карбюратора ВАЗ

Часто задаваемый вопрос: как отрегулировать обороты холостого хода? Перед началом работ по регулировке холостого хода двигатель нужно прогреть и довести до рабочей температуры (85-90 градусов). Регулировку холостого хода карбюратора ВАЗ проводят двумя винтами количества и состава смеси. Второй винт закрывается заглушкой. Запустите двигатель. Винтом количества смеси поднимите обороты двигателя до 1000-1100 единиц. После этого винтом состава смеси снизьте обороты на 150-200 единиц. В таком режиме двигатель должен работать стабильно, без вибрации, обороты не должны «плавать». При необходимости процедуру повторите несколько раз.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Карбюратор на автомобиле ваз 2101 его регулировка и настройка

Карбюратор на автомобиле ваз 2101 требует периодической настройки и регулировки. В противном случае двигатель не будет стабильно работать на холостом ходу, при разгоне. Также могут появиться трудности с запуском. Настройка карбюратора требует определенных знаний. Однако зная технологию, как происходит регулировка карбюратора ваз 2101 или как ее называют в простонародье «Копейки», выполнить всю процедуру можно своими руками.

Признаки необходимости регулировки карбюратора

Устройство карбюратора на автомобиле ВАЗ-2101 достаточно простое. Оно может незначительно отличаться в зависимости от модели автомобиля. Понять, что пора настроить этот узел просто. Основными признаками являются следующие факты:

1. Мотор глохнет на холостых оборотах.
2. Свечи зажигания залило или образовался нагар, что не позволяет осуществить легкий старт мотора.
3. Увеличение расхода топлива или его утечка (см. таблицу расхода топлива для карбюраторных автомобилей).

В этом случае потребуется тщательная проверка всей системы. В некоторых случаях перечисленные выше неисправности связаны с иными сбоями в узлах и механизмах.

Настраивать карбюратор рекомендуется раньше, чем появятся первые признаки неисправности. Устройство этого узла требует проведения регулировки через каждые 8 тыс. км пробега. Эту процедуру нужно проводить не реже, чем раз в год, даже если автомобиль эксплуатируется редко.

Перед началом работы нужно провести при необходимости ремонт проводки, трамблера и очистку свечей зажигания. Существует несложная технология, как правильно отрегулировать карбюратор на ваз 2101.

↑

Разновидности карбюраторов «Копейки»

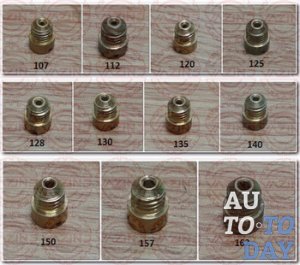

Жиклёры для карбюраторов автомобилей ВАЗ 2101, ВАЗ 2103, ВАЗ 2106, ВАЗ 2107

За время выпуска ваз 2101 в его систему было установлено несколько модификаций карбюраторов. Они отличаются размером жиклеров, а также наличием или отсутствием вакуумного корректора. В ранних моделях Жигулей выполнялась установка карбюратора с системой зажигания без вакуумного корректора.

Самым распространенным карбюратором на автомобиле ваз 2101 является модель карбюратора ДААЗ 2101-1107010. Здесь уже применяется система вакуум-корректора. Регулировать все модификации карбюраторов можно по аналогичной схеме. Но устанавливать модель с вакуумным корректором вместо конструкции без него или наоборот нельзя. Так же часто используются карбюраторы известных марок ДААЗ/Weber, Озон, Solex из нестандартных карбюраторов хочется выделить Solex 21073 и Solex 21083.

Тарировочные данные для карбюраторов ДААЗ 2101-1107010-01, 2101-1107010-03, 2105-1107010-20, 2105-1107010 10:

Параметр	Модель карбюратора и номер камеры
	2101-1107010-01		2101-1107010-03		2105-1107010-20, 2105-1107010 10
	1-я	2-я	1-я	2-я	1-я	2-я
Диаметр, мм:
диффузора	23	23	23	23	21	25
главного топливного жиклера	1.30	1.25	1.30	1,30	1.07′	1.62
главного воздушного жиклера	1.50	1,90	1.50	2,00	1.70	1.70
топливного жиклера холостого хода и переходной системы	0.50	0.45	0.45	0.60	0.50	0.60
воздушного жиклера холостого хода и переходной системы	1.70	0.70	1,70	0.70	1.70	0.70
отверстии распылителя ускорительного насоса	0.40		0,40		0.40
перепускного жиклера ускорительного насоса	0,40	—	0.40	—	0.40
топливного жиклера экомостата	—	1.50	—	1.50	—	1.50
воздушного жиклера эконоепта		0.90	—	0.90		1.20
эмульсионного жиклера эконостата		1.70	—	1.70	—	1.50
воздушного жиклера пускового устройства	0.70	—	0.70		0.70	—
жиклера пневмопривода дроссельной заслонки второй камеры	—	—		—	1.20	1.00
Номер тарировки распылителя	4	4.5	4	4	3.5	4.5
Номер тарировки эмульсионной трубки	FI5	FI5	F15	FI5	F15	F15
Подача ускорительного насоса за 10 полных ходов, см3	7±0.25%		7±0.25%		7±0.25%
Расстояние поплавка от крышки карбюратора с прокладкой, мм	7.5±0.25		6.5±0.25		6.5±0.25
Зазор у заслонок для регулирования пусковою устройства, мм:
воздушной заслонки	8±0.5		7±0.25		5
дроссельной заслонки	0.75	0.85	0.75	0.85	0.7	0.8

↑

Частые причины поломки карбюратора и их решение

Если в карбюраторе выйдет из строя один из элементов системы, заметить это можно не сразу. Сбои появляются постепенно. Часто нестабильность оборотов холостого хода объясняется вышедшим из строя электромагнитным клапаном. Не все карбюраторы имеют такое устройство.

Чтобы выполнить проверку электромагнитного клапана, потребуется отсоединить подключенный к нему провод. От аккумуляторной батареи к нему подводится плюсовой контакт. Исправная проводка проявляется небольшим щелчком.

Нужно проверить напряжение на проводе, который подключается к электромагнитному клапану. Если напряжения в линии нет, проводка вышла из строя. Потребуется полностью заменить сеть от замка зажигания до электроклапана.

Нестабильные обороты можно наблюдать и в том случае, когда электроды свечей зажигания покрыты большим слоем сажи. Мощность искры недостаточная. Она не может воспламенить топливную смесь. Плохое состояние свечей объясняется неправильной настройкой карбюратора. В этом случае он подает слишком большое количество горючего в камеру сгорания.

Причиной этой неисправности может быть прогоревший впускной клапан. Он отвечает за количество горючего, которое подается в камеру сгорания мотора. Чтобы убедиться в этом, нужно провести регулировку карбюратора. Если это не поможет, потребуется заменить впускной клапан.

↑

Как отрегулировать карбюратор на ваз 2101

Что потребуется для регулировки

Сначала нужно подготовить соответствующий ремкомплект карбюратора ваз 2101. Также потребуются новые манжеты, жиклеры карбюратора и прочие запчасти. Чтобы отрегулировать карбюратор, потребуется ремкомплект, который включает в себя следующие инструменты:

• Гаечные ключи.
• Ветошь.
• Отвертки (крестовая, плоская).
• Защитные перчатки.
• Растворитель.
• Зубочистки.
• Баллончик со сжатым воздухом или насос.

После соответствующей подготовки ремкомплекта можно приступать к настройке карбюратора ВАЗ-2101. Для этого не потребуется применять большие усилия. Все действия должны быть аккуратными и точными.

Также нужно осмотреть узлы, от которых может зависеть работа мотора. Нужно осмотреть свечи зажигания. По их внешнему виду можно сказать, в каких пропорциях смешивается топливо с воздухом.

Карбюратор нужно очистить. Для этого демонтируют его верхнюю крышку. Снимается поплавок, вакуумный клапан. Внутреннее пространство камер нужно прочистить. Здесь скапливаются сажа и грязь. Очистку проводят при помощи баллончика с воздухом или при помощи насоса.

Еще одним обязательным действием является проверка зазора между электродами распределителя, а также катушки и проводов высоковольтного напряжения. Настройку проводят только после прогрева мотора до 90ºС. Машины ставят на ручник.

↑

Корректировка заслонки дросселя

Регулировка карбюратора ВАЗ-2101 начинается с настройки дроссельной заслонки. Это несложная процедура. Выполнить ее можно в три этапа. Вручную нужно повернуть против часовой стрелки рычаг управления заслонки. Она полностью открывается.

Проводится замер расстояния до первичной камеры. Устройство карбюратора предполагает, что этот показатель составляет 12,5-13,5 мм. Если же результат отличается, нужно подогнуть усики тяги. Регулировка заслонки предполагает определение величины открытия заслонки дросселя. Оно должно составлять 14,5-15,5 мм. В противном случае потребуется подкрутить шток привода пневматики.

↑

Коррекция стартерной батареи

На втором этапе потребуется откорректировать работу пускового устройства. Вручную поворачивается рычаг заслонки дросселя на вторичной камере против часовой стрелки. Она закроется. Кончик рычага тяги должен плотно прилегать к оси заслонки дросселя первичной камеры.

На самом конце должен находиться шток стартерного прибора. В противном случае потребуется откорректировать его положение. Для этого подгибается тяга. Это приспособление в карбюраторных моторах хрупкое. Если сильно приложить к нему силу, тяга отломается.

↑

Проверка ускорителя насоса и его ремонт

Начинать проверку нужно с тестирования работоспособности системы. Нужно собрать в мензурку топливо, которое выработается за 10 циклов работы рычага заслонки дросселя. Должно собраться от 5,2 до 8,7 см³ горючего. Если это не так, нужно прочистить жиклеры карбюратора ваз 2101. Для этого выполняют прокачку насоса. Это поможет прочистить забившиеся форсунки. Эту процедуру выполняют около 10 раз. Затем производится замер горючего еще раз.

Если процедура продувки не дала нужного результата, ускоритель потребуется полностью менять.

Если же на больших оборотах наблюдаются сбои в работе мотора, нужно проверить диафрагму насоса. Она могла износиться. Часто стирается шток бензонасос.

↑

Регулировка холостого хода

Регулировка топливной системы предполагает на завершающем этапе проведение настройки оборотов на холостом ходу. Потребуется прогреть двигатель в течение 15 мин. Затем мотор нужно заглушить. Винты количества и качества закручиваются до упора. Первый из них нужно отпустить на 3 оборота. Винт качества откручивают на 5 оборотов.

Мотор запускается. Винтом количества устанавливают частоту оборотов, которое составляет около 800 в минуту. Затем медленно закручивается винт качества. Так можно уменьшить обогащение топливной смеси. Эту процедуру проводят до тех пор, пока обороты не станут падать. После этого винт качества нужно выкрутить еще на пол оборота и зафиксировать его в таком положении.

Зная, как проводится процедура корректировки карбюратора, можно самостоятельно выполнить работу хорошо. Мотор будет работать стабильно, а ВАЗ 2101 будет эксплуатироваться в нормальном режиме.

🚘 Регулировка карбюратора ВАЗ 2106: пошаговая инструкция

Вступление

В СССР одним из самых популярных легковых автомобилей считался ВАЗ 2106 — легендарная «шестерка», которая выпускалась на протяжении 30 лет (1975 — 2005). При этом до 1980 года на ВАЗ 2106 устанавливали карбюраторы типа Weber (2103-1107010-01 и 2106-1107010), а затем, вплоть до снятия автомобиля с производства — более совершенные «Озон» (2107-1107010-20) и «Солекс» (21053-110710).

Сейчас эти автомобили на отечественных дорогах встречаются очень редко, да и специалистов, знающих, как осуществляется настройка карбюратора ВАЗ 2106, найти достаточно сложно. Однако автомобилисты со стажем, имеющие определенные навыки и обладающие минимальным набором инструмента, легко могут осуществить ремонт и регулировку самостоятельно.

Карбюратор ВАЗ 2106

Карбюратор — один из самых ответственных узлов в системе подачи топлива в двигатель автомобиля ВАЗ 2106. Именно он отвечает за создание топливо-воздушной смеси, которая необходима для нормальной работы силового агрегата.

Карбюратор ОЗОН

Карбюратор с правильными настройками готовит нормальную горючую смесь, состоящую из бензина и воздуха (1:15). Но при длительной или интенсивной эксплуатации нарушаются заводские регулировки, в результате чего в двигатель начинает постоянно поступать обогащенная или обедненная горючая смесь. Это немедленно сказывается на его работе и требует ремонта карбюратора.

Характерные признаки неисправности карбюратора

Свидетельством того, что карбюратор готовит обогащенную горючую смесь, служат :

• увеличенный расход бензина;
• перегрев двигателя;
• «хлопки» и дым черного цвета из глушителя;
• теряется мощность.

Признаки поступления в двигатель обедненной горючей смеси:

• потеря мощности;
• характерные «хлопки» в карбюраторе;
• перегрев мотора.

Обслуживание карбюратора ВАЗ 2106

Карбюратор, также как все другие узлы автомобиля, нуждается в регулярном техническом обслуживании и ремонте, которые в общем случае сводятся к очистке наружных и внутренних поверхностей корпусных деталей.

Обслуживание «Солекса»

Разобрав карбюратор, необходимо тщательно осмотреть все его детали и выделить среди них неисправные. Все работы по настройке карбюратора осуществляют только убедившись в том, что все детали исправны.

Как правило, ремонт сводится к замене деталей, пришедших в негодность. Далее производим регулировку числа оборотов мотора на холостом ходу.
Выполняют ее на «горячем» моторе. Кроме того нужно предварительно:

• отрегулировать зазоры в механизме газораспределения;
• выставить оптимальный момент зажигания;
• полностью открыть воздушную заслонку.

Далее работы проводят в следующем порядке:

1. 1. Винтом количества горючей смеси устанавливают режим работы мотора в пределах 800 — 900 об/мин. Запоминают положение винта качества.
2. 2. Вращая винт качества устанавливают наибольшее число оборотов.
3. 3. Винтом количества доводят число оборотов силовой установки до 950 — 1035 в минуту.
4. 4. Винтом качества снова устанавливают максимальное количество оборотов.

Регулировка «Солекса»

Эти операции проводят до тех пор, пока число оборотов 950 -1035 в минуту не совпадет с максимальным значением числа оборотов, полученных с помощью винта качества. Добившись совпадения, винт качества возвращают в положение, где число оборотов двигателя составляло 820 — 900 в минуту (см. п. 1).

ВАЖНО! Для защиты заводских настроек, винты, регулирующие количество и качество горючей смеси снабжены защитными втулками, которые позволяют провернуть их только на пол-оборота. Если втулки мешают добиться положительных результатов, их необходимо сломать и освободив винты, продолжить работу.

Чистка жиклеров топливных и воздушных каналов путем продувания их сжатым воздухом. При сильном засорении жиклеры чистят с помощью деревянной палочки, смоченной ацетоном. Проверяем и регулируем уровня топлива в поплавковой камере.

Один из самых важных параметров карбюратора — количество бензина в его камере. От него зависит:

Спасибо за подписку!

• токсичность выхлопа;
• расход бензина.

Для этой регулировки нужно снять верхнюю часть корпуса карбюратора и установить ее вертикально. При этом шарик иглы должен касаться язычка поплавка.

ВАЖНО: В процессе регулировки может быть выявлена необходимость проведения ремонта, связанного с заменой деталей.

Убедившись в исправности всех составных частей, обеспечивающих необходимый уровень топлива, приступают к регулировке:

• Измеряют зазор между низом поплавка и плоскостью крышки. Он должен находится в пределах 6+0,25 мм. Если размер не соответствует, то необходимо аккуратно подогнуть язычок поплавка;
• Проверяют ход поплавка. Величина хода должна быть 8+0,25 мм.

Настройка поплавка

Закончив ремонт и осуществив все необходимые регулировки приступают к проверке качества выполненных работ.

Для этого запускают двигатель и проверяют работу автомобиля:

• на холостом ходу;
• при резком нажатии на педаль газа;
• при резком отпускании педали газа и торможении.

Во всех случаях двигатель должен работать равномерно и не глохнуть.

Регулировка карбюратора ВАЗ 2104, 2105, 2106 и ВАЗ 2107 своими руками

Бесперебойная работа двигателя семейства автомобилей ВАЗ 2104, 2105, 2106 и 2107 напрямую зависит от правильно отрегулированного карбюратора. Качество и количество подаваемой смеси в камеру сгорания должны быть сбалансированным. В противном случае, двигателя автомобиля будет работать не стабильно.

Карбюраторы подготавливают горючую смесь и равномерно распределяют ее по цилиндрам двигателя. Существует несколько способов смешивания топлива с воздухом. Устройство карбюратора может быть поплавковым, либо игольчатым.

Самостоятельная регулировка карбюратора ВАЗ 2104, 2105, 2106, 2107

Перед тем, как самостоятельно браться за регулировку карбюратора ВАЗ необходимо понять, какой именно тип установлен на вашем автомобиле (поплавковый, игольчатый).

В том случае, если у вас установлен вакуум-корректор зажигания, то на вашем автомобиле установлена последняя модификация двигателя ВАЗ 2103 или ВАЗ 2106. Это значит, что модификация вашего карбюратора имеет индекс — 1107010-20.

Если же у вас установлен двигатель ВАЗ 2106, но при этом отсутствует вакуум-корректор, то у вас модификация карбюратора с индексом 1107010-10.

Регулируемые элементы карбюратора ВАЗ:

Регулировка карбюратора ВАЗ 2104, 2105, 2106, 2107 подразумевает знание его устройства и умение правильно определить неисправность. Так как карбюратор автомобиля ВАЗ отвечает за стабильную работу двигателя, то по некоторым признакам можно определить его неисправность.

Основные признаки неисправного карбюратора

• двигатель плохо заводится и «чихает»;
• при нажатии на педаль акселератора появляются рывки, провалы и дергания в работе двигателя;
• низкая динамика разгона автомобиля;
• увеличенный расход топлива

Если вышеуказанные признаки характерны для вашего автомобиля, то необходимо взять за регулировку карбюратора.

Внимание. Регулировка карбюратора автомобиля ВАЗ 2104, 2105, 2106, 2107 рекомендуется после его демонтажа.

Регулировка поплавковой системы карбюратора автомобилей ВАЗ

Если снять крышку карбюратора, то перед нами выступает поплавковая камера. Именно с нее и можно начать регулировку. Свободный ход поплавка составляет 6,5 мм с одной стороны и 14 мм с другой. Свободный ход поплавка можно отрегулировать при помощи специального шаблона, вертикально размещенного в камере. При этом поплавок будет слегка касаться, но не давить на шарик клапана.

Если свободный ход поплавка менее 6,5 мм, то необходимо аккуратно подогнуть язычок игольчатого клапана, отмеченный на рисунке буквой «А».

Далее, можно приступить к регулировке игольчатого клапана, который подает топливо в поплавковую камеру. При подъеме поплавка подача топлива снижается, а при резком нажатии на педаль акселератора и открытии дроссельной заслонки, подача топлива увеличивается и поплавок опускается.

Далее, отрегулируем степень отклонения поплавка в другую сторону. Для этого необходимо максимально отвести поплавок от крышки и, при помощи шаблона толщиной 14 мм, проверить расстояние. Если расстояние поплавка от крышке не соответствует 14 мм, то необходимо упор кронштейна крепления поплавка, чтобы оно не превышало требуемого значения.

После регулировки свободный ход поплавка должен составлять порядка 8 мм. Регулировка карбюратора ВАЗ 2104, 2105, 2106, 2107 также подразумевает проверку и чистку топливных сеток и фильтров.

Регулировка пускового устройства карбюратора ВАЗ 2104, 2105, 2106, 2107

Самостоятельная регулировка карбюратора автомобилей семейства ВАЗ обязательно включает настройку пускового устройства. Пусковое устройство служит для уверенного пуска не прогретого двигателя. В данном случае топливная смесь в несколько раз более насыщеннее, чем при запуске прогретого двигателя.

Пусковое устройство карбюратора с индексом 1107010 срабатывает при частоте оборотов двигателя равной 1500 об/мин. Данная частота оборотов рекомендована производителем при пуске не прогретого двигателя.

При осмотре карбюратора с боковой стороны можно обнаружить канал, по которому поступает разрежение из пространства за дросселем за диафрагму приоткрывателя заслонки:

При осмотре карбюратора с нижней стороны можно заметить канал подачи разряженного воздуха:

Разобрав карбюратор можно увидеть все детали пускового устройства:

Схема пускового устройства карбюратора с индексом 1107010

Принцип действия механизма пускового устройства карбюратора ВАЗ

При пуске холодного двигателя, водителя вытягивает «подсос» на себя, подготавливая тем самым пусковое устройство. Трёхплечий рычаг «взводится» тросиком против часовой стрелки увлекая при этом телескопическую тягу, которая, в свою очередь, вращает воздушную заслонку при помощи рычага. Второе плечо рычага оказывает давление на оси заслонки дросселя 1 камеры. Воздушная заслонка при этом полностью закрыта, а заслонка дросселя 1 камеры немного приоткрыта для пуска, образуя пусковой зазор.

Перед регулировкой пускового устройства необходимо демонтировать карбюратор. При помощи рычага закрываем воздушную заслонку:

Вид карбюратора сверху:

Карбюратор ВАЗ

Теперь необходимо замерить зазор между стенкой и кромкой заслонки дросселя (камера 1). Для карбюраторов автомобилей ВАЗ данный зазор должен составлять 0,85-0,9 мм. Зазор можно измерить при помощи калиброванного щупа.

Для того, чтобы зазор соответствовал требуемым значениям, необходимо подогнуть тягу привода привода на заслонке дросселя.

Далее, необходимо выставить зазор «А». Он находится в нижней части между кромкой воздушной заслонки и стенкой канала:

1. Закрываем заслонку.
2. Утапливаем шток пускового устройства для имитации разряжения воздуха.

В этот время шток тянет тягу по прорези, в следствии чего, открывается воздушная заслонка. Зазор «А» должен составлять 5-5,4 мм.

Для регулировки данного зазора необходимо при помощи отвертки покрутить регулировочный винт, предварительно сняв с него резьбовую заглушку:

Регулировка оборотов холостого хода на ВАЗ 2104, 2105, 2106, 2107

Перед регулировкой оборотов холостого хода необходимо убедиться в правильной регулировки системы зажигания, двигатель прогрет и все провода исправны.

Начинаем регулировку оборотов на холостом ходе, для чего необходимо:

1. Крутим винт качества подаваемого топлива против часовой стрелки до максимальных оборотов. В данном случае горючая смесь обогащается топливом:

2. Вращая винт количества подаваемой смеси против часовой стрелки, ставим максимальное значение:

3. При помощи винта «качества», проверяем, можно ли еще увеличить обороты?

Задача данной операции заключается в том, чтобы снизить качество при регулярном количестве, достигая стабильных 850-900 оборотов в минуту.

Количество оборотов можно отследить по тахометру на приборной панели, либо на слух или при помощи электронного тахометра.

Регулировка привода воздушной заслонки карбюратора ВАЗ

Если машина частенько глохнет, то необходимо обратить внимание на привод воздушной заслонки. Для его регулировки понадобятся ключ на семь и шлицевая отвертка.

На рисунках ниже показаны положения воздушной заслонки при утопленном и вытянутом подсосе.

Регулировка воздушной заслонки карбюратора ВАЗ 2104, 2105, 2106 и 2107 заключается в следующем:

1. Утапливаем подсос.
2. При помощи шлицевой отвертки отворачиваем винт фиксирующий тягу (пружина ставит ее вертикально).
3. Закручиваем винт.
4. Проверяем ход воздушной заслонки.



Регулировка привода дроссельной заслонки

Если вы почувствовали, что приемистость двигателя крайне низкая, а динамика разгона оставляет желать лучшего, то рекомендуем вам обратить внимание на регулировку привода дроссельной заслонки, проще говоря — «газа». В данной регулировки лучше задействовать напарника.

Из инструментов нам понадобится отвертка, фонарь, штангенциркуль и ключ на 8.

1. Утопите полностью «подсос» или закройте воздушную заслонку.
2. Далее, напарник должен полностью выжать педаль газа до упора в пол. В этом случае воздушная заслонка должна полностью открыться, как показано на рисунке ниже. После отпускания педали «газа», заслонка должна полностью закрыться без каких-либо остаточных зазоров.
3.
4. При помощи штангенциркуля измеряем длину тяги — она должна составлять восемь сантиметров. Для тяги подгоняется при помощи вращения наконечников, предварительно открутив контргайки.
5.
6. Ставим тягу на место и повторно проверяем степень открытия воздушной заслонки при помощи педали «газа».

В данной статье мы описали вам, как самостоятельно отрегулировать карбюратор ВАЗ 2104, 2105, 2106, 2107. Надеемся, что наша статья оказалась для вас полезной.





Регулировка и ремонт карбюратора ВАЗ 2101 самостоятельно

От того, насколько качественно отрегулирована подача топлива в цилиндры, зависит нормальная работа двигателя.Произвести правильные настройки карбюратора может не каждый автомобилист. Так как не все хорошо разбираются в системе питания карбюраторного двигателя.

Но если у вас имеются хотя бы поверхностное знание, то произвести грубую регулировку получится без труда. Более тонкие регулировки лучше доверить профессионалам, которые собаку съели в этом деле.

Неплохой выход из сложившейся ситуации — это самостоятельное изучение всех тонкостей настройки карбюраторов. Актуально это для случаев, если нет поблизости грамотного мастера. Вам потребуется понимать принципы работы карбюратора ВАЗ 2101, чтобы знать назначение всех жиклёров в системе топливоподачи, так как от них зависит напрямую качество смесеобразования.

Настройка карбюратора ВАЗ 2101 необходима для того чтобы ваш двигатель функционировал в нормальном режиме. От того, как работает ДВС, зависит не только его мощность, КПД, расход бензина, но и самое главное — ресурс. Радует то, что карбюратор не нуждается в частых настройках.

Прочистите все каналы, промойте его, установите новые жиклёры, а после нужно лишь вовремя менять топливные и воздушные фильтры, чтобы обеспечить максимально правильную работу карбюратора. К сожалению, запчасти на рынке имеют не всегда хорошее качество. Поэтому время от времени могут возникнуть какие-нибудь неисправности в системе впрыска топлива.

Поломки карбюратора копейки

А теперь стоит рассмотреть то, какие могут случиться неполадки в карбюраторе. Если вдруг двигатель начинает работать неустойчиво в режиме холостого хода, наблюдаются изменения оборотов коленчатого вала, либо мотор глохнет, если не нажимать педаль акселератора, не нужно обвинять в бедах карбюратор. В частности, это актуально для тех случаев, когда подобные симптомы стали проявлять себя резко, никаких предпосылок к этому не было.

Если вдруг выходит из строя карбюратор, либо какой-то его узел, или сбиваются его настройки, то изменение работы происходит не резко, а плавно. Очень часто виной плавающих оборотов холостого хода является электромагнитный клапан, который устанавливается на карбюраторе ВАЗ. Если ваш автомобиль имеет в своей конструкции подобное устройство, то в первую очередь нужно его проверить.

Для этого отсоедините провод, который идет к нему, после чего подаете на контакт клапана плюс от аккумуляторной батареи. Если обмотка исправна, то будет слышен небольшой щелчок. После этого проверяется наличие напряжения на проводе, который подключен к электроклапану. Если напряжения нет, то имеется разрушение проводки от замка зажигания до электромагнитного клапана.

Также симптомы, описанные выше, могут проявляться в тех случаях, если на электродах свечей зажигания имеется очень большой нагар. Вследствие этого мощности искры попросту не хватает, чтобы воспламенить топливовоздушную смесь. Если присутствует нагар на электродах, то в этом нужно обвинять уже сам карбюратор. Дело в том, что он подает очень много топливовоздушной смеси в камеры сгорания. Самая печальная причина для этого — прогорание впускного клапана.

Но не хватайтесь сразу за голову, сначала попробуйте выставить в карбюраторе ВАЗ 2101 уровень бензина. Необходимо правильно отрегулировать положение поплавка. Нередко копейка начинает глохнуть и чихать на больших оборотах коленчатого вала. Карбюратор, как правило, здесь не причем. Причина кроется в подаче бензина. Диафрагма топливного насоса могла уже износиться, но чаще всего стирается шток бензонасоса. О нем вы можете прочитать в отдельной статье.

Как настроить карбюратор

Перед тем как начать регулировку карбюратора копейки, нужно удостовериться в том, что все узлы, влияющие на нормальное функционирование двигателя внутреннего сгорания, находятся в приличном состоянии. Проверьте свечи, зазор между электродами, распределитель, катушку, высоковольтные провода. Настраивать карбюратор на автомобиле ВАЗ 2101 можно только при рабочей температуре двигателя (85..90 градусов).

Но перед началом регулировок обязательно приобретите ремкомплект для ВАЗ 2101. Причем обращайте внимание на то, чтобы этот ремкомплект соответствовал именно вашему карбюратору. Если установлен «Солекс», то ремкомплект для «ДААЗ» не нужно покупать. Конечно, цена этого набора не очень большая, но если приобретете неподходящий, придется немного побегать, обменивая на нужный. Отключаете трос, который соединяет педаль акселератора с приводом дроссельной заслонки. Патрубок, соединяющий корпус воздушного фильтра с сапуном, тоже необходимо отсоединить.

Убедитесь, что в шланге, соединяющей карбюратор с регулятором угла опережения на трамблере, нет разрежения. Теперь нужно отрегулировать качество смеси. Поочередно вкручиваете винты до тех пор, пока не начнет слегка трясти двигатель. Теперь нужно добиться нормальной и максимально устойчивой работы. Для этого по очереди выкручиваете винты качества. Не делайте больше одного оборота. Эта настройка исключительно на слух, но нормально отрегулировать карбюратор копейки таким способом вполне возможно.

Чтобы определить, насколько хорошо произведена настройка, откройте резко дроссельную заслонку и тут же закройте. Если обороты набираются резко, никаких задержек нет, то карбюратор отрегулирован правильно. Но более точно покажет дальнейшая эксплуатация автомобиля ВАЗ 2101. Внимательно следите за тем, сколько бензина расходуется на сотню километров пробега. Время от времени проверяйте состояние свечей зажигания, если на них имеется нагар, отрегулируйте подачу воздуха в карбюратор автомобиля ВАЗ 2101.

Регулировка оборотов ХХ Озон 2105, 2107

Регулировка холостого хода карбюраторов 2105, 2107 Озон и их модификаций относится к числу наиболее часто выполняемых операций в обслуживании карбюратора. В результате  необходимо добиться устойчивой работы двигателя при частоте вращения коленчатого вала 850-900 оборотов в минуту, а так же нормализации содержания в выхлопных газах СО и СН.

Если обороты холостого хода отрегулированы неверно двигатель может запуститься и сразу заглохнуть, может «троить», при ускорении возможен «провал», при эксплуатации повышенный расход топлива.

Необходимые для регулировки оборотов ХХ инструменты

— тахометр (можно использовать встроенный в щиток приборов)
— отвертка шлицевая (3 мм)

При отсутствии тахометра возможна регулировка оборотов холостого хода на слух. Но для этого должен быть хоть какой-то опыт ремонта автомобиля, так как необходимо различать, когда обороты в норме, а когда повышены или понижены.

Подготовительные работы

Перед проведением регулировки необходимо для начала убедиться в том, что угол опережения зажигания выставлен правильно. крышка трамблера, контакты прерывателя, бронепровода и свечи в исправном состоянии.

Если карбюратор после разборки-сборки или просто необходимо выставить изначальное значение винтов регулировки, то вначале их полностью заворачиваем, а затем выворачиваем винт «качества» на 2-3 оборота, а винт «количества на 3-4.

— Прогреваем двигатель до рабочей температуры (85-95 ⁰).

— На остановленном двигателе подключаем тахометр и вновь заводим его.

порядок подключения автотестера (тахометра)

Регулировка оборотов холостого хода двигателя с карбюратором 2105, 2107 Озон

Проводим регулировку в четыре приема.

1. Вращаем винт «качества» и выставляем максимальные обороты холостого хода.

Винт вращаем против часовой стрелки.

вращаем винт «качества» топливной смеси карбюратора 2105, 2107 Озон против часовой стрелки, тем самым увеличивая подачу бензина в топливо-воздушную смесь



2. Винтом «количества» устанавливаем еще большую частоту вращения.
Например, на 80 оборотов в минуту больше. Винт вращаем против часовой стрелки.

вращаем винт «количества» топливной смеси против часовой стрелки, увеличивая общее количество топливной смеси, поступающей в цилиндры двигателя



3. Проверяем винтом «качества» являются ли эти обороты максимальными для данного положения винта «количества».

Попросту вращая его взад — вперед.

проверяем вращением винта «качества» в разных направлениях, являются ли выставленные обороты холостого хода максимальными

Если нет, то проводим  выше перечисленные регулировки еще раз.

4. При неизменном положении винта «количества» топливной смеси, заворачиваем винт «качества» настолько, чтобы обороты упали до 850-900 оборотов в минуту.

Регулировка таким способом очень проста, но вместе с тем удобна, так как не требует специального оборудования.

Примечания и дополнения

Если после подобной регулировки содержание в  выбросах СО и СН не будет соответствовать норме или холостой ход не поддается регулировке, то необходимо проверить:

— не загрязнены ли топливные и воздушные жиклеры главной дозирующей системы;
— не перепутаны ли местами главные топливные жиклеры первой и второй камер;
— не повышен ли уровень топлива в поплавковой камере;
— исправен ли игольчатый клапан;
-не засорен ли топливный жиклер системы холостого хода;
— не отвернулся ли держатель топливного жиклера системы холостого хода или электромагнитный клапан;
— не соскочили ли трубки с электропневмоклапана;
— не повреждено ли резиновое уплотнительное кольцо на винте «качества» топливной смеси.

— В ряде случаев имеет смысл провести доработку системы холостого хода карбюратора. См. «Доработка системы холостого хода карбюраторов Солекс и Озон».

Еще пять статей на сайте по регулировке и настройке карбюраторов 2105, 2107 Озон

— Регулировка уровня топлива в поплавковой камере карбюраторов 2105, 2107 Озон

— Регулировка пускового устройства карбюраторов 2105, 2107 Озон

— Регулировка привода воздушной заслонки карбюраторов 2105, 2107 Озон

— Регулировка привода дроссельной заслонки первой камеры карбюраторов 2105, 2107 Озон

— Пневмопривод дроссельной заслонки второй камеры карбюраторов 2105, 2107 Озон

Регулировка карбюратора ВАЗ-2101 в домашних условиях: инструкция

ВАЗ-2101 «Жигули» – легковой автомобиль, родившийся в советские годы и набравший большую популярность. Многие и по сей день верны данной модели. Для начала разберемся, что же такое карбюратор. Карбюратор – это своеобразный механизм, расположенный на двигателях внутреннего сгорания и подпитывает его воздухом и бензином. С его помощью смешиваются этих компоненты. Но, как известно, прогресс не стоит на месте, и были изобретены новые устройства, заменяющие карбюратор, – инжекторы.

Что представляет собой инжектор

Данное изобретение хорошо закрепилось, и, начиная с 80-х годов, его используют по сей день. На своих «Жигулях» вы можете встретить различные виды карбюраторов, особенно если мы говорим о старушке «Копейке». В целом они не обладают явными отличиями. Например, первые две представленные модели имеют клапан разбалансирующий поплавковую камеру. Карбюратор Озон берет свое начало с 1980 года, его модель – 210-1107010-20. Вы наверняка заинтересовались, чем же он необычным отличается от своих сородичей, упомянутых выше.

Отличие карбюратора Озон:

• к вакуумному регулятору распределения зажигания появилась трубка для отбора разрежения;
• добавился пневматический привод дроссельной заслонки вторичной камеры;
• изменился диаметр жиклеров.

Читайте также: Расход топлива на ВАЗ-2101

Регулировка холостого хода

Система холостого хода в карбюраторе – самая нестабильная. Поэтому время от времени ее необходимо регулировать. Элементами регулировки холостого хода являются 2 винта, один из которых определяет состав смеси, а второй регулирует ее количество.

Регулировку хода необходимо проводить на ранее прогретом двигателе и с отрегулированными зазорами, которые расположены в механизме газораспределения. Еще следует проверить правильность установки угла опережения зажигания.

Пошаговые действия:

1. Винтом 1 нужно установить по тахометру стенда частоту вращения коленчатого вала 820-900 мин^-1.
2. Винтом 2 необходимо добиться концентрации СО в отработавших газах, не выходя за пределы 0,5-1,2%.
3. Винтом 1 восстановите частоту вращения вала до 820-900 мин^-1.
4. Винтом 2 нужно восстановить концентрацию СО до 0,5-1,2%.
5. Для завершения напрессуйте на данные винты ограничительные знаки (пластмассовые втулки), сориентируйте шлицы этих втулок относительно установочных выступов.

Проблемы, которые могут возникнуть при установке холостого хода:

1. Нет реакции двигателя на закручивание винта (во время закручивания двигатель должен постепенно сбавлять обороты и в конце заглохнуть). Такое порой происходит, если в индикаторе холостого хода переизбыток бензина. Причинами могут стать:
   • очень большой жиклер ХХ;
   • плохо закручен электромагнитный клапан либо заглушка;
   • посадочное место жиклера ХХ имеет деформацию своей структуры или поврежден непосредственно жиклер.

Пути выхода из ситуации представлены далее. Итак, на работающем без перебоев двигателе на ХХ снимите провод с электромагнитного клапана. При выполнении этого действия двигатель незамедлительно заглохнет. Если все произошло именно так, то, вероятнее всего, жиклер ХХ слишком большой и не подходит вам. Выход здесь очень легкий – приобрести и установить меньшего размера.

2. Если двигатель продолжает работать, то, скорее всего, бензин не поступает в жиклер ХХ, а идет мимо. Нужно провести следующие манипуляции, а именно выкрутите заглушку (электромагнитный клапан) и проведите исследование вашего жиклера ХХ, не поврежден ли он. При выявлении деформаций иного пути нет, как покупать новую крышку карбюратора. Если при вашем исследовании деформаций обнаружено не было, наденьте жиклер на клапан, смажьте уплотнительное кольцо маслом и закрутите его ключом (зажимайте, не прилагая особых усилий, желательно зажимать ключом, используя только один палец руки).

Регулировка карбюратора ВАЗ 2101

Хорошая работа двигателя напрямую зависит от того, насколько качественно его отрегулировали. Без проведения этих действий вы не сможете насладиться ездой на вашей машине без перебоев и неожиданностей. Итак, настройку карбюратора необходимо проводить для нормального функционирования вашего двигателя. От работы двигателя напрямую зависит не только скорость и мощность вашего любимого авто, но и, что немаловажно в наши дни, расход бензина!

Если настройка проведена неправильно либо вообще вы не посчитали нужным провести данные манипуляции, то вам придется переплачивать за расход топлива. Однако есть и хорошая новость – часто настраивать карбюратор вам не придется. Эту процедуру нужно проводить редко, главное правильно! Для начала прочистите его каналы, помойте ваш карбюратор (он тоже любит быть чистым), установите на него новые жиклеры. Все! Небольшие три действия – и ваш карбюратор «счастлив». А вам всего лишь время от времени будет нужно менять воздушные и топливные фильтры.

Читайте также: Порядок регулировки клапанов ВАЗ-2101

Единственный недостаток – это качество запчастей, которые вы покупаете на рынке, ведь вам могут попасться детали плохого качества. Это способно привести к перебоям в системе впрыска топлива. Поэтому помните поговорку «жадный платит дважды», и, если имеете возможность приобрести качественные запчасти, непременно сделайте это! Порадуйте вашу машину и сохраните свои нервы.
