Как правильно натянуть ремень генератора: подробная инструкция

Автор slawahyt99 На чтение 5 мин. Просмотров 331 Опубликовано 29/03/2019

Есть определённые моменты, которые автовладельцу стоит знать и уметь выполнить самостоятельно. Конечно, сегодня без затруднений можно обратиться в любой автосервис и опытные механики сделают всё, что необходимо. Но поломки, как правило, происходят внезапно и случится могут в самом неудобном месте. И в случае если причина в разрыве или послаблении ремня генератора, то в этом случае достаточно иметь необходимые знания, чтобы поправить ситуацию и поехать дальше. В сегодняшней публикации мы поговорим о том, как натянуть ремень генератора или заменить его самостоятельно.

Диагностируем проблему

Для начала разберёмся, какие наблюдения могут подтвердить необходимость подтяжки ремня генератора. Как правило, качественные комплектующие, рекомендованные производителем, служат положенный срок. Обычно он составляет пробег в 60 тысяч километров и только после этого нужно производить замену, в течение этого промежутке проблем возникать не должно. Тем не менее опытные автовладельцы рекомендуют регулярно оценивать состояние ремня генератора.

Если на объекте замечены микротрещины, то это уже повод для замены, позволяющий предотвратить внезапный обрыв. Если же водитель слышит из-под капота свист или замечает проскальзывание ленты на шкивах, то достаточно немного натянуть ремень и проблема будет решена. Проскальзывание возникает, когда запчасть немного растягивается или ослабляется его крепление.

Большое значение имеет степень натяжки, поэтому важно знать, как натянуть ремень генератора правильно. Недостаточно сильная спровоцирует прокручивание шкива ведущего вала, а, следовательно, снижение эффективности выработки электричества. В таких условиях сам ремень перегревается и теряет свои первоначальные свойства. Чтобы избавиться от подобных явлений важно контролировать и поддерживать оптимальную степень натяжки.

Но здесь важно и не перестараться. Излишне натянутый ремень повлечёт скорую поломку генератора, а это уже совсем другие масштабы ремонта. Из строя выходят подшипники, после чего необходимо полностью менять генератор.

Как определить, что ремень имеет достаточное натяжение? Это зависит от многих факторов и универсального значения нет. Автовладелец должен изучить инструкцию к автомобилю или генератору. Если использовать усреднённое значение, то необходимо надавить на ремень в самой длинной части между шкивами. При давлении с силой около 10 кг, ремень должен отклониться примерно на 1 см. Большее отклонение свидетельствует о необходимости подтянуть ленту.

Как натянуть ремень генератора

Мы рассмотрим несколько методов натяжки. Выбор конкретного из них будет зависеть от того, какой именно автомобиль нуждается в корректировке.

С помощью регулировочной планки

Такое решение подходит для более старых отечественных автомобилей. В его основе лежит использование дугообразной планки, с помощью которой генератор крепится к двигателю. Если ослабить болт, то можно перемещать планку с генератором на необходимое расстояние, что и позволяет отрегулировать степень натяжения.

В результате процесс сводится к следующему алгоритму.

Ослабляем крепёжную гайку на планке.
Берём монтировку и отодвигаем генератор от двигателя.
Закрепляем новое положение устройства.

Затем необходимо проверить степень натяжения. Если с первого раза добиться нужных результатов не удалось следует повторить процесс. Метод прост и не требует особых навыков.

Использование регулировочного болта

Метод с использованием регулировочного болта подходит большинству современных автомобилей. При этом он не менее прост, чем предыдущий. Прокручивая специальное регулировочное устройство, можно менять положение генератора и тем самым изменять степень натяжения ремня.

Итак, что нужно сделать?

Ослабьте верхнее и нижнее крепление генератора, чтобы обеспечить возможность движения.
Прокручивайте регулировочный болт, до тех пор, пока удалённость генератора не обеспечит нужное натяжение ремня.
Зафиксируйте новое положение механизма, тщательно затяните гайки.

В отличие от предыдущего метода натяжку можно проверять в процессе регулировки. Это значительно упрощает процесс. Нет необходимости несколько раз работать с креплениями.

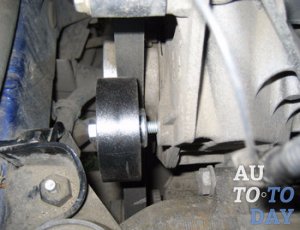

Регулировочный ролик

Регулировочный ролик установлен в некоторых современных автомобилях и является частью конструкции. Встретит его можно нечасто, те мне менее мы хотим рассмотреть процесс натяжки и с его использованием. Это самый простой и быстрый способ добиться необходимых результатов.

Ролик откручивается и фиксируется обычным гаечным ключом. Кроме того, понадобится устройство для поворота регулировочного ролика. Если в комплекте такого ключа нет, его без затруднений можно приобрести в любом магазине автотоваров.

Как натянуть ремень генератора? Здесь всё просто. Ослабьте болт, крепящий ролик. Последний поверните в нужную сторону, в зависимости от того, что именно требуется (натянуть или ослабить). Зафиксируйте положение, затянув крепёжный болт.

Чтобы проверить натяжку можно завести автомобиль и включить приборы, максимально потребляющие электроэнергию (дальний свет, кондиционер). Если свиста нет и все функции работают исправно, значит, натяжка выполнена правильно.

Советы и рекомендации

В завершении статьи хотим дать начинающим автовладельцам несколько полезных рекомендаций.

Менять ремень генератора рекомендуется через каждые 60 тысяч километров. Даже если он не подаёт признаков неисправности.
Профилактическую проверку состояния натяжения следует проводить каждые 15 тысяч километров. Это предотвратит внезапные поломки и позволит поддерживать оптимальное функционирование систем.
После регулировки ремня пару раз проверните коленчатый вал с помощью ключа, после чего проконтролируйте, не изменилась ли степень натяжки.

Если у вас остались вопросы о том, как натянуть ремень генератора, можете задать их в обсуждениях. Но более разумным будет обращение в ближайшее СТО, где квалифицированные специалисты выполнят процедуру и покажут наглядный пример. Делитесь статьёй в социальных сетях и оставайтесь с нами.

Как потянуть ремень генератора самостоятельно: инструкция, советы

Одна из технических работ, которую владелец автомобиля может выполнить самостоятельно без привлечения специалистов автосервиса, является подтяжка ремня генератора. Езда на автомобиле с ослабленным ремнем генератора негативно сказывается на аккумуляторе и может вести к его полной разрядке и выходу из строя. Именно поэтому, важно при появлении первых признаков ослабления ремня генератора подтянуть его, чтобы нормализовать зарядку батареи и работу электрооборудования автомобиля.

Оглавление:
1. Симптомы ослабленного ремня генератора
2. Как подтянуть ремень генератора
- Регулировочная планка
- Регулировочный винт
3. Замена ремня генератора

Обратите внимание: На некоторых автомобилях ремень генератора также приводит в движение помпу. В случае, если вовремя его не подтянуть, это приведет к негативным последствиям. Как минимум, повысится риск перегрева мотора, что, в свою очередь, может вылиться в необходимость проведения капитального ремонта.

Симптомы ослабленного ремня генератора

Не все водители знают, когда именно ремень генератора ослаблен, и какие признаки на это указывают. Главный признак ослабленного ремня генератора — это визг во время работы мотора. Лучше всего он слышится в момент старта двигателя, а также при наборе оборотов.

Важно: Помните, что не только ослабленный ремень генератора может вести к подобным визгам. Похожие признаки ослабления других ременных приводов — ГРМ или гидроусилителя.

Чтобы точно определить, что свист идет именно от ослабленного ремня генератора, нужно его проверить. Проще всего это сделать, если заглушить мотор, после чего в ручном режиме проверить, насколько хорошо натянут ремень. Для этого потребуется проверить величину прогиба ремня. Чтобы это сделать, надавите на ремень. Если он прогибается не более чем на 0,5 см, значит, его натяжение достаточное для нормальной работы. Если прогиб сильнее, это говорит о том, что требуется подтянуть ремень генератора.

Еще одним симптомом, который явно указывает на наличие проблем с генератором или натяжением его ремня, является сильное падение уровня заряда аккумуляторной батареи.

Как подтянуть ремень генератора

После того как вы обнаружили, что ремень генератора ослаб, лучше не тянуть с этой проблемой и сразу приступить к ее решению, то есть, натянуть ремень. Это несложная работа, с которой можно справиться самостоятельно без наличия профессиональных технических навыков и знаний. Однако, в зависимости от автомобиля, процесс натяжки ремня генератора может отличаться, рассмотрим основные из них.

Регулировочная планка

Самый просто механизм для регулировки натяжения ремня генератора — это регулировочная планка. Его можно встретить, чаще, на автомобилях бюджетной ценовой категории.

Генератор с подобным механизмом крепится к блоку или картеру двигателя при помощи длинного винта. С помощью этого винта можно производить передвижение генератора относительно мотора. В качестве механизма регулировки используется планка с прорезью под гайку. Чаще всего данный механизм располагается в верхней части генератора.

Чтобы отрегулировать генератор, закрепленный на планке, необходимо сделать следующее:

Открутить или ослабить саму регулировочную гайку;
При помощи монтировки или другого подобного инструмента отодвинуть генератор от двигателя, чтобы при этом достаточно натянулся ремень;
Далее на планке затягивается ранее ослабленная гайка.
После этого можно проверять, насколько качественно выполнена работа, и достаточно ли натянут ремень.

Важно: Рекомендуется провести также тестирование натяжения после 2-5 минут работы мотора. Запустите двигатель на некоторое время, после чего заглушите его и проверьте натяжение ремня генератора.

Регулировочный винт

Более надежный и современный способ крепления генератора предполагает использование регулировочного винта. На современных иномарках премиум-класса, а также на многих моделях среднего и даже бюджетного ценового сегмента, используется именно такой способ крепления. Чтобы подтянуть ремень генератора, натянутый при помощи регулировочного винта, необходимо:

Ослабить верхнюю или нижнюю затяжку генератора;
Далее произвести один поворот регулировочного винта по часовой стрелки;
Отодвинуть генератор от блока цилиндров, убедившись, что достаточно натянут ремень;
Затянуть гайки, которые крепят генератор.

После этого нужно проверить, насколько хорошо натянут ремень генератора. Если потребуется, выполните натяжку повторно.

Важно: Излишне натянутый ремень генератора может вести к его быстрому износу.

Замена ремня генератора

Если после того как вы натянули ремень генератора, он продолжает свистеть и быстро начинает свисать, вероятно, потребуется его заменить. Чаще всего, причинами для замены ремня генератора являются:

Окончание его срока службы. Обычно производители ремней рассчитывают, что они способны отходить 50-60 тысяч километров пробега. По факту, специалисты рекомендуют менять ремень генератора на 40 тысячах километров пробега;
Повреждения ремня генератора. Если при визуальном осмотре вы обнаружили на нем серьезные царапины, проколы, засечки, расслоения, трещины и так далее, это говорит о том, что ремень скоро рискует оборваться, соответственно, лучше его заменить;
Информация на бортовом компьютере. Современные автомобили сообщают, когда имеется проблема с приводом генератора при помощи соответствующей лампочки на панели приборов.

Если появился любой из указанных выше признаков, либо произошел обрыв ремня генератора, необходимо его заменить. При выборе ремня генератора для замены рекомендуется пользоваться подбором по VIN-коду, либо можно сообщить информацию о необходимом ремне продавцу, уточнив ее предварительно в книге по технической эксплуатации автомобиля.

Сам процесс замены ремня довольно простой, с ним можно ознакомиться в книге по технической эксплуатации вашего автомобиля. Перед тем как приступать к работам, нужно поставить автомобиль на ручник и обесточить сеть, сняв клемму с аккумулятора. Сама работа сводится к тому, что предварительно ослабляется крепление, после чего генератор надо прижать к двигателя и снять старый ремень. Далее на его место натягивается новый ремень.

Загрузка…

Как подтянуть ремень генератора: проверка и натяжка

Диагностика и ремонт28 декабря 2017

При работающем двигателе бортовая электросеть автомобиля питается от генератора – агрегата, чей ротор приводится в действие вращением коленчатого вала. Посредник между ними – эластичная ременная передача, которая постепенно растягивается и потому требует периодического контроля со стороны автолюбителя. Когда нужно проверять данный узел и как правильно натянуть ремень генератора в случае необходимости, читайте в приведенной ниже инструкции.

Признаки и последствия неполадки

Ремень – слабое звено любой передачи. Постоянно вращаясь между шкивами и передавая крутящий момент, элемент постепенно изнашивается и его натяжение начинает ослабевать. С течением времени возникает проскальзывание и ускоренное истирание резинотехнического изделия, приближающее его обрыв. Преждевременно ослабить ремень может попавшее на рабочую поверхность моторное масло либо охлаждающая жидкость (или все вместе).

Справка. В различных марках легковых автомобилей применяется 3 разновидности ремней генератора – стандартный клиновидный, многоручьевой и зубчатый.

Когда необходима проверка и подтяжка ременной передачи:

Проверять ремень стоит при каждом удобном случае, когда вы открываете капот автомобиля. На подавляющем большинстве машин это не составит труда – достаточно протянуть руку и надавить сверху на резинотехническое изделие.
Если при работе двигателя, особенно после нажатия педали акселератора, из-под капота доносится громкий неприятный писк. Звук однозначно указывает на проскальзывание ременной передачи на шкивах.
Следует проверить натяжение ремня генератора, когда на приборной панели периодически зажигается красный индикатор зарядки аккумулятора.
После разборки и ремонта силового агрегата, предполагающего снятие данного узла.

Проскальзывание или обрыв ремня не несет фатальных последствий, но заметно снижает ресурс аккумуляторной батареи. Когда вал генератора крутится с перебоями либо не вращается вовсе, бортовая сеть получает напряжение от аккумулятора. Поскольку для искрообразования и питания систем необходима приличная мощность, он довольно быстро разряжается «в ноль». Восстановить заряд полностью севшего кислотного аккумулятора довольно трудно, а зачастую – невозможно.

На некоторых моделях авто ременная передача задействована для вращения нескольких шкивов одновременно – генератора, насоса гидроусилителя руля, компрессора кондиционера и помпы. Следовательно, ее проскальзывание или обрыв повлияет на работу указанных агрегатов. Опасность представляет остановка помпы (возможен перегрев двигателя) и насоса ГУР – водитель не успеет приноровиться к резкому увеличению нагрузки на руле и может попасть в ДТП. Поэтому лучше своевременно проверить и подтянуть ремень генератора.

Как проверяется натяжение?

Чтобы проверить состояние ременной передачи, нужно знать, где она расположена:

в переднеприводных автомобилях узел находится на правом (по ходу движения) торце силового агрегата;
в машинах, оборудованных задним приводом, передача устанавливается на передней стенке двигателя;
ремень, объединяющий шкивы нескольких агрегатов, проще всего отыскать по расположению генератора.

Диагностика выполняется просто: выберите наиболее длинный участок между шкивами и надавите двумя пальцами. Согласно инструкциям по эксплуатации разных автомобилей, ремень генератора должен быть натянут так, чтобы при воздействии усилия 10 кг прогиб составил от 6 до 15 мм. Проверяя элемент «на глазок», лучше ориентироваться на величину 1 см. Если резиновое изделие прогибается сильнее, однозначно требуется подтяжка.

Чрезмерное натяжение ремня недопустимо. Перетянутый элемент слишком нагружает подшипники генератора и остальных агрегатов, которые он вращает. Отсюда ускоренный износ и преждевременная замена деталей. Если сделать сильную подтяжку ранее изношенного ремня, то операция спровоцирует его разрыв.

В некоторых автомобилях доступ к ременной передаче затруднен – мешает пластиковый кожух и другие элементы, обеспечивающие работу двигателя. Придется потратить несколько минут, чтобы их открутить и снять.

Инструкция по подтяжке

Чтобы подтянуть ремень генератора на большинстве легковых авто, понадобится буквально 2 рожковых либо накидных ключа плюс монтажная лопатка. Предварительно снимите пластиковый кожух и другие элементы, перекрывающие свободный доступ к узлу. Ради удобства прогретому двигателю дайте полчаса на остывание и наденьте матерчатые перчатки.

Натяжение ремня переднеприводных автомобилей ВАЗ и импортных машин подобной конструкции лучше производить на смотровой канаве. Из нее удобнее добираться до болта крепления генератора. При отсутствии ямы придется снимать правое переднее колесо или ложиться на землю под авто.

Подтяжка выполняется в следующем порядке:

Зафиксируйте машину ручным тормозом и поставьте на первую скорость, чтобы шкив коленчатого вала не поворачивался в процессе ведения работ.
Если доступ к нижнему болту генератора закрыт защитой поддона картера, то этот кожух придется демонтировать.
Дальше надо ослабить гайку на болте нижнего кронштейна крепления генератора. Открутите ее на 2–3 оборота.
Ослабьте вторую гайку на верхней регулировочной скобе (операция выполняется со стороны капота).
Уперев монтажную лопатку в корпус генератора, аккуратно отодвиньте агрегат дальше от коленчатого вала и сразу затяните гайку на скобе.
Если конструкцией автомобиля предусмотрен натяжной болт, лопатка не понадобится. Закручивание этого болта натягивает ремень, откручивание – ослабляет.

Прежде чем окончательно затянуть нижнее крепление, проверьте натяжение ременной передачи. Если вы перестарались и элемент слишком натянут, нужно снова ослабить верхнюю гайку и откорректировать положение генератора.

Совет. Обратите внимание на состояние ремня – не образовались ли трещины и не полезли по бокам нитки. Обнаружив признаки критического износа, поторопитесь купить запасной элемент и положить в багажник, а лучше – сразу поменять.

Натяжка ремня генератора, вращающего 3–4 шкива одновременно, производится в зависимости от конкретной марки машины. Например, в автомобилях «Шевроле – Нива» генератор не откручивается вовсе, поскольку конструкцией предусмотрен натяжной ролик, установленный на пластине. Вначале ослабляется крепление этой пластины, потом закручивается натягивающий болт. Поскольку ролик находится в узком проеме между радиатором и двигателем, для его отвинчивания потребуется короткий торцевой ключ с воротком.

Как отрегулировать натяжение ремня генератора автомобиля

Все детали конструкции автомобиля имеют свой определенный ресурс, который зависит от качества материала и технологии изготовления. Приводом для генератора является ремень. Оптимально натянутый ремень прослужит дольше. При покупке ремня обычно указывается ресурс его, но если он будет перетяну или не дотянут, то ресурс будет меньше положенного, к тому же, неправильно натянутый ремень быстрее ломает ролики, подшипники коленчатого вала и подшипники вала самого генератора.

Содержание статьи:

1. Если неправильно натянут ремень…
2. Проверка натяжения ремня генератора.
3. Как натянуть ремень генератора:
4. Натяжка ремня на примере Форд Фокус.
5. Вывод.
6. Видео.

Если неправильно натянуть ремень

Если ремень ослаблен

Часто бывает, что ремень ослабляется в процессе эксплуатации. В этом случае, при слабом натяжении, он будет проскальзывать в пазах шкивов. А, если ремень будет проскальзывать, значит вал генератора нечему крутится, никто его не заставляет. А, если вал генератора медленно крутится или вообще остановился, то он не будет вырабатывать электрический ток. Отсюда — нехватка энергии для системы питания электронных приборов автомобиля, которых с каждым десятилетием становится все больше и больше. Каких только датчиков сейчас нет в современных легковых и грузовых машинах.

При проскальзывании страдает и генератор, и ремень. Ремень от трения нагревается, обдирается, появляются задиры, царапины, трещины. Отсюда делаем вывод, ресурс изделия зависит от способа эксплуатации.

Если ремень перетянут

При сильном натяжении ремня генератора, ремень еще быстрее изнашивается, чем при слабом. Ремень то ладно, износится, заменил, но перетянутый ремень еще сильнее изнашивает подшипники коленвала и вала генератора. Срок службы ремня при этом никак не дотянет до заявленного. Если на аккумулятор подается мало тока или больше положенного, то проблема в реле регуляторе напряжения. Проверку делать просто.

Проверка натяжения ремня генератора

У каждой марки и модели автомобиля свое значения оптимального натяжения генераторного ремня. В инструкции по ремонту и эксплуатации определенной машины можно найти информацию, с каким значением делать правильную натяжку. Мануалов полно в электронном виде, у кого нет книги.

От силы натяжения ремня зависит не только работа генератора, но и доп оборудования, например, кондиционер, гидроусилитель руля (ГУР) и т.д.

Для большинства машин формула определения правильной натяжки следующая: в середину ремня между шкивами надавить рукой с силой 10 км. При этом ремень может продавиться только на 1 сантиметр.
Например, ВАЗ 2115 имеет штатный генератор 37.3701 и, бывает установлен генератор 9402.3701. Если генератор с шифров 37.3701, то при усилии в 10 кг на середину ремня, ремень должен прогибаться от 1 см до 1,5 см. А, если генератор 9402.3701, то при таком же усилии, ремень должен прогибаться от 6 мм до 10 мм.

Почему свистит ремень?

Многие наверное слышали свит из под капота автомобиля. Это как раз тот самый звук, который издает проскальзывающий по пазам шкивов ремень генератора. Некоторые автомобили оповестят автомобиля сигналами на панели приборов, например, может загореться лампочка разряженного аккумулятора.

Время от времени надо открывать капот и осматривать состояние двигателя и других элементов конструкции в кузове машины. При визуальном осмотре и на ощупь, если ремень висит, или перетянут, в зависимости от марки и модели авто, надо правильно сделать натяжение ремня своими руками с помощью регулировочной планки или регулировочного болта.

Как натянуть ремень регулировочной планкой

Конструкция агрегата с планкой — это устаревшая модель. Старые машины ВАЗ имеют такую планку для натяжки ремня.

В этом случае крепление генератора осуществляется при помощи дугообразной планки. Эта планка имеет прорезь, благодаря чему она движется относительно болта.

Последовательность действий:

Ослабить гайку.
Монтировкой или чем-то наподобие, двигаем генератор.
После выставления нужного натяжения, затягиваем гайку и дугообразная планка фиксируется.
После затяжки гайки, опять проверяем натяжку.

Как натянуть ремень регулировочным болтом

Это самая распространенная конструкция крепления генератора и натяжения ремня. Последовательность работы следующая:

Ослабить верхнее и нижнее крепление генератора.
Откручивая или закручивая регулировочный болт, двигаем генератор и выставляем нужное натяжение ремня.
Затягиваем болты крепления генератора.
Опять проверяем натяжку.

Как натянуть ремень регулировочным роликом

Некоторые конструкции имеют в своем арсенале специальный ролик для регулирования натяжения. С помощью него регулировка осуществляется быстрее.

В качестве примера, рассмотрим, как натянуть ремень на Лада Приора с кондиционером и гидроусилителям руля.

Инструменты:

Требуется рожковый или накидной ключ на 17 для ослабления и затягивания ролика.
Спец ключ. Кто видел, как откручивают конусы сепаратора для отделения молока от сметаны, точно такой же ключ по форме. Расстояние между зубчиками специального кривого ключа составляет 18 мм.

Сначала ключом на 17 откручиваем болт и ослабляем ролик. Затем спец ключом ослабляем или затягиваем ремень. Затем фиксируем ролик.

После настройки натяжения ремня генератора, надо завести мотор, включить электронику автомобиля и наблюдать, нет ли свиста ремня, все ли приборы работают (достаточно ли тока вырабатывается генератором).

Через сколько делать подтяжку ремня генератора

В основном, подтяжку ремня следует делать через каждые 15 тысяч километров пробега. А менять ремень генератора следует через каждые 60 тысяч км пробега. Ремень по мере эксплуатации постепенно на микроны растягивается.

Натяжка ремня на автомобилях Ниссан, Шевроле, Калина, Уаз, Газель, Рено, Гранта, Тойота, Форд Фокус, Опель, Мазда, Нива, Ваз 2107, Ваз 2110 осуществляется вышерассмотренными способами, только у некоторых автомашин есть автоматическая регулировка ремня с помощью встроенных пружин.

Вывод

После создания правильной натяжки ремня генератора, надо запустить ДВС, понаблюдать за работой. После не длительной эксплуатации еще раз проверить ремень. Бывают бракованые ремни, которые быстро расслаиваются.

Видео

В этом видео о натяжке ремня на Приоре.

Другой способ натяжения на машине Lada Priora.

Нашли причину писка ремня в перекосе натяжителя.

Автор публикации

15 Комментарии: 23Публикации: 322Регистрация: 04-03-2016
Как подтянуть ремень генератора на ВАЗ-2114: видео с натягиванием
Натирать кузов воском или заливать волшебные присадки в масло или в топливный бак — это ещё не значит следить за состоянием своего автомобиля. Воск и присадки могут быть не только не полезны, но и вредны, а в случае с отечественными переднеприводными ВАЗами, гораздо полезнее проверять перед каждым выездом состояние тормозов и двигателя. Однако есть одна штука, о которой часто забывают, а потом жалеют об этом. Это — приводной ремень генератора ВАЗ-2114. Присмотримся к нему внимательнее.
Свистит и буксует? Диагностируем ремень генератора
Пока ремень работает нормально и адекватно, мы его не замечаем. Генератор работает в нормальном режиме и обеспечивает надёжное электропитание бортовой электрической сети и подзарядку аккумулятора.
Об этом говорят стабильные показатели амперметра и тихая работа двигателя. Тем не менее в один прекрасный день ремень даёт о себе знать пронзительным визгом или же отсутствием зарядного тока на АКБ. Об этом скажет амперметр на панели приборов и контрольная лампа зарядки аккумулятора.

Ремень привода генератора
Открываем капот и смотрим, есть ли вообще ремень на месте. У некоторых горе-водителей ремни лопаются прямо в дороге, а замену ему подыскать достаточно сложно.
На ВАЗ-2114 двигатель расположен поперечно, поэтому и ремень генератора находится с противоположной стороны КПП, справа по ходу движения. Если ремень на месте, достаточно его подтянуть и работа бортовой электросистемы стабилизируется.

Не хитрый рычаг!
Для этого пригодится всего два ключа из штатного набора инструментов — на 10 и на 13, но удобнее использовать головки с трещоткой. И желательно рычаг! Все готово, можно приступать к работе.
Как подтянуть ремень генератора на ВАЗ-2114

Соблюдайте «полярность» установки ремня генератора
Процедура подтяжки и регулировки ремня займёт от силы пять минут, но при этом важно знать несколько тонкостей, которые спасут в будущем от проблем в дороге.
Тонкость первая — перетягивать ремень так же опасно, как и недотягивать его. Можно угробить подшипники генератора, а их замена обойдётся впятеро дороже самого дорогого ремня. К тому же для замены подшипников придётся полностью разбирать генератор или вовсе менять его. Перетягивать ремень — недопустимо!
Процедура подтяжки ремня проста и с ней справится даже ребёнок, если следовать простому алгоритму и не нарушать определённую последовательность:

Схема привода генератора: 1 — кронштейн крепления к блоку двигателя; 2 — соединение генератора с кронштейном; 3 — винт натяжения; 4 — шкивок генераторной установки; 5 — осевой винт; 5 — приводной ремень; 6 — шкив генератора на коленчатом валу.
Лучше и проще подтягивать ремень генератора ВАЗ-2114 либо на яме, либо просто на ровной и сухой площадке, поскольку придётся поднырнуть под автомобиль, причём несколько раз.
Устанавливаем машину на площадке и ставим её на ручник или на первую передачу.
Если установлена защита картера, то можно попробовать ослабить болт крепления генератора из-под капота. Для этого понадобится головка на 13, но если защиты нет, то проще ослабить болт из-под машины рожковым ключом. Просто срываем гайку и отворачиваем её на несколько оборотов.
Ослабляем нижний болт крепления генератора
Перед тем как подтянуть ремень генератора на ВАЗ-2114, ослабляем верхнюю гайку крепления, которая прижимает корпус генератора к регулировочному кронштейну. Используем все тот же ключ на 13.
Ослабляем верхнюю гайку крепления генератора
Для подтяжки ремня необходимо найти натяжной болт, он установлен прямо перпендикулярно оси вращения генератора. Вращая болт натяжителя по часовой стрелке, мы подтянем ремень, против — ослабим. При натяжении ремня корпус генератора будет смещаться от блока цилиндров. Более подробно о натяжке ремня ГРМ на ВАЗ-2114 здесь.
Подтягиваем ремень генератора
Контролируем натяжение ремня после подтяжки. Сверху это сделать довольно проблематично, поскольку мешает опора двигателя. Проще это сделать снизу, где вся ветка ремня доступна для осмотра. Для визуальной проверки натяжения необходим некоторый опыт, но по ВАЗовской инструкции прогиб ремня не должен превышать 10-15 мм при приложенном усилии 10 кг и после нескольких оборотов коленвала, чтобы ремень уселся на место.
Проверяем натяжение ремня после подтяжки
Если ремень натянут правильно, затягиваем нижнюю гайку крепления генератора, затем верхнюю, которая фиксирует корпус генератора к регулировочному кронштейну.
Когда необходимо подтягивать?
Собственно, причины, по которым необходима подтяжка ремня, просты — генератор не вырабатывает достаточный ток для работы всех потребителей на борту и не может обеспечить зарядку АКБ. Первичным признаком слабого натяжения ремня станет свист из-под капота. Тем не менее свистеть ремень может и при попадании воды, иногда — при замасливании шкивов, ещё реже — при выходе подшипников генератора из строя. Если же ремень не поддаётся натяжению или регулировочная рейка не позволяет отодвинуть генератор дальше, необходима замена ремня.
Тонкость вторая. Резина имеет свойство растрескиваться, и даже учитывая армированную структуру приводного ремня, с трещинами он протянет недолго.
Самая распространённая ошибка — хранение запасного ремня под капотом, в одной из ниш. От постоянной высокой температуры даже самый хороший и новый ремень может прийти в негодность буквально за пару месяцев, если мёртвым грузом лежит под капотом. Новые или запасные ремни стоит хранить или в гараже, или в багажнике.
Подтянуть ремень генератора на ВАЗ-2114 довольно просто, главное — сделать это в меру и придерживаясь простых правил, нормативов производителя. Тогда и генератор (см. «правильный выбор генератора«) прослужит дольше и неприятностей в дороге будет меньше. Прочных всем ремней и добрых дорог!
Видео о том, как подтянуть или ослабить ремень генератора на переднеприповодных автомобилях ВАЗ

Как подтянуть ремень генератора — возвращаем зарядку в норму
Автомобилисту крайне важно постоянно следить за техническим состоянием своего транспортного средства. Ведь бережное отношение – это залог долгого срока эксплуатации вашего «железного коня». Конечно, автомобиль – очень сложный механизм, который состоит из крайне большого количества элементов, поэтому контролировать их все одновременно просто невозможно. Но всё-таки, чтобы уменьшить вероятность поломки, перед выездом рекомендуем проверять самые важные узлы: уровень и состояние масла и охлаждающей жидкости, заряд аккумуляторной батареи, ходовую часть, а также натяжение ремня от генератора.
Автомобильный генератор необходим для выработки достаточного количества электрического тока, чтобы обеспечить им всю электросеть автомобиля. Поэтому он всегда должен быть исправен. Но не всегда его работоспособность зависит от технического состояния. Дело в том, что работа генератора зависит от работы коленчатого вала и, чтобы генератор выполнял свои функции, должен быть исправен ременный привод. Главные требования к ременному приводу: он должен быть целым и натянутым до необходимой степени. Только в таких условиях генератор будет работать правильно и вырабатывать достаточное количество электроэнергии. К сожалению, очень часто ремень генератора разбалтывается и уже не выполняет возложенные на него функции. Рассмотрим, как же это исправить.
1. Насколько важна регулировка ремня генератора.

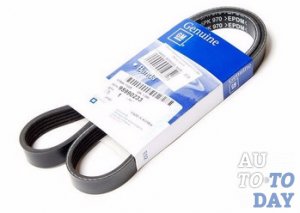

Ременная передача – это единственно возможный способ передачи вращательного момента от коленчатого вала на вал генератора. Ремень для передачи изготавливается из специального прочного материала – эластичной армированной резины. Он соединяет два шкива, которые вращаются с большущей скоростью, достигающей нескольких тысяч оборотов за минуту. Учитывая эту скорость, ремень должен прилегать очень плотно к канавкам шкива. Такое прилегание необходимо для того, чтобы не допустить проскальзывания.
Есть три типа натяжения генераторного ремня:
1. Слишком маленькая степень натяжения.
2. Слишком большая степень натяжения.
3. Нормальная степень натяжения.
Если ремень ослабленный, шкив коленвала будет выполнять слишком большое количество оборотов в холостую и, соответственно, генератор будет работать совершенно неэффективно. Поэтому системы не будут получать достаточное количество электроэнергии. Кроме того, проскальзывание провоцирует ещё и чрезмерный перегрев шкива, что также не очень то хорошо для автомобильных деталей. Если натяжение недостаточно, будет слышен характерный свист из отсека двигателя.
Если ремень натянут слишком сильно, подшипники генератора могут выйти из строя преждевременно из-за сильной нагрузки. А заменить подшипники – дело непростое и недешёвое. Кроме того, сам ремень будет испытывать повышенные нагрузки и может порваться. Так что единственный приемлемый вариант, как не сложно догадаться, это третий, то есть нормальная степень натяжения ремня, при которой ремень одновременно и не будет проскальзывать, и не будет перегружать подшипники генератора.
Чтобы проверить, на сколько правильно выполнено натяжение генераторного ремня, нужно надавить на него посредине между шкивом коленвала и шкивом генератора. Для каждого автомобиля установлен свой предел возможного отклонения ремня от правильного положения, о чём написано в руководстве по эксплуатации транспортного средства. Если вы заметили какие-то отклонения от нормы, то понадобиться регулировка ремня генератора. Сделать подобную процедуру несложно, и она вполне по силам любому водителю.
2. Как натянуть ремень генератора при помощи регулировочной планки.
Перед тем, как выполнять любые действия, необходимо точно определить причину неисправности генератора. И только после этого либо произвести ремонт собственными руками, либо обратиться к профессионалам своего дела в автомастерскую.
Как уже указывалось раньше, если из отсека двигателя слышен свист, значит возможной причиной этого может быть слишком слабое натяжение генераторного ремня. Но также дело может быть и в другом. К примеру, в поломке генераторных подшипников или в сильном загрязнении устройства горюче-смазочными материалами. В общем то все эти причины неисправностей водитель способен устранить самостоятельно. Но, наверное, самая простая процедура – это регулировка натяжения ремня. Такая процедура не займёт много времени и для неё потребуется всего несколько инструментов, а именно:
1. Ключи разного диаметра (обычно, будет достаточно двух ключей на 17 мм и на 19 мм)
2. Монтировка или другой длинный инструмент.
Причиной необходимости отрегулировать генераторный ремень является то, что в процессе эксплуатации этот ремень постепенно растягивается. Здесь важно понимать такие аспекты:
1. Если ремень ещё не растянулся до максимально допустимого значения, значит достаточно будет просто его подтянуть.
2. Если ремень растянулся слишком сильно, и его длина превышает максимально допустимую, значит простым подтягиванием не обойтись. В таком случае, единственный выход – заменить ремень новым. Конечно, можно ещё немного поездить, подтянув ремень. Но помните, в такой ситуации замена неизбежна. Рано она наступит или поздно.
Во многих автомобилях присутствует довольно простой механизм регулировки натяжения генераторного ремня. Особенно это характерно для автомобилей от производителя ВАЗ. Генератор крепится к двигательному картеру при помощи длинного болта, позволяющего перемещать его вверх и вниз. Сверху есть планка, имеющая дугообразную форму и гайку, которая фиксирует расположение генератора. «Как натянуть ремень генератора?», — спросите вы. Очень просто. Этот процесс состоит из таких этапов:
1. Гайку с планки немного открутить.
2. Монтировкой, монтажной лопаткой или другим длинным инструментом произвести отжимание генератора от двигателя на необходимое расстояние, постоянно контролируя степень натяжения.
3. Зафиксировать генератор в нужном положении.
4. Затянуть гайки, которые были ослаблены.
5. Проверить, что из этого получилось. Можно проехаться на небольшое расстояние, а потом проверить состояние натяжения ещё раз.
6. При необходимости, повторить процедуру. Порой, для достижения нужного эффекта, проделывать подтяжку генераторного ремня приходится несколько раз.
Иногда свист из двигательного отсека доноситься в зимнее время. Причиной этого может быть замерзание ремня на морозе. Замерзает, как правило, ремень из некачественных материалов. Если ремень прогреть, то свист просто исчезнет. Так что сразу не спешите прибегать к регулировке или замене генераторного ремня. Для начала обязательно определитесь со всеми возможными причинами и только после этого предпринимайте какие-то действия.
3. Как подтянуть ремень генератора регулировочным болтом.
«Как подтянуть ремень генератора при помощи регулировочного болта?», — подобным вопросом задаются многие автомобилисты, у которых ременный привод потерял былую степень натяжения. В некоторых автомобилях принято производить регулировку степени натяжения генераторного ремня не регулировочной планкой, а с помощью регулировочного болта. Способ болтового регулирования – это самый современный способ регулировки натяжения генераторного ремня. Данная процедура состоит из следующих этапов:
1. Ослабить степень затяжки нижнего и верхнего крепления генератора.
2. Отвести генератор от блока посредством поворота болта регулировки по направления движения часовой стрелки. При этом следует контролировать степень натяжения генераторного ремня.
3. Когда было достигнуто нужное натяжение, зафиксировать генератор в этом положении.
4. Затянуть гайки от крепления генератора, которые были ослаблены.
После проведения регулировки ремня генератора любым способом, нужно проделать два-три оборота коленвала и ещё раз проверить степень натяжения ремня. Если всё в порядке, можно ехать, а, если нет – проведите процедуру ещё раз. После первой поездки обязательно сделайте контрольную проверку степени натяжения и, при необходимости, повторите процедуру. У новичков не всегда получается сделать всё правильно на первой попытке. Не расстраивайтесь, просто пройдите все этапы ещё раз. При наличии желания, вы обязательно достигнете необходимого эффекта.
Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.
Как правильно натягивать и подтягивать ремень генератора
От работы генераторного устройства зависит питание всего электрооборудования автомобиля. Один из многих факторов, влияющих на его правильную работу – натяжка приводного ремня. Произвести его натяжку правильно можно тремя способами.

Как проверить степень натяжения?
Перед тем как приниматься за регулировку и натяжку, следует проверить величину натяжения ремня. При этом не забывайте, что этот параметр различается в зависимости от модели автомобиля и типа генераторной установки. Оптимальные значения натяжения приводного ремня указываются в технической документации автомобиля, генератора или ремня.
В среднем значение отклонения ремня при воздействии массы в 10 кг должно быть приблизительно равно 1 см.

Есть три способа, как натянуть ремень генератора:
1. При помощи регулировочной планки
Генераторная установка во многих автомобилях фиксируется посредством специального удлиненного болта на картере силового агрегата. Такой болт дает устройству возможность перемещаться в разные стороны. Сверху располагается планка в виде дуги, на которой есть прорезь и гайка, фиксирующая расположение агрегата относительно двигателя.
Для натяжки ремня делается следующее:

Выкрутите гайку на планке, используя гаечный ключ.

Отодвиньте генераторную установку от мотора монтажной лопаткой или монтировкой.

Затяните гайку на планке.

Проверьте степень натяжения ремешка и, если требуется, повторите процедуру.

2. Болтовое регулирование
Натяжка приводного ремешка с помощью регулировочного болта – один из наиболее удобных способов.
Этапы регулировки:

Ослабьте затяжку гаек на креплениях сверху и снизу от генератора.

Отодвиньте агрегат от блока, поворачивая регулировочный винт по часовой стрелке и в то же время проверяя величину натяжения изделия.

Затяните гайки обратно, когда добьетесь оптимального натяжения.

3. С помощью ролика
В зависимости от модели автомобиля процедура может иметь свои особенности. Ниже мы рассмотрим процесс регулировки приводного ремня на примере Лады Приоры.

Откройте капот и найдите генератор.

Ослабьте (но не окручивайте полностью) фиксационный винт, с помощью которого крепится ролик. Используйте для этого гаечный ключ на 17.

Проверните ролик, используя ключ для регулировки.

Отрегулировав степень натяжки ремня зафиксируйте ролик с помощью гаечного ключа.

После этого необходимо проверить выполненную работу. Для чего нужно завести силовой агрегат и включить все электрооборудование. Если при правильном функционировании всех приборов не слышно посторонних шумов и свиста – процедура натяжки проведена корректно.

При использовании любого из приведенных выше методов, после выполнения натяжки нужно провернуть коленчатый вал мотора на несколько оборотов.
