Схема кпп ваз 2109 пятиступенчатая: Ремонт кпп ВАЗ 2108, 2109 в Санкт-Петербурге

Содержание

Все о КПП переднеприводных ВАЗов

Первые восьмерки сошли с конвеера в далеком 1984 году. На этих машинах были установлены двухвальные КПП объединенные в одном корпусе с дифференциалом. С тех пор КПП неоднократно подвергались модернизации, тем не менее на всех переднеприводных ВАЗах установлена в принципе все та же восьмерочная коробка. Но в связи с некоторыми изменениями конструкции они не полностью взаимозаменяемы. Поэтому давайте рассмотрим все то многообразие что было выпущено за 30 с небольшим лет и что куда можно поставить. Первые ВАЗ 2108 и ВАЗ 2109 комплектовались 4-х и 5-и ступенчатыми КПП без щупа. Сейчас таких коробок почти не осталось. В 4-х ступках устанавливались главные пары 4,1 и 3,9. В пятиступках 3,9 и 3,7. Хочу предупредить, если кто надумает по дешевке купить такого типа 5-и ступку с разборки будьте осторожны — нормальных практически нет. Как правило изношены до предела, и почти во всех гудящие 5-е передачи. В 90-е на смену этим КПП пришла пятиступенчатая КПП со щупом.

И с тех пор выпускаются исключительно 5-и ступенчатые со щупом. За исключением совсем новых «тросовых» в которых нет щупа. Разнообразием выбора на автовазе решили не баловать и стали применять главную пару только одну — 3,7. Ну а передаточные числа самой коробки как были так и остаются по сей день только одни для всех машин. КПП ВАЗ 2109 со щупом и КПП ВАЗ 2108 без, по установке на машину полностью идентичны, отличия только в самом корпусе. Детали корпуса не взаимозаменяемы, а вот внутринние детали одинаковые. Эти КПП устанавливаются на автомобили ВАЗ 2108, 2109, 2113, 2114, 2115 до 2010 года выпуска. Обратите внимание на крепление стартера: на 3 шпильки с передним подшипником стартера в картере сцепления (колоколе). На остальные модели ВАЗа они не подходят, потому что не налезают на увеличенный маховик. Кроме того на ВАЗ 2110 самых первых годов выпуска устанавливались КПП внешне такие же. Отличие было в механизме выбора передач, вилке сцепления и кронштейнов. На те десятки можно без проблем ставить эти коробки, только нужно поменять вилку, кронштейны, все это снаружи и меняется за несколько минут.
А вот наоборот такие десятые КП ставить на ВАЗ 2109-15 нельзя, если поставить первая передача будет путаться с задней, потому что в механизме выбора нет фиксатора. На более поздние десятки стали устанавливать маховики увеличенного диаметра, поэтому эти коробки не подходят, для них выпустили КПП с немного увеличенным внутренним диаметром колокола.





Следующая модель вазовской КПП устанавливалась на ВАЗ 2110 и их модификации, изменения претерпели колокол, он стал чуть шире и стартер крепится на две более толстые шпильки. Кроме этого добавилось крепление для кронштейна реактивной штанги. Внутри применили вторичный вал полый со съемной ведущей шестерней. Механизм выбора силуминовый без блокировки заднего хода. Эти КПП не рекомендуется ставить на ВАЗ 2113 -2115 даже если на них установлен увеличенный маховик, из за отсутствия блокировки заднего хода. При включении первая будет путаться с задней. На такие автомобили с 10 года устанавливали эти коробки со стальным девяточным механизмом выбора передач.

  Если поменять механизм выбора и стартер, то на девятку можно ставить, наоборот естественно нельзя. Эти коробки устанавливаются на все автомобили десятого семейства. С 2010 года на ВАЗ 2113-15 устанавливают десяточные коробки (стартер на две шпильки), но у них в отличии от десятки установлен механизм выбора передач от ВАЗ 21083 (с блокировкой заднего хода). Поэтому на такие машины десяточные коробки можно ставить только после замены механизма выбора.

Далее появилась у нас Приора с Калиной. На всех перечисленных выше коробках привод спидометра осуществлялся с помощью пластиковых шестеренок установленных в коробке. На автомобилях Приора ВАЗ 2170 был применен электронный привод спидометра и установлен калиновский колокол, в котором крепление реактивной штанги осуществляется более толстыми болтами. Эти колоколы взаимозаменяемы с десяточными (если КПП предпологается ставить на десятку или Приору). Для Калины нужен только калиновский колокол, в нем три резьбовых отверстия для крепления задней опоры. Электронные датчики спидометра могут быть двух типов: черные калиновские и серые приоровские. Они в работе абсолютно одинаковые, вот только правильно работают если к черному кольцу на дифференциале  устанавливают черный датчик, и соответственно также с серым. То есть при замене, датчик меняется на такой же. Иногда я встречал, десяточные коробки ставят на Приоры. При этом переделывают контактную колодку датчика спидометра. Родную приоровскую отрезают, присоединяют от десятки. Нужно только согласовать провода.





На автомобилях Приора после 2010 года стали применять КПП после очередной модернизации. На них изменили форму колокола, применили крепление стартера на трех маленьких шпильках, только в отличии от ВАЗ 2108 уже без втулки подшипника стартера в колоколе. Внутри появились вторичные валы новой конструкции, тоже полые как и на ВАЗ 2110, только цельные с ведущей шестерней. Десяточные часто ломались именно по проточке под стопорное кольцо для фиксации ведущей шестерни.

Так же на некоторых коробках стали устанавливать двухконусные синхронизаторы второй передачи (но далеко не на всех).

Ну и осталась у нас Калина. На Калинах устанавливаются только оригинальные калиновские кпп, никакие другие на нее не поставить. Самое главное, на калиновских КПП к колоколу крепится на трех болтах силуминовый кронштейн крепления силового агрегата. И вторая особенность соленоид блокировки включения заднего хода. КПП могут быть всех трех типов (по конструкции колокола). На три шпильки как у девятки, на две, как у десятки и на три без втулки в колоколе.

Да, еще, на Грантах устанавливают КПП, этакую помесь Приоры с Калиной. Обычная приоровская кпп на три шпильки, только к ней прикручивается силуминовый кронштейн крепления агрегата, типа калиновского, кронштейн вилки сцепления  и датчик включения заднего хода тоже калиновский (точнее девяточный).

С конца 12 года Автоваз наладил выпуск нескольких новых коробок передач которые устанавливают на часть автомобилей Лада Гранта, Лада Калина, Приора 2, те самые которые часто называют тросовые или тросиковые.

Еще часто их называют по марке автомобиля: ВАЗ 2190, 2192 и т. д., что вообще то не очень правильно. Эти коробки имеют индекс ВАЗ 2180, 2181, 21816. По сути это одна коробка с незначительными изменениями. Заводчане о них много писали хвалебных отзывов, и коробка действительно получше прежних. Но как у нас обычно бывает, многие слабые узлы так и перекочевали в новую кпп без изменений. На мой взгляд кардинальное улучшение это новый механизм выбора. И все. Все остальные изменения не существенны. Посмотрите фото:





Щупа теперь нет, для проверки масла нужно лезть под машину и выкручивать пробку как в первых восьмерочных кпп. А конструкция осталась таже, чуть уровень понизился пятая передача умрет первой. Причем вилки применили силуминовые с пластиковыми накладками на лапки. Теперь не только 5-ю передачу в сборе на выброс, а и вилку. Пластик от перегрева мгновенно слазит. (К слову, вилка дороже прежней раза в три). А что там за валы? Да, да, старый знакомый, полый десяточный, тот самый который так любит лопаться по канавке под стопорное кольцо.

Первичный вал восьмерочный (точнее он имеет индекс 2110, но они одинаковые). Справедливости ради отмечу, на часть этих коробок ставят валы 21120, они понадежней будут. Первая и вторая передача действительно немного легче включается за счет новых муфт со ступицами и двухконусных синхронизаторов. А вот ресурс второй передачи ничуть не вырос. Так же как и на старых кпп вторая очень не долговечная. Подшипники валов старые, задние 305 очень слабенькие, часто заводских хватает тысяч на 50-70. Дифференциал все тот же восьмерочный. Если раньше на карбюраторных машинах он надежно служил, с ростом мощности двигателя превратился в головную боль. Лопаются сателлиты, срезает ось, все это сопровождается разрывом картера кпп. Уже пошли эти новые коробки с пробитыми картерами. Правда, на старых пробивало дыру снизу, теперь на этих новых пробивает сверху. Конечно очень много зависит от стиля езды. Если очень аккуратно, спокойно ездить как «папик» то прослужит довольно долго. А гоцать не долго получится.





Коробка передач ВАЗ 2109

Коробка передач ВАЗ 2109 может быть как четырехступенчатой, так и пятиступенчатой, объединенная с дифференциалом и главной передачей, в которой передаточное число может иметь несколько значений.

Из чего состоит коробка передач автомобиля ВАЗ 2109

В коробке передач ВАЗ 2109,2110 , 2107 первичный вал выполняется в виде блока ведущих шестерен. А они находятся в постоянном сцеплении с ведомыми шестернями всех передач переднего хода. Ведущие шестерни располагаются на игольчатых подшипниках вторичного вала. К тому же на вторичном валу коробки передач ВАЗ 2109, 2110 установлены два синхронизатора.

Изготовлена шестерня главной передачи. Предварительное натяжение в подшипниках двухсателлитного дифференциала регулируется подбором толщины кольца. Привод управления коробкой передач состоит из рычага переключения передач, шаровой опоры, тяги. На внутреннем конце штока крепится рычаг, действующий на трехплечий рычаг механизма переключения передач.

В корпусе крепятся две оси, на которых установлен трехплечий рычаг, а также две блокировочные скобы и втулка. Для переключения передач служит плечо рычага.

Тип коробки передач на автомобиле ВАЗ 2109

Коробка передач ВАЗ 2109, 2110,2106,2114, 2107, 2101, 2115 , как правило, механическая. Двухвальная коробка передач, с пятью передачами переднего хода и одной заднего хода. Конструктивно объединена с дифференциалом и главной передачей.

Из какого материала выполнен корпус коробки передач на ВАЗ 2109

Корпус коробки передач ВАЗ 2109, 2110,2106,2114, 2107, 2101, 2115 выполнен из трех частей из алюминиевого сплава. Это картер сцепления, картер коробки передач и задняя крышка картера коробки передач. Дифференциал имеет предварительный натяг в подшипниках 0,25 мм и регулируется подбором толщины кольца, которое устанавливается в гнезде картера коробки передач под наружным кольцом подшипника дифференциала.

Устройство КПП ВАЗ 2110, 2112, 21111 (фото)

На автомобилях десятого семейства ВАЗ устанавливается пятиступенчатая механическая КПП, которая объединена с главной передачей и дифференциалом. Корпус КПП десятого семейства ВАЗ состоит из: картера сцепления, задней крышки картера 26 и картера коробки 30. Во время сборки, на эти части наносится герметик-прокладка. В картере установлен магнит для задержки продуктов износа.

Первичный вал 29 изготовлен в виде блока ведущих шестерен, находящихся в постоянном зацеплении с ведомыми всех пяти скоростей переднего хода. Вторичный вал 25 является полым внутри, это сделано для того, чтобы под ведомые шестерни подавалась смазка. На нем установлена съемная шестерня главной передачи 3. Также на нем установлены ведомы шестерни 16, 18, 19, 21, 23 и синхронизаторы 17, 20, 24 для скоростей переднего хода. Передние подшипники валов 4 и 31 роликовые, задние 22, 28 – шариковые. Зазор в передних подшипниках не должен превышать 0,07 мм, а в задних – 0,04 мм. Под передним подшипником вторичного вала 25 стоит маслосборник 5, по которому потока масла попадает внутрь вала и далее под все ведомы шестерни. Дифференциал двухсателлитный. Натяжение в его подшипниках регулируется кольцами 13, путем подбора их толщины. К фланцу коробки дифференциала 9 прикреплена ведомая шестерня 12 главной передачи.

Привод управления КПП ВАЗ 2110, 2112

Состоит из рычага переключения передач 15, шаровой опоры 17, тяги 14 штока выбора скоростей 5 и механизма переключения скоростей.


Реактивная тяга 18 в приводе управления КПП служит для предотвращения самопроизвольного выключения скоростей, в результате осевого перемещения коробки на своих опорах при движении автомобиля. Один конец тяги связан с КПП а другой с обоймой шаровой опоры 16 рычага переключения 15.

Механизм выбора передач КПП ВАЗ 2110, 2112

Этот механизм выполнен единым узлом и прикреплен к картеру сцепления и внутреннему штоку 5 рычага 1.


К корпусу 10 прикреплены две оси. На ось 3 крепится трехплечий рычаг и две блокировочные скобы 7 и 12. Ось 2, проходящая через отверстия блокировочных скоб, фиксирует их от проворачивания. Плечо 1 предназначено для включения передач переднего хода, плечо рычага 9 – для включения заднего, а на третье плечо действует шток выбора скоростей. На ось 6 прикреплена вилка включения заднего хода 8.
В КПП ВАЗ 2110, 2112, 21111 с завода заливают масло ТМ-5-9п, которое рассчитано на пробег 70-80 тысяч километров. Уровень масла должен быть между контрольными рисками на щупе.

Автомобильные коробки передач.


Автомобильные коробки передач




Ниже приведены примеры устройства и работы ступенчатых коробок передач некоторых марок отечественных автомобилей.


Трехвальные коробки передач

Основными преимуществами трехвальных коробок передач являются возможность получения большого передаточного числа передачи и наличие прямой передачи, при которой КПД коробки передач близко к 100%. Поэтому они применяются как на грузовых, так и на легковых автомобилях.


Коробка передач автомобиля ВАЗ-2105

На автомобилях модели ВАЗ-2105 стандартной комплектации устанавливается трехвальная четырехступенчатая коробка передач с непосредственным механическим приводом. Силовой агрегат (двигатель, сцепление и коробка передач) устанавливается вдоль оси автомобиля, крутящий момент от него передается на задние ведущие колеса посредством карданной передачи, главной передачи с межколесным дифференциалом и полуосей.

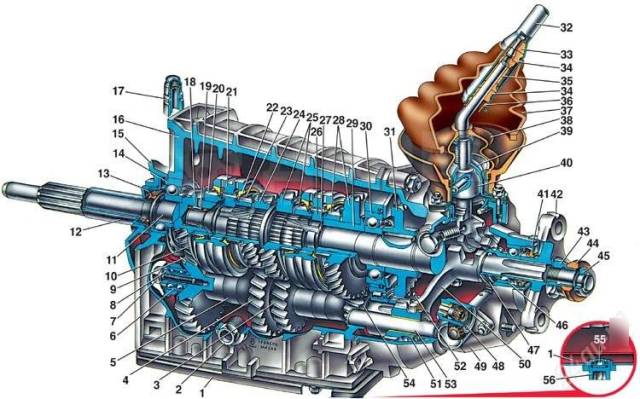

Коробка передач автомобиля ВАЗ-2105 (рис. 1) имеет литой алюминиевый картер 4 с нижней 30 и задней 19 крышками.
Полость коробки передач сообщается с атмосферой посредством сапуна 5, что исключает повышение давления в картере и связанную с этим утечку масла через уплотнения.
Коробка передач крепится к картеру сцепления, образуя вместе с ним и двигателем силовой агрегат. Механизм переключения передач расположен в задней крышке картера.

Первичный вал 36 выполнен заодно с консольно-расположенным зубчатым колесом 34, и установлен передним концом в расточке коленчатого вала двигателя, а задним концом на шариковом подшипнике 2 в передней стенке картера. Этот подшипник благодаря тарельчатой шайбе, установленной в проточке его наружной обоймы, обеспечивает осевую фиксацию первичного вала.
На передней части вала нарезаны шлицы, которыми он соединяется с ведомым валом сцепления. На заднем конце вала имеется зубчатый венец с прямыми зубьями, который может входить в зацепление с зубьями синхронизатора.

Промежуточный вал 31 представляет собой блок четырех зубчатых колес и опирается передним концом на двухрядный шариковый подшипник 33, а задним концом на роликовый подшипник 24.

Вторичный вал вращается на трех подшипниках. Передний подшипник 3 вторичного вала устанавливается в расточке консольной части первичного вала. Для его смазывания в зубчатом колесе первичного вала просверлены отверстия.
Средний подшипник 11 расположен в задней стенке картера, а задний подшипник 17 в задней крышке. Задний конец вала уплотняется манжетой 14 и закрыт грязеотражателем 18.

На обработанных шейках вала вращаются зубчатые колеса третьей и второй передач, а зубчатое колесо 10 первичной передачи вращается на стальной втулке. Каждое из зубчатых колес помимо основного косого зубчатого венца имеет прямозубые венцы, расположенные сбоку.
На двух поясах ведомого вала нарезаны по три глубоких паза, с помощью которых вал жестко соединяется с муфтами 6 и 26 синхронизаторов. В коробке передач применяются синхронизаторы с блокировочными кольцами, обеспечивающие безударное переключение передач. Промежуточное колесо 22 заднего хода вращается на неподвижной оси 23 на металлокерамической втулке.

Работает коробка передач следующим образом.
При работающем двигателе, включенном сцеплении и нейтральном положении рычага переключения передач крутящий момент через зубчатые колеса 34 и 32 постоянного зацепления передается на промежуточный вал 31 и далее на все зубчатые колеса вторичного вала. Но ни одно из этих зубчатых колес не может передавать крутящий момент, поскольку они в данном случае не связаны жестко с вторичным валом.

При включении первой передачи через привод и механизм переключения передач перемещается муфта 26 синхронизатора и соединяет малый венец зубчатого колеса 10 со ступицей. При этом крутящий момент через зубчатое колесо 10, муфту 26 и ступицу передается на вторичный вал 9.

Когда включается вторая передача, муфта 26 соединяет зубчатый венец зубчатого колеса 8 со ступицей и крутящий момент на вторичный вал передается через зубчатое колесо 8, муфту 26 и ступицу. Включение третьей и четвертой передачи осуществляется перемещением муфты 6.

Крутящий момент на третьей передаче передается с промежуточного вала 31 на вторичный вал 9 через зубчатое колесо 7 третьей передачи вторичного вала, муфту синхронизатора 6 и ступицу, а на четвертой передаче непосредственно с зубчатого венца первичного вала 36 через муфту 6 на вторичный вал 9. Эта передача является прямой.

Для включения заднего хода необходимо рычаг переключения передач передвинуть вправо, затем утопить и переместить назад. При этом переместится промежуточное зубчатое колесо 22 заднего хода и войдет в зацепление с ведущим 37 и ведомым 12 зубчатым колесом заднего хода.
Крутящий момент будет передаваться через все три зубчатых колеса.

***

Коробка передач автомобиля ГАЗ-66

Коробка передач многих бензиновых автомобилей марки «ГАЗ» (семейства ГАЗ-66, ГАЗ-53, ГАЗ-3307 и некоторых других) – четырехступенчатая, трехвальная, трехходовая, без синхронизаторов, четвертая передача прямая. На более поздних моделях устанавливались коробки передач с блокирующим синхронизатором включения III и IV передач.

Коробка состоит из чугунного картера 12 (рис. 2), крышки с механизмом переключения передач, первичного 1, вторичного 7 и промежуточного 14 валов, зубчатых колес 6, 5, 4 первой, второй и третьей передач соответственно, муфты 15 включения третьей и четвертой передач и блока зубчатых колес заднего хода.
Валы установлены на шариковых и роликовых подшипниках.

Передний конец вторичного вала входит в выточку первичного вала. Зубчатое колесо 6 первой передачи и заднего хода прямозубое, установлено на шлицах вторичного вала. А зубчатые колеса 4 и 5 косозубые, установлены свободно и вращаются на бронзовых втулках.
Все зубчатые колеса промежуточного вала 14 изготовлены заодно с валом и представляют собой блок шестерен.

Для упрощения конструкции в коробке передач не применяются синхронизаторы, а включение третьей и четвертой передач осуществляется муфтой 15 быстрого включения. С этой целью она перемещается соответственно назад или вперед по ходу автомобиля с помощью механизма переключения передач.

В первом случае зубчатое колесо 4 третьей передачи вторичного вала блокируется с валом 7, и крутящий момент передается от зубчатого колеса 11 промежуточного вала на зубчатое колесо 4 и далее на вторичный вал 7.

Во втором случае валы 1 и 7 блокируются, и включается прямая передача.

Для включения второй передачи блокируют зубчатое колесо 5 с валом 7 через зубчатое колесо 6 первой передачи, перемещая его вперед.
Для включения первой передачи зубчатое колесо 6 перемещают назад до зацепления с зубчатым колесом 8 первой передачи промежуточного вала.

Для движения задним ходом в зацепление с зубчатыми колесами 6 и 8 вводят блок 9 зубчатых колес заднего хода.

***



Коробка передач автомобиля ЗИЛ-433360

Автомобили ЗИЛ-433360 и некоторые другие модели автомобилей марки «ЗИЛ» с бензиновым двигателем оборудованы трехвальной трехходовой пятиступенчатой коробкой передач с двумя синхронизаторами для включения всех передач переднего хода, кроме первой.

Детали коробки передач (рис. 3) смонтированы в чугунном литом картере, закрытом крышкой. На правом люке устанавливается (при необходимости) коробка отбора мощности или лебедка, левый люк закрыт крышкой.

В правой стенке картера имеется резьбовая пробка отверстия для заправки коробки маслом и для проверки уровня масла.
В левой стенке картера снизу имеется сливное отверстие, закрываемое резьбовой пробкой, оснащенной магнитным улавливателем металлических продуктов износа, содержащихся в масле.
Механизм переключения передач размещен в крышке коробки передач, переключение осуществляется рычагом прямого управления коробкой.

Принципиальное устройство коробки передач автомобилей семейства «ЗИЛ» аналогично рассмотренной выше коробке передач автомобилей «ГАЗ», имеются лишь конструктивные отличия.

***


Двухвальные коробки передач

Основными достоинствами двухвальных коробок передач являются простота конструкции, небольшие масса и габаритные размеры, высокий КПД. К основным недостаткам относятся невозможность получения больших значений передаточных чисел.

Двухвальная схема позволяет использовать такие коробки передач на легковых автомобилях с передними ведущими колесами.


Коробка передач автомобилей ВАЗ-2108, -2109

Особенностью коробки передач переднееприводного легкового автомобиля ВАЗ-2108 является отсутствие прямой передачи, так как в ней нет соосных валов, а главная передача и коробка размещены в одном картере.

Коробка передач автомобиля ВАЗ-2108 двухвальная четырехступенчатая, без прямой передачи. Картер 1 коробки передач (рис. 4) выполняется из алюминиевого сплава и закрывается крышками. В задней крышке 14 имеется сапун для соединения полости картера с атмосферой. Это предотвращает повышение давления внутри картера во время работы передач, что может вызвать утечку смазочного материала через уплотнения в корпусе коробки.
В передней крышке, являющейся также картером 22 сцепления, расположены главная передача и дифференциал.

Первичный вал 18 выполнен в виде блока косозубых зубчатых колес и установлен на двух подшипниках 15 и 19 в стенках картера. В постоянном зацеплении с зубчатыми колесами первичного вала находятся ведомые зубчатые колеса 5, 7, 9, 11 вторичного вала, вращающиеся на игольчатых подшипниках 12.

Вторичный вал 26 выполнен заодно целое с ведущим зубчатым колесом главной передачи и установлен на переднем шариковом 13 и заднем роликовом 25 подшипниках.
На шлицах вторичного вала установлены два синхронизатора с блокировочными зубчатыми кольцами. Ведущее зубчатое колесо главной передачи вторичного вала находится в постоянном зацеплении с ведомым зубчатым колесом 27 главной передачи.

Синхронизаторы обеспечивают безударное включение всех передач прямого (переднего) хода. Муфта 6 синхронизатора первой и второй передач является одновременно зубчатым колесом заднего хода.
Для включения заднего хода в зацепление с муфтой 6 и прямозубым зубчатым колесом заднего хода первичного вала вводится промежуточное зубчатое колесо.

На автомобилях ВАЗ-2109 устанавливается модифицированная двухвальная коробка передач, в которой предусмотрена пятая передача. Первичный и вторичный валы выполнены более длинными, при этом их задние концы выходят за пределы картера.
На концах валов устанавливается дополнительная пара зубчатых колес и третий синхронизатор с блокирующими зубчатыми кольцами.
Установка дополнительных зубчатых колес потребовала усиления подшипников, поэтому здесь применяются двухрядные шариковые подшипники. Картер закрывается увеличенной в размерах крышкой.

При такой конструкции усложняется смазывание дополнительных зубчатых колес пятой передачи, что снижает ее надежность. Поэтому предпочтительнее коробки, изначально разработанные как пятиступенчатые, а не модифицированные.
В настоящее время существуют сконструированные аналогично шестиступенчатые коробки передач.

***

Техническое обслуживание коробок передач

При ТО-2 в коробках передач проверяют и доливают до установленного уровня масло.
Устраняют подтекания масла, которые могут быть через сальники и прокладки. При наличии подтеков масла следует проверить сапун — его засорение может быть причиной утечки масла через уплотнения.
Проверяют и при необходимости регулируют механизм включения передач.

Замену масла производят в соответствии с нормативами.
Трансмиссионные масла, применяемые для коробок передач (по ГОСТ 23652-79):
ТСп-15К, ТАП-15В, ТАД-17И, ТСп-10 (в холодное время года).
В соответствии с инструкцией по эксплуатации заменяют масло в корпусах коробки передач и раздаточной коробки.

***

Устройство и работа механизма переключения передач


Главная страница


Дистанционное образование

Специальности

Учебные дисциплины

Олимпиады и тесты

КПП ВАЗ-2110: устройство и ремонт

Каждый автовладелец знаком с автомобилем ВАЗ-2110. Несмотря на то что производство давным-давно прекращено, все равно эти модели активно используются в небольших провинциальных городах и поселках. Автомобиль во всех доступных комплектациях оснащался МКПП. Мало кто из владельцев задумывается об устройстве КПП ВАЗ-2110. Однако очень полезно знать, из чего этот механизм состоит, какие у него «врожденные болезни», как его ремонтировать.

Назначение КПП в автомобиле

В двигателе имеется так называемая отсечка. На любой передаче автомобиль может двигаться с разной скоростью. Но при этом, если передача выбрана не оптимально, машине будет не хватать тяги и двигаться она будет очень медленно. Для этого в устройстве КПП ВАЗ-2110 имеется пять ступеней или передач. За счет разных передаточных чисел можно достигать максимального крутящего момента на разных скоростях.

Устройство КПП

Рассмотрим подробно устройство КПП ВАЗ-2110. Это пятиступенчатая коробка передач, которая состоит из двух валов. Имеется пять передач для движения вперед и одна — для движения назад. Механизм оборудован синхронизаторами, облегчающими переход с одной ступени на другую. Конструктивно механизм объединен с главной передачей, а также дифференциалом.

Первичный вал

Он представляет собой блок, объединяющий две ведущие шестерни. Последние находятся в постоянном зацеплении с ведомыми элементами. Вторичный вал полый, на нем установлена ведущая шестеренка основной передачи. На этом же механизме находятся ведомые механизмы для передних передач и синхронизаторы. На обоих валах установлены спереди роликовые подшипники, а сзади — шариковые.Под передним подшипником вторичного вала имеется маслосборник. Для чего он нужен? Его функция заключается в направлении потока масла на ведомые шестерни.

Дифференциал и привод выбора передач

Дифференциал здесь двухсателлитный. На фланце КПП закреплена ведомая шестеренка главной передачи. Привод управления МКПП представляет собой рычаг переключения передач, тягу, шаровую опору, шток переключения передач, а также систему выбора и переключения скоростей. Винты, с помощью которых закрепляются шарниры и рычаги, отличаются разной длиной, покрытием, а также моментом затяжки.

Когда автомобиль движется, силовой агрегат перемещается. Возможно выключение той или иной передачи. Чтобы избежать этого, в устройстве КПП ВАЗ-2110 имеется реактивная тяга. Один ее конец соединен с двигателем, а к другому концу подходит обойма шаровой опоры рычага переключения передач.

Возможные проблемы при эксплуатации

Нередко коробка в процессе работы гудит и шумит. Это говорит о том, что внутри слишком мало масла. Лучше проверить щуп. Если шестеренки долго работали без смазки, то даже капитальный ремонт КПП ВАЗ-2110 не поможет. Потребуется полная замена агрегата. Для того чтобы избежать этих неприятностей, лучше заранее и своевременно проверять уровень масла. Также передачи могут приключаться туго. Данная проблема может быть по причине сцепления или изношенных синхронизаторов. Следует проверять уровень тормозной жидкости в бачке. Если есть пробои в главном цилиндре сцепления, то привод не сможет нормально функционировать. Если же главный цилиндр сухой, то рекомендуется проверить выжимной подшипник. Если при нажатии на сцепление подшипник шумит, значит, потребуется ремонт КПП ВАЗ-2110, а именно замена выжимного подшипника.

Также бывает, что вылетают передачи. Если в процессе движения они выключаются, то стоит проверить, в каком состоянии подушки двигателя. При вибрациях могут возникать выключения передач. Если скорости включаются не так легко, как раньше или при этом присутствуют характерные звуки, то это говорит об изношенных синхронизаторах. Для ремонта нужно точно знать устройство коробки передач КПП ВАЗ-2110.

Как разобрать КПП

Чтобы осуществить любой ремонт, нужно разобрать механизм. Первым делом КПП снимают с авто, далее очищают и моют снаружи. Затем вынимают из коробки указатель уровня масла. Далее трансмиссию устанавливают в вертикальное положение. Лучше это делать на картер сцепления, затем откручивают болт и две гайки, которые удерживают трос сцепления. Далее кронштейн снимают. Если нужна настройка, то применяется устройство для регулировки КПП ВАЗ-2110. В данном случае коробку снимать не нужно.

Разбираем картер

Далее можно будет увидеть крышку. Что с ней делают? С нее откручивают болты – их всего четыре. Затем снимаются эту крышку – отверткой нужно приподнять прилив на крышке. Далее откручивают болт с пружинной шайбочкой, удерживающей вилку пятой передачи. После этого блокируют валы коробки, чтобы они не прокручивались. Когда передача выключена, вилку и муфту на синхронизаторах двигают вперед. Тогда муфта и шестерная соединятся. После этого можно включить третью или четвертую передачу.

Затем расконтривают и откручивают гайку, которая крепит первичный вал. После этого те же манипуляции проделывают и со вторичным валом. В пятой передаче нужно приподнять ведомую шестеренку. Вместе с ней поднимется и вилка вторичного вала, а также синхронизатор.В синхронизаторе снимают упорную пластину и достают вилку. Также с него снимают блокирующее кольца и шестеренку пятой передачи. Далее демонтируют втулку вторичного вала. На последнем находится главная шестеренка пятой передачи. Ее также снимают, но нужно запомнить, в каком положении она была установлена.

Далее снимают пластину с подшипников. Ударной отверткой откручивают четыре болта. Со вторичного вала снимают упорную шайбу. Затем поднимают два вала и удаляют стопорные кольца. После откручивают фиксаторы и достают шарики, откручивают фиксатор задней передачи, снимают уплотнительное кольцо и после этого высовывают пружинку. Наклонив корпус, достают шарик. На креплении кратера следует открутить гайки и болт. Вдоль корпуса имеется три паза. Туда вставляют отвертку и отсоединяют картер сцепления. Затем картер при приложении усилий выйдет из корпуса сцепления. Продолжаем разбирать КПП ВАЗ-2110. Для этого откручивают боты, удерживающие вилки первой и четвертой передачи. Шток переключения приподнимается, нужно вывести его из опоры. Далее шток поворачивают влево и снимают. Если повернуть его, то можно снять 3 и 4 передачу от рычага выбора передач. Затем шток снимется вместе с вилкой. Далее достают элемент пятой передачи из опоры. Затем можно снять ось промежуточных шестеренок заднего хода. Далее можно открепить валы и дифференциал. Все изношенные элементы подвергаются замене. После этого производится сборка элементов трансмиссии. Она выполняется в обратном порядке.

Заключение

Зная устройство КПП ВАЗ-2110, ремонт ее не потребует специальных навыков. Главное, чтобы вся работа производилась максимально аккуратно.

Что может понадобиться дополнительно? Коробка передач на зил булл Как работает коробка передач авто этой марки

30.08.2021

1 Коробка передач ЗИЛ-130 и ее характеристики

2 Ящика ЗИЛ-130 схема

3 Синхронизатор

6 Входной вал

7 Выходной вал

8 Промежуточный вал

Если сцепление необходимо для передачи крутящего момента от двигателя к трансмиссии, коробка передач используется для его изменения в зависимости от условий движения. Коробка обеспечивает движение автомобиля задним ходом и длительное отделение трансмиссии от двигателя.

Коробка передач ЗИЛ-130 имеет 5 передач переднего хода и одну передачу назад. Коробка имеет 3 вала. Первичный, вторичный и промежуточный, а также 2 инерционных синхронизатора. Шестерни, установленные на валах, можно сгруппировать в требуемую комбинацию и получить передаточные числа, соответствующие конкретной передаче.


Ящик ЗИЛ -130 схема

При перемещении ведомого вала вперед шестерня включает первую передачу.2-я передача включается перемещением муфты синхронизатора назад. Если сдвинуть муфту синхронизатора вперед, включится 3-я передача. При перемещении муфты 2 синхронизатора назад включается 4-я передача. Если вы сдвинете сцепление того же вперед синхронно, включится 5-я передача. Промежуточный вал не участвует в передаче крутящего момента. Реверс активируется перемещением передачи 1-й передачи до ее включения с помощью блока передач заднего хода.

Коробка передач, в которой изменение крутящего момента по величине производится путем изменения передаточного числа.Наиболее распространены ступенчатые:

Коробки передач

, в которых изменение передаточного числа осуществляется за счет увеличения или уменьшения передаточного числа шестерен. Механизмы, которые непрерывно изменяют передаточное число в определенных пределах, называются бесступенчатыми трансмиссиями.

»На автомобилях используются бесступенчатые трансмиссии следующих типов: гидравлические (гидродинамические и гидростатические, иначе называемые гидростатическими), механические (фрикционные и импульсные) и электрические.

Наибольшее распространение в качестве бесступенчатых трансмиссий получили гидродинамические преобразователи-преобразователи крутящего момента, которые обычно устанавливаются в сочетании со ступенчатыми или планетарными коробками передач. Такие трансмиссии называют гидромеханическими.

Ступенчатые коробки передач относительно просты по конструкции и дешевле бесступенчатых коробок передач, однако количество передаточных чисел ограничено от трех до пяти.

На автомобилях повышенной проходимости и грузоподъемности количество передач увеличено за счет использования дополнительной коробки передач.Чем выше передаточное число зацепленных шестерен, тем больше будет крутящий момент.


Коробки передач ступенчатые, имеют принудительное ручное управление, а также планетарные и бесступенчатые, преимущественно полуавтоматические и автоматические. Пятиступенчатая коробка передач показана на рис. 131. Первичный (приводной) вал 1 через муфту соединен с коленчатым валом двигателя. Вторичный (ведомый) вал как бы является продолжением первичного вала и расположен с ним на одной оси.

Один конец выходного вала установлен на роликоподшипнике 10, установленном на конце входного вала, поэтому выходной вал может вращаться независимо от входного вала; второй конец вала установлен в шарикоподшипнике 8.

Шестерни установлены на промежуточном валу 9. Все они, кроме шестерни первой шестерни, выполнены отдельно и закреплены на ней шпонками. Для снижения шума при работе и увеличения срока службы шестерни, находящиеся в постоянном зацеплении, имеют косозубую форму.

Особенностью конструкции коробки передач автомобиля ЗИЛ-130 является наличие шестерен постоянного зацепления на вторичном валу. Эти шестерни за счет специальной обработки (фосфатирования) сопрягаемых поверхностей вала и шестерен их канавок для смазки устанавливаются на вал без специальных втулок и подшипников.


В коробке передач типа МАЗ-500 игольчатые подшипники шестерен выходного вала, находящихся в постоянном зацеплении, смазываются маслом … под давлением. Для этого напротив переднего конца промежуточного вала снаружи корпуса коробки передач установлен шестеренчатый масляный насос, который приводится во вращение от переднего конца промежуточного вала

. Вал

. Шестерни включаются перемещением шестерни по шлицам вала, но в этом случае неизбежен удар зубьев, так как окружные скорости шестерен разные.Для легкого и безударного переключения передач необходимо, чтобы окружные скорости приводимых в зацепление шестерен были одинаковыми.

Окружная скорость шестерни зависит от числа оборотов вала, на котором она установлена, и от его диаметра: чем больше диаметр шестерни и число оборотов вала, тем больше его окружная скорость. Для выравнивания окружных скоростей шестерен перед их включением используется специальный механизм синхронизатора, обеспечивающий их бесшумное и безударное включение.

СИНХРОНИЗАТОР

Синхронизаторы обеспечивают бесшумное включение. Разница в частоте вращения муфты синхронизатора и включении передачи плавно нивелируется за счет силы трения между ними. Механизм переключения передач имеет стопорное устройство, удерживающее тяги переключения в необходимом положении.


Синхронизатор автобусов ЛАЗ-695, ЛАЗ-697 и автомобиля ЗИЛ-130 (рис. 132) работает следующим образом.

Когда сцепление 11 перемещается влево вместе с вилкой переключения, коническое бронзовое кольцо перемещается вместе с ним и прижимается к конической поверхности шестерни 1.Конические кольца 7 и муфта]] соединены между собой не жестко, а посредством трех фиксирующих штифтов 5 с шариками и пружиной. Шестерня 1 и кольца 7 вращаются с разной окружной скоростью. До тех пор, пока из-за силы трения эти скорости не сравняются, муфта 11 будет смещаться (рис. 132, б).

Оба бронзовых кольца 7 жестко соединены между собой штифтами 12. Муфта 11 будет двигаться до тех пор, пока коническая поверхность 10 муфты не упрется в коническую поверхность 9 штифта (рис.132, а, г). Когда частоты вращения колец 7 синхронизатора и конуса шестерни 1 уравняются, штифт 12 окажется в центре отверстия муфты 11, блокирующие конические поверхности разделятся (рис. 132, c и e. ), и сцепление продолжит движение. Его внешние зубья 13 будут входить в зацепление с внутренними зубьями шестерни вала 1, которые, таким образом, будут соединены посредством синхронизатора с ведомым валом 14.

Коробка отбора мощности от ВОМ.

Его название намекает на то, что он забирает часть крутящего момента двигателя и передает его на специальные механизмы.Это может быть гидронасос или навесное оборудование для коммунальной техники. КОМ работает в тесной связи с коробкой передач и включается из кабины транспортного средства. Это небольшое устройство несет в себе огромный объем работы.

Поэтому всегда стремятся сделать его прочным и долговечным. Существует 2 типа зависимого от ВОМ и независимого от сцепления. Первый работает на холостом ходу. Зависимый ВОМ прост в установке и почти не требует обслуживания. Они устанавливаются на механическую коробку передач и включаются водителем из кабины.Самостоятельный КОМ может работать как с механикой, так и с автоматом.

Устанавливается на бетономешалки, дорожно-уборочную технику, сельскохозяйственную технику. Местом регистрации КОМ может стать коробка передач, раздаточная коробка, двигатель или пространство между двигателем и коробкой передач. КОМ — очень прочный агрегат, но даже он может сломаться.

Часто поломки видны сразу, COM либо перестает нормально включаться, либо начинает громко шуметь. Проблемы решаются по-разному, начиная с простой затяжки гаек и заканчивая полной разборкой ВОМ. В любом случае без соответствующих знаний и навыков самостоятельный ремонт ВОМ производитель не рекомендует.

СМОТРЕТЬ ВИДЕО

Схема включения передач


Первичный вал


Первичный вал изготовлен из стали 25 ХГМ, глубина нитроцементации 0,6 … 0,8 мм, твердость поверхностного слоя HRCe 61 … 66, твердость сердечника HRCe 37 .. 46. ​​

Основные данные посадочных мест валов, допустимый износ шлицев, шейки и посадочных мест валов под подшипники, а также данные о зубчатых колесах.

Толщина зубьев прямоточных шлицев-5, 805 … 5, 855

Диаметр посадочного места под роликовый подшипник — 43.980 … 44, 007

Диаметр шейки вала шарикового подшипника — 60.003 … 60.023

Диаметр шейки вала — 24,975 … 24,995

Вторичный вал

Вторичный вал изготовлен из стали 25 ХГМ, глубина нитроцементации 0,8 … 1,1 мм, твердость поверхностного слоя HRCe 61 … 66, твердость сердечника HRCe 37. .. 46.

Биение шейки вторичного вала относительно оси допускается не более 0,05 мм. Наложение шейки на отслоившийся цементный слой усталостного характера не допускается.

Параметры шлицев шейки выходного вала

Диаметр шейки переднего конца вала роликоподшипника — 29.939..29.960

Диаметр шейки шарикового подшипника — 50.003 … 50.020

Диаметр шейки втулки шестерни постоянного зацепления четвертой передачи — 47.003 … 47,020

Диаметр шейки косозубой шестерни постоянного зацепления второй передачи — 60,920 … 60,940

Толщина зуба шлицевой части вала синхронизатора:

Вторая и третья передачи — 8,88 … 8,94

Четвертая и пятая передачи — 10,90 … 10,95

Толщина зуба шлицевой части вала под шестерню первой передачи — 10,88 … 10,94

Толщина зуба шлицевой части вала для фланца — 5.99 … 5,94

Промежуточный вал

Промежуточный вал изготовлен из стали 25ХГМ, глубина нитроцементации 0,8 . .. 1,1 мм, твердость поверхностного слоя HRCe 58 … 61, твердость сердечника HRCe 35 … 45.

Биение шейки промежуточного вала относительно оси допускается не более 0,04 мм. Дефектные шейки вала можно отремонтировать с помощью хромирования, а затем обработать до их номинальных размеров.

Масса ящика ЗИЛ-130 -98кг

Размеры сальников: 1 Сальник первичного вала 42x62x10 2 Сальник вторичного вала 58x8x16

Масло в коробке ЗИЛ-130 Тад-17 5.1 литр

СМОТРЕТЬ ВИДЕО

ПОДБЕРИМ лучший способ доставки с учетом приемлемых для Вас сроков и стоимости доставки

Мы отправим необходимую запчасть в ваш город выбранной вами транспортной компанией или самостоятельно подберем ту, которая будет соответствовать вашим ожиданиям по времени и стоимости. Список компаний, с которыми мы работаем, приведен ниже

.

БЕСПЛАТНАЯ ДОСТАВКА Запчасть

, независимо от веса и стоимости, до терминала выбранной Вами транспортной компании. Таким образом, вы оплачиваете услуги доставки исключительно транспортной компании.

Доставка осуществляется транспортными компаниями:

ВНИМАНИЕ! Точную стоимость доставки определяет транспортная компания.

ВНИМАНИЕ! Товар, который частично оплачен (внесена предоплата), отправляется только транспортной компанией «Business Lines»

.

Бесплатная доставка для жителей Москвы, Владимира и Ульяновска

Для жителей этих городов, помимо доставки до терминала транспортной компании, есть вариант абсолютно БЕСПЛАТНОЙ доставки.

Запасные части в эти города доставляем раз в неделю.

Доставка заказа адресату не осуществляется! Заказ необходимо забрать самостоятельно по месту прибытия нашей машины (или в пути).

Доставка для жителей Нижнего Новгорода по адресу

В пределах г. Нижнего Новгорода БЕСПЛАТНАЯ доставка ВСЕГДА по адресу.

Информация для физических лиц

Как я могу оплатить заказанный товар?

  • Безналичный расчет.
  • При невозможности перечисления средств с расчетного счета наша организация выставляет физическому лицу счет, который он может оплатить в любом банке.

Когда я могу заплатить?

  • Полная оплата покупной цены. ПРИМЕЧАНИЕ! В этом случае заказ отправляется любой транспортной компанией.
  • Частичная предоплата. Часть стоимости товара оплачивается, остальная сумма — после прибытия единицы на терминал транспортной компании в вашем городе. ПРИМЕЧАНИЕ! В этом случае заказ отправляется исключительно «Деловыми линиями».

ВАЖНО! В случае полной или частичной оплаты, мы отправим вам по почте копию выданной накладной, заверенную печатью, с указанием наименования товара, его стоимости. Оригинал накладной будет доставлен вместе с товаром.

Информация для юридических лиц

Товар оплачен по безналичному расчету.

Как мне получить счет?

Вы отправляете нам реквизиты компании по электронной почте, мы выставляем счет и составляем договор. Договор подписывается обеими сторонами, после чего клиент оплачивает счет.

Как мне оплатить счет?

Оплата банковским переводом на расчетный счет компании по реквизитам, указанным в счете. Все отчетные документы отправляются вместе с товаром. Возможна отсрочка платежа (по согласованию с администрацией).

На всю продукцию нашего интернет-магазина действует расширенная гарантия 6 месяцев (на электронику — 3 месяца расширенной гарантии).Гарантийный талон отправляется покупателю вместе с запчастью.

Что в него входит:

Гарантийная замена запчастей при неисправности в течение 6 месяцев

В случае производственного брака вы можете обменять деталь по гарантии в течение шести месяцев после покупки.

Для этого:

  1. Вы должны отправить нам товар обратно.
  2. Если поиск неисправности подтверждает производственный брак, мы отправляем вам новую запчасть.Транспортные расходы по отправке замененной детали вам несет наша компания.
  3. Если поиск неисправностей показывает, что запасная часть была повреждена в результате неправильного использования, мы можем отремонтировать ее с вашего согласия за ваш счет. В случае отказа в ремонте мы отправим вам деталь обратно. В этом случае транспортные расходы по отправке детали несете вы.

Запчасти

В случае неисправности вы можете отдать деталь в ремонт в нашей компании.

Для этого:

  1. Отправьте нам товар обратно.
  2. Сразу после получения автозапчастей мы проводим дефектоскопию товара (3-10 дней).
  3. После устранения неполадок мы можем отремонтировать запчасть согласно нашему прейскуранту с вашего согласия. В случае отказа в ремонте мы отправим вам деталь обратно. В этом случае транспортные расходы по отправке детали несете вы.

Сервис нашего интернет-магазина позволяет очень быстро и легко оформить заказ!

1.Консультация и подбор товара

Если вы точно не знаете, какая автозапчасть нужна, вы можете получить консультацию нашего специалиста по телефону. Для этого оставьте заявку на бесплатную консультацию с помощью кнопки в шапке сайта (специалист перезвонит вам в течение нескольких минут), кроме того, вы можете позвонить по номеру, указанному в шапке сайта, звонок будет бесплатным для тебя.

2. Оформление и подтверждение заказа

Перейдя в карточку выбранного вами товара, вы можете сначала рассчитать стоимость доставки, а затем оформить заказ или сразу оформить заказ, нажав соответствующую кнопку.При оформлении заказа необходимо заполнить несколько обязательных полей: ФИО, номер мобильного телефона и город доставки. Для более быстрого заказа вы можете использовать форму обратной связи, просто нажав на красный кружок «Заказать» и введя свой номер телефона.

Для юридических лиц предусмотрена возможность отправки реквизитов и заказа прямо на электронную почту [электронная почта защищена] в свободной форме.

После заполнения полей нажмите Касса … Копия заказа будет отправлена ​​на вашу электронную почту, указанную при оформлении заказа.

Внимание! Неверный номер телефона, неточный или неполный адрес может привести к дополнительной задержке! Пожалуйста, внимательно проверьте свои личные данные при регистрации и оформлении заказа.

В течение часа после оформления заказа с Вами свяжется наш менеджер для согласования позиций заказа, времени, способа и места доставки.

ПОДБЕРИМ лучший способ доставки с учетом приемлемых для Вас сроков и стоимости доставки

Мы отправим необходимую запчасть в ваш город выбранной вами транспортной компанией или самостоятельно подберем ту, которая будет соответствовать вашим ожиданиям по времени и стоимости.Список компаний, с которыми мы работаем, приведен ниже

.

БЕСПЛАТНАЯ ДОСТАВКА запчасти, независимо от ее веса и стоимости, до терминала выбранной Вами транспортной компании. Таким образом, вы оплачиваете услуги доставки исключительно транспортной компании

.

Доставка осуществляется транспортными компаниями:

ВНИМАНИЕ! Точную стоимость доставки определяет транспортная компания.

ВНИМАНИЕ! Товар, который частично оплачен (внесена предоплата), отправляется только транспортной компанией «Business Lines»

.

Бесплатная доставка для жителей Москвы, Владимира и Ульяновска

Для жителей этих городов, помимо доставки до терминала транспортной компании, есть вариант абсолютно БЕСПЛАТНОЙ доставки.

Запасные части в эти города доставляем раз в неделю.

Доставка заказа адресату не осуществляется! Заказ необходимо забрать самостоятельно по месту прибытия нашей машины (или в пути).

Доставка для жителей Нижнего Новгорода по адресу

В пределах г. Нижнего Новгорода БЕСПЛАТНАЯ доставка ВСЕГДА по адресу.

Информация для физических лиц

Как я могу оплатить заказанный товар?

  • Безналичный расчет.
  • При невозможности перечисления средств с расчетного счета наша организация выставляет физическому лицу счет, который он может оплатить в любом банке.

Когда я могу заплатить?

  • Полная оплата покупной цены. ПРИМЕЧАНИЕ! В этом случае заказ отправляется любой транспортной компанией.
  • Частичная предоплата. Часть стоимости товара оплачивается, остальная сумма — после прибытия единицы на терминал транспортной компании в вашем городе. ПРИМЕЧАНИЕ! В этом случае заказ отправляется исключительно «Деловыми линиями».

ВАЖНО! В случае полной или частичной оплаты, мы отправим вам по почте копию выданной накладной, заверенную печатью, с указанием наименования товара, его стоимости. Оригинал накладной будет доставлен вместе с товаром.

Информация для юридических лиц

Товар оплачен по безналичному расчету.

Как мне получить счет?

Вы отправляете нам реквизиты компании по электронной почте, мы выставляем счет и составляем договор.Договор подписывается обеими сторонами, после чего клиент оплачивает счет.

Как мне оплатить счет?

Оплата банковским переводом на расчетный счет компании по реквизитам, указанным в счете. Все отчетные документы отправляются вместе с товаром. Возможна отсрочка платежа (по согласованию с администрацией).

На всю продукцию нашего интернет-магазина действует расширенная гарантия 6 месяцев (на электронику — 3 месяца расширенной гарантии).Гарантийный талон отправляется покупателю вместе с запчастью.

Что в него входит:

Гарантийная замена запчастей при неисправности в течение 6 месяцев

В случае производственного брака вы можете обменять деталь по гарантии в течение шести месяцев после покупки.

Для этого:

  1. Вы должны отправить нам товар обратно.
  2. Если поиск неисправности подтверждает производственный брак, мы отправляем вам новую запчасть.Транспортные расходы по отправке замененной детали вам несет наша компания.
  3. Если поиск неисправностей показывает, что запасная часть была повреждена в результате неправильного использования, мы можем отремонтировать ее с вашего согласия за ваш счет. В случае отказа в ремонте мы отправим вам деталь обратно. В этом случае транспортные расходы по отправке детали несете вы.

Запчасти

В случае неисправности вы можете отдать деталь в ремонт в нашей компании.

Для этого:

  1. Отправьте нам товар обратно.
  2. Сразу после получения автозапчастей мы проводим дефектоскопию товара (3-10 дней).
  3. После устранения неполадок мы можем отремонтировать запчасть согласно нашему прейскуранту с вашего согласия. В случае отказа в ремонте мы отправим вам деталь обратно. В этом случае транспортные расходы по отправке детали несете вы.

Сервис нашего интернет-магазина позволяет очень быстро и легко оформить заказ!

1.Консультация и подбор товара

Если вы точно не знаете, какая автозапчасть нужна, вы можете получить консультацию нашего специалиста по телефону. Для этого оставьте заявку на бесплатную консультацию с помощью кнопки в шапке сайта (специалист перезвонит вам в течение нескольких минут), кроме того, вы можете позвонить по номеру, указанному в шапке сайта, звонок будет бесплатным для тебя.

2. Оформление и подтверждение заказа

Перейдя в карточку выбранного вами товара, вы можете сначала рассчитать стоимость доставки, а затем оформить заказ или сразу оформить заказ, нажав соответствующую кнопку.При оформлении заказа необходимо заполнить несколько обязательных полей: ФИО, номер мобильного телефона и город доставки. Для более быстрого заказа вы можете использовать форму обратной связи, просто нажав на красный кружок «Заказать» и введя свой номер телефона.

Для юридических лиц предусмотрена возможность отправки реквизитов и заказа прямо на электронную почту [электронная почта защищена] в свободной форме.

После заполнения полей нажмите Касса … Копия заказа будет отправлена ​​на вашу электронную почту, указанную при оформлении заказа.

Внимание! Неверный номер телефона, неточный или неполный адрес может привести к дополнительной задержке! Пожалуйста, внимательно проверьте свои личные данные при регистрации и оформлении заказа.

В течение часа после оформления заказа с Вами свяжется наш менеджер для согласования позиций заказа, времени, способа и места доставки.

Каждый автомобилист, хоть раз сталкивавшийся с управлением автомобилем ЗИЛ 130 или 131, с уверенностью скажет, что препятствий для этого «железного коня» практически нет.Однако если вы впервые садитесь за руль такого агрегата, то наверняка вас заинтересует схема переключения передач ЗИЛ 130. К тому же она довольно оригинальна и непривычна для рядового автомобилиста.

[Скрыть]

Как устроена коробка передач автомобиля ЗИЛ 130?

Автомобили ЗИЛ 130 и 131 комплектуются трехступенчатой ​​пятиступенчатой ​​механической коробкой передач. Коробка передач этого автомобиля позволяет водителю двигаться вперед на пяти скоростях и назад на одной. Вы можете найти рисунок устройства ниже.Как видно на схеме, КПП ЗИЛ 130 и 131 комплектуются двумя инерционными синхронизаторами, в число которых входят второй и третий, а также четвертый и пятый.

Приводной вал вместе с шестерней и зубчатым венцом для включения пятой (прямой) скорости установлен в картере на подшипниках. Кроме того, в расточке самого шкива монтируется цилиндрический роликовый подшипник, а на нем, в свою очередь, опирается вторичный шкив. Промежуточный вал в коробке ЗИЛ 130 и 131 установлен в нижнем картерном отсеке.На этом валу установлена ​​другая шестерня, которая находится в правильном зацеплении с диском первичного вала (ПВ). Здесь разработчики моделей 130 и 131 решили установить колеса второй, третьей и четвертой передач.


Кроме того, на кардане установлены прямозубые шестерни, предназначенные для включения задней (задней) передачи и первой передачи. Также активацию этих режимов обеспечивают прямозубая шестерня и компоненты синхронизатора, установленные на шлицах вторичного шкива.

Кроме того, на вторичном валу установлены дополнительные шестерни:

  • для включения второй передачи;
  • для активации третьего режима;
  • для включения четвертого.

И эти зубчатые кольца во время работы находятся в постоянном сцеплении с колесами, установленными на промежуточном диске. Блок реверса установлен на специальных роликовых подшипниках, которые расположены на оси в картере. Здесь они установлены достаточно надежно. Кардан реверсивного блока также работает во взаимодействии с натяжным роликом посредством дополнительных колес.

Что касается внутренней части картера, то здесь наливается рабочая жидкость, поэтому эта часть всегда закрыта от мусора и пыли. Здесь же установлен сам механизм переключения. Следует отметить, что механизм переключения коробки передач на ЗИЛ 130 и 131 устроен так же, как на ГАЗ 53.

Схема переключения

Схема переключения на КПП ЗИЛ 130 и 131 представлена ​​ниже. В целом схема оригинальная, но если верить словам ЗИЛоводова, можно очень быстро к ней привыкнуть.


Как работает трансмиссия автомобиля этой марки?

При включении первой скорости на коробке передач автомобиля моделей 130 и 131 шестерня начинает движение по канавкам и входит в зацепление с карданом первого режима коробки передач на промежуточном валу. В этом случае крутящий момент начинает передаваться от первичного шкива через шестерни и другие вспомогательные элементы к вторичному диску. Передаточное число — 7,44.

При включении автомобилистом второй скорости муфта, установленная на синхронизаторе, начинает воздействовать на зубья шестерни этой трансмиссии.В результате того, что этот компонент уже функционирует от компонентов промежуточной шестерни, крутящий момент начинает передаваться от первичного к вторичному. В этом случае момент проходит через все колеса с зубьями, а также кардан синхронизатора. В этом случае передаточное число будет 4,1.

В случае включения водителем третьей скорости диск синхронизатора перестает воздействовать на детали и элементы второй передачи. Муфта будет идти по шлицам и попадать в муфту с узлом третьего режима коробки передач моделей 130 или 131.А этот элемент, в свою очередь, уже входит в зацепление с колесом третьей передачи промежуточного кардана. Таким образом, крутящий момент начинает передаваться от ПВ через вспомогательные элементы и муфту на вторичный шкив. Передаточное число — 2,29.

Что может понадобиться дополнительно?

Здесь мы собираем различную информацию о конверсиях.
Какие сведения и документы могут потребоваться.
Страница в разработке. Информация собирается от тех, кто прошел процесс.
Кто знает чем поделитесь информацией.

По вопросам постановки на учет в МРЭО переоборудованного автомобиля:


По нашим данным, сначала необходимо сдать автомобиль в МРЭО со старым двигателем на осмотр, получить разрешение на переоборудование от начальника МРЭО или у депутата есть специальная анкета.
Далее получите заключение специализированного института (НАМИ) о возможности данного изменения, с перечнем работ и возможными местами выполнения.В заключении должен быть указан служебный номер услуги, который есть в справке.
Далее найдите сервис с необходимым сертификатом, переоборудуйте или купите документы.
После этого предоставить машину для инструментального контроля на диагностической станции. Потом снова в МРЭО.

Еще нюансы:

1. Коробка передач БЫЧКА и ЗИЛ-130 практически один в один, только первичный вал переставить или укоротить первичный вал от ЗИЛ-130 примерно на 3 см. Разница возникает из-за размеров картера сцепления Бычка и ЗИЛ-130.
2. Вот передний опорный кронштейн — заводской и никаких соплей из швеллеров.
Не изобретайте велосипед, все давно изобретено.

У нас есть кронштейны.

3. Исходный бензиновый двигатель ЗИЛ-508 более скоростной, у дизеля Д245 меньшая частота вращения.

Передаточные числа коробки передач согласованы с более оборотным двигателем, из-за этого скорость переоборудованного автомобиля с родной 130-й коробки передач упадет.
С этим можно мириться (скорость автомобиля будет в пределах 60 км / ч), а можно поставить ускоренную коробку передач 432930 (арт. 3206-1700004-20).
Скорость увеличится на 20-30 км / ч.
Еще бывает, что меняют редуктор заднего моста и ставят резину большего диаметра.

4. Интеркулер нужен или не нужен, решать вам.

Кулачковая коробка передач. Коробка передач Rally КПП ВАЗ 2108

Такое сложное и труднопроизносимое слово для простого русского человека, как последовательный, происходит от английского sequence, что в переводе означает: sequence.А английское название «секвентальная механическая коробка передач» по-русски звучит как секвентальная коробка передач. Это устройство на автомобилях определенного класса, допускающее только последовательное переключение передач с первой на повышенную и наоборот, без скачков.

Коробка передач является разновидностью планетарной коробки передач. У них есть дополнительное преимущество в том, что они не используют зубья шестерни для привода валов; вместо этого они используют внутреннее устройство смещения кулачка для привода роликов, которые вращают циклоидальное колесо внутри коробки передач. Ролики способны выдерживать 500% перегрузку без поломки редуктора. Еще одно преимущество велосипедного привода для пользователей заключается в том, что многие модели смазываются маслом и не используют масло.

Традиционная коробка

На традиционных коробках передач, устанавливаемых на большинство отечественных автомобилей, нейтральное положение рычага КПП установлено посередине. Чтобы трогаться, выжимаем сцепление и включаем первую передачу. В дальнейшем при нарастании скорости рекомендуется переключать их последовательно.

У этих редукторов гораздо меньше шансов выйти из строя в ситуациях неожиданной перегрузки.Использование консистентной смазки вместо масляной снижает вероятность потери смазки через уплотнения вала. Снижение вероятности потери смазки особенно важно для вертикально установленных редукторов, а также для мешалок.

На рисунке выше центральный вал серого цвета — это входной вал. Такой же вал показан на рисунке ниже. Он разработан с эксцентриковым кулачком на конце вала. Кулачок расположен внутри центра циклоидального диска. При вращении кулачок перемещает циклоидный диск по круговой орбите. Внешние фиксированные штифты и ролики удерживают диск и заставляют его катиться внутри кольца фиксированных штифтов. Когда дисковые валки перемещаются, внутренний набор штифтов и роликов прикреплен к выходному валу.

Однако ничто не мешает нам сразу начать движение на второй скорости, если состояние дороги нормальное и двигатель рассчитан на такое действие. Пытаясь завести двигатель с разряженным аккумулятором, толкая машину, для облегчения можно включить сразу третий и даже четвертый.Ничего не мешает. Снижая скорость, чтобы совершить маневр, мы сбавляем скорость, с четвертой передачи сразу переходим на вторую или первую. Запутавшись, можно на ходу включить неправильную скорость, что для машины далеко не безобидно.

Один оборот кулачка перемещает циклоидный диск по одному внешнему штифту. Когда диск вращается, внутренние штифты прижимаются вместе с ним со скоростью диска. Это означает, что имеется понижающая передача, и выходной вал вращается с более низкой частотой вращения, чем первичный вал.

Характер конструкции делает их намного меньше по размеру, чем у обычного зубчатого редуктора с таким же передаточным отношением. Это означает, что вам потребуется меньше места для их установки. Они меньше весят и легче для монтажного и обслуживающего персонала. Меньшие внутренние детали и скольжение вращающихся компонентов делают коробку передач более тихой, чем обычные коробки передач.

АКПП

Для упрощения управления автомобилем была изобретена автоматическая трансмиссия, избавившая водителя от необходимости выбирать режим движения на определенном участке дороги.Машина переключается сама, а водитель, работая одной ногой, либо прибавляет скорости, либо тормозит. Вождение автомобиля с автоматической коробкой передач требует меньшей квалификации, и недаром разрешение на управление таким транспортным средством выделено в отдельную категорию.

Они идеальны там, где ожидаются ударные нагрузки, поскольку все детали находятся в состоянии сжатия, а не растяжения, как в случае с традиционными зубьями шестерен. Их надежность и долговечность выдающиеся! Отказ от ответственности: поскольку авторы, издатели и торговые посредники не осведомлены о контексте, в котором должна использоваться информация, представленная в этой статье, они не несут ответственности за последствия использования информации, содержащейся или подразумеваемой в каких-либо статьях.

Если у вас есть какие-либо рекомендации по техническому обслуживанию оборудования, в частности, как исправить дефекты и предотвратить отказ оборудования и оборудования, или если были внесены успешные улучшения в надежность оборудования, пожалуйста, не стесняйтесь присылать мне свои статьи для публикации на этом веб-сайте.

Но работы по совершенствованию механической трансмиссии не прекращались. В результате появилась секвентальная трансмиссия, которая также не предусматривает наличия педали сцепления, но работает по другим принципам.А главная его особенность — строго последовательное переключение передач.

Получите максимальную надежность во всем мире для вашей компании

Вы можете связаться со мной по электронной почте. Теперь предоставьте вашей компании надежную систему, обеспечивающую надежность операционных активов мирового класса, минимальные затраты на обслуживание и максимальную операционную прибыль. Большинство этих блоков можно легко заменить на подходящие элементы интерфейса. Согласованы основные изменения в заднем корпусе, задней муфте и третьем управляющем валу, а также внесены некоторые изменения во внешнюю конфигурацию раструба.

Принцип секвенирования

Последовательное переключение передач можно отметить, например, на мотоциклах, где они зацепляются ногой. Нейтральное положение чаще всего бывает между первой и второй передачами. Та же самая механика применима к тракторам и большим грузовикам. Последовательное переключение наиболее распространено в боксах для спорткаров, где каждая миллисекунда стоит дорого, а снижение скорости при переключении недопустимо. Использование гидравлики позволяет еще больше ускорить этот процесс и свести к минимуму.

Нижнее начальное положение, входной вал с 10 шлицами 1 «, выходной вал с 10 шлицами 1», внешнее заднее уплотнение. На правой стороне основного корпуса, на нижней стороне, есть два резьбовых отверстия, которые закрываются резьбовыми заглушками. В других случаях эти отверстия могут удерживать жирные колпачки, на которых крепятся боковые ролики механизма боковой перемотки.

Также обратите внимание на небольшое ребро жесткости, добавленное в нижней части задней части корпуса в задней точке крепления. Внутренне главный вал немного больше позади основного корпуса с использованием другой «проставки», привода спидометра и контргайки.Это незначительное изменение не часто отражается в текущих каталогах запчастей. Для взаимозаменяемости задний корпус можно заменить только соответствующим изменением главного вала.

Секвентальный механизм основан на обычной механической коробке передач, несколько усложненной в процессе модернизации. Главная особенность в том, что с его помощью можно переключаться с пониженной на высшую передачу без снижения скорости автомобиля, что неизменно происходит при работе традиционной коробки передач.

Чтобы использовать стартовое положение стартера на более ранних автомобилях, вам необходимо установить более позднюю часть переднего туннеля и панель переборки рамы. На внешней стороне раструба есть дополнительные ребра жесткости для уменьшения вибрации и шума, а также более толстый передний фланец сверху для крепежных болтов. На крышке корпуса коробки передач также имеется резиновое уплотнение вала, которое является взаимозаменяемым и часто устанавливается на более старые агрегаты.

В отличие от косозубых шестерен на традиционных коробках передач автомобилей, кулачковые шестерни имеют прямозубые и длинные.Это делает его похожим на передачу последовательного бокса. И именно эта функция позволяет обеим системам переключаться без замедления. При этом устройство самой коробки проще — синхронизаторов нет, а вместо множества мелких зубцов на шестерне и сцеплении торцевые выступы. Это те же кулачки, которые непосредственно входят в зазор.

Есть также некоторые признаки того, что крышка переднего уплотнения могла быть изготовлена ​​ранее. В нижнем положении стартер помещается очень близко к нижнему фланцу блока цилиндров.В верхнем положении стартер помещается очень близко к корпусу распределителя.

Пожалуйста, обратитесь к техническому оснащению карданного вала, чтобы узнать о вариантах трех различных карданных валов, используемых для установки этих различных коробок передач. Сочетание способа перемещения между более удобной ручной системой и более управляемой автоматической системой, просто поднимая или опуская рычаг, или, в более современных моделях, нажимая кулачки.


Особенности

На автомобилях с секвентальной коробкой передач рычаг переключения передач находится на рулевом колесе.Как вариант, кнопки можно установить на руль. Нужная кнопка отмечена буквой «S». Предусмотрено как автоматическое, так и ручное переключение. При этом коробка может работать в трех режимах:

Также их принято называть полуавтоматическими трансмиссиями. Это механическая трансмиссия с гидравлической роботизированной командой, которая имеет рычаги или рычаги, которые работают в противофазном режиме: вправо для набора высоты, влево для уменьшения и сцепления по требованию, делая изменения возможными за 0 «1 секунду.

Утешение гражданского гонщика

Секвентальная МКПП тоже относится к мотоциклам, где переключение производится кулачками, а сцепление обычно находится на левом джойстике. В автомобилях мы обычно находим их на рулевом колесе, когда они электрогидравлические, хотя в некоторых случаях мы можем без лишних слов найти их чисто ручные или гидравлические.

  • Стандартное механическое.
  • Механический спорт.
  • Без участия водителя.

Достоинствами этого автомобиля будущего являются следующие баллы:

  1. Автомобиль с секвентальной коробкой передач, как и автомат, не имеет педали сцепления — это хорошо для начинающих водителей.
  2. Эта коробка обеспечивает выбор между автоматическим и ручным переключением передач.
  3. Высокая скорость переключения передач, что отражается на экономичности двигателя.

Недостатком пока что является низкая износостойкость редукторного механизма.

Коробка передач этого типа также не предназначена для экономии топлива ни в одном из ее вариантов, так как самое главное — быстро получить требуемую мощность в любой момент. Испания не является страной с традициями автоматических изменений, которые имеют место в Соединенных Штатах, где большинство транспортных средств оснащено этим типом трансмиссии. Хотя в других европейских странах особого энтузиазма нет, Испания по-прежнему пользуется спросом на этот тип трансмиссии.

Конструкция кулачковой коробки передач

Более высокая цена, чем у того же автомобиля с механической коробкой передач, более дорогие поломки и более высокий расход топлива стали важнейшими тормозами для успеха автоматических изменений в Испании и Европе, особенно среди самых фанатичных водителей.Но тенденция меняется, и мало-помалу у этого типа передачи начинают появляться последователи. Причина в эволюции автоматических изменений, которые даже превышают ручную скорость и потребление. Кроме того, они могут предложить спортивный опыт вождения, аналогичный механической коробке передач, когда они включают опцию последовательного переключения передач с подрулевыми переключателями на рулевом колесе.

Трансмиссии, которые используются в ралли, я бы разделил на несколько типов.

1. Полный сток.

Механическая коробка передач с заводской синхронизацией. Никаких изменений. В автоспорте и ралли она почти не используется, поскольку стандартная коробка передач предназначена для работы на городских трассах, а для ралли она слишком длинная, а машина с ней медленнее, чем могла бы.

На смену автомобильной электронике пришло новое поколение автоматических переключателей, которые стали более плавными, быстрыми, более экономичными и предлагаются в качестве опции даже в обычных средних и малых транспортных средствах.К тому же многие модели «премиум-класса» продаются только с автоматической коробкой передач.

Система автоматической смены гидротрансформатора доминировала на рынке в последнее десятилетие и до сих пор поддерживается своей простой структурой и сопротивлением. Это действительно механическая коробка передач, но с внутренней системой сцепления, которая не позволяет водителю наступить на нее. В целом, он очень похож на ручной, но с немного более медленными и менее точными изменениями.

2.Тюнинг сток.


как работает синхронизатор


При изменении главной пары и передаточных чисел коробки передач чаще всего устанавливается дифференциал повышенного трения (червячный или дисковый), что значительно улучшает динамические возможности редуктора. машина на скользком покрытии.

Его преимущества включают простоту использования, экономичность и эффективное использование моторного тормоза. Это помогает поддерживать максимальную мощность двигателя для максимального ускорения и постоянного расхода топлива.По сравнению с ценой такого изменения и более высокой стоимостью ремонта, чем управление в случае поломки.

Изменения в десятых долях секунды, а также более высокие показатели ускорения и потребления, чем их ручной эквивалент, являются ключами, привлекающими многих водителей. Его бесперебойная работа также выигрывает от более низких затрат на техническое обслуживание. Напротив, мы обнаружили, что его цена всегда была дороже, чем автомобиль с механической коробкой передач.

Дифференциал повышенного трения с червячной передачей


Дисковый дифференциал повышенного трения


Коробка передач по-прежнему базируется на синхронизаторах и косозубых.Его часто используют для тюнинга городских автомобилей. Т.К. По сравнению со стоком значительно улучшает динамику автомобиля. Это похоже на раллийную гонку, как на коробку передач. Это мой борт с Кубка России по ралли — Rally Golden Domes 2013

Причины покупки или отсутствия автомобиля с автоматической коробкой передач

Подводя итог основным преимуществам автоматического переключения передач по сравнению с ручным переключением, мы находим его в удобстве, которое оно предлагает , самое безопасное и точное вождение в условиях дорожного движения, без необходимости знать о педали и рычаге, а также о механической безопасности, которая обеспечивает плавность переключения передач. … Результатом является более динамичное и спортивное вождение, которое ценится водителями, которые больше соответствуют традиционным изменениям.

3. Кулачковый редуктор.


Он получил свое название от кулачковых муфт, которые заменяют синхронизаторы и позволяют быстро включаться и, не выжимая сцепление для создания ударных зацеплений, как вверх, так и вниз, трансмиссия будет надежно включаться.


Шестерни в этой коробке передач прямозубые.Применяется совместно с дисковым дифференциалом повышенного трения. Эта коробка передач больше не используется для городского тюнинга. имеет уменьшенный ресурс и высокую стоимость. Так выглядит езда с кулачковой коробкой передач с быстрым переключением передач без сцепления.

4. Последовательная контрольная точка.

Отличие от простого кулачкового редуктора в том, что вместо обычной схемы переключения этот редуктор имеет ход рычага только вперед (понижающая передача) и назад (восходящая передача). Фактически, разница заключается в механизме и принципе переключения, а муфты и прямозубые шестерни такие же, как в обычном кулачковом редукторе.На данный момент в ралли этот пик всем остальным запрещен. Такие коробки передач используются на всех современных и скоростных раллийных автомобилях, в том числе на автомобилях чемпионата мира по ралли WRC. Например, как выглядит езда с секвентальной коробкой передач

Но вернемся к моей машине.

Когда я купил Logan, в футляре была коробка Jh4, это был симбиоз укороченной основной пары и короткого ряда. Это позволяло машине со слабым двигателем быть намного быстрее стандартного Логана.После окончания езды в монокубке Renault, где изменения в коробке передач были запрещены техническими требованиями, я решил еще больше улучшить динамику машины, установив короткую бортовую передачу.

Трансмиссия 4.9 (моя бывшая 4.5, заводская 4.3) была найдена в Европе,

в таблице показано, как меняется скорость при переключении передач, но, к сожалению, довольно сложно показать, как улучшается динамика автомобиля


к сожалению правда, оказалось недешево; параллельно был усилен корпус коробки передач, чтобы можно было передавать повышенный крутящий момент от двигателя внутреннего сгорания.

Это в конечном итоге сыграло злую шутку. Из-за некачественно выполненной работы сторонних специалистов КПП 2 раза выходила из строя, а затем полностью разрушалась.



Причиной стала пластина усиления, которая была разработана для предотвращения смещения посадочных мест вала. После этого я решил перейти на следующий уровень. Куплен новый кулачковый редуктор у балтийской компании samsonas.

Этим переходом я одновременно улучшил динамику автомобиля, повысил надежность и улучшил управляемость.Дело в том, что в моей предыдущей коробке передач не было дифференциала повышенного трения так называемой «блокировки». Причем в этой коробке передач она дисковая, что позволяет не терять при разгоне и улучшает выходы из поворотов.

Такое сложное и труднопроизносимое слово для простого русского человека, как последовательный, происходит от английского sequence, что в переводе означает: sequence. А английское название «секвентальная механическая коробка передач» по-русски звучит как секвентальная коробка передач. Это устройство на автомобилях определенного класса, допускающее только последовательное переключение передач с первой на повышенную и наоборот, без скачков.

Традиционная коробка

На традиционных коробках передач, устанавливаемых на большинство отечественных автомобилей, нейтральное положение рычага КПП установлено посередине. Чтобы трогаться, выжимаем сцепление и включаем первую передачу. В дальнейшем при нарастании скорости рекомендуется переключать их последовательно.

Однако ничто не мешает нам сразу начать движение на второй скорости, если состояние дороги нормальное и двигатель рассчитан на такое действие.Пытаясь завести двигатель с разряженным аккумулятором, толкая машину, для облегчения можно включить сразу третий и даже четвертый. Ничего не мешает. Снижая скорость, чтобы совершить маневр, мы сбавляем скорость, с четвертой передачи сразу переходим на вторую или первую. Запутавшись, можно на ходу включить неправильную скорость, что для машины далеко не безобидно.

АКПП

Для упрощения управления автомобилем была изобретена автоматическая коробка передач, которая избавляла водителя от необходимости выбирать режим движения на определенном участке дороги.Машина переключается сама, а водитель, работая одной ногой, либо прибавляет скорости, либо тормозит. Вождение автомобиля с автоматической коробкой передач требует меньшей квалификации, и недаром разрешение на управление таким транспортным средством выделено в отдельную категорию.


Но работы по совершенствованию механической трансмиссии не прекращались. В результате появилась секвентальная трансмиссия, которая также не предусматривает наличия педали сцепления, но работает по другим принципам.А главная его особенность — строго последовательное переключение передач.

Принцип секвенирования

Последовательное переключение передач можно отметить, например, на мотоциклах, где они зацепляются ногой. Нейтральное положение чаще всего бывает между первой и второй передачами. Та же самая механика применима к тракторам и большим грузовикам. Последовательное переключение наиболее распространено в боксах для спорткаров, где каждая миллисекунда стоит дорого, а снижение скорости при переключении недопустимо.Использование гидравлики позволяет еще больше ускорить этот процесс и свести к минимуму.

Секвентарный механизм основан на обычной механической коробке передач, несколько усложненной в процессе модернизации. Основная особенность в том, что с его помощью можно переключаться с пониженной на высшую передачу без снижения скорости автомобиля, что неизменно происходит при работе традиционной коробки передач.

Кулачковый или последовательный

Надо сказать, что кулачковая коробка передач устанавливается на ряде гоночных автомобилей.Хотя если кулачковую передачу сделать еще и последовательной, то и без того очень высокая скорость переключения режимов будет еще выше. И это уже применяется на автомобилях Формулы 1.

В отличие от косозубых шестерен на традиционных коробках передач автомобилей, кулачковые шестерни имеют прямозубые и длинные. Это делает его похожим на передачу последовательного бокса. И именно эта функция позволяет обеим системам переключаться без замедления. При этом устройство самой коробки проще — синхронизаторов нет, а вместо множества мелких зубцов на шестерне и сцеплении торцевые выступы.Это те же кулачки, которые непосредственно входят в зазор.

Особенности

На автомобилях с секвентальной коробкой передач рычаг переключения передач находится на рулевом колесе. Как вариант, кнопки можно установить на руль. Нужная кнопка отмечена буквой «S». Предусмотрено как автоматическое, так и ручное переключение. При этом коробка может работать в трех режимах:

  • Стандартное механическое.
  • Механический спорт.
  • С автоматическим переключением без вмешательства водителя.

Достоинствами этого автомобиля будущего являются следующие баллы:

  1. Автомобиль с секвентальной коробкой передач, как и автомат, не имеет педали сцепления — это хорошо для начинающих водителей.
  2. Эта коробка обеспечивает выбор между автоматическим и ручным переключением передач.
  3. Высокая скорость переключения передач, что отражается на экономичности двигателя.

Недостатком пока что является низкая износостойкость редукторного механизма.

Последовательный блок
допускает только возможность их чередования. От коробки
обычного типа отличается способ работы механизма переключения передач.
Наличие попеременного переключения передач комфортно, когда
действие на рычаг осуществляется ногой (например, на велосипеде), когда
нужно будет быстро переключать передачи (например, в спортивном автомобиле) или
в наличие огромного количества передач, выбор которых в традиционном способе передвижения
рычагом не так удобен (на грузовиках).Обычное переключение осуществляется с помощью управления перемещением органа
из нейтрального положения.

Механизм переключения передач
может представлять собой прямое действие
, например, как на велосипедах, так и с сервоприводом (автоматическим или
не автоматическим).

На велосипедах используется следующая схема управления коробкой
:

  • движение
    рычаг вверх — передача вверх
  • движение
    рычаг вниз — передача ВНИЗ
  • Нейтраль
    обычно помещается между 1-й и 2-й передачами (иногда не считая этого и между
    третьей или четвертой), в дополнение к срезанию из-за неполного хода рычага.

На автомобиле, обычный
управляется рычагом, одновременно выполняя роль переключателя режимов и переключения передач
, хотя он имеет возможность управления кнопками
, расположенными на колесе управления.

На автомобиле обыкновенный
установлен рычаг, он же играет роль селектора режимов и переключателя.
Кнопки на колесе управления используются аналогичным образом.

Последовательный режим
классифицируется латинскими буквами «S». Принцип действия этой коробки основан на обычной механической коробке
, хотя с этой опцией она несколько модернизирована.
Передачи переключаются с внедрением гидравлики, и это считается его основным отличием
от механизированной коробки. Переключения в
производятся поочередно при отсутствии перерегулирования скоростей. Переключатели бывают как автоматические,
и ручные. Распространены 3 режима:

  1. Механический рядовой.
  2. Механический спорт.
  3. Переключение автоматическое, при отсутствии
    действий водителя.

В обычных коробках с
при переключении скоростей затянуть тягу привода, повернуть и нажать
следующим образом, «выбирается» нужная передача.В секвентальной коробке
ранее повышается давление в гидроагрегате и начинается наполнение гидроаккумулятора
, после чего происходит переключение передач с использованием гидравлики
работы.

Отличительные особенности гоночной
механики

Большой диаметр колеса
объясняется двумя факторами. Сначала коробка раллийного автомобиля
передает от мотора к колесам большой крутящий момент. А во-вторых, прямозубое колесо.
Достоинство обычных косозубых шестерен, которые используются в коробках
«Гражданских» машин, заключается в том, что с более длинным зубом
и, в соответствии с этим, с большей плоскостью распределения нагрузок, у них
можно передать тот же крутящий момент на меньших объемах
.К тому же они намного тише. Но прямозубые шестерни, используемые в гоночных автомобилях
, неслучайны: они не создают осевых нагрузок на валы, а
повышают эффективность коробки передач.

Удивительно, но гоночная коробка не тяжелее, а
даже легче обычного гражданского. Синхронизаторов здесь практически нет, а вместо
огромное количество мелких зубцов,
зацепляются при соединении шестерни на обычной коробке, используются
огромных кулачков — торцевые выступы на шестерне и муфте
(обычно их 5–7 штук. на колесо).Чтобы передачи срезались как можно быстрее на
быстрее, кулачки входят в зацепление с большим зазором по ширине. Как следствие
это, при включении передач на раллийном автомобиле вы можете услышать характерный металлический лязг
.

Кулачковая коробка требует от
пилот имеет определенную ловкость — особенно при переключении вниз: для
, чтобы синхронизировать скорость мотора и коробки передач, необходимо
аккуратно нажимать педаль акселератора и отлично чувствовать машину.Во время осторожного вождения
пилот использует сцепление во время нисходящего перехода, в
во время гонки — а именно на машинах с секвентальной коробкой кулачка
ему практически не нужна педаль сцепления. Даже в результате этого водители ралли нажимают на педали иначе, чем обычные водители.

Правая нога у них обычная
лежит на педали газа, а левая управляет сцеплением и тормозной системой.
Правильно поработать ускорителем достаточно существенно, потому что при отсутствии
правильно сделанной перегазки, переход на пониженную передачу или вообще не
произойдет, или будет сопровождаться сильным ударом.Вот почему пилоты раллийных автомобилей
хитро посмеиваются, когда они спрашивают, зачем
кулачковая коробка среди сторонников тюнинга. Все-таки потому, что появится
любителей уличных гонок, которые заменят серийные коробки на кулачковые. Это изменение
доводит динамику разгона до совершенства, но нужно водителю
придерживаться постоянной фокусировки при переключении вниз, а также
кабина наполнена ревом от работы прямозубых шестерен.

Эта коробка кричит
примерно так же громко, как и обычная
винтовая, если в картере нет масла.Также необходимо учитывать значительную стоимость кулачковых коробок
(до 000 на устройство) и краткосрочную эксплуатацию
, в итоге мы приходим к выводу, что установка кулачковой коробки на
на обычном автомобиле совершенно не оправдана. Естественно, что срок службы
автомобиля тоже зависит от предвзятых моментов.

Вперед и вперед: хорошее и плохое

Есть еще одна причина, по которой кулачковые коробки
не подходят для повседневных дорог. Хотя эти устройства
часто оснащаются обычным датчиком переключения передач, самый резвый
и выдающийся среди гонщиков боксов — последовательный.В раллийных автомобилях
пилота сильно трясет, в результате чего переключение рычага
вперед и назад намного удобнее при включении передач, как в обычном квадрате
. Помимо всего прочего, такая кинематика рычага позволяет сэкономить на каждом переключателе немного
миллисекунд.

Но ездить с секвентальной камерой
по общим дорогам — ужасная пытка.
Оказывается, когда мы едем или поворачиваем на
под прямым углом с главной дороги на второстепенную, тогда на
мы обычно переключаемся на несколько передач ниже.Например, от 5 до 2.

Во время последовательного бокса аналогичный трюк не выйдет:
пригодится при повторной газификации методично перейти на 4, 3 и только потом на вторую передачу
. Когда пилот раллийного автомобиля толкает рычаг заданных последовательных коробок
вперед или назад под определенным углом, специальная ось вращается с несколькими кулачками
. При этом один из кулачков переводит вилку переключения передач
в нейтральное положение, а другой нажимает на другую вилку, и она
включает сцепление с шестерней желаемой передачи.Чтобы включить, скажем,
5-ю передачу, нужно несколько раз поочередно повернуть ось, которой
управляет вилкой переключения передач.

Вопрос улучшения динамических и скоростных характеристик автомобиля всегда был приоритетным для дизайнеров и разработчиков. И для улучшения этих характеристик необходимо модернизировать не только двигатель, но и коробку передач, увеличив скорость его переключения и максимально допустимую нагрузку на передачи. Именно кулачковая коробка передач стала следующим важным шагом в развитии гоночного спорта.

Конструктивные особенности

Автомобиль ВАЗ-2108, впервые получивший такую ​​коробку передач, произвел фурор среди автомобилистов того времени. Для создания этой коробки передач была упрощена конструкция обычной механической коробки, что тоже многих удивило. В кулачковом аналоге нет синхронизаторов, на шлицевых муфтах нет мелких зубцов, вместо них до семи больших кулачков (отсюда и название агрегата). Также кулачки расположены на шестерне, с которой сцепление входит в зацепление.Эти конструктивные изменения призваны минимизировать продолжительность каждого переключения. Коробка передач, адаптированная для гонок, имеет прямозубые шестерни. За счет этого конструкторы предусмотрели повышенный КПД за счет снижения трения. Кроме того, снижается нагрузка на валы. Однако передача крутящего момента ниже, поэтому необходимо увеличить их размер.

Распределение передаточных чисел в коробках сделано с учетом использования агрегата. Для повседневных автомобилей, например ВАЗ-2108, первая ступень короче, так как ходовые качества необходимы для езды в сложных условиях.Используемые в гоночных автомобилях коробки имеют более длинную первую ступень, что обеспечивает необходимую динамику на старте. Механизм переключения:

  1. Искать. Он ничем не отличается от переключения обычного бокса;
  2. Последовательно. Он последовательный. Его принцип действия основан на возможности переключения передач только последовательно, по одной вверх или вниз. Технически он сложнее, но дает больше простоты переключения.

Достоинства и недостатки

Основным преимуществом кулачковых коробок является повышенная скорость переключения, которая в три раза выше, чем у МКПП.Для этого они созданы. Исходя из первого преимущества, возникает и второе — обороты двигателя не падают, за счет чего ускорение приобретает дополнительную динамику. Это особенно важно для двигателей с узким рабочим диапазоном. Помимо перечисленных, кулачковые коробки обладают рядом преимуществ:

  • Способность выдерживать повышенные нагрузки;
  • Меньший вес;
  • Передача большего крутящего момента.

К недостаткам можно отнести высокую стоимость, малый ресурс и повышенный уровень шума при работе.Экстремальные условия переключения элементов коробки передач приводят к износу и деформации кулачков, которые принимают на себя всю нагрузку, защищая шестерни от повреждений. Это приводит к необходимости частой замены масла, которое загрязнено металлическими частицами.

Применение кулачковых агрегатов

Применение таких коробок на негоночных автомобилях практически возможно. Однако с практической точки зрения это не имеет смысла. Отсутствие синхронизаторов в повседневной езде требует от водителя совершенно иной системы переключения передач.Для увеличения срока службы элементов коробки необходимо при переключении выжимать сцепление, повторно подавать газ.
Конструкторы ВАЗа проделали большую работу, разработав такую ​​коробку передач и воплотив свое изобретение в жизнь. Кулачковая коробка подняла характеристики гоночных автомобилей на высочайший уровень.

Не совсем

Оптимизация рабочих ресурсов двигателя во время движения занимала умы конструкторов с момента выпуска первой машины. Достигалось это разными способами, но одним из основных было повышение эффективности при взаимодействии с коробкой передач (коробкой передач).Сама механика соединения двух узлов требует определенного количества динамических усилий, но без этой функции нельзя обойтись. Одной из наиболее энергетически выгодных систем для изменения частоты крутящего момента является кулачковый редуктор, который, однако, имеет существенные ограничения по применению.

Особенности механизма

Хотя кулачковые «коробки» по ряду характеристик превосходят стандартные трансмиссии, их конструкцию можно рассматривать как упрощенную по сравнению с традиционной механикой.Главная особенность с точки зрения технического устройства — избавление от синхронизаторов. Вместе с ними было оптимизировано устройство целой группы элементов, которые должны были упростить управление трансмиссией, но также удлиняли период выдачи команды через несколько узлов. В результате вся инфраструктура с мелкими зубьями была заменена набором кулачковых рядов. На коробке передач этого типа одно сцепление может содержать до 7 кулачков, что увеличивает запас площади сцепления по ширине.При этом размер шестерни в этой системе больше, чем в штатных редукторах, не говоря уже о замене скошенной формы зубьев на прямую. Последнее было связано с необходимостью снизить потери на трение и минимизировать осевую нагрузку на вал.

Принцип действия

Техника работы может быть последовательной или исследовательской. В первом случае реализовано последовательное переключение передач, а во втором — обычное, как в штатной коробке передач.На практике чаще используется принцип секвенции, поскольку он позволяет в большей степени отразить возможности кулачковой конструкции. Переключение можно производить как вверх-вниз, так и по бокам. Водителем управляет рычаг, соединенный с валом. Например, переключение кулачкового редуктора на ВАЗ-2108 отличается жесткостью, надежностью и простотой. Рычаг перемещает вал волнообразными канавками, прокручивая его до определенной степени. В результате срабатывает либо «нейтраль», либо трансмиссия.Кстати, чтобы еще больше сэкономить время, сама ручка переключения передач сделана большой и высокой, чтобы водитель тратил меньше времени на манипуляции с механическим управлением. В техническом плане высшую стадию развития занимают полуавтоматические кулачковые системы, в которых водителю остается только дождаться нужного электронного переключателя.

Операционные возможности

Рабочий момент при обращении с кулачковой зубчатой ​​передачей значительно снижается, что экономит время.Независимо от характеристик двигателя, кулачковая коробка передач имеет более высокую скорость изменения крутящего момента, чем обычная коробка передач. Время до завершения операции составляет 0,4-0,6 с, что заметно по сравнению с выключением / включением сцепления на автомобиле со стандартной «коробкой». Что еще более важно, конструкция секвентальных передач расширяет возможности настройки. Это касается случаев полной переоборудования автомобиля в гоночную модификацию с помощью ножного переключателя. В этом случае необходимо установить вместе с коробкой передач пары и главную дифференциальную пару, что позволит скорректировать динамические качества автомобиля.Повторюсь, рядовому водителю такое обновление вряд ли понадобится, но ценителю спортивного тюнинга оно обеспечит новое качество вождения.

Применение кулачков коробки передач моделей

На легковых автомобилях, предназначенных для проезда по дорогам общего пользования, такие механизмы используются редко. Для такого положения должны быть определенные основания, связанные с увеличением динамики или упрощением конструктивной основы агрегата трансмиссии. Часто кулачковые редукторы используются в отдельных мероприятиях по настройке, чтобы продемонстрировать определенные возможности концептуальных моделей.В случае с японским спорткаром Mitsubishi Lancer Evolution сочетание последовательной «коробки» и двигателя мощностью 420 л.с., в частности, позволило разогнаться до 100 км / ч за 3,5 секунды.

Кулачковый механизм КПП на ВАЗ

В России завод Lada Special Transmission занимается производством узлов кулачковых трансмиссий. Эта группа производит секвентальные механизмы, подходящие для автомобилей ВАЗ. Как отмечают пользователи, отечественная продукция демонстрирует высокую стабильность, точность работы и надежность.Но вы также можете обратиться к решениям от восточноевропейских производителей, таких как TST и Dogbox. В линейках этих компаний можно найти наиболее близкие по конструкции секвентальные коробки передач на ВАЗ. Кулачковые механизмы зарубежного производства обычно поставляются в разобранном виде. Например, комплекты часто предлагаются без крепежной фурнитуры, что заставляет дополнительно искать аксессуары для крепления агрегата к опорному основанию. Иногда в качестве донорских комплектов берут и АКПП.

Кулачковые редукторы для «классики»

Конечно, потребности в оснащении кулачковыми «коробками» не ограничиваются отечественными автомобилями. Классические седаны и хэтчбеки, которые используются на дорогах общего пользования, можно переоборудовать на принцип последовательного переключения передач. Для этого используют специальные модификации кулачковых коробок передач для ВАЗ и «классику» в той или иной комплектации. Как правило, это механизмы с кулачковым сцеплением и зубчатыми передачами из 5-7 элементов на поверхности. Чем больше кулачков, тем выше ресурс агрегата в паре сцепление-шестерни.С другой стороны, сложность конструкции увеличивает стоимость и усложняет процесс интеграции устройства. И даже если основа изделия по параметрам умещается в монтажную базу, дополнительные сложности может вызвать доработка вилки переключения передач. Часто для этих целей используются стандартные приспособления, которые дорабатывают сваркой или фрезерованием. Готовые «коробки» в сборе тоже можно использовать, но в основном это касается устаревших 5-кулачковых механизмов.

Кулачковые «коробки» и гоночная механика

Однако целевая ниша для кулачкового переключения передач — спортивные автомобили.Пример спорткара от Mitsubishi уже приводился, и использование этого агрегата в автомобилях этим не ограничивается. Эту практику продолжает Subaru Impreza, снабженная последовательной «коробкой». И применительно к этой модели стоит отметить различия в подходах к настройке кулачкового агрегата. В гражданских версиях спорткара применяется именно последовательный принцип изменения крутящего момента. Но в модификации ралли это решение запрещено, поэтому основной механизм переключения поиска сохранен.Ярким примером использования такой конструкции является кулачковый ряд коробки передач Toyota MR2. Это двухместный спортивный автомобиль, последние модификации которого получили пятиступенчатую секвентальную «коробку» SMT. К особенностям этого агрегата можно отнести то, что он способен выдерживать нагрузки от двигателей мощностью около 800 л.с.

Ограничения на использование последовательных контрольных точек

Даже если не учитывать тот факт, что с кулачковыми «коробками» могут обращаться только водители, имеющие соответствующий опыт физического управления трансмиссией, существует несколько принципиально важных кинематических нюансов работы таких устройств.Последовательное переключение передач снижает маневренность автомобиля при смене полосы движения на дорогах общего пользования. Другими словами, даже шустрый гоночный пилот понесет большие потери при переключении вилок из-за необходимости перебазирования с резкими переходами с нижних ступеней на верхние ступени. На прямой трассе, где необходимо постоянно и уверенно поддерживать высокоскоростной режим, кулачковая коробка передач проявляет себя с лучших сторон, но в гражданской машине ее достоинства оборачиваются недостатками.

Заключение

Концепция последовательного переключения передач при всех ее особенностях сохраняет перспективу технологического развития. Об этом свидетельствует активное сращивание таких передаточных механизмов с электроникой. Например, сегодня есть кулачковые устройства, работающие по командам программирующего компьютера Motec. Одной из основных функций электронного блока в автомобиле с такой начинкой, как заявляют разработчики, будет автоматический контроль работы системы зажигания и выполнение смены газа.

технические характеристики, описание, двигатель, отзывы владельцев

На сегодняшний день марок автомобилей очень много. Мы даже не говорим о моделях, потому что посчитать количество последних просто невозможно. Но если речь идет об автомобилях, то нужно понимать, что некоторые получили особое распространение. Некоторых действительно знают во всем мире. Это случается, когда имя становится нарицательным. То есть это не просто бренд и концепция, а скорее обозначение определенной функции.

Старт с начала

Урал-375 — лишь один из таких агрегатов.



Да, может, в мире его не узнают, но в СНГ сложно найти взрослого человека, который не знал бы, как он выглядит.

Решение о выпуске новых моделей автомобилей было принято ЦК КПСС еще в 1958 году. Одним из основных производителей был выбран Уральский автомобильный завод. Он по-прежнему находится в Миассе, что недалеко от Челябинска.

Массовая реконструкция по заказу правительства огромной страны стоила дорого.Цели просто должны были оправдать средства. Но, если посмотреть на автомобили Урал, можно сказать, что все сложилось как нельзя лучше.



Пр.

Целью реконструкции, о которой было сказано немного выше, является создание нового грузового автомобиля. Определенные характеристики заложены в схеме изначально и стали теми ориентирами, по которым план шел.

Стране потребовались грузовики для работы в районах с пересеченной местностью. Для этого было решено подготовить целую связку пятитонных грузовиков.И это не шутка, поскольку серийное производство началось еще в 1961 году, и с этого момента на дороги выехало очень много таких машин.

История автомобиля Урал-375 начинается несколько раньше.



Еще в 1958 году прототипы выезжали на дороги. Собственно говоря, они просто участвовали в демонстрации на параде. Тем более, что это были еще не такие грузовики.

Первые попытки

Та самая первая опытная пара должна была быть чем-то совершенно новым. На самом деле, это не сработало.В основном потому, что для машин с маркировкой «Урал ЗИС НАМИ-375» использовались детали от ЗИЛов. По крайней мере, один из образцов вообще был оборудован кабиной от ста тридцати моделей.

Кроме того, в конструкции были серьезные недоработки, которые не позволяли использовать их, как было задумано изначально. Например, двигатель (Урал-375) в этих «концептах» был, мягко говоря, недостаточно хорош. Детали быстро изнашивались, постоянно случались поломки. Целые системы, такие как сцепление или тормоза, работали некорректно.К тому же схема была несовершенной — мосты, как и фундамент любого автомобиля, были недостаточно жесткими. Последнее привело к серьезным проблемам. Также следует отметить, что позаимствованная кабина оказалась недостаточно устойчивой к вибрации — в бездорожье это могло стать критическим фактором.

Вторая ступенька

Как обычно, оказался Урал-375. Конструктивная схема была практически идентична сегодняшней. Несмотря на то, что до начала серийного производства оставался почти год, для 1959 года это было серьезным достижением.Та партия, которая уже сошла с конвейера, оснащалась кабинами собственного производства.

На самом деле автомобиль Урал-375 имеет неплохие технические характеристики. Даже для пробной серии. Кроме того, по приказу тогдашнего Минобороны были внесены некоторые изменения. Например, над площадкой стали устанавливать тент, а также над самой кабиной. Стекло можно было снять. Все это было связано с военными нуждами.

Серийность

После описанных выше экспериментов руководство страны одобрило запуск серийного производства.Первые результаты можно было увидеть уже в ноябре 1960 года. Тогда «Урал-375» впервые показался людям именно таким, какой он есть сейчас.

Первые годы были посвящены полевым испытаниям. До 1963 года все проверки подтверждали указанные технические параметры. На самом деле за все время были разработаны даже рекомендации по улучшению. Инженеры сомневались в некоторых деталях, поэтому они сосредоточились на том, чтобы не было ошибок.

Производство

Урал-375 — серийный автомобиль.Сто десять тысяч экземпляров сошло со стапелей.



Производство продолжалось до распада Советского Союза, то есть до 1992 года.

Такой количественный приток очень легко объяснить тем, что они использовались буквально повсеместно. Действительно, найти более обычный грузовик было сложно. Не такой большой, как некоторые модели КрАЗ, он все же мог ездить по пересеченной местности, перевозя довольно много различных грузов.

Урал-375: технические характеристики

Двигатель этого вездехода прошел под маркировкой ЗИЛ-375.Конструкция V-образная, с восемью цилиндрами. Мощность довольно высокая, 180 лошадиных сил.

Отдельно стоит отметить централизованную систему изменения давления в шинах. Для грузовиков, предназначенных для езды по пересеченной местности, это довольно важный фактор. Коробка передач здесь пятиступенчатая. Также машина оснащалась двухдисковым сцеплением.

Еще стоит упомянуть систему раздаточной коробки. Дело в том, что было выпущено две версии. Старый привод был довольно сложным, так как ручное управление рычагом перемещало переднюю ось в одно из трех положений — выключено и включено.Их всего два, но последний может быть с заблокированным или разблокированным межосевым дифференциалом. Новая версия, включенная в конструкцию в 1965 году, предполагала существенно упрощенный механизм. Итак, мост был постоянно включен, но межосевой дифференциал поставили на планетарный тип, с асимметричной блокировкой.

Механизм управления тоже нужно обсудить отдельно.



Рулевой механизм оснастили специальным гидроусилителем — без него сложно управлять такой махиной.Рабочий тормоз тоже выпускался с усилителем, но уже с пневматическим.

Недостатки грузовика

Какие технические характеристики у Урал-375? Они много чего рассказывают о самой машине. Но все было далеко не так идеально, как кажется на первый взгляд.

В первую очередь отзывы владельцев вызвали огромный расход топлива, которое было потрачено на двигатель. Показатель побил все рекорды для автомобилей этого класса и составил сорок восемь литров на сотню километров.Зимой этот показатель достигал 60 литров. Мотор в целом был большой проблемой этого грузовика. Ресурс ремонта у него был невелик, а случающиеся время от времени поломки просто сводили с ума водителей — что-то исправить было довольно сложно.

В 1977 году появилась новая версия вездехода — Урал-4230. По многим параметрам он превосходил эту модель, но технические характеристики Урал-375 более впечатляющие.

Модификации

Подробнее о моделях грузовиков.Как и многие другие отечественные автомобили, Урал-375 не раз претерпевал различные изменения. Все вполне логично, особенно с учетом потребностей огромной страны в технологиях.

Прежде всего, следует отметить «Урал-375Д», который полностью заменил стандартные машины с 1964 года. Отличие здесь было в кабине — если для стандартной версии использовался брезент, то здесь уже все было. металл.

Урал-375А предназначался для работы в тандеме с фюзеляжем К-375.



Их было выпущено довольно много, так как модель вышла достаточно удачной.

Урал-375Е был еще одной модификацией шасси, как и предыдущая версия. Только заточки под один тип кузова не было. Его предполагалось использовать с различным оборудованием, что и случилось.

Модель «375С» представляла собой простой седельный тягач, основанный на этой конструкции.

Для работы в условиях вечной мерзлоты создан «375К» — его использовали на Крайнем Севере. Для этого в кабине, кузове и двигателе использовались специальные теплоизоляционные материалы.

В свое время широко использовался «375Н», предназначенный для народного хозяйства.Внешне он отличался иным корпусом (просто деревянная площадка с открывающимися бортами), а также отсутствием воздухозаборника.

Стоит также отметить, что довольно много машин использовалось в Вооруженных Силах.



На базе этого вездехода построено множество полезных механизмов. В основном это были танкеры и строительные двигатели, но были и другие примеры — РЛС «Терек» или даже реактивные системы залпового огня «Град».

Заключение

В целом этот автомобиль стал очень важной вехой в производстве автомобилей на всей территории СССР.Об этом свидетельствуют отзывы владельцев и водителей со стажем.



Надежность проверена годами и подтверждена множеством хороших отзывов, ведь сегодня такие грузовики можно встретить на дорогах.

Сколько стоит Урал-375? Серийное производство прекращено, а значит, найти новые практически невозможно. Но уже используется … В этом случае стоимость будет зависеть от степени износа, а также от конкретной модели. Средняя сумма будет в этом диапазоне — 6-8 тысяч долларов.Дороговато для модели, снятой с производства 20 лет назад.

Итак, мы выяснили, какие у грузового автомобиля Урал-375 технические характеристики и цена.

ВАЗ 2106 Технические характеристики 1999 года выпуска. Сколько весит легковой автомобиль

Курсовая устойчивость и управляемость автомобиля также напрямую зависят от его веса. Пик популярности крупногабаритных большегрузных автомобилей за рубежом пришелся на 50-60-е годы прошлого века. Тогда автопром производил поистине гигантские автомобили. Например, Cadillac Eldorado модификации 8.2, весил почти 3 тонны. Согласитесь, что для такого веса и довесок нужен соответствующий.

Но со временем выяснилось, что для дальнейшего развития и улучшения важнейших характеристик автомобиля необходимо прибегать к снижению его общей массы. А если сравнивать середину прошлого века и сегодня, то автомобили потеряли половину, а то и больше собственного веса. Пластик, углепластик, легкие металлы — все эти нововведения позволили значительно снизить вес легкового автомобиля.

Конечно, для любителей всего большого и тяжелого выпускаются машины, похожие на пароварки, которые пьют бензин ведрами, но это скорее исключение из правил.

Вес легкового вагона в табличной форме

Представляем вашему вниманию таблицу, в которой указана масса автомобиля по маркам.

модель автомобиля Снаряженная масса
Масса вагона Ока 1111, масса окушки 635 кг
Масса автомобиля Ока 1113 645 кг
Вес автомобиля ВАЗ 2101, вес копейки 955 кг
Масса автомобиля ВАЗ 2102 1010 кг
Масса автомобиля ВАЗ 2103 965 кг
Масса автомобиля ВАЗ 2104, масса десятков 2110 1020 кг
Вес автомобиля ВАЗ 2105, вес пятерки 1060 кг
Масса автомобиля ВАЗ 2106, масса шестерки 1045 кг
Масса автомобиля ВАЗ 2107, масса семерки 1049 кг
Масса автомобиля ВАЗ 2108 945 кг
Вес автомобиля ВАЗ 2109, вес девятки 915 кг
Масса автомобиля ВАЗ 2111 1055 кг
Вес автомобиля ВАЗ 2112, вес двух 1040 кг
Масса автомобиля ВАЗ 2113 975 кг
Вес автомобиля ВАЗ 2114, вес четверки 985 кг
Масса автомобиля ВАЗ 2115, вес бирки 1000 кг
Масса автомобиля ВАЗ 2116 1276 кг
Масса автомобиля ВАЗ 2117 1080 кг
Масса автомобиля Нива 2121 1150 кг
Сколько весит Chevrolet Cruze (вес Chevrolet Cruze) 1285-1315 кг
Сколько весит Шевроле Нива (вес Шевроле Нива) 1410 кг
Сколько весит ГАЗ (Волга), вес Волги 24 1420 кг
Сколько весит ГАЗ 2402, ГАЗ 2403, ГАЗ 2404 1550 кг
Сколько весит ГАЗ 2407 1560 кг
Масса автомобиля Москвич 314 1045 кг
Масса Москвич 2140 1080 кг
Масса Москвич 2141 1055 кг
Масса автомобиля Москвич 2335, 407, 408 990 кг
Сколько весит УАЗ 3962, УАЗ 452, сколько весит буханка УАЗ 1825 кг
Сколько весит УАЗ 469? 1650 кг
Сколько весит УАЗ Патриот? 2070 кг
Сколько весит УАЗ Хантер? 1815 кг
Сколько весит Nissan (вес автомобиля nissan x-trail) 1410-1690 кг
Сколько весит Qashqai (вес автомобиля nissan qashqai) 1297-1568 кг
Сколько весит Nissan Juke (вес Nissan Beetle) 1162 кг
Вес автомобиля Форд Фокус (сколько весит Форд Фокус) 965-1007 кг
Вес автомобиля Форд Фокус 2 (сколько весит Форд Фокус 2) 1345 кг
Вес автомобиля Форд Фокус 3 (сколько весит Форд Фокус 3) 1461-1484 кг
Вес автомобиля Ford Kuga (сколько весит Ford Kuga) 1608-1655 кг
Вес автомобиля Ford Escort (сколько весит Ford Escort) 890-965 кг
Вес Рено Логан (сколько весит Рено Логан) 957-1165 кг
Вес автомобиля Рено Дастер (сколько весит Рено Дастер) 1340-1450 кг
Вес автомобиля Рено Сандеро (сколько весит Рено Сандеро) 941 кг
Вес автомобиля Опель Мокка (сколько весит Опель Мокка) 1329-1484 кг
Вес автомобиля Опель Астра (сколько весит Опель Астра) 950-1105 кг
Вес автомобиля Mazda 3 (сколько весит Mazda 3) 1245-1306 кг
Масса автомобиля Mazda CX-5 (сколько весит Mazda CX-5) 2035 кг
Вес автомобиля Mazda 6 (сколько весит Mazda 6) 1245-1565 кг
Вес автомобиля Volkswagen (сколько весит Volkswagen Tuareg) 2165-2577 кг
Вес автомобиля Фольксваген Поло (сколько весит Фольксваген Поло) 1173 кг
Вес автомобиля Volkswagen Passat (сколько весит Volkswagen Passat) 1260-1747 кг
Сколько весит Toyota Camry (вес Toyota Camry) 1312-1610 кг
Сколько весит Тойота Королла (вес Тойота Королла) 1215-1435 кг
Сколько весит Toyota Celica (вес Toyota Celica) 1000-1468 кг
Сколько весит Toyota Land Cruiser (вес Land Cruiser) 1896-2715 кг
Сколько весит Skoda Octavia (вес Skoda Octavia) 1210-1430 кг
Сколько весит Skoda Fabia (вес Skoda Fabia) 1015-1220 кг
Сколько весит Skoda Yeti (вес Skoda Yeti) 1505-1520 кг
Сколько весит Kia Sportage (вес KIA Sportage) 1418-1670 кг
Сколько весит Киа Сид (вес Киа Сид) 1163-1385 кг
Сколько весит Kia Picnto (вес KIA Picanto) 829-984 кг

Таким образом, получается, что если брать, так сказать, «в целом для больницы», то средний вес легковой машины примерно от 1 до 1.5 тонн, а если говорить о внедорожниках, то целиком уже перекладывается с 1,7 тонны на 2,5 тонны.

Двигатель ВАЗ 2106 применяется в малолитражных автомобилях. Выпускается Волжским автомобильным заводом с 1976 года.

Двигатель ВАЗ 2106 охлаждает систему в закрытой емкости с помощью специально разработанной жидкости. Он расположен в самом верху распредвала.

Этот двигатель считается четырехтактным, имеет карбюраторную систему и рядный двигатель. Жидкость для быстрого охлаждения бака внутри мотора имеет принудительную циркуляцию.

Двигатель имеет комбинированную систему смазки. То есть этот процесс происходит под определенным давлением и в виде распыления.
Эти двигатели подлежат капитальному ремонту и дополнительной настройке. Когда конструкция полностью выходит из строя, нужно поинтересоваться, сколько стоит новый двигатель на ваз 2106 и заменить его.

Технические характеристики

Можно выделить следующие основные характеристики двигателей ВАЗ 2106:

ПАРАМЕТРЫ ЗНАЧЕНИЕ
Материал блока цилиндров чугун
Система питания карбюратор / инжектор
Тип A рядный
Количество цилиндров 4
Клапаны на цилиндр 2
Ход поршня 80 мм
Диаметр цилиндра 79 мм
Степень сжатия, атмосферы 8.5
Объем, куб. См 1569
Мощность, л.с. С. при 5400 об / мин 75
Крутящий момент, Нм при 3000 об / мин 116
Топливо AI 92
Расход топлива на 100 км, л
— город 10,3
— дорожка 7,4
— смешанный 10
Расход масла на 1000 км, г700
Габаритные размеры (ДхШхВ), мм 565х541х665
Масса, кг 121
Типы масла 5W-30, 5W-40, 10W-40, 15W-40
Объем масла, л 3.75
При замене залить, л 3,5
Ресурс двигателя, км
1. По данным завода 125 000
2. Фактически 200 000
Тюнинг (потенциал / без потери ресурса), л / с 200/80
Свечи A17DVR, A17DV-10, FE65CPR
Какие автомобили устанавливаются на ВАЗ 2106, 2103, 2121, 21053, 2107, ВАЗ 21074

Мотор устанавливается на автомобили ВАЗ 2106, 2121, 21053, 21074.

Из технических характеристик видно, что представленная конструкция мотора была существенно доработана и доработана инженерами.

Отличительные особенности двигателя ВАЗ 2106

Двигатель ВАЗ 2106 — довольно удачная доработка предыдущей версии двигателя, при создании которой были использованы современные технологии.

Производители ставят перед собой задачу улучшить готовую деталь любыми способами:

  1. Увеличена мощность за счет общего полезного объема двигателя.Особое внимание было уделено усовершенствованию цилиндра.
  2. Такие доработки повлияли на внешний вид блока цилиндров 2106-1002011. Помимо диаметра, представленная конструкция мотора больше не имеет отличительных особенностей.
  3. В процессе производства специалисты присваивают каждому цилиндру свой класс. Сегодня существует около пяти предметов, которые отличаются на один миллиметр. Им присвоены следующие обозначения — A, B, C, D и E. Условный класс двигателя можно увидеть внизу основания.
  4. Основная головка мотоблока с обозначением 21011-1005011-10 оставлена ​​без изменений. Производителям пришлось использовать новые прокладки для изменения диаметра диаметра.
  5. Абсолютно все стандартные и общепринятые поршни имеют много схожих характеристик друг с другом. Представленный двигатель комплектуется поршнями от двигателя 21011, номинальный диаметр которых составляет 79 миллиметров.
  6. В новой модели двигателя отверстия цилиндрической формы, объемы увеличены в несколько раз. Во время работы в каждой отдельной зоне абсолютно все поршни нагреваются постепенно и равномерно. Так удалось компенсировать возможные термические деформации. Также производители разместили термостатические пластины из высококачественной стали в бобышках поршней.

Как увеличить мощность двигателя ВАЗ 2106 и максимально снизить всевозможные динамические нагрузки на поршневую часть двигателя? Необходимо обратить внимание на наличие отверстия, предназначенного только для поршневых пальцев.

Техническое обслуживание двигателя ваз 2106

Чтобы выявить все возможные проблемы в автомобиле, необходимо провести тщательную диагностику всей конструкции. Бригадир и специалист смогут настроить параметры работы в каждом отдельном механизме всей системы.

Сложность ремонтных работ определяется исходя из общего состояния двигателя и имеющихся дефектов. Для получения точных оценок необходимо провести подробные исследования силовых нагрузок.Также особое внимание уделяется всем компонентам системы.

Демонтаж двигателя ВАЗ 2106 требует предельно профессионального подхода. Более опытные водители смогут приобрести специальную книгу в виде инструкции, которая продается в любом автомобильном магазине.

Для разборки и сборки двигателя ВАЗ 2016 необходимо обладать знаниями и опытом, а также иметь полный набор инструментов.

Популярные поломки двигателя

  1. Несвоевременная замена масла или использование масла более низкого качества приводит к тому, что после пробега 6 тыс. Км диаметры цилиндров могут увеличиться примерно на 0.15 мм.
  2. Повышенный износ распредвала
  3. ваз 2106. Самое популярное решение проблемы — регулировка клапанов. Другой причиной может быть детонация, это связано с низкооктановым топливом, нагаром в камере сгорания и неправильной настройкой зажигания. Проблема решается соответствующим устранением этих дефектов. Если ситуация не улучшилась, то детонация также может быть следствием неправильной работы поршневых пальцев или шатунных подшипников, в этом случае рекомендуется обращаться в СТО.
  4. Если стук идет снизу мотора и при этом происходит падение давления масла, это означает поломку коренных подшипников. В этом случае необходимо выключить двигатель и с помощью буксира отправить машину на СТО.
  5. Если стук похож на писк, необходимо проверить демпфер и натяжитель цепи ГРМ, если дребезжит со стуком — подшипник помпы.
  6. Если вдруг ваш двигатель заглохнет на ходу, прежде всего проверьте блок питания или систему зажигания.
  7. Если он глохнет на холостом ходу и при этом обороты холостого хода отрегулированы нормально, попробуйте отрегулировать воздушную заслонку.
  8. Почему мотор троит? Одна из причин: неправильно отрегулированные клапаны, или они просто сгорели, вышла из строя прокладка ГБЦ (дополнительно об этом будут свидетельствовать скачки температуры охлаждающей жидкости и дым из выхлопной системы). Также к причинам относятся низкооктановый бензин и неправильно настроенный карбюратор.
  9. Вибрация двигателя. Первая причина — износ подушки.Другое — разбалансировка коленвала и карданного вала, разные поршни. Проводим диагностику на СТО и устраняем проблему там.

Особенности ремонта двигателя автомобиля ВАЗ 2106

Перед проведением капитального ремонта необходимо провести демонтажные работы. Для выполнения этого капитального ремонта используются специальные слесарные и измерительные инструменты.

Сборка двигателя ВАЗ 2106 должна производиться квалифицированными специалистами. Порядок выполнения подготовительных работ:

  1. Отвинчивание крепежа, расположенного на каркасе.
  2. Ослабление хомута бензонасоса, а также демонтаж изделия.
  3. Вытаскиваем проставки возле бензонасоса.
  4. Отсоединяющие провода от каждой свечи зажигания.
  5. Нажимная пластина вынимается.
  6. Демонтажные работы в трамблере.
  7. Откручиваем крепеж на генераторе.

Для демонтажа крышки ГБЦ и маховика необходимо иметь опыт ремонтных работ или обратиться за квалифицированной помощью к специалисту на СТО.

Сборка двигателя ВАЗ 2106 требует определенных навыков и небольшого опыта работы. Иногда самостоятельно определить, в какой части мотора происходит стук в двигателе ВАЗ 2106, практически невозможно. Разборка пальцев требует особого подхода и тщательной диагностики.

Тюнинг

Тюнинг двигателя 2106 возможен, потому что это классический двигатель.

Благодаря этой возможности можно протыкать каналы, полировать впускные коллекторы, выбирать карбюратор, распредвал, разрезные шестерни, модифицировать впуск, растачивать блоки цилиндров, выбирать оптимальные варианты поршневой системы, коленчатого вала, а также шатуна.

Такие работы, как тюнинг двигателя ВАЗ 2106 лучше всего доверить квалифицированным специалистам, ведь это серьезная доработка двигателя.

Многие автолюбители хотят сделать собственный автомобиль мощнее, поэтому прибегают к этой процедуре. Для проведения тюнинга двигателя ВАЗ 2106 необходима замена конкретных заводских деталей на более качественные. Это включает клапан, шатун или поршни.

В процессе доработки автомобиля можно увеличить объем в двигателе ВАЗ 2106.Во время наддува необходимо учитывать степень сжатия и степень сжатия двигателя.

Специалисты обязательно должны оценить текущее состояние мотора и измерить компрессию. Только после положительного вердикта можно увеличить объем в двигателях ВАЗ 2106.

Тюнинг своими руками в гараже

Когда человек решил заняться тюнингом своими руками, то вам необходимо:

  1. Обязательно сначала проверьте проводку, которая сделана из силикона.Практически во всех случаях требуется срочная замена. Специалисты рекомендуют никогда не экономить на электромонтаже и использовать только качественные экранированные провода.
  2. Перед установкой убедитесь, что аккумулятор и генератор имеют достаточно энергии и мощности.
  3. Для увеличения мощности двигателя необходимо заменить заводской генератор и утилизировать систему зажигания.
  4. Тюнинговать двигатель ВАЗ 2106 можно в домашних условиях, но перед этим нужно посмотреть уроки и прочитать соответствующие мануалы.Не каждый сможет правильно собрать двигатель и учесть все тонкости.

Какое масло выбрать и как правильно его заменить

Среди большого и разнообразного выбора можно найти синтетическое и минеральное масло … Они отличаются тем, что последнее способно смыть с мотора все ненужные и ненужные отложения.

Но в автомобилях этой марки запчасти изготовлены из нитрильного каучука, который может растворяться в качественном синтетическом масле.Чтобы полностью предотвратить этот процесс, необходимо заменить все резиновые детали на аналогичные акриловые. Они подойдут для любого синтетического масла.

После замены всех комплектующих можно переходить на синтетический аналог масла.

Замена масла в двигателе ВАЗ 2106 проводится самостоятельно или на СТО, где мастера просто слейте старое минеральное масло и залейте новое; или специально разработанное моющее средство для стирки (в случае сильнозагрязненных деталей).

В последнем случае двигатель 2106 будет работать в течение десяти минут, чтобы залитая жидкость могла вымыть все остаточные отложения от использования устаревшего минерального масла.

Важно:

  • Этот процесс необходим для того, чтобы новое синтетическое масло не смешивалось с частицами отработанного минерального масла.
  • В противном случае вы можете столкнуться с засорением масляных каналов. Для замены масла в двигателях ВАЗ 2106 необходимо иметь определенные знания.В противном случае такое вмешательство приведет к повреждению мотора.
  • Если автомобиль находится в эксплуатации достаточно длительное время, то на гильзах и прокладках образуется налет от сгорания. Отверстия в сальниках и прокладках головки блока цилиндров могут быть забиты.
  • Особое внимание следует уделять общему состоянию всех внутренних деталей, в частности, проверять сальники и прокладки.
  • Когда в системе наблюдается чрезмерное давление при засорении подающей трубки, можно ожидать утечки масла.
  • Следовательно, для замены масла нужно покупать его качественную марку, которая проверена не один десяток лет.

На какие автомобили можно устанавливать двигатель 2106 на

Многих владельцев интересует такой вопрос: «Какой двигатель можно поставить на ВАЗ 2106?»

На СТО все клиенты получат необходимые рекомендации и советы квалифицированных специалистов. Также специалисты подскажут, какой двигатель можно поставить на ВАЗ 2106.

Модификация: 1.3 MT (64 л.с.)

Общая информация

Класс автомобиля: B

Двери: 4

Всего мест: 5

145 км / ч

Характеристики двигателя

Тип А: бензин

Объем: 1294

Тип наддува:

Максимальная мощность: 64/47 л.с. / кВт при 5600 об / мин

94 Н * м при 3400 об / мин

Расположение цилиндров: рядный

Количество цилиндров : 4

Клапаны на цилиндр: 2

Степень сжатия: 8.5

Диаметр цилиндра: 79 мм

Ход поршня: 66 мм

Трансмиссия и подвеска

КПП: механическая

Количество шестерен: 4

Передняя подвеска: рессорная, независимая

Задняя подвеска: рессорная, зависимая

Передние тормоза: дисков

Задние тормоза: барабанные

Размеры, объем и масса

Длина Ширина Высота: 4166/1611/1440 мм

Колесная база: 2424 мм

Колея передняя: 1365 мм

Колея задняя: 1321 мм

Колеса: 175/70 / R13

Багажник: 175/70 / R13

345 л.

Топливный бак: 39 л.

Снаряженная масса: 1045 кг

Полная масса: 1445 кг

Клиренс: 170 мм

Посмотреть все характеристики!

Модификация: 1.5 MT (72 л.с.)

Общая информация

Класс автомобиля: B

Двери: 4

Всего мест: 5

Максимально возможная скорость: 150 км / ч

Характеристики двигателя

Тип А: бензин

Объем: 1452

Тип наддува:

Максимальная мощность: 72/53 л.с. / кВт при 5600 об / мин

Максимальный крутящий момент: 106 Н * м при 3500 об / мин

Расположение цилиндров: рядный

Количество цилиндров: 4

Клапаны на цилиндр: 2

Степень сжатия: 8.5

Диаметр цилиндра: 76 мм

Ход поршня: 80 мм

Трансмиссия и подвеска

КПП: механическая

Количество шестерен: 4

Передняя подвеска: рессорная, независимая

Задняя подвеска: рессорная зависимая

Передние тормоза: дисковые

Задние тормоза: барабанные

Размеры, объем и масса

Длина Ширина Высота: 4166/1611/1440 мм

Колесная база: 2424 мм

Колея передняя: 1365 мм

Колея задняя: 1321 мм

Колеса: 175/70 / R13

Просвет: мм

Багажник: 345 л.

Топливный бак: 39 л.

Снаряженная масса: 1035 кг

Полная масса: 1435 кг

Посмотреть все характеристики!

Модификация: 1.6 MT (74 л.с.)

Общая информация

Класс автомобиля: B

Двери: 4

Всего мест: 5

Максимально возможная скорость: 155 км / ч

Характеристики двигателя

Тип А: бензин

Объем: 1569

Тип наддува:

Максимальная мощность: 64/53 л.с. / кВт при 5000 об / мин

Максимальный крутящий момент: 116 Н * м при 3000 об / мин

Расположение цилиндров: рядный

Количество цилиндров: 4

Клапаны на цилиндр: 2

Степень сжатия: 8.5

Диаметр цилиндра: 79 мм

Ход поршня: 80 мм

Трансмиссия и подвеска

КПП: механическая

Количество шестерен: 4

Передняя подвеска: рессорная, независимая

Задняя подвеска: рессорная зависимая

Передние тормоза: дисковые

Задние тормоза: барабанные

Размеры, объем и масса

Длина Ширина Высота: 4166/1611/1440 мм

Колесная база: 2424 мм

Колея передняя: 1365 мм

Колея задняя: 1321 мм

Колеса: 175/70 / R13

Просвет: мм

Багажник: 345 л.

Топливный бак: 39 л.

Снаряженная масса: 1045 кг

Полная масса: 1445 кг

Посмотреть все характеристики!

Модификация: 1.6 MT (75 л.с.)

Общая информация

Класс автомобиля: B

Двери: 4

Всего мест: 5

Максимально возможная скорость: 155 км / ч

Характеристики двигателя

Тип А: бензин

Объем: 1569

Тип наддува:

Максимальная мощность: 75/56 л.с. / кВт при 5400 об / мин

Максимальный крутящий момент: 116 Н * м при 3000 об / мин

Расположение цилиндров: рядный

Количество цилиндров: 4

Клапаны на цилиндр: 2

Степень сжатия: 8.5

Диаметр цилиндра: 79 мм

Ход обслуживания: 80 мм

Трансмиссия и подвеска

Контрольно-пропускной пункт: механический

Количество шестерен: 5

Передняя подвеска: рессорная, независимая

Задняя подвеска: рессорная, зависимая

Передние тормоза: дисков

Задние тормоза: барабанные

Размеры, объем и масса

Длина Ширина Высота: 4166/1611/1440 мм

Колесная база: 2424 мм

Колея передняя: 1365 мм

Колея задняя: 1321 мм

Колеса: 175/70 / R13

Клиренс

:

170 мм

Багажник: 345 л.

Топливный бак: 39 л.

Снаряженная масса: 1035 кг

Полная масса: 1435 кг

Посмотреть все характеристики!

Модификация: 1.6 MT (75 л.с.)

Общая информация

Класс автомобиля: B

Двери: 4

Всего мест: 5

Максимально возможная скорость: 150 км / ч

Характеристики двигателя

Тип А: бензин

Объем: 1569

Тип наддува:

Максимальная мощность: 75/53 л.с. / кВт при 5400 об / мин

Максимальный крутящий момент: 116 Н * м при 3000 об / мин

Расположение цилиндров: рядный

Количество цилиндров: 4

Клапаны на цилиндр: 2

Степень сжатия: 8.5

Диаметр цилиндра: 79 мм

Ход обслуживания: 80 мм

Трансмиссия и подвеска

Контрольно-пропускной пункт: механический

Количество шестерен: 4

Передняя подвеска: рессорная, независимая

Задняя подвеска: рессорная, зависимая

Передние тормоза: дисков

Задние тормоза: барабанные

Размеры, объем и масса

Длина Ширина Высота: 4166/1611/1440 мм

Колесная база: 2424 мм

Колея передняя: 1365 мм

Колея задняя: 1321 мм

Колеса: 175/70 / R13

Клиренс

:

170 мм

Багажник: 345 л.

Топливный бак: 39 л.

Снаряженная масса: 1035 кг

Полная масса: 1435 кг

Фотогалерея

Обзор

ВАЗ 2106 — легкий пятиместный седан с четырьмя дверями и задним приводом. Долгое время он оставался одним из самых популярных отечественных автомобилей.

Первые модели поступили в продажу еще в 1976 году. Это был переработанный RAT 124 Speciale. Тогда никто не думал, что «шестерка» будет пользоваться массовым спросом в течение нескольких десятилетий.

Сегодняшние технические характеристики ВАЗ 2106 не воспринимаются нами как нечто особенное. Главное, чтобы машина двигалась. Но в конце семидесятых любители автопрома были в восторге от мощных 80 лошадиных сил … Владельцы «Шохи» гордо заявляли, что объем его двигателя составляет целых 1,6 литра.

По сравнению с ВАЗ 2103 в шестерку внесено много изменений. Другая схема БП, другая форма кузова, внутреннее оснащение. Например, в фарах были пластиковые «стаканы», иначе облицован радиатор, установлены модные в то время пластиковые бамперы с «агрессивными» углами и клыками.Задний номерной знак освещался фонарями.

Развернуть и прочитать отзыв …

Владельцы Москвича позавидовали хорошей динамике и комфортному салону. То, что мы воспринимаем сегодня как «колхоз», в начале 80-х воспринималось как верх комфорта и олицетворение престижа.

Только представьте, ВАЗ 2106 воспринимался обществом как скоростной, роскошный и дорогой автомобиль. Ничего примечательного в наше время 150 км / ч с разгоном за 16 секунд до сотни показались чем-то запредельно крутым.Сиденья с тиснением подголовники, тахометр на приборной панели, а также звукоизоляция кузова!

Автомобиль прошел несколько модернизаций:

1982 г.в. … Новые моторы на 75 лошадей, приведенные в соответствие с новым ГОСТом. Убраны отражатели на заднем крыле.

1988 г.в. … Доработана выхлопная система: добавлены прокладка и одноразовая гайка.

1990 г.в. … Появилась комплектация Люкс (версия 21065).На двигателе поставили БСЗ, поставили карбюратор типа Solex, фары стали галогенными, появились более удобные подголовники, улучшилась внутренняя обивка. Заднее стекло обогревалось, коробка работала на пяти уровнях, а генератор приобрел повышенную мощность. Водители могли почувствовать снижение расхода топлива на трассе и уменьшение шума двигателя.

К этому времени машина перестала казаться роскошной и дорогой. В конце 80-х шестерка стала самой массовой моделью ВАЗа.Теперь завод мог позволить себе снизить производственные затраты, снизить мощность двигателя и поддерживать более низкие стандарты качества сборки и компонентов.

То, что когда-то казалось роскошным, но непрактичным, стало доступной рабочей лошадкой. 90-е годы — это годы небывалого взлета популярности ВАЗ 2106 в начале и постепенного угасания спроса к концу десятилетия. Дизайн машины устарел, а интерьер перестал казаться удивительным и престижным. Ходовые качества давно перешли в разряд невысоких по сравнению с современными конкурентами.

И производитель начал постепенно «сдавать позиции». В погоне за высокой маржой завод резко снизил уровень качества продукции. Плохая изоляция, отказы трансмиссии и двигателя привели к высокому уровню шума при движении по шоссе. Балки переднего моста начали «сыпаться». Молдинги были удалены, а количество хрома было сведено к минимуму. Убрал обогрев заднего стекла … И руль стал тонким и скользким.

ВАЗ 2106: описание, характеристики, тест-драйв

ВАЗ-2106 начали сходить с конвейера в 1976 году.Этот автомобиль стал результатом глубокой модернизации ВАЗ-2103.

Изменилась передняя часть автомобиля — уменьшилось количество хромированных деталей и одновременно увеличилось количество пластиковых деталей. Изменился жир — стал намного комфортнее. Изменились обивки дверей, а также у сидений появилась возможность регулировать подголовники по высоте.

Автомобиль получил самую известную «шестерку», объемом 1600 кубических сантиметров, мощностью 80 л.с.Автомобиль стал одним из самых динамичных на дорогах СССР, он позволял развивать скорость до 150 км / ч, при разгоне — 100 км / ч за 16 секунд.

Конечно, сегодня такой динамики считается явно недостаточно, особенно в городских условиях, когда вокруг много современных и мощных иномарок, но тогда, в 70-е, этой динамики хватило, чтобы быть королем дорог.

С 1998 года автомобиль производится в Сызрани, а с 2002 года в Ижевске. В 2006 году выпуск автомобиля ВАЗ 2106 был прекращен.За 30 лет производства данной модели выпущено более 4300000 штук.

Даже после появления в 1984 году более современных автомобилей ВАЗ-2108 популярность «шестерки» была значительной. Это было связано с довольно комфортным салоном, динамичным двигателем, современным по тем временам внешним видом и довольно низким уровнем шума в салоне. по салону при езде. езда на шашке, а амортизаторы очень хорошо справились с задачей создания мягкой езды.

В 1979 году начали выпускать модели с двигателем ВАЗ-2105 мощностью 71 л.с.и двигатель от ВАЗ 2101, мощностью 64 л.с. Такие модификации было сложнее продать на вторичном рынке — они не пользовались спросом, но в условиях дефицита машин в 80-х новые автомобили быстро нашли своего покупателя.

На протяжении всего периода производства модели в нее постоянно систематически вносились улучшения, которые касались как шасси, так и интерьера.

Итак, с 1980 года на машины устанавливается новый карбюратор Озон.

С 1986 года устанавливались задние тормоза от ВАЗ-2105, коробка передач также устанавливалась от этой же модели. И было несколько десятков мелких улучшений и замен.

Сегодня на вторичном рынке автомобиль в зависимости от года выпуска стоит около 2500 долларов. Он пользуется спросом, хотя и не таким большим, как в 90-е годы. Машины для эксплуатации покупают в основном в сельской местности.

Модификации ВАЗ 2106:

ВАЗ-21060 — базовая модель, объем двигателя 1600 куб.

ВАЗ-2106 «Турист» — пикап со встроенным тентом в кузове, изготовленный по заказу технического руководства;

ВАЗ-21061 — Двигатель от ВАЗ-2103, рабочий объем 1500 куб.см.;

ВАЗ-21062 — Экспортная версия ВАЗ-2106 с правым рулем;

ВАЗ-21063 — двигатель рабочим объемом 1300 куб.см от ВАЗ 21011, карбюратор «Озон» 2105-1107010-20;

ВАЗ-21064 — экспортная версия ВАЗ-21061;

ВАЗ-21065 — двигатель объемом 1500 куб.

ВАЗ-21065-01 — двигатель 1500 куб.см, электрические стеклоподъемники передних дверей;

ВАЗ-21066 — Экспортная версия ВАЗ-21063 с правым рулем;

ВАЗ-21067 — ижевские модели ВАЗ-2106 последних выпусков имели индекс ВАЗ-21067, на них устанавливался двигатель ВАЗ-21067 объемом 1600 см3;

ВАЗ-21067-20 — опытный, с инжекторным двигателем 2106, рабочим объемом 1600 куб.см;

ВАЗ-21068 — выпущен как носитель агрегатов в период доводки новых двигателей ВАЗ-2108 и ВАЗ-21083;

ВАЗ-21069 — с роторным двигателем, мощностью 140 л.с.

Технические характеристики ВАЗ-2106:

Лада 1600 GL (Нидерланды) Lada 1600 LS (экспортная версия) ВАЗ 2106 ВАЗ 21061 ВАЗ 21063
Модификация 1600 01 мая
Год выпуска 1976 1976
Геометрия
Тип корпуса Седан Седан Седан Седан Седан
Кол-во 4 4 4 4
двери
Кол-во 5 5 5 5
мест
Руль слева слева слева слева
Длина 4116 мм 4166 мм 4166 мм
Ширина 1611 мм 1611 мм 1611 мм
Высота 1440 мм 1440 мм
Колесная база 2424 мм 2424 мм 2424 мм
Колея 1365 мм 1365 мм
перед
Колея задняя 1321 мм 1321 мм
Зазор 170 мм 170 мм
Бордюр 1030 кг 1045 кг 1085 кг
вес
Полная масса 1430 кг 1445 кг 1485 кг
Двигатель
Двигатель ВАЗ 2106 ВАЗ 2103 ВАЗ 21011
Расположение спереди, продольно спереди, продольно спереди, продольно спереди, продольно
Тип бензин бензин бензин
Система снабжения карбюратор карбюратор карбюратор
Диаметр 79 мм 76 мм 79 мм
цилиндры
Ход поршня 80 мм 80 мм 66 мм
Степень 08 мая 08 мая 08 мая
компрессия
Том 1.568 л 1,57 л 1.452 л 1,294 л
Турбонаддув
Питание 78 л.с. 80 л.с. при 5400 об / мин 77 л.с. при 5600 об / мин 69 л.с. при 5600 об / мин
Крутящий момент122 Нм при 3000 об / мин106 Нм при 3500 об / мин 94 Нм при 3400 об / мин
Марка АИ-93 АИ-93 АИ-93
топливо
Трансмиссия
Привод Задний Задний Задний Задний
Ящик 4-ступенчатая МКПП 4-ступенчатая МКПП 4-ступенчатая МКПП
шестерня
Сцепление Однодисковый, сухой
Рулевое управление
Тип рулевого управления Шаровидный червяк и ролик
менеджмент
Скоростные характеристики
Максимум150 км / ч 154 км / ч152 км / ч
скорость
Разгон до 100 км / ч 16 сек.
Ограничитель
скорость
Тормозная система
Тормоза передние Диск
Тормоза задние Барабан
Тактико-технические характеристики
Диаметр 10.7 мес. 11,8 м 11,2 м
разворот
Том 39 л 39 л 39 л
бензобак
Расход топлива горизонтальный / шоссе / смешанный 11 // л / 100 км

ВАЗ-2106: тест-драйв

Легковой автомобиль малого класса, выпускается Волжским автомобильным заводом с 1976 года.Кузов — седан, закрытый, переноски, четырехдверный. Передние сиденья — регулируемые по длине и наклону спинки, снабжены подголовниками, откидными спинками. Заднее сиденье фиксированное, с центральным подлокотником, который складывается в спинку сиденья.

Модификации

ВАЗ-21061 — с двигателем рабочим объемом 1,45 л и мощностью 71,5 л.с.;
ВАЗ-21063 — с двигателем 1,3 л мощностью 63,5 л.с.

Двигатель.

ВАЗ-2106, бензиновый, рядный, 4 цил., 79×80 мм, 1,57 л, степень сжатия 8,5, порядок работы 1-3-4-2, мощность 55,5 кВт (75,5 л. С.) При 5400 об / мин, крутящий момент 116 Нм (11,8 кгс-м) при 3000 об / мин. Карбюратор 2107-1107010-20. Воздушный фильтр — со сменным фильтрующим элементом. Система охлаждения оснащена электровентилятором, который автоматически включается и выключается.

Трансмиссия.

Сцепление однодисковое, с диафрагменной нажимной пружиной, привод отключения — гидравлический. Трансмиссия — мод. 2106 или 2106-10, 4 ступени с синхронизаторами передних передач.Перечислить. номер коробки передач мод. 2106; 1-3,24; II 1,98; III 1,29; IV-1.0; ZX-3.34. Тот же мод. 2106-10: I 3.67; II — 2,10; III, 36; IV-1,00; ZX-3.53. Карданная передача — два последовательных карданных вала с промежуточной опорой. Главная передача гипоидная. количество — 4.1 с коробкой передач мод. 2106 или 3.9, с коробкой передач мод.2 106-10.

Колеса и шины.

Колеса — диск, обод 5J-13. Крепление на 4 болта. Шины 165R 13 или 175 / 70R13. Давление в шинах 165R13: перед — 1.6. сзади — 1,9 кгс / см.То же в шинах 175 / 70R13: спереди — 1,7, сзади — 2,0 кгс / см. Количество колес 4 + 1. Подвеска

.

Передняя часть — независимая, на поперечных рычагах, с винтовыми пружинами, амортизаторами и стабилизатором поперечной устойчивости. Задняя — зависимая, с винтовыми пружинами, амортизаторами, четырьмя продольными и одной поперечной тягами.

Тормоза.

Рабочая тормозная система: передние тормоза — дисковые, задние — барабанные, с автоматической регулировкой зазора. Привод гидравлический, двухконтурный, с вакуумным усилителем и регулятором тормозных сил.Стояночный тормоз — механически приводится в действие задними тормозами. Запасной тормоз — это одна из цепей рабочей тормозной системы.

Рулевое управление.

Рулевой механизм — глобоидальный червяк и ролик. Перечислить. число — 16.4.

Электрооборудование.

Напряжение 12В, перем. Аккумулятор 6СТ-55А, генератор Г22 1 со встроенным выпрямителем, регулятор напряжения ПП380, стартер 35.3708, распределитель зажигания 30.3706. катушка зажигания B1 17 или B1 17-A, свечи зажигания A17-D8, A17-DVR, FE65P или FE65PR (Югославия).Топливный бак — 39 л, бензин АИ-93, система охлаждения
— 9,9 л, антифриз А-40 или А-65, система смазки двигателя
— 3,75 л, М-6 / 12Г, при температуре от плюс 45 до минус 20 °. С.
М-5 / 10Г, при температуре от плюс 30 до минус 30 ° С, корпус рулевого механизма
— 0,215 л, ТАД-17И, картер ведущего моста
— 1,3 л. ТАД-17И, корпус КПП
— 1,35 л, ТАД-17И,
гидравлическая тормозная система — 0,66 л, жидкости «Томь», «Роза»,
гидропривод выключения сцепления — 0.2 л, жидкость «Томь», «Роза»,

Амортизаторы: передние
— 2х0,12 л, задние
— 2х0,195 л,

Амортизирующие жидкости МГП-10;
Бачок омывателя лобового стекла — 2,0 л, смешанная с водой жидкость НИИСС-4.

Масса агрегата (в кг)

Двигатель — 117,
КПП с картером сцепления — 26,
кузов в сборе без сидений — 275,
задний мост в сборе — 53,
колесо с шиной — 15.
радиатор — 5.7.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Кол-во мест, чел. 5
Вес багажа 50 кг.
Снаряженная масса 1035 кг
В том числе:
на переднюю ось 555 кг.
на заднюю ось 480 кг.
Полная масса 1435 кг.
В том числе:
на переднюю ось 657 кг.
на заднюю ось 778 кг.
Допустимая масса прицепа:
без тормозов 500 кг.
с тормозами 750 кг.
Макс.скорость 150 км / ч
Время разгона до 100 км / ч, 16,0 сек
Набор высоты макс. 36%
Выбег с 50 км / ч, 500 г.
Тормозной путь от 80 км / ч 38 кв.м
Контрольный расход топлива, л / 100 км:
при 90 км / ч 7,4 л.
при 120 км / ч 10,1 л.
городской цикл 10,3 л.
Радиус поворота:
на внешнем колесе 5.6 мес.
Всего 5,9 м.

ВАЗ-2114, КПП: устройство и ремонт

На автомобилях ВАЗ-2114 система трансмиссии устроена довольно просто. Серия «Лада-Самара» — это переднеприводный автомобиль. На ведущих колесах — сцепление ВАЗ-2114, коробка передач и приводной механизм. Система сцепления понятна всем. Но конструкция коробки передач понятна далеко не всем. Посмотрим, что такое КПП, какие бывают поломки, как его обслуживать и ремонтировать.

Устройство КПП ВАЗ-2114

Чтобы двигатель мог работать в оптимальных режимах при движении в различных условиях, автомобили комплектуются коробками передач. Этот механизм способен изменять величину крутящего момента, который передается от силового агрегата на ведущие колеса в момент трогания с места или в момент набора скорости. Механизм состоит из нескольких основных элементов. Это набор вращающихся валов и шестерен раздаточных звеньев.

Корпус механизма включает кожух сцепления, картер коробки передач, заднюю крышку.Внутри механизма находится основная пара. Есть дифференциал и шестерни, за счет которых меняются передаточные числа. В этой машине использовался немного доработанный механизм, который остался с ВАЗ-2108. Разница в другой основной паре.

В КПП — это главная передача или главная, первичный вал. Он предназначен для снижения оборотов двигателя. Главная передача позволяет уменьшить количество оборотов в пропорции от 1 к 4. Таким образом, если частота вращения двигателя составляет 2 тысячи, то частота вращения главной пары будет 500 об.

У ВАЗ-2114 коробка передач в главной паре имеет стандартный показатель 3,7. Этот показатель стабильный. Но если его поменять, можно скорректировать динамические характеристики автомобиля.

Максимальный размер зависит от размера основной пары скорости и возможностей разгона. Именно этот элемент влияет на длину передачи. Если поменять главную пару, можно отрегулировать длину всех шестерен. Также меняются ускорение и максимальная скорость.

У ВАЗ-2109 главная пара — 3.9. Из-за этого максимальная скорость на этой машине ниже, но машина становится лучше.

Трансмиссия ВАЗ-2114 — пятиступенчатая механическая синхронизированная коробка передач. Главная передача связана с дифференциальным узлом. Шестерни с первой по четвертую выполнены в виде блока и посажены на первичный вал коробки. Посажен пятый блок ведущих шестерен. На ВАЗ-2114 трансмиссия также имеет вторичный вал. Он оборудован ведомыми шестернями. Сам вал соединен с ведущей шестерней посредством главной пары.

Передаточные числа

Вторая, не менее важная составляющая этой коробки — передаточные числа. Это шестерни, каждая из которых отвечает за ту или иную трансмиссию. Какое передаточное число на автомобилях ВАЗ-2114? Ниже приведены характеристики каждой скорости:

  • Первая передача — 3 636.
  • Второй — 1,95.
  • Третий — 1,357.
  • Четвертый — 0,941.
  • Пятый — 0,784.
  • Задняя передача — 3.53.

Стоит учесть, что стандартный диапазон трансмиссии далек от идеала. Первая передача слишком короткая, вторая очень длинная. Из-за этого водители могут наблюдать динамический сбой, если резко переключиться с первой передачи на вторую.

И даже больше — помимо отказа при резком переключении износ синхронизаторов. Посмотрите, как выглядит коробка на ВАЗ-2114 — фото есть в нашей статье.

Кулис

КПП также оборудован турникетом.

Это особый механизм, с помощью которого драйвер переключается с одной передачи на другую. Конструкция крыльев была разработана еще в 80-х годах, поэтому имеет массу различных недостатков. Большинство водителей винят ее в низкой информативности при переключении. Передачи не всегда включаются с первого раза. Кулис заедает, либо не работает передача.

От того, как долго детализация зависит скорость переключения. Например, у спорткаров укорачивают крылья. Это дает возможность решить массу проблем с переключением и добавляет динамики.В целях повышения информативности и управляемости крылья давно заменили тросиком. С ним КПП работает четче. Вы легко сможете включить необходимое снаряжение.

Также блок управления приводом снабжен рычагом переключения тяги и шарикоподшипниками, тягой для выбора нужной передачи, механизмом выбора скоростей.

Типичные неисправности и их симптомы

Трансмиссия ВАЗ-2114 производства АвтоВАЗа имеет достаточно высокий ресурс.Но иногда некоторые компоненты механизма могут выйти из строя. Рассмотрим типичные неисправности и их симптомы. Так же узнаем, как делается ремонт.

Передача вылетает при включении и не фиксируется.

Причина проблемы в изношенных зубчатых передачах и муфтах. Это часто случается, если водитель пытается переключить передачи, не соблюдая скоростной режим. Чтобы устранить эту неприятность, необходимо заменить поврежденные и изношенные детали. Если шестерни включаются сами по себе, то причина в износе, расслоении или трещинах на резиновой части задней опоры.

Передачи включены с усилием

В этом случае специалисты уверены, что крепежные зубцы к петле ослабли.

Также возможна деформация или повреждение упора. Дело может быть в трещинах пластиковых деталей в приводе коробки передач.

Шум в нейтральной трансмиссии

Если коробка передач автомобиля ВАЗ-2114 издает много шума в нейтральной трансмиссии, это свидетельствует о низком уровне масла в коробке передач, а также о качестве заливаемого масла.Кроме того, подобный симптом наблюдается при сильном износе верхнего подшипника, который находится на первичном валу. Для устранения этой неисправности потребуется провести диагностику подшипника, а также долить уровень масла.

Хруст и треск при переключении

При переключении водитель услышит хруст при износе синхронизаторов коробки передач.

Если проигнорировать начало этого процесса, то при дальнейшей эксплуатации необходимо будет заменить не только поврежденный синхронизатор, но и редуктор полностью.Если в момент переключения есть трещина, это говорит об износе стопорного кольца одного из синхронизаторов или осей сателлитов. Срочно провести диагностику.

Шум при движении на передачах

Если трансмиссия шумит при движении, то причин может быть несколько. Эта проблема заключается в износе как верхнего, так и нижнего подшипников. Помимо шума есть проблемы с заклиниванием рычага переключения передач. В этом случае необходима диагностика.При разборке КПП на ВАЗ-2114 коробка предохранителей находится под капотом. Он находится в специальном блоке.

Хорошее масло — надежная работа коробки передач

Какой бы простой и неприхотливой ни была коробка передач на ВАЗ-2114, масло для нее следует выбирать только качественное. Специалисты считают, что наиболее оптимальным вариантом является минеральная трансмиссионная смазка. Также можно использовать синтетические продукты. В случае использования синтетического масла необходима периодическая очистка сальникового уплотнения коробки.Оборудование категории GL-4 подходит для боксов серии «Самара-2». Чтобы трансмиссия была максимально надежной и безотказной, необходимо постоянно проверять уровень масла.

Самый простой способ — использовать щуп.

Заключение

Коробка передач — сложный механизм, требующий правильного обслуживания. Тогда трансмиссия прослужит владельцу весь срок службы.

Технические характеристики Ваз 2104

по годам. Сколько весит легковая машина.Передаточное число

фото ВАЗ-2104 «Универсал»

ВАЗ 2104 — советский легковой автомобиль с кузовом универсал, разработанный на заводе ВАЗ. Серийно выпускался с 1984 по 2012 год. Модель разрабатывалась как замена устаревшему универсалу 2102. Некоторое время 2102 и 2104 выпускались на заводе параллельно. Создавая новую модель на заводе, пошли по пути наименьших затрат и использовали ВАЗ 2105 в качестве базовой модели. Все детали подвергались максимальной унификации.Для придания жесткости на крыше новой модели появились штамповки. В отличие от модели 2102, в базовой комплектации на «четверку» установили обогрев заднего стекла. С середины 1990-х годов задний дворник будет входить в стандартную комплектацию. Базовая модель получила седан от модели 2105. Грузоподъемность универсала составляла 455 кг, что почти вдвое превышает максимальную грузоподъемность 2102. Модель унаследовала дизайн задней двери от своей предшественницы. Его край совпадал с уровнем пола, что облегчало погрузку и разгрузку багажа.Заднее сиденье сложено, образуя огромный грузовой отсек.


фото багажника ВАЗ-2104

Модификации ВАЗ-2104

Выпускались следующие модели: — 21041, 21043 и 21043-07, различающиеся двигателями объемом 1,2 л, 1,5 л и седаном «семерка» соответственно. В 1994 году сняли с производства ВАЗ-2104 с двигателем 1,3 л. Сегодня базовой моделью является ВАЗ 21043 с двигателем 1,5 л и пятиступенчатой ​​механической коробкой передач, что делает автомобиль ВАЗ 21043 AW более динамичным и приятным в управлении.Не так давно появилась модификация ВАЗ-21045 с атмосферным (атмосферным) дизелем производства Барнаултрансмаш объемом 1,52 л.

ВАЗ-2104 Двигатель ВАЗ-2105, 1,3 л., Карбюраторный, с 4-ступенчатой ​​коробкой передач), базовая модель
ВАЗ-21041 Двигатель ВАЗ-2101, 1,2 литра, карбюратор с 4-мя КПП. Серийно не выпускается.
ВАЗ-21042 Двигатель ВАЗ-2103, 1,5 л, правый руль
ВАЗ-21043 Двигатель ВАЗ-2103, 1.5 литров, карбюратор с 4- или 5-ступенчатой ​​коробкой передач, в версиях с электрооборудованием и салоном от ВАЗ-2107
ВАЗ-21044 Двигатель ВАЗ-2107, 1,7 л., Одинарный впрыск, 5-ступенчатая КПП, экспортная модель
ВАЗ-21045 Двигатель ВАЗ-2107, 1,8 л., Одинарный впрыск, 5-ступенчатая коробка передач, экспортная модель. Серийно не выпускается.
ВАЗ-21045Д Двигатель ВАЗ-341, 1,5 л, дизель, 5-кпп
ВАЗ-21047 Двигатель ВАЗ-2103, 1.5 литров, карбюратор, 5-я КПП, улучшенная версия с салоном от ВАЗ-2107. Экспортные модификации оснащались решеткой радиатора от ВАЗ-2107.
ВАЗ-21048 Двигатель ВАЗ-343, 1,8 л., Дизель, 5-я КПП
ВАЗ-21041i двигатель ВАЗ-21067 1,6 л, инжектор, 5-ступенчатая коробка передач, салон и электрооборудование ВАЗ-2107
Экспортные наименования ВАЗ-2104
Лада Рива Великобритания и страны континентальной Европы
Лада Нова Германия и страны континентальной Европы
Lada 1500 или Lada Signet Канада
Лада Лайка Бразилия

фото ВАЗ-2104 вид сзади


фото ВАЗ-2104

Дизайн интерьера и органы управления

В целом дизайн от ВАЗ-2104 модели , как и всех классических моделей, строгий.Но интерьер машины в зависимости от вашего желания может быть разным. Более экономичный вариант предполагает стандартную панель с минимально необходимым набором переключателей и приборов, обивку и сиденья со штатными подголовниками из искусственной кожи, резиновые коврики в салон. Если хотите большего комфорта, то вам предлагают улучшенный интерьер, оригинальное рулевое колесо и приборную панель с дополнительной центральной консолью, имеющей расширенный набор функциональных клавиш и аппаратуры управления. Улучшенный интерьер включает сиденья, обитые матовым трикотажем (передние с высокой спинкой), двери с цельными молдингами и матовые коврики.Такой вариант «четверки» позволит комфортно себя чувствовать даже в длительной поездке.


фото салона ВАЗ-2104

Двигатель ВАЗ-2104 и его особенности

Двигатель 2104-1000260 может использоваться для установки на автомобили ВАЗ 2103, 2104, 2106, 21053, 2107.
Изначально двигатель ВАЗ 2104 выпускался только в карбюраторном исполнении. Позже он был доработан для использования системы впрыска топлива и получил обозначение ВАЗ 2104-21.
Двигатель ВАЗ 2104 создан на базе предыдущей модели — ВАЗ 2103.В конструкции использованы: блок цилиндров, шатунно-поршневая группа, привод ГРМ и коленчатый вал от двигателя 2103.


фото двигатель ВАЗ-2104

Блок цилиндров от двигателя ВАЗ 2103. Диаметр цилиндра 76.00 мм. Приняты капитальные размеры 76,40 и 76,80. Двигатель комплектуется коленчатым валом 2103 или сменным валом 21213.
Для обеспечения работы системы впрыска потребовалась установка агрегатов и деталей от других двигателей, которые изначально были разработаны для схемы подачи впрыскиваемого топлива.Применена новая крышка привода распредвала, на которой есть место для установки датчика, следящего за положением коленвала. Потребовалась установка ГБЦ 2104-1003015, оригинальной конструкции, с увеличенными площадями под впускной коллектор. Конструкция головки предусматривает установку форсунок. Распределительный вал, клапаны и пружины соответствуют установленным на двигателе ВАЗ 2103. Установка гидроопор под клапанные рычаги не предусмотрена.
ГРМ приводится в действие двухрядной втулочно-роликовой цепью 2103-1006040.Механизм натяжения цепи механический, аналогичен устройству на двигателе ВАЗ 2103.

На коленчатый вал установлен шкив с демпфером и ведущим диском 21214-1005058-11. Для привода генератора используется ремень 2107-1308020 (длина — 944мм). Инжекторная модификация 2104 имеет оригинальную систему питания. Система включает электрический топливный насос с датчиком уровня топлива, топливопроводы, топливный фильтр, топливную рампу с форсунками, воздушный фильтр, шланги подачи воздуха, дроссельную заслонку и систему улавливания паров топлива.Для очистки поступающего в двигатель воздуха предусмотрен воздушный фильтр модели 2112. С впускным коллектором устанавливается воздушный ресивер модели 2104 или модели 2123-1008027. Для регулировки объема поступающего воздуха установлена ​​дроссельная заслонка 2112.
Модуль электрического топливного насоса 21073-1139009 установлен в баке и обеспечивает подачу топлива в топливную рампу и форсунки. Использована оригинальная топливная рампа 2104-1144010, коробчатого типа с регулятором давления и обратной сливной магистралью. Впрыск осуществляется с помощью четырех форсунок параллельного действия.Возможна установка форсунок BOSCH 0 280 158 502 (черные, тонкие), SIEMENS ВАЗ 6393 (бежевые, толстые) или других типов с соответствующими параметрами.
В состав системы зажигания входят: модуль зажигания модели 2112, установленный на специальном кронштейне на блоке цилиндров, свечи зажигания и высоковольтные провода. Модуль зажигания содержит две катушки зажигания и два электронных блока управления. В соответствии с управляющими сигналами от блока управления модуль зажигания генерирует и подает импульсы высокого напряжения на свечи зажигания.
Управление зажиганием закреплено за электронной системой управления двигателем. Эта система контролирует количество воздуха и топлива, подаваемого в цилиндры, управляет работой топливного насоса, управляет подачей импульсов высокого напряжения от катушки зажигания к свечам зажигания и регулирует угол опережения зажигания, а также регулирует скорость холостого хода двигателя. коленчатый вал. Основным управляющим элементом системы является электронный блок управления (ЭБУ) -контроллер.
Двигатель соответствует нормам токсичности ЕВРО-2.

Курсовая устойчивость и управляемость автомобиля также напрямую зависят от его веса. Пик популярности больших, тяжелых автомобилей за рубежом пришелся на 50-60-е годы прошлого века. Тогда автопром производил поистине гигантские автомобили. Например, Cadillac Eldorado модификации 8.2 весил почти 3 тонны. Согласитесь, что для такого веса и довесок нужен соответствующий.

Но со временем выяснилось, что для дальнейшего развития и улучшения важнейших характеристик автомобиля необходимо прибегать к уменьшению его общей массы.А если сравнивать середину прошлого века и сегодня, то автомобили потеряли половину, а то и больше собственного веса. Пластик, углепластик, легкие металлы — все эти нововведения позволили значительно снизить вес легкового автомобиля.

Конечно, для любителей всего большого и тяжелого выпускаются машины, похожие на пароварки, которые пьют бензин ведрами, но это скорее исключение из правил.

Вес легкового вагона в табличной форме

Представляем вашему вниманию таблицу, в которой указана масса автомобиля по маркам.

модель автомобиля Снаряженная масса
Масса вагона Ока 1111, масса окушки 635 кг
Масса автомобиля Ока 1113 645 кг
Вес автомобиля ВАЗ 2101, вес копейки 955 кг
Масса автомобиля ВАЗ 2102 1010 кг
Масса автомобиля ВАЗ 2103 965 кг
Масса автомобиля ВАЗ 2104, масса десятков 2110 1020 кг
Вес автомобиля ВАЗ 2105, вес пятерки 1060 кг
Масса автомобиля ВАЗ 2106, масса шестерки 1045 кг
Масса автомобиля ВАЗ 2107, масса семерки 1049 кг
Масса автомобиля ВАЗ 2108 945 кг
Вес автомобиля ВАЗ 2109, вес девятки 915 кг
Масса автомобиля ВАЗ 2111 1055 кг
Вес автомобиля ВАЗ 2112, вес двух 1040 кг
Масса автомобиля ВАЗ 2113 975 кг
Вес автомобиля ВАЗ 2114, вес четверки 985 кг
Масса автомобиля ВАЗ 2115, вес бирки 1000 кг
Масса автомобиля ВАЗ 2116 1276 кг
Масса автомобиля ВАЗ 2117 1080 кг
Масса автомобиля Нива 2121 1150 кг
Сколько весит Chevrolet Cruze (вес Chevrolet Cruze) 1285-1315 кг
Сколько весит Шевроле Нива (вес Шевроле Нива) 1410 кг
Сколько весит ГАЗ (Волга), вес Волги 24 1420 кг
Сколько весит ГАЗ 2402, ГАЗ 2403, ГАЗ 2404 1550 кг
Сколько весит ГАЗ 2407 1560 кг
Масса автомобиля Москвич 314 1045 кг
Масса Москвич 2140 1080 кг
Масса Москвич 2141 1055 кг
Масса автомобиля Москвич 2335, 407, 408 990 кг
Сколько весит УАЗ 3962, УАЗ 452, сколько весит буханка УАЗ 1825 кг
Сколько весит УАЗ 469? 1650 кг
Сколько весит УАЗ Патриот? 2070 кг
Сколько весит УАЗ Хантер 1815 кг
Сколько весит Nissan (вес автомобиля nissan x-trail) 1410-1690 кг
Сколько весит Qashqai (вес автомобиля nissan qashqai) 1297-1568 кг
Сколько весит Nissan Juke (вес Nissan Beetle) 1162 кг
Вес автомобиля Ford Focus (сколько весит Ford Focus) 965-1007 кг
Вес автомобиля Форд Фокус 2 (сколько весит Форд Фокус 2) 1345 кг
Вес автомобиля Форд Фокус 3 (сколько весит Форд Фокус 3) 1461-1484 кг
Вес автомобиля Ford Kuga (сколько весит Ford Kuga) 1608-1655 кг
Вес автомобиля Ford Escort (сколько весит Ford Escort) 890-965 кг
Вес Рено Логан (сколько весит Рено Логан) 957-1165 кг
Вес автомобиля Рено Дастер (сколько весит Рено Дастер) 1340-1450 кг
Вес автомобиля Рено Сандеро (сколько весит Рено Сандеро) 941 кг
Вес автомобиля Опель Мокка (сколько весит Опель Мокка) 1329-1484 кг
Вес автомобиля Опель Астра (сколько весит Опель Астра) 950-1105 кг
Вес автомобиля Mazda 3 (сколько весит Mazda 3) 1245-1306 кг
Вес автомобиля Mazda CX-5 (сколько весит Mazda CX-5) 2035 кг
Вес автомобиля Mazda 6 (сколько весит Mazda 6) 1245-1565 кг
Вес автомобиля Volkswagen (сколько весит Volkswagen Tuareg) 2165-2577 кг
Вес автомобиля Фольксваген Поло (сколько весит Фольксваген Поло) 1173 кг
Вес автомобиля Volkswagen Passat (сколько весит Volkswagen Passat) 1260-1747 кг
Сколько весит Toyota Camry (вес Toyota Camry) 1312-1610 кг
Сколько весит Toyota Corolla (вес Toyota Corolla) 1215-1435 кг
Сколько весит Toyota Celica (вес Toyota Celica) 1000-1468 кг
Сколько весит Toyota Land Cruiser (вес Land Cruiser) 1896-2715 кг
Сколько весит Skoda Octavia (вес Skoda Octavia) 1210-1430 кг
Сколько весит Skoda Fabia (вес Skoda Fabia) 1015-1220 кг
Сколько весит Skoda Yeti (вес Skoda Yeti) 1505-1520 кг
Сколько весит Kia Sportage (вес KIA Sportage) 1418-1670 кг
Сколько весит Киа Сид (вес Киа Сид) 1163-1385 кг
Сколько весит Kia Picnto (вес KIA Picanto) 829-984 кг

Таким образом, получается, что если брать, так сказать, «в целом для больницы», то средний вес легковой машины примерно от 1 до 1.5 тонн, а если говорить о внедорожниках, то целиком уже перекладывается с 1,7 тонны на 2,5 тонны.

В сентябре 1984 года с конвейера ВАЗа сошли первые автомобили ВАЗ 2104. Автомобиль стал четвертым решением в кузове универсал для внутреннего рынка СССР (после Москвич-427, ГАЗ-24-02 (Волга) и ВАЗ 2102 (Жигули или Лада). Как и другие Lada, ВАЗ 2104 успешно экспортировался, оба в страны социалистического лагеря и в капиталистические страны с автосервисом и качеством дорог.Долговечность и неприхотливость автомобилей ВАЗ сделали их популярным экспортным товаром.

Характеристики двигателя

Двигатель автомобиля ВАЗ 2104, скрытый в дополнительно усиленном кузове, представляет собой потолочный мотор объемом 1,2 литра, мощностью 64 лошадиные силы. Однако после распада СССР ВАЗ 2104 начали собирать, в том числе на Ижевском автозаводе, где модель модернизировали и оснастили инжекторным двигателем объемом 1.6 литров.

В 1998 году на предприятии «Барнаултрансмаш» выпущена опытная партия универсалов — 50 автомобилей ВАЗ 2104, оснащенных вихрекамерным дизелем объемом 1,57 л. И уже через четыре года дизели на «четверки» стали ставить и в Барнауле, и в Сызрани, где также велась сборка автомобилей ВАЗ. Тогда же на рынок вышел новый ВАЗ 21048, оснащенный дизельным двигателем, объем которого увеличился до 1,8 л.

Трансмиссия легковая

Первые автомобили ВАЗ 2104 оснащались стандартной 4-ступенчатой ​​механической коробкой передач.Однако в новой версии того же Ижевского автозавода ВАЗ 2104 (1i) появились первые автомобили с 5-ступенчатой ​​механической трансмиссией.

Тормозная система и усилитель руля

Несмотря на значительное сходство с оригиналом, произведенным на заводе Fiat, тормозная система автомобилей семейства ВАЗ ввиду более тяжелых условий эксплуатации осталась барабанной (а не дисковой).

На модификациях ВАЗ 2104, выпускаемых на Ижевском автозаводе, электрика становилась все более актуальной, тем более что в новом веке потребителю все труднее было представить себе машину без гидроусилителя руля.

Размер резины

Размеры (редактировать)

Каркас кузова ВАЗ 2104 унаследован от аналога, но задняя часть и крыша от ВАЗ 2102. По сравнению с ВАЗ 2102 площадь заднего стекла увеличилась, а кроме того, он получил собственный дворник и систему обогрева. Изменилась и форма задней (пятой) двери. А вот салон ВАЗ 2104 практически полностью идентичен седанам ВАЗ 2105 и.

Также стоит особо отметить, что на базе ВАЗ 2104 освоено мелкосерийное производство пикапа ВАЗ 21043-33 грузоподъемностью более 300 килограмм.Впоследствии модель модернизировали, увеличив грузоподъемность до полутонны.

Динамика

Расход топлива

ВАЗ-2104 «Жигули», «четверка» — советский легковой автомобиль с кузовом универсал, разработанный на заводе ВАЗ. Серийно выпускался с 1984 по 2012 годы. Запуск в серийное производство ВАЗ-2104, или как его еще называли «четверкой», был начат на Волжском автозаводе во второй половине 1984 года.При этом параллельно с выпуском новой модели завод продолжал выпускать устаревшую модель того же класса — ВАЗ-2102, хотя к апрелю 1985 года она уже была полностью вытеснена с конвейера заводом-изготовителем. новая модель.

Как и в старой машине-доноре, в новой четверке использовался ряд оригинальных деталей, которые касались задней части автомобиля. При создании этого автомобиля специалисты исходили из одного желания: создание новой модели для максимального потребительского эффекта, но с минимальными затратами, поэтому за основу стал ВАЗ-2105.При удлинении крыши появился штамп, увеличивший жесткость, что позволило разместить на крыше длинный багажник, хотя перегружать его, естественно, не рекомендовалось, так как расчетная жесткость кузова универсала была намного ниже. чем у седана.

ВАЗ-2104 получил новую заднюю дверь, открывающуюся вверх. Важно, что для этой модели было использовано совершенно новое решение, такое как обогрев заднего стекла и стеклоочиститель, хотя справедливо сказать, что такое устройство было только на экспортных автомобилях, но с 1994 года эти агрегаты стали частью стандартной комплектации. .Позже на рынке появился универсал модификации ВАЗ-21043-20, четырехступенчатую коробку передач заменили на пятиступенчатую, добавили некоторое электрооборудование, а в салоне установили анатомические передние сиденья от ВАЗ. -2107.

Несмотря на то, что уже в конце тысячелетия «четверка» устарела с точки зрения оснащения и безопасности, она пользовалась популярностью благодаря более приспособленной к транспортировке грузов, так как обслуживание и эксплуатация были абсолютно недорогими.Повышенная нагрузка на задний мост ВАЗ-2104 имел гораздо большую устойчивость по сравнению с другими родственными моделями с кузовом седан.

ВАЗ-2104 выпускался до 2012 года, в последние годы автомобиль производился в Ижевске. Она получила множество модификаций. За всю историю создания этой модели с конвейера сошло 1 миллион 142 тысячи «четверок».

Технические характеристики ВАЗ 2104

Двигатель

Длина, мм

Ширина, мм

Высота, мм

Колесная база, мм

Колея передняя, ​​мм

Колея задняя, ​​мм

Клиренс, мм

Минимальный объем багажника, л

Максимальный объем багажника, л

Тип кузова / количество дверей

Вагон / 5

Расположение двигателя

Спереди, продольно

Объем двигателя, см3

Тип цилиндра

Количество цилиндров

Ход поршня, мм

Диаметр цилиндра, мм

Степень сжатия

Количество клапанов на цилиндр

Система снабжения

Карбюратор

Карбюратор

Карбюратор

Моно впрыск

Карбюратор

Мощность, л.с. / об.мин.

Момент

Вид топлива

Колеса задние

Тип коробки передач / количество передач

Передаточное число главной пары

Тип передней подвески

Двойной поперечный рычаг

Тип задней подвески

Балка мостовая неразъемная

Тип рулевого управления

Червячная передача

Диаметр поворота, м

Объем топливного бака, л

Максимальная скорость, км / ч

Снаряженная масса автомобиля, кг

Допустимая полная масса, кг

Время разгона (0-100 км / ч), с

Расход топлива в городском цикле, л

Расход топлива за городом, л

Дизельная модификация

В 1999 году в Тольятти начала выпускаться небольшая партия модификации ВАЗ-21045 с дизельным двигателем ВАЗ-341 производства Барнаултрансмаш объемом 1 штука.52 литра, с ТНВД Bosch. С 2005 года планировалось установить более мощный вариант дизельного двигателя объемом 1,8 литра, но эти планы так и остались невыполненными. Дизельная модификация отличалась существенно более высокой стоимостью и меньшей мощностью силовой установки, несмотря на то, что в те годы дизельное топливо было намного дешевле бензина, экономическая целесообразность покупки этой версии вызывала сомнения. В 2004 году производство ВАЗ-21045 было прекращено, а оставшиеся неустановленные дизельные двигатели в количестве 500 штук были укомплектованы партией новой модификации ВАЗ-21055.

Основным отличием этих версий было то, что в дизельном варианте КПП была заменена главная пара с 3,9 на 4,1, появилась дополнительная шумоизоляция моторного отсека, так как дизельный двигатель при работе производил больше шума, чем бензиновый вариант. Усиление передней подвески достигнуто заменой передних рессор. На панели приборов появилась новая клавиша, отвечающая за подогрев топливного фильтра, а также индикатор подогрева свечей накаливания.

ВАЗ-2104 Жигули / Lada Nova Break — пятиместный универсал классической компоновки, относящийся ко второму поколению «классики» Волжского автозавода.

С конца 1984 года этот пятиместный универсал второго поколения «классики» на конвейерной ленте заменен на универсал «первого» поколения — ВАЗ-2102, но еще на год они производились вместе.

Жигулевский универсал ВАЗ-2104 остается самым популярным отечественным малолитражным внедорожником.У него солидная репутация семейного автомобиля и автофургона для городской «торговли палатками», так что, возможно, он никогда не будет в моде. Немаловажную роль в этом сыграли следующие факторы: доступность запчастей и сервиса, приличный грузовой объем кабины, относительно современный дизайн (хоть и морально устарел, но для универсала это не самый большой недостаток) и относительно невысокая стоимость. В базовой комплектации отделка салона довольно аскетична, как у базового седана ВАЗ-2105.

Модель ВАЗ-21043, выпускаемая параллельно с ВАЗ-2104, представляет собой более мощную модификацию с двигателем ВАЗ-2103 рабочим объемом 1,5 л (карбюратор 2107) и пятиступенчатой ​​механической коробкой передач ВАЗ-21074, полностью унифицирован с четырехступенчатой ​​коробкой передач, что делает автомобиль более динамичным и приятным в управлении.

Некоторые автомобили, начиная с 90-х годов, оснащаются приборной панелью типа ВАЗ-2107. Стоимость в этом случае несколько выше. Еще дороже на рынке представлены универсалы модификации ВАЗ-21047, оснащенные облицовкой радиатора, пятиступенчатой ​​коробкой передач, электрооборудованием и салоном с ковшеобразными передними сиденьями от ВАЗ-2107.По сути, этот вариант можно считать модификацией «люксового» ВАЗ-2107 с кузовом универсал. Модернизации, коснувшиеся моделей ВАЗ-2105 или ВАЗ-2106, оставили «четырехместный универсал» в стороне, но тем не менее некоторые отличия в электрике и системе питания возможны на моделях 1984, 1988 и 1990 годов.

Складывающийся задний ряд сидений позволяет увеличить объем багажного отделения с 375 литров до 1340 литров, и тогда даже двухкамерный холодильник можно перевозить в пакете.Но спинка заднего сиденья складывается только целиком, из-за этого на заднем сиденье невозможно одновременно перевозить длинномерный груз и одного-двух пассажиров. Конструкция кузова позволяет разместить на крыше длинный багажник, но перегружать его не рекомендуется: расчетная жесткость кузова универсал намного ниже, чем у седанов ВАЗ-2105 и ВАЗ-2107 (следовательно, там есть штамповки на панели крыши для увеличения жесткости). Полная нагрузка автомобиля не должна превышать допустимых 455 кг, иначе кузов и опорные детали при движении деформируются из-за динамических нагрузок и нарушат геометрию подвески.Также не стоит увлекаться буксировкой тяжелых прицепов — кузов может «повести». Кстати, из-за этого не стоит переплачивать за наличие фаркопа на бывшем в употреблении экземпляре. Поэтому, покупая «ВАЗ» два-три года назад универсал, протестируйте машину на ходу и внимательно (желательно пригласив специалиста) изучите крепления амортизаторов подвески, рычаги и силовые элементы шасси.

До 1994 года подъемная крышка багажника на автомобилях оснащалась дворниками только в экспортных версиях, среди которых версии ВАЗ-21044 с 1.В последнее время стали обычным явлением 7-литровый двигатель, оснащенный центральной системой впрыска вместо карбюратора и каталитического нейтрализатора. Компания «ВАЗинтерсервис» на базе универсала мелкими партиями собирает пикап ВАЗ-21043-33 грузоподъемностью 450 кг. При покупке ВАЗ-2104 обращайте внимание на состояние внутренней ниши в багажнике, где лежат запаска и топливный бак, а также на состояние уплотнителя задней двери. Обычно старые, давно перекрашенные реэкспортные автомобили с «скрученными спидометрами» и внешним глянцем выдают именно скрытые впадины, которые «не доходили» до рук лживых продавцов.- трещины Покупка таких машин — пустая трата денег.

В зависимости от вашего желания ВАЗ-2104 изнутри может быть разным. Версия Spartan предполагает стандартную панель с минимально необходимым набором переключателей и приборов, обивку салона и сидений со стандартными подголовниками из искусственной кожи, резиновые коврики. Стремление к большему комфорту удовлетворит улучшенная обивка сидений (передние — с высокой спинкой) из матового трикотажа, цельные формованные дверные накладки, матовые коврики.Это ощущение подчеркнет приборная панель с дополнительной центральной консолью, имеющей расширенный набор функциональных клавиш и аппаратуры управления, оригинальное рулевое колесо. Но в обеих версиях вас надежно защищают инерционные (передние и задние) ремни безопасности.

В 1994 году сняли с производства ВАЗ-2104 с двигателем 1,3 л. Сегодня базовой моделью является ВАЗ-21043 с двигателем 1,45 литра, ВАЗ-21043-02 с салоном 07 и приборной панелью. Не так давно появилась модификация ВАЗ-21045 с дизельным двигателем производства Барнаултрансмаш, объемом 1 литр.52 литра, ВАЗ-21044-40 с центральным впрыском.

Ваз 2105

максималка. Сколько весит автомобиль ВАЗ (Жигули, Лада, Нива)? Мертвая точка

Модель Снаряженная масса, кг Максимально допустимая масса, кг
ВАЗ-2101 955 1355
ВАЗ-2102 1010 1440
ВАЗ-2103 955 1355
ВАЗ-2104 1020 1475
ВАЗ-2105 995 1395
ВАЗ-2106 1045 1445
ВАЗ-2107 1030 1430
ВАЗ-2108 900 1325
ВАЗ-2109 945 1370
ВАЗ-21099 970 1395
ВАЗ-21011 955 1355
ВАЗ-2110 1010 1485
ВАЗ-21102 1020 1495
ВАЗ-21103 1040 1515
ВАЗ-2111 1040 1540
ВАЗ-21111 1030 1530
ВАЗ-21113 1060 1560
ВАЗ-2112 1040 1515
ВАЗ-21122 1020 1495
ВАЗ-2113 975 1400
ВАЗ-2114 970 1395
ВАЗ-2115 985 1410
ВАЗ-2121 1210 1610
ВАЗ-2170 Лада Приора 1088 1578
ВАЗ-2170 Лада Приора универсал 1088 1593
ВАЗ-1118 Лада Калина 1070 1545
Снаряженная масса автомобиля — это масса автомобиля со штатным оборудованием, различными расходными материалами (масло, охлаждающая жидкость и т. Д.).), но без массы пассажиров, водителя и багажа. Сухая масса равна снаряженной, но только без топлива, некоторого оборудования и расходных материалов. То есть это масса незагруженного автомобиля без топлива. Допустимая полная масса — это масса максимально загруженного транспортного средства, указанная производителем. Иногда ее называют максимально допустимой массой. За пределы этого показателя лучше не выходить, если, конечно, вы хотите, чтобы ваша машина прослужила очень долго. Повышенная нагрузка негативно сказывается на кузове автомобиля и деталях подвески.

ВАЗ-2105, описание, характеристики, тест-драйв

ВАЗ-2105 — это уже отечественная разработка автомобиля, ставшая результатом глубокой модернизации автомобиля ВАЗ-2101.

Автомобиль получил более современный вид, что дало возможность успешно продавать машину за границу. Надо сказать, что в Венгрии особой популярностью пользовались классические модели ВАЗ.

Начало производства модели — 1979 год, именно тогда и было запущено мелкосерийное производство.

На конвейере в России машина продержалась аж до 2010 года.

В процессе производства кузов и салон не подвергались модернизации. В более поздних моделях вместо двигателя объемом 1300 кубических сантиметров мощностью 69 л.с. стали использовать двигатель объемом 1450 кубических сантиметров мощностью 71,4 л.с.

Среди классических моделей ВАЗ «пятерка» была не самой популярной машиной из-за двигателя в первых моделях, который ставил ложку дегтя, это был распредвал с ременным приводом… Иногда выходил из строя ремень, и приходилось ремонтировать весь двигатель.

Таких случаев было немного, но рация сарофан быстро распространила этот факт, что повлияло на спрос на машину.

Надо сказать, что двигатель постоянно модернизировался, основной целью модернизации было снижение расхода топлива и увеличение срока службы до капремонта.

Так в 1985 году начали производить коленчатые валы с отбеливающими кулачками.

Карбюраторы постоянно совершенствовались, меняли и стартер.

В 2009 году был заметен спрос на ВАЗ-2105 из-за программы утилизации, машина была самой дешевой из всей линейки ВАЗ.

Однако после окончания программы спрос на него тоже упал.

В 2010 году сняли с производства ВАЗ-2105. Причем основной причиной был не спрос, а необходимость реструктуризации мощностей для выпуска более современных автомобилей — Lada-Grant.

За годы производства выпущено 2 000 000 автомобилей ВАЗ-2105.

Модификации ВАЗ 2105:

ВАЗ-2105 — с карбюраторным двигателем 1300 куб. Сантиметров, от 4 ст.Контрольно-пропускной пункт.

ВАЗ-21050 — с карбюраторным двигателем 1300 куб. Сантиметров, с 5-ст. Контрольно-пропускной пункт.

ВАЗ-21051 — с карбюраторным двигателем объемом 1200 куб. Сантиметров, с 4-ступенчатой ​​коробкой передач.

ВАЗ-21053 — с карбюраторным двигателем объемом 1500 кубических сантиметров или инжекторным ВАЗ-2104 с 5-ступенчатой. Контрольно-пропускной пункт.

ВАЗ-21054 — малогабаритная модификация для ГИБДД, МВД и КГБ с дополнительным бензобаком и аккумулятором.

ВАЗ-21055 — с дизельным двигателем 1500 куб. Сантиметров Барнаултрансмаш, малогабаритная модификация для такси.

ВАЗ-21057 (Lada Riva) — экспортная версия ВАЗ-21053 с правым рулем, выпускавшаяся в 1992-1997 годах для поставок в Великобританию.

ВАЗ-21058 — экспортная версия ВАЗ-21050 с правым рулем, выпускалась в 1982–1994 годах для Великобритании.

ВАЗ-21059 — с роторным двигателем объемом 1300 кубических сантиметров ВАЗ-4132 мощностью 140 л.с., использовался в ГИБДД.

Технические характеристики ВАЗ-2105:

Исполнение :

Четырехтактный, бензиновый, карбюраторный, четырехцилиндровый

дизель

поворотный

Тип кузова

Кол-во дверей

Объем багажника, дм 3

Габаритные размеры, мм:

Собственная масса, кг

Колесная база, мм

Колея передних колес

Колея задних колес

Колеса рабочие

Дорожный просвет до низа

Расстояние до балки заднего моста

Просвет до балки передней подвески

Двигатель

341- дизель

ВАЗ 4132

рабочий объем, м куб. См

Макс.мощность, кВт (при об / мин)

Макс. мощность, л. с участием.

Макс. крутящаяся мина., Нм (при об / мин)

система снабжения

карбюратор

карбюратор

карбюратор

Количество ступеней редуктора

Передаточные числа КП:

реверс

Передаточное число главной передачи

Максимальная скорость, км / ч

разгон до 100 км / ч, с

Расход топлива, л / 100 км:

расход топлива при 90 км / ч

расход топлива при 120 км / ч

городской расход топлива

Емкость топливного бака, л

Передние тормоза

диск

Тормоза задние

барабан

Тормозной путь с грузом от 80 км / ч

Привод стояночного тормоза

кабель

Привод сцепления

гидравлический

Передняя подвеска

независимый

Подвеска задняя

пятистержневой

Рулевое управление

червяк — ролик

Наименьший радиус поворота

Масса буксируемого штормового прицепа.

Масса буксируемого прицепа без тормозов

Макс.вес багажника на крышу

Максимальный подъем без разгона

Ресурс до первой шапки. ремонт, км

Температура холодного старта, С

165 / 70R13 175 / 70R13

Панель приборов

Электрообогреватель заднего стекла

Вентилятор охлаждения

механическая

механическая

механическая

алюминий

Наружные зеркала

Обивка сиденья

Обшивка потолка

Обивка двери

унифицированный

ВАЗ-2105: тест-драйв

Седан ВАЗ-2105 можно назвать «современной классикой» советского и российского автопрома — эта модель разработана на платформе ВАЗ-2101 и, по сути, является ее глубокой модернизацией.

«Пятерка» (так по-простому в народе называется этот автомобиль) поступила в мелкосерийное производство в 1979 году, а в следующем году началось серийное производство, которое продлилось до 30 декабря 2010 года — когда появился последний экземпляр модели. седан сошел с конвейера …

За более чем 30 лет производства ВАЗ 2105 внешне практически не изменился, но в 2000-х годах претерпел существенную модернизацию в техническом плане и в части организации интерьера.

ВАЗ 2105 — заднеприводный седан В-класса: длина автомобиля составляет 4130 мм, высота — 1446 мм, ширина — 1620 мм.Под днищем «пятерки» (клиренс) расстояние 170 мм, а между осями — 2424 мм (весьма скромный показатель даже для B-класса).

В снаряженном состоянии автомобиль весит от 976 до 1060 кг в зависимости от модификации.

По внешнему виду ВАЗ-2105 ничем не отличается, но он в наше время … и в те годы, когда он вышел на рынок, этот автомобиль в плане дизайна полностью соответствовал европейской моде. Кузов «пятерки» отличается выпрямленными линиями и простотой исполнения.Спереди и сзади можно отметить большие фары прямоугольной формы и алюминиевые бамперы, а сбоку — крылья с вырезанными контурами, абсолютно плоскую крышу, длинный капот и сильно выступающий назад багажник.

Однако за свою аэродинамику этот седан получил в народе еще одно прозвище — «кирпич».

Про машину можно сказать так — ничего лишнего, абсолютно ничего! Выглядит «пятерка» просто, привлекательностью или стилем тут даже не пахнет.

Салон ВАЗ 2105 полностью соответствует внешнему виду.Приборная панель имеет устаревший дизайн и не блещет информативностью — помимо спидометра с тахометром в ней есть индикаторы топлива, температуры двигателя и состояния аккумулятора … Хотя индикаторы хорошо читаются в любых условиях. На центральной консоли можно лишь лицезреть «двигатели», с помощью которых производится регулировка направления потока и температуры воздуха, прикуриватель и пепельница. Внизу есть место для установки магнитолы.

В 2000-х, как уже отмечалось, немного обновили салон автомобиля.

Салон «пятерки» не только по внешнему виду, но и по качеству материалов портит первое впечатление — пластик буквально дубовый. Да и все собрано на низком уровне, между деталями есть зазоры, при езде скрипы и дребезжания.

Передние сиденья ВАЗ 2105 полностью лишены боковой поддержки, а регулируются только по удалению от руля. Сидеть спереди не очень удобно — места для ног даже пассажирам среднего роста может показаться недостаточно.Задний диван формально рассчитан на троих человек, но даже двоим там будет тесно, особенно в ногах. Кроме того, второй ряд сидений не имеет подголовников, что снижает безопасность.

Багажное отделение «пятерки» не просто маленькое (полезный объем 385 литров), но все же имеет неудобную форму. Сильно выступающие колесные арки скрывают значительную часть его объема и не способствуют транспортировке крупногабаритных предметов. Но под полом полноразмерная запаска.

Для ВАЗ 2105 в разное время предлагались разные бензиновые двигатели:

  • Карбюраторные агрегаты имели объем от 1,2 до 1,6 литра и развивали мощность от 59 до 80 лошадиных сил.
  • Также был доступен 1,5-литровый дизель, мощность которого составляла 50 «лошадей» и 92 Нм максимального крутящего момента.
  • Недавно под капот седана разместили инжекторный четырехцилиндровый бензиновый двигатель с распределенным впрыском рабочим объемом 1,6 литра мощностью 73 лошадиные силы, развивающий тягу 116 Нм.

Все они сочетались с 5-ступенчатой ​​«механикой» и задним приводом.

Разгон до первой сотни у этой машины занимает ~ 17 секунд, а максимальная скорость составляет ~ 150 км / ч.

Седан ВАЗ 2105 имеет независимую рессорную подвеску спереди и зависимую рессорную подвеску сзади. Дисковые тормоза используются на передних колесах, а барабанные — на задних.

Цена

— за годы производства было главным достоинством «пятерки».Но из-за невысокой стоимости у седана была откровенно убогая комплектация, в которую входили только ремни безопасности и электрический обогрев заднего стекла.

В 2010 году, когда машина сошла с конвейера, можно было купить новую ВАЗ-2105 по цене 178 тысяч рублей. В 2018 году «поддерживаемая пятерка на ходу» стоит 25000 ~ 100000 рублей (в зависимости от состояния и года выпуска конкретного экземпляра).

ВАЗ-21053 «Жигули» — улучшенная модель на базе ВАЗ-2105. Заднеприводный четырехдверный седан разработан в Тольятти, на Волжском заводе.Фактически автомобиль повторял все характеристики и параметры «пятерки», за исключением более мощного двигателя и разницы в длине кузова. Автомобиль ВАЗ-21053, фото которого представлено, был на 17 миллиметров длиннее.

Недорогая модель «АвтоВАЗ»

Автомобиль считался самым дешевым для российского рынка … По бизнес-соображениям цены неуклонно снижались, так как спрос на автомобиль был незначительным. Популярности не способствовало аскетичное оснащение и отсутствие аксессуаров, делающих машину комфортным средством передвижения.К тому же в то время появилась модель ВАЗ-2107 — прямой конкурент «пятерки». Поскольку унификация была практически стопроцентной, было решено производить только один из них — ВАЗ-2107.

ВАЗ-21053 — технические характеристики

Общая информация:

  • Производство — Россия, Волжский автозавод в г. Тольятти.
  • Компоновка заднеприводная, переднемоторная.
  • Платформа — ВАЗ-2101.
  • Количество посадочных мест — пять человек.
  • Положение руля — левое.
  • Выпуск — с 1980 по 2009 год.
  • Конструкция — цельнометаллическая, сварная.
  • Тип — седан, четырехдверный. Обратный подъем капота. Крышка багажника откидная, без пневматики.

Двигатель:

  • Рабочий объем цилиндров 1452 куб.см / см.
  • Количество цилиндров — 4, расположение рядное.
  • Диаметр поршня 79 мм.
  • Ход поршня 80 мм.
  • Поршневые кольца — серый чугун, верх — хромированный.
  • Мощность — 71 л.с. с. при 5600 об. / мин.
  • Крутящий момент — 103/3400 Нм / об.
  • Система подачи горючей смеси инъекционная, с распределенным впрыском (устанавливалась выборочно, в основном на машинах, выпускаемых малой серией).
  • ГРМ — верхний распредвал, кулачки закаленные азотом, отбеленные.
  • Количество клапанов на цилиндр — 2.
  • Смазка — принудительная под давлением.
  • Топливо — А-93, этилированный бензин.

Коробка передач — механическая четырехступенчатая.

Передаточное число:

  • 3,75 — первая передача;
  • 2.30 — вторая передача;
  • 1,49 — третья передача;
  • 1.00 — четвертая (прямая) передача;
  • 3,87 — передача заднего хода;
  • шестерни переднего хода — косозубого профиля, постоянного зацепления;
  • передачи заднего хода прямые.

Все программы синхронизированы. Смазка КП гипоидная.

Шасси:

  • Подвеска передняя — независимая, рычажная, с поперечным стабилизатором.
  • Подвеска задняя зависимая, маятниковая, с балкой горизонтальной устойчивости.

Рулевое управление:

  • Рулевой механизм — червячный гипоидный.
  • Рулевая колонка — трубчатая, на
  • Колесный полированный пластик, армированный углеродным волокном.

Тормозная система:

  • Схема двухконтурная гидравлическая.
  • Тормоз передний — дисковый, невентилируемый.
  • Задний тормоз — барабанный.

Показатели эффективности:

  • Максимальная скорость 150 км / ч.
  • Расход топлива — на 100 км в городском режиме — 9,5 л, по трассе — 6,9 л, в смешанном режиме — 9,2 л.
  • Разгон с места до 100 км / ч — 17 секунд.

Габаритные размеры и масса:

  • длина — 4130 мм;
  • ширина
  • — 1620 мм;
  • высота
  • — 1446 мм;
  • клиренс (дорожный просвет) — 175 мм;
  • ,
  • , колесная база — 2424 мм;
  • ширина колеи передних колес — 1365 мм;
  • ширина колеи задних колес — 1321 мм; p
  • размер шин — 165/70 R13;
  • снаряженная масса — 995 кг;
  • Масса брутто
  • — 1395 кг;
  • объем багажника — 385 куб / см;
  • объем топливного бака 39 литров.

Шасси

Платформа 2101 стала базовой для модели ВАЗ-21053. Никаких изменений конструкции не произошло, кроме перестановки кронштейнов при выпуске экспортных модификаций с правым рулем.

Передняя подвеска ВАЗ-21053 — два независимых узла (левая и правая), состоящие из профилированных штампованных рычагов, которые с помощью сайлентблоков крепятся к поперечной балке. Концы рычагов соединены с цапфой шарнира с помощью шарикоподшипников.Каждая пара рычагов опирается на стальную цилиндрическую пружину, которая своим верхним кольцом входит в специальное гнездо, установленное в боковинах моторного отсека … В середине спирали установлен гидроамортизатор. Оба рычага соединены между собой стержнем, который гасит вибрации и обеспечивает поперечную устойчивость автомобиля.

Задняя подвеска маятниковой конструкции состоит из продольных рычагов, соединяющих днище кузова с балкой моста. Пружинные витки вкупе с амортизаторами также являются его частью.Поперечная устойчивость автомобиля обеспечивается специальной балкой стабилизатора, расположенной за задней осью.

Тормозная система

На модели ВАЗ-21053 установлена ​​эффективная двухконтурная гидравлика. От центрального тормозного цилиндра давление прикладывалось к передним и задним колесам по раздельной схеме. Один трубопровод соединял цилиндр с левым передним и правым задним колесом, а другой — с левого заднего колеса с правым передним колесом. Это разделение обеспечивало торможение в случае выхода из строя одной из цепей.

Передние тормоза, дисковые невентилируемые колодки, приводились в действие суппортом, который охватывает тормозной диск с обеих сторон. Поршни оснащались специальными резиновыми уплотнительными кольцами, которые возвращали их в исходное положение после каждого нажатия на педаль тормоза.

Тип

, состоял из двух саморегулирующихся колодок, приводимых в движение гидроцилиндром. Подушечки возвращались в исходное положение под действием пружины. В конструкцию также входил механизм ручного тормоза, управляемый из салона.Рычаг ручника находился в салоне, между передними сиденьями.

Малолитражка ВАЗ-21053, фото и описание

В России началось обвальное падение цен, вызванное дефолтом 1998 года. Модель ВАЗ-21053, двигатель которой оставлял желать лучшего по параметрам газораспределительного механизма и некоторым другим характеристикам, также пострадала от нестабильности рыночной конъюнктуры. Один за другим автомагазины отказывались от поставок. Спрос на автомобиль ВАЗ-21053, который годами не обновлялся, был умеренным, начиная с 2000 года и до самого закрытия производства в 2009 году.После снятия с производства микролитража «Ока» в ноябре 2008 года «Лада-2105» и все ее модификации стали самыми дешевыми автомобилями на российском рынке.

Программа утилизации

Автомобиль не пользовался спросом, и производитель уже начинал нести убытки. Ситуация выровнялась после введения программы утилизации, когда владелец старой машины получил от государства 50 тысяч рублей в качестве компенсации за ее плавку. В этот период все модели АвтоВАЗа, в том числе и ВАЗ-21053, снова стали востребованными.Цены пошли вверх, а затем стали балансировать между стоимостью сертификата утилизации и рыночной стоимостью автомобилей. Так продолжалось до тех пор, пока модель не сняли с конвейера (2009 г.).

Чем машина привлекла покупателей, пусть и немногих? Прежде всего, наличие относительно недорогих запчастей и комплектующих. Кроме того, привлекательность ВАЗ-21053 для россиян заключалась в возможности его ремонта и обслуживания своими силами (в гараже, на участке или просто «в поле»).Это обстоятельство несколько компенсировало низкий спрос на автомобиль, но его престиж на мировом рынке безнадежно упал. Машину перестали оснащать даже самыми необходимыми аксессуарами, дошло до того, что в начале 2009 года с приборной панели сняли счетчик суточного пробега.

Мертвая точка

Модель ВАЗ-21053, как и ее «сестры», за весь период производства никак не модернизировалась. Внешний вид оставался неизменным в течение многих лет, а ходовые качества также игнорировались машиностроительным сектором АвтоВАЗа.Никто не думал об улучшении дизайна интерьера. Результатом такого невнимания стало падение спроса, которое закончилось снятием с производства.

Цена

Цена ВАЗ-21053 за весь период выпуска не поднималась выше средних значений. Сегодня автомобиль занесен в список недорогих транспортных средств. Стоимость автомобиля варьируется от 50 000 до 130 000 рублей в зависимости от года выпуска. В этом случае обязательным условием является хорошее техническое состояние, так как критерий редкости не распространяется на ВАЗ-21053.

Родоначальник второго поколения «классического» семейства Жигулей, советский седан ВАЗ-2105 появился в результате серьезной модернизации автомобилей ВАЗ-2101 и ВАЗ-2103 предыдущего поколения. Почему «пятерка» относится ко второму поколению? В первую очередь это связано с ее внешним видом, вместо круглых машина получила фары прямоугольной формы. Машины и кузовные панели различались, хотя конструкция рамы и кузова оставалась прежней.

Первые опытные образцы появились в 1979 году, тогда же была выпущена первая опытно-промышленная партия.Полноценное серийное производство автомобилей ВАЗ-2105 Волжский автомобильный завод запустил в конце января 1980 года.

Внешний вид автомобиля ВАЗ-2105 не менялся за все время производства, и просуществовал он 31 год с учетом опытно-промышленной партии 1979 года. Салон тоже особых изменений не претерпел, получил только кузов. необходимые обновления в соответствии с требованиями безопасности.

В 1982 году была создана «люксовая» версия «пятерки» седана ВАЗ-2107, а чуть позже, в 1984 году, ВАЗ начал выпуск универсалов ВАЗ-2104, построенных на базе ВАЗ-2107. 2105 седан.По аналогии с предшественниками, различные модификации автомобиля ВАЗ-2105 экспортировались в разные страны под названиями Lada 1300, Lada Saloon, Lada Nova и Lada Riva.

В конце декабря 2010 года АвтоВАЗ остановил производство из-за низкого спроса на модель ВАЗ-2105. К этому времени было выпущено 2 миллиона 91 тысяча автомобилей ВАЗ-2105 различных модификаций. После того, как производство автомобиля было остановлено в Тольятти, планировалось продолжить его производство в Ижевске, но от этой идеи отказались.

Проектирование и строительство

По сравнению с автомобилями первого поколения седан ВАЗ-2105 получил иную решетку радиатора, прямоугольные фары с гидрокорректором, блок задней фары впервые совмещал стоп-сигналы, поворотники, габаритные огни, противотуманные и фонари заднего хода. Автомобиль лишился почти всего хрома, сделали это в целях удешевления производства. Вместо хромированных деталей стали ставить черный пластик или крашеный металл.

Рама автомобиля ВАЗ-2105 была аналогична предыдущим моделям, но новые кузовные панели придали ему более современный и даже модный по меркам тех лет «угловатый вид».Изменились и общие пропорции машины, и даже продольный наклон. Таким образом, унификация седана ВАЗ-2105 с автомобилями первого поколения (ВАЗ-2101, 02, 03,) была намного ниже, чем со вторым поколением (ВАЗ-2104, 07).

В салоне автомобиля ВАЗ-2105 впервые появились цельноштампованные панели салона из полиуретана (впоследствии от них отказались). Уже в стандартной комплектации стоял обогрев заднего стекла. Появилась функция обогрева боковых окон, в результате чего отказались от поворотных треугольников, сделав стекло цельным.Сиденья с регулируемыми по высоте подголовниками были обиты черной кожей (в середине 2000-х автомобиль получил сиденья от ВАЗ-2107).

В качестве силового агрегата ВАЗ-2105 оснащался различными двигателями объемом от 1,2 до 1,65 л и мощностью от 64 до 140 лошадиных сил. Двигатели были как карбюраторными, так и с распределенным впрыском топлива, как с обычными, так и с роторно-поршневыми. кроме бензиновых двигателей автомобили ВАЗ-2105 с дизельным двигателем ВАЗ-341 объемом 1,52 литра и мощностью 50 лошадиных сил выпускались небольшими партиями.

Модификации

ВАЗ-2105

Базовая модель 1979 года выпуска с карбюраторным двигателем 1,29 л и мощностью 63,6 лошадиных силы. Комплектовался 4-ступенчатой ​​коробкой передач.

ВАЗ-21050

Та же 5-я модель, но с 5-ступенчатой ​​коробкой передач

ВАЗ-21051

Модификация с карбюраторным двигателем ВАЗ-2101 объемом 1,2 литра мощностью 58,7 лошадиных сил, коробка передач, как и в базовой версии, 4-х ступенчатая.

ВАЗ-21053

Модификация с двигателем ВАЗ-2103 объемом 1.45 литров и мощность 71,4 лошадиные силы. Комплектовался как 4-ступенчатой, так и 5-ступенчатой ​​коробками передач.

ВАЗ-21053-20

Модификация с инжекторным двигателем ВАЗ-2104 с распределенным впрыском, объемом 1,57 литра и мощностью 82 лошадиные силы. Коробка передач 5-ступенчатая.

ВАЗ-21054

Специальная модификация для нужд как минимум спецслужб, таких как ГИБДД, МВД и ФСБ. Оснащался карбюраторным двигателем ВАЗ-2106 объемом 1 л.57 литров и мощность 80 лошадиных сил. Кроме того, были установлены дополнительный бензобак и аккумулятор.

ВАЛ-21054-20

Еще одна специальная модификация, но с более мощным двигателем с распределенным впрыском ВАЗ-21067, мощностью 82 лошадиные силы, что соответствует экологическому стандарту Евро-3. Коробка передач 5-ступенчатая.

ВАЗ-21055

Автомобиль для службы в такси, выпущена небольшая партия с дизельным двигателем ВАЗ-341 объемом 1,52 литра и мощностью 50.3 лошадиные силы.

Лада Рива (ВАЗ-21057)

Экспортный вариант автомобиля ВАЗ-21053, выпускавшийся с 1992 по 1997 год для стран с левосторонним движением, соответственно руль располагался справа. Двигатель соответствует экологическому стандарту Евро-1

.

Лада Рива (ВАЗ-21058)

Такой же праворукий автомобиль на базе ВАЗ-21050 выпускался с 1982 по 1984 год.

Лада Нова

Экспортная модификация ВАЗ-2105, производится в основном для рынков Германии.Двигатель ВАЗ-2105, коробка передач 4-х ступенчатая. Выпускался с 1981 по 1997 год.

ВАЗ-21059

Еще одна особая модификация автомобиля оснащалась роторно-поршневым двигателем ВАЗ-4132 Ванкеля объемом 1654 см 3 и мощностью до 140 лошадиных сил. Этот автомобиль выпускался небольшой серией для нужд ГИБДД, МВД и КГБ

.

ВИС-2345

Пикап полурамный, выпускавшийся с 1995 по 2006 годы ЗАО «ВАЗИНТЕРСЕРВИС» на базе модификаций ВАЗ-21053 и ВАЗ-21054.

ЛАДА-ВФТС (LADA 2105 VFTS)

Спорткар с форсированным двигателем ВАЗ-2106, на карбюраторах WEBER 45 DCOE.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
