Зеркало с камерой заднего вида — это устройство, которое для повышения безопасности позволяет более эффективно следить за дорогой позади автомобиля при движении задним ходом. Оно также служит для выведения полезной информации.

Это достигается наличием встроенного дисплея.

Функции и характеристики

Угол обзора камеры вида с монитором в зеркале характеризует, насколько хорошо будут просматриваться объекты, расположенные слева и справа от транспортного средства. Существуют 2 варианта установки автомобильного зеркала с камерой:

  • Вместо штатного салонного зеркала заднего вида.
  • В качестве накладки на штатное зеркало с помощью зажимов.

Накладка на штатное зеркало

Многие зеркала с камерой обладают парктроником, который облегчает парковку машины в стесненных условиях. Специальный радар, который устанавливается сзади автомобиля и подключается к устройству по проводам или Bluetooth, определяет расстояние до ближайшего препятствия. На экране будут появляться линии, указывающие на габариты. Если в устройстве есть динамик, то будут подаваться звуковые сигналы. Функция парктроника пригодится начинающим водителям для облегчения маневрирования.

Размер встроенного в устройство монитора может колебаться от 3 до 6 дюймов. Чем больше размер экрана, тем меньше область зеркала, выделяемая для обзора. Более дорогие модели могут оснащаться дополнительными устройствами и функциями, например навигатором, часами, видеорегистратором. Если в аксессуар встроен радар-детектор, то водитель сможет заранее снизить скорость перед приближением к средствам контроля.

Критерии выбора

Перед покупкой следует обращать внимание на входные и выходные интерфейсы. Чаще всего видеокамера заднего вида подключается с помощью кабелей с коннекторами RCA и гнездом для подключения питания. Если аксессуар рассчитан на 5 В, то необходимо убедиться в том, что на зеркале есть 4-контактное jack-гнездо. Камера заднего вида должна быть совместима по параметрам с этим устройством.

Входные интерфейсы

Чем выше разрешение получаемой с камеры картинки, тем более четкими и различимыми будут мелкие объекты. При выборе зеркала по размеру дисплея следует ориентироваться на удобство. Например, устройство с шестидюймовым экраном подойдет для просмотра видео и фото, но обзор позади автомобиля может быть затруднен ввиду сокращения полезной площади зеркала.

Рейтинг лучших моделей

Эти зеркала с монитором для камеры вида пользуются хорошим спросом и обладают всеми необходимыми функциями. В одних моделях под зеркальным полотном установлены небольшие мониторы. Некоторые зеркала представляют собой полноценные видеорегистраторы с входом для видеокамеры заднего вида.

Trendvision MR710GP

Это устройство представляет собой видеорегистратор в зеркале с камерой и монитором. Аксессуар обладает качественной матрицей, позволяющей снимать видео с разрешением Full HD и Super HD. Скорость обновления изображения составляет 60 кадров в секунду. Еще одним преимуществом является широкий угол обзора — 147º. Объем встроенной памяти составляет 128 Гб. Имеются 2 слота под карты памяти форматов SD и MicroSD. Для подключения камеры заднего вида предусмотрен видеовход.

Регистратор Trendvision MR710GP

Встроенный аккумулятор обеспечивает автономную работу устройства в течение 20 минут. Постоянное питание этого зеркала с монитором осуществляется от бортовой сети с напряжением 12 или 24 В. Устройство обладает встроенным 4,7-дюймовым дисплеем, расположенным посередине зеркала. Встроенный GPS-информатор предупреждает о появлении на пути постов ДПС. Функция навигатора отсутствует.

Autoexpert DV-525

Это зеркало с камерой и монитором для автомобиля может устанавливаться вместо штатного. Двойной видеовход позволяет подключить не только заднюю, но и переднюю камеру. Монитор, обладающий качественной цветопередачей и высокой контрастностью, расположен слева. Еще одно достоинство устройства Autoexpert DV 525 — надежность фиксации благодаря пружинному крепежу с регулируемой высотой. Пределы изменения — от 55 до 78 мм. Единственный недостаток — завышенная цена.

Dunobil Spiegel DUO

Это устройство представляет собой видеорегистратор с панорамным зеркалом, которое выгодно отличается наличием в комплекте видеокамеры заднего вида со стандартным разрешением VGA. Для подключения предусмотрен жгут проводов, оканчивающийся 4-контактным штекером. Устройство обладает различными полезными функциями, например датчиком движения и G-сенсором. Диагональ экрана — 4,3″. Для непродолжительной работы в автономном режиме предусмотрен аккумулятор емкостью 250 мАч.

Interpower Silverstone f1 Interpower HD-5

Это зеркало с камерой имеет 5-дюймовый дисплей с разрешением 800 на 480 точек. Питание устройства осуществляется от бортовой сети автомобиля. Дисплей отображает качественное изображение, яркость которого в летнее время может оказаться недостаточной. Еще один недостаток этой модели — короткие провода для подключения, что может вызвать затруднения при монтаже. Зеркало имеет хороший угол обзора, что позволяет пользоваться им по прямому назначению.

SHO Me M43

Это устройство с монитором под камеру вида широко распространено за счет невысокой стоимости. Оно обладает 4,3-дюймовым дисплеем с низким разрешением — 480 на 272 пикселя.

Автозеркало этой модели имеет небольшую высоту, что затрудняет его использование по прямому назначению.

Еще один недостаток заключается в заниженной контрастности и цветовой насыщенности дисплея. Но есть и преимущество — это наличие 2 видеовходов.

Как установить

Установка камеры вида с зеркалом — процесс несложный. Проще всего осуществляется установка камеры, вмонтированной в рамку номерного знака. Установка камеры вместо плафона потребует навыков и инструментов. Также нужно будет определиться с местом установки, чтобы обеспечивался хороший обзор и не допускалось запотевание и попадание дорожной грязи.

Установка зеркала

Если используется универсальная пружинная защелка, то для установки поверх штатного зеркала следует отжать одну из них как можно сильнее. Затем аксессуар аккуратно надевается, и защелка плавно отпускается. Таким же образом фиксируется другая защелка. При установке взамен штатного зеркала последнее снимается и новое устройство устанавливается с помощью крепления, входящего в комплект поставки.

Монтаж камеры

Чтобы установить камеру на вида с рамкой номерного знака, следует снять последний и прикрутить приспособление. Провода от аксессуара можно завести в кузов через багажник, просверлив рядом с площадкой госномера отверстие. После прокладки кабеля от камеры оно должно быть загерметизировано. Когда рамка будет установлена, номерной знак прикручивается на место.

Если планируется установка вместо одного из плафонов, то следует приобрести специальный комплект, подходящий под транспортное средство. Можно также поставить камеру внутрь штатного корпуса. Для этого следует разобрать его, прорезать в передней и задней крышках места под аксессуар и вставить его. После этого корпус собирается и уплотняется силиконовым герметиком.

Как правильно подключить

Схема подключения камеры на авто зависит от наличия требуемых интерфейсов. При подключении камеры через 4-контактный jack-разъем необходимо убедиться в правильной распиновке. Первый контакт коннектора подсоединяется к выключателю заднего хода, чтобы при замыкании его контактов дисплей зеркала включался. На второй контакт подается аналоговый видеосигнал с камеры заднего вида, а с третьего контакта подается напряжение 5 В. Четвертый контакт — это масса. Необходимо проверить и диаметр вилки и гнезда, чтобы они подошли друг к другу.

Схема подключения jack-разъема

Вилка вставляется в гнездо на мониторе зеркала. Затем подключается видеосигнал путем вставки желтой вилки с камеры в гнездо на переходнике. Если на зеркале с монитором есть выход для питания камеры, то ее соответствующий коннектор вставляется в это гнездо. В противном случае питание подается отдельно от кнопки включения фонарей заднего хода. Это необходимо для того, чтобы камера была под напряжением не постоянно, а только во время движения задним ходом.

Проводка от камеры прокладывается по полу или потолку. Она должна располагаться как можно дальше от антенного кабеля и проводки автомагнитолы во избежание помех. Постоянное питание зеркала можно взять с плафона освещения. Для этого он снимается, и с помощью тестера определяется находящийся под напряжением контакт выключателя лампы. После этого провод припаивается или прикручивается так, чтобы он подсоединялся к нужной клемме.

Как подключить камеру заднего вида к зеркалу с монитором

Главная » Железо » Как подключить камеру заднего вида к зеркалу с монитором

Установка камеры заднего вида своими руками, схема подключения

Камера – разве не отличный способ упростить себе парковку в стесненных местах? Установка камеры заднего вида своими руками не займет у вас много времени. Рассмотрим монтаж зеркала со встроенной камерой, а также схемы подключения выносного устройства к монитору мультимедийной системы.

Варианты установки

Существует несколько способов доукомплектации автомобиля камерой заднего вида (обзор популярных моделей):

  • отдельная камера, которая подключается к штатной мультимедийной системе либо самостоятельно установленному экрану;
  • комплект камеры с зеркалом заднего вида, на которое при движении назад будет выводиться изображение. Это может быть как отдельно зеркало, так и накладная панель, которая будет крепиться поверх штатного отражателя.
Монтаж

Вам предстоит решить, куда именно будет вмонтирована камера. Способы установки:

  • в плафон штатного освещения номерного знака. Многие производители изготавливают переходные стекла, которые позволяют установить камеру и сохранить подсветку номера. Если на вашей модели авто в определенных комплектациях штатно устанавливается помощник для парковки, то вам всего лишь необходимо приобрести такую крышку фонаря. При этом подобрать устройство можно даже среди универсальных аксессуаров;
  • в ручку открытия багажника, которая часто выполнена единым корпусом с пластиковым молдингом над номерным знаком. Камеру в прямоугольном корпусе можно без труда закрепить обычными саморезами;
  • прикрепить к рамке номерного знака;
  • вмонтировать в бампер. На некоторых авто для установки даже не нужно снимать бампер. Для такого монтажа подойдут камеры, выполненные в овальном корпусе. Вам всего лишь необходимо проделать отверстие в бампере. Для пущей надежности с внутренней стороны корпус необходимо посадить на кузовной герметик либо герметизировать клеевым пистолетом. Провода в салон авто можно проложить через вентиляционные отверстия, расположенные в багажном отделении.
Дополнительное оборудование

Одной из главных проблем является забрасывание объектива грязью и наледью. Даже немногие штатные системы оборудуются такой полезной функцией, как омывание камеры. Если вы устанавливаете аксессуар в крышку багажника автомобиля, в котором есть омыватель заднего стекла, то реализовать очистку очень просто. Вам всего лишь необходим тройник, который будет вживлен в штатную магистраль омывателя перед форсункой заднего стекла. В качестве распылителя можно взять компактную форсунку с любого подходящего авто. Поскольку стекло объектива маленькое, нет смысла использовать веерную форсунку.

Второй полезной функцией является подсветка камеры, которая в некоторых моделях встроена в корпус. Стоит признать, что в большинстве случаев вреда от этой функции гораздо больше, нежели преимуществ. Подсветка засвечивает объектив камеры, в итоге в ночное время качество изображения никак не улучшается. Проблема с засветом может возникнуть, если камера заднего вида будет установлена рядом с подсветкой номера. В таком случае может помочь замена ламп накаливания на светодиоды. Если такой ход не решит проблему, придется мастерить защитный экран.

Электронная составляющая

Внимательно отнеситесь к прокладыванию проводов. Места соединений должны быть качественно заизолированы. Чтобы провода не болтались и не перетирались, обмотайте их тряпчатой изолентой, по возможности закрепите стяжками к штатным жгутам проводов либо зафиксируйте, используя технические отверстия кузовных элементов. В салоне провода можно протягивать как внизу вдоль порогов, так и за обшивкой потолка.

Установка камеры заднего вида своими руками не вызовет трудностей даже у начинающего автолюбителя, но вот к подключению нужно подойти куда более основательно. Рассматривать камеры заднего вида, которые идут в комплекте вместе со специальным зеркалом, не имеет смысла. Вам просто необходимо подключить все по инструкции, которая обязательно прилагается к устройству.

Для нормального функционирования системы используется:

  • двухжильный провод для питания камеры;
  • двухжильный провод видеосвязи. Для передачи видео на монитор используются провода с RCA разъемами (известные всем «тюльпаны»). Жилы не экранированные, поэтому при необходимости могут быть удлинены либо разрезаны для протягивания в труднодоступных местах. В некоторых вариантах для корректной работы системы из разъема RCA будет выходить дополнительный провод возбуждения.

Провод возбуждения активирует экран магнитолы «плюсовым» током, заставляя систему автоматически переходить в режим трансляции изображения с камеры. Провод возбуждения обязателен не для всех мультимедийных систем, в некоторых устройствах автоматический переход на камеру заднего вида осуществляется по каналу видеосвязи. Если подобная функция магнитолой не предусмотрена либо устройство подключено некорректно, то сменять изображение на экране придется вручную нажатием специальной кнопки.

Способы подключения

Связать камеру заднего вида и монитор в салоне можно беспроводным способом. Для этого потребуется специальный модуль. Питание модуля подключается к лампе заднего хода, а уже с модуля идет к камере. Второй беспроводной модуль подключается к питанию монитора. Недостаток такого способа в помехах, часто препятствующих нормальной передаче изображения. Также такой способ не подходит для магнитол, которым необходим провод возбуждения.

Более подробно рассмотрим классический вариант подключения. Суть приведенной схемы в том, чтобы подключить питание камеры к фонарю заднего хода, напряжение на выводах которого появляется только после включения реверсной передачи. Разъем («тюльпан») подключается к штатному выходу на магнитоле либо экране, предназначенном для видеосвязи. Провод возбуждения необходимо соединить с выходом магнитолы, обычно маркирующимся как «Reverse». Узнать, обязателен для вашей мультимедийной системы провод возбуждения, можно из технической документации к магнитоле. На этом установку и подключение своими руками для большинства автомобилей можно считать завершенной.

Система контроля неисправности лампа

Что делать, если вы установили камеру заднего вида на свой автомобиль, а она работает, только когда автомобиль заглушен? Во многих современных автомобилях, обычно имеющих немецкие корни, установлена система контроля исправности лампа. ШИМ-контроллер посылает по проводам питания осветительных приборов прямоугольные положительные импульсы, которые помогают обнаружить перегорание фонарей кормовой части автомобиля. Поскольку лампы имеют инерционность, пульсации тока не влияют на их работу. Но вот камера заднего хода при таких помехах будет работать некорректно.

Для предотвращения такого эффекта камеру к фонарю заднего хода необходимо подключить через реле с питанием от прикуривателя (там ток уже будет постоянным). При этом «+» от ламп ЗХ на обмотку реле необходимо подать только после выпрямления диодом и сглаживания пульсаций конденсатором. «Минус» для питания камеры необходимо взять как можно дальше после «массы» фонарей ЗХ.

Предлагаем посмотреть видео с подробным описанием способа устранения помех, чтобы гарантированно не иметь проблем с картинкой на своем авто.

AutoLirika.ru

Способы подключение камеры заднего вида к монитору

Подключение камер заднего вида (обзора) к монитору

В этой статье будет подробно расписано и нарисованы схемы, а также фото подключения камера заднего вида посредством проводов и беспроводных модулей, узнаете, что такое возбуждающий провод, развеем несколько заблуждений и после прочитанной статьи Ваши познания в данном вопросе будут на хорошем уровне.

Парковочные линии им

Как закрепить видеорегистратор-зеркало с камерой заднего вида

Всем привет, недавно у меня уже был обзор на зеркало с видеорегистратором PAPAGO M10G, почитав комментарии обитателей сайта и по их же советам решил заказать для отца более бюджетный вариант + с камерой заднего вида. Что из этого вышло читаем дальше.
Посылка пришла в стандартной упаковке, ждал не долго, в пределах трех недель

Специально для наших дорог и добросовестных транспортных компаний защищена листом поролона

Конечно красочной коробку не назвать, выполнена в белом цвете с логотипом производителя без каких либо характеристик, но в принципе это не главное

Внутри зеркало защищено еще одним листом поролона, находилось на проставки из картона с вырезом под камеру


Комплектация за исключением зеркала

Теперь не много по каждому из составляющих

1) руководство пользователя, увы раздела для русскоязычных нет

2) зарядное от прикуривателя, достаточной длины, чтобы пустить его под обшивкой автомобиля, для того, чтобы не болтались лишние провода


3) камера заднего вида


-провод для питания и подключения камеры к зеркалу


-фишки

-два самореза и двухсторонний скотч для крепления камеры под подсветку номерного знака

4)зеркало, для защиты от потожировых отпечатков при установки наклеена пленочка

-размеры



-на лицевой стороне, слева, находится дисплей, сразу отмечу, что на солнце его абсолютно не видно, и камера для парковки становится бесполезной

-по верхнему краю порты для зарядного, подключения камеры, разъём для флеш-карты, заглушка под GPS, которого нет в данной модели

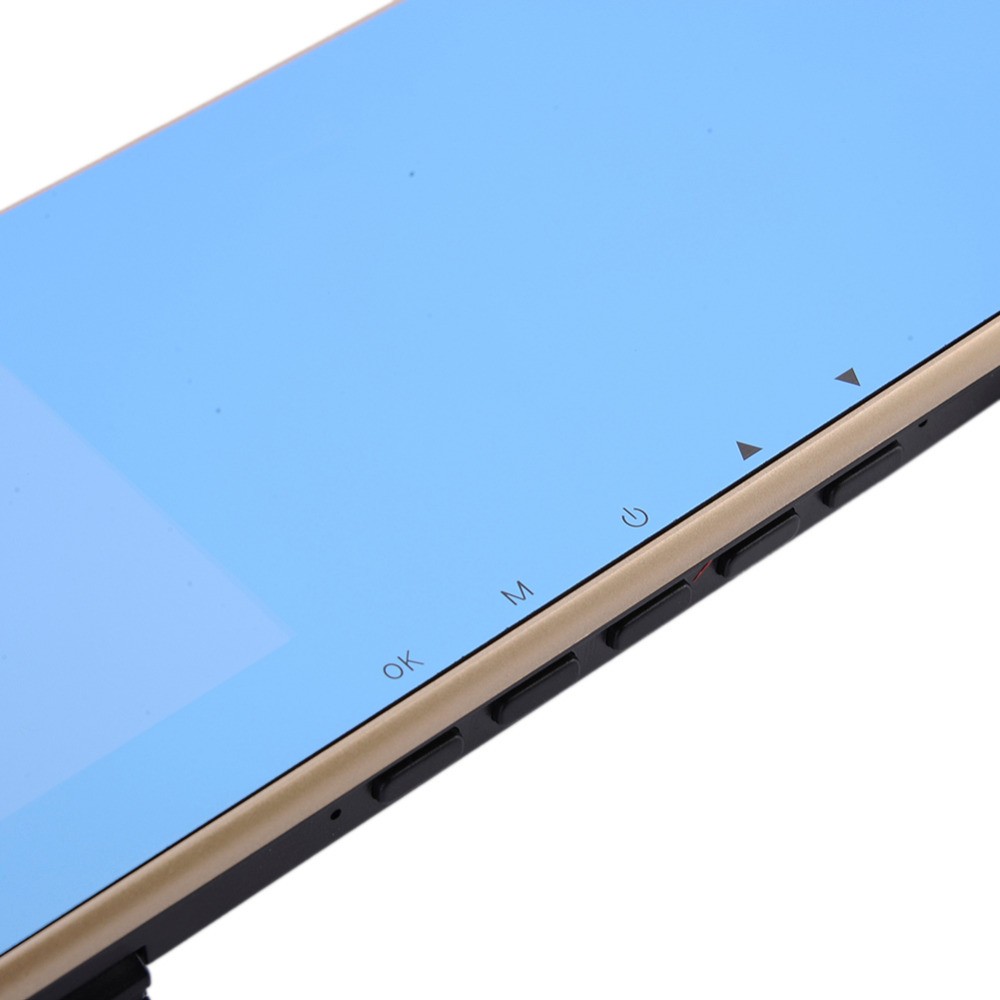

-по нижнему краю кнопки управления, при нажатии на них, внутри зеркала, что то щелкает)))



-на задней поверхности камера, о качестве съёмки будет видео ниже

-динамик

-места для фиксации к автомобильному зеркалу

-фиксируются резиновыми «жгутами»


Характеристики с сайта
— Дисплея: 4,3-дюймовый TFT ЖК-экран
— Разрешение видео: VGA/720р/1080р
— Угол обзора: 120 градусов
— Формат видео: AVI
— Разрешение фото: 12.0 МП
— Формат фото: JPEG
— Поддержка карт памяти microSD (Макс 32GB)
— Частота тока: 50 Гц-60 Гц
— Аккумулятор: встроенный в 300mah
— Интерфейс USB: 2.0
— Время записи: 2 минут/ 3 минут/ 5 минут
— G-сенсор
— Анти-бликовое голубое зеркало
— Технология WDR при записи видео
— Встроенный микрофон

Установка

Ни каких сложностей в данном процессе нет, провода на зарядку и камеру сразу пустили под обшивкой.



С улици выглядит как то так, за качество фото сразу извиняюсь, лучше не получилось

Камеру заднего вида установили в салоне, в этом есть свои плюсы в том, что её не залепит грязью, но минус — надо привыкать к расстоянию до препятствия и цветом линии на экранчике зеркала, так как камера смотрит сверху вниз


«Плюс» от камеры запитали на огни заднего хода

Присутствуют разного рода функции, конкретно о каждой рассказывать думаю нет смысла(кому будет интересно, отвечу в комментарии), так как их здесь минимальный набор, уже по названию каждый поймёт, что они означают(тем более уже были обзоры на подобные вещи)




Картинка на дисплее выбирается в различных соотношениях картинок с регистратора и камеры заднего вида




При включении задней скорости, на дисплее отображается монитор парковки, с ограничительными полосами

Основное, что хотел донести, изложи по тексту, теперь видео
Так как ролики на обзор делались в деревне, а с движением там сами понимаете по хуже, чем в городе, часто будет фигурировать одна и та же машина.

В пасмурную погоду как видно из ролика картинка вполне приличная, номера читабельны

В дневное время, при солнечном свете, качество видеофиксации меня разочаровало, так как ролики отдают желтизной и почему то местами снежат, в связи с чем и картинка становится менее чёткой

Про вечернее время даже говорить ни чего не буду, сами всё увидите

Несколько роликов с камеры заднего вида, в дневное время она снимает даже лучше чем регистратор

Вечером

Вывод:ну из плюсов могу отнести то, что устанавливается оно по удобнее чем PAPAGO M10G, ну и собственно говоря всё!
Качество видеофиксации в разы хуже, камера заднего вида в солнечную погоду становится бесполезной, так как на дисплее всё ровно ни чего не видно. Вот Вам пример приобретения более бюджетного варианта.

В последующем думаю данное зеркало пойдет на выброс, обратно вернётся прежний регистратор, и дополнительно можно подумать об установки мониторчика для камеры заднего вида.

Спасибо за внимание, был адекватен)))

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Автомобильное зеркало заднего вида с регистратором и камерой заднего вида


Камер много не бывает, видимо, так решили создатели данного автомобильного аксессуара. И снабдили это накладное зеркало не только передним регистратором, но и возможностью подключения камеры заднего вида, чтобы записывать, происходящее позади автомобиля. Также может выводить одновременно изображения с передней и задней камеры. За более детальной информацией приглашаю читать далее…

18.* — Товар предоставлен магазином…

✔ ХАРАКТЕРИСТИКИ

Type: Car DVR
Frames Per Second: 30
Assembly Mode: Rearview Mirror
Chipset Manufacturer: Generalplus
Memory Card Required Reding Speed: Class 10
Pixels: 1200Mega
Screen Ratio: None
Touch Screen: Yes
Battery: Built-in
Display Size: 10Inches
Rear Camera: Yes
Interface: Micro SD/TF
Number Of Lenses: 2
Camera Resolution: 1920×1080
Display: IPS
GPS logger: None
View angle: 170°
Video Format: AVI
Max External Memory: 64GB
Video Code: MJPG

✔ УПАКОВКА И КОМПЛЕКТАЦИЯ

Прибыла посылка спустя 7 дней, но тут продавец использовал курьерскую доставку DHL.

В качестве дополнительной защиты — несколько слоев «пупырки».

Коробка выполнена из толстого картона, никакого брендированния не замечено.

Внутри всё заботливо упаковано в пеночтото там.

Видеозеркало с камерой заднего вида: как его выбрать и подключить?

Технологии сегодня развиваются с катастрофически высокой скоростью. Если еще 20 лет назад автолюбители понятия не имели, что такое видеорегистратор или зеркало заднего вида для машины с камерой, то сегодня ассортимент таких устройств очень большой. Настолько огромный, что порой сделать правильный выбор просто невозможно. Подробнее об основных характеристиках и выборе зеркал с камерами читайте ниже.

Содержание

[ Раскрыть]

[ Скрыть]

Характеристика устройства

Демонстрация изображения камеры заднего вида на мониторе зеркалаДемонстрация изображения камеры заднего вида на мониторе зеркалаДемонстрация изображения камеры заднего вида на мониторе зеркала

Если вы решили приобрести салонное зеркало, то вам наверняка будут интересны особенности таких девайсов:

  1. Разумеется, первая особенность — это возможность точно узнать, что происходит позади автомобиля, включая пространство «мертвых точек». Даже если сзади находится малогабаритная помеха, водитель все равно будет предупрежден о ней.
  2. Большой угол обзора, в среднем этот параметр составляет около 170 градусов, что опять же, позволяет полностью контролировать пространство сзади.
  3. Большинство камер, подключающихся к зеркалу, демонстрируют цветное изображение.
  4. Возможность эксплуатации камер при любых погодных условиях, поскольку сам девайс имеет герметичный корпус.
  5. Такие камеры демонстрируют зеркальное отображение картинки, соответственно, водитель будет знать о реальном расположении объектов.
  6. Если вы отдадите предпочтение более современному устройству с высокочувствительной матрицей, то качество видео будет высоким даже в том случае, если освещение слабое.
  7. Большинство автозеркал с камерами включаются в автоматическом режиме, когда активируется задняя скорость.
  8. При необходимости водитель всегда может произвести регулировку и настройку камеры для подбора наиболее оптимального угла обзора.
  9. На картинку, выводящуюся на зеркало, накладываются специальные парковочные линии, что позволит неопытному автомобилисту более быстро парковаться.
  10. Универсальность монтажа зеркального устройства и камеры. Сам гаджет может быть встроен в номерную рамку машины.

Виды

Теперь вкратце рассмотрим разновидности гаджетов, которые можно найти в продаже:

  1. Универсальные варианты. Монтаж таких девайсов производится в специально предназначенные места.
  2. Гаджеты, продающиеся с номерной рамкой, в которую они и устанавливаются.
  3. Штатные устройства заднего вида, выпускающиеся для использоваться в конкретных моделях машин (автор видео — канал Всяко разно из Китая).

Преимущества и недостатки

Безусловно, любые электронные девайсы имеют как свои преимущества, так и недостатки, это вполне нормально. Необходимо отметить, что все плюсы и минусы зависят исключительно от конкретной модели гаджета.

Достоинства у таких девайсов следующие:

  1. Простота конструкции, в результате чего установка зеркала и самой камеры возможна в любое удобное для автовладельца место.
  2. Доступная цена.
  3. Возможность полного контроля ситуации позади транспортного средства.

Что касается недостатков, то они такие:

  1. В зависимости от устройства, оно может быть оборудовано слишком слабой защитой от повреждений. А при езде на авто по нашим дорогам девайс может выйти из строя достаточно быстро.
  2. Плохое изображение. Если вы приобрели дешевое устройство, то не стоит удивляться низкому качеству картинки.
  3. Обычно устройства такого типа не поддерживают возможность изменения угла.

Инструкция по установке и подключению

Теперь предлагаем узнать о том, как подключить камеру заднего вида. Монтаж и подключение должно осуществляться в соответствии со схемой, которая идет в комплекте.

  1. Сначала установите само зеркало. В зависимости от модели, оно может представлять собой отдельную конструкцию или надеваться поверх на штатное зеркало. Если установке мешает салонный светильник, то демонтируйте его.
  2. Далее, подключаем провода. Минус от зеркала можно подключить к проводке того же светильника, а вот плюс следует подключить к фарам заднего хода, это позволит запускать устройство при включении задней передачи.
  3. Укладывать проводку следует под обшивкой потолка или под порогами, кому как удобнее.
  4. После укладки проводов необходимо произвести монтаж самой камеры. Если рядом с освещением номерного знака имеется специальная для этого заглушка, то ее нужно демонтировать. Если нет, то необходимо вырезать соответствующее отверстие, где камера зафиксируется.
  5. Проводка непосредственно от зеркала прокладывается через прорезиненную гофру, это позволит защитить ее от механических воздействий и, соответственно, повреждений. Все провода необходимо подключить в соответствии со схемой, которая идет в комплекте.
  6. Когда все провода будут подключены, а камера и зеркало будут готовы к эксплуатации, необходимо проверить работоспособность установленной системы. Как сказано ранее, активация устройства должна осуществляться с включением задней передачи, запускать мотор для этого не обязательно. Если гаджет не работает, необходимо прозвонить проводку. В некоторых случаях бывает такое, что устройство не функционирует из-за вышедшего из строя датчика заднего хода, если он не работает, при включении задней передачи не будет включаться заднее освещение.

Цена вопроса

Стоимость устройства может варьироваться в зависимости от производителя девайса, а также магазина, в котором совершается покупка. Тем более, что в продаже могут идти отдельно зеркала с мониторами, а отдельно — камеры заднего вида.

Видео «монтаж и подключение девайса в домашних условиях»

Наглядная инструкция по монтажу и подключению девайса своими руками приведена на видео ниже (автор обзора — канал russiaclear).
