Что такое корзина сцепления и как она работает

Современные автомобили с механической коробкой передач обязательно оснащены корзиной сцепления.

Что такое корзина сцепления

Данным блоком водитель управляет самостоятельно благодаря встроенной в салоне педали.

В машинах с автоматической коробкой передач управление осуществляется фактически без участия человека в автономном режиме.

Назначение корзины сцепления

Целью установки корзины сцепления служит возможность осуществления/неосуществления отправки крутящего момента от силовой установки далее через трансмиссию. Так как выглядит этот узел в виде дискообразной конструкции, а располагается между КПП и силовой установкой, то его легко можно обнаружить в подкапотном пространстве.

Важно! Сцепление является механизмом, принцип действия которого основан на силе трения, за счет которой осуществляется силовая передача дальше на трансмиссию, а также гасятся крутильные колебания.

Не все знают, сколько весит корзина сцепления. Показатель зависит от марки авто, передаваемого усилия. В отечественных легковушках масса узла составляет около 5 кг. Для грузовиков параметр достигает 20 кг.

При ремонте фрикционного узла механики могут наклепывать чрезмерно толстые накладки. Это минимизирует рабочий зазор и может создавать «восьмерку», из-за которой будет скрежет около КПП. В таком случае становится понятным, для чего механикам приходится подкладывать по диаметру шайбы в обновленную корзину сцепления. Таким образом удается избавиться от подобного недостатка.

Устройство и принцип работы корзины сцепления

Принцип работы, как и устройство корзины достаточно понятные. В комплектации классический вариант фрикционного блока имеет следующие элементы:

  • металлический кожух;
  • диафрагменная пружина;
  • нажимной подвижный диск.

Так как работает узел в тесной связке с другими системами, то его конструкционно располагают между маховиком и выжимным подшипником. В первом случае для крепления кожуха используются болты. Со второй стороны для взаимодействия с подшипником используется возвратная пружина.

Назначение корзины сцепления

В качестве соединителя маховика и ведомого диска используется нажимной диск. При выключенном сцеплении на ведомый диск, находящийся в контакте с маховиком, жмет нажимной.

Включение сцепления осуществляется в тот момент, когда сходит на нет давление от нажимного диска. При этом автономно от маховика начинает вращаться ведомый. Происходит непосредственный контакт кожуха корзины сцепления с нажимным диском за счет тангенциальных пружин пластинчатой конфигурации. При выключении и отжатии педали водителем пружины возвращают все в первоначальное положение.

Соединение диска и маховика осуществляется за счет работы диафрагменной пружины. Она формирует необходимое усилие, позволяющее обеспечивать непрерывную передачу крутящего момента. Визуально диафрагменный элемент напоминает лепестки, при этом упирается он на кожух, внутри которого зафиксирован опорными кольцами и болтами.

Для создания давления на кончики лепестков с внешней стороны используется подшипник. Таким образом пружина, располагающаяся в кожухе, не оказывает давления по нажимному диску.

Виды корзин сцепления

Конструкторы предлагают несколько вариантов корзин, отличающихся по функционалу. В современных авто встречаются типы сцеплений:

  • фрикционный;
  • электромагнитный;
  • гидравлический.

Используются корзины при этом вытяжного и нажимного вида. Наиболее популярным является второй вариант. Специфика подобной разновидности заключается в смещении лепестков на сторону, где располагается маховик.

Иным принципом работы наделены вытяжные корзины. В этом случае происходит смещение лепестков в противоположную сторону – от маховика. Актуальность применения такой конструкции заключается в случае, когда требуется сэкономить пространство под капотом, так как итоговая модель получается тоньше.

Реже на практике встречаются специальные корзины. Их задействуют в качестве альтернативы штатным агрегатам. Основное отличие большинства таких моделей заключается в существенном увеличении прижимной силы, обеспечиваемой диафрагмой.

Важно! Добиться большего прижимного усилия лепестков удается за счет внедрения высокопрочных материалов и особой геометрической формы.

Нештатными пружинами принято оснащать тюнингованные авто, в которых проводилось увеличение мощностных характеристик. В противном случае без замены штатные узлы могут быстро выходить из строя, создавая аварийные ситуации на дороге.

Причины неисправности сцепления

Выявить поломку фрикционов водитель сумеет без разборки по косвенным симптомам. Необходимо внимательно следить за возникающими признаками неисправности корзины сцепления.

Одним из популярных факторов является включение с пробуксовкой. Это является следствием износа поверхностей или же замасливания рабочей зоны. Также виновником неприятностей оказывается поломка пружины или малый свободный ход педали. Для устранения подобных неприятностей необходима замена ведомого диска, а в некоторых случаях можно обойтись устранением задиров.

Причины неисправности сцепления

Затягивать с ремонтом не стоит, так как от значительного перегрева стальной ведомый диск может деформироваться. Параллельно нажимные диски с чугунным маховиком будут растрескиваться. Аромат быстроизнашивающихся в такой ситуации фрикционных дисков может проникать даже в салон.

Еще одним признаком поломки является неполное включение сцепления. Это случается по таким причинам:

  • следствие чрезмерного свободного хода;
  • деформация пружины;
  • изгиб ведомого диска;
  • последствия неправильного монтажа нажимного диска.

Подобный вариант случается после механических деформаций выжимных рычагов. Иногда виновником оказывается заедающий подшипник, который не перемещается с муфтой. Вдоль шлицов загустевшая либо сконденсированная смазка блокирует свободу для движения ведомого диска.

Решить проблему свободного хода удастся лишь при высвобождении накопившихся воздушных пузырьков из гидравлической системы. Также потребуется регулировка хода педали или замена изношенных дисков. Услышать проблему можно по характерному звуку неполного выключения (хруст шестеренок), что способствует быстрому износу КПП.

К частым неисправностям относят возникающие периодически рывки при выжимании педали. Случается это даже при плавном спуске ноги. Чаще всего это – признак крошащихся накладок. Также не стоит исключать следующих типов поломок:

  • деформация ведомого диска;
  • выработка фрикционных шайб;
  • сколы демпферных пружин.

Рывки может спровоцировать блокирование перемещения ведомого диска на шлицах выходного вала от КПП. Реже встречается этот признак из-за рассыпания выжимного подшипника либо тугого перемещения нажимной муфты.

Проблемы способен создать гидропривод. Возникновению провалов при нажатии педали водитель обязан проникновению воздуха в привод, что приводит к неполному выключению (недостаточному разъединению дисков). Требуется избавить систему от воздушных пробок и долить достаточное количество рабочей жидкости.

Виды корзин сцепления

Если в механизмах, наделенных тросовым приводом, вообще не происходит включение сцепления, то это косвенный признак обрыва троса. Когда у водителя педаль не возвращается в первоначальную позицию, то стоит искать новую возвратную пружинку.

Вопросы эксплуатации

Большинство неприятностей доставляют корзине деформированные в процессе интенсивной эксплуатации лепестки. По прошествии рабочего периода они теряют свою эластичность и упругость. Следствием потери пружинных характеристик является неполное включение сцепления и усложненный переход между передачами.

Износившаяся корзина проявляет свои свойства по-разному. Например, выходит из строя выжимной подшипник, который в большинстве случаев имеется возможность заменить, купив новый.

Проверка сцепления и признаки неисправности

Чтобы выявить признаки неисправности корзины сцепления, необходимо провести тщательную проверку узла. В большинстве случаев процесс востребован для механических коробок передач, а для АКПП подобная методика неактуальна.

Определить признаки износа у эксплуатируемой корзины сцепления удастся после полного демонтажа и тщательного осмотра. Придется удалить диск сцепления и внимательно осмотреть фрикционные накладки, а также оценить работоспособность остальных деталей. Лишь после этого делается дальнейший вывод о судьбе корзины.

Во втором случае проводим следующие диагностические мероприятия:

    • перед тем как проверить корзину, ставим машину на ровной площадке;
    • заводим мотор;
    • поднимаем ручку исправного ручника;
  • включаем одну из повышенных передач, например, третью или четвертую;
  • не спеша попускаем педаль сцепления, одновременно подгазовывая.

Если узел исправен и стояночный тормоз находится в хорошем состоянии, то ДВС обязательно заглохнет. В противном случае мотор останется работать с проскальзывающим сцеплением (диски будут буксовать). Причиной такого поведения оказывается попадание жидкости на фрикционы или стирание дисков.

Диагностика также может проводиться «на слух», когда будет слышаться скрежет шестерен при выжатом сцеплении и переключении передач. На заведенном моторе эти звуки явно слышны.

Заключение

Необходимо аккуратно эксплуатировать сцепление, чтобы не наступил его преждевременный износ. Важно следить за состоянием узла и мониторить косвенные негативные факторы, возникающие после длительной интенсивной эксплуатации.

Корзина и диск сцепления в устройстве сцепления автомобиля

Cцепление является важным составным элементом в устройстве трансмиссии различных автомобилей с МКПП. Также сцепление (по аналогии с механической коробкой) активно используется и на машинах с полуавтоматической коробкой-робот (например, коробка передач AMT или РКПП).

Фактически, сцепление отвечает за передачу крутящего момента от двигателя на КПП, выступая в роли связующего звена между маховиком двигателя и трансмиссией. Само устройство сцепления является достаточно простым, однако именно данный механизм позволяет эффективно передавать энергию от ДВС на КПП.

Далее мы рассмотрим, из чего состоит сцепление, для чего нужна корзина сцепления и что это такое, диск сцепления, выжимной подшипник, а также как работает весь механизм.

Читайте в этой статье

Сцепление: диск, корзина и  выжимной

Итак,  в общих чертах устройство традиционного механического сцепления (однодискового) предполагает наличие следующих элементов:

  • педаль сцепления в салоне автомобиля;
  • приводной механизм, который может быть гидравлическим, пневматическим или механическим;
  • вилка сцепления;
  • выжимной подшипник;
  • ведомый диск;
  • корзина сцепления;

В тот момент, когда водитель нажимает на педаль, усилие передается на вилку сцепления. Затем, через выжимной подшипник, усилие передается на лепестки корзины. Далее корзина производит отжим ведомого диска сцепления от маховика, тем самым размыкая КПП и ДВС, то есть происходит разрыв потока мощности. Добавим, что на роботизированных КПП за выжим сцепления отвечает не водитель, а исполнительные механизмы, так как педаль сцепления отсутствует.

Идем далее. Если рассматривать корзину сцепления более подробно, важно понимать, что именно данный элемент позволяет реализовать соединение и разъединение диска и маховика. Другими словами, корзина осуществляет включение/выключение сцепления. При этом повреждения, износ, деформация и другие дефекты корзины приводят к тому, что весь механизм начинает работать некорректно.

Сама корзина сцепления представляет собой единую деталь, которая включает в себя нажимной диск, диафрагменную пружину и кожух. Также корзина находится в тесном контакте с рядом деталей. Кожух корзины болтовым соединением прикреплен к маховику. Возвратная пружина, которая крепится в корзине, взаимодействует с выжимным подшипником.

Нажимной диск  позволяет соединить ведомый диск и маховик. Когда сцепление выключено, нажимной диск  осуществляет нажим на ведомый диск, который находится в контакте с маховиком.

Если сцепление выключено, давление нажимного диска на ведомый диск отсутствует, то есть диск вращается отдельно от маховика. Кстати, нажимной диск соединен с кожухом корзины  посредством специальных пластинчатых пружин (тангенциальные пружины).  Во время выключения сцепления пружины выполняют функцию возвратных пружин.

Также в устройстве корзины следует выделить диафрагменную пружину. Данная пружина создает нужное усилие, чтобы эффективно соединять диск и маховик. Получается, от силы прижима будет зависеть передача крутящего момента  от ДВС на коробку передач.

Рекомендуем также прочитать статью о том, как переключать передачи без сцепления. Из этой статьи вы узнаете, что делать, если сцепление на автомобиле не работает и как включить скорость при необходимости продолжить движение на автомобиле без выжима сцепления.

Диафрагменная пружина по виду напоминает лепестки и прикреплена к краю кожуха. Во внутренней части кожуха пружина прикреплена к кожуху болтами или опорными кольцами (в зависимости от конструктивных особенностей). Выжимной подшипник сцепления нажимает на концы лепестков снаружи корзины сцепления. Такое нажатие  позволяет добиться того, что внутри корзины пружина не нажимает на сам нажимной диск.

Еще в рамках данной статьи следует отметить, что корзины сцепления могут быть разными по типу.  Среди основных видов можно выделить вытяжной и нажимной тип. При этом принцип их работы несколько отличается.

Как правило, из всех типов выжимных корзин именно корзина с нажимным принципом используется в устройстве сцепления чаще всего. Главной особенностью является то, что когда сцепление включено, лепестки  корзины перемещаются  ближе к маховику. Конструкция проста, проверена и надежна.

Если же  на машине стоит корзина с вытяжным принципом работы, тогда лепестки перемещаются от маховика.  Второй тип корзин имеет меньшие размеры, часто устанавливается  для того, чтобы экономить место в подкапотном пространстве.

Также есть и корзины, конструкция которых отличается  от стандартной. Обычно такие корзины нужны для мощных форсированных ДВС и имеют усиленную диафрагму, что позволяет в значительной степени увеличить силу прижима (до 1.5 раз и более по сравнению со стандартом).

Для этого корзину и отдельные элементы изготавливают из прочных сплавов, а также сама геометрия пружины усложняется. Обычно подобный тип корзин встречается на суперкарах, спорткарах  и автомобилях, которые не являются серийными.

Как продлить срок службы сцепления

Как правило, сцепление имеет ограниченный срок службы, который зачастую на МКПП не превышает 100 тыс. км. Что касается роботизированных коробок передач, сцепление может выйти из строя намного раньше (к 60-70 тыс. км.).

Обратите внимание, приведенные выше данные актуальны в случае щадящей эксплуатации автомобиля. Под такой эксплуатацией следует понимать отсутствие резких стартов, пробуксовок и высоких нагрузок на сцепление и трансмиссию, а также предполагается, что водитель (в случае с механикой) умеет пользоваться сцеплением правильно.

Прежде всего, важно при остановке (например, на светофоре) переводить рычаг в нейтраль, а не удерживать выжатой педаль сцепления и педаль тормоза без выключения передачи. Игнорирование данного правила быстро выводит из строя выжимной подшипник. При этом если выжимной заклинит, это приведет к повреждениям корзины и других элементов.

Еще частые пробуксовки, разгон с высоких оборотов приводит к тому, что активно изнашивается диск сцепления (сцепление подгорает). Что касается корзины сцепления, проблемы обычно связаны с лепестками. Обычно через определенное время их эластичность и прижимная сила меняется.

Результат- сцепление не может выключиться полностью. Это приводит к тому, что водителю сложно переключать передачи, скорости включаются туго, с усилием. Также общий износ корзины сцепления становится причиной повреждений  выжимного подшипника и диска сцепления.

В качестве итога добавим, что сцепление нужно отпускать плавно, не раскручивать двигатель до высоких оборотов во время старта с места, а также полностью отпускать педаль сцепления во время езды. Тягу также лучше дозировать  педалью газа, а не педалью сцепления, так как часто неопытные водители практикуют прием частичного выжима сцепления (в целях ограничения величины передаваемого крутящего момента на колеса).

Читайте также

Как работает сцепление, каковы его типичные неисправности, и как их избежать

Как работает сцепление?

В большинстве легковых автомобилей с механической коробкой передач используется сухое однодисковое сцепление. Его конструкция довольно проста: это два взаимно прилегающих диска – ведущий (корзина) и ведомый, выжимной подшипник и система привода. В однодисковом варианте первичный вал коробки передач входит в шлицевую муфту в центре ведомого диска, а поверхности маховика двигателя, накладок ведомого диска и нажимного диска корзины плотно прилегают друг к другу. За счет этого и обеспечивается передача потока мощности от двигателя к коробке передач, причем исправное сцепление спокойно «переваривает» всю мощность, развиваемую двигателем.

OLYMPUS DIGITAL CAMERA

В обиходе ведущий диск сцепления, включающий в себя нажимной диск (с гладкой блестящей поверхностью), диафрагменную пружину (лепестки в центре) и кожух, называют корзиной

При нажатии на педаль сцепления выжимной подшипник воздействует на пластинчатые пружины корзины, из-за чего поверхности ведомого и ведущего дисков рассоединяются. Соответственно, происходит отключение первичного вала от маховика – то есть, физическое рассоединение двигателя и коробки передач, что позволяет переключить передачу или включить «нейтралку». При включении сцепления (отпускании педали) выжимной подшипник перестает давить на пластинчые пружины, и диски снова смыкаются, а демпферные пружины в центральной части ведомого диска гасят крутильные колебания, возникающие в движении.

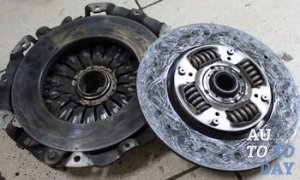

439Хорошо видны четыре демпферные пружины ведомого диска сцепления, а также изношенные фрикционные накладки

При нормальной работе сцепления оно не привлекает к себе внимания. Но при его неисправности водитель, к примеру, не сможет включить передачу или тронуться с места. Какие же возможны проблемы?

Какие неисправности могут возникнуть при работе сцепления?

Итак, с какими же проблемами в работе сцепления можно столкнуться на практике? Во-первых, это неполное выключение сцепления — как говорят опытные водители, оно «ведёт». При нажатии педали поверхности маховика и ведомого и ведущего дисков в таком случае не размыкаются полностью, и попытки переключить передачу сопровождаются хрустом и скрежетом кареток сихронизаторов, ведь полного разъединения коробки передач и мотора не происходит.

Обратная неприятность – пробуксовка сцепления: то есть, его неполное включение. При этом поверхности маховика, ведомого диска и ведущего диска, наоборот, неплотно прилегают друг к другу и проскальзывают, из-за чего может возникнуть характерный запах горелых фрикционных накладок ведомого диска, а попытка резко набрать скорость приводит лишь к увеличению оборотов коленчатого вала. От двигателя на колёса при этом передается лишь небольшая часть мощности – до тех пор, пока износ поверхностей не становится критическим.

436Если сцепление «буксует», вместо автомобиля «разгоняется» только стрелка тахометра

Наконец, возможны и такие неисправности, как возникновение вибраций и посторонних призвуков при включении-выключении сцепления.

Из-за чего возникают неисправности сцепления?

Обычно каждая возникшая проблема со сцеплением имеет свою предысторию. К примеру, сцепление может начать буксовать из-за сильного износа на больших пробегах автомобиля, когда фрикционные накладки ведомого диска износились, а рабочие поверхности корзины и маховика имеют выработку.

OLYMPUS DIGITAL CAMERA

Во-вторых, сцепление можно просто «сжечь» — например, по неопытности или после длительных перегрузок. Такое, к примеру, бывает у любителей длительных выездов «враскачку» на бездорожье или в глубоком снегу, а также у поклонников резких стартов с педалью газа в пол.

Нередко «поджигателями» сцепления являются малоопытные автомобилисты, которые, чтобы избежать рывков и дерганий, удерживают сцепление не полностью включенным из-за слегка нажатой педали.

870Педаль сцепления нужно выжимать только для переключения передач – привычка держать ногу на педали провоцирует износ
Постоянная взаимная пробуксовка поверхностей диска, маховика и корзины губительна в первую очередь для фрикционных накладок. Во-вторую – для корзины и маховика.

Проблемы со сцеплением могут возникнуть и при неисправном выжимном подшипнике, который начинает «грызть» нажимные лепестки корзины.

Неисправность выжимного подшипника обычно диагностируется довольно легко: если на холостом ходу слышен посторонний звук в районе коробки передач, а при выжиме педали сцепления шум пропадает, то виновником с большой долей вероятности является именно он. Если не поменять подшипник вовремя, вскоре он может привести к выходу из строя самой корзины, из-за чего придется заменить узел в сборе.

124

Вибрации (особенно во время старта с места) обычно возникают из-за ослабленных демпферных пружин ведомого диска либо коробления (расслоения) фрикционных накладок.

 Как правило, это происходит из-за грубого обращения с трансмиссией — резких стартов с места и ударного воздействия, связанного с дополнительной нагрузкой – например, буксировкой тяжелого прицепа или длительной езды внатяг на бездорожье.

В упрощенном виде неисправности сцепления сводятся к трём категориям – не включается, не выключается, и работает с вибрацией.

Есть ли не совсем типичные примеры неисправности сцепления?

Помимо типовых случаев неисправности сцепления на практике встречаются и другие примеры его неправильной работы. Рассмотрим несколько случаев.

В первом случае через несколько месяцев после покупки машины сцепление постепенно стало буксовать все больше и больше, пока машина практически не перестала трогаться с места. Новый владелец «сдался» и поехал в сервис, где сняли коробку передач и демонтировали само сцепление. К удивлению механиков и хозяина, ведомый диск оказался в отличном состоянии – судя по всему, его меняли незадолго до продажи автомобиля.

OLYMPUS DIGITAL CAMERAOLYMPUS DIGITAL CAMERA

Сцепление отчаянно буксует, а снятый диск – практически без следов износа!

А вот рабочие поверхности корзины и маховика оказались предельно изношенными – настолько, что новый диск контактировал с ними буквально в паре мест по радиусу, а не прижимался по всей поверхности. Разумеется, говорить о нормальной работе сцепления не приходилось – две тонкие «полосы контакта» никак не могли передать крутящий момент от маховика к первичному валу коробки передач.

Вдобавок корзина имела явные следы перегрева в прошлом, на что красноречиво указывал синий цвет рабочей поверхности диска. А внутри «колокола» коробки передач обнаружились остатки фрикционных накладок старого диска в виде характерного черного порошка.

OLYMPUS DIGITAL CAMERAOLYMPUS DIGITAL CAMERA

 Вывод прост: сцепление «сожгли», но вместо полноценной замены узла в сборе ограничились установкой дешевейшего ведомого диска. Это условно восстановило работоспособность сцепления, что позволило продать машину без лишних вложений.

Второй пример немного похож на первый: сцепление тоже начало сильно буксовать, хотя после вскрытия следов выработки на поверхностях маховика, корзины и накладках диска не наблюдалось. Зато там в изобилии присутствовало моторное масло, попавшее в сцепление из-за негерметичного заднего сальника коленчатого вала. Под машиной давно появлялись характерные капли (и даже лужицы) масла, но хозяин решил отложить решение вопроса «до лучших времён», поскольку демонтаж коробки передач — не самая дешевая процедура. В итоге пришлось не только платить за сборочно-разборочные работы и замену потёкшего сальника, но и менять ведомый диск.

cl

Третий случай – пожалуй, наиболее нетипичный. При очередном переключении передач во время движения со стороны коробки передач раздались посторонние звуки, которые возникали при попытке отпустить сцепление даже при выключенной передаче! Владельцу пришлось на буксире ехать в сервис, где в снятом сцеплении обнаружился редкий казус: центральная часть ведомого диска (со шлицами) проворачивалась относительно остального диска.

При этом первичный вал мог «стоять», в то время как прижатые корзиной и маховиком накладки ведомого диска вращались. Разумеется, ни о каком переключении передач при такой поломке речь не шла, из-за чего и пришлось прибегнуть к буксирному тросу. Однако возникла эта проблема отнюдь не на ровном месте: владелец признался, что накануне ему довелось дважды буксировать автомобиль аналогичной массы, причем процесс сопровождался рывками и стартами на подъемах. Итог вполне закономерен.

Наряду с тормозными дисками и колодками сцепление относится к тем узлам, ресурс которых прямо связан с манерой езды водителя и особенностями эксплуатации машины.

Как избежать проблем со сцеплением?

Чтобы продлить жизнь сцеплению, достаточно соблюдать несколько несложных правил. Во-первых, нужно следить за его правильной регулировкой, иначе сцепление может как «вести», так и «буксовать». Во-вторых, нельзя перегружать сцепление – к примеру, интенсивно и долго буксовать в снегу или грязи, резко стартовать, переключать передачи при не полностью выжатой педали сцепления, держать её в полувыжатом состоянии и так далее. Наконец, нужно с осторожностью относиться к просьбам «дотащить на буксире», особенно если состояние сцепления неизвестно, а масса буксируемого автомобиля аналогична или превышает вес собственной машины. Конечно, сцепление может выйти из строя вследствие банального износа или заводского брака, но зачастую в его преждевременной кончине виноват тот, кто выжимает крайнюю левую педаль.

Как устроено сцепление автомобиля, принцип действия и виды

Автомобиль состоит из множества сложных узлов и механизмов. Каждый элемент играет свою незаменимую роль. Если исключить сцепление из общей цепочки, автомобиль будет трогаться с места рывками, а двигатель подвергаться большим нагрузкам. Коробка передач в таких условиях эксплуатации прослужит не более трех дней.

Сцепление: общие сведения и назначение, функции

Сцепление является неотъемлемой частью трансмиссии, а располагается между двигателем и КПП автомобиля, обеспечивая ступенчатое переключение передач, контроль крутящего момента и временное прерывание связи маховика и трансмиссии.

Принцип работы сцепления основывается на силе трения, а если точнее – скольжения. Состоит система сцепления из привода и непосредственного механизма.

При необходимости резкого торможения именно сцепление может уберечь узел от перегрузки.

Управление в автомобилях с механической коробкой передач происходит за счет педали сцепления. С ее помощью удается соединять и разрывать связь между двигателем и КПП. Если педаль отпустить резко, пружина стремительно вернет ее в исходную позицию.

Езда на транспортном средстве с механической коробкой передач при постоянно выжатом сцеплении спровоцирует перегрев и быстрый износ элементов. Езда с пробуксовкой допустима в экстремальных условиях, для поднятия оборотов.

В стандартном виде сцепление отсутствует в гидромеханических КПП и вариаторах. Хотя, в гидромеханических коробках используются фрикционные муфты для плавного переключения передач. Встретить классическую сборку возможно лишь на РКПП, где процессом переключения управляют сервоприводы (гидравлические или электронные). Очень часто в РКПП используются два сцепления для оптимизации процесса и устранения задержек переключения – когда одно сцепление работает, другое в состоянии ожидания для переключения следующей передачи.

Устройство и составляющие сцепления

Устройство сцепления условно можно разделить на две части: механизм и привод. В целом в конструкцию узла входит:

  1. Нажимной диск или корзина. Является основой для других конструктивных элементов сцепления. Имеет непосредственный контакт с выжимными пружинами, которые направлены к центру. Размер площадки пропорционален двум радиусам маховика ДВС. Прижимной участок отличается наличием шлифовки исключительно с одной стороны. Диск имеет плотное соединение с маховиком двигателя.
  2. Ведомый диск. Располагается в зазоре прижимного участка и маховика. Имеет непосредственный контакт с КПП при помощи шлицевой муфты и фрикционных накладок. Вокруг муфты конструктивно находятся демпферные пружины, которые принимают на себя всю вибрацию.
  3. Фрикционные накладки. Находятся в основании и изготавливаются из различных композитных материалов.
  4. Выжимной подшипник. Визуально делится на две части, одна из которых имеет круглую основу для воздействия на пружины корзины. Подшипник расположен на кожухе вала. Существует два типа подшипников: оттягивающего или нажимного принципа. Первый тип нашел свое применение в Peugeot. Иногда подшипник имеет несколько пружин-фиксаторов.
  5. Привод и педаль сцепления. В автоматических коробках сохранен только механизм.

устройство сцепления

Принцип работы и механизм

Вся работа сцепления построена на трении между дисками. Ведущий диск является частью ДВС, а ведомый диск – элемент трансмиссии. Когда водитель отпускает педаль, то пружины сжимают диски вместе. В итоге за счет фрикционных поверхностей, диски притираются и продолжают вращение с равной угловой скоростью. От силы лепестков пружин зависит показатель абразива диска.

Когда водитель выжимает сцепление, основа привода перемещают вилку, которая впоследствии оказывает влияние на подшипник. Последний перемещается до упора. Пружины в этот момент уже готовы прижать два диска, что значит, что вилка разорвала связь между трансмиссией и маховиком ДВС. Все трансмиссионные удары, когда водитель резко бросает педаль, когда ТС тронулось с места, поглощают и сглаживает отдельный тип пружин.

Принцип работы приводов

Привод напрямую влияет на исправность всего узла и необходим для дистанционного управления из салона. В общей системе выделяют три основных типа:

  • Механический привод сцепления. Является одним из самых распространенных. Усилие передается при помощи троса к вилке. Конструкция находится под покрытием кожуха, который находится перед педалью и вилкой.
  • Гидравлический. Предполагает наличие основного и рабочего цилиндра, которые связаны под большим давлением трубками. После того как водитель нажимает на педаль, активируется шток. Действующий в итоге поршень имеет стойкую манжету и передает давление жидкости к рабочему цилиндру. Последний имеет отдельный шток, который давит на вилку. Используемая в системе жидкость размещается в отдельном бачке.
  • Электрический привод. По принципу действия схожий с механическим приводом. Единственное отличие заключается в срабатывании мотора при давлении на педаль.

Нажатие на педаль сцепления позволяет напрямую оказывать воздействие на нажимной диск автомобиля.

Виды сцепления и классификация

Сегодня автомобилисты выделяют множество классификаций сцепления. Можно встретить однодисковые или многодисковые механизмы. Кроме того, сцепление бывает сухими и мокрым, на это влияет среда, в которой работает узел. Самое большое распространение имеет сухое однодисковое сцепление. Отдельную классификацию выделяют относительно типа рабочего привода и относительно принципа нажатия на корзину.

классификация видов сцепления авто

По характеру силы трения существует два вида: сухое и мокрое. Сухое – обеспечивается за счет функциональной работы передачи вращения между двумя шкивами. Мокрое сцепление работает за счет передачи энергии при помощи сжатия компонентов, находящихся в автомобильном масле.

Отдельно существует различие по количеству шкивов:

  • Однодисковые. Системы, которые характерны как для легкового транспорта, так и для грузового. Элемент применим для автомобилей, у которых крутящий момент попадает в диапазон 0,7–0,8 кНм.
  • Многодисковая система. Применима для тяжелых транспортных средств с высоким крутящим моментом. В конструкции предусмотрено наличие двух рабочих дисков, корзины и системы контроля синхронного нажатия.

одно- и двухдисковое сцепление

Если рассуждать относительно расположения пружин на дисках, то можно отметить, что встречаются два варианта: демпферные пружины помещены по периферии и наличие централизованной диафрагмы.

Особенности сцепления АКПП

Чаще всего автомобили с автоматической коробкой наделенны влажным многодисковым типом сцепления, хотя можно встретить варианты сухого сцепления. Управление выжимной силой, как и переключение передач, происходит за счет работы сервопривода. Актуаторы бывают гидравлические и электрические. Управление сервоприводами происходит при помощи ЭБУ или гидрораспределителя.

Больше всего негодований вызывает работа электрических сервоприводов во время переключения передач. Прежде чем, запустить в работу механизм сцепления, акутатор проводит анализ оборотов двигателя и только потом разъединяет ДВС от трансмиссии. Гидравлический сервопривод реагирует на давление, созданное распределителем и масляным насосом при достижении определенного показателя оборотов. После чего запускает в ход механизм сцепления.

Характеристики керамического и металлокерамического сцепления

В последнее время любители экстремальной быстрой езды открыли для себя керамическое и металлокерамическое сцепление. Керамика значительно выигрывает, если ее установить на мощный агрегат, который любит стартовать с пробуксовкой и сжигать резину. Металлокерамическое сцепление может выдерживать значительные нагрузки и является лучшим выбором гонщиков.

кевларовое сцепления

Диски производят с добавление углеродистого волокна, кевлара и керамики. Такой состав позволяет на 10–15% поднять передачу крутящего момента без увеличения прижимной силы, оказываемой на корзину. Живут такие диски, как правило, в четыре раза дольше обычных. Производят 3-х, 4-х, 6-и лепестковые модели, которые отлично справляются с температурными и механическими нагрузками. Некоторые водители жалуются на слишком резкое переключение передач при керамическом сцеплении, но определенного
мнения на этот счет среди автомобилистов пока нет.

Чтобы детально понимать принцип работы сцепления автомобиля теорию необходимо подкреплять практикой. Если такой возможности нет, увидеть наглядный пример можно на роликах в сети:

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Мой мир

Устройство сцепления автомобиля. Из чего состоит и как работает

Трансмиссия служит для передачи крутящего момента от двигателя на ведущие колеса и для изменения величины крутящего момента и его направления. Расскажем про устройство сцепления автомобиля — из чего состоит и как работает.

Сцепление машины нужно для передачи крутящего момента от маховика коленвала двигателя к первичному валу коробки передач. Оно позволяет водителю кратковременно прерывать передачу крутящего момента, отделяя двигатель от трансмиссии, а затем плавно их соединять. Состоит из привода и механизма.
Привод выключения
Когда в машине надо передать усилие, допустим от водителя к некому механизму (тормоза, коробка передач), то для этого существует привод механизмов.

Представьте ситуацию, когда необходимо постоянно что-то закрывать и открывать. Для передачи усилия на расстоянии по «открыванию» и «закрыванию» двери, вам придется применить палку или дистанционное управление. Пусть это будет палка, привязанная веревками одним концом к вашей руке, а другим к ручке двери. В этом случае, палка с веревками является «приводом», который передаст усилие на расстоянии.

В автомобиле каждый механизм имеет свой привод, посредством которого он приводится в действие. Он может состоять из большого количества отдельных узлов и деталей, может быть механическим, гидравлическим.


Схема гидравлического привода выключения сцепления
1 — коленчатый вал; 2 — маховик; 3 — ведомый диск; 4 — нажимной диск; 5 — кожух; 6 — нажимные пружины; 7 — отжимные рычаги; 8 — нажимной подшипник; 9 — вилка выключения; 10 — рабочий цилиндр; 11 — трубопровод; 12 — главный цилиндр; 13 — педаль; 14 — картер; 15 — шестерня первичного вала; 16 — картер коробки передач; 17 — первичный вал коробки передач.
Привод выключения (гидравлического типа) состоит из:
  • педали;
  • главного и рабочего цилиндра;
  • вилки выключения;
  • нажимного подшипника;
  • трубопроводов.
При нажатии на акселератор сцепления, усилие ноги водителя, через шток и поршень, передается жидкости, которая передает давление от поршня главного цилиндра на поршень рабочего. Далее шток рабочего цилиндра перемещает вилку выключения и нажимной подшипник, который передает усилие на механизм сцепления. Когда водитель отпустит педаль, то под воздействием возвратных пружин все детали привода займут исходные позиции.

В гидравлическом приводе применяется тормозная жидкость. Перед тем как заливать ее в бачок, стоит прочитать, что написано на этикетке. А разрешается ли ее смешивать с жидкостью, которая уже залита в гидроприводе? Как правило, ответ бывает положительным, но существуют жидкости, которые не подлежат смешиванию.

На переднеприводных авто используется механический привод, где рычаг сцепления связана с вилкой выключения с помощью металлического троса.

Механизм сцепления
Представляет устройство, в котором происходит передача крутящего момента за счет работы сил трения. Он позволяет кратковременно разъединять двигатель и коробку передач, а затем плавно их соединять. Его элементы заключены в картер, который крепится к мотора. Он состоит из:
  • картера и кожуха,
  • ведущего диска (которым является маховик двигателя),
  • нажимного диска с пружинами,
  • ведомого диска с износостойкими накладками.
Ведомый диск постоянно прижат к маховику нажимным диском под воздействием сильных пружин. За счет огромных сил трения между маховиком, ведомым и нажимным дисками, все это вместе вращается при работе двигателя. Но только тогда, когда водитель не трогает педаль сцепления, независимо от того едет ли или стоит на месте автомобиль.

Для начала движения машины, необходимо прижать ведомый диск, связанный с ведущими колесами к вращающемуся маховику, то есть — включить сцепление. Это сложная задача, так как угловая скорость вращения маховика составляет 20 — 25 оборотов в секунду, а скорость вращения ведущих колес – ноль.


Сцепление включено

Как это сделать? Для этого надо всегда правильно отпускать педаль сцепления, только в три этапа.


На первом этапе — приотпускаем педаль, т.е. даем возможность пружинам нажимного подвести ведомый диск к маховику до их легкого соприкосновения. За счет сил трения диск, проскальзывая некоторое время относительно маховика, тоже начнет вращаться, а автомобиль потихоньку ползти.

На втором этапе – удерживаем ведомый диск от какого-либо перемещения. Т.е. на две — три секунды удерживаем педаль сцепления в средней позиции для того, чтобы скорость вращения маховика и диска уравнялись. Машина при этом увеличивает скорость движения.

На третьем этапе — маховик вместе с нажимным и ведомым дисками вращаются вместе без проскальзывания и с одинаковой скоростью, 100%-но передавая крутящий момент к коробке передач и далее на ведущие колеса машины. Это соответствует состоянию – включено, автомобиль едет. Теперь остается только полностью отпустить педаль и убрать с нее ногу.

Если при начале движения педаль сцепления резко бросить, то автомобиль «прыгнет» вперед, а двигатель заглохнет.

Для выключения сцепления водитель нажимает на педаль. При этом нажимной диск отходит от маховика и освобождает ведомый диск, прерывая передачу крутящего момента от двигателя к коробке передач. Нажимать на педаль следует достаточно быстрым, но не резким, спокойным движением до конца хода педали.


Сцепление выключено

Действия водителя по выключению — включению сцепления в течение поездки повторяются много раз. Освоив работу с педалью в три этапа, позже это войдет в привычку, которая обеспечит плавность хода автомобиля.

Что такое корзина сцепления — что связывает мотор и КПП

Корзина сцепления Сцепление, как известно – это механизм, который позволяет управлять крутящим моментом, что передаётся от двигателя на автомобильные колёса. Когда были созданы первые модели автомобилей с двигателями внутреннего сгорания, сразу стало ясной необходимость использования механизма, который бы передавал крутящий момент от мотора к колёсам автомобиля с учётом выступающих условий. Конструкторы выяснили и то, что автомобиль нуждается в холостом ходе и движении на разных скоростях, а для этого необходимо менять передаточное число. Сцепление – это составная часть агрегата автомобиля, который называется трансмиссией.

Корзина сцепления

Одним из основных узлов механизма сцепления является корзина с несколькими деталями, заключёнными в один корпус. Задача корзины сцепления состоит в соединении и разъединении маховика и диска, а следовательно и за включение и выключение самого сцепления. Корзина – это незаменимый узел в конструкции сцепления. А при возникновении неисправности в ней весь механизм может прекратить свою работу. Итак давайте поглубже разберёмся в том, для чего нужна корзина сцепления и из чего она состоит.

Назначение корзины сцепления

В зависимости от своих конструктивных нюансов, автомобильное сцепление подразделяется на несколько типов:

— Электромагнитный тип сцепления.

— Фрикционный тип сцепления.

— Гидравлический тип сцепления.

Сцепление – очень важный узел автомобиля. Он необходим для того, чтобы разъединять двигатель и трансмиссию в моменты торможения или переключения передач, а также для обратного процесса – соединения двух автомобильных агрегатов для старта транспортного средства с места. Кроме всего прочего сцепление выполняет предохранительную функцию. Оно оберегает узлы трансмиссии от сильных нагрузок и разного рода динамических ударов. По своим функциональным возможностям сцепление – это достаточной простой агрегат автомобиля.

Корзина сцепления Главной его основой является передача крутящего момента от ведущей части и маховика, что является своеобразным ретранслятором, на ведомый диск, а уже далее на первичный вал коробки переключения передач. Благодаря упругим нажимным пластинам – лепесткам корзины сцепления, зажимается ведомый диск сцепления в месте нажимного диска маховика и корзины. Это и является стандартным положением для корзины сцепления. Когда водитель нажимает на педаль сцепления, ведомый диск отходит от нажимногои в тот же момент крутящий момент уже не может передаваться.

Самой главной деталью всего агрегата сцепления является, конечно же, корзина. Именно от неё зависит качество работы всей системы сцепления. Корзина отвечает за взаимодействие диска с маховиком, следовательно за включение сцепления и его отключение. Корзина – узел незаменимый, и если с ним происходит какая-то неисправность, то механизм попросту может перестать функционировать.

Устройство и принцип работы корзины сцепления

Корзина сцепления представляет собой единый конструктивный блок. В её состав входят: нажимной диск, диафрагменная пружина и кожух. Корзина сцепления взаимодействует и с другими деталями агрегата. С одной стороны кожух корзины крепится болтами к маховику. С другой стороны возвратная пружина, что закреплена в корзине, взаимодействует с выжимным подшипником. Нажимной диск служит соединителем маховика и ведомого диска. Когда сцепление выключено, нажимной диск надавливает на ведомый, который контактирует с маховиком.

Корзина сцепления Сцепление включается в тот момент, когда нажимной диск прекращает своё давление, а ведомый диск начинает вращаться отдельно от маховика. Нажимной диск вступает в контакт с кожухом корзины за счёт пластинчатых пружин, которые носят название тангециальных. Когда сцепление включается, они становятся своеобразными возвратными пружинами.

Очередным элементом корзины сцепления является диафрагменная пружина. За счёт её свойств обеспечивается нужное усилие для того, чтобы диск и маховик соединялись, и происходила передача крутящего момента. Пружина упирается в край кожуха и своим внешним видом напоминает лепестки. Внутри кожуха пружина закреплена с ним болтами и опорными кольцами. Выжимной подшипник обеспечивает давление на концы лепестков корзины сцепления снаружи. Вследствие этого пружина, находящаяся внутри корзины, перестаёт действовать на нажимной диск.

Виды корзин сцепления

Функциональные особенности корзин сцепления могут различаться. Корзины бывают нажимного и вытяжного действия. Корзина, работающая по нажимному принципу, встречается гораздо чаще. Особенностью данной конструкции является то, что при работающем сцеплении происходит смещение лепестков в сторону маховика. Корзины вытяжного действия работают совершенно по иному принципу – их лепестки смещаются от маховика. Деталь такой конструкции гораздо меньше в толщину и используется исключительно в целях экономии подкапотного пространства.

Корзины сцепления Также существуют и специальные корзины, которые предназначены для замены штатных, как правило. Их главное отличие заключается в особенной диафрагме, за счёт которой прижимная сила увеличивается в полтора раза. Такой эффект достигается благодаря использованию более прочных материалов и гораздо сложной геометрии самой пружины. Такие корзины устанавливаются в основном на тюнингованные автомобили. В результате доработки которых, мощность была увеличена.

Вопросы эксплуатации

Основные неисправности, возникающие с корзинами сцепления, как правило, связаны с деформированием лепестков. По истечению определённого времени лепестки утрачивают свои пружинящие свойства. Следствием этого является неполное выключение сцепления, что приводит довольно тяжёлому переключению передач. Если корзина износилась, то как следствие через время повреждается выжимной подшипник и диск сцепления.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

устройство, принцип работы, проверка, ремонт

Сцепление автомобиля – это одно из основных устройств, которое передает крутящий момент от двигателя к коробке передач, а также позволяет выключать передачу крутящего момента для переключения передач. В этой статье я расскажу о принципе работы сцепления, а также о возможных неисправностях и способах их устранения.

Устройство и принцип работы сцепления

Сцепление автомобиля состоит из четырех основных элементов:

  • Маховик двигателя;
  • Ведомый диск сцепления;
  • Корзина сцепления;
  • Выжимной подшипник.

Положение основных элементов сцепления относительно друг друга имеют два состояния – сцепление включено (педаль сцепления отжата, крутящий момент двигателя передается на КПП), сцепление выключено (педаль сцепления нажата, крутящий момент не передается от двигателя к КПП).

На изображении показаны два состояния. Давайте подробней разберемся, что именно происходит в эти моменты.

Изображение А – педаль сцепления не нажата, двигатель передает крутящий момент к КПП.

В этот момент диафрагменная пружина (5) прижимает нажимной диск (4) к ведомому диску сцепления (3), который в сою очередь плотно прижимается к маховику двигателя (2). Маховик двигателя за счет сил трения передает крутящий момент на ведомый диск сцепления, который в свою очередь за счет тех же сил трения вращает нажимной диск.

Нажимной диск соединен с первичным валом КПП и передает крутящий момент на него. Первичный вал в свою очередь через систему шестерен передает крутящий момент на колеса вашего автомобиля, и автомобиль приводится в движение.

Изображение В – педаль сцепления нажата, двигатель НЕ передает крутящий момент к КПП.

Выключение сцепления начинается с приведения в движение выжимного подшипника (7), который давит на диафрагменную пружину (5). Под действием этой силы диафрагменная пружина изгибается и отводит нажимной диск (4) от ведомого диска (5), который в свою очередь отходит от маховика двигателя (2). Таким образом, в этот момент эти детали не касаются друг друга, между ними не возникает сил трения, и крутящий момент не передается на первичный вал КПП.

Первичный вал КПП в свою очередь останавливает вращение и делает возможным переключение передач автомобиля.

Вот так все просто.

Проверка сцепления и признаки неисправности

Все неисправности сцепления можно отнести к нескольким категориям:

  1. Проскальзывание сцепления.

Для проверки проскальзывания вам нужно тронуться на автомобиле, включить вторую передачу и резко до упора нажать педаль газа, автомобиль должен ровно ускоряться, обороты двигателя должны расти линейно, без резких повышений. Если вы нажимаете педаль газа, но происходит только повышение оборотов двигателя, а автомобиль не ускоряется — это означает, что сил трения между маховиком, ведомым диском и нажимным диском недостаточно, чтобы передать крутящий момент на первичный вал КПП. Если совсем просто, то эти детали недостаточно хорошо прилегают друг к другу.

  1. Повышенный шум.

Для проверки сцепления на предмет повышенного шума, нужно завести автомобиль и на холостом ходу несколько раз плавно нажать педаль сцепления. Вы не должны услышать каких-либо шумов, которые появляются в момент работы педалью сцепления. Также, рекомендуется во время плавного движения на автомобиле, на разных скоростях произвести такую же проверку. Если совсем просто, вы не должны слышать шумов, которые возникают при работе педалью сцепления. Если все-таки вы слышите какие-либо шумы, то сцепление неисправно.

  1. Затрудненное переключение передач.

Для проверки необходимо: на холостом ходу двигателя, нажать педаль сцепления и произвести включение всех передач, включая заднюю. Эту же проверку необходимо провести на автомобиле в движении. Передачи должны включаться четко, практически без усилий. При включении передач не должно наблюдаться треска или скрежета.

  1. Большой свободный ход педали сцепления.

Попробуйте тронуться на автомобиле, обратите внимание, как долго вам приходится поднимать ногу вместе с педалью сцепления, прежде чем автомобиль начнет двигаться. Свободный ход должен быть в пределах 2-3 см. Если он больше, то требуется регулировка сцепления. Также, это может означать, что ведомый диск сцепления имеет большой износ, и может потребоваться скорая его замена.

Причины неисправности сцепления

Причины неисправности сцепления можно разделить на несколько категорий:

  1. Износ пар трения в механизме сцепления.

Чаще всего изнашивается ведомый диск сцепления. Чуть реже изнашивается нажимной диск, который не может принимать крутящий момент от ведомого диска. Совсем редко изнашивается маховик двигателя.

Чаще всего износ пар трения в сцеплении вызван естественным износом в процессе эксплуатации автомобиля. В этом случае поможет только замена изношенных частей сцепления.

Чуть реже износ возникает из-за того, что пары трения не плотно прилегают друг к другу и из-за этого проскальзывают относительно друг друга во время движения автомобиля. Причиной этого может служить изношенная диафрагменная пружина, которая не создает достаточного усилия прижатия. В этом случае требуется замена корзины сцепления.

Также, причиной не плотного прилегания пар трения друг к другу может служить заклинивший выжимной подшипник, который не дает нажимному диску возвращаться в исходное положение. В этом случае требуется замена выжимного подшипника.

Совсем редко встречается ситуация, когда рабочий (или главный) цилиндры сцепления заклинивают и также не дают нажимному подшипнику возвращаться в исходное положение. В этом случае требуется замена главного (или рабочего) цилиндра сцепления.

При этой неисправности наблюдается проскальзывание сцепления, появляется неприятный запах жженных тормозных колодок. Автомобилю срочно требуется диагностика и ремонт.

  1. Не герметичность системы привода сцепления.

На всех современных автомобилях усилие от нажатия на педаль сцепления передается к выжимному подшипнику при помощи гидравлической системы. В случае не герметичности гидравлической системы на выжимном подшипнике не создается достаточного усилия, чтобы нажать на диафрагменную пружину. В этом случае не происходит разъединения пар трения в сцеплении. Таким образом, первичный вал КПП все еще принимает крутящий момент от двигателя. В этом случае затруднено или невозможно переключение передач КПП. При попытке переключения передачи возможен треск и скрежет шестерен КПП.

При этой неисправности требуется диагностика гидравлической системы, восстановление ее герметичности или замена изношенных узлов – главный или рабочий цилиндр сцепления.

  1. Не плавная работа педалью сцепления.

В том случае, когда вы не плавно отпускаете педаль сцепления, происходит слишком резкое соединение ведомого диска, нажимного диска и маховика. Из-за этого на ведомом диске сцепления возникают ударные нагрузки. Ведомый диск сцепления сам по себе достаточно хрупкий, и плохо переносит удары. От ударных нагрузок он начинает трескаться, а после и вовсе рассыпаться. Работайте педалью сцепления правильно, и вы обезопасите себя от этой неприятности.

Ремонт корзины сцепления


Корзина сцепления – это самый сложный узел в сцеплении.

Она содержит в себе нажимной диск и диафрагменную пружину, которые являются основными частями сцепления автомобиля.

Выход корзины сцепления из строя чреват полной остановкой автомобиля, или проскальзыванием сцепления, или невозможностью переключить передачи.

Определение неисправности корзины сцепления затруднено тем, что невозможно произвести ее диагностику без снятия коробки передач, что является дорогостоящей и трудоемкой процедурой.

Ремонт корзины сцепления в подавляющем большинстве невозможен, только замена на новую корзину. Также, при снятой КПП, следует произвести осмотр всех составных частей сцепления и заменить все, что вызывает хоть малейшее подозрение.

Для установки корзины сцепления вместе с ведомым диском на место следует использовать специальный центрующий инструмент, чтобы корзина сцепления и ведомый диск были соосны маховику двигателя. Если этого не сделать, возможна повышенная вибрация во время движения автомобиля.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
