ВАЗ 2109: метод выставления зажигания двигателя

Система зажигания любого автомобиля, не зависимо от того, какая на нем система питания: карбюратор или инжектор, отыгрывает очень важную роль в процессе работы всего двигателя. Она контролирует подачу искры на каждую камеру сгорания, в таком порядке, как указано на крышке головки блока цилиндров. На ВАЗ 2109, этот порядок нумеруется цифрами 1-3-4-2.

Зажигание может иметь три положения: позднее, ранее, и нормальное. Оно зависит от угла опережения, выставленного на трамблере. На переднеприводных автомобилях, эта процедура имеет особо важное значение.

Устройство системы зажигания

На автомобилях ВАЗ 2109, с завода устанавливалась бесконтактно-транзисторная система зажигания. Она состояла из нескольких основных деталей, таких как: включатель и катушка зажигания, датчик распределителя электрического тока, свечи, и трамблер.

Трамблер – это и есть основная деталь, отвечающая за настройку зажигания. Она состоит из пластикового корпуса, с пятью отверстиями (1 по центру, и 4 по краям).

В центральное отверстие, вставляется основной провод, от катушки зажигания, а в каждое угловое отверстие, вставляется провод, передающий заряд на свечу.

Внутри трамблера, располагается конденсатор с контактами, который распределяет электрический ток между свечами. Сбоку, к корпусу трамблера крепится регулятор опережения зажигания, вакуумного типа. От его угла, зависит правильность работы двигателя.

Признаки неправильной настройки системы зажигания

Признаки неисправности данной системы, очень схожи с неисправностью такого устройства, как: карбюратор. Поэтому, перед установкой угла трамблера, стоит проверить: насколько правильно настроен карбюратор.

Первый признак неправильного угла зажигания – понижение мощности, и ухудшение приемистости двигателя. Такие же симптомы, могут встречаться тогда, когда карбюратор засорен, и не дает на камеру сгорания, нужного количества топлива.

Второй признак – провал педали газа, при нажатии на нее. Такие симптомы, также может иметь и неисправность самой педали. Например, при ослаблении пружины, или при ее разрыве.

Третий признак – нестабильная работа холостого хода. Очень часто, такие же симптомы наблюдаются при засорении жиклеров, или неправильной смеси, за которую отвечает карбюратор.

Четвертый признак – увеличенный расход топлива. Это, пожалуй, один из основных симптомов неисправности системы зажигания. Конечно, он встречается, также, и при неисправности других систем, но в основном, как показывает практика, причиной повышенного расхода топлива, является неправильный угол трамблера.

Последний признак – проблемы с пуском. В таких случаях, карбюратор точно не при чем, а причину нужно искать в системе зажигания. Проверьте вольтметром, все приборы цепи (катушка, включатель, датчик распределителя). Если они работают правильно, то тогда, причина в увеличенном или наоборот, уменьшенном углу настройки зажигания.

Для того, чтоб у Вас не возникало такого количества ложных признаков, Вам необходимо настроить карбюратор, перед проверкой исправности системы зажигания.

Также, проверить неисправность данной системы, можно с помощью специального стробоскопа.

Настройка

Теперь о том, как выставить зажигание на ВАЗ 2109. Для начала, нужно подготовить двигатель к работе. Для этого, прогрейте его до температуры, около 90 градусов. Обороты, на холостом ходу, должны быть минимальными – 700-800 об/мин. Далее, при работающем двигателе, снимите силиконовую трубку, со стороны карбюратора, чтоб она осталась прикрепленная к вакуумному регулятору опережения зажигания, и проверьте ее на наличие разрежения. Теперь, двигатель можно заглушить.

Далее, отверстие к трубке, нужно наглухо закрыть заглушкой, или обычным болтиком. Теперь, начинается сама установка системы зажигания. Первый шаг в данном процессе – открутить три гайки крепления трамблера. На автомобиле ВАЗ 2109, есть специальный лючок, со шкалой, который помогает правильно выставить угол зажигания.

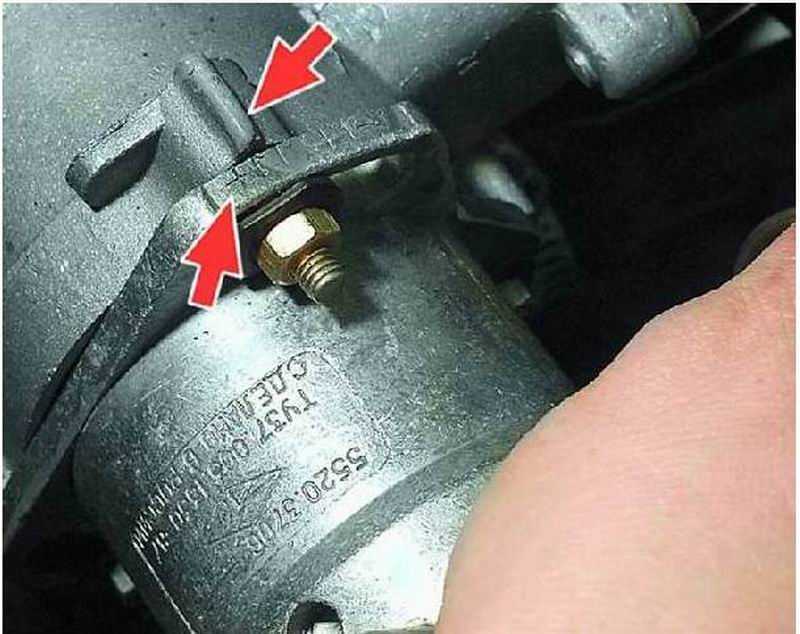

Метки на трамблере

Маховик автомобиля, нужно провернуть так, чтоб его поперечная метка, была на одном уровне с треугольником, расположенным на шкале. Данное положение маховика свидетельствует о том, что поршни первого и четвертого цилиндра, находятся в верхней мертвой точке, угол опережения зажигания равняется 0 градусов.

Теперь, нам понадобится помощь стробоскопа. Его подключение к цепи, производится по специальной схеме, в зависимости от модели устройства. В основном, схема подключения такая: красный провод стробоскопа, подключается на катушку, обязательно к знаку «+», а черный провод – к минусовой клемме аккумуляторной батареи. Металлический зажим устройства, нужно установить на провод четвертого цилиндра.

Теперь, можно проводить саму установку. Для этого, заведите мотор, и наведите стробоскоп на лючок со шкалой. Метка на маховике, должна совпадать с правильным делением шкалы. Треугольник, указывает на 0 градусов. Проверните трамблер по часовой стрелке, пока метка шкалы не сдвинется на 1-2 градуса (для 92-го бензина) или на 5-6 градусов (для 95-го).

После того, как установка будет завершена, отсоедините стробоскоп, поочередно сняв провода на 4 цилиндр, на АКБ и в последнюю очередь – провод на катушку. Силиконовую трубку подключите к карбюратору.

Теперь, нужно проверить, насколько правильно работает система зажигания. Для этого, заведите двигатель, и прогрейте его до рабочей температуры. Если симптомы пропали, значит работа выполнена верно, а если нет, то причина скорее всего, в карбюраторе, а не в системе зажигания.

как выставить и установить момент

От исправной работы всех составных элементов системы зажигания зависит работоспособность автомобильного двигателя в целом. Особенно, если речь идет о машинах отечественного производства. Рано или поздно каждый автовладелец столкнется с необходимостью регулировки угла опережения зажигания (УОЗ), о чем мы расскажем в этой статье. Ниже вы сможете узнать, как осуществляется регулировка зажигания ВАЗ 2109 карбюратор.

Регулировка электронного зажигания на инжекторе

Что делать, если нет искры на свечах, что представляет собой схема подключения коммутатора, как быть, если не включается зажигание и каковы признаки слишком раннего УОЗ? Предлагаем более подробно узнать, как настроить и как проверить модуль на двигателе с инжектором или карбюратором. В случае с инжекторными силовыми агрегатами процедура настройки УОЗ осуществляется путем перепрограммирования управляющего блока, для этого требуется специальное программное обеспечение. Соответственно, такую процедуру лучше выполнять под присмотром специалистов на СТО.

Регулировка стробоскопом

Как произвести настройку и отрегулировать УОЗ на ВАЗ 2109 или 21099 при помощи стробоскопа? С такой задачей сможет справиться каждый, но нужно учитывать, если в работе модуля имеются неисправности, то вероятнее всего, регулировка не позволит решить проблему. Обороты двигателя при регулировке должны быть в районе 820-900 оборотов в минуту. Метод регулировки УОЗ при помощи стробоскопа считается одним из наиболее точных.

Как выполнить такую процедуру:

  1. Для начала нужно завести силовой агрегат и выставить соответствующее количество оборотов его работы. В том случае, если данное значение на карбюраторном двигателе выходит за пределы, то нужно произвести настройку соотношения воздуха и топлива для образования горючей смеси.
  2. Далее, необходимо от штуцера отсоединить вакуумную магистраль. Сделав это, двигатель авто следует заглушить, после чего в вакуумном шланге нужно будет убрать просвет. В том случае, если просвет отсутствует, то нужно будет выкрутить три гайки, которые крепят корпус трамблера или распределительного устройства.
  3. Когда эти действия будут выполнены, нужно будет извлечь прорезиненную пробку из картера трансмиссии, прямо за ней находится смотровое отверстие маховика. Кроме того, надо будет отключить высоковольтный провод от цилиндра под номером 1 от крышки распределительного узла.
  4. После этого следует активировать сам стробоскоп. Это устройство подключается вместо отсоединенного провода, а также к аккумуляторной батарее. После запуска силового агрегата устройство будет передавать импульсы в такт работы маховика. Корпус трамблера в данном случае будет проворачиваться до того момента, пока риска на нем не совпадет с той, что отмечена на самом маховике.
    Когда выставление метки будет завершено, нужно будет закрепить ее на месте. Для диагностики убедитесь в том, что отметки на маховике и коленчатом вале совпадают, если это так, то установка УОЗ была выполнена правильно (автор видео — Наиль Порошин).

Настройка с помощью лампочки

В том случае, если стробоскоп у вас отсутствует, то настройка момента может быть произведена при помощи обычной контрольной лампы, в частности, потребуется источник освещения на 12 вольт.

Как установить момент УОЗ с применением контрольной лампочки:

  1. Для правильно регулировки момента УЗО в «Девятке» с карбюраторным двигателем вам нужно будет провернуть коленвал до того момента, пока не совпадут метки. Для поворота коленчатого вала потребуется специальный ключ. В том случае, если ключ отсутствует, можно установить рычаг на коробке передач на четвертую скорость, после чего вручную поворачивать вал, пока риски не совпадут.
  2. Для регулировки вам надо будет подключить контрольную лампочку к проводу и распределительному механизму с катушкой. Второй контакт от источника освещения соединяется с заземлением, то есть кузовом транспортного средства.
  3. Далее, на корпусе распределительного устройства нужно будет немного ослабить болты, которые крепят его. Затем в замке зажигания нужно будет провернуть ключ. Если все работает правильно, то лампочка должна загореться.
  4. После выполнения этих действий нужно будет провернуть корпус распределительного механизма, поворачивается он до того момента, пока лампочка не перестанет гореть. После того, как это произойдет, корпус распределителя нужно будет провернуть в обратную сторону. Процедура регулировки останавливается в тот момент, когда лампа опять начнет гореть. Когда это произойдет, трамблер больше не нужно трогать, необходимо будет закрутить болты, которые его крепят (автор видео о реализации этого способа — Наиль Порошин).

Регулировка по тахометру

В том случае, если у вас нет ни стробоскопа, ни контрольной лампочки, то в принципе, и без этого можно будет решить проблему настройки УОЗ. Для выполнения этой задачи вам потребуется обычный автомобильный тахометр, который предназначен для считывания оборотов коленчатого вала. В данном случае для выполнения задачи вам потребуется помощь напарника, поскольку один из вас будет сидеть за рулем автомобиля, а второй в это же время будет вращать корпус распределителя.

Как выставить УОЗ с помощью тахометра:

  1. В первую очередь необходимо будет активировать зажигание и завести силовой агрегат, при этом обратите внимание на перемещение стрелки на приборе. Не во всех карбюраторных «девятках» имеется тахометр, поэтому процедура регулировки будет актуальна только для тех авто, в которых это устройство имеется.
  2. Когда двигатель будет запущен, вы или ваш помощник должны открутить болты, которые фиксируют корпус распределительного механизма. Сам трамблер после этого нужно будет повернуть.
  3. После того, как ключ в замке будет повернут, стрелка на циферблате устройства может резко дернуться, после чего вернуться в значение 0. Это нормально и переживать не стоит, трамблер выставляем до того момента, пока это не произойдет. Когда стрелка на тахометре будет перемещаться, то есть только начнет отклоняться, корпус трамблера нужно будет перестать вращать и надежно закрепить. Учтите, что такой метод требует внимательности и терпеливости, а также сосредоточенности, так что выполняя его впервые, не факт, что у вас все получится сделать правильно. Для регулировки потребуется время, учтите это.

Фотогалерея «Регулировка УОЗ по тахометру»


Как проверить правильность выполненных работ?

Если вы самостоятельно отрегулировали УОЗ, то также вам надо будет произвести проверку правильности выполненных действий.

Для выполнения проверки нужно будет сделать следующее:

  1. Заведите двигатель, диагностика осуществляется во время движения, для этого вам потребуется выехать на ровную дорогу.
  2. Для получения более точных результатов проверки вам нужно будет разогнать автомобиль примерно до 50 км/ч.
  3. После того, как эта скорость будет набрана, нужно будет включить четвертую передачу, а затем нажать резко на газ. При нажатии на педаль вы можете услышать, как из-под капота транспортного средства начнет доноситься детонация, то есть металлический стук. При этом сами звуки могут быть кратковременными. Если это так, то все действия по настройке вы выполнили верно и трамблер установлен правильно.
    В том случае, если звуки будут затяжными и длительными, то это будет говорить о том, что УОЗ выставлен слишком ранний, при этом детонация будет довольно громкой. При отсутствии каких-либо звуков из-под капота можно сделать вывод, что выставлен слишком поздний УОЗ.

Заключение

Приведенные выше сведения позволят вам самостоятельно отрегулировать угол опережения зажигания на «Девятке». При настройке учтите, что эта процедура требует времени и правильного подхода, поэтому если вы допустите ошибки при выполнении данной задачи, то есть вероятность, что двигатель начнет работать с перебоями. Будьте внимательны и строго соблюдайте все действия, описанные выше.

Видео «Рекомендации специалиста касательно самостоятельной настройки УОЗ»

Какие нюансы следует учитывать при выполнении регулировки угла опережения — расскажет специалист в ролике (автор видео — Наиль Порошин).

Понравилась статья? Поделиться с друзьями:

Установка бесконтактного зажигания на ВАЗ

Хоть и прогресс шагнул далеко вперед, все же осталось немало приверженцев классических моделей ВАЗ. К таким автомобилям можно отнести и старенькую копейку, которая давно уже снята с производства, и более современные, но так же уже не выпускаемые модели 2104 – 2107. В этой статье речь пойдет о том, как поменять контактное зажигание на бесконтактное (электронное) и действительно ли есть прок от такой замены.


Зачем же нужна замена зажигания?

В Сети на различных автомобильных форумах владельцы ВАЗов ведут многостраничные дебаты о преимуществах

бесконтактного зажигания. И этих преимуществ действительно хватает. После установки бесконтактного зажигания работа двигателя становится ровной и мягкой. При резком разгоне автомобиля отсутствуют провалы. Существенно облегчается запуск мотора особенно в холодную погоду. Ну и конечно, заметная экономия топлива.

Устройство и принцип работы бесконтактного зажигания.

По сути, устройство бесконтактного зажигания не многим отличается от системы контактного зажигания. Единственными отличиями являются это отсутствие трамблера и наличием датчика импульсов с блоком транзисторного коммутатора.

  1. свечи зажигания
  2. датчик-распределитель
  3. распределитель
  4. датчик импульсов
  5. коммутатор
  6. катушка зажигания
  7. монтажный блок
  8. реле зажигания
  9. выключатель зажигания
  10. А — к клемме генератора

Во время работы двигателя датчик-распределитель формирует импульсы напряжения, которые в итоге поступают на транзисторный коммутатор. Далее с помощью коммутатора создаются импульсы тока в первичной обмотке катушки зажигания. Когда идет прерывание тока, одновременно индуцируется ток высокого напряжения во вторичной обмотке катушки. Затем в нужной последовательности ток с контакта распределителя подается через провода высокого напряжения на свечи зажигания.


Установка системы бесконтактного зажигания на ВАЗ

Для начала нужно приобрести комплект бесконтактного зажигания для автомобилей ВАЗ. Настоятельно рекомендуем покупать бесконтактное зажигание в проверенных торговых точках. При этом стоит обратить внимание, что комплект должен соответствовать характеристикам двигателя вашего автомобиля, а длина вала трамблера не должна отличатся от длинны вала который стоит в данный момент на агрегате.

В комплект бесконтактного зажигания должны входить:

  1. трамблер
  2. катушка
  3. блок коммутации
  4. соединительные провода
  5. комплект высоковольтных проводов
  6. четыре свечи зажигания с маркировкой ДВРМ

Чтобы замена бесконтактной системы зажигания прошла успешно нужно соблюдать правильную последовательность выполнения работ. Для начала нужно снять минусовую клемму с аккумулятора. Затем отсоединяем провода от катушки зажигания и центральный высоковольтный провод, после чего снимаем крышку трамблера. Теперь выставляем бегунок в положение как показано на рисунке, чтобы не сбить настройки зажигания. Также нужно сделать метку на блоке, чтобы правильно выставить новый трамблер бесконтактного зажигания. Обратите внимание, что метку ставим посредине пяти прорезей на нижней части корпуса трамблера. Теперь можно открутить гайку и вынуть старый трамблер контактной системы зажигания.

Перед установкой бесконтактного зажигания открываем крышку нового трамблера и ставим бегунок в такое же положение, как и на старом, перпендикулярно двигателю. И только потом вставляем его в отверстии блока цилиндров. После чего совмещаем метку, которую сделали предварительно, и зажимаем корпус гайкой.

Затем производим сборку: одеваем крышку, подключаем высоковольтные провода .

После чего отсоединяем и снимаем старую катушку зажигания и на ее место ставим новую. Подключаем к ней другой конец центрального высоковольтного провода, а вот коричневый провод , который шел от катушки к трамблеру теперь нам не пригодится и его смело можно отложить.

Подсоединяем на свои места все высоковольтные провода. Два коричневых провода подсоединяем к новой катушке зажигания к контакту “К”, а к контакту “Б” два синих.

Теперь определяемся с местом для коммутатора (можно в районе бачка омывателя) и с помощью саморезов закрепляем его. Подсоединяем разъем , и скручиваем все провода изолентой.

После проделанных операций заведите мотор и при необходимости подкорректируйте работу бесконтактного зажигания.

Установка зажигания в ВАЗ 2108 2109 21099 – AlexGorWeb

Видео.











И так. Вы уже задумались над тем, как все же правильно установить (отрегулировать) зажигание на своем автомобиле. Но при этом совсем не хотите покупать стробоскоп, а так же понимаете, что выставлять зажигание на глаз и по звуку двигателя вы то же не хотите, так как хотите чтобы все по правилам и точно.

Теперь, после того как вы, наверное посмотрев мое видео посвященное этому вопросу, оцените некоторые тонкости и замечания касаемые этой темы.

Прежде всего хотелось бы отметить тот факт, что далеко не все владельцы автомобилей с карбюраторными двигателями относятся всерьез к теме правильной установки зажигания. Многие утверждают, что они всегда выставляют его по звуку мотора при стоянке автомобиля, а так же в движении и исходя из звукового тона работы своего двигателя определяют правильно ли установлено у них зажигание. От части я с ними соглашусь. Когда у вас нет ничего под руками, а регулировка необходима, скажем после какого то ремонта, связанного с данным агрегатом автомобиля, конечно подойдет и такая установка. Но этот метод не даст вам гарантии что ваша искра проскакивает именно в том месте и в то время. Ну а если вы решили переделать свое зажигание на двух-контурное, то тут уже вам точно не обойтись установкой на слух, так как второй датчик холла необходимо будет выставить с точностью до десятых долей миллиметра и тут уже вам не помогут, не ваш удивительный слух или глаз.

В свое время когда мне было необходимо правильно выставить зажигание в своем автомобиле я использовал покупной стробоскоп, но он в последствии очень скоро вышел из строя. Так как новый стробоскоп я, покупать категорически не хотел, но при этом очень педантично относился к таким манипуляциям как регулировка угла опережения зажигания, регулировка карбюратора, в том числе регулировка холостого хода, я задумался о том каким же прибором можно заменить стробоскоп. Так как система зажигания в моем автомобиле электронная (без контактная), то мной было принято решение использовать свечение светодиодов по нескольким причинам. Скорость света очень большая, а значит и погрешность будет мала, плюс ко всему коммутация которую выполняет датчик холла осуществлена с напряжением в 5 вольт, несмотря на то, что коммутатор питается напряжением 12 вольт. Тем самым напряжение коммутации в 5 вольт дает максимальную совместимость светодиода с коммутируемым напряжением датчика холла.

Впоследствии я собрал из электронных компонентов не большой прибор, который помог мне выставить второй датчик холла для второго контура зажигания (двухконтурного зажигания) и по сей день помогает с установкой угла опережения зажигания. Вот его схема.











На втором рисунке показана схема с одним контуром, но пунктиром показано как добавить второй контур.

На следующих двух, фотографии и рисунке, показана распиновка контактов трамблера уже с двухконтурным зажиганием, но если у вас один контур, то левую часть просто не учитывайте.











Когда вы будете подключать свой собранный блок обращайте внимание на эту распиновку для правильного подключения проводов.

Теперь подробнее как использовать данный прибор с двумя контурами, если у вас один контур, то принцип действия будет тот же что и с двумя, только использоваться будет лишь один светодиод.

После того как вы, подключите свой собранный прибор к аккумулятору и датчику(ам) холла, возможно вы увидите, что у вас светится один из светодиодов, это говорит о том, что один из двух датчиков холла находится в открытом состоянии. Если вы начнете вращать коленчатый вал автомобиля в его рабочую сторону (по часовой стрелки смотря со стороны шкива генератора) или (против если смотреть со стороны трамблера), то заметите что вскоре все светодиоды погаснут и если продолжить вращение коленвала, то в определенный момент зажжется один из светодиодов (если контур один, то зажжется единственный подключенный светодиод), тем самым в момент включения светодиода и будет та точка, при которой сработает коммутатор, выдав импульс на катушку зажигания, которая выдаст искру. Как только зажжется светодиод, необходимо будет посмотреть в смотровое окно в каком месте находится риска маховика, относительно шкалы установки угла опережения зажигания. Это и будет показателем на сколько точно выставлен ваш угол опережения зажигания.











Исходя из представленных данных производителей отечественного авто-прома, которые дали поправки на шкалу и соответственность с этой шкалой отечественного бензина, угол опережения необходимо выставлять так. Для АИ 92 – вторая – третья риска, для АИ 95 первая – вторая риска. То есть если у вас установлено двухконтурное зажигание, то обе ваши метки должны включатся в зоне первая – третья риски, но не забываем что вторая метка на маховике должна находится строго на 180 градусов от первой (основной).

Подведем итог:

Цена вопроса изготовления прибора: Стабилизатор напряжения KIA7805 (КРЕН5А) порядка 20-30 р. светодиод 5 р. резистор 200 Ом 0,5 Вт 3 р.+ около полутора метров самого тонкого провода.

Теперь когда у вас есть такой прибор, вы в любой момент сможете выставить зажигание как на своем автомобиле, так и любом другом без покупки дорогостоящего стробоскопа и без всяких заморочек.

Всем спасибо за внимание! Ставьте лайки, делитесь информацией с друзьями и знакомыми! Подписывайтесь на мой канал AlexGor в YouTube!



Просмотров: 50

Вопрос про зажигание на ГБО (ваз 2109 карб 1.3). — Авто/мото

     Разбирал на выходных трамблер, в принципе чистый и смазанный, все вроде крутится, перемещается. Грузики ходят нормально, не залипают, пружинки не соскочили. Единственное что упало во взгляд, так это то, что большая пружинка, та что с меньшим количеством витком (которая натягивается на больших оборотах), натягивалась аж в самом конце поворота шторки. Ну если взять полный ход поворота шторки за 100 каких-то вымышленных единиц, то эта большая пружинка натягивалась аж на 90 единицах, то есть в конце. Подумал, по логике понял, что эта пружинка должна натягиваться раньше, где-то на 50-60  единицах, а не на 90. Продолжил осмотр и заметил, что та часть корпуса, к которой присоединена пружинка, вытерлась от самой пружинки (выработалась так сказать),

      Ниже выложу нарисованный в пейнте рисунок. Черный цвет — корпус(«стенка»),синий цвет — сама пружинка, красным изображена та часть корпуса («стенки»), которая выработалась, то есть которой сейчас нету. Место соединения этой «стенки» с пружинкой стало меньше из за выработки, и пружинка стала болтаться больше чем надо, и натягивалась аж в самом конце максимального хода поворота шторки, и то, при большом усилии пальцев моих рук. Я плоскогубцами эту стенку выгнул на 1-2 миллиметра в противоположную сторону, что бы пружинка натягивалась раньше.

      Собрал трамблер и поехал тестировать. На трассе, на 4 передаче детонация начинается на 120 км.час, при +4 градусах опережения.

Можно сделать вывод, что проблему я нашел, и частично решил. Но я на глаз выгнул эту стеночку….Центробежный регулятор УОЗ очень важная деталь и там есть свои параметры, с четким графиком, например, на 2000 оборотах должно быть 15 градусов ОЗ, не 10, не 20,не 17, а именно 15, то же самое на 3000 должно быть, например, 20 градусов, не 15, не 25 и не 30, а именно 20. Поэтому я считаю что этот узел автомобиля должен быть откалиброван, что бы добиться максимальной мощности двигателя, при минимальных затратах топлива. Видео есть на ютубе, где в графике показано что УОЗ на всех оборотах должен быть максимальный, но не пересекать грань детонации. То есть, если на 3000 оборотах, детонация начнется на 25 градусах, то зажигания должно быть 23-24, то есть на грани. Цифры с УОЗ вымышлены.



 Кто в городе может сделать калибровку центробежного регулятора УОЗ на ваз 2109?

Прикрепленные файлы

Сообщение отредактировал [email protected]: 03 Апрель 2015 — 18:39

Регулировка зажигания ВАЗ-21099

Рассмотрим регулировку зажигания ваз 21099 своими руками. Для установки будет нужен стробоскоп.

Чтобы проверять момент зажигания в люке картера сцепления имеется шкала, а на маховике есть метка. Если совместить метки на маховике со средним и длинным делением шкалы, поршни 1-го и 4-го цилиндров находятся в ВМТ.

Проводим проверку системы зажигания автомобиля

Соедините зажим «+” стробоскопа с «+” аккумулятора, а зажим массы стробоскопа с «-” АКБ, а также зажим датчика стробоскопа присоедините к проводу высокого напряжения первого цилиндра. Теперь запустите двигатель и направьте в люк картера сцепления мигающий поток света стробоскопа. При правильной установке момента зажигания метка на маховике на холостом ходу двигателя должна не доходить до среднего деления шкалы на одно деление.

Для регулировки момента зажигания остановите двигатель, ослабьте гайки крепления датчика распределителя и поверните его на нужный угол. Чтобы увеличить угол опережения зажигания, нужно повернуть датчик по часовой стрелке, чтобы уменьшить – против. Затем затяните гайки крепления датчика-распределителя и снова проверьте.

Меры предосторожности

Опасность представляют клиновидный ремень и вращающийся шкив. Помимо этого, нужно соблюдать технику безопасности, когда обращаетесь с электронной системой зажигания.

Проверка на правильность установки

Чтобы определить, верно ли установлен момент зажигания, на ровной дороге, при езде со скоростью 40-50 км/ч резко нажмите на газ до отказа. Должна произойти небольшая детонация двигателя – стуки.

Если звуки отсутствуют, значит, зажигание слишком позднее. При этом нужно ослабить крепление распределителя двигателя и повернуть рукой его против направления вращения ротора на пару делений шкалы октан-корректора в сторону опережения – плюс, а если детонационные звуки наоборот сильные – минус.

Нужно добиться устойчивой работы двигателя при регулировке зажигания, а после этого снова закрепить корпус распределителя на двигателе.

Как правильно выставить зажигание на примере ВАЗ — журнал За рулем

Как настроить зажигание? Что такое УОЗ? Куда вращались бегунки в отечественных машинах? Что значит выражение «выставить по искре»? — много интересных вопросов, на которые владельцы современных авто могут и не дать правильных ответов.

Что такое угол опережения зажигания — он же УОЗ? Это некая атрибутика древних автомобилей или же нечто незыблемое, сродни всемирному тяготению? Большинству современных автовладельцев это неведомо. Всеми системами автомобиля управляют многочисленные контроллеры, а потому своевременное искрообразование в цилиндрах двигателей целиком на их совести. Между тем по стране бегает огромное количество древних машинок, незнакомых с процессорами и прочими чипами. Поэтому вопросы типа «Как отрегулировать УОЗ?» звучат по сей день.

На технические вопросы отвечать всегда приятно. Но сначала придется вспомнить некоторые «зажигательные» термины.

Терминология

Прерыватель-распределитель зажигания — электромеханическое устройство, обеспечивающее своевременную подачу импульсов высокого напряжения на свечи зажигания. Часто его называют трамблером.

Контактный и бесконтактный трамблеры задне- и полноприводных карбюраторных автомобилей ВАЗ

Контактный и бесконтактный трамблеры задне- и полноприводных карбюраторных автомобилей ВАЗ

Опережение зажигания — воспламенение рабочей смеси в цилиндре раньше, чем закончится такт сжатия.

Угол опережения зажигания (УОЗ) — угол поворота коленчатого вала двигателя от положения, соответствующего появлению искры на свече до прихода поршня в верхнюю мертвую точку.

Материалы по теме

Контактная система зажигания — система, в которой коммутация катушки зажигания обеспечивается механическим прерывателем.

Бесконтактная система зажигания — система, в которой коммутация катушки зажигания обеспечивается электронным модулем, управляемым электронным датчиком положения коленчатого вала — например, датчиком Холла (ВАЗ-2108) или магнитоэлектрическим (ГАЗ-2410).

Прерыватель системы зажигания — механический выключатель в трамблере, непосредственно соединенный с первичной цепью катушки зажигания.

Бегунок — элемент трамблера, поочередно передающий высокое напряжение от катушки зажигания на высоковольтные провода, соединенные со свечами зажигания двигателя.

Угол замкнутого состояния контактов (УЗСК) — величина, показывающая, как долго контакты механического прерывателя должны оставаться замкнутыми. Для классических Жигулей УЗСК составляет примерно 55 градусов. Правильно выбранный УЗСК дает катушке зажигания возможность набирать нужную энергию и полностью отдавать ее на свечи зажигания.

Когда и зачем нужно настраивать зажигание?

Сначала немножко теории. Если бы рабочая смесь в цилиндрах сгорала мгновенно, то проблем с опережением не было бы в принципе. Поджигай ее в верхней мертвой точке — и все окей. Но смесь сгорает не мгновенно: ей требуются миллисекунды. При этом реальная частота вращения коленчатого вала, конечно же, непостоянна. Поэтому нельзя тупо поджигать смесь в одно и то же время при разных режимах работы мотора: она будет сгорать либо слишком рано, либо чересчур поздно. Итог всегда будет неутешительный — двигатель плохо тянет, греется, неустойчиво работает, детонирует и т.п.

Материалы по теме

В частности, если начать «искрить» слишком рано (большой УОЗ), то давление газов станет резко возрастать до прихода поршня в верхнюю мертвую точку, препятствуя его движению. Из-за этого уменьшится мощность и ухудшится экономичность мотора, он утратит приемистость и будет дергаться на малых оборотах. При позднем искрообразовании (малый УОЗ) смесь будет долго гореть при расширяющемся объеме, а потому давление газов будет значительно ниже расчетного. Мощность и экономичность понизятся, а мотор сильно перегреется, поскольку догорание смеси будет идти на протяжении всего такта расширения.

Способ лечения один — поджигать рабочую смесь согласно частоте вращения и нагрузке на двигатель. Кроме того, корректировка УОЗ может потребоваться при переходе на бензин с другим октановым числом. Кстати, на очень древних автомобилях (в начале прошлого века) момент зажигания регулировал водитель: была предусмотрена специальная рукоятка. Но вскоре она исчезла, поскольку мотор обзавелся трамблером с центробежным механизмом внутри.

Центробежный и вакуумный механизмы опережения зажигания в контактном трамблере

Центробежный и вакуумный механизмы опережения зажигания в контактном трамблере

Центробежный регулятор содержал, как правило, пару грузиков, уравновешенных пружинами. При увеличении частоты вращения грузики расходились в стороны и поворачивали опорную пластину, на которой находился прерыватель. Чем выше частота вращения, тем сильнее расходятся грузики и тем выше становится УОЗ.

Дальнейшая погоня за экономичностью добавила в помощники к центробежному регулятору его вакуумного коллегу. Дело в том, что с увеличением нагрузки увеличивается и наполнение цилиндров горючей смесью, поскольку водитель сильнее давит на акселератор. При этом процентное содержание остаточных газов в рабочей смеси снижается, что способствует увеличению скорости сгорания. Следовательно, УОЗ надо снижать.

Материалы по теме

Напротив, при снижении нагрузки на мотор уменьшается наполнение цилиндров, растет содержание остаточных газов, а потому рабочая смесь будет гореть медленнее. УОЗ в этом случае нужно увеличивать. Эту задачу и решает вакуумный регулятор, отслеживающий разрежение во впускном трубопроводе двигателя. Чем выше нагрузка, тем ниже разрежение, и наоборот. В большинстве классических моторов центробежный и вакуумный регуляторы работают совместно.

Если октановое число топлива не соответствует тому, которым руководствовался конструктор при проектировании мотора, то даже при оптимальной работе упомянутых регуляторов нормальной работы мотора ждать не стоит. Самое неприятное явление, которое может при этом возникнуть, — детонация. Грубо говоря, это взрывообразное сгорание смеси, чреватое капремонтом. Для предотвращения детонации в классических моторах былой эпохи нужно было открыть капот и вручную повернуть корпус трамблера в нужную сторону. Залил низкооктановый бензин — изволь сделать зажигание более поздним…

Само собой, что в современных двигателях оптимальный УОЗ выставляет управляющий контроллер. Он следит за оборотами, нагрузкой, октановым числом, температурой и т.п.

Как регулировать УОЗ?

На слух? По искре? По лампочке? По стробоскопу? Сейчас разберемся.

Материалы по теме

Сразу скажем, что про стробоскоп говорить не будем. Во-первых, у рядового водителя под рукой его попросту нет. А, во-вторых, с ним лучше не связываться. Дело в том, что стробоскоп показывает момент зажигания только при работающем моторе, но при этом за счет центробежного регулятора УОЗ смещается в сторону опережения даже на минимальных оборотах холостого хода. Поэтому точной регулировки ждать, вообще говоря, не стоит.

Правильные рекомендации по регулировке всегда содержатся в профильной литературе по конкретной модели автомобиля — их и следует придерживаться. Возьмем для примера автомобиль АЗЛК-2141 с двигателем УЗАМ и контактной системой зажигания. Обратите внимание, что бегунок у уфимских моторов вращается ПРОТИВ часовой стрелки.

Последовательность операций для москвичевского мотора должна быть следующая.

  • Ослабляем крепление трамблера.
  • Определяем начало хода сжатия в первом цилиндре. Для этого выворачиваем свечу этого цилиндра, затыкаем отверстие подходящей пробкой (хоть из смятой бумаги) и проворачиваем пусковой рукояткой коленвал до выскакивания пробки наружу.
  • Продолжаем проворачивать коленвал до совмещения первой риски на его шкиве с острием штифта установки зажигания, запрессованным в нижнюю крышку картера.
  • Убеждаемся, что бегунок смотрит своей токоведущей пластиной на контакт крышки трамблера, соответствующий проводу первого цилиндра.
  • Подсоединяем любую маломощную лампочку (например, в отвертке-пробнике) одним концом к массе, а другим — к клемме низкого напряжения катушки, соединенным с прерывателем.
  • Включаем зажигание и поворачиваем корпус трамблера против часовой стрелки до замыкания контактов прерывателя. Лампа, закороченная прерывателем, должна погаснуть.
  • Взявшись за бегунок, прикладываем небольшое усилие по часовой стрелке для устранения зазоров механизме привода, после чего медленно поворачиваем трамблер по часовой стрелке до загорания лампочки.
  • Затягиваем крепление трамблера. Не забываем вернуть свечу на место!

У цепных двигателей ВАЗ бегунок вращается по часовой стрелке, а метки 10, 5 и 0 градусов опережения зажигания выполнены на передней крышке блока цилиндров. А на шкиве присутствует единственная метка. Алгоритм установки угла можно использовать от москвичевской инструкции, но все вращения происходят в противоположную сторону.

У цепных двигателей ВАЗ бегунок вращается по часовой стрелке, а метки 10, 5 и 0 градусов опережения зажигания выполнены на передней крышке блока цилиндров. А на шкиве присутствует единственная метка. Алгоритм установки угла можно использовать от москвичевской инструкции, но все вращения происходят в противоположную сторону.

На автомобилях типа ВАЗ-2108, перешедших на электронное зажигание, но при этом сохранивших как центробежный, так и вакуумный регуляторы, процедура полностью аналогичная — с точностью до иного расположения штатных меток. Бегунок при этом вращается против часовой стрелки. Однако подключать лампочку-пробник при этом нужно между коммутатором и катушкой зажигания, а ни в коем случае не к датчику Холла.

А что означает выражение «выставить по искре»? Грубо говоря, то же самое, что и по лампочке. В этом случае вместо лампочки используют вывернутую заранее свечу зажигания, резьбовую часть которой нужно постараться соединить с массой двигателя. Вместо загорания лампочки ловим момент проскакивания искры — вот и всё.

А как же регулировка на слух? Ее проводят так: при движении на прогретом моторе со скоростью примерно 50 км/ч на 4-й передаче следует резко нажать на правую педаль. Если УОЗ выставлен верно, то при этом должна прослушиваться кратковременная исчезающая детонация. Если детонация слишком сильная, следует повернуть трамблер по направлению вращения бегунка. Если детонации нет вообще — против вращения бегунка. Вы же еще помните, что в отечественном автопроме бегунки вращались и туда, и обратно?

Тем, кому интересна зажигательная тема былых времен, рекомендуем посмотреть вот сюда. Про свечи можно почитать вот тут, а также вот тут.

Если есть вопросы — задавайте!

Зажигательная физика — опережение, трамблер и УОЗ

Как настроить зажигание? Что такое УОЗ? Куда вращались бегунки в отечественных машинах? Что значит выражение «выставить по искре»? — много интересных вопросов, на которые владельцы современных авто могут и не дать правильных ответов.

Зажигательная физика — опережение, трамблер и УОЗ

Схема ключа зажигания ВАЗ 2109. Устраняем неисправности замка зажигания нашей любимой «Девятки

».

Неисправности замка зажигания ВАЗ 2109 — довольно распространенное явление. Этот элемент состоит из двух частей: механической и электрической. Из-за этого неисправности замка зажигания на ВАЗ 2109 могут стать для многих большой проблемой, с которой они не могут справиться самостоятельно. Данная публикация призвана познакомить читателя со всеми известными неисправностями в замке зажигания и объяснить, как их исправить.

Что такое


Начнем с устройства замка. Разберемся, как он выглядит, из чего состоит, каков принцип действия и так далее:

  • Как уже было сказано, замок зажигания — очень важный элемент автомобиля ВАЗ 2109, ведь с ним связано практически все имеющееся оборудование.

Примечание. Хотя есть компоненты, которые никак не зависят от замка. Вот они: освещение номерного знака, стоп-сигналы, габариты, аварийное освещение, освещение салона и торпедное освещение.

  • Замки зажигания бывают разные: новые или старые. Первый вариант без реле имеет три позиции и короткий ключ, второй с реле имеет четыре позиции и длинный ключ.
Схема

Ниже представлена ​​типовая схема замка зажигания на «девятку».

Замок относится к системе зажигания автомобиля. Сразу отметим, что если наблюдаются проблемы, то их можно исправить своими руками, ведь на «девятку», как правило, устанавливается устаревшая система зажигания, не требующая диагностики и ремонта на СТО.

Как проверить неисправность

Вот совет, как убедиться, что выключатель зажигания действительно не работает:

  • Вставьте ключ зажигания и поверните его в определенное положение. В цепи должно быть короткое замыкание. Смотрим на схему: если позиция «1» клавиши — работает ли наружное освещение или управляющие устройства;
  • Рекомендуется проверять все положения замка. Если есть отклонения от нормы — проблема с замком;
  • Проверить исправность замка зажигания можно следующим образом: повернуть рулевое колесо, которое не должно быть заблокировано.Блокировка на рабочем рулевом колесе должна срабатывать только при повторном повороте ключа из положения «1» в положение «2»;
  • Надежно проверить, работает ли замок так: берем обыкновенную переносную лампу и одним концом подключаем к массе, другим — к замку. Включаем зажигание — если свет горит нормально, значит, замок в порядке. Если лампочка тусклая или не горит совсем, замок неисправен.
Общие неисправности

Среди них на первом месте:

  • Замок заклинило.Это даже наблюдается в «девятках» при установке нового замка. Причина — заводской брак или то, что указано ниже.

Примечание. Замок также может заклинивать из-за проблем взаимодействия со стартером. В этом случае вам нужно ввести немного силиконовой смазки внутрь замка и делать это каждый раз при заклинивании замка.

  • Замок со временем изнашивается, и это ухудшает его работу;
  • Замок зажигания легко приходит в негодность при неудачной попытке угона автомобиля, а также при неосторожном обращении.

Ремонт и замена


Обычно замок можно отремонтировать. Если это не помогло, придется заменить его полностью (см. Замена замка зажигания ВАЗ своими силами). Ремонт замка в большинстве случаев сводится к замене цилиндра или контактной группы. Если после этого проблема не устранилась или есть возможность поменять всю блокировку, то лучше сделать последнее.

Личинка и ее замена

Итак, делаем следующее:

  • Снимите кожух рулевой колонки и отверните болты крепления фиксатора замка зажигания.

Примечание. Болты имеют срезанные головки, и тогда вам придется использовать молоток и долото. Болты сначала откручиваются ударами стамески, а затем откручиваются плоскогубцами.

  • Отсоедините две части зажима, чтобы они освободились;
  • Личинка может быть изменена уже на этом этапе операции;
  • Вытаскиваем боковой штифт, который держит личинку в замке.

Консультации. Личинка легко демонтируется тонкой отверткой, например, от часов.При этом необходимо стучать по замку молотком.

  • Если вы не можете вытащить личинку после удаления бокового штифта, можно попробовать просверлить личинку тонким сверлом;
  • Если снова удалить личинку не удалось, то рекомендуется окончательно снять замок;
  • Снимаем заглушки проводов.

Примечание. Одна из заглушек (та, у которой разъем побольше) находится под торпедой. Чтобы его снять, нужно просунуть руку под панель.

  • Если замок зажигания с реле, то вынимаем его из-под панели;
  • Отсоедините контактный разъем;
  • Так же снимаем заземляющий провод;
  • Снимите крышку, отжав защелку, а затем контактную группу;
  • Теперь удалить личинку будет намного проще;
  • Меняем на новый;
  • Проверяем работу на месте перед тем, как поставить все на место. Поворачиваем ключ внутри замка — все процессы, описанные выше, должны работать.

Примечание. Не забудьте также проверить работу блокировки рулевого управления. Если рулевой вал не блокируется при полном повороте рулевого колеса, отрегулируйте правильное положение фиксатора на колонке.

  • После тщательной проверки, убедившись, что все работает правильно, затягивайте болты до тех пор, пока головки не оторвутся. Желательно использовать ключ на «10».
Контактная группа

Замена контактной группы замка, если неисправность замка кроется именно в этом, с точки зрения денежных затрат, наиболее выгодна.Действия сводятся к снятию блокировки (как это сделать, описано выше). Вот несколько рекомендаций, которым нужно следовать:

  • Перед отключением контактов нужно их пронумеровать во избежание путаницы;
  • Некоторые модели замков в конструкции контактной группы имеют стопорное кольцо, которое предварительно необходимо снять. Проще всего это сделать шилом.

Неисправности замка зажигания на ВАЗ 2109 таким образом можно устранить своими руками. В процессе работы будет очень полезно изучить различные фотоматериалы и схемы, посмотреть тематический видеообзор.Стоимость ремонта или замены замка будет минимальной, так как все работы, представленные в нашей инструкции, выполняются самостоятельно.

МастераВаза.ру

Замок зажигания ВАЗ 2109


Замок зажигания ВАЗ 2109 предназначен для запуска двигателя автомобиля. В этой статье мы рассмотрим замену выключателя зажигания и схему его подключения (распиновку).

Как поменять замок зажигания на ВАЗ 2109


Выверните шесть винтов, крепящих нижний кожух рулевой колонки.

Снять нижний кожух рулевой колонки и накладку замка зажигания.

Снимите верхний кожух рулевой колонки.

Отсоединить разъем жгута проводов замка зажигания от жгута.

Отсоединить разъем жгута проводов переключателя зажигания от реле зажигания.

Вставьте ключ в замок зажигания и поверните его в положение «0», чтобы отключить противоугонное устройство. Снимите четыре крепежных болта (два находятся наверху колонны). Снимите кронштейн и выключатель зажигания.

Сборка и установка замка зажигания ВАЗ 2109 производится в обратной последовательности.

Замок зажигания ВАЗ 2109, схема подключения


ВАЗ 2109, схема подключения и включения замка зажигания 1 — реле зажигания, 2 — штекерный разъем замка зажигания, 3 — замок зажигания ВАЗ 2109.

Устройство замка зажигания ВАЗ 2109


Устройство для снятия и установки замка зажигания, а также схема подключения контактной группы замка зажигания ВАЗ 2109 не зависит от типа панели приборов, какая высокая, какая низкая, замки зажигания такой же.

  1. При необходимости замены
  2. Методы поиска и устранения неисправностей
  3. Препарат
  4. Снятие неисправного замка
  5. Установка нового устройства
  6. Проверка блокировки рулевого управления

Выключатель, он же замок зажигания, играет огромную роль в «пусковой» системе автомобиля ВАЗ 2114. Он принимает участие в работе стартера, фар, поворотников, электростеклоподъемников и других элементов электрических схем. Сегодня мы поговорим о замке зажигания ВАЗ 2114, причинах его замены, порядке демонтажа и многом другом.

При необходимости замены


Существует несколько основных ситуаций, когда владельцу машины может потребоваться срочная замена агрегата. К причинам неисправности замка зажигания ВАЗ 2114 можно отнести:

  • Механическая поломка ключей;
  • Утеря ключа;
  • Облом замка в результате попытки кражи;
  • Обрыв контактов зажигания.

Методы поиска и устранения неисправностей


Есть два метода обнаружения неисправностей:

Предлагаем изучить визуальный способ определения неисправности или поломки контактных элементов замка зажигания по таблице.

Для работы понадобится мини-тестер и мультиметр в режиме омметра:

  • Отсоедините силовой блок от замка зажигания. Для этого необходимо снять кожу с рулевой колонки;
  • Переключите мультиметр на омметр;
  • На колодке, идущей от замка, нужно найти контакты 7 и 4, которые соответствуют контактам 15 и 30;
  • Подсоедините к ним щупы мультиметра;
  • Поверните ключ в положение «Зажигание»;
  • Найдите контакты 7 и 3 на блоке, соответствующие 50 и 30.Также подключите к ним мультиметр;
  • Поверните ключ во второе положение — запустите двигатель;
  • Если имеется неисправность, прибор покажет нулевое сопротивление в обоих тестовых случаях.

Препарат


На этапе подготовки вам потребуется собрать рядом с собой необходимый инструмент, который пригодится в процессе демонтажа и установки нового замка зажигания. Вам также потребуется снять кожух рулевого механизма и переключатели на рулевой колонке.Сделать это довольно сложно, но обо всех нюансах этих подготовительных мероприятий мы вам пошагово расскажем. Так что вы легко можете сами разобраться, как снять замок зажигания на ВАЗ 2114.

Из инструментов вам понадобится:

  • Крепкая отвертка Phillips;
  • Гаечный ключ рожковый на 10 мм;
  • Долото;
  • Hammer;
  • Плоскогубцы или плоскогубцы;
  • Новый замок зажигания в сборе;
  • Винты крепления замка (4 шт.).

А теперь перейдем к кожуху и переключателям. Для более удобной работы многие советуют снимать подрулевые переключатели и сам руль. Демонтаж кожуха осуществляется в следующей последовательности:

  1. Отсоедините отрицательный провод от аккумуляторной батареи. Требования по личной безопасности и защите от поражения электрическим током пока никто не отменял;
  2. Удалите три винта, которыми крепятся две детали корпуса. Для этого пригодится отвертка;
  3. Выкрутите саморез, соединяющий корпус с разъемом подрулевого переключателя;
  4. Демонтируйте два самореза, которые удерживают нижнюю часть корпуса на рулевой колонке;
  5. Рычаг, фиксирующий колонну в углу, отведен вниз;
  6. Руль тоже опускается;
  7. Далее снимается нижний кожух;
  8. Блок питания от аварийки необходимо отключить;
  9. Теперь верхний кожух можно снять;
  10. Для демонтажа подрулевых переключателей нужно действовать по одному;
  11. Одновременно нажмите на обе защелки и тем самым снимите элементы с сидений;
  12. Отсоедините их от разъема питания.

Удаление неисправного замка


На практике заменить замок зажигания на ВАЗ 2114 будет невозможно, пока не избавишься от старого. Сделать это несложно, но некоторое время придется уделить машине.

  1. Когда вы откроете себе доступ к замку зажигания, а точнее к его корпусу, вы заметите, что замок прикреплен к рулевой колонке четырьмя болтами. Проблема в том, что у них нет голов.
  2. Это явление является частью «уникальной» заводской противоугонной системы, которую выполняет АвтоВАЗ.Фактически, такая система несколько затрудняет запуск двигателя преступникам, у которых нет ключа. Так что не ругайте их слишком сильно.
  3. С помощью долота и молотка эти болты ослабляются, и их снятие выполняется с помощью плоскогубцев.
  4. Далее снимаем скобу с колонны;
  5. Обязательно отсоедините разъем питания. В целом схема подключения замка зажигания ВАЗ 2114 проста, если покупать комплектный замок. Не нужно ничего паять и выяснять, какой провод куда ведет.Все собрано в блок, осталось только вставить в соответствующий разъем. И это все.
  6. Отсоединив удлинитель, теперь можно наконец избавиться от вышедшего из строя выключателя зажигания.

Установка нового устройства


Теперь наконец-то можно приступить непосредственно к замене сломанного или изношенного замка зажигания на вашем автомобиле ВАЗ2114.

Для этого придерживайтесь следующей последовательности действий:

  • Вставьте ключ в новый замок и поверните его в первое положение.Это позволит защелке, которая отвечает за блокировку рулевого вала, спрятаться внутри конструкции кузова;
  • Вставьте замок на место, соблюдая последовательность, обратную снятию;
  • Затяните четыре крепежных болта и слегка затяните их.

Проверка блокировки рулевого управления


Если вы не проверите блокировку рулевого управления в действии, вы можете столкнуться с определенными проблемами в будущем. Поэтому найдите время для этого события. Он заключается в том, чтобы вынуть ключ из замка зажигания и повернуть руль на небольшой угол.

  1. Если блокировки нет, необходимо будет немного отрегулировать положение замка. Убедитесь, что он входит в паз рулевого вала.
  2. Если блокировка работает эффективно, вам необходимо полностью затянуть четыре установленных срезных болта. Крутите, пока головки не сломаются.

Когда установка замка завершена, проверка пройдена, не забудьте подключить прибор к электросети и запустить двигатель. Если он заводится, все системы, зависящие от замка зажигания, работают, можно полностью приступить к повторной сборке.Следуйте инструкциям по снятию крышки подрулевых переключателей. Не лишним будет по пути проверять состояние тех или иных узлов. Не исключено, что некоторые из них также нуждаются в замене или небольшой профилактике.

Добро пожаловать! Замок зажигания выходит из строя довольно редко, но все же случается. После выхода из строя замка, конечно, его нужно заменить на новый, но как это сделать, спросите вы? Некоторые люди до сих пор знают ответ на этот вопрос, а некоторые нет.Для несведущих людей мы только что подготовили эту статью, в которой подробно будет описан ход замены замка зажигания. А в конце статьи вы найдете видеоролик, в котором подробно будет описан процесс замены этой блокировки.

Примечание! Для замены замка зажигания вам понадобятся следующие инструменты: Во-первых, вам понадобятся отвертки, а также дрель, небольшой молоток, плоскогубцы и обязательно нужно запастись зубилом!

Резюме:

  • Замена замка зажигания
  • Проверка контактов блока проводов
  • Замена контактной группы
  • Важно!
  • Дополнительный видеоматериал

Когда нужно менять замок зажигания и контактную группу? Его необходимо заменить при поломке, а также при утере ключа, и даже если личинка в замке перестала крутиться и застопорилась на одном месте.Контактную группу необходимо заменить при ее деформации, и даже если после поворота ключа в замке двигатель автомобиля перестал запускаться.

Примечание! Прежде чем сразу сказать, что во всем виновата контактная группа замка, сначала проверьте на работоспособность контакты его проводных колодок. (Как проверить контакты контактной группы, см. Ниже в рубрике: «Проверка контактов проводной колодки»)

Как заменить выключатель зажигания, проверить контактную группу и заменить на ВАЗ 2108-ВАЗ 21099?


Замена замка зажигания:


Извлечение: 1) В начале «Батарея — это батарея» отверните гайку, удерживающую вывод «-» на батарее, а затем выбросьте зажим.(Как снять минусовую клемму с АКБ, смотрите в статье «Замена АКБ на ВАЗ», в «первом» пункте)

2) Затем снимите кожух рулевой колонки и оба переключателя под рулевым управлением. (О том, как снять крышку и оба переключателя, см. В статье: «Замена подрулевых переключателей»)

  • Далее, для наглядности, операция будет показана со снятым рулевым колесом, но вы все равно можете снять замок зажигания, не снимая рулевое колесо.

3) Далее вставьте, если замок позволяет, то в этом случае вставьте в него ключ зажигания и установите его в положение «0».

Примечание! Ключ должен быть установлен в это положение только для отключения противоугонного устройства!

4) Теперь снимите четыре болта, которыми крепится выключатель зажигания. Если у вас срезаны болты с головкой, то сбейте их молотком и зубилом. (Обязательно прочтите абзац «Важно!»)

Примечание! Если это не помогло, то в этом случае попробуйте высверлить все четыре болта, но делайте это осторожно, ничего не повредив!

5) После того, как болты будут ослаблены, извлеките их из отверстия плоскогубцами.

Установка нового замка производится в порядке, обратном снятию.

Проверка контактов блока проводов:


1) Сначала снимите замок с автомобиля, используя текст выше.

Примечание! Прибор должен четко показывать «0», иначе замените контактную группу!

Замена контактной группы:


1) Сначала на снятом переключателе зажигания отверткой открутите винт, которым крепится крышка переключателя зажигания.

2) Затем с помощью отвертки выдавите две пластиковые защелки, фиксирующие крышку замка.

3) Затем снимите крышку.

4) И наконец, снимаем контактную группу с замка зажигания.

Примечание! Монтаж контактной группы выполняется в обратной последовательности!

Важно! Не на всех автомобилях семейства «Самара» замок зажигания крепится к рулевой колонке четырьмя болтами, на некоторых автомобилях он крепится всего двумя болтами, а сверху — крючком, указанным красной стрелкой!

Дополнительный видеоматериал: Ниже мы подготовили видеоролик, связанный с заменой замка зажигания на автомобилях семейства «Самара».

Неисправности замка зажигания ВАЗ 2109 — довольно распространенное явление. Этот элемент состоит из двух частей: механической и электрической.
Из-за этого неисправности замка зажигания на ВАЗ 2109 могут стать для многих большой проблемой, с которой они не могут справиться самостоятельно. Данная публикация призвана познакомить читателя со всеми известными неисправностями в замке зажигания и объяснить, как их исправить.

Что такое

Начнем с устройства замка.
Разберемся, как он выглядит, из чего состоит, каков принцип действия и так далее:

  • Как уже было сказано, это очень важный элемент автомобиля ВАЗ 2109, ведь с ним связано практически все имеющееся оборудование.

Примечание. Хотя есть компоненты, которые никак не зависят от замка. Вот они: освещение номерного знака, стоп-сигналы, габариты, аварийное освещение, освещение салона и торпедное освещение.

  • Замки зажигания бывают разные: новые или старые. Первый вариант без реле имеет три позиции и короткий ключ, второй с реле имеет четыре позиции и длинный ключ.

Схема

Ниже представлена ​​типовая схема замка зажигания на «девятку».

Типичные неисправности

Замок относится к системе зажигания автомобиля. Сразу отметим, что если наблюдаются проблемы, то их можно исправить своими руками, ведь на «девятку», как правило, устанавливается устаревшая система зажигания, не требующая диагностики и ремонта на СТО.

Как проверить неисправность

Вот совет, как убедиться, что выключатель зажигания действительно не работает:

  • Вставьте ключ зажигания и поверните его в определенное положение.В цепи должно быть короткое замыкание. Смотрим на схему: если позиция «1» клавиши — работает ли наружное освещение или управляющие устройства;
  • Рекомендуется проверять все положения замка. Если есть отклонения от нормы — проблема с замком;
  • Проверить исправность замка зажигания можно следующим образом: повернуть рулевое колесо, которое не должно быть заблокировано. Блокировка на рабочем рулевом колесе должна срабатывать только при повторном повороте ключа из положения «1» в положение «2»;

  • Надежно проверить, работает ли замок так: берем обыкновенную переносную лампу и одним концом подключаем к массе, другим — к замку.Включаем зажигание — если свет горит нормально, значит, замок в порядке. Если лампочка тусклая или не горит совсем, замок неисправен.

Общие неисправности

Среди них на первом месте:

  • Замок заклинило. Это даже наблюдается в «девятках» при установке нового замка. Причина — заводской брак или то, что указано ниже.

Примечание. Замок также может заклинивать из-за проблем взаимодействия со стартером.В этом случае вам нужно ввести немного силиконовой смазки внутрь замка и делать это каждый раз при заклинивании замка.

  • Замок со временем изнашивается, и это ухудшает его работу;
  • Замок зажигания легко приходит в негодность при неудачной попытке угона автомобиля, а также при неосторожном обращении.

Ремонт и замена

Обычно замок можно отремонтировать. Если это не сработает, придется полностью заменить его (см.).
Ремонт замка в большинстве случаев сводится к замене цилиндра или контактной группы. Если после этого проблема не устранилась или есть возможность поменять всю блокировку, то лучше сделать последнее.

Личинка и ее замена

Итак, делаем следующее:

  • Снимите кожух и отверните болты крепления зажима замка зажигания.

Примечание. Болты имеют срезанные головки, и тогда вам придется использовать молоток и долото.Болты сначала откручиваются ударами стамески, а затем откручиваются плоскогубцами.

  • Отсоедините две части зажима, чтобы они освободились;
  • Личинка может быть изменена уже на этом этапе операции;
  • Вытаскиваем боковой штифт, который держит личинку в замке.

Консультации. Личинка легко демонтируется тонкой отверткой, например, от часов. При этом необходимо стучать по замку молотком.

  • Если вы не можете вытащить личинку после удаления бокового штифта, можно попробовать просверлить личинку тонким сверлом;
  • Если снова удалить личинку не удалось, то рекомендуется окончательно снять замок;
  • Снимаем заглушки проводов.

Примечание. Одна из заглушек (та, у которой разъем побольше) находится под торпедой. Чтобы его снять, нужно просунуть руку под панель.

  • Если замок зажигания с реле, то вынимаем его из-под панели;
  • Отсоедините контактный разъем;
  • Так же снимаем заземляющий провод;
  • Снимите крышку, отжав защелку, а затем контактную группу;
  • Теперь удалить личинку будет намного проще;
  • Меняем на новый;
  • Проверяем работу на месте перед тем, как поставить все на место.Поворачиваем ключ внутри замка — все процессы, описанные выше, должны работать.

Примечание. Не забудьте также проверить работу блокировки рулевого управления. Если рулевой вал не блокируется при полном повороте рулевого колеса, отрегулируйте правильное положение фиксатора на колонке.

  • После тщательной проверки, убедившись, что все работает правильно, затягивайте болты до тех пор, пока головки не оторвутся. Желательно использовать ключ на «10».

Контактная группа

Если неисправность замка кроется именно в этом, с точки зрения денежных затрат, наиболее выгодно.Действия сводятся к снятию блокировки (как это сделать, описано выше).
Вот несколько рекомендаций, которым нужно следовать:

  • Перед отключением контактов нужно их пронумеровать во избежание путаницы;
  • Некоторые модели замков в конструкции контактной группы имеют стопорное кольцо, которое предварительно необходимо снять. Проще всего это сделать шилом.

Неисправности замка зажигания на ВАЗ 2109 таким образом можно устранить своими руками. В процессе работы будет очень полезно изучить различные фотоматериалы и схемы, посмотреть тематический видеообзор.
Стоимость ремонта или замены замка будет минимальной, так как все работы, представленные в нашей инструкции, выполняются самостоятельно.

Одним из важнейших узлов автомобиля ВАЗ 2109 является замок зажигания (ЗЗ). От ее исправности зависит успешный запуск автомобиля и работа многих потребителей электрической сети. Статья посвящена ЗЗ девяток, ее строению и основным неисправностям. Даны инструкции, как снять и отремонтировать узел.

[Скрыть]

Устройство замка зажигания ВАЗ 2109

ЗЗ встречает старые и новые конструкции. В старом 4 позиции, длинный ключ и реле. В новой нет реле, есть 3 позиции и короткий ключ.

Замок зажигания ВАЗ 21099, как и другие модели, выполняет две функции:

  • механическая — блокирует руль без ключа;
  • электрический — замыкает контакты в зависимости от положения ключа.

Схема

Схема замка зажигания представляет положение ключа в замке и может быть представлена ​​в виде таблицы:

Типичные неисправности

Поскольку замок зажигания на ВАЗ 2109 выполняет две функции, характер неисправности можно разделить на механические и электрические, хотя чаще всего замок ломается в режиме стартера:

  1. К механической поломке относится заклинивание сердечника, в любом положении: повернуть ключ физически невозможно.В этом случае можно впрыснуть внутрь немного силиконовой смазки. Если это не поможет, то придется снять замок зажигания и поменять его на новый.
  2. Электрические неисправности могут возникнуть при определенном положении ключа, когда нарушена целостность электрической сети в переключателе. Если нет контакта, все компоненты системы не будут работать. Если контакт есть, но замыкание не происходит там, где нужно, это чревато коротким замыканием и перегревом ЗЗ.Может растаять, появится специфический запах (видео MAQS MAC).

Руководство по ремонту и замене

Большую часть ZZ можно отремонтировать. Ремонт обычно заключается в замене сердечника или контактного блока. Если после ремонта проблема осталась, то это необходимо.


На ВАЗ 2109 замена сердечника состоит из следующих этапов:

  1. Сначала снимается защитно-декоративный кожух с рулевой колонки, а также шайба и угловые переключатели.
  2. Замок фиксируется винтами и крючком-защелкой. С откручиванием саморезов могут возникнуть проблемы, так как у них срезаны головки. Чтобы удалить их, сначала нужно открутить ударами стамески, а затем открутить плоскогубцами. Можно аккуратно высверлить винты.
  3. Далее отсоединяем хомуты, расцепляя их.
  4. Сердечник можно удалить, вытащив боковой штифт. Если не получится, то керн можно высверлить с помощью тонкого сверла. В крайнем случае придется демонтировать всю сборку.
  5. На следующем этапе необходимо отсоединить разъем, вилку проводов, а также провод заземления.
  6. Нажав на защелку, можно снять крышку и контактную группу.
  7. Вставляем новый стержень и проверяем работу. При повороте ключа все процессы должны быть запущены.

Также необходимо проверить блокировку рулевого колеса. Если рулевое колесо не блокируется при полном повороте, необходимо отрегулировать положение фиксатора на колонке.

  • перед отключением контактов желательно присвоить им номера, это поможет избежать ошибок подключения;
  • Если в конструкции контактной группы присутствует стопорное кольцо, то сначала нужно снять его шилом.

Зная, как устроена ВАЗ 2109, и имея хотя бы небольшой опыт работы, можно сделать ремонт своими руками, не прибегая к помощи специалистов. Таким образом можно сэкономить на эксплуатационных расходах.

Добро пожаловать!
Замок зажигания выходит из строя довольно редко, но все же случается. После выхода из строя замка, конечно, его нужно заменить на новый, но как это сделать, спросите вы? Некоторые люди до сих пор знают ответ на этот вопрос, а некоторые нет.Для несведущих людей мы только что подготовили эту статью, в которой подробно будет описан ход замены замка зажигания. А в конце статьи вы найдете видеоролик, в котором подробно будет описан процесс замены этой блокировки.

Примечание!
Для замены замка зажигания вам потребуются следующие инструменты: Во-первых, вам понадобятся отвертки, а также дрель, небольшой молоток, плоскогубцы и обязательно нужно запастись зубилом!

Резюме:

Когда нужно менять замок зажигания и контактную группу?
Его необходимо заменить при поломке, а также при утере ключа, и даже если личинка в замке перестала крутиться и застопорилась на одном месте.
Контактная группа подлежит замене при ее деформации, и даже если после поворота ключа в замке двигатель автомобиля перестал запускаться.

Как заменить выключатель зажигания, проверить контактную группу и заменить на ВАЗ 2108-ВАЗ 21099?

Замена замка зажигания:

Извлечение:
1) В начале «Аккумулятор — это аккумулятор» отверните гайку, удерживающую вывод «-» на аккумуляторе, а затем выбросьте зажим. (Как снять минусовую клемму с АКБ, смотрите в статье «Замена АКБ на ВАЗ», в «первом» пункте)

2) Затем снимите кожух рулевой колонки и оба переключателя под рулевым управлением.(О том, как снять крышку и оба переключателя, см. В статье: «Замена подрулевых переключателей»)

  • Далее, для наглядности, операция будет показана со снятым рулевым колесом, но вы все равно можете снять замок зажигания, не снимая рулевое колесо.

3) Далее вставьте, если замок позволяет, то в этом случае вставьте в него ключ зажигания и установите его в положение «0».

Примечание!
Ключ должен быть установлен в это положение только для отключения противоугонного устройства!

4) Теперь снимите четыре болта, которыми крепится выключатель зажигания.Если у вас срезаны болты с головкой, то сбейте их молотком и зубилом. (Обязательно прочтите абзац «»)

Примечание!
Если это не помогло, то в этом случае попробуйте высверлить все четыре болта, но делайте это осторожно, ничего не повреждая!

5) После того, как болты будут ослаблены, извлеките их из отверстия плоскогубцами.

7) Отсоедините электрический разъем.

8) И, наконец, залезть под панель приборов, а уже там отсоединить разъем идущий от замка зажигания к реле.

Установка:
Установка нового замка производится в порядке, обратном снятию.

Проверка контактов блока проводов:

1) Сначала снимите замок с автомобиля, используя текст выше.

Примечание!
Прибор должен четко показывать «0», иначе замените контактную группу!

Замена контактной группы:

1) Сначала на снятом переключателе зажигания отверткой открутите винт, которым крепится крышка переключателя зажигания.

2) Затем с помощью отвертки выдавите две пластиковые защелки, фиксирующие крышку замка.

3) Затем снимите крышку.

4) И наконец, снимаем контактную группу с замка зажигания.

Примечание!
Монтаж контактной группы осуществляется в обратной последовательности!

Важно!
Не на всех автомобилях семейства «Самара» замок зажигания крепится к рулевой колонке четырьмя болтами, на некоторых автомобилях он крепится всего двумя болтами, а сверху — крючком, указанным красной стрелкой!

> Замок зажигания ВАЗ 2108 2109 21099 бывает в старом и новом исполнении:
— старый четырехпозиционный, реле и длинный ключ,
— новый без реле и с коротким ключом на три положения.
Замок зажигания выполняет две функции:
-Электрический: замыкание контактов в зависимости от положения ключа.
-Механический: бесключевой замок руля. То есть без ключа повернуть руль не получится, даже если завести машину в обход электрической части замка. Чтобы повернуть руль, вам потребуется разобрать замок и снять механический замок.
Неисправности по электрической части, у замка зажигания ВАЗ 2108 2109 21099 всего две (как и у всех электриков):
1) Отсутствие контакта в определенном положении ключа.В этом случае машина может работать или не работать для отдельных потребителей.
2) Наличие контакта там, где он не нужен. В этом случае замок начинает таять, дымиться и издавать характерный запах.
Замена
1) Снимите кожух рулевого колеса. Для этого откручиваем винты, которыми верхняя и нижняя части крепятся друг к другу. Сняв защиту, мы сразу получаем доступ к замку зажигания и подрулевым переключателям.

Кожух рулевого колеса ВАЗ 2109

2) Откручиваем пластиковую накладку замка зажигания отверткой.Снимаем это.

Замок зажигания ВАЗ 2109

3) Снимите контактную группу выключателя зажигания.

Подключается к остальной проводке с помощью вилки. Если замена производится замком зажигания нового типа, то потребуется немного переделать проводку.

Контактная группа замка зажигания ВАЗ 2109

Просто так работать не будет, так как у них разные схемы подключения.
4) Затем откручиваем механическую часть замка, которая крепится к рулю.

Замок зажигания без контактной группы

Откручиваем механическую часть замка

Установите новый замок в обратном порядке.
Отдельно продается контактная группа замка зажигания, которую можно заменить, не касаясь всего замка.
Проверка правильности работы Замок зажигания ВАЗ 2108 2109 21099:
Для того, чтобы при подозрении проверить исправность работы замка, нужна диаграмма, показывающая, какие контакты замыкаются между собой при разных положениях ключа в замок зажигания.

Схема нового типа замка зажигания

Схема замка зажигания старого образца

Схема представлена ​​ниже:
Пояснения к схеме (по цветам проводов контактной группы):
Красный — к стартеру,
Розовый — + 12В,
Коричневый — + 12В для включения реле зажигания ,
Белый — включить реле зажигания,
Черный, синий — другие потребители.
Положение ключа «0»:
Ни один провод в контактной группе не должен звенеть с другими.Все провода открыты друг от друга.
Положение ключа «1»:
В этом положении включается реле зажигания и по сине-черному проводу подается питание на систему зажигания ВАЗ 2108 2109 21099.
Белый закрывается коричневым, розовым с синим и черным.
Положение ключа «2»:
В этом положении снова остается включенным реле зажигания, на реле стартера подается + 12В.
Белый закрывается коричневым, розовым с красным и черным.
Положение ключа «3»:
В этом положении замыкаются цепи, обеспечивающие освещение автомобиля, габариты и сигнализацию дальнего света фар.
Коричневый закрывается черным, розовый с черным.
Типичный пример неисправности контактной группы: машина не заводится. Вы включаете стартер. Начинаешь грешить на выключатель, датчик Холла. Но потом оказывается, что все в порядке, просто система зажигания не запитана. То есть от замка зажигания ВАЗ 2108 2109 21099 питание на систему зажигания не поступает.

Что делает ВАЗ 2109, правильная работа траверсы на Ваз девятой модели

Правильная работа двигателя любого автомобиля полностью зависит от исправности системы зажигания.И это пустые декларативные заявления. Теперь мы должны убедиться, что один узелок может повлиять на работу всего двигателя. Автомобиль ВАЗ второго поколения (восьмёрки-десятки) не самое сложное устройство, но от его технического состояния многое зависит.

Дравер в бесконтактной системе зажигания

Контактная система зажигания, которая устанавливается на вспомогательные классические модели ВАЗ — образец итальянской надежности, устойчивости и ремонтопригодности. Эта система (не принципиально система зажигания, а именно Вазовская) была разработана концерном Fiat в 1963 году и практически не менялась на протяжении всей эпохи правления классических Жигулей., вплоть до того момента, когда от ворот Ижевского завода им. не выкатывал последний Ваз 2107. Хотя бесконтактная система зажигания уже стояла на последних семерках, особых изменений она не претерпела.


На автомобилях семейства Самара — 2108, 2109, 2114 система зажигания бесконтактная. Что это значит и в чем его отличия от контактной системы? Вот они:

  • в резине ВАЗ 2109, нет контактной группы;
  • работа системы бесконтактного зажигания контролируется электроникой, а не одноклеточными электромагнитными реле;
  • регулировка угла опережения зажигания осуществляется другими методами;
  • бесконтактный Draver ВАЗ 2109 компактнее классических трамблеров ВАЗ.

Принцип работы системы зажигания и ее основные задачи при использовании бесконтактной системы не изменились. Ее стало легче обслуживать, она стала меньше зависеть от механического износа контактной группы, а больше — от качества электронных полупроводниковых компонентов. Электронные блоки Управление старой 2109 требует обязательной проверки перед покупкой, так как качество отечественных радиодеталей не всегда может быть стабильным.

Назначение ВАЗ 2109

В любой системе зажигания, бесконтактной или контактной, существует два контура — высоковольтный и низковольтный.Резина, распределитель зажигания, как раз то устройство, которое имеет дело как с высоковольтной проводкой, так и с умирающими. Его основная задача — это распределение высокого напряжения между нужным моментом и в определенном порядке.

Резина работает следующим образом — в катушке зажигания генерируется высоковольтное напряжение методом электромагнитной индукции. В высоковольтном проводе он подводится к центральному контакту крышки распределителя. Контакт находится в постоянном взаимодействии в бегунке, который распределяет ток по четырем контактам, соответствующим Цилиндру Цилиндру.Ползунок находится в постоянном вращении и поочередно замыкает центральный контакт с контактами свечей. Ток поступает в свечи по высоковольтным проводам в порядке, определяемом очередностью работы цилиндров — 1-3-4-2. Бегунок представляет собой ведомый приводной вал, который соединен с распределительным валом.


Датчик рабочего зала и центробежный механизм

Траверса ВАЗ 2109 позволяет регулировать угол опережения зажигания при работе двигателя.Это достигается за счет центробежного устройства, которое способно перемещать ползун с резким увеличением количества оборотов. Конструкция центробежного механизма аналогична тем, что устанавливались на трамблингах с системой управления зажиганием.


Также в ВАЗ 2109 предусмотрен вакуумный корректор. Работает он следующим образом — при создании разрежения во впускном коллекторе, с которым связан корректор, разряд передается по трубке в камеру с резиновой диафрагмой.Диафрагма соединена с нагрузкой, шарнирно прикрепленной к пластине, на которой расположен датчик Холла. Именно этот датчик заменил контактную группу В резине и позволил сделать систему зажигания более устойчивой. Вместе с пластиной датчик может перемещаться, регулируя момент зажигания, увеличивая или уменьшая угол в зависимости от интенсивности установленного роллера и от откровения в коллекторе.

Дравер ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 (Он же распределитель зажигания) — электромеханическое устройство Автомобильные системы зажигания предназначены для подачи искры на свечу.Резина устанавливается только на карбюраторные модели автомобилей ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, на инжекторные модели Травера нет. Принцип действия траверсы заключается в механическом замыкании контакта катушки зажигания с высоковольтным проводом соответствующего цилиндра в зависимости от положения распределителя Vala .. Вал распределителя зажигания приводится в движение от распределительного вала двигателя автомобиля. Бегунок установлен на дереве траверса. Этот бегунок вращается и передает искру на высоковольтный провод соответствующего цилиндра ВАЗ 2108, ВАЗ 2109, ВАЗ 21099.

ВАЗ 2109 Tribile Device
Также внутри резины расположены два важных устройства:
1) Датчик Холла.
2) Вакуумный корректор. Датчик Холла
— самый главный из всех карбюраторных моделей ВАЗ 2108, ВАЗ 2109, ВАЗ 21099. Рассмотрим устройство подстроечного резистора. Датчик Холла установлен внутри корпуса траверса и работает на специальном барабане с прорезями. Сигналы от датчика Холла поступают на выключатель и позволяют ему точно определять время переключения катушки зажигания с образованием искры.
Вакуумный корректор соединен трубкой с впускным коллектором Двигатель. В зависимости от разряда в коллекторе диафрагмы корректора регулирует угол опережения зажигания с помощью специального рычага. Если двигатель работает на малых оборотах, разряд слабый и регулировать не нужно. Какими бы большими ни были обороты У двигателя возникла необходимость служить искрой несколько раньше, именно для этой функции и разработан вакуумный корректор.

Неисправности трима
1) подгорание контактов крышки траверса;
2) выход из строя датчика Холла;
3) горит и работает отказ.

4) Плохой контакт разъема датчика Холла.
При неисправностях травер ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 машина либо вообще заводится, либо заводится с трудом.

ВАЗ 2109 тимбр

Проверить работоспособность траверса можно следующим образом:
а) Отсоединяем центральный провод траверса, подводим его к массе и, прокручивая двигатель, посмотрим, есть ли искра от катушки зажигания.
Если искр нет, то вариантов может быть много, одна из них — выход из строя датчика Холла.
б) при наличии искры необходимо отдельно проверить наличие искр на всех высоковольтных проводах свечей.
в) Если искры от траверса не совсем, скорее всего вышел из строя бегунок. Также необходимо проверить целостность резистора на бегунке.
С помощью мультиметра измерьте его сопротивление, оно должно быть 1 кОм. Если мультиметр показывает мегаом, либо вообще цепи обрыв,
Значит, сгорел резистор.
г) Если искра слабая, либо есть не на всех цилиндрах, берем мелкую наждачную бумагу, снимаем крышку траверса, бегунок и зачищаем их контакты.

Стоимость.
Цена на траверсы ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 около 20 долларов. Ну как всегда зависит от производителя и качества одни подешевле — 17-18 долларов, другие подороже — 22-25 долларов. Но средняя цена на рынке 20 долларов.


Снятие-установка траверсы ВАЗ 2109.
Демонтаж-установка траверсы не представляет собой ничего сложного, есть только один важный момент, о котором нельзя забывать.Перед снятием траверсы обязательно оставьте метки на корпусе по мере регулировки зажигания. Потому что, если мы отрежем гайки, а потом поймете, что на них не наклеили ярлыки, то весь поезд уехал, вам придется регулировать зажигание.


И конечно я запомнил или пометил, как сидели высоковольтные провода, чтобы потом подключить их в правильной последовательности.
И так, вспомнив об этом моменте, ничего сложного: отсоединил высоковольтные провода, снял шланг вакуумного корректора, отсоединил разъем датчика Холла, отсоединил крепление троса дроссельной заслонки, ослабил гайки крепления к двигателю и все , резина в твоих руках.

Также следует учитывать, что система зажигания ВАЗ 2109 бесконтактная, то есть резина с классическими моделями Ваз, имеющими контактную систему зажигания, не подходит для установки. В классических трамблерах нет датчика Холла, есть конденсатор, настроенный в резонанс с катушкой зажигания.

Неисправность распределителя зажигания (резина) на автомобилях ВАЗ 2108, 2109, 21099 может вызвать ряд проблем в двигателе.

Порядок присоединения проводов к крышке траверса на ВАЗ 2108, 2109, 21099

— «обрыв» крышки травера
Место «поломки» обычно хорошо заметно при визуальном осмотре Подробнее.Неисправная крышка дает возможность опереться на ту часть тока, которая вызывает перебои в работе двигателя на разных режимах. При его работе от холостого хода до силовых режимов, подборщик падает.

— выбраны или развалины контакты в крышке
Окисленные контакты можно очистить и протереть уайт-спиритом. Крышку с поврежденными контактами необходимо заменить. Одна из частых причин появления двигателя «трожи» автомобилей ВАЗ 2108, 2109, 21099.

— загнал или стер контактный уголок в крышке травера
Двигатель не запускается или запускается с трудом.Необходимо заменить уголок или всю крышку.


— «ломает» бегунок
Очень часто из-за «пробитого» бегунка двигатель не запускается или он заводится и глохнет.

— Фарма интерференционного резистора в бегунке
Последствия те же. Заменяем резистор.


— Неисправен датчик Холла
В этом случае двигатель не запускается.

— Обрыв провода от датчика Холла к соединительной колодке
Должен быть проведен.

— Изношен верхний подшипник траверсы
В этом случае при установке момента зажигания на автомобилях ВАЗ 2108, 2109, 21099 в луче стробоскопа метка на маховике не стоит на месте, а постоянно скачет (утечка тока также может быть причиной проскакивает через «пробитую» крышку и бегунок). Холостой ход Нестабильный. Необходимо заменить ролик с центробежным регулятором и подшипник или всю резину.

— Зажигание перед выступом зажигания неисправно
Двигатель не тянет на подъем, его мощность и приемистость снижаются, так как регулятор вакуума заставляет зажигание опережать опережение на режимах нагрузки. Не может быть герметичным корпусом вакуумного регулятора либо шлангом от шланга карбюратора к нему, он имеет поворотную пластину. Необходимо устранить затяжку и прихват пластины либо заменить неисправные детали, либо заменить узел регулятора опережения зажигания (резиновый).

— Неисправен центробежный регулятор угла опережения зажигания
Падение мощности и пикапа двигателя. Возможно: ослабление или поломка пружин гирь, потеря амортизаторов гирь, загрузка гирь. Необходимо удалить резину и устранить причины.

Примечания и дополнения

— Кроме того, следует проверить роликовый осевой люфт ролика. Он должен быть не более 0,35 мм. Его величина регулируется подбором шайб под центробежный регулятор.Для этого вам потребуется снять и разобрать резину.

— Если в корпусе травера сильно притираются, его следует заменить сальником.

21. С помощью отвертки снимите две пружинные пружины со стоек. Чтобы не перепутать пружины при сборке, отметьте стойку, к которой крепится маленькая пружина.

22. Снимите центральную пластину центробежного регулятора с экраном.

23. Геометрия центробежного регулятора должна свободно вращаться по осям.В противном случае снимите стопорные кольца нагрузок грузов.

24. Затем снимите обе нагрузки с помощью осей. Очистите отверстия грузов и смажьте их. консистентная смазка. Замените ролик, если он сильно изношен или задирается.

25. Чтобы заменить датчик Холла, отверните два крепежных винта и снимите датчик Холла с опорной пластины.

ПРИМЕЧАНИЕ
На частях распределителей зажигания датчик Холла прикреплен к опорной плите с помощью заклепок.В этом случае заменяется датчик Холла в сборе с опорной пластиной.

26. Протрите крышку траверса снаружи и изнутри. Замените крышку траверса с трещинами, следами поломки (очень тонкие трещины), сколами или сильно изношенными контактами. Уголок захвата должен свободно перемещаться внутри крышки траверсы. Если на контактном уголке есть чипсеты, трещины, сильно изношен или сломан рессорный уголь, снимите его пружиной с крышки траверса и замените.
27. Собрать распределитель зажигания (DRAMBLER) в обратном порядке, смазав предварительную втулку и ролик тонким слоем моторного масла.

28. Перед установкой муфты выставить бегунок так, чтобы внешний контакт в сторону контакта 1-го цилиндра в крышке.

29. Затем установить муфту на вал так, чтобы шипы муфты совпали с пазами на распределительном валу с поршнем 1-го цилиндра, установленным в ВМТ.

Дано устройство траверсы. Нормальное функционирование траверсы — залог стабильной работы двигателя внутреннего сгорания. Причина в том, что с помощью распределителя искра подается на электроды свечей.Причем это происходит не только при движении автомобиля, но и в режиме холостого хода.

Какая нужна резина

Обязательно, чтобы распределитель нормально работал для идеальных динамических характеристик, когда двигатель быстро набирает обороты. Функция заключается в том, что она корректируется по моменту выступа зажигания. Другими словами, он выбирает подходящий момент, чтобы подать искру на электродах свечей. И этот момент зависит от определенных факторов, к которым относятся частота вращения коленчатого вала, нагрузка двигателя, а также многие другие.Также стоит отметить, что необходимо правильно распределить искру по всем свечам. Это часть задач распределителя зажигания, то есть травер. Если двигатель на автомобиле ВАЗ 2109, устройство гусеницы которого рассмотрено в статье, начинает дергаться, или сильно дергается, то, скорее всего, необходим ремонт самого трамблера. Процесс этот несложный, формирование автоэлектрика вам не понадобится, достаточно придерживаться небольшой инструкции.

Ходовая часть


Это основной элемент всей системы зажигания.Мы нужны для того, чтобы наладить управление и передать электрические сигналы с малой амплитудой на электронный коммутатор. А также распределите высокое напряжение на свечу зажигания в строгой последовательности. Причем эта последовательность зависит от того, в каком цилиндре должно быть воспламенение. На автомобиле ВАЗ 2109, устройство колеи которого практически совпадает с таким же узлом на «классике», на автомобилях этой серии никогда не применялись системы контактного типа. Они применялись на всех ранних моделях автомобилей ВАЗ.Но такая система ушла в небытие, так как у нее очень много недостатков. Основное — наличие контактного прерывателя-распределителя. Функции этого механизма в бесконтактной системе Зажигание переключается на датчик Холла. Стоит отметить, что работа обеих систем практически схожа. Исключение составляет только конструкция прерывателя. Это простое устройство траверсы ВАЗ 2109. Если карбюратор находится в системе питания, распределитель зажигания является основным элементом. Если машина инжекторная, то резина в ней отсутствует.

Конструктивные особенности


Кроме того, устройство которого рассматривается в статье ниже, включает вакуумный и центробежный регуляторы опережения зажигания. Кроме того, есть еще несколько элементов, которые способствуют нормальной работе трамблера. Помимо вакуумного корректора, датчика Холла, центробежного регулятора, есть пластиковый экран, позволяющий защитить внутреннюю поверхность диспенсера от пыли и грязи. Бегунок, закрепленный на роторе распределителя зажигания, по своей конструкции имеет постоянное сопротивление.Его стоимость около 1 ком. Также есть упорные и стопорные шайбы, несколько регулировочных, опорных пластин и уплотнительных колец. Все это собрано в едином алюминиевом корпусе. С одной стороны крышка крепится двумя болтами. Из таких элементов ВАЗ 2109, устройство, фото и конструкция которого указаны в статье.

Как определить, какая метла


Определить неисправность электронного распределителя Зажигание довольно простое. Начинает подергиваться при движении машины.И других помещений нет. Другими словами, в баке качественное топливо, бензонасос в нормальном состоянии, карбюратор работает исправно. Двигатель начинает балансировку, когда машина набирает определенную скорость. Часто причиной этого является совмещение контактов, которые находятся на корпусе травера. Также двигатель может вообще не запуститься. Во время набора скорости происходит стук поршневых пальцев. Если скорость набирается крайне медленно, увеличивается расход бензина, то наблюдается поломка распределителя зажигания или его элемента.Крышка трамблера ВАЗ 2109 может разрушиться.

Что может выйти из строя?


Причем чаще всего запускается ползунок, распределяющий высокое напряжение на электроды свечей. Также могут быть засорены и контакты, расположенные непосредственно в пластиковой крышке. Если двигатель вообще не запускается, возможно, в крышке трамблера ВАЗ 2109 разрушены центральные контакты. Устройство травера такое, что без таких контактов никуда не денешься.Также может выйти из строя датчик Холла напрямую. Очень часто подшипник этого датчика или разрушение происходит. Даже малейшая трещина в крышке распределителя зажигания может привести к тому, что двигатель не запустится или будет работать с перебоями. Не исключено, что вилка, к которой подключен датчик Холла, имеет очень плохой контакт.

Снятие трамблера


Данная инструкция вам понадобится при замене траверсы ВАЗ 2109. Также для ремонта необходимо снять распределитель зажигания.Для этого сначала нужно отключить минусовую клемму от АКБ. Затем — выключить все рычаги, идущие к крышке распределителя зажигания. Также отсоединил шланг, идущий от вакуумного корректора к карбюратору. После нужно отсоединить скобу, удерживающую все провода. Для этого нужно открутить гайку. Обратите внимание, что под ней находится шайба, которую очень важно не потерять.

Установка распределителя


Обратите внимание, что на автомобиле ВАЗ 2109 можно установить резину только в одном положении ее ротора.Поэтому перед снятием резины на ВАЗ 2109 с распредвала никакие метки не наносить. Достаточно открутить три гайки, которые крепятся для крепления к головке блока цилиндров. Но перед этим нужно отключить вилку, которой датчик Холла подключен к выключателю.

Если не снимать ремень ГРМ, а проводить работы только с распределителем зажигания, то при установке траверса не нужно устанавливать метки на коленвал. Конструкция распределителя зажигания на «девятках», а также «восьмерках» и карбюраторных «десятках» отличается от той, что применяется в автомобилях классической серии.Распределитель установить как-то не так, становится одной позицией. В этом случае контактный бегун всегда будет в том положении, в котором он должен находиться. О том, как установить резину на ВАЗ 2109, много говорить не стоит. Главное правильно выставить метки на распределительном и коленчатом валах.

Начало разборки траверсы


Сначала закрутите два болта, которыми крышка крышки крепится к корпусу дозатора. Затем вытащите ползунок, потянув его вверх.Обратите внимание на его состояние, на нем не должно быть ни ржавчины, ни повреждений, ни следов износа, ни гэри. При этом в обычном положении каретка должна плотно прилегать к ротору траверса. Хорошая посадка обеспечивается небольшими пластинчатыми пружинами. В том случае, если произошло ослабление или он был сломан или деформирован, необходимо полностью заменить бегунок целиком. Стоимость этого элемента небольшая, не более 50 рублей, поэтому проблем с ним не возникнет. Обратите внимание, что все провода траверсы ВАЗ 2109 необходимо отключить от электросети.

Проверка бегунка и дальнейшая разборка


Чтобы убедиться в целостности бегунка, необходимо измерить сопротивление, которое находится между медными контактами на нем. Сопротивление должно быть около 1 кОм. Далее необходимо демонтировать пластиковый экран для защиты от пыли. Затем попадает терминал, с которого передается низкое напряжение. Для этого нужно открутить болт, на котором он закреплен. Отвертка должна сжать держатель и удалить провод.Затем закручиваются два болта, которыми крепится опорная пластина бесконтактного датчика Холла. После этого его можно будет удалить. Стопорное кольцо вытаскивается, не исключено, что придется приложить большие усилия. Но можно не волноваться, сломать этот узел вряд ли получится.

После того, как нужно открутить два болта, которыми крепится вакуумный корректор, ВАЗ 2109 без него работать не будет. Устройство такое, что производит изменение, анализируя работу мотора.Отверткой надо тянуть этого корректора с опорой на пластину.

Конец разборки


После этого можно полностью вынуть вакуумный корректор из корпуса распределителя зажигания и потянуть за опорную пластину. В случае наличия курток, разрывов или чрезмерного износа рукава необходимо полностью заменить этот элемент. Далее необходимо снять стопорное кольцо. После этого снимается шайба, которая находится прямо за ней на ролике распределителя зажигания.Штифт, пролезший в муфту, прижимается пружинным кольцом. Его надо удалить. В том случае, если кольцо для пломбы имеет удлинитель либо стало твердым, а то и вовсе выкинуло, поменяйте на новое. Чтобы выбить шпильку из муфты, необходимо взять хотя бы небольшой гвоздь, а лучше — тонкую краску. Затем произвести демонтаж пластины на центробежном регуляторе. Следите за тем, как происходит вращение грузов этого регулятора по осям. Если он тяжелый, то нужно снять стопорные кольца и эти грузы.Тщательно прочистите в нем все дырочки и сделайте смазку.


При необходимости замены датчика выключателя необходимо открутить два болта, на которых произведено его крепление, после чего его можно снять с опорной пластины. Обратите внимание, что в некоторых распределителях зажигания крепление датчика может осуществляться с помощью заклепок. В этом случае замену этого предмета нужно производить вместе с пластиной, на которой он расположен. Вот как снять резину на ВАЗ 2109, а также провести ее полную разборку.Сборка производится в обратной последовательности.

ВАЗ 2109

: устройство трамблерной и замена

В статье будет рассмотрен автомобиль ВАЗ 2109, приведено устройство его трейдера. Нормальная работа трамблера — залог стабильной работы ДВС. Причина в том, что с помощью распределителя искра подается на электроды свечи. Причем это происходит не только при движении автомобиля, но и на холостом ходу.

Для чего нужен разбрасыватель?

Нормальная работа распределителя чрезвычайно важна для идеальных динамических характеристик, когда двигатель быстро набирает обороты.Функция распределителя зажигания состоит в том, что он корректирует момент опережения зажигания. Другими словами, он выбирает подходящий момент, чтобы подать искру на электроды свечи. И этот фактор зависит от определенных факторов, в том числе от частоты вращения коленчатого вала, нагрузки на двигатель и многих других. Также стоит отметить, что необходимо правильно распределить искру по всем свечам. Это входит в задачи распределителя зажигания, то есть трамблера. Если двигатель на автомобиле ВАЗ 2109, устройство, трамблер которого рассматривается в статье, начинает дергаться, машина не запускается или делает это с трудом, то, скорее всего, необходимо отремонтировать трамблер.Процесс этот несложный, образование электрика не требуется, достаточно придерживаться небольшой инструкции.

Конструкция беговой дорожки

Это основной элемент всей системы зажигания. Он необходим для регулирования управления и передачи электрических сигналов малой амплитуды от датчика Холла к электронному переключателю. А также распределите высокое напряжение на свечи зажигания в строгой последовательности. И эта последовательность зависит от цилиндра, в котором должен происходить ход зажигания.На автомобиле ВАЗ 2109, устройство которого практически не отличается от такого же узла на «классике», установлена ​​бесконтактная система зажигания. На автомобилях этой серии никогда не использовались системы контактного типа. Они использовались на всех ранних моделях автомобилей ВАЗ. Но такая система ушла в небытие, так как у нее много недостатков. Главное — наличие прерывателя-распределителя. Функции этого механизма в бесконтактной системе зажигания перешли на датчик Холла. Стоит отметить, что работа обеих систем практически одинакова.Единственное исключение — конструкция прерывателя. Вот несложный прибор для трамблера ВАЗ 2109. Карбюратор находится в системе питания, распределитель зажигания является основным элементом. Если машина инжекторная, значит трамблер отсутствует.

Особенности конструкции

Кроме того, трамблер ВАЗ 2109, устройство которого рассматривается в статье ниже, включает в себя вакуумный и центробежный регуляторы опережения зажигания. Кроме того, есть еще несколько элементов, которые способствуют нормальной работе трамблера.Помимо корректора вакуума, датчика Холла, центробежного регулятора, есть пластиковый экран, защищающий внутреннюю поверхность распределителя от пыли и грязи. Ползунок, который закреплен на роторе распределителя зажигания, имеет в своей конструкции постоянное сопротивление. Его величина составляет около 1 кОм. Также есть упорные и стопорные шайбы, несколько регулировочных, опорных пластин и уплотнительных колец. Все это собрано в едином алюминиевом корпусе. С одного конца крышка крепится двумя болтами.Из этих элементов — трамблер ВАЗ 2109, устройство, фото и конструкция которого приведены в статье.

Как определить, не сломан ли трамблер

Определить неисправность электронного распределителя зажигания достаточно просто. Начинает дергаться при езде на машине. И других предпосылок нет. То есть в баке качественное топливо, бензонасос в норме, карбюратор исправен. Двигатель начинает работать, когда автомобиль набирает определенную скорость.Часто причиной этого является замасливание контактов, которые находятся на корпусе переключателя. Также может не запуститься двигатель. При быстром наборе номера происходит стук поршневых пальцев. Если скорость крайне низкая, увеличивается расход бензина, значит, происходит поломка распределителя зажигания или некоторых его узлов. Крышка трамблера ВАЗ 2109 может обрушиться.

Что может выйти из строя?

А чаще всего горит бегунок, распределяющий высокое напряжение на электроды свечей.Контакты, расположенные непосредственно в пластиковой крышке, тоже могут перегореть. Если двигатель вообще не запускается, то возможно, что центральные контакты в крышке трамблера ВАЗ 2109 разрушены. Устройство трамблера таково, что без использования таких контактов не обойтись. Также может быть поврежден датчик Холла. Очень часто подшипник этого датчика трясется или происходит его разрушение. Даже малейшая трещина в крышке распределителя зажигания может привести к тому, что двигатель не заведется или будет работать с перебоями.Возможно, вилка, к которой подключен датчик Холла, имеет очень плохой контакт.

Снятие распределителя зажигания

Данная инструкция понадобится при необходимости замены трамблера ВАЗ 2109. Также для проведения ремонта необходимо снять распределитель зажигания. Для этого необходимо сначала отсоединить отрицательную клемму от АКБ. Затем — отсоедините все затворные провода, идущие к крышке распределителя зажигания. Также отсоединен шланг, идущий от вакуумного корректора к карбюратору.После этого необходимо отсоединить скобу, удерживающую все провода. Для этого откручиваем гайку. Обратите внимание, что под ней находится шайба, которую очень важно не потерять.

Установка трамблера

Обратите внимание, что на автомобиле ВАЗ 2109 трамблер можно установить только в одном положении его ротора. Поэтому перед снятием трамблера на ВАЗ 2109 с распредвала наносить какие-либо отметки не нужно. Просто открутите три гайки, которыми корпус крепится к головке блока цилиндров.Но перед этим необходимо отключить вилку, соединявшую датчик Холла с выключателем.

Если не снимать ремень ГРМ, а проводить работы только с распределителем зажигания, то при установке трамблера не нужно выставлять коленвал до меток. Конструкция привода распределителя зажигания на «девятке», а также «восьмерке» и карбюраторной «десятке» отличается от применяемой в автомобилях классической серии. Дистрибьютора нельзя как-то неправильно поставить, он становится только в одной позиции.При этом контакт ползунка всегда будет в том положении, в котором он должен находиться. О том, как установить трамблер на ВАЗ 2109, много говорить не стоит. Главное правильно разметить распределительные и коленчатые валы.

Начало разборки трамблера

Сначала откручиваем два болта крепления крышки к корпусу трамблера. Затем выньте ползунок, потянув его вверх. Обратите внимание на его состояние, на нем не должно быть ржавчины, повреждений, следов износа, пригорания.При этом в обычном положении ползун должен быть надежно закреплен на роторе трамблера. Хорошая посадка обеспечивается небольшой листовой рессорой. В том случае, если произошло ослабление или он сломался или деформировался, весь бегунок следует полностью заменить. Стоимость этого элемента небольшая, не более 50 рублей, поэтому проблем с ним не возникнет. Обратите внимание, что все провода трамблера ВАЗ 2109 необходимо отключить от электросети.

Проверка ползуна и дальнейший демонтаж

Чтобы убедиться в целостности ползуна, необходимо измерить сопротивление, которое находится между контактами меди на нем.Сопротивление должно быть около 1 кОм. Далее нужно демонтировать пластиковый экран, чтобы защитить его от пыли. Затем получается клемма, с помощью которой передается низкое напряжение. Для этого необходимо открутить болт, который ее фиксирует. Отверткой нужно затянуть держатель и вынуть провод. Затем закручиваются два болта, с помощью которых крепится опорная плита бесконтактного датчика Холла. После этого вы можете удалить его. Стопорное кольцо вытаскивается, не исключено, что это потребует больших усилий.Но можно не волноваться, разорвать этот узел вряд ли получится.

После этого нужно открутить два болта, которыми закреплен вакуумный корректор, без него трамблер ВАЗ 2109 работать не сможет. Его устройство таково, что он производит изменение угла опережения зажигания, анализируя работу мотора. При помощи отвертки необходимо вытянуть тягу этого корректора с опорой на пластине.

Конец разборки

После этого вы можете полностью снять с корпуса распределителя зажигания вакуумный корректор и вытащить опорную пластину.В случае появления задиров, разрывов или чрезмерного износа ступицы необходимо полностью заменить этот элемент. Затем необходимо демонтировать стопорное кольцо. После этого снимается шайба, которая находится прямо за ней на распределителе. Штифт, фиксирующий сцепление, прижимается к пружинному кольцу. Его обязательно нужно удалить. В том случае, если уплотнительное кольцо изнашивается, затвердело или даже полностью порвано, замените его на новое. Чтобы выбить штифт из муфты, необходимо взять хотя бы небольшой гвоздь, а лучше — тонкий укол.Затем снимите пластину на центробежном регуляторе. Проверить вращение грузов этого регулятора по осям. Если он тяжелый, то необходимо снять стопорные кольца и эти грузы. Тщательно очистите в нем все отверстия и смажьте.

Если вам необходимо заменить прерыватель, то необходимо открутить два болта, которые его фиксируют, затем снять с опорной пластины. Учтите, что в некоторых распределителях зажигания датчик может крепиться заклепками. В этом случае замену этого элемента необходимо проводить вместе с пластиной, на которой он расположен.Вот как снять трамблер на ВАЗ 2109, а также провести его полную разборку. Собирать в обратном порядке.

Контроллер зажигания 0729.3734

Общая информация:

Контроллер зажигания 0729.3734 предназначен для работы в безавтоматических системах зажигания. автомобили ВАЗ-2108, ВАЗ-2109, «Таврия» и др., в том числе автомобили иностранных Производство оснащено аналогичными системами зажигания с датчиком Холла.

Контроллер зажигания работает вместе с катушкой зажигания 27.3705 и распределителем зажигания. 40.3706, 53.3706 или другие с аналогичными параметрами.

Данное изделие спроектировано как контроллер зажигания высокой экономичности. Рекомендуется для установки на автомобили иностранного производства.

На контакте №7 предусмотрено наличие выходного низковольтного управляющего сигнала для системы электрооборудования с электронным тахометром или другими устройствами контроля.

Изделие 0729.3734 — контроллер зажигания нового поколения, разработанный с использованием современный высокоскоростной IGBT-транзистор, позволяющий гарантировать надежность системы зажигания даже на самых тяжелых аварийных режимах. Благодаря быстрому срабатыванию переключающего транзистора энергия искры выше, чем в традиционные контроллеры зажигания * что позволяет получить высокие технические параметры, экономию двигателя и позволяет облегчить запуск двигателя даже при некачественном топливе.

Допускается длительное некорректное включение напряжения питания, а значит не только безотказность. гарантируется работа контроллера зажигания, но также и отсутствие тока через катушка. Работа с отключенным аккумулятором или при его выходе из строя не допускается.

Имеет повышенный диапазон рабочих температур. Надежность и соответствие Технические характеристики гарантируются при температуре радиатора контроллера зажигания до 115 ° С.

Контроллер зажигания в соответствии с требованиями к системам зажигания обеспечивает Защита датчика Холла * от перенапряжения стабилизация напряжения, подаваемого на датчик.

Для обработки сигналов и управления выходным переключателем используется современный микроконтроллер.

Контроллер зажигания предназначен для работы по однопроводной схеме, в которой отрицательный вывод питающего напряжения подключен к корпусу автомобиля.Действующий режим работы регулятора зажигания — S1 по ГОСТ 3940. Данный пункт является функциональный аналог контроллера зажигания BOSCH 0227100139.

Контроллер зажигания устанавливается на предусмотренное для него место в автомобиле с помощью стандартных креплений и стандартной вилки при этом необходимо обеспечить надежный контакт между радиатором контроллера зажигания и корпусом автомобиля.

Гарантийный срок эксплуатации — 3 года со дня ввода в эксплуатацию или с момента ввода в эксплуатацию. дата продажи в розничной торговой сети. Гарантийные обязательства производителя: Срок действия 4 года со дня изготовления изделия.

Технические характеристики:

Диапазон рабочих температура, ° С

-40.. +100

Номинальная подача напряжение, В

12,0

Допустимые пределы напряжения питания, В

6,0.. 18,0

Дальность непрерывного искрообразование, об / мин коленчатого вала 4-х тактного 4-цилиндровый двигатель

20 .. 7000

Коммутирующий ток, А

7,0 ± 0,2

Время без искры отсечка коллекторного тока, сек

1.. 2

Максимально допустимый влияние повышенного напряжения питания до 5 минут. при частоте искрообразования более 200 Гц (6000 об / мин коленчатого вала 4-х тактного 4-цилиндровый двигатель), V

25,0

Максимально допустимый импульсные перенапряжения положительной и отрицательной полярности, V

160,0


Схема подключения:


Габаритный чертеж:


низкий и высокий.Тюнинг панели приборов ВАЗ-2109

Панель приборов, устанавливаемая на автомобили ВАЗ девятого семейства, изготовлена ​​из высокотехнологичного энергопоглощающего пластика толщиной 3 мм. Следует отметить, что на данный момент выделяют несколько торпед ВАЗ. На конвейере после середины 1990-х годов выпускалась «девятка», на которой устанавливалась высокоуровневая приборная панель ВАЗ-2109. До этого момента он был низким. Как ни странно, последняя панель производила гораздо меньше шума, чем та, которая была установлена ​​после нее. Но сегодня не об этом.В этой статье мы расскажем, как произвести тюнинг щитка приборов ВАЗ-2109 и как он разбирается.

Модифицировать подсветку

Лучшим вариантом настройки данного элементасалона послужит доработка информационных шкал приборов, а именно замена штатной подсветки на диодную. Владельцам более новых ВАЗов повезло — у них внутри панели расположена подсветка. Старые «девятки» подсвечивались снаружи, что создавало определенный эффект аскетизма. Да и выглядело это не очень спортивно.Изменить его расположение с внешнего на внутреннее вполне реально. Для этого понадобится светопропускающая накладка, провода и скотч.

Как закончена подсветка панели приборов ВАЗ-2109? Для начала нам необходимо снять панель с автомобиля, предварительно обесточив бортовую сеть автомобиля и открутив детали крепления обшивки. Подробнее об этом мы поговорим в разделе «Как снять низкую и высокую панель приборов ВАЗ-2109». Чтобы свет от диодов попадал на накладку изнутри, необходимо сделать на ее поверхности несколько надрезов.Сделать это можно паяльником или горячим ножом.

Работа со светодиодными деталями

Проделав отверстия, можно переходить к выделению. Он будет располагаться здесь как на иномарках, то есть изнутри. В специализированных сервисах такая услуга стоит несколько тысяч рублей, поэтому в целях экономии сделаем это сами.

Как мы уже отмечали ранее, наша подсветка будет сделана на основе обычной светодиодной ленты. Режем его на несколько однородных частей. В результате у нас должно получиться несколько дорожек по 3 диода на каждой.Для равномерного освещения делаем из фольги рефлектор. Для тахометра и спидометра нам понадобится 3 отрезка ленты. Остальных элементов (шкалы уровня топлива, температуры охлаждающей жидкости и прочего) хватит на одну штуку.

примечание

Штатную подвеску выкидывать не торопитесь, т.к. засветятся стрелки шкал прибора. Но его тоже можно модернизировать. Для этого необходимо на место ламп приклеить светодиодную ленту. Многие автолюбители отмечают его очень яркое свечение, поэтому мы добавляем на диоды дополнительную тонировочную пленку.Если его нет, можете использовать черный маркер — результат будет таким же. В этом случае стандартный фильтр останется на месте, а оттенок подсветки будет мягким и равномерным с бело-синим цветом.

Что делать дальше?

Далее свет готовности подключить к контакту пластины лампы штатного освещения. Не забываем о полярности — ее определяем заранее. По желанию можно купить специальный драйвер для питания светодиодов. С его помощью вы немного стабилизируете напряжение питания.

О стрелках

На этом этапе наша приборная панель ВАЗ-2109 практически закончена. Осталось только проверить работоспособность светодиодов и подать постоянное напряжение 12 В. Что касается стрелок, то их нужно перекалибровать, и лучше заменить их на специальные, которые подсвечиваются отдельной лампой, расположенной рядом. ось. В качестве альтернативы устанавливаются штатные детали из панели «десятки», которая также подсвечивается изнутри.

Разбираем панель приборов ВАЗ-2109 (нижняя панель)

По инструкции, чтобы полностью разобрать панель, нужно проделать много манипуляций.Работа выполняется в определенном порядке. Сначала снимите 3 ручки управления обогревателем, затем выключатель вентилятора в сборе и болты крепления центральной консоли. Далее от переключателя задних ПТФ отсоединяется разъем с проводами, один шнур «аварийного» переключателя и два от обогрева заднего стекла. После снятия колодки с выключателя внешнего освещения и подсветки прикуривателя.

Затем ослабьте 4 винта крепления панелей контрольного нагревателя и 2 болта козырька приборной панели.Затем пружинные зажимы сжимаются и корпус комбинации приборов снимается с панели. Трос спидометра тоже снимается. Далее снимается белый башмак с комбинации приборов и шланга экономометра. От спидометра отключаем трос сброса пробега. После этого снимается красный башмак с проводами.

Следующим этапом является демонтаж крепежной гайки гидрокорректора фар, переключателей на рулевом колесе и самого руля. После установки ключа зажигания в положение «1» снимается противоугонное устройство, а затем снимается розетка с проводами от замка зажигания.

Как снять панель приборов ВАЗ-2109? После этого патрубок рулевой колонки снимается вместе с зажиганием. Чтобы стянуть ручку с тяги, необходимо потянуть на «присоске». Далее снимаются болты крепления заслонок и элементы, удерживающие циферблат с циферблатами с правой и левой стороны. Все, на этом этапе успешно извлечена панель приборов ВАЗ-2109 (низкая)! Установка всех элементов производится так же, как и снятие, в обратном порядке.

Как снять панель приборов ВАЗ-2109 высоко?

Казалось бы, два одинаковых автомобиля — ВАЗ 1994 и 1996 года выпуска. Однако конструкция их лицевой панели совершенно другая, поэтому алгоритм демонтажа будет соответствующим.

Итак, с чего начать работу?

Демонтаж высокой приборной панели начинается со снятия декоративной накладки рулевого колеса. Затем необходимо открутить гайку крепления руля направления так, чтобы его передняя часть была на одном уровне с концом вала рулевой колонки.Но не снимайте гайку сразу. Руль на «девятке» очень плотно сидит на шлицах, и при резких движениях выскакивает из креплений, может нанести еще большую травму.

Резкими ударами руки деталь отрывается от застежек и окончательно извлекается. Затем ослабьте 6 болтов нижнего кожуха колонки. Последняя деталь вместе с накладкой выключателя зажигания вытаскивается полностью. То же делаем и с верхним кожухом. После этого основание снимается с вала и отключаются две колодки проводов от аудиосигнала.Затем снимаются шнуры с стеклоочистителя и омывателя лобового стекла, а также с рычага поворота и света.

Вытащив «присоску», ручку снял и снял консоль приборной панели. Затем снимается патрон прикуривателя, пепельница, а также ручки переключателя вентилятора и регулятора обогревателя (здесь можно попробовать протыкать их минусовой отверткой). После этого аналогично снимается гидрокорректор, выключатели света и другие элементы.

После того, как дело дойдет до приборной панели, и трос спидометра будет снят, снимаем красные и белые накладки с комбинации приборов и бортовой системы управления. Затем отключите замок зажигания вместе с «массой», регулирующий клапан открытия заслонок и направляющие тяги. Винты крепления щита расположены по обеим сторонам футеровки. После их снятия панель приборов (ВАЗ-2109 «Самара») будет в открытом положении.

p >>

Топливный насос ВАЗ-2109: инжекторно-карбюраторный двигатель

В статье рассказывается о топливном насосе ВАЗ-2109, а также о вариантах этого узла в карбюраторных и инжекторных двигателях.Стоит обратить внимание на то, что это совершенно другой дизайн, немного похожий. Но у них одно и то же — обеспечить свое нормальное значение давления в системе впрыска топлива. Итак, какова конструкция насосов, используемых в бензиновых двигателях? Надо поговорить подробнее.

Карбюраторная система топливного насоса

Корпус состоит из двух половин — верхней и нижней. А внизу прикреплен небольшой рычаг, который производил ручную подкачку бензина в магистраль, идущую к карбюратору.При работе от распредвала топливный насос ВАЗ-2109. В карбюратор топливо поступает небольшими струями, порциями. Таким образом заполняется поплавковая камера, которая действует как буфер для циркуляции топлива. Внутри насоса находится диафрагма. Она приводится в движение кулачком, который, в свою очередь, от распредвала через стальной стержень. На распредвале есть выступы, за счет которых можно облегчить движение приклада.

Неисправный насос

Топливные насосы, устанавливаемые на карбюраторные двигатели, имеют несколько основных неисправностей.И большинство поломок связано с диафрагмой. При нагревании начинает намного хуже гнуться, поэтому подкачки бензина нет. Достаточно простую конструкцию имеет бензонасос ВАЗ-2109. Его цена в магазинах около 500 рублей. Намного проще заменить его полностью, чем отремонтировать. В большинстве случаев это неэффективно, так как качество деталей, входящих в ремонтный комплект, зачастую крайне низкое. Но часто идет сток. Он стальной, но сами производители не думают о качестве, не закаляют его.Следовательно, происходит очень быстрый износ.

Рекомендуем

Как работает сайлентблок задний переднего рычага и сколько он служит?

Сайлентблок задний переднего рычага — один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески вместе с рычагами, выдерживающим колоссальные нагрузки колесами. Впрочем, с этим товаром их много …

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не волновал повышенный расход масла.Особенно раздражает, когда это происходит с другим новым мотором. Вот наиболее частые причины, которые приводят к расходу масла в двигателе …

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также должно быть обеспечено снижение шумового загрязнения до приемлемых пределов. Как и любые другие сложные устройства, эта система состоит из нескольких …

Топливный насос-форсунка двигателя

Конструкция немного отличается, так как у нее есть электропривод.Место установки топливного насоса — в баке, под задним сиденьем можно получить доступ. Привод электрический, в ногах пассажира на переднем сиденье находится предохранитель и реле бензонасоса ВАЗ-2109. Если при включенном зажигании не слышно характерного звука запуска мотора, сначала проверьте реле и предохранитель. И только после этого можно приступать — к проводке к бензонасосу. Последняя представляет собой небольшую помпу с фильтром (ее еще называют в народе «пеленки»), а также мотор, приводящий в движение всю конструкцию.Обращаем ваше внимание, что в Баку проложены две трассы — одна для топливной рампы, а вторая — для возврата излишков бензина. Конечно, требования к различным магистралям — обратка должна выдерживать меньшее давление.

Замена и ремонт насос-форсунки двигателя

Чтобы получить доступ к месту установки этого элемента топливной системы, вам необходимо наклонить нижнюю часть заднего сиденья. Для этого достаточно открыть дверцу и потянуть за петлю, которая находится примерно посередине сиденья.Близко к правой установлена ​​дверь. Вы его сразу увидите, как в коврах и шумоизоляция порежут. Кусок покрытия убираем в сторону и снимаем пластиковую крышку. Под ним расположены шпильки, к которым крепится корпус насоса в сборе с датчиком уровня.

Ключом на 8 нужно открутить все винты и осторожно потянуть шайбы. Обратите внимание, что перед этим желательно очистить от пыли и грязи всю верхнюю часть бака, которая видна из-под ковра.Затем обязательно демонтируйте два шланга, которые подключены к помпе. Только после этого аккуратно, стараясь не повредить датчик уровня топлива, снимите топливный насос ВАЗ-2109. Аналогичные действия производятся и при замене фильтра чистого бензина. Для проверки мотора следует непосредственно на него подать (кратковременную) нагрузку. Он сообщит вам, что двигатель в хорошем состоянии. Если он не вращается, лучше внести изменения.

трамблер и его замена, ремонтные работы

Статья расскажет вам о системе зажигания автомобиля ВАЗ-2109.Тремблер, тот же дистрибьютор, буквально находится в «сердце» этой системы. Такие конструкции устанавливались исключительно на карбюраторные двигатели «девятки». На моторах форсунок вместо трамблера установлена ​​заглушка. Распространение искры на свечи происходит в таких системах несколько иначе.

Распространенные неисправности

Не спешите паниковать: замена трамблера на «девятку» происходит крайне редко. Этот механизм имеет высокий ресурс. Многие случаи поломки трамблера требуют полной замены неисправных компонентов.Лечению поддается только разрыв контактов в вилке для подключения самого датчика, работающего на эффекте Холла. Очень часто моторное масло попадает в распределитель зажигания. Прекрасный пример, это можно увидеть буквально на каждой «девятке» и «восьмерке». Монтаж трамблера производится непосредственно на крышку, закрывающую клапаны. И работают они только при условии, что в них постоянно течет моторное масло. Если вдруг разобрать распределитель зажигания, снять с него крышку, затем ползунок и, сняв защитный экран, обнаружить, что внутри много моторного масла, можно сделать вывод, что оно попало внутрь через сальник, расположенный на хвостовик распределителя ВАЗ-2109.Стакан может быть заполнен маслом по нескольким причинам. Мы постараемся их рассмотреть.

Причины наличия масла в корпусе распределителя

Причина в том, что в самом низу на карбюраторе есть небольшое отверстие, которое забивается. Это необходимо для вентиляции картера. Следовательно, когда двигатель работает на холостом ходу, в картере будет возникать очень высокое давление воздуха. Таким образом, масло выдавливается в трамблер. Цена всего механизма в среднем 1000 рублей.При этом разрушается сальник. Поэтому для нормального ремонта нужно очистить вентиляционное отверстие от грязи. Желательно делать это сжатым воздухом. Также необходимо поменять сальник на хвостовике. Вторая, наиболее частая причина попадания масла в корпус трамблера — это разрушение этого сальника.

На что обращать внимание при ремонте

При ремонте обязательно обращайте внимание на крышку распределителя. На контактах не должно быть вмятин, трещин, сколов, поломок, а также следов от окисления.В противном случае полностью замените этот элемент. А также обратите внимание на графитовый стержень, который находится в центре крышки распределителя зажигания. Он должен плавно перемещаться, под действием пружины возвращаться в исходное положение. От того, в каком состоянии находится крышка трамблера, напрямую зависит работа ДВС. При повреждении графитового контакта или меди легче заменить всю крышку распределителя. В обратном порядке необходимо собрать трамблер все. Учтите, что ролик и все без трущихся элементов необходимо смазать чистым моторным маслом.Но не стоит наносить на эти элементы слишком много смазки. Все, ремонт трамблера завершен, теперь его можно устанавливать на место.

Что следует учитывать перед снятием переключателя

Перед тем, как разбирать трамллер, необходимо обязательно вспомнить, как бронированная труба крепится на его крышке. А на «девятке» обозначение имеет только первый провод. Стоит отметить, что колпак трамблера — очень важный элемент. Нормальное функционирование двигателя зависит от его состояния.Даже небольшая трещина приведет к тому, что двигатель не запустится. Остальные провода нужно будет установить самостоятельно. Посмотрите со стороны левого крыла и посчитайте против часовой стрелки — сначала сначала, затем третье, второе, затем четвертое. При необходимости замены крышки или бегунка полностью снимать распределитель зажигания не нужно. Но если потребуется отремонтировать весь трамблер, необходимо будет его полностью снять. Отсоедините высоковольтные провода, как было сказано ранее, затем произведите все необходимые для демонтажа манипуляции.

Заключение

В заключение хотелось бы отметить, что многие неисправности в системе зажигания выдают симптомы, очень похожие на те, что актуальны для подачи топлива. Сразу можно не определять, в поломке карбюратора или в коммутаторе, катушке, распределителе. Только углубленный анализ всех узлов автомобиля ВАЗ-2109, трамблер которого был рассмотрен в статье, даст представление о том, какой элемент действительно вышел из строя. Самое главное при эксплуатации автомобиля — правильно отрегулировать угол опережения зажигания.На «девятке» эта процедура очень проста, достаточно установить раздаточный и коленчатый валы по меткам. Корпус трамблера размещается всего в одном положении, с его помощью можно проводить только легкую коррекцию момента зажигания на ВАЗ-2109. Тумблер вращается вокруг своей оси в правильном направлении.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
