Как снять и поменять модуль зажигания на ВАЗ-2114: фото и видео

Модуль зажигания принимает управляющий импульс от блока управления и передаёт его к свече цилиндра, чтобы воспламенить воздушно-топливную смесь. Само устройство состоит из двух катушек, которые вырабатывают высокое напряжение, и двухканального коммутатора. Корпус изделия выполняется из прочного пластика.

Поломка модуля зажигания

Нарушения в работе этого элемента могут проявиться следующим образом:

  • Заметное уменьшение мощности мотора.
  • Отсутствие искры на одной из свечей.
  • Заметное «плавание» холостого хода.

Эти признаки показывают, что в работе модуля зажигания возникли неполадки. Если они проявились, стоит заменить модуль зажигания.

Замена модуля зажигания на ВАЗ-2114

Оригинальный модуль зажигания на ВАЗ-2114 в заводской упаковкеОригинальный модуль зажигания на ВАЗ-2114 в заводской упаковке

Упаковка из под оригинальной детали

Чтобы заменить модуль зажигания, потребуется ветошь и ключ на 13. Лучше всего делать на какой-нибудь ровной площадке.

Ход работы

  1. Открыть капот и отсоединить клеммы АКБ;
  2. Достать высоковольтные провода, идущие от модуля зажигания к свечам. При этом необходимо запомнить их расположение, ведь при изменении места этих проводов новая запчасть может сразу выйти из строя. Можно сделать пометки, чтобы быть уверенным в результате.
  3. Осторожно отсоединить разъём с кабелями от модуля. Затем открутить гайки с помощью ключа на 13, и снять блок с мотора.Расположение модуля зажигания под капотом ВАЗ-2114Расположение модуля зажигания под капотом ВАЗ-2114

    Расположение модуля зажигания под капотом

  4. После этого необходимо установить новый модуль. Ветошь нужна для протирания места установки модуля после его извлечения.

Проверка работы модуля зажигания (видео)

Что делать, если после замены модуля неисправность осталась?

В-первую очередь необходимо проверить работу нового модуля.

Проверка модуля зажигания мультиметром на ВАЗ-2114Проверка модуля зажигания мультиметром на ВАЗ-2114

Проверка модуля зажигания

Сопротивление между контактами: 1 и 4, 2 и 3 — не должно быть выше 5,8 кОм!

Если после замены модуля зажигания ничего не изменилось, значит, неисправны другие элементы системы зажигания.

Свечи и система зажигания

Если не помогло, то необходимо проверить свечи и по необходимости заменить (см. выбор свечей на ВАЗ-2114).

Осмотр состояния свечей зажигания на ВАЗ-2114Осмотр состояния свечей зажигания на ВАЗ-2114

Осмотр состояния свечей зажигания

Перед этим нужно снять наконечники бронепроводов. Чтобы выкрутить свечи, придётся использовать специальный ключ для выворачивания. Затем свечи нужно осмотреть: они должны иметь обычный коричневый цвет и на поверхности не должно быть нагара или копоти.

Если замена модуля не исправила положение, и нагар на свечах есть. Это значит, что кольца или поршни износились, их необходимо заменить, а свечи почистить и установить обратно в разъём. Также стоит проверять зазор между свечами и электродами – слишком большое расстояние плохо сказывается на работе устройств.

Подробный процесс замены на видео

Выводы

Таким образом, заменить неисправный модуль зажигания не очень сложно. При этом важно не перепутать местоположения высоковольтных проводов, это приводит к быстрому выходу нового устройства из строя из-за сильного изменения внутреннего сопротивления в проводах. Стоит иметь в виду, что неисправность иногда не связана с поломкой модуля зажигания.

видео о том, как его проверить мультиметром, снять и заменить самому, фото и схемы подключения устройства

Знание признаков неисправностей модуля зажигания ВАЗ 2114 поможет владельцу автомобиля определить причину поломки в случае возникновения проблем с запуском мотора.

Содержание

[ Раскрыть]

[ Скрыть]

Возможные причины выхода из строя модуля зажигания

Прежде чем выполнять ремонт основной детали в системе зажигания автомобиля, надо разобраться с характером неполадки. Для этого потребитель должен знать о признаках неисправности, а также причинах поломки.

Основные причины поломки устройства

Причины появления неполадок:

  1. В системе зажигания используются свечи, не соответствующие параметрам автомобиля. В них может быть не тот зазор, который регламентирован производителем. Также сами свечи могут быть нерабочими или загрязненными, определить это позволит визуальная диагностика. Если на устройствах имеются следы нагара, их надо удалить.
  2. Неполадки в работе МЗ могут возникнуть в результате частых проверок искры. В момент диагностики на устройство возлагается высокая нагрузка. Если она появляется часто, это приведет к поломке оборудования или к его некорректной работе.
  3. Модуль зажигания в ВАЗ 2114 функционирует при отсоединенных высоковольтных кабелях. Это также приводит к поломке устройства. Сами изделия могут быть повреждены, что отражается на функционировании двигателя в целом.
  4. Устройство работает в условиях серьезных вибраций. Их воздействие может быть обусловлено некачественной фиксацией модуля в посадочном месте. В результате вибраций заводская пайка внутри конструкции оборудования повреждается. Это приводит к его некорректной работе.
  5. Внутри штекера с низковольтными кабелями нарушился контакт.
  6. Изначальное использование бракованного устройства или модуля с низким качеством сборки. Этот заводской дефект можно устранить только путем замены механизма, ремонтировать оборудование бессмысленно.
  7. Попадание влаги внутрь корпуса. Такая проблема маловероятна, но воздействие жидкости на устройство может привести к его замыканию и поломке.

Признаки нарушения работы катушки

Основные признаки неисправности модуля зажигания ВАЗ 2114:

  1. При попытке пуска двигателя возникают сложности. Запуск мотора машины может быть затруднен в результате того, что искра на свече или нескольких отсутствует.
  2. При езде на холостом ходу или стоянке с заведенным ДВС обороты силового агрегата плавают. Их изменение не связано с нажатием на педаль газа и другими сторонними факторами. Это происходит произвольно.
  3. Появляются провалы в мощности мотора авто. Особенно это чувствуется при езде в гору или резком ускорении. Также неполадки могут возникать при движении по ровной дороге.
  4. Перестали работать несколько цилиндров. Обычно эти устройства функционируют в паре, поэтому отказать могли элементы 1-4 либо 2-3. О нерабочих цилиндрах может свидетельствовать «троение» двигателя.
  5. На приборной панели появился предупреждающий индикатор «Check Engine».

При неисправности модуля зажигания проблемы появятся не только в работе двигателя, но и при его запуске.

Канал «Простое мнение» на примере автомобиля Лада Приора подробно рассказал о симптомах, которые появляются в работе модулей зажигания.

Как проверить неисправность модуля зажигания ВАЗ 2114 своими силами?

Самый простой способ проверки устройства без снятия заключается в его диагностике в момент троения силового агрегата. Когда мотор начал работать нестабильно, надо поочередно отсоединить коннекторные элементы от каждой составляющей модуля. При отключении разъема от функционирующего устройства работа двигателя изменится. Появятся провалы, нестабильная работа агрегата усилится. При отключении нерабочего элемента МЗ мотор будет работать так же.

Есть еще один простой метод диагностики, его принцип заключается в следующем:

  1. Для проверки потребуется помощник. Производится демонтаж свечи из посадочного гнезда. От устройства отключается высоковольтный кабель.
  2. Затем отсоединенный провод соединяется со свечой, которая прикладывается к корпусу силового агрегата.
  3. Выполняется пуск машинного мотора, надо удостовериться в попадании искры на свечу. Если она проходит, между устройством и поверхностью силового агрегата появится огонек синего цвета, его образование сопровождается треском. Если искры нет, то диагностике подлежат свечи, высоковольтный кабель и модуль.

При отсутствии специального оборудования выполнить диагностику МЗ можно с использованием контрольного светового индикатора, рассчитанного на 12 вольт. Один проводник от лампы соединяется с контактом разъема А, а второй подключается к массе для заземления. Помощник должен завести силовой агрегат или прокрутить стартерный механизм. Если при выполнении этих действий лампочка мерцает, то устройство рабочее. Аналогичные действия надо проделать с другим контактом.

О самостоятельной диагностике модулей зажигания, а также других элементов системы рассказал канал «Дневник Автоэлектрика».

Проверка блока зажигания мультиметром

Диагностика проводится в следующем порядке:

  1. Производится запуск мотора машины.
  2. Переключатель тестера надо выставить в режим замера постоянного тока, предел должен составить до десятков вольт.
  3. Один из контактов мультиметра подключается к разъему D на катушке, а другой идет на заземление. В качестве массы можно использовать кузов автомобиля или блок цилиндров. Если питание имеется, то на дисплее диагностического прибора будет демонстрироваться показатель в 12 вольт.
  4. Затем тестер переключается в режим работы омметра, диапазон значений составляет до десятков Ом.
  5. Один контакт диагностического прибора подключается к выходу С, а второй идет на заземление. Если устройство работоспособное, то проверка покажет значение менее 1 Ома.
  6. На следующем этапе тестер надо переключить в режим вольтметра. Диапазон значений составляет до десятков вольт.
  7. Один из контактов идет к выходу с маркировкой В, а второй соединяется с массой.
  8. Если диагностика показала, что напряжение составляет меньше 0,3 вольт, то устройство рабочее. Это говорит о четком прохождении сигнала от контроллера Холла. В завершение можно выполнить аналогичную проверку, только с разъемом А. Результаты должны быть идентичными.

Прямая проверка вторичных катушек на наличие пробоя

Для диагностики вторичных элементов МЗ на пробой также потребуется тестер:

  1. От разъемов устройства надо отключить все подсоединенные проводники.
  2. Диагностическое оборудование выставляется в режим омметра, диапазон значений составляет до десятков Ом.
  3. Контактные щупы тестера нужно по очереди подключить в парные разъемы модуля. К примеру, во второй и третий, а также в первый и четвертый.
  4. Если диагностика показала одинаковые результаты, то все обмотки работоспособны. Параметр сопротивления должен составить около 5,4 кОм. Если полученные значения выше, это говорит о внутреннем обрыве устройства. При более низких параметрах можно сделать вывод о наличии пробоя.

Игорь Белов поделился эффективными вариантами диагностики МЗ в гаражных условиях.

При каких неисправностях есть возможность отремонтировать устройство?

В результате того, что модуль зажигания по строению включает в себя соединение двух катушек, отремонтировать его сложно. При наличии обрыва либо пробоя, а также оплавления витков, решить проблему можно путем замены устройства. Это касается любых повреждений, которые появляются внутри катушек. Единственный вариант исправить ситуацию без замены устройства — отремонтировать повреждение спайки.

Процесс ремонта модуля зажигания

Процедура ремонта производится после подготовки всех инструментов и материалов:

  • набор торцевых ключей, потребуется инструмент на 10, 13 и 17;
  • шестигранник на 5;
  • отвертка с плоским наконечником;
  • паяльник с алюминием и флюсом;
  • лак для ногтей;
  • многожильные проводники.

Восстановление работы модуля зажигания производится так:

  1. Ключ устанавливается в выключатель. Двигатель заводится. Затем надо пошевелить контактные элементы на модуле, чтобы удостовериться в их неработоспособности.
  2. Силовой агрегат останавливается. Производится снятие модуля.
  3. Выполняется очистка корпуса устройства от пыли. Для разбора надо открыть корпус, это делается путем его поддевания отверткой. Внутри устройства располагается плата, на которой имеется силиконовая пленка, от нее надо избавиться.
  4. От высоковольтных контактных элементов убирается алюминий. Старые провода удаляются.
  5. Следующим этапом будет пайка к схеме новых проводников. Для этого производится очистка поверхности коллекторного устройства от следов налета. Затем плату надо установить на электрическую плиту и нагреть примерно до 200 градусов. При увеличении температуры можно услышать незначительный запах гари. Для схемы это не страшно, ее разогрев позволит упростить процедуру пайки.
  6. Затем выполняется пайка. С использованием паяльника, флюса и алюминия концы проводников надо подключить к модулю зажигания. Все контактные элементы проводников, которые соединены со схемой, нужно обработать лаком для ногтей.
  7. Затем выполняется сборка устройства в обратной последовательности и его установка в посадочное место. После монтажа запускается силовой агрегат. Если ремонт решил проблему, то с помощью герметика выполняется фиксация устройства в месте посадки.
  8. Если из строя вышел транзистор или коммутаторное устройство, то отремонтировать эти компоненты не получится, но можно их заменить. Для этого детали извлекаются из платы и меняются на новые.

Илья Балашов представил видео с результатом пайки модуля зажигания на примере автомобиля ВАЗ 2110.

Замена модуля зажигания ВАЗ 2114

Если ремонт МЗ ВАЗ 2114 нецелесообразен или невозможен, то решить проблему с работой устройства можно путем его замены.

Менять оборудование нужно только при отключенном аккумуляторе. В противном случае есть риск появления замыкания и выхода из строя других электроприборов.

Как снять модуль зажигания ВАЗ 2114?

Процедура демонтажа выполняется так:

  1. Сначала обесточивается бортовая сеть, для этого гаечным ключом ослабляется отрицательный зажим на аккумуляторе.
  2. Потом в моторном отсеке выполняется поиск МЗ. Найти устройство можно по четырем высоковольтным проводам, которые идут от свечей зажигания прямо на оборудование. Эти кабели отсоединяются от МЗ.
  3. Затем выполняется отключение разъема с проводниками от устройства. Надо отсоединить фиксирующее крепление, расположенное на корпусе модуля зажигания.
  4. Сам МЗ закреплен на кронштейне благодаря трем гайкам. С помощью ключа их нужно выкрутить.
  5. После демонтажа креплений выполняется снятие устройства, расположенного на трех шпильках.

Подключение нового устройства

Процедура установки оборудования выполняется в обратной последовательности, при монтаже надо учитывать следующие нюансы:

  1. После установки модуля зажигания надо посмотреть на его поверхность. На ней имеется маркировка с цифрами — 1, 2, 3 и 4. Эти символы свидетельствуют о номерах цилиндров, к которым должен быть подключен МЗ.
  2. Для правильного подключения устройства надо посмотреть на наконечники высоковольтных кабелей. На них также имеется маркировка с такими же цифрами. Это сделано для того, чтобы упростить процедуру подключения МЗ к кабелям.
Схема подключения

Подключать устройство надо в соответствии со схемой, приведенной в этом разделе.

Схема подключения МЗ на ВАЗ 2114

Как проверить устройство после подключения?

Диагностику работы нового модуля зажигания ВАЗ 2114 можно выполнить только с использованием специального прибора — высоковольтного разрядника.

Найти его можно практически в любом автомагазине. Используя оборудование, можно произвести диагностику модуля, а также высоковольтных кабелей на предмет наличия искры. Для проверки устройство нужно подключить к прибору и воспользоваться инструкцией по его эксплуатации.

Что делать, если после замены модуля неисправность осталась?

Если после выполнения ремонта проблемы в работе МЗ остались, то есть вероятность, что причина неполадки заключалась не в модуле. Надо произвести диагностику остальных элементов системы зажигания.

Свечи и система зажигания

Особенности проверки свечей и других составляющих:

  1. Перед демонтажем устройств надо отсоединить наконечники высоковольтных кабелей. Проверяется их состояние на предмет повреждений. Дефекты на наконечниках часто приводят к неисправностям в работе свечей. Если есть повреждения, провода меняются. Также нужно оценить состояние самих «высоковольтников». На них не допускается наличие дефектов и повреждений изоляции.
  2. После отключения наконечников свечи демонтируются, для откручивания используется специальный свечной ключ.
  3. После демонтажа оценивается состояние устройств. Цвет деталей должен быть коричневым, нагар и копоть на электродах не допускаются. При наличии нехарактерных следов выполняется очистка устройств, для этого используется металлическая щетка или мелкозернистая наждачная бумага. Для лучшего эффекта электроды свечей можно прогреть на кухонной плите.
  4. Проверяется состояние зазора между деталью и электродным элементом. Если он слишком большой, это говорит о некорректной работе устройства. Потребуется замена свечей.

Что выгоднее автовладельцам: ремонт или замена модуля зажигания?

Если есть возможность ремонта модуль зажигания, то его можно восстановить. Здесь должен каждый потребитель решать сам, что ему выгодно — потратиться на новый МЗ или отремонтировать старый.

Фотогалерея

Фото демонтажа старого МЗ.

Видео «Наглядное руководство по замене МЗ»

Канал STO TONN представил наглядное пособие по выполнению замены модуля зажигания на отечественном автомобиле ВАЗ 2114.

Загрузка ...Загрузка ... Загрузка …

необходимые инструменты, снятие и установка

В прошлых статьях мы уж разобрались, что такое модуль зажигания, принцип работы, его основные неисправности. Ещё раз повторюсь, что модуль и катушка зажигания это в принципе разные устройства, но когда речь идёт о них, мы подразумеваем их как одно и то же устройство с разными названиями. Напомню, что катушка зажигания от модуля зажигания отличается отсутствием коммутатора у последнего, который переместился в ЭБУ.

В данной статье мы поговорим о том, как заменить модуль, а именно, подробно поговорим о том, как снять и установить модуль зажигания.

Данная статья Вам пригодится не только для замены модуля, но и для снятия коробки, слива охлаждающе жидкости, замены термостата, для проверки и ремонта модуля зажигания.

Для данной работы нам не понадобится много инструментов. Все навсего нам нужна пара ключей: торцовый на «13» и на «17». Ну и не забываен про «10», чтобы снять минусовую клемму аккумулятора. Так же нам понадобится шестигранник на «5».

Как снять модуль зажигания?


  1. Ключом на «10» снимаем минусовую клемму с аккумулятора.
  2. На двигателе 1,6 снимаем пластиковую декоративную накладку на двигатель,  открутив крышку заливки масла и выдернув пластиковую накладку. На двигателе объёмом 1,5 декоративная накладка отсутствует.
  3. Вытаскиваем колодку проводов с модуля.
  4. Снимаем с модуля зажигания высоковольтные провода.
  5. Ключом на «13» откручиваем 2 крепления к картеру двигателя.
  6. Ключом на «17» ослабляем  последнее крепление модуля.
  7. Вытаскиваем модуль.
  8. Шестигранной отвёрткой откручиваем сам модуль от его держателья.
Модуль зажигания

Модуль зажигания

Далее можно приступать к ремонту модуля, сливу охлаждающей жидкости, замене термостата, снятию коробки и т.д.

Как установить модуль зажигания?

Перед установкой модуля, для удобства, заранее подключите высоковольтные провода, следуя схеме, указанной на модуле (обратите внимание на рисунок). Затем очищаем крепление как на самом модуле, так и на корпусе двигателя, т.к. данные элементы являются проводником «массы».

Далее устанавливаем модуль строго в обратном порядке, подключаем клемму к аккумулятору и проверяем,  запускаем двигатель.

Замена модуля зажигания ваз 2114 инжектор 8. Как выставить зажигание на инжекторе своими руками. Признаки нарушения работы катушки

Модуль зажигания (МЗ) играет важнейшую роль в работоспособности автомобиля. Он создает импульс высокого напряжения и подает его на свечу зажигания. Питание этого блока осуществляется от бортсети напряжением в 12 Вольт. Модуль состоит из компактного пластикового корпуса, 2 электронных узлов управления и высоковольтных трансформаторов. МЗ имеет четыре специальные разъема для подключения ВВ проводов. Симптомы неисправности блока зажигания связаны с выходом из строя ВВ кабеля и свечей зажигания, из-за чего требуется уделить максимум внимания диагностическим процедурам. В число основных признаков поломки МЗ входят: нестабильные холостые обороты, снижение тяги двигателя, машина плохо набирает обороты в процессе разгона, отказ работы парных цилиндров (1 и 4), (2 и 3). Далее, подробно рассмотрим на примере ВАЗ-2114 модуль зажигания (проверка, снятие, замена).

Проверка модуля

Перед тем как приступить к непосредственному выполнению проверки, нам необходимо протестировать колодку проводов, которая подключается напрямую к модулю. Для проверки тестером, отсоедините блок с проводами, подсоедините один щуп тестера на контакт колодки «А», а второй подключите на массу двигателя. Затем необходимо включить зажигание, в результате которого появится импульс напряжения, на тестере должно быть около 12 В.

В случае отсутствия тока, проверьте работоспособность предохранителя, идущего на модуль зажигания. После выполнения этих операций необходимо проверить контакты на обрыв цепи. Возьмите контрольную лампу (она представляет собой лампочку на 12 В с двумя поводами), протестируйте контакты «А» и «В». Для этого включите стартер и наблюдайте за измерительным «прибором». Если лампа мигает — контакт работает, отсутствие признаков наличия напряжения свидетельствует о наличии обрыва в цепи. Повторите процедуру с контактом «В». Модуль зажигания ВАЗ-2114 можно проверить тремя способами, рассмотрим их более подробно.

Установка рабочего узла с другого автомобиля

Этот способ является самым простым при условии, что у вас есть дополнительный модуль. Чтобы сэкономить средства, его можно одолжить на время у приятеля от другого автомобиля, в этом случае необходимо убедиться в его работоспособности. Опытные автомобилисты, которые проводят много времени в дороге, чаще всего используют именно это метод. Так как выход из строя модуля зажигания в отечественных машинах является наиболее распространенной проблемой. Здесь есть важное правило, если вы решили использовать «донора», орган должен быть с идентичного транспорта, в противном случае можно только усугубить ситуацию, не решив проблемы.

Механический способ проверки МЗ

Для того чтобы выполнить проверку данным методом, нужно включить силовой агрегат. После этого подвигайте колодку проводов и сам модуль, можно слегка постучать по нему. Если в момент воздействия на ране упомянутые сегменты двигатель работает нестабильно, возникают рывки или перебои, значит, нарушены контактов. Это одна из самых простых поломок, устранить которую можно за несколько минут самостоятельно.

Диагностика с помощью специального измерительного прибора

Для выполнения проверки МЗ необходим тестер, с помощью которого измеряется сопротивление на высоковольтных проводах. Включите прибор в режиме омметра, подключите контакты попарно к высоковольтным выходам блока 1 и 4, затем 2 и 3. Сопротивление должно быть одинаковым в обоих случаях. Точные цифры указаны в технической документации транспортного средства. Различия или отклонения в полученных показателях свидетельствуют о выходе из строя модуля.

Демонтаж неисправного модуля зажигания

Изъятие старого модуля зажигания — это простая процедура, выполнить которую может любой автолюбитель без сп

Модуль зажигания ВАЗ-2114- проверка, демонтаж и замена

Модуль зажигания (МЗ) играет важнейшую роль в работоспособности автомобиля. Он создает импульс высокого напряжения и подает его на свечу зажигания. Питание этого блока осуществляется от бортсети напряжением в 12 Вольт. Модуль состоит из компактного пластикового корпуса, 2 электронных узлов управления и высоковольтных трансформаторов. МЗ имеет четыре специальные разъема для подключения ВВ проводов. Симптомы неисправности блока зажигания связаны с выходом из строя ВВ кабеля и свечей зажигания, из-за чего требуется уделить максимум внимания диагностическим процедурам. В число основных признаков поломки МЗ входят: нестабильные холостые обороты, снижение тяги двигателя, машина плохо набирает обороты в процессе разгона, отказ работы парных цилиндров (1 и 4), (2 и 3). Далее, подробно рассмотрим на примере ВАЗ-2114 модуль зажигания (проверка, снятие, замена).

Модуль зажигания ВАЗ-2114

Проверка модуля

Перед тем как приступить к непосредственному выполнению проверки, нам необходимо протестировать колодку проводов, которая подключается напрямую к модулю. Для проверки тестером, отсоедините блок с проводами, подсоедините один щуп тестера на контакт колодки «А», а второй подключите на массу двигателя. Затем необходимо включить зажигание, в результате которого появится импульс напряжения, на тестере должно быть около 12 В.

Проверка модуля зажигания ВАЗ

В случае отсутствия тока, проверьте работоспособность предохранителя, идущего на модуль зажигания. После выполнения этих операций необходимо проверить контакты на обрыв цепи. Возьмите контрольную лампу (она представляет собой лампочку на 12 В с двумя поводами), протестируйте контакты «А» и «В». Для этого включите стартер и наблюдайте за измерительным «прибором». Если лампа мигает — контакт работает, отсутствие признаков наличия напряжения свидетельствует о наличии обрыва в цепи. Повторите процедуру с контактом «В». Модуль зажигания ВАЗ-2114 можно проверить тремя способами, рассмотрим их более подробно.

Установка рабочего узла с другого автомобиля

Этот способ является самым простым при условии, что у вас есть дополнительный модуль. Чтобы сэкономить средства, его можно одолжить на время у приятеля от другого автомобиля, в этом случае необходимо убедиться в его работоспособности. Опытные автомобилисты, которые проводят много времени в дороге, чаще всего используют именно это метод. Так как выход из строя модуля зажигания в отечественных машинах является наиболее распространенной проблемой. Здесь есть важное правило, если вы решили использовать «донора», орган должен быть с идентичного транспорта, в противном случае можно только усугубить ситуацию, не решив проблемы.

Механический способ проверки МЗ

Механическая проверка модуля зажигания

Для того чтобы выполнить проверку данным методом, нужно включить силовой агрегат. После этого подвигайте колодку проводов и сам модуль, можно слегка постучать по нему. Если в момент воздействия на ране упомянутые сегменты двигатель работает нестабильно, возникают рывки или перебои, значит, нарушены контактов. Это одна из самых простых поломок, устранить которую можно за несколько минут самостоятельно.

Диагностика с помощью специального измерительного прибора

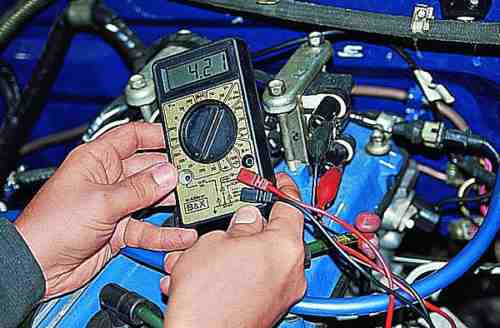

Диагностика модуля зажигания прибором

Для выполнения проверки МЗ необходим тестер, с помощью которого измеряется сопротивление на высоковольтных проводах. Включите прибор в режиме омметра, подключите контакты попарно к высоковольтным выходам блока 1 и 4, затем 2 и 3. Сопротивление должно быть одинаковым в обоих случаях. Точные цифры указаны в технической документации транспортного средства. Различия или отклонения в полученных показателях свидетельствуют о выходе из строя модуля.

Демонтаж неисправного модуля зажигания

Изъятие старого модуля зажигания — это простая процедура, выполнить которую может любой автолюбитель без специальной подготовки. Чтобы избежать непредвиденных поломок и риска получить электрический удар, необходимо строго следовать последовательности, указанной в нижеописанной инструкции. Для выполнения всех операций потребуется стандартный набор инструментов, в котором есть отвертки и ключи.

Демонтаж модуля зажигания

  • Обесточьте систему, для этого отключите от аккумулятора отрицательную клемму.
  • Демонтируйте колодку проводов, отключите ее от модуля зажигания.
  • Теперь нужно отсоединить ВВ провода.
  • Следующий шаг заключается в отсоединении креплений к двигателю.
  • В завершение вытащите модуль зажигания и отверните его держатель.

При монтаже нового модуля зажигания вам необходимо пользоваться подсказками, которые находятся в комплекте с деталью, а также могут быть указаны на корпусе детали. Клеммы проводов должны иметь соответствующие цифры, обозначающие номера цилиндров. Более подробная инструкция установки нового блока зажигания приведена ниже.

Замена модуля

В данном разделе мы подробно распишем, как заменить модуль зажигания. Для работы вам понадобится стандартный набор автомобильных инструментов. Необходимый блок, который создает импульс для старта силового агрегата, находится под капотом, к нему идут ВВ провода от свечей. Перед началом работы отключите от аккумулятора минусовую клемму.

Замена модуля

  • Снимите колодку проводов и отключите высоковольтные кабели.
  • Открутите болты, которые крепят модуль к двигателю, теперь модуль можно убрать.

Установка нового модуля выполняется следующим образом: подключите провода. Для того чтобы не перепутать соединения, используйте схему, размещенную на корпуса устройства. Номера цилиндров также указаны на проводах. Все достаточно просто, перепутать их последовательность практически невозможно.

В завершение нужно выполнить проверку системы. Если при включении мотора проблема исчезла, значит, вы все сделали правильно. Если неполадки не устранены, следовательно, в процессе монтажа была допущена ошибка, или выбран неправильный источник поломки. В редких случаях причиной может быть неисправность нового модуля. Такое бывает при покупке деталей «с рук» у непроверенных продавцов.

Как проверить и заменить модуль зажигания на ВАЗе?

При неисправном модуле зажигания автомобиль не сможет нормально ехать, будут ощущаться пропуски зажигания, смесь будет сгорать не во всех цилиндрах, а несгоревшее топливо станет вылетать в трубу. Причём лампочка check engine не загорается при неисправном модуле зажигания.

ЧИТАЙТЕ ТАКЖЕ: Чистка бензобака своими руками

Прежде чем менять модуль зажигания, стоит убедиться, что он неисправен. Это можно сделать с помощью мультиметра. Его необходимо поставить в режим измерения сопротивления, а затем подключить его контакты к крайнему левому и крайнему правому проводу модуля зажигания.

Если мультиметр не изменил показаний, значит, в цепи модуля зажигания произошёл обрыв, и он полежит замене

Также следует проверить модуль зажигания со стороны высоковольтных проводов, присоединив выводы прибора к 1 и 4 , затем ко 2 и 3 выходу модуля зажигания. При отсутствии изменений показаний прибора можно говорить о повреждении обмотки и неисправности модуля зажигания.

Для того чтобы оживить автомобиль и самому заменить модуль зажигания понадобится только 2 ключа: на 13 и на 17, и полчаса свободного времени.

ЧИТАЙТЕ ТАКЖЕ: Усиление искры. Как установить вторую катушку зажигания своими руками?

 Замена модуля зажигания на ВАЗ 2114 поэтапно:

  • Ставим автомобиль в освещённое место и открываем капот;
  • Отсоединяем клемму аккумулятора;
  • Высоковольтные провода отсоединяем от модуля зажигания;
  • Ослабив нижний болт крепления модуля зажигания, ослабляем и верхний болт. Оба болта аккуратно откручиваем;
  • Отворачиваем гайку крепления кронштейна, на котором держится модуль зажигания. Теперь можно снять модуль зажигания вместе с кронштейном;
  • Новый модуль зажигания устанавливаем в обратном порядке. Важно не перепутать порядок подключения высоковольтных проводов, они работают парно и на плате разъёмы установлены также парно для 1-4 и 2-3 цилиндров.

ЧИТАЙТЕ ТАКЖЕ: Как сделать подсветку багажника своими руками

Также модуль зажигания можно починить. Для этого снимаем с неисправного модуля зажигания алюминиевую плату. На ней находится микросхема. С микросхемы стоит снять остатки герметика и старые провода. Новый провод можно взять от компьютерной мышки. Пайку следует проводить с помощью специального флюса, так как родные алюминиевые контакты непригодны для вторичной пайки. Спаяв контакты, следует покрыть лаком места спайки. Для гидроизоляции контакты можно залить силиконовым герметиком. Также возможно заменить полностью микросхему аналогичной, или заменить транзистор транзистором типа КТ848А.

ЧИТАЙТЕ ТАКЖЕ: Запаска или докатка. Как поменять колесо

Модуль зажигания ВАЗ, ремонт и замена своими руками. Замена модуля зажигания ВАЗ 2114. Самостоятельная замена модуля зажигания ВАЗ 2114

Что бы розжечь топливо-воздушную смесь, и в инжекторных, и в карбюраторных моторах внутреннего сгорания необходима высоковольтная катушка зажигания. Появление на рынке новых систем питания моторов вызвало перемены в системах зажигания ВАЗ. Распределители зажигания, именуемые трамблерами, постепенно уходят в прошлое. На смену им приходят новые устройства — модули зажигания ВАЗ 2114.

Модуль ВАЗ2114, устройство и принцип работы

Модуль зажигания ВАЗ является усовершенствованной системой пуска двигателя. Его принцип работы фактически не отличается от стандартных систем. Если высоковольтное напряжение в устаревших системах генерировалось разъединением контактов в распределителе системы зажигания, то генератором импульсов в модуле являются сигналы, подаваемые блоком управления.

Блоком управления от датчиков на моторе собираются сигналы и формируется управляющий импульс, который направляется в модуль зажигания. С напряжения бортовой сети он формирует высоковольтное напряжение и направляет к свече цилиндра для воспламенения воздушно-топливной смеси.

схема

В состав данного устройства включены две катушки, которые вырабатывают высокое напряжение. В этом им помогает двухканальный электронный коммутатор. Все элементы заключаются в корпус из прочного пластика. На корпусе расположен низковольтный разъем подачи управляющих импульсов и подключения питающего напряжения. Кроме того, здесь расположены выводы, чтобы подключать высоковольтные провода, что подсоединяются к свечам.

Модуль зажигания ВАЗ2114, признаки неисправности

Можно встретить такие признаки неисправности модуля зажигания автомобиля модели ВАЗ 2114:

  1. На одной из свечей отсутствует искра.
  2. Сильно плавает холостой ход.
  3. Существенно снизилась мощность мотора.
  4. При разгонах исчезла динамика, во время резкого нажатия на педаль газа в работе двигателя появились провалы.

1452794765_1446629688_9e10d02s-960

Модуль зажигания, возможен ли ремонт модуля

Фактически все поломки этого устройства ведут к его замене, однако в некоторых случаях все же возможен ремонт модуля зажигания. Особенно это возможно при перемене поведения двигателя во время постукивания или шевеления. Вы можете выполнить ремонт модуля самостоятельно, если умеете обращаться с мультиметром и паяльником.

Вам необходимо снять заднюю металлическую крышку, под которой расположены электрические элементы модуля зажигания. Аккуратно избавьтесь от силикона, отыщите поврежденные или оборваные контакты и пропаяйте их. Не забывайте, что в блоке алюминиевые проводники, поэтому необходимый специальный припой для их пайки.

После этого заднюю крышку закрываем и проверяем работоспособность модуля. Если результат положителен, снова откройте крышку и заполните силиконом внутренность. При отрицательном результате необходимо заменить модуль. Хотя можно еще попробовать произвести замену электронных коммутаторов.

2

Проверка системы на работоспособность

В любом случае проверку необходимо начинать со свечей, для чего изымаем их из гнезд. Это сделать очень просто. Следует снять с них наконечники бронепроводов и изъять с посадочных мест при помощи специального ключа для выворачивания.

2

Затем нужно их осмотреть, очистить и проверить. У них должен быть коричневый цвет, без копоти и нагара. Если нагар есть, вполне возможно, что поршни и кольца износились. В любом случае, свечи следует почистить, проверить и, если необходимо, выставить зазор между электродами. Теперь проверяем их работоспособность. Для  их проверки существуют специальные пробники. Некоторые водители способны изготовить его с пьезозажигалки. Если в наличии ничего такого нет, то проверяют на моторе. При исправности свечей необходимо продолжить поиск дальше.

Инструменты помощники

Произвести замену модуля зажигания самостоятельно может каждый водитель, для этого не нужно особого оборудования или специальных навыков. Все, что потребуется автолюбителю:

  1. Ветошь.
  2. Ключ на 13.
  3. Новый блок зажигания.

Модуль зажигания 2114, замена модуля своими руками, пошаговая инструкция

Подобные работы можно производить на ровной площадке или в гараже.

2

  1. Для начала необходимо открыть капот двигательного отсека и отсоединить клеммы аккумуляторной батареи. Достаточно будет снять только минусовую клемму.
  2. Далее из установочных мест вынимаем высоковольтные провода. Важно запомнить их место расположения. Если у вас есть сомнения, вы можете сделать метки. Нельзя менять провода местами, так как новая запасная часть может выйти из строя.
  3. Затем необходимо осторожно отсоединить разъем с кабелями от модуля. Берем ключ на 13 и откручиваем  три гайки крепления устройства к двигателю.
  4. После снятия гаек, устройство снимаем с мотора.

Теперь берем ветошь и протираем установочное место и около него.

2

Новое устройство следует тщательно осмотреть, после чего приступить к установке, которую необходимо проводить в обратной последовательности.

Не забудьте установить высоковольтные провода правильно. Если вы все же запутались, обратите внимание на блок, на котором указаны номера бронепроводов.

Советы профессионалов

Даже при том, что электронные устройства довольно надежны, поломки все же бывают. В некоторых случаях их можно избежать, для чего необходимо хоть иногда проводить осмотр и обслуживание всех деталей системы:

  1. Следите, чтобы не было путаницы с кабелями высокого напряжения — при большом внутреннем сопротивлении в них, могут выйти из строя катушки.
  2. Между электродами свечей необходимо проверять зазор, потому что чрезмерно большие искровые промежутки отрицательно отражаются на устройстве.

Отправить ответ

avatar
  Подписаться
Уведомление о
