Трехфазный (380 В) генератор своими руками: пошаговая инструкция

Трехфазный (380 В) генератор своими руками: пошаговая инструкция

Генератор для дома, дачи или мастерской необходим для получения альтернативного электричества.

Если питание должно поступать и к однофазным, и к трехфазным приборам (инструментам, станкам), то нужен генератор трехфазный. Он способен запитать разную по фазности технику, как на 220 Вольт, так и на 380 Вольт — вот, что значит трехфазный генератор. Таким образом, при отсутствии тока в стационарной сети, вы сможете включать и перфоратор или дрель на 220В и бетономешалку на 380В, но только не одновременно, а поочередно. Трехфазный генератор – необходимое приобретение как для домашнего пользования, так и для производственных площадок.

Самодельный генератор, возможно ли это

Хоть электростанция трехфазная — агрегат весьма сложный, его можно собрать самостоятельно, изучив принцип работы генератора и имея доступные элементы и детали.

Для этого используется асинхронный электрический двигатель.

Принцип работы основан на всем знакомой динамо-машине — заставить ротор вращаться принудительно. Как работает трехфазный генератор? На основе асинхронного двигателя. Для того, чтобы этот мотор, не включенный в сеть, заработал в роли источника электричества, нужно передать на его якорь вращательный момент. Крутящий момент возникает от любой механической энергии.

Лучший способ, как сделать трехфазный генератор — задействовать двигатель внутреннего сгорания. Причем, вы можете создать не только бензиновый генератор, а экономный газовый или мощный дизельный. Для подключения к двигателю используют амортизирующую муфту, чтобы ротор вращался не рывками, а плавно.

Даже больше — детально разобравшись, что такое трехфазный генератор, вы поймете, что механическую энергию можно получить не только от ДВС, а от совершенно бесплатных носителей. Это значит, что можно использовать энергию речки или ветра (если природные условия содействуют). В этом случае нужно собрать и установить турбину, ветряную или водяную. Получается отличная возможность сэкономить на оплате электроэнергии, получаемой от стационарной сети.

В некоторых населенных пунктах Украины для вращения ротора используют даже лошадей. Этот способ соорудить электрогенератор своими руками популярен среди определенных религиозных общин, которые принципиально не пользуются стационарным электричеством. Несколько запряженных коней вращают якорь, создавая нужную механическую энергию. Получается дешевая электроэнергия от живой конской силы.

Как работает генератор 380 Вольт собственного изготовления

При вращении ротора, в статоре возникает магнитное поле, формирующее ЭДС. Привод устроен так, что, если подсоединить к концам обмоток конденсатор, то по виткам начинает идти ток. Емкость конденсаторной батареи должна быть выше критического номинала, чтобы генератор был пригоден для активной нагрузки и выдавал симметричные трехфазные вольтажи.

Кроме этого показателя, на мощность электрогенератора влияет и двигатель, создающий крутящий момент, его конструкция и мощность.

Для продуцирования электричества 380 Вольт со стандартной частотой 50 Гц, скорость вращения якоря привода должна поддерживаться на определенном уровне. Магнитные силовые линии возникнут только при условии, что скорость выше асинхронной составляющей на коэффициент скольжения S (равен 2÷10 процентов) и соответствовать уровню синхронной частоты. В противном случае правильной синусоиды тока добиться невозможно, а ее искривление (скачки частоты) недопустимы, если подключаем к электростанции 380 Вольт приборы, оснащенные электрическими двигателями (дрели, перфораторы, болгарки, пилы). Если мотора нет, а только нагревательный ТЭН или лампа накаливания, то значение частоты и синусоида тока не настолько имеют значение.

Существует также вариант использования генераторов на 220 Вольт для оборотов электродвигателя. В этом случае, мы получаем самодельный трехфазный генератор из однофазного. Передача вращательного момента идет на якорь асинхронного трехфазного привода, в результате чего получается трехфазная сеть.

Какой асинхронный двигатель нужен: характеристики ротора и статора

Асинхронный трехфазный привод — основная база для генератора переменного тока. Очень часто такие моторы списываются на предприятиях, поэтому найти его можно за низкую цену или бесплатно. Обязательные условия выбора, какой у него ротор и статор:

  • Ротор у такого движка может быть фазный или короткозамкнутый;
  • Статор — с тремя отдельными медными обмотками. Соединение витков между собой допускается по типу «треугольник» или «звезда».

Устройство и принцип работы такого привода состоит в том, что ротор (якорь) — вращающийся элемент, статор — неподвижный. У них обоих основу составляют изолированные стальные пластины. На этих пластинах расположены пазы, в которых идут витки обмотки.

В статоре выходы витков нужно подсоединить в клеммную коробку и установить перемычки для соединения. Кабель для питания также устанавливают здесь.

К каждой фазе статора подсоединяются идентичные напряжения, смещенные на угол, который составляет примерно треть круга. Эти синхронные подводки отвечают за формирование тока в витках статора.

В роторе подключение зависит от особенностей его строения: фазный или короткозамкнутый.

  1. Фазный ротор. У такого ротора витки обмотки аналогичны, как у статора. Их выходы нужно смонтировать на кольца, которые проводят контакт и соприкасаются со схемой запуска и прижимными щетками. Конструкция получается непростая, с ней нужно повозиться. К тому же нужно постоянно наблюдать за частотой вращения и смотреть, не разомкнулись ли контактные кольца, не отошли ли прижимные щетки. Поэтому лучше выбрать ротор короткозамкнутого типа. Или же сделать короткозамкнутый якорь из фазного ротора. Для этого концы обмотки не подключают к кольцам, а сочетают между собой — коротят.
  2. Короткозамкнутый ротор. Как мы уже сказали, он более удобный для самостоятельного создания генератора, так как, в отличие от синхронного генератора, схема у него простая. Кольца-перемычки своими концами соединены и закорочены, подвижных прижимных щеток-контактов нет. Получается все очень просто и надежно, поэтому именно такой якорь и советуем выбирать для своей самоделки.

На что влияют схемы подключения

Схема трехфазного генератора в плане размещения обмоток на статоре мотора влияет на последующую работу устройства, определяет его технические характеристики.

  • Электросхема соединения «звезда». Это стандартный тип соединения витков и очень популярный. Он самый практичный при подключении конденсаторной батареи. Ее присоединение можно выполнить:
    • К двум обмоткам. В результате такой схемы асинхронные генераторы обеспечивают питание однофазным приборам (причем, двум группам) и трехфазным (одна линия). Клавиши выключателей для рабочего и пускового конденсатора — отдельные.
    • К одной обмотке (по такой же схеме). Получим одну однофазную линию. И одну трехфазную.
  • Схема подключения «треугольник» применяется для переключения обмоток для получения однофазного питания.

На какие характеристики двигателя еще нужно обратить внимание

Для надежной и стабильной работы генератора, сделанного своими руками, важны определенные технические характеристики двигателя. Они указаны на наклейке или же в паспорте (если он есть). Важные моменты, это:

  • Класс защиты (обозначение IP). Чем меньше цифра — тем лучше корпус привода защищен о проникновения пыли и влаги.
  • Мощность.
  • Количество оборотов.
  • Схема сочетания витков обмотки статора.
  • Максимальные нагрузочные токи.
  • Коэффициент полезного действия.
  • Пусковой ток (коэффициент фи).

Все это следует выяснить, а если мотор старый и много лет использованный, то его нужно протестировать вольтметром, амперметром и «прозвонить» на предмет рабочего состояния.

Как просчитать мощность генератора

Чтобы работа самодельной электростанции была стабильной, нужно, чтобы ее номинальный вольтаж и мощность были одинаковыми в режимах генератора и электрического мотора. Перед тем, как выбрать конденсаторную батарею, нужно учесть:

  • Реактивную мощность Q. Она равняется 2n*f*C*U2, где С — емкость конденсатора. Отсюда, нужная нам емкость С будет равна Q/2n*f *U2.
  • Режим работы. Для того, чтобы в режиме холостого хода не возникала перегрузка обмоток и их перегрев, конденсаторные элементы подключают ступенчатым способом, в соответствии с нагрузкой.

Рекомендуемая нами марка пусковых конденсаторов — К78-17, с вольтажом 400 Вольт и выше. Допускаются и аналогичные по характеристикам металлобумажные элементы. Подключение их параллельное.

Батареи на электролите для переменного тока использовать не советуем. На них может работать генератор постоянного тока, а при переменном элементы электролитного конденсатора будут быстро выходить из строя.

Советы и рекомендации по соблюдению безопасности

Трехфазный вольтаж 380 Вольт — это большая опасность поражения человека и его смерти. Поэтому, безопасная эксплуатация самоделки — самое важное требование. Для ее гарантии необходимо выполнить такие условия:

  1. Управление единым электрощитом, в состав которого входят:
  • Измерительные приборы: вольтметр (с максимумом не ниже 500 Вольт), амперметр и частотомер.
  • Выключатели для взаимодействия нагрузок (три клавиши). Одна из них включает питание непосредственно к потребителю, а две других отвечают за подключение конденсаторных элементов.
  • Систему защиты — автовыключатель, который срабатывает при коротком замыкании или перегрузке по мощности. Сюда также входит и устройство защитного отключения, которое должно сработать, если фаза пробьет на корпус.
  • Надежное заземление к контуру земли.
  • Система АВР. Для удобства работы и повышения безопасности, также советуем использовать автоматический ввод резерва. Он актуален, если вам нужно резервное питание в качестве генератора. Тогда он сможет самостоятельно включаться при исчезновении тока в стационарной сети, и так же автоматом отключаться при его появлении. АВР создают путем установки перекидного рубильника, который задействует все три фазы.
  • Советы по эксплуатации: какие трудности могут возникнуть

    Частым проблемным явлением работы генератора является перегрузка по мощности. При ней идет интенсивный нагрев обмотки, пробой изоляции. Как следствие — поломка генератора. Возникает из-за:

    • Неверного подбора емкости конденсаторной батареи;
    • Подсоединения большого количества электротехники, суммарная мощность которой превышает номинальную мощность.

    О правилах подбора емкости и расчетах мы уже говорили выше. А по проблеме перегруза по мощности в генераторе на три фазы, нужно отметить еще некоторые нюансы при подключении однофазных потребителей:

    • Потребителей с вольтажом 220 Вольт можно подключать только на одну треть общей мощности (к примеру, если ген выдает 6 кВт, то это только для приборов на 380 Вольт, а для однофазных будет только 2 кВт, не больше). Иначе, возникнет перегрузка.
    • Если у вашего генератора две однофазных линии, то вместе мощность по ним будет составлять 2/3 от общего показателя мощности. То есть, 6 кВт — это 4 кВт для однофазных, по 2 кВт на каждую фазу. Причем, при одновременном задействовании фаз, следите, чтоб нагрузка не отличалась от мощности до 10%, иначе возникнет явление «перекос фаз», и ток поступать не будет.

    При работе важно следить за показателем частоты переменного тока. Если вы не встроили частотомер на общий электрощит, то на холостом ходу выходной вольтаж выше значения 380 Вольт (или 220 при подключении однофазных) на 4÷6 процентов.

    Как превратить электродвигатель в генератор

    Вопрос о необходимости иметь дома собственный генератор возникает у многих, так как вещь довольно практичная, а в некоторых случаях крайне необходима. Второй вопрос – как его сделать самому? Наиболее верный метод в данном решении – это сделать генератор из электродвигателя. На помощь приходят такие свойства электротехнических агрегатов как обратимость, позволяющая из одного преобразовать в другое. Для этих целей подходят отлично асинхронные электродвигатели переменных значений тока. В этом случае, главный атрибут генератора, такой как магнитное поле, будет обеспечиваться при вращении якоря.

    Чтобы конструктивно подойти к преображению в генератор электродвигателя, рассмотрим основные конструктивные узлы последнего:

    • стартер и его обмотка;
    • крышки с подшипниками: передняя и задняя;
    • выполненный с короткозамкнутыми витками ротор;
    • контактные выходы для присоединения к сети питания.

    Первоначально простая конструкция, отличающаяся надёжностью составляющих из-за их немногочисленности в конструкции, на самом деле имеет множество нюансов, основанных как на строении приводных частей, так и на участвующих в создании электромагнитной энергии с преобразованием её в механическую.  В общем смысле, суть работы электродвигателя имеет вид:

    1. Вокруг статорной обмотки появляется достаточно мощное электромагнитное поле. Назвать это условием для генерирования пока нельзя, так как в статическом поле отсутствует процесс движения.
    2. Благодаря имеющимся в роторе замкнутым виткам толстого кабеля, индуцируется ЭДС, создающее переменно магнитное поле в окружающем ротор пространстве.
    3. Под действием данных сил ротор приводится во вращение.

    Поскольку генератор – это машина трёхфазного подключения, образующая электрическую энергию от механической, заданной первичным двигателем, элементы строения электродвигателей подходят для создания требуемого агрегата. И так, приводящийся в движение ротор достигает вращения в синхронной частоте, что вызывает во влиянии остаточного магнитного поля появление электродвижущей силы на клемах статорной обмотки. Далее, путём подключения конденсаторов к зажимам, в статорных обмотках появиться намагничивающий ёмкостный ток опережения. Чтобы появилось самовозбуждение генератора, конденсаторная ёмкость должна быть больше, нежели изначальные параметры генератора в критическом ёмкостном значении. Это повысит его частоту вращения генератора процентов на 5-10 в номинальном режиме от заданной синхронной. Так, к примеру, электродвигатель частотой 1500 об/мин для обращения в генератор должен быть раскручен до 1575-1650 об/мин.

    Главное правило для выполнения электрогенераторов – мощность двигателей, которые используются, не должна превышать максимума в 20 кВА. Полученный агрегат, выполненный своими руками, станет незаменимым в рамках домашнего хозяйства.

    Будьте осторожны

    Процесс превращения электродвигателя в генератор несёт не только массу удовольствия, но и немалый риск, связанный с нарушением техники безопасности. Наиболее требуемыми правилами являются:

    • поскольку генератор переменного тока является достаточно опасным, применяемое напряжение должно быть 380В. 220В допускается лишь по крайнему случаю;
    • электрогенератор должен обязательно быть оборудован заземляющими отводами;
    • перед эксплуатацией выполните пробный запуск на наличие ошибок;
    • применять конденсаторы следует исходя из таблицы расчёта, представленной в любом соответствующем справочнике. Использование конденсаторов ниже или выше мощности может сулить нерабочим или неправильным в работе состоянием генераторов;
    • проверяйте надёжность соединения всех рабочих устройств и механизмов;
    • используйте частотные преобразователи Веспер или другие устройства для регулирования задающих параметров генератором, перемена энергетических величин которого может влиять на работу введённых электроприводов в полученную сеть;
    • не используйте генератор холостым ходом, так как может случиться перегрев;
    • чётко прослеживайте выходную вырабатываемую мощность тока. Так, если в трёхфазном генераторе была задействована всего одна типаемая фаза, мощность составит 30-35%, при двух – 60-70% мощности общего значения, которую имеет генератор;
    • выполняйте контроль частоты переменного тока путём сравнения выходного напряжения, величина которого при холостых оборотах превысит промышленное значение на 4-6%.
    Электродвигатель

    Остались вопросы?
    Специалисты ЭНЕРГОПУСК ответят на Ваши вопросы:
    8-800-700-11-54 (8-18, Пн-Вт)

    Генератор из асинхронного двигателя своими руками


    За основу был взят промышленный асинхронный двигатель переменного тока, мощностью 1,5 кВт с частотой вращения вала 960 об/мин. Сам по себе такой мотор изначально не может работать как генератор. Ему необходима доработка, а именно замена или доработка ротора.

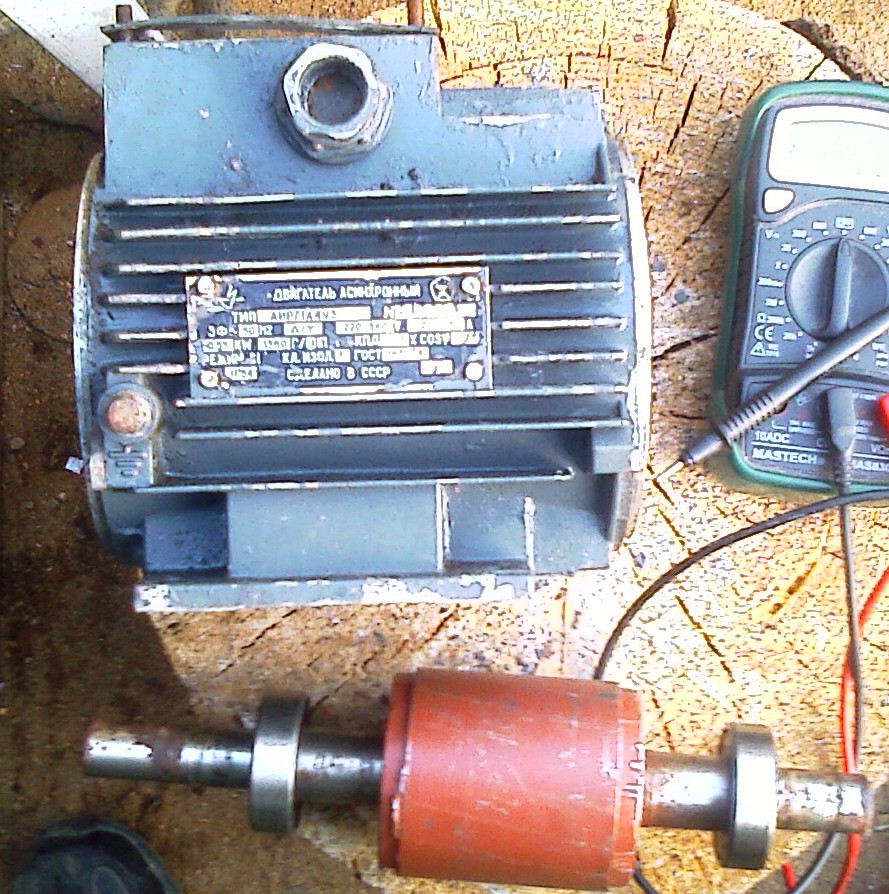

    Табличка с маркировкой двигателя:

    Двигатель хорош тем, что у него везде где нужно стоят уплотнения, особенно у подшипников. Это существенно увеличивает интервал между периодическими техническими обслуживаниями, так как пыль и грязь никуда просто так попасть и проникнуть не могут.
    Ламы у этого электродвигателя можно поставить на любую сторону, что очень удобно.

    Переделка асинхронного двигателя в генератор


    Снимаем крышки, извлекаем ротор.
    Обмотки статора остаются родные, двигатель не перематывается, все остается как есть, без изменений.

    Ротор дорабатывался на заказ. Было решено сделать его не цельнометаллическим, а сборным.

    То есть, родной ротор стачивается до определенного размера.
    Вытачивается стальной стакан и запрессовывается на ротор. Толщина скана в моем случае 5 мм.

    Разметка мест для приклеивания магнитов была одной из самых сложных операций. В итоге методом проб и ошибок было решено распечатать шаблон на бумаге, вырезать в нем кружочки под неодимовые магниты – они круглые. И приклеить магниты по шаблону на ротор.
    Основная загвоздка возникла в вырезании множественных кружочков в бумаге.
    Все размеры подбираются сугубо индивидуально под каждый двигатель. Каких-то общих размеров размещения магнитов дать нельзя.

    Неодимовые магниты приклеены на супер клей.

    Была сделана сетка из капроновой нити для укрепления.

    Далее обматывается все скотчем, снизу делается герметичная опалубка, герметизированная пластилином, а сверху заливная воронка из того же скотча. Заливается все эпоксидной смолой.

    Смола потихоньку стекает сверху вниз.

    После застывания эпоксидной смолы, снимаем скотч.


    Теперь все готов к сборке генератора.

    Загоняем ротор в статор. Делать это нужно особо осторожно, так как неодимовые магниты обладают огромной силой и ротор буквально залетает в статор.

    Собираем, закрываем крышки.

    Магниты не задевают. Залипания почти нет, крутится относительно легко.
    Проверка работы. Вращаем генератор от дрели, с частотой вращения 1300 об/мин.
    Двигатель подключен звездой, треугольником генераторы такого типа подключать нельзя, не будут работать.
    Снимается напряжение для проверки между фазами.

    Генератор из асинхронного двигателя работает отлично.

    Смотрите видео


    Более подробную информацию смотрите в видеоролике.

    Канал автора — Peter Dmitriev

    Самодельный генератор. Все способы своими руками

    Способ 1

    В Интернете нашел статью о том, как переделать генератор автомобиля на генератор с постоянными магнитами. Можно ли использовать этот принцип и переделать генератор своими руками из асинхронного электродвигателя? Возможно, что будут большие потери энергии, не такое расположение катушек.

    Двигатель асинхронного типа у меня на напряжение 110 вольт, обороты – 1450, 2,2 ампера, однофазный. При помощи емкостей я не берусь делать самодельный генератор, так как будут большие потери.

    Предлагается пользоваться простыми двигателями по такой схеме.

    Если изменять двигатель или генератор с магнитами округлой формы от динамиков, то надо их устанавливать в крабы? Крабы – это две металлические детали, стоят на якоре снаружи катушек возбуждения.

    Если магниты надевать на вал, то вал будет шунтировать магнитные силовые линии. Как тогда будет возбуждение? Катушка тоже расположена на валу из металла.

    Если поменять подсоединение обмоток и сделать параллельное соединение, разогнать до оборотов выше нормальных значений, то получается 70 вольт. Где взять механизм для таких оборотов? Если перематывать его на уменьшение оборотов и ниже питание, то слишком упадет мощность.

    Двигатель асинхронного типа с замкнутым ротором – это железо, которое залито алюминием. Можно взять самодельный генератор от автомобиля, у которого напряжение 14 вольт, сила тока 80 ампер. Это неплохие данные. Двигатель с коллектором на переменный ток от пылесоса или стиральной машины можно применить для генератора. На статор установить подмагничивание, напряжение постоянного тока снимать со щеток. По наибольшему ЭДС поменять угол щеток. Коэффициент полезного действия стремится к нулю. Но, лучше, чем генератор синхронного типа, не изобрели.

    Решил испытать самодельный генератор. Однофазный асинхронный мотор от стиралки малютки крутил дрелью. Подключил к нему емкость 4 мкФ, получилось 5 вольт 30 герц и ток 1,5 миллиампера на короткое замыкание.

    Не каждый электромотор можно использовать в качестве генератора таким методом. Есть моторы со стальным ротором, имеющие малую степень намагниченности на остатке.

    Необходимо знать разницу между преобразованием электрической энергии и генерацией энергии. Преобразовать 1 фазу в 3 можно несколькими способами. Один из них – это механическая энергия. Если электростанцию отсоединить от розетки, то пропадает все преобразование.

    Откуда возьмется движение провода с повышением скорости, ясно. Откуда магнитное поле будет для получения ЭДС в проводе – не понятно.

    Объяснить это просто. Из-за механизма магнетизма, который остался, образуется ЭДС в якоре. Возникает ток в статорной обмотке, который замкнут на емкости.

    Ток возник, значит, дает усиление на электродвижущую силу на катушках роторного вала. Появившийся ток дает усиление электродвижущей силы. Электроток статорный образует электродвижущую силу намного больше. Это идет до установления равновесия статорных магнитных потоков и ротора, а также дополнительные потери.

    Размер конденсаторов рассчитывают так, что на выводах напряжение достигает номинального значения. Если оно маленькое, то снижают емкость, то повышают. Были сомнения по поводу старых моторов, которые якобы не возбуждаются. После разгона ротора мотора или генератора надо ткнуть быстро в любую фазу малым количеством вольт. Все придет в нормальное состояние. Зарядить конденсатор до напряжения равному половину емкости. Включение производить выключателем с тремя полюсами. Это относится с 3-фазному мотору. Такая схема используется для генераторов вагонов пассажирского транспорта, так как у них ротор короткозамкнутый.

    Способ 2

    Самодельный генератор сделать можно и по-другому. Статор имеет хитрую конструкцию (имеет специальное конструкторское решение), имеется возможность регулировки напряжения выхода. Я сделал генератор своими руками такого вида на строительстве. Двигатель брал мощностью 7 кВт на 900 оборотов. Обмотку возбуждения я подключил по схеме треугольника на 220 В. Запустил его на 1600 оборотов, конденсаторы были на 3 на 120 мкФ. Включались они контактором с тремя полюсами. Генератор действовал как выпрямитель с тремя фазами. С этого выпрямителя питалась электрическая дрель с коллектором на 1000 ватт, и пила дисковая на 2200 ватт, 220 В, болгарка 2000 ватт.

    Приходилось изготавливать систему мягкого пуска, другой резистор с закороченной фазой через 3 секунды.

    Для моторов с коллекторами это неправильно. Если в два раза повысить вращающую частоту, то уменьшится и емкость.

    Также повысится и частота. Схема емкостей отключалась в автоматическом режиме, чтобы не использовать тор реактивности, не расходовать горючее.

    Во время работы надо нажать на статор контактора. Три фазы разобрал их по ненужности. Причина кроется в высоком зазоре и увеличенном рассеивании поля полюсов.

    Специальные механизмы с двойной клеткой для белки и косыми глазами для белки. Все-таки я получил с моторчика стиралки 100 вольт и частоту 30 герц, лампа на 15 ватт не хочет гореть. Очень слабая мощность. Надо мотор брать сильнее, или конденсаторов больше ставить.

    Под вагонами используется генератор с ротором короткозамкнутым. Его механизм приходит от редуктора и на ременную передачу. Обороты вращения 300 оборотов. Он находится как дополнительный генератор нагрузки.

    Способ 3

    Можно сконструировать самодельный генератор, электростанцию на бензине.

    Вместо генератора использовать 3-фазный асинхронный мотор на 1,5 кВт на 900 оборотов. Электродвигатель итальянский, подключаться может треугольником и звездой. Сначала я поставил мотор на основание с мотором постоянного тока, присоединил к муфте. Стал крутить двигатель на 1100 оборотов. Появилось напряжение 250 вольт на фазах. Подключил лампочку на 1000 ватт, напряжение сразу упало до 150 вольт. Наверное, это от фазного перекоса. На каждую фазу надо включать отдельную нагрузку. Три лампочки по 300 ватт не смогут снизить напряжение до 200 вольт, теоретически. Можно конденсатор поставить больше.

    Обороты двигателя надо делать больше, при нагрузке не снижать, тогда питание сети будет постоянным.

    Необходима значительная мощность, автогенератор такую мощность не даст. Если перемотать большой камазовский, то с него не выйдет 220 В, так как магнитопровод будет перенасыщен. Он был сконструирован на 24 вольта.

    Сегодня собирался пробовать подсоединить нагрузку через 3-фазный блок питания (выпрямитель). В гаражах свет отключили, не получилось. В городе энергетиков систематически отключают свет, поэтому надо делать источник постоянного питания электричеством. Для электросварки есть навеска, подцепляется к трактору. Для подключения электрического инструмента нужен постоянный источник напряжения на 220 В. Была мысль сконструировать самодельный генератор своими руками, и инвертор к нему, но, на аккумуляторных батареях не долго можно проработать.

    Недавно включили электричество. Подключал двигатель асинхронный из Италии. Поставил его с мотором бензопилы на раму, скрутил вместе валы, поставил муфту резиновую. Катушки соединил по схеме звезды, конденсаторы треугольником, по 15 мкФ. Когда запустил моторы, то на выходе питания не получилось. Присоединял конденсатор, заряженный к фазам, напряжение появилось. Свою мощность в 1,5 кВт двигатель выдал. При этом питающее напряжение снизилось до 240 вольт, на холостых оборотах было 255 вольт. Шлифмашинка от него нормально работала на 950 ватт.

    Пробовал повысить обороты двигателя, но не получается возбуждение. После контакта конденсатора с фазой напряжение возникает сразу. Буду пробовать ставить другой двигатель.

    Какие конструкции систем за границей производятся для электростанций? На 1-фазных понятно, что ротор владеет обмоткой, перекоса фаз нет, потому что одна фаза. В 3-фазных имеется система, которая дает регулировку мощности при подсоединении к ней моторов с наибольшей нагрузкой. Еще можно подсоединить инвертор для сварки.

    В выходные хотел сделать самодельный генератор своими руками с подключением асинхронного двигателя. Удачной попыткой сделать самодельный генератор оказалось подключение старого двигателя с корпусом из чугуна на 1 кВт и на 950 оборотов. Мотор возбуждается нормально, с одной емкостью на 40 мкФ. А я установил три емкости и подключил их звездой. Этого хватило для запуска электродрели, болгарки. Хотел, чтобы получилась выдача напряжения на одной фазе. Для этого подключал три диода, полумост. Сгорели лампы люминесцентные для освещения, и подгорели пакетники в гараже. Буду наматывать трансформатор на три фазы.

    Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

    Похожее

    ГЕНЕРАТОР ИЗ ДВИГАТЕЛЯ СВОИМИ РУКАМИ

    С разбора CD-rom скопилось уже некоторое количество бесколлекторных двигателей постоянного тока (это те, что крутят диск). И место вроде много не занимают, но на глаза попадаются часто. Наконец принял решение, что надо уже как-то с ними определиться.

    Итак, это бесколекторный двигатель постоянного тока, положение ротора в нём отслеживается тремя датчиками Холла, управляется при помощи микросхемы драйвера ВА6849FP (регулировка оборотов). В теории всё просто, а вот на практике впечатления могут зашкалить уже от одного обозрения платки на которой движок собственно и установлен.

    Поэтому не стал вникать в назначение многочисленных выводов шлейфа, а просто взял и располовинил двигатель, и увидел его статор. Однако полный обзор печатной платы был по прежнему недосягаем. Осознав, что без жертв не обойтись, отпаял провода (3 штуки) идущие с обмоток статора на плату, а затем сложил – переломил вдвое плату  вместе с металлической пластиной крепления.

    Освобождённый статор плюхнулся на стол и опять же в позновательных целях был незамедлительно размотан. Теперь могу сообщить, что мотор имел три обмотки (фазы) соединённых методом «звезда», но вполне возможен вариант когда они могут быть соединены методом «дельта».

    Схема сборки

    Электродвигателя конечно не стало, но вместе с ним не стало и робости перед неизведанным, ибо и неизведанного теперь не было.  На фото проводники образуют обмотки и заканчиваются выводами. Соединения обмоток  отличаются, но электрическая сущность больших изменений не претерпевает. Относительно толстые провода обмоток статора навели на мысль, что с этого движка можно получить неплохой ток, будь он использован в качестве генератора, да ещё если и несколько вольт напряжения выдаст, то возможно «счастье»!

    Остановился вот на такой схеме снятия с электродвигателя, впрочем, теперь уже генератора,  вырабатываемого им электрического тока. Данная схема была собрана и опробована со следующими номиналами электронных компонентов: С1 – 100 мкФ х 16 В, все шесть диодов 1N5817.

    Было бы интересно опробовать и такую схему, но пока «руки не дошли». Как более совершенный вариант — поставить на выход стабилизатор.

    Для дальнейших действий был взят ещё один электродвигатель и приведён в должное состояние для подключения и крепления. Шестерёнки (зубчатая пара) с передаточным отношением 1:5 от китайского фонарика – «жучка».

    Всё было смонтировано на подходящее основание. Важным в этой операции является правильно «взять» межцентровое расстояние зубчатых колёс и установить их оси вращения в единой пространственной плоскости.

    Схема собрана, вновь обращённый генератор к тесту готов.

    При интенсивном, но без мазохизма, вращении большого зубчатого колеса пальцами рук напряжение легко достигает отметки в 1,7 вольта (без нагрузки).

    При подключении нагрузки, лампочки на 2,5 В и 150 мА, сила тока достигает 120 мА. Лампочка вспыхивает в пол накала.

    Видео — работа под нагрузкой

    Возьму на себя смелость заявить, что даже данный конкретный двигатель возможно использовать в качестве ветрогенератора способного вырабатывать электрический ток в достаточном количестве для зарядки одного аккумулятора ААА напряжением 1,2 В и ёмкостью до 1000 мА включительно. Прошу обратить внимание на то фото, которое показывает монтаж шестерён на основании. На правую сторону большого зубчатого колеса так и «проситься» установка ещё одного моторчика. Кинематическая схема будет такой: одно ведущее колесо вращает два ведомых. Возможности удваиваются, реальным становиться собрать повышающий преобразователь и заряжать даже аккумуляторы мобильных телефонов. Вопросами добычи электричества занимался Babay.

       Форум по электротехнике

       Форум по обсуждению материала ГЕНЕРАТОР ИЗ ДВИГАТЕЛЯ СВОИМИ РУКАМИ



    MINILED И MICROLED ДИСПЛЕИ

    Что такое OLED, MiniLED и MicroLED телевизоры — краткий обзор и сравнение технологий.


    SMD ПРЕДОХРАНИТЕЛИ

    Приводятся основные сведения о планарных предохранителях, включая их технические характеристики и применение.


    Как сделать электрогенератор из электродвигателя, разбираем подробно этапы

    Ответ на вопрос, как сделать самостоятельно электрогенератор из электродвигателя, основывается на знании устройства этих механизмов. Основная задача заключается в преобразовании двигателя в машину, выполняющую функции генератора. При этом следует продумать способ, как весь этот узел будет приводиться в движение.

    Где используется генератор

    Оборудование данного вида находит применение в совершенно разных областях. Это может быть промышленный объект, частное или загородное жилье, стройплощадка, причем любых масштабов, гражданские здания разного целевого использования.

    Одним словом, совокупность таких узлов, как электрогенератор любого типа и электродвигатель, позволяют реализовать следующие задачи:

    • Резервное электроснабжение;
    • Автономная подача электроэнергии на постоянной основе.

    В первом случае речь идет о страховочном варианте на случай возникновения опасных ситуаций, таких, как перегрузка сети, аварии, отключения и прочее. Во втором случае электрогенератор разнотипный и электродвигатель позволяют получить электричество в местности, где отсутствует централизованная сеть. Наряду с этими факторами присутствует еще одна причина, по которой рекомендуется использование автономного источника электроэнергии – это необходимость подачи стабильного напряжения на вход потребителя. Подобные меры нередко принимаются, когда необходимо ввести в работу оборудование с особо чувствительной автоматикой.

    Особенности устройства и существующие виды

    Чтобы определиться с тем, какой электрогенератор и электродвигатель выбрать для реализации поставленных задач, следует представлять себе, в чем заключается разница между существующими видами автономного источника энергоснабжения.

    Бензиновые, газовые и дизельные модели

    Основное отличие – тип топлива. С этой позиции различают:

    1. Бензиновый генератор.
    2. Дизельный механизм.
    3. Устройство на газу.

    В первом случае электрогенератор и содержащийся в конструкции электродвигатель по большей части используется для обеспечения электроэнергией на короткие сроки, что обусловлено экономической стороной вопроса ввиду высокой стоимости бензина.

    Преимущество дизельного механизма заключается в том, что на его обслуживание и эксплуатацию потребуется значительно меньшее количество топлива. Дополнительно дизельный электрогенератор автономного типа и электродвигатель в нем будут работать длительный период времени без отключений благодаря большим ресурсам двигателя.

    Устройство на газу является отличным вариантом на случай организации постоянного источника электроэнергии, так как топливо в данном случае всегда под рукой: подключение к газовой магистрали, использование баллонов. Поэтому стоимость эксплуатации такого агрегата будет ниже ввиду доступности топлива.

    Основные конструктивные узлы такой машины тоже отличаются по исполнению. Двигатели бывают:

    1. Двухтактные;
    2. Четырехтактные.

    Первый вариант устанавливается на устройства меньшей мощности и габаритов, тогда как второй – используется на более функциональных аппаратах. В генераторе имеется узел – альтернатор, другое его название «генератор в генераторе». Существует два его исполнения: синхронный и асинхронный.

    По роду тока различают:

    • Однофазный электрогенератор и, соответственно, электродвигатель в нем;
    • Трехфазное исполнение.

    Последний из названных вариантов рекомендуется приобретать в случае, когда пользователь планирует подключать к нему трехфазные потребители. Их преимущество заключается в возможности питать также и однофазную технику.

    Чтобы понять, как сделать электрогенератор из асинхронного электродвигателя, важно понимать принцип действия этого оборудования. Так, основа функционирования заключается в преобразовании разных видов энергий. В первую очередь происходит переход кинетической энергии расширения газов, возникающих при сгорании топлива, в механическую. Это происходит с непосредственным участием кривошипно-шатунного механизма при вращении вала двигателя.

    Преобразование механической энергии в электрическую составляющую происходит посредством вращения ротора альтернатора, в результате чего образуется электромагнитное поле и ЭДС. На выходе после стабилизации выходное напряжение попадает к потребителю.

    Делаем источник электроэнергии без узла привода

    Наиболее распространенным способом для реализации такой задачи является попытка организовать энергоснабжение посредством асинхронного генератора. Особенностью данного метода является приложение минимума усилий в плане монтажа дополнительных узлов для корректной работы такого устройства. Это обусловлено тем, что данный механизм функционирует по принципу асинхронного двигателя и продуцирует электроэнергию.

    Смотрим видео, безтопливный генератор своими силами:

    При этом ротор вращается с намного большей скоростью, чем смог бы выдавать синхронный аналог. Сделать электрогенератор из асинхронного электродвигателя своими руками вполне можно, не используя при этом дополнительных узлов или особых настроек.

    В результате принципиальная схема устройства останется практически нетронутой, но появится возможность обеспечить электроэнергией небольшой объект: частный или загородный дом, квартиру. Применение таких устройств довольно обширно:

    Чтобы организовать действительно автономный источник энергоснабжения, электрогенератор без приводящего в работу двигателя должен функционировать на самовозбуждении. А это реализуется посредством подключения конденсаторов в последовательном порядке.

    Смотрим видео, генератор своими руками, этапы работ:

    Другая возможность выполнить задуманное – использовать двигатель Стирлинга. Его особенностью является преобразование тепловой энергии в механическую работу. Другое название такого узла – двигатель внешнего сгорания, а если говорить точнее, исходя из принципа работы, то, скорее, двигатель внешнего нагрева.

    Это обусловлено тем, что для эффективного функционирования устройства требуется значительный перепад температур. В результате роста этой величины повышается и мощность. Электрогенератор на двигателе внешнего нагрева Стирлинга может работать от любого источника тепла.

    Последовательность действий при самостоятельном изготовлении

    Чтобы превратить двигатель в автономный источник электроснабжения, следует несколько изменить схему, подключив конденсаторы к обмотке статора:

    Схема включения асинхронного двигателя

    При этом будет протекать опережающий емкостной ток (намагничивающий). В результате образуется процесс самовозбуждения узла, а величина ЭДС соответственно изменяется. На этот параметр в большей мере влияет емкость подключенных конденсаторов, но нельзя забывать и о параметрах самого генератора.

    Чтобы устройство не грелось, что обычно является прямым следствием неправильно подобранных параметров конденсаторов, нужно руководствоваться специальными таблицами при их выборе:

    Эффективность и целесообразность

    Прежде, чем решать вопрос, где купить автономный электрогенератор без двигателя, нужно определить, действительно ли хватит мощности такого устройства для обеспечения потребностей пользователя. Чаще всего самодельные аппараты этого рода обслуживают маломощных потребителей. Если решено сделать своими руками электрогенератор автономный без двигателя, купить необходимые элементы можно в любом сервисном центре или магазине.

    Но преимуществом их является сравнительно небольшая себестоимость, учитывая, что достаточно лишь немного изменить схему, подключив несколько конденсаторов подходящей емкости. Таким образом, при наличии некоторых знаний можно соорудить компактный и маломощный генератор, который будет обеспечивать достаточным количеством электроэнергии для питания потребителей.

    Генератор из асинхронного двигателя сделать самому своими руками. Как переделать асинхронный двигатель в генератор

    Сделать генератор из асинхронного двигателя своими руками несложно, но придется постараться и потратить некоторые средства на приобретение комплектующих. Но для проведения работ необходимо знать некоторые тонкости. В частности, принципы работы асинхронного двигателя переменного тока, изучить основные элементы его конструкции. Главное в генераторных установках – это движение магнитного поля. Оно может обеспечиваться путем вращения якоря при помощи двигателя внутреннего сгорания либо ветряной установки. Также возможно использование альтернативных источников – силы воды, пара и пр.

    Конструкция асинхронного двигателя

    Можно выделить всего несколько элементов:

    1. Статор с обмоткой.
    2. Передняя и задняя крышки с установленными подшипниками.
    3. Ротор с короткозамкнутыми витками.
    4. Контакты для подключения к электрической сети.

    Если задуматься, то может показаться, что очень просто переделать двигатель в генератор, фото которого вы можете детально рассмотреть. Но если разобраться более тщательно, то окажется, что не все так и просто, подводных камней предостаточно.

    Статор состоит из множества металлических пластин, прижатых плотно друг к другу. Также они обработаны лаком, в некоторых конструкциях, для придания прочности, все пластины приварены друг к другу. На статоре намотан провод, он плотно прилегает к сердечнику и изолирован от него при помощи картонных вставок. В крышках расположены подшипники, с их помощью производится не только более легкое прокручивание ротора, но и его центрирование.

    Принцип работы двигателя

    Суть всего процесса заключается в том, что магнитное поле образуется вокруг статорной обмотки. Оно достаточно мощное, но не хватает главного компонента – движения. Поле статическое, неподвижное, а главное условие в генераторных установках – это вращение, изменение направления силовых линий. В случае с двигателем все достаточно просто – имеется ротор, который изготовлен из металла. Внутри несколько витков очень толстого кабеля. Причем все витки замкнуты, соединены между собой.

    Получается принцип простого трансформатора. В короткозамкнутых витках индуцируется ЭДС, которое создает в окружающем пространстве переменное магнитное поле. Получается, что теперь все есть для того чтобы появилось движение. Под действием сил происходит вращение ротора электрического двигателя. Такой тип машин обладает хорошими характеристиками, а конструкция проста и надежна, ломаться нечему. По этой причине асинхронные двигатели получили широкое распространение в промышленности. Более 95% всех моторов на заводах и фабриках – это асинхронные. Изготовить генератор своими руками, схема которого не очень сложная, может каждый при наличии минимальных знаний.

    Подключение к однофазной сети

    Истинной проблемой становится подключение электродвигателя, рассчитанного на три фазы, к одной. Принцип генератора немного отличается, но для его понимания нужно рассмотреть и процесс мотора. Необходимо использование емкости, которая позволит сделать сдвиг фазы в нужную сторону. Причем существует несколько схем, используемых на практике. В одних конденсатор применяется только в момент запуска, в других и при работе. Включается пусковая емкость на короткий промежуток времени, до достижения необходимых оборотов. Контактирует она через выключатель параллельно одной из обмоток, соединенных по схеме треугольник.

    У таких вариантов подключения имеется один существенный недостаток – снижение мощности электродвигателя. Можно получить от него как максимум 50-процентную отдачу. Следовательно, при мощности мотора 1,5 кВт, в случае питания от однофазной сети, вы сможете получить лишь половину – 0,75 кВт. Это накладывает определенные неудобства, так как приходится использовать более мощные электродвигатели.

    Как получить три фазы из одной

    Для более удобного использования электрических асинхронных двигателей необходимо питание от трех фаз. Но провести к себе домой такую сеть сможет не каждый, также возникают трудности с учетом электроэнергии. Поэтому приходится выкручиваться, как получается. Проще всего установить частотный преобразователь. Но его стоимость высокая, не каждый способен выделить такую сумму для собственного гаража или мастерской. Поэтому приходится применять подручные средства. Вам потребуется асинхронный двигатель, конденсатор и автотрансформатор. В качестве последнего можно использовать самодельное устройство, изготовленное из сердечника электродвигателя. Можете даже сделать чертеж генератора, чтобы упростить работу по сборке.

    На него требуется намотать около 400 витков провода. Диаметр его около 6 кв. мм. Для точности требуется сделать десять отводов, чтобы совершить подгонку фаз. Можно сказать даже, что это генератор из асинхронного двигателя, своими руками сделанный. Только его основная функция – это преобразование, сдвиг фаз. Одна обмотка соединяется с фазой, между двумя остальными включен конденсатор. Вторая обмотка соединяется с нулем, третья подключается туда же, только через автотрансформатор. Средний его вывод – это одна фаза, две остальных – это выводы розетки.

    Что учесть для переделки в генератор

    Чтобы сделать ветро генератор из (асинхронный!) двигателя, вам потребуется учесть одну главную особенность. А именно – создать магнитное поле, которое будет совершать движение. Добиться этого можно двумя путями. Первый – это установка постоянных магнитов на роторе. Второй – сделать обмотку возбуждения на якоре. У обоих способов есть как преимущества, так и недостатки.

    Решить нужно перед началом проведения работ, генератор тока какого вида вам необходим. Если нужен постоянный, то потребуется применять диоды для выпрямления. Это позволит обеспечить светом небольшой дом, а также запитать практически любую бытовую аппаратуру. Самодельные генераторы тока могут приводиться в движение даже силой ветра. Нужно только провести расчет обмоток, чтобы на выходе не было превышения напряжения. Хотя стабилизацию можно сделать и при помощи использования регуляторов, используемых в автомобильной технике.

    Постоянные магниты или обмотка возбуждения?

    Как говорилось ранее, можно сделать обмотку возбуждения или провести монтаж постоянных магнитов. Недостаток последнего способа – большая стоимость магнитов. А минус первого – это необходимость применять щеточный узел для обеспечения питанием. Он нуждается в уходе и своевременной замене. Причина – трение, которое постепенно съедает поверхность графитовой щетки. Любой автомобильный генератор, инструкция к которому обязательно прилагается, обладает именно таким недостатком.

    Чтобы сделать обмотку возбуждения, достаточно изменить конструкцию якоря. Он должен быть металлическим, на нем обязательно наматывается провод в лаковой изоляции. Также потребуется на одном краю ротора установить контакты, которые служат для питания. Но плюс в том, что имеется возможность стабилизации напряжения на выходе генератора. Проще окажется в якоре сделать пазы для монтажа ниодимовых магнитов. Они создают очень сильное поле, которого достаточно для генерации больших значений напряжения и тока.

    Сколько фаз нужно на выходе?

    Проще всего оказывается, конечно, сделать генератор, фото которого приведено, если на выходе должна быть всего одна фаза. Но тут есть загвоздка – не каждая конструкция позволяет осуществить это. Самодельный генератор из асинхронного двигателя такого типа можно сделать, если все обмотки выведены и не соединены между собой. Многие модели моторов имеют лишь три вывода, остальные уже внутри соединены, поэтому для реализации задумки нужно полностью его разобрать и вывести необходимые провода наружу.

    Затем они соединяются последовательно и на выходе можно получить однофазное напряжение. Но если вам нужно трехфазное, не стоит делать ничего, модернизация обмоток не потребуется. Но учитывать особенности все равно нужно. Необходимо, чтобы генератор из асинхронного двигателя, своими руками сделанный, имел соединение обмоток по схеме звезда. Вот небольшое отличие от варианта, когда машина работает в качестве источника движения. Эффективная генерация электроэнергии возможна только при включении по схеме звезда.

    Как провести выпрямление тока?

    Но если возникает необходимость в получении постоянного тока, вам потребуется знание схемотехники. Нужно 12 или 24 Вольт напряжение? Нет ничего проще, автомобильная электроника придет на помощь. Но только в том случае, если используется обмотка возбуждения в качестве генератора магнитного поля. При использовании постоянных магнитов процедура стабилизации усложняется.

    Вариант выпрямителя выбирается, исходя из того, какое количество фаз на выходе генератора. Если одна, то вполне достаточно мостовой схемы, либо вообще на одном диоде (однополупериодный выпрямитель). Если же три фазы на выходе, то возникнет необходимость в использовании шести полупроводников для выпрямления. Также три штуки (по одному на каждую фазу) – для защиты от обратного напряжения.

    Как сделать из трех одну фазу

    Это действие проводить не нужно, так как оно попросту бессмысленно. Генератор если выдает трехфазное переменное напряжение, то для запитывания потребителей (телевизора, лампы накаливания, холодильника, и пр.), необходимо использовать всего один вывод. Второй – это общий, точка соединения обмоток. Как было сказано ранее, требуется соединять их по схеме звезда.

    Поэтому у вас имеется возможность подключения потребителей к одной из фаз. Вопрос в том, есть ли смысл, рационально ли так поступать? Если необходимо обеспечить дом исключительно светом, никаких потребителей не планируете подключать, то вполне разумнее использовать маломощные светодиодные светильники. Они потребляют малое количество электроэнергии, поэтому генератор тока, который выдает стабильно 12 Вольт, способен обеспечить дом не только светом. Можно без труда включать и бытовую технику, которой требуется для работы именно такое напряжение.

    Правила намотки провода

    Не всегда нужна такая информация, так как, в целях упрощения конструкции, используется та статорная обмотка, которая уже имеется. Но она не всегда удовлетворяет тем условиям, которые стоят перед вами. Например, если вы конструируете ветро генератор из (асинхронный) двигателя, невозможно получить минимальное число оборотов ротора. Следовательно, на выходе напряжение окажется малым и недостаточным для работы бытовой техники. Поэтому возникает необходимость в небольших переделках.

    Обмотку проводить нужно более толстым проводом, чтобы получить более высокое значение силы тока на выходе. Для этого избавляетесь от старого провода. Намотка ведется вплотную, на картонный каркас. Когда она проведена, требуется нанести слой лака, обильно ним пропитать провод. Только не забудьте перед началом эксплуатации устройства хорошенько просушить. Для этого лампу накаливания 25 или 40 Вт установите в середине статора и оставьте на 1-2 дня. Не оставляйте только без присмотра.

    Экспериментальное определение необходимого количества витков

    Чтобы определить, какое число витков вам необходимо для нормальной работы генератора, потребуется воспользоваться множеством формул. Но нужно знать сечение сердечника, материал, из которого он изготовлен. Но это зачастую просто невозможно определить. Поэтому приходится делать эксперименты. В зависимости от того, одна или три фазы вам нужно, изменяется алгоритм проведения эксперимента. Самодельный генератор из асинхронного двигателя может быть изготовлен различными методами.

    Если планируется сделать одну фазу на выходе, то намотайте равномерно по всему сердечнику 10-20 витков провода. Соберите всю конструкцию и соедините с приводом, который будете использовать в дальнейшем. Проведите замер напряжения на выходе, разделите на то число витков, которое намотали. И вы получите напряжение, снимаемое с одного витка. Для вычисления длины обмотки, вам нужно применить простое вычисление – напряжение (необходимое) разделить на полученное значение. Аналогично проводится расчет и трехфазного генератора.

    Выводы

    Сделать генератор из асинхронного двигателя своими руками несложно. Самое главное – это решить, какой привод планируете использовать. Если это обычный бензиновый двигатель, то проблем никаких не возникнет. Большие трудности возникнут в случае, если в качестве привода вы будете использовать ветряную мельницу. Причина – обороты двигателя, равно как и выходное напряжение, напрямую зависят от силы ветра, его скорости. Поэтому такие генераторы необходимо рассчитывать таким образом, чтобы даже при минимальных оборотах вырабатывалось номинальное напряжение. Но на выходе желательно иметь не более 12 Вольт. Это окажется более простым решением.

    Как построить генератор с помощью электродвигателя за несколько шагов

    Сегодня мы поговорим о том, как построить генератор с помощью электродвигателя. Прежде всего, вам понадобится один постоянный электродвигатель с магнитом, чтобы сделать генератор. После этого вы должны применить внешний источник питания для вращения.

    Затем крутите стабильный электродвигатель, чтобы сделать генератор. Обычно после включения электродвигателя он превращается в генератор. Однако вы найдете некоторые различия между постоянным электродвигателем (магнитом) и одним генератором.

    Что является источником электричества?

    Во-первых, электричество получается из электроэнергии. Если кто-то хочет запустить электрические вещи, вы должны снабдить плагин постоянным электропитанием. Итак, теперь можно задать вопрос, откуда люди будут брать энергию. Кроме того, вы можете спросить, как можно получить силу.

    В основном, многие основные законы физики могут легко объяснить, как создается энергия. Дело в том, что люди не могут создать больше энергии, чем они уже имеют. Также люди не могут уничтожать энергию.Мы можем преобразовать энергию из формы в другую форму. Узнайте больше в нашей другой справочной статье, сколько может работать генератор мощностью 7500 Вт.

    Шаг 1

    Вы должны сделать половину 6-футовой и 2-дюймовой фанеры или дерева на первом этапе. Таким образом, одна часть будет около 3 футов.

    Шаг 2

    Теперь закрепите вырезанные две детали и сделайте рамку. Затем закрепите раму шурупами. Выполнив эти простые шаги, вы получите одну прочную платформу для установки постоянного электродвигателя (магнита).Также вы сможете сделать свою маленькую бензиновую машинку.

    Шаг 3

    Сделав бензиновый двигатель, вы должны держаться на своей фанерной платформе. Теперь просверлите отверстия, чтобы использовать гайки для фиксации вещей. Это закрепит ваш бензиновый двигатель на платформе.

    Одна важная вещь: вы должны установить двигатель параллельно вашему постоянному электродвигателю.

    Шаг 4

    Теперь пришло время прикрепить ваши первые шкивы для привода вашего бензинового двигателя. Тем не менее, вы должны сделать это во время монтажа платформы.После этого возьмите еще один шкив для валопровода постоянного электродвигателя.

    Еще надо взять одну отвертку или шестигранный ключ, чтобы установить шкивы в определенное место.

    Шаг 5

    На этом шаге вы должны настроить электродвигатель. Вот почему вы должны закрепить шкивы ремнем. Теперь попробуйте вытащить свой мотор из вашего бензинового двигателя. Но вы должны держать шкивы на одной линии.

    После установки всех вещей один раз отметьте места для отверстий.Воспользуйтесь помощью дрели, чтобы просверлить отверстие и закрепить электродвигатель на платформе.

    Шаг 6

    Вы должны сделать отверстия, прежде чем устанавливать электродвигатель. В этом случае можно использовать электролобзик. Это может помочь сохранить все отверстия в идеальных слотах.

    Обычно места фиксируют правильное положение электродвигателя. Таким образом, вы будете поддерживать безопасное расстояние, чтобы удержать бензиновый двигатель.

    Шаг 7

    Последний шаг — отделить все провода, особенно те, что идут от электродвигателя.Теперь запустите газовый двигатель и дайте ему покрутиться, чтобы запустить двигатель. Здесь вы должны быть в курсе. Никогда не прикасайтесь к проводам, когда они подключены к электричеству постоянного тока.

    Советы

    Теперь мы дадим вам несколько советов. Если вы ищете самодельный генератор, то не покупайте сильно корродированное устройство.

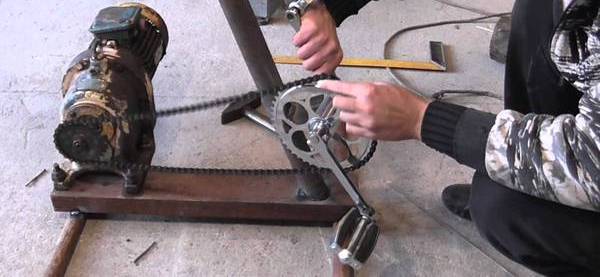

    Вместо этого можно использовать старые детали велосипеда, чтобы связать генератор. Еще один совет заключается в том, что вы всегда должны носить защитные очки, чтобы избежать опасности для глаз.

    Окончательный вердикт

    В конце содержания мы надеемся, что у вас есть четкое представление о том, как построить генератор с помощью электродвигателя. Но вы можете проверить совет одного профессионального электрика, прежде чем приступить к работе.

    Кроме того, вы должны очень тщательно выбирать инструменты, чтобы безопасно завершить работу. Надеемся, что все приведенные выше советы будут вам очень полезны при изготовлении генератора.

    Электродвигатели и генераторы: преобразование электрической и механической энергии — видео и расшифровка урока

    Электромагнетизм

    И двигатели, и генераторы работают из-за того, что называется электромагнитной индукцией .Обнаруженный Майклом Фарадеем, это когда напряжение индуцируется изменяющимся магнитным полем. С помощью электромагнитной индукции электрический ток может быть получен в катушке с проводом путем перемещения магнита в эту катушку или из нее или путем перемещения катушки через магнитное поле. В любом случае, напряжение создается движением.

    Величина индуцируемого напряжения зависит от количества витков в катушке провода, а также от скорости, с которой магнит перемещается по катушке. Большее количество катушек означает, что индуцируется большее количество напряжения.Точно так же, чем быстрее магнит перемещается по катушке, тем больше напряжение вы получаете.

    Какое отношение это имеет к двигателям и генераторам? Итак, генератор производит электричество, вращая катушку в постоянном магнитном поле, а в двигателе через катушку проходит ток, который заставляет ее вращаться. В обоих случаях используется закон электромагнитной индукции Фарадея, позволяющий вам производить электричество в вашем доме, а затем использовать его для уборки пола, мытья посуды в посудомоечной машине, сохранения свежести продуктов в холодильнике и многого другого.

    Помните, мы говорили, что двигатель и генератор — одно и то же устройство, но с противоположными результатами? Здесь мы имеем в виду, что поток электричества обращен вспять, а не то, что сама машина работает в обратном направлении. Таким образом, вы не можете просто взять генератор и превратить его в двигатель, «изменив местами» компоненты машины. Точно так же с электродвигателем вы не можете просто щелкнуть выключателем, который заставляет компоненты работать в обратном направлении для производства электроэнергии. Вместо этого вам нужно изменить направление потока электричества: внутрь для двигателя и наружу для генератора.

    Переменный и постоянный ток

    Вы когда-нибудь слышали о переменном/постоянном токе? Мы не говорим об австралийской рок-группе — это все-таки урок физики! Когда мы говорим о AC и DC для двигателей и генераторов, мы говорим о переменном токе и постоянном токе. Как следует из названия, переменный ток меняет направление при протекании по цепи. Напротив, постоянный ток не меняет направление при протекании по цепи.

    Двигатели и генераторы, как правило, переменного или постоянного тока.Тип тока, используемого в устройстве, зависит от того, что вас больше интересует: эффективность или стоимость. Например, двигатели и генераторы переменного тока более эффективны, но и стоят дороже. Большая часть электроники, которую вы используете, например, ваш мобильный телефон и планшет, зависят от источника переменного тока из-за его эффективности. Большинство гибридных и электрических автомобилей также используют переменный ток.

    Вы, наверное, слышали и о Томасе Эдисоне, и о Николе Тесле, но знаете ли вы, что они были вовлечены в долгую жаркую битву за эти два типа течения? Хотите верьте, хотите нет, но такие простые вещи, как переменный и постоянный токи, долгое время вызывали широко распространенные споры и конфликты!

    В то время как Эдисон был ярым сторонником постоянного тока, Тесла поддерживал использование переменного тока.Оба были упрямыми, решительными людьми, и конфликт между ними привел к высоким ставкам, клеветническим кампаниям и натянутым отношениям между двумя мужчинами. В конце концов, поскольку переменный ток лучше подходит для передачи больших объемов энергии на большие расстояния, он одержал победу в этой «текущей битве». В результате сегодня ваш дом, офис и большинство других зданий подключены к сети переменного тока.

    Резюме урока

    Хотя вы можете назвать их одним и тем же устройством, генератор и электродвигатель на самом деле больше похожи на две стороны одной медали.Генератор преобразует механическую энергию в электрическую, а двигатель наоборот – преобразует электрическую энергию в механическую. Оба устройства работают из-за электромагнитной индукции , когда напряжение индуцируется изменяющимся магнитным полем.

    Двигатели и генераторы обычно либо переменного тока , либо постоянного тока , что означает, что они работают на переменном или постоянном токе. Как следует из их названий, переменный ток меняет направление при протекании, в то время как постоянный ток не меняет направления при движении по цепи.

    Большинство устройств, с которыми вы знакомы, используют переменный ток, потому что он намного эффективнее постоянного. Гибридные и электрические транспортные средства, ваш дом, ваш мобильный телефон и даже ваш офис подключены к сети переменного тока. Но даже несмотря на то, что они используют один и тот же ток, важно помнить, что вы не можете «переключить» двигатель на генератор или генератор на двигатель. То, что перевернуто, — это поток электричества, а не деятельность самой машины.

    Результаты обучения

    После того, как вы закончите этот урок, вы должны уметь:

    • Объяснять, почему генераторы и электрические двигатели похожи на две стороны одной медали
    • Опишите, как работают генераторы и двигатели благодаря электромагнитной индукции
    • Различия между переменным и постоянным током, плюсы и минусы каждого

    Изготовление генератора с автономным питанием — самодельные схемы

    Генератор с автономным питанием — это вечное электрическое устройство, предназначенное для бесконечной работы и непрерывного производства электроэнергии, которая обычно больше по величине, чем входной источник питания, через который он работает.

    Кто бы не хотел, чтобы мотор-генератор с автономным питанием работал дома и безостановочно питал нужные бытовые приборы, абсолютно бесплатно. Мы обсудим детали нескольких таких схем в этой статье.

    Энтузиаст свободной энергии из Южной Африки, который не хочет раскрывать свое имя, щедро поделился подробностями своего твердотельного автономного генератора со всеми заинтересованными исследователями свободной энергии.

    Когда система используется с инверторной схемой, выходная мощность генератора составляет около 40 Вт.

    Система может быть реализована в нескольких различных конфигурациях.

    Первая обсуждаемая здесь версия способна одновременно заряжать три 12 батареи, а также поддерживать работу генератора в непрерывном режиме (до тех пор, пока, конечно, батареи не потеряют способность заряжаться/разряжаться)

    Предлагаемый генератор с автономным питанием предназначен для работают днем ​​и ночью, обеспечивая непрерывную подачу электроэнергии, совсем как наши солнечные батареи.

    Первоначальный блок был сконструирован с использованием 4 катушек в качестве статора и центрального ротора с 5 магнитами, встроенными по окружности, как показано ниже:

    Показанная красная стрелка указывает на регулируемый зазор между ротором и катушками, который может изменяется путем ослабления гайки, а затем перемещения узла катушки ближе или дальше от магнитов статора для получения желаемых оптимизированных выходных сигналов.Зазор может быть от 1 мм до 10 мм.

    Узел ротора и механизм должны быть чрезвычайно точными с точки зрения их выравнивания и легкости вращения, и поэтому должны быть изготовлены с использованием прецизионных станков, таких как токарный станок.

    Материал, используемый для этого, может быть прозрачным акрилом, и сборка должна включать 5 наборов по 9 магнитов, закрепленных внутри цилиндрической трубы, подобной полостям, как показано на рисунке.

    Верхнее отверстие этих 5 цилиндрических барабанов защищено пластиковыми кольцами, извлеченными из тех же цилиндрических труб, чтобы гарантировать, что магниты будут плотно зафиксированы в соответствующих положениях внутри цилиндрических полостей.

    Очень скоро 4 катушки были увеличены до 5, в которых новая добавленная катушка имела три независимых обмотки. Конструкции будут пониматься постепенно, когда мы пройдемся по различным принципиальным схемам и объясним, как работает генератор. Первую принципиальную схему можно увидеть ниже.

    Батарея, обозначенная буквой «А», питает цепь. Ротор «С», состоящий из 5 магнитов, вручную перемещается так, что один из магнитов приближается к катушкам.

    Набор катушек «B» включает в себя 3 независимые обмотки на одном центральном сердечнике, и магнит, проходящий мимо этих трех катушек, генерирует внутри них небольшой ток.

    Ток в катушке номер «1» проходит через резистор «R» в базу транзистора, заставляя его включиться. Энергия, проходящая через катушку транзистора «2», позволяет ей превратиться в магнит, который толкает диск ротора «С» на своем пути, вызывая вращательное движение ротора.

    Это вращение одновременно индуцирует обмотку тока «3», которая выпрямляется через синие диоды и передается обратно для зарядки батареи «А», восполняя почти весь ток, потребляемый этой батареей.

    Как только магнит внутри ротора «С» отходит от катушек, транзистор выключается, восстанавливая за короткое время напряжение на коллекторе вблизи линии питания +12 Вольт.

    Истощает ток катушки «2». Из-за расположения катушек напряжение на коллекторе увеличивается примерно до 200 вольт и выше.

    Однако этого не происходит, потому что выход подключен к пяти последовательным батареям, которые снижают нарастающее напряжение в соответствии с их общим номиналом.

    Аккумуляторы имеют последовательное напряжение приблизительно 60 вольт (что объясняет, почему был встроен мощный быстродействующий высоковольтный транзистор MJE13009). диод начинает включаться, высвобождая электричество, накопленное в катушке, в аккумуляторную батарею. Этот импульс тока проходит через все 5 батарей, заряжая каждую из них. Проще говоря, это представляет собой конструкцию генератора с автономным питанием.

    В прототипе в качестве нагрузки для длительных неустанных испытаний использовался 12-вольтовый 150-ваттный инвертор, освещающий 40-ваттную сетевую лампу: приемные катушки:

    Катушки «B», «D» и «E» активируются одновременно тремя отдельными магнитами. Электроэнергия, генерируемая всеми тремя катушками, передается на 4 синих диода для производства постоянного тока, который применяется для зарядки батареи «А», питающей цепь.

    Дополнительный вход в приводную батарею в результате добавления 2 дополнительных приводных катушек к статору позволяет машине стабильно работать в виде машины с автономным питанием, бесконечно поддерживая напряжение батареи «А».

    Единственной движущейся частью этой системы является ротор диаметром 110 мм, представляющий собой акриловый диск толщиной 25 мм, установленный на шарикоподшипниковом механизме, извлеченном из выброшенного жесткого диска вашего компьютера. Комплектация выглядит следующим образом:

    На изображениях диск кажется полым, однако на самом деле это твердый, кристально чистый пластик.Отверстия просверлены на диске в пяти местах, равномерно распределенных по всей окружности, то есть с шагом 72 градуса.

    5 первичных отверстий, просверленных на диске, предназначены для удержания магнитов, которые находятся в группах по девять круглых ферритовых магнитов. Каждый из них имеет диаметр 20 мм и высоту 3 мм, образуя стопки магнитов общей высотой 27 мм в длину и диаметром 20 мм. Эти стопки магнитов размещены таким образом, что их северные полюса выступают наружу.

    После того, как магниты установлены, ротор помещается внутрь полоски пластиковой трубы, чтобы плотно зафиксировать магниты на месте во время быстрого вращения диска. Пластиковая труба зажимается ротором с помощью пяти крепежных болтов с потайными головками.

    Катушки катушки имеют длину 80 мм и диаметр конца 72 мм. Средний шпиндель каждого змеевика изготовлен из пластиковой трубы длиной 20 мм с внешним и внутренним диаметром 16 мм. с толщиной стенок 2 мм.

    После завершения намотки катушки этот внутренний диаметр заполняется рядом сварочных стержней со снятым сварочным покрытием. Затем их покрывают полиэфирной смолой, но отличной альтернативой может стать сплошной стержень из мягкого железа:

    3 жилы проволоки, составляющие витки «1», «2» и «3», имеют диаметр 0,7 мм и намотаны друг на друга перед намоткой на шпульку «В». Этот метод бифилярной намотки создает намного более тяжелый композитный жгут проводов, который можно эффективно просто намотать на катушку.Намотчик, показанный выше, работает с патроном, чтобы удерживать сердечник катушки для обеспечения намотки, тем не менее, можно использовать любой тип основного намотчика.

    Конструктор выполнил скручивание проволоки путем удлинения 3 прядей проволоки, каждая из которых берет свое начало от независимой катушки 500-граммового пучка.

    Три жилы плотно закреплены на каждом конце, при этом провода прижимаются друг к другу на каждом конце с трехметровым расстоянием между зажимами. После этого провода закрепляют в центре и приписывают 80 витков к миделю.Это позволяет сделать 80 витков для каждого из двух 1,5-метровых пролетов, расположенных между зажимами.

    Набор скрученных или намотанных проводов наматывается на временную катушку, чтобы сохранить его в чистоте, поскольку это скручивание необходимо повторить еще 46 раз, поскольку все содержимое катушек с проволокой потребуется для одной составной катушки:

    следующие 3 метра трех проводов затем зажимаются и 80 витков наматываются в среднее положение, но в этом случае витки размещаются в противоположном направлении.Даже сейчас реализованы точно такие же 80 витков, но если предыдущая обмотка была «по часовой стрелке», то эта обмотка переворачивается «против часовой стрелки».

    Это особое изменение направления витков обеспечивает полный ассортимент витых проводов, в которых направление витка становится противоположным через каждые 1,5 метра по всей длине. Так устроен серийно выпускаемый литцендрат.

    Этот особый набор прекрасно выглядящих витых проводов теперь используется для намотки катушек.В одном фланце катушки, точно возле средней трубки и сердечника, просверливается отверстие, и через него вставляется начало проволоки. Затем проволоку с силой сгибают под углом 90 градусов и наматывают на вал катушки, чтобы начать намотку катушки.

    Намотка пучка проводов выполняется с большой осторожностью рядом друг с другом по всему валу катушки, и вы увидите 51 номер намотки вокруг каждого слоя, а следующий слой наматывается прямо поверх этого самого первого слоя, идя снова вернуться к началу.Убедитесь, что витки этого второго слоя располагаются точно над верхней частью обмотки под ними.

    Это может быть несложно, потому что пакет проводов достаточно толстый, чтобы обеспечить простое размещение. Если хотите, вы можете попробовать обернуть первый слой толстой белой бумагой, чтобы второй слой был отчетливым при переворачивании. Вам понадобится 18 таких слоев, чтобы закончить катушку, которая в конечном итоге будет весить 1,5 кг, а готовая сборка может выглядеть примерно так, как показано ниже:

    Готовая катушка на данный момент состоит из 3 независимых катушек, плотно свернутых друг в друга, и этого набора up предназначен для создания фантастической магнитной индукции на двух других катушках всякий раз, когда на одну из катушек подается напряжение питания.

    Эта обмотка в настоящее время включает катушки 1,2 и 3 принципиальной схемы. Вам не нужно постоянно беспокоиться о маркировке концов каждой жилы провода, поскольку вы можете легко идентифицировать их с помощью обычного омметра, проверив непрерывность на концах определенных проводов.

    Катушка 1 может использоваться как пусковая катушка, которая будет включать транзистор в нужные периоды времени. Катушка 2 может быть управляющей катушкой, на которую подается питание от транзистора, а катушка 3 может быть одной из первых выходных катушек:

    Катушки 4 и 5 представляют собой прямые пружинные катушки, которые соединены параллельно с управляющей катушкой 2.Они помогают повысить драйв и поэтому важны. Катушка 4 имеет сопротивление постоянному току 19 Ом, а сопротивление катушки 5 может составлять около 13 Ом.

    Тем не менее, в настоящее время ведутся исследования, чтобы определить наиболее эффективное расположение катушек для этого генератора, и, возможно, дополнительные катушки могут быть идентичны первой катушке, катушке «B», и все три катушки прикреплены таким же образом, и Управляющая обмотка на каждой катушке управляется одним высокоэффективным быстродействующим переключающим транзистором.Текущая установка выглядит следующим образом:

    Вы можете игнорировать показанные порталы, так как они были включены только для изучения различных способов активации транзистора.

    В настоящее время катушки 6 и 7 (каждая по 22 Ом) работают как дополнительные выходные катушки, подключенные параллельно выходной катушке 3, состоящей из 3 витков каждая и с сопротивлением 4,2 Ом. Они могут быть с воздушным сердечником или с твердым железным сердечником.

    При тестировании выяснилось, что вариант с воздушным сердечником работает чуть лучше, чем с железным сердечником.Каждая из этих двух катушек состоит из 4000 витков, намотанных на катушки диаметром 22 мм с использованием 0,7 мм (AWG # 21 или swg 22) суперэмалированного медного провода. Все катушки имеют одинаковые характеристики провода.

    Используя эту установку катушки, прототип мог работать без остановок около 21 дня, поддерживая постоянное напряжение приводной батареи на уровне 12,7 вольт. Через 21 день система была остановлена ​​для некоторых модификаций и снова испытана с использованием совершенно новой компоновки.

    В конструкции, продемонстрированной выше, ток, протекающий от аккумуляторной батареи в цепь, фактически составляет 70 миллиампер, что при 12.7 вольт дают входную мощность 0,89 Вт. Выходная мощность составляет около 40 Вт, что подтверждает КПД 45.

    Это не включает три дополнительных 12-вольтовых аккумулятора, которые дополнительно заряжаются одновременно. Результаты действительно кажутся чрезвычайно впечатляющими для предложенной схемы.

    Метод привода использовался Джоном Бедини так много раз, что создатель решил поэкспериментировать с подходом Джона к оптимизации для достижения максимальной эффективности. Тем не менее, он обнаружил, что в конечном итоге полупроводник с эффектом Холла, специально выровненный с магнитом, дает наиболее эффективные результаты.

    Дальнейшие исследования продолжаются, и на данный момент выходная мощность достигла 60 Вт. Это выглядит поистине потрясающе для такой крошечной системы, особенно когда вы видите, что она не включает реалистичный ввод. Для этого следующего шага мы уменьшаем батарею до одной. Настройку можно увидеть ниже:

    В этой настройке на катушку «B» также подаются импульсы от транзистора, а выходной сигнал катушек вокруг ротора теперь направляется на выходной инвертор.

    Здесь приводная батарея удалена и заменена маломощным 30-вольтовым трансформатором и диодом.Это, в свою очередь, управляется с выхода инвертора. Небольшое вращательное усилие ротора создает достаточный заряд на конденсаторе, чтобы система могла запускаться без какой-либо батареи. Выходная мощность для этой текущей установки может достигать 60 Вт, что является потрясающим улучшением на 50%.

    3 12-вольтовые батареи также сняты, и схема может легко работать от одной батареи. Непрерывная выходная мощность от одиночной батареи, которая никоим образом не требует внешней подзарядки, кажется большим достижением.

    Следующим усовершенствованием является схема, включающая датчик Холла и полевой транзистор. Датчик Холла расположен точно на одной линии с магнитами. Это означает, что датчик помещается между одной из катушек и магнитом ротора. У нас есть зазор 1 мм между датчиком и ротором. На следующем рисунке показано, как именно это нужно сделать:

    Еще один вид сверху, когда катушка находится в правильном положении:

    Эта схема показала огромную непрерывную выходную мощность 150 Вт при использовании трех 12-вольтовых батарей.Первая батарея помогает питать схему, а вторая заряжается через три диода, подключенных параллельно, чтобы увеличить передачу тока для заряжаемой батареи.

    Переключатель DPDT «RL1» меняет местами соединения батареи каждые пару минут с помощью показанной ниже схемы. Эта операция позволяет обеим батареям постоянно оставаться полностью заряженными.

    Ток перезарядки также проходит через второй набор из трех параллельных диодов, заряжающих третью 12-вольтовую батарею.Эта 3-я батарея управляет инвертором, через который проходит предполагаемая нагрузка. Тестовая нагрузка, используемая для этой установки, представляла собой 100-ваттную лампочку и 50-ваттный вентилятор.

    Датчик Холла переключает NPN-транзистор, однако практически любой быстродействующий транзистор, например BC109 или 2N2222 BJT, будет работать очень хорошо. Вы поймете, что все катушки в этот момент управляются полевым транзистором IRF840. Реле, используемое для переключения, относится к типу с фиксацией, как указано в этой конструкции:

    И питается от слаботочного таймера IC555N, как показано ниже:

    Синие конденсаторы выбраны для переключения определенного фактического реле, которое используется в схема.Они кратковременно позволяют реле включаться и выключаться каждые пять минут или около того. Резисторы номиналом 18 кОм над конденсаторами расположены так, чтобы разрядить конденсатор в течение пяти минут, когда таймер находится в выключенном состоянии.

    Однако, если вы не хотите иметь такое переключение между батареями, вы можете просто настроить его следующим образом:

    При таком расположении батарея, питающая инвертор, подключенный к нагрузке, имеет более высокую емкость. Хотя создатель использовал пару батарей по 7 Ач, можно использовать любую обычную 12-вольтовую батарею для скутеров на 12 ампер-часов.

    В основном одна из катушек используется для подачи тока на выходную батарею и одна оставшаяся катушка, которая может быть частью основной трехжильной катушки. Это принято подавать напряжение питания непосредственно на приводной аккумулятор.

    Диод 1N5408 рассчитан на 100 В, 3 А. Диоды без значения могут быть любыми диодами, такими как диод 1N4148. Концы катушек, соединенные с полевым транзистором IRF840, физически установлены по окружности ротора.

    Таких катушек можно найти 5 шт. Те, которые имеют серый цвет, показывают, что крайние правые три катушки состоят из отдельных жил основной 3-проводной составной катушки, уже рассмотренной в наших предыдущих схемах.

    Несмотря на то, что мы видели использование трехжильной витой проволоки для переключения в стиле Бедини, встроенного как для привода, так и для вывода, в конечном итоге было сочтено ненужным включать этот тип катушки.

    Следовательно, обычная спиральная катушка, состоящая из 1500 граммов 0.Столь же эффективной оказалась эмалированная медная проволока диаметром 71 мм. Дальнейшие эксперименты и исследования помогли разработать следующую схему, которая работала даже лучше, чем предыдущие версии:

    В этой усовершенствованной конструкции используется 12-вольтовое реле без фиксации. Реле рассчитано на потребление около 100 миллиампер при 12 вольтах.

    Включение резистора на 75 Ом или 100 Ом последовательно с катушкой реле помогает снизить потребление до 60 миллиампер.

    Потребляется только в течение половины периода работы, потому что он остается нерабочим, пока его контакты находятся в Н/З положении. Как и в предыдущих версиях, эта система работает неограниченное время без каких-либо проблем.

    Автор: Патрик Дж. Келли

    Обратная связь от одного из преданных читателей этого блога, г-на Тамала Индики

    Уважаемый сэр Swagatam,

    Большое спасибо за ваш ответ, и я благодарен вам за то, что подбодрил меня.Когда вы обратились ко мне с такой просьбой, я уже установил еще 4 катушки для моего маленького двигателя Бедини, чтобы сделать его все более и более эффективным. Но я не мог создать схемы Бедини с транзисторами для этих 4 катушек, так как не мог купить оборудование.

    Но мой двигатель Bedini по-прежнему работает с предыдущими 4 катушками, даже если есть небольшое сопротивление ферритовым сердечникам недавно присоединенных других четырех катушек, поскольку эти катушки ничего не делают, а просто сидят вокруг моего маленького магнитного ротора.Но мой мотор все еще может заряжать аккумулятор 12 В 7 А, когда я езжу на нем с батареями 3,7.

    По вашей просьбе прилагаю видео ролик моего мотора бедини и советую посмотреть его до конца т.к. в начале вольтметр показывает Заряд аккумулятора 13,6В а после запуска мотора оно поднимается до 13,7В и через каких-то 3-4 минуты поднимается до 13,8В.

    Я использовал небольшие батареи на 3,7 В для питания моего маленького двигателя Бедини, и это хорошо доказывает эффективность двигателя Бедини.В моем двигателе 1 катушка является бифилярной катушкой, а другие 3 катушки запускаются тем же триггером этой бифилярной катушки, и эти три катушки увеличивают энергию двигателя, выдавая еще несколько импульсов катушки при ускорении ротора магнита. . В этом секрет моего Маленького Мотора Бедини, поскольку я соединил катушки в параллельном режиме.

    Я уверен, что когда я использую другие 4 катушки с цепями бедини, мой двигатель будет работать более эффективно, а магнитный ротор будет вращаться с огромной скоростью.

    Я пришлю вам еще один видеоклип, когда закончу создание цепей Бедини.

    С уважением!

    Thamal Indika

    Результаты практических испытаний

    Полное руководство по сборке корпуса генератора

    Отключение электроэнергии не просто неудобно; они также могут быть финансово разрушительными. Будь то порча продуктов, потеря данных или провалы в бизнесе, последствия ненадежного электричества гораздо шире, чем просто необходимость искать фонарики и страдать без обогрева или охлаждения.

    Портативные генераторы могут обеспечить работу вашего дома или бизнеса на резервном питании в случае стихийного бедствия, но, в свою очередь, это дорогостоящее оборудование также нуждается в защите. Если у вас есть генератор, вы должны разместить его в корпусе генератора или навесе.

    Хотите узнать, как построить корпус генератора? Читайте множество полезных советов.

    Причины построить переносную генераторную коробку

    Зачем нужен корпус для переносного генератора? Называете ли вы это коробкой, навесом, убежищем или ограждением, ваш генератор должен быть защищен и интегрирован в окружающую среду.Вот некоторые из лучших причин для создания контейнера для вашего портативного генератора.

    • Погода: Кожух защищает ваш генератор от погодных условий, таких как дождь, снег, отрицательные температуры и сильный ветер. Суровые погодные условия могут не только испортить генератор, но и привести к аннулированию гарантии.
    • Шум: Вы действительно хотите слушать, как гудит мотор, когда пытаетесь уснуть? Подумайте об этом так: вы бы не хотели слышать, как ваш сосед часами глушит мотоцикл прямо по соседству.Если ваш генератор слишком громкий, он может даже нарушить местные нормы по шуму. Кожух приглушает шум и помогает поддерживать комфорт в вашем районе.
    • Дикая природа: Ограждение может быть особенно важным в сельской местности, так как оно защищает ваш генератор от диких животных. Белки и другие грызуны могут вызывать перебои в подаче электроэнергии, перегрызая провода, а гнездящиеся птицы или осы могут стать причиной пожара. Вы также не хотите иметь дело с пометом животных.
    • Безопасность: Убедитесь, что ваш генератор защищен от кражи, а также в безопасности: вы не хотите, чтобы любопытные посетители оказались в ловушке или пострадали внутри ограждения.
    • Хранение : Корпус освобождает место в вашем открытом сарае или гараже. (Поднимите руку, если вы паркуетесь на подъездной дорожке, потому что в гараже находится ваш генератор.)
    • Эстетика: Оборудование, стоящее на открытом воздухе, может выглядеть некрасиво. Вы можете улучшить вид, выбрав кожух генератора, который приятен для глаз и гармонирует с окружающей средой.
    • Доступ: Наконец, корпус обеспечивает быстрый и легкий доступ к вашему генератору в экстренной ситуации.Вы будете точно знать, где он находится и как к нему добраться.

    11 факторов, которые следует учитывать при планировании строительства генераторной установки

    У вас есть несколько вариантов выбора корпуса: вы можете купить готовый или — если вы любите делать все своими руками и хотите сэкономить — вы можете построить его самостоятельно. Прежде чем выбрать план корпуса переносного генератора, подумайте об этих элементах.

    Стоимость

    Построить сарай почти всегда дешевле, чем купить его.Генераторы могут быть дорогими (22-киловаттный генератор с воздушным охлаждением для питания здания площадью 2500 квадратных футов может стоить вам 5000 долларов), поэтому вам, возможно, придется экономить деньги, где вы можете. С другой стороны, вложив столько денег в оборудование, вы можете не экономить на его защите.

    Материалы

    Рассмотрите возможность использования материалов, устойчивых к атмосферным воздействиям, которые не будут гнить или ржаветь, чтобы ваш генератор был защищен даже в плохую погоду. Одним из вариантов является листовой металл, а также алюминий с порошковым покрытием, который не будет ржаветь или подвергаться коррозии.Если вы предпочитаете не работать с металлом, прочной альтернативой являются бетонные блоки, залитые раствором, или обработанные пиломатериалы.

    Размер

    Прежде чем принять решение о размере вашего корпуса, убедитесь, что ваш генератор достаточно большой, чтобы выдержать нагрузку, которая потребуется от него во время отключения электроэнергии. Вы не хотите покупать слишком маленький генератор, строить корпус, а затем обнаруживать, что они оба слишком маленькие.

    Корпус правильно подобранного размера будет немного больше генератора, оставляя достаточно места со всех сторон для обеспечения циркуляции воздуха.Чем больше у вас места, тем проще будет доступ к генератору, маневрирование и эксплуатация.

    Местоположение

    Подумайте, где на вашем участке вы разместите ограждение. Земля должна быть ровной, твердой и недоступной для воды. (Не размещайте его в углублениях или оврагах.)

    Основными опасностями генераторов являются токсичные пары, чрезмерный шум и возможность возникновения пожара. По этим причинам корпус вашего генератора также должен располагаться вдали от окон, дверей или мест для отдыха на открытом воздухе, в месте, свободном от сорняков, высокой травы или других легковоспламеняющихся материалов.

    Подробнее о проблемах размещения читайте ниже в разделе, озаглавленном «Соображения безопасности для укрытий генераторов».

    Поверхность

    На какую поверхность вы будете ставить генератор: на грязь, траву, гравий или бетон? Бетонная подушка, армированная сталью, представляет собой наиболее надежное, ровное, прочное и водонепроницаемое основание, но можно использовать и другие материалы. Вот несколько вариантов:

    • Прямой контакт: Корпус устанавливается или устанавливается непосредственно на траву или землю.Как и в случае с костром, важно избегать травянистых участков и убирать все потенциально легковоспламеняющиеся материалы под ограждением и вокруг него.
    • Гравий: Перед установкой или возведением ограждения сверху насыпается слой гравия.
    • Бетон: Бетонная плита (иногда армированная стальной арматурой) заливается и отверждается перед установкой на нее генератора и возведением ограждения.
    • Блоки для патио: Если у вас есть ровный, расчищенный участок земли, вы можете использовать блоки для патио или брусчатку, чтобы создать прочную основу.Они не такие прочные, как бетонная плита, но могут обеспечить большую устойчивость, чем прямой контакт.

    Имейте в виду, что более мягкие поверхности, такие как грязь или трава, могут глушить шум генератора, а более твердые поверхности, такие как бетон, асфальт или дерево, усиливают его. Одним из возможных решений является укладка резинового антивибрационного коврика на поверхность пола перед установкой на него генератора.

    Климат

    Местный климат является важным фактором, который необходимо учитывать, особенно при выборе материалов контейнера и поверхности для его установки.Температура и влажность представляют опасность для вашего дорогостоящего оборудования, даже если вы защищаете его от прямого дождя, снега и ветра. Корпус должен соответствовать внешним условиям вашего местного климата, особенно влажности и экстремальным температурам.

    Вот несколько примеров:

    • Жаркий засушливый климат: Ваш генератор может перегреваться, даже если он не работает, и вам может потребоваться установка системы охлаждения.
    • Холодный климат: Вам может понадобиться внешний нагревательный элемент, чтобы компоненты и жидкости не замерзали зимой, когда они не используются.
    • Рядом с океаном: Вы хотите, чтобы сарай выдерживал коррозию, которая может сопровождаться брызгами соленой воды и сопутствующей влажностью.

    Также важно, чтобы ваш генератор был сухим, особенно розетки. Попадание воды может привести к остановке генератора и необратимому повреждению. Вода также может создать риск поражения электрическим током при контакте с любым электрическим устройством.

    Доступ

    Вы можете получить доступ к генератору через различные отверстия, в том числе:

    • подъемная крыша или верхняя крышка
    • одна или несколько одинарных дверей
    • двойные передние двери или боковые двери
    • поворотно-откидные створки
    • или сочетание вышеперечисленных функций.

    Чем больше и больше каналов для обеспечения потока воздуха и доступа к элементам управления генератором, тем лучше. Какие бы функции доступа ни предлагал ваш навес, лучше всего убедиться, что они a) плотно закрываются от погодных условий, когда они не используются, и b) широко скользят или распахиваются для обеспечения вентиляции и доступа по мере необходимости.

    Вентиляция

    Генераторам требуется вентиляция как для обеспечения их правильной работы, так и для предотвращения угроз безопасности, таких как токсичные пары, перегрев и риск возгорания.Особое внимание следует уделить установке надлежащих вентиляционных устройств в любой корпус, в том числе:

    • Половые доски в деревянных конструкциях на расстоянии не менее 1/2 дюйма друг от друга
    • Жалюзи для свежего воздуха, встроенные в стены или двери или в стыки; автоматические жалюзи обеспечивают вентиляцию, защищая от дождя и ветра, грызунов, птиц и насекомых
    • Вытяжной вентилятор
    • Достаточно места, чтобы оставить дверь сарая открытой во время работы

    Узнайте больше о вентиляции и соображениях безопасности ниже в разделе, озаглавленном «Соображения безопасности для генераторных укрытий».

    Электричество

    Никогда не пытайтесь подключить ваш дом или офис к генератору напрямую с помощью удлинителя. Генератору требуется безобрывной переключатель для безопасного подключения к электрической системе здания.

    Ручной или автоматический переключатель регулирует поток электроэнергии между вашим зданием, местной коммунальной сетью и вашим генератором, направляя поток электроэнергии в нужном направлении в нужное время для обеспечения безопасной работы.

    Какую бы конструкцию вы ни выбрали для своего генератора, в ней должно быть место, предназначенное для безобрывного переключателя, которое сохранит его сухим и обеспечит легкий доступ.Подробнее о требованиях к электричеству читайте ниже в разделе «Важные соображения безопасности генераторных установок».

    Шум

    Газовые генераторы довольно громкие. Самые тихие первоклассные инверторные модели производят около 60 децибел (дБ), а это означает, что вы можете разговаривать рядом, не крича. Большинство из них выходят далеко за эти пределы, достигая диапазона 90 дБ, который может повредить слух. Некоторые генераторы даже не указывают рейтинг уровня децибел, поэтому лучше перестраховаться и хорошо изолировать корпус.

    Шум генератора можно приглушить или «сбить с толку» путем хранения в «глушителе генератора», оборудованном шумоподавляющими материалами. Как правило, чем больше слоев в вашей генераторной коробке, тем тише она будет. Перегородки могут снизить уровень шума на 50% и более. Дополнительные сведения о звукоизоляции см. в разделе ниже под названием Звукоизоляционная перегородка.

    Безопасность

    Несмотря на то, что генератор является массивным механизмом, при определенных обстоятельствах он может быть уязвимым. Установка оборудования, позволяющего запирать корпус, может защитить его от угроз:

    • Воры: Генератор — ценное оборудование, и не только для вас.Известно, что воры генераторов оставляют работающую газонокосилку, чтобы замаскировать свое бегство, надеясь, что владелец генератора не заметит немного другой шум. Помещение вашего генератора в запирающийся корпус может заставить потенциальных воров дважды подумать, прежде чем попытаться украсть его. . Воры любят легкие цели, и если они увидят запертое ограждение, они, скорее всего, пойдут дальше и будут искать что-то, что не будет оказывать такого сопротивления.
    • Дети: Запирающийся корпус также обеспечивает безопасность детей.Сарай для генератора может показаться заманчивым местом для исследования или укрытия во время игры в прятки, но генератор — это опасная часть оборудования, которая может привести к травме.
    • Животные: Запираемый загон также может удерживать животных, когда они пытаются проникнуть внутрь в поисках убежища или места для гнезда.

    Типы корпусов генераторов

    Все кожухи служат в основном для защиты и снижения шума генератора. Поскольку влага и экстремальные температуры являются злейшими врагами генератора, для защиты генераторов от непогоды разрабатываются и изготавливаются кожухи для защиты от непогоды — просто некоторые из них справляются с этим лучше, чем другие.

    Существует несколько типов корпусов генераторов, которые можно сделать своими руками из различных материалов. Они варьируются в различных ценовых категориях и предлагают множество размеров и вариантов дизайна, от компактных коробок до навесов. Вот несколько типов корпусов генераторов, которые вы можете построить:

    • Звукоизоляционная перегородка: Также известная как шумопоглощающая коробка, она предназначена для снижения уровня шума и обеспечения тишины в окружающих помещениях. Они наиболее эффективны, когда облицованы звукопоглощающими материалами, такими как винил, древесноволокнистая плита средней плотности, акустический герметик и/или зеленый клей-герметик.
    • Деревянный сарай своими руками: Деревянный навес можно недорого построить в виде плоского верха, асимметричного навеса с черепицей, остроконечного/остроконечного или другого стиля. Ищите планы с несколькими навесными или раздвижными дверями или крышками.
    • Корпус из оцинкованной стали: Эта конструкция изготовлена ​​из листов оцинкованной стали. Особенно важно, чтобы металлические конструкции были оборудованы соответствующими навесными отверстиями для обеспечения надлежащей вентиляции.
    • Укрытие из бетонных блоков: Конструкция, построенная из бетонных блоков, соединенных раствором, отличается особой прочностью, звукоизоляцией и надежностью.Это также требует особого внимания к доступу и вентиляции.

    Выбор плана корпуса для сборки

    Структурные планы для строительства кожуха генератора должны содержать пошаговые инструкции, в которых четко указаны предполагаемые размеры навеса и перечислены все материалы и компоненты, необходимые для возведения пола, стен, крыши и дверей.

    Это одни из наших любимых дизайнов, но вы можете найти гораздо больше в Google.

    Звукоизолирующая перегородка

    • Плюсы: Они специально разработаны для обеспечения тишины в прилегающих районах.Это особенно важно, если вы живете или работаете в районах с небольшим расстоянием между домами или в сообществах со строгими запретами на шум.
    • Минусы : Их может быть сложнее построить, чем стандартные коробки, отчасти потому, что их нужно облицовывать шумопоглощающими изоляционными материалами. (Важно оставить достаточно места как для самого генератора, так и для изоляции.) Вентиляция через распашные двери или крышки делает работу громче.
    • Ссылки на планы:
      https://aquietrefuge.com/сборка-звуконепроницаемая-коробка-для-генератора/

    Деревянный сарай своими руками

    Корпус из оцинкованной стали

    • Плюсы: Прочные и надежные, эти корпуса обеспечивают защиту от дождя, ветра, животных и кражи (если они закрыты). Они коррозионно- и огнестойки и защищают от электромагнитных помех. Они также прочнее смолы и обеспечивают самую надежную защиту.
    • Минусы:   Любой, кто был в металлическом сарае в жаркий день, может сказать вам, что внутри душно.Металлические корпуса плохо защищают от экстремальных температур, легко удерживают тепло и требуют дополнительной вентиляции. Влажность и грязь могут попасть в неточные соединения, что требует дополнительной герметизации или прокладок. Эти конструкции также имеют острые края, что создает риск получения травм при сборке.
    • Ссылки на планы:
      https://www.icreatables.com/sheds/42×30-GNM-generator-shed-metal

    Укрытие из бетонных блоков

    • Плюсы: Бетонные блоки представляют собой прочный вариант, снижающий шум, защищающий от пыли и животных и отпугивающий воров.Они относительно просты в изготовлении и сравнительно дешевы; блоки стоят менее 2 долларов за штуку в магазинах товаров для дома.
    • Минусы: Этот тип материала обладает низким тепловым сопротивлением, поэтому вам может понадобиться дополнительная изоляция от жары и холода, если вы пойдете по этому пути. Вы также должны быть уверены, что у вас достаточно вентиляции. И хотя планы могут быть довольно простыми, на самом деле работа с бетоном может быть трудоемкой.
    • Ссылки на планы:
      https://www.instructables.com/id/Корпус-для-генератора/

    Важные соображения безопасности для укрытий для генераторов


    Местоположение

    Поскольку генератор обычно работает на бензине или другой легковоспламеняющейся жидкости, следует проявлять такую ​​же осторожность, как и с любым двигателем внутреннего сгорания. Площадка и поверхность должны быть ровными и твердыми, без риска смещения под ними и вдали от воды.

    Генератор также должен быть расположен в месте, свободном от сорняков, высокой травы или любого другого легковоспламеняющегося материала.Если у вас нет такого места на вашей территории, используйте средство для уничтожения сорняков и экологически безопасное средство для уничтожения сорняков/травы, чтобы расчистить место, где вы можете безопасно разместить ограждение для хранения вашего генератора.

    Не размещайте генератор под настилом, в гараже или в любом другом замкнутом пространстве, где могут скапливаться токсичные пары, даже если двери корпуса открыты. Кроме того, убедитесь, что он находится достаточно далеко от любых потенциальных препятствий, чтобы вы могли открыть дверь (двери).

    Не стройте в своем ограждении место для хранения топлива, которое вы будете использовать для питания вашего генератора.Это должно храниться в отдельном месте, чтобы свести к минимуму риск возгорания.

    Расстояние

    Легкий доступ важен в аварийной ситуации, но из-за многочисленных опасностей, которые могут представлять генераторы — они выделяют токсичные пары и могут легко создать опасность возгорания — обязательно держите корпуса на значительном расстоянии от вашей рабочей площадки, кемпинга или здания.

    Центры по контролю за заболеваниями рекомендуют использовать генераторы только снаружи и держать их на расстоянии более 20 футов от дверей и окон.Строительные нормы и правила часто требуют размещения генераторов на расстоянии не менее 5 футов от легковоспламеняющихся материалов и 5 футов от любого проема дома, а также деревьев, навесов или надземных конструкций.

    Кроме того, Управление по безопасности и гигиене труда (OSHA) предупреждает, что, поскольку генераторы работают громко, они могут вызвать потерю слуха и усталость. Это еще одна веская причина подумать о том, чтобы разместить новый корпус подальше от вашей спальни или другого жилого помещения.

    Вентиляция

    Надлежащая вентиляция корпуса важна как для правильной работы генератора, так и для оптимальной безопасности.Согласно OSHA, у генератора должно быть от 3 до 4 футов свободного пространства со всех сторон и сверху, чтобы обеспечить достаточную вентиляцию.

    Корпус должен иметь вентиляцию с вырезами, обеспечивающими поступление воздуха и отвод тепла и рассеивание дыма. Надлежащий поток воздуха к охлаждающему вентилятору и системе контроля температуры может предотвратить перегрев и повреждение генератора, а также свести к минимуму вероятность возгорания.

    Имейте в виду, что генераторы выделяют ядовитый угарный газ (CO), который является особенно опасным газом, потому что вы не можете почувствовать его запах или увидеть.Люди умирали от отравления угарным газом, потому что их генераторы не вентилировались должным образом.

    Эта опасность особенно актуальна для закрытых помещений, потому что вы, вероятно, проведете там больше времени — тем больше причин , а не хранить генератор в гараже или любом другом жилом помещении, даже если двери и окна открыты.

    Если сарай заполнится угарным газом, он также может задушить двигатель генератора и привести к его отключению. Доступны детекторы CO с батарейным питанием, поэтому вы можете быть уверены, что ваш корпус достаточно проветривается.

    Движущиеся части

    Еще одним фактором безопасности является опасность вращения лопастей вентилятора внутри корпуса генератора. Генераторное оборудование часто включает в себя вытяжные и/или внутренние охлаждающие вентиляторы, которые могут работать рядом с точками доступа и панелями управления. Целесообразно установить защитный кожух вентилятора с проволочной сеткой или другой тип барьера, чтобы никто не мог пораниться об острые движущиеся части.

    Требования к электроэнергии

    Электрическая схема кожуха генератора должна включать электрический щит с мощностью, достаточной для обслуживания генератора, вытяжной вентилятор, охлаждающий вентилятор, систему контроля температуры и освещение.Самое главное, система должна включать в себя переключатель — по сути, переключатель, который переключается, когда в вашем офисе или дома отключается электричество и включается генератор.

    Национальный электротехнический кодекс требует, чтобы передаточный переключатель имел трехпозиционный переключатель для предотвращения обратной подачи (подробнее об этом ниже). Он будет помечен либо «линия-выкл-генератор», либо «вкл-выкл-вкл».

    Может возникнуть соблазн сэкономить несколько сотен долларов и подключить генератор напрямую к зданию через удлинитель.Не делай этого. Без переключателя вы рискуете поджарить свои приборы или повредить генератор.

    Перекидной переключатель также экономит ваши деньги, поскольку он автоматически отключается при восстановлении сетевого питания. Таким образом, вам не нужно постоянно проверять, не загорелся ли свет у ваших соседей.

    Вот как это работает: автоматический переключатель изолирует выбранные цепи от линий электропередач, предотвращая «обратную подачу», которая возникает, когда мощность возвращается из системы здания в близлежащие линии электропередач.Это то, что может повредить ваш генератор и приборы. Он также может вывести из строя электрическую панель здания, поджечь провода, вызвать пожар и даже ранить или убить любого обслуживающего персонала, который может работать на подключенных линиях.

    Автоматические переключатели бывают двух видов:

    • Руководство
      Они позволяют вручную включать и выключать цепи для управления нагрузкой на генератор. Они, как правило, дешевле из-за более низких затрат на установку. Одна потенциальная ловушка: если никого нет, когда отключат электричество, электричество останется отключенным.Это может быть проблемой, например, для охлажденных продуктов; если вы отсутствуете какое-то время, они, скорее всего, испортятся. Согласно Consumer Reports , вы можете приобрести устройство блокировки, которое закрывает главный выключатель на сервисной панели, чтобы вы не могли включить его во время работы генератора. Когда ваше питание снова включается, вы вручную переводите переключатель блокировки в нормальное положение. Это предотвращает обратную подачу, поскольку мощность течет только в одном направлении. Вы можете приобрести комплект блокировки по цене от 50 до 150 долларов.
    • Автоматический/универсальный
      Универсальный автоматический переключатель (UTS) автоматически включается, выключается и при необходимости регулирует поток мощности генератора. Он также контролирует вашу электроэнергию, и когда она восстанавливается, UTS автоматически повторно подключает ваш дом или бизнес к источнику коммунальных услуг и отключается от генератора. ПРИМЕЧАНИЕ: Автоматический переключатель — это часть проекта корпуса генератора, который нельзя сделать своими руками. В некоторых юрисдикциях требуется, чтобы лицензированный электрик устанавливал ваш автоматический переключатель, и вам всегда следует консультироваться с ним при проектировании, установке, обслуживании или ремонте любых электрических компонентов или систем.Это касается комплекта блокировки, а также универсальной передачи. Помимо правильной установки, электрик может сказать вам, будет ли он работать с вашей электрической системой и соответствует ли он местным строительным нормам.

    Общие материалы для строительства генераторного цеха

    Планы сарая генератора могут сильно различаться, но это материалы и инструменты, необходимые для типичного деревянного корпуса своими руками с передней стенкой, задней стенкой, боковой стенкой и черепичной крышей.

    ПРИМЕЧАНИЕ: Все пиломатериалы и фанера должны быть ровными и прямыми, не деформированными, без сучков, трещин или гниения.

    • Пиломатериал 2×4
    • Листы фанеры
    • Фанерный сайдинг Т1-11
    • Алюминиевые листы
    • 1/2-дюймовые поручни из твердой древесины
    • Штифтовые гвозди
    • 1-дюймовые крепежные винты
    • Винты для настила
    • Оцинкованные винты
    • Г-образные скобы
    • Кровельная черепица
    • Наполнитель для дерева
    • Клей для дерева
    • Морилка/краска
    • Герметик
    • Эластичные шнуры
    • Вентиляционные жалюзи
    • Рулетка
    • Настольная пила или циркулярная пила

    Заключительные мысли о корпусах генераторов Генераторы

    – это находка, когда ураганы или другие чрезвычайные ситуации вызывают перебои с электричеством в вашем доме или на работе.Но, как и любое другое оборудование внутреннего сгорания, генератор должен быть настроен для безопасной работы и храниться в надлежащих условиях, защищенных от непогоды, дикой природы и других угроз.

    Изучите множество вариантов сборки кожуха генератора и найдите тот, который подходит именно вам.

    Похожие сообщения











    Детский электродвигатель-генератор

    Есть вопросы? Обратитесь в службу поддержки клиентов.

    406-256-0990 или Живой чат

    Возраст 10+
    На складе, готово к отправке
    Нужно быстро? Варианты доставки смотрите в корзине.

    Исследуйте чудеса электричества, собирая и экспериментируя с работающими электродвигателем и генератором! Читать Подробнее

    участника My Science Perks зарабатывают не менее 0,76 долларов США обратно за этот товар. Войдите или создайте Бесплатный HST Аккаунт, чтобы начать зарабатывать сегодня

    ОПИСАНИЕ

    Исследуйте чудеса электричества, собирая и экспериментируя с работающими электродвигателем и генератором! Генерируйте электричество, запускайте двигатели, производите свет и многое другое.В этот полный комплект входят все компоненты и 30-страничный иллюстрированный путеводитель с идеями проекта.

    Эти вопросы могут помочь вам придумать хороший проект для научной выставки: Как электричество течет по электрической цепи? Как можно контролировать скорость самодельного мотора? Какой мощности у вашего самодельного генератора?

    См. ниже инструкции Science Buddies и советы по устранению неполадок при использовании этого комплекта.

    ЯЩИК ДОПОЛНИТЕЛЬНОЙ ИНФОРМАЦИИ

    ВКЛАДКА СОДЕРЖИМОЕ

    Комплект электродвигателя-генератора

    • Компасы
    • Магнитный провод
    • Диск, неодимовый магнит и защелка
    • Пружина
    • Сердечники из мягкого железа
    • Светодиод (LED)
    • Железные опилки
    • Ассортимент оборудования и монтажных деталей
    • Книга проектов

    ТАБЛИЦА С ХАРАКТЕРИСТИКАМИ



    Описание продукта
    ЭЛЬ-МОТРГЕН
    Спецификации
    Содержание

    Мы хотим, чтобы этот предмет был живым, когда вы его получите! Поэтому нам нужно знать, когда вы будете дома, чтобы получить его (минимизируя воздействие элементов).Укажите дату доставки, среда — Пятница, это по крайней мере 7 дней с сегодняшнего дня.

    Физика и инженерия/Электричество и электроника/Двигатели, генераторы, шестерни

    /физико-технические/,/физико-технические/электроэлектроника/,/физико-технические/электроэлектроника/двигатели-генераторы/

    Мы поняли. Наука может быть грязной.Но продукты и услуги Home Science Tools справятся с этим.

    Наши продукты долговечны, надежны и доступны по цене, чтобы доставить вас из поля в лабораторию на кухню. Они не подведут вас, с чем бы они ни столкнулись. Будь то (чрезмерно) нетерпеливые молодые ученые из года в год или строгие требования, которые возникают раз в жизни.

    И если ваш научный запрос пойдет не так, как ожидалось, вы можете рассчитывать на помощь нашей службы поддержки клиентов. Рассчитывайте на дружелюбные голоса на другом конце телефона и советы экспертов в своем почтовом ящике.Они не счастливы до тех пор, пока вы не будете счастливы.

    Итог? Мы гарантируем, что наши продукты и услуги не испортят ваше научное исследование, каким бы грязным оно ни было.

    Вопросы? Свяжитесь с нашей службой поддержки клиентов.

    Создание генератора с генератором переменного тока для питания вашего дома

    Со всей неопределенностью в современном мире многие люди пытаются стать более самодостаточными. Выращивание собственных овощей, выращивание собственных цыплят для получения яиц или выращивание более крупных животных, таких как мясной и молочный скот, если у них есть место.

    Более самодостаточные даже шьют себе одежду и/или другие предметы домашнего обихода, в том числе строят собственные дома и даже обставляют их мебелью ручной работы.

    Многие из этих людей, которые хотят быть вне сети, должны найти способы обеспечить свои дома электричеством, не полагаясь на энергетическую компанию.

    Некоторые, как, например, амиши, могут предпочесть не пользоваться современным удобством электричества, поэтому они используют фонари, рабочие лошади и тому подобное для удовлетворения своих потребностей.

    Но современные электроприборы и электроинструменты облегчают жизнь, поэтому для многих самодостаточных людей единственным логичным ответом является создание собственного электричества дома.

    Этого можно добиться несколькими способами. Одним из способов было бы купить довольно дорогие солнечные панели, чтобы использовать энергию солнца.

    Другой способ — потратить тысячи долларов на генератор, который можно использовать отдельно или в сочетании с вышеупомянутыми солнечными панелями.Но зачем покупать его, если можно сделать самодельный генератор с генератором самостоятельно?

    Начало работы с вашим электрогенератором

    Средний американец привык к домашнему электроснабжению, которое обеспечивает 110 В переменного тока для питания основной электроники, такой как свет, телевизор, компьютер или холодильник, и 220 В переменного тока для работы плиты и сушилки для белья.

    Но если вы живете вне сети и делаете это с ограниченным бюджетом, подумайте, что вы можете запустить систему освещения вашего дома от сети 12 В с резервным аккумулятором, просто используя автомобильные генераторы переменного тока и батареи (на самом деле морские батареи глубокого цикла работают лучше) с 12 В огни.

    Это снижает потребность в электроэнергии, и в случае выхода из строя генератора, работающего на газе, или невозможности получить топливо, вы по-прежнему можете питать свой дом от аккумуляторов, дополняя систему солнечной энергией и ветряным генератором, построенным на автомобильный генератор переменного тока (или аналогичный), вы можете держать батареи заряженными, чтобы питать 12-вольтовые фонари и силовые инверторы.

    Эта 12-вольтовая система по-прежнему может работать на холодильнике или плите, просто используя повышающий трансформатор, широко известный как силовой инвертор, или вы можете использовать 12-вольтовую систему для питания 12-вольтового двигателя, чтобы превратить полностью независимую генераторную систему с более высоким выходным напряжением, если вы можно найти это бесплатно, а не тратить несколько сотен долларов на инверторы.

    Предполагается, что автомобильные генераторы могут быть перенастроены для выработки 110 В.

    Другой способ, который вы можете легко найти в Интернете для получения 110 В, — это использование двигателя на 110 В, например, двигателя печи или даже двигателя сушилки или потолочного вентилятора.

    Обычно, если вы подаете электричество в двигатель, оно превращается в кинетическую энергию и вращает двигатель, но если вы измените этот процесс и используете внешнюю силу для вращения двигателя, он будет генерировать электричество, или, по крайней мере, это история, которую можно найти в Интернете. .

    Я никогда не пробовал ни один из этих двух методов, но это то, что нужно изучить. Однако я могу со 100% уверенностью сказать, что 12-вольтовая генераторная система с аккумуляторной батареей и силовым инвертором может достаточно хорошо питать 110-вольтовую домашнюю электронику.

    Я использую преобразователь мощностью 800 Вт для походов и охоты (на фото ниже), но если вы хотите использовать этот метод для непрерывной работы вашего дома, вам понадобится мощный преобразователь в диапазоне 4000-5000 Вт, хотя 1000 Вт будет работать холодильник, телевизор и несколько источников света, как можно увидеть в этом видео на YouTube.

    Другой способ обеспечения работы дома от самодельного генератора включает в себя блок аккумуляторов, инвертор (ы) и использование автомобильных генераторов переменного тока в небольшой ветряной мельнице на заднем дворе или другого источника энергии, такого как двигатель газонокосилки, для включения генератора переменного тока.

    На фото: авторский преобразователь на 800 ватт для кемпинга/охоты

    Пример 12-вольтового генератора с двигателем типа газонокосилки можно увидеть здесь.

    Эта установка использует ветер или другой источник энергии для поддержания заряда батареи, а батареи питают инвертор(ы), которые, в свою очередь, питают ваше электронное оборудование.Вот пример ветряка с автомобильным генератором.

    В некоторых из этих видео люди говорят, что купили новые компоненты, но это противоречит цели самодостаточности. Использование найденных запчастей или покупка подержанного двигателя косилки ближе к дому.

    Если у вас есть под рукой быстротекущий ручей, вы можете даже сделать свою собственную миниатюрную гидроэлектростанцию, используя гребное колесо и редуктор (например, 15-скоростные велосипедные передачи и цепной привод), чтобы вращать генератор(ы).

    Какой бы метод вы ни выбрали для достижения этой цели, полностью зависит от вас, и, вероятно, его лучше всего определить, исходя из того, что у вас есть под рукой для работы, и сколько вы можете позволить себе потратить на инвертор, если вы решите использовать метод инвертора.

    Инвертор придется покупать, если только вы не умеете его делать, как этот парень:

    Есть тонны видео о том, как это сделать, но я не уверен, что хочу это попробовать, я куплю инвертор.

    После того, как вы настроили аккумуляторную батарею с выбранной вами системой зарядки от генератора переменного тока, осталось только подключить инвертор мощности.Вы можете подключить инвертор непосредственно к блоку главного выключателя, если хотите (просто убедитесь, что он не подключен к какой-либо внешней электросети).

    Электричество для небольшого дома обычно составляет 100 ампер, но для большого дома потребуется больше. В новых домах, построенных в 1970-х годах и позже, будет использоваться распределительная коробка, похожая на выключатели.

    В сервисных панелях старых домов используются предохранители, это похоже на выключатель, но когда предохранитель перегорает, это делается, когда выключатель срабатывает, вы просто поворачиваете его полностью в положение «выключено», а затем снова включаете, и обслуживание восстанавливается.

    В распределительную коробку в вашем доме поступает питание 220 В, которое затем делится на две группы по 110 В. Здесь вы видите выключатели, которые вы используете для каждой цепи в доме.

    Например, вероятно, есть несколько узких 15-амперных выключателей, которые подключаются к домашнему освещению и настенным розеткам, и 20-амперный выключатель для холодильника.

    Это однополюсные выключатели, которые используются только для 110 В. Вы также увидите более крупный и широкий двойной выключатель на 30 или 50 ампер для сушилки (30) и плиты (50).Эти цепи требуют 220В.

    Если вы можете подключить его непосредственно к стороне питания коробки выключателя, поскольку инвертор только на 110 В, чтобы получить 220 В, вам нужно будет подключить 110 В от инвертора к ОБЕИМ сторонам коробки выключателя (черные провода на схеме ниже) , коробка выключателя затем разделит мощность между цепями соответственно, как если бы вы были в электросети.

    Фото: схема внутри коробки главного выключателя Фото: схема системы с двойным инвертором

    На приведенных выше схемах показано, как подключить систему, начиная с генератора 12 В, работающего от автомобильного генератора переменного тока, и заканчивая аккумуляторной батареей, чтобы поддерживать ее заряд.

    Этот аккумуляторный блок, в свою очередь, подает необходимое входное напряжение 12 В для инвертора (инверторов) на 110 В, который затем можно подключить непосредственно к распределительной коробке дома.

    Еще раз убедитесь, что дом НЕ подключен к электросети. Обычно это можно определить, потому что в доме, куда поступает снабжение, есть счетчик со стеклянным шаром.

    Если глобуса нет, то, вероятно, можно безопасно подключить провод к коробке. Вам нужно будет снять сервисную панель с передней части коробки выключателя, чтобы получить к ней доступ.

    Фото: схема системы с двойным инвертором

    При использовании одного более крупного инвертора на 110 В (4000-5000 Вт) вам придется разделить положительный (+) на два провода и подключить каждую сторону коробки выключателя, при использовании двух инверторов меньшего размера (2000-3000) подключить отрицательный (- ) от каждого к центральной шине (общая заземляющая шина, вдоль этой шины будет скручен оголенный медный провод), а затем проложите плюс от каждого инвертора к одной стороне коробки. Это обеспечит электричеством весь дом.

    Раскрытие информации: этот пост содержит ссылки на сторонние веб-сайты, поэтому я могу получить комиссию, если вы купите по этим ссылкам.Смотрите мое полное раскрытие для получения дополнительной информации.

    Если вы действительно хотите убедиться, что у вас достаточно мощности, запустите два больших инвертора, опять же, в зависимости от того, что доступно, это наилучший сценарий. Новые батареи глубокого цикла недешевы, но если вы можете себе их позволить, вы получите лучшие результаты, как если бы вы использовали два больших инвертора.

    Но если у вас ограниченный бюджет, «найденные» автомобильные аккумуляторы и инверторы меньшего размера все равно будут работать, вы просто не сможете пользоваться плитой или сушилкой.

    Меньшая конфорка, работающая от 110 В, может быть заменена полноразмерной плитой, если вы не можете или не хотите обеспечивать достаточную мощность для работы цепи 220 В для плиты.

    Обзор

    Теперь, когда вы полностью запутались, давайте просто кратко рассмотрим, как на самом деле сделать генератор.

    1. Найдите необходимые детали. Используя найденные предметы, вы можете снизить стоимость генератора; в конце концов, если вам нужно потратить 400 долларов на его создание, вы можете просто купить генератор. Для этой сборки вам потребуется:
      • Двигатель газонокосилки
      • Автомобильный генератор
      • Кронштейн генератора (используйте тот, который снят с автомобиля, от которого был взят генератор)
      • Ремень (ремень генератора от автомобиля-донора)
      • Аккумулятор от автомобиля-донора
      • Различные болты и гайки (здесь также можно использовать гайки и болты от автомобиля-донора)
      • Основание (это может быть простая доска или тележка на колесах, если вы используете двигатель самоходной косилки, вы можете просто прикрутить генератор и инвертор к косилку и иметь на ходу мобильный генератор)
      • Шкив для двигателя (шкив от автомобиля-донора или при необходимости можно надеть ремень непосредственно на вал двигателя))
      • Инструменты (гаечные ключи, дрель, сверла и т.д.)*ПРИМЕЧАНИЕ: Если вам нужен генератор для электричества, то вы, очевидно, не можете использовать дрель. Советую найти ручную дрель старого образца; блошиные рынки часто являются хорошим источником для старых инструментов, подобных этому.
    2. Прикрепите двигатель к основанию
    3. Прикрепите кронштейн генератора к основанию (не забудьте правильно выровнять шкивы)
    4. Прикрепите генератор к кронштейну, установите ремень и затяните на генераторе.(можно использовать кабели аккумулятора от автомобиля-донора)
    5. Добавьте аккумулятор в устройство и подключите положительный и отрицательный кабели к соответствующим клеммам на аккумуляторе. Это позволит генератору работать несколько часов без запуска двигателя. Этот аккумулятор также можно использовать для запуска двигателя.
    6. Добавьте инвертор(ы) 12 В постоянного тока в 110 В переменного тока, подключите провода от аккумулятора и подключите выходные провода питания. Его можно подключить непосредственно к коробке выключателя, как обсуждалось, или вы можете просто подключить шнур с розетками, если генератор предназначен для переносного использования .

    Последние мысли

    Быть самодостаточным становится все более важным в наши дни, и гораздо лучше быть таким, чем полагаться на кого-то, кто придет и спасет тебя. Вспомните времена, когда сильные штормы оставляли многих людей без электричества на несколько дней или даже недель.

    Несколько лет назад мы пережили сильный ледяной шторм, который вырубил всех в сельской местности, где мы жили. Я просто достал генератор и подключил холодильник, микроволновку, несколько ламп, обогреватель и телевизор.

    К моему удивлению, кабель все еще работал! Все, кто проезжал мимо, останавливались и спрашивали про электричество, а я им говорил: нет, оно все еще выключено, у меня есть генератор.

    Информация здесь может быть использована для временных чрезвычайных ситуаций, таких как отключение электричества из-за бури, для установки вашего охотничьего домика или летнего дома по дешевке, или для питания вашего постоянного дома, если вы решите это сделать.

    С помощью предметов, которые вы можете раздобыть, или с минимальными первоначальными вложениями и с помощью своего мозга вы можете сделать свой домашний источник энергии для себя.Эта информация предназначена для того, чтобы показать вам, что это возможно сделать, если проявить немного изобретательности.

    Отказ от ответственности

    Внимание! Создание собственного генератора может быть опасным. Содержание этой статьи предназначено только для информационных целей и НЕ должно быть ошибочно принято за профессиональный совет.

    Ни автор, ни www.SurvivalSullivan.com не несут ответственности за использование рекомендаций, представленных в этой статье. Мы настоятельно рекомендуем вам обратиться за советом к эксперту, если вы хотите реализовать этот проект.

    Электромотор своими руками — Школа AstroCamp


    Электрические генераторы преобразуют механическую энергию в электрическую. Электрический двигатель делает обратное: он преобразует электрическую энергию в физическое движение. Это преобразование возможно из-за силы Лоренца .
    Электричество — это просто движение электронов по контуру, называемому цепью. Вы когда-нибудь замечали, как магниты могут отталкивать или притягивать предметы, не касаясь их? Когда цепь переносит электроны вблизи магнита, магнитное поле отталкивает эти электроны в сторону.
    Сила Лоренца наиболее сильна, когда магнитное поле и проводник с током перпендикулярны друг другу. Электродвигатели используют эту схему для эффективного преобразования электрической энергии в механическое движение. Это тоже легко увидеть самому! Все, что вам нужно, это магнитное поле и цепь, которая может свободно двигаться. В сегодняшнем эксперименте мы покажем силу Лоренца в действии с магнитом, батареей и отрезком провода.

    Начните с установки отрицательного полюса батарейки АА на сильный магнит.Магнитное поле, проверить; источник питания, проверьте.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
