Как сделать обманку лямбда-зонда своими руками

Большинство современных автомобилей имеют специальные электронные системы контроля. Они позволяют экономить расход топлива и обеспечивают оптимальную работу двигателя. Одним из неотъемлемых элементов системы выпуска газов является лямбда-зонд. При его поломке двигатель начинает работать в аварийном режиме. Можно ли устранить проблему своими руками?

Принцип действия лямбда-зонда и вопросы его ремонта

Датчик фиксирует количество кислорода в выхлопе автомобиля и передаёт его на пульт управления. В зависимости от показаний зонда компьютер регулирует уровень обогащения смеси, которая подаётся в камеру сгорания. В большинстве моделей устанавливают два зонда: один перед катализатором, а второй – за ним. В процессе эксплуатации кислородные датчики выходят из строя, производители рекомендуют проводить чистку устройств каждые 30 тысяч километров.

Многие автолюбители забывают о подобных рекомендациях и сталкиваются с проблемой уже после загорания аварийного знака на панели.

Чаще всего лямбда-зонд не подлежит ремонту. Стоимость устройства немаленькая, и его замена всегда очень некстати. Народные умельцы нашли выход из этой неприятной ситуации. Они предлагают использовать специальную автомобильную обманку, которая позволит двигателю работать в нормальном состоянии и отключит аварийный сигнал Check Engine.

Совет: Не стоит полностью отключать или блокировать один из датчиков, это не решит проблему и приведёт лишь к увеличенному расходу топлива и нестабильной работе двигателя на холостом ходу.

Как правильно сделать обманку кислородного датчика

Сделать обманку для бортового компьютера своими руками можно тремя способами:

  • установить механическую втулку;
  • подключить несложную электронную схему;
  • сделать перепрошивку контроллера.

Каждый из методов вполне эффективно решает проблему вышедшего из строя датчика и возвращает работу двигателя в нормальное состояние.

Механический способ (с чертежами ввёртыша)

Чтобы обмануть контроллер, необходимо установить металлическую втулку между выхлопной трубой и лямбда-зондом. Для изготовления детали понадобится:

  • металлическая заготовка;
  • обрабатывающий станок;
  • отвёртка;
  • набор ключей.

Совет: Рекомендуем использовать заготовку из бронзы или теплоустойчивой стали – эти металлы могут выдерживать высокую температуру и не деформироваться.

Бронзовую механическую обманку можно сделать вручную или заказать её изготовление специалисту

Сделать деталь можно даже без специальных навыков работы, главное – иметь хороший токарный станок. В крайнем случае можно заказать её изготовление у знакомого специалиста.

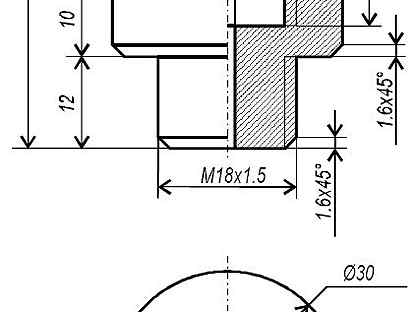

Форма и размеры втулки показаны на чертеже.

Деталь должна точно соответсвовать схеме по форме и размерам

Чтобы установить механическую заглушку, необходимо сделать следующее:

  1. Поднимаем автомобиль на эстакаду.
  2. Отключаем клемму «минус» на аккумуляторе.
  3. Выкручиваем зонд.

    Для установки механической обманки датчик нужно выкрутить

  4. Накручиваем зонд на втулку, как показано на фото.

    Сделанная точно по схеме деталь накручивается на лямбда-зонд

  5. Устанавливаем датчик на место и подключаем аккумулятор.

После запуска двигателя сигнал Check Engine должен потухнуть. Таким образом, датчик немного отодвигается от потока выхлопных газов. Механическая обманка-ввёртыш подходит для большинства моделей автомобилей, главное, чтобы датчик вкручивался в корпус.

Как сделать и установить электронный (со схемой)

Так как контроллер принимает электронные сигналы, которые к нему поступают от лямбда-зонда, можно поставить специальную схему-обманку. Она подключается к проводам, которые идут от датчика к разъёму. Место установки у разных моделей отличается: это может быть центральный тоннель между сидениями, торпеда или моторный отсек.

Чтобы сделать электронную схему, приготовьте следующие материалы:

  • паяльник с тонкой насадкой;
  • конденсатор ёмкостью 1 мкФ;
  • резистор на 1 МОм;
  • нож;
  • канифоль.

    Электронная обманка должна быть правильно собрана согласно схеме подкючения

Перед началом работы отключаем минусовую клемму. Все соединения необходимо хорошо изолировать. Лучшим вариантом будет поместить схему в пластиковую форму и залить все эпоксидным клеем.

Все соединения электронной обманки должны быть хорошо изолированы

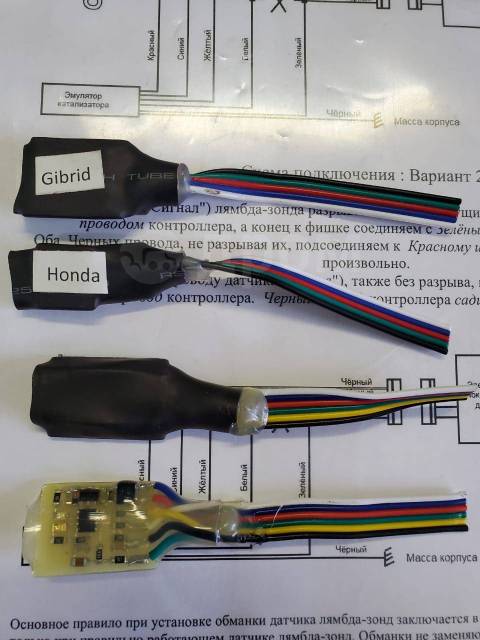

В продаже можно встретить уже готовые электронные обманки. В них используется небольшой микропроцессор, который анализирует сигнал первого датчика, обрабатывает его и формирует нужные показатели для бортового компьютера. Такие устройства легко подключаются, но обойдутся дороже самодельной схемы.

Видео изготовления электронной обманки датчика и проверка её работы

Перепрошивка контроллера: стоит ли делать своими руками

Ещё одним вариантом обманки можно назвать перепрошивку самого бортового компьютера. Изменяя алгоритм работы устройства, вы блокируете обработку сигналов от второго лямбда-зонда. Опасность данного метода состоит в том, что при неправильных действиях будет сложно восстановить прежнюю работу компьютера. Оригинальную заводскую прошивку очень сложно достать, и стоимость её довольно большая. Поэтому доверить такую работу нужно только опытному специалисту, которого вы знаете лично.

Последствия установки обманок разного типа

При установке обманок стоит брать во внимание, что все работы выполняются на свой страх и риск. При неправильной установке подобных устройств могут возникнуть следующие неисправности:

  1. Нарушение работы двигателя из-за неправильной регулировки впрыска бортовым компьютером.
  2. Повреждение электропроводки и контроллера при неправильно спаянной схеме.
  3. Ошибки при работе бортового компьютера.
  4. Повреждение датчиков.

Работы с какой бы то ни было электроникой необходимо выполнять крайне аккуратно. Даже малейшая неточность может привести к поломке, поэтому нужно чётко следовать инструкциям.

Совет: Не стоит заказывать обманки в интернете на сомнительных сайтах. Большая часть из них плохо работает и не принесёт ожидаемого результата.

Обманки лямбда-зондов практикуют многие автолюбители. Такие устройства позволяют сэкономить на замене вышедших из строя датчиков. Важно правильно сделать обманку и установить её, чтобы не возникло негативных последний для бортового компьютера или двигателя.

Оцените статью: Поделитесь с друзьями!

Схема обманки лямбда


Схема эмулятора лямбда зонда своими руками

Дата публикации: .


Категория: Автотехника.

Лямбда зонд (также называется кислородным контроллером, датчиком O2, ДК) является неотъемлемой частью выхлопной системы автотранспортных средств, отвечающих экологическим стандартам EURO-4 и выше. Это миниатюрное устройство (обычно устанавливается 2 лямбда зонда и более) контролирует содержание O2 в выхлопных смесях автотранспортного средства, благодаря чему значительно снижается выброс ядовитых отходов в атмосферу.

В случае некорректной работы ДК или если произошло отключение лямбда зонда, функционирование силового агрегата может быть нарушено, из-за чего мотор перейдет в аварийный режим (на панели загорится Check Engine). Чтобы такого не случилось, систему автомобиля можно перехитрить, установив обманку.

Механическая обманка лямбда зонда («ввертыш»)

«Ввертыш» – это втулка, изготовленная из бронзы или теплоустойчивой стали. Внутренняя часть такой «проставки» и ее полости заполняются керамической крошкой со специальным каталитическим покрытием. Благодаря этому отработанные газы дожигаются быстрее, что, в свою очередь, приводит к разным показателям импульсов 1 и 2 ДК.

Важно! Любая обманка устанавливается только на исправный лямбда зонд.

Самодельная обманка лямбда зонда, схема которой представлена ниже, проста в изготовлении. Для этого вам потребуется подготовить:

  • заготовку;
  • отвертку;
  • набор ключей.

Делается обманка на обрабатывающем токарном станке. Если такового нет, то можно обратиться к специалисту, предоставив ему чертеж.

Полученная деталь совместима с большинством выхлопных систем как отечественных, так и зарубежных автомобилей.

Установка обманки лямбда зонда производится следующим образом:

  • Поднимите авто на эстакаду.
  • Отключите минусовую клемму на АКБ.
  • Выкрутите первый (верхний) зонд (если их два, то снимите тот, который расположен между катализатором и выпускным коллектором).
  • Вкрутите лямбда зонд в «проставку».
  • Установите «усовершенствованный» датчик на место.
  • Подключите клемму к аккумулятору.

Полезно! Обычно механическая обманка второго лямбда зонда не выполняется, так как этот ДК защищен катализатором и контролирует только его состояние. Самым чутким является именно первый датчик, который установлен ближе всего к коллектору.

После этого системная ошибка «Check Engine» должна исчезнуть. Если этот способ не сработал, можно воспользоваться более дорогостоящей обманкой.

Электронная обманка

Еще один способ устранения проблем с ДК – это электронная обманка лямбда зонда, схема которой представлена чуть ниже. Так как датчик кислорода передает сигнал контроллеру, то схема-обманка, подключенная к проводке от датчика к разъему, позволит «загрубить» систему. Благодаря этому, в ситуации, если лямбда зонд будет неисправен, силовой агрегат будет продолжать работать корректно.

Полезно! Места установки такой обманки могут отличаться в зависимости от модели АТС. Например, она может быть монтирована в центральный тоннель между сиденьями, в торпеде или моторном отсеке.

Схема-обманка – это однокристальный микропроцессор, который анализирует процессы в катализаторе, получает данные от первого ДК, обрабатывает их, преобразует до показателей второго датчика и выдает на процессор автомобиля соответствующий сигнал.

Чтобы установить обманку этого типа, вам потребуется схема подключения лямбда зонда, которая выглядит следующим образом.

Как видите, бывает разная распиновка лямбда зонда (4 провода, три и два). Цвета проводов могут также отличаться, чаще всего встречаются изделия с 4 пинами (2 черных, белый и синий).

Для изготовления обманного устройства, вам потребуется:

  • паяльник с мелким жалом и припой;
  • канифоль;
  • неполярный конденсатор емкостью 1 мкФ Y5V, +/- 20%;
  • резистор (сопротивление) на 1 мОм, С1-4 имп, 0,25 Вт;
  • нож и изоляционная лента.

Полезно! Перед установкой, схему лучше всего поместить в пластиковый корпус и залить ее «эпоксидкой».

Дальше электронная обманка на лямбда зонд своими руками монтируется следующим образом:

  • Отключите минусовую клемму АКБ.
  • «Препарируйте» провод, который идет от самого ДК к разъему.
  • Разрежьте синий провод и подсоедините его обратно через резистор.
  • Впаяйте неполярный конденсатор меду белым и синим проводами.
  • Заизолируйте соединения.

Ниже представлена схема обманки лямбда зонда своими руками для распиновки на 4 провода.

На заключительном этапе, должно получиться следующее.

Такие манипуляции не стоит выполнять, если у вас нет должного опыта. Сегодня в магазинах представлены готовые схемы-обманки, которые без труда сможет установить даже начинающий водитель.

Перепрошивка контроллера

Некоторые особо искушенные автовладельцы решаются на перепрошивку блока управления, благодаря чему блокируется обработка сигналов второго кислородного датчика. Однако необходимо учитывать, что любые изменения алгоритма работы системы могут привести к необратимым последствиям, так как вернуть заводские настройки будет практически невозможно и затратно. Поэтому выполнять такие манипуляции самостоятельно не рекомендуется. То же самое касается и готовых прошивок, которые продаются в интернете.

Полезно! При перепрошивке лямбда зонды удаляются.

Если вы все-таки хотите произвести перепрошивку системы, то обратитесь к грамотному специалисту, который сможет отключить получение данных ДК с помощью специализированного оборудования.

Также стоит учитывать, что практически любое вмешательство в работу систем, может привести к не самым приятным последствиям.

Какие последствия бывают после установки обманок

Нужно понимать, что любая обманка устанавливается на страх и риск автовладельца. Если монтаж был произведен неправильно, то вы можете столкнуться со следующими проблемами:

  • Из-за того, что бортовой компьютер не может регулировать впрыск жидкости, может произойти нарушение работы мотора.
  • Если схема неправильно спаяна, это может привести к повреждению электропроводки.
  • В процессе установки обманки вы можете повредить датчики кислорода, после чего даже не узнаете об их неисправности (так как у вас уже будет установлена обманка).
  • После таких вмешательств (не только при перепрошивке) может произойти сбой в бортовом компьютере.

Любая неточность приведет к плачевным последствиям, поэтому лучше установить более безопасный готовый эмулятор. В отличие от обманки, он не «обманывает» блок управления, а лишь обеспечивает его корректную работу, преобразуя сигнал ДК. Внутри эмулятора также установлен микропроцессор (как и в самодельной электронной обманке), который способен оценивать выхлопные газы и анализировать ситуацию.

В заключении

Многие автовладельцы устанавливают на свои машины самодельные обманки, чтобы сэкономить на покупке новых кислородных датчиков. Однако в такой погоне за выгодой, вы вполне можете столкнуться с большими денежными затратами, если кустарное устройство повлияет на работу «жизненно-важных» систем. Поэтому устанавливать обманки рекомендуется, только если вы смыслите в работах такого плана.

Как сделать обманку лямбда-зонда

Жёсткий экологический контроль заставляет автопроизводителей делать всё возможное, чтобы соответствовать стандартам Евро, контролирующим состав и структуру выхлопа. Подавляющее большинство современных моделей комплектуются лямбда-зондом (альтернативные названия – кислородный контроллер, датчик кислорода, датчик О2). Его назначение и заключается в контроле содержания выхлопа посредством анализа содержания в нём кислорода. Владельцам автомобилей, не оснащённых такой контролирующей выхлоп системой (как правило, устаревших или очень бюджетных), в этом плане повезло. Во всяком случае, часть проблем, связанных с неисправностями системы выхлопа, для них отпадает.

Между тем подобные неисправности случаются, и не так уж редко. Нарушение нормальной работы лямбда-зонда приводит к проблемам с обменом информацией между кислородным датчиком и ЭБУ, который воспринимает это как серьёзную неисправность, сигнализируя об этом загоранием индикатора «Check Engine». Обойти эту ситуацию без замены кислородного контроллера на исправный (стоимость которого достаточно велика) можно, используя так называемую обманку лямбда-зонда. Это позволит бортовому контроллеру перейти на работать из аварийного в штатный режим.


Что собой представляет обманка лямбда-зона

В целом, лямбда-зонд – действительно полезное устройство, позволяющее существенно уменьшить вредность выхлопа (в соответствии с жёсткими стандартами Евро-4/5), одновременно снизив расход горючего.

Конструктивно такое устройство представляет с

Электронная обманка лямбда зонда своими руками

Публикую 2 способа создания электронной обманки лямбда зонда своими руками, найденными в блогах драйв2.ру

Наконец-то дошли руки до датчика второго лямбда зонда

Спаял резистор и конденсатор, согласно схемы

Схема очень простая. Взял из интернета)
Потребовалось:
— неполярный конденсатор на 1мкФ (микрофарад)
— сопротивление на 1 МОм (мегаом) 0,5 Вт
— паяльник
— 30 минут (снять защиту картера, открутить датчик, спаять)))

все по схеме)

и на термоусадку…)

Чек пока не скидывал, но должно все работать)))

Второй способ (владелец Ниссан Примера)

Схема та же самая, как и в первом способе.

Изменения коснулись номиналов деталей. Резистор нужен на 150-180 кОм, конденсатор 1 мкФ. Поискал по разборке (работаю в сервисном центре по ноутбукам и прочей цифровой технике), нашел необходимое.

Вот что получилось:

Обманка

Обрабатываем все это добро поксиполом, и упаковываем в термотрубку (монетка для пояснения размеров конструкции):

Итоговый вид изделия

Пробег на ней уже более 10000 км, Check Engine не загорался ни разу, расход в норме. Смотрел осциллограммы с помощью провода VAG-COM и прогой TECU3, график второй лямбды практически идентичен графику с машины с катализатором.

Рекомендую!

Обманка работает на Nissan Primera P12, Mitsubishi Lancer 9, Chevrolet Lacetti. Для адаптации к другим авто:

Самый правильный подход — снять осциллограмму с машины с живым катализатором, собрать обманку с теми номиналами что я предложил, и сравнить. Если импульсы выше чем должны быть — сопротивление резистора увеличить, если ниже — уменьшить, вот и все =)

Как сделать простую обманку лямбда-зонда или кислородного датчика

В этой статье хочу поговорить о том какими способами можно сделать обманку лямбда-зонда или кислородного датчика своими руками. Обычно такие обманки делаются при вырезке катализатора, его плохой работе или когда неисправен второй лямбда зонд, то можно не покупая новый поставить обманку.

Лямбда-зонд или кислородный датчик преобразовывает в электрический сигнал данные о том сколько в выхлопных газах содержится кислорода. Датчик подаёт электрический сигнал в тот момент, когда он зафиксировал изменения кислорода, сигнал передаётся на контроллер, который принимает сигнал и сравнивает полученные данные c заложенными в памяти показателями.

При несовпадении полученных данных с оптимальными значениями для текущего режима, блок управления изменяет соответствующим образом длительность впрыска топлива.
Это делается для достижения максимальной эффективности работы двигателя, экономит топливо и уменьшает количество вредных выбросов в атмосферу.

Обычно в последнее время на автомобилях устанавливают два датчика, один до катализатора, второй после катализатора, сигналы от этих двух датчиков должны отличаться, тогда блок управления регулирует длительность впрыска согласно полученным сигналам с 2-х датчиков, но если один из датчиков вышел из строя или владелец автомобиля удалил катализатор, как вариант заменил его пламегасителем, сигналы 2-х датчиков начнут совпадать, что будет воспринято блоком управления как аварийный режим.

Контроллер в этом случае выберет усредненные параметры управление впрыском, что приведет в итоге к увеличению расхода топлива с одновременным снижением мощности двигателя и его нестабильной работы по холостому ходу, а на приборной доске загорится «Сheck-Engine» сообщая об ошибке.

Итак, рассмотрим механический тип обманки, это когда на место второго датчика устанавливают проставку, а потом уже в неё вкручивают лямбда-зонд. Проставку можно изготовить по нижеприведенному чертежу, который проверен уже не одним годом эксплуатации.

Но более эффективным я считаю сделать обманку вторым способом, так как у меня нет знакомого токаря, а вот запаять одно сопротивление и конденсатор наверное сумею. Внизу на рисунке нарисовано, как нужно внедрить конденсатор и резистор в провода, которые идут к кислородному датчику.Этот способ тоже проверен временем и зарекомендовал себя с положительной стороны.

И ещё хочу отметить один момент, что бывает выходит из строя обогреватель самого датчика, в этом случае тоже вылезает ошибка «Сheck-Engine», но и тут можно поставить обманку.

Это можно сделать так, не выкручивая кислородный датчик подсоединяем к двум белым проводом, которые идут на обогреватель датчика, простую автомобильную лампочку, например от габаритов, желательно чтобы она имела сопротивление от 4 до 12 Ом (на разных автомобилях сопротивление бывает разное).

Сопротивление лампочки будет говорить ЭБУ, что обогреватель находится в исправном состоянии и не будет выдавать ошибку. Это приемлемо только для второго кислородного датчика, который находится после катализатора.

И подведем итог, что сделать обманку кислородного датчика не такая уж и сложная задача. Всем удачи на дорогах.
