Камаз характеристики двигателя: Семейство КАМАЗ 740.60 (EURO-3)

Двигатели и силовые агрегаты

Модели двигателей	Соответствие экол. нормам	Диаметр цилиндра x ход поршня, мм	Раб. объем, л	nном, мин-1	Ne, л.с.	Мкр.max, кгс*м	Мин-й удельный расход топлива, г/л.с.˙ч	Расход масла на угар, не более, % от расхода топлива	Ресурс, тыс. км пробега автомобиля	Особенности конструкции
740.75-440	Евро-4 (Правила № 49-04В1 ЕЭК ООН)	120×130	11.76	1900	440	206	194.5	0.06	1000, в составе магистральных автомобилей	Дизельные, с турбонаддувом, ОНВ, электронным управлением и системами топливоподачи типа «Common Rail» и обработки отработавших газов
740.74-420					420	186
740. 73-400					400	176
740.72-360					360	157
740.71-320					320	137
740.70-280					280	117
820.73-300	Евро-4 (Правила № 49-04В1 ЕЭК ООН)	120×130	11.76	1900	300	140	154	0,17 г/(л.с•ч)	800, в составе магистральных автомобилей	Газовые, с турбонаддувом, ОНВ, электронным управлением и системой обработки отработавших газов
820.72-240					240	110
820.74-300					300	125
820.60-260				2200	260	110		0,33 г/(л.с•ч)
820.61-261							95
740. 662-300	Евро-4 (Правила № 96-02 ЕЭК ООН)	120×130	11.76	1900	300	127	207	0.1	450, в составе полноприводных автомобилей	Дизельные, с турбонаддувом, ОНВ, электронным управлением и системой топливоподачи типа «Common Rail»
740.642-420					420	186
740.632-400					400	176
740.602-360					360	157
740.612-320					320	137
740.622-280					280	117
740.652-260					260	112
740.64-420	Евро-3 (Правила № 49-04А ЕЭК ООН)	120×130	11.76	1900	420	186	207	0.1	800, в составе магистральных автомобилей	Дизельные, с турбонаддувом, ОНВ и электронным управлением
740. 63-400					400	180
740.60-360					360	157
740.61-320					320	137
740.62-280					280	118
740.65-240					240	98
740.30-260	Евро-3 (Правила № 96-01 ЕЭК ООН) Евро-2 (Правила № 49-02В ЕЭК ООН)	120×120	10.86	2200	260	107	207	0.2	800, в составе магистральных автомобилей	Дизельные, с турбонаддувом и ОНВ
740.31-240					240	93
740.35-400		120×130	11.76	1900	400	157	201
740.50-360					360	147
740.51-320					320	127
740.52-260					260	107
740. 53-290					290	122
740.55-300					300	118
740.37-400					400	176	204
740.38-360					360	160	148
740.13-260	Евро-1 (Правила № 49-02А ЕЭК ООН)	120×120	10.86	2200	260	93	207	0.3	800, в составе магистральных автомобилей	Дизельные, с турбонаддувом
740.11-240					240	83
7403.10	Евро-0 (Правила № 49-00 ЕЭК ООН)	120×120	10.86	2600	260	80	155	0.8	400
740.10-20					220	68		0.6		Дизельные
740. 10					210	68

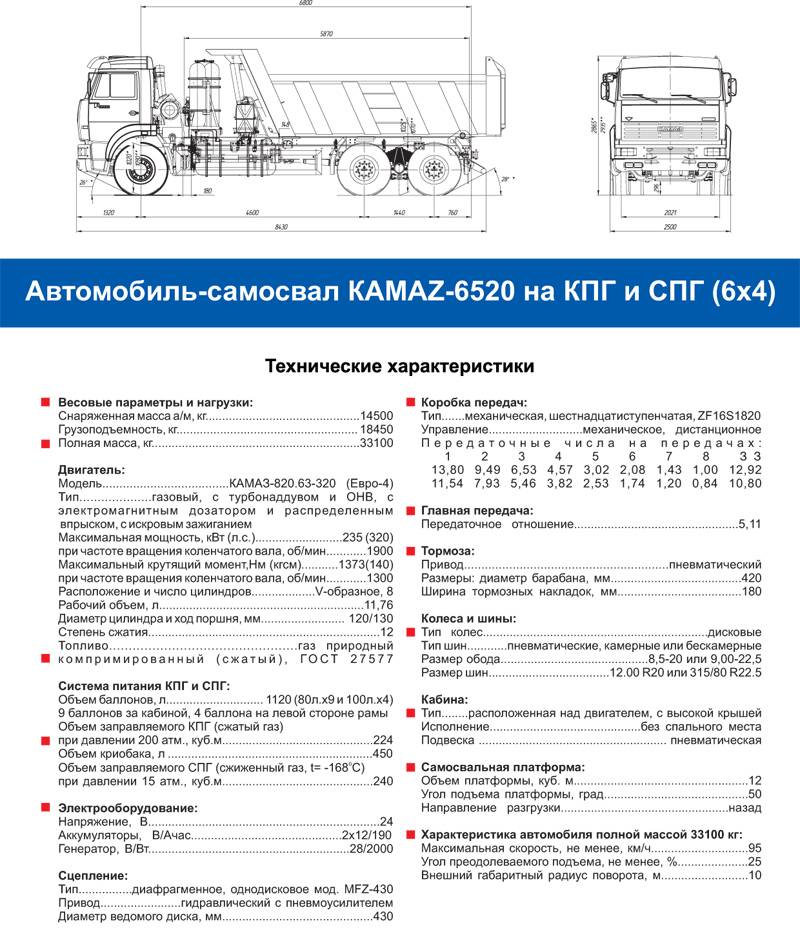

Двигатель КАМАЗ 6520 — характеристики, цена, описание

Тяжелый самосвал КамАЗ 6520 рассчитан на транспортировку до 20 тонн грузов и преодоление подъемов до 25°. Этого удалось достичь благодаря использованию высокопроизводительного двигателя.

Двигатель КамАЗа 6520 должен не только обладать хорошим КПД, но и обеспечивать стабильную работу грузовика в самых неблагоприятных условиях. Важным условием долгосрочной эксплуатации автомобиля является ремонтопригодность силового агрегата.

Варианты двигателей на КамАЗ 6520

Традиционно для модели КамАЗ 6520 используются двигатели линейки 740, но базовым является мотор 740.50. Рабочий объем 11,75 л, мощность 360 л.с., 8 цилиндров и турбонаддув обеспечивают силовому агрегату превосходные эксплуатационные характеристики. При впечатляющем ресурсе в 800 000 км пробега, мотор обладает оптимальными показателями расхода топлива: 148–152 г/л.с.ч. Двигатель соответствует экологическому стандарту Евро-2.

Новые КамАЗы 6520 комплектуются двигателем 740.60, который отличается от предыдущей версии повышенной планкой международного экологического стандарта Евро-3 и увеличенной до 400 л.с. мощностью. Кроме того, в силовом агрегате новой серии предусмотрен топливный насос ТНВД BOSCH 0402698818. Новые поршневые группы позволили снизить расход масла, мотор укомплектован электроникой для более эффективной работы. Изменения в конструкции двигателя минимальны, что сохранило лучшие его характеристики для тяжелых тягачей.

Моторы 740, применяемые для КамАЗов 6520, при незначительных различиях обладают общими особенностями:

• Совместимость с другими узлами: модели 740.50 и 740.60 предназначены для грузовиков, укомплектованных КПП 154 или ZF, сцеплением MFZ.
• Комплектность: в комплекте с двигателем идут стартер, генератор, компрессор, насос ГУР, ремни.
• Простая конструкция: ТО и ремонт мотора обходятся недорого при условии своевременного техосмотра и обслуживания.

Экономичный расход топлива грузовикам КамАЗ 6520 обеспечивает правильно подобранный силовой агрегат. Также снижен шум мотора и улучшены его экологические свойства. Надежность двигателей КамАЗа 6520 проверена годами, даже отработанный агрегат может обрести вторую жизнь после капремонта.

Купить новые двигатели и б/у для КамАЗа 6520 предлагает компания КамРемЦентр. Новый двигатель – это продолжительный рабочий ресурс в сочетании с длительной гарантией, а бывший в употреблении – оптимальное по цене решение для автомобиля с большим пробегом, на который мы также даем гарантию.

Двигатели КамАЗ-740 | Масло, характеристики, неисправности

Характеристики Камаз-740

Производство	КАМАЗ-Дизель
Марка двигателя	740
Годы выпуска	1975-н.в.
Материал блока цилиндров	чугун
Тип двигателя	дизельный
Конфигурация	V-образный
Количество цилиндров	8
Клапанов на цилиндр	2
Ход поршня, мм	120 130
Диаметр цилиндра, мм	120
Степень сжатия	16. 0 16.8 17.0
Объем двигателя, куб.см	10850 (Евро-0/1/2) 11760
Мощность двигателя, л.с./об.мин	210/2600 220/2600 240/2200 260/2600 260/2200 260/2200 280/1900 290/2200 300/2200 320/2200 360/1900 400/2200 420/1900 440/1900
Крутящий момент, Нм/об.мин	667/1600-1800 667/1600-1800 834/1400 834/1600-1800 932/1400 1079/1300 1177/1300 1216/1400 1177/1400 1275/1400 1569/1200-1400 1570/1400 1864/1300 2060/1250-1350
Экологические нормы	Евро 0-5
Турбокомпрессор	ТКР 700 ТКР 7Н1К
Вес двигателя, кг	750 (740.10) 842 (740.11) 865 (740.30/35) 870 (740.602/70) 885 (740.35/50/60)
Расход  топлива, л/100 км (для Камаз-55111)	36.5
Расход масла, % к расходу топлива, до	0. 8 (7403) 0.6 (740.10) 0.3 (740.11) 0.2 (740.30/35/37/38/50) 0.1 (740.60) 0.06 (740.70)
Масло в двигатель	5W-30 15W-40
Сколько масла в двигателе, л	28
Замена масла проводится, км	16000
Размеры, мм: — длина — ширина — высота	(740.10) 1150 893 1007
Ресурс двигателя, км — по данным завода — на практике	400 000/800 000/1 000 000 —
Тюнинг, л.с. — потенциал — без потери ресурса	— —
Двигатель устанавливался	КамАЗ-4306, 4310, 43101, 43114, 43115,  43118, 43253 КамАЗ-4326, 4350, 43501, 4925 КамАЗ-5297, 5315, 5320, 53212, 53213, 53215, 53228, 53229 КамАЗ-5325, 5350, 53605, 5410, 54112, 54115, 5415 КамАЗ-5425, 5460, 55102, 5511, 55111 КамАЗ-6350, 63501, 6450, 6460, 65111, 65112, 65115, 65116, 65117 КамАЗ-6520, 65201, 6522, 65221, 65224, 65225, 6540, 6560 Урал-4320, 5323, 5557 ЗИЛ-133 АГМС ГАЗ-5903 ЛиАЗ-5256 НефАЗ-4208, 42111, 5297, 5299, 5633, 6606, АЦ-3,0-40

Надежность, проблемы и ремонт КАМАЗ 740

Выпуск мотора для грузовиков камского автозавода был начат в 1975 году и это был первый двс для КамАЗов. Этот двигатель имеет 8-ми цилиндровый чугунный V-образный блок цилиндров с углом развала 90° со смещением рядов цилиндров на 29.5 мм и с мокрыми чугунными гильзами. В блок установлен стальной коленвал с ходом поршня 120 мм, диаметр коренных шеек 95 мм, а шатунных 80 мм. Шатуны сделаны из стали (длина 225 мм), поршни из алюминия (их высота 75.7 мм), и они имеют смещение камеры сгорания на 5 мм от центра. Диаметр поршневого пальца 45 мм. У турбоверсий поршни охлаждаются с помощью масляных форсунок установленных в блоке цилиндров.

Давление масла на КамАЗ 740 — 4.0-5.5 кгс/см².

Сверху блока установлены раздельные чугунные головки на каждый цилиндр отдельно, каждая ГБЦ имеет по 2 клапана. Диаметр тарелок впускных клапанов 51.6 мм, а выпускных 46.6 мм. Распредвал находится в блоке цилиндров и приводит клапаны в действие посредством штанг, толкателей и коромысел. Привод распредвала шестеренчатый от коленчатого вала. На базовом моторе Евро-0 характеристики распредвала такие: фаза 242/256, подъем 14.

2/13.7 мм.
Регулировка клапанов на Камаз 740 требуется по необходимости, зазоры клапанов: впускные 0.3 мм, выпускные 0.4 мм. Порядок регулировки клапанов: 1-5-4-2-6-3-7-8.
Для этого двс шел насос ЯЗДА 33 и форсунки 33-03/10, в дальнейшем их неоднократно меняли на самые разные версии (подробней смотрите ниже).

Моторы под Евро-1 отличаются своим коленвалом, поршнями, поршневыми пальцами, поршневыми кольцами, доработанной головкой, турбонаддувом без интеркулера, насосом ЯЗДА 337, форсунками 273.

У двигателей под Евро-2 с ходом 120 мм используется коленвал с другим креплением маховика, поршни от Евро-1, а также промежуточный охладитель воздуха.
Также есть двигатели Евро-2 с ходом поршня 130 мм, что дает рабочий объем 11.76 л. Тут стоят поршни высотой 70.7 мм, свои гильзы, поршневые пальцы остались старые.
Дизели под Евро-3 созданы на основе Евро-2 и имеют свои более прочные головки, отличаются коленвалом, поршневыми кольцами, форсунками 274.
Двигатели Камаз Евро-4 отличаются поршнями, поршневыми пальцами, кольцами, головками с системой впрыска Common rail, наличием SCR-катализатора.
Версии без SCR по экологии подходят под 4 класс (Правила 96-02).

На Камазах 740 Евро-4 стоит ТНВД Bosch СР3.4 с давлением впрыска до 1600 бар. Управляет этими моторами ЭБУ Bosch EDC7UC31.

На данных моторах ставят две турбины ТКР-700-01 и ТКР-700-02 (их аналоги: CZ К27-145, CZ К27-49, ТКР 7С-6).
Для версий 7403 шли турбокомпрессоры ТКР 7Н1К-01 и ТКР 7Н1К-02.

Модификации Камаз-740 и их отличия

1. КАМАЗ-740.10 — атмосферный мотор под нормы Евро-0 мощностью 210 л.с. при 2600 об/мин, крутящий момент 667 Нм при 1600-1800 об/мин.
Встречается на КамАЗ-4310, 43101, 54112, 5320, 53212, 5410, 54112, 55102, 55511; Урал-4320; ЗИЛ-133; АГМС. Ресурс мотора — 400 тыс. км.

2. КАМАЗ-740.10-20 — такая же модель, но форсунки 271. Мощность чуть выше — 220 л.с.
Этот двс стоит на КамАЗ-43101, 5320, 53213, 5410, 54112, 55102, 55111; Урал-4320; ЗИЛ-133.
3. КАМАЗ-7403.10 — турбомотор на базе 740.10, с поршнями под степень сжатия 16 (больше камера сгорания), со своими поршневыми пальцами, с другой впускной системой, ТНВД 334, форсунками 271, а так же с турбинами ТКР 7Н1К. Распредвал остался старый. Мотор соответствует нормам Евро-0, а его ресурс 400 тыс. км. Мощность 260 л.с. при 2600 об/мин, момент 834 Нм при 1600-1800 об/мин.
Устанавливался на КАМАЗ-43101, 43114, 43115,  43118, 54112, 5320, 53212, 5315, 53229, 5325, 5415, 5425; ГАЗ-5903; ЛиАЗ-5256.
4. КАМАЗ-740.11-240 — турбодизель под Евро-1 с ТНВД ЯЗДА 337-40, форсунками 273-31, со степенью сжатия 16.5 и мощностью 240 л.с. при 2200 об/мин, крутящий момент 834 Нм при 1400 об/мин. Ресурс увеличен до 800 тыс. км. Мотор не имеет интеркулера.
Стоит этот дизель на КамАЗ-4306, 43114, 43118, 43253, 4326, 43501, 4925, 53215, 54115, 55111; НефАЗ-5297, 5299.
5. КАМАЗ-740.13-260 — аналог 740.11-240 с ЯЗДА 337-42 и форсунками 273-20, мощность увеличена до 260 л.с.
Автомобили с этим мотором: КамАЗ-43114, 43118, 53215, 54115, 65111, 65115.
6. КАМАЗ-740.30-260 — модель под нормы Евро-2. Здесь стоят турбины ТКР 700 с интеркулером, насос ЯЗДА 337-20 и форсунки 273-20. Мощность 260 л.с. при 2200 об/мин, момент 1079 Нм при 1300 об/мин.
Стоит на КамАЗ-43118, 5350, 65112, 65115, 65116; НефАЗ-5299.
7. КАМАЗ-740.31-240 — аналог 740.30, но мощность снижена до 240 л.с.
Устанавливается на КамАЗ-43114, 43118, 43253, 4326, 4350, 43501, 5297, 53215, 53228, 53229, 53605, 54115, 55111; НефАЗ-5299; ЛиАЗ-5256.
8. КАМАЗ-740.35-400 — версия с коленвалом с ходом поршня 130 мм, что позволило увеличить рабочий объем до 11.76 л, степень сжатия 16.8. Здесь стоят турбины ТКР 700 с интеркулером, ТНВД 337-24, форсунки 274-22, ЭБУ ЭЛАРА 50.3763. Мощность равна 400 л.с. при 2200 об/мин, крутящий момент 1570 Нм при 1400 об/мин.
Встречается на КамАЗ-6560.
9. КАМАЗ-740.37-400 — такой же 740.35, но стоит насос Bosch PE8P120A920/5RV, форсунки АЗПИ 216-02, блок управления Bosch MS6.1, а мощность достигает 400 л.с. при 1900 об/мин, момент 1766 Нм при 1300 об/мин.
Это мотор для КамАЗ-5460, 65224, 65225.
10. КАМАЗ-740.38-360 — аналог 740.37, но отдача снижена до 360 л.с. при 1900 об/мин, крутящий момент 1569 Нм при 1200-1400 об/мин.
11. КАМАЗ-740.50-360 — мотор Евро-2 с насосом ЯЗДА 337-20, форсунками 273-20, с турбинами ТКР-700 и с интеркулером. Мощность 360 л.с. при 2200 об/мин, момент 1472 Нм при 1400 об/мин. Заявленный ресурс — 800 тыс. км. Найти двс можно на КамАЗ-6350, 63501, 6460, 65115, 6520, 65201, 6522, 65221, 65225; НефАЗ-5299.
12. КАМАЗ-740.51-320 — такой же вариант, но на 320 л.с. при 2200 об/мин, момент 1275 Нм при 1400 об/мин./
Это мотор для КамАЗ-6520 и 6522.
13. КАМАЗ-740.52-260 — версия на 260 л.с.
14. КАМАЗ-740.53-290 — модель на 290 л.с.
15. КАМАЗ-740.55-300 — модификация на 300 л.с. для КамАЗ-43118.
16. КАМАЗ-740.60-360 — Евро-3 модификация с электронным ТНВД ЯЗДА 337-23, форсунками 274-20, турбокомпрессорами ТКР-700 и ЭБУ ЭЛАРА 50.3763. Мотор стал развивать 360 л.с. при 1900 об/мин, крутящий момент 1570 Нм при 1300 об/мин. Ресурс по-прежнему 800 тыс. км.
Устанавливается на КамАЗ-6520 и 65201.
17. КАМАЗ-740.61-320 — аналог вышеописанного движка на 320 л.с. для КамАЗ-6520. Здесь применен насос 337-23.01.
18. КАМАЗ-740.62-280 — турбодизель на 280 л.с., который отличается насосом 337-23.02.
Встретить этот двс можно на КамАЗ-5297, 53605, 65111, 65115, 65116, 6540; НефАЗ-4208, 5299.
19. КАМАЗ-740.63-400 — 400-сильная версия под Евро-3 для КамАЗ-6460, 6520 и 65225. Здесь стоят форсунки АЗПИ 216 и электроника Bosch (насос PE8P120A920/5RV, ЭБУ MS 6.1).
20. КАМАЗ-740.64-420 — Евро-3 модель на 420 л.с. для КамАЗ-5460 и ЛиАЗ-5256.
21. КАМАЗ-740.65-240 — модификация на 240 л.с. для экологического класса Евро-3. Здесь стоит насос ЯЗДА 337-23.03/04, форсунки 274-40/41 и блок управления ЭЛАРА 50.3763.
Стоит на КамАЗ-5297 и НефАЗ-5299.
22. КАМАЗ-740.602-360 — модель под экологический класс 4 (правила 96-02) с впрыском Common rail. ДВС показывает 360 л.с., а его ресурс обозначен как 450 тыс. км.
23. КАМАЗ-740.612-320 — аналог 740.602 на 320 л.с.
24. КАМАЗ-740.622-280 — вариация на 280 л.с. для КамАЗ-65111; НефАЗ-4208, 5633, 6606.
25.  КАМАЗ-740.632-400 — модель на 400 л.с.
26. КАМАЗ-740.642-420 — топовая модель этой серии, которая развивает 420 л.с.
27. КАМАЗ-740.652-260 — версия на 260 л.с. для НефАЗ-42111 и АЦ-3,0-40.
28. КАМАЗ-740.662-300 — 300-сильная модель для НефАЗ-5633 и 6606.
29. КАМАЗ-740.70-280 — аналог 740.602, но имеет scr-катализатор и соответствует нормам Евро-4. Ресурс увеличен до 1 млн. км.
30. КАМАЗ-740.71-320 — такой же дизель, но мощность увеличена до 320 л.с.
31. КАМАЗ-740.72-360 — еще более мощная модель — 360 л.с.
32. КАМАЗ-740.73-400 — версия мощностью 400 л.с. для КамАЗ-6460.
33. КАМАЗ-740.74-420 — аналог на 420 л.с.
34. КАМАЗ-740.75-440 — наиболее мощный из Евро-4 линейки — 440 л.с.
35. КАМАЗ-740.705-300 — Евро-5 версия мощностью 300 л.с.
36. КАМАЗ-740.725-360 — такая же версия под 5-й экологический класс на 360 л.с.
37. КАМАЗ-740.735-400 — версия мощностью 400 л.с.
38. КАМАЗ-7409 — газодизельный мотор для КАМАЗ-5320.

Неисправности КамАЗ-740

1. Трещины головок в области форсунок. Популярная проблема на Евро-2 моторах, которая случается даже на свежих движках (до 100 тыс. км) из-за особенностей ГБЦ. Проблема была решена на Евро-3 головках.
2. Износ вкладышей. Еще одна проблема Евро-3 двигателей, которые нужно проверять каждые 50-100 тыс. км и менять при необходимости. Иногда проворачивает даже раньше 100 тыс. км.
3. Греется. Причины ищите в радиаторе, который нуждается в чистке время от времени, а так же в термостатах, гидромуфте, возможно проблема в зажигании, в гильзах или в головках. Перегрев может привести к образованию трещин в гильзах.
4. Дымит:
— белый дым — имеется вода в баке или охлаждающая жидкость поступает в цилиндры.
— синий дым — масло попадает в цилиндры.
— черный дым — проблема по топливу, смотрите, как настроен насос.
5. Стук. Причины нужно искать в форсунках, неотрегулированных клапанах, в зажигании, вкладышах, коленвале, возможно, проблема в неправильно подобранных поршнях, в поршневых пальцах.
6. Троит. Смотрите в первую очередь насос, фильтры, трубки, форсунки, проверяйте свечи, чаще всего собака зарыта здесь.
Моторы с Евро-3 имеют масляный насос, который ходит около 150 тыс. км. Моторы с электроникой Bosch под Евро-2 не любят морозов и плохо заводятся при их наступлении. На движках Евро-2 и Евро-3 нередко лопается коленвал. ДВС под Евро-3 отличаются повышенным износом направляющих клапанов.
В общем и целом, лейте хорошее масло, регулярно его меняйте, так же регулярно обслуживайте автомобиль, старайтесь его не перегружать и тогда мотор будет работать нормально.

Номер двигателя Камаз-740

Обозначение находится на блоке слева по ходу, в передней части мотора. У двигателей до 2007 года номер выбит в районе 4-го цилиндра.

Тюнинг двигателей КамАЗ-740

Поставить турбину

Вы можете установить турбины на обычный атмосферный 740 путем превращения его в 7403. Для этого нужно купить две турбины ТКР 7Н1К, заменить поршни на 7403, поставить насос и форсунки от 7403, а также впускную и выхлопную системы. Все есть готовое, достаточно собрать воедино.
Можно поставить турбины на полностью стандартный мотор и все настроить. Это будет работать, возможно, даже долго, но надежней конвертировать в 7403.

<<НАЗАД

Двигатели КАМАЗ-4310 (43118, 43114) | Масло, характеристики

КамАЗ-4310 — грузовой автомобиль, который производится в Набережных Челнах с 1981 года. Этот грузовик имеет колесную формулу 6х6 и как следствие неплохую проходимость.
На базе 4310 были созданы различные модификации: 43101 для перевозки до 30 человек (грузоподъемность 6 тонн), 43105 и 43106 — модели с грузоподъемностью 7.5 тонн. Кроме того, на основе 4310 был разработан спортивный С4310, известный по участию в различных ралли-рейдах.
С 1996 года начали выпускать армейскую версию 43114, на базе которой начали выпускать еще и различную спецтехнику. Грузоподъемность такого авто — 6.1 т.
Годом ранее была выпущена удлиненная модификация 43118, которая имела грузоподъемность 10 тонн.

Основные конкуренты полноприводного 4310 и его вариантов: МАЗ-6317, Урал-4320, КрАЗ-6322, Volvo NL10, Mercedes-Benz Actros, Renault GBC-180 и другие.

Двигатели Камаз-4310 это различные версии традиционного V8 с рабочим объемом 10.85 литра, который обозначается как Камаз-740.
На модификациях 43101 и 43106 установлен Камаз-740.10-20, на версии 43105 стоит базовый Камаз-740.10.
Базовый автомобиль использовал стандартный Камаз-740.10.
Модели КамАЗ-43114 и 43118 оснащались Евро-0 моторами 7403.10, турбодизелями 740.11-240 и 740.13-260 под экологию Евро-1. Позже их перевели на Евро-2, установив двигатели 740.30-260 и 740.31-240. На версию 43118 устанавливали и 300-сильный 740.55-300.
Версии под Евро-4 оснащались дизелем 740.662-300, а для подгонки под Евро-5, в 43118 поставили двс 740.705-300.
Существуют модификации 43118 для работы на газе, которые оснащены 260-сильными моторами Камаз-820.52 и 820.62 на 300 л.с. Модель 43114 с газовым мотором так же существует и оснащается движком Камаз-820. 60 на 260 сил.

Хотите разобраться, какой двигатель стоит на вашем Камаз-4310? Выберите вашу модель ниже, это поможет узнать характеристики мотора, его основные минусы и неисправности, причины возникающих проблем, где находится номер двигателя, как поставить турбину на атмосферный ДВС. Мы расскажем все о моторном масле: его объем, какое заливать и каковы интервалы замены.

1 поколение (1981 — н.в.):
КамАЗ-4310 (210 л.с.) — 10.85 л.
КамАЗ-43101 (220 л.с.) — 10.85 л.
КамАЗ-43105 (210 л.с.) — 10.85 л.
КамАЗ-43106 (220 л.с.) — 10.85 л.
КамАЗ-43114 (240 л.с.) — 10.85 л.
КамАЗ-43114 (260 л.с.) — 10.85 л.
КамАЗ-43114 (260 л.с.) — 11.76 л.
КамАЗ-43118 (240 л.с.) — 10.85 л.
КамАЗ-43118 (260 л.с.) — 10.85 л.
КамАЗ-43118 (300 л.с.) — 11.76 л.
КамАЗ-43118 (300 л.с.) — 11. 76 л.



<<НАЗАД

Двигатели КАМАЗ | Какие моторы бывают, масло, характеристики

КамАЗ (Камский автомобильный завод) — самый известный производитель грузовых автомобилей на территории СНГ родом из России. Эта компания была организована в 1976 года и выпускает тягачи, самосвалы, среднетоннажные автомобили, шасси, автобусы НефАЗ, шасси и другие изделия. Эти транспортные средства могут иметь самую разнообразную колесную формулу, от 4х2 до 6х6.

Перейдем к основному: двигатели КамАЗ представляют собой огромную гамму семейства мотора Камаз-740 и множество зарубежных ДВС. Привычный камазовский 740-й мотор это V-образный 8-цилиндровый движок рабочим объемом 11.7 литра, который за время своего производства эволюционировал от Евро-0 до Евро-5.
На его базе была создана газовая силовая установка КамАЗ-820.
Кроме отечественных двигателей, сюда ставят разные модификации американского 6.7-литрового дизеля с рядной 6-цилиндровой компоновкой Cummins ISBe6. 7. Также применяется Cummins B5.9 (объем 5.9 литра при 6-ти цилиндрах), 8.9-литровая шестерка Cummins ISL400 и 11.8-литровый Cummins ISG12, имеющий также 6 цилиндров в ряд.
На Камазы ставят и немецкие двигатели с рядной 6-цилиндровой конфигурацией Mercedes-Benz OM457LA, который имеет рабочий объем 12 литров.
Автобусы, помимо вышеописанных изделий, используют еще и китайские рядные 7.5-литровые шестерки Weichai WP7NG и 4-х цилиндровые Weichai WP4.1NG объемом 4.1 литра.

Ниже вы узнаете, какие двигатели устанавливают на КамАЗ, их модели и отличия между собой, технические характеристики этих силовых установок, их вес, частые неисправности (причины, почему греется, стучит, дымит или троит), ресурс заявленный заводом-изготовителем, какие зазоры клапанов должны быть, где находится номер двигателя. Мы расскажем, сколько масла в моторе, какое масло льют при замене, как турбировать двигатель обычного КамАЗа, и получить больше мощности. Все это позволит понять, какой КамАЗ-овский мотор лучше и вызывает меньше всего проблем и поломок.

Влияние тяговых характеристик двигателя «КАМАЗ» на срок службы автомобиля

Регламент соревнований «Формулы-1» искусственно ограничивает мощность болидов. Максимальная разрешенная мощность этих машин составляет около 850 л. с. при скорости вращения коленвала примерно 19500 об/мин.

Спортивный «КАМАЗ-43509» («Дакар») с двигателем Cummins ISZ имеет почти такую же мощность – 980 л. с., но достигается она при оборотах в 8 (восемь!) раз меньше, а именно – при 2400 об/мин.

Двигатель раллийного «КАМАЗа» – тяговитый, а мотор формульного (условно) «Мерседеса» – оборотистый.

Оборотистый – это проныра и хитрован

Легендарный «Толковый словарь русского языка» под редакцией профессора Д. Н. Ушакова в качестве иллюстрации к слову «оборотистый» приводит цитату из русского классика XIX века драматурга Александра Островского: «Бабенка-то оборотиста, не оплела бы тебя на старости».

Когда речь идет о двигателях внутреннего сгорания, то термин «оборотистый» употребляют в смысле «склонный работать на высоких оборотах», требующий «раскрутки» для достижения максимальной мощности. Это слово противопоставляют слову «тяговитый».

Тяговитыми называют моторы, которые развивают большую мощность и крутящий момент уже при невысоких значениях скорости вращения коленчатого вала. Если нужен мотор, который будет хорошо тянуть на длинных перегонах, в том числе по пересеченной местности, то нужен тяговитый двигатель.

А вот если предстоит езда с многочисленными разгонами, резкими поворотами и неожиданными торможениями, то следует выбрать оборотистый мотор. Пример – все та же «Формула-1».

Распространено мнение, что дизельные двигатели более тяговитые, чем бензиновые. А бензиновые, напротив, более скоростные, чем дизельные. В категории дизелей есть свои «лидеры мнений». Дизельные «КАМАЗовские» моторы традиционно пользуются репутацией оборотистых, в отличие, например, от продукции производства Ярославского моторного завода, которые считаются более тяговитыми.

Если на пути тяжело груженого «КАМАЗа» встретился даже небольшой подъем, то тяговитый Cummins въедет в него на девятой передаче без дополнительных переключений вниз. А вот родной «КАМАЗовский» движок серии 740 попросит водителя включить передачу чуть ниже, для повышения энергоотдачи.

Тяговитый двигатель позволяет в определенной степени экономить топливо за счет большей стабильности на средних оборотах. Он работает в пределах широкой полки графика зависимости крутящего момента от скорости вращения коленвала. Это является преимуществом в дополнение к экономному расходованию ресурса его деталей.

Оборотистый мотор часто сам провоцирует его использование в экстремальных режимах. Поскольку на высокие значения мощности он выходит только при повышенных скоростях вращения коленвала, то ему так и хочется «поддать газку», раскрутить до предельных оборотов, заставить работать в пограничном режиме. Такая эксплуатация оборотистого мотора может привести к ускоренному расходованию его ресурса, преждевременному выходу из строя. Тяговитый двигатель тянет себе и тянет, водитель не испытывает искушения лишний раз нажать педаль газа.

При штатной эксплуатации как оборотистый, так и тяговитый мотор могут ходить долго. Но, что правда, то правда: скоростной мотор провоцирует его эксплуатацию в экстремальном режиме. А именно в таких режимах чаще случаются поломки. Разумеется, при этом ломается не только мотор, а увеличивается риск выхода из строя и смежных агрегатов: сцепления, коробки передач, карданного вала, узлов подвески.

Двигатель надлежит эксплуатировать в штатных условиях его работы. Если он приспособлен к повышенным оборотам, рассчитан на эксплуатацию в таких условиях – его целесообразно заставлять работать именно так: пусть в зеленой зоне тахометра, но ближе к красной зоне. Примерно на скоростях 70-75 % от максимальной «зеленой» скорости вращения коленвала. В случае тяговитого мотора следует ограничиться скоростями вращения в 30-40 % от максимальной зеленой скорости.

Корректный ответ на некорректный вопрос

Некорректно ставить вопрос о том, что лучше: недокрут оборотистого двигателя или перекрут тяговитого. Правильный ответ на этот некорректный вопрос – оба варианта хуже.

Эти варианты действительно плохи оба. Но плохи они по-разному.

Нельзя эксплуатировать оборотистый двигатель на низких оборотах. У него начинается так называемое «масляное голодание», когда недостаточно смазываются трущиеся поверхности мотора. Переобогащенная смесь сгорает с большим «недогаром», происходит коксование цилиндров и поршней, повышается расход топлива. Дизелю плохо.

Также плохо эксплуатировать тяговый двигатель на высоких оборотах: износ двигателя повышается, расход топлива увеличивается, экономичность эксплуатации падает. Дизелю плохо.

Так что использовать мотор надо в штатном режиме. Это всегда лучшее решение.

Два абзаца об электронике

Современные моторы буквально напичканы управляющей электроникой. Это позволяет им соответствовать все более жестким экологическим стандартам: Евро-5, а в последнее время уже и  Евро-6. До известной степени электроника нивелирует разницу между тяговитыми и оборотистыми двигателями.

На большинстве современных моторов стоят блоки управления Bosch или подобные им. Они усредняют характеристики: все моторы становятся одинаково оборотистыми или, если угодно, одинаково тяговитыми. Но, тем не менее, соблюдение штатных режимов эксплуатации автомобильных двигателей обеспечивает их продолжительную безотказную работу.

Двигатель КАМАЗ-750 – Рейс.РФ

Новые V-образные двигатели уровня Евро-5 будут устанавливать, в первую очередь, на грузовики с кабиной совместной, корейско-камазовской разработки

Видимо, устав от агрессивной иронии недоброжелателей, которые почему-то не хотят замечать никаких изменений в современных камских моторах, на смену традиционному индексу дизеля КАМАЗ-740 теперь вводят индекс КАМАЗ-750. Знающим людям эти цифры напоминают о происхождении первого поколения камских моторов, которые в начале 70-х годов назывались ЯМЗ-740. Именно так – дизель для «КАМАЗа» разрабатывали в Ярославле. Это сейчас ЯМЗ и «КАМАЗ» – конкуренты, а раньше были – партнеры…Между тем существенных изменений в современных челнинских двигателях, в сравнении с образцом 1976 года, набралось столько, что действительно уже давно пора менять название. У современных двигателей КАМАЗ-740 семейств «50» и «60», в сравнении с моторами первого поколения, взаимозаменяемыми остались меньше 30% деталей. Между тем не только «камазовские» дизели умудрились сохранить свое обозначение от эпохи Евро-0 до Евро-4. Примерно та же ситуация была у Volvo с D12 или MAN с D2866… Запускать в производство абсолютно новый двигатель – затратное дело.
Именно цифры после точки говорят специалистам о техническом совершенстве современных двигателей «КАМАЗа». Моторы 740.50, 740.60 и 740.70 – длинноходные, размерности 120х130 мм, рабочим объемом 11,76 литра. Здесь радиус кривошипа коленвала увеличен всего-то на 5 мм, но применяется совсем другой блок цилиндров, головки, навесное оборудование.
По большому счету новый двигатель КАМАЗ-750.10 – это еще более глубоко модернизированный длинноходный мотор семейства «50»/«60»/«70». Главное в нем – то, что он выполняет не только нынешние нормы Евро-4, но и ориентирован уже на Евро-5, а при желании и целесообразности дальнейшей модернизации вполне может осилить и Евро-6. То есть «750-й» должен стать основой для еще более современных камских дизелей.

От нормы к норме

Еще ко времени принятия в России норм Евро-3 был создан двигатель КАМАЗ-740.64-420 мощностью 420 л. с. с электронноуправляемой топливной системой Common Rail производства Bosch. Вся дальнейшая эволюция двигателей «КАМАЗ», включая нормы Евро-5, и даже, казалось бы, далекие для России Евро-6, будет связана только с аппаратурой Common Rail, которая в состоянии обеспечить давление распыла до 2200 бар. Таким путем идут все производители современных дизелей. Но одного Common Rail и для Евро-4 недостаточно. В свое время в Европе были вынуждены применять или систему рециркуляции отработавших газов EGR, или систему селективного каталитического восстановления (SCR) с водным раствором мочевины AdBlue, или одновременно обе системы. У каждой есть достоинства и недостатки, но все дизели уровня Евро-4, производимые в Набережных Челнах, – и «камазовские» «восьмерки», и моторы Cummins, – оснащены SCR с AdBlue. Для V-образных моторов применение SCR во многом связано с более «плотной» компоновкой на раме, чем рядных моторов. При применении рециркуляции EGR сложно разместить газожидкостные теплообменники для охлаждения отработавших газов перед подачей их в цилиндры двигателя. К примеру, Scania только совсем недавно пристроила к своему 16-литровому мотору теплообменник – сбоку блока, но это уже под уровень Евро-6. А MAN на D2676 Евро-6 один из двух теплообменников рециркуляции «спрятал» вообще снизу, перед поддоном картера двигателя. Причем у рядного мотора! То есть Евро-5 для мотора КАМАЗ-750 будет вполне достижимо за счет увеличения дозировки впрыска реагента AdBlue и установки сажевого фильтра, но на уровне Евро-6 систему SCR придется обязательно дополнять рециркуляцией. Кроме того, в любом случае потребуется установить новые форсунки с другими настройками, соответствующее программное обеспечение. А вот применить еще одну хитрую «интернациональную» инновацию, тоже работающую на экологию – турбокомпаунд, на V-образный мотор инженерам «КАМАЗа» уже вряд ли удастся. Именно из-за невозможности компоновки этой дополнительной турбины с понижающим редуктором на двигателях Евро-6 и выше от своих V-образных дизелей в пользу рядных моторов отказывается Mercedes-Benz. В создании современных рядных «шестерок» объемом 12-13 литров «КАМАЗу» будет помогать его новый партнер – швейцарская компания Liebherr-International AG, с которой в апреле 2014 года заключили договор на разработку новых рядных дизельных и газовых двигателей, закупку, монтаж и пуск в эксплуатацию производственного оборудования для их выпуска. Напомним, что Liebherr помогала MAN в разработке и производстве флагманского V8 D2868 объемом 16,16 литра, в 2007 году он был мощностью 680 л. с. Но моторы КАМАЗ-Liebherr – это уже совсем другая история…

Череда изменений

Одно из видимых отличий КАМАЗ-750 – то, что у него нет раздельных для каждого цилиндра головок блока. Здесь головки единые на каждый ряд, чугунные. Конечно, очень удобны раздельные головки в ремонте, но напомним, при такой схеме головки, левая и правая, все равно обычно делаются взаимозаменяемыми. Учитываются все варианты возможной «навески» на них. Необходимость в такой замене головок возникает из-за того, что при переводе дизеля с одних норм токсичности на другие, более современные, не только меняется топливная аппаратура, но и существенно увеличивается среднее эффективное давление в цилиндрах. А из-за раздельных головок, в сравнении с общей для всех цилиндров, уменьшается жесткость блока, «плывет» геометрия. К примеру, MAN еще на уровне Евро-4 перешел на единые головки, также поступил и наш ЯМЗ с V6 иV8, Mercedes – и то не дотянул до Евро-6. Сейчас приверженцем раздельных головок остается только Scania, но у ее DC13 чугунный блок остался без изменений, поскольку силовой каркас изначально был рассчитан на давление в камере сгорания до 200 бар. Один из способов придания дополнительной жесткости блоку – выполненный в единой отливке корпус крышек коренных подшипников. Такое конструктивное решение еще называют «лестничной рамой», но пока на КАМАЗ-750 «рамы» не видно.
Интересно, что другая важнейшая деталь двигателя, воспринимающая сумасшедшие нагрузки, коленвал, остается с шейками тех же размеров, что и все моторы прежних поколений, но их диаметра вполне достаточно. А поверхность шеек будет подвергаться двойному упрочнению ТВЧ и традиционному для «КАМАЗа» азотированию. Если понадобится еще большее увеличение ресурса и прочности – наверное, уже можно отказаться от центробежных грязе­уловителей в шатунных шейках. Вкладыши из свинцовистой бронзы с дополнительным антифрикционным слоем, который наносят ионно-вакуумным напылением.
Единые головки позволяют избавиться от извечной «камазовской» проблемы – водяных уплотнений резиновыми «бочатами». Прокладка под новой головкой — наборная металлическая, с полимерными уплотнениями водяных и масляных каналов. Но с такими головками заводу придется тщательнее обеспечивать высоту выступания гильз над поверхностью блока, а также изменить схему крепления головок. Из-за этого придется модернизировать и сам блок цилиндров.
Важный момент: новые головки сделаны по схеме четыре клапана на цилиндр. По большому счету, при двух клапанах и мощной турбине вполне можно обеспечить хорошее наполнение цилиндров свежим зарядом воздуха и, соответственно, обеспечить нужную мощность. Однако четыре клапана все равно лучше справятся с этой задачей. Планируется несколько настроек мощности: по одной информации от 320 л. с., потом – 360 и 400, по другой – от 400 л. с. А дальше – недосягаемые прежде 440 и 500 лошадиных сил максимальным крутящим моментом до 2400 Н.м. Еще более лучшие мощностные характеристики можно было бы получить с 13-литрового мотора, но судя по всему такую версию КАМАЗ-750 пока делать не собираются. Турбокомпрессор один, а не пара, как раньше, причем с электроннорегулируемой геометрией направляющего аппарата. Такой ТКР нужен не только для пологой кривой крутящего момента, но и для выполнения перспективных норм токсичности. Выпуск этих турбин планируют освоить на «КАМАЗе», а альтернативным производителем будет германский Schwitzer. Форсунки будут установлены по оси цилиндра, то есть применена другая, более оптимизированная камера сгорания. А это связано с доводкой всего рабочего процесса. Понятно, что такие изменения направлены не только на рост мощности, но и на повышение экономичности. Во всяком случае, у КАМАЗ-750 еще и необычно высокая для турбодизеля степень сжатия – 18!
В перспективе единые головки позволят добиться еще одного преимущества в сравнении с раздельными – появится возможность оснастить двигатель эффективным моторным компрессионным тормозом. В сочетании с трансмиссионным замедлителем ZF Intarder, монтируемым на коробки передач ZF Ecosplit, которые изготавливают на СП «ЦФ-КАМА», и дисковыми тормозами получится современный тягач, способный не только быстро разгоняться, но и при этом отлично тормозить!
Как говорят инженеры Научно-технического центра «КАМАЗа», двигатели семейства 750.10 максимально унифицированы по габаритам и присоединительным размерам с дизелями КАМАЗ-740.70 уровня Евро-4, что позволит адаптировать их к серийно выпускаемым автомобилям без серьезных доработок. Сейчас проводятся испытания опытных образцов двигателей и подготовка их к проведению приемочных и сертификационных испытаний, параллельно ведутся работы по технологической подготовке производства. Изготовление опытно-промышленной партии двигателей запланировано на 2015 год.

Информация

• Еще в середине 80-х годов было понятно, что традиционные для «КАМАЗа» дизели серии «740» придется не один раз модернизировать, создавать новые модификации, развивать новую компонентную базу. Мало кто знает, что в то время на основе «восьмерки» были созданы еще два двигателя – V6 и V10. То есть фактически формировалась гамма моторов, схожая с ярославскими (V6,V8 и V12) или «мерседесовскими» V-образными дизелями. Мотор-«шестерку» даже запустили в мелкую серию – для семейства сельскохозяйственных грузовиков «Колхида» КАЗ-4540, которые для Кутаисского автозавода разработал НАМИ. А из дюжины выпущенных на опытном производстве десятицилиндровых три или четыре мотора попали на спортивные грузовики тогда еще никому не известной команды «КАМАЗ-Мастер». В 1990 году три автомобиля с этими моторами впервые отправились на ралли-рейд Париж-Дакар. Кстати, в 1991 году со спортивной версии «восьмерки» снимали 430 л. с., и это на фоне серийного «атмосферного» мотора объемом 10,85 литра, в 210 «лошадей». Эти спортивные моторы стали основой для «конвейерных» двигателей с турбонаддувом 240-260 л. с., которые выпускались вплоть до 2000 года. Не обошлось без автоспорта и при создании семейства длинноходных моторов объемом 11,76 литра размерностью 120х130 мм. Они также впервые появились именно на грузовиках «КАМАЗ-Мастер» и в 1992 году развивали 380 л. с., но до конвейера и, соответственно, до перевозчиков дошли только в середине ­2000-х под индексом 740.50 и 740.60. Самые первые версии седельных тягачей КАМАЗ-5460 начала 2000-х годов оснащались двигателем КАМАЗ-740.50-360
  мощностью 360 л. с.
  Уже на рубеже 2000-х годов на наших моторостроительных заводах заметили, что конкурировать с двигателями иномарок приходится не только по мощности или ресурсу, но и по экологическим показателям. И если в России переход от Евро-0 к Евро-2 (с применением интеркулера и турбонаддува, новых механических ТНВД) был достаточно безболезненным, то с Евро-3, с повышением давления распыла до 1000-1200 бар, намучились все – и производители, и перевозчики. И у «КАМАЗа», и у ЯМЗ из-за большой цикличности нагрузок, из-за возросших крутильных колебаний ломались детали привода ТНВД. Еще в 2006 году выпустили модернизированный тягач КАМАЗ-5460, он же «Стайер», с 400-сильным дизелем КАМАЗ-740.37-400, топливной аппаратурой Bosch, соответствующий стандарту ­Евро-2, в том числе и с рядным механическим ТНВД Bosch P7100 с электронным регулятором RE-30. Они обеспечивают увеличенное давление распыла, в форсунках применены многодырчатые распылители, устранена жесткая механическая связь между педалью акселератора и рейкой насоса, заодно инженеры изменили его привод. Позже, к принятию в России норм ­Евро-3, тягач КАМАЗ-5460 в исполнении Евро-3 проходил сертификационные испытания уже с 420-сильным двигателем КАМАЗ-740.64-420 с топливной системой Common Rail. Мощность мотора составляет 420 л. с. при 1900 об/мин, максимальный крутящий момент 1860 Н.м при 1300 об/мин. Переводом дизелей «КАМАЗ» на топливную систему Common Rail устранили недавно возникшую проблему с обрывом вала привода механических ТНВД.

• Кроме дизельного двигателя на основе КАМАЗ-750 будет и газовый мотор. Напомним, в 80-х годах «КАМАЗ», опередив многие западные моторостроительные компании, серийно выпускал двигатели, которые работали по газодизельному циклу. Нынешний газовый камский двигатель – большой, 12-литровый Отто-мотор, то есть «бензиновый», работающий по циклу Отто. На нем применена электронная подача газа в цилиндры – через особые форсунки, есть свечи и индивидуальные для каждого цилиндра катушки зажигания, даже установлена дроссельная заслонка, тоже с электронным управлением. Максимальная мощность этого мотора – 400 лошадиных сил. Пока все же есть сомнения, что этот мотор станет таким же массовым, как его дизельный собрат – из-за ограниченности применения.
  На городские автобусы НЕФАЗ и коммунальные автомобили ради экологии городов и экономии бюджетных средств, наверное, лучше подошел бы более компактный газовый Cummins 6ISBe, пусть и меньшей мощности.

КАМАЗ 43509 профиль гоночного грузовика

Ралли «Дакар» — чертовски сложный вызов, соревнуетесь ли вы на двух или четырех колесах, но когда в январе стартует ралли, подумайте об Эдуарде Николаеве, его штурмане и механике, который Я проведу большую часть января, борясь с суровыми дюнами Дакара на чудовищном грузовике Kamaz Master мощностью 1150 л.с. Камаз, похожий на что-то прямо из «Безумного Макса», воплощает в себе все безумное и прекрасное в «Дакаре».

Грузовик Камаз будет соревноваться в категории грузовиков (Т4.2), предназначенный для модифицированных грузовиков.

Если вы думали, что 300 с лишним лошадиных сил в миниатюрном Mini звучат впечатляюще, то мощность КамАЗа в 1150 лошадиных сил находится на совершенно другом уровне: грузовик выдает почти в 10 раз больше мощности, чем обычный семейный хэтчбек. Развить такую ​​мощность — непростая задача, и у Камаза огромный 13-литровый шестицилиндровый двигатель с турбонаддувом, забитый под капотом.

Dakar Decoded проверяет категорию грузовиков на Дакаре 2020 ниже …

Взгляните на категорию грузовиков

В грузовике Камаз все большие.Возьмите эти огромные колеса — они весят колоссальные 150 кг каждое, что превращает даже относительно простые задачи, такие как замена колеса, в нечто более сложное. В целом Камаз весит 9,5 тонны, но, в отличие от обычных грузовиков, он также может похвастаться идеальным распределением веса 50:50, что идеально для управляемости.

13-литровый двигатель Dongfeng Cummins Камаза работает на дизельном топливе, и при максимальной нагрузке он может выпивать до 200 литров топлива на 100 км. Этого достаточно, чтобы потребоваться по-настоящему массивный топливный бак на 1000 литров, который расположен над задними колесами, чтобы обеспечить идеальное распределение веса 50:50.

Птица или самолет…

© Нури Йылмазер / Red Bull Content Pool

Машина весом почти 10 тонн, с огромной мощностью и настроенная для решения самых сложных задач на местности. Когда дело доходит до тяги, он может оказать любую помощь, поэтому неудивительно, что грузовик Камаз Мастер имеет полный привод.

У грузовика Камаз чертовски впечатляющий рекорд на Дакаре. Николаев побеждал в категории грузовиков последние три года подряд, а КамАЗ одержал 16 побед на Дакаре — больше, чем у любого другого производителя.Таким образом, в январе дела у российского производителя грузовиков идут хорошо.

Двигатели Liebherr для успешных гоночных грузовиков Камаз на ралли Дакар

В общем рейтинге грузовики заняли третье и пятое места. Третий грузовик сошел с дистанции на втором этапе гонки из-за аварии на пересеченной местности. В середине марта 2014 года один из грузовиков, участвовавших в ралли, и его водитель Эдуард Николаев приехали навестить компанию Liebherr Machines Bulle SA, где разрабатывались и производились двигатели.

Камаз на ралли Дакар

Ралли «Дакар», или более известное как «Дакар», — одна из самых сложных задач для водителей, транспортных средств и их компонентов. С 2009 года из соображений безопасности местом его проведения больше не является Северная Африка, а Латинская Америка. В 2014 году финишную черту в Вальпараисо, Чили, пересекли 204 автомобиля в категориях мотоциклов, квадроциклов, легковых и грузовых автомобилей, что составляет лишь около 47% от всех стартовавших автомобилей. В категории грузовиков 71 автомобиль стартовал из Росарио в Аргентине.Из этого числа 50 достигли финиша после общей дистанции около 9370 км, разбитой на 13 этапов.

Команда «Камаз Мастер», сформированная 25 лет назад, много лет доминировала на соревнованиях в грузовом сегменте и с 1996 года выиграла в общей сложности двенадцать раз. Одна из этих побед была в 2013 году с пилотом Эдуардом Николаевым и командой, а другая — в 2014 год с пилотом Андреем Каргиновым и командой.

Двигатели Liebherr для Камаз Мастер

После изменений в правилах двигателя, которые, среди прочего, предписывают 16.При ограничении рабочего объема в 5 литров КамАЗ Мастер больше не сможет использовать двигатели с 2016 года, которые использовались до сих пор. Из компаний, конкурирующих за поставку двигателей, Liebherr в конечном итоге вышла победителем. Владимир Губа, технический директор гоночной команды КАМАЗ, выбрал двигатели Liebherr в основном из-за их надежности: «Для победы в гонке решающее значение имеют не только высокая производительность двигателя и высокая скорость, но также низкая вероятность отказа и кратчайшие сроки ремонта». В связи с этим он с самого начала очень доверял двигателям Liebherr, поскольку они изо дня в день доказывают свою эффективность в карьерных экскаваторах и другом оборудовании в экстремальных условиях, подобных тем, которые были испытаны во время ралли Дакар. .

Большинство команд используют специальные гоночные двигатели для ралли Дакар. КамАЗ специально выбирает компоненты для серийного производства, чтобы проверить их долговечность во время гонки и получить знания для дальнейшего развития ассортимента продукции КамАЗ. Выбрав 8-цилиндровый двигатель D9508 A7 от Liebherr, мощность которого в серийной версии составляет 505 кВт или 686 л.с., а максимальный крутящий момент составляет чуть более 3000 Нм, обе компании были уверены, что смогут использовать большую мощность. резервы.

В гоночной конфигурации, разработанной Камазом и Либхерр, максимальная мощность 720 кВт или 965 л.с. достигается при максимальном крутящем моменте 4000 Нм. Двигатель имеет систему впрыска Common Rail от Liebherr и рабочий объем 16,2 литра. Грузовики 8,9 тонны могут развивать максимальную скорость 140 км / ч для гонок. Они разгоняются от 0 до 100 км / ч за 10 секунд.

Либхерр и КАМАЗ начинают производство новых дизельных двигателей

Либхерр и КАМАЗ завершают разработку новой серии двигателей (слева направо: Вилли Либхерр и Сергей Когогин).

Liebherr и КАМАЗ празднуют доработку и начало производства совместно разработанных 6-цилиндровых рядных дизельных двигателей.

25 марта 2014 г. в Эхингене (Германия) КАМАЗ и Liebherr подписали соглашение о сотрудничестве по разработке новой линейки 6-цилиндровых рядных дизельных двигателей мощностью от 300 до 520 кВт (400-700 кВт). л.с.). В течение 3 лет на заводе по производству двигателей КАМАЗ были проведены масштабные перестройки для облегчения производства новых двигателей: производственные мощности для обработки блоков и головок цилиндров, а также современная сборка. Линия, включающая испытательные стенды и покрасочную площадку, смонтирована.В декабре 2017 года изготовлены и поставлены на конвейер первые узлы нового двигателя КАМАЗ 910.10.

«Для производства самого современного модельного ряда автомобилей КАМАЗ требовался инновационный подход к нашим проектам, — отмечает генеральный директор КАМАЗа Сергей Когогин. — Мы стремимся оптимизировать нашу продукцию для клиентов и выходить на новые рынки. Новые мощные и надежные двигатели, основанные на передовых мировых технологиях и созданные в сотрудничестве с нашим партнером Liebherr, имеющим большой опыт разработки и производства двигателей для сложных климатических и эксплуатационных условий, позволят нам значительно улучшить технические и потребительские -ориентированы на характеристики транспортных средств и строить грузовики, более безопасные для людей и окружающей среды.»

В процессе разработки двигателя особое внимание было уделено снижению расхода топлива, оптимизации эксплуатационной массы, повышению надежности и продлению срока службы. Новый 6-цилиндровый рядный двигатель объемом 12 л. Двигатель оснащен системой Common Rail, а также блоком управления двигателем (ECU), разработанным компанией Liebherr. Двигатели аналогичной конфигурации успешно зарекомендовали себя на различных машинах Liebherr. Некоторые из преимуществ нового двигателя включают очень экономичное топливо расход и высокая экологичность.В результате новый двигатель соответствует стандарту выбросов Евро V, а также обеспечивает достаточную мощность для соответствия требованиям стандарта Евро VI в будущем. Кроме того, межсервисные интервалы двигателей увеличены до 150 000 км.

«Наши компании сотрудничают много лет, начиная с момента освоения производства по производству коробок передач КАМАЗ. Поэтому мне особенно приятно присутствовать при рождении нового движка, который является прямым результатом совместной тяжелой работы разработчиков и инженеров.Впечатляющая ультрасовременная производственная и сборочная линия была построена исключительно для двигателей новой серии. Хочу выразить особую благодарность всем работникам Liebherr и КАМАЗа, которые сделали возможным этот проект, и пожелать им успехов с новым двигателем », — отмечает президент группы компаний Liebherr Вилли Либхерр.

Сегодня все новые сборочные линии работают в пусковом режиме. Промышленное производство 6-цилиндрового рядного двигателя будет запущено на производственной площадке КАМАЗ в марте 2018 года.Новая линия рассчитана на выпуск 12 000 силовых агрегатов в год. В рамках проекта на КАМАЗе создано 150 новых рабочих мест. Эти двигатели будут установлены на грузовиках К5 КАМАЗ следующего поколения, производство которых запланировано на 2019 год.

КамАЗ-55111

КамАЗ
КамАЗ-55111 в Чили, еще со старой кабиной (2011 г.)
КамАЗ-55111
Производитель:	КАМАЗ
Торговое обозначение:	КамАЗ-55111
Период выпуска:	1988–2012
Предыдущая модель:	КамАЗ-5511
Преемник:	КамАЗ-65115
Технические характеристики
Двигатели:	Восьмицилиндровый дизельный двигатель
Мощность:	162–176 кВт
Грузоподъемность:	13 т
Пермь.Общий вес:	22,2 т

КамАЗ-55111 (российский КамАЗ-55111) — грузовой автомобиль производства российского завода КАМАЗ в Набережных Челнах. Автомобиль был вторым стандартным самосвалом производителя и производился серийно с 1988 по 2012 год. Очень похожий предшественник существует с КамАЗ-5511.

История автомобиля

КамАЗ-55111 в Кракове, также с доработанной кабиной (2011 г.)

В 1988 году началось производство грузовика как преемника КамАЗ-5511.Основными отличиями были двигатель мощностью 220 л.с. (162 кВт) и увеличенная грузоподъемность 13 тонн. ^[1] Ранние модели по-прежнему поставлялись с более старой кабиной водителя КамАЗ-5511, более поздние лампы и, в частности, решетка радиатора были переработаны, а последняя была окрашена в цвет автомобиля.

Были изготовлены разные версии автомобилей, но все как задние самосвалы с одинаковыми базовыми техническими характеристиками. В частности, однако, модели были созданы для тропических регионов, а также была версия, которая может работать при температуре до -50 ° C.Кабину на всех моделях можно сложить вперед для обслуживания двигателя. ^[1]

В последующие годы производства дизельный двигатель был переработан, и теперь он выдавал 240 л.с. вместо прежних 220 л.с. Производство продолжалось до 2012 года. ^[2] С 1995 года был построен его преемник — КамАЗ-65115. Кроме того, КАМАЗ продолжает выпускать тяжелые трехосные строительные самосвалы, например КамАЗ-6520, которые имеют очень схожие технические характеристики.

С 2003 года КамАЗ-65111 является доработанной версией автомобиля с полным приводом.

Технические характеристики

Приведенные здесь данные относятся к автомобилям типа КамАЗ-55111. ^{[1] [2]}

• Двигатель: четырехтактный дизельный двигатель V8
• Тип двигателя: КамАЗ-740
• Мощность: 220–240 л.с. (162–176 кВт)
• Максимальный крутящий момент: 667 Нм
• Рабочий объем: 10850 см³
• Диаметр цилиндра: 120 мм
• Ступица: 120 мм
• Емкость бака: 175 л
• Расход: 29 л / 100 км при 60 км / ч, 39 л / 100 км при 80 км / ч
• Трансмиссия: механическая пятиступенчатая коробка передач, двухступенчатая снижение на бездорожье
• Максимальная скорость: 90 км / ч
• Максимальный преодолеваемый уклон: 25%
• Максимальный угол наклона погрузочной площадки: 60 °
• Время поворота: 19 с
• Формула привода: 6 × 4

Размеры и масса

• Длина: 6580 мм
• Ширина: 2500 мм
• Высота: 2640 мм
• Колесная база: 2840 + 1320 мм
• Колея передняя: 2019 мм
• Колея задняя: 1870 мм
• Дорожный просвет: 290 мм
• Диаметр поворота: 18 м
• Масса пустого: 9050 кг
• Допустимая полная масса: 22 200 кг
• Полезная нагрузка: 13000 кг
• Размер шин: 10.00-20 «12ПР

Свидетельства личности

1. ↑ ^{a b c} сайт с техническими данными и различной информацией о КамАЗ-55111 (русский)
2. ↑ ^{a b} Общая информация о автомобиль (русский)

Ссылки

Камаз

осваивают сколько лошадиных сил. Спортивные грузовики КАМАЗ для ралли Дакар. Основные силовые установки гоночных грузовиков КАМАЗ-мастер

«Дакар-2018» — последний, на котором в грузовой категории допускаются двигатели объемом более 13 литров.Для большинства команд это не имеет большого значения, поскольку на протяжении многих лет большинство грузовиков оснащалось двигателями меньшего размера. Но для «КАМАЗ-мастера» это изменение значимое — ведь основным двигателем для коллектива в последние годы был двигатель Liebherr V8 объемом 16 л.

Именно эти двигатели используются в трех из четырех грузовиков КАМАЗ на нынешнем «Дакаре». Четвертая, под управлением Дмитрия Сотникова, оснащена экспериментальным 13-литровым двигателем, рядной «шестеркой», которая должна стать силовой установкой, которая в будущем будет устанавливаться на грузовики КАМАЗ.

О смене двигателя на «КАМАЗ-мастер» — далеко не новость. За годы выступлений в ралли-рейдах команда использовала силовые установки самых разных фирм (КАМАЗ, Cummins, ЯМЗ, ТМЗ, Liebherr) в самых разных комплектациях (рядная «шестерка», V8 и даже V12). и самых разных объемов (от 11 до 25 литров). Владимир Губа, технический директор команды, рассказал, почему «КАМАЗ-мастер» использовал такие большие двигатели и почему другие команды предпочитали двигатели гораздо меньших размеров..

Владимир Губа: Причина, по которой большинство команд используют 13-литровые двигатели, проста: все ведущие команды мира ралли-рейдов ставят на свои грузовики моторы, которые используются в кольцевых гонках, на чемпионате Европы по гонкам на грузовиках. У кольцевых грузовиков строгие правила — 13 литров, 10 цилиндров, одноступенчатый наддув. Это довольно продвинутые двигатели, разработанные специально для гонок. Там есть команды MAN, Iveco, Mercedes. Команда Tatra в ралли-рейдах использует на своих грузовиках тот же двигатель, что и на кольцевых грузовиках команды Buggyra.Поэтому в этом плане им несколько легче. Берут двигатель мощностью 1200 лошадиных сил и момент 6000 Н * м и разводят его до уровня 1000 лошадиных сил и 4500 Н * м.

Но это особенный товар. Мы не можем этого сделать, у нас нет собственной команды по гонкам на грузовиках. Мы пробовали работать с двигателем Buggyra, но мы не можем строить грузовики на его основе, потому что мы профессиональная команда, и наше преимущество в том, что мы досконально знаем все составляющие нашей машины. Мы должны уметь диагностировать, тестировать, ремонтировать их в любых условиях.Если взять готовый узел, то, как правило, мы не знаем, что внутри, у нас нет доступа к программе, у нас нет доступа даже к диагностике. То есть мы полностью привязаны к услугам поставщика. Нам это не подходит.

Поэтому поступаем наоборот — берем за основу серийный двигатель. Так было с Liebherr — мы взяли серийный двигатель, который использовался на спецтехнике, а отдельная модификация применялась на грузовиках MAN.Но это серийный двигатель мощностью 500 киловатт, 700 лошадиных сил. Мы форсировали его, довели мощность до 1000 лошадиных сил. Теперь то же самое проделываем с 13-литровым двигателем Cummins. Мы взяли двигатель мощностью 520 лошадиных сил, а мы пытаемся получить от него больше 1000 лошадиных сил, удваиваем крутящий момент.

На серийные КАМАЗы также устанавливаются двигатели

Cummins, но уже небольшие, 7-литровые. Недавно запущен в производство 9л. То есть по объему они по-прежнему занимают самую низкую ступень в иерархии этих электростанций.Мы используем 13-литровый двигатель. Это не первый наш опыт работы с Cummins, они были на наших грузовиках, в том числе гоночных, еще в 90-х годах. А уже в 2007-2008 годах использовали 15-литровый двигатель Cummins с двойным турбонаддувом. Не очень хорошо себя проявил, что лишний раз подтверждает неэффективность работы с чужим мотором. Делали это на заказ, и, конечно же, производитель закладывает определенный запас под двигатель клиента, чтобы, не дай бог, чего не случилось.Поэтому его характеристики были не лучшими. Однако теперь мы вернулись к блоку Cummins. Но мы уже все разрабатываем сами, и стремимся приблизиться к пределу его возможностей.

Сейчас мы работаем с Cummins на таких условиях: покупаем у них двигатели специальной конфигурации, они помогают нам запчастями и некоторой информацией. Но все разработки, все изменения, все настройки, все испытания мы проводим сами. Почему именно Cummins? Этот выбор был сделан по той простой причине, что согласно регламенту эти двигатели должны производиться серийно и устанавливаться на грузовые автомобили.Пока на КАМАЗе такого двигателя нет, и ждать его появления и начинать работу только после этого — пустая трата времени. Наш научно-технический центр (НТЦ) в настоящее время работает над версией 13-литрового двигателя с очень похожими характеристиками. Мы работаем на опережение, и к моменту начала его серийного производства будем готовы. Думаю, мы сможем быстро перенести весь наработанный опыт на наши отечественные двигатели, а уже тогда мы начнем управлять своими двигателями.

Несмотря на то, что на наших автомобилях и на грузовиках наших конкурентов были очень разные размеры, мощность у них была примерно одинаковой.Почему? Помимо прочего, он ограничен разумными пределами. Максимальная скорость на ралли-рейдах теперь ограничена регламентом на уровне 140 км / ч. Для такой скорости в целом 1000 лошадиных сил вполне хватит. Избыточная мощность — это нагрузка на трансмиссию, это более сложные режимы работы, температура, давление и так далее.

Действительно, «КАМАЗ-мастер» много лет использует двигатель большого объема, 18,5 л. Мы даже однажды попробовали ярославский 24-литровый 12-цилиндровый. Но его быстро бросили, потому что он все ломает.Избыточная мощность. Итак, мы вернулись к 18,5-литровому, ярославскому, а теперь уже тутаевскому двигателю. Но этот мотор — довольно старая разработка.

Неплохой по дизайну, но полностью алюминиевый. Главное, чтобы у него были алюминиевые головки. И они не позволяют достичь высоких уровней принуждения. У всех современные моторы уже чугунные головки. Следовательно, чтобы обеспечить такую ​​же мощность, степень нагнетания была намного ниже — с алюминиевой головкой невозможно добиться того же давления и температуры.Поэтому на выходе мы получили те же показатели, но с более низкими удельными показателями. С меньшим тепловым стрессом. Меньшая нагрузка на механические узлы и детали.

Но затем максимально допустимый объем двигателя был уменьшен, и последние пару лет грузовики оснащались 16-литровыми двигателями Liebherr. Он имеет примерно такие же параметры, как и ярославские моторы. Мы пытались достичь более высоких значений мощности, но у V-образных двигателей есть одна особенность — у них два шатуна на одной шейке шатуна.Да и ширина наушников достаточно мала, это самое напряженное место. То есть доходим до определенной точки — и все. Да теоретически турбонаддув и система подачи топлива позволяют получить больший крутящий момент, больше мощности. Но механически увеличить его уже невозможно. Потому что наушники, даже самые лучшие, не выдерживают. За счет более низкого уровня форсирования повысилась надежность и увеличился ресурс этих двигателей.

Сейчас переходим на рядный 6-цилиндровый двигатель, такого ограничения нет.Но есть и другие, связанные, например, с более высокой тепловой интенсивностью. Если наши большие двигатели, наши «восьмерки», имели температуру выхлопа около 800 градусов, то теперь она повысилась до 900 градусов. Это уже важно. То есть такие моторы требуют другого подхода, использования других, более дорогих материалов.

Конечно, у меньшего двигателя есть свои преимущества. По весу 13-литровый двигатель на 25 процентов легче. Но с другой стороны, рядный двигатель длиннее и выше.То есть V-образный двигатель примерно на два цилиндра короче, а за счет развала ниже, поэтому под новый мотор пришлось проектировать всю машину с нуля. Изменено положение двигателя, расположение по высоте, по длине. Положение кабины изменилось, потому что мы больше не могли использовать предыдущую, над двигателем — кабина поднимается слишком высоко. Поэтому мы искали новые варианты для максимально эффективного размещения масс без увеличения высоты центра тяжести.Итак, как обычно в спорте, нет концепции, позволяющей всегда побеждать — все зависит от поиска компромиссов.

Главные силовые установки гоночных грузовиков КАМАЗ-мастер

Автомобиль	Годы	Двигатель	Конфигурация	Объем	Мощность	Крутящий момент
КАМАЗ 4310 S	1988–1995	КАМАЗ-7403	Дизель, турбо, V8	10.85 л	305 л.с.	1050 Нм
КАМАЗ 49251	1994–1995	Cummins N14-500E	Дизель, турбо, L6	14.01 л	520 л.с.	1700 Нм
КАМАЗ 49252	1994-2003 гг.	ЯМЗ 7Э846	Дизель, турбо, V8	17,24 л	750 л.с.	2700 Нм
КАМАЗ 49255	1997–1998	ЯМЗ 3Э847	Дизель, турбо, V12	25.86 л	1050 л.с.	3724 Нм
КАМАЗ 49256	2001-2002 гг.	ЯМЗ 7Э846.10	Дизель, турбо, V8	17,24 л	830 л.с.	2700 Нм
КАМАЗ 4911	2002-2007 гг.	ЯМЗ 7Э846.10	Дизель, турбо, V8	17,24 л	850 л.с.	2700 Нм
КАМАЗ 4326	2007-2013	ЯМЗ / ТМЗ 7Э846.1007	Дизель, турбо, V8	18,47 л	850 л.с.	2700 Нм
КАМАЗ 4326/2013	2013-настоящее время	Либхерр D9508	Дизель, турбо, V8	16,16 л	920 л.с.	4200 Нм
ГКП *	2015-2016	Гусеница C13 (Buggyra)	Дизель, турбо, L6	12,5 л	980 л.с.	4000 Нм
КАМАЗ 4326/2017	2017-настоящее время	Cummins ISZ-13	Дизель, турбо, L6	13 л	980 ч.п.	4300 Нм

* — грузовик с капотной компоновкой, на ралли-рейдах «Дакар»

не использовался.

Технические характеристики КамАЗ-4911 :

КАМАЗ модель 4911 EXTREME — спецтехника (быстрое реагирование)

Специальная машина с колесной формулой 4х4 предназначена для экстренной доставки грузов в труднодоступные места по дорогам с осевой нагрузкой до 78 кН (8 тс), а также по грунтовым дорогам и пересеченной местности.

Автомобиль специальный, рассчитан на оперативное реагирование и выполнение транспортных работ специального назначения при соответствующем обучении со стороны заказчика. Перечисленные автомобили и шасси подходят для эксплуатации в климатических зонах с температурой воздуха от -30 ° до +50 ° C.

Технические характеристики

Грузоподъемность, кгс: 4000

Снаряженная масса, кгс: 7250

Полная масса, кгс: 12000

Распределение нагрузки на дорогу от массы снаряженного автомобиля, кгс:

через переднюю ось: 5000

через задний мост: 2250

Распределение дорожной нагрузки от полной массы автомобиля, кгс:

через переднюю ось: 6000

через задний мост: 6000

Колея, мм: 2100

Максимальная скорость на высшей передаче по дорогам с твердым покрытием, км / ч снаряженного автомобиля не менее: 165

Максимальный подъем, преодолеваемый автомобилем полной массой,% не менее (градусы): 60 (31 °)

Преодолеваемая вертикальная стена высотой не менее, м: 0.55

Допустимый крен при движении по уклону не менее: 22 °

Время разгона снаряженного автомобиля, с

до скорости 60 км / ч: 6,8

до скорости 100 км / ч: 16

в пути 400 м: 20,6

в пути 1000 м: 36

Время разгона снаряженного ТС на высшей передаче в диапазоне скоростей от 60 … 120 км / ч: 25

Биение, м

со скорости 50 км / ч: 732

со скорости 100 км / ч: 1919

Контрольный расход топлива на 100 км пути при движении с полной нагрузкой и скоростью 60 км / ч, л: 30

Расчетный расход топлива на 100 км пути в экстремальных условиях эксплуатации: 82

Запас автомобиля не менее, км: 1000

Глубина брода с твердым днищем (с учетом естественной волны) при номинальном давлении в шинах, м: 1.7

Тормозной путь (м) при движении со скоростью 40 км / ч с полной массой при включении рабочей тормозной системы, м: 17,2

Наименьший радиус поворота по оси колеи переднего внешнего относительно центра вращения колеса, не более, м: 11

Наружный габаритный радиус К. разворота: а / м по переднему буферу, не более, м: 11,8

Электростанция

Модель: 7E846

Тип: 4-тактный

Количество цилиндров: 8

Расположение цилиндров :: П-образное.угол развала 90 °

Диаметр цилиндров и ход поршня, мм: 140×140

Рабочий объем, л: 17,24

Масса двигателя, кг: 1380

Номинальная мощность кВт (л.с.): 538 (730)

при оборотах (мин): 2500

Максимальный крутящий момент, Нм, (кгсм): 2700 (275)

при оборотах (мин): 1300-1400

Минимальный удельный расход топлива, г / кВт * ч: 211

Количество клапанов на цилиндр: четыре (два впускных, два выпускных)

Система подачи воздуха

Воздухоочиститель: один сухой с двумя фильтрующими элементами

Выхлопная система

Глушитель: два

глушитель прямоточный с металлическим шлангом

Смазочная система

Смешанный, мокрый картер.

Охлаждение масла в водомасляном теплообменнике.

Система охлаждения

Жидкость закрытого типа с принудительной циркуляцией теплоносителя.

Радиатор сдвоенный трубчато-ленточного типа фирмы «ВЕНР» с кожухом вентилятора

и расширительный бачок.

Тепловой режим двигателя контролируется терморегулятором и вязкостным

муфта вентилятора. Диаметр вентилятора — 730 мм. Промежуточное охлаждение

Тип воздух-воздух имеет два блока, установленных по бокам машины за кабиной.

Безнапорное охлаждение через воздуховоды и электровентиляторы (4 шт.).

Трансмиссия

Сцепление: однодисковое «Fichtel und SАСНS», сухое, фрикционное. Диск ведомый диаметром 430 мм. Привод сцепления гидропневматический.

Коробка передач: 16S251 фирмы «ZF» механическая 16-ступенчатая с синхронизаторами на всех передачах.

Передаточное число коробки передач:

H 1B: 13.80, 11.54

H 2B: 9.49, 7.93

H 3V: 6.53, 5.46

H 4 В: 4.57 3,82

H 5 В: 3,02 2,53

H 6V: 2,08 1,74

H 7V: 1,43 1,20

H 8V: 1,0 0,84

Н ЖВ: 12.92 10.80

Раздаточная коробка: «STEYR» VG2000 / 300

Передаточные числа РК:

Карданная передача состоит из 4-х карданных валов … Шарниры карданные жесткие с крестовинами на игольчатых подшипниках, трубчатые. Для раздаточной коробки и для задней оси — один карданный вал, на передней оси — два карданных вала, один из них с наружным подшипником.

Мосты

Все выступающие.

Главные шестерни всех осей центральные двойные с коническими шестернями с круговыми зубьями и косозубыми косозубыми шестернями. Передаточное число главных передач — 3,55 Дифференциал конический с 4-мя сателлитами, с принудительной блокировкой. Полуоси полностью разгружены. Полуоси переднего моста имеют шарниры равных угловых скоростей

Шасси

Рама: лонжероны продольные швеллерные постоянного сечения соединены штампованно-сварными трубчатыми поперечинами.Перед рамой установлены амортизатор и буксирные вилы. Задняя рама: две буксирные проушины.

Подвеска: передняя — зависимая, на двух продольных полуэллиптических 14 листовых рессорах, работающих совместно с 4-мя гидропневматическими рессорами со встроенными клапанами амортизаторов.

задний — зависимый, на двух продольных полуэллиптических 10-листовых рессорах, работающих совместно с 4-мя гидропневматическими рессорами со встроенными клапанами амортизаторов, с продольной реактивной штангой.

Колеса: колеса дисковые со съемным бортовым кольцом с разрезным стопорным кольцом с тороидальными посадочными фланцами, штампованные из алюминиевого сплава в размерах 10.75 — 20, что позволяет менять шину без снятия колеса со ступицы.

Шины: бескамерные, радиального переменного давления. Размер шин 14.00 R20 «М1СНELIN». Давление воздуха в шинах — номинальное 5 кгс / кв. См, регулируемое до 1 кгс / кв. См в зависимости от дорожных условий.

Система контроля давления в шинах: централизованная, раздельная для передних и задних упоров, колесных клапанов и уплотнительных манжет в цапфах колес. Электропневматическое управление.

Параметры установки переднего колеса

Угол развала: до 1

Продольный угол наклона шкворня: плюс 6 °

Поперечный угол наклона шкворня: плюс 6 °

Схождение (по концам тормозных барабанов), мм: 1-2.5

Максимальный угол поворота управляемых внутренних колес (относительно центра вращения): 30 °

Рулевое управление

Рулевой механизм: фирменный ZF 8098 Передаточное число рулевого механизма 18.3. Вал рулевой с двумя шарнирами равных угловых скоростей

Насос гидроусилителя рулевого управления: ZF 7674 лопаточно-лопастной, левостороннее вращение, с внутренними клапанами, ограничивающими макс. давление и производительность. Максимум. урожайность — 20 см куб. в минуту при максимальном давлении в гидросистеме 100 кгс / кв.с

Тормозная система

Рабочая тормозная система: двухпроводная, с раздельным пневмоприводом на переднюю и заднюю оси (тележка). Тормоза барабанного типа с внутренними накладками на все колеса.

Диаметр тормозного барабана, мм: 400

Ширина накладки тормозной колодки, мм: 220

Стояночная (запасная) тормозная система: исполнительными органами данной системы являются рабочие тормоза колес заднего моста, приводимые в действие предварительно сжатыми пружинами тормозных камер.Система стояночного тормоза приводится в действие пневматически с помощью клапана ручного управления из кабины.

Устройства пневмопривода тормозов: компрессор двухцилиндровый ф. Водоотделитель WABKO, регулятор давления с предохранительным клапаном, воздушные цилиндры, двухкомпонентный тормозной клапан, двойные предохранительные клапаны, одиночные предохранительные клапаны, контрольные выпускные клапаны, камеры тормозов передних колес и камеры пневморессоры задней оси, релейные клапаны и двухпроводные перепускные клапаны .

Электрооборудование

Электросистема: однопроводная, с номинальным напряжением 24В постоянного тока… Отрицательные клеммы источника питания подключены к выключателю аккумуляторной батареи автомобиля.

Генератор: переменного тока … Номинальная мощность — 2520 Вт.

Аккумуляторные батареи: две 6СТ-190ТР, каждая на напряжение 12В и емкостью 190 А час.

Кабина и платформа
Кабина: трехместная, цельнометаллическая, сварная. Крепление кабины к раме — 4-х опорное. Опора представляет собой кронштейн, в корпус которого вставлены резиновые подушки, смягчающие вибрации, передаваемые от рамы в кабину.
Платформа: трубчатая рама, обшитая алюминиевыми листами, с подъемными боковыми и задними крышками, стеллажи, люльки. и встроенные ящики.

Площадь платформы, кв.м: 9,2

Объем платформы, куб.м: 15,2

Количество топливных баков: 2

Емкость топливного бака, л: по 450

Система охлаждения двигателя, л: 40

Система смазки двигателя, л: 40

Корпус трансмиссии, л: 13,5

Картер раздаточная коробка: 8,4

Картер передний и задний: 12

Картер заднего моста, л: 12

Технические характеристики автомобиля —

с официального сайта команды КамАЗ-Мастер http: // www.kamazmaster.ru/

Всем уже точно известна история о том, что требования к объему двигателя для гоночных грузовиков «Дакар» постоянно менялись и было решено ограничить их 13 литрами (теперь можно использовать 16-литровые). «КАМАЗ-мастер» начал испытания нескольких различных вариантов двигателей с такими объемами, и в итоге остановился на 13-литровых американских двигателях Cummins QSZ13, собранных по лицензии … в Китае. Когда мы были на базе команды в декабре 2016 года, мы как раз застали момент, когда такой агрегат испытывали на моторном стенде.

Технические характеристики КАМАЗ Мастер 2018

МОДЕЛЬ	КАМАЗ-4326, ГАЗ-ДИЗЕЛЬ
КОНСТРУКЦИЯ ДВИГАТЕЛЯ	Модель Liebherr D9508
Тип	дизель с турбонаддувом и промежуточным охлаждением
Рабочий объем / емкость газовых баллонов	1000 л. / 356 л.
Макс. мощность в кВт (л.с.) при об / мин	1–700 (950) / 2400
Расположение и количество цилиндров	V-образная, 8
Расход топлива на 100 км, дизель / газ асфальт / бездорожье: 60-120 л	20-30 л / 10-15 куб.м 60-120 л / 25-50 куб.м
СЦЕПЛЕНИЕ	ZF MFZ430
Тип	фрикционная, сухая, однодисковая
Привод	гидравлический, выносной
ТРАНСМИССИЯ	ZF 16S251
Тип	механическая, синхронизированная, 16-ступенчатая
РАЗДАТОЧНАЯ КОРОБКА	ZF VG2000
Тип	механическая, 2-ступенчатая
ПОДВЕСКА
Тип	зависимая, рессорная
Тип используемых элементов	малая листовая рессора, газонаполнительные амортизаторы
ТОРМОЗНАЯ СИСТЕМА	Пневматический привод с электронным управлением (EBS)
Тип тормоза	барабан
КОЛЕСА И ШИНЫ
Тип колеса	диск алюминиевый с системой регулирования давления
Шины	Континенталь, 14R20 164 / 160K HCS

О газовом КАМАЗе Отремонтированный спорткар EcoGas оснащен новым двигателем рабочим объемом 16 литров.Это на 2,3 литра меньше, чем у предыдущей версии автомобиля. Несмотря на то, что максимальная мощность грузовика была снижена на 5%, крутящий момент остался на прежнем уровне — 4000 Нм. Газодизельный двигатель имеет турбонаддув с промежуточным охлаждением воздуха, что увеличивает мощность двигателя при одновременном снижении расхода топлива за счет увеличения количества воздуха, подаваемого в цилиндры. Модернизировалось и газовое оборудование спортивного КАМАЗа: на новой версии было установлено оборудование третьего поколения, что позволило снизить общий вес автомобиля. Топливо Грузовик оснащен четырьмя 89-литровыми цилиндрами польской компании Stako с топливом EcoGas. Всего они вмещают 80 кубометров природного газа, которого хватит на пробег примерно на 340-350 км. Цилиндры изготовлены из алюминия (толщиной 5 мм), снаружи — композитных материалов (кевлар) толщиной 10 мм. Один пустой баллон весит 35 кг. Основной топливный бак вмещает 1000 литров дизельного топлива. Автомобиль имеет запас хода почти 1500 км, что на 500 км больше при использовании только дизельного топлива.При работе в газодизельном цикле топливная смесь на 70% состоит из дизельного топлива и на 30% EcoGas, подаваемого во впускной коллектор. Поскольку температура воспламенения природного газа почти вдвое выше, чем у дизельного двигателя, сначала в камеру сгорания на такте впуска подается воздушно-газовая смесь, которая воспламеняется в конце такта сжатия, в момент впрыск основной (так называемой зажигательной) порции дизельного топлива. Эта схема имеет ряд преимуществ. Когда заканчивается природный газ, двигатель продолжает работать в обычном режиме, то есть исключительно на дизельном топливе… И в отличие от переделанных для работы только на газодизельных двигателях, нет необходимости снимать штатную топливную аппаратуру и заменять ее системой зажигания со свечами вместо форсунок.

Двигатель Cummins, 6-цилиндровый, рядный, может использоваться как на капоте, так и на гоночном КАМАЗ

Этот стенд позволяет моделировать самые разные режимы работы, в том числе моделировать реальную работу, устанавливать повышенные нагрузки и т. Д. Тестерам понравилось, как «базовый» двигатель Cummins QSZ13 вел себя в сложных режимах.И было решено сделать это форсированием, а потом опробовать в гоночных условиях. Мой коллега по лавине уже осенью побывал на базе и выяснил, что пока это только на машине экипажа Дмитрия Сотникова. Другие продолжают использовать 16-литровый Liebherr, который скоро будет объявлен вне закона.

Краткое напоминание о вопросе для тех, кто его пропустил. Напомню, что в 2012 году на топовом КАМАЗ-мастер в последний раз использовался двигатель V8 ТМЗ-7Е846.10 (Тутаевский моторный завод) рабочим объемом 18,5 л, мощностью 850 л.с. грузовые автомобили.и с крутящим моментом 2700 Нм, при снаряженной массе грузовика 9300 кг. Команде двигатель понравился, он был надежным, хоть и устаревшим.

Характеристики двигателя ТМЗ-7Е846.10

Тип двигателя: дизельный, 8-цилиндровый, 4-тактный с V-образным расположением цилиндров (угол развала 90 °), направление вращения коленчатого вала — правое, с турбонаддувом, с промежуточным охлаждением. наддувочного воздуха. Диаметр цилиндра 140 мм, ход поршня 140 мм. Система охлаждения жидкостная, в двигатель встроен водомасляный радиатор.Устанавливается на: Двигатель для спортивных автомобилей КамАЗ-Мастер и МАЗ-СПОРТ, участвующих в ралли-рейдах.

Так выглядит двигатель ТМЗ на стенде. Недавно он использовался на автомобиле экипажа Сергея Куприянова в рейдах Africa EcoRace и Silk Way в газодизельной версии. Но теперь газодизельная машина перейдет к Liebherr

Вот так двигатель ТМЗ выглядит на своем рабочем месте

С 2013 года изменились технические требования.Максимальный рабочий объем не должен был превышать 16 литров. Затем был найден вариант со швейцарско-немецким силовым агрегатом тягача Liebherr D9508 V8. Причем его доработка под гоночные условия проводилась прямо в Набережных Челнах, на базе команды. В итоге официальные характеристики КАМАЗ 4326 с ним таковы: рабочий объем 16 литров, мощность 920 л.с., крутящий момент 4000 Нм, снаряженная масса автомобиля 8900 кг. Хотя, по словам сотрудников команды, с «Либхерром» им пришлось пострадать, и сначала им не понравилась его надежность, но потом они смогли довести его до необходимого состояния.И снова команда из Татарстана начала побеждать, хотя делать это становилось все сложнее, изменился и характер трассы в «Дакаре», в сторону упрощения. В 2016 году было потеряно первое место, но уже в 2017 году челнинчане смогли вернуться в топ и снова победить!

А пока организаторы «Дакара» решили снова ограничить объем двигателей для гонки 2017 года, на этот раз — не более 16 литров. Команде снова пришлось вложить средства в переработку двигателя Либхерр, чтобы уменьшение рабочего объема не оказало существенного влияния на производительность.Следующий шаг — решено было разрешить грузовики с максимальным объемом 13 литровых силовых агрегатов … В данном случае за бортом оказывается Liebherr, в доработку которого было вложено более миллиона долларов. Кстати, именно специалисты Liebherr помогают в разработке новой линейки шестицилиндровых рядных турбодизелей КАМАЗ Р6 для серийных автомобилей КАМАЗ. На серийном двигателе обещают снять до 750 лошадиных сил при рабочем объеме 12 литров. Но для гоночных условий он пока не используется.Не могу сказать — либо он не очень подходит для этого, либо просто еще не готов. В общем, новости на моторную тематику с завода «КАМАЗ-мастер» не раз будут, только успеешь следить.

В прошлом году «КАМАЗ-мастер» привез на большой автосалон Kazan City Racing 2016 и капот, и бескапотный автомобиль. В этом году капот не особо яркий, он оказался сырым, и люди не любят пользоваться кабиной от Mercedes benz Zetros. Это уже не КАМАЗ, говорят П.С. В общем, тенденция к уменьшению объема двигателя присутствует повсеместно на топовых автоспортивных турнирах, например в Формуле 1, мировых ралли, ралли-кроссе и т. Д. Это общая тенденция, и дело не только в бесконечных победах КАМАЗ-мастера в гонках. Дакар. Другое дело, что при составлении нового технического регламента должны быть какие-то внятные условия — как долго их объявлять, как долго они будут действовать и т.д. , люблю русские машины.

Помню, одно время финские гонщики триумфально маршировали по африканским пустыням — трассам ралли Париж — Даккар — исключительно на российской «Ниве». Правда, то, что сделал на этих гонках «серийный» монстр из Набережных Челнов КАМАЗ 4911, нельзя даже сравнить с победным шествием тольяттинского автомобиля.

Согласно регламенту FIA, в ралли могут участвовать только серийные модели.

Представьте себе одиннадцатитонного колосса, движущегося со скоростью более ста восьмидесяти километров в час.Представьте, как он разгоняется до «сотни» всего за десять секунд. Представьте, что он летит по воздуху (спортсмены умело используют любую естественную высоту в качестве трамплина) и приземляется на все четыре колеса без «поломки» подвески, и это с одиннадцатью тоннами снаряженной массы.

Приобрести гражданскую версию этого монстра может любой желающий — цена от $ 250 000

Если вы можете представить это хотя бы приблизительно, то подумайте — вы приблизительно представляете, что это такое — гордость и слава отечественного автопрома КАМАЗ 4911 Extreme.Плюс — допустимый режим работы в «диапазоне температур» от минус тридцати до плюс пятидесяти градусов по Цельсию.

Нет волшебства, нет фантастики

Обычно, когда говорят об этой легендарной машине, они сбиваются с пути, описывая ее возможности, сопровождая множеством восклицательных знаков. Как будто очевидец столкнулся с явным проявлением либо технического чуда, либо встретил инопланетян, обладающих явно неземными технологиями.

На самом деле магии здесь нет, как и научной фантастики.И всем уникальным возможностям монстра из Набережных Челнов есть четкое и научно обоснованное объяснение — технические характеристики КАМАЗ 4911.

Двигатель ЯМЗ-7Э846 — сердце КАМАЗ 4911

А они выглядят вот так. V-образная «восьмерка» производства Ярославского машиностроительного завода (ЯМЗ) имеет объем более семнадцати тысяч кубических сантиметров и развивает мощность около восьмисот лошадиных сил.

Кстати, за основу двигателя лег для серийного «СуперМАЗа».

Кроме того, дополнительную маневренность добавляют два турбокомпрессора Borg Warner и четыре клапана, два впускных и два выпускных на цилиндр. Итого, на этом движке — тридцать два).

Лети так лети

А быстрый КАМАЗ укомплектован гидропневматическими амортизаторами от армейской БРДМ, которые предназначены для парашютного десантирования многотонных гусеничных бронемашин, отсюда и фантастическая «летучесть» многотонного грузовика. А кроме того, для плавного хода в подвесках используются растянутые почти до двух метров пружины, поэтому огромные прыжки во время ралли не причиняют вреда ни машине, ни экипажу.

Колесная формула 4×4 в сочетании с шестнадцатиступенчатой ​​механической коробкой ZF и раздатками Steyr с блокировкой межосевого дифференциала придают грузовику фантастическую проходимость. С 2003 года «КАМАЗ» поднимался на пьедестал почета практически во всех мировых гонках по бездорожью.

Все в превосходной степени

Если к вышесказанному добавить легкую опорную раму, снабженную вставками из композитных материалов, чтобы не пострадали жесткость и прочность рамной конструкции, а количество рессор — четырнадцать спереди и десять сзади. , то получается приблизительное описание автомобиля, стабильно побеждающего в самых престижных мировых ралли.

Правда, в «боевом», спортивном режиме монстр расход 800 — сильный двигатель колеблется где-то в пределах сотни литров на сотню, но для большого спорта согласитесь, в частности. Недаром автомобиль комплектуется сдвоенным топливным баком общей емкостью в тысячу литров.

Славное спортивное прошлое и настоящее коллектива «Мастер-Камаз» неразрывно связано с периодически совершенствующимися и перерабатываемыми производственными моделями автомобильного завода, расположенного в Набережных Челнах, а КАМАЗ 4911 Extreme — яркий представитель семейства автомобилей, буквально поднявшего на передний план. Сборная России по ралли в недосягаемом для соперников мировом спорте….

Гражданская версия гоночной версии — КАМАЗ 4911 Extreme

С конца восьмидесятых годов прошлого века российские грузовики КАМАЗ входят в безоговорочные мировые лидеры в самых престижных и знаменитых гонках. И напоследок анекдот (говорят, что сотрудники «Мастер Камаз» очень любят рассказывать посетителям на полном серьезе): во время краш-тестов КАМАЗ 4911 Extreme бетонная стена, о которую планировалось пробить фасад. машины, начал незаметно расползаться от испытательного стенда.

Racing — очень увлекательное соревнование. А ралли с участием грузовиков — событие, которое нужно посмотреть хотя бы раз в жизни. Этапы считаются самыми престижными на таком мировом марафоне. Много лет за годом удивительная русская «машина» поражает — давайте узнаем ее поближе!

КамАЗ «летающий»

Модель 4911 Extreme — легендарный КамАЗ, участвующий в ралли Париж-Дакар, а также на Шелковом пути. Этот «выпускник» Камского автозавода в Набережных Челнах (Татарстан) — не только спортивный грузовик.Предназначен для экстренной доставки грузов по автомобильным дорогам с осевой нагрузкой до 78 кН, по грунтовым дорогам и пересеченной местности. Машина может эксплуатироваться в различных климатических зонах при температуре +50 … -30 ° С.

Почему КамАЗ с «Дакара» фанаты прозвали «летающим»? Машина отрывается от земли с удивительной легкостью и изяществом, как гигантская птица. Благодаря изменению рамы, конструкции пружин, обновлению ароматов грузовик мягко приземляется на колеса при прыжках даже с большой высоты, не причиняя вреда экипажу.

Первые гонки летающих грузовиков прошли в 2003 году. Затем на ралли Telefonica-Dakar машина заняла первое и третье места. КамАЗ 4911 Экстрим неоднократно становился победителем Каппадокии, Хазарских степей, Desert Challenge, чемпионата и Кубка Российской Федерации. А после гонок «Дакар» всегда следовала модернизация и доработка машины.

Французская компания «Элигор» и российский завод «Электрон» (Казань) производят модели спортивного КамАЗа в масштабе 1:43.

Дакаровский КамАЗ: технические характеристики

Представим технические характеристики большегрузного автомобиля в таблице.

Опции
Полная масса	11,5 тыс. Кг
Снаряженная масса	10,5 тыс. Кг
Колесная формула	4×4
Колесная база	4,2 м
Колея передняя / задняя	2.15 м
Длина	7,3 м
Высота	3,5 м
Ширина	2,5 м
Двигатель
Разновидности модели	ЯМЗ-7Э846
Тип	Дизельный двигатель с турбонаддувом
Мощность при 2500 об / мин	552 кВт / 750 л.с.
Расположение двигателя	V-образное
Количество цилиндров	8
Объем двигателя	17.2 л
Шины и диски
Тип шины	Пневматическая, с регулировкой давления
Тип колеса	Диск
Размер шин	425/85 R21
Трансмиссия
Разнообразие	16-ступенчатая, механическая
Кабина
Тип	Устанавливается над двигателем
Общий набор характеристик
Максимальная скорость	165 км / ч
Общий внешний радиус поворота	11.3 м
Угол подъема	Не менее 36%
Расход топлива на 100 км при полной нагрузке, по бездорожью со средней скоростью 120 км / ч	100 л
Компоновка	Полный привод, передний двигатель
Годы производства	с 2002 г. по настоящее время
Класс	Спортивный грузовик Т-4

После того, как мы выяснили технические характеристики КамАЗа от «Дакара», давайте познакомимся с командой, которая управляет этой машиной в ралли.

Команда КамАЗ-мастер

КамАЗ-мастер — российская команда автогонщиков, специализирующаяся на участии в ралли-рейдах. Выполняется только на грузовиках КамАЗ. Постоянный участник ралли «Дакар» (бывшее название ралли Париж-Дакар) — россияне становились его победителями 14 раз!

День рождения команды — 17 июля 1988 года. Состав ее можно назвать звездным — восемь мастеров спорта международной категории, пять призеров Кубка мира.КамАЗ-мастер по праву считается сильнейшей командой в своем классе. Как и отличный от Дакара.

Бессменный руководитель и наставник команды — Семен Якубов, мастер спорта международного класса. В период 1996-2002 гг. пилотом «КамАЗ-мастера» был знаменитый Владимир Чагин. На его счету семь побед в гонках «Дакар», два чемпионата мира и титул «Лучший гонщик России — 2003». Серьезен и спонсор команды — банк ВТБ.

Итоги ралли «Дакар-2017»

Последний «Дакар» прошел в Боливии.Многие участники признали его самым сложным в истории ралли. А виной всему оползни, дожди, засели. Но это не помешало КамАЗу показать себя на Дакаре-2017 лучше … Команда КамАЗ-мастер вернулась с соревнований, как и многие предыдущие годы, чемпионом:

• Первым среди спортивных грузовиков стал экипаж. Е. Николаева, Е. Яковлева, В. Рыбакова.
• КамАЗ Д. Сотникова, И. Леонова, Р. Ахмадеева финишировали вторыми.

«Золото» и «Серебро» — награды КамАЗа на «Дакаре» текущего года. И сам спортивный грузовик, и его легендарная команда подтвердили звание лучшего в мире ралли-рейдов. Однако гонки — не единственный путь «летающей» машины. Помимо прочего, его можно использовать для экстренной доставки грузов — автомобиль, прыгнув на рессорах, пронесет бездорожье, как стрела.

Войти — автомобильная информационная платформа MarkLines

Данные о продажах автомобилей	Отфильтруйте данные для поиска по стране, OEM, модели.Доступна загрузка в формате Excel.
Данные о производстве автомобиля	Отфильтруйте данные поиска по стране, OEM, модели. Доступна загрузка в формате Excel.
График выпуска моделей	Планы моделей для основных международных производителей оборудования на ближайшие 5 лет
CASE (автономный / электрический)	Целью публикации является обновление данных для каждого полного изменения модели и вспомогательной модели изменение для 500 основных моделей HV, PHV, EV и FCV.
Отчеты по рынку и технологиям	Сфокусированные отчеты об OEM-производителях, регионах, тенденциях в технологиях, выставках и автосалонах и т.д. OEM-производители по всему миру. Отфильтруйте данные по OEM, странам и используйте функцию карты для отслеживания заводов OEM.
Информация о доле на рынке и цепочке поставок для отдельных деталей	Поиск данных по более чем 300 категориям деталей о том, кто поставляет детали для той или иной модели. Доля рынка для отдельных деталей
База данных поставщиков	・ Поиск данных в базе данных более чем 60 000 поставщиков ・ Фильтрация поставщиков по категориям деталей, региону. Отслеживайте местонахождение поставщика с помощью функции карты.
400 ведущих поставщиков	・ Подробные отчеты по основным поставщикам первого уровня. Эксклюзивное освещение основных автомобильных выставок с фотографиями экспонатов и деталями продукции
Правила	・ Экологические нормы основных стран (выбросы, нормы CO2) ・ Ежемесячные обновления FMVSS 、 ЕЭК ООН
Глобальные новости	Новости автомобильной отрасли с основных рынков (основное внимание уделяется OEM-производителям, поставщикам, региональной автомобильной политике, нормативным актам и т. Д.)
Поиск поставщиков	・ Поиск поставщиков из базы данных, включая поставщиков механической обработки, поставщиков сырья, поставщиков системных решений (поставщики CAD / CAM) и др., аутсорсинг проектных разработок

Двигатель КАМАЗ 740: устройство и ремонт

Грузовые автомобили КАМАЗ начали производство в 1969 году.Для нового поколения грузовиков инженеры создали четырехтактный восьмицилиндровый дизельный двигатель КАМАЗ-740 V8. Этот силовой агрегат имел рабочий объем 10852 см3, а мощность до 210 лошадиных сил. Затем мощность пришлось расширить со 180 до 360 л.с. Эти грузовики оснащались пневмосцеплением, 5-ступенчатой ​​механической коробкой передач с синхронизаторами.

Устройство дизельного агрегата

Конструкция этих двигателей, по сравнению с другими, работающими на дизельном топливе, имеет ряд преимуществ. Агрегат имеет относительно небольшие габариты, а также меньшую массу по сравнению с тем же ЯМЗ 238.

Крутящий момент от двигателя к основным узлам передается через прямозубые цилиндрические шестерни. Таким образом, шестерни представляют собой систему привода фаз газораспределения, насосов и компрессоров, а также гидроусилитель руля.

Этот двигатель (КАМАЗ 740) имеет хороший запуск даже при очень низких температурах окружающей среды. Это стало возможным благодаря мощности аккумуляторной батареи, агрегатов стартера и подогревателя перед запуском.

Технические характеристики двигателя

Модель силовой установки получила название — дизельный КАМАЗ 740. Цилиндры расположены V-образно.Коленчатый вал вращается в правильном направлении. Цилиндры имеют размер 120 мм, глубину 120 мм. Двигатель КамАЗ 740 рабочим объемом 10,85 л. Имеет высокую степень сжатия 17. Мощность по паспорту в кВт колеблется от 154 до 210. Максимальный крутящий момент 650 кг / м. Минимальный расход топлива 165 л., А максимальный — 178 л. каждый цилиндр имеет один впускной клапан и один выпускной.

Рекомендуем

Как работает сайлентблок задний переднего рычага и сколько он служит?

Сайлентблок задний переднего рычага — один из составных элементов ходовой части автомобиля.Он относится к направляющим элементам подвески вместе с рычагами, выдерживающим колоссальные нагрузки колесами. Впрочем, с этим товаром их много …

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не волновал повышенный расход масла. Особенно раздражает, когда это происходит с другим новым мотором. Вот наиболее частые причины, которые приводят к расходу масла в двигателе …

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду.Также должно быть обеспечено снижение шумового загрязнения до приемлемых пределов. Как и любые другие сложные устройства, эта система состоит из нескольких …

Рассмотрим двигатель КАМАЗ 740, различные узлы и системы устройства.

Блок

Этот сайт не имеет ничего общего с деталью жилого блока. Предназначен для установки и крепления всех механизмов и основных систем. Блок цилиндров выполнен в виде монолитной литой конструкции. Изделие имеет отверстия и каналы для смазки и охлаждения.

Вверху этого блока находится домкрат под втулкой. Также в корпусе есть каналы и полости для прохождения теплоносителя. Нижняя часть цилиндра также выполняет роль картера двигателя. Вот коленвал. Картер имеет два технологических отверстия для смазки. Внутри узла имеется перегородка со специальными ребрами жесткости. В этих перегородках и стенках картера сделаны специальные отверстия, которые закрываются крышками. Эти детали служат опорами для коленчатого вала.

Агрегат снабжен опорами для распредвала, здесь же размещены толкатели распредвала.

Кожухи служат направляющими для поршней. Вместе с головным агрегатом они образуют особую полость, в которой происходит сгорание топлива. Кожухи изготовлены из специального чугуна и закалены электричеством.

Верхняя часть плоскости представлена ​​головками блока цилиндров. У каждого своя голова. Эти детали изготовлены из алюминия. Внутри каждой головки имеется рубашка с охлаждающей жидкостью, которая, в свою очередь, соединена с блоком рубашки. Также каждая головка имеет масляные отверстия, клапаны для впуска и выпуска, специальную прорезь под инжектор.

Устройство и работа систем смазки

Двигатель КАМАЗ 740 оборудован системой смазки комбинированного типа. В зависимости от того, где вы разместили условия, в которых работают фрикционные детали, масло подается разными способами. Систему можно распылять, подавая масло под низким давлением, либо пускать его под действием силы тяжести.

Устройство, которое подает масло под давлением к деталям, более подверженным износу и работающим в особо нагруженных узлах. Этот узел состоит из основных устройств и устройств, содержащих жироулавливающие устройства и устройства подачи и охлаждения масла.

Масло проходит от отстойника до мусопривода, проходит через специальный фильтр в виде сетки. Затем он попадает в масляный насос. Из напора по специальному каналу смазка подается в масляный фильтр, а затем по магистрали. Далее по смазочным каналам под давлением проходит смазка ГБЦ и блока цилиндров, а затем к другим узлам, таким как коленчатый вал, газораспределительный механизм, компрессор и топливный насос.

В цилиндрах излишки смазки удаляются с помощью маслосъемного кольца и проходят через канавку поршня.Смазанный таким образом подшипник поршневого пальца в верхней головке.

Из магистрали масло подается на датчик температуры и усилия. Если открыть кран, в который входит гидравлическое сцепление, то обработано и сцепление. Если он находится в закрытом положении, жидкость для центробежной очистки фильтров подается в поддон.

Если смазки недостаточно, падающая мощность, а также чрезмерный износ деталей, двигатель перегревается, оплавляются подшипники, и поршни могут заклинивать.

Система питания двигателя КАМАЗ 740

На этом наш обзор не заканчивается.Осмотрели двигатель КАМАЗ 740, устройство и систему смазки. Теперь рассмотрим схему питания.

Узлы предназначены для того, чтобы поддерживать топливо в чистоте, а затем распылять его в камеру сгорания в соответствии с режимом работы энергоблока.

Двигатель КАМАЗ-740 оборудован питающим устройством сепарационного типа. Здесь разделены ТНВД и форсунки. Система состоит из резервуаров для хранения дизельного топлива, топливных фильтров, насоса низкого давления, ТНВД и топливопроводов.

Как это работает?

Из топливных баков через насос перекачка топлива происходит на фильтрах. Затем по сети топливопроводов низкого давления дизельное топливо подается на ТНВД. После топливный насос перекачивает дизельное топливо порциями высокого давления исходя из условий работы двигателя через форсунки в цилиндры и камеру сгорания. Инжектор в свою очередь распыляет смесь. Лишнее дизельное топливо снова попадает в бак через перепускной клапан.

Система охлаждения двигателя КАМАЗ 740

Охлаждение представлено в виде замкнутой системы с жидкостным охлаждением и принудительной циркуляцией.

В принципе схема этой системы не отличается от обычной для всех марок автомобилей. Если есть схема двигателя КАМАЗ 740, а там можно посмотреть более подробно.

Охлаждающая жидкость циркулирует с помощью центробежного насоса. Сначала антифриз в полость левого ряда цилиндров, затем через трубку — в правую полость. Затем смесь промывает гильзы цилиндров, а затем через отверстия — полость ГБЦ.

Горячий Охладитель идет к термостату, затем либо к радиатору, либо к водяному насосу.Температуры регулируются термостатами и гидравлическими муфтами.

Главный двигатель

Среди владельцев данного автомобиля основная вина двигателей КАМАЗ 740 — резкое снижение и скачки напряжения, повышенный расход смазочных материалов и топлива. Также распространенной ошибкой является сильный выхлопной дым. Не редкость и падение давления в системе смазки.

Устройство может работать нестабильно на холостом ходу, иногда слышны различные посторонние звуки в разных узлах.
