Замена ремня ГРМ на ВАЗ 2108, 2109, 21081, 21083, 21093

Первым отечественным автомобилем с ремнём в газораспределительном механизме стала вазовская «пятёрка», а далее все легковые автомобили этого завода с приводом на передние колёса стали комплектоваться таким узлом. Замена ГРМ 2108 проводится намного проще против цепного привода. Не потребуется искать подъёмник или смотровую яму, при соответствующих навыках даже автомобильный домкрат не понадобится.

На Ваз 2109 устанавливается аналогичный двигатель, поэтому замена газораспределительного механизма на моделях 2108, 2109, 21081, 21083, 21093 производится в одинаковом порядке.

Характеристики двигателя

На протяжении всего периода выпуска эти модели комплектовали «восьмёровскими» силовыми агрегатами различной модификации. Они отличались рабочим объёмом, который менялся установкой поршней разных диаметров, коленчатого вала с заниженным ходом поршней. В дальнейшем стали устанавливать моторы ВАЗ-2111-80, ВАЗ-11183-20 с инжектором в системе питания.

Первый из них имел рабочий объём 1500 см3 , а второй уже 1600 см3.

Замена ремня ГРМ на моторе 2108 выполненная качественно и своевременно, обеспечивает длительный период эксплуатации мотора. Двигатели комплектуют поршнями с рабочим диаметром равным 76 мм, для моторов объёмом 1,5 или 1,6 литра их диаметр увеличен до 82 мм, которые имеют выемку для головок клапанов. Ход поршней в двигателе равен 71 мм, для моторов с рабочим объёмом 1100 см3 его уменьшили до 66 мм. Замена ремня ГРМ на ВАЗ 2108 может быть выполнена ранее рекомендаций завода, если не соблюдаются правила эксплуатации силового агрегата.

Владельцам ВАЗ 2108, 2109 следует знать, что несвоевременная замена ГРМ может привести к его обрыву, а это вызывает повреждения клапанов в ГБЦ силового агрегата.

Двигатели ВАЗ 21083 или ВАЗ 21093 лишены этого недостатка. В том случае, когда ремень ГРМ на этих моторах обрывается, клапана не встречаются с поршнями, так как в поршнях имеются специальные углубления. Чтобы заменить ремень ГРМ просто совмещают метки, устанавливают новое изделие.

Особенности замены

Операция не представляет собой сложный процесс, но требует внимательности и собранности, так как ошибки могут повлечь за собой капитальный ремонт силового агрегата. Автомобиль устанавливают на ровной площадке. Под колёса следует установить противооткатные башмаки, чтобы предотвратить скатывание машины.

Замену ремня грм на двигателе Ваз 2108 выполняют так:

Необходимо снять защиту привода и ремень привода генератора со шкива коленвала.
Следует выкрутить болт шкива, снять его и вернуть болт.
Необходимо удалить резиновую заглушку люка картера сцепления. Далее провернуть коленвал до того, как совпадет метка на маховике коленвала.
Проверяется совпадение установочных меток.
Следует ослабить крепления натяжного ролика и снять ремень грм в следующей последовательности:
1. Со шкива распредвала.
2. С ролика.
3. Со шкива насоса.
4. Со шкива коленвала.
Ремень необходимо надеть в обратном порядке.
Следует проверить совпадение всех меток, для этого проверните коленвал на пару оборотов.
Закройте заглушкой люк картера, установите шкив генератора
Приступайте к регулировке правильного натяжения ремня.

Обратите внимание! При снятом ремне ГРМ не прокручивайте коленвал, т.к. это может привести загибанию клапанов и дорогостоящему ремонту двигателя.

Натяжение ремня

Если после проворачивания коленчатого вала установочные метки совпадают, производят окончательное натяжение ремня ГРМ. Для этого в приводе используют натяжной ролик, который установлен на эксцентрике. Провернуть его можно гаечным или специальным ключом, это зависит от механизма натяжения. Если на ролике имеется специальная гайка, её проворачивают ключом по часовой стрелке, затем фиксируют гайку на оси ролика. Если на ролике вместо натяжной гайки имеются два отверстия, натяжение выполняют специальным ключом.

Когда такой ключ отсутствует можно вставить в отверстия два болта подходящего диаметра. Далее между ними вставляют мощную отвёртку. Проворачивая её по часовой стрелке, натягивают привод газораспределительного механизма. Правильная настройка регулировка привода ГРМ важна, это обеспечит достижение характеристик силового агрегата, которые гарантирует изготовитель моторов. Если что-то выполнено неправильно, ремень ГРМ сползает к двигателю, может оборваться, что приведёт к аварийной остановке мотора. Для проверки правильности натяжения ремня привода ГРМ его двумя пальцами проворачивают (скручивают) вокруг своей оси, после чего он должен вернуться в первоначальное положение.

Периодичность

Инструкция по эксплуатации автомобиля рекомендует заменять ремень ГРМ на ВАЗ 2109 при пробеге 75 тыс. км. Специалисты рекомендуют делать это немного раньше указанного срока производителем автомобиля.

Менять ремень ГРМ на ВАЗ желательно при пробеге примерно 60 тыс. км. Иногда это приходится делать ещё значительно раньше. Это может быть в том случае, когда в зону работы привода попадает моторное масло, оно разрушает структуру ремня. Рекомендуется периодически осматривать передачу, состояние рабочей зоны ремня. При появлении малейших протечек моторного масла их незамедлительно устраняют.

Замена ремня ГРМ на ВАЗ 2108 может быть выполнена ранее рекомендаций завода, если не соблюдаются правила эксплуатации силового агрегата или он эксплуатируется в тяжелых условиях (использование автомобиля в такси, поездки в отрицательную температуру без прогрева двигателя).

Замена ремня ГРМ на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Когда нужно менять ремень ГРМ на ВАЗ 2108-ВАЗ 21099?
1) Согласно заводу каждые 60.000-75.000 тыс. км.

Примечание!
Но проверять состояние ремня на наличие сильных дефектов, нужно каждые 15.000 тыс. км!

Как заменить ремень ГРМ на ВАЗ 2108-ВАЗ 21099?

Снятие:
1) Сперва отверните оба боковых болта крепления крышки.

2) Следом отверните последний оставшийся центральный болт, который крепит крышку.

3) Теперь взявшись рукой за крышку, снимите ее со своего посадочного места.

4) Далее снимите со всех роликов, ремень генератора. (О том как снять ремень генератора, см. «в этой статье»)
5) Затем снимите переднее правое колесо с автомобиля. (см. Снятие колеса)

Примечание!
Если на вашем автомобиле установлены еще и в добавок подкрылки, то их то же придется снять!

6) Потом за центральный болт который крепит шкива, строго по часовой стрелки проверните коленвал.

Примечание!
После проворачивания коленвала, обратите свое внимание на обе метки которые указаны на фото, они должны совпасть между собой, первая метка которая указана отверткой, это метка распредвала, а вот уже вторая метка, эта метка крышки!

7) Теперь потянув рукой за заглушку, снимите ее с картера сцепления.

8) Далее посмотрите на риску, которая присутствует на маховике, она должна будет совпасть с прорезью на крышки картера сцепления.

Примечание!
На фотографии, для более удобного просмотра, шланг охлаждения снят!

9) Затем снимите датчик положения коленчатого вала. (см. «Снятие датчика положения коленчатого вала»)

10) Следом с помощью помощника, зафиксируйте коленвал от проворачивания, и вследствие чего снимите сам шкив генератора, для этого:
1. Попросите помощника вставит отвертку, через сквозное отверстие в картере сцепления, и после чего пусть он зафиксирует эту отвертку.

Примечание!
Отвертку нужно вставлять промеж зубьев маховика!

2. Далее вы в это время, отверните центральный болт, который крепит шкив генератора.
3. И после чего взяв рукой за шкив генератора, снимите его с двигателя, а помощник пусть в это время уберет отвертку.

11) Следом при помощи гаечного ключа, ослабьте центральный гайку натяжного ролика.

Примечание!
После ослабления гайки, проверните ролик до положения, при котором ремень сильнее всего будет ослаблен!

12) Затем снимите со всех роликов ремень, тем самым сняв его с двигателя.

13) Далее после снятия ремня, если вам будет нужно снять натяжной ролик для замены,тогда полностью отверните гайку его крепления, и затем снимите его.

Примечание!
Сразу же за роликом находится дистанционная шайба, которая так же подлежит замене при деформации!

Установка:
1) Установите новый ремень, в обратном порядке снятию.

Примечание!
Установку нового ремня, начинайте с самого нижнего шкива, «шкива коленвала»!

2) Следом вставьте пару винтов в оба отверстия, которые находятся в корпусе натяжного ролика, и после чего между этими двумя винтами, вставьте отвертку как показано на рисунке, и затем проверните ролик строго против часовой стрелки, тем самым натянув ремень, до нужного состояния.

Примечание!
Ролик проворачивайте строго против часовой стрелки!

3) Далее установите на свое место шкив генератора, и после чего затяните болт который его удерживает, до упора.

Примечание!
Перед тем как начать установку шкива генератора, проверьте совпадения метки коленвала «указана отверткой», с меткой на крышке «указана стрелкой»!

4) Теперь проверните на несколько оборотов строго по часовой стрелки, болт коленвала.

5) После всех проделанных операций, проверьте совпадение метки на маховике, а так же метки на распредвале, все эти метки должны совпадать с рисками на корпусе.

Примечание!
Если хоть одни из каких либо меток не совпадают, то в таком случае, произведите установку ремня повторно!

Проверка натяжения ремня ГРМ:

1) Что бы проверить натяжение, поверните ремень при небольшом усилии на 90°, строго в том месте, которое указано на фото.

Примечание!
Если ремень поворачивается более чем на 90°, при небольшом усилии, то в таком случае отрегулируйте его натяжение!

Важно!
1) После снятия ремня, не проворачивайте шкивы на которых он был установлен!
2) Натяжение ремня, регулируйте лишь за натяжной ролик!

Метки грм ваз 21083

На чтение 14 мин. Просмотров 1 Обновлено 04.08.2019

Замена ремня грм ВАЗ 2109

Добрый день, дорогие посетители сайта zerga.ru. В данной статье я расскажу вам, как производится замена ремня ГРМ ВАЗ 2109. Данный материал по замене ремня, может подойти и к таким моделям автомобилей как ВАЗ 2108, 21099 и 2110, а так же их модификаций.

Начиная с восьмой модели, на двигателях была установлена ременная передача газораспределительной системы. Была, конечно, попытка разработчиков внедрить ремень на Классических моделях ВАЗ 2105, но конструкция была не совершенна и от неё отказались.

В процессе эксплуатации ремень подвергается износу, как и все механизмы. Завод изготовитель установил эксплуатационный ресурс 50-60 тысяч километров и потом нужна замена ремня ГРМ, даже если на нём нет видимых повреждений. Некоторые водители на свой страх и риск ездят до последнего, когда ремень разорвется, и только потом меняют его. Такой метод подойдёт только для владельцев автомобилей с объемом двигателя 1500 кубиков, так как на поршнях с таким объемом сделаны циковки (выборки под клапана). На других двигателях с объемом поменьше, при обрыве ремня ГРМ гнёт клапана и потом ремонт головки блока цилиндров неизбежен. Как сделать ремонт ГБЦ рекомендую ознакомиться со статьёй «Ремонт ГБЦ автомобиля ВАЗ».

Для провидения работ по замене ремня нам нужен хороший инструмент и побольше оптимизма. Итак, начнём.

Для доступа к ремню нам нужно снять крышку, которая предохраняет попадание на ремень воды и грязи. Крепится он тремя болтами. Вывернув болты, снимаем крышку.

После того как снял крышку я увидел вот такую картину.

Товарищ говорит, что ремень заменил недавно и проехал всего лишь пару тысяч километров. Видно, что ремень потёрло о металлический защитный щиток, на котором была небольшая вмятина.

Конечно же, повреждение не критичное, но видно, что ремень грм сполз в сторону двигателя, а значит это не хорошо. Я видел, как двигатель работал в нормальном режиме с повреждением серьезней, чем это, а во время замены ремня грм, выяснилось, что не было около десятка зубьев на ремне. Наверное, натяжка была большой потому и не провернуло.

Следующим шагом, будет снятие ремня генератора. Так как нам нужно будет снимать шкив, для доступа к ремню грм, то нужно обязательно снять ремень генератора. Снимается он легко, отпускаете верхний стопорный болт и отводите генератор к двигателю. Таким образом, ремень генератора ослабевает и его можно извлечь.

Далее, нам нужно выставить газораспределительный механизм по меткам. Первое что сделаем, мы установим коленчатый вал по метке. Проворачивая коленчатый вал, смотрим в лючок на корпусе сцепления, что бы метка на корпусе совпала с меткой на маховике коленчатого вала.

Совпадение меток означает, что поршень первого цилиндра стоит в верхнем положении и когда мы будем устанавливать новый ремень грм, нам будет легче его отрегулировать. Но самое главное то, что газораспределительный механизм вращается в два раза медленнее, чем коленчатый вал, поэтому нужно смотреть, что бы метка на шестерне газораспределительного вала совпала с меткой на металлическом кожухе.

Теперь, когда у нас всё выставлено по меткам, мы можем приступить к снятию ремня грм. Отпускаем натяжной ролик и отводим его в сторону, что бы ослабить натяжение ремня.

Отпустив ролик можно спокойно снять ремень с шестерни распределительного вала.

Что бы снять ремень с шестерни коленчатого вала, нужно удалить шкив. Перебираемся под крыло правого колеса. Здесь нужно снять правое колесо и выкрутить руль полностью вправо. Всё это делается для того, что бы открыть доступ к боковому щитку. Здесь под крылом нужно снять этот щиток, который предоставит нам возможность демонтировать шкив с коленчатого вала.

Как заменить ремень грм и выставить метки ваз 2108

МОЯ ПАРТНЕРСКАЯ ПРОГРАММА ЗАХОДИТЕ И ЗАРАБАТЫВАЙТЕ.

Замена ремня ГРМ ВАЗ 2108-21099 карбюратор,замена помпы

Замена ремня ГРМ ВАЗ 2108-21099 карбюратор,замена помпы. Пошаговые этапы.

На фотографии ниже видно, где установлен щиток, и далее воспользовавшись головкой, отворачиваем болт, который крепит шкив.

Такой шкив устанавливается на двигатели с инжекторной системой подачи топлива и для того что бы снять его нужно зафиксировать коленчатый вал. Делается это всё очень просто. Устанавливаете большую отвёртку в лючок, где находится метка на маховике, и стопорите коленчатый вал от проворачивания за зубья на венце маховика.

Таким образом, можно с легкостью открутить болт на шкиве.

На карбюраторных двигателях, всё гораздо проще. Ниже на фотографии видно как происходит фиксирование шкива от проворачивания.

После того как сняли шкив, мы свободно извлекаем ремень грм.

Диагностика деталей привода грм.

Перед установкой нового ремня газораспределительного механизма, давайте обратим внимание на несколько моментов, а именно, состояние помпы (водяного насоса) и состояние натяжного ролика.

«Водяной насос», приводится в действие ремнём грм и завод изготовитель рекомендует производить замену (водяного насоса) вместе с ремнём. Почему так? Представьте себе такую ситуацию, когда вы заменили ремень, а через пару тысяч километров выходит из строя помпа. Вам снова нужно лезть под капот и всё разбирать заново, настраивать, а это время и нервы. А если помпа начнёт подтекать? Тогда охлаждающая жидкость попадёт на ремень грм — это приводит к ускоренному его износу. Если позволяют средства, то обязательно меняем помпу. Как правильно сделать замену помпы рекомендую прочитать данную статью «Замена помпы ваз». Но часто бывает такая ситуация что средства ограничены и на помпу не хватает, тогда внимательно осматриваем её. Попробуйте пошатать за шестерню, если люфта нет, и помпа вращается без скрипов и хрустов, то, можно помпу и не менять.

Натяжной ролик обязательно нуждается в замене. В нём установлены подшипники, которые смазываются один раз и смазки как правело, хватает до замены ремня грм. Есть два вида натяжных роликов старого и нового образца.

Ролик старого образца имеет металлический бортик и натяжка производится с помощью обычного рожкового ключа. Ролик нового образца имеет пластмассовый бортик и для натяжки нужен специальный ключ.

Что бы заменить натяжной ролик, нужно просто отвинтить гайку и снять его из шпильки.

Под роликом имеется специальная регулировочная шайба, смотрите не потеряйте её.

Ещё один важный момент, на котором хочу сконцентрировать внимание, это шпилька (ось) натяжного ролика. Будьте осторожны с ней не согните её при затяжке ролика.

Плавно переходим к шестерням газораспределительного механизма. Внимательно осматриваем их на предмет их повреждения. Если вы видите примерно вот такую картину как на фотографии в низу, то шестерни нужно обязательно заменить.

Так же следует обратить внимание на состояние сальников газораспределительного и коленчатого вала.

Установка ремня грм ваз 2109.

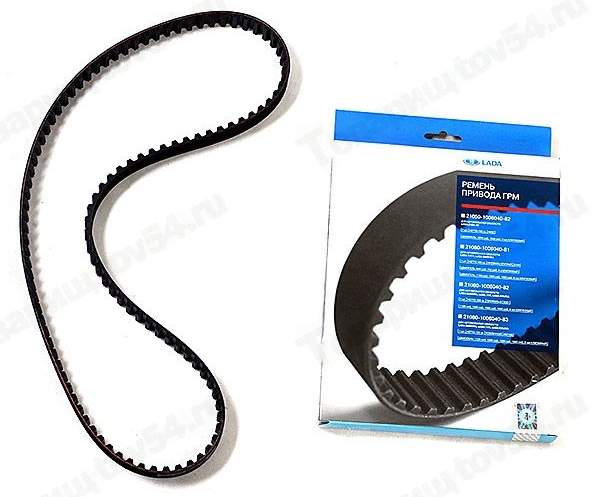

Купив новый ремень, принимаемся за установку. У ремней нет направления движения, но лучше устанавливать буквами и цифрами к себе, то есть, если вы стоите лицом к правому крылу, то буквы и цифры должны быть, как положено к вам, а не наоборот (вверх ногами).

Сначала начинаем задевать ремень за нижнюю шестерню и, прижимая ремень, от проворачивания задеваем его за верхнюю шестерню с небольшой натяжкой, что бы ремень ни провисал. Далее, заводим его за шестерню помпы и натяжного ролика. Так же устанавливаем шкив.

Нам остаётся только подтянуть натяжной ролик. Есть для этого специальный ключ, но умельцы умудряются сделать всё вот так.

Натяжку ремня регулируем так. Приложив небольшое усилие, ремень должен скручиваться на 90 градусов. Это будет оптимальная натяжка ремня грм.

Теперь нужно провернуть несколько раз двигатель (ключом за болт который крепит шкив) и убедится, что метки на маховике и шестерне газораспределительного вала совпадают. Если метки не совпадают, нужно провести повторное снятие ремня и отрегулировать заново. Бывает такое, что метка не доходит на пол зуба, в таком случае рекомендую установить разрезную шестерню, как правильно её установить и отрегулировать рекомендую прочитать подробную статью «Установка разрезной шестерни ВАЗ 2108».

Если после повторного проворачивания двигателя метки совпадают можно запустить двигатель.

В моём случае, после пуска двигателя, ремень снова начал сползать к двигателю. После проделывания вышеперечисленных работ я нашел причину. Причина сползания ремня оказалась в подогнутой шпильке натяжного ролика, которую пришлось заменить. Ролик стоял немного на перекос и ремень сползал к двигателю. Дело в том, что при прошлой замене ремня затягивая натяжной ролик механик, приложил большое усилие и согнул шпильку. Будьте внимательны, такая мелочь, а сколько проблем. Бывает и такое, что подкладывают под ролик тонкие полукольца из пивной банки, но я думаю, что лучше заменить шпильку.

Нам осталось только установить обратно защитный щиток и прикрутить колесо.

Вот и всё, мы с вами произвели замену ремня грм ВАЗ 2109.

Если кому-то есть что добавить, пожалуйста, пишите в комментариях.

На этом всё, до новых публикаций.

Как снять двигатель ВАЗ
Разборка двигателя ВАЗ. Часть 1
Разборка двигателя ВАЗ. Часть 2
Разборка двигателя ВАЗ. Часть 3
Замена прокладки головки блока цилиндров ВАЗ 2109
Замена воздушного фильтра на автомобилях ВАЗ
Замена прокладки гбц ВАЗ 2106-07
Замена помпы ВАЗ 2109

Двигателя автомобилей ВАЗ 2108, 2109, 21099 и их модификаций в приводе ГРМ имеют три пары установочных меток.

Выставить метки привода ГРМ необходимо при замене ремня привода ГРМ, во время установки момента опережения зажигания, при проверке и регулировки тепловых зазоров клапанов, ремонте двигателя и замене его деталей и пр.

Установочные метки привода ГРМ двигателей 21083, 21081, 2108 автомобилей ВАЗ 2108, 2109, 21099

— Метка на шкиву распределительного вала и метка-выступ на задней крышке привода ГРМ

— Метка на шкиву коленчатого вала («звездочке») и отливе крышки корпуса масляного насоса двигателя

На ряде двигателей автомобилей ВАЗ 2108, 2109, 21099 установлен масляный насос без установочной метки на корпусе. В таком случае при выставлении меток привода ГРМ ориентируемся на метки в лючке сцепления и шкиву распредвала.

— Метка на маховике и метка-треугольный вырез шкалы углов опережения зажигания

установочная метка ВМТ на маховике и треугольный вырез на шкале в лючке картера сцепления на ВАЗ 2108, 2109, 21099

Метка на маховике представляет собой длинную неглубокую поперечную риску. При наличии загрязнений на маховике она может быть не видна. Чтобы ее обнаружить нужно постепенно поворачивать маховик и протирать его поверхность тряпкой смоченной в растворителе.

Схема: установочные метки привода ГРМ автомобилей ВАЗ 2108, 2109, 21099 с двигателями 21083, 21081, 2108

установочные метки привода ГРМ двигателей автомобилей ВАЗ 2108, 2109, 21099

Примечания и дополнения

— Для доступа к установочным меткам на шкиву распредвала и задней крышке ГРМ необходимо снять наружную крышку привода газораспределительного механизма двигателя автомобиля. Совмещаем метки вращая коленчатый вал за болт храповика ключом на «19» или большой шлицевой отверткой за зубцы маховика в лючке картера сцепления по часовой стрелке. Вращать ключом за болт крепления шкива распредвала не рекомендуется.

— Для доступа к установочным меткам на шкиву коленчатого вала и корпусе масляного насоса необходимо поддомкратить автомобиль и снять колесо со стороны привода ГРМ. После чего ослабить крепление генератора, сместить его к двигателю (либо ослабить гайку натяжителя, если он имеется) и снять приводной ремень. Далее ключом на «19» отворачивается болт храповика коленчатого вала (при этом маховик фиксируется в лючке картера сцепления за зубцы шлицевой отверткой). Снимаем шкив привода генератора и вворачиваем болт храповика обратно (за него можно вращать весь привод ГРМ).

— Для доступа к установочным меткам на маховике и шкале углов опережения зажигания на автомобилях ВАЗ 2108, 2109, 21099 предусмотрен лючок в картере сцепления закрытый резиновой крышкой. Он расположен под термостатом. Маховик в лючке можно вращать большой шлицевой отверткой за зубцы венца маховика.

Еще статьи по газораспределительному механизму автомобилей ВАЗ 2108, 2109, 21099

Выставление меток ГРМ на ВАЗ-2108, 2109 и 21099 необходимо для правильной синхронизации коленвала и распредвала двигателя. От этого зависит, заведётся ли вообще двигатель. Так как на этих автомобилях устанавливается один и тот же двигатель- 4-х цилиндровый 8-ми клапанник, то на его примере и рассмотрим всю процедуру выставления меток ГРМ.

Где находятся метки ГРМ на ВАЗ?

На 8-ми клапанном моторе ВАЗ один распредвал, на нём намного проще выставить метки, чем на двухвальнике. Разберём все возможные способы найти крайнее положение распредвала и коленвала.

Фото меток ГРМ ВАЗ 2108

На распредвале, как правило, есть метка на шкиве, такая небольшая риска, а на ГБЦ есть отлив, с которым должна совпасть эта метка, точнее даже не отлив, а выступ на щитке, с левой стороны, если смотреть спереди на двигатель и распредвал. Иногда этих меток не наблюдается, о том, как поступить в этом случае, рассказывается ниже.

Коленвал выставляется по метке на маховике, на коробке передач, возле двигателя сверху есть лючок, прикрытый резиновой заглушкой. Если снять заглушку, то там увидим риски на маховике и выступающий стержень с двигателя, которые должны совпасть. Но тут может быть проблема: дело в том, что если двигатель разбирался и маховик снимался, то маховик можно поставить любой стороной, то есть, метка будет находиться чёрт знает где, но не в ВМТ. На маховике нет ни направляющей, ни эксцентрика, какой стороной поставишь, той он и станет, хоть на 180 градусов разверни.

В таком случае можно поискать метку спереди двигателя- на шкиве и ответный прилив на маслонасосе на двигателе. Но это не на всех моторах такое, часто эта метка отсутствует. Как же поступить в ситуациях, когда метки не обнаружены? Начинается самое интересное, на самом деле, метки на этом двигателе не нужны, можно обойтись и без них.

Как выставить метки ГРМ на ВАЗ 2108, 2109, 2199, если нет меток?

Если ремень ГРМ ещё не снят и нужно просто убедиться в правильности установки меток ГРМ, выкрутите для начала свечи зажигания, чтобы было легче крутить коленвал. Затем поставьте машину на домкрат, вывесив переднее колесо, включите передачу и вращайте вывешенное колесо,- это самый простой способ провернуть коленвал.
Заглянув в свечное отверстие, можно увидеть в каком положении находится поршень, а если всунуть туда отвёртку и потихоньку проворачивать коленвал, то можно легко поймать ВМТ, глядя на отвёртку.

Когда ВМТ данным способом определена, снимаем клапанную крышку и смотрим, как установлен распредвал, о том, как он должен стоять- чуть ниже.

Если ремень ГРМ уже снят и надо выставить положение коленвала и распредвала, то начать следует с того, чтобы убедиться, что ни один из поршней не находится в верхней мёртвой точке. Это нужно для того, чтобы, когда проворачивали распредвал, клапана не упёрлись в поршень и не погнулись.

Теперь приступаем к установке распредвала в нужное положение. Для этого нам понадобится снять клапанную крышку и смотреть, в какую сторону смотрят кулачки. В данном случае нам интересны не все кулачки, а только те, которые отвечают за первый цилиндр, так как мы будем выставлять ВМТ именно первого цилиндра.

На самом дела, нам нет особой разницы, по какому цилиндру выставлять распредвал, когда отсутствуют метки. Но раз уж принять выставлять по первому цилиндру, то и будем по нему выставлять, тем более, он ближе всего.

Под клапанной крышкой мы увидим коленвал, а на нём много кулачков (всего 8, по 2 кулачка на цилиндр). Первые два кулачка- это и есть наш первый цилиндр. И нам надо выставить вал таким образом, чтобы эти два кулачка одновременно надавливали на клапана. Это будет ВМТ, перекрытие клапанов. В это же время кулачки четвёртого цилиндра (два дальних кулачка) не будут давить на клапана, а будут смотреть вверх буквой V. Это и есть ВМТ. Прелесть в том, что распредвал сам правильно устанавливается в нужной точке под действием пружин клапанов и никуда не уходит. Теперь можно устанавливать коленвал.

Теперь надо поршень первого или четвёртого цилиндра установить в ВМТ, без разницы на какой из них смотреть, они двигаются синхронно. Лучше посветить фонариком в свечное отверстие, там будет виден поршень. Когда поршень предположительно достигнет верхней мёртвой точки, нужно вставить в свечное отверстие что-то длинное, например, отвёртку. Проворачивая на несколько градусов коленвал туда-сюда, можно поймать ВМТ, отвёртка вылезет на максимальную величину. Всё, метки установлены, можно надевать ремень ГРМ.

Ремень ГРМ надевается сначала на коленвал, затем на распредвал, максимально натягивается с правой от звёздочек стороны, а с левой стороны натягивается роликом натяжителя.

Подробная инструкция по замене ремня ГРМ на ВАЗ 2108 своими руками, видео

Чтобы поездка на автомобиле доставляла удовольствие, нужно постоянно следить за его техсостоянием и регулярно менять все расходные материалы. Ремень ГРМ является одним из таких материалов. В статье дана инструкция по замене ремешка ГРМ на ВАЗ 2108 с карбюратором и прилагается демонстрационное видео, которое превратит процесс замены для любого водителя из обременительной обязанности в удовольствие.

Содержание

[ Раскрыть]

[ Скрыть]

Для чего нужен ремень ГРМ?

Современные автомобили, на которых установлен карбюратор, оснащены газораспределительным механизмом. При работе ГРМ клапана должны открываться и закрываться в строгом порядке. Их движения должны совершаться синхронно согласно с движениями поршней. Передача движения от коленвала распредвалу осуществляется с помощью ремешка ГРМ. При его обрыве нарушаются фазы газораспределения, что может привести к серьезным поломкам. В зависимости от конструкции двигателя могут погнуться клапана при встрече с поршнями.

Пример погнутых клапанов

Руководство по замене

Замену ремня газораспределения на ВАЗ 2108 с карбюратором производители рекомендуют выполнять через 60-75 тыс. километров пробега. Учитывая, что автомобиль эксплуатируется в разных условиях, то визуальный осмотр узлов рекомендуется делать через каждые 15 тыс. километров.

Замену следует делать, если обнаружены такие дефекты:

неровности, износ, трещины на поверхности;
масляные пятна;
обтрепанные торцевые стороны;
надрыв, износ, отсутствие зубьев;
растянутый ремень, который уже невозможно натянуть.

При осмотре узла следует обратить внимание и на другие элементы.

Новые расходные материалы

В комплекте с ремешком обычно меняется натяжной ролик.

Если обнаружены потеки масла, то, скорее всего, необходимо заменить сальники. Если на поверхности помпы есть царапины, сколы, обнаружен люфт, то ее следует заменить. Сколько прослужат детали, зависит от их качества и условий эксплуатации.

Необходимые инструменты

Для поведения процедуры замены на ВАЗ 2108 необходимо приготовить обычный инструментарий:

наборы головок и накидных ключей;
отвертку;
специальный ключ для проворачивания натяжного ролика;
домкрат;
новые расходные материалы;
чистую ветошь.

Если отсутствует специальный ключ для поворота натяжного ролика, можно воспользоваться плоскозубцами и двумя гвоздями.

Загрузка …

Этапы работы

Чтобы с автомобилем удобно было работать, его следует загнать на ровную площадку либо подъемное приспособление.

Сама замена состоит из следующих шагов:

Для доступа к шкиву коленвала сначала нужно демонтировать спереди правое колесо.
Отвернув три болта, необходимо снять защитную крышку ГРМ.
Демонтаж защитной крышки
Ослабив ремень генератора, снимаем его со всех роликов.
Далее необходимо выставить метки. Для этого нужно проворачивать коленвал в направлении движения часовой стрелки пока не будут совпадать метки на распредвале и задней крышке механизма газораспределения.
В верхней части картера сцепления нужно демонтировать заглушку и убедиться, что рисочка на маховике и прорезь на корпусе картера сцепления совпадают.
Далее следует снять датчик, показывающий положение коленвала.
Коленчатый вал необходимо зафиксировать. Для этого нужно вставить отвертку или металлический штырь между зубьями маховика.
Далее, открутив болт крепления, следует демонтировать шкив привода генератора.
С помощью ключа на «17» нужно ослабить крепежную гайку на натяжном ролике. Когда ремешок максимально ослабнет, его можно снять.
Демонтаж резинового изделия
Для замены натяжителя нужно выкрутить гайку крепления и снять его со штыря. При замене ролика следует осмотреть дистанционную шайбу, которую при необходимости также нужно заменить.
Новый ремешок сначала надевается на зубья шкива коленвала, затем на зубья шкива помпы, далее заводится за ролик и натягивается на зубья шестерни распредвала.
Спецключом или с помощью гвоздей и пассатижей нужно провернуть натяжитель и натянуть резиновое изделие.
Далее необходимо затянуть гайку крепления натяжного ролика.
Затем нужно вернуть на место шкив привода навесного оборудования и вкрутить до конца болт крепления. Далее следует повернуть коленчатый вал по направлению часовой стрелки всего лишь на пару оборотов и снова выставить все установочные метки на распредвале и коленвале. Установка меток на шкивеПроверка натяжения ремешка ГРМ
Если метки не совпадают, монтаж ремня следует повторить.
Проверяем натяжение ремешка ГРМ
После установки ремешка нужно проверить его натяжение. Для этого необходимо повернуть ремешок на промежутке между шкивами распредвала и коленвала на 90 градусов. Если при небольшом усилии он поворачивается более чем на 90 градусов, его нужно натянуть сильнее.
Далее устанавливаем остальные комплектующие в обратном порядке.

На последнем этапе обязательно следует проверить совпадение установочных меток.

На этом замена ремня механизма газораспределения на ВАЗ 2108 карбюратор закончена.

Видео «Замена газораспределительного ремня на ВАЗ 2108»

На видео можно посмотреть, как правильно заменить ремешок ГРМ на ВАЗ 2108.

Ремень грм на ваз 2108: замена своими руками

Замена ремня грм (ремня газораспределительного механизма) не всегда является простой операцией. На некоторых моделях автомобилей этот процесс может занять большое количество часов.

Но вместе с тем, заменя ремня — важная работа при обслуживании любого автомобиля.

Связано это с тем, что на большинстве автомобилей разрыв ремня грм приводит к плачевным последствиям, результатом чего как правило является вскрытие двигателя и ремонт газораспределительно механизма а иногда и шатунно-поршневой группы.

В среднем ресурс ремня грм колеблется около 60-80 тысяч километров, но на практике рекомендуется не выезжать полный ресурс, а заменять ремень грм преждевремнно, а так же при любых его видимых повреждениях, дабы не получить вышеописанных проблем. Так же рекомендуется менять ремень после покупки автомобиля, если неизвестно сколько проездил предыдущий владелец авто без замены.

На многих автомобилях замену ремня грм возможно провести лишь на станциях с квалицицированными специалистами, т.к. после замены необходима электронная проверка двигателя, однако на несложных по конструкции автомобилях эту операцию можно провести самому. Рассмотрим замену на примере отечественного автомобиля ВАЗ с двигателем 21083 (устанавливается на модели ВАЗ 2108/2109/21099).

Замена ремня ГРМ на ВАЗ 2108/2109/21099

Ниже описана инструкция по замене ремня на семействе 8-ми клапанных двигателей. с 16-ти клапанным двигателем осуществляется по-другому.

Снимаем ремень привода генератора. Ключом «на 10» отворачиваем болты передней крышки ГРМ:

Снимаем правое колесо и правый брызговик моторного отсека.

Головкой «на 19» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива…

…до совмещения метки на зубчатом шкиве распределительного вала с установочным усиком на задней крышке привода ГРМ.

Сняв резиновую заглушку в верхней части картера сцепления…

…убеждаемся, что риска на маховике расположена напротив прорези крышки картера сцепления. (Шланг подвода охлаждающей жидкости к радиатору для наглядности снят.)

Так должна быть расположена риска на маховике двигателя (при снятой коробке передач и головке блока цилиндров).

Снимаем датчик положения коленчатого вала (см. «Снятие датчика положения коленчатого вала»).

Фиксируем коленчатый вал от проворачивания, вставив через отверстие в картере сцепления отвертку между зубьями маховика.

Отворачиваем болт крепления шкива привода генератора.

Снимаем шкив привода генератора.

Ключом «на 17» ослабляем гайку крепления натяжного ролика.

Поворачиваем натяжной ролик в такое положение, при котором ремень будет максимально ослаблен.

При замене натяжного ролика отворачиваем гайку его крепления и снимаем ролик со шпильки.

Под роликом установлена дистанционная шайба.

Устанавливаем ремень привода ГРМ в обратной последовательности. Надеваем ремень на шкив коленчатого вала. Затем заднюю ветвь надеваем на шкив насоса охлаждающей жидкости и заводим за натяжной ролик. Надеваем ремень на шкив распределительного вала.

Вставив отвертку между двумя винтами или стержнями диаметром 4 мм, установленными в отверстие натяжного ролика, и поворачивая ролик против часовой стрелки, натягиваем ремень.

Затягиваем гайку крепления натяжного ролика. Заворачиваем на место болт крепления шкива привода генератора и головкой «на 19» проворачиваем за болт коленчатый вал на два оборота по часовой стрелке. Проверяем совпадение установочных меток коленчатого и распределительного валов.

При снятом шкиве привода генератора положение коленчатого вала удобно контролировать по совмещению меток на зубчатом шкиве коленчатого вала и крышке масляного насоса (см. рис.).

Схема привода распределительного вала: 1 — зубчатый шкив коленчатого вала; 2 — зубчатый шкив насоса охлаждающей жидкости; 3 — натяжной ролик; 4 — задняя защитная крышка; 5 — зубчатый шкив распределительного вала; 6 — зубчатый ремень; А — установочный выступ на задней защитной крышке; В — метка на шкиве распределительного вала; С — метка на крышке масляного насоса; D — метка на шкиве коленчатого вала.

Если метки не совпадают, повторяем операцию по установке ремня. Для регулирования натяжения ремня поворачиваем коленчатый вал против часовой стрелки так, чтобы метка на шкиве распределительного вала переместилась вниз от усика задней крышки на два зуба.

При нормальном натяжении ремня его передняя ветвь должна закручиваться на 90° большим и указательным пальцами руки с усилием 15 — 20 Н (1,5 — 2,0 кгс).

Чрезмерное натяжение ремня снижает срок его службы, а также подшипников насоса охлаждающей жидкости и натяжного ролика.

Источник: http://PortalVAZ.ru/zamena-remnya-grm-na-vaz-21092108/

Снятие и замена ремня ГРМ на ВАЗ 2108, 2109, 21099

Здравствуйте, сегодня мы расскажем Вам, как самостоятельно снять и заменить ремень ГРМ на ВАЗ 2108, 2109, 21099. Ремень ГРМ имеет ключевую роль в работе двигателя, он соединяет все основные механизмы.

Если данный ремень порвется, то автомобиль не сможет передвигаться самостоятельно, а если ремень ГРМ порвется на двигателе с 16 клапанами, то эти самые клапана загнуться и двигатель придется перебирать. Ремень ГРМ нужно менять, примерно, раз в 60.

000 км, а так же время от времени его нужно осматривать на наличие трещин.

Для начала откручиваем и снимаем защиту ремня ГРМ

Снимаем защиту ремня ГРМ

Далее прокручиваем коленвал головкой на 19 по часовой стрелке, пока метки не совпадут

Прокручиваем коленвал до метки

Теперь зафиксировав отверткой или чем-то еще шкив, откручиваем гайку

Фиксируем шкив и откручиваем его

Далее снимаем шкив

Снимаем шкив

Ослабляем гайку натяжителя ремня ГРМ и снимаем ремень

Ослабляем гайку натяжителя Снимаем ремень ГРМ

Теперь одеваем ремень на шкив и на вал, соблюдаем метки

Одеваем ремень ГРМ Одеваем ремень ГРМ

Далее заводим ремень за натяжитель и натянув ремень закручиваем гайку натяжителя

Одеваем ремень ГРМ

Ремень должен поворачиваться на 90 градусов, если этот угол больше или меньше отрегулируйте натяжение ремня еще раз.

Проверяем натяжение ременя ГРМ

Источник: https://nazcar.ru/cars/vaz/2108/1038-snyatie-i-zamena-remnya-grm-na-vaz-2108-2109-21099.html

Подробная инструкция по замене ремня ГРМ на ВАЗ 2108 своими руками, видео

Чтобы поездка на автомобиле доставляла удовольствие, нужно постоянно следить за его техсостоянием и регулярно менять все расходные материалы. Ремень ГРМ является одним из таких материалов.

В статье дана инструкция по замене ремешка ГРМ на ВАЗ 2108 с карбюратором и прилагается демонстрационное видео, которое превратит процесс замены для любого водителя из обременительной обязанности в удовольствие.

Для чего нужен ремень ГРМ?

Передача движения от коленвала распредвалу осуществляется с помощью ремешка ГРМ. При его обрыве нарушаются фазы газораспределения, что может привести к серьезным поломкам. В зависимости от конструкции двигателя могут погнуться клапана при встрече с поршнями.

Руководство по замене

Замену следует делать, если обнаружены такие дефекты:

неровности, износ, трещины на поверхности;
масляные пятна;
обтрепанные торцевые стороны;
надрыв, износ, отсутствие зубьев;
растянутый ремень, который уже невозможно натянуть.

При осмотре узла следует обратить внимание и на другие элементы.

В комплекте с ремешком обычно меняется натяжной ролик.

Необходимые инструменты

Для поведения процедуры замены на ВАЗ 2108 необходимо приготовить обычный инструментарий:

наборы головок и накидных ключей;
отвертку;
специальный ключ для проворачивания натяжного ролика;
домкрат;
новые расходные материалы;
чистую ветошь.

Этапы работы

Чтобы с автомобилем удобно было работать, его следует загнать на ровную площадку либо подъемное приспособление.
Сама замена состоит из следующих шагов:

Для доступа к шкиву коленвала сначала нужно демонтировать спереди правое колесо.
Отвернув три болта, необходимо снять защитную крышку ГРМ.

Ослабив ремень генератора, снимаем его со всех роликов.

Далее необходимо выставить метки. Для этого нужно проворачивать коленвал в направлении движения часовой стрелки пока не будут совпадать метки на распредвале и задней крышке механизма газораспределения.

В верхней части картера сцепления нужно демонтировать заглушку и убедиться, что рисочка на маховике и прорезь на корпусе картера сцепления совпадают.

Далее следует снять датчик, показывающий положение коленвала.

Коленчатый вал необходимо зафиксировать. Для этого нужно вставить отвертку или металлический штырь между зубьями маховика.

Далее, открутив болт крепления, следует демонтировать шкив привода генератора.

С помощью ключа на «17» нужно ослабить крепежную гайку на натяжном ролике. Когда ремешок максимально ослабнет, его можно снять.

Для замены натяжителя нужно выкрутить гайку крепления и снять его со штыря. При замене ролика следует осмотреть дистанционную шайбу, которую при необходимости также нужно заменить.

Новый ремешок сначала надевается на зубья шкива коленвала, затем на зубья шкива помпы, далее заводится за ролик и натягивается на зубья шестерни распредвала.

Спецключом или с помощью гвоздей и пассатижей нужно провернуть натяжитель и натянуть резиновое изделие.

Далее необходимо затянуть гайку крепления натяжного ролика.

Затем нужно вернуть на место шкив привода навесного оборудования и вкрутить до конца болт крепления. Далее следует повернуть коленчатый вал по направлению часовой стрелки всего лишь на пару оборотов и снова выставить все установочные метки на распредвале и коленвале. Установка меток на шкиве Проверка натяжения ремешка ГРМ

Если метки не совпадают, монтаж ремня следует повторить.
Проверяем натяжение ремешка ГРМ

После установки ремешка нужно проверить его натяжение. Для этого необходимо повернуть ремешок на промежутке между шкивами распредвала и коленвала на 90 градусов. Если при небольшом усилии он поворачивается более чем на 90 градусов, его нужно натянуть сильнее.

Далее устанавливаем остальные комплектующие в обратном порядке.

На последнем этапе обязательно следует проверить совпадение установочных меток.
На этом замена ремня механизма газораспределения на ВАЗ 2108 карбюратор закончена.

Видео «Замена газораспределительного ремня на ВАЗ 2108»

На видео можно посмотреть, как правильно заменить ремешок ГРМ на ВАЗ 2108.

Ремонт и замена трамблера: для справки владьцам восьмой модели ВАЗ
Подключаем и ремонтируем генератор на «Восьмерке» своими силами
Изучаем и чиним печку на ВАЗ 2108: неисправности вентилятора, радиатора и крана

Источник: http://car-avz.ru/glavnaya/ustanovka/3328-podrobnaya-instruktsiya-po-zamene-remnya-grm-na-vaz-2108-svoimi-rukami-video

Самостоятельно меняем ремень ГРМ на ВАЗ 2108 в гаражных условиях

Ремень ГРМ соединяет несколько узлов автомобиля, обеспечивая их стабильную работу. Он постоянно испытывает значительные нагрузки, что приводит к быстрому износу. Поэтому необходимо регулярно проверять его состояние и в случае необходимости вовремя производить замену. Процедура замены довольно трудоемкая, но если придерживаться инструкции, то самостоятельно заменить газораспределительный ремень сможет даже начинающий водитель.

На первых моделях жигулей на газораспределительном механизме использовались цепи. Начиная с ВАЗ 2108, в газораспределительной системе стала использоваться ременная передача. Она имеет ряд преимуществ перед цепью: уменьшение шумов, простая диагностика состояния, легкая замена, уменьшение потерь. Главный недостаток – небольшой срок эксплуатации.

Ремень ГРМ постоянно испытывает большие нагрузки, что является причиной его быстрого износа. При слабом натяжении и повреждениях нарушаются функции помпы, генератора и других узлов, которые задействованы в ременной передаче.

Опаснее всего обрыв ремня, когда автомобиль находится в движении. При внезапном разрыве пропадает согласованность между перемещениями клапанов и поршней, они сталкиваются друг с другом.

Это приводит к повреждению поршневой системы и изгибу клапанов.

В этом случае придется не только менять ремень, но и делать ремонт головки блока цилиндров.

На износ ремня влияют следующие факторы:

качество изготовления;
тяжелые условия эксплуатации;
попадание на поверхность рабочих жидкостей и масел;
манера езды водителя;
перепады температур.

Необходимо вовремя проводить технические работы.

Сроки замены ременного привода ГРМ

Каждый водитель должен знать, когда нужно менять газораспределительный ремень. Сроки прописаны в инструкции по эксплуатации автомобиля ВАЗ 2108, где рекомендуется проводить замену через 50-60 тыс. км пробега. Но так как условия эксплуатации разные, необходимо время от времени проводить осмотр ремня и вовремя его менять, если обнаружены следующие изъяны:

трещины и неровности на поверхности;
наличие следов от масла или охлаждающей жидкости;
обтрепанные края, отслоение корда;
отсутствие зубьев;
невозможность регулировки натяжки.

Признаками плохого состояния ремня является появление посторонних шумов при работе силового агрегата, появление вибрации, трудности при запуске, черный дым в выхлопных газах. Если обнаружены масляные пятна, то следует заменить сальники.

Специалисты рекомендуют одновременно с ремнем менять натяжной ролик. В нем стоят подшипники, смазки которых, как правило, хватает лишь до смены ремня. Также необходимо осмотреть помпу на наличие царапин, сколов, люфта. Если обнаружены эти дефекты, помпу следует заменить.

Шкивы распредвала и коленвала тоже должны быть без следов износа и дефектов. Если не выполнить замену расходников с дефектами, через небольшой промежуток времени может потребоваться новый ремонт. При изношенном шкиве ремень будет постоянно сползать и быстро придет в негодность.

Замена ремня ГРМ: пошаговая инструкция

Процедура замены ременной передачи на ГРМ ВАЗ 2108 трудоемкая, но по силам даже начинающему автолюбителю. Необходимо приготовить нужные инструменты и закупить расходные материалы.

Из инструментов понадобятся:

набор накидных ключей;
домкрат;
отвертка;
набор головок;
ключ для откручивания натяжного ролика или плоскогубцы.

Следует приготовить чистую ветошь для очищения авто от пыли и загрязнений, а также тару для слива охлаждающей жидкости.

Для удобства проведения технических работ автомобиль следует установить на подъемник, эстакаду или смотровую яму. Процедура замены проводится поэтапно:

Сначала снимаем защитный кожух, который закрывает узлы ремень ГРМ. Для этого откручиваем два болта крепления сбоку и один по центру.

Снимаем защиту с двигателя и сливаем антифриз, если решили поменять помпу (водяной насос).
Теперь выставляем метки. Нужно проворачивать коленчатый вал по часовой стрелке до того момента, когда совпадут риски на корпусе ГРМ и шестерне распределительного вала. Таким образом, выставляется ВМТ на первом цилиндре. Это можно сделать одним из способов: за болт шестерни распредвала, крутя вывешенное колесо на четвертой скорости.

Дополнительно проверяем метки, сняв крышку картера сцепления. Рисочка, имеющаяся на маховике, должна быть расположена напротив углубления на корпусе картера.

С помощью ключа на «13» ослабляем гайку крепления генераторной установки и отводим ее в сторону.
Затем ключом на «10» откручиваем болт-натяжитель.

Далее снимаем ремень со шкива распредвала.
Чтобы снять ремешок с шестерни коленвала, нужно демонтировать его шкив. Для этого снимаем переднее колесо справа, а также подкрылки, если они установлены.
Затем выворачиваем руль вправо до конца. Этими действиями мы открываем доступ к боковому щитку, который снимаем, чтобы добраться до шкива.
Фиксируем с помощью отвертки шкив и выкручиваем болт крепления. Теперь можно снять шкив.

Далее полностью сбрасываем ремень.
На следующем этапе меняем натяжной ролик. Для этого отвинчиваем гайку и снимаем со шпильки.

Затем устанавливаем новое изделие и закручиваем гайку.
Пока доступны шестерни ГРМ осматриваем их на наличие следов износа. Если найдены изъяны, меняем на новые. Одновременно следует проверить сальники на валах.
Снимаем помпу и меняем на новую или очищаем старую от загрязнений. Особое внимание следует обратить чистоте посадочного гнезда водяного насоса. Перед установкой помпы прокладку нужно обработать герметиком. Закрутив крепеж, проверяем качество протяжки.
Устанавливаем на место все снятые элементы.
Прежде чем надевать ремень, необходимо очередной раз проверить правильность выставления меток.
Ремень не имеет направления, но лучше его устанавливать так, чтобы цифры были повернуты к водителю. Сначала накидываем на нижнюю шестерню, затем на водяной насос, на шестерню распределительного вала и заводим за натяжной ролик.
Далее регулируем натяжку ремня. Для этого вставляем 2 шурупа в отверстия на ролике, помещаем между ними отвертку и крутим натяжитель против движения часовой стрелки.

Натягиваем ремень до требуемого состояния. Она считается оптимальной, если при незначительном усилии на ремень между шестернями двух валов – распределительного и коленчатого, можно его вывернуть лишь на 90 градусов. Если больше, то необходимо натянуть сильнее.
После установки ремня, нужно проверить совмещение меток. Если они выставлены неправильно, следует демонтировать ремень и повторить его установку.
Осталось прикрутить защиту, прикрутить колесо, залить охлаждающую жидкость, если она сливалась.

Самостоятельная замена ремня займет много времени, но даст возможность сэкономить на техобслуживании и будет получен опыт установки ремня ГРМ.

Замена ремня ГРМ на ВАЗ 2108

У Вас остались вопросы? Специалисты и читатели сайта labavto.com помогут вам, задать вопрос Поддержите проект — поделитесь ссылкой, спасибо!Оценить пользу статьи: Оцени автора Загрузка…

Источник: https://labavto.com/vaz/2108/samostoyatelno-menyaem-remen-grm-na-vaz-2108-v-garazhnyh-usloviyah/

Замена Ремня Грм Ваз 2108 Карбюратор

Замена ремня грм ВАЗ 2109

Такой метод подойдёт только для владельцев автомобилей с объемом двигателя 1500 кубиков, так как на поршнях с таким объемом сделаны циковки (выборки под клапана). На других двигателях с объемом поменьше, при обрыве ремня ГРМ гнёт клапана и потом ремонт головки блока цилиндров неизбежен.

Как сделать ремонт ГБЦ рекомендую ознакомиться со статьёй «Ремонт ГБЦ автомобиля ВАЗ».

Для провидения работ по замене ремня нам нужен хороший инструмент и побольше оптимизма. Итак, начнём.

После того как снял крышку я увидел вот такую картину.

Совпадение меток означает, что поршень первого цилиндра стоит в верхнем положении и когда мы будем устанавливать новый ремень грм, нам будет легче его отрегулировать. Но самое главное то, что газораспределительный механизм вращается в два раза медленнее, чем коленчатый вал, поэтому нужно смотреть, что бы метка на шестерне газораспределительного вала совпала с меткой на металлическом кожухе.

Отпустив ролик можно спокойно снять ремень с шестерни распределительного вала.

Как заменить ремень грм и выставить метки ваз 2108

МОЯ ПАРТНЕРСКАЯ ПРОГРАММА ЗАХОДИТЕ И ЗАРАБАТЫВАЙТЕ.

Замена ремня ГРМ ВАЗ 2108-21099 карбюратор,замена помпы

Замена ремня ГРМ ВАЗ 2108-21099 карбюратор,замена помпы. Пошаговые этапы.

Таким образом, можно с легкостью открутить болт на шкиве.

После того как сняли шкив, мы свободно извлекаем ремень грм.

Диагностика деталей привода грм

Вам снова нужно лезть под капот и всё разбирать заново, настраивать, а это время и нервы. А если помпа начнёт подтекать? Тогда охлаждающая жидкость попадёт на ремень грм — это приводит к ускоренному его износу. Если позволяют средства, то обязательно меняем помпу.

Как правильно сделать замену помпы рекомендую прочитать данную статью «Замена помпы ваз». Но часто бывает такая ситуация что средства ограничены и на помпу не хватает, тогда внимательно осматриваем её.

Попробуйте пошатать за шестерню, если люфта нет, и помпа вращается без скрипов и хрустов, то, можно помпу и не менять.

Что бы заменить натяжной ролик, нужно просто отвинтить гайку и снять его из шпильки.

Под роликом имеется специальная регулировочная шайба, смотрите не потеряйте её.

Так же следует обратить внимание на состояние сальников газораспределительного и коленчатого вала.

Установка ремня грм ваз 2109

Натяжку ремня регулируем так. Приложив небольшое усилие, ремень должен скручиваться на 90 градусов. Это будет оптимальная натяжка ремня грм.

Теперь нужно провернуть несколько раз двигатель (ключом за болт который крепит шкив) и убедится, что метки на маховике и шестерне газораспределительного вала совпадают.

Если метки не совпадают, нужно провести повторное снятие ремня и отрегулировать заново.

Бывает такое, что метка не доходит на пол зуба, в таком случае рекомендую установить разрезную шестерню, как правильно её установить и отрегулировать рекомендую прочитать подробную статью «Установка разрезной шестерни ВАЗ 2108».

Если после повторного проворачивания двигателя метки совпадают можно запустить двигатель.

Ролик стоял немного на перекос и ремень сползал к двигателю. Дело в том, что при прошлой замене ремня затягивая натяжной ролик механик, приложил большое усилие и согнул шпильку. Будьте внимательны, такая мелочь, а сколько проблем.

Бывает и такое, что подкладывают под ролик тонкие полукольца из пивной банки, но я думаю, что лучше заменить шпильку.

Нам осталось только установить обратно защитный щиток и прикрутить колесо.
Вот и всё, мы с вами произвели замену ремня грм ВАЗ 2109.
Если кому-то есть что добавить, пожалуйста, пишите в х.
На этом всё, до новых публикаций.

Как снять двигатель ВАЗ
Разборка двигателя ВАЗ. Часть 1
Разборка двигателя ВАЗ. Часть 2
Разборка двигателя ВАЗ. Часть 3
Замена прокладки головки блока цилиндров ВАЗ 2109
Замена воздушного фильтра на автомобилях ВАЗ
Замена прокладки гбц ВАЗ 2106-07
Замена помпы ВАЗ 2109

Источник: https://5net. ru/zamena-remnja-grm-vaz-2108-karbjurator/

Как Поменять Ремень Грм На Ваз 2108

Подмена ремня ГРМ на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Когда нужно менять ремень ГРМ на ВАЗ 2108-ВАЗ 21099? 1) Согласно заводу каждые 60.000-75.000 тыс. км.

Примечание! Но инспектировать состояние ремня на наличие сильных изъянов, необходимо каждые 15.000 тыс. км!

Как заменить

ремень ГРМ на ВАЗ 2108-ВАЗ 21099?

Снятие: 1) Сначала отверните оба боковых болта крепления крышки.
2) Следом отверните последний оставшийся центральный болт, который укрепляет крышку.
3) Сейчас взявшись рукою за крышку, снимите ее со собственного места посадки.

4) Дальше снимите со всех роликов, ремень генератора. (О том как снять ремень генератора, см.

«в этой статье») 5) Потом снимите фронтальное правое колесо с автомобиля. (см. Снятие колеса)

Примечание! Если на вашем автомобиле установлены к тому же в добавок подкрылки, то их то же придется снять!

6) Позже за центральный болт который укрепляет шкива, строго по часовой стрелки проверните коленвал.

Примечание! После проворачивания коленвала, обратите свое внимание на обе метки которые указаны на фото, они должны совпасть меж собой, 1-ая метка которая указана отверткой, это метка распредвала, а вот уже 2-ая метка, эта метка крышки!

7) Сейчас потянув рукою за заглушку, снимите ее с картера сцепления.

8) Дальше поглядите на риску, которая находится на маховике, она должна будет совпасть с прорезью на крышки картера сцепления.

Примечание! На фото, для более комфортного просмотра, шланг остывания снят!

9) Потом снимите датчик положения коленчатого вала. (см. «Снятие датчика положения коленчатого вала»)

10) Следом при помощи ассистента, зафиксируйте коленвал от проворачивания, и вследствие чего снимите сам шкив генератора, для этого: 1. Попросите ассистента воткнет отвертку, через сквозное отверстие в картере сцепления, и после этого пусть он зафиксирует эту отвертку.

Замена ремня ГРМ ВАЗ

2108-21099 карбюратор,замена помпы

Подмена ремня ГРМ ВАЗ 2108-21099 карбюратор,замена помпы. Пошаговые этапы.

Как заменить

ремень грм и выставить метки ваз 2108

МОЯ ПАРТНЕРСКАЯ ПРОГРАММА ЗАХОДИТЕ И ЗАРАБАТЫВАЙТЕ.

Примечание! Отвертку нужно вставлять промеж зубьев маховика!

2. Далее вы в это время, отверните центральный болт, который крепит шкив генератора. 3. И после чего взяв рукой за шкив генератора, снимите его с двигателя, а помощник пусть в это время уберет отвертку.

11) Следом при помощи гаечного ключа, ослабьте центральный гайку натяжного ролика.

Примечание! После ослабления гайки, проверните ролик до положения, при котором ремень сильнее всего будет ослаблен!

12) Затем снимите со всех роликов ремень, тем самым сняв его с двигателя.

Примечание! Сразу же за роликом находится дистанционная шайба, которая так же подлежит замене при деформации!

Установка: 1) Установите новый ремень, в обратном порядке снятию.

Примечание! Установку нового ремня, начинайте с самого нижнего шкива, «шкива коленвала»!

2) Следом вставьте пару винтов в оба отверстия, которые находятся в корпусе натяжного ролика, и после чего между этими двумя винтами, вставьте отвертку как показано на рисунке, и затем проверните ролик строго против часовой стрелки, тем самым натянув ремень, до нужного состояния.

Примечание! Ролик проворачивайте строго против часовой стрелки!

Примечание! Перед тем как начать установку шкива генератора, проверьте совпадения метки коленвала «указана отверткой», с меткой на крышке «указана стрелкой»!

4) Теперь проверните на несколько оборотов строго по часовой стрелки, болт коленвала.

Примечание! Если хоть одни из каких либо меток не совпадают, то в таком случае, произведите установку ремня повторно!

Проверка натяжения ремня ГРМ:

1) Что бы проверить натяжение, поверните ремень при небольшом усилии на 90°, строго в том месте, которое указано на фото.

Примечание! Если ремень поворачивается более чем на 90°, при небольшом усилии, то в таком случае отрегулируйте его натяжение!

Важно! 1) После снятия ремня, не проворачивайте шкивы на которых он был установлен!

2) Натяжение ремня, регулируйте лишь за натяжной ролик!

Источник: https://vivauto. ru/kak-pomenjat-remen-grm-na-vaz-2108/

Как Натянуть Ремень Грм На Ваз 2109 ~ VESKO-TRANS.RU

Замена ремня ГРМ для ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Когда необходимо заменить ремень ГРМ на ВАЗ 2108-ВАЗ 21099? 1) По данным завода, каждые 60 000-75 000 тыс. Км.

Заметка! Но чтобы проверить состояние ремня на наличие сильных дефектов, вам нужно каждые 15 000 тысяч километров!

Как заменить ремень ГРМ на ВАЗ 2108-ВАЗ 21099?

Вывод: 1) Сначала отвинтите оба боковых болта крепления крышки.
2) Затем отвинтите последний оставшийся центральный болт, который закрепляет крышку.
3) Теперь, положив руку на крышку, удалите ее со своего места.

4) Затем снимите с всех роликов генераторную ленту. (Как удалить пояс генератора, см.

«В этой статье») 5) Затем снимите переднее правое колесо от автомобиля. (см. Удаление колеса)

Заметка! Если ваш автомобиль также оснащен дополнительными колесами, то их также необходимо удалить!

6) Затем, для центрального болта, который крепит шкив, поверните коленчатый вал по часовой стрелке строго по часовой стрелке.

Заметка! После поворота коленчатого вала обратите внимание на обе метки, указанные на фотографии, они должны совпадать, первая отметка указана с помощью отвертки, это маркер распределительного вала, а теперь второй знак, этот знак крышки!

7) Теперь потянув руку за вилку, удалите ее из корпуса муфты.

8) Затем посмотрите на риск, который присутствует на маховике, он должен соответствовать слоту на крышке корпуса муфты.

Заметка! На фотографии, для более удобного просмотра, охлаждающий шланг удаляется!

9) Затем снимите датчик положения коленчатого вала. (см. «Снятие датчика положения коленчатого вала»).

10) Затем, с помощью помощника, закрепите коленчатый вал от поворота и, как результат, снимите шкив генератора, для этого: 1. Попросите помощника вставить отвертку через сквозное отверстие в корпусе муфты, а затем закрепите эту отвертку.

Чиатйте также: Как Поменять Ремень ГРМ На Шевроле Лачетти

Правильно натянуть ремень ГРМ ВАЗ 2108-21083.

Сделай Сам!

Это мой личный способ натяжки ремня ГРМ, думаю это многим пригодиться. А раз пригодиться, то ремни будут.

Натяжка ремня ГРМ. Чем грозит перетяжка ремня ГРМ?

Выполняем все без паники и не торопимся. Все элементарно, слабо- подтянули, сильно- ослабили. Ролик при перет.

Заметка! Отвертка должна быть вставлена между зубьями маховика!

2. Далее вы в это время отвратите центральный болт, который крепит шкив генератора. 3. И затем, взяв руку на шкив генератора, выньте его из двигателя, а помощник в это время удалите отвертку.

11) Затем, используя гаечный ключ, ослабьте центральную гайку натяжного ролика.

Заметка! После ослабления гайки поверните валик в положение, в котором ремень наиболее сильно ослаблен!

12) Затем снимите с всех роликов ремень, тем самым удалив его из двигателя.

13) Затем, после снятия ремня, если вам нужно снять натяжной ролик для замены, полностью отвинтите гайку крепления, а затем снимите его.

Заметка! Непосредственно за роликом находится проставка, которая также должна быть заменена во время деформации!

Монтаж: 1) Установите новый ремень в порядке, обратном снятию.

Заметка! Установите новый ремень, начиная с самого нижнего шкива, «шкива коленчатого вала»!

2) Затем вставьте пару винтов в оба отверстия, которые находятся в корпусе натяжного ролика, а затем между этими двумя винтами вставьте отвертку, как показано на рисунке, а затем поверните валик строго против часовой стрелки, вытащив пояса до желаемого состояния.

Заметка! Поверните валик против часовой стрелки!

3) Затем замените шкив генератора, а затем затяните болт, удерживающий его на упоре.

Заметка! Перед запуском установки шкива генератора проверьте совпадение метки коленчатого вала, обозначенной «отверткой», с меткой на крышке, обозначенной стрелкой »!

Чиатйте также: С Чего Подходит Торпеда На Ваз 2109

4) Теперь поверните несколько оборотов по часовой стрелке, болт коленчатого вала.

5) После всех выполненных операций проверьте совпадение метки на маховике, а также метки на распределительном валу, все эти отметки должны совпадать с рисками на теле.

Заметка! Если хотя бы одна из этикеток не соответствует, то в этом случае переустановите ремень!

Проверка натяжения ремня газораспределительного механизма:

1) Чтобы проверить натяжение, слегка поверните ремень на 90 °, строго в месте, указанном на фотографии.

Заметка! Если ремень поворачивается более чем на 90 °, приложив немного усилий, тогда в этом случае отрегулируйте его натяжение!

Важный! 1) После снятия ремня не поворачивайте шкивы, на которых он был установлен!

2) Натяните ремень, отрегулируйте только для натяжного ролика!

Источник: https://vesko-trans.ru/kak-natjanut-remen-grm-na-vaz-2109/

Выставить Метки ГРМ На Ваз 2109 Карбюратор ~ AUTOTEXNIKA.RU

Обрыв ремня и как выставить ГРМ ВАЗ 2109

Следует знать каждому, как выставить ГРМ ВАЗ 2109, ведь от обрыва ремня не застрахован никто. Подфартило для вас несказанно, если вы стали владельцем автомобиля с 8-миклапанным мотором объемом 1,5 литра. Для них при обрыве ремня клапаны остаются невредимыми, на других, к огорчению, придется чинить ГБЦ.

Как найти, что порван ремень ГРМ? Довольно легко, потому что теряется искра, движок не заводится, а коленчатый вал крутится резвее, ежели обычно. Естественно, как выставить ГРМ ВАЗ 2109 верно, необходимо знать и при подмене ремня. Сейчас и разглядим } миф случай.

Как снять ремень ГРМ ВАЗ 2109?

До проведения работ установите под задние колеса упоры и выдавите ручной тормоз. Это не даст машине скатиться. Ослабьте болты на правом фронтальном колесе, потому что его придется снимать.

Поднимите правую сторону на домкрате и совсем снимите колесо (закиньте его под картер мотора, чтоб для которого предназначена конструкция падения машина не свалилась на диск тормоза). Откройте капот и ключом на 10 выверните три болта, которыми крепится защитный кожух механизма газораспределения. Что остается сделать нашему клиенту, сейчас у вас есть вид ему, можно продолжать.

Сейчас ослабьте гайку на генераторе и снимите ремень его привода. Он будет мешать проведению подмены, потому что придется снимать с коленвала шкив. Ключом на 19 (есть вариант даже баллонником) выверните болт, которым прикручен шкив к коленчатому валу.

Выставить метки грм ваз 2110 8 клапанов

На карбюраторных вариантах автомобилей есть вариант воткнуть в прорезь шкива отвертку либо маленькой ключик, чтоб удержать коленчатый вал от проворачивания. На инжекторных придется пользоваться помощью напарника, который будет посиживать в салоне и нажимать на педаль тормоза (при всем этом необходимо включить пятую скорость).

Когда выверните болт, необходимо ослабить натяжной ролик ВАЗ 2109, чтоб облегчить снятие ремня. Для этой цели берете ключ на 17 и выкручиваете гайку. При этом конечно ролик ГРМ ВАЗ 2109 снять вполне, потому что для установки нового ремня его тоже следует поменять.

Снимите ремень со шкивов и внимательно обследуйте состояние помпы – здесь не является люфтов, рукою подергайте ее шкив в стороны. Соответствующей особенностью наличия свободного хода и сильной выработки жидкостного насоса будет служить возникновение выработки по краю ремня. Если такая бывают, то стоит сразу поменять насос.

Как заменить ремень грм и

выставить метки ваз 2108

МОЯ ПАРТНЕРСКАЯ Программка Входите И ЗАРАБАТЫВАЙТЕ.

Что касается подмены помпы, то это необходимо проделывать при каждой смене ремня. Учитывая, что авто данного семейства уже что остается сделать нашему клиенту старше 5 лет, то рекомендуемый срок подмены ремня – около 50 тыс. км. Жидкостный насос же работает около 90-100 тыс. км. пробега.

Выставить метки грм на ваз 2109 карбюратор

Как следует, необходимо устанавливать новый вовремя, не дожидаться, когда он на сто процентов износится и разорвет ремень. Однако натяжной ролик ВАЗ 2109 необходимо поменять сразу с ремнем, других вариантов нет.

Как

выставить ГРМ ВАЗ 2109 правильно?

Для выполнения работ для вас будет нужно ключи на 17 и 19, фонарик и плоская отвертка. Снимите вполне старенькый ремень с роликом (только не потеряйте шайбы, подложенные под ним на него). Установите новый натяжной ролик ВАЗ 2109, после этого приступайте к регулировке.

Ключом проверните шкив распределительного вала до момента, когда метка у него совпадет с планкой, прикрепленной к блоку мотора. После чего пытайтесь не трогать распределительный вал, чтоб не сбить его (хотя это сделать не возможно, но если есть желание нашему клиенту остается можно).

Несколько фото, которые дадут приятное представление что, какие метки нужно кооперировать для установки ремня ГРМ на девятке:

1. Выставление метки на распределительном валу:

3.2. Проверка совпадения меток на шкиве коленчатого вала

3. Сверяемся с метками на маховике для более четкой установки

Как выставить

метки грм на ваз 2112

Наживите на коленчатый вал болт, чтоб вы могли выставить шкив по меткам. Проверните коленвал пока, покуда метка на шкиве не станет верно вертикально – это самый 1-ый ориентир. После, чтоб удостовериться в корректности, вытащите резиновую заглушку в картере сцепления.

Раскроется смотровое окошко, через которое можно увидеть маховик. Итак вот, на последнем обязана быть метка – черта, которая при обычных настройках совпадает с прорезью на планке, прикрепленной к блоку мотора. Это ваш 2-ой ориентир, который прямо гласит о точности опции. Сейчас осталось только надеть ремень поначалу на шкив коленчатого вала, потом распределительного.

Чтоб отрегулировать натяжение ремня, необходимо установить в ролик ГРМ ВАЗ 2109 спецключ (конечно, в обстоятельствах его отсутствия, провести натяжение и с помощью отвертки и пары шурупов по другому гвоздиков). Обычное натяжение – это когда в самом длинноватом участке выходит провернуть его максимум на 90 градусов. И продать, он должен проворачиваться, но прокручиваться.

Когда повернуть его вообщем не выходит, то натяжение чрезмерное, необходимо ослабить. Для этой цели вам натяжной ролик ВАЗ 2109 и существует. Ослабьте гайку и проведите функцию поновой. После чего ключом прокрутите на несколько оборотов коленчатый вал и перепроверьте совпадение всех меток. Если нашему клиенту остается нормально, собирайте узел и заводите мотор.

Видео о подмене ремня ГРМ на автомобиле ВАЗ 2109:

Источник: https://autotexnika.ru/vystavit-metki-grm-na-vaz-2109-karbjurator/

как поменять ремень и что нужно учитывать при замене

В отличие от цепного привода ГРМ, в автомобилях с ременным приводом именно ремень газораспределительного механизма является достаточно слабым местом. В случае обрыва двигатель не только перестанет работать, но и может потребовать серьезного ремонта. Причина — на многих моторах клапана гнет при обрыве ремня ГРМ со всеми вытекающими последствиями.

Чтобы избежать проблем, состояние ремня и роликов нужно контролировать, а также менять ремень ГРМ строго по регламенту. При этом важно правильно выставлять ремень механизма газораспределения. Далее мы рассмотрим, как поменять ремень ГРМ ВАЗ 2109, а также на какие метки ГРМ 2109 нужно обращать внимание при замене, чтобы поставить ремень правильно.

Содержание статьи

Замена ГРМ на ВАЗ 2109

Как уже было сказано выше, ремень ГРМ имеет ограниченный срок службы. На одних машинах заявленный срок службы оригинального изделия может быть больше, на других меньше. В случае с ВАЗ ремень ходит, в среднем, около 50-60 тыс. км. или 4-5 лет.

При этом важно помнить, что он может прийти в негодность раньше по ряду причин (попадание масла или технических жидкостей, растяжение, расслоение, растрескивание и т.д.). Так или иначе, менять ремень ГРМ ВАЗ 2109 нужно как по пробегу или по времени, так и в случае появления дефектов.

Сам ремень фактически является резиновым ободом с зубчатой внутренней стороной и необходим для синхронизации работы коленчатого и распределительного вала. Также указанный ремень на ВАЗ и многих других авто выступает в качестве привода водяного насоса, маслонасоса и т.д.

При этом ошибочно полагать, что деталь имеет большой ресурс. Если просто, это расходник, который нужно регулярно менять. Давайте рассмотрим, как выполняется замена и на что обращать внимание.

Снятие старого ремня ГРМ

Итак, замена ремня ГРМ на ВАЗ 2109 инжектор, прежде всего, продиктована тем, что при обрыве может погнуть клапана и потребуется ремонтировать ГБЦ. При этом важно знать не только то, как поменять сам ремень, но и как выставить ГРМ ВАЗ 2109 правильно при замене.

Для замены нужно заранее подготовить набор ключей или головок, отвертки, сам зубчатый ремень ГРМ, натяжной ролик, при необходимости замены также водяной насос (помпу) и шпильку для натяжителя. Теперь можно переходить к самой замене.

В случае с ВАЗ 2109 следует оставить машину на ручник, после чего под задние колеса подложить противооткатные упоры;
Затем болты на правом переднем колесе нужно ослабить;
Далее правую сторону авто следует поддомкратить, снять колесо, подложив его под картер мотора для страховки;
Теперь можно открыть капот, ключом «10» открутить 3 болта, которыми закреплен защитный кожух ГРМ;
Следующим шагом будет ослабление гайки на генераторе и снятие ремня привода генератора. Основная задача — ослабить верхний стопорный болт и сдвинуть генератор к двигателю, благодаря чему привод ослабнет и его можно снять. Ремень нужно снимать, так как нужен доступ и потребуется демонтаж шкива коленвала.

Теперь при помощи ключа «19» следует открутить болт, фиксирующий шкив коленвала. На моделях с карбюраторам в прорезь шкива можно вставить отвертку, стальной пруток или ключ, чтобы зафиксировать вал от прокручивания.

На инжекторных версиях потребуется удерживать отверткой маховик, чтобы он не проворачивался, параллельно откручивая болт шкива. Также есть решение пригласить напарника, включить пятую передачу в салоне и нажать на педаль тормоза.

Открутив болт, далее следует ослабить натяжной ролик ВАЗ 2109 для более легкого снятия ремня. Гайка выкручивается ключом «17». Сам ролик ГРМ ВАЗ 2109 можно снять, так как обычно его нужно менять вместе с ремнем. Обратите внимание, важно не потерять подложенные шайбы.
Сняв ремень со шкивов, параллельно нужно проверить помпу. Помпа не должна течь, люфтить, шкив должен нормально проворачиваться. Кстати, если водяной насос не в порядке, по краю ремня можно увидеть сильную выработку. Если признаки указывают на проблемы, помпу нужно заменить.

Кстати, помпа меняется каждую вторую смену ремня, так как насос служит около 100 тыс. км. При этом натяжной ролик требуется менять при каждой смене ремня, то есть замена ремня и ролика выполняется параллельно.

Как поставить ремень ГРМ по меткам правильно и проверить натяжение

Идем далее. Сняв старый ремень ГРМ 2109, а также проверив помпу, можно переходить к установке нового ремня. При этом важно знать, как выставить ремень ГРМ ВАЗ 2109 правильно.

Чтобы выполнить монтаж, потребуются два ключа (на 17 и на 19), плоская отвертка, а также лампа или фонарь для освещения. Сначала требуется установить новый натяжной ролик ВАЗ 2109, далее потребуется выставить механизм, опираясь на метки ваз 2109.

При помощи ключа шкив распредвала нужно провернуть до момента, пока метка на шкиве не совпадет с планкой, прикрепленной к блоку двигателя. Далее распредвал нужно стараться не проворачивать в процессе выполнения работ.

Чтобы выставить ГРМ ВАЗ 2109:

сначала нужно выставить метку на распределительном валу;
затем осуществляется проверка совпадения меток на шкиве коленчатого вала;
для точной проверки нужно свериться с метками на маховике;

Если подробнее, на коленчатый вал нужно наживить болт, чтобы получить возможность выставить шкив по меткам. Коленвал прокручивается до момента, пока метка на шкиве не займет строго вертикального положения.

Для проверки следует вынуть резиновую заглушку в картере сцепления и через смотровое окошко взглянуть на маховик. На маховике есть метка в виде риски, которая в норме должна совпасть с прорезью на планке, которая прикручена к блоку ДВС.

Теперь потребуется надеть ремень (сначала надевается на шкив коленвала, после на шкив распредвала). Надевать новый ремень ГРМ нужно сначала на шкив коленчатого вала, после нижнюю ветвь заводят за шкив помпы, пропускают справа от натяжного ролика, также вторую ветвь накидывают на зубчатый шкив распредвала.

Для регулировки натяжения ремня в ролик ВАЗ 2109 вставляется особый ключ. Если ключа нет, можно пользоваться отверткой, а также взять пару саморезов, гвоздей и т.п. Далее с помощью ключа или отверткой, вставленной между винтами натяжного ролика, следует провернуть ролик против часовой стрелки. Это позволяет натянуть ремень.

Рекомендуем также прочитать статью о том, какой ремень ГРМ лучше выбрать. Из этой статьи вы узнаете о лидирующих производителях ремней ГРМ, а также о том, как выбрать ремень механизма газораспределения и на каких производителей лучше обратить внимание.

Натяжение контролируется таким образом, что если на самом длинном отрезке удается провернуть ремень не более, чем на 90 градусов, тогда это норма. Отклонения будут указывать на перетянутый или ненатянутый ремень. В этом случае нужны регулировки.

Например, если ремень ГРМ перетянут, тогда его требуется ослабить, воздействуя на натяжной ролик. Потребуется сначала ослабить гайку ролика, после чего повторить натяжку ремня. Важно понимать, что при сильном натяжении уменьшается как срок службы ремня ГРМ, так и подшипников помпы и натяжителя.

Другими словами, ремень должен проворачиваться с определенным усилием, однако небольшим. Отклонение от нормы регулируется натяжителем (поворот ролика против часовой стрелки).

Отрегулировав ремень, обратно устанавливается крепежный болт привода генератора, после чего головкой «19» проворачивается болт коленвала на 2 оборота по часовой стрелке. Это нужно, так как требуется еще раз проверить совпадение меток по окончании всех работ.

Провернув коленвал ключом, контролируются метки. Если все метки совпали и ремень нормально натянут, двигатель можно запускать. Убедившись в том, что агрегат нормально работает, следует поставить защитный кожух ГРМ на место.

Что в итоге

Как видно, обрыв ремня ГРМ на работающем моторе обычно является причиной последующего капитального ремонта двигателя (клапана ударяются об поршни и гнутся, возникает дефект поршней и т.д.).

По этой причине следует проверять состояние ремня ГРМ каждые 10-15 тыс. км. Если во время осмотра видны дефекты или ремень отработал около 50-60 тыс. км., его нужно менять.

Рекомендуем также прочитать статью о том, что лучше, цепь или ремень ГРМ. Из этой статьи вы узнаете о преимуществах и недостатках приводов ГРМ указанных типов, а также какой из них лучше и почему.

Напоследок отметим, что при замене важно правильно выставить ремень ГРМ по меткам, а также добиться нужного натяжения. В противном случае недотянутый ремень может проскочить на зубьях. Если же он перетянут, тогда может произойти обрыв, в значительной степени усиливается износ ремня, шкивов, роликов и т.д.

Как выставить ГРМ ВАЗ 2109 правильно и обрыв ремня

Warning: preg_match(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona.ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 1364

Warning: preg_match_all(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona.ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 684

Warning: Invalid argument supplied for foreach() in /var/www/u0249820/data/www/vaz-remzona.ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 691

4 / 5 ( 86 голосов )

Необходимо знать каждому, как выставить ГРМ ВАЗ 2109, ведь от обрыва ремня не застрахован никто. Повезло вам несказанно, если вы стали обладателем автомобиля с 8-миклапанным мотором объемом 1,5 литра. На них при обрыве ремня клапаны остаются невредимыми, на остальных, к сожалению, придется ремонтировать ГБЦ.

Как определить, что порван ремень ГРМ? Достаточно просто, так как пропадает искра, двигатель не заводится, а коленчатый вал вращается быстрее, нежели обычно. Конечно, как выставить ГРМ ВАЗ 2109 правильно, нужно знать и при замене ремня. Вот сейчас и рассмотрим этот случай.

Как снять ремень ГРМ ВАЗ 2109?

Перед началом проведения работ установите под задние колеса упоры и выжмите ручной тормоз. Это не даст машине скатиться. Ослабьте болты на правом переднем колесе, так как его придется снимать.

Поднимите правую сторону на домкрате и окончательно снимите колесо (закиньте его под картер двигателя, чтобы в случае падения машина не упала на тормозной диск). Откройте капот и ключом на 10 выкрутите три болта, которыми крепится защитный кожух механизма газораспределения. Все, теперь у вас есть общий вид на него, можно продолжать.

Теперь ослабьте гайку на генераторе и снимите ремень его привода. Он будет мешать проведению замены, так как придется снимать с коленвала шкив. Ключом на 19 (можно даже баллонником) выкрутите болт, которым прикручен шкив к коленчатому валу.

На карбюраторных вариантах автомобилей можно вставить в прорезь шкива отвертку или небольшой ключик, чтобы удержать коленчатый вал от проворачивания. На инжекторных придется воспользоваться помощью напарника, который будет сидеть в салоне и жать на педаль тормоза (при этом нужно включить пятую скорость).

Когда выкрутите болт, нужно ослабить натяжной ролик ВАЗ 2109, чтобы облегчить снятие ремня. Для этого берете ключ на 17 и выкручиваете гайку. Причем можно ролик ГРМ ВАЗ 2109 снять полностью, так как при установке нового ремня его тоже следует менять.

Снимите ремень со шкивов и обратите внимание на состояние помпы – в ней не должно быть люфтов, рукой подергайте ее шкив в стороны. Характерной особенностью наличия люфта и сильной выработки жидкостного насоса может служить появление выработки по краю ремня. Если таковая есть, то стоит сразу же менять насос.

Что касается замены помпы, то это нужно проделывать при каждой второй смене ремня. Если учесть, что автомобили данного семейства уже все старше пяти лет, то рекомендуемый срок замены ремня – около 50 тыс. км. Жидкостный насос же работает около 90-100 тыс. км. пробега.

Следовательно, нужно устанавливать новый своевременно, не дожидаться, когда он полностью износится и порвет ремень. А вот натяжной ролик ВАЗ 2109 нужно менять одновременно с ремнем, других вариантов нет.

Как выставить ГРМ ВАЗ 2109 правильно?

Для работы вам потребуется ключи на 17 и 19, фонарик и плоская отвертка. Снимите полностью старый ремень с роликом (только не потеряйте шайбы, подложенные под ним и на него). Установите новый натяжной ролик ВАЗ 2109, после чего приступайте к регулировке.

Ключом проверните шкив распределительного вала до момента, когда метка на нем совпадет с планкой, прикрепленной к блоку двигателя. После этого старайтесь не трогать распределительный вал, чтобы не сбить его (хотя сделать это достаточно сложно, но при желании все можно).

Несколько фото, которые дадут наглядное представление о том, какие метки необходимо совмещать при установке ремня ГРМ на девятке:

1. Выставление метки на распределительном валу:

2. Проверка совпадения меток на шкиве коленчатого вала

3. Сверяемся с метками на маховике для более точной установки

Наживите на коленчатый вал болт, чтобы можно было выставить шкив по меткам. Проверните коленвал до тех пор, покуда метка на шкиве не станет четко вертикально – это самый первый ориентир. После, чтобы удостовериться в правильности, выньте резиновую заглушку в картере сцепления.

Откроется смотровое окошко, через которое вы увидите маховик. Так вот, на последнем должна быть метка – черта, которая при нормальных настройках совпадает с прорезью на планке, прикрепленной к блоку двигателя. Это ваш второй ориентир, который прямо говорит о точности настройки. Теперь осталось только надеть ремень сначала на шкив коленчатого вала, затем распределительного.

Чтобы отрегулировать натяжение ремня, нужно установить в ролик ГРМ ВАЗ 2109 спецключ (можно, при условии его отсутствия, провести натяжение и при помощи отвертки и пары саморезов или гвоздей). Нормальное натяжение – это когда в самом длинном участке получается провернуть его максимум на 90 градусов. Да, он должен проворачиваться, но прокручиваться.

Если же повернуть его вообще не получается, то натяжение чрезмерное, нужно ослабить. Для этого натяжной ролик ВАЗ 2109 и существует. Ослабьте гайку и проведите процедуру заново. После этого ключом прокрутите на несколько оборотов коленчатый вал и перепроверьте совпадение всех меток. Если все нормально, собирайте узел и заводите мотор.

Видео о замене ремня ГРМ на автомобиле ВАЗ 2109:

Сборка бензинового двигателя ВАЗ 21083

Бензиновый мотор на «восьмерке»

Внешний вид бензинового двигателя ВАЗ 21083 напрямую связан с низким качеством отечественных резинотехнических изделий. Дело в том, что в самом начале выпуска на машину Лада Самара был установлен мотор ВАЗ 2108, был установлен первый отечественный силовой агрегат, разработанный специально для перекрестного размещения под капотом переднеприводной машины.

Однако двигатель ВАЗ 2108 имел неприятную особенность, присущую зарубежным моторам с ременным приводом ГРМ.При обрыве ремня ГРМ обнаружились поршни моторов с клапанами ГБЦ, а последние погнулись, что привело к дорогостоящему ремонту двигателя ВАЗ 2108. На иномарках такая поломка случалась крайне редко из-за высокой надежность ремня ГРМ. Однако на первой Самаре дискретность некачественного ремня была настолько частым явлением, что пришлось срочно дорабатывать двигатель с помощью специалистов немецких автоконцернов. В результате появился новый двигатель, ставший прародителем целого семейства силовых агрегатов.Сборка мотора ВАЗ 21083 — не проблема, ее можно выполнить без помощи специалистов.

Установка коленвала на ВАЗ

Ремонт коленвала

Кабан двигателя ВАЗ 21083 обычно состоит из разборки агрегата, дефектов деталей, коленвала и цилиндров и сборки мотора. Разборка двигателя — дело простое, бракованное и утомительное — тоже несложные процедуры. Но собирать мотор нужно предельно аккуратно, строго придерживаясь инструкции.

Начнем, пожалуй, с установки коленвала в блок цилиндров. Помните: номера цилиндров и коренных подшипников считаются сразу по ходу автомобиля. То есть 1 цилиндр расположен рядом с помпой и ГРМ, а 4 — рядом со сцеплением и коробкой передач.

Переворачиваю блок вверх ногами.
Ставим вкладыши родных подшипников, фиксируя выступы в пакетах станины.В 3 станины (посередине) ставят вкладыш без проточки, а в оставшиеся 4 — с проточками.
Гильзы Majm с моторным маслом.
Смажьте коленчатые валы маслом и уложите в станину, фланец маховика на 4 цилиндр.
Вставляем упорное полукольцо в паз среднего корневого подшипника. С одной стороны нанесены 2 насечки с одной стороны. С этих бортов и установите полукольцо на щеки коленчатого вала. Белое полукольцо ставим спереди (со стороны шкива), желтое — сзади (со стороны маховика).
Поверните полукольца так, чтобы их концы были заподлицо с концами.
Устанавливаем крышки коренных вкладышей подшипников без проточки, фиксируя выступы в проточке, и смазываем их.
Накладываем крышки коренных подшипников на соответствующие станины насечками в сторону крепления генератора. 1 Крышка обозначается одной выемкой, 2 — двумя выемками и 2 отверстиями, 3 — тремя, 4 — четырьмя, 5 — двумя.
Захватываем крышки болтами.
Затяните болты крышки в такой последовательности — сначала болты 3 крышки, затем 2 и 4 и на концах болты 1 и 5 крышек.
После этого проворачиваем вал, если он застрял, ищем причину и устраняем. Если не заводится, проверьте осевой зазор коленчатого вала, если он больше 0,26 мм, заменив полукольцо на более толстое. Если зазор в норме, приступаем к установке сальников и масляного насоса.

Установка сальников и масляного насоса

Система смазки двигателя 21083 состоит из масляного насоса, масленки, фильтра и каналов.После разборки двигателя все каналы необходимо промыть растворителем и продуть сжатым воздухом. Масляный насос следует устанавливать вместе с штифтами коленчатого вала, а нефтяник — после установки САУ и маховика.

Порядок установки сальников и помпы.

С помощью толстой медной или латунной проставки и молотка до конца прижимаем задний сальник к держателю.
Литол или другая смазка приклейте прокладку с другой стороны держателя.
Смажьте изнутри внутреннюю кромку заднего сальника и фланец коленчатого вала.
Надеваем сальник в сборе с держателем на фланец, для этого осторожно заправляем внутренний край сальника на фланец с помощью острой и мягкой деревянной палочки.

Замена сальника в масляном насосе

После этого медленно переместите держатель по фланцу к блоку цилиндров, захватите его болтами и выровняйте так, чтобы его край полностью совпадал с краем блокировать.Только после этого окончательно затяните все болты.
Проденьте передний сальник коленвала в отверстие масляного насоса, а также задний.
Смажьте внутреннюю кромку сальника и шестеренчатого насоса маслом. Для равномерной смазки прокручивайте шестерни пальцем.
Литол или любой другой консистентный клей приклейте прокладку к масляному насосу.
Поверните ведущую шестерню так, чтобы выступы на ней совпали с прорезями на передней части коленчатого вала.
Надеваем масляный насос на вал, острой мягкой деревянной палочкой доливаем край сальника на шейку коленвала.
Кроме держателя, прижимающего маслонасос к самому блоку, захватываем болты, выравниваем края и окончательно затягиваем болты.

Установить шатунно-поршневую группу

Шатунно-поршневую группу (ШПГ) необходимо установить в сборе. Вдавливать поршневой палец в головку шатуна без специальных инструментов не рекомендуется. Эту процедуру лучше доверить профессионалам.

Для установки САУ необходима стальная оправка в виде кольца. Высота кольца 2-3 см, диаметр отверстия немного больше диаметра цилиндра.Установите поршни таким образом, чтобы стрелка на их дне (части, прилегающие к клапану) была обращена в сторону масляного насоса. Номер шатуна и поршня должны совпадать с номером цилиндра. Перед установкой нужно развести замки маслоприемника и компрессионных колец под углом 120 градусов.

Алгоритм установки.

Переворачиваю блок.
Протрите сухой тканью стенку цилиндра и коленчатый вал коленчатого вала.
Тщательно смажьте стенки цилиндров, боковые поверхности поршней и внутреннюю часть оправки.
Надеваем оправку на цилиндр и поперек нее вставляем поршень в сборе с шатуном. Вдавите поршень в цилиндр с помощью круглой деревянной палочки (рукоятки молотка).
Вставляем вкладыш в крышку шатуна, смазываем маслом.
Ставим блок сбоку и устанавливаем крышку шатуна таким образом, чтобы номер цилиндра на ней и на шатуне имел с одной стороны. Захватываем крышку с орехами.
Таким же образом монтируем остальные поршни в сборе с шатунами.После этого переворачиваем блок цилиндров вверх дном и затягиваем все 8 гаек крепления шатунов.

Если у вас нет оправки, ее можно вырезать из куска стальной толстостенной трубы самостоятельно.

Увеличьте мощность карбюраторного двигателя.

В процессе эксплуатации прочность установки вашего автомобиля будет все больше и больше. В определенный момент появится необходимость в капитальном ремонте (CR).При всех необходимых работах Текущий ремонт проводился регулярно, мотор спокойно отработал до 100 000 — 150 000 км пробега без «капителей». В противном случае пробег до кр значительно уменьшается.

Технология капитального ремонта силовой установки включает полную разборку двигателя, диагностику отдельных его узлов, ремонт или замену деталей и агрегатов. Ремонтные работы часто подразумевают металлообработку некоторых узлов, например, шлифовку коленвала, фрезерование головки блока цилиндров (ГБЦ), хонингование блока цилиндров.Сервис для этого потребует поистине Драконьего гонорара. А если ваша машина — иномарка, то лучше повернуть на сотку. Владельцы отечественных автомобилей могут все сделать сами, а в этой статье мы расскажем, как самостоятельно провести обводку двигателя ВАЗ 2109.

Капитальный ремонт двигателя ВАЗ 2109, 2108

Для начала очень важно определить, нужна ли CR мотору вашего автомобиля. Это касается абсолютно любой силовой установки — как зарубежного производства, так и отечественной.Возможно, достаточно поменять или починить всего несколько узлов, и мотор снова заработает нормально. Опишем факторы, указывающие на необходимость капитального ремонта двигателя.

Распространено мнение, что большой пробег автомобиля напрямую связан с капремонтом, не совсем верно. Действительно, при регулярном обслуживании заменялись фильтры, фильтры охлаждающей жидкости, масло, охлаждающая жидкость и т. Д. — тогда шестизначная цифра на одометре может указывать на то, что мотор дошел до «рассыпания», но не всегда. Если диагностика показывает, что все системы работают нормально, зачем что-то делать? Теперь рассмотрим другую ситуацию.Владелец автомобиля безответственно относится к его сервису. Что не ведется, машина эксплуатируется в неоптимальном режиме (например, участвует в гонках, но не подготовлена к ним). Очевидно, двигатель в этом случае очень быстро придется ремонтировать.

Когда проводить капремонт двигателя

Теперь разбираемся в знаках, которые действительно могут указывать на необходимость капитального ремонта.

Главное, что можно насторожить — это увеличение расхода масла.Если утечки нет, но ее нужно регулярно добавлять, значит, происходит сильный износ поршневых колец. Кроме того, вероятно, свой ресурс выработали направляющие втулки и крышки для сбора нефти.

Поскольку кривошипно-шатунный механизм (КШМ) является одной из важнейших частей двигателя, то возникает подозрение на срочную проверку его состояния. Сделать это можно, измерив компрессию в цилиндрах. Просто снимите датчик давления и вставьте на место манометр (конечно, мотор при этой процедуре должен работать).Затем сравните результаты измерений с нормативными показателями. Компрессия недостаточна? Вероятно, подшипники или гидронасосы сильно изношены.

Обратите внимание, если двигатель вдруг стал работать нестабильно, издает странные звуки в виде постукивания или постукивания (особенно на холостом ходу), потребляет много топлива, перестал развивать полную мощность. По отдельности эти признаки указывают на проблемы в отдельных узлах и агрегатах, но если сразу 2-3 из них появятся, это скорее всего говорит о необходимости мотора в капитальном ремонте.Чтобы убедиться, что вы обязательно сделали диагностику, возможно, вам просто нужно изменить какую-либо часть (-ы) или настроить двигатель. Безрезультатно? Что ж, нужно сделать кап ремонт.

Двигатель капитального ремонта предназначен для восстановления всех характеристик силовой установки до агрегатов, указанных в спецификации. Поршневые кольца меняют на новые, а цилиндрические — вытягивают и привозят. Все манипуляции с цилиндрическими кольцами требуют специального оборудования, поэтому лучше не делать это самостоятельно, а довериться профессионалам.То же касается и установки новых поршней (нужны специальные оправки), и восстановления или обработки шек коленвала под ремонтный размер. Кроме того, замене подлежат коренные и шатунные подшипники. Затем ремонтируется головка блока. В комплекс работы с ним входит диагностика. Последующий ремонт / замена опорных плит, клапанов, возвратных пружин и т. Д.

В ходе капитального ремонта, пользуясь случаем, проверьте, насколько изношено все навесное оборудование — генератор, форсунка, бензонасос, термостат и т. Д.При необходимости отремонтируйте их или замените на новые.

После завершения капитального ремонта мотор должен работать Как новый и безотказный 100 000 — 150 000 км . Тогда беги, при условии регулярной казни.

Перед запуском агрегата CR запишите свой план действий. В первую очередь разберитесь с процедурами, которые вы будете выполнять сами, а которые оставят мастерам. Затем определитесь с местом, где можно отремонтировать.Идеальный вариант — собственный гараж с ямой. Если нет, снимите подходящую комнату или обратитесь к знакомому, у которого есть такой гараж. Также приобретите тало ручной работы с цепным приводом и несколько киосков для крепления товаров (с их помощью вы снимете блок двигателя). Еще понадобится то, что вы будете устанавливать блок, например поддон или шину подходящего размера.

Только теперь вы можете снять двигатель и разобрать его на отдельные детали. Запчасти сразу лучше не покупать — ходите в автомагазин по ходу работы.С техникой торопиться тоже не стоит — при детальном рассмотрении некоторых деталей, например, коленвала, лучше будет заменить новым или восстановленным. Вполне вероятно, что состояние мотора в целом будет очень плохим, и тогда логичнее будет купить двигатель 2-й пакет (то есть это блок цилиндров и сборка GBC, а навесной нет оборудование) целиком. Также не забывайте, что капитальный ремонт потребует от вас серьезных денежных вложений и много свободного времени, поэтому планируйте его заранее, чтобы потом не собирать мотор вечером после работы.

Как собрать двигатель на ВАЗ 2109

Итак, сначала слейте рабочую жидкость, снимите навесное оборудование, бачки, радиатор и т. Д., Затем отсоедините двигатель и коробку передач, затем вытащите блок с помощью ремня и тали, надев его на шину или поддон. Далее снимаем головку блока и CSM. Не забудьте отметить, где стояли вкладыши и крышки подшипников, это вам в дальнейшем пригодится. На этом все, теперь можно приступать к ремонту и замене деталей, а затем к сборке.Выполните эти процедуры в следующей последовательности:

Сделайте бракованные детали: те, которые можно установить обратно, почистить, а ресурс заменить новыми.

Если блок цилиндров остается старым, очистите его от загрязнений. Особое внимание уделяется пазам и опорам, куда будет установлен коленчатый вал.
Установить в станину облицовочного блока. Делайте это в строгом соответствии с ранее сделанными отметками! На каждой подкладке есть усы — убедитесь, что они входят в ложе кровати.

Установите предварительно очищенный и расширенный сжатым воздухом коленчатый вал на его опоры.
Возьмите упорные полукольца, смажьте маслом и сориентируйте так, чтобы канавки на их поверхности были направлены в сторону колебаний вала.

Белое кольцо из сталимнии, установите среднюю станину с лицевой стороны, а еще одно кольцо — с обратной стороны.

Проследить, чтобы полукольца не выступали за концы станины (они должны доходить до них).
Теперь устанавливаем вкладыши в крышки коренных подшипников. Сосредоточьтесь на этикетке, которую вы сделали. Сменить вкладыши поменять нельзя! Следите за тем, чтобы допуски вошли в пазы на крышках.

Установите крышки коренных подшипников. В этом случае вам помогут и ваши ярлыки, и фабрика: они есть на каждой крышке, а на 2-й и 5-й из них по 2 шт.
Оцените степень износа болтов крепления, при необходимости купите новые. Вставьте их все в отверстия, но не скручивайте, потому что нужно откладывать их строго в определенном порядке (см. Изображение ниже).

Проверить состояние поршневой группы. Его можно отремонтировать на спецтехнике, но проще (а зачастую и дешевле) приобрести новое.
Перед установкой поршней убедитесь, что замки всех колец правильно ориентированы относительно друг друга (см. Рисунок).

Cele специальной оправкой для поршневых колец, затем вставьте поршневой узел со штоком без нижней крышки в цилиндр. Здесь важно соблюдать метки: на новом поршне они будут заводскими, на старом — сделанными вами («родные» метки, как правило, уже не видны).

Установите шатун в коленчатый вал. Затем возьмите вкладыши, вставьте их в крепежные крышки и смажьте маслом.

Теперь вы можете установить нижние крышки шатунов и закрепить их. Помните, что места крышки поменять нельзя! У каждой крышки свой стержень.
Установите датчик давления масла и другие оставшиеся детали.

самостоятельный ремонт головки блока цилиндров на ВАЗ 2109

Приступаем к ремонту головки двигателя.В случае с Джи-би-си на фотографиях, его проверка показала, что он подвергался фрумерации и не слишком высокого качества. В результате характерные риски остались на поверхности той детали, через которую протекал Тосол в маслопроводе, а затем стекла в Картере.

В результате масло быстро потеряло свои свойства. Этот дефект можно устранить шлифовкой. После этой процедуры поверхность стала идеально гладкой, и Тосол больше не будет попадать в масло.

А теперь пора научиться разбирать головку блока цилиндров на ВАЗ 2109. Сначала снимаем коромысло вместе с пружинами.

Внимательно осмотрите плоскость зажима коромысла. На фото красной стрелкой отмечен самолет, который постепенно крутится по мере износа. Если Рокер стоял наклонно, это указывает на необходимость отрегулировать зазор между ним и деревом синхронизации. Коромысло стояло с наклоном относительно вала? Значит, он изношен, а потому, если вы планируете заменить клапан на новый, проделайте то же самое с коромыслами.

Тогда загляните в колодцы, в которых ходят толкатели. Когда гильза направляющего клапана сильно изношена, а машина эксплуатируется с этим ресурсом, вырабатываемым деталями, в толкателях появляется определенный люфт, в результате чего лунки из круглых превращаются в овальные. На рисках хорошо видно, что на фото указывают красные стрелки. Новые направляющие устанавливать в этом случае бесполезно — они быстро выйдут из строя. Такой дефект плохо ремонтируется и часто приводит к покупке нового GBC, но в этом случае его удалось исправить обработкой на расточном станке с последующим запрессовкой бронзовых гильз.

Теперь осмотрите шпильки, обратите особое внимание на их резьбу. Если она повреждена, такую деталь лучше заменить на новую, так как это значительно сэкономит вам время и нервы в процессе установки головы на место. Шпильку с плохой резьбой будет сложно крутить, а откручивать — еще труднее.

Это завершено на этой головке блока. Положите все снятые вами детали и, конечно же, не забудьте приобрести новую прокладку GBC.

Сразу хочу сказать, что подавляющая часть работы, связанная с надоевшим GBC, не будет выполнять ее самостоятельно.Для этого вам понадобится специальное оборудование и навыки работы на нем. Если он есть у всех, дерзайте, а в случае их отсутствия поищите специалиста.

В большинстве случаев вам нужно только снять головку, передать ее мастеру, а затем забрать и установить обратно.

Зачем снимать головку блока цилиндров

И блок двигателя, и головка имеют солидный ресурс обслуживания и редко выходят из строя раньше этого срока. Это означает, что все связанные с ними ремонтные работы обычно планируются.Лишь изредка проводятся вмешательства, относящиеся к категории текущего ремонта. Например, это пайка или заваривание дыры в блоке двигателя, возникшей в результате обрыва ролика.

Однако иногда автовладелец желает изготовить расточку GBC не для ремонта, а для увеличения мощности мотора. Такая операция называется ковкой. В результате увеличивается камера сгорания, а это, в свою очередь, приводит к увеличению рабочего объема и мощности.Правильный форсинг всегда рассчитывается заранее теоретически, потому что существует слишком большой риск культивирования блока и головы, и в конечном итоге они могут разрушиться.

Что такое расточный блок цилиндров на ВАЗ 2109

Скорее всего, занудством вы не будете заниматься — просто возьмете предмет, а потом скажут, когда можно будет забрать. Но расширить кругозор, узнать в общих чертах всю технологию не помешает.

Расточка блока — это процедура увеличения посадочного гнезда под гильзы цилиндров.Естественно, рукава нужны уже не оригинального, а ремонтного размера. Вам крайне важно знать размер этих рукавов и сообщить специалисту, под какой ремкомплект нужно сделать расточку. Все необходимые измерения баллонов можно провести самостоятельно, но для этого вам понадобится нутрометр.

Сама операция выполняется на специальной машине с небольшой скоростью. Это очень важно, поскольку необходимо одновременно соблюдать размер, не нарушать геометрию цилиндра и при этом соблюдать качество обработки.
Еще одно важное правило: мастер должен строго соблюдать параллельность и перпендикулярность каждого цилиндра по отношению к базе данных. Так действует раскладная кровать Vala ..

Также следует отметить, что при растачивании необходимо оставлять припуск (бракованный верхний слой). Его толщина должна быть совсем небольшой — от 0,1 до 0,15 мм. Он предназначен для того, чтобы ось цилиндра не поворачивалась в процессе хонингования.

Что касается хонингования, эта операция должна выполняться после расточного блока.Она выполняется на специальном станке, а суть процедуры заключается в полном устранении возможных микродефектов, возникших при растачивании.

После этого можно собирать силовую установку обратно. После завершения сборки и заправки новой рабочей жидкости не забудьте отрегулировать клапан.На этом капитальный ремонт двигателя ВАЗ 2109 окончен. До новых встреч на страницах нашего сайта!

12.04.2017

ВАЗ 2109 (Лада Самара), народ — девятка, пятидверный хэтчбек, продолжатель модельного ряда SAMARA.Он был разработан в 1987 году на базе трехдверного хэтчбека ВАЗ 2108. Сама девятка стала основой для создания ВАЗ 21099.

Автомобиль получил широкую популярность благодаря стремительной конструкции, неплохому по тем временам мотору и практичному пятидверному кузову. Все это помноженное на невысокую стоимость, а также широкий выбор запчастей сделали ВАЗ 2109 очень привлекательным. Эта привлекательность передалась его последователю ВАЗ 2114. В противовесе восьмерке на двигателях 2109 серийно стояла форсунка (силовой агрегат 2111).

Помимо инжектора на 2109 был установлен карбюратор рабочим объемом 1,1 л, 1,3 л и 1,5 л. Такие двигатели можно увидеть, если посмотреть на капот 2108.

В статье мы рассматриваем Сами двигатели для ВАЗ 2109, их характеристики и недостатки.

Двигатель ВАЗ 2108.

Двигатель 1,3 является базовым для восьмерки, он был разработан с нуля, и у них есть конструктив с двигателем 21011 1,3 л. Нет ничего общего.Этот двигатель стал основой для создания силовых агрегатов для установки на семейство Самара рабочим объемом 1,1 л., 1,5 л. Это рядный двигатель карбюраторного типа, имеет 4 цилиндра и верхнее расположение распределительного вала. Ремень ГРМ используется в приводе ГРМ.

Что касается ресурса, то двигатель правильно скажет, что аккуратная и бесшумная эксплуатация, правильное и постоянное обслуживание превысит официальные 120 тыс. Км, а ресурс может составить 180-200 тыс. Км.

Недостатки двигателя

Из минусов чаще всего отмечают следующие. Детали системы охлаждения разбираются довольно быстро. При частой замене потребуется масляный фильтр и регулировка клапана. Часто возникают утечки масла из-за ненадежной герметизации клапанной крышки, топливного насоса и датчика распределителя. Ненадежные карбюраторы типа «Солекс» в целом и EPHX в частности.

При обрыве ремня ГРМ могут погнуться клапана.Также со временем могут возникнуть проблемы с зажиганием и триммером двигателя. Кроме того, из-за проблем с зажиганием двигатель может взорваться. Еще одной причиной этого может быть низкокачественное некачественное топливо. О детонации говорит дым черного цвета, выходящий из выхлопной трубы и потеря мощности.

Двигатель ВАЗ 21081.

Двигатель ВАЗ 21081 1,1 л. Является аналогом силового агрегата 2108 1.3. Однако у него меньший размер коленчатого вала и, как следствие, пониженное тяговое усилие. Это рядный двигатель карбюраторного типа с четырьмя цилиндрами, имеющими верхнее расположение распределительного вала и ремень в приводе ГРМ.По ресурсу, обеспечивающему аккуратную работу и качественное обслуживание, можно рассчитывать на официальные 125 тыс. Км.

Разница между 21081 и 2108 связана с уменьшенным ходом поршня и в результате уменьшенного рабочего объема. К тому же разница меньше по сравнению с блоком цилиндров 2108.

Недостатки двигателя

Двигатель ВАЗ 081 — редкость, так как такие двигатели идут на экспорт. Наверное, это к лучшему, так как это откровенно бесшумный агрегат.Также следует помнить, что в случае поломки ремня ГРМ двигатель может погнуть клапана. Двигатель ВАЗ 21083 Этот двигатель является прародителем нынешних силовых агрегатов для Lada, он стал основой для 16 клапанных двигателей 2112, 124, 126 для приоры, 127, 114, 116, 194 для калины.

Замена данного двигателя Это собственная версия инжекторного типа. ВАЗ 2108 1,5 л. Это рядный двигатель карбюраторного типа с четырьмя цилиндрами, имеющими верхнее расположение распределительного вала.Ремень используется в приводе ГРМ, при отключении клапанного двигателя клапанный двигатель не давится.

Недостатки двигателя

Если говорить о слабых местах Движка, то нужно отметить следующее. Надо отрегулировать клапан. Детали системы охлаждения быстро изнашиваются. Требуется частая замена Масляный фильтр и регулировка клапана. Часто возникают утечки масла из-за ненадежной герметизации клапанной крышки, топливного насоса и датчика распределителя. Ненадежные карбюраторы типа «Солекс» в целом и EPHX в частности.

Крепление приемной выхлопной трубы можно катать, так как гайки не латунные, а стальные. Кроме того, двигатель может стучать, это говорит о необходимости регулировки клапанов. Двигатель может подсказать, и в этом случае причину нужно искать в клапанах, засорении карбюратора или неисправной электрике.

Двигатель 2114/2111

Двигатель ВАЗ 2111, который популярен у 2114, в целом — это восемьдесят третий двигатель. Однако в отличие от 21083 на 2114 используется инжектор, а не карбюратор.К тому же для 2114 наличие плавающей тяги и еще одного распредвала. Наконец, 2114 обладает большей мощностью. Двигатель ВАЗ 2114 1,5 л. В ряду инжектор, с четырьмя цилиндрами, имеет верхнее расположение распредвала, в приводе TRG используется ремень ГРМ. При этом при разрезании ремня клапанный двигатель не давит.

Недостатки двигателя

По недостаткам отмечены следующие. Требуется регулировка клапана, детали системы охлаждения быстро заводятся, требуется частая замена масляного фильтра, проблемы с уплотнением клапанной крышки, топливного насоса и датчика распределителя.Может сломаться крепление выхлопной трубы, так как используются стальные, а не латунные гайки. К тому же часто начинает плавать. Может двигатель сказал. Часто двигатель не прогревается до желаемой рабочей температуры. Проблема, скорее всего, в термостате. Кроме того, двигатель может стучать и шуметь, как правило, из-за нерегулируемых клапанов.

Двигатель				ВАЗ 2114/2111
Года выпуска				1994 — наши дни
Материал блока цилиндров
Система снабжения	карбюратор	карбюратор	карбюратор	инжектор

Количество цилиндров
Клапаны на цилиндре
Ход поршня
Диаметр цилиндра
Степень сжатия
Объем двигателя	1295 см.Куб	1100 см. Куб	1499 см. Куб	1499 см. Куб
Мощность двигателя	64 л.с. / 5600 об.мин.	54 л.с. / 5600 об.мин.	73 л.с. / 5600 об.мин.	78 л.с. / 5400 об.мин.
Момент	95 нм / 3400 ВКЛ. Мин.	79НМ / 3600 ОБР	106 Нм / 3600 об.Мин.	116 Нм / 3000 об. Мин.

Расход топлива



Расход масла
Габаритные размеры двигателя (ДХШВ), мм
Масса двигателя
Моторное масло	5W-30. 5W-40 10W-40 15W40.	5W-30. 5W-40 10W-40 15W40.	5W-30. 5W-40 10W-40 15W40.	5W-30. 5W-40 10W-40 15W40.
Сколько моторного масла
При замене заливка

по заводски
на практике	до 200 тыс. Км		до 250 тыс. Км	до 250 тыс. Км

потенциал
без потери ресурса
Двигатель был установлен	ВАЗ 2108. ВАЗ 2109. ВАЗ 21099.	ВАЗ 21081 ВАЗ 21091	ВАЗ 21083. ВАЗ 21093. ВАЗ 21099. ВАЗ 2110. ВАЗ 21111 ВАЗ 2115.	ВАЗ 21083. ВАЗ 21093. ВАЗ 21099. ВАЗ 21102. ВАЗ 2111. ВАЗ 21122. ВАЗ 2113. ВАЗ 2114. ВАЗ 2115.

Сообщить об ошибке

Выделите ее и нажмите Ctrl + Enter

С приходом осени автомобилисты остро встают перед чистотой автомобиля.Дождь и грязь заставили владельцев автомобилей стать частыми гостями на автомойках. Не у всех есть возможность так часто мыть машины, а также место для проведения процедуры, поэтому содержат несколько простых способов чистоты надолго.

Специальное средство для очков. Чистый автомобиль можно обработать специальными средствами, такими как водоотталкивающие средства и так называемый «антилифт» для автомобильных стекол. После применения оборудования стекла не будут загрязняться, и дождевая вода не задерживается на них, капельки уносятся ветром.

Инструмент для кузова автомобиля. Для защиты тела от грязи стоит обратить внимание на специальные средства, например, воск полролол, способствующий улучшению водоотталкивающих свойств металла. Конструкция достаточно проста в обращении:

Машина вымыта и обезжирена, но нужно использовать не агрессивную
Полирол наносится на кузов автомобиля мягкой тканью или губкой
Дать высохнуть
Потом воск протереть тряпкой из микрофибры выложить

Таким образом, можно подготовить машину к осеннему сезону, а также надолго сохранить ее в чистоте, избежать лишних отходов на мытье.

Результат. Осенью водители хотят содержать машины в чистоте, ведь не у всех есть возможность часто посещать автомойку или чистить автомобили от грязи. Однако существуют специальные средства, помогающие сохранять в чистоте стекло и корпус.

Среди самых популярных с осенней погодой можно назвать водоотталкивающие растворы и восковые политеры для автомобильных покрытий.

Легендарный внедорожник. Land Rover. Defender получил новое обновление, которое торжественно представили лидеры бренда.

Но, несмотря на незначительные изменения, серьезных нововведений автомобилисты не увидели. Именно поэтому яркий поклонник марки, миллиардер Джим Рэтклифф, являющийся владельцем компании Ineos, решил разработать собственный внедорожник, который получит все необходимые опции.

Будущий внедорожник-миллиардер, стиль которого позаимствован у британских производителей, получит имя GRENADIER.

Автомобильные инженеры им. Ленкома построила Лимузин «Юрий Долгорукий».В основу этой модели был заложен Москвич-2141. Колесная база этого автомобиля «растянута» на 20 см. В салоне за счет этого стало просторнее. По силовой части новинка оснащалась французским двухлитровым агрегатом Renault на 116 л.с.

Третий лимузин был создан Горьковским автомобильным заводом в Содружестве с ателье AST Crowford Hill. Данная модель собрана на расширенной базе из узлов модели ГАЗ-3102. В отделке этого лимузина использована кожа, полированное дерево.

Автомобиль также был оборудован кондиционером, мультимедийной системой и шторками. Стоила такая модель баснословные по тем временам 40 000 долларов (сейчас — около 2 576 510 рублей).

А какие неизвестные разработки тех времен вам известны? Напишите в комментариях.

Наверняка каждый любитель быстрой езды мечтает о мощной машине с хорошей динамикой. Что делать, когда средств на покупку новой машины с желаемыми техническими характеристиками нет? Лучшее решение в сложившейся ситуации — форсирование двигателя.Этот вид тюнинга часто применяется для автомобилей отечественного производства, например, для ВАЗ 2109. Данная модернизация предполагает раскрытие всего потенциала двигателя: позволяет улучшить показатели мотора за счет снижения потерь энергии на процент ДВК.

Способы принуждения

В большинстве случаев достижение требуемых показателей достигается за счет увеличения объема двигателя автомобиля. Для выполнения задачи такого плана существует несколько вариантов:

Первый подразумевает увеличение диаметра блока цилиндров под больший диаметр поршня путем расточки. Его называют «Народным» из-за его невысокой стоимости, ведь в этом случае все, что требует затрат, — это купить комплект поршней и колес, а также оплатить услуги токарной обработки.

Первый вариант — расточка

Второй — замена заводского коленвала на другой, отличающийся более увеличенным радиусом кривошипа и, как следствие, большим ходом поршня и большим объемом. Стоимость его намного выше, чем у первого способа, так как необходимо потратить на коленвал, комплект поршней, подходящих к новому коленвалу (так как блок цилиндров имеет определенные ограничения), специальные кольца для поршней.Кроме того, также необходимо будет оплатить работы по растачиванию блока.

Пример замены стокового коленвала

Для многих удивляет тот факт, что увеличенный объем мотора «Девятки» не всегда является самым выгодным методом форсирования. В некоторых ситуациях (все зависит от того, каким в конечном итоге должен быть двигатель) намного проще и эффективнее доработать головку блока цилиндров (ГБЦ), после чего устанавливается правый распредвал. Такой вид формовки также позволит добиться увеличения силовых показателей силового агрегата.

Конечно, для максимального раскрытия всех возможностей и резервов распредвала достаточно серьезная доработка GBC, которая может коснуться рецепта седел и установки клапанов с большим диаметром. Например, двигатели, для которых характерно наличие восьми клапанов, подойдут к аналогичным деталям от BMW, а шестнадцати танковым моторам — комплектующим от Opel и Volkswagen. В этом случае нельзя упускать из виду впускные / выпускные каналы, предназначенные для циркуляции топливно-ветровой смеси — они тоже требуют доработки.Их усовершенствование подразумевает увеличение диаметра сечения до предельных размеров путем внутренней полировки.

Технические характеристики Блок цилиндров ВАЗ 2109, как и другие комплектующие, накладывают свой отпечаток на общие показатели Мотор. Конечно, можно более подробно изучить влияние типов и форм поршней, веса коленчатых валов и многого другого, что так или иначе отображается при работе двигателя, но эта статья не об этом.

Особое влияние на работу ДВС оказывают следующие характеристики: отношение длины штока к ходу поршня и размеры коленчатого вала (диаметр) коленчатого вала.

Важность вышеперечисленных параметров обусловлена тем, что двигатель по сути представляет собой насос, который перекачивает определенное количество смеси в течение определенного периода времени. Об этих характеристиках и пойдет речь дальше.

Влияние величины R / S на ВАЗ 2109

Отношение длины штока к ходу поршня обозначается как R / S, и его преобразование относится к числу серьезных и ответственных. Во многих источниках отмечалось, что показатель R / S равен 1.75.

Соотношение таблицы

Показатели, отличающиеся от этого значения, влияют на работу ДВС:

Р / С сверх нормы. К его несомненным «достоинствам» можно отнести способность поршня дольше находиться в положении верхней мертвой точки (НТК). Он обеспечивает отличное сгорание топливных смесей, а именно: полное сгорание топлива, повышение давления на поршень после НМТ и температуры в камере, где сгорание происходит сгоранием.В результате достигается хороший крутящий момент на высоких оборотах и снижается трение в паре «поршень-цилиндр» за счет длинного шатуна, что важно для рабочего хода поршня. В этом случае мотор, собранный с количеством R / S, превышающим норму, из-за уменьшения расхода воздуха не может обеспечить правильное наполнение цилиндров при работе на малой и средней скорости вращения коленчатого вала. Это существенный «минус», но, к сожалению, не единственный. Из-за высокой температуры камеры сгорания и длительного нахождения поршня в НК появляется большой риск детонации;

Р / С ниже нормы.Преимуществами этого положения являются превосходная скорость заполнения цилиндров на роликах коленчатого вала среднего и малого диаметра, благодаря тому, что движение поршня от VTC происходит быстрее, в результате чего быстро происходит разгрузка. Увеличение скорости смеси, состоящей из топлива и воздуха, положительно отражается на ее качестве: она становится более однородной, что способствует лучшему горению. Таких показателей добиться намного проще, так как требования к такой доработке существенно отличаются от двигателей с высоким R / s.Индикатор Low R / S означает, что шатун имеет большой угол наклона, соответственно, усилие на поршень будет прикладываться в горизонтальной плоскости. В результате это может привести к быстрому износу стенок цилиндра и колец, а также к ухудшению процесса смазки.

АвтоВАЗ в комплектации двигателей отдает предпочтение шатунам длиной 121 мм, обеспечивая оптимальные показатели. В отличие от них, в тюнерах с коленчатым валом с большим радиусом кривошипа используются более длинные шатуны (129 132 мм).Правда, стоимость их значительно выше стандартных изделий.

Некоторых водителей интересует, какой двигатель можно поставить на ВАЗ 2109 и 21099. Обычно такая мысль навещает автомобилистов, желающих провести тюнинг своего автомобиля. Все дело в том, что моторы, которые устанавливаются на эти модели, были разработаны еще в 70-х годах прошлого века, а сейчас несколько устарели. В этом плане они практически не эффективны по сравнению с более современными автомобилями. Для многих ценителей этих моделей наиболее эффективным способом является установка мотора от иномарки, благо двигателей, которые можно установить на этот автомобиль с минимальной переделкой.

На что обратить внимание?

Какой двигатель можно поставить на ВАЗ 2109 и 21099? Прежде чем ответить на этот вопрос, следует разобраться с юридическими и некоторыми техническими особенностями данной работы. В последнее время мотор считается обычной деталью, поэтому на его замену особых документов не требуется. Но, покупая машину со сменным двигателем, лучше запросить у предыдущего владельца документы, иначе есть риск, что с гениальной машины сняли агрегат.В этом случае вы можете связать некоторые проблемы. Хотя, случаев осмотра двигателей не так уж и много (например, когда место заканчивается в ПТС), поэтому можно не обращать внимание на этот фактор на этот фактор.

С другой стороны, может быть вам приятного в этом будет мало.

Более сложный вопрос Это необходимость выбора двигателя подходящего к 2109. В первую очередь следует ориентироваться на размер мотора. Помещение насосного отделения здесь не слишком велико, поэтому это одно из основных условий выбора агрегата.Также обратите внимание на возможность установки двигателя. Желательно подбирать варианты с перекрестным расположением, это минимизирует работы по подгоночной части.

Особенности доработки

Самым большим неудобством при замене двигателя на более совершенный, является необходимость произвести регулировку электрики. В частности, проблема возникает с более совершенными моторами От иномарок, в первую очередь, это связано с наличием большого количества датчиков и более точной системы управления двигателем.Поэтому вам обязательно понадобится помощь разобравшегося в электрике человека.

При установке более мощных двигателей следует доработать тормозную систему . Это позволит избежать проблем. Также значительно повысится безопасность передвижения на машине. Не забывайте про радиатор, он должен соответствовать мощности нового агрегата, иначе вы будете получать исправно, что значительно снизит его ресурс.

Какие моторы можно поставить?

На самом деле количество моторов, подходящих для «девятки», достаточно велико, это позволяет выбирать с минимальными временными затратами.Рассмотрим самые популярные варианты от наших автомобилистов:

Часто водители ограничиваются установкой 16-ти клапанного мотора, который может использовать в качестве топлива газ. Это позволяет значительно снизить затраты на заправку автомобиля. Учтите, что установка такого двигателя, а также ГБО возможна только на специализированных СТО, иначе можно получить серьезный штраф;
Если у вас простой карбюраторный мотор, можно просто более совершенный вариант впрыска. Так вы избежите проблем при установке двигателя, единственное, что вам нужно сделать, это поставить блок управления, и датчики к нему правильно подключены.Многие водители производят замену с коробкой передач;
От приоры 2112 или . По сути, у этих машин один и тот же двигатель, но немного доработанный. Таким образом, сложностей с установкой возникнуть не должно. Эти моторы более экономичны, что быстро окупает затраты на установку. При этом стоимость такой замены будет минимальной;
Honda Civic 1.5 Litra образца 91-95 гг. Эти двигатели отлично поместили под капот «девятки». При этом сложностей с примеркой застежек практически не возникает.В результате вы получите более качественный силовой агрегат;
Mitsubishi Lanser. . Можно использовать мотор объемом 1,5 литра и мощностью 100 л.с. У этого силового агрегата отличная динамика. Для установки придется немного изменить крепеж мотора, а также обратить внимание на тормозную систему;
Моторы производства Опель . Сюда можно взять практически любой двигатель, установленный на Вектре. Эти силовые агрегаты, конечно, достаточно старые, но при этом более мощные и надежные, чем вазовские оригиналы.Качество сборки здесь достаточно высокое. При этом стоимость относительно невысока, что часто оказывается одним из основных факторов при выборе;
Фольксваген Гольф. или Пассат. , Моторы этих машин, выпущенных в 90-е, отлично подходят для своей «девятки». Придется произвести переделки, но они минимальные. В результате вы получите мотор настоящего немецкого качества;
Hyundai Accent. Да, от этого корейского автомобиля можно установить силовой агрегат.Обратите внимание, что это довольно мощный. Придется ставить коробку от нее, так как родная не справится с повышенной нагрузкой;
Двигатели Fiat. . Эти агрегаты хорошо сочетаются с продукцией АвтоВАЗа. Для установки лучше использовать варианты объемом до 2 литров. Лучше применять версии с 16 клапанами. К сожалению, современные моторы не подходят для установки на «девятку», поэтому придется искать подходящие варианты на разборке;
Audi A80 и A4 .Эти немецкие моторы тоже при определенном желании могут быть установлены на 2109. Двигатели качественные, но для большей надежности рекомендуется использовать детали с минимальным пробегом. Так вы гарантированно избежите проблем;
Mazda 626. . Отличный мотор, довольно мощный. Прекрасно выдерживает заправку некачественным топливом. Этот силовой агрегат отличается высокой надежностью. Это сведет к минимуму необходимость ремонта во время эксплуатации. Небольшой недостаток Относительно высокая стоимость.

Заключение . Отечественные автомобили Никогда не могут похвастаться высокой надежностью, а также прекрасными техническими показателями. Поэтому многих водителей интересует, какой двигатель можно поставить на ВАЗ 2109 и 21099. Установка силового агрегата от иномарки или более современной отечественной машины — самый действенный способ тюнинга. Выбирая модель, ориентируйтесь на размер, а также на возможность примерки крепежа для двигателя.

Двигатель ВАЗ 2109 Вид сверху:

1 — колодки с проводами карбюратора, 2 — шланг обратного слива топлива, 3 — шланги отопителя, 4 — шланг вакуумного усилителя, 5 — шланг подачи топлива, 6 — наконечник троса привода сцепления, 7 — провод катушки зажигания, 8 — шланги радиатора , 9 — дроссельная заслонка, 10 — тяга воздушной заслонки, 11 — подогреватель датчика лампы аварийного давления масла

Двигатель ВАЗ 2109 вид снизу:

1 — Генератор, 2 — Правая передняя опора, 3 — Двигатель, 4 — Трансмиссия, 5 — Стартер, 6 — Выключатель света, задний ход, 7 — Растяжка, 8 — Левая передняя опора, 9 — Левый передний привод, 10 — Трубка маслосборного бокса, 11 — Задняя опора, 12 — Привод привода трансмиссии, 13 — Масляный картер, 14 — Привод правого переднего колеса, 15 — Пробка отверстия для моторного масла

Снятие двигателя ВАЗ 2109

Перед снятием двигателя отсоединить провод от клеммы минус АКБ.Слить охлаждающую жидкость из системы охлаждения, моторное масло и масло из коробки передач. Демонтаж двигателя ВАЗ 2109 рекомендуется производить в сборе с КПП и подъемником для снятия вниз.

Порядок выполнения демонтажа двигателя

Отверните болты крепления и снимите защиту картера

Снимите приемную трубу глушителя

Снять воздушный фильтр

Ослабьте затяжку хомута и отсоедините вакуумный шланг Усилитель тормоза от впускного патрубка двигателя

Откручиваем болт и отсоединяем провод «массы» от картера сцепления

Ослабьте затяжку хомутов и отсоедините шланги термостата

Отсоединить высоковольтный провод от центральной клеммы распределителя зажигания

Нажать отвертку отверткой и отсоединить колодку с низковольтными проводами от клеммы распределителя зажигания

Ослабьте затяжку хомута и отсоедините шланг подачи топлива от топливного насоса

Ослабьте затяжку гаек на конце троса привода выключения сцепления

Снимите наконечник троса с рычага выключения сцепления

Отсоединить колодку с проводом от клеммы реле стартера прицепа

Снимите гайку крепления и отсоедините провод от тягового болта стартера.

Отсоедините колодку с проводом от клеммы генератора

Откручиваем гайку и отсоединяем провода от клеммы генератора

Отсоединить блок с блокировкой электромагнитного клапана пневмоострова карбюратора

Ослабьте затяжку хомута и отсоедините шланг подачи слива от карбюратора

Ослабьте болт крепления воздушной заслонки к рычагу управления воздушной заслонкой

Ослабьте болт крепления корпуса привода воздушной заслонки к кронштейну и отсоедините кабель

Снимите накладку троса привода акселератора с сектора привода дроссельной заслонки

Снять возвратную пружину демпфера возвратной пружины

Снимите трос привода акселератора с сектора привода дроссельной заслонки

Отверните гайку крепления и снимите кронштейн троса привода акселератора с клапанной крышки

Отсоединить колодку с проводом от выключателя цепи принудительного холостого хода

Отсоединить провод от датчика температуры охлаждающей жидкости

Отсоединить провод от датчика давления масла

Ослабьте затяжку хомута и отсоедините шланг подкладки отопителя

Ослабьте затяжку хомута и отсоедините шланг редукционного нагревателя

Ослабьте затяжку хомута и отсоедините привод переключения передач от наконечника петли

Снимите гайку крепления и отсоедините трос от привода спидометра

Отсоединить колодку с проводом от заднего переключателя света на коробке передач

Ослабьте зажимные гайки крепления левой и правой растяжек к подвесным рычагам

Снимите три болта крепления растяжки к кузову и удалите левую и правую растяжки в таком положении, чтобы они не мешали снятию силового агрегата

Снимите контргайки крепления шарового шарнира Рулевая тяга к поворотному рычагу

Снимите гайку крепления шаровой опоры рулевого управления

Отжать палец шаровой опоры рулевой тяги от поворотно-рычажной рейки с помощью специального съемника

Выкрутите два болта и отсоедините шаровой шарнир рычага подвески от поворотного кулака

Выдача путем установки хвостовика одной из внутренних колодок приводных валов из коробки передач и снятия его в сторону

Вставить технологическую оправку вместо петли (например, старого внутреннего экрана), чтобы не проверялась полуосная передача.После этого отключите второй экран как первый

Отверните три болта крепления и снимите картер сцепления

Ослабьте затяжку трех болтов и гайки крепления картера сцепления к блоку цилиндров

Заварить двигатель на рыбалку и натянуть тали за тросы

Откручиваем две гайки крепления задней опоры силового агрегата к кузову

Откручиваем гайку, немного приподнимаем двигатель и снимаем болт правой передней опоры силового агрегата

Отверните гайку и снимите болт левой передней стойки силового агрегата.Опустите двигатель на подставку, поднимите автомобиль и выньте двигатель из-под него. ВНИМАНИЕ: Перед тем, как снять двигатель, проверьте, все ли провода и шланги отсоединены от двигателя

Установка двигателя на ВАЗ 2109

Установка двигателя ВАЗ 2109 проводится в порядке, обратном его снятию. При подсоединении приводов передних колес к коробке передач замените стопорные кольца на стержнях пазов внутренних шарниров. Не устанавливайте использованные стопорные кольца на шлицы стержней шарниров — это может привести к отсоединению приводов передних колес от коробки передач во время движения.После установки двигателя на автомобиль отрегулируйте исполнительные механизмы воздушной и дроссельной заслонки карбюратора, привода сцепления, а также углы установки передних колес.

Залить охлаждающую жидкость в систему охлаждения, моторный отсек и коробку передач.

Запустите двигатель и проверьте, нет ли утечек топлива, масла и охлаждающей жидкости. Проверить давление масла. Послушайте двигатель, он должен работать ровно, без посторонних шумов и ударов. Проверить работу контрольных ламп в комбинации приборов.

Двигатель новый на карбюратор ВАЗ 2109.

Одной из самых известных разработок советского автомобиля является двигатель ВАЗ 2109 и всевозможные его модификации. Итак, мотор, который был разработан еще в 1982 году, служит верой и правдой сегодня. Это один из самых распространенных моторов на территории СНГ.

Надо сказать, что это не считается одним из надежных агрегатов, но он очень ремонтопригоден, что делает его довольно популярным среди автомобилистов.

Описание и модификация

Как такового «девятнадцатилетнего» двигателя в природе не существует.По крайней мере, завод АвтоВАЗ его не выпустил. На все модели 2109 устанавливалась «восьмерка» силового агрегата и его модификации. Конечно, во многих документах можно встретить Мотор ВАЗ 2109, но это обман или незнание.

Но в технической документации завода-изготовителя не нашел информации о двигателе 2109, так как такого мотора не существует. На все «девятки», за весь период их производства, устанавливались двигатели со следующей маркировкой: ВАЗ-21081 (1.1 8В), ВАЗ-2108 (1,3 8В), ВАЗ-21083 (1,5 8В), ВАЗ-2111-80 (1,5и 8В) и ВАЗ-11183-20 (1,6и 8В).

Технические характеристики

Все моторы, которые устанавливались на ВАЗ 2109, были небольшими, но обладали достаточными силовыми характеристиками и динамикой. Но с тяговым усилием уже не вышло. Мощность двигателя ВАЗ 2109 составляет от 54 до 81 лошадиных сил. Стоит рассмотреть каждый из вариантов двигателя и его технические характеристики отдельно.

2111-80 (1,5i 8V)

11183-20 (1,6I 8V)

Как видите эволюция двигателей дошла от карбюраторного типа до впрыска.Хотя, с увеличением объема двигателя пропорционально увеличивается расход топлива.

Еще немаловажный вопрос: где номер двигателя на старых образцах моторов? Как известно, номер двигателя наклеивался на блок цилиндров только с 1984 года и более ранних версий, которые экспортировались. Поэтому на силовом агрегате 1983 года выпуска 1983 года этот идентификатор даже искать не стоит, так как его просто нет.

Ремонт и обслуживание

В среднем ремонт модификаций ДВС ВАЗ 2109 производится в ходу.Этот показатель составляет около 200 000 км пробега. Капитальный ремонт двигателя проводится аналогично любому силовому агрегату «Жигуле». Так как по сравнению с волговским двигателем ВАЗ совсем небольшой, то часто автомобилисты делают переборку своими руками в гараже.

Двигатель 2109 хорошо ремонтируется, так как чугунный блок достаточно сложно разрушить, а стоимость головки невысока, что позволяет дешево и без особых затрат отремонтировать двигатель своими руками. .Еще одним положительным моментом в ремонте является то, что силовой агрегат прост по конструкции и даже неопытные автомобилисты могут провести небольшой ремонт двигателя ВАЗ 2109 своими руками.

К основным проблемам, с которыми многие сталкиваются, можно отнести: замену масла в двигателе ВАЗ 2109, замену свечей зажигания и высоковольтных проводов, а также переборку и регулировку карбюратора. Кстати, почти все моторы комплектовались отличным инжекторным элементом, который всем известен как «Солекс».

Еще один вопрос, который часто задают автомобилисты, сколько масла нужно заливать в мотор? Этот показатель зависит от типа мотора. Например, для ВАЗ-21081 — это будет один показатель, а для ВАЗ-11183-20- совсем другой. Поэтому, если автомобилист желает узнать, сколько масла в его силовом агрегате, нужно заглянуть в техническую документацию.

Тюнинг

Тюнинг двигателя ВАЗ 2109 достаточно простой и без особых сложностей.Итак, первое, что заставляет автомобилистов делать со своим двигателем, — это менять систему зажигания. Конечно, у старых моделей есть давно морально устаревший контактный вариант, а значит, и бесконтактный.

Вместе с этим меняют свечи и высоковольтные провода. Не забываем также про катушку зажигания. Все это даст улучшенное сгорание топлива в цилиндрах, только если вы все правильно настроите.

Далее идет расточка и переборка блока цилиндров.Так, многие автолюбители устанавливают поршневую спортивную версию, в которой предусматривается облегченный коленчатый вал, поршни и шатуны. Затем меняют направляющие втулки и клапан. Все эти доработки дадут прибавку мощности примерно на 25-30 лошадей.

Последним этапом становится внешняя настройка. Сюда входит: Установка воздушного фильтра нулевого сопротивления, груши карбюратора, замена форсунок водяного охлаждения, установка доработанных помпы и генератора.

Не стоит забывать о таком важном элементе, как стартер, целый ряд разновидностей, который можно найти в магазинах тюнинга.Даже радиатор рекомендуется заменить на более легкий, то есть поставить — алюминиевый. Все это даст больше возможностей двигателю, а соответственно и автомобилисту.

Мощность

Двигатель ВАЗ 2109, а точнее его разновидности, которые устанавливались на автомобиль, стали легендами советского автопрома. Так что, обладая достаточно небольшими размерами, он был мощным, что принесло ему большую популярность среди автомобилистов. Еще одним положительным фактором стало то, что ремонт двигателя ВАЗ 2109 достаточно легко осуществляется своими руками, что позволяет любому автомобилисту снизить затраты на обслуживание автомобиля.

С популяризацией тюнинга большинство водителей-владельцев Моторс 2109 начали вносить доработки и, как показывает практика, достаточно успешно.

12.04.2017

ВАЗ 2109 (Лада Самара), народ — девятка, пятидверный хэтчбек, продолжатель модельного ряда SAMARA. Он был разработан в 1987 году на базе трехдверного хэтчбека ВАЗ 2108. Сама девятка стала основой для создания ВАЗ 21099.

Автомобиль получил широкую популярность благодаря стремительной конструкции, неплохому по тем временам мотору и практичному пятидверному кузову.Все это помноженное на невысокую стоимость, а также широкий выбор запчастей сделали ВАЗ 2109 очень привлекательным. Эта привлекательность передалась его последователю ВАЗ 2114. В противовесе восьмерке на двигателях 2109 серийно стояла форсунка (силовой агрегат 2111).

В статье мы рассматриваем Сами двигатели для ВАЗ 2109, их характеристики и недостатки.

Двигатель ВАЗ 2108.

Двигатель 1,3 является базовым для восьмерки, он был разработан с нуля, и у них есть конструктив с двигателем 21011 1,3 л. Нет ничего общего. Этот двигатель стал основой для создания силовых агрегатов для установки на семейство Самара рабочим объемом 1,1 л., 1,5 л. Это рядный двигатель карбюраторного типа, имеет 4 цилиндра и верхнее расположение распределительного вала. Ремень ГРМ используется в приводе ГРМ.

Недостатки двигателя

Из минусов чаще всего отмечают следующие. Детали системы охлаждения разбираются довольно быстро. Потребуется частая замена масляного фильтра и регулировка клапанов. Часто возникают утечки масла из-за ненадежной герметизации клапанной крышки, топливного насоса и датчика распределителя. Ненадежные карбюраторы типа «Солекс» в целом и EPHX в частности.

При обрыве ремня ГРМ могут погнуться клапана.Также со временем могут возникнуть проблемы с зажиганием и триммером двигателя. Кроме того, из-за проблем с зажиганием двигатель может взорваться. Еще одной причиной этого может быть низкокачественное некачественное топливо. О детонации говорит черный дым, выходящий из выхлопной трубы и потеря мощности.

Двигатель ВАЗ 21081.

Недостатки двигателя

Этот двигатель был заменен этим двигателем того же типа с впрыском. ВАЗ 2108 1,5 л. Это рядный двигатель карбюраторного типа с четырьмя цилиндрами, имеющими верхнее расположение распределительного вала.Ремень используется в приводе ГРМ, при отключении клапанного двигателя клапанный двигатель не давится.

Недостатки двигателя

Если говорить о слабых сторонах двигателя, то нужно отметить следующее. Надо отрегулировать клапан. Детали системы охлаждения быстро изнашиваются. Потребуется частая замена масляного фильтра и регулировка клапанов. Часто возникают утечки масла из-за ненадежной герметизации клапанной крышки, топливного насоса и датчика распределителя.Ненадежные карбюраторы типа «Солекс» в целом и EPHX в частности.

Двигатель 2114/2111

Двигатель ВАЗ 2111, который популярен у 2114, в целом — это восемьдесят третий двигатель.Однако в отличие от 21083 на 2114 используется инжектор, а не карбюратор. К тому же для 2114 наличие плавающей тяги и еще одного распредвала. Наконец, 2114 обладает большей мощностью. Двигатель ВАЗ 2114 1,5 л. В ряду инжектор, с четырьмя цилиндрами, имеет верхнее расположение распредвала, в приводе TRG используется ремень ГРМ. При этом при разрезании ремня клапанный двигатель не давит.

Недостатки двигателя

По недостаткам отмечены следующие.Требуется регулировка клапана, быстро заводятся детали системы охлаждения, требуется частая замена масляного фильтра, проблемы с клапанной крышкой, топливным насосом и датчиком ТРК. Может сломаться крепление выхлопной трубы, так как используются стальные, а не латунные гайки. К тому же часто начинает плавать. Может двигатель сказал. Часто двигатель не прогревается до нужной рабочей температуры. Проблема, скорее всего, в термостате. Кроме того, двигатель может стучать и шуметь, как правило, из-за нерегулируемых клапанов.

Двигатель				ВАЗ 2114/2111
Года выпуска				1994 — наши дни
Материал блока цилиндров
Система снабжения	карбюратор	карбюратор	карбюратор	инжектор

Количество цилиндров
Клапаны на цилиндре
Ход поршня
Диаметр цилиндра
Степень сжатия
Объем двигателя	1295 см.Куб	1100 см. Куб	1499 см. Куб	1499 см. Куб
Мощность двигателя	64 л.с. / 5600 об.мин.	54 л.с. / 5600 об.мин.	73 л.с. / 5600 об.мин.	78 л.с. / 5400 об.мин.
Момент	95 нм / 3400 ВКЛ. Мин.	79НМ / 3600 ОБР	106 Нм / 3600 об.Мин.	116 Нм / 3000 об. Мин.

Расход топлива



Расход масла
Габаритные размеры двигателя (ДХШВ), мм
Масса двигателя
Моторное масло	5W-30 5W-40 10W-40 15w40.	5W-30 5W-40 10W-40 15w40.	5W-30 5W-40 10W-40 15w40.	5W-30 5W-40 10W-40 15w40.
Сколько моторного масла
При замене заливка

по заводски
на практике	до 200 тыс. Км		до 250 тыс. Км	до 250 тыс. Км

потенциал
без потери ресурса
Двигатель был установлен	ВАЗ 2108. ВАЗ 2109. ВАЗ 21099.	ВАЗ 21081 ВАЗ 21091	ВАЗ 21083. ВАЗ 21093. ВАЗ 21099. ВАЗ 2110. ВАЗ 21111 ВАЗ 2115.	ВАЗ 21083. ВАЗ 21093. ВАЗ 21099. ВАЗ 21102. ВАЗ 2111. ВАЗ 21122. ВАЗ 2113. ВАЗ 2114. ВАЗ 2115.

Сообщить об ошибке

Выделите ее и нажмите Ctrl + Enter

Инструмент для кузова автомобиля. Для защиты корпуса от грязи стоит обратить внимание на специальные средства, например, восковый полролол, способствующий улучшению водоотталкивающих свойств металла. Конструкция достаточно проста в обращении:

Машина вымыта и обезжирена, но нужно использовать не агрессивную
Полирол наносится на кузов автомобиля мягкой тканью или губкой
Дать высохнуть
Потом воск протереть тряпкой из микрофибры выложить

Результат. Осенью водители хотят содержать автомобили в чистоте, ведь далеко не у всех есть возможность часто посещать автомойку или самостоятельно очищать Транспортные средства от грязи. Однако существуют специальные средства, помогающие сохранять в чистоте стекло и корпус.

Среди самых популярных с осенней погодой средств можно назвать водоотталкивающие растворы и восковые полироли для покрытия автомобиля.

Легендарный внедорожник Land Rover Defender получил новое обновление, которое торжественно представили лидеры марки.

Автомобильные инженеры им. Ленкома построила Лимузин «Юрий Долгорукий».В основу этой модели был заложен Москвич-2141. Колесная база этого автомобиля была «растянута» на 20 см. В салоне за счет этого стало просторнее. По силовой части новинка оснащалась французским двухлитровым агрегатом RENAULT на 116 л.с.

А какие неизвестные разработки тех времен вам известны? Напишите в комментариях.

Один из самых распространенных автомобилей в странах СНГ — ВАЗ 2109 начал выпускаться еще в 1988 году. Несмотря на и без того большой возраст этой модели машины, она до сих пор пользуется популярностью у населения нашей страны.Основное отличие ВАЗ 2109 от предшественника 2108 — пять дверей вместо четырех и более вместительного кузова. Также был заменен двигатель ВАЗ 2109. Благодаря этим нововведениям этот автомобиль стал позиционироваться как советский семейный автомобиль.

ПАРАМЕТРЫ	ЗНАЧЕНИЕ
Отработанное топливо в ВАЗ 2109	Бензин
Электропитание двигателя	Карбюратор	Распределенный впрыск
Цилиндр (его диаметр в мм)	82	82
Ход поршня	71	71
Максимальная степень сжатия	9.9	9,9
Запас топлива (объем двигателя), см 3	1499	1499
Мощность двигателя, кВт / об. Мин.	68/5600	78/5400
Крутящий момент — максимальное значение, нм при об / мин	100/3400	116/3000
Нормы бензина	АИ-92.	АИ-95
Отходы бензина при движении в городских условиях, л / 100км	8.7	9,9
Развиваемая машина скорость, км / ч	154	155
Разгон машины до скорости 100 км / ч, с	14	13
Редуктор рабочий тип	С ручным управлением
Уровни коробок передач	5 вперед, 1 назад
Емкость топливного бака	43	43

Этот мотор подходит для работы в автомобилях ВАЗ 2109 и.

Описание

Технические характеристики

на тот момент были стандартными: объем двигателя 1,1 литра, наличие карбюратора в механизмах, максимальная мощность 54 лошадиные силы.

Спустя некоторое время стали появляться модели этой машины с улучшенным двигателем. К основным изменениям следует отнести увеличенный до 1,5 литра объем мотора и датчик температуры двигателя, а в начале 2000-х в серийное производство вышли модели с инжектором. Также можно провести тюнинг двигателя ВАЗ 2109, что позволяет получить улучшенные характеристики за относительно небольшие отходы.

Главным достоинством этой машины было довольно дешевое обслуживание, что было характерно для любой из машин компании АвтоВАЗ.

Даже после окончания гарантийного срока этого было достаточно, чтобы машина была в хорошем состоянии и не требовала особых затрат, главное регулярно. А благодаря распространенности данной серии моделей найти запчасти для замены достаточно просто, как в автосервисах, так и на руках автомобилистов.

Из-за простоты конструкции многие владельцы задавались вопросом, как поставить двигатель для улучшения характеристик автомобиля.Для того, чтобы отремонтировать или настроить двигатель ВАЗ 2109 не обязательно быть автомобильным мастером.

Сделать всю работу своими руками сможет практически любой водитель. Именно поэтому большинство владельцев этого автомобиля хотят как можно дольше путешествовать на этой модели, дешевой как в ремонте, так и в эксплуатации. Тюнинг двигателя ВАЗ 2109 тоже проходит легко.

Неисправность

Двигатель не запускается. В карбюратор автомобиля не поступает топливо или подается его недостаточное количество. Причиной неисправности могут быть следующие проблемы:

Причины	Как исправить неисправность
Падение посторонних, мусор в топливопроводе, что привело к сильному засорению.Может засориться топливо: помпа, фильтр карбюратора, топливопровод.	Завершить очистку систем подачи топлива в двигатель. Это можно сделать как напором воды, так и сжатым воздухом.
Отказ насоса подачи топлива в мотор.	Для полной диагностики насоса, устранения поломки, заменить неисправную деталь на исправную.
Попадание посторонних или мусор в топливный фильтр.	В одиночку очистить фильтр довольно сложно и долго.Значительно дешевле и быстрее заменить его на новый.
Проблемы с зажиганием. Двигатель не заводится плохо и не запускается вообще.	Для диагностики системы зажигания обратитесь за помощью к специалистам. Поможет найти неисправность частичная или полная разборка двигателя ВАЗ 2109.

Проблемы и неисправности при работе электромагнитного клапана. Эта деталь является частью карбюратора и влияет на процесс зажигания, из-за чего ее поломка приводит к следующим неприятностям.

Причины	Как исправить неисправность
Перекручивается или повреждена проводка. Эта проблема сказывается на работе блока управления клапанами, что приводит к нарушению подачи топлива и снижает мощность двигателя ВАЗ 2109.
Не работает блок управления электромагнитным клапаном.	В этом случае замена или ремонт самостоятельно рискованны из-за сложной конструкции устройства. Рекомендуется доверить ремонт специалистам в данной области техники.
Во время начального рабочего цикла двигателя не работает воздушная заслонка карбюратора, которая должна открываться при первых пробоях в цилиндрах мотора.	Причиной данной поломки может быть разгерметизация пускового устройства в карбюраторе.

Причины	Как исправить неисправность
Холостой ход мотора плохо регулируется и работает с нарушениями. Сапунит двигатель.	В этом случае нужно выполнить полную настройку и регулировку холостого хода. Также выявить неисправность помогает разборка двигателя ВАЗ 2109.
Неисправна или частично сломана система, отвечающая за управление электромагнитным клапаном карбюратора.	Провести полную проверку каждой цепи, найти поврежденный провод, заменить на целое, провести работу системы.

Проблемы в двигателе ВАЗ 2109 карбюратор

Причины	Как исправить неисправность
Карбюратор не работает из-за сильного загрязнения каналов или гибера.	Произведена очистка указанных частей карбюратора сжатым воздухом. Стоит контролировать подачу воздуха, чтобы не повредить.
Жидкость попала в карбюратор или челюсть.	Также сжатым воздухом очистите карбюраторные системы от жидких остатков. Проверить топливный бак на наличие «нагара», при необходимости слить.
Пусковое устройство не работает из-за депозитной системы. Штанга спускового механизма диафрагмы.От этого может снизиться производительность при эксплуатации двигателя ВАЗ 2109.	Проверить мембрану на предмет повреждений, при обнаружении неисправности заменить.
Проблемы с зажиганием. Полная или частичная неработоспособность.	Проведение диагностики системы зажигания, замена неисправных деталей на новые.
Воздух попадает в отсек вакуумного усилителя тормозов. Обычно это происходит из-за порванного шланга отбора сжижения. Такая поломка сказывается на работоспособности экономометра, распределителя зажигания и регулятора вакуумного датчика.	Проверьте шланг, найдите повреждение и устраните его. Также можно провести полную замену шланга. Стоит обратить внимание на крепежные хомуты, при необходимости их следует подтянуть.
Повреждение прокладки в соединениях впускного трубопровода. Такая поломка приводит к появлению воздушных седел во впускном трубопроводе. Влияет на работоспособность карбюратора и двигателя ВАЗ 2109.	Проверить на наличие повреждений впускной трубопровод. Закройте все орехи. Если не помогло, то скорее всего потребуется замена прокладок на новые.

Тюнинг

Так как характеристики машины этой марки далеко не самые высокие по сравнению с современной автомобильной техникой, возможно желание тюнинговать двигатель ВАЗ 2109.

Это значительно увеличит мощность мотора и повысит эксплуатационные характеристики.

Двигатель ВАЗ 21093 Форсунка которого является одним из самых слабых узлов во всей машине, подлежит некоторым улучшениям, касающимся формы и диаметра выпускных и впускных каналов.Также можно изменить форму камеры сгорания и клапанов, что в дальнейшем приведет к снижению расхода топлива при интенсивной езде.

Кто-то может задаться вопросом: «Какой двигатель можно поставить на ВАЗ 2109». Но стоит помнить, что такое решение довольно дорогое. Тюнинг мотора ВАЗ 21093 тюнинг намного дешевле и быстрее, чем полностью поменять мотор.

Для улучшения работы машины возможна замена распредвала на другой, продлив фазы газораспределения.Также на работу машины влияет, сколько масла в двигателе используется и какой тип смазки выбран. Приобретая улучшенную смазочную жидкость, работа машины значительно улучшается.

ВАЗ-2109 в свое время была очень популярной машиной. Катящийся двигатель, крепкий кузов, привлекательный внешний вид. Да и сам автомобиль создавался при участии дизайнеров известной автокомпании Porsche. Но сегодня, когда не хватает мощности, невольно задумываются о настройке мотора.Но зачем нужно повышать мощность? Что следует учитывать при замене двигателя?

С некоторых пор в России действует закон, по которому номер двигателя не требуется при регистрации автомобиля. Мотор сейчас считается просто запчастью, которую можно заменить как воздушный фильтр или лопнувшую шину. Именно этот закон подтолкнул любителей тюнинга к совершенствованию своих автомобилей.

Что учитывать при замене двигателя

Идеальным вариантом для «девятки» является, конечно же, аналогичный двигатель.Но в случае, когда машина будет полностью модернизирована, ее мощности будет недостаточно. Наиболее подходящим вариантом будет 16-тиклапанский двигатель ВАЗ-2112, у которого больше лошадей, и конструкция более новая.

И даже на такой мотор можно смело установить компрессор кондиционера, и в вашей машине будет свежо и прохладно даже в жуткую жару. На штатную моторную «девятку», даже если 1,5 литра, тоже можно установить кондиционер, будет заметна лишь явная нехватка лошадей.Все остальное генератор все равно придется заменить, так как мощность потребителей растет.

Хорошо, что двигатель ВАЗ-2112 отлично сочетается с коробкой девятки. Также хорошим вариантом тюнинга является установка двигателя с «Приоры», более современной модели «Жигули». Что касается иномарок, то под капот девятки идеально установлен мотор Hyundai Accent, только желательно и коробка передач взята с «акцента». С Опель Вектра для тюнинга подойдет и силовой агрегат.

Что еще поменять и сделать

Вы увеличиваете мощность мотора. Следовательно, нужно использовать еще и колодки в тормозной системе. Идеальным вариантом также заменит заднюю на диске. Изменения обязательно должны быть в системе охлаждения. Установите радиатор, предназначенный для нового двигателя. Не исключено, что объема радиатора охлаждения ВАЗ-2109 не хватит.

Как бы то ни было, но документы на двигатель должны быть. Если достали из рук, то попросите у продавца документ, подтверждающий право собственности.Не покупайте мотор неизвестного происхождения, так как он может быть снят с автомобиля, указанного в угоне. Если попадете, то продавец предоставит вам гарантию и полный пакет документов. Но оформление переделок в ГИБДД зависит исключительно от вашего желания. Идеальный вариант — обратиться в ГИБДД с вопросом о конструкции нового двигателя.

Регулировка карбюратора «Солекс 21083». Карбюратор «Солекс 21083»: устройство, регулировка и настройка

В статье вы узнаете, как отрегулировать карбюратор Солекс 21083.Вы можете сделать эту работу самостоятельно довольно быстро. Если, конечно, вы не собираетесь проводить доработку (настройку) системы впрыска топлива. Стоит отметить, что карбюратор — основа системы питания, именно с его помощью осуществляется правильное смесеобразование для последующей подачи в цилиндры двигателя. А от того, насколько правильно работает это устройство, зависит техническое состояние всего автомобиля. Что касается карбюраторов 21083, то это очень надежные устройства, которые могут долго работать без настроек.При условии, что их режим работы близок к идеальному.

Основная информация

Карбюраторы Солекс разные, но на самом деле базовая конструкция устанавливается на ВАЗ-21083. В нем использовано минимальное сечение диффузоров. Стоит отметить, что такие карбюраторы можно использовать только на автомобилях, объем которых составляет не более полутора литров. Также следует отметить, что данный карбюратор может устанавливаться не только на двигатель ВАЗ-2108 и им подобные, но и на двигатели автомобилей «классической» серии.Они без проблем комплектуются карбюратором Solex 21083. Схема этого устройства приведена в статье.

«Солекс» как предмет для тюнинга

Очень большая площадка для разгула фантазии, если вы собираетесь проводить настройку системы впрыска. Вы можете расточить карбюратор на другой диаметр диффузоров. Что касается установки на двигатели, объем которых больше полутора литров, то это делать не рекомендуется, так как при высокой скорости вращения коленчатого вала он не может нормально работать.И регулировка карбюратора Solex 21083 не поможет, так как он не предназначен для двигателей с большим объемом. Следует также отметить, что восемь карбюраторов составляют обедненную смесь. Поэтому при установке на другие моторы потребуется провести выбор жиклеров, а также их замену.

Регулировка пуска

Обратите внимание, что настройка карбюратора Solex 21083 начинается с регулировки минимального уровня в поплавковой камере. Чтобы правильно провести эту процедуру, вам понадобится специальный шаблон.Положение поплавков должно быть на определенном расстоянии от крышки. После этого можно переходить к установке холостого хода. Для этого полностью затяните винт, контролирующий качество смеси. Затем открутите его на пять-шесть оборотов. После этого необходимо открутить винт, регулирующий количество смеси, обеспечивая исчезновение разрежения в трубке, соединяющей карбюратор и распределитель зажигания. Далее нужно резко нажать на педаль газа, чтобы проверить, может ли двигатель работать в переходных режимах, если карбюратор Solex 21083 настроен таким образом.Схема элементов и узлов этого устройства приведена в статье.

Настройка холостого хода

Затем обратите внимание на тахометр. У него должно быть около 800 оборотов. Если больше, то необходимо уменьшить скорость винтом количества, открутив его. В этом же случае, если частота вращения ниже 800 об / мин, необходимо подтягивать винт качества смеси до нормализации работы двигателя. Но на этом регулировка карбюратора Солекс 21083 не закончилась.В вашу задачу входит максимальное обеднение рабочей топливовоздушной смеси. Учтите, что при вкручивании шурупа смесь становится бедной. Следовательно, это отражается на уровне CO2. Теперь нужно прикрутить цифру, чтобы добиться нормальной скорости. Если речь идет о теплом сезоне, то его следует выставлять в диапазоне 800-900 оборотов в минуту. Зимой лучше увеличить это значение примерно на 100 оборотов.

Выбор и установка форсунок

Вот и все, настройка карбюратора Solex 21083 завершена, теперь можно поговорить еще об одном важном моменте.Для карбюратора ВАЗ-2108 нужно подбирать форсунки, при этом необходимо учитывать объем двигателя. Чем выше этот показатель, тем меньше должно быть жиклеров. Причина этого в том, что при увеличении объема увеличивается количество воздуха, проходящего через диффузор. Следовательно, это накладывает свой отпечаток на расход топлива. Чтобы правильно выбрать форсунки на карбюраторе Солекс, необходимо придерживаться определенного алгоритма.

В первую очередь рекомендуется выбирать бензиновые жиклеры. Только после них необходимо произвести отбор воздуха.И в первую очередь осуществляется выбор этих устройств для основной камеры, после — для дополнительной. Обратите внимание, что форсунки нельзя чистить металлическими предметами. В противном случае они придут в негодность. Если вы решили установить новый карбюратор Solex 21083 (его цена около 3000 рублей), обязательно вносите корректировки с помощью специального оборудования.

Карбюраторные доработки

Очень часто карбюраторы подвергаются тюнингу, что заканчивается повышением КПД этого механизма.В частности, очень часто автомобилисты выводят электропривод на холостой ход. Конечно, в этом случае происходит увеличение расхода бензина примерно на 5 процентов. Но общая производительность двигателя увеличивается. Также может помочь сборка игольчатого клапана другой конструкции и выбор уровня бензина в поплавковой камере. Благодаря этому вы можете снизить вероятность того, что топливовоздушная смесь будет слишком бедной в режиме высокой мощности. А также использование игольчатого клапана из резины позволяет поддерживать уровень бензина максимально стабильным.Также можно заменить форсунки карбюратора Солекс 21083, это увеличит мощность. Правда, увеличится и расход бензина.

Более серьезные доработки

В карбюраторах автомобилей ВАЗ часто «пилили» дроссель. Для этого необходимо проделать в дроссельной заслонке отверстия, диаметр которых несколько меньше, чем был изначально. Это значительно снижает уровень СО2 в выхлопных газах. Но, с другой стороны, на холостом ходу уровень СО2 остается прежним, потому что карбюратор Солекс 21083 работает в режиме по умолчанию.Его устройство только становится таким, чтобы смесь распределялась более равномерно. И вы получаете экономию бензина, даже небольшую. Вы можете увеличить потребление бензина на два процента. После полировки диффузоров действительно можно снизить аэродинамические потери. Конечно, чтобы добиться максимального эффекта, их необходимо отполировать практически в зеркало. Эти улучшения улучшат конструкцию карбюратора Solex. С другой стороны, этот элемент системы питания работает очень стабильно, даже без настройки функционирует безупречно.Однако иногда требуется регулировка карбюратора Солекс 21083.

Заключение

В заключение хочу резюмировать все, что было сказано выше. На автомобилях рекомендуется содержать топливную систему и подачу воздуха в чистоте. Для этого оказывается достаточно своевременной замены бензинового и воздушного фильтров. Также следует отметить, что чрезмерный износ двигателя увеличивает вероятность попадания нагара в камеры карбюратора через сапун.Если двигатель вашего автомобиля нуждается в ремонте, сделайте это. Если это невозможно, отсоедините патрубок сапуна от корпуса воздушного фильтра. Направьте его под картер, чтобы газы не попадали в систему подачи топлива. Но все же не стоит затягивать с капремонтом. В его процессе обязательно нужно проводить ремонт и устранение неисправностей всего навесного оборудования. Менять форсунки карбюратора Solex 21083 на тюнингованные не стоит, если двигатель работает на последнем дыхании.

ВАЗ 2109 — Русская машина

На долю «девятки» ВАЗ-2109 пришлась большая популярность, чем на долю ее «младшей сестры», трехдверного ВАЗ-2108, что неудивительно: кузов с четырьмя боковыми дверьми всегда считался в нашей стране как более «солидный» и практичный для семейного использования.Поэтому пятидверный хэтчбек и стал «золотой серединой» ВАЗ первого поколения «переднеприводников», известных как «Самара-1». Впрочем, прозвище «зубило» за характерную угловатую клиновидную форму тоже получила и эта модель. Между прочим, очертания «Самары» были далеки от идеала и это отражалось в том, что машина — «грязная» грязная буквально в первой луже. Заднее сиденье развивалось исключительно как единое целое, и алгоритм этого процесса из-за слишком сильно выступающих подлокотников задних дверей широко распахивается.В более ранних выпусках багажник вообще «красовался» отсутствием отделки.

ВАЗ 2109 (1995, экспорт)

В 1991 году экстерьер «Девятки» несколько облагородили установкой вместо пластикового «клюва» (дефлектора воздухозаборника) «длинные» крылья и «традиционную» облицовку радиатора. Салон «Девятки» был таким же «гремяще-скрипучим» пластиковыми деталями, как и во всем остальном семействе «Самара-1». В начале 90-х появилась комплектация «люкс» до «высокой» приборной панели, оснащенная тахометром и бортовым компьютером от престижного седана ВАЗ-21099.К сожалению, улучшению вентиляции эта панель не способствует из-за неважного и непонятного качества сборки дефлекторов. Последнюю косметическую модернизацию «девятки» осуществили в середине 1997 года.

Технически «девятка» идентична «восьмерке», базой для него тоже изначально был 1,3-литровый мотор «2108». Чуть позже появилась более мощная 1,5-литровая версия 21093 и менее мощная 1,1-литровая 21 091 экспортная, но последней выпускалось мало, а вот «93-я» во второй половине 90-х была единственной в модельном ряду.Некоторые из ранних «девяток» оснащались 4-ступенчатой механической коробкой передач, но более поздняя «93-я» оснащалась только 5-ступенчатой коробкой передач. В 90-е годы мелкими сериями производилась и «особая модель» ВАЗ-2109-91 с роторно-поршневым двигателем ВАЗ-415, максимальная скорость которого составляла 200 км / ч. Актуальным был и расход топлива до 25 л / 100 км (!). Однако таких машин на рынке мало, их техническое состояние требует особого внимания, а обслуживание РАП возможно только в Москве и Тольятти.В семействе «Самара» была точная и информативная рулевая рейка и шестеренчатого типа, но за его состоянием необходимо следить регулярно и не более 50 тысяч километров, чтобы проводить регулировку механизма. Реэкспортный вариант с правым рулем, как правило, сразу переделывали обычный левый руль, за исключением переустановки рулевой колонки и замены панели приборов. Отличить бывших «англичанок» по индексам можно по 21 096 (1,3 л) и 21 098 (1,5 л). Начиная с конца 90-х годов под капотом «девятки» появлялся и двигатель с многоканальным впрыском (модификация 21093-20), однако полностью заменить карбюратор они не успели — модель сняли с производства.

Lada 2109 Baltik

Lada 2109 Baltik interier

Передняя подвеска McPherson в «Самаре» несколько жестковата из-за выхода из строя последней стойки, но с их задачей справляется даже при активной езде (которая только потом нуждается в ремонте, хорошо , если не следующий хозяин). В 90-х на рынке встречалось множество реэкспортных версий в самых разных вариантах (L, GL и др.) И комплектациях. Статус этих, не меняющих владельца экземпляров, обычно далек от идеала. Лучше остановитесь на более «свежих» моделях без «излишеств».«В 1997–1998 годах в Финляндии собирали модернизированный ВАЗ-21093 (Samara 1500i) (проект EuroLada). Эти машины отличаются пластиковыми бамперами цвета кузова улучшенного качества со встроенными противотуманными фарами и цветом кузова. «Металлик». Из особенностей EuroLada — кастомные аксессуары, в том числе сумки в руле, штатная сигнализация, силовая установка с многократным впрыском и каталитический нейтрализатор в выхлопной системе. В марте 2004 года устаревшая «девятка» окончательно потеряла свое место. На конвейере модель, рестайлинговая 2114, существенно отличается от нее только внешним видом и двигателями с впрыском топлива.Кстати, с 1999 года «девятку» собирали из автокомплектов на сызранском предприятии «РосЛада», а также на украинском заводе ЛуАЗ. В 2004 году производство ВАЗ-2109 было переведено на украинский завод ЗАЗ.

Благодаря изучению конструкции ремонтников и относительно недорогих запчастей можно найти во всех девяти регионах страны. В то же время многие тюнинговые компании «девятки» легко адаптируют к индивидуальным вкусам владельца (например, устанавливают пластиковую «обвеску», систему четырехголового освещения Farnham, силовые аксессуары, литые диски и т.) и улучшить характеристики двигателя и шасси. К сожалению, ВАЗ-2109 входит в число лидеров печального рейтинга — угон. Это обратная сторона популярности.

Возможные проблемы
Двигатель:

Изнашиваемые детали и узлы системы охлаждения. Частая замена масляного фильтра.

При обрыве ремня ГРМ в двигателе ВАЗ-21083 погнулись клапана. Недостаточная затяжка болтов головки.

Поток масла через прокладку клапанной крышки, топливный насос и датчик-распределитель.Ненадежность углеводов типа «Солекс», особенно ЭПХХ.

Поломка крепления выхлопной трубы ресивера из-за использования стали вместо латунных гаек старой модели.

Неисправности системы впрыска (последние версии).

Проблемы с ремонтом реже встречающихся систем впрыска на старых версиях (до 2001 года).

Коробка передач:

Потеря троса сцепления. Амортизация покрывает и ШРУС.

Нечеткое разделение при отсутствии сцепления и блокировки задней передачи на КП »с зазорами.

Выключает передачу на неровной дороге. Отказы вакуумного усилителя тормозов.

Быстрый износ сцепления на двигателе 21 083 (20-30 км2). Малый ресурс сцепления на двигателях 1500 (20-30 тыс. км).

Шасси:

Износ и ослабление сайлентблока подвески.

Неудачная конструкция подвески двигателя — разрушение нижней поперечины моторного отсека. тормоза при движении на большой скорости.

Электрооборудование:

Неправильное подключение проводов к клеммам. Быстрый износ ремня генератора (до 50 кв. Км).

Дефекты электронных компонентов двигателей с впрыском топлива.

Неисправности электронных узлов (переключателей) системы зажигания карбюраторных двигателей. Сигнал неисправности.

Отказы стартера.

Неисправности стеклоочистителя.

Кузов:

Неудобный процесс складывания заднего сиденья. Скрип и дребезжание облицовочных частей салона.

Коррозия передних брызговиков, кузова стойки и подвески, арок задних колес и пространства моторного отсека.

Неисправность мотора вентилятора и отопителя забивает его листву.

На машинах более позднего выпуска была упрощена выхлопная система (убраны решетки в заднем неподвижном стекле).

Высокий край — ствол. Быстрое загрязнение и боковины кузова.

На базе ВАЗ-2109 фирма IPO изготавливает нестандартный фургон ЦЭП-1705 «Шаттл» с закрытым грузовым отсеком вместимостью 2 человека.2 м, распашная задняя дверь с вертикальными дверями и пружинной задней подвеской. С конца 2001 г. выпускается и выпускается пикап модели 2347 полурамной конструкции с пружинной задней подвеской и зависимой трехбортовой грузовой платформой, оснащенный пластиковым колпаком для подъема заднего люка. Нагрузка модели 1705 — 350 кг, 2347 — 450 кг. Модели WSI отличаются от конкурирующих марок пикапов и фургонов «Иж» лучшим качеством сборки, экономичностью и управляемостью.

Страна Россия
Производитель «АвтоВАЗ» (Тольятти) ОАО «РосЛада»
Valmet (Финляндия)
Кузов несущий
Тип кузова Хэтчбек
Кол-во дверей 5
Кол-во мест 5
Тип привода передний, спереди поперечный. двигатель
Конструкция передней подвески стойки McPherson, задней полунезависимой продольного рычага
Габаритные размеры 4006х2620х2402
Колесная база мм 2460
Дорожный просвет, мм 160
Объем Багажногоотделения, л 330/940
Снаряженнаяамасса, 920 кг Трансмиссия
, 4- или 5-ступенчатая
Шины 175/70 R13

Хронология производства
Осень 1987 Начало производства ВАЗ-2109
С 1990 по 1994 год ВАЗ-21 091
С 1992 по 2004 год ВАЗ-21093
1992 Модернизация («длиннопрысковое» «)
1994 ВАЗ-21093-20
1995 Апгрейд (кузов)
С 1996 по 1998г. Лада Самара Балтика, Валмет в сборе
1997 Апгрейд (кузов,» европанель «)
С 1994 по 1999г., ВАЗ-2109-91 (малая серия )
март 2004 г. на АвтоВАЗе Прекращение производства

Модификация ВАЗ-21090
Тип двигателя / кол-во клапанов BC / 4R / 8
Объем двигателя, л 1288
Мощность, л.с. 63
Максимальный крутящий момент 95 Н • м
Максимальная скорость, км / ч 148
Разгон до 100 км / ч, с 16.2
Расход топлива. 90 км / ч / Гц, 5,8 л.с. / 9,0

Модификация ВАЗ-21091
Тип двигателя / количество клапанов BC / 4R / 8
Объем, л 1099
Мощность, л.с. 54
Максимальный крутящий момент 78 Н • м
Максимальная скорость, км / ч 138
Разгон до 100 км / ч 17,2
Расход топлива. 90 км / ч / Гц, 5,9 л.с. / 8,8

Модификация ВАЗ-21093 Двигатель
Тип / количество клапанов BC / 4R / 8
Объем, л 1499 Мощность
, л.с. 70
Максимальный крутящий момент 106 Н • м
Максимум скорость, км / ч 156
Разгон до 100 км / ч, с 13.2
Расход топлива. 90 км / ч / Гц, 6,1 л.с. / 9,3

Модификация ВАЗ-21093-20 Двигатель
Тип / количество клапанов BC / 4R / 8
Объем двигателя, л 1499
Мощность, л.с. 71
Максимальный крутящий момент 118 Н • м
Максимальная скорость, км / ч 156
Разгон до 100 км / ч, с 12,8
Расход топлива. 90 км / ч / Гц, 5,8 л / 8,6

Модификация ВАЗ-21093 Тип двигателя
Тип / количество клапанов RAP
Объем двигателя, л 2х654 Мощность
, л.с. 135
Максимальный крутящий момент 176 Н • м
Максимальная скорость, км / ч 200
Разгон до 100 км / ч, с 8.5
Расход топлива. 90 км / ч / Гц, 7,2 л / 11

Состав двигателя ВАЗ 2109 карбюратор

ВАЗ-2109 в свое время был очень популярным автомобилем. Ржавый двигатель, крепкий кузов, привлекательный внешний вид. Да и сам автомобиль создавался при участии дизайнеров известной автокомпании Porsche. Но сегодня, когда не хватает мощности, невольно задумываются о настройке мотора. Но зачем нужно повышать мощность? Что следует учитывать при замене двигателя?

С некоторых пор в России действует закон, по которому номер двигателя не требуется при регистрации автомобиля.Мотор сейчас считается просто запчастью, которую можно заменить как воздушный фильтр или шину-овсянку. Именно этот закон подтолкнул любителей тюнинга к совершенствованию своих автомобилей.

Что учитывать при замене двигателя

Идеальный вариант для «девятки» — это, конечно, аналогичный двигатель. Но в случае, когда машина будет полностью модернизирована, ее мощности будет недостаточно. Наиболее подходящим вариантом будет 16-тиклапанский двигатель ВАЗ-2112, у которого больше лошадей, и конструкция более новая.

И даже на такой мотор можно смело установить компрессор кондиционера, и в вашей машине будет свежо и прохладно даже в жуткую жару. На штатную моторную «девятку», даже если 1,5 литра, тоже можно установить кондиционер, будет заметна лишь явная нехватка лошадей. Все остальное генератор все равно придется заменить, так как мощность потребителей растет.

Хорошо, что двигатель ВАЗ-2112 отлично сочетается с коробкой девятки.Также неплохим вариантом комплектации будет установка двигателя с «Приоры», более современной модели «Жигули». Что касается зарубежных двигателей, то мотор Hyundai Accent. Он отлично установлен под капот девятки, только желательно и коробку передач брать с «акцента». С Опель Вектра для тюнинга подойдет и силовой агрегат.

Что еще поменять и сделать

Вы увеличиваете мощность мотора. Следовательно, для тормозной системы нужно использовать еще и колодки. Идеальным вариантом также заменит заднюю на диске.Изменения обязательно должны быть в системе охлаждения. Установите радиатор, предназначенный для нового двигателя. Не исключено, что объема радиатора охлаждения ВАЗ-2109 не хватит.

Как бы то ни было, но документы на двигатель должны быть. Если достали из рук, то попросите у продавца документ, подтверждающий право собственности. Не покупайте мотор неизвестного происхождения, так как он может быть снят с автомобиля, указанного в угоне. Если попадете, то продавец предоставит вам гарантию и полный пакет документов.Но оформление переделок в ГИБДД зависит исключительно от вашего желания. Идеальный вариант — обратиться в ГИБДД с вопросом о конструкции нового двигателя.

Описание и модификация

Как такового «девятнадцатилетнего» двигателя в природе не существует. По крайней мере, завод АвтоВАЗ его не выпустил. На все модели 2109 устанавливалась «восьмерка» силового агрегата и его модификации. Конечно, во многих документах можно встретить Мотор ВАЗ 2109, но это обман или незнание.

Но Б. техническая документация Завод-изготовитель не находит информации о двигателе 2109, так как такого двигателя не существует. На все «девятки», за весь период их производства, устанавливались двигатели со следующей маркировкой: ВАЗ-21081 (1.1 8В), ВАЗ-2108 (1,3 8В), ВАЗ-21083 (1,5 8В), ВАЗ-2111-80 (1,5и 8В) и ВАЗ-11183-20 (1,6и 8В).

Технические характеристики

2111-80 (1,5i 8V)

11183-20 (1,6I 8V)

Ремонт и обслуживание

Средний ремонт модификаций ДВС ВАЗ 2109 производится в ходу.Этот показатель составляет около 200 000 км пробега. Капитальный ремонт двигателя проводится аналогично любому силовому агрегату «Жигуле». Так как по сравнению с волговским двигателем ВАЗ совсем небольшой, то часто автомобилисты делают переборку своими руками в гараже.

К основным проблемам, с которыми сталкиваются многие, можно отнести: замену масла в двигателе ВАЗ 2109, замену свечей зажигания и высоковольтных проводов, а также переборку и регулировку карбюратора. Кстати, почти все моторы комплектовались отличным инжекторным элементом, который всем известен как «Солекс».

Тюнинг

Далее идет расточка и переборка блока цилиндров.Так, многие автолюбители устанавливают поршневой спортивный вариант, предусматривающий облегченные коленчатый вал, поршни и шатуны. Затем меняют направляющие втулки и клапан. Все эти доработки дадут прибавку мощности примерно на 25-30 лошадей.

Последним этапом становится настройка на открытом воздухе. К ним относятся: установка воздушного фильтра нулевого сопротивления, сброс карбюратора, замена форсунок водяного охлаждения, установка улучшенных помпы и генератора.

Не стоит забывать о таком важном элементе, как стартер, целый ряд разновидностей, который можно найти в магазинах тюнинга.Даже радиатор рекомендуется заменить на более легкий, то есть поставить — алюминиевый. Все это даст больше возможностей двигателю, а соответственно и автомобилисту.

Мощность

Двигатель ВАЗ 2109, а точнее его разновидности, которые ставились на автомобиль, вошли в легенды советского Автопрома. Так что, обладая достаточно небольшими размерами, он был мощным, что принесло ему большую популярность среди автомобилистов. Еще одним положительным фактором стало то, что ремонт двигателя ВАЗ 2109 достаточно легко осуществляется своими руками, что позволяет любому автомобилисту снизить затраты на обслуживание автомобиля.

Модель ВАЗ 2109 впервые начали выпускать в 1988 году. Предшественником ВАЗ 2109 является ВАЗ 2108, от которого он отличается более вытянутым кузовом с пятью дверьми. Именно наличие пяти дверей и сделало безопасным использование ВАЗ 2109 в качестве семейного автомобиля.

Технические характеристики ВАЗ 2109: Изначально только карбюраторные машины с 1.Двигатель объемом 1 литр и мощностью 54 выдавал лошадиные силы. Позже появились модификации с двигателем 1,3 и 1,5 литра, а с 2001 года автомобили стали выпускать и с инжектором.

В обслуживании эта модель такая же экономичная, как и во всех моделях АвтоВАЗа. Автосервис ВАЗ 2109 вполне возможен по истечении гарантийного срока с минимальными затратами. Ремонт ВАЗ 2109 своими руками при сноровке и желании совершенно не сложен. Благодаря невысокой стоимости за машину, а также невысоким расходам на комплектующие для ремонта и эксплуатации ВАЗ 2109 сделал эту модель по-настоящему народной, и даже более 7 лет этот автомобиль не производился, он до сих пор очень часто встречается и будет нашел на дорогах нашей страны.

Технические характеристики ВАЗ 2109

Двигатель	1,3л, 8-кл.	1.5л, 8-кл.	1.5л, 8-кл.
Длина, мм.	4006	4006	4006
Ширина, мм.	1650	1620	1620
Высота, мм.	1402	1402	1402
База, мм.	2460	2460	2460
Удар передних колес, мм	1400	1400	1400
Шаг задних колес, мм	1370	1370	1370
Масса в валюте, кг	925	925	945
Полная масса автомобиля, кг	1350	1350	1370
Допустимая полная масса буксируемого прицепа с тормозами, кг	900	900	900
Клиренс, мм.	160	160	160
MIN / MAX объем багажника	330/640	330/640	330/640
Колесная формула / ведущие колеса	4×2 / перед
Макет вагона	Передний привод, расположение двигателя спереди, поперечное
Тип кузова / количество дверей	Хэтчбек / 5.
тип двигателя	Бензиновый
Система подачи	Карбюратор	Карбюратор	Распределенный впрыск
Диаметр цилиндров, мм	76	82	82
Ход поршня, мм	71	71	71
Степень сжатия	9,9	9,9	9,9
Рабочий двигатель, см 3	1288	1499	1499
Максимальная мощность, кВт / об.Мин.	64/5600	68/5600	78/5400
Максимальный крутящий момент, нм при об / мин	95/3400	100/3400	116/3000
Топливо	АИ-92.	АИ-92.	АИ-95
Расход топлива в городском цикле, л / 100км	—	8,7	9,9
Максимальная скорость, км / ч	148	154	155
Разгон до 100 км / ч, с	16	14	13
Трансмиссия	С ручным управлением
Количество передач	5 вперед, 1 назад
Рулевое управление	Стоечный, без усилителя
Шины	175 / 70R13 5JX13;
Емкость топливного бака	43	43	43

Большая часть «девятки», на которой сегодня ездит определенная часть автомобилистов, наделена карбюраторным двигателем.Мощность двигателя на ВАЗ 2109 многих в этом случае не устраивает и некоторые пытаются ее увеличить.
Автомобиль доставлен на СТО, где проводятся различные методы увеличения мощности. В этой статье мы узнаем, что можно сделать самому, если на ВАЗ 2109 двигатель не развивает полную мощность.

Способы увеличения мощности двигателя на ВАЗ 2109

На сегодняшний день существует несколько способов увеличения мощности двигателя. Ниже представлены самые популярные.

Карбюратор

Если Ваз 2109 с инжекторным двигателем Проблем с мощностью нет, то про карбюраторную версию вы точно не скажете.
Как известно, карбюратор ДААЗ 2108 устанавливается на автомобиль ВАЗ 2108, собираемый на заводе в Димитровграде. Производителей этих самых карбюраторов точно с неба не хватает, да и продукция выходит, честно говоря, с их завода другая.
Дело в том, что одни карбюраторы могут слушать более 7-8 лет, а другие не растягиваются и до 3 лет. Кроме того, как уже было сказано выше, мощность двигателя зависит от карбюратора.
Если в обычный карбюратор попадает плохой бензин или грязь, или манера езды новичка-автомобилиста не соответствует стандартам, карбюратор (см.) Мешает нормальной работе двигателя.В этом случае мощность резко падает.

Примечание. Причиной неэффективной работы карбюратора также могут стать родные жиклеры. Увеличить мощность двигателя за счет доработки карбюратора

Стоит отметить, что замена штатного карбюратора ВАЗ 2109 на импортный никакой существенной разницы не даст, касательно увеличения мощности двигателя. Только доработка поможет.

Примечание. Сравнительный тест итальянского карбюратора Weber, который подходит для ВАЗ 2109 и ДААЗ, разницы не дал.К тому же импортный карбюратор в процессе работы «съел» больше топлива, чем отечественный.

Зато некоторые любители ставили стандартный карбюратор от «Нивы» и разница в мощности чувствовалась. И это неудивительно, ведь целевых данных от карбюратора Нивовский больше.
Тюнинг штатного карбюратора ВАЗ 2109, если грамотно подойти, дает ощутимый прирост динамики автомобиля, значительно увеличивает мощность двигателя.
Продолжаем:

Разбираем штатный ДААЗ и попадаем во вторую камеру.
Снимаем пружину, которая помещается в вакуумный привод.

Примечание. Снятие этой пружины поможет, при небольшом увеличении расхода топлива, гарантированно повысить динамические характеристики автомобиля. Просто дешево, но «сердито».

Другой способ подразумевает доработку того же вакуумного привода. Самодельная каретка из проволоки окрашивается под гайку, фиксирующую рычаги привода заслонки во второй камере.
Получается своеобразный выступ между тросом и рычагом.Затяните гайку.

Примечание. Данная модернизация дает рост динамиков при незначительном увеличении расхода топлива.

Меняем диффузор первичной камеры карбюратора. Если на стандартном диффузоре стоит отметка «3,5», смело ставьте «4,5» и наслаждайтесь увеличением мощности, хотя и в пользу экономичного.
Меняем насос опрыскивателя, который стоит «30». Демонтируем и ставим опрыскиватель со значением «40».
Некоторым мастерам удается установить на автомобиль дополнительный карбюратор. Немного для удачной синхронизации открытия заслонок предусмотрено увеличение мощности двигателя с двумя карбюраторами.

Воздушный фильтр нулевое сопротивление

Так называемые нулевики способны помочь в увеличении динамики автомобиля ВАЗ 2109.
Приобрести автозапчасти на рынках по вполне доступной цене легко и установить:

Демонтируем корпус старого фильтра и воздуховод.
Снять режущие трубки режущих газов.
Устанавливаем новый воздушный фильтр и получаем увеличение мощности на 3-5%.

Глушитель

Некоторые не советуют не «заморачиваться» с карбюратором и фильтром, а сразу заняться установкой прямоточного глушителя.
Итак:

Снимите резонатор и старый глушитель.
Демонтируем выпускной коллектор, но «штаны» оставляем.
Устанавливаем новый глушитель (см.), Подбирая диаметр трубы, исходя из своих предпочтений.

Примечание. Установка прямоточного глушителя хоть и дает ощутимый прирост, но имеет недостаток. Дело в том, что при разгоне и сбросе газа значительно увеличивается шум, что может не понравиться окружающим и инспекторам ГИБДД.

Повышенная компрессия

Итак:

GBC демонтирован.
Цилиндр-цилиндр на специальной машине (изменения не должны превышать 0,5-1 мм).
Путем уменьшения, таким образом, объем сгорания увеличивается за счет увеличения степени сжатия.

Примечание. Прирост мощности в этом случае на 12-15% больше, что очень хорошо. Не забывайте, что после этой модернизации в бак придется заливать уже не обычное топливо, а чистый бензин с октановым числом АИ95-98.

Установка спортивного распредвала Обеспечивает максимальный приток топливовоздушной смеси к цилиндрам, а это позволит увеличить высоту подъемных клапанов.
Не забывайте, что в процессе модернизации необходимо также установить модифицированные кулачки, которые отличаются исключительно гладким профилем.Такие тюнинговые кулачки обеспечат надежную работу ГРМ.

Примечание. Отличительной особенностью спортивного распредвала является то, что граница детонации значительно смещена, что хорошо видно на малых частотах коленчатого вала. Виды спортивных распредвалов

На сегодняшний день существует несколько видов спортивных распредвалов:

Распределительный вал с низким крутящим моментом, предназначенный для езды по городу.
Универсальный распредвал предназначен для езды в условиях города и трассы.
Распредвал Horse разработан для езды исключительно по трассе.

Трансмиссия

Если описанные выше методы были исключительно процентными показателями увеличения мощности двигателя, то продвижение КПП влияет на динамические характеристики, что является наиболее важным. Двигатель даже с самым мощным потенциалом может не проявить все свои силы, если они не будут строго сочетаться с внешними условиями.
Принцип доработки трансмиссии заключается в том, чтобы мотору можно было дать максимально долго работать в так называемой «правой» зоне шкалы тахометра.
Этого можно достичь, изменив передаточные числа так, чтобы они располагались ближе друг к другу:

В этом случае, если скорости будут переключаться «наверх», повороты не упадут, как прежде, и двигатель не потеряет бодрость и будет видно резкое ускорение.
При переключении передачи «вниз» даже на относительно высокой скорости можно смело добиваться более интенсивного разгона, ведь вы не рискуете прыгнуть на красную зону тахометра.

Примечание.Заводской «брак» модели ваза представляет собой синхронизатор второй передачи, на который возложена задача выравнивания угловых скоростей первичного и вторичного валов.
Водитель автомобиля, чтобы обеспечить какой-либо запас тяги после переключения на 2-ю передачу, заранее, еще на 1-й передаче, должен четко пролистывать двигатель, прислушиваясь к «реву» двигателя.

Типовая модернизация трансмиссии осуществляется следующим образом:

Изготовлены полностью оригинальные деревья и шестерни.
Устанавливаются в КПП старого.
Установлены короткие кулеры.
Меняется корзина и светодиодный диск сцепления.

Таким образом, настроив трансмиссию, можно добиться изменений. Двигатель будет постоянно находиться в тонусе и после его «закручивания» на начальных оборотах можно будет разогнаться так, что он станет соответствующей 4-й, 5-й и даже 6-й скорости (если бы такой ВАЗ 2109 был бы ).
Приведенные выше инструкции и советы — это реальный и практичный способ модернизации двигателя своими руками.В процессе работы рекомендуется использовать наглядные пособия: фото и видеоматериалы.
Как известно, цена тюнинга двигателя довольно высока. Оказывается, на самомодернизации вполне можно сэкономить.

В процессе эксплуатации прочность установки вашего автомобиля будет все больше и больше. В определенный момент появится необходимость в капитальном ремонте (CR). Если все необходимые работы проводить регулярно, мотор спокойно проработает до 100 000 — 150 000 км пробега без «капителей».В противном случае пробег до кр значительно уменьшается.

Технология капитального ремонта силовой установки включает полную разборку двигателя, диагностику отдельных его узлов, ремонт или замену деталей и агрегатов. Ремонтные работы часто подразумевают металлообработку некоторых узлов, например, шлифовку коленвала, фрезерование головки блока цилиндров (ГБЦ), хонингование блока цилиндров. Сервис для этого потребует поистине Драконьего гонорара. А если ваша машина — иномарка, то лучше повернуть на сотку.Владельцы отечественных автомобилей могут все сделать сами, а в этой статье мы расскажем, как самостоятельно провести обводку двигателя ВАЗ 2109.

Капитальный ремонт двигателя ВАЗ 2109, 2108

Для начала очень важно определить, нужна ли CR мотору вашего автомобиля. Это касается абсолютно любой силовой установки — как зарубежного производства, так и отечественного. Возможно, достаточно поменять или починить всего несколько узлов, и мотор снова заработает нормально.Опишем факторы, указывающие на необходимость капитального ремонта двигателя.

Когда проводить капремонт двигателя

Теперь разбираемся в знаках, которые действительно могут указывать на необходимость капитального ремонта.

Поскольку кривошипно-шатунный механизм (КШМ) является одной из важнейших частей двигателя, то при подозрении на срочную необходимость проверить его состояние. Сделать это можно, измерив компрессию в цилиндрах. Просто снимите датчик давления и вставьте на место манометр (конечно, мотор при этой процедуре должен работать).Затем сравните результаты измерений с нормативными показателями. Компрессия недостаточна? Вероятно, подшипники или гидронасосы сильно изношены.

Двигатель капитального ремонта предназначен для восстановления всех характеристик силовой установки до агрегатов, указанных в спецификации. Поршневые кольца меняют на новые, а цилиндрические — вытягивают и привозят. Все манипуляции с цилиндрическими кольцами требуют специального оборудования, поэтому лучше не делать это самостоятельно, а довериться профессионалам.То же касается и установки новых поршней (нужны специальные оправки), и восстановления или обработки шейки коленвала под ремонтный размер. Кроме того, замене подлежат коренные и шатунные подшипники. Затем ремонтируется головка блока. В комплекс работы с ним входит диагностика. Последующий ремонт / замена опорных плит, клапанов, возвратных пружин и т. Д.

Перед запуском агрегата CR запишите свой план действий. В первую очередь разберитесь с процедурами, которые вы будете выполнять сами, а которые оставят мастерам. Затем определитесь с местом, где можно отремонтировать.Идеальный вариант — собственный гараж с ямой. Если нет, снимите подходящую комнату или обратитесь к знакомому, у которого есть такой гараж. Также обзаведитесь маховиком с цепным приводом и несколькими стропами для фиксации товаров (с их помощью вы снимете блок двигателя). Еще понадобится то, что вы будете устанавливать блок, например поддон или шину подходящего размера.

Только теперь вы можете снять двигатель и разобрать его на отдельные детали. Запчасти сразу лучше не покупать — ходите в автомагазин по ходу работы.С техникой также торопиться не стоит — при детальном рассмотрении некоторых деталей, например, коленвала, лучше будет заменить на новый или восстановленный. Вполне вероятно, что состояние мотора в целом будет очень плохим, и тогда логичнее будет купить двигатель 2-й пакет (то есть это блок цилиндров и сборка GBC, а навесной нет оборудование) целиком. Также не забывайте, что капитальный ремонт потребует от вас серьезных денежных вложений и много свободного времени, поэтому планируйте его заранее, чтобы потом не собирать мотор вечером после работы.

Как собрать двигатель на ВАЗ 2109

Сделайте бракованные детали: те, которые можно установить обратно, почистить, а ресурс заменить новыми.

Если блок цилиндров остается старым, очистите его от загрязнений. Особое внимание Используйте пазы и опоры, где будет установлен коленчатый вал.
Установить в станину облицовочного блока. Делайте это в строгом соответствии с ранее сделанными отметками! На каждой подкладке есть усы — убедитесь, что они входят в ложе кровати.

Установите предварительно очищенный и расширенный сжатым воздухом коленчатый вал на его опоры.
Возьмите упорные полукольца, смажьте маслом и сориентируйте так, чтобы канавки на их поверхности были направлены в сторону колебаний вала.

Белое кольцо из сталимнии, установите среднюю станину с лицевой стороны, а еще одно кольцо — с обратной стороны.

Проследить, чтобы полукольца не выступали за концы станины (они должны доходить до них).
Теперь устанавливаем вкладыши в крышки коренных подшипников. Сосредоточьтесь на этикетке, которую вы сделали. Сменить вкладыши поменять нельзя! Следите за тем, чтобы допуски вошли в пазы на крышках.

Установите крышки коренных подшипников. В этом случае вам помогут и ваши ярлыки, и фабрика: они есть на каждой крышке, а на 2-й и 5-й из них по 2 шт.
Оцените степень износа болтов крепления, при необходимости купите новые. Вставьте их все в отверстия, но не скручивайте, потому что нужно откладывать их строго в определенном порядке (см. Изображение ниже).

Проверить состояние поршневой группы. Его можно отремонтировать на спецтехнике, но проще (а зачастую и дешевле) приобрести новое.
Перед установкой поршней убедитесь, что замки всех колец правильно ориентированы относительно друг друга (см. Рисунок).

Cele специальной оправкой для поршневых колец, затем вставьте поршневой узел со штоком без нижней крышки в цилиндр. Здесь важно соблюдать метки: на новом поршне они будут заводскими, на старом — сделанными вами («родные» метки, как правило, уже не видны).

Установите шатун в коленчатый вал. Затем возьмите вкладыши, вставьте их в крепежные крышки и смажьте маслом.

Теперь вы можете установить нижние крышки шатунов и закрепить их. Помните, что места крышки поменять нельзя! У каждой крышки свой стержень.
Установите датчик давления масла и другие оставшиеся детали.

самостоятельный ремонт головки блока цилиндров на ВАЗ 2109

Приступаем к ремонту головки двигателя.В случае с Джи-би-си на фотографиях, его проверка показала, что он подвергался фрумерации и не слишком высокого качества. В результате характерные риски остались на поверхности детали, через которую Тосол просачивался в масляный канал, а затем стекла в Картере.

Сразу хочу сказать, что подавляющая часть работы, связанная с надоевшим GBC, не будет выполнять ее самостоятельно.Для этого понадобится специальное оборудование и навыки работы на нем. Если он есть у всех, дерзайте, а в случае их отсутствия поищите специалиста.

Зачем снимать головку блока цилиндров

И блок двигателя, и головка имеют солидный ресурс обслуживания и редко выходят из строя раньше этого срока. Это означает, что все связанные с ними ремонтные работы обычно планируются.Лишь изредка вмешательства попадают в категорию текущего ремонта. Например, это пайка или заваривание дыры в блоке двигателя, возникшей в результате обрыва ролика.

Однако иногда автовладелец желает изготовить расточку GBC не для ремонта, а для увеличения мощности мотора. Такая операция называется ковкой. В результате увеличивается камера сгорания, а это, в свою очередь, приводит к увеличению рабочего объема и мощности. Правильный форсинг всегда рассчитывается заранее теоретически, потому что существует слишком большой риск культивирования блока и головы, и в конечном итоге они могут разрушиться.

Что такое расточный блок цилиндров на ВАЗ 2109

Расточка блока — это процедура увеличения посадочного гнезда под гильзы цилиндров. Естественно, рукава нужны уже не оригинального, а ремонтного размера.Вам крайне важно знать размер этих рукавов и сообщить специалисту, под какой ремкомплект нужно сделать расточку. Все необходимые измерения баллонов можно провести самостоятельно, но для этого вам понадобится нутрометр.

Сама операция выполняется на специальной машине с небольшой скоростью. Это очень важно, поскольку необходимо одновременно соблюдать размер, не нарушать геометрию цилиндра и при этом соблюдать качество обработки.
Еще одно важное правило: мастер должен строго соблюдать параллельность и перпендикулярность каждого цилиндра по отношению к базе данных. В таком виде распредвал выполнен.

Из чего сделан блок двигателя ВАЗ 2109. Описание и модификации

Одной из самых известных разработок советских автомобилей является двигатель ВАЗ 2109 и его различные модификации.Итак, мотор, который был разработан еще в 1982 году, служит верой и правдой по сей день. Это один из самых распространенных моторов на территории СНГ.

Надо сказать, что этот агрегат не считается одним из надежных, но он очень ремонтопригоден, что делает его довольно популярным среди автомобилистов.

Описание и модификации

Как такового «девятки» в природе не существует. По крайней мере, завод АвтоВАЗ его не производил. Все модели 2109 оснащались силовым агрегатом «восьмерка» и его модификациями.Конечно, во многих документах можно найти двигатель ВАЗ 2109, но это обман или незнание.

А вот в технической документации завода производителя информации о двигателе 2109 не найти, так как такого мотора не существует. На все «девятки» за весь период их производства устанавливались двигатели со следующей маркировкой: ВАЗ-21081 (1,1 8В), ВАЗ-2108 (1,3 8В), ВАЗ-21083 (1,5 8В), ВАЗ-2111- 80 (1.5i 8V) и ВАЗ-11183-20 (1.6i 8V).

Технические характеристики

Все моторы, которые устанавливались на ВАЗ 2109, были небольшими по объему, но имели достаточные силовые характеристики и динамику.Но с тягой не сложилось. Мощность двигателя ВАЗ 2109 составляет от 54 до 81 лошадиных сил. Стоит рассмотреть каждый из вариантов двигателя и его технические характеристики отдельно.

2111-80 (1.5i 8V)

11183-20 (1.6i 8V)

Как видите, эволюция двигателей произошла от карбюраторного типа к инжекторному. Хотя с увеличением объема двигателя пропорционально увеличивался расход топлива.

Остается еще один важный факт: где номер двигателя на старых моделях моторов? Как известно, номер двигателя штамповался на блоке цилиндров только с 1984 года и на более ранних версиях, которые шли на экспорт.Поэтому не стоит даже искать этот идентификатор на блоке питания 1983 года, так как его просто не существует.

Ремонт и обслуживание

В среднем ремонт ДВС модификаций ВАЗ 2109 производится по пробегу. Этот показатель составляет около 200 000 км пробега. Капитальный ремонт двигателя проводится так же, как и любого жигулевского силового агрегата. Так как по сравнению с Волговским мотором Вазовский довольно маленький, часто автолюбители делают переборку в гараже своими руками.

Двигатель 2109 хорошо обслуживается, так как чугунный блок довольно сложно разрушить, а головная стоимость невысока, что позволяет отремонтировать ДВС самостоятельно дешево и без особых затрат. Еще одним положительным моментом при ремонте является то, что силовой агрегат прост по конструкции и даже неопытные автомобилисты могут провести мелкий ремонт двигателя ВАЗ 2109 своими руками.

К основным проблемам, с которыми сталкиваются многие, относятся: замена масла в двигателе ВАЗ 2109, замена свечей зажигания и высоковольтных проводов, а также капитальный ремонт и настройка карбюратора. Кстати, практически все двигатели оснащались отличным элементом впрыска, который всем известен как «Солекс».

Еще один вопрос, который часто задают автомобилисты, — сколько масла нужно заливать в двигатель? Этот показатель зависит от типа мотора. Например, для ВАЗ-21081 это будет один показатель, а для ВАЗ-11183-20 совсем другой. Поэтому, если автомобилист желает узнать, сколько масла в его силовом агрегате, нужно посмотреть техническую документацию.

Тюнинг

Тюнинг двигателя ВАЗ 2109 осуществляется достаточно просто и без особых сложностей. Итак, первое, что делают автомобилисты на своем двигателе, это меняют систему зажигания. Конечно, на более старых моделях устанавливается контактный вариант, который давно морально устарел, в связи с чем устанавливается бесконтактный вариант.

Вместе с этим меняются свечи и высоковольтные провода. Также не забываем о катушке зажигания. Все это даст улучшенное сгорание топлива в цилиндрах только при правильной настройке.

Далее идет расточка и переборка блока цилиндров. Так, многие автолюбители устанавливают спортивный поршневой вариант, предусматривающий облегченный коленвал, поршни и шатуны. Затем меняют направляющие втулки и клапаны. Все эти модификации дадут прибавку мощности примерно на 25-30 лошадей.

Последний этап — внешний тюнинг. К ним относятся: установка воздушного фильтра нулевого сопротивления, капитальный ремонт карбюратора, замена патрубков водяного охлаждения, установка улучшенного насоса и генератора.

Не стоит забывать и о таком важном элементе, как стартер, ассортимент разновидностей которого можно найти в магазинах тюнинга. Также рекомендуется заменить радиатор на более легкий, то есть поставить — алюминиевый. Все это даст больше возможностей двигателю, а соответственно и автомобилисту.

Заключение

Двигатель ВАЗ 2109, а точнее его разновидности, которые устанавливались на автомобиль, вошли в легенды советского автопрома.Так что, обладая довольно небольшими размерами, он был мощным, что принесло ему большую популярность среди автомобилистов. Еще одним положительным фактором стало то, что ремонт двигателя ВАЗ 2109 достаточно легко осуществляется своими руками, что позволяет любому автолюбителю удешевить автосервис.

С популяризацией тюнинга большинство водителей, владеющих двигателями 2109, начали проводить доработки и, как показывает практика, довольно успешно.

Большинство «девяток», на которых сегодня ездит определенная часть автомобилистов, наделены карбюраторным двигателем.При этом мощность двигателя на ВАЗ 2109 многих не устраивает, и некоторые пытаются ее увеличить.
Автомобиль доставлен на СТО, где проводятся различные методы увеличения мощности. В этой статье мы узнаем, что можно сделать своими руками, если на ВАЗ 2109 двигатель не развивает полную мощность.

Способы увеличения мощности двигателя на ВАЗ 2109

Сегодня есть несколько способов увеличить мощность двигателя. Ниже представлены самые популярные.

Карбюратор

Если у ВАЗ 2109 с инжекторным двигателем проблем с мощностью нет, то про карбюраторную версию точно не скажешь.
Как известно, карбюратор ДААЗ 2108 устанавливается на автомобиль ВАЗ 2109, собранный на заводе в Димитровграде. Производителям этих самых карбюраторов вроде бы не хватает звезд с неба, и, честно говоря, продукция их заводов выходит другая.
Дело в том, что одни карбюраторы могут без проблем прослужить более 7-8 лет, а другие не могут прослужить и 3 года.Кроме того, как было сказано выше, мощность двигателя зависит от карбюратора.
Если в штатный карбюратор попадает некачественный бензин или грязь, либо стиль вождения начинающего автомобилиста не соответствует нормам, карбюратор (см.) Мешает нормальной работе двигателя. В этом случае мощность резко падает.

Примечание. Причиной неэффективной работы карбюратора могут быть неродные жиклеры. Увеличение мощности двигателя за счет доработки карбюратора

Стоит отметить, что замена штатного карбюратора ВАЗ 2109 на импортный не даст существенной разницы в плане увеличения мощности двигателя.Только доработка поможет.

Примечание. Сравнительный тест итальянского карбюратора Weber, который подходит к ВАЗ 2109 и ДААЗ, никакой разницы не дал. К тому же импортный карбюратор в процессе эксплуатации «съел» больше топлива, чем отечественный.

Зато некоторые любители использовали стандартный карбюратор Нива и разница в мощности чувствовалась. И это неудивительно, так как у карбюратора Нивова калибровочных данных больше.
Тюнинг штатного карбюратора ВАЗ 2109, если все сделать правильно, даст ощутимый прирост динамики автомобиля, значительно увеличит мощность двигателя.
Приступим:

Разбираем штатный ДААЗ и переходим к его второй камере.
Снимаем пружину, которая находится в вакуумном приводе.

Примечание. Удаление этой самой пружины поможет при небольшом увеличении расхода топлива гарантированно повысить динамические характеристики автомобиля. Просто, дешево, но сердито.

Другой способ — модифицировать тот же вакуумный привод. Самодельное проволочное кольцо проталкивается под гайку, фиксирующую рычаги привода заслонки во второй камере.
Получается своеобразный выступ между тросом и рычагом. Закручиваем гайку.

Примечание. Этот апгрейд обеспечивает прирост динамики при небольшом увеличении расхода топлива.

Меняем диффузор первичной камеры карбюратора. Если на стандартном диффузоре указано значение «3,5», смело устанавливайте его на «4,5» и наслаждайтесь увеличением мощности, хоть и в угоду экономии.
Поменять насос опрыскивателя, у которого значение «30».Разобрать и установить опрыскиватель номиналом «40».
Некоторым умельцам удается установить на автомобиль дополнительный карбюратор. Удачно синхронизировав открытие заслонок, обеспечивается прирост мощности двигателя с двумя карбюраторами.

Воздушный фильтр нулевого сопротивления

Так называемый «ноль» в народе может помочь в повышении динамики автомобиля ВАЗ 2109.
Легко приобрести на рынках автозапчастей по доступной цене и установить:

Демонтируем корпус старого фильтра и воздуховод.
Снять выхлопные трубы картера.
Устанавливаем новый воздушный фильтр и получаем прибавку мощности 3-5%.

Глушитель

Некоторые советуют не «заморачиваться» с карбюратором и фильтром, а сразу приступить к установке проходного глушителя.
Итак:

Снимаем резонатор и старый глушитель.
Демонтируем выпускной коллектор, а «штаны» оставляем.
Устанавливаем новый глушитель (см.), Подбирая диаметр трубы, согласно нашим предпочтениям.

Примечание. Установка прямоточного глушителя хоть и дает ощутимый прирост, но имеет недостаток. Дело в том, что при разгоне и сбросе газа значительно увеличивается шум, что может не понравиться окружающим и инспекторам ГИБДД.

Увеличение степени сжатия

Итак:

Головка блока цилиндров демонтирована.
Головка блока цилиндров фрезеруется на специальном станке (изменения не должны превышать 0.5-1 мм).
Уменьшая таким образом объем камеры сгорания, мы увеличиваем степень сжатия.

Примечание. Прирост мощности в этом случае на 12-15% больше, что очень хорошо. Не забывайте, что после этой модернизации необходимо будет заправлять бак не обычным топливом, а чистым бензином с октановым числом АИ95-98.

Установка спортивного распределительного вала обеспечит максимальный поток топливовоздушной смеси в цилиндры, что увеличит подъем клапана.
Не забудьте в процессе модернизации установить доработанные кулачки, которые отличаются исключительно гладким профилем. Эти кулачки для настройки обеспечат надежное время.

Примечание. Отличительной особенностью спортивного распредвала является то, что граница детонации значительно отодвинута назад, что хорошо видно на низких оборотах коленчатого вала. Типы спортивных распредвалов

На сегодняшний день существует несколько видов спортивных распредвалов:

Распределительный вал с крутящим моментом ниже по потоку, предназначенный для езды по городу.
Универсальный распредвал, предназначенный для езды по городу и шоссе.
Распредвал Horse разработан для езды по шоссе.

Трансмиссия

Если вышеупомянутые методы дали только процент увеличения мощности двигателя, то улучшение коробки передач влияет на динамические характеристики, что является наиболее важным. Двигатель даже с самым мощным потенциалом может не проявить всей своей силы, если не будет строго сочетаться с внешними условиями.
Принцип доработки КПП заключается в том, что нужно дать мотору как можно дольше проработать в так называемой «правой» зоне шкалы тахометра.
Этого можно достичь, изменив передаточные числа так, чтобы они располагались ближе друг к другу:

В этом случае, если переключить скорости «вверх», обороты не упадут, как раньше, и двигатель не потеряет бодрость и будет показывать резкий разгон.
При переключении передач «вниз» даже на относительно высокой скорости можно безопасно добиться более интенсивного ускорения, поскольку больше нет риска выскочить на красную зону тахометра.

Примечание. Заводской «дефект» моделей ВАЗ — синхронизатор второй передачи, на который возложена задача выравнивания угловых скоростей первичного и вторичного валов.
Водитель автомобиля, чтобы обеспечить некоторый запас тяги после переключения на 2-ю передачу, заранее, даже на 1-й передаче, должен хорошо провернуть двигатель, прислушиваясь к «реву» двигателя.

Типичная модернизация трансмиссии выполняется следующим образом:

Изготавливаются полностью оригинальные валы и шестерни.
Устанавливаются на КПП взамен старых.
Установлена завеса короткоходная.
Замена корзины и диска сцепления.

Таким образом, настроив трансмиссию, можно добиться изменений. Двигатель будет постоянно находиться в тонусе и после его «выкручивания» на начальных оборотах можно будет разогнаться так, что 4-я, 5-я и даже 6-я скорости станут подходящими (если такая была на ВАЗ 2109).
Приведенные выше инструкции и советы — это реальный и практичный способ обновить двигатель самостоятельно. В процессе работы рекомендуется использовать наглядные пособия: фото и видео материалы.
Как известно, цена на тюнинг двигателя на СТО довольно высока. Получается, что на самомодернизации можно будет очень сильно сэкономить.

ВАЗ-2109 когда-то был очень популярным автомобилем. Прочный двигатель, крепкий кузов, привлекательный внешний вид. А сам автомобиль создавался при участии дизайнеров известной автомобильной компании Porsche.Но сегодня, когда мощности не хватает, невольно задумываешься о тюнинге двигателя. Но зачем увеличивать мощность? Что нужно учитывать при замене двигателя?

С некоторых пор в России действует закон, согласно которому при регистрации автомобиля номер двигателя не требуется. Мотор теперь считается просто запчастью, которую можно заменить, как воздушный фильтр или сломанную шину. Именно этот закон подтолкнул любителей тюнинга к совершенствованию своих автомобилей.

Соображения при замене двигателя

Идеальный вариант для «девяток» — это, конечно, аналогичный двигатель.Но в случае, когда будет проведена полная модернизация машины, ее мощности будет недостаточно. Наиболее подходящим вариантом станет 16-клапанный двигатель ВАЗ-2112, у которого больше лошадей и более новая конструкция.

А на такой моторчик смело можно установить компрессор кондиционера, и в вашей машине будет свежо и прохладно даже в жуткую жару. Также возможна установка кондиционера на стандартный двигатель «девятки», даже если он имеет объем 1,5 литра, только будет ощутимая нехватка лошадей.К тому же генератор все равно придется заменить, так как мощность потребителей возрастает.

Хорошо то, что двигатель ВАЗ-2112 отлично сочетается с коробкой девятки. Также хороший вариант тюнинга — установка двигателя от Приоры, более современной модели Лады. Что касается иномарок, то под капот девятки отлично установлен двигатель Hyundai Accent, коробку передач желательно брать только от Акцента. С «Опель Вектра» для тюнинга подходит и силовой агрегат.

Что еще нужно поменять и сделать

Вы увеличиваете мощность мотора. Следовательно, необходимо использовать больше колодок в тормозной системе. Идеальным вариантом также будет замена задних на дисковые. Также должны быть изменения в системе охлаждения. Установите радиатор, предназначенный для нового двигателя. Вполне возможно, что объема радиатора охлаждения ВАЗ-2109 не хватит.

Как бы то ни было, но документы на двигатель необходимо иметь.Если вы покупаете его с рук, то попросите у продавца документ, подтверждающий право собственности. Не стоит покупать мотор неизвестного происхождения, так как его можно снять с автомобиля, фигурирующего в списке угонщиков. При покупке продавец предоставит вам гарантию и полный пакет документов. Но регистрация переделки в ГИБДД — это зависит исключительно от вашего желания. Идеальный вариант — обратиться в ГАИ с просьбой поставить новый двигатель.

В последнее время стало популярным тюнинг старых автомобилей «Лада».В частности, многие автолюбители особенно любят переделывать карбюраторный двигатель ВАЗ 2109. Это сделано для повышения силовых характеристик. Не многие знают, как осуществляется сам процесс.

Технические характеристики

Прежде чем приступить к описанию процесса доработки и увеличения мощности карбюраторного двигателя ВАЗ 2109, стоит разобраться, какие силовые агрегаты устанавливались на автомобиль, а также рассмотреть основные технические характеристики.

В процессе производства на «девятку» поставили три варианта карбюраторных двигателей:

21081 (1.1 8V)

2108 (1,3 8V)

21083 (1,5 8V)

Тюнинг: базовое описание

Настройка карбюраторного двигателя в первую очередь связана с растачиванием блока цилиндров. Это делается для того, чтобы увеличить камеру сгорания, а значит, и давление внутри нее.

Также установлены облегченные детали, позволяющие снизить вес мотора, что повысит динамику разгона.

Процесс тюнинга

Тюнинг двигателя ВАЗ 2109 своими руками начинается с демонтажа двигателя с автомобиля.Значит, вам придется отключить блок питания, систему зажигания и другие системы. Итак, рассмотрим все этапы доработки мотора самостоятельно. Полностью настроить его своими руками невозможно, так как на некоторых этапах все же придется обращаться в автосервис.

Разборка двигателя

Чтобы снять двигатель, вам придется пройти определенный процесс отключения и демонтажа вспомогательных систем. Итак, приступим непосредственно к процессу:

Снимаем аккумулятор и удерживающую полку.
Демонтируем воздушный фильтр и карбюратор.
Снимаем элементы зажигания, которые находятся в подкапотном пространстве.
Сливаем охлаждающую жидкость и моторное масло.
Откручиваем КПП от ДВС.
Демонтируем радиатор, чтобы было легче снять мотор.
Вытаскиваем шрус двигателя.
Откручиваем подушки двигателя.
Снимите капот и демонтируйте двигатель.

Запланированный процесс не завершен, это только основные шаги, которые необходимо выполнить.

Разборка силового агрегата

Разборка силового агрегата занимает несколько часов. Итак, для начала нужно демонтировать крышку головки блока цилиндров и масляный поддон. Лучше всего проводить эту операцию на специальной подставке.

После этого приступаем к удалению основных узлов. Откручиваем болты крепления головки блока и блока цилиндров.Затем отложите головку и работайте непосредственно с блоком цилиндров. Итак, рассмотрим, что вам предстоит снять:

Откручиваем вилку и вынимаем коленвал. Сначала демонтируем шкив.
Демонтируем водяной и масляный насос.
Вытаскиваем поршневую группу. Демонтируем шатуны. Если есть, снимите рукава.
Теперь блок готов к дальнейшим манипуляциям.
Последний этап — мыть детали и блок.

Когда блок разобран, можно переходить к разборке ГБЦ.

Снимите крышку распределительного вала.
Снимите распределительный вал.
Сушка клапанов.
Снимаем пружины и сальники.
Вытаскиваем клапаны.
Выбить седловую головку и направляющие втулки.
Моем детали и основания головок.

Приоритет доработки

Для увеличения мощности двигателя ВАЗ 2109 карбюратор потребуется приобрести поршневую группу, клапаны, распредвал, шатуны и коленчатый вал.Все эти детали должны быть легкими и изготовлены производителями тюнинга.

Итак, поршневая группа, клапаны и седла подходят для ATI. Направляющие втулки лучше всего устанавливать из бронзы производства американского производителя K-line. Коленвал и распредвал приобретены у немецкой компании TDR.

Работа с блоком цилиндров

Для начала необходимо расточить блок цилиндров под новые поршни соответственно размером 82 мм. Затем устанавливают коленчатый вал и новые вкладыши, которые идут в комплекте с основной деталью.

Для того, чтобы все работало как часы, необходимо установить легкое тюнинговое сцепление производства Sachs. После того, как муфта прикреплена к валу, необходимо провести балансировку. Желательно проводить операцию на специальном стенде.

Осуществляем сборку поршневого агрегата, а именно прикрепляем поршни к шатунам. Затем можно переходить к так называемому процессу «перевязки». Имеется в виду крепление шатунов с поршнями к коленчатому валу.Монтируем сальники коленвала и подшипники. Устанавливаем коромысло и можно закрепить поддон. Затем собираются остальные вспомогательные агрегаты, такие как шкив, водяной насос и ролик.

Тюнинг головки

Тюнинг ГБЦ — это фактически сборка новых деталей для старых сидений. Итак, разобранная ГБЦ собирается из старого корпуса и новых тюнинговых элементов. В этом процессе нет ничего сложного.

Сборка сборка

После того, как основные системы и компоненты собраны, можно переходить непосредственно к процессу сборки двигателя.Итак, в обратном порядке они крепятся к блоку цилиндров — головка блока, клапанная крышка, шкивы, ремень ГРМ.

Доработка вспомогательных систем

После того, как основные компоненты силовой установки собраны, можно приступить к установке вспомогательных систем. Итак, в первую очередь, устанавливаем систему впрыска топлива. Старый карбюратор Solex устанавливать не стоит, так как он не будет подавать необходимое количество топлива в камеры сгорания. Поэтому необходимо найти улучшенный карбюратор Solex Mega-2 или чешский вариант — IKOV.

Стоит улучшить систему зажигания. Вместо стандартных свечей зажигания стоит установить свечи зажигания Brisk с маркировкой А2. Также стандартные высоковольтные провода заменены на тюнинговую версию производства Tesla.

Не стоит забывать и о системе охлаждения, так как увеличенное число оборотов коленчатого вала ускорит все процессы, и, соответственно, увеличится тепловыделение. Поэтому на ВАЗ 2109 устанавливается комплект системы охлаждения, в который входят: силиконовые патрубки, спортивная помпа и двухкамерный термостат.Также рекомендуется установить спортивный радиатор из алюминия. Это снизит вес автомобиля на несколько килограммов.

Финальная доработка — установка воздушного фильтра «нулевого» сопротивления. Сборка этого агрегата осуществляется довольно просто, на штатных креплениях старого «воздушного» корпуса. Воздухозаборник удален, чтобы была прямая подача воздуха.

Также, помимо стандартных модификаций, на двигатель может устанавливаться нагнетатель воздуха. Конечно, такая доработка быстрее изнашивает элементы мотора, поэтому рекомендуется установка «улитки».

После внесения всех доработок двигатель устанавливается на автомобиль, проводится обкатка и регулировка.

Заключение

Тюнинг карбюратора двигателя ВАЗ 2109 можно произвести самостоятельно в гараже. Описанная в статье доработка проводится через месяц и ее стоимость при покупке новых деталей будет стоить порядка 4000-5000 долларов. Конечно, такая доработка нецелесообразна с экономической точки зрения, но есть автомобилисты, которые проводят такой вид тюнинга.

Двигатель ВАЗ 2109 вид сверху:

1 — колодки с проводами карбюратора, 2 — шланг возврата топлива, 3 — шланги отопителя, 4 — шланг вакуумного усилителя, 5 — шланг подачи топлива, 6 — наконечник троса сцепления, 7 — провод катушки зажигания, 8 — шланги радиатора, 9 — тяга дроссельной заслонки, 10 — тяга воздушной заслонки, 11 — провод датчика контрольной лампы давления масла

Двигатель ВАЗ 2109 вид снизу:

1 — генератор, 2 — опора передняя правая, 3 — двигатель, 4 — коробка передач, 5 — стартер, 6 — выключатель фонарей заднего хода, 7 — растяжка, 8 — опора передняя левая, 9 — привод передний левый, 10 — коробка передач пробка маслосливного, 11 — задняя опора, 12 — тяга привода переключения передач, 13 — масляный поддон, 14 — передний правый привод, 15 — пробка слива моторного масла

Снятие двигателя ВАЗ 2109

Перед снятием двигателя отсоедините провод от отрицательной клеммы аккумуляторной батареи.Слейте охлаждающую жидкость из системы охлаждения, моторное масло и масло коробки передач. Рекомендуется демонтировать двигатель ВАЗ 2109 в сборе с КПП и с помощью подъемника снять его вниз.

Порядок разборки двигателя

Выкрутите болты крепления и снимите защиту картера

Снять переднюю выхлопную трубу

Снять воздушный фильтр

Ослабьте зажим и отсоедините вакуумный шланг усилителя тормозов от впускной трубы двигателя

Выверните болт и отсоедините провод массы от картера сцепления

Ослабьте хомуты и отсоедините шланги от термостата

Отсоединить высоковольтный провод от центральной клеммы крышки распределителя зажигания

Отжать пружинный зажим отверткой и отсоединить колодку с низковольтными проводами от клеммы распределителя зажигания

Ослабьте хомут и отсоедините шланг подачи топлива от топливного насоса

Ослабьте гайки на конце троса сцепления

Снимите конец троса с рычага выключения сцепления

Отсоединить колодку с проводом от клеммы

тягового реле стартера.

Откручиваем гайку крепления и отсоединяем провод от контактного болта тягового реле стартера

Отсоедините колодку с проводом от клеммы генератора

Откручиваем гайку и отсоединяем провода от клеммы генератора

Отсоединить колодку с проводом от вывода запорного электромагнитного клапана карбюратора

Ослабьте хомут и отсоедините шланг возврата топлива от карбюратора

Ослабьте болт крепления звена воздушной заслонки к рычагу воздушной заслонки

Ослабьте болт крепления крышки тяги привода воздушной заслонки к кронштейну и отсоедините трос

Снимите пружинный зажим троса акселератора с сектора привода дроссельной заслонки

Снять возвратную пружину привода дроссельной заслонки

Снимите трос акселератора с сектора привода дроссельной заслонки

Отверните стопорную гайку и снимите кронштейн троса акселератора с клапанной крышки

Отсоедините колодку с проводом от концевого выключателя экономайзера принудительного холостого хода

Отсоединить провод от датчика температуры охлаждающей жидкости

Отсоединить провод от датчика давления масла

Ослабить хомут и отсоединить подающий шланг отопителя

Ослабить хомут и отсоединить выпускной шланг нагревателя

Ослабьте зажим и отсоедините тягу привода переключения от конца шарнира

Откручиваем гайку крепления и отсоединяем трос от привода спидометра

Отсоединить колодку с проводом от переключателя света фонарей заднего хода на коробке передач

Ослабьте гайки крепления левой и правой распорок к рычагам подвески

Выкрутите три болта крепления кронштейна распорки к кузову и переместите левую и правую распорки в такое положение, чтобы они не мешали снятию силового агрегата

Снимите гайку шплинта, крепящего шаровую опору рулевой тяги к поворотному рычагу

Открутите гайку крепления шарового шарнира рулевой тяги

Выдавить шкворень шарового шарнира рулевой тяги из поворотного рычага стойки амортизатора с помощью специального съемника

Снимите два болта и отсоедините шаровую опору рычага подвески от поворотного кулака

С помощью монтировки выдавить хвостовик одного из внутренних ШРУСов приводных валов из коробки передач и отвести в сторону

Вставить технологическую оправку вместо шарнира (например, старый внутренний ШРУС), чтобы не вращалась боковая шестерня.После этого отсоедините второй ШРУС аналогично первому

Отверните три болта крепления и снимите крышку сцепления

Ослабьте три болта и гайки крепления картера сцепления к блоку цилиндров

Зацепите двигатель за рым-болты и затяните подъемные тросы.

Снимите две гайки крепления задней опоры силового агрегата к кузову

Открутите гайку, немного приподнимите двигатель и снимите болт правой передней опоры силового агрегата

Откручиваем гайку и снимаем болт левой передней опоры силового агрегата.Опустите двигатель на подставки, наклоните автомобиль и выньте двигатель из-под него. ВНИМАНИЕ: Перед тем, как опустить двигатель, убедитесь, что все провода и шланги отсоединены от двигателя

Установка двигателя на ВАЗ 2109

Установка двигателя ВАЗ 2109 проводится в порядке, обратном его снятию. При подсоединении приводов передних колес к трансмиссии замените стопорные кольца на шлицевых стойках внутренних шкворней. Не устанавливайте старые стопорные кольца на шлицевые оси шарниров — это может привести к отсоединению приводов передних колес от трансмиссии во время движения.После установки двигателя на автомобиль отрегулируйте пневмопривод карбюратора и приводы дроссельной заслонки, привод сцепления и углы установки передних колес.

Залить охлаждающую жидкость системы охлаждения, моторное масло и масло коробки передач.

Запустите двигатель и проверьте, нет ли утечек топлива, масла и охлаждающей жидкости. Проверить давление масла. Прислушайтесь к двигателю, он должен работать ровно, без посторонних шумов и стуков. Проверьте работу контрольных ламп в комбинации приборов.
