не горит лампа зарядки, лампа зарядки горит в полнакала

Если на автомобиле применяется контрольная лампа для контроля работы генераторной установки, то перед пуском двигателя, при включении зажигания, контрольная лампа должна гореть.

Не горит лампа зарядки.

Если не горит лампа зарядки , но при этом другие приборы работают, то возможно она перегорела, имеется обрыв в проводе возбуждения на генератор или неисправен генератор. Если не работают все приборы панели, то стоит начать с проверки предохранителя. При перегорании лампы возбуждение генератора осуществляется через добавочное сопротивление, по этому, целостность лампы не влияет на работу схемы заряда. Единственным исключением являлись первые автомобили семейства ВАЗ 2110, но этот недостаток быстро устранили, и таких машин выпущено было не много.

Проверка генератора.

Для проверки работоспособности генератора и заряда аккумуляторной батареи необходим мультиметр. Лучше всего для этого подойдёт не дорогой электронный прибор типа DT830C, M833, APPA iMeter 3 или подобных. Стрелочные мультиметры требуют точного соблюдения полярности, при подключении, и очень чувствительны к ударам и падениям. Для проверки достаточно замерить напряжение на клеммах аккумулятора. Если напряжение в пределах 13,5 — 14,5 В, то генератор исправен. Если напряжение меньше 13,5 В то генератор неисправен и необходимо найти и устранить причину.

Не горит лампа зарядки поиск причин.

Как необходимо поступить, если при включении зажигания не горит лампа зарядки ? Как быстро найти неисправность? Все последующие действия, касающиеся контрольной лампы, не подходят к ВАЗ 2101 (2103, 2106).

Первым делом надо определить неисправное место, то есть неисправен генератор или контрольная лампа с проводом. Для быстрого определения необходимо отсоединить тонкий провод от генератора, идущий от контрольной лампы, соединить его с массой автомобиля и включить зажигание. Если лампа при этом загорит, то не исправен генератор. Возможными неисправностями могут быть обрыв обмотки генератора, неисправность регулятора напряжения, износ щёток или контактных колец якоря и так далее.

Проверка исправности лампы и провода.

В том случае если лампа контроля заряда не загорит необходимо проверить исправность лампы и провода. Для этой проверки не понадобится снимать панель приборов и вытаскивать лампу, что бы рассмотреть целостность нити. Достаточно соединить один щуп мультиметра, в режиме вольтметра, с отключенным проводом, а второй с  корпусом автомобиля. Вместо мультиметра можно использовать контрольную лампу мощностью не более 1Вт.

При исправной цепи мультиметр будет показывать напряжение аккумуляторной батареи, а контрольная лампа будет гореть в пол накала. В этом случае перегорела лампа контроля заряда. Если показание вольтметра сильно отличается от напряжения батареи, то возможен обрыв в цепи от контрольной лампы до генератора.

Если рассмотреть подобную ситуацию для ВАЗ-2106 (2101, 2103), то тут обстановка несколько другая. Всё дело в наличие реле Р-702, которое подаёт питание на лампу контроля заряда аккумуляторной батареи и находится под капотом на правом крыле. В этом случае проверка цепи и исправности самой лампы достаточно соединить  питающий провод на реле с проводом от контрольной лапы. Если всё исправно, то лампа будет гореть. Для проверки реле лампы необходимо замерить напряжение на жёлтом проводе при работающем двигателе. Напряжение должно быть не менее 6 В. Если напряжение ниже, то неисправен генератор, в противном случае реле.

Проверка генератора.

Если лампа контроля заряда не тухнет при работе двигателя необходимо проверить работоспособность генератора. Так же это надо сделать в случае горения лампы в пол накала.  В любом случае для проверки работы генератора необходимо проверить напряжение на клеммах аккумулятора при работающем двигателе. Показания напряжения должны быть в пределах 13,5 – 14,5 В. Проверка производится на средних оборотах двигателя при включенном дальнем свете фар. Горение контрольной лампы заряда, при работе двигателя, в пол накала возможно из-за утечки тока через один из дополнительных диодов выпрямительного моста или неисправности диода в щитке приборов. При этом генератор будет работать нормально и не нуждается в ремонте.

admin 21/10/2012«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

Горит лампочка зарядки аккумулятора: неисправности

Приветствую вас друзья на сайте ремонт авто своими руками. При повороте ключа зажигания на приборной панели загорается целый ряд сигнальных ламп. Они сигнализируют об исправности системы и готовности двигателя к запуску.

Горит лампочка зарядки аккумулятора

На одном из таких индикаторов нанесено изображение аккумулятора. При включении зажигания он начинается подсвечиваться, а после заводки двигателя – гаснет.

Это сигнализирует о том, что на АКБ пошла зарядка. Но что делать, если этого не произошло? Почему горит лампочка зарядки аккумулятора даже после запуска?

Немного теории: схема работы

Чтобы решить существующую проблему, вы должны понимать суть взаимодействия генератора транспортного средства и источника питания (АКБ).

В процессе движения аккумулятор находится в режиме постоянной подзарядки напряжением 13,6-14,2 Вольт. С увеличением оборотов движка напряжение на выходе генератора возрастает. Но это недопустимо.

Чтобы ограничить напряжение в цепь возбуждения ротора врезается небольшое реле-регулятор. Его задача – снижение тока до нормального уровня (даже при существенном повышении числа оборотов).

Итог – поддерживание напряжения заряда АКБ на стабильном уровне. Если горит лампочка аккумулятора, то это свидетельствует об отсутствии зарядки со стороны генератора.

Как работает схема? После включения зажигания напряжение через предохранитель №10 (для ВАЗ-2107) подается на контрольную лампу заряда АКБ.

Далее напряжение «+12В» проходит через диод, встроенное реле-регулятор (о нем мы упоминали выше), щетку, контактное кольцо и обмотку.

Как только частота вращения ротора возрастает, повышается и фазовое напряжение. В результате напряжение на выводах сигнальной лампочки аккумулятора выравнивается, и она гаснет.

При этом идет зарядка АКБ.

Причины по которым горит лампочка зарядки аккумулятора

На самом деле причин того, что загорелась лампочка аккумулятора и не гаснет существует множество. К ним можно отнести:

  • Ослабление натяжения ремня на генератор, его износ или повреждение;
  • перегорание предохранитель или ухудшение качества контакта в разъемах монтажного блока;
  • поломка реле-регулятора, диодного моста, дополнительных диодов;
  • появление обрыва в цепи возбуждения генератора;
  • снижение качества контакта на клеммах АКБ или выводе генератора;
  • износ щеток генератора;
  • отсутствие качественного контакта провода массы.

Что делать если горит лампочка зарядки аккумулятора?

В первую очередь выйдите из машины и на работающем двигателе производите замер напряжения на клеммах АКБ (зажимы ни в коем случае не снимайте).

Если зарядка идет, то напряжение должно быть на уровне 13. 6-14,2 Вольт. При отсутствии заряда уровень напряжения будет намного ниже – около 12 Вольт.

Чтобы устранить проблему подготовьте следующие инструменты:

  • контрольную лампочку на двенадцать Вольт,
  • две отвертки (с плоским и крестообразным жалом),
  • мультиметр,
  • пассатижи,
  • ножик,
  • для зачистки контактов используйте наждачную бумагу.

Итак, приступим:

1. Показания бортового вольтметра свидетельствуют о наличии заряда, сигнальная лампа заряда на приборной панели не горит, на клеммах аккумулятора около 12 Вольт, а сам АКБ почти разряжен.

В такой ситуации зачистите места соединений проводов на самом источнике питания. Если эти мероприятия оказались бесполезны, измерьте уровень напряжения на клемме «30» самого генератора.

Одним щупом мультиметра садитесь на эту клемму, а другим – на «массу». Если здесь напряжение намного выше, чем на АКБ, тогда зачищайте тридцатую клемму.  При необходимости замените провод, идущий от генератора до аккумулятора.

2. Вольтметр на приборной панели и лампа показывают наличие заряда, но АКБ разрядился.

Напряжение на аккумуляторе при этом нормальное (около 14 Вольт). Включение нагрузки (к примеру, фар) приводит к смещению стрелки заряда в крайнее левое положение.

Основная причина – слабое натяжение ремня на шкиве генератора (натяните ремень, а в случае его повреждения – замените).

К такой проблеме может привести и пробой одного из диодов, а также обрыв фазной обмотки статора. Отключите зажигание и проверьте диоды мультиметром. В случае пробоя замените их.

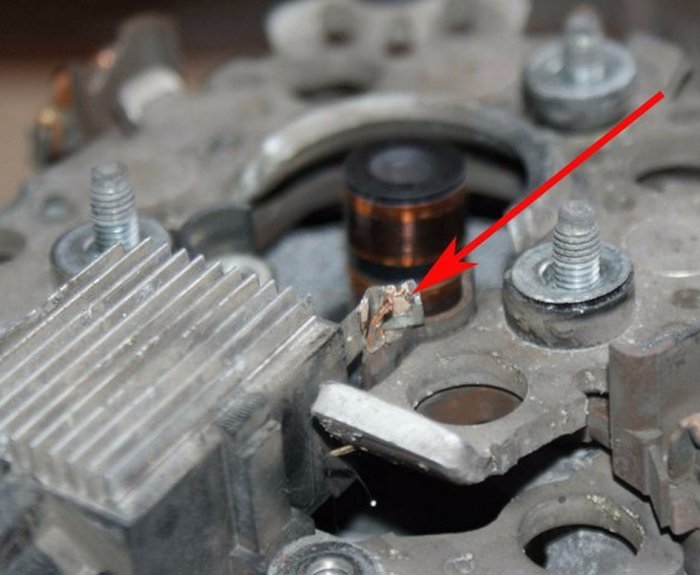

Проверьте щетки генератора. Для этого достаньте их и измерьте длину. Если она меньше пяти миллиметров, то щетки лучше заменить.

3. При повороте ключа в замке зажигания сигнальная лампа заряда не горит, датчик заряда не срабатывает, зарядки на АКБ нет. Причина – перегорание предохранителя.

Его обозначение – F10, номинал – 10 Ампер. В случае если установка нового предохранителя не дала результатов, то причину нужно искать в реле зажигания или самом замке.

4. После включения зажигания заряда нет, все приборы работают, сигнальная лампа контроля не загорается.

Проверка проста – снимайте проводок с клеммы «шестьдесят один» генератора и подключайте его напрямую к «минусу» (кузову автомобиля). Если лампочка загорается, то причина проблем – обмотка возбуждения генератора.

Второй вариант – плохой контакт в разъеме. Если после зачистки результата нет, то существует риск перегорания самой лампы.

5. При повороте ключа в замке зажигания лампа заряда горит, а после заводки продолжает свиться. При этом зарядки нет или появляется периодически. Причина – недостаточный контакт провода на разъеме с приборной панелью (он может окислиться).

Напоследок проверьте реле-регулятор. Для этого на его контакты подайте напряжение с АКБ. Если на щетках есть 12 Вольт, то реле исправно. Если нет, то устройство подлежит замене.

Если у вас появились проблемы с зарядкой АКБ (не гаснет сигнальная лампа или не загорается вовсе), то проверяйте все версии.

Но, как правило, проблема всегда на поверхности, а причина – плохой контакт, перегоревшая лампочка или неисправное реле-регулятор. Удачи на дорогах и конечно же без поломок.

Контрольная лампа зарядки ваз 2107


На приборной панели ВАЗ 2106, как и ВАЗ 2107, находится индикатор аккумулятора на панели приборов со значком в виде аккумулятора. Он должен загораться на время включения зажигания и гаснуть, когда двигатель автомобиля запущен. Если лампочка не гаснет, это значит – генератор неисправен. Ездить на машине с горящим индикатором на панели приборов ВАЗ нельзя. Если на АКБ не поступает заряд, он может в любой момент разрядится. Однако иногда могут быть такие случаи: горит лампа зарядки аккумулятора ваз 2106, но зарядка идет.

Перегоревшая лампочка индикатор заряда батареи

Довольно частой причиной такой проблемы является выход из строя лампы. Пожалуй, это одна из самых простых поломок, но она не всегда безобидна. Желательно максимально быстро заменить лампочку. При проблемах с ней вы не сможете своевременно определить проблему с генератором. Что приведет к разрядившемуся в самое неподходящее время аккумулятору. Таким образом, ездить с перегоревшей лампой крайне не рекомендуется.


Лампочка индикатор заряда батареи Ваз

Также следует учитывать особенности конструкции вашего автомобиля. На большей части генераторов имеется встроенное сопротивление. Это позволяет вырабатывать энергию даже при сгоревшей лампе контроля заряда. На некоторых автомобилях роль сопротивления выполняет непосредственно сама лампа.

Такое можно встретить на некоторых модификациях ВАЗ 2112, а также многих старых иномарках. В таком случае, при перегорании лампочки генератор перестает вырабатывать ток. Если ваша машина имеет такое строение, то следует всегда иметь запасную лампу.

Что такое лампочка аккумулятора

Внимательно изучив приборную панель, не составит труда отыскать на ней индикатор аккумулятора.

Хотя лампа изображена в виде АКБ, в действительности этот индикатор отображает работу генератора.

Её активация при запуске зажигания говорит о том, что сам генератор функционирует и подаёт питание на бортовую сеть, а также заряжает аккумуляторную батарею.

Следует детальнее разобраться в том, что это за лампа, для чего она используется и что означает.

Лампочка АКБ, то есть генератора, загорается при повороте ключа, когда активируется зажигание. Если она загорелась, а затем потухла при запуске мотора, это хороший знак, поскольку всё с системой в порядке. Но если эта же лампочка включается во время движения, это указывает на проблемы с генератором. Он не работает, а питание бортовой сети происходит от аккумулятора. В такой ситуации необходимо в кротчайший срок добраться до гаража или автосервиса для диагностики и ремонта.

Индикатор должен включаться только при повороте ключа в замке на пол оборота, после чего тухнуть при запуске мотора.

Но бывают ситуации, когда лампочка не функционирует вообще, вне зависимости от того, включён мотор или зажигание, или нет. Есть несколько причин подобного развития события.

Разрядившаяся аккумуляторная батарея

Еще одной распространенной причиной по которой не горит контрольная лампочка аккумулятора при включении зажигания в Ваз 2106 – 2107 является разредившаяся аккумуляторная батарея.

Если одновременно с тем, что не загорается лампочка аккумулятора, ещё и приборы щитка не включаются или тускло светят, то это явный признак разрядки батареи. «Лечится» проблема простой зарядкой АКБ.


Исправная аккумуляторная батарея

Однако не всё так просто. Разрядка автомобильной батареи может происходить вовсе не из-за того что владелец не успел вовремя её зарядить или забыл отключить фары. Проблема с аккумулятором переходит в категорию опасных, если причина кроется в генерирующем устройстве. Как известно, аккумулятор должен заряжаться в ходе движения автомобиля, иначе он разрядится довольно быстро. И эта функция ложится на генератор. Но, если последний неисправен, то возникают проблемы.

Таким образом, банальная на первый взгляд причина, может указать на испорченный автомобильный генератор, который выполняет много полезных функций. Очевидно, что следует провести доскональную диагностику, найти причину и устранить её.

Горит контрольная лампа заряда АКБ

Всем известно, что при включении зажигания на автомобилях ВАЗ загораются две контрольных лампы: давления масла в системе смазки, а так же, заряда аккумуляторной батареи. Каждая из них после запуска силового агрегата должна потухнуть. Случается такое, что одна из них остается гореть. Беда, если это контрольная лампа давления масле в системе, это чревато ремонтом двигателя, но с другой все не так страшно. Есть только две причины, по которым горит контрольная лампа заряда аккумулятора.

Устройство

Первое, что нужно сделать – это разобраться в том, как же все это действует. Генератор ВАЗ, как известно, имеет смешанное возбуждение. Это значит, что его ротор намагничен, но, в то же время, для возбуждения необходим ток на статоре. После возбуждения генератора, после достижения рабочих оборотов, на обмотке ротора возникает индукционный ток, который снимается угольными щетками через контактные кольца, они выполняют роль коллектора на электродвигателях.После того, как ток выходит на щетки, он поступает в диодный мост. Дело в том, что аккумулятор должен заряжаться прямым током, именно для выпрямления служит диодный мост. Из моста электричество разветвляется на клемму аккумулятора и на реле. Оно имеет точное название, так сказать, «научное», РС-702, реле контрольной лампы аккумуляторной батареи. Принцип реле известен всем: напряжение подается на катушку, внутри которой установлен стальной сердечник. Он притягивает к себе пластинку, чем размыкает контакты уже другой цепи.В ней-то и находится сама контрольная лампа. Пока они замкнуты, горит, потом тухнет.

Причины

Перейдем непосредственно к причинам, так сказать, к постановке диагноза. Прежде всего, надо определить, контрольная лампа горит постоянно или же просто мигает. Так же есть дедовский метод, который категорически запрещен на инжекторных двигателях. Во время работы двигателя необходимо отсоединить минусовую клемму аккумулятора, после чего двигатель должен работать и дальше. Если он глохнет, то дело наверняка в генераторе. Прежде всего, надо разобрать его, проверить щеточный узел, затем диодный мост. Последний, как правило, выходит из строя чаще всего. Он не ремонтируется, только замена. Но перед заменой необходимо найти причину прогорания или замыкания.Кроме всего прочего, необходимо поверить обмотки статора и ротора на обрыв или замыкание. Если это так, то поврежденные детали необходимо заменить.

Если же двигатель продолжает работать при снятии клеммы, то причина кроется совсем не в генераторе, а лампа горит из-за того, что цепь не размыкается, а значит, реле неисправно, либо на него не поступает нужное напряжение. Если причина первая, то замена все решит. Если же вторая, то, скорее всего, проблема кроется в окислении контакта, выходящего из генератора, его достаточно просто зачистить.Но, если двигатель инжекторный, то необходимо отсоединить плюсовой провод на клемме, идущий от генератора, после чего подсоединить к нему вольтметр. Генератор должен выдавать около 14, 2 вольта. Если напряжение есть, но оно меньше, то нужно снять генератор, разобрать его и почистить все соединения наждачной бумагой.Кроме всего прочего, помимо реле контрольной лампы аккумуляторной батареи, может быть неисправным реле-регулятор. В принципе, это первая причина, которую стоит проверить. Реле-регулятор так же никак не ремонтируется, он подлежит только замене.

Заключение

Надо сказать, ремонт генератора, зачастую, входит немалыми затратами, потому что его узлы довольно дороги. Перед тем, как что-то разбирать, необходимо посидеть и подумать, что предшествовало данной неисправности, потому что она, как правило, не возникает сама по себе. Возможно, автомобиль въехал в лужу на большой скорости, после чего в генератор попала вода, его попросту замкнуло, в таком случае автомобиль снова заведется, но будет работать только на аккумуляторе. Кроме того, если лампа не горит, а только мигает, либо загорается на малых оборотах, то просто надо натянуть ремень привода, поскольку минимальные обороты, при которых начинает вырабатываться электрический ток, находятся около 1500, а передаточное число со шкива коленвала на ремень генератора равно 1:2.

autoremka.ru

Перегоревший предохранитель

Причиной отказа лампы на приборной панели может стать перегоревший предохранитель. При этом, обычно отказывают несколько приборов сразу. При появлении такого признака просто необходимо проверить предохранитель. Он расположен в монтажном блоке.


Монтажный блок предохранителей Ваз 2107

Отыскать его можно по схеме на крышке блока. Для проверки предохранитель извлекают из монтажного блока. Самым простым способом будет установка заведомо исправного предохранителя. Если причина в этом, то лампочка, при включении зажигания, должна загореться. Также предохранитель можно проверить, замерив сопротивление мультиметром.

Лампочка может перегорать из неисправной электрической цепи

Проблема с цепью, питающей лампочку аккумулятора, может вызываться несколькими причинами. Рассмотрим все.

Итак, довольно распространёнными становятся неполадки с контактами. Обычно такая ситуация возникает весной, после холодов. За зимние месяцы на разъёмах скапливается влага, вызывающая образование окислов. От этого контакт становится значительно хуже, в результате чего индикатор перестаёт включаться.


Схема электроцепи Ваз 2107

Как правило, данная проблема проявляется не сразу, не является стабильной. Другими словами, лампочка может один раз загореться, в другой раз нет. Решением этой проблемы становится очищение всех разъёмов. Их следует обработать пластичной смазкой, специально предназначенной для этого.

Лампочка может перегореть по причине обрыва цепи. Чтобы удостовериться в этом, следует вооружиться мультиметром. Прибором проверяется цепь с целью определения неисправного участка.

Неисправно реле предохранителей

Ещё один вариант проблемы – неисправность в реле. Некоторые автомобильные модификации оснащены реле с контролем лампочки заряда АКБ на щитке приборов. Как только отказывает реле, не работает и индикатор.


Реле предохранителей Ваз 2107

Чтобы протестировать реле, следует вооружиться мультиметром. Им замеряют ток на положительном выходе реле. Если напряжение меньше 6в, то явно налицо проблемы с генерирующим устройством. Если значение ещё выше, то неисправно реле. Он нуждается в замене.

Таким образом, узнать причину, почему не горит лампочка аккумулятора, крайне важно для наладки индикатора и защиты автомобиля от более серьёзных неисправностей.

Замена щеток генератора

Часто решение проблемы многие водителя находят в замене щеток генератора. Щетки стоят недорого, а заменит их можно буквально за 20 минут. Заменять их нужно не только в том случае, если загорается индикатор зарядка АКБ и постоянно горит, но, и, если не загорается лампа зарядки. Замена щеток генератора на ВАЗ 2112 проводится так:

  1. Находим генератора, отжимаем защелки с двух сторон
  2. Снимаем крышку генератора
  3. Освобождаем два крепящих устройство винта по бокам
  4. Получаем доступ к регулятору напряжения
  5. Отворачиваем крепящие его элементы

Можно полностью заменить генератор, либо же отдельно только щетки. Иногда их не так просто найти, но нет ничего невозможного. Крепятся они путем пайки, берете паяльник и отпаиваете все провода, после чего становите новые щетки, вот и всё. Надеюсь, вам удастся решить свою проблему.

Проверка предохранителей Ваз 2106 – 2107 мультометром

Как проверить предохранитель в машине мультиметром нужно знать ещё и потому, что в некоторых случаях его замена не устраняет возникшую неисправность, схема нуждается в более доскональной проверке. Обычно выход его из строя виден невооружённым глазом, но в некоторых случаях обрыв можно обнаружить только после инструментальной проверки. Для этого используют автомобильный тестер или даже простой вольтметр для измерения постоянного тока.

  1. Прикладываем щупы к предохранителю.

  2. Далее, с помощью нехитрых манипуляций, мы расплавляем проводок внутри предохранителя. Следовательно, из рабочего предохранителя мы сделали нерабочий. Что же не сделаешь ради хорошей статьи!? :-). Опять прикладываем щупы к предохранителю и смотрим на поведение мультиметра.

  3. Сопротивление бесконечно большое, никакого звукового сигнала типа «пип» мы не слышим. Предохранитель в обрыве. Его можно выбрасывать в мусорную корзину.

На приборной панели автомобиля имеются не только аналоговые датчики, но и разные индикаторы. Одним из главных индикаторов является значок в виде аккумулятора, который загорается красным цветом при включении зажигания, и гаснет сразу, как только запускается мотор. Если горит лампа зарядки аккумулятора на ВАЗ 2107 после запуска двигателя, то это указывает на неисправность генератора. Если же генератор исправен, и зарядка идет на АКБ, а лампа горит — тогда причины свечения индикатора необходимо искать.

Не гаснет лампа зарядки аккумулятора ваз 2106

В случаях, когда аккумуляторная батарея перестает получать зарядку, на панели приборов ВАЗ 2106 загорается контрольная лампа заряда.

У владельца автомобиля возникает законный вопрос, — почему горит лампочка аккумулятора на ВАЗ 2106.

Причин, когда горит лампочка аккумулятора ВАЗ 2106, может быть несколько. Изначально необходимо проверить целостность предохранителей № 9 и № 10, а также надежность их установки в гнездах. Если плавкие вставки предохранители визуально целые, то нужно попутно проверить вершины предохранителей, где они могут перетереться о свое гнездо. Это легко определить по появившемуся там пояску, который разрывает контакт в цепи заряда.

Далее следует проверить целостность ремня генератора и его натяжение. Если ремень целый и его натяжение соответствует норме, то следует проверить шкивы на предмет износа их внутренней части. Ремень генератора имеет форму клина, благодаря чему распирается между «щеками» шкива. Когда же шкив изнашивается, то ремень генератора проваливается вниз шкива и начинает проскальзывать. Это нетрудно определить по блестящей внутренней части шкива, которую отполировал ремень. При проскальзывании ремня будет наблюдаться либо неполный заряд батареи, либо заряд будет полностью отсутствовать. Это может служить одной из причин, почему горит лампочка аккумулятора на ВАЗ 2106 . Шкив в подобных случаях подлежит замене в паре с ремнем генератора.

Горение лампочки может быть связано и с окислившимися клеммами проводов от аккумуляторной батареи, которые препятствуют прохождению зарядного тока от генераторной установки автомобиля.

Окислившиеся клеммы хорошо очищаются раствором соды с водой, который убирает окисел. Клеммы необходимо очистить полностью от окисла, протереть насухо и покрыть какой либо смазкой, например Литол 24. Очистить нужно и сами клеммы батареи, а также протереть кусочком ветоши или кисточкой раствором соды саму поверхность батареи.

Не стоит очищать клеммы шкуркой, особенно крупной, так как свинец, из которого изготовлены клеммы, легко снимается шкуркой. Клеммы становятся меньше в диаметре и при установке клемм, уже не удается достичь надежного контакта.

Причины свечения лампочки зарядки аккумулятора

Такие лампочки имеются в автомобилях ВАЗ 2107 инжекторного и карбюраторного типа. Если после запуска мотора продолжает светиться индикатор в виде АКБ на панели приборов ВАЗ 2107, то первое мнение владельца — неисправен генератор. Это верное мнение, и чтобы отыскать точную причину, понадобится произвести диагностические мероприятия. Причинами свечения лампы на панели приборов являются:

  1. Ослабевание натяжения ремня генератора, а также его износ и повреждение.
  2. Сгорает плавкая вставка предохранителя.
  3. Неисправность реле-регулятора, или выпрямительного(диодного) моста.
  4. Возникновение обрыва в обмотке генератора.
  5. Ухудшение контакта на клеммах аккумулятора.
  6. Истирание графитовых щеток на генераторе.
  7. Отсутствие контакта «массы».

Эксплуатировать автомобиль со светящимся индикатором в виде аккумулятора на панели приборов нельзя. В любой момент аккумулятор может разрядиться, так как на него не поступает заряд от генератора, и автомобиль попросту заглохнет. Сколько сможет проехать ТС при неисправном генераторе, зависит от качества аккумулятора, его заряда и потребления электроэнергии автомобилем. Обычно этот промежуток времени составляет от 10 минут до 2 часов.

О чем может свидетельствовать постоянно горящая лампа зарядки АКБ

Другая ситуация, с которой знакомы некоторые владельцы отечественных автомобилей, это когда горит лампа зарядки аккумулятора ВАЗ 2107, но зарядка идет. В чем же может быть причина, насколько она опасна, и как ее устранить, выясним далее.

Когда горит лампочка аккумулятора, а зарядка при этом есть, то причины также скрываются в неисправной работе генератора. Аккумулятор на автомобиле имеет рабочее напряжение в 12В, а для зарядки на него требуется подать от 13,5 до 14,4В. В этом случае аккумулятор будет заряжаться, и лампа на панели проборов светиться при работающем моторе не будет. Если же индикатор светится после запуска мотора, то высока вероятность того, что генератор выдает недостаточную величину напряжения на аккумулятор (то есть ниже 13,5В). Если, измеряя прибором напряжение на клеммах АКБ при работающем моторе, прибор показывает значение более 12В, но менее 13,5В, то необходимо бить тревогу и начинать поиски неисправности.

Чтобы отыскать причину неисправности и успешно ее устранить самостоятельно, рассмотрим остальные виды возможных дефектов.

Нарушение контакта на выводах АКБ

Первым делом необходимо проверить клеммы на аккумуляторе. Через клеммы на АКБ поступает вырабатываемый генератором зарядный ток, поэтому малейшее наличие окислов на клеммах, может приводить к снижению зарядного тока (посредством увеличения сопротивления).

Окислы на клеммах могут возникнуть, если долго не отсоединять их. Также, если используются отличные от свинцовых клемм.

Напряжение, поступающее от генератора, теряется (снижается) из-за слабого контакта. При такой неисправности еще можно заметить, тускло горит лампочка индикации заряда. Если это так, то рекомендуется снять обе клеммы с АКБ, и зачистить их, воспользовавшись мелкозернистой наждачной бумагой. После удаления окислов, следует обработать клеммы Литолом. Проверить отсутствие свечения индикации при запуске мотора.

Почему может гореть лампа зарядки АКБ?

Основная причина, почему может гореть контрольная лампа заряда аккумулятора, это неисправность генератора. Перечислим наиболее частые виды поломок:

  • обрыв обмотки ротора или статора;
  • износ токосъемных графитовых щеток.

Иногда встречаются и другие причины, не связанные с генератором:

  • натяжение ремня, соединяющего генератор с двигателем, ослабло;
  • ремень порвался;
  • перегорел предохранитель;
  • вышло из строя реле индикаторной лампы;
  • перегорел диодный мост;
  • плохой контакт на клеммах АКБ;
  • пропал контакт с «массой».

Чтобы ответить на вопрос, сколько может проехать автомобиль при поломке генератора, нужно знать емкость АКБ, уровень зарядки, сколько электроэнергии потребляет данное транспортное средство. Это может быть промежуток времени от десяти минут до двух часов.

Теория «на пальцах»: как все работает

На ВАЗ 2107 приборы могут получать питание от 2-х источников. Первый – аккумулятор, второй – генератор. АКБ поставляет энергию при заглушенном двигателе. Она имеет определенный заряд, расходуемый по мере надобности. Генератор вырабатывает электричество, но только при условии, что ротор вращается. То есть – при работающем моторе.

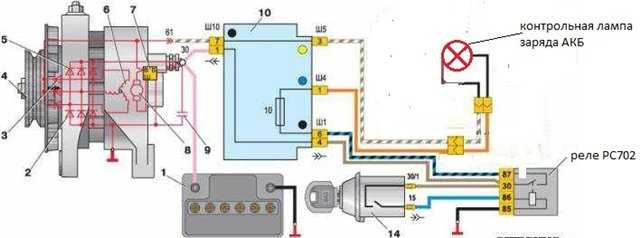

Схема работы АКБ: 1. АКБ, 2. Диод минусовый, 3. Диод дополнительный, 4. Генератор, 5. Диод плюсовой, 6. Статорная обмотка, 7. Регулятор, 8. Роторная обмотка, 9. Конденсатор, 10. Блок монтажный, 11. Лампочка контроля, 12. Вольтметр, 13. Реле зажигания, 14. Замок.

Для запуска двигателя используется аккумуляторный заряд. Когда мотор начинает работать, энергия батареи не расходуется: ею все приборы снабжает генератор. Также заряд поставляется и на нее, для восстановления потраченной энергии. Но если не идет зарядка на аккумулятор, собственной его энергии хватит на ограниченное количество запусков. Далее батарея полностью разрядится. А владелец авто будет решать проблему, как завести ВАЗ 2107, если сел аккумулятор. Ведь не у всех в багажнике найдутся «крокодилы», и не каждый согласится поделиться электричеством со своей АКБ.

Устройство системы зарядки и генератор

Перед тем как начинать какой-либо ремонт автомобиля, необходимо выучить и понять по какому принципу работает тот или иной агрегат. Как известно, генераторы, устанавливаемые на автомобили ВАЗ, имеют смешанное возбуждение. Его ротор намагничен, однако для возбуждения генератора необходим ток на его статоре. Когда обороты генератора выходят на рабочую норму, в возбужденном состоянии на роторной обмотке появляется индукционный ток. Напряжение при помощи угольных щеток с контактных колец передается на коллектор (очень похож на коллектор электромотора).

На пути тока, снятого угольными щетками, находится диодный мост. Так как аккумулятору для зарядки необходим постоянный ток, а с обмотки генератора выходит переменный ток, для его выпрямления установлен диодный мост.

После получения

постоянного тока электричество поступает на плюсовую клемму аккумуляторной батареи и на реле зарядки. Данное реле в автомобилях ВАЗ имеет маркировку РС-702.

Довольно часто автовладельцы называют его реле контрольной лампы аккумулятора.

Разберемся с принципом работы самого реле: на катушку, в которой находится сердечник из стали, подается ток. Между сердечником и катушкой возникает магнитное поле, которое притягивает к себе пластину, а пластина, в свою очередь, размыкает контакты другой цепи. В этой цепи и подсоединена контрольная лампа. То есть в замкнутом положении ток на контрольную лампу поступает, а при разрыве контактов не поступает.

Контрольная лампочка

Как видно из схемы, в системе зарядки задействуется большое количество составных элементов и каждый из них может стать причиной плохой зарядки или ее отсутствия. Для отслеживания процесса зарядки батареи приборная панель автомобиля оснащена контрольной лампочкой.

Если система в исправности, после завода сигнал контроля включается. Но когда мотор войдет в рабочий режим, лампочка зарядки аккумулятора ВАЗ 2107 не горит. Это значит, что запас энергии батареи пополняется от генератора. Параллельно стрелка на вольтметре перемещается в зеленый сектор.

Признаки отсутствия зарядки АКБ:

  • Дергается стрелка заряда аккумулятора ВАЗ 2107.
  • Контрольный сигнал не гаснет. В отдельных случаях моргает лампочка аккумулятора ВАЗ 2107.
  • Стрелка вольтметра после запуска двигателя не уходит к зеленой зоне.
  • При работающем моторе напряжение на батарее должно держаться в районе 13,9.
  • Допустимое отклонение в любую сторону не превышает 0,3 В. Недозаряд аккумулятора ВАЗ 2107 в этих пределах еще не страшен.

С чего начать проверку

Если не горит значок аккумулятора ВАЗ 2107, вольтметр выдает нормальные показания, но батарея при всем том не заряжается, значит, отсутствует (или недостаточное) соприкосновение на клеммах. Сильное их окисление может стать причиной того, что напряжение от генератора на батарею просто не будет поступать. Поэтому необходимо клеммы снять, тщательно очистить их, а также выводы АКБ, после чего снова подключить аккумулятор к бортовой сети и проверить работоспособность системы подзарядки.

В том случае, когда напряжение на аккумуляторе ВАЗ 2107 по-прежнему ниже нормы, нужно его вымерить на выходе с генератора при запущенном моторе. Большая разница между показаниями на выводе и на батарее? Попробуйте зачистить контакты и проверить провод, соединяющий АКБ с генератором. Перебитый – требует замены.

Следующий элемент, который проверяется – ремень привода генератора. В случае послабления, он будет проскальзывать по шкиву, из-за чего генератор не сможет выработать необходимое количество электроэнергии. И хоть зарядка и будет осуществляться (при условии исправности цепи), но ее будет недостаточно. При этом двигатель работает, вольтметр выдает норму. Однако если систему нагрузить чуть больше – например, включить фары – то напряжение резко падает. Тогда, если пропадает заряд аккумулятора на ВАЗ 2107, это говорит о том, что ремень натяжения слабо натянут, пробуксовывает. Ремень следует подтянуть; если он износился в ходе эксплуатации – заменить. Но и перетягивать нельзя: избыточное напряжение ремня дает перегрузку на помпы, генераторные подшипники.

Третий компонент цепи, который проверяется при первичной диагностике – предохранитель №10 (в коробке предохранителей). Именно он отвечает за подачу напряжения на АКБ: перегорел предохранитель зарядки аккумулятора ВАЗ 2107 – система работать не будет.

Если с клеммами, ремнем, предохранителем все в порядке, причины плохой зарядки аккумулятора ВАЗ 2107 нужно искать дальше.

Схемы подключения генераторов разных моделей

На автомобили ВАЗ 2106 с завода ставят генераторы Г-221А. Сейчас автолюбители часто оснащают свое транспортное средство мощными аудиосистемами, навигаторами и прочими приборами. Г-221А не всегда может справиться с возросшей нагрузкой. Поэтому сейчас автовладельцы вместо него ставят более мощные устройства. На автомобиль ВАЗ 2106 можно установить такие генераторы, как Г-222 или 37.3701.

Схема подключения Г-221А

Генератор Г-221А устанавливается на автомобилях ВАЗ 2101-2104, ВАЗ-2106, 2107. Его выпрямленный ток равен 42 А, а максимальная мощность — 588 Вт. Схема подключения представлена на рисунке ниже.

Здесь цифрами обозначены:

  1. Аккумулятор.
  2. Генератор.
  3. Блок предохранителей.
  4. Выключатель зажигания.
  5. Приборная панель.

Принцип работы данной схемы заключается в следующем. При включении зажигания, до того как двигатель автомобиля раскрутит генератор, ток от положительной клеммы аккумулятора через замок зажигания и блок предохранителей приходит на контрольную лампочку. С нее через диод он уходит на землю, с которой также соединена отрицательная клемма аккумулятора ваз 2107. Таким образом, цепь замкнулась, контрольная лампа горит.

Когда генератор раскручивается, с его выхода на разъем 12 приборной панели приборов ваз 2107 приходит положительное напряжение +14 В, которое запирает диод. Ток от аккумулятора перестает идти, и лампочка гаснет.

На видео можно посмотреть принцип работы схемы генератора Г-221А.

Подключение Г-222

Г-222 способен выдавать ток в 50 А. Схему его подключения можно найти на рисунке ниже.

Его принцип действия заключается в следующем. При повороте ключа в замке зажигания напряжение от положительного вывода аккумулятора поступает через разъем 87 реле зажигания. После этого через предохранитель 10, находящийся в блоке предохранителей оно поступает на выводы 86 и 87 реле индикатора. Реле замыкает свои контакты, напряжение через контакты 7 и 3 монтажного блока поступает на лампу, и та загорается.

По мере того, как двигатель раскручивается и напряжение на выходе возрастает, контакты реле размыкаются. В результате индикаторная лампа панели приборов гаснет.

Подключение 37.3701 (Г-2108)

Генератор 37.3701 устанавливался на автомобили ВАЗ 2108, но его можно устанавливать на ВАЗ 2106 и 2107. По габаритам и крепежу он аналогичен классическому Г-221. Ток на выходе может достигать 55 А.

В этой схеме при включении зажигания напряжение +12 В от АКБ идет через замкнутые контакты реле зажигания, предохранитель, который находится в монтажном блоке и обозначен цифрой 10 на схеме. После этого ток через индикаторную лампу зарядки приходит через разъем 61 генератора на обмотку возбуждения.

Когда частота вращения увеличивается, вместе с ним увеличивается и напряжение на обмотке возбуждения. Когда напряжение на выходе становится равным 12 В, напряжение на обеих ножках лампы выравнивается, и лампа гаснет.

Что еще проверять

  1. Регулятор напряжения;
  2. Выпрямительный блок генератора;
  3. Диоды;
  4. Генератор на обрыв обмоток;
  5. Щеточный узел генератора;
  6. Контакты на выводах генератора, монтажного блока.

Неисправность любого из указанных элементов приводит к тому, что система подзарядки – нерабочая, и аккумулятор ВАЗ 2107 – не заряжается.

Продолжаем… Диоды проверяются контрольной лампочкой либо мультиметром. Если один из них пробит, менять придется весь выпрямитель.

Для проверки обмотки статора нужен тот же прибор. Замеряется сопротивление между крепежами выпрямительного блока. Если контакты между ними отсутствуют, нужно заменить либо обмотку, либо весь генератор.

Сам генератор нередко выходит из строя в связи с износом щеток. Для их проверки нужно снять щеточный узел и замерить длину элементов. Если она равняется 5 мм и меньше, щетки подлежат замене.

Практически все указные выше узлы системы при выходе из строя заменяются, поскольку ремонту не подлежат. Только некоторые из неисправностей генератора можно устранить, но сделать это может только квалифицированный автоэлектрик.

Хуже всего, если проблемы с подзарядкой возникли в пути. Из-за отсутствия подзарядки АКБ, она в конечном итоге полностью разрядится. И даже если удастся найти причину поломки и устранить ее, то запустить мотор стартером уже не получиться. Завести ВАЗ-2017 с севшим аккумулятором можно будет только с буксира или «толкача».

Методы лечения неисправностей зарядки аккумулятора

Итак, с принципом работы зарядки аккумулятора на ВАЗ-2106 разобрались. Теперь разберемся с возможными неполадками в данной системе.
Сначала стоило бы определиться с контрольной лампой, она может либо моргать, либо постоянно светить. В простонародье ходит «дедовский» метод диагностики генератора. Для этого при заведенном двигателе необходимо отсоединить минусовую клемму аккумулятора. При исправном генераторе двигатель должен продолжать работу, а если заглохнет – ищем проблему в генераторе. Очень важно – данный способ диагностики запрещен на инжекторных двигателях!

Если проблема в генераторе, переходим к его диагностике:

  • снимаем с двигателя генератор;
  • разбираем его;
  • проверяем угольные щетки на предмет износа;
  • при помощи тестера проверяем диодный мост. В большинстве случаев проблема находится именно в нем.

Диодный мост при его неисправности необходимо заменить. Перед заменой его на исправный советуется отыскать причину выхода его из строя.

Вместе с этим проверяем на предмет разрыва либо замыкания катушки ротора и статора. При нахождении неисправности катушек следует их заменить.

Если при проверке вы обнаружили, что генератор исправный, а лампа контроля продолжает светить – проблема может скрываться или в реле-регуляторе, или в реле контрольной лампы. В таком случае решение одно – замена на исправное реле. Если контрольная лампа мигает – на нее не поступает нужное напряжение. Для решения данной проблемы необходимо зачистить наждачной бумагой окисленные контакты генератора.

При заводке авто горит лампочка зарядки. Сначала при прогазовке гасла и дальше нормально, сейчас уже горит постоянно. При заглушенном, заведенном, а также при оборотах(прогазовке) показывает 12 В. Проехал ночью со светом 17 км и вот уже третий день по утрам подвожу ребенка в школу с горящей лампочкой — заводится хорошо. Может просто недозаряд? Щетки нормальные, генератор прозванивается.

  • Нет зарядки, контрольная лампочка не горит вообще, на ВАЗ 2101 – 6 ответов
  • Низкое напряжение бортовой сети ВАЗ 2103 – 5 ответов
  • Какой генератор можно поставить на ВАЗ 2101 без переделок? – 4 ответа
  • Почему зарядка идет, но не на полную мощь, только 12 . 7? – 4 ответа
  • Плохой заряд АКБ ВАЗ – 4 ответа

Вот смотрите схему, у вас напряжение с АКБ идёт через замок зажигания, далее предохранитель, потом на вывод 15 регулятора напряжения. Проверьте на нем наличие напряжения, оно должно быть, и на 15, и на 67, при включении зажигания. Далее смотрим при каких условиях включается реле и лампа гаснет. Произойдёт это когда генератор заработает и со средней точки звезды обмоток на реле придёт минус. Судя по всему возбуждения у вас нет, генератор не возбуждается и реле не включается.

Что нужно учитывать выбирая новый аккумулятор

По паспорту АКБ рассчитана на 3-5 лет активной эксплуатации (реально выходит меньше). Поэтому со временем возникает необходимость купить и подключить аккумулятор ВАЗ 2107 вместо вышедшего из строя.

Приобретая новую АКБ, следует учитывать ряд параметров и характеристик. Тип батареи: обслуживаемая и необслуживаемая. Первый вариант позволяет проверять и пополнять уровень электролита. Это дает возможность дольше пользоваться АКБ.

Следующий вопрос: какой мощности аккумулятор на ВАЗ 2107 будет наиболее эффективным. Для этой модели годятся батареи емкостью в 50–60 А*ч. Однако учитывая, что современные авто оснащены энергоемким оборудованием, лучше остановиться на более емких аккумуляторах. Кроме того, карбюраторные модели ВАЗов требуют более мощных АКБ – больше потребляют энергии при запуске. По габаритам на ВАЗ 2107 требуются источники питания размерами 242*175*190 мм. Под них подходит подавляющее большинство имеющихся на рынке образцов.

При выборе аккумулятора следует учитывать и место проживания владельца «семерки». Тем, кто обитает на юге, можно приобрести менее мощную батарею. Северянам рекомендуется предпочесть АКБ с повышенной емкостью: на морозе машина заводится с большими энергозатратами.

Противостояние злоумышленникам

В связи с тем, что батарея питания стоит недешево, достаточно остро стоит вопрос защиты аккумулятора ВАЗ 2107 от кражи. Вскрыть капот на «классике» несложно, поэтому воры пристально присматриваются к «семеркам».

Знатоки предлагают несколько вариантов предотвращения краж.

  • Охраняемая стоянка или надежный гараж.
  • Установка сигнализации.
  • Монтаж замка на капот. Сразу уточним: на этот шаг идут немногие. Нужны сварные работы, внешний вид портится, а взломать замок профессионалу довольно просто.
  • Забирать батарею с собой. Трудоемко, неудобно, но действенно. С другой стороны, если машина оставлена ненадолго, она беззащитна: снять аккумулятор могут и на парковке у супермаркета.
  • Надежная фиксация АКБ. Чуть ли не самый популярный способ. Крепеж ставится с секретом, препятствующим демонтажу и затрудняющим кражу. В сочетании с сигнализацией является очень эффективной методикой.

Но все эксперты сходятся на том, что наиболее надежная защита аккумулятора от кражи ВАЗ 2107 – комплексная. Сочетание разнонаправленных мер даст наилучшие результаты!

Почему генератор не заряжает автомобильный аккумулятор

Не каждый водитель знает, что такое реле зарядки ВАЗ 2107, к тому же об этом устройстве редко вспоминают. Реле зарядки — это регулятор напряжения или «шоколадка», которая находится в генераторе. Владельцы «семерки» обращают внимание на эту деталь только после того, как начинаются проблемы с отсутствием зарядки аккумулятора. Чтобы в один момент не пришлось заводить машину «с толкучки», что негативно влияет на двигатель, необходимо периодически контролировать работу реле зарядки.

Внешний блок регулятора

Основное назначение реле регулятора напряжения на ВАЗ 2107, да и любом другом автомобиле, это поддержание стабильного и достаточного зарядного тока бортовой сети и автомобильного аккумулятора, а также для выравнивания скачков напряжения в генераторе происходит. Колебания генерируемого напряжения будут возникать, поскольку генератор вращается на разных частотах. Когда напряжение падает ниже 12В, аккумулятор перестает заряжаться, и вся бот-сеть уже не работает на 100%.Если напряжение превышает 16 вольт, это может привести к закипанию аккумулятора, а также выходу из строя бортовых приборов.

На автомобилях ВАЗ раннего выпуска карбюраторного типа регулятор напряжения находится на левой арке моторного отсека. Такие устройства еще называют внешними, так как они устанавливались вне конструкции генератора. Если быть точнее, то в генераторе установлен щеточный механизм, а управление осуществляется посредством печатной платы, которая установлена ​​снаружи изделия.

Большинство автомобилей ВАЗ 2107 карбюраторного и инжекторного типа оснащены генераторами со встроенными реле зарядки. Реле зарядки на таких автомобилях ВАЗ 2107 находится непосредственно на стороне генератора напротив шкива.

Расположение генератора

Для поддержания приемлемого уровня заряда аккумуляторной батареи генератор должен обеспечивать напряжение от 13,6 до 14,6 вольт. Схема регулирования напряжения осуществляется с помощью электрической схемы, которая располагается на печатной плате (плитке шоколада) или в виде единого полупроводникового модуля (таблетки) со щетками.Катушка, находящаяся внутри генератора, как правило, не способна адекватно реагировать на температурную среду из-за своего расположения вблизи работающего двигателя. Встроенное реле иногда заменяют трехступенчатым регулятором напряжения, что обусловлено большей эффективностью изделия за счет ручной регулировки выходного напряжения.

Как проверить реле зарядки на ВАЗ 2107

Если есть подозрение на неисправность реле регулятора напряжения, то сначала нужно проверить напряжение на клеммах аккумулятора при работающем автомобиле.Напряжение питания должно быть не менее 13 и не выше 14,6 Вольт. Причины этого повышенного или пониженного напряжения могут быть вызваны следующими факторами:

  • неисправность регулятора зарядки;
  • выход из строя самого генератора;
  • отсутствие контакта в электрических соединениях аккумуляторной батареи или генератора.

Чтобы проверить исправность шоколада, необходимо демонтировать его от генератора. Это необходимо сделать, открутив два болта.

Важно знать! Прежде чем приступить к снятию устройства, не забудьте открутить минусовую клемму от аккумулятора.

Для проверки исправности изделия необходимо подключить вольтметр или контрольную лампу, а также регулируемый источник питания 12-22 Вольта. Можно использовать блок питания с переменным резистором. Контрольная проверка реле регулятора осуществляется подключением минусового провода от регулируемого источника к массе или клемме «Ш».Положительный провод источника питания должен быть подключен к клемме «В». К щеткам или релейному выходу подключается вольтметр или лампа. Если изделие исправно, то при подаче на него напряжения от 12 до 14 Вольт загорится лампочка или аналогичные значения покажет вольтметр. Если подать питание выше 16 Вольт, то лампочка должна погаснуть. В случае постоянного свечения лампочки можно судить о том, что изделие проколото. Отсутствие лампочки свидетельствует об обрыве цепи в реле.В обоих случаях регулятор ремонту не подлежит, поэтому его необходимо заменить.

Как проверить исправность изделия, не снимая его с автомобиля? Для этого подключите вольтметр к клеммам аккумуляторной батареи, а затем запустите двигатель. Если показания вольтметра ниже 12,7В или выше 14,6В, то вероятность выхода шоколадки из строя составляет 95%. Замените изделие новым, затем проверьте напряжение.

Важно обратить внимание на щетки изделия, которые должны выступать из щеточного узла на расстояние не менее 5 мм.Если щетки изношены, щеточный узел необходимо заменить.

Замена изделия

Заменить регулятор напряжения на ВАЗ 2107 очень просто. Для этого открутите два болта отверткой или гаечным ключом, в зависимости от модели генератора, затем отсоедините клемму, а затем снимите саму деталь, которая выглядит так, как показано на фото ниже.

Заменить регулятор напряжения достаточно просто, даже не снимая генератор.Перед проведением работ обязательно открутите «минусовую» клемму от аккумулятора во избежание короткого замыкания.

Возможна замена товара на аналогичный, но рекомендуется использовать трехуровневый регулятор. Он обеспечивает более надежную стабилизацию, а также регулируется три уровня выходного напряжения.

Щеточный механизм устанавливается вместо штатного реле, а коробка с платой и переключателем на три положения закрепляется в любом месте моторного отсека, но обязательно с наличием массы на стяжном болте.После замены установите переключатель в соответствующее положение в зависимости от температурного режима.

Электрооборудование ВАЗ 2107 (инжектор) обеспечивает работу зажигания и многих потребителей, таких как фары, отопитель, панель приборов и т.д. Питание потребителей осуществляется от аккумулятора, который необходимо постоянно заряжать. Но что делать, когда не работает инжекторная зарядка на ВАЗ 2107. Рассмотрим основные причины этого явления.

Плохой контакт на клеммах аккумулятора

Основная и наиболее частая причина – плохой электрический контакт.Как правило, это происходит при слабой затяжке клемм. При малой площади контакта клеммы начинают искрить и окисляться, уменьшая количество проходящего тока в единицу времени. В конце концов, ток полностью перестает течь. Но проблема может вообще не дать двигателю завестись.

В первую очередь нужно проверить состояние клемм. Если они окислились, их необходимо очистить и обработать смазкой. Второй момент – правильная затяжка, которую нужно проводить до отказа.Кроме того, нужно проверить контактные соединения с корпусом и на самом генераторе. В большинстве случаев проблема уходит.


Нет зарядки аккумулятора

Неисправность аккумулятора на ВАЗ 2107

Вторая проблема это сам аккумулятор. Дело в том, что его работа не вечна, и у него есть определенный срок годности. При правильной эксплуатации может прослужить до 10 лет. Его работоспособность определяется его способностью брать на себя ответственность. Для этого нужно подключить его к выпрямителю и измерить время, необходимое для его полной зарядки.Обычный аккумулятор заряжается не менее 20 часов и устанавливается на автомобиль при пробеге более 60 километров.

Если зарядка происходит очень быстро или после зарядки напряжение не превышает предела 12-13 Вольт, то такой аккумулятор считается неисправным.


Генератор на Ваз-2107

Перестал работать генератор на ВАЗ 2107

Чаще всего сопровождается появлением индикатора на приборной панели… Похоже на красный аккумулятор. Отсутствие зарядки может быть по нескольким причинам:

  1. Неисправность генератора
  2. Порван ремень генератора
  3. Неисправно реле регулятора напряжения
  4. Изношены щетки генератора

Раньше работу генератора проверял одним простым способом- просто снял клемму при работающем двигателе.Если он продолжал работать, то генератор считался нормальным. Если машина глохнет, то зарядки нет. В настоящее время этого делать нельзя, так как может выйти из строя ЭБУ (электронный блок управления).

Для проверки генератора используется простой метод. Необходимо подключить вольтметр к аккумулятору при работающем двигателе и измерить напряжение при включенной печке и ближнем свете фар. Если 12 и меньше, то зарядка недостаточная. Попросите напарника добавить газа, если ситуация не изменилась, значит генератор неисправен.Если напряжение увеличивается, то неисправно реле-регулятор.

В случае неисправности генератора можно снять диодный мост и проверить его. Для этого каждый диод осматривают на наличие внешних повреждений, а его контакты прозванивают. Если он звонит в обе стороны, он считается неисправным. Его можно заменить отдельно или заменить весь мост.


Реле регулятора напряжения

Реле регулятора напряжения представляет собой отдельный блок, который ранее устанавливался на лонжероне.Он отвечает за ограничение напряжения, если оно превышает 14 вольт. Дело в том, что скорость вращения генератора может быть разной, но при этом напряжение должно оставаться от 13,5 до 14,5 Вольт. Это то, для чего он предназначен. Теперь он устанавливается прямо на щетки. Если реле неисправно, то напряжение будет низким, но начнет подниматься до номинального значения по мере роста скорости. Таким образом определяется его неисправность.


Износ щеток генератора

Если заряд то появляется, то пропадает, значит износились щетки генератора.Поэтому их нужно менять вместе с реле регулятором. Исправные щетки должны изнашиваться равномерно. В случае, когда один короче другого, они считаются изношенными.

Если вы обнаружили, что на вашем ВАЗ 2107 отсутствует зарядка аккумулятора, необходимо немедленно принять меры. Продолжение эксплуатации автомобиля может привести к разрядке аккумуляторной батареи. Вам придется либо искать попутчика, готового взять машину на буксир, либо звонить в службу эвакуации.

Теория «на пальцах»: как все работает

На ВАЗ 2107 устройства могут питаться от 2-х источников. Первый аккумулятор, второй генератор. Аккумулятор подает энергию, когда двигатель выключен. Имеет определенный заряд, который расходуется по мере необходимости. Генератор вырабатывает электричество, но только при вращении ротора. То есть при работающем двигателе.

Схема работы аккумулятора: 1. Аккумулятор, 2. Диод минус, 3. Дополнительный диод, 4.Генератор, 5. Диод плюс, 6. Обмотка статора, 7. Регулятор, 8. Вращающаяся обмотка, 9. Конденсатор, 10. Сборочный блок, 11. Контрольная лампочка, 12. Вольтметр, 13. Реле зажигания, 14. Замок.

Контрольная лампа

Как видно из схемы, в системе зарядки задействовано большое количество составляющих элементов, и каждый из них может стать причиной плохой зарядки или ее отсутствия. Приборная панель оснащена сигнальной лампой для контроля процесса зарядки аккумулятора.

Если система исправна, после завода включается управляющий сигнал.Но при выходе мотора на рабочий режим лампа зарядки аккумулятора ВАЗ 2107 не загорается. Это означает, что запас энергии батареи восполняется от генератора. Параллельно стрелка на вольтметре перемещается в зеленый сектор.

Признаки отсутствия зарядки аккумулятора:

    • Дергается стрелка заряда аккумулятора ваз 2107.
    • Контрольный сигнал не гаснет. В некоторых случаях мигает лампочка аккумулятора ВАЗ 2107.
    • После запуска двигателя стрелка вольтметра не переходит в зеленую зону.
    • При работающем двигателе напряжение на аккумуляторе должно держаться около 13,9.
    • Допустимое отклонение в любую сторону не превышает 0,3 В. Недозаряд аккумулятора ВАЗ 2107 в этих пределах еще не страшен.

Падение напряжения до 12 В говорит: от генератора заряд не идет!
Лампа тускло горит зарядка аккумулятора ваз 2107 — недозаряд аккумулятора.

С чего начать проверку

Если значок аккумулятора ВАЗ 2107 не горит, вольтметр дает нормальные показания, но аккумулятор при этом не заряжается, значит, нет (или недостаточен) контакта на клеммах.Их сильное окисление может привести к тому, что напряжение от генератора просто не будет подаваться на аккумулятор. Поэтому необходимо снять клеммы, тщательно очистить их, а также клеммы аккумулятора, после чего снова подключить аккумулятор к бортовой сети и проверить работоспособность системы подзарядки.

В том случае, если напряжение на аккумуляторе ВАЗ 2107 все же ниже нормы, нужно измерить его на выходе из генератора при работающем двигателе. Большая ли разница между показаниями на пину и на аккумуляторе? Попробуйте зачистить контакты и проверить провод, соединяющий аккумулятор с генератором.Прервано — требует замены.

Следующим пунктом проверки является приводной ремень генератора. В случае ослабления он будет проскальзывать на шкиве, из-за чего генератор не сможет выработать необходимое количество электроэнергии. И хотя зарядка будет осуществляться (при условии исправности схемы), ее будет недостаточно. При этом двигатель работает, вольтметр выдает норму. Однако если систему нагрузить чуть больше — например, включить фары — то напряжение резко падает.Затем, если пропал заряд аккумулятора на ВАЗ 2107, это говорит о том, что натяжной ремень слабо натянут, проскальзывает. Ремень должен быть затянут; если он изношен во время работы, замените его. Но и перетягивать тоже нельзя: чрезмерное натяжение ремня дает перегрузку помп, подшипников генератора.

Третий компонент цепи, который проверяется при первичной диагностике, это предохранитель №10 (в блоке предохранителей). Именно он отвечает за подачу напряжения на аккумулятор: перегорел предохранитель зарядки аккумулятора ВАЗ 2107 — система работать не будет.

Если с клеммами, ремнем, предохранителем все в порядке, причины плохой зарядки аккумулятора ВАЗ 2107 нужно искать дальше.

Что еще проверить

    1. Регулятор напряжения;
    2. Генераторный выпрямительный блок;
    3. Диоды;
    4. Генератор на обрыв обмотки;
    5. Щетка генератора в сборе;
    6. Контакты на выводах генератора, монтажный блок.

Неисправность любого из этих элементов приводит к тому, что система подзарядки не работает, а аккумулятор ВАЗ 2107 не заряжается.

Продолжим…
Диоды проверяются контрольной лампой или мультиметром. Если один из них выйдет из строя, придется заменить весь выпрямитель.

Для проверки обмотки статора нужен такой же прибор. Измеряют сопротивление между крепежными элементами выпрямительного блока. Если между ними нет контактов, необходимо заменить либо обмотку, либо весь генератор.

Часто выходит из строя сам генератор из-за износа щеток. Чтобы их проверить, нужно снять щеточный узел и измерить длину элементов.Если он составляет 5 мм и менее, щетки подлежат замене.

Практически все вышеперечисленные узлы системы заменяются при выходе из строя, так как не подлежат ремонту. Устранить можно лишь некоторые неисправности генератора, но это под силу только квалифицированному автоэлектрику.

Хуже всего, если у вас в пути возникнут проблемы с подзарядкой. Из-за отсутствия подзарядки аккумулятор со временем полностью разрядится. И даже если удастся найти причину поломки и устранить ее, то запустить двигатель стартером уже не получится.Завести ВАЗ-2017 с севшим аккумулятором можно будет только с буксира или «толкача».

На что обратить внимание при выборе новой батареи

По паспорту батарея рассчитана на 3-5 лет активной эксплуатации (реально выходит меньше). Поэтому со временем возникает необходимость купить и подключить аккумулятор ВАЗ 2107 взамен вышедшего из строя.

Приобретая новый аккумулятор, следует учитывать ряд параметров и характеристик.
Тип батареи: исправная и необслуживаемая.Первый вариант позволяет проверить и восполнить уровень электролита. Это дает возможность использовать аккумулятор дольше.

Следующий вопрос: какой мощности аккумулятор на ВАЗ 2107 будет наиболее эффективным. Для этой модели подходят аккумуляторы емкостью 50-60 А*ч. Однако, учитывая, что современные автомобили оснащены энергоемким оборудованием, лучше остановиться на более емких батареях. Тем более, что карбюраторные модели ВАЗ требуют более мощных аккумуляторов – они потребляют больше энергии при запуске.
По габаритам ВАЗ 2107 требуются блоки питания с габаритами 242*175*190 мм. Для них подходит подавляющее большинство имеющихся на рынке образцов.

При выборе аккумулятора следует учитывать и место жительства владельца «семерки». Для тех, кто на юге, можно приобрести менее мощный аккумулятор. Северяне советуют отдать предпочтение аккумулятору повышенной емкости: в мороз машина заводится с большим энергопотреблением.

Сопротивление злоумышленникам

В связи с тем, что аккумулятор стоит недешево, достаточно остро стоит вопрос защиты аккумулятора ВАЗ 2107 от угона. Открыть капот на «классике» не составит труда, поэтому за «семеркой» пристально следят воры.

Специалисты предлагают несколько вариантов предотвращения краж.

  • Охраняемая стоянка или охраняемый гараж.
  • Установка сигнализации.
  • Установка замка на капот.Сразу уточним: на этот шаг идут немногие. Нужна сварка, внешний вид портится, а взломать замок профессионалу довольно легко.
  • Аккумулятор забрать с собой. Долго, неудобно, но эффективно. С другой стороны, если автомобиль оставить ненадолго, он беззащитен: аккумулятор можно снять и на парковке возле супермаркета.
  • Но все специалисты сходятся во мнении, что самая надежная защита аккумулятора от угона ВАЗ 2107 – комплексная.Сочетание разнонаправленных мер даст наилучший результат!

    Видео — Защита аккумулятора от кражи

За зиму было 3 случая. Морозы. Утром звонит клиент и жалуется, что нет зарядки. Я звоню, чтобы подъехать. Приходит и говорит, что на полпути заряд появился. Все проверил: прозвонил и помотал проводку, подтянул все что можно, замерил все напряжения. Ничего не нашел, все в порядке. Клиента послал с богом, каждый остался при своих интересах.На второй машине тоже самое, за исключением того, что снимал и тряс (с проверкой на стенде) генератор для успокоения совести. С третьей машиной я решил разобраться до конца и в итоге хоть что-то заработать. Автомобиль на морозе — отдыхай! Через два часа ищу на улице — нет зарядки! Там же, на улице, стал смотреть в чем дело_ не дай бог опять пропадет неисправность. Лампа зарядки не горит, начального возбуждения нет.От управления (от плюса аккумулятора) возбуждается генератор, прозванивается проводка на панель приборов. Нашел то, что искал! На панели приборов контакты разъема приклепаны к плате (Америку не вскрывал, об этом все знают). Отсутствовал контакт от лампочки индикатора зарядки в разъёме. Пропаивал все контакты в разъёмах, так как пока щиток приборов мутил другие глюки, они появились из-за этих клепок.Оказывается, при прогреве салона контакт в приклепанных разъемах восстановился. Кстати, в карбюраторных семерках я такого за 4 года не встречал, раньше умели клепать! Позвонил в первые две машины, сделал тоже самое, больше не появлялся.

Типовая задача — задача для классиков. Проблема чаще всего в приборке, приходится паять.

Еще одно решение проблемы :

На моем новом 2107 (2010 года выпуска) при запуске в мороз не шла зарядка (ГЕНЕРАТОР — «ВОСЬМЕРКА»).Если увеличить обороты двигателя до 2000, аккумулятор начал заряжаться. Все бы ничего, но иногда лампочка зарядки аккумулятора вообще не загоралась при включении зажигания и нужно было прогреть двигатель без зарядки аккумулятора, а потом при повторном запуске двигателя начиналась зарядка. Что было сделано по совету коллег-электриков: поменял щеточный узел с таблеткой, подтянул ремень генератора, удлинил + клемму на генераторе. Снятие генератора для полной ревизии было архикрутым.Но это не помогло. Я предположил, что на морозе нам не хватает тока в обмотке возбуждения (опять же, что-то вазовские инженеры не учли). А для увеличения тока соединил контакт +15 (зажигание) с контактом 61 (обмотка возбуждения) через последовательно включенный диод и резистор 10 Ом, 20 Вт. Катаюсь год — полет нормальный, симптомов старых проблем нет. Диод нужен для того, чтобы при выключении двигателя ток, предназначенный для обмотки возбуждения, не уходил обратно в цепь зажигания.Однако явление обратного тока через лампу зарядки можно легко заметить: при выключении двигателя лампа загорается на короткое время. Резистор был подключен под бардачком, в жгуте, проходящем через моторный щит. Провод зажигания (+15) — толстый синий с черной полосой, провод возбуждения (61) — тонкий коричневый с белой полосой. Вместо резистора можно использовать лампочку на 10 Вт, но ИМХО резистор надежнее.


Недавно возникла такая ситуация: во время движения внезапно загорелась и сразу погасла контрольная лампа аккумулятора, стрелка вольтметра перестала показывать зарядку.Порывшись в интернете, решил самостоятельно найти причину поломки.

Сначала немного теории: при работающем двигателе заряжается севший аккумулятор постоянным напряжением 13,6-14,2 В от бортовой сети автомобиля через генератор. В связи с разной частотой вращения коленчатого вала для поддержания заданного напряжения в цепь возбуждения генератора включен регулятор напряжения (ПП, «таблетка», «шоколадка») для поддержания заданного напряжения, который при повышении напряжения в сети выше заданного ном., уменьшает ток, поступающий на обмотку возбуждения генератора.Намагниченность полюсов ротора уменьшается, что приводит к уменьшению его выходного напряжения. Поэтому причины, по которым генератор не заряжает аккумулятор, связаны с элементами «цепи возбуждения» или цепи выходного напряжения «генератор-аккумулятор», в том числе и с самим генератором.
При включении зажигания замок (14) также включает реле зажигания (13). При этом +12В от аккумулятора(1) проходят через контакты реле и предохранитель №1.10 монтажного блока, далее подаются в бортовую сеть и на выход контрольной лампы заряда аккумуляторной батареи (11) и датчика зарядки в щитке приборов (12). После этого они проходят через диод (на схеме не указан), монтажный блок (10) (штекер Ш5-Ш10), подаются на штекер «61» генератора и идут на встроенную клемму РР ( 7) и через щетку и контактное кольцо к обмотке возбуждения (8) — осуществляется пусковое возбуждение генератора (4). С увеличением оборотов двигателя, а с ним и ротора генератора, увеличивается фазное напряжение, а через блок дополнительных диодов (3) увеличивается напряжение на обмотке возбуждения и на выходном диоде контрольной лампы зарядки аккумулятора.При достижении выходным фазным напряжением +12В на обоих выводах лампы аккумуляторной батареи происходит выравнивание напряжения, и в связи с отсутствием разности напряжений она гаснет (как при запуске автомобиля). В этом случае генератор вырабатывает напряжение больше 12В, которое через вывод «30» заряжает аккумулятор.

Так как причиной отсутствия заряда является погасшая контрольная лампа, первым делом решил проверить работоспособность «цепи возбуждения» генератора.

В любом случае сначала осматриваем клеммы аккумулятора и целостность проводов идущих от него к генератору,К монтажному блоку и на «Масса» … Но, так как вольтметр у нас работает (Схема 1) и показывает уровень заряда аккумулятора, то делаем вывод, что цепь от аккумулятора до замка зажигания через реле зажигания, предохранитель и вывод на штекере Ш4 чтобы вольтметр работал.

1. Теперь, чтобы определить работоспособность контрольной лампы и контактов в панели приборов, нам необходимо определить, проходит ли ток через панель на генератор …Для этого: включаем зажигание и берем индикаторную отвертку на 12В (контрольную лампу) или небольшой провод подключив один конец к снятой микросхеме с входа «61» генератор, а другой конец закоротить на «масса» или минус «-» Клемма аккумулятора .

При замыкании обычным проводом на «Масса» должна загореться лампа в приборной панели, а при проверке отверткой-индикатором — либо лампа в отвертке, либо лампа в панели, в зависимости от того, какая из них имеет меньшее сопротивление.В любом случае мы видим, что цепь не разорвана и ток возбуждения поступает на клемму «61» Генератор .

Таким образом, делаем вывод, что лампочка и вся «цепь возбуждения» генератора исправна, а проблема в цепи «генератор-аккумулятор».

2. Не снимая генератора, можно узнать Подает ли регулятор напряжения ток на щеточный узел … Для этого берем индикаторную отвертку или мультиметр в «режиме прозвонки» и плюс « +» цепляем щуп к клемме «61» генератор, и минус «-» К «Масса» .

Если лампа не загорается, то внутри щеточного узла с регулятором или обмотки ротора обрыв, ток на обмотку ротора не поступает — генератор не «возбуждает».

Наша лампочка не загорелась, поэтому для полной диагностики снимите генератор с автомобиля, хотя в некоторых случаях это и не нужно — главное иметь доступ к задней крышке генератора.
Ключом на 10 открутить винты с правой стороны брызговика двигателя и отогнуть его в сторону.

Затем берем ключ на 13 и откручиваем нижний болт крепления генератора, а также снимаем клеммы с выхода «тридцатка» … Сверху откручиваем болт регулировки натяжения ремня, и снимаем ремень со шкива генератора. Вынимаем генератор с сиденьем через отверстие внизу.

Заносим генератор в теплое место, вооружаемся мультиметром или индикаторной отверткой (лампой) с аккумулятором, снимаем заднюю крышку генератора (схема 3).

3. Еще раз убеждаемся в неисправности регулятора напряжения (схема 3), присоединение «+» щуп мультиметра на вход «61» , и минус на «массу» генератора в «режиме прозвона».

Как и следовало ожидать, цепь не звенит.

Не снимая регулятор, также можно проверить диодный мост и обмотку статора.

Для начала проверим диодный мост, для этого нам понадобится мультиметр или индикаторная отвертка (лампочка) с источником тока (батарейка).

Немного теории:
Диодный мост имеет три положительных диода на верхней пластине, три отрицательных на нижней пластине и три дополнительных, через которые запитывается обмотка возбуждения после пуска двигателя (схема 4).
Исправный диод проводит ток только в одну сторону и не проводит в другую. Если по нему проходит ток в обе стороны, то неисправность — короткое замыкание (диод «пробит»). Если он вообще не пропускает ток ни в какую сторону, имеет место еще одна неисправность — «обрыв цепи».От этого мы будем отталкиваться при проведении аудита.
Три плюсовых диода (с красной меткой) создают «плюс» выпрямленного напряжения на корпусе. Они запрессованы в верхнюю пластину диодного моста, подключенного к выводу «30» генератора.
Остальные три отрицательных диода (с черной или желтой меткой) создают на корпусе «минусовое» выпрямленное напряжение. Они запрессованы в нижнюю пластину выпрямительного блока, соединенного с землей. ( Схема 3)

4. Сначала проверяем весь диодный мост на предмет короткого замыкания на «массу» .
Пресс положительный «+» мультиметр штырьковый «тридцатьчетверка» генератор , а минусовую клемму к его корпусу. В хорошем состоянии, диодный мост не звонит, звукового сигнала нет, лампочка не горит.

В закрытом состоянии все наоборот. Следует отметить, что аналогичные симптомы возникают при замыкании обмотки статора на массу. .

5. Затем проверяем плюсовые диоды на «пробой».

Положительный «+» прижать щуп мультиметра к клемме «тридцать» генератор отрицательный «-» к выводам обмотки и диодам (генераторы типа 9412.3701, где болты изолированы от выводов паронитовыми шайбами ​​и замкнуты на «Масса» ), или один из болтов крепления оси (генераторы типа 37.3701, где болты соединены с клеммами, но изолированы от «массы» — рис. 5).

Если все диоды исправны, то сопротивление стремится к бесконечности, а лампочка не горит. Если хотя бы один замыкается, то загорается лампочка, мультиметр пищит. При переполюсовке диоды должны пропускать ток.
6. Проверить минусовые диоды на «пробой».

Для этого нажимаем плюс «+» Щуп мультиметра к клеммам обмотки и диода 37.3701 — рис. 5). Отрицательный «-» прижать к корпусу генератора. Сопротивление стремится к бесконечности — диодный мост исправен.

Лампочка горит — неисправны минусовые диоды. При переполюсовке они должны пропускать ток.

7. Проверка дополнительных диодов на «поломка».

Пресс положительный «+» щуп мультиметра на вход «61» Генератор .Отрицательный «-» щуп к выводам обмотки и диодам (генераторы типа 9412.3701), либо к болтам крепления оси (генераторы типа 37.3701 — рис. 5). Если сопротивление стремится к бесконечности и нет звукового сигнала, лампа не горит — дополнительные диоды исправны. При обратной полярности они должны пропускать ток.


Для определения обрыва в диоде понадобится .
Если диодный мост исправен, то приступаем к проверке обмотки статора.
8. Проверьте обмотку статора на обрыв.

Поочередно подключаем щупы мультиметра между всеми тремя выводами обмотки статора.

Как видим по показаниям мультиметра, а так же по его звуковому сигналу обмотка статора не оборвана. Лампа должна гореть.

9. Дополнительно проверяем КЗ обмотки статора на «Масса» .

Один щуп подключаем к любому выводу обмотки, а другой к корпусу генератора.

Как видим, обмотка статора в рабочем состоянии.

основные причины Не заряжается карбюратор ваз 2107

Современный автомобиль

имеет большое количество электрооборудования различного назначения, питающегося от бортовой сети. При работе двигателя в автомобиле ВАЗ 2107 напряжение вырабатывается генератором переменного тока, представляющим собой синхронную динамо-машину.Агрегат приводится от шкива двигателя клиновым ремнем. В процессе эксплуатации возможен естественный износ устройства, в результате чего не устанавливаются его параметры.

Автомобиль ВАЗ 2107 имеет генератор одного из двух исполнений: модели 372.3701 и 9412.3701. Последняя более поздняя версия отличается от предыдущей следующими элементами:

  1. Выпрямительный блок установлен снаружи на задней крышке и защищен пластиковым корпусом.
  2. Охлаждающая крыльчатка аппарата размещена внутри, что обеспечивает ему большую эффективность.
  3. Диаметр контактного кольца уменьшен для снижения износа узла щетки.

Данная конструкция обеспечивает уменьшение окружности и не увеличивает выход деталей.

Внешние проявления неисправностей агрегата

Диагностика неисправностей электрооборудования автомобиля ВАЗ 2107 для водителя с соответствующим опытом не представляет особой сложности. Генераторное устройство обеспечивает напряжение, необходимое для заряда аккумулятора и стабильного функционирования других устройств.Его номинальное значение составляет 14 В, что можно измерить мультиметром на клеммах.

Если генератор автомобиля ВАЗ 2107 выдает напряжение менее 11,5 В, следует проверить степень натяжения приводного ремня, он может проскальзывать. Обычно это сопровождается характерным свистящим звуком, который исчезает при подтягивании. Если посторонний шум не исчезает, необходимо заменить изношенный клиновой ремень и проверить состояние подшипников ротора.

Разборка генератора

Для тщательной проверки устройства необходимо снять его с автомобиля ВАЗ 2107 и разобрать.Электрогенератор разбирается при строгом соблюдении рекомендаций. Руководство по ремонту машины, разработанное производителем. Перед выполнением работ важно отключить аккумулятор во избежание короткого замыкания при касании контактными частями провода корпуса.

Генератор, предназначенный для обеспечения зарядки аккумуляторов и питания приборов, снимается в следующем порядке:

  1. Машина устанавливается над смотровой ямой или на подъемнике, с нее демонтируется защита и брызговик слева.
  2. От генератора отсоединяются провода и откручивается гайка, фиксирующая ее положение на фигурной планке натяжителя.
  3. Ремень снят со шкивов.
  4. Откручиваем болт крепления устройства к кронштейну и вытаскиваем его из отверстия.


После этого осторожно извлеките генератор из моторного отсека автомобиля ВАЗ 2107, соблюдая осторожность. Узел очищают от загрязнений ветошью и щеткой и подвергают внешнему осмотру на наличие внешних повреждений.Это не гарантирует обнаружения неисправностей, но покачивания вала ротора из стороны в сторону позволяют обнаружить люфт в подшипниках и, соответственно, их износ.

Проверка деталей генератора

Разборка устройства, установленного на автомобиле, производится слесарным инструментом в следующем порядке:

  1. Не прилагая чрезмерных усилий, отвернуть болты крепления регулятора напряжения и блока выпрямителя.
  2. Ключом на «8» разбираем шпильки стягивающие корпус и снимаем заднюю крышку.Генератор разделен на несколько частей.
  3. Выкапываем подшипник и щетку в сборе. Если остаточная длина контактных устройств не превышает 5 мм, их необходимо заменить.
  4. Повреждение уплотнительных колец подшипника свидетельствует о его износе, и данное изделие демонтируется и на его место устанавливается новое.
  5. Снимаем шкив с ротора, зажав его в тисках, при этом не следует забывать о возможности деформации узла. При затяжке внимательно следите за состоянием детали.
  6. После этого снимаем вал с подшипника и проверяем его.

Управление электрической частью генераторного устройства автомобиля ВАЗ 2107, обеспечивающее зарядку аккумулятора и питание устройств. При этом используется мультиметр в режиме проверки сопротивления. Необходимо убедиться в отсутствии обрывов в обмотках ротора и статора, а также в отсутствии межвиткового замыкания. На следующем этапе генератор автомобиля ВАЗ 2107 проверяется на исправность регулятора напряжения.


Этот узел проверяется по определенной методике с использованием аккумулятора и измерительных приборов. После проведения контрольных замеров и при отсутствии отклонений приступаем к работе с блоками выпрямительных диодов. На ВАЗ 2107 генератор снабжен схемой из шести полупроводниковых приборов, обеспечивающих линейность выходной характеристики. Если при проверках выявлено значительное количество неисправностей, их устранение не имеет смысла, дешевле приобрести новый.

Рано или поздно генератор ВАЗ-2114 перестанет давать необходимый заряд, что создаст массу хлопот и проблем. Просто в один прекрасный момент машина может не завестись, потому что этот агрегат не зарядился должным образом. Эта статья покажет вам, как найти и устранить проблему с генератором полного заряда.

Видео о причинах отсутствия зарядки на аккумуляторе

Видео расскажет, как разобрать и отремонтировать автомобильный генератор, а также расскажет о некоторых тонкостях и нюансах.

Генераторное устройство

Прежде чем определить неисправность генератора, необходимо иметь некоторое представление о его конструкции и устройстве. Итак, рассмотрим, из каких основных деталей он состоит.

На моделях семейства ВАЗ 2113-2114-2115 устанавливается генератор с маркировкой 37.3701.

Устройство генератора ВАЗ

Генератор 37.3701: 1 — крышка со стороны контактных колец; 2 — блок выпрямительный; 3 — запорный вентиль выпрямителя; 4 — винт крепления блока выпрямителя; 5 — контактное кольцо; 6 — задняя шаровая опора; 7 — конденсатор; 8 — вал ротора; 9 — вывод «30» генератора; 10 — вывод «61» генератора; 11 — регулятор напряжения; 12 — вывод «Б» регулятора напряжения; 13 — щетка; 14 – шпилька крепления генератора к натяжной планке; 15 — шкив с вентилятором; 16 — полюсный наконечник ротора; 17 — дистанционная втулка; 18 — передняя шаровая опора; 19 — крышка со стороны привода; 20 — обмотка ротора; 21 — статор; 22 — обмотка статора; 23 — полюсный наконечник ротора; 24 — буферная втулка; 25 — втулка; 26 — прижимная втулка

Теперь рассмотрим конструкцию генератора в разобранном состоянии.

Схема разборки генератора

Детали генератора 37.3701: 1 — конденсатор; 2 — регулятор напряжения в сборе с щеткодержателем; 3 — блок вывода дополнительных диодов; 4 — изолирующие втулки; 5 — блок выпрямительный; 6 — контактный болт; 7 — статор; 8 — ротор; 9 — дистанционная втулка; 10 – внутренняя шайба крепления подшипника; 11 — крышка со стороны привода; 12 — шкив; 13 – наружная шайба крепления подшипника; 14 — стяжной болт; 15 — передняя шаровая опора ротора; 16 — втулка; 17 — крышка со стороны контактных колец; 18 — буферная втулка; 19 — прижимная втулка.

Почему не заряжается генератор (основные причины)

Если генератор перестал давать должный заряд в аккумуляторную батарею, а также в бортовую сеть, при работающих двигателях, причин тому всего две. Посмотрим, какие.

Перегрузка устройства

Дополнительное оборудование потребляет энергию. Так выглядит перегрузка генератора

Этот эффект часто возникает при подключении дополнительного освещения и других устройств с высоким энергопотреблением.При этом заводской генератор не справляется со своей задачей и начинает терять КПД, а в итоге может выйти из строя.

Несоответствие аккумулятора и генератора

Несоответствие аккумулятора и генератора

При установке дополнительного оборудования многие автолюбители совершают непоправимую ошибку и устанавливают на своего «железного коня» аккумулятор большей мощности, при этом не увеличивая мощность генератора. Сбой мощностных характеристик между узлами приводит к тому, что генератор не может обеспечить надлежащую зарядку аккумулятора, после чего производительность первого снижается.

поиск и устранение неисправностей

Чтобы найти неисправность, придется покопаться в электрической части автомобиля. Здесь нет ничего сложного, но придется попотеть и изучить некоторые конструктивные особенности автоэлектриков. Рассмотрим, какими причинами может служить плохая зарядка и на что стоит обратить особое внимание:

  • Слабые контактные соединения.
  • Обрыв обмотки.
  • Короткое замыкание на роторе.
  • Механические неисправности.
  • Статор короткий.

Что делать если нет нужного напряжения (методы решения на ВАЗ-2114)

В основном методы решения проблемы банальны — . Но, в связи с дороговизной деталей, большинство автолюбителей стараются ремонтировать узел. Так что давайте рассмотрим возможные варианты решения проблемы не полной зарядки или не зарядки от генератора.

Слабые контактные соединения

Повреждение контактной группы влечет за собой проблемы с зарядкой

Если контакты ослабли, это может быть связано с загрязнением или коррозией.Для устранения проблем необходимо очистить их острым предметом или специальным раствором. Медная паста подходит для смазки и защиты внешних контактов . Защитить внутреннее контактное соединение достаточно сложно, поэтому их просто зачищают и устанавливают в посадочное место.

Разрывы в обмотке

Измерение для выявления проблем с обмоткой

Обрывы обмотки обычно лечат заменой обмотки. Как показывает практика, перематывать этот узел нерентабельно, поэтому автолюбители ищут альтернативу, которой является подпертая деталь.

Короткое замыкание на роторе

Диагностические операции на роторе

Короткое замыкание в бортовой сети, закончившееся на роторе, лечится заменой неисправной детали, но все же большинство автомобилистов сходятся во мнении, что генератор придется заменить.

Механические неисправности

Деформация вала генератора является одной из механических поломок

Сломанную механическую часть обычно не лечат, а поврежденную деталь заменяют новой.Считается самым лучшим вариантом решения вопроса. По цене может показаться дорого, но дешевле замены генератора в сборе.

Короткое замыкание статора

Диагностические операции на предмет исправности ротора

Короткое замыкание статора также лечится заменой детали или установкой нового генератора на автомобиль. Это нужно для того, чтобы эффект не повторился, и статор не пришлось снова менять.При выборе новой запчасти рекомендуем ознакомиться с материалом: « ».

Видео по устранению неисправности генератор не заряжает

выводы

Найти и устранить причины того, что генератор на ВАЗ-2114 перестал заряжаться, не так просто, как кажется на первый взгляд, но все же реально сделать своими руками. Не каждый автолюбитель может устранить неполадки самостоятельно, поэтому рекомендуется обратиться в автосервис, который сможет устранить неполадки.

Проверка цепи при отсутствии зарядки на ВАЗ 2106 достаточно проста и проверка занимает около 10 – 15 минут. Напомню, что при проверке заряда электронным регулятором напряжения ни в коем случае не снимать клеммы с аккумулятора при работающем двигателе. При проверке используйте вольтметр или мультиметр.

Самая частая причина, когда нет зарядки на ВАЗ 2106, это выход из строя регулятора напряжения. Для проверки отсоедините клеммы от регулятора и соедините их между собой при работающем двигателе.При исправной схеме и генераторе напряжение на клеммах аккумулятора будет стремиться к максимальному и может достигать 17В и более. Если напряжение стало повышаться, значит, цепь и генератор исправны, и требуется замена регулятора.

Если напряжение не начинает расти, то следует проверить напряжение на проводе, который подключен к выводу 15 регулятора, с помощью контрольной лампы или вольтметра. Если питания нет, то проверьте питание на 9-м предохранителе и предохранитель исправен.Если все в порядке, устраните разрыв в проводах питания к предохранителю или от предохранителя к регулятору. Чаще всего провод просто отваливается от клеммы блока предохранителей.

Если на проводе клеммы 15 есть питание, то прозвонить целостность цепи возбуждения генератора. Для этого подсоедините один конец контрольной лампы к плюсу аккумуляторной батареи, а другим коснитесь, отсоединенного от регулятора напряжения, провода, который подключен к выводу 67 регулятора. Если контрольная лампа горит, значит провод от регулятора напряжения к генератору исправен.Щетки и обмотка якоря также исправны. Отсутствие зарядки в данном случае вызвано неисправностью выпрямителя (диодного моста) в генераторе. Если контрольная лампа не загорается, то проверьте состояние провода от регулятора к генератору, отсоединив его от последнего и подключив к массе. Загорание контрольной лампы свидетельствует об исправности провода и возможной неисправности щеток или обмоток якоря. В этом случае необходимо снять и отремонтировать генератор.

Неисправность генератора при отсутствии зарядки на ВАЗ 2106.

Причина отсутствия зарядки на ВАЗ 2106 возможна при неисправности генератора, при падении напряжения при включении нагрузки на средних оборотах двигателя. Это может быть вызвано неисправностью выпрямителя генератора или проскальзыванием приводного ремня. Определить это со степенью вероятности достаточно просто. При нормальном натяжении приводного ремня измеряем напряжение на клеммах генератора при средних оборотах двигателя без включения потребителей.Напряжение должно быть в пределах 13,5 — 14,5В. если при включении нагрузки напряжение постепенно падает, это свидетельствует о неисправности выпрямителя. Если напряжение падает при резком увеличении скорости и может постепенно подниматься до нормы, то это свидетельствует о проскальзывании приводного ремня. Блеск нижней части шкива генератора также свидетельствует о критическом износе приводного ремня. В этом случае даже натянутый ремень будет проскальзывать и его следует заменить. Если при установке нового ремня он сильно проседает в потоке шкива, то можно говорить об износе шкива и его необходимо заменить.Еще одной причиной падения напряжения, а в некоторых случаях и отсутствия заряда аккумулятора, может быть нарушение контакта между проводом, соединяющим минусовую клемму аккумулятора, и кузовом автомобиля.

Если напряжение на клеммах аккумулятора выше 14,5В, то необходимо проверить напряжение на клемме 15 реле регулятора напряжения. Если отличается более чем на 0,5В, то необходимо найти и устранить место нарушения контакта в цепи от плюса аккумулятора до регулятора.Наиболее частыми местами являются контактная группа замка зажигания и блок предохранителей. Если напряжение на реле не низкое, то проверьте контакт минусового вывода реле, металлическую пластину под одним из болтов крепления реле и кузов автомобиля. если проблем с контактами нет, меняйте регулятор напряжения.

админ 08.09.2014

«Если вы заметили ошибку в тексте, пожалуйста, выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была вам полезна, поделитесь ссылкой на нее в социальных сетях»

В случаях, когда нет заряда аккумулятора ВАЗ 2107, однозначно назвать причину нельзя, так как на это влияет множество факторов.

Аккумуляторная батарея в автомобиле служит для запуска двигателя, накопления напряжения и обеспечения потребителей электроэнергией при неработающем двигателе. Для обеспечения заряда аккумулятора и питания всего электрооборудования при работающем двигателе служит автомобильный генератор, от исправности которого напрямую зависит срок службы аккумулятора.

Однако не только от генератора зависит заряжается или не заряжается аккумулятор ВАЗ 2107, есть и другие факторы, влияющие на степень его зарядки.

На автомобиле схема заряда аккумулятора выглядит так: Одна из клемм аккумулятора (минусовая) подключается к металлической части кузова, это так называемая «масса». Вторая положительная клемма подключается к бортовой сети автомобиля. На большинстве автомобилей «плюс» постоянно подключен к клемме стартера и клемме генератора (клемма 30). Далее с клеммы 30 генератора подается питание на блок предохранителей и с блока на замок зажигания.Затем от замка питание снова поступает в блок предохранителей и через предохранитель № 10 поступает на лампу контроля заряда и вольтметр, а затем снова через разъем блока предохранителей питание поступает на вывод № 61 генератора.

Как видно из описания схемы, на пути тока от аккумуляторной батареи к генератору может возникнуть много неисправностей, но зная силовую схему, всегда можно отследить неисправный элемент, из-за которого ВАЗ 2207 аккумулятор не заряжается.

Первое, что нужно проверить в первую очередь при отсутствии заряда на аккумуляторе ВАЗ 2107, это состояние предохранителя, защищающего цепь зарядки. Во-вторых, это визуальная проверка целостности ремня привода генератора и его натяжения, а также состояния проводов и надежности крепления как на аккумуляторе, так и на клеммах генератора. Попутно, когда нет зарядки аккумулятора, нужно проверить надежность соединения «массы» от аккумулятора к кузову на предмет окисления соединения.Иногда достаточно отдать гайку, крепящую минусовой провод к корпусу, затем интенсивно пошевелить провод и снова затянуть соединение.

До сих пор были рассмотрены соединительные элементы в цепи зарядки аккумулятора, но самым главным всегда остается сам генератор, где и кроется большинство неисправностей при отсутствии заряда аккумулятора ВАЗ 2107.

Для контроля заряда аккумуляторной батареи генератор оборудован реле — регулятором, отвечающим за нижний и верхний пределы заряда аккумуляторной батареи, ограничивающим или повышающим бортовое напряжение.Очень часто именно в нем кроется причина недозаряда или перезаряда аккумулятора, либо его полного отсутствия. Реле-регулятор ремонту не подлежит и подлежит замене при несоответствии напряжения сети норме — 13,7 — 14,5 В. Реле-регулятор объединен в единый блок со щетками, заряд аккумулятора также может зависеть от состояния который. При отсутствии зарядки аккумулятора причиной могут быть изношенные до предела щетки, либо их заклинивание, либо зависание в щеткодержателе.Эти неисправности легко проверить визуально, для чего щеточный узел снимают с генератора и проверяют состояние и подвижность щеток давлением руки.

На отсутствие заряда аккумулятора также может влиять исправность диодного моста, при выходе из строя которого напряжение может либо отсутствовать, либо аккумулятор может быть недозаряжен или перезаряжен.

В генераторе также могут быть неисправности обмоток статора или ротора, межвитковое замыкание обмоток, обрыв или короткое замыкание.

Читайте также другие отзывы

Срок службы автомобильного аккумулятора во многом зависит от генератора. Именно он поддерживает аккумулятор в рабочем состоянии, заряжая его электричеством. Малейший сбой в его работе может привести к повреждению аккумулятора.

Как происходит зарядка АКБ в ВАЗ 2107

Чтобы понять как происходит процесс зарядки аккумулятора Г7, нужно знать принцип работы генератора и понимать схему подключения этих устройств.

Устройство, привод и характеристики генератора ВАЗ 2107

Автомобильная генераторная установка служит для обеспечения электроэнергией бортовой сети автомобиля, а также для подзарядки аккумуляторной батареи при работающем силовом агрегате. Конструктивно состоит из следующих основных элементов:

Агрегат приводится ремнем от шкива коленчатого вала.

На протяжении всей своей истории «семерки» комплектовались генераторными установками двух типов: 372.3701 и 9412.3701. Имеют конструкцию и принцип работы, разве что в агрегате 9412.3701 лопасти вентилятора расположены внутри корпуса, а модуль выпрямителя снаружи.

Таблица: основные технические характеристики генераторных установок ВАЗ 2107

Производительность этих устройств сильно различается по величине вырабатываемого тока и выходной мощности. Генератор 9412.3701 более производительный. Он используется в инжекторных «семерках», где бортовая сеть дополняется электронной системой управления двигателем.

Как работает генераторная установка ВАЗ 2107 и схема генератора

Если не вникать в теорию электротехники, то генератор работает следующим образом.При повороте ключа в замке зажигания ток от аккумулятора через реле и сигнальную лампу заряда поступает на обмотку возбуждения статора. В то же время коленчатый вал начинает вращать ротор. При вращении якоря в фазных обмотках образуется электромагнитное поле, которое индуцирует переменный ток. Поскольку все электроприборы бортовой сети рассчитаны на постоянный ток, в конструкции установки предусмотрен модуль полупроводникового выпрямителя.Величина напряжения, вырабатываемого генератором, изменяется в зависимости от частоты вращения коленчатого вала. Для его стабилизации используется специальный регулятор, который сглаживает скачки и провалы и подает в бортовую сеть автомобиля напряжение, максимально приближенное к номинальному.

Таким образом, при работающем двигателе генератор преобразует крутящий момент коленчатого вала в постоянный ток силой 55 или 80 А (в зависимости от типа устройства) и напряжением 13,9–14,5 В, что необходимо для работы электроприборы и зарядка аккумуляторов.Ток подается на плюсовую клемму аккумулятора через вывод «30» и отдельный провод, а «масса» установки подключается к минусовой клемме аккумулятора.

Видео: как работает генератор

Нет зарядки: Признаки и причины

Если напряжение от генератора по каким-то причинам перестанет поступать на аккумулятор, то через несколько дней он разрядится. А в случае полного выхода из строя аккумуляторной установки всю бортовую сеть, включая систему зажигания, придется обеспечивать своими силами.Так она может работать не больше часа.

Признаки отсутствия зарядки

Признаки того, что генератор не заряжает аккумулятор, включают:

  • постоянно горящая или прерывистая сигнальная лампа на приборной панели;
  • быстрый разряд батареи;
  • снижение работоспособности отдельных электроприборов бортовой сети ТС.
сигнальная лампа

На приборной панели «семерки» есть специальная лампа, которая сигнализирует о том, что аккумулятор не заряжается.Если цепь генератора работает в штатном режиме, то лампа горит только при включенном зажигании до момента начала работы силового агрегата. После запуска двигателя он должен погаснуть . Если он продолжает гореть, скорее всего, батарея не получает заряд.

Бывает и так, что контрольная лампа загорается прерывисто. Это признак того, что напряжение на аккумулятор либо вообще не подается, либо подается с перебоями.

Быстрый разряд батареи

В случае неисправности генератора или его цепи аккумуляторная батарея не получит напряжения, необходимого для ее зарядки.Кроме того, ей придется питать часть электрооборудования автомобиля, затрачивая на это электроэнергию. В такой ситуации аккумулятор быстро сядет. Вы сможете понять это, когда возникнут трудности в процессе запуска двигателя. Получая недостаточно энергии, стартер будет вяло крутить маховик коленвала или только «щелкать» тяговым реле.

Снижение производительности электрооборудования

Понять, что генератор не работает нормально, помогут и некоторые электроприборы.При подозрении на неисправность в работе генераторной установки можно, например, завести двигатель, включить фары (если в них установлены обычные лампы накаливания или галогенные) и посмотреть, как они светят. В случае неисправности генератора их яркость будет на порядок ниже, ведь лампы тоже рассчитаны на определенный номинальный ток. Снижение производительности можно наблюдать и у вентилятора отопителя. Он будет крутить лопасти заметно хуже. При его включении свет от фар будет еще слабее.

Причины отсутствия зарядки

Существует несколько причин, по которым батарея не заряжается. К ним относятся:

  • нарушение целостности (обрыв) приводного ремня;
  • ослабление ремня;
  • обрыв проводки электрической цепи генератора или сильное окисление соединительных клемм;
  • неисправности выпрямителя;
  • выход из строя регулятора напряжения;
  • Обрыв в обмотках генератора или короткое замыкание.
Обрыв ремня

Хотя ремень рассчитан на 50 тысяч километров пробега, он может порваться даже через несколько дней эксплуатации.Особенно при наличии дефектов шкивов самого устройства, коленчатого вала или помпы. Сам по себе обрыв ремня привода генератора для двигателя не опасен, но только в том случае, если эта неисправность обнаружена сразу. И дело тут не столько в отсутствии зарядки, сколько в остановке насоса. Если он перестанет работать, двигатель моментально перегреется. А это уже чревато прогоранием прокладки ГБЦ со всеми вытекающими последствиями. Поэтому в случае загорания контрольной лампы или других признаков неисправности генератора первое, что нужно сделать, это проверить, не поврежден ли приводной ремень.Для этого необходимо заглушить двигатель, открыть капот и произвести визуальный осмотр привода генераторной установки.

Ослабление ремня

Приводной ремень должен иметь определенное натяжение. При ослаблении натяжения он будет проскальзывать на шкиве коленчатого вала, не обеспечивая того количества оборотов ротора генератора, которое необходимо для выработки тока с нужными параметрами. Признаком ослабления ремня является характерный свист, чаще всего проявляющийся при повышении влажности воздуха.При проскальзывании ремня сигнальная лампа обычно не загорается, но в некоторых случаях может загораться на некоторое время или мигать.

Обрыв цепи и окисление клемм

Аккумулятор не будет заряжаться даже при нарушении целостности проводов на схеме подключения генератора. Схема зарядки аккумулятора довольно проста: всего один провод соединяет плюсовую клемму аккумулятора с клеммой «30» генераторной установки. Вот откуда напряжение. «Минус» аккумулятора замыкается на «массу», к которой также подключен корпус генератора и соответствующие выводы обмотки.Нужно только проверить наличие контакта между указанными точками цепи.

Окисление клемм аккумулятора, а также ненадежное их соединение с наконечниками проводов также могут существенно повлиять на подачу тока. Проверить состояние клемм можно визуально, однако на глаз определить, как проходит ток, не получится. Лучше еще раз зачистить и подтянуть все соединения проводов на аккумуляторе и генераторе.

Отказ модуля выпрямителя

При отказе выпрямителя ток от генератора к аккумулятору также не пойдет.Сам блок представляет собой плату с шестью кремниевыми диодами (3 положительных и 3 отрицательных). Если хотя бы один из них сгорит, выпрямитель нужно будет менять, так как он не подлежит ремонту.

Отказ регулятора

Неисправность стабилизатора характеризуется изменением характеристик тока, подаваемого на аккумуляторную батарею. Другими словами, на аккумулятор подается зарядное напряжение, но оно выше или ниже, чем должно быть. Регулятор также не ремонтопригоден и подлежит замене в случае выхода из строя.

Обрыв фазной обмотки

При обрыве обмоток генератор перестает выполнять свои задачи. При возникновении межвиткового замыкания установка может вести себя по-разному. Обычно признаком такой поломки является характерный запах гари и гул при работе. Эти две неисправности можно диагностировать только после снятия устройства с автомобиля. Ремонт генератора при обрыве или коротком замыкании предполагает замену сгоревшей обмотки или статорного узла.

Диагностические и ремонтные работы

При подозрении на то, что аккумуляторная батарея не заряжается, необходимо выполнить ряд диагностических и ремонтных работ в таком порядке:

  1. Остановить автомобиль, заглушить двигатель.
  2. Поднять капот, проверить целостность приводного ремня. Если он цел, проверьте его натяжение, надавив отверткой или другим инструментом на ветвь ремня посередине между шкивами генератора и коленчатого вала. Прогиб в этом месте должен быть 12–17 мм.
  3. Если прогиб больше указанного значения, натяните ремень. Для этого с помощью ключа на 17 мм (для установок типа 9412.3701 ключом на 13 мм) отверните гайку крепления генератора к натяжной скобе. С помощью отвертки (крепление) отодвиньте генератор от блока цилиндров. Затяните гайку и повторно измерьте натяжение ремня.
  4. Подключение одного щупа к автомобильному тестеру. установить в режим измерения прозвонки или сопротивления, к плюсовой клемме аккумуляторной батареи, а вторую — к контакту «30» генератора.Если устройство не подает звуковой сигнал, замените провод. Далее проверьте массу, подключив щупы тестера к минусовой клемме аккумулятора и корпусу генератора. При отсутствии контакта проверьте все соединения «минуса» аккумулятора с кузовом и двигателем. Очистите и смажьте сопрягаемые поверхности (проволочные наконечники, болты, шайбы, гайки) антикоррозионным средством (WD-40 или эквивалентным). Также стоит проверить состояние клемм аккумулятора и надежность их соединения с проводами.В любом случае лучше снять провода, зачистить их наконечники и клеммы аккумулятора мелкой наждачной бумагой и обработать WD-40.
  5. С помощью мультиметра (вольтметра) измерьте напряжение на клеммах аккумуляторной батареи. Прибор должен показать 11,7-12,6 В. Затем запустить двигатель и повторить измерения. При исправном генераторе напряжение на клеммах должно быть 13,9–14,5 В.

Если напряжение ниже, причину нужно искать в обмотках выпрямителя, стабилизатора или генератора.В любом случае дальнейшая диагностика требует демонтажа генератора.

Видео: Натяжение ремня генератора

Разборка генератора

Для снятия генераторной установки:

  1. Откройте капот, отсоедините провода от аккумулятора.
  2. Ключом на 17 мм (для установок 9412.3701 ключ на 13 мм) полностью отверните гайку крепления устройства к регулировочной скобе.
  3. Переместите генератор к блоку цилиндров.
  4. Снимите приводной ремень.
  5. Отсоедините клеммную колодку от устройства.
  6. Снимите защитный колпачок с клеммы «30» и с помощью ключа на 10 мм отверните гайку, крепящую клеммы проводов. Отсоединяем провода, отводим их в сторону.
  7. Ключом на 13 мм отверните гайку крепления корпуса агрегата к кронштейну на блоке цилиндров. Снимите болт с кронштейна.
  8. Снимите генератор, опустив его под автомобиль.
Видео: снятие генератора

Проверка модуля выпрямителя, стабилизатора и обмоток

Для диагностики выпрямителя, регулятора и обмоток потребуется мультиметр и два отрезка провода с зажимами.Для проверки необходимо сделать следующее:

  1. Переключить мультиметр в режим измерения сопротивления.
  2. Подключите положительный щуп устройства к выводу «30» устройства, а отрицательный щуп к его «массе». Сопротивление между этими точками может быть разным, но если оно близко к нулю, то возможно замыкание обмоток на землю или пробой одного из диодов выпрямителя.
  3. Проверить «плюсовые» диоды выпрямителя на пробой. Для этого плюсовой щуп подключаем к клемме «30», а минусовой к любому из болтов крепления выпрямителя.Если значение сопротивления стремится к нулю, имеет место пробой.
  4. Проверить минусовые диоды. Для этого положительный щуп прибора необходимо соединить с одним из болтов крепления выпрямителя, а отрицательный — с корпусом прибора. Здесь тоже сопротивление не должно быть близко к нулю.
  5. Проверить, плотно ли прилегает обмотка ротора к корпусу. Прикрепите щупы тестера к контактному кольцу ротора и корпусу генератора. Если между ними проходит ток, якорь подлежит замене.
  6. Снимите регулятор напряжения, открутив два винта крестовой отверткой.
  7. Снимите узел устройства с узлом щетки с корпуса генератора.
  8. Оценить состояние кистей и их подвижность. Они должны быть целыми, свободно перемещаться в щеткодержателях и выступать из них не менее чем на 5 мм.
  9. Подсоедините провод от плюсовой клеммы аккумулятора к клемме «В» регулятора, а провод от «минуса» аккумуляторной батареи подключите к клемме «А».Переключите мультиметр в режим вольтметра и измерьте напряжение на щетках регулятора. Если напряжение отсутствует, регулятор неисправен и подлежит замене.

Ремонт генератора

При обнаружении проблем с выпрямительным модулем или обмотками неисправная деталь подлежит замене. Для этого потребуется:

  1. Зафиксировать крыльчатку генератора отверткой, уперев в нее одну из лопастей.
  2. С помощью торцевого или торцового ключа на 19 отверните гайку крепления шкива.
  3. Снимите элементы шкива с вала устройства.
  4. С помощью отвертки Phillips открутите четыре болта крепления передней и задней крышек. Вытащите соединительные штифты.
  5. Уперев переднюю крышку агрегата в деревянный или пластиковый брусок, легкими ударами по валу резиновым молотком или киянкой сбить крышку со статора.
  6. Снимите переднюю крышку и втулку под ней.
  7. Зажмите заднюю крышку генератора в тисках (можно двумя брусками) и осторожно выбейте из нее ротор.
  8. Головкой на 8 мм отверните три гайки, фиксирующие модуль выпрямителя и выводы обмоток. Снимите болты и обмотки с корпуса.
  9. Головкой на 10 отверните гайку клеммы «30» генератора и снимите шайбу. Снимите модуль выпрямителя.
  10. Замените дефектные детали новыми. Соберите генератор в обратном порядке.
Видео: Ремонт генератора ВАЗ 2107

Еще несколько слов о регуляторе напряжения

Напоследок следует добавить, что в автомобилях типа ВАЗ 2107 необходимо хотя бы раз в месяц проверять напряжение, подаваемое с генератор к аккумулятору с помощью вольтметра.Как это сделать, мы рассмотрели выше. Дело в том, что автомобильный прибор, показывающий уровень заряда аккумулятора, очень часто врет, показывая нам норму, в то время как напряжение на клеммах аккумулятора при работе двигателя ниже или выше его. И тут опасно не столько отсутствие зарядки, сколько так называемый перезаряд. Возникает при неисправности регулятора напряжения и характеризуется подачей на аккумуляторную батарею напряжения, значение которого больше заданного значения.

Мне лично приходилось сталкиваться с подобной проблемой. Все началось с того, что относительно новый аккумулятор перестал заряжаться. При ежедневном использовании машина заводилась без проблем. Но как только машина постояла неделю, стартер своим клацаньем дал понять, что без «осветительных» проводов работать не будет. Визит к автоэлектрику показал, что вздулась последняя «банка» аккумулятора. Это означает, что в нем закорочены электроды. Почему они вдруг закрылись, если все было в порядке.Запустив двигатель, электрик измерил напряжение на клеммах аккумулятора. Вольтметр показал 17,2 В, что недопустимо для данной модели аккумулятора. При этом прибор на панели добросовестно выдавал «норму». Проверка регулятора напряжения подтвердила диагноз автоэлектрика. Он был неисправен. Замена устройства заняла не более получаса. И ремонт, казалось бы, не сильно ударил по карману. Аккумулятор, естественно, пришлось заменить, так как с наступлением холодов он стал разряжаться еще быстрее.

Примерно через полгода я случайно заметил, что фары автомобиля стали светить заметно ярче. Потом перегорела одна из лампочек фары. Еще один сгорел через неделю. Не дожидаясь, пока аккумулятор снова вздуется, решил самостоятельно провести диагностику и ремонт. Вооружившись мультиметром, я отправился в гараж. Результаты измерений снова показали, что регулятор напряжения вышел из строя. На этот раз генератор выдал 15,6 В. К электрику я больше не ходил.Сам снял генератор, заменил регулятор и установил все на свои места. Измерение управляющего напряжения показало 14,2 В. После этого случая два раза в неделю стабильно измеряю напряжение. Прошло больше года и все в порядке.

К сожалению, ВАЗ 2107 нельзя назвать надежным автомобилем. Но у него все же есть одно преимущество – простота конструкции. Поэтому не стоит обращаться к специалистам при возникновении мелких неисправностей.

Плюсы и минусы освещения на батарейках

Аллан Рейсс, менеджер по продукту CHAUVET® Club/DJ

Возможно, вы заметили, что производители осветительных приборов начинают добавлять в свою линейку продуктов светильники с батарейным питанием.Разработанные для того, чтобы упростить нашу жизнь в качестве мобильных ди-джеев и повысить гибкость нашей настройки, эти приборы также экономят наше время и деньги. Нам больше не нужно беспокоиться о том, чтобы тратить время на то, чтобы бегать и перематывать шнуры питания, хватит ли розеток на объекте или платить за электричество. Однако, как и все остальное, светильники на батарейках имеют свои плюсы и минусы.

PROS
Работает без электричества
Некоторые крупные заведения взимают плату за использование электроэнергии.Построенные давно, некоторые площадки имеют ограниченное электроснабжение и могут обеспечить только одну цепь питания — и мы все знаем, что этого недостаточно для работы всего нашего оборудования.

Экономит время и деньги
Для этих приборов не требуются шнуры, поэтому вы сэкономите много времени на настройке, прокладке кабелей и шнуров питания, обвязке и/или связывании кабелей и шнуров питания и разборке установки. Как указано выше, некоторые заведения взимают плату за использование электроэнергии. Если вы используете светильники с батарейным питанием, вам не придется платить за электроэнергию, а это значит, что в вашем кармане будет больше денег.Аккумулятор в этих светильниках является перезаряжаемым, поэтому вам не придется тратить деньги на защиту вашего прибора от износа кабелей.

Вы можете разместить их где угодно
Отсутствие шнуров означает, что вы можете размещать свои светильники там, где хотите, не беспокоясь о достаточной длине шнуров. Так что вперед, разместите несколько штук под столами, в другом конце комнаты или где угодно. Светильники с батарейным питанием дают вам гибкость для создания практически любого типа дизайна освещения, который вы можете себе представить.

ПРОТИВ
Зарядка
Прежде чем отправиться на концерт, не забудьте зарядить свои приборы. Это не то, о чем можно подумать за час до отъезда. Полная зарядка занимает в среднем шесть часов. Если вы забудете зарядить аккумуляторы, у вас не будет сока и удачи!

Hefty
Светильники с батарейным питанием, как правило, имеют немного больший вес, чем светильники, работающие исключительно от электричества, потому что перезаряжаемые батареи могут весить пару фунтов.

Потеря возможности подключения питания
Если все ваши приборы работают от батареи, вы не можете подключить их питание. Некоторые светильники с батарейным питанием будут включать разъемы питания и шнуры, поэтому у вас есть возможность подключить их и запустить от электричества. На случай, если вы забудете зарядить свои светильники, вы можете подключить один из них к электрической розетке и подключить остальные светильники к этому устройству.

При правильном планировании плюсы значительно перевешивают минусы.Инвестиции в светильники с батарейным питанием в конечном итоге сэкономят вам много времени на возню с кабелями, деньги на оплату электроэнергии и, самое главное, избавят вас от головной боли, связанной с этими проблемами! Самое сложное — это не забыть их зарядить, что, если посмотреть в перспективе, совсем не сложно. Посмотрите на эти приспособления и подумайте о том, чтобы добавить их к своей установке — вы будете рады, что сделали это.

Родственные

Рубрика: Освещение для мобильных ди-джеев


0 комментариев

Оставить комментарий

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
