Как переделать инжекторный двигатель на карбюраторный

Некоторые автолюбители (как правило, владельцы отечественных моделей ВАЗ) часто задаются вопросом, подойдет ли инжекторный двигатель на карбюраторный автомобиль. Сразу ответим, на практике имеется большое количество подобных инсталляций. В ряде случаев готовый агрегат удается поставить без значительных доработок самого транспортного средства.

Основные сложности обычно связаны с реализацией подачи топлива из бензобака, так как на инжекторе электробензонасос стоит прямо в топливном баке и накачивает бензин в топливную рейку под определенным давлением. Также определенные трудности возникают в процессе размещения и подключения ЭБУ и других элементов, во время укладывания проводки и т.п.

Еще отметим, что некоторые автовладельцы также интересуются, можно ли инжекторный двигатель сделать карбюраторным.

Необходимость заменить более современный инжектор на карбюратор встречается относительно редко, однако также имеет место быть по тем или иным причинам. Далее мы поговорим о том, что нужно для того, чтобы установить инжекторный мотор вместо карбюраторного ДВС, а также как сделать из инжекторного двигателя карбюраторный мотор.

Содержание статьи

Переделываем инжектор в карбюратор

Начнем с того, что решение поставить карбюратор вместо инжектора не сильно популярно и обычно возникает в том случае, когда с системой питания инжекторного двигателя (бензонасос, форсунки и т.п.), а также самим ЭБУ и датчиками ЭСУД начинаются серьезные проблемы.

Если неисправности затрагивают сразу несколько дорогостоящих элементов системы, тогда расходы на покупку запчастей могут быть относительно высокими. Другими словами, владелец не хочет менять указанные элементы, предпочитая сразу установить более простую и дешевую в обслуживании и ремонте карбюраторную дозирующую систему.

Как уже было сказано выше, чаще всего подобные работы проводятся на старых иномарках с моноинжектором и ВАЗовских моделях, что позволяет рассматривать опыт доработки этих машин в качестве наглядного примера.

Для установки карбюратора нужно снять инжектор и его элементы, а также поставить впускной коллектор от карбюраторного ДВС.
Для переделки мотора не нужно целиком менять ГБЦ, как может показаться на первый взгляд. Единственное, существует вероятность того, что понадобится замена распредвала. Такая замена необходима в случае, если имеется специальный штифт под датчик. В этой ситуации распределительный вал меняют менять на обычный вариант.
Работы с системой топливоподачи также в ряде случаев не предполагают замены бензобака. Достаточно отключить штатный электрический топливный насос, после чего устанавливается бензонасос от карбюраторного варианта. Также распространенной практикой является установка электрического насоса низкого давления.

Что касается системы зажигания, понадобится трамблер, высоковольтные свечные провода, крепежные элементы и т. д.
Также нужно подвести тросики газа и подсоса, а еще выполнить целый ряд других дополнительных работ (манипуляции с системой охлаждения, удаление катализатора из выпускной системы, укладка проводки и т.п.).

Еще добавим, что общие расходы на такую переделку мотора могут приблизиться к сумме качественного ремонта уже имеющейся инжекторной системы. Также важно учитывать, что после замены инжектора на карбюратор автомобиль станет менее экономичным и экологичным, возможно появление детонации, ТС может заметно потерять в динамике при неправильной настройке карбюратора и т.п.

Отметим, что в процессе замены электронного впрыска также желательно отдельно интегрировать инжекторное зажигание на карбюраторный двигатель. Зачастую, речь идет об установке микропроцессорной системы зажигания МПСЗ.

Грамотная реализация позволит добиться стабильного искрообразования, а также избежать частых и распространенных проблем со штатной катушкой и целого ряда других неполадок системы зажигания, которые на практике свойственны устаревшим карбюраторным ДВС.

Замена карбюратора на инжектор

Теперь давайте рассмотрим более востребованный и частый вариант модернизации системы питания двигателя, а именно установку инжектора на карбюраторный силовой агрегат. Если коротко, для решения задачи нужно заменить впускной коллектор, ресивер, установить корпус воздушного фильтра, поменять топливную магистраль, поставить другой бензобак с электрическим бензонасосом, смонтировать ЭБУ и т.д.

В качестве примера возьмем замену на модели ВАЗ, которая выпускалась в разных комплектациях с карбюратором и инжектором (2108, 2109 и т.д.). Как правило, для такой переделки используются запчасти б/у. В основе электронной системы впрыска многие задействуют блок управления Bosh M1.5.4.

Указанный тип ЭБУ относительно просто прошивается, для него имеется много модернизированных версий прошивок. Из общей схемы также исключен катализатор и лямбда-зонд (кислородный датчик).

Итак, работы начинаются с замены топливного бака. Если бак грязный, тогда его нужно предварительно промыть. После этого производится монтаж электробензонасоса. Добавим, что в ряде случаев возможен вариант врезки насоса в топливную магистраль без замены самого бака.
Далее в БЦ нужно высверливать дополнительное посадочное отверстие для ДД (датчик детонации). Также выполняются отверстия для установки кронштейна. Кронштейн нужен для установки модуля зажигания.

Отметим, что на некоторых моторах отверстия могут быть уже высверлены в заводских условиях. Если таких отверстий нет, тогда нужно искать специальные отливы на БЦ. Под датчик детонации глубина отверстия 1.6 см, для кронштейна 2 см. Сверлить нужно осторожно, чтобы не испортить блок. Также после высверливания необходимо нарезать внутреннюю резьбу.

Для получения доступа к блоку потребуется снять передний бампер, слить антифриз, снять радиатор охлаждения и т.д. Еще нужно учесть, что патрубок отвода ОЖ потребуется заменить на аналогичный, но уже с температурным датчиком.

Некоторые также меняют термостат, используя тройник от ВАЗ 10-й модели, который позволяет реализовать подключение расширительного бачка. Параллельно нужно будет заменить прокладку, так как старая после снятия отводящего патрубка обычно разрушается или повреждается.

Следующим шагом будут работы с самим ДВС. Для начала потребуется слить моторное масло, демонтировать ремень ГРМ и зубчатый шкив, снять поддон двигателя. Что касается прокладок, нужно стремиться сохранить уже имеющиеся, так как приобрести новые хорошего качества бывает сложно.

Дальнейшие доработки по двигателю предполагаю замену масляного насоса системы смазки. Также нужно заменить штатный шкив генератора на демпфирующий. Параллельно меняется и генератор, для которого отдельно подготавливаются крепления. Ремень генератора меняется на ремень клинового типа.

Теперь можно перейти к системам зажигания, питания и электронного управления. Потребуется снять АКБ, трамблер, топливный насос, корпус воздушного фильтра, карбюратор, коллектор и другие элементы.

Еще нужно снять тросик газа, так как на версиях с инжектором этот тросик имеет большую длину. Еще снимается трос воздушной заслонки, проводка системы зажигания под капотом, катушка и коммутатор, система управления ХХ. Работы по замене также потребуют снятия топливных трубок, шланга вакуумного усилителя, который также нужно поменять на шланг с большей длиной (подходит от «классики» ВАЗ).

Достаточное количество манипуляций потребует и подключение различных элементов ЭСУД, зажигания, датчиков и т.п. Другими словами, начинаются работы по электрике, для чего нужно разобрать панель приборов.

Среди основных операций следует выделить необходимость проложить жгут проводки от замка зажигания, выполнить реализацию входа тахометра. Подключение лампочки «чек» также потребует прокладки отдельного провода. Проводку из подкапотного пространства нужно протолкнуть в салон, после чего производится подключение. Также к монтажному блоку нужно подключить проводку системы впрыска.

Еще потребуется проводка для соединения приборной панели с проводами на бензонасос. Это нужно для корректной работы указателя уровня топлива в баке. Штатные провода, идущие по полу к баку, заменяются на новые, причем должен быть специальный разъем для подключения насоса.

Дополнительно нужно позаботиться о том, что вентилятор системы охлаждения работал нормально. Для этого нужно замкнуть провода, которые идут от вентилятора к датчику его включения. Далее производится крепление контроллера, предохранителей и реле в тех местах, где заранее было предусмотрено их размещение. По окончании на ГБЦ монтируется так называемая заглушка, на которую подсоединяется «масса» системы впрыска.

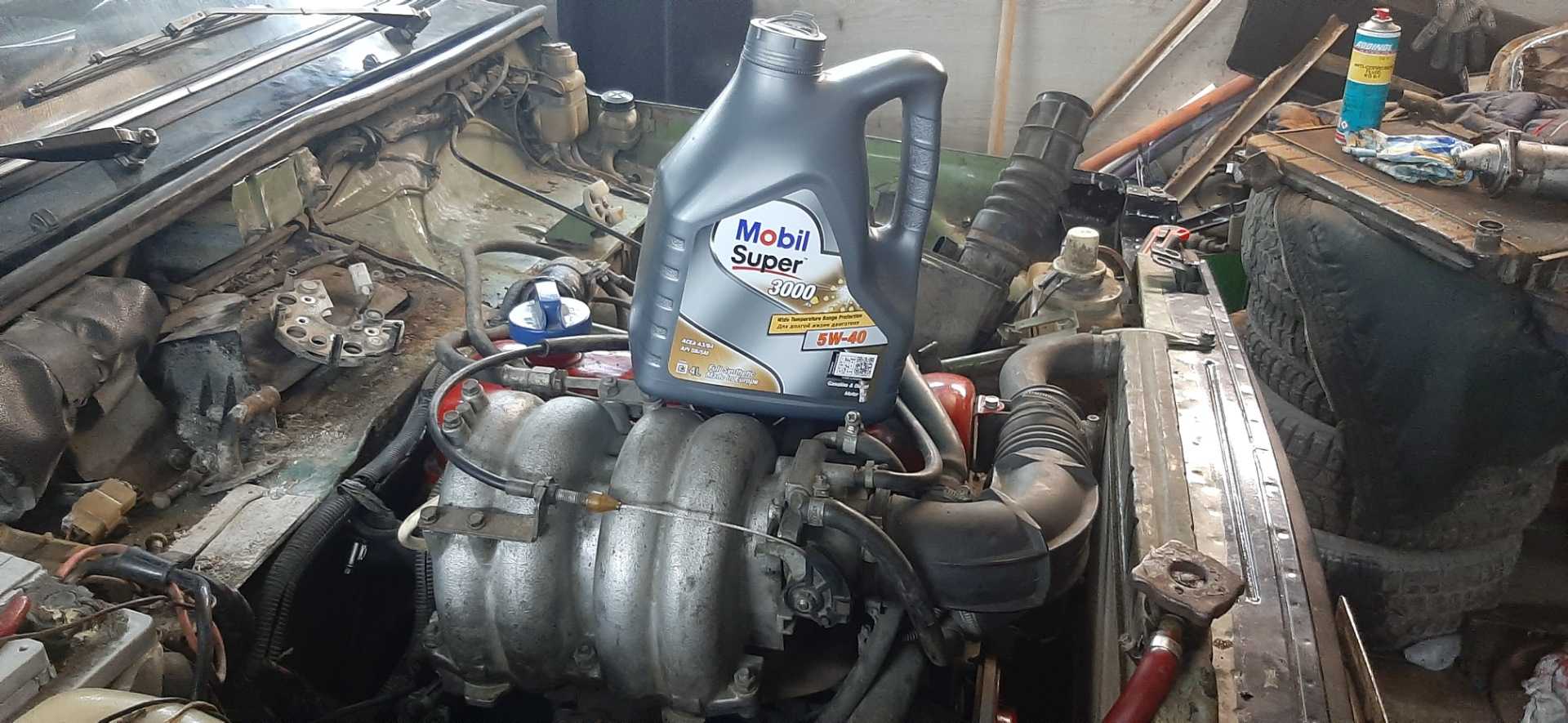

Теперь можно устанавливать коллектор, производить монтаж топливной рампы с инжекторными форсунками, ставить ресивер и патрубок дросселя. Также на данном этапе заменяется тросик газа.

Затем реализуется прокладка топливной магистрали по днищу автомобиля. Наиболее сложным моментом часто оказывается пропускание «обратки», которую нужно провести под механизмом рулевого управления. Для решения задачи нужно отпустить крепеж рулевой рейки с одной стороны, после чего попросить помощника ломом или монтировкой нажать на механизм.

Финальным этапом работ с системой питания ДВС можно считать окончательный монтаж топливного бака. Если все в порядке, следует подключить топливные магистрали. Соблюдайте надежную фиксацию при помощи хомутов и крепежей всех элементов.

Теперь можно активировать бензонасос (подать на него электропитание) и создать в топливной системе давление. Это нужно для проверки герметичности, причем сделать такую диагностику необходимо до того момента, как форсунки будут установлены в свои форсуночные отверстия. Если проверка форсунок и всех соединений под давлением прошла успешно (нигде не течет топливо), тогда топливную рейку можно прикрепить к коллектору.

Далее понадобится установить нужные датчики ЭСУД, смонтировать модуль зажигания, поставить свечные провода. Отдельно следует проверять надежность крепления «массы», качество укладки проводки, герметичность соединения шлангов и патрубков.

Завершением всего процесса доработок можно считать установку воздушного фильтра, а также подключение подогрева дроссельного патрубка и шлангов вентиляции картера ДВС. Теперь двигатель можно запускать, после чего мжет потребоваться регулировка качества топливно-воздушной смеси в режиме холостого хода и т.д. Доверить такую работу лучше всего тем, кто специализируется на чип-тюнинге ЭБУ.

Подведем итоги

Как видно, выполнить переделку инжектора в карбюратор и наоборот является посильной задачей. Главное, иметь необходимые запчасти и определенные навыки. Еще отметим, что возврат от инжектора к карбюратору можно считать скорее исключением.

Намного чаще владельцы изъявляют желание сменить устаревшую систему с карбюратором на более экономичный и практичный инжектор. Также важно понимать, что использование новых деталей для такой доработки ставит целесообразность всей идеи под большое сомнение.

Если иначе, выгоднее сменить имеющийся карбюраторный автомобиль на аналог с заводским инжектором. Наиболее рациональным подходом для выполнения такой задачи можно считать покупку большинства запчастей исключительно б/у.

Главной проблемой будет найти и купить впускной коллектор, ресивер, контроллер, рампу с форсунками, топливные магистрали, бензобак с бензонасосом, корпус воздушного фильтра и другие необходимые элементы по сходной цене. В этом случае затраты на установку инжектора реально смогут окупиться через некоторое время.

Как переделать карбюратор на инжектор на ВАЗ 2109, переделка на видео

Автор Александр Орда На чтение 5 мин. Просмотров 1.3k. Опубликовано 01.03.2016

С каждым годом всё больше владельцев ВАЗ-2109 желают переделать карбюратор на инжектор. Такая модернизация потребует немалое количество новых комплектующих. Но при выполнении пошаговой инструкции и серьёзном отношении к работе можно получить более экономную и стабильную работу двигателя во всех режимах.

Плюсы перехода на инжектор

Положительных моментов при переходе с карбюратора на инжектор довольно много. Главными причинами можно назвать следующие:

Экономия топлива за счёт его подачи непосредственно в цилиндр двигателя.
Повышается мощность мотора, особенно на низких оборотах.
Увеличивается стабильность работы на холостом ходу.
Уменьшаются выбросы углекислого газа в атмосферу при использования 90% всего потенциала топливной смеси.

Инжекторная система считается более современной и экологичной. Она обеспечивает выполнение нормы Евро-2, чем не может похвастаться карбюраторный двигатель. За счёт наличия специального контроллера даже на холодном ходу автомобиль будет легко заводиться и стабильно работать.

Стоит отметить, что инжектор имеет и свои недостатки. Среди них:
требовательность к хорошему топливу;
более сложная диагностика и обслуживание;
высокая стоимость ремонта.

Что подготовить, чтобы поменять

Весь процесс займёт у вас около недели, при условии работы по 3-4 часа в день. Поэтому заранее подготовьте гараж и купите всё необходимое. Собирать инжектор можно на разных контроллерах ЭБУ, но в случае с ВАЗ-2109 лучше других подойдёт модель Январь 5. 1.1-71. Под него можно использовать доступные отечественные запчасти, и он не использует адсорбер и кислородный датчик.

Совет: Покупать все комплектующие лучше в хорошем магазине с опытным персоналом, так как может потребоваться помощь в выборе подходящих запчастей. Если вы имеете опыт в ремонте и хотите сэкономить, то делайте покупки на разборке.

Перечень комплектующих, необходимых для замены

1	Масляный насос (с креплением под датчик ПКВ)
2	Кронштейн
3	Клиновой ремень
4	Проводка
5	Термостат
6	Модуль системы зажигания
7	Верхний и нижний полукорпус воздухофильтра
8	Топливный и воздушный элемент
9	Впускной коллектор
10	Две опоры воздушного фильтра
11	Патрубок дроссельный
12	Ресивер
13	Прокладка на дроссельный патрубок
14	Регулятор давления топлива
15	4 форсунки
16	Рампа форсунок
17	Прокладка на впускной коллектор
18	Комплект креплений на ресивер и воздушный фильтр
19	Набор трубок для рампы
20	Кронштейн троса газа
21	Трос газа
22	Шланг патрубка
23	Датчик расхода воздуха
24	Комплект топливных шлангов
25	Электробензонасос
26	Контроллер Январь 5. 1.1-71
27	Датчик детонации
28	Шкив коленвала
29	Датчик положения коленвала
30	Бензобак
31	Заглушка с прокладкой
32	Датчик температуры
33	Прижимное кольцо бензонасоса
34	Генератор с креплениями

Также возьмите в магазине болты, гайки и хомуты, которые понадобятся в работе.

Инструменты

Ремонт будет состоять не только из демонтажа некоторых узлов и механизмов. В некоторых случаях потребуется вносить изменения в конструкцию цилиндров и других деталей.

Из инструмента потребуется:

Набор гаечных ключей.
Плоская и крестовая отвёртки.
Хорошая дрель.
Молоток и зубило.
Жидкость для снятия ржавчины.

Как переделать: пошаговая инструкция

Перед началом работы хорошо помойте машину и уберите пыль и грязь вокруг двигателя.

В задней части автомобиля снимаем старую карбюраторную топливную систему.
Вытягиваем бензобак и топливные патрубки.
Прикручиваем новый кронштейн и закрепляем с его помощью новые инжекторные магистрали.
Устанавливаем кронштейн на прежнее место и закрепляем магистрали
Проводим установку фильтра для топлива вместе со шлангами.
Закрепляем топливный фильтр со шлангами
Закрепляем на инжекторном бензобаке бензонасос.
Переходим в моторный отсек и снимаем зажигание.
Отсоединяем провода, которые идут от датчиков к косе зажигания.
Вытягиваем старый тройник зажигания и устанавливаем вместо него инжекторный тройник. Перед этим полностью сливаем тосол из системы.
Устанавливаем инжекторный тройник зажигания на место карбюраторного
На месте трамблёра делаем заглушку с уплотнителем и обрабатываем её герметиком.
Снимаем карбюратор вместе с впускным коллектором.
Демонтируем старый карбюратор вместе с коллектором

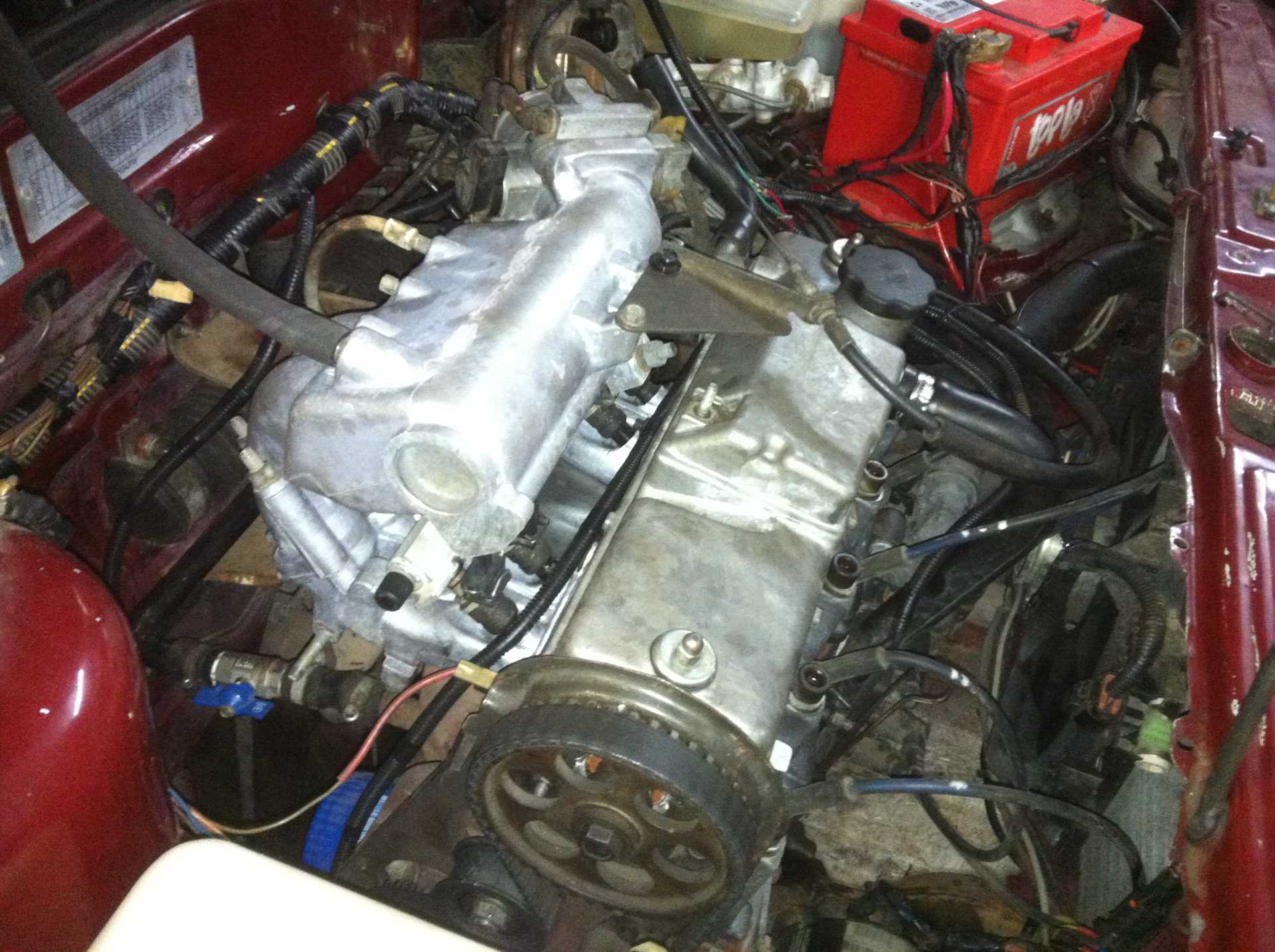

Заменяем прокладку и монтируем новый инжекторный коллектор.
Устанавливаем инжекторный коллектор на место карбюраторного
Проводим установку форсунок на рампу и закрепляем её на коллекторе.
Присоединяем шланги и устанавливаем ресивер.
Устанавливаем инжекторный ресивер и подключаем к нему шланги
Если на вашей модели установлен маслонасос без отливки, то его также нужно сменить.
Генератор на девятке подлежит замене, но вот сам шкив подходит для новой системы и его можно оставить.
Вместо карбюраторной косы зажигания устанавливаем косу проводки ЭБУ.
Подключаем проводку к контроллеру и двигателю.
В нашем случае датчик топлива останется прежним, достаточно просто подключить его к новому насосу.
Включаем зажигание и проверяем работу бензонасоса. Вся топливная система должна быть герметичной и без протечек.
Меняем карбюраторный модуль на инжекторный.
Снимаем карбюраторный модуль зажигания и на его место ставим инжекторный модуль
Устанавливаем новую систему зажигания (свечи и модуль).
Устанавливаем воздухофильтр.
Высверливаем отверстие для датчика детонации (глубина 16 мм).
Запускаем двигатель и проверяем его работы.

Видео по замене карбюратора на инжектор на ВАЗ 2109 (3 части)

Последнее видео можно посмотреть на канале создателя.

Трудности при переделке

Так как работа довольно трудоёмкая и занимает немало времени, рекомендуем выполнять действия поэтапно. Важную роль при работе играет качество комплектующих и их сборка. У новичков могут возникнуть трудности с закреплением некоторых элементов, поэтому лучше позвать на помощь знакомого специалиста автосервиса или человека, который менял карбюратор на инжектор ранее.

Работа по замене карбюратора на инжектор потребует от вас внимательности и аккуратности. Потребуется заменить немало деталей, и сделать это новичку довольно сложно. Но при желании и чётком выполнении инструкций вы сможете выполнить действительно серьёзную модернизацию автомобиля и хорошо сэкономить на услугах автосервиса.

Оцените статью: Поделитесь с друзьями!

Ваз 2109 с карбюратора на инжектор

Переделка карбюратора на инжектор у автомобиля ВАЗ 2109

Для того чтобы переделать в ВАЗ 2109 карбюратор на инжектор, пригодится некоторое понимание и знание работы двигателя. Зачем, вообще, это необходимо? У каждого причины разные: одному не нравится постоянное обслуживание карбюратора, другому хочется сэкономить, уменьшив расход бензина. В этой статье подробно рассмотрим, как производится замена карбюратора на инжектор ВАЗ 2107 или ВАЗ 2109. А вначале пару слов о целесообразности таких модификаций.

Стоит ли переделать карбюратор на инжектор

Не многие водители ВАЗ 2109 решаются на переделку карбюраторного двигателя, и такие опасения, несомненно, разумны.

Во-первых, нельзя со стопроцентной уверенностью утверждать, что инжекторный двигатель экономичнее. Если дело в экологических характеристиках, тогда об этом можно задуматься. Однако, для этой цели, вместо инжектора можно использовать одно из вихревых аэродинамических устройств, например, Эковихрь или Экотоп. Кроме того, устанавливается такая система в считаные минуты.
Во-вторых, замена карбюратора достаточно дорогое удовольствие. Стоимость всех деталей, а их около 50, может составить приблизительно 500 у. е. или больше.
Кроме того, если вы не уверены в своих умениях, работу лучше предоставить профессионалам. Если вы никогда не сталкивались даже с мелким ремонтом двигателя ВАЗ 2109, то, возможно, стоит поискать другие способы решения проблемы.

Однако если вы все же решились на переход, то внимательно прочтите следующие рекомендации.

Переоборудование карбюратора на инжектор ВАЗ 2109

Для начала необходимо подобрать хорошую систему впрыска для ВАЗ 2109. Для установки отлично подойдет Bosch M 1.5.4 ввиду ее приемлемой стоимости. Мы устанавливали систему впрыска без дополнительных модернизаций и улучшений. Это лучше чем установка наружного бензонасоса и покупки дополнительных запчастей от General Motors. Правильнее покупать детали, которые уже проверены временем и используются на серийных автомобилях, в том числе:

коробка воздушного фильтра;
ресивер;
коллектор;
бензобак и др.

Различные болты, хомуты и другие расходные материалы — это не проблема приобрести в любом магазине.

Замена бака

Перед тем как разбирать карбюраторную систему, промойте и просушите новый бензобак и установите электрический бензонасос. Помните, что стрелки на них, в обоих местах должны совпадать. Удостоверьтесь, что поплавок датчика, показывающего уровень топлива в бензобаке.

Отверстия для крепления модуля и датчика

Далее нужно сделать в блоке цилиндров отверстие для крепления под кронштейн, предназначенный для модуля зажигания глубиной 20 мм, и еще одно — для датчика детонации (16 мм). Для этого слейте тосол и снимите радиатор вместе с бампером.

Иногда такие отверстия могут быть сделаны уже на заводе. Если же их нет, то под модуль и датчик предусмотрены специальные канавки. Будьте внимательны и не просверлите блок насквозь! Если сомневаетесь, пусть вместо вас это сделает мастер.

Охлаждение, генератор

Среди прочего, нужно поставить новый патрубок для жидкости охлаждения, а в радиаторе поменять датчик температуры. После этого нужно слить масло и убрать оттуда поддон, снять зубчатый шкив и ремень, и установить специальный демпфирующий шкив генератора вместо стандартного.

Затем необходимо поставить новый генератор, так как новая система требует большего напряжения чем обычно. Здесь не обойтись только обычной заменой шкива. Генератор в наш ВАЗ 2109 нужно поставить новый — это обязательно. В противном случае генератор просто придет в негодность.

Провода, подключение приборов

Далее нужно выкатать бензин — бак должен стать легче.
Затем, перед тем как приступать к дальнейшим манипуляциям, снимите аккумулятор.
После этого снимите трамблер и бензонасос со всеми дополнениями, фильтр для воздуха, карбюратор и тросы (газа и подачи воздуха).

Если все сделано, отсоедините провода, отвечающие за зажигание. Они находятся под капотом. Убираем также топливные трубки, коммутатор, бензобак и шланг вакуумного усилителя, который нужно сделать длиннее. Его можно взять от одной из прошлых версий ВАЗ.

Также разберите панель с приборами. На ней есть лампочка check engine, которую нужно подключить к проводу. От мотора в кабину нужно вывести жгут зажигания, а к монтажной коробке подсоединить провода, отвечающие за жгут впрыска.

Провода, которые остались от реле карбюраторного вентилятора нужно замкнуть вместе с датчиком включения вентилятора.

В отведенных для этого местах крепим все предохранители, реле и контроллер. Кроме того, важно подключить бензонасос к приборной панели. Это нужно для правильных показаний уровня топлива (стандартный просто убираем).

Блок имеет сбоку головку с заглушкой, на которой нужно закрепить массу жгута, отвечающего за впрыск топлива. Также важно не забыть установить ресивер и коллектор, а также дроссельный патрубок и топливную рейку.

Монтаж топливной магистрали

Больше всего времени и сил забирает топливная магистраль, которую нужно провести по дну нашего ВАЗ. Очень трудно протянуть топливный провод под рулем. После всего закрепите топливные шланги и фильтр. Для фильтра на дне авто есть специальные болты. В конце поставьте на место бензобак и подсоедините топливную линию, а также поставьте на их места зажигание, датчики и высоковольтные провода.

На данном этапе важно крепко закрепить все шланги и массу. Если этого не сделать, не оберешься проблем впоследствии. Остается только установить патрубок (его шланг) и подогрев для него, фильтр для воздуха, а также шланги для картерной вентиляции. После запуска автомобиля, а двигатель должен заработать бесперебойно, подключите анализатор газа и ДСТ-2 (диагностический сканер-тестер). Необходимо сбросить ошибки и отрегулировать состав смеси на холостом ходу.

Замена карбюратора на инжектор, у автомобилей УАЗ и Газель, слегка отличается. Отличия связана с особенностями двигателя Газель.

Как переделать инжектор на карбюратор ваз 2109 — полезные советы

Силовые установки с применением подачи топлива через карбюратор устарели морально и физически. Однако часто можно встретить на дорогах автомобили, оснащенные моно впрысковой системой подачи бензина. Лада 2109 оснащался инжекторной модификацией уже 1994 года, агрегат более экономичен, образовывает меньше вредных выбросов в атмосферу. Переоборудование ваз 2109 с карбюратора на инжектор потребует множество соответствующих узлов.

↑

Устройство простейшего карбюратора

На сегодняшний день практически не осталось конвейерного производства карбюраторных ДВС. Некоторые автолюбители являются сторонниками карбюратора, т.к. в отдаленной от станций технического обслуживания среде его можно обслуживать самостоятельно, что не скажешь про инжекторную систему. Недостатком определены пониженные параметры крутящего момента на высоких оборотах, увеличенный расход горючей смеси.

Простейший карбюратор автомобиля: 1 — воздух; 2 — топливо; 3 — игольчатый клапан; 4 — поплавок; 5 — поплавковая камера; 6 — распылитель; 7 — топливный жиклер; 8 — смесительная камера; 9 — рабочая смесь; 10 — дроссельная заслонка; 11 — диффузор.

Также у старых карбюраторов отмечаются трудности при запуске при холодном времени. Механизированная установка подсоса не дает возможности пользоваться авто запуском, что доставляет немало проблем. На последних моделях существовал авто подсос, который автоматически регулировал заслонку в зависимости от температуры охлаждающей жидкости.

Преимущества, которые могут остановить переход ваз 2109 из карбюратора в инжектор:

Новое устройство стоит дешевле, чем переоборудование авто ваз 2109 с карбюратора на инжектор. Поэтому агрегат принят бюджетным вариантом при обслуживании.
Техническое обслуживание, ремонт узлов может производится самостоятельно, при помощи подручных инструментов. Достаточно купить ремонтный комплект прокладок, который реализуется любой торговой точкой автомобильных частей.
Любители старых конфигураций отмечают как преимущество отсутствие блока управления, дополнительной электроники.

Ремонт карбюраторной системы может производится без особых условий, наиболее простым вариантом, при необходимости посредственной чистки карбюратора, является способ с перестановкой броне проводов. Данный прием позволяет прострелять каналы потом воздуха с горючей смесью, с инжекторной системой такой ремонт не рекомендуется.

↑

Как работает инжектор

Любая модернизированная конструкция имеет особенности, сказывающиеся на преимущества и недостатки. Принцип работы инжекторной конфигурации состоит в постоянном контроле давления в рампе, подаче бензина точно к цилиндрам. Сигнал к форсунке подает блок управления, считывающий положение поршня от датчика положения коленчатого вала. Принцип действия построен взаимодействием многих датчиков, указывающий электронному датчику автомобиля на состояние узлов и агрегатов.

Основные особенности отмечаются перед тем, как переделать инжектор в карбюратор ваз 2109:

Выброс вредных веществ в окружающую среду существенно меньше, автомобиль не требуется настраивать, обслуживать перед техническим осмотром.
Максимальный крутящий момент выдается по достижению определенного количества оборотов, современные двигатели более высоко оборотистые, что позволяет экономить бензин при умеренной эксплуатации городским режимом.
Отсутствие механической тяги при холодном запуске ДВС позволяет облегчить пуск в зимний период. Прогревочные обороты регулируются компьютером.
При установке газового оборудования последнего поколения, лучше переделать ваз из карбюратора в инжектор ваз, чем подстроить под более старую установку.

Как и у всех деталей, имеются определенные недостатки точечной подачи бензина к цилиндрам, даже заводским исполнением. Неисправность форсунок, можно определить только при компьютерной диагностике, что потребует определенных финансовых затрат. Также замена подающего бензин элемента обойдется дороже, настройка под определенное октановое число позволяет добиться нужных результатов, но потребует вложений.

↑

Переделка инжектора на карбюратор ваз 2109

Любая модернизация автомобиля потребует качественных деталей и настройки. При случае отклонения от последовательности действий, возможно допустить ошибку при монтаже, что нарушит работу дельнейшей эксплуатацией. Перед тем, как переделать инжектор на карбюратор ваз 2109, важно понимать, что потребуется большой объем работ и материалов, необходимо использовать качественный инвентарь, инструмент.

Вот отличное видео по переделке инжектора на карбюратор:

Некоторые владельцы девятки, сразу переделывают модель на 16 клапанную, ввиду большей мощности по тем же параметрам расхода бензина. Достаточно подобрать головку блока цилиндров от модели 2112, далее действия не отличаются последовательностью переделки.

Для старта процесса переоборудования требуется отыскать датчик управления и саму рампу. Январь отлично подходит как головное устройство, форсунки возможно подобрать от немецкого производителя фирмы Bosch. Также основными элементами является ресивер, коллектор, бензиновый бак, другие запасные части.

↑

Подготовка материалов

Список материалов, которые понадобятся для переделки – огромен. Понадобится приобрести более 40 наименований, даже если бюджет невелик, детали подбираются своими руками, модернизация обойдется круглой суммой.

Понадобятся основные составляющие:

Блок управления «Январь», чаще применяется 51171 модель, позволяющая настроить основные параметры для контроля подачи топлива, выхлопных газов.
Из электрической составляющей необходимо приобрести провода, заглушку под распределитель системы зажигания, другие кронштейны и части.
Датчик детонации, температуры, ДМРВ, термостат, электрический топливный насос, рампа форсунок, шланги высокого давления, бензобак, трос газа.
Масленый насос заменяется в случае, если обычный не имеет входа под датчик коленчатого вала.
Шкив колен вала, впускной коллектор с отверстием под дроссельную заслонку, либо в сборе с ним и ресивером. Новый корпус воздушного фильтра, электропроводка, без которых переход невозможен.

Работа по переделке достаточно трудоемкая, если состояние автомобиля не соответствует регламенту, лучше заменить его более новой моделью. Некоторые заменяют агрегат в сборе, что по не так долго, а финансовые средства затрачиваются те же. Перед заменой необходимо изучить последовательность работ, иначе невозможно заменить узлы подачи топлива к двигателю самостоятельно.

↑

Топливный бак и магистраль

Менять ремни необходимо комплексно, стоит сделать новый бензобак, промыть магистраль. Масло сливается, поддон демонтируется для доступа к КШМ. После установки нового бака, монтируется бензонасос электрического типа. Поплавок, указывающий уровень топлива должен располагаться непосредственно к системе для более точных показаний. Перед установкой важно поставить фильтр грубой очистки.

Монтаж новой магистрали вазов отнимет немало времени. Трудный участок находится под рулем, установить линию по днищу авто в специальные крепления. Фильтр тонкой очистки нужно поставить на днище автомобиля в посадочное место, закрепляется болтами.

↑

Датчики, модули

Для установки дополнительных датчиков, необходимо поставить крепления кронштейнов, расположенных составом корпуса ДВС. Кронштейн модуля зажигания закрепляется на блоке цилиндров, применяется резьбовое соединение глубиной 2 см. Проведение операции потребует демонтажа радиатора и бампера автомобиля, это облегчит проведение работ на всем протяжении процесса.

Датчик детонации и его проводка крепиться к стенке блока цилиндров, глубина резьбы 16 мм, важно не просверлить стенку насквозь, иначе не избежать замену блока. Сверление происходит поэтапно, для замера глубины используется глубиномер, имеющийся штангель циркулем. В переходных моделях уже изготовлены отверстия, необходимо только нарезать резьбу метчиком.

↑

Охлаждение и приборы

Система охлаждения не подвергается особым переделкам. Необходимо заменить один патрубок до термостата, т.к. диаметр его отличается от карбюраторного предшественника. Термостат устанавливается новым вариантом, специально рассчитанный на переделку карбюратора на инжектор ваз 2109. Датчик температуры, расположенный на радиаторе, подлежит замене.

Модификацией требуется установить шкива коленчатого вала, т. к. производится замена генератора. Причиной этому служит малая мощность стандартного устройства, не рассчитанного на питание датчика управления и других систем.

Монтаж всех приборов осуществляется после разборки системы. Отключается аккумулятор, снимается карб, узел подачи топлива, проводка, распределитель зажигания. Также необходимо не забыть про небольшую деталь, подключение лампы «проверки двигателя» на панели приборов. Реле включения вентилятора подключается последовательно, принцип действия не отличается от старой системы.

Но перед началом работ рекомендую ознакомить с этим видео роликом, тут есть хороший видеоматериал о том что лучше карбюратор или инжектор, а также читайте тематическую статью на нашем сайте:

↑

Основные трудности при замене инжектора на карбюратор

Работа по смене и модификации любой из составляющих двигателя достаточно трудоемкая, требует определённых навыков и времени. Запчасти, а также проводка должны быть подобраны при соответствии с параметрами качества, иначе переделка карбюратора автомобиля ваз 2109 в инжектор может быть выполнена зря. В случае использования деталей с разборки, важно не поддаться низкой ценой, а обратить внимание на износ детали, потребовать гарантию от продавца. В одиночку производить работы не рекомендуется, необходимо пригласить помощника, еще лучше будет, если он разбирается в автомобильной технике.

Работу возможно выполнить самостоятельно, сэкономить большие деньги на услугах специалистов при грамотном распределении сил. Подобранные детали перед установкой очищаются от грязи и пыли, переход стоит сделать с требуемым регламентом.

Существуют определенные риски, к примеру сумма затрат не окупиться экономией топлива. Переделка осуществляется большинством случаев для удобной эксплуатации автомобиля, установив и грамотно настроив карбюратор можно добиться низких показателей расхода горючей смеси. После модернизации не получается новый агрегат, который отличается надежностью, замена утратившего ресурс агрегата новым дает гарантию на несколько лет без прихотливой эксплуатации, значительно дешевле.

Автор статьи: Юрий Веселов

Дата публикации: 16.07.2018

Переделка карбюратора на инжектор на ВАЗ 2109

Содержание:

Карбюратор. Преимущества и недостатки
Переделка

Карбюраторные моторы морально устарели уже достаточно давно. Но сегодня на наших дорогах не сложно встретить автомобили, оснащенные таким типом двигателя. Модель ВАЗ 2109 исключением не является.

Мотор девятки

Имея в распоряжении карбюраторную девятку, можно даже своими силами переделать его в инжекторный автомобиль.

Прежде чем решиться на такой шаг, обязательно изучите сильные и слабые стороны каждого из типов двигателей, а также определите, в каком режиме вы наиболее активно эксплуатируете свой автомобиль. От этого во многом зависит ваше окончательное решение.

Карбюратор. Преимущества и недостатки

Начнем с негативных моментов. К таковым относят:

На серийные автомобили такие моторы давно не устанавливают. В Европе и вовсе из-за требований по экологическим нормам карбюраторы входят в черный список. То есть они запрещены, поскольку сильно загрязняют атмосферу;
На высоких оборотах возможности мотора существенно падают. Крутящий момент не достигает желаемых показателей. Но на низких оборотах он эффективен и позволяет неплохо разогнаться с места до сотни;
При обгонах карбюратор — это мука. Нормально и уверенно обогнать машины проблематично. Особенно, учитывая мощность карбюраторных девяток;
Высокие показатели расхода топлива, если сравнивать с инжекторными двигателями. В среднем девятка с карбюратором при нормальном режиме затрачивает около 8,5-9 литров топлива на 100 километров;
Управление воздушной заслонкой осуществляется вручную. Исключением являются некоторые версии самых последних образцов, где успели установить автоматические устройства. Некоторые автомобилисты утверждают, что ручное управление заслонкой зимой дает свои плюсы, поскольку позволяет прочувствовать двигатель. Но это могут понять лишь опытные водители.

Карбюратор девятки

Но не будем только о плохом. ВАЗ 2109 с карбюратором имеет также положительные качества:

Стоимость карбюратора значительно дешевле, нежели инжекторного двигателя;
Обслуживание мотора стоит меньше, да и сами работы выполнить проще при самостоятельном ремонте;
Поклонники карбюраторов утверждают, что отсутствие блоков управления, микроконтроллеров — это неоспоримый плюс. Хотя с ним можно поспорить;
При выходе из строя мотора даже в 100 километрах от ближайшего населенного пункта или СТО для опытных водителей не проблема, поскольку выполнить ремонт можно даже в полевых условиях. Но тут потребуется наличие соответствующих инструментов и помощи пассажира.

Поменять местами пару бронепроводов и сделать продувку — это простой вариант быстрого самостоятельного ремонта карбюратора. Инжекторный мотор такие фокусы не понимает.

Инжектор. Преимущества и недостатки

Если говорить коротко, то все преимущества инжектора — это недостатки карбюратор, а все недостатки — это преимущества карбюратора.

Инжекторная девятка

К ключевым особенностям инжекторных двигателей относят:

Инжекторы более щадит окружающую среду, удовлетворяет требования по выбросам вредных веществ;
Крутящий момент хоть недостаточный при малых оборотах, но на высокой скорости обеспечивает более легкие обгоны. Мотор словно открывает второе дыхание;
Стоимость обслуживания инжектора выше;
Для нормальной работы такого двигателя нужно чистое топливо. Карбюратор «питается» всем подряд;
Для проверки неисправностей необходимо выполнить диагностику, что затратно по времени и деньгам;
Инжектор расходует меньше топлива. Средний показатель — 6-7 литров на 100 километров;
Практически все системы функционируют за счет управления компьютером, потому при правильной работе движок работает максимально эффективно и экономично;
Есть возможность установить ГБО на инжектор. А вот с карбюратором такой шаг сопряжен с рядом сложностей.

Переделка

Чтобы выполнить своими руками замену карбюратора на инжектор, обязательно вооружитесь следующими компонентами:

ГБЦ от ВАЗ 2112 с ресивером и коллекторами;
Датчик детонации;
Дроссельный патрубок с датчиком положения заслонки;
ДМРВ и ряд других элементов.

Комплект для замены

Когда все готово, можно приступать к работе.

Демонтируйте старую ГБЦ. Плюс снимите все навесное оборудование в топливном узле, бензобак и систему зажигания.
Снимите генератор, термостат, шкивы и ремни.
Установите новый бензобак с помпой, позаимствованный от донора — инжекторного ВАЗ.
Снимите карбюратор и элементы системы зажигания, которые подлежат замене.
Отсоедините патрубки и шланги системы охлаждения. Здесь полностью новый комплект поставите от инжектора.
Снимите поддон.
Установите новые поршни от инжекторного донора и шатуны на 10. Штатные карбюраторные компоненты не рассчитаны на инжекторную степень сжатия. Плюс там предусматриваются специальные выемки для других клапанов.
Установите новый агрегат с отливом на крышке для ДПКВ, заменив штатный масляный насос. Если получится снять крышку, тогда под замену пойдет только она.
Удалив старые патрубки системы охлаждения, установите новые. Самое правильное решение — заменить весь комплект. Его покупка не особо повлияет на ваш общий бюджет.
Подготовьте все необходимо для монтажа головки на 16 клапанов. Крепежи совпадают, только болты от старой головки длинные и их нужно укоротить. Плюс в новой головке не забудьте сделать отверстие на 12 размер.
Установите новые топливные магистрали от донора.
Соедините с магистралями ваш новый бензобак.
К топливному насосу проведите проводку от блока управления. Регуляторы уровня топлива можно использовать старые, от карбюраторного автомобиля.
Вырежьте в стенке моторного отсека отверстие, через которое будет прокладываться проводка. Так не придется делать штатные провода длиннее.
Установите датчик детонации, просверлив отверстие в блоке и нарезав резьбу на 8 размер.
Обязательно замените водяную помпу, взяв агрегат от донора 2112.
Возьмите новый сапун для вентиляции картера и масляный щуп. Установите их вместо прежних.
Установите новую ГБЦ. Только не забудьте поменять прокладку, которая соответствует уже другой головке.
Установите термостат, позаимствованный у ВАЗ 2112.
Соедините патрубки охлаждающей жидкости.
Снимите заднюю крышку ГРМ и ролики. Демонтируются шкивы от 2112. Ремень обязательно устанавливается в соответствии с метками.
Установите новый генератор вместе с приводом. У нового генератора верхний крепеж останется нетронутым, поскольку он не предусмотрен конструкцией карбюраторного ВАЗ 2109. Потому максимально надежно закрепите пару нижних крепежных болтов.
Расставьте по своим новым местам все датчики.
Посадите крышку клапанов на качественный герметик.
Соберите модуль зажигания, провода, свечи и прочие компоненты.
Установите воздушный фильтр.
Приведите в норму выхлопную систему. Глушитель зачастую оставляют штатный, но резонатор и остальные компоненты берут от донора.
Проводка соединяется с торпедо и замком.
Залейте новое масло, заправьте автомобиль качественным топливом.
Заведите двигатель и выполните пробный заезд.

Что можно получить

Переделав карбюратор в инжекторный автомобиль, вы сможете получить улучшенные технические, динамические характеристики. Предлагаем вам сравнение параметров двух моторов.

Характеристика	Карбюратор	Инжектор
Диаметр цилиндров	76 миллиметров	82 миллиметра
Мощность двигателя	64 кВт	78 кВт
Расход топлива по городе и по трассе	9/8,7 литров на 100 км	9,5/7 литров на 100 км
Разгон с 0 до 100 км/час	16 секунд	13 секунд
Максимальная скорость	148 км/час	155 км/час

Переделка карбюратора на инжектор — это серьезный шаг по модернизации вашего ВАЗ 2109. Несмотря на кажущуюся сложность, процесс выполняется даже своими руками. Но только при условии наличия достаточного опыта.

Загрузка … No Comments Yet! You can be first to comment this post! Close Window

Loading, Please Wait!

This may take a second or two.

Переделка карбюратора на инжектор на ВАЗ 2109

Плюсы перехода на инжектор

Положительных моментов при переходе с карбюратора на инжектор довольно много. Главными причинами можно назвать следующие:

Экономия топлива за счёт его подачи непосредственно в цилиндр двигателя.
Повышается мощность мотора, особенно на низких оборотах.
Увеличивается стабильность работы на холостом ходу.
Уменьшаются выбросы углекислого газа в атмосферу при использования 90% всего потенциала топливной смеси.

Стоит отметить, что инжектор имеет и свои недостатки. Среди них:

требовательность к хорошему топливу;
более сложная диагностика и обслуживание;
высокая стоимость ремонта.

Что подготовить, чтобы поменять

Весь процесс займёт у вас около недели, при условии работы по 3-4 часа в день. Поэтому заранее подготовьте гараж и купите всё необходимое. Собирать инжектор можно на разных контроллерах ЭБУ, но в случае с ВАЗ-2109 лучше других подойдёт модель Январь 5.1.1-71. Под него можно использовать доступные отечественные запчасти, и он не использует адсорбер и кислородный датчик.

Совет: Покупать все комплектующие лучше в хорошем магазине с опытным персоналом, так как может потребоваться помощь в выборе подходящих запчастей. Если вы имеете опыт в ремонте и хотите сэкономить, то делайте покупки на разборке.

Перечень комплектующих, необходимых для замены

Также возьмите в магазине болты, гайки и хомуты, которые понадобятся в работе.

Инструменты

Из инструмента потребуется:

Набор гаечных ключей.
Плоская и крестовая отвёртки.
Хорошая дрель.
Молоток и зубило.
Жидкость для снятия ржавчины.

Как переделать: пошаговая инструкция

Перед началом работы хорошо помойте машину и уберите пыль и грязь вокруг двигателя.

В задней части автомобиля снимаем старую карбюраторную топливную систему.
Вытягиваем бензобак и топливные патрубки.
Прикручиваем новый кронштейн и закрепляем с его помощью новые инжекторные магистрали. Устанавливаем кронштейн на прежнее место и закрепляем магистрали
Проводим установку фильтра для топлива вместе со шлангами. Закрепляем топливный фильтр со шлангами
Закрепляем на инжекторном бензобаке бензонасос.
Переходим в моторный отсек и снимаем зажигание.
Отсоединяем провода, которые идут от датчиков к косе зажигания.
Вытягиваем старый тройник зажигания и устанавливаем вместо него инжекторный тройник. Перед этим полностью сливаем тосол из системы. Устанавливаем инжекторный тройник зажигания на место карбюраторного
На месте трамблёра делаем заглушку с уплотнителем и обрабатываем её герметиком.
Снимаем карбюратор вместе с впускным коллектором. Демонтируем старый карбюратор вместе с коллектором
Заменяем прокладку и монтируем новый инжекторный коллектор. Устанавливаем инжекторный коллектор на место карбюраторного
Проводим установку форсунок на рампу и закрепляем её на коллекторе.
Присоединяем шланги и устанавливаем ресивер. Устанавливаем инжекторный ресивер и подключаем к нему шланги
Если на вашей модели установлен маслонасос без отливки, то его также нужно сменить.
Генератор на девятке подлежит замене, но вот сам шкив подходит для новой системы и его можно оставить.
Вместо карбюраторной косы зажигания устанавливаем косу проводки ЭБУ.
Подключаем проводку к контроллеру и двигателю.
В нашем случае датчик топлива останется прежним, достаточно просто подключить его к новому насосу.
Включаем зажигание и проверяем работу бензонасоса. Вся топливная система должна быть герметичной и без протечек.
Меняем карбюраторный модуль на инжекторный. Снимаем карбюраторный модуль зажигания и на его место ставим инжекторный модуль
Устанавливаем новую систему зажигания (свечи и модуль).
Устанавливаем воздухофильтр.
Высверливаем отверстие для датчика детонации (глубина 16 мм).
Запускаем двигатель и проверяем его работы.

Это интересно: Мастика для днища автомобиля

Видео по замене карбюратора на инжектор на ВАЗ 2109 (3 части)

Последнее видео можно посмотреть на канале создателя.

Трудности при переделке

Переделка карбюраторной 2109 в инжекторную. — Сообщество «ВАЗ: Ремонт и Доработка» на DRIVE2

Решил выложить свою некогда написанную статейку, надеюсь кому-нибудь пригодится) На всякий есть прямая ссылка на то же самое в моём блоге www.drive2.ru/users/olegk…/288230376151787899/#post

Переделка карбюраторной машины в инжекторную.

Слово автору или аргументы и факты.

Итак, перед тем как начинать все эти переделки, задумайтесь: а оно вам надо? Как следует загляните в будущее и решите, будете вы ездить на этой машине пол своей жизни или же смените через пол года на другой агрегат! Так же советую затевать эту переделку только в том случае, если вас устраивает сам двигатель – я же сглупил, и напихал инжектор в машину с 1.3 движком, как результат, скорее всего, скоро все равно поменяю двигатель, ГБЦ и инжектор на 124. Ну и конечно же не забываем про кузов, ибо каким бы ни был ваш двигатель и прочее, но если тормозить можно ногами, а люк в крыше появился со временем и без инициативы хозяина, то вряд ли стоит заморачиваться с такой машиной. Вообщем к чему мы пришли:1) машина для души или для повседневной жизни на долгий срок.2) двигатель нас устраивает и менять его вы не будете.3) кузов без проблем.

Ну тогда можно и попробовать.

P.S. Мной был переделан следующий агрегат: ВАЗ 2109, 1.3, 8V, 1993г.в.

Цели и их достижение.

Итак, какие цели я ставил и к чему я пришел, а так же цели, которые можете поставить вы:1)Безпроблемный запуск двигателя в любую погоду – выполнено.2) Забыть о регулировке зажигания и качества смеси топливо/воздух – выполнено.3) Забыть о дергатне двигателя – выполнено.4) Снизить расход топлива – выполнено.5) Повысить мощность – не выполнено, вернее сказать и не могло бы быть выполнено!

6) Улучшить приемистость – выполнено, но не на много.

Из минусов отмечу следующее:1) Куча датчиков, которые могут выйти из строя, и вы долго будете ломать голову над тем, что именно «полетело». Не забывайте, мы усложняем конструкцию, а не наоборот! Тем более понять механику зачастую легче, чем электрику.

2) Мною было потрачено около 18 тысяч. Расход снизится максимум литра на 2-3. Подумайте, много ли вы выиграете и когда эта ваша переделка окупится?

Необходимое оборудование, инструмент и детали.

Оборудование:1) Гараж с электричеством и светом – весьма полезная штука ;).Я работал в гараже без того и другого, более того, «ворота» (лист железа, который тупо прикладывался ко входу) не закрывались до конца, поэтому снег и дождь заливали мне на спину, спасибо нашему климату.2) Эстакада, которую неплохо было бы (а вернее очень даже нужно) арендовать на два дня и одну ночь. Либо гараж из п.1 долен быть оборудован ямой. Можно обойтись и без этого, но работать под домкратами или вообще без всякого оборудования я вам КАТЕГОРИЧЕСКИ не советую – не удобно и опасно для жизни!

Кстати, если делать все работу будете втроем или как минимум вдвоем, и с 5-6 утра до 10 вечера то можно ограничиться и одним днем.

3) Вторая машина вам тоже очень может пригодится т.к. что-то из деталей может оказаться браком, что-то придется докупать и другие форс-мажорные ситуации вас скорее всего будут сопровождать.

4) Книга для двигателей 2111, ну или просто инжекторных 2108, 09, 099, 14, 15. Советую книги «За рулем» и «Третий Рим»

5) Друг-энтузиаст-оптимист-натурал и чтобы не орал!=) Если делать втроем или вдвоем, то процесс идет гораздо быстрее ;).

Инструмент:1) набор отверток, ключей и головок (включая вороток), который у вас конечно же есть =)2) Шестигранник на 5 (не путайте с головками и ключами, это такой ключ, который еще в ино.велосипедах используется, такая «палочка» с шестью гранями. Вообщем хз как описать =) )3) ВД – 40 – наш лучший друг при закисании гаек! Очень советую его, ну или любой другой эффективный растворитель.4) Тоненький шланг метра на 3-4 длиной, для слива тосола.5) Емкости под тосол и масло.6) Зубило, дрель и болгарка тоже могут вам помочь в трудную минуту.7) Труба металлическая, толстая и длинная (метра 1,5), с внутренним диаметром таким, чтобы внутрь могла пролезть ручка воротка или даже ключ! ОЧЕНЬ СОВЕТУЮ ИМЕТЬ ПРИ СЕБЕ! Помните: она не должна гнуться при любом малом усилии, т. е. труба от пылесоса вам врядли подойдет!8) Напильник9) Набор приспособ, щупов и регулировочных шайб, для регулировки клапанов.

10) Набор различных хамутов.

И вот мы подошли к зап.частям, которые вам понадобятся. Для начала скажу, где их можно купить:1) Магазин – более менее надежно, но дорого. Впрочем датчики и различные трубочки и шлангчики, топливные магистрали и тому подобное лучше покупать там.2) Разборка на рынке – там дешевле, чем в магазине раза в три, но гарантию вам никто особо не даст. Хотя у меня там есть теперь уже знакомый продавец, который при любой претензии на его товар, мне без проблем обменивал.

3) По объявлениям, с рук у людей – еще дешевле, чем на разборке, но надо искать, и цена и качество зависят от человека, у которого вы это все покупаете.

Итак, по запчастям (все для двигателя 2111, ну или просто инжекторных 2108, 09, 099, 14, 15):1)Бензобак и бензонасос от 2114,15 (бензонасос электрический, находится внутри бензобака на верхней части)2) Топливные магистрали туда-обратно, различные шлангчики итрубочки. См.книгу.3) Бензофильтр.4) Разъем четырехконтактный для бензонасоса.5) Впускной коллектор.6) Ресивер.7) Рампа форсунок.8)Форсунки.9) Жгут проводов к форсункам (с разъемом)10) Дроссель с дроссельной заслонкой11) регулятор давления топлива.12) Фильтр воздушный с коробкой под него и гофрой от коробки до дросселя.13) Распредвал от 2110-12, со шпонкой под датчик фаз.14) Датчик фаз.15) Заглушка трамблера с отверстием под датчик фаз.16) Регулятор холостого хода.17) Датчик положения дроссельной заслонки.18) Датчик массового расхода воздуха. (ДМРВ)19) Генератор 211220) Масляный насос с креплением под ДПКВ.21) ДПКВ – датчик положения коленвала.22) Шкив коленвала демпфирующий.23) Ремень генератора24) Модуль зажигания с креплением под него25) Свечи инжекторные (советую А17ДВРМ 1.0)26) Провода ВВ для инжектора.27) Крепления генератора верхнее и нижнее.30) Термостат и тройник с отверстием под ДТОЖ31).ДТОЖ – датчик температуры охлаждающей жидкости32) Шланги под термостат и тройник.33) Опора воздушного фильтра. 34) Трос газа.35) Кронштейн крепления троса газа.36) «Штаны» с отверстием под лямбда-зонд37) Лямбда-зонд. (СО потенциометр)38) Датчик детонации.39) Датчик скорости с разъемом под тросик спидометра.40) Контролер (желательно Я.7.2)41) Жгут проводов для контролера.42) Метров 5 обычного провода (не очень толстого, не очень тонкого)43) Датчик адсорбера.

44) Инжекторный резонатор (его вид зависит от того, какие штаны вы купите)

Вроде бы все. Но не уверен. Частично можно еще поглядеть на сайтах типа этого www.chiptuner.ru/content/old-karbinj/

По поводу, что и где покупать выбор за вами. НО ОЧЕНЬ РЕКОМЕНДУЮ дочитать эту статью и ту, что на ссылке, а так же все, что найдете в нашей всемирной паутине и умах русских! Определитесь с выбором контроллера, из этого вытекает очень много: например какую косу проводов брать или какой модуль зажигания брать – нового образца или старого, или какой ДМРВ брать и т.д. и т.п.

И вот он сказал: «поехали!» и понеслось га*но по трубам.

С чего начинаем? Ну во-первых сразу пару правил:1)Статья написано мной (мне 18 лет, опыт ремонта машин всего пол года), поэтому строго не судите и при тех. ошибках кирпичи в голову не кидайте. ;)2)Если мы отсоединяем провода, которые потом никуда не крепятся, то мы их ИЗОЛИРУЕМ! а лучше отсоединяем вообще!3) Когда я говорю «ключ на 13», это значит что, мы берем ключ на 13, а не внутренний диаметр гайки 13 мм.4) Думайте, пожалуйста, головой! Различные претензии типа: « а почему автор не предупредил, что на слитом масле нельзя жарить блинчики?» или «а почему не написано в какую сторону отворачивать гайку, а в какую приворачивать?» НЕ ПРИНИМАЮТСЯ!5) Пользуйтесь инетом, книгами и советами знающих людей. Например, я не буду описывать процесс регулировки клапанов т.к. это есть почти во всех книгах и в инете! Извините уж, я не Толстой, чтобы писать книгу 25 лет.

6) Лучше на места всех стыков купить новые прокладки. Их стоимость не столь велика, а результат может оказаться весьма значительным!

Итак, понеслась:1) «выкатываем» бензин из бака. Можно и не заморачивать, но я лично голову мыть бензином, особенно без шампуня, не люблю! =)2) Загоняем машину на эстакаду. Лучше правой стороной немного ближе к центру! Только главное не слететь – поверьте, это не лучшее впечатление! Хорошо если эстакада ровная, с розеткой, крышей и буртиками! Ставимся на ручник до упора и на передачу.3) Отсоединяем все шланги от бензобака. Всего их там три, если мне память не изменяет. Залезаем в салон, откидываем задний диван, снимаем прямоугольную крышечку посередине (крепится на два болта) и отсоединяем магистрали от бака.4) Снимаем крепления бензобака и снимаем его.5) Освобождаем магистрали от шлангов и креплений и снимаем их.6) Снимаем карбюратор. Для этого откручиваем кастрюлю сверху. Далее очень советую снять верхнюю часть карба, так вам будет удобнее открутить 4 гайки, которыми карб крепится к коллектору. Снимаем карб. АХТУНГ! Следите за тем, чтобы ничего не попало внутрь коллектора! Лучше после снятия (аккуратного) карба заткнуть отверстие коллектора чистой тряпочкой.7) Далее сливаем масло из поддона, открутив болт снизу.8) Откручиваем поддон от блока по периметру. 9) Снимаем защиту ремня грм.10) Выставляем шкивы по меткам. Для этого метка на шкиве распредвала должна совместиться с выступом слева. Также скидываем резиновую заглушку (находится справа от двигателя, под трамблером на коробке) и смотрим, чтобы риска на маховике совпала с риской на картере (все находится под заглушкой).11) Снимаем защиту маховика. И блокируем маховик 2 отвертками. + Машина у нас по прежнему стоит на передаче.12) Далее откручиваем гайку, которая держит шкив. Для удобства лучше выкрутить руль до упора вправо. Тогда гайку становится легко видно. Лично мне понадобилась трубка из п.7 выбора инструмента, для того, чтобы её открутить.13) Снимаем шкив, который крутит ремень генератора.14) Снимаем шкив, который крутит ремень ГРМ. ВНИМАНИЕ! Он блокируется внутри маленькой шпонкой в форме круга, разрезанного пополам. Когда будете снимать шкив, не потеряйте её!15) Откручиваем и снимаем масляный насос.16) Ставим новый с крепление для ДПКВ.17) Ставим на место шкив для ГРМ. Опять таки, у меня он не надевался с этой проклятой шпонкой, поэтому её пришлось немного обработать напильничком из п. 8 выбора инструмента.18) Ставим новый демпфирующий шкив генератора. Затягиваем гайкой из п.12.19) Снимаем старый генератор и его крепления. Ставим новый с новыми креплениями. Надеваем ремень (ручейковый). Регулируем натяжение. Кстати при замене генератора ОТКЛЮЧИТЕ ПИТАНИЕ! И потом не перепутайте провода.20) Отсоединяем провода от свечей и от трамблера. Снимаем крышку трамблера. Снимаем трамблер, выкрутив внутренний болт шестигранником из п.2 выбора инструмента. Также придется открутит бензонасос.21) Снимаем крышку ГБЦ.22) Откручиваем гайку крепления шкива распредвала и снимаем шкив. Откручиваем крепления вала и вынимаем его. Можно также заменить его сальник.23) ставим новый валик со шпонкой под ДФ. Ставим крепления валика обратно.24) Одеваем крышку-заглушку трамблера и вставляем датчик фаз. Кстати, при установке заглушки советую промазать место стыка жаростойким герметиком.25) регулируем клапана.26) Ставим крышку ГБЦ на место.27) Одеваем шкив и закручиваем его гайкой намертво (или болтом, не помню че там). Выставляем по меткам.(Лучше сделать перед п.25)28) Одеваем ремень ГРМ, регулируем его натяжным роликом, вынимаем блок-отвертки из маховика и прокручиваем пару оборотов. После этого метки должны быть опять совмещены как на рапредвале, так и на маховике.29) Одеваем защиту маховика и поддон картера двигателя.30) Одеваем защиту ремня ГРМ31) Снимаем впускной коллектор.32) Снимаем резонатор, штаны и выпускной коллектор.33) Прикручиваем штаны к вып.коллектору, вкрутив в них лямбда-зонд. Ставим на место. Ставим новый резонатор.34) Ставим датчик скорости и вкручиваем в него трос спидометра. Датчик ставится на место, где раньше был вкручен сам трос спидометра. Т.е. он как бы переходник.35) Сливаем тосол, желательно полностью, используя шланг из п.4. выбора инструмента. Меняем тройник с термостатом на новый с отверстием под ДТОЖ. Внимание, поделюсь горьким опытом: прикручивать тройник к блоку ОЧЕНЬ советую обычными гайками БЕЗ буртиков. Один тройник у меня покололся из-за буртиков((36) Далее, пользуясь книгой, подсоединяем все шланги. АХТУНГ! На шлангах не экономьте! Если шланг короткий и не подходит по длине, то ставьте новый! Шланги не должны быть под натяжением! Напротив, лучше, чтобы они даже немного провисали. В противном случае возможно, что через какое-то время вы увидите неприятный обильный поток пара под капотом!37) Ставим новый бензобак и магистрали. Различные трубки и бензофильтр.38) Откручиваем впускной коллектор и ставим новый.39) Далее ставим ресивер, форсунки, рампу, регулятор давления и дроссель.40) Шлангами соединяем магистрали и рампу. НЕ ПЕРЕПУТАЙТЕ ЧТО КУДА ПОДСОЕДИНЯЕТСЯ!41) Ставим всевозможные датчики. Датчик детонации должен крепится намертво к блоку, а не куда попало! И если я не ошибаюсь, в районе первого цилиндра. Датчик положения коленвала НЕ должен тереться о шкив, но его мет. часть должна находится на расстоянии около 1.5 мм от шкива. Датчик адсорбера крепится в любое пространство. Не перепутайте положения РКХХ и ДПДЗ. ДМРВ крепится к гофре идущей от дросселя.42) Крепим с помощью кронштейна модуль зажигания. Куда? Смотрите книгу.43) Меняем трос газа и крепим его на новый кронштейн.

44) Не забудьте подсоединить модуль зажигания к свечам новыми ВВ проводами.

Ну вот вроде бы все из механики. Далее электрика. Т.К. работа мною проводилась месяца 3 назад, я уже не помню, что куда шло, поэтому смотрите схемы! А так же, прости меня Дима, обращайтесь к администратору сайта www.lada-samara.com Atomic. Он у нас мозг в электрике и к моему удивлению помнит, что куда идет. На память продолжу кое-что сам:

45) Подсоединяем к косе проводов контроллер.46) протаскиваем гофрированную часть ИЗ САЛОНА В ПОДКАПОТНОЕ ПРОСТРАНСТВО, а не наоборот, через дырку, которая находится под шумо-теплоизоляцией с пассажирской стороны и заделана резиновой заглушкой. Вообще говоря, дырка там стандартная и по-идее расширять её не надо, но все же мне пришлось её подраскурочить при помощи зубила, молотка и плоскогубц.47) Подсоединяем все к датчикам.48) Находим на конце косы черный провод (под гофрой на расстоянии около 20 см от конца он становится красным) и кидаем его на плюс аккумулятора. 49) В салоне находим два коричневых провода и кидаем их на массу.50) Далее у бензонасоса находим 4 контакта. Синий нам не нужен. Вот тут могу перепутать но вроде бы соединяем так: черный провод на массу, розовый к розовому проводу идущему к старому баку, а серый к розовому проводу на косе. К какому? Смотрите схему.51) подсоединяем аккум. Наливаем в бак бензин! Если его не налить, то насос схватит воздух и придет в негодность! Литров 10 я думаю хватит.52) Находим на квадратной колодке из 9 контактов синий с розовой полосой(помоему) провод. На схеме он под номером 8 если мне не изменяет память. Теперь его отрезаем (лучше не под корень) и соединяем с контактом, который идет к замку зажигания. К какому? Вот тут точно не вспомню, но суть следующая: ключ на 0, на проводе 0, ключ на зажигание, на проводе 12В, ключ на стартер, на проводе 10В (или около этого).53) поворачиваем ключ на зажигание (НЕ СТАРТЕР) и если слышим жужжащий звук, т.е. насос качает, то подсоединили правильно, если нет, то меняем серый и розовый контакты местами! Снова проверяем. Заработало? Ура! Не заработало: значит либо автор, либо вы не дружите с головой =). Кстати на панели приборов при правильном подключении стрелка должна немного подняться!54)Есть еще провод, который отвечает за работу вентилятора, но тут см. схему или к Атомику. Я не помню какой.

55)Про иммобилайзер тоже не спрашивайте: назначение и суть этого зверя я так и не понял((

Заключение.Итак, если все детали исправны и вы ничего не забыли (надеюсь, что я тоже ничего не забыл), все друг к другу подходит, электрика подключена правильно, клапана настроены, в дросселе нет свободных дыр, куда может попадать воздух просто так, давление в рампе при работе насоса около 2.5 атм., грм выставлен по меткам и в баке не ослиная моча, а бензин, то все должно завестись!

Если что, извиняйте, писал по памяти своей дырявой, поэтому свою голову тоже включайте! РУКОВОДСТВУЙТЕСЬ КНИГОЙ И ЗДРАВЫМИ РАЗМЫШЛЕНИЯМИ! И помните, инжекторная 8, 9, 99 существует и без вашего участия т.е. все то же, кроме впуска. Вы ничего не тюнингуете и не придумываете, вы просто меняете одну заводскую конфигурацию на другую, поэтому не выдумывайте ничего сверхястественного! Если машина не завелась или работатет как-то не так, то духи, Господь Бог, дьявол, лешии и прочии мистически существа тут непричем: просто где-то что-то не так собрано или не подходит сюда впринципе (допустим на Я7.2 идет ДМРВ 116 модели). Главное умственный анализ. А так же форумы и советы других никто не отменял.

Вообщем, надеюсь у вас все получится и машина сразу же заведется. Как говорится «Ни руля вам, ни колес»! (тут надо сказать «К черту» =) )

Надеюсь кому-то эта статья поможет!=)

16.12.09автор статьи: Олег (Кот) Милющенко. [email protected]

Проводка переход с карбюратора на инжектор ваз 2109

Главная » Блог » Проводка переход с карбюратора на инжектор ваз 2109
