Добрый день. Сегодня у нас в автосервисе ВАЗ 2108, 2109, 21099. Приехал он к нам с желание разобраться с электрикой. В автомобиле произошел скачек электричества, и после этого перестали работать щетки стеклоочистителя, поворотники, задние противотуманные фары. Скорее всего в этом виноваты предохранители. В данной статье мы расскажем Вам, где находятся и как меняются предохранители ВАЗ 2108, 2109, 21099. Так же прилагаем подробную схему предохранителей в монтажном блоке.

Расшифровка значений предохранителей ВАЗ 2108, 2109, 21099:

Предохранитель№	Амперы	За что отвечает:
		Противотуманная фара с правой стороны
		Противотуманная фара с левой стороны
		Омыватель фар
		Вентилятор отопителя Насос омывателя Щетка заднего стекла Омыватель заднего стекла Вентилятор радиатора Обогрев заднего стекла Лампа в бардачке
		Поворотники Задние фонари Щетки ветрового стекла Генератор Уровень тормозной жидкости
		Давления масла Ручник Охлаждающая жидкость Уровень топлива в баке Лампа «чек» Открытие дверей
		Освещение салона Задние фары
		Стеклоподъемники
		Номерной знак Лампа подкапотного Освещение приборов Габариты Освещение приборной панели Прикуриватель
		Звуковой сигнал
		Габарит заднего правого фонаря
		Аварийка
		Нагревательный элемент обогрева заднего стекла Реле включения обогрева заднего стекла (контакты) Патрон подключения переносной лампы Прикуриватель
		Правая фара
		Левая фара
		Ближний свет левой фары
		Ближний свет правой фары
		Резервный
		Резервный
		Омыватель фар
		Вентилятор отопителя Насос омывателя Щетка заднего стекла Омыватель заднего стекла Вентилятор радиатора Обогрев заднего стекла Лампа в бардачке
		Давления масла Воздушная заслонка карбюратора Ручник Охлаждающая жидкость Уровень топлива в баке Лампа «чек» Открытие дверей
		Задние тормоза Освещение салона
		Номерной знак Лампа подкапотного Освещение приборов Габариты Освещение приборной панели Прикуриватель
		Вентилятор радиатора
		Левый задний габарит
		Правый задний габарит
		Аварийный сигнал
		Прикуриватель Обогрев заднего стекла
		Дальний свет правой фары
		Дальний свет левой фары
		Ближний свет левой фары
		Ближний свет правой фары

Чтобы обеспечить обслуживание и ремонт электрооборудования автомобиля ВАЗ, применили особый подход к компоновке каждого из составляющих общей системы. То есть все реле и предохранители разместили в одном компактном корпусе монтажного блока. Применение коммутации взаимосвязанных цепей различных систем электрооборудования делает возможным отказ от установки большого количества реле по всему корпусу машины и упрощает процесс ремонта детали их замены. Для поиска неисправных элементов не нужно разбирать весь автомобиль — достаточно только заменить само устройство, которое подключается к схеме при помощи унифицированных разъемов. В этом нам помогают . Далее приводим схемы электрические принципиальные МБ для авто ВАЗ.

Распиновка монтажного блока 2107

№ предохранителя	Защищаемые цепи
F1 (8A)(10A)	Задние фонари(свет заднего хода).Электродвигатель отопителя.Контрольная лампа и реле обогрева заднего стекла(обмотка)
F2 (8A)(10A)	Электродвигатели очистителя и омываттеля ветрового стекла.Электродвигатели очистителей и омывателя фар. Реле очистителя ветрового ветрового стекла.Реле очистителей и омывателя фар(контакты)
F3 (8A)(10A)	Резервный
F4 (8A)(10A)	Резервный
F5 (16A)(20A)	Элемент обогрева заднего стекла и реле включения обогрева(контакты)
F6 (8A)(10A)	Прикуриватель. Штепсельная розетка для переносной лампы
F7 (16A)(20A)	Звуковые сигналы и реле включения звуковых сигналов
F8 (8A)(10A)	Указатели поворота в режиме аварийной сигнализации.Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации
F9 (8A)(10A)	Регулятор напряжения генератора(для а/м с генератором Г-222)
F10 (8A)(10A)	Указатели поворота в режиме указания поворота и соответствующая контрольная лампа.Реле включения электродвигателя вентилятора(обмотка). Контрольная лампа резерва топлива,давления масла,стояночного тормоза,уровня тормозной жидкости. Контрольная лампа заряда аккумуляторной батареи.Комбинация приборов.Вольтметр. Система управления электропневмоклапаном карбюратора.Реле-прерыватель контрольной лампы стояночного тормоза
F11 (8A)(10A)	Задние фонари(лампы стоп-сигнала).Плафон внутреннего освещения кузова
F12 (8A)(10A)	Правая фара(дальний свет).Обмотка реле включения очистителей фар(при включенном дальнем свете)
F13 (8A)(10A)	Левая фара(дальний свет).Контрольная лампа включения дальнего света
F14 (8A)(10A)	Левая фара(габаритный свет).Правый задний фонарь(габаритный свет).Фонари освещения номерного знака. Подкапотная лампа.Контрольная лампа включения габаритного освещения
F15 (8A)(10A)	Правая фара(габаритный свет).Левый задний фонарь(габаритный свет).Лампа освещения прикуривателя. Лампы освещения приборов.Лампа освещения вещевого ящика
F16 (8A)(10A)	Правая фара(ближний свет). Обмотка реле включения очистителей фар(при включенном ближнем свете)
F17 (8A)(10A)	Левая фара(ближний свет)

Схема монтажного блока 2105-3722010-02 LADA 21054, 21074

Цепи защищаемые предохранителями

№ предохранителя	Защищаемые цепи
F1 (10A)	Лампы света заднего хода. Электродвигатель отопителя. Сигнализатор включения обогрева заднего стекла. Реле обогрева заднего стекла(обмотка).
F2 (10A)	Электродвигатели стеклоочистителя. Электродвигатели насоса омывателя ветрового стекла. Реле стеклоочистителя. Реле очистителей и омывателя фар(контакты).
F3 (10A)	Резервный.
F4 (10A)	Резервный.
F5 (20A)	Элемент обогрева заднего стекла. Реле включения обогрева заднего стекла(контакты).
F6 (10A)	Прикуриватель. Часы.
F7 (20A)	Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения радиатора. Реле включения электродвигателя вентилятора охлаждения радиатора(контакты)
F8 (10A)	Указатели поворота (в режиме аварийной сигнализации). Сигнализатор указателей поворотов(в режиме аварийной сигнализации). Реле-прерыватель указателей поворота и аварийной сигнализации. Выключатель аварийной сигнализации с контрольной лампой.
F9 (7.5A)	Лампы задних противотуманных фонарей. Сигнализатор включения ламп задних противотуманных фонарей.
F10 (10A)	Указатели поворота (в режиме указания поворота). Реле прерыватель указателей поворота. Сигнализатор указателей поворота. Тахометр. Указатель топлива. Сигнализатор резерва топлива. Сигнализатор включения стояночного тормоза. Сигнализатор недостаточного давления масла в системе смазки двигателя. Указатель температуры охлаждающей жидкости. Вольтметр. Сигнализатор аварийного состояния рабочей тормозной системы. Сигнализатор заряда аккумуляторной батареи. Реле электровентилятора. Обмотка возбуждения генератора(генератор 37.3701).
F11 (10A)	Плафоны освещения салона. Лампы стоп-сигнала. Лампы освещения багажного отделения.
F12 (10A)	Дальний свет фар(правая блок-фара).
F13 (10A)	Дальний свет фар(левая блок-фара). Сигнализатор включения дальнего света.
F14 (10A)	Передний габаритный огонь(левая блок-фара). Задний габаритный огонь(правый фонарь). Фонари освещения номерного знака. Сигнализатор включения габаритных огней.
F15 (10A)	Передний габаритный огонь(правая блок-фара). Задний габаритный огонь(левый фонарь). Лампа освещения прикуривателя. Лампа освещения приборов. Лампа освещения вещевого ящика. Часы(лампа освещения).
F16 (10A)	Ближний свет фар(правая блок-фара). Реле очистителей фар(обмотка реле).
F17 (10A)	Ближний свет фар(левая блок-фара).

Распиновка монтажного блока 2108

Тут монтажный блок нового образца. У блока старого образца схема в целом совпадает, но некоторые контакты (менее 5%) могут не совпадать.

Принципиальная электрическая схема монтажного блока LADA Samara (ВАЗ-21099 с панелью ВАЗ-2114).

Нумерация выводов в соединительных колодках, цвет присоединяемых к ним проводов и электрических цепей.

Разъём	Контакт	Цвет провода	Назначение
X1 (Ш1)	1	Б	стеклоподъемники
	2	Г	выключатель зажигания (кл. 15/2)
	3	ГП
	4	ЖГ	переключатель эл.двигателя отопителя
	5	Р	выключатель зажигания (кл. 30/1)
	6	КР	выключатель зажигания (кл. 30)
	7		блокировка дверей
	8	П	выключатель зажигания (кл. 50)
X2 (Ш2)	1	БГ	переключатель очистителя заднего стекла
	2	Г	переключатель указателей поворотов (правый)
	3	РП	включатель стоп-сигналов
	4	Б	контрольная лампа целостности ламп
	5	ПЧ
	6	ГБ	дверь левая передняя
	7	ОБ
	8	34	контрольная лампа дальнего света
	9	—
	10	4	включатель задних противотуманных огней
	11	сч	контрольная лампа резерва топлива
	12	ПЧ	контрольная лампа уровня топлива
	13	БЧ	плафон освещения салона
	14	КГ	контрольная лампа ручного тормоза
	15	гч	переключатель указателей поворотов (левый)
	16		эл. двигатель фароочистителя
	17	—
X3 (Ш3)	1	ж	датчик скорости
	2	чп	включатель аварийной сигнализации
	3	ГП	переключатель указателей поворотов
	4	СБ	контрольная лампа уровня масла
	5	Ч	масса
	6	РБ	контрольная лампа уровня омывающей жидкости
	7	РО	контрольная лампа износа тормозных накладок
	8	3 в	включатель фар
	9	ЖЗ	переключатель стеклоочистителя ветрового стекла
	10	ПГ	патрон подключения переносной лампы
	11		выключатель зажигания (кл. 15)
	12	РЧ	включатель омывателя заднего стекла
	13
	14	ж	контрольная лампа противотуманных фар
	15
	16	СГ	указатель давления масла
	17
	18	Р
	19	СО	переключатель стеклоочистителя
	20	С	переключатель стеклоочистителя
	21	ОБ	включатель задних противотуманных фар
X4 (Ш4)	1	ЗП	Вкл. и контрольная лампа обогрева заднего стекла
	2	ГБ	переключатель света фар (дальний свет)
	3	О	стеклоочиститель
	4	БЧ	включатель наружного освещения
	5	К	реостат освещения приборов
	6	Р	аккумулятор
	7	ЧБ	переключатель очистителя и омывателя ветрового стекла
	8	О	колодка Ш4 монтажного блока клемма 3
	9	СЧ	включатель звуковых сигналов
	10	БП	включатель стоп-сигналов
	11	Р	аккумулятор
	12	СП	переключатель света фар (ближний свет)
	13		предупредительный свет
	14	—
	15	—
	16	РГ	контрольная лампа уровня тормозной жидкости
	17	ЗБ	указатель температуры охлаждающей жидкости
	18	КБ	контрольная лампа заряда аккумуляторной батареи
	19	ЖЧ	включатель противотуманных фар
	20	РЗ	контрольная лампа уровня охлаждающей жидкости
	21	Ж	тахометр
X5 (Ш5)	1	3	дальний свет (правый)
	2	3Ч	дальний свет (левый)
	3	СЧ	ближний свет (левый)
	4	П	стартер (кл. 50)
	5	ПБ	электровентилятора охлаждения радиатора
	6	С	ближний свет (правый)
X6 (Ш6)	1	—
	2	3
	3	ГЧ	указатель поворота (левый передний)
	4	—
	5	—
	6	—
	7	—
	8	ЖЧ	габаритный огонь (правый передний)
	9	БЧ	терморегулятор электровентилятора
	10	ЖЧ	габаритный огонь (левый передний)
	11	Г	указатель поворота (правый передний)
	12		включатель света заднего хода
	13	РГ	датчик уровня тормозной жидкости
X7 (Ш7)	1	—
	2	ЖГ	эл. двигатель фароочистителя
	3	Б	эл.двигатель фароочистителя
	4	—
	5	СБ	датчик уровня масла
	6	СЧ	звуковые сигналы
	7	С	датчик скорости
	8	ЗБ	датчик температуры охлаждающей жидкости
	9	КБ	генератор (кл. 61)
	10	Р	насос омывателя ветрового стекла
	11	БЧ	включатель подкапотной лампы
	12	РБ	датчик уровня омывающей жидкости
	13	РЧ	тормозные накладки
	14	—
	15	КП	тахометр
	16	РЗ	датчик уровня охлаждающей жидкости
	17	ЖБ	реле противотуманных фар
X8 (Ш8)	1	ЖП	реле противотуманных фар
	2	ЖЧ	противотуманная фара (левая)
	3	Ж	противотуманная фара (правая)
	4	ГП	катушка зажигания
	5	Р	генератор (кл. 30)
	6	Р	генератор (кл. 30)
	7	—
	S	РЧ	реле противотуманных фар
X9 (Ш9)	1	РЧ
	2	Г	указатель поворота (правый задний)
	3	БГ	эл двигатель очиститель заднего стекла
	4	ОЧ	задние противотуманные огни
	5	СЧ	дверь задняя
	6	ПЧ	дверь передняя правая
	7	БЧ	плафон освещения салона
	8	КГ	датчик ручного тормоза
	9	БЧ	кнопки сигнализации открытых дверей
	10
	11	С	фонарь освещения номерного знака
	12	ГБ	дверь передняя левая
	13	Б	плафон освещения салона
	14	П	стоп-сигналы
	15	Ж	габаритный огонь (правый задний)
	16	3	фонарь заднего хода
	17	ЖЧ	габаритный огонь (левый задний)
	18	ЖГ	очиститель заднего стекла
	19		элементы обогрева заднего стекла
X11 (Ш11)	1	Ж	насос
	2	РЧ	клапан омыва заднего стекла
	3	—
	4	Ж	насос
	5	БЧ	подкапотная лампа
	6	—
	7	—
	8	КЧ	подкапотная лампа
	9	Б
	10		эл. двигатель стеклоочистителя ветрового окна
	11	—
	12	СО	датчик аварийного давления масла
	13	—
	14	Р	клапан омыва ветрового стекла
	15	СО	эл.двигатель стеклоочистителя
	16	С	эл двигатель стеклоочистителя
	17	ЖБ	эл двигатель стеклоочистителя
	18	—
	19	—

Распиновка монтажного блока 2109

Монтажный блок ВАЗ 2109 предназначен для объединения жгутов проводов, а так же для размещения реле и предохранителей. На первых моделях применялся монтажный блок типа 17.3722. Состоит из корпуса, состоящего из двух частей, и печатной платы на которую припаиваются выводы для соединения с колодками жгутов проводов, установки реле и предохранителей.

На автомобилях с инжекторным двигателем применяются монтажные блоки аналогичные 2114-3722010-60, но у них отличается подключение вентилятора охлаждения радиатора.

№ предохранителя’	Защищаемые цепи
1 (8 А) F9 (7,5 А)	Правая противотуманная фара
2 (8 А) F8 (7,5 А)	Левая противотуманная фара
3 (8 А) F1 (10 А)	Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омывателя фар
4 (16 А) F7 (30 А)	Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения электровентиля-тора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная ‘Лампа обогрева заднего стекла. Лампа освещения вещевого ящика
5 (8 А) F16 (15 А)	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «SТОР». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 А) FЗ (10 А)	Задние фонари (лампы стоп-сигнала). Плафон освещения салона
6(8 А) F6 (30 А)	Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников
7 (8 А) F10 (7,5 А)	Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16 А) F5 (20 А)	Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 А) F10 (7,5 А)	Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
10 (8 А) F11 (7,5 А)	Правая фара (габаритный свет). Правый задний фонарь (габаритный свет)
11 (8 А) F2 (10 А)	Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
12 (16 А) F4 (20 А)	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель»
13 (8 А) F15(7,5А)	Правая фара (дальний свет)
14 (8 А) F14 (7,5 А)	Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
15 (8 А) F13 (7,5 А)	Левая фара (ближний свет)
16 (8 А) F12 (7,5 А)	Правая фара (ближний свет)

Распиновка монтажного блока 2110

Цепи защищаемые предохранителями

№ предохранителя	Защищаемые цепи
F1(5A)	Лампы фонарей освещения номерного знака. Лампы освещения приборов.Контрольная лампа габаритного света.Лампа освещения багажника.Лампы габаритного освещения левого борта
F2(7.5A)	Левая фара(ближний свет)
F3(10A)	Левая фара(дальний свет)
F4(10A)	Правая противотуманная фара
F5(30A)	Электродвигатели стеклоподъёмников дверей
F6(15A)	Переносная лампа
F7(20A)	Электродвигатель вентилятора системы охлаждения двигателя.Звуковой сигнал
F8(20A)	Элемент обогрева заднего стекла.Реле(контакты)включения обогрева заднего стекла
F9(20A)	Клапан рециркуляции.Очистители и омыватели ветрового,заднего стекла и фар.Реле(обмотка)включения обогрева заднего стекла
F10(20A)	Резервный
F11(5A)	Лампы габаритного света правого борта
F12(7. 5A)	Правая фара(ближний свет)
F13(10A)	Правая фара(дальний свет).Контрольная лампа включения дальнего света
F14(10A)	Левая противотуманная фара
F15(20A)	Электрообогрев сидений.Блокировка замка багажника
F16(10A)	Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме аварийной сигнализации).Контрольная лампа аварийной сигнализации
F17(7.5A)	Лампа освещения салона.Лампа индивидуальной подсветки.Лампа подсветки выключателя зажигания.Лампы стоп-сигнала.Часы(или маршрутный компьютер)
F18(25A)	Лампа освещения вещевого ящика.Контроллер отопителя.Прикуриватель
F19(10А)	Блокировка замков дверей.Реле контроля исправности ламп стоп-сигнала и габаритного света.Указатели поворота с контрольными лампами.Лампы света заднего хода.Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов.Часы(или маршрутный компьютер)
F20(7.5A)	Лампы задних противотуманных фонарей

Схема комбинации приборов ВАЗ 2110, 2110, 2111, 2112

Распиновка монтажного блока 2113, 2114, 2115

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №1.

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №2.

Нумерация штекеров в соединительных колодках монтажного блока ВАЗ 2113, 2114, 2115

Монтажный блок нового образцаВАЗ-2113, 2114, 2115. Расположение предохранителей и реле.

К1–реле включения очистителей фар;
К2–реле-прерыватель указателей поворота и аварийной сигнализации;
К3–реле стеклоочистителя ветрового окна;
К4–реле контроля исправности ламп;
К5–реле включения стеклоподъемников;
К6–реле включения звуковых сигналов;
К7–реле включения электрообогрева заднего стекла;
К8–реле включения дальнего света фар;
К9–реле включения ближнего света фар;
F1–F20–плавкие предохранители;
Х11 – выводы колодки жгута проводов

Таблица цепей, защищенных плавкими предохранителями на ваз 2114

Номер предох- ранителя	Сила тока, А	Цепи, которые защищает предохранитель
F1	20	Реле включения задних противотуманных фонарей. Лампы задних противотуманных фонарей.Сигнализатор включения задних противотуманных фонарей
F2	10	Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации
F3	7.5	Передний плафон освещения салона. Центральный плафон освещения салона. Плафон освещения багажного отделения. Лампа подсветки выключателя зажигания Лампа контроля системы управления двигателем. Лампы сигналов торможения. Маршрутный компьютер (если установлен)
F4	20	Патрон подключения переносной лампы. Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла
F5	20	Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения. Предохранитель вентилятора.
F6	30	Электростеклоподъемники. Реле включения электростеклоподъемников (контакты)
F7	30	Электродвигатель отопителя. Предохранитель печки ваз 2114, ваз 2115. Электродвигатель омывателя ветрового стекла. Электродвигатели очистителей фар (в режиме работы) Предохранитель прикуривателя. Лампа освещения вещевого ящика. Реле включения обогрева заднего стекла (обмотка)
F8	7.5	Предохранитель на противотуманки ваз 2114, 2115 — Правая противотуманная фара
F9	7.5	Предохранитель на противотуманки ваз 2114, 2115 — Левая противотуманная фара
F10	7.5	Лампы габаритного света по левому борту. Лампа сигнализатора включения габаритного света. Лампы освещения номерного знака. Подкапотная лампа Выключатель освещения приборов. Предохранитель лампы подсветки выключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем
F11	7,5	Лампы габаритного света по правому борту
F12	7,5	Правая фара (ближний сеет)
F13	7,5	Левая фара (ближний свет)
F14	7,5	Левая фара (дальний свет). Лампа сигнализатора включения дальнего света фар
F15	7,5	Правая фара (дальний свет)
F16	15	Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Лампы света заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы контроля. Комбинация приборов. Лампа сигнализатора недостаточного давления масла. Лампа сигнализатора включения стояночного тормоза (предохранитель стоп сигналов). Лампа сигнализатора уровня тормозной жидкости. Лампа сигнализатора разряда аккумуляторной батареи. Маршрутный компьютер (если установлен). Обмотка возбуждения генератора (в режиме пуска двигателя). Стеклоочиститель передний. Управление обогревом сидений.

Слаженную работу автомобиля обеспечивают много сложных механизмов и узлов.

Для корректной работы всей системы автомобиля, используется электричество.

Чтобы защитить электрическую систему от перегрузок используют предохранители. Все предохранители объединены в один монтажный блок. Ваз 2109 электрическая схема блока предохранителей представляет собой небольшую
плату с набором предохранителей.

Основные знания о блоке на ваз 2109

1. Находится эта монтажная плата под капотом автомобиля с левой стороны возле моторного щита под лобовым стеклом.
2. Ваз 2109 электросхема блока предохранителей выпускается производителями двух разновидностей. Они имеют свои числовые обозначения, но в простонародье называются просто: «старая» и «новая». Между ними имеются несколько принципиальных отличий. На них по-разному обозначаются реле, используются разные типы предохранителей, а соответственно и разъемы под них разные.

Строение схемы блока предохранителей старого образца

Монтажный блок 17.3722 старого выпуска состоит из двух компонентов. Первый – печатная плата к которой крепятся методом пайки все соединительные элементы с колодками. Второй — сама установка реле и предохранителей.

Ниже представлена расшифровка маркирования.

Реле

1. К1 – отвечает за время омывания стекла сзади.
2. К2 – поворотники и аварийка.
3. К3 – стеклоочиститель.
4. К5 – фары дальнего света.
5. К6 – фароочиститель.
6. К8 – отвечает за сигнал.
7. К9 – включение вентилятора в системе охлаждения мотора.
8. К10 – отвечает за обогрев стекла сзади.
9. К11 – фары ближнего света.

Строение схемы нового блока

1. К1 – фароочиститель.
2. К2 – прерыватель поворотников и аварийки.
3. К3 – очиститель лобового стекла.
4. К4 – контроль за исправностью лампочек.
5. К5 – отвечает за стеклоподъемник.
6. К6 – сигнал звука.
7. К7 – обогрев стекла заднего вида.
8. К8 – дальний свет.
9. К9 – ближний свет.

Предохранители

Для отличия разных гнезд предохранителей принято использовать обозначение
латинской буквой F. Сами предохранители маркируют цифрой и буквой А, где цифра
означает силу тока, а буква А означает, что этот тип предусмотрен для защиты от
токов короткого замыкания.

Ваз 2109 электросхема предохранителей обозначается таким образом.

1. F1 – фарные очистители. Используют предохранитель (10А).
2. F2 – повороты и аварийка (10А).
3. F3 – задние стоп-сигналы и салонный плафон (10А).
4. F4 – обогрев стекла и прикуриватель (20А).
5. F5 – сигнал и вентилятор охлаждения (20А).
6. F6 – стеклоподъемник на передних дверцах (30А).
7. F7 – очиститель фар (во время работы) и вентилятор отопления (30А).
8. F8 – противотуманка Л (7,5А).
9. F9 – противотуманка П (7,5А).
10. F10 –лампочка освещения приборной панели, подкапотная лампа и фонарь освещения номеров (7,5А).
11. F11 – правый габарит и фара (7,5А).
12. F12 – фары ближнего света П (10А).
13. F13 – фары ближнего света Л(7,5А).
14. F14 – фары дальнего света Л и лампа-контролька включения этих фар (7,5А).
15. F15 – фары дальнего света П (7,5А).
16. F16 – повороты (15А).

Инструкция замены предохранителя

Если в машине возникла проблема с любым электрическим прибором, первым делом проверьте предохранитель, который отвечает за корректную работу этой цепи. Если проблема в нем, не печальтесь, отремонтировать его своими руками не составит труда даже новичку в этом деле.

Очень желательно всегда иметь под рукой комплект новых предохранителей. Но следует помнить о том, что не все цепи электрооборудования защищены плавкими предохранителями. К таким приборам относятся генератор, зажигание, стартер, сам аккумулятор, центральная блокировка дверок.

Меры предосторожности

В случае поломки и последующего ремонта необходимо придерживаться мер предосторожности.

1. При ремонте автомобильного электрооборудования обязательно нужно отключить
   провод от минусной клеммы аккумулятора.
2. Для замены плавких предохранителей придерживаться установленной маркировки. Ни в коем случае не заменять их на другие. Также нельзя замыкать цепь перемычкой.
3. Также нельзя замыкать провода, для проверки цепи на наличие искры, это повлечет за
   собой перегорание токоведущей дорожки.
4. Если есть необходимость снять блок, то нельзя для этой цели использовать
   металлическую отвертку. Это может повлечь замыкание реле и перегорание тех же
   дорожек, что приведет к неисправности всей платы.

Важные моменты

Если у вас ваз 21093 электро схема неисправная и перед вами стоит задача заменить
блок нового образца на старый, то в таком случае обязательно подключите движок
вентилятора, который находиться в системе охлаждения через реле.

Проигнорировав это, дорожки, по которым поступает ток, перегорят. Если же задача противоположная, то есть менять будем старый на новый, то нужно установить и новый вариант датчика включения электрического вентилятора. Это нужно сделать потому, что его контакты рассчитаны на больший ток.

Какие проблемы могут быть со схемами предохранителей

Возникновение неполадок на ваз 21093 электро схемы может быть несколько.

1. Ваз 21093 схема электрическая меняется легко и заменить ее самому совсем несложно. Тем более в интернете есть инструкция с фото и видео как это делается. Но разобраться можно и без этого.
2. Всю процедуру производить аккуратно и без спешки.
3. Отсоединить все имеющиеся предохранители и реле.
4. Снять саму плату. Далее или заменить, или чистить старую.
5. Аккуратно почистить растворителем токоведущие дорожки, только делать все
   предельно аккуратно и осторожно, поскольку токоведущие дорожки легко можно
   повредить, а если их повредите, придется паять.
6. Собрать в обратной последовательности.
7. Ваз 21093 схема электро готова исполнять свои функции.

Вельт авто Митино.

Автомобиль – сложный механизм, с множеством различных узлов, деталей и электрических цепей, читаем статью — . Для защиты последних (в основном от перегрузки и короткого замыкания) в нем предусмотрены предохранители, которые в ВАЗ 2109 в большинстве своем объединены в один блок – монтажный, он же – блок предохранителей.

Что нужно знать о блоке предохранителей ВАЗ 2109?

1. Располагается блок предохранителей на ВАЗ 2109 под капотом машины: слева, между основанием лобового стекла и моторным щитом.
2. На сегодняшний день можно встретить две версии монтажного блока «девятки»: старую, типа 17. 3722, и новую, 2114-3722010-60/2114-3722010-18 (устанавливается на автомобили ВАЗ с 1998 года). Главное их отличие – разное обозначение реле, разъемов и предохранителей; разный номинал последних, а также отсутствие (за ненадобностью) в обновленном версии двух реле: электрического движка вентилятора системы охлаждения и времени омывателя заднего стекла.
3. Обозначения на корпусе блока предохранителей – это порядковые номера последних, позволяющие определить с помощью схемы блока, за какую электрическую цепь отвечает каждый из них. К примеру, предохранитель с обозначением F3 в новом монтажном блоке (в старом ему соответствовал предохранитель под номером 6) отвечает за освещение салона и задние стоп-сигналы, а предохранитель F1 (до 1998 года – предохранитель номер 3) – за фароомыватели и фароочистители и т. д.

Схема блока предохранителей ваз 2109.

Монтажный блок 17.3722.

1. (К6) реле включения фароочистителей;
2. (К1) реле времени омывателя заднего стекла;
3. (К2) реле-прерыватель указателей поворота и аварийной сигнализации;
4. (К3) реле стеклоочистителя;
5. контактные перемычки на месте реле контроля исправности ламп;
6. (К10) реле включения обогрева заднего стекла;
7. запасной предохранитель;
8. (К5) реле включения дальнего света;
9. (К11) реле включения блыжнего света фар;
10. предохранитель;
11. (К9) реле включения электродвигателя вентилятора системы охлаждения двигателя;
12. (К8) реле включения звукового сигнала;

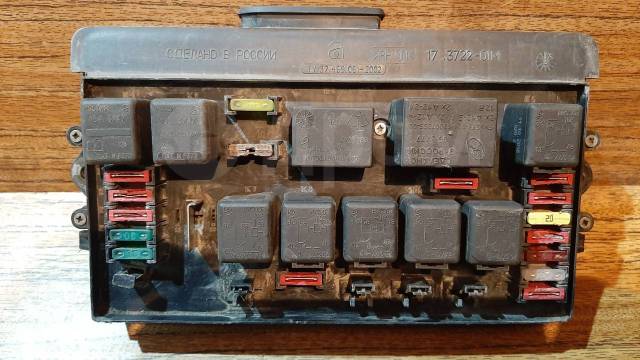

Монтажный блок 2114-3722010-60.

• запасные предохранители F17-F29.

Схема соединений монтажного блока 2114-3722010-60.

• наружняя цифра в обозначении штекера — номер колодки, а внутренняя — условный номер штекера.
• плавкие предохранители F1-F16.
• реле включения ближнего света фар К9.
• реле включения дальнего света фар К8.
• реле включения звуковых сигналов К6.
• реле включения обогрева заднего стекла К7.
• реле включения очистителей фар К1.
• реле включения стеклоподъемников К5.
• реле контроля исправности ламп К4.
• реле очистителя ветрового стекла К3.
• реле-прерыватель указателей поворота и аварийной сигнализации К2.

Схема соединений монтажного блока 17.3722.

• реле-прерыватель указателей поворота и аварийной сигнализации К2;
• реле стеклоочистителя К3;
• реле питания стеклоподъемников (не устанавливается) К7;
• реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле) К4;
• реле времени омывателя заднего стекла К1;
• реле включения электродвигателя вентилятора системы охлаждения двигателя К9;
• реле включения фароочистителей К6;
• реле включения обогрева заднего стекла К10;
• реле включения звукового сигнала К8;
• реле включения дальнего света фар К5;
• реле включения ближнего света фар К11;
• наружняя цифра в обозначении штекера — номер колодки, а внутренняя — условный номер штекера;

Возможные неполадки блока предохранителей ВАЗ 2109 и способы их устранения.

1. Перегорание предохранителя (одного или нескольких).

Это самая распространенная поломка, которая может случиться с монтажным блоком. Устранить ее просто: купите новый соответствующий предохранитель с нужной силой тока и установите его на место старого. Но не забудьте при этом выяснить причины выхода их строя последнего. В противном случае проблема может повториться.

2. Окисления контактов платы с токоведущими дорожками.

Еще одна довольно часто встречающаяся неполадка, обусловленная не лучшим местонахождением блока предохранителей в «девятке», из-за которого там может скапливаться вода. Именно она здесь источник проблем, решить которые можно двумя способами: первый – приобретение нового монтажного блока и установка его на место имеющегося, и второй – просто почистить окислившиеся контакты. С первым вариантом все понятно. Что же касается второго, то здесь тоже все предельно просто, главное – подойти к ответственно, а все действия выполнять предельно внимательно и аккуратно.

Итак, отсоедините все имеющиеся в блоке реле и предохранители, выньте плату, почистите ее с помощью обычного растворителя (здесь важно — не повредить дорожки микросхем, придется работать еще и с паяльником), и в обратном порядке верните все на свои места.

Добрый день. Сегодня у нас в автосервисе ВАЗ 2108, 2109, 21099. Приехал он к нам с желанием разобраться с электрикой. В автомобиле произошел скачек электричества, и после этого перестали работать щетки стеклоочистителя, поворотники, задние противотуманные фары. Скорее всего в этом виноваты предохранители. В данной статье мы расскажем Вам, где находятся и как меняются предохранители ВАЗ 2108, 2109, 21099. Так же прилагаем подробную схему предохранителей в монтажном блоке.

Артикул:

Монтажный блок предохранителей — 2114-3722010

Инструменты:

Для замены предохранителей на ВАЗ 2108, 2109, 21099, Вам не потребуется инструмент

Схема и расположение предохранителей ВАЗ 2108, 2109, 21099:

Открываем капот. Под лобовым стеклом вы увидите монтажный блок.

Внутри вы сможете найти специальный пинцет для замены предохранителей.

Следующим шагом нужно подцепить предохранитель и произвести его замену.

Монтажный блок предохранителей со снятой крышкой.

Под панелью с левой стороны от водителя, вы сможете найти предохранитель задних противотуманных фар.

За что отвечают предохранители в монтажном блоке ВАЗ 2108, 2109, 21099.

Расшифровка значений предохранителей ВАЗ 2108, 2109, 21099:

Предохранитель№		За что отвечает:
		Противотуманная фара с правой стороны
		Противотуманная фара с левой стороны
		Омыватель фар
		Вентилятор отопителя Насос омывателя Щетка заднего стекла Омыватель заднего стекла Вентилятор радиатора Обогрев заднего стекла Лампа в бардачке
		Поворотники Задние фонари Щетки ветрового стекла Генератор Уровень тормозной жидкости
		Давления масла Ручник Охлаждающая жидкость Уровень топлива в баке Лампа «чек» Открытие дверей
		Освещение салона Задние фары
		Стеклоподъемники
		Номерной знак Лампа подкапотного Освещение приборов Габариты Освещение приборной панели Прикуриватель
		Звуковой сигнал
		Габарит заднего правого фонаря
		Аварийка
		Нагревательный элемент обогрева заднего стекла Реле включения обогрева заднего стекла (контакты) Патрон подключения переносной лампы Прикуриватель
		Правая фара
		Левая фара
		Ближний свет левой фары
		Ближний свет правой фары
		Резервный
		Резервный
		Омыватель фар
		Вентилятор отопителя Насос омывателя Щетка заднего стекла Омыватель заднего стекла Вентилятор радиатора Обогрев заднего стекла Лампа в бардачке
		Давления масла Воздушная заслонка карбюратора Ручник Охлаждающая жидкость Уровень топлива в баке Лампа «чек» Открытие дверей
		Задние тормоза Освещение салона
		Номерной знак Лампа подкапотного Освещение приборов Габариты Освещение приборной панели Прикуриватель
		Вентилятор радиатора
		Левый задний габарит
		Правый задний габарит
		Аварийный сигнал
		Прикуриватель Обогрев заднего стекла
		Дальний свет правой фары
		Дальний свет левой фары
		Ближний свет левой фары
		Ближний свет правой фары

Схема расположения блока предохранителей на ВАЗ 2108, 2109, 21099

Поговорим о расположении всей электрики в схемах на ВАЗ 2108, 2109, 21099. Из статьи вы узнаете где находятся предохранители и реле, а также за что отвечает каждый из них. Кроме этого, мы приведем примеры устранения неисправностей электрики и замены предохранителей своими руками.

Надо сказать, что электрика в переднеприводных ВАЗах 2108, 2109, 21099 проста и неприхотлива. Запчасти, комплектующие и сами предохранители стоят копейки, поэтому не стоит переживать если они выйдут из строя. Купить предохранители на модели «зубил» ВАЗа не составляет труда, они есть везде, кстати и дефицит этих запчастей не грозит.

При поломке узла автомобиля, за который отвечает электрика, немедленно разберитесь в чем проблема. Используя наши рекомендации, схемы предохранителей и их значение вы без труда произведете замену предохранителей своими руками. Произвести замену можно без инструментов, выполняя только лишь инструкции.

На схеме ниже показано как найти блок с предохранителями.

Сразу под ветровым стеклом блок с предохранителями

Крышка снимается одновременным нажатием на 2 фиксатора-защелки как на рисунке ниже.

Как открыть блок предохранителей

Возьмите пластмассовый пинцет, малые плоскогубцы с узкими концами.

Воспользуйтесь щипцами или плоскогубцами для извлечения предохранителя

Аккуратно, но плотно возьмите щипцами предохранитель и извлеките его вертикальным движением вверх.

Извлечение предохранителя из блока

На фото ниже показан внешний вид блока без крышки.

Блок с предохранителями вид сверху

Предохранитель задних противотуманных фонарей находится отдельно от блока и располагается под панелью слева от водителя.

Предохранитель задних противотуманных фонарей

Перейдем к значениям каждого из предохранителей. В таблице ниже мы раскрыли тему.

Таблица значений предохранителей ВАЗ 2108, 2109, 21099.

Предохранитель, №	Сила тока, Ампер	Значения
F9	7,5	Правая противотуманная фара
F8	7,5	Левая противотуманная фара
F1	10	Реле, клапан и включение очистителей фар
F7	30	Работа очистителей фар, насос омывателя, омыватель, очиститель и обогрев заднего стекла, вентилятор отопителя и радиатора, свет в бардачке
F16	15	Дворники на ветровом стекле, поворотники и задние фонари, генератор, уровень тормозной жидкости, датчики давления масла, стояночного тормоза, заслонки карбюратора, температуры охлаждающей жидкости, уровня топлива и вольтметр
F3	10	Освещение салона автомобиля, свет задних фонарей
F6	30	Стеклоподъемники
F10	7,5	Освещение номерных регистрационных знаков, лампа освещения подкапотного пространства, приборная подсветка, габаритные огни, подсветка прикуривателя
F5	20	Клаксон
F11	7,5	Габаритный свет заднего правого фонаря
F2	10	Аварийная сигнализация
F4	10	Реле, контакты включения и нагревательный элемент обогрева заднего стекла, прикуриватель
F15	7,5	Дальний свет правой фары
F14	7,5	Дальний свет левой фары
F13	7,5	Ближний свет левой фары
F12	7,5	Ближний свет правой фары

Значения реле в блоке:

• К1 — очистители фар
• К2 — поворотники и аварийная сигнализация
• К3 — дворники ветрового стекла
• К4 — контроль исправности ламп
• К5 — стеклоподъемники
• К6 — клаксон
• К7 — обогрев заднего стекла
• К8 — дальний свет фар
• К9 — ближний свет фар

Вы также можете скачать полную схему электрооборудования автомобилей ВАЗ-2108 и ВАЗ-2109 здесь

Какой предохранитель на прикуриватель ваз 2109.

Монтажный блок. Строение схемы нового блока

Всем привет сегодня хочется рассмотреть блок предохранителей старого и нового образца на автомобиле ВАЗ 2109 в простонародье просто девятка. Если у вас на девятке вышел из строя как либо элемент, который работает от электричества, то первым делом нужно проверить монтажный блок. А вернее предохранитель, возможно, он перегорел, и следует его заменить. Напоминаем, что при замене предохранителя на новый всегда нужно соблюдать ампераж.

Блок предохранителей на девятке находится под капотом с левой стороны, точнее со стороны водителя для того чтобы добраться до него как вы уже поняли нужно открыть капот . Ниже вы можете видеть расшифровку предохранителей и реле автомобиля ВАЗ 2109.

Старые автомобили ваз 2109 оснащаются блоками предохранителей, маркировка которых — 17.3722. Данный БП состоит из корпуса и инженерной платы. К плате припаяны контакты проводов, предохранители и реле.
Более новые версии девяток, старт выпуска которых произошел с 1998 года, то здесь БП имеет маркировку 2114-3722010-60. Здесь мы наблюдаем уже плавкие предохранители.

Монтажный блок старого образца 17.3722

Расшифровка предохранителей ваз 2109(монтажный блок старого образца)

F1 10А Резервный предохранитель
F2 10А Указатели поворотников, прерыватель аварийного сигнала (в режиме аварийки), контрольная лампочка аварийки
F3 10А Задние фары стоп-сигнала, плафон подсветки салона
F4 20А Элемент подогрева заднего стекла, контакты включения обогрева заднего стекла, розетка для переноски, прикуриватель
F5 20А Звуковой сигнал (клаксон), выключатель клаксона
F6 30А Резервный предохранитель
F7 30А Электромотор вентилятора печки, электромотор омывателя лобового стекла, реле включения электрического вентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева на заднем стекле, плафон подсветки бардачка
F8 7,5А Резервный предохранитель
F9 7,5А Резервный предохранитель
F10 7,5А Левая габаритная фара
F11 7,5А Правая габаритная фара
F12 7,5А Правая фара ближнего света
F13 7,5А Левая фара ближнего света
F14 7,5А Левая фара дальнего света, контрольная лампа включения дальнего света
F15 Правая фара дальнего света
F16 15А Указатели поворотников и реле-прерыватель аварийки (в режиме указания поворотников), контрольная лампа указателей поворотников, задние фонари заднего хода, моторедуктор и реле включения стеклоочистителей лобового стекла, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры ОЖ, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

Расшифровка реле ваз 2109 (монтажный блок старого образца)

1- Работоспособность элементов очистки передней оптики

2- Работоспособность двигателя омывателя заднего стекла

3- Защита от поломки лампы поворотных сигналов и световой сигнализации

4- Защита от выхода из строя моторчика стеклоочистителей лобового стекла

5- Позволяет определить работоспособность лампы

6- Защита от перенапряжения системы обогрева заднего стекла

8- Лампы дальних фар

9- Лампы ближних фар

11- Отвечает за работу вентилятора охлаждения двигателя. Если данное реле выходит из строя, увеличивается риск перегрева двигателя

12- Работа клаксона

Блок предохранителей нового образца ВАЗ 2109

1. 8А Резервный предохранитель
2. 8А Резервный предохранитель
3. 8А Резервный предохранитель
4. 16А Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки
5. 3А Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза
6. 8А Выключатель и лампочки стоп-сигнала, плафон подсветки салона
7. 8А Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка
8. 16А Клаксон, выключатель клаксона, электромотор вентилятора радиатора
9. 8А Лампа левых габаритов, лампа левых задних габаритов
10. 8А Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок
11. 8А Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийки
12. 16А Прикуриватель, розетка для лампы переноски
13. 8А Дальний свет правой фары
14. 8А Дальний свет левой фары, контрольная лампа дальней оптики
15. 8А Ближний свет правой фары
16. 8А Ближний свет левой фары

Расшифровка реле в блоке предохранителей нового образца Ваз 2109

К1 Без него двигатель омывателя заднего стекла работать не будет
К2 Отвечает за работу ламп поворотников и световую сигнализацию
К3 Обеспечивает работы стеклоочистителя лобового стекла
К4 Защищает лампы стоп сигналов и габариты автомобиля
К5 Обеспечивает работу фонарей дальнего света
К6 Гарантирует работу устройства омывателя оптики
К7 Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле
К8 Звуковой сигнал или просто клаксон
К9 Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя
К11 Отвечает за работу устройства обогрева заднего стекла
К12 Обеспечивает работу фонарей ближнего света

Ну вот и все мы рассмотрели распиновку и расшифровку блока предохранителей на автомобиле ВАЗ 2109. Также хочется отметить, что в большинстве случаев на корпусе или на крышке монтажного блока почти всегда присутствует схема предохранителей и реле так что думаю разобраться в этом вопросе не составит труда. Всем пока.

(далее — БП) необходим для того, чтобы объединить в себе все провода электрической проводки, а также предотвратить выход из строя электрооборудования. В машинах российского производства владельцы часто сталкиваются с проблемой неработающих приборов. Поэтому знать расположение и назначение элементов блока должен знать каждый владелец ВАЗ 2109.

[ Скрыть ]

Расположение и электросхема

На моделях старого типа (выпущенных до 1998 г.) монтажный блок реле и предохранителей имеет маркировку 17.3722. Это устройство состоит из пластикового корпуса, который, в свою очередь, имеет нижнюю часть и крышку, а также инженерной платы. Именно к этой плате припаиваются контакты проводов, а также устанавливаются предохранители и реле.

Что касается более новых моделей авто, то есть выпущенных после 1998 года, то в них БП маркируются цифрами 2114-3722010-60. В них устанавливаются плавкие предохранители (далее — ПП) и различаются эти блоки между собой электросхемой и некоторыми нюансами в назначении элементов. Стоит отметить, что вне зависимости от того, инжекторный у вас автомобиль или карбюраторный, устройство и электросхема БП будет зависеть от года выпуска, а не от типа подачи топлива.

Мы об этом сообщаем, чтобы развеять миф, который ходит среди российских автомобилистов. Водители всерьез считают, что схема и устройство блока зависит от системы топливной подачи, но мы уверяем вам, что это не так.

Что касается расположения, то в ВАЗ 2109 коробка предохранителей устанавливается в моторном отсеке напротив водительского сидения, под стеклом лобовым.

Основным различием этих двух типов БП является:

• разное обозначение деталей устройства;
• различный номинал предохранителей;
• кроме того, производитель решил, что при разработке нового БП нужно убрать реле мотора вентилятора системы охладительной, а также реле времени устройства .

Маркировка 17.3722

Поочередно рассмотрим электросхему БП старого образца, а также назначение предохранителей. Как мы сказали вначале статьи, БП с такой схемой может встретиться в ВАЗ 2109, как оборудованным инжекторным, так и карбюраторным двигателем.

Если вы являетесь владельцем и у вас вышел из строя, к примеру, предохранитель на печку или предохранитель бензонасоса, то вам нелишним будет знать назначение деталей блока.

Назначения компонентов БП старого типа

Кроме того, вам будет полезна информация о назначении реле. Она представлена ниже.

Номер	Предназначение
1	Отвечает за функционирование элементов очистки передних фар.
2	Это реле определяет работоспособность движка для омывания заднего стекла.
3	Данный компонент защищает от выхода из строя лампы фонарей сигналов поворота, а также световой сигнализации.
4	Защищает от поломки моторчик дворников лобового стекла.
5	При помощи этих перемычек можно определить, работает ли лампа или нет.
6	Этот компонент защищает от перенапряжения механизм обогрева заднего стекла.
8	Лампы фары дальнего света.
9	Лампы фар ближнего света.
11	Без этого устройства будет невозможна работа вентилятора охлаждения двигателя. При поломке этого устройства есть вероятность перегрева мотора.
12	Отвечает за работу клаксона.

Маркировка 2114-3722010-60

Теперь рассмотрим электросхему и предназначение деталей блока нового образца. Как сказано выше, эта схема будет актуальна как для инжекторных, так и для карбюраторных ДВС.

Электросхема нового типа БП на ВАЗ 2109 с 1998 года.

Ниже приведена таблица с объяснением каждой детали устройства.

Описание назначения компонентов БП нового типа

Также рассмотрим предназначение реле.

Номер	За что отвечает
К1	Без этого компонента невозможна работа движка омывателя заднего стекла.
К2	Отвечает за функционирование лампочек поворотных сигналов, а также сигнализации световой.
К3	Отвечает за работу движка очистителя лобового стекла.
К4	Предназначение реле заключается в защите ламп стоп сигналов, а также габаритов транспортного средства.
К5	Этот компонент обеспечивает работоспособность ламп .
К6	Эта деталь обеспечивает работу устройства .
К7	Данное реле защищает от выхода из строя мотора электрических стеклоподъемников. Разумеется, это актуально в том случае, если стеклоподъемники установлены в вашем авто.
К8	Клаксон.
К9	Защищает от перенапряжения вентилятор охладительной системы.
К11	Обеспечивает работоспособность устройства подогрева заднего стекла.
К12	Лампы ближнего света.

Процесс снятия и замены

На практике владельцы ВАЗ 2109 часто сталкиваются с проблемой, когда выходит из строя , не работают лампы на панели приборов, печка или бензонасос. Если в нерабочем состоянии электрооборудования виноват именно ПП, то вам следует произвести его замену. В принципе, процесс смены ничем не отличается. Разница заключается только в схеме БП и разном корпусе самих ПП.

Для карбюраторных и инжекторных двигателей

1. В первую очередь вам необходимо открыть капот и отключить минусовую клемму от АКБ. Помните о том, что все ремонтные работы, связанные с БП, необходимо выполнять при выключенном аккумуляторе.
2. Под лобовым стеклом в районе водительского сидения найдите БП. Он защищен пластиковой крышкой. Отожмите фиксаторы по ее бокам, чтобы демонтировать крышку.
3. Снимите крышку и с обратной стороны вы можете увидеть электросхему, на которой отмечено место расположения и назначение каждого компонента. Если вам нужно заменить деталь, отвечающую за работу печки, прикуривателя, бензонасоса или другого оборудования, то найдите ее на схеме или воспользуйтесь нашим мануалом. После этого извлеките ПП руками или при помощи специальных щипцов. Если вы меняете реле, то демонтируйте его, покачивая вверх и вниз.
4. Замените выгоревшую деталь на новую соответствующего номинала. Определить перегоревший ПП можно по оборванной плавкой нити. Всю установку произведите в обратном порядке. Подключите клемму минусовую АКБ.

С левой стороны относительно движения авто под лобовым стеклом вы найдете черный блок, в котором установлены все ПП и реле. Демонтируйте крышку, оттиснув фиксаторы сбоку.

Блок предохранителей ВАЗ 2109 стоит в левой части автомобиля, под капотом, перед ветровым стеклом. Добраться до него очень просто. Нужно всего лишь снять с него крышку и перед вами откроется блок предохранителей и реле.

В блоке предохранителей ВАЗ 2109 установлены предохранители, рассчитанные на различные токи, и служащие для защиты различных участков электрооборудования автомобиля. При превышении допустимых параметров в конкретном участке сети автомобиля, плавкий предохранитель сгорает, тем самым обесточивая поврежденный участок, и можно сказать, спасает автомобиль от более неприятных ситуаций, даже от возгорания.

Однако, не стоит забывать, что прежде чем сменить сгоревший предохранитель в блоке предохранителей ВАЗ 23109 сначала нужно узнать, по какой причине он сгорел, отремонтировать это неисправность и только потом, ставить новый предохранитель. Если же мы сразу установим новый предохранитель, без выяснения причины, в лучшем случае сгорит и новый «пред», а в худшем можем устроить и пожар. Хотя предохранители имеют одинаковый размер, они рассчитаны на различную силу тока. Поэтому всегда будьте внимательны при установке новых предохранителей, иначе, если не будет соблюден «ампераж», может электрооборудование автомобиля выйти из строя.

Монтажный блок на ВАЗ 2109 устанавливался нескольких видов. Расположение и типы предохранителей на них было разное. Блок 17.3722 имел цилиндрические предохранители, блоки 2114-3722010-60 и 2114-3722010-18 имели уже предохранители ножевого типа и различались между собой расположение на плате предохранителей.

Каждая плавкая вставка в блоке предохранителей ВАЗ 2109 защищает свою цепь, тем самым мы суживаем область поиска неисправности.

Номер предохранителя*	Защищаемые эл. цепи
1(8А) F9(7,5A)	Правая противотуманная фара
2(8А) F8(7,5A)	Левая противотуманная фара
3(8А) F1(10A)	Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омыва фар
4(16А) F7(30A)	Очистители фар(в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель омывателя стекол. Моторедуктор очистителя залнего стекла. Реле времени омывателя заднего стекла. Клапаны включения омыва ветрового и заднего стекол. Реле (обмотка) включения электродвигателя вентилятора системы охлаждения двигателя. Реле (обмотка) включения обогерева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения вещевого ящика
5(8А) F16(15A)	Указатели поворота и реле-прерыватель указателей поворота и аварийной ситуации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа стояночного тормоза. Лампа светового табо «СТОП». Указатели температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6(8А) F3(10A)	Задние фонари (лампы стоп-сигнала). Палафон освещения
6(8А) F6(30A)	Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников
7(8А) F10(7,5A)	Фонари освещения номерного знака. Подкапотная лампа. Лампыосвещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя
8(16А) F5(20A)	Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения.
9(8А) F10(7,5A)	Левая фара(габаритный свет). Левый задний фонарь(габаритный свет)
10(8А) F11(7,5A)	Правая фара(габаритный свет). Правый задний фонарь(габаритный свет)
11(8А) F2(10A)	Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
12(16А) F4(20A)	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель
13(8А) F15(7,5A)	Правая фара (дальний свет)
14(8А) F14(7,5A)	Левая фара (дальний свет). Контрольная лампа включенного дальнего света фар
15(8А) F13(7,5A)	Левая фара (ближний свет)
16(8А) F12(7,5A)	Правая фара (ближний свет)
*Номера предохранителей с буквой F относятся к предохранителям монтажного блока 2114-3722010-60, без букв к блоку 17.3722

Рассказывая о блоке предохранителей ВАЗ 2109 необходимо еще и упомянуть о реле, которые также установлены в монтажном блоке автомобиля.

Монтажный блок ваз 2109 электрика схемы включает в себя все реле и предохранители, отвечающие за электропитание узлов.

Он объединяет линии питания и здесь же смонтированы все элементы схем разводки тока. Блок представляет разъемную коробку, на внутренних сторонах крышек которой установлены реле, предохранители и плата с выводами жгутов проводов.

При этом следует учитывать, что ЭБУ инжекторных двигателей имеет отдельную электропроводку.

Основные сведения о монтажном блоке

В зависимости от года выпуска и типа двигателя монтажная схема электропроводки ваз 2109 собрана в различных вариантах.

Так, на карбюраторных моделях компоновка блока представлена в модификации типа 17.3722. Он имеет в своём составе круглые плавкие предохранители, которые часто выходят из строя и требуют замены.

В моделях с инжекторным двигателем применено новое оборудование для блока электросхема ваз 2109. Теперь блок стал более надёжным за счёт установки новых предохранителей плоского типа. За счёт их ножевой конструкции плоская поверхность создаёт большую площадь контакта, и они стали надёжнее.

Найти в каталоге новый блок можно под маркировкой 2114-3722010-60.

Отличие ваз 2109 электросхемы этих двух блоков:

• в подключении вентилятора охлаждения радиатора;
• маркировке реле разъёмов и предохранителей;
• отсутствие двух реле.

Маркировка разъёмов и предохранителей

В связи с тем, что имеется различие в маркировке составляющих схему разводки узлов, требуется точно знать, какая монтажная электросхема ваз 2109 применена на оборудовании.

• год выпуска ВАЗ 2109;
• тип двигателя;
• тип панели приборов;
• вариант комплектации.

Зная эти исходные данные можно найти фото схемы на сайте автолюбителей. Там же возможно поработать с интерактивной схемой, которая высвечивает именно искомую часть электропроводки.

На этих схемах и указана маркировка узлов для каждого типа блоков. Так, если реле включения очистителей на старой схеме обозначалось цифрой 1, то в новом блоке это — К1. Все узлы указаны на схемах и приложенной к ним спецификации. Все предохранители обозначены на корпусе блока. По схеме определяется зона ответственности каждого изделия. Автомобиль ваз 2109 электросхема, монтажный блок которой включает штекеры присоединения проводов, эти изделия маркируются буквой Ш.

Как не перепутать провода

Множество разноцветных проводов не должно вызывать затруднения при устранении неисправности своими руками. Провода имеют четкую направленность по цвету:

• жёлтый — габариты;
• красный — стоп-сигнал;
• голубой — задний ход;
• оранжево-чёрный — противотуманный.

Остаётся только выбрать нужный цвет провода и проверить его исправность и подключить.

Устранение неисправностей

Электрическая схема монтажного блока является основным узлом, обеспечивающим работоспособность автомобиля. Если нет необходимого навыка, работу по настройке блока лучше доверить специалистам. Цена ремонта будет несоизмерима с затратами на транспортировку отказавшей в пути машины. Если же ремонт делается самостоятельно, поможет инструкция по ремонту, которую можно найти на видео в обучающих программах мастеров.

Демонтаж блока

Чтобы снять, извлечь блок с места установки, необходимо понимать, что он является энергетическим сложным узлом. Поэтому отсоединяя электропроводку, необходимо производить маркировку разъёмов для последующего сбора.

Открыв капот, обнаружим с левой стороны под краем лобового стекла блок, который закреплён пластиковыми зажимами. Их нужно отвести и освободить коробку. Сверху она прикрыта резиновым чехлом, который сдвигается в сторону. Отодвинув чехол, следует отсоединить колодку с проводами.

После этого блок освобождается от крепящих двух гаек и приподнимается над местом установки, насколько позволят тянущиеся к нему провода. При отсоединении проводов следует пометить разъёмы, чтобы легче провести позже обратную операцию установки.

Снятый блок установить на рабочую поверхность и отвернуть крепление нижней крышки, состоящее из 8 болтов. После этого, в щель вставить отвёртку и выполнить разъём корпуса. Вся схема будет перед глазами. Изучить, сравнить с представленной в инструкции и найти место неисправности. Зачастую на этапе установления неисправности требуется помощь специалиста.

Следует найти:

• нарушение в плате;
• неисправный предохранитель;
• отказавшее реле.

После замены детали, исправления повреждения блок собирается и устанавливается на место в обратном порядке. Независимо от типа применяемой в автомобиле электрической схемы блоки устанавливаются одинаково.

Характерные неисправности блока

Часто случается отказ из-за перегоревшего предохранителя. Найти его несложно. Потребуется замена на такой же предохранитель с теми же параметрами по токовой нагрузке. Необходимо выяснить причину, которая привела к срабатыванию предохранения. Если проблему не устранить может случиться серьёзная поломка.

Если проблема возникла в плате, то она может быть связана с окислением металла на схеме. Если контакты окислились, то их можно почистить. При этом следует снять предохранители и реле с мест установки. Работа по очистке тоководов должна быть выполнена аккуратно, а при использовании паяльника для восстановления участка приняты все меры для защиты платы от случайного повреждения. Заменить блок будет намного проще.

Как работать со схемой электроблока

Используя входные данные выпуска ВАЗ в информационных базах, следует найти схему монтажного блока именно того типа, что установлен на конкретном типе автомобиля. При этом обычно предоставлены две схемы. Общий вид целого блока даёт возможность оценить полную схожесть искомой схемы с имеющимся узлом.

Вторая схема представляет собой разводку внутри блока. Она требуется для детального изучения и поиска неисправностей. При этом есть возможность на сайте ознакомиться с интерактивной схемой, которая поможет отследить схему по элементам.

Любой отечественный ВАЗ-2109 имеет , как правило, такой системой комплектуются как старые, так и более новые модели. Благодаря подобной системе объединяется воедино вся электрическая проводка. Функционирование БП позволяет предотвратить поломку электрооборудования, которое предусмотрено в автомобиле.

Внешний вид приспособления

Схемы

Итак, чтобы разобраться в том, где находится ВАЗ-2109, следует изначально вспомнить о том, что эта модель отечественного автопрома имеет несколько существенных отличий. В частности, автомобили, которые выпущены до 1998 года, имеют блок, нетипичный тому, что установлен в машинах более поздних годов.

В более старых моделях БП имеет маркировку 17.3722, его основными составляющими являются корпус и инженерная плата. К последнему указанному элементу крепятся все существующие контакты проводов, а также предохранители и реле.

Что касается более современных машин, выпускаемых после 1998 года, блок маркирован кодом 2114-3722010-60. Отличие двух типов систем заключается в наличии у последних плавких деталей.

Если автомобилист решил выполнить какие-либо манипуляции над системой предохранителей, он должен понимать, что впрыск топлива (карбюратор или инжектор) не имеет в этом вопросе никакого значения. Важен тот факт, что расположение монтажного блока везде одинаковое. Найти систему можно в подкапотном пространстве неподалёку от места водителя, рядом с лобовым стеклом.

Если говорить про существенные отличия двух версий БП, стоит отметить тот факт, что детали блока маркируются разными способами, элементы системы различаются номиналами. Кроме того, новый БП лишён реле движка вентилятора и реле времени, регулирующего омыватель заднего стекла.

Предохранители печки, установленные в автомобиле старого образца

Если автомобилист хочет узнать, какой предохранитель отвечает за печку ВАЗ-2109 в машине старого образца, он должен среди всего перечня составляющих проводов и элементов найти номер F7, сила тока на такой детали составляет всего 30 А. На этом предохранителе находится цепь, состоящая из электрического движка , электрического моторчика омывателя лобового стекла, а также реле включения электровентилятора радиатора.

Предохранители отопительного агрегата, установленные в автомобиле старого образца

Как было сказано немного раньше, схема монтажного блока, которая установлена в автомобилях нового образца, отлична от своего прототипа. Как показывает практика, описанная схема по расположению деталей действует на всех типах моторов.

Чтобы разобраться в том, как работает ВАЗ-2109, следует обратить внимание на несколько важных элементов. Например, предохранитель под номером 4 с силой тока 16 А отвечает за обмотку реле вентилятора радиатора, а также за функциональность электрической цепи электромотора отопительного прибора. Седьмой элемент БП с силой тока 8 А способен предотвратить выход из строя лампы, посредством которой подсвечиваются ручки печки и прикуривателя, восьмой — с силой тока 16 А отвечает за электродвижок вентилятора радиатора.

Общая информация

Если автомобилист заметил, что на автомобиле ВАЗ-2109 перестал должным образом функционировать, например, вентилятор отопителя, вероятнее всего, грешить придётся на . На самом деле, замена такого элемента — несложный процесс, гораздо важнее выяснить причину его неработоспособности. Неисправность может вызвать короткое замыкание, ввиду чего автовладельцу придётся перебирать цепь, которая идёт непосредственно к недееспособному элементу. Чтобы проверить работу предохранителя F7, необходимо удостовериться в нормальном функционировании моторчика для омывания фар, подсветки печаточного отделения и прикуривателя.

Заключение

Если автомобилисту понадобился предохранитель печки ВАЗ-2109, он может самостоятельно, посредством приведённой инструкции, найти необходимый элемент системы, проверить его функциональность и в случае необходимости произвести его замену.

Распиновка монтажных блоков автомобилей ваз. Монтажный блок Где находится предохранитель на прикуриватель ваз 2109

Электродвигатели моторедукторов (очистителей ветрового стекла, заднего стекла (ВАЗ-2108, -2109), фар — если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска (двигатель -2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Не защищены цепи заряда аккумуляторной батареи, зажигания (карбюраторные двигатели), пуска двигателя, цепь «генератор — выключатель зажигания — монтажный блок». Мощные потребители (стартер, фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т. п.) подключаются через реле.

С 1998 г. на часть автомобилей взамен блока 17.3722 устанавливаются монтажные блоки 2114-3722010-60 или 2114-3722010-10, 2114-3722010-18 с ножевыми предохранителями. Новые блоки отличаются от старого номиналом и обозначением предохранителей, обозначением реле и разъемов (буква X вместо Ш), а также отсутствием реле времени омывателя заднего стекла и реле электродвигателя вентилятора системы охлаждения двигателя (на эти автомобили устанавливается датчик-выключатель нового типа, его контакты рассчитаны на большой ток, поэтому необходимость в реле отпала). Для отличия блока 2114-3722010-60 для семейства ВАЗ-2108 (в цепь питания обмотки возбуждения генератора включены резисторы и диод) от внешне похожего блока для ВАЗ-2115 на нем имеется белая метка около разъема XII.

Блок предохранителей 2114-3722010-10, 2114-3722010-18, 2114-3722010-60

№	А	Назначение
1	10	Клапан включения омыва фар
2	10
3	10	Плафон освещения салона
4	20	Элемент обогрева заднего стекла Реле (контакты) включения обогрева заднего стекла Прикуриватель
5	20
6	30	Электростеклоподъемники передних дверей Реле включения электростеклоподъемников
7	30	Очистители фар (в рабочем режиме) Реле включения очистителей фар (обмотка) Электродвигатель вентилятора отопителя Электродвигатель омывателя стекол Моторедуктор очистителя заднего стекла Реле времени омывателя заднего стекла Клапаны включения омыва ветрового и заднего стекол Реле (обмотка) включения электровентилятора системы охлаждения двигателя Реле (обмотка) включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла
8	7. 5	Левая противотуманная фара
9	7.5	Правая противотуманная фара
10	7.5	Подкапотная лампа Лампы освещения приборов Контрольная лампа наружного освещения Лампа освещения прикуривателя Левая фара (габаритный свет)
11	7.5	Правая фара (габаритный свет)
12	7.5	Правая фара (ближний свет)
13	7.5	Левая фара (ближний свет)
14	7.5	Левая фара (дальний свет)
15	7.5	Правая фара (дальний свет)
16	15	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота) Контрольная лампа указателей поворота Обмотка возбуждения генератора (при пуске двигателя) Контрольная лампа уровня тормозной жидкости Контрольная лампа давления масла Контрольная лампа воздушной заслонки карбюратора Контрольная лампа стояночного тормоза Лампа светового табло «STOP» Указатель температуры охлаждающей жидкости Указатель уровня топлива с контрольной лампой резерва Вольтметр
17	—	Запасной
18	—	Запасной
19	—	Запасной
20	—	Запасной
Реле
К1	Реле включения очистителей фар
К2	Реле-прерыватель указателей поворота и аварийной сигнализации
К3	Реле очистителя ветрового стекла
К4	Реле контроля исправности ламп
К5	Реле включения стеклоподъемников
К6	Реле включения звуковых сигналов
К7	Реле включения обогрева заднего стекла
К8	Реле включения дальнего света фар
К9	Реле включения ближнего света фар

Блок предохранителей 17.

3722

До 1986 г. лампы противотуманного света в задних фонарях и контрольная лампа противотуманного света защищались предохранителем № 15 монтажного блока. С 1986 г. они защищены отдельным предохранителем, расположенным в жгуте проводов около выключателя противотуманного света. Этот предохранитель рассчитан на ток 8 А и находится в отдельном пластмассовом корпусе.

№	А	Назначение
1	8	Правая противотуманная фара
2	8	Левая противотуманная фара
3	8	Очистители фар (в момент включения) Реле включения очистителей фар (контакты) Клапан включения омыва фар
4	16	Электродвигатель очистителя фар Реле очистителя фар (обмотка) Электродвигатель отопителя Электродвигатель омыва стекол Электродвигатель очистителя заднего стекла Реле времени омыва заднего стекла Клапан включения омыва ветрового и заднего стекол Обмотка реле включения электровентилятора системы охлаждения Обмотка реле включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла Лампа освещения вещевого ящика
5	8	Указатели поворота в режиме указания поворота и соответствующая контрольная лампа Задние фонари (лампы света заднего хода) Контрольная лампа резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости, воздушной заслонки карбюратора Вольтметр и контрольная лампа зарядки аккумуляторной батареи Моторедуктор и реле включения очистителя ветрового стекла Обмотка возбуждения генератора (при пуске) Лампа светового табло «STOP» Указатели температуры охлаждающей жидкости и уровня топлива
6	8	Задние фонари (лампы стоп-сигнала) Плафон внутреннего освещения кузова Электростеклоподъемники и реле включения электростеклоподъемников
7	8	Фонари освещения номерного знака Подкапотная лампа Контрольная лампа включения габаритного освещения Лампа освещения приборов и лампа освещения прикуривателя Табло подсветки рычагов отопителя
8	16	Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты) Звуковой сигнал и реле его включения
9	8	Левая фара (габаритный свет) Левый задний фонарь (габаритный свет)
10	8	Правая фара (габаритный свет) Правый задний фонарь (габаритный свет)
11	8	Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации
12	16	Элемент обогрева заднего стекла и реле включения обогрева Прикуриватель Штепсельная розетка для переносной лампы
13	8	Правая фара (дальний свет)
14	8	Левая фара (дальний свет) Контрольная лампа включения дальнего света фар
15	8	Левая фара (ближний свет)
16	8	Правая фара (ближний свет)
Реле
К1	Реле времени омыва заднего стекла (451. 3747 / 2108-3747110, 2108-3747110-06)
К2	Реле-прерыватель указателей поворота и аварийной сигнализации (493.3747 / 2108-3747010-02)
К3	Реле-прерыватель стеклоочистителя (522.3747 / 2108-3747710)
К4	Контактные перемычки на месте реле контроля исправности ламп Реле контроля целостности ламп (4402.3747 / 21083-3747410, 21083-3747410-06)
К5	Реле включения дальнего света фар (113.3747 / 2105-3747210-10, 2105-3747210-12)
К6	Реле очистителя фар (112.3747 / 2105-3747210, 2105-3747210-02)
К7	Реле стеклоподъемников (13.3747 / 2105-3747210-10, 2105-3747210-12)
К8	Реле включения звуковых сигналов (13. 3747 / 2105-3747210-10, 2105-3747210-12)
К9	Реле включения электровентилятора охлаждения (13.3747 / 2105-3747210-10, 2105-3747210-12)
К10	Реле включения обогрева заднего стекла (13.3747 / 2105-3747210-10, 2105-3747210-12)
К11	Реле включения ближнего света фар (13.3747 / 2105-3747210-10, 2105-3747210-12)

На всем семействе карбюраторных автомобилей «Самара 1» и на части карбюраторных машин семейства «Самара 2» (ВАЗ 2113 – 2115) устанавливают два типа блоков предохранителей, старого и нового образца. Эти устройства также называют монтажными блоками. Они являются сердцем электрики автомобиля, ведь в них установлены исполнительные реле слаботочных цепей. С помощью монтажного блока управляют также реле сильноточных и дополнительных цепей – стартера, противотуманных фар, подогрева сидений и других. Место установки обоих блоков одинаково, разница в небольших , различных разъемах и разном расположении элементов и другой конструкции корпуса.

Отличия монтажных блоков предохранителей ВАЗ

Каталожный номер монтажного блока старой модели 17.3722. Основное отличие от более современного блока с каталожным номером 2114-3722010-60 заключается в худшей защите от влаги, из-за чего ресурс устройства в несколько раз ниже.

Ведь монтажный блок расположен в нише подкапотного пространства, куда нередко попадает дождевая вода или омывающая жидкость. В новом монтажном блоке отсутствуют и омывателя заднего стекла. Это вызвано изменением электрической схемы автомобиля и установкой этих реле в других местах.

Еще одно отличие – в новой модели монтажного блока применен другой тип предохранителей, более стойкий к сырости. Чтобы отличить один блок от другого, необходимо прочитать надпись на крышке, там указан номер модели. Если по каким-то причинам прочитать текст на крышке не удается, снимите ее и сравните блоки с фотографиями из этой статьи.

Неисправности и схемы блоков

Несмотря на некоторые отличия, неисправности всех моделей подобных блоков одинаковы:

• окисление контактов;
• замыкание из-за грязи.

Попадая внутрь корпуса монтажного блока, вода смешивается с пылью и образует грязь, которая со временем расползается по нижней или верхней части монтажной платы. Неисправности монтажного блока нередко очень похожи на поломки других электрических систем автомобиля, поэтому точно установить причину можно лишь после демонтажа и вскрытия блока.

Необходимо снять и проверить монтажный блок, если наблюдаются следующие неисправности:

• или произвольное включение/выключение/переключение режима;
• проблемы с магнитолой;
• периодически пропадающее зажигание;
• нечеткая работа дворников или омывателей;
• нечеткая работа звукового сигнала;
• неправильная или нечеткая работа указателей поворота.

Видео — Возникновение короткого замыкания

Как снять и установить монтажный блок предохранителей ВАЗ

Основные процедуры снятия монтажного блока любой модели одинаковы. Чтобы снять монтажный блок сделайте следующее:

• Снимите минусовую клемму аккумулятора.
• Открутите две гайки по бокам блока (он расположен с водительской стороны подкапотного пространства над ).
• Приподнимите блок насколько возможно и вытащите все разъемы снизу.
• Установку проводите в обратном порядке. Сначала вставьте все разъемы, затем прикрутите гайки.

Как разобрать и собрать

Прежде чем разбирать монтажный блок, распечатайте фотографию или схему установки предохранителей и реле, а также пометьте или запишите, где какие реле установлены, потому что описание деталей, которое присутствует на внутренней стороне крышки, не всегда помогает.

• Снимите крышку. Для этого на старой модели блока отстегните по одной защелке с каждого бока, на новой модели отстегните по две защелки с каждого блока.
• Вытащите все реле и предохранители. В новой модели присутствует специальный пинцет, который помогает вытаскивать предохранители, он расположен рядом с реле указателя поворотов.
• После этого выкручивайте саморезы, которые соединяют обе половины корпуса.

На большинстве блоков старых моделей саморезы установлены сверху. На большинстве новых снизу. Но бывает и наоборот, ведь блоки производит не только АВТОВАЗ. С помощью тонкой плоской отвертки разъедините обе половины корпуса. Если разъединить не получается, убедитесь, что выкрутили все саморезы и попробуйте вставить отвертку в другом месте. Раскрыв корпус, извлеките печатную плату с установленными на ней разъемами. Сборку проводите в обратном порядке. Сначала установите печатную плату на крепления одной половины корпуса, затем наденьте вторую половину и плавно сожмите их так, чтобы они соединились. Если соединить половинки корпуса не получается, разберите их и убедитесь, что печатная плата стоит на месте, после чего повторите сборку. Затем зафиксируйте половинки корпуса саморезами.

Как отремонтировать

Внимательно осмотрите дорожки печатной платы. Если где-то обнаружили грязь между дорожками, увлажните ее с помощью жидкости для снятия лака и кисточки. Убедитесь, что лак не растворяет кисточку. После того как удалили всю грязь, тщательно протрите дорожки спиртом и просушите сжатым воздухом. Эту операцию выполните с обеих сторон печатной платы. Осмотрите все разъемы.

Если обнаружили грязь или окисление, замените их. Если вы не обладаете необходимыми знаниями, инструментами или запчастями для этого, обратитесь к автоэлектрику. Не обрабатывайте разъемы спреями для очистки контактов, велика вероятность, что часть контактов не удастся очистить с первого раза. К тому же, спрей не поможет восстановить контакт, если изношены или ослабели прижимные пластины (лепестки). Если печатную плату отремонтировать не удается, а новый блок стоит дорого, купите и установите новую печатную плату. Перед этим убедитесь, что она подходит для вашего блока, для чего сравните каталожный номер вашего блока и того, для которого предназначена плата.

Где располагается блок предохранителей ВАЗ 21099 карбюратор схема? Сама плата находится под капотом с левой стороны ветрового стекла и закрыта крышкой. В ней же нарисована условная схема подключения каждого из предохранителей и их номинал (указывается в допустимом диапазоне силы тока, то есть, в амперах). Сам монтажный блок ВАЗ закрыт в пластиковый корпус. Там же располагаются запасные предохранители (по бокам). Однако в «девятке» есть и второй блок, который располагается уже в салоне авто. Здесь ставятся те предохранители, которые отвечают за соединение цепи питания на бензонасос и некоторые другие компоненты.

Схема блока предохранителей в ВАЗ 21099

Первым делом стоит заметить, что в ВАЗ 21099 нового типа, которые выпускались с 1998 года, устанавливались новые вариации БП с П-образными предохранителями.

инцип работы одинаковый, но элементы не взаимозаменяемые. Желательно учитывать этот аспект при ремонте или замене предохранителей. В БП нового типа предусмотрена сигнальная цепь, которая идет на панель приборов. Это индикатор, который загорается при появлении неисправности в работе самого блока и электроцепи. В автомобилях старого образца данная цепь отсутствовала. В некоторых машинах ее переводили на подушку безопасности (индикатор срабатывания).

Схема монтажного блока (ИЗОБРАЖЕНИЕ 1), что располагается под капотом, находится на крышке с внутренней стороны. Это условная схема с отметками, где расположен каждый из предохранителей и за какую цепь он отвечает. Также схема монтажного блока ВАЗ 2109 дополнительно распечатана в инструкции по эксплуатации транспортного средства. По ней можно в считанные секунды найти расположение любой из цепей электрики, что дает необходимую информацию для проведения диагностики контакта электрической цепи. Но при этом некоторые из них связывают несколько цепей. Например, F4 — это не только предохранитель прикуривателя, но и реле, которое отвечает за обогрев заднего стекла (если оно предусмотрено) и разъем переносной осветительной лампы.

Если рассматривать блок предохранителей ВАЗ 21099 инжектор (без карбюратора), то там схема подключения идентичная. Единственное исключение — некоторые из цепей не будут замкнуты, но это — нормально. Как всегда — можно сравнить с условной схемой, что продублирована на крышке монтажного блока.

Изображение 1. Схема монтажного блока.

Несколько слов о самих предохранителях

Предохранитель — это просто кусок проводника с определенным сопротивлением и максимально допустимой критической нагрузкой. Если указанный диапазон преодолеть — внутренняя его часть попросту перегорает, и электрическая цепь разрывается, предотвращая возгорание проводки (и ее изоляции).

В автомобиле для каждой из электрических цепей устанавливаются свои предельные значения по силе тока. Например, тот, что отвечает за работу прикуривателя ВАЗ, рассчитан на 20 Ампер. Естественно, если сюда поставить предохранитель меньшего номинала, то он при малейшей превышении своей нормы попросту перегорит. Если поставить с большим номиналом, то при преодолении допустимой величины произойдет возгорание электропроводки. Поэтому делать так недопустимо и считается нарушением элементарных норм безопасности эксплуатации транспортного средства.

В блок предохранителей ВАЗ 21099 непосредственно с завода изначально ставятся запасные. Располагаются они по обе стороны от основной платы. В ВАЗ 2108 — точно так же, но там во внутрь салона вынесены только реле, отвечающие за работу бензонасоса и подогрева заднего стекла (а также магнитолы).

Интересно то, что наибольшая возможная нагрузка для блока предохранителей приходится на цепь, соединяющую электрические подъемники стекол. Там максимальная сила тока может быть 30 Ампер. В блоках нового образца его заменили на стандарт в 20 Ампер.

Как правильно заменять предохранители? Для этого понадобится:

• выключить мотор;
• снять минусовую клемму с аккумулятора. Желательно еще подождать несколько минут для устранения остаточного напряжения;
• снять крышку блока предохранителей 2109;
• при помощи мультиметра найти вышедший из строя предохранитель;
• проверить цепь на наличие короткого замыкания;
• поставить новый предохранитель;
• подать напряжение на цепь и удостовериться, что повторного перегруза не произошло.

Ни в коем случае нельзя проводить ремонт с применением неоригинальных комплектующих, и уж тем более их заменяя на сторонние проводники. Среди российских водителей есть популярная тенденция вместо предохранителя ставить 5-копеечные монеты (это можно выполнить на «девятке» старого образца). Делая это, нужно отдавать себе отчет, что можно не только сжечь всю электронику автомобиля, но и вызвать пожар!

Как проверить работу электрической цепи?

Для того чтобы проверить на работоспособность блок ВАЗ 2109, достаточно выполнить прозвонку каждой из цепей мультиметром.

В вариациях мотора карбюратор это выполняется предельно просто, так как контакты блока — полностью открыты. Если обнаружены множественные разрывы, то дешевле и проще будет просто заменить весь блок. Подойдет и нового образца, и даже с 2114 — они там используются идентичные.

Если же работает только одна из частей блока, то придется искать разорванную цепь. Поиск упростит знание следующих правил:

• если не работает цепь, отвечающая за питание печки, то искать неисправный элемент нужно с F4 или F7. Последний отвечает за работу вентилятора, задувающего вовнутрь салона теплый воздух;
• замена прикуривателя потребуется, если не работает сразу несколько цепей: F4, F10, блок 7;
• за омыватели, патрон переносной лампы и щетки заднего стекла отвечает реле F7;
• при неисправности бензонасоса «виновником» является плата предохранителей, что располагается с левой стороны руля (в салоне автомобиля).

Это указаны те неисправности, с которыми водителям чаще всего приходится иметь дело.

Разобраться с блоком предохранителей в ВАЗ 21099 карбюратор довольно просто. Самое сложное — это поиск неисправного элемента. Но устранить проблему не сложно, если в наличии есть запасные предохранители. В ВАЗ 21099, в отличии от ВАЗ 2108, они предусмотрены производителем. Не нужно забывать своевременно их восстанавливать при необходимости.

Добрый день. Сегодня у нас в автосервисе ВАЗ 2108, 2109, 21099. Приехал он к нам с желание разобраться с электрикой. В автомобиле произошел скачек электричества, и после этого перестали работать щетки стеклоочистителя, поворотники, задние противотуманные фары. Скорее всего в этом виноваты предохранители. В данной статье мы расскажем Вам, где находятся и как меняются предохранители ВАЗ 2108, 2109, 21099. Так же прилагаем подробную схему предохранителей в монтажном блоке.

Расшифровка значений предохранителей ВАЗ 2108, 2109, 21099:

Предохранитель№	Амперы	За что отвечает:
		Противотуманная фара с правой стороны
		Противотуманная фара с левой стороны
		Омыватель фар
		Вентилятор отопителя Насос омывателя Щетка заднего стекла Омыватель заднего стекла Вентилятор радиатора Обогрев заднего стекла Лампа в бардачке
		Поворотники Задние фонари Щетки ветрового стекла Генератор Уровень тормозной жидкости
		Давления масла Ручник Охлаждающая жидкость Уровень топлива в баке Лампа «чек» Открытие дверей
		Освещение салона Задние фары
		Стеклоподъемники
		Номерной знак Лампа подкапотного Освещение приборов Габариты Освещение приборной панели Прикуриватель
		Звуковой сигнал
		Габарит заднего правого фонаря
		Аварийка
		Нагревательный элемент обогрева заднего стекла Реле включения обогрева заднего стекла (контакты) Патрон подключения переносной лампы Прикуриватель
		Правая фара
		Левая фара
		Ближний свет левой фары
		Ближний свет правой фары
		Резервный
		Резервный
		Омыватель фар
		Вентилятор отопителя Насос омывателя Щетка заднего стекла Омыватель заднего стекла Вентилятор радиатора Обогрев заднего стекла Лампа в бардачке
		Давления масла Воздушная заслонка карбюратора Ручник Охлаждающая жидкость Уровень топлива в баке Лампа «чек» Открытие дверей
		Задние тормоза Освещение салона
		Номерной знак Лампа подкапотного Освещение приборов Габариты Освещение приборной панели Прикуриватель
		Вентилятор радиатора
		Левый задний габарит
		Правый задний габарит
		Аварийный сигнал
		Прикуриватель Обогрев заднего стекла
		Дальний свет правой фары
		Дальний свет левой фары
		Ближний свет левой фары
		Ближний свет правой фары

Электрооборудование

Общие сведения

Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» — кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода. Бортовая сеть — постоянного тока, с номинальным напряжением 12 В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя — от генератора переменного тока со встроенным выпрямителем и электронным регулятором напряжения. При работе генератора аккумуляторная батарея заряжается.

Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов (очистителей ветрового стекла, заднего стекла (ВАЗ-2108, -2109), фар — если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска (двигатель -2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Не защищены цепи заряда аккумуляторной батареи, зажигания (карбюраторные двигатели), пуска двигателя, цепь «генератор — выключатель зажигания — монтажный блок». Мощные потребители (стартер, фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т.п.) подключаются через реле.

Большинство предохранителей и реле находятся в монтажном блоке, номинал предохранителей и защищаемые ими цепи указаны в таблице. До 1986 г. лампы противотуманного света в задних фонарях и контрольная лампа противотуманного света защищались предохранителем № 15 монтажного блока. С 1986 г. они защищены отдельным предохранителем, расположенным в жгуте проводов около выключателя противотуманного света. Этот предохранитель рассчитан на ток 8 А и находится в отдельном пластмассовом корпусе.
При выходе из строя монтажного блока возможна замена печатной платы или припайка проводов взамен перегоревших токоведущих дорожек.

С 1998 г. на части автомобилей взамен блока 17.3722 устанавливаются монтажные блоки 2114-3722010-60 или 2114-3722010-10, 2114-3722010-18 с ножевыми предохранителями. Новые блоки отличаются от старого номиналом и обозначением предохранителей, обозначением реле и разъемов (буква Х вместо Ш), а также отсутствием реле времени омывателя заднего стекла и реле электродвигателя вентилятора системы охлаждения двигателя (на эти автомобили устанавливается датчик-выключатель нового типа, его контакты рассчитаны на большой ток, поэтому необходимость в реле отпала). При замене монтажного блока нового образца на старый необходимо подключить электровентилятор через реле, иначе сгорят дорожки печатной платы. Если старый блок меняется на новый, то необходимо установить и датчик включения электровентилятора нового образца. Некоторые различия имеются и в схеме подключения очистителей фар. Для отличия блока 2114-3722010-60 для семейства ВАЗ-2108 (в цепь питания обмотки возбуждения генератора включены резисторы и диод) от внешне похожего блока для ВАЗ-2115 на нем имеется белая метка около разъема Х11.

Для коммутации основных цепей автомобиля служит комбинированный выключатель (замок) зажигания, состоящий из контактной части и механического противоугонного устройства. Запорный стержень противоугонного устройства выдвигается, если ключ установить в положение «Стоянка» и вынуть из замка. После этого следует повернуть рулевое колесо, чтобы стержень вошел в паз на рулевом валу, заблокировав его. Запорный стержень утапливается (освобождает вал) при повороте ключа из положения «Стоянка» в положение «Выключено». Выключатель зажигания также снабжен механическим блокировочным устройством против ошибочного включения стартера при работающем двигателе. Для повторного включения стартера необходимо повернуть ключ из положения «Зажигание» в положение «Выключено» и лишь затем в положение «Стартер».

Всегда включены (независимо от положения ключа в выключателе зажигания) цепи питания звукового сигнала, стоп-сигнала, аварийной сигнализации, прикуривателя, плафона, штепсельной розетки для переносной лампы.

На автомобилях с двигателем ВАЗ-2111 устанавливается жгут системы впрыска (жгут системы зажигания отсутствует, хотя колодка его подключения сохранена). Реле и предохранители системы впрыска находятся возле контроллера, под журнальной полкой панели приборов.

Схемы электрооборудования автомобилей приведены в Приложениях.

При ремонте системы электрооборудования отсоединяйте клемму «–» аккумуляторной батареи (при выключенном зажигании).

Прежде чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину его перегорания.

Не используйте предохранители увеличенного номинала или самодельные: это может привести к перегоранию дорожек печатной платы, а возможно, и к пожару.

Из-за опасности короткого замыкания не поддевайте перегоревшие предохранители металлическими инструментами (отвертками), если соответствующие цепи не обесточены.

Монтажные блоки

а – расположение реле и предохранителей в монтажном блоке 2114-3722010-18:
К1 – реле включения очистителей фар;
К2 – реле-прерыватель указателей поворота и аварийной сигнализации;
К3 – реле очистителя ветрового стекла;
К4 – реле контроля исправности ламп;
К5 – реле включения стеклоподъемников;
К6 – реле включения звуковых сигналов;

К7 – реле включения обогрева заднего стекла; К8 – реле включения даль
него света фар;
К9 – реле включения ближнего света фар;
F1–F16 – плавкие предохранители;
б – монтажный блок 17.3722;
в – монтажный блок 2114-3722010-60.

Цепи, защищаемые плавкими предохранителями

№ предохранителя*

Защищаемые цепи
1 (8 А)
F9 (7,5 А)
Правая противотуманная фара
2 (8 А)
F8 (7,5 А)
Левая противотуманная фара
3 (8 А)
F1 (10 А)
Очистители фар (в момент включения).
Реле включения очистителей фар (контакты).
Клапан включения омыва фар
4 (16 А)
F7 (30 А)
Очистители фар (в рабочем режиме).
Реле включения очистителей фар (обмотка).
Электродвигатель вентилятора отопителя.
Электродвигатель омывателя стекол.
Моторедуктор очистителя заднего стекла.
Реле времени омывателя заднего стекла.
Клапаны включения омыва ветрового и заднего стекол.
Реле (обмотка) включения электровентилятора системы охлаждения двигателя.
Реле (обмотка) включения обогрева заднего стекла.
Контрольная лампа обогрева заднего стекла.
Лампа освещения вещевого ящика
5 (8 А)
F16 (15 А)
Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота).
Контрольная лампа указателей поворота.
Задние фонари (лампы света заднего хода).
Моторедуктор и реле включения очистителя ветрового стекла.
Обмотка возбуждения генератора (при пуске двигателя).
Контрольная лампа уровня тормозной жидкости.
Контрольная лампа давления масла.
Контрольная лампа воздушной заслонки карбюратора.
Контрольная лампа стояночного тормоза.
Лампа светового табло «SТОР».
Указатель температуры охлаждающей жидкости.
Указатель уровня топлива с контрольной лампой резерва.
Вольтметр
6 (8 А)
F3 (10 А)
Задние фонари (лампы стоп-сигнала).
Плафон освещения салона
6 (8 А)
F6 (30 А)
Электростеклоподъемники передних дверей.
Реле включения электростеклоподъемников
7 (8 А)
F10 (7,5 А)
Фонари освещения номерного знака.
Подкапотная лампа.
Лампы освещения приборов.
Контрольная лампа наружного освещения.
Табло подсветки рычагов отопителя.
Лампа освещения прикуривателя
8 (16 А)
F5 (20 А)
Электродвигатель вентилятора системы охлаждения двигателя.
и реле его включения (контакты).
Звуковой сигнал и реле его включения
9 (8 А)
F10 (7,5 А)
Левая фара (габаритный свет).
Левый задний фонарь (габаритный свет)
10 (8 А)
F11 (7,5 А)
Правая фара (габаритный свет).
Правый задний фонарь (габаритный свет)
11 (8 А)
F2 (10 А)
Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации).
Контрольная лампа аварийной сигнализации
12 (16 А)
F4 (20 А)
Элемент обогрева заднего стекла.
Реле (контакты) включения обогрева заднего стекла.
Штепсельная розетка для переносной лампы.
Прикуриватель
13 (8 А)
F15 (7,5 А)
Правая фара (дальний свет)
14 (8 А)
F14 (7,5)
Левая фара (дальний свет).
Контрольная лампа включения дальнего света фар
15 (8 А)
F13 (7,5 А)
Левая фара (ближний свет)
16 (8 А)
F12 (7,5 А)
Правая фара (ближний свет)
* Номера с буквой F относятся к предохранителям монтажного блока 2114-3722010-60, без буквы F — к предохранителям монтажного блока 17.3722.

Где находится блок предохранителей и как его заменить на ВАЗ 2114

Ни для кого не секрет, что блок предохранителей ВАЗ 2114 является основным компонентом системы проводки транспортного средства. Это устройство обладает определенной схемой и позволяет защитить всевозможные приборы систем авто, такие как прикуриватель, печку, бензонасос и прочие от неисправностей и перенапряжения. В этой статье мы ознакомим вас с основной информацией касательно места расположения и замены компонентов.

Где находится?

Включение реле или предохранителя прикуривателя, бензонасоса или печки осуществляется одновременно с прибором, который он защищает. В том случае, в проводке произошел скачок напряжения, вы услышите, как щелкнули плавкие предохранители (далее — ПП) или моргнула подсветка, вся нагрузка ляжет именно на реле.

В большинстве отечественных автомобилей, в том числе в ВАЗ 2114 используется однопроводная система цепи, которая применяется в большинстве транспортных средств. За любой прибор, подключенный к блоку, отвечает свой предохранитель, назначение которого заключается в его защите. Таким образом, транспортное средство защищается от потенциального перегрева цепи и, как следствие – возможного пожара.

Но не все приборы, в отличие от бензонасоса, прикуривателя или печки, подключаются к монтажному блоку. Иногда дополнительные устройства подключаются напрямую к аккумулятору. Так что если вы столкнулись с проблемой неработающего оборудования, в соответствии с электросхемой необходимо удостовериться в том, что проблема действительно заключается в вышедшем из строя предохранителе. Так что со схемой в любом случае ознакомиться надо.

Теперь что касается расположения устройства. Сам блок в автомобиле ВАЗ 2114 инжектор расположен в моторном отсеке, напротив панели приборов. Чтобы добраться до него, панель приборов снимать не обязательно, достаточно открыть капот и посмотреть под лобовое стекло со стороны водителя. Прямо напротив панели приборов вы увидите черный блок, скрытый пластиковой крышкой.

Осуществив демонтаж накладки, вы сможете увидеть блок, где находится несколько десятков предохранителей и самих реле. В соответствии с электросхемой, нанесенной на крышке, каждый элемент отвечает за работу того или иного оборудования. Более подробно схема рассмотрена ниже.

Обозначение	Функция
К1	Если авто оснащено системой промывки фар, то это резе отвечает за ее работу.
К2	За работу поворотников или аварийного сигнала .
К3	За электродвигатель системы очистки лобового стекла.
К5	Если авто оборудовано электростеклоподъемниками, то это реле обеспечивает их функциональность.
К6	Выход из строя этого компонента станет причиной неработающего клаксона.
К7	Отвечает за функционирование системы обогрева заднего стекла.
К8 и К9	Оба элемента обеспечивают работоспособность фонарей дальнего и ближнего света.

Также БП оснащены реле, отвечающим за работу ламп подсветки панели приборов. Если лампа не горит, это может быть связано с ПП. Обозначение всех компонентов соответствует схеме. Более подробное назначение предохранителей и реле, обеспечивающих функциональность прикуривателя, печки, бензонасоса, центрального замка и других устройств описано в таблице ниже.

Предохранитель №	Амперы	За что отвечает:
F1	10	Задние противотуманки
F2	10	Поворотники и аварийная сигнализация
F3	7.5	Освещение салона
F4	20	Обогрев заднего стекла Плафон освещения подкапотного пространства
F5	20	Звуковой сигнал Вентилятор радиатора
F6	30	Электростеклоподъемники
F7	30	Омыватель лобового стекла Прикуриватель
F8	7.5	Правая противотуманная фара
F9	7.5	Левая противотуманная фара
F10	7.5	Габариты Подкапотная лампа Освещение номера Освещение приборов
F11	7.5	Габарит правой стороны автомобиля
F12	7.5	Правая фара ближнего света
F13	7.5	Левая фара ближнего света
F14	7.5	Правая фара дальний
F15	7.5	Левая фара дальний
F16	15	Лампы на приборной панели
F17		Резервный
F18		Резервный
F19		Резервный
F20		Резервный

Если в вашем авто перестал работать прикуриватель, печка, бензонасос , центральный замок или другое оборудование, то в соответствии со схемой в первую очередь надо проверить работоспособность реле и предохранителей. Расположение элементов вам уже известно, приступим к процессу замены. Итак, как правильно снять ПП из коробки и произвести замену?

1. В первую очередь необходимо открыть капот и получить доступ к месту установки БП. Он расположен прямо перед водительским сиденьем. Поскольку любая работа по замене предохранителя прикуривателя, печки или бензонасоса должна осуществляться на выключенном аккумуляторе, клемму нужно заранее сбросить.
2. Фиксаторы установки накладки следует поддеть, саму крышку после этого – снять.
3. В соответствии со схемой определите место расположения вышедшего из строя ПП. Если элемент выгорел, на нем вы увидите обгоревшую плавкую нить, но это далеко не показатель, иногда деталь с виду целая, но по факту является не рабочей. Иногда причиной того, что не горит подсветка или не работает печка, является загрязнившееся посадочное гнездо или ржавчина в месте контакта. Иногда это является ощутимым препятствием для передачи напряжения между предохранителем и остальной цепью. Если проблема действительно заключается в этом, то замену ПП осуществлять не имеет смысла – необходимо произвести зачистку контактов и гнезда.
4. Далее, если все же нужно произвести замену, используйте специальный пинцет, расположенный в корпусе монтажного блока. При помощи пинцета следует извлечь предохранитель, отвечающий за работоспособность того или иного устройства. При поломке реле компонент необходимо извлечь, потянув на себя и одновременно шатая из стороны в сторону.
5. Для замены реле или предохранитель демонтируются и меняются на рабочие. Уделяйте внимание тому, чтобы деталь соответствовала номеру, который на ней отмечен. К примеру, если на сломавшемся элементе отмечено 15 Ампер, то именно таким номиналом должна обладать новая деталь.

После этого вам останется только закрыть пластмассовую крышку блока и еще раз проверить, как работает устройство. В том случае, если проблема заключалась действительно в поломке реле, то замена поможет все решить. Если у вас не горит панель приборов, а замена реле не помогла решить проблему, то необходимо прозванивать проводку.

Источник: http://avtozam.com/vaz/2114/opisanie-bloka-predohranitelei/

Оцените статью: Поделитесь с друзьями!

Ваз 2109 инжектор не работает прикуриватель

Предохранитель прикуривателя на ВАЗ 2109

Содержание:

1. Правила эксплуатации
2. Причины
3. Ремонт

Если раньше прикуриватель служил преимущественно в качестве устройства для прикуривания сигарет, то сегодня — это одна из наиболее редко используемых функций.

В настоящий момент гнездо прикурки в основном используют для подключения дополнительного электрооборудования — зарядные устройства, навигаторы, музыкальные проигрыватели, компрессорные насосы и пр.

Внешний вид устройства

Правила эксплуатации

Если в какой-то момент прикуриватель перестанет работать, что произойдет? Все ваше дополнительное оборудование перестанет получать питание. Как результат, вы останетесь без медиацентра, навигатора, не сможете зарядить телефон и так далее.

Есть несколько важных правил, которых рекомендуется придерживаться в процессе эксплуатации своего ВАЗ 2109, оснащенного прикуривателем.

1. Не рекомендуется напрямую через прикуриватель подключать компрессоры, которыми сегодня многие подкачивают колеса в пути. Лучше подключить его непосредственно через аккумулятор. Такие устройства потребляют много энергии, создают внушительную нагрузку на электрическую проводку автомобиля. В какой-то момент она может расплавиться, либо сгорит предохранитель.
2. Не пытайтесь всунуть в гнездо прикурки устройства, разъемы которых больше размера прикуривателя.
3. Не подключайте металлические предметы. Также не используйте при подключении устройства, оборудование, имеющее металлические кольца на корпусе. Они не редко вылетают, что в результате создает короткое замыкание. В лучшем случае у вас быстро сядет аккумулятор.

А что за ним

Причины

Практика показывает, что существует две основные причины отказа прикуривателя на ВАЗ 2109.

Причина	Ваши действия
Сгорел предохранитель	Искать предохранитель следует внутри монтажного блока. В зависимости от года выпуска вашей девятки, предохранитель, отвечающий на прикуриватель, обозначается F4 или F10. При его сгорании извлеките предохранитель из монтажного блока, замените новым и следите, не повторится ли ситуация. Если он вновь сгорает через время, это говорит о подкорачивании в проводке. Особенность данного предохранителя в том, что он отвечает за сразу несколько устройств, подключенных к нему. Потому проверьте состояние остальных элементов. Быть может, из-за них плавится предохранитель, а не из-за прикурки
Плохой контакт	Он может быть частично нарушен или отсутствовать полностью. Извлеките прикуриватель, проверьте, нормально ли сидят провода на клеммах, не разболталось ли устройство. Визуальный осмотр — это хорошо, но лучше все сделать точнее. Возьмите мультиметр, включите в режим вольтметра и проверьте, какое напряжение между черным и красным проводами. Если прибор показывает 12 Вольт, ищите источник неполадок в гнезде прикурки. Если напряжение отсутствует, присутствует разрыв в электропроводке.

Прикуриватели рассчитаны на определенную нагрузку, превышение которой ведет к выходу из строя агрегата. При разработке ВАЗ 2109 инженеры на тот момент вряд ли могли учесть, что прикурка будет использоваться для подключения переносных компрессоров, мощных мультимедийных центров и прочего энергопотребительного оборудования.

Не работает прикурка

Ремонт

Если поломки прикуривателя избежать не удалось, вам необходимо предпринять действия по устранению неисправностей. Для этого воспользуйтесь следующим алгоритмом действий.

1. Проверьте, в каком текущем состоянии находится предохранитель, а также предохранители, соседствующие с F4 или F В некоторых случаях плавление одного провоцирует деформацию других плавких элементов.
2. Если замена предохранителя желаемого результата не дала, придется разобрать прикурку.
3. Извлеките прикуриватель полностью. В гнездо, расположенное на задней части узла, подключите контрольную лампочку и включите зажигание. Если лампа загорелась, это говорит о наличии электричества в цепи. Придется разобрать прикурку. Вы сумели определить, что проблема именно в нем, а не в электропроводке.
4. Следует открутить крепежную гайку с задней части прикуривателя. Но предварительно зарисуйте или сфотографируйте положение контактов перед разборкой узла. Так у вас не возникнут проблемы в процессе обратной сборки.
5. Открутите гайку, отогните металлический компонент от пластикового элемента, отсоедините металлические составляющие.
6. Теперь перед вами слюдяная пластинка, которая выступает в роли полупроводника. Ее необходимо демонтировать.
7. Далее собираем узел в обратной последовательности, только уже без пластины. Для установки прикурки придется немного поработать напильником, удалив часть металла для удобной посадки элемента.
8. Разрушенный полупроводник — это наиболее редко встречающаяся проблема с прикурками на ВАЗ 2109.
9. Более распространенная неприятность — это окисление контактов или скинутая клемма.
10. Потому извлеките прикуриватель, визуально осмотрите состояние контактов, разъемов. При наличии подозрений на неисправность, все контакты отключите, зачистите и установите все по местам. Это касается также клемм.
11. Либо другой вариант — нарушение целостности электропроводки. Не самый редкий случай, который потребует от вас прозвонить каждый провод, идущий на неисправный агрегат автомобиля. После этого можно убедиться, есть ли разрывы или короткие замыкания в цепи. Поврежденные провода меняются на новые.

Ремонтные работы

Работая с проводкой, клеммами и прикуривателем вообще, обязательно соблюдайте меры безопасности. Ремонт электрики на машине сопряжен с потенциальным риском, потому четко следуйте инструкциям или поручайте работу профессионалам.

 Загрузка … No Comments Yet! You can be first to comment this post!   Close Window

Loading, Please Wait!

This may take a second or two.

Если не работает прикуриватель на автомобиле ВАЗ 2109

Если не работает прикуриватель ВАЗ 2109 — основная неприятность редко состоит в том, что в автомобиле нечем зажечь папиросу. Сейчас мало кто об этом помнит, но идея появления прикуривателя в кабине состояла в том, чтобы дать возможность водителю зажечь папиросу одной рукой, держась второй за баранку. На ходу зажигать спички двумя руками считалось просто опасным. Теперь курящих автолюбителей сильно поубавилось, а у тех, что остались, как правило, есть зажигалки. Прикуриватель стал не нужен.

Вернуться к оглавлению

Зачем используется прикуриватель в автомобиле?

В наше время его гнездо всё чаще используется не по прямому назначению. Почти сорок лет назад, когда конструкторы АвтоВАЗа задумывали первые автомобили семейства Самара, к которым относится ВАЗ 2109, они и представить себе не могли, как еще будет применяться этот агрегат.

Видеорегистраторов тогда ещё не придумали, и вопрос о том, куда включить регистратор, не стоял в принципе. Точно также не было задачи подключить к бортовой сети аппаратуру спутниковой навигации — не было такой аппаратуры вообще. И даже заряжать сотовые телефоны не было нужды за отсутствием таковых в природе. Теперь это всё есть и питается от прикуривателя.

Такая нештатная эксплуатация приводит к увеличению нагрузки на его гнездо. Это может привести к его выходу из строя. Особенно опасен в этом смысле переносной электрический компрессор, который широко вошёл в современный обиход автолюбителей. В дальних и даже ближних поездках водители часто имеют с собой такой компрессор, который позволяет довольно долго ехать на пробитой бескамерной шине, периодически подкачивая её и оставляя вопрос о ремонте колеса до шиномонтажа. При таких подкачках следует соблюдать осторожность.

Помните, что прикуриватель рассчитан только на то, чтобы зажечь папиросу, но не на то, чтобы раз за разом накачивать полностью спущенное колесо. По крайней мере, для такой подкачки следует подсоединиться крокодилами к клеммам аккумуляторной батареи, а не к гнезду прикуривателя.

Вернуться к оглавлению

Замена плавкого предохранителя

Самая распространённая причина, по которой не работает прикуриватель ВАЗ 2109 — перегорание соответствующего предохранителя. Именно его следует первым делом проверить при отказе устройства. Блок предохранителей у «девятки» находится под капотом в моторном отсеке. Открыв капот, вы сразу увидите этот блок слева по ходу автомобиля возле ветрового стекла.

На крышке блока выштампована схема расположения предохранителей в блоке. Обычно предохранитель прикуривателя ВАЗ 2109 обозначается на схеме как F4. Он имеет предельное значение тока 20А. Предохранитель удобно вынимается из гнезда хранящимся в специальном гнезде блока монтажным пинцетом, но если пинцет утерян за годы эксплуатации вашей «девятки», можете просто поддеть предохранитель отвёрткой. Всегда имейте с собой в поездке набор запасных предохранителей разных номиналов, избегайте использования кустарных «жучков» — это опасно.

Выясните, имела ли место перегрузка цепи питания, нарушение штатного контакта при включении того или иного потребителя. Пощупайте провода, ведущие к устройству, согласно тому, как выстроена схема подключения прикуривателя: нет ли перегрева или, тем более, подплавления токоведущих проводов.

Заменив предохранитель, обязательно проанализируйте причину его перегорания.

Вернуться к оглавлению

Неисправности прикуривателя и его гнезда

Если ревизия плавкого предохранителя показала его надлежащее состояние, а устройство, тем не менее, не работает, надо прозвонить цепь, подающую напряжение. Возьмите портативный вольтметр и измерьте напряжение между чёрным и красным проводами, подходящими к его гнезду. Напряжение должно составлять примерно 12 В.

Если напряжения нет — проведите ревизию контактов, пошевелите контактные группы, зачистите провода от закислений. Убедитесь, что контакты не отошли от вибраций в процессе эксплуатации. Если же напряжение исправно подаётся на гнездо, но сам прикуриватель не работает, то у вас есть выбор одного из трёх вариантов.

Варианты	Возможные действия
Примирение с неработающим устройством.	Использование его гнезда для подключения токопотребляющих агентов.
Замена прикуривателя ВАЗ 2109 на новый.	Это самый оптимальный выход из ситуации.
Попытка отремонтировать устройство.	Третий вариант является наименее рациональным. Схема прикуривателя такова, что чаще всего выходит из строя термоупругий элемент. Он, как правило, отдельно вообще не продаётся.

Проще купить готовый прикуриватель, чем ремонтировать поломанный.

Вернуться к оглавлению

Эксплуатация прикуривателя

Главная опасность при эксплуатации устройства связана с его перегрузкой и с тем, как подключить прикуриватель. Множество потребителей, воткнутых в его гнездо, в том числе через разветвитель, могут при запаздывании срабатывания плавкого предохранителя привести к оплавлению проводов и даже к пожару в моторном отсеке или под торпедой автомобиля ВАЗ 2109.

Для того чтобы избежать таких неприятностей, не перегружайте гнездо многочисленными потребителями большой мощности. Помните, оно рассчитано всего лишь на несколько секунд нагрева поджигающего элемента и немедленное автоматическое отключение. Учитывайте это обстоятельство при эксплуатации автомобиля.

Не забывайте также о том, что предохранитель этого устройства обслуживает ещё несколько цепей:

• цепь патрона подключения переносной лампы;
• цепь реле включения обогрева заднего стекла;
• цепь самого нагревательного элемента заднего стекла.

Если хотите включить компрессор в гнездо прикуривателя, отключите обогрев заднего стекла.

Почему не работает прикуриватель ВАЗ-2109 и какой это предохранитель

В не слишком отдаленном прошлом, то есть в 20-м столетии, прикуриватель выполнял только одну роль – электрической зажигалки. Мало кому в те времена пришло бы в голову, что в будущем он станет универсальной розеткой, при помощи которой автолюбители будут запитывать множество различных электронный устройств, устанавливаемых теперь в машинах. Без них сейчас многие не представляют себе жизни, в отличие от сигарет. Имеются в виду:

• зарядные для смартфонов и планшетов;
• навигатор;
• мультимедийный центр;
• магнитола;
• компрессор;
• пылесос и пр.

Нужда в рассматриваемом исправном устройстве, как нетрудно догадаться, существенным образом возросла за прошедшие несколько десятков лет.

Потому, когда не работает электрический прикуриватель на автомобиле ВАЗ-2109 (как инжектор, так и карбюратор), владельцы делают все возможное, чтобы поскорее его починить.

Именно данной теме и посвящена настоящая статья.

Как правильно пользоваться

Что случится, если прикуриватель сломается? В этой ситуации установленное на машине дополнительное оборудование не сможет получать электричество и, следовательно, перестанет работать.

Чтобы этого не произошло, необходимо, используя прикуриватель, всего лишь выполнять несколько достаточно простых, но очень важных правил.

Прежде всего, не стоит непосредственно в разъем, то есть напрямую, подключать компрессор, применяемый в настоящее время многими автовладельцами для подкачки камер колес. Правильнее будет запитать его от аккумулятора. Все дело в том, что такого рода приборы требуют для работы достаточно много напряжения и, следовательно, создают высокие нагрузки на провода. От этого последние нередко перегреваются и даже плавятся. Чаще всего это происходит на тех машинах, где предохранители заменены перемычками.

Ни в коем случае не стоит пытаться вставлять в гнездо слишком толстые штекеры – они повредят элементы разъема, часть из которых сделана из фарфора.

Почему ломается и что делать

Специалисты утверждают, что имеется всего лишь 2 причины, приводящие к отказу прикуривателя:

• перегорание предохранителя;
• потеря какого-либо контакта.

В первом случае понадобится заменить расплавившееся защитное устройство на рабочее. Находится оно непосредственно в монтажном блоке. Так, если у вас:

• низкая панель приборов (то есть более старая машина), то это F4 или F10;
• высокая панель – 11.

Стоит отметить, что в этой ситуации также перестанут работать:

• нагревательный элемент заднего стекла;
• розетка для удлинителя.

В ранних машинах номинал у предохранителя был 20 ампер, в новых – только 16.

Кстати, печка запитывается через F7 в старых моделях, 4 – в новых.

Сгоревший предохранитель извлекают при отключенном аккумуляторе и заменяют новым. Важно некоторое время контролировать его состояние. Если он вновь перегорит – то следует искать причину в коротком замыкании.

При потере контакта требуется:

• осмотреть гнездо прикуривателя;
• убедиться, что все провода хорошо держатся;
• с помощью тестера проверить напряжение (черный и красный провод – должно быть 12 вольт).

Если все в порядке, то следует искать неисправность именно в гнезде. При отсутствии электричества обследуют проводку на целостность.

Важно понимать, что сам по себе прикуриватель имеет определенный запас прочности, и не всякая нагрузка пройдет для него бесследно. Если норму превысить, то увеличивается и риск поломки. Потому надо внимательнее относиться к подбору гаджетов, отдавая предпочтение самым энергосберегающим.

Читайте также: Почему не работает вентилятор печки ВАЗ-2109

Ремонт

Как показывает практика, в некоторых случаях, если прикуриватель перестал работать, проблему нужно искать именно в гнезде. В этой ситуации, скорее всего, выходит из строя шайба, изготовленная из олова, – она попросту плавится от чрезмерной нагрузки. Все дело в том, что именно с ее помощью напряжение попадает на центральный контакт прикуривающего устройства. Для исправления понадобится убрать пришедшую в негодность деталь. Главное здесь, действовать крайне осторожно, чтобы не испортить основу из фарфора – она достаточно хрупкая. Без этой шайбы прикуриватель будет функционировать нормально.

Чтобы восстановить работоспособность, также иногда нужно извлечь и полупроводниковую пластину. Тут действовать придется в следующем порядке:

• перед тем как разбирать разъем, стоит сфотографировать расположение проводов на контактах – это поможет без ошибок собрать все с первого раза;
• крепежную гайку, удерживающую гнездо на панели, откручивают;
• внутри имеется пластина, изготовленная из слюды, – ее нужно вытащить;
• затем разъем собирают полностью, но уже без вышеназванной детали.

Кроме того, достаточно часто потеря контакта происходит из-за банального окисления клемм или разрыва соединения. По этой причине при ремонте всегда уделяют внимание и чистке всех разъемов и коннекторов. Убирают окислы обычной ученической резинкой.

Обрыв выявляют путем осмотра. Чтобы не запутаться, проверенный провод лучше маркировать чем-нибудь. Быстрее будет проверить мультиметром, установленным на Омы. Их в целом не так много, и тест проводится достаточно быстро. Все испорченные жилки необходимо заменить на новые.

Проводя работы с электрической системой автомобиля, следует всегда соблюдать технику безопасности. Не стоит думать, что 12 вольт совершенно безвредны – убивает, как известно, не напряжение, а ток. Последний в машине иногда достигает и 30 ампер, чего вполне хватит обычному человеку для получения серьезной травмы.

https://www.youtube.com/watch?v=SYTzecbdnKA

Не работает прикуриватель на ваз 2109

Иногда, владельцы автомобилей ВАЗ-2109, в случае выхода из строя прикуривателя, в шутку говорят, что таким образом у автомобилистов ведётся борьба с курением. Но, к сожалению, в настоящее время, вышедший из строя прикуриватель лишает водителя возможности использовать это гнездо не только по его прямому назначению. Ведь многие автолюбители используют его в качестве розетки для подсоединения дополнительных устройств.

Не работать прикуриватель автомобиля ВАЗ-2109 может по трём причинам: перегорел предохранитель, защищающий эту электрическую цепь; обрыв проводки или разъединение, по какой либо причине, штекеров, входящих в эту электрическую цепь; проблема с контактами питания в самом гнезде прикуривателя.

Двадцати амперный предохранитель F4, расположенный в монтажном блоке под капотом автомобиля ВАЗ-2109, защищает две электрические цепи: прикуривателя и нагревательного элемента обогрева заднего ветрового стекла. То, что предохранитель 20 амперный, хорошо, так как через это гнездо можно запитать дополнительные потребители суммарной мощностью до 240 ватт, если не включать обогрев заднего стекла. На «девятках» без проблем работают электрические компрессоры, по накачке шин, подсоединённые к гнезду прикуривателя.

Иногда из строя выходит само гнездо прикуривателя. Причина заключается в том, что плавиться оловянная шайба, через которую подаётся напряжение на центральный контакт гнезда прикуривателя. В принципе, если снять прикуриватель и открутить расположенную на торце гайку, сдвинуть проводку, снять шайбу и тонкую текстолитовую прокладку, то можно будет убрать эту расплавившуюся шайбу. Правда, делать это нужно осторожно, чтобы не повредить её керамической основы, а затем всё собрать в обратном порядке, но уже без этой оловянной шайбы.

Поделитесь статьей с друзьями:

Ремонт прикуривателя Ваз 2109 |

Далеко не редки ситуации, когда в отечественных автомобилях из строя выходит прикуриватель. И ни для кого не секрет, что прикуриватель полезен не только для заядлых курильщиков, к нему могут быть присоединены различные электрические приборы. Поэтому ремонт прикуривателя ВАЗ 2109 – тема весьма актуальная.

Запомните, что к прикуривателю нельзя подключать компрессор для накачки колес, в данном случае он подсоединяется напрямую к аккумулятору Ваз 2109. Если же вы не прислушались к совету, то не удивляйтесь, что у вас расплавились провода или сгорел предохранитель.

Второе правило – не пытайтесь всунуть в прикуриватель девайсы, которые попросту туда не лезут. И третье правило – избегайте попадания в прикуриватель железных предметов, также не стоит приобретать электрическое оборудование с металлическими кольцами.

Рассмотрим непосредственно ремонт прикуривателя Ваз 2109. Начинаем с проверки предохранителей. Если произвели замену перегоревшего предохранителя, но напряжения все равно отсутствует, тогда придется разобрать сам прикуриватель от 2109. Как производится проверка? Вытаскиваем его полностью, находим на задней части гнездо, подключаем лампочку и включаем зажигание. Если лампочка загорелась, вам придется разобрать прикуриватель.

В процессе ремонта используем плоскогубцы и напильник небольшого размера. Предварительно запоминаем, в каком положении у нас находятся контакты, лучше всего зарисовать схемы или сфотографировать их. Итак, отвернули гайку, отогнули металлическую часть от пластмассового элемента и отсоединили железки. Обратим внимание на слюдяную пластинку, которая используется как полупроводник. Выбрасываем ее и начинаем сборку. В дело вступает напильник, с помощью которого удаляется лишний металл, мешающий благоприятной посадке прикуривателя на свое штатное место.

Самая простая поломка прикуривателя могла заключаться в плохом контакте. Это объясняется тем, что со временем места соединений окисляются, также может выпасть клемма и работоспособность устройства прекратится. Если вытащить прикуриватель из гнезда, то клеммы должны быть надежно закреплены. Не забываем, что при ремонте прикуривателя от Ваз 2109 необходимо отсоединить минусовую клемму аккумулятора и только потом приступать к соединению проводки.

плата ВАЗ 2109. Распиновка монтажных блоков автомобилей ВАЗ. Как определить, что предохранитель перегорел

Одной из причин проблем, с которыми сталкиваются автолюбители, являются выходы из строя предохранителей на ВАЗ 2109. Поэтому каждому водителю необходимо иметь представление о том, как производится замена предохранителей ВАЗ 2109, а еще лучше иметь навыки предотвращения таких поломка.

Функции предохранителей ВАЗ 2109

Предохранители расположены в двух блоках: один находится под капотом, другой внутри автомобиля под панелью.Назначение любого предохранителя – защита определенного устройства ВАЗ 2109 от перегрева и возгорания.
При накоплении энергии в электрической цепи машины может произойти короткое замыкание, а это приводит к поломке одного из устройств. В этом случае взрыватель принимает на себя весь удар.
Цена будет значительно меньше, чем у любого другого устройства, которое он защищает.

Расшифровка предохранителей ВАЗ 2109

Предохранитель №	За что отвечает:
F9	Правая противотуманная фара
F8	Левая противотуманная фара
F1	Омыватель фар
F7	Вентиляторы отопителя и радиатора, электродвигатель насоса омывателя, омыватель заднего стекла, лампа бардачка, обогрев и омыватель заднего стекла.
Ф16	Фонари задние, указатели поворота, щетки ветрового стекла, датчик уровня тормозной жидкости, генератор.
Ф16	Воздушная заслонка карбюратора, давления масла, ручного тормоза, охлаждающей жидкости, открывания дверей, контрольной лампы, уровня топлива в баке.
F3	Задние фонари, внутреннее освещение.
F6	Стеклоподъемники
F10	Освещение салона, подсветка приборов и приборной панели, габариты, прикуриватель.
F5	Звуковой сигнал
F11	Фонарь задний правый габарит
F2	Аварийная ситуация
F4	Элемент, служащий для обогрева заднего стекла, реле включения этого обогрева, прикуриватель, разъем подключения переносной лампы.
F15	Фара правая
F14	Фара левая
F13	Фара ближнего света левая
F12	Правая фара ближнего света

Замена предохранителей автомобиля марки ВАЗ 2109

Замена предохранителей на ВАЗ 2109 выполняется в блоке, установленном в задней части подкапотного пространства, со стороны водителя.Большинство электрических цепей автомобиля защищены плавкими предохранителями.
Внутри блока предохранителей сила тока и номер предохранителя указаны на крышке в амперах.
При вскрытии блока предохранителей ВАЗ 2109 замена производится тех элементов, которые привели к неисправности автомобильного устройства. Это можно определить по прекращению или нестабильной работе узла, питающегося от электричества.
В автомобиле ВАЗ 2109 не подлежат защите предохранителями:

• Цепи зажигания.
• Генератор (см.).
• Запуск двигателя.
• Реле замка двери.
• Включение фар.

Это позволяет не устанавливать дополнительные элементы, которые в любой, самый неподходящий момент могут выйти из строя.

Совет: Вы всегда должны иметь при себе комплект с запасными предохранителями и при необходимости заменять его самостоятельно.

• Каждому из блоков назначены только определенные предохранители.
• Сила тока, рассчитанная для предохранителя, указана на корпусе предохранителя.
• Вынуть предохранитель из блока нужно специальным пинцетом, закрепленным в блоке.
• Пинцет захватывает предохранитель и вытаскивает его.

• Запасные предохранители установлены в передней части устройства.
• Замена предохранителя ВАЗ 2109 производится путем установки его в гнездо разъема и вдавливания до фиксации.
• С левой стороны панели приборов установлен дополнительный предохранитель на провода, защищающий цепь противотуманных фар с током 8 ампер.

Совет: Перед установкой нового предохранителя необходимо четко определить причину, по которой он перегорел, только после этого заменить его новым.

Заменить предохранители на ВАЗ 2109 можно только на те, что рассчитаны на ту же силу тока. В противном случае электрические устройства могут быть повреждены.
На ранних моделях автомобиля ВАЗ 2109 блок предохранителей состоит из пальчиковых элементов, они отличаются малой надежностью. Держатели предохранителей сделаны из пружин, и в месте плохого контакта выделяется много тепла, которое может расплавить корпус блока, из-за чего держатели болтаются и плохо сжимают детали.
Поэтому необходимо заменить блок предохранителей ВАЗ 2109 старого образца на новый, с элементами вилки.

Совет: При замене старого блока предохранителей на новом ВАЗ 2109 предусмотрено в системе охлаждения двигателя подключение электродвигателя вентилятора через реле. В противном случае на печатной плате могут сгореть дорожки, проводящие ток.
Кроме того, необходимо установить датчик на электровентиляторе для его включения, в связи с тем, что его контакты рассчитаны на более высокое значение тока.

Демонтаж блока предохранителей автомобиля ВАЗ 2109

Для работы используется набор забивных инструментов.
Рабочие инструкции:

• Аккумулятор отключен.
• Разобранный в салоне «бардачок».
• Со стороны пассажира отсоедините разъемы жгута проводов. Каждый элемент имеет свой цвет. Для правильной сборки под каждым разъемом есть кружок соответствующего цвета.
• Крышка монтажного блока снимается в подкапотном пространстве автомобиля.
• Ключом на «10» откручиваются гайки крепления блока предохранителей.
• Устройство поднято, четыре разъема отсоединены спереди и один сзади.

• Монтажный блок снят.
• Прокладка снимается, как показано на фото.

Ремонт блока предохранителей автомобиля ВАЗ 2109

Итак:

• Все реле и предохранители удалены.

Совет: При сборке необходимо следить за тем, чтобы устанавливаемый предохранитель соответствовал номинальному значению тока.Установка перемычек в реле производится с разметкой их места, чтобы не было путаницы при сборке.

• Обнаружен сгоревший след.
• Вырезана пришедшая в негодность область.
• Окислившиеся места протираются бензином.
• Новый провод припаян.
• Сборка блока производится в порядке, обратном разборке.

Своевременный ремонт, замена старого блока предохранителей ВАЗ 2109 повысит надежность узлов автомобиля, а их исправное состояние является залогом безопасности при движении автомобиля по бездорожью.Как это сделано на автомобиле ВАЗ 2109, хорошо видно на видео.

На все карбюраторные автомобили семейства «Самара 1» и на части карбюраторных автомобилей семейства «Самара 2» (ВАЗ 2113 — 2115) устанавливаются блоки предохранителей двух типов, старые и новые. Эти устройства еще называют монтажными блоками. Они являются сердцем электрики автомобиля, поскольку оснащены исполнительными реле слаботочных цепей. С помощью монтажного блока также осуществляется управление реле сильноточных и дополнительных цепей — стартера, противотуманных фар, подогрева сидений и других.Место установки обоих блоков одинаковое, разница в малом, разные разъемы и разное расположение элементов и разная конструкция корпуса.

Отличия монтажных блоков предохранителей ВАЗ

Монтажный блок старого образца артикул 17.3722. Основное отличие от более современного блока с каталожным номером 2114-3722010-60 – худшая защита от влаги, из-за чего ресурс устройства в несколько раз ниже.

Ведь монтажный блок находится в нише моторного отсека, куда часто попадает дождевая или омывающая жидкость.В новом монтажном блоке также отсутствует омыватель заднего стекла. Это вызвано изменением схемы электрооборудования автомобиля и установкой этих реле в других местах.

Еще одно отличие — в новой модели монтажного блока используется предохранитель другого типа, более устойчивый к влаге. Чтобы отличить один блок от другого, необходимо прочитать надпись на крышке, в ней указан номер модели. Если по каким-то причинам прочитать текст на обложке не представляется возможным, снимите его и сравните блоки с фотографиями из этой статьи.

Неисправности и схемы

Несмотря на некоторые различия, неисправности всех моделей таких блоков одинаковы:

• окисление контактов;
• короткое замыкание из-за загрязнения.

При попадании воды внутрь корпуса монтажного блока вода смешивается с пылью и образует грязь, которая со временем растекается по нижней или верхней части монтажной пластины. Неисправности монтажного блока часто очень похожи на поломки других электрических систем автомобиля, поэтому установить точную причину можно только после демонтажа и вскрытия блока.

Необходимо снять и проверить монтажный блок, если наблюдаются следующие неисправности:

• или произвольное включение/выключение/переключение режимов;
• проблемы с магнитолой;
• прерывистое зажигание;
• нечеткая работа стеклоочистителей или омывателей;
• нечеткая работа звукового сигнала;
• неправильная или невнятная работа указателей поворота.

Видео — Возникновение короткого замыкания

Как снять и установить монтажный блок предохранителей ВАЗ

Основные процедуры снятия монтажного блока любой модели одинаковы.Чтобы снять монтажный блок, выполните следующие действия:

• Снимите отрицательную клемму аккумулятора.
• Открутить две гайки по бокам блока (он находится со стороны водителя в моторном отсеке вверху).
• Поднимите устройство как можно выше и вытащите все разъемы снизу.
• Установите в обратном порядке. Сначала вставьте все разъемы, затем затяните гайки.

Как разобрать и собрать

Перед разборкой монтажного блока распечатайте фото или схему установки предохранителей и реле, а также отметьте или запишите где какие реле установлены, т.к. описание деталей что присутствует на внутренней стороне крышки не всегда помогает.

• Снимите крышку. Для этого на старой модели блока отстегните по одной защелке с каждой стороны, на новой модели отстегните по две защелки с каждого блока.
• Снимите все реле и предохранители. В новой модели есть специальный пинцет, помогающий вытаскивать предохранители, он находится рядом с реле указателей поворотов.
• После этого откручиваем саморезы, которые соединяют обе половинки корпуса.

На большинстве блоков старых моделей сверху устанавливаются саморезы.На большинстве новых внизу. Но бывает и наоборот, ведь блоки производит не только АВТОВАЗ. Используйте тонкую плоскую отвертку, чтобы разделить обе половины корпуса. Если отсоединение не удалось, обязательно открутите все винты и попробуйте вставить отвертку в другое место. Вскрыв корпус, извлеките печатную плату с установленными на ней разъемами. Соберите в обратном порядке. Сначала поместите печатную плату на застежки одной половины корпуса, затем наденьте на другую половину и аккуратно сожмите их, чтобы они соединились.Если не получается соединить половинки корпуса, разберите их и убедитесь, что печатная плата на месте, а затем соберите обратно. Затем закрепите половинки корпуса саморезами.

Как ремонтировать

Внимательно осмотрите дорожки печатной платы. Если где-то между дорожками вы обнаружите грязь, смочите ее жидкостью для снятия лака и кисточкой. Убедитесь, что лак не растворяет кисть. Удалив всю грязь, тщательно протрите гусеницы спиртом и высушите сжатым воздухом. Выполните эту операцию с обеих сторон печатной платы.Осмотрите все разъемы.

Заменить в случае загрязнения или окисления. Если у вас нет для этого необходимых знаний, инструментов или запчастей, обратитесь к автоэлектрику. Не распыляйте на разъемы спреи для очистки контактов, велика вероятность того, что некоторые контакты не удастся очистить с первого раза. Кроме того, спрей не поможет восстановить контакт, если прижимные пластины (лепестки) износились или ослабли. Если печатную плату нельзя отремонтировать, а новый блок стоит дорого, купите и установите новую печатную плату.Перед этим убедитесь, что он подходит к вашему устройству, сравнив каталожный номер вашего устройства и того, для которого предназначена плата.

Для обеспечения обслуживания и ремонта электрооборудования автомобиля ВАЗ применен особый подход к компоновке каждого из компонентов общей системы. То есть все реле и предохранители разместили в одном компактном корпусе монтажного блока. Использование коммутации взаимосвязанных цепей различных электросистем позволяет отказаться от установки большого количества реле по всему корпусу машины и упрощает процесс ремонта их сменных частей.Для поиска неисправных элементов не нужно разбирать весь автомобиль – достаточно заменить само устройство, которое подключается к цепи с помощью унифицированных разъемов. Они помогают нам в этом. Далее приведем электрические принципиальные схемы МБ автомобиля ВАЗ.

Распиновка монтажного блока 2107

Номер предохранителя	Защищенные цепи
Ф1 (8А) (10А)	Задние фонари (фонарь заднего хода) .Мотор отопителя. Контрольная лампа и реле обогрева заднего стекла (катушка)
Ф2 (8А) (10А)	Электродвигатели стеклоочистителя и омывателя лобового стекла Электродвигатели омывателя и очистителя фар Реле стеклоочистителя Реле стеклоочистителя и омывателя фар (контакты)
Ф3 (8А) (10А)	Запасной
F4 (8А) (10А)	Запасной
Ф5 (16А) (20А)	Элемент обогрева заднего стекла и реле включения обогрева (контакты)
F6 (8А) (10А)	Прикуриватель.Розетка для переносной лампы
F7 (16А) (20А)	Звуковые сигналы и реле включения звуковых сигналов
F8 (8А) (10А)	Указатели поворотов в режиме тревоги Выключатель и реле-выключатель для указателей поворотов и сигнализации в режиме тревоги
F9 (8А) (10А)	Регулятор напряжения генератора (для автомобилей с генератором Г-222)
F10 (8А) (10А)	Указатели поворота в режиме указателя поворота и соответствующая контрольная лампа.Реле включения двигателя вентилятора (обмотка). Контрольная лампа запаса топлива, давления масла, стояночного тормоза, уровня тормозной жидкости. Индикаторная лампа заряда аккумулятора. Приборный щиток. Вольтметр. Система управления электропневматическим клапаном карбюратора. Реле-прерыватель контрольной лампы стояночного тормоза
F11 (8А) (10А)	Задние фонари (стоп-сигналы). Внутреннее освещение кузова
F12 (8А) (10А)	Правая фара (дальний свет).Катушка реле включения очистителей фар (при включенном дальнем свете)
F13 (8А) (10А)	Левая фара (дальний свет) Контрольная лампа дальнего света
Ф14 (8А) (10А)	Фара левая (габаритный свет) Задний фонарь правый (габаритный свет) Подсветка номерного знака Подсветка моторного отсека. Контрольная лампа бокового освещения
Ф15 (8А) (10А)	Правая фара (габаритный свет) Левый задний фонарь (габаритный свет) Лампа прикуривателя Лампы освещения приборов Лампа вещевого ящика
Ф16 (8А) (10А)	Правая фара (ближний свет).Катушка реле включения омывателей фар (при включенном ближнем свете)
Ф17 (8А) (10А)	Левая фара (ближний свет)

Схема монтажного блока 2105-3722010-02 ВАЗ 21054, 21074

Цепи, защищенные предохранителем

Номер предохранителя	Защищенные цепи
Ф1 (10А)	Фонари заднего хода. Электродвигатель отопителя.Индикатор обогрева заднего стекла. Реле обогрева заднего стекла (обмотка).
Ф2 (10А)	Электродвигатели стеклоочистителей. Электродвигатели насоса омывателя лобового стекла. Реле стеклоочистителя. Реле очистителей и омывателей фар (контакты).
Ф3 (10А)	Запасной.
Ф4 (10А)	Запасной.
Ф5 (20А)	Элемент обогрева заднего стекла. Реле обогрева заднего стекла (контакты).
F6 (10А)	Прикуриватель.Смотреть.
F7 (20А)	Звуковой сигнал. Реле включения звукового сигнала. Двигатель вентилятора охлаждения радиатора. Реле включения моторчика вентилятора охлаждения радиатора (контакты)
F8 (10А)	Указатели поворота (в режиме тревоги). Сигнализатор указателей поворота (в режиме тревоги). Реле-прерыватель указателей поворота и сигнализации. Аварийный выключатель с индикаторной лампой.
F9 (7,5 А)	Задние противотуманные фонари.Индикатор включения задних противотуманных фар.
Ф10 (10А)	Указатели поворота (в режиме указателя поворота). Реле прерывателя поворотников. Контрольная лампа указателя поворота. Тахометр. Указатель уровня топлива. Индикатор резерва топлива. Контрольная лампа стояночного тормоза. Индикатор недостаточного давления масла в системе смазки двигателя. Указатель температуры охлаждающей жидкости. Вольтметр. Сигнализатор аварийного состояния рабочей тормозной системы. Индикатор заряда батареи. Реле электровентилятора.Обмотка возбуждения генератора (генератор 37.3701).
Ф11 (10А)	Абажуры для салона. Лампы стоп-сигналов. Лампы освещения багажного отделения.
Ф12 (10А)	Фары дальнего света (блок правой фары).
Ф13 (10А)	Фары дальнего света (блок левой фары). Индикатор дальнего света.
Ф14 (10А)	Передний габаритный фонарь (левая фара). Задний габаритный огонь (правый фонарь).Фонари освещения номерного знака. Сигнальная лампа включения габаритных огней.
Ф15 (10А)	Передний габаритный фонарь (правая фара). Задний габаритный огонь (левый фонарь). Лампа прикуривателя. Лампа освещения приборов. Лампа освещения вещевого ящика. Часы (лампа освещения).
Ф16 (10А)	Ближний свет фар (правая фара). Реле омывателя фар (катушка реле).
Ф17 (10А)	Фары ближнего света (левая фара).

Распиновка монтажного блока 2108

Вот монтажный блок нового типа. Блок старого образца имеет в целом такую ​​же схему, но некоторые контакты (менее 5%) могут не совпадать.

Схема монтажного блока LADA Samara (ВАЗ-21099 с панелью ВАЗ-2114).

Нумерация контактов в клеммных колодках, цвет проводов и подключаемых к ним электрических цепей.

Генератор Генератор

Соединитель	Связаться с	Цвет провода	Назначение
Х1 (Ш1)	1	Б	стеклоподъемники
	2	Г	Замок зажигания (клемма 15/2)
	3	ГП
	4	РГ	Выключатель электродвигателя отопителя
	5	Р	Замок зажигания (клемма 30/1)
	6	КР	Замок зажигания (клемма 30)
	7		дверной замок
	8	НР	Замок зажигания (кл.50)
Х2 (Ш2)	1	БГ	Выключатель заднего стеклоочистителя
	2	Г	Переключатель указателей поворота (правый)
	3	РП	выключатель стоп-сигнала
	4	Б	Индикатор целостности лампы
	5	ЕСЛИ
	6	ГБ	дверь передняя левая
	7	О
	8	34	контрольная лампа дальнего света
	9	—
	10	4	выключатель задних противотуманных фонарей
	11	середина	Контрольная лампа резерва топлива
	12	ЕСЛИ	Контрольная лампа уровня топлива
	13	Боеголовка	внутреннее освещение
	14	кг	контрольная лампа ручного тормоза
	15	правая сторона	Переключатель указателей поворота (левый)
	16		Электродвигатель очистителя фар
	17	—
X3 (W3)	1	ф	датчик скорости
	2	чп	выключатель сигнализации
	3	ГП	Переключатель указателей поворота
	4	Сб	контрольная лампа уровня масла
	5	Х	вес
	6	РБ	Контрольная лампа уровня омывающей жидкости
	7	RO	Контрольная лампа износа тормозных накладок
	8	3 из	выключатель фар
	9	ЖЗ	переключатель стеклоочистителя
	10	ПГ	розетка для подключения переносной лампы
	11		Замок зажигания (кл.15)
	12	РФ	Выключатель омывателя заднего стекла
	13
	14	ф	Контрольная лампа противотуманных фар
	15
	16	СГ	манометр давления масла
	17
	18	Р
	19	СО	Переключатель стеклоочистителей
	20	С	Переключатель стеклоочистителей
	21	О	выключатель заднего противотуманного фонаря
Х4 (Ш4)	1	Запрос предложений	Вкл.и контрольная лампа обогрева заднего стекла
	2	ГБ	Переключатель света фар (дальний свет)
	3	О	стеклоочиститель
	4	Боеголовка	выключатель наружного освещения
	5	ДО	Реостат освещения приборов
	6	Р	батарея
	7	БВ	Выключатель стеклоочистителя и омывателя
	8	О	колодка Ш4 монтажного блока вывод 3
	9	СЧ	переключатель звука
	10	БП	выключатель стоп-сигнала
	11	Р	батарея
	12	Совместное предприятие	Выключатель фар (ближний свет)
	13		сигнальная лампа
	14	—
	15	—
	16	РГ	Контрольная лампа уровня тормозной жидкости
	17	ЗБ	Указатель температуры охлаждающей жидкости
	18	КБ	Индикатор заряда аккумулятора
	19	Ж	выключатель противотуманных фар
	20	РЗ	контрольная лампа уровня охлаждающей жидкости
	21	Ф	тахометр
Х5 (W5)	1	3	дальний свет (правый)
	2	3H	дальний свет (левый)
	3	СЧ	ближний свет (левый)
	4	НР	стартер (Кл.50)
	5	ПБ	Вентилятор охлаждения радиатора
	6	С	ближний свет (правый)
Х6 (W6)	1	—
	2	3
	3	МС	указатель поворота (левый передний)
	4	—
	5	—
	6	—
	7	—
	8	Ж	габаритный фонарь (правый передний)
	9	Боеголовка	термостат вентилятора
	10	Ж	габаритный фонарь (левый передний)
	11	Г	указатель поворота (правый передний)
	12		выключатель света заднего хода
	13	РГ	Датчик уровня тормозной жидкости
Х7 (W7)	1	—
	2	РГ	Электродвигатель очистителя фар
	3	Б	Электродвигатель очистителя фар
	4	—
	5	Сб	датчик уровня масла
	6	СЧ	звуковые сигналы
	7	С	датчик скорости
	8	ЗБ	датчик температуры охлаждающей жидкости
	9	КБ	(Кл.61)
	10	Р	насос омывателя ветрового стекла
	11	Боеголовка	Выключатель освещения моторного отсека
	12	РБ	датчик уровня омывающей жидкости
	13	РФ	тормозные колодки
	14	—
	15	КП	тахометр
	16	РЗ	Датчик уровня охлаждающей жидкости
	17	ЖБ	Реле противотуманных фар
Х8 (Ш8)	1	Жп	Реле противотуманных фар
	2	Ж	Противотуманная фара (левая)
	3	Ф	Противотуманная фара (правая)
	4	ГП	катушка зажигания
	5	Р	(Кл.30)
	6	Р	генератор (кл. 30)
	7	—
	С	РФ	Реле противотуманных фар
Х9 (W9)	1	РФ
	2	Г	указатель поворота (правый задний)
	3	БГ	электродвигатель очистителя заднего стекла
	4	ОЧ	задние противотуманные фары
	5	СЧ	задняя дверь
	6	ЕСЛИ	дверь передняя правая
	7	Боеголовка	внутреннее освещение
	8	кг	датчик ручного тормоза
	9	Боеголовка	Кнопки сигнализации открытой двери
	10
	11	С	Освещение номерного знака
	12	ГБ	дверь передняя левая
	13	Б	внутреннее освещение
	14	НР	стоп-сигналы
	15	Ф	габаритный фонарь (правый задний)
	16	3	фонарь заднего хода
	17	Ж	габаритный фонарь (левый задний)
	18	РГ	стеклоочиститель заднего стекла
	19		Элементы обогрева заднего стекла
Х11 (Ш11)	1	Ф	насос
	2	РФ	Клапан омывателя заднего стекла
	3	—
	4	Ф	насос
	5	Боеголовка	Лампа моторного отсека
	6	—
	7	—
	8	КЧ	Лампа моторного отсека
	9	Б
	10		электродвигатель стеклоочистителя
	11	—
	12	СО	аварийный датчик давления масла
	13	—
	14	Р	Клапан омывателя ветрового стекла
	15	СО	электродвигатель стеклоочистителя
	16	С	электродвигатель стеклоочистителя
	17	ЖБ	электродвигатель стеклоочистителя
	18	—
	19	—

Распиновка монтажного блока 2109

Блок монтажный ВАЗ 2109 предназначен для объединения жгутов проводов, а также для размещения реле и предохранителей.На первых моделях применялся монтажный блок типа 17.3722. Состоит из корпуса, состоящего из двух частей, и печатной платы, на которой припаяны выводы для соединения с площадками жгутов проводов, для установки реле и предохранителей.

На автомобилях с инжекторным двигателем применяются монтажные блоки аналогичные 2114-3722010-60, но имеют другое подключение вентилятора охлаждения радиатора.

Предохранитель №	Защищенные цепи
1 (8 А) F9 (7.5 А)	Правая противотуманная фара
2 (8 А) F8 (7,5 А)	Левая противотуманная фара
3 (8 А) F1 (10 А)	Очистители фар (на момент включения). Реле включения очистителей фар (контакты). Клапан омывателя фар
4 (16 А) F7 (30 А)	Очистители фар (в работе). Реле включения очистителей фар (обмотка). Двигатель вентилятора отопителя. Мотор омывателя лобового стекла.Мотор стеклоочистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контроль «Лампа обогрева заднего стекла. Лампа вещевого ящика
5 (8 А) F16 (15 А)	Указатели поворота и реле-прерыватель указателей поворота и сигнализации (в режиме указателя поворота). Контрольная лампа для указателей поворота.Задние фонари (лампы заднего хода). Мотор-редуктор и реле включения стеклоочистителя. Обмотка возбуждения генератора (при запуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Светильник светового табло «СТОР». Указатель температуры охлаждающей жидкости. Индикатор уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 А) ФЗ (10 А)	Фонари задние (стоп-сигналы).Плафон внутреннего освещения
6 (8 А) F6 (30 А)	Электростеклоподъемники передних дверей. Реле стеклоподъемника
7 (8 А) F10 (7,5 А)	Фонари освещения номерного знака. Лампа моторного отсека. Лампы освещения приборов. Контрольная лампа наружного освещения. Плата подсветки рычагов отопителя. Лампа прикуривателя
8 (16 А) F5 (20 А)	Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты).Звуковой сигнал и реле для включения
9 (8 А) F10 (7,5 А)	Левая фара (габаритный свет). Левый задний фонарь (габаритный огонь)
10 (8 А) F11 (7,5 А)	Фара правая (габаритный свет). Фонарь задний правый (габаритный фонарь)
11 (8 А) F2 (10 А)	Указатели поворота и реле-прерыватель сигнализации (в режиме сигнализации). Сигнальная лампа
12 (16 А) F4 (20 А)	Элемент обогрева заднего стекла.Реле (контакты) включения обогрева заднего стекла. Розетка для переносной лампы. Прикуриватель »
13 (8 А) F15 (7,5 А)	Правая фара (дальний свет)
14 (8 А) F14 (7,5 А)	Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
15 (8 А) F13 (7,5 А)	Левая фара (ближний свет)
16 (8 А) F12 (7,5 А)	Правая фара (ближний свет)

Распиновка монтажного блока 2110

Цепи, защищенные предохранителем

Номер предохранителя	Защищенные цепи
Ф1 (5А)	Лампы освещения номерного знака Лампы приборов Лампа подсветки габаритного света Лампа багажного отделения Лампы габаритного освещения левого борта
F2 (7.5А)	Левая фара (ближний свет)
Ф3 (10А)	Левая фара (дальний свет)
Ф4 (10А)	Правая противотуманная фара
Ф5 (30А)	Двигатели стеклоподъемников дверей
Ф6 (15А)	Переносная лампа
F7 (20А)	Звуковой сигнал двигателя вентилятора охлаждения двигателя
F8 (20А)	Элемент обогрева заднего стекла. Реле обогрева заднего стекла (контакты)
Ф9 (20А)	Клапан рециркуляции Стеклоочистители и омыватели ветрового, заднего стекла и фар Реле (катушка) обогрева заднего стекла
Ф10 (20А)	Запасной
Ф11 (5А)	Габаритные огни правого борта
F12 (7.5А)	Правая фара (ближний свет)
Ф13 (10А)	Правая фара (дальний свет). Контрольная лампа дальнего света
Ф14 (10А)	Левая противотуманная фара
Ф15 (20А)	Подогрев сидений. Замок багажника
Ф16 (10А)	Реле/прерыватель указателей поворота и сигнализации (в режиме сигнализации).
F17 (7,5 А)	Лампа освещения салона Лампа индивидуального освещения Лампа подсветки выключателя зажигания Лампы стоп-сигналов Часы (или маршрутный компьютер)
Ф18 (25А)	Лампа вещевого ящика Контроллер отопителя Прикуриватель
Ф19 (10А)	Блокировка дверных замков.Реле контроля исправности стоп-сигнала и габаритного света. Указатели поворота с сигнальными лампами. Лампы заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы мониторинга Комбинация приборов Часы (или маршрутный компьютер)
F20 (7,5 А)	Задние противотуманные фонари

Схема комбинации приборов ВАЗ 2110, 2110, 2111, 2112

Распиновка монтажного блока 2113, 2114, 2115

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №1.

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №2.

Нумерация штекеров соединительных колодок монтажного блока ВАЗ 2113, 2114, 2115

Блок монтажный нового образца ВАЗ-2113, 2114, 2115. Расположение предохранителей и реле.

К1 – реле включения очистителей фар;
К2 – реле-прерыватель указателей поворота и сигнализации;
К3 — реле стеклоочистителя;
К4 — реле контроля исправности ламп;
К5 — реле стеклоподъемников;
К6 – реле включения звуковых сигналов;
К7 — реле включения электрообогрева заднего стекла;
К8 — реле включения дальнего света фар;
К9 – реле включения ближнего света фар;
Ф1 – Ф20 – плавкие предохранители;
Х11 — выводы колодки жгута проводов

Таблица цепей защищаемых предохранителями на ВАЗ 2114

Номер предохранителя	Сила тока, А	Цепи, защищенные предохранителем
F1	20	Реле задних противотуманных фар Лампы задних противотуманных фар Индикатор заднего противотуманного фонаря
F2	10	Указатели поворота, указатель поворота и аварийное реле-прерыватель (в режиме тревоги) Сигнальная лампа аварийной сигнализации
F3	7.5	Передний плафон. Центральный плафон для внутреннего освещения. Освещение багажного отделения. Лампа подсветки замка зажигания Лампа контроля системы управления двигателем. Лампы сигнала торможения. Бортовой компьютер (если установлен)
F4	20	Держатель для подключения переносной лампы. Реле обогрева заднего стекла (контакты). Обогрев заднего стекла
F5	20	Звуковой сигнал. Реле включения звукового сигнала.Мотор вентилятора охлаждения. Предохранитель вентилятора.
F6	30	Электростеклоподъемники. Реле стеклоподъемника (контакты)
F7	30	Электродвигатель отопителя. Предохранитель печки ВАЗ 2114, ВАЗ 2115. Моторчик омывателя лобового стекла. Электродвигатели очистителей фар (в работе) Предохранитель прикуривателя. Лампа освещения вещевого ящика. Реле обогрева заднего стекла (обмотка)
F8	7,5	Предохранитель противотуманных фар ВАЗ 2114, 2115 — Правая противотуманная фара
F9	7.5	Предохранитель противотуманных фар ВАЗ 2114, 2115 — Левая противотуманная фара
F10	7,5	Лампы габаритного света по левому борту. Контрольная лампа бокового света. Лампы освещения номерного знака. Лампа капота Выключатель освещения приборов. Предохранитель выключателей подсветки, приборов, прикуривателя, пепельницы, рычагов управления отопителем
F11	7,5	Габаритные огни правого борта
F12	7,5	Правая фара (ближняя свиноматка)
F13	7,5	Левая фара (ближний свет)
F14	7,5	Левая фара (дальний свет).Контрольная лампа дальнего света фар
F15	7,5	Правая фара (дальний свет)
Ф16	15	Прерыватель реле указателей поворота, указателей поворота и аварийной сигнализации (в режиме указателя поворота). Фонари заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы мониторинга. Комбинация устройств. Контрольная лампа недостаточного давления масла. Контрольная лампа стояночного тормоза (предохранитель стоп-сигнала).Контрольная лампа уровня тормозной жидкости. Индикатор разрядки аккумулятора. Бортовой компьютер (если установлен). Обмотка возбуждения генератора (в режиме запуска двигателя). Передний дворник. Регулятор обогрева сидений.

Электродвигатели мотор-редукторов (стеклоочистителей, заднего стекла (ВАЗ-2108, -2109), фар — при наличии) защищены автоматическими многоразовыми биметаллическими предохранителями. Цепь питания системы впрыска (двигатель -2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2).Цепи зарядки аккумуляторной батареи, зажигания (карбюраторные двигатели), запуска двигателя, цепь «генератор — замок зажигания — монтажный блок» не защищены. Мощные потребители (стартер, фары, электродвигатель вентилятора охлаждения, электробензонасос и др.) подключаются через реле.

С 1998 года вместо блока 17.3722 на некоторые автомобили устанавливались монтажные блоки 2114-3722010-60 или 2114-3722010-10, 2114-3722010-18 с ножевыми предохранителями. Новые блоки отличаются от старых номиналом и обозначением предохранителей, обозначением реле и разъемов (буква Х вместо Ш), а также отсутствием реле времени омывателя заднего стекла и реле электродвигателя вентилятора охлаждения двигателя (а на этих автомобилях установлен датчик-выключатель нового типа, его контакты рассчитаны на большой ток, поэтому необходимость в реле отпала).Для отличия блока 2114-3722010-60 для семейства ВАЗ-2108 (резисторы и диод включены в цепь питания обмотки возбуждения генератора) от внешне аналогичного блока для ВАЗ-2115 он имеет белую метку возле разъема XII.

Блок предохранителей 2114-3722010-10, 2114-3722010-18, 2114-3722010-60

№	А	Запись на прием
1	10	Клапан омывателя фар
2	10
3	10	Плафон внутреннего освещения
4	20	Обогрев заднего стекла Реле (контакты) включения обогрева заднего стекла Прикуриватель
5	20
6	30	Стеклоподъемники передних дверей Реле стеклоподъемников
7	30	Очистители фар (в рабочем состоянии) Реле очистителя фар (катушка) Электродвигатель вентилятора отопителя Электродвигатель омывателя ветрового стекла Электродвигатель очистителя заднего стекла Реле времени омывателя заднего стекла Клапаны омывания лобового и заднего стекол Реле (обмотка) включения электровентилятор системы охлаждения двигателя Реле (обмотка) включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла
8	7.5	Левая противотуманная фара
9	7,5	Правая противотуманная фара
10	7,5	Лампа моторного отсека Лампы освещения приборов Контрольная лампа наружного освещения Лампа прикуривателя Фара левая (габаритный свет)
11	7,5	Правая фара (габаритный свет)
12	7.5	Правая фара (ближний свет)
13	7,5	Левая фара (ближний свет)
14	7,5	Левая фара (дальний свет)
15	7,5	Правая фара (дальний свет)
16	15	Указатели поворота и реле-прерыватель указателей поворота и сигнализации (в режиме указателя поворота) Контрольная лампа указателей поворота Обмотка возбуждения генератора (при запуске двигателя) Контрольная лампа уровня тормозной жидкости Контрольная лампа давления масла Карбюратор контрольная лампа воздушной заслонки контрольная лампа стояночного тормоза лампа светового табло «СТОП» указатель температуры охлаждающей жидкости указатель уровня топлива с контрольной лампой резерва вольтметр
17	—	Запасной
18	—	Запасной
19	—	Запасной
20	—	Запасной
Реле
К1	Реле включения очистителей фар
К2	Реле-прерыватель указателей поворота и сигнализации
К3	Реле стеклоочистителя
К4	Реле контроля исправности ламп
К5	Реле электрического стеклоподъемника
К6	Реле звукового сигнала
К7	Реле обогрева заднего стекла
К8	Реле дальнего света фар
К9	Реле ближнего света фар

Блок предохранителей 17.3722

До 1986 года противотуманные фары в задних фонарях и противотуманный фонарь были защищены предохранителем №15 на монтажном блоке. С 1986 года они защищены отдельным предохранителем, расположенным в жгуте проводов рядом с выключателем противотуманных фар. Этот предохранитель рассчитан на 8 А и помещен в отдельный пластиковый корпус.

№	А	Запись на прием
1	8	Правая противотуманная фара
2	8	Левая противотуманная фара
3	8	Очистители фар (на момент включения) Реле очистителя фар (контакты) Клапан омывателя фар
4	16	Электродвигатель омывателя фар Реле очистителя фар (катушка) Электродвигатель отопителя Электродвигатель омывателя лобового стекла Электродвигатель очистителя заднего стекла Реле времени омывания заднего стекла Клапан омывателя лобового и заднего стекол Катушка реле включения электровентилятора система охлаждения Катушка реле включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла Лампа вещевого ящика
5	8	Указатели поворота в режиме указателя поворота и соответствующая контрольная лампа Задние фонари (фонари заднего хода) Контрольная лампа запаса топлива, давления масла, стояночного тормоза, уровня тормозной жидкости, воздушной заслонки карбюратора Вольтметр и контрольная лампа заряда аккумулятора Мотор-редуктор и реле для включение стеклоочистителя Обмотка возбуждения генератора (при пуске) Лампа светового табло «СТОП» Указатель температуры охлаждающей жидкости и уровня топлива
6	8	Задние фонари (стоп-сигналы) Внутреннее освещение кузова Электростеклоподъемники и реле электростеклоподъемников
7	8	Подсветка номерного знака Подсветка моторного отсека Контрольная лампа включения габаритного освещения Лампа приборной панели и лампа прикуривателя Индикация подсветки рычагов отопителя
8	16	Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты) Звуковой сигнал и реле его включения
9	8	Фара левая (габаритный свет) Фонарь задний левый (габаритный свет)
10	8	Правая фара (габаритный свет) Правая задняя фара (габаритный свет)
11	8	Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации) Лампа контрольная аварийная
12	16	Элемент обогрева заднего стекла и реле обогрева Прикуриватель Розетка для переносной лампы
13	8	Правая фара (дальний свет)
14	8	Левая фара (дальний свет) Контрольная лампа включения дальнего света фар
15	8	Левая фара (ближний свет)
16	8	Правая фара (ближний свет)
Реле
К1	Реле времени омывателя заднего стекла (451.3747/2108-3747110, 2108-3747110-06)
К2	Реле-прерыватель указателей поворотов и сигнализации (493.3747/2108-3747010-02)
К3	Реле-прерыватель стеклоочистителей (522.3747/2108-3747710)
К4	Контактные перемычки вместо реле контроля исправности ламп Реле контроля целостности ламп (4402.3747/21083-3747410, 21083-3747410-06)
К5	Реле дальнего света фар (113.3747/2105-3747210-10, 2105-3747210-12)
К6	Реле очистителя фар (112.3747/2105-3747210, 2105-3747210-02)
К7	Реле стеклоподъемников (13.3747/2105-3747210-10, 2105-3747210-12)
К8	Реле включения звуковых сигналов (13.3747/2105-3747210-10, 2105-3747210-12)
К9	Реле включения вентилятора охлаждения (13.3747/2105-3747210-10, 2105-3747210-12)
К10	Реле обогрева заднего стекла (13.3747/2105-3747210-10, 2105-3747210-12)
К11	Реле ближнего света фар (13.3747/2105-3747210-10, 2105-3747210-12)

Любой отечественный ВАЗ-2109 имеет, как правило, и старые, и более новые модели, оснащенные такой системой. Благодаря такой системе вся электропроводка объединяется воедино.Функционирование блока питания позволяет предотвратить поломку электрооборудования, которое предусмотрено в автомобиле.

Внешний вид устройства

Схемы

Итак, чтобы понять, где находится ВАЗ-2109, следует изначально помнить, что эта модель отечественного автопрома имеет несколько существенных отличий. В частности, автомобили, выпущенные до 1998 года, имеют блок, нетипичный тому, что устанавливался на автомобили более поздних годов.

В старых моделях блок питания имеет маркировку 17.3722, его основными узлами являются корпус и инженерная плата. К последнему указанному элементу крепятся все имеющиеся проволочные контакты, а также предохранители и реле.

Что касается более современных машин, выпущенных после 1998 года, то блок маркируется кодом 2114-3722010-60. Отличие двух типов систем в том, что последние имеют плавкие части.

Если автомобилист решит произвести какие-либо манипуляции с системой предохранителей, он должен понимать, что впрыск топлива (карбюраторный или инжекторный) в данном вопросе не имеет значения.Важно, чтобы расположение монтажного блока было везде одинаковым. Вы можете найти систему в моторном отсеке возле места водителя, рядом с лобовым стеклом.

Если говорить о существенных отличиях двух версий блока питания, то стоит отметить тот факт, что детали блока маркируются по-разному, элементы системы отличаются номиналами. Кроме того, новый блок питания лишен реле двигателя вентилятора и реле времени, регулирующего работу омывателя заднего стекла.

Предохранители печки, установленные в старом автомобиле

Если автолюбитель хочет узнать, какой предохранитель отвечает за печку ВАЗ-2109 в автомобиле старого образца, он должен среди всего перечня составных проводов и элементов найти номер F7, сила тока на такой детали всего лишь 30 А. Этот предохранитель содержит цепь, состоящую из электродвигателя, электродвигателя стеклоомывателя, а также реле включения вентилятора радиатора.

Предохранители отопителя, установленные в старом автомобиле

Как было сказано чуть ранее, схема монтажного блока, который устанавливается на автомобили новой модели, отличается от своего прототипа.Как показывает практика, описанная схема расположения деталей действует на всех типах двигателей.

Чтобы понять, как работает ВАЗ-2109, следует обратить внимание на несколько важных элементов. Например, предохранитель №4 с током 16 А отвечает за обмотку реле вентилятора радиатора, а также за работоспособность электрической цепи электродвигателя отопителя. Седьмой элемент блока питания с током 8 А способен предотвратить выход из строя лампы, через которую подсвечиваются ручки печки и прикуривателя, восьмой, с током 16 А, отвечает за электродвигатель вентилятора радиатора.

общая информация

Если автомобилист заметил, что автомобиль ВАЗ-2109 перестал исправно функционировать, например, вентилятор отопителя, скорее всего, придется грешить на. На самом деле замена такого элемента – процесс несложный, гораздо важнее выяснить причину его неработоспособности. Неисправность может вызвать короткое замыкание, в результате чего автовладельцу придется перебирать цепь, идущую непосредственно к неисправному элементу. Для проверки работы предохранителя F7 необходимо убедиться в исправности электродвигателя омывателя фар, подсветки отсека печати и прикуривателя.

Заключение

Если автолюбителю нужен предохранитель печки ВАЗ-2109, он может самостоятельно, пользуясь приведенной инструкцией, найти необходимый элемент системы, проверить его работоспособность и при необходимости заменить.

Где находится предохранитель генератора ваз 21099.

Где находится блок предохранителей карбюратора ВАЗ 21099? Сама плата расположена под капотом с левой стороны лобового стекла и прикрыта крышкой. Там же изображена условная схема подключения каждого из предохранителей и их номинал (указанный в допустимом диапазоне тока, то есть в амперах).Сам монтажный блок ВАЗ закрыт в пластиковый корпус. Также есть запасные предохранители (по бокам). Однако в «девятке» есть и второй блок, который уже находится в машине. Вот те предохранители, которые отвечают за подключение цепи питания к топливному насосу и некоторым другим узлам.

Схема блока предохранителей в ВАЗ 21099

В первую очередь стоит отметить, что в ВАЗ 21099 нового типа, которые выпускались с 1998 года, устанавливались новые вариации блока питания с П-образными предохранителями.

принцип работы тот же, но элементы не взаимозаменяемы. Желательно учитывать этот аспект при ремонте или замене предохранителей. Блок питания нового типа имеет сигнальную цепь, выходящую на панель приборов. Это индикатор, который загорается при возникновении неисправности в работе самого агрегата и электрической цепи. Эта цепь отсутствовала в автомобилях старого образца. В некоторых автомобилях его перенесли на подушку безопасности (индикатор срабатывания).

Схема монтажного блока (РИСУНОК 1), который находится под капотом, расположена на крышке с внутренней стороны. Это условная схема с отметками, где находится каждый из предохранителей и за какую цепь он отвечает. Также схема монтажного блока ВАЗ 2109 дополнительно печатается в инструкции по эксплуатации автомобиля. С его помощью можно за считанные секунды найти местонахождение любой из электрических цепей, что дает необходимую информацию для диагностики контакта электрической цепи.Но при этом некоторые из них соединяют несколько цепочек. Например, F4 — это не только предохранитель прикуривателя, но и реле, отвечающее за обогрев заднего стекла (если он предусмотрен) и разъем для переносной лампы освещения.

Если рассматривать блок предохранителей ВАЗ 21099 инжектор (без карбюратора), то схема подключения идентична. Единственным исключением является то, что некоторые цепи не будут замкнуты, но это нормально. Как всегда, его можно сравнить с обычной схемой, которая продублирована на крышке монтажного блока.

Изображение 1. Схема монтажного блока.

Несколько слов о самих предохранителях

Предохранитель — это просто кусок проводника с определенным сопротивлением и максимальной критической нагрузкой. При преодолении указанного диапазона его внутренняя часть просто сгорает, а электрическая цепь разрывается, не давая возгоранию проводки (и ее изоляции).

В автомобиле для каждой из электрических цепей установлены свои предельные значения тока. Например, тот, что отвечает за работу прикуривателя ВАЗ, рассчитан на 20 Ампер.Естественно, если сюда поставить предохранитель меньшего номинала, то при малейшем превышении его номинала он просто сгорит. Если поставить его с высоким номиналом, то при превышении допустимого значения загорится электропроводка. Поэтому это недопустимо и считается нарушением элементарных норм безопасности эксплуатации транспортных средств.

Запчасти изначально устанавливаются в блок предохранителей ВАЗ 21099 прямо с завода. Они расположены по обе стороны от основной платы.В ВАЗ 2108 — точно так же, но только внутри салона размещены реле, отвечающие за работу бензонасоса и обогрев заднего стекла (а также магнитолы).

Интересно, что максимально возможная нагрузка на блок предохранителей приходится на цепь, соединяющую электрические стеклоподъемники. Там максимальный ток может быть 30 Ампер. В блоках нового образца его заменили эталоном на 20 Ампер.

Как правильно заменить предохранители? Для этого вам понадобится:

• выключить двигатель;
• снимите минусовую клемму с аккумулятора.Желательно подождать еще несколько минут для устранения остаточного напряжения;
• снять крышку блока предохранителей 2109;
• используйте мультиметр, чтобы найти вышедший из строя предохранитель;
• проверить цепь на короткое замыкание;
• поставить новый предохранитель;
• подать напряжение на цепь и убедиться в отсутствии повторяющихся перегрузок.

Ни в коем случае нельзя проводить ремонт с использованием неоригинальных комплектующих, а тем более заменяя их проводниками сторонних производителей.Среди российских водителей популярна тенденция ставить вместо предохранителя 5-копеечную монету (это можно сделать на «девятке» старого образца). Делая это, нужно осознавать, что можно не только сжечь всю электронику автомобиля, но и вызвать пожар!

Как проверить работу электрической цепи?

Для того чтобы проверить блок ВАЗ 2109 на работоспособность, достаточно прозвонить мультиметром каждую из цепей.

В вариациях карбюраторного мотора это предельно просто, так как контакты блока полностью разомкнуты.При обнаружении множественных поломок будет дешевле и проще просто заменить весь блок. Подойдет новый образец, да еще и от 2114 — там они идентичны.

Если работает только одна из частей блока, то придется искать обрыв цепи. Поиск облегчит знание следующих правил:

• если не работает цепь отвечающая за питание печки, то нужно искать неисправный элемент с F4 или F7. Последний отвечает за работу вентилятора, нагнетающего теплый воздух в салон салона;
• замена прикуривателя потребуется, если не работают сразу несколько цепей: F4, F10, блок 7;
• реле F7 отвечает за омыватели, патрон лампы и щетки заднего стекла;
• при неисправности бензонасоса «виновником» является плата предохранителей, которая находится с левой стороны руля (внутри автомобиля).

Это те неисправности, с которыми чаще всего приходится сталкиваться водителям.

Разобраться с блоком предохранителей в карбюраторе ВАЗ 21099 достаточно просто. Самое сложное — найти неисправный товар. Но устранить проблему несложно при наличии запасных предохранителей. В ВАЗ 21099, в отличие от ВАЗ 2108, они предусмотрены производителем. Не забывайте своевременно их восстанавливать, если это необходимо.

Электродвигатели мотор-редукторов (стеклоочистителей, заднего стекла (ВАЗ-2108, -2109), фар — при наличии) защищены автоматическими многоразовыми биметаллическими предохранителями.Цепь питания системы впрыска (двигатель -2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Цепи зарядки аккумуляторной батареи, зажигания (карбюраторные двигатели), запуска двигателя, цепь «генератор — замок зажигания — монтажный блок» не защищены. Мощные потребители (стартер, фары, электродвигатель вентилятора охлаждения, электробензонасос и др.) подключаются через реле.

С 1998 года вместо блока 17.3722 на некоторые автомобили устанавливались монтажные блоки 2114-3722010-60 или 2114-3722010-10, 2114-3722010-18 с ножевыми предохранителями.Новые блоки отличаются от старых номиналом и обозначением предохранителей, обозначением реле и разъемов (буква Х вместо Ш), а также отсутствием реле времени омывателя заднего стекла и реле электродвигателя вентилятора охлаждения двигателя. (на этих автомобилях установлен датчик-выключатель нового типа, его контакты рассчитаны на большой ток, поэтому необходимость в реле отпала). Для отличия блока 2114-3722010-60 для семейства ВАЗ-2108 (резисторы и диод включены в цепь питания обмотки возбуждения генератора) от внешне аналогичного блока для ВАЗ-2115 он имеет белую метку возле разъема XII.

Блок предохранителей 2114-3722010-10, 2114-3722010-18, 2114-3722010-60

№	А	Запись на прием
1	10	Клапан омывателя фар
2	10
3	10	Плафон внутреннего освещения
4	20	Обогрев заднего стекла Реле (контакты) включения обогрева заднего стекла Прикуриватель
5	20
6	30	Стеклоподъемники передних дверей Реле стеклоподъемников
7	30	Очистители фар (в рабочем состоянии) Реле очистителя фар (катушка) Электродвигатель вентилятора отопителя Электродвигатель омывателя ветрового стекла Электродвигатель очистителя заднего стекла Реле времени омывателя заднего стекла Клапаны омывателя лобового и заднего стекол Реле (обмотка) включения электровентилятор системы охлаждения двигателя Реле (обмотка) включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла
8	7.5	Левая противотуманная фара
9	7,5	Правая противотуманная фара
10	7,5	Лампа моторного отсека Лампы освещения приборов Контрольная лампа наружного освещения Лампа прикуривателя Фара левая (габаритный свет)
11	7,5	Правая фара (габаритный свет)
12	7.5	Правая фара (ближний свет)
13	7,5	Левая фара (ближний свет)
14	7,5	Левая фара (дальний свет)
15	7,5	Правая фара (дальний свет)
16	15	Указатели поворота и реле-прерыватель указателей поворота и сигнализации (в режиме указателя поворота) Контрольная лампа указателей поворота Обмотка возбуждения генератора (при запуске двигателя) Контрольная лампа уровня тормозной жидкости Контрольная лампа давления масла Карбюратор контрольная лампа воздушной заслонки контрольная лампа стояночного тормоза лампа светового табло «СТОП» указатель температуры охлаждающей жидкости указатель уровня топлива с контрольной лампой резерва вольтметр
17	—	Запасной
18	—	Запасной
19	—	Запасной
20	—	Запасной
Реле
К1	Реле включения очистителей фар
К2	Реле-прерыватель указателей поворота и сигнализации
К3	Реле стеклоочистителя
К4	Реле контроля исправности ламп
К5	Реле электрического стеклоподъемника
К6	Реле включения звуковых сигналов
К7	Реле обогрева заднего стекла
К8	Реле дальнего света фар
К9	Реле ближнего света фар

Блок предохранителей 17.3722

До 1986 года противотуманные фары в задних фонарях и противотуманный фонарь были защищены предохранителем №15 на монтажном блоке. С 1986 года они защищены отдельным предохранителем, расположенным в жгуте проводов рядом с выключателем противотуманных фар. Этот предохранитель рассчитан на 8 А и помещен в отдельный пластиковый корпус.

№	А	Запись на прием
1	8	Правая противотуманная фара
2	8	Левая противотуманная фара
3	8	Очистители фар (в момент включения) Реле включения очистителей фар (контакты) Клапан омывателя фар
4	16	Электродвигатель омывателя фар Реле очистителя фар (катушка) Электродвигатель отопителя Электродвигатель омывателя лобового стекла Электродвигатель очистителя заднего стекла Реле времени омывания заднего стекла Клапан омывателя лобового и заднего стекол Катушка реле включения электровентилятора система охлаждения Катушка реле включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла Лампа вещевого ящика
5	8	Указатели поворота в режиме указателя поворота и соответствующая контрольная лампа Задние фонари (фонари заднего хода) Контрольная лампа резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости, воздушной заслонки карбюратора Вольтметр и индикатор заряда аккумулятора Мотор-редуктор и реле включения стеклоочиститель Обмотка возбуждения генератора (при пуске) Лампа светового табло «СТОП» Указатель температуры охлаждающей жидкости и уровня топлива
6	8	Задние фонари (стоп-сигналы) Внутреннее освещение кузова Электростеклоподъемники и реле электростеклоподъемников
7	8	Подсветка номерного знака Подсветка моторного отсека Контрольная лампа включения габаритного освещения Лампа приборной панели и лампа прикуривателя Индикация подсветки рычагов отопителя
8	16	Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты) Звуковой сигнал и реле его включения
9	8	Фара левая (габаритный свет) Фонарь задний левый (габаритный свет)
10	8	Правая фара (габаритный свет) Правая задняя фара (габаритный свет)
11	8	Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации) Лампа контрольная аварийная
12	16	Элемент обогрева заднего стекла и реле обогрева Прикуриватель Розетка для переносной лампы
13	8	Правая фара (дальний свет)
14	8	Левая фара (дальний свет) Контрольная лампа включения дальнего света фар
15	8	Левая фара (ближний свет)
16	8	Правая фара (ближний свет)
Реле
К1	Реле времени омывателя заднего стекла (451.3747/2108-3747110, 2108-3747110-06)
К2	Реле-прерыватель указателей поворотов и сигнализации (493.3747/2108-3747010-02)
К3	Реле-прерыватель стеклоочистителей (522.3747/2108-3747710)
К4	Контактные перемычки вместо реле контроля исправности ламп Реле контроля целостности ламп (4402.3747/21083-3747410, 21083-3747410-06)
К5	Реле дальнего света фар (113.3747/2105-3747210-10, 2105-3747210-12)
К6	Реле очистителя фар (112.3747/2105-3747210, 2105-3747210-02)
К7	Реле стеклоподъемников (13.3747/2105-3747210-10, 2105-3747210-12)
К8	Реле включения звуковых сигналов (13.3747/2105-3747210-10, 2105-3747210-12)
К9	Реле включения вентилятора охлаждения (13.3747/2105-3747210-10, 2105-3747210-12)
К10	Реле обогрева заднего стекла (13.3747/2105-3747210-10, 2105-3747210-12)
К11	Реле ближнего света фар (13.3747/2105-3747210-10, 2105-3747210-12)

Большинство электрических цепей защищены плавкими предохранителями. Электродвигатели мотор-редукторов (стеклоочистителей, заднего стекла (ВАЗ-2108, -2109), фар — если установлены) защищены автоматическими многоразовыми биметаллическими предохранителями.Цепь питания системы впрыска (двигатель 2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Цепи зарядки аккумуляторной батареи, зажигания (карбюраторные двигатели), запуска двигателя, цепь «генератор — замок зажигания — монтажный блок» не защищены. Мощные потребители (стартер, фары, электродвигатель вентилятора охлаждения, электробензонасос и др.) подключаются через реле.

Блок реле и предохранителей на ВАЗ 2108-09-099 (карбюратор, инжектор) находится под капотом, в отсеке перед лобовым стеклом с левой стороны.

Блок крепления предохранителей 2114-3722010-18

№ реле/предохранителя	Расшифровка
К1
К2
K3	Реле стеклоочистителя
К4
К5
К6
К7
К8
К9
F1-F16	Предохранители

Блок крепления предохранителей 2114-3722010-60

№ реле/предохранителя	Расшифровка
K1	Реле включения очистителей фар
K2	Реле-прерыватель указателей поворота и сигнализации
К3
К4	Реле контроля исправности стоп-сигналов и габаритных огней
K5	Реле электрического стеклоподъемника
K6	Реле включения сирены
К7	Реле включения электрообогрева заднего стекла
K8	Реле дальнего света
K9	Реле ближнего света фар
F1-F16	Предохранители
F1-F20	Запасные предохранители

Блок крепления предохранителя 17.3722

Реле/предохранитель №.	Расшифровка
1 (К6)	Реле включения очистителей фар
2 (К1)
3 (К2)	Реле-прерыватель указателей поворота и сигнализации
4 (K3)	Реле стеклоочистителя
5	Контактные перемычки вместо реле контроля исправности ламп
6 (К10)
7	Запасной предохранитель
8 (K5)	Реле дальнего света фар
9 (K11)	Реле ближнего света фар
10	Предохранитель
11 (К9)
12 (К8)

Расшифровка предохранителей монтажного блока ВАЗ 2109, 2108, 21099

F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18

Номера от 1 до 16 — монтажный блок старого образца 17.3722

Предохранитель N	Расшифровка
1 (8 А), F9 (7,5 А)	Правая противотуманная фара
2 (8 А), F8 (7,5 А)	Левая противотуманная фара
3 (8 А), F1 (10 А)	Очистители фар (на момент включения). Реле включения очистителей фар (контакты).Клапан омывателя фар
4 (16 А), F7 (30 А)	Очистители фар (в работе). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя — предохранитель печки Электродвигатель омывателя ветрового стекла. Электродвигатель стеклоочистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателей ветрового и заднего стекол. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа вещевого ящика
5 (8 А), F16 (15 А)	Указатели поворотов и реле-прерыватель указателей поворотов и сигнализации (в режиме указателя поворота). Контрольная лампа для указателей поворота. Задние фонари (лампы заднего хода). Мотор-редуктор и реле включения стеклоочистителя. Обмотка возбуждения генератора (при запуске двигателя).Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «СТОП». Указатель температуры охлаждающей жидкости. Индикатор уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 А), F3 (10 А)	Фонари задние (стоп-сигналы). Плафон внутреннего освещения
6 (8 А), F6 (30 А)	Электростеклоподъемники передних дверей. Реле стеклоподъемника
7 (8 А), F10 (7,5 А)	Фонари освещения номерного знака. Лампа моторного отсека. Лампы освещения приборов. Контрольная лампа наружного освещения. Плата подсветки рычагов отопителя. Лампа прикуривателя
8 (16 А), F5 (20 А)	Электродвигатель вентилятора системы охлаждения двигателя, и реле его включения (контакты). Звуковой сигнал и реле для включения
9 (8 А), F10 (7.5 А)	Левая фара (габаритный свет). Задний фонарь левый (габаритный фонарь)
10 (8 А), F11 (7,5 А)	Фара правая (габаритный свет). Фонарь задний правый (габаритный фонарь)
11 (8 А), F2 (10 А)	Указатели поворотов и аварийное реле-прерыватель (в режиме тревоги). Сигнальная лампа
12 (16 А), F4 (20 А)	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла.Розетка для переносной лампы. Прикуриватель
13 (8 А), F15 (7,5 А)	Фара правая (дальний свет)
14 (8 А), F14 (7,5)	Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
15 (8 А), F13 (7,5 А)	Фара левая (ближний свет)
16 (8 А), F12 (7,5 А)	Фара правая (ближний свет)

Схема крепления блока предохранителей ВАЗ 2109, 2108, 21099 (блок 17.3722)

(наружный номер в обозначении конца провода — номер колодки, а внутренний — условный номер штекера)

Реле/предохранитель №	Расшифровка
K1	Реле времени омывателя заднего стекла
K2	Реле-прерыватель указателей поворота и сигнализации
K3	Реле стеклоочистителя
К4	Реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле)
K5	Реле дальнего света
K6	Реле включения фар
K7	Реле электрического стеклоподъемника
K8	Реле звукового сигнала
К9	Реле включения электродвигателя вентилятора системы охлаждения двигателя
K10	Реле обогрева заднего стекла
K11	Реле ближнего света фар

Схема крепления блока предохранителей ВАЗ 2109, 2108, 21099 (2114-3722010-60)

9032 Реле/0329	Расшифровка
K1	Реле включения очистителей фар
K2	Реле-прерыватель указателей поворота и сигнализации
K3	Реле стеклоочистителя
К4	Реле контроля исправности ламп
K5	Реле электрического стеклоподъемника
K6	Реле включения сирены
K7	Реле обогрева заднего стекла
K8	Реле дальнего света
K9	Реле ближнего света фар
F1-F20	Предохранители

Условная нумерация штекеров в колодках ВАЗ 2109-09-099 монтажного блока подключения проводов в салоне:

Ш9 — колодка подключения к заднему жгуту проводов;

Ш1-Ш4 — колодки, соединяющие жгут проводов панели приборов.

Практически все участки электрических цепей объединены благодаря монтажному блоку. Этот блок также обеспечивает все важные зоны необходимыми предохранителями и реле. Монтажный блок позволяет производить ремонт и сборку цепей намного быстрее и проще за счет близкого расположения проводов и реле друг к другу. В случае электрической неисправности ток в узле увеличивается, поэтому происходит короткое замыкание.

Для сохранения целостности прибора перегоревший провод, пропуская через себя ток, оплавляют, при этом следят за отключением всего прибора.Таким образом, основной функцией предохранителей является защита основных деталей от перегорания при коротком замыкании. Часто сегодня на автомобилях встречаются приспособления, пригодные для многоразового использования. При нагреве они разгибаются и размыкают контакт, а при возвращении к исходной температуре принимают первоначальный вид. За счет этого значительно увеличивается срок службы предохранителя, что позволяет не приобретать новый после каждого замыкания. Бывает и так, что эти предохранители не принимают первоначальный вид, поэтому водитель автомобиля должен самостоятельно исправить ситуацию и нажать кнопку после обнаружения источников проблемы короткого замыкания.

Символом F обозначены предохранители с порядковым номером, буквой К — сами устройства. Схема обозначения следующая:

Предохранитель F16 (15 А) многофункциональный:

1. Указатель поворота.
2. Контроль уровня тормозной жидкости.
3. Датчик масла.
4. Контроль датчика охлаждения.
5. Обеспечение автоматического открывания дверей.

Замена предохранителей или всего блока

Чтобы поменять предохранители, нужно запомнить их расположение.Диаграмма, которая должна быть показана на крышке устройства, должна помочь. Прежде всего, решив поменять предохранители, стоит скинуть массу. В черной коробке должен быть пинцет, который предназначен для замены предохранителей. С его помощью становится намного проще доставать и зацеплять мелкие детали.

Чтобы понять, какой предохранитель нужно заменить, стоит взглянуть на схему, изображенную на крышке блока. При полной замене блока необходимо полностью открутить старую коробку и снять с нее кронштейны.В этом случае нужно изучить, куда и как подключаются провода, чтобы потом их тоже можно было подключить к новому устройству.

Добрый день. Сегодня у нас в автосервисе ВАЗ 2108, 2109, 21099. Он приехал к нам с желанием разобраться с электрикой. В машине произошел скачок электричества, после чего перестали работать дворники, поворотники, задние противотуманные фары. Скорее всего виноваты предохранители. В этой статье мы расскажем вам, где находятся предохранители ВАЗ 2108, 2109, 21099 и как они меняются.Также прилагаем подробную схему предохранителей в монтажном блоке.

Артикул:

Блок крепления предохранителей — 2114-3722010

Инструменты:

Для замены предохранителей на ВАЗ 2108, 2109, 21099 инструмент не требуется

Схема и расположение предохранителей ВАЗ 2 :

Открываем капот. Вы увидите монтажный блок под лобовым стеклом.

Внутри можно найти специальный пинцет для замены предохранителей.

Следующим шагом будет подобрать предохранитель и заменить его.

Блок предохранителей со снятой крышкой.

Под приборной панелью с левой стороны от водителя находится предохранитель заднего противотуманного фонаря.

За что отвечают предохранители в монтажном блоке ВАЗ 2108, 2109, 21099?

Расшифровка номиналов предохранителей ВАЗ 2108, 2109, 21099:

№ предохранителя		За что отвечает:
		Противотуманная фара с правой стороны
		Противотуманная фара с левой стороны
		омыватель фар
		Вентилятор отопителя Насос омывателя Щетка заднего стекла Омыватель заднего стекла Вентилятор радиатора Обогрев заднего стекла Лампа в бардачке
		Сигналы поворота Задние фонари Щетки ветрового стекла Генератор Уровень тормозной жидкости
		Давление масла Ручной тормоз Охлаждающая жидкость Уровень топлива в баке Лампа «чек» Открытие двери
		Освещение салона Фонари задние
		Стеклоподъемники
		Номерной знак Подсветка моторного отсека Подсветка приборной панели Габариты (редактирование) Подсветка приборной панели Прикуриватель
		Звуковой сигнал
		Фонарь задний правый габарит
		Аварийный
		Элемент обогрева заднего стекла Реле обогрева заднего стекла (контакты) Переносной держатель лампы Прикуриватель
		Фара правая
		Фара левая
		Левая фара ближнего света
		Ближний свет, правая фара
		Запасной
		Запасной
		омыватель фар
		Вентилятор отопителя Насос омывателя Щетка заднего стекла Омыватель заднего стекла Вентилятор радиатора Обогрев заднего стекла Лампа в бардачке
		Давление масла Дроссель карбюратора Ручной тормоз Охлаждающая жидкость Уровень топлива в баке Лампа «чек» Открытие двери
		Задние тормоза Внутреннее освещение
		Номерной знак Подсветка моторного отсека Подсветка приборной панели Габариты (редактирование) Подсветка приборной панели Прикуриватель
		Вентилятор радиатора
		Левая задняя дверь
		Правая задняя дверь
		Аварийный сигнал
		Прикуриватель Обогрев заднего стекла
		Дальний свет, правая фара
		Дальний свет левой фары
		Левая фара ближнего света
		Ближний свет, правая фара

Какой предохранитель на прикуриватель ваз 2109.Монтажный блок. Структура схемы нового блока

Всем привет, сегодня хочу рассмотреть блок предохранителей старых и новых моделей на автомобиле ВАЗ 2109 в простонародье просто девятка. Если у вас вышла из строя девятка как либо элемент, работающий от электричества, то первым делом нужно проверить монтажный блок. Вернее, предохранитель, возможно, он перегорел, и его следует заменить. Напоминаем, что при замене предохранителя на новый необходимо всегда соблюдать силу тока.

Блок предохранителей на девятке находится под капотом с левой стороны, точнее со стороны водителя, чтобы добраться до него, как вы уже поняли, нужно открыть капот. Ниже вы можете увидеть расшифровку предохранителей и реле автомобиля ВАЗ 2109.

Старые автомобили ВАЗ 2109 комплектуются блоками предохранителей, маркировка которых 17.3722. Этот БП состоит из корпуса и инженерной платы. Проволочные контакты, предохранители и реле припаяны к плате.
Более новые версии девяток, выпуск которых происходил с 1998 года, здесь БП имеет маркировку 2114-3722010-60.Здесь мы уже видим предохранители.

Монтажный блок старого образца 17.3722

Расшифровка предохранителей ВАЗ 2109 (монтажный блок старого образца)

F1 10A Предохранитель резервного питания
F2 10A Указатели поворотов, прерыватель сигнализации (в аварийном режиме), аварийная сигнальная лампа
F3 10A Задние стоп-сигналы, плафон освещения салона
F4 20A Обогрев элемента заднего стекла, подогрев контактов заднего стекла, гнездо для переноски, сигарета прикуриватель
F5 20А Звуковой сигнал (гудок), выключатель клаксона
F6 30А Предохранитель резервный
F7 30А Электродвигатель вентилятора печки, электродвигатель омывателя лобового стекла, реле включения электровентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включение обогрева заднего стекла, подсветка бардачка
F8 7.5 А Дополнительный предохранитель
F9 7,5 А Дополнительный предохранитель
F10 7,5 А Левая фара
F11 7,5 А Правая фара
F12 7,5 А Правая фара ближнего света
F13 7,5 А Левая фара ближнего света
F14 7,5 А Левая фара дальнего света, дальний свет контрольная лампа
F15 Правая фара дальнего света
F16 15A Указатели поворотов и аварийное реле-прерыватель (в режиме индикации поворотников), контрольная лампа, задние фонари заднего хода, реле моторедуктора и стеклоочистителя, контрольная лампа давления масла, сигнализатор стояночного тормоза лампа, указатель температуры охлаждающей жидкости, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

Расшифровка реле ВАЗ 2109 (монтажный блок старого образца)

1- Исполнение очистителей передней оптики

2- Работоспособность электродвигателя омывателя заднего стекла

3- Защита от поломки лампы поворотника и световой сигнализации

4- Защита от выхода из строя электродвигателя стеклоочистителя

5- Позволяет определить исправность лампы

6- Защита от перенапряжения для обогрева заднего стекла

8- Лампы дальнего света

9- Лампы ближнего света

11- Отвечает за работу вентилятора охлаждения двигателя.Если это реле выходит из строя, возрастает риск перегрева двигателя.

12- Клаксон рабочий

Блок предохранителей новой модели ВАЗ 2109

1. Предохранитель резервный 8А
2. Предохранитель резервный 8А
3. Предохранитель резервный 8А
4. 16А Катушка реле вентилятора радиатора, электрическая цепь выключателя и двигателя печки
5. 3А Аварийка в режиме поворотников, прерыватель поворотников, переключатель указателей поворота, лампа указателя поворота, лампа указателя поворота, переключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, лампа контроля уровня бензина, указатель температуры охлаждающей жидкости, датчик температуры, контрольная лампа и аварийная лампа масла датчик давления, аварийная лампа тормозов, выключатель гидравлической тормозной системы, выключатель ручного тормоза
6.8А Лампы выключателя и стоп-сигнала, плафона
7. 8А Лампы освещения салона, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон освещения перчаточного ящика, выключатель и лампа подсветки панели приборов
8 16A Звуковой сигнал, выключатель звукового сигнала, двигатель вентилятора радиатора
9. 8A Левый фонарь, левый задний фонарь
10. 8A Правый габаритный фонарь, правый задний габаритный фонарь, выключатель противотуманных фар, контрольная лампа противотуманных фар
11. 8A Выключатель и прерыватель поворота сигнализаторы, указатели поворотов, контрольная лампа аварийного режима
12.16А Гнездо прикуривателя для переносной лампы
13. 8А Дальний свет правой фары
14. 8А Дальний свет левой фары, контрольная лампа дальней оптики
15. 8А Ближний свет правой фары
16. 8А Ближний свет левой фары фара

Расшифровка реле в блоке предохранителей новой модели ВАЗ 2109

K1 Без него не будет работать мотор омывателя заднего стекла.
K2 Отвечает за работу указателей поворота и световой сигнализации
K3 Обеспечивает работу стеклоочистителя
K4 Защищает стоп-сигналы и габариты автомобиля
K5 Обеспечивает работу дальнего света
K5 работа устройства омывателя оптики
K7 Защищает электродвигатель стеклоподъемника, если он есть на вашем автомобиле
K8 Звуковой сигнал или просто звуковой сигнал
K9 Защищает от перенапряжения на вентилятор охлаждения двигателя
K11 Отвечает за работу устройство обогрева заднего стекла
K12 Обеспечивает ближний свет фар

Ну вот и все мы рассмотрели распиновку и расшифровку блока предохранителей на автомобиле ВАЗ 2109.Также хотелось бы отметить, что в большинстве случаев схема предохранителей и реле почти всегда есть на корпусе или на крышке монтажного блока, так что разобраться в этом вопросе думаю не составит труда. Все пока.

(далее — БП) необходим для того, чтобы объединить все провода электропроводки, а также предотвратить выход из строя электрооборудования. В автомобилях российского производства владельцы часто сталкиваются с проблемой неработающих приборов. Поэтому каждый владелец ВАЗ 2109 должен знать расположение и назначение элементов блока.

[ Скрыть ]

Расположение и схема подключения

На более старых моделях (выпуск до 1998 г.) монтажный блок реле и предохранителей имеет маркировку 17.3722. Это устройство состоит из пластикового корпуса, который, в свою очередь, имеет дно и крышку, а также инженерную плату. Именно к этой плате припаиваются контакты проводов, устанавливаются предохранители и реле.

Что касается более новых моделей автомобилей, то есть выпущенных после 1998 года, то в них БП маркируются номерами 2114-3722010-60.В них устанавливаются предохранители (далее — ПП) и эти блоки отличаются друг от друга электрической схемой и некоторыми нюансами в назначении элементов. Стоит отметить, что вне зависимости от того, инжекторный у вас автомобиль или карбюраторный, устройство и электрическая схема БП будет зависеть от года выпуска, а не от типа подачи топлива.

Сообщаем об этом, чтобы развеять миф, который ходит среди российских автомобилистов. Водители всерьез считают, что схема и устройство агрегата зависит от системы подачи топлива, но уверяем вас, что это не так.

Что касается расположения, то в ВАЗ 2109 блок предохранителей установлен в моторном отсеке напротив места водителя, под лобовым стеклом.

Основным отличием этих двух типов БП является:

• разное обозначение частей устройства;
• различные номиналы предохранителей;
• Кроме того, производитель решил, что при разработке нового блока питания необходимо снять реле двигателя вентилятора системы охлаждения, а также реле времени устройства.

Маркировка 17.3722

В свою очередь рассмотрим схему подключения блока питания старого образца, а также назначение предохранителей. Как мы говорили в начале статьи, блок питания с такой схемой можно встретить на ВАЗ 2109, как с инжекторным, так и с карбюраторным двигателем.

Если вы владелец и, например, вышел из строя предохранитель печки или предохранитель бензонасоса, то вам будет полезно знать назначение деталей блока.

Назначение компонентов БП старого типа

Кроме того, вам будет полезна информация о назначении реле. Он представлен ниже.

Номер	Назначение
1	Отвечает за работу элементов очистки фар.
2	Это реле определяет работу электродвигателя омывателя заднего стекла.
3	Этот компонент защищает от выхода из строя лампы указателей поворота, а также световой сигнализации.
4	Защищает электродвигатель стеклоочистителя от повреждений.
5	С помощью этих перемычек можно определить, работает лампа или нет.
6	Этот компонент защищает обогрев заднего стекла от перенапряжения.
8	Лампы дальнего света.
9	Фары ближнего света.
11	Без этого устройства работа вентилятора охлаждения двигателя будет невозможна.При поломке этого устройства есть вероятность перегрева мотора.
12	Отвечает за работу звукового сигнала.

Маркировка 2114-3722010-60

Теперь рассмотрим схему подключения и назначение деталей блока нового образца. Как было сказано выше, эта схема будет актуальна как для инжекторных, так и для карбюраторных двигателей внутреннего сгорания.

Схема подключения нового типа БП на ВАЗ 2109 с 1998 года.

Ниже приведена таблица с описанием каждой части устройства.

Описание назначения компонентов БП нового типа

Также рассмотрим назначение реле.

Номер	За что отвечает
K1	Без этого компонента работа двигателя омывателя заднего стекла невозможна.
К2	Отвечает за работу лампочек поворотников, а также световой сигнализации.
K3	Отвечает за работу двигателя стеклоочистителя.
К4	Назначение реле — защита стоп-сигналов, а также габаритов автомобиля.
K5	Этот компонент обеспечивает работу ламп.
K6	Эта деталь обеспечивает работу устройства.
K7	Это реле защищает от выхода из строя электродвигателя стеклоподъемника.Конечно, это актуально, если в вашем автомобиле установлены электрические стеклоподъемники.
К8	Клаксон.
K9	Защищает вентилятор системы охлаждения от перенапряжения.
K11	Обеспечивает работу устройства обогрева заднего стекла.
K12	Лампы ближнего света.

Процесс снятия и замены

На практике владельцы ВАЗ 2109 часто сталкиваются с проблемой, когда он выходит из строя, не работают лампы на панели приборов, печка или бензонасос.Если в нерабочем состоянии электрооборудования виновато именно программное обеспечение, то следует заменить его. В принципе, процесс изменений ничем не отличается. Отличие заключается только в схеме питания и другом корпусе самого ПП.

Для карбюраторных и инжекторных двигателей

1. В первую очередь необходимо открыть капот и отсоединить минусовую клемму от аккумулятора. Помните, что все ремонтные работы, связанные с БП, необходимо проводить при выключенном аккумуляторе.
2. Под лобовым стеклом возле места водителя найдите БП. Он защищен пластиковой крышкой. Отожмите защелки по бокам, чтобы демонтировать крышку.
3. Снимите крышку и на обратной стороне вы увидите электрическую схему, на которой указано расположение и назначение каждого компонента. Если вам необходимо заменить деталь, отвечающую за работу печки, прикуривателя, бензонасоса или другого оборудования, то найдите ее на схеме или воспользуйтесь нашей инструкцией. После этого снимите ПП руками или специальными клещами.Если вы меняете реле, то демонтируйте его, покачивая вверх-вниз.
4. Замените сгоревшую деталь новой соответствующего номинала. Определить перегоревший ПП можно по оборванной плавкой нити. Выполните всю установку в обратном порядке. Подсоедините отрицательную клемму аккумулятора.

С левой стороны относительно движения автомобиля под лобовым стеклом вы найдете черный блок, в котором установлен весь софт и реле. Снимите крышку, нажав на выступы сбоку.

Блок предохранителей ВАЗ 2109 находится с левой стороны автомобиля, под капотом, перед лобовым стеклом. Добраться до него очень легко. Нужно всего лишь снять с него крышку и перед вами откроется блок предохранителей и реле.

В блоке предохранителей ВАЗ 2109 установлены предохранители на различные токи и служат для защиты различных участков электрооборудования автомобиля. При превышении допустимых параметров на том или ином участке сети автомобиля предохранитель перегорает, тем самым обесточивая поврежденный участок, и можно сказать, спасает автомобиль от более неприятных ситуаций, даже от возгорания.

Однако не стоит забывать, что перед тем, как поменять перегоревший предохранитель в блоке предохранителей ВАЗ 23109, нужно сначала выяснить, почему он сгорел, устранить эту неисправность, и только потом, установить новый предохранитель. Если мы сразу установим новый предохранитель, не выяснив причину, в лучшем случае сгорит новый «предыдущий», а в худшем мы можем устроить пожар. Хотя предохранители имеют одинаковый размер, они рассчитаны на разную силу тока. Поэтому всегда будьте внимательны при установке новых предохранителей, иначе при несоблюдении «силы тока» может выйти из строя электрооборудование автомобиля.

Монтажный блок на ВАЗ 2109 устанавливался нескольких видов. Расположение и типы предохранителей на них были разными. Блок 17.3722 имел цилиндрические предохранители, блоки 2114-3722010-60 и 2114-3722010-18 уже имели предохранители ножевого типа и различались расположением на плате предохранителей.

Каждая плавкая вставка в блоке предохранителей ВАЗ 2109 защищает свою цепь, тем самым сужая область поиска неисправности.

Номер предохранителя*	Защищенные цепочки писем
1(8А) F9(7.5А)	Правая противотуманная фара
2(8А) F8(7,5А)	Левая противотуманная фара
3(8А) F1(10А)	Очистители фар (при включении). Реле включения очистителей фар (контакты). Клапан омывателя фар
4(16А) F7(30А)	Очистители фар (в рабочем состоянии). Реле включения очистителей фар (обмотка). Мотор омывателя лобового стекла. Мотор стеклоочистителя заднего стекла. Реле времени омывателя заднего стекла.Клапаны включения омывателя лобового и заднего стекол. Реле (обмотка) включения электродвигателя вентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа перчаточного ящика
5(8А) F16(15А)	Указатели поворота и реле-прерыватель указателей поворота и аварийной ситуации (в режиме указателя поворота). Контрольная лампа указателей поворота. Задние фонари (фонари заднего хода).Мотор-редуктор и реле включения стеклоочистителя. Обмотка возбуждения генератора (при запуске двигателя). Контрольная лампа стояночного тормоза. Лампа светового табло «СТОП». Датчики температуры охлаждающей жидкости. Указатель уровня топлива с сигнальной лампой резерва. Вольтметр
6(8А) F3(10А)	Фонари задние (стоп-сигналы). Навес освещения
6(8А) F6(30А)	Электростеклоподъемники передних дверей. Реле стеклоподъемника
7(8А) F10(7.5А)	Подсветка номерного знака. Лампа капота. Лампы освещения приборов. Контрольная лампа наружного освещения. Панель освещения рычагов отопителя. Лампа прикуривателя
8(16А) F5(20А)	Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения.
9(8А) F10(7,5А)	Левая фара (габаритный свет). Фонарь задний левый (габаритный фонарь)
10(8А) F11(7.5А)	Фара правая (габаритный свет). Фонарь задний правый (габаритный фонарь)
11(8А) F2(10А)	Указатели поворота и реле аварийного выключателя (в аварийном режиме). Сигнальная лампа
12(16А) F4(20А)	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Розетка для переносной лампы. зажигалка
13(8А) F15(7,5А)	Правая фара (дальний свет)
14(8А) F14(7.5А)	Левая фара (дальний свет). Контрольная лампа включенного дальнего света фар
15(8А) F13(7,5А)	Левая фара (ближний свет)
16(8А) F12(7,5А)	Правая фара (ближний свет)
*Номера предохранителей с буквой F относятся к предохранителям монтажного блока 2114-3722010-60, без букв к блоку 17.3722

Говоря о блоке предохранителей ВАЗ 2109, необходимо также упомянуть о реле, которые также устанавливаются в монтажном блоке автомобиля.

Монтажный блок электросхемы ВАЗ 2109 включает в себя все реле и предохранители, отвечающие за питание узлов.

Объединяет линии электропередач и здесь монтируются все элементы токораспределительных цепей. Блок представляет собой разъемную коробку с реле, предохранителями и платой с выводами жгута проводов, установленную на внутренних сторонах крышек.

При этом обратите внимание, что блок управления двигателем с впрыском имеет отдельную проводку.

Основная информация о монтажном блоке

В зависимости от года выпуска и типа двигателя электрическая схема ВАЗ 2109 собирается в различных вариантах.

Итак, на карбюраторных моделях схема блока представлена ​​в модификации типа 17.3722. Включает в себя круглые предохранители, которые часто выходят из строя и требуют замены.

В моделях с инжекторным двигателем применено новое оборудование блока электросхемы ВАЗ 2109. Теперь блок стал надежнее за счет установки новых предохранителей плоского типа. Благодаря конструкции ножей плоская поверхность создает большую площадь контакта, и они стали более надежными.

Новый блок вы найдете в каталоге под маркировкой 2114-3722010-60.

Отличие электрических схем ВАЗ 2109 этих двух блоков:

• в месте подключения вентилятора охлаждения радиатора;
• маркировка разъемов реле и предохранителей;
• отсутствуют два реле.

Маркировка разъемов и предохранителей

В связи с тем, что существует разница в маркировке узлов, составляющих схему электропроводки, требуется точно знать, какая электросхема ВАЗ 2109 используется на оборудовании.

• год выпуска ВАЗ 2109;
тип двигателя
• ;
• тип панели приборов;
Вариант конфигурации
• .

Зная эти исходные данные, можно найти фото схемы на сайте автомобилистов. Также возможна работа с интерактивной схемой, которая выделяет именно нужный участок проводки.

На этих схемах показана маркировка узлов для каждого типа блока. Так, если реле включения очистителей на старой схеме обозначалось цифрой 1, то в новом блоке это К1.Все узлы указаны на схемах и прилагаемой к ним спецификации. Все предохранители маркированы на корпусе блока. Схема определяет зону ответственности каждого продукта. Схема электропроводки автомобиля ВАЗ 2109, в монтажный блок которого входят штекеры для подключения проводов, эти изделия маркируются буквой Ш.

Как не перепутать провода

Много разноцветных проводов не должно вызывать затруднений при поиске неисправности своими руками. Провода имеют четкое направление по цвету:

• желтый — размеры;
• красный — стоп-сигнал;
• синий — реверс;
• оранжево-черный — незапотевающий.

Осталось только выбрать нужный цвет провода и проверить его исправность и подключить.

Поиск и устранение неисправностей

Электрическая схема монтажного блока является основным узлом, обеспечивающим работоспособность автомобиля. Если нет необходимого навыка, работу по настройке агрегата лучше доверить специалистам. Стоимость ремонта будет несоизмерима со стоимостью перевозки автомобиля, вышедшего из строя в пути. Если ремонт производится своими силами, поможет инструкция по ремонту, которую можно найти на видео в мастер-классах мастеров.

Демонтаж блока

Чтобы снять, убрать блок с места установки, надо понимать, что это сложный энергоблок. Поэтому при отсоединении проводки необходимо пометить разъемы для последующего сбора.

Открыв капот, находим с левой стороны под кромкой лобового стекла блок, который фиксируется пластиковыми клипсами. Их нужно забрать, а коробку освободить. Сверху он прикрыт резиновой крышкой, которая отъезжает в сторону.Надавив на крышку, следует отсоединить колодку с проводами.

После этого блок освобождается от двух фиксирующих гаек и приподнимается над местом установки, насколько позволят тянущиеся к нему провода. При отсоединении проводов разъемы должны быть помечены, чтобы впоследствии было легче выполнить обратную операцию установки.

Установите снятый блок на рабочую поверхность и открутите крепление нижней крышки, состоящее из 8 болтов. После этого вставьте отвертку в паз и выполните разъем корпуса.Вся схема будет перед вашими глазами. Осмотрите, сравните с представленными в инструкции и найдите место неисправности. Часто на этапе устранения неполадок требуется помощь специалиста.

Должно быть найдено:

• нарушение платежа;
• неисправен предохранитель;
• вышло из строя реле.

После замены детали, устранения повреждения блок собирается и устанавливается на место в обратном порядке. Независимо от типа электрической схемы, используемой в автомобиле, блоки устанавливаются одинаково.

Типичные неисправности блока

Часто отказ происходит из-за перегоревшего предохранителя. Найти его легко. Вам нужно будет заменить его таким же предохранителем с теми же параметрами нагрузки по току. Необходимо выяснить причину, приведшую к срабатыванию защиты. Если проблема не будет устранена, может произойти серьезное повреждение.

Если проблема возникла в плате, то она может быть из-за окисления металла в цепи. Если контакты окислились, их можно почистить.В этом случае предохранители и реле следует удалить с мест установки. Работу по очистке токоподводов нужно производить аккуратно, а при использовании паяльника для ремонта участка принимать все меры для предохранения платы от случайных повреждений. Замена блока будет намного проще.

Как работать с электрической блок-схемой

Используя входные данные выпуска ВАЗ в информационных базах, следует найти схему монтажного блока именно того типа, который устанавливается на конкретный тип автомобиля.В этом случае обычно предусматривают две схемы. Общий вид всего блока позволяет оценить полное сходство желаемой схемы с существующим узлом.

Вторая схема — разводка внутри блока. Требуется для детального изучения и устранения неполадок. При этом на сайте есть возможность ознакомиться с интерактивной схемой, которая поможет отслеживать схему по элементам.

Любой отечественный ВАЗ-2109 имеет, как правило, и старые, и более новые модели, оснащенные такой системой.Благодаря такой системе вся электропроводка объединяется воедино. Функционирование блока питания позволяет предотвратить поломку электрооборудования, которое предусмотрено в автомобиле.

Внешний вид устройства

Схема

Итак, чтобы понять, где находится ВАЗ-2109, следует изначально вспомнить, что эта модель отечественного автопрома имеет несколько существенных отличий. В частности, автомобили, выпущенные до 1998 года, имеют блок, не характерный для того, что устанавливается в автомобилях более поздних годов.

В старых моделях БП имеет маркировку 17.3722, его основные узлы — корпус и инженерная плата. К последнему указанному элементу крепятся все имеющиеся проволочные контакты, а также предохранители и реле.

Что касается более современных автомобилей, выпущенных после 1998 года, то блок маркируется кодом 2114-3722010-60. Отличие двух типов систем заключается в наличии в последних плавких частей.

Если автомобилист решит произвести какие-либо манипуляции с системой предохранителей, он должен понимать, что впрыск топлива (карбюраторный или инжекторный) в данном вопросе не имеет значения.Важно, чтобы расположение монтажного блока было везде одинаковым. Вы можете найти систему в моторном отсеке возле места водителя, рядом с лобовым стеклом.

Если говорить о существенных отличиях двух версий БП, то стоит отметить тот факт, что части блока маркируются по-разному, элементы системы отличаются номиналами. Кроме того, новый БП лишен реле электродвигателя вентилятора и реле времени, регулирующего работу омывателя заднего стекла.

Предохранители печки, установленные в автомобиле старого образца

Если автомобилист хочет узнать, какой предохранитель отвечает за печку ВАЗ-2109 в автомобиле старого образца, он должен найти среди всего перечня составных проводов и элементов номер F7, сила тока на такой детали всего 30 А. Этот предохранитель содержит цепь, состоящую из электродвигателя, электродвигателя омывателя ветрового стекла, а также реле включения электровентилятора радиатора.

Предохранители блока отопителя, установленные в автомобиле старого образца

Как было сказано чуть ранее, схема монтажного блока, который устанавливается на автомобили новой модели, отличается от своего прототипа.Как показывает практика, описанная схема расположения деталей справедлива для всех типов двигателей.

Чтобы понять, как работает ВАЗ-2109, следует обратить внимание на несколько важных элементов. Например, предохранитель №4 с током 16 А отвечает за обмотку реле вентилятора радиатора, а также за работоспособность электрической цепи электродвигателя отопителя. Седьмой элемент БП с током 8 А способен предотвратить выход из строя лампы, через которую подсвечиваются ручки печки и прикуривателя, восьмой — с током 16 А отвечает за электродвигатель вентилятора радиатора.

общая информация

Если автомобилист заметил, что на автомобиле ВАЗ-2109 перестал исправно функционировать, например, вентилятор отопителя, скорее всего, ему придется согрешить. На самом деле замена такого элемента – процесс несложный, гораздо важнее выяснить причину его неработоспособности. Неисправность может вызвать короткое замыкание, в результате чего автовладельцу придется перебирать цепь, идущую непосредственно к вышедшему из строя элементу. Для проверки работы предохранителя F7 необходимо убедиться в нормальном функционировании моторчика омывателя фар, подсветки печатного отделения и прикуривателя.

Заключение

Если автолюбителю нужен предохранитель печки ВАЗ-2109, он может самостоятельно, пользуясь приведенной инструкцией, найти необходимый элемент системы, проверить его работоспособность и при необходимости заменить.

Где находится предохранитель стеклоподъемников ваз 2109. Монтажный блок

Электродвигатели мотор-редукторов (стеклоочистителей, заднего стекла (ВАЗ-2108, -2109), фар — при наличии) защищены автоматическими многоразовыми биметаллическими предохранителями.Цепь питания системы впрыска (двигатель -2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Цепи зарядки аккумуляторной батареи, зажигания (карбюраторные двигатели), запуска двигателя, цепь «генератор — замок зажигания — монтажный блок» не защищены. Мощные потребители (стартер, фары, электродвигатель вентилятора охлаждения, электробензонасос и др.) подключаются через реле.

С 1998 года вместо блока 17.3722 на некоторые автомобили устанавливались монтажные блоки 2114-3722010-60 или 2114-3722010-10, 2114-3722010-18 с ножевыми предохранителями.Новые блоки отличаются от старых номиналом и обозначением предохранителей, обозначением реле и разъемов (буква Х вместо Ш), а также отсутствием реле времени омывателя заднего стекла и реле электродвигателя вентилятора охлаждения двигателя. (на этих автомобилях установлен датчик-выключатель нового типа, его контакты рассчитаны на большой ток, поэтому необходимость в реле отпала). Для отличия блока 2114-3722010-60 для семейства ВАЗ-2108 (резисторы и диод включены в цепь питания обмотки возбуждения генератора) от внешне аналогичного блока для ВАЗ-2115 он имеет белую метку возле разъема XII.

Блок предохранителей 2114-3722010-10, 2114-3722010-18, 2114-3722010-60

№	А	Запись на прием
1	10	Клапан омывателя фар
2	10
3	10	Плафон внутреннего освещения
4	20	Обогрев заднего стекла Реле (контакты) включения обогрева заднего стекла Прикуриватель
5	20
6	30	Стеклоподъемники передних дверей Реле стеклоподъемников
7	30	Очистители фар (в рабочем состоянии) Реле очистителя фар (катушка) Электродвигатель вентилятора отопителя Электродвигатель омывателя ветрового стекла Электродвигатель очистителя заднего стекла Реле времени омывателя заднего стекла Клапаны омывателя лобового и заднего стекол Реле (обмотка) включения электровентилятор системы охлаждения двигателя Реле (обмотка) включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла
8	7.5	Левая противотуманная фара
9	7,5	Правая противотуманная фара
10	7,5	Лампа моторного отсека Лампы освещения приборов Контрольная лампа наружного освещения Лампа прикуривателя Фара левая (габаритный свет)
11	7,5	Правая фара (габаритный свет)
12	7.5	Правая фара (ближний свет)
13	7,5	Левая фара (ближний свет)
14	7,5	Левая фара (дальний свет)
15	7,5	Правая фара (дальний свет)
16	15	Указатели поворота и реле-прерыватель указателей поворота и сигнализации (в режиме указателя поворота) Контрольная лампа указателей поворота Обмотка возбуждения генератора (при запуске двигателя) Контрольная лампа уровня тормозной жидкости Контрольная лампа давления масла Карбюратор контрольная лампа воздушной заслонки контрольная лампа стояночного тормоза лампа светового табло «СТОП» указатель температуры охлаждающей жидкости указатель уровня топлива с контрольной лампой резерва вольтметр
17	—	Запасной
18	—	Запасной
19	—	Запасной
20	—	Запасной
Реле
К1	Реле включения очистителей фар
К2	Реле-прерыватель указателей поворота и сигнализации
К3	Реле стеклоочистителя
К4	Реле контроля исправности ламп
К5	Реле электрического стеклоподъемника
К6	Реле включения звуковых сигналов
К7	Реле обогрева заднего стекла
К8	Реле дальнего света фар
К9	Реле ближнего света фар

Блок предохранителей 17.3722

До 1986 года противотуманные фары в задних фонарях и противотуманный фонарь были защищены предохранителем №15 на монтажном блоке. С 1986 года они защищены отдельным предохранителем, расположенным в жгуте проводов рядом с выключателем противотуманных фар. Этот предохранитель рассчитан на 8 А и помещен в отдельный пластиковый корпус.

№	А	Запись на прием
1	8	Правая противотуманная фара
2	8	Левая противотуманная фара
3	8	Очистители фар (в момент включения) Реле включения очистителей фар (контакты) Клапан омывателя фар
4	16	Электродвигатель омывателя фар Реле очистителя фар (катушка) Электродвигатель отопителя Электродвигатель омывателя лобового стекла Электродвигатель очистителя заднего стекла Реле времени омывания заднего стекла Клапан омывателя лобового и заднего стекол Катушка реле включения электровентилятора система охлаждения Катушка реле включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла Лампа вещевого ящика
5	8	Указатели поворота в режиме указателя поворота и соответствующая контрольная лампа Задние фонари (фонари заднего хода) Контрольная лампа резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости, воздушной заслонки карбюратора Вольтметр и индикатор заряда аккумулятора Мотор-редуктор и реле включения стеклоочиститель Обмотка возбуждения генератора (при пуске) Лампа светового табло «СТОП» Указатель температуры охлаждающей жидкости и уровня топлива
6	8	Задние фонари (стоп-сигналы) Внутреннее освещение кузова Электростеклоподъемники и реле электростеклоподъемников
7	8	Подсветка номерного знака Подсветка моторного отсека Контрольная лампа включения габаритного освещения Лампа приборной панели и лампа прикуривателя Индикация подсветки рычагов отопителя
8	16	Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты) Звуковой сигнал и реле его включения
9	8	Фара левая (габаритный свет) Фонарь задний левый (габаритный свет)
10	8	Правая фара (габаритный свет) Правая задняя фара (габаритный свет)
11	8	Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации) Лампа контрольная аварийная
12	16	Элемент обогрева заднего стекла и реле обогрева Прикуриватель Розетка для переносной лампы
13	8	Правая фара (дальний свет)
14	8	Левая фара (дальний свет) Контрольная лампа включения дальнего света фар
15	8	Левая фара (ближний свет)
16	8	Правая фара (ближний свет)
Реле
К1	Реле времени омывателя заднего стекла (451.3747/2108-3747110, 2108-3747110-06)
К2	Реле-прерыватель указателей поворотов и сигнализации (493.3747/2108-3747010-02)
К3	Реле-прерыватель стеклоочистителей (522.3747/2108-3747710)
К4	Контактные перемычки вместо реле контроля исправности ламп Реле контроля целостности ламп (4402.3747/21083-3747410, 21083-3747410-06)
К5	Реле дальнего света фар (113.3747/2105-3747210-10, 2105-3747210-12)
К6	Реле очистителя фар (112.3747/2105-3747210, 2105-3747210-02)
К7	Реле стеклоподъемников (13.3747/2105-3747210-10, 2105-3747210-12)
К8	Реле включения звуковых сигналов (13.3747/2105-3747210-10, 2105-3747210-12)
К9	Реле включения вентилятора охлаждения (13.3747/2105-3747210-10, 2105-3747210-12)
К10	Реле обогрева заднего стекла (13.3747/2105-3747210-10, 2105-3747210-12)
К11	Реле ближнего света фар (13.3747/2105-3747210-10, 2105-3747210-12)

Плавкие вставки представляют собой коммутационный узел, защищающий электрооборудование автомобиля от коротких замыканий. Наличие такого элемента обеспечивает стабильную работу потребителей электроэнергии машины и питающих их проводов.Блок предохранителей ВАЗ 2109 старого образца и нового устанавливается в моторном отсеке, что облегчает поиск и замену перегоревшей плавкой вставки.

[Скрыть]

Где находится блок питания и схема его подключения

Монтажный блок с предохранителями и реле расположен под капотом, рядом с лобовым стеклом, с левой стороны автомобиля по ходу движения. За весь период производства девяток было спроектировано три типа таких устройств.Между собой они отличались количеством и расположением плавких вставок и реле.

Расположение монтажного блока в ВАЗ 2109

Старый образец

Рассмотрим описание блока предохранителей ВАЗ 2109 старого образца, который устанавливался на автомобили выпуска до 1998 года. Монтажный блок имел 11 электромагнитных реле, 16 предохранителей и был отмечен 17,3722.

На фото — старый блок предохранителей

Блок предохранителей представляет собой пластиковый корпус, закрытый прозрачной крышкой.Он содержит символы, поясняющие назначение реле, номинал предохранителя, место его установки и защищаемые им электрические цепи. Это позволяет легко узнать, где можно разместить то или иное защитное устройство.

Все компоненты блока размещены на двух печатных платах, установленных и соединенных между собой в два этажа. Такая конструктивная особенность блока сильно усложняла его ремонт, так как панель с печатной платой часто выходила из строя по разным причинам.Старый агрегат обслуживал электрооборудование автомобилей, в системе питания которых был карбюратор. Позже этот элемент был модернизирован, разработан и изготовлен новый блок предохранителей ВАЗ 2109.

№ предохранителя / Сила тока	Защищенные цепи
F1	Запасной
F2	Контрольная лампа, прерыватель аварийной сигнализации, указатели поворота
F3	Внутреннее освещение, задние стоп-сигналы
F4	Прикуриватель, гнездо для переноски, контакты активации обогрева заднего стекла, компонент обогрева заднего стекла
F5	Клаксон
F6	Запасной
F7	Освещение вещевого ящика, реле включения обогрева заднего стекла, реле включения обогрева заднего стекла, реле включения вентилятора радиатора, электродвигатель омывателя ветрового стекла, электродвигатель вентилятора печки
F8	Запасной
F9	Запасной
F10	Левая боковая фара
F11	Фара подвесная правая
F12	Фара ближнего света правая
F13	Фара ближнего света, левая
F14	Левая фара дальнего света, контрольная лампа включения дальнего света
F15	Фара дальнего света правая
F16	Вольтметр, контрольная лампа резерва топлива, указатель уровня топлива, указатель температуры охлаждающей жидкости, сигнальные лампы стояночного тормоза, давления масла, указатели поворотов, реле включения стеклоочистителей, фонари заднего хода, аварийное реле, указатели поворотов

Так же будет полезно узнать расшифровку реле.

Номер	Назначение
1	Отвечает за функционирование элементов очистки фар.
2	Это реле определяет работу омывателя заднего стекла.
3	Этот компонент защищает от выхода из строя лампы поворотников, а также световой сигнализации.
4	Защищает электродвигатель стеклоочистителя от поломки.
5	С помощью этих перемычек можно определить, работает лампа или нет.
6	Этот компонент защищает обогрев заднего стекла от перенапряжения.
7	Фары дальнего света.
8	Фары ближнего света.
9	Без этого устройства вентилятор охлаждения двигателя работать не будет. Если это устройство выйдет из строя, двигатель может перегреться.
10	Отвечает за работу рожка.

Новый образец

Девятки производства ВАЗ и их модификации постоянно модернизировались. Это в полной мере относится и к элементам электрооборудования. Новый блок предохранителей ВАЗ 2109 и его схема несколько отличаются от старого блока. При внимательном рассмотрении нового блока можно обнаружить заметные изменения в его конструкции. Установлено всего 9 реле, количество предохранителей осталось прежним.Новый блок предохранителей ВАЗ 2109 оказался надежным и практичным в эксплуатации и обслуживании.

На фото — новый блок предохранителей ВАЗ 2109

Изменено место установки плавких вставок и их конструкция. Они стали остроконечными, что обеспечивает надежный контакт в местах их размещения. В пластиковом корпусе осталась только одна печатная плата, которая стала проще в обслуживании. Новый блок получил маркировку 2114-3722010-60.Эти блоки питания также были модернизированы. В первой конструкции нового БП реле К1 включало очистители фар, во второй конструкции реле К1 подключало вентилятор. Такие блоки были предназначены для девяток с электронной педалью газа.

№ предохранителя / Сила тока	Защищенные цепи
F1 (8A)	Запасной
F2 (8A)	Запасной
F3 (8A)	Запасной
F4 (16A)	Цепь выключателя электродвигателя и печки, реле вентилятора радиатора
F5 (3A)	Выключатель стояночного тормоза и гидравлической тормозной системы, аварийная тормозная лампа, датчик температуры, указатель температуры охлаждающей жидкости, указатель уровня топлива, датчик уровня топлива, указатель уровня топлива, вольтметр, тахометр, фонари заднего хода, оптика заднего хода, контрольные и сигнальные лампы поворотников, выключатель и выключатель поворотников, выключатель аварийки
F6 (8A)	Выключатель внутреннего освещения и стоп-сигнала
F7 (8A)	Лампа и выключатель подсветки панели приборов, лампа подсветки вещевого ящика, лампа подсветки ручек прикуривателя и отопителя, контрольная лампа включения габаритов, лампы освещения салона
F8 (16A)	Двигатель вентилятора радиатора, звуковой сигнал
F9 (8A)	Фонарь левого габарита, фонарь заднего левого габарита
F10 (8A)	Лампа правого габаритного огня, лампа заднего правого габаритного света, выключатель контрольных и противотуманных фар
F11 (8A)	Лампы указателей поворотов, выключатель прерывателя и указателей поворотов, контрольная лампа аварийного режима
F12 (16A)	Патрон для переносной лампы, прикуриватель
F13 (8A)	Дальний свет, правая фара
F14 (8A)	Дальний свет (левая фара), контрольная лампа дальней оптики
F15 (8A)	Ближний свет, правая фара
F16 (8A)	Левая фара ближнего света

Релейные значения на блоках новой конструкции.

Номер	За что отвечает
K1	Без этого компонента работа двигателя омывателя заднего стекла невозможна.
К2	Отвечает за функционирование ламп указателей поворота, а также световой сигнализации.
K3	Отвечает за работу двигателя стеклоочистителя.
K4	Назначение реле — защита стоп-сигналов и габаритов автомобиля.
K5	Этот компонент обеспечивает работу фар дальнего света.
К6	Эта деталь обеспечивает работу устройства омывателя фар.
K7	Это реле защищает от выхода из строя электродвигателя стеклоподъемника. Конечно, это актуально, если в вашем автомобиле установлены электрические стеклоподъемники.
К8	Клаксон.
K9	Охлаждающий вентилятор защищает от перенапряжения.
K10	Обеспечивает работоспособность устройства обогрева заднего стекла.
K11	Лампы ближнего света.

Инжектор

Выбор блока предохранителей не зависит от используемой системы питания; следует ориентироваться на год выпуска автомобиля.

На девятках с инжектором помимо штатного блока питания с маркировкой 2114-3722010-60 устанавливается еще один вспомогательный.Его можно найти под приборной панелью со стороны пассажира. Блок предохранителей ВАЗ 2109 (высокая панель) установлен новой конструкции.

Схема расположения реле на впрыск ВАЗ 2109

БП имеет три предохранителя и три электромагнитных реле.

Как снять и заменить блок

Такая операция может понадобиться при необходимости ремонта блока питания или его замены на новый блок. С этим справится даже начинающий водитель. Потребуется ключ на 10 (лучше всего использовать торцевую головку или торцевую головку).Перед снятием блока питания откройте капот моторного отсека автомобиля.

Процедура снятия БП:

1. Отсоедините клеммы от аккумуляторной батареи. Это необходимо для предотвращения возможности короткого замыкания в электрооборудовании.
2. Для удобства работы снимите защитную пластиковую верхнюю крышку блока питания.
3. Блок крепится к корпусу двумя винтами (выворачиваются ключом).
4. Отсоедините разъемы с проводами.Один из них расположен в моторном отсеке на широкой стороне блока ближе к лобовому стеклу. Сначала снимите резиновую защитную крышку, а затем покачайте разъем из стороны в сторону.
5. Остальные разъемы расположены в нижней части блока питания. Чтобы добраться до них, снимаем два крайних реле, окрашенных в черный цвет. После этого корпус блока питания поднимается вверх и отсоединяются остальные разъемы.

Блок вынимается из моторного отсека для ремонта или замены.Установка его на место осуществляется в обратном порядке. При этом обратите внимание на резиновую прокладку между блоком питания и кузовом автомобиля. Он должен быть целым, без трещин и разрывов, иначе его заменят на новый. Прокладка нужна для защиты блока питания от попадания влаги, которая может спровоцировать короткое замыкание в электроцепи автомобиля.

Смотреть видео канала АвтоМалина о снятии блока предохранителей ВАЗ 2109

Снятие и замена предохранителей

При выходе из строя какого-либо элемента электрооборудования автомобиля в первую очередь проверяют исправность предохранителя- связь или электромагнитное реле.Для этого снимите защитную крышку БП. Он легко снимается после освобождения двух защелок по бокам устройства. На обратной стороне крышки вы можете найти необходимую информацию о предохранителях и реле. Специалисты рекомендуют заменять неисправные детали при отключенном аккумуляторе.

Исправность плавких вставок проверяют осмотром или измерением сопротивления автомобильным тестером. Внешне не всегда удается обнаружить неисправность защитного устройства.Перед установкой новой плавкой вставки проверьте цепи на короткое замыкание. Если не удалить, все предохранители сгорят.

Порядок проверки исправности предохранителей будет следующим:

1. Вынуть перегоревшую плавкую вставку.
2. Измерительный прибор устанавливается в положение измерения сопротивления.
3. Щупы прибора прикладывают к ножкам предохранителя и производят измерения.
4. Сопротивление неповрежденной детали должно быть близко к нулю.
5. Если счетчик показывает бесконечность, товар неисправен.

Конструкция предохранителей старого блока и новой модели отличается. Блок предохранителей ВАЗ 2109 старого образца оснащен предохранителями цилиндрической формы. Снимать их можно пальцами, но лучше делать это щипцами, чтобы не обжечься. Пинцет уже входит в комплект блоков новой конструкции.

Цилиндрические предохранители старых блоков устанавливаются в гнезда с пружинными зажимами. Эти фиксаторы часто окисляются, поэтому их полезно очищать.Для этих целей хорошо подойдет школьный ластик, медицинский спирт, одеколон или растворитель. Не используйте наждачную бумагу. Желательно подтянуть обоймы, которые после сгорания плавкой вставки нагреваются и теряют свои свойства.

Пинцет предохранительный Замена предохранителя

В блоке питания новой конструкции установлены ножевые плавкие вставки. Имеют цифровое обозначение номинального тока на корпусе, а также цветовую схему, что облегчает поиск и замену неисправного устройства.Для замены накрывают неисправный прибор пинцетом и раскачивают его из стороны в сторону, при этом вытягивая предохранитель вверх. После нескольких попыток это удастся сделать.

Автомобиль — сложный механизм, с множеством различных узлов, деталей и электрических схем, читайте статью — . Для защиты последнего (в основном от перегрузок и короткого замыкания) в нем предусмотрены предохранители, которые в ВАЗ 2109 чаще всего объединены в один блок — монтажный блок, он же блок предохранителей.

Что нужно знать о блоке предохранителей ВАЗ 2109?

1. Блок предохранителей на ВАЗ 2109 находится под капотом автомобиля: слева, между основанием лобового стекла и моторным щитом.
2. Сегодня можно встретить два варианта монтажного блока «девятки»: старый, тип 17.3722, и новый, 2114-3722010-60/2114-3722010-18 (устанавливаются на автомобили ВАЗ с 1998 года). Основное их отличие – разное обозначение реле, разъемов и предохранителей; разные номиналы последних, а также отсутствие (за ненадобностью) в обновленной версии двух реле: электродвигателя вентилятора охлаждения и времени омывателя заднего стекла.
3. Обозначения на корпусе блока предохранителей — это порядковые номера последних, позволяющие определить по блок-схеме, за какую электрическую цепь отвечает каждый из них. Например, предохранитель с обозначением F3 в новом монтажном блоке (в старом он соответствовал предохранителю № 6) отвечает за освещение салона и задние стоп-сигналы, а предохранитель F1 (до 1998 года — предохранитель № 3 ) — для омывателей и очистителей фар и т.д..д.

Схема блока предохранителей ВАЗ 2109.

Блок монтажный 17.3722.

1. (К6) реле омывателей фар;
2. (К1) реле времени омывателя заднего стекла;
3. (К2) реле-прерыватель указателей поворотов и сигнализации;
4. (К3) реле стеклоочистителя;
5. контактные перемычки вместо реле контроля исправности ламп;
6. (К10) реле включения обогрева заднего стекла;
запасной предохранитель
7. ;
8. (К5) реле дальнего света;
9. (К11) Реле включения фар;
предохранитель
10. ;
11. (К9) реле включения электродвигателя вентилятора системы охлаждения двигателя;
12. (К8) реле включения звукового сигнала;

Блок монтажный 2114-3722010-60.

Схема подключения монтажного блока 2114-3722010-60.

• наружная цифра в обозначении вилки — это номер блока, а внутренняя цифра — условный номер вилки.
• предохранители F1-F16.
• Реле включения ближнего света фар К9.
• Реле включения дальнего света фар К8.
• реле включения звуковых сигналов К6.
• Реле включения обогрева заднего стекла К7.
• Реле включения очистителей фар К1.
• Стеклоподъемник К5.
Реле
• для контроля исправности ламп К4.
• Реле стеклоочистителя К3.
• реле-прерыватель указателей поворота и сигнализации К2.

Схема подключения монтажного блока 17.3722.

• реле-прерыватель указателей поворота и сигнализации К2;
• Реле стеклоочистителя К3;
• Реле стеклоподъемника (не установлено) К7;
• реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле) К4;
• Реле времени омывателя заднего стекла К1;
• реле включения электродвигателя вентилятора системы охлаждения двигателя К9;
• реле включения очистителей фар К6;
• реле включения обогрева заднего стекла К10;
• реле включения звукового сигнала К8;
• реле включения дальнего света фар К5;
• реле включения ближнего света фар К11;
• наружная цифра в обозначении вилки — это номер блока, а внутренняя цифра — условный номер вилки;

Возможные неисправности блока предохранителей ВАЗ 2109 и способы их устранения.

1. Перегорел предохранитель (один или несколько).

Это самая частая поломка монтажного блока. Исправить это просто: купите новый соответствующий предохранитель с нужной силой тока и замените старый. Но не забудьте выяснить причины отказа последнего. В противном случае проблема может повториться.

2. Окисление контактов платы с токоведущими дорожками.

Еще одна довольно распространенная проблема, связанная с неудачным расположением блока предохранителей в «девятке», из-за чего там может скапливаться вода.Именно она является источником проблем, которые можно решить двумя способами: первый – приобрести новый монтажный блок и установить его на место существующего, а второй – просто зачистить окислившиеся контакты. С первым вариантом все понятно. Что касается второго, то здесь тоже все предельно просто, главное подойти ответственно, и выполнять все действия предельно внимательно и аккуратно.

Итак, отключаем все имеющиеся в блоке реле и предохранители, снимаем плату, очищаем ее обычным растворителем (важно не повредить дорожки микросхемы, еще придется поработать паяльником), а в в обратном порядке ставим все на место.

Слаженная работа автомобиля обеспечивается множеством сложных механизмов и агрегатов.

Для корректной работы всей системы автомобиля используется электричество.

Предохранители используются для защиты электрической системы от перегрузок. Все предохранители объединены в один монтажный блок. Электрическая схема блока предохранителей ВАЗ 2109 представляет собой небольшую плату
с комплектом предохранителей.

Базовые знания о блоке на ВАЗ 2109

1. Эта плата расположена под капотом автомобиля с левой стороны возле моторного щита под лобовым стеклом.
2. Схема подключения блока предохранителей ВАЗ 2109 выпускается производителями двух типов. Они имеют свои числовые обозначения, но в простонародье называются просто: «старые» и «новые». Между ними есть несколько принципиальных отличий. На них по-разному обозначаются реле, используются разные типы предохранителей, соответственно и разъемы для них разные.

Структура схемы блока предохранителей старого образца

Старый выпуск 17.Монтажный блок 3722 состоит из двух компонентов. Первый представляет собой печатную плату, к которой методом пайки крепятся все соединительные элементы с контактными площадками. Второе — это сама установка реле и предохранителей.

Ниже представлена ​​расшифровка маркировки.

Реле

1. К1 — отвечает за время омывания стекла с тыльной стороны.
2. К2 — поворотники и мигалки.
3. К3 — стеклоочиститель.
4. К5 — фары дальнего света.
5. К6 — очиститель фар.
6. К8 — отвечает за сигнал.
7. К9 — включение вентилятора в системе охлаждения двигателя.
8. К10 — отвечает за обогрев заднего стекла.
9. К11 — фары ближнего света.

Структура новой блок-схемы

1. К1 — очиститель фар.
2. К2 — прерыватель поворотников и мигалок.
3. К3 — очиститель ветрового стекла.
4. К4 — контроль исправности лампочек.
5. К5 — отвечает за стеклоподъемник.
6. К6 — звуковой сигнал.
7. К7 — стекло заднего вида с подогревом.
8. К8 — дальний свет.
9. К9 — ближний свет.

Автоматические выключатели

Для различения разных гнезд предохранителей принято использовать обозначение
латинской буквой F. Сами предохранители маркируются цифрой и буквой А, где цифра
означает силу тока, а буква А означает, что данный тип предусмотрена защита от
токов короткого замыкания.

Схема предохранителей

ВАЗ 2109 обозначена так.

1. F1 — очистители фар. Используйте предохранитель (10А).
2. F2 — повороты и аварийка (10А).
3. F3 — задние стоп-сигналы и лампа освещения салона (10А).
4. F4 — обогрев стекла и прикуривателя (20А).
5. F5 — сигнально-вентилятор охлаждения (20А).
6. F6 — электростеклоподъемники передних дверей (30А).
7. F7 — очиститель фар (во время работы) и вентилятор отопителя (30А).
8. F8 — противотуманная фара Л (7,5А).
9. F9 — противотуманная фара Р (7,5А).
10. F10 — Лампа приборной панели, лампа моторного отсека и лампа салона (7,5А).
11. F11 — Правый боковой габарит и фара (7.5А).
12. F12 — Фары ближнего света Р (10А).
13. F13 — Фары ближнего света L (7,5А).
14. F14 — фары дальнего света L и контрольная лампа включения этих фар (7,5А).
15. F15 — Фары дальнего света Р (7,5А).
16. F16 — витки (15А).

Инструкции по замене предохранителей

Если в автомобиле возникла проблема с каким-либо электроприбором, в первую очередь проверьте предохранитель, отвечающий за правильную работу этой цепи. Если проблема именно в нем, не огорчайтесь, даже новичку в этом деле не составит труда отремонтировать его своими руками.

Настоятельно рекомендуется всегда иметь под рукой комплект новых предохранителей. Но следует помнить, что не все электрические цепи защищены предохранителями.К таким устройствам относятся генератор, зажигание, стартер, сам аккумулятор, центральный замок двери.

Меры предосторожности

При поломке и последующем ремонте необходимо соблюдать меры предосторожности.

1. При ремонте автомобильного электрооборудования обязательно отключите провод
   от минусовой клеммы аккумуляторной батареи.
2. При замене предохранителей соблюдайте предписанную маркировку. Ни в коем случае не заменяйте их другими. Также нельзя замыкать цепь перемычкой.
3. Также нельзя замыкать провода, проверять цепь на наличие искры, это повлечет
   перегорание токоведущей дорожки.
4. Если есть необходимость снять блок, то использовать для этой цели металлическую отвертку
   нельзя. Это может привести к замыканию реле и выгоранию тех же дорожек
   , что приведет к выходу из строя всей платы.

Важные моменты

Если у вас неисправна электрическая цепь ВАЗ 21093 и перед вами стоит задача замены
блока нового образца на старый, то в этом случае обязательно подключите вентилятор двигателя
, который находится в системе охлаждения через реле.

Если проигнорировать это, пути, по которым течет ток, сгорят. Если задача обратная, то есть будем менять старый на новый, то нужно установить новый вариант датчика включения электровентилятора. Это необходимо сделать, потому что его контакты рассчитаны на более высокий ток.

Какие проблемы могут быть с цепями предохранителей

Неисправностей в электрической цепи ВАЗ 21093 может быть несколько.

1. Схема электрооборудования ВАЗ 21093 легко меняется и заменить ее самостоятельно не составляет труда.Более того, в Интернете есть инструкция с фото и видео, как это сделать. Но можно разобраться и без него.
2. Выполняйте всю процедуру осторожно и не торопясь.
3. Отключите все имеющиеся предохранители и реле.
4. Снимите саму плату. Далее либо заменить, либо почистить старый.
5. Аккуратно очистите растворителем токопроводящие дорожки, только все
   делайте крайне аккуратно и осторожно, так как токоведущие
   дорожки легко можно повредить, а если их повредить, то придется паять.
6. Соберите в обратном порядке.
Электросхема
7. Ваз 21093 готова выполнять свои функции.

Рант авто Митино.

Блок монтажный ВАЗ 2109 предназначен для объединения жгутов проводов, а также для размещения реле и предохранителей. На первых моделях применялся монтажный блок типа 17.3722. Состоит из корпуса, состоящего из двух частей, и печатной платы, на которой припаяны выводы для соединения с блоками жгутов проводов, для установки реле и предохранителей.Ниже представлена ​​принципиальная схема монтажного блока ВАЗ 2109 типа 17.3722.

На последних моделях используется монтажный блок ВАЗ 2109 типа 2114-3722010-60. В этом блоке используются предохранители с плоским лезвием. Контактное соединение таких предохранителей более надежно, так как они имеют большую площадь контакта.

Взаимозаменяемость разъемов штекеров жгута проводов идентична блоку 17.3722. Обозначения предохранителей и защищаемых цепей немного отличаются. Схема монтажного блока ВАЗ 2109 приведена ниже

На автомобилях с инжекторным двигателем применяются монтажные блоки аналогичные 2114-3722010-60, но имеют другое подключение к радиатору.
Расположение заглушек монтажного блока показано ниже.

Номиналы предохранителей и защищаемые цепи указаны ниже. * Номера предохранителей с буквой F относятся к предохранителям монтажного блока 2114-3 и 22010-60

Номер предохранителя ‘	Защищаемые цепи
1 (8 А) F9 (7,5 А)	Правая противотуманная фара
2 (8 А) F8 (7,5 А)	Левая противотуманная фара
3 (8 А) F1 (10 А)	Очистители фар (на момент включения).Реле включения очистителей фар (контакты). Клапан омывателя фар
4 (16 А) F7 (30 А)	Очистители фар (в работе). Реле включения очистителей фар (обмотка). Двигатель вентилятора отопителя. Мотор омывателя лобового стекла. Мотор стеклоочистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла.Контроль «Лампа обогрева заднего стекла. Лампа вещевого ящика
5 (8 А) F16 (15 А)	Указатели поворотов и реле-прерыватель указателей поворотов и сигнализации (в режиме указателя поворота). Контрольная лампа для указателей поворота. Задние фонари (лампы заднего хода). Мотор-редуктор и реле включения стеклоочистителя. Обмотка возбуждения генератора (при запуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла.Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Светильник настольный «СТОР». Указатель температуры охлаждающей жидкости. Индикатор уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 А) ФЗ (10 А)	Фонари задние (стоп-сигналы). Плафон внутреннего освещения
6 (8 А) F6 (30 А)	Электрические стеклоподъемники передних дверей. Реле стеклоподъемника
7 (8 А) F10 (7,5 А)	Фонари освещения номерного знака.Лампа моторного отсека. Лампы освещения приборов. Контрольная лампа наружного освещения. Плата подсветки рычагов отопителя. Лампа прикуривателя
8 (16 А) F5 (20 А)	Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле для включения
9 (8 А) F10 (7,5 А)	Фара левая (габаритный свет). Левый задний фонарь (габаритный огонь)
10 (8 А) F11 (7.5 А)	Правая фара (габаритный свет). Фонарь задний правый (габаритный фонарь)
11 (8 А) F2 (10 А)	Указатели поворота и аварийное реле-прерыватель (в режиме тревоги). Сигнальная лампа
12 (16 А) F4 (20 А)	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Розетка для переносной лампы. Прикуриватель »
13 (8 А) F15 (7,5 А)	Правая фара (дальний свет)
14 (8 А) F14 (7.5 А)	Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
15 (8 А) F13 (7,5 А)	Фара левая (ближний свет)
16 (8 А) F12 (7,5 А)	Фара правая (ближний свет)

админ 06.10.2011

«Если вы заметили ошибку в тексте, выберите это место мышкой и нажмите CTRL+ENTER» «Если статья была вам полезна, поделитесь ссылкой на нее в социальных сетях»

Блок питания на ваз 2109.Распиновка монтажных блоков автомобилей ваз

Добрый день. Сегодня у нас в автосервисе ВАЗ 2108, 2109, 21099. Он приехал к нам с желанием разобраться с электрикой. В машине произошел скачок электричества, после чего перестали работать дворники, поворотники, задние противотуманные фары. Скорее всего виноваты предохранители. В этой статье мы расскажем вам, где находятся предохранители ВАЗ 2108, 2109, 21099 и как они меняются. Также прилагаем подробную схему предохранителей в монтажном блоке.

Артикул: Блок крепления предохранителей — 2114-3722010

Инструменты: Для замены предохранителей на ВАЗ 2108, 2109, 21099 инструмент не нужен

Схема и расположение предохранителей ВАЗ 2108, 2109, 21099:

Открываем капот. Затем прямо под лобовым стеклом вы увидите монтажный блок.

Нажмите на 2 защелки и откройте крышку.

Внутри есть специальный пинцет для замены предохранителей.

Подцепляем предохранитель и меняем.

Блок предохранителей со снятой крышкой.

С левой стороны от водителя под приборной панелью находится предохранитель заднего противотуманного фонаря.

За что отвечают предохранители в монтажном блоке ВАЗ 2108, 2109, 21099?

Расшифровка номиналов предохранителей ВАЗ 2108, 2109, 21099:

Предохранитель №.	Ампер	За что отвечает:
		Противотуманная фара с правой стороны
		Противотуманная фара с левой стороны
		омыватель фар
		Вентилятор отопителя Насос омывателя Щетка заднего стекла Омыватель заднего стекла Вентилятор радиатора Обогрев заднего стекла Лампа в бардачке
		Сигналы поворота Задние фонари Щетки ветрового стекла Генератор Уровень тормозной жидкости
		Давление масла Ручной тормоз Охлаждающая жидкость Уровень топлива в баке Лампа «чек» Открытие двери
		Освещение салона Фонари задние
		Стеклоподъемники
		Номерной знак Подсветка моторного отсека Подсветка приборов Габариты (редактировать) Подсветка приборной панели Прикуриватель
		Звуковой сигнал
		Фонарь задний правый габарит
		Аварийный
		Элемент обогрева заднего стекла Реле обогрева заднего стекла (контакты) Переносной держатель лампы Прикуриватель
		Фара правая
		Фара левая
		Левая фара ближнего света
		Ближний свет, правая фара
		Запасной
		Запасной
		омыватель фар
		Вентилятор отопителя Насос омывателя Щетка заднего стекла Омыватель заднего стекла Вентилятор радиатора Обогрев заднего стекла Лампа в бардачке
		Давление масла Дроссель карбюратора Ручной тормоз Охлаждающая жидкость Уровень топлива в баке Лампа «чек» Открытие двери
		Задние тормоза Внутреннее освещение
		Номерной знак Подсветка моторного отсека Подсветка приборов Габариты (редактировать) Подсветка приборной панели Прикуриватель
		Вентилятор радиатора
		Задний левый клиренс
		Правая задняя дверь
		Аварийный сигнал
		Прикуриватель Обогрев заднего стекла
		Дальний свет, правая фара
		Дальний свет левой фары
		Левая фара ближнего света
		Ближний свет, правая фара

Где находится блок предохранителей карбюратора ВАЗ 21099? Сама плата расположена под капотом с левой стороны лобового стекла и прикрыта крышкой.Там же приведена принципиальная схема подключения каждого из предохранителей и их номинал (указанный в допустимом диапазоне тока, то есть в амперах). Сам монтажный блок ВАЗ закрыт в пластиковый корпус. Также есть запасные предохранители (по бокам). Однако в «девятке» есть второй блок, который уже находится в машине. Вот те предохранители, которые отвечают за подключение цепи питания к топливному насосу и некоторым другим узлам.

Схема блока предохранителей в ВАЗ 21099

В первую очередь стоит отметить, что в ВАЗ 21099 нового типа, которые выпускались с 1998 года, устанавливались новые вариации блока питания с П-образными предохранителями.

принцип работы тот же, но элементы не взаимозаменяемы. Желательно учитывать этот аспект при ремонте или замене предохранителей. Блок питания нового типа имеет сигнальную цепь, выходящую на панель приборов. Это индикатор, который загорается при возникновении неисправности в работе самого агрегата и электрической цепи. Эта цепь отсутствовала в автомобилях старого образца. В некоторых автомобилях его перенесли на подушку безопасности (индикатор срабатывания).

Схема монтажного блока (РИСУНОК 1), который находится под капотом, расположена на крышке с внутренней стороны. Это условная схема с отметками, где находится каждый из предохранителей и за какую цепь он отвечает. Также схема монтажного блока ВАЗ 2109 дополнительно печатается в инструкции по эксплуатации автомобиля. С его помощью можно за считанные секунды найти местонахождение любой из электрических цепей, что дает необходимую информацию для диагностики контакта электрической цепи.Но при этом некоторые из них соединяют несколько цепочек. Например, F4 — это не только предохранитель прикуривателя, но и реле, отвечающее за обогрев заднего стекла (если он предусмотрен) и разъем для переносной лампы освещения.

Если рассматривать блок предохранителей ВАЗ 21099 инжектор (без карбюратора), то схема подключения там идентичная. Единственным исключением является то, что некоторые цепи не будут замкнуты, но это нормально. Как всегда, его можно сравнить с обычной схемой, которая продублирована на крышке монтажного блока.

Изображение 1. Схема монтажного блока.

Несколько слов о самих предохранителях

Предохранитель — это просто кусок проводника с определенным сопротивлением и максимальной критической нагрузкой. При преодолении указанного диапазона его внутренняя часть просто сгорает, а электрическая цепь разрывается, не давая возгоранию проводки (и ее изоляции).

В автомобиле для каждой из электрических цепей установлены свои предельные значения тока. Например, тот, что отвечает за работу прикуривателя ВАЗ, рассчитан на 20 Ампер.Естественно, если сюда поставить предохранитель меньшего номинала, то при малейшем превышении его номинала он просто сгорит. Если поставить его с высоким номиналом, то при превышении допустимого значения загорится электропроводка. Поэтому это недопустимо и считается нарушением элементарных норм безопасности эксплуатации транспортных средств.

Запчасти изначально устанавливаются в блок предохранителей ВАЗ 21099 прямо с завода. Они расположены по обе стороны от основной платы.В ВАЗ 2108 — точно так же, но только внутри салона размещены реле, отвечающие за работу бензонасоса и обогрев заднего стекла (а также магнитолу).

Интересно, что максимально возможная нагрузка на блок предохранителей приходится на цепь, соединяющую электрические стеклоподъемники. Там максимальный ток может быть 30 Ампер. В блоках нового образца его заменили эталоном на 20 Ампер.

Как правильно заменить предохранители? Для этого вам понадобится:

• выключить двигатель;
• снимите минусовую клемму с аккумулятора.Желательно подождать еще несколько минут для устранения остаточного напряжения;
• снять крышку блока предохранителей 2109;
• используйте мультиметр, чтобы найти вышедший из строя предохранитель;
• проверить цепь на короткое замыкание;
• поставить новый предохранитель;
• подать напряжение на цепь и убедиться в отсутствии повторяющихся перегрузок.

Ни в коем случае нельзя проводить ремонт с использованием неоригинальных комплектующих, а тем более заменяя их проводниками сторонних производителей.Среди российских водителей популярна тенденция ставить 5-копеечную монету вместо предохранителя (это можно сделать на «девятке» старого образца). Делая это, нужно осознавать, что можно не только сжечь всю электронику автомобиля, но и вызвать пожар!

Как проверить работу электрической цепи?

Для того чтобы проверить блок ВАЗ 2109 на работоспособность, достаточно прозвонить мультиметром каждую из цепей.

В вариациях карбюраторного мотора это предельно просто, так как контакты блока полностью разомкнуты.При обнаружении множественных поломок будет дешевле и проще просто заменить весь блок. Подойдет новый образец, да еще и от 2114 — там они идентичны.

Если работает только одна из частей блока, то придется искать обрыв цепи. Поиск облегчит знание следующих правил:

• если не работает цепь отвечающая за питание печки, то нужно искать неисправный элемент с F4 или F7. Последний отвечает за работу вентилятора, нагнетающего теплый воздух в салон салона;
• замена прикуривателя потребуется, если не работают сразу несколько цепей: F4, F10, блок 7;
• реле F7 отвечает за омыватели, патрон лампы и щетки заднего стекла;
• при неисправности бензонасоса «виновником» является плата предохранителей, которая находится с левой стороны руля (внутри автомобиля).

Это те неисправности, с которыми чаще всего приходится сталкиваться водителям.

Разобраться с блоком предохранителей в карбюраторе ВАЗ 21099 достаточно просто. Самое сложное – это найти неисправный товар. Но устранить проблему несложно при наличии запасных предохранителей. В ВАЗ 21099, в отличие от ВАЗ 2108, они предусмотрены производителем. Не забывайте своевременно их восстанавливать, если это необходимо.

Слаженная работа автомобиля обеспечивается множеством сложных механизмов и агрегатов.

Для корректной работы всей системы автомобиля используется электричество.

Предохранители используются для защиты электрической системы от перегрузок. Все предохранители объединены в один монтажный блок. Электрическая схема блока предохранителей ВАЗ 2109 представляет собой небольшую плату
с комплектом предохранителей.

Базовые знания о блоке на ВАЗ 2109

1. Эта плата расположена под капотом автомобиля с левой стороны возле моторного щита под лобовым стеклом.
2. Схема подключения блока предохранителей ВАЗ 2109 выпускается производителями двух типов. Они имеют свои числовые обозначения, но в простонародье называются просто: «старые» и «новые». Между ними есть несколько принципиальных отличий. На них по-разному обозначаются реле, используются разные типы предохранителей, соответственно и разъемы для них разные.

Структура схемы блока предохранителей старого образца

Старый выпуск 17.Монтажный блок 3722 состоит из двух компонентов. Первый представляет собой печатную плату, к которой методом пайки крепятся все соединительные элементы с контактными площадками. Второе — это сама установка реле и предохранителей.

Ниже представлена ​​расшифровка маркировки.

Реле

1. К1 — отвечает за время омывания стекла с тыльной стороны.
2. К2 — поворотники и мигалки.
3. К3 — стеклоочиститель.
4. К5 — фары дальнего света.
5. К6 — очиститель фар.
6. К8 — отвечает за сигнал.
7. К9 — включение вентилятора в системе охлаждения двигателя.
8. К10 — отвечает за обогрев заднего стекла.
9. К11 — фары ближнего света.

Структура новой блок-схемы

1. К1 — очиститель фар.
2. К2 — прерыватель поворотников и мигалок.
3. К3 — очиститель ветрового стекла.
4. К4 — контроль исправности лампочек.
5. К5 — отвечает за стеклоподъемник.
6. К6 — звуковой сигнал.
7. К7 — стекло заднего вида с подогревом.
8. К8 — дальний свет.
9. К9 — ближний свет.

Автоматические выключатели

Для различения разных гнезд предохранителей принято использовать обозначение
латинской буквой F. Сами предохранители маркируются цифрой и буквой А, где цифра
означает силу тока, а буква А означает, что данный тип предусмотрена защита от
токов короткого замыкания.

Схема предохранителей

ВАЗ 2109 обозначена так.

1. F1 — очистители фар. Используйте предохранитель (10А).
2. F2 — повороты и аварийка (10А).
3. F3 — задние стоп-сигналы и лампа освещения салона (10А).
4. F4 — обогрев стекла и прикуривателя (20А).
5. F5 — сигнально-вентилятор охлаждения (20А).
6. F6 — электростеклоподъемники передних дверей (30А).
7. F7 — очиститель фар (во время работы) и вентилятор отопителя (30А).
8. F8 — противотуманная фара Л (7,5А).
9. F9 — противотуманная фара Р (7,5А).
10. F10 — Лампа приборной панели, лампа моторного отсека и лампа салона (7,5А).
11. F11 — Правый боковой габарит и фара (7.5А).
12. F12 — Фары ближнего света Р (10А).
13. F13 — Фары ближнего света L (7,5А).
14. F14 — фары дальнего света L и контрольная лампа включения этих фар (7,5А).
15. F15 — Фары дальнего света Р (7,5А).
16. F16 — витки (15А).

Инструкции по замене предохранителей

Если в автомобиле возникла проблема с каким-либо электроприбором, в первую очередь проверьте предохранитель, отвечающий за правильную работу этой цепи. Если проблема именно в нем, не огорчайтесь, даже новичку в этом деле не составит труда отремонтировать его своими руками.

Настоятельно рекомендуется всегда иметь под рукой комплект новых предохранителей. Но следует помнить, что не все электрические цепи защищены предохранителями.К таким устройствам относятся генератор, зажигание, стартер, сам аккумулятор, центральный замок двери.

Меры предосторожности

При поломке и последующем ремонте необходимо соблюдать меры предосторожности.

1. При ремонте автомобильного электрооборудования обязательно отключите провод
   от минусовой клеммы аккумуляторной батареи.
2. При замене предохранителей соблюдайте предписанную маркировку. Ни в коем случае не заменяйте их другими. Также нельзя замыкать цепь перемычкой.
3. Также нельзя замыкать провода для проверки цепи на наличие искры, это повлечет
   перегорание токоведущей дорожки.
4. Если есть необходимость снять блок, то использовать для этой цели металлическую отвертку
   нельзя. Это может привести к замыканию реле и выгоранию тех же дорожек
   , что приведет к выходу из строя всей платы.

Важные моменты

Если у вас неисправна электрическая цепь ВАЗ 21093 и перед вами стоит задача замены
блока нового образца на старый, то в этом случае обязательно подключите вентилятор двигателя
, который находится в системе охлаждения через реле.

Если проигнорировать это, пути, по которым течет ток, сгорят. Если задача обратная, то есть будем менять старый на новый, то нужно установить новый вариант датчика включения электровентилятора. Это необходимо сделать, потому что его контакты рассчитаны на более высокий ток.

Какие проблемы могут быть с цепями предохранителей

Неисправностей в электрической цепи ВАЗ 21093 может быть несколько.

1. Схема электрооборудования ВАЗ 21093 легко меняется и заменить ее самостоятельно не составляет труда.Более того, в Интернете есть инструкция с фото и видео, как это сделать. Но можно разобраться и без него.
2. Выполняйте всю процедуру осторожно и не торопясь.
3. Отключите все имеющиеся предохранители и реле.
4. Снимите саму плату. Далее либо заменить, либо почистить старый.
5. Тщательно очистить растворителем токопроводящие дорожки, только все
   делать крайне аккуратно и осторожно, так как токоведущие
   дорожки можно легко повредить, а если их повредить, то придется паять.
6. Соберите в обратном порядке.
Электросхема
7. Ваз 21093 готова выполнять свои функции.

На все карбюраторные автомобили семейства «Самара 1» и на части карбюраторных автомобилей семейства «Самара 2» (ВАЗ 2113 — 2115) устанавливаются блоки предохранителей двух типов, старые и новые. Эти устройства еще называют монтажными блоками. Они являются сердцем электрики автомобиля, поскольку оснащены исполнительными реле слаботочных цепей. С помощью монтажного блока также осуществляется управление реле сильноточных и дополнительных цепей — стартера, противотуманных фар, подогрева сидений и других.Место установки обоих блоков одинаковое, разница в малом, разные разъемы и разное расположение элементов и разная конструкция корпуса.

Отличия монтажных блоков предохранителей ВАЗ

Монтажный блок старого образца артикул 17.3722. Основное отличие от более современного блока с каталожным номером 2114-3722010-60 – худшая защита от влаги, из-за чего ресурс устройства в несколько раз ниже.

Ведь монтажный блок находится в нише моторного отсека, куда часто попадает дождевая или омывающая жидкость.В новом монтажном блоке также отсутствует омыватель заднего стекла. Это вызвано изменением схемы электрооборудования автомобиля и установкой этих реле в других местах.

Еще одно отличие — в новой модели монтажного блока используется другой тип предохранителей, более устойчивый к сырости. Чтобы отличить один блок от другого, необходимо прочитать надпись на крышке, в ней указан номер модели. Если по каким-то причинам прочитать текст на обложке не представляется возможным, снимите его и сравните блоки с фотографиями из этой статьи.

Неисправности и схемы

Несмотря на некоторые различия, неисправности всех моделей таких блоков одинаковы:

• окисление контактов;
• короткое замыкание из-за загрязнения.

Попадая внутрь корпуса монтажного блока, вода смешивается с пылью и образует грязь, которая со временем растекается по нижней или верхней части монтажной пластины. Неисправности монтажного блока часто очень похожи на поломки других электрических систем автомобиля, поэтому установить точную причину можно только после демонтажа и вскрытия блока.

Необходимо снять и проверить монтажный блок, если наблюдаются следующие неисправности:

• или произвольное включение/выключение/переключение режимов;
• проблемы с магнитолой;
• прерывистое зажигание;
• нечеткая работа стеклоочистителей или омывателей;
• нечеткая работа звукового сигнала;
• неправильная или невнятная работа указателей поворота.

Видео — Возникновение короткого замыкания

Как снять и установить монтажный блок предохранителей ВАЗ

Основные процедуры снятия монтажного блока любой модели одинаковы.Чтобы снять монтажный блок, выполните следующие действия:

• Снимите отрицательную клемму аккумулятора.
• Открутить две гайки по бокам блока (он находится со стороны водителя в моторном отсеке вверху).
• Поднимите устройство как можно выше и вытащите все разъемы снизу.
• Установите в обратном порядке. Сначала вставьте все разъемы, затем затяните гайки.

Как разобрать и собрать

Перед разборкой монтажного блока распечатайте фото или схему установки предохранителей и реле, а также отметьте или запишите, где какие реле установлены, т.к. описание деталей, что присутствует на внутренняя сторона чехла не всегда помогает.

• Снимите крышку. Для этого на старой модели блока отстегните по одной защелке с каждой стороны, на новой модели отстегните по две защелки с каждого блока.
• Снимите все реле и предохранители. В новой модели есть специальный пинцет, помогающий вытаскивать предохранители, он находится рядом с реле указателей поворотов.
• После этого откручиваем саморезы, которые соединяют обе половинки корпуса.

На большинстве блоков старых моделей сверху устанавливаются саморезы.На большинстве новых внизу. Но бывает и наоборот, ведь блоки производит не только АВТОВАЗ. Используйте тонкую плоскую отвертку, чтобы разделить обе половины корпуса. Если отсоединение не удалось, обязательно открутите все винты и попробуйте вставить отвертку в другое место. Вскрыв корпус, извлеките печатную плату с установленными на ней разъемами. Соберите в обратном порядке. Сначала поместите печатную плату на застежки одной половины корпуса, затем наденьте другую половину и аккуратно сожмите их, чтобы они соединились.Если не получается соединить половинки корпуса, разберите их и убедитесь, что печатная плата на месте, а затем соберите обратно. Затем закрепите половинки корпуса саморезами.

Как ремонтировать

Внимательно осмотрите дорожки печатной платы. Если где-то между дорожками вы обнаружите грязь, смочите ее жидкостью для снятия лака и кисточкой. Убедитесь, что лак не растворяет кисть. Удалив всю грязь, тщательно протрите гусеницы спиртом и высушите сжатым воздухом. Выполните эту операцию с обеих сторон печатной платы.Осмотрите все разъемы.

Заменить в случае загрязнения или окисления. Если у вас нет для этого необходимых знаний, инструментов или запчастей, обратитесь к автоэлектрику. Не распыляйте на разъемы спреи для очистки контактов, велика вероятность того, что некоторые контакты не удастся очистить с первого раза. Кроме того, спрей не поможет восстановить контакт, если прижимные пластины (лепестки) износились или ослабли. Если печатную плату нельзя отремонтировать, а новый блок стоит дорого, купите и установите новую печатную плату.Перед этим убедитесь, что он подходит к вашему устройству, сравнив каталожный номер вашего устройства и того, для которого предназначена плата.

Автомобиль — сложный механизм, с множеством различных узлов, деталей и электрических схем, читайте статью — . Для защиты последнего (в основном от перегрузок и короткого замыкания) в нем предусмотрены предохранители, которые в ВАЗ 2109 чаще всего объединены в один блок — монтажный блок, он же блок предохранителей.

Что нужно знать о блоке предохранителей ВАЗ 2109?

1. Блок предохранителей на ВАЗ 2109 находится под капотом автомобиля: слева, между основанием лобового стекла и моторным щитом.
2. На сегодняшний день можно встретить два варианта монтажного блока «девятки»: старый, тип 17.3722, и новый, 2114-3722010-60/2114-3722010-18 (устанавливаются на автомобили ВАЗ с 1998 года). Основное их отличие – разное обозначение реле, разъемов и предохранителей; разные номиналы последних, а также отсутствие (за ненадобностью) в обновленной версии двух реле: электродвигателя вентилятора охлаждения и времени омывателя заднего стекла.
3. Обозначения на корпусе блока предохранителей — это порядковые номера последних, позволяющие определить по блок-схеме, за какую электрическую цепь отвечает каждый из них.Например, предохранитель с обозначением F3 в новом монтажном блоке (в старом он соответствовал предохранителю № 6) отвечает за освещение салона и задние стоп-сигналы, а предохранитель F1 (до 1998 года — предохранитель № 3 ) — для омывателей и фароочистителей и т.д.

Схема блока предохранителей ВАЗ 2109.

Блок монтажный 17.3722.

1. (К6) реле омывателей фар;
2. (К1) реле времени омывателя заднего стекла;
3. (К2) реле-прерыватель указателей поворотов и сигнализации;
4. (К3) реле стеклоочистителя;
5. контактные перемычки вместо реле контроля исправности ламп;
6. (К10) реле включения обогрева заднего стекла;
запасной предохранитель
7. ;
8. (К5) реле дальнего света;
9. (К11) реле мигания фар;
предохранитель
10. ;
11. (К9) реле включения электродвигателя вентилятора системы охлаждения двигателя;
12. (К8) реле включения звукового сигнала;

Блок монтажный 2114-3722010-60.

Схема подключения монтажного блока 2114-3722010-60.

• внешняя цифра в обозначении вилки — это номер блока, а внутренняя цифра — условный номер вилки.
• предохранители F1-F16.
• Реле включения ближнего света фар К9.
• Реле включения дальнего света фар К8.
• реле включения звуковых сигналов К6.
• Реле включения обогрева заднего стекла К7.
• Реле включения очистителей фар К1.
• Реле стеклоподъемников К5.
Реле
• для контроля исправности ламп К4.
• Реле стеклоочистителя К3.
• реле-прерыватель указателей поворота и сигнализации К2.

Схема подключения монтажного блока 17.3722.

• Реле-прерыватель указателей поворота и сигнализации К2;
• Реле стеклоочистителя К3;
• Реле стеклоподъемника (не установлено) К7;
• реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле) К4;
• Реле времени омывателя заднего стекла К1;
• реле включения электродвигателя вентилятора системы охлаждения двигателя К9;
• реле включения очистителей фар К6;
• реле включения обогрева заднего стекла К10;
• реле включения звукового сигнала К8;
• реле включения дальнего света фар К5;
• реле включения ближнего света фар К11;
• наружная цифра в обозначении вилки — это номер блока, а внутренняя цифра — условный номер вилки;

Возможные неисправности блока предохранителей ВАЗ 2109 и способы их устранения.

1. Перегорел предохранитель (один или несколько).

Это самая частая поломка монтажного блока. Исправить это просто: купите новый соответствующий предохранитель с нужной силой тока и замените старый. Но не забудьте выяснить причины отказа последнего. В противном случае проблема может повториться.

2. Окисление контактов платы с токоведущими дорожками.

Еще одна довольно распространенная проблема, связанная с неудачным расположением блока предохранителей в «девятке», из-за чего там может скапливаться вода.Именно она является источником проблем, которые можно решить двумя способами: первый – приобрести новый монтажный блок и установить его на место существующего, а второй – просто зачистить окислившиеся контакты. С первым вариантом все понятно. Что касается второго, то здесь тоже все предельно просто, главное подойти ответственно, и выполнять все действия предельно внимательно и аккуратно.

Итак, отключаем все имеющиеся в блоке реле и предохранители, снимаем плату, очищаем ее обычным растворителем (здесь важно не повредить дорожки микросхемы, также придется поработать паяльником), а в обратном порядке, вернуть все на место.
