Амортизатор как устроен: Амортизаторы автомобиля — что такое амортизатор и как работает

Содержание

пружину или опорный подшипник, отбойник, шток и прочее

Ходовая часть автомобиля подвержена наибольшим нагрузкам, особенно на отечественных дорогах. Поэтому заявленный производителем ресурс вырабатывается далеко не всегда. Зачастую замена стоек происходит в два раза чаще, чем предписано регламентом технического обслуживания. Нередко для диагностики неполадок амортизатор необходимо снять и разобрать на составные части. Нередко заменив лишь одну небольшую неисправную деталь, можно сэкономить на покупке новой детали в сборе.

Как устроен амортизатор и как он работает

Несмотря на различие в конструкции амортизационных стоек, принцип работы схожий. Внутри трубы (цилиндра), заполненной жидкостью или газом (или тем и другим), перемещается шток с поршнем. Происходит преобразование кинетической энергии хода подвески в тепловую. Для этого поршень снабжён клапанами прямого и обратного хода. Они замедляют движение жидкости (газа), тем самым демпфируя колебания подвески.

Типовая схема устройства амортизационной стойки

Жидкость (газ) внутри амортизатора нагревается, тепло рассеивается с поверхности корпуса. При продолжительном перемещении по неровностям происходит перегрев. Среда внутри амортизатора теряет свойства, и качество работы ухудшается. При этом компоненты амортизатора начинают деградировать, и стойка быстро выходит из строя.

Самостоятельный ремонт стойки: нужен ли?

Замена этого узла — мероприятие не бюджетное, поэтому многие автовладельцы предпочитают восстанавливать его самостоятельно. Ломается не весь узел, а его отдельные компоненты, поэтому при ремонте можно лишь заменить несколько деталей, и работоспособность восстановится.

Внимание! Не все амортизаторы можно восстановить. Существуют разборные и монолитные конструкции (неразборные). Последние ремонтировать нежелательно, поскольку восстановить распиленный корпус до штатного состояния невозможно.

Необходимое оснащение для работы

  • Домкрат, противооткатные упоры, опоры под автомобиль (выполнять работы при помощи только домкрата небезопасно).
  • Рожковые и накидные ключи по размеру крепежа.
  • Накидные ключи с рукоятью-трещоткой.
  • Специальный ключ для разборки цилиндра.
  • Плоские отвёртки разных размеров из качественной стали.
  • Съёмники стопорных колец.
  • Масло для замены в амортизаторе (с запасом на прокачку).
  • Воздушный компрессор или баллон с азотом (углекислотой).

Разборка детали после снятия: как сделать это подручными средствами

Рассмотрим процесс на примере переднеприводных моделей ВАЗ, семейство 2110.

  1. С помощью специального ключа откручиваем гайку корпуса стойки. При отсутствии ключа можно воспользоваться стальным стержнем и молотком.

    Откручиваем верхнее крепление

    Можно использовать спецключ

  2. Затем с помощью широкой отвёртки извлекается обойма сальника и собственно сальник штока.
  3. Сливаем масло в ёмкость. Использовать его повторно не имеет смысла.
  4. Извлекаем цилиндр со штоком амортизатора. В нём также много масла, избавляемся и от него.
    Для ускорения процесса можно несколько раз выдвинуть и погрузить шток в цилиндр.

    Извлеките цилиндр со штоком

  5. Сливаем остатки масла из корпуса амортизатора.
  6. Разбираем амортизатор на части, выкладываем в строгой последовательности, фиксируем на фото (для упрощения процесса сборки).

    Выкладывайте детали в строгой последовательности, новичкам лучше фотографировать процесс

Как разобрать: процесс на видео

Дефектовка и ремонт: что делать с пружинами, пыльником и пр.

Проверяем все компоненты на предмет износа, механических повреждений, зазубрин. Особенно тщательно осматриваем полированные поверхности внутренней стенки цилиндра и штока. Резиновые уплотнительные кольца, сальники, прокладки имеет смысл заменить в любом случае. Даже если на них не видны следы износа, мягкая резина под воздействием масел теряет свойства. Если вы разобрали амортизатор, потратьте небольшую сумму на расходники.

Совет: При замене деталей вы можете изменить характеристики стойки, установив тюнинговые запасные части.

Если вы тщательно промоете все компоненты амортизатора, считайте, половина работы сделана. Мелкие частицы дорожной грязи или продукты износа металлических частей нарушают работу клапанов штока. Закоксованные отложения следует удалять с помощью сильнодействующих растворителей.

Затем проверьте остальные элементы стойки: пружину, демпфирующую подушку, пыльник амортизатора.

Не все детали подлежат ремонту, некоторые придётся заменить на новые

Трещины и отверстия в резиновых деталях не ремонтируются, только замена.

Ниже представлены более частные случаи ремонта деталей стоек и варианты его исполнения.

Типовые неисправности и проблемы + технологии их устранения

В зависимости от типа амортизатора и сложности его строения говорят либо о ремонте, либо о полной замене механизма

Люфт штока амортизатора: откуда появляется и как устранить

Если вы слышите тихий, но отчётливый стук при работе амортизаторов, вероятная причина — люфт штока.

Причина возникновения — ослабление крепёжной гайки. Часто неисправность возникает при непрофессиональном ремонте.

Устраняется несложно, достаточно подтянуть гайку. Дополнительно надо проверить люфт в точке крепления штока. Если вы долго ездили с такой неисправностью, появляется выработка. В таком случае шток требует замены.

Как укоротить шток и зачем это надо для авто

Если вы устанавливаете укороченные пружины для занижения подвески, в разжатом состоянии они будут находиться без нагрузки. Причина — несоответствие длины стойки амортизатора. Для устранения разницы в размерах следует отрезать или каким-либо другим способом укоротить шток.

Необходимо обточить его, продолжая резьбовую шпильку на необходимую длину. Во время обточки нельзя перегревать металл, иначе он потеряет прочность. Затем прочной плашкой нарезаем резьбу. Делаем это за несколько проходов, поскольку сталь штока очень твёрдая. Примеряем амортизатор и обрезаем лишнюю часть резьбовой шпильки.

На указанном примере укорачивание происходит на 10 см

Можно проточить шток на токарном станке. Для этого необходимо вынуть его из стойки. Вращать шток внутри амортизатора нельзя. Следующий вариант — закрепить стойку в шпинделе целиком, используя специальные приспособления. Шток должен быть зафиксирован относительно корпуса амортизатора. Обороты шпинделя выбираются минимальные.

Как удлинить его

При лифте подвески возникает необходимость удлинить стойки амортизатора, иначе ход отбоя будет слишком мал. Сварочные работы недопустимы. Это снижает прочность металла при нагреве. Оптимальный вариант — поставить удлиняющие шпильки. Внутренняя и внешняя резьба должна соответствовать параметрам стойки.

Восстановление резьбы штока

Существует как минимум четыре способа:

  1. При достаточном диаметре штока резьбовая часть спиливается, высверливается отверстие вдоль оси и вкручивается шпилька с аналогичной резьбой.
  2. Шпилька с сорванной резьбой стачивается на толщину старой резьбы и нарезается новая. Используется гайка с меньшим диаметром резьбы.
  3. На участок сорванной резьбы наваривается металл, шток обтачивается и восстанавливается резьба.

    Гайка крепления штока затягивается с моментом 30–50Nm, если использовать не ручную затяжку, а пистолет, резьбу легко сорвать

  4. Применяется более длинная гайка, если позволяет геометрия штока и чаши амортизатора.

Как его зафиксировать

При установке амортизатора необходимо удерживать шток от прокручивания. Закручивая гайку крепления, вы будете проворачивать шток. Это может привести к его повреждению, а также невозможно будет создать момент затяжки.

Для фиксации на штоке предусмотрены специальные лыски под ключ. Удерживая стойку, вам без труда удастся закрутить гайку крепления, не проворачивая шток.

Можно ли восстановить чашку стойки, как производится замена

Опорная чаша амортизатора принимает на себя вес передней части автомобиля. Под действием коррозии она может потерять прочность. Это ухудшает управляемость автомобиля и может привести к тому, что стойка просто пробьёт чашу и вылезет в подкапотное пространство.

Прогнившая или повреждённая опорная чашка — реальная угроза безопасности водителя

Чаши бывают двух видов: сменные и стационарные. Сменная чаша меняется, как обычный расходник, стационарная вваривается на место повреждённой.

Как менять сайлентблоки стоек

Металлическая проушина стойки амортизатора крепится к кузову с помощью резинового (полиуретанового) сайлентблока. Эта деталь разрушается в процессе эксплуатации, при этом стойка остаётся вполне работоспособной.

Стоковые сайлентблоки на автомобилях семейства ВАЗ крайне ненадёжны и быстро портятся

Для замены сайлентблока понадобится специальный съёмник-пресс. Можно воспользоваться обычным домкратом. Старая резинка выдавливается при помощи оправки, а новая запрессовывается на её место.

Как проявляется неисправность опорного подшипника стойки и что делать

При разрушении или износе опорного подшипника ухудшается управляемость. Определить это можно так: колёса поворачиваются с некоторым запаздыванием, при повороте руля во время движения слышно, что что-то стучит в районе опорных чаш.

Опорный подшипник должен быть крепким, так как испытывает колоссальные нагрузки при движении, особенно по бездорожью

Если взяться рукой за шток и покачать автомобиль из стороны в сторону, отслеживается явный люфт. При повороте рулевого колеса на стоящей машине слышен хруст в районе опорных чаш. Замена опорного подшипника стойки — тема отдельной статьи.

Как поставить новый картридж

Картридж на многих амортизаторах — это расходный материал. Поменять его может и сам автовладелец.

  1. Сначала нужно открутить крышку стойки.
  2. После откручивания сливается масло.
  3. Из корпуса извлекается старый картридж.
  4. Новый картридж заполняется маслом и прокачивается.
  5. Затем в корпус заливается свежее масло, шток утапливается и картридж вводится в корпус. Одновременно выдвигается шток.

    В некоторых типах амортизаторов порядок работы может отличаться

  6. Далее следует собрать механизм и обязательно прокачать амортизатор ещё раз.

Замена защитного кожуха амортизатора задней подвески

Защитный кожух препятствует попаданию пыли и грязи на шток амортизатора. При наличии повреждений его надо заменить. Для этого стойка демонтируется, а пружина нужно стянуть с помощью струбцин или других стяжек и снять. При замене кожуха необходимо надеть и новые крепёжные хомуты.

Кожухи предохраняют амортизатор от преждевременного износа

Ремонт стаканов амортизационных стоек

Стаканы являются частью кузова, их ремонт относится к кузовным работам.

  1. Повреждённая часть металла вырезается с помощью болгарки, металл тщательно зачищается от краски и следов коррозии.
  2. Из листовой стали готовится заплатка. Можно взять неповрежденную часть от кузова донора на авторазборке.
  3. Ремонтный элемент приваривается сплошным швом.
  4. Производится антикоррозийная защита и покраска.

Для защиты стаканов стоек можно приобрести подобные усилители

Как заменить отбойники переднего и заднего амортизаторов

Отбойники предназначены для демпфирования ударов в крайних положениях штока и ограничения хода стойки. В процессе эксплуатации эти элементы разрушаются и подлежат замене. Если продолжать ездить с разрушенным отбойником, появляются избыточные крены, а стойки могут выйти из строя из-за ударов штока о корпус стойки.

Небольшая деталь, важность которой нельзя недооценивать

Замена производится на снятой стойке. Амортизатор полностью извлекается из колёсной ниши, снимается пружина. При замене отбойника имеет смысл проверить состояние остальных внешних элементов: сайлентблоков, пыльника.

Есть упрощённый способ замены, без полного снятия стойки. Откручивается только верхнее крепление и ослабляется болт нижнего сайлентблока. Стойка опускается вместе с рычагом подвески, на пружину устанавливается стяжка.

Видео о подробностях ремонтных работ

Правильная сборка амортизатора

Вымытый и просушенный амортизатор собирается в обратной последовательности.

  1. Трущиеся детали необходимо смазать тем же маслом, которое вы будете заливать в цилиндр.
  2. Корпус стойки (в разобранном виде) следует очистить от коррозии, обработать преобразователем ржавчины и покрасить термостойкой краской. При работе амортизатор сильно нагревается, обычная краска быстро слезет.

    Корпус очищается от коррозии и красится

    Важно! Используйте только масло, рекомендованное производителем амортизатора, не слушайте советов соседей по гаражу.

  3. Заполните маслом стойку. Аккуратно введите в корпус цилиндр. Для того чтобы масло не вытекало, одновременно с установкой цилиндра следует вытягивать шток.
  4. После установки цилиндра гайку надо закрутить без затяжки. Несколько раз прокачать амортизатор, интенсивно вытягивая и загоняя обратно шток.

    Проведите прокачку амортизатора

  5. После этого гайка затягивается (в этом случае нужен именно ключ, молотком и зубилом сделать это правильно не получится). Снова делаем несколько интенсивных качков штоком.
  6. Для правильной настройки клапанов амортизатора перед установкой рекомендуется выполнить следующую процедуру:
    • До конца вытянуть шток, держа стойку вертикально.
    • Развернуть амортизатор штоком вниз и резко утопить его в цилиндр.
    • Установить стойку в штатное положение, вытянуть шток.
    • Затем на стойку устанавливается пружина (воспользуйтесь стяжкой), пыльник и опорный подшипник.
  7. Отремонтированная стойка ставится на место.

Не стоит воспринимать амортизатор, как продукт космических технологий. Его ремонт и обслуживание, не сложнее, чем очистка клапана холостого хода. Выполнив работы самостоятельно, вы получаете фактически новый амортизатор, сэкономив значительные средства.

Оцените статью: Поделитесь с друзьями!

что это, значение, принцип работы

Пружины или рессоры автомобиля сглаживают неровности дорожного покрытия. Колеса поднимаются и опускаются, при этом кузов остается в неподвижном положении. Возникающие при этом колебания гасятся при помощи амортизаторов. Давайте разберемся какие бывают амортизаторы и как они работают.

Что такое амортизатор

Амортизатор — это важнейший элемент безопасности и комфорта авто- и мототехники. Он представляет собой механизм двухстороннего действия. Он гасит толчки, возникающие при сжатии и расслаблении пружинного элемента подвески. Это достигается за счет сопротивления жидкости, перетекающей между полостями. При маневрировании, разгоне и торможении машины, езде по ямам и ухабам на колеса действуют силы, отрывающие их от поверхности дороги. Задача амортизаторов состоит в удержании постоянного сцепления с асфальтом для сохранения контроля над авто. Благодаря им шины плавно перекатываются через препятствия, не отрываясь от земли. Это сокращает тормозной путь и предотвращает занос.

Пружины и рессоры поддерживают вес автомобиля и обеспечивают возможность смещения колес в вертикальной плоскости. Остальную работу берет на себя более точный инструмент — амортизаторы.

Какие бывают амортизаторы

По типу конструкции различают два типа:

  • Двухтрубные, включающие две полости (рабочий цилиндр и компенсационный резервуар), разделенные донным клапаном.
  • Однотрубные, в которых жидкость перетекает через клапан в поршне.

Недостаток двухтрубных в том, что двойная стенка действует как термос, препятствуя охлаждению детали.

В зависимости от заполнения, устройства делятся на масляные (гидравлические) и газомасляные (газогидравлические). На рисунке представлен двухтрубный масляный (1), однотрубный газовый (2) и двухтрубный газомасляный (3) амортизаторы.

Отличие газомаслянных (газонаполненных) устройств состоит в том, что в компенсационную камеру двухтрубного закачан азот под небольшим давлением. Это уменьшает вспенивание жидкости и улучшает демпфирующие характеристики. В однотрубном газовом амортизаторе азот закачан под давлением 25 атмосфер и отделен от жидкости мембраной. Высокое давление в камере увеличивает температуру кипения, чем решается проблема вспенивания.

Газонаполненные однотрубные амортизаторы отличаются большей жесткостью. Она компенсируется за счет расширения в средней части корпуса, уменьшающего сопротивление. Эта «зона комфорта» обеспечивает мягкое поведение подвески при движении по умеренно неровной дороге.

Конструкция амортизатора

На рисунке представлена конструкция двухтрубного заднего масляного амортизатора. Во время его работы масло перетекает через донный клапан между рабочей полостью и резервуаром. Клапан устроен так, что сопротивление при сжатии детали меньше, чем при растяжении. Это позволяет колесу быстро отработать неровности дороги плавно вернуться в исходное положение.

Нижняя и верхняя проушины соответственно крепятся к рычагу (балке) и кузову ТС.

Работа устройства во время движения авто проиллюстрирована на картинке ниже:

Какие амортизаторы лучше

Чтобы сделать выбор в пользу конкретного устройства, необходимо знать в чем состоят отличия между ними.

  • Цена. Газонаполненные амортизаторы значительно дороже. Поэтому для бюджетных авто больше подойдут жидкостные.
  • Комфорт. Маслонаполненные амортизаторы обеспечивают дополнительный комфорт при движении по плохим дорогам.
  • Долговечность. Газовые амортизаторы служат заметно дольше, что компенсирует разницу в цене.
  • Управляемость. Жесткие газонаполненные амортизаторы позволяют лучше контролировать автомобиль: улучшают управляемость и сокращают тормозной путь на неровной дороге.

Масляные подходят для любителей плавной езды и комфорта, а газовые — для сторонников агрессивного спортивного стиля вождения.

При покупке запчастей следует обратить внимание на рекомендации производителя и не пытаться экономить на безопасности, устанавливая дешевые амортизаторы.

Односторонние и двусторонние амортизаторы

Односторонние и двусторонние амортизаторы

Амортизаторы по конструкции подразделяются на две группы: однотрубные и двухтрубные.

Ответ в чем разница между амортизаторами одностороннего действия от двухстороннего очень прост. Разница в его работе. Название действия говорит само за себя, а именно амортизатор одностороннего действия работает в одну сторону (на вытягивание) то есть идёт туго, благодоря чему он обеспечивают более плавный ход.  На сжатие амортизатор работает свободно, но если при росте неровности дороги и скорости подвеска не успевает занять исходное положение, чтоб погасить следующий удар, вы получаете так называемый «пробой».

Однотрубные амортизаторы стали завоевывать сердца автолюбителей. Конструкция их наиболее совершенна, она подразумевает наличие двух полостей, рабочей и буферной, разделенных подвижным поршнем. При этом рабочая полость заполняется маслом, а буферная — газом высокого давления. В сущности однотрубный амортизатор обеспечивает надежную изоляцию газа от жидкости, благодаря наличию поршня. Но с появлением двусторонних амортизаторов односторонняя конструкция теряет востребуемость и постепенно выходит из употребления.

Второй тип — двусторонний амортизатор — работает в обоих направлениях, благодаря чему он наиболее надежен. Работа такого типа амортизатора может быть скорректирована в зависимости от необходимого соотношения мягкости движения и стабильности поведения автомобиля на дороге.

К справке: Советский автомобиль довоенного периода ГАЗ-11-73 1940 года выпускали уже с поршневыми амортизаторами двойного действия.

Двухтрубные конструкции занимают сейчас лидирующую позицию на современном автомобильном рынке, но менее надежны, чем однотрубные. По сути двухтрубные амортизаторы представляют собой две соосные, вставленные одна в другую, трубы, внешняя из которых играет роль корпуса, а внутренняя является рабочей, она заполнена жидкостью и в ней происходит перемещение поршня. Зазор между труб также заполнен жидкостью для компенсации утечек и охлаждения, а также воздухом, компенсирующим изменение объема за счет температурного расширения и движения штока.

В автоспорте двухтрубные системы не применяются, поскольку не обеспечивают требований надежности и безопасности в условиях спортивных нагрузок.

По типу действия амортизаторы также подразделяются на односторонние и двусторонние. В первом случае, гашение колебаний происходит при отбое, а на стадии сжатия подвески оно минимально. Т.е. фактически амортизатор работает в одном направлении. Это свойство делает односторонний амортизатор несовершенным при езде автомобиля по сильно искривленной поверхности на высокой скорости, поскольку подвеска не успевает вернуться в исходное положение. Возникают «пробои» амортизатора, принуждающие водителя снизить скорость.

Наша компания производит ремонт и восстановление амортизаторов всех конструкций, не зависимо от вида транспорта. Работа производится на современном сертифицированном оборудовании, оснащенном системами автоматизации, благодаря чему минимизируются риски человеческой ошибки и повышается качество и скорость производства работ. Ремонт производится в две стадии: диагностика и, собственно, ремонт на основе проведенных исследований.


KONI | Принципы работы

Все гидравлические амортизаторы работают по принципу преобразования кинетической энергии (движения) в тепловую. Для этого жидкость в амортизаторе протекает через ограниченные выпускные отверстия и клапанные системы, тем самым создавая гидравлическое сопротивление.

Автомобильный телескопический амортизатор сжимается и растягивается, создавая усилие сжатия и отбоя. Телескопические амортизаторы бывают следующих видов:

  1. двухтрубные, доступные в гидравлической и газогидравлической конфигурации.
  2. Монотрубные, также называемые газовыми амортизаторами высокого давления.

Как работает двухтрубный амортизатор?
Сжатие

Когда поршневой шток втягивается в цилиндр, масло без сопротивления течет из-под поршня через отверстия и обратный клапан в увеличенный объем над поршнем. Одновременно масло замещается объемом штока, втягиваемого в цилиндр. Это масло вынуждено течь через донный клапан в трубу-резервуар, заполненную воздухом (1 бар) или азотом (4–8 бар). Сопротивление, с которым сталкивается масло при прохождении через отверстия донного клапана, создает амортизацию сжатия.

Отбой

Когда шток выдвигается, масло, находящееся выше поршня, вынуждено под давлением течь через поршень. Сопротивление, с которым оно сталкивается, создает амортизацию отбоя. Одновременно немного масла перетекает из трубы-резервуара (6) через донный клапан в нижнюю часть цилиндра, чтобы компенсировать освободившийся объем штока, выдвигающегося из цилиндра.


Основные компоненты:
  • внешняя труба, также называемая трубой-резервуаром (8)
  • внутренняя труба, также называемая цилиндром (7)
  • поршень (2), соединенный с поршневым штоком (3)
  • донный клапан (6)
  • направляющая поршневого штока (5)
  • верхнее и нижнее крепления

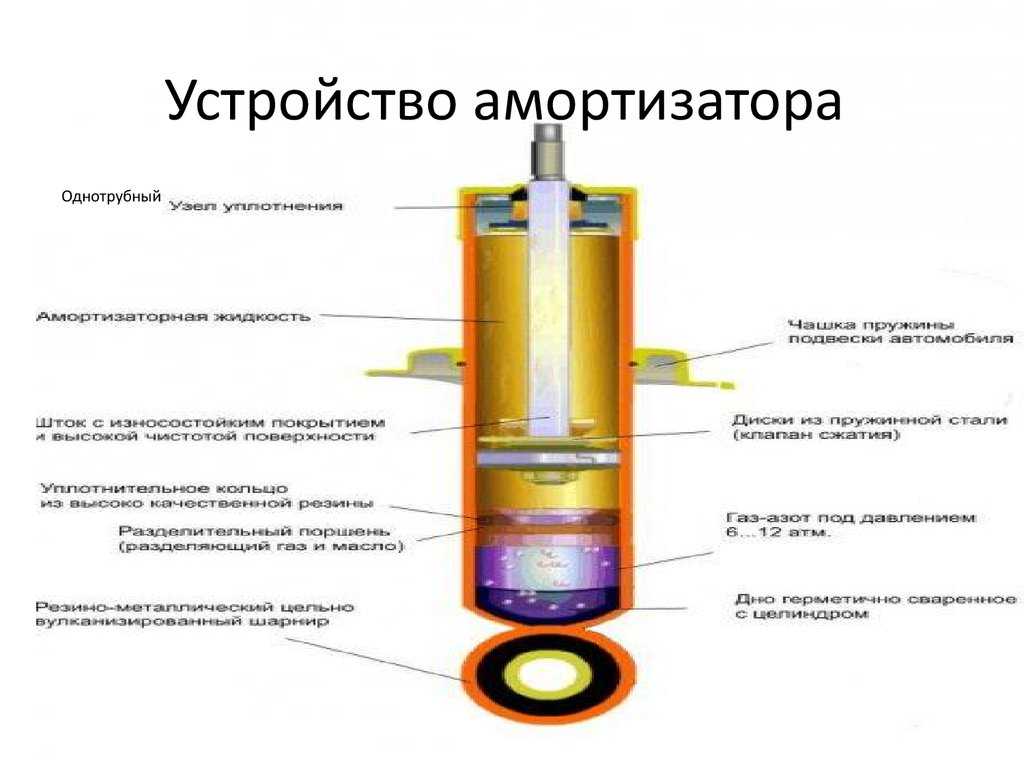

Как работает однотрубный амортизатор?
Сжатие

В отличие от двухтрубного амортизатора однотрубный не имеет трубы-резервуара, который необходим для излишков масла, замещаемых поршнем. Это решено за счет изменения объема масла в цилиндре. Цилиндр не полностью заполнен маслом — в нижней его части находится азот под давлением 20–30 бар. Газ и масло разделены плавающим поршнем (2).

Когда поршневой шток втягивается в цилиндр, плавающий поршень также двигается вниз. Таким образом, увеличивается давление и в газовой, и в масляной секции. Кроме того, масло, находящееся ниже поршня, вынуждено проходить через него. Возникающее при этом сопротивление создает амортизацию сжатия.

Отбой

Когда поршневой шток вытягивается, масло между поршнем и направляющей вынуждено течь через поршень. Возникающее таким образом сопротивление создает амортизацию отбоя. В то же время часть штока выходит из цилиндра и плавающий поршень перемещается вверх.

Основные компоненты:
  • цилиндр (с давлением), также называемый рабочим цилиндром (7)
  • поршень (4), соединенный с поршневым штоком (5)
  • плавающий поршень, также называемый разделяющим поршнем (2)
  • направляющая поршневого штока (6)
  • верхнее и нижнее крепления


Как устроен амортизатор | Friends-Motors

Амортизатор — это сердце подвески. Когда колесо наезжает на ухаб, подвеска поглощает резкое движение. Амортизатор должен рассеять это движение, чтобы автомобиль не подбрасывало. Амортизатор превращает энергию толчка в тепло, создавая с помощью масла трение.

В автомобиле их четыре, по одному на колесо. Вокруг амортизатора накручена пружина. Когда колесо наезжает на ухаб, пружина сжимается, поглощая удар. Затем амортизатор поглощает энергию пружины, чтобы она не тряхнула машину, когда приобретает прежнюю форму.

Амортизатор состоит из резервуара, цилиндра, нижнего клапана и поршня, закреплённым кольцом и головкой. Всё устройство заполнено маслом. Но чтобы понять, как амортизатор поглощает и рассеивает энергию, накопленную пружиной, его нужно разобрать.



В состояние покоя поршень находится в центре цилиндра. Масло заполняет цилиндр и часть резервуара, но все меняется, когда колесо получает удар: пружина сжимается, пистон вдавливается в цилиндр и амортизатор начинает работать. Ему нужно поглотить энергию пружину, чтобы она не тряхнула машину, когда вернёт себе прежнюю форму. Теперь пространство над кольцом сильно увеличилось, а пространство под головкой поршня стало намного меньше. Так как масло не может сжиматься, двигающийся поршень заставляет двигаться и масло тоже. Часть масла из-под кольца проходит сквозь крошечный зазор между кольцом и центром цилиндра, заполняя пространство над ним. А часть масла из-под головки проходит через неё, чтобы заместить то масло. Остальное масло уходит через клапан в резервуар.


Когда пружина принимает прежнюю форму, поршень движется вверх, пространство под головкой опять становится больше, а пространство выше кольца уменьшается. Масло вынуждено следовать за этими изменениями. Оно проталкивается в пространство ниже кольца, масло, находившееся под кольцом, проталкивается через головку цилиндра, а часть масла из резервуара втягивается через клапан, заполняя пространство ниже головки. Все это движение масла поглощает энергию движения пружины. Почему? Потому, что большие объёмы масла должны проходить между кольцом и стенкой цилиндра через головку цилиндра, и через клапан. Когда масло проталкивается через узкие отверстия, требуется много энергии, возникает сильное трение и вырабатывается много тепла.

Что в результате? Энергия, которая сжимала пружину и освобождается этой пружиной, используется, чтобы проталкивать масло сквозь крошечное отверстие. Настолько эффективно, что при трении, масло может доходить до температуры 100 градусов Цельсия. Это обеспечивает поглощение рассеивания энергии пружины, которая теперь не может резко расправиться.

Получается, что амортизатор с помощью масла обеспечивает плавную езду.

«БелАК» расширяет ассортимент масляных и газомасляных амортизаторов

Товарный портфель компании пополнился новыми масляными и газомасляными амортизаторами! Запчасти фирменного качества максимально поддерживают работу подвески и снижают вибрации, возникающие в результате неровностей дороги. Рассказываем о них в этом обзоре.

Масляные амортизаторы — максимум комфорта

У масляных амортизаторов простая конструкция, именно поэтому их работа практически безаварийна. Среди новинок — БАК.00309 (аналог 2217-2905006) и БАК.00313(аналог 3302-2905006) для коммерческих малотоннажных автомобилей ГАЗ, БАК.00311 (аналог А-1-325/500.2905006) и БАК.00312 (аналог А-1-300/475.2905006) для большегрузной техники.

На какие детали стоит обратить внимание?

  • Качественное исполнение корпуса. Для его изготовления используется металл повышенной прочности, устойчивый к деформациям и температурным воздействиям. Максимальный срок службы гарантирован!
  • Шток. Изготовлен из закаленной стали и обработан электрохимическим способом. За счет этого ресурс амортизаторов в увеличен более чем в 2 раза, по сравнению с аналогичными моделями на рынке.
  • Гидравлическое масло — обеспечивает стабильные характеристики в широком диапазоне рабочих температур.

Универсальный выбор — газомасляные амортизаторы

Данные амортизаторы более жесткие, что положительно влияет на управляемость машины во время движения на повышенных скоростях. Среди новинок товары с артикулами БАК.00307(аналог 3302-2905006), БАК.00308 (аналог 3302-2905005), БАК.00310 (аналог 2217-2905006),— все они подойдут для коммерческих малотоннажных автомобилей ГАЗ.

На какие детали стоит обратить внимание?

  • Материалы изготовления — также отличаются наивысшим качеством. Прочный корпус, стальной шток, обработаный электрохимическим способом, и современное гидравлическое масло обеспечат безотказную работу.
  • Амортизаторы БАК.00307(аналог 3302-2905006) — двухтрубные. Двухтрубный амортизатор устроен сложнее. Он обеспечивает более мягкий характер демпфирования вследствие низкого давления газа. Благодаря этому создается ощущение большего комфорта при вождении — плавность хода.

В чем принципиальная разница и какой амортизатор выбрать?

Гидравлические амортизаторы имеют в своем составе лишь одну рабочую среду — масло. Как и все жидкости, масло практически несжимаемо. Масляные амортизаторы более мягкие по сравнению с газовыми, поскольку масло пребывает под меньшим давлением. Такой амортизатор больше подойдет для водителей, которые пользуются машиной в городских условиях и ценят стабильно спокойную и комфортную езду. И это классический амортизатор для большегрузных автомобилей.

Конечно, масляные амортизаторы, уступают в технологической конкуренции газомасляным — ведь они «старше». Главное отличие газового амортизатора — способность изменять свойства в зависимости от дороги. Такой амортизатор — отличное решение когда автомобиль используется на дорогах с разным типом покрытия, так как будет показывать высочайшие показатели маневренности и устойчивости как на ровной трассе, так и на полном бездорожье. Широкий и при этом изменяющийся диапазон работы газового амортизатора — самый большой его плюс.

Почему «БелАК»?

«БелАК» — известный бренд автозапчастей. Мы создаем товар, который сочетает в себе высокое качество и демократичные цены. Наша продукция производится на современном оборудовании по новейшим стандартам. Каждое изделие проходит испытания в тестовых лабораториях холдинга, прежде чем попадет на полки магазинов. Это особенно важно для запчастей, от которых зависит безопасность на дорогах! Мы уверены в своей продукции и даем на нее 12 месяцев гарантии.

Выбирайте фирменное качество «БелАК», если цените комфорт и безопасность на дороге. Не надо колебаться в выборе, пусть лучше амортизатор колеблется за Вас.

Мы не придумываем ТУ! Мы соответствуем ГОСТу!

Амортизаторы автомобиля — для чего нужны и какие бывают (что лучше)

Расскажем для чего нужны амортизаторы автомобиля — какие бывают и как проверить на неисправность. Что лучше поставить в машину и как отличить плохой амортизатор от хорошего.

Зачем нужны

При разгоне автомобиль «приседает» назад, нагружая задние и разгружая передние колеса, снижая сцепление с дорогой. При торможении наблюдается обратная картина. Идеальным было бы состояние, при котором машина сохраняет нормальное «горизонтальное» положение. То же самое при маневрировании, но здесь нагрузка смещается не по осям, а по сторонам машины. Главная задача амортизаторов — удержание колеса в постоянном контакте с дорогой, чтобы избежать потери контроля над автомобилем. Колесо должно как можно мягче и четче обогнуть препятствие и так же четко и быстро вернуться на дорогу, обеспечивая необходимое сцепление.

Пружины или рессоры лишь поддерживают вес машины. Всю остальную работу берут амортизаторы, как более точный инструмент. Вот почему важен их выбор.

Какие бывают

Встречаются двух видов – гидравлические и газогидравлические (называют газонаполненными или газовыми). В гидравлических амортизаторах гашение колебаний упругих элементов подвески происходит за счет перетекания жидкости (обычно это масло) из одного резервуара в другой и обратно через систему клапанов. В газогидравлических также присутствует жидкость, но она предварительно «поджата» небольшим объемом газа, который, в отличие от жидкости, сжиматься. У газовых есть «классический» недостаток. При неизбежной тряске воздух вспенивает масло и создает «воздушные ямы». При интенсивной вибрации возникают воздушные пузырьки низкого давления, что снижает эффективность работы амортизатора и быстро приводит его в негодность.В переднеприводных автомобилях, существуют два принципиально разных вида амортизаторов – классические задние и передние, типа McPherson. McPherson – амортизаторы с телескопической гидравлической передней стойкой сложной конструкции.

Видео — как работает амортизаторы

Как проверить самому

Исправные амортизаторы. Не чувствуешь тряски и вибрации, шума в машине меньше. Их состояние сказывается на всем, что связано с автомобилем. Плохие амортизаторы – проблемы с плавностью хода авто, торможением, прохождением поворотов и преодолением подъемов и спусков. Т.е. всё что может привести к аварии из-за увеличившегося вследствие вибрации проскальзывания колес.

Между тем, самостоятельная проверка исправности весьма проста.


Достаточно визуально определить, нет ли потеков жидкости на корпусе, а затем интенсивно покачать автомобиль по очереди за каждый угол, нажав на крыло три-четыре раза. После этого кузов должен совершить лишь одно «возвратное» движение до номинального уровня. Если машина качается дольше или слышны отчетливые стуки, амортизатор можно считать неисправным и его стоит заменить.

Видео — как отличить плохой от хорошего

Что лучше поставить в машину

Замена амортизатора влияет на соотношение комфорт/управляемость значительно. Отметим, что когда улучшаете один параметр, страдает другой. А что важнее — определитесь сами.

Большинство амортизаторов рассчитаны под определенный автомобиль. В любом авто магазине можно подобрать подходящий. Единственно, на нужно учитывать — нравиться ли поведение машины или нет. Если цените управляемость, прекрасно справляетесь с критическими режимами, то придется разобраться в настройках подвески. А если являетесь спокойным водителем, то не узнаете, какие стояли.

Прежде чем ставить газовые амортизаторы, учитывайте, что они намного жестче гидравлических. Поведение авто в поворотах улучшиться, но это негативно отразиться на комфорте. Если ездите по плохим дорогам, то выбор в пользу масляных.

Следующий параметр — цена. Ставить самые дешёвые можно из-за большой жадности, с ними управляемость ухудшается значительно. Лучше выбирать марки Sachs, Kayaba, Koni — они признанные лидеры на мировом рынке.

Как работает автомобильная подвеска | HowStuffWorks

Если не присутствует амортизирующая структура , автомобильная пружина будет выдвигаться и высвобождать энергию, которую она поглощает от неровностей, с неконтролируемой скоростью. Пружина будет продолжать отскакивать со своей собственной частотой до тех пор, пока не будет израсходована вся первоначально вложенная в нее энергия. Подвеска, построенная только на рессорах, обеспечила бы чрезвычайно плавную езду и, в зависимости от местности, неуправляемую машину.

Введите амортизатор , или демпфер, устройство, которое контролирует нежелательное движение пружины посредством процесса, известного как демпфирование .Амортизаторы замедляют и уменьшают величину вибрационных движений, превращая кинетическую энергию движения подвески в тепловую энергию, которая может рассеиваться через гидравлическую жидкость. Чтобы понять, как это работает, лучше всего заглянуть внутрь амортизатора, чтобы увидеть его структуру и функции.

Амортизатор представляет собой масляный насос , расположенный между рамой автомобиля и колесами. Верхнее крепление амортизатора соединяется с рамой (т. Е. С подрессоренным весом), а нижнее крепление соединяется с осью рядом с колесом (т. е.е., неподрессоренная масса). В двухтрубной конструкции , одном из наиболее распространенных типов амортизаторов, верхняя опора соединена со штоком поршня, который, в свою очередь, соединен с поршнем, который, в свою очередь, находится в трубке, заполненной гидравлической жидкостью. Внутренняя трубка известна как напорная трубка, а внешняя трубка известна как резервная трубка. Резервная трубка хранит излишки гидравлической жидкости.

Когда автомобильное колесо наталкивается на неровность дороги и заставляет пружину скручиваться и раскручиваться, энергия пружины передается амортизатору через верхнее крепление, вниз через шток поршня в поршень.Отверстия перфорируют поршень и позволяют жидкости просачиваться, когда поршень движется вверх и вниз в напорной трубке. Поскольку отверстия относительно крошечные, через них проходит только небольшое количество жидкости под большим давлением. Это замедляет поршень, что, в свою очередь, замедляет работу пружины.

Амортизаторы работают в двух циклах — цикл сжатия и цикл удлинения . Цикл сжатия происходит, когда поршень движется вниз, сжимая гидравлическую жидкость в камере под поршнем.Цикл расширения происходит, когда поршень движется к верху напорной трубки, сжимая жидкость в камере над поршнем. Типичный легковой автомобиль или легкий грузовик будет иметь большее сопротивление во время цикла растяжения, чем во время цикла сжатия. Имея это в виду, цикл сжатия контролирует движение неподрессоренной массы транспортного средства, в то время как растяжение контролирует более тяжелую подрессоренную массу.

Все современные амортизаторы чувствительны к скорости. — чем быстрее движется подвеска, тем большее сопротивление оказывает амортизатор.Это позволяет амортизаторам адаптироваться к дорожным условиям и контролировать все нежелательные движения, которые могут происходить в движущемся транспортном средстве, в том числе отскок, раскачивание, клевание при торможении и приседание с ускорением.

Как это работает: амортизаторы

Breadcrumb Trail Links

  1. Новости
  2. Как это работает
  3. Feature Story

Относительно «второстепенная» часть, которая играет очень большую роль в динамике вашего автомобиля

Автор статья:

Jil McIntosh

Дата публикации:

30 ноября, 2016 • 7 февраля 2019 • 4 минуты чтения • Присоединяйтесь к разговору

Содержание статьи

Амортизаторы являются важной частью подвески вашего автомобиля для управления движением, но они также позволяют инженерам настраивать езду на комфорт и управляемость. В случае активной или регулируемой подвески этот уровень может изменяться даже во время движения.

Объявление

Это объявление еще не загружено, но ваша статья продолжается ниже.

Содержание товара

Пружины выдерживают вес автомобиля и отскакивают, поглощая энергию при ударе. Но если они будут продолжать подпрыгивать, управлять автомобилем будет сложно. Вот тут-то и пригодятся амортизаторы; они рассеивают энергию пружины, обеспечивая плавность хода.Они также гарантируют, что шины останутся на дороге, а не подпрыгивают.

Амортизаторы — это трубки, заполненные маслом. Когда автомобиль отскакивает от неровности, внутренний поршень перемещается внутри цилиндра. Он выжимает масло во вторичную камеру через порты, которые ограничивают его поток, что замедляет движение поршня. Кинетическая энергия пружины рассеивается через масло в виде тепла, поддерживая уровень автомобиля за счет уменьшения склонности пружины к подпрыгиванию вверх и вниз. Это процесс, называемый демпфированием, поэтому удары также называются демпферами.

Объявление

Это объявление еще не загружено, но ваша статья продолжается ниже.

Содержание статьи

Размер портов помогает определить поездку. Порты меньшего размера создают большее сопротивление и более устойчивый ход, в то время как порты большего размера обеспечивают более мягкий ход.

Газовые амортизаторы содержат азот под давлением, а также гидравлическое масло. Газ снижает вероятность вспенивания масла при интенсивном использовании, что может снизить эффективность шока.

Подвеска Jaguar XE 2016 года выпуска.

Как и другие компоненты вашего автомобиля, амортизаторы со временем изнашиваются. Замените их, если ваш автомобиль чрезмерно подпрыгивает на неровностях или если вы заметили, что из них вытекает масло. Может показаться, что вы просто немного отказываетесь от качества езды, если не измените его, но когда удары становятся достаточно сильными, они могут повлиять на контакт ваших шин с дорогой. Возможно, вы потеряете контроль в определенных ситуациях, например, если ваш автомобиль налетит на кочку и подпрыгнет, когда вы пытаетесь преодолеть поворот или изменить полосу движения.

Объявление

Это объявление еще не загружено, но ваша статья продолжается ниже.

Содержание товара

Штатные амортизаторы адаптируются к дорожному покрытию; на более жестком ударе внутренний поршень амортизатора будет двигаться больше и встречать большее сопротивление гидравлического масла. Но есть также амортизаторы, которые водитель может отрегулировать для более жесткой или мягкой езды, и системы, которые автоматически регулируются в зависимости от дорожных условий.

Ford, который добавляет регулируемую систему к своему Fusion Sport 2017 года, использует электрогидравлические амортизаторы. «Вместо фиксированного набора механических клапанов, который постоянно определяет реакцию демпфера, у нас есть дополнительный клапан», — говорит Дэвид Рассел, технический специалист Ford по динамике транспортных средств. «Клапан активно контролируется и регулируется датчиками в автомобиле. Мы используем 46 входов, чтобы решить, насколько затянуть или открыть этот дополнительный клапан. Он проходит через эти входы 500 раз в секунду, и демпферу требуется от 10 до 20 миллисекунд, чтобы достичь новой цели.”

Объявление

Это объявление еще не загружено, но ваша статья продолжается ниже.

Содержание статьи

Ударная волна, управляемая электрическим приводом, реагирует на входные данные от транспортного средства, поскольку измеряет такие параметры, как скорость транспортного средства и влияние рулевого управления водителя. Амортизатор также меняет свой характер, когда водитель нажимает кнопку «Спорт» на консоли. На некоторых автомобилях это изменяет только характеристики трансмиссии, например, более длительное удержание переключений в автоматической коробке передач.Но на автомобиле с регулируемой подвеской он также может изменить реакцию амортизаторов, сделав их более жесткими в спортивном режиме.

Некоторым водителям даже 10 миллисекунд могут показаться вечностью. Чтобы добиться еще более быстрых результатов, некоторые автопроизводители, в том числе Ford, GM, Ferrari и Audi, предлагают вместо клапана амортизаторы, которые используют магнитную силу для смягчения хода. Разработанный подразделением Delphi GM и впервые использованный на транспортных средствах в 2003 году, а теперь принадлежащий BMI Group, MagneRide использует жидкость, содержащую крошечные частицы железа, а также внутренний поршень, содержащий электромагнитные катушки.

Объявление

Это объявление еще не загружено, но ваша статья продолжается ниже.

Содержание изделия

При нормальном движении частицы равномерно распределяются по жидкости. Но когда амортизатор необходимо усилить на неровности, автомобиль посылает электрический ток на катушки в поршне, которые его намагничивают. Это почти мгновенно выравнивает частицы, увеличивая сопротивление и контролируя езду на неровных участках.Если удар должен быть еще более жестким, система регулирует ток, чтобы усилить магнитное поле, увеличивая его влияние на частицы. Шок работает полностью на электричестве, а не на механических клапанах. Хотя эффект тот же — амортизатор реагирует на вход, когда автомобиль движется по дороге, — он может регулироваться примерно в пять раз быстрее, чем с клапанами.

То, как инженеры определяют, какие амортизаторы использовать, зависит от ряда факторов, включая тип автомобиля, размер, вес, конструкцию подвески, ожидаемую управляемость, поездку, ожидаемую целевой аудиторией, и стоимость.

Поделитесь этой статьей в своей социальной сети

Подпишитесь, чтобы получать информационный бюллетень Driving.ca Blind-Spot Monitor по средам и субботам

Нажимая на кнопку подписки, вы соглашаетесь на получение вышеуказанного информационного бюллетеня от Postmedia Network Inc. откажитесь от подписки в любое время, нажав на ссылку отказа от подписки внизу наших писем. Postmedia Network Inc. | 365 Bloor Street East, Торонто, Онтарио, M4W 3L4 | 416-383-2300

Спасибо за регистрацию!

Приветственное письмо уже готово.Если вы его не видите, проверьте папку нежелательной почты.

Следующий выпуск «Монитора слепых зон» Driving.ca скоро будет в вашем почтовом ящике.

Комментарии

Postmedia стремится поддерживать живой, но гражданский форум для обсуждения и поощрять всех читателей делиться своим мнением о наших статьях. На модерацию комментариев может потребоваться до часа, прежде чем они появятся на сайте. Мы просим вас, чтобы ваши комментарии были актуальными и уважительными.Мы включили уведомления по электронной почте — теперь вы получите электронное письмо, если получите ответ на свой комментарий, есть обновление в цепочке комментариев, на которую вы подписаны, или если пользователь, на которого вы подписаны, следит за комментариями. Посетите наши Принципы сообщества для получения дополнительной информации и подробностей о том, как изменить настройки электронной почты.

KONI | Принципы работы

Все гидравлические амортизаторы работают по принципу преобразования кинетической энергии (движения) в тепловую энергию (тепло). Для этого жидкость в амортизаторе вынуждена проходить через ограниченные выпускные отверстия и клапанные системы, создавая таким образом гидравлическое сопротивление.

Амортизатор телескопический (глушитель) может сжиматься и растягиваться; так называемый ударный ход и ход отскока. Телескопические амортизаторы подразделяются на:

  1. Двухтрубные или двухтрубные амортизаторы, доступны в гидравлической и газогидравлической конфигурации.
  2. Однотрубные демпферы, также называемые газовыми амортизаторами высокого давления.
Как работает двухтрубный амортизатор?
Ход отбойника

Когда шток поршня вдавлен, масло без сопротивления течет снизу поршня через отверстия и обратный клапан в увеличенный объем над поршнем.Одновременно некоторое количество масла вытесняется объемом штока, входящего в цилиндр. Этот объем масла принудительно протекает через нижний клапан в трубку резервуара (заполненную воздухом (1 бар) или азотом (4-8 бар). Сопротивление, с которым сталкивается масло при прохождении через нижний клапан, создает удар демпфирование.

Ход отскока

Когда шток поршня вытягивается, масло над поршнем находится под давлением и вынуждено проходить через поршень. Сопротивление, с которым сталкивается масло при прохождении через поршень, создает демпфирование отбоя.Одновременно некоторое количество масла течет обратно без сопротивления из трубки (6) резервуара через нижний клапан в нижнюю часть цилиндра, чтобы компенсировать объем поршневого штока, выходящего из цилиндра.


Основные компоненты:
  • внешняя трубка, также называемая трубкой резервуара (8)
  • внутренняя труба, также называемая цилиндром (7)
  • Поршень (2), соединенный со штоком (3)
  • нижний клапан, также называемый донным клапаном (6)
  • Направляющая штока поршня (5)
  • приставка верхняя и нижняя

Как работает однотрубный амортизатор?
Ход отбойника

В отличие от двухтрубного демпфера, однотрубный амортизатор не имеет резервуарной трубки.Тем не менее, необходима возможность хранения масла, которое вытесняется штоком при входе в цилиндр. Это достигается за счет изменения объема масла в цилиндре. Следовательно, цилиндр не полностью заполнен маслом; нижняя часть содержит (азот) газ под давлением 20–30 бар. Газ и масло разделяются плавающим поршнем (2)

Когда шток поршня вдвигается внутрь, плавающий поршень также прижимается вниз из-за смещения штока поршня, таким образом немного увеличивая давление как в газовой, так и в масляной секции.Кроме того, масло под поршнем вынуждено течь через поршень. Возникающее таким образом сопротивление вызывает демпфирование неровностей.

Ход отскока

Когда шток поршня вытягивается, масло между поршнем и направляющей заставляет течь через поршень. Возникающее таким образом сопротивление вызывает демпфирование отскока. При этом часть штока поршня выйдет из цилиндра, а свободный (плавающий) поршень будет двигаться вверх.

Основные компоненты:
  • (давление) цилиндр, также называемый рабочим цилиндром (7)
  • Поршень (4), соединенный со штоком (5)
  • плавающий поршень, также называемый разделительным поршнем (2)
  • Направляющая штока поршня (6)
  • приставка верхняя и нижняя

Что такое амортизаторы и как они работают?

Когда автомобиль наезжает на неровность дороги, колесо толкает вверх.В жестком автомобиле без подвески, о которой можно говорить, это означает, что сила удара передается непосредственно водителю , что может сильно раздражать. Мало того, удар также может вызвать подпрыгивающее движение, при котором шины теряют контакт с дорогой, что означает меньший контроль для водителя.

Введите амортизатор , иначе известный как амортизатор . На самом деле название «амортизатор» — неправильное употребление, потому что эти устройства фактически не поглощают удары.Вместо этого это делают пружины.

Процесс демпфирования

По мере того, как колеса движутся вверх после удара о неровность, пружины сжимаются, эффективно поглощая толчки от неровностей. Но по мере того как пружины сжимаются, они накапливают потенциальную энергию, которая должна быть высвобождена, иначе она отскочит назад и подтолкнет кузов автомобиля вверх дальше, чем то, что могло бы возникнуть при ударе .

Амортизаторы замедляют и уменьшают величину подпрыгивающего движения за счет преобразования кинетической энергии в тепловую энергию, которая может рассеиваться через гидравлическую жидкость, содержащуюся в узле амортизатора .Это преобразование энергии предотвращает чрезмерное раскачивание кузова автомобиля, обеспечивая более стабильную езду и помогая колесам оставаться в контакте с дорогой.

Принцип действия амортизаторов

© howstuffworks.com

Когда вы плаваете, вода сопротивляется и ограничивает ваше движение, поэтому в воде вы двигаетесь намного медленнее, чем вне ее. Это принцип работы амортизаторов. Внутри амортизатора находится поршень, который движется внутри трубки, заполненной гидравлической жидкостью.Когда поршень проталкивается в трубку, он выталкивает жидкость через крошечные отверстия и клапаны, тем самым контролируя величину сопротивления движению.

Все современные амортизаторы чувствительны к скорости , что означает, что чем неровнее движение, тем большее сопротивление обеспечивают амортизаторы. Это позволяет лучше контролировать все нежелательные движения, возникающие при движении по неровной или пересеченной местности, в том числе раскачивание транспортного средства и погружение при торможении.

Типы амортизаторов

Несмотря на то, что существует множество различных конструкций амортизаторов, они обычно бывают трех разных типов, которые служат разным целям в зависимости от автомобиля.

Обычный телескопический тип — это наиболее распространенный тип амортизаторов. В основном недорогие, обычные телескопические амортизаторы часто заменяют, чем ремонтируют, когда они изнашиваются или выходят из строя.Они обычно встречаются в автомобилях экономичного, бюджетного и начального уровня.

Тип стойки амортизатора — Этот тип амортизатора используется для поддержки систем подвески типа стойки. Амортизаторы со стойками более прочны, чем обычные телескопические, и могут выдерживать большие нагрузки и более сильные удары. Оба они поставляются запечатанными в ремонтопригодных блоках.

Пружинное сиденье типа — Пружинные амортизаторы сиденья сочетают в себе простоту телескопических амортизаторов с долговечностью стоек разных типов.Подобно последнему, амортизаторы сиденья с пружинами действуют одновременно как блок подвески и демпфирующее устройство. Однако, как и телескопические амортизаторы, они не подлежат ремонту после повреждения.

Как работают шоки | Shock Shop

Что делает амортизатор?

Все автомобили имеют пружины, регулирующие высоту автомобиля. Амортизаторы (амортизаторы) управляют этими пружинами. Если ваши амортизаторы неисправны, пружина оттолкнет вашу шину от дороги.

Если мои тормоза в хорошем состоянии, возникнут ли у меня проблемы с остановкой?

Вы все равно остановитесь, но изношенный амортизатор повлияет на эффективность вашего тормозного пути. Ваши тормоза просто замедляют вращение ваших колес. Как скоро вы остановитесь, зависит от того, насколько сильно ваша шина контактирует с дорогой. «Это работа ваших амортизаторов». Один изношенный амортизатор может увеличить тормозной путь до 2 метров на скорости 50 км / ч.

Если мои амортизаторы изношены, замечу ли я это, когда веду машину?

Амортизаторы изнашиваются постепенно.Мы часто не замечаем, что они носятся, когда корректируем свои привычки вождения. К сожалению, это не ограничивает потенциальную опасность езды на изношенных амортизаторах.

Если моя машина только что прошла проверку безопасности, будут ли мои амортизаторы в порядке?

В целях безопасности амортизаторы ваших автомобилей почти всегда будут проверяться на предмет утечек или сломанных креплений. Однако, чтобы убедиться, что ваши амортизаторы работают эффективно, автомобиль должен пройти электронное испытание на удар или испытание на отскок, проводимое экспертом по безопасности амортизаторов. В магазине амортизаторов это бесплатно и займет всего две минуты.Это того стоит для вашего спокойствия и безопасности вашего автомобиля и пассажиров.

A Техническое описание работы амортизаторов от Monroe

Давайте начнем обсуждение амортизаторов с одного очень важного момента: несмотря на то, что многие думают, обычные амортизаторы не выдерживают вес автомобиля. Вместо этого основной задачей амортизатора является управление движением пружины и подвески. Это достигается путем преобразования кинетической энергии движения подвески в тепловую энергию или тепловую энергию, которая рассеивается через гидравлическую жидкость.

Амортизаторы — это в основном масляные насосы. К концу штока поршня прикреплен поршень, который противодействует гидравлической жидкости в напорной трубке. Когда подвеска перемещается вверх и вниз, гидравлическая жидкость проталкивается через крошечные отверстия, называемые отверстиями, внутри поршня. Однако эти отверстия пропускают через поршень лишь небольшое количество жидкости. Это замедляет поршень, что, в свою очередь, замедляет движение пружины и подвески.

Величина сопротивления, развиваемого амортизатором, зависит от скорости подвески, а также количества и размера отверстий в поршне.Все современные амортизаторы представляют собой чувствительные к скорости гидравлические демпфирующие устройства — это означает, что чем быстрее движется подвеска, тем большее сопротивление оказывает амортизатор. Благодаря этой особенности амортизаторы адаптируются к дорожным условиям. В результате амортизаторы снижают показатель:

  • Отскок
  • Крен или раскачивание
  • Прыжок с тормозом и приседания с ускорением

Амортизаторы работают по принципу вытеснения жидкости как в цикле сжатия, так и в цикле растяжения.Типичный автомобиль или легкий грузовик будет иметь большее сопротивление во время цикла растяжения, чем во время цикла сжатия. Цикл сжатия контролирует движение неподрессоренной массы транспортного средства, в то время как растяжение контролирует более тяжелую подрессоренную массу.

Цикл сжатия

Во время такта сжатия или движения вниз часть жидкости протекает через поршень из камеры B в камеру A, а часть через клапан сжатия в резервную трубку. Для управления потоком в поршне и в клапане сжатия есть три ступени клапана.

В поршне масло течет через масляные каналы, и при низких скоростях поршня в игру вступают стравливания первой ступени, ограничивающие поток масла. Это позволяет контролировать поток жидкости из камеры B в камеру A.

При более высоких скоростях поршня увеличение давления жидкости под поршнем в камере B заставляет диски открываться от седла клапана.

На высоких скоростях предел дисков второй ступени переходит в ограничение диафрагмы третьей ступени.Таким образом, контроль сжатия — это сила, возникающая в результате более высокого давления в камере B, которое действует на нижнюю часть поршня и область штока поршня.

Цикл продления

По мере того, как поршень и шток движутся вверх по направлению к верху напорной трубы, объем камеры A уменьшается и, таким образом, она находится под более высоким давлением, чем камера B. Из-за этого более высокого давления жидкость течет вниз через трехступенчатое удлинение поршня. клапан в камеру B.

Однако объем поршневого штока был удален из камеры B, что значительно увеличило ее объем.Таким образом, объема жидкости из камеры A недостаточно для заполнения камеры B. Давление в резервной трубке теперь больше, чем в камере B, что заставляет впускной клапан сжатия смещаться. Затем жидкость течет из резервной трубки в камеру B, сохраняя напорную трубку полной.

Управление выдвижением — это сила, возникающая в результате более высокого давления в камере A, действующая на верхнюю часть области поршня.

Конструкция амортизатора

В настоящее время используются амортизаторы нескольких конструкций:

  • Конструкции с двумя трубками
  • На газу
  • PSD
  • ASD
  • Однотрубный
  • Базовая конструкция с двумя трубками

Конструкция с двумя трубками имеет внутреннюю трубку, известную как рабочая или напорная трубка, и внешняя трубка, известная как резервная трубка.Наружная трубка используется для хранения излишков гидравлической жидкости.

Сегодня используется много типов опор амортизаторов. В большинстве из них используются резиновые втулки между амортизатором и рамой или подвеской, чтобы уменьшить передаваемый дорожный шум и вибрацию подвески. Резиновые втулки гибкие, что позволяет перемещаться во время движения подвески. Верхнее крепление амортизатора соединяется с рамой автомобиля.

Обратите внимание, что шток поршня проходит через направляющую штока и уплотнение на верхнем конце напорной трубки.Направляющая штока удерживает шток на одной линии с напорной трубкой и позволяет поршню свободно перемещаться внутри. Уплотнение удерживает гидравлическое масло внутри и предотвращает попадание загрязнений.

Базовый клапан, расположенный в нижней части напорной трубки, называется клапаном сжатия. Он контролирует движение жидкости во время цикла сжатия.

Размер отверстия — это диаметр поршня и внутренней части напорной трубки. Как правило, чем больше устройство, тем выше уровни потенциального контроля из-за большего смещения поршня и областей давления.Чем больше площадь поршня, тем ниже внутреннее рабочее давление и температура. Это обеспечивает более высокие возможности демпфирования.

Инженеры

Ride подбирают значения клапанов для конкретного автомобиля, чтобы достичь оптимальных ходовых характеристик, баланса и устойчивости в самых разных условиях вождения. Их выбор пружин клапана и отверстий регулирует поток жидкости внутри агрегата, что определяет ощущение и управляемость автомобиля.

Двухтрубный — конструкция с газовым наполнением

Разработка газонаполненных амортизаторов стала крупным достижением в технологии контроля плавности хода.Это достижение решило многие проблемы, связанные с управлением плавностью хода, которые возникли из-за увеличения числа автомобилей, в которых использовалась конструкция с единым кузовом, укороченная колесная база и более широкое использование более высоких давлений в шинах.

Конструкция двухтрубных газонаполненных амортизаторов решает многие современные проблемы управления плавностью хода за счет добавления в резервную трубку заряда газообразного азота низкого давления. Давление азота в резервной трубке варьируется от 100 до 150 фунтов на квадратный дюйм, в зависимости от количества жидкости в резервной трубке.Газ выполняет несколько важных функций для улучшения характеристик управления плавностью хода амортизатора.

Основная функция заправки газом — минимизировать аэрацию гидравлической жидкости. Давление газообразного азота сжимает пузырьки воздуха в гидравлической жидкости. Это предотвращает смешивание масла и воздуха и образование пены. Пена влияет на производительность, потому что ее можно сжать, а жидкость — нет. При уменьшении аэрации амортизатор может реагировать быстрее и предсказуемее, что обеспечивает более быстрое время отклика и помогает удерживать шину на поверхности дороги.

Дополнительным преимуществом газового наддува является то, что он слегка увеличивает жесткость пружины автомобиля. Это не означает, что газовый амортизатор поднимет автомобиль до нужной высоты дорожного просвета, если пружины будут провисать. Это действительно помогает уменьшить крен тела, раскачивание, клевок с тормозом и приседания с ускорением.

Это небольшое увеличение жесткости пружины также вызвано разницей в площади поверхности над и под поршнем. Чем больше площадь поверхности ниже поршня, чем выше, тем больше жидкости под давлением контактирует с этой поверхностью.Вот почему газовый амортизатор расширяется сам по себе.

Последняя важная функция газовой заправки — предоставить инженерам большую гибкость при проектировании клапанов. В прошлом такие факторы, как демпфирование и аэрация, вынуждали компромиссы в дизайне.

Преимущества:

  • Улучшает управляемость за счет уменьшения крена, раскачивания и пикирования
  • Снижает аэрацию, предлагая больший диапазон контроля над более широким разнообразием дорожных условий по сравнению с негазовыми агрегатами
  • Пониженное затухание — удары могут терять демпфирующую способность, поскольку они нагреваются во время использования.Газовые шоки могут сократить эту потерю производительности, называемую fade
  • .

Недостатки:

  • Монтаж только в одном направлении

Текущее потребление:

  • Оригинальное оборудование для многих отечественных легковых автомобилей, внедорожников и легких грузовиков

Двойная труба — PSD Design

В нашем предыдущем обсуждении гидравлических амортизаторов мы обсуждали, что в прошлом инженеры по поездкам должны были найти компромисс между мягкими клапанами и жесткими клапанами.Благодаря мягкому клапану жидкость течет легче. Результат — более плавная езда, но с плохой управляемостью и большим креном / раскачиванием. Когда клапан плотный, жидкость течет труднее. Управляемость улучшилась, но поездка может стать жесткой.

С появлением системы газового наддува инженеры-райдеры смогли открыть элементы управления отверстиями этих клапанов и улучшить баланс между комфортом и возможностями управления, доступными в традиционных амортизаторах, чувствительных к скорости.

Выход за рамки управления скоростью жидкости — это передовая технология, которая учитывает положение клапана в напорной трубке.Это называется позиционно-чувствительным демпфированием (PSD).

Ключом к этой инновации являются прецизионные конические канавки в напорной трубке. Каждое приложение настраивается индивидуально, подбирая длину, глубину и конусность этих канавок, чтобы обеспечить оптимальный комфорт езды и дополнительный контроль. По сути, это создает две зоны внутри напорной трубки.

Первая зона, зона комфорта, — это место, где происходит нормальное вождение. В этой зоне ход поршня остается в пределах среднего диапазона напорной трубки.Конические канавки позволяют гидравлической жидкости свободно проходить вокруг и через поршень во время его среднего хода. Это действие снижает сопротивление поршня, обеспечивая плавную и комфортную езду.

Вторая зона, зона управления, используется в сложных дорожных ситуациях. В этой зоне поршень выходит из средней зоны напорной трубки и выходит за пределы канавок. Весь поток жидкости направляется через клапан поршня для лучшего контроля подвески автомобиля.В результате улучшается управляемость и управляемость без ущерба для комфорта езды.

Преимущества:

  • Позволяет инженерам выйти за рамки простой чувствительной к скорости клапана и использовать положение поршня для точной настройки ходовых характеристик.
  • Быстрее приспосабливается к изменяющимся дорожным и весовым условиям, чем стандартные амортизаторы
  • Два удара в одном — комфорт и контроль

Недостатки:

  • Если высота дорожного просвета транспортного средства выходит за пределы диапазона, указанного изготовителем, ход поршня может быть ограничен зоной управления

Текущее потребление:

  • В основном вторичный рынок под торговой маркой Sensa-Trac

Двухтрубная конструкция — ASD

Мы обсудили компромиссы, на которые пошли ездовые инженеры, чтобы объединить комфорт и управляемость в одном амортизаторе.Этот компромисс был значительно уменьшен благодаря появлению газовой зарядки и технологии демпфирования, чувствительного к положению.

Новый поворот в компромиссе между комфортом и управляемостью — это инновационная технология, которая обеспечивает больший контроль при управлении при одновременном повышении комфорта езды, называемая демпфированием, чувствительным к ускорению (ASD).

Эта технология выходит за рамки традиционного демпфирования, чувствительного к скорости, для фокусировки и устранения ударов. Такой упор на ударную нагрузку достигается за счет использования новой конструкции клапана сжатия.Этот компрессионный клапан представляет собой механическую систему с замкнутым контуром, которая открывает байпас для потока жидкости вокруг компрессионного клапана.

Эта новая конструкция, ориентированная на конкретное применение, позволяет вносить незначительные изменения в напорную трубку на основе входных сигналов, полученных с дороги. Компрессионный клапан распознает неровности дороги и автоматически регулирует амортизатор для поглощения удара, оставляя амортизатор более управляемым, когда это необходимо.

Благодаря почти мгновенной адаптации к изменениям состояния дороги, перенос веса транспортного средства лучше регулируется при торможении и поворотах.Эта технология улучшает управляемость водителя за счет уменьшения тангажа при торможении и крена во время поворотов.

Преимущества:

  • Повышение управляемости без ущерба для комфорта водителя
  • Клапан автоматически подстраивается под изменение состояния дороги
  • Снижает жесткость езды

Недостатки:

Текущее использование:

  • В основном послепродажное обслуживание под торговой маркой Reflex.

Однотрубная конструкция

Это газовые амортизаторы высокого давления с одной трубкой — напорной. Внутри напорной трубки находятся два поршня: делительный поршень и рабочий поршень. Рабочий поршень и шток очень похожи на конструкцию двухтрубного амортизатора. Разница в фактическом применении заключается в том, что однотрубный амортизатор может быть установлен вверх ногами или правой стороной вверх и будет работать в любом случае. Помимо гибкости монтажа, однотрубные амортизаторы, наряду с пружиной, являются важным компонентом в поддержании веса автомобиля.

Еще одно отличие, которое вы можете заметить, заключается в том, что однотрубный амортизатор не имеет базового клапана. Вместо этого весь контроль во время сжатия и растяжения осуществляется поршнем.

Напорная трубка однотрубной конструкции больше, чем двухтрубная, из-за отсутствия мертвой длины. Однако это затрудняет применение этой конструкции в легковых автомобилях, разработанных в оригинальном исполнении с двухтрубной конструкцией. Свободно плавающий разделительный поршень движется в нижнем конце напорной трубки, разделяя газовый заряд и масло.

Область под разделительным поршнем находится под давлением около 360 фунтов на квадратный дюйм с помощью газообразного азота. Это высокое давление газа помогает выдержать часть веса автомобиля. Масло находится над делительным поршнем.

Во время работы делительный поршень перемещается вверх и вниз по мере того, как шток поршня входит и выходит из амортизатора, при этом напорная трубка все время остается заполненной.

Преимущества:

  • Может быть установлен в перевернутом положении, уменьшая неподрессоренную массу
  • Может охлаждаться, так как рабочая труба находится под воздействием воздуха

Недостатки:

  • Трудно применять для легковых автомобилей оригинальной конструкции с двухтрубной конструкцией.
  • Вмятина в напорной трубке приведет к выходу устройства из строя

Текущее потребление:

  • Оригинальное оборудование для многих импортных и высокопроизводительных отечественных легковых автомобилей, внедорожников и легких грузовиков
  • Доступно для многих приложений на вторичном рынке

Как работает амортизатор для грузовиков и внедорожников

Кевин Клеменс

Уход за амортизаторами легких грузовиков и внедорожников аналогичен обслуживанию легковых автомобилей, но в этих тяжелых условиях нагрузки и силы намного выше, а оборудование значительно отличается.

В качестве напоминания перед тем, как вернуться к теме грузовиков и внедорожников, давайте рассмотрим, как работают амортизаторы.

J.D. Power & Associates сообщает, что к 2025 году более одной трети легковых автомобилей будут оснащены альтернативными силовыми агрегатами и будут работать на альтернативных видах топлива. Около 17,5 процентов транспортных средств будут газовыми / электрическими гибридами и подключаемыми к электросети гибридами. Подключаемые электрические гибриды будут составлять около пяти процентов.

Если вы хоть раз махали рукой взад-вперед по воде, то, в принципе, знаете, как работает амортизатор.Сопротивление движению, которое вы чувствуете рукой, изменяется со скоростью: чем быстрее вы двигаете рукой, тем больше энергии требуется, чтобы противостоять сопротивлению воды.

Амортизатор работает примерно так же. Внутри амортизатора находится поршень, который движется внутри трубки, заполненной маслом. Когда поршень движется, масло проталкивается через крошечные отверстия и клапаны внутри поршня, точно контролируя величину сопротивления движению. Это сопротивление движению преобразует энергию в тепло.(Да, амортизатор, который делал свое дело на неровной дороге, нагревается!)

Несмотря на то, что на протяжении истории автомобилестроения существовало множество различных конструкций амортизаторов, сегодня доступны четыре основных типа:

  • Двухтрубный
  • Однотрубный
  • Газонаполненная монотрубка
  • Внешний резервуар

Иногда эти типы амортизаторов встраиваются в подвеску стокового типа, в которой амортизатор используется как часть опоры пружины, но основные принципы по-прежнему применяются.

Оси грузовых автомобилей
Амортизаторы в основном используются для «гашения» отскакивающего движения кузова транспортного средства после столкновения с неровностями. Контролируя движения тела, шины автомобиля остаются в контакте с землей, что улучшает управляемость и управляемость.

Сегодня подавляющее большинство легковых автомобилей имеют независимую переднюю и заднюю подвески. Наряду с легкими колесами из алюминиевого сплава и стандартными шинами, неподрессоренная масса — масса, не поддерживаемая пружинами подвески — довольно мала, и ее легко контролировать.

Сравните это с ведущими мостами полноприводных пикапов и некоторых полноразмерных фургонов. Помимо значительного веса каждой оси, более крупные колеса и шины увеличивают неподрессоренную массу. Когда эта массивная ось-колесо наталкивается на неровность или выбоину, часть работы амортизатора заключается в том, чтобы помочь контролировать движения оси после столкновения с препятствием.

Амортизатор для этой задачи требует другой степени демпфирования при сжатии (толчке) и растяжении (отскоке), чем амортизатор, разработанный для легкого спортивного автомобиля с независимой системой подвески.

Выработка тепла
Поскольку можно ожидать, что полноприводный пикап или внедорожник сможет преодолевать большие расстояния по неровным дорогам, сам корпус амортизатора должен быть больше, чтобы помочь рассеять значительное количество тепла, выделяемого за счет демпфирования оси и движений кузова. . По этой причине амортизаторы для легких грузовиков обычно больше, чем амортизаторы, используемые в основном на легковых автомобилях.

Однотрубные амортизаторы, работающие под давлением газа, препятствуют вспениванию масла внутри корпуса амортизатора и поэтому эффективны при использовании на пикапах и других транспортных средствах, предназначенных для высокоскоростного движения по неровным дорогам.

Например, в соревнованиях по бездорожью использование внешних масляных резервуаров для амортизаторов на грузовиках и внедорожниках не только обеспечивает больше места для расширения горячего масла, но и обеспечивает большее охлаждение масла внутри амортизатора для поддержания более стабильное демпфирование при движении по пустыне.

Дорожный просвет и комплекты подъемника
Чтобы облегчить передвижение по неровным дорогам, грузовики имеют больший дорожный просвет, чем стандартные автомобили.Этот дополнительный дорожный просвет может также привести к более длительному «ходу» подвески — движению вверх и вниз.

Для длинноходной подвески требуются очень длинные амортизаторы, чтобы амортизаторы сами по себе не ограничивали ход осей. Если это произойдет, амортизаторы будут повреждены либо из-за слишком сильного сжатия и пробивания точек крепления, за счет слишком большого выхода и повреждения их внутренних клапанов, либо из-за разрыва их монтажных колец.

В то время как стандартные амортизаторы на серийных автомобилях редко сталкиваются с этими проблемами, популярное использование «подъемных комплектов» для получения дополнительных дюймов дорожного просвета может привести к проблемам с амортизаторами, если не принимать во внимание полную длину выдвижения амортизатора.

Аналогичным образом, популярное опускание легких грузовиков может привести к снижению ударной нагрузки при сжатии при ударе о неровность, повреждении опор амортизатора и амортизатора. Важно убедиться, что соответствующие амортизаторы соответствующей длины входят в комплект поставки всякий раз, когда автомобиль поднимается или опускается.

Внедорожники
Хотя роль амортизатора в легковом автомобиле и пикапе очевидна, различий для внедорожников может не быть.

Многие внедорожники теперь имеют независимую переднюю подвеску, а некоторые — полностью независимую переднюю и заднюю подвески. Популярны легкие диски из алюминиевого сплава, и некоторые внедорожники, ориентированные на дорогу, также имеют легкие дорожные шины.

В то время как некоторые более традиционные внедорожники похожи на грузовики и требуют усиленных амортизаторов и деталей подвески, другие настолько похожи на автомобили, что могут обойтись автомобильными подвесками и амортизаторами.

Хотя у большегрузных транспортных средств нет проблем с перевозкой одного или двух пассажиров без груза, легкий внедорожник может испытывать максимальные нагрузки при перевозке полной загрузки пассажиров и оборудования или буксировке тяжелого прицепа.

Транспортные средства, предназначенные для использования в легких условиях, нельзя модифицировать и использовать для перевозки тяжелых грузов или движения в экстремальных условиях бездорожья. С другой стороны, тяжелые внедорожники на базе грузовиков хорошо реагируют на модификации оригинального оборудования и послепродажного обслуживания, которые помогают им легче перевозить тяжелые грузы.

Пневматические рессоры
Пневматические рессоры не являются частью обсуждения амортизаторов, но являются популярным вариантом для транспортных средств, которые перевозят тяжелые грузы или буксируют тяжелые прицепы.

Пневматические рессоры — это прорезиненные подушки безопасности или «вспомогательные пружины», которые обычно устанавливаются рядом с амортизатором на ведущую заднюю ось легких грузовиков или внедорожников. В спущенном состоянии он не влияет на ходовые качества и управляемость автомобиля.

Когда в автомобиль помещается тяжелый груз или тяжелый прицеп толкает заднюю часть автомобиля вниз, к пневматическим рессорам через клапан может добавляться воздух, чтобы компенсировать сдвиги в задней дорожной высоте, переводя амортизатор в его нормальный рабочий диапазон. для предотвращения дна.Автомобиль также будет более устойчивым, если его задняя часть будет иметь надлежащий клиренс.

Множество производителей изготавливают дополнительные пневморессоры, а некоторые производители транспортных средств даже имеют задние пневморессоры в качестве стандартного оборудования для своих тяжелых внедорожников.

Какие амортизаторы покупать
Очевидно, что при таком широком ассортименте пикапов, легких и тяжелых внедорожников и даже полноразмерных фургонов не существует единого «правильного» амортизатора для каждого типа транспортного средства. Следующий список может помочь.

Амортизатор | Функции, типы и принцип работы [с анимацией]

Что такое амортизатор?

давайте сначала посмотрим определение

Амортизатор — это механическое устройство, которое используется для устранения или гашения внезапных ударных волн в системе

Приведенное выше определение носит технический характер, давайте разберемся с ним, поняв значение амортизатора.

Все мы знаем, что амортизаторы обычно используются в автомобилях.Как следует из названия, он используется для поглощения ударов, которые возникают из-за неровностей дороги.

Можно сказать, что амортизатор — это современное чудо, потому что это главное, что делает нашу поездку плавной и комфортной даже по пересеченной местности.

Функция амортизатора

Основная функция амортизатора — поглощать удары и гасить их как можно быстрее, чтобы можно было добиться плавности хода.

Некоторые другие важные функции амортизатора:

  • Ограничивает движение кузова автомобиля
  • Он стабилизирует нашу езду, как обсуждалось выше
  • Он стабилизирует шины транспортного средства, которые повреждены из-за внезапного удара, поэтому он также очень важен с точки зрения безопасности.
  • Он также минимизирует износ шин и кузова автомобиля и, следовательно, снижает общие затраты на техническое обслуживание.

Может показаться, простая работа, но это главное, от чего зависит комфорт вашей езды.

Как работает амортизатор?

Чтобы разобраться в амортизаторе, очень важно понять его работу. Мы также воспользуемся помощью анимации, чтобы правильно понять, как работает.

Прежде всего, мы должны знать, что обычно существует два типа амортизаторов: один гидравлический, а другой пневматический. Однако работа амортизаторов обоих типов одинакова.

Амортизатор обычно соединен с пружиной, которая преобразует внезапные ударные волны в колебательные движения.Это колебательное движение дает нам мгновенное облегчение от сотрясения, но никто не может полностью погрузиться в эти колебания.

Здесь возникает необходимость в амортизаторе, он используется для гашения тех колебаний, которые производят пружины.

Амортизатор общего назначения содержит перфорированный поршень в гидравлической камере. Камера полностью герметична, и, следовательно, если поршень должен совершить какое-то движение, единственный способ — пропустить гидравлическую жидкость через нее.Как показано на анимированной диаграмме.

Когда приходит толчок, поршень должен двигаться из-за удара. Когда поршень движется, гидравлическая жидкость в амортизаторе должна проходить через него.

Когда жидкость проходит через крошечные перфорированные отверстия в поршне, поршню приходится работать против нее. Эта работа выполняется за счет энергии, генерируемой из-за удара, и, следовательно, вскоре амортизатор теряет всю энергию удара, что приводит к отсутствию колебаний и плавности хода.

Типы амортизаторов

Есть в основном три типа амортизаторов

  1. Двойная труба

  • Основная двойная труба
  • Газовая двойная трубка
  • Демпфирование, чувствительное к положению
  • Демпфирование, чувствительное к ускорению
  • Койловер
  1. Моно трубка

  2. Золотниковый клапан

Источник изображения:

Амортизатор: Атрибуция: Авсар Арас — Собственная работа, CC BY-SA 3.

Добавить комментарий

Ваш адрес email не будет опубликован.
