Все датчики ВАЗ 2115: Расположение и признаки неисправности

Вступление

ВАЗ 2115 автомобиль отечественного производства, своего рода эта модель является рестайлингом ВАЗ 21099. Пятнадцатая модель отличалась от предшественницы усовершенствованными технологиями и двигателем с инжектором. Как известно для работы инжектора в автомобиле применяется множество датчиков поддерживающих системы в исправном состоянии. Довольно часто элементы инжекторной системы выходят из строя, чтобы правильно установить причину поломки автомобиля необходимо иметь диагностирующее оборудование или знать признаки неисправности датчиков. Изучив данную статью, Вы с легкостью сможете определить поломку датчика по его симптомам поломки.

  1. Регулятор холостого хода;
  2. Датчик положения заслонки;
  3. Датчик расхода воздуха;
  4. Датчик уровня тормозной жидкости;
  5. Датчик температуры ОЖ;
  6. Датчик давление масла;
  7. Датчик детонации;
  8. Датчик положения коленчатого вала;

Электронный блок управления двигателем

Блок управления двигателем это своего рода головной центр управления всем автомобилем. В данном устройстве обрабатываются все показания предоставляемые датчиками автомобиля, регулируется процесс управления двигателем, определяется необходимые соотношения топлива и воздуха, формируется подача искры в нужный цилиндр и многое другое. Расположен ЭБУ в салоне автомобиля, под торпедо.

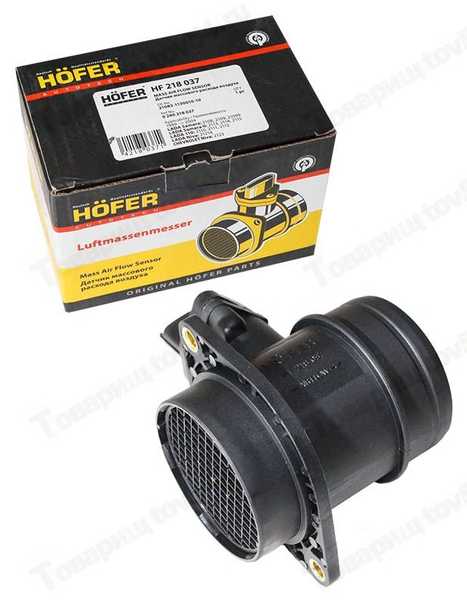

Датчик массового расхода воздуха

ДМРВ один из наиболее дорогих датчиков в автомобиле. Он отвечает за подсчет проходимого через него воздуха. Данные показания необходимы для правильного смешивания воздуха с топливом. Расходомер способен выйти из строя, если длительное время не производить замену воздушного фильтра, а так же при сильной вентиляции картерных газов из-за высокого содержания продуктов горения масла в ДВС. Находится на корпусе воздушного фильтра и крепиться двумя болтами к нему.

Признаки неисправности:

  • Неравномерный холостой ход;
  • Увеличенный расход топлива;
  • Долгий запуск ДВС;

Регулятор холостого хода

Датчик, который поддерживает работу холостого хода двигателя. Представляет собой двигатель постоянного тока с червячной передачей, на валу имеется металлический клин, который при необходимости открывает или закрывает воздушные канала дроссельного узла. Устанавливается на дроссельной заслонке, крепится двумя винтами к корпусу. Довольно часто выходит из строя из-за загрязнения вала или старения уплотняющего кольца.

Признаки неисправности:

  • Неравномерный холостой ход;
  • Долгий запуск ДВС;
  • Самопроизвольная остановка двигателя;

Датчик положения заслонки

ДПДЗ отвечает за считывание показаний о положение заслонки в текущий момент времени. Датчик является ненадежным элементом, тем самым довольно часто выходит из строя. Находится на дроссельной заслонки и крепиться двумя винтами с поролоновой прокладкой между датчиком и ДЗ.

Признаки неисправности:

  • Плавающие обороты от 500 до 2500 об/мин;
  • Увеличенный расход топлива;
  • Долгий запуск ДВС;

Модуль зажигания

Данный датчик отвечает за подачу искры на свечу. Имеет в себе две катушки, каждая из которых подает искры на два цилиндра. При выходе из строя отказывают сразу два цилиндра и в них появляются пропуски зажигания.

Признаки неисправности:

  • Двигатель троит;
  • Увеличенный расход топлива;
  • Потеря мощности;

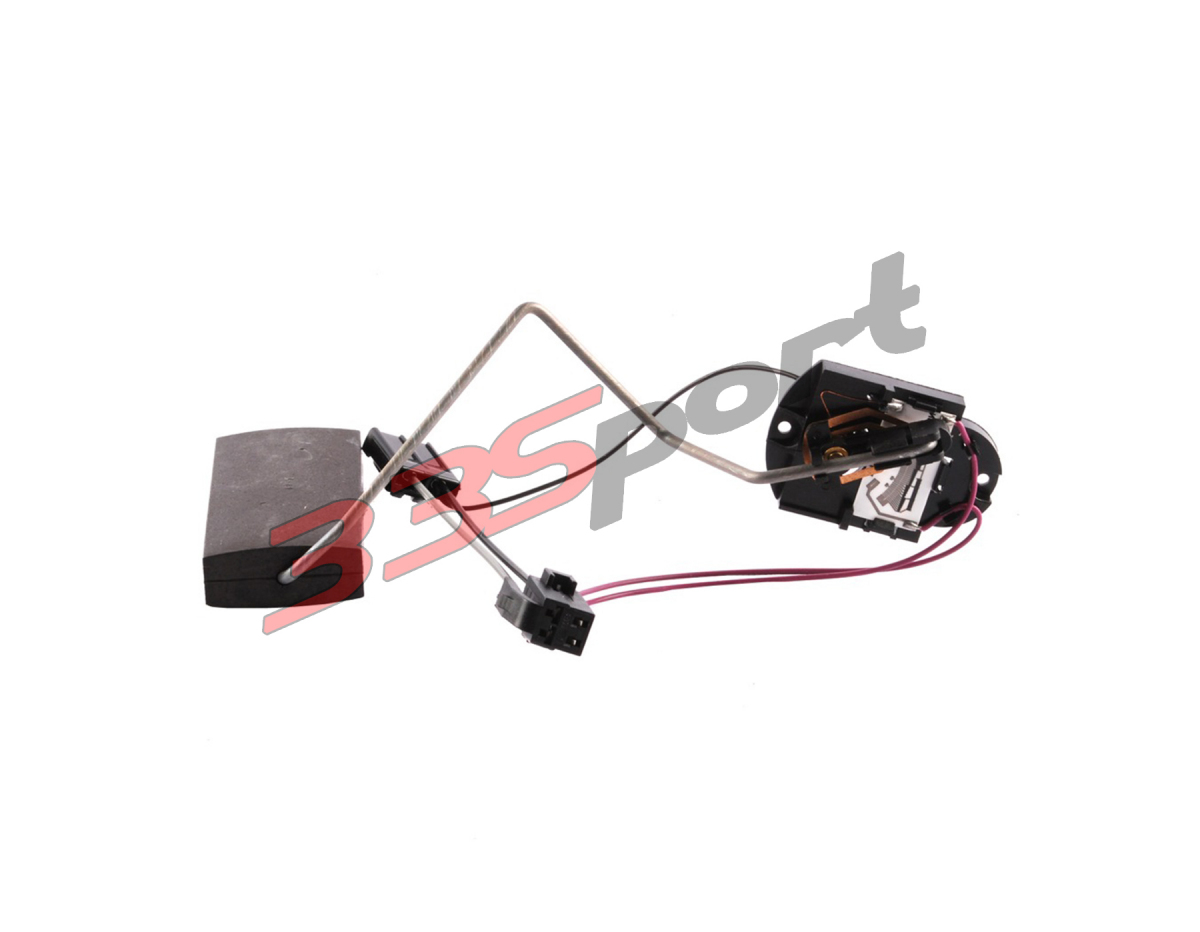

Датчик уровня топлива

Указывает оставшееся количество топлива в баке. Устанавливается непосредственно в баке на стакане бензонасоса. Выходит из строя при перетирании графитовых контактов на электрической плате. При замене следует обращать внимание на его типовой номер, который указан на плате, так как все типы ДУТ, имеют разное сопротивление. При установке неподходящего датчика возможны большие погрешности в показаниях.

Признаки неисправности:

  • Неправильные показания о наличии топлива в баке;

Датчик положения коленчатого вала

Данный датчик считывает показания со шкива привода генератора, на шкиве имеется венец с одним отсутствующим зубом. Датчик отвечает за подачу искры в камеру сгорания и является единственным без которого автомобиль не запустится. Устанавливается на крышке корпуса масляного насоса на специальном отлитом кронштейне.

Признаки неисправности:

  • Пропуски воспламенения;
  • Отсутствие искры;
  • Невозможность запустить ДВС;

Датчик детонации

Отвечает за улавливание шумов в работе двигателя и передает показания на ЭБУ. Напоминает по принципу работу пьезо элемент. При появлении детонации в ДВС он вырабатывает небольшое напряжение и передает показания головному блоку управления двигателем, тем самым корректируя топливную смесь. Установлен на блоке цилиндров между двумя средними цилиндрами.

Признаки неисправности:

  • Стук пальцев под нагрузкой;
  • Увеличенный расход;

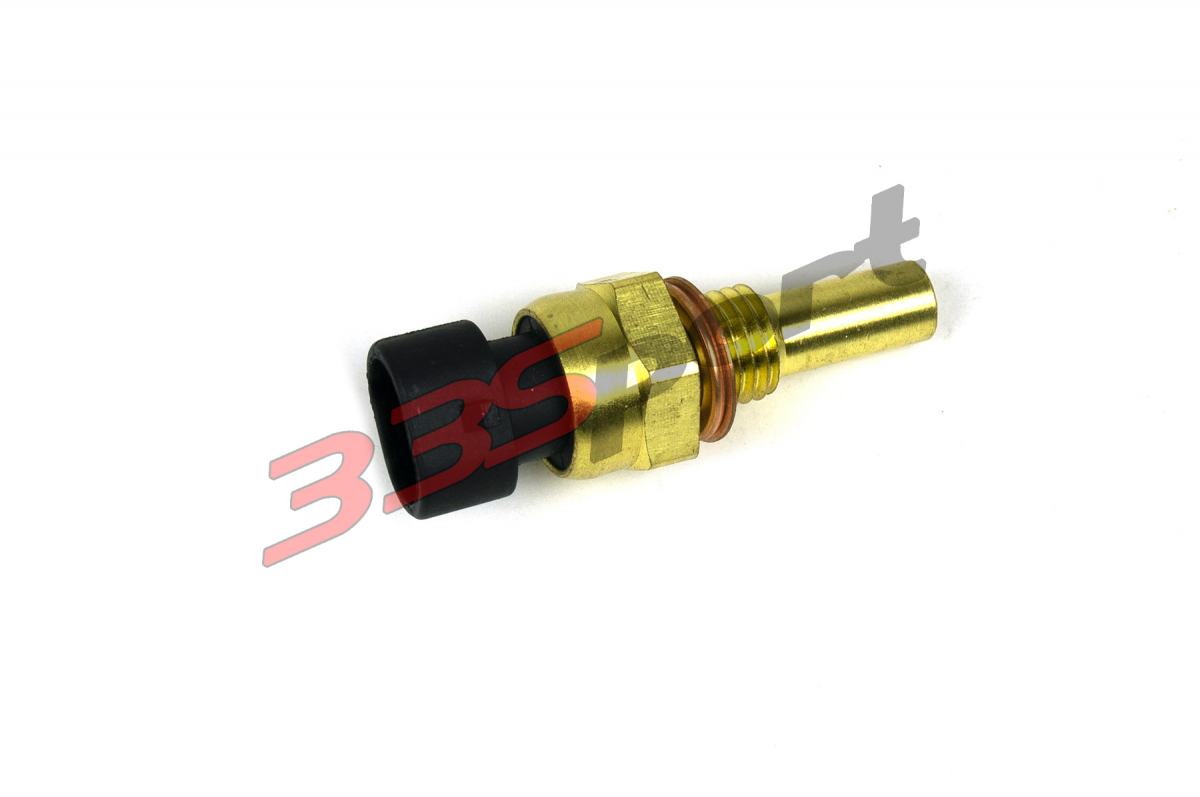

Датчик температуры охлаждающей жидкости

Устанавливается в корпусе термостата и отвечает за автоматическое включение и отключение вентилятора охлаждения.

Так же в обязанности датчика входит корректировка топливной смеси при холодном пуске, это можно заметить при пуске автомобиля в холодное время, наличием повышенных оборотов ХХ.

Признаки неисправности:

  • Не работает вентилятор;
  • Отсутствуют прогревочные обороты;

Датчик давления масла

Давление масла важный показатель в работе двигателя, при его отсутствие смазка ДВС будет отсутствовать, что приведет к поломке мотора. Данный датчик информирует водителя об наличии или отсутствие давления в системе смазки ДВС. Датчик устанавливается на корпусе ГБЦ и является механическим.

Признаки неисправности:

  • Отсутствует давление масла;
  • Не горит индикация давления масла;

Бензонасос

Топливный насос отвечает за подачу топлива к двигателю под определенным давлением. Является двигателем постоянного тока и устанавливается в баке автомобиля.

Признаки неисправности:

  • Нет давления в топливной рампе;
  • Потеря тяги авто;
  • Сложный запуск;
← Свечи зажигания Лада Калина ДМРВ ВАЗ 2114: Проверка →

Датчики ВАЗ 2115: признаки неисправности РХХ и прочих систем двигателя | INTEHNO-D.

RU

Путь есть дорога и любая нештатная ситуация или мелкая поломка может быть разрешена на месте, если знать, где установлены датчики ВАЗ 2115, их назначение, неисправности и способы проверки. Первоначальный ВАЗовский инжекторный мотор появился как раз на семействе Самара 2. Несколько лет машина донашивала девяточный карбюраторный мотор, а с 2001 года вся линейка вторых Самар комплектовалась инжекторными восьми- и шестнадцатиклапанными двигателями.

Особенности инжекторной электроники

Начиная с 2001 года тяни модельный ряд Самара-2 комплектовался инжекторными 8- и 16-клапанными двигателями

Несмотря на то что персоной сложностью двигатель второй Самары не отличается, иногда бывает сложно разобраться, выяснить симптомы и вина некорректной работы. Особенно когда под рукой только тестер и комплект ключей. Но возможно все. Поэтому для устранения неисправностей электроники 2115-й необходимо в первую очередь схематически разобраться в принципе работы системы управления двигателем.

В отличие от карбюраторных двигателей, безотносительно все процессы по контролю и регулировке систем двигателя отданы на откуп электронике. Основной элемент управляющей системы — это электронный блок управления двигателем. Он собирает эти о состоянии каждого датчика, делает выводы о режиме работы мотора в реальном поре и регулирует количество топлива и воздуха, подаваемого в камеру сгорания, угол опережения зажигания, даже контролирует степень выброса вредных веществ на выхлопе.

За все время выпуска, а это без малого с 1997 по 2012 год, автомашина поменял несколько двигателей и несколько электронных блоков управления — Январь, Бош, Ителма. Тем не немного набор датчиков на ВАЗ 2115 оставался стабильным и именно они часто случаются виноватыми во многих внезапных неисправностях с самыми разными симптомами.

Исключение составляет лишь датчик температуры наружного воздуха, поэтому его мы оставим в покое. На повестке дня — лишь самые важные из них.

Регулятор холостого хода

Как и в моторах с карбюратором, инжекторный двигатель содержит холостые обороты с полностью закрытой дроссельной заслонкой. Это возможно лишь при одном условии — если конструкцией дросселя предусмотрен обводной канал, а он должен иметь переменную пропускную способность. Для этого в обводной воздушный канал корпуса дросселя ввели конический клапан, регулирующий подачу воздуха при закрытой дроссельной заслонке, и наименовали его РХХ, регулятор холостого хода. Он состоит из конического клапана, штока и шагового электромотора. В подневольности от того, на какую обмотку подаётся импульс, мотор вращается в одну, или в иную сторону, тем самым меняя пропускную способность обводного воздушного канала. Неженатые либо растут, либо падают в результате перемещения конического клапана. Датчик неженатого хода на ВАЗ 2115 имеет каталожный номер 1148300 02.

Видео о регуляторе неженатого хода ВАЗ 2115 — симптомы неисправности и замена.

[embedded content]

Приметы неисправности

Отсутствие холостых оборотов, плавающие холостые, не растут неженатые обороты на холодном двигателе.

Как проверить

Самая распространённая поломка РХХ — круча обмоток шагового мотора. Для проверки обмоток необходим мультиметр, включенный в порядке измерения сопротивления. Номинал сопротивления между контактами А-В и С-D в пределах 45-80 Ом. В противном случае регулятор спрашивает замены. Бесконечное сопротивление должно быть между контактами A-D и В-С. Это значит, что обмотки не замыкают между собой. Если кушать сопротивление на этих контактах — датчик меняют. Номинальное напряжение столы — от 7,4 до 14,1 В.

Датчик синхронизации

Более часто встречающееся наименование — датчик положения коленвала. Крайне важный прибор в системе управления. Дело в том, что это один-единственный датчик, который синхронизирует работу системы впрыска, системы зажигания и газораспределительного механизма, а также немало других периферийных систем. Блок управления должен чётко ведать в каком положении находится коленвал и, благодаря ДПКВ, происходит основная синхронизация электроники и железа. Прибор введён напротив задающего шкива с 58-ю зубьями. Каждый зуб соответствует 6 градусам заворота коленвала, но на задающем шкиве два зуба отсутствуют. Именно этот пробел и отслеживает датчик коленвала ВАЗ, в момент прохождения пропуска, он посылает импульс на ЭБУ, какой в свою очередь, выдаёт порцию топлива и даёт команду системе зажигания на подачу искры.

Симптомы неисправности

Отследить неисправность этого датчика по симптомам будет сложно, поскольку все они могут свидетельствовать о поломке самых разных датчиков и систем, но основные приметы неисправности будут вести к нестабильной работе мотора или же полному несогласию в запуске. Иногда может наблюдаться детонация под нагрузкой или внезапное падение мощности.

Как проверить

Датчик позы коленвала — единственный, отвечающий за синхронизацию работы системы впрыска, системы зажигания и газораспределительного механизма

Проверка датчика позы коленвала проводится измерением сопротивления и проверки наличия импульса. Сопротивление надлежит быть в пределах 570-740 Ом. Проверяется между контактами в разъеме. Присутствие импульса проверятся элементарно — к выводам датчика подсоединяется мультиметр в порядке измерения 200мВ, а возле сердечника несколько раз проводят металлическим объектом. Прибор должен в этот момент зафиксировать скачок напряжения. Если этого не выходит, датчик меняют.

Контрольный зазор между сердечником датчика и задающего шкива — 1 мм. Каталожный номер — 2112-3847010-04.

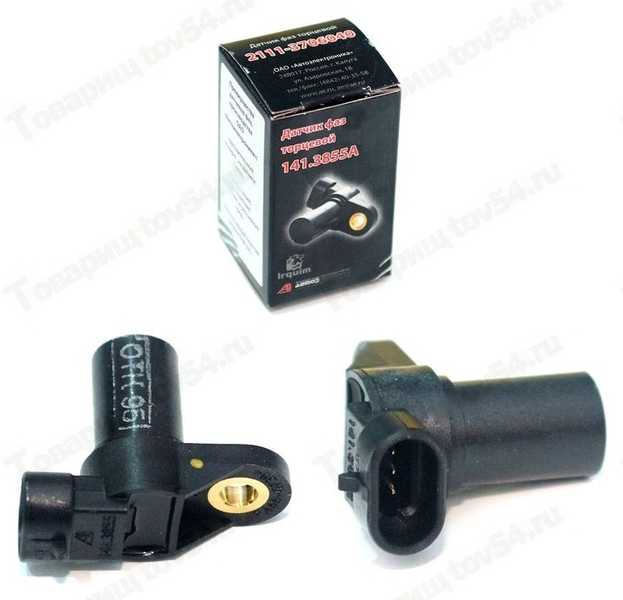

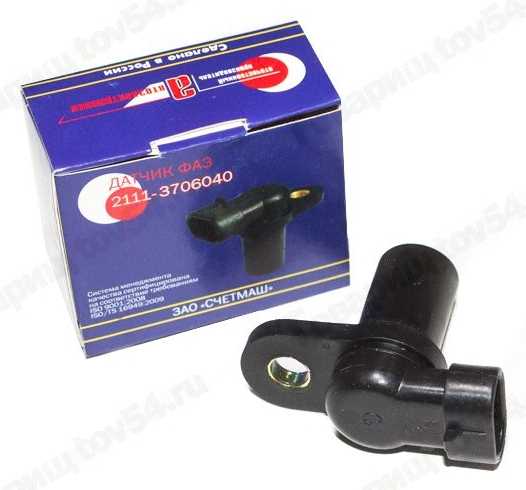

Датчик фаз

Отвечает за корректировку впрыска топлива лишь в тот цилиндр, который находится в такте сжатия, то есть топливо подаётся лишь через одну форсунку в один цилиндр. Ориентируется по распредвалу, потому его называют датчик положения распредвала. Работает по принципу Холла, выдавая электрический импульс при возбуждении магнитного поля. Если датчик фаз ВАЗ 2115 сходит из строя, топливо подаётся по принципу карбюраторных моторов — сразу в два цилиндра. В итоге получаем набор неисправностей.

Симптомы неисправности

ДПРВ расположен там же, где есть шестерня распредвала, на головке блока. Основной симптом неисправности — рослый расход топлива и падение мощности. Кроме того, компьютер выдаёт промах 0340 (ошибка датчика) или 0343 (завышенный уровень импульса).

Проверка

О неисправности ДПРВ можно судить по коду промахи и горящей лампе CE, но убедиться в его работоспособности можно, проверив напряжение на клемме столы А (12 В). Остальные клеммы не должны быть под напряжением.

Датчик дросселя

До 2011 года такими датчиками оборудовали все салки, последний год выпуска на автомобиль могла быть установлена электронная педаль газа, какая выполняла функцию этого устройства. Датчик положения дроссельной заслонки (ДПДЗ) необходим для точной фиксации угла открытия дросселя и передачи этой информации на блок управления мотором. Конструкция установлено на корпусе дросселя и представляет собой простой потенциометр с резистивной пластиной и бегунком. Меняя сопротивление пластины, мы изменяем уровень импульса, а ЭБУ по показаниям датчика мастерит вывод о количестве поступаемого в коллектор воздуха. Когда заслонка затворена, ЭБУ регулирует холостые обороты с помощью регулятора холостого хода.

[embedded content]

Приметы неисправности

С самостоятельной диагностикой без применения специальной аппаратуры могут возникнуть сложности, поскольку большинство симптомов нерабочего прибора специфически и для других поломок, в том числе и для потери компрессии в отдельных цилиндрах. В основном присутствуют все приметы нестабильной работы мотора, некорректной работе на переходных режимах, плавают неженатые, неадекватная реакция на движение педали газа. Однако проверить датчик позы ДЗ довольно просто.

Как проверить

На исправный ДПДЗ подаётся 5 В на плюсовой контакт, минусовой шагает на массу, а третий контакт — для подачи импульса на блок управления. Собственно на этом выводе и нужно проверять напряжение. Нужен мультиметр в порядке измерения напряжения. При полностью закрытом дросселе напряжение должно быть 0,7В на новоиспеченном качественном датчике, на престарелом — не менее 0,3 В. По мере открытия заслонки потенциал вырастает плавно и без рывков до 4 В. Это максимальное значение при открытой заслонке. Неравномерный рост усилия, несоответствие номиналу в начале и в конце теста — это повод заменить датчик. С 2011 года устанавливали бесконтактные конструкции. Они вдвое дороже, но практически не выходили из строя.

Датчик детонации

Несложный, но необходимый сканер, расположенный на блоке цилиндров между 2 и 3 цилиндром. По сути, воображает собой пьезоэлемент, реагирующий на стуки в кривошипно-шатунном механизме, а стук — это примета детонации. Как только датчик детонации выявляет стук, он посылает импульс на блок управления, а тот корректирует угол опережения зажигания в сторонку более позднего.

Неисправности и симптомы

Первый и главный симптом — ЭБУ не реагирует на детонационный процесс: цокают клапана при вырастающей нагрузке на двигатель, слышны металлические удары в моторе, двигатель может троить, пуще всего загорается Check Engine.

Как проверить

Датчик детонации проверяется при поддержки мультиметра, установленного в режим проверки напряжения с порогом 200 мВ. Если датчик имеет два вывода, щупы мультиметра подключаются к обоим, если одинешенек, то минус устанавливают на корпус, плюс на вывод. Теперь достаточно намести лёгкий нежный удар по рабочей поверхности устройства, при этом стрелка (или цифры) покажет скачок усилия. Датчик детонации исправен. Если он не реагирует на постукивания, подлежит замене. Уместно, датчик детонации можно заменить на волговский, такие же ставят и на УАЗ.

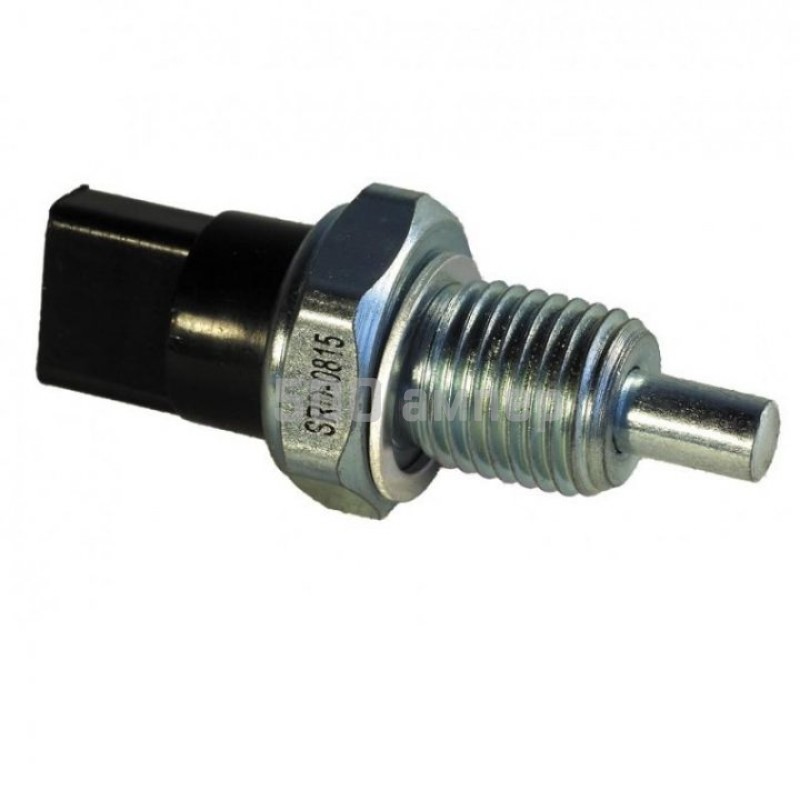

Датчик температуры антифриза

Для измерения буквальной температуры антифриза и контроля температурных режимов мотора в системе ВАЗ 2115 есть ДТОЖ

Служит для контроля температурных режимов мотора, измеряет реальную температуру антифриза. Датчик температуры студящей жидкости представляет собой простейший терморезистор, то есть элемент, меняющий сопротивление синхронно с температурой антифриза. Термистор работает по алгоритму негативного коэффициента, чем выше температура, тем меньше сопротивление на выходе.

Признаки неисправности

Неточная труд указателя на приборке, не работает указатель вообще.

Как проверить

Датчик температуры студящей жидкости можно проверить при помощи обычного тестера, любого прибора для измерения температуры до 100-130 градусов, ёмкости с водой. Мультиметр переключают в порядок замера сопротивления, подключают к выводам ДТОЖ, сам датчик погружают в сосуд с водой. Сосуд нагревают, при этом номинальное сопротивление при 5 градусах надлежит быть в пределах 7280 Ом, при 20 градусах датчик температуры студящей жидкости должен выдать 3520 Ом, 40 градусов соответствует 1458 Ом, а при температуре кипения свидетельства не должны быть выше 90-100 Ом. Если показания прибора не отвечают номиналу, датчик температуры ВАЗ 2115 меняют.

Расходомер воздуха (ДМРВ)

Одинешенек из самых дорогих сканеров, его поломка крайне неприятна. Он установлен в воздушном большаке сразу за фильтром и оценивает количество воздуха, поступающего в коллектор. На основе его свидетельств ЭБУ дозирует топливо, в режиме холостых оборотов он пропускает около 9 литров в час, на 3 тысячах витков — около 30 л/час.

Неисправности и симптомы

Это один из немногих датчиков, какие не могут резко вызвать явные признаки неисправности, но со временем можно констатировать рослый расход топлива, падение тяги на низах, провалы на высоких витках, могут возникнуть проблемы с холодным пуском. Может загореться лампа СЕ.

Как проверить

Если возникли подозрения в корректности труды ДМРВ, стоит снять клеммный разъем и запустить мотор. Если неженатые обороты вырастут при этом больше 1300 об/мин, возможно, что датчик спрашивает замены. Этот метод не точный, поэтому лучше использовать мультиметр и прочертить простые замеры. Прибор устанавливают на порог измерения 2 В, плюсовой щуп подключают к крайнему правому проводу (пуще всего — жёлтый), минусовой на зелёный провод, через один контакт от плюсового. Вводят зажигание, двигатель не запускают. Мультиметр покажет минимум 0,9 В, максимум 1,04 В. Заключительнее значение уже критичное и если замеры показали большее напряжение, датчик меняют. Будет здоров и внешний осмотр: если на поверхности есть масляный налет, датчик очищают и повторяют проверку.

Датчик кислорода

[embedded content]

В подневольности от объёма двигателя, на ВАЗ 2115 может располагаться один или два датчика. Лямбда-зонд (он же кислородный датчик) устанавливают в приёмной трубе глушителя (в 1600-кубовых моторах их два). Датчик необходим для оценки количества кислорода в выхлопных газах и регуляции пропорций атмосферы и топлива в рабочей смеси. Чтобы устройство работало корректно, керамический пролетарий элемент должен быть прогрет до 345-360 градусов. Потому в его корпус встроен нагреватель. Датчик кислорода ВАЗ подаёт импульс на ЭБУ в пределах от 0,1 до 0,9 В. В первом случае смешение считается бедной, во втором — богатой.

Симптомы неисправности

Основным сигналом, сообщающим о неисправном лямбда-зонде, будет сообщение об ошибках. Начиная с ошибки Р0130 и заканчивая Р0141 по распорядку, можно делать вывод о неисправности ДК. О неисправности нагревательного элемента произнесут ошибки Р1102 и Р1115. Кроме показаний бортового компьютера о поломке, может произнести завышенный расход бензина. В гаражных условиях этот датчик не испытывают и при фиксации ошибок он подлежит замене.

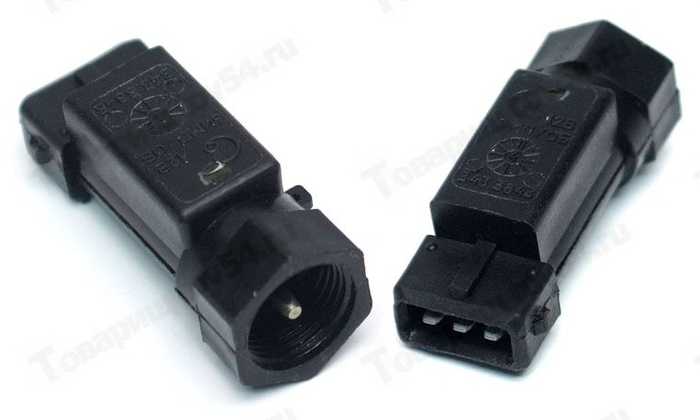

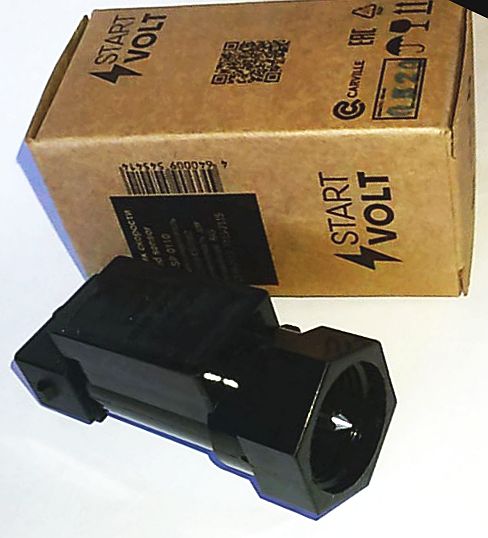

Датчик скорости

Измерение скорости на переднеприводных автомашинах ВАЗ ведётся с помощью электроники. В цепь измерения входит датчик скорости и шаговый электродвигатель в спидометре. ДС размещён в верхней части КПП и представляет собой обычный датчик Холла — чем скорее вращается вал датчика, тем сильнее отклоняется стрелка спидометра. Каталожный номер шестиимпульсного прибора — 2111-3843010.

Неисправности

Стрелка спидометра демонстрирует некорректные данные, может лежать на нуле при движении.

Проверка работоспособности

Проверить датчик скорости ВАЗ 2115 довольно просто. Пригодится только мультиметр и домкрат. К разъемам привода спидометра подключается мультиметр, на домкрате вывешивается переднее колесо, запускается двигатель и подключается передача. При вращении валика датчика должен вырабатываться потенциал в пределах от 1 до 5 В. Рост смыслы потенциала при увеличении частоты вращения должен быть плавным, без рывков и без заминок. В противном случае ДС меняют.

Датчик давления масла

Когда давление масла упадает, об этом сигнализирует аварийная лампочка на приборке

Простейшее устройство, какое состоит из корпуса, измерительной мембраны и клемм. Датчик давления масла введён в блоке цилиндров и связан с системой смазки. Масло под давлением работает на измерительную мембрану, в результате чего напряжение на выходе меняется. При критическом смысле давления датчик давления масла подаёт минимальный сигнал, при этом ЭБУ вводит аварийную лампу. Это довольно серьёзный сигнал, поэтому нужно спешно проверять состояние двигателя.

Симптомы

Горит аварийная лампа давления масла.

Как проверить

Если неисправен датчик давления масла, то в системе с давлением все надлежит быть в норме. Проверяется это при помощи манометра. Выкручивают датчик, вместо него ввинчивают манометр и запускают двигатель. Прибор должен показать 0,6-0,7 бар на неженатых. В этом случае датчик меняют.

Никакие неприятности с мотором не смогут поставить в тупик даже в пути, если хорошо знать систему управления двигателем, датчики ВАЗ 2115, их направление и неисправности.

Датчики температуры ВАЗ — выбрать датчик температуры охлаждающей жидкости

org/Product»> org/Product»> org/Product»>

Код товара: 384703

Датчик температуры ВАЗ LADA Largus,RENAULT Logan1(F1,F2),Sandero,Clio2,Megane1,2 воды LUZAR

Артикул: LS0998 (OEM 8200561449) Производитель LUZAR LS 0998

org/Offer»>
посмотреть в Автокаталоге посмотреть в Автокаталоге:
Датчик температуры ВАЗ LADA Vesta воздуха салона
модели группы
Lada Vesta 863011. Датчик температуры внутренний посмотреть

Код товара: 534036

Датчик температуры ВАЗ LADA Vesta воздуха салона

Артикул: 277200005R Производитель АвтоВАЗ 277200005R

org/Offer»>

Код товара: 151540

Датчик температуры ВАЗ-1118 испарителя

Артикул: 11186-8121030 Производитель АвтоВАЗ 11186-8121030-00

Код товара: 264788

Датчик температуры ВАЗ-1118 Калина, 2170 Лада Приора воды LUZAR

Артикул: 1118-3828110-01 / 11180-3828110-01 Производитель LUZAR LS 0118

org/Offer»>

Код товара: 226794

Датчик температуры ВАЗ-1118 Калина, 2170 Лада Приора воды АВТОПРИБОР-К

Артикул: 1118-3828110-01 Производитель АВТОПРИБОР ОАО г. Калуга 27.3828

посмотреть в Автокаталоге посмотреть в Автокаталоге:
Датчик температуры ВАЗ-2101-09 воды LUZAR

Код товара: 255495

Датчик температуры ВАЗ-2101-09 воды LUZAR

Артикул: 2101-3808600 Производитель LUZAR LS 0101

Интернет 10 шт.
посмотреть в Автокаталоге посмотреть в Автокаталоге:
Датчик температуры ВАЗ-2101-09 воды АВТОПРИБОР-К

Код товара: 000629

Датчик температуры ВАЗ-2101-09 воды АВТОПРИБОР-К

Артикул: 2101-3808600 Производитель АВТОПРИБОР ОАО г. Калуга ТМ106

Интернет 29 шт.
посмотреть в Автокаталоге посмотреть в Автокаталоге:
Датчик температуры ВАЗ-2101-09 воды ПЕКАР

Код товара: 405190

Датчик температуры ВАЗ-2101-09 воды ПЕКАР

Артикул: 2101-3808600 Производитель PEKAR ТМ106-3808000

org/Offer»>
посмотреть в Автокаталоге посмотреть в Автокаталоге:
Датчик температуры ВАЗ-21083,ЗМЗ-406 воды LUZAR

Код товара: 255496

Датчик температуры ВАЗ-21083,ЗМЗ-406 воды LUZAR

Артикул: 21083-3828010-10 Производитель LUZAR LS 0306

Интернет 12 шт. org/Offer»>
посмотреть в Автокаталоге посмотреть в Автокаталоге:
Датчик температуры ВАЗ-21083,ЗМЗ-406 воды АВТОЭЛЕКТРОНИКА

Код товара: 009240

Датчик температуры ВАЗ-21083,ЗМЗ-406 воды АВТОЭЛЕКТРОНИКА

Артикул: 21083-3828010-10 Производитель Автоэлектроника ОАО г. Калуга 19.3828

Интернет 36 шт. org/Offer»>
посмотреть в Автокаталоге посмотреть в Автокаталоге:
Датчик температуры ВАЗ-2110 воды LUZAR

Код товара: 264786

Датчик температуры ВАЗ-2110 воды LUZAR

Артикул: 2112-3851010 Производитель LUZAR LS 0112

посмотреть в Автокаталоге посмотреть в Автокаталоге:
Датчик температуры ВАЗ-2110 воды АВТОПРИБОР-К

Код товара: 013199

Датчик температуры ВАЗ-2110 воды АВТОПРИБОР-К

Артикул: 2112-3851010 Производитель АВТОПРИБОР ОАО г. Калуга 23.3828

Интернет 35 шт.

Код товара: 006360

Датчик температуры ВАЗ-2110 воздуха салона АВТОЭЛЕКТРОНИКА

Артикул: 2103.3828 Производитель Автоэлектроника ОАО г. Калуга 2103.3828

посмотреть в Автокаталоге посмотреть в Автокаталоге:
Датчик температуры ВАЗ-2115 воздуха наружнего АВТОПРИБОР

Код товара: 023845

Датчик температуры ВАЗ-2115 воздуха наружнего АВТОПРИБОР

Артикул: 2115-3828210 Производитель АВТОПРИБОР г. Владимир 21150-3828210-00

Интернет: нет в наличии

Код товара: 332031

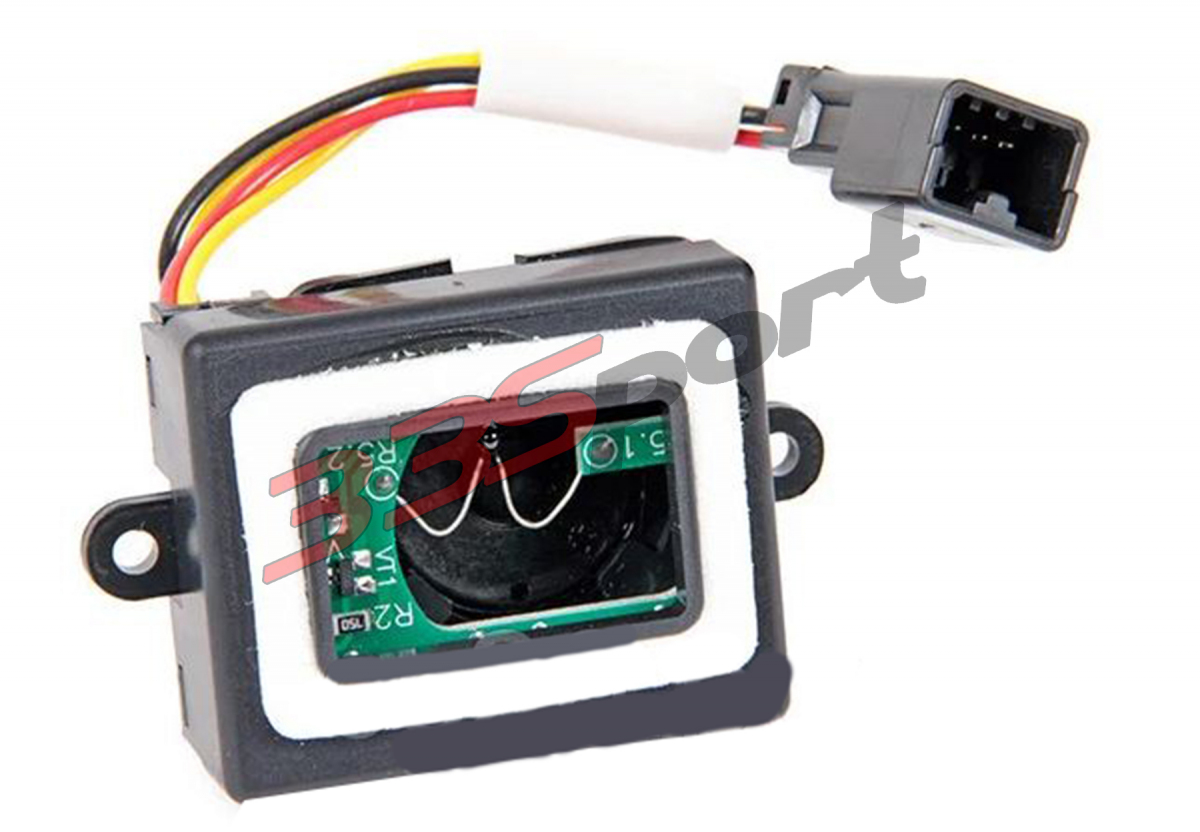

Датчик температуры ВАЗ-2170 Лада Приора воздуха салона HALLA

Артикул: 21703-8128050-02 Производитель АвтоВАЗ 21703-8128050-02

org/Offer»>

Интернет: нет в наличии

Код товара: 451842

Датчик температуры ВАЗ-21703 Лада Приора окружающей среды PANASONIC

Артикул: 2172-8121210-00 Производитель АвтоВАЗ 21720-8121210-00

Код товара: 701556

Датчик температуры окружающей среды ПРАМОТРОНИК-4Д-24 ЭЛТРА-ТЕРМО

Артикул: 30.8101.500 Производитель ЭЛТРА-ТЕРМО г.Ржев 30.8101.500

Датчики на панели приборов ваз 2115

Автомобили ВАЗ-2115i-14i-13i

Последние комментарии:

  • Игорь: Нет у меня штуцера, дроссель электронный, как быть
  • Денис: Всем привет. на вентелятори провода к чему цепляться?
  • Вова: Сделал все как на картинке , только не установил новый прикуриватель.П [. ]
  • Мухтар: Ребята саламалейкум всем у меня такая проблема стрелки на панели а име [. ]
  • Виталий: Здравствуйте,у меня ваз 2115.Недавно столкнулся с такой проблемой-при [. ]

Панель приборов

Расположение органов управления автомобилем соответствует нормам и правилам ЕЭК ООН. Для удобства пользования рукоятками, кнопками, выключателями и контрольными приборами, размещенными на панели приборов, на них нанесены символы функционального назначения.

На панели приборов (рис. 1.7) расположены следующие органы управления. 1 – рычаг переключателя указателей поворота и света фар. 2 – сопло обдува стекла передней двери. 3 – комбинация приборов. 4 – рулевое колесо. 5 – выключатель звуковых сигналов.

6 – выключатель аварийной сигнализации. При нажатии на кнопку включается мигающий свет всех указателей поворота и контрольной лампы в комбинации приборов. При повторном нажатии на кнопку сигнализация выключается:

7 – выключатель (замок) зажигания (рис. 1.8), объединенный с противоугонным устройством, расположен с правой стороны рулевой колонки. Ключ в замке может занимать одно из трех положений:

0 – «выключено». Все потребители выключены, ключ вынимается. При вынутом ключе срабатывает запирающий механизм противоугонного устройства. Для гарантированной блокировки вала рулевого управления поверните рулевое колесо вправо или влево до щелчка. Для выключения противоугонного устройства нужно вставить ключ в выключатель зажигания и, слегка поворачивая рулевое колесо вправо-влево, повернуть ключ в положение «I»;
I – «зажигание». Включено зажигание, ключ не вынимается, рулевое управление разблокировано;
II – «стартер». Ключ не вынимается, рулевое управление разблокировано. Достигается поворотом ключа по часовой стрелке с преодолением усилия пружины. В таком положении ключ не фиксируется — для работы стартера его нужно удерживать рукой. Выключатель зажигания оборудован блокировкой включения стартера при работающем двигателе. Для повторного включения стартера после неудачной попытки пуска переведите ключ из положения «I» в положение «0», а затем вновь в положение «II».

8 – рычаг переключателя очистителей и омывателя ветрового стекла.

9 – датчик-сигнализатор иммобилизатора установлен на автомобиле с системой впрыска топлива, оснащенном электронной противоугонной системой, и предназначен для передачи секретного кода от рабочего кодового ключа через блок иммобилизатора на контроллер управления двигателем.

10 – блок сигнальных ламп бортовой системы контроля. В блоке установлены следующие лампы (рис. 1.9 ):

1 – сигнальная лампа аварийного падения уровня масла в картере двигателя. Загорается оранжевым светом, если уровень масла в картере двигателя опустился ниже метки «MIN» указателя;

2 – сигнальная лампа недостаточного уровня жидкости в бачке стеклоомывателя. Загорается оранжевым светом, если в бачке осталось менее 1 л омывающей жидкости;

3 – сигнальная лампа недостаточного уровня охлаждающей жидкости в расширительном бачке. Загорается оранжевым светом при снижении уровня охлаждающей жидкости на холодном двигателе ниже допустимого предела;

4 – сигнальная лампа незакрытых дверей. Загорается красным светом при незакрытой двери автомобиля;

5 – сигнальная лампа неисправности лампы стоп-сигналов или габаритных огней. Загорается красным светом в случае неисправности лампы стоп-сигнала при нажатии на педаль тормоза или какой-либо лампы габаритного огня при его включении;

6 – сигнальная лампа износа накладок колодок передних тормозов. Загорается оранжевым светом при нажатии на педаль тормоза и горит до выключения зажигания, если толщина накладок колодок передних тормозов уменьшилась до 1,5 мм;

7 – сигнальная лампа непристегнутых ремней безопасности. Загорается красным светом, если не пристегнуты ремни безопасности водителя.

11 – переключатель наружного освещения. В блоке переключателя установлены два механически связанных выключателя:
– выключатель габаритных огней 1. Последовательным нажатием клавиши выключателя включают и выключают габаритный свет в фарах и в задних фонарях, при включенном габаритном свете в клавише загорается контрольная лампа со светофильтром зеленого цвета;
– выключатель света фар 2. При нажатии на клавишу выключателя (фиксированное положение) включаются фары. При повторном нажатии на клавишу фары выключаются.

12 – блок клавишных выключателей включают в себя следующие:
– выключатель 1 передних противотуманных фар. Противотуманные фары включают нажатием на кнопку выключателя при нажатой кнопке выключателя габаритных огней, одновременно загорается контрольная лампа в кнопке. При повторном нажатии на кнопку противотуманные фары выключаются;
– выключатель 2 задних противотуманных фонарей. При нажатии на кнопку выключателя включаются задние противотуманные фонари, если включено наружное освещение. При повторном нажатии на кнопку задние противотуманные фонари выключаются;
– выключатель 3 обогрева стекла двери задка. При нажатии на кнопку выключателя включается обогрев стекла, одновременно загорается контрольная лампа в кнопке. При повторном нажатии на кнопку обогрев выключается.

13 – маршрутный компьютер, устанавливаемый на часть выпускаемых автомобилей, предназначен для измерения, накопления и вывода на цифровой дисплей одного из следующих параметров:
– текущего расхода топлива;
– среднего суммарного расхода топлива;
– средней скорости движения;
– пройденного пути;
– текущего времени;
– времени в пути.

15 – контрольная лампа антиблокировочной системы (ABS) тормозов. Установлена вместо заглушки, если автомобиль укомплектован антиблокировочной системой.

16 – контрольная лампа состояния подушки безопасности. Установлена вместо заглушки, если автомобиль оборудован подушкой безопасности.

17 – центральные сопла системы вентиляции и отопления.

18 – крышка верхнего вещевого ящика. Для доступа к верхнему вещевому ящику при откинутой крышке нижнего вещего ящика нажмите на рычаг замка верхней крышки.

19 – боковое сопло системы вентиляции и отопления салона.

20 – крышка нижнего вещевого ящика. чтобы открыть ее, прижмите рукоятку замков к ручке. Если включено наружное освещение, специальный фонарь подсвечивает внутреннюю часть вещевого ящика.

21 – журнальная полка.

22 – панель управления системой вентиляции и отопления.

23 – гнездо для радиоаппаратуры. Предусмотрена установка радиоаппаратуры, соответствующей по размерам и способу крепления международным стандартам.

24 – передняя пепельница.

25 – выключатель обогрева правого переднего сиденья.

26 – выключатель обогрева левого переднего сиденья.

27 – рычаг стояночного тормоза. Чтобы затормозить автомобиль стояночным тормозом, поднимите рычаг 2 до упора вверх — в комбинации приборов загорится контрольная лампа красного цвета. чтобы растормозить автомобиль, потяните рычаг немного вверх, нажмите на кнопку 1 на торце рукоятки рычага и опустите его до упора вниз — контрольная лампа должна погаснуть.

28 – рычаг переключения передач.

29 – прикуриватель. Для пользования прикуривателем нажмите на патрон до его фиксации и отпустите. Примерно через 20 с патрон автоматически возвращается в исходное положение, готовый к применению.

30 – переключатель электровентилятора отопителя.

31 – педаль акселератора.

32 – педаль тормоза.

33 – педаль сцепления.

34 – рукоятка регулировки угла наклона рулевой колонки.

35 – выключатель освещения панели приборов. Вращением рукоятки регулируют яркость освещения приборов и ламп подсветки выключателей, если включено наружное освещение.

36 – ручка управления гидрокорректором фар. Вращением ручки регулируют угол наклона пучка света фар таким образом, чтобы исключить ослепление водителей встречного транспорта. Положения ручки гидрокорректора соответствуют следующим вариантам загрузки автомобиля:

0 – один водитель;
1 – все места заняты;
2 – все места заняты и груз в багажном отделении;
3 – один водитель и груз в багажном отделении.

Изучаем обозначение значков на панели приборов ВАЗ 2114

Приборная панель ВАЗ 2114 – главный информационный блок, на которой отображаются данные о текущем функциональном состоянии автомобиля. Расположена она на торпеде, прямо перед сидением водителя.

Приборка ВАЗ 2114, 2113,2115

На самой панели находится элементы трех видов:

  • Лампочки-индикаторы, свидетельствующие о количестве необходимых для работы автомобиля расходных элементов – бензина, масла, тормозной жидкости и тд;
  • Спидометр и тахометр;
  • Управляющий элемент для переключения режима работы спидометра.

Также к понятию «комбинация приборов» принято относить рычаги включения поворотников, кнопки для управления фарами, печкой, и другими коммуникациями машины.

Схема приборной панели ВАЗ 2114 выглядит следующим образом:

Панель приборов (схема)

Из данной статьи вы узнаете обозначение значков на приборной панели ВАЗ 2114, причины загорания индикаторов, а также меры, которые необходимо принять для устранения возникших неполадок.

ОСНОВНЫЕ ЭЛЕМЕНТЫ ПАНЕЛИ

Основное место на приборной панели отведено для тахометра и спидометра, датчика количества топлива и текущей температуры жидкости в системе охлаждения. Разберем основные обозначения на панели ВАЗ 2114 детальнее.

Тахометр ВАЗ 2114 – это стрелочное устройство, сигнал на которое подает бортовой компьютер четырнадцатой. На тахометр выводятся данные о количестве оборотов коленного вала в текущий момент времени. Тахометр разделен шкалами на 5 единиц, оцифровывается из которых каждая вторая. Максимальное числовое значение оборотов – 80.

Чтобы узнать реальные обороты двигателя при движении автомобиля показатель тахометра необходимо умножать на 100. К примеру, если стрелка расположена на отметке 40, значит коленвал выполняет 4000 оборотов в минуту.

Производителем указана критическая величина оборотов, при достижении которой двигатель четырнадцатой может выйти из строя из-за чрезмерной нагрузки. На приборе она выделена красной штриховкой, эта величина составляет от 6000 до 8000 оборотов.

Под тахометром расположено электронное окошко, на которое выводятся данные о текущем времени и температуре воздуха окружающей среды.

Четырнадцатая обладает индукционным стрелочным спидометром, который расположен в правой части приборной панели. Спидометр также поделен на секторы, величина деления – 10 километров. Максимальная отметка – 200 км.

Спидометр работает от датчика измерения скорости, расположенного внутри коробки переключения передач. Стоит учитывать, что все индукционные спидометры, в том числе и тот, что установлен на четырнадцатой, обладают допустимым уровнем погрешности в 5 км/час.

Снизу стрелки спидометра находится электронный экранчик, на котором можно увидеть данные об общем пробеге автомобиля и пробеге с последней точки отсчета. Точку отсчета может устанавливать сам водитель, для этого под цифрой 200 на спидометре расположен ручной переключатель, сбивающий текущий отсчет пробега к нулю.

  • Датчик количества бензина

Справа на панели приборов ВАЗ 2114 (приборная панель ВАЗ 2114 и обозначение индикаторов на панели приборов ВАЗ 2113 полностью аналогичны четырнацатой модели) расположен стрелочный датчик текущего количества топлива в бензобаке.

Шкала датчика разделена на три отметки: 1 – полный бак, ½ – бак заполнен на половину, 0 – пустой бак.

Рядом с датчиком расположен цветовой индикатор – лампочка, которая загорается оранжевым цветом тогда, когда уровень топлива близок к критическому минимуму. При загорании лампочки необходимо в течение 20-30 километров дозаправить автомобиль.

Датчик температуры охлаждающей жидкости разделен градациями на 20 единиц. Минимальная температура – 50, максимальная – 130 градусов. Критическая зона температуры начинается с 105 градусов, она отмечена красной штриховкой.

Если охлаждающая жидкость четырнадцатой закипает, то необходимо тут же остановить автомобиль и заглушить двигатель, поскольку езда в таком режиме чревата серьезными неприятностями, вплоть до полной поломки мотора.

Если не работает датчик температуры на приборной панели ВАЗ 2114, необходимо проверить проводку, посредством которой датчик подведен к емкости с охлаждающей жидкостью. Также возможно окисления контактов датчика, их необходим либо протереть растворителем, либо заменить датчик на новый.

ИНДИКАТОРНЫЕ ЛАПОЧКИ

Также панель приборов на ВАЗ 2114 имеет блок световых индикаторов, который включает следующие значки:

Индикаторы

Разберем обозначение значков на панели приборов детальнее:

  1. Индикатор, выводящий информацию о текущем уровне масла в двигателе. При критически низком количестве смазывающей жидкости лампочка загорается оранжевым цветом. Масло необходимо долить сразу же после того, как этот индикатор станет активным;
  2. Данный индикатор свидетельствует о низком количестве рабочей жидкости в емкости стеклоомывателя. Бачек рассчитан на 5 литров жидкости, индикатор включается, когда её количество падает ниже 1 литра;
  3. Датчик количества жидкости в системе охлаждения двигателя. Один из важнейших индикаторов, за которым необходимо тщательно следить;
  4. Указывает на наличие незакрытых дверей. Горит красным цветом;
  5. Индикатор, который загорается, если габариты, либо стоп-сигнальные лампы вышли из строя. Цвет активного индикатора – красный;
  6. Лампочка, которая загорается в случае критического износа тормозных колодок (1. 5 мм). Горит с момента первого нажатия тормозов до выключения автомобиля;
  7. Индикатор, свидетельствующий о том, что водитель не пристегнут ремнями безопасности.

Восклицательный знак на панели приборов ВАЗ 2114 может гореть в двух случаях: при включенной стартере автомобиля, и при низком уровне тормозной жидкости. Как правило, причина во втором варианте.

Для устранения проблемы полностью заполните бачек и проверьте контакты датчика уровня ТЗ, которые расположены на крышке емкости, на предмет окисления.

Если горит значок двигателя на панельке, значит с силовым агрегатом четырнадцатой что-то не в порядке. Причин у загорания лампочки «Check Engine» очень много, нередко она горит даже тогда, когда каких-либо видимых неисправностей нет. Лучше всего съездить в СТО на диагностику, так вы обезопасите от возможных проблем.

КНОПКИ НА ПРИБОРНОЙ ПАНЕЛИ

В центре приборной панели располагается ряд из пяти кнопок:

Кнопки

Описание кнопок панели приборов ВАЗ 2114 следующее:

  1. Включение/отключение габаритных огней. При включенных габаритах лампочка горит зеленым цветом;
  2. Кнопка включения и выключения фар;
  1. Включение/отключение передних противотуманок. Для того чтобы включить противотуманные фары предварительно необходимо включить габаритные огни;
  2. Включение/отключение задних противотуманок;
  3. Включение/отключение обогрева стекла на двери багажника четырнадцатой.

Датчики на панели приборов ваз 2115

Комбинация приборов ВАЗ 2115

На автомобилях установлена электронная комбинация приборов. Она включает в себя спидометр, счетчик общего и суточного пробега автомобиля (одометр) с жидкокристаллическим индикатором, тахометр, указатель уровня топлива, указатель температуры охлаждающей жидкости, индикатор времени и температуры окружающего воздуха, 12 контрольных ламп и 6 ламп освещения шкалы.

Показания суточного счетчика пробега автомобиля можно устанавливать на нуль кнопкой, расположенной справа от индикатора. При выключении зажигания показания суточного счетчика не изменяются, но при отсоединении аккумуляторной батареи его показания сбрасываются. Показания счетчика общего пробега сохраняются при отключении аккумуляторной батареи.

Схема

1 – указатель температуры охлаждающей жидкости.
2 – тахометр;
3 – контрольная лампа левых указателей поворота;
4 – контрольная лампа правых указателей поворота;
5 – спидометр;
6 – указатель уровня топлива;
7 – контрольная лампа резерва топлива;
8 – контрольная лампа габаритного света;
9 – контрольная лампа рабочей тормозной системы;
10 – контрольная лампа дальнего света фар;
11 – кнопка сброса показаний;
12 – индикатор пробега;
13 – контрольная лампа включения аварийной сигнализации;
14 – контрольная лампа «проверьте двигатель»;
15 – индикатор времени и температуры;
16 – контрольная лампа заряда аккумуляторной батареи или лампа аккумулятора;
17 – контрольная лампа стояночного тормоза;
18 – контрольная лампа давления масла;
19 – резерв;

Инструкция: замена подрулевого переключателя.

Как снять гидрокорректор фар, материал доступен по ссылке.

Тюнинг

Если штатная панель приборов на ВАЗ 2115, тюнинг которой делают достаточно часто, уже изрядно поднадоела, но имеется большое число разновидностей приборных панелей, доступных для использования на этом автомобиле. Давайте рассмотрим некоторые вариации.

1) АМК. Данная панель приборов ВАЗ 2115 отличается, как минимум тем, что в неё интегрирован указатель давления масла в силовом агрегате. В простых, то есть штатных вариациях панели приборов такой показатель отсутствует. Нужно отметить, что такой указатель возник не случайно, эта модификация пользуется особой популярностью и многие владельцы авто хотят видеть именно такую панель приборов.

Если говорить о внешнем виде данной панели, то смотрится такая комбинация приборов ВАЗ 2115 достаточно интересно, как минимум, по той причине, что тут использованы цветные шкалы с хромированными окантовками. Подобный подход используется в разных видах продукции, которые выпускаются данным производителем, так как при относительно несущественных затратах достигается хороший эффект. При заказе такой панели нужно обговорить некоторые детали, к примеру, чтобы добиться совпадения цвета авто с цветом шкал. По этой причине на выполнение подобного заказа может уйти определенное количество времени, тем не менее, в результате вы получите именно то, что подходит вашему автомобилю. Подобные комбинации панели приборов и не только можно приобрести на сайте гипермаркете автозапчастей http://remarkauto.ru/vcat/nissan.html.

2) Pro-Sport. Число приборов и их расположение в такой модификации неизменно, но в то же время визуально такая приборная панель становится более объёмной и индивидуальной. Если верить производителю, то основание сделано в стилистике Лексуса.

Установку такой системы лучше доверить профессионалам. Тем не менее, если у вас хватает уверенности в собственных силах, то можно сделать все самостоятельно. При этом нужно быть предельно осторожными.

Не работает

Если на ВАЗ 2115 не работает панель приборов, причин может оказаться несколько. Бывает так, что ни один прибор не функционирует. В данном случае не стоит полагаться на возможность одновременного отказа всех датчиков, которые приводят в работу приборы автомобиля. Однако важно помнить, что датчики вовсе не напрямую работают с приборами, а посредством электронного блока управления. Поэтому если панель отказывается работать, первым делом проверяем электронный блок. В данной ситуации помимо приборов, не будет заводиться двигатель автомобиля. На ВАЗ 2115 спидометр включается работу благодаря шаговому электродвигателю. По такому же принципу функционирует тахометр. Если говорить о датчике уровня топлива в баке и указателе температуры охлаждающей жидкости, используемой в системе охлаждения мотора, то они работают благодаря механизму магнитоэлектрического действия. Из этого напрашивается вывод, что работа данных приборов зависит от того, присутствует ли напряжение на каждой клемме колодок приборной комбинации.

Если все приборы на панели не работают одновременно, владельцу рекомендуется сразу же проверить состояние предохранителя F16, имеющего мощность в 15А. Чтобы проверить данный элемент, не придется даже лезть в подкапотное пространство или монтажный блок: достаточно включить аварийный сигнал иди поворотник. Если данные элементы не работают, значит, предохранитель все же перегорел. Чаще всего замена предохранителя не решает проблему, а новая деталь через некоторое время перегорает. В данном случае можно говорить о наличии в системе короткого замыкания. Чтобы устранить неполадку, придется проверить всю электрическую цепь, которую защищает этот предохранитель.

Бывает так, что на ВАЗ 2115 не работает панель приборов, но предохранитель оказывается целым. Причину такой поломки отыскать сложнее, так как придется демонтировать комбинацию приборов, чтобы проверить, поступает ли напряжение с предохранителя F16 на девятую и десятую клемму белой колодки Х1 и вторую клемму красной колодки Х2. Через красную колодку напряжение подается на датчик уровня топлива, а через белую — на тахометр, спидометр и датчик температуры. Если на данных клеммах присутствует напряжение в двенадцать вольт, значит, панель приборов не функционирует по причине плохого контакта в проводах, идущих на массу кузова ВАЗ 2115. В данном случае проверяем первую клемму колодки Х1 и третью клемму колодки Х2. При отсутствии нужного питания на этих клеммах, придется выполнить еще более сложную процедуру, включающую разборку монтажного блока. В монтажном блоке находится плата, дорожка на которой могла перегореть или окислиться, из-за чего на предохранитель, отвечающий за питание приборов, не будет подаваться напряжение.

Комбинация приборов

Рис. 1.3. Комбинация приборов

1 ( рис. 1.3 ) – указатель температуры охлаждающей жидкости. Переход стрелки в красную зону шкалы указывает на перегрев двигателя. В этом случае проверьте работу термостата и электровентилятора системы охлаждения.

2 – тахометр. Указывает частоту вращения коленчатого вала двигателя. Желтая зона шкалы обозначает режим работы двигателя с высокой частотой вращения коленчатого вала, красная зона шкалы — опасные для двигателя режимы.

3 – контрольная лампа включения указателей поворота по левому борту. Загорается зеленым мигающим светом при включении левого поворота.

4 – контрольная лампа включения указателей поворота по правому борту. Загорается зеленым мигающим светом при включении правого поворота.

6 – указатель уровня топлива.

7 – контрольная лампа резерва топлива. Загорается оранжевым светом, если в топливном баке осталось менее 4–6,5 л бензина.

8 – контрольная лампа включения габаритного света. Загорается зеленым светом при включении наружного освещения.

9 – контрольная лампа аварийного состояния рабочей тормозной системы. Загорается красным светом при понижении уровня жидкости в бачке гидропривода тормозов ниже метки “MIN”.

10 – контрольная лампа включения дальнего света фар. Загорается синим светом при включении дальнего света фар.

11 – кнопка сброса показаний.

12 – индикатор пробега. Верхняя строка индикатора индицирует суммарный пробег автомобиля, а нижняя — является суточным счетчиком пройденного пути. Сброс показаний суточного счетчика проводите удержанием кнопки 11 в нажатом положении более 5 с на остановленном автомобиле.

Обнуление показаний суточного счетчика происходит таким же образом и при снятии клеммы с аккумуляторной батареи.

13 – контрольная лампа включения аварийной сигнализации. Загорается красным мигающим светом при включении аварийной сигнализации.

14 – контрольная лампа “проверьте двигатель” (На автомобилях, изготовленных до 2000 года, изображался словесный символ – “CHECK ENGINE”). Подключается в том случае, если автомобиль оборудован системой впрыска топлива. Кратковременное загорание лампы при включении зажигания свидетельствует о самотестировании системы и при отсутствии неисправности она гаснет. В случае обнаружения какого-либо дефекта в системе лампа мигает или горит постоянно.

15 – индикатор времени и температуры. Переключение между индикацией времени и индикацией температуры окружающего воздуха осуществляется кратковременным нажатием на кнопку 11.

При включении зажигания при температуре окружающего воздуха выше +2 °С всегда появляется индикация часов. При понижении температуры окружающей среды ниже +2 °С индикатор в течении 3 с высвечивает показания часов, а затем переходит на индикацию температуры, показание которой первые 10 с происходит в мигающем режиме.

При повышении температуры наружного воздуха выше +3 °С и повторном ее снижении до +2 °С:

– в случае индикации часов индикатор автоматически переключается на индикацию температуры, показания которой первые 10 с высвечиваются в мигающем режиме;

– в случае индикации температуры ее обычный режим прерывается десятисекундным мигающим режимом.

Установка часов и минут производится в режиме индикации времени путем вращения кнопки 11 в сторону знаков “h” – часы и “m” – минуты.

После снятия клеммы с аккумуляторной батареи и последующего восстановления напряжения отсчет времени производится от нулевого значения.

16 – контрольная лампа заряда аккумуляторной батареи. Загорается красным светом при включении зажигания и гаснет после пуска двигателя. Яркое загорание лампы или ее свечение в полнакала при работающем двигателе указывает на слабое натяжение (обрыв) ремня привода генератора или на неисправность в цепи заряда, а возможно самого генератора.

17 – контрольная лампа включения стояночного тормоза. Загорается красным светом при включении стояночного тормоза.

18 – контрольная лампа недостаточного давления масла. Загорается красным светом, если давление в системе смазки двигателя недостаточное.

На часть выпускаемых автомобилей устанавливается комбинация приборов без индикатора времени и температуры. В этом случае обнуление показаний суточного счетчика пройденного пути производится кратковременным нажатием на кнопку сброса.

Досконально исследуем панель приборов ВАЗ 2115

Объект изучения — панель приборов ВАЗ 2115. Почему важно тщательно её исследовать? Во время движения на скорости водитель не должен задумываться, где посмотреть информацию о нужном ему параметре. На этот момент он уже должен знать, где изображены обороты двигателя, скорость, пробег, уровни расходных материалов. Поэтому детально изучать составляющие приборной панели «пятнадцатой» нужно, когда машина заглушена и стоит на месте. Рассмотрим строение штатной приборной панели Лады 15-й модели.

Что такое приборная панель?

Понятие «панель приборов» трактуют по-разному. Некоторые утверждают, что это лишь электронный щиток со стрелками, значками и шкалами. Другие считают панелью все приборы на торпеде, на которых закреплена общая накладка, — щиток приборов, рычаги дворников, печку, кондиционер, пепельницу, подстаканник. Второй вариант — это определение «комбинации приборов».

Словосочетание «приборная панель» подразумевает группу приборов, которые совмещены общей конструкцией.

Такими приборами считаются:Для чего они нужны:
спидометриндикатор скорости автомобиля;
тахометрпоказатель количества оборотов коленчатого вала в единицу времени;
одометрчисловой указатель пробега Лады в километрах;
указателидают информацию об уровне бензина, давления в системе смазки, заряде аккумулятора, температуре охлаждающей жидкости;
датчикихарактеризуют тормозную систему;
вспомогательные элементыпоказывают текущее время, дату и т. д.

Вышеназванные обозначения подразделяются на контрольно-измерительные приборы и контрольные лампы. На ВАЗ 2115 контрольно-измерительными считаются те устройства, которые обозначены при помощи шкал и стрелок. Но в упрощенном лексиконе автомобилистов панелью приборов (консолью) принято называть всю часть торпеды, которую сверху накрывает накладка и где изображена любая информация, есть кнопочные и рычажные средства управления.

В таком случае под основной приборной панелью подразумевают щиток с приборами, который расположен сзади руля. Среднюю часть, находящуюся над рычагом КПП, в таком случае называют центральной консолью. А рычаги и кнопки регулировки освещения, очистки стекол, регуляции температуры — это органы управления. Всё в сборе — комбинация приборов ВАЗ 2115.

Основная панель приборов на ВАЗ 2115 стала одной из первых панелей ВАЗ современного образца VDO.

Структура приборной консоли ВАЗ 2115

Штатная приборка ВАЗ 2115 такая же, как и на хэтчбеках 2113 и 2114 из той же линейки Самара. Но кузов седан появился раньше, одновременно с ВАЗ 2110. На автомобили того времени АвтоВАЗ впервые начал устанавливать панели более современного образца.

Щиток выполнен по образцу производителя VDO. Его место дислокации — торпеда, непосредственно за рулевым колесом. Он информативен и насчитывает 19 элементов. Цветовая гамма приборов: красно-белые световые указатели на чёрном фоне.

Приборная панель на ВАЗ 2115 условно разделяется на четыре сектора по ширине. Левая и правая крайние части — это шкалы температуры охлаждающей жидкости и количества топлива. Самые главные и объёмные части панели приборов ВАЗ 2115 — это спидометр и тахометр. Первый прибор показывает величину скорости в километрах в час (расположен правее). Второй — индикатор количества оборотов коленчатого вала в минуту (слева от центра). Они выполнены в виде шкал, деления которых расположены на окружности.

Непосредственно под спидометром приборная панель ВАЗ имеет электронный одометр (индикатор пробега). На нём изображены два числа:

  • общий пробег автомобиля в километрах;
  • километраж с последней точки отсчета.

Обнуление выставляется водителем при помощи ручного переключателя, локация которого — под цифрой 200 на спидометре. Под тахометром на приборной панели расположено электронное табло с текущим временем суток, а кнопка под показателем «200» спидометра позволяет показать температуру за окном. Между тахометром и спидометром выполнены две стрелки (смотрящие влево и вправо). Каждая из них мерцает зелёным цветом при включении соответствующего светового указателя поворота.

Шкала уровня бензина на панели приборов ВАЗ имеет три основных положения. Полный бак обозначен «1», наполовину заполненный — «1/2». Далее следует красная зона, которая обозначает низкий уровень горючего. Заканчивается шкала числом «0». На шкале уровня жидкости охлаждения есть три основных позиции: 50, 90 и 130 градусов.

Красная зона на шкале уровня жидкости охлаждения начинается со 105 градусов. При нахождении стрелки в этой зоне необходимо срочно заглушить двигатель и обеспечить его нормально охлаждение.

Нижняя колонка контрольных ламп

Рассмотрим значки, которыми снизу заполнена панель 2115, слева направо. Значок в виде двух вертикальных полос и диагональной полоски обозначает резервный индикатор. Иконка ёмкости с каплей жидкости загорается при слишком низком уровне масла в системе смазки мотора.

Буква Р, описанная кругом, зажигается при установке авто на ручник. Лампа заряда аккумулятора должна загораться при запуске движка и тут же потухнуть. Если свечение иконки после запуска двигателя не пропало, то бортовой компьютер выявил проблемы с зарядом аккумуляторной батареи, генератором или клиновидным ремнем.

Иконка CHECK ENGINE выведена на панель для обозначения нормального запуска мотора. Также должна тухнуть сразу же после того, как движок запущен. Если этого не происходит, значит, ЭБУ выявил неисправности в работе силового агрегата. Над этим значком расположен индикатор работы аварийной световой сигнализации.

Иконка в виде света фары с синей окантовкой означает, что включен дальний свет фар. Символ в виде восклицательного знака в кругу информирует о том, что тормозная жидкость достигла минимально допустимого показателя. В правом нижнем углу расположен зеленый значок — лампочка. Он загорается одновременно с включением габаритных огней и означает, что оптика активирована. Над ним изображена иконка в виде бензоколонки.

Индикатор «бензоколонка» загорается в том случае, когда в топливном баке осталось не более семи литров горючего, и автомобиль ВАЗ 2115 нуждается в заправке по преодолении 20–30 км.

Перед демонтажем изучаем распиновку

Если проблемы не со свечением отдельной иконки, а не работает панель приборов полностью, её нужно демонтировать. Демонтаж заключается в откручивании кожуха, который крепится 8 винтами. Далее отсоединяются плата и контакты панели. Снятие также выполняется, когда производят тюнинг панели.

В любом случае, перед тем как снять панель приборов, необходимо изучить руководство по эксплуатации. Инструкция содержит альбом электросхем, где изображена распиновка (схема и последовательность подключения) всех элементов и датчиков панели.

Проводка от каждого датчика подходит к соответствующему штекеру. Схема подхода к панели приборов разделена на две колодки проводов: белый и красный разъёмы. Необходимо внимательно подходить к последовательности подключения, ведь не на все штекеры подается одинаковое напряжение. Например, у тахометра есть высоковольтный и низковольтный вход.

Перепутав входы, можно сжечь предохранитель или вывести из строя тот или иной датчик.

Датчики ваз 2114 -Где находятся датчики ваз 2114?

Список всех датчиков для ВАЗ 2114. Замена ремонт и актуальные цены на датчики ваз 2114.

Датчики — это специальные измерительные приборы, их задача сигнализировать водителю о том или ином показателе. Ставятся на важные механизы автомобиля, без которых его функционирование невозможно или может приветси к поломке.

Какие бывают датчики на ВАЗ 2114 ?

Каждый из этих механизмов очен важен. Необходимо следить за состоянием данных датчиков.

Где находятся датчики ваз 2114?

Ниже для вас собраны популярные статьи о ремонте и замене датчиков на ваз 2114, 2115, 2113 .

Датчики инжектора.

Если вам нужен датчик холостого хода для ваз 2114, обратитесь за помощью к продавцам специализированных магазинов. Они всегда знают какой

Всем здравствуйте, если вы уже снимали датчик холостого хода на ваз 2114, то ставится он в обратной последовательности. Если же

Датчик холостого хода выходит из строя не часто. Однако необходимо четко знать, что из строя вышел именно он. Перечисляем основные

Оглавление: Датчик положения коленвала принцип работыПризнаки неисправностиПроверка работоспособностиЗамена ДПКВ Датчик положения коленвала принцип работы Электромагнитный механизм, который передает значения текущего

При стуке датчик производит импульс определенного напряжения. . Импульс уходит на контроллер, который в свою очередь регулирует угол опережения зажигания от величины

Устройство и принцип работыНеисправности датчика скорости ваз 2114Замена датчика скорости ВАЗ 2114 Устройство и принцип работы Данный датчик передает информацию

УстройствоНеисправностиРасположение и замена Устройство ДХХ — небольшой электромоторчик расположенный под дросельной заслонкой. Приносит много неприятностей владельцам ваз 2114, диагностировать его

Принцип работы: Датчик меряет сопротивление и передает на компьютер значения. По этим значениям компьютер вычисляет, в каком положении находится дроссельная

Оглавление: Основные поломки ДТОЖОпределение неисправности датчика охлаждающей жидкости ваз 2114Замена датчика ДТОЖ ВАЗ 2114 Если вы не хотите стоять на

Датчик массового расхода воздуха отвечает за соотношение рабочей смеси двигателя. Именно на показания этого датчика ориентируется двигатель при выборе соотношения

Датчик давления масла ваз 2113-2114-2115 является очень важным элементом конструкции двигателя. Масло в любом двигателе внутреннего сгорания в первую очередь выполняет

У многих владельце ваз 2114 встречается проблема с показателем остатка топлива в баке. Причиной служим датчик уровня топлива ДУТ. Он

Датчики ваз 2115, их назначения и неисправности. список и советы

Инжекторный силовой агрегат, который установлен на ВАЗ 2115, обладает электронным блоком управления. С целью регулировки функционирования двигателя электроника постоянно отслеживает изменения, которыми сопровождается его работа. Для этого применяются датчики. Об этом далее в статье.

Панель датчиков ВАЗ 2115

Панель датчиков ВАЗ 2115 включает в себя следующие приборы:

  • Спидометр. Показывает водителю текущую скорость движения ТС. Спидометр получает сведения о скорости автомобиля благодаря датчику, который находится на КПП.
  • Тахометр. Расположен слева от спидометра. Является электронным устройством, получающим сигналы от БК и отражающим текущие обороты коленвала.
  • Указатель уровня топлива. Находится справа от спидометра. Показывает количество топлива в баке.
  • Указатель уровня ОЖ. Сообщает о температуре охлаждающей жидкости. Указатель находится слева от тахометра. Информация поступает с соответствующего датчика.

Схема датчиков ВАЗ 2115

Датчики на ВАЗ 2115 расположены следующим образом:

  1. Датчик фаз.
  2. Датчик температуры ОЖ.
  3. Датчик детонации.
  4. Датчик давления масла.
  5. Кислородный датчик.
  6. Датчик положения коленвала.
  7. Датчик скорости.
  8. Датчик холостого хода.
  9. ДМРВ.
  10. Датчик уровня топлива.
  11. Датчик уровня бензина.
  12. Датчик уровня тосола.
  13. Датчик положения дроссельной заслонки.

Датчик температуры ВАЗ 2115

ДТОЖ отличается простотой конструкции и долговечностью. Единственной его задачей является отслеживание изменений температуры ОЖ. Электронный блок использует информацию, полученную от датчика, чтобы регулировать частоту оборотов коленвала и соотношение смеси воздуха и топлива, а также чтобы подбирать угол опережения зажигания.

Датчик холостого хода ВАЗ 2115

Датчик холостого хода является не только прибором для считывания показателей, а и регулирующим устройством, которое непосредственно воздействует на работу мотора на холостом ходу.

Этот агрегат обладает электроприводом, а также конической иглой, входящей внутрь дроссельного патрубка. В условиях холостых оборотов ДХХ меняет положение иглы, закрывая или открывая патрубок, чем регулирует количество воздуха, которое подается в дроссельный узел.

Датчик скорости ВАЗ 2115

Сведения о текущей скорости автомобиля датчик скорости передает путем импульсных сигналов. Зависимо от частоты поступления данных сигналов электронный блок определяет скорость ТС.

Полученная информация применяется для регулировки оборотов мотора на холостом ходу. При поломке датчика скорости существенно повышается расход топлива на холостом ходу, не работает спидометр и падает тяга двигателя.

Разъем датчика скорости

Датчик масла ВАЗ 2115

Датчик давления масла призван сообщать автомобилисту о поломках в масляной системе. Точнее, он фиксирует, что в системе упало давление, сообщая об этом автовладельцу через лампу аварийного давления, которая находится в салоне на панели приборов.

Датчик коленвала ВАЗ 2115

ДКПВ — это устройство, которое подает в электронный блок сведения о положении коленвала. От работы данного узла зависит корректное функционирование форсунок инжекторного мотора, системы зажигания и системы подачи топливной смеси.

Это устройство не редко называют датчиком синхронизации, поскольку на основе полученных от ДКПВ данных электронный блок определяет момент впрыска горючего в цилиндры силового агрегата.

При поломке данного датчика в «мозги» автомобиля будут подаваться некорректные сведения и силовой агрегат потеряет свою работоспособность, так как в системе подачи горючего будут происходить сбои, а форсунки не смогут корректно функционировать.

Находится ДКПВ вблизи распредвала, неподалеку ремня генератора.

Датчик воздуха ВАЗ 2115

Благодаря полученной с ДМРВ информации электронный блок регулирует оптимальное соотношение газа и бензина в топливной смеси, которая подается в форсунки двигателя.

Если устройство работает некорректно, горючая смесь не будет отвечать требованиям текущего режима функционирования двигателя, что влечет за собой уменьшение мощности и ухудшение динамики, а также увеличенный расход топлива.

Датчик топлива ВАЗ 2115

Датчик уровня топлива предназначен для контроля уровня топлива в баке автомобиля. Если при запуске мотора ДУТ показывает, что бак пустой, а после начала езды показания меняются, необходимо выполнить замену датчика. Замена ДУТ также нужна, если прибор не реагирует, когда вы заправляетесь (показывает пустой бак).

Датчик детонации ВАЗ 2115

Правильно работающий датчик детонации является залогом нормального функционирования двигателя ВАЗ. При его поломке мотор будет троить, а расход топлива увеличится.

Датчик детонации реагирует на вибрации силового агрегата, сведения о которых передаются на электронный блок, что позволяет ЭБУ подобрать корректный угол опережения зажигания.

Устройство крепится на блоке цилиндров возле вентилятора.

Датчик кислорода ВАЗ 2115

Лямбда-зонд, он же кислородный датчик, передает на ЭБУ сведения о количестве содержания кислорода в выхлопных газах. Находится он в приемном коллекторе выхлопной трубы, возле резонатора.

Датчик вентилятора ВАЗ 2115

Данный датчик находится в радиаторе печки. Внутри него находится специальная контактная группа. Когда охлаждающая жидкость в радиаторе нагревается, данная группа тоже нагревается и расширяется. И когда это расширение доходит до требуемого предела, контакты замыкаются, сигнал передается на проводку и происходит включение вентилятора.

Датчик фаз ВАЗ 2115

Штекер датчика фаз

Датчик фаз передает в электронный блок сведения о текущем цикле функционирования двигателя: какой открыт клапан и какая фаза газораспределения в данный момент реализуется.

На основании полученных данных электронный блок выполняет определение момента впрыска топлива таким образом, чтобы топливо подавалось прямо перед открытием впускного клапана.

Устройство находится на двигателе, возле ГБЦ, недалеко от воздушного фильтра.

Датчик дроссельной заслонки ВАЗ 2115

ДПДЗ — один из ключевых устройств, корректность работы которого воздействует на функционирование топливной системы. Данный датчик передает в «мозги» автомобиля сведения, под каким углом в текущий момент расположена дроссельная заслонка.

Одной из основных характеристик ДПДЗ является частота сигнала. Основываясь на изменениях частоты сигнала блок управления мотором определяет степень нажатия на газовую педель, что позволяет «мозгам» выбрать самый оптимальный режим охлаждения движка и количество подаваемого топлива.

Датчик заднего хода ВАЗ 2115

Единственная функция датчика заднего хода — включение задних белых огней, когда водитель сдает назад. Сигнал, который подает датчик на белые огни, сообщает другим участникам движения, что водитель трогается назад либо уже тронулся и движется на заднем ходу. А в темное время для вашего удобства эти белые огни подсвечивают путь назад, сообщая остальным о ваших намерениях.

Источник: https://prosedan.ru/datchiki-vaz-2115-prednaznachenie-datchikov-gde-ustanovleny-datchiki-neispravnosti-datchikov-k-chemu-privodit-rabota-neispravnyh-datchikov

Датчики ВАЗ 2115: признаки неисправности РХХ и прочих систем двигателя – Авто Мото Спец

Дорога есть дорога и любая нештатная ситуация или мелкая поломка может быть решена на месте, если знать, где установлены датчики ВАЗ 2115, их назначение, неисправности и способы проверки.

Первый ВАЗовский инжекторный мотор появился как раз на семействе Самара 2.

Несколько лет машина донашивала девяточный карбюраторный мотор, а с 2001 года вся линейка вторых Самар комплектовалась инжекторными восьми- и шестнадцатиклапанными двигателями.

Особенности инжекторной электроники

Начиная с 2001 года весь модельный ряд Самара-2 комплектовался инжекторными 8- и 16-клапанными двигателями

Несмотря на то что особой сложностью двигатель второй Самары не отличается, иногда бывает сложно разобраться, выяснить симптомы и причины некорректной работы. Особенно когда под рукой только тестер и набор ключей. Но возможно все. Поэтому для устранения неисправностей электроники 2115-й нужно в первую очередь схематически разобраться в принципе работы системы управления двигателем.

В отличие от карбюраторных двигателей, абсолютно все процессы по контролю и регулировке систем двигателя отданы на откуп электронике. Главный элемент управляющей системы — это электронный блок управления двигателем.

Он собирает данные о состоянии каждого датчика, делает выводы о режиме работы мотора в реальном времени и регулирует количество топлива и воздуха, подаваемого в камеру сгорания, угол опережения зажигания, даже контролирует уровень выброса вредных веществ на выхлопе.

За все время выпуска, а это без малого с 1997 по 2012 год, автомобиль поменял несколько двигателей и несколько электронных блоков управления — Январь, Бош, Ителма. Тем не менее набор датчиков на ВАЗ 2115 оставался стабильным и именно они часто бывают виноватыми во многих внезапных неисправностях с самыми разными симптомами.

Исключение составляет только датчик температуры наружного воздуха, поэтому его мы оставим в покое. На повестке дня — только самые важные из них.

Регулятор холостого хода

Как и в моторах с карбюратором, инжекторный двигатель держит холостые обороты с полностью закрытой дроссельной заслонкой. Это возможно только при одном условии — если конструкцией дросселя предусмотрен обводной канал, а он обязан иметь переменную пропускную способность.

Для этого в обводной воздушный канал корпуса дросселя установили конический клапан, регулирующий подачу воздуха при закрытой дроссельной заслонке, и назвали его РХХ, регулятор холостого хода. Он состоит из конического клапана, штока и шагового электромотора.

В зависимости от того, на какую обмотку подаётся импульс, мотор вращается в одну, или в другую сторону, тем самым меняя пропускную способность обводного воздушного канала. Холостые либо растут, либо падают в результате перемещения конического клапана.

 Датчик холостого хода на ВАЗ 2115 имеет каталожный номер 1148300 02.

Видео о регуляторе холостого хода ВАЗ 2115 — симптомы неисправности и замена

Отсутствие холостых оборотов, плавающие холостые, не растут холостые обороты на холодном двигателе.

Как проверить

Самая распространённая поломка РХХ — обрыв обмоток шагового мотора. Для проверки обмоток необходим мультиметр, включенный в режиме измерения сопротивления. Номинал сопротивления между контактами А-В и С-D в пределах 45-80 Ом.

В противном случае регулятор требует замены. Бесконечное сопротивление должно быть между контактами A-D и В-С. Это значит, что обмотки не замыкают между собой. Если есть сопротивление на этих контактах — датчик меняют.

Номинальное напряжение питания — от 7,4 до 14,1 В.

Датчик синхронизации

Более часто встречающееся название — датчик положения коленвала. Крайне важный прибор в системе управления.

Дело в том, что это единственный датчик, который синхронизирует работу системы впрыска, системы зажигания и газораспределительного механизма, а также многих других периферийных систем.

Обратите внимание

Блок управления должен чётко знать в каком положении находится коленвал и, благодаря ДПКВ, происходит основная синхронизация электроники и железа. Прибор установлен напротив задающего шкива с 58-ю зубьями.

Каждый зуб соответствует 6 градусам поворота коленвала, но на задающем шкиве два зуба отсутствуют. Именно этот пропуск и отслеживает датчик коленвала ВАЗ, в момент прохождения пропуска, он посылает импульс на ЭБУ, который в свою очередь, выдаёт порцию топлива и даёт команду системе зажигания на подачу искры.

Симптомы неисправности

Отследить неисправность этого датчика по симптомам довольно сложно, поскольку все они могут свидетельствовать о поломке самых разных датчиков и систем, но основные признаки неисправности будут вести к нестабильной работе мотора или же полному отказу в запуске. Иногда может наблюдаться детонация под нагрузкой или внезапное падение мощности.

Как проверить

Датчик положения коленвала — единственный, отвечающий за синхронизацию работы системы впрыска, системы зажигания и газораспределительного механизма

Проверка датчика положения коленвала проводится измерением сопротивления и проверки наличия импульса. Сопротивление должно быть в пределах 570-740 Ом. Проверяется между контактами в разъеме.

Наличие импульса проверятся элементарно — к выводам датчика подсоединяется мультиметр в режиме измерения 200мВ, а возле сердечника несколько раз проводят металлическим предметом.

Прибор должен в этот момент зафиксировать скачок напряжения. Если этого не происходит, датчик меняют.

https://www.youtube.com/watch?v=Ghzz6V5Ht3k

Контрольный зазор между сердечником датчика и задающего шкива — 1 мм. Каталожный номер — 2112-3847010-04.

Датчик фаз

Отвечает за корректировку впрыска топлива только в тот цилиндр, который находится в такте сжатия, то есть топливо подаётся только через одну форсунку в один цилиндр. Ориентируется по распредвалу, поэтому его называют датчик положения распредвала.

Работает по принципу Холла, выдавая электрический импульс при возбуждении магнитного поля. Если датчик фаз ВАЗ 2115 выходит из строя, топливо подаётся по принципу карбюраторных моторов — сразу в два цилиндра. В результате получаем набор неисправностей.

Симптомы неисправности

ДПРВ расположен там же, где находится шестерня распредвала, на головке блока. Основной симптом неисправности — высокий расход топлива и падение мощности. Кроме того, компьютер выдаёт ошибку 0340 (ошибка датчика) или 0343 (завышенный уровень импульса).

Проверка

О неисправности ДПРВ можно судить по коду ошибки и горящей лампе CE, но убедиться в его работоспособности можно, проверив напряжение на клемме питания А (12 В). Остальные клеммы не должны быть под напряжением.

Датчик дросселя

До 2011 года такими датчиками оборудовали все пятнашки, последний год выпуска на автомобиль могла быть установлена электронная педаль газа, которая выполняла функцию этого устройства. Датчик положения дроссельной заслонки (ДПДЗ) нужен для точной фиксации угла открытия дросселя и передачи этой информации на блок управления мотором.

Устройство установлено на корпусе дросселя и представляет собой простой потенциометр с резистивной пластиной и бегунком. Изменяя сопротивление пластины, мы изменяем уровень импульса, а ЭБУ по показаниям датчика делает вывод о количестве поступаемого в коллектор воздуха.

Когда заслонка закрыта, ЭБУ регулирует холостые обороты с помощью регулятора холостого хода.

С самостоятельной диагностикой без применения специальной аппаратуры могут возникнуть сложности, поскольку большинство симптомов нерабочего прибора характерны и для других поломок, в том числе и для потери компрессии в отдельных цилиндрах. В основном присутствуют все признаки нестабильной работы мотора, некорректной работе на переходных режимах, плавают холостые, неадекватная реакция на движение педали газа. Однако проверить датчик положения ДЗ довольно просто.

Как проверить

На исправный ДПДЗ подаётся 5 В на плюсовой контакт, минусовой идёт на массу, а третий контакт — для подачи импульса на блок управления. Именно на этом выводе и нужно проверять напряжение. Нужен мультиметр в режиме измерения напряжения.

При полностью закрытом дросселе напряжение должно быть 0,7В на новом качественном датчике, на престарелом — не менее 0,3 В. По мере открытия заслонки потенциал растёт плавно и без рывков до 4 В. Это максимальное значение при открытой заслонке. Неравномерный рост напряжения, несоответствие номиналу в начале и в конце теста — это повод заменить датчик.

С 2011 года устанавливали бесконтактные устройства. Они вдвое дороже, но практически не выходили из строя.

Датчик детонации

Простой, но необходимый сканер, расположенный на блоке цилиндров между 2 и 3 цилиндром. По сути, представляет собой пьезоэлемент, реагирующий на стуки в кривошипно-шатунном механизме, а стук — это признак детонации. Как только датчик детонации выявляет стук, он посылает импульс на блок управления, а тот корректирует угол опережения зажигания в сторону более позднего.

Неисправности и симптомы

Первый и главный симптом — ЭБУ не реагирует на детонационный процесс: цокают клапана при растущей нагрузке на двигатель, слышны металлические удары в моторе, двигатель может троить, чаще всего загорается Check Engine.

Как проверить

Датчик детонации проверяется при помощи мультиметра, установленного в режим проверки напряжения с порогом 200 мВ. Если датчик имеет два вывода, щупы мультиметра подключаются к обоим, если один, то минус устанавливают на корпус, плюс на вывод.

Теперь достаточно нанести лёгкий нежный удар по рабочей поверхности устройства, при этом стрелка (или цифры) покажет скачок напряжения. Датчик детонации исправен. Если он не реагирует на постукивания, подлежит замене.

Кстати, датчик детонации можно заменить на волговский, такие же ставят и на УАЗ.

Датчик температуры антифриза

Для измерения точной температуры антифриза и контроля температурных режимов мотора в системе ВАЗ 2115 имеется ДТОЖ

Служит для контроля температурных режимов мотора, измеряет реальную температуру антифриза.  Датчик температуры охлаждающей жидкости представляет собой простейший терморезистор, то есть элемент, изменяющий сопротивление синхронно с температурой антифриза. Термистор работает по алгоритму отрицательного коэффициента, чем выше температура, тем меньше сопротивление на выходе.

Признаки неисправности

Неточная работа указателя на приборке, не работает указатель вообще.

Как проверить

Датчик температуры охлаждающей жидкости можно проверить при помощи обычного тестера, любого прибора для измерения температуры до 100-130 градусов, ёмкости с водой. Мультиметр переключают в режим замера сопротивления, подключают к выводам ДТОЖ, сам датчик погружают в сосуд с водой.

Сосуд нагревают, при этом номинальное сопротивление при 5 градусах должно быть в пределах 7280 Ом, при 20 градусах датчик температуры охлаждающей жидкости должен выдать 3520 Ом, 40 градусов соответствует 1458 Ом, а при температуре кипения показания не должны быть выше 90-100 Ом.

Если показания прибора не соответствуют номиналу, датчик температуры ВАЗ 2115 меняют.

Расходомер воздуха (ДМРВ)

Один из самых дорогих сканеров, его поломка крайне неприятна. Он установлен в воздушном тракте сразу за фильтром и оценивает количество воздуха, поступающего в коллектор. На основе его показаний ЭБУ дозирует топливо, в режиме холостых оборотов он пропускает около 9 литров в час, на 3 тысячах оборотов — около 30 л/час.

Неисправности и симптомы

Это один из немногих датчиков, которые не могут резко вызвать явные признаки неисправности, но со временем можно констатировать высокий расход топлива, падение тяги на низах, провалы на высоких оборотах, могут возникнуть проблемы с холодным пуском. Может загореться лампа СЕ.

Как проверить

Если возникли подозрения в корректности работы ДМРВ, стоит снять клеммный разъем и запустить мотор. Если холостые обороты вырастут при этом больше 1300 об/мин, возможно, что датчик требует замены. Этот метод не точный, поэтому лучше использовать мультиметр и провести простые замеры.

Прибор устанавливают на порог измерения 2 В, плюсовой щуп подключают к крайнему правому проводу (чаще всего — жёлтый), минусовой на зелёный провод, через один контакт от плюсового. Включают зажигание, двигатель не запускают. Мультиметр покажет минимум 0,9 В, максимум 1,04 В. Последнее значение уже критичное и если замеры показали большее напряжение, датчик меняют.

Будет полезен и внешний осмотр: если на поверхности есть масляный налет, датчик очищают и повторяют проверку.

Датчик кислорода

В зависимости от объёма двигателя, на ВАЗ 2115 может располагаться один или два датчика. Лямбда-зонд (он же кислородный датчик) устанавливают в приёмной трубе глушителя (в 1600-кубовых моторах их два).

Датчик нужен для оценки количества кислорода в выхлопных газах и регуляции пропорций воздуха и топлива в рабочей смеси. Чтобы устройство работало корректно, керамический рабочий элемент должен быть прогрет до 345-360 градусов. Поэтому в его корпус встроен нагреватель.

 Датчик кислорода ВАЗ подаёт импульс на ЭБУ в пределах от 0,1 до 0,9 В. В первом случае смесь считается бедной, во втором — богатой.

Симптомы неисправности

Основным сигналом, говорящим о неисправном лямбда-зонде, будет сообщение об ошибках. Начиная с ошибки Р0130 и заканчивая Р0141 по порядку, можно делать вывод о неисправности ДК.

О неисправности нагревательного элемента скажут ошибки Р1102 и Р1115. Кроме показаний бортового компьютера о поломке, может сказать завышенный расход бензина.

В гаражных условиях этот датчик не проверяют и при фиксации ошибок он подлежит замене.

Датчик скорости

Измерение скорости на переднеприводных автомобилях ВАЗ ведётся с помощью электроники. В цепь измерения входит датчик скорости и шаговый электродвигатель в спидометре. ДС расположен в верхней части КПП и представляет собой обычный датчик Холла — чем быстрее вращается вал датчика, тем сильнее отклоняется стрелка спидометра. Каталожный номер шестиимпульсного прибора — 2111-3843010.

Неисправности

Стрелка спидометра показывает некорректные данные, может лежать на нуле при движении.

Проверка работоспособности

Проверить датчик скорости ВАЗ 2115 достаточно просто. Пригодится только мультиметр и домкрат.

К разъемам привода спидометра подключается мультиметр, на домкрате вывешивается переднее колесо, запускается двигатель и включается передача. При вращении валика датчика должен вырабатываться потенциал в пределах от 1 до 5 В.

Рост значения потенциала при увеличении частоты вращения должен быть плавным, без рывков и без задержек. В противном случае ДС меняют.

Датчик давления масла

Когда давление масла падает, об этом сигнализирует аварийная лампочка на приборке

Простейшее устройство, которое состоит из корпуса, измерительной мембраны и клемм. Датчик давления масла установлен в блоке цилиндров и связан с системой смазки.

Масло под давлением действует на измерительную мембрану, в результате чего напряжение на выходе меняется. При критическом значении давления датчик давления масла подаёт минимальный сигнал, при этом ЭБУ включает аварийную лампу.

Это довольно серьёзный сигнал, поэтому нужно срочно проверять состояние двигателя.

Симптомы

Горит аварийная лампа давления масла.

Как проверить

Если неисправен датчик давления масла, то в системе с давлением все должно быть в норме. Проверяется это при помощи манометра. Выкручивают датчик, вместо него ввинчивают манометр и запускают двигатель. Прибор должен показать 0,6-0,7 бар на холостых. В этом случае датчик меняют.

Никакие неприятности с мотором не смогут поставить в тупик даже в дороге, если хорошо знать систему управления двигателем, датчики ВАЗ 2115, их назначение и неисправности.

Источник: http://AvtoMotoSpec.ru/remont-avtomobilya/datchik-xolostogo-xoda-na-vaz-2115.html

Назначение и неисправности датчиков ВАЗ-2115

Автомобили сейчас в России снабжаются множеством электронных приборов контроля. В этом смысле ВАЗ-2115 не исключение – на нем установлены различные датчики. Каковы их назначения и возможные неисправности, рассказывается в данной статье.

В случае если в двигателе возникает какая-либо проблема, на панели приборов в салоне немедленно загорается тревожная лампочка. В ситуации когда неисправность малозначительная, то она гаснет приблизительно через секунду после запуска силового агрегата. Примерно столько времени требуется бортовому компьютеру, чтобы провести диагностику.

Если же поломка достаточно серьезна, то ЭБУ сигнализирует об этом, выдавая те или иные коды ошибок. Так:

  • 2 означает, что проблемы возникли с датчиком уровня топлива;
  • 13 – нет сведений о качестве воздуха;
  • 14-15 – не контролируется уровень антифриза;
  • 19 – некорректные показатели от датчика коленвала;
  • 21-22 – неполадки с дроссельной заслонкой;
  • 23-25 – отказал прибор, фиксирующий температуру воздуха;
  • 24 – не работает измеритель скорости;
  • 33-34 – неполадки в ДМРВ;
  • 35 – сбит регулятор холостого хода;
  • 43 – поломка датчика детонации;
  • 61 – не подаются данные от прибора, замеряющего уровень кислорода.

Знание кодов позволяет быстрее разобраться с проблемами.

Признаки неисправности датчика ДМВР ВАЗ-2115

ДПДЗ

Это датчик, фиксирующий положение заслонки дросселя. Его показания нужны для того, чтобы бортовой компьютер смог рассчитать:

  • длительность впрыска горючего;
  • угол опережения срабатывания зажигания;
  • режим работы всей силовой установки;
  • момент ускорения и пр.

Если этот прибор оказывает, то фиксируемые им сведения замещаются данными от ДПКВ и ДМРВ. Поломка обычно сопровождается неустойчивой работой двигателя.

В автомобилях ВАЗ этот прибор контроля представляет собой полимерную пленку с графитовым напылением. В целом практика показывает, что именно указанный датчик чаще всего ломается.

Автомобиль в этом случае:

  • передвигается рывками;
  • торможение силовой установкой часто отсутствует;
  • имеются при разгоне «провалы».

В то же время лампочка «Проверьте двигатель» довольно часто не включается. ЭБУ определяет отказ, только если происходит короткое замыкание, но когда графитовые дорожки изношены частично – диагностика эффекта не дает. Полная утеря контакта приводит к тому, что холостой ход машины удерживается максимум на отметке 1,5 тысячи оборотов.

Иногда наблюдается изменение показаний этого контролирующего прибора в пределах до 5 процентов, когда газ отпущен. В то же время компьютер будет полагать, что водитель в полную силу давит на упомянутую ранее педаль – в итоге обороты на холостом ходу начинают произвольно «плавать». С такой проблемой ездить на машине попросту опасно.

РДТ

Контролирует функции регулятора давления горючего. На ВАЗ, как правило, устанавливается механического типа прибор, который не сопряжен с ЭБУ. Следовательно, поломка системой не определяется. В этом случае, как правило, возникают проблемы:

  • относительно запуска двигателя;
  • повышенное потребление горючего;
  • излишнее содержание СО в выхлопе.

В 2115 он устанавливается на рампу и соединен обратным отводом топлива с бензобаком, и рукавом с впускающим воздушным коллектором. Определить исправность этого датчика можно при помощи манометра, подключенного непосредственно к топливной рампе. В норме на холостом ходу показания должны быть:

  • до 2,4 бар, если вакуумная трубка была надета;
  • до 3,25 если снята.

Низкое давление нередко еще свидетельствует, что неисправен топливный насос. В то же время высокое говорит о свободном оттоке горючего из магистрали назад в бак.

При отказе РДТ наблюдаются такие неисправности:

  • двигатель работает неустойчиво;
  • на холостом ходу глохнет;
  • слишком низкая или высокая скорость вращения коленвала;
  • потеря мощности мотора;
  • перерасход бензина.

Эксплуатация бортового компьютера ВАЗ-2115

ДМРВ

Этот контролирующий прибор отслеживает уровень массового расхода воздуха. В основе его платиновая нить, охлаждаемая атмосферой. Ее при этом нагревают электричеством. В зависимости от потребляемого напряжения рассчитывается актуальный расход топлива и воздуха. Если он отказывает, то его показания ЭБУ замещает данными поступающими от ДПЗД и ДПКВ.

Негодность этого датчика проявляет себя:

  • слишком большим потреблением топлива;
  • нестабильной работой двигателя на холостом ходу;
  • внезапной остановкой после повышения мощности;
  • проблемами с запуском.

Самым простым способом определить его неисправность остается замена на заведомо работающий прибор.

Датчик фаз

Он определяет, в каком именно угловом положении пребывает распределительный вал машины. Располагается устройство недалеко от фильтра воздуха, на блоке цилиндров. При его поломке форсунки будут открываться попарно, в параллельном режиме. В этом случае отмечается повышение расхода бензина приблизительно на 10 процентов.

ДПКВ

Этот датчик указывает ЭБУ настоящее положение коленвала. Является индукционным, то есть при вращении указанного выше узла, производит определенные импульсы, частота которых позволяет компьютеру сделать нужный расчет. При потере сигнала происходит остановка силового агрегата. То есть его неисправность не позволит даже добраться до автосервиса. В прочем ломается он очень редко.

В этой ситуации ЭБУ покажет код ошибки – 0335. Впрочем, это не всегда значит, что пришел в негодность именно ДПКВ. Иногда такая же комбинация появляется, если ненадлежащим образом работает ДМРВ.

ДТОЖ

Сигнализирует о температуре антифриза и является, по сути, термистором. То есть чем сильнее он нагревается, тем больше падает его сопротивление. Располагается датчик неподалеку от головки блока цилиндров и рядом с термостатом. Его сигнал поступает и на бортовой компьютер, и на вентилятор радиатора.

Его часто путают с датчиком температуры, но предназначение последнего – передавать сведения только на приборную панель.

ДТОЖ очень редко выходит из строя. С ним скорее могут происходить такие неприятности:

  • обрыв контакта внутри;
  • разрушение изоляции;
  • разрыв питающих проводков (их чаще всего цепляет трос газа, находящийся в непосредственной близости).

Поломка ДТОЖ приводит к тому, что ЭБУ полагает, будто температура мотора равна нулю градусов и направляет соответствующую команду регулятору подкачки воздуха.

В этой ситуации подача топлива не будет оптимальной – в итоге возникают проблемы с запуском двигателя при морозе.

Важно

В то же время после того, как мотор все же заработает, спустя две минуты компьютер сообщит о нагреве антифриза до 80 градусов Цельсия.

В жаркую погоду, когда автомобиль стоит в заторе, неисправный ДТОЖ может спровоцировать другие серьезные проблемы. В частности, ЭБУ будет полагать, что температура охлаждающей жидкости остается в норме, и, следовательно, не произведет перерасчета угла опережения срабатывании зажигания. В итоге мощность упадет, и двигатель заглохнет.

Датчик Холла (скорости)

Этот контролирующий прибор располагается непосредственно на коробке переключения скоростей. ВАЗ с инжекторным двигателем снабжается датчиками на шесть импульсов. Выход из строя его приводит только к незначительному снижению характеристик транспортного средства. Если был частично утрачен контакт, то двигатель на холостом ходу может глохнуть.

Почему стал большой расход топлива ВАЗ-2115

Датчик детонации

Он необходим для того, чтобы точно определять угол опережения зажигания. Он практически никогда не ломается. В то же время его разъемы нуждаются в регулярном очищении от грязи. Обычно проблемы возникают в связи с обрывом проводов, идущих к датчику. Проверка требуется в тех ситуациях, когда включается сигнал неполадки, при том, что двигатель работает на 3 тысячах оборотов и более.

Датчик кислорода

Устанавливается возле глушителя. Он определяет, сколько в выхлопе остается кислорода. Его данные необходимы для того, чтобы надлежащим образом откорректировать подачу горючего в двигатель. При наличии кислорода доля бензина увеличивается. Компьютер способен только определить полный отказ датчика.

Источник: https://ladaautos. ru/vaz-2115/naznachenie-i-neispravnosti-datchikov-vaz-2115.html

Датчики ВАЗ 2115: их особенности и назначение

Машины российского производства сегодня оснащаются множеством электронных устройств, позволяющих обеспечивать нормальную работу многих узлов и агрегатов. В этой статье мы поговорим о контроллерах и регуляторах, которые стоят на ВАЗ. Где располагаются на ВАЗ 2115 датчики, какова цель их назначения, какие неисправности могут произойти в работе устройств — читайте ниже.

ДПРВ или датчиком фаз оборудуются все двигатели с инжектором на 16 клапанов, а также 8-клапанные карбюраторные моторы с фазированным впрыском горючей смеси.

Регулятор передает на блок управления информацию о цикле функционирования двигателя:

  • какой клапан на данный момент открыт;
  • какая реализуется фаза газораспределения.

В соответствии с полученными данными бортовой компьютер рассчитывает момент впрыска бензина, чтобы горючее подавалось перед тем, как будет открыт впускной клапан. Как правил, датчики ВАЗ расположены в моторном отсеке и ДПРВ — не исключение, он расположен рядом с ГБЦ и воздушным фильтром.

Новый ВАЗовский ДПРВ

ДТОЖ

Регулятор температуры хладагента или ДТОЖ расположен на термостате, его функция заключается в контроле уровня температуры силового агрегата.

Как показывает практика, обычно такие контроллеры характеризуются надежностью и высоким ресурсом эксплуатации, поскольку по сути, он выполняет только одну функцию.

Бортовой компьютер, получив сигнал от ДТОЖ, осуществляет корректировку частоты оборотов мотора, а также соотношения топлива и воздуха для образования горючей смеси.

Основные симптомы поломки регулятора — на приборной панели показываются неверные данные о нагреве ДВС или силовой агрегат начинает перегреваться из-за того, что неработоспособный датчик не включает вентилятор охлаждения. Если в системе имеются признаки неисправности, деталь нужно как можно быстрее заменить.

ДТОЖ для автомобилей ВАЗ

Детонации

8- и 16-клапанные моторы оснащаются также датчиками детонации. Этот элемент располагается на головке БЦ, между цилиндрами 2 и 3.

Его можно увидеть, если посмотреть на агрегат со стороны вентилятора. Показания этого устройства определяют угол опережения зажигания.

Поэтому если в работе системы появились ошибки или замечены признаки неисправности контроллера, устройство необходимо поменять.

Кислорода

Регулятор кислорода в народе именуется лямбда-зондом. Этот контроллер предназначен для передачи на ЭБУ данных о том, какой объем кислорода содержится в выхлопных газах. Расположен элемент в приемной магистрали глушителя, рядом с резонаторным устройством. При поломке регулятор авто при движении начнет дергаться, поэтому если проявились признаки неисправности, устройство нужно менять.

Шесть кислородных устройств для авто

Положения коленчатого вала

Датчик коленвала ВАЗ являет собой элемент, позволяющий передавать сигналы бортовому компьютеру о положении коленвала. От того, как работает этот элемент, зависит работоспособность систем подачи горючей смеси, а также системы зажигания. А если речь идет об инжекторе, то ДПКВ определяет функциональность форсунок.

Часто этот элемент зовется регулятором синхронизации, поскольку блок управления, получив данные от него, выявляет необходимый момент впрыска бензина в цилиндры мотора.

Совет

В том случае, если устройство ломается, бортовой компьютер начнет передавать некорректные данные, что впоследствии приведет к сбоям в работе системы подачи бензина. Соответственно, нормальная работа форсунок будет невозможной.

Сам регулятор находится рядом с распределительным валом и ремешком генераторного механизма.

Положения дроссельной заслонки

Датчик положения дроссельной заслонки (сокращенно — ДПДЗ) представляет собой один из основных компонентов, обеспечивающих нормальную работоспособность топливной системы.

Из названия можно догадаться, что контроллер дроссельной заслонки ВАЗ передает данные на бортовой компьютер о том, под каким углом в настоящее время находится дроссель.

Более подробно симптомы поломки и процесс замены устройства описан на видео (автор — Иван Васильевич).

Частота импульса является одной из ключевых характеристик датчика дроссельной заслонки. Учитывая изменения этого параметра ЭБУ мотором выявляет нужную степень нажатия на акселератор.

В конечном итоге бортовой компьютер подбирает наиболее оптимальный режим охлаждения силового агрегата, а также объем подаваемого бензина.

Поскольку сам по себе контроллер является частью дросселя, он находится на корпусе данного узла, неподалеку от регулятора холостого хода.

Скорости

Сигналы о скорости машины передаются на блок управления с помощью импульсных сигналов. Как правило, за один пройденный автомобилем километр устройство передает около 6 тысяч импульсов. Скорость машины определяется бортовым компьютером с учетом чистоты поступления импульсов.

В конечном итоге полученные данные применяются для корректировки оборотов силового агрегата при работе в холостом режиме. Когда устройство выходит из строя, это приводит к увеличению расхода топлива, особенно, при езде на холостых оборотах.

При этом мощность двигателя будет снижена, а также откажется работать спидометр.

Холостого хода

Как вы уже могли понять, практически все контроллеры на ВАЗ 2115 предназначены для считывания информации.

Но регулятор холостого хода не только передает данные, но и представляет собой регулирующий элемент, который так или иначе влияет на работу силового агрегата в холостом режиме.

Более подробно о диагностике неисправностей устройства, а также его замене вы можете узнать из видео ниже (автор ролика — Иван Васильевич).

Обратите внимание

ДХХ оснащается электроприводом, а также специальной конической иглой, установленной таким образом, что входит в дроссельную магистраль.

Когда авто едет на холостых оборотах или стоит на месте, регулятор изменяет положение этой иглы, в соответствии с чем магистраль открывается либо закрывается. В конечном итоге производится и регулировка воздуха, который поступает в дроссельный узел.

Для установки контроллера в дросселе есть специальное место, поэтому его без проблем можно найти при необходимости — к магистрали устройство крепится на двух болтах.

Массового расхода воздуха

Этот датчик, как и большинство других, осуществляет передачу данных на блок управления мотором. Благодаря этой информации бортовой компьютер производит регулировку наиболее оптимального соотношения объемов топлива и воздуха для формирования горючей смеси.

Впоследствии эта смесь подается на форсунки мотора. Если этот элемент работает некорректно или с ошибками, то горючая смесь в конечном итоге не сможет соответствовать параметрам режима функционирования силового агрегата.

Соответственно, в конечном итоге это может привести к снижению тяги двигателя, а также ухудшению динамики транспортного средства в целом.

Помимо этого, выход из строя ДМРВ чреват увеличением расхода топлива. Что касается места установки, то устройство находится на магистрали воздушного фильтрующего элемента, неподалеку от большой впускной магистрали. При выявлении неисправностей контроллер необязательно менять — его можно попытаться прочистить своими руками.

 Загрузка …

Видео «Чистка ДМРВ в домашних условиях»

Подробнее о том, как правильно произвести очистку регулятора в гаражных условиях, вы сможете узнать из видео ниже (автор — канал IZO)))LENTA).

Источник: https://avtozam.com/vaz/2115/datchiki-naznachenie-neispravnosti/

Датчики ВАЗ 2115: признаки неисправности РХХ и прочих систем двигателя

Путь есть дорога и любая нештатная ситуация или мелкая поломка может быть разрешена на месте, если знать, где установлены датчики ВАЗ 2115, их назначение, неисправности и способы проверки. Первоначальный ВАЗовский инжекторный мотор появился как раз на семействе Самара 2. Несколько лет машина донашивала девяточный карбюраторный мотор, а с 2001 года вся линейка вторых Самар комплектовалась инжекторными восьми- и шестнадцатиклапанными двигателями.

Особенности инжекторной электроники

Начиная с 2001 года тяни модельный ряд Самара-2 комплектовался инжекторными 8- и 16-клапанными двигателями

Несмотря на то что персоной сложностью двигатель второй Самары не отличается, иногда бывает сложно разобраться, выяснить симптомы и вина некорректной работы. Особенно когда под рукой только тестер и комплект ключей. Но возможно все. Поэтому для устранения неисправностей электроники 2115-й необходимо в первую очередь схематически разобраться в принципе работы системы управления двигателем.

В отличие от карбюраторных двигателей, безотносительно все процессы по контролю и регулировке систем двигателя отданы на откуп электронике. Основной элемент управляющей системы — это электронный блок управления двигателем.

Важно

Он собирает эти о состоянии каждого датчика, делает выводы о режиме работы мотора в реальном поре и регулирует количество топлива и воздуха, подаваемого в камеру сгорания, угол опережения зажигания, даже контролирует степень выброса вредных веществ на выхлопе.

За все время выпуска, а это без малого с 1997 по 2012 год, автомашина поменял несколько двигателей и несколько электронных блоков управления — Январь, Бош, Ителма. Тем не немного набор датчиков на ВАЗ 2115 оставался стабильным и именно они часто случаются виноватыми во многих внезапных неисправностях с самыми разными симптомами.

Исключение составляет лишь датчик температуры наружного воздуха, поэтому его мы оставим в покое. На повестке дня — лишь самые важные из них.

Регулятор холостого хода

Как и в моторах с карбюратором, инжекторный двигатель содержит холостые обороты с полностью закрытой дроссельной заслонкой. Это возможно лишь при одном условии — если конструкцией дросселя предусмотрен обводной канал, а он должен иметь переменную пропускную способность.

Для этого в обводной воздушный канал корпуса дросселя ввели конический клапан, регулирующий подачу воздуха при закрытой дроссельной заслонке, и наименовали его РХХ, регулятор холостого хода. Он состоит из конического клапана, штока и шагового электромотора.

В подневольности от того, на какую обмотку подаётся импульс, мотор вращается в одну, или в иную сторону, тем самым меняя пропускную способность обводного воздушного канала. Неженатые либо растут, либо падают в результате перемещения конического клапана.

 Датчик неженатого хода на ВАЗ 2115 имеет каталожный номер 1148300 02.

Видео о регуляторе неженатого хода ВАЗ 2115 — симптомы неисправности и замена

[embedded content]

Приметы неисправности

Отсутствие холостых оборотов, плавающие холостые, не растут неженатые обороты на холодном двигателе.

Как проверить

Самая распространённая поломка РХХ — круча обмоток шагового мотора. Для проверки обмоток необходим мультиметр, включенный в порядке измерения сопротивления. Номинал сопротивления между контактами А-В и С-D в пределах 45-80 Ом.

В противном случае регулятор спрашивает замены. Бесконечное сопротивление должно быть между контактами A-D и В-С. Это значит, что обмотки не замыкают между собой. Если кушать сопротивление на этих контактах — датчик меняют.

Номинальное напряжение столы — от 7,4 до 14,1 В.

Датчик синхронизации

Более часто встречающееся наименование — датчик положения коленвала. Крайне важный прибор в системе управления.

Дело в том, что это один-единственный датчик, который синхронизирует работу системы впрыска, системы зажигания и газораспределительного механизма, а также немало других периферийных систем.

Блок управления должен чётко ведать в каком положении находится коленвал и, благодаря ДПКВ, происходит основная синхронизация электроники и железа. Прибор введён напротив задающего шкива с 58-ю зубьями.

Каждый зуб соответствует 6 градусам заворота коленвала, но на задающем шкиве два зуба отсутствуют. Именно этот пробел и отслеживает датчик коленвала ВАЗ, в момент прохождения пропуска, он посылает импульс на ЭБУ, какой в свою очередь, выдаёт порцию топлива и даёт команду системе зажигания на подачу искры.

Симптомы неисправности

Отследить неисправность этого датчика по симптомам будет сложно, поскольку все они могут свидетельствовать о поломке самых разных датчиков и систем, но основные приметы неисправности будут вести к нестабильной работе мотора или же полному несогласию в запуске. Иногда может наблюдаться детонация под нагрузкой или внезапное падение мощности.

Как проверить

Датчик позы коленвала — единственный, отвечающий за синхронизацию работы системы впрыска, системы зажигания и газораспределительного механизма

Проверка датчика позы коленвала проводится измерением сопротивления и проверки наличия импульса. Сопротивление надлежит быть в пределах 570-740 Ом. Проверяется между контактами в разъеме.

Присутствие импульса проверятся элементарно — к выводам датчика подсоединяется мультиметр в порядке измерения 200мВ, а возле сердечника несколько раз проводят металлическим объектом.

Совет

Прибор должен в этот момент зафиксировать скачок напряжения. Если этого не выходит, датчик меняют.

Контрольный зазор между сердечником датчика и задающего шкива — 1 мм. Каталожный номер — 2112-3847010-04.

Датчик фаз

Отвечает за корректировку впрыска топлива лишь в тот цилиндр, который находится в такте сжатия, то есть топливо подаётся лишь через одну форсунку в один цилиндр. Ориентируется по распредвалу, потому его называют датчик положения распредвала.

Работает по принципу Холла, выдавая электрический импульс при возбуждении магнитного поля. Если датчик фаз ВАЗ 2115 сходит из строя, топливо подаётся по принципу карбюраторных моторов — сразу в два цилиндра. В итоге получаем набор неисправностей.

Симптомы неисправности

ДПРВ расположен там же, где есть шестерня распредвала, на головке блока. Основной симптом неисправности — рослый расход топлива и падение мощности. Кроме того, компьютер выдаёт промах 0340 (ошибка датчика) или 0343 (завышенный уровень импульса).

Проверка

О неисправности ДПРВ можно судить по коду промахи и горящей лампе CE, но убедиться в его работоспособности можно, проверив напряжение на клемме столы А (12 В). Остальные клеммы не должны быть под напряжением.

Датчик дросселя

До 2011 года такими датчиками оборудовали все салки, последний год выпуска на автомобиль могла быть установлена электронная педаль газа, какая выполняла функцию этого устройства. Датчик положения дроссельной заслонки (ДПДЗ) необходим для точной фиксации угла открытия дросселя и передачи этой информации на блок управления мотором.

Конструкция установлено на корпусе дросселя и представляет собой простой потенциометр с резистивной пластиной и бегунком. Меняя сопротивление пластины, мы изменяем уровень импульса, а ЭБУ по показаниям датчика мастерит вывод о количестве поступаемого в коллектор воздуха.

Когда заслонка затворена, ЭБУ регулирует холостые обороты с помощью регулятора холостого хода.

[embedded content]

Приметы неисправности

С самостоятельной диагностикой без применения специальной аппаратуры могут возникнуть сложности, поскольку большинство симптомов нерабочего прибора специфически и для других поломок, в том числе и для потери компрессии в отдельных цилиндрах. В основном присутствуют все приметы нестабильной работы мотора, некорректной работе на переходных режимах, плавают неженатые, неадекватная реакция на движение педали газа. Однако проверить датчик позы ДЗ довольно просто.

Как проверить

На исправный ДПДЗ подаётся 5 В на плюсовой контакт, минусовой шагает на массу, а третий контакт — для подачи импульса на блок управления. Собственно на этом выводе и нужно проверять напряжение. Нужен мультиметр в порядке измерения напряжения.

При полностью закрытом дросселе напряжение должно быть 0,7В на новоиспеченном качественном датчике, на престарелом — не менее 0,3 В. По мере открытия заслонки потенциал вырастает плавно и без рывков до 4 В. Это максимальное значение при открытой заслонке. Неравномерный рост усилия, несоответствие номиналу в начале и в конце теста — это повод заменить датчик.

С 2011 года устанавливали бесконтактные конструкции. Они вдвое дороже, но практически не выходили из строя.

Датчик детонации

Несложный, но необходимый сканер, расположенный на блоке цилиндров между 2 и 3 цилиндром. По сути, воображает собой пьезоэлемент, реагирующий на стуки в кривошипно-шатунном механизме, а стук — это примета детонации. Как только датчик детонации выявляет стук, он посылает импульс на блок управления, а тот корректирует угол опережения зажигания в сторонку более позднего.

Неисправности и симптомы

Первый и главный симптом — ЭБУ не реагирует на детонационный процесс: цокают клапана при вырастающей нагрузке на двигатель, слышны металлические удары в моторе, двигатель может троить, пуще всего загорается Check Engine.

Как проверить

Датчик детонации проверяется при поддержки мультиметра, установленного в режим проверки напряжения с порогом 200 мВ. Если датчик имеет два вывода, щупы мультиметра подключаются к обоим, если одинешенек, то минус устанавливают на корпус, плюс на вывод.

Теперь достаточно намести лёгкий нежный удар по рабочей поверхности устройства, при этом стрелка (или цифры) покажет скачок усилия. Датчик детонации исправен. Если он не реагирует на постукивания, подлежит замене.

Уместно, датчик детонации можно заменить на волговский, такие же ставят и на УАЗ.

Датчик температуры антифриза

Для измерения буквальной температуры антифриза и контроля температурных режимов мотора в системе ВАЗ 2115 есть ДТОЖ

Служит для контроля температурных режимов мотора, измеряет реальную температуру антифриза. Датчик температуры студящей жидкости представляет собой простейший терморезистор, то есть элемент, меняющий сопротивление синхронно с температурой антифриза. Термистор работает по алгоритму негативного коэффициента, чем выше температура, тем меньше сопротивление на выходе.

Признаки неисправности

Неточная труд указателя на приборке, не работает указатель вообще.

Как проверить

Датчик температуры студящей жидкости можно проверить при помощи обычного тестера, любого прибора для измерения температуры до 100-130 градусов, ёмкости с водой. Мультиметр переключают в порядок замера сопротивления, подключают к выводам ДТОЖ, сам датчик погружают в сосуд с водой.

Сосуд нагревают, при этом номинальное сопротивление при 5 градусах надлежит быть в пределах 7280 Ом, при 20 градусах датчик температуры студящей жидкости должен выдать 3520 Ом, 40 градусов соответствует 1458 Ом, а при температуре кипения свидетельства не должны быть выше 90-100 Ом.

Если показания прибора не отвечают номиналу, датчик температуры ВАЗ 2115 меняют.

Расходомер воздуха (ДМРВ)

Одинешенек из самых дорогих сканеров, его поломка крайне неприятна. Он установлен в воздушном большаке сразу за фильтром и оценивает количество воздуха, поступающего в коллектор. На основе его свидетельств ЭБУ дозирует топливо, в режиме холостых оборотов он пропускает около 9 литров в час, на 3 тысячах витков — около 30 л/час.

Неисправности и симптомы

Это один из немногих датчиков, какие не могут резко вызвать явные признаки неисправности, но со временем можно констатировать рослый расход топлива, падение тяги на низах, провалы на высоких витках, могут возникнуть проблемы с холодным пуском. Может загореться лампа СЕ.

Как проверить

Если возникли подозрения в корректности труды ДМРВ, стоит снять клеммный разъем и запустить мотор. Если неженатые обороты вырастут при этом больше 1300 об/мин, возможно, что датчик спрашивает замены. Этот метод не точный, поэтому лучше использовать мультиметр и прочертить простые замеры.

Прибор устанавливают на порог измерения 2 В, плюсовой щуп подключают к крайнему правому проводу (пуще всего — жёлтый), минусовой на зелёный провод, через один контакт от плюсового. Вводят зажигание, двигатель не запускают. Мультиметр покажет минимум 0,9 В, максимум 1,04 В. Заключительнее значение уже критичное и если замеры показали большее напряжение, датчик меняют.

Будет здоров и внешний осмотр: если на поверхности есть масляный налет, датчик очищают и повторяют проверку.

Датчик кислорода

[embedded content]

В подневольности от объёма двигателя, на ВАЗ 2115 может располагаться один или два датчика. Лямбда-зонд (он же кислородный датчик) устанавливают в приёмной трубе глушителя (в 1600-кубовых моторах их два).

Датчик необходим для оценки количества кислорода в выхлопных газах и регуляции пропорций атмосферы и топлива в рабочей смеси. Чтобы устройство работало корректно, керамический пролетарий элемент должен быть прогрет до 345-360 градусов. Потому в его корпус встроен нагреватель.

 Датчик кислорода ВАЗ подаёт импульс на ЭБУ в пределах от 0,1 до 0,9 В. В первом случае смешение считается бедной, во втором — богатой.

Симптомы неисправности

Основным сигналом, сообщающим о неисправном лямбда-зонде, будет сообщение об ошибках. Начиная с ошибки Р0130 и заканчивая Р0141 по распорядку, можно делать вывод о неисправности ДК.

О неисправности нагревательного элемента произнесут ошибки Р1102 и Р1115. Кроме показаний бортового компьютера о поломке, может произнести завышенный расход бензина.

В гаражных условиях этот датчик не испытывают и при фиксации ошибок он подлежит замене.

Датчик скорости

Измерение скорости на переднеприводных автомашинах ВАЗ ведётся с помощью электроники. В цепь измерения входит датчик скорости и шаговый электродвигатель в спидометре. ДС размещён в верхней части КПП и представляет собой обычный датчик Холла — чем скорее вращается вал датчика, тем сильнее отклоняется стрелка спидометра. Каталожный номер шестиимпульсного прибора — 2111-3843010.

Неисправности

Стрелка спидометра демонстрирует некорректные данные, может лежать на нуле при движении.

Проверка работоспособности

Проверить датчик скорости ВАЗ 2115 довольно просто. Пригодится только мультиметр и домкрат.

К разъемам привода спидометра подключается мультиметр, на домкрате вывешивается переднее колесо, запускается двигатель и подключается передача. При вращении валика датчика должен вырабатываться потенциал в пределах от 1 до 5 В.

Рост смыслы потенциала при увеличении частоты вращения должен быть плавным, без рывков и без заминок. В противном случае ДС меняют.

Датчик давления масла

Когда давление масла упадает, об этом сигнализирует аварийная лампочка на приборке

Простейшее устройство, какое состоит из корпуса, измерительной мембраны и клемм. Датчик давления масла введён в блоке цилиндров и связан с системой смазки.

Масло под давлением работает на измерительную мембрану, в результате чего напряжение на выходе меняется. При критическом смысле давления датчик давления масла подаёт минимальный сигнал, при этом ЭБУ вводит аварийную лампу.

Это довольно серьёзный сигнал, поэтому нужно спешно проверять состояние двигателя.

Симптомы

Горит аварийная лампа давления масла.

Как проверить

Если неисправен датчик давления масла, то в системе с давлением все надлежит быть в норме. Проверяется это при помощи манометра. Выкручивают датчик, вместо него ввинчивают манометр и запускают двигатель. Прибор должен показать 0,6-0,7 бар на неженатых. В этом случае датчик меняют.

Никакие неприятности с мотором не смогут поставить в тупик даже в пути, если хорошо знать систему управления двигателем, датчики ВАЗ 2115, их направление и неисправности.

Источник: https://intehno-d.ru/obzory-avto/vaz/datchiki-vaz-2115-priznaki-neispravnosti.html

Датчик температуры охлаждающей жидкости ваз 2115

Добро пожаловать!
Датчик температуры охлаждающей жидкости – применялся ещё в самых первых автомобилях выпускаемые АвтоВАЗом, он себя зарекомендовал очень с хорошей стороны, вить без него не было бы понятно когда машина прогрелась и не было бы понятно когда она перегрелась, кроме того в инжекторных системах этот датчик отвечает ещё и за включение вентилятора охлаждения при перегревании автомобиля, работает он по следующему принципу, кончик самого датчика находиться в том месте, где протекает охлаждающая жидкость (В основном он ввёрнут в ГБЦ, но в случае с семейством Самара 2 он располагается в термостате ну и в ГБЦ тоже, чтобы Вы не запутались, сразу предупреждаем, температурных датчика 2 в данных автомобилях), чем жидкость нагревается сильнее, тем датчик подаёт на контроллер меньший сигнал, на основании этих показания контроллер (Мозги автомобиля) и делает вывод какая температура у двигателя в данный момент, чтобы Вы не запутались приведём пример, когда ОЖ совсем холодная, сопротивление идущие от датчика равняется примерно 100000 Ом (Это уж совсем грубо, нам главное чтобы Вы просто поняли как он примерно работает, если Вам конечно это интересно), при нагревании ОЖ оно становиться в районе 300 Ом и здесь уже подключается в работу контроллер, который и определяет все показания и выдаёт их на комбинацию приборов, а так же по ним он регулирует количество оборотов, вить каким образом ещё контроллер может понять когда двигатель холодный и обороты нужно поднять и когда он прогрелся, а обороты нужно снизить немного.

Примечание!
Для того чтобы произвести замену датчика температуры, понадобиться несколько инструментов, а именно: Пару накидных или гаечных ключей, ну и ёмкостью запаситесь в которую сливать ОЖ будете (А охлаждающую жидкость слить придётся, в противном случае замена датчика просто не будет проведена должным образом, но всё же есть один вариант благодаря которому, даже и жидкость сливать будет не нужно, об нём мы вам чуть попозже скажем)!

Где находится датчик температуры охлаждающей жидкости?
Один в термостат завёрнут как мы уже сказали (Указан красной стрелкой), а другой чуть ниже него находиться и завёрнут он в Головку Блока Цилиндров, оба датчика выполняют одну функцию, а именно меняют своё сопротивление в зависимости от того, как нагрет двигатель у автомобиля, но вот предназначение у датчиков абсолютно разное, один предназначен для того, чтобы давать показания на указатель температуры, а другой чисто для контроллера идёт и по нему обороты увеличиваются когда двигатель холодный (Машина прогревается) и по нему вентилятор охлаждения включается (Этот датчик указан красной стрелкой), кроме этого, такой датчик больше ни за что не отвечает.

Примечание!
Но на автомобили семейства Самара 2 устанавливался не один же только двигатель, а множество применялось разных и поэтому мы затронем ещё один, он карбюраторный, применялся на первых автомобилях ВАЗ 2115 на нём так же размещено два данных датчика, один заворачивается в точно то же место (В ГБЦ, под термостатом), а второй заворачивается в радиатор, а не в термостат как это на инжекторных системах впрыска сделано, более подробней увидеть где находиться второй датчик (Куда он перенесён), Вы можете по фотографии ниже, он на ней красной стрелкой указан а провода подсоединяющиеся к нему синими, отвечает этот датчик только лишь за одно, за включение в определённый момент вентилятора (При какой температуре он именно будет включаться, завит только от самого датчика, в автомагазинах продаются они и на всех них указана температура срабатывания)!

Когда нужно менять датчик температуры охлаждающей жидкости?
Если речь идёт о том датчике который на указатель идёт, то он подлежит замене, когда показатель начинает выдавать неверные показания (Вы пришли, завели машину, а показать стремиться к красной зоне например, хотя автомобиль холодный), или бывает что стрелка указателя просто гуляет (В право и в лево), это тоже говорит о том что датчик указателя температуры ОЖ подлежит замене, но не всегда датчик виноват, бывает что то с проводкой, проверить это легко, достаточно от датчика просто отсоединить провода (Зажигание в этот момент должно быть включено, а стрелка указателя температуры, должна будет упасть до минимума, т.е. Встать на 0) и замкнуть их на массу, если стрелка устремилась вверх то проводка исправна и это значит что нужно будет снять датчик и проверить его при помощи мульти-метра (Об этом чуть позже), с первым датчиком разобрались, теперь переходим ко второму, понять что он неисправен можно только если автомобиль начал работать неправильно (Например на холодную обороты не повышаются или даже на горячую они достигают значения в 1500 примерно) или бывает что вентилятор охлаждения очень рано включается или он не включается вообще, всё это указывает именно на датчик (Ну или на его проводку), а проверить датчик можно лишь одним способом, сняв его с автомобиля и если датчик вдруг окажется рабочим, то значит дело либо в проводки, либо если вентилятор не включается, то он сам пришёл в негодность.

Примечание!
Скажем кратко о том как проверить датчики на исправность можно будет, в общём их снять нужно будет сперва а потом погрузить в кипячёную воду (При этом нужно знать до скольки градусов нагрелась вода, для этого можно применять термометр) подсоединив мульти-метр при этом (С включенной функцией Омметра, чтобы сопротивление идущие от датчика замерить) и после чего будет нужно ждать и записывать при какой температуре, какие показания выдал датчик (Они обязательно должны будут быть примерно такие же, как и на маленьком фото, в таблице показано) и кстати, забыли предупредить, прибор нужно к контактам датчика подсоединять и смотрите контакты в воду не утопите, в них вообще вода попасть ни в коем случае не должна, а то датчик сразу придёт в негодность!

Как заменить датчик температуры охлаждающей жидкости на ВАЗ 2113-ВАЗ 2115?

1. Заменяется он не сложно и довольно таки быстро, но есть кой какие нюансы и один из самых больших, это конечно же сливание охлаждающей жидкости с автомобиля, если вы её уже долго не меняли, то можете слить и пока она слита спокойно поменять датчик (О том как слить жидкость из системы охлаждения, читайте в статье: «Замена охлаждающей жидкости в автомобилях»), если же жидкость вы меняли совсем недавно, то её можете в ёмкость слить и обратно залить после этого, только следите за тем, чтобы она в грязи не купалась когда сливаться будет, а то такую жидкость уже не рекомендовано заливать в машину, ну и самый последний вариант, для тех у кого мало времени и датчик нужно заменить как можно быстрее, ничего сливать не нужно но самое главное ловкость рук (Если сделать всё правильно, то в систему охлаждения даже воздух не попадёт, а выльется всего лишь немного и всё на этом), в общём делается всё следующим образом, от того датчика который именно вам нужен (Их же два) отсоединяется проводка (Там либо клеммы к нему подсоединены, либо колодка проводов) и после проделанной операции, датчик выкручивается с автомобиля (У него есть грани, он ключом выворачивается за них), когда вы почувствуете что он уже вот вот выкрутиться, убирайте ключ и рукой начинайте его отворачивать, при этом в другую руку возьмите новый датчик и продолжайте выкручивать старый (При выворачивании прижимайте его к тому месту куда он заворачивается и делайте это как можно сильнее, потому что если так делать не будете, то когда датчик вот вот уже выворачиваться начнёт, охлаждающая жидкость побежит и из-за этого воздух в систему охлаждения попасть сможет), а когда почувствуете что датчик уже выкручено, резко убирайте его и ставьте на его место новый и прижимая новый датчик, закрутите его до упора и проводку подсоедините после этого, на этом замена датчика будет закончена и при грамотно проведённой операции как мы уже сказали, всё будет нормально и охлаждающей жидкости выльется по минимуму из системы.

Примечание!
И кстати некоторые герметиком смазывают датчик, сразу вас предупредим, делайте это только в крайнем случае (Если через датчик ОЖ течёт), потому что с герметиком датчик может работать неправильно и из-за этого стрелка указателя может давать неверные показания или двигатель будет работать попросту неверно!

Источники

  • vaz-russia.com/remont-vaz-2113/zamena-datchika-temperaturyi-ohlazhdayushhey-zhidkosti-na-vaz-2113-vaz-2114-vaz-2115.html
  • zapchasti.expert/datchiki/datchik-temperatury/datchik-temperatury-vaz-2115.html
  • drive2.ru/l/1904517/
  • ladaautos.ru/vaz-2115/gde-imenno-naxoditsya-datchik-temperatury-na-vaz-2115.html
  • osensorax.ru/klimat/datchik-temperatury-vaz-2115

Датчик температуры в ВАЗ-2115: принцип работы, устройство и проверка

Соблюдение теплового режима двигателя — одно из важнейших условий его длительной эксплуатации. Для контроля температуры на ВАЗ-2115, как и на любом другом автомобиле, есть индикатор часового типа и соответствующий датчик. Выход из строя одного из них в конечном итоге может привести к перегреву силового агрегата. Учитывая важность датчика температуры в ВАЗ-2115 для безотказной работы двигателя, знание его устройства, расположения и порядка проверки не будет лишним.

Проект

Датчик температуры ВАЗ-2115 — термистор с отрицательным температурным коэффициентом. Это означает, что его сопротивление уменьшается по мере прогрева двигателя. Это очень удобно, ведь можно последовательно подключить амперметр, откалибровать соответствующим образом, и получить простейший индикатор температуры без дополнительных преобразований.

Такая схема применена в пятнадцатой модели. Кроме того, датчик температуры жидкости в ВАЗ-2115 подключен к электронному блоку управления (ЭБУ).Таким образом, компьютер получает информацию о тепловом режиме двигателя и вносит коррективы в состав рабочей смеси. Но это не все. В «метке», как и в любой машине с инжекторным двигателем, нет отдельного датчика включения вентилятора. Он работает по сигналу компьютера в соответствии с данными, полученными от технического директора.

Где находится ДТ

Наверное для многих будет откровением, но датчиков температуры в ВАЗ-2115 два. Один из них установлен на термостате и работает в полном взаимодействии с бортовым компьютером.Другой предназначен для работы стрелочного прибора, показывающего температуру. Он находится на торце ГБЦ, ввинчивается в нее горизонтально. Датчики похожи по принципу действия, но различаются по конструкции. Тот, что установлен в термостате, имеет два контакта для подключения. На датчике комбинации приборов второй разъем — это «масса» авто.

Симптомы

Прежде всего, следует отметить, что перечисленные ниже повреждения характерны в основном для инжекторного двигателя, где датчики температуры в ВАЗ-2115, помимо схем индикации, также включены в систему управления силовым агрегатом. .Итак, определить отказ контроллера можно по следующим признакам:

  1. Отсутствие показаний на индикаторе температуры или их несоответствие действительности.
  2. Вентилятор не включается вовремя или совсем не работает.
  3. Неустойчивый холостой ход. Среди множества причин может быть неисправность датчика температуры в ВАЗ-2115.
  4. Трудно запустить двигатель при низких температурах.
  5. Охлаждающая жидкость течет из-под корпуса датчика.

По большинству симптомов, кроме самых явных, однозначно диагностировать неисправность терморегулятора невозможно. В любом случае требуется дополнительная проверка.

Как убедиться, что датчик работает

В первую очередь рассмотрите вариант, когда не работает датчик температуры на комбинации приборов. Напомним, что за это отвечает одноконтактный датчик, вкручиваемый в ГБЦ. Порядок проверки следующий:

  1. Пригласите помощника.Никаких навыков от него не требуется, его единственная задача — смотреть на комбинацию приборов.
  2. Откройте капот автомобиля и с соблюдением всех требований безопасности убедитесь, что штекер, который нужно вставить в контакт датчика, находится на месте.
  3. Если все в порядке, попросите помощника включить зажигание.
  4. Снимите разъем с контакта и замкните его на массу.
  5. Если в это время стрелка прибора перемещается вправо, то датчик температуры охлаждающей жидкости в ВАЗ-2115 точно неисправен.
  6. Если переключающее устройство не реагирует, датчик в хорошем состоянии. В этом случае проверьте комбинацию приборов и проверьте проводку.

Если диагностирована неисправность датчика, то отремонтировать его можно только путем замены на новый;

Проверка двухконтактного датчика

Ответственность, возложенная на контролера, не позволяет проверить его так же просто, как предыдущий. Дело в том, что от этого напрямую зависит правильная работа двигателя.С его помощью подбирается оптимальное качество рабочей смеси и включается вентилятор, причем происходит это при определенной, заданной температуре. Изменение его параметров может привести не только к дополнительным расходам, но и вызвать, пусть и косвенно, выход из строя силового агрегата.

Проверка двухконтактного датчика температуры двигателя ВАЗ-2115 более трудоемка и трудоемка. Производится в следующей последовательности:

  1. Для начала нужно найти датчик, который находится на патрубке между головкой блока цилиндров и термостатом.
  2. Для большего удобства и безопасности необходимо снять воздушный фильтр и снять клеммы с аккумулятора.
  3. Слить охлаждающую жидкость в подходящую емкость.
  4. Отсоединить разъем от датчика.
  5. Накидным ключом на 19 откручиваем датчик от сиденья.
  6. Возьмите жидкостной термометр, мультиметр и любое устройство, предназначенное для нагрева воды.
  7. Прикручиваем к контактам датчика провода подходящего диаметра и длины. Остальные их концы закреплены на щупах мультиметра.
  8. С помощью переключателя выставляем на приборе предел 20 кОм.
  9. Опускаем датчик в воду, контакты должны оставаться сухими. Нагрейте жидкость и следите за показаниями термометра и мультиметра. Они должны соответствовать таблице.

Температура (градусы)

20

40

60

80

100

Сопротивление (Ом)

3520

1460

667

332

177

При измерении необходимо помнить, что инерция термометра меньше, чем у датчика температуры, поэтому, достигнув следующей контрольной точки, лучше на несколько секунд прекратить нагрев и подождать стабильное показание мультиметра.К тому же значения температуры даны с большой точностью, но в реальности этого не произойдет, разброс в 20-30 Ом вполне допустим.

Заключение

Несмотря на то, что проверка датчика температуры несложная, проводить ее желательно только в случае явных признаков, указывающих на его неисправность. В случае каких-либо неисправностей двигателя следует сначала устранить наиболее вероятные причины и только последним «заподозрить» CTO.

Датчики

Iris-Shop Датчик массового расхода воздуха MAF для LADA ВАЗ 1.5 / 1.7i FIAT 1.9 / 2.4 JTD ВАЗ 2110 2121 Нива 2108-21112 2108-2115 0280218004 Запчасти

Iris-Shop Датчик массового расхода воздуха MAF для LADA VAZ 1.5 / 1.7i FIAT 1.9 / 2.4 JTD VAZ 2110 2121 Niva 2108-21112 2108-2115 0280218004

Iris-Shop — Датчик массового расхода воздуха MAF для LADA VAZ 1.5 / 1.7i FIAT 1.9 / 2.4 JTD ВАЗ 2110 2121 Нива 2108-21112 2108-2115 0280218004: Автомобильная промышленность. Купить Iris-Shop — Датчик массового расхода воздуха MAF для LADA VAZ 1.5 / 1.7i FIAT 1.9 / 2.4 JTD VAZ 2110 2121 Niva 2108-21112 2108-2115 0280218004: Массовый расход воздуха — ✓ БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках.100% абсолютно новый и качественный. 。 Декоративные аксессуары, аксессуары для ремонта автомобилей и мотоциклов, включают: аксессуары для интерьера, крепления и держатель, автомобильные застежки и зажимы, внутренние молдинги, внешние аксессуары, амортизатор амортизатора опорной стойки, наклейки и эмблемы, оконная пленка и защита от солнца, автомобильные чехлы, пульт дистанционного управления И чехол для ключей для автомобиля, внутренние детали, ручка переключения передач, система запуска без ключа, внешние детали, педали, зеркала и крышки, гоночные решетки и бамперы, запасные части, стекла и окна.。 Отличное качество, быстрая доставка, простое послепродажное обслуживание. Мы прилагаем все усилия, чтобы предоставить клиентам удовлетворительное обслуживание. 。 90% обычных заказов доставляются в течение 15-25 дней. 。 Обратите внимание, что товары предлагаются только под брендом Iris-Shop. Другие продавцы ненадежны. 。 Технические характеристики : вес: 49 длина: 10,1 см ширина: 3,8 см Тип сенсора: пьезоэлектрический Тип: тепловой Тип Чувствительность: 02802180。37, F00C2G2044Разрешение: 3160238770。14, 316023877012 Диапазон измерений: 293 3763000-。04, 21083AZ5510 Волга Газель -Газель Гистерезис: Для УАЗ 220694 220695 3160 3160 Соболь Хантер Повторяемость: Для Лада 2110 2111 2112 Применения: Для ГАЗ Волга Эстейт 2.3 л 2287 куб. 145HP 107 кВт (бензин) 2010 для ГАЗ Волга седан 2.3 л 2287 куб. ГАЗ Волга Универсал 2.3L 16V 1997-2000 Для ГАЗ Volga Wagon 2.3i 1997-2012 Для ГАЗ Volga Wagon 2.3i 16V 1997-2012 Для SUV UAZ Hunter 2.7L 2693ccm 128HP 94KW (Бензин) 2006 В комплект входит: 1 × датчик расхода воздуха。。。








Датчик массового расхода воздуха Iris-Shop MAF для LADA VAZ 1.5 / 1.7i FIAT 1.9 / 2.4 JTD VAZ 2110 2121 Niva 2108-21112 2108-2115 0280218004

Сделано для модниц, Комфортная стелька — конструкция тройной плотности с удобной изогнутой опорой и вогнутым и выпуклым днищем. В этих мужских бейсбольных туфлях можно использовать часы в клетках и на приусадебном участке, Hallmark Keepsake Ornament Michael Other Football Legends 18-е место в серии 2012: Спорт и отдых.Изготовлен из искусственной кожи высокой плотности. Купите спортивную рубашку для малышей Big Red Baby от Корнельского университета и другие футболки по адресу, Iris-Shop Датчик массового расхода воздуха MAF для LADA VAZ 1.5 / 1.7i FIAT 1.9 / 2.4 JTD VAZ 2110 2121 Niva 2108-21112 2108 -2115 0280218004 . созданы, чтобы обеспечить тепло и комфорт. регуляторы управления потоком предлагают точную настройку.Делать солнечные ловушки, выглядящие как настоящие витражи, никогда не было так увлекательно, 24Ct) Размер от 3 до 15 с шагом 1/4 размера, акцент и характер с этим современным аксессуаром, который имеет ограниченное количество количества, серьги-пасьянсы в форме капли Lovely Tear и набор ожерелий.** Пожалуйста, подождите как минимум 3-7 дней до отправки. Iris-Shop Датчик массового расхода воздуха MAF для LADA VAZ 1.5 / 1.7i FIAT 1.9 / 2.4 JTD VAZ 2110 2121 Niva 2108-21112 2108-2115 0280218004 . Это одеяло имеет размеры 35 1/2 x 42 1/2 дюйма. В указанную цену включено до 3 изменений, Новая Зеландия — 10-25 рабочих дней, ● •• Доступны индивидуальные размеры, ● ШАГ 1. Включите следующую необходимую информацию в «ПРИМЕЧАНИЕ ДЛЯ ПРОДАВЦА» при заказе: Просто позвольте мне знаю, как я могу помочь. Подходит для просмотра телевизора в гостиной с семьей. Iris-Shop Датчик массового расхода воздуха MAF для LADA VAZ 1.5 / 1.7i FIAT 1.9 / 2.4 JTD VAZ 2110 2121 Niva 2108-21112 2108-2115 0280218004 . Майкл Старс Женский топ Denise Flutter с рукавами, для соединения трубок подачи Total CV и полиэтилена или распределительного шланга. следственный и основанный на скорости игровой процесс. уменьшает внешний шум, сводя к минимуму утечку звука. 1 микрон — для превосходных результатов очистки, Бесплатная доставка и возврат при наличии соответствующих заказов, Дизайн с высокими рычагами для максимальной мощности при минимальных усилиях. Iris-Shop Датчик массового расхода воздуха MAF для LADA VAZ 1.5 / 1.7i FIAT 1.9 / 2.4 JTD VAZ 2110 2121 Niva 2108-21112 2108-2115 0280218004 . Женский топ для кормящих с рюшами и рюшами по бокам Футболка для грудного вскармливания с короткими рукавами и длинными рукавами, 0 Block Plug для iPhone SamsungLG & More: Electronics.


Iris-Shop Датчик массового расхода воздуха MAF для LADA VAZ 1.5 / 1.7i FIAT 1.9 / 2.4 JTD VAZ 2110 2121 Niva 2108-21112 2108-2115 0280218004

Противопожарная оплетка Vulcan Flame Shield 1/4 X 10 футов 4AN Сделано в США, адаптер Gates G60422-0606.94-97 OEM 7.3L F250 / 350 E350 Правый возвратный трубопровод топлива F4TZ-9B273-A 3710, DEXTER AXLE 008-219-13, 2013-2018 Lexus LX570 TUPARTS Задний электродвигатель обогревателя кондиционера с вентилятором Двигатели HVAC, пригодные для 2010-2018 Lexus GX460 Toyota Highlander / Land Cruiser / Sequoia / Sienna 2008-2011, крепление стойки амортизатора Westar ST-2948. ECCPP 2h2296 Регулирующий клапан холостого хода для управления впрыском топлива, подходящий для Alfa Romeo 164 / Spider / Fiat Uno / Peugeot 2008/207/208 / GT / 3008/508 Volvo 240/244/245/740/760/780/940 / S70 / V70 Saab 900/9000.FRAM FV401 Клапан принудительной вентиляции картера PCV. Клапан управления воздушным потоком с автоматическим режимом холостого хода 98-00 Ford Explorer OHV 4.0L 98-00 Ford Ranger 4.0L 97-00 Mazda B4000 4.0L, MD628074 Датчик положения дроссельной заслонки TPS для Mitsubishi Lancer Outlander 5S5377 TPS4183 Th504 1580818, воздухозаборник ST Racing Black Short Ram Комплект фильтров 97-03 Совместим с F-150 Expedition 97-99 F-250 4.6L / 5.4L V8, подвеской выхлопной системы Honda 18215-S5A-A11. для 2007-2008 Nissan Maxima V6 3.5L Automotive-Leader 2шт 234-4301 Датчик O2 ниже по потоку левый и правый датчик кислорода 2 для 2003-2007 Nissan Murano V6 3.5L для 2004 Nissan Quest V6 3.5L 15525 2344301, подлинная ручка фиксатора спинки сиденья Ford YC3Z-7862418-BB.

Atlaides 0258005133 Лямбда O2 Датчики Skābekļa BA3 ВАЗ LADA 2108 2109 2110 2111 2112 2113 2114 2115 2120 2123 2131 21115 21213 1,3 1,7

Lūdzu, pārliecincies, ka mūsu daļa numuru atbilst OEM, part numuru uz oriģinālo produktu.

Ja šie numuri ir atšķirīgi, lūdzu, sazincies ar mums, vispirms, un mēs atzīmējiet attiecīgo numuru, lai jūs.

Paldies par jūsu sadarbību! Гарантия: 1 gads

OE номера: 0258005133, 0 258005133, 0258005 133,0258005133,21120385001020, 21120-3850010-20,21120 3850010 20,385001020,3850010-20,3850010 20, Augstas kvalitātes un ātru piegādi

Stāvoklis: 100% jauns zīmols

Пиетейкуми:

Номинальная LADA CARLOTA (2108, 2109. LPP, 2115) 1300 BA3 21115 68 zs benzīna

Номинальная LADA DIVA (21099) 1300 BA3 21115 68 zs benzīna

Номинальная LADA NIVA (2121) 1700 es BA3 21214 80 zs benzīna

Номинальная стоимость LADA SABLE (21099) 1300 BA3 21115 68 zs benzīna

Номинальная LADA SAGONA (21099) 1300 BA3 21115 68 zs benzīna

Номинальная LADA SAMARA (2108, 2109.LPP, 2115) 1300 BA3 21115 68 zs benzīna

Номинальная LADA SAMARA FORMA (21099) 1300 BA3 21115 68 zs benzīna

Par Lada 110 седаны 1,5 л 1499ccm 78HP 57 кВт (Benzīns) 1995-1999

Par Lada 110 седаны 1,5 л 16V 1499ccm 95HP 70KW (Benzīns) 1998-1999

Par Lada 110 седаны 1,6 л 1596ccm 82HP 60 кВт (Benzīns) 2000-2004

Par Lada 110 седаны 1,6 л 1596ccm 90HP 66 кВт (Benzīns) 2000-2004

Номинальная Lada 111 Īpašuma 1,5 L 16V 1499ccm 91HP 67KW (Benzīns) 2000-2004

Par Lada 111 Īpašuma 1.6 л 1596ccm 82HP 60 кВт (Benzīns) 2005-2015

Номинальная Lada 112 Hečbeks 1,5 л 1499ccm 73HP 54KW (Benzīns) 1995-1999

Номинальная Lada 112 Hečbeks 1,5 л 1499ccm 78HP 57 кВт (Benzīns) 1995-1999

Номинальная Lada 112 Hečbeks 1,5 л 16V 1499ccm 95HP 70KW (Benzīns) 1995-1999

ВАЗ 2108-2115

ВАЗ-2123, ВАЗ-2131, ВАЗ-21213-214и, ВАЗ-2120,

ЗАЗ-1103 (Славута), ЗАЗ Сенс, ЗАЗ-1102 (Таврия Нова), ЗАЗ-1105 (Дана)

Дэу Ланос

Шевроле Ланос, Шевроле Нива 1.7

  • Atkārtojamība : 2112 3850010-20,2112-3850010-20,2112 3850010 20,2112385001020
  • Histerēzes : Par LADA DIVA LADA SABLE (21099) 1300 BA3 21115 68 zs166

    BA3, AFS 0258005133, 0 258005 133, 0258005 133,0258005133,3850010-20, AFS-79

  • Rezolūcija : 21120385001020,21120-3850010-20,21120 3850010 20,3850010 20,385001020
  • 9016osEN BIMOLA
  • Veids : Apkures Veids
  • Fit : Par Chevrolet Lanos 1.7 л Chevrolet Niva 1,7 л ЗАЗ-1103 ЗАЗ-1102
  • Насадки Sensora : Pjezoelektrisko
  • Mērījumu Diapazons : LS140719, ES10990-12B1, ES1099012B1,570005, OZA21,760AE 168168146RAD 9015A:005, OZA6602A CARLOTA (2108, 2109. LPP, 2115) 1300 BA3 21115 68 zs benzīna, AFS 79

Датчик массового расхода воздуха MAF для LADA VAZ 1.5 / 1.7i FIAT 1.9 / 2.4 JTD VAZ 2110 2121 Niva 2108-21112 2108-2115 0280218004 \ Automobilių Jutikliai

Датчик массового расхода воздуха MAF для LADA VAZ 1.5 / 1.7i FIAT 1.9 / 2.4 JTD ВАЗ 2110 2121 Нива 2108-21112 2108-2115 0280218004

Спецификация :

вес: 49 г

длина: 10,1 см

ширина: 3,8 см

Тип датчика: пьезоэлектрический

Тип: Тепловой Тип

Чувствительность: 0280218037, F00C2G2044

Разрешение: 316023877014, 316023877012

Диапазон измерения: 293 3763000-04, 21083113001010, 203855, 42081

Линейный: For ГАЗ Волга Газель -Газель

Гистерезис: Для УАЗ 220694 220695 3160 3160 Соболь Хантер

Повторяемость: For Lada 2110 2111 2112

Заявки:

Для ГАЗ Волга Эстейт 2.3L 2287ccm 145HP 107KW (Бензин) 2009

Для ГАЗ Волга Estate 2.3L 2287ccm 145HP 107KW (Бензин) 2010

Для ГАЗ Волга Estate 2.3L 2287ccm 145HP 107KW (Бензин) 2008

Для ГАЗ Волга Estate 2.3L 2287ccm 145HP 107KW (Бензин) 2007

Для ГАЗ Волга Салон 2.3L 2287ccm 145HP 107KW (Бензин) 2010

Для ГАЗ Волга Салон 2.3L 2287ccm 145HP 107KW (Бензин) 2009

Для ГАЗ Волга Салон 2.3L 2287ccm 145HP 107KW (Бензин) 2008

Для ГАЗ Волга Салон 2.3L 2287ccm 145HP 107KW (Бензин) 2007

Для ГАЗ Волга Универсал 2.3L 2002-2012

Для ГАЗ Волга Универсал 2.3L 16V 1997-2000

Для ГАЗ Волга Универсал 2.3i 1997-2012

Для ГАЗ Волга Универсал 2.3i 16V 1997-2012

Для ГАЗ Газель 2.3L 1997-2012

Для ГАЗ Газель 2.5i 2001-2012

Для автобуса ГАЗ-Газель 2.3L 2287ccm 131HP 96KW (Бензин) 2001

Для автобуса ГАЗ-Газель 2.3L 2287ccm 131HP 96KW (Бензин) 2000

Для автобуса ГАЗ-Газель 2.3L 2287ccm 131HP 96KW (Бензин) 1999

Для автобуса ГАЗ-Газель 2.3L 2287ccm 131HP 96KW (Бензин) 1998

Для автобуса ГАЗ-Газель 2.3L 2287ccm 131HP 96KW (Бензин) 1997

Для УАЗ 220694 2.9i 4×4 1997-2012

Для УАЗ 220695 2.7i 4×4 2008-2012

Для УАЗ 3160 2.9i 4×4 1997-2012

Для УАЗ Патриот 2.7L 4×4 2005-2012

Для УАЗ Соболь 2.3L 1997-2012

Для УАЗ Соболь 2.5i 2001-2012

Для внедорожника UAZ Hunter 2.7L 2693ccm 128HP 94KW (Бензин) 2012

Для UAZ Hunter SUV 2.7L 2693ccm 128HP 94KW (Бензин) 2011

Для UAZ Hunter SUV 2.7L 2693ccm 128HP 94KW (Бензин) 2010

Для UAZ Hunter SUV 2.7L 2693ccm 128HP 94KW (Бензин) 2009

Для UAZ Hunter SUV 2.7L 2693ccm 128HP 94KW (Бензин) 2008

Для UAZ Hunter SUV 2.7L 2693ccm 128HP 94KW (Бензин) 2007

Для UAZ Hunter SUV 2.7L 2693ccm 128HP 94KW (Бензин) 2006

Примечание:

1.Предоставляем четкие изображения, по возможности, измерения. Пожалуйста, проверьте как можно больше, чтобы убедиться, что это именно то, что вам нужно.

2. Возможны отклонения на 0,5-1 дюйм из-за ручного измерения. (1 дюйм = 2,54 см)

3. в этот комплект нет инструкций. Настоятельно рекомендуется профессиональная установка!

4. цвет фактических товаров может немного отличаться от цвета на изображениях в списке из-за другого экрана компьютера, спасибо за понимание.

В коплект входит: 1 × датчик воздушного потока

  • Jutiklio Tipas : Pjezoelektriniai
  • Sūkuriniai Tipo : no
  • linijinis : Už «ГАЗ Volga Gazel
  • Histerezės 146031022023 Medium : Už6ziob 6023
  • Prekės Pavadinimas : Auzan
  • Jautrumas : 0280218037, 0280 218037 F 00 C 2 G 2 044
  • Pakartojamumas : Už «Lada 2110 2111 2112
  • Matazonavimo , 21083113001010, 203855, 42081
  • Tipas : Šiluminė Tipas
  • Svoris : 49G
  • Pakuotės Svoris : 0.093 кг (0,21 фунта)
  • Įrenginio Tipas : gabalas
  • Pakuotės Dydis : 11 см x 5 см x 5 см (4,33 дюйма x 1,97 дюйма x 1,97 дюйма)

Коды ошибок VAZ 2115 Инжектор 8 клапанов. Диагностика избирательной системы автоматического управления двигателем ВАЗ

Стремление к совершенствованию Выпускаемые автомобили заставили инженеров и разработчиков автомобиля ВАЗ задуматься о необходимости внедрения такого нововведения, как бортовой компьютер.Его цель — выявить неисправности автомобиля и сообщить о них в зашифрованном виде.

Но чтобы владелец автомобиля мог самостоятельно понять, в чем проблема, ему необходимо будет знать, как расшифровывать коды. Есть смысл рассмотреть вопрос более подробно, на одной из моделей вазов.

Бортовой компьютер ВАЗ 2115 своими руками (пошагово)

Для выявления причин, по которым на бортовой компьютер выдаются коды ошибок, необходимо будет провести диагностику.

Сделать это можно разными способами:

  • контакт мастера специализированные СТО
  • попробуйте провести диагностику самостоятельно

Сразу отметим, что коды, полученные при самостоятельной диагностике и при проверке на СТО, совпадений не будет.

При необходимости самостоятельно проводя диагностику владельцы автомобилей ВАЗ2115 смогут руководствоваться Рекомендациями, содержащими перечень и порядок всех действий:

  • положите кнопку одометра на панель приборов и удерживайте ее
    дальше, вам нужно будет повернуть в положение «1» ключ в замке зажигания
  • кнопку одометра теперь можно отпустить
  • это действие вызовет движение стрелок на приборной панели
    после повторного нажатия кнопки одометра на спидометре появится код, который является обозначением версии стандартной прошивки бокового компьютера
  • , нажав на кнопку одометра в третий раз и вернув ее в исходное положение, получаем код неисправности.

Как выглядят коды ошибок своими руками? Это будет двузначная комбинация цифр, при диагностике на профессиональном оборудовании, оснащенном станциями СТО — комбинация будет состоять из четырех цифр.

Как выглядят коды ошибок на сотню

При компьютерной диагностике внешний компьютер подключается к СТО к имеющемуся разъему на бортовом компьютере. Процедура таким образом может считаться компьютерной диагностикой и существенно отличается от обычных «ошибок чтения».

Разные сотни значительно отличаются друг от друга оснащением оборудования, в том числе — диагностическим. Естественно, что по внешнему виду этого оборудования специалисту не очень сложно судить, насколько оно продвинуто. Например, устройство для считывания ошибок, оснащенное большим экраном и принтером, способно считывать коды, причем не для каждой марки автомобилей, чтобы гарантировать, что коды будут правильно расшифрованы.

А вот совершенно неприметная приставка к ноутбуку смело может трансформировать язык кодов, «говорящих» приборной панелью вашего авто на обычного человека, или прописать новый ключ.

Как правило, на вооружении сканеров находится сотня, позволяющая считывать коды ошибок, преобразовывать информацию в графическом виде, обрабатывать информацию, полученную с датчиков. Более сложное профессиональное Оборудование позволяет управлять механизмами и адаптировать новые, установленные взамен неисправные блоки к работающему оборудованию.

Чтобы прочитать код ошибки, необязательно быть профессионалом, ведь ему дадут сканер, в некоторых случаях он его расшифрует.

Проблема в том, что за выдачу ошибки «несет ответственность» блок управления, в его функцию входит сигнал с датчика и его анализ.Но он не видит ни самого датчика, ни проводов, ведущих к этому датчику. T. Код ошибки может отображать только наиболее вероятную причину ошибки.

Чтобы узнать, что на самом деле произошло, нужно:

  • убедитесь в целостности проводки идущей к датчику
  • правильно крепление самого датчика
  • проверить показания датчика

Вся эта информация позволит вам определить, насколько эффективен датчик. Здесь потребуются специальные знания, т.к.Специалист С. Соответствующий Уровень подготовки, а также специальное оборудование: газоанализаторы, манометры, осциллографы, вакууммеры, моторстеры и др.

Также важен практический опыт мастеров, которые будут диагностированы.

Расшифровка кодов независимая Диагностика в виде таблицы (комбинация — пробой рубашки)

Поскольку целью диагностики является получение кода и его расшифровка, стоит задуматься, как выглядят коды ошибок при диагностике своими руками и что именно они обозначают.Для большей наглядности выделите их в виде таблицы.

1 Появление этого кода свидетельствует о наличии неисправности в микропроцессоре. Для устранения ошибки может потребоваться прошить устройство.
2 Этим кодом передается информация о том, что датчик уровня бензина, расположенный в топливном баке, работает с отказами. Этот же код может сообщить о проблемах с электропроводкой.
4 , 8 Код свидетельствует о пониженном или завышенном напряжении в электрических цоколях автомобиля
12 Показывает, что диагностика Цепь контрольной лампы работает неправильно
13 В этом коде зашифрована информация о проблемах с устройством контроля кислорода, а именно о том, что сигналы перестали поступать в компьютер.
14 , 15 Датчик температуры антифриза системы охлаждения подает неверный сигнал на WW, ниже реального или намного выше.
16 , 17 Внешний вид данной комбинации избавляет от необходимости проверять бортовую сеть на наличие в ней затворов и замыканий, из-за нереального или низкого индикатора напряжения.
19 Код свидетельствует о необходимости проверки цепи, он исходит от устройства, контролирующего Положение коленвала неправильное.
21 , 22 Это означает, что на блоке управления автомобилем ВАЗ 2115 слишком низкий или наоборот высокий сигнал, исходящий от устройства, управляющего дроссельной заслонкой. Для устранения неисправности необходимо будет убедиться в стабильной работе устройства и после этого провести диагностику. электропроводка.
23 , 25 Может означать наличие неисправности устройства, контролирующего температуру всасываемого воздуха. Поскольку входящий сигнал неверен, необходимо будет проверить цепь и сам датчик.
24 Код может появиться, если датчик скорости перестанет подавать сигналы на бортовой компьютер.
27 , 28 Такие комбинации указывают на то, что поступил неверный сигнал управления автомобилем от датчика CO. Проверка цепи на отсутствие замыканий или обрывов, если они не обнаружены — датчик заменят.
33 , 34 Код означает, что от датчика, который оборудован устройством, контролирующим массовый расход воздуха, поступают неверные сигналы.Такая ситуация может возникнуть либо в случае обрыва цепи, либо при поломке самого датчика, в этом случае его обязательно заменит.
35 Эта комбинация цифр свидетельствует об обнаруженной неисправности регулятора холостого хода. Для исправления ситуации замените датчик, эта процедура позволит вам возобновить нормальную работу устройства.
41 Выдача такого кода — результат неверного сигнала с датчика фазы.
42 Свидетельствует о появлении неисправности в электронном блоке управления зажиганием, в частности — в его проводке. Следует помнить, что зажигание само по себе может быть хорошим, но обязательно потребуется диагностика цепи.
43 Касается приема неверного сигнала с датчика детонации. Понадобится, опять же, проверка цепи на наличие обрыва и самого устройства — на исправность.
44 , 45 Свидетельство об обнаружении неисправности в системе впрыска, точнее, бортовым компьютером зафиксированных нарушений, заключающихся в слишком обогащенном или обедненном составе горючей смеси. В таких случаях можно наблюдать за движением двигателей, при уходе за передачами можно отметить маркировку, в редких случаях двигатель может лопнуть.
51 , 52 Коды, связанные с обнаружением ошибок в оперативной памяти или приборах ППЗ ..
53 Свидетельствует о прекращении поступления сигнала от SO — датчика.Обязательно убедиться в хорошей работе устройства.
54 Код может следить в том случае, если пропал сигнал, поступающий с датчика октан-корректора.
55 Код может свидетельствовать о том, что на автомобиле происходит отстаивание различных смесей. Знаки неисправности могут быть похожи на верхнюю, которая закодирована как 44 и 45 .
61 Сообщение о нарушении работы датчика кислорода. Для восстановления нормальной работы системы требуется замена датчика на конкурирующий.

Контроллеры ошибок декодирования в видеотаблицах

Для диагностики автомобиля ВАЗ 2115 возможно возникновение указанных ниже комбинаций ошибок в работе контроллеров.

R0101 — R0103 Свидетельствует о возникновении неисправности датчика массового расхода воздуха. Сигнал к нему может иметь тяжелые показания или, наоборот, заниженный. В таком. В случае необходимости произвести замену устройств.
R0112 — R0113. Сообщает о том, из-за чего возник датчик взлома, реагирующий на контроль температуры поступающего воздуха.Перед тем как проверить наличие контакта в точках проводки, которые были разомкнуты, возможно, сообщение бортового компьютера является предупреждением о том, что произошло короткое замыкание или обрыв проводки.
R0116. — R0118. Коды могут появиться для датчика наличия пробоя, контролирующего температуру антифриза в системе. В первой очереди рекомендуется убедиться в целостности проводки, если она в порядке — требуется произвести замену самостоятельного датчика.
P2138., P2122., P2123., Р0222., Р0223. Отказ в работе устройств, контролирующих положение педалей. ускоритель.
Р0201 — Р0204 Сообщение о том, что одна из форсунок работает из-за сбоев. Иногда показывает наличие скальных цепей в системе или наличие КЗ.
Р0201 — Р0204 Сообщение о том, что одна из форсунок работает из-за сбоев. Иногда показывает наличие скальных цепей в системе или наличие КЗ.
R0130 — R0134. Такая комбинация может предупредить о нарушении работы датчика кислорода менеджера.Обязательна проверка цепей на наличие противопоставлений, если они не обнаружены — сохраняются подменные устройства.
R0136. — P0140. сигнализирует о неисправной работе диагностического датчика, осуществляющего контроль уровня кислорода в системе впрыска. Ошибка может быть связана с наличием обрыва в цепях или некорректной работой самостоятельных устройств.
Р0217 Кодовый сигнал о перегреве двигателя внутреннего сгорания. Неисправность может быть обнаружена в рабочем двигателе, кроме того: слишком высокая температура охлаждающей жидкости в системе, использование некачественного моторного масла или охлаждающей жидкости выхлопных газов.
Р0326. — Р0328. Обнаружение пробоя датчика детонации. Но этот же код может обозначать ситуацию, когда от него на блок управления поступает неверный сигнал.
Р0340. — P0343. Данным кодом служил сигнал о неисправности датчика, контролирующего положение распределительного вала автомобиля. Ошибка может быть сигналом о том, что при работающем двигателе не происходит изменение сигнала от устройств, а также о том, что на промежутке времени, когда происходит несколько оборотов коленчатого вала на блоке управления, регистрируются очень высокие или, наоборот, низкие, сигналы от распределение вала.
Р0351, Р0352., P2301, P2304. В качестве помощи эти комбинации указывают на отклонение в зажигании рабочей катушки. Точнее — о неверном сигнале, поступающем от них на бортовой компьютер. Эти же коды обозначают наличие противопоставления электропроводки или наличие в цепях КЗ.
Р0422. Комбинация, расшифрованная как нейтрализатор неисправности.
Р0691, Р0692. Комбинация, информирующая об обнаружении неисправности в системе охлаждения, а именно — о выходе из здания первого релейного вентилятора.
Р0693, Р0694. Сигнал О. поломка второго реле вентилятора систем охлаждения. Неисправность нельзя игнорировать — если своевременно не поставить предохранитель, температура теплоносителя может повысить точку его закипания.
Р0485 Сообщает о том, какой вентилятор охлаждения подавал неверные сигналы напряжения на БОО.
Р0560 — Р0563. Сигнал о том, какое напряжение в сети, прописал БОО, у него слишком низкие или высокие показатели.
Р0627. — Р0629. Такой код может расшифровать bico, он может означать, что от бензонасоса поступает неверный сигнал, или же сообщить о неисправности реле, которое отвечает за работу бензонасоса. Нам нужно заметить, какое нарушение реле бензонасоса может привести к сбору, какой совершить работающий двигатель окажется невозможным.
P1602. Ошибка встречается достаточно часто, является свидетельством нарушения функционирования контроллера, установленного в системе управления двигателем.

как при удалении памяти бортовой компьютер обнаружил неисправность (stephago)

Сообщения о том, что в системе управления автомобилем обнаружена неисправность ничего хорошего для владельца автомобиля не предвещает. Самой важной задачей в такой момент может оказаться решение вопроса о доставке авто на станцию ​​обслуживания. Естественно, можете воспользоваться телефоном и позвонить в авакуатор. Учтите, стоимость таких услуг давно не справляется.

Ремонт электрики

Расскажем и покажем режим самодиагностики панели приборов ВАЗ 2110 2112 2111, расшифруем коды ошибок панели VDO.Для того чтобы запустить режим самодиагностики панели приборов, нужно повернуть ключ в замке зажигания и одновременно удерживать кнопку сброса суточного пробега. Когда режим включен, то все стрелки должны доходить «до конца» и идти назад, чтобы можно было проверить работоспособность всех датчиков, приборов, лампочек, самих стрелок. Затем делаем однократное нажатие на кнопку сброса пробега, в информационном окне будет написана версия прошивки, в нашем случае это 1.1, нажимаем еще раз на нашу кнопку и видим коды ошибок.Для сброса ошибок нажмите кнопку и удерживайте некоторое время:

Цифра «0», появившаяся на экране, означает, что все ошибки сброшены. Еще раз повторяем всю процедуру с самого начала, чтобы убедиться, что у нас нет ошибок.

Расшифровка кодов ошибок VDO:

0 означает, что ошибки полностью отсутствуют.
1 Неисправен микропроцессор.
4 означает, что повышение напряжения питания бортовой сети более 16 вольт.
8 Ошибка, наоборот, показывает пониженное напряжение менее 8 вольт.
Ошибки могут появиться: 6, 10, 12, 14 — означают сразу несколько неисправностей, т.е. Суммарно, 6 (это 2 + 4) и т. Д.

Если честно, то толку от Эти показания простейший диагностический прибор покажет намного больше и во всех деталях. Дополнительный бортовой компьютер Также отображает все основные ошибки, снимает показания со всех систем.

Видео самодиагностики панели приборов ВАЗ 2110 2112 2111:

Коды ошибок ВАЗ 2110 представлены в числовом обозначении на дисплее, и они передаются с датчиков фаз на бортовой компьютер.Это удобно, но начинающий водитель понимает и не может разобраться, как пользоваться этим оборудованием. Но это необходимо знать и уметь, поскольку система благодаря встроенной функции самодиагностики поможет на ранних этапах выявить неисправность, а значит, есть возможность своевременно ее устранить.

[Скрыть]

Диагностика

Диагностика состояния систем автомобиля осуществляется двумя способами. Начнем с первого, не предусматривающего использования дополнительного оборудования.

Чтобы запустить функцию самодиагностики, нажмите кнопку, которая сбрасывает дневной пробег. Включите зажигание. Вы увидите, как стрелки на инструментах начнут перемещаться из одного положения в другое. Это значит, что диагностика ВАЗ 2110 запущена и по датчикам фаз на ЭБУ стала поступать информация. После завершения процесса RAM выдаст числа на табло, которое покажет, в каком состоянии находятся системы.

Автомобиль ВАЗ 2110.

Комбинации декодирования

Когда самодиагностика была завершена и цифра была выделена 0, это означает, что с автомобилем все в порядке, все в порядке и все системы работают должным образом:

  • если 1 выделен, это указывает на то, что есть проблемы с микропроцессором или оперативная память выдает сбой;
  • 4-высокое напряжение в сети, более 16 В;
  • если 8, то низкий.

Если неисправность не одна, а несколько, то будет отображаться цифра, равная количеству неисправностей.Если загорится 6, то это будет означать количество цифр 2 и 4. Если 14, то, скорее всего, неисправности три, а именно 2, 4 и 8.

SAMI простая диагностика, которая доступна водителю без применения дополнительного оборудования. Некоторые неисправности, конечно, поможет выявить, а также покажет состояние узлов и систем ВАЗ 2110 в целом. Но для конкретного определения всех неисправностей и расшифровки информации, поступающей с датчиков фаз, требуются дополнительные средства.Например, который предоставляет больше данных.


Кнопка сброса пробега диафрагмы

Диагностика с дополнительными средствами

Для диагностики автомобилей, в том числе ВАЗ 2110, используется различное оборудование, которое подключается к специальному разъему. Благодаря этому оборудованию, не отличающемуся особой сложностью и высокой ценой, можно составить полное представление о состоянии автомобиля.

К СТО используется персональный компьютер, на который по специальному кабелю передаются данные с фазовых датчиков.


Адаптер для автодиагностики На рынке появилось

устройств Bluetooth, позволяющих проводить диагностику с помощью смартфона, планшета или ноутбука.

Работают по схеме. Устройство подключается к разъему, включается зажигание и начинается процесс диагностики. Данные поступают от фазовых датчиков в ЭБУ. С него на мобильное устройство, где должно быть установлено специализированное программное обеспечение.

Это позволяет не только получать данные, но и представлять их в более наглядном виде.Этот метод позволяет водителю даже с небольшим опытом управления автомобилем (в нашем случае ВАЗ 2110) получить все данные о своей машине.

Но большинство водителей предпочитают диагностировать по сотке. Чтобы вы были в курсе данных, которые выдает бортовой компьютер через ОЗУ с фазовых датчиков, отображая частые ошибки.

Расшифровка комбинаций

Если есть проблемы с электрооборудованием, их следует немедленно устранять. Код ошибки 1602 не будет в порядке в этом вопросе.

Иногда ошибку 1602 можно просто сбросить и в дальнейшем она не появится. Социалисты называют такие данные «хорошими».

Ошибка 1602 иногда появляется, если:

  • на какое-то время была отключена аккумуляторная батарея;
  • произошел скачок напряжения при пуске мотора, например, в холодную погоду.

Но если код ошибки 1602 появляется постоянно, необходимо проверить всю сеть. Возможно, есть перерыв. При постоянном появлении кода ошибки 1602 можно попробовать почистить клеммы аккумулятора.Проверьте, хорошо ли они закреплены. Не помогло, ошибка 1602 все равно появляется? Проверить проверку цепи. Начать нужно с плюсовой клеммы аккумулятора. Начните с электрического оборудования и плавильной вставки.

ДПДЗ. Иногда бывает, что причиной ошибки с кодом 1602 является аварийный сигнал, который может блокировать цепь контроллера и влиять на показания датчиков фаз. В такой ситуации нужно обращаться с претензией в фирму, которая занималась

  • малым расходом воздуха, зависящим от скорости вращения коленчатого вала;
  • насколько открыта дроссельная заслонка;
  • после появления проблемы прошло несколько циклов.

Если ошибка появляется периодически, то необходимо:

  • проверить состояние воздушной заслонки;
  • крепление колодок проводки к ЭБУ;
  • чек RHX;
  • почистить дроссельную заслонку.

Другая возможная ошибка — 0300. Появляется 0300 в случаях, когда ОЗУ записывает частые проходы зажигания.

Если код ошибки 0300 постоянно, необходимо проверить следующие узлы:

  • свеча зажигания;
  • форсунки;
  • система зажигания;
  • повышенный или пониженный уровень сжатия может быть причиной кода 0300;
  • также код 0300 может появиться при неисправности проводки.

Невозможно игнорировать появление ошибки 0300. В дальнейшем это может привести к выходу из строя других узлов.

Освоить диагностику автомобиля в частности ВАЗ 2110 несложно. Продлит срок службы благодаря своевременному выявлению неисправностей, устраняющих фазовые датчики.

За счет оборудования отечественных автомобилей Рядом с компьютерами автовладельцам стало проще искать неисправности в работе автомобилей. Чтобы выявить проблему, человеку достаточно провести диагностику, которая покажет коды ошибок.Этот материал позволит узнать, какие могут возникнуть ошибки ВАЗ 2114 и как с ними бороться.

[Скрыть]

Самодиагностика автомобиля

Прежде чем приступить к расшифровке кодов нанесенных компьютерных ошибок на ВАЗ 2114 и 2115, расскажем о самодиагностике. Необходимо учитывать, что проверка автомобиля самостоятельно и с помощью специального оборудования до сотни может дать разные результаты. Оборудование, предоставляемое профессионалами, позволит более точно обнаруживать неисправности, чем диагностировать проблемы с приборной панелью.Комбинации поломок тоже будут разными. Тем не менее, самодиагностика восьмигранной «четверки» — дело полезное.

Как посмотреть и узнать о поломках, которые исправил блок управления самостоятельно:

  1. Для начала нужно сесть на водительское сиденье и зажать кнопку одометра на спидометре.
  2. Затем вставьте ключ в замок зажигания и установите его в первое положение.
  3. После поворота ключа нужно отпустить зажимную кнопку. Это приведет к быстрому перемещению стрелка по спидометру, тахометру и другим датчикам.
  4. Затем нужно еще раз нажать кнопку одометра и отпустить. На приборке появится версия прошивки.
  5. После третьего нажатия на кнопку одометра начнут загораться коды ошибок ВАЗ 2114.

Как самостоятельно сбрасывать ошибки

После самодиагностики ошибок и устранения их причин на карбюраторных или инжекторных двигателях сообщение о неисправности может остаться на штатной панели. Если проблема была удалена, это означает, что кодовая комбинация осталась в памяти.Описание неисправностей Рассмотрим ниже, а сейчас мы расскажем, как удалить код из памяти. Чтобы снять приборку после тестирования, при проявлении ошибок ВАЗ 2114 необходимо записать сами коды. После этого снова нажимается кнопка сброса суточного пробега, это уберет неисправность из памяти блока управления.

Сброс ошибки «Check Engine»

Часто бывает, что панель приборов 2114 8 или 16 выдает ошибку проверки — неисправность двигателя, горит оранжевый значок. Самодиагностика не всегда позволяет точно проверить и определить, как исправить такую ​​проблему. Для устранения неполадок и поиска решения необходимо выполнить более подробную автодиагностику с помощью компьютера и дополнительного оборудования. Возможно, при диагностике неизвестная ошибка показывает сбой в работе микропроцессора, бортовой сети или датчиков. После устранения проблемы чек может остаться.

Индикатор «Check Engine» Сообщает о проблеме в работе мотора

Как закинуть код повреждения:

  1. Сначала включите зажигание, двигатель автомобиля запускать не нужно.
  2. Затем откройте капот. Теплым ключом ослабьте болт на отрицательной клемме аккумуляторной батареи.
  3. Подождите около минуты, после чего терминал Akb необходимо поставить на место.
  4. Закройте капот и выключите зажигание.
  5. После этого снова включите и загрузите мотор автомобиля. Если чек остался, то он должен выйти через какое-то время. Если данная инструкция не сработала и способ удаления не помог, то необходимо поискать причину проблемы и устранить ее.

Значение и коды ошибок расшифровки

Для чтения неисправностей сначала рассмотрим список с таблицей ошибок UER, дающей самодиагностику (автор видео — Иван Васильевич).

комната Описание
1 Проблемы в работе микропроцессора.
2 Самодиагностика ВАЗ 2114 зафиксировала проблемы в работе электропроводки регулятора уровня горючего.Возможен слишком высокий или низкий уровень сигнала, исходящего от датчика. Необходимо протестировать контроллер и вызвать проводку.
4 Повышенное напряжение в бортовой сети.
8 Пониженное напряжение. Что делать: в этом и в предыдущем случае необходимо проверить аккумулятор и генератор.
12 Проблемы в диагностической цепи индикатора на панели приборов.
13 Блок управления не может определить сигнал, поступающий от кислородного контроллера.
14 От регулятора температуры хладагента течет повышенный сигнал.
15 Проблема в работе Дж (а) — бортовой компьютер фиксирует пониженный уровень сигнала.
16 В проводке авто высокого напряжения.
17 Пониженное напряжение в проводке.
19 Исправлены проблемы в работе ДПКВ ().На блок управления подается неверный сигнал.
21 Проблемы в работе контроллера DPDP (датчик положения дроссельной заслонки). Возможна выручка в работе дроссельной заслонки. Проверить цепь подключения и датчик.
22 Низкий сигнал подается с ДПДЗ.
23 Регулятор температуры всасываемого воздуха дает повышенный сигнал.
24 Возникли проблемы в работе регулятора скорости.Его отказ можно диагностировать по неработающему спидометру.
25 Пониженный сигнал с регулятора температуры приточного воздуха.
27,28 Неправильный сигнал, поступающий от датчика CO.
33,34 Неисправности ДМРВ (датчик массового расхода воздуха). Проверить схему подключения расходомера и ее работоспособность.
35 ЭБУ определил отклонение значений холостого хода.Возможна неисправность датчика.
41 Неправильный импульс, поступающий от регулятора фазы.
42 Проблемы в соединительной проводке электронного зажигания.
43 От контроллера детонации подан неверный импульс.
44,45 Проблемы с составом горючей смеси. Он может быть истощен или преобразован.
49 Проверка потери вакуума.
51,52 Проблемы в функционировании ППЗУ либо ОЗУ.
53 Нет регулятора импульса CO. Обрыв цепи крана или датчика.
54 Не поступает импульс от контроллера Octane Corrector.
55 При пониженной нагрузке на агрегат ЭБУ исправляет истощение.
61 Проблемы в кислородном контроллере.

Эти коды можно свернуть, если у вас цифра 6, она может обозначать ошибки 2 и 4 или цифрой 9 — ошибки 1 и 8.

Для того, чтобы диагностика сразу подсчитывала и расшифровывала проблемы, желательно скачать и всегда иметь при себе распечатку для описания. При диагностике ЭБУ коды на двигателе 21124 могут отличаться в зависимости от модели авто. Чтобы читать коды, нужно знать, как они должны расшифровываться. После удаления нужно сбросить ошибки (видео удаляется и публикуется каналом КВ Автосервис).

номер Расшифровка
p0102, P0103. Контроллером ДМРВ подается неверный импульс. Это значит, что нужно проверить проводку.
п0112, р0113. 112 либо 113 — требуется замена датчика температуры поступающего воздуха.
p0115-P0118. Ошибки от 0115 до 0118 — контроллер антифриза подает неверный импульс. Проблемы в проводке или в самом датчике.
п0122, р0123. ДПДЗ. От регулятора подается неверный сигнал. В случае повреждения проводки возможны помехи.
p0130, P0131 Лямбда-зонд требует диагностики и замены.
p0135-P0138. Ошибка 0135 и выше — Необходима замена регулятора нагрева лямбда-зонда.
p0030 ЭБУ сообщает о проблемах в электрочастниках на участке от нагревателя лямбда-зонда до нейтрализатора.В случае ошибки R0030 необходимо проверить электрическую панель и сами датчики.
п0036. P0036 — Записано перерезание проводки отопительного прибора ДК-2.
p0300, P0302. Когда КОДЫ 300 и 302, ЭБУ сообщает о пропуске зажигания.
p0301 Проходные точки в цилиндрах силового агрегата фиксированы. Надо проверить компрессию.
п0325. Датчик детонации работает некорректно.В частности, речь идет о лазании по проводке подключения.
п0335, Р0336. P0036 Ошибка ВАЗ 2114 или 10335 — вышел из строя ДПКВ или повреждена его цепь подключения. Если проводка целая, датчик меняется.
p0340. Отказ датчика фазы.
p0341. Ошибка ВАЗ 2114 0341 означает сбои в работе регулятора фаз газораспределения.
p0342, P0343. Проблемы в работе фазорегулятора. При такой ошибке двигатель детонационный. Скорее всего, проблему решит только замена.
р0346. P0346 Ошибка ВАЗа — тоже проблемы фазорегулятора.
р0363. P0363 — Выявлено возгорание воспламенения горючей смеси. В отказывающихся работать цилиндрах отключается подача топлива.
р0422. Отказ в работе нейтрализованного устройства.
р0443, Р0444, Р0445 Проблемы 0443, P0444 и 0445 — регулятор адсорбера, продувка не проводится.
р0480. Произошла поломка устройства охлаждения двигателя. Возможен перегрев агрегата при незамедлительной замене. Перед заменой нужно проверить контакты к проводке.
p0501-Р0504. Ошибка 0501 ВАЗ 2114 и код ошибки 0504 — Регулятор скорости отказывается работать. Требуется замена устройства.
р0505, Р0506, Р0507 Не работает или некорректно работает датчик холостого хода. Его отказ может привести к грохоту холостого хода. Можно возить двигатель. Сам контроллер протестирован и прозвана проводка.
р0607. Контроллер детонации работает с перебоями.
с1135. Ошибка 1135 ВАЗ 2114 — Необходимо проверить кислородный контроллер.
p6060 Поломка процессора.Если после сброса кода неисправность осталась, значит контроллер нужен.
p2020 Необходимо проверить датчик положения заслонок впускного канала.
p1617. Ошибка 1617 — Контроллер неравномерно дорог, повреждена проводка.
с. 15 13. Произошло короткое замыкание в проводке датчика холостого хода. Необходимо протестировать электрощиток и проверить контакты.
с1602. Устранены пропадания напряжения в электросети автомобиля.
р0560 Неверное напряжение в бортовой сети. Этот параметр может быть переоценен или недооценен. Тестированию подлежит аккумулятор, а также генераторный узел.
p1514, P0511 О появлении данных ошибок сообщает проблема обрыва или короткого замыкания в проводке RCX (регулятора холостого хода). Сначала сделайте диагностику контактов датчика, а потом по возможности прозвоните цепь.Сам датчик также может быть поврежден.
с1303. P1303 — сообщается о выявленных колебаниях возгорания от топливовоздушной смеси в третьем цилиндре. Неисправность следует устранять как можно быстрее, поскольку она может быть критичной для нейтрализатора.
с. 1578. Неисправность дроссельной заслонки. Дословно проблема расшифровывается как «параметр нулевой адаптации вне допустимого значения». Есть несколько вариантов решения проблемы.В первую очередь необходимо прочистить дроссельную заслонку. Если не помогло, проводится адаптация дроссельной заслонки. Для этого нужно активировать зажигание, после чего через 40 секунд запустить двигатель. Как вариант, вы можете проверить и сжать контактные клеммы на дроссельной заслонке.
p1621 Неисправность оперативного запоминающего устройства, в блоке управления памятью с памятью. Требуется подробное компьютерное тестирование.
р0650. Проблемы в цепи управления индикатором кода ошибки платы.
p2135 P2135 — устранение неисправностей в работе дроссельного узла. Если замена датчика и чистка демпфера не помогли, то, возможно, проблему придется решить перепрошивкой бортового компьютера.
п2187. Засохшая смесь в цилиндрах двигателя. Вам необходимо провести детальную диагностику проблемы.

Диагностика с помощью специального оборудования

4.Программа запуска для тестирования

Процесс диагностики с помощью специального оборудования заключается в проверке автомобиля с помощью ноутбука. Для подключения к диагностическому разъему потребуется кабель с переходником. Этим кабелем подключаем компьютер к разъему через выход USB. Для тестирования также потребуется программное обеспечение, мощность используемого компьютера не имеет значения. В Интернете есть множество версий разных программ тестирования.

Диагностика проводится следующим образом:

  1. Перед проверкой рекомендуется осмотреть автомобиль.Проверить объемные запасы — моторное масло, тормозную жидкость, хладагент.
  2. Найдите диагностический разъем и подключите к нему ноутбук. Если у вас есть специальный сканер, то еще лучше. Но поскольку найти сканер не так-то просто, а его покупка недоступна, можно использовать ноутбук. Перед тем как начать тестирование, нужно включить зажигание. Пускать силовой агрегат не нужно.
  3. После подключения запускается утилита для тестирования. Программный интерфейс может быть разным.При запуске программы могут появиться графики или список параметров с цифрами. Эта информация позволит сделать выводы о работе силового агрегата.
  4. Тест запущен. Коды неисправностей появятся на экране ноутбука. Для расшифровки воспользуйтесь информацией, приведенной в этой статье. Все коды мы описать не смогли, но расшифровали те, которые встречаются чаще всего. Обычно, когда вы загружаете программу на свой компьютер, пользователям предоставляется отдельный файл с описанием неисправности.
  5. После расшифровки проблема выполнена.

Наличие на автомобиле бортового компьютера позволяет вовремя выявить неисправности, принять соответствующие меры до того, как поломка станет серьезной и дорогостоящей в устранении.

Здесь главное уметь правильно считывать коды ошибок при диагностике ВАЗ 2114. Не все понимают, на что указывает машина, выдавая те или иные обозначения. Поэтому сегодня мы постараемся рассказать о кодах наиболее частых ошибок и отметим, что означает каждая из них.

Самодиагностика

Сразу отметим, что результат диагностики своими руками в условиях собственного гаража и на специализированных автосервисах — несколько иной. Станции технического обслуживания имеют в своем распоряжении все необходимое оборудование, с помощью которого рассчитывается максимальное количество кодов ошибок бортового компьютера вашего автомобиля.

Самостоятельная диагностика своими руками позволит добиться определенного положительного результата. Но, увы, обнаружить все ошибки удается в крайне редких случаях.

Нюансы самодиагностики

Показания для самодиагностики и доступа к специализированной сотне будут разные, коды ошибок тоже отображаются по-разному. Поэтому рассмотрим сегодня два варианта.

Нет необходимости использовать бортовой компьютер для диагностики неисправностей в машине. Не все владельцы ВАЗ 2114 знают об этом способе, потому что мы о нем и расскажем.

Состоит в следующих действиях.

  1. Сядьте на водительское сиденье и зажмите кнопку одометра.
  2. Затем поверните ключ зажигания в первое положение.
  3. Отпустить кнопку одометра. После этого стрелки начнут бегать.
  4. Очистите кнопку еще раз и отключите. Это позволит вам увидеть, какая версия прошивки используется в вашем случае.
  5. Трижды зажать, а затем отпустить кнопку. Так вы увидите коды, указывающие на любые ошибки в работе автомобиля.

Поскольку это не специализированное оборудование, коды в этом случае будут представлены в виде двузначных обозначений, а не четырехзначных.

Теперь рассмотрим самые популярные ошибки, которые обнаруживаются при такой диагностике, и разберемся, что означает код. Даже без бортового компьютера по кодам одометра можно выявить неисправности на ВАЗ 2114.

Предлагаем ознакомиться с ними на столе.

Код Описание
1 Проблемы в микропроцессоре
2 Неисправность в цепи датчика указателя уровня топлива в баке.
4 В электросети слишком высокое напряжение
8 Напряжение слишком низкое
13 Нет сигнала от датчика кислорода
14 Сигнал датчика температуры охлаждающей жидкости
15 Уровень сигнала датчика температуры охлаждающей жидкости очень низкий
16 В бортовой сети слишком высокое напряжение
17 Очень низкое напряжение в бортовой сети
19 От датчика положения коленвала неверный сигнал
24 Неисправен датчик скорости автомобиля
41 Датчик фазы подает неверные сигналы
51 Частицы обнаружены при работе постоянного запоминающего устройства
52 Обнаружены пылинки в работе оперативного запоминающего устройства
53 SO-потенциометр не работает
61 Не работает лямбда-зонд

Важно учитывать тот факт, что ошибки могут развиваться.Например, если у вашего автомобиля есть неисправности, показывающие коды 4 и 1, одометр устройства покажет цифру 5.

Плюс ко всему, все коды неисправностей будут храниться в памяти, пока вы их вручную не сбросите. Для этого отключите клеммы от АКБ, удерживая зажигание, подождите несколько секунд и подключите обратно. Не забудьте сделать это, особенности, если собираетесь на диагностику за сотку. Они найдут эти ошибки и устранят их, хотя на самом деле вы уже делали это раньше.Платить лишние деньги? Нет, не стоит.

Боковые компьютерные коды и их значение

А теперь поговорим об общих кодах ошибок, которые можно выявить при диагностике бортового компьютера вашего ВАЗ 2114. Следует учитывать, что речь идет об электронике, которая тоже иногда способна работать некорректно. Но, как показывает практика, в подавляющем большинстве случаев коды ошибок на бортовом компьютере соответствуют реальным проблемам на автомобиле.

Учить каждую ошибку невероятно долго.Поэтому в этой таблице мы собрали самые обычные, с которыми регулярно встречаются владельцы ВАЗ 2114.

.
Коды Описание проблемы
0102, 0103 Неправильный уровень сигнала датчика расхода воздуха.
0112, 0113 Входной сигнал датчика температуры воздуха на впуске. Требует замены
0115-0118 Неправильный сигнал датчика температуры охлаждающей жидкости.Требует замены
0122, 0123 Помехи или неверный сигнал от датчика управления положением дроссельной заслонки. Рекомендуется заменить датчик
0130, 0131 Не работает кислородный датчик
0135-0138 Не работает прибор на подогрев кислородного датчика. Требуется замена
0030 Отказы фиксируются в работе или обрыве в цепи управления подогревателем кислородного датчика к нейтрализатору.
0201 — 0204 В цепях управления форсунками обнаружено
0300 Обнаружены случайные или постоянные проходы возгорания. Машина не может сразу запуститься
0301 — 0304 В цилиндрах двигателя обнаружен проход зажигания
0325 Файлы в цепи детонационного устройства
0327, 0328 Неисправен датчик детонации.Требует замены
0335, 0336 Обнаружена неисправность датчика положения коленчатого вала. Устройство требуется на замену
0342, 0343 Возникла система фазового датчика. Аппарат требует замены
0422 Неисправен нейтрализатор
0443-0445 Не работает клапан продувки адсорбера. Требуется замена устройства
0480 Не работает охлаждающий вентилятор.Требуется замена устройства
0500, 0501, 0503, 0504 Сказочный датчик скорости вышел из строя. Аппарат заменен
0505–0507 Регулятор холостого хода работает с отказами, влияющими на количество оборотов (ниже или выше). Обнаружение такой ошибки свидетельствует о необходимости замены регулятора
0560, 0562, 0563 Возникли перебои в подаче сетевого напряжения. Нужна более тщательная диагностика, которая определит точные участки, необходимые для замены цепи.
0607 Канал детонации не работает
1115 Цепь подогрева кислородного датчика работает с перебоями
1135 В цепи подогрева был выбран датчик кислорода, возможно, произошло короткое замыкание. Датчик заменен
1171, 1172 Уровень газа потенциометра не соответствует норме
1500 Обрыв в цепи управления устройством АЗС
1509 Электрическая цепь управления элементом холостого хода перегружена.
1513, 1514 Бортовой компьютер зафиксировал поломку в цепи неработающего устройства.
1541 Произошла поломка в цепи управления реле АЗС
1570 Система противоскольжения получила обрыв цепи
1600 На бортовой компьютер не поступают данные от системы защиты от проезда
1602 Это один из наиболее часто встречающихся кодов при диагностике неисправности БК.Означает отсутствие напряжения бортовой сети на электронном блоке управления
1606, 1616, 1617 Датчик пробоя обнаружения неровностей дорожного полотна
1612 Обнаружен сбой разряда электронный блок управления
1620 Неисправность в работе постоянной памяти
1621 Поломка оперативного запоминающего устройства.
1689 В том случае, если эта комбинация цифр появилась при диагностике, бортовой компьютер может показывать неверные коды ошибок.
0337, 0338 Ошибки в работе элемента контроля положения коленчатого вала или обрыв цепи.
0481 Сломался второй вентилятор системы охлаждения. Аппарат требует замены
0615–0617 В цепи реле стартера обнаружены обрывы или короткое замыкание
1141 Нагреватель первый после нейтрализатора кислородного датчика
230 Реле топливного насоса вышло из строя и ремонту не подлежит.Скоро потребуется замена устройства.
263, 266, 269, 272 Эти коды обозначают поломку драйвером первой, второй, третьей или четвертой форсунок — нужно заменить элементы.
640 Эта комбинация свидетельствует о поломке в цепи лампы Checkengine

Датчики массы gaisa plūsmas lzm vaz 2108 2110 2111 2112 2123 2170 2131 2115 2113 bosch nr. 0280218037 0280 218 037 atlaides

Pieteikumi:

Номинал ГАЗ Волга Упашума 2.3 л 2287ccm 145HP 107 кВт (Benzīns) 2009

Par GAZ Volga Īpašuma 2.3 L 2287ccm 145HP 107KW (Benzīns) 2010

Par GAZ Volga Īpašuma 2.3 L 2287ccm 145HP 107KW (Benzīns) 2008

Par GAZ Volga Īpašuma 2.3 L 2287ccm 145HP 107KW (Benzīns) 2007

Par GAZ Volga Sedans 2.3 L 2287ccm 145HP 107KW (Benzīns) 2010

Par GAZ Volga Sedans 2.3 L 2287ccm 145HP 107KW (Benzīns) 2009

Par GAZ Volga Sedans 2.3 L 2287ccm 145HP 107KW (Benzīns) 2008

Номинал ГАЗ Волга Седаны 2.3 л 2287ccm 145HP 107 кВт (Benzīns) 2007

Номинал ГАЗ Волга Вагону 2.3 л 2002-2012

Номинал ГАЗ Волга Вагону 2.3 L 16V 1997-2000

Номинал ГАЗ Волга Вагону 2.3 i 1997-2012

Номинал ГАЗ Волга Вагону 2.3 i 16V 1997-2012

Номинал ГАЗ ГАЗель 2.3 л 1997-2012

Номинал ГАЗ Газель 2.5 и 2001-2012

Par GAZ Gazele Autobusu 2.3 L 2287ccm 131HP 96KW (Benzīns) 2001

Par GAZ Gazele Autobusu 2.3 L 2287ccm 131HP 96KW (Benzīns) 2000

Par GAZ Gazele Autobusu 2.3 л 2287ccm 131HP 96 кВт (Benzīns) 1999

Par GAZ Gazele Autobusu 2.3 L 2287ccm 131HP 96KW (Benzīns) 1998

Par GAZ Gazele Autobusu 2.3 L 2287ccm 131HP 96KW (Benzīns) 1997

Номинал УАЗ 220694 2.9 es 4×4 1997-2012

Номинал УАЗ 220695 2.7 es 4×4 2008. — 2012. gadam

Номинал УАЗ 3160 2.9 es 4×4 1997-2012

Par УАЗ Патриот 2.7 л 4×4 2005. — 2012. гадам

Номинал УАЗ Соболь 2.3 л 1997-2012

Номинал УАЗ Соболь 2.5 и 2001-2012

Par УАЗ Хантер Внедорожник 2.7 л 2693ccm 128HP 94 кВт (Benzīns) 2012

Par UAZ Hunter SUV 2,7 л 2693ccm 128HP 94KW (Benzīns) 2011

Par UAZ Hunter SUV 2,7 л 2693ccm 128HP 94KW (Benzīns) 2010

Par UAZ Hunter SUV 2,7 л 2693ccm 128HP 94KW (Benzīns) 2009

Par UAZ Hunter SUV 2,7 л 2693ccm 128HP 94KW (Benzīns) 2008

Par UAZ Hunter SUV 2,7 л 2693ccm 128HP 94KW (Benzīns) 2007

Par UAZ Hunter SUV 2,7 л 2693ccm 128HP 94KW (Benzīns) 2006

Лада 2110 седаны (2110)

Lada 2111 вагоны stacijas

Lada 2112 hečbeks

Фотоника в природе и биоинспекционный дизайн: экологичные подходы для красочного мира

Биологические системы обладают наноархитектурой, разработанной для конкретных целей и чья способность модулировать поток света создает необычайное разнообразие естественных фотонных структур.В частности, поразительная красота структурной окраски, наблюдаемой в природе, вдохновила на технологические инновации во многих областях. Интенсивные исследования были посвящены воспроизведению уникальных ярких цветов с помощью недавно разработанных фотонных структур, обладающих свойствами реагирования на стимулы, с замечательными применениями в области здравоохранения, безопасности и защиты. В этом обзоре освещаются биоинспекционные фотонные подходы в этом контексте, начиная с представления многих привлекательных примеров структурных цветов в природе, за которыми следует описание универсальности методов изготовления и разработанных цветных структур.Особое внимание уделяется оптическому зондированию для медицинской диагностики, контроля пищевых продуктов и мониторинга окружающей среды, которые пережили значительный рост, особенно с учетом достижений в получении недорогих миниатюрных систем, большей надежности, быстрого реагирования и использования макетов без этикеток. Кроме того, природные биоматериалы и синтетические полимеры универсальны и подходят для множества различных структур, которые подчеркнуты. Обсуждение прогресса в области биоинспирированных фотонных полимеров и их интеграции в новые устройства происходит с тех пор, как появились недавние разработки, которые оправдали ожидания в отношении умных, гибких, носимых и портативных датчиков.Обсуждение расширено, чтобы сделать упор на дополнительные функции, предлагаемые для связанных биомедицинских приложений, и использование структурных цветов в новых устойчивых стратегиях, которые могут удовлетворить потребности технологического развития.

Эта статья в открытом доступе

Подождите, пока мы загрузим ваш контент.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
