Подключение камеры заднего вида

Установка на автомобиль камеры заднего вида значительно повышает безопасность движения. Этот прибор может быть установлен в качестве дополнения к парктронику (парковочному ассистенту) либо отдельно. В любом случае задняя видеокамера существенно облегчит выполнение маневрирования, особенно во время парковки.

Подключение камеры заднего вида своими руками

Существует несколько основных способов подключения камеры заднего вида в автомобиле. Исходящий сигнал можно завести на дисплей автомагнитолы или навигатора, монитор головного устройства либо на входящий в комплект поставки отдельный экран.

Последний вариант — наиболее простой, поскольку не возникает проблемы несогласованности оборудования. При этом для выносного экрана требуется отдельное место в машине. Проще всего поставить дисплей сверху на приборную панель. Второй недостаток этого варианта — дополнительные расходы на оборудование.

Если же подсоединить выход устройства к монитору или магнитоле, то получается экономия и пространства, и денежных средств. Плюс дисплей в этом случае будет находиться в максимально удобном для обзора месте.

Самостоятельная установка камеры заднего вида обычно не вызывает особых сложностей. Прежде всего необходимо определиться с типом изделия и его параметрами. Если вы собираетесь подключать устройство к автомагнитоле или навигатору, нужно сначала убедиться в совместимости оборудования. Здесь может иметь значение напряжение питания видеокамеры, передаваемый стандарт изображения, разрешение, вариант активации устройства, вид разъёмов и пр.

Как подключать провода камеры и питание

Как подключить питание — вопрос довольно важный и не всегда однозначный. Существует мнение, что лучше всего запитывать прибор от фонарей заднего хода. Это зачастую и удобнее всего. Сама камера размещается на авто в кормовой части кузова. Поэтому здесь нетрудно взять напряжение 12 В с заднего света и подключить к нему красный провод. Здесь же можно взять и минус.

Отметим, что во избежание появления дополнительной разницы потенциалов лучше брать плюс и минус из одного места. Это снизит вероятность сбоев и помех при работе электроники.

Альтернативный вариант — подключение питания камеры напрямую от бортовой сети, непосредственно от аккумулятора или через зажигание (например, от прикуривателя). Такой способ может быть предпочтительным, если видеосигнал заводится на монитор головного устройства.

При этом видеокамера во время движения постоянно будет под напряжением, прогрета и готова к работе. Это улучшает качество картинки, но может привести к перегреву. Многие модели рассчитаны на питание меньше 12 В. Их лучше подключать через адаптер (конвертор напряжения).

Последний вопрос — к какому проводу или разъёму подсоединять видеовыход. Здесь всё зависит от вида используемого отображающего устройства и схемы подключения. Проще всего, если стандартный разъём RCA можно подключить непосредственно к магнитоле или навигатору. В противном случае придётся использовать переходники.

Ниже будет описано, как правильно самому подсоединить видеокамеру при использовании разных вариантов подключения.

Схемы подключения камеры заднего вида к автомагнитоле и монитору

Существует два основных варианта подключения камеры к магнитоле. Первый — с использованием отдельного провода возбуждения. Этот вывод может обозначаться на схеме и корпусе самой автомагнитолы, как «реверс» или «паркинг».

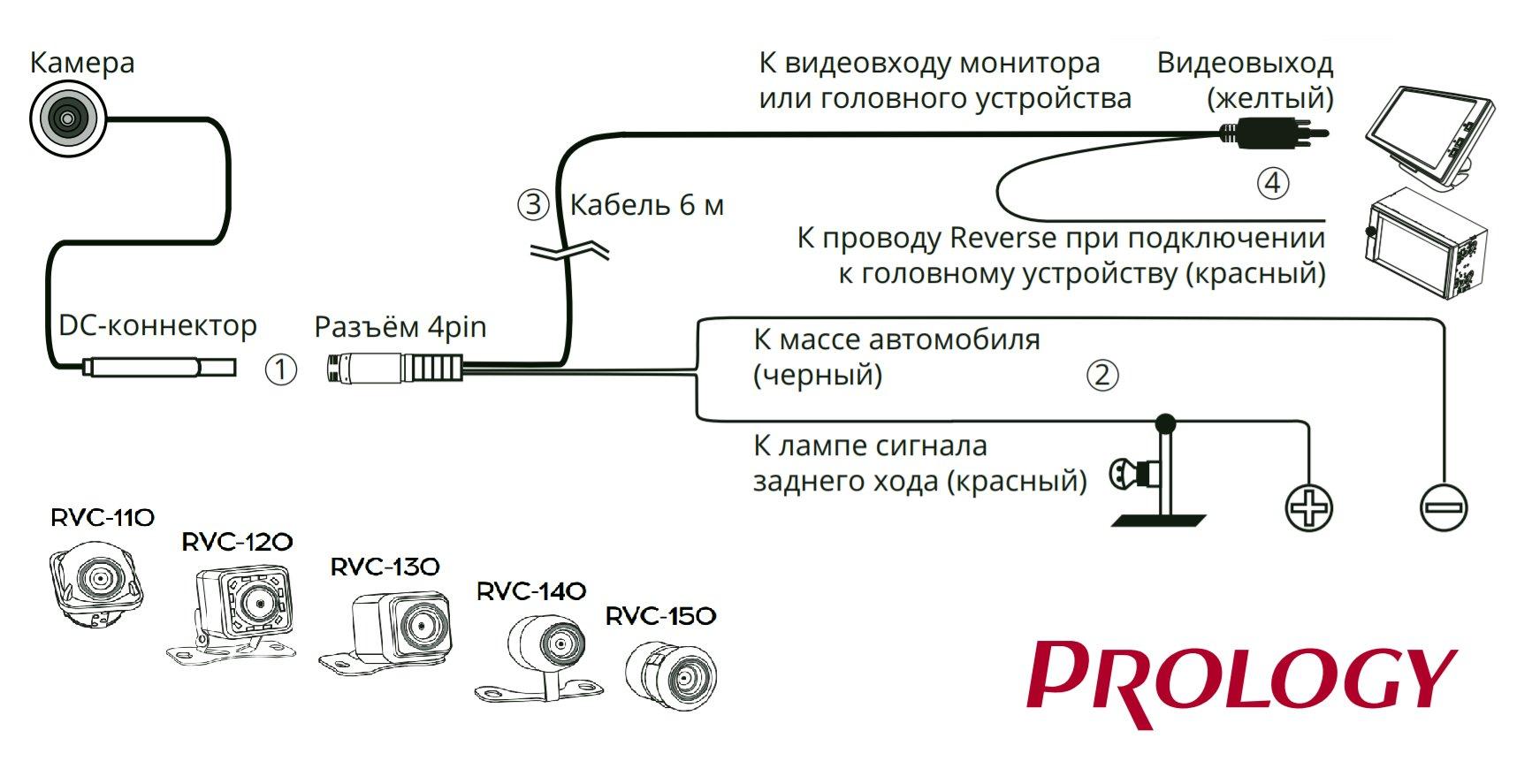

Выше показана схема проводов при таком варианте подключения. Здесь на вывод P3 подаётся напряжение +12 В с заднего фонаря автомобиля. Основное питание в этом случае можно подать как с той же точки, так и отдельно, с бортовой сети.

Если же конструкция магнитолы не предусматривает использование отдельного сигнала возбуждения (или парковки), то активация происходит просто по факту появления на входе видеосигнала. В таком случае питание берётся с заднего света.

Аналогичным образом камера подключается и к монитору. Основное отличие здесь одно. В некоторых автомобилях нужно зайти в инженерное меню головного устройства и выбрать соответствующий вид активации.

Как подключить камеру заднего вида к навигатору

Для подключения к навигатору нужно, чтобы устройство обладало видеовходом либо возможностью беспроводного подключения.

В первом случае схема практически не отличается от описанной выше, с возбуждением по видеовходу (см. схему выше). Отличие только в том, что большинство навигаторов имеют разъём другого типа. Эту проблему можно решить с помощью переходника либо заранее приобретя видеокамеру с соответствующим выходом.

Вариант беспроводного подключения см. ниже.

Подключение беспроводной камеры заднего вида

Многие автолюбители интересуются, как подключить видеокамеру без прокладывания в салоне проводки с сопутствующим снятием обшивки. Это можно сделать с помощью беспроводного модуля. Передатчик видеосигнала устанавливается рядом с самой камерой и запитывается от задних фар.

Приёмник размещается поблизости от отображающего устройства (автомагнитолы, навигатора или монитора). Такой вариант не подходит при использовании магнитолы с активацией по отдельному входу.

Подключение камеры заднего вида через реле

Нередко возникает необходимость подсоединения видеокамеры через реле. Нередко на дисплее появляются сильные помехи из-за нестабильного напряжения или использования ШИМ-модуляции. На некоторых автомобилях в последнем случае видеокамеры вообще не запускаются.

Решением становится именно использование реле. На управляющий вход переключателя подаётся плюс с задних фонарей. Видеокамера запитывается от сети 12 В через силовые контакты реле.

Куда установить камеру заднего вида на автомобиль

Вопрос, куда крепить камеру, тоже очень важен. Нужно обеспечить полноценный обзор и отсутствие помех. Желательно также снизить вероятность вандализма, попадания на прибор грязи и жидкости. Исходя из этого, существует несколько основных вариантов размещения видеокамеры:

В плафоне подсветки номера. Это очень удобный вариант, специально предусмотренный конструкцией ряда автомобилей.
В бампере. Видеокамеру овальной либо круглой формы можно установить в предварительно просверленное отверстие.
В ручке багажника. Это особенно удобно, если ручка конструктивно выполнена в общем корпусе вместе с молдингом над номером.
Прикрепить на рамку номера.

Как настроить камеру заднего вида на авто

Ещё один актуальный вопрос — как правильно настроить видеокамеру. Иногда после установки оказывается, что изображения вообще нет или оно «нечитаемое». Возможная проблема — несоответствие видеостандартов оборудования. В этом случае нужно использовать переходники (адаптеры видеосигнала). Хотя может быть дешевле просто купить изделие другой модели.

Ещё одна возможная ситуация — неправильно заданные режимы монитора. В этом случае нужно переключить параметры в инженерном меню.

Даже если всё работает правильно, не помешает дополнительная регулировка камеры, позволяющая получить на экране парковочные линии. Как отрегулировать изделие, зависит от особенностей конкретной модели.

Как подключить камеру заднего вида: простая инструкция

30 Июн 2020, 14:59

В статье представлена простая инструкция, как подключить камеру заднего вида.

Автовладелец, заботящийся о своей безопасности и желающий чувствовать себя комфортно за рулем, может поинтересоваться, как подключить камеру заднего вида. Функциональность и качество работы рассматриваемого оборудования напрямую зависят от того, правильно ли оно установлено. Монтировать камеру заднего вида можно как с наружной, так и со внутренней стороны авто. Если вы решили отдать предпочтение первому варианту, закрепите камеру в нише над бампером машины. Сделав это, вы обеспечите себе идеальный угол обзора. Если же техника будет установлена внутри салона (на заднем стекле), часть экрана займет багажник.

Зато не придется беспокоиться о безопасности устройства – вы надежно защитите его от негативных воздействий любого вида.

Выбрав способ монтажа, подумайте о том, как подключить технику. Вы сможете сделать это, придерживаясь простой инструкции:

Установите камеру заднего вида в нише над бампером. Для этого вам нужно просверлить два отверстия для крепления кронштейна и одно – под кабель.

Подготовьте провода, которые вы используете, чтобы подключить устройство. Если они слишком короткие, нарастите их. Затем соедините провод питания, отходящий от видеокабеля, с проводом, который будет питаться от лампы заднего хода. Что же касается второго провода, который будет прикреплен к корпусу автомобиля, придайте его окончанию форму кольца.
Проведите провода внутри багажного отделения, подключите один из них к габаритам авто, а второй – протяните в салон. Тщательно заизолируйте места соединения. Чтобы вам проще было работать, предварительно снимите фару и отключите клемму.
Установите фару на место, добившись полной герметичности соединения. А затем проложите проводку по правой части машины. Чтобы подключить камеру, вам не придется снимать переднее пассажирское сиденье – просто откиньте его назад и удалите уплотнитель.
Протяните кабель под ковриком переднего пассажирского сиденья и заведите его в пространство центральной панели.
Снимите магнитолу и подключите кабель к выходу CAMERA IN. При этом не имеет значения, магнитолой какого вида вы пользуетесь – в любом случае, техника будет стабильно работать.
Войдите в раздел «Back camera» в настройках магнитолы и активируйте функцию «Battery». В результате камера заднего вида будет запитана положительным потенциалом.

После выполнения всех перечисленных операций камера станет включаться одновременно с лампами заднего хода. А картинка с нее будет транслироваться на экран магнитолы.

Следуя приведенным выше рекомендациям, вы без труда подключите камеру заднего вида и сможете использовать ее для безопасной парковки или во время движения по дорогам. При этом не имеет значения, какому виду техники вы отдали предпочтение – схема подключения не претерпит значительных изменений. Однако если вы не умеете работать с электрикой, лучше не рисковать и доверить решение этой задачи квалифицированным специалистам. Они быстро установят и подключат устройство, обеспечив вам комфорт и безопасность на дороге.

Подключение камеры заднего вида — Авто блог о ремонте авто

Подключение камеры заднего вида

Подключение камеры заднего вида своими руками

Как подключать провода камеры и питание

Схемы подключения камеры заднего вида к автомагнитоле и монитору

Как подключить камеру заднего вида к навигатору

Вариант беспроводного подключения см. ниже.

Подключение беспроводной камеры заднего вида

Многие автолюбители интересуются, как подключить видеокамеру без прокладывания в салоне проводки с сопутствующим снятием обшивки.

Это можно сделать с помощью беспроводного модуля. Передатчик видеосигнала устанавливается рядом с самой камерой и запитывается от задних фар.

Подключение камеры заднего вида через реле

Куда установить камеру заднего вида на автомобиль

В плафоне подсветки номера. Это очень удобный вариант, специально предусмотренный конструкцией ряда автомобилей.
В бампере. Видеокамеру овальной либо круглой формы можно установить в предварительно просверленное отверстие.
В ручке багажника. Это особенно удобно, если ручка конструктивно выполнена в общем корпусе вместе с молдингом над номером.
Прикрепить на рамку номера.

Как настроить камеру заднего вида на авто

Как подключить камеру заднего вида: простая инструкция

30 Июн 2020, 14:59

В статье представлена простая инструкция, как подключить камеру заднего вида.

Установите камеру заднего вида в нише над бампером. Для этого вам нужно просверлить два отверстия для крепления кронштейна и одно – под кабель.
Подготовьте провода, которые вы используете, чтобы подключить устройство. Если они слишком короткие, нарастите их. Затем соедините провод питания, отходящий от видеокабеля, с проводом, который будет питаться от лампы заднего хода. Что же касается второго провода, который будет прикреплен к корпусу автомобиля, придайте его окончанию форму кольца.
Проведите провода внутри багажного отделения, подключите один из них к габаритам авто, а второй – протяните в салон. Тщательно заизолируйте места соединения. Чтобы вам проще было работать, предварительно снимите фару и отключите клемму.
Установите фару на место, добившись полной герметичности соединения. А затем проложите проводку по правой части машины. Чтобы подключить камеру, вам не придется снимать переднее пассажирское сиденье – просто откиньте его назад и удалите уплотнитель.
Протяните кабель под ковриком переднего пассажирского сиденья и заведите его в пространство центральной панели.
Снимите магнитолу и подключите кабель к выходу CAMERA IN. При этом не имеет значения, магнитолой какого вида вы пользуетесь – в любом случае, техника будет стабильно работать.
Войдите в раздел «Back camera» в настройках магнитолы и активируйте функцию «Battery». В результате камера заднего вида будет запитана положительным потенциалом.
После выполнения всех перечисленных операций камера станет включаться одновременно с лампами заднего хода. А картинка с нее будет транслироваться на экран магнитолы.

Подключение камеры заднего вида к магнитоле 🚗

Ставить или нет, камеру заднего хода, решает каждый водитель сам. Подключение камеры заднего вида требует некоторых знаний и навыков, поэтому не все смогут сделать это самостоятельно. Имея небольшой набор инструментов и начальные навыки работы сними, вы легко разберетесь, как подключить камеру заднего вида.

Боковые зеркала, да и ваша развернутая на 180° голова не дадут нужного эффекта, какие-то мелочи, а может быть и не мелочи, вы все-таки можете не заметить. А дальше могут начаться разборки с хозяином поцарапанной машины, и это может обойтись вам в десятки раз дороже, чем подключение камеры заднего хода. Дальше в статье мы с вами рассмотрим, какую камеру можно выбрать, подойдет ли вам китайский производитель, или же вы предпочтете что-то более солидное. А также обсудим, возможна ли установка камеры заднего вида своими руками, и как правильно подключить выбранное вами устройство.

Как выбрать камеру

Современный рынок электроники и особенно Китая, переполнен разнообразными камерами, и от этого выбор нужной вещи усложняется. Для того чтобы облегчить себе работу, определитесь с приоритетами, что вас больше волнует – цена или качество. Далеко не всем нужны камеры высокого разрешения, или камеры, которые могут показывать даже при плохом освещении. Некоторым водителям достаточно недорогой камеры заднего вида к магнитоле.

На какие параметры надо обращать внимание, если вы решили приобрести более качественный товар, то в таком случае есть как минимум пять моментов, которые надо учитывать при покупке:

- В каком разрешении пишет камера, чем выше разрешение видео, тем лучше качество записи. Да и высокая четкость изображения нужна далеко не всегда.
- Следующий момент – чувствительность камеры к освещению. В более дешевых моделях, качество записи при слабом освещении может быть очень плохим. Поэтому если вы в силу обстоятельств часто используете автомобиль в темное время суток, то на этот момент стоит обратить внимание.
- Если вы перед покупкой, уже решили, куда поставить камеру заднего вида, то необходимо обратить внимание на метод монтажа данной конкретной модели.

Следующий момент – этот угол обзора, который захватывает объектив камеры. Обычно он в пределах от 120 до 180 градусов. Лучше брать что-то среднее между этими двумя показателями, чтобы у вас был хороший обзор заднего вида, но не было панорамы, потому что при ней действительность искажается.
Подбор монитора, на который камера будет выдавать изображение. Но если у вас в машине уже есть магнитола с экраном, то вам просто надо будет подумать, как подключить камеру заднего вида к магнитоле.

Как и где должна устанавливаться

Дальше в статье мы с вами рассмотрим, как установить камеру заднего вида. Места в автомобиле для установки видеокамеры более чем достаточно, но нам нужно самое выгодное положение. У глазка камеры должен быть хороший обзор, который не ограничивается никакими деталями машины. Любая камера полностью раскроет свой потенциал, если она установленный в наиболее выгодном месте.

В нашем случае таким местом является ниша над задним бампером автомобиля, камера должна быть размещена в ее верхней части над государственным номером машины. Что это дает – углы обзора, ваша автомагнитола будет показывать только дорогу, а не части вашей машины. Но расположить ее надо так, чтобы она не была сильно утоплена, но и не торчала наружу.

Правда здесь есть минус – ваша камера доступна для грязи и чужих рук. Если же вы ее расположите внутри салона на заднем стекле, то половину экрана будет занимать багажник, уменьшатся углы обзора и в некоторой степени пострадает качество изображения из-за стекла. Но зато она будет в чистоте и недоступна для посторонних.

Так что вам лично придется просчитать все плюсы и минусы, внешнего и наружного расположения камеры.

Порядок и схема подключения камеры заднего вида

А теперь более подробно о том, как установить и подключить камеру заднего вида к магнитоле Pioneer. Почему к этой модели, потому что она наиболее распространена. В случае если вы устанавливаете магнитолу самостоятельно, советуем для начала ознакомиться со схемой подключения магнитолы в машине.

Если брать в расчет небезопасность нашей видеокамеры, а наилучший обзор, то ее место все-таки должно быть над номером, снаружи. Устанавливать ее нужно ближе к краю, чтобы улучшить обзор, но не так чтобы она выставлялась. Сам монтаж камеры ничего сложного собою не представляет. Камера имеет необходимый для установки кронштейн, вам нужно будет только просверлить пару отверстий для крепежных болтов, и одно отверстие под кабель.

А дальше идет включение камеры заднего вида в общую электрическую сеть автомобиля. Если вы не сильны в электрике, то лучше обратить к специалистам автосервиса, но если у вас есть хотя бы начальные знания, то вы вполне сможете разобраться самостоятельно. Итак, порядок подключения по этапам:

Любая камера имеет два провода, по одному передается видеосигнал от камеры к монитору, а второй провод для питания. Так как сама камера имеет короткие провода, то вам необходимо будет их нарастить, чтобы их хватило от передней панели до конца багажника (как правило, удлинитель для видеосигнала идёт в комплекте).
Где взять питание для видеокамеры? Обычно камеру подключает к задним фонарям. Поэтому сразу после включения заднего хода, включается и камера заднего вида.
Все провода, протягиваемые по салону и в багажнике обязательно надо закрепить и спрятать. Это поможет избежать неожиданных обрывов сети во время движения.
Если вместо магнитолы вы будете использовать монитор, то нужно будет найти источник питания и для него. При наличии мультимедийной магнитолы Pioneer, этот вопрос у вас решается автоматически.

Подключение камеры заднего хода к магнитоле Pioneer

Сейчас мы конкретно поговорим как осуществляется настройка и подключение камеры заднего хода к магнитоле Pioneer. Здесь есть небольшие нюансы, которые вводят всех в заблуждение. Подключаем камеру к фонарю заднего хода, всё питание на камере есть, затем провод, по которому будет идти видеосигнал. В пионере это коричневый тюльпан не путать с жёлтым. Заходим в настройки, находим раздел в меню камера заднего вида, ставим пункт вкл., и переключаем полярность в режим батареи.

Наша камера работает, это можно проверить, зайдя в главное меню и выбрать значок камеры, но автоматически она включаться не будет. Это можно исправить подключив фиолетовый провод, к заднему фонарю (куда и камеру). В итоге, когда включается задний ход, загорается фонарь, на камеру подаётся питание, и магнитола понимает что необходимо переключиться на задний ход.
Вся схема подключения видеокамеры заднего вида довольно-таки проста, и поэтому большинство водителей зачастую справляются с ее установкой самостоятельно. В автомобилях оборудованных коробкой-автоматом может происходить случайные включения камеры заднего вида.

Для устранения этой неприятности нужно поставить дополнительный датчик задержки включения камеры. В каждой модели автомобиля установка камеры может отличаться, но в мелочах, принципы подключения похожи. Более сложен процесс подключения у видеокамер, передающих сигнал по радиосвязи, но у них преимущество в том, что таких камер можно подключать несколько штук. Машин на улицах города становиться все больше, поэтому камера заднего вида – это уже необходимость. Она не только поможет вам правильно припарковаться, но и сохранит доказательства вашей невиновности в случае столкновения.

Видео как подключить камеру заднего хода

Надеемся, что эта статья помогла разобраться в том,как правильно осуществляется подключение камеры заднего хода. Оцените статью по 5 бальной шкале, если есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите нам! Оставьте свой комментарий ниже. Это поможет нам сделать информацию на сайте ещё более полезной.

Установка и подключение камеры заднего вида в вашем автомобиле

Камера заднего вида относится к дополнительному оборудованию, функциональные возможности не делают ее заменой зеркала заднего вида, но позволяют улучшить обзор позади автомобиля. Технические возможности прибора позволяют получать изображение при недостаточном освещении. Таким образом, благодаря телекамере можно распознавать возникающие препятствия, которые не видны в зеркалах. Основное назначение этого оборудования – упрощение маневрирования и повышение безопасности при движении задним ходом и парковке автомобиля.

Особенности устройства

Основными элементами камеры заднего вида является оптический блок и жидкокристаллический монитор. Оптика прибора имеет светочувствительный сенсор.

Размеры камеры настолько малы, что позволяют установить ее незаметно в заднем бампере или рамке крепления номерного знака. Воспринимаемое изображение отображается на ЖК телевизоре или встроенной универсальной панели. Некоторые модели мониторов могут интегрироваться с зеркалом заднего вида, расположенным в салоне. При отключенной камере зеркало выполняет свою основную функцию, а при ее включении на полупрозрачной его части появляется изображение.

Включение камеры заднего вида происходит в момент переключения коробки передач в положение заднего хода автоматически или вручную. При этом на мониторе возникает изображение пространства, расположенного позади автомобиля, а также парковочные линии, которые могут быть отключены. Таким образом, водитель, двигаясь задним ходом, видит происходящее за ней и оперативно реагирует на изменение обстановки.

Особенности выбора

Камеры заднего вида широко представлены на рынке автомобильных аксессуаров. Они различаются техническими параметрами, исполнением и стоимостью. Большинство производителей старается разрабатывать конструкции изделий, которые упрощают установку и подключение прибора.

На выбор технологии этой процедуры оказывает большое влияние форма камеры. В одних моделях для ее крепления предусматриваются кронштейны, а другие требуют внедрения в задний бампер или какой-либо подходящий элемент машины.

Кроме подбора оптимальной формы камеры, следует обратить внимание на угол обзора. Если видеодатчик будет направлен узко, то у водителя возникнут сложности с оценкой ситуации позади машины. Чересчур широкий угол обзора приведет к снижению скорости реакции водителя, так как в его поле зрения будет находиться множество предметов, на которых трудно сразу сфокусироваться.

Технология установки и подключения

Установка камеры заднего вида ‒ процесс индивидуальный для каждого автомобиля. Однако он имеет ряд общих действий для любого из них.

Выполнение работ начинают с установки самой камеры. Задача значительно упрощается, если производитель предусмотрел для этого специальное место. В том случае, если оно отсутствует, в бампере делают отверстие в районе номерного знака, в котором камера фиксируется изнутри.

После этого провода, идущие от прибора, пропускают в багажник. В нем отрицательный провод черного цвета соединяется с массой, а плюсовой ‒ с проводом, питающим фонарь заднего хода. В результате такого соединения камера будет включаться одновременно с включением заднего хода, а все остальное время она будет выключена.

Завершив подключение камеры, приступают к соединению ее с монитором. Для этого используются провода, входящие в комплект оборудования. Их длина достаточна для прокладки через весь салон, а разъем типа тюльпан упрощает процесс соединения. Ошибиться при этом довольно сложно, так как разъемы маркированы разными цветами.

По окончании этого этапа приступают к соединению монитора с бортовой электрической системой. При соединении проводов придерживаются последовательности ‒ отрицательный провод соединяется с массой в любом удобном месте, а положительный ‒ с силовым проводом, питающим фонарь заднего хода.

Завершает процесс установки и наладки камеры заднего хода крепление монитора к панели.

Подключение ШГУ к камере заднего вида на авто

Современные штатные магнитолы, работающие на базе операционной системы Андроид, поддерживают возможность подключения дополнительных устройств. Одним из таких является камера заднего вида. Вместе с парктроником это отличный инструмент для безопасной парковки, особенно в условиях недостаточной видимости снаружи, либо наличия слепых зон. После того, как установка ШГУ будет успешно завершена, можно приступить к подключению внешней матрицы. Как правильно это сделать – узнайте в представленной статье.

Что делать, если нет заводской проводки?

Практически всегда, когда речь идет об установке нового головного устройства, в автомобиле отсутствует отдельная проводка под заднюю камеру. Приходится делать её самостоятельно. Для этого купите проводку под видеовыход с сечением, рекомендованным производителем. При отсутствии такой информации возьмите с собой штекер и продемонстрируйте его консультанту магазина. Покупая новую камеру, модуль уже будет присутствовать в комплекте. Задача водителя – докупить четыре (как правило) провода с аналогичным сечением и цветом. Последнее нужно, чтобы не перепутать их между собой при подключении.

Далее все просто:

Устанавливаем камеру в задней части автомобиля (как правило, под бампером, либо над регистрационным знаком).
Ведём проводку к ШГУ на A Здесь будут всего четыре проводника – на плюс к лампе заднего хода, плюс к видеосигналу, минус к кузову и отдельный провод – на минус камеры.
Припаиваем салонные провода к тем, которые располагаются на штекере для магнитолы. Опять-таки, важно не перепутать, что для чего предназначено.
Подключаемся к разъему.
Пытаемся проверить работоспособность, выключив зажигание, подождав секунд 5-7, а затем включив его повторно.

Видеофункционал поддерживают практически все штатные магнитолы Android, оснащенные сенсорным дисплеем. Главное – быть предельно внимательным и аккуратным. Можно, естественно, передать автомобиль в сервисный центр, где эту операцию выполнят на протяжении одного-двух часов. А можно и сэкономить, проявив смекалку и внимательно изучив схемы из инструкции по эксплуатации.

А если вам понадобилась новая магнитола в штатное место, оформляйте заказ в интернет-магазине 08k.ru! В наличии представлено огромное количество моделей от популярных производителей по максимально хорошим ценам.

Как правильно подключить питание камеры заднего вида в автомобиле

Как мы и обещали в предыдущей статье о типах подключения камер заднего вида (с помощью видеоинтерфейса, адаптера, специально разработанного кабеля или напрямую), предлагаем вам советы, а иногда и даже требования, по подключению питания камеры в автомобиле, а также небольшую, но весьма подробную видеоинструкцию. Условно разделим статью на несколько частей:

Подключение питания камеры заднего вида в автомобиле.

Подключение питания камеры заднего вида – важный и намного более трудоемкий процесс, чем может показаться на первый взгляд. Неправильная запитка может привести к поломке самого устройства, повреждению проводки авто, некорректной работе камеры или же плохому или нестабильному качеству картинки.

Прежде всего, «+» и «-» всех подключенных устройств должны браться из одного и того же места. Это аксиома и краеугольный камень подключения электроники в автомобиле.

Во-вторых изучите логику работы установленного оборудования. В итоге подключенная камера не должна выбиваться из общей картины. Что же это значит на практике:

Если по логике работы уже установленного оборудования, вся электроника включается в момент подачи питания на головное устройство / монитор, то и камера должна быть подключена соответствующим образом. Во многих автомобилях штатная камера заднего хода (даже если ее нет) рассчитана на то, что она включается одновременно с включением зажигания машины. Такой подход обеспечивает уже прогретую матрицу и отличное качество изображения, особенно в темное время суток, а также, в некоторых авто, проводит активацию видеовхода для камеры.

Если вы хотите подключить камеру подобным образом, вам необходимо изучить минимальный порог питания камеры и использовать конвертор напряжения. Это маленький блочок, который с входящих 7-30 В, на выходе выдает необходимый для камеры вольтаж. Его необходимо подобрать в зависимости от элемента питания самой камеры. Например, в нашем ассортименте для этой цели есть преобразователи напряжения на 5, 6 и 7,5 В соответственно.
Если же камера заднего вида (обратите внимание, не изображение с камеры, а именно камера) активируется при включении задней передачи, можете подключить питание к плафонам фар заднего хода. Если там есть «чистый» плюс и минус, смело подключайтесь. Если же сигнал пульсирующий (ШИМ-пульсация), то для выравнивания сигнала необходимо использовать фильтр, например, конденсатор.

О том, как правильно подключить питание камеры, рассказал наш инженер, которого вы все знаете. Настоятельно рекомендуем к просмотру. И не забудьте поставить like под видео и подписаться на наш канал на YouTube, если вы еще этого не сделали.

Особенности подключения камеры заднего вида через видеоинтерфейс

Активация камеры. При подключении камеры заднего вида через видеоинтерфейс активация, в зависимости от автомобиля, происходит по CAN-шине либо при помощи подачи +12 В с плафонов фар заднего хода. Поэтому при подключении видеоинтерфейса необходимо зайти в инженерное меню (Factory menu)
и настроить способ активации (CAN bus или Rear wire).
Определение монитора. При подключении видеоинтерфейса необходимо правильно определить диагональ / разрешение / тип (в некоторых случаях) / производителя монитора (в некоторых случаях) и соответственным образом выставить положение DIP-переключателей.
Определение штатной/нештатной камеры. При подключении видеоинтерфейса необходимо правильно выставить положение DIP-переключателя, который отвечает за определение того, с какой камеры должна выводится картинка. То есть, если вы подключаете нештатную камеру заднего вида, видеоинтерфейс должен идентифицировать эту камеру и активировать изображение при включении задней передачи. Если же в автомобиле уже установлена штатная камера, а видеоинтерфейс вы используете для подключения навигации или видеоустройств, то выставьте DIP-переключатель в соответствующую позицию. В этом вам поможет инструкция для видеоинтерфейса.
Определение системы цветности. Перед покупкой камеры узнайте, какой стандарт видеосигнала поддерживает ваш автомобиль (PAL или NTSC). Стандарт камеры и автомобиля должен совпадать. Многие считают, что видеоинтерфейс каким-то образом подгоняет сигнал под нужный стандарт. Однако это заблуждение. Видеоинтерфейс пропускает сигнал как есть. Если вы всё-таки купили камеру с другим стандартом сигнала, используйте конвертер.

Типичные ошибки при подключении камеры заднего вида

Питание взято из разных мест. В большинстве случаев «+» берется с плафона заднего хода, а «-» с корпуса. Сильно-сильно просим вас так не делать, даже настаиваем. В подобных случаях возникает такое явление, как разница потенциалов, и в разных точках вольтаж может отличаться и постоянно меняться. Это явление влияет на работу электроники подключенных устройств и приводит к дестабилизации работы и плохому или нестабильному качеству картинки. ВСЕГДА берите плюс и минус с одного и того же места!!! Например, от монитора или головного устройства.
Питание подключено к пульсирующему сигналу от плафонов заднего хода. Во многих автомобилях, особенно немецких, сигнал на фарах заднего хода пульсирующий. Это сделано специально для диагностики работоспособности лампочки в фарах. Так вот, если у вас именно такой сигнал, вам необходимо его выровнять и поставить фильтр, который, в свою очередь, необходимо отделить от системы светодиодом. Если вы поставите конденсатор для сглаживания сигнала, однако не отделите его от штатной системы, то на лампу заднего хода пойдет уже сглаженный сигнал, и бортовой компьютер (блок, который обрабатывает эту лампу) будет получать неправильные данные. (см. видео).
Подключение камеры по принципу постоянной работы без использования преобразователя напряжения. Тогда очень большая вероятность того, что ваша камера попросту перегорит. И кстати, это случается неоднократно.
Несоответствие стандарта видеосигнала камеры и мультимедийной системы автомобиля.

Что же делать, если установленная камера не работает или работает нестабильно?

Во-первых, никогда не проводите установку камеры, предварительно ее не проверив. Это сохранит вам и вашим клиентам много времени и нервов. Мы тестируем устройства, которые продаем, однако камера может быть повреждена, например, при доставке или при других обстоятельствах. Поэтому сначала проведите подключение «на весу». Если всё работает, смело проводите установку.
Проверьте кабель подключения. Кабель из комплекта поставки обычно от 3 до 5 метров длиной. Соответственно, при прокладывании он может загнуться или переломаться. Это довольно частое явление.
Проверьте правильность подключения питания
- Взят ли плюс и минус из одного и того же места
- Работает ли подключенная камера заднего вида по той же логике, что и вся установленная электроника
- Используется ли конвертер напряжения
- Какой сигнал подается на камеру, пульсирующий или постоянный (более подробно смотрите выше в статье и в нашем видео)
Если «барахлит» переключение на изображение с камеры заднего вида при включении задней передачи, то есть то переключается, то нет, значит вы подключили питание к пульсирующему сигналу плафонов заднего хода. Выровняйте его. И не забудьте отделить конденсатор от системы диодом. (см. информацию выше и видео).
Если при подключении камеры через видеоинтерфейс изображение не выводится или оно плохого качества, проверьте настройки активации камеры в Factory menu, а также правильность позиций DIP-переключателей.
Если изображение искажено или вместо изображения черно-белая картинка, или вообще никакая картинка не выводится, скорее всего стандарты видеосигнала камеры заднего вида и мультимедийной системы автомобиля не совпадают. Купите камеру, которая поддерживает систему цветности вашего авто, или используйте конвертер.

Теперь вы знаете всё о правильном подключении камеры заднего вида. Придерживайтесь этих правил, и вы получите очень полезного и стабильного помощника. Если же ваша камера после подключения работает нестабильно или выдает плохую картинку, вы знаете, что спросить у вашего установщика.

Настоятельно рекомендуем обращаться только к проверенным мастерским и установщикам, которые знают толк в электронике. Иначе можете потерять и время, и деньги, и нервы. Если вы не уверены в мастере, дайте ему почитать эту статью и видео. Так шансы на успешную установку значительно увеличатся. ☺

Если у вас и после этого возникнут вопросы по подключению камеры заднего вида, купленной в магазине Car Solutions, обращайтесь в нашу техподдержку. Наши технические специалисты постараются вам помочь.

А в следующей статье расскажем вам о том, как подобрать и куда лучше устанавливать камеру заднего вида. Подпишитесь на рассылку, и вы узнаете, когда она появится. Также мы будем сообщать вам о новых товарах, акциях, видеообзорах и т.д.

Команда Car Solutions

Подписаться на новости

Копирование материалов с сайта carsolutions.com.ua разрешается только при условии указания авторства и размещения обратной текстовой ссылки на каждый скопированный контент.

Распиновка проводов камеры заднего вида авто

Видеокамера заднего вида — прекрасное решение для контроля движения авто реверсом, так как зеркала не позволяют полностью видеть что находится сзади автомобиля. Хотя и на одну видеокамеру сильно полагаться не стоит, ведь и у неё есть свои недостатки (включение с небольшой задержкой, ограниченный угол обзора, недостаточно чёткое разрешение).

Подключение камеры заднего вида требует некоторых знаний и навыков, поэтому не все смогут сделать это своими руками — придётся ехать к автоэлектрику. Но бОльшая часть водителей прекрасно справляется с такой задачей, особенно если внимательно прочитать данный мануал по подключению.

Обычно у камер для видеонаблюдения за ситуацией сзади авто, на плате по разъёму цвета чёрный — минус и масса, красный + питания, может быть и 3,3 вольта и 5 вольт, жёлтый — комплексный видео выход. Бывает ещё управление — белый или коричневый, но это в зависимости от производителя. Красный, чёрный и жёлтый обычно соблюдаются всеми производителями камер. Для проверки подключите её к телевизору через обычный «тюльпан» — должно показывать.

Распиновка камеры заднего вида на 3 провода

Распиновка камеры заднего вида на 4 провода

Распиновка камеры заднего вида на 5 проводов

Распиновка камеры заднего вида на 6 проводов

Здесь та-же кухня, что и на 3-х, 4-х, 5-ти проводных, просто отдельно выводятся массы на каждую линию. Распиновка проводов камеры:

Красный провод «+» на фонарь заднего хода.
Желтый провод «+» на тюльпан видео сигнала.
Остальные провода «-» на тюльпан видео сигнала.

Распиновка проводов камеры с подсветкой

Инфракрасная подсветка на камере заднего вида выводит изображение при достаточном освещении в цветном виде, а при недостаточном благодаря ИК-подсветки выводит изображение в черно-белом виде примерно на 5 метров. Так, что их наличие на камерах заднего вида актуально, в отличии регистраторов, где они носят рекламный характер «ночной съемки» без практического применения, что нельзя сказать про светодиодную подсветку на камерах заднего вида-лучше без них, чем с ними!

Подключение двух камер авто к монитору

Принцип работы такой, что при включении задней передачи подается напряжение на катушку, включается задняя камера, контакты питания передней камеры разомкнуты. При выключении задней камеры реле отключается и через контакт 87а плюс подается на кнопку. Включаем кнопку — работает передняя камера.

Установка парковочной задней камеры

Подключение камеры от заднего хода (классически). Камера подключается к проводке заднего хода: плюс к плюсу и минус к минусу. При включении задней скорости от фонаря заднего хода то идет на камеру заднего хода, а она по посылает сигнал на включение монитора автоматически, так что дополнительных манипуляций не надо делать. Камера заднего хода автоматически отключается при отключении заднего хода. Камера подключается с помощи шнура, который изначально имеется на разводке рядом с камерой или с помощи провода со штекером, для которого на разводке камеры имеется штекер.

Встречаются даже беспроводные камеры заднего вида (видеопередатчик и видеоприёмник с радиоканалом), тогда подключение будеь иметь вид как на схеме.

Способы монтажа камеры заднего вида:

в гнездо подсветки номера или в ручку багажника или место для камеры — ущерба машине не наносится;
камера в рамке номера — дырку для шнура не видна, так как она за рамкой;
врезная камера — по принципу глазка, удобно среди датчиков парковки, в личинку замка или просто корпус;
на штыре — минимальный ущерб, так как провод проходит через сам штырь, незаметна, установка штырем вверх;
накладные — имеют определенный угол и минимальные размеры, часто имеют определенное положение для монтажа;
на кронштейне — удобны тем, что можно производить монтаж практически во все места и менять угол наклона камеры и разворачивать изображение.

Обратите внимание, что все камеры обычно питаются от 5 вольт, в ней стоит стабилизатор напряжения и выдает на саму камеру 3.3 вольта, у кого-то этот стабилизатор выдерживает и подачу 12 вольт, но это редко, обычно он сгорает. На обычных китайских камерах питающихся от 12В от фонаря заднего хода стабилизатор на 5 вольт стоит запаянный в пластиковой развилки провода на питание и тюльпан, в самой камере также идет стабилизатор на 3.3 вольта.

Замена камеры заднего вида — инструкция

Как и любое другое электронное устройство, эти видеокамеры иногда сгорают (особенно если питание на них подаётся постоянно). Тогда действия по замене будут такими:

1. Снимаем камеру.

2. Отрезаем штатный жгут от камеры, ближе к камере. Он будет в экранирующей оплётке, оплётку подготовить к спаиванию с другой такой же оплёткой от новой камеры.

3. От новой камеры отходит шнур с разъёмом типа тюльпан. К нему присоединяется длиннющий шнур, который должен тянуться до самого экрана. Нам он весь не понадобится, так как до нашего экрана идёт штатная проводка, к которой мы подключаемся. Отрезаем разъём с небольшим куском от длиннющего провода и зачищаем. Там будет центральная жила внутри оплётки. Нам понадобится и то и другое.

4. Припаиваем провода отрезанного штатного жгута к новой камере:

Жёлтый на штатном — к центральной жиле, разрезанного новой камеры.
Оплётку от штатного к оплётке от разрезанного новой камеры
Чёрный на штатном — к минусовому проводу на новой камере (обычно чёрный)
Красный от новой камеры нужно присоединить к плюсовому проводу, питающему фонарь заднего хода (зелёный с белой полосой)

5. Включаем зажигание, ставим селектор АКПП в положение R. Если изображение есть — всё сделано правильно.

Если будете питать камеру от фонаря заднего хода, может быть рябь на экране при включении камеры — придется подключать от питающего плюса через реле. Отключение её обязательно, ведь если на видеокамеру постоянно подавать +12В (например от подсветки номерного знака), то рано или поздно сгорит её преобразователь напряжения.

Не забываем всё тщательно пропаивать и изолировать, желательно термоусадкой. Шнуры желательно отрезать с запасом, чтобы можно было в дальнейшем быстро заменить камеру, не разбирая обшивку. Перед тем как резать шнуры на штатной камере, нужно быть уверенным в её неработоспособности. Вопрос крепления новой камеры — чисто слесарный и решается без проблем. Камеру лучше брать инфракрасную — она лучше «видит» при плохом освещении.

Видео инструкция

Руководство по установке резервной камеры

| Привод

Drive и его партнеры могут получать комиссию, если вы покупаете продукт по одной из наших ссылок. Подробнее.

Итак, вы хотите установить резервную камеру на свой надежный, но устаревший мотоцикл. Отличная идея! Эти полезные инструменты оказали такое влияние на автомобильную промышленность, что теперь они обязательны в качестве необходимых средств обеспечения безопасности. Но поездки по автосалону — не единственный способ получить резервные камеры.

Резервные камеры теперь легко доступны в качестве запасных частей, которые любой может установить на старые автомобили. На новых автомобилях камера заднего вида полностью интегрирована в электронику, поэтому компоненты системы скрыты. Это также является целью при установке нестандартных настроек вторичного рынка.

После нескольких доработок задней части автомобиля и пары проводов, вам никогда не придется выгибать шею назад, чтобы проверить, тренирует ли маленький Тимми пончики Big Wheel в конце подъездной дорожки. Специалисты Drive с практическими рекомендациями готовы помочь вам в этом процессе.

Готовы?

Основные сведения о резервной камере

Приблизительное время, необходимое: Один час

Уровень квалификации: Начинающий

Система автомобиля: Электрика

Баран

2020 Камера заднего вида Ram Rebel

Что такое резервная камера?

Резервная камера, встроенная в автомобильную систему производителем, отображает небольшой вид в реальном времени из-за автомобиля, когда автомобиль движется задним ходом.Это дает водителю более четкое представление о том, что стоит за ним, и помогает убедиться, что Фидо не получит глубокий массаж тканей от ваших шин.

Вот список типов камер, а также обычно используемых типов дисплеев.

Типы камер

Крепление на кронштейне : Камера прикрепляется к кронштейну, который может быть установлен на поверхности автомобиля, но отделяется от него.
Для скрытого монтажа : Камера, которая максимально сливается с поверхностью автомобиля.
Рамка номерного знака : Камера встроена в рамку номерного знака.
Панель номерного знака : Камера расположена по центру полосы, которая тянется поперек и прикрепляется к верхней части номерного знака.
Для оригинального оборудования : Если у вас более новый подержанный автомобиль, он может быть совместим с определенной частью, например ручкой защелки, в которую встроена камера для создания чистого заводского вида.

Типы дисплеев

Встроенный OEM : Заводское устройство, которое поставляется вместе с автомобилем и устанавливается на приборной панели или сверху.
Вторичный рынок, устанавливаемый в приборную панель. : Дополнительная информационно-развлекательная стереосистема с экраном, который устанавливается заподлицо с приборной панелью.
Дополнительный рынок, устанавливаемый на приборной панели. : Автономный монитор, который можно разместить на верхней части приборной панели.
Зеркало заднего вида : В зеркало заднего вида встроен монитор. Иногда экран составляет половину зеркала, иногда — во всю длину. Когда он не используется, он просто выглядит как зеркало.

Проводное и беспроводное : Для проводных резервных камер требуется физическое проводное соединение, чтобы видео с камеры отображалось на дисплее.Однако беспроводные устройства используют метод сигнала и приемника и не требуют провода.

Крайслер

2016 Chrysler 200 интерьер

Резервная камера Безопасность

Работа в автомобиле может быть грязной, особенно если вы работаете с поверхностями, которые раньше никогда не убирали. Это также может быть опасно, поскольку электричество, движущееся со скоростью, ну, скажем, электричества, может остановить ваше метрономическое сердцебиение.Итак, вот что вам понадобится, чтобы ваши джинсы, рубашка и кожа оставались безупречными, а кости — целыми.

Размещение ваших инструментов и оборудования так, чтобы все было легко доступно, сэкономит драгоценные минуты, ожидая, пока ваш умелый ребенок или четвероногий помощник принесет вам наждачную бумагу или паяльную лампу. (Для этой работы вам не понадобится паяльная лампа. Пожалуйста, не позволяйте ребенку давать вам паяльную лампу — Ред.)

Вам также понадобится плоское рабочее место, например, пол гаража, подъездная дорожка или улица. стоянка.Ознакомьтесь с местными законами, чтобы убедиться, что вы не нарушаете какие-либо правила при движении по улице, потому что мы не будем платить вам сборы за конфискацию.

Все, что вам нужно для установки резервной камеры

Мы не экстрасенсы и не шпионим за вашим ящиком с инструментами или в гараже, так что вот что вам понадобится для выполнения работы.

Список инструментов

Отвертка с плоской головкой
Крестообразная отвертка
Инструменты для снятия отделки / панелей
Устройства для снятия изоляции с провода
Аккумуляторная дрель
Сверло от 3/32 до ⅛
Автомобильный мультиметр
Разъемы для проводов, такие как Posi-Taps
Изолента
Застежки-молнии
Друг

Список деталей

Камера заднего вида
Блок проводов
Монитор или информационно-развлекательный блок (при необходимости)
Резиновая втулка

Основной светодиод

Как установить резервную камеру

Давай сделаем это!

Добавление камеры

Убедитесь, что автомобиль выключен.
Осторожно отсоедините клеммы аккумуляторной батареи автомобиля.
При необходимости снимите номерной знак.
Установите камеру в желаемое положение на автомобиле.
Отметьте маркером место, где шнур камеры попадает в автомобиль.
В зависимости от типа автомобиля и места расположения камеры вам, вероятно, потребуется снять внутреннюю панель с внутренней части двери, люка или задней двери. На бампере в этом может быть нет необходимости.
Убедитесь, что нет проводов, кабелей или деталей отделки, которые могут быть повреждены при просверливании отверстия во внешней части автомобиля.
Определите, какой размер сверла просверливает достаточно большое отверстие для размещения провода камеры и резиновой втулки. Обычно вам достаточно простого визуального осмотра.
С помощью выбранного сверла просверлите отверстие в том месте, где вы сделали отметку.
Добавьте резиновую втулку в отверстие, чтобы скрыть неровные края металла и защитить провод.
Пропустите провод камеры через отверстие.
Присоедините камеру к автомобилю с помощью прилагаемого оборудования или оборудования, которое вы приобрели отдельно.

Начало монтажа проводки

Подключите предоставленную группу проводов к проводу камеры. Это разделится на видеопровод, провод питания и, возможно, провод обратного сигнала.
Чтобы получить наиболее чистый вид, поищите существующий жгут проводов производителя и попытайтесь соединить и проложить проводку рядом с ним.
Определите источник питания для камеры, вероятно, фонарь заднего хода или фонарь освещения номерного знака.
Определите положительный и отрицательный провода от источника света с помощью мультиметра.
Подсоедините положительный провод камеры к проводу положительного света, а отрицательный провод камеры — к отрицательному. Это можно сделать с помощью соединителя или соединителя Posi-Tap.

Сращивание проводов

Если разъемы Posi-Taps недоступны, вам необходимо соединить провода вместе. Для удобства мы рекомендуем соединение военного назначения, так как оно не требует пайки.
С помощью инструмента для зачистки проводов возьмитесь за провод положительного света и удалите часть пластикового покрытия, чтобы обнажить медь.
Разделите открытую часть меди на две части.
Пропустите положительный провод камеры через отверстие между медной проводкой.
Оберните и скрутите провод положительного провода камеры вокруг светового провода, чтобы установить надежное соединение.
Оберните соединение термоусадочной пленкой и / или заклейте лентой для обеспечения безопасности и защиты.
Повторите то же самое для отрицательного провода.

Alpine через Amazon

Оборудование для камеры заднего вида Alpine HCE-C1100

Провод сигнала заднего хода

Чтобы на дисплее отображалось видео, ему необходим сигнал, предупреждающий систему о том, что автомобиль движется задним ходом.В некоторых случаях информационно-развлекательный блок будет иметь автоматическое распознавание сигнала, которое определяет наличие входящего видеосигнала. В таком случае пропустите этот шаг.

Используя друга, определите источник сигнала — это любой провод с положительным напряжением 12 вольт, пока машина движется задним ходом. Люди часто используют проводку для заднего фонаря, но некоторые жгуты проводов стереосистемы послепродажного обслуживания имеют встроенное соединение.
Вставьте в источник сигнала сращивание (повторите шаги, описанные выше).
Соедините сигнальный провод с видеопроводом и подготовьтесь к прокладке.

Прокладка проводки

В зависимости от типа транспортного средства определите, хотите ли вы провести провод под полом транспортного средства или через его обшивку потолка.
Удалите или частично отсоедините все элементы отделки, ковровое покрытие, обшивку потолка или дверную резину, необходимые для незаметного прохождения провода.
Уберите два провода из поля зрения и проведите их к передней части автомобиля.
Установите на место снятые накладки.

Подключение дисплея

Как только монитор установлен, будь то на приборной панели, сверху или в зеркале заднего вида, пора подключить его к источнику питания, видео и сигнальному проводу.

В некоторых случаях шнур питания монитора можно подсоединить прямо к блоку предохранителей с помощью переходника.

Используйте мультиметр, чтобы определить подходящее место, и подсоедините кабель питания.
Убедитесь, что предохранитель отключился при выключенном зажигании, иначе соединение может разрядить аккумулятор.

В других случаях силовая проводка может быть подключена к существующей стереосистеме.

Снимите накладку, чтобы добраться до проводки стереосистемы.
Найдите силовые кабели для стереосистемы.
Подключите плюс к плюсу, а минус к минусу.
Подсоедините провод сигнала заднего хода к проводу триггера заднего хода.
Подсоедините видеопровод.
Установите на место снятые накладки.

Завершение работы

Безопасно подсоедините клеммы аккумулятора.
Завести машину.
Поставьте автомобиль задним ходом, чтобы увидеть, включается ли или включается монитор, и отображает ли задний видеопоток.
Если работает, выключите машину. Если этого не произошло, вернитесь к шагам и проверьте свою работу.
Уберите лишний провод изолентой, стяжками и липучкой.
При необходимости переустановите головное стерео устройство.
Установите на место все снятые внутренние детали, панели или покрытия.

Поздравляю, ваш автомобиль стал безопаснее и современнее.

Nissan

Pro Советы по установке камеры заднего вида

Вот профессиональные советы Drive по установке камеры заднего вида.

Протягивание непрочной спутанной проволоки по автомобилю может быть неприятным, поэтому лучше подготовиться с помощью инструментов, которые могут упростить процесс.Используйте механизм подачи проволоки или съемник, чтобы пропустить проволоку через трудные места.

Как часто вам нужно устанавливать резервную камеру?

Мы хотели бы сказать, что это будет одноразовая установка, но только дураки думают, что электроника служит вечно. Даже если она проработает 10 лет, в будущем вам захочется установить более качественную камеру с более четким изображением.

Лайфхаки

Поскольку у вас может не быть доступа к нужным инструментам или у вас может быть друг, от которого вы можете избавиться, мы также составили список наших лучших советов, которые сделают вашу жизнь проще и меньше истощают ваш карман.

Как установить камеру заднего вида на старый автомобиль

Резервные камеры — это почти универсальный вариант для новых автомобилей, который, вероятно, станет обязательным для всех автомобилей к 2014 году. И на то есть веская причина: компактные камеры обеспечивают обзор того, что находится за автомобилем, уменьшая вероятность того, что задним ходом проехат велосипед или Хуже того, парень на нем ехал. Кроме того, устройство значительно облегчает параллельную парковку.

Но средний возраст транспортного средства на дороге составляет 10,8 года (по сравнению с 8,4 в 1995 году), что означает, что подавляющее большинство легковых и грузовых автомобилей не имеют этой функции.Если вы планируете оставить свою старую машину, но все же хотите душевного спокойствия, которое дает резервная камера, не так уж сложно установить ее самостоятельно.

Производители послепродажного обслуживания теперь производят широкий спектр комплектов для самостоятельной сборки камер заднего вида. Стоимость варьируется в зависимости от размера и разрешения цифрового экрана. Сотня долларов — цена нашего беспроводного комплекта от Peak Automotive — дает хороший баланс качества и простоты установки. Мы установили его в купе Honda Civic 2003 года выпуска. Сложнее всего было открыть пластиковый пакет раскладушки.

УСТАНОВКА

Ник Феррари

Установка нашего комплекта камеры не требовала глубокого погружения в инструментарий. Все, что было необходимо, — это гаечный ключ, чтобы снять номерной знак, и несколько простых инструментов для проводки. Комплект состоит из трех частей: камеры, которая крепится к кронштейну заднего номерного знака; передатчик, который передает видео по беспроводной сети; и зеркало заднего вида со встроенным экраном. Сигнальный провод проходит от камеры через багажник или грузовое пространство и подключается к небольшому передатчику блока управления.Возможно, вам придется проявить изобретательность, пропуская проволоку в интерьер. Мы протянули его за фонарем номерного знака [1] , но, возможно, потребуется просверлить небольшое отверстие в багажнике или люке и использовать прилагаемую втулку для защиты провода от края отверстия. Питание передатчика осуществляется путем врезки в проводку для фонаря заднего хода [2] , который заряжается только при включении заднего хода. Установка камеры заняла у нас всего 15 минут, и мы получили чистую, почти незаметную установку.

Поскольку видео передается по беспроводной сети, нам не нужно было прокладывать сигнальный провод через кабину к приборной панели. Внутри корпуса зеркала находятся приемник видеосигнала, монитор с разрешением 640 x 480 пикселей, скрытый за односторонним зеркалом, и несколько кнопок управления для настройки изображения. Установить зеркало даже проще, чем подключить камеру. Все, что нам нужно было сделать, это установить новое зеркало поверх старого [3] . Подпружиненный зажим захватывает верхнюю и нижнюю часть заводского зеркала, а полоски липучки оборачиваются вокруг него, чтобы удерживать зеркало комплекта на месте.

Есть несколько вариантов питания нового зеркала. Заправьте шнур питания, который вставляется в верхнюю часть зеркала, в переднюю часть обивки потолка. Затем протяните провод к передней стойке со стороны водителя, где вы можете спрятать его за обшивкой и провести в приборную панель. Наша облицовка передней стойки снята вручную, но вам может потребоваться небольшая работа с отверткой или инструментом для снятия облицовки, чтобы освободить ее. Отсюда вы можете либо подключить его к прикуривателю, либо навсегда установить в замкнутую цепь.Мы выбрали последнее и в блок предохранителей подключили стыковкой к радиосхеме, которая включается при зажигании. Используйте контрольную лампу и ключ зажигания, чтобы найти цепь, подходящую для вашего автомобиля. Вся установка займет от 30 до 45 минут, если вы одержимы этим, и 10 минут, если нет.

Этот контент импортирован с YouTube. Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.

РЕЗУЛЬТАТЫ

Так насколько хорошо это работает? На удивление хорошо.Мы были впечатлены тем, как быстро включаются монитор и камера, когда автомобиль включается и переключается на задний ход, особенно для технологии стоимостью 100 долларов. Изображение очень четкое (даже при размере экрана 3 дюйма), и камера хорошо работает как в условиях высокой, так и в условиях низкой освещенности. Однако есть идиосинкразия, которую мы заметили, путешествуя по городу. Приемник зеркала всегда включен во время движения и постоянно ищет видеосигнал с камеры. Когда он его находит, экран сразу же включается и отображает сигнал независимо от того, откуда он исходит. Это немного странно, когда вы проезжаете через очаги помех. В одном или двух случаях во время 40-мильной поездки экран включался и отображал статический рисунок, похожий на то, что вы видите на телевизоре, настроенном на каналы без сигнала. Это случалось нечасто, но в большом городе с большим количеством электромагнитных помех это могло отвлекать. Исправить это относительно просто: выключите зеркало, когда путешествуете. Мы решили, что такое необычное поведение не имеет большого значения для такого простого и полезного обновления.

Провод правильно

Ник Феррари

Щипцы для обжима

Самый незаменимый электромонтажный инструмент, он режет провода, снимает изоляцию и обжимает разъемы. Красные, синие и желтые точки соответствуют цветным разъемам. Зачистите, сопоставив калибр вашей проволоки с размером, указанным на резаке.

Ник Феррари

Провод

Выберите подходящий американский калибр проводов (AWG), чтобы пропускать ток для вашего устройства.Слишком маленький — и проволока горит; слишком большой, и вы зря тратите деньги. Для длинных участков увеличьте калибр проволоки на один размер, чтобы компенсировать повышенное сопротивление. В автомобилях используйте многожильный провод — он устойчив к поломке от вибрации.

Ник Феррари

Разъемы

Кольцо, лопата или лезвие? Несъемная установка на болт: кольцо . Неудобное расположение, но редко удаляется: лопата . Подключение одного провода к другому: лезвие .

Изоляция имеет цветовую кодировку для размера провода:

Красный: калибр от 16 до 22

Синий: калибр от 14 до 16

Желтый: калибр от 10 до 12

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Как правильно подключить камеру заднего вида.Видеоинструкция

Как мы и обещали в предыдущей статье о типах подключения камеры заднего вида (с использованием видеоинтерфейса, адаптера, специально разработанного кабеля или напрямую), мы предлагаем вам несколько советов, а иногда даже требования к подключению питания камеры. в машине. Также мы предоставляем краткое, но очень подробное видео-руководство. В статье будут рассмотрены следующие вопросы:

Как подключить питание камеры заднего вида в автомобиле

Подключение питания камеры заднего вида — процесс важный и гораздо более трудоемкий, как может показаться.Неправильное питание может привести к повреждению самого устройства или проводки автомобиля, неправильной работе камеры или плохому качеству картинки.

Прежде всего, «+» и «-» всех подключенных устройств должны быть взяты из одного и того же места. Это аксиома и краеугольный камень подключения электроники в автомобиле.

Затем ознакомьтесь с логикой работы установленного оборудования. В конечном итоге камера должна соответствовать общей картине. Что это означает на практике? Если по логике работы уже установленного оборудования вся электроника включается в момент подачи питания на головное устройство / монитор, то камеру следует подключить соответствующим образом.Во многих автомобилях штатная камера заднего вида (даже если она не установлена) предназначена для включения одновременно с включением зажигания. Такой подход обеспечивает нагретую матрицу и отличное изображение, особенно в ночное время. Также в некоторых автомобилях активируется видеовход для камеры заднего вида.

Если вы хотите подключить камеру заднего вида указанным выше способом, вам необходимо выяснить минимальный порог напряжения камеры и использовать преобразователь мощности. Это маленькая коробочка, которая преобразует 7-30 В на входе в необходимое напряжение на выходе. Выбирать следует в соответствии с силовым элементом резервной камеры. Например, мы предлагаем преобразователи питания на 5, 6 и 7,5 В.
Если камера заднего вида (обратите внимание, не изображение с камеры, а сама камера заднего вида) активируется переключением на заднюю передачу, вы можете подключить ее к фонарям фонарей заднего хода. Если есть «явные» плюсы и минусы, не сомневайтесь и подключайте питание именно туда. Если есть пульсирующий сигнал (ШИМ-мерцание), вам понадобится фильтр, чтобы выровнять сигнал. Например, для этой цели можно использовать конденсатор.

Наш инженер, которого вы уже знаете, объяснил, как подключить питание камеры и других видеоустройств. Настоятельно рекомендуем посмотреть это видео-руководство. И не забудьте поставить лайк видео и подписаться на наш канал YouTube, если вы еще этого не сделали.

Особенности подключения камеры заднего вида через видеоинтерфейс

Активация камеры . Когда камера заднего вида подключена через видеоинтерфейс, она активируется через шину CAN или с помощью +12 В от ламп заднего хода.Это зависит от машины. Поэтому при подключении видеоинтерфейса необходимо войти в Заводское меню и настроить способ активации (CAN-шина или Задний провод).
Идентификация монитора . При подключении видеоинтерфейса необходимо правильно определить размер / разрешение / тип (в некоторых случаях) / производителя монитора (в некоторых случаях) и установить DIP-переключатели в соответствующее положение.
Идентификация камеры OEM / послепродажного обслуживания . При подключении видеоинтерфейса следует установить правильное положение DIP-переключателя, отвечающего за идентификацию камеры, с которой должно отображаться изображение.Т.е. если вы подключаете запасную камеру на вторичном рынке, видеоинтерфейс должен идентифицировать эту камеру и активировать отображение изображения при включенной задней передаче. Если уже установлена штатная камера заднего вида и вы используете видеоинтерфейс для подключения сторонней системы навигации или видеоисточников, установите соответствующее положение DIP-переключателя. Подобрать правильную позицию поможет инструкция к видеоинтерфейсу.
Идентификация видеосистемы . Перед покупкой камеры заднего вида узнайте, какая видеосистема поддерживается вашим автомобилем (PAL или NTSC).Стандарты видеосигнала, поддерживаемого камерой и автомобилем, должны совпадать. Многие клиенты считают, что видеоинтерфейс каким-то образом преобразует сигнал в необходимую видеосистему. Однако это неправда. Видеоинтерфейс передает сигнал как есть. Если вы уже купили камеру с другой видеосистемой, воспользуйтесь конвертером.

Распространенные ошибки при подключении камеры заднего вида

Мощность снимается с разных точек . Очень часто установщик берет «+» у ламп заднего хода, а «-» — у шасси.Мы просим вас и даже настаиваем на том, чтобы этого не делать. Если вы это сделаете, появится разница потенциалов, а напряжение в разных точках может отличаться и постоянно меняться. Это явление влияет на работу подключенных электронных устройств и вызывает дестабилизацию работы и плохое или нестабильное качество отображаемого изображения. ВСЕГДА берите плюс и минус из одного и того же места !!! Например, вы можете взять его с монитора или головного устройства.
Питание подключено к пульсирующему сигналу от фонарей заднего хода.Во многих автомобилях, особенно в немецких, сигнал на лампах заднего хода всегда пульсирующий. Таким образом автомобиль проверяет, исправны ли лампочки. Поэтому, если в вашем автомобиле есть такой тип сигнала, вам необходимо его выровнять и поставить фильтр, который, в свою очередь, должен быть отделен от системы светодиодом. Если вы поставите конденсатор на ровный сигнал, но не отделяете его от OEM-системы, то уже выровненный сигнал будет передан на лампы заднего хода, и бортовой компьютер (модуль, отвечающий за эту лампочку) получит неверные данные. (смотреть видео).
Подключение камеры на постоянно работающей основе без преобразователя питания. В таком случае, скорее всего, ваша автомобильная камера будет повреждена. На самом деле это случается очень часто.
Различные видеосистемы с поддержкой камеры и автомобильной мультимедийной системы.

Что делать, если установленная камера не работает или работает неправильно?

Прежде всего, никогда не устанавливайте камеру, не проверив, работает ли она. Это сэкономит много времени вам и вашим клиентам. Мы тестируем продаваемые нами устройства, однако камера могла быть повреждена, скажем, во время доставки или при других обстоятельствах. Поэтому сначала подключите камеру без ее установки. Затем, если все работает правильно, установите его.
Проверить соединительный кабель. Поставляемый в комплекте кабель обычно имеет длину от 3 до 5 метров. Поэтому при прокладке трос может сморщиться или сломаться. Бывает довольно часто.
Проверить правильность подключения питания
- Плюс и минус взяты из одного и того же места?
- Подключенная камера работает по тем же принципам, что и все установленные электронные устройства?
- Используется ли преобразователь мощности?
- Какой сигнал подается на камеру, постоянный или пульсирующий (подробнее читайте в первой части статьи)
Если переключение на изображение с камеры заднего вида работает некорректно при переключении на заднюю передачу (т.е.е. иногда переключается, иногда нет) значит вы подключили камеру к пульсирующему сигналу фонарей заднего хода. Вам нужно сравнять сигнал. И не забудьте отделить конденсатор от системы с помощью светодиода (см. Информацию выше и видео).
Если через видеоинтерфейс подключена резервная камера, а изображение не отображается или имеет низкое качество, проверьте настройки активации в заводском меню, а также исправьте положение DIP-переключателей.
Если изображение искажено или черно-белое, или вообще изображение не отображается на экране, видимо видеосистемы, поддерживаемые резервной камерой, и автомобильная мультимедийная система не совпадают. Купите камеру, которая поддерживает видеосистему вашего автомобиля, или воспользуйтесь конвертером.

Теперь вы знаете все о том, как подключить камеру заднего вида к машине. Соблюдайте эти правила и вы получите очень полезного и надежного помощника. Если ваша установленная камера работает некорректно или отображается плохое изображение, вы знаете, о чем спросить установщика.

Мы настоятельно рекомендуем устанавливать камеру только в надежных мастерских и специалистах по установке, которые являются экспертами в области электроники. В противном случае вы можете потерять время и деньги. Если вы не совсем уверены в своих установщиках, дайте им прочитать эту статью. Таким образом, шансы на успешную установку намного выше. ☺

Если у Вас остались вопросы по подключению камеры заднего вида, купленной в интернет-магазине Car Solutions, напишите в нашу техподдержку. Наши технические специалисты сделают все возможное, чтобы вам помочь.

В следующей статье мы расскажем, как подобрать и где установить камеру заднего вида. Подпишитесь на нашу рассылку, и вы узнаете, когда она будет опубликована на сайте. Также мы будем информировать вас о новых поступлениях, акциях, видеообзорах и т. Д.

Команда автомобильных решений

Подписка на информационный бюллетень

Как сделать — Установка проводной или беспроводной резервной камеры

Вы не поверите, но установить резервную камеру не так уж и сложно. В большинстве случаев этот процесс довольно прост. Если вы предпочитаете заниматься своими руками, установка камеры заднего вида займет 2–4 часа на выходных. Если вы не привыкли работать с автомобилями, это может показаться вам пугающим и отнимающим немного больше времени, но после нашего пошагового руководства вы будете гораздо увереннее в этом.

Если вы не собираетесь делать это самостоятельно после прочтения наших инструкций, мы рекомендуем позволить профессионалу, подобному ребятам из Best Buy, установить его для вас.Они установят систему примерно за 150 долларов, и, скорее всего, она есть рядом с вами. Если вы установили его где-то еще, мы обнаружили, что цена немного выше (~ 180–300 долларов), и иногда они просят вас заплатить за любые дополнительные детали, которые могут потребоваться для установки системы резервной камеры.

Резервные камеры обычно поставляются с инструкциями по установке камеры и дисплею. На YouTube также есть масса отличных пошаговых инструкций, которые проведут вас через этот процесс (мы упоминали об одном ниже).Вот краткое руководство о том, как установить обычную резервную камеру, выполнив всего несколько быстрых шагов.

Во-первых, давайте начнем с определения инструментов, которые вам понадобятся для установки резервной камеры. Если у вас нет инструментов, вы можете купить вещи на сумму от 50 до 80 долларов. Но большинство предметов, которые вы можете найти, у вас уже есть:

Инструмент для зачистки проводов
Набор торцевых ключей Basic
Набор отверток с крестообразным шлицем и плоской головкой
Стыковые соединения
Кольцевые клеммы
Лента электрическая
Сверло

Шаг 1: Отключение питания

Первым шагом к любой автомобильной электрической установке является отсоединение отрицательного (-) провода аккумуляторной батареи от автомобильного аккумулятора.Это предотвратит короткое замыкание или срабатывание предохранителя.

Шаг 2: Доступ к задним фарам

Снимите необходимые панели вокруг задних фонарей внутри автомобиля. Во многих случаях внутри багажника есть панели. Или, если у вас есть грузовик, обычно есть зоны доступа к задним фонарям изнутри кузова грузовика. Отвинчивайте накладку до тех пор, пока у вас не будет доступа к проводке для одного заднего фонаря (нет необходимости делать и то, и другое).

Шаг 3: Найдите место для установки

В зависимости от автомобиля и типа камеры вы можете установить камеру в разных местах.Наиболее часто встречается на номерном знаке или рядом с номерным знаком, поэтому в этом случае мы будем ссылаться на установку номерного знака.

Шаг 4: Подключите резервную камеру

Снимите крышку номерного знака и номерной знак и найдите отверстия позади или над номерным знаком, через которые можно пропустить силовой и сигнальный провод к камере. Если отверстий нет, возможно, вам придется просверлить бампер, чтобы подключить камеру сзади.

Когда у вас будет чистое отверстие, протяните провод от камеры либо к багажнику, либо к кузову грузовика.Отсюда вы протянете провода или пластиковые панели прямо к заднему фонарю, к которому вы обращались ранее. Подключите провод питания к соответствующему проводу обратной мощности для вашего фонаря заднего хода с помощью приобретенных вами стыковых соединителей.

Шаг 5: Подключите камеру к видеорегистратору

Теперь, когда к вашей резервной камере подключено питание, вам нужно подключить ее к дисплею. У вас есть несколько вариантов:

In-Dash Display: это дисплей, который поставляется вместе с вашим автомобилем, или дисплей, который вы, возможно, приобрели на вторичном рынке, например, сенсорный экран с двойным DIN.Это у тебя в тире. Для этого типа дисплея вам необходимо подключить сигнальный провод камеры от задней части автомобиля, где камера установлена, к задней части дисплея в вашей приборной панели.

Тем, кто планирует использовать штатную приборную панель, которая идет в комплекте с вашим автомобилем, необходимо убедиться, что она совместима и поддерживает камеру заднего вида. Если это так, у Crutchfield есть ряд адаптеров, которые вы можете найти здесь: https://www.crutchfield.com/g_431950/Vehicle-specific-Backup-Cameras.html

Дисплей на приборной панели / в зеркале заднего вида: это дополнительный дисплей, который вы либо кладете на приборную панель, либо над зеркалом заднего вида. Для этих типов устройств вам нужно будет подключить сигнальный провод от задней части автомобиля к устройству, как и в случае дисплеев In-Dash.

Беспроводные дисплеи

: если вы приобрели беспроводную камеру и дисплей, между камерой и дисплеем не требуется никаких проводов. Просто подключите дисплей к источнику питания и следуйте инструкциям по беспроводному подключению его к камере.

Как установить камеру заднего вида на грузовик

Большинство новых легковых и грузовых автомобилей поставляются с уже установленной камерой заднего вида. Это отличная новость для тех, у кого новый автомобиль. Но пикапы — это надежные автомобили, и есть много старых, которые ездят без камеры.

К счастью, вам не нужно покупать новый грузовик, чтобы найти грузовик с камерой заднего вида . Комплект послепродажного обслуживания позволяет быстро и безболезненно установить собственный.Вот как.

Варианты монтажа

При выборе парковочной камеры следует учитывать множество особенностей. Для наших целей остановимся на факторах, которые напрямую влияют на установку. Самый важный из них — это способ крепления камеры.

Существует несколько способов крепления камеры заднего вида , но они наиболее распространены:

Крепление на кронштейне . Кронштейн — это наиболее универсальный вариант, поскольку вы можете разместить его в любом месте задней части грузовика .С другой стороны, установка кронштейна может означать просверливание в вашем автомобиле. Если вы в конечном итоге передумаете по поводу резервной камеры, у вас будет две дырочки в теле.

Монтаж заподлицо . Камера для скрытого монтажа похожа на кронштейн, но имеет более плоский дизайн, а крепление встроено в камеру. Идея состоит в том, чтобы оставаться в тени, насколько это возможно.

Крепления номерного знака . Камеры на номерных знаках могут быть прикреплены к верхней части номерного знака или встроены в рамку номерного знака.Эти крепления не слишком универсальны, но их легко установить , поскольку они прикрепляются к имеющимся болтам для номерного знака.

OEM крепления . Некоторые модели грузовиков могут быть оснащены камерами заднего вида в качестве опции. В этом случае вы часто можете найти крепление для конкретного автомобиля, которое идеально подходит для вашего грузовика.

Сравнение проводных и беспроводных парковочных камер

Другой фактор, связанный с установкой, который следует учитывать, — это проводная или беспроводная камера.У каждого из них есть свои преимущества и недостатки, поэтому давайте углубимся в них.

Проводные камеры

Основным преимуществом проводных камер является то, что они обычно предлагают лучшее качество изображения . Какими бы хорошими ни были беспроводные технологии, они все еще не могут превзойти старый добрый витой медный провод.

Еще одна веская причина выбрать проводную камеру — это то, что соединение более стабильное, , тогда как беспроводные камеры могут создавать статические помехи при воздействии помех.Согласно закону Мерфи, вы неизбежно потеряете беспроводной сигнал, как только запустите свой грузовик задним ходом.

Наконец, проводные камеры обычно предлагают больше возможностей . Проще говоря, технология существует намного дольше, и производителям она удобнее. Из-за этого большинство высококачественных камер имеют проводную конструкцию.

Тем не менее, установка проводной парковочной камеры может быть сложной задачей . Если вам неудобно прокладывать провода через грузовик, вам нужно нанять профессионала, который сделает эту работу за вас.Это не должно быть абсурдно дорого, но час или два квалифицированной рабочей силы должны быть учтены в цене.

Точно так же сами камеры зачастую дороже , чем беспроводные камеры, в основном из-за разницы в качестве. Но стоит помнить, если стоимость является серьезной проблемой.

Беспроводные камеры

И наоборот, основное преимущество беспроводной камеры заднего вида заключается в простоте установки . Поскольку вам не нужно прокладывать какие-либо провода, большая часть головной боли устраняется из уравнения.

Имейте в виду, что тип монтажа не менее важен с этой точки зрения. Проводную камеру с креплением для номерного знака установить не намного сложнее, чем беспроводную камеру с монтажным кронштейном.

Беспроводные камеры тоже более доступны . Это не универсальное правило, и здесь есть много общего. Но в пересчете на яблоки беспроводная камера обычно стоит меньше.

С другой стороны, беспроводные резервные камеры обычно имеют более низкое качество и подвержены помехам.В зависимости от конструкции вам может также понадобиться время от времени менять батарею.

Как установить резервную камеру: пошаговое руководство

Теперь, когда вы знаете, на что смотрите, давайте разберем процесс установки на более мелкие части. Вот краткое пошаговое руководство по установке камеры заднего вида .

Установите камеру . Как мы уже обсуждали, то, как именно вы установите камеру, будет зависеть от ее конструкции. Следуйте инструкциям производителя и будьте осторожны, чтобы не поцарапать краску какими-либо инструментами.

Пропустите кабели . Вы можете следовать за проводами стоп-сигнала до передней части автомобиля. Это традиционно самая трудоемкая часть установки, так как ее нужно выполнять осторожно. Если вы используете беспроводную камеру, пропустите этот шаг.

Подключите камеру к кабелю заднего хода . Большинство парковочных камер автоматически включаются при нажатии на тормоз, но для этого необходимо, чтобы они были подключены к цепи заднего фонаря.Если вы не знаете, к какому проводу подключаться, обратитесь к руководству по эксплуатации вашего грузовика.

Подключите источник питания. Для некоторых резервных камер это так же просто, как подключить к 12-вольтовой розетке вашего грузовика. Для других вам нужно будет подключить камеру прямо к блоку предохранителей. Это важно для любой парковочной камеры с функцией обнаружения столкновений. Если вы собираетесь пойти по этому пути, обязательно подключите камеру к предохранителю с переключателем зажигания. В противном случае аккумулятор может разрядиться за ночь.

Подключите любые аксессуары . Многие комплекты камеры включают датчик GPS, адаптер Bluetooth или другие детали. Подключите любой из них перед включением камеры — если в инструкциях к конкретной камере не указано, что нужно подключать их позже.

Протестируйте камеру . Включите грузовик и посмотрите, работает ли камера. Если вы подключены к цепи фонаря заднего хода, вы можете проверить это, на мгновение включив задний ход.

Соберите грузовик снова .Вероятно, вам пришлось снять какую-то обрезку, чтобы проложить провода. Если все работает, как ожидалось, пора собрать грузовик. Вот и все!

Сводка

Как видите, на установить камеру заднего вида на грузовике не так сложно, как можно было ожидать от . Если вам нравится то, что вы узнали, читайте больше на этом сайте! У него есть множество полезных руководств, как и у этого.

Комплект камеры и монитора

для автомобиля, универсальная проводная водонепроницаемая камера заднего вида для номерного знака + 4.3 ЖК-монитор заднего вида (камера и монитор)

Это требует некоторого понимания электроники и умения работать с автомобилями (прокладка проводов, сверление отверстий, пайка и т. Д.), Но это относительно легкая работа на выходных для мастера своими руками. Я бы не стал пробовать это, если вам не комфортно работать с автомобилями, паять провода, ползать под автомобилями и т. Д. Вместо того, чтобы пытаться найти дорогу к фонарю заднего хода в моем автофургоне, я просто решил использовать электрический прицеп. домкрат что был под задним бампером.Я нашел правую часть на etrailer.com, подключил жгут проводов (см. Рис.), Проверил провода, чтобы увидеть, какие из них были под напряжением, когда были включены фары автомобиля (белые и коричневые), и использовал их для питания задней камеры. Другой альтернативой было бы подключиться к фонарю освещения номерного знака, который был легко доступен (проще, чем пытаться найти путь к резервным огням), но, используя мой метод домкрата для прицепа, мне не пришлось вырезать существующие провода. Это означает, что мне нужно включить фары (даже только габаритные огни), чтобы активировать заднюю камеру.Мне это нравится, потому что я могу включить камеру в любое время, даже когда на машине или на парковке. И, чтобы монитор не всегда был включен всякий раз, когда горит свет (например, ночью!), Я установил переключатель рядом с выключателем стояночного тормоза, чтобы выключить монитор. Еще один полезный совет: красный провод, который является частью видеокабеля, на самом деле передает питание. В инструкции сказано, что он «не используется», но другой обозреватель упомянул, что он передает питание, поэтому на стороне камеры я подключил его к источнику питания вместе с камерой.Затем на своей приборной панели я смог подключить красный провод питания монитора к красному проводу видеокабеля, и вуаля !, камера получает питание без необходимости подключаться к другому источнику питания спереди. Вам просто нужно подключить черный провод питания монитора к земле, что я сделал, обнаружив другой провод, подключенный к корпусу из листового металла под рулевым колесом, открутил его и добавил к нему свой провод. Под фургоном я заключил видеопровод в 3/8-дюймовую раздельную трубу (можно приобрести в магазинах автозапчастей), чтобы защитить провод от тепла и износа.Поскольку я работал над большим фургоном (Dodge Ram 250 1994 года выпуска), у меня было достаточно места, чтобы проложить провод под ним, присоединяя его к существующим кабелям и шлангам переменного тока, где это возможно, избегая горячих участков, таких как выхлоп, и извивающихся через двигатель и через просверленное отверстие под руль. Итак, шаги установки следующие:
1. Присоедините камеру к номерному знаку.
2. Присоедините красный провод камеры к источнику питания (фонарь заднего хода, фонарь номерного знака, разъем питания прицепа и т. Д.)
3. Присоедините черный провод камеры к заземлению (вкрутите в любую металлическую деталь под автомобилем)
4.Подсоедините красный провод видеокабеля к тому же источнику питания, что и на шаге 2.
5. Подключите видеокабель к камере и проведите его к передней части автомобиля и вверх на приборную панель. Если провод находится под автомобилем, поместите его в пластиковый разъемный кабелепровод.
6. Установите монитор на приборную панель, подключите к нему видеокабель, подключите кабель питания.
7. Подсоедините красный провод питания монитора к красному проводу видеокабеля.
8. Подсоедините черный провод питания монитора к массе.
9. Установите переключатель для выключения монитора (только если подключен к нереверсивному источнику света)
10.Тестовая система.

Как добавить камеру заднего вида в машину

Резервные камеры, или камеры заднего вида, были широко популярны в последнее десятилетие благодаря их широкому использованию в новых автомобилях, а также дополнительному уровню безопасности, который они обеспечивают. Конечно, наличие в машине резервной камеры не означает, что вы можете полностью отказаться от взгляда через плечо, чтобы убедиться, что побережье чистое, но это может спасти других людей и вашу машину от катастрофы в случае, если что-то находится прямо за спиной. это при резервном копировании.Но что, если в вашей машине нет камеры заднего вида, и вы хотите ее добавить?

Резервные камеры на вторичном рынке доступны в большом количестве и доступны по цене

Если ваш автомобиль, грузовик или внедорожник в настоящее время имеет информационно-развлекательный экран на приборной панели, вам повезло, поскольку большинство имеющихся на рынке комплектов для модернизации резервных камер могут подключаться к существующему экрану и обеспечивать чистую установку. Однако, если в вашем автомобиле нет сенсорного экрана на заводе, вы можете выбрать комплект камеры заднего вида для вторичного рынка, который поставляется с экраном или модификацией зеркала.

Если в вашем автомобиле есть экран, вы можете рассчитывать заплатить около 50 долларов или меньше за камеру и необходимую проводку, хотя это может стоить около 100 долларов за работу, если вы не используете электрические компоненты. А если в вашем автомобиле нет заводского экрана, вы можете рассчитывать заплатить от 100 до 300 долларов за полную систему, которая включает в себя какой-либо тип экрана, а также за дополнительные трудозатраты на установку всего этого.

Дисплей камеры заднего вида на Ford Flex. | ДЕНВЕР ПОСТ / ЭНДИ КРОСС (Фото Энди Кросса / The Denver Post через Getty Images)

СВЯЗАННЫЕ С: Эти автомобильные функции заменяются камерами

Резервные камеры с отдельными экранами

Если вы все-таки решите купить резервную камеру на вторичном рынке, вы столкнетесь с несколькими вариантами своего автомобиля, особенно если вы посмотрите на Amazon.Один из наиболее популярных вариантов — система резервных камер с включенным монитором.

Установка камеры заднего вида своими руками

В одной из наших статей, («Как установить парктроник своими руками») мы уже рассказывали о устройствах контроля за задком автомобиля во время парковки. Но этот вариант может показаться кому-то не наглядным и как следствие не эффективным. Действительно, если между датчиками расположен тонкий столбик, то его определение с помощью парктроника становиться проблематичным. Гораздо наглядней наблюдать за полной картиной происходящего, через камеру заднего вида, когда вы паркуетесь задним ходом.
О том, как установить и подключить камеру заднего хода, чтобы обладать такой объективной визуальнй информацией, мы и поговорим в данной статье.

Какую камеру заднего хода выбрать ?

Ответ на этот вопрос будет для каждого индивидуальный. Все будет зависеть от того, что у вас есть и что вы хотите. Так самые простые камеры заднего хода стоят порядка 50 долларов. Конечно, и они будут подспорьем при парковке вашего автомобиля, но мы хотели бы рассказать о том, что вам предложат за большие деньги.
Во-первых, хотелось сказать о разрешении камеры. Так почти все, даже самые дешевые варианты камер, гарантируют должное разрешение, которое вполне комфортно для просмотра.
Во-вторых, что более важно, камера должна обладать хорошей чувствительностью. Фактические это возможность камеры заднего хода работать в условиях плохой освещенности. Так, выпускаются камеры работающие только в режиме сепия (ч/б), что позволяет сделать камеру более чувствительной, как раз для работы в ночное время.
В-третьих, угол обзора камеры. Так он начинается от 120 градусов и доходит до 180 градусов. Конечно, при большем угле обзора, вы в состоянии контролировать большую площадь при парковке, чем будете гарантировать себе более безопасное движение задним ходом. Но, при излишне большом обзоре проявлеяется «панорамный эффект», которые не соответствует обыденному восприятию, что может показаться многим не удобным.
В-четвертых, способ крепления камеры. Так камеры могут быть выполнены обособленно или встроены, например, в рамку под государственный регистрационный знак.
В-пятых, если у вас уже имеется мультимедийная магнитола (с ж/к экраном), то вам скорее всего не надо будет брать монитор для отображения картинки с камеры. Если же у вас нет такой магнитолы, и вы не планируете ее ставить, то камеру заднего вида придется взять со своим собственным ж/к монитором.

Установка камеры заднего вида своими руками

И так, в нашем случае взята самая простая камера заднего вида модели RM116B. Угол обзора камеры 120 градусов. Первостепенной задачей будет монтаж камеры на задке автомобиля. Необходимо, чтобы камера заднего вида стояла по середине, максимально охватывала влево и вправо площадь парковки. Если вы сильно задвинете ее внутрь, то ее края могут быть «срезаны» бампером.
Но и не стоит камеру излишне выставлять на показ. В этом случае, камера будет слишком сильно пачкаться от летящих брызг грязи, кроме того, в нашей стране еще много вандалов, которые так и смотрят где и что можно «стянуть», даже если это и не особо им надо.
В нашем случае камера была размещена на рамке плафона подсветки заднего номера.

Рамка с плафонами снята с бампера. Условно показано место крепления камеры заднего вида.

Уже установленная на место камера заднего вида. (под камеру была поставлена дистанционная пластинка, чтобы ее глазок выходил из-за бампера)

Если чуть отойти от автомобиля, то камеру почти совсем не видно.
Провода питания и видеосигнала, от камеры заднего вида, протягиваем в багажный отсек, через любую заглушку, в районе запаски/заднего бампера

Питание камеры можно взять от провода питания фонаря заднего хода. В этом случае проще всего разъединить колодку идущую до задней фары, и перебирая контакты, найти на какой из них подается питание при включенном заднем ходе.

Далее подключиться к этому проводу клипсой (см. статью «Подключение к проводке в автомобиле») В нашем случае это красно-белый провод или зелено-белый, один до колодки, другой после нее.
Теперь проводку тянем до магнитолы/ монитора, размещенного впереди на панели приборов. Как правило, проводку тянут по левому борту, демонтируя накладки порогов и прокладывая провода под ковром салона.
После того, как вы протянули провода, в переднюю часть автомобиля, начинаем поиск питания (если у вас монитор, для магнитолы этого делать не надо) и поиск питания фонаря заднего хода. Если вы не хотите искать питание фонаря заднего хода впереди, то можете вместе с проводом видеосигнала сзади, проложить его обратно к панели приборов, или как минимум проследить откуда он выходит из панели приборов, и подключиться уже впереди.
В итоге, получаем следующую схему подключения питания и всех контрольных сигналов при работе камеры заднего вида.

В случаях, когда автомобиль оборудован автоматической коробкой передач, то возможна проблема включения камеры заднего вида при трогании с места (т.к. рычаг выбора режима АКПП, проходит через позицию «движение задним ходом»)
Для того чтобы избежать не нужных включений камеры заднего вида, можно дополнить схему устройством задержки, которое будет включать камеру и подавать контрольный сигнал на магнитолу/монитор через какое то время. Более подробно о таком устройстве можно узнать из статьи «Задержка включения питания камеры заднего хода»
Также хочется сказать, что данный пример установки и схема подключения камеры заднего хода приведены для конкретного случая. Бывают камеры передающие видеосигнал по радиосвязи, при этом с блоком поддерживающим несколько видеокамер в цикличном режиме, такое подключение, как правило, будет более сложное, так как потребует дополнительно питания и для блока радиосвязи.

Результаты работы камеры заднего вида после установки своими руками

Пример 1
Картинка с камеры заднего вида на мониторе

Расстояние по факту

Пример 2
Картинка с камеры заднего вида на мониторе

Расстояние по факту

Пример 3
Картинка с камеры заднего вида на мониторе

Расстояние по факту

Из приведенных примеров видно, насколько комфортней и наглядней стало парковать автомобиль, даже с одной из самых простейших камер. Возможно приведенный результат, для кого-то станет окончательной мотивацией, для того, чтобы все-таки установить камеру заднего вида на свой автомобиль.

Как подключить камеру заднего вида с монитором

У многих новичков, которые совсем недавно сели за руль своего автомобиля возникает большая проблема с парковкой и совершением маневров назад. Но я это проблема в наше время решаема, так как придуманы камеры для обзора заднего вида с монитором. Она поможет вам быть намного увереннее и ваша задняя часть автомобиля будет в целости и сохранности.

Ну как же ее установить?

В общем-то, это не так то и сложно. Есть несколько разновидностей подключения камеры, можно подключать к магнитоле, монитору и телевизору, которые установлены в машине.

Перед тем как приступать к установке камеры, вам нужно будет отсоединить клеммы, любые работы с электропроводкой даже самые легкие, должны быть без напряжения тока, во избежание удара.

Все камеры заднего обзора не зависимо от модели и производителя, всегда имеют видеовыход и разъем питания. Запитывается камера заднего вида всегда от задней фары и питается не постоянно, а только тогда когда машина начинает движение назад — включается автоматически.
Чтобы камера прослужила вам долго, будьте внимательнее при подключении проводов и правильности их положения.

Инструкция по установке монитора и камеры заднего вида

1. Находим красный провод и соединяем его с (+) задней фары. Важно чтобы у камеры был предохранитель, некоторые камеры уже в комплекте оснащены предохранителем, но если такого нет, тогда стоит его приобрести отдельно, да бы избежать плохих последствий с проводкой.

2. Теперь проводим кабель в салоне, для этого нам понадобится так называемый кабель тюльпан, он есть в любых камерах, да и в большинстве во всей видео и ауди технике. Имеет он желтый цвет, и пятиметровый кабель, которого достаточно для легкого автомобиля, если же ваш автомобиль больше, можно докупить кабель с большим метражом. Протягиваем кабель по всему салону к монитору и присоединяем его к желтому разъему и также подключаем к входу монитора. У монитора есть несколько входов, выбираете, который подходит именно вам.

3. Установка почти завершена, последнее что нужно будет сделать это установить предохранитель и запитать видеомонитор.

4. После проделанной работы, проверьте на прочность все провода, соединения и контакты, чтобы избежать замыкания.

Вот теперь вы знаете как установить камеру для обзора заднего вида своими руками, если у Вас нет предустановленной системы кругового обзора. Всем хороших дорог и комфорта в вашем авто.

< Назад
Вперёд >

Система Rear Assist (камера заднего вида) в автомобилях Volkswagen, видео

Электронные помощники системы активной безопасности, установленные на последнем поколении моделей Volkswagen, помогают водителю эффективно контролировать дорожную обстановку при движении задним ходом и своевременно уведомляют о возможном столкновении с препятствием.

Осуществление парковки машины задним ходом вызывает затруднения у многих автолюбителей. Это обусловлено тем, что зеркала заднего вида, искажающие пространство, не позволяют адекватно определить размеры транспортного средства и расстояние до близлежащих препятствий.

Электронный ассистент Rear Assist, установленная на Golf, Passat B8, Passat СС, Tiguan, Jetta, Touareg приходит на помощь водителю при сложной парковке во дворе или на плотной автостоянке мегаполиса. Через камеру, вмонтированную под знаком логотипа на крышке багажника (см. видео), электронный помощник Rear Assist определяет помехи, расположенные на пути движения автомобиля и своевременно скорректирует движение.

Как работает камера заднего вида?

Одновременно с началом передвижения задним ходом включается система парковки. Это происходит автоматически. При этом монитор, размещенный на приборной панели, отображает четкий задний обзор. Более удобное ориентирование во время движения обеспечивают дополнительные линии схемы движения. Они позволяют водителю установить расстояние до препятствий максимально точно.

Производитель сделал систему парковки легкой и удобной в использовании. Зеленым цветом отображается вся территория, расположенная сзади, желтые линии показывают возможную траекторию перемещения машины в соответствии с положением руля, красная линия, достигнув кромки, укажет на место остановки автомобиля. Все, что требуется от водителя, — внимательно следить за показаниями дисплея.

Сравнение Rear Assist с ультразвуковыми датчиками

Система способна увидеть и распознать даже препятствия, расположенные очень низко, что не под силу ультразвуковым датчикам.

На мониторе «Rear Assist» отображаются даже движущиеся препятствия, в то время как система ультразвуковой «Park Pilot» увидеть их не может.

Сцепка фаркопа с прицепом производится легко, благодаря наличию камеры заднего вида.

Данные характеристики и возможности делают систему парковки Rear Assist более эффективной по сравнению с ультразвуковыми датчиками.

Камера заднего вида: подключение к магнитоле

Дополнительное оборудование в авто позволяет в одних случаях повысить комфорт, а в других безопасность. В свою очередь, установка камеры заднего вида на автомобиль значительно облегчает эксплуатацию ТС, а также позволяет избежать ДТП при езде задним ходом.

Как показывает практика, данное решение будет полезным для начинающих водителей и опытных автовладельцев. Однако перед тем как выбрать и установить камеру заднего хода, важно знать, какой тип камеры лучше купить, как подключить камеру заднего вида в авто правильно и т.д. Давайте разбираться.

Содержание статьи

Выбор камеры заднего вида для автомобиля

Перед тем, как рассматривать само подключение камеры заднего вида, необходимо правильно подойти к вопросу подбора самого устройства. С учетом множества подобных изделий на рынке, каждый потенциальный покупатель стремится приобрести лучший вариант по соотношению качества и цены.

Конечно, можно сразу купить камеру высокого разрешения, которая будет хорошо показывать даже в темное время суток. Минус — высокая стоимость данных изделий. Также бывает, что не всегда дорогие продукты в полной мере соответствуют заявленным характеристикам.

При этом от недорогой камеры заднего вида к магнитоле также не следует ожидать высокого качества. Вполне очевидно, что лучше подбирать средний вариант по разумной цене, обращая внимание на основные нюансы.

- Первое, желательно искать решение, где камера пишет с высоким разрешением видео. От этого напрямую зависит качество картинки и четкость изображения. Однако слишком высокое разрешение не является основным показателем. Многое будет зависеть и от самого дисплея (монитора), к которому подключена камера. Главное, чтобы результатом работы связки камеры и монитора готовое изображение на дисплее было более-менее четким и позволяло с легкостью различать даже мелкие объекты.
- Отдельного внимания также заслуживают и углы обзора камеры. Зачастую, угол составляет от 120 до 180 градусов. Так вот, важно подобрать средний вариант, чтобы получить широкий обзор без эффекта среднее между этими двумя панорамы, который приводит к искажениям.
- Еще один момент, на котором следует сделать акцент, заключается в светочувствительности. Как правило, дешевые камеры при слабом освещении могут выдавать очень низкое по качеству изображение. Получается, в темное время суток сдавать назад при помощи такой камеры будет сложно. С другой стороны, если машина все время эксплуатируется только в светлое время суток, за высококачественной ночной съемкой также можно не гнаться.
- Также перед покупкой следует определиться с местом установки. Только решив, куда поставить камеру заднего вида и как установить камеру заднего вида, можно непосредственно перейти к подбору модели с учетом всех особенностей монтажа того или иного варианта.

Установка камеры заднего вида: место для монтажа

Итак, после покупки самого устройства необходимо решить задачу, как установить камеру заднего вида. Основная задача — подобрать оптимальное положение, а также получить наилучший обзор, который ничем не будет ограничен. На практике бывает так, что даже качественная дорогая камера не справляется с возложенными функциями в полной мере, если место для монтажа подобрано не верно.

Так вот, зачастую камера ставится над госномером автомобиля. Это место позволяет получить максимальные углы обзора, на дисплее видна только дорога, а не элементы самого авто. Главное, поставить камеру так, чтобы она не была слишком утоплена и одновременно не выпирала.

Конечно, есть и недостатки в виде загрязненности камеры по причине наружной установки, а также несколько возрастают риски кражи оборудования. Этого можно избежать, установив камеру заднего вида в салоне. Однако обзорность резко ухудшается, страдает качество изображения и т.д.

Общая схема подключения камеры заднего вида

Хотя порядок подключения камеры заднего вида на разных магнитолах может несколько отличаться, общие принципы похожи. Главное, знать, как подключить камеру заднего вида к магнитоле и получить наилучший обзор.

Как уже было сказано выше, лучше, чтобы камера стояла снаружи и располагалась над задним номером. Оптимальным вариантом будет установка поближе к краю, причем важно, чтобы камера не сильно выступала наружу.
Определившись с местом, можно начинать монтаж. Как правило, для установки потребуется засверлить пару отверстий под крепежные болты, а также отверстие под кабель. Делать это нужно аккуратно, а также крайне желательно обработать отверстия и болты антикоррозионными составами.
Установив крепежный кронштейн, переходим к подключению камеры заднего вида. Камера имеет два провода. Один провод сигнальный, а второй является питанием. Зачастую от камеры идут короткие провода, то есть их нужно удлинять самостоятельно. Кстати, многие камеры уже в комплекте имеют удлинитель для видеосигнала.

Далее, питание для видеокамеры берут от задних фар, чтобы после включения заднего хода одновременно включалась и сама камера. Завершив подключение, все провода, проложенные в салоне и багажнике, нужно надежно закрепить и уложить так, чтобы избежать повреждений. Как видно, если правильно подобрана камера заднего вида, установка камеры и монтажные работы не являются сложными.

Рекомендуем также прочитать статью о том, как подключить усилитель к магнитоле. Из этой статьи вы узнаете, как выполняется подключения усилителя к магнитоле, а также на какие особенности следует обращать внимание в рамках выполнения данной процедуры.

Подключение камеры заднего хода к магнитоле также достаточно простое. Фактически, нужно подключить «тюльпан» видеокабеля от камеры к соответствующему выводу на мультимедийном устройстве (уточнить в мануале к магнитоле). Далее нужно зайти в настройки магнитолы, найти пункт «камера заднего вида» и активировать режим. Камера заработает, но включаться автоматически не будет.
Чтобы включение происходило автоматически, следует подключить провод управления к заднему фонарю. В результате только тогда, когда включен задний ход, на камеру будет приходить питание, а сама магнитола будет переключаться в режим заднего хода.

Обратите внимание, на авто с АКПП камера заднего вида при таком подключении может включаться случайно. Чтобы этого не происходило, нужно ставить датчик задержки включения камеры. Кроме этого, подключение задней камеры к магнитоле на автомате не отличается от аналогичного на МКПП.

Еще добавим, что более сложным считается подключение камеры к магнитоле в том случае, если сигнал от камеры идет не по кабелю, а по беспроводной связи. С одной стороны, в этом случае меньше проблем с укладкой проводки и подключением, однако с другой сама настройка усложняется. Для таких моделей камер следует отдельно изучать руководство по подключению, а также учитывать возможную несовместимость магнитолы с камерой.

Подведем итоги

Как видно, подключение камеры заднего вида к магнитоле в большинстве случаев не является сложным. Главное, точно знать, какой тип камеры подойдет наилучшим образом, как правильно установить и как подключить камеру заднего хода.

На практике, если стоит выбор, что лучше, парктроник или камера, данное решение превосходит парктроник по всем показателям. Грамотно установленная камера обеспечивает хороший обзор, а не просто уведомляет обычным сигналом о близости препятствия, исключаются ложные срабатывания и т.п.

Рекомендуем также прочитать статью о том, как подключить сабвуфер в машине. Из этой статьи вы узнаете об особенностях подключения сабвуфера, а также тонкостях и нюансах, которые необходимо учитывать.

В качестве итога отметим, что в условиях мегаполиса камера заднего хода является не просто опцией, а насущной необходимостью. На деле, процесс парковки значительно упрощается.

Также намного проще и дешевле сразу установить камеру, чем ремонтировать свой и/или чужой автомобиль в случае различных происшествий и ДТП, которые часто происходят именно при движении задним ходом. В любом случае, камера заднего вида является надежным помощником, упрощает эксплуатацию авто и повышает безопасность.

Как установить камеру заднего вида в машину

Резервные камеры, или камеры заднего вида, были широко популярны в последнее десятилетие благодаря их широкому использованию в новых автомобилях, а также дополнительному уровню безопасности, который они обеспечивают. Конечно, наличие камеры заднего вида в машине не означает, что вы можете полностью отказаться от взгляда через плечо, чтобы убедиться, что побережье чистое, но это может спасти других людей и вашу машину от катастрофы в случае, если что-то находится прямо за спиной. это при резервном копировании.Но что, если в вашей машине нет камеры заднего вида, и вы хотите ее добавить?

Послепродажные резервные камеры в изобилии и доступны по цене

Дисплей камеры заднего вида на Ford Flex. | ДЕНВЕР ПОСТ / ЭНДИ КРОСС (Фото Энди Кросса / The Denver Post через Getty Images)

СВЯЗАННЫЙ: Эти автомобильные функции заменяются камерами

Резервные камеры с отдельными экранами

Если вы все же решите купить резервную камеру на вторичном рынке, вы столкнетесь с несколькими вариантами своего автомобиля, особенно если вы посмотрите на Amazon.Один из наиболее популярных вариантов — система резервных камер с включенным монитором.

Эта система требует, чтобы вы установили камеру над задним номерным знаком либо с помощью имеющихся винтов, либо просверлив отверстие, а затем пропустите провода питания через автомобиль и подключите их к отдельному экрану, который вы можете установить в любом месте ( обычно на приборной панели). Это довольно простая установка, но она неуклюжая по своему дизайну, поскольку требует, чтобы у вас был отдельный экран, на который вы всегда могли смотреть и который всегда был на панели инструментов.

Система камер Auto Vox CS2 | Amazon.com

СВЯЗАННЫЙ: История обязательных резервных камер

Камеры резервного копирования с зеркальными экранами

Еще одна система резервных камер на вторичном рынке, которую вы, вероятно, найдете, — это система с зеркальным экраном или экраном, который отображается внутри зеркала. Прелесть этой системы в том, что послепродажное зеркало, которое эта система предлагает, просто крепится к имеющемуся зеркалу заднего вида. Эта опция не только позволяет отображать пространство позади вашего автомобиля, но и дает вам более широкий вид сзади, чем у стандартного зеркала.Установка обычно такая же, как и у другой системы, поскольку камеру необходимо установить на заднем номерном знаке, а затем подключить к передней части автомобиля.

Система заднего обзора VanTop H610 Mirror Dash Cam | Amazon.com

СВЯЗАННЫЙ: резервная камера автоматически не повышает безопасность

Головные устройства вторичного рынка

Наконец, еще один способ установить систему резервной камеры в вашем автомобиле, если у него нет экрана, — это установить головное устройство с сенсорным экраном на вторичном рынке, такое как Pioneer AVH-W4400 NEX, которое является встроенным медиа-ресивером, также Apple Совместимость с Carplay и Android Auto.Этот метод обеспечивает более чистую установку, чем вышеупомянутые варианты, и обеспечивает гораздо более четкое разрешение камеры, однако вы можете рассчитывать заплатить от 500 до 700 долларов за хорошее головное устройство.

Pioneer AVH-W4400 NEX | Amazon.com

Как установить камеру заднего вида

Никто не любит это признавать, но движение по длинным проездам и узким проходам или прохождение этого идеального параллельного парка может быть довольно сложным — и независимо от того, сколько вы прикладываете усилий, всегда будут слепые пятна, которые могут сделать движение задним ходом более опасным. чем это должно быть.

Один из лучших способов убедиться, что вы всегда в безопасности, чтобы начать резервное копирование и никогда не отклоняться от курса, — это установить камеру заднего вида. Однако прежде чем мы начнем, давайте ответим на несколько наиболее частых вопросов, которые люди задают о камерах заднего вида.

Ищете видеорегистраторы? Чтобы узнать больше о видеорегистраторах, нажмите здесь.

Хотите узнать больше о камерах заднего вида? Ознакомьтесь с этим руководством. Нажмите здесь.

Можно ли установить камеру заднего вида в мою машину?

Хотя они обычно входят в стандартную комплектацию современных автомобилей, их также можно установить практически на любой автомобиль любого возраста, выполнив несколько простых действий.Тип автомобиля, на котором вы водите, не так важен, как наличие у вас дисплеев, которые можно использовать для камеры заднего вида. Например, многие видеорегистраторы и головные устройства позволяют использовать камеру заднего вида, поэтому обязательно проверьте совместимое оборудование, которое у вас уже есть, прежде чем выбирать камеру заднего вида.

Если у вас нет существующего экрана для использования или вы не хотите постоянно устанавливать камеру, есть также несколько различных типов камеры заднего вида с дополнительными вариантами временного крепления экрана.Популярный выбор — выводить изображение с камеры на экран, который крепится к зеркалу заднего вида.

Насколько легко установить камеру заднего вида?

Установка любой камеры заднего вида обычно быстрая и довольно простая, при условии, что вам удобно снять небольшую внутреннюю отделку и запустить, зачистить и подключить несколько проводов. Подключение камеры к существующему головному устройству или другому дисплею может быть немного сложнее, хотя, если вы можете следовать инструкциям, прилагаемым к вашему комплекту, все, что действительно требуется, — это немного дополнительного терпения.Обычно вам не нужно сверлить какие-либо отверстия в автомобиле, так как вы можете пропустить провода через существующие каналы, и в зависимости от того, решите ли вы сращивать и паять провода или устанавливать заглушки, вы также можете сделать съемную камеру заднего вида.

Где поставить камеру заднего вида?

Первое и наиболее очевидное место для начала при выборе места для установки камеры заднего вида — это задняя часть автомобиля. Но это еще не все.Постарайтесь установить камеру заднего вида так, чтобы она ничем не закрывалась и не мешала открывать багажник автомобиля. Если вы перевозите велосипеды или другой багаж на стойке или часто буксируете прицеп, возможно, стоит установить камеру заднего вида выше, но помните, что в зависимости от того, где вы устанавливаете камеру заднего вида, изображение, которое она отображает, может отличаться. .

Сколько стоит камера заднего вида?

В настоящее время камеру заднего вида можно купить за любую цену от менее 100 до нескольких сотен долларов (в зависимости от нескольких различных характеристик) — и с помощью приведенного ниже пошагового руководства вы не будете раскошеняться. для установки тоже.Ознакомьтесь с ассортиментом камер заднего вида ниже.

Как установить камеру заднего вида?

В этой статье мы будем использовать камеру с экраном, установленным в зеркало заднего вида, хотя (как мы уже упоминали) существует также множество других типов камер заднего вида, подходящих для различных дисплеев, мест размещения и способов крепления. — обязательно ознакомьтесь с инструкциями, прилагаемыми к вашим конкретным устройствам.

Как установить камеру заднего вида на грузовик

Большинство новых легковых и грузовых автомобилей поставляются с уже установленной камерой заднего вида.Это отличная новость для тех, у кого новый автомобиль. Но пикапы — надежные автомобили, и есть много старых, которые ездят без камеры.

Варианты монтажа

При выборе парковочной камеры необходимо учитывать множество особенностей. Для наших целей остановимся на факторах, которые напрямую влияют на установку.Самый важный из них — это способ крепления камеры.

Существует несколько способов крепления камеры заднего вида , но они наиболее распространены:

Крепление на кронштейне . Кронштейн — это наиболее универсальный вариант, поскольку вы можете разместить его в любом месте задней части грузовика . С другой стороны, установка кронштейна может означать просверливание в вашем автомобиле. Если вы в конечном итоге передумаете насчет резервной камеры, у вас будет две дырочки в теле.

Монтаж заподлицо . Камера для скрытого монтажа похожа на кронштейн, но имеет более плоский дизайн, а крепление встроено в камеру. Идея состоит в том, чтобы оставаться в тени, насколько это возможно.

Крепление номерного знака . Камеры на номерных знаках могут быть прикреплены к верхней части номерного знака или встроены в рамку номерного знака. Эти крепления не слишком универсальны, но их легко установить , поскольку они прикрепляются к имеющимся болтам для номерного знака.

OEM крепления . Некоторые модели грузовиков могут быть оснащены камерами заднего вида в качестве опции. В этом случае вы часто можете найти крепление для конкретного автомобиля, которое идеально подходит для вашего грузовика.

Сравнение проводных и беспроводных парковочных камер

Другой фактор, связанный с установкой, который следует учитывать, — это проводная или беспроводная камера. У каждого из них есть свои преимущества и недостатки, поэтому давайте углубимся в них.

Проводные камеры

Основным преимуществом проводных камер является то, что они обычно предлагают лучшее качество изображения .Какими бы хорошими ни были беспроводные технологии, они все еще не могут превзойти старый добрый витой медный провод.

Еще одна веская причина выбрать проводную камеру — это то, что соединение более стабильное, , тогда как беспроводные камеры могут создавать статические помехи при воздействии помех. Согласно закону Мерфи, вы неизбежно потеряете свой беспроводной сигнал, как только запустите свой грузовик задним ходом.

Наконец, проводные камеры обычно предлагают больше возможностей . Проще говоря, технология существует намного дольше, и производителям она удобнее.Из-за этого большинство высококачественных камер имеют проводную конструкцию.

Тем не менее, установка проводной парковочной камеры может быть сложной задачей . Если вам неудобно прокладывать провода через грузовик, вам нужно нанять профессионала, который сделает эту работу за вас. Это не должно быть абсурдно дорого, но час или два квалифицированной рабочей силы должны быть учтены в цене.

Аналогично, сами камеры зачастую дороже , чем беспроводные камеры, в основном из-за разницы в качестве.Но стоит помнить, если стоимость является серьезной проблемой.

Беспроводные камеры

И наоборот, основное преимущество беспроводной камеры заднего вида заключается в том, что их легко установить, . Поскольку вам не нужно прокладывать какие-либо провода, большая часть головной боли устраняется из уравнения.

Беспроводные камеры тоже более доступны . Это не универсальное правило, и здесь есть много общего. Но в расчете на соотношение яблок к яблокам беспроводная камера обычно стоит меньше.

С другой стороны, беспроводные резервные камеры обычно имеют более низкое качество и подвержены помехам. В зависимости от конструкции вам может также понадобиться время от времени менять батарею.

Как установить резервную камеру: пошаговое руководство

Теперь, когда вы знаете, на что смотрите, давайте разберем процесс установки на более мелкие части. Вот краткое пошаговое руководство по установке камеры заднего вида .

Установите камеру . Как мы уже обсуждали, то, как именно вы установите камеру, будет зависеть от ее конструкции. Следуйте инструкциям производителя и будьте осторожны, чтобы не поцарапать краску какими-либо инструментами.

Пропустите кабели . Вы можете следовать за проводами стоп-сигнала до передней части автомобиля. Это традиционно самая трудоемкая часть установки, так как ее нужно выполнять осторожно.Если вы используете беспроводную камеру, пропустите этот шаг.

Подключите камеру к кабелю заднего фонаря . Большинство парковочных камер автоматически включаются при нажатии на тормоз, но для этого необходимо, чтобы они были подключены к цепи заднего фонаря. Если вы не знаете, к какому проводу подключаться, обратитесь к руководству по эксплуатации грузовика.

Подключите источник питания. Для некоторых резервных камер это так же просто, как подключить к 12-вольтовой розетке вашего грузовика.Для других вам нужно будет подключить камеру прямо к блоку предохранителей. Это важно для любой парковочной камеры с функцией обнаружения столкновений. Если вы собираетесь пойти по этому пути, обязательно подключите камеру к предохранителю с переключателем зажигания. В противном случае аккумулятор может разрядиться за ночь.

Подключите любые аксессуары . Многие комплекты камеры включают датчик GPS, адаптер Bluetooth или другие детали. Подключите любой из них перед включением камеры — если в инструкциях к конкретной камере не указано, что нужно подключать их позже.

Протестируйте камеру . Включите грузовик и посмотрите, работает ли камера. Если вы подключены к цепи фонаря заднего хода, вы можете проверить это, на мгновение включив задний ход.

Соберите грузовик снова . Вероятно, вам пришлось снять обрезку, чтобы пропустить провода. Если все работает как положено, пора собрать грузовик. Вот и все!

Сводка

Как видите, на установить камеру заднего вида на грузовике не так сложно, как можно было ожидать от .Если вам нравится то, что вы узнали, читайте больше на этом сайте! У него есть множество полезных руководств, как и у этого.

КАК УСТАНОВИТЬ РЕЗЕРВНУЮ КАМЕРУ

Одна из самых сложных задач, которую нужно сделать с большим транспортным средством, таким как внедорожник, седан, автобусы, внедорожники и грузовики, — это повернуть задним ходом, поскольку у вас нет четкого представления о том, что находится прямо позади вас. Вы можете подумать, что достаточно просто повернуть голову, но это еще не гарантирует, что вы в полной безопасности при резервном копировании.Решение, которое легко доступно для вас, — это покупка задней камеры заднего вида, чтобы вы могли безопасно выполнять резервное копирование, ничего не задев. «Как установить резервную камеру?» и его простое руководство, которое поможет вам максимально эффективно установить резервную камеру в вашем автомобиле.

Чтобы эти системы работали, вам необходимо соответственно подключить камеру и монитор к вашему автомобилю. Если вы выполните поиск в Интернете, вы найдете системы камер, которые можно использовать повсеместно, а также те, которые созданы для определенных марок и моделей.Также будет разница в зависимости от типа вашего автомобиля. Существует множество моделей и типов резервных камер, начиная от камер для скрытого монтажа, камер для поверхностного монтажа и камер для номерного знака, чтобы выбрать лучшую резервную камеру для задней части автомобиля, вам сначала нужно знать свой тест и предпочтения. Для неавтомобилей, то есть грузовиков и фургонов, вам понадобится грузовик или камеры заднего вида. Многие люди предпочитают размещать линзы автомобиля на заднем бампере, вокруг него или на задней части автомобиля.

Большинство резервных камер рассчитаны на использование системы заднего освещения автомобиля, это удобно тем, что камера включается, когда вы включаете заднюю передачу и посылаете сигнал на монитор в передней части автомобиля.Когда вы движетесь задним ходом, камера активируется и отправляет сигнал на монитор, чтобы вы могли безопасно выполнять резервное копирование, не опасаясь столкновения с объектом. Если вы склонны поражать объекты при резервном копировании, эти системы окажутся чрезвычайно полезными.

Зачем вам нужна камера заднего вида, установленная в автомобиле?

1. Предотвращение несчастных случаев : Предотвращение несчастных случаев — основная причина необходимости в камерах заднего вида для автомобилей. Вы можете свести к минимуму свои шансы ударить кого-то или что-то при движении задним ходом, если вы можете точно видеть, что находится за вашим автомобилем, а это возможно только с помощью наглядного пособия, такого как камера заднего вида.

2. Человек : Установка камеры заднего вида в автомобиле является вопросом безопасности и обязательна для тех, у кого есть маленькие дети. Она может помочь людям с плохой видимостью предотвратить возможное столкновение с детьми.

3. Снижение финансовых потерь : Другой причиной, по которой вам необходимо установить камеры заднего вида в задней части автомобиля, является также проблема финансового ущерба, который может возникнуть при ударе о какой-либо предмет. Хотя данные отсутствуют, цена всех этих повторных аварий должна быть чрезвычайно высокой.Стоимость травм в стороне; не говоря уже о стоимости ремонта имущества, транспортных средств и времени, затрачиваемого на устранение этих аварий.

4. Необходимые аксессуары для автомобилей : Системы камеры заднего вида представляют собой новейший прорыв в области автомобильной безопасности. Точно так же, как опалубка стекла и ремни безопасности, изобретенные до этого, современная система безопасности, которой нельзя избежать.

Проводной или беспроводной: что лучше установить?

Беспроводная резервная камера : Цифровые беспроводные резервные камеры используют беспроводной передатчик и приемник для передачи изображений с резервной камеры RV на монитор.Беспроводные резервные камеры для автофургонов проще всего установить, и требуется два источника питания. Более длинные автомобили, подобные RV, должны выбираться для беспроводной версии, так как проводную становится сложно установить.

Проводная резервная камера : В проводных резервных камерах камера / монитор подключается к жгуту питания. Кабель проходит по длине транспортного средства, соединяя компоненты, и требуется только один источник питания. Проводные резервные камеры могут обеспечивать более высокое качество изображения, чем беспроводные, но установка этой камеры заднего вида очень сложна, так как вам нужно проложить провода от задней части к кабине.

Что необходимо для установки задней камеры заднего вида?

Инструменты и аксессуары для его установки, которые вам понадобятся, просты:

1. Адаптер камеры Furrion : Для подготовленного RV Furrion вы должны использовать наш адаптер кронштейна для установки камеры, чтобы избежать сверления отверстий и обрезания проводов на вашем доме на колесах. Поскольку RV не поставляется с креплением Furrion, возможно, вы не захотите сверлить отверстия, тогда вы можете обратиться к этому блогу, чтобы установить резервную камеру.

2.Отвертка

3. Плоскогубцы

4. Герметик силиконовый

Руководство по установке резервной камеры

:

В этом руководстве по установке мы покажем вам, как установить резервную камеру Haloview MC7108 на предварительно смонтированный жилой дом Furrion.

Шаг 1. Купите подходящую камеру для своего автомобиля

Очевидно, что первым делом нужно найти подходящую камеру для вашего автомобиля. В зависимости от расстояния от монитора до камеры выберите лучшую резервную камеру, подходящую для вашего автомобиля.Мы настоятельно рекомендуем использовать нашу систему камер серии Range Dominator на расстоянии более 33 футов.

Шаг 2. Проверьте, сопряжены ли монитор и камера.

Подключите адаптер кабеля питания от прикуривателя к прикуривателю в кабине, затем подключите его к соединительному кабелю, на конце соединительного кабеля находятся два штекерных разъема постоянного тока, которые можно подключить к кабелю питания камеры и монитора. . См. Схему подключения ниже. Нажмите кнопку включения на адаптере кабеля питания от прикуривателя, чтобы включить их.

Если камера не подключена к монитору, вы можете выполнить следующие шаги для сопряжения:

Нажмите кнопку OK и удерживайте 3 секунды, чтобы войти в статус СОПРЯЖЕНИЕ ， у вас будет 20 секунд для сопряжения.

Отключите камеру от кабеля сопряжения и снова подключите их, камера автоматически подключится к монитору.

Шаг 3. Снимите крепление Furrion с вашего автофургона.

Как вы можете видеть на картинке слева, вы захотите удалить часть герметика, чтобы получить доступ к винтам, с помощью лезвия или отвертки.После удаления герметика и вывинчивания винтов вы можете просто снять скобу с акульим плавником, и тогда будет видна проводка. Резиновую прокладку мы сохраним только потому, что она хорошо защищает от воды.

Шаг 4. Осмотр проводов прицепа.

Удалил резину, здесь вы действительно увидите, где находится эта проводка, она преобразована в 12-вольтовую и идет в габаритные огни, отсюда будет питание резервной камеры. С адаптером проводки Furrion, который входит в адаптер камеры Furrion, вам не нужно перерезать провода.

Шаг 5. Сборка монтажного кронштейна Haloview.

Одна вещь, которую вам нужно знать, это наш адаптер для кронштейна, он будет совпадать с заводским отверстием на резине Furrion, поэтому вам не придется сверлить какие-либо другие отверстия. Чтобы закрепить кронштейны, вам нужно вставить винты так, как показано на рисунке ниже, зажать гайку плоскогубцами и с помощью отвертки затянуть их.

Шаг 6. Подключение камеры к проводке прицепа.

Когда вы подключите камеру, вернитесь к лестнице и подключите камеру к проводам прицепа с помощью переходника проводов Furrion.Перед тем, как вы на самом деле смонтируете его и все закончите, вы должны протестировать камеру и монитор на случай, если напряжения недостаточно для включения камеры. Напряжение питания некоторых грузовиков Chevy или GMC недостаточно для получения 12 В для прицепа, поэтому вам необходимо добавить этот модуль повышения давления, чтобы решить проблему.

Шаг 7. Протестируйте камеру и монитор.

Включите монитор и включите габаритные огни, чтобы активировать проводку камеры, затем вам нужно проверить, есть ли на вашем мониторе изображение, если его нет, прочтите руководство по установке для получения информации об устранении неполадок.Следующим шагом вы можете завершить установку резервной камеры.

ОЧЕНЬ ВАЖНЫЙ СОВЕТ ДЛЯ ЛЮДЕЙ, УСТАНАВЛИВАЮЩИХ КРОНШТЕЙН FURRION НА ЗАДНЕЙ СТОЙКЕ:

Провод Furrion прикреплен к задним красным габаритным огням жилого дома. После того, как вы установили камеру на автофургон, вы должны подключить свой автомобиль к кемперу с помощью 7-контактного шнура, а затем включить фары в автомобиле … НЕ дневные ходовые огни, потому что они не включаются. на габаритных огнях вашего автофургона.Вот так предустановленная вилка Furrion получает питание от красных габаритных огней.

Шаг 8. Крепление камеры заднего вида к прицепу.

Теперь вам нужно добавить силиконовый герметик, чтобы вода не попадала в стену, поместите немного силикона в четыре монтажных отверстия, а затем, когда винт войдет, вы закроете его, а также добавьте немного туда, где проходит провод.

Пропустите кабель через центральное отверстие в резине и поместите провода внутри стены, чтобы он не болтался снаружи. Стена дома на колесах из стекловолокна заполнена белой пеной, вы можете выдолбить небольшой участок руками. Очень важный совет: не прокладывайте весь провод обратно в стену, вы можете сделать петлю для стекания капель.

Капельная петля, такая же, как на некачественной линии за пределами вашего дома, или если вы посмотрите на интернет-кабель или телефонные линии, входящие в ваш дом, вы на самом деле увидите эту маленькую петлю из проволочного кабеля, свисающую вниз, и если вода попадет на нем вода спустится вниз, а затем упадет, в противном случае вода будет следовать и идти прямо внутрь отверстия, так что с помощью петли для капель она будет опускаться и просто падать со дна.

Вставьте четыре винта и установите его, затем добавьте немного силикона на винты, чтобы при их затяжке получился хороший водонепроницаемый барьер. Затем затяните их и добавьте силикон поверх резины, и очень важно не наносить силикон на нижнюю часть, так как если бы вода попала внутрь, вы бы хотели иметь возможность капать из нижней части, если вы запечатали ее. и он попал наверх, внутри него образовалась бы лужа, и им некуда было бы идти, кроме как в трейлере.

Шаг 9.Финальный тест.

Теперь, когда у вас установлена камера и все подключено, садитесь в кабину и проверьте монитор, чтобы убедиться, что он работает правильно. Отрегулируйте угол обзора камеры, чтобы она эффективно покрывала желаемую область. Затем нужно установить монитор. Чаще всего монитор размещается на приборной панели, лобовом стекле и в зеркале заднего вида.

Зеркало

Haloview RVMB01 Крепление для зеркала для монитора камеры заднего вида

8 долларов.99

Лобовое стекло

Кронштейн крепления на присоске монитора

Так же низко, как 11,00 долларов США

Beanbag

Beanbag Крепление для мониторов Haloview

Крепление Beanbag для мониторов Haloview

Так же низко, как 16,99 долл. США

Поздравляем! Вы только что установили на свой автофургон новую камеру заднего вида. Если у вас возникли проблемы, свяжитесь с нами через support @ haloview.com.

Наконец.

Автомобильная система с резервной камерой станет отличным инструментом, который позволит вам управлять своим ценным транспортным средством более безопасно и эффективно. Но это не отменяет навыков и опыта, которые дает знание того, как использовать свой автомобиль по назначению: попрактикуйтесь в использовании системы резервной камеры на местной парковке, закрепив ее в пространстве, сделанном из конусов или ленты. Немного усилий и практики могут предотвратить возможность аварии, и вы будете более комфортны с его работой и возможностями.

Как подключить резервную камеру к радио за 7 шагов

Если в вашем автомобиле нет камеры заднего вида, но есть магнитола с видеомонитором. И если вы хотите установить камеру или просто обновить существующую, то это руководство для вас. Могут быть и другие условия для установки камеры, но в этом руководстве предполагается, что в вашем автомобиле уже установлен монитор.

Перед тем, как начать

Чтобы гарантировать успех этой установки, есть несколько предварительных условий, которые вы должны выполнить, прежде чем двигаться дальше.Они следующие:

— Подтвердите видеовход вашего радио

Это первый шаг, потому что, если ваше головное устройство не может обрабатывать видео, нет необходимости продолжать. Вы можете проверить руководство вашего автомобиля для уточнения.

Хотя видеовход в большинстве случаев представляет собой женский разъем RCA желтого цвета, некоторые производители автомобилей могут также иметь уникальные разъемы для видеовхода своей системы. В таком случае вам понадобится переходник.

— CAN-шина и триггерные кабели

Контроллерная сеть, также называемая шиной CAN, — это система, используемая производителями автомобилей для упрощения электромонтажа в автомобиле.Триггерные кабели представляют собой одиночные провода, идущие от видеомонитора к фонарю заднего хода автомобиля. Когда это возможно, монитор использует триггерный кабель, чтобы знать, когда переключиться на канал камеры. Убедитесь, что ваше транспортное средство управляет стоп-сигналом с помощью шины CAN, потому что в этом случае вам не нужно устанавливать спусковой кабель.

— Инструменты

В зависимости от типа вашего автомобиля вам потребуются отвертки, плоскогубцы, инструменты для снятия штифтов и накладок. Наличие подходящих инструментов позволяет вам аккуратно и чисто снимать части автомобиля, которые необходимы для успешной установки.

7-этапный процесс установки резервной камеры

Шаг 1. Разобрать машину

Первым шагом является осторожное снятие приборной панели вашего автомобиля или любой другой части, которую необходимо снять, прежде чем установка будет продолжена. Вам также придется уступить место в задней части автомобиля, найти кабели, питающие задний фонарь, и оптимально установить саму камеру. Здесь вам пригодится руководство к вашему автомобилю, потому что оно может предложить полезные схемы, которые помогут вам правильно размонтировать необходимые части автомобиля.

Шаг 2. Установите камеру

Второй шаг — установка резервной камеры. Это может быть легко или сложно, в зависимости от типа вашей камеры. Камеры для номерных знаков автомобилей и потолочные камеры для фургонов установить проще всего. Большинство камер поставляются с установочным комплектом, поэтому используйте его и установите камеру правильно.

Шаг 3. Подключите кабели камеры

Здесь для многих становится немного сложнее, поэтому обратите внимание.

а). Подключите кабель питания постоянного тока к красной розетке постоянного тока камеры. Кабель питания постоянного тока имеет 2 провода. Один провод обычно красный, а другой черный.

б). Подключите два других конца этого кабеля питания к фонарю заднего хода вашего автомобиля. Красный провод подключается к обратному кабелю +12 В, а черный подключается либо к -12 В, либо к шасси автомобиля (заземление).

в). На каждом конце будет длинный кабель с желтыми штекерами RCA. Подключите один из этих штекеров к желтому гнезду RCA камеры.

г). Этот же длинный кабель должен иметь короткий провод, отходящий от каждого разъема RCA. Это спусковой провод. Если вы хотите, чтобы монитор автоматически показывал изображение с камеры при включении задней передачи, подключите этот пусковой провод к тому же кабелю +12 В вашего фонаря заднего хода. Обратите внимание, что ваш монитор должен поддерживать триггерные кабели, чтобы это работало.

е). Если ваша камера является беспроводной системой, вам необходимо подключить к камере кабель с красным и желтым штекерами.Это передатчик беспроводной системы. Приемная часть беспроводных устройств обычно имеет только одну желтую вилку и спусковой провод.

Шаг 4: Проведите кабель

Теперь вам нужно проложить трос от задней части автомобиля к передней. Если ваша резервная камера является беспроводной системой с передатчиком и приемником, вы можете пропустить этот шаг.

Шаг 5: Подключите кабели радиосвязи

а). Другой желтый штекер RCA длинного кабеля подключите к видеовходу автомагнитолы.Если нужно, то воспользуйтесь переходником. Если у вас беспроводная система, подключите единственный желтый штекер приемника к автомобильному радиоприемнику.

б). Если ваш монитор поддерживает триггерные провода, подключите триггерный провод к монитору. Беспроводные системы обычно имеют пусковой провод на этом конце приемника. Если ваш автомобиль использует декодер CAN-шины для управления фарами заднего хода, то спусковой кабель не потребуется.

в). В ситуации, когда вы используете систему беспроводной резервной камеры, вам дополнительно потребуется обеспечить питание приемника.Вы можете подключиться к тому же источнику питания, что и автомобильное радио, или получить питание через блок предохранителей автомобиля.

Шаг 6: Завершение работы

Пришло время вернуть все на свои места. Вы должны переустановить радио, закрыть отсек фонаря заднего хода и затянуть все винты и болты на свои места. Некоторым новым радиостанциям на этом этапе также может потребоваться перепрограммирование программного обеспечения или обновление конфигурации.

Шаг 7: зажигание и проверка

Чтобы закончить, запустите двигатель и включите заднюю передачу.Если все пойдет хорошо, вы должны увидеть на мониторе изображение с камеры резервного копирования.

Заключение

Вышеуказанные семь шагов будут работать с большинством систем и транспортных средств. Конечно, всегда будут исключения, но если вы будете следовать этим правилам, вы сможете исправить любые проблемы.

Как купить и установить монитор зеркала заднего вида для вашего автомобиля

Система монитора зеркала заднего вида будет либо прикреплена к текущему зеркалу заднего вида в вашем автомобиле, либо заменяет его на зеркало с цифровыми возможностями. Если ваш автомобиль не был оборудован системой камеры заднего вида, все же можно установить автомобильную технику самостоятельно.

Резервные камеры или системы слежения за зеркалами заднего вида — это больше, чем просто сменное зеркало для вашего автомобиля. Эти цифровые устройства безопасности помогут вам увидеть, что находится вокруг или позади вашего автомобиля, и даже помогут направить вас к месту назначения в случае пробок. Они могут быть ключом к вашей безопасности и быть в курсе ваших слепых зон, особенно для больших транспортных средств.

Приложение «Сравнение автострахований и брокерское приложение» Джерри расскажет, как выбрать и купить систему монитора с зеркалом заднего вида, а также как ее установить после покупки.

Как выбрать камеру для правого зеркала заднего вида

Первым шагом в процессе покупки и установки резервных камер является выбор и покупка монитора.

Чтобы выбрать идеальную зеркальную камеру заднего вида, выполните следующие действия:

Определите, нужна ли вам камера. Некоторые системы поставляются с камерой, в то время как другие могут работать с системой камер, уже установленной на вашем автомобиле.

Выберите размер зеркала. Поскольку автомобили, грузовики и внедорожники могут иметь разные размеры зеркал заднего вида, обязательно ищите системы, которые подходят вашему автомобилю и обеспечивают лучший размер зеркала для просмотра, но не слишком большие, чтобы блокировать любую часть вашего прямого обзора.

Выберите параметры монитора. При выборе системы слежения за зеркалом заднего вида сначала необходимо определить, какой тип системы вам нужен. Опции могут включать:

Инфракрасное ночное видение, которое может быть ключом к осознанию вашего окружения при вождении в темноте
Возможности DVR / видеорегистратора
Возможность делать «фотографии» или снимки экрана
Большой размер экрана
Более высокое разрешение и качество изображения
Функция автоматического включения / выключения
Проводная или беспроводная установка системы
Возможности оповещения о безопасности
Возможность подключения по Bluetooth
GPS и поддержка навигации

Важно отметить, что некоторые системы предлагают возможности видео, например, возможность смотреть DVD или другое видео.Эта система не во всех сферах законна. Перед установкой любой системы с видеосистемой, доступной для просмотра водителю, ознакомьтесь с местными и государственными законами.

Проверьте отзывы. Когда вы узнаете, какие варианты в вашей системе вам нужны, пора сравнить их. Один из хороших способов сделать это — проверить отзывы о продуктах, а также спросить друзей и членов семьи, есть ли у них какой-либо опыт работы с каким-либо из продуктов.

Купить монитор. Многие системы можно приобрести напрямую у производителя или у вашего любимого поставщика автозапчастей.

Ключевой вывод: Определите, нужна ли вам новая камера, какой размер зеркала подойдет вашему автомобилю и какая система имеет необходимые вам функции. Затем проверьте отзывы — и соответствует ли он законам штата — перед покупкой.

ПОДРОБНЕЕ : Как купить и установить автомобильный радар-детектор

Как установить зеркальную камеру заднего вида

После того, как вы приобрели систему монитора зеркала заднего вида с необходимыми вам опциями, пора установить систему в вашем автомобиле.

Обратите внимание, что эти шаги будут отличаться в зависимости от марки и модели автомобиля, а также от типа системы и доступных функций. Для получения точных указаний всегда обращайтесь к руководству по эксплуатации устанавливаемой системы. Основное различие будет заключаться в том, потребуется ли также установить камеру или резервные датчики.

Чтобы установить камеру в зеркало заднего вида, выполните следующие действия:

Полностью прочтите инструкции. Ваша система должна поставляться с полным набором инструкций по установке для вашего устройства и дополнительных элементов, таких как камеры или датчики.Обязательно внимательно прочтите инструкции для вашей конкретной системы.

Отсоедините аккумулятор. Поскольку вы можете работать с электрической системой автомобиля, в зависимости от конкретной системы, которую вы покупаете, не забудьте всегда отсоединять аккумулятор перед отсоединением или пайкой любых проводов.

Выясните, куда все идет. Основной частью устройства является монитор зеркала заднего вида, который либо заменяет ваше текущее зеркало, либо прикрепляется к нему.

В вашей системе могут быть дополнительные компоненты, такие как резервные камеры или датчики. Найдите, где эти предметы будут размещены.

Проложить и прикрепить. Для этого шага вам может потребоваться просверлить отверстия для прокладки кабелей или вкрутить камеры и датчики. Перед тем, как просверлить или прикрепить какую-либо часть системы к автомобилю, убедитесь, что все доходит до нужного места.

Заменить или прикрепить зеркало. После размещения кабелей, камер и датчиков следуйте инструкциям для вашего устройства, чтобы заменить или прикрепить зеркало.

Обычно, чтобы заменить зеркало, вам просто нужно снять колпачок, закрывающий винты, или штифт, соединяющий зеркало с вашим автомобилем. Если вы не знаете, как снять зеркало, не повредив его, обратитесь к сервисной службе вашего автомобиля или в руководстве по эксплуатации или к производителю автомобиля.

Подключите систему. После того, как все кабели и сопутствующие устройства установлены и зеркало было заменено или система подключена, самое время подключить систему.Опять же, не забудьте отключить аккумулятор, если какая-либо часть системы подключается к электрической системе вашего автомобиля.

Протестируйте систему. После того, как система будет полностью подключена, снова подключите аккумулятор к автомобилю (если вам нужно было отключить его) и протестируйте систему, чтобы убедиться в ее полноценной работе. Некоторые системы могут потребовать дополнительного программирования и настройки, что будет указано в вашем руководстве по эксплуатации.

Преимущества использования камеры в зеркале заднего вида

Использование камеры заднего вида может помочь вам полностью осознать окружающую обстановку во время вождения и предотвратить возможные аварии или повреждение вашего автомобиля или другого имущества.Это хорошо для вашей безопасности, но также полезно для вашего кошелька.

Предотвращение несчастных случаев — главный способ сохранить низкие страховые взносы. Использование защитного оборудования, такого как системы наблюдения за зеркалами заднего вида, может только положительно повлиять на вашу безопасность и расходы на страхование автомобиля.

Если вы хотите найти другие способы сэкономить на автостраховании, подумайте о Джерри. Лицензированный брокер, Джерри делает всю тяжелую работу по поиску самых дешевых предложений от ведущих страховых компаний и покупке новых автострахований.Джерри даже поможет вам отменить старую политику.

И чтобы у вас всегда была самая низкая ставка, Джерри будет присылать вам новые расценки каждый раз, когда появляется вопрос о продлении вашего полиса, поэтому вы всегда получаете желаемое страховое покрытие по лучшей цене.

Все, что вам нужно знать

Национальное управление безопасности дорожного движения теперь требует резервных камер в качестве стандартного оборудования для всех новых автомобилей. Однако некоторые старые Nissan Rogues могут не иметь этой важной функции безопасности, которая обеспечивает обзор позади вашего автомобиля для более безопасной работы задним ходом.К счастью, вы можете купить недорогую резервную камеру, которую легко установить, чтобы снизить вероятность дорогостоящего столкновения сзади.

Что такое камера заднего вида для Nissan Rogue?

Резервная камера для Nissan Rogue состоит из камеры, которая устанавливается на задней части вашего автомобиля, и экрана, который крепится к приборной панели вашего внедорожника. Когда вы включаете задний ход, вы можете видеть позади себя препятствия, пешеходов, транспортные средства и другие источники опасности. Некоторые из основных преимуществ установки камеры заднего вида в вашем Nissan Rogue включают:

Снижение риска опасных аварий с резервным копированием, 31% из которых, по данным Национальной администрации по шоссейным дорогам и безопасности дорожного движения, затрагивают детей младше пяти лет.
Устранены слепые зоны, которые снижают вероятность дорогостоящего материального ущерба при столкновении с препятствием.
Экранные инструкции, которые упрощают парковку и перемещение вашего Nissan Rogue в ограниченном пространстве.
Увеличенный вид прицепа для тех, кто использует свои Nissan Rogues для буксировки, что повышает безопасность вашего груза.

Типы резервных камер для Nissan Rogue

Сначала выберите проводную или беспроводную камеру для вашего Nissan Rogue.Прежде чем покупать резервную камеру для вашего Nissan Rogue, вы также должны разбираться в различных типах камер и экранов. Ваш комплект камеры послепродажного обслуживания будет включать оба этих элемента.

Типы камер

Если ваш Nissan Rogue — более новая модель, которая изначально поставлялась с камерой заднего вида, вы можете заменить неисправную камеру оборудованием непосредственно от производителя автомобиля. Это и другие распространенные типы камер заднего вида:

Камеры для номерных знаков, встроенные в рамку, охватывающую номерной знак вашего автомобиля, или встроенные в планку, предназначенную для крепления к верхней части номерного знака.
Камеры для скрытого монтажа гармонируют с внешним видом вашего Rogue, создавая изящный обтекаемый вид.
Камеры с креплением на кронштейне используют кронштейн для съемной камеры, который можно прикрепить к внешней стороне вашего Rogue.

Многие камеры имеют несколько креплений, поэтому их можно использовать с разными моделями автомобилей. Попробуйте автомобильную резервную камеру Inclake в качестве универсального варианта.

В некоторых системах в качестве монитора для камеры заднего вида используется имеющийся планшет или смартфон.Вы входите в приложение, чтобы видеть, что происходит за вашим автомобилем. Одним из вариантов в этой категории является беспроводная резервная камера для номерного знака LASTBUS, которая подключается к вашему смартфону без использования ваших данных или подключения к Интернету. Эта камера также позволяет легко сохранять и делать снимки ваших видео. Он имеет степень водонепроницаемости IP69 и имеет шесть инфракрасных светодиодных фонарей для безупречного ночного видения. Камера встроена в рамку по размеру вашего номерного знака.

Типы экранов дисплея

Как и в случае с камерой, вы можете получить от Nissan встроенный экран, который, как и задумано, вписывается в приборную панель вашего внедорожника.К другим распространенным типам дисплеев относятся:

Полноразмерные и полноразмерные мониторы, встроенные в зеркало заднего вида вашего Rogue.
Мониторы, которые устанавливаются в верхней части приборной панели автомобиля.
Мониторы, которые можно установить вплотную к приборной панели.

Как выбрать камеру заднего вида для вашего Nissan Rogue

Учтите эти факторы при выборе новой камеры заднего вида для вашего Nissan Rogue.

Совместимость

Убедитесь, что выбранная вами камера будет работать с модельным годом вашего Nissan Rogue.Например, замена Master Tailgaters для камеры заднего вида Nissan Rogue OE, деталь № 28442-9TB3A, подходит для внедорожников Rogue, произведенных с 2014 по 2017 год. Она имеет степень водонепроницаемости IP68, микросхему Sony CCD, широкоугольный объектив на 170 градусов и 6-дюймовый видеокабель. Master Tailgaters также предоставляет на свой продукт годовую гарантию.

Установка

Многие водители предпочитают резервную камеру, которая обеспечивает простую установку plug-and-play. В этой категории нам нравится еще один вариант из линейки Master Tailgaters.Замена Master Tailgaters для Nissan Rogue без AVM (2017-2019), Rogue Hybrid без AVM (2017-2018) Резервная камера OE, номер 284429TB0C, работает с рядом различных традиционных и гибридных моделей Rogue. Просто выньте его из упаковки и подключите к существующему жгуту проводов вашей резервной камеры. Эта водонепроницаемая камера со степенью защиты IP68 оснащена широкоугольным объективом на 170 градусов. На эту камеру также распространяется гарантия сроком на один год.

Сравнение проводной и беспроводной

Если вам нужна беспроводная камера, мы рекомендуем комплект беспроводной резервной камеры AUTO-VOX CS-2 со стабильным цифровым сигналом, 4.3-дюймовый монитор и камера заднего вида. Эта цифровая модель обеспечивает мощный, яркий беспроводной сигнал для четкого заднего изображения без помех. Водонепроницаемая камера выдерживает как низкие, так и высокие температуры. Монитор оснащен простым креплением на присоске, которое можно разместить на лобовом стекле или в приборной панели, где бы вы ни находились. Вы также сможете воспользоваться круглосуточной службой поддержки клиентов, 30-дневной гарантией возврата денег и годовой гарантией.

Как заменить / установить камеру заднего вида на ваш Nissan Rogue

Заявление об ограничении ответственности: рекомендации в этой статье являются общими и не предназначены для замены инструкций для вашего конкретного автомобиля.Перед тем, как приступить к ремонту, обратитесь к руководству пользователя или руководству по ремонту.

Если у вас есть Nissan Rogue без камеры заднего вида или старая камера, которая больше не работает должным образом, вы можете заменить или обновить эту функцию безопасности дома. Сайт Auto DIY The Drive сообщает, что этот проект для начинающих займет всего час. Однако инструкции значительно различаются в зависимости от точного типа резервной камеры, которую вы выбираете для своего автомобиля, поэтому вам следует внимательно следовать инструкциям производителя при выполнении этого типа проекта дома.

Где купить резервную камеру для вашего Nissan Rogue

Воспользуйтесь этими ссылками в качестве руководства по покупке резервной камеры для вашего Nissan Rogue.

AUTO-VOX CS-2 Комплект беспроводной резервной камеры со стабильным цифровым сигналом, 4,3-дюймовым монитором и камерой заднего вида для грузовика, фургона, кемпинга, внедорожника

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.
