как поменять и выполнить ремонт ДТОЖ

Температурный сенсор представляет собой маленькое устройство, отвечающее за отслеживания изменений в климате хладагента движка. Благодаря его данным бортовой процессор решает вопрос о включении дополнительных вентиляторов.

Загрузка ...Загрузка ... Загрузка …Замена датчика температурыЗамена датчика температуры

Замена датчика температуры

Неисправности ДТОЖ вызывают определенные недомогания транспортного средства:

  • повышение износа двигательных систем;
  • повышение расхода топлива;
  • грязный выхлоп;
  • спонтанная остановка двигателя.

Обычно устройство располагается в корпусе радиатора или в наружной части силового агрегата. Сам по себе детектор является маленьким устройством, помещающимся в ладонь.

Принцип работы

Функционирование прибора ведется за счет изменения электрического сопротивления материала используемого в чувствительном элементе находящемся внутри от температуры. Аппарат состоит из чувствительного конуса и пары электропроводящих контактов позволяющих сообщаться ему с эбу через подключение к электронной цепи.

Измерения прибора на поверку оказывают влияние не только стабилизацию температуры двигателя, но и на ряд других элементов системы:

  1. увеличение оборотов двигателя при прогреве. Это стабилизирует переход мотора в рабочий режим;
  2. регулировка открытия и закрытия клапана рециркуляции выхлопа;
  3. калибровка угла опережения зажигания.

Виды ДТОЖ

Существуют два основных типа измерителя: механический и цифровой.

Механический аппарат осуществляет свою работу в «аналоговой» форме через передачу электронного сигнала. Такой прибор напрямую подсоединен к температурному указателю или с реле, замыкающимся при достижении определенной температурной отметки. Такое подключение использовалось на старых карбюраторных моторах в особенности в популярных в России «Жигулях».

Цифровой детектор работает аналогичным образом, только подключается он к цифровому блоку – он же ЭБУ.

Уже в этом блоке совершается первичный анализ полученной информации. Происходит отражение информации на соответствующий элемент приборной панели. В том числе ЭБУ определяет, когда отдавать команду на зажигание вентилятору.

Цифровые приборы используются на всех современных автомобилях любой марки от рено логан до ламборджини диабло.

При неисправности ДТОЖ ЭБУ автоматически принимает решение о запуске дополнительного охлаждения в виде работы вентиляторов. Иными словами без датчика вентиляторы работают на протяжении всего времени активности двигателя.

Какие бывают причины неисправностей ДТОЖ?

Замена датчика температуры охлаждающей жидкости считается последним шагом в деле ремонта неисправности. Так как чаще всего сложности с датчиком вовсе не связаны с конкретно его неисправностью просто по той причине, что ломаться в нем практически нечему.

К основным неисправностям относят:

  1. низкое качество охлаждающей жидкости. В результате использования некачественной продукции поверхность прибора может разъедаться и покрываться осадком. Как результат детектор начинает давать неверные показания, чаще всего в сторону понижения. В результате несвоевременный запуск системы охлаждения приводит к закипанию движка;
  2. некачественный прибор. К некачественному устройству относят не только дефекты самой заводской сборки, но и отсутствие герметичной прокладки, или чрезмерное усилие, при вкручивании устройства приводящее к его срыву или поломке;

Замена датчика температурыЗамена датчика температуры

  1. утечка\нехватка антифриза. В результате плохой герметичности прибора, износа уплотнителя, трещинах в термостате могут возникать протечки. Также нехватка охлаждающей жидкости может быть вызвана и просто несвоевременным пополнением бака. Результатом, так или иначе, становиться отсутствие контакта между прибором и жидкостью, и как следствие отсутствие измерений.
  2. Нарушение в электросети. Сбой в электронике считается одним из самых распространённых дефектов. Проблемы на линии, замыкания, окисления контактов. Все это приводит к неисправности в работе прибора. К этому же пункту можно отнести и проблемы в самом ЭБУ. Они приводят к сбоям в контроле над измерительным прибором.

Ремонт датчика

Независимо от транспортного средства замена прибора везде происходит примерно по одному алгоритму действий. Прежде чем поменять его необходимо заглушить мотор и желательно дать остыть двигателю. Это делается с единственной целью – чтобы слития антифриза не происходило под большим напором. Дальше после остывания двигательной системы как раз предстоит слить антифриз и отключить прибор от электронной сети.

После этого происходит изъятие прибора из своего гнезда путем откручивания. Ремонт прибора в кустарных условиях невозможен, поэтому чаще всего этап диагностики игнорируется и на его место просто устанавливается новый сенсор вместе с новым уплотнителем.

Когда новый измеритель встал на свое место, его подключают к электросети, а антифриз возвращают обратно в бак. Дальше происходит проверка мотором работы датчика, а также проверяется наличие течи охлаждающей жидкости. Если всё исправно и течи нет, можно приступать к дальнейшей эксплуатации.

Рекомендуем купить

Дополнительная информация

В некоторых моделях машин измерителей охлаждающей жидкости в машине два, а то и больше. Так распространенной практикой является установка одного измерителя для работы с ЭБУ, а другого для передачи данных прямиком на приборную панель. Более же качественной версией является установка второго прибора для измерения хладагента на подступе к радиатору.

Своевременные данные измерений антифриза на входе и выходе позволяют анализировать эффективность работы радиатора и аппаратного процесса охлаждения в том числе, позволяя вести более гибкую регулировку климатических механизмов.

Помимо антифризного сенсора в машине имеют место быть и другие температурные измерители. К таким относятся приборы для измерения наружного воздуха, внутреннего, кислорода идущего на впуск и т.д. Все они выполняют свои важные функции исправной работы транспортного средства.

Приборы, следящие за наружным воздухом, позволяют отслеживать появление наледи на дороге, принимать данные на дисплее, и анализировать работу автомобиля. Внутренние сенсоры, как правило, работают в паре с климатической системой, обеспечивая своевременно отопление или охлаждение воздуха в салоне.

Замена датчика температурыЗамена датчика температуры

Детектор температуры входящего воздуха и вовсе отслеживает его для измерения плотности воздушной массы обогащающей топливную смесь. Слишком высокая плотность может привести к детонации, а низкая к перерасходу топлива и грязному выхлопу. Этот прибор напрямую влияет на исправную работу транспортного средства.

Все подобные им устройства обеспечивают машине продолжительный срок жизни всех частей, а также постоянно обеспечивают экономный расход ресурсов. Выход из строя любого из них может привести к повышению расхода на обслуживание автомобиля без учета самой замены прибора. Таким образом, своевременная замена снижает в целом уровень расходов.

Для примера можно привести неисправный детектор антифриза. Достаточно проехать около пяти сотен километров (в зависимости от модели автомобиля) с неисправным устройством, чтобы перерасход превысил стоимость самого датчика. И это без учета невероятного износа самого двигателя и охлаждающей системы,  которые за это время вполне могут выйти из строя навсегда.

Датчик температуры автомобиля и его важность

Как происходит замена датчика температуры охлаждающей жидкости в автомобиле?

Датчик температуры охлаждающей жидкости Датчик температуры охлаждающей жидкости — элемент электронной охладительной системы. Он отвечает за терморегуляцию двигателя, фиксирует температуру охлаждающей жидкости и выводит информацию на экран. Водитель, в свою очередь, имеет возможность следить за состоянием двигателя и его работой: при каких температурах он работает, холодный ли он, как он нагревается и т.д.

Где находится датчик

Датчик охлаждающей жидкости встроенный в часть выпускного патрубка головки блока цилиндров, то есть между головкой блока и термостатом. При применении двух датчиков температуры охлаждающей жидкости открываются возможности по температурному регулированию. Один датчик – устанавливается на выходе из двигателя, второй – на выходе из радиатора.

Чувствительным элементом датчика является, так называемый, термистор с отрицательным коэффициентом температуры, то есть, при нагревании двигателя, уровень электрического сопротивления уменьшается. Контроллер постоянно подает на датчик электрический заряд в 5 В для ответа датчика. При низком сопротивлении – температура повышается, и, соответственно, при высоком – температура низкая.

Датчика температуры охлаждающей жидкости

Основными критериями для определения необходимой температуры является уровень нагрузки двигателя, то есть объем засасываемого воздуха, и амплитуда вращения коленчатого вала мотора. Показания датчика температуры охлаждающей жидкости свидетельствуют не только о характере работы двигателя, но и о работе вентилятора, уровень раскрытия термостата и др.

Знаете ли Вы? Первая низкозамерзающая охлаждающая жидкость появилась в 20-х годах ХХ века и получила название «антифриз».

Когда нужна замена датчика температуры

При старте силового агрегата, когда двигатель еще холодный, топливо обогащается для быстрого прогрева движка, наблюдается незначительное повышение оборотов его работы на холостом ходу. Когда двигатель прогревается с помощью датчика температуры охлаждающей жидкости, компьютер автомобиля понимает, что обогащенное топливо можно обеднить до обычных показателей.

Соответственно, если датчик дает неправильные указатели температуры охлаждающей жидкости, топливная смесь формируется неравномерно и двигатель начинает «дёргаться».

Замена датчика температуры Самой распространенной поломкой индикатора температуры охлаждающей жидкости, где в роли реагирующего элемента используется терморезистор, есть несоответствие температуры корпуса и его сопротивления. Чаще всего, вид такой неисправности проявляется в резком увеличении сопротивления в рамках очень узкого диапазона температур корпуса, конечно, встречается и обрыв терморезистора датчика. Пуск двигателя при таких показателях невозможен, при определенных случаях машина может нуждаться в замене свечей зажигания.

Симптомы поломки или же сбоя в работе датчика температуры охлаждающей жидкости свидетельствуют о необходимости немедленной замены устройства. Это может быть, например, если движок еще не прогрет, а вентилятор уже заработал, или же чуть другая ситуация, когда вы прогрели двигатель, а он все равно не работает так как нужно, либо вы заметите повышенный расход бензина, то в любом случае следует проверить исправность этого датчика.

Виды поломок датчика могут быть самыми разными: отсутствие контакта с датчиком, потеря изоляций, наличие разрывов контактов, или же устройство отказывается работать, сбои в работе вентилятора и т.д.

Важно! Перед проверкой датчика температуры охлаждающей жидкости, не перепутайте его с датчиком указателя температуры охлаждающей жидкости.

Как найти причину неисправности датчика

Проверить и найти причину неисправности датчика температуры охладительной жидкости можно как визуально, так и с помощь разных приспособлений, таких как вольтметр, оммометр, или же мультиметр и термометр (желательно электронный).

Проверка датчика Перед проверкой нужно обследовать проводку автомобиля на наличие каких то неисправностей, так как датчику нужен постоянный приток 5 В для его правильной работы. Проверить проводку довольно таки просто: нужно отсоединить провода от датчика охлаждающей жидкости и, запустив двигатель, подсоединить к этим проводам мультиметр (вольтметр) и измерить напряжение. Если на прибор подается напряжение в 5 В, то можно приступать уже к непосредственной диагностике самого датчика.

Первый этап — визуальный (исправность датчика можно определить «на глаз»). Есть ли на корпусе отверстие, через которое вытекает охладительная жидкость, имеются ли трещины, ржавчина на зажимах – все это свидетельствует о возможной неисправности прибора.

Для более серьезной проверки нужно измерить его напряжение и сопротивление. Для этого нам потребуется вольтметр, или же мультиметр, осциограф. Все это оборудование (если у вас его нет) можно найти на любой станции технического обслуживания.

Большинство датчиков принадлежат к типу с отрицательным температурным коэффициентом сопротивления. Имеется ввиду, что чем выше температура охладительной жидкости, тем меньше показатель сопротивления.

Для определения неисправности датчика, достаточно присоединить прибор (вольтметр, мультиметр) к проводам датчика и определить напряжение при разных температурных показателях. При средних температурных показателях, напряжение должно быть от 2 до 3 В.

Ниже приведена таблица типичных значений напряжения, температуры и сопротивления датчика охлаждающей жидкости. Таблица типичных значений напряжения, температуры и сопротивления датчика охлаждающей жидкости

Заведите двигатель и прогрейте его до оптимальных температур, напряжение в датчике должно уменьшаться. Теперь вам потребуется термометр, с помощью которого можно будет получить, а затем сравнить полученные показатели с приведенными в таблице.

При напряжении на контакте в 0 В: возможно контакт для сигнала не присоединен на заземление, нарушена целостность проводов для подачи сигнала от датчика до модуля управления, если же провода в исправном состоянии и видимых повреждений не наблюдается, то необходимо проверить соединения цепей подачи напряжения и заземления на блоке управления. Если и с этим нет никаких видимы проблем, то нужно искать причину в электронном блоке управления.

Напряжении на контакте в 5 В должно объясняться одним из следующих условий:

1. Контактом для сигнала в штекере датчика не обеспечивается контакт с этим датчиком.

2. Разорвана цепь датчика.

3. Hазомкнута цепь заземления датчика.

Проверка датчика Чаще, основной проблемой является то, что напряжение и выходное сопротивление варьируются вне пределов адекватного для них диапазона. Если нормальные показатели датчика температуры охлаждающей жидкости при горячем двигателе – 0,5 В, а при холодном – 2В, то неисправный датчик может выдавать результаты на холодном – 1,5В, горячем – 1,25. Все это приводит к утрудненному запуску двигателя и переобогащению смеси топлива. Эти показатели на выдадут вам код причины неисправности, так как датчик работает в своих нормальных пределах, но все таки, его необходимо будет заменить.

Замена датчика температуры охлаждающей жидкости

Датчик температуры охладительной жидкости не подлежит ремонту, поэтому требуется его полная замена. Стоимость такого датчика для большинства автомобилей – не большая, поэтому не составит серьезной проблемы для водителя.

Важно! Необходимо производить замену датчика температуры охладительной жидкости на датчик с такой же маркировкой. Замена на другой датчик, может повлиять на работу двигателя или же выдавать вам неверные показатели.

Необходимый инструмент

  • Ключи: 8, 13, 17,21
  • Тара для охладительной жидкости.

Процесс замены

Перед сменой датчика температуры охлаждающей жидкости необходимо снять воздушный фильтр и слить антифриз.

Сливаем антифриз Сливаем антифриз. На остывшем двигателе необходимо убрать защиту и ключом отвернуть крепление радиатора. При этом включить печку на максимум, открыть крышку расширительного бачка и кран отопителя. Ставим под радиатор тару для охладительной жидкости и медленно, чтобы не залить генератор, отворачиваем сливную пробку. Сливаем жидкость, примерно, минут 10. Потом ставим тару под движок, находим под модулем зажигания на блоке цилиндров пробку и открутив ее, опять ждем около 10 минут для полного слива жидкости.

Важно! Перед тем, как перейти к замене датчика, протрите горлышка каждого из отверствий.

Смена и снятие датчика температур охлаждающей жидкости. В соответствии с маркой вашего авто устанавливаем расположении датчика температуры охлаждающей жидкости. Приступаем к его снятию. Снимаем защитный слой резины, на корпусе датчика определяем расположение его маркировки, что бы следующий поставить в таком же положении. С помощью ключа выкручиваем измерительный прибор и, соответственно, ставим новый датчик. Заливаем обратно антифриз в радиатор и блок цилиндров мотора.

Если прибор не работает, то нужно еще раз внимательно осмотреть его на наличие брака, или же утечки охладительной жидкости, возможно вы забрызгали генератор, либо не залили охлаждающую жидкость, неплотно завинтили измеритель.

Что будет если не заменить датчик вовремя

Датчик температуры охлаждающей жидкости отвечает за множество функций вашей машины и, в частности, двигателя. Неисправность датчика или же его цепи, влечёт за собой увеличение углекислого газа и сопутствующих веществ в окружающей среде. Кроме того, наблюдается, перегрев двигателя, либо его медленное нагревание, очень сильно увеличится расход топлива.

Важно! Многие проблемы датчика температуры охладительной жидкости зависят от качества проводки, плотности соединителей и их качества.

Дальнейшее использование неисправного датчика температуры охладительной системы влечёт за собой частую остановку двигателя и его поломку.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Замена датчика температуры охлаждающей жидкости — Статьи

Замена датчика температуры охлаждающей жидкости, при выходе из строя, обеспечит двигатель автомобиля качественным охлаждением. От его показаний зависит включение/выключение определенного режима циркуляции антифриза и электрического двигателя обдува радиатора. Он осуществляет контроль за температурным режимом, с выводом значений на панель.



Технические характеристики



При запуске и работе мотора на «холодную», происходят процессы, повышающие износ трущихся деталей, вызывающие повышенный расход топлива и снижение мощности.

Для более быстрого прогрева и достижения оптимальных рабочих температур, практически на всех современных автомобилях, применяется двойная циркуляция в системе охлаждения:

1) По малому кругу – осуществляется циркуляция антифризом только по блоку двигателя, за счет этого, его нагревание происходит в ускоренном варианте.

2) Через радиатор – после достижения оптимальных температурных значений, происходит открытие термостата, перекрывающего доступ в радиатор. Циркуляция антифриза задействует всю систему охлаждения.

Команда на термостат, также запуск вентилятора, поступает с датчика.

Он функционирует за счет термистора, который обладает свойством изменения сопротивления, с учетом температурных факторов окружающей пространства. На его нижней части имеется резьба для крепления в блоке двигателя. На противоположной стороне расположены контактные соединения для подключения проводки, подается напряжение 5 В от эбу и масса. Изменение напряжения соответствует установленным производителем температурным значениям.

В различных машинах, ДТОЖ устанавливается почти одинаково и найти его не составит труда. Например, необходима замена датчика температуры охлаждающей жидкости ваз с инжекторным движком, следует учитывать, что их установлено 2:

1) Отправляет показания на эбу.

2) Контролирует включение режимов работы системы охлаждения.

Обычно устанавливаются рядом с термостатом. Имеют электрическую подводку с защитой разъемов. На некоторых марках автомобилей, для удобства проверки, необходимо демонтировать воздушный фильтр.

  Самостоятельная диагностика неисправности



Благодаря простоте конструкции, температурные датчики редко ломаются и выходят из строя. Обычно, проблемы возникают из-за нарушения градуировки – сигналы на включение определенных режимов и вентилятора посылаются при более низких или завышенных значениях. При появлении в работе двигателя следующих признаков:

Расход топлива. «Тяжелый» запуск в прогретом состоянии. Завышение оборотов на «холостом» ходу. Детонирует двигатель после выключения. При явном перегреве не включается электрический вентилятор.

Проведите визуальный осмотр приборов температуры охлаждающей жидкости. Предупреждения бортового компьютера, могут отсутствовать из-за некорректной работы и сбоя системы. Причиной поломки может служить нарушение целостности, подключенной к ним электрической проводки. Проверьте ее надежность, обработайте контакты специальным антикоррозийным средством.

Разберем пример, нужна ли замена датчика температуры охлаждающей жидкости ваз 2114, приготовьте вольтметр:

Прогрейте двигатель до максимального температурного значения, согласно показанию прибора на панели. Если при этом двигатель холодный, уберите контакт от датчика. Прибор показал минимальные температурные значения – датчик неисправен. При нормальной работе двигателя, стрелка показателя температуры постоянно перемещается – следует проверить исправность предохранителей. Предохранители целы, тогда снимите и замкните на блок провод датчика, если стрелка прибора, при этом, остановилась на максимальном значении – датчик сломан. Замерить поступающее с эбу напряжение. Отсоединить фишку и подключить к проводящему ток проводу прибор для замера. Заведите двигатель, показание прибора должно соответствовать 5 В. При других значениях, рекомендуется провести диагностику в специализированном сервисе. Датчик исправен.

Более точная проверка ДТОЖ потребует наличие омметра, специального градусника и нагревательного прибора, навряд ли найдется «под рукой» у рядового автолюбителя. Подобные датчики, по своей стоимости, доступны и поменять вышедший из строя на новый не сильно ударит по карману. Процедура простая и доступна для проведения даже начинающему автолюбителю.



Замена датчика



При обнаружении выхода из строя датчика, купите подходящий под марку вашего автомобиля. Приступая к демонтажу, убедитесь, что двигатель автомобиля остыл, чтобы избежать получения ожога антифризом. Если вы не считаете себя опытным авто механиком и, ранее, подобную процедуру не проводили, предварительно слейте часть антифриза из блока двигателя. Для этого необходимо открыть крышку радиатора, подставить емкость под место слива и открыть кран. Жидкость сливается примерно 10 минут, придется немного подождать. После слива можно приступить к замене:

Для более удобного доступа, на некоторых моделях, придется предварительно демонтировать воздушный фильтр. Аккуратно отсоедините провода от датчика. С помощью ключа на 21 мм открутите старый ДТОЖ. У нового, предварительно смажьте резьбовое соединение автомобильным герметиком, и вкрутите его. Контролируйте точность попадания в резьбовое соединение. Подсоедините проводку, обращайте внимание на правильность и надежность контактов. Обработайте антикоррозийным средством Закройте слив и залейте охлаждающую жидкость, рекомендуется использовать воронку для исключения пролива. Запустите двигатель, проверьте показание прибора на водительской панели. Дождитесь срабатывания вентилятора охлаждения и термостата. В случае несрабатывания, проверьте правильность установки, возможно датчик не закручен до конца и правильность подключения проводки.

Опытные водители советуют проверить его работоспособность сразу после покупки, еще до установки. Это не сложно сделать в сервисе или найти электрика по объявлению. У этой детали не исключен заводской брак, поэтому не спешите выкидывать чек после покупки. Всегда можно обменять или вернуть деньги за некачественный товар.

К сожалению, замена датчика может не дать положительного результата. Двигатель продолжает плохо заводиться, расход топлива не снизился. Рекомендация только одна — необходимо обратиться к профессионалам и провести диагностические мероприятия. Возможно потребуется перепрошивка электронного блока управления или замеры выдаваемого генератором напряжения. В связи с тем, что эти мероприятия считаются очень ответственными, требуют специального оборудования и навыков, обращаться необходимо только в проверенные, имеющие хорошую репутацию сервисы. Не забывайте, что качественное поддержание заданных температурных режимов при эксплуатации вашего автомобиля-это залог надежной долгой работы всего силового агрегата в целом.

Оставив заявку на сайте Uremont.com, вы получите несколько оптимальных вариантов, с адресами автосервисов, где качественно и с гарантией решат возникшие с автомобилем проблемы.





Замена датчика температуры охлаждающей жидкости самостоятельно

Датчик температуры охлаждающей жидкости — это неотъемлемая часть приборов автомобиля для устранения своевременных неполадок. Это изделие выводит показания на бортовой компьютер, тем самым сигнализирует водителю в случаях, когда двигатель машины перегревается.  Датчик температуры помогает контролировать вентилятор охлаждения, запускать его в нужный момент, когда мотор нагревается. Дополнительно измерительный датчик служит для регулировки открытия и закрытия клапана переработки газов из выхлопной трубы. Способствует быстрому запуску двигателя, когда стандартных оборотов не достаточно.

Отличия ДТОЖ и ДТУОЖ

Порой автовладельцы не различают датчики ДТОЖ и ДТУОЖ, что приводит к дополнительным трудностям процесса замены. ДТУОЖ представляет собой прибор, который выводит показания на панель управления, когда ДТОЖ работает в связке с электронным блоком управления и имеет регулирующую функцию. Когда температура повышается, сопротивление датчика уменьшается, а ЭБУ обеспечивает работу по регулировки температуры охлаждающей жидкости в системе. Важно не перепутать эти два вида датчиков.

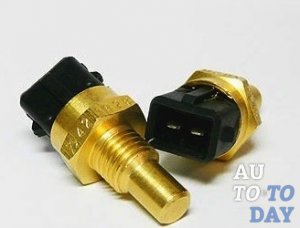

Как выглядит датчик температуры ОЖ?



Виды приборов температуры ОЖ

Датчики ОЖ бывают двух видов:

  1. Магнитным
  2. Биметаллический

Одной из особенностей в различиях работы ДТОЖ заключается в работе стрелки указателя на мониторе. В магнитном, указатель будет делать резкие скачки, в биметаллическом движение будет постепенным.

Магнитный датчик состоит из двух катушек, подключенными к сети и заземленным проводом и поворотными якорями из металла.  При поступлении тока образуется магнитное поле перемещающее стрелку.

Биметаллический датчик имеет внутри специальный гибкий стержень. Благодаря этой детали стрелка прибора перемещается.

Как проверить датчик температуры ОЖ самостоятельно

Порой возникают поломки ДТОЖ по причине механических повреждений, износа прибора, низкого качества исполнения, отказа термостата, течи ОЖ, плохого антифриза. Зачастую нужно быстро самостоятельно устранить проблему. Первый метод диагностики прибора можно осуществить при помощи термометра и тестера. Необходимо взять и емкость с водой.

  • Первое, что нужно сделать — это поместить датчик в подготовленную тару с водой.
  • Второе, установите ваш тестер в режим омметра или вольтметра и вставьте стержни захватов к выводам датчиков.
  • Сопротивление датчика в режиме омметра будет 1,5 -1,7 кОм при температуре дома.
  • Следует засунуть датчик в горячую воду и просмотреть параметры данных прибора. Чем холоднее будет вода, тем сопротивление будет возрастать.
  • Сверяем показания с характеристиками двух таблиц. Показания должны укладываться в табличные значения.
Температура, градусы Цельсия ССопротивление рабочего элемента, Ом
07300 — 7500
+202600 — 2800
+401000 — 1200
+60500 — 600
+80300 — 350
+100160 — 180

При отсутствии реагирования на температуру ДТОЖ нужно менять. Такой метод поможет выявить основные неисправности ДТОЖ.

Признаки и виды поломки датчика ОЖ

  • Явные внешние признаки повреждений (царапины, трещины, сколы)
  • Резко увеличивается расход топлива авто
  • Выхлопная труба выпускает темный серый или черный едкий дым
  • Двигатель запускается с большим трудом не с первого или второго раза.
  • Мотор просто глохнет и работает не стабильно
  • Запускается вентилятор при холодном ДС.
  • Вентилятор системы охлаждения может вообще не запускаться в жаркую погоду
  • Из вышеперечисленных признаков следуют следующие поломки
  • Разрыв или отсоединение контактов
  • Отсутствие изоляции
  • Утерян контакт с датчиком

Стоит отметить, что на современных автомобилях информация о поломке отображается на мониторе бортового компьютера машины. Однако причину неисправности стоит определить в ручную.

Где находится датчик температуры охлаждающей жидкости?

По своей сути датчик представляем собой терморезистор с поверхностным слоем из латуни.

Из чего состоит датчик ДТОЖ?

Иногда требуется произвести проверку и замену датчика температуры охлаждающей жидкости своими руками.  Для этого необходимо точно знать, где же находиться ДТОЖ?

Местоположение датчика охлаждающей жидкости найти не особо затруднительно. В 95% случаев датчик температуры расположен на самом двигателе сверху рядом с термостатом. В первую очередь искать нужно там, где прибор имеет непосредственный контакт с антифризом. Обычно датчик вкручивается в головку блока цилиндров. ДТОЖ может находиться на оболочке термостата. В некоторых случаях прибор может размещаться на верхнем шланге радиатора. Стоит ли говорить, что расположение датчика в других местах автомобиля сводит всю эффективность прибора к нулю.

Инструкция по замене ДТОЖ

Для замены датчика температуры охлаждающей жидкости вам понадобиться инструмент, а именно: ключи на восемь, тринадцать, семнадцать и двадцать один. Помимо ключей, возьмите тару для воды и ОЖ на пять или десять литров.

  • Начинаем процесс замены. Для начала отсоединим на батарейке аккумулятора провод с обозначением минус.
  • Снимаем воздушный фильтр и отключаем вместе с проводом вывода датчика. Теперь у вас будет просторный доступ к прибору.
  • Отсоединяем остальные провода, где есть питание к прибору.
  • После потребуется слить антифриз частично или полностью. До уровня ниже отметки отверстия датчика.
  • Весь процесс замены антифриза описаны в статье на сайте arditeh.by.
  • Снимаем защитную резину, замеряем расположение датчика, чтобы последующий прибор разметить в таком же положений.
  • Откручиваем ключом на девятнадцать корпус датчика. Выкручивание может происходить туго, в зависимости от качества резьбы прибора.
  • Перед закручиванием нового ДТОЖ на резьбу наносят герметик. К новому измерительному прибору устанавливается поводка.
  • После завершения процедуры уровень антифриза доводиться до нормы.
  • Проверяем, не течет ли ОЖ через датчик температуры ОЖ.
  • Только после этой процедуры запускается двигатель.



Замена датчика температуры ОЖ на ВАЗ

Рассмотрим замену термистатора на примере автомобиля жигули. Оригинальный датчик имеет цифровое обозначение 2101-3808600. Подходит на все авто лада, без каких-либо дополнительных аксессуаров. Существует множество аналогов, которые тоже устанавливают на машины ВАЗ.

Сперва проверяем предохранители. Здесь два варианта. Температура может подняться. Значит отсоединяем провода от ДТ. Если стрелка скатилась до минимальной температуры нужно произвести ремонт или замену прибора. Допускаем вариант, что стрелка на мониторе может плавать. Пробуйте замкнуть датчик на массу. При включенном зажигании датчик может показывать предельную температуру, значит нужно произвести полную замену.

Желательно слить охлаждающую жидкость полностью. Как это сделать мы писали ранее в разделе полезные статьи сайта.

Затем разъединяем проводку от датчика. ДТОЖ придется вывернуть при помощи торцевой головки. Вычищаем место установки датчика и устанавливаем новый измеритель. Подсоединяем провода. Заливаем ОЖ и запускаем движок.

Очень важно помнить, что процедура замены ДТОЖ на моделях жигулей 2106 и 2114 будет разница. В ваз версии 2114, 2115, 2109 датчик ставиться на корпусе двигателя между термостатом и головкой блока, в отличии с 2106 где прибор находится в блоке радиатора.

Одним из вариантов выхода стоя ДТОЖ может послужить обрыв его цепи или непосредственно провода.

Замена датчика ОЖ составит небольшую сумму.  Очень важно поменять ДТОЖ на модель с такой же маркировкой. Смотрите обозначение на корпусе датчика. Помните, несвоевременная замена датчика ОЖ ведет к увеличению расхода топлива, что в скором времени может привести к поломке двигателя. В среднем эксплуатационный период датчика составляет от 3 до 6 лет. Дополнительно можно проводить профилактические работы по очистке деталей приборов.

Придерживайтесь техники безопасности. Процесс замены датчика следует производить на остывшем двигателе. Используйте плотные перчатки и одежду с длинным рукавом.



Датчик температуры охлаждающей жидкости (ДТОЖ)

Датчик температуры охлаждающей жидкости

Охлаждение двигателю необходимо в любых условиях эксплуатации. Независимо от того, лето на улице или зима, мотор склонен к перегреву и защитить его может только исправная система циркуляции ОЖ. Впрочем, далеко не последнее место в данной системе играет и электронная часть – датчик температуры охлаждающей жидкости (ДТОЖ). В этой статье мы рассмотрим его устройство, принцип действия, а также методы проверки и расскажем, как поменять его на автомобиле ВАЗ 2107.

Что представляет собой ДТОЖ и где он находится?

Существует две разновидности датчиков температуры. Первый представляет собой термический резистор, сопротивление которого меняется обратно пропорционально температуре, второй же, представляет собой контактор с биметаллической пластиной, которая замыкается и размыкается в зависимости от температуры.



Первый датчик температуры предназначен для приема и передачи информации о температуре охлаждающей жидкости в двигателе. С повышением температуры его сопротивление меняется, и он направляет напряжение определенной величины на шкалу приборов, которая показывает, на сколько градусов Цельсия нагрелась охлаждающая жидкость двигателя. Ряд датчиков ДТОЖ позволяет, помимо контроля температуры, осуществлять пуск дополнительных устройств охлаждения (вентилятора, через специальное реле на монтажном блоке или лонжероне).

Второе устройство имеет несколько иное назначение. Оно также реагирует на температуру, однако, предназначено только для включения электрического вентилятора. Датчик устанавливается на радиаторе или любом другом месте, которое имеет тесный контакт с охлаждающей жидкостью.

В этой статье речь пойдет именно о втором датчике, который активирует работу вентилятора и защищает двигатель от перегрева, которого так боятся в жаркую летнюю погоду.

Принцип работы ДТОЖ ВАЗ 2107

В зависимости от типа вентилятора, могут применяться различные виды датчиков. Все дело в том, что радиаторы нового и старого образца имеют огромное различие, как по материалу изготовления, так и по конструкции. Старые радиаторы имеют специальную сливную пробку, вместо которой как раз и используется тот самый датчик. Он монтируется в нижней части радиатора и имеет контакт с охлаждающей жидкостью.



В процессе нагрева двигателя, биметаллический контакт внутри устройства отгибается и замыкает электрическую цепь привода вентилятора. В процессе остывания мотора, пластина отгибается – вентилятор останавливается. Таким образом, датчик используется как контактор, имеющий большую зависимость от температуры.

В наружной части датчика располагаются два контактных вывода, к которым присоединяются клеммы цепи электродвигателя.

Новые образцы радиаторов изготавливаются из алюминия и пластика, и вместо датчика там устанавливается специальная сливная пробка, которую можно откручивать руками. Датчик установлен на головке блока цилиндров и соединен с реле вентилятора, которое находится в монтажном блоке. Реле позволяет существенно снизить пусковой ток и увеличить надежность работы пускового устройства.

Видео — Методы проверки датчика температуры охлаждающей жидкости

Методов проверки на самом деле не много, но все они дадут самый точный результат. Первый предполагает самый обычный рабочий режим. Датчик обязан включить вентилятор, при достижении температуры срабатывания. Если вентилятор не запустился, провода из датчика вытаскивают и замыкают меж собой. Успешный пуск вентилятора прямо укажет на неисправность устройства. Если же вентилятор по-прежнему отказывается вращаться, то поломка скрывается уже в самом вентиляторе.

Вторым методом можно определить состояние нового датчика. Для этого, можно вскипятить воду в кастрюле и окунуть туда рабочую часть датчика (но не с головой). Предварительно, подключите к нему провода и соедините последовательно батарейку и лампу. Если лампа загорится – датчик успешно срабатывает. Если же нет или он лампа горит даже если его не разогревать – то датчик неисправен и нуждается в замене.

Это самые основные методы. Они доступны любому водителю и выполняются без помощи сторонних инструментов и специальных знаний.

Замена ДТОЖ ВАЗ 2107

Данный элемент является не ремонтопригодным, а потому подлежит обязательной замене. При появлении первых признаков неисправности (закипание двигателя, вследствие отказа вентилятора), необходимо как можно скорее провести замену датчика. Если он неисправен, то вытащите из него провода и соедините между собой. Таким образом, можно добраться до места ремонта без перегревов.

Для замены достаточно иметь ровную площадку, а лучше – смотровую яму. Под радиатор устанавливается пустая тара, необходимая для слива охлаждающей жидкости. Выкрутите датчик с помощью гаечного ключа на 30 и дайте жидкости полностью слиться. После этого, на место старого вкручивается новое устройство.

К контактам нового устройства присоединяются провода, а в радиатор заливается ОЖ. Чтобы избавиться от воздушных пробок – запустите двигатель автомобиля, понажимайте на патрубки, идущие к радиатору, и закройте крышку радиатора. На этом замена датчика охлаждающей жидкости завершена.

Как видите, это не сложна процедура, и выполняется самостоятельно без применения специальных знаний и умений. Достаточно иметь лишь стандартный набор инструментов и место для проведения ремонтных работ.

Датчик температуры охлаждающей жидкости на ваз 2110 замена и ремонт

Независимо от времени года и суток в любом случае автомобилю нуждается в охлаждении.

Датчик температуры охлаждающей жидкости на ваз 2110

В двигателе имеется две существующие разновидности датчиков охлаждающей жидкости.

Сопротивление меняется у термостата обратно пропорциональности температуры- за такой оборот отвечает первый датчик. В зависимости от предстоящей температуры контактор с биметаллической пластиной в которой идет размыкание и замыкание представляет собой второй датчик.

Первый датчик температуры

В двигателе первый датчик закреплен за передачу приема охлаждающей жидкости. Когда повышается температура сопротивления датчика направление меняется в направлении на величину определенной шкалы приборов. Такая шкала будет показывать повышение градусов температуры двигателя в охлаждающей жидкости и позволяет дополнительным устройствам охлаждения осуществлять пуск через на монтажном блоке или вентиляторе через специальное реле.

Многие водители в летнее время убирают термостат для того чтобы не трогать клапана термостата и пустить по длинной системе. При наступлении зимнего периода чтобы мотор начинал обогрев двигателя устанавливается снова датчик температурного охлаждения.

Второй датчик температуры

датчика температуры охлаждающей жидкости ВАЗ 2110Второе устройство предназначается для включения электрического вентилятора, поэтому у него другое значение хотя оно тоже реагирует на температуру. Такой прибор устанавливается в месте который имеет тесный контакт с жидкостью охлаждения или в любом , можно и установить на радиаторе.

В автомобильной системе самым надежным считается датчик температуры, но когда прибор отключается наблюдается автоматическое включение изделия на двигателе, и при пуске двигателя у которого превышен температурный режим увеличивается топливный расход.

  • При таких ситуациях возникают проблемы на автомобиле с холодным двигателем, увеличивается расход топлива или может ухудшиться состав обрабатываемых газов или выхлопом.
  • С температурным режимом эксплуатации силовой установки тесно связано с обогащением топливной смеси. Если с диагностическим прибором подойти к прямому доступу датчика, то этот выход в основном отображается в градусах Цельсия, он должен показывать довольно низкую или в ином случае комнатную температуру, когда двигатель сильно горячий и когда холодный.
  • При переходе с больших оборотов на холостой ход глохнет двигатель.
  • При запуске мотора возникают трудности и повышается расход топлива.

Когда менять датчик температуры охлаждающей жидкости

  • Заменять или ремонтироватьМеняется датчик в том случае когда происходит поломка, но лучше поменять его заранее к примеру когда идет замена двигателя потому что при изнашивании датчика показания будут неточными.
  • В электроцепи нужно тоже проверять подачу тока, если стрелки дергаются в беспорядочном движении возможно будет неправильная подача напряжения или нестабильная, поэтому нужно будет менять стабилизатор.
  • Заметить визуально тоже можно когда данный прибор начинает ломаться это видно при утечки жидкости, начинается сильная коррозия зажимов или появляются на нем трещины.
  • Состояние охлаждающей жидкости следует также проверять. При использовании более трех или пяти лет стоит ее менять ,это указывает на явные признаки загрязнении.
  • Чтобы показания датчика и показания приборов в движении были в нормальном состоянии, нужно в первую очередь внимательно за всем этим следить и не допускать до последнего момента.

Как менять датчика температуры охлаждающей жидкости

Когда датчик уже не отремонтировать, приходит время его замены, как это сделать читайте ниже.

Что потребуется для замены

Если производить замену датчика то нужно в первую очередь иметь при себе все необходимые инструменты в которые должен входить в обязательном порядке гаечный ключ на 19 и хороший герметик, для того чтобы при любых обстоятельствах при замене и при заливании жидкости из места где устанавливаются приборы, может быть небольшая течь и в этом случае придется снова снимать датчик или устранять эту проблему по другому.

Как происходил замена: пошаговый процесс

дож
  1. В первую очередь нужно выключить зажигание и отсоединить провод от аккумуляторной батареи.
  2. Слить жидкость из радиатора но не обязательно сливать ее полностью, можно оставить до того места чтобы уровень находился ниже датчика. Для удобной работы при замене датчика снимается воздушный фильтр и выворачивается из системы патрубка.
  3. Следует всегда проверять датчик температуры охлаждения для того что в нее может попасть воздух в термостат из-за которого возможен перегрев двигателя и при этом возможно изменение показания температурного датчика.
  4. Режим датчика температурной жидкости охлаждения влияет на многие технические показатели которые подлежат контрольному управлению и нужно помнить что этот прибор является не самым последним элементом в работе автомобиля.
  5. Также при замене датчика если у него внутреннее сопротивление его можно проверить с помощью вольтметра или омметра, и датчик не показывает никакого сопротивление здесь тоже должна произойти замена.
  6. В заключении датчик температуры охлаждения должен проверяться на наличие утечек жидкости , при которых если случается такая необходимость , то необходимо полностью проверить радиатор .Если все таки не выходит устранить такую утечку жидкости , то в таких вариантах следует переустановить датчик температуры, при том что большая часть герметика желательно термостойкого наносится на резьбовую часть краников или можно поменять медную шайбу.
  7. Когда датчик охлаждающей жидкости достигает определенной температуры он закрывается или открывается, измерить его можно также вольтметром и поймать эти резкие колебания в напряжении во время прогрева датчика охлаждающей жидкости.
  8. Работая с датчиком охлаждения нужно соблюдать полную осторожность, при повреждении этого прибора нарушается вся нормальная работа системы управления, при этом пока не остынет двигатель не рекомендуется его снимать.

Установка датчика

Установка термостата производится в обратном порядке снятию, но при этом нужно при себе иметь герметик, но если при установке все прошло без неисправностей герметик может и не понадобиться.

Если соблюдать все правила и инструкции по замене датчика ,то никаких даже у новичка в этом деле не будет.

Датчик температуры охлаждающей жидкости ваз 2112-16 клапанов, замена

Датчик температуры охлаждающей жидкости является важным элементом в системе управления двигателем. Он предназначен для контроля нагрева антифриза, который циркулирует в охлаждающей системе. На инжекторных ВАЗ-2110 датчик температуры влияет на состав горючей смеси, количество оборотов коленчатого вала, а также на угол опережения зажигания.

Какие функции выполняет датчик

Данный прибор выполняет массу задач. На базе его показаний готовится топливная смесь, меняется угол опережения зажигания. Также элемент дает команды на включение вентилятора в случае перегрева.

Датчик температуры

Обогащение смеси всегда связно с повышенными температурами в силовой установке. Чем ниже нагрет двигатель, тем более богатую смесь нужно в него подавать. По этому принципу работает любой электронный блок управления. И отечественная десятка не является тому исключением.

Устройство датчика

На заре автомобилестроения в качестве ДТОЖ (далее: датчик температуры охлаждающей жидкости) применялись простые термореле – они устанавливались на большинство двигателей внутреннего сгорания. Эти датчики сейчас можно встретить на моновпрысковых системах «К-Джетроник» и им подобных. Такие использовались на старых мерседесах 80-х и 90-х годов выпуска. Как это работает? Когда контакт реле находится в открытом положении, то двигатель прогревается. При закрытом контакте электронный блок управления понимает, что двигатель нагрелся до рабочих температур. Концентрация и состав смеси меняется.

Сейчас в качестве ДТОЖ применяют термисторы. Это резисторы, которые меняют сопротивление в зависимости от температуры среды. В автомобиле ВАЗ-2110 датчик температуры ОЖ именно такого типа. Контроль за нагревом производится постоянно, без перерывов. Изготавливают термисторы для данных датчиков из оксида никеля или же оксида кобальта. Эти сплавы имеют особенность – при повышении температуры в них растет число свободных электронов, за счет чего и падает сопротивление.

Схема датчика

Термистор, находящийся внутри ДТОЖ, отличается отрицательным температурным коэффициентом. Максимальный уровень сопротивления достигается при холодном моторе. На температурный датчик приходит напряжение +5 В и по мере того, как двигатель нагревается, оно понижается. ЭБУ фиксирует малейшие изменения напряжения, и таким образом определяется температура ОЖ.

На двигателях от «Рено» и некоторых других силовых агрегатах могут быть установлены датчики с положительными температурными коэффициентами. Они устроены аналогично. Однако с увеличением температуры антифриза сопротивление на датчике не падает, а вырастает.

Принцип действия ДТОЖ

Работает датчик температуры ВАЗ-2110 следующим образом. Термистор, находящийся внутри датчика, представляет собой электронный прибор с негативным показателем режимов нагрева. Режим значений температур до 130 градусов снижает сопротивление в пределах 70 Ом, а пониженные пределы при -40° увеличивают сопротивление до 107 кОм.

Детектор подает на температурный датчик напряжение +5 В через постоянный резистор, который находится внутри него. Уровень нагрева антифриза элемент определяет, благодаря разности потенциалов на термисторе с переменным сопротивлением.

Где расположен

Владельцы автомобилей данной модели хорошо знакомы с различными проблемами, связанными с данным устройством. Нередко прибор требует замены. Новички не всегда знают, где находится датчик температуры на ВАЗ-2110. В автомобилях этот элемент может устанавливаться в самых разных местах.

Расположение температурного датчика в ВАЗ 2112

Так, в классических моделях терморезистор находится непосредственно в блоке цилиндров. А в моделях АвтоВАЗ десятого семейства найти ДТОЖ можно в термостате. Кстати, на ВАЗ-2110 датчик температуры не один – их два, но второй не выполняет каких-либо важных задач. Он связан лишь с указателем температуры дна панели приборов.

Неисправности датчика

Как известно, от показаний прибора зависит соотношение топлива и воздуха в горючей смеси. Все владельцы уже сталкивались либо еще столкнутся с различными проблемами, которые создает датчик температуры. Также от него зависит, будет ли запускаться вентилятор при перегреве или нет.

Заподозрить неисправность датчика охлаждающей жидкости на ВАЗ-2110 можно по следующим симптомам. Так, первыми признаками являются проблемы с запуском мотора в холодное морозное утро. Также можно наблюдать плохой выхлоп, а расход топлива будет существенно повышенным.

Эти симптомы не обязательно обозначают, что нужна замена датчика. Иногда достаточно почистить контакты, очистить сам датчик от коррозии. Если при визуальном осмотре не удалось выявить проблемы, тогда нужно проверить элемент.

Диагностика датчика

Все автовладельцы должны знать, как проверить датчик температуры на ВАЗ-2110. С помощью проверки можно сэкономить на стоимости нового устройства, хотя цена его не совсем высока.

Протестировать элемент можно путем нагревания. Нужна подходящая емкость. Это может быть стакан или же чайник. В него наливают горячую воду. Вода должна быть нагрета примерно до 100 градусов – контролировать нагрев следует термометром. Далее рабочую часть устройства опускают в воду. Однако, опускать нужно именно ту часть температурного датчика, которая находится в моторе. Контакты не должны находиться в воде. Затем к контактам подсоединяют мультиметр и измеряют сопротивление.

Исправный датчик при температуре жидкости в 100 градусов имеет сопротивление в 177 Ом. При +50 градусах сопротивление составляет 973 Ом. Если значения не соответствуют норме, то неисправный элемент стоит заменить. Если же показатели в пределах этих норм, то все в полном порядке.

Замена

Прежде, чем приобретать новое устройство взамен старого, стоит уточнить маркировку на старом датчике. Приобретать лучше точно такой же прибор.

Другие, хоть и похожие элементы, могут давать не те показания, ЭБУ неправильно их поймет, а на панели приборов водитель увидит ложные показания. В комплекте с новым элементом обязательно должна быть медная шайба. Если она отсутствует, ее покупают отдельно.

Как снять

Первым делом смотрят, что мешает подобраться к термостату и датчику. Мешает корпус воздушного фильтра – его необходимо снять. Далее рекомендуется слить антифриз из двигателя, но это не всегда обязательно. При замене прольется лишь немного жидкости, и ее всегда можно долить до уровня.

Затем после слива жидкости снимают клемму с АКБ, выбирают нужный датчик и снимают все, что к нему подсоединено. После отсоединения элемент просто выкручивают, держась за его грани руками или же ключом. После этого прибор можно снять.

Замена без слива ОЖ

Если решено выполнять замену без слива жидкости, то нужно взять в руки новый прибор, а старый понемногу выворачивать. Когда датчик уже можно будет крутить вручную, ключ убирают и медленно руками выкручивают и прижимают элемент к отверстию. Когда станет ясно, что устройство выкрутилось, его быстро вынимают, а на его место также быстро устанавливают новый. Затем деталь закручивается и проверяется ее работоспособность.

Установка нового датчика охлаждающей жидкости

Новый датчик температуры ОЖ на ВАЗ-2110 устанавливается в обратном порядке. Опытные автомобилисты рекомендуют смазать резьбу элемента герметиком.

Датчик температуры и герметикИногда наблюдаются течи охлаждающей жидкости из-под нового датчика. Процесс замены чрезвычайно простой и с ним без труда справятся даже новички, которые только сели за руль и раньше не знали ничего об автомобилях.

Заключение

Всем известны последствия перегрева двигателя – это испорченные в результате температурных деформаций детали мотора. Чаще всего подвергается воздействию головка блока цилиндров.Восстанавливать этот узел достаточно дорого. Также перегрев может нанести еще более существенный ущерб. При езде на богатой смеси двигатель потребляет чрезмерное количество топлива, выходят из строя свечи. На бедной смеси мотор нагревается и может перегреться. Всего этого можно избежать, если знать признаки неисправности ДТОЖ, уметь его менять и знать, где он расположен.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Рекомендуем прочитать:

Отправить ответ

avatar
  Подписаться
Уведомление о
