Форд Фокуc 3 расположение блоков управления. Предохранители и реле

  • 6 Диагностический разъем(DLC)
  • 7 Блок управления конвертером DC/DC
  • 8 Блок управления электрооборудованием двери водителя
  • 9 Блок управления электрооборудованием левой задней двери
  • 10 Блок управления электрооборудованием двери пассажира
  • 11 Блок управления электрооборудованием правой задней двери
  • 12 Электронный блок управления двигателем (ECM) -за накладкой колесной арки левого колеса
  • 13 Блок управления электродвигателем вентилятора системы охлаждения
  • 14 Блок управления заслонкой радиатора системы охлаждения
  • 15 Блок предохранителей/реле, моторный отсек 1
  • 16 Блок предохранителей/реле, моторный отсек 2
  • 17 Блок предохранителей/реле, приборная панель
  • 18 Блок предохранителей/реле, багажное отделение – в левой части багажного отделения
  • 19 Блок управления свечами накаливания — за накладкой колесной арки левого колеса
  • 20 Блок управления фарами
  • 21 Резистор электродвигателя вентилятора отопителя – рядом с электродвигателем вентилятора
  • 22 Звуковой сигнал 1
  • 23 Звуковой сигнал 2
  • 24 Блок управления замком зажигания
  • 25 Блок управления интерфейсом комбинации приборов
  • 26 Блок управления комбинацией приборов
  • 27 Блок управления системы дистанционного управления центральным замком и запуска двигателя
  • 28 Блок управления системой слежения за разметкой
  • 29 Многофункциональный блок управления — в блоке предохранителей/реле под приборной панелью — функции: Противоугонная система, центральный замок, противотуманные фары, топливный насос, фары, указатели поворота/аварийная сигнализация, лампы освещения салона, очиститель/ омыватель заднего стекла, фонари заднего хода, очиститель/омыватель лобового стекла
  • 30 Блок управления навигационной системой – в потолочной консоли
  • 31 Датчик температуры окружающего воздуха-в зеркале левой двери
  • 32 Блок управления системой парковки — в правой части багажного отделения
  • 33 Блок определения столкновения с пешеходом — в потолочной консоли
  • 34 Блок управления усилителем рулевого управления
  • 35 Блок управления подогревом сиденья водителя — под сиденьем водителя
  • 36 Блок управления подогревом сиденья пассажира – под сиденьем пассажира
  • 37 Блок управления электрооборудованием рулевого колеса
  • 38 Электронный блок управления SRS
  • 39 Блок управления телефоном
  • 40 Блок управления электрооборудованием прицепа — в левой части багажного отделения
  • 41 Электронный блок управления трансмиссией (TCM) –на трансмиссии
  • Блок предохранителей в багажнике


    1 Реле вспомогательных цепей зажигания

    2 —

    3 —

    4 —

    5 Реле противоугонной системы

    6 —

    F1 —

    F2 (10A) Система дистанционного управления центральным замком и запуска двигателя

    F3 (5A) Система дистанционного управления центральным замком и запуска двигателя

    F4 (25A)

    F5 (25A)

    F6 (25A)

    F7 (25A)

    F8 (10A) Противоугонная система

    F9 (25A) Электропривод передних сидений

    F10 —

    F11 —

    F12 (10A) С системой стоп-старт: Электронный блок управления кондиционером

    F13 (5A) С системой стоп-старт: Комбинация приборов

    F14 (7,5A)

    F15 (15A) С системой стоп-старт: Аудиосистема

    F16 —

    F17 —

    F18 —

    F19 —

    F20 —

    F21 —

    F22 —

    F23 (25A)

    F24 —

    F25 —

    F26 (40A) Электрооборудование прицепа

    F27 —

    F28 —

    F29 (5A)

    F30 (5A) Система парковки

    F31 —

    F32 —

    F33 —

    F34 (15A) Подогреватель передних сидений

    F35 (15A) Подогреватель передних сидений

    F36 —

    F37 (5A) Люк

    F38 —

    F39 —

    F40 —

    F41 (5A) Электрооборудование прицепа

    F42 —

    F43 —

    F44 —

    F45 —

    F46 (10A

    Блок предохранителей и реле моторный отсек 1


    1
    2 Реле звукового сигнала

    3 —

    4 —

    5 —

    6 —

    7 Реле обогревателя лобового стекла

    8 —

    9 Реле очистителя/омывателя фар

    10 Реле стартера

    11 Реле электромагнитной муфты компрессора кондиционера

    12 Реле электродвигателя вентилятора системы охлаждения

    13 Реле электродвигателя вентилятора отопителя

    14 Реле системы управления двигателем

    15 Реле обогревателя заднего стекла

    16 Реле основных цепей зажигания

    F7 (40A)Система ABS/ESP

    F8 (30A)Система ABS/ESP

    F9 (30A) Обогреватель заднего стекла

    F10 (40A) Кондиционер/отопитель

    F11 (30A) Система стоп-старт

    F12 (30A) Управление двигателем

    F13 (30A) Стартер

    F14 (40A) Обогреватель лобового стекла

    F15 (25A) Электронный блок управления трансмиссией(TCM)

    F16 (40A) Обогреватель лобового стекла

    F17 (20A)

    F18 (20A) Электродвигатель очистителя лобового стекла

    F19 (5A) Система ABS/ESP

    F20 (15A) Звуковые сигналы

    F21 (5A) Стоп-сигналы

    F22 (15A) Система зарядки

    F23 (5A) Фары

    F24 (20A) Многофункциональный блок управления

    F25 (10A) Электропривод зеркал заднего вида

    F26 (15A) Электронный блок управления трансмиссией (TCM)

    F27 (15A) Кондиционер/отопитель

    F28 (5A) Система поддержания скорости

    F29 (20A) Омыватель фар

    F30 (5A) Управление двигателем

    F31 —

    F32 (10A) Управление двигателем

    F33 (10A) Управление двигателем

    F34 (10A) Управление двигателем

    F35 (5A/15A) Управление двигателем

    F36 (10A) Управление двигателем

    F37 —

    F38 (15A)

    F39 (5A) Фары

    F40 (5A) Блок управления усилителем рулевого управления

    F41 (20A) Многофункциональный блок управления

    F42 (15A) Электродвигатель очистителя заднего стекла

    F43 (15A) Блок управления фарами

    F44 (5A) Система поддержания скорости

    F45 (10A) Обогреватели форсунок омывателя лобового стекла

    F46 (25A) Электропривод передних стеклоподъемников

    F47 (7,5A) Обогреватель зеркал заднего вида на дверях

    F48 (15A) Обогреватель заднего стекла




    Блок предохранителей и реле моторный отсек 2


    F1 (80A) Блок управления усилителем рулевого управления

    F2 (150A) Стартер

    F3 (100A)

    F4 (50A) Многофункциональный блок управления

    F5 (80A) Дополнительный отопитель

    F6 (70A)

    F7 —

    F8 (50A) Блок управления электродвигателем вентилятора системы охлаждения

    F9 (50A) Многофункциональный блок управления

    F10 (60A) Блок управления свечами накаливания


    Блок предохранителей в салоне


    F56 (20A)Топливный насос

    F57 —

    F58 —

    F59 (5A) Противоугонная система

    F60 (10A)

    F61 (20A)

    F62 (5A)

    F63 (10A) Система поддержания скорости

    F64 —

    F65 (10A) Замок крышки багажника / задней двери

    F66 (20A) Центральный замок

    F67 (7,5A)

    F68 (15A) Замок рулевой колонки

    F69 (5A) Комбинация приборов

    F70 (20A) Центральный замок

    F71 (10A) Кондиционер/отопитель

    F72 (7,5A) Блок управления электрооборудованием рулевого колеса

    F73 (5A)

    F74 (15A) Дальний свет фар

    F75 (15A) Противотуманные фары

    F76 (10A) Фонари заднего хода

    F77 (20A) Омыватель лобового стекла

    F78 (5A) Система дистанционного управления центральным замком и запуска двигателя

    F79 (15A)

    F80 (20A) Люк

    F81 (5A) Противоугонная система

    F82 (20A) Омыватель лобового стекла

    F83 (20A) Центральный замок

    F84 (20A) Центральный замок

    F85 (7,5A)

    F86 (10A) Система SRS

    F87 —

    F88 —

    F89 —

    Расшифровка блока предохранителей Ауди А6 С5

    Июл 27 2017

    В этой статье будет показано, где находятся все предохранители и реле в Ауди А6 С5, как их менять и за какую из схем они отвечают. Если у вас что-то не работает в автомобиле, то первым делом смотрите состояние предохранителя и если он исправен, только потом начинайте искать причину в узле или проводке.

    Лично у меня в Audi A6 C5 была проблема в прикуривателе, который перестал работать. После того как я в блоке отыскал предохранитель на эту цепь, оказалось что он перегорел.


    После его замены, все заработало в штатном режиме.

    Если быть точнее, то в автомобилях Audi A6 и Audi A6 Avant 1997 — 2004 года выпуска с целью исключения повреждений от коротких замыканий и перегрузок соеди­нительных проводов и потребителей электроэнергии, электрические цепи изначально защищены плавкими предохранителя­ми.

    Основной блок предохранителей

    Плавкие предохранители размещены в блоке предохранителей, расположен­ном с левой стороны панели приборов.

    После того, как вы снимите пластиковую крышку (подковырните ее отверткой) перед вам откроется блок с предами, для удобства замены которых лучше использовать специальную прищепку (идет в комплектации Ауди А6 на обратной стороне крышки, что вы снимите).

    Далее привожу список всех схем предохранителей Ауди из основного блока.

    1. Обогреваемые форсунки омывателя стёкол 5А
    2. Указатель поворота 10А
    3. Реле омывателя фар, освещения (перчаточного ящика, кондиционера, автоматической коробки передач, панели приборов). 5А
    4. Освещение номерного знака 5А
    5. Панель приборов, обогрев сидений, устройство контроля скорости, контрольные лампы (Auto-Check-Control), катализатора, контрольной лампы дизеля, индикатора включённой передачи, выключатели зеркал и их моторов, контрольной лампы подушек безопасности, индикатор наружной температуры, кондиционера, автономного обогревателя, задней солнцезащитной шторы, электрического люка, помощи при парковке (Парктроник), отопителя, системы навигации). 10А
    6. Центральный замок 5А
    7. Анти-блокировочная система тормозов (ABS) 10А
    8. Телефон (сеть D) 5А
    9. Обогрев зеркал 10А
    10. Автоматический корректор света фар 5А
    11. Устройство поддержания скорости (Темпомат – круиз-контроль) с коробкой Типтроник 5А
    12. Питание системы самодиагностики 10А
    13. Сигналы торможения 10А
    14. Лампы внутреннего освещения, фонари для чтения, предупредительной сигнализации кражи, косметических зеркал, памяти электрически регулируемых сидений). 10А
    15. Панель приборов, АКПП 4-х ступ., кондиционер, память электрически регулируемых сидений и электрически регулируемых зеркал, таймер для Webasto, система навигации 10А
    16. Электронная система стабилизации (ESP) 5А
    17. Система навигации 10А
    18. Фары головного света, дальний, правая сторона 10А
    19. Фары головного света, дальний, левая сторона 10А
    20. Фары головного света, ближний, правая сторона, корректор угла наклона фар 15А
    21. Фары головного света, ближний, левая сторона, корректор угла наклона фар 15А
    22. Габаритные и стояночные огни, правая сторона 5А
    23. Габаритные и стояночные огни, левая сторона 5А
    24. Стеклоочиститель, помпа омывателя стекла, реле интервала работы стеклоочистителя 25А
    25. Вентилятор системы отопления, кондиционера, автономного обогревателя, электролюк 30А
    26. Обогрев заднего стекла 30А
    27. Обогрев рулевого колеса 15А
    28. Топливный насос, дополнительный насос дизеля 15А
    29. Система управления впрыском и зажиганием двигателя 20А
    30. Электрический люк в крыше 20А
    31. Фонари указателя заднего хода, устройство поддержания скорости (темпомат), автоматическая коробка передач, диагностический разъём, тахометр, автоматически затемняемое внутреннее зеркало заднего вида, тактовый клапан системы улавливания паров бензина 15А
    32. Система управления впрыском и зажиганием двигателя 20А
    33. Прикуриватель 15А
    34. Система управления впрыском и зажиганием двигателя 15А
    35. Штепсельный разъём для прицепа 30А
    36. Противотуманные фары, задний противотуманный фонарь 15А
    37. Телефон (сеть D), радио 20А
    38. Освещение багажного отделения, центральный замок 15А
    39. Аварийная сигнализация 15А
    40. Звуковой сигнал 25А
    41. Антиблокировочная система/Система стабилизации 15А
    42. Электронная система стабилизации (ESP) 25А
    43. Контакты S (радио)
    44. Обогрев сидений, автономный обогреватель 30А

    Цвета предохранителей (Ампер):

    • Светло-коричневый 5
    • Красный — 10
    • Синий — 15
    • Жёлтый — 20
    • Прозрачный (белый) — 25
    • Зелёный — 30

    Также рекомендую посмотреть видео на тему расположения предохранителей Ауди А6.

    Дополнительные места расположения предохранителей и реле

    3-х разъемный монтажный блок

    1. Реле малой мощности нагрева — J359
      Реле усилителя тормозов — J569
    2. Реле автономного отопителя — J8
      Разделительное реле солнечной батареи — J354
    3. Реле большой мощности нагрева — J360

    A Не используется

    B Не используется

    C Предохранитель дополнительного нагревателя 2 — S143
    Предохранитель гидравлического насоса (усилитель тормозов) — S279
    Предохранитель топливного насоса — S81 (RS6 с левым рулем)

    D Предохранитель дополнительного нагревателя — S109
    Предохранитель топливного насоса — S81 (RS6 с правым рулем)

    8-ми разъемный монтажный блок

    Блок расположен по середине, ниже приведена его схема.

    1 Реле электромагнитных клапанов — ABS с ESP — J106

    2 Реле вентилятора радиатора (2-я скорость) — J101

    3 Реле вентилятора радиатора — J26
    Реле​ прокачки​ ОЖ​ после​ выкл.​ двигателя -J151

    4 Реле включения вентилятора радиатора — J138

    5 Не используется

    6 Реле компрессора пневмоподвески — J403 (Allroad)

    7 Реле гидравлического насоса — ABS с ESP — J105

    8 Реле запорного клапана охлаждающей жидкости — J541


    14 Термо-предохранитель регулировки сиденья водителя — S44 (Allroad)

    15 Предохранитель 12В разъема — S184

    16 Термо-предохранитель передних стеклоподъемников — S37

    17 Термо-предохранитель задних стеклоподъемников — S43

    18 Предохранитель блока ABS — S123

    19 Предохранитель вентилятора радиатора — S42

    20 Предохранитель блока управления вентилятора радиатора — S142

    21 Термо-предохранитель регулировки сиденья водителя — S44
    Предохранитель вентилятора радиатора — S42 (Allroad)

    22 Предохранитель пневмоподвески — S110 (Allroad)

    24 Термо-предохранитель регулировки сиденья пассажира — S80

    Центральное распределительное устройство с блоком реле

    1. Реле звукового сигнала — J4
    2. Реле разгрузки X контакта — J59
    3. Реле гидронасоса понижающего демультипликатора — J555 (Allroad)
    4. Реле топливного насоса — J17 (бензиновые двигатели)
      Реле свечей накаливания — J52 (дизельные двигатели)
    5. Реле стеклоочистителя и омывателя — J31
    6. Реле стеклоочистителя и омывателя — J31

    A Предохранитель регулировки рулевой колонки — S275

    B Предохранитель задней шторки — S100

    C Предохранитель блока управления охранной сигнализацией II — S181 (такси)
    Предохранитель C — S204 (полицейские автомобили)
    Предохранитель задней крышки аварийного выхода — S195 (специальные автомобили)
    Предохранитель блока управления многофункционального рулевого колеса — S326

    13-ти разъемный монтажный блок

    1. Реле звукового сигнала — J4 (телематика — USA)
    2. Реле подключения генератора — J442
      Блок управления охранной сигнализацией — J85 (такси)
      Реле сирены — J408 (полицейские автомобили)
      Реле охранной сигнализацией, переключение света — J549 (специальные автомобили)
    3. Разделительное реле солнечной батареи -J309
      Блок управления охранной сигнализацией — J85 (такси)
      Реле сирены — J408 (полицейские автомобили)
      Реле охранной сигнализацией, сигнализация дальним светом — J461 (специальные автомобили)
    4. Реле блокировки стартера -J207
      Реле блокировки стартера и свет заднего хода — J226
    5. Реле магнитной муфты — J44
      Реле автономного отопителя — J8
    6. Реле противотуманного света — J5
      Реле топливного насоса — J17 (двигатели TDI)
    7. Блок управления многофункционального рулевого колеса — J4538
    8. Блок управления многофункционального рулевого колеса — J4539
    9. Устройство контроля ламп — J12310
    10. Устройство контроля ламп — J12311
    11. Блок управления функции складывания зеркал — J35112
    12. Блок управления функции складывания зеркал — J35113
    13. Блок управления Servotronic — J23614
    14. Предохранитель таксометра — S182
      Предохранитель E — S201 (полицейские автомобили)
      Предохранитель реле гидравлического насоса — S279 (Allroad)
    15. Не используется
    16. Предохранитель охранной сигнализации — S57 (такси)
      Предохранитель B — S202 (полицейские автомобили)
    17. Предохранитель таксометра и охранной сигнализации — S183 (такси)
      Предохранитель C — S203 (полицейские автомобили)
      Предохранитель рации — S253 (специальные автомобили)
      Предохранитель противотуманных фар — S28 (дневные ходовые огни — Канада)
    18. Установлено в любом свободном месте
      Реле подключения генератора — J442 (специальные автомобили)
      Блок управления охранной сигнализацией II — J430 (такси)
      Реле световой сигнализации — J182 (полицейские автомобили)
      Разделительное реле солнечной батареи — J309 (такси)

    Монтажный блок в водоотводящем коробе

    1 Реле насоса вторичного воздуха — J299 (RS6)
    1a Реле вентилятора радиатора (Allroad) — J26
    1b Реле прокачки ОЖ после выкл. двигателя (Allroad) — J151
    Реле дополнительного насоса системы охлаждения — J496

    2 Реле насоса вторичного воздуха — J299

    3 Реле питания блока Motronic — J271 (бензиновые двигатели)
    Реле системы непосредственного впрыска дизельного топлива — J322 (дизельные двигатели)
    Реле, противоблокировочное устройство — J64 (автоматическая коробка передач — 01J)

    4 Реле насоса системы охлаждения топлива — J445
    Реле прокачки ОЖ после выкл. двигателя — J151 (RS6)

    4a Не используется

    5 Предохранитель блока управления двигателем — S102
    Предохранитель электроники двигателя (Allroad) — S282

    6 Не используется (автомобили с левым рулем)
    Предохранитель свечей накала — S125 (двигатели: V6 TDI, V8 TDI)
    Предохранитель свечей накала — S39 (четырехцилиндровые двигатели)
    Предохранитель вентилятора радиатора — S94 (Allroad)

    7 Предохранитель свечей накала — S39 (двигатели: V6 TDI, V8 TDI)
    Предохранитель насоса вторичного воздуха — S130 (бензиновые двигатели)
    Предохранитель вспомогательного нагревателя — S62 (автомобили с правым рулем)
    Не используется (автомобили с правым рулем)

    8 Предохранитель вспомогательного нагревателя — S62 (автомобили с левым рулем)
    Не используется (автомобили с левым рулем)

    9 Предохранитель свечей накала — S125 (двигатели: V6 TDI, V8 TDI)
    Предохранитель свечей накала — S39 (четырехцилиндровые двигатели)
    Предохранитель вентилятора радиатора — S94 (Allroad)
    Предохранитель насоса охлаждающей жидкости — S78 (RS6)
    Не используется (автомобили с правым рулем)

    10 Предохранитель насоса охлаждения топлива — S262
    Предохранитель -1- (15) — S199 (автоматическая коробка передач 01J)
    Предохранитель блока управления вентилятора радиатора — S142 (Allroad)
    Не используется (автомобили с правым рулем)

    Отдельные предохранители:

    Автомобили с левым рулем:

    • Вспомогательный нагреватель — S62 (с 2001 года)

    Автомобили с правым рулем:

    • Вспомогательный нагреватель — S62 (с 2001 года)
    • Предохранитель насоса охлаждения топлива — S262
    • Предохранитель -1- (15) — S199 (автоматическая коробка передач 01J)
    • Предохранитель блока управления вентилятора радиатора — S142 (Allroad)

    Удачи на дорогах! Надеюсь данная статья будет вам полезна.

    Похожие записи автомобильной тематики:

    Предохранители и реле ГАЗон Next

    Предохранители и реле ГАЗон Next.

    Схемы ГАЗон Next:

    Блок реле и предохранителей, расположенных в моторном отделении.

    Под капотом справа на усилителе боковой панели передка расположен блок силовых предохранителей БПР-4.14, где плавкая вставка 1 (125А) защищает цепь нагревателя воздуха двигателя и генератора, плавкая вставка 2 (90А) защищает общую плюсовую цепь автомобиля, кроме цепи стартера, плавкая вставка 3 (40А) – резерв, плавкая вставка 4 (30А) защищает цепь питания блока управления двигателем.

    Для доступа к предохранителям необходимо нажать на две пластмассовые защелки по бокам крышки по направлению стрелок и снять крышку; извлечь перегоревший предохранитель, проверить защищаемую цепь и установить новый предохранитель с тем же номиналом (запасные предохранители расположены в крышке блока предохранителей).

    После замены пластинчатого предохранителя, затяните гайку крепления моментом 5,5-7,8 Н·м (0,55-0,78 кгс·м).

    1,2,3,4 – предохранители.

    Под капотом слева на надставке щитка передка находится блок реле и предохранителей. Величины предельной силы тока в амперах и защищаемые предохранителями цепи указаны в таблице.

    Для замены предохранителя необходимо:

    • вдавить вовнутрь пластмассовую защелку на левом торце крышки и снять крышку;
    • извлечь пинцетом неисправный предохранитель;
    • устранить неисправность в защищаемой цепи;
    • установить новый предохранитель;
    • закрыть крышку до фиксации защелки.

    Предохранители.

    Ток (А) Цепь
    1 15 Противотуманные фары (опция)
    2 10 Сигналы торможения
    3 15 Резерв
    4 10 Газовые клапаны
    5 10 Резерв
    6 25 Резерв
    7 15 Антиблокировочная система тормозов
    8 25 Электровентилятор кондиционера (опция)
    9 10 Ближний свет, корректор (левая фара)
    10 10 Ближний свет, корректор (правая фара)
    11 10 Дальний свет (левая фара)
    12 10 Дальний свет (правая фара)
    13 10 Габаритный свет (левый борт)
    14 10 Габаритный свет (правый борт)
    15 10 Свет заднего хода, модуль подготовки воздуха
    16 10 Компрессор кондиционера (опция)
    17 40 Отопитель
    18 40 Резерв
    19 40 Выключатель приборов и стартера

    Реле.

    К1 Реле стартера
    К2 Главное реле (система управления двигателем)
    К3 Реле укладки щеток стеклоочистителя
    К4 Реле компрессора кондиционера (опция)
    К5 Реле ближнего света фар
    К6 Реле дальнего света фар
    К7 Реле противотуманных фар (опция)
    К8 Реле газовых клапанов
    К9 Реле электровентилятора кондиционера (опция)

    Блок реле и предохранителей, расположенных в панели приборов.

    В кабине в нижней части панели приборов, под рулевой колонкой расположен блок реле и предохранителей. Для доступа к предохранителям необходимо открыть крышку, потянув ее на себя. Величины предельной силы тока в амперах и защищаемые предохранителями цепи указаны в таблице.

    Предохранители.

    Ток (А) Цепь
    1 7,5 Дневные ходовые огни
    2 5 Задние противотуманные огни
    3 10 Указатели поворота
    4 7,5 Датчик скорости, комбинация приборов, центральный замок, пульт и электрокран отопителя, тахограф , ГЛОНАСС (“15/1”)
    5 5 Система управления двигателем (“15/1”)
    6 5 Антиблокировочная система тормозов
    7 20 Прикуриватель, розетка
    8 15 Центральный замок, магнитола (+12В)
    9 15 Модуль управления светотехникой (+12В)
    10 10 Внутреннее освещение
    11 10 Аварийная световая сигнализация
    12 7,5 Колодка диагностики, комбинация приборов, тахограф, ГЛОНАСС (+12В)
    13 20 Стеклоочиститель, стеклоомыватель
    14 15 Система управления двигателем (IGN)
    15 5 Блок управления двигателем («50»)
    16 25 Стеклоподъемники
    17 10 Обогрев зеркал
    18 10 Обогрев сиденья водителя
    19 15 Дополнительный отопитель
    20 Резерв («15/2», max 10А)
    21 5 Система управления двигателем (COМ)
    22 20 Звуковые сигналы, розетка второго ряда сидений
    23 Резерв (+12В, max 15А)
    24 10 Осушитель воздуха тормозов

    Реле.

    К1 Реле разгрузки замка
    К2 Реле отопителя
    К3 Реле стеклоочистителя
    К4 Реле звуковых сигналов
    К5 Реле осушителя воздуха тормозов

    Поделиться ссылкой:

    Похожие статьи

    Предохранители Chevrolet Cruze: схема, расположение блоков

    Современные автомобили – относительно надежные и безопасные. Они создаются исходя из учета максимального срока беспроблемной эксплуатации. Однако бывают случаи, когда чувствительная электроника подводит, выходя из строя в самый неподходящий момент.

    Предохранители автомобиля Chevrolet Cruze не относятся к категории проблемных частей. Но ввиду различных причин поломки все же случаются. Это может произойти как по вине короткого замыкания, так и по неопытности или неграмотности владельца.

    Далее рассмотрим, где находятся основные предохранители на автомобиле Chevrolet Cruze, а также какой за что отвечает.

    Блоки с предохранителями и реле в моторном отсеке

    Основная часть предохранительных элементов на автомобиле Chevrolet Cruze располагается в моторном отсеке.

    В зависимости от модификаций, насчитывается всего три блока, которые отвечают за разные части электронной схемы транспортного средства.

    Примечание. Прежде чем выполнить замену элемента, необходимо удостовериться в исправности узла, за который отвечает элемент. Если после замены деталь снова перегорает, машину нужно отогнать в сервисный центр для тщательной диагностики.

    Запрещено менять номинал плавкого предохранителя на более высокий или вставлять в гнездо перемычки «паучки» (счалки из меди, стали) – это может спровоцировать пожар проводки, привести к необратимым последствиям.

    Главный блок с реле и предохранителями

    Главный блок предохранителей автомобиля Chevrolet Cruze находится в промежутке между аккумуляторной батареей и левым крылом. Найти его можно по квадратной пластиковой крышке, закрытой на три защелки.

    Расположение блока в моторном отсеке

    Расположение защелок на блоке

    Открыв защитную панель, можно обнаружить полный набор сегментов различного ампеража и назначения.

    С обратной стороны блока нанесена схема расположения предохранителей и реле. Также здесь имеется специальный пинцет для облегчения процедуры извлечения и замены.

    Блок предохранителей с крышкой от Cruze. Внешний вид.

    Важно! Вынимать сегменты руками, раскачивая их, категорически запрещается. Есть возможность повредить хрупкие ножки деталей.

    Список элементов и их соответствие аппаратуре:

    Схема расположения предохранителей

    Схема расположения предохранителей на подкапотном блоке Cruze

    № по порядкуЗа что отвечаетМощность, A
    1Блок управления коробкой передач15
    2Блок управления двигателем15
    3Не используется
    4Электромагнитный воздушный клапан адсорбера10
    5Зажигание15
    6Очиститель ветрового стекла30
    7Не используется
    8Система впрыска топлива15
    9Система впрыска топлива, система зажигания15
    10Блок управления двигателем15
    11Датчик концентрации кислорода10
    12Тяговое реле стартера30
    13Электромагнитный клапан адсорбера7. 5
    14Не используется
    15Очиститель заднего стекла20
    16Зажигание, датчик качества воздуха в салоне (система кондиционирования)7.5
    17Зажигание, подушка безопасности5
    18Датчик положения дроссельной заслонки10
    19Не используется
    20Топливный насос20
    21Задние электрические стеклоподъемники30
    22Не используется
    23Не используется
    24Передние электрические стеклоподъемники30
    25Вакуумный насос с электронным управлением20
    26ABS40
    27Система управления электронным ключом30
    28Обогрев заднего стекла40
    29Не используется
    30ABS15
    31Блок управления кузовным оборудованием20
    32Блок управления кузовным оборудованием20
    33Обогрев передних сидений30
    34Люк крыши25
    35Аудиосистема30
    36Не используется
    37Правая фара дальнего и ближнего света10
    38Левая фара дальнего и ближнего света10
    39Не используется
    40Не используется
    41Не используется
    42Вентилятор системы охлаждения двигателя40/ 30/ 20
    43Не используется
    44Не используется
    45Вентилятор системы охлаждения двигателя40
    46Вентилятор системы охлаждения10
    47Датчик концентрации кислорода10
    48Противотуманные фары15
    49Не используется
    50Не используется
    51Звуковой сигнал15
    52Приборная панель15
    53Электро зеркало10
    54Выключатель световых приборов, управление световыми приборами5
    55Складывание зеркал7. 5
    56Омыватель ветрового стекла15
    57Замок рулевой колонки15
    58Не используется
    59Нагреватель дизельного топлива30
    60Обогреватель зеркала7.5
    61Обогреватель зеркала7.5
    62Состояние воздуха10
    63Датчик заднего стекла7.5
    64Датчик качества воздуха5
    65Задние противотуманные фары7.5
    66Омыватель заднего стекла15
    67Блок управления подачей топлива20
    68Не используется
    69Датчик напряжения аккумуляторной батареи5
    70Датчик дождя5
    71Не используется

    Реле:
    Обозначение релеЗа что отвечает
    R1Муфта привода компрессора кондиционера
    R2Тяговое реле стартера
    R3Вентилятор системы охлаждения двигателя (К7)
    R4Реле режима (скорости) работы передних стеклоочистителей
    R5Передние стеклоочистители
    R6Не используется
    R7Главное реле системы управления двигателем
    R8Топливный насос
    R9Вентилятор системы охлаждения двигателя (К2)
    R10Вентилятор системы охлаждения двигателя (КЗ)
    R11Не используется
    R12Вентилятор системы охлаждения двигателя (КЗ)
    R13Вентилятор системы охлаждения двигателя (К1)
    R14Не используется
    R15Зажигание
    R16Система предпускового подогрева (дизель)
    R17Обогрев наружных зеркал заднего вида

    Блок с плавкими предохранителями высокой мощности

    Данный узел располагается на крышке аккумуляторной батареи и служит для защиты особо нагруженных узлов.

    Блок с плавкими предохранителями высокой мощности Cruze

    Принципиальное обозначение предохранителей выглядит таким образом:

    Схема:

    Схема расположения плавких предохранителей высокой мощности

    Расшифровка:

    № по порядкуЗа что отвечаетМощность, A
    1Приборная панель100
    2Приборная панель100
    3Привод электроусилителя руля80
    4Не задействован
    5Дополнительная батарея плавких предохранителей250
    6Двигатель стартера250/500

    Дополнительный блок с реле

    Третий монтажный блок находится рядом с основными узлами и является вспомогательным. Наличие узла условно-зависимо от комплектации, панель может отсутствовать в конструкции автомобиля.

    Однако в топовых сборках здесь все же находится три важных реле, о которых необходимо знать.

    1. Средняя скорость вращения вентилятора, системы принудительного охлаждения двигателя.
    2. Регулировка частоты вращения вентилятора принудительного охлаждения.
    3. Средняя скорость вращения вентилятора, системы принудительного охлаждения двигателя.

    Блок с предохранителями в салоне

    Расположение салонного блока предохранителей Cruze

    Салонные предохранители расположены за крышкой

    Внешний вид блока

    Схема расположения

    № по порядкуЗа что отвечаетМощность, A
    1Информационно развлекательная система, телефон с функцией громкой связи10
    2Не используется
    3Блок управления кузовным оборудованием25
    4Информационно-развлекательная система20
    5Информационный дисплей, система помощи при парковке7.5
    6Предохранитель на прикуриватель20
    7Штепсельная розетка20
    8Блок управления кузовным оборудованием30
    9Блок управления кузовным оборудованием30
    14Диагностический разъем5
    15Подушка безопасности10
    16Центральный замок, задняя дверь багажного отделения10
    17Кондиционер15
    18Не используется
    19Рычаг переключения передач5
    20Не используется
    21Приборы15
    22Зажигание, система управления электронным ключом2
    23Блок управления кузовным оборудованием20
    24Блок управления кузовным оборудованием20
    25Замок рулевой колонки20
    26Не используется

    Примечание. Предохранитель прикуривателя на данной схеме расположен на 6 месте.

    Процесс снятия и замены

    Бывают случаи, когда после замены определенного элемента поломка не решается. Даже после полного обслуживания предполагаемого места дисфункции остается неисправность. В таком случае производитель рекомендует обратить внимание на само посадочное место.

    Нередки моменты, когда основная деталь полностью исправна, короткие замыкания в проводке отсутствуют, а машина все равно ведет себя неадекватно. В таком случае дальнейшая диагностика приобретает кардинальные методы. Речь идет о полной замене блока предохранителей на заведомо исправный, или, иными словами, – новый. Причина – выгорание дорожек.

    Для эффективного демонтажа блоков необходимо выполнить определенные манипуляции. Для этого не потребуется гнать машину к механикам на СТО. Вся процедура выполнима в домашних условиях при помощи примитивного набора инструментов.

    Замена подкапотного блока

    Для замены подкапотного блока предохранителей нужно выполнять такую последовательность действий.

    1. Откинуть плюсовую клемму аккумулятора.
    2. Ключом на 10 отвинтить три фиксаторных болта панели.
    3. Плоской отверткой или подобным инструментом поддеть крепежные клеммы.
    4. Изъять блок с посадочного места.
    5. Открутить пучок проводов с торца.

    Замена салонного блока

    Для салонной части последовательность действий следующая:

    1. Отключить питание на АКБ.
    2. Демонтировать нижнюю часть приборной панели.
    3. Отключить колодку проводов от элемента.
    4. Затем нужно потянуть агрегат вверх и на себя.

    После замены сборку нужно проводить в обратном порядке.

    Как исправить перегорание предохранителя ECM

    К каждому модулю ECM подключен предохранитель для защиты от неожиданных скачков напряжения и случайных повреждений. Предохранитель сгорает до того, как модуль может быть поврежден. Существует множество потенциальных ошибок, которые могут привести к перегоранию предохранителя. Ниже специалисты MINTT перечислят наиболее распространенные проблемы:

    Электропроводка

    ECM работает, получая энергию от аккумулятора. Если электрический провод сгорит или повредится, в кабелях, идущих к ECM, произойдет короткое замыкание.Как только это произойдет, может произойти скачок напряжения, и если он превысит ограничения предохранителя, предохранитель перегорит. Отследить короткое замыкание сложно и долго — придется смотреть каждый провод, идущий к ECM. Обычно в таких ситуациях лучше обратиться за помощью к квалифицированному специалисту, который с помощью специальных устройств может сузить провод, вызывающий короткое замыкание.

    Если вы хотите попробовать сделать это самостоятельно, убедитесь, что все основания чистые. Проверьте сопротивление и проводку на наличие коротких замыканий, особенно там, где они достигают труднодоступных мест, если они находятся рядом с движущимися элементами.Проверьте проводку, идущую к топливной форсунке, насосу, реле топливного насоса, датчику коленчатого вала, катушке зажигания, модулю зажигания, верхней части топливного бака и самому ECM. После того, как вы проверили все эти места, проверьте провода и катушку на задней части двигателя. Проверьте проводку пола под сиденьем (они могут случайно намокнуть, протереться и замкнуться на полу).

    Стартер

    После включения системы зажигания напряжение аккумуляторной батареи подается на стартер, и он готов к запуску двигателя.Если стартер выходит из строя, энергия может быть перенаправлена ​​на модуль ECM. В конце концов, скачок тока может привести к перегоранию предохранителя. Щелкающий звук является хорошим признаком того, что ваш стартер неисправен, в таких обстоятельствах обычно трудно запустить двигатель (вам нужно слишком долго крутить стартер, прежде чем двигатель запустится).

    Топливный насос

    Неисправный топливный насос имеет проблемы с перегревом. Это заставляет его потреблять больше силы тока. И точно так же, как в случае с проводкой, если сила тока превысит предел тока предохранителя ECM, предохранитель перегорит.Замена бензонасоса должна это исправить.

    Датчик кислорода

    Датчик кислорода (или датчик O2) сам по себе не вызывает никаких проблем с предохранителем, в отличие от его положения. Если проводка датчика O2 касается выхлопных газов, это создает массу. Как только датчик кислорода заземляется, предохранитель перегорает. Разборка и переустановка кислородного датчика обычно решают эту проблему. Вы должны убедиться, что провода не закорочены.

    Что делает предохранитель блока управления двигателем? — Ответы на все

    Что делает предохранитель системы управления двигателем?

    ECM 1 является одним из таких компьютеров; в нем установлен предохранитель для защиты компьютера от внезапных скачков напряжения или повреждения других компонентов — предохранитель перегорает до того, как какие-либо повреждения достигнут модуля ECM.Многие дефекты компонентов могут привести к перегоранию предохранителя ECM 1.

    Где находится предохранитель ECM?

    В центре распределения питания или блоке предохранителей, расположенном под капотом, находится большинство или все предохранители и реле автомобиля. Он содержит реле для ECM, на которое подается питание при повороте ключа зажигания в положение «включено».

    Что произойдет, если ваш ЭБУ выйдет из строя?

    Если ECU полностью выйдет из строя, он оставит автомобиль без управления двигателем, и в результате он не запустится и не будет работать.Двигатель может по-прежнему заводиться, но он не сможет запуститься без жизненно важных данных с компьютера.

    Каковы симптомы неисправности ECM в автомобиле?

    Наиболее распространенные признаки отказа ECM

    1. Горит индикатор «Проверить двигатель». Индикатор проверки двигателя вашего автомобиля — это своего рода ловушка, которую многие люди игнорируют.
    2. Ваша машина не заводится.
    3. Ваш двигатель глохнет или дает пропуски зажигания.
    4. Внезапное снижение расхода топлива.
    5. Внезапная потеря ускорения.
    6. Ваш двигатель отключается без причины.
    7. Грубое или неравномерное переключение передач.

    Находится ли блок управления двигателем в двигателе?

    Блок управления двигателем или ECU вашего автомобиля является основным компонентом системы вашего двигателя, который позволяет использовать все другие устройства. Он также называется модулем управления силовым агрегатом и обычно устанавливается под приборной панелью вашего автомобиля. По сути, это электронный блок, который служит блоком управления рядом датчиков и исполнительных механизмов, установленных на двигателе внутреннего сгорания вашего автомобиля.

    Предохранитель блока управления двигателем находится в блоке предохранителей моторного отсека. Это предохранитель №4 на 30 ампер.

    Что контролирует предохранитель ECM B?

    Имеется два предохранителя блока управления двигателем (ECM) с маркировкой ecm 1 и ecm B. Блок управления двигателем B питает топливный насос и модуль управления автомобилем, который управляет большинством датчиков. ECM 1 подает питание на модуль зажигания, катушку, форсунки и остальные датчики двигателя. Вам может понадобиться книга по ремонту со схемами, чтобы проверить все цепи на наличие коротких замыканий.

    Чем управляет блок управления двигателем?

    Модуль управления двигателем (ECM), также обычно называемый блоком управления двигателем (ECU) или модулем управления трансмиссией (PCM), является одним из наиболее важных компонентов практически всех современных автомобилей. По сути, он функционирует как главный компьютер для многих функций работы двигателя и управляемости автомобиля.

    Реле

    PCM — силовой центр автомобиля ❤️ Все, что вам нужно знать

    Реле PCM, также известное как реле модуля управления трансмиссией, поставляется с силовым реле, которое подает напряжение аккумулятора на правильные цепи PCM. Контактное реле этого типа активируется сигнальным проводом или выключателем зажигания. Это реле относится ко всем автомобилям, использующим систему OBD-II, особенно к автомобилям, выпущенным не ранее 1996 года.

    Авторемонт ДОРОГО




    Давайте немного углубимся в то, что такое реле PCM, признаки и симптомы отказа реле PCM, что такое система OBD-II, код ошибки P0690 и возможные исправления диагностических кодов, которые обычно появляются в отношении к реле PCM и электронному блоку управления.

    Что такое реле PCM?



    Функции внутри автомобиля контролируются компьютером, который даже управляет двигателем.Это относится к двигателю и связанным с ним функциям, которыми управляет модуль управления двигателем или ECM. ECM контролирует и изменяет работу и распределение мощности как в топливной системе, так и в системе впрыска, синхронизацию двигателя, циркуляцию выхлопных газов, выбросы, зажигание и другие системы вашего автомобиля. Чтобы подать питание на каждую из этих систем, модуль управления двигателем также должен быть запитан.




    Центр распределения питания расположен под капотом и содержит почти все предохранители и реле автомобиля.Реле питания ECM или реле PCM действует как переключатель, который подает питание на ECM. когда ключ зажигания выключен, переключатели внутри реле PCM больше не получают батарею. Если реле PCM перестанет переключаться и работать должным образом, автомобиль не сможет функционировать должным образом.



    Кроме того, если реле PCM заклинило в разомкнутом состоянии, питание не может подаваться на модуль управления двигателем, что препятствует включению и запуску автомобиля. Если реле застряло в замкнутом состоянии, то через реле PCM на электронный блок управления будет подаваться слишком много энергии, и аккумулятор разрядится.

    Признаки отказа реле PCM



    Электронный модуль управления, который, как мы знаем, представляет собой компьютер, отвечающий за управление всеми электронными компонентами в автомобиле, управляет почти всеми электронными функциями, такими как выбросы, зажигание и подача топлива. Это очень важная часть, если не самая важная часть всей системы управления.



    Реле питания ECM отвечает за подачу питания на ECM.Если реле PCM выйдет из строя, у автомобиля возникнут всевозможные проблемы, и он не сможет работать, или возникнут опасные проблемы с водителем и пассажирами. Обычно водитель замечает некоторые симптомы, которые указывают на проблемы с реле PCM — давайте проверим это.





    • Нет питания при повороте ключа





    Одним из первых признаков и одним из наиболее очевидных симптомов проблемы в системе реле питания PCM является отсутствие питания, когда ключ вставляется в замок зажигания, и реле не обеспечивает питание всего автомобиля.Неисправное реле PCM выключит подсветку приборной панели и другие сигнальные лампы безопасности, которые обычно загораются при повороте ключа в замке зажигания. Кроме того, что более важно, автомобиль, как правило, не может завестись, и может быть невозможно повернуть ключ.







    Выход из строя первого симптома неисправности реле PCM, есть вероятность того, что двигатель не сможет запуститься или провернуться при вставлении ключа, и он может застрять в зажигании.Топливная система и система зажигания, а также другие диагностические материалы, как правило, контролируются электронным модулем управления, который питается от реле PCM.



    Если реле PCM выходит из строя и не может подавать питание на ECM, вся система двигателя, питающая автомобиль, не будет иметь питания и сможет только провернуть коленчатый вал, но может даже не запуститься.



    • Батарея разряжена или батарея разряжена





    Наконец, неисправное реле PCM может привести к разрядке аккумулятора с течением времени из-за того, что переключатель постоянно включен, или из-за разряженного аккумулятора.Если они ретранслируют короткое замыкание, это может разрядить аккумулятор компьютера, даже если автомобиль выключен. Это со временем разрядит батарею, и она выйдет из строя, поскольку компьютер потребляет энергию.

    Причины неисправности реле PCM



    Существуют определенные причины неисправности реле PCM, которые можно увидеть по вышеупомянутым признакам и симптомам, перечисленным выше. Код ошибки P0960 может быть вызван несколькими возможными причинами: высокий уровень сигнала в цепи реле питания блока ECM/PCM.



    Первая причина: повреждено или неисправно реле питания PCM. Вторая причина – перегорел предохранитель или плавкая вставка. Есть определенные признаки того, что в вашем автомобиле перегорел предохранитель — это может помочь вам диагностировать и точно определить причину реле PCM.



    Обычно перегоревший предохранитель вызывает небольшие проблемы с электрикой, например, не работают поворотники или не работает кондиционер, но в некоторых случаях перегоревший предохранитель может привести к тому, что автомобиль не заведется.Перегоревший предохранитель может быть связан с тем, что предохранитель нагрелся, расплавился и препятствовал прохождению электричества. Иногда это может быть даже связано с тем, что драйвер перегружает систему, включая все связанные аксессуары.



    Последней причиной неисправности реле PCM является обрыв цепи между PCM и силовым реле. Это приведет к появлению кода P0685, который является признаком неисправного реле питания PCM, низкого напряжения в системе, поврежденных или отсоединенных разъемов, включая клеммы аккумулятора, неисправного переключателя зажигания и неисправного PCM или модуля управления.



    Лучший способ исправить этот код, относящийся к обрыву цепи реле PCM, — это устранить код P06805. Вы можете сделать это, записав код ошибки, чтобы позже диагностировать проблему. Затем найдите реле питания PCM и определите, какой провод ведет к какой части клеммы, и функцию каждого провода. Если вы не выполните этот шаг, это может привести к ошибочному диагнозу и короткому замыканию.



    После того, как вы определили цепи реле PCM, выполните проверку проводки, обращая внимание на отсоединенные и сгоревшие провода и разъемы.Если вы не обнаружили видимых поврежденных или отсоединенных проводов и нет перегоревших предохранителей, то можно приступать к проверке напряжения в реле РСМ.



    Если вы не обнаружите низкого напряжения как на первичной, так и на вторичной клеммах реле PCM, то причиной проблем, вероятно, является неисправный выключатель зажигания в реле. Если цепь заземления разомкнута, повторно затяните точки заземления или проверьте, не замкнута ли цепь на плюс батареи.



    Если все напряжения и цепи заземления в норме, снимите реле PCM и проверьте его, обращая внимание на внутреннее сопротивление, и сравните показания с исходными или указанными в руководстве.



    Если к концу этого тестирования вы обнаружите, что напряжения и электрические значения проверяются, то общей причиной почти наверняка является программный дефект реле PCM.

    Что такое система OBD II?



    Система OBD II является аббревиатурой и термином для бортовой диагностики II, второго поколения бортового диагностического оборудования, обеспечивающего возможности мониторинга. Бортовая диагностика, встроенная в аппаратное и программное обеспечение компьютера автомобиля, может позволить реле PCM контролировать каждый компонент, который может повлиять на работу электроники и выбросов автомобиля.



    Каждая часть автомобиля проверяется реле PCM и диагностическими шагами, чтобы убедиться, что она работает правильно. Если реле PCM обнаружит проблему, неисправный датчик или неисправность, система OBD II загорится и покажет предупредительный световой сигнал на приборной панели, чтобы предупредить водителя о проблеме в его автомобиле.



    Этот сигнальный индикатор на приборной панели автомобиля обычно представляет собой индикатор Check Engine или индикатор Service Engine Soon в автомобиле, создаваемый питанием реле PCM.Часто эта подсветка также показывает символ двигателя. Система также будет содержать важную информацию и данные о любой обнаруженной неисправности, чтобы специалист по ремонту мог найти проблему без необходимости запуска различных кодов, снизить трудозатраты на исправление и упростить решение проблемы.

    Зачем нужен OBD II?



    Несмотря на то, что новые автомобили, продаваемые сегодня на рынке, пользуются хорошей репутацией, на дорогах есть миллионы автомобилей, которые не заслуживают доверия и требуют системы OBD II и реле PCM, чтобы держать их под контролем и предупреждать водителя о потенциальных проблемах.



    Когда в вашем автомобиле загорается сигнальная лампа, это сообщает водителю, что реле PCM обнаружило проблему и что-то нужно исправить. Поскольку существует множество различных проблем, которые могут привести к включению этого индикатора в вашем автомобиле, трудно обобщить, что это может быть — иногда это очень серьезно, а иногда это может быть просто открытая крышка бензобака. Однако, поскольку это такой широкий диапазон, крайне важно быстро проверить это.



    Вождение вашего автомобиля с серьезной проблемой может привести к более серьезным проблемам в будущем, демонстрируя, насколько реле PCM имеет решающее значение для диагностики и ремонта вашего автомобиля.Некоторые неисправности могут даже быть связаны с вашим каталитическим нейтрализатором, который является очень дорогой заменой, и его необходимо обнаруживать на ранней стадии и обслуживать как можно скорее.

    Как исправить код неисправности реле PCM



    В зависимости от диагноза, общий ремонт для высокого кода цепи датчика P0690: замена реле PCM, ремонт силовой проводки в PCM или электронном модуле управления, замена предохранителей реле PCM, замена поврежденного аккумулятора. кабели, или замена реле PCM полностью или электронного блока управления.



    Убедитесь, что вы удалили все коды, и выполните пробную поездку на автомобиле, повторно сканируя по ходу дела, чтобы увидеть, не появляются ли снова какие-либо из тех же кодов неисправности.



    Поскольку этот код сильно влияет на управление автомобилем, это считается серьезной проблемой и требует немедленного внимания. Рекомендуется устранить этот код проблемы с реле PCM, как только вы увидите его на экране.



    Наиболее распространенный диагноз этого кода — замена всего реле модуля управления трансмиссией или электронного модуля управления, хотя перед заменой всего реле PCM следует проверить и отремонтировать возможные синонимы или виновники.

    Стоимость замены реле PCM



    Модуль управления трансмиссией, который питает реле PCM, является огромной частью производительности вашего автомобиля. Он отвечает за управление двигателем, трансмиссией и другими компонентами трансмиссии вашего автомобиля. Этот автомобильный компонент объединяет в себе блок управления двигателем и блок управления трансмиссией.



    Основным признаком неисправного модуля PCM является низкая производительность. Это означает, что двигатель не работает и экономия топлива снижается, переключение передач становится проблематичным, с неустойчивыми и ненужными переключениями, пропусками зажигания, пропусками зажигания свечей зажигания, повышенными выбросами, что означает, что будет больше дыма, и вы можете не пройти тест на выбросы, и сигнальные лампы придет.



    Чтобы устранить эту проблему, вам потребуется заменить модуль управления силовым агрегатом. Это критически важная система, о которой вам нужно позаботиться, поэтому вы можете ожидать, что общая стоимость PCM и цена реле PCM будут очень высокими.



    Оплата труда выше, чем у механика, поэтому час работы будет стоить около 120 долларов. Средняя цена замены модуля управления трансмиссией составляет от 500 до 1500 долларов за новый модуль и не менее 120 долларов за работу, поскольку для установки новой детали потребуется не менее одного часа работы.



    Конечно, если вы не хотите платить столько денег за замену, вы можете избавиться от своего утильного автомобиля, сняв силовой агрегат и продав его местному и уважаемому скупщику утильных автомобилей в вашем районе.

    новый блок предохранителей блока управления двигателем OE под капотом подходит для замены 07 08 09 10 для Nissan Altima 284B7-1AA0A: Automotive


    В настоящее время недоступен.
    Мы не знаем, когда и будет ли этот товар снова в наличии.
    • Убедитесь, что это подходит, введя номер модели.
    • *Появляется код неисправности в блоке предохранителей моторного отсека и горит индикатор неисправности? Если перегорел только предохранитель или реле в блоке предохранителей, то необходимо заменить только предохранитель или реле. Если это проблема внутренней проводки блока предохранителей, которую нельзя использовать в обычном режиме, вам необходимо заменить блок предохранителей в моторном отсеке Блок предохранителей блока управления двигателем IPDM BCM Замена для Подходит для Nissan Altima Murano Maxim 2007 года Замена для Nissan Altima Murano Maxim Подходит для 2008 года Замена для Nissan Altima Murano Maxim Подходит для 2009 года Замена для Nissan Altima Murano Maxim Подходит для 2010 года Замена для Nissan Altima Murano Maxim
    • * DIRECT FIT — Прямая замена для правильная посадка и простота установки, качественные материалы, соответствие или превосходство стандартов оригинального оборудования, 100% тестирование перед отправкой. он работает еще лучше и служит дольше по гораздо более низкой цене. Сэкономьте сотни долларов, купив продукт IXGKHC, а не приобретая его у дилера.
    • *КУПИТЬ С УВЕРЕННОСТЬЮ — Заказ от IXGKHC. По-настоящему беззаботный шопинг. Если вы не знаете или не уверены, пожалуйста, свяжитесь с нами. Наши профессиональные специалисты ответят вам в течение 24 часов и решат проблему за вас.
    › Подробнее о продукте

    Golf / Jetta IV Список предохранителей

    9

    Golf / Jetta IV Список предохранителей

    FUSE
    Fuse AMPS FuseLocation Power Source Описание Notes
    Панель предохранителя Комп. двигателя релейная панель батареи батареи релейная панель выключатель зажигания Light Switch
    S1 10 10 1 75x Насажденные насадки , свет бардак, модуль управления сиденьем памяти
    S2 10 2 75x S3 5 3 E1 / 58 Fog Light Relay, панель инструментов Light Dimmer Switch S4 5 4 E1 / 58 Лицензионная табличка
    S5 7. 5 5 D/15 Система комфорта, круиз-контроль, Climatronic, кондиционер, модули управления подогревом сидений, автоматическое дневное/ночное внутреннее зеркало, модуль управления многофункциональным рулевым колесом, Блок управления в руле
    S6 5 6 Central Blocking System
    S7 10 7 d / 15 Резервное копирование света, датчик скорости скорости спидометра (VSS)
    S9 5 9 D / 15 Антиблокированная тормозная система (ABS)
    S10 Note 10 30 30 Модуль управления двигателем (ECM) 1 0 для бензинового двигателя; 5 для дизельного двигателя, модель 2000 г. >
    5 11 11553 D / 15 Комплект приборов, Смежный замок Solenoid
    S12 7.5 12 30 Data Link Connector (DLC) Источник питания
    S13 10 13 30 Тормозной задние фонари
    S14 10 14 30 Внутреннее освещение, центральный замок
    S15 5 15 30 Кластер приборов, модуль управления передач (TCM)
    S16 10 16 30 A / C сцепление, после запуска охлаждающего насоса
    S18 10 18 E4/56a Фара дальнего света утра, правая
    S19 10 19 Е4 / 56а фара дальнего света, левый
    S20 15 20 Примечание Фара ближнего света, правая Jetta — E4/56b; Golf — E1 / 56B
    S21 15 21 Note Note Leash Fream Low Beam, левый Jetta — E4 / 56B, Golf — E1 / 56B
    S22 5 22 E1 / 58R Габаритные огни правой, боковой маркер правой
    S51 20 Х S162 Тормозной Системный вакуумный насос автоматическая коробка передач
    S111 15 30348 Сигнал тревоги и анти-кража
    S130 40349 x S162 Насос вторичного воздуха Только автоматическая коробка передач
    S144 15 Х 30 Центральное предупреждение замок / подушка
    S162 50 1 Вторичный воздух насос, бензиновый двигатель; Главные пробки (охлаждающая жидкость) дизельный двигатель 2 9 A Топливный насос (FP) реле реле / ​​накаливания / контроллер
    S164 40 3 управления вентилятором охлаждения (FC), модуль управления / охлаждающей жидкости вентилятора
    S176 110 4 реле Интерьер панели
    S177
    S177
    S177 Note 5 A A Генератор (GEN) 110 для 90AMP Gen; 150 для 120 ампер ген.
    S178 30 6 АБС (гидравлический насос)
    S179 30 7 АБС
    S180 30 8 вентилятора охлаждающей жидкости
    S223 5 23 Е1 / 58L Парковка осталось, бокового маркера слева
    S224 9 24 95x 95x Насос для стеклоочистителя лобового стекла и заднего стеклоподъемника S225 S225 S225 25 25 75x Приточный вентилятор, Климатроник, A / C
    S226 25 26 75x заднего стекла Обогрев
    S227 15 27 75x двигателя для заднего стеклоочистителя
    S228 15 28 87 топливного насоса (FP)
    S229 15 29 D/15 Модуль управления двигателем (ECM) 15 для бензинового двигателя; 10 для дизельного двигателя
    S230 20 30 30 Блок управления Люк в крыше
    S231 20 31 D / 15 Модуль управления передачей (TCM)
    Note Note 32 32 87 Unjectors 10 для бензинового двигателя; 15 для дизельного двигателя
    S233 20 33 30 Система омывателя фар
    S234 10 34 87 Элементы управления двигателя
    9035 30 35 30 9 12 V (в багажнике)
    S236 15 36 36 36 75 Противотуманные фары
    S237 10 37 D / 86S Terminal (86S) на радио, Комбинация приборов
    S238 15 38 30 Система центральной блокировки (с силовыми окнами), багажный отсек, свет, дверь багажника, дистанционного / топливного бака, дверь, двигатель для разблокировки задней крышки S239 15 39 30 мигалки
    S240 20 40 30 двойной тон рог
    S241 15 41 30 Прикуриватель
    S242 25 42 30 Радио
    S243 10 43 87 Двигатель элементы управления
    S244 15 44 90 348 30 Подогрев сидений

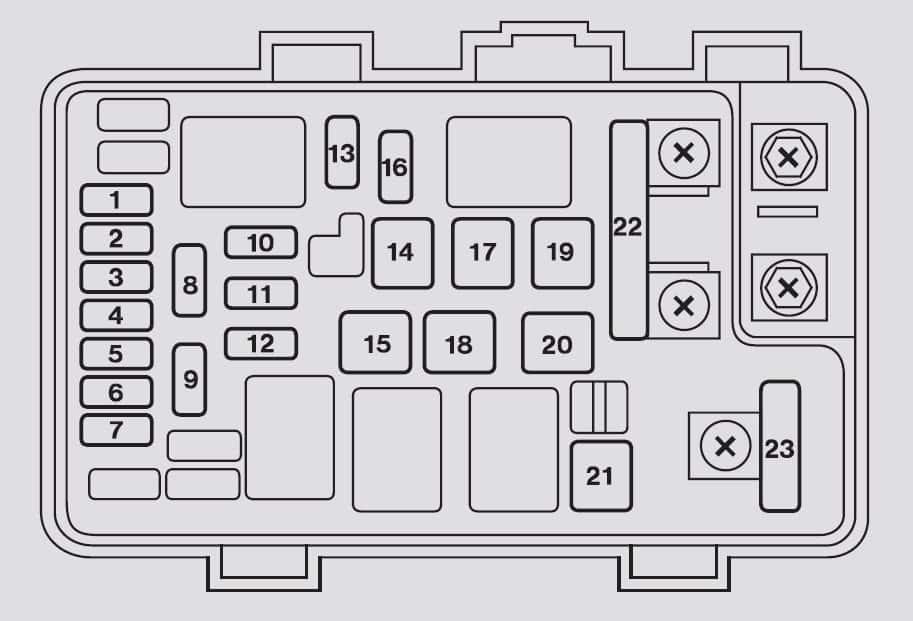

    Название предохранителя

    Символ

    Номинал предохранителя

    Цепь защищена

    АЛЬТЕРНАТ

    150 А

    [ALL] Генератор, реле обогревателя заднего стекла, модуль управления ESP (электронная программа стабилизации), ESP (электронная программа стабилизации) Модуль управления, реле вентилятора

    [(Бензин (бензин)) 1. 4 T-GDi ] Двигатель вентилятора охлаждения

    180 А

    [(Дизель) 1,5 VGT] Блок реле накаливания

    МДПС

    80 А

    Блок MDPS (усилитель руля с электроприводом)

    С/ВЕНТИЛЯТОР BLDC

    80 А

    [(Бензин (бензин)) 1. 4 T-GDi ] Двигатель вентилятора охлаждения

    СВЕЧЕНИЕ

    100 А

    [(Дизель) 1.5 VGT] Блок реле накаливания

    РР ХТД

    30 А

    Реле обогревателя заднего стекла

    АБС1

    40 А

    Модуль управления ESP (электронная программа стабилизации)

    АБС2

    30 А

    Модуль управления ESP (электронная программа стабилизации)

    ВОЗДУХОДУВКА

    40 А

    Реле вентилятора

    ЭБУ4

    20 А

    ECM (модуль управления двигателем), PCM (модуль управления силовой передачей)

    ДАТЧИК 1

    10 А

    [ВСЕ] Реле топливного насоса

    [(Дизель) 1. 5 VGT] Дозатор на входе

    ДАТЧИК 2

    10 А

    [ВСЕ] Кислородный датчик (верхний/нижний), масляный регулирующий клапан №1/№2, регулируемый электромагнитный клапан на впуске, электромагнитный клапан управления продувкой

    [(Бензин (бензин)) 1. 4 T-GDi ] Реле кондиционера

    [Smartstream G1.5] Реле вентилятора охлаждения 2, реле кондиционера, реле вентилятора охлаждения 1

    [(Дизель) 1,5 VGT] Реле вентилятора охлаждения 2, реле кондиционера, реле вентилятора охлаждения 1

    СГА

    40 А

    [(Бензин (бензин)) 1. 4 T-GDi ] Привод Smart Gear

    ПОЛНЫЙ ХТР

    30 А

    [(Дизель) 1.5 VGT] Реле подогревателя топлива

    ЭБУ1

    30 А

    Главное реле

    ДКП1

    40 А

    [Смартстрим G1. 4 T-GDi] TCM (модуль управления коробкой передач)

    ДСТ2

    40 А

    TCM (модуль управления коробкой передач)

    ДКТ3

    15 А

    [(Дизель) 1. 5 VGT] IMT TCM (модуль управления коробкой передач)

    ЭБУ2

    15 А

    ECM (модуль управления двигателем), PCM (модуль управления силовой передачей)

    ЭБУ5

    15 А

    ECM (модуль управления двигателем), PCM (модуль управления силовой передачей)

    ТКУ1

    25 А

    ECM (модуль управления двигателем), PCM (модуль управления силовой передачей), TCM (модуль управления коробкой передач)

    ИГ2

    40 А

    Пусковое реле, реле IG2, выключатель зажигания

    ИГ1

    40 А

    Реле ACC, реле IG1, выключатель зажигания

    Б+1

    60 А

    Соединительный блок ICU (реле автоматического отключения при длительной нагрузке, предохранитель — аварийный выключатель, разъем канала передачи данных, выключатель стоп-сигнала, IBU (встроенный) Блок управления кузовом))

    Б+2

    50 А

    Соединительный блок интенсивной терапии (IPS4, IPS5, IPS6, IPS8, IPS9, IPS11, IPS12, IPS17)

    Б+3

    60 А

    Соединительный блок ICU (IPS1, IPS2, IPS3, IPS7, IPS10, IPS13, IPS16, IPS18, IPS20)

    ТОПЛИВНЫЙ НАСОС

    20 А

    Реле топливного насоса

    ВАКУУМНЫЙ НАСОС1

    20 А

    [(Бензин (бензин)) 1. 4 T-GDi ] Вакуумный насос

    АМС

    10 А

    [(Дизель) 1.5 VGT] Датчик батареи

    СИГНАЛ

    15 А

    Реле звукового сигнала, Реле звукового сигнала B/A

    Кондиционер

    10 А

    Реле кондиционера

    Б+4

    50 А

    Соединительный блок ICU (предохранитель — ручной переключатель сиденья водителя, AMP (усилитель), реле электрического стеклоподъемника RH, модуль электрического стеклоподъемника безопасности водителя, Реле левого стеклоподъемника, модуль стеклоподъемника безопасности водителя, модуль управления передним сиденьем с вентиляцией, люк в крыше, задняя дверь Реле)

    С/ВЕНТИЛЯТОР

    40 А

    [Смартстрим G1. 5, (Бензин (бензин)) 1.4 T-GDi ] Реле вентилятора охлаждения 2, реле вентилятора охлаждения 1

    С/ВЕНТИЛЯТОР

    50 А

    [(Дизель) 1.5 VGT] Реле вентилятора охлаждения 2, реле вентилятора охлаждения 1

    ЭБУ6

    10 А

    ECM (модуль управления двигателем), PCM (модуль управления силовой передачей)

    ВАКУУМНЫЙ НАСОС2

    10 А

    [(Бензин (бензин)) 1. 4 T-GDi ] Вакуумный насос

    ДАТЧИК 4

    10 А

    Блок реле накаливания, датчик предупреждения о топливном фильтре

    ТКУ2

    10 А

    [Механическая коробка передач] Датчик скорости [Автоматическая коробка передач] Переключатель диапазона коробки передач, TCM (модуль управления коробкой передач)

    [(Дизель) 1. 5 VGT] IMT TCM (модуль управления коробкой передач)

    ЭБУ3

    20 А

    ECM (модуль управления двигателем), PCM (модуль управления силовой передачей)

    ИНЖЕКТОР

    15 А

    [Смартстрим G1. 5] Форсунка №1/№2/№3/№4

    ДАТЧИК 3

    10 А

    [ALL] Датчик массового расхода воздуха, датчик PM, электронный привод VGT (турбокомпрессор с изменяемой геометрией)

    [(Бензин (Бензин) 1. 4 T-GDi ] Двигатель вентилятора охлаждения

    [(Дизель) 1,5 VGT] Электромагнитный клапан байпаса системы рециркуляции отработавших газов

    КАТУШКА ЗАЖИГАНИЯ

    20 А

    Катушка зажигания №1/№2/№3/№4, конденсатор

    Что такое ЭБУ? Что это делает? Где он расположен? — Переназначение ЭБУ и настройка двигателя Worcester

    Электронный блок управления (ЭБУ), используемый в современных легковых и грузовых автомобилях, используется для управления двигателем и другими функциями компонентов. ЭБУ — это компьютер с внутренними предварительно запрограммированными и программируемыми компьютерными микросхемами, мало чем отличающийся от домашнего компьютера или ноутбука. ЭБУ двигателя автомобиля используется для управления двигателем с помощью входных датчиков и выходных компонентов для управления всеми функциями двигателя. ECU бывают разных производителей, форм и размеров. Вот список самых популярных марок ЭБУ, используемых в автомобилях Великобритании

    .
    • БОШ
    • ДЕЛКО
    • ДЕЛЬФИ
    • ЕЕС V1
    • ФОРД
    • ДЖОНСОН
    • МАРЕЛЛИ
    • МЕЛКО
    • МИЦУБИСИ
    • САГЕМ
    • СИМЕНС
    • ТРИОНИК

    Что делает ЭБУ?

    ЭБУ требуются входные данные от датчиков автомобиля, таких как датчик коленчатого вала и датчики распредвала, для вычисления информации с помощью программы, которая хранится в ЭБУ на программируемой микросхеме памяти.Программа ECU будет использовать введенную информацию датчика для вычисления необходимого результата, такого как количество впрыскиваемого топлива и время зажигания катушки для запуска двигателя.

    Для разных систем автомобиля используются разные ЭБУ. Различные используемые ECU могут быть для трансмиссии, контроля тяги или ABS, кондиционера, функций кузова и управления освещением, двигателя, подушек безопасности или любой другой системы, которая может быть в автомобиле. Некоторые автомобили могут включать более одного ECU в единый блок, называемый модулем управления трансмиссией (PCM).Эти блоки могут быть преимуществом, так как имеют больше модулей в одном месте, но могут быть недостатком из-за добавления более длинных проводов для доступа к компоненту, которым они управляют.

    Большинство новых транспортных средств начали использовать линию связи между различными модулями на транспортном средстве, чтобы они могли обмениваться информацией, и не нужно было использовать избыточные датчики. Например, датчик скорости на колесе определяет скорость вращения колеса и будет являться входным сигналом для ЭБУ модуля антиблокировочной тормозной системы (АБС). Вместо того, чтобы отправлять множество проводов от одного датчика к другим ЭБУ, ЭБУ АБС будет делиться информацией о линиях связи сети со всеми ЭБУ, которые используют эту информацию, например, трансмиссия для переключения передач, спидометр для отображения скорости транспортное средство или система подвески для управления подвеской по мере необходимости.

    Использование общих входных датчиков по всему транспортному средству с использованием только двух линий передачи данных между ЭБУ позволило сократить количество проводки, используемой в транспортных средствах. Обмен информацией между модулями также означает, что им нужен общий язык, чтобы они могли работать как группа. Когда один компьютер выходит из строя или не передает информацию из-за ошибки, это может повлиять на другие модули, если им потребуется входной сигнал датчика от неисправного модуля.

    ЭБУ двигателя в большинстве автомобилей подключен к бортовому диагностическому разъему и передает всю диагностическую информацию по этой линии всем другим модулям или ЭБУ.Это уменьшает количество необходимых проводов, и вам не нужно подходить к каждому ЭБУ, когда вы хотите их протестировать.

    Где я могу найти свой ECU?

    Поиск вашего ECU действительно зависит от марки и модели автомобиля. Эту информацию можно легко найти в Интернете. Мы составили список всех распространенных марок вейхле в Великобритании и разместили места расположения ЭБУ автомобилей. Это будет регулярно обновляться.

    АУДИ

    На большинстве моделей ЭБУ расположен под дворниками за пластиковой накладкой.Audi R8 имеет 2 ЭБУ, расположенных в задней части моторного отсека

    .
    БЕНТЛИ

    Continental GT Под пластиковой панелью на северной/южной/правой сторонах моторного отсека x 2 ECU

    БМВ

    Обычно находится под капотом за панелью в задней части блока предохранителей В пластиковой коробке рядом с аккумуляторной батареей

    СИТРОЕН

    Citroen AX, CS, SAXO, XANTIA, XSARA, ZX Под капотом в моторном отсеке

    ФИАТ

    Fiat COUPE DUCATTO, MAREA, MULTIPLA, PUNTO Салон автомобиля, ниша для ног переднего пассажира Под капотом в моторном отсеке

    ФОРД

    Ford ESCORT, FOCUS FIESTA GALAXY MONDEO PROBE SIERRA, TRANSIT Под пластиковой боковой накладкой в ​​передней нише для ног со стороны водителя Под перчаточным ящиком со стороны пассажира Рядом с аккумулятором В салоне автомобиля, над педалями В салоне автомобиля, за центральной консолью В салоне автомобиля, за перчаточным ящиком New Ford Модели с дизельным двигателем — колесная арка N/S/F внутри пластиковой коробки

    ХОНДА

    Honda CIVIC, PRELUDE Ниша для ног переднего пассажира под ковром или над бардачком

    ХЕНДАЙ

    Hyundai COUPE Подножка переднего пассажира под ковриком

    ИСУЗУ

    Isuzu TROOPER Внутри автомобиля со стороны пассажира

    ЛЭНДРОВЕР

    В пластиковой коробке рядом с аккумулятором Внутри автомобиля под сиденьем водителя. В пластиковой коробке рядом с аккумуляторной батареей В пластиковой коробке рядом с аккумуляторной батареей Range rover Sport находятся за аккумуляторной батареей N/S/R моторного отсека

    МАЗДА

    Mazda 6 и большинство других моделей находятся под ковриком в нише для ног пассажира. RX8 Внутренний пластиковый ящик O/S/F Моторного отсека

    МИЦУБИСИ
    Модели

    Evo расположены над перчаточным ящиком со стороны пассажира. Shogun/L200 над наружной панелью со стороны пассажира

    НИССАН

    Nissan S13 / 300zx В салоне автомобиля, за центральной консолью Ниша для ног переднего пассажира под ковром Navara pre 2005 За центральной консолью Navara 2005> находятся O/S/R Моторного отсека X-Trial Над бардачком, 350z, 370z под капотом

    ПЕЖО

    Peugeot 106, 206, 306, 307, 405 и 406 205,309 Под капотом в моторном отсеке или внутри автомобиля над рулевой колонкой

    РОВЕР

    Rover 200, 25D, 45D, 75D Под капотом со стороны пассажира

    РЕНО

    Renault 19, MEGANE, ESPACE CLIO, TRAFFIC 21 TURBO Под капотом со стороны водителя Под капотом Под капотом возле аккумулятора

    СИДЕНЬЕ

    На большинстве моделей ЭБУ расположен под дворниками за пластиковой накладкой.

    ШКОДА

    На большинстве моделей ЭБУ расположен под дворниками за пластиковой накладкой.

    СУБАРУ

    Модели Impreza Ниша для ног под ковром со стороны пассажира

    СУЗУКИ

    Suzuki SWIFT, BALENO, VITARA В салоне автомобиля над педалями или за перчаточным ящиком

    ФОЛЬКСВАГЕН

    На большинстве моделей ЭБУ расположен под дворниками за пластиковой накладкой.
    ЭБУ T5, T4 расположен под отсеком аккумуляторной батареи под капотом.

    ВАУКХАЛ

    Модели Vectra, под пластиковой накладкой и крышкой в ​​o/s/r моторного отсека Новые модели Vectra Расположены в передней части колесной арки со стороны водителя Селектор автомобиля.Модели Zafira блок управления двигателем расположен в арке переднего пассажира по направлению к переднему бамперу

    Какая у меня модель и марка ECU?

    После того, как вы нашли и сняли свой ЭБУ, вам, скорее всего, захочется узнать, какая у вас модель и марка ЭБУ. На ЭБУ будет наклейка с маркой и некоторыми серийными номерами.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
