Как снять прикуриватель на ВАЗ 2112 2110: инструкция, фото и видео

Для современного водителя это устройство, находящееся рядом с пепельницей, стало практически незаменимым. Прикуривателем пользуются даже некурящие водители, ведь через него можно осуществить подключение зарядного устройства для мобильного телефона, планшета или прочих гаджетов. Поэтому поломка прикуривателя становится реальным неудобством для владельца авто.

Однако извлечь устройство и осуществить ремонт несложно самостоятельно. О том, почему перегорает прикуриватель, как своими руками снять его на ВАЗ 2112 и заменить новой деталью – читайте в статье.

Содержание

  1. Видеоинструкция для 2112
  2. Снятие прикуривателя на ВАЗ 2111
  3. Частые неполадки 2110
  4. Ремонт прикуривателя 2111

Видеоинструкция


Подключение осуществляется однотипно для всех моделей семейства ВАЗ: 2110, 2111, 2112 или 21124. Если прикуриватель не работает, то, перед тем, как извлечь его и приступить к демонтажу, нужно купить новую деталь.

На рынке представлено много вариантов.

Основной фактор при выборе прикуривателя – стоимость элемента. Слишком низкая цена говорит о том, что при производстве использовались некачественные материалы. При нагреве они могут быть повреждены, а сам прикуриватель – работать некорректно. Продаются короткие элементы по евростандарту. Такая деталь не подойдет для старых моделей – придется поменять само гнездо, дополнительно купив европанель.

О том, как выбрать устройство на ВАЗ 2112, расскажет видео.

Снятие прикуривателя на ВАЗ 2111

Перед ремонтом необходимо изучить схему, как подключить обратно устройство (см. фото), и какой инструмент нужен. Чтобы снять прикуриватель, понадобятся:

  • крестовая и стандартная отвертка;
  • пинцет;
  • паяльник;
  • защитные перчатки.

Далее нужно извлечь прикуриватель и приступать к замене.

  1. Открываем капот и отсоединяем минусовой провод от разъема аккумуляторной батареи. Это обесточит систему зажигания и исключит риск короткого замыкания. Рекомендовано отсоединять минусовую клемму из-за того, что масса идет на кузов автомобиля.
  2. Приступаем к разборке прикуривателя, открутив по два болта крепления облицовки в нижней части тоннеля.
  3. Далее следует отыскать разъем для подсветки. Извлечь его можно, нажав на пластиковые замки.
  4. Убираем накладку возле ручника, поддев ее отверткой.
  5. Снимаем чехол рычага КПП – он держится на пластиковых защелках.
  6. Выкручиваем винт под чехлом ручки коробки.
  7. Сдвигаем сиденья назад и демонтируем крепления с боков тоннеля.
  8. Выкручиваем еще два болта в задней части кожуха.
  9. Демонтируем тоннель, получив доступ к гнезду прикуривателя.
  10. Вытаскиваем его из патрона, зажав крепящие разъемы.
  11. Нажимаем на фиксирующую защелку, производим снятие подсветки.

Теперь можно сменить прикуриватель ВАЗ 2112 на евро или на рабочий элемент. Процесс сборки осуществляется в обратном порядке: теперь можно пользоваться им по назначению или заряжать мобильные устройства.

Смотреть видео о том, как снять прикуриватель с десятки ВАЗ или Приоры, а затем поменять его новым – можно в данном разделе.

Частые неполадки и пути их устранения

Перед тем, как менять прикуриватель, следует проинспектировать другие частые места поломок. Возможно, удастся отремонтировать деталь, не проводя замену и демонтаж.

К частым неполадкам относятся.

  1. Перегоревший предохранитель. Для проверки этого элемента необходимо подключить стандартную 12-вольтовую лампу в гнездо, а затем провернуть ключ зажигания. Если лампа не зажглась, то предохранитель перегорел. Его нужно извлечь и заменить. Необходимо добраться до блока под передней панелью и снять нерабочий элемент.
  2. Отошедшие или окислившиеся контакты. Необходимо продиагностировать разъемы автоприкуривателя ВАЗ на наличие ржавчины, поджать для плотного соприкосновения.
  3. Отпавшие провода. Возрастная проблема, которую тоже стоит принять во внимание. Для устранения следует припаять их к своим посадочным местам.
  4. Перегоревшая спираль. Лечится демонтажем и установкой нового гнезда. Для продления срока жизни желательно не подключать приборы с высокой силой тока типа компрессора для накачки шин.

Ремонт прикуривателя ВАЗ 2111


Если процесс демонтажа показался слишком сложным, то есть более простой способ. Снять прикуриватель с десятки можно без разборки передней панели.

  1. Извлечь накладки нижней части тоннеля.
  2. Найти фишку подключения, разъединить разъемы.
  3. Засунуть палец в гнездо устройства.
  4. Пинцетом зацепить металлическую часть и тянуть ее, чтобы снять. Желательно не применять грубую силу для демонтажа. Если элемент не выходит, то следует тянуть поочередно за каждую сторону, чтобы извлечь.
  5. Осуществить полный демонтаж патрона не позволят провода, заведенные в разъемы фишки. Поэтому следует подогнуть контакты внутри нее и вынуть провода из пластикового разъема. Далее вытягивать элемент, чтобы снять и заменить его новым.
  6. После демонтажа к детали паяльником припаиваются провода.
  7. Затем осуществляется сборка в обратном порядке.

Пошаговая инструкция по снятию прикуривателя ВАЗ 2112 без разборки тоннеля показана в видео.

Меняем прикуриватель ВАЗ 2110 своими руками

Автор Алексей Степанов На чтение 5 мин. Просмотров 3.4k. Опубликовано

Представить современный легковой автомобиль без прикуривателя довольно сложно. Когда-то этим устройством пользовались только курильщики, но сегодня оно выполняет множество других функций. От прикуривателя можно запитать видеорегистратор, также он может служить розеткой для зарядки мобильного телефона, ещё можно подключить автомобильный компрессор, переносной холодильник и многое другое.

Но прикуриватель, как и любое другое устройство, может выйти из строя. Владельцы автомобилей ВАЗ 2110 тоже сталкиваются с этой неприятностью. О том, как произвести замену прикуривателя самостоятельно, мы и расскажем в данной статье.

Причины неисправности прикуривателя и схема предохранителей

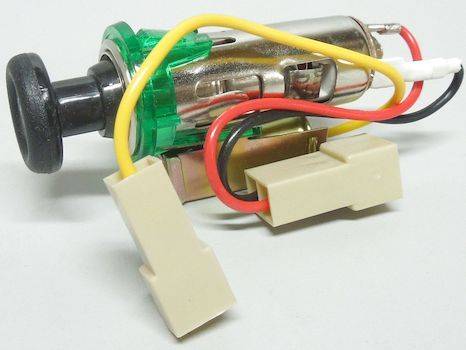

Прикуриватель автомобиля ВАЗ 2110

Прикуриватель на ВАЗ 2110 чаще всего выходит из строя, потому что его пытаются использовать не по назначению и подключают к нему сразу несколько приборов, потребляющих большой ток. Именно в этом случае может сгореть один из предохранителей, который в ВАЗ 2110 маркируется как F18.

Блок предохранителей автомобиля ВАЗ 2110

Данный предохранитель может пропускать через себя ток в 25 ампер. Если этот предел превышен — устройство перегорает. То есть, чтобы узнать, исправен ли прикуриватель, нужно первым делом заглянуть в блок предохранителей и проверить целостность F18.

Есть ещё один способ проверки исправности прикуривателя.
Надо попробовать включить вентилятор печки. На первый взгляд, связи между этими устройствами нет никакой. Но дело в том, что и вентилятор, и прикуриватель висят на одном предохранителе — F18. И если окажется, что не работают оба устройства, то проблема однозначно в предохранителе. А если печка работает нормально, значит, проблема не в F18, а в самом прикуривателе.
Но и в этом случае не стоит торопиться снимать это устройство. Лучше ещё раз заглянуть в предохранительный блок и проверить целостность предохранителя F6. Иногда (очень редко) прикуриватель не работает именно из-за F6, и с его заменой проблема уходит.

Необходимые для замены инструменты

  1. Отвёртка с плоским жалом (средних размеров).
  2. Отвёртка крестовая (средних размеров).

Как поменять своими руками: инструкция с фото

  1. С аккумулятора автомобиля снимается минусовая клемма.
  2. Чтобы добраться поближе к механизму, с каждой стороны приборного туннеля откручивается по 2 болта, после чего левая и правая облицовочные пластины снимаются.

    Демонтаж крышки приборного туннеля

  3. Разъединяются колодки прикуривателя и подсветки (они находятся в правой половине туннеля).

    Разъединение колодок прикуривателя

  4. Под рычагом ручного тормоза есть облицовочная накладка. Она тоже снимается (лучший вариант — подцепить её отвёрткой с плоским жалом и вытащить).

    Снятие накладки под ручником

  5. После удаления накладки необходимо снять чехол рычага переключения передач (он тоже легко поддевается отвёрткой с плоским жалом).

    Снятие кожуха рычага коробки передач

  6. Под чехлом рычага переключения скоростей есть винт, который откручивается с помощью крестовой отвёртки.
  7. Теперь передние сидения отодвигаются назад, после чего откручиваются винты с туннеля возле рычага КПП (винтов там 2).

    Откручивание винтов под передними сидениями

  8. Снимается верхняя защитная крышка туннеля.
  9. Теперь снимается патрон прикуривателя, а вместе с ним и экран для лампочки. Экран сжимается таким образом, чтобы его лапки выдвинулись из пазов на световоде.
  10. После этого нужно надавить на защёлку около гнезда прикуривателя. Это делается плоской отвёрткой. Защёлка после этого выдвигается и больше не удерживается световодом.
  11. Прикуриватель (вместе с гнездом и световодом) извлекается из панели.

    Извлечение прикуривателя и световода

  12. Защёлки на световоде сжимаются, и он легко отсоединяется от прикуривателя.
  13. Затем к световоду производится подключение нового прикуривателя и сборка происходит в обратном порядке.

Как заменить устройство на ВАЗ 2110: видео

Важные моменты

  • Замена прикуривателя — это хорошо, однако новое устройство вряд ли прослужит долго, если автовладелец не соблюдает простое правило: не допускать превышения потребляемого тока выше 25 ампер. Как только ток превысит этот предел, всю указанную выше процедуру придётся проводить заново, потому что прикуриватель (или предохранитель) неизбежно пострадает. Чаще всего это происходит тогда, когда водитель пользуется различными тройниками, то есть подключает к гнезду прикуривателя сразу несколько устройств. Этого следует всячески избегать.
  • Если прикуриватель остался цел, а заменять пришлось лишь предохранитель, его обязательно нужно заменить на устройство такой же марки. В магазинах автозапчастей сегодня есть масса предохранителей от различных фирм. Несмотря на то, что их паспортные характеристики одинаковы, на практике это часто оказывается не так. А в случае с прикуривателем погрешность даже в половину ампера может быть критична, и он очень быстро выйдет из строя.

Как видно из приведённой статьи, для замены прикуривателя не надо гнать машину в автосервис и выполнить эту операцию может даже начинающий автолюбитель. Но важно помнить, что даже самый качественный прикуриватель вряд ли прослужит долго, если владелец имеет привычку подключать к нему всё и сразу. Лучший вариант здесь — точно знать, какой ток потребляет тот или иной прибор, подключаемый к прикуривателю. Это знание значительно продлит жизнь как предохранителям, так и самому устройству.

Копирайтер с пятилетним стажем. Оцените статью: Поделитесь с друзьями!

Как заменить прикуриватель ВАЗ 2110 своими руками

Сегодня прикуриватель является неотъемлемой частью каждого автомобиля, где прикуриватель ваз 2110 будет не исключением. В прошлом столетии он требовался лишь как очевидный способ прикурить сигарету и им пользовались по большей части курильщики, но канули в лету те времена. В нынешнее время — это отличный способ подзарядить телефон или подключить навигатор а, то и целый видеорегистратор и другую электротехнику вместо того, чтобы использовать прикуриватель ваз 2110 по его прямому назначению.

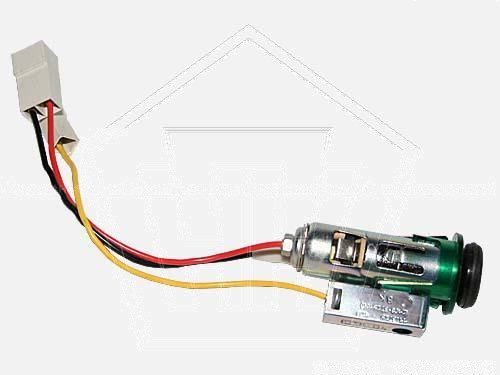

Прикуриватель ВАЗ 2110

Диагностика устройства

Как бы иронично не звучало, но в большинстве своем прикуриватель ваз 2110, ломается вследствие эксплуатации не по прямому назначению, в частности, владельцы автомобилей начинают подключать различные виды электроники, которые в свою очередь потребляют большие объемы электрического тока. Любой электрик скажет, что как бы там не звучало, но на деле электрическая схема довольно проста и прикуриватель ваз 2112 не требует особых навыков.

Замена прикуривателя ВАЗ 2110

Казалось бы, что там может помешать присоединить АКБ с помощью монтажного блока. Все бы хорошо, но загвоздка состоит в том, что опять получаем большие затраты энергии тока. Картинно, может напомнить автомобильный стартер ваз 2112 или 2110, где аналогично питание происходит напрямик от аккумулятора.

Шаг первый. Если устройство не работает в модели 2112 или 2110, то лучше начинать с диагностики предохранителя; в ряде случаев данный механизм отвечает за сохранность и благополучную работу изделия. Расположен предохранитель внутри блока среди своих «собратьев» предохранителей с обозначающей маркировкой или бывает еще пиктограмма с надписью — «F18».

Диагностика предохранителей ВАЗ

В соответствии с сертификацией производителя предохранителей максимальная сила тока не должна достигать 20-25 ампер в данном типе вставок. Если было больше, придется искать замену.

Шаг второй. Существует простой способ проверки, который потребует включить вентилятор печки (отопителя). Наверняка знатоки зададутся вопросом, вроде: «Зачем?». Все просто, в отечественных автомобилях, как ни крути, а по стандартной схеме вентилятор отопителя и прикуриватель присоединены к одному предохранителю и если вина всецело лежит на предохранителе, то вентилятор работать не будет.

Если же все наоборот и вентилятор исправно крутится, то предохранитель отпадает и нужно хорошенько перебрать проводку в блоке с предохранителями. Но, чтобы не спешить, следует также взглянуть на еще один предохранитель, о котором владельцы либо забывают, либо вовсе не знают о нем — это «F6». Часто когда прикуриватель выходит из строя эта вставка является всему виной.

Ремонт прикуривателя Ваз 2110

Ремонт прикуривателя ВАЗ 2110

После приготовления всего набора инструментов можно приступать:

— отсоединяем минусовую клемму от блока аккумулятора, тоже самое касается там, где предстоит ремонт прикуривателя ваз 2110;
— убираем заграждающую к месту проводки обшивку поверхности пола с помощью отвертки и выкручиваем крепления вначале справа, потом слева;
— как только появился освободившийся горизонт к месту прикуривателя, сразу же достаем оттуда патрон с помощью той же отвертки, проталкиваем проводку, светодиодные лампы подсветки прикуривателя;
— затем, извлекаем и аккуратно сжимаем края экрана лампочки, попеременно обращая внимание на то, чтобы все до единого фиксатора от лампочки вышли из своих прорезей;

— берем снова отвертку и слегка нажимаем на крепежную защелку, которая крепит прикуриватель, и выводим из зацепа светодиода. Ну а теперь остается только вытащить гнездо устройства наружу;
— теперь необходимо произвести ремонтные работы и починить прикуриватель или поменять его на новое устройство;
— после всех выполненных работ нужно учесть, что максимальный нагрев устройства для использования спирали не должен превышать 20-25 секунд, после чего должен быть характерный звук щелчка и уже только потом можно пользоваться прикуривателем. Если щелчка не было стоит произвести регулировку прикуривателя с помощью подгибания, либо изгибания контактов на поверхности устройства.

Не работает прикуриватель и магнитола ВАЗ 2112, ВАЗ 2115, ВАЗ 2110

Проверить предохранители

Самый распространенный способ применения прикуривателя очевиден. Он является отличным способом зажигания сигареты и, если у водителя нет под рукой спичек, то прикуриватель в данной ситуации отлично поможет. Но он пригодится и для подключения разных электрических устройств, которые обладают специальным разъёмом. Их перечень довольно богат: зарядное для мобильного телефона, электрочайник и многое другое. Также он сможет обеспечить работой и целую мойку для автомобиля.

Что такое прикуриватель и где он есть?

Если говорить проще, то гнездо прикуривателя – это самая простая розетка, которая обладает напряжением. На таких марках машин, как ВАЗ 2112, ВАЗ 2115, ВАЗ 2110, составляет не более 13 вольт. В основном гнездо одно. Но на более современных и автомобилях зарубежного Тойота Королла, Рено Логан производства их количество может увеличиваться до двух-трех.

По своей конструкции данная деталь довольно простая, поэтому сложностей в процессе ее эксплуатации нет.

Заменить предохранитель

Подключение любого электрического прибора выполняется просто и без дополнительных усилий. Главное, чтобы на нем был соответствующий разьемник. Часто этот процесс сравнивают с втыканием вилки в розетку.

Но, как любое другое устройство прикуриватель имеет свои особенности. Их очень важно учитывать при его эксплуатации. В противном случае можно столкнуться с проблемой его поломки. Это характерно не только для отечественных автомобилей ВАЗ 2112, ВАЗ 2115, ВАЗ 2110 , но и многих других более новых.

Любая поломка в автомобиле доставляет массу неудобств ее владельцу. Пусть даже на первый взгляд она не значительная, и на общей его работе не отражается. Но она может влекли за собой сбой работы другого устройства. Так, для автомобилей ВАЗ 2112, ВАЗ 2115, ВАЗ 2110 характерно перестал работать прикуриватель и магнитола. Они взаимосвязаны, а это уже серьезней и отложить решение проблемы не получится.

Причины неисправности

Прежде, чем приступить к ремонту, необходимо правильно установить причину почему, не работает прикуриватель и магнитола в 2114. Самая распространенная связана с дополнительными приборами, которые в него подключаются. Конечно, это может звучать нелепо, так как используют его непосредственно для таких целей. Но при этом необходимо учитывать возможности прикуривателя. Каждый из них способен выдержать определенную мощность. И если использовать приборы, которые являются намного мощнее, то это и станет причиной его поломки.

Среди основным причин, по которым не работает прикуриватель и магнитола в ВАЗ 2114, выделяют такие:

  1. Подключение в него очень мощных устройств. У которых этот показатель превышает в несколько раз допустимых норм для предохранителя. Его рассчитать довольно просто. Можно воспользоваться такой несложной формулой: максимальное значение силы тока умножить на напряжение бортовой цепи. Например, 10 А на 12 В и получается 120 Вт. Это значение очень важное, если его не учитывать, то ремонт прикуривателя станет обычным делом;
  2. Перегорел предохранитель. Это является следствием первой причины. Его проверяют первым в случае возникновения проблем в работе прибора. Конструкция состоит из нескольких предохранителей: на 15А и на 25А. Первый отвечает за сам прикуриватель и розетку переносной лампы, а второй за блок, который управляет процесс отопления и вентиляции в машине, лампочку, обеспечивающую свет в бардачке, магнитолу. По схеме они подключены через прикуриватель. И при выходе его из строя, остальные тоже дают сбой в работе.
  3. Окисление контактов устройства. Чтобы устранить поломку необходимо провести их зачистку. Но предварительно обязательно сбрасывается масса. Если этого не выполнить, то может возникнуть замыкание. Такую процедуру сделать несложно, поэтому с ней справится любой владелец авто;
  4. Окисление разьемника. Его также зачищают, в очень редких случаях меняют на новый;
  5. Разбалтывание гнезда. Оно встречается довольно часто, особенно если дополнительный прибор плохо вставляется в прикуриватель. Таким образом, контакт с его стенками получается слабый. Это приводит к замыканию и контакты плавятся. Вследствие чего не работает прикуриватель и магнитола в ВАЗ 2112. Чтобы устранить поломку потребуется почистить и перепаять контакты или установить новые;
  6. Перегорела спираль в прикуривателе. Есть несколько способов устранения такой неполадке: установка новой детали или ремонт поломанной. Второй вариант используется лишь в том, случае, если не получается выполнить первый. Например, новую деталь очень тяжело найти, чтобы приобрести. Ремонт заключается в проведении очистки спирали от загрязнений, которые на ней образовались.

Сама спираль в прикуривателе нагревается менее, чем за 25 секунд. Если же наблюдаются значительные изменения данного времени, то произошли нарушения в ее работе. Необходимо немедленно исправлять ситуацию, чтобы не привести к другим более сложным последствиям. Для этого регулируется схема разгибанием или сгибанием контактов в самом устройстве. Если т

акие мероприятия ожидаемого эффекта не принесли, то необходимо принимать более существенные меры: менять деталь на новую.

Итоги

Посмотрев на фото схемы устройства, можно понять почему работает прикуриватель и магнитола вмести. Это объясняет и выход их совместно из строя. Поэтому очень важно следить за работой основного элемента, чтобы не пострадали другие.

В случае возникновения проблем можно решить их своими силами. Но, как показывает практика, лучше сразу обратиться к специалистам. Они намного быстрее и эффективнее устранят неисправность. Особенно если это касается современных авто таких, как Тойота Королла, Рено Логан и других. Так как они имеют много нюансов, которые необходимо учитывать при проведении ремонта любой детали.





Замена прикуривателя ВАЗ 2110 — автонастрой

Если в автомобиле вышло из строя гнездо прикуривателя, его потребуется заменить. В автомобиле ВАЗ 2110 замену данного устройства нельзя назвать самой кропотливой и сложной операцией, каждый автолюбитель вполне может сделать её самостоятельно. Но перед тем как делать замену, необходимо точно убедиться в том, что прикуриватель действительно не работает.

ПРОВЕРКА И ЗАМЕНА

Простую проверку исправной работы можно сделать следующим образом:

  • Включите зажигание.
  • Вставьте прикуриватель в гнездо.
  • Подождите 10-15 секунд.
  • Выньте его из гнезда.

Примечание: прикуриватель можно считать неисправным в том случае, когда  во время проверки он нагреется.

ЗАМЕНА ПРИКУРИВАТЕЛЯ ВАЗ 2110

Разумеется, с такой проблемой можно сразу отправиться в автосалон, где всё исправит квалифицированный специалист. Однако с этой задачей можно вполне справиться и самостоятельно и сэкономить деньги.

Инструкция по замене прикуривателя:

Примечание: очень важно удалить предохранитель, так как если запутается расположенная вверху проводка, это может стать причиной повреждения других электрических вещей в автомобиле. Проводка просто перегорит, и потребуется её замена. Прежде, чем делать замену предохранителя, защищающего от самовозгорания, желательно прочитать пользовательское руководство автомобиля.

  • После того, как предохранитель будет снят, можно будет приступить непосредственно к снятию самого неисправного прибора. Для того чтобы это сделать, вам понадобится плоская отвёртка. Вставьте эту отвёртку в гнездо и несколько раз её прокрутите.

Примечание: выполняйте это действие максимально аккуратно, чтобы случайно не вырвать гнездо. Если это произойдёт, другое устройство вряд ли будет нормально работать.

  • Если вам не подошёл этот способ, нужно попытаться освободить металлические зажимы, которые удерживают прикуриватель на месте.

Примечание: данные металлические зажимы раскладываются очень просто, однако спешить здесь не нужно. Лучше выполнять работу дольше, однако сделать всё по-настоящему качественно.

  • Послевыполнения удаления вы получите доступ к двум проводам с «лепестковыми разъёмами». Эти провода следует вынуть так, чтобы они оказались полностью отключены.

Примечание: если этого не сделать, при последующей работе провода могут замкнуться и загореться.

  • После этого заменить интересующий нас прибор будет намного проще. Подключите разъёмы в виде лепестков на пики, которые расположены на задней стороне прибора. Провода нужно вставлять в соответствии с их цветом: чёрный в чёрный, а белый в белый.

Примечания: если сделать наоборот, цепь не замкнётся, следовательно прибор не будет работать.

  • После подключения проводов прикуриватель можно будет установить на место.

Примечание: слегка нажмите на прикуриватель, затем прокрутите его по часовой стрелке, пока он не зафиксируется двумя металлическими зажимами. Устройство должно находиться в неподвижном состоянии.

  • Когда все вышеописанные действия будут выполнены, останется только заменить предохранитель в блоке или установить старый, когда его состояние полностью исправно.

Примечание: уделите этому пункту особое внимание, так как с неисправным предохранителем замыкание будет невозможным.

УСТАНОВКА ДОПОЛНИТЕЛЬНОГО ПРИКУРИВАТЕЛЯ

Некоторым людям недостаточно одного прикуривателя, поэтому они предпочитают устанавливать дополнительный. Его можно установить под крышкой разъёма бортовой системы контроля, потому что там вполне хватит для этого места. Разумеется, может подойти и какое-нибудь другое удобное место.

Для установки дополнительного прикуривателя можно следовать такой инструкции:

  • Сделайте небольшое отверстие под крышкой разъёма.

Примечание: следите за тем, чтобы оставался доступ к проводам штатного прикуривателя. Получится избежать много хлопот, если объединить штатный и дополнительный прикуриватели. Если они расположены далеко друг от друга, то можно воспользоваться для создания связи длинным проводом.

  • Провода дополнительного прикуривателя соедините с проводами стандартного. При этом цвета должны совпадать друг с другом.

Примечание: дополнительный прикуриватель нужно обязательно пустить через предохранитель, защищающий от самовозгорания. Для этого достаточно предохранителя на 10 А, даже он сможет предотвратить замыкание.

  • Поставьте дополнительное устройство в уже готовое отверстие и зафиксируйте его.

КАК ПОДКЛЮЧИТЬ ПРИБОР К ПРИКУРИВАТЕЛЮ, ЕСЛИ ОТСУТСТВУЕТ ШТЕКЕР

Штекер, позволяющий подключать электрический прибор, не всегда может оказаться под рукой.

Впрочем, вы вполне можете сделать его своими руками:

  • Для этого снимите с телефона чехол, если он является кожаным.
  • Вставьте внутрь чехла два провода.

Примечание: как правило, по углам чехла имеются небольшие отверстия. Если они отсутствуют, сделайте их самостоятельно. Вставлять провода следует именно туда.

  • Так как плюс находится в центре чехла, закручивать плюсовой провод следует к центру.
  • Минусовой провод зажмите в обратном направлении, когда чехол будет полностью закручен.
  • Получившийся штекер вставьте в отведённое место.

ПОДКЛЮЧЕНИЕ ПРИКУРИВАТЕЛЯ НЕ ОТ ЗАЖИГАНИЯ

Для того чтобы воспользоваться прикуривателем, заводить автомобиль не обязательно.

Для этого:

Отрежьте красный провод, который является частью панели для стандартной комплектации.

  • Снимите маршрутный компьютер, чтобы открыть доступ к двум колодкам: одна предназначена для маршрутного компьютера, а другая используется для часов.

Примечание: нам нужна будет только первая колодка. Однако если на ней не окажется необходимого провода, для подключения придётся воспользоваться часовой колодкой.

  • Поверните колодку от маршрутного компьютера против часовой стрелки.
  • Подключите к колодке отрезанный красный провод.

Примечание: вставьте его во второе правое нижнее отверстие.

  • Теперь подключитесь к оранжевому проводу, расположен который с обратной стороны колодки.

Примечание: сначала следует всё изолировать.

Даже начинающий автолюбитель без труда сможет справиться со всей этой задачей. Поэтому необязательно обращаться в автосервис, где цена за такую простую работу будет очень высокой. Ознакомившись в Интернете с различными фотографиями и видеоматериалами, можно будет с лёгкостью понять, как проводить замену, и сделаете всё своими руками. Также помощью станут описанные выше инструкции.

возможных неисправностей и их устранение

Автомобильный прикуриватель давно перестал использоваться только по прямому назначению. Сегодня его гнездо активно используется водителями как бортовая розетка, от которой работают дополнительные электроприборы. Из-за этой «популярности» прикуриватель часто ломается. О возможных причинах его выхода из строя мы поговорим в этой статье.

Что такое прикуриватель

Конструктивно прикуриватель состоит из двух основных частей: стакана и вставки.Первый элемент выполнен из металла и имеет форму цилиндра. В его нижней части находится контакт, на который подается напряжение с плюсовой клеммы аккумуляторной батареи. Стекло корпуса соединено с «массой» автомобиля.


Вставка также металлическая и имеет цилиндрическую форму. Внутри него помещена специальная спираль, которая нагревается при прохождении через нее тока. Верхняя часть вставки снабжена пластиковой шляпкой.

Для того, чтобы прикуриватель можно было легко обнаружить в темноте, стекло оснащено прозрачным пластиковым ободком, под которым расположена подсветка.Загорается при включении габаритных огней.

Как работает прикуриватель

Принцип работы прикуривателя довольно прост. Когда мы нажимаем на вставку, она углубляется в стекло и фиксируется внутри с помощью специально предусмотренных биметаллических пластин. Электрический ток начинает течь по спирали, нагревая ее. Когда температура достигает определенного значения, пластины открываются под действием тепла, и вставка возвращается в исходное положение.Вынув ее из стекла, мы имеем возможность зажечь сигарету от раскаленной спирали. Но это для тех, кто курит. А для тех, кто использует устройство как розетку, достаточно вставить вилку любого из дополнительных электроприборов в стекло, и он, работая, будет питаться от аккумуляторной батареи (генератора).



Что может случиться с прикуривателем

Не работает прикуриватель ВАЗ-2110? Причин такого явления может быть несколько:

  • перегорел предохранитель;
  • окисленные (обгоревшие) контакты;
  • Обрыв проводки;
  • Выдувная спиральная вставка.

Рассмотрим эти проблемы подробнее.

Предохранитель

В ситуации, когда не работает прикуриватель ВАЗ-2110, первым делом нужно проверить предохранитель. Именно этот прибор чаще всего выходит из строя. Предохранитель прикуривателя ВАЗ-2110 расположен в основном монтажном блоке, который находится в моторном отсеке. По электрической схеме он обозначается как F-18 и обычно имеет номинал 25 А.

Кстати, сразу под капот лезть не надо.Если прикуриватель ВАЗ-2110 не работает, исправность предохранителя можно проверить, включив вентилятор отопителя. Просто нажмите клавишу запуска в любом режиме. Заработало — предохранитель прикуривателя ВАЗ-2110 исправен, не сработал — открываем капот.

Вы спросите: «А как же вентилятор?» Дело в том, что предохранитель Ф-18 отвечает еще и за защиту его электрической цепи, а также за освещение бардачка. Чтобы убедиться, включите габариты и откройте бардачок. Не горит свет — поищем предохранитель!

Проверить плавкую вставку Ф-18 можно с помощью мультиметра, который включается в режиме тестера.Выньте предохранитель из гнезда и закрутите его. При обнаружении неисправности замените вставку, соблюдая номинал.

Разбираем центральную консоль

Дальнейшая диагностика прибора требует его снятия. Но как вытащить прикуриватель ВАЗ-2110? Некоторым специалистам удается снять его с облицовочной панели, не разбирая, выковыривая отверткой, но зачем деформировать пластик, если его снимают не более пяти минут? Да, и для этого понадобится только крестовая отвертка.



Порядок действий следующий:
  1. Откручиваем винты крепления левой и правой стороны центральной консоли.
  2. Отсоединяем колодки подключения проводов от прикуривателя и его подсветки (минусовую клемму рекомендуется отсоединить от АКБ заранее).
  3. Нажмите на переднюю крышку (под рычагом стояночного тормоза). Снимите подушку.
  4. Снимите ручку рычага переключения передач, а затем ее крышку.
  5. Откручиваем центральный винт крепления обделки тоннеля.
  6. Сдвигаем передние сиденья до упора вперед.
  7. Выкрутите винты заднего крепления верхней накладки и снимите ее.

Проверка проводки и контактов

Сняв панель центральной консоли, первым делом нужно осмотреть контакты колодок, соединяющих провода питания прикуривателя и его фонарей. Если с ними все в порядке, наденьте клемму на аккумулятор, включите зажигание и проверьте, есть ли на них напряжение.Его отсутствие может свидетельствовать о разрыве цепи прикуривателя. В этом случае придется проверить разводку от колодок к монтажному блоку. Это можно сделать, прозвонив проводники.


Если вы обнаружите, что контакты в колодках окислились или обгорели, очистите их тонкой наждачной бумагой, а затем проверьте прикуриватель. Если с ними все в порядке, осмотрите разъемы на самом устройстве. Имеет три контакта: два «плюса» (на лампу и стекло) и один общий «минус».При необходимости отшлифуйте контакты наждачной бумагой.

Спираль

Если прикуриватель ВАЗ-2110 не работает, причина может быть кроется в спирали вставки. Его выгорание чаще всего вызвано неисправностью биметаллических пластин. Со временем они теряют свои свойства (гнуться и разгибаться под воздействием температур), что приводит к тому, что вставка своевременно не «выскакивает» из стекла. Естественно, это приводит к перегреву спирали и ее выгоранию.



Проверить исправность этого элемента довольно сложно, так как оборванная резьба может замыкать на массу. Пытаться восстановить спираль — тоже дело неблагодарное. Лучше купить новый прикуриватель. Причем стоит в пределах 300 руб.

Замена прикуривателя ВАЗ-2110

Если вы решили заменить прикуриватель, вам придется выполнить указанные выше действия по демонтажу верхней панели облицовки центрального тоннеля. Прежде чем подключить прикуриватель к ВАЗ-2110 и установить его на место старого, следует убедиться, что он исправен.Для этого достаточно подключить к их контактам разъемы проводов питания устройства и подсветки, включить зажигание и аккуратно утопить вставку в стекло. Подождите, пока спираль нагреется. Если вставка «выскочила», значит прибор исправен.

Замена прикуривателя ВАЗ-2110 должна производиться при отключенной минусовой клемме аккумуляторной батареи! Для ее реализации отключите неработающий прибор от проводов питания. Затем с помощью отвертки нажмите на защелку гнезда прикуривателя на задней стороне панели крышки и сдвиньте стекло вперед.Установите новый прикуриватель в обратном порядке.

Не работает прикуриватель 2111. Перестал работать прикуриватель в машине. Поиск и устранение неисправностей

Это устройство редко используется в автомобиле по прямому назначению, для прикуривания сигарет. Однако он популярен даже у некурящих водителей. Остальные устройства могут работать от розетки прикуривателя. Чаще всего к розетке подключают:

  • видеорегистратор для обнаружения движения;
  • вентилятор;
  • дополнительный павербанк для питания телефона, планшета или ноутбука, зарядное устройство для этих устройств;
  • Навигационная система
  • ;
  • Компрессор
  • для накачивания шин.

Поэтому выход из строя детали или предохранителя чреват массой неудобств для владельца автомата. О том, почему в модели ВАЗ 2110 не работает прикуриватель, как это проверить, выяснить причину поломки и провести ремонт — читайте в статье.

Схема прикуривателя ВАЗ 2110

Питание устройства осуществляется через жгут проводов автомобиля. Схема подключения прикуривателя ВАЗ 2110 представлена ​​на фото.Распиновка устройства выглядит так: к устройству идут три провода — два положительных и один отрицательный.

  1. Красный, плюс — подключен к аккумулятору прикуривателя через предохранитель F18. Ток в цепи составляет 25 ампер, и при превышении этого параметра происходит сгорание защитного элемента.
  2. Желтый. Плюсовой провод отвечающий за лампу прикуривателя.
  3. Черный, минус. Доходит до корпуса прикуривателя, а другим концом идет масса, подводимая через кузов автомобиля.

Как работает прибор

Конструкция устройства на ВАЗ 2110 проста. Внутри металлического картриджа находится нихромовая спираль, способная нагреваться, и лампа подсветки. Картридж вставляется в гнезда прикуривателя, расположенные в разных частях салона. При нажатии на ручку контакты замыкаются, в результате чего спираль начинает нагреваться. После того, как нагрев достигнет максимальной точки, срабатывает термостат, и устройство возвращается в исходное положение.

Прикуриватель ВАЗ 2110 не работает: причины

Со временем любая деталь может выйти из строя. Перед тем, как поменять его на новый или отремонтировать своими руками, следует разобраться в причинах, по которым не работает прикуриватель ВАЗ 2110 или лампа его подсветки. Список наиболее частых неисправностей с решениями представлен ниже.

Перегорел предохранитель



Одна из частых неисправностей прикуривателя — израсходованный защитный элемент.Ток в цепи для нормальной работы предохранителя не должен превышать 25 ампер. Такой предохранитель находится в монтажном блоке.

Когда к гнезду прикуривателя подключено одно или несколько мощных устройств, этот параметр может превысить указанное значение и сгореть. Параллельно вместе с предохранителем перестанут работать лампа подсветки перчаточного ящика и вентилятор отопителя. Для ремонта нужно открыть капот, где находится монтажный блок, проверить предохранитель на исправность и заменить элемент с номером F18.

Залезаем в центральную консоль



Еще одна причина, по которой не работает прикуриватель ВАЗ, — плохие контакты проводки или ходячее короткое замыкание. Если предохранитель начинает часто перегорать и его приходится менять, это тоже косвенный признак такой поломки.

Вам нужно будет снять панель облицовки и проверить сохранность контактов и проводов прикуривателя. Здесь нужно проверить трехконтактный соединительный разъем. Убедитесь, что соединение плотное.Затем нужно посмотреть на сохранность проводов. Не должно быть перегоревшей обмотки или перегибов, обрывов цепи, которые сработают предохранитель.

Разберем проводку и контакты прикуривателя



Причина, по которой прибор перестал работать, — появление оксидов или ржавчины. Внутри прикуривателя есть контакты, которые со временем могут окисляться или разъедать. Из-за неплотного контакта устройство не будет работать правильно. В этом случае замена прикуривателя не требуется.Достаточно вытащить прибор, почистить и загнуть металлические усики контактов.

Возможное выгорание спирали

Внутри прикуривателя ВАЗ 2110 находится металлический элемент, который может выйти из строя с возрастом или из-за повышенной нагрузки. Если перегорела катушка и сработал предохранитель, то ремонт проводится только путем установки новой детали.

Замена прикуривателя ВАЗ 2110

Для проведения работ потребуется запастись подходящим инструментом.Вам понадобится:

  • набор отверток;
  • паяльная лампа с припоем;
  • перчатки защитные;
  • мультитестер или лампа на 12 вольт;
  • Изолента
  • .

Перед заменой неработающего прикуривателя ВАЗ 2110 нужно купить исправную деталь. Возможны разные варианты авто. Стандартное длинное устройство имеет ряд недостатков: плохие контакты, некрасивый внешний вид.

Поэтому водители отдают предпочтение укороченным евро-моделям.Цена их колеблется в пределах 400-800 рублей в зависимости от производителя. Желательно выбирать оригинальную деталь. Установить такой автомобильный прикуриватель своими руками несложно — подробная инструкция показана на видео.

Как правильно вынуть прикуриватель на ВАЗ 2110

Процесс разборки выглядит следующим образом:

  1. Открываем капот, снимаем минусовую клемму с автомобильного аккумулятора. Это обесточит систему, исключит возможность короткого замыкания при ремонте.
  2. Необходимо демонтировать пластиковую накладку на центральной консоли. Для этого откручиваем болты крепления.
  3. После получаем доступ к колодкам с проводкой. Отсоедините трехконтактную контактную микросхему автомобильного прикуривателя.
  4. Демонтируем облицовку накладок под стояночный тормоз, получая доступ к болтам крепления тоннеля.
  5. Откручиваем их, после чего снимаем пластиковую крышку.
  6. Вытаскиваем патрон прикуривателя, чтобы его разобрать.Для этого потребуется затянуть защелки и аккуратно извлечь металлический картридж.


Удаление гнезда прикуривателя

Аналогичным образом проходит процесс демонтажа сиденья.

  1. Обесточиваем систему снятием минусовой клеммы с АКБ.
  2. Необходимо разобрать боковую крышку, чтобы отсоединить микросхему проводки.
  3. Снимите крышку коробки передач и туннель стояночного тормоза.
  4. Пластиковый экран загибаем так, чтобы поддеть крепежные ножки.
  5. Снимаем гнездо прикуривателя через отверстие с колодкой проводов.
  6. Осматриваем устройство и приступаем к замене.

Ремонт сломанного прикуривателя

Иногда замена не требуется. В некоторых ситуациях это можно сделать самому. Внутри самого прикуривателя находится небольшая пластинка из слюды. Это полупроводник, который часто выходит из строя. Его надо удалить.После этого стоит собрать устройство, а затем проверить исправность его работы.

Часто нужно просто обработать окисленные контакты или припаять незакрепленные провода.

Инструкции по замене лампы подсветки

Если вам необходимо провести данную процедуру, то действовать следует по определенной схеме.

  1. Выключите зажигание, а затем снимите провода с АКБ.
  2. Чтобы добраться до лампы, демонтируем пластиковую накладку внутри салона.
  3. Отсоедините крышку коробки передач и стояночного тормоза.
  4. Вытаскиваем автомобильный прикуриватель вместе с подсветкой.
  5. Сожмите экран, чтобы удалить металлические усики.
  6. Поворачиваем их на 90 градусов, а затем снимаем лампу с сиденья.
  7. Устанавливаем новый элемент, после чего проводим сборку. При подключении стоит использовать лампы А 12-4.

Подробное видео, как снять прибор модели ВАЗ 2110 своими руками, представлено выше.


Как подключить прикуриватель на ВАЗ 2110

После установки нового устройства необходимо его собрать. Процесс идет следующим образом.

  1. Устанавливаем автомобильный прикуриватель на место.
  2. Монтируем обратно крышку обшивки рычага КПП и стояночного тормоза.
  3. Осуществляем подключение трехконтактного разъема.
  4. Закручиваем болты накладки передней панели.
  5. Подаем питание в сеть.
  6. Проверяем исправность связи и работоспособность устройства.

Стоит ли сделать дополнительный прикуриватель?

Многие водители устанавливают на автомобиль вторую розетку. Это увеличит количество потенциально подключенных устройств. Но нужно помнить, что электрическая система будет испытывать большие нагрузки и может перегореть предохранитель. Поэтому важно правильно подключить все провода.

Необходимо вставить новый разъем через предохранитель во избежание оплавления проводов.Вам нужно будет вырезать отдельное отверстие в салоне или багажнике. Альтернативой этому методу является покупка разветвителя, который подключается к стандартному разъему.

Как подключить прибор к прикуривателю без вилки

Иногда драйвер сталкивается с подобными проблемами. Например, подключение видеорегистратора не всегда возможно из-за отсутствия вилки. Следовательно, есть возможность подключения к сети напрямую через лампу внутреннего освещения. Это решение позволит избежать свисания проводов.Сделать это несложно, ведь на лампу также подаются необходимые 12 вольт. Видео по этому поводу ниже.

Видео поломки прикуривателя

Автомобильный прикуриватель (AP) — это устройство, используемое для прикуривания сигарет водителем. Несмотря на это, AP может использоваться для разных целей. Если ВАЗ 2110 находится в машине, это может доставлять дискомфорт при движении. Подробнее об устройстве, неисправностях и замене элемента на «десятки» вы можете узнать из этой статьи.

[Скрыть]

Устройство и назначение прикуривателя

По своей конструкции AP представляет собой металлическую спираль, установленную в пластиковом корпусе, расположенном в специально отведенном для этого гнезде на центральной консоли. Когда водитель нажимает на AP, устройство подключается к электрической цепи автомобиля и фиксируется в этом положении благодаря биметаллическим пластмассам. Результатом является нагрев самой катушки за счет пропускания через нее напряжения. Когда температура устройства достигнет определенного значения, пластины автоматически откроются, и точка доступа вернется в стандартное положение.

AP также имеет отдельный предохранитель, который защищает ее от возможного перегрева и даже возгорания, если устройство по каким-либо причинам застрянет в розетке. Что касается самой цели, то помимо того, что AP позволяет прикуривать сигареты, ее также можно использовать для питания различных устройств. Например, к точке доступа можно подключить видеорегистратор или GPS-навигатор. Также она позволяет запитать многие другие устройства, например, автомобильные чайники и т. Д. В случае необходимости эту розетку можно использовать для зарядки мобильных устройств, если у вас есть специальный адаптер.

Типичные неисправности

Если вы столкнулись с такой проблемой, что она не работает, то вам наверняка будет интересно узнать о неисправностях устройства. Как правило, точка доступа выходит из строя из-за того, что ее сокет не используется по назначению. В частности, из-за одновременного подключения к нему нескольких устройств через разветвитель, подающий большой ток. Если практиковаться в подключении нескольких устройств, то это может привести к перегоранию предохранительного элемента, который на монтажном блоке обозначен как F18.

Следует отметить, что этот элемент пропускает через себя ток в 25 ампер, но если этот параметр превышен, то деталь просто перегорает. При обнаружении неисправностей в работе ТД в первую очередь нужно проверить предохранитель. Чтобы определить, исправно ли устройство, попробуйте включить вентилятор печки. Вы могли подумать, что эти компоненты никак не связаны, но это не совсем так, ведь вентилятор системы отопления также защищен предохранителем F18.Так что если ни AP, ни вентилятор не будут работать, то проблема именно в предохранителе, а если вентилятор работает, то необходимо проверить работу AP (автор видео по доработке прикуривателя дома находится Сергей К).

Но это не значит, что после этих действий прикуриватель ВАЗ 2110 нужно немедленно заменить. Хотя это случается очень редко, все же случается, что механизм перестает работать из-за перегоревшего предохранителя F6.Если этот элемент перегорел, то его тоже нужно поменять, а затем проверить работу ТД.

Руководство по ремонту и замене

Перед снятием прикуривателя ВАЗ 2110 необходимо отключить от сети, для этого отсоединить аккумулятор.

Подробная инструкция по замене прикуривателя в первой десятке приведена ниже:

  1. Прежде всего, необходимо снять клемму с аккумуляторной батареи.
  2. Для более удобного доступа к устройству необходимо открутить два винта по бокам от центральной консоли, после чего пластиковую накладку можно будет демонтировать.
  3. Далее следует отсоединить площадки AP и подсветки, которые расположены справа.
  4. Под стояночным тормозом видна декоративная планка, которую тоже нужно снять. При снятии крышки необходимо снять и крышку рычага переключения передач; для этого подденьте его отверткой. Как только вы это сделаете, вы увидите болт — он снимается крестовой отверткой.
  5. После выполнения всех этих действий передние сиденья необходимо отодвинуть назад и вывернуть болты из пластмассового туннеля рядом с рычагом переключения передач.Откручиваем болты под передними сиденьями и снимаем верхнюю часть так называемого тоннеля.
  6. На этом этапе можно приступить к демонтажу держателя AP, а также экрана лампы. Сам экран нужно прижать, тогда его ножки будут выдвигаться из пазов на диоде. Нажмите на защелку, расположенную рядом с розеткой AP, с помощью отвертки. После выполнения этих действий AP можно будет демонтировать с центральной консоли. Теперь защелки на диоде можно сдавливать, после чего диодный элемент можно без проблем отключать.Затем к диодному устройству необходимо подключить новую ТД. Все дальнейшие действия производятся в обратном порядке.

Видео «Визуальная инструкция по замене устройства»

Более подробная и наглядная инструкция, как самостоятельно заменить ТП без демонтажа элементов центральной консоли, представлена ​​на видео (автор Андрей Шубин).

Автомобильный прикуриватель давно перестал использоваться только по прямому назначению. Сегодня его гнездо активно используется водителями как бортовая розетка, от которой работают дополнительные электроприборы.Из-за такой «популярности» прикуриватель часто ломается. О возможных причинах его выхода из строя мы поговорим в этой статье.

Что такое прикуриватель

Конструктивно прикуриватель состоит из двух основных частей: стакана и вставки. Первый элемент выполнен из металла и имеет цилиндрическую форму. В его нижней части находится контакт, на который подается напряжение с плюсовой клеммы аккумуляторной батареи. Стекло корпуса соединено с «массой» автомобиля.

Вставка также металлическая и имеет цилиндрическую форму. Внутри него помещена специальная спираль, которая нагревается при прохождении через нее тока. Верхняя часть вставки снабжена пластиковым колпачком.

Чтобы легче было найти прикуриватель в темноте, стекло оснащено прозрачным пластиковым ободком, под которым расположена лампа подсветки. Загорается при включении габаритных огней.

Как работает прикуриватель

Принцип работы прикуривателя довольно прост.Когда мы нажимаем на вставку, она глубоко входит в стекло и фиксируется внутри с помощью специально предусмотренных биметаллических пластин. Электрический ток начинает течь через катушку, нагревая ее. Когда температура достигает определенного значения, пластины расширяются под действием тепла и вставка возвращается в исходное положение. Вынув ее из стекла, мы имеем возможность зажечь сигарету от раскаленной спирали. Но это для тех, кто курит. А для тех, кто использует устройство как розетку, достаточно вставить вилку любого из дополнительных электроприборов в стекло, и он при работе будет питаться от аккумуляторной батареи (генератора).

Что может случиться с прикуривателем

Причин этого явления может быть несколько:


Рассмотрим перечисленные проблемы более подробно.

Предохранитель

В ситуации, когда не работает прикуриватель ВАЗ-2110, первым делом необходимо проверить предохранитель. Именно этот прибор чаще всего выходит из строя. ВАЗ-2110 располагается преимущественно в моторном отсеке. На электрической схеме он обозначен как F-18 и обычно имеет номинал 25 А.

Кстати, совсем не обязательно сразу лезть под капот. Если прикуриватель ВАЗ-2110 не работает, исправность предохранителя можно проверить, включив вентилятор отопителя. Просто нажмите кнопку, чтобы запустить его в любом режиме. Заработало — предохранитель прикуривателя ВАЗ-2110 исправен, не сработал — открываем капот.

Вы спросите: «Причем тут вентилятор?» Дело в том, что предохранитель Ф-18 отвечает еще и за защиту его электрической цепи, а также за подсветку перчаточного ящика.Для уверенности включите габариты и откройте бардачок. Свет не горит — идем искать предохранитель!

Проверить плавкую вставку F-18 можно с помощью мультиметра, включенного в режиме тестера. Вынуть предохранитель из гнезда и прозвонить. При обнаружении неисправности замените вставку, соблюдая номинал.

Разбираем центральную консоль

Дальнейшая диагностика прибора требует его снятия. Но как вытащить прикуриватель ВАЗ-2110? Некоторым специалистам удается снять его с панели облицовки, не разбирая, выковыривая отверткой, но зачем деформировать пластик, если на его снятие уходит не более пяти минут? А для этого понадобится всего лишь крестовая отвертка.

Порядок работ следующий:

  1. Откручиваем винты крепления левой и правой облицовки центральной консоли.
  2. Отсоедините контактные площадки проводов от прикуривателя и его подсветки (рекомендуется заранее отсоединить минусовую клемму от АКБ).
  3. Выдавить переднюю колодку (под рычагом ручника). Снимаем крышку.
  4. Снимаем ручку рычага переключения передач, а затем ее крышку.
  5. Откручиваем центральный винт крепления обделки тоннеля.
  6. Сдвигаем передние сиденья до упора вперед.
  7. Откручиваем винты заднего крепления верхней накладки и демонтируем ее.

Проверяем состояние проводки и контактов

После снятия панели центральной консоли первым делом осматриваем контакты колодок, соединяющих провода питания прикуривателя и его подсветки. Если с ними все в порядке, наденьте клемму на аккумулятор, включите зажигание и проверьте, есть ли на них напряжение.Его отсутствие может указывать на обрыв в цепи прикуривателя. В этом случае придется проверить проводку от колодок до монтажного блока. Это можно сделать, прозвонив проводники.

Обнаружив, что контакты в колодках окислились или обгорели, очистите их мелкой наждачной бумагой, а затем проверьте прикуриватель. Если с ними все в порядке, осмотрите разъемы на самом устройстве. Имеет три контакта: два «плюса» (для лампы и стекла) и один общий «минус».При необходимости очистите контакты наждачной бумагой.

Спираль

Если прикуриватель ВАЗ-2110 не работает, причина может заключаться в спирали вставки. Его выгорание чаще всего вызвано неисправностью. Со временем они теряют свои свойства (гнуться и разгибаться под воздействием температур), что приводит к тому, что вставка своевременно не «выскакивает» из стекла. Естественно, это приводит к перегреву катушки и ее выгоранию.

Проверить исправность этого элемента достаточно сложно, так как оборванная резьба может замыкать на массу.Попытки восстановить спираль — тоже занятие неблагодарное. Лучше купить новый прикуриватель. Причем стоит около 300 рублей.

Замена прикуривателя ВАЗ-2110

Если вы решили заменить прикуриватель, вам придется выполнить указанные выше действия по демонтажу верхней панели облицовки центрального тоннеля. Перед тем, как подключить прикуриватель на ВАЗ-2110 и установить его на место старого, стоит убедиться, что он работает. Для этого достаточно соединить их контактами разъемы проводов питания прибора и лампы подсветки, включить зажигание и аккуратно утопить вставку в стекло.Подождите немного, пока катушка нагреется. Если вставка «выскочила», значит прибор исправен.

Замена прикуривателя ВАЗ-2110 должна производиться при отключенном минусе аккумуляторной батареи! Для ее реализации отключите неработающий прибор от проводов питания. Далее с помощью отвертки нажмите на защелку гнезда прикуривателя с обратной стороны панели обшивки и протолкните стекло вперед. Установите новый прикуриватель в обратном порядке.

Любой автомобильный прикуриватель, в том числе ВАЗ-2110, изначально проектировался только для использования по прямому назначению.Однако со временем стали появляться «нужные» автомобильные гаджеты, которые нужно куда-то подключать. Поскольку заводом не предусматривалась установка розетки на 12 вольт в салоне автомобиля, прикуриватель служит источником питания для пылесосов, холодильников, телевизоров, видеомагнитофонов, компрессоров и зарядных устройств для телефонов. Это не приносит ему пользы, и довольно часто он в лучшем случае терпит неудачу.

В худшем случае оставленный без присмотра подключенный гаджет может привести к пожару.

Схема прикуривателя на ВАЗ-2110

Схема подключения прикуривателя.

Приступая к поиску какой-либо неисправности, для начала необходимо разобраться в принципе работы и устройстве механизма или схемы. С прикуривателем все относительно просто. Смотрим схему подключения устройства и ищем слабое звено.

Поиск поломки

В любом случае поломка может быть как механической, так и электрической.

Механическое повреждение гнезда прикуривателя встречается довольно редко, хотя может быть испорчено некачественной или неправильно подобранной вилкой.Исходя из схемы, представленной выше, прикуриватель стандартно подключается к одной розетке от монтажного блока с лампой освещения перчаточного ящика.

Это первая подсказка — если прикуриватель не работает, но горит лампа в бардачке, то дело либо в самом механизме прикуривателя (спираль , контакты, резистор ), либо в обрыве провода в зоне от вывода питания до вывода 25 монтажного блока.

Автоматические выключатели

Предохранитель прикуривателя 25А, отмечен стрелкой

Однако первое подозрение исходит от предохранителей.Если прикуриватель не прогревается в течение 20 секунд и не загорается лампа бардачка, скорее всего перегорел предохранитель F18 номиналом 25A … Он находится в монтажном блоке слева от водителя .

Есть еще один предохранитель с номиналом 15 А , который подключен к цепи прикуривателя. На нем есть розетка, и он тоже может быть причиной неисправности. Этот предохранитель отмечен символом F6. В некоторых модификациях ВАЗ-2110 в зависимости от года выпуска и прикуриватель, и двигатель отопителя посажены на одну цепь предохранителя F18.

Следовательно, проверить целостность предохранителя в этих случаях также несложно — мотор не крутится, значит, предохранитель перегорел.

Почему предохранители на

Каждый потребитель электроэнергии на борту транспортного средства рассчитан на определенную мощность и определенное потребление тока, измеряемое в амперах … Если включить видеорегистратор, навигатор в прикуриватель через разветвитель, зарядить телефон, он Неудивительно, что предохранитель просто не выдерживает.Спасая нашу проводку от перегрева и короткого замыкания, она плавится, разрывая цепь.

Поэтому важно учитывать потребление тока дополнительными устройствами. — компрессор, холодильник и прочие архитектурные излишества. И мощность, и потребляемый им ток должны быть указаны на корпусе устройства. Крайне нежелательно включать в схему прикуривателя мощные устройства, а также использовать разветвители и вилки сомнительного качества.

В результате это может привести к возгоранию проводки.

Оплавленные провода прикуривателя.

Не зря во многих импортных автомобилях производитель полностью отказался от прикуривателя, а вместо него устанавливает 12-вольтовые розетки в передней части салона (как это сделано в том же Ford Focus второго поколения).

Проверка электропроводки

Если предохранитель исправен и мы не включали пылесосы в прикуриватель, скорее всего, дело в контактах или в проводке.

Чтобы проверить проводку питания от прикуривателя, нам нужно снять центральную консоль, открутив несколько винтов. Чаще всего контакт пропадает в контактных фишках, которые находятся слева от пассажира за крышкой консоли:


Осмотр прикуривателя

И последнее, но не менее важное: осматриваем сам прикуриватель.

Выходит редко, но если и выходит, разбирать не будем, это не королевское дело.Покупаем новый.

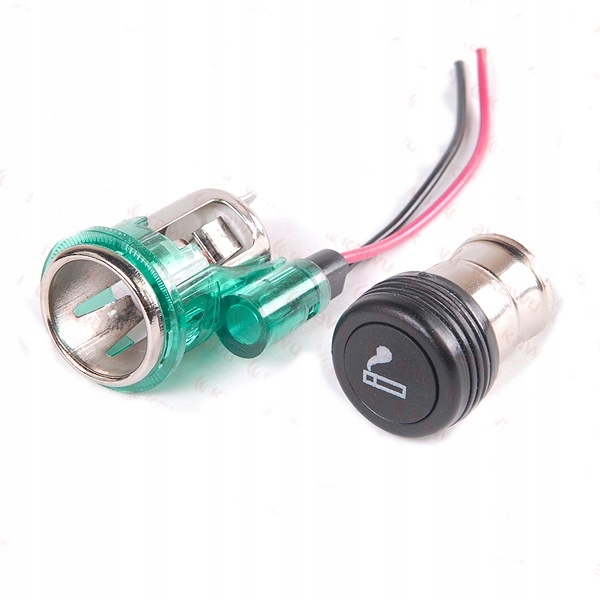

Новый прикуриватель в сборе.

  • Его цена примерно 400-500 рублей , а каталожный номер 2123-3725010. или 2123-3725 / 111.3725 , производитель обычно SOTE.

Желаю всем удачных поисков и стабильной работы электрооборудования!

Видео о неисправностях прикуривателя

Пожалуй, сложно найти машину без прикуривателя.До появления множества гаджетов и устройств, которые можно было подключить через это устройство, оно использовалось по прямому назначению. То есть позволяло курильщикам зажигать сигареты от раскаленного металлического элемента.

Как он работает?

Прикуриватель подключается к аккумуляторной батарее с помощью монтажного блока. Когда сигарета включена, через нее течет сильный ток.

Фактически, этот ток нагревает элемент, или позволяет подключить энергозависимое устройство.Многие автомобилисты используют этот разъем для зарядки мобильного телефона, подключения навигатора, планшета.

Но чаще всего к прикуривателю подключают переносную электрическую помпу. Он позволяет без физических усилий накачивать колеса в дороге, когда рядом нет обычной бытовой розетки.

При использовании и подключении всевозможных гаджетов в результате может перестать работать прикуриватель. Причина этого часто — неисправный предохранитель.

К руководству по эксплуатации ВАЗ 2110 прилагается схема подключения.На нем этот самый предохранитель обозначен F18. Вы найдете его в монтажном блоке слева от рулевого колеса на передней панели. Обратите внимание, что через этот предохранитель не должен проходить ток, превышающий 25 ампер.

Поиск поломок

Самый простой способ решить проблему неисправного прикуривателя — сдать машину в ремонт на СТО. Но стоит ли делать это, если сама работа не сложная, а стоимость услуг мастеров может быть значительной?

Иногда лучше все делать самому.

Причина поломки

Ваши действия

Перегорел предохранитель прикуривателя

Требуется замена элемента

Неисправна лампа подсветки

Устройство требует замены

Повреждена проводка

Проведена проверка, перегоревшие, оборванные или окисленные провода меняют

Не работает сам прикуриватель

Устройство не подлежит ремонту, поэтому необходимо его заменить.

Теперь давайте рассмотрим каждую из представленных поломок и возможности замены элементов более подробно.

Замена предохранителя

Проверить предохранитель достаточно просто. Для этого нужно включить вентилятор отопительного оборудования. Если не работает, значит, прикуриватель тоже не работает. Это потому, что оба устройства подключены к одному предохранителю.

Замена элемента производится следующим образом:

  • Снимите крышку монтажного блока.Для этого достаточно нажать пальцами на специальную защелку;
  • Удалите перегоревший предохранитель пинцетом;
  • Замените новый элемент таким же образом. Убедитесь, что вы купили ту деталь, которая соответствует характеристикам вашего ВАЗ 2110.

Электропроводка

При исправном вентиляторе видно, что предохранитель тоже цел. Следовательно, его не нужно заменять.

Вместо этого поищите причину проблемы в проводке, соединяющей монтажный блок с прикуривателем.

Обязательно используйте защитные резиновые перчатки при проверке электрической цепи, так как при диагностике может потребоваться использование металлических инструментов.

Лампа

Прикуриватель на ВАЗ 2110 — это тоже не редкая проблема неисправности прибора. Для его замены не требуется специальных навыков. Просто соблюдайте строгую последовательность операций, для наглядности можете посмотреть обучающее видео.

  1. Отсоедините отрицательную клемму от аккумуляторной батареи, находящейся в моторном отсеке вашего автомобиля.
  2. Снимите облицовку.
  3. Сожмите световой экран так, чтобы выступы вышли из гнезда.
  4. Теперь элемент немного разжимается, тем самым снимая его вместе с картриджем.
  5. Колба поворачивается на 90 градусов и затем вынимается из патрона.
  6. Вооружитесь новой лампой, вставьте ее в патрон и следуйте процедуре сборки. Полностью соблюдается обратная последовательность демонтажа.
  7. Для замены лампы подсветки в прикуривателе ВАЗ 2110 необходимо использовать приборы А 12-4.

Замена прикуривателя

Если все предыдущие меры по устранению неисправностей не дали положительного результата, нет другого выбора, кроме как полностью удалить и заменить старый прикуриватель на новый.

  1. Отсоедините отрицательную клемму от аккумуляторной батареи.
  2. Снимите облицовку.
  3. Снимите картридж.
  4. В обшивке образовано отверстие, через которое вынимается блок с проводами.
  5. Сожмите экран так, чтобы выступы вышли из отверстий световода. Отсоедините элемент.
  6. Теперь вам нужно отключить устройство от соединения с оптоволокном. Для этого нужно просто надавить на защелки розетки.
  7. Далее снимаем гнездо, выталкивая его из облицовки туннеля пола. Это удалит устройство.
  8. Следующим шагом будет снятие гнезда. Для этого его проводят через проем с колодкой проводов.
  9. В нормальном состоянии спираль должна прогреваться 20 секунд. После этого она щелкает и картридж возвращается на место. Если этот процесс занимает больше или меньше времени, обязательно отрегулируйте прикуриватель.
  10. Регулировка довольно проста. Вам просто нужно больше согнуть или выпрямить контакты.
  11. Теперь световод можно снять с облицовки.
  12. Вам просто нужно выполнить процедуру повторной сборки, на этот раз используя новый прикуриватель. Вы уже знаете, как его удалить, поэтому с переустановкой проблем возникнуть не должно.

Процедура замены не занимает много времени, не требует больших усилий. Все это легко сделать своими руками, если знать схему подключения, расположение монтажного блока и элементарные меры безопасности при работе с электрическими приборами.

Дополнительный прикуриватель

Многие современные автомобилисты стремятся улучшить собственную машину, сделать ее более функциональной, многозадачной.

Это требует подключения дополнительного энергозависимого оборудования.Питается он от окурка, поэтому многие решаются доработать этот агрегат.

Намного лучше подключить второй аппарат. Здесь можно действовать двумя способами:

  • Подключить евро сигарету параллельно заводской;
  • Подключается напрямую от аккумулятора с помощью отдельного провода и предохранителя на 15 ампер.

прикуриватель — Перевод на турецкий — примеры английский

Эти примеры могут содержать грубые слова, основанные на вашем поиске.

Эти примеры могут содержать разговорные слова, основанные на вашем поиске.

Сравнивая свой интеллект с прикуривателем , не работает.

Zekamı, çalışmayan bir çakmak ile mukayese etmek.

Эти устройства выполнены под прикуриватель преобразователя напряжения в нескольких вариантах на выходе.

Bu cihazlar çakmak için üretilmiştir, voltajı çıkışta çeşitli seçeneklere dönüştürür.

Она нажала на выключатель закиси азота вместо прикуривателя .

Это был не револьвер, а прикуриватель .

VIVOBASE CAR может управляться через интерфейс USB или прикуриватель .

VIVOBASE CAR, bir USB arayüzü veya çakmak ile çalıştırılabilir.

У моего дяди были проблемы с желудком, потому что его хирург уронил ему в живот зажигалку .

Amcam mide problemleri yaşadı çünkü cerrahı düştü. karnında bir çakmak .

Они нашли зажигалку рядом с автомобилем Нортона.

Norton’un arabasının yanında bir çakmak buldular.

Вам может понадобиться монитор уровня сахара в крови и прикуриватель на вашем телефоне.

Telefonunuzda bir kan şekeri monitörü veya çakmak isteyebilirsiniz.

Этот прикуриватель отличается изысканным внешним видом и практичным функционалом.

Çakmak , hassas görünüm ve pratik işlev ile birlikte gelir.

Стетоскоп, прикуриватель , коробка с борной пудрой, электрические лампочки, вечерняя обувь …

Stetoskop, çakmak , bir kutu asitborik, ampuller, gece ayakkabısı …

А вместо интеллекта прикуриватель не работает.

Ve zeka yerine de çalışmayan bir çakmak .

Подключите к стандартному прикуривателю и сразу нагревается.

стандарт çakmak içine takın ve hemen ısınır.

Делюминатор — это устройство, изобретенное Альбусом Дамблдором, которое напоминает прикуриватель .

Püfür sıradan bir çakmak gibi görünen Dumbledore’un icat ettiği alettir.

Не рабочий прикуриватель ВАЗ-2110: возможные неисправности и их устранение

Alışmıyor, çakmak ВАЗ-2110: olası arızalar ve bunların giderilmesi

Не волнуйтесь — он подключается к прикуривателю .

Merak etmeyin, çakmak yuvasına takılabiliyor.

Зажигалка принадлежала ей, и эти инициалы принадлежали ей.

O çakmak onundu ve o baş harfler de.

Прикуриватель — прекрасный подарок или личная коллекция.

Bu çakmak bir hediye veya kişisel koleksiyon olarak mükemmel

Преобразователь питания позволяет работать с большинством портативных компьютеров (12 В и менее) от прикуривателя автомобиля.

Бир гуч трансформацию, çoğu dizüstü bilgisayarı için (12 вольтлук я да даха аз) бир арасин сигара çakmağı кадар гуч харкар.

Прикуривателя нет , вместо него используется розетка на 12В.

akmak yok, yerine 12V güç çıkışı var.

Делюминатор — это устройство, изобретенное Альбусом Дамблдором, которое выглядит как стандартный прикуриватель .

Püfür sıradan bir çakmak gibi görünen Dumbledore’un icat ettiği alettir.

как заменить топливный фильтр

Топливные фильтры предназначены для удаления из топлива конденсата, смолы, грязи и пыли.
Эти виды загрязняющих веществ вызывают химические процессы:

  • Смолы негативно влияют на систему питания двигателя.
  • Конденсат может вызвать коррозию, а зимой мешает запуску двигателя из-за замерзания в топливной магистрали.

Топливный фильтр ВАЗ 2110 требует периодической замены.Это позволит избежать многих поломок.
Долговечность устройства напрямую зависит от нагрузки, действующей на машину, уровня качества используемого топлива. Замена топливного фильтра на ВАЗ 2110 должна производиться примерно через 20 000 км пробега.
Если процедуру не провести вовремя, фильтры могут забиться грязью, вредными примесями, что вызовет увеличение нагрузки на двигатель, снижение мощности.

Почему заменяется топливный фильтр автомобиля ВАЗ 2110?

Если машина не заводится или начинает утроиться при движении, нужно обратить внимание на топливный фильтр, скорее всего он забит.
Элемент расположен за бензобаком. подает топливо в двигатель, а топливный фильтр задерживает загрязнения, что требует своевременной замены при засорении.

Как заменить топливный фильтр на автомобиле ВАЗ 2110

Особенность процедуры напрямую зависит от используемого топлива. В инструкции указано, что фильтр бензонасоса необходимо заменять строго регулярно.
Автовладелец должен приобретать товар только самого высокого качества. При покупке нужно внимательно его осмотреть.
Если вы обнаружите внутри какие-либо посторонние детали или внешние дефекты, продукт необходимо заменить. Если у вас недостаточно знаний для выполнения операций своими руками, можно обратиться в специализированную мастерскую, стоимость ремонта будет выше.
Перед заменой топливного фильтра ВАЗ 2110 нужно обратить внимание на меры предосторожности:

  • При ремонте топливной системы нельзя курить, малейшее возгорание может привести к большим неприятностям.
  • Рядом должен быть огнетушитель.
  • При работе лучше всего носить противогаз или защитные очки.
  • Рабочее место должно хорошо вентилироваться. Идеально работать на открытом воздухе.
    Это связано с тем, что воздух легче паров топлива, которые могут накапливаться в закрытом помещении в больших количествах и в конечном итоге привести к возгоранию.
  • Если топливо попало на кожу, хорошо промойте его водой с мылом.

Порядок замены фильтра:

  • Для ВАЗ 2110 необходимо приобрести: ключи на «19», «17», «10», новый топливный фильтр, отвертку, плоскогубцы.
  • Отсоединены провода от АКБ.
  • Штуцер откручивается ключом на «17», фильтр держится ключом на «19», как показано на фото.

Совет: Следите за тем, чтобы бензин в топливном баке не повредил глаза. Здесь необходимо подготовить емкость для слива бензина.

  • Аналогичным образом откручивается штуцер, расположенный на другом конце фильтра.
  • Ключ на «10» освобождает зажим до тех пор, пока устройство не будет легко сниматься.
  • Фильтр вытаскивается из держателя.
  • Уплотнительные кольца снимаются с наконечников и осматриваются. При деформации детали заменяют на новые.

  • Фильтр топливный ВАЗ 2110 на замену

Обязательным условием является соблюдение полярности.
Обратите внимание на стрелку на корпусе фильтра. Направление движения бензина должно строго совпадать с его курсом.

  • Вся ранее разобранная конструкция собирается в обратной последовательности.

Совет: При обнаружении неисправностей или внешних повреждений лучше поменять хомут, фиксирующий в определенном положении топливный фильтр.

В новой машине топливный фильтр на зажимах ВАЗ 2110 можно заменить; в этом случае нужно обратить внимание на надежность защелок.
Они могут со временем ослабнуть и не обеспечивают надежного крепления к топливной магистрали фильтра.Как правильно заменить топливный фильтр на ВАЗ 2110 подробно можно увидеть на видео.

Совет: При замене топливных фильтров на ВАЗ 2110 лучше проверить и лямбда-зонд.

При своевременной замене топливного фильтра автовладелец получит гарантию длительной эксплуатации своего автомобиля при движении по бездорожью.

Как разобрать панель на ВАЗ 2110

В рамках данной публикации рассмотрим вопрос снятия приборной панели ВАЗ 2110.Процесс удаления будет описан в виде пошаговой инструкции, благодаря которой с этой процедурой справится даже полный новичок.

Как снять панель приборов ВАЗ 2110 своими руками

Как мы уже говорили выше, мы дадим пошаговую инструкцию, которая позволит вам узнать, как снять приборную панель ВАЗ 2110. Напомним, что в предыдущей статье мы рассматривали это своими руками.

Итак, вот что вам нужно сделать:

1.Отключите минус от АКБ.
2. Выкрутите винты крепления щеток туннелей пола автомобиля и снимите их.


3. Используя плоскую отвертку, подденьте заглушку, которая находится в лицевой части туннеля пола.
4. Выкрутите четыре самореза, удерживающих крышку облицовки туннеля пола, и поднимите ее.


5. Отсоедините силовые провода электростеклоподъемников и автомобильного прикуривателя.
6. С помощью плоской отвертки снимите фиксатор крышки ручки КПП, который крепит ее к туннелю пола.


7. Полностью демонтировать покрытие напольного тоннеля.
8. Откручиваем гайку крепления воздуховода, отвечающего за обогрев салона автомобиля. Для этого используйте ключ диаметром 10 миллиметров.


9. Демонтировать воздуховод.
10. Открутите четыре гайки, которыми крепится обшивка кузова тоннеля пола автомобиля. Для этого используем головку диаметром 10 миллиметров.


11.Демонтировать обшивку корпуса тоннеля пола.
12. Выкрутите 2 самореза, которыми перчаточный ящик крепится к кронштейнам.
13. Удерживая ящик, отсоедините электрические провода от плафона, а затем снимите сам перчаточный ящик.


14. Выкрутите 4 самореза, которыми крепится приборная панель автомобиля. Они расположены под крышкой монтажного блока и под бардачком.
15. Отвинтите два боковых крепления приборной панели.
16.Используя ключ на 8 мм, открутите два винта, которыми приборная панель крепится к кронштейну контроллера.


17. Плоской отверткой снимите форсунки, отвечающие за обогрев салона автомобиля и вентиляцию.
18. Отвинтите верхние крепления панели приборов. Для этого понадобится головка диаметром 10 миллиметров.
19. Руками поднимаем панель приборов вверх, чтобы она соскочила со шпилек, после чего тянем на себя.
20.Отсоедините жгут проводов и демонтируйте гидрокорректор фар, после чего можно полностью демонтировать щиток приборов ВАЗ 2110.

Или приборная панель «десятки» стала новым словом в интерьере автомобилей Lada. Несмотря на интересную форму и эргономичный вид, панель 2110 со временем начинает издавать множество ненужных звуков при движении автомобиля. Особенно это заметно на автомобилях с большим пробегом. Поэтому очень часто торпедные «десятки» полностью разбирают, чтобы провести полную шумоизоляцию и устранить скрипы.

Сразу скажем, что разборка панели ВАЗ 2110 в принципе несложная, но это очень трудоемкая работа, требующая времени и внимания. Дело в том, что для снятия панели придется полностью открутить руль и отключить массу электрических колодок. Чтобы не испортить электрику перед разборкой приборной панели ВАЗ 2110 обязательно отсоедините аккумулятор (аккумулятор). Так схематично выглядит панель десятков.


На этом рисунке подробно, в мельчайших деталях показаны все крепежи панели ВАЗ 2110.

  • 1 — панель
  • 2-х сторонняя форсунка вентиляции и отопления салона
  • 3 — накладка на панель приборов
  • 4 — винты крепления накладки
  • Винты крепления 5 панелей
  • 6 — ящик
  • 7 — накладка на консоль
  • 8 — крышка
  • 9 — панель приборов
  • 10 — крышка монтажного блока

Если снять панель полностью, то должно остаться только оно, посмотрите фото —


Красные стрелки указывают на место крепления гаек и винтов, а две большие белые стрелки указывают на специальные установочные штифты.При установке панели ее необходимо установить на них, они служат для центрирования панели приборов относительно кузова.

Снятие установки панели ВАЗ 2110

  • Отсоединить аккумулятор
  • Снятие рулевого колеса и подрулевых переключателей
  • Обязательно снимите верхнюю облицовку тоннеля пола
  • Снимаем бардачок и откручиваем винты крепления
  • Снимаем ручку гидрокорректора фары потянув за
  • Откручиваем гайку гидрокорректора и вытаскиваем
  • Снимите верхние боковые дефлекторы воздуховодов, поддев их отверткой.
  • Под дефлекторами находим гайки крепления панели, откручиваем их
  • Откручиваем винты снизу панели приборов, рядом с рычагом открывания капота, у монтажного блока, в бардачке и т. Д.
  • Теперь можно снять уплотнители дверей, снять накладки, закрывающие передние стойки
  • Отсоединить колодки от проводов
  • Вы можете снять панель, удерживая рычаг регулировки рулевой колонки в нужном положении

Полностью открученная панель ВАЗ 2110 держится на двух направляющих штифтах, на них (см. Фото выше) указывают белые стрелки. Собираем панно в обратной последовательности.

Панели звукоизоляционные ВАЗ 2110

Для шумоизоляции приборной панели «десятки» в основном используют битопласт, моделин, герметик и даже пенополиуритан.
Пластиковые панели на разобранной торпеде оклеены Битопластом и Моделином, что устраняет скрипы и улучшает звукоизоляцию. Примерно так на фото ниже —


Битопласт приклеивается на специальный клей, при установке в нужных местах этот материал прижимается там, где это необходимо. Панно рекомендуется приклеивать изнутри естественным путем.

Некоторые мастера с помощью обычного поролона превращают лицевую панель в непроницаемую крепость от вибраций и скрипов.Однако пользоваться столь радикальным методом без определенного опыта не рекомендуется. В итоге вот такая торпеда из-под торпеды —


Помимо звукоизоляции панели ВАЗ 2110 необходимо провести аналогичную процедуру с полом, крышей, дверями. Эта комплексная звукоизоляция обеспечивает максимальный акустический комфорт в салоне автомобиля.

В заключение хочу сказать, что на «десятку» установлено две панели, старая и новая модель.Фото старой версии можно найти в начале нашей статьи. Фото новой версии панели прилагается ниже.


Самое интересное, что вместо панелей старого дизайна можно установить панель нового дизайна или европанель для «десятки». В принципе, они взаимозаменяемы, но следует учитывать, что вместе с установкой новой панели вам придется установить новую панель приборов в сборе, еще один блок САУО (система автоматического управления отоплением салона) и добавить электрическую привод заслонки отопителя.Точки крепления панелей старой и новой конструкции совпадают, поэтому проблем с установкой не возникает.

В этой статье я расскажу, как снять торпеду с ВАЗ 2110,2111,2112. Ведь внутри все три машины практически одинаковы. У всех одинаковые торпеды и крепления соответственно. Сняв торпеду, мы открываем доступ к сложным электрическим компонентам. Можем заменить старую перегоревшую проводку на новую. Оборачиваем торпеду разными материалами на ваш выбор, ведь когда мы сидим в салоне, торпеда — это лицо машины.У нас можно установить дополнительные устройства, различную подсветку, сделать шумоизоляцию от двигателя, поставить евро крышку и многое другое. Сразу скажу, что это дело требует много терпения и времени. И вы все равно не должны этого делать, просто посмотрите. Разборку и сборку следует проводить очень аккуратно, чтобы ни в чем не ломалось крепление, иначе оно не станет как надо и будет неприятно скрипеть при движении.

Итак, набравшись терпения, можно приступать к разборке торпеды.Первым делом снимаем переднее сиденье, чтобы оно не мешало дальнейшей разборке. Затем переходим к разборке тоннеля. Откручиваем по 2 самореза с двух сторон туннеля и вынимаем заслонку соответственно с двух сторон. Поддев отверткой заглушку на центральном тоннеле, вытащите ее. Далее откручиваем винты от центрального тоннеля и начинаем его снимать, предварительно отсоединив провода от прикуривателя. Отсоедините крышку от коробки передач, поддев защелку отверткой, и открутите воздуховод системы отопления салона гаечным ключом.Отвинтите центральную панель от пола и снимите ее. Можем приступить к самой торпеде, откручиваем крепление бардачка и аккуратно вытаскиваем, отключив от подсветки.

Откручиваем винты в образовавшейся пустоте за бардачком и по обеим сторонам торпеды. Там же с помощью ключа и отвертки откручиваем крепление. Подденьте отверткой воздуховод возле левой стойки и выньте его. Далее откручиваем гайку гаечным ключом.Скручиваем очень осторожно, поддерживая торпеду рукой, на нее опирается вся торпеда. Немного приподняв, снимаем со шпилек. Отсоединяем все провода, маркируя маркером, чтобы потом не пришлось долго искать. Вся наша торпеда снята, можем аккуратно вытащить и проводить дальнейшие работы. Весь процесс снятия торпеды занимает от одного до двух часов.

Авто Владельцы советуют наряду с разборкой торпеды почистить воздушные каналы, возможно они со временем забьются пылью и торпеду придется снимать заново.

Чтобы потом не терять время, не поленитесь почистить вентканалы. Заодно можно утеплить пол и стену моторного отсека.

Давно даже на драйве не писал, даже руки не доходили, но в машине мало что поменял. Поменял сигналы, панель приборов, подрулевые переключатели, руль, протянул проводку усилителя, поменял термостат и приклеил всю торпеду.Ну а теперь к торпеде в середине января решил на выходных снять торпеду. Когда купил машину, все гремело, не прикрутили и винты не могли вкрутить в их ток изнутри самой торпеды. На улице в мороз -15 прогрел машину до 70 градусов, больше так и не прогрел и приступил к ее снятию. Расскажу, как стрелять, а вот торпеду снял — откручиваю все, что вижу и снимаю то, что мешается, делал в другом порядке.Я взял несколько фотографий из Интернета.
Сначала от панели приборов откручиваем верхнюю часть, она держится на 4-х саморезах (мой), отсоединяем провода от кнопок, затем на 2 болта крепим панель приборов и отсоединяем 2 фишки от панели готово . Потом вынул магнитолу на борту 2 компа, регулировку печки и решетку (откуда воздух дует по центру торпеды) Потом снял бардачок, крепился на два самореза, сразу под ним он открутил болт и с водительской стороны (он в самом низу торпеды с краю) а вверху будет болт такой же с обеих сторон с водительской надо будет вынуть блок предохранителей, и он тоже будет на высоте, но с ним непросто поступить злым.



Потом нужно снять два передних сиденья, они мешают (а я всего лишь пассажир), потом разбираем тоннель, он состоит из 2 частей, верхний держится на 6 самоходах. саморезы под фигурную отвертку и сразу нужно снять 2 щитка с двух сторон и две гайки с головкой на 10. Отверткой отсоедините держатель крышки рычага переключения передач от крышки обшивки туннеля пола и провода прикуривателя






Нижний держится на 6 гайках.Головкой на «10» откручиваем: две гайки в средней части задней и передней части тоннеля



Затем откручивает две гайки с удлиненной головкой на десять сверху торпеды перед тем, как снять две крышки с обеих стороны.

В салоне ВАЗ 2110 торпеда — самая заметная часть. Каждому водителю хочется попасть в стильную и ухоженную кабину. Но стандартная панель выглядит угловатой и серой. Особенно это заметно после длительного использования, когда на панели появляются потертости, царапины и трещины.Автолюбители по-разному решают эту проблему — кто-то ставит другую стандартную торпеду от ВАЗ 2110, другие водители предпочитают ставить европанель — так называется накладка от стороннего производителя. Чехол позволяет преобразить интерьер и превратить «десятку» в иномарку хотя бы внутри. Что бы вы ни выбрали, снятие панели необходимо везде. В этой статье мы расскажем, как правильно демонтировать стандартную панель и установить евро версию.

Альтернативная торпеда

Альтернативная торпеда мягче стандартной торпеды «десятки», но главное достоинство — отсутствие неприятного дребезжания и писка.От штатного автомобилисты решают избавиться именно из-за писка. Для автомобиля ВАЗ 2110 предусмотрено несколько видов панелей, которые отличаются дизайном.

Панель продается комплектом:

  • Сама панель, являющаяся альтернативой стандартному пластику.
  • Кнопки, скобы и вставки для нагнетателей и приборных панелей.
  • Комплект проводов и колодка для двойного выключателя.
  • Кнопки ближнего света, обогрева, габаритов и противотуманок.
  • Колпачки для кнопок устанавливаются там, где ключи не нужны.


Опыт владельцев «десятки» показывает, что правильное снятие и установка европанели способствует улучшению звукоизоляции, увеличению обдува и изменению внешнего вида салона ВАЗ 2110 в лучшую сторону.

Снимаем торпеду

Снятие и установка новой торпеды на ВАЗ 2110 занимает много времени, также советуем запастись терпением, так как в этой части салона десятки соединений и проводов.Каждое действие нужно соблюдать осторожно, так как крепления ВАЗ 2110 очень хрупкие, их легко сломать. После этого панель уже не встанет нормально, а в машине во время движения заметно усилится писк.

В некоторых случаях нет необходимости полностью демонтировать стандартную панель. В нашей статье дается описание полного анализа.

Необходимый инструмент

Для снятия футляра необходимо иметь в арсенале:

  • Клейкие этикетки.
  • Маркер или карандаш.
  • Набор отверток и ключей.

Основными помощниками в этой работе будут ключ на 10 и крестовая отвертка. Нам понадобится карандаш или моющийся маркер, чтобы отметить удаленные элементы. Это касается и самоклеящихся этикеток. Слишком много проводов и деталей, после анализа вы уже забудете, где какой компонент. Маркеры и наклейки напомнят о расположении проводов и деталей.

Подготовительные работы

Кто-то предпочитает проводить анализ без демонтажа других узлов салона, но это существенно усложняет и удлиняет работу.Рекомендуем подготовить кабину, так как вам понадобится пространство для маневра. Снимите сиденья и рулевое колесо — следуйте этой последовательности. Также стоит разобрать напольный тоннель.

Для этого откручиваем винты и сдвигаем деталь ВАЗ 2110 назад. Такую же операцию проделываем с нижней частью. Следующим этапом является демонтаж бардачка, теперь можно снять монтажный блок и реле. В процессе работы необходимо промаркировать каждый провод. Со спидометрами следует обращаться с особой осторожностью.

Удаление — пошаговая инструкция

  1. Находим центральную панель, с правой стороны у нее два самореза — откручиваем. То же проделываем с противоположной стороной. Теперь демонтируем заслонку с двух сторон, как показано на фото.


  2. Затем с помощью плоской отвертки подденьте заглушку, установленную на центральном туннеле. Теперь можно открутить крепеж туннеля, они расположены сзади и по бокам.


  3. Теперь эту деталь можно полностью разобрать.Теперь у нас есть доступ к прикуривателю — отсоединяем от него всю проводку, а затем снимаем крышку с ручки КПП.


  4. Переходим к воздуховоду — с помощью «десятого» ключа снимаем его. Теперь у нас есть доступ к центральной панели, которая удерживается застежками сзади и спереди. Вывернув винты, демонтируем панель.


  5. Перчаточный ящик мы сняли заранее, осталось только отключить подсветку и открутить застежки за ней.Необходимо открутить винты с каждой стороны панели, после чего панель можно открутить с помощью гаечного ключа и крестовой отвертки — зажать гайку гаечным ключом и повернуть отвертку.


  6. Подденьте воздуховод плоской отверткой и снимите его. На торпеде осталась гайка, которую необходимо снять. Теперь панель можно полностью снять, поднимите ее и потяните на себя, после чего панель оторвется от шпилек. Размечаем проводку и вытаскиваем все заглушки.


    Проводов много, не запутывайтесь в них — поможет сделать маркер

Готово, торпеда разобрана, можно заменить отдельные ее компоненты, установить еще одну панель от ВАЗ 2110, либо провести тюнинг с помощью европанели. Сборка происходит в обратном порядке. Вместо штатной панели будет установлена ​​накладка? Затем переходите к следующему разделу.

Установка приборной панели

Крышка будет установлена ​​после полной разборки — так проще и удобнее.В инструкции написано, что обрезку необходимо обрезать по периметру. Теперь можно собрать корпус: мы вставляем в него аксессуары и инструментальные разъемы, которые идут в комплекте. Аккуратно проложите проводку от основания вагонки. Все стыки новой панели ВАЗ 2110 необходимо проклеить антискользящей.

К штатным проводам прикрепляем дополнительные жгуты и стягиваем стяжками. Обратите внимание, что на крышке есть дополнительные кнопки — к ним нужно подключить стандартные разъемы.Накладка крепится к родной панели с помощью саморезов. Теперь установку можно проводить в обратном порядке.


Стрелками указаны места под саморезы

Как снять спинку сиденья на 2110

1. Первым делом сдвигаем переднее сиденье вперед до упора. С помощью отвертки нужно вынуть концы торсионов из отверстий в кронштейне и снять их.

2. После этого отодвигаем спинку сиденья до упора и откручиваем 4 гайки крепления кронштейнов.

3. После отвинчивания гаек кронштейны легко снимаются со шпилек.

4. После снятия скоб поднимите передний край сиденья.

5. И откручиваем 2 болта передних салазок.

6. Сдвиньте сиденье вперед до упора и снимите 3 задних болта, которыми салазки крепятся к полу.

7. Кресло бесплатное. Вы можете вынуть его из машины.

8. Снимите стопорное кольцо с оси левого суппорта.

9. Вытяните ось.

10. Открутите болт крепления замка и снимите его.


11. Отсоедините возвратную пружину от каретки.

12. Выкрутите крепежный болт на правых салазках.

13. Снимите внутреннюю втулку

14.И внешний рукав.

15. Все. Сани снимаются. Если они повреждены, их необходимо заменить. Полозья неразделимы и, следовательно, полностью заменяемы.

16. Ползун устанавливается в обратном порядке. При замене пряжки ремня безопасности нужно повернуть его скобу до упора в болт ползуна. В этом положении затяните болт пряжки ремня безопасности.

17. Сиденье устанавливается в обратной последовательности.верхние концы торсионов зеркальные. 1 — правый, 2 — левый торсион.


18. Установив торсионы, переместите спинку сиденья и вставьте сначала нижний конец правого (1), а затем нижний конец левого (2). Затем сдвиньте сиденье вперед и зацепите верхние концы торсионов за крючки на основании сиденья.

Видео снятия сиденья:


Подробное руководство по снятию задних сидений на ВАЗ 2110, позволяет делать все ремонтные работы без посторонней помощи.Например, вы решили отремонтировать сиденья, установить новые вместо старых или обтянуть их кожей. Но как снять этот элемент, не повредив крепление и другие детали? «Десятка» является прародительницей «Приоры», но отличается от нее отдельными составляющими. Когда-то он считался мощным современным автомобилем, оснащенным карбюратором с автоматическим всасыванием.

Как снять задние сиденья на ВАЗ 2110, когда нужно ехать за товарами, перевезти крупногабаритный груз и т. Д.? Вы можете сделать всю работу сами.Мы пошагово расскажем, на какие нюансы стоит обратить внимание, каким инструментом вооружиться и какие действия выполнять.

Удаление сидений за 9 минут

Водителю понадобится ровно 9 минут, чтобы разобрать «десятки» сидений. Не верите мне? Попробуй! Разборка начинается с небольшого ослабления обивки. Просто нажмите на кнопки, расположенные возле багажника. Затем переместите ручку разблокировки в правую сторону, поднимите сиденье. Порядок действий с левой стороны будет таким же.Подушка сиденья легко сдвигается вперед и снимается. Вы уже сделали половину работы, а дальнейшие действия выполняются в следующей последовательности:

  • Снятие подголовников. Нажать кнопки крепления, поднять подголовник. Аналогичные действия проделываем с другим разделом. Следите, чтобы кнопки нигде не потерялись. Они вам еще пригодятся при повторной сборке.
  • Снимите обивку полностью, чтобы ничто не мешало снятию сидений.Когда увидите петлю, потяните за нее. Это позволит вам вытащить фиксатор на задней части спинки.
  • Немного приподнимите правую сторону спинки, снимите петли крепления с каждого крючка. Они прямо на полу. По аналогии с правой стороной снимаем левую.
  • Ничего не осталось — снять подлокотники, а при необходимости и ремни безопасности. Вооружившись торцевым ключом на 10 мм, откручиваем 2 гайки. Это позволит вам снять подлокотник.


Итак, вы справились с задачей.И на это у вас ушло не более 9 минут. Установка сиденья производится в обратной последовательности. Надеемся, вы все помните?

Что делать с сиденьями ВАЗ 2111 и 2112?

Автомобили ВАЗ 2111, 2112 — далеко не случайные «гости» статьи. Все три автомобиля, включая описанную выше «десятку», относятся к одному классу автомобилей. Но беда в том, что их сиденья снимаются совершенно по-разному. Поэтому инструкция по снятию ВАЗ 2110 не подходит автомобилистам, которые водят модели 2111, 2112.Разберемся, как будет выглядеть процесс разборки на «младших» моделях.

  • Спинка и сиденье разделены на две половины. Следовательно, вы также можете удалить их по отдельности. Для дополнительной безопасности водителя и пассажиров сиденья оборудованы подголовниками. И согласитесь, с ними кататься намного удобнее.
  • Приступим к разборке. Потяните за петлю, чтобы поднять сиденье слева. Наклоните его вперед. Затем отверните гайки гаечным ключом на 10 мм.Вытащите сиденье из салона. Повторите операцию с другим предметом.
  • Берем торцевой ключ — теперь 13 мм. Отвинтите гайки, которые находятся под выступами крепления сиденья слева. Два орешка — можно за пару минут. Поднимите защелку крепления, чтобы сложить спинку вперед. Осталось открутить последнюю гайку и болт. Они расположены над петлями. По аналогии с левой стороной убирается и правая сторона.
  • Спинки могут сломаться.Ничего страшного — можно запросто установить новые. Также может выйти из строя пластиковая втулка замка. Пластик пластиковый, в комментариях не нуждается. Мы просто покупаем новую втулку и заменяем старую. Больше проблем с сиденьями ВАЗ у вас не возникнет.


Ценная информация о тюнинге сидений ВАЗ

Причины снятия сидений могут быть разные, и одна из них — тюнинг. Задние пассажирские сиденья ВАЗ 2110 редко подвергаются тюнингу. В большинстве случаев все работы сводятся к установке отопления.Затраты небольшие, но дальние поездки будут намного комфортнее. Особенно, если речь идет о суровой зиме.

Рекомендуем Емеля. Это специальный комплект для отопления, который есть в любом специализированном магазине. А можно сэкономить и установить систему отопления снятую с другой машины. Лучшим вариантом будет деталь от Lada Priora. Полностью снимать сиденья необязательно. Достаточно будет частичного демонтажа, так как подогрев вы положите под обшивку.

Перед тем, как снимать задние сиденья на ВАЗ 2110 и 2112, уточнить все нюансы этой работы.Сделать это несложно, но есть некоторые особенности. Хотя эта модель является прародительницей нескольких моделей, от 2111 до Lada Priora, она все же отличается от своих собратьев некоторыми элементами. Но не слишком много. Десятка в свое время позиционировалась как вполне современный автомобиль. Впервые на отечественных автомобилях были применены карбюратор с самовсасыванием и многие другие новинки.

Как снять задние сиденья на ВАЗ 2110 и 2112 , вопрос, который часто задают владельцы этого автомобиля.Конструкция сидений и их крепления максимально просты, но в то же время надежны. Это позволяет вовремя демонтировать сиденья. Одно время предприниматели, которые работали на машине, вытаскивали сиденья, когда нужно было ехать за товарами. Затем их быстро и легко поставили обратно.


Вывод средств


Демонтаж следует начинать с ослабления обивки спинки … Крепится с помощью кнопок, расположенных сбоку на багажнике.Далее обратите внимание на сиденье. Во-первых, ручка фиксатора подушки оттягивается вправо. После этого нужно приподнять сиденье правой стороной … То же самое делают и с левой. Затем подушка сиденья перемещается вперед и снимается. Половина работы уже сделана.

Подголовники снимаются с зажимов. Для этого нажмите кнопки на креплениях и потяните подголовник вверх. Процедура для второго раздела аналогична. Не теряйте спусковые кнопки. Далее полностью снимается обивка, иначе снять сиденье не получится.Фиксатор сиденья вытягивается за петлю. Он расположен за спинкой. Правая сторона спинки приподнята, петли ее крепления снимаются с крючков, расположенных на полу автомобиля. Таким же образом снимается и левая грань.

После этого снимается подлокотник. Для этого вам понадобится торцевой ключ на 10 мм. С помощью гаечного ключа откручиваются две гайки крепления. Затем снимается подлокотник. При необходимости также можно снять ремни безопасности. Установка производится в обратной последовательности.



Прочие модели


На ВАЗ 2111 и ВАЗ 2112 крепления сиденья немного отличаются по конструкции. Поэтому их демонтаж немного отличается от аналогичных работ десятка. Здесь сиденье и спинка разделены пополам. Каждую из частей можно складывать независимо от другой половинки. Это делает хэтчбек и универсал более комфортными. Их также можно снять отдельно. Сиденья оснащены подголовниками, что увеличивает безопасность автомобиля.Плюс просто пассажирам это намного удобнее.

Потянув за специально разработанную петлю, поднимаем левое сиденье, после чего оно наклоняется вперед. Гаечным ключом (10 мм) открутите две гайки крепления на петлях. Затем сиденье можно вытащить из автомобиля. Таким же образом демонтируется и правая часть.

Торцевым ключом на 13 мм открутите гайки, расположенные под петлями крепления левого сиденья. Всего есть два ореха. Далее фиксирующий зажим спинки поднимается вверх.Затем спинка складывается вперед. Откручиваем гайку и болт, находящиеся в верхней части крепежных петель. Таким же образом снимается и правая грань.

Возможные поломки … Иногда ломаются фиксаторы спинки. Заменить их несложно. Крепятся к корпусу тремя винтами. Еще одна частая неисправность — выход из строя стопорной направляющей втулки. Он пластичный и довольно легко трескается. Проблема тоже решается заменой. В остальном с сиденьями проблем нет.


Тюнинг


Доработки заднего сиденья ВАЗ 2110 не так уж часты.В этом случае чаще всего производится нагрев этих элементов конструкции. Это достаточно просто. Оказывается, такая доработка не так уж и дорога по деньгам. И пассажирам путешествовать становится намного комфортнее. Особенно полезной такая вещь покажется водителям многодетным семьям, проживающим в северных регионах страны.

Для установки можно использовать имеющийся в продаже комплект отопления — «Емеля». Также можно использовать отопление, снятое с другой машины. Лучше всего подойдет такой элемент от Приоры.Обогрев должен состоять из двух частей (сиденья и спинки). Для установки не обязательно снимать сиденья полностью, достаточно сделать частичный демонтаж.

Под кожухом установлен подогрев. Подключение производится так же, как и на передних. Кнопки включения расположены на задних дверях … Лучше всего отображать индикаторы включения на приборной панели … Это позволит вам контролировать работу светильника. Также нужно следить за положением устройства.Он не должен касаться пружин сиденья.

Инструкция по замене тормозных дисков на ВАЗ 2110

Ресурс передних тормозных дисков на автомобилях ВАЗ 2110 и других моделях этого семейства достаточно велик и зачастую они могут проехать более 150 км. Но в любом случае нет ничего вечного, и когда-нибудь их придется заменить. Максимально допустимая толщина тормозного диска — 000 мм. Если этот предел достигнут, то необходимо сразу менять детали на новые.

Процедура замены довольно проста и при наличии необходимых инструментов не составит труда. Для этого нам понадобится: Домкрат

  • Головка торцевая 7 с ручкой
  • Головка 13
  • Рожковый 17
  • Ключ шаровой
  • Молоток
  • Отвертка плоская

Итак, в первую очередь поднимаем перед автомобилем с одной стороны и снимаем колесо:

Затем нужно отогнуть плоской отверткой шайбы, фиксирующие болты крепления суппорта:

После этого открутить верхний и нижний болты крепления тормозного суппорта , как наглядно показано на фото ниже:

Затем, когда откручены верхний и нижний болты, можно сдвинуть в сторону, сняв с диска:

Теперь откручиваем болты крепления направляющая скоба:

Когда они открутятся, снимите скобу, чтобы она не мешала снятию тормозного диска:

Далее вам нужно будет открутить две Направляющие штифты диска:

Теперь остаётся дело маленьким молотком с помощью деревянного бруска, сбиваем тормозной диск с тыльной стороны.

Добавить комментарий

Ваш адрес email не будет опубликован.
