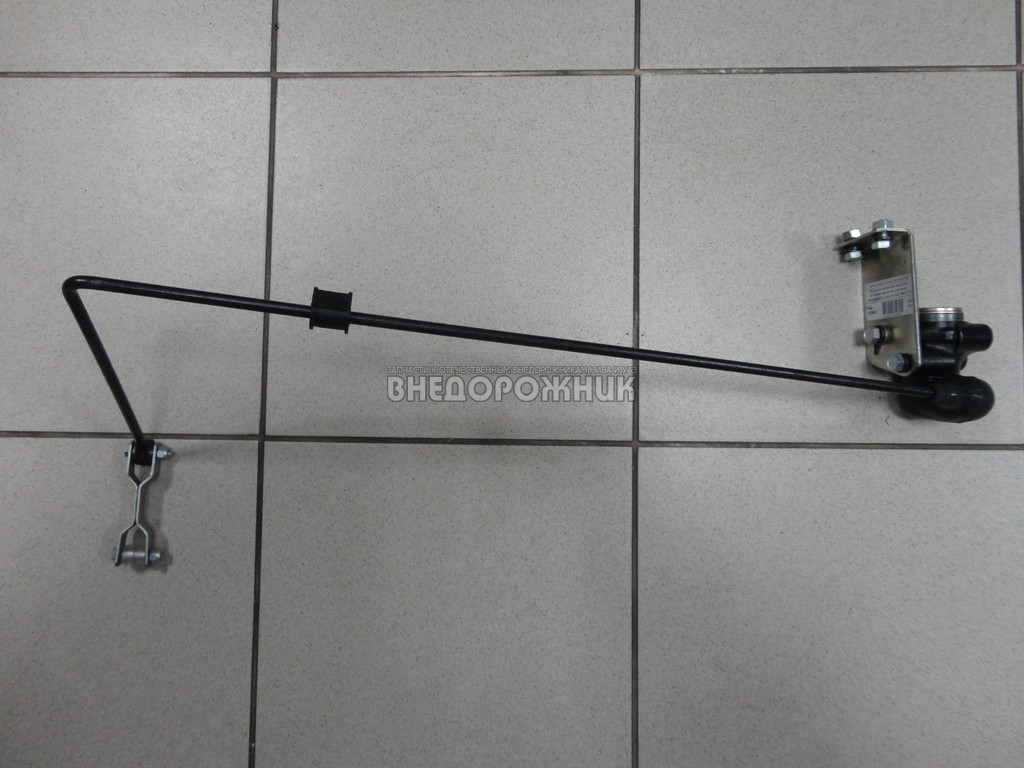

Автоваз 21230351200800Регулятор давления заднего тормоза LADA 2123 Шеви-Нива в сборе с кронштейном и рычагом ОАТ ВИС 21230

Свернуть карточку товараСамый дешевый

1 469 ₽

среда 29.12

Самый быстрый

2 049 ₽

понедельник 27.12

Уровень цен: ОПТ

Выбрать пункт выдачи заказов на карте

Запрошенный номер

Производитель и номер

Описание

Наличие

Срок

Цена

21230351200800

На нашем складе

Регулятор давления тормозов 2123 Шевроле-Нива (ВИС)

6 шт.

1 671 ₽

Регулятор давления задних тормозов 2123 Chevrolet Niva ВИС ОАТ

20 шт.

2 542 ₽

Надёжный поставщик

Регулятор давления тормозов 2123 Шевроле-Нива (ВИС)

6 шт.

1 725 ₽

Еще 10 предложений из 44

от 0 дн

от 1 469 ₽

Аналоги для номера

Производитель и номер

Описание

Наличие

Срок

Цена

На нашем складе

Распределитель тормозов /2123/ (колдун) в сборе

1 шт.

1 757 ₽

Другие предложения

Регулятор давления ВАЗ-НИВА тормозов Шеви (в сб. с кроншт.) 2123-3512008 ВИС (ОАО «АВТОВАЗ» ОАТ[АВТО

55 шт.

1 401 ₽

Регулятор давления тормозов ВАЗ-2123 Шевроле-Нива задний Вазинтерсервис

8 шт.

1 519 ₽

Еще 5 предложений

от 13 дн

от 1 627 ₽

Вазинтерсервис

Регулятор давления тормозов ВАЗ-2123 в сборе с кронштейном (ВИС)

13 шт.

1 509 ₽

Регулятор давления тормозов ВАЗ-2123 Шевроле-Нива задний

8 шт.

1 519 ₽

Регулятор давления тормозов ВАЗ-2123 в сборе с кронштейном (ВИС)

13 шт.

1 630 ₽

Еще 3 предложения

от 13 дн

от 1 834 ₽

Регулятор давления тормозов ВАЗ-2123 Шевроле-Нива задний Вазинтерсервис

8 шт.

1 686 ₽

Регулятор тормозных сил ВАЗ-2123 ВАЗ в сборе

1 шт.

4 523 ₽

Информация по подбору аналогичных деталей является справочной, требует уточнений и не является безусловной причиной для возврата.
Изображение детали на фотографии может отличаться от аналогов. В наименовании запчастей допускаются ошибки из-за не точности перевода с иностранных прайсов.

Как отрегулировать колдун на нива шевроле

Как отрегулировать колдун Нива Шевроле

Колдун, он же регулятор тормозных усилий. Можно сказать, гениальное изобретение отечественных конструкторов.

Если честно, то затрудняюсь назвать марку импортного автомобиля, в тормозной системе которого, использовался бы «колдун».

В реалиях отечественного автомобиле строения, все марки сходили с конвейера с этой бедой – вазы, нивы, москвичи и т.д, имеют под днищем кузова чудо инженерной мысли, он же колдун.

В чем смысл конструкции «колдуна»?

Основная цель регулятора тормозных усилий на Ниве Шевроле заключается в распределении тормозного усилия между передним и задним контуром, в зависимости от загрузки автомобиля. Простыми словами, если автомобиль идет под нагрузкой или без нее, то задний тормозной контур при торможении срабатывает немного позже переднего, тем самым предотвращается занос.

Цель у колдуна святая, но в дорожных условиях, данный механизм обрастает грязью, коррозирует и выходит из строя.

Стоит ли ремонтировать колдун на Нива Шевроле?

Многие автомобилисты не заморачиваются с ремонтом сего чудесного механизма, а просто вырезают его из системы нафик и на этом проблемы с ремонтом, регулировкой исчезают напрочь.

Кстати меняется колдун на простой тройник для тормозных трубок.

Если вы решили вырезать колдун, то знайте, данное решение не совсем верное, так как полученная схема в конечном итоге распределяет тормозные усилия в соотношении 50/50 на передний и задний тормозной контур соответственно.

Как отрегулировать колдун на Нива Шевроле?

Алгоритм регулировки колдуна выглядит следующим образом:

Прежде всего автомобиль следует установить на смотровую яму, эстакаду.
Далее необходимо выставить подвеску в рабочее положение. Для этого усилием собственного веса, несколько раз прокачиваем заднюю подвеску. Кстати комплектация у Нивы Шевроле должна быть стандартная, без лишнего груза. Только запаска и комплект ключей.
Перемещаемся в яму и ключом ослабляем затяжку крепления кронштейна с колдуном.
Перемещаем кронштейн таким образом, чтобы зазор между рычагом и пружиной рычага был в пределах 2-х мм. Зазор определяем любой проволокой подходящего диаметра.
Закручиваем болтики крепления и проводим небольшой краш-тест.

Разгоняем автомобиль до скорости в пределах 30-40 км/ч и нажимаем относительно резко на тормоз (имею ввиду на педаль тормоза), при этом наблюдатель (ваш корефан, сосед по гаражу или просто собутыльник, хотя какая разница?) должен визуально зафиксировать блокировку задних колес несколько позже передних.

Если такого не случилось, делаем вывод, что регулировка выполнена не совсем правильно, а значит повторяем операцию регулировки колдуна на Ниве Шевроле еще разочек, желательно под закусь.

Еще пару слов о регулировке. Если задние колеса блокируются слишком поздно, то зазор следует уменьшить. А вот если задние блокируются слишком быстро почти в ровень с передними, либо раньше них, то зазор следует увеличивать.

В принципе все. На этом регулировка колдуна завершена.

А что лучше, ABS или «Колдун» на Шевроле Нива?

Найти златой грааль истины в данном вопросе практически невозможно, можно только ориентироваться на собственные предпочтения и опыт.

Есть и минусы, и плюсы у обоих систем. Вдаваться в теоретические дебри резона нет, каждый решает сам за себя. Лично я не против использования колдуна на Шниве. ИМХО.

Как отрегулировать трос дроссельной заслонки

Во многих автомобилях с автоматической коробкой передач используется механический трос, идущий от коробки передач к рычагу дроссельной заслонки. Этот трос дроссельной заслонки отвечает за управление рычагом дроссельной заслонки, обеспечивающим движение автомобиля. Трос дроссельной заслонки используется для управления давлением в линии, переключением на пониженную передачу и ощущением переключения. Когда трос дроссельной заслонки не соответствует техническим требованиям, трансмиссия может переключаться раньше, переключаться позже или вообще не переключаться.

Перед регулировкой троса дроссельной заслонки трансмиссия должна быть в хорошем рабочем состоянии. Во-первых, вам нужно будет выяснить, неисправна ли трансмиссия или трансмиссию просто необходимо отрегулировать.

В этой статье рассказывается, как отрегулировать трос дроссельной заслонки на карбюраторе с впрыском с настроенным портом. Механические карбюраторы и автомобили с впрыском топлива можно регулировать аналогичным образом, за исключением расположения деталей.

Предупреждение : Неправильная регулировка троса дроссельной заслонки может вызвать серьезное повреждение трансмиссии.Вы должны иметь базовое понимание механики и навыки, чтобы справиться с этой работой.
Примечание : Вам понадобится друг или помощник, чтобы помочь вам выполнить эти настройки.

Часть 1 из 2: Тест-драйв и определение, насколько нужно регулировать дроссельную заслонку

Необходимые материалы

Маркер
Руководство пользователя
Отвертка

Шаг 1. Выполните тест-драйв .Попросите друга сопровождать вас на тест-драйве вашего автомобиля.

Попросите вашего помощника записать MPH в каждой точке смены. Ограничьте ускорение легким и средним уровнями для получения наиболее точных результатов. Обратите внимание на то, насколько сильно или мягко переключается передача. Эта информация будет вашей основой для любых внесенных изменений.

Шаг 2: Найдите рычаг дроссельной заслонки . Прежде чем вы сможете произвести какие-либо регулировки, вам нужно будет найти место регулировки дроссельной заслонки и рычаг дроссельной заслонки.

Откройте капот и найдите впускной трубопровод. Следуйте по трубопроводу до самого заборника. Вы найдете ряд соединений и кабелей, установленных на входе. На изображении выше показан пример рычажного механизма дроссельной заслонки. Ваш автомобиль может выглядеть по-разному в зависимости от марки и производителя.

Часть 2 из 2: Регулировка троса дроссельной заслонки

Шаг 1: Отметьте текущую длину кабеля . Отметьте маркером текущее местоположение корпуса кабеля.Это сделано для того, чтобы у вас была точка отсчета, к которой можно вернуться, если что-то пойдет не так.

Это также позволит вам увидеть, приходилось ли вам регулировать трос, чтобы он был более тугим или ослабленным.

Шаг 2: Проверить трос при полностью открытой дроссельной заслонке . Ваш помощник сядет на сиденье водителя и нажмет на педаль газа до пола. Вы увидите, как рычаг дроссельной заслонки полностью перемещается в одном направлении. Это называется полностью открытой дроссельной заслонкой (WOT).

Теперь при полностью открытой дроссельной заслонке проверьте натяжение тяги дроссельной заслонки.Кабель должен быть туго натянут при выдвинутом корпусе, без перекосов.

Шаг 3: Отрегулируйте трос . Удерживая кабель в расслабленном состоянии, нажмите кнопку D с помощью отвертки. При нажатии кнопки D корпус троса можно переместить ближе к кронштейну дроссельной заслонки, чтобы натянуть трос, или еще дальше, чтобы ослабить его.

Примечание

: Убедитесь, что педаль газа не нажата во время регулировки.
Совет : Обратитесь к руководству пользователя для получения информации о марке и модели вашего автомобиля.

Отрегулируйте трос с небольшим шагом, затем попросите вашего помощника нажать педаль газа до упора и проверить трос на WOT. Удлинение троса позволит автомобилю раньше переключаться, и переключение будет мягче. Укорачивание кабеля приведет к более сильным сдвигам в дальнейшем.

Возможно, вам придется повторять процесс настройки, пока он не будет установлен правильно.

Шаг 4: Выполните последнюю проверку, а затем пробную поездку . Осмотрите свою работу и убедитесь, что все затянуто, и ничего не отсоединено и не ослаблено.Когда вас устраивает регулировка троса дроссельной заслонки, вы можете провести тест-драйв автомобиля.

Двигайтесь с легким или умеренным ускорением и попросите своего помощника записать и проверить ощущение переключения передач и миль в час в точках переключения передач. Сравните их с исходными показаниями и любыми техническими характеристиками, приведенными в руководстве по эксплуатации вашего автомобиля.

Теперь, когда вы отрегулировали трос дроссельной заслонки на нужную длину, вы можете наслаждаться правильным переключением передач. Это также продлит срок службы трансмиссии.Правильные моменты переключения передач и чувствительность могут улучшить экономию топлива и улучшить управляемость автомобиля.

Регулировка троса дроссельной заслонки может показаться сложной задачей. Если в какой-либо момент у вас возникнут какие-либо вопросы, YourMechanic имеет квалифицированных технических специалистов, готовых ответить на любые ваши вопросы.

Если вам неудобно выполнять эту услугу самостоятельно, попросите одного из наших сертифицированных механиков из YourMechanic отрегулировать трос дроссельной заслонки за вас.

Как отрегулировать сцепление

Сцепление является важным элементом в работе автомобилей с механической коробкой передач. Сцепление позволяет трансмиссии отключаться от двигателя, позволяя оператору переключать передачи.

Для правильной работы сцепления необходим правильный свободный ход в рычаге между ножной педалью и рычагом управления сцеплением. Если люфт или зазор невелик, муфта пробуксовывает. Если люфт слишком большой, сцепление может тянуть.

Со временем сцепление изнашивается и требует регулировки. Свободный ход сцепления необходимо проверять и регулировать через каждые 6000 миль или в соответствии с графиком технического обслуживания производителя.

В новых автомобилях используется саморегулирующееся гидравлическое сцепление и рабочий цилиндр, которые не требуют регулировки. В более старых автомобилях используется трос сцепления и рычаг сцепления, которые требуют регулировки через регулярные интервалы обслуживания, чтобы сцепление изнашивалось равномерно и в хорошем рабочем состоянии.

Предупреждение : Неправильная регулировка сцепления может вызвать пробуксовку сцепления или неравномерный износ сцепления. Убедитесь, что вы следуете спецификациям производителя при регулировке сцепления, и обратитесь к руководству пользователя вашего автомобиля для правильного процесса.

Часть 1 из 3: Измерение люфта педали сцепления

Первым шагом в регулировке сцепления является проверка свободного хода педали сцепления. Это измерение даст вам базовый уровень, к которому можно вернуться, и затем вы сможете отрегулировать свободный ход педали сцепления, чтобы он попадал в диапазон, указанный производителем для вашего автомобиля.

Необходимые материалы

Шаг 1: Измерьте положение сцепления .Поставьте деревянный брусок рядом с педалью сцепления. Отметьте высоту педали сцепления, не нажимая на нее вообще.

Шаг 2: Нажмите на сцепление и измерьте его положение . Несколько раз нажмите на педаль сцепления. Отметьте высоту педали сцепления в том месте, где вы чувствуете включение сцепления.

Примечание : Вам понадобится другой человек, который нажмет на педаль сцепления вместо вас, чтобы вы могли получить точное измерение.

Шаг 3: Определить свободный ход педали сцепления .Теперь, когда у вас есть измерение высоты педали сцепления, когда она выключена и включена, вы можете использовать эти измерения для определения свободного хода.

Рассчитайте свободный ход, определив разницу между двумя числами, полученными ранее. Узнав о свободном воспроизведении, сравните его со спецификациями свободного хода транспортных средств, указанными производителем.

Часть 2 из 3: Регулировка троса сцепления

Шаг 1. Найдите рычаг сцепления и места регулировки на тросе сцепления

.В зависимости от автомобиля вам может потребоваться снять такие детали, как аккумулятор и воздушный короб, чтобы получить доступ к тросу сцепления.

У большинства автомобилей есть контргайка и регулировочная гайка. Первый шаг — немного ослабить контргайку и регулировочную гайку.

Затем потяните вверх трос сцепления и убедитесь, что контргайку и регулятор можно повернуть вручную.

Шаг 2: Отрегулируйте рычаг сцепления . Теперь, когда регулировочная гайка и контргайка ослаблены, снова потяните вверх трос сцепления.

Вы почувствуете точку срабатывания рычага сцепления. Здесь также следует отрегулировать трос сцепления.

Удерживая постоянное давление на трос сцепления, поместите контргайку и регулятор так, чтобы рычаг сцепления включился полностью и плавно, без перебега. Для правильной настройки может потребоваться несколько попыток.

Затяните контргайку троса сцепления и регулятор на месте, когда будете довольны размещением.

Часть 3 из 3: Проверить свободный ход педали сцепления

Шаг 1. Проверьте люфт после регулировки .После регулировки троса сцепления вернитесь в автомобиль, чтобы еще раз проверить ощущение сцепления и измерение люфта.

Выжмите сцепление несколько раз и проверьте ощущение педали. Сцепление должно включаться плавно. Это также полностью посадит трос сцепления после нескольких нажатий.

Теперь измерьте свободный ход педали сцепления, как описано в части первой. Теперь свободный ход должен быть в пределах спецификации производителя. Если это не соответствует спецификации, вам нужно будет снова отрегулировать кабель.

Шаг 2: Установите на место все снятые детали . Установите обратно все снятые детали, чтобы получить доступ к тросу сцепления.

По окончании ремонта проведите тест-драйв автомобиля, чтобы проверить правильность работы автомобиля. Теперь, когда вы отрегулировали педаль сцепления, вы можете наслаждаться плавным сцеплением во время движения.

Если вам неудобно выполнять процесс регулировки сцепления самостоятельно, обратитесь к специалисту YourMechanic за помощью в регулировке сцепления.

Как отрегулировать торсион Chevy для подъема передней части

Эли Лоренс

Jupiterimages / liquidlibrary / Getty Images

В легковых и грузовых автомобилях Chevrolet используются торсионные стержни, в которые не подходят обычные винтовые или листовые рессоры. Дополнительным преимуществом рулей является возможность их регулировки. Торсионная подвеска стала популярной в линейке полноприводных грузовиков Chevy, в которых переход на независимую переднюю подвеску (IFS) оставляет мало места для стандартной винтовой пружины.Средний механик на заднем дворе может отрегулировать торсионы на Шевроле примерно за 20 минут.

Шаг 1

Поднимите Chevy с помощью напольного домкрата, поместив головку домкрата под направляющую рамы и наклоняя рычаг, пока нужное колесо не окажется в воздухе. Это избавляет торсион от веса и облегчает поворот регулировочного болта. Поместите опору домкрата рядом с головкой домкрата на той же направляющей рамы для поддержки.

Step 2

Подлезьте под автомобиль и найдите заднее крепление торсиона, прикрепленное к раме.На большинстве моделей Chevrolet он находится сразу за тормозным механизмом на направляющей рамы. Если смотреть на крепление снизу, можно увидеть регулировочный болт, расположенный в двойных опорах крепления.

Шаг 3

Поверните регулировочный болт по часовой стрелке с помощью торцевого ключа, чтобы увеличить жесткость пружины торсиона, и поднимите подвеску автомобиля. Большинство грузовиков Chevrolet и GMC будут использовать головку с торцевой головкой 18 мм. Каждые пол-оборота головки болта составляют примерно 1/8 дюйма подъема, поэтому не забудьте запомнить количество оборотов болта на противоположной стороне; оба передних торсиона должны быть отрегулированы на равное количество оборотов, чтобы поддерживать ровный ход.Добавление жесткости пружины также сделает подвеску более жесткой на неровностях и более жесткой на поворотах.

Снимите домкрат и опустите автомобиль. Повторите процедуру с противоположным колесом.

Наконечник

Не поворачивайте регулировочный болт до упора, это слишком большая жесткость пружины и может повредить подвеску.

Предупреждение

Будьте предельно осторожны при работе под поднятым транспортным средством.

Необходимые предметы

Набор розеток
Напольный домкрат
Подставка для домкрата

Другие статьи

Как отрегулировать трос акселератора на Chevrolet Silverado

Джереми Холт

Если педаль акселератора на вашем Chevrolet Silverado начинает ощущаться «липкой» или реакция дроссельной заслонки немного вялая, вероятная причина — ослабление или натянутый трос акселератора. Чтобы решить эту проблему, необходима регулировка троса. Это задание по обслуживанию, которое вы можете выполнить самостоятельно за короткое время с помощью всего нескольких простых инструментов. Выполняя эту работу самостоятельно, вы сэкономите время и деньги, связанные с доставкой грузовика к механику.

Шаг 1

Откройте капот. Отсоедините отрицательный кабель от аккумуляторной батареи, прежде чем работать с какой-либо частью топливной системы.

Шаг 2

Снимите стопорный винт с крышки впускного коллектора с помощью отвертки. Снимаем крышку.

Шаг 3

Найдите рычаг дроссельной заслонки и тросик дроссельной заслонки, которые находятся непосредственно под тем местом, где была крышка впускного коллектора, в центре двигателя. Оттуда трос идет к педали акселератора внутри автомобиля.Черная пластиковая гайка соединяет кабель с рычажным механизмом.

Шаг 4

Поверните пластиковую гайку рукой по часовой стрелке. Вы почувствуете, как трос затягивается; прекратите поворачивать, когда трос начнет натягиваться.

Установите на место крышку впускного коллектора и стопорный винт. Замените провод аккумулятора на отрицательную клемму. Запустить двигатель. Если двигатель работает на холостом ходу быстрее, чем обычно, выключите его и отрегулируйте пластиковую гайку на тросе назад, пока двигатель не будет работать на нормальных оборотах.

Предупреждения

Перед началом этой процедуры убедитесь, что двигатель полностью остыл.
Всегда надевайте защитные очки.

Еще статьи

Тормозная система ваз 2123 шевроле нива схема

Автомобиль оборудован двумя независимыми тормозными системами: рабочей и стояночной (рис. 1).

Первая обеспечивает торможение при движении автомобиля и имеет гидравлический привод, вторая затормаживает автомобиль на стоянке, имеет механический привод.

На автомобиле применена рабочая тормозная система с диагональным разделением контуров, что значительно повышает безопасность вождения автомобиля.

На рис. 2 показан главный цилиндр 1 вариантного исполнения

Один контур гидропривода обеспечивает работу правого переднего и левого заднего тормозных механизмов, другой – левого переднего и правого заднего.

При отказе одного из контуров рабочей тормозной системы используется второй контур, обеспечивающий остановку автомобиля с достаточной эффективностью.

В гидравлический привод включены: главный тормозной цилиндр 9, вакуумный усилитель 7, бачок 11 главного цилиндра, регулятор 12 давления задних тормозов, тормозные механизмы передних и задних колес вместе с рабочими цилиндрами и трубопроводы.

Стояночная система имеет привод на тормозные механизмы задних колес.

Возможные неисправности тормозной системы, их причины и способы устранения

Увеличенный рабочий ход педали тормоза

— Утечка тормозной жидкости из тормозных цилиндров

Замените вышедшие из строя детали тормозных цилиндров, промойте и просушите колодки, диски и барабаны

— Воздух в тормозной системе

Удалите воздух, прокачав систему

— Повреждены резиновые уплотнительные кольца в главном тормозном цилиндре

Замените кольца (если цилиндр имеет разборную конструкцию) или замените цилиндр в сборе

— Повреждены резиновые шланги гидропривода тормозов

Замените шланги и прокачайте систему

— Повышенное биение тормозного диска (более 0,15 мм)

Прошлифуйте или замените диск, если его толщина менее 9,5 мм

— Утечка жидкости через уплотнительные кольца толкателя регулятора давления

Замените уплотнительные кольца или регулятор в сборе

Недостаточная эффективность торможения

— Замасливание накладок колодок тормозных механизмов

Промойте и просушите колодки

— Заклинивание поршней в тормозных цилиндрах

Устраните причины заклинивания, поврежденные детали замените

— Полный износ накладок тормозных колодок

Замените тормозные колодки

— Перегрев тормозных механизмов

Немедленно остановитесь и дайте остыть тормозным механизмам

— Применение колодок с несоответствующими накладками

Применяйте колодки завода-изготовителя и рекомендуемые накладки

— Потеря герметичности одного из контуров (сопровождается провалом педали тормоза)

Замените поврежденные детали, прокачайте систему

Неполное растормаживание всех колес

— Отсутствует свободный ход педели тормоза

Отрегулируйте свободный ход педали

— Нарушено выступание регулировочного болта штока вакуумного усилителя относительно плоскости крепления главного цилиндра

Отрегулируйте выступание регулировочного болта

— Разбухание резиновых уплотнителей главного цилиндра вследствие попадания в жидкость бензина, минеральных масел и т. п.

Промойте и прокачайте всю систему гидропривода, замените резиновые детали

— Заклинивание поршня главного цилиндра

Проверьте и при необходимости замените главный цилиндр

Притормаживание одного колеса при отпущенной педали

— Излом или ослабление стяжной пружины колодок заднего тормоза

— Заедание поршня в рабочем цилиндре вследствие загрязнения или коррозии корпуса

Замените рабочий цилиндр

— Разбухание уплотнительных колец рабочего цилиндра из-за попадания в жидкость посторонних примесей

Замените рабочий цилиндр и прокачайте систему гидропривода тормозов

— Нарушение положения суппорта относительно тормозного диска при ослаблении болтов крепления направляющей колодок к поворотному кулаку

Затяните болты крепления, при необходимости замените поврежденные детали

— Неправильная регулировка стояночной тормозной системы

Отрегулируйте стояночную тормозную систему

Занос или увод автомобиля в сторону при торможении

— Заклинивание поршня рабочего цилиндра

Проверьте и устраните заедание поршня в цилиндре

— Закупоривание какой-либо стальной трубки вследствие вмятины или засорения

Замените или прочистите трубку

— Загрязнение или замасливание дисков, барабанов и накладок

Очистите детали тормозных механизмов

— Неисправен регулятор давления

Отремонтируйте или замените регулятор

— Нарушены углы установки колес

Отрегулируйте углы установки колес

— Разное давление в шинах

Установите нужное давление в шинах

— Не работает один из контуров тормозной системы (сопровождается ухудшением эффективности торможения)

Замените поврежденные детали и прокачайте систему

Увеличенное усилие на педали тормоза при торможении

— Неисправен вакуумный усилитель

— Повреждено или ослабло крепление шланга, соединяющего вакуумный усилитель и впускную трубу двигателя

Замените шланг или подтяните хомуты его крепления

— Разбухание резиновых уплотнителей цилиндров из-за попадания в жидкость бензина, минеральных масел и т. п.

Замените резиновые детали, промойте и прокачайте систему

Писк или вибрации тормозов

— Ослабление стяжной пружины тормозных колодок заднего тормоза

Проверьте и при необходимости замените стяжную пружину

— Появление овальности тормозных барабанов

— Замасливание фрикционных накладок

Зачистите накладки металлической щеткой, применяя теплую воду с моющим средством. Устраните причины попадания жидкости или смазки на тормозные колодки

— Износ накладок или включение в них инородных тел

— Чрезмерное биение тормозного диска или его неравномерный износ (ощущается по вибрации тормозной педали)

Прошлифуйте или замените диск, если его толщина менее 9,5 мм

Шевроле Нива является продуктом объединенной разработки двух компаний, и вышел автомобиль, который достаточно комфортен и полностью готов для езды по нашем дорогам. Этот удивительный синтез получил очень широкую распространенность у нас и является вполне удовлетворительным для большинства наших потребителей. Нас сегодня интересует тормозная система этого автомобиля, которая рассчитана на условия езды по бездорожью и максимально короткий путь при торможении в условиях езды в городских условиях. Разберёмся же какие здесь установлены системы и чем отличаются механизмы от других.

Общее устройство

Шевроле Нива объединила в себе две подсистемы. Каждая тормозная система имеет свое назначение, называются же они:

Назначение последней предельно ясно, эта тормозная система обеспечивает удержание джипа Шевроле Нива в одном положении при его стоянке на неровной поверхности длительное время. Тормозная система, именуемая рабочей, регулярно применяется при движении автомобиля. С ее помощью водитель притормаживает на светофорах и останавливает машину там, где ему необходима. Контролировать ее работу можно с помощью ножной педали, что расположена слева от педали газа и справа от сцепления, если оно, конечно, есть.

Принцип работы

На Шевроле Нива было решено использовать стандартный гидравлический привод работы системы и комбинированный механизм. На передний оси был установлен дисковый тормозной механизм, а на задней барабанный, как и в классической версии этого автомобиля. Но, в отличие от оригинального варианта авто, был модифицирован привод. Данная тормозная система получила вакуумный усилитель прилагаемого к педали усилия и более совершенный главный цилиндр.

Дисковый механизм автомобиля Шевроле Нива имеет две основных детали: диск и суппорт. Диск имеет плотное зацепление со ступицей колеса и вращается вместе с ней, то есть диск является подвижным элементом. Суппорт крепится на специальном кронштейне над диском. Внутри него вставлены колодки и рабочие цилиндры, что прижимают колодки к диску. Барабан немного другой конструкции, здесь подвижную часть выполняет сам корпус барабана, который внутри себя скрывает более широкие колодки. Здесь также рабочие цилиндры прижимают более широкие колодки к горизонтальной плоскости барабана. Эта конструкция имеет более высокий коэффициент полезного действия за счет более широких и длинных колодок. К тому же здесь все механизмы скрыты внутри барабана и полностью защищены от внешнего воздействия. Это очень удобно, если машина часто используется в условиях езды по бездорожью.

Рабочая тормозная система Шевроле Нива – гидравлическая, двухконтурная (с диагональным разделением контуров), с регулятором давления, вакуумным усилителем и датчиком недостаточного уровня жидкости в бачке главного тормозного цилиндра.

В нормальном режиме (когда тормозная система исправна) работают оба контура. При отказе (разгерметизации) одного из контуров второй обеспечивает торможение автомобиля, хотя и с меньшей эффективностью.

Рис.41. Тормозная система ВАЗ-2123 Нива

1 — тормозной механизм заднего колеса; 2 — задний трос стояночного тормоза; 3 — направляющая заднего троса; 4 — передний трос стояночного тормоза; 5 — рычаг стояночного тормоза; 6 — педаль тормоза; 7 — вакуумный усилитель; 8 — передний тормозной шланг; 9 — главный цилиндр; 10 — тормозной механизм переднего колеса; 11 — бачок главного цилиндра; 12 — регулятор давления; 13 — рычаг привода регулятора давления

Педаль системы тормоза – подвесного типа, закреплена на одной оси с педалью сцепления, вращается на двух пластмассовых втулках, снабжена возвратной пружиной.

Над педалью расположен выключатель сигналов торможения; его контакты замыкаются при нажатии педали. Для снижения усилия на педали тормоза служит вакуумный усилитель, использующий разрежение в ресивере работающего двигателя.

На автомобиле установлен вакуумный усилитель, расположенный между толкателем педали и главным тормозным цилиндром. Он крепится двумя шпильками к кронштейну педалей. Усилитель – неразборный, при выходе из строя его заменяют.

Простейшая проверка: на автомобиле с неработающим двигателем несколько раз нажимаем педаль тормоза и, удерживая педаль нажатой, пускаем двигатель. При исправном усилителе после пуска двигателя педаль должна уйти вперед.

Помните, что отказ в работе или недостаточная эффективность вакуумного усилителя могут быть вызваны и негерметичностью шланга, отбирающего разрежение из ресивера. Главный тормозной цилиндр крепится к корпусу вакуумного усилителя на двух шпильках.

В верхней части главного тормозного цилиндра Шевроле Нива установлен бачок, из которого в цилиндр поступает тормозная жидкость. На бачке нанесены метки максимального и минимального уровней жидкости, а в крышке смонтировано сигнальное устройство с поплавком, замыкающим контакты при понижении уровня жидкости.

В отверстия с правой стороны цилиндра, ввернуты штуцеры тормозных трубок: в переднее отверстие – контура, подводящего жидкость через тройник к переднему правому и заднему левому колесам, в заднее – к переднему левому и заднему правому колесам.

Механизмы тормоза передних колес – дисковые, с трехпоршневым плавающим суппортом. Блок цилиндров закреплен в суппорте в двух направляющих и зафиксирован подпружиненным фиксатором.

Между блоком цилиндров и суппортом располагаются колодки: внутренняя опирается на поршни цилиндров, внешняя – на прилив суппорта. Суппорт может перемещаться в направляющей колодок, поджимаясь к ней двумя подпружиненными рычагами.

Направляющая колодок жестко прикреплена двумя болтами к поворотному кулаку. От отворачивания болты фиксируются краями защитного кожуха (их отгибают на грани болтов после затяжки). Тормозные диски – чугунные.

Минимальная толщина диска при износе — 9,5 мм, максимально допустимое торцевое биение (на наибольшем радиусе) – 0,15 мм. Минимально допустимая толщина накладок колодок передних тормозов – 1,5 мм.

Механизмы тормоза задних колес Шеви Нива – барабанные, с двухпоршневыми колесными цилиндрами и автоматической регулировкой зазора между колодками и барабаном.

Устройство автоматической регулировки зазора расположено в колесном цилиндре и представляет собой два упругих стальных разрезных кольца (по одному на каждый поршень), установленных на поршнях с осевым зазором 1,25–1,65 мм.

Упругость кольца подобрана таким образом, чтобы оно не смещалось по зеркалу цилиндра от усилия стяжных пружин колодок (а лишь от усилия поршней).

Рис.42. Тормозные колодки Шевроле Нива

1 — передние; 2 — задние

По мере износа тормозных колодок ВАЗ 2123 Нива поршни при торможении перемещают кольца по цилиндрам, поддерживая постоянный расчетный зазор между колодками и барабаном. В случае повреждения зеркала поршней из-за механических примесей в тормозной жидкости или коррозии кольца поршни могут «закиснуть» в цилиндре, потеряв подвижность.

В этом случае необходимо заменить цилиндр и тормозную жидкость. Тормозные барабаны – алюминиевые, с залитыми чугунными цилидрами (рабочая поверхность). Номинальный внутренний диаметр барабана – 250 мм.

Допускается проточка рабочей поверхности барабанов при износе. Наибольший допустимый диаметр (при износе или после проточки) – 251 мм. Регулятор давления служит для снижения тормозного усилия на задней оси, что предотвращает занос автомобиля при торможении.

Он ограничивает давление в задних тормозах Шеви Нива в зависимости от положения задней части кузова относительно дороги: при увеличении нагрузки на заднюю ось, когда сцепление задних колес с дорогой улучшается, регулятор обеспечивает большее давление в колесных цилиндрах, и, наоборот, с уменьшением нагрузки давление падает.

Регулятор крепится двумя болтами к кронштейну в правой задней части кузова и приводится упругим рычагом, прикрепленным через тягу к балке заднего моста.

С увеличением нагрузки на заднюю ось автомобиля упругий рычаг также нагружается, передавая усилие на поршень регулятора. При нажатии на педаль тормоза давление жидкости стремится выдвинуть поршень наружу, чему препятствует усилие со стороны рычага.

Когда тормозная система приходит в равновесие, клапан, расположенный в регуляторе, изолирует задние тормозные цилиндры от главного тормозного, не допуская дальнейшего роста тормозного усилия на задней оси.

Регулятор давления в тормозных механизмах задних колес разбирать не рекомендуется, при выходе из строя его заменяют. Для продления срока службы регулятора в резиновый защитный колпачок закладывают 5–6 г смазки ДТ-1 (или графитовой).

Привод стояночной тормозной системы – механический, тросовый, на задние колеса автомобиля. Он состоит из рычага, переднего троса с резьбовым наконечником (с шайбой и двумя гайками), оттяжной пружины, заднего троса, его направляющей, двух рычагов и двух распорных планок – по одному (одной) на каждый тормозной механизм.

Привод регулируется перемещением гаек на резьбовом наконечнике переднего троса (после регулировки гайки контрятся). Полный ход рычага после регулировки должен соответствовать подъему на 7–9 зубцов по сектору.

Замена передних тормозных колодок

Работы по замене передних тормозных колодок Шевроле Нива:

— Передние тормозные колодки необходимо менять одновременно с правой и левой сторон.

— Вывешиваем и снимаем переднее колесо. Желательно очистить поверхности и обработать соединения оси и шплинта проникающей смазкой типа WD-40.

— Пассатижами вынимаем шплинт оси нижнего прижимного рычага.

— Выколоткой страгиваем ось прижимного рычага и, придерживая рычаг, пассатижами вынимаем ось. Снимаем прижимной рычаг.

— Вынимаем из направляющей передних тормозных колодок Нива ВАЗ 2123 две пружины прижимного рычага, чтобы их не потерять.

— Поддев отверткой, поднимаем суппорт тормоза и располагаем его с блоком цилиндров на поворотном кулаке.

— Извлекаем из направляющей передние тормозные колодки. Перед установкой новых тормозных колодок необходимо переместить поршни как можно дальше внутрь цилиндров.

— Раздвижными пассатижами (или трубным ключом) вдавливаем поршни в цилиндры.

— Можно утопить поршни в цилиндры и другим способом. Для этого вставляем наружную переднюю тормозную колодку в направляющую и, установив суппорт на место монтажной лопаткой вдавливаем поршни в цилиндры.

— Дальнейшую сборку узла проводим в обратной последовательности.

— Для облегчения установки оси прижимного рычага напильником или на наждаке обтачиваем конец оси так, чтобы получился конус.

— Перед установкой ось прижимного рычага смазываем графитовой смазкой. Прижав рычаг, вставляем ось.

— После установки передних тормозных колодок необходимо несколько раз нажать на педаль тормоза, чтобы поршни цилиндров подвели колодки к тормозному диску.

Замена задних тормозных колодок

Операции по замене задних тормозных колодок Шевроле Нива:

— Для замены колодок устанавливаем автомобиль на смотровую канаву или эстакаду. Снимаем тормозной барабан.

— Показываем два способа снятия задних тормозных колодок Шеви Нива.

— При снятии первым способом отсоединяем конец верхней стяжной пружины от колодки и вынимаем пружину. Снимаем распорную планку.

— Придерживаем опорную стойку пальцем с другой стороны тормозного щита и пассатижами поворачиваем наружную чашку стойки передней тормозной колодки до совпадения ее прорези с выступами стойки.

— Снимаем пружину с наружной и внутренней чашками. С другой стороны тормозного щита вынимаем стойку.

— Элементы опорной стойки колодки перед сборкой следует тщательно очистить от загрязнеий и следов коррозии.

— Отводим колодку и снимаем нижнюю стяжную пружину. Снимаем опорную стойку задней тормозной колодки.

— Отводим заднюю тормозную колодку и выводим рычаг ручного привода колодок из наконечника заднего троса стояночного тормоза.

— При снятии тормозных колодок вторым способом снимаем опорные стойки обеих колодок.

— Поддеваем заднюю тормозную колодку отверткой (или оттягиваем ее рукой) и выводим ее нижний упор из опорной пластины.

— Опускаем руками тормозные колодки, выводя их верхние упоры из прорезей поршней колесного цилиндра.

— Снимаем нижнюю стяжную пружину. Выводим колодки в сборе с распорной планкой и пружиной из-за фланца полуоси.

— Операцию выполняем аккуратно, чтобы не повредить пыльники колесного цилиндра.

— Выводим рычаг ручного привода колодок из наконечника заднего троса стояночного тормоза и снимаем задние тормозные колодки с распорной планкой и верхней стяжной пружиной.

— Удерживая на полу ногой одну из колодок, растягиваем пружину и выводим из упора распорную планку. Снимаем верхнюю стяжную пружину.

— Для снятия рычага ручного привода колодок расшплинтовываем его ось. Снимаем шайбу, рычаг и вынимаем ось.

— Сборку и установку задних тормозных колодок проводим в обратной последовательности (в зависимости от способа разборки). При втором способе перед установкой второй тормозной колодки первую фиксируем от перемещений, установив опорную стойку.

— При установке новых колодок необходимо вдавить поршни внутрь колесного цилиндра. Эту операцию можно выполнить следующим образом: аккуратно нанося удары молотком по поршню через деревянный брусок или установив колодки, надавливаем на них, опираясь двумя монтажными лопатками в буртик тормозного щита. При этом верхние упоры колодок вдавливают поршни внутрь цилиндра.

— После установки новых задних тормозных колодок необходимо отрегулировать стояночную тормозную систему.

Снятие главного тормозного цилиндра Шевроле Нива

— Отсоединяем колодку проводов от датчика недостаточного уровня тормозной жидкости и откачиваем ее из бачка.

— Отворачиваем штуцеры двух тормозных трубок.

— Отводим трубки от главного тормозного цилиндра.

— Ключом того же размера отворачиваем две гайки крепления главного тормозного цилиндра к корпусу вакуумного усилителя и снимаем главный тормозной цилиндр вместе с бачком.

— Соединение главного тормозного цилиндра с вакуумным усилителем тормозов уплотнено резиновым кольцом. Снимаем с цилиндра бачок.

— Для замены резиновой соединительной втулки вынимаем ее из корпуса главного тормозного цилиндра Шеви Нива.

— Устанавливаем главный тормозной цилиндр в обратной последовательности. При необходимости меняем уплотнительное кольцо и соединительные втулки. Прокачиваем систему гидропривода тормозов.

Снятие вакуумного усилителя тормозов

— Снимаем воздушный фильтр.

— Чтобы воздух не попал в гидравлическую систему тормозов, тормозные трубки от главного цилиндра не отсоединяем.

— Отворачиваем две гайки крепления главного тормозного цилиндра к вакуумному усилителю тормозов Шевроле Нива.

— Снимаем цилиндр с бачком со шпилек и отводим его вперед, осторожно изгибая тормозные трубки.

— Отсоединяем вакуумный шланг от штуцера обратного клапана усилителя тормоза.

— Вынимаем из кронштейна бачок гидроусилителя руля и отводим бачок в сторону, не отсоединяя шланги.

— В салоне снимаем нижний кожух рулевой колонки.

— Поддеваем отверткой стопорную скобу пальца крепления толкателя вакуумного усилителя Шевроле Нива к тормозной педали.

— Снимаем стопорную скобу и вынимаем палец крепления толкателя к педали.

— Отворачиваем две гайки крепления вакуумного усилителя к кронштейну педалей.

— Выводим толкатель усилителя из отверстия щитка передка и извлекаем вакуумный усилитель из моторного отсека.

— Устанавливаем вакуумный усилитель тормозов в обратной последовательности.

Разборка переднего тормоза Нива ВАЗ-2123

— Вывешиваем и снимаем переднее колесо.

— Отворачиваем два болта-штуцера соединителя цилиндров и отводим соединитель со шлангом в сторону.

— Каждое соединение с двух сторон уплотнено медными шайбами.

— Сняв нижний пружинный рычаг, снимаем блок цилиндров с суппортом тормоза. Вынимаем тормозные колодки.

— Зажав суппорт тормоза в тиски с накладками губок из мягкого металла, выколоткой страгиваем фиксатор блока цилиндров.

— Одновременно утапливаем фиксатор блока цилиндров стержнем диаметром 3–4 мм и, ударяя молотком с пластмассовым наконечником по блоку цилиндров, начинаем сдвигать блок по направляющим тормозного суппорта.

— Сдвинув блок цилиндров на 1,5–2,0 мм, вынимаем стержень.

— Молотком с пластмассовым наконечником или киянкой выбиваем блок цилиндров из направляющих суппорта.

— Вынимаем фиксатор и его пружину из гнезда блока тормозных цилиндров.

— Фиксатор входит в отверстие тормозного суппорта и ограничивает перемещения блока цилиндров.

— Сборку и установку переднего тормоза проводим в обратной последовательности.

— Для облегчения сборки снимаем напильником фаски с направляющих блока цилиндров.

— Утопив фиксатор в гнездо блока, вставляем блок в пазы суппорта Шевроле Нива.

— Молотком с пластмассовым наконечником забиваем блок цилиндров, пока фиксатор не войдет в отверстие суппорта.

— Для снятия направляющей тормозных колодок, снимаем верхний прижимной рычаг аналогично нижнему рычагу.

— Отворачиваем болт крепления защитного кожуха к направляющей колодок.

— Зубилом расконтриваем два болта крепления направляющей колодок к поворотному кулаку.

— Отворачиваем нижний болт. Верхний болт удобнее отвернуть головкой того же размера.

— Снимаем передний кожух и направляющую колодок.

— Демонтировать тормозной диск и его защитный кожух можно только после снятия ступицы.

— Сборку узла проводим в обратной последовательности и прокачиваем тормозную систему.

Замена заднего колесного тормозного цилиндра

— Снимаем тормозной барабан.

— Для замены колесного цилиндра снимаем тормозные колодки или выводим их упоры из прорезей поршней цилиндра, сдвинув колодки вниз.

— Отворачиваем штуцер тормозной трубки.

— Выводим трубку из отверстия колесного цилиндра Шеви Нива.

— Во избежание потерь тормозной жидкости на конец трубки надеваем защитный колпачок штуцера прокачки.

— Отворачиваем два болта крепления цилиндра к тормозному щиту и снимаем колесный цилиндр.

— Устанавливаем колесный цилиндр в обратной последовательности.

— После установки колодок и тормозного барабана прокачиваем тормозную систему.

Снятие элементов стояночной тормозной системы Шевроле Нива

— Для снятия заднего троса привода системы ручного тормоза отсоединяем его наконечники от рычагов ручного привода задних колодок.

— Пассатижами отсоединяем оттяжную пружину от кронштейна на кузове и снимаем ее.

— Расконтриваем гайки и отворачиваем контргайку.

— Удерживая пассатижами наконечник переднего троса стояночного тормоза, отворачиваем регулировочную гайку и снимаем направляющую заднего троса.

— Сдвигаем защитный резиновый колпачок с наконечника оболочки троса.

— Выводим наконечник оболочки троса из отверстия кронштейна кузова.

— Поддев отверткой, выводим трос из проушины кронштейна балки заднего моста.

— Отворачиваем два болта крепления держателя оболочки троса стояночного тормоза к тормозному щиту Шевроле Нива.

— Выводим наконечник троса из отверстия тормозного щита.

— Таким же образом освобождаем другой конец заднего троса.

— Снимаем задний трос привода ручного.

— Устанавливаем задний трос в обратной последовательности и регулируем стояночную тормозную систему.

— Для снятия переднего троса отсоединяем его от заднего.

— Вынимаем защитный чехол троса из отверстия кронштейна кузова и снимаем чехол с троса. Снимаем облицовку туннеля пола.

— Отворачиваем два болта крепления рычага привода стояночного тормоза и снимаем рычаг в сборе с передним тросом.

— Приподняв кронштейн с выключателем контрольной лампы стояночного тормоза, отсоединяем от выключателя колодку проводов и снимаем кронштейн с выключателем.

— Для замены выключателя отворачиваем саморез его крепления к кронштейну и вынимаем выключатель контрольной лампы стояночного тормоза.

— Поддев отверткой стопорную шайбу оси наконечника троса ручного тормоза, снимаем шайбу.

— Вынимаем ось и наконечник переднего троса.

— Сборку и установку проводим в обратной последовательности.

Нива — Лифт подвески и кузова автомобиля

Лифт комплект подвески LADA 4×4,

Chevrolet Niva 40 мм

Комплект предназначен для «гражданского» лифта подвески автомобиля LADA 4×4 с 2011 г. в., Chevrolet Niva на 40 мм, для установки колес 28″-29″ или 215х80х15, 225х75х15, 235х75х15(потребуется резка арок), на дисках с меньшим вылетом и шириной 7″-8″.

Марка: LADA 4×4 с 2011 г.в., Chevrolet Niva.
Кузов: ВАЗ-21214, ВАЗ-2131, и их модификации.

Элементы лифт комплекта LADA 4×4, Chevrolet Niva 40 мм произведены в заводских условиях, с точным соблюдением всех посадочных размеров.

В комплект входят:

1. Проставки над передними пружинами Нива, LADA 4×4, Chevrolet Niva 30 мм — 2 шт., материал полиуретан.
2. Проставки над задними пружинами Нива, LADA 4×4, Chevrolet Niva 50 мм — 2 шт., материал полиуретан.
3. Проставки под верхние шаровые Нива, LADA 4×4, Chevrolet Niva 25 мм, крепёж — 2 шт., материал сталь, полимерное покрытие.
4. Нижние кронштейны передних амортизатором Нива, LADA 4×4, Chevrolet Niva 30 мм, крепёж — 2 шт., материал сталь, полимерное покрытие.
5. Кронштейны задних амортизаторов LADA 4×4, Chevrolet Niva — 2 шт. , материал – сталь, полимерное покрытие.
6. Удлинитель крепления тяги панара Нива, LADA 4×4, Chevrolet Niva 50 мм, крепёж — 1 шт., материал сталь толщина 4 мм, полимерное покрытие.

Заказать Комплект

Лифт комплект подвески Нива 40 мм

Комплект предназначен для «гражданского» лифта подвески автомобиля Нива до 2011 г.в. на 40 мм, для установки колес 28″-29″ или 215х80х15, 225х75х15, 235х75х15(потребуется резка арок), на дисках с меньшим вылетом и шириной 7″-8″.

Марка: Нива, LADA 4×4 до 2011 г.в..
Кузов: ВАЗ-2121, ВАЗ-21211, ВАЗ-21212, ВАЗ-2122, ВАЗ-21213, ВАЗ-21214, ВАЗ-21215-19, ВАЗ-2131, и их модификации.

Элементы лифт комплекта Нива 40 мм произведены в заводских условиях, с точным соблюдением всех посадочных размеров.

В комплект входят:

1. Проставки над передними пружинами Нива, LADA 4×4, Chevrolet Niva 30 мм — 2 шт., материал полиуретан.
2. Проставки над задними пружинами Нива, LADA 4×4, Chevrolet Niva 50 мм — 2 шт. , материал полиуретан.
3. Проставки под верхние шаровые Нива, LADA 4×4, Chevrolet Niva 25 мм, крепёж — 2 шт., материал сталь, полимерное покрытие.
4. Нижние кронштейны передних амортизатором Нива, LADA 4×4, Chevrolet Niva 30 мм, крепёж — 2 шт., материал сталь, полимерное покрытие.
5. Кронштейны задних амортизаторов Нива, LADA 4×4, крепёж — 2 шт., материал – сталь, полимерное покрытие.
6. Удлинитель крепления тяги панара Нива, LADA 4×4, Chevrolet Niva 50 мм, крепёж — 1 шт., материал сталь толщина 4 мм, полимерное покрытие.

Заказать Комплект

Лифт комплект подвески LADA 4×4,

Chevrolet Niva 50 мм

Комплект предназначен для лифта подвески автомобиля Нива до 2011 г.в. на 50 мм, для установки колес 29″ или 215х80х15, 225х75х15, 235х75х15(потребуется резка арок), на дисках с меньшим вылетом и шириной 7″-8″.

Элементы лифт комплекта Нива 50 мм произведены в заводских условиях, с точным соблюдением всех посадочных размеров.

В комплект входят:
1. Проставки под чашки передних пружин Нива, LADA 4×4, Chevrolet Niva 50 мм, крепеж — 2 шт., материал сталь, полимерное покрытие.
2. Проставки над задними пружинами Нива, LADA 4×4, Chevrolet Niva 70 мм — 2 шт., материал полиуретан.
3. Проставки под верхние шаровые Нива, LADA 4×4, Chevrolet Niva 25 мм, крепёж — 2 шт., материал сталь, полимерное покрытие.
4. Кронштейны задних амортизаторов Нива, LADA 4×4, крепёж — 2 шт., материал – сталь, полимерное покрытие.
5. Удлинитель крепления тяги панара Нива, LADA 4×4, Chevrolet Niva 50 мм, крепёж — 1 шт., материал сталь толщина 4 мм, полимерное покрытие.
6. Верхние продольные штанги Нива, LADA 4×4, Chevrolet Niva под лифт 50 мм — 2 шт., материал сталь, полимерное покрытие.
7. Удлиненная тяга рычага привода регулятора тормозных усилий Нива, LADA 4×4, Chevrolet Niva — 1 шт. , материал сталь, полимерное покрытие.

Заказать Комплект

Лифт комплект подвески Нива 50 мм

В комплект входят:
1. Проставки под чашки передних пружин Нива, LADA 4×4, Chevrolet Niva 50 мм, крепеж — 2 шт., материал сталь, полимерное покрытие.
2. Проставки над задними пружинами Нива, LADA 4×4, Chevrolet Niva 70 мм — 2 шт., материал полиуретан.
3. Проставки под верхние шаровые Нива, LADA 4×4, Chevrolet Niva 25 мм, крепёж — 2 шт. , материал сталь, полимерное покрытие.
4. Кронштейны задних амортизаторов Нива, LADA 4×4, крепёж — 2 шт., материал – сталь, полимерное покрытие.
5. Удлинитель крепления тяги панара Нива, LADA 4×4, Chevrolet Niva 50 мм, крепёж — 1 шт., материал сталь толщина 4 мм, полимерное покрытие.
6. Верхние продольные штанги Нива, LADA 4×4, Chevrolet Niva под лифт 50 мм — 2 шт., материал сталь, полимерное покрытие.
7. Удлиненная тяга рычага привода регулятора тормозных усилий Нива, LADA 4×4, Chevrolet Niva — 1 шт., материал сталь, полимерное покрытие.

Заказать Комплект

✅ Регулировка колдуна ваз 2110

Регулятор давления тормозов, или как работает колдун на автомобилях ВАЗ

Регулятор тормозных усилий, в простонародье колдун, представляет собой механическое устройство, предназначенное для сброса избыточного давления в задних барабанных тормозах.

На автомобилях ВАЗ-2109, ВАЗ-2108, на ВАЗ-2114 и других переднеприводных моделях тольяттинского производства устанавливался в задней левой части кузова, под днищем, перед балкой задней подвески. Регулятор давления тормозов на модели ВАЗ-2107 и другой «классике» расположен справа по ходу движения автомобиля.

В новых транспортных средствах, оснащенных системой ABS и EBD, колдун не используется.

Что такое регулятор давления тормозов? Как его заменить? Принцип работы!

Добро пожаловать! Слышали где ни будь о такой вещи под названием «Регулятор давления задних тормозов»? Его ещё в сокращённом виде называют просто «Регулятор давления тормозов»! Но и это у него ещё не последнее название, так как его у него есть ещё одно название которое встречается гораздо чаще и которое пришло к нему из народа, а звучит оно просто «Колдун».

Если слышали о нём, то в таком случае сегодня вы узнаете для себя информацию изучив которую, в будущем у вас уже не останется вопросов про этот регулятор, а если и останутся то в таком случае задавайте их в комментариях и мы вам с радостью на них ответим!

Примечание! Рассказывать об регуляторах давления, мы будем только на примере автомобилей «Вазовского» производства!

Замена и регулировка регулятора давления тормозов

Дополнительный видео-ролик

Где находится регулятор давления тормозов на ВАЗ?

На многих автомобилях «ВАЗ» колдун располагается в основном в задней части автомобиля, но чтобы вы понимали сразу и в дальнейшем у вас не возникало вопросов по этому поводу, подмечаем что на автомобилях «ВАЗ» с системой «ABS» колдун не ставиться.

Если брать автомобили современного производства, такие как: «Приора», «Калина», «Гранта» а так же «ВАЗ 2108-ВАЗ 2115» и другие современные автомобили, то на них колдун в основном располагается в левой части, подробное местоположение колдуна указано на фото ниже:

Если брать автомобили классического семейства, в народе их ещё называют «Классика», то на них колдун располагается в правой задней части кузова автомобиля, подробнее смотрите на фото ниже:

Зачем нужен регулятор тормозных усилий

Функцией регулятора является временное ослабление тормозной силы при резком торможении. Дело в том, что равномерно распределенное на заднюю и переднюю ось усилие способно привести к заносу автомобиля. Если же задние тормоза начинают работать чуть позже и слабее передних, подобного не происходит.

Исходя из вышесказанного, можно сделать вывод, что колдун является элементом системы безопасности автомобиля, отчасти сохраняющим его устойчивость на дороге при экстренном нажатии на педаль тормоза. На современных моделях эту функцию выполняет ABS. Именно поэтому в использовании на производстве технически устаревшего устройства сегодня нет необходимости.

Принцип работы регулятора

В результате резкого нажатия водителя на педаль тормоза, автомобиль “клюет” и задняя часть кузова приподнимается . При этом передняя часть, наоборот, опускается. Именно в этот момент начинается работа регулятора тормозного усилия.

Если задние колеса начнут торможение одновременно с передними появляется высокая вероятность заноса автомобиля. Если же колеса задней оси будут снижать скорость позже передней, то риск заноса будет минимальным.

Таким образом, когда происходит торможение автомобиля, растет расстояние между днищем и задней балкой. За счет рычага отпускается поршень регулятора, который перекрывает магистраль с жидкостью, идущую к задним колесам. В результате колеса не блокируются, а продолжают вращаться.

Как работает колдун

Сам по себе регулятор состоит из цилиндра, клапана, пружинки и штока. Последний связан с задней балкой, за счет чего и обеспечивается работа колдуна ВАЗ-2109. Также через регулятор давления задних тормозов проходят контуры с тормозной жидкостью. Для их крепления на устройстве предусмотрено 4 резьбовых входа. » alt=»»> Как работает регулятор-колдун на ВАЗ? Во время экстренного торможения передняя часть авто прижимается к земле, а задняя приподнимается. От этого приходит в движение шток регулятора, который перекрывает поступление жидкости в задние цилиндры. Пружинка, расположенная под клапаном, не дает ему закрыться полностью. Поэтому задние механизмы все же срабатывают, но позднее и слабее передних.

Принцип работы

Как известно, при торможении первыми срабатывают передние тормоза. При этом машина «клюет» носом. Вся масса давит на передок, задняя часть поднимается. Чем меньше груза везёте в багажнике, тем легче задняя часть, значит, она выше поднимется при экстренном торможении.

«Колдун» прикреплен к кузову, он поднимается вместе с ним. Так как он соединен посредством рычага с задней осью, которая неподвижна относительно дороги, при движении вверх кузова автомобиля, давление этого рычага на поршень регулятора уменьшается. Он, под действием возвратной пружины, прикрывается и уменьшает давление тормозной жидкости к задним рабочим цилиндрам.

Если багажник загружен или в салоне на заднем диване сидят пассажиры, то задняя часть авто при торможении будет меньше подниматься относительно дороги. Значит, рычаг будет сильнее давить на поршень регулятора, который не закроется и не уменьшит давление тормозной жидкости. В этом случае задние тормоза будут работать на полную мощность.

Таким образом, происходит регулировка тормозных усилий на задние колеса, в зависимости от веса груза, давящего на заднюю ось. Чем меньше масса «кормы», тем слабее будут работать задние тормоза, чем больше – тем сильнее. На этом построен принцип работы регулятора давления тормозов.

Возможные неисправности регулятора

В целом, неисправностей, которые могут возникать в колдуне, немного. К ним можно отнести:

Заклинивание клапана;
Разрегулированность положения;
Протечки тормозной жидкости.

Разрегулированный колдун можно настроить. Определить необходимость регулировки можно по поведению машины при нажатии на тормоз. При неправильной настройке регулятора машину начинает бросать в сторону.

При заклинивании клапана или протечках жидкости механизм подлежит замене. Теоретически его можно отремонтировать. Однако процесс такого ремонта сложен и дорог, что делает его нерентабельным.

Настройка регулятора тормозных усилий

Регулировка колдуна должна производиться на эстакаде или смотровой яме. При этом автомобиль разгружают и загоняют на место проведения работ. Для выполнения манипуляции понадобится:

Накидной ключ на 13 или соответствующая головка;
Сверло диаметром 2 мм.

Чтобы отрегулировать колдун, гаечным ключом ослабляют болт его крепления к кронштейну рычага. Далее с помощью отвертки перемещают кронштейн до тех пор, пока получившийся зазор не позволит вставить в него подготовленное двухмиллиметровое сверло. После этого болт затягивают.

На заметку: регулятор давления тормозов ВАЗ-2110 и предыдущих ВАЗовских моделей в процессе эксплуатации закисает так, что сдвинуть его кронштейн не представляется возможным. В такой ситуации следует облить заржавевший участок жидкостью WD-40, подождать 15-30 минут, после чего ударами молотка через мягкую выколотку сместить деталь в сторону.

Проверка и регулировка “колдуна”

Если торможение автомобиля недостаточно эффективное, машину уводит в сторону, происходят частые срывы в занос – то это говорит о необходимости проверки и регулировки “колдуна”. Для проверки необходимо загнать автомобиль на эстакаду или смотровую яму. В таком случае дефекты можно обнаружить визуально. Зачастую обнаруживаются дефекты, при которых отремонтировать регулятор не представляется возможным. Приходится его менять.

Что касается регулировки, то лучше ее проводить, также установив автомобиль на эстакаду. Настройка регулятора зависит от положения кузова. А проводить ее необходимо как в процессе каждого ТО, так и при замене деталей подвески. Регулировка нужна и после ремонтных работ на задней балке или при ее замене.

Регулировку “колдуна” также обязательно проводить в том случае, если при резком торможении блокировка задних колес происходит раньше блокировки передних колес. Это может привести к заносу автомобиля.

Замена регулятора давления тормозов

Замена колдуна на автомобилях ВАЗ-2110 и других ТС, оснащенных РДТ, производится на эстакаде. Необходим накидной ключ на 13, мощная отвертка и специальный ключ на 10, предназначенный для выкручивания тормозных трубок. Перед началом работы узел требуется очистить от грязи и ржавчины, облить WD-40 или другим проникающим составом, после чего подождать полчаса.

Работу начинают с откручивания болта крепления кронштейна к пружине. После демонтируются тормозные трубки, положение которых рекомендуется предварительно пометить.

Выкрутить штуцеры трубок можно и обычным ключом. Однако использование специального инструмента облегчает работу и снижает вероятность «слизывания» граней. После штуцеров выкручивают два болта крепления колдуна к кузову и снимают деталь. » alt=»»> Устанавливать новый колдун ВАЗ-2110 необходимо в строгой обратной последовательности. После его установки и перед тем, как отрегулировать РДТ, следует прокачать контуры задних тормозов. Далее производится вышеописанная процедура настройки колдуна.

Замена регулятора давления тормозов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать! Сегодня вы ознакомитесь с подробной инструкцией, по замене колдуна на автомобилях «Самарского» семейства. Первый вопрос который вы зададите себе будет звучать так: «А что за колдун, я же искал инструкцию по замене регулятора давления?», объясним вам всё по порядку. Так называемое название «Колдун» пришло из народа, а «Регулятор давления тормозов» это уже настоящее его название.

Примечание! Для замены регулятора давления, вам будут нужны следующие инструменты: Во-первых обязательно запаситесь отвёрткой и небольшим набором основных гаечных ключей. А так же для удобства отворачивания некоторых гаек, вам можно будет запастись удлинителем с накидной головкой!

Замена регулятора давления тормозов
Для снятия регулятора совместно с кронштейном
Для снятия регулятора без кронштейна
Разборка регулятора давления тормозов
Дополнительный видео-ролик

Где находится регулятор давления тормозов? Регулятор давления располагается в левой части кузовного отсека, ближе к заднему колесу. Но чтобы его найти вам нужно будет знать как он выглядит, если вы до сих пор не поняли как он выглядит, то в таком случае просмотрите самое первое фото вверху статьи. Если вы уже знаете как он выглядит, то в таком случае смотрите нижнее фото на котором красной стрелкой указано его местоположение.

Когда нужно менять регулятор давления тормозов? Регулятор подлежит замене, при:

Его поломки которую очень легко можно определить. Обычно при неисправном регуляторе, при резком торможении автомобиль несёт юзом что может быть очень опасно для жизни если вы едете по трассе.

Примечание! При исправном регуляторе, при резком торможении автомобиль никуда не уносит, то есть он тормозит строго по прямой линии, но есть одно «Но!» Регулятор давления срабатывает лишь только тогда, когда при торможении нос у автомобиля опускается вниз а его задняя часть поднимается. В ином случае колдун не сработает!

Замена регулятора давления тормозов:

Примечание! Неисправный колдун рекомендуется заменять на новый в сборе!

Снятие: 1) Сперва вам нужно будет загнать свой автомобиль на смотровую яму.

2) Далее отвёрткой чуть приподнимите вверх скобу серьги рычага, для наглядности она указана красной стрелкой.

3) После чего выведите рычаг из отверстия в серьге и вследствие чего снимите скобу серьги с рычага.

4) Затем с помощью гаечного ключа отверните штуцеры всех трубок подсоединённых к регулятору давления.

Примечание! Прежде чем их отворачивать, обязательно промаркируйте какая трубка куда вставляется. В том случае если вы не сделали этого, тогда при установки нового колдуна просмотрите в самом низу видео, в котором описывается правильное подсоединение трубок!

5) А после выворачивания штуцеров, отсоедините трубки тормозных шлангов от регулятора.

Примечание! Отверстия тормозных трубок лучше всего чем ни будь заткнуть, потому что в противном случае из гидропривода системы произойдет утечка жидкости!

Для снятия регулятора совместно с кронштейном: 1) Отверните при помощи удлинителя с накидной головкой, две гайки которые крепят кронштейн к кузову и после чего снимите его совместно с регулятором.

Для снятия регулятора без кронштейна: 1) При помощи гаечного ключа отверните два болта, которые крепят корпус колдуна к кронштейну и после чего отдельно снимите регулятор.

Установка: 1) Установка нового регулятора давления тормозов, производится в обратном порядке снятию.

Примечание! Для подсоединения трубок к регулятора, воспользуйтесь видео-роликом который располагается внизу статьи!

После окончательной установки регулятора, обязательно прокачайте тормозную систему! (Как прокачать тормоза, см. в статье: «Прокачка тормозов на ВАЗ»)

И в завершение произведите регулировку привода регулятора! (Как отрегулировать регулятор, см. в статье «Регулировка регулятора давления задних тормозов»)

Разборка регулятора давления тормозов:

Разборка осуществляется лишь для замены отдельных деталей, но как уже говорилось выше, колдун лучшего всего заменять в сборе а не по отдельности.

1) Сперва отсоедините от регулятора рычаги привода и кронштейн.

2) Далее взяв в руки кронштейн, отверните гаечным ключом болт который крепит фиксатор.

Примечание! После отворачивания болта, снимите фиксатор который удерживает упругий рычаг!

3) И в завершение, разъедините между собой оба рычага привода.

Дополнительный видео-ролик: Не знаете куда нужно прикручивать тормозные трубки на колдун? Если нет, то в таком случае просмотрите специально подготовленный для вас видео-ролик, в котором всё подробно указано и рассказано.

Источник

Проверка

Проверка работы регулятора ВАЗ-2109, 2110 и других моделей АвтоВАЗа производится на ходу, на закрытых площадках. Для этого следует разогнать автомобиль до скорости 40 км/ч и резко нажать на тормоз. Задние колеса должны блокироваться на 1/2 секунды позже передних.

Наблюдение за колесами осуществляет помощник, находящийся вне машины. В случае, если блокировка колес происходит заметно позже или не происходит совсем, а также если задняя ось блокируется одновременно с передней, процедуру регулировки колдуна повторяют.

Для увеличения времени срабатывания задних тормозов зазор между регулятором и кронштейном увеличивают, для сокращения, соответственно, уменьшают.

Регулятор давления тормозов: замена и регулировка

Одна из причин увода иди заноса транспортного средства при торможении в сторону — неисправность регулятора давления тормозов (его ещё называют «колдун»). Наиболее частые причины неисправности регулятора давления — утечка тормозной жидкости, наличие воздуха в тормозной системе, повреждение резинового уплотнителя, повреждение резинового шланга. В некоторых случаях поможет откачка воздуха из тормозной системы, замена уплотнителя или шланга, однако, в большинстве своем проблема решается только заменой.

Заменить колдун в автомобиле вы можете самостоятельно, для этого нужен бытовой набор инструментов — гаечный ключ и плоскогубцы. Тормозная система Жигулей — одна из самых примитивных в мире, и даже если водитель ни разу не делал этого раньше, то проблем при замене, если придерживаться инструкции, у него возникнет минимум (если они возникнут вообще).

Как произвести замену регулятора давления тормозов в автомобиле ВАЗ 2110?

1. Первое что нужно сделать — освободить рычаг привода регулятора, для этого поднимите скобу вверх. Если нужно при помощи отвертки разожмите скобу серьги. Все манипуляции выполняются ключом на 10.

2. Отсоединив рычаг, аккуратно снимите скобу серьги.

3. Приготовьте ёмкость, её нужно поставить под место соединения регулятора с трубками, из него будет вытекать тормозная жидкость. Отсоединяем четыре трубки, открутив гайки крепления. Дожидаемся пока жидкость стечет. Заглушаем отверстия трубок, сделать это можно, к примеру, колпачками клапанов прокачки цилиндров. Рекомендуется промаркировать трубки, так вы при дальнейшей установке не перепутаете их.

4. Отворачиваем передний болт крепления кронштейна с регулятором.

5. Отворачиваем задний болт, которые удерживаем регулятора со стороны кронштейна, после чего снимаем регулятор (колдун), при этом привод не откручиваем.

6. Если нужно заменить детали привода — отворачиваем болт, который удерживает рычаг фиксатор и, отсоединяем от упругого рычага рычаг привода.

7. Когда вы будете подсоединять рычаг привода к упругому рычагу, при соблюдении последовательности, вилка фиксатора должна поместиться в проточку на упругий рычаг.

8. Далее устанавливаем регулятор давления тормозов в том же порядке, как и снимали. Обратите свое внимание, на то, что передний болт крепления несколько длиннее заднего.

9. При замене может быть так, что пружина рычага начнет выступать, тем самым, мешая установке регулятора. Чтобы избежать проблем — сдвиньте рычаг привода максимально вперед за выступ.

10. Установка завершена, теперь обожмите плоскогубцами скобки серьги. Чтобы убедиться в том, что системе работает — прокачайте и отрегулируйте давление.

Видео про снятие (удаление) колдуна на автомобиле Рено Логан:

Регулировка регулятора давления тормозов (колдуна)

1. Установите автомобиль на смотровую канаву и прожмите несколько раз заднюю часть машины (усилием около 40–50 кгс) для установки задней подвески в среднее положение.

2. Ослабьте затяжку переднего болта крепления регулятора к кронштейну.

3. Используя проволоку как щуп, выставьте кронштейн так, чтобы зазор между рычагом привода и пружиной рычага составлял 2,0–2,1 мм.

4. Переместите для этого рычаг привода за выступ. В этом положении затяните болт.

5. Если регулятор давления правильно отрегулирован, при торможении со скорости около 40 км/ч на горизонтальном участке дороги с твердым покрытием передние колеса должны блокироваться немного раньше задних (это может определить наблюдатель вне автомобиля). В противном случае увеличьте зазор (если задние колеса блокируются раньше передних) или уменьшите (если задние колеса блокируются намного позже передних). После этого ещё раз проверьте регулировку торможением и при необходимости повторите её.

Видео про регулировку колдуна:

Настраиваем регулятор тормозных сил: «Колдун» несет богатыря

О том, что в тормозных системах вазовских машин есть «колдун», слышали многие, но о важности этого устройства знают не все. Оцениваем его влияние на эффективность торможения.

«Колдун», или, по каталогу, регулятор давления в приводе тормозных механизмов, не зря получил в народе столь меткое прозвище: как работает, никто толком не знает, но, говорят, будучи неисправным, способен преподнести неприятный сюрприз — заставить машину приплясывать при экстренном торможении. В этом-то и кроется коварство «колдуна»: при обычной эксплуатации, без торможений в пол, его работа или бездействие практически не ощущаются, а вот когда особенно необходима его помощь, ее можно не дождаться. Закисли поршни, обломилась тяга или рычаг привода, или взамен неисправного регулятора вы установили новый, но до поры не знаете, что узел бракованный или разрегулирован. Насколько это опасно?

Проверим в нашем эксперименте, как «колдовство» сказывается на эффективности тормозов при частичной и при полной нагрузке «Шевроле-Нива» и «Калины» и чего следует опасаться владельцу, не следящему за состоянием регулятора. Неисправность, от излишней активности до полного бездействия, сымитируем регулировками. Напомним, что задача регулятора — уменьшать тормозное усилие на задней оси, снижая вероятность заноса при торможении на юз. Регулятор, закрепленный на кузове и связанный упругим рычагом с балкой моста, ограничивает давление в задних тормозных механизмах в зависимости от положения задней части кузова относительно дороги, то есть от загрузки автомобиля.

Описание устройства

Устройство и принцип действия этого элемента довольно просты. В момент, когда задняя часть кузова автомобиля поднимается, и расстояние между мостом и кузовом увеличивается, в действия приводится специальный рычаг, который связан в «колдуном». Этот рычаг опускает поршень, который перекрывает канал тормозной жидкости, соответственно давление на задние колодки уменьшается. Колёса не перестают вращаться и, соответственно не уходят в юз.

Читать дальше: Vag special plus 5w40 отзывы

Сама задумка довольно хитрая, но, как часто происходит – на практике это вызывает сомнения. Ведь если при торможении педаль тормоза нажимается с большим усилием, то в юз переходят передние колёса и автомобиль всё равно начинает заносить. Довольно часто при наблюдении за случившимся дорожно-транспортным происшествием, можно заметить, что автомобили с «колдуном» развёрнуты задом наперёд. Не связано ли это с данной чудо-деталью, которая по своей сути должна предотвратить этот занос?

«ШЕВРОЛЕ-НИВА»

К слову, перед испытаниями шин на автомобилях без ABS мы каждый раз немного подстраиваем регулятор с учетом состояния дороги (снег, лед, асфальт), добиваясь блокировки задних колес чуть позже передних. Не будем нарушать традицию. Нашей «Шниве» оказался впору зазор между щечками регулятора в 16 мм, который и выставили упорным винтом.

Несколько торможений, и тормозной путь с 80 км/ч для машины с частичной нагрузкой определен: 34,4 м. С полной же нагрузкой… 33,6! Почти на метр короче! При этом водитель отметил потяжелевшую педаль и быстрый нагрев тормозов, потребовавших охлаждения перед каждым замером. Запомним эти параметры и внесем в регулировку «колдуна» коррективы. Для начала уменьшим зазор до 8 мм. Теперь регулятор существенно ограничивает давление в задних тормозных механизмах, перенося почти всю тяжесть работы на передние.

Тормозить стало сложнее, удержать передние колеса от срыва в юз не так просто — они блокируются очень резко и автомобиль, естественно, теряет управление. Однако результат, к нашему удивлению, тот же, что и в базовом варианте: 34,4 м. При полной нагрузке давить на педаль приходится гораздо сильнее, передние тормоза начинают перегреваться. Результат — 37,8 м. Это на 4,2 м больше, чем при базовой регулировке (33,6 м).

Устройство регулятора

Следует сказать, что «колдун» не устанавливается на автомобили, оснащенные системой ABS. Он предшествует этой системе и также позволяет в некоторой степени предотвратить блокировку задних колес при торможении.

Что касается расположения регулятора, то в легковых автомобилях он находится в задней части кузова, в левой или правой стороне днища. Устройство соединено с балкой заднего моста при помощи тяги и торсионного рычага. Последний воздействует на поршень регулятора. Вход регулятора соединен с главным тормозным цилиндром, а выход – с задними рабочими.

Конструктивно в легковых автомобилях «колдун» состоит из следующих элементов:

корпус
поршни
клапаны

Корпус разделен на две полости. Первая соединена с ГТЦ, вторая – с задними тормозами. При экстренном торможении и наклоне передней части автомобиля посредством поршней и клапанов перекрывается доступ тормозной жидкости к задним рабочим тормозным цилиндрам.

Таким образом регулятор автоматически контролирует и распределяет тормозное усилие на колесах заднего моста. Это зависит от изменения осевой нагрузки. Также автоматический «колдун» способствует ускорению разблокировки колес.

«Шевроле-Нива»

Третье состояние — уменьшаем влияние регулятора, увеличив зазор от исходного также на 8 мм, то есть выставляем 24 мм. Когда в машине двое, тормозной путь практически не меняется — 34,3 м. Однако теперь блокируются задние колеса. Зато при полной нагрузке торможение очень эффективное, замедлением легко управлять и результат рекордный: всего 30,8 м!

При штатном положении регулятора с увеличением массы автомобиля его тормозной путь уменьшается — сказывается более полное использование сцепного веса задними колесами.

Лучшее торможение — при полной нагрузке, когда регулятор минимально ограничивает давление в задних тормозных механизмах.

Однако при частичной нагрузке это чревато заносом. Высокий центр тяжести и короткая база «Шнивы» способствуют значительному перераспределению масс при торможении, поэтому при частичной нагрузке вклад задней оси в торможение невелик.

«ЛАДА-КАЛИНА»

Выставляем регулятор так, чтобы задок чуть опаздывал с блокировкой колес. При такой настройке и частичной нагрузке машине понадобилось для остановки всего 27 м. Полностью загруженной — 29,5 м. Есть небольшие сложности с предупреждением срыва в юз передних колес. Уменьшаем зазор в регуляторе до нуля — полупустая «Калина» останавливается через 31,8 м. Увеличение тормозного пути на 4,8 м, сопровождающееся резкой блокировкой передних колес. Груженая тормозит через 35,2 м, ухудшение еще больше — 5,7 м! Усилие на педали повышенное, тормоза ощутимо нагреваются.

Теперь регулятор сдвигаем так, чтобы задние тормоза работали максимально эффективно. При частичной нагрузке задние колеса резко блокируются и автомобиль уводит с курса — приходится отпускать педаль. На грани блокировки тормозить очень сложно. Результат — 30 м, что на 3 м хуже «нормы». Полная нагрузка дала результат 26,9 м, что на 2,6 м лучше базового (29,5 м). Замечаний относительно управления замедлением нет. При базовом положении регулятора с увеличением нагрузки тормозной путь увеличивается. При частичной нагрузке разброс результатов составляет 4,8 м, поэтому наиболее эффективно именно базовое положение. При отклонении от него в любую сторону тормозной путь увеличивается.

На полностью загруженном автомобиле в зависимости от положения регулятора разброс длины тормозного пути составляет 8,3 м.

Лучшие результаты, как и на «Ниве», — при увеличении давления в задних тормозах.

Однако на скользкой дороге даже в плавных поворотах возможна ранняя блокировка задних колес, приводящая к заносу.

А при частичной нагрузке при положении регулятора, отличном от базового, тормозной путь лишь увеличивается.

«КОЛДУН» ИЛИ ABS?

И все же такой регулятор на современном автомобиле — преданье старины глубокой. С ABS ему соперничать не по силам, особенно если за рулем среднестатистический водитель, не владеющий приемами экстремального вождения. Снаряженные массы «Калины» и «Приоры» почти одинаковы — разница менее процента. На тех же шинах, что стояли на «Калине», «Приора» с ABS показала лучшие результаты при любой загрузке. Причем никакого дозирования усилия на педали тормоза не требовалось, просто жмешь от души, а остальное делает электроника.

Результаты теста:

Результаты теста

Оптимальная регулировка «колдуна» соответствует усредненным заводским настройкам, а несколько процентов можно выиграть лишь при индивидуальной коррекции под конкретные тормозные колодки, шины, загрузку автомобиля и дорожные условия. Только вряд ли кто-то будет начинать каждую поездку с пробного пробега.

Казалось бы, можно уменьшить тормозной путь за счет увеличения давления в задних тормозах, но это грозит потерей устойчивости из-за раннего блокирования задних колес. А максимальную эффективность торможения сегодня может обеспечить только ABS.

На полностью загруженном автомобиле в зависимости от положения регулятора разброс длины тормозного пути составляет 8,3 м. Лучшие результаты, как и на «Ниве», — при увеличении давления в задних тормозах. Однако на скользкой дороге даже в плавных поворотах возможна ранняя блокировка задних колес, приводящая к заносу. А при частичной нагрузке при положении регулятора, отличном от базового, тормозной путь лишь увеличивается.

Функции и назначение регулятора тормозных сил

Общий вид регулятора
“Колдун” применяется для автоматического изменения давления тормозной жидкости в задних тормозных цилиндрах автомобиля в зависимости от нагрузки, действующей на автомобиль в момент торможения. Регулятор давления задних тормозов используется как в гидравлических, так и в пневматических тормозных приводах. Основной целью изменения давления является предотвращение блокировки колес и, как следствие, юза и заноса задней оси.

В некоторых автомобилях для сохранения их управляемости и устойчивости дополнительно к заднему приводу устанавливают регулятор и в приводе передних колес.

Также регулятор используется в целях повышения эффективности торможения порожней машины. Сила сцепления с дорожной поверхностью автомобиля с грузом и без груза будет разной, поэтому необходимо регулировать тормозные силы колес разных осей. В случае с груженой и порожней легковой машиной применяются статические регуляторы. А в грузовых автомобилях используется автоматический регулятор тормозных сил.

В спортивных автомобилях используется еще одна разновидность “колдуна” – винтовой регулятор. Он устанавливается в салоне машины и регулирует баланс тормозов непосредственно во время самой гонки. Настройка зависит от погодных условий, состояния дорожного покрытия, состояния шин и т.д.

Нива Шевроле Требуется заводская сервисная книжка

Список обязательных задач предпродажной подготовки

□ 1. Вымойте, а затем просушите автомобиль, чистый салон.

□ 2. Визуально осмотреть кузов автомобиля и его элементы;
при необходимости устранить выявленные дефекты.

□ 3. Проверить наличие инструментария, принадлежностей и правильно их установить.

□ 4. Проверьте уровень электролита в аккумуляторной батарее и удельную плотность
и восстановите ее должным образом. значения при необходимости.

□ 5.Проверить наличие следов течи, достаточный уровень жидкости
и при необходимости долить до номинальных значений:

• Охлаждающая жидкость в резервуаре-утилизаторе;

• Тормозная жидкость в тормозной жидкости и гидросистеме сцепления. резервуары системы срабатывания;

• Масло в поддоне двигателя;

• Масло в коробке передач, раздаточной коробке, переднем и заднем мостах,
усилитель руля;

• Жидкость в бачках омывателя окон.

□ 6. Проверить затяжку гаек крепления колес, гаек и шарниров рулевой тяги,
состояние манжет и колпачков уплотнений, как закреплены искровые провода высокого напряжения.

□ 7. Проверить и при необходимости отрегулировать:

• давление воздуха в шинах;

• направление света фар.

□ 8. Проверить работу:

• стеклоподъемники, замки дверей и капота;

• устройства освещения, световой и звуковой сигнализации, прикуриватель;

• Замки ремней безопасности, механизмы регулировки сиденья и подголовника,
подушки безопасности и натяжители ремня;

• дворники и стеклоомыватели, электрообогрев заднего стекла, электроприводы боковых зеркал,
обогреватели передних сидений, кондиционер и (при наличии) АБС.

□ 9. С помощью тест-драйва проверьте работоспособность систем, механизмов, датчиков;
проверка эффективности основной тормозной системы и стояночный тормоз.
Устранение выявленных дефектов и неисправностей.

□ 10. Проведите диагностику ЭБУ.

□ 11. Заполнить сервисную книжку и передать автовладельцу вместе с
. «Руководство пользователя», ключи, инструментарий.

□ 12. Проверить и показать автовладельцу работу охранной сигнализации и дистанционного управления замком
[связанный]. система.

□ 13. Продемонстрируйте работоспособность автомобиля.

Что такое лифт Нива и как сделать самому?

Несмотря на то, что внедорожник «Нива» обладает полным приводом и большим клиренсом, он вряд ли сможет преодолеть полноценное бездорожье.Но все же это не вездеход и не танк, а гражданская машина. Однако некоторые мастера прилагают все усилия, чтобы их машина имела максимально возможную проходимость. Один из таких способов — установка колес большого диаметра.

Но наряду с этим не следует забывать, что подобные работы влекут за собой увеличение колесных арок и так называемый лифт Нива. При последнем стоит отметить, что все детали подвески такого внедорожника выдержат большую нагрузку, соответственно, срок их службы значительно сократится.Поэтому сделать лифт «Нива» своими руками можно только тогда, когда джип часто используется на дорогах. В сегодняшней статье мы узнаем, как это сделать в условиях гаража.

Нива Лифт: мост задний

Сначала берем домкрат. Поднимаем машину и устанавливаем подставку под кузов. Сначала это делается с задней осью. Здесь его следует поднять на максимальную высоту и закрепить. Отключаем тягу ограничителя тормозного усилия, нижнего и верхнего крепления амортизаторов, а также тройника заднего тормозного контура.Теперь снимаем пружины и устанавливаем проставки в верхние чашки. Лифт «Нива» реверс сопровождается установкой рессор и прокачкой амортизаторов. Желательно заменить резинку на последней части.

На следующем этапе снимаются две верхние реактивные тяги с задней оси и на их место устанавливаются новые. В этом случае полностью затягивать болты не нужно. После этого домкратом поднимаем мост до упора и вращаем. Теперь крепим тягу к корпусу.Их тоже сильно подтягивать не нужно. Теперь опустите задний мост и полностью заверните все болты. Далее монтируем обратно шток ограничителя тормозного усилия. И тройник нужно удлинить. Делается это с помощью специального шланга.

Нива Лифт: мост передний

Для начала нужно открутить колесные гайки и поднять переднюю часть автомобиля на домкрате. Не забываем про фиксацию. После того, как наши колеса сняты, очищаем шаровую опору, амортизаторы и рычаги от скопившейся грязи.Далее снимаем передние пружины. Берем гаечные ключи и откручиваем амортизаторы от верхнего и нижнего крепления. После этого снимаем их вместе со стабилизатором и откручиваем болты крепления шаровой опоры. Освобождаем пружины от стяжек. Лучше заменить их новыми. Чтобы не тратить лишнее время на поиски всех этих запчастей, желательно приобрести готовый лифт-комплект для Нивы.

И мы вернулись к работе. Итак, устанавливаем на амортизатор новые резинки, монтируем деталь на место и отрезаем половину высоты от верхней неровности.Далее к нижнему рычагу прикрепляем шар, а на верхний прикрепляем проставку. Должно быть 13 нажимных пластин. Затем прикручиваем верхнюю шаровую опору к верхнему рычагу длинными болтами и опускаем машину.

После изготовления лифта Нива стабилизатор не может быть установлен обратно, так как эта деталь негативно сказывается на проходимости автомобиля.

Газель бизнес, не работают тормоза. Проблемы с тормозом: тугая или мягкая педаль

Помните о важности регулярных проверок тормозной системы… Большинство водителей проверяют тормоза, когда уже есть проблема, поэтому тормозные диски, колодки и другие компоненты тормозной системы не были своевременно проверены.

Представляем вашему вниманию краткий обзор основных проблем с тормозной системой:

Низкий уровень тормозной жидкости

Обычно указывает на утечку в тормозной системе, которая может привести к очень серьезным последствиям. Необходимо проверить суппорты, тормозные шланги и патрубки, главный тормозной цилиндр.При обнаружении утечки неисправный компонент необходимо заменить новым. Запрещается управлять автомобилем до тех пор, пока он не будет отремонтирован, так как протечка может привести к полному отказу тормозов.

Педаль тормоза в самом низу

Это может произойти с барабанными тормозами, если регуляторы заклинивают, чтобы компенсировать нормальный износ рабочего материала колодок. Регулировка может вернуть педаль к нормальному уровню, но проблема будет повторяться по мере дальнейшего износа колодок. Рекомендуется хорошо очистить регуляторы или заменить их новыми.Также изношенные тормозные шланги или протечки могут быть причиной низкой педали тормоза. тормозная жидкость.

Мягкая или ватная педаль тормоза

Означает, что в тормозной системе есть пузырьки воздуха, которые попали в них из-за неправильной прокачки тормозов или при утечке или очень низком уровне тормозной жидкости. Прокачивать тормоза необходимо в той последовательности, которая предусмотрена для данной модели автомобиля. Другой причиной могут быть изношенные резиновые тормозные шланги, которые «надуваются» при торможении.

Большой свободный ход педали

Возможные причины: изношенные тормозные шланги, неправильно отрегулированные барабанные тормоза или воздух в системе.Этот симптом довольно опасен, так как автомобиль может полностью потерять тормоза еще до безопасной остановки.

Педаль падает в пол

Очень опасная ситуация, вызванная сильным износом сальников в главном тормозном цилиндре или утечкой в гидравлической системе, которая не позволяет тормозам удерживать давление.

Биение педали тормоза

Обозначает изогнутый диск — необходимо заменить или повторно обработать. Рабочие поверхности должны быть плоскими (биение не более 0,05 мм) и параллельны (в пределах 0.0127 мм для большинства автомобилей). Также не стоит забывать о ступичных подшипниках — если они исправны, их необходимо очистить, проверить и снова загерметизировать консистентной смазкой. Вам также понадобятся новые сальники ступичных подшипников.

Царапающий шум

Обычно указывает на то, что металл трется о металл и вам предстоит серьезный незапланированный ремонт тормозной системы. Скорее всего, потребуется замена тормозных дисков и / или барабанов, а также ремонт или замена других деталей тормозной системы (шланги, направляющие суппорта).На некоторых колодках дисковых тормозов есть специальные металлические индикаторы износа, издающие этот звук. Это означает, что тормозные колодки уже нуждаются в замене.

Визг или писк

Обычно вызывается вибрацией между колодками диска и суппортом. Лечится заменой или протачиванием тормозных дисков, установкой новых колодок или нанесением специального противошумного состава на задние поверхности колодок.

Гремящий

Обычно возникает из-за установки неправильно проложенных дисков.

Заедание тормозов

Масло, смазка или тормозная жидкость на колодках могут вызвать «заедание» тормозов.Найдите и устраните причину загрязнения и замените колодки. Также может подбирать барабаны или диски с глубокими царапинами, канавками или может потребоваться замена.

Тормоза клиновые

Может привести к заносу автомобиля в сторону и / или увеличению расхода топлива. Это может быть вызвано ослаблением или поломкой пружин в барабанных тормозах, заклиниванием ржавой или изношенной направляющей в суппорте, заклиниванием цилиндра в суппорте, неправильной регулировкой компенсаторов износа в барабанах, заклиниванием или замерзанием тросов ручного тормоза… Нужно через каждые 60 000 км восстанавливать суппорты (сигналом для такой переборки может служить неравномерный износ внутренних и внешних колодок).

Увод автомобиля в сторону при торможении

Причиной может быть: грязные колодки, неправильная регулировка тормозов, поломка цилиндра или всего суппорта, заклинивание тормозов с одной стороны, неравномерный износ тормозных дисков по бокам автомобиля или износ ступичных подшипников.

Жесткая («дубовая») педаль тормоза

Недостаточное повышение вакуума может быть вызвано низким вакуумом в коллекторе, утечкой в вакуумной трубке усилителя тормозов или неисправностью самого усилителя.Иногда из-за сломанного обратного клапана происходит утечка вакуума из усилителя тормозов, что приводит к жесткости педали тормоза. Процедура диагностики: стравить вакуум из системы при выключенном двигателе, запустить двигатель с нажатой педалью тормоза — если педаль «пропала», значит, усилитель в порядке. Если педаль остается жесткой при запуске двигателя, обратите внимание на усилитель, вакуумную лампу усилителя и обратный клапан.

На автомобилях, оборудованных системой Hydroboost, жесткость педали может быть результатом натянутого ремня гидроусилителя рулевого управления, низкого уровня жидкости, утечек в гидравлических трубопроводах или поломки клапанов в самом Hydroboost.

Эти проблемы, особенно утечка тормозной жидкости, особенно актуальны в наши дни, поскольку подавляющее большинство современных автомобилей оснащено системой ABS … Эта система представляет собой сложную комбинацию электрических и гидравлических компонентов, которая не выдерживает воздействия влаги или коррозии.

Тормозная жидкость

Тормозная жидкость очень гигроскопична, что означает, что она легко впитывает воду (влагу). При впитывании влаги температура кипения жидкости значительно снижается, она закипает намного раньше и тормозная система выходит из строя.Жидкость необходимо менять каждые 2 года или 60 000 км.

В своей сегодняшней статье я хочу рассказать о педали тормоза , а именно какой она должна быть в идеале тугой или наоборот, мягкой, как найти эту золотую середину?

По большому счету педаль тормоза может иметь несколько положений и состояний.

Первое состояние предусмотрено производителем, при нажатии на педаль тормоза не происходит сбоев, рывков и особых усилий не требуется.Есть еще два других неприятных состояния педалирования для водителя, которые могут вызвать у водителя беспокойство.

Это относится к состоянию педали, когда она слишком туго затянута или, наоборот, очень мягкая. И то и другое явление одинаково недопустимо и свидетельствует о неисправностях и необходимости срочного ремонта тормозной системы.

Затянуть педаль тормоза может быть несколько причин, и они не обязательно могут быть связаны с традиционными «болячками», которые характерны для всех моделей тормозов.Однако все же предлагаю рассмотреть самые распространенные из них, а также попытаться дать дельные советы, как их устранить.

2. Заедание гидроблока в вакуумном усилителе. Необходимо заменить вакуумный усилитель;

3. Повреждена диафрагма вакуумного усилителя. Решается заменой вакуумного усилителя;

4. Неисправен вакуумный усилитель наконечника. Наконечник следует заменить;

5. Заедание или неработоспособность обратного клапана в вакуумном усилителе.Для устранения необходимо заменить обратный клапан;

6. Неисправен обратный клапан вакуумного усилителя или нарушена герметичность, в результате чего топливо попадает в камеру вакуумного усилителя. Вакуумный усилитель с обратным клапаном необходимо заменить;

7. Повреждение шланга, соединяющего вакуумный усилитель и впускной коллектор, или шланг плохо закреплен на штуцере. Лечится заменой шланга, а по возможности затягиванием зажима крепления.За состоянием шланга следует регулярно следить, особенно в холодное время года. Пока шланг холодный, он сохраняет необходимую жесткость — тормоза работают нормально. Однако через несколько десятков минут работы мотора шланг нагревается и становится более эластичным. Если, например, при осмотре вы не обнаружили отслоения, пропускная способность шланга уменьшится, что в свою очередь может вызвать проблемы с педалью тормоза.

8. Вздутие уплотнительных колец рабочих колесных цилиндров, часто это происходит в результате попадания на их поверхность горюче-смазочных материалов или в результате использования некачественной тормозной жидкости.Чтобы исправить эту ситуацию, необходимо отремонтировать рабочие тормозные цилиндры и заменить тормозную жидкость.

Вот несколько способов, как самостоятельно проверить работоспособность вакуумного усилителя.

Прежде всего, сделайте это для того, чтобы в системе возник вакуум. После этого нажмите педаль тормоза, если педаль жесткая — это явный признак неисправности шланга или усилителя. Затем заглушите двигатель и подождите 5-7 минут, тормоза не нажимайте.

Необходимо конкретизировать неисправность, для этого нажмите на педаль.Если все же жестко — скорее всего, неисправность кроется в клапане вакуумного усилителя.

Есть еще тест. На неработающем двигателе необходимо несколько раз нажать на педаль тормоза, чтобы снять разрежение в тормозной системе. После этого, не отпуская педаль, необходимо запустить двигатель, если педаль начинает немного спускаться — усилитель в порядке.

Причина мягких тормозов

Педаль мягкого тормоза, как правило, указывает на несколько поломок в тормозной системе одновременно.Точнее, есть много причин, по которым педаль тормоза может стать мягкой. Иногда это явление еще называют отказом педали тормоза.

Тормозная система автомобилей Газель двухконтурная с гидроприводом. Первый контур включает передние дисковые тормоза, а задний контур состоит из двух барабанных тормозных механизмов и регулятора тормозных сил («колдун»). Неисправности в тормозной системе могут возникать из-за некачественной работы отдельных узлов и неправильных действий водителя при проведении ремонтных работ тормозной системы.

Одна из «болезней» тормозов ГАЗели — срабатывание тормозного привода со второй тяги. Виновником данной неисправности являются поршневые упорные кольца, расположенные в задних тормозных цилиндрах. Из-за невысокого качества изготовления они теряют эластичность в процессе эксплуатации автомобиля, в результате чего прижимная пружина колодок перемещает их вместе с поршнем к середине цилиндра. В этом случае зазора между тормозными колодками и тормозным барабаном и одного нажатия педали тормоза недостаточно, чтобы колодки прижались к тормозному барабану… Следовательно, водитель должен нажать на педаль тормоза второй раз.

Если тормоза срабатывают только после нескольких нажатий на педаль тормоза, то это не будет свидетельствовать о герметичности гидропривода, а место вытекающей из него тормозной жидкости занято воздухом. Перед тем, как приступить к прокачке гидропривода, необходимо найти место утечки тормозной жидкости и устранить ее. Вам нужно начать удаление воздуха из системы с правого заднего тормозного цилиндра, затем с левого заднего, правого переднего и закончить с переднего левого.

Если вы не первый владелец автомобиля Газель, и если воздух попадает в гидропривод, то его никак нельзя прокачивать. Затем обратите внимание на передние тормозные суппорты. Не исключено, что при ремонте тормозной системы суппорта поменяли местами, установив вместо левого правый, а вместо правого — левый. В этом случае клапаны, с помощью которых удаляется воздух, будут располагаться внизу и при прокачке удалить воздух из суппорта не получится.Чтобы устранить эту неисправность, придется переставить суппорты так, чтобы клапаны были вверху.

Главный цилиндр также может быть виновником выхода из строя тормозной системы. Проверить правильность его работы можно следующим образом. Чтобы выявить его неисправность, нужен другой человек, который будет нажимать на педаль тормоза. А вы в это время должны открутить крышку бачка подачи, где находится тормозная жидкость, и посмотреть, не льется ли она при нажатии на педаль тормоза. В таком случае главный тормозной цилиндр необходимо заменить.

Китай 16мм малый мотор-редуктор 9В для люков с электроприводом Поставщики, производители — прямая цена с завода

Благодаря нашей ориентированной на людей концепции управления и передовым технологиям мы постоянно обеспечиваем клиентов высококачественными ДВИГАТЕЛЯМИ постоянного тока, мотором стеклоподъемника, 15095843. У нас есть большой опыт применения в отрасли и опытная команда послепродажного обслуживания. Честность — это основа предприятия, мы стремимся выполнять поставку в срок, обеспечивать качество и предоставлять вам хорошее послепродажное обслуживание.Высококачественная продукция, честность и надежность, честное предприятие, элитные сотрудники и безупречный сервис — вот философия бизнеса!

Описание продукта

(1) Название продукта:

Двигатель люка, подходящий для HONDA ACCORD CIVIC

(2) OEM: 70450-TA0-A01

(3) Применение:

HONDA ACCORD CIVIC

) Подробнее о продукте

(5) Краткие сведения

Продукт название: Двигатель люка	Размер ： Стандартный размер
Гарантия: 12 Месяцы	Состояние: 100% НОВИНКА
Место Происхождение: Чжэцзян, Китай	OEM: 70450-TA0-A01
Торговая марка Имя: OU SHI	Бренд: OU SHI
Medel Номер: NO	Цена: Конкурентоспособная
Автомобиль Марка: HONDA ACCORD CIVIC	Возможность поставки: 10 Вт + штук на Месяц
MOQ: 500

Упаковка и доставка

(1) Детали упаковки: 1.Стандартный экспортный пакет 2. Оригинальный пакет или нейтральный пакет 3. В соответствии с потребностями клиента

(2) Доставка: по воздуху / по морю

(3) Срок поставки: 30-60 дней после получения депозита

(4) Оплата : TT / Paypal

(5)

Информация о компании

(1) Размер завода: 3000 квадратных метров

(2) Страна / регион завода: Округ Пиньян, город Вэньчжоу, провинция Чжэцзян, Китай

(3) Количество производственных линий: 5

(4) Годовой объем производства: 2 миллиона долларов США ~ 3 миллиона долларов США

FAQ

(1) Q1: Какой способ доставки?

A: Экспресс-доставка, если небольшое количество, по морю или по воздуху, если большое количество.

(2) Q2: Вы производитель?

A: Да, мы являемся производителем.

(3) Q3: Проверяете ли вы все свои товары перед доставкой

A: Да, у нас есть 100% проверка перед доставкой.

(4) Q4: Как вы гарантируете время доставки?

A: У нас есть независимый отдел PMC, который составляет производственный план.

(5) Q5: В чем преимущество

A: Конкурентоспособные цены, быстрая доставка и высокое качество.

В нашей компании надежный технологический процесс. Мы производим высококачественные высококачественные 16-миллиметровые малые редукторные двигатели 9 В для люков с электроприводом в крыше, чтобы удовлетворить рыночный спрос. Наша компания ориентирована на клиентов, уделяет внимание философии управления, ориентированной на людей, и стремится предоставлять клиентам безопасные и надежные продукты. Наша компания усиливает обучение персонала и предоставляет возможность продвижения по службе, усиливает механизм сдерживания мотивации персонала, внедряет гуманное управление персоналом.

Процесс замены резервной на Шевроле Нива. Отработанные (рабочие) жидкости и заправочные объемы Какая охлаждающая жидкость заливается в ВАЗ 21213

ВАЗ 21214 — одна из модификаций Нивы, автомобиля, о котором знают практически все. Этот автомобиль отличается высочайшей проходимостью … При этом у него очень недорогое обслуживание и ремонт. Тем не менее ТО на этих автомобилях необходимо проводить вовремя.И одна из обязательных процедур обслуживания в ВАЗ 21214 — это замена охлаждающей жидкости.

Периодичность замены охлаждающей жидкости автомобиля ВАЗ 21214

Для начала стоит сделать небольшое отступление. Считается, что в Ниву нужно заливать антифриз, охлаждающую жидкость отечественного производства. Но водителям следует помнить: антифриз — это охлаждающая жидкость, которая производилась в СССР. И на данный момент его больше не выпускают. Но многие отечественные фирмы продолжают называть свою продукцию антифризами.При том, что, по сути, это стандартный антифриз.

А что тогда при замене частоты ? На оригинальную жидкость АвтоВАЗа рекомендуется заменять каждые 60 тысяч километров. Если пробег небольшой — 3 года после заливки новой охлаждающей жидкости. В случае использования антифризов других производителей следует ознакомиться с их рекомендациями. В среднем для марок охлаждающей жидкости G12 или G12 + замену следует проводить каждые 200-250 тыс. Км или каждые 5-7 лет.

Периодически проверяйте состояние антифриза в системе. Срок службы жидкости сокращается по ряду факторов. Здесь следует отметить: перепады температур, пыль и грязь, неравномерный скоростной режим … В случае интенсивной эксплуатации нужно проводить осмотр автомобиля каждые 30-40 тысяч километров.
При покупке машины с пробегом незамедлительно меняют антифриз. Некоторые владельцы заливают в систему некачественную охлаждающую жидкость, либо простую воду … Поэтому желательно сразу менять жидкость.Также стоит проверить состояние радиатора, расширительного бачка и патрубков на предмет протечек и повреждений.
При переходе на другой тип антифриза требуется полная промывка системы. Необходимо удалить грязь и остатки старых присадок к охлаждающей жидкости.

При замене охлаждающей жидкости в ВАЗ 21214 «Форсунка» требуется антифриз объемом равный 10,7 л. Это стандартное количество охлаждающей жидкости для любой модели автомобиля Нива. Здесь стоит отметить — принципы наполнения и объема едины для всей Нивы.Это касается, например, замены охлаждающей жидкости в Ниве 21213 или в Ладе 4х4 Урбан. Кстати, Lada 4 × 4 — это новое название моделей серии «Нива». Помните об этом при поиске запасных частей.

Теперь стоит заняться заменой знаков Охлаждающая жидкость в Ниве. Обратите внимание на следующие моменты:

Двигатель быстро перегревается. Термометр постоянно находится в красной зоне. Вентилятор работает почти непрерывно.
Давление в системе слишком высокое.Это связано с появлением заглушек в охлаждающем контуре.
Цвет и консистенция жидкости изменились. Антифриз потерял прозрачность, в нем появились брызги грязи. В худшем случае охлаждающая жидкость имеет неприятный запах.

В случае возникновения описанных проблем необходимо заменить антифриз.

Что делать, если подтекает жидкость? Какие бывают поломки?

Часто проблемы в системе охлаждения вызваны поломками и утечками.И состояние антифриза здесь не играет никакой роли. Здесь список возможных неисправностей и способы их устранения:

Отказ термостата. Эта часть отвечает за соединение между внешним и внутренним контуром системы охлаждения. В нормальном состоянии он остается холодным при рабочих температурах ниже 80-85 градусов. Если жидкость нагревается сильнее, термостат становится горячее. При неисправностях термостат перестает нагреваться, либо он все время горячий.И тогда вы должны это изменить. Стоит помнить, что эта деталь не подлежит ремонту, а только замене.
Поломка помпы. Возможные проблемы: поломка лопастей крыльчатки, трещины в кожухе, выход из строя уплотнителей. В случае протечек стоит проверить, в помпе ли проблема или в шлангах.
Проблемы с блоком цилиндров. При появлении трещин или заводском браке придется обратиться к профессионалам. Но иногда проблемы возникают из-за сгнившей прокладки крышки блока.Обычно это связано с использованием в системе охлаждения обычной воды. Диагностируется просто: из выхлопной трубы постоянно идет густой дым белого или голубоватого цвета. Здесь заменяется прокладка блока цилиндров.
Разработка ресурса шлангов системы. Решение простое — заменой шлангов. Делается вручную. Инструменты: плоскогубцы и отвертка для снятия хомутов. Старые шланги удаляются и выбрасываются, на их место устанавливаются новые.
Проблемы с расширительным бачком.На нем появляются трещины, и тару приходится менять. Процедура проста: откручиваются винты крепления бачка, старая тара снимается, устанавливается новая.
Проблема с вентилятором радиатора. Их двое. Один или оба могут потерпеть неудачу. Ремонт может производить только опытный электрик.
Утечка в радиаторе. Исправлено ремонтом или заменой детали. Но самостоятельно это исправить не получится, нужна помощь профессионала.

Перед заменой жидкости необходимо проверить систему на наличие неисправностей.Ведь при ремонте системы охлаждения сливают весь антифриз. Поэтому после ремонта стоит залить новую.

Как правильно заменить охлаждающую жидкость?

Надо начинать замену охлаждающей жидкости с ВАЗ 21214 на , выбрав подходящий хладагент … Можно выбрать оригинальную охлаждающую жидкость, либо остановиться на одном из имеющихся аналогов. Оригинальный антифриз выпускается с 2014 года. Название жидкости: антифриз LADA G12.Предназначен для использования при температуре до -40 градусов Цельсия. Номер для заказа: 88888-2000010-82.

Выбирая жидкость, необходимо обращать внимание на ее маркировку. Для Нивы (в том числе ВАЗ 21214) охлаждающая жидкость нужна с температурой эксплуатации не выше -40 градусов. Подходят следующие жидкости:

Антифриз отечественного производства. Нужно брать качественную охлаждающую жидкость. Маркировка «Тосол-40» означает температуру замерзания -40 градусов. Для регионов за Полярным кругом подойдет антифриз с маркировкой «Тосол-65».Пример подходящей жидкости: антифриз от Felix.
Антифриз стандартный. Подойдут как отечественные, так и зарубежные охлаждающие жидкости. Здесь снова проверяется минимальная рабочая температура. Он равен -40 градусам Цельсия. Пример: продукция G-Energy или SINTEC. Подойдет и антифриз Felix Carbox.

Также стоит учесть — оригинальный антифриз LADA продается уже в разбавленном виде. Но при покупке концентрата у других компаний его следует разводить. Точные пропорции написаны на упаковке охлаждающей жидкости.

Инструменты и материалы для работы

Далее следует разобраться с инструментами и материалами.

Список инструментов для замены охлаждающей жидкости в ВАЗ 21214 выглядит так:

Емкость для слива отработанного антифриза. Объем 12 литров.
Толстый и прочный сливной шланг охлаждающей жидкости.
Ключи на 13 и 15. Рекомендуется иметь в комплекте рожковые и храповые ключи подходящего размера.
Воронка для заправки радиатора и расширительного бачка.
Круглогубцы для снятия шланга ресивера.
Средство для промывки системы охлаждения.
Замена антифриза. Система охлаждения Нивы вмещает 10,7 литра. Поэтому покупается 11 литров, с небольшим запасом на случай протечек.
WD-40 для чистки шурупов.

Подготовка автомобиля и безопасность на работе

Следующий этап — Подготовка автомобиля к замене Охлаждающая жидкость Осуществляется следующим образом:

Нива выезжает на эстакаду или размещается над смотровой ямой.
Автомобиль жестко закреплен: поставлен на скорость и на ручной тормоз … Рекомендуется установить стопоры колес.
Дайте двигателю остыть. Работать с горячим антифризом неудобно и опасно для здоровья.

Еще стоит вспомнить о безопасности … Вот несколько простых, но важных рекомендаций:

Антифриз не должен попадать в глаза или дыхательные пути. Эта жидкость ядовита и является сильным ядом.
Работы следует проводить в хорошо проветриваемом помещении. Пары охлаждающей жидкости вредны для здоровья.
Носите удобную свободную одежду. Рабочий халат не стесняет движений и не мешает процессу замены антифриза.
Охлаждающая жидкость не должна попадать в топливо. Это очень негативно скажется на работе мотора.

Теперь можно переходить к самой процедуре замены.

Первый этап

Следует начать с слить отработанный антифриз … Рекомендуется снять кожух картера и отложить его в сторону. Крепится стандартными 13 болтами. Защита аккуратно убирается в сторону. После этого антифриз сливается. Процесс выглядит так:

При холодном двигателе рычаги печки задвинуты до упора.
С помощью круглогубцев отсоединяется нагревательный шланг ресивера. Это сделано для того, чтобы удалить из системы лишний воздух. В более старых моделях при подаче топлива в карбюраторную систему отсоединяется шланг подогрева карбюратора.
Под сливным отверстием на радиаторе установлена емкость для отработанного антифриза.
Открывается сливной клапан на радиаторе. При необходимости его предварительно обрабатывают WD-40. Для ускорения процесса слива снимается крышка заливной горловины радиатора. Слита вся жидкость до последней капли.
Далее сливается антифриз из внутреннего контура охлаждения, расположенного в двигателе. Ключом на 13 откручивается заглушка с левой стороны блока цилиндров. Он находится возле свечи зажигания четвертого цилиндра.Под сливное отверстие кладется шланг, через него сливается отработанный теплоноситель. Затем ввинчивается заглушка.
Откручиваем аккуратно расширительный бачок … Потом он поднимается выше уровня радиатора — 30-40 см вполне достаточно. Шланг, идущий к радиатору, отсоединяют и направляют в дренажную емкость. Емкость при необходимости промывается, после чего устанавливается на прежнее место. Оставшаяся жидкость снова сливается из радиатора.

Всего в системе содержится около 10 литров антифриза.Поэтому стоит обратить внимание на дренажный объем … Здесь нужно помнить: жидкость из контура охлаждения испаряется очень неохотно. Поэтому даже в жаркую погоду количество антифриза в системе уменьшается очень незначительно. А если израсходованный антифриз меньше нормы, то желательно проверить контур охлаждения на предмет протечек или повреждений.

Второй этап

Следующий шаг — промывка системы … Требуется при сильном загрязнении контура или при переходе на другой тип антифриза.Например, при замене оригинальной охлаждающей жидкости на ВАЗ 21214 составами других производителей. Они различаются набором добавок, составом, смешивать их нельзя.

Есть три варианта промывки. Метод следует выбирать исходя из условий эксплуатации автомобиля. Остатки антифриза и грязь смывают следующими средствами:

Вода дистиллированная.
Растворы бытовой химии.
Специальные чистящие средства.

Промывка системы дистиллированной водой

И начинать следует с описания ополаскивание дистиллированной водой … Эта процедура выполняется, если требуется только профилактическая очистка. Это, например, следует проводить при переходе с одного типа антифриза на другой. Но в условиях бережной эксплуатации автомобиля. Но если в систему заливали обычную воду, такую промывку делать нельзя. Делается процедура так:

При сливе антифриза в систему заливается вода.Стоит пролить через расширительный бачок. Емкость заполнена до отметки «MAX». Затем накручивается крышка бака.
Следующим шагом является прогрев двигателя. Сначала заводится двигатель, доводится до рабочей температуры … Потом 15-20 минут прогревается, на холостом ходу и на средних оборотах.
Двигатель выключается и остывает. Охлажденная вода сливается из системы. Стоит проверить состояние жидкости. Если перегонка стала непрозрачной, значит в ней грязь — стоит повторить процедуру.Либо полоскание более действенным средством … Если цвет воды сильно не изменился, можно переходить к следующему этапу наполнения.

Уборка дома

Большинство владельцев Нивы предпочитают именно этот вариант смыва. Для очистки системы охлаждения используйте раствор лимонной или молочной кислоты, уксус, соду. Рекомендуется использовать именно лимонную кислоту … Процедура проводится следующим образом:

Лимонная кислота растворяется в воде. Стоит брать дистиллированную воду.В 10 литров всыпают 160-180 грамм порошка. Рекомендации меняются, но именно такая пропорция подходит для Нивы.
Полученный раствор заливаем в систему охлаждения. Принципы наполнения такие же, как и в случае с дистиллированной водой.
Двигатель запускается и прогревается до рабочей температуры. В таком режиме он работает 15-20 минут. Принцип такой же, как и в предыдущем способе.
Двигатель заглушен, жидкость оставлена в системе на 2-3 часа.Затем он сливается. В случае сильного загрязнения промывка проводится снова.

В некоторых случаях жидкость пропускается через систему с помощью компрессора. Это поможет избавиться от заложенности и повысит эффективность процедуры. Но стоит помнить — есть инструменты, которые не рекомендуется использовать для очистки системы. Пример: кола и ее производные. Хорошо удаляет органические загрязнения. Но его действие очень негативно сказывается на шлангах системы.Проще говоря, резина и пластик трескаются и лопаются.

Мойка специальными составами

Имеется набор инструментов , созданный специально для промывки системы охлаждения . Их используют при сильном загрязнении. Часто к ним приходится прибегать при смывании остатков некачественного антифриза … Кстати, очищать контур ими рекомендуется при покупке подержанной машины. Ведь многие владельцы очень небрежно относятся к Ниве. А после них обязательно нужно приводить машину в порядок.

На рынке представлены четыре типа специальных составов:

Продукты на щелочной основе. Остатки старого антифриза разбираются и удаляются из системы. Выбор должен основываться на том, как использовалась качественная жидкость. Если антифриз использовался дольше, чем необходимо, выбирается наиболее эффективное щелочное средство.
Продукты на кислотной основе. Они помогают удалить грязь и накипь из системы. Стоит учесть, что именно они используются для прочистки заглушек в трубах, радиаторе и других частях схемы.При этом следует помнить, что промывка обычно проводится кислотными и щелочными средствами. И, в свою очередь. Не допускается смешивание щелочи и кислоты! Эти жидкости нейтрализуют друг друга. В результате загрязнения не удаляются, в системе появляются только дополнительные заглушки.
Комбинированные препараты. Эти продукты состоят из двух разных компонентов. Они находятся в отдельных упаковках. Сначала заливается одно средство, потом второе. Способ применения описан на упаковке.Но в большинстве случаев смешивать средства нельзя. Ведь обычно это щелочно-кислотный состав, подобранный для наиболее эффективной стирки. Описанные средства дороги. Зато эффективно смывают грязь и остатки отработанного антифриза.
Состав для мягкой стирки. Это отдельная категория продуктов, добавленная к новой охлаждающей жидкости. Они предотвращают образование известкового налета и облегчают удаление грязи. Их использование увеличивает срок службы антифриза, упрощает процесс слива отработанной охлаждающей жидкости при замене.

Принцип использования товара указан на упаковке. Стоит учесть — некоторые составы имеют ограничения по применению. Пример: сильные щелочные соединения могут повредить пластиковые или резиновые шланги. Поэтому перед применением необходимо прочитать инструкцию по применению.

Третий этап

Заключительный этап — заливка антифриза в систему охлаждения. И перед заливкой стоит проверить, нужно ли разбавлять охлаждающую жидкость.Фирменный антифриз Lada поставляется уже в разведенном виде. Но ряд других жидкостей требует разбавления водой. Пропорции указаны на упаковке.

Сам процесс наполнения выглядит так:

Радиатор заправлен антифризом через заливное отверстие. Залить нужно до нижнего уровня шеи. Затем накручивается заглушка.
Оставшийся антифриз сливаем в расширительный бачок. Емкость должна быть заполнена до уровня на 3-4 см выше отметки MIN.
Двигатель прогревается до рабочей температуры. Проверить простой способ: по температуре нижней трубы радиатора. Когда он начинает резко нагреваться, значит двигатель прогрелся до рабочей температуры. И антифриз стал циркулировать по системе охлаждения.
Через 10-15 минут прогрева двигатель заглушается. Теперь водитель должен дождаться, пока агрегат остынет. Затем снова проверяется уровень антифриза. Во время нормальной работы системы этот уровень значительно упадет.Охлаждающая жидкость доливается до прежнего уровня.

Теперь осталось установить защиту картера на место, и плотно закрутить все заглушки в системе охлаждения. На следующий день стоит проехать в режиме обкатки, проверив состояние машины после замены. Если подошел антифриз Нива и проблем не было, значит замена прошла успешно.

ОБЪЕМ ТОПЛИВА

Заправляемая система	Объем, л
Топливный бак (с резервом)	42 (65 *)
Система охлаждения двигателя (включая систему отопления салона)	10,7
Система смазки двигателя (включая масляный фильтр)	3,75
Корпус трансмиссии	1,6
Картер задний мост	1,3
Корпус рулевого механизма	0,18
Корпус раздаточной коробки	0,79
Картер переднего моста	1,15
Гидравлическая система сцепления	0,2
Гидравлическая тормозная система	0,535
Бачок омывателя лобового стекла и фар	2,8
Бачок омывателя заднего стекла	2,0
Бачок гидроусилителя руля	1,7

* Для автомобилей ВАЗ-2131 и его модификаций.

Кол-во, л

Точка заправки или смазки	Наименование материалов
Топливный бак		Бензин автомобильный с октановым числом 91-93, 95 *
Система охлаждения двигателя, включая систему отопления салона		Охлаждающая жидкость с температурой замерзания не выше –40 ° С
Система смазки двигателя, включая масляный фильтр, при температуре окружающей среды:		Моторные масла (класс API: SG, SH, SJ)
от –20 ° до + 45 ° С
от –25 ° до + 35 ° С
от –25 ° до + 45 ° С
от –30 ° до + 35 ° С
от –30 ° до + 45 ° С
Корпус трансмиссии		Трансмиссионные масла с качеством API GL-5 и вязкостью 75W-90
Корпус раздаточной коробки
Корпус переднего моста
Корпус заднего моста
Корпус рулевого механизма		Масло трансмиссионное 75W-90
Гидравлическая система выключения сцепления Гидравлическая тормозная система	0,2 0,515	Жидкость тормозная ДОТ-3, -4
Бачок омывателя лобового стекла Бачок омывателя стекла задней двери		Смесь воды с жидкостью омывателя лобового стекла
Приводное кольцо стартера
Подшипники ступичные передние		Смазка Литол-24 или импортные аналоги
Подшипник крестовины карданного вала		Смазка Фиол-2У, №158 или импортные аналоги
Шлицевое соединение переднего карданного вала		Смазка Фиол-1, ШРУС-4 или импортные аналоги
Дверные открыватели		Смазка Шрус-4
Слайд сиденья
Шарниры рулевой тяги и шаровые опоры передней подвески		Смазка ШРБ-4 или импортные аналоги
Выводы и клеммы аккумуляторные, замочные скважины дверей		Автосмазка ВТВ-1 в аэрозольной упаковке, ЦИАТИМ-201, -221, Литол-24 или импортные аналоги
Замки дверные		Смазка Фиол-1 или импортные аналоги
Регулятор давления заднего тормоза		Смазка ДТ-1 или импортные аналоги

* Для автомобилей с системой впрыска топлива, оборудованных преобразователем выхлопных газов

ГСМ одобрены и рекомендованы для эксплуатации

автомобиля LADA 4×4 и его модификаций

АВТОМОБИЛЬНЫЙ БЕНЗИН

Примечания:

1.Для обеспечения пуска двигателя и работы автомобиля при низких отрицательных температурах окружающей среды необходимо использовать бензин соответствующего класса испарения в зависимости от климатического региона. Требования к классам летучести и сезонности бензина для различных регионов Российской Федерации изложены в соответствующих стандартах на топливо для двигателей внутреннего сгорания.

2. Не допускается использование бензина с металлоорганическими антидетонационными добавками на основе свинца, железа, марганца и других металлов.

3. Допускается использование многофункциональных присадок, обеспечивающих защиту топливопровода и деталей двигателя от коррозии, отложений и нагара. Такие присадки должны добавляться в коммерческий бензин производителем бензина.

Самостоятельное добавление вторичных присадок автовладельцем не допускается.

Масла моторные

Марка масла	Класс вязкости по SAE	Группа		Производитель	Нормативный документ
Марка масла	Класс вязкости по SAE	AAI	AP1	Производитель	Нормативный документ
ЛУКОЙЛ ЛЮКС	5W-30, 5W-40 10W-40,15W-40	B5 / D3	SJ / CF		СТО 00044434-003
ЛУКОЙЛ ЛЮКС	0W-40, 5W-20, 5W-30, 5W-50, 10W-30	B5 / D3	SL / CF	ООО «Лукойл-Пермнефтеорг-Синтез», Пермь	СТО 00044434-003
ТНК СУПЕР	5W-30, 5W-40 10W-40	B5 / D3	SJ / SL / CF		ТУ 0253-008-44
ТНК МАГНУМ	5W-30, 5W-40 10W-40,15W-40	B5 / D3	SJ / SL / CF		ТУ 0253-025-44
РОСНЕФТЬ МАКСИМУМ	5W-40, 10W-40	B5 / D3	SL / CF		ТУ 0253-063-48120848
РОСНЕФТЬ ОПТИМУМ	10W-30, 10W-40 15W-40	B5 / D3	SJ / CF	ОАО «Новокуйбышевский завод масел и присадок», г. Новокуйбышевск	ТУ 0253-062-48120848
РОСНЕФТЬ МАКСИМУМ	5W-40, 10W-40	B5 / D3	SL / CF		ТУ 0253-391-05742746
РОСНЕФТЬ ОПТИМУМ	10W-30, 10W-40 15W-40	B5 / D3	SJ / CF	ОАО «Ангарская нефтехимическая компания», г. Ангарск	ТУ 0253-389-05742746
РОСНЕФТЬ ПРЕМИУМ	0W-40, 5W-40 5W-40	B5 / D3	SJ / CF SL / CF SM / CF	ОАО «Ангарская нефтехимическая компания», г. Ангарск	ТУ 0253-390-05742746

Продолжение таблицы.2

Марка масла	Класс вязкости по SAE	Группа		Производитель	Нормативный документ
Марка масла	Класс вязкости по SAE	AAI	API	Производитель	Нормативный документ
ДОПОЛНИТЕЛЬНО 1 ДОПОЛНИТЕЛЬНОЕ 5 ДОПОЛНИТЕЛЬНОЕ 7	5W-30 15W-40 20W-50	B5 / D3	SJ / CF	ОАО «Омский НПЗ», г. Омск	ТУ 38.301-19-137
ДОПОЛНИТЕЛЬНАЯ	5W-30, 10W-40, 15W-40	B5 / D3	SL / CF	ОАО «Омский НПЗ», г. Омск	ТУ 38.301-19-137
ESSO ULTRA	10W-40	B5 / D3	SJ / SL / CF	Exxon-Mobil, Германия
GTTURBO SM	10W-40	B5	SM	Hanval INC, Корея
LIQUI MOLY OPTIMAL	10W-40	B5 / D3	SL / CF	Liqui moly GmbH, Германия
MOBIL 1 MOBIL SYNT S MOBIL SUPER S	0W-40, 5W-50 5W-40 10W-40	B5 / D3	SJ / SL SM / CF SJ / SL / CF	Exxon-Mobil, Германия
MOBIL 1 ESP FORMULA	5W-30	B6 / D3	SJ / SL SM / CF
RAVENOL HPS RAVENOL VSI RAVENOL LLO RAVENOL TSI RAVENOL Turbo-C HD-C	5W-30 5W-40 10W-40 10W-40 15W-40	B5 / D3	SL / CF SL / CF SL / CF SL / CF SJ / CF	Ravensberger Schmirstoffvertrieb GmbH, Германия
SHELL HELIX: PLUS PLUS EXTRA ULTRA	10W-40 5W-40 5W-40	B5 / D3	SL / CF	SHELL EAST EUROPE Co, Великобритания, Финляндия
ZIC A PLUS	5W-30, 10W-30, 10W-40	B5	SL	SK CORPORATION, Корея

Таблица 3

Минимальная температура холодного пуска двигателя, 0С	Класс вязкости SAE J 300	Максимальная температура окружающей среды, 0С
ниже -35	0W-30	25
ниже -35	0W-40	30
-30	5W-30	25
-30	5W-40	35
-25	10W-30	25
-25	10W-40	35
-20	15W-40	45
-15	20W-40	45

Трансмиссионные масла для использования в коробках передач, раздаточных коробках, ведущих мостах и рулевом механизме

Таблица 4

Марка масла	Класс вязкости по SAE	Группа API	Производитель	Нормативный документ
ЛУКОЙЛ ТМ 5	75W-90 80W-90 85W-90		ОАО «Лукойл-Волгограднефте-переработка», г. Волгоград ООО «Лукойл-Пермнефтеоргсинтез», г. Пермь	СТО 00044434-009 ТУ 0253-044-00148599
NOVOIL SUPERT				ТУ 38.301-04-13
РОСНЕФТЬ КИНЕТИК	75W-90, 80W-90 85W-90		ОАО «Ангарская нефтехимическая компания», г. Ангарск	ТУ 0253-394-05742746
РОСНЕФТЬ КИНЕТИК			ОАО «Новокуйбышевский завод масел и присадок», г. Новокуйбышевск	ТУ 0253-030-48120848
СУПЕР Т-2 СУПЕР Т-3			ОАО «Омский НПЗ», г. Омск	ТУ 38.301-19-62
ТНК ТРАНС ГИПОИД			ООО «ТНК смазочные материалы», г. Рязань	ТУ 38.301-41-196
ТНК ТРАНС ГИПОИД СУПЕР			ООО «ТНК смазочные материалы», г. Рязань	ТУ 0253-014-44
			Shell East Europe Co, Великобритания

Примечание.Время замены масла согласно сервисной книжке автомобиля.

Таблица 5

Внимание
Не используйте присадки к маслу или другие средства для улучшения работы двигателя, его систем или агрегатов трансмиссии автомобиля.

Для эксплуатации автомобилей современные высокоэффективные моторные и трансмиссионные масла … Следовательно, в применении дополнительных присадок нет необходимости, а в некоторых случаях это может привести к таким повреждениям двигателя или агрегатов трансмиссии, на которые не распространяется гарантия ОАО АВТОВАЗ.

Охлаждающая жидкость

Марка жидкости	Производитель	Нормативный документ
Антифриз ТС Феликс		ТУ 2422-006-36732629
Cool Stream Standard		ТУ 2422-002-13331543
Cool Stream Premium	ООО «Техноформ», г. Климовск, Московская область	ТУ 2422-001-13331543
АНТИФРИЗ SINTEC	ОАО «Обнинскоргсинтез», г. Обнинск	ТУ 2422-047-51140047
	ООО «ТК Тосол-Синтез», г. Дзержинск	ТУ 2422-068-36732629
АНТИФРИЗ (ТОСОЛ) LONGLIFE	ЗАО «Дельфин Индустрия», г. Пушкино	ТУ 2422-163-04001396

Примечание.Срок службы и замена антифриза согласно сервисной книжке автомобиля. Смешивание охлаждающих жидкостей разных марок не допускается.

КОНДИЦИОНЕР ЖИДКОСТЬ

Кондиционер заправлен озонобезопасным фреоном R 134 «А»
Кол-во — 0,4 кг

В системе кондиционирования используется масло АТМОСГУ10.

АМОРТИЗАТОР

Жидкость ГРЖ-12
Амортизатор передний — 0,12 л
Амортизатор задний- 0,195 л.

Жидкости тормозные

Таблица 7

Примечание. Срок службы и замена тормозной жидкости в соответствии с сервисной книжкой автомобиля, но не более трех лет.

Стеклоомыватель и специальные жидкости

Марка жидкости	Производитель	Нормативный документ
СРЕДСТВА ДЛЯ СМЫВАНИЯ СТЕКЛА
	ООО «АСД», г. Тольятти	ТУ 2421-001-55894651
	ООО «Мультифарма-Самара», г. Самара	ТУ 2384-170-00151727
	НПП «Макромер», Владимир	ТУ 2451-007-10488057
	ООО «АСПЕКТ», г. Москва	ТУ 2384-011-41974889
СПЕЦИАЛЬНЫЕ ЖИДКОСТИ
	МОПЗ ВНИИ НП, Москва
ЛУКОЙЛ АЖ	ООО «Лукойл ВНП», г. Волгоград	ТУ 0253-025-00148599
	ф.»ВАРЯ», г. Нижний Новгород	ТУ 0253-048-05767924
Pentosin Гидравлическая жидкость CHS 11S	ф. Пентосин, Германия	ТТМ 1.97.0964

Пластмассовые смазочные материалы

Марка смазки	Производитель	Нормативный документ
Вазелин технический ВТВ-1		ТУ 38.301-40-21
Вазелин технический ОНМЗ ВТВ-1		ТУ 0255-195-05767887
Смазка АЗМОЛ ГРАФИТОЛ	ОАО «Азмол», г. Бердянск	ТУ У 23.2-00152365-178
Смазка LEMOL	ОАО «Азмол», г. Бердянск	ТУ 38.301-48-54
Смазка LITA	ОАО «Азмол», г. Бердянск	ТУ 38.101-1308
Смазка ЛИТОЛ-24	ОАО «Азмол», г. Бердянск
Смазка AZMOL LSC-15	ОАО «Азмол», г. Бердянск	ТУ У 23.2-00152365-180
Смазка UNIROL-1	ОАО «Рикос», г. Ростов-на-Дону	ТУ 38.301-40-23
Смазка УНИОЛ-2М / 1	ОАО «Азмол», г. Бердянск
Смазка АЗМОЛ ФИОЛ-1	ОАО «Азмол», г. Бердянск	ТУ У 23.2-00152365-173
Смазка АЗМОЛ ШРБ-4	ОАО «Азмол», г. Бердянск	ТУ У 23.2-00152365-172
Смазка АЗМОЛ ШРУС-4	ОАО «Азмол», г. Бердянск	ТУ У 23.2-00152365-182
Смазка ШРУС-4М	ОАО «Пермский завод масел и охлаждающих жидкостей», г. Пермь	ТУ 38.401-58-128
Смазка Ортол Ш	ОАО «Нефтемаслозавод», г. Оренбург	ТУ 0254-001-05767887
Смазка ЦИАТИМ-201	ОАО «Азмол», г. Бердянск, ОАО «Рикос», г. Ростов-на-Дону, ООО НПФ «РУСМА», г. Санкт-Петербург, ОАО «Нефтемаслозавод», г. Оренбург
Смазка ЦИАТИМ-221	ОАО «Азмол», г. Бердянск, ОАО «Рикос», г. Ростов-на-Дону, ООО НПФ «РУСМА», г. Санкт-Петербург.Санкт-Петербург

Продолжение таблицы. девять

Марка смазки		Производитель	Нормативный документ
Твердая смазка Молибдол M3		ООО «Технология», г. Санкт-Петербург
Смазочный графит «П»		ОАО «Азмол», г. Бердянск
Смазка Ditor		ОАО «Рикос», г. Ростов-на-Дону	ТУ 0254-007-05766706
Смазка CASTROL S-058		Фирма «Кастрол», Германия
Смазка MOLYKOTE X-106		Доу Корнинг, США	ТТМ 1.97.0115
Смазка Renolit JP 1619		Фуш, Германия	ТТМ 1.97.0800
Смазка Lucas PFG-111		Фирма «Лукас TRW», Германия	ТТМ 1.97.0733
Жидкости для промывки системы смазки двигателя Таблица 10
Марка жидкости	Производитель		Нормативный документ
АВТОМАТИЧЕСКАЯ СТИРКА	ОАО «Лукойл-Нижегороднефтеоргсинтез», г. Кстово, ООО «Лукойл-Пермнефтеоргсинтез», г. Пермь		СТО 00044434-0122
МОЕЧНОЕ МАСЛО	ОАО «Ново-Уфимский НПЗ», г. Уфа		ТУ 0253-019-05766528
РОСНЕФТЬ ЭКСПРЕСС	ОАО «Ангарская нефтехимическая компания», г. Ангарск		ТУ 0253-392-05742746
MP SYNTHETIC MP CLASSIC	ОАО «Омский НПЗ», г. Омск		СТО 84035624-005

Примечание.Промывочные жидкости используются для обслуживания в соответствии с сервисной книжкой при замене рабочего моторного масла на свежее.

Материалы для антикоррозийной обработки кузова

Заливочная жидкость гидроусилителя руля

Таблица 12

Перечень изделий из драгоценных металлов в автомобилях LADA 4х4

Номер позиции	название продукта	Местонахождение драгоценных металлов	Масса в граммах
Номер позиции	название продукта	Местонахождение драгоценных металлов	золото	серебро	палладий
2115-3801010	Комбинация приборов	В полупроводниках	0,000263	0,016414
2105-3747010-03	Прерыватель указателей поворота и аварийной сигнализации		0,0180561	0,0208012	0,103
2105-3709310 / -01	Переключатель трехрычажный	Покрытие		0,1664
2101-3704010-11	Замок зажигания	В контактах		0,14078
2105-3710010-03 / -04	Выключатель аварийной сигнализации	В контактах		0,107
21213-3709607	Выключатель обогрева заднего стекла	В контактах		0,11517
2113-3709609-10	Выключатель заднего противотуманного фонаря	В контактах		0,115169
2104-3709612	Выключатель стеклоочистителя и омывателя заднего стекла	В контактах		0,403093
2107-3709608-01	Выключатель отопителя	В контактах		0,265997
21045-3709280	Выключатель подогрева топлива	В контактах		0,170288
2108-3720010-10 / -11 / -12	Выключатель стоп-сигналов	В контактах		0,1681
	Регулятор напряжения генератора	В полупроводниках	0,0534
2106-3828110	Указатель температуры воды	В контактах		0,0161637
2105-3747010-02 / 03	Реле-прерыватель указателей поворота и аварийной сигнализации	Золото в полупроводниках, серебро в контактах	0,00021	0,0731
2105-3747210-12	Реле включения дальнего света фар	В контактах		0,055
2105-37470-1010-12	Реле ближнего света фар	В контактах		0,055
2105-3747210-02	Реле стеклоочистителя фар	В контактах		0,137
2114-3747610	Реле заднего противотуманного фонаря	Золото в полупроводниках, серебро в контактах	0,000998	0,034935

Для заправки и обслуживания отечественного внедорожника ВАЗ необходимо знать заправочные емкости ВАЗ 21213 Нива и ее модификаций ВАЗ 21214.Некоторые цифры нужно знать на память, например, емкость бака и картера. Остальное следует записать в блокнот, который хранится в бардачке салона. И неважно, что вы не собираетесь заниматься обслуживанием автомобиля самостоятельно, специалисты СТО также могут не знать заправочный объем вашего автомобиля.

Блок питания

Двигатель

установлен на современной модели автомобиля Нива 21213 (214), она унаследована от советского прародителя — ВАЗ 2121, и по объему жидкостей они практически идентичны:

Система жидкостного охлаждения… Заливается антифриз в количестве 10,7 л с температурой замерзания не выше -40 ° С. В этот объем также входит мощность радиатора отопления кабины.
Картер. Сюда заливают моторные масла, марка которых зависит от условий эксплуатации. Емкость — 3,75 л с учетом заправки масляного фильтра.

Вязкость масла, заливаемого в двигатель Нива, должна соответствовать температурному режиму на улице, в которой эксплуатируется машина. Возможные режимы и подходящие марки масел указаны в таблице:

При промывке силового агрегата в процессе смены жидкой смазки такое же количество используется промывочного масла (3.75 л) в зависимости от размеров фильтра. Замена проводится через 8-12 тыс. Км пробега в зависимости от качества масла. Промывка обычно проводится после 3-х смен. моторная смазка … Во время эксплуатации важно следить за уровнем масла в картере двигателя с помощью специального щупа. Если уровень опустился ниже отметок Min, необходимо срочно долить в двигатель смазку той же вязкости, какой была залита ранее.

Антифриз следует заменять не реже одного раза в 3 года или в зависимости от степени износа жидкости.Ни зимой, ни летом не рекомендуется разбавлять антифриз дистиллированной водой. В зимнее время разбавленная жидкость может заранее замерзнуть и закипеть в летнюю жару, что приведет к перегреву мотора.

Трансмиссия

Трансмиссия Нива 4х4 имеет следующие заправочные объемы:

раздаточная коробка — 0,79 л;
— 1,6 л;
задний мост — КПП — 1,3 л;
передний мост — блок-картер — 1,15 л;
рулевая колонка — блок-картер — 0.18-0,2 л.

Как и при эксплуатации силового агрегата, при различных температурных режимах узлы и агрегаты трансмиссии заполняются маслами разной вязкости, что отражено в таблице:

Как указано в инструкции по эксплуатации, менять трансмиссионную смазку необходимо 1 раз в 30 тыс. Км. пробег. При этом в картере рулевого механизма замены не предусмотрено, только добавка через верхнюю пробку. «Родное» масло для трансмиссионных агрегатов «Жигулей» — марка ТАД17И.

Трансмиссионные масла обладают хорошими проникающими свойствами. Поэтому из плохо зажатых пробок и изношенных прокладок агрегатов постепенно начинает течь смазка. В таких ситуациях допустимо добавлять масло той же степени вязкости и желательно того же производителя. Если не доливать во время течи, уровень смазки в агрегате снизится, что приведет к ускоренному износу дорогостоящих механизмов.

Прочие жидкости и горюче-смазочные материалы

Каждый автомобилист должен знать на память максимальный объем топлива для своей машины.Топливный бак ВАЗ 21213 имеет емкость 42 литра, включая резерв. Под резервом понимается количество топлива, оставшееся в баке после включения контрольной лампы. желтый цвет на приборной панели. Объем резерва не менее 5 литров. Автомобиль необходимо заправлять бензином, октановое число которого лежит в пределах 91-93.

Автомобиль имеет количество заправочных баков, за которыми владелец должен следить во время эксплуатации:

тормозная система с расширительным бачком, общая емкость — 0.515 л;
гидравлический привод сцепления с расширительным бачком — 0,2 л;
2 пластиковых бачка объемом 2 литра каждая содержат запас жидкости для омывателя лобового и заднего стекла.

Привод выключения сцепления и тормозная система заполнены гидравлической тормозной жидкостью (наиболее популярной является DOT-4). Менять его следует как минимум через 3 года, поскольку жидкость имеет свойство поглощать водяной пар, содержащийся в воздухе. В результате все соприкасающиеся с ней стальные детали системы начинают корродировать, что приводит к полному или частичному выходу из строя тормозов.

Если есть утечка в сцеплении или тормозной системе, уровень в расширительных бачках снизится и, следовательно, потребуется постоянный контроль.

Выровнять тормозную жидкость в бачках, необходимо выдерживать не менее соответствующих рисков на пластиковом корпусе емкости.

Жидкая или чистая вода для мытья стаканов доливается при необходимости, зимой — требуется незамерзающая опция. В противном случае лед разрушит не только трубы, но и повредит электронасос.

Также для обслуживания и смазки Нивы используются различные густые смазки:

Литол — состав для смазывания высоконагруженных деталей подшипников;
ШРУС-4 — смазка для шарниров шарниров передних полуосей и ограничителей открывания дверей;
ШРБ-4 предназначен для обработки шаровых опор и рулевых тяг.

Перечень заправочных емкостей пригодится начинающим автомобилистам, купившим подержанный автомобиль с утерянной инструкцией по эксплуатации.Эксплуатация такого автомобиля должна только начаться с замены всех жидкостей и масел.

Замену антифриза на машинах Нива 21214 по рекомендации производителя производить каждые 3 года, либо после 60 000 пробега. При эксплуатации в сложных условиях работы желательно проводить чаще — через 30-40 тысяч километров.

Какой антифриз и сколько заливать Ниву-21214?

Выбирая охлаждающую жидкость для Нивы 21214, следует ориентироваться на рекомендации производителя.Исходя из практики применения, могут применяться антифризы следующих типов:

Для автомобилей, выпущенных в 2009 году, подойдет красная охлаждающая жидкость G12 +. Оптимальные варианты Zerex G, VAG, Frostschutzmittel A и FEBI.
Для автомобилей Нива 21214, выпущенных после 2010 года, целесообразно использовать красные антифризы класса G12 ++. Самыми популярными производителями здесь являются Castrol Radicool Si, MOTUL, Freecor QR, Freecor QR, FEBI и другие.

Другие охлаждающие жидкости также показали хорошие результаты — Sintec, Cool Stream (Premium и Standard), а также TC Felix Antifreeze.

Замена антифриза должна производиться не только в указанные выше сроки, но и в случае появления красноватого оттенка. Это свидетельствует об ухудшении состава охлаждающей жидкости или наличии в системе охлаждения подделки.

Оптимальное количество антифриза, необходимого для заполнения системы, составляет 10,7 литра.

Процесс замены

Работы проводят только на остывшем двигателе и на ровной площадке (яма, эстакада). Если не удалось найти горизонтальный участок, допускается немного приподнять переднюю часть автомобиля.

Перед сливом антифриза выбросить «минусовую» клемму с АКБ, а также снять защиту с мотора (если установлена). Затем подготовьте необходимый инструмент … Для замены антифриза на автомобиле Нива 21214 вам понадобятся ключи на «пятнадцать», головка на «тринадцать» с ручкой и насадкой, а также храповая ручка (будет больше с ней удобно). Также купите новый антифриз. Для заполнения системы найдите емкость объемом более 11 литров и сухую ткань.

Зайдите в салон и откройте кран отопителя.
V подкапотного пространства, найдите расширительный бачок и открутите от него заглушку.
Отвинтите крышку радиатора. На начальном этапе это можно не делать. Если оставить крышку на месте, охлаждающая жидкость будет выходить с меньшей активностью, что предотвратит разбрызгивание.
Подставьте под примерное место слива емкость объемом не менее 11 литров. На этом же этапе подготовьте трубку, имеющую внутренний диаметр 1,6 см.

Слив антифриза

Рассмотрим, как слить антифриз с радиатора.Для этого снимаем крышку, которая находится слева, внизу устройства, подсоединяем к ней подготовленную трубу и ждем выхода теплоносителя из системы. Трубка необходима, чтобы избежать разбрызгивания опасной жидкости.

Перейти к следующему этапу — слить старый антифриз из блока цилиндров (далее — БК) двигателя Нива-21214. Для этого необходимо сделать следующее:

берем ключ на «тринадцатку» (желательно с головкой и удлинителем), затем откручиваем вилку, установленную на нижнем левом торце БК мотора;
слить охлаждающую жидкость из системы, используя тот же шланг, что и для радиатора.

Слить охлаждающую жидкость из расширительного бачка. Для этого:

снимите его фиксатор, откройте пробку и поднимите емкость над уровнем отверстия заливной горловины радиатора; этих действий достаточно, чтобы из бачка вышел оставшийся антифриз;
теперь закрутите сливные пробки, поставьте расширительный бачок и закрепите его на прежнем месте.

При замене антифриза обратите внимание на то, что в штекерном соединении BC используется коническая резьба. Его особенность в том, что нет необходимости в герметизации.Пробка на блоке цилиндров Нива-21214 натягивается с усилием 25-30 Н * м с помощью динамометрического ключа.

Заливка нового антифриза

Проходим заключительный этап замены антифриза — заливаем подготовленную охлаждающую жидкость. Для этого:

Залить антифриз в отверстие радиатора. Убедитесь, что верхний уровень охлаждающей жидкости достигает верхнего края заливного отверстия.
Залить расширительный бачок охлаждающей жидкости. Уровень должен быть на 30 мм выше надписи MIN.
Запустите двигатель и дайте ему прогреться. В этом случае заглушку на радиаторе необходимо закрыть. Обратите внимание на подающий шланг к радиатору от двигателя. Некоторое время он будет холодным, но через несколько минут нагреется. Это подтверждает тот факт, что жидкость пошла по большому кругу.
Дождитесь запуска вентилятора и выключите двигатель.

Подождите, пока охлаждающая жидкость не остынет, еще раз проверьте уровень и долейте (при необходимости). На этом замена антифриза завершена.При необходимости вытесните из системы воздушные пробки, для чего дайте двигателю поработать, сняв крышку радиатора (передняя часть автомобиля должна быть выше задней).

Теперь вы знаете, как слить антифриз в автомобиле Нива 21214, а затем залить в систему новую охлаждающую жидкость. Этой информации достаточно, чтобы выполнить всю работу самостоятельно, а не обращаться к специалистам.

Видео: Как заменить охлаждающую жидкость и снять воздушную пробку на Ниве

Если видео не отображается, обновите страницу или

В таблице указаны — вид и цвет необходимого антифриза для заливки в ВАЗ 4х4 21214,
выпуска с 2009 по 2014 год.

Год	Двигатель	Тип	Цвет	Срок службы	Рекомендуемые производители
2009 г.	бензин, дизель	G12 +	Красный	5 лет	Havoline, MOTUL Ultra, Freecor, AWM

2010 г.	бензин, дизель	G12 +	Красный	5 лет	Havoline, AWM, G-Energy, Freecor
2011 г.	бензин, дизель	G12 +	Красный	5 лет	Frostschutzmittel A, VAG, FEBI, Zerex G
2012 г.	бензин, дизель	G12 ++	Красный	от 5 до 7 лет	Freecor QR, Freecor DSC, Glysantin G 40, FEBI
2013 г.	бензин, дизель	G12 ++	Красный	от 5 до 7 лет	FEBI, VAG, Castrol Radicool Si OAT
2014 г.	бензин, дизель	G12 ++	Красный	от 5 до 7 лет	Frostschutzmittel A, FEBI, VAG

При покупке необходимо знать оттенок — Цвет и Тип антифриза утвержден для модельного года вашего 4х4 21214.Выберите производителя по вашему выбору. Не забывайте — у каждого вида жидкости свой срок службы.
Например: для ВАЗ 4×4 (Кузов 21214) 2009 г.в., с бензиновым или дизельным двигателем, подходит — антифриз карбоксилатного класса, тип G12 + с оттенками красного. Примерный срок следующей замены — 5 лет. Если возможно, проверьте выбранную жидкость на соответствие спецификациям производителя транспортного средства и интервалы обслуживания. Важно знать Каждый тип жидкости имеет свой цвет.Бывают редкие случаи, когда шрифт окрашен другим цветом.
Цвет красного антифриза может быть от пурпурного до светло-розового (зеленый и тот же желтый принцип).
Жидкость для смешивания разных производителей — банка , если их типы соответствуют условиям смешивания. G11 можно смешивать с аналогами G11 G11 нельзя смешивать с G12 G11 можно смешивать G12 + G11 можно смешивать G12 ++ G11 можно смешивать G13 G12 можно смешивать с аналогами G12 G12 нельзя смешивать с G11 G12 можно смешивать с G12 + G12 нельзя смешивать с G12 ++ G12 нельзя смешивать с G13 G12 +, G12 ++ и G13 можно смешивать друг с другом Смешивание антифриза с антифризом не допускается.
