Схема реверсивного магнитного пускателя с описанием подключения

Реверсивный магнитный пускатель применяется для пуска асинхронного электродвигателя  в двух направлениях вращения- в прямом и обратном. О технических характеристиках и о том, как работает магнитный пускатель рекомендую прочитать в нашей предыдущей статье.

Принцип работы

Реверсивная схема состоит из двух одинаковых пускателей. Один из которых при включении запускает электромотор в одну сторону, а второй- в обратную. По сути подключается также как и два одиночных. С той лишь разницей, что будет одна общая кнопка «стоп» и две пусковые  кнопки «Назад» и «Вперед». А также применяются дополнительно блокировки: электрическая и механическая, для того что бы избежать возникновения короткого замыкания или аварийной ситуации при одновременном включении двух пускателей.

Почему  возникнет КЗ? Для того что бы изменить вращение асинхронного электрического двигателя на противоположное, необходимо две фазы поменять местами.

Например, на первом пускателе фазы подключены по очередности «А»- «В» -«С», то на втором что бы поменять направление вращения, нужно подключить по очередности «С»- «В» -«А», или «В»- «А»- «С», либо «А» -«С»- «В». Заменой двух фаз и занимается второй пускатель в схеме. А значит при одновременном выключении двух произойдет межфазное короткое замыкание. Что бы этого избежать, при помощи постоянно замкнутых контактов при включении магнитного пускателя делается разрыв цепи управления второго или электрическая блокировка. Но есть и механическая. Суть ее в том, что при включении одного пускателя- второй при помощи механического устройства блокируется.

Если Вы никогда не подключали пускатели, рекомендую сразу собрать схему состоящую из одного, что бы понять принципы работы, потом гораздо легче будет собрать реверс. Незабываем установить тепловое реле на  фазы, отходящие к электродвигателю для его защиты . Рекомендую прочитать нашу статью «Схема подключения пускателя и теплореле«.

Можно поступить проще, купив в сборе в одном металлическом или пластиковом корпусе собранный реверсивный пускатель с кнопками. Вам останется только подключить провода электропитания и к тепловому реле- кабель на электромотор.

Схема реверсивного магнитного пускателя

Собрать схему несложно

будет самостоятельно большинству людей. Единственное Вы должны учитывать, что механическую блокировку своими руками не сделать- необходимо приспособление заводского изготовления. В принципе достаточно будет и правильно собранной электрической блокировки.

Начнем рассматривать описание схемы  с силовой части. На автомат приходит три разноименные фазы. Желтая «А», зеленная «В» и красная «С». Далее они идут на силовые контакты двух пускателей с обозначением КМ1 и КМ2. С другой стороны делаются 3 перемычки между центральными зелеными фазами, и между желтой на первом и красной на втором, а также между красным на первом и на втором желтым.

Далее фазы идут на электродвигатель через тепловое реле, которое контролирует ток только в 2 фазах. В контроле третей нет необходимости, потому что все три фазы тесно взаимосвязаны между собой. Проще говоря, рост тока в одной  вызывает тоже самое в другой. Если ток потребляемый двигателем вырастет за безопасные пределы происходит размыкание цепи питания обоих катушек сразу.

Схема управления выполняет функцию включения-отключения силовых контактов КМ1 и КМ2. Она состоит из кнопок, блок контактов и катушки, которая при подаче на нее напряжения втягивает якорь, замыкающий контакты. При ее отключении  размыкаются  КМ1 или КМ2 под действием возвратной пружины.

Описываемая схема с катушкой на 380 Вольт, которая запитывается от 2 разных фаз. Если на катушке указано рабочее напряжение 220 Вольт, тогда для подключения используйте любую одну фазу и ноль.

В нашем случае одна зеленая фаза через контакт теплового реле идет напрямую на первые контакты обоих катушек.

Другая фаза на вторые контакты идет через общую кнопку «Стоп». И далее делаются перемычки на постоянно разомкнутые контакты кнопок «Вперед» и  «Назад». От туда же на соответствующие пускатели подключаются провода на разомкнутые контакты в выключенном состоянии- КМ 1.3 и КМ 2.3. А со второй стороны этих блок контактов проводами соответственно подключаются ко вторым контактам пусковых кнопок.

Но для того что бы была электрическая блокировка, необходимо провод от пусковых кнопок к катушке не сразу подключать, а через постоянно замкнутые контакты другого пускателя.

При включении постоянно разомкнутые смыкаются, а постоянно сомкнутые наоборот размыкаются. Раньше все блок контакты делались на боковой стороне пускателя. Сегодня же для постоянно разомкнутого используется четвертый рядом с 3 силовыми контактами. А для постоянно замкнутого используется специальная приставка сверху над силовыми. Пример на картинке.

Как работает схема

При нажатии кнопки «Вперед» срабатывает катушка и включаются силовые контакты. Одновременно с этим происходит шунтирование пусковой кнопки постоянно разомкнутыми контактами пускателя КМ 1.3, благодаря чему при отпускании кнопки питание на катушку поступает по шунтированию.

После включения первого пускателя размыкаются контакты КМ 1.2, что обрубает катушку К2. В результате при нажатии на кнопку «Назад» ничего не происходит.

Для того что бы включить двигатель в обратную сторону надо нажать «Стоп» и обесточить К1. Все блок контакты вернуться в обратное положение, после этого можно включить мотор в обратном направлении. Аналогично при этом включается К2 и отключается блок контактами возможность включения катушки другого пускателя К1.

К2 включает силовые контакты КМ2, а К1- КМ1.

К кнопкам для подключения от пускателя необходимо проложить пяти жильный кабель.

Схема подключения реверсивного магнитного пускателя

При управлении  мощными нагрузками типа асинхронного двигателя иногда требуется смена направления вращения вала двигателя. При трех фазной электро сети для реверса(т.е. смены направления вращения) двигателя достаточно поменять две любые фазы местами и получить обратное вращение. По скольку для реверса двигателя применяется такой метод ( а именно меняются две фазы местами) есть опасность того что фазные напряжения встретятся на одном из контактов двигателя. По этому для организации реверсивного вращения применяются специальные

Реверсивные пускатели  которые могут противостоять такому стечению обстоятельств. А именно имеют внутри себя специальную механическую блокировку и дополнительные блокирующие электрические контакты о чем написано в статье просвещенной внутренней  . Для управления данным пускателем используются три кнопки две «Пуск» с нормально разомкнутым контактом, и одна «Стоп» с нормально замкнутым контактом. Схема подключения собирается таким образом чтобы при включении одного из пускателей цепь управления катушкой другого разрывалась дополнительным контактом включенного пускателя и при нажатии второй кнопки «Пуск» цепь не замыкалась.
Для отключения данного пускателя применяется общая кнопка «Стоп» которая разрывает цепь питания катушек при её нажатии. Такая схема подключения реверсивного магнитного пускателя выглядит следующим образом

Схема подключения магнитного реверсивного пускателя

Реверсивный магнитный пускатель представленный на  схеме имеет внутри себя две катушки для управления контактами рассчитанные на напряжение включения равное 380 вольтам.

Принцип работы магнитного реверсивного пускателя следующий. При нажатии на любую из клавиш Пуска магнитного пускателя происходит замыкание цепи катушки управления пускателем, срабатывает механическая блокировка пускателя при этом срабатывает блок дополнительный контактов. Один из которых дублирует кнопку что в следствии позволяет её отпустить после включения пускателя. Второй в этот же момент времени размыкает цепь питания второй катушки реверсивного магнитного пускателя. То есть если при включенной первой катушки магнитного пускателя нажать вторую кнопку Пуск не чего не произойдет так как цепь не замкнется.

Для того чтобы осуществить реверс двигателя необходимо нажать кнопку Стоп которая разорвет цепь питания обеих катушек и отключит пускатель. В этот момент механическая блокировка пускателя тоже придет в исходное положение. Что опять даст возможность включить любой из пускателей. При нажатии второй кнопки Пуск происходят те же действия что описаны ранние только участвует вторая катушка пускателя и второй блок дополнительных контактов. Существует также схемы включения для реверсивного пускателя с катушками управления на 220 вольт выглядит она так

Еще реверсивные пускатели можно использовать и с разными катушками управления одновременно тогда схема включения магнитных пускателей будет выглядеть так

схема включения реверсивного магнитного пускателя с разными управляющими катушками

Для более удобного использования реверсивного пускателя можно применить для управления не отдельные кнопки, а так называемый ПКЕ-212/3 который выпускается с нужными для управления контактами или можно собрать такой пост самим для этого закупаются кнопки с необходимыми контактами и корпус(бокс) под них производителей такой мелочевки много например ИЭК, EKF есть и подороже тот же самый шнайдер электрик. Но у этих производителей так же выпускаются и кнопочные посты так что смотрите что на данный момент выгодней то и приобретайте. Поскольку трех фазный электродвигатель чувствителен к исчезновению одной из питающих фаз, а иногда даже просто к перекосу напряжения на фазах в цепь управления двигателем необходимо добавить защиту электродвигателя. Которая подробно рассматривается в статье

Похожие посты:

Подключение реверсивного пускателя через кнопочный пост

Использование реверсивной схемы управления даёт возможность запустить электродвигатель как в прямом, так и в обратном направлении, а также остановить его в нужный момент.

По сравнению с технологией подключения пускателя для одинарной схемы, потребуется дополнительная цепь управления и некоторые изменения в силовой части.

Пускатель

Действие самого пускового электромагнита заключается в следующем: если подать на его катушку напряжение, то сердечник (к которому прикреплены пары контактов) втянется внутрь катушки. Это позволит контактам замкнуться. Если напряжение будет снято, то соответственно произойдёт размыкание контактов.

Когда пускатель срабатывает, то все четыре пары его контактов замыкаются при этом коммутируют основной объём нагрузки лишь три пары (1-2, 3-4, 5-7), а четвёртая (блок-контакт) подаёт напряжение в момент опускания кнопки «Пуск».

Кнопочный пост

Стандартный кнопочный пост для реверсивного двигателя подразумевает трёхкнопочную конструкцию: нормально-разомкнутые кнопки «Вперёд» и «Назад» (чёрные) и нормально-замкнутая кнопка «Стоп» (красная). Кнопки поста ничем не различаются — у каждой в наличии по 2 контакта (4 клеммы). Разница в функциональном значении возникает из-за разницы в принципе подключения.

Если взглянуть с «изнанки», то можно увидеть нумерацию клемм для каждой кнопки (1, 2, 3, 4). Изначально пара 1-2 разомкнута, а 3-4 замкнута. Во время нажатия кнопки: 1-2 замыкается, а 3-4 размыкается.

Особенности подключения пускателя

Для тех, кому не принципиально самостоятельное подключение пускателя, возможно приобретение уже объединённого с кнопочным постом экземпляра. Его потребуется только подключить к питанию.

Всем остальным понадобятся некоторые разъяснения.

До того, как приступать к подключению магнитного пускателя потребуется:

  • Обесточить весь фронт работ. Для пущей достоверности проверить возможное наличие напряжения при помощи специальных индикаторов.
  • Уточнить подходящий для выбранной катушки диапазон рабочего напряжения (380 вольт и 220 вольт). В случае, если это 220 В, требуется подать на катушку фазу и ноль. При 380 В — должны быть разноимённые фазы. Если это не учитывать, то разность напряжений выведет прибор из строя.

В большинстве случаев магнитный пускатель и двигатель соединяются через тепловое реле. Этот необходимо для обеспечения безопасного поступления тока к устройству, а также даёт возможность не прекращать рабочий процесс, даже если одна из фаз перегорела.

Чтобы вращение электродвигателя изменило направление, две из трёх используемых фаз должны быть поменяны местами (например, вместо ABC — CBA). Обеспечить такую смену фаз помогает дополнительный пускатель. Проблема в том, что одновременное выключение двух приборов может вызвать короткое замыкание. Эта ситуация благополучно избегается благодаря постоянно-замкнутым контактам. Они обеспечивают разрыв одной цепи или просто блокируют её. Есть вариант и с механической блокировкой второго пускателя.

Процесс подключения

К прибору подключаются три разноимённого характера фазы (A, B, C). После этого они перенаправляются к силовым контактам пускателей КМ1 (A1, B1, C1) и КМ2 (A2, B2, C2).

Между центральными фазами B1-B2, а также между A1-C2 и C1-A2 делаются перемычки. К электродвигателю фазы, как уже говорилось ранее, проводятся через тепловое реле, которое по сути отвечает за контроль всего лишь двух фаз, поскольку они взаимозависимы. Если сила тока в одной увеличится, то и в другой происходит то же самое. В критической ситуации будут разомкнуты обе катушки.

Нужно учитывать, что центральная фаза (та, которая не меняет своего положения при смене направления работы двигателя) отвечает за питание всей цепи и проходит через защитный автомат, схему управления и кнопку «Стоп».

Лишь после этого подаётся нужная сила напряжения для контактной группы (кнопки «Вперёд» и «Назад»).  Кроме этого существует «дежурный» контакт, он дублирует контактную группу.

Кнопка » Вперёд» имеет параллельное соединение с нормально-разомкнутым вспомогательным контактом пускателя КМ1. Аналогично, кнопка «Назад» соединяется с нормально-разомкнутым вспомогательным контактом КМ2.

Чтобы гарантировать рабочую стабильность, цепь питания обмотки пускателя КМ1 включает в себя нормально-замкнутый контакт пускателя КМ2, и наоборот. В результате запуск двигателя по любому направлению возможен только после полной остановки.

Принцип действия

Как только к трёхкнопочному выключателю подведён источник питания — устройство готово к работе.

При нажатии кнопки «Вперёд»: происходит замыкание цепи питания обмотки у КМ1, сердцевина катушки погружается, что вызывает замыкание силовых контактов. Одновременно с этим цепь управления КМ2 размыкается, благодаря включённому в неё вспомогательному контакту КМ1. Когда кнопка отпускается, питание продолжает подаваться по замкнутому вспомогательному контакту КМ1.

При нажатии кнопки «Назад» картина аналогичная, а если воспользоваться кнопкой «Стоп», то сердцевина КМ1 благодаря действию пружины вернётся в исходное положение, и работа прекратится.

Похожее

Схемы подключения магнитного пускателя для управления асинхронным электродвигателем



Магнитный пускатель представляет собой простейший комплект аппаратов для дистанционного управления электродвигателями и кроме самого контактора часто имеет кнопочную станцию и аппараты защиты.

Схема подключения нереверсивного магнитного пускателя

На рис. 1, а, б показаны соответственно монтажная и принципиальная схемы включения нереверсивного магнитного пускателя для управления асинхронным электродвигателем с короткозамкнутым ротором. На монтажной схеме границы одного аппарата обводят штриховой линией. Она удобна для монтажа аппаратуры и поиска неисправностей. Читать эти схемы трудно, так как они содержат много пересекающихся линий.

Рис. 1. Схема включения нереверсивного магнитного пускателя: а — монтажная схема включения пускателя, электрическая принципиальная схема включения пускателя

На принципиальной схеме все элементы одного магнитного пускателя имеют одинаковые буквенно-цифровые обозначения. Это позволяет не связывать вместе условные изображения катушки контактора и контактов, добиваясь наибольшей простоты и наглядности схемы.

Нереверсивный магнитный пускатель имеет контактор КМ с тремя главными замыкающими контактами (Л1 — С1, Л2 — С2, Л3 — С3) и одним вспомогательным замыкающим контактом (3-5).

Главные цепи, по которым протекает ток электродвигателя, принято изображать жирными линиями, а цепи питания катушки пускателя (или цепи управления) с наибольшим током — тонкими линиями.

Принцип действия схемы включения нереверсивного магнитного пускателя

Для включения электродвигателя М необходимо кратковременно нажать кнопку SB2 «Пуск». При этом по цепи катушки магнитного пускателя, потечет ток, якорь притянется к сердечнику. Это приведет к замыканию главных контактов в цепи питания электродвигателя. Одновременно замкнется вспомогательный контакт 3 — 5, что создаст параллельную цепь питания катушки магнитного пускателя.

Если теперь кнопку «Пуск» отпустить, то катушка магнитного пускателя будет включена через собственный вспомогательный контакт. Такую схему называют схемой самоблокировки. Она обеспечивает так называемую нулевую защиту электродвигателя. Если в процессе работы электродвигателя напряжение в сети исчезнет или значительно снизится (обычно более чем на 40% от номинального значения), то магнитный пускатель отключается и его вспомогательный контакт размыкается.

После восстановления напряжения для включения электродвигателя необходимо повторно нажать кнопку «Пуск». Нулевая защита предотвращает непредвиденный, самопроизвольный пуск электродвигателя, который может привести к аварии.

Аппараты ручного управления (рубильники, конечные выключатели) нулевой защитой не обладают, поэтому в системах управления станочным приводом обычно применяют управление с использованием магнитных пускателей.

Для отключения электродвигателя достаточно нажать кнопку SB1 «Стоп». Это приводит к размыканию цепи самопитания и отключению катушки магнитного пускателя.

Схема подключения реверсивного магнитного пускателя

В том случае, когда необходимо использовать два направления вращения электродвигателя, применяют реверсивный магнитный пускатель, принципиальная схема которого изображена на рис. 2, а.

Рис. 2. Схемы включения реверсивного магнитного пускателя

Принцип действия схем включения реверсивного магнитного пускателя

Для изменения направления вращения асинхронного электродвигателя необходимо изменить порядок чередования фаз статорной обмотки.

В реверсивном магнитном пускателе используют два контактора: КМ1 и КМ2. Из схемы видно, что при случайном одновременном включении обоих контакторов в цепи главного тока произойдет короткое замыкание. Для исключения этого схема снабжена блокировкой.

Если после нажатия кнопки SB3 «Вперед» к включения контактора КМ1 нажать кнопку SB2 «Назад», то размыкающий контакт этой кнопки отключит катушку контактора КМ1, а замыкающий контакт подаст питание в катушку контактора КМ2. Произойдет реверсирование электродвигателя.

Электрическая схема цепи управления реверсивного пускателя с блокировкой на вспомогательных размыкающих контактах изображена на рис. 2, б.

В этой схеме включение одного из контакторов, например КМ1, приводит к размыканию цепи питания катушки другого контактора КМ2. Для реверса необходимо предварительно нажать кнопку SB1 «Стоп» и отключить контактор КМ1. Для надежной работы схемы необходимо, чтобы главные контакты контактора КМ1 разомкнулись раньше, чем произойдет замыкание размыкающих вспомогательных контактов в цепи контактора КМ2. Это достигается соответствующей регулировкой положения вспомогательных контактов по ходу якоря.

В серийных магнитных пускателях часто применяют двойную блокировку по приведенным выше принципам. Кроме того, реверсивные магнитные пускатели могут иметь механическую блокировку с перекидным рычагом, препятствующим одновременному срабатыванию электромагнитов контакторов. В этом случае оба контактора должны быть установлены на общем основании.

Контактор и магнитный пускатель в автоматике

Магнитный пускатель (контактор) — это устройство, предназначенное для коммутации силовых электрических цепей. Чаще всего применяется для запуска/останова электродвигателей, но так же может использоваться для управления освещением и другими силовыми нагрузками.

Чем отличается контактор от магнитного пускателя?

Многих читателей могло покоробить от данного нами определения, в котором мы (сознательно) смешали понятия «магнитный пускатель» и «контактор», потому что в данной статье мы постараемся сделать упор на практику, нежели на строгую теорию. А на практике эти два понятия обычно сливаются в одно. Немногие инженеры смогут дать вразумительный ответ, чем же они действительно отличаются. Ответы различных специалистов могут в чём-то сходиться, а в чём-то противоречить друг другу. Представляем Вашему вниманию нашу версию ответа на этот вопрос.

Контактор — это законченное устройство, не предполагающее установки дополнительных модулей. Магнитный пускатель может быть оборудован дополнительными устройствами, например тепловым реле и дополнительными контактными группами. Магнитный пускателем может называться бокс с двумя кнопками «Пуск» и «Стоп». Внутри может находится один или два связанных между собой контактора (или пускателя), реализующими взаимную блокировку и реверс.

Магнитный пускатель предназначен для управления трёхфазным двигателем, поэтому всегда имеет три контакта для коммутации силовых линий. Контактор же в общем случае может иметь другое количество силовых контактов.

Устройства на этих рисунках правильнее называть магнитными пускателями. Устройство под  цифрой один предполагает возможность установку дополнительных модулей, например теплового реле (рисунок 2). На третьем рисунке блок «пуск-стоп» для управления двигателем с защитой от перегрева и схемой автоподхвата. Это блочное устройство — тоже называют магнитным пускателем.

А вот устройства на следующих рисунках правильнее называть контакторами:

Они не предполагают установку на них дополнительных модулей. Устройство под цифрой 1 имеет 4 силовых контакта, второе устройство имеет два силовых контакта, а третье -три.

В заключение скажем: обо всех названных выше отличиях контактора и магнитного пускателя полезно знать для общего развития и помнить на всякий случай, однако придётся привыкнуть к тому, что на практике эти устройства никто обычно не разделяет.

Устройство и принцип работы магнитного пускателя

Устройство контактора чем-то похоже на электромагнитное реле — оно так же имеет катушку и группу контактов. Однако контакты магнитного пускателя  — разные. Силовые контакты предназначены для коммутации той нагрузки, которой управляет этот контактор, они всегда нормально открытые. Существуют еще дополнительные контакты, предназначенные для реализации управления пускателем (об этом речь пойдёт ниже). Дополнительные контакты могут быть нормально открытыми (NO) и нормально закрытыми (NC).

В общем случае устройство магнитного пускателя выглядит так:

Когда на катушку пускателя подаётся управляющее напряжение (обычно контакты катушки обозначаются А1 и А2), подвижная часть якоря притягивается к неподвижной и это приводит к замыканию силовых контактов. Дополнительные контакты (при наличии) механически связаны с силовыми, поэтому в момент срабатывания контактора они также меняют своё состояние: нормально открытые — замыкаются, а нормально закрытые, наоборот, размыкаются.

Схема подключения магнитного пускателя

Так выглядит простейшая схема подключения двигателя через пускатель. Силовые контакты магнитного пускателя KM1 подключены к клеммам электродвигателя. Перед контактором установлен автоматический выключатель QF1 для защиты от перегрузки. Катушка реле (А1-А2) запитана через нормально разомкнутую кнопку «Пуск» и нормально замкнутую кнопку «Стоп». При нажатии кнопки «Пуск» на катушку приходит напряжение, контактор срабатывает, запуская электродвигатель. Для остановки двигателя нужно нажать «Стоп» — цепь катушки разорвётся и контактор «расцепит» силовые линии.

Эта схема будет работать только если кнопки «пуск» и «стоп» — с фиксацией.

Вместо кнопок может быть контакт другого реле или дискретный выход контроллера:

Контактор можно включить и выключить с помощью ПЛК. Один дискретный выход контроллера заменит кнопки «пуск» и «стоп» — они будут реализованы логикой контроллера.

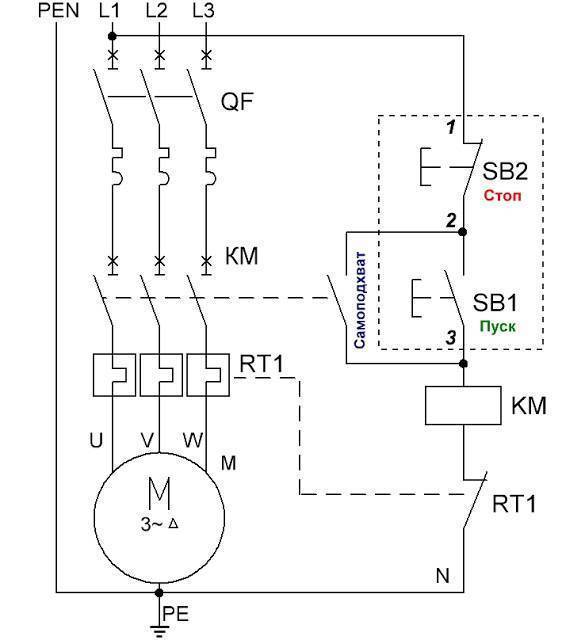

Схема «самоподхвата» магнитного пускателя

Как уже было сказано, предыдущая схема с двумя кнопками работает только если кнопки с фиксацией. В реальной жизни её не используют из-за её неудобства и небезопасности. Вместо неё используют схему с автоподхватом (самоподхватом).

На этой схеме используется дополнительный нормально открытый контакт пускателя. При нажатии на кнопку «пуск» и сработки магнитного пускателя дополнительный контакт КМ1.1 замыкается одновременно с силовыми контактами. Теперь кнопку «пуск» можно отпустить — её «подхватит» контакт КМ1.1.

Нажатие кнопки «стоп» разорвёт цепь катушки и вместе с этим разомкнётся доп. контакт КМ1.1.

Подключение двигателя через пускатель с тепловым реле

На рисунке изображён магнитный пускатель с установленным на него тепловым реле. При нагревании электродвигатель начинает потреблять больший ток — его и фиксирует тепловое реле. На корпусе теплового реле можно задать значение тока, превышение которого вызовет сработку реле и замыкание его контактов.

Нормально закрытый контакт теплового реле использует в цепи питания катушки пускателя и рвёт её при сработке теплового реле, обеспечивая аварийное отключение двигателя. Нормально открытый контакт теплового реле может быть использован в сигнальной цепи, например для того, чтобы зажечь лампу «авария» при отключении электродвигателя по перегреву.

Реверсивный пускатель

Реверсивный магнитный пускатель — устройство, с помощью которого можно запускать вращение двигателя в прямом и обратном направлениях. Это достигается за счёт смены чередования фаз на клеммах электродвигателя. Устройство состоит из двух взаимоблокирующихся контакторов. Один из контакторов коммутирует фазы в порядке А-В-С, а другой, например, А-С-В.

Взаимная блокировка нужна, чтобы нельзя было случайно одновременно включить оба контактора и устроить межфазное замыкание.

Схема реверсивного магнитного пускателя выглядит так:

Реверсивный пускатель может изменить чередование фаз на двигателе, коммутируя питающее двигатель напряжение через контактор КМ1 или КМ2. Обратите внимание, что порядок следования фаз на этих контакторов различается.

При нажатии Кнопки «Прямой пуск» двигатель запускается через контактор КМ1. При этом размыкается дополнительный контакт этого пускателя КМ1.2. Он блокирует запуск второго контактора КМ2, поэтому нажатие кнопки «Реверсивный пуск» ни к чему не приведёт. Для того чтобы запустить двигатель в обратном (реверсивном) направлении, нужно сначала остановить его кнопкой «Стоп».

При нажатии кнопки «Реверсивный пуск» срабатывает контактор КМ2, а его дополнительный контакт КМ2.2 блокирует контактор КМ1.

Автоподхват контакторов КМ1 и КМ2 осуществляется с помощью нормально открытых контактов КМ1.1 и КМ2.1 соответственно (см. раздел «Схема самоподхвата магнитного пускателя»).


Подключение трехфазного двигателя через магнитный пускатель

Автор Alexey На чтение 6 мин. Просмотров 4.1k. Опубликовано Обновлено

Рассмотрение общепринятых схем монтажа магнитного пускателя позволит пользователю самостоятельно подключить трехфазный асинхронный двигатель самостоятельно, избежав при этом распространённых ошибок, не прибегая к услугам профессиональных электриков.

Необходимость в специфическом кнопочном контакте

Известно, что контактор магнитного пускателя включается управляющим импульсом, исходящим от нажатия пусковой кнопки, с помощью которой подается напряжение на катушку управления.

Удержание контактора во включенном состоянии происходит по принципу самоподхвата – когда дополнительный (вспомогательный) контакт шунтирует (подключается параллельно) пусковую кнопку, тем самым подавая напряжение на катушку, вследствие чего пропадает необходимость удерживать кнопку запуска в нажатом состоянии.

Отключение магнитного пускателя в этом случае возможно только при разрыве цепи управляющей катушки, из чего становится очевидной необходимость использования кнопки с размыкающим контактом.

Исходя из этого, кнопки управления пускателем, которые называют кнопочным постом, имеют по две пары контактов – нормально открытые (разомкнутые, замыкающие, НО, NO) и нормально закрытые (замкнутые, размыкающие, НЗ, NC) (см. рис.)

Данная универсализация всех кнопок кнопочного поста сделана для того, чтобы предвидеть возможные схемы обеспечения моментального реверса двигателя. Общепринято называть отключающую кнопку словом: «Стоп» и маркировать её красным цветом. Включающую кнопку часто называют пусковой, стартовой, или обозначают словом «Пуск», «Вперёд», «Назад».

Простая схема — нереверсивный режим двигателя

Данный режим работы мотора означает, что вращение вала происходит только в одном направлении, запуск осуществляется при помощи кнопки «Пуск», а остановка происходит спустя некоторое время (из-за инерции) после нажатия «Стоп».

Существуют две распространенные разновидности данной схемы подключения – с катушкой управления 220 В и 380 В (подключение между двумя фазами). Схема с применением катушки пускателя с номиналом на 220В требует подсоединения нулевого провода, но применение нуля более привычно для простого пользователя, поэтому вначале будет рассмотрен именно этот вариант подключения.

Подключение эл. двигателя через магнитный пускатель на 220 В

Нужно детально рассмотреть все соединения, чтобы полностью понять принцип работы данной схемы, после чего будет проще разобрать более сложные варианты.

Детальное рассмотрение электромонтажа

Для удобства нужно составить монтажную схему.

Вначале подключается контактор (само собой, напряжение на  входном кабеле должно отсутствовать). В приведённой выше схеме напряжение, необходимое для управления, снимается с фазы «В» (L2), но выбор фазного провода в этом случае не имеет никакого значения (как будет удобно).

Проводник, идущий к кнопке «Стоп» подключается вместе с фазным проводом на клемме контактора. Чтобы не было путаницы, общепринято маркировать нормально разомкнутые контакты цифрами «1», «2», а размыкающие соответственно – «3», «4».

Далее нужно установить перемычку в кнопочном посте.

После чего подсоединяется провод, идущий от клеммы «1» пусковой кнопки к выводу А1 управляющей катушки контактора.

От клеммы «2» кнопки запуска нужно подсоединить провод к вспомогательному контакту NO13. В данном случае неважно, к какому выводу подключать данный провод, но лучше придерживаться схемы, чтобы потом не запутаться.

Далее необходимо подсоединить с помощью перемычки вывод NO14 вспомогательного контакта с клеммой А1, где уже подключён провод от кнопочного поста.

Осталось подсоединить вывод А2 катушки управления к нулевой шине.

Теперь, перепроверив правильность монтажа можно подать напряжение и проверить работоспособность схемы.

Убедившись в работоспособности схемы, можно подсоединять выводы обмоток двигателя к выходным клеммам контактора.

Видео по подключению магнитного пускателя классическим способом:

Использование катушки на 380В и теплового реле

Разумеется, что подключение кнопочного поста и трехфазного двигателя необходимо делать не одиночными проводами, а защищённым кабелем – приведённые выше примеры даны для того, чтобы пошагово объяснить весь процесс монтажа.

Выполняя шаг за шагом данные инструкции пользователь сможет самостоятельно собрать магнитный пускатель, даже не имея опыта в электротехнике.

Набравшись опыта и поняв принцип работы, можно использовать контактор номиналом на 380 В, в этом случае вывод с катушки А2 подключается не на нулевую шину, к одной из двух фаз, к которым не подключена клемма «4» («Стоп»).

Аналогично выглядит схема, если используется трёхфазная сеть с напряжением 220В.

В магнитном пускателе с тепловым реле схема немного меняется за счёт включения размыкающего контакта в разрыв провода от клеммы А2 контактора. Вывод А2 с катушки управления подключается к фазе или нулю через размыкающий контакт данного теплового реле P, подключённого последовательно в силовые цепи обмоток.(см. схему ниже)

Реверсивный электромагнитный пускатель

Для реверса электродвигателя (вращения вала в обратную сторону), необходимо изменить последовательность фаз, для чего применяют два контактора и кнопочный пост с тремя кнопками.

Подключение магнитных пускателей для реверса двигателя

При этом, для блокировки случайного одновременного включения обеих пускателей необходимо цепи управления запуском подключать через размыкающие контакты смежных контакторов.

Если у контакторов данные вспомогательные размыкающие контакты отсутствуют, то необходимо использовать контактную приставку.

Принцип работы, с использованием самоподхвата, остается прежним, но схема немного усложняется за счёт включения новых элементов.

Подключение эл. двигателя через реверсивные магнитные пускатели 220 В

Ключевым моментом является то, что размыкающий контакт контактора КМ2 включён в пусковую цепь КМ1, и наоборот. Необходимо рассмотреть процесс включения с самого начала, когда вспомогательные контактные мостики КМ1 и КМ2 замкнуты, то есть существует возможность запуска двигателя в любую сторону.

Запустим пускатель КМ1, при котором его нормально замкнутый контакт, через который подключёна цепь запуска в обратную сторону, разомкнётся, тем самым делая невозможным реверс до отключения КМ1. Аналогично блокируется КМ1 при работе КМ2. На контакторы устанавливается система перемычек.

Подключение эл. двигателя через реверсивные магнитные пускатели 380 В

Данный принцип сохраняется при использования катушек любого номинала.

Реверс часто используют для торможения двигателя, контролируя его обороты с помощью специального контроллера.

Переключение обмоток двигателя

Известно, что асинхронный электродвигатель потребляет меньшие стартовые токи при подключении обмоток «звездой», но максимум мощности развивает, если используется схема включения по типу «треугольника».

Поэтому, на производстве, для запуска особенно мощных электродвигателей используется переключение обмоток.

Подключение обмоток двигателе по схеме 1.»звезда» и 2.»треугольник»

Электронный прибор контролирует обороты электродвигателя – как только они достигнут номинального значения, инициируется сигнал, переключающий контакторы, вследствие чего обмотки двигателя переключатся от «звезды» к «треугольнику».

Готовый вариант пускателя

Тепловые реле, помимо уставки тока и регулировки выдержки, также имеют рычажок отключения, который часто используют в компактных магнитных пускателях, размещая кнопку «Стоп» на крышке корпуса напротив.

Включение контактора происходит при механической передаче усилия нажатия от стартовой кнопки к специальной кнопочной приставке, прикрепляемой к контактору. Схема подключения остаётся прежней, только в данном случае кнопочный пост совмещён с контактором в едином корпусе магнитного пускателя.

кнопочный пост в одном корпусе с магнитным пускателем

Поскольку подсоединение и монтаж кнопок в данных изделиях осуществляются непосредственно производителем, то пользователю необходимо только подключить питание и нагрузку, и отрегулировать тепловое реле.

Изучение реверсивного магнитного пускателя (Лабораторная работа)

Изучение реверсивного магнитного пускателя

Цель работы: Научиться собирать схему управления двигателя при помощи реверсивного магнитного пускателя, исследовать работу схемы управления асинхронного двигателя.

4.1 Ход работы:

4.1.1. Познакомились со схемой управления.

4.1.2. Записали технические данные электрической машины и аппаратов управления в таблицу 4.1.

Таблица 4.1 – Технические данные схемы

Обозна-чение

Наименование

Тип

Кол-во

Примечание

FU

Предохранитель

ПРС-2П

3

G

Источник питания постоянного тока

Полупроводниковый мост

1

КМ1…КМ2

Магнитный пускатель

ПМЛ

2

КК

Электротепловое реле

РТЛ

1

М1

Электродвигатель

1

f=50 Гц; РН=1,1кВт; N=2790 об/мин.; =77,5%; cosφ=0,87

КТ

Реле времени

РВ-4

1

f=50 Гц; Uпит.=110В

QF

Выключатель автоматический

АЕ-2033

1

SB1

Выключатель кнопочный

КЕ-181

1

Толкатель красного цвета

SB2… SB3

Выключатель кнопочный

KF-031

2

Толкатель чёрного цвета

TV

Понижающий трансформатор

ОСМ-1

1

380/110

4.1.3. Исследовали работу схемы управления асинхронного двигателя с короткозамкнутым ротором при помощи реверсивного магнитного пускателя.

4.1.3.1. Принцип работы схемы. В схеме управления асинхронного двигателя с короткозамкнутым ротором при помощи реверсивного магнитного пускателя, статор двигателя подключается в сеть переменного тока с помощью магнитных пускателей КМ1 и КМ2. Двигатель включается в сеть нажатием кнопки SB2 ″Вперёд″, либо нажатием кнопки SB3 ″Назад″.

4.1.3.2. Рассмотрим принцип включения двигателя ″Вперёд″. При нажатии кнопки SB2 ″Вперёд″, один из её контактов замыкается, и подаёт питание на магнитный пускатель КМ1. А другой контакт кнопки SB2, размыкает цепь магнитного пускателя КМ2, чтобы при одновременном нажатии кнопок SB2 и SB3 не замкнуть между собой приходящие фазы. Одновременно с замыканием главных контактов КМ1, включается его замыкающий блок-контакт, который шунтирует кнопку SB2, и размыкается блок-контакт в цепи катушки КМ2. Двигатель закрутится ″Вперёд″. Торможение осуществляется нажатием кнопки SB1, КМ1 обесточивается, а линейными контактами отключается электродвигатель от сети. Размыкающий блок-контакт КМ1 замыкается.

4.1.3.3. Рассмотрим принцип включения двигателя ″Назад″. При нажатии кнопки SB3 ″Назад″, один из её контактов замыкается, и подаёт питание на магнитный пускатель КМ2. А другой контакт кнопки SB3, размыкает цепь магнитного пускателя КМ1. Одновременно с замыканием главных контактов КМ2, включается его замыкающий блок-контакт, который шунтирует кнопку SB3, и размыкается блок-контакт в цепи катушки КМ1. Двигатель будет крутиться ″Назад″. Торможение осуществляется нажатием кнопки SB1, КМ2 обесточивается, а линейными контактами отключается электродвигатель от сети. Размыкающий блок-контакт КМ2 замыкается.

4.1.3.4. Торможение противовключением происходит если при вращении двигателя ″Вперёд″, нажать кнопку SB3 ″Назад″, то вращающее поле статора изменит направление вращения в обратное. При этом ротор асинхронной машины под действием сил инерции будет продолжать вращение в прежнем направлении, то есть ротор и статор будут вращаться в противоположных направлениях. В этом случае электромагнитный момент асинхронного двигателя, направленный в сторону вращения поля ротора, будет оказывать на ротор тормозящее действие. Но как только двигатель остановится, (через какие-то доли секунд) он сразу же начнёт вращаться в противоположном направлении.


Рисунок 4.1 – Схема управления асинхронным двигателем с короткозамкнутым ротором при помощи реверсивного магнитного пускателя.

Вывод: Изучили принципиальные схемы и схемы управления асинхронным двигателем с короткозамкнутым ротором с динамическим торможением (с помощью реле времени) и при помощи реверсивного магнитного пускателя пуск «Вперёд″ и ″Назад″, и торможение противовключением.

Все о магнитных пускателях двигателей

Пускатели двигателей — это устройства, которые запускают и останавливают электродвигатели с помощью ручных или автоматических переключателей и обеспечивают защиту цепей двигателя от перегрузки. Основные характеристики включают предполагаемое применение, тип пускателя, электрические характеристики, включая количество фаз, ток, напряжение и номинальную мощность, а также характеристики. Пускатели двигателей используются везде, где работают электродвигатели с определенной мощностью. Существует несколько типов пускателей, в том числе ручные, магнитные, плавные, многоскоростные и пускатели полного напряжения.В этой статье рассматриваются магнитные пускатели двигателей и объясняется, как они работают, их применение и некоторые соображения по выбору пускателя двигателя.

Как работает магнитный пускатель двигателя?

Магнитные пускатели работают при помощи электромагнитов. Они имеют набор контактов с электромагнитным управлением, который запускает и останавливает подключенную нагрузку двигателя, и реле перегрузки. Реле перегрузки отключает управляющее напряжение на катушку стартера, если обнаруживает перегрузку двигателя.Схема управления с мгновенными контактными устройствами, подключенными к катушке, выполняет функцию пуска и останова.

Трехполюсный пускатель магнитного двигателя полного напряжения имеет следующие устройства: набор неподвижных контактов, набор подвижных контактов, катушка соленоида, неподвижный электромагнит, нажимные пружины, набор затеняющих магнитных катушек и подвижный якорь. . В магнитных пускателях используются управляющие устройства с мгновенным контактом (например, переключатели и реле), которые требуют перезапуска после потери мощности или если из-за низкого напряжения контактор отключается.Их также можно подключить для автоматического перезапуска двигателей, если этого требует приложение.

Контактор магнитного пускателя похож на реле, но переключает большее количество электроэнергии и обрабатывает нагрузки с более высоким напряжением. Контактор имеет контактный носитель с электрическими контактами для подключения входящего сетевого силового контакта к контакту нагрузки. Он также состоит из электромагнита, который обеспечивает силу для замыкания контактов, и корпуса, изолирующего материала, который скрепляет детали и защищает компоненты.Контакторы обычно изготавливаются с контактами, которые остаются разомкнутыми, если не замкнуты принудительно, что означает, что мощность не поступает на нагрузку до тех пор, пока катушка не сработает, замыкая контактор.

Когда контактор замкнут, ток идет на электромагнит. Этот ток может иметь то же напряжение, что и мощность, проходящая через контакты, или может иметь более низкое «управляющее» напряжение, которое используется только для питания катушки. Когда катушка находится под напряжением, это создает магнитную связь между контактами и держателем контактов, позволяя им оставаться вместе, и ток течет к двигателю до тех пор, пока система не отключится путем обесточивания катушки.В обесточенном состоянии пружина заставляет контакты разъединяться и прекращать прохождение энергии через контакты, и двигатель выключается.

Некоторые общедоступные магнитные пускатели двигателей включают полное напряжение (линейное), пониженное напряжение и реверсирование. Как следует из названия, пускатель с магнитным пускателем с полным напряжением или с параллельным подключением к сети подает на двигатель полное напряжение. Это означает, что он предназначен для правильной обработки уровней пускового тока, возникающего при запуске двигателя. Пускатели пониженного напряжения предназначены для ограничения воздействия пускового тока во время запуска двигателя и доступны в электромеханическом и электронном вариантах.Реверсивные стартеры переключают вращение вала трехфазного двигателя. Это происходит из-за того, что любые двухпроводные провода, питающие нагрузку двигателя, меняются местами. Реверсивный магнитный пускатель двигателя имеет пускатель прямого и обратного хода. Он также имеет электрические и механические блокировки, которые обеспечивают одновременное включение только переднего или заднего стартера.

Приложения и отрасли

Пускатели двигателей

— это специальные электрические устройства, предназначенные для обработки высокого электрического тока, который двигатели мгновенно потребляют при запуске из состояния покоя, при этом защищая двигатели от чрезмерного нагрева при перегрузках во время нормальной работы.Пусковой ток может в несколько раз превышать ток, потребляемый двигателем при его рабочей скорости. Если бы использовался только предохранитель или автоматический выключатель, это устройство сработало бы или отключилось при каждом запуске.

Вместо этого в двигателях используются магнитные реле перегрузки, чтобы ввести временную задержку во время запуска, когда двигатель подвергается сильному пусковому току. Если двигатель заклинивает — так называемый сценарий с заторможенным ротором — он будет постоянно потреблять такой же пусковой ток. В этом случае реле перегрузки будут нагреваться сверх времени, отведенного для нормальных мгновенных уровней броска тока, и отключат переключатель или контактор и, следовательно, двигатель.

Магнитные пускатели двигателей часто используются для двигателей мощностью несколько лошадиных сил и выше. Примеры включают деревообрабатывающие станки, такие как столярные пилы или формовщики. Машины с меньшими нагрузками, включая большинство ручных инструментов, обычно используют только выключатель вместо пускателя двигателя. Магнитные пускатели являются стандартными компонентами для многих машин, а стартеры послепродажного обслуживания также используются в качестве запасных компонентов или для модернизации старых машин. Они используются в линейных приложениях и в качестве пускателей пониженного напряжения для одно- и трехфазных двигателей.

Пускатели двигателей

доступны в открытых конфигурациях, которые устанавливаются в панели управления, или они могут быть автономными блоками с кожухами, сертифицированными NEMA или IEC. Стандартные размеры NEMA варьируются от 00 до 9, чтобы охватить диапазон типоразмеров двигателей, начиная с 1,5 л.с. и заканчивая 900 л.с.

Соображения

Большинство производителей стартеров предлагают продукцию как в соответствии с рейтингом NEMA, так и IEC. Пускатели NEMA, как правило, больше и дороже, чем пускатели IEC, но могут быть указаны на основе только мощности и напряжения, тогда как спецификации пускателей IEC более точно настроены.В общем, североамериканские инженеры-конструкторы будут указывать применимость либо NEMA, либо IEC, а для новых покупок специалисты по спецификациям могут выбирать из соответствующих предложений поставщиков в этих двух диапазонах. Машиностроители в Северной Америке часто используют пускатели IEC в своих панелях управления из-за их способности более точно настраивать пускатель в соответствии с приложением, что требует более сложных критериев выбора IEC.

Сводка

В этой статье представлено понимание магнитных пускателей двигателей.Для получения дополнительной информации о сопутствующих продуктах обратитесь к другим нашим руководствам или посетите платформу Thomas Supplier Discovery Platform, чтобы найти потенциальные источники поставок или просмотреть подробную информацию о конкретных продуктах.

Прочие изделия для стартеров двигателей

Больше от Machinery, Tools & Supplies

Электромагнитные пускатели двигателей (EA07) — Intelitek

Электромагнитные пускатели двигателей

(EA07) помогают студентам выполнять практические задания с использованием промышленных устройств управления двигателями. От подключения цепей управления двигателем до поиска и устранения неисправностей, студенты получают практический опыт во всех аспектах управления промышленным двигателем, включая тестирование и сброс защиты от перегрузки
, управление трехфазным реверсивным пускателем и устранение неисправностей в цепи управления трехфазным двигателем.

Учебный план, основанный на навыках, представляет восемь важнейших навыков использования промышленных магнитных пускателей, реле и компонентов управления двигателем START-STOP, установленных на шести прилагаемых панелях Flexponent ™, которые подключаются к станции обучения JobMaster (не входит в комплект). Панели легко добавляются и меняются местами, что позволяет изменять конфигурацию рабочего пространства по мере прохождения курса несколькими студентами. Основные понятия преподаются в рамках учебной программы электронного обучения для самостоятельного изучения. Все необходимые ресурсы, включая инструкции для печати, электрические схемы и схемы поиска и устранения неисправностей, доступны в Интернете и готовы к использованию на JobMaster Learning Station.Инструкторам также предоставляются исчерпывающие ресурсы, включая подробное руководство для инструкторов. Варианты схем и электрических схем для учителей, а также советы и рекомендации доступны одним щелчком мыши.

С JobMaster вы можете быть уверены, что ваша программа обучения предоставит навыки, необходимые для успеха в карьере в автоматизированном производстве!

Включено

Включено материалов
Номер для заказа 14-EA07:
Электромагнитные пускатели двигателей (EA07) Электронное обучение
Учебная программа и руководство для учителей
Flexponent ™ панели:
E002 START-STOP Control Panel
E004 Single Magnetic Starter Panel
E005 Панель переключателей START-REVERSE-STOP
E006 Реверсивная панель магнитного пускателя
E010 Панель трехфазного двигателя
E012 Панель трансформатора
E016 Панель аналоговых реле
E154 Панель ламп и переключателей
E155 Панель переключателей HOA

(продается отдельно)
JobMaster ‚Учебная станция, заказ № 10-LS00-0200
Панель управления питанием (220 В), 3-фазный заказ № 10-PC06-0000
Цифровой мультиметр (Fluke, модель 115 или эквивалентный)

Приобретенные навыки

Навык 1 Подключение элемента управления Цепь запечатывания реле
Навык 2 Подключение, регулировка и эксплуатация одиночного магнитного пускателя
Навык 3 Тестирование и сброс защиты от перегрузки
Навык 4 Подключение, регулировка и эксплуатация трехступенчатого пускателя. Реверсивный стартер
Навык 5 Подключение и использование магнитного пускателя
для толчкового режима
Навык 6 Поиск и устранение неисправностей в цепи управления трехфазным двигателем
Навык 7 Поиск и устранение неисправностей в реверсивной цепи управления трехфазным двигателем
Навык 8 Проведение профилактического обслуживания магнитных пускателей

Характеристики панели и оборудования
Все включенные панели Flexponent® соответствуют следующим спецификациям:

Конструкция:
3/8 ″ (9.5 мм) экологически устойчивый, химически стойкий, непроводящий полиэтилен высокой плотности.

Клеммные колодки Встраиваемые и изолированные крепежные элементы промышленного стандарта, рассчитанные на 50 А при 600 В.

Размеры
Одинарная панель:
8 ″ Ш x 11,5 ″ В x 0,375 ″ Г
(203 мм x 292 мм x 9,525 мм)
Двойная ширина
16 ″ Ш x 11,5 ″ В x 0,375 ″ ”D
(406 мм x 292 мм x 9,525 мм

Электродвигатели (EA04)
Контрольные устройства (EA09)
Частотно-регулируемые приводы (VFD) (EA12)

Квадратный D — 8536SAG11V03 — Квадратный D 8536SAG11V03 Нереверсивный Пускатель двигателя типа S, цепь управления 220 В переменного тока, основная сеть 600 В переменного тока, 9 А, NEMA 00, 2-полюсный, 1-фазный: Электронные пускатели двигателя: Amazon.com: Industrial & Scientific


В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.
  • Убедитесь, что он подходит, введя номер своей модели.
  • Магнитные пускатели двигателей NEMA со стандартными реле перегрузки Термореле перегрузки из плавящегося сплава
]]>
Спецификации для этого элемента
128 901 шт.0 вольт
Фирменное наименование Квадратный D
Тип контакта Нормально открытый
Ean 0094701476523

Что такое комбинированный пускатель двигателя?

Комбинированные пускатели двигателя могут эффективно использоваться для включения пускателя двигателя и устройств электрической защиты в одном корпусе.

Пускатели двигателей

предназначены для обеспечения безопасности пользователей при запуске или останове двигателя с помощью электромеханического переключателя. Это похоже на управление реле, но также обеспечивает защиту двигателя от перегрузки. Комбинированные пускатели двигателей могут быть полезны для обеспечения пользователей еще одним уровнем защиты. Их вместе:

  • Устройство управления, также известное как подрядчик
  • Обеспечивает защиту двигателя от перегрузки, которая помогает предотвратить перегрев двигателя
  • Защита от короткого замыкания

Он имеет дополнительную защиту от короткого замыкания, которая позволяет пуску реагировать на определенные неисправности для защиты двигателя.Неисправность может быть фатальной для вашего двигателя или может привести к необратимому повреждению двигателя. Таким образом, эта защита помогает предотвратить необратимое повреждение двигателя и избежать дорогостоящего ремонта. Защиту от короткого замыкания можно обеспечить с помощью:

Все эти элементы объединены в одном корпусе, что позволяет легко установить и получить доступ к соответствующим работникам при выполнении операций во время аварийных или обычных операций.

Как работает комбинированный пускатель двигателя?

Комбинированный пускатель двигателя обычно работает аналогично стандартному пускателю двигателя.Тем не менее, они могут безопасно переключать требуемый ток на двигатель и помогают предотвратить потребление двигателем тока, превышающего параметры безопасности.

С помощью защиты от короткого замыкания, доступной в комбинированном пускателе двигателя, схема получает все необходимое для работы с соответствующими мерами отказоустойчивости. При использовании комбинированного пускателя двигателя и разъединителя или автоматического выключателя вы можете отключить все линии в случае неисправности любой фазы.Это может быть полезно для предотвращения однофазного режима, который может привести к дисбалансу напряжений и перегоранию двигателя.

Пускателем можно управлять вручную или электронным способом с помощью магнитных компонентов, и это полностью зависит от ваших эксплуатационных потребностей.

Ручные комбинированные пускатели электродвигателей

Комбинированные ручные пускатели электродвигателей просты в эксплуатации. Пользователю просто нужно нажать кнопку или повернуть ручку переключателя мощности, чтобы включить или выключить подключенный двигатель. Затем он приводит в действие механические рычаги, открывая или закрывая их, чтобы запустить или остановить двигатель.

Ручные пускатели могут быть идеальным выбором, так как они предлагают:

  • Безопасная и эффективная работа
  • Меньшие размеры, что делает их пригодными для различных применений
  • Начальная стоимость ручного стартера сравнительно невысока
  • Автоматический выключатель / выключатель с предохранителем для обеспечения дополнительной отказоустойчивости

Магнитные пускатели комбинированных двигателей

Комбинированные магнитные пускатели

предлагают электромагнитное управление, что позволяет управлять ими дистанционно.Поэтому он идеально подходит для крупномасштабных операций. Однако нагрузку двигателя, подключенную к пуску двигателя, можно включить / выключить, используя более безопасное напряжение, обычно 120 В для ваших устройств управления.

Существуют различные типы комбинированных магнитных пускателей двигателей, имеющих определенные конфигурации в цепи. Различные типы комбинированных магнитных пускателей двигателей:

  • Пускатели с прямым включением (DOL) или пускатели с прямым подключением к сети, нереверсивные (FVNR)
    • Это пускатель общего назначения с магнитным контактором для подключения полного напряжения источника питания к двигателю.Их можно использовать для двигателей, которым просто необходимо работать с фиксированной скоростью в одном направлении.
  • Реверсивные пускатели с прямым включением (DOL) или пускатели с реверсированием полного напряжения (FVR) с прямым подключением к сети
    • Он также поставляется с той же утилитой, что и стандартные стартеры DOL, но также имеет возможность работать в прямом и обратном направлении. Таким образом, он особенно полезен для конвейерного оборудования, где требуется управление направлением движения.
  • Стартеры звезда-треугольник
    • Это двигатель пониженного напряжения, который подходит для более длительных циклов разгона и работы в больших масштабах.Он разработан для работы с трехфазными асинхронными двигателями и может переключать обмотки между треугольником и пусковым соединением для запуска двигателя.
  • Устройства плавного пуска
    • Обычно они используются для управления электродвигателями переменного тока. Они помогают снизить крутящий момент и нагрузку во время фазы запуска и скачков электрического тока.

Зачем нужен комбинированный пускатель двигателя?

Использование комбинированного пускателя двигателя может обеспечить дополнительное спокойствие относительно безопасности цепи двигателя.Однако стандартные пускатели двигателей способны выполнять тот же процесс. Тем не менее, преимущества комбинированного пускателя двигателя могут быть полезны для обеспечения устройств повышенной защиты цепи, которые объединены в одном корпусе.

Комбинированный пускатель двигателя поставляется либо с автоматическим выключателем, либо с разъединителем с предохранителем, и предлагает встроенную возможность защиты двигателя от короткого замыкания. Таким образом, он не только защищает ваш двигатель от перегорания из-за сбоя тока, но и обеспечивает все, что требуется цепи в соответствии со статьей 430 Национального электротехнического кодекса.

С помощью сбрасываемой защиты цепи вы сможете быстро перезагрузить двигатель и запустить его после устранения неисправности. Это означает, что вы сможете минимизировать время простоя двигателя и заставить его снова работать быстрее.

Комбинированный пускатель двигателя может использоваться по-разному:

  • Вентиляторы
  • Тепловые насосы
  • Водяные насосы
  • Компрессоры
  • Вентиляторы
  • Конвейерные ленты
  • Воздуходувки

Почему стоит покупать комбинированные пускатели электродвигателей от Spike Electric?

Мы являемся одним из крупнейших производителей складских запасов в Северной Америке, когда речь идет о комбинированных компонентах стартера электродвигателя.Мы предлагаем безопасные, надежные и эффективные энергетические решения.

Не стесняйтесь обращаться к нам, если у вас возникнут какие-либо вопросы.

ZB0038 — Пускатель двигателя с AS-интерфейсом для трехфазных двигателей

Электрические характеристики
Рабочее напряжение [В] 26,5 … 31,6 постоянного тока
Макс. потребление тока от AS-i [мА] 250
Макс.общая текущая нагрузка [A] 0,3
Встроенный сторожевой таймер да
Входы / выходы
Количество входов и выходов Количество цифровых входов: 4; Количество цифровых выходов: 4
Входы
Количество цифровых входов 4
Входная цепь цифровых входов PNP
Датчик питания входов AS-i
Напряжение питания [В] 20…30
Макс. общий ток входов [мА] 140
Высокий входной ток [мА] 6 … 10
Низкий входной ток [мА] 0 … 2
Мин. сигнал высокого уровня переключения [В] 10
Цифровые входы с защитой от короткого замыкания да
Выходы
Электрооборудование AS-i
Количество цифровых выходов 4
Диапазон напряжения постоянного тока [В] 18…30; (в PELV)
Диапазон напряжения переменного тока [В] 110 … 400
Макс. токовая нагрузка на выход [мА] 150; (внешние выходы: защита от короткого замыкания; реверсивный контактор: не защищен от короткого замыкания)
с гальванической развязкой да
Условия эксплуатации
Температура окружающей среды [° C] 0…60
Защита IP 54
Испытания / одобрения
ЭМС
Классификация AS-i
Версия AS-i 2,0
Расширенный режим адресации
Профиль AS-i С-7.0
Конфигурация ввода / вывода AS-i [шестнадцатеричный] 7
Код AS-i ID [шестнадцатеричный] 0
Механические характеристики
Вес [г] 1846
Тип крепления Монтаж на объединительной плате
Размеры [мм] 180 х 182 х 90
Материал Стекловолокно, армированное ПК; огнестойкий; Устойчив к ультрафиолетовому излучению
Дисплеи / элементы управления
Дисплей
Состояние переключения светодиод, желтый
Мощность светодиод, зеленый
ошибок светодиод, красный
Примечания
Примечания
Пускатель двигателя PowerSwitch использует два выхода для включения реверсивных контакторов (двигатель правый / левый / выключенный).
Еще два выхода могут быть подключены по желанию.
Сообщения «защита двигателя активирована» и «ручная панель управления подключена» отображаются через биты входных данных.
Датчики можно подключить к двум дополнительным входам.
Кол-во в упаковке 1 шт.

Eaton Freedom Series — Пускатели электродвигателей

Контакторы и пускатели электродвигателей NEMA серии EATON Freedom

Пускатели

— трехфазные нереверсивные и реверсивные, полное напряжение

Трехфазные нереверсивные и реверсивные,
Пускатели полного напряжения

Описание продукта:

нереверсивный

Трехфазные магнитные пускатели полного напряжения обычно используются для переключения нагрузок двигателей переменного тока.Пускатели состоят из выключателя (контактора) с магнитным приводом и реле перегрузки, собранных вместе.

Реверс

Трехфазные магнитные пускатели полного напряжения используются в основном для реверсирования трехфазных двигателей с короткозамкнутым ротором. Они состоят из двух контакторов и одного реле перегрузки, собранных вместе. Контакторы механически и электрически блокируются для предотвращения короткого замыкания в линии и одновременного включения обоих контакторов.


Особенности, преимущества и функции;

  • Биметаллические реле перегрузки с компенсацией внешней среды — доступны в трех основных типоразмерах, охватывающих приложения мощностью до 900 л.с. — сокращает количество различных комбинаций контактор / реле перегрузки, которые должны храниться на складе
Характеристики этих реле перегрузки:
  • Выбор ручного или автоматического сброса
  • Сменные нагреватели, регулируемые на ± 24% в соответствии с номинальной мощностью двигателя и откалиброванные для 1.0 и 1,15 коэффициенты обслуживания. Блоки нагревателей для реле перегрузки меньшего размера будут устанавливаться в реле перегрузки большего размера — полезно при снижении номинальных характеристик, например, при толчковом режиме
  • Грузовые проушины, встроенные в основание реле
  • Однофазная защита, класс 20 или класс 10, время срабатывания
  • Индикация отключения по перегрузке
  • Электрически изолированные контакты NO-NC (для проверки нажмите кнопку RESET)
  • C440 — это надежная электронная перегрузка с автономным питанием, предназначенная для интегрированного использования с контакторами Freedom NEMA
  • Многоуровневый набор функций для обеспечения покрытия, специфичного для вашего приложения
  • Широкий диапазон FLA 5: 1 для максимальной гибкости
  • Покрытие от 0.05–1500A для всех ваших потребностей
  • Двойной разрыв с длительным сроком службы, контакты из оксида кадмия серебра — обеспечивают отличную проводимость и превосходную стойкость к сварке и дуговой эрозии. Большой размер для низкого сопротивления и холодной работы
  • Рассчитан на 3 000 000 электрических операций при максимальной мощности до 25 л.с. при 600 В
  • Стальная монтажная пластина стандартная для всех пускателей открытого типа
  • Проводное соединение для отдельного или общего управления, нереверсивное
  • Контакт (ы) цепи удержания входят в стандартную комплектацию
  • Типоразмеры 00–3 имеют блок дополнительных замыкающих контактов, установленный с правой стороны (на типоразмере 00 контакт занимает 4-ю позицию полюса мощности — без увеличения ширины).
  • Размеры 4–5 имеют замыкающий контактный блок, установленный с левой стороны.
  • Размеры 6–7 имеют контактный блок 2НО / 2НЗ слева вверху
  • Размер 8 имеет НО / НЗ контактный блок вверху слева сзади и НР вверху справа сзади
Реверс
  • Каждый контактор (размер 00–8) в стандартной комплектации поставляется с одним боковым контактным блоком NO-NC.Контакты NC имеют электрическую блокировку

Тип AN16 / AN56 NEMA — реле перегрузки с ручным или автоматическим сбросом — нереверсивное и реверсивное

(1)

Стартер нереверсивный, размер 0
Реверсивный стартер типоразмера 1

Магнитные катушки — переменного или постоянного тока

Катушки контактора

, перечисленные в этом разделе, также имеют номинальную мощность 50 Гц, как показано в разделе «Код напряжения катушки».Выберите нужный контактор по номеру детали и замените буквенное обозначение катушки магнита в номере детали (A) на соответствующий код напряжения катушки.

Для размеров 00–2 буквенное обозначение катушки магнита будет рядом с последней цифрой указанного номера детали. ПРИМЕР: Для катушки 380 В, 50 Гц замените CN15AN3_B на CN15AN3LB. Для всех других размеров буквенное обозначение катушки магнита будет последней цифрой указанного номера детали.


Катушка Вольт и Герц Суффикс кода Катушка Вольт и Герц Суффикс кода
120/60 или 110/50 А 380-415 / 50 л
240/60 или 220/50 В 550/50 N
480/60 или 440/50 С 24/60, 24/50 т
600/60 или 550/50 D 24/50 U
208/60 E 32/50 В
277/60 H 48/60 Вт
208-240 / 60 Дж 48/50 Y
240/50 К 48/50 Y

(1) В номера деталей стартера не включены нагреватели.Выберите одну коробку из трех нагревателей. Выбор блока нагревателя

(2) Максимальная мощность стартеров для приложений 380 В, 50 Гц:


Размер NEMA 00 0 1 2 3 4 5 6 7 8
Мощность 1.5 5 10 25 50 75 150 300 600 900

(3) ЗОЛОТОЙ ТЕКСТ (A) указывает на требуемый суффикс катушки. Вставьте правильный суффикс катушки для ваших нужд, см. Таблицу суффиксов переменного тока.

(4) Номинальные значения рабочего предельного тока представляют собой максимальный действующий ток в амперах, который контроллеру разрешается выдерживать в течение продолжительных периодов при нормальной работе.При номинальном рабочем предельном токе превышение температуры должно превышать значения, полученные при испытании контроллера при его номинальном постоянном токе. Номинальный ток реле перегрузки или ток срабатывания других используемых устройств защиты двигателя не должен превышать номинального рабочего предельного тока контроллера.

(5) Общий контроль. Для отдельного управления 120 В вставьте букву D в 7-ю позицию номера детали в списке. Пример: AN56VND0CB.

(6) NEMA Только типоразмеры 00 и 0.

(7) NEMA Только размеры 00 и 0. Размеры 1–8 — только 24/60.

с раздельной обмоткой — максимальная мощность — 60/50 Гц

(1)

Двухобмоточный AN700DN022

Цены на стартеры не включают обогреватели.
Выберите два блока (два реле перегрузки, по одному для каждой скорости). Выбор блока нагревателя.

(1) Если защитное устройство параллельной цепи составляет 45 А или больше, для защиты цепи в соответствии с NEC 530-072 могут потребоваться комплект (-ы) предохранителей C320FBR1.
(2) Только NEMA размеров 00 и 0. Размеры 1–5 только 24/60.


Повторно подключаемая обмотка

(1) — Максимальная мощность — 60/50 Гц

Однообмоточный AN700BN0218

Цены на стартеры не включают обогреватели.
Выберите два блока (два реле перегрузки, по одному для каждой скорости). Выбор пакета нагревателя.

(1) Если защитное устройство параллельной цепи составляет 45 А или больше, для защиты цепи в соответствии с NEC 530-072 могут потребоваться комплект (-ы) предохранителей C320FBR1.
(2) Только NEMA размеров 00 и 0. Размеры 1–5 только 24/60.


Катушка Вольт и Герц Суффикс кода Катушка Вольт и Герц Суффикс кода
120/60 или 110/50 А 380-415 / 50 л
240/60 или 220/50 В 550/50 N
480/60 или 440/50 С 24/60, 24/50 т
600/60 или 550/50 D 24/50 U
208/60 E 32/50 В
277/60 H 48/60 Вт
208-240 / 60 Дж 48/50 Y
240/50 К 48/50 Y

Выбор блока нагревателя

Нагревательные блоки от h3001B до h3017B и от h3101B до h3117B должны использоваться только с реле перегрузки серии B с номерами деталей C306DN3B (арт.10-7016) и C306GN3B (номер детали 10-7020). Проушины нагрузки встроены в основание реле перегрузки, чтобы обеспечить возможность подключения проводки нагрузки до установки блока нагревателя. Нагреватель предыдущей конструкции имел встроенные проушины. Нагреватели серии B электрически эквивалентны обогревателям предыдущей конструкции. Подогреватели х3018-3 на х3024-3 не меняли.


NEMA-AN Тип IEC-AE Тип
Размер серии Размер серии
00-0 С А — Ф С
1-2 В G — К В
5 В G — К В
6 С G — К В
7-8 В G — К В

(1) Серийный номер стартера — это последняя цифра указанного номера детали.Пример: AN16DN0AB.

Пускатели

— однофазные нереверсивные, полное напряжение, биметаллические перегрузки

Размер 1 NEMA — BN15DN0AB

Описание продукта:

Однофазные магнитные пускатели полного напряжения подключают двигатель непосредственно к линии, позволяя ему потреблять полный пусковой ток во время пуска. Эти стартеры чаще всего используются для управления однофазными самозапускающимися двигателями мощностью до 15 л.с. при 230 В.Они состоят из двухполюсного электромагнитного контактора, замыкающего и размыкающего силовую цепь двигателя, и реле перегрузки, обеспечивающего защиту от перегрузки во время работы. В таблице перечислены стартеры:

  • Двухполюсный контактор серии Freedom с долгим сроком службы двойным разрывом, контактами из оксида кадмия серебра. Большой размер для низкого сопротивления и прохладной работы. Рассчитан на 3 миллиона электрических операций при максимальной мощности и 30 миллионов механических операций для размера 0, 10 миллионов операций для размера 2 и 6 миллионов операций для размера 3
  • Трехполюсная перегрузка серии Freedom с последовательным соединением двух и трех полюсов для защиты двигателя от перегрузки.Эта перегрузка компенсируется окружающей средой, выбирается ручной или автоматический сброс, сменные нагреватели класса 10 или 20, возможность выбора коэффициента обслуживания 1,0 или 1,15, индикация отключения по перегрузке и электрически изолированные контакты NO-NC (для проверки нажмите кнопку RESET)
  • Цепь удержания НО вспомогательный контакт входит в стандартную комплектацию. На типоразмере 00 контакт занимает 4-ю позицию полюса питания. Типоразмеры 0–3 имеют вспомогательную замыкающую цепь, установленную на правой стороне контактора
  • Стальная монтажная пластина в стандартной комплектации для всех пускателей открытого типа.Проводка для отдельного или общего управления

Тип BN16 NEMA — реле перегрузки с ручным или автоматическим сбросом

БН16ДМ0АБ

Номера деталей стартера не включают комплекты обогревателей. Выберите одну коробку из трех нагревателей. Выбор блока подогревателя.

(1) Для отдельной цепи управления 120 В. Для получения максимальной мощности при указанном напряжении двигателя используйте параметры других пускателей того же размера.

Что такое стартер двигателя? Типы пускателей электродвигателей

Типы пускателей двигателей и способы запуска двигателей

Что такое стартер двигателя?

Пускатель двигателя — это электрическое устройство, которое используется для безопасного пуска и остановки двигателя. Подобно реле, пускатель двигателя включает / выключает питание и, в отличие от реле, он также обеспечивает защиту от низкого напряжения и перегрузки по току.

Основная функция пускателя двигателя:

  • Для безопасного запуска двигателя
  • Для безопасной остановки двигателя
  • Для изменения направления вращения двигателя
  • Для защиты двигателя от низкого напряжения и перегрузки по току.

Пускатель двигателя состоит из двух основных компонентов, которые работают вместе для управления и защиты двигателя;

  • Электрический контактор : Назначение контактора состоит в том, чтобы включать / выключать питание двигателя путем замыкания или размыкания контактных клемм.
  • Схема защиты от перегрузки : Назначение этой схемы — защитить двигатель от потенциального повреждения из-за состояния перегрузки. Сильный ток через ротор может повредить обмотку, а также другие устройства, подключенные к источнику питания.Он определяет ток и прерывает подачу питания.

Зачем нужен стартер с двигателем?

Пускатель двигателя необходим для пуска асинхронного двигателя. Это из-за низкого импеданса ротора. Импеданс ротора зависит от скольжения асинхронного двигателя, которое представляет собой относительную скорость между ротором и статором. Импеданс изменяется обратно пропорционально скольжению.

Скольжение асинхронного двигателя максимальное, то есть 1 в состоянии покоя (положение покоя), таким образом, полное сопротивление минимально, и он потребляет огромное количество тока, называемого пусковым током.Большой пусковой ток намагничивает воздушный зазор между ротором и статором, что вызывает ЭДС в обмотке ротора. Эта ЭДС создает электрический ток в обмотке ротора, который создает магнитное поле для создания крутящего момента в роторе. По мере увеличения скорости ротора скольжение двигателя уменьшается, и ток, потребляемый двигателем, уменьшается.

Высокий пусковой ток в 5-8 раз превышает нормальный номинальный ток полной нагрузки. Таким образом, такое количество тока может повредить или сжечь обмотки двигателя, что сделает машину бесполезной, и это может вызвать огромное падение напряжения в линии питания, которое может повредить другие устройства, подключенные к той же линии.

Чтобы защитить двигатель от такого огромного количества токов, мы используем стартер, который ограничивает начальный ток на короткое время при запуске, и как только двигатель достигает определенной скорости, нормальное питание двигателя возобновляется. Они также обеспечивают защиту от неисправностей, таких как низкое напряжение и перегрузка по току во время нормальной работы.

Хотя малые двигатели мощностью менее 1 лошадиных сил имеют высокий импеданс и могут выдерживать начальный ток, поэтому им не нужен такой пускатель двигателя, однако им нужна система защиты от перегрузки по току, которую обеспечивают пускатели DOL (Direct On-Line).Приведенное выше объяснение показывает, зачем нам нужен стартер для установки с двигателем?

Как работает стартер двигателя?

Пускатель — это устройство управления, которое используется для переключения двигателя вручную или автоматически. Он используется для безопасного включения / выключения электродвигателей путем замыкания или размыкания его контактов.

Ручной пускатель используется для двигателей меньшего размера, у которых рычаг с ручным управлением приводится в действие вручную (переведите положение контактов) в положение ВКЛ или ВЫКЛ.Недостатком таких стартеров является то, что они должны включаться после отключения питания. Другими словами, им необходимо ручное управление для каждой операции (ВКЛ или ВЫКЛ). Иногда эта операция может привести к протеканию больших токов в обмотке двигателя, что может привести к сгоранию двигателя. Вот почему он не рекомендуется в большинстве случаев, когда используются другие альтернативные пускатели двигателей с защитой, такие как автоматические пускатели.

С другой стороны, автоматические пускатели, состоящие из электромеханических реле и контакторов, используются для включения / выключения двигателя.Когда ток проходит через катушки контактора, он возбуждает и создает электромагнитное поле, которое притягивает или толкает контакты, чтобы обеспечить соединение обмоток двигателя с источником питания.

Кнопки пуска и останова, подключенные к двигателю и пускателю, могут использоваться для включения и выключения двигателей. Катушки контактора можно обесточить, нажав кнопку останова, что приведет к обесточиванию катушки. Таким образом, контакты контактора возвращаются из-за пружинного положения в нормальное положение, что приводит к выключению двигателя.В случае сбоя питания или ручного выключения двигатель не запустится автоматически, пока мы не запустим его вручную, нажав «кнопку запуска». На следующей диаграмме показано, как пускатель двигателя DOL работает в режиме ВКЛ / ВЫКЛ.

Типы пускателей двигателей в зависимости от способов и способов пуска

В промышленности для пуска асинхронного двигателя используются различные методы пуска. Прежде чем обсуждать типы двигателей, рассмотрим некоторые методы, используемые в пускателях двигателей.

  • Стартер при полном напряжении или через линию

Такие пускатели напрямую соединяют двигатель с линией питания, обеспечивающей полное напряжение. Двигатели, подключенные через такие пускатели, имеют низкую номинальную мощность, поэтому они не создают большого падения напряжения в линии электропередачи. Они используются в приложениях, где двигатели имеют низкие характеристики и должны вращаться в одном направлении.

  • Полное напряжение реверсивного стартера

Направление трехфазного асинхронного двигателя можно изменить, поменяв местами любые две фазы.Такой пускатель включает в себя два магнитных контактора с механической блокировкой и переключением фаз для прямого и обратного направления. Он используется в приложениях, где двигатель должен работать в обоих направлениях, а контакторы используются для управления им.

Чтобы изменить скорость двигателя переменного тока, необходимо изменить частоту источника переменного тока или количество полюсов (путем повторного соединения обмоток в некоторых) двигателя. Такие типы стартеров запускают двигатель на нескольких предварительно выбранных скоростях для соответствия его применению.

Наиболее распространенный метод пуска — снижение напряжения при пуске двигателя для уменьшения пускового тока, который может повредить обмотки двигателя, а также вызвать сильное падение напряжения. Эти стартеры используются для двигателей с высокими номиналами.

На основе описанной выше техники в промышленности используются следующие типы пускателей двигателей.

Тип пускателя двигателя:

Мы обсудим следующие типы двигателей и способы их пуска, основанные на вышеупомянутых методах пуска двигателей, с преимуществами и недостатками.

  1. Устройство прямого запуска (DOL)
  2. Статор Стартер сопротивления
  3. Сопротивление ротора или пускатель электродвигателя с контактным кольцом
  4. Автотрансформатор, стартер
  5. Стартер звезда-треугольник
  6. Устройство плавного пуска
  7. Преобразователь частоты (ЧРП)

Пускатели двигателей бывают разных типов, но в основном они делятся на два типа.

Этот тип стартера работает вручную и не требует никакого опыта.Кнопка используется для выключения и включения двигателя, подключенного к ней. Механизм позади кнопки включает в себя механический переключатель, который размыкает или заставляет цепь останавливать или запускать двигатель.

Они также обеспечивают защиту от перегрузки. Однако эти пускатели не имеют LVP (защиты от низкого напряжения), то есть не размыкают цепь при сбое питания. Это может быть опасно для некоторых приложений, потому что двигатель перезапускается при восстановлении питания. Таким образом, они используются для двигателя малой мощности.Пускатель прямого включения (DOL) — это ручной пускатель, обеспечивающий защиту от перегрузки.

Магнитные пускатели являются наиболее распространенным типом пускателей и в основном используются для двигателей переменного тока большой мощности. Эти пускатели работают в электромагнитном режиме как реле, размыкающее или замыкающее контакты с помощью магнетизма.

Он обеспечивает более низкое и безопасное напряжение для запуска, а также включает защиту от низкого напряжения и перегрузки по току. При сбое питания магнитный пускатель автоматически разрывает цепь.В отличие от ручных пускателей, он включает автоматическое и дистанционное управление, исключающее оператора.

Магнитный пускатель состоит из двух цепей;

  • Силовая цепь; : эта цепь отвечает за подачу питания на двигатель. Он состоит из электрических контактов, которые включают / выключают питание, подаваемое от линии питания к двигателю через реле перегрузки.
  • Цепь управления; : эта схема управляет контактами силовой цепи, чтобы включить или отключить подачу питания на двигатель.Электромагнитная катушка включает или отключает питание, чтобы тянуть или толкать электрические контакты. Таким образом обеспечивается дистанционное управление магнитным пускателем.
Direct Online (DOL) Стартер

DOL, также известный как Direct Online Starter, — это простейшая форма пускателя двигателя, которая подключает двигатель напрямую к источнику питания. Он состоит из магнитного контактора, который соединяет двигатель с линией питания, и реле перегрузки для защиты от перегрузки по току. Для безопасного пуска двигателя снижение напряжения отсутствует.Следовательно, мощность двигателя, используемого с такими стартерами, составляет менее 5 л.с. Он имеет две простые кнопки, запускающие и останавливающие двигатель.

Нажатие кнопки пуска активирует катушку, которая стягивает контакторы вместе, чтобы замкнуть цепь. А нажатие кнопки останова обесточивает катушку контактора и раздвигает его контакты, разрывая цепь. Переключатель, используемый для включения / выключения источника питания, может быть любого типа, например, поворотный, уровень, поплавок и т. Д.

Хотя этот пускатель не обеспечивает безопасного пускового напряжения, реле перегрузки обеспечивает защиту от перегрева и перегрузки по току.Реле перегрузки имеет нормально замкнутые контакты, которые питают катушку контактора. Когда реле срабатывает, катушка контактора обесточивается и размыкает цепь.

Преимущества пускателя прямого двигателя

  • он имеет очень простую и экономичную конструкцию.
  • Это очень легко понять и работать.
  • он обеспечивает высокий пусковой момент за счет высокого пускового тока.

Недостатки прямого пускателя двигателя

  • Большой пусковой ток может повредить обмотки
  • Высокий пусковой ток вызывает падение напряжения в линии питания.
  • Не подходит для тяжелых двигателей
  • Может сократить срок службы двигателя
Статор Стартер сопротивления

В резистивном пускателе статора для пуска двигателя используется метод RVS (пускатель пониженного напряжения). Внешнее сопротивление добавляется последовательно с каждой фазой статора трехфазного асинхронного двигателя. Задача резистора — снизить линейное напряжение (впоследствии уменьшив начальный ток), приложенное к статору.

Изначально переменный резистор находится в максимальном положении, обеспечивая максимальное сопротивление.Следовательно, напряжение на двигателе минимально (на безопасном уровне) из-за падения напряжения на резисторе. Низкое напряжение статора ограничивает пусковой пусковой ток, который может повредить обмотки двигателя. По мере того, как двигатель набирает скорость, сопротивление уменьшается, и фаза статора напрямую подключается к линиям электропередач.

Поскольку ток прямо пропорционален напряжению, а крутящий момент изменяется в квадрате тока, уменьшение напряжения в 2 раза снижает крутящий момент в 4 раза.Таким образом, пусковой момент при использовании такого стартера очень низкий и его необходимо поддерживать.

Преимущества статора резистивного пускателя двигателя

  • Обеспечивает гибкость пусковых характеристик.
  • Источник переменного напряжения обеспечивает плавное ускорение
  • Его можно подключать к двигателю как по схеме звезды, так и по схеме треугольника.

Недостатки статора резистивного пускателя двигателя

  • Резисторы рассеивают мощность
  • Пусковой момент очень низкий из-за снижения напряжения
  • Резисторы для больших двигателей довольно дороги.
Сопротивление ротора или пускатель электродвигателя с контактным кольцом

Этот тип пускателя двигателя работает с системой пуска двигателя полным напряжением. Он работает только на асинхронном двигателе с контактным кольцом, поэтому он также известен как пускатель двигателя с контактным кольцом.

Внешние сопротивления соединены с ротором в звездообразной комбинации через контактное кольцо. Эти резисторы ограничивают ток ротора и увеличивают крутящий момент. Это, в свою очередь, снижает пусковой ток статора.Это также помогает улучшить коэффициент мощности

.

Резисторы используются только во время запуска двигателя и удаляются, когда двигатель набирает свою номинальную скорость.

Преимущества стартера двигателя с сопротивлением ротора

  • Обеспечивает низкий пусковой ток при полном напряжении.
  • За счет высокого пускового момента двигатель может запускаться под нагрузкой
  • Этот метод улучшает коэффициент мощности.
  • Обеспечивает широкий диапазон регулирования скорости

Недостатки стартера двигателя с сопротивлением ротора

  • Работает только на асинхронном двигателе с контактным кольцом
  • Ротор дороже и тяжелее.
Автотрансформатор, стартер

В пускателях двигателей такого типа в качестве понижающего трансформатора используется автотрансформатор для уменьшения напряжения, приложенного к статору на этапе пуска. Его можно подключать как к двигателям, подключенным по схеме звезды, так и по схеме треугольника.

Вторичная обмотка автотрансформатора подключена к каждой фазе двигателя. Несколько лент автотрансформатора обеспечивают малую часть номинального напряжения. Во время пуска реле находится в исходном положении i.е. точка ответвления, обеспечивающая пониженное напряжение для запуска. Реле переключается между точками отвода, чтобы увеличить напряжение со скоростью двигателя. Наконец, он подключает его к полному номинальному напряжению.

По сравнению с другими методами снижения напряжения, он предлагает высокое напряжение для определенного пускового тока. Это помогает обеспечить лучший пусковой крутящий момент.

Преимущества автотрансформаторного стартера

  • Обеспечивает лучший пусковой момент.
  • Используется для пуска больших двигателей со значительной нагрузкой.
  • Он также предлагает ручное управление скоростью.
  • Он также обеспечивает гибкость пусковых характеристик.

Недостатки автотрансформаторного стартера

  • Из-за больших размеров автотрансформатора такой пускатель занимает слишком много места.
  • Схема сложная и относительно дорогая по сравнению с другими пускателями.
Стартер звезда-треугольник

Это еще один распространенный метод пуска, используемый в промышленности для двигателей большой мощности.Обмотки трехфазного асинхронного двигателя переключаются между звездой и треугольником для запуска двигателя.

Для запуска асинхронного двигателя он соединяется звездой с помощью трехполюсного реле с двойным ходом. Фазное напряжение при соединении звездой уменьшается в 1 / √3 раз, что снижает пусковой ток, а также пусковой момент на 1/3 от нормального номинального значения.

Когда двигатель ускоряется, реле таймера переключает соединение звездой обмоток статора на соединение треугольником, обеспечивая полное напряжение на каждой обмотке.Двигатель работает с номинальной скоростью.

Преимущества стартера звезда-треугольник

  • Простой и дешевый дизайн
  • Не требует обслуживания
  • Обеспечивает низкий импульсный ток.
  • Используется для пуска больших асинхронных двигателей.
  • Лучше всего подходит для длительного разгона.

Недостатки пускателя со звезды на треугольник

  • Работает на двигателе, подключенном по схеме треугольника
  • Есть еще проводные соединения.
  • Он обеспечивает низкий пусковой крутящий момент, который невозможно поддерживать.
  • Очень ограниченная гибкость пусковых характеристик.
  • При переключении со звезды на треугольник возникает механический рывок.
Устройство плавного пуска

В устройстве плавного пуска также используется метод снижения напряжения. Он использует полупроводниковые переключатели, такие как TRIAC, для управления напряжением, а также пусковым током, подаваемым на асинхронный двигатель.

ТИП с фазовым управлением используется для обеспечения переменного напряжения.Напряжение варьируется путем изменения угла проводимости или угла включения симистора. Угол проводимости поддерживается минимальным, чтобы обеспечить пониженное напряжение. Напряжение повышают постепенно, увеличивая угол проводимости. При максимальном угле проводимости на асинхронный двигатель подается полное линейное напряжение, и он работает с номинальной скоростью.

Обеспечивает постепенное и плавное увеличение пускового напряжения, тока и крутящего момента. Таким образом, отсутствует механический рывок и обеспечивается плавная работа, увеличивающая срок службы машины.

Преимущества устройства плавного пуска

  • Обеспечивает лучший контроль над пусковым током и напряжением
  • Обеспечивает плавный разгон, без рывков.
  • Снижает скачки напряжения в системе.
  • Продлевает срок службы системы
  • Повышение эффективности и отсутствие необходимости в обслуживании
  • Размер небольшой

Недостатки устройства плавного пуска

  • Относительно дорого
  • Происходит рассеяние энергии в виде тепла
Переменная частота Dr ive (VFD)

Как и устройство плавного пуска, частотно-регулируемый привод (VFD) может изменять как напряжение, так и частоту питающего тока.Он в основном используется для управления скоростью асинхронного двигателя, так как она зависит от частоты питания.

Переменный ток из линии питания преобразуется в постоянный ток с помощью выпрямителей. Чистый постоянный ток преобразуется в переменный ток с регулируемой частотой и напряжением с использованием метода широтно-импульсной модуляции через силовой транзистор, такой как IGBT.

Обеспечивает полный контроль скорости двигателя от 0 до номинальной. Опция регулировки скорости с переменным напряжением обеспечивает лучший пусковой ток и ускорение.

Преимущества частотно-регулируемого привода

  • Обеспечивает лучший и плавный разгон для большого двигателя
  • Он предлагает полный контроль скорости с плавным ускорением и замедлением.
  • Увеличивает срок службы за счет отсутствия электрических и механических нагрузок
  • Предлагает прямую и обратную работу двигателя

Недостатки частотно-регулируемого привода

  • Это относительно дорого, если не требуется регулирование скорости
  • Есть теплоотвод
  • Преобразователи частоты
  • создают гармоники в электрических цепях, которые могут влиять на электронное оборудование и коэффициент мощности.

Добавить комментарий

Ваш адрес email не будет опубликован.
